Распиновка интернет кабеля 4 провода: соединение с 8-жильным кабелем, инструменты

Содержание

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

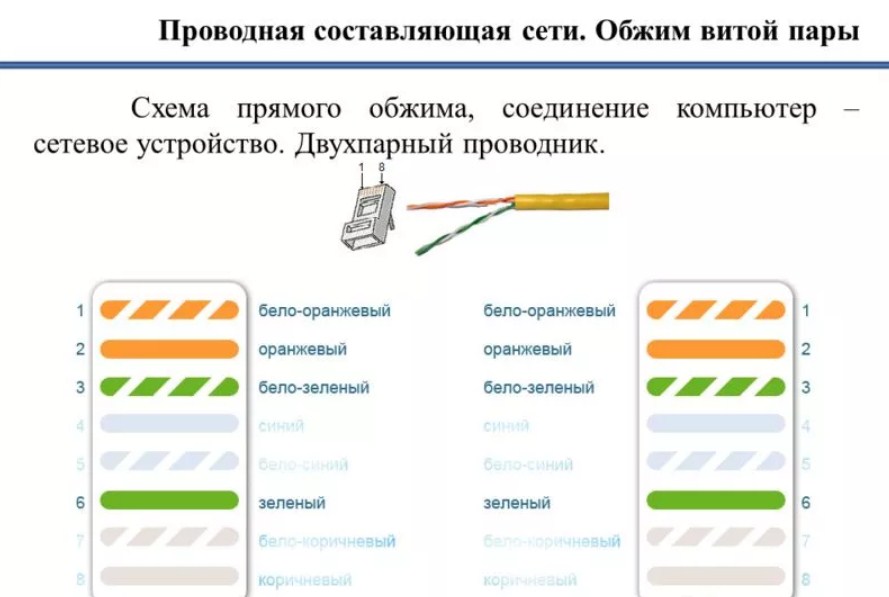

Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый


2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Как обжать 4 жильный кабель для интернета

Главная » Статьи » Как обжать 4 жильный кабель для интернета


Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил .

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем. это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников. то распиновка будет следующая:

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1 ,2 ,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару. читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть , где я показываю, как обжать витую пару из четырех жильного провода.

Комментарии

Спасибо, повторил по — получилось. Первый раз ошибся, решив, что самое крайнее положение и есть 6 контакт, а это 8 на самом деле. Пришлось обрезать и делать заново — будьте внимательны!

Здравствуйте.Пробовал по вашей инструкции, все бесполезно к комппу подключаешь или роутеру,ноль не работает лампочки сетевые даже не загораються.Что может быть?подскажите пожалуйста

Благодарю! Если бы не видос, я бы сложил руки) На 3 раз удалось. Не было зажимных клещей и поэтому удалось отверткой и щипцами) Еще раз спасибо

спасибо четко ясно благодарю

Здравствуйте.Пробовал по вашей инструкции, все бесполезно к комппу подключаешь или роутеру,ноль не работает лампочки сетевые даже не загораються.Что может быть?подскажите пожалуйста

Ошибка в монтаже, нужно прозвонить кабель и от этого плясать дальше.

http://radiolubitel. net

legkoe-delo.ru

Правильный обжим витой пары на 4 жилы

Обжимка витой пары 4 жилы – это одно из основных действий при прокладке кабельных линий. Справедливости ради стоит сказать, что чаще обжимается витая пара на 8 жил, но и двухпарные кабели (то есть, 4 жилы) также занимают солидную часть работ прокладчиков сетей.

Многие провайдеры выбирают именно обжим 4-х жильной витой пары по одной простой причине – в сравнении с восьмижильной витой парой это намного экономнее и дешевле. А в большинстве случаев возможностей двухпарного кабеля вполне достаточно для передачи данных.

Обжим четырехжильной витой пары абсолютно оправдан, если работы проводятся в сети со скоростью передачи данных в пределах 100 Мбит/с. Если же предусматривается более высокая скорость, то необходимо использовать кабель , где есть четыре витые пары.

Перед тем, как обжать витую пару на 4 жилы, необходимо подготовить инструмент и аксессуары. Понадобятся обычные обжимные клещи (кримпер), коннектор RJ 45 и, собственно, кабель.

Теперь настала очередь уточнить, какая будет выбрана схема обжима. Она зависит от расцветки жил кабеля. Так, если проводы маркированы белым, зеленым и оранжевым цветами, то распиновка витой пары должна осуществляться в следующей последовательности: 1 пин – бело-оранжевая жила, 2 пин – оранжевая, 3 пин – бело-зеленая и 6 пин – зеленая. Если же вместо зеленого цвета используется синий, то последовательность сохраняется та же с соответствующими заменами. Учитывая многообразие вариантов цветовых маркировок жил витой пары, схема обжима витой пары может меняться, поэтому ее стоит уточнять индивидуально.

Подготовившись и ознакомившись с теоретической частью, можно начинать непосредственно обжим витой пары на 4 провода. Прежде всего, с помощью кримпера или бокореза необходимо обрезать конец кабеля, чтобы все жилы стали одной длины. После этого снимается внешняя изоляция кабеля примерно на 12-15 миллиметров. Для этого используется тот же кримпер или канцелярский нож (во втором случае необходимо быть крайне осторожным, чтобы не повредить проводники). Теперь перед вами четыре проводника, завитые в две пары. Их нужно раскрутить и выпрямить. Чтобы правильно выполнить обжим, схема распределения жил должна быть точно соблюдена. Если проводники получились слишком длинные, их стоит обрезать – это понадобится также для того, чтобы они были одной длины.

Теперь возьмите коннектор и расположите его защелкой вниз. Сожмите проводники между пальцами согласно схеме обжима, чтобы три жилы попадали примерно в первые три пина, а четвертый – в шестой пин коннектора. Начинайте вставлять зажатые проводники в коннектор одновременно. Внимательно следите, чтобы каждая жила попала в нужный пин. Когда все проводники упрутся в стенку, можно обжать кабель. Вставьте коннектор с жилами в гнездо кримпера и сожмите его ручки. Если обжатие четырех проводов выполнено верно, то из кримпера вы извлечете готовый к эксплуатации коннектор.

Завершающий шаг – проверка работы кабеля. Подключите его к оборудованию или используйте специальный тестер. Если результат положительный, то обжимка витой пары выполнена успешно.

e-server.com.ua

Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Несмотря на кажущуюся простоту вопроса и наличия в сети необходимой информации, с обжимом витой пары могут возникнуть сложности, особенно у тех, чья профессиональная деятельность не связана с инсталляцией локальных сетей. В этой подборке мы постарались собрать всю информацию, максимально раскрывающую данную тему, начиная от необходимого инструмента и заканчивая различными схемами обжима.

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

При выборе кримпера следует обращать внимание на следующие моменты:

  1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
  2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
  3. Эргономичность, инструмент должен быть удобен.

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

  • Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

    Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

  • К основному и удаленному модулю подключается тестируемый кабель.
  • Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
  • Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Последовательность обжима 8 жильной витой пары + схема

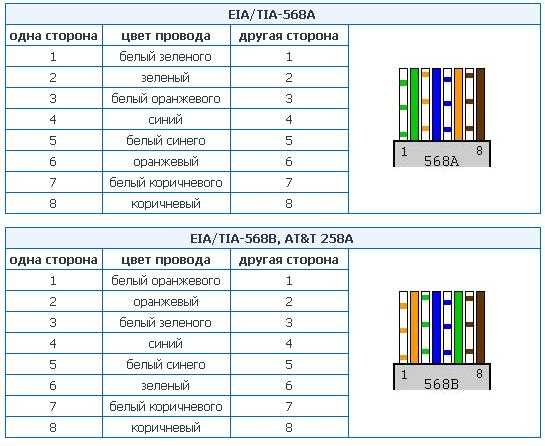

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

  1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.

    Снятие изоляции при помощи стриппера

  2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.

    Производите обрезку

  3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.

    Рис. 8. А – правильный обжим, В – неправильный

  4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.

    Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

  1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
  2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Обжим витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

Обжим витой пары по схеме компьютер-компьютер

Совсем иная ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема — кроссовер. Данный тип подключения был продемонстрирован на рисунке 12 (В).

Обжим витой пары по схеме роутер-компьютер

Данный тип соединения принято выполнять по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но тем не менее, «хорошим тоном» считается придерживаться данного условия.

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

  1. Обжимка должна производиться с соблюдением цветовой схемы.
  2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
  3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
  4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
  5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
  6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

www.asutpp.ru

Обжим кабеля витая пара 4 жилы

Как обжимать кабель витая пара 4 жилы? Обжатие 4х жильного кабеля UTP происходит аналогично обжатию кабеля с 8 жилами с разницей только в количестве проводников, используемых для передачи информации. Максимальная скорость передачи на 4х жильном сетевом кабеле равняется 100 Мбит/c (в современных компьютерах и ноутбуках сетевые адаптеры поддерживают именно такую скорость соединения). Так что если вы не планируете использовать гигабитное оборудование, то с точки зрения экономии, выгоднее использовать 2х парный UTP. Как и для обжатия 8 жильного кабеля нам понадобится следующее: 1. Обжимной инструмент (обжимные клещи или кримпер). 2. Разъем RJ45 (8P8C).

3. И, собственно, сам кабель UTP cat5e. Схемы обжима витой пары 4 жилы Для обжима 4 жильного провода необходимо использовать первый,второй ,третий и шестой канал разъема RJ45. Первую пару жил вставляем в 1 и 2 канал, вторую пару – в 3 и 6. И так с обоих сторон кабеля. Снимаем пару сантиметров изоляции с кабеля. Расплетаем и выпрямляем жилы.Cоставляем по цветам: бело-оранжевый, оранжевый, бело-зеленый, зеленый. Не пугайтесь если в вашем кабеле используются пары другой расцветки. Главное правильно попасть первой парой( бело-оранжевый, оранжевый) в 1 и 2 канал, а второй(бело-зеленый, зеленый) – в 3 и 6 канал разъёма. Коннектор RJ45 необходимо держать пластиковым фиксатором вниз.На другом конце провода проделать точно такую же операцию. И все готово.

giganet.by


Смотрите также

  • Кабель ввг 5х25 технические характеристики
  • Кабель для ленты светодиодной
  • Авббшв 4х240 вес кабеля
  • Первый трансатлантический телефонный кабель
  • Ножницы секторные для резки кабеля
  • Прокладка кабеля на даче по воздуху
  • Кабель для пожарной сигнализации негорючий
  • Типы оптических кабелей
  • Труба гофрированная металлическая для кабеля
  • Маркировка кабеля расшифровка таблица
  • Аукс кабель для магнитолы

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам нужно:

Требуется:
  • Ethernet-кабель — оптом Категория (Cat) 5, 5e, 6, 6a или выше Ethernet-кабель
  • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
  • Для соединительных кабелей:
    • Вилки модульных разъемов 8P8C («RJ45»)
    • Устройство для обжима модульных разъемов («RJ45»)
  • Для стационарной проводки:
    • Модульные разъемы 8P8C («RJ45»)
    • 110 Пробивной инструмент
Рекомендуется:
  • Инструмент для зачистки проводов
  • Кабельный тестер

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры. Вы хотите UTP (неэкранированная витая пара) Ethernet-кабель не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабитная (1000BaseT) работа и Cat 6 или выше дают вам представление о будущем проверка.

Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы. Оптовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и плетеный многожильный кабель. Многожильный кабель Ethernet лучше работает в исправления приложений для настольного использования. Он более гибкий и надежный, чем сплошной кабель Ethernet, и с ним проще работать. с, но на самом деле предназначен для более коротких длин. Сплошной кабель Ethernet предназначен для более длинных участков в фиксированном положении. Кабель Ethernet класса Plenum должен использоваться всякий раз, когда кабель проходит через пространство для циркуляции воздуха. Например, над подвесным потолком или под фальшполом. пол. Это может быть трудно или невозможно определить по упаковке или маркировке тип сетевого кабеля, поэтому вытащите закончить и исследовать.

Вот как выглядят внутренности кабеля Ethernet:


Внутренняя структура кабеля и цветовая маркировка

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой. Эти провода скручены на 4 пары проводов, каждая пара имеет общую цветовую схему. Один провод в паре сплошной или в основном сплошной цветной провод, а другой преимущественно белый провод с цветной полосой (иногда кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, что есть что, это проверить, вокруг какого провода он скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый/Белый) для однотонный провод и белый/оранжевый для полосатого кабеля. Повороты очень важны. Они существуют для противодействия шум и помехи. Важно провести проводку в соответствии со стандартом для получения надлежащей производительности от кабеля Ethernet. TIA/EIA-568-A определяет две проводки стандарты для 8-контактного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, чтобы сказать: «…источники рекомендуется использовать кабели T568A, так как T568B является Стандарт AT&T, но правительство США указывает T568A, поскольку он соответствует USOC.

кабели для пар 1 и 2, что позволяет работать с 1/2-линейными телефонами…». Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны соблюдать последовательность. Я показал оба ниже для прямого через кабели и только T568B для перекрестных кабелей.

О вилках и разъемах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Вилка представляет собой 8-контактный модульный разъем, внешне напоминающий большой штекер телефона. Доступна пара вариаций. Основное изменение, на которое следует обратить внимание, заключается в том, разъем предназначен для плетеного или сплошного провода. Для плетеных/многожильных проводов разъем имеет острые контакты, которые фактически протыкают провод. Для одножильных проводов разъем имеет выступы, которые прорезают изоляции и дотроньтесь до провода, взявшись за него с обеих сторон. Разъем — слабое место в кабеле Ethernet, неправильный выбор один часто причиняет горе позже. Если вы просто зайдете в компьютерный магазин, почти невозможно сказать, что это за штекер. Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных разъемов бывают разных стилей, предназначенных для различных видов монтажа. опции. Выбор зависит от требований и предпочтений. Валеты предназначен для работы только с жестким кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные схемы подключения для T568A, T568B или обоих. Убедитесь, что вы в конечном итоге с правильным.

Вот схема подключения и распиновка:


Модульный соединительный штекер и контактный разъем

Количество контактов кабеля Ethernet:

Есть два основных выхода кабеля Ethernet. Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как прямая. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически разъединять кабель по мере необходимости, удобная функция.

Стандартная схема прямого подключения (оба конца одинаковы):
Разъем RJ45 № контакта Цвет провода
(T568A)
Схема подключения
(T568A)
Сигнал 10Base-T
Сигнал 100Base-TX
Сигнал 1000Base-T
1 Белый/зеленый Передача+ BI_DA+
2 Зеленый Передача- БИ_ДА-
3 Белый/оранжевый Получить+ BI_DB+
4 Синий Неиспользованный BI_DC+
5 Белый/Синий Неиспользованный BI_DC-
6 Оранжевый Получить- БИ_БД-
7 Белый/Коричневый Неиспользованный БИ_ДД+
8 Коричневый Неиспользованный БИ_ДД-

Выводы прямого кабеля Ethernet для T568A

Контакт RJ45 # Цвет провода
(T568B)
Схема подключения
(T568B)
Сигнал 10Base-T
Сигнал 100Base-TX
Сигнал 1000Base-T
1 Белый/оранжевый Передача+ БИ_ДА+
2 Оранжевый Передача- БИ_ДА-
3 Белый/зеленый Получить+ BI_DB+
4 Синий Неиспользованный BI_DC+
5 Белый/Синий Неиспользованный BI_DC-
6 Зеленый Получить- БИ_БД-
7 Белый/Коричневый Неиспользованный БИ_ДД+
8 Коричневый Неиспользованный БИ_ДД-

Вывод прямого кабеля Ethernet для T568B

Схема подключения перекрестного кабеля:
Номер контакта RJ45 (КОНЕЦ 1) Цвет провода Конец диаграммы #1 Номер контакта RJ45 (КОНЕЦ 2) Цвет провода Конец диаграммы #2
1 Белый/оранжевый 1 Белый/зеленый
2 Оранжевый 2 Зеленый
3 Белый/зеленый 3 Белый/оранжевый
4 Синий 4 Белый/коричневый
5 Белый/Синий 5 Коричневый
6 Зеленый 6 Оранжевый
7 Белый/коричневый 7 Синий
8 Коричневый 8 Белый/Синий

Контакты перекрестного Ethernet-кабеля

+Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары пересекаются.

Как подключить соединительные кабели Ethernet:

  1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  2. Раскрутить пары — не раскручивать сверх того что вы выставили, чем больше у вас раскручен кабель тем хуже проблемы, с которыми вы можете столкнуться.
  3. Совместите цветные провода в соответствии с приведенными выше схемами.
  4. Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставить открытым из ножен.
  5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть штекера RJ45 и в правильном порядке. Оболочка кабеля Ethernet должна заходить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
  6. Обожмите вилку RJ45 обжимным инструментом.
  7. Убедитесь, что провода подключены в правильном порядке и что они вытянуты. к передней части вилки RJ45 и обеспечить хороший контакт с металлом контакты в штекере RJ45
  8. Обрежьте кабель Ethernet до нужной длины — убедитесь, что это более чем достаточно для ваших нужд.
  9. Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

  1. Протяните кабель Ethernet на всю длину от одной конечной точки к другой, убедившись, что оставить лишнее.
  2. С одного конца отрежьте провод по длине, оставив достаточную для работы длину, но не слишком большую. избыток.
  3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
  5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
  6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, смотрите внимательно на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался не в том месте, или один из проводов не имеет контакта, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она верна. Если вы видите ошибку или проблему, отрежьте конец и начните заново. Тестер кабеля Ethernet незаменим при выявлении и выявлении этих проблем.

При выборе кабеля Ethernet помните, что соединение не должно превышать 100 м (~328 футов). Старайтесь минимизировать длину кабеля Ethernet, длиннее становится кабель, тем больше это может повлиять на производительность. Обычно это заметно как постепенное снижение скорости и увеличение задержки.


Примечания:

Power over Ethernet (PoE):

Питание через Ethernet было реализовано во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет возможность питания конечного устройства напряжением 48 В постоянного тока при токе до 350 мА или примерно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, обеспечивая мощность до 600 мА или примерно 28,8 Вт, часто называемую PoE+. Питание подается по двум парам кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для доставки до 90Вт мощности. PoE можно использовать с любым ethernet конфигурации, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только при наличии действительной конечной точки PoE. обнаружено с помощью датчика низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо хост-коммутатор Ethernet обеспечивает питание, либо промежуточное устройство подключается между ними. коммутатор и конечные точки и подает питание. Специального кабеля нет требуется.

Разъем RJ45 № контакта Цвет провода
(T568A)
Схема подключения
(T568A)
Сигнал 10Base-T
Сигнал 100Base-TX
PoE
1 Белый/зеленый Передача+ Режим А +
2 Зеленый Передача- Режим А +
3 Белый/оранжевый Получить+ Режим А —
4 Синий Неиспользованный Режим B +
5 Белый/Синий Неиспользованный Режим B +
6 Оранжевый Получить- Режим А —
7 Белый/Коричневый Неиспользованный Режим B —
8 Коричневый Неиспользованный Режим B —

Подача питания через Ethernet

Детали протокола:
9.9009.9009.9009.9009.9009.9009.9009.9009.9009.9009. 9009.9009.9009.9009. 9009.9009.9009. 9009.9009. 9009.9009. 9009.9009. 9009.9009. 9009.9009. .9009.9009.0091
Протокол Стандартный Символ Кодирование Символьная скорость (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемые пары Полоса частот Найквиста (МГц) Минимальная4 категория кабеля
10Base-T IEEE 802. 3i Manchester 10 None 1 1 2 10 3
100Base-TX IEEE 802.3u MLT-3 125 4B5B 4/5 1 2 62,5 5
1000BASE-T
1000BASE-T None 2 4 4 62.5 5e (5) 1
2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 100 5e 2
5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 LDPC(1723,2048), 64B/65B, CRC8 3. 125 4 4 200 6 (5e) 2
10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 400 6a (6) 3
25GBASE-T IEEE 802,3BQ DSQ128 (2D-PAM16) 2000 LDPC (17233048), 64B/64B/64B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8B8.0091 3.125 4 4 1000 8 4
40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 1600 8 4

. Кодирование и кодирование данных определяют, как много битов данных на символ.
1. Предназначен для работы с большинством кабелей Ethernet категории 5, спецификации категории 5e. обеспечить работу 1000Base-T.
2. Несмотря на то, что они предназначены для Cat 5e/6, не все кабели можно использовать на полном диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на уменьшенном расстоянии.
4. Дальность действия 30 м.

Сведения о категории кабеля:
00000009BASE. 0091
Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Common Uses
1 None Telephone Wiring
2 1 Telephone Wiring
3 16 Telephone Wiring, 10Base-T
4 20 Token-Ring, 10BASE-T
5 100 100BASE-TX, 10BASE-T
5E
5E
6 250 1000Base-T, 100Base-TX
6a 500 10GBase-T
7 1 600 >10GBase-T
7A 1 1000 > 10GBASE-T
8 2000 25GBASE-T, 40GBASE-T
  • 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2
  • 6
  • 9 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000
  • Возрастающие уровни категорий обратно совместимы.
    Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами стандарты.
    1. В проводке спецификации категории 7/7a не используются разъемы RJ45.

    Связанные материалы для чтения

    • Получить IEEE 802 — стандарты Ethernet
    • Ethernet-сайт Чарльза Сперджена
    • Справочник по скорости сетевого подключения
    • Оптоволоконный коннектор, номер
    • Ethernet: Полное руководство
    • Взаимосвязи: мосты, маршрутизаторы, коммутаторы и межсетевые протоколы (2-е издание)
    • Абсолютно новая книга о коммутаторах: полное руководство по коммутации в локальной сети Технология
    • TCP/IP Иллюстрировано
      • TCP/IP в иллюстрациях, том 1 — протоколы
      • TCP/IP Иллюстрированный том 2 — Реализация
      • TCP/IP Иллюстрированный том 3 — TCP для транзакций, HTTP, NNTP и UNIX Протоколы домена
    • Сетевое программирование UNIX
      • ЮНИКС Сетевое программирование, том 1: Сетевой API сокетов
      • ЮНИКС Сетевое программирование, том 2: Межпроцессное взаимодействие

    Ethernet — кабель RJ45 имеет только 4 провода

    спросил

    Изменено 3 года, 5 месяцев назад

    Просмотрено 37 тысяч раз

    Кабель, который подключается к моему rj45, имеет только 4 кабеля: синий, оранжевый, синяя полоса, оранжевая полоса. Когда я подключаю их к соответствующим портам, подключение к Интернету отсутствует. (Синий = 4, Оранжевый = 6, Синяя полоса = 5, Оранжевая полоса = 3) Как их подключить, чтобы получить соединение? Любая помощь будет оценена по достоинству.

    • Ethernet
    • уровень 1
    • кабель
    • t568b
    • t568a

    3

    Ваш кабель не является подходящим сетевым кабелем UTP в соответствии с определением TIA/EIA 568. На самом деле пары, используемые 10Base-T (10 Мбит/с) и 100Base-TX (100 Мбит/с) Ethernet, это 1-2 и 3- 6. Стандарт 1000Base-T (1 Гбит/с) требует наличия всех четырех пар (соединенных как 1-2, 3-6, 4-5, 7-8).

    Необходимо использовать стандарт электропроводки TIA/EIA, либо TIA/EIA T568A (обычно используется для домашних сетей), либо TIA/EIA T568B (обычно используется в бизнес-сетях). Подойдет любой стандарт проводки, но вы, вероятно, захотите, чтобы кабель был проложен напрямую.

  • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
