Ethernet распиновка 4 провода. Обжимаем витую пару и розетку

Аннотация: В этой работе описан и проиллюстрирован порядок обжима (опрессовки) витой пары, предназначенной для соединения PC –HUB с контролем правильности обжима. Далее показано, как обжать розетку категории 5 под разъем RJ45. К лабораторной работе имеется видеоролик.

Опрессовка прямого провода по стандарту T568B

При монтаже локальных сетей сегодня наиболее распространена неэкранированная витая пара 5й категории (CAT-5E) – рис. 4.1 .

Рис. 4.1.

Обжим такого кабеля для соединения ПК ( PC )-ХАБ ( HUB ) по стандарту T568B изображен на рис. 4.2 .

Рис. 4.2.

Примечание

Обжим (опрессовка) по варианту T568A — стандарт, имеющий хождение в США и Канаде, а в России, в основном, применяется стандарт T568B.

Для обжима (опрессовки) витой пары вам потребуются пара коннекторов RJ-45и специальные клещи (кримпер) — рис 2.3-2.5.

Рис. 4.3.

Рис. 4.4.

Рис. 4.5.

Последовательность действий при обжиме:

• Аккуратно обрежьте конец кабеля резаком, встроенным в обжимной инструмент.
• Снимите с кабеля изоляцию ножом, встроенным в обжимной инструмент.
• Разведите и расплетите проводки, выровняйте их в один ряд. Обкусите проводки так, чтобы их осталось чуть больше сантиметра (см. примечание).
• Вставьте проводники в коннектор RJ-45. Убедитесь, все ли провода полностью вошли в разъем и уперлись в его переднюю стенку.
• Вставьте коннектор в устройство для обжима коннектора.
• Надавите на клещи так, чтобы контакты коннектора зажали проводники внутри него.

Примечание

Рис. 4.7.

В продаже представлено множество тестеров для проверки витых пар RJ-45 разного уровня сложности и ценового диапазона. Однако, принцип работы их аналогичен. Так, например, кабельный тестер FA-7012B состоит из 2 функциональных блоков — передатчика и приемника, которые подключаются к концам кабельной линии через разъемы RJ-45 или RJ-12.

Он позволяет обнаружить оборванные пары, закороченные пары, перепутанные провода в одной паре, перепутанные пары и перепутанные провода между разными парами. Также прибор позволяет проверить целостность экрана кабеля. Блок-передатчик последовательно опрашивает состояние каждого провода в кабеле, а блок-приёмник возвращает ответ по неиспользуемой в конкретный момент паре. Последовательное загорание светодиодов сигнализирует о правильном соединении. Устройство питается от 1 батареи типа «Крона» 9 В.

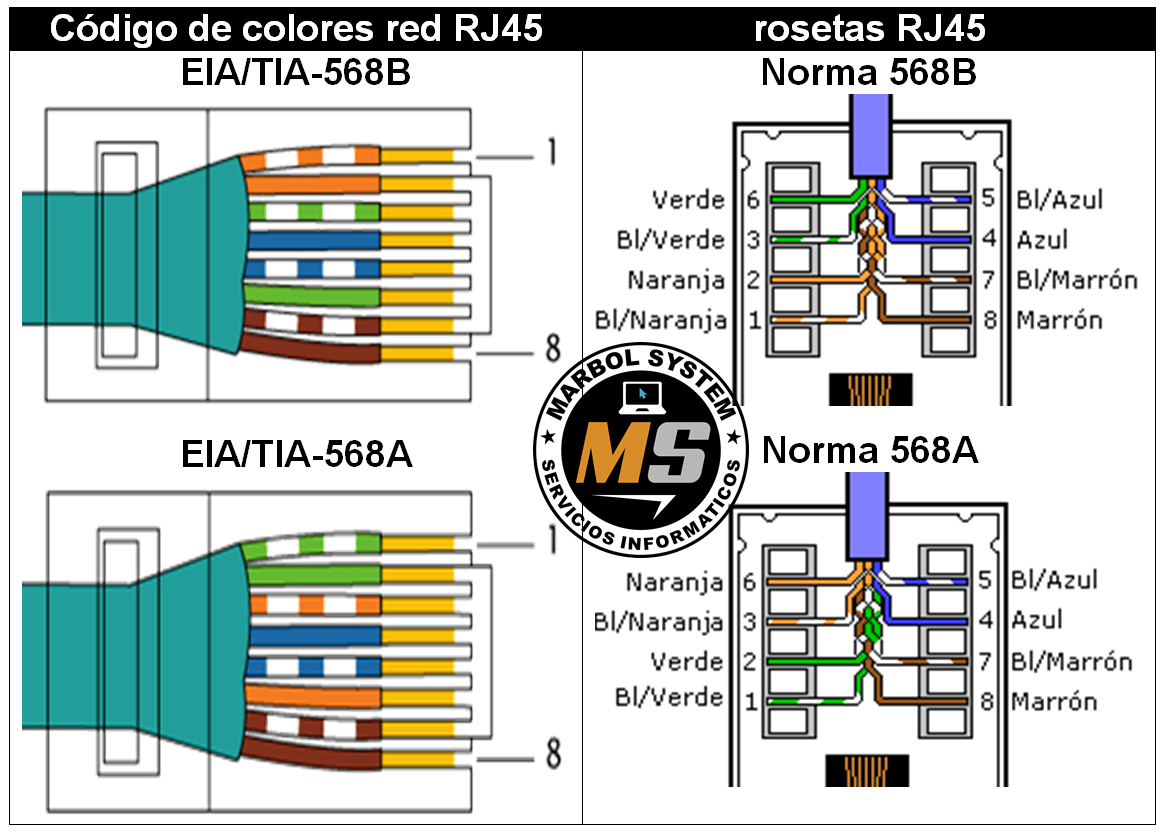

Обжимаем розетку категории 5 под разъем RJ45

Стандартная схема подключения ПК к локальной или глобальной сети приведена на рис. 4.8 .

Рис. 4.8.

Так же, как и сам кабель , витая пара , сетевые розетки различаются по категориям. В идеале, для профессионального монтажа вам понадобятся: розетка RJ-45 категории 5e для настенного монтажа, устройство для зачистки и обрезки витой пары, устройство для заделки витой пары, 4-парный кабель UTP , категория 5e и маркеры для нанесения обозначений на кабель ( рис.

4.9).

Рис. 4.9.

Все контакты в розетках категории 5 пронумерованы, поэтому никаких проблем с разводкой кабеля возникнуть не должно.

Ситуация 1. Розетка с одним гнездом на 8 проводов (видео)

Для работы потребуется отвертка с плоским тонким жалом, по толщине, не превышающей диаметр медного проводника витой пары – рис. 4.10 . Также заталкивать провода в щели розетки можно ножом с тонким лезвием, например, канцелярским ножом, у которого лезвие выдвигается.

Рис. 4.10.

Подготавливается для разделки кабель , снимается на длину не более 3 см его внешняя оболочка . Расплетаются пары на длину не более 13-15 мм. Далее, по схеме цветов, проводники по очереди заводятся в гребенку, заправляются боковой плоскостью лезвия отвертки и затем торцом лезвия заталкиваются до упора. В особых случаях (при необходимости) в одно гнездо можно вставить два кабеля витой пары, смонтированных на одну вилку ( рис. 4.11).

Рис. 4.11.

Понятно, что скорость информации при таком монтаже будет не 100, а 10 Мбит/сек.

Модульный соединитель 8P8C по кличке «RJ45» при использовании в сети Ethrnet обжимается согласно стандарта TIA/EIA-568.

Разработано два варианта распиновки — «A» и «B». В России сложилась традиция расключать вилки и розетки исключительно по распиновке «B».

В быту мы сталкиваемся с низкоскоростными сетями − до 100 Мбит/с. Для таких скоростей достаточно четырёх жил. ▼

Из соображений экономии в низкоскоростных сетях обычно применяют 4-жильный кабель.
В таком кабеле всего две пары — оранжевая и синяя. Обратите внимание − пара

не зелёная , но расключается она на те пины, которые в классической распиновке отведены под зелёную пару. ▼

Розетки 8P8C

Нумерация контактов на колодках розеток не регламентирована стандартом. Каждый производитель располагает контакты на колодках в произвольном порядке.

Но следует оговориться, что соответствие «номер пина — цвет провода» конечно же стандартное: 1 — бело-оранжевый, 2 — оранжевый и т. д. А вот где на колодке расположен контакт №1, а где №2 — зависит от конкретной модели. Если шпаргалка отклеилась и потерялась, остаётся лишь искать розетку той же самой модели, чтоб узнать, как её расключать.

Чаще всего мне приходилось иметь дело со следующим расположением контактов на патч-колодке. ▼

«A» и «B»

Вполне закономерный вопрос : Для чего разработано два варианта распиновки — A и B?

Ответ: Раньше использовались кабели, обжатые с одного конца по «A», а со второго — по «B». Это так называемые кроссовер-кабели. Такие кабели требовались для соединения между собой двух иерархически равнозначных элементов сети, например, двух свитчей или двух ПК. В свою очередь соединение подчинённого элемента с вышестоящим (например, ПК с сервером) осуществлялось и осуществляется кабелем, обжатым с обоих сторон одинаково — A-A или B-B.
В современной практике необходимость в кроссовер-кабелях отпала. Все элементы сети соединяются патч-кордами, обжатыми по B-B.

Типы витой пары

Обозначения для распространённых типов кабелей из витых пар

Общепринятое название	Обозначение по	Общий экран	Экран для пар
UTP	U/UTP	нет	нет
STP, ScTP, PiMF	U/FTP	нет	фольга
FTP, STP, ScTP	F/UTP	фольга	нет
STP, ScTP	S/UTP	оплётка	нет
SFTP, S-FTP, STP	SF/UTP	оплётка, фольга	нет
FFTP	F/FTP	фольга	фольга
SSTP, SFTP, STP PiMF	S/FTP	оплётка	фольга
SSTP, SFTP	SF/FTP	оплётка, фольга	фольга

Буквенный код перед косой чертой обозначает тип общего экрана для всего кабеля, код после черты обозначает тип индивидуального экранирования для каждой витой пары:

U — U nshielded, без экрана F — F oil, фольга S — B raided screening, оплётка из проволоки (только внешний экран) TP — T wisted P air, витая пара TQ — индивидуальный экран для двух витых пар (на 4 провода) ▼

Витая пара изготавливается в двух модификациях:
— с одножильным (цельным) проводником
— с многожильным проводником

В случаях, когда кабель подвержен вибрации или частому касанию (например, патч-корд) необходимо использовать многожильный провод . Он более живуч, не подвержен скорому обламыванию жил.

Встречается кабель не с цельномедными, а с омеднёнными жилами — вот такой брать нельзя.

При большой протяжённости кабеля, и при необходимости высокой помехоустойчивости используется S/FTP с экраном на каждой паре, и общим закрывающим всё это снаружи. При этом коннекторы лучше брать металлические, или в металлической оболочке RJ-45 FTP.

Выбор конектора

Коннекторы должны соответствовать типу провода! ▼

Правильный выбор коннектора под тот или иной тип провода крайне важен. Подходящий коннектор обеспечит максимальное количество точек надёжного контакта и не повредит проводник. ▼

Сквозные коннекторы EZ-RJ45® производства заметно облегчают обжим витой пары. Жилы витой пары не упираются в торец такого коннектора, а выходят наружу, благодаря чему нет необходимости вымерять участок заголения кабеля и подравнивать жилы перед обжимом. После обжима излишки просто срезаются. Есть на AliExpress по цене 800 ₽ за сотню (2017 г. ). ▼

Интересная новинка — самозажимные (Field-Mountable) многоразовые коннекторы производства и . Не требуют специального инструмента. В продаже для России пока не нашёл. Думаю, цена на такие коннекторы будет конская.

Сращивание витой пары

Устранение обрыва витой пары в соответствии с техническими требованиями осуществляется либо полной заменой кабеля, либо обжимом концов и соединением их через т.н. «бочку» — проходной соединитель с двумя розетками с обеих сторон. ▼

Но в бытовой практике часто соединяют кабель просто на скрутку. Если уж вы взяли на себя такой грех, то будьте любезны, оставляйте между скрутками зазор по 2 см. во избежание замыкания между жилами. И старайтесь максимально сохранить повив жил (как на картинке). ▼

Розетки

Иногда розетки комплектуются специальными заглушками для колодок. После того как жилы разложены по ячейкам колодки, этой заглушкой с силой закрывают колодку, тем самым проталкивая жилы между контактами и надёжно их фиксируя. Если же розетка такой заглушкой не укомплектована, для забивания жил применяют специальный инструмент. В домашних условиях за отсутствием «забивалки» нехорошие люди используют шлицевую отвёртку.

Друзья! Не городите «колхоз»! Если нет нормальной забивалки, покупайте розетку с колодками под винт. ▼

При монтаже в не слишком комфортных условиях (промышленные, складские, загрязнённые помещения) рекомендуется использовать двойные розетки. Да ещё и с закрывающимися гнёздами. Одно гнездо расключается сразу, второе же остаётся в качестве резерва. Это позволит быстро переключиться на запасное гнездо в аварийной ситуации.

В проводных локальных сетях для передачи сигнала используется специальный кабель под названием «витая пара». Называется он так, потому что состоит из четырех пар свитых между собой медных жил, что позволяет снизить помехи от различных источников.

Помимо этого витая пара, имеет общую внешнюю плотную изоляцию из поливинилхлорида, которая так же очень мало подвержена электромагнитным помехам. Более того, в продаже можно встретить как неэкранированный вариант кабеля UTP (Unshielded Twisted Pair), так и экранированные разновидности, имеющие дополнительный экран из фольги — или общий для всех пар (FTP — Foiled Twisted Pair), или для каждой пары по отдельности (STP — Shielded Twisted Pair).

Применять дома модификацию витой пары с экраном (FTP или STP) имеет смысл только при больших наводках или для достижения максимальных скоростей при очень большой длине кабеля, которая желательно не должна превышать 100 м. В остальных случаях сгодится более дешевый неэкранированный кабель UTP, который можно найти в любом компьютерном магазине.

Кабель витая пара разделяется на несколько категорий, которые маркируются от CAT1 до CAT7. Но не стоит сразу пугаться такого разнообразия, так как для построения домашних и офисных компьютерных сетей используется в основном кабель без экрана категории CAT5 или его несколько усовершенствованная версия CAT5e. В некоторых случаях, например, когда сеть прокладывается в помещениях с большими электромагнитными наводками, можно воспользоваться кабелем шестой категории (CAT6), имеющий общий экран в виде фольги. Все вышеописанные категории способны обеспечить передачу данных на скоростях 100 Мбит/c при использовании двух пар жил, и 1000 Мбит/с при использовании всех четырех пар.

Схемы обжима и типы сетевого кабеля (витой пары)

Обжимом витой пары называют процедуру закрепления специальных разъемов на концах кабеля, в качестве которых используются 8-контактные коннекторы 8P8C, которые обычно называют RJ-45 (хотя это несколько неверно). При этом разъемы могут быть как неэкранированными для кабеля UTP, так и экранированными для кабелей FTP или STP.

Избегайте покупки, так называемых коннекторов со вставкой. Они предназначены для использования с мягкими многожильными кабелями и для их установки требуется определенная сноровка.

Для укладки проводов, внутри коннектора нарезаны 8 маленьких канавок (по одной для каждой жилы), над которыми в конце располагаются металлические контакты. Если держать разъем контактами вверх и защелкой к себе, то слева будет располагаться первый контакт, а справа — восьмой. Нумерация контактов важна в процедуре обжима, так что запомните это.

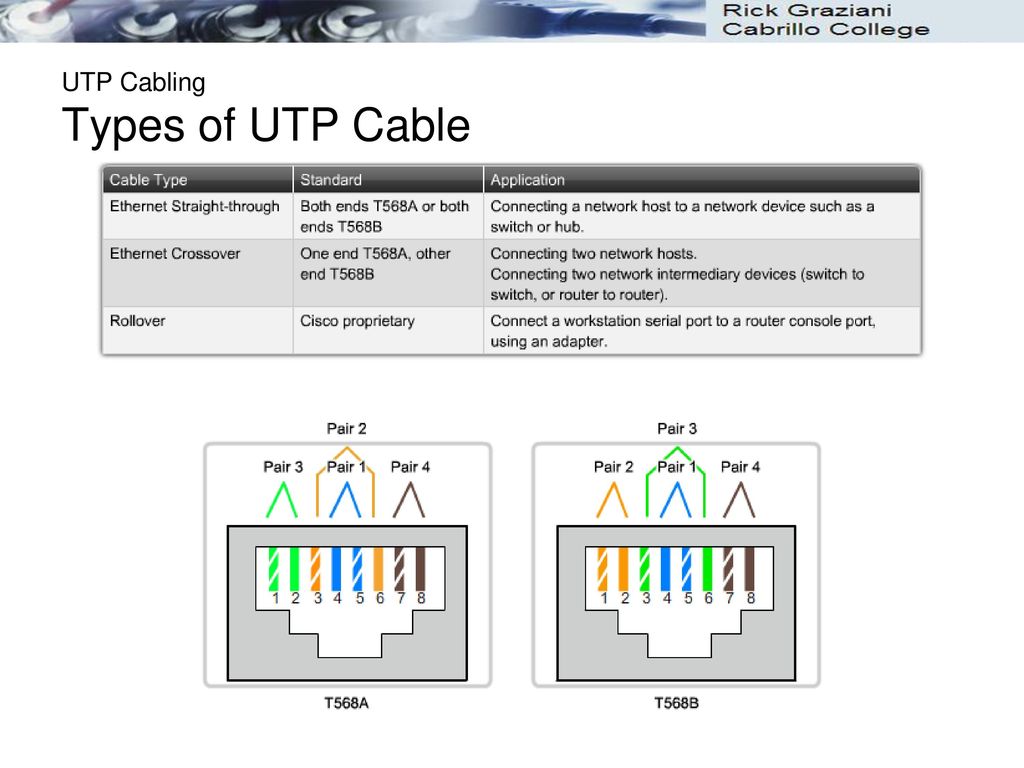

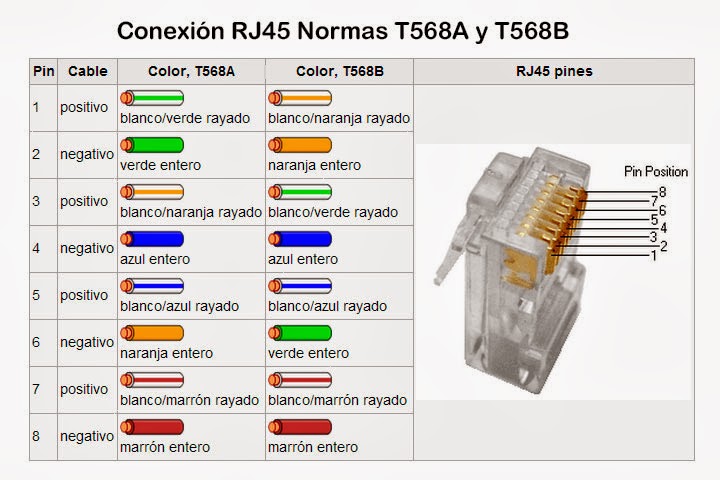

Существует две основные схемы распределения проводов внутри разъемов: EIA/TIA-568А и EIA/TIA-568B.

При использовании схемы EIA/TIA-568A провода с первого по восьмой контакт укладываются в следующем порядке: Бело-зеленый, Зеленый, Бело-оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый и Коричневый. В схеме EIA/TIA-568В провода идут так: Бело-оранжевый, Оранжевый, Бело-зеленый, Синий, Бело-синий, Зеленый, Бело-коричневый и Коричневый.

Для изготовления сетевых кабелей, используемых при коммутации между собой компьютерных устройств и сетевого оборудования в различных сочетаниях, применяется два основных варианта обжима кабеля: прямой и перекрестный (кроссовый). С помощью первого, самого распространённого варианта, изготавливаются кабели, которые используются для подключения сетевого интерфейса компьютера и прочих клиентских устройств к коммутаторам или маршрутизаторам, а так же соединения между собой современного сетевого оборудования. Второй, менее распространенный вариант, используется для изготовления кроссового кабеля, позволяющего через сетевые карты соединить напрямую между собой два компьютера, без использования коммутационного оборудования. Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link.

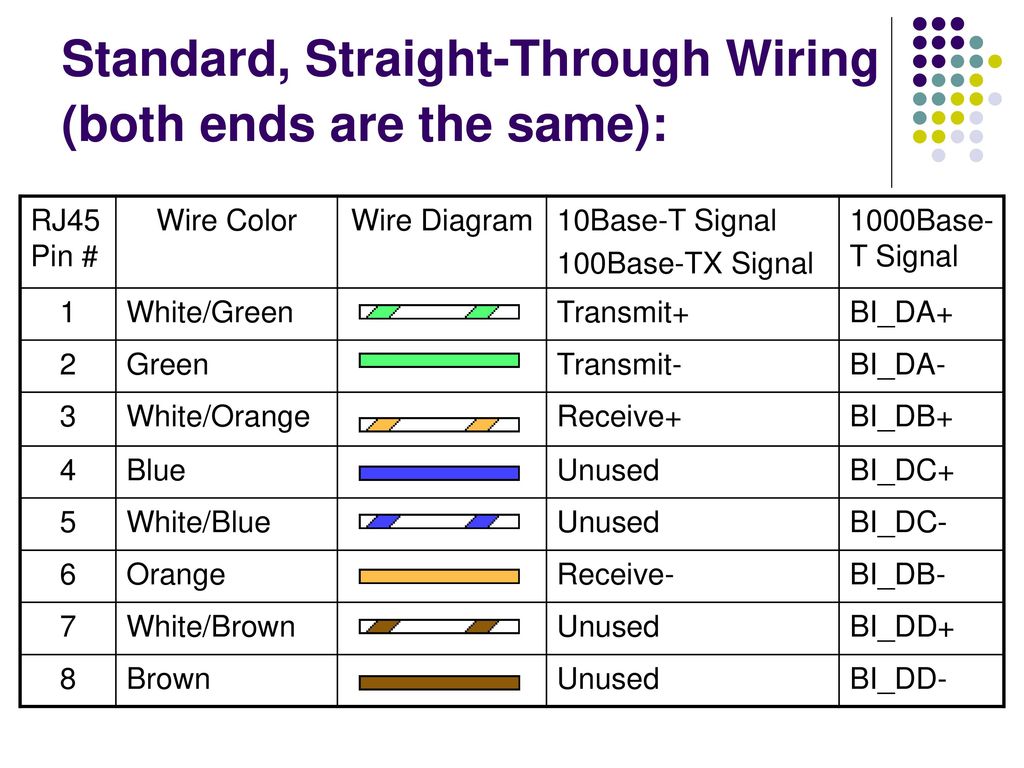

Что бы изготовить прямой сетевой кабель , необходимо оба его конца обжать по одинаковой схеме. При этом можно использовать как вариант 568А, так и 568В (применяется гораздо чаще).

Стоит отметить, что для изготовления прямого сетевого кабеля совсем не обязательно использовать все четыре пары — будет достаточно и двух. В этом случае, с помощью одного кабеля «витая пара» можно подключить к сети сразу два компьютера. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Правда, учтите, что при этом, максимальная скорость обмена данными у такого кабеля упадет в 10 раз — c 1 Гбит/с до 100 Мбит/c.

Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для обжима второго разъема, место Оранжевой пары занимает Коричневая, а место Зеленой — Синяя. При этом схема подключения к контактам сохраняется.

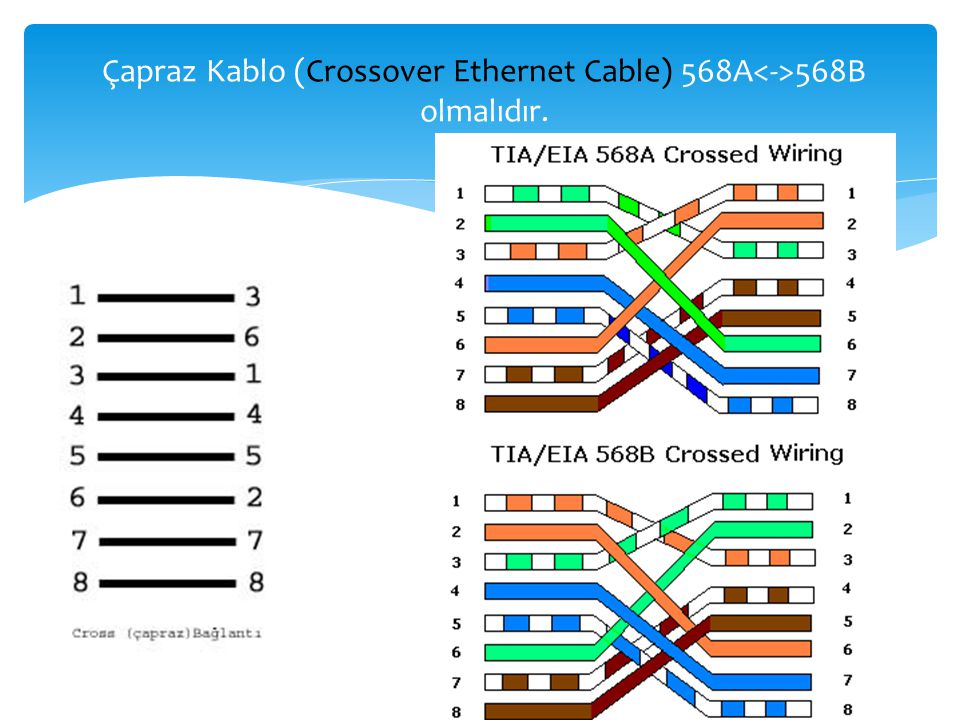

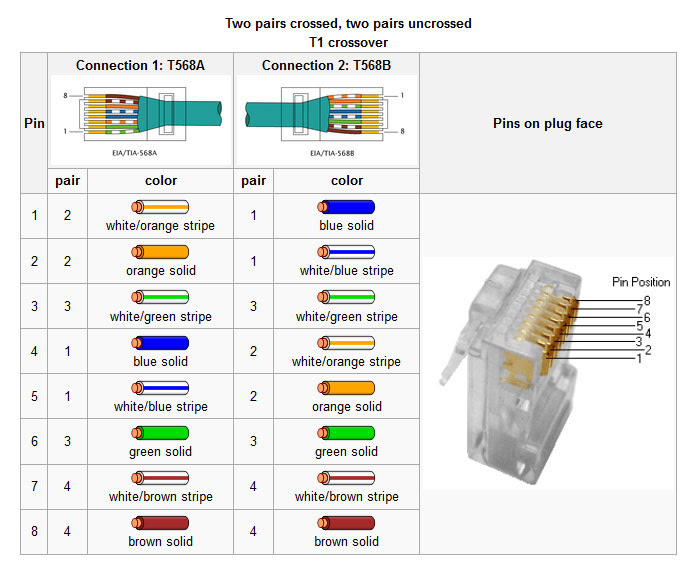

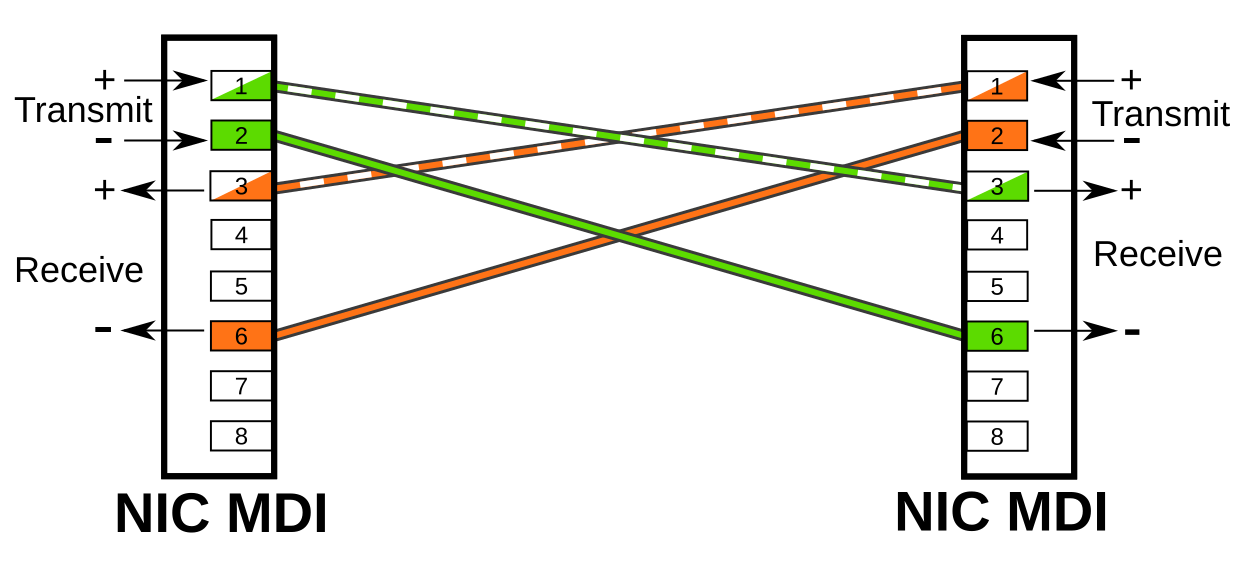

Для изготовления кроссового (перекрестного) кабеля необходимо один его конец обжать по схеме 568А, а второй — по схеме 568В.

В отличие от прямого кабеля, для изготовления кроссовера всегда требуется использовать все 8 жил. При этом перекрестный кабель для обмена данными между компьютерами на скоростях до 1000 Мбит/c изготавливается особенным способом.

Один его конец обжимается по схеме EIA/TIA-568В, а другой имеет следующую последовательность: Бело-зелёный, Зелёный, Бело-оранжевый, Бело-коричневый, Коричневый, Оранжевый, Синий, Бело-синий. Таким образом, видим, что в схеме 568А местами поменялись Синяя и Коричневая пары с сохранением последовательности.

Заканчивая разговор о схемах, резюмируем: обжав оба конца кабеля по схеме 568В (2 или 4 пары), получаем прямой кабель для соединения компьютера с коммутатором или роутером. Обжав один конец по схеме 568А, а другой по схеме 568В, получаем кроссовый кабель для соединения двух компьютеров без коммутационного оборудования. Особняком стоит изготовление гигабитного перекрестного кабеля, где требуется специальная схема.

Обжим сетевого кабеля (витой пары)

Для самой процедуры обжимки кабеля нам понадобится специальный обжимной инструмент, называемый кримпером. Кримпер представляет из себя клещи с несколькими рабочими областями.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Здесь же в некоторых модификациях можно найти специальную выемку для зачистки внешней изоляции кабеля. Далее, в центре рабочей области, располагается одно или два гнезда для обжимки сетевого (маркировка 8Р) и телефонного (маркировка 6Р) кабелей.

Перед обжимкой разъемов, отрежьте под прямым углом кусок кабеля нужной длины. Затем с каждой его стороны снимите общую внешнюю изоляционную оболочку на 25-30 мм. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Для этого, расплетите и выровняйте провода, после чего разложите их в ряд в нужном порядке, прижав, плотно друг к другу, а затем обрежьте концы ножом кримпера, оставив приблизительно 12-13 мм от края изоляции.

Теперь аккуратно одеваем коннектор на кабель, следя за тем, чтобы жилы не перепутались, и каждая из них вошла в свой канал. Проталкивайте жилы до конца, пока они не упрутся в переднюю стенку разъема. При правильной длине концов проводников, все они должны зайти в разъем до упора, а изоляционная оболочка должна обязательно оказаться внутри корпуса. Если это не так, то вытащите жилы и несколько укоротите их.

После того, как вы одели разъем на кабель, остается его только там зафиксировать. Для этого вставьте коннектор в соответствующее гнездо, расположенное на обжимном инструменте и до упора плавно сожмите рукоятки.

Конечно, хорошо, когда дома имеется кримпер, ну а что делать, если его нет, а обжать кабель очень нужно? Понятно, что снять внешнюю изоляцию можно с помощью ножа, а для обрезки жил использовать обычные кусачки, но как быть с самой обжимкой? В исключительных случаях для этого можно использовать узкую отвертку или тот же нож.

Установите сверху на контакт отвертку и нажмите на нее так, что бы зубцы контакта врезались в проводник. Понятно, что проделать эту процедуру необходимо со всеми восемью контактами. В заключении продавите центральную поперечную часть для закрепления в разъеме изоляции кабеля.

Кабели POWERLINK/Ethernet | B&R Industrial Automation

X20CA0E61.00020	Соединительный кабель POWERLINK/Ethernet, RJ45 – RJ45, длина 0,2 м
X20CA0E61. 00025	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 0.25 m
X20CA0E61.00030	Соединительный кабель POWERLINK, RJ45 – RJ45, 0,3 м
X20CA0E61.00035	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 0. 35 m
X20CA0E61.00040	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 0.4 m
X20CA0E61.00050	Соединительный кабель POWERLINK/Ethernet, RJ45 – RJ45, длина 0,5 м
X20CA0E61. 00100	Соединительный кабель POWERLINK/Ethernet, RJ45 – RJ45, длина 1 м
X20CA0E61.00150	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 1.5 m
X20CA0E61.00200	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 2 m
X20CA0E61. 00500	Соединительный кабель POWERLINK/Ethernet, RJ45 – RJ45, длина 5 м
X20CA0E61.01000	Соединительный кабель POWERLINK/Ethernet, RJ45 – RJ45, длина 10 м
X20CA0E61.01500	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 15 m
X20CA0E61. 02000	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 20 m
X20CA0E61.0300	Соединительный кабель POWERLINK, RJ45 − RJ45, 30,0 м
X20CA0E61.0400	POWERLINK/Ethernet connection cable, RJ45 to RJ45, 40 m
X20CA0E61. 0500	Соединительный кабель POWERLINK, RJ45 – RJ45, 50 м
X20CA0E61.1000	Соединительный кабель POWERLINK/Ethernet, RJ45 – RJ45, длина 100 м
X20CA3E61.0100	Соединительный кабель POWERLINK, RJ45 – RJ45, может использоваться в гибком кабель-канале, 10 м
X20CA3E61. 0150	Соединительный кабель POWERLINK, RJ45 – RJ45, может использоваться в гибком кабель-канале, 15 м
X20CA3E61.0200	Соединительный кабель POWERLINK, RJ45 – RJ45, может использоваться в гибком кабель-канале, 20,0 м
X67CA0E41.0010	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, длина 1 м
X67CA0E41. 0020	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, длина 2 м
X67CA0E41.0030	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, длина 3 м
X67CA0E41.0050	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, длина 5 м
X67CA0E41. 0150	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, длина 15 м
X67CA0E41.0500	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, длина 50 м
X67CA3E41.0150	Соединительный кабель POWERLINK/Ethernet, разъемы RJ45 и M12, может использоваться в гибком кабель-канале, длина 15 м

Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B  и он применяется очень часто. Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов.  Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по  EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:



Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP.  Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?

Кате- гория	Полоса частот,  МГц	Применение	Примечания
4	20	token ring, сейчас не используется	кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5	100	Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T)	4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e	100	Fast Ethernet  (100BASE-TX),  Gigabit Ethernet  (1000BASE-T)	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6	250	10 Gigabit Ethernet  (10GBASE-T)	неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6A	500	10 Gigabit Ethernet  (10GBASE-T)	состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7	600	10 Gigabit Ethernet (10GBASE-T)	спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7A	1000	10 Gigabit Ethernet  (10GBASE-T)	Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1	1600-2000	100 Gigabit Ethernet  (40GBASE-T)	В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Организация канала интерфейса RS-232

В системе «Орион» интерфейс RS-232 используется для подключения пульта контроля и управления «С2000М» к СОМ-порту компьютера с установленным на нем АРМ «Орион»/«Орион Про».

В системах, допускающих работу под управлением АРМ «Орион»/«Орион Про» без резервирования пультом «С2000»/«С2000М» (например, в системах охранной сигнализации или контроля доступа), интерфейс RS-232 используется для подключения преобразователя интерфейса «С2000-ПИ» или «ПИ-ГР» к СОМ-порту компьютера. К преобразователю, в свою очередь, подключаются приборы системы «Орион» по интерфейсу RS-485.

RS-232 имеет следующие ограничения: максимальная длина – 15 м и соединение только типа «точка-точка», т.е. непосредственно подключить несколько пультов к одному СОМ-порту нельзя.

В простейшем случае к компьютеру подключается только один пульт. Эта схема приведена на рис.

Недостатком такой схемы является отсутствие гальванической изоляции между приборами и компьютером. Схема подключения пульта к компьютеру с использованием повторителя интерфейсов «С2000-ПИ», обеспечивающего гальваническую изоляцию, приведена на рис.

ВНИМАНИЕ! Во избежание гальванической связи между компьютером и приборами пульт, повторитель и приборы нельзя подключать к одному источнику питания. Питание на пульт и «С2000-ПИ» должно подаваться от отдельного источника. Пульту должен быть присвоен сетевой адрес, и установлен режим «КОМПЬЮТЕР» для работы по интерфейсу RS-232.

С помощью преобразователей интерфейсов RS-232/RS-485 с автоматическим переключением приема/передачи (например, «С2000-ПИ») можно подключить несколько пультов к одному СОМ-порту компьютера. Один преобразователь следует подключить к СОМ-порту компьютера, остальные — к пультам по интерфейсу RS-232, а затем объединить преобразователи по интерфейсу RS-485 (см. схему на рис. ниже). Кроме того, преобразователи обеспечат гальваническую изоляцию компьютера от пультов и приборов.

Для работы по интерфейсу RS-232 каждому пульту нужно задать уникальный сетевой адрес и режим «КОМПЬЮТЕР».

При использовании АРМ «Орион» к одному СОМ-порту можно подключить до 127 устройств. Либо это будет один пульт «С2000»/ «С2000М» и до 126 приборов, схема как на рис. выше. Либо это будет несколько пультов с подключёнными приборами, как на рис. При этом общее количество и пультов, и приборов не должно превышать 127. В такой системе все приборы и пульты должны иметь уникальные сетевые адреса от 1 до 127, т.е. адреса приборов, подключенных к разным пультам, не должны пересекаться.

При использовании АРМ «Орион Про» к каждому COM-порту можно подключить либо до 127 приборов (приборы подключаются через преобразователи интерфейсов «ПИ-ГР», «С2000-ПИ» или «C2000 USB»), либо до 127 пультов «С2000» или «С2000М». К каждому пульту при этом можно подключить до 127 приборов. При организации системы по второму варианту компьютер опрашивает не приборы, а пульты. Пульты, в свою очередь, опрашивают подключённые к ним приборы. Каждому пульту должен быть задан сетевой адрес (от 1 до 127). Адресация приборов в системе имеет 3 уровня (номер COM-порта, адрес пульта, адрес прибора), поэтому адреса приборов, подключённых к разным пультам, могут пересекаться, как и адреса пультов, подключённых к разным COM-портам компьютера. Максимальное количество устройств, подключаемых к одному компьютеру с «Оперативной задачей Орион Про», на сегодняшний день составляет 1024.

Как уже было сказано, такая схема (рис. выше) применяется в случае, если к COM-порту нужно подключить несколько устройств. На текущий момент АРМ «Орион» поддерживает только один СОМ-порт. АРМ «Орион Про» поддерживает до 20 физических СОМ-портов и до 127 виртуальных СОМ-портов. При использовании АРМ «Орион Про» каждый пульт можно подключать к своему COM-порту (используя схему с гальванической изоляцией или без).

В настоящее время не все компьютеры имеют СОМ-порт. Для решения задачи подключения приборов системы «Орион» к компьютеру с АРМ можно применить USB-COM преобразователи, например, «USB-RS485», а также PCI-плату расширения портов. Основные достоинства данных PCI-плат:

• возможность использовать до 8 COM-портов;
• высокая скорость передачи данных;
• поддержка интерфейса RS-232/RS-485.

Специалистами компании «Болид» была протестирована плата расширения COM-портов MOXA CP 118U (см. рис.).

Она позволяет подключать приборы по интерфейсу RS-485 напрямую к ПК с АРМ «Орион Про» (без использования преобразователя интерфейса), а также подключать несколько пультов (каждый к своему СОМ-порту).

Подключение приборов к компьютеру через пульты «С2000»/«С2000М» позволяет большую часть функций управления приборами переложить с АРМ на пульты. Здесь важно учитывать, что каждый пульт может управлять только подключёнными к нему приборами, поэтому взаимодействие приборов, подключённых к разным пультам, возможно только через АРМ. При неисправности компьютера каждый пульт будет управлять подключёнными к нему приборами в соответствие с запрограммированной в нем базой данных. То есть система распадается на несколько независимых подсистем. Полученные от приборов сообщения сохраняются в кольцевом энергонезависимом буфере пультов, объем которого составляет 32000 событий (для «С2000М» вер.4.хх). При восстановлении работы компьютера эти сообщения будут вычитаны АРМ.

Допустим, в системе используется несколько приборов «С2000-КДЛ», релейных блоков «С2000-СП1», клавиатур «С2000-К» и блоков индикации «С2000-БИ». Причём из-за ограниченного размера базы данных пульта требуется использовать несколько пультов «С2000»/«С2000М». Каждый пульт организует взаимодействие только подключённых к нему приборов. В частности, он позволит отображать на блоках индикации состояния своих разделов, управлять этими разделами с клавиатур и с самого пульта, автоматически управлять релейными выходами своих блоков «С2000-СП1» от своих разделов. Взаимодействие приборов, подключённых к разным пультам, возможно только через АРМ. При отключении компьютера с работающим на нем АРМ эта связь нарушается. Поэтому если требуется, например, организовать релейный выход, который должен отрабатывать состояние всех шлейфов сигнализации системы, и этот выход должен работать при отключении компьютера, лучше его организовать путём монтажного объединения выходов каждой подсистемы (параллельного или последовательного, в зависимости от требуемой тактики работы выхода).

При подключении к АРМ нескольких подсистем следует использовать пульты «С2000М», так как при использовании пультов «С2000» будут следующие ограничения:

1. Невозможно организовать централизованный контроль доступа;
2. Управлять взятием/снятием с охраны разделов с клавиатур «С2000-К» и блока «С2000-4», прибора «С2000-КДЛ» и т. п. можно только в рамках одной подсистемы на пульте «С2000». Это означает, что с какой-либо клавиатуры «С2000-К» можно управлять взятием/снятием с охраны разделов того пульта, к которому подключена клавиатура. Управление с этой клавиатуры приборами, подключёнными к другим пультам, невозможно. Из оперативной задачи АРМ можно управлять взятием/снятием с охраны разделов всех подсистем. При использовании пульта «С2000М» первое ограничение снимается. Что касается второго, то можно управлять взятием/снятием с охраны разделов одной подсистемы с помощью всех приборов другой подсистемы, за исключением клавиатур «С2000-К». Например, используя считыватели устройств «С2000-4», «С2000-2», «С2000-КДЛ». Также можно управлять взятием/снятием с охраны разделов одной подсистемы с пульта «С2000М» другой подсистемы. Клавиатуры «С2000-К» так же, как и в первом случае, работают только в рамках своей подсистемы.

Помимо схемы, представленной на рис. выше, подключить несколько пультов «С2000М» к компьютеру с АРМ можно при помощи ЛВС и преобразователей «С2000-Ethernet» (см. рис.).

Основными достоинствами ЛВС являются:

• повсеместное использование сетей Ethernet;
• высокая помехозащищенность;
• высокая скорость передачи данных.

Также при использовании «С2000-Ethernet» возможно объединение приборов ИСО «Орион» через глобальную сеть Internet используя VPN туннель (см. рис.).

Для трансляции по указной схеме необходима устойчивая связь между VPN шлюзами (зависит от характеристик выделенных каналов Internet). В «С2000-Ethernet» имеется поддержка прямой передачи данных по ЛВС, т.е. на стороне ПК с АРМ используется только сеть Ethernet, а ПО формирует один виртуальный COM-порт для группы удаленных «C2000-Ethernet» (см. рис.). При этом повышается быстродействие и упрощается монтаж системы, т.к. на стороне АРМ нет необходимости использовать COM-порт.

Ещё одним вариантом подключения пульта «С2000М» к компьютеру с АРМ является использование волоконно-оптической линии связи и преобразователей «RS-FX-MM» (для многомодовых ВОЛС), «RS-FX-SM40» (для одномодовых ВОЛС).

Основные достоинства ВОЛС:

• высокая помехозащищенность;
• искро-взрывобезопасность;
• высокая степень защиты передаваемой информации;
• высокая скорость передачи данных.

Максимальная длина передачи данных для преобразователя «RS-FX-MM» составляет 2 км, для преобразователя «RS-FX-SM40» — 40 км.

Организовать связь сетевого контроллера (компьютера с установленным АРМ «Орион»/ «Орион Про» или пульта «С2000»/«С2000М») с удаленными приборами ИСО «Орион» можно также с помощью стандартного цифрового канала связи в потоке Е1.

Основными достоинствами цифровых каналов связи являются:

• высокая помехоустойчивость;
• высокая степень защиты передаваемой информации;
• высокая скорость передачи данных;
• слабая зависимость качества передачи от длины линии связи.

Специалистами компании «Болид» была проверена работа системы «Орион» с применением мультиплексоров «ГМ-2» фирмы «Зелакс» для передачи сообщений по цифровому каналу связи в потоке Е1 (рис. ниже).

Обращаем Ваше внимание на то, что развёрнутые протоколы испытаний устройств передачи данных по различным каналам связи, о которых дальше будет идти речь, с необходимыми настройками можно найти на сайте bolid.ru в разделе «Техническая поддержка»/ «Рекомендации по применению».

Изготовление и ремонт — кабели Ethernet своими руками. Статьи компании «SECURITY59»

Ethernet — один из наиболее важных типов кабелей сегодня, который используется для подключения к Интернету самых разных технологий во всем мире. Хотя сегодня во многих магазинах есть готовые кабели Ethernet , иногда требуется другой вариант. Пользователям может понадобиться кабель необычного размера или просто заменить сломанный разъем. Это руководство покажет пользователям, как надеть разъем RJ45 на конец голого кабеля Ethernet.

Прежде чем перейти к основному руководству, есть простое решение, если у вас есть соединитель, на котором отломился фиксатор. Когда язычок сломается, кабель не зафиксируется на месте и возникнут проблемы с поддержанием соединения.  Это можно легко исправить с помощью защелки Quick Snap Latch , который намного проще отремонтировать, чем заменять весь разъем. Если сломанная защелка — единственная проблема, возьмите одну из них для простого ремонта, который займет всего несколько секунд.

Видео-руководство, подробно описывающее следующие шаги, можно найти внизу статьи.



ШАГ 1: СБОР ПРИПАСОВ

Есть несколько простых принадлежностей, которые потребуются для установки или ремонта. Ключевыми компонентами являются голый кабель Ethernet и разъемы RJ45. Помимо этого, потребуется всего несколько инструментов. Устройство для зачистки кабеля и модульное устройство для обжима незаменимы в любом случае. Пара маленьких ножниц также может быть удобна для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.





ШАГ 2: СНЯТИЕ КУРТКИ



Возьмите инструмент для зачистки кабеля и оберните им внешнюю оболочку. У более качественных стрипперов будет заданная глубина, поэтому они не смогут разрезать слишком глубоко и повредить провода. Другие стрипперы могут порезаться глубже. Следите за тем, чтобы не порезать слишком глубоко, иначе можно повредить внутренние провода. Если это произойдет, отрежьте конец кабеля и попробуйте снова. После разрезания оболочки потяните за конец, чтобы получить доступ к отдельным проводам внутри основного кабеля.





ШАГ 3: РАЗДЕЛЕНИЕ ПРОВОДОВ



Отдельные провода внутри кабеля должны быть скручены попарно. Раскрутите каждую пару так, чтобы каждый провод лежал отдельно. Если из конца выходит много проволоки, срежьте ножницами лишнюю длину. Оставшийся провод должен быть достаточно длинным, чтобы поместиться в разъем RJ45.





ШАГ 4 *: ПРИСОЕДИНЕНИЕ РАЗЪЕМА RJ45





* См. Приложение A для схем подключения

При вставке проводов каждая металлическая жила (называемая проводниками ) на отдельных проводах должна касаться металлических деталей (называемых контактами ) в разъеме RJ45. Есть разные способы подключения кабелей Ethernet. Два основных шаблона цветового кода (называемые распиновкой ) — это T-568A и T-568B, причем T-568B является более распространенным из двух и показанным на изображении ниже. Фотографии другого шаблона и дополнительную информацию о распиновке можно найти здесь.





ШАГ 5: ОБЖИМ КОННЕКТОРА RJ45



Вставьте разъем RJ45 в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.





(НЕОБЯЗАТЕЛЬНО) ШАГ 6. ТЕСТИРОВАНИЕ КАБЕЛЯ ETHERNET.



Вставьте кабель Ethernet в тестер и нажмите кнопку запуска, чтобы начать тест. Если все индикаторы загорелись зеленым, кабель полностью исправен.  Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.

Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и выйти из строя. Повреждения могут быть видны снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или если поврежденное место не удастся найти, вместо него придется заменить кабель.





ПРИЛОЖЕНИЕ:



Схема разводки контактов

RJ45 для Ethernet Cat 5, 6 и 7

Разводка кабеля Ethernet RJ45

Кабели Ethernet LAN

бывают двух типов: перекрестные или прямые . Большинство современного коммуникационного оборудования может автоматически определять, какой тип вы используете, но некоторым по-прежнему требуется правильная разводка контактов кабеля. Ниже приведены распиновки разъемов RJ45 , чтобы вы могли проверить, какой из них у вас есть, или придумать свой собственный. Неважно, используете ли вы несколько кабелей Cat5e, Cat6 и Cat7.Распиновка всегда одинакова для кабелей Ethernet.

Этот урок взят из нашего онлайн-курса «Основы ИТ-сетей», стоимость которого составляет всего 79,99 долларов США.

Распиновка прямого кабеля LAN

Прямые кабели LAN являются наиболее распространенными, а разводка контактов одинакова, если они относятся к Cat5e, Cat6 или Cat 7. Различные типы кабелей (категории или категории) обеспечивают все более высокие скорости передачи и приема. Это достигается за счет увеличения крутки провода, лучшего экранирования, заземляющего провода и увеличения диаметра.

Во всем мире используются два разных стандарта распиновки, и в зависимости от вашего местоположения вы сами определите, какой из них следует использовать. Простой способ запомнить две разные распиновки разъема RJ45: T568A используется в Америке и Азии, а T568B используется в Великобритании (Великобритания) и Европе. Разные распиновки все равно будут работать, если вы их перепутаете.

• T-568 A — наиболее часто используется в США A и Азия — Think A для Америки
• T-568 B – B ритейн (Великобритания) и Европа

Разводка кабеля Ethernet T568A и T568B

Разводка разъема RJ45 для кабеля LAN

• Контакт 1 → Бело-зеленый (передача +) провод
• Контакт 2 → Зеленый (передача -) провод
• Контакт 3 → Бело-оранжевый (прием +) провод
• Контакт 4 → Синий провод
• Контакт 5 → Бело-синий провод
• Контакт 6 → Оранжевый (прием-) провод
• Контакт 7  → Бело-коричневый провод
• Контакт 8 → Коричневый провод



Что еще знать? Пройдите наш онлайн-курс «Основы ИТ-сетей» всего за 79 долларов США. 99 долларов!



Распиновка кабеля Ethernet RJ45

Помните, что контакт 1 находится с левой стороны разъема RJ45 с зажимом сзади.

Перекрестный Ethernet-кабель

Кабели

Crossover Ethernet используются для соединения двух устройств одного типа. Например, вы хотите подключить два маршрутизатора или два ПК. Большинство современного ИТ-оборудования может автоматически определять необходимость кроссовера и вносить изменения в сигнал. Это называется MDI-X. Перекрестный кабель LAN соединит прием на одном конце с передачей на другом.Необходимо позаботиться о том, чтобы четко идентифицировать перекрестный кабель, чтобы он не использовался по ошибке, поскольку это может привести к перебоям в работе сети. Эти кабели иногда изготавливаются из кабеля с красной внешней оболочкой .

Выводы перекрестного кабеля Ethernet

Выводы разъема RJ45 для перекрестного кабеля LAN

• Контакт 1   ← Бело-зеленый провод →  Контакт 3
• Контакт 2   ← Зеленый провод →  Контакт 6
• Контакт 3   ← Бело-оранжевый провод  →  Контакт 1
• Контакт 4   ← Синий провод  →  Контакт 4
• Контакт 5   ← Бело-синий провод →  Контакт 5
• Контакт 6   ← Оранжевый провод →  Контакт 2
• Контакт 7   ← Бело-коричневый провод →  Контакт 7
• Контакт 8   ← Коричневый провод → Контакт 8

Распиновка кабеля RJ45 Cross Over Ethernet

Как обжать кабель Ethernet RJ45

Выполните следующие действия, чтобы убедиться, что разъем RJ45 идеально обжат:

1. Обрежьте внешнюю оболочку примерно на 10 мм, чтобы обнажить внутренние проводники.
2. Обрежьте все нейлоновые нити или проволочные направляющие.
3. Выпрямите провода.
4. Рассортируйте их по правильным цветовым кодам для распиновки.
5. Обрежьте провода, чтобы они были одинаковой длины.
6. Вставьте провода в разъем.
7. Убедитесь, что внешняя оболочка находится внутри обжима RJ45.
8. Обожмите разъем.
9. Проверьте кабель Ethernet.

Какова максимальная длина кабеля Ethernet?

Рекомендуемая максимальная длина любой структурированной кабельной системы составляет 100 м.Это включает в себя 5 м соединительных кабелей на обоих концах кабельной трассы, поэтому фактическое расстояние фиксированных кабелей составляет 90 м. Все, что находится на этом расстоянии, приведет к помехам и потерям в кабеле, что будет восприниматься как ошибки, потерянные пакеты трафика и снижение пропускной способности.

Структурированная кабельная система = 90 м

Соединительные кабели LAN = 2 x 5 м

Хорошей практикой при установке является максимально короткая длина кабеля и избежание ненужных чрезмерных сервисных петель кабеля.

Какие контакты использует Ethernet?

Разъем RJ45 кабеля Ethernet имеет 8 контактов. Контакты 1 и 2 (зеленые) и контакты 3 и 6 (оранжевые) используются для передачи данных, а контакты 4 и 5 (синие) и контакты 7 и 8 (коричневые) не используются.

Сколько контактов Ethernet использует в разъеме RJ45?

Кабели Ethernet используют разъем RJ45 с 8 контактами.Контакт 1 находится с левой стороны, удерживая разъем язычком от себя.

Какова максимальная длина кабеля Ethernet?

Максимальная длина любого кабеля Ethernet (Cat 5, Cat 6 или Cat 7) составляет 100 м или 328 футов до потери трафика. Через 100 м трафик начнет получать ошибки и снижение скорости.

Что такое разъем RJ45?

Разъем RG45 обычно используется на кабеле Ethernet в компьютерных сетях.RG45 означает Registered Jack No.45, имеет 8 контактов и обжимается на кабеле.

Распиновка | Схемы прокладки низковольтных кабелей

«Распиновка» — это термин, описывающий разводку электрического кабеля. Некоторые кабели не имеют распиновки, поскольку они содержат только один внутренний провод, например, коаксиальные кабели. Но если кабель имеет несколько контактов на конце кабеля, он будет иметь распиновку.

Каждый тип многоконтактного кабеля имеет одну или две стандартные схемы разводки, но эти схемы не высечены на камне.Для некоторых машин потребуется нестандартная распиновка; это потребует от пользователей использования специального кабеля.

Распиновка

также имеет значение при использовании кабеля с двумя разными концами. Например, переход от DB9 (9 контактов) к DB25 (25 контактов) будет означать, что на стороне DB25 есть 16 неиспользуемых, «мертвых» контактов.

Если вам нужно знать, какая разводка контактов нужна кабелю, в идеале должна быть под рукой спецификация, показывающая это. Следующий лучший вариант — связаться с производителем оборудования, с которым будет использоваться кабель, чтобы узнать, есть ли у него технические характеристики.Если у вас есть кабельный тестер, его можно использовать для проверки расположения контактов. В крайнем случае можно также разрезать кабель, чтобы проверить распиновку.

В приведенном ниже руководстве мы будем выделять стандартную конфигурацию контактов для распространенных типов многоконтактных кабелей.

Распиновка Ethernet

Ethernet использует два основных контакта: прямой и перекрестный . Прямые кабели используются для подключения компьютеров к другим устройствам, таким как модемы и маршрутизаторы.Перекрестные кабели используются для прямого соединения двух компьютеров. Провода внутри кабелей Ethernet имеют цветовую маркировку в соответствии с отраслевыми стандартами, что позволяет легко следовать стандартным вариантам распиновки.

Прямые распиновки делятся на два разных варианта, Т-568А и Т-568Б. Вариант «В» сегодня является стандартом, хотя кабели «А» все еще используются в старых зданиях. Эти два варианта несовместимы, поэтому перед добавлением новых обязательно проверьте, что используют существующие кабели.

В перекрестном кабеле используются две разные разводки контактов на каждом конце кабеля. Обычно для этого используют Т-568А с одной стороны и Т-568Б с другой. Это позволяет двум компьютерам общаться друг с другом напрямую через Ethernet. Если вы попытаетесь использовать кабель с прямой распиновкой таким же образом, оба компьютера будут пытаться «разговаривать» и «слушать» друг друга одновременно, так что ничего не произойдет.

Распиновка телефона

Телефонные контакты аналогичны Ethernet, телефонные разъемы RJ11 и RJ12 выглядят как уменьшенные версии разъемов RJ45, используемых для Ethernet. RJ11 и RJ12 имеют одинаковый размер; разница в том, что RJ11 может использовать только четыре провода, а RJ12 — шесть. Кабели сегодня обычно изготавливаются как RJ12, но многие старые кабели, изготовленные с RJ11, все еще используются в старых зданиях.

Распиновка телефона

бывает двух видов: , прямая и , обратная . Прямые кабели используются для передачи данных, как факсимильный аппарат, а обратные кабели используются для передачи голоса, например, телефон. На прямом кабеле провода будут подключаться к одним и тем же металлическим штырям с обеих сторон кабеля.Контакт 1 к контакту 1, контакт 2 к контакту 2 и т. д. На обратном кабеле все наоборот. Для RJ12 обратный кабель будет проходить от контакта 1 к контакту 6, от контакта 2 к контакту 5 и т. д.

Последовательные (DB) выводы

Последовательные кабели, также называемые DB или D-Sub (D-Subminiature), являются вымирающим видом. По большей части они были заменены USB, но старые машины все еще используют их. Существует несколько основных типов последовательных кабелей: DB9 , DB15 и DB25 .

DB9 — это старый стандарт для мониторов, который позже был заменен на VGA.Девять контактов расположены в два ряда: пять сверху и четыре снизу. Штифты считаются слева направо, начиная с верхнего ряда. Для прямого кабеля контакт 1 соединяется с контактом 1, затем 2 с контактом 2, 3 с 3 и т. д.

Существует также версия DB9, называемая нуль-модемом, которая является более старой версией кроссовера Ethernet. Нуль-модемные кабели позволяют компьютерам и другим машинам напрямую общаться друг с другом.

DB15 разделен на два ряда с восемью контактами сверху и семью снизу, в отличие от трех рядов кабелей VGA.Эти соединения использовались на звуковых картах, а также на старых мониторах Mac.

DB25 , также называемый параллельным портом, был стандартным для старых принтеров, прежде чем его заменил USB B в качестве нового отраслевого стандарта.

Выводы VGA

Кабели

VGA являются предыдущим стандартом для мониторов и последним специализированным аналоговым соединением. Вместо этого новое оборудование использует цифровые соединения, такие как HDMI, DisplayPort и DVI. Множество мониторов и другого оборудования, созданного с помощью VGA, все еще существует, просто его больше не ставят на новые машины.

Распиновка VGA содержит 15 контактов, разделенных на три ряда по 5 контактов. В некоторых портах VGA контакт 14 не используется. Точно так же есть некоторые кабели VGA, в которых 14-й контакт является «неработающим»; булавка на самом деле ни к чему не подключена или полностью исключена. Если вашему оборудованию требуется полная 15-контактная конфигурация или вы хотите защитить свои базы, обязательно приобретите настоящий 15-контактный кабель.

Выводы DVI

Существует три основных версии кабелей DVI: DVI-A (аналоговый) , DVI-D (цифровой) и DVI-I (встроенный; аналоговый + цифровой) .DVI-D и DVI-I также поставляются в вариантах с одним каналом и с двумя каналами . Расположение контактов на каждом типе немного отличается, что является самым простым способом отличить разные кабели DVI.

DVI-A является только аналоговым, что делает его совместимым со старыми устройствами, имеющими только VGA.

DVI-D только цифровой. Одноканальная версия поддерживает разрешение до 1920 x 1080, а двухканальная — до 2048 x 1536.

DVI-I объединяет два других для поддержки как аналоговых, так и цифровых сигналов.Он также поставляется в одноканальном и двухканальном режимах, оба из которых поддерживают разрешения 1600 x 1200 (одноканальный) и 2048 x 1536 (двухканальный).

Выводы 3,5 мм

3,5 мм, также называемый наушниками или ⅛», — это обычный аудиокабель. Это стандартное аудиосоединение, которое можно найти на компьютерах, мобильных телефонах, телевизорах и т. д. 3,5 мм устроен так же, как 2,5 мм (меньше) и ¼” (больше). Распиновка для 3,5 мм также может быть применена к этим двум.

Есть несколько разных версий 3.5 мм: TS, TRS и TRRS. Кабели TS будут иметь одно кольцо, разделяющее металлические секции на два проводника, и чаще всего используются для моноподключений, таких как микрофоны. TRS имеет два кольца для трех проводников, что позволяет использовать их для стереоподключений, таких как динамики. TRRS имеет три кольца для четырех проводников для одновременной поддержки стереозвука и монофонического микрофона.

Моно (слева), Стерео (посередине) и Гарнитура (справа; микрофон+стерео) соответствуют отраслевым стандартам

Разъемы XLR

XLR — это тип профессионального аудиокабеля с несколькими различными вариантами, наиболее распространенным из которых является 3-контактный XLR. Контакты в нем используются для левого аудио, правого аудио и заземления. Если необходимо выполнить дополнительные соединения, можно компенсировать использование других версий XLR с большим количеством контактов.

Существует также версия XLR, используемая для Lightning, которая называется DMX. Они не взаимозаменяемы со стандартной аудиоверсией, поэтому обязательно выберите правильные.

Выводы DIN

Кабели

DIN поставляются в нескольких конфигурациях. Они обозначаются по количеству контактов (3-контактный DIN, 4-контактный DIN и т. д.).). Некоторые номера контактов также будут иметь различные конфигурации, которые, в свою очередь, определяются углом расположения контактов в градусах. Например, 8-контактный DIN поставляется в версиях 262° и 270°. Существуют также мини-версии некоторых разъемов DIN, но они, как правило, разрабатываются для конкретных целей и называются другими именами. Например, соединение S-video на самом деле представляет собой 4-контактный разъем Mini DIN, но обычно называется просто S-video.

Независимо от того, какой соединитель DIN используется, не существует стандартной отраслевой конфигурации для DIN.Каждый раз, когда используется разъем DIN, вы должны получить спецификацию и проверить распиновку, прежде чем что-либо еще.

Примечание. На этом изображении показаны не все доступные DIN, но это наиболее распространенные типы.

Проблема с последовательным портом Multai

RS-232 определил второй последовательный порт на 25-контактном разъеме для
года (как вы думаете, для чего нужны все эти дополнительные контакты?) Я добавил соответствующие
назначения 9-контактного разъема D.В руководстве говорится, что распиновка последовательного порта:

Порт A        PC 9 Pin Equiv.

2 TXD 3
3 RXD 2
4 RTS 7
5 CTS 8
6 DSR 6
7 GND 5
8 DCD 1
20 DTR 4
22 RI 9

порт B

14 TXD_2 3
16 RXD_2 2
19 RTS_2 7
13 CTS_2 8
13 CTS_2 8
23 DSR_2 6
(используйте одинаковую землю Как порт 1)
7 GND 5
12 DCD_2 1
11 DTR_2 4
25 RI_2 9

FWIW, DEC все еще продает руководство для Multia примерно за 80 долларов. На самом деле
не стоит столько, но в нем есть такие вещи, как распиновка порта, перемычки системной платы
и рассказывается, как делать обновления кэша и т. д.

Oz

> >>   Последовательный порт _не_ стандартный… это оба порта объединены в один……
> >> вам придется найти распиновку и либо сделать разветвитель, либо получить
> >> где-то…….глубоко в цифровом архиве есть страница с распиновкой
>>>…..давно где-то видел, но не помню

> >Вы уверены ?

> >Мой модем отлично работает без кабеля-разветвителя. У меня просто стандартный
> >кабель. Я ничего особенного не делал на своем мультие. Но я также понятия не имею, почему это
> >не должно работать.

> Вы оба правы.

> Multia размещает два последовательных порта на одном DB25, но распиновка
> первого последовательного порта точно соответствует распиновке стандартного одиночного последовательного порта
> на DB25.

> Без разветвителя вы можете получить доступ только к ttyS0, но если вы получите кабель
>, вы также внезапно получите ttyS1.

> На различных веб-страницах достаточно информации, чтобы собрать кабель
> самостоятельно.
> —

> HKS, Incorporated | http://www.hks.net/~ddj/

Обсуждения FileNet ECM — Часть 3

Компания, занимающаяся внедрением решений ECM, за последние несколько лет приобрела все большее значение концепции управления делами.В сообществе FileNet Business Process Framework является предпочтительным приложением для управления делами с 2005 года, однако с начала этого года оно постепенно исчезает из предложения IBM ECM. это на сайте IBM. Причина? Теперь у BPF есть преемник: IBM Case Manager. Судя по всему, BPF все еще будет поддерживаться как продукт еще несколько лет, но очевидно, что как предложение его отодвинули в сторону, чтобы освободить место для новичка.

Вдохновленный BPF, ICM был выпущен в декабре прошлого года. IBM, безусловно, извлекла уроки из опыта своих клиентов в управлении делами. Помимо замены BPF, он также может удовлетворить спрос на более естественный подход к управлению делами — ACM — Advanced Case Management (также известный как Adaptive Case Management / Dynamic Case Management).

Так что же такое АКМ? Что ж, он вводит спектр бизнес-обработки в контексте структуры, от одной крайности четко определенных процедур до другой крайности неструктурированной обработки.Он предназначен для работников умственного труда, которые отличаются от типичных агентов BPM своей способностью справляться с непредсказуемой работой, позволяя работнику, занимающемуся делом, использовать свои собственные знания и опыт, чтобы определить следующие шаги для продвижения дела к успешному исходу. Суть в том, что вместо того, чтобы каждый тип случая был связан с одним процессом, можно определить несколько фрагментов процесса, при этом работник умственного труда может по желанию добавить любой из них.

Разбираясь с ICM, невозможно не прийти к выводу, что он имеет поразительное сходство с моделью корпуса BPF. Но в отличие от BPF, ICM расширяется от ядра P8 и полностью интегрирован, а не надстраивается над ним; объекты управления делами теперь являются родными для Content Engine, а не являются простыми пользовательскими объектами. FileNet P8 v4.5.1 представил идею ролей и входящих корзин, и хотя казалось, что это подражание BPF, теперь очевидно, что это просто прокладывало путь для ICM. ICM хорошо абстрагирован, я думаю, чтобы стать более привлекательным для бизнес-аналитиков, и отлично справляется с обертыванием базового хранилища в CE и PE.

Также предоставляется богатая среда разработки — Case Builder — коллекция мастеров и виджетов с вкладками. Все решения сохраняются в пространстве дизайна и после завершения легко развертываются в целевом онлайн-пространстве, готовые к тестированию в клиенте Case. Средство развертывания случаев также доступно для перехода от среды разработки к тестированию и производству.

Задания вводятся с помощью редактора шагов, основанного на модели плавательной дорожки. Шаги очень простые, однако более технически ориентированные могут уточнить их в Workplace XT Process Designer, поскольку задачи хранятся внутри в формате XPDL.Очевидно, что поддержка Process Designer дает возможность улучшать и настраивать определения процессов через интерфейс интегратора компонентов Java. Настройка пользовательского интерфейса происходит на страницах Mashup с помощью iWidget — это открытый стандарт, и с момента выпуска ECM Widgets было доступно множество руководств, описывающих, как создавать индивидуальные виджеты. Библиотека Javascript/AJAX Dojo также является частью макияжа. Для тех, кто не в восторге от виджетов и предпочитает альтернативный веб-интерфейс, модель данных управления делами предоставляется через три API службы REST: Case REST, PE REST и CMIS REST.

Большое беспокойство для существующей клиентской базы BPF вызывает то, что в настоящее время нет пути перехода на ICM. Несмотря на то, что в некоторых кругах его называют BPF следующего поколения, это совершенно другая линейка продуктов.

Портлендские страсти

Пинболы для бинго Последнее обновление этой страницы 6-11-2010

~ Это сообщение из Google пользовательский форум Rec.Games.Пинбол — хорошая арена для игры в бинго с высокой посещаемостью. Вопросы и ответы ~ Тема: Re: Bally Bingo Tilt Вопрос Дата: 2001-06-02 20:47:17 PST Вопрос — «Фред Каннингем» написал в сообщении Привет, у меня есть машина Bally Roller Derby. Вчера, пока я играл, просто превысил. Оказалось, что это «нормальный» наклон. Ну все сдохло. я нажал красная кнопка, чтобы начать новую игру… нет ответа. Положите никель в… ничего. Стало выключается и включается…. счетчик все еще показывает игры, нулевой счет не начинается. У меня есть схема и инструкция. В центре внимания моего расследования находится реле античита, реле наклона и повтор реле сброса. ничего не сгорело и не ничего подобного. Счетчик сброса повторов не имеет 50В на катушку. античитерское реле тоже нет. Я очистил все контакты только из-за отсутствия чего-то значимого. Если у вас есть опыт решения этой проблемы, сообщите мне. Ответ от Джеффри Лоутона — Ваша проблема в том, что пропали 50 вольт. я проверил бы гнездо предохранителя. Балли игры в бинго имеют ужасные держатели предохранителей. Они выглядят нормально, но не касаются предохранителя. Итак, вы смотрите на предохранитель и думаю все хорошо , когда он действительно открыт. Скольжение 50 вольтовый предохранитель из держателя. Я подозреваю, вы заметите, что одна сторона скользит выходит практически без сопротивления. Когда я запускаю игру или начинаю над ней работать, я всегда проверяю прочность держателей предохранителей. Если какой-то из них выйдет из строя, я заменяю весь банк. Держатели могут быть куплены в любом магазине Radio Shack или магазине электроники. Также проверьте «вилку Джонса» между трансформатором и предохранителем панель. Недавно у меня был Cypress Gardens, который нормально играл до . Я поставил его в один ряд с другим игры, то все лампы погасли. держатели предохранителей были в порядке, но гнезда на «штепсельную вилку Джонса» окислились. После хорошего очистки, моя игра засветилась как новогодняя елка.   ~ В 1960 Roller Derby, белый шнур питания обвивается вокруг трансформатора. вне поля зрения ~     ~ Отключение этого трансформатора и прямо в поле зрения находится банк предохранителей, на который ссылается Доктор Бинго ~   Так же, как Джефф говорит, я видел, что они изношены на многих Bally, и даже если нет, они стоит проверить. у меня есть видел завернутые в фольгу предохранители, начиненные этим, и всякие причудливые обходные пути для обхода проблем. Попытка снять предохранители и сжать контакты часто помогает, но в некоторых случаях ломает только корпус. Вы можете заменить эти с почти любой стандартный блок предохранителей — если вы собираетесь паять в своем бинго, использование старого свинцового припоя с высоким содержанием канифоли — ваш лучшая ставка – Химический состав соответствует исходным используемым сплавам и более высокой температуре рассеивается, когда поток активирует помогает припаять старую шуруповертую проводку – При пайке блока предохранителей 1-й удалить предохранители.   ~ Вы можете используйте денатурированный спирт для очистки заглушек Jones-Plug, но не разбрызгивайте его любой из модулей ~   ~ Вытирание Клеммы их отключены без растворителя часто достаточно ~             ~ Быть осторожно там, это прямой эфир А. C. схема при подключении! ~                                                     ~ Вы можете написать письмо с техническими вопросами! ~

Бинго, пинбол, игры на линии, на линии, деревянные перила, 3-в-рядный, 4-в-рядный, 3-карточный, 3-карточный, 4-карточный, 4-карточный, деревянный рельс, cdyn, Фил Хупер, дэнни лич, вик кэмп, хью каун, джефф лоутон, бинго, старинный пинбол, никель машина, никель, никель пинбол, бэлли пинбол, объединенный пинбол, объединенное бинго, бейсбольное бинго, диксиленд, пляжный клуб, клуб серфинга, hi-fi, тройная игра, нелегальное пинбол, запрещенный пинбол, закон Джонсона, игровые автоматы, азартный пинбол, скачки, sirmo, seebeen, igt, gaa, g. a.a, игры в бинго, бинго булавка, высокий оценка, danny.cdyn.com, Рэймонд Уоттс, Рэй Мэлони, Си Редд, Дон Хукер, рефлекс юнит, бинго, без ласт, пинбол без ласт, дэнни, лич, пинбол за 5 центов, 5 цент бинго, карта бинго, заднее стекло, игровое поле, 25 лунок, 28 лунок, 20 лунок, копилка, счетчик повторов, веселое время, большое время, шоу, веселье, пляж Малибу, магические квадраты, ok games, ok game, ohio game, бэлли хол, чикагский пинбол, мисс рено, мисс королева, мисс боулинг, мисс боулинг турбо, континенталь, 6 карточных игр, 6-карточное бинго, добавить карту, добавить шар, пинбол с выплатой, автоматы для выплат, море ярмарка, бонанза, мисс Таити, караван, старлет, рио, манхэттен, тикерная лента, Wallstreet, Sun Valley, смесители, реле, монетоприемник, бункеры, монетоприемники,

Literaturwurst

«Literaturwurst » («Литературная колбаса») — книга художника [ Считается книгой Рота и включена в списки, составленные Ротом для каталогизации его работ, как указано в Dieter Roth Books + Multiples, Dobke, Hansjörg Mayer , 2004 p154 ], сделанный швейцарско-немецким художником Дитером Ротом между 1961 и 1974 годами. Каждая книга была сделана по традиционным рецептам колбасы, но с заменой колбасного фарша на книгу или журнал. Затем обложка издания была наклеена на кожуру колбасы, подписана и датирована.

«В молодости я хотел стать настоящим художником. Затем я начал заниматься чем-то, что, по моему мнению, не было настоящим искусством, и именно благодаря этому я стал известным художником». Дитер Рот [ [ http://query.nytimes.com/gst/fullpage.html?res=9E03E4DB123AF933A25755C0A96E958260 Дитер Рот, Цитируется в некрологе New York Times ] , 10-06-1998 60 Обработка текста

Рот сделал первую «Литературную колбасу» из копии Daily Mirror, живя в Исландии, [ Дитер Рот, Книги и графика, Arts Council of Great Britain, 1973, p9 ] и подарил ее своему другу и коллега Даниэль Спёрри в 1961 году.Это делает ее одновременной с его книгой «Ежедневное зеркало», которую Рот создал в этом году, и она была частью серии книг, в которых использовались найденные печатные материалы, такие как комиксы и офсетные разгонные листы, и они переплетались, чтобы нарушить их визуальный авторитет. .

«Время от времени я беру книги, которые терпеть не могу, или у авторов, которых хочу насолить и сделать: сосиски c. 40 см в длину, 8 см в толщину, должно закончиться тиражом в 50 экземпляров, с названием снаружи, подписанным, пронумерованным, DM100». [ Письмо Рота Хансу Зому, весна 1964 г., цитируется в Dieter Roth Books + Multiples, Dobke, Hansjörg Mayer, 2004, p9 ] стр. 48, цитируется в Dieter Roth Books + Multiples, Dobke, Hansjörg Mayer, 2004 ] он предложил Джорджу Мачунасу опубликовать книгу как Fluxus Edition через общего друга Артура Копке.Мачюнас отклонил эту идею, хотя Рот все еще участвовал в ряде ранних мероприятий Fluxus. Он вернулся к этой идее в 1966 году, выпустив 24 книги в течение следующих нескольких лет, используя такие книги, как «Жестяной барабан» Гюнтера Грасса, «В поисках нового мира» Роберта Кеннеди и «Рыжая» Альфреда Андерша. Уникально то, что «Halbzeit» («Половина времени» Мартина Вальзера) была разрезана на неравные половины и подвешена в глубоко утопленной раме для картины.

Расширение серии

В 1970 году серия была расширена за счет журналов; Квик, Бунте, Шпигель и Стерн.Эти последние 25 штук были изготовлены компанией Editions Rene Block в Берлине и упакованы в пластиковые кожухи, а не в кишки.

«Если вы будете внимательно следовать этим инструкциям, я дам вам эти две колбасы, чтобы продать и запачкать, и нарезать, и сохранить, и сохранить, и делать все, что вы пожелаете, без ограничений! так что; (не сердитесь сейчас) получите рецепт у мясника рецепт сосисок и следуйте этому рецепту (точно), чтобы в рецепте было все, что не МЯСО, в дуге или массе (как бы это не называлось) — специи, вода, желатин, лук, чеснок и т.д. и т.п. ; ВКЛАДЫВАЙТЕ ВСЕ, а потом вместо мяса используйте страницы книги!» [ Letter to Hanns Sohm, 1964, цитируется в Dieter Roth Books + Multiples, Dobke, Hansjörg Mayer, 2004, p9 ]

Foodstuffs as art

Рота, в котором использовались пищевые продукты, иногда консервированные, чаще гниющие, такие как «Портрет Карла Ласло» 1963 года, в котором портрет коллекционера покрыт сыром и шоколадом, и «П. O.TH.AAVFB», мультипликационный автопортрет, сделанный из шоколада и птичьего корма, по крайней мере один из которых был оставлен на птичьем столе на съедение птицам.

Самым печально известным был «Основной сыр ( A Chase)» в галерее Евгении Батлер, Лос-Анджелес, 1970. Она состояла из серии чемоданов, наполненных сыром, а также настенного сыра, предназначенного для того, чтобы капать по горизонтальной линии внизу. Каждый день открывали новый ящик, чтобы выявить различные состояния разложения. Менее чем за три недели в галерею было «практически невозможно войти» [ Roth Time Ретроспектива Дитера Рота, Добке, Ларс Мюллер, 2004, стр. 130 ], а потенциальным зрителям приходилось бороться с мухами, личинками и личинки, а также запах.Чемоданы так и остались непроданными, и в конце концов муж торговца выбросил их в пустыню.

Кульминация серии: Собрание сочинений Гегеля

Кульминацией серии стала работа «Georg Wilhelm Friedrich Hegel’s Werke in 20 Banden» («Сочинения Георга Вильгельма Фридриха Гегеля в 20 томах»), созданная коллекционером Ханнсом Зомом в 1974 году. инструкциям Рота. 20 сосисок подвешены в два ряда на деревянном каркасе, «как на бойне». использованные ингредиенты в «Gesammelte Werke» (Собрание сочинений), том 16.

Некоторые другие книги художника и кратные по Roth

* kinderbuch , (Детская книга) 1954 — 57
* Книга 1958
* IDeograme , 1959
* Daily Mirror , 1961
* Снег , 1964/1966
*
* Книга Copley , 1966
* Scheisse , (дерьмо) 1966
* 246 маленьких облаков , 1968
* Ein Taschenzimmer Von Diter ROT (карманная комната от Diter Rot ), 1968
* р.O.th.aaavfb , 1968
*
* 960341 * 96 Picadillies , 1977 96 Picadillies , 1977
* Собаки , 1981

Список литературы

* Dieter Rot, Книги и графика, Совет по искусству Великобритании, 1973
* Дитер Рот, Books + Multiples, Catalog Raisonne, Dobke, Kellein, Hansjorg Mayer, 2004
* Roth Time Ретроспектива Дитера Рота, Добке, Ларс Мюллер, 2004
* Roth In America, Dobke and Becker, Thames & Hudson, 2004

Примечания

Внешние ссылки

* [ http://www.
