CompHome | Распиновка патч-корда

Звучит-то как красиво 🙂

Патч – корд (коммутационный шнур) представляет из себя электрический или оптоволоконный кабель для подключения или соединения между собой электрических устройств.

Электрический патч-корд обычно бывает на базе витой пары.

Вита́я па́ра (англ. twisted pair) — вид кабеля связи. Представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Провода скручены в пары, каждая со своим шагом скрутки, пары скручены вокруг общей оси.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.  В настоящее время, благодаря своей дешевизне и лёгкости монтажа, является самым распространённым решением для построения проводных (кабельных) локальных сетей.

Варианты витой пары:

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Категории кабеля витых пар.

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Частоты, МГц	Назначение	Описание
Cat.1 0,1	Телефонные и старые модемные линии	1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.2 1.0	Старые терминалы (такие как IBM 3270)	2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3 16	10BASE-T, 100BASE-T4 Ethernet	4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802. 3. Сейчас используется в основном для телефонных линий.
Cat.4 20	token ring, сейчас не используется	кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
Cat.5 100	100BASE-TX Ethernet (LAN, ATM,CDDI)	4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100	1000Base-T	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250	Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)	применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a 500	Gigabit Ethernet (10GBASE-T Ethernet)	применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2.
Cat.7 600	Gigabit Ethernet (10GBASE-T Ethernet)	спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
Cat.7a до 1200	Gigabit Ethernet (40GbE, 100GbE)	разработана для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м.

8P8C (8 Position 8 Contact), иногда называемый RJ45 — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксатор.

Нумерация контактов в штекере 8P8C

Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.

Для создания полного соединения с сигнальным кабелем проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером).

На фото ниже – универсальный вариант (и для витой пары и для телефонных проводов).

Кримпер (англ. crimp — обжим, опрессовка) — электромонтажный инструмент, предназначенный для соединения проводов между собой или с контактами разъёма при электромонтажных работах без применения пайки или сварки.

Да, теперь Вы знаете, как эта штука правильно называется 🙂

Распиновка витой пары.

Существует несколько вариантов распиновки проводов витой пары для разных целей.

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямой кабель (для соединения компьютера и роутера), вам необходимо использовать либо T-568A, либо T-568B (обычно) на обоих концах кабеля.  Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам).

 и

Чтобы создать перекрестный кабель (для соединения компьютер-компьютер), вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.  Для подключения двух компьютеров без концентратора используется перекрестный кабель.

 и

Еще почитать:

Сеть

Взаимодействие устройств в сети

IP-адрес и маска подсети

IP-адрес — уникальный сетевой адрес узла в компьютерной сети, построенной на основе стека протоколов TCP/IP. В сети Интернет требуется глобальная уникальность адреса; в случае работы в локальной сети требуется уникальность адреса в пределах сети. В версии прото…

Загадочные SMB и SAMBA

Вот такой зверь. Этот вопрос актуален для сетевого доступа к дисками из разных операционных система. Отдельный диск в сети (или NAS) как правило на Lunix, а к файлам надо обратиться или из под Windows (ПК) или из под Android (Смарт, телевизор)….

Как расшарить диск по локальной сети?

Хочется сделать диск/папку общей по локальной сети. Это в Windows XP было просто — разрешить общий доступ, указать букву — ОК. И вторую галочку «Разрешить изменения файлов по сети» тоже надо поставить, иначе будет только чтение. Все работает. Дл…

Как удаленно выключить компьютер в локальной сети

Будем выключать ПК пользователя в локальной сети. В Windows 7 данная процедура предусмотрена. Начнем с простого. Как выключить свой ПК с помощью командной строки? Выключение компьютера через командную строку производится с помощью команды …

Как удалить несуществующий сетевой диск?

Да, встречается такая ситуация — сетевой диск удален, но остался в проводнике. При попытке его удалить из проводника стандартными средствами — получаем сообщение «сетевое подключение отсутствует». Вот так это выглядит в проводнике При попытке откл…

Как установить постоянный IP-адрес для устройства

Разберемся, как в локальной сети сделать для устройства постоянный IP-адрес. Присваиваем постоянный IP-адрес через настройки Windows 7. Идем в изменение параметров адаптера. потом в свойства нужного соединение, там выбираем протокол Интернета вер…

Настраиваем RDP (remote desktop protocol)

Удаленный рабочий стол RDP ВАЖНО : Если Windows-машина напрямую «смотрит» в большой Интернет (у нее есть «белый» IP-адрес) — то номер порта 3389 RDP поменять обязательно! Иначе доступ RDP (после разрешения его использовать) взломают дос…

Подключаем RDP Windows XP из Windows 7

Будет интересно. Основная статья по настройке удаленного рабочего стола . Еще одна статья Подключаем компьютер к рабочему ПК через RDP (Windows 7) Простая задача — есть Windows XP, мы к ней хотим подключиться из Windows 7 через удаленны…

Распиновка POE

Как сделать из патч-корда POE и что это такое? И что за загадочные устройства на картинке? Зачем какое-то питание подключать в витую пару? А это как раз и есть POE. Power  over  Ethernet  (PoE ) — технология, позволяющая передавать удалённому уст…

Обжим интернет кабеля | Компьютерный Мастер

Количество сетевых кабелей, которые окружают нас дома и на работе постоянно растёт. Сейчас производители электроаксессуаров предлагаю специальные розетки для прокладывания домашней сети.

В таких условиях умение самостоятельно присоединять коннектор RJ-45 к стандартному кабелю на 4 витых пары (обжимать кабель) очень пригодится. Конечно, за прокладкой информационных сетей имеет смысл обратиться к специалистам. Но если нужно заменить только сломанный коннектор на одном кабеле, то имеет смысл проделать все операции самостоятельно.

Для этого понадобится не так много:

1. Кусачки или ножницы.
2. Небольшая плоская отвёртка. Толщина окончания отвёртки не должна превышать ширину металлических контактных площадок на коннекторе, иначе обеспечить надёжный контакт с проводниками в жилах не получится.
3. Сменный коннектор, который можно приобрести в любом электротехническом или компьютерном магазине.
4. Опционально – защитные колпачки для коннекторов. Они предотвращают перегибы кабеля возле коннектора и защищают его корпус.

 Защитные колпачки для коннекторов

Если обжимать придётся много и часто, то имеет смысл приобрести специальный инструмент – кримпер. В нём есть все необходимые приспособления для зачистки кабелей и подключения коннекторов.

 Кримпер -инструмент для обжима интернет-кабелей

Порядок проводов или распиновка

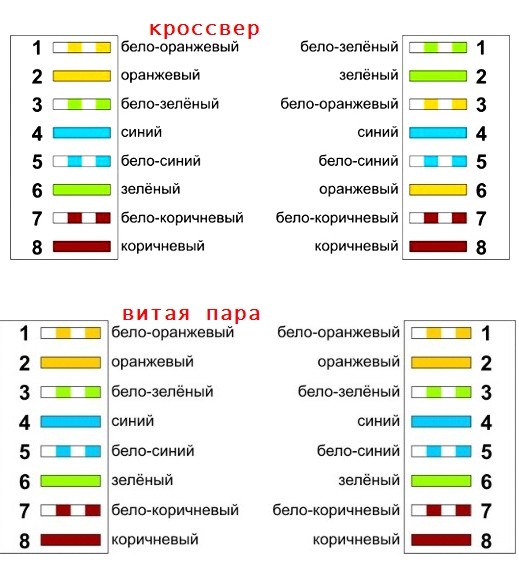

Существует два типа распиновки Ethernet-кабеля: прямая и перекрёстная. Прямая используется для соединения компьютера или телевизора с маршрутизатором. Перекрёстная – для подключения двух принимающих устройств друг с другом (компьютера с ноутбуком или телевизором, роутера с роутером).

Прямая распиновка выполняется по одинаковой схеме на обоих концах провода.

 Схема прямой распиновки

При перекрёстном соединении необходимо использовать разный порядок жил на разных концах провода.

 Схема перекрёстной распиновки

Процесс обжима

Первым делом следует срезать небольшой участок кабеля (до 5 см) со старым коннектором. На оставшемся со штекером отрезке кабеля останутся и все возможные перегибы и места с большим износом жил. Сняв старый коннектор, можно надевать на провод защитный колпачок.

Затем следует снять верхний слой изоляции на отрезке в 3-4 см при помощи ножниц, ножа, устройства рядом с рукоятками кримпера или любого удобного приспособления. Однако следует выполнять процедуру аккуратно, чтобы не повредит изоляцию жил.

 Кабель со снятым верхним слоем изоляции

Теперь следует хорошо выровнять жилы и уложить их в одну плоскость в порядке, указанном выше (оголять концы не нужно). Затем необходимо примерить жилы к коннектору. Длинна жил должна быть такой, чтобы они концами упирались в торцевую стенку коннектора, а участок с основной изоляцией доходил стенки первой камеры. Излишки отрезать.

После этого необходимо аккуратно завести жилы в коннектор так, чтобы каждая заняла отведенный канал и дошла до торцевой стенки коннектора. В противном случае нормального контакта не получится, и сигнал будет поступать плохо.

 Подключение коннектора

Коннектор с заведёнными в него проводами затем следует поместить в соответствующее гнездо кримппера (маркируется 8Р) и аккуратно сжать рукоятки. Теперь осталось только завести защитный колпачок на корпус коннектора, и обжимка завершена.

Использование отвёртки

В случае с отверткой необходимо аккуратно вдавить контактные площадки так, чтобы расположенные под ними ножи пробили изоляцию жил и достали до проводника. Нужно проделать операцию со всеми восемью жилами. Иначе сигнала не будет вовсе или он будет работать на ограниченной скорости. После проделывание операции со всеми жилами следует вдавить защёлку в передней камере коннектора, где располагается участок кабеля с изоляцией.

Распиновка витой пары и как обжать витую пару при помощи отвертки?

Распиновка витой пары делается при помощи специальной обжимки. Её функция заключается во вдавливании металлических контактов «джека» в провода. Результатом этой операции является плотное соединение. Обжать Rg45 может каждый. На худей конец, обжимку парочки разъемов можно осуществить и при помощи отвертки, потребуется только некоторая сноровка.

Схема обжимки RJ-45 как прямого кабеля (RJ-45 — 8P8C (rg45, rg 45 ко45))

Ниже, вы можете видеть схему цветов при обжимке RJ-45:

• БО (белый с оранжевым).
• О (оранжевого цвета).
• БЗ (белый с зеленым).
• С (синего цвета).
• БС (синий с белым).
• З (зеленого цвета).
• БК (белый с красным).
• К (красного цвета).

Схема обжимки RJ-45 как прямого кабеля (от компьютера, телевизора, ресивера – к хабу, роутеру, стойке). Обжимка кабеля производиться идентично с обеих сторон, как вы можете увидить на изображении далее.

Одним концом витая пара подключается к коннектору сетевой карты вашего ПК другим — к гнезду хаба -роутера. Детальный порядок распиновки указан выше.

Подключаем одну сетевую карту к другой

Результат такой распиновки называют перекрёстным кросовым кабелем, который служит чтобы подсоединить одну сетевую карту к другой (не пользуясь хабом). Это высокоскоростное подключение 100 мегабит. Бело-оранжевую и бело-зелёную жилы следует поменять местами, те же операции следует произвести с оранжевой с зелёной.

• БЗ.
• З.
• БО.
• С.
• БС.
• О.
• БК.
• К

Одна сторона провода обжимается таким образом, как показано на первой фотографии, а вторая — так как на изображении ниже. В результате, имеем провод для соединения двух компьютеров напрямую.

Кабель для двух компьютеров

Данное подключение часто используют, когда сложно протягивать второй кабель. Распиновка по такой схеме используется при 100-мегабитном соединении, поскольку, когда используется 100-мегабитное соединение работают лишь половина пар, это О-БО и БЗ-З.

Ели невозможно проложить дополнительный кабель или чтобы жестко сэкономить иногда используют оставшиеся провода, что дает возможность использовать один кабель на два ПК.

Распиновка провода под гигабитную сеть

Если вы пользуетесь гигабитным соединением, задействуются все повода витой пары. Одна сторона кабеля обжимается по способу, показанному на первом изображении, а вторая сторона – в следующем порядке:

• БЗ.
• З.
• БО.
• К.
• БК.
• О.
• БС.
• С.

Когда распиновка витой пары будет окончена, лучше осуществить прозвон провода при помощи мультиметра, либо специального прибора.

Как обжать витую пару при помощи отвертки?

Что же делать, если обжимки нет под рукой? А подключение должно быть незамедлительно произведено. Вам поможет обычная плоская отвертка. Кроме этого, нам потребуются коннекторы с запасом, и витая пара (немного длиннее, чем должна быть). Первым делом, бережно, при помощи маленьких кусачек и/или бокорезов и/или простого острого ножа нужно отрезать провод.

При этом, следует смотреть чтобы он не особо сплющивался, также следует снять внешнюю изоляцию витой пары. Далее, нужно расплести и разгладить рядком внутренние жилки, так, как того требует схема. Если вы сняли изоляции больше, чем того требовалось, то подравняйте жилы под нужный уровень, после чего разместите их так, как показано не изображении.

Жилы должны быть вставлены таким образом, чтобы их было хорошо видно, и они были в самом конце джека. Теперь, при помощи маленькой и острой отвертки нужно произвести вдавливание металлических контактов джека, чтобы видеть что оплетка жил пробита. Тут главное не увлечься, так как деформирование контактных площадок не является желаемым результатом.

Теперь, берем широкую отвертку и сильно вдавливаем пластмассу, которая находиться поперек джека, чтобы поджать жилы. В случае временного использования кабеля, или не частого использования, вдавливанием пластмассы можно и не заниматься. Проводим тестирование.

Вот собственно и все, что вам следует знать о таком процессе как распиновка витой пары. Теперь, провести интернет к своему ПК вам не составит труда!

Распиновка витой пары видео

и перекрестные кабели: ключевое различие

Что такое кабель Ethernet?

Кабель Ethernet — это сетевой кабель, используемый для высокоскоростных проводных сетевых подключений между двумя устройствами. Этот сетевой кабель состоит из четырехжильного кабеля, состоящего из жил типа витая пара. Он используется для передачи данных на обоих концах кабеля, который называется разъемом RJ45.

Кабели Ethernet делятся на категории Cat 5, Cat 5e, Cat 6 и UTP. Кабель Cat 5 может поддерживать сеть Ethernet 10/100 Мбит / с, а кабель Cat 5e и Cat 6 — поддержку сети Ethernet, работающей на скорости 10/100/1000 Мбит / с.

Что такое прямой кабель?

Прямой кабель — это тип CAT5 с разъемами RJ-45 на каждом конце, и каждый из них имеет одинаковые выводы. Он соответствует стандартам T568A или T568B. Для единообразия во всей локальной сети используется один и тот же цветовой код. Этот тип кабеля витая пара используется в локальной сети для подключения компьютера или сетевого концентратора, такого как маршрутизатор. Это один из самых распространенных типов сетевого кабеля.

Что такое кроссоверный кабель?

Перекрестный кабель — это тип CAT 5, в котором один конец имеет конфигурацию T568A, а другой конец — конфигурацию T568BC.В этом типе кабельного подключения контакт 1 перекрещивается с контактом 3, а контакт 2 перекрещивается с контактом 6.

Перекрестный кабель используется для подключения двух или более вычислительных устройств. Внутренняя разводка перекрестных кабелей меняет местами передачу и прием сигналов. Он широко используется для соединения двух устройств одного типа: например, двух компьютеров или двух коммутаторов друг к другу.

По внешнему виду кроссоверные кабели Ethernet очень похожи на обычные кабели Ethernet. Тем не менее, они различаются порядком расположения проводов.Этот тип кабеля Ethernet предназначен для прямого подключения к сетевым устройствам того же типа через Ethernet. Перекрестные кабели в основном используются для прямого подключения двух хостов.

КЛЮЧЕВЫЕ РАЗЛИЧИЯ:

• Перекрестный кабель, контакт 1 пересечен с контактом 3, а контакт 2 пересечен с контактом 6, в то время как в прямом кабеле контактное соединение находится один к одному.
• Прямые кабели в основном используются для подключения разнородных устройств, а перекрестные кабели в основном используются для подключения аналогичных устройств.

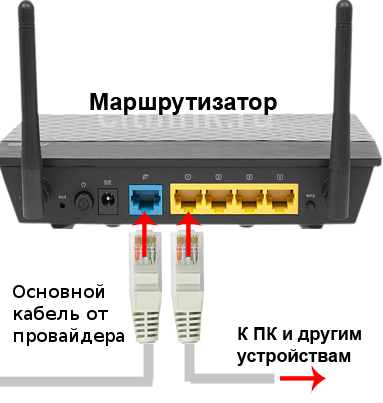

• Прямой кабель соединяет компьютер с модемом DSL, а перекрестный кабель соединяет маршрутизатор с маршрутизатором и компьютер с компьютером.

Когда использовать прямой кабель?

Вот приложения, в которых следует использовать перекрестный кабель:

• Он помогает подключить компьютер к обычному порту коммутатора / концентратора.
• Вы можете использовать его для подключения компьютера к LAN-порту кабельного / DSL-модема.
• Позволяет подключать порт WAN маршрутизатора к порту LAN кабельного / DSL-модема.
• Подключите 2 коммутатора или концентратора к одному из концентраторов или коммутаторов, используя восходящий порт, а другому — через обычный порт.

Когда использовать перекрестный кабель?

Вот приложение, в котором вы должны использовать перекрестный кабель:

• Он может подключать компьютер к компьютеру без коммутатора или концентратора.
• Сетевое устройство к сетевому устройству. Например, маршрут до роутера.
• Перекрестный кабель позволяет установить прямое соединение между двумя вычислительными устройствами через порты Ethernet.
• Соединяет два компьютера напрямую.
• Вы можете подключить два концентратора / коммутатора, используя обычный порт как в коммутаторах, так и в концентраторах.

Разница между кроссовером и прямым кабелем

Вот разница между кроссовером и прямым кабелем

Прямой или перекрестный кабель, какой выбрать?

Выбор сетевого кабеля зависит от вашего приложения. Если вы хотите, чтобы ваш кабель соединялся с вашим компьютером и принтером вместе, вам понадобится перекрестный кабель. Если у вас несколько компьютеров и принтер, купите коммутатор .

Все компьютеры, подключенные к коммутатору с помощью прямого кабеля –, и принтер должны быть подключены к коммутатору с помощью прямого кабеля.

Как создать собственную сеть Кабели 9000

Хотя за сетевыми кабелями пойти в магазин электроники несложно, использование кабелей определенной длины может стать проблемой.Чаще всего готовые кабели либо слишком короткие (и требуют соединения), либо слишком длинные (в этом случае вам придется связать лишние кабели и где-то спрятать их). Конечным результатом обычно является беспорядок из дополнительных сетевых кабелей, скрученных и связанных вместе с вашими устройствами и сетевыми коммутаторами. Это работает, но не идеально и выглядит ужасно.

Однако вам не придется иметь дело с готовыми сетевыми кабелями неправильной длины. Создание собственных сетевых кабелей нестандартной длины довольно просто, если у вас есть ноу-хау и подходящие инструменты.Изготовление сетевых кабелей требует лишь небольшой резки и обжима, а также небольшой укладки проводов. Вот как это сделать.

Приступая к работе

Наборы инструментов для сетевой проводки, которые включают разъемы, обжимной инструмент и тестер (среди прочего), доступны примерно за 35 долларов США. Чтобы сделать собственные сетевые кабели, вам понадобятся необработанные кабели CAT 5, 5e, или кабель 6 (композитный кабель, состоящий из четырех витых пар внутренних проводов), несколько разъемов RJ45 и подходящий инструмент для обжима / резки проводов. В идеале вам также понадобится тестер сетевого кабеля, чтобы легко убедиться, что ваши кабели правильно подключены и работают должным образом.Тестер кабеля не является необходимостью, но он сэкономит время и предотвратит головную боль, если у вас возникнут проблемы с кабелем или соединением.

Все это может показаться дорогим, но вы можете найти полный набор инструментов для сетевой разводки, содержащий необходимые инструменты, концы для сетевых и телефонных кабелей, тестер кабеля и некоторые другие различные детали — всего за 30–30 долларов. 35 долларов. Заплатите еще несколько долларов, и в комплект также должны входить вырубные инструменты и другие датчики.

Стоимость набора инструментов для сетевой разводки может быть непомерно высокой для людей, которые хотят сделать всего несколько кабелей.Но если вам нужно сделать много кабелей, набор инструментов со временем окупится, так как объемный кабель и разъемы RJ45 значительно дешевле, чем готовые кабели. Вдобавок к этому вы получите намного более чистую проводку, что является приятным бонусом.

Схемы подключения

Вы найдете пару стандартных схем подключения и типов сетевых кабелей. Стандартные схемы подключения T568A и T568B Ассоциации телекоммуникационной промышленности определяют порядок отдельных проводов и выводов для восьмиконтактных модульных разъемов и разъемов, например, используемых для сетевых кабелей.В зависимости от того, как вы подключаете кабели, вы можете делать «прямые» или «перекрестные» кабели; Я дам вам более подробную информацию о том, что это такое, буквально через мгновение. Во-первых, взгляните на следующие схемы, чтобы понять, как расположить провода для изготовления кабеля.

Схема подключения T568A

Для большинства домашних сетей вам понадобится схема подключения T568B и прямые кабели. Сетевые кабели, которые в настоящее время соединяют ваш широкополосный модем, маршрутизатор и ПК или медиаплеер с сетевым коммутатором, являются прямыми кабелями.Схема проводки T568A может присутствовать в некоторых ранее существовавших проводках жилых сетей или других подобных проектах, но подавляющее большинство готовых сетевых кабелей, доступных в рознице (по крайней мере, по нашему опыту), используют T568B.

Схема подключения T568B

Перекрестные кабели — другое дело. Перекрестные кабели служат только для соединения одинаковых устройств друг с другом вместо сетевого коммутатора или концентратора. Например, вы можете подключить два ПК напрямую друг к другу для передачи данных между ними с помощью перекрестного кабеля.Несколько лет назад для подключения одного сетевого коммутатора к другому также требовался перекрестный кабель, но большинство современных коммутаторов, концентраторов, маршрутизаторов и подобных устройств теперь оснащены портами Auto-MDIX, которые могут определять, требуется ли кроссовер, и автоматически выбирать MDI или MDIX. конфигурация, необходимая для правильного подключения к любому устройству на другом конце кабеля.

Цветовая схема кроссоверного кабеля

Я включил диаграммы выше, чтобы проиллюстрировать различные схемы подключения.Внутри стандартного кабеля CAT 5, 5e и 6 вы найдете четыре витые пары проводов разных цветов: оранжевый с оранжевым / белым, зеленый с зеленым / белым, синий с синим / белым и коричневый с коричневым / белым. Вы также можете увидеть в кабеле волокна, которые увеличивают прочность на разрыв и которые можно отрезать при обжиме соединителя — волокна не передают никаких электрических сигналов.

Чтобы сделать обычный прямой кабель, вам необходимо расположить внутренние провода и поместить их в разъемы с одинаковой схемой T568B (или T568A) на обоих концах кабеля.Чтобы сделать простой перекрестный кабель, используйте T568A на одном конце и T568B на другом. Или, чтобы сделать перекрестный кабель с пропускной способностью 1 гигабит, необходимо пересечь все четыре пары.

Следующая страница: Подготовка и изготовление кабелей

В чем разница между прямым и перекрестным кабелем?

опубликовал это Dec 26, 2017

Когда мы говорим о разводке выводов кабелей, мы часто получаем вопросы о разнице между прямыми и перекрестными кабелями, а также о предполагаемом использовании каждого типа кабеля.Эти термины относятся к способу подключения кабелей (какой контакт на одном конце соединен с каким контактом на другом конце).

T568A и T568B Стандартная схема подключения

Разъем RJ45 — это модульный 8-позиционный 8-контактный разъем, используемый для оконечной нагрузки кабеля витой пары Cat5e или Cat6. Распиновка — это определенное расположение проводов, определяющее, как должен быть завершен разъем. Существует два стандарта, признанных ANSI, TIA и EIA для прокладки кабелей Ethernet. Первый — это стандарт проводки T568A, а второй — T568B.T568B превзошел 568A и рассматривается как стандартная схема подключения для структурированных кабелей на основе витой пары. Если вы не уверены, что использовать, выберите 568B.

Что такое прямой кабель?

Прямой кабель — это тип кабеля витой пары, который используется в локальных сетях для подключения компьютера к сетевому концентратору, например маршрутизатору. Этот тип кабеля также иногда называют патч-кабелем и является альтернативой беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал.На прямом кабеле контакты между проводками совпадают. Для прямого кабеля используется один стандарт проводки: на обоих концах используется стандарт проводки T568A или на обоих концах используется стандарт проводки T568B.

Что такое кроссоверный кабель?

Перекрестный кабель Ethernet — это тип кабеля Ethernet, который используется для прямого соединения вычислительных устройств. В отличие от прямого кабеля, в перекрестных кабелях используются два разных стандарта проводки: на одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.Внутренняя разводка перекрестных кабелей Ethernet меняет местами передачу и прием сигналов. Чаще всего он используется для подключения двух устройств одного типа: например, два компьютера (через контроллер сетевого интерфейса) или два коммутатора друг к другу.

Выберите прямой или перекрестный кабель?

Обычно прямые кабели используются в основном для подключения разнородных устройств. А перекрестные кабели используются для подключения разных устройств, похожих на устройства.

Используйте прямой кабель для следующих кабелей:

• Переключиться на роутер
• Переключиться на ПК или сервер
• Концентратор к ПК или серверу

Используйте перекрестные кабели для следующих кабелей:

• Переключатель на переключатель
• Переключиться на хаб
• От концентратора к концентратору
• Маршрутизатор к маршрутизатору
• Порт Ethernet маршрутизатора к ПК NIC
• ПК к ПК

Основные отличия — прямой и перекрестный кабель

Прямой и перекрестный кабели подключаются по-разному.Один из простых способов определить, что у вас есть, — это посмотреть на порядок цветных проводов внутри разъема RJ45. Если порядок расположения проводов на обоих концах одинаковый, значит, у вас прямой кабель. Если нет, то, скорее всего, это перекрестный кабель или неправильно подключен.

Типы кабелей и подключение сетевых устройств

7.3 Типы кабелей и подключение сетевых устройств

Прямой кабель — Четырехпарный, восьмипроводной, прямой кабель. Это означает, что цвет провода на контакте 1 на одном конце кабеля такой же, как и у контакта 1 на другом конце.Контакт 2 совпадает с контактом 2 и так далее. Кабель подключается к стандартам EIA / TIA T568B или T568A для 10BASE-T Ethernet, которые определяют, какого цвета провод на каждом контакте.

Перекрестный кабель — Перекрестный кабель означает, что вторая и третья пары на одном конце кабеля будут переставлены на другом конце. Распиновка T568A на одном конце и T568B на другом конце. Все 8 проводов (проводов) должны быть оконцованы модульными разъемами RJ-45. Перекрестный кабель соответствует стандартам структурированных кабелей.Если между коммутаторами используется перекрестный кабель, он считается частью «вертикальной» кабельной разводки. Вертикальные кабели также называются магистральными кабелями. Перекрестный кабель можно использовать в качестве магистрального кабеля для соединения двух или более коммутаторов в локальной сети или для соединения двух изолированных хостов для создания мини-локальной сети. Это позволит соединить два хоста или сервер и хост без необходимости использования концентратора между ними. Это может быть очень полезно для тестирования и обучения. Для подключения более двух хостов необходим коммутатор.

Трос для одновременного нажатия клавиш — 4-парный кабель с возможностью одновременного нажатия клавиш. Этот тип кабеля обычно имеет длину 3,05 м, но может достигать 7,62 м. С помощью переключаемого кабеля можно подключить хост или немой терминал к консольному порту на задней панели маршрутизатора или коммутатора. На обоих концах кабеля есть разъемы RJ-45. Один конец подключается непосредственно к порту управления консоли RJ-45 на задней панели маршрутизатора или коммутатора. Другой конец подключите к адаптеру терминала RJ-45-to-DB9. Этот адаптер преобразует RJ-45 в 9-контактный гнездовой разъем D для подключения к ПК или последовательному порту (COM) терминала.Терминальный адаптер DB25 также доступен для подключения к ПК или терминалу без вывода сообщений. В этом адаптере используется 25-контактный разъем. На Рис. 18 показан комплект кабелей консоли для переворачивания.

Кабель называется переворачиваемым, потому что все штыри на одном конце перевернуты на другом конце, как если бы один конец кабеля был повернут или перевернут. На рисунке 19 показано, как подключать сетевые устройства.

Основы кабельной разводки Ethernet

Практически любой, кто подключался к Интернету через широкополосное соединение (например, кабельное или DSL), использовал для этого кабель Ethernet.Вы подключили сетевую карту (NIC) вашего ПК к кабельному модему, DSL-модему или домашнему маршрутизатору с помощью кабеля Ethernet. Из-за общности этого слова, если я скажу «используйте кабель Ethernet», у вас в голове будет образ кабеля. Однако вы должны знать, что существует более одного типа кабеля Ethernet.

Когда вы начнете изучать оборудование Cisco и углубитесь в работу в сети, появятся различные типы кабелей Ethernet. Фактически, кабели Ethernet — важная тема на экзамене Cisco CCNA.Итак, что вам нужно знать о кабелях Ethernet? Давай выясним.

Типы кабелей Ethernet

Для начала вы должны знать, что не все кабели Ethernet одинаковы. Если вы пойдете в магазин, вы можете найти различные «категории» кабелей. Эти категории говорят о качестве кабеля. Качество, по сути, определяет, сколько может выдержать кабель. Вот категории, которые вам нужно знать:

Cat 3 — используется для голосовых кабелей и 10 Мбит Ethernet

Cat 5 — используется для 10/100 Мбит Ethernet и работает также для передачи голоса

Cat 5E — Улучшенная кабельная разводка Cat 5, которая помогает предотвратить перекрестные помехи, работает для 10/100 Мбит и 1000 Мбит (или Gigabit Ethernet)

Cat 6 — Как Cat 5E, но с проводами большего диаметра, работает для 10/100/1000 Мбит.Этот кабель лучше, чем Cat 5e для Gigabit Ethernet.

Cat 7 — также называется классом F, это полностью экранированный кабель, поддерживающий до 600 МГц. Это относительно новый тип кабеля, который мало используется.

Большинство компаний сегодня все еще используют и даже устанавливают категорию 5e, поскольку она работает для 100 Мбит Fast-Ethernet, используемого почти на каждом настольном ПК. Кроме того, он экономичен по сравнению с кабелями более высоких категорий. Если вы пойдете в компьютерный магазин и купите кабель Ethernet, в 99% случаев это будет кабель Cat 5e.

Обычные кабели Ethernet

Далее вы должны быть знакомы с различными типами «концов» или «заглушек» на каждом конце кабеля. Когда вы идете в компьютерный магазин и покупаете этот «обычный» кабель Ethernet, на самом деле вы покупаете прямой кабель. Это означает, что если вы держите оба конца рядом, цвета каждого из разных меньших кабелей внутри кабеля Ethernet будут в одном порядке, слева направо. Взгляните на картинку ниже, чтобы понять, о чем я говорю:

Изображение предоставлено http: // www.incentre.net/incentre/frame/ethernet.html

Этот тип кабеля представляет собой «обычный» или прямой кабель. Вы используете этот тип кабеля для подключения ПК к концентратору / коммутатору или маршрутизатора к коммутатору.

Вы также должны знать, что существует два стандарта расположения цветов на этом кабеле. Однако эти стандарты окраски не влияют на характеристики или функцию кабеля. Вышеупомянутый стандарт получил название Т-568А. Эталон на картинке ниже называется Т-568Б.

Petri.com каждую пятницу публикует статьи о глубоких технологиях от MVP и наших собственных экспертов. Подпишитесь на этот еженедельный информационный бюллетень, наполненный наиболее впечатляющими статьями Petri.com за эту неделю.

Petri.com может использовать вашу контактную информацию для предоставления обновлений, предложений и ресурсов, которые могут вас заинтересовать. Вы можете отписаться в любое время. Чтобы узнать больше о том, как мы управляем вашими данными, вы можете прочитать нашу Политику конфиденциальности и Условия использования.

! Уже Петри.com член? Войдите здесь для регистрации в 1 клик.

Изображение предоставлено http://www.incentre.net/incentre/frame/ethernet.html

Переходные кабели

Теперь, когда вы знаете, что вам нужно знать об «обычных» кабелях Ethernet, давайте узнаем о перекрестных кабелях Ethernet. Эти кабели имеют разное расположение выводов с одной стороны. Назначение перекрестного кабеля — подключить одно устройство напрямую к другому, без концентратора или переключателя посередине.Обычно кроссовер выполняет за вас концентратор / коммутатор. Таким образом, вы можете использовать перекрестный кабель для подключения ПК к ПК напрямую, без концентратора или коммутатора. Вы также можете использовать перекрестный кабель для соединения двух коммутаторов. Распиновка кроссового кабеля:

Изображение предоставлено http://www.incentre.net/incentre/frame/ethernet.html

Как видите, перекрестные кабели отправляют контакты 1 и 2 на 3 и 6 и 3 и 6 на 1 и 2. Вы можете купить один из этих специальных кабелей в магазине или изготовить его самостоятельно.

Что такое свернутые кабели?

В мире Cisco свернутый кабель — это кабель, используемый для управления маршрутизатором или коммутатором через консольный порт этого устройства. Этот кабель обычно используется при настройке одного из этих устройств в первый раз. Свернутый кабель соединяет последовательный порт ПК (с помощью адаптера DB9 — RJ45) с маршрутизатором или консольным портом коммутатора. Свернутый кабель выглядит так же, как кабель Ethernet. Самое смешное, что свернутый кабель — это вовсе не кабель Ethernet. По сути, это последовательный кабель.В свернутом кабеле контакт 1 соединяется с контактом 8 на другой стороне. Распиновка скрученного кабеля:

Мужской Мужской

RJ-45 RJ-45

1 СИН 8

2 ОРН 7

3 ЧЕР 6

4 GRN 5

5 КРАСНЫЙ 4

6 YEL 3

7 BRN 2

8 СЕРЫЙ 1

Вы не можете использовать свернутый кабель для кабеля Ethernet, а также кабель Ethernet для свернутого кабеля.Что вы можете сделать, так это взять прямой кабель Ethernet, отрезать один конец, перевернуть провода и обжать его, чтобы получился собственный свернутый кабель.

Take Home

Итак, из этой статьи вам нужно вынести домой:

• Кабели категории 5e на сегодняшний день являются наиболее распространенным типом кабелей Ethernet
• Прямой кабель — это то, что вы обычно используете для подключения ПК к концентратору или коммутатору.
• Перекрестный кабель — это особый тип кабеля Ethernet, используемый для подключения ПК к ПК или коммутатора к коммутатору.
• Свернутый кабель — это вовсе не кабель Ethernet, а выглядит так.Он используется для подключения ПК к маршрутизатору Cisco или консольному порту коммутатора для управления.

Как подключить LAN и WAN

Кабельные сети LAN и WAN.

При планировании прокладки кабелей LAN выбор кабелей, необходимых для успешного соединения LAN или WAN, требует учета различных типов среды передачи.
Существует множество различных реализаций физического уровня, которые поддерживают несколько типов носителей:
• UTP (категории 5, 5e, 6 и 7)
• Волоконно-оптический кабель
• Беспроводное соединение
Каждый тип носителя имеет свои преимущества и недостатки.Некоторые из факторов, которые следует учитывать:
• Длина кабеля — должен ли кабель проходить через комнату или от здания к зданию?
• Стоимость — позволяет ли бюджет использовать более дорогой тип носителя?
• Пропускная способность — Обеспечивает ли технология, используемая с носителями, адекватную полосу пропускания?
• Простота установки — Есть ли у группы внедрения возможность установить кабель или требуется поставщик?
• Восприимчивость к EMI / RFI — Будет ли местная среда мешать сигналу?

Создание подключений к локальной сети

UTP указаны Альянсом электронной промышленности / Ассоциацией телекоммуникационной промышленности (EIA / TIA).

Разъем RJ-45 — это вилка, обжатая на конце кабеля. Если смотреть спереди, штифты пронумерованы от 8 до 1.
Если смотреть сверху с открывающейся дверью, обращенной к вам, штифты пронумерованы от 1 до 8 слева направо.
Эту ориентацию важно помнить при идентификации кабеля.

Типы интерфейсов

В локальной сети Ethernet устройства используют один из двух типов интерфейсов UTP — MDI или MDIX.

MDI (медиа-зависимый интерфейс) использует обычную распиновку Ethernet. Контакты 1 и 2 используются для передачи, а контакты 3 и 6 — для приема.
Устройства, такие как компьютеры, серверы или маршрутизаторы, будут иметь соединения MDI.

Устройства, обеспечивающие подключение к локальной сети — обычно концентраторы или коммутаторы — обычно используют подключения MDIX (медиа-зависимый интерфейс, кроссовер).
Соединение MDIX меняет местами передачи пар внутри. Такая замена позволяет подключать конечные устройства к концентратору или коммутатору с помощью прямого кабеля.

Обычно при подключении различных типов устройств используется прямой кабель. А при подключении однотипных устройств используйте перекрестный кабель.

Прямые кабели UTP

Прямой кабель имеет разъемы на каждом конце, которые имеют одинаковую оконцовку в соответствии со стандартами T568A или T568B.

Определение используемого стандарта кабеля позволяет определить, подходит ли у вас кабель для работы. Что еще более важно, это обычная практика — использовать одни и те же цветовые коды во всей локальной сети для единообразия документации.

Используйте прямые кабели для следующих подключений:
• Переключатель на порт Ethernet маршрутизатора
• Компьютер – коммутатор
• Компьютер – концентратор

Перекрестные кабели UTP

Чтобы два устройства могли обмениваться данными через кабель, который напрямую подключен между ними, передающий терминал одного устройства должен быть подключен к приемному терминалу другого устройства.

Кабель должен быть оконцован таким образом, чтобы контакт передачи Tx, принимающий сигнал от устройства A на одном конце, был подключен к контакту приема Rx на устройстве B. Точно так же контакт Tx устройства B должен быть подключен к Rx устройства A. штырь. Если вывод Tx на устройстве имеет номер 1, а вывод Rx — 2, кабель подключается к контакту 1 на одном конце с контактом 2 на другом конце. Эти «перекрестные» штырьковые соединения дали этому типу кабеля название кроссовер.

Чтобы обеспечить этот тип соединения с помощью кабеля UTP, один конец должен иметь вывод EIA / TIA T568A, а другой конец — вывод T568B.

Примечание:
Перекрестные кабели напрямую подключают следующие устройства к локальной сети:
• Переключатель на коммутатор
• Переключатель на концентратор
• Концентратор на концентратор
• Маршрутизатор на соединение порта Ethernet маршрутизатора
• Компьютер на компьютер
• Компьютер на порт Ethernet маршрутизатора

Напоминание :

Используйте прямые кабели для подключения:
• Коммутатор на маршрутизатор
• Компьютер на коммутатор
• Компьютер на концентратор

Используйте перекрестные кабели для подключения:
• Переключитесь на коммутатор
• Переключитесь на концентратор
• Концентратор на концентратор
• Маршрутизатор на маршрутизатор
• Компьютер на компьютер
• Компьютер на маршрутизатор

Выбор MDI / MDIX

Многие устройства позволяют устанавливать порт Ethernet UTP в режим MDI или MDIX.Это можно сделать одним из трех способов, в зависимости от характеристик устройства:

1. На некоторых устройствах порты могут иметь механизм, который электрически меняет местами пары передачи и приема.
Порт можно изменить с MDI на MDIX, задействовав механизм.

2. В рамках конфигурации некоторые устройства позволяют выбрать, будет ли порт работать как MDI или как MDIX.

3. Многие новые устройства имеют функцию автоматического кроссовера.
Эта функция позволяет устройству определять требуемый тип кабеля и соответствующим образом настраивать интерфейсы.На некоторых устройствах это автоматическое определение выполняется по умолчанию.
Для других устройств требуется команда настройки интерфейса для включения автоопределения MDIX.

Создание подключений WAN

По определению, каналы WAN могут охватывать очень большие расстояния. Эти расстояния могут варьироваться по всему миру, поскольку они обеспечивают каналы связи, которые мы используем для управления учетными записями электронной почты, просмотра веб-страниц или проведения сеанса телеконференции с клиентом.

Глобальные соединения между сетями могут иметь несколько форм, в том числе:
• Разъемы RJ11 телефонной линии для коммутируемого доступа или подключений к цифровой абонентской линии (DSL)
• 60-контактные последовательные соединения, маршрутизаторы Cisco используют один из двух типов физических последовательных кабелей. .
Оба кабеля используют большой 15-контактный разъем Winchester на стороне сети. Этот конец кабеля используется как соединение V.35 с устройством физического уровня, например CSU / DSU.

Кабель первого типа имеет штекер DB-60 со стороны Cisco и штекер Winchester со стороны сети.
Второй тип является более компактной версией этого кабеля и имеет разъем Smart Serial на стороне устройства Cisco.
Для успешного подключения к маршрутизатору необходимо уметь идентифицировать два разных типа.

Оборудование передачи данных и оконечное оборудование данных — DCE / DTE

DCE и DTE используются в соединениях WAN. Связь через WAN-соединение поддерживается за счет обеспечения тактовой частоты, приемлемой для
как отправляющего, так и принимающего устройства. В большинстве случаев телефонная компания или интернет-провайдер предоставляет службу синхронизации, которая синхронизирует передаваемый сигнал.

Следующие термины описывают типы устройств, которые поддерживают связь между отправляющим и принимающим устройством:
• Оборудование передачи данных (DCE) — устройство, которое предоставляет услуги синхронизации другому устройству.Обычно
это устройство находится на стороне провайдера доступа к глобальной сети.
• Терминальное оборудование данных (DTE) — устройство, которое получает услуги синхронизации от другого устройства и настраивается соответствующим образом.
Обычно это устройство находится на стороне клиента WAN или пользователя канала.
Если последовательное соединение выполняется напрямую с поставщиком услуг или с устройством, которое обеспечивает синхронизацию сигнала, например, с блоком обслуживания канала / блоком обслуживания данных (CSU / DSU), маршрутизатор считается оконечным оборудованием данных (DTE) и будет используйте последовательный кабель DTE.

Например, если устройство, подключенное через канал WAN, отправляет свой сигнал со скоростью 1,544 Мбит / с, каждое принимающее устройство должно использовать часы, посылая образец сигнала каждые 1/1 544 000-й секунды. Время в этом случае очень короткое.
Устройства должны быть в состоянии синхронизироваться с сигналом, который отправляется и принимается очень быстро.

Время устанавливается путем назначения маршрутизатору тактовой частоты. Это позволяет маршрутизатору регулировать скорость своих коммуникационных операций, тем самым синхронизируя с подключенными к нему устройствами.

СТАТЬИ ПО ТЕМЕ

Интернет — «Подключите кабель Ethernet к этому компьютеру»? При отсутствии подключений

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Super User — это сайт вопросов и ответов для компьютерных энтузиастов и опытных пользователей.Регистрация займет всего минуту.

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 5 лет, 2 месяца назад

Просмотрено 50к раз

Я дважды перезапускал свой ноутбук с Windows 7, но ничего не произошло.У меня вообще нет интернета. Я решил устранить его, и он сказал мне: «Подключите кабель Ethernet к этому компьютеру». Я понятия не имею, что это значит … Он говорит что-то вроде «A. Кабель Ethernet выглядит как телефонный кабель, но с более крупными соединениями на концах. Вставьте этот кабель в отверстие на задней или боковой стороне компьютера. Убедитесь, что другой конец кабеля подключен к маршрутизатору. Если это не помогает, попробуйте использовать другой кабель «. Может кто-нибудь объяснить мне, что именно делать менее сложным способом? Я не компьютерный гений, поэтому не знаю, что мне делать.В нем также говорилось: «Соединения недоступны», хотя все телефоны и iPad в доме работают отлично. Также есть обновление для Windows 10, но я его еще не обновлял.

Создан 11 янв.

1111 золотой знак11 серебряный знак11 бронзовый знак

Это несколько советов по восстановлению беспроводного соединения в Windows 7.

1. Если вы используете маршрутизатор, нажмите кнопку сброса на маршрутизаторе, чтобы выключить его, затем подождите 10 секунд и снова нажмите кнопку сброса на маршрутизаторе, чтобы снова включить его.

2. Попробуйте удалить драйвер беспроводной сети, переустановить драйвер и перезагрузить компьютер.

3. Воспользуйтесь встроенным средством проверки системных файлов Windows для восстановления отсутствующих или поврежденных системных файлов.

Ethernet — это семейство компьютерных сетевых технологий для локальных (LAN) и более крупных сетей.Кабель Ethernet выглядит как телефонный, но разъем шире. Телефонный кабель имеет 4 контакта, а кабель Ethernet — 8 контактов.

Если на вашем ноутбуке есть порт Ethernet, подключите кабель Ethernet, чтобы установить проводное соединение от модема или маршрутизатора к ноутбуку. Разъем кабеля Ethernet издает мягкий щелчок, когда пластиковая пружина входит в порт Ethernet, указывая на то, что кабель Ethernet надежно вставлен в гнездо Ethernet, как и должно быть для правильного электрического соединения.

бывают разных цветов и длины. Эти два изображения показывают, как выглядит кабель Ethernet.
