Кабельная схема Ethernet-передачи

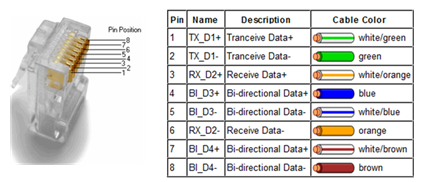

Пара данных для приемов (два RX_D2) должна быть витой парой. Пара данных передачи (TX_D1) должна быть витой парой. Первая двунаправленная пара (BI_D3) должна быть витой парой, а вторая двунаправленная пара (BI_D4) должна быть витой парой. Вы можете использовать кабель категории 3, 4, 5 или 6.

Целостность связи

Светодиоды на адаптере демонстрируют целостность связи:

• Свет LNK для связи
• Световой акт для действий
• Свет 1000 для подключения 1000 МБ/с

Некоторые модели используют один светодиод для показа связи и активности.

Для получения дополнительной информации ознакомьтесь с руководством по установке адаптеров или файлом Diagnostic LEDs Readme.

Распространенные проблемы

Если в кабеле или проводе находится перекрестный провод, коммутатор не может обнаружить рабочей станции. Вы должны иметь свет связи на коммутаторе и адаптере. Убедитесь в правильности проводки.

Проблемы с полярностью

Общая проблема проводки 10BASE-T заключается в переходе на положительные и отрицательные этапы передачи или получения сигналов. Например, перекрестные контакты 1 (TX+) и 2 (TX-).

Intel® Ethernet адаптеры автоматически обнаруживать эту проблему и настраивать ее внутри нее. Мы рекомендуем вам проверить проводку для устранения проблемы.

Кросс-кабель Ethernet

Пользователи также искали:

cross — over кабель купить, crossover gigabit ethernet, ethernet cross, изготовление кроссового кабеля ethernet, кросс — кабель ethernet купить, кросс — кабель купить, кросс корд, обжим витой пары гигабит, кабель, Ethernet, кросс, ethernet, купить, cross, гигабит, crossover gigabit ethernet, ethernet cross, кросс корд, Кросс — кабель, корд, кроссового, кабеля, over, crossover, gigabit, обжим, витой, пары, изготовление, кросс — кабель купить, Кросс — кабель Ethernet, обжим витой пары гигабит, изготовление кроссового кабеля ethernet, cross — over кабель купить, кросс — кабель ethernet купить, кросс-кабель ethernet,

. ..

Как подключить сеть Ethernet с помощью витой пары

Это руководство о том, как подключить сеть Ethernet с помощью витой пары. Изготовление ваших собственных кабелей Ethernet не только сократит их цену. Вы также можете изготовить кабели Ethernet точной длины и с точной разводкой, которая вам нужна. Используйте это руководство, если вы подключаете сеть Ethernet для личного или профессионального использования.

Сначала немного информации о кабелях Ethernet, разъемах и проводке. Если вы уже знакомы с этим, вы можете перейти прямо к руководству:

Что такое кабель Ethernet?

Кабель Ethernet — это кабели, используемые для подключения устройств в сети Ethernet. Кабели Ethernet используются для проводной передачи данных между устройствами. Ethernet представляет собой серию стандартов для связи между устройствами, такими как компьютеры. Они даже могут быть очень хорошими для подключения аналоговых входов и выходов ПЛК из-за витых пар и экранирования.

Стандарты Ethernet используются на большинстве компьютеров, как на персональных компьютерах, так и на серверах. Но вы также можете найти стандарты Ethernet в индустрии автоматизации. В качестве примера этого можно назвать PROFINET и PROFIBUS, использующие кабель Ethernet по витой паре для связи между ПЛК. Ehernet по витой паре — это то, что мы собираемся использовать для создания кабеля Ethernet.

Ethernet по витой паре

Сети Ethernet используют витую пару для проводной связи. Витая пара — это кабели, в которых провода внутри скручены вдоль кабеля попарно. Причиной скручивания проводов в парах является устранение любых электрических помех со стороны. Также известных как EMI. Сети обычно уязвимы для шума. Особенно, когда коммутация проходит на большие расстояния. Скручивание проводов в парах делается для передачи дифференциального режима по сигналам, чтобы выровнять шум. Купить витую пару для подключения https://deps.ua/katalog/ethernet-kabel. html

Как сделать кабель Ethernet

Существует несколько типов кабелей Ethernet: UTP, STP и некоторые другие. Все они разные и используются в разных средах в зависимости от уровня электрических помех.

Кабели UTP

UTP означает не экранированную витую пару. Эти кабели не имеют экрана вокруг проводов или пар проводов. Кабели UTP иногда используются для подключения кабелей в домашних или офисных условиях. Но они никогда не используются в промышленных условиях, потому что они уязвимы для электромагнитного шума. Несмотря на то, что провода скручены, сигналы по-прежнему уязвимы в средах с большим количеством электрических помех.

STP кабели

STP означает экранированную витую пару. Кабели STP — это широко используемое название для всех экранированных витых пар. В зависимости от того, как выполняется экранирование в кабеле, вы можете получить несколько типов витой пары с экраном. STP относится ко всем кабелям с экраном или фольго для защиты сигналов от шума.

Помимо экрана, фольга также используется в витой паре. Фольга или FTP (Foiled Twisted Pair) — это слой металла, фольгированный вокруг всех проводов, всех пар проводов или обоих.

Все эти типы кабелей витой пары доступны с различными спецификациями. Кабели доступны с многожильными или одножильными жилами. Многожильные провода — это гибкие провода. Это потому, что провода разделены на множество меньших жил. С другой стороны, одножильные провода являются сплошными и не очень гибкими. Сплошные жилы обычно используются в стационарной установке.

Витая пара поставляется с различной толщиной провода. Обычные — 22 и 24 AWG. Если вы собираетесь делать более длинные кабели Ethernet, вам следует использовать кабели витой пары с наибольшим номером AWG. По мере того как кабели становятся длиннее, увеличивается и сопротивление. Если вы используете более толстые провода, сопротивление будет ниже. Помните, что чем выше сопротивление, тем медленнее будет ваше сетевое соединение.

Категории кабелей Ethernet

Кабели, используемые для подключения сети Ethernet, подразделяются на категории. Каждая категория определяется доступной полосой пропускания и используется для различных целей. Например, для телефонных соединений используются кабели категории 3 или cat3. Все категории витых пар определены в ISO 11801 .

Кабели Ethernet, к которым стремится это руководство, — это те, которые используют разъемы RJ45 на концах. Это те, которые вы можете сделать сами. Для этого вы будете использовать одну из следующих категорий кабелей.

Ethernet-кабель Cat5

Используется на короткие расстояния в локальной сети (100Base-Tx). Кабели категории 5 обычно используются в шумозащитных средах. Они могут поддерживать до 100 Мбит / с. Поскольку кабели cat3 и cat4 не используются для сетей Ethernet, cat5 — самый медленный кабель Ethernet, который вы можете купить.

Кабель Cat5e Ethernet

Эта категория является подкатегорией или расширением категории 5. Эта категория имеет почти те же характеристики, что и категория 5, за исключением некоторых ограничений, например, в отношении возвратных потерь. Это делает доступной более высокую скорость сети. Вот почему кабели Cat5e быстрее, чем кабели Cat5.

Кабель Cat6 Ethernet

Кабели категории 6 обеспечивают скорость до 10 Гбит / с. Тем не менее, нет оптоволокна. Но кабели Cat6 — самые быстрые кабели Ethernet, которые вы можете купить.

Разъем, используемый сетей Ethernet по витой паре, называется разъемом RJ45. RJ45 является распространенным именем, но их также можно назвать 8P8C.

RJ45 — это разъем с 8 контактами. Один для каждого провода в типичном кабеле Ethernet с 4 парами проводов. Разъем RJ45 является односторонним. Это означает, что его можно подключить только одним способом. Вот как выглядит распиновка RJ45:

Когда вы делаете кабель Ethernet, важно знать, где находится каждый контакт #. Потому что, когда вы подключите кабель Ethernet к разъему RJ45, вы будете использовать обжимной инструмент. После обжима разъема пути назад нет. Так что провода лучше быть в нужном месте, иначе придется начинать все сначала. Убедитесь, что у вас есть несколько разъемов для практики.

Разъем RJ45 UTP

Первый тип разъема RJ45, который можно использовать для подключения кабеле Ethernet, — это разъем UTP. Как с кабелями UTP просто означает экранированную витую пару. Это связано с тем, что разъемы UTP не имеют экрана и полностью изготовлены из пластика.

Разъем RJ45 UTP является самым простым для работы, так как вам не нужно беспокоиться о экране. Вы можете использовать его как с экранированными, так и с экранированными витыми парами. Контакты в разъеме RJ45 выполнены с острым краем, чтобы разрезать провода, и, таким образом, сделать электрическое соединение.

Другой вариант, когда у вас есть кабель Ethernet, — это разъем RJ45 STP. Разъем STP сделан из пластика, как и разъем UTP. Но разъем STP имеет металлический экран или металлический корпус вокруг разъема.

RJ45 обжимной инструмент

Чтобы выполнить электрическое соединение, нам нужно вставить провода в разъем RJ45 и прижать контакты. Это делается с помощью обжимного инструмента RJ45. Инструмент также приложит давление к отверстию разъема, чтобы закрепить кабель.

Обжимной инструмент RJ45 для изготовления кабелей Ethernet

Подключение кабелей Ethernet может быть выполнено несколькими способами. Два из наиболее распространенных способа: стандарт T568A и B. Причиной использования этих стандартов является то, что сигналы будут проходить в парах проводов; таким образом, чтобы воспользоваться эффектом шумоподавления витых проводов. Использование стандартов также упрощает создание кросс-кабеля кабеля Ethernet.

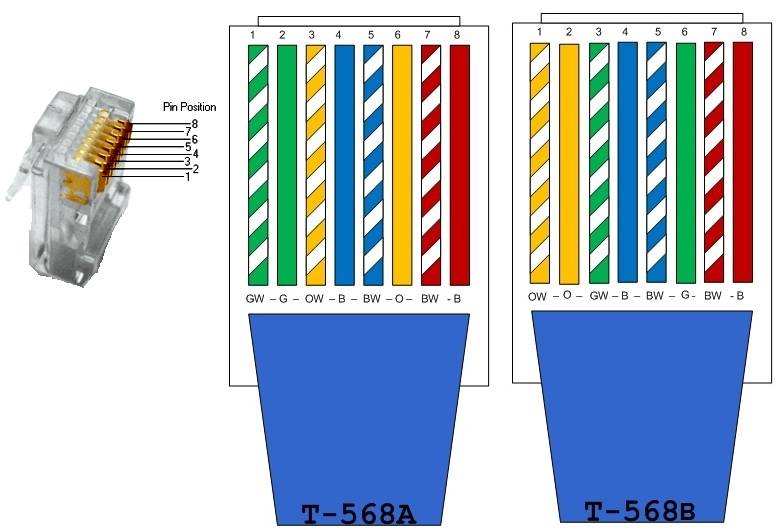

Первым стандартом является T568A. Он также упоминается как тип А. Каждый цвет провода имеет свою собственную позицию номера пина.

Вот как выглядит проводка T568A к разъему RJ45:

T568B — это другой стандарт. Отличие от стандарта A состоит в том, что оранжевая и зеленая пары меняются местами. Вы можете увидеть распиновку T568B ниже:

Прямой кабель Ethernet

Кабели Ethernet могут быть изготовлены двумя различными способами. Первый способ называется сквозным и является самым простым. Прямое подключение означает, что кабель подключен одинаково на обоих концах. Провода идут от одного номера к одному и тому же номеру.

Для создания прямого Ethernet-кабеля вы можете использовать стандарт T568A или T568B. Пока вы используете один и тот же стандарт на обоих концах кабеля. Если вы расширяете существующую сеть, вы должны всегда проверять, какой проводной стандарт используется для прямых кабелей, и продолжать его. Кроме того, вы должны быть последовательны в своем выборе, и поэтому использовать один и тот же стандарт для всех ваших кабелей.

Прямой Ethernet-кабель с использованием стандарта T568A для RJ45 на обоих концах

Кросс-кабель Ethernet

Второй тип кабеля, который вы можете сделать, — это перекрестный кабель или кросс-кабель Ethernet. Крос-кабели Ethernet сделаны по одной особой причине. А именно, чтобы поменять местами провода, используемые для отправки и получения данных.

Например, в разъеме RJ45 на компьютере каждый контакт имеет определенную функцию. Два контакта предназначены для отправки данных, а два контакта — для приема данных. Если вы хотите соединить два компьютера, вам понадобится перекрестный кабель Ethernet. Поменяйте местами два провода для отправки и получения данных на одном конце кабеля, чтобы сделать правильные соединения. Вы установите соединение между выводами, используемыми для отправки на одном компьютере, и выводами, используемыми для приема на другом компьютере.

Кросс-кабели Ethernet используются при подключении аналогичных устройств. Подобные устройства имеют отправляющие и получающие одинаковые номера контактов.

Наиболее распространенный способ создания перекрестного кабеля Ethernet — это использование T568A на одном конце кабеля и использование T568B на другом конце кабеля. Это еще одна причина, по которой эти стандарты так полезны. Потому что разница между стандартами A и B — две пары проводов с заменой.

Схема подключения выше показывает, как выглядит кроссоверный кабель Ethernet. Пересекающийся кабель соединен со стандартом A и B на каждом конце.

Прямой и перекрестный кабели UTP

Для двух устройств, чтобы осуществлять передачу через кабель, который непосредственно их соединяет, терминал передачи одного устройства должен быть соединен с терминалом получения другого устройства.

Кабель должен быть обжат так, что контакт передачи, Tx, беря сигнал от устройства А на одном конце, соединялся проводом с контактом получения, Rx, на устройстве B. Точно так же контакт Tx устройства В должен быть соединен с контактом Rx устройства А. Если контакт Tx на устройстве имеет номер 1, а контакт Rx имеет номер 2, кабель соединяет контакт 1 на одном конце с контактом 2 на другом конце. Эти «перекрестные» соединения контактов дают этому типу кабеля его название — перекрестный кабель.

Чтобы получить этот тип соединения с UTP кабелем, один конец должен быть обжат согласно расположению контактов EIA/TIA T568A, а другой конец должен быть обжат согласно схеме T568B.

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в LAN:

• Коммутатор с коммутатором

• Коммутатор с концентратором

• Концентратор с концентратором

• Маршрутизатор с маршрутизатором (соединение портов Ethernet)

• Компьютер с компьютером

• Компьютер к портом Ethernet маршрутизатора

На рисунке идентифицируйте используемый тип кабеля, основываясь на соединяемых устройствах.

В качестве напоминания, ниже еще раз перечислено, когда какой кабель применяется:

Используйте прямой кабель для того, чтобы соединить:

• Коммутатор с маршрутизатором

• Компьютер с коммутатором

• Компьютер с концентратором

Используйте перекрестный кабель для того, чтобы соединить:

• Коммутатор с коммутатором

• Коммутатор с концентратором

• Концентратор с концентратором

• Маршрутизатор с маршрутизатором

• Компьютер с компьютером

• Компьютер с маршрутизатором

Выбор MDI/MDIX

Многие устройства позволяют порту UTP Ethernet быть установленным в MDI или MDIX. Это может быть сделано одним из трех способов, в зависимости от функций устройства:

1. На некоторых устройствах у портов может быть механизм, который электрически меняет пары передачи и получения. Порт может быть изменен с MDI на MDIX, применяя этот механизм.

2. Во время конфигурации некоторые устройства позволяют выбирать, как должен функционировать порт — как MDI, или как MDIX.

3. У многих более новых устройств есть автоматическая функция перекрещивания. Эта функция позволяет устройству обнаруживать необходимый тип кабеля и конфигурирует интерфейсы соответственно. На некоторых устройствах это автоматическое обнаружение выполняется по умолчанию. Другие устройства требуют команды конфигурирования интерфейса для того, чтобы включить автоматическое обнаружение MDIX.

Далее: Использование Справки CLI IOS

Смотрите также

Написать

СКС для 10 Gigabit Ethernet

Методы, которые изобретают для того, чтобы «заставить» системы UTP должным образом поддерживать скорость 10 Гбит/с, по большому счету являются попытками компенсировать отсутствие у этих систем экрана. Никакое балансирование не избавит от всех проблем просто потому, что идеально сбалансированного кабеля не существует, и самым действенным способом борьбы с ними является экранирование.

Казалось, совсем недавно мы работали в сетях Ethernet, построенных на базе концентраторов 10 Мбит/с, а гигабитные скорости представлялись чем-то фантастическим, из далекого будущего. Но технический прогресс идет вперед семимильными шагами. Цифровые технологии хранения и обработки постепенно вовлекают в свою орбиту все новые и новые типы информации. Графика и видео, мультимедиа и разнообразные голосовые приложения — все это находит широкое применение в корпоративных сетях. Массовое развертывание систем с поддержкой технологии Gigabit Ethernet, по прогнозам экспертов, приведет к тому, что через два года около 70% всех портов локальной сети будут гигабитными.

Если к рабочим станциям подводятся каналы Gigabit Ethernet, значит, на серверных и межкоммутаторных соединениях скорость должна быть еще выше, т. е. 10 Гбит/с в соответствии с десятикратной «иерархией» роста Ethernet. А со временем, сначала для наиболее «требовательных» пользователей, а потом и для всех остальных, технология 10 Gigabit Ethernet будет неизбежно внедряться и на участках доступа. Поэтому дальновидные предприятия уже сегодня задумываются о ее использовании.

Даже если такие скорости пока кажутся неактуальными, необходимо отдавать себе отчет, что рано или поздно они «придут» в вашу сеть. Особенно это важно учитывать при развертывании кабельной инфраструктуры, которая должна создаваться с запасом, по меньшей мере на пять—десять лет вперед.

Хотя решения для 10 Гбит/с у многих ассоциируются прежде всего с волоконно-оптическими кабельными системами, на горизонтальных участках структурированных кабельных систем (СКС) еще долго будут доминировать кабели с медными витыми парами. Интерес к потенциально недорогим медным решениям 10 Gigabit Ethernet подогревает и тот факт, что стоимость активного оборудования с оптическими портами 10 Гбит/с остается очень высокой — около 10 тыс. долларов в расчете на порт.

В ноябре 2003 г. институт IEEE сформировал рабочую группу 802.3an, поставив перед ней задачу разработки стандарта 10GBaseT для передачи информации со скоростью 10 Гбит/с по кабелям с витыми парами. При сохранении таких инвариантов Ethernet, как формат кадра, этот стандарт предусматривает одновременную передачу трафика по каждой из четырех витых пар кабеля на скорости 2,5 Гбит/с в дуплексном режиме (в обоих направлениях), что и обеспечивает в сумме необходимые 10 Гбит/с. Хотя окончательная ратификация стандарта 10GBaseT намечена лишь на лето 2006 г., многие предприятия уже сегодня озаботились выбором кабельной системы, которая гарантировала бы полноценную поддержку сетевой технологии 10 Гбит/с. Какие же варианты предлагает рынок?

Неэкранированные кабельные системы (Unshielded Twisted Pair, UTP) уже несколько раз опровергали прогнозы скептиков, поднимаясь все выше и выше по «лестнице» скоростей Ethernet: 10 Мбит/с, 100 Мбит/с, 1 Гбит/с… Однако ситуация с поддержкой технологии 10 Гбит/с пока остается крайне туманной. Дело в том, что стандартизованные системы UTP Категории 6 смогут гарантированно поддерживать технологию 10GВaseT только при длине канала не более 55 м. Но, как известно, стандартная длина медных кабельных каналов составляет 100 м. Именно она берется в расчет в подавляющем большинстве проектов СКС, и пересматривать эту фундаментальную характеристику, наверное, имеет смысл только для очень специфических случаев, скажем для компактных центров обработки данных.

Ряд производителей предложили кабели так называемой расширенной Категории 6, которые, согласно их заявлениям, способны обеспечить передачу информационных потоков 10 Гбит/с на требуемые 100 м. Однако при отсутствии стандарта они остаются фирменными, да к тому же зачастую довольно экзотическими техническими решениями. Кроме того, все чаще в этой связи говорится о необходимости разработки новых методик инсталляции таких кабелей UTP, что тоже вряд ли будет способствовать их широкому распространению.

Похоже, сложности с созданием стандартных систем UTP для полноценной поддержки технологии 10 Gigabit Ethernet растут как снежный ком. Так смогут ли производители создать такие системы, которые удовлетворят всем требованиям разработчиков, инсталляторов и конечных пользователей СКС?

Известно, что «ахиллесовой пятой» систем UTP при передаче данных со скоростью 10 Гбит/с являются межкабельные наводки, или Alien FEXT (AFEXT), т. е. наводки от витых пар соседних кабелей. Цифровые методы обработки сигналов позволили добиться больших успехов в деле компенсации наводок, возникающих внутри кабеля, а вот на межкабельные наводки долгое время не обращали серьезного внимания. Особенно большие проблемы наводки AFEXT вызывают в коротких каналах UTP, и пока не видно сколько-нибудь заметного прогресса в решении этой проблемы. Как недавно выяснилось, не меньшие сложности возникают там, где короткие каналы сочетаются с длинными, даже если применяется алгоритм «оптимизации мощности» (power backoff). Он предполагает использование в коротких каналах сигнала меньшей мощности, чем в длинных, что должно, по замыслу разработчиков, ограничить уровень межкабельных наводок. Однако на практике ситуация может даже ухудшиться.

Методы, которые изобретают для того, чтобы «заставить» системы UTP должным образом поддерживать скорость 10 Гбит/с, по большому счету являются попытками компенсировать отсутствие у этих систем экрана. Апологеты применения кабелей UTP «для решения любых задач» любят повторять, что такой идеально сбалансированный кабель абсолютно ничего не излучает вовне и защищен от всех внешних наводок. Но если бы это было действительно так, тогда межкабельные наводки не представляли бы помехи. Представители же компаний, выпускающих экранированные кабельные системы, всегда полагали, что никакое балансирование не избавит от всех проблем просто потому, что идеально сбалансированного кабеля не существует, и самым действенным способом борьбы с ними является экранирование.

Производители кабелей UTP предлагают массу ухищрений, чтобы сделать их пригодными для поддержки 10 Gigabit Ethernet. Это и разделение кабельных каналов на уровне коммутационных панелей (отделение коммутационных шнуров друг от друга и увеличение расстояния между портами 10GBaseT), и создание воздушных зазоров между кабелями при их прокладке в кабелепроводе, и увеличение длины коммутационных шнуров, и сочетание коротких и длинных каналов, и использование технологии power backoff. Но, похоже, только-только удается справиться с одной проблемой, как тут же возникает другая.

В этом отношении весьма показательна ситуация, возникающая при модернизации кабельной системы, в которой присутствуют кабели Категорий 5е и 6. Предположим, кабели проложены в магистральной системе здания между основной аппаратной комнатой и аппаратными на каждом этаже. Со временем для поддержки пользователей высокопроизводительных приложений (скажем, систем автоматического проектирования САПР), работающих на одном из этажей, решено организовать каналы 10 Гбит/с по кабелям UTP. Обычная практика прокладки кабелей в вертикальных воздуховодах (коробах) заключается в том, что новый пучок кабеля размещают рядом с имеющимися. Таким образом, кабели UTP, предназначенные для систем 10 Gigabit Ethernet, будут соседствовать с кабелями Категорий 5е и 6, которые неизбежно внесут свой вклад в повышение межкабельных наводок AFEXT.

Итак, позволят ли различные предлагаемые поставщиками ухищрения и ограничения стать системам UTP столь же подходящей физической средой для сетей 10 Гбит/с, какой являются экранированные решения? И смогут ли они остаться приемлемыми по цене, сохранить достаточную степень гибкости и запас по характеристикам, что необходимо как проектировщикам, так и пользователям современных сетей? Эти вопросы пока остаются без ответа. А по мере того, как работы над стандартом на системы 10GВaseT приближаются к завершению, оптимизм по поводу применения в них кабелей UTP убавляется.

Статья опубликована с разрешения журнала сетевых решений «LAN», №7 2005

Распиновка интернет кабеля 8 проводов компьютер роутер

Как обжать кабель для роутера, подключаемый одним разъёмом к ПК, а вторым – к порту LAN? Если Вы прочитаете данный обзор, то поймёте, насколько всё в действительности просто. Согласно стандарту, есть два варианта обжима кабеля, но сейчас используется только один (самый простой). А для сетей, работающих по стандарту «100Мбит/с» (100Base-T), вообще можно обжимать не 8 проводов, а 4. Примеры представлены на картинках, и проблем с пониманием возникнуть не должно.

Было сказано, что существует два разных стандарта, то есть два метода обжима сетевых шнуров. Сейчас актуальным является один из них, который называется «прямым». А кабель, соответствующий этому стандарту, называется «патч-корд» (ещё бывает «кроссовер», но такой вариант мы не рассматриваем). Название говорит само за себя, прямой – это «простой» или «обычный», где правый и левый штекер обжаты одинаково:

Прямой метод обжима, патч-корд

Заметим, что цвет изоляции роли не играет – достаточно, чтобы последовательность на первом и на втором штекере не отличалась.

Типичные ошибки, допускаемые монтажниками

Давайте посмотрим, как правильно обжатый штекер LAN-кабеля выглядит вблизи:

Распиновка разъёма кабеля «патч-корд»

Здесь все провода разделены по парам (первая – четвёртая), аналогично будет выглядеть и ответный штекер. Какого цвета в результате окажутся провода первой пары, второй и так далее – это не важно, если речь идёт об отдельном кабеле. Главное, чтобы на двух штекерах все пары шли в одинаковом порядке. Нельзя менять порядок следования и внутри каждой из пар.

Любой патч-корд включает в себя три детали: сетевой шнур, первый и второй штекер. Покупая пластиковые разъёмы, то есть штекеры RJ-45, выбирайте деталь с восемью дорожками (бывает и 6 дорожек):

Разъём RJ-45 и «телефонный»

Стандартом RJ-45 предусмотрено наличие восьми проводков и контактов, а 6 контактов содержит другой разъём (телефонный). Внешне эти разъёмы очень похожи.

Делим число проводов пополам

Всё, что рассмотрено выше, имеет отношение к стандарту «1 Гбит/с» (1000Base-T). Если Вам нужна 100-мегабитная локальная сеть, смело можете обжимать 4 провода вместо восьми. Используется первая и вторая пара:

Распиновка разъёма «100 Мбит/с»

Оба штекера при взгляде снизу должны выглядеть одинаково – как на рисунке. Собственно, мы только исключили 4 «лишних» проводника, но больше по сравнению с патч-кордом «1 Гбит/с» ничего не меняется.

Советы по изготовлению кабеля

Разъём RJ-45 вживую выглядит так:

Штекер RJ-45 с контактами

Если разъём расположить верхней стороной к себе (а нижней к столу), а затем контакты направить вверх, то нумерация проводов будет идти слева направо. Суммируя всю информацию, можно сказать, что штекеры 100-мегабитного патч-корда должны выглядеть так:

Это – патч-корд 100Base-T

Видите, насколько всё просто?

Теперь поговорим о том, что лучше использовать в качестве кабеля. Мы забыли сказать, что вообще-то разъёмы бывают экранированными и без экрана, так вот первые нужно использовать совместно с экранированным кабелем:

RJ-45 + экран, без экрана

Классификация витых пар выглядит так:

• UTP-2 – 4 проводника, свитых в 2 пары
• UTP-4 – 8 проводников (4 пары)
• FTP-4 – 8 проводников (4 пары) + общий экран из фольги
• STP-4 – 8 проводников (4 пары, каждая в отдельном экране).

Всё остальное для наших целей не подходит, а если Вы всё же решите использовать экранированный шнур, позаботьтесь о приобретении подходящих штекеров. «Экран» обычно приходится паять, и патч-корды даже с FTP-кабелем на практике встречаются редко. Тут всё выглядит логично: если расстояние не превышает двадцать метров, никакой «экран» Вам не нужен в принципе.

Обжимаем штекер RJ-45 самостоятельно

Суть понятия «обжим» очень проста – мы с силой вгоняем изолированный проводник в разъём, а затем зажимаем этот проводник зубцами контакта:

Как обжать разъём RJ-45

Выполняя подготовку кабеля, учитывайте следующие требования:

1. На первом шаге длина выступающих из общей изоляции проводников должна составлять 25-30 мм.
2. Расположив все проводки на одной плоскости, их укорачивают с помощью бокорезов (длина выступающей части должна стать равной 13-14 мм).
3. Изолирующая трубка обязательно должна попасть под плоский зажим, так что выступающую часть проводов не нужно делать чересчур длинной.

Надеемся, руководствуясь приведёнными здесь советами, у Вас получится обжать разъём с первого раза. На самом деле, профессионалы пользуются спец инструментом (кримпером), но если его нет, обходятся ножом и отвёрткой.

Самое сложное при выполнении рассмотренной здесь операции – это снять внешний изолирующий слой, не задев при этом сами проводники.

Интересно, что на большинстве так называемых «кримперов» для работы с внешней изоляцией не предусмотрено ничего. Так что, требование о «прямоте рук» никто не отменял. Ну а «кримпер» нужен затем, чтобы после вдавливания контактов они остались на одинаковом уровне. Данное требование вполне можно выполнить, пользуясь плоской отвёрткой (особенно, если требуется обжать 4 проводника). Доказательство данного утверждения представлено на видео.

Мы рассматривали стандарты Ethernet, которые подразумевают использование 4-х либо 8-ми жил в кабеле. Есть ещё один стандарт, обозначаемый как 10Base-2, в котором речь идёт о подключении коаксиального шнура с одной центральной жилой. 10 Мбит/с – это мало, но накрутить на коаксиальный кабель специальный коннектор (или скрутить его) можно при помощи одних плоскогубцев. Наверное, сейчас об Ethernet стандарта 10Base-2 мало кто помнит. Раз уж на всех роутерах установлены розетки RJ-45, значит, придётся идти в ногу со временем и учиться обжимать 8-жильный патч-корд. Удачного роутинга!

Обжим всех жил отвёрткой

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм2. Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

1. Бело-изумрудный.
2. Изумрудный.
3. Бело-рыжий.
4. Голубой.
5. Бело-голубой.
6. Рыжий.
7. Бело-шоколадный
8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

1. Бело-рыжий.
2. Рыжий.
3. Бело-изумрудный.
4. Голубой.
5. Бело-голубой.
6. Изумрудный.
7. Бело-шоколадный.
8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
3. Кримпер — специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.
4. Стриппер — специальный ручной инструмент для снятия изоляции с жил. При отсутствии такового подойдет нож.
5. Мультиметр – для проверки качества обжима.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Как обжать кабель (витую пару) для сети и интернета

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных между собой. Используется данный тип кабеля для объединения компьютеров в локальную сеть или подключения к интернету. В некоторых случаях витая пара может использоваться для подключения каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое волокно, беспроводные каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима и специальные коннекторыRJ .

С провода необходимо снять внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с. используется следующий порядок прямого обжима:

Перекрёстная (обратная) схема нужна для подключения двух компьютеров напрямую. без использования хабов или коммутаторов. Гигабитная витая пара перекрёстного типа обжимается следующим образом:

Обратная схема провода для локальной сети, работающей на скорости 100 Мбит/с .

Способы конвертации формата pdf в документ word

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства используют двухпарный кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных сетях или для перекрёстного обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером RJ 45. Это устройство представляет собой обычный переходник с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества такого метода наращивания провода: простота соединения всех элементов, низкая стоимость. достаточно высокая надёжность (ломаться попросту нечему).

Недостатки. возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает стабильность сигнала и уменьшает потери пакетов.

К недостаткам данного способа соединения можно отнести достаточно высокую цену (потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.

Что делать, если на мониторе появились артефакты

Категорически не рекомендуется использовать скрутку. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом скрутки является её цена — это практически бесплатно. в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций :

• Желательно не использовать скрутку с проводами, сделанными из разного металла (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
• Места скрутки лучше тщательно изолировать. это хоть немного защитит соединения от внешних наводок и иных сложностей.

Почта Gmail.com — вход в почту и первичные настройки

Аккаунт Google: создание учетной записи

Что такое операционная система? Виды операционных систем

Ccleaner — как очистить компьютер от мусора?

Как откатить Windows 10 до Windows 7 или 8.1

Учетные записи и родительский контроль Windows 10

Как исправить ошибки isdone.dll и unarc.dll

Как зарегистрировать Яндекс почту

© 2012-2016 Composs.ru. Все права защищены. При копировании материалов, обратная открытая ссылка на наш сайт обязательна.

Composs.ru — ресурс для начинающих пользователей компьютера, интернета. Сайт основан в 2012 году. Основная цель нашего сайта — выпускать обучающие материалы IT-тематики для «чайников». Предоставлять качественный и суперполезный контент для всех пользователей, независимо от уровня владения ПК: советы, инструкции, статьи.

Новые статьи Composs.ru почтой (никакой рекламы):

Все о компьютере и интернете для начинающих

Подробности Категория: Сети и Интернет Опубликовано: 01 октября 2016

При обжатии сетевого кабеля (витой пары) и коннектора 8p8c, необходимо соблюдать правильную последовательность (распиновку, цветовую схему). Если обжать сетевой кабель не по цветовой схеме, то такой кабель просто не будет работать.

Витая пара – специальный кабель, состоящий из 4ых пар (8 жил) проводов. В качестве разъемов обычно используются 8-контактные коннекторы 8p8c. Данные коннекторы так же известны многим под названием RJ-45.

Такие кабели применяются при создании локальной сети – подключение компьютера с роутром/хабом или с другим компьютером и ниже я покажу какие виды распиновки бывают.

Распиновка

В первую очередь нужно определиться, для какой цели нам нужен кабель и подобрать распиновку. Сетевые провода предназначены для соединения между собой компьютеров и сетевого оборудования, используется два вида обжима кабеля:

Прямой кабель (для соединения компьютер – роутер/хаб) для интернета

Стандартный сетевой кабель применяют для соединения разного вида сетевого оборудования и компьютера или просто для соединения между собой разного вида сетевого оборудования. Главное условии при обжиме такого кабеля, что бы концы кабеля имели одинаковую последовательность.

При изготовлении такого кабеля, используется два стандарта обжима. Используется чаще всего второй вариант (B) — Б О О Б З С Б С З Б К К .

Стандарт TIA/EIA-568A

Стандарт TIA/EIA-568B

Перекрестный кроссовый кабель (соединение компьютер – компьютер)

Перекрестный сетевой кабель используется для соединения между собой несколько компьютеров и в данном случае никакие дополнительные сетевые устройства не участвуют. В настоящий момент потерял свою актуальность, так как многие современные устройства способны сами определить метод обжима кабеля и подстроится под него (Auto MDI/MDI-X).

Кросс кабель для скорости 100 Мбит/с

Кросс кабель для скорости 1000 Мбит/с

Кроме сетевого кабеля (витой пары) и коннекторов 8p8c для обжимки, понадобится еще специальный инструмент (кримпер).

Ничего страшного если не получится с первого раза. Обычно уже со второго и третьего раза все идет как надо.

Желаю удачи и терпения 🙂

Возможно вам так же будет интересно:

Если вам понравилась или помогла статья, вы можете поделиться ею с друзьями в социальных сетях, просто нажав на одну из кнопок ниже.

Витая пара: способы обжима, схема соединений

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов. это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил. Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

Цветовое расположение жил в схеме 568В:

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования. используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров. При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично. Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две. При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя. Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил. Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором. Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

‘ data-post_id=»46850″ data-user_id=»0″ data-is_need_logged=»0″ data-lang=»en» data-decom_comment_single_translate=» комментарий» data-decom_comment_twice_translate=» комментария» data-decom_comment_plural_translate=» комментариев» data-multiple_vote=»1″ data-text_lang_comment_deleted=’Комментарий удален’ data-text_lang_edited=»Отредактировано в» data-text_lang_delete=»Удалить» data-text_lang_not_zero=»Поле не NULL» data-text_lang_required=»Это обязательное поле.» data-text_lang_checked=»Отметьте один из пунктов» data-text_lang_completed=»Операция завершена» data-text_lang_items_deleted=»Объекты были удалены» data-text_lang_close=»Закрыть» data-text_lang_loading=» «>

Добавить комментарий

Извините, для комментирования необходимо войти.

Мне попалась витуха для внешней прокладки, не получается ее обжать обычным коннектором и инструментом, какие есть еще выходы из ситуации?

Источники:

Как правильно обжать кабель Ethernet?

Задача: Для объединения компьютеров в сеть нужны провода. Сетевой шнур (ethernet — кабель) свободно продается и называется «патчкорд». Если вам нужен патчкорд длиннее или наоборот — короче, то можно сделать его самому.

Инструменты:  Для изготовления нам нужены:

1. Кабель «витая пара», который называют также UTP (Unshielded Twisted Pair — незащищенная витая пара). Стоимость обычно около четверти доллара за метр. Продается также в бухтах по 305 метров. В бухтах естественно дешевле. Есть еще защищенная витая пара (FTP Foiled Twisted Pair). Обычно дороже из-за оплетки, которая экранирует кабель. Для домашнего использования не нужна. Кабели разбиваются по категориям. Для дома достаточно 5-й категории. В каталогах и магазинах так и обозначают: UTP cat5. Иногда для экономии провайдеры тянут кабель с 2 апарами, вместо 4-х. По таким кабелям скорость будет ограничена 100 Мб/сек. Как обжимать кабель витая пара с четырьмя проводами (двумя парами) — читайте ниже.

2. Коннектор (также может называться «джек», «разъем») RJ-45. По 2 на провод + 1 часто бывает испорчен 🙂 Возьмите с запасом.

3. Инструмент для обжима. («Обжимка»). Специальные клещи для обжимания коннекторов. Незаменимый инструмент. Без него обжать качественно не получится. Ищите друзей, знакомых, спрашивайте адинистраторов, у них точно есть. При определенной сноровке можно обжать коннектор ножом, но это занятие скорее для экстремалов и качества тут ждать не приходится.

1. Обжимными клещами срезаем изоляцию приблизительно на 3 см. от конца. В клещах обычно есть полукруглая выемка с ножом сверху. Кладите в выемку кабель, зажимайте нож сверху и оберните клещи вокруг. Изоляция срежется.

2. Проверьте, не разрезали ли вы случайно какой-нибудь провод, когда срезали изоляцию. Если провод разрезали, надкусили или оторвали — надо начинать все сначала. Смело откусывайте испорченный кусок кабеля и начинайте все сначала.

3. Разберите провода по цветам. Хорошо расплетите их у основания, разложите их по цветовому порядку.

3.1. Обжимать провода в витой паре нужно по строго определенному порядку. Наиболее популярная схема такова:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.

Обжимать нужно с обоих концов одинаково. В этом случае у нас получится т.н. прямой кабель. Для кросс-кабеля схема на разных концах разная:  с одной стороны стандартная:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.,

с другой: Б-Зел, Зел, Б-Ор, Син, Б-Син, Ор, Б-Кор, Кор.

3.2. Если в кабеле не 8 проводов, а 4, то порядок обжима будет другим.

 Если вам надо обжать кабель с обоих сторон — делайте по такой схеме

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: пусто
5: пусто
6: Зелёный
7: пусто
8: пусто

(вместо зеленого цвета может быть синий)

Если вам надо обжать только один конец кабеля, а второй уже обжат — лучше посмотреть, как обжат второй  и сделать точно так же.

4. Выложите провода по-порядку, выровняйте и сгибая-разгибая их всех вместе добейтесь того, что проводки будут плотно друг к другу прижаты.

5. Откусите край проводов как можно ровнее. Оставьте приблизительно 1,5 см.

6. Аккуратно, чтобы не расплелись сложенные провода вставьте их в коннектор. Одев коннектор удостоверьтесь, что выемка внизу коннектора захватывает изоляцию. При обжиме выемка вдавливается и фиксирует коннектор на изоляции.

7. Повернув коннектор торцом убедитесь, что все проводки дошли до края коннектора и там видны. Металлические ножи, которые вдавливаются в провод должны целиком его захватывать.

8. Одновременно толкая провод в сторону коннектора сжимайте клещи.

9. Убедившись, что цвета не перепутаны зажмите коннектор окончательно. После обжима второго конца проверьте работоспособность. При неуверенной работе смело срезайте и обжимайте заново.

Как создать собственный перекрестный кабель Ethernet

Самый быстрый способ соединить ПК друг с другом, к маршрутизатору или центральному коммутатору — через кабель Ethernet, стандарт, который используется в сетевых установках в течение многих лет.

Хотя вы можете выбрать беспроводное соединение, эти типы соединений обычно будут медленнее и уязвимы для помех. Сильное сетевое соединение достигает 100 м и более на гигабитных скоростях.

В сетевом сценарии Ethernet, например, в доме с несколькими подключенными компьютерами, компьютеры должны подключаться к основному маршрутизатору.Этот маршрутизатор принимает все биты, отправленные компьютером, и ретранслирует их на дополнительные устройства в сети или в более широкий Интернет. С помощью перекрестного кабеля пользователи могут напрямую подключать два устройства без необходимости установки маршрутизатора посередине.

Кабель меняет местами контакты, так что выход одного компьютера направляется на вход другого. И хотя соединение двух машин является одним из способов использования перекрестного кабеля, другое его использование — расширение сети путем подключения другого сетевого коммутатора, что дает вам несколько портов.

Чтобы сделать собственный перекрестный кабель Ethernet, вам потребуется:

• Кабель Ethernet. CAT5e сертифицирован для поддержки гигабитных портов, но кабели CAT5 также работают, только на меньших расстояниях.
• Инструмент для обжима. Это универсальный сетевой инструмент, предназначенный для того, чтобы вдавить контакты в вилке, снять изоляцию с кабелей и отрезать их.
• Две вилки RJ45.
• Две дополнительные заглушки для вилок.

Кроме того, вам нужно будет либо распечатать диаграмму ниже, либо иметь ее под рукой в ​​качестве справки.Обратите внимание, что стороны A и B не просто перевернуты.

Чтобы начать сборку устройства, сначала навинтите экраны на кабель.

Затем снимите примерно 1,5 см экрана кабеля с обоих концов. Инструмент для обжима имеет круглую область для выполнения этой задачи.

После нужно будет распутать провода; должно быть четыре «витых пары». Обращаясь к листу, расположите их сверху вниз. Один конец должен быть в расположении A, а другой — в B.

Как только порядок будет правильным, сгруппируйте их в линию, и если есть какие-то, которые выступают дальше других, отрежьте их, чтобы создать ровный уровень. Сложность заключается в том, чтобы вставить их в разъем RJ45 без нарушения порядка. Для этого возьмитесь за вилку так, чтобы сторона с зажимом была обращена от вас, а золотые штифты были обращены к вам, как показано.

Затем вставьте кабель прямо внутрь. Паз на конце вилки должен находиться чуть выше экрана кабеля, а если это не так, это означает, что вы сняли слишком много экрана.Просто отрежьте кабели еще немного.

После того, как провода надежно сидят внутри вилки, вставьте ее в обжимной инструмент и надавите. Он должен иметь правильную форму, но слишком сильное нажатие может привести к поломке хрупкой пластиковой заглушки.

Наконец, повторите для другого конца, но вместо этого используйте диаграмму B.

Чтобы проверить это, подключите его и попытайтесь соединить два компьютера напрямую. Хотя светодиоды различаются в зависимости от устройства, один должен показывать активность, а другой — скорость.

Источник: MakeUseOf

Подробнее о журнале Electronic Products Magazine

Перекрестный кабель Цветовой код Схема подключения

• к ПК
.
• Переключиться на коммутатор
Маршрутизатор
• — маршрутизатор

Схема подключения кроссоверного кабеля

На приведенной выше диаграмме видно, что левая сторона соответствует цветовой кодировке 568B, а правая сторона соответствует цветовой кодировке 568A.

Код цвета кроссоверного кабеля

Контакт Нет Цвет провода Передача / прием
1 Передача оранжевого / белого
2 Передача оранжевого
3 Прием зеленого / белого
4 Синий —
5 Белый / Синий —
6 Зеленый прием
7 Белый / Коричневый —
8 Коричневый —

Код цвета кроссоверного кабеля

Номер контакта Цвет провода Передача / прием
1 Белый / зеленый передающий
2 Передающий зеленый цвет
3 Белый / оранжевый прием
4 Синий —
5 Белый / синий —
6 Приемный оранжевый
7 Белый / коричневый —
8 Коричневый —

Для изготовления перекрестного кабеля один конец кабеля UTP должен иметь цветовую кодировку TIA 568 A или B, а другой конец должен иметь другую цветовую кодировку.Короче говоря, оба конца должны иметь разные схемы цветовой кодировки. При изготовлении перекрестного кабеля руководствуйтесь следующими рекомендациями.

• Если один конец кабеля имеет цветовую кодировку 568A, то другой конец должен соответствовать цветовой кодировке 568B.
• Если один конец кабеля имеет цветовую кодировку 568B, то другой конец должен соответствовать цветовой кодировке 568A.

Зачем использовать другую цветовую кодировку перекрестного кабеля

Автоматический кроссовер интерфейса, зависящий от среды (Auto-MDIX)

Insights от CableWholesale

По состоянию на 2016 год во всем мире насчитывалось примерно 3,5 миллиарда пользователей Интернета, из которых 45% населения мира имеет доступ к Интернету. Но не все мы имеем доступ к Интернету одинаково. Некоторые люди полагаются на беспроводные соединения, а другие используют кабели Ethernet. Еще более усложняет ситуацию то, что нужно знать несколько различных типов кабелей Ethernet. В сегодняшнем посте будут обсуждаться различия между кабелями Ethernet (также известными как прямые кабели) и перекрестными кабелями Ethernet, а также почему важно знать, какой из них лучше всего подходит для конкретного приложения.

Перекрестный кабель Ethernet против кабеля Ethernet

Прямой кабель можно называть просто кабелем Ethernet или соединительным кабелем. Вы, наверное, видели этот тип кабеля у себя дома или в офисе. Этот кабель, содержащий витую пару проводов, используется для подключения компьютера к сети (часто через маршрутизатор). Если вы используете кабель Ethernet, вы используете альтернативу беспроводному соединению; они предназначены для подключения двух разных устройств для выхода в Интернет.Когда вы исследуете прямой кабель, каждая сторона соединительной части должна совпадать по цвету и конфигурации контактов. Это потому, что для этого типа кабеля используется только один стандарт проводки.

Использование кроссоверных кабелей отличается от обычных кабелей Ethernet. Хотя кроссовые кабели попадают в категорию кабелей Ethernet, эти специализированные кабели предназначены для прямого соединения двух вычислительных устройств или двух коммутаторов. Эта связь создается путем кроссинговера (a.к.а. переворачивание) штыревых контактов. Разъемы кроссоверного кабеля имеют два отдельных стандарта проводки, а это означает, что цвета и конфигурации контактов не полностью совпадают по дизайну. Это потому, что этот тип кабеля будет использовать внутреннюю проводку для реверсирования сигналов. Большинство людей изучило бы использование этих перекрестных кабелей при тестировании одного компьютера на другом или в соревновательном игровом процессе, который требовал использования двух устройств. Имейте в виду, что использование перекрестного кабеля применяется только в том случае, если обе системы настроены для прямого сетевого подключения.

Функции этих кабелей, безусловно, различаются, но перекрестный кабель по сути является производным от оригинальной прямой версии. Оба варианта существуют уже довольно давно, и до сих пор используются для подключения наших устройств (либо к Интернету, либо друг к другу). Чтобы узнать больше о нашем ассортименте кабелей Ethernet, свяжитесь с нами сегодня.

RJ-45

Разъем RJ-45 обычно используется для прокладки сетевых кабелей и телефонные приложения.Он также используется для последовательных подключений в специальных случаи. Вот посмотрите на это:

Распиновка для Ethernet

Хотя разъем RJ-45 используется для различных целей, он вероятно, наиболее часто используется для соединений Ethernet 10Base-T и 100Base-TX.

Потому что только две пары провода в восьмиконтактном разъеме RJ-45 используются для передачи сигналов Ethernet, и и 10BASE-T, и 100BASE-TX используют одни и те же контакты, кроссовер кабель, сделанный для одного, будет работать и с другим.

Также обратите внимание, что очень важно, чтобы для контакты 3 и 6. Если один провод из одной пары используется для контактов 3 и провод от другой пары используется для контакта 6, производительность ухудшится. См. Следующий рисунок.

Чтобы узнать больше об Ethernet, загляните в книгу Чарльза Сперджена. Справочник по Ethernet.

Распиновка RJ-45 для RocketPort

В следующей таблице показана распиновка используемых разъемов RJ-45. на некоторых картах последовательного интерфейса RocketPort (производства Comtrol).

Распиновка для ISDN

Вот распиновка порта ISDN BRI U для Cisco серии 750 роутер:

В следующей таблице показана распиновка используемых разъемов RJ-45. на определенных интерфейсах ISDN S / T.Для получения дополнительной информации см. ANSI T1.605.

Peak Electronic Design Limited — Схемы подключения Ethernet — Коммутационные кабели — Перекрестные кабели — Token Ring — Экономайзеры

CAT5, CAT5e, CAT6 UTP X-Over / Cross-Over кабель

Перекрестный (или перекрестный) кабель UTP CAT5 должен быть одним из наиболее часто используемых кабелей после классического прямого кабеля.Перекрестный кабель позволяет нам соединять два компьютера без концентратора или коммутатора. Если вы помните, концентратор выполняет перекрестную передачу за вас внутри, поэтому вам нужно использовать только прямой сквозной кабель от ПК к концентратору. Поскольку теперь у нас нет хаба, нам нужно вручную выполнить переход.

Зачем нам нужен перекрестный кабель?

При отправке или получении данных между двумя устройствами (например, компьютерами) одно будет отправлять, а другое — получать. Все это делается через сетевой кабель, и если вы посмотрите на сетевой кабель, вы заметите, что он состоит из нескольких кабелей.Некоторые из этих кабелей используются для отправки данных, а другие — для приема данных, и это именно то, что мы принимаем во внимание при создании перекрестного кабеля. Мы в основном подключаем TX ( передает ) одного конца к RX ( принимает ) другого!

На схеме ниже это показано самым простым способом:

CAT5 кроссовер

Есть только один способ сделать перекрестный кабель CAT5e , и это довольно просто.Те, кто читал статью «Подключение UTP», знают, что перекрестный кабель — это 568A на одном конце и 568B на другом. Если вы не читали раздел о подключении, не беспокойтесь, потому что мы предоставим достаточно информации, чтобы помочь понять концепцию.

Как упоминалось ранее, назначение перекрестного кабеля для подключения передающей стороны (TX) с одного конца к принимающей стороне (RX) на другом конце, и наоборот.

Давайте теперь посмотрим на распиновку типичного кроссоверного кабеля CAT5e:

Как видите, для перекрестного кабеля необходимо всего четыре контакта.Когда вы покупаете перекрестный кабель, вы можете обнаружить, что используются все восемь контактов, эти кабели ничем не отличаются от указанных выше, так как остальные контакты не используются. Независимо от того, подключено ли у вашего кроссоверного кабеля 4 или 8 контактов, это не повлияет на производительность.

Вот распиновка перекрестного кабеля со всеми подключенными восемью контактами:

Важно отметить, что Gigabit Ethernet не требует перекрестных кабелей. Используются прямые кабели, и два конца автоматически пересекаются сетевыми картами (Auto-MDIX).

Перекрестные кабели используются не только для подключения компьютеров, но и множества других устройств. Ярким примером являются коммутаторы и концентраторы. Если у вас есть два концентратора, и вам нужно их соединить, вы обычно используете специальный порт восходящей связи, который при активации с помощью небольшого переключателя (в большинстве случаев) заставляет этот конкретный порт не пересекать tx и rx, а оставлять их, как если бы они прошли прямо.

Что произойдет, если у вас нет портов восходящей связи или они уже используются? Перекрестный кабель позволит вам соединить их и решить вашу проблему.На диаграмме ниже показано несколько примеров, чтобы упростить задачу:

Как видно на диаграмме выше, благодаря порту каскадирования нет необходимости в перекрестном кабеле.

Давайте теперь посмотрим, как справиться, когда у нас нет запасного канала связи, и в этом случае мы должны сделать перекрестный кабель для соединения двух концентраторов:

Практически все коммутаторы, представленные сегодня на рынке, поддерживают функцию Auto-MDIX, позволяющую устанавливать соединение между двумя коммутаторами с использованием прямого сетевого кабеля.

Все вышесказанное должно объяснить кроссоверный кабель, где мы его используем и зачем он нам нужен. Я подумал, что было бы неплохо включить в качестве последнего изображения распиновку прямого и перекрестного кабеля, чтобы вы могли сравнить их рядом:

На этом мы завершаем обсуждение перекрестных кабелей UTP CAT5, CAT5e, CAT6 . Мы объяснили , почему необходимы перекрестные кабели , , когда мы используем их , их распиновку , и многое другое.Следующая статья посвящена стандарту 10Base-T / 2/5 / F / 35 — Ethernet, анализирует технологию и спецификацию 10BaseT.

Next — 10Base-T / 2/5 / F / 35 — Ethernet или Back to Network Cabling Section

Прямые и перекрестные кабели, разница между прямыми и перекрестными кабелями

Прямые кабели

В стандартах Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с) в кабелях UTP используются только четыре провода при отправке и получении информации по сети.Четыре провода, используемые для отправки и получения информации в стандартах Ethernet (10 Мбит / с) и FastEthernet (100 Мбит / с), — это провода 1, 2, 3 и 6. Когда вы настраиваете провод для одного и того же контакта на любом конце кабеля, это известен как прямой кабель.

Обратите внимание, что стандарты Gigabit Ethernet используют все восемь проводов в кабелях витой пары для отправки и получения информации по сети. Пожалуйста, перейдите по следующей ссылке, чтобы узнать о выводе Gigabit Ethernet.

Из рисунка видно, что провода 1 и 2 используются для передачи данных с компьютера, а 3 и 6 используются для приема данных на компьютер.Провод передачи на компьютере совпадает с проводом приема на коммутаторе. Для передачи данных контакты передачи на компьютере должны совпадать с контактами приема на переключателе, а контакты передачи на переключателе должны совпадать с контактами приема на компьютере. Здесь мы видим, что контакты 1, 2, 3 и 6 на компьютере совпадают с контактами 1, 2, 3 и 6 на переключателе. Следовательно, мы используем термин Прямой.

На следующем изображении показано расположение проводов / выводов прямого неэкранированного кабеля с витой парой в соответствии со стандартом TIA / EIA 568A.

Обратите внимание, что белые полосатые провода используются для подключения положительных контактов, а однотонные провода используются для подключения отрицательных контактов.

Перекрестные кабели

Если мы хотим соединить два компьютера вместе с помощью прямого кабеля, мы видим, что контакты передачи будут подключены к контактам передачи, а контакты приема будут подключены к контактам приема. Мы не сможем напрямую соединить два компьютера или два коммутатора с помощью прямых кабелей.

Чтобы соединить два компьютера вместе без использования переключателя (или двух переключателей напрямую), нам понадобится перекрестный кабель, соединяющий провода 1 и 2 с проводами 3 и 6 на одном конце кабеля. Если мы переместим контакты, мы сможем убедиться, что контакты передачи на компьютере A будут совпадать с контактами приема на компьютере B, а контакты передачи на компьютере B будут совпадать с контактами приема на компьютере A.

На следующем изображении показано расположение проводов / контактов. Перекрестный неэкранированный кабель с витой парой в соответствии со стандартами TIA / EIA 568A / 568B.

Обратите внимание, что белые полосатые провода используются для подключения положительных контактов, а однотонные провода используются для подключения отрицательных контактов.

В следующей таблице показаны различные типы кабелей витой пары, которые необходимо использовать для подключения различных устройств сетевой инфраструктуры.

Straight-through и Crossover не очень актуальны для новых моделей Switch.В новых коммутаторах Cisco реализована функция, известная как автоматический переход интерфейса с зависимостью от среды (Auto-MDIX). Auto-MDIX отслеживает неправильное кабельное соединение и автоматически меняет контакты, чтобы связь работала.
