Коллекторы (распределители) в системе водяной теплый пол

Как правило,  коллекторные системы используются как коллекторы (гребенки,  распределитель) теплого пола в которых теплоносителем выступает вода. Группа компаний «Санпол» предлагает большой выбор коллекторных систем или коллекторов для теплого пола UPONOR. Применение коллекторов в системе различных разновидностей распределительных коллекторов в сборе, необходимо для разводки радиаторов, тепловых коллекторов и прочих отопительных устройств, устанавливаемых как в жилых помещениях, так и на производствах. В таких коллекторных системах часто встречается температурная шкала позволяющая контролировать технические параметры работы системы.

Распределитель (коллектор) для теплого пола  предназначен для систем радиаторного отопления или напольного отопления, который обеспечивает равномерную транспортировку теплоносителя (воды) отдельного контура, а также позволяет автоматически балансировать их настройку и регулирование, компактно размещаясь в коллекторных шкафах.



ОБЩАЯ СХЕМА РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ ТЕПЛЫЙ ПОЛ

Кран шаровый запорный, муфтовый резьбовой Подающий коллектор в систему отопления Обратный коллектор из системы отопления Термостатическая головка Зонный 3-х ходовой вентель Клапан смесительный Обратный коллектор систем «теплого пола» Подающий коллектор системы «теплый пол водяной» Сервопривод контура теплого пола Расходомер контура теплого пола Хомут Термометр Автоматический воздухоотводчик Предохранительный термостат Смесительный обратный коллектор Электронная схема рассеивания тепла Насос Grundfos Смесительный подающий коллектор Сливной кран Реле двухканальное Антенна — приемник Цифровой радио – хромотермостат Пластиковая туба из сшитого полиэтилена Коллекторный шкаф (встраиваемый или наружный)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ РАБОТЫ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ «ВОДЯНОЙ ТЕПЛЫЙ ПОЛ»

Сетевая вода с температурой Т = 45-90°С подается от источника теплоснабжения в подающий коллектор (2) и далее распределяется в систему отопления и к зонному вентилю (5) с термостатической головкой (4) (см. общая схема).

Далее сетевая вода после зонного вентиля (5) смешивается с обратной водой системы теплого водяного пола в обратном коллекторе теплого водяного пола (17), от куда распределяются в смесительный подающий коллектор (18) и далее в подающий коллектор системы теплый пол (8), а также частично в обратный коллектор системы отопления (см. схема 1).

При достижении необходимой температуры в подающем коллекторе теплого водяного пола (8), зонный вентиль (5) перекрывает поток теплоносителя в обратную гребенку теплого пола (7) и подает сетевую воду в обратный коллектор систему отопления (3) (см. схема 2) и при этом система теплый пол работает независимо от источника теплоснабжения. При понижении температуры в подающем коллекторе теплого пола (8) зонный вентиль (5) открывается и происходит смешивание в обратном коллекторе теплого пола (7) для повышения температуры теплоносителя подающем коллекторе (см. схема 1) и при этом происходит повышение температуры в помещениях, где проложен теплый пол. Настройка расхода через контур теплого пола производится путем регулировки расходомера(10) (расходомер настраивается на расход воды от 1 до 4 литров в минуту, согласно проектных решений).

Смесительный клапан (6) предназначен для компенсации линейных расширений и поддержании постоянного расхода теплоносителя в системе теплый водяной пол путем ручной регулировки.

Смесительные коллектора теплого пола (7,8) могут быть от 2 до 12 выходов, но следует учитывать, что при количестве выходов от 2 до 6 рекомендуется установка смесильного насоса Grundfos UPS 25-40 (17) (см. схема 3). В данной системе возможна установка насоса других фирм-производителей, при условии сохранения технических характеристик.

Для равномерного распределения тепловой энергии для контуров «теплого водяного пола» на обратном коллекторе (7) устанавливаются сервоприводы (9), которые предназначены для перекрывания в контурах «теплого пола» при достижении необходимой температуры в помещениях. Сервоприводы (9) подключаются к двух-, шести- или двенадцати канальному реле (20).

Регулирование контура осуществляется путем передачи данных от цифрового радио-термостата (22) к антенне-приемнику (21), который подключен к реле (20) (см. схема 4). Также для регулирования можно установить электрические комнатные термостаты, которые подключаются к двух-, или шести- или двенадцати канальному реле (20).

К электронной схеме рассеивания тепла (16) производится электрическое подключение смесительного насоса (17) и предохранительного термостата (14). В связи с тем, что система теплый пол работает при низкотемпературном режиме (до 50ºС), то предохранительный термостат (14) при температуре теплоносителя более 55ºС передает данные на электронную схему рассеивания тепла и производит отключение смесительного насоса (17). При выключенном смесительном насосе (17) останавливается работа теплого пола, тем самым предохраняется перегрев пола и убирается дискомфорт в помещении.



КОМПЛЕКТ ПОСТАВКИ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ «ВОДЯНОЙ ТЕПЛЫЙ ПОЛ»

После распаковки оборудования обязательно произвести проверку на наличие всех комплектующих, согласно прилагаемой спецификации. После проверки комплектующих произвести сборку коллекторов системы теплый пол водяной. Открутить накидные гайки. Отсоединить резьбовые переходы. На накидные гайки (поз. 5 и 6) установить смесительный насос (при наличии в комплекте) К одной из сторон присоединить подающий и обратный смесительные коллектора с узлом смесительного насоса (поз. 7 и 8). С другой стороны коллекторов соединить раннее  отсоединение резьбовые переходы (поз. 2и 4). Соединить смесительные клапана. (ВНИМАНИЕ! Перед установкой зонного 3-х ходового вентиля проверить направление  движения потока теплоносителя.)



Кликнув мышью, Вы можете увеличить изображение

К распределительной системе теплого пола трубопроводы теплоснабжения можно подключить как с правой, так и с левой стороны.

После сборки распределительную систему теплый пол установить в шкаф (наружный или внутренний шкаф) и закрепить хомутом.

Произвести гидравлические или пневматические испытания собранной распределительной системы с давлением  6 атм. в течении 24 часов. После укладки трубопроводов теплого пола производится установка термостатической головки с выносным датчиком температуры.

По электрической схеме производится подключение смесительного насоса, предохранительного термостата к электронной схеме распределения тепла, которая предохраняет от перегрева систему «теплый пол водяной».

ПОРЯДОК СБОРКИ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ «ТЕПЛЫЙ ПОЛ»

Кликнув мышью, Вы можете увеличить изображение

Условные обозначения Резьбовой переход Прокладка резиновая Накидная гайка Зонный 3-х ходовой вентиль Смесительный вентиль Термостатическая головка с выносным датчиком температуры Патрубок Накидная гайка Фитинг для медной трубы Кольцевая прокладка Медная труба Расходомер Кольцо стопорное Коллекторная заглушка Предохранительный термостат Автоматический воздухоотводчик Смесительный обратный коллектор с термостатом Смесительный насос: 2-6 контуров-  Grundfos UPS 25-40  7-12 контуров — Grundfos UPS 25-40 Смесительный подающий коллектор Сливной кран Заглушка резиновая Заглушка Распределительный коллектор (1-12 контуров) Хомут с антивибрационными вставками Сервопривод контура теплого пола Резьбовой переход Фитинг для пластиковых труб Пластиковая труба из сшитого полиэтилена

Теплый водяной пол — сборка и монтаж коллекторной группы

Коллекторная группа – это часть водяной системы отопления, которая занимается распределением и контролем тепловых потоков внутри дома. Рассмотрим особенности монтажа и сборки этой части инженерной сети для теплого пола.

Особенности работы водяных теплых полов

Водяной теплый пол используется в качестве основного или дополнительного источника тепла в частных домах. Идея этой системы основана на прокладке в стяжке тепловых контуров, трубопроводов с циркулирующим по ним теплоносителем. Жидкость нагревается в котле, а затем распределяется по петлям пола в разных помещениях. Основная особенность работы такой системы состоит в необходимости поддерживать низкую равномерную температуру на большом количестве потребителей. Из котла теплоноситель поступает нагретый до 60 – 70 градусов, такой жар от полов будет некомфортным для жильцов. Для снижения температуры в систему включают смесительный узел или ставят краны RTL (регулятор обратного потока).

Вторая особенность теплого пола связана с неравномерным распределением теплоносителя по системе. Комнаты имеют разную площадь, а значит и контуры будут разной длины. Перераспределение происходит на коллекторе.

Из чего состоит коллекторная группа

Коллектор имеет вид металлической или пластиковой трубки, в которой происходит сбор и перераспределение по контурам теплоносителя. Коллекторная группа обычно состоит из двух гребенок: подающей и обратной, насосно-смесительного узла и дополнительного оборудования.

Слева – насосно-смесительный узел с термоголовкой, справа – коллекторная гребенка с ротаметрами и сливным краном.

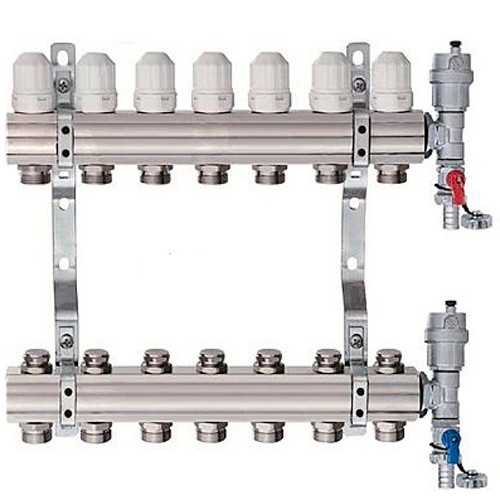

Коллекторные гребенки

Основные различия между подающей и обратной гребенками только в запорной арматуре. На подачу приходит нагретый теплоноситель от котла, затем жидкость перераспределяется между отопительными приборами. Вещество (вода, этиленгликоль или пропиленгликоль) проходит по контуру, отдает тепло и возвращается на обратную гребенку, откуда снова идет к котлу.

Про выбор теплоносителя для системы отопления подробнее читайте в отдельной статье.

Как это работает?

Гребенки коллектора по сравнению с трубами имеют больший диаметр, из-за этого теплоноситель в распределительном блоке замедляет свое движение. Распределение происходит через патрубки с меньшим протоком. На одной гребенке может быть до 14 патрубков в зависимости от количества отопительных приборов. Обычно подачу оснащают регулировочными устройствами для изменения протока контуров теплого пола. В патрубок с большей пропускной способностью будет попадать больше теплоносителя, соответственно отопительные приборы нагреются сильнее.

Варианты запорной арматуры

Для регулирования количества теплоносителя на коллекторе используют шаровые краны, вентили, расходомеры (ротаметры), термостатические клапаны нажимного действия или сервоприводы.

• Шаровые краны – запорная арматура с двумя положениями: (открыто и закрыто), позволяет останавливать движение теплоносителя по отдельному патрубку гребенки. Шаровые краны не позволяют регулировать расход, поэтому применять их имеет смысл в теплых полах, где петли имеют приблизительно равную длину. Также их ставят перед коллекторами.

Пример коллектора с шаровыми кранами.

• Вентили позволяют выполнять ступенчатое изменение диаметра протока, предполагают ручное управление системой.

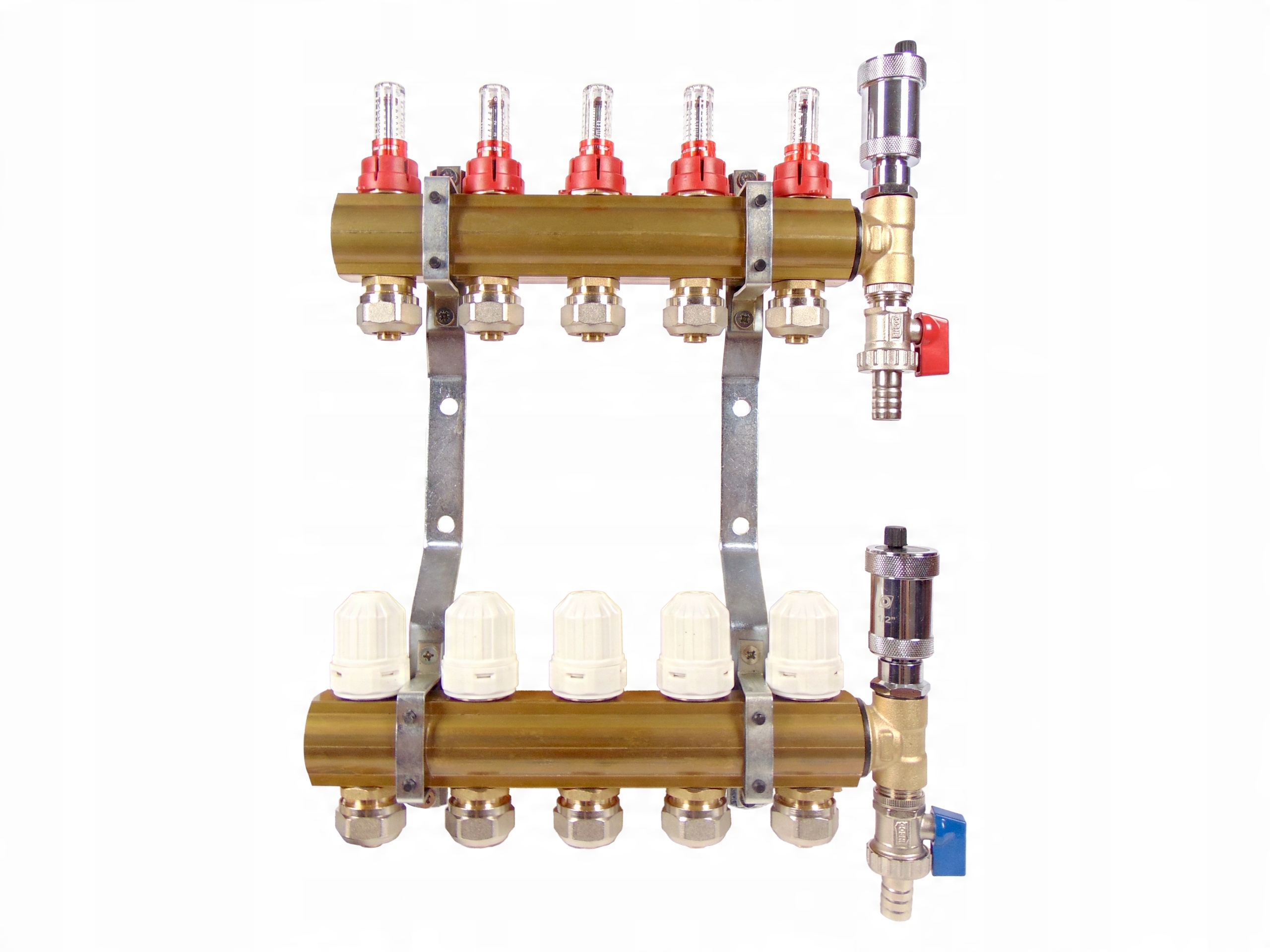

На гребенке подачи сверху – расходомеры, снизу на обратке – термостатические клапаны.

• Расходомер (ротаметр) – устройство, которое измеряет расход жидкости на единицу времени. Представляет собой прозрачную колбу со штоком внутри, по механизму работы клапаны похожи на обычный вентиль.

Теплоноситель течет по более короткой магистрали с меньшим гидравлическим сопротивлением — расходомер на таких петлях заужает проход, а на более длинных – расширяет, за счет этого пол в разных помещениях нагревается одинаково.

• Термостатические клапаны нажимного действия устанавливают на обратной гребенке коллектора теплого пола. Они могут закрываться или открываться в зависимости от температуры обратного потока. Клапан ТСГ оснащен евроконусом, который позволяет измерять температуру жидкости в трубе.

• Термоэлектрический сервопривод – термостатическая головка, которая может дистанционно управлять работой клапанов гребенки. Сервоприводы подразделяются на нормально закрытые и нормально открытые. В первом случае в обычном положении клапан закрыт и открывается при подаче напряжения. Сервопривод связывают с термостатом, который располагается в помещении и реагирует на изменения температуры воздуха.

Не стоит путать термоэлектрический сервопривод с кранами RTL. Первый реагирует на изменение температуры в помещениях, второй настраивается на температуру теплоносителя.

Термоэлектрическая головка с сервоприводом.

Собирать коллектор или купить готовый?

Коллекторы могут быть сборные, готовые сварные или самодельные. Рассмотрим их преимущества и недостатки.

Готовые сварные

Обычно выпускаются в виде сваренных друг с другом гребенок подачи и обратки с заданным количеством патрубков.

Преимущества

• Скорость установки – не нужно собирать крепежные элементы.
• Минимальные требования к квалификации монтажника

Недостатки

• Cложно настроить под конкретную систему.
• Количество патрубков может не соответствовать потребностям, в этом случае их придется перекрыть заглушками и не использовать.
• Коллектор может быть оснащен ненужными для конкретной системы отопления элементами. Например, на нем может стоять гидравлический распределитель (гидрострелка), который полезен только в сетях с большим количеством насосов.
• Обратная и подающая гребенки могут быть сварены, из-за чего к ним бывает сложно подсоединить отдельные петли. Патрубки у заводских смесителях обычно располагаются на одинаковом расстоянии друг от друга, но это не всегда удобно.

Самодельные

Коллектор можно сделать и своими руками из подручных средств: стальных труб с круглым или квадратным сечением. Для этого в них прорезаются отверстия и привариваются патрубки. Муфты делают из отрезков круглого сечения меньшего диаметра.

Преимущества

• Изготовление коллектора своими руками выгодно с финансовой точки зрения.
• Можно сделать чертеж и изготовить индивидуальный коллектор под конкретную систему.

Недостатки

• Для выполнения этой работы потребуются навыки работы со сварочным аппаратом.
• Потребуется больше времени.
• Неразборная конструкция затрудняет ремонт и замену отдельных элементов.

Сборные

Такие распределительные узлы собирают из заводских деталей, которые приобретаются отдельно или в виде комплекта. О них и пойдет речь дальше.

Преимущества

• Есть вариативность при проектировании коллекторного узла под конкретную систему отопления.
• Не требует специальных навыков и оборудования при монтаже.
• Возможность отдельного демонтажа гребенок подачи и обратки.
• Высокая скорость монтажа.

Недостатки

• Комплектующие от разных производителей могут не подходить друг к другу.
• Обычно этот вариант обходится дороже.

Как установить ротаметр на гребенку коллектор

Ротаметры часто используют на коллекторах теплого пола, они необходимы для управления расходом. В зависимости от модели устройство может настраиваться на разный расход от 0 до 5 л/мин. Настройка производится только при включенном насосе. Необходимо удалить декоративный защитный колпачок и поджать фиксирующую гайку в нужное положение. После настройки расходомера заглушка устанавливается на место.

Ротаметры различаются для обратной гребенки и для подающей. Внутри стеклянной колбы прибора находится шток с тарелкой. В нерабочем состоянии тарелка штока пружиной прижата к нулевому значению. Подача теплоносителя всегда осуществляется под седло клапана, так как поток открывает затвор. На обратных ротаметрах шток находится внизу, а на подающем – вверху (цифры будут увеличиваться сверху).

Отличия ротаметра на подающей и обратной гребенке.

Если перепутать подающий ротаметр и обратный, то поток теплоносителя прижмет шток к седлу, и система не будет работать. Некоторые приборы не позволяют зафиксировать нужный расход, а только измеряют его величину, для распределения потоков по контурам теплых полов желательно использовать первый вариант.

Смесительный узел

Смесительный узел может использоваться и без коллектора.

К коллекторной группе часто относят и узел смешения. Его принцип работы строится на объединении подающего и обратного потоков. После прохода по петле теплого пола носитель обычно имеет температуру около 30 градусов, на смесительном узле он вливается в подающий поток, что позволяет получить комфортную температуру в 40 градусов.

 Вариантов реализации этого узла много: с использованием трех- или двухходового клапана, на термостатических клапанах и др. Смесители тоже бывают сборные и заводские.

На смесителе обычно присутствует термостатический клапан, который измеряет температуру носителя. Он снабжен накладной или накидной гильзой. Первая просто приклеивается к трубе, вторая вставляется в саму магистраль.

Трехходовой клапан с термоголовкой установлен перед насосом. До него на подаче полезно ставить еще и фильтр грубой очистки.

• Трехходовой клапан устанавливается на подачу, при помощи термостатической головки элемент позволяет управлять двумя протоками. Клапаны бывают смесительными, а бывают распределительными. Первый принимает два потока с разных источников, объединяет их в один и направляет по нужной магистрали. В распределительный клапан поступает один поток, который разводят по нескольким контурам. Эти элементы используются не только для регулирования температуры теплоносителя, но и для защиты котла, чтобы не допускать «холостого» хода и перегрева. При этом установка клапана и схема будут не такими, как при использовании в сочетании с коллектором.

Смеситель с двухходовым клапаном, на байпасе полезно ставить скрытый вентиль под шестигранник вместо элемента с рукояткой.

Байпас – канал между обратной и подающей гребенкой, он создает малый круг и не дает насосу работать в тупик при закрытии одной из магистралей.

• Двухходовой клапан оснащается термостатической головкой, управляет подачей только по одному направлению. При использовании этого элемента в смесительном узле потребуется дополнительная установка байпасного вентиля. В большинстве случаев ставят запорную арматуру под шестигранник. Шаровые краны на этом узле использовать нельзя из-за невозможности точной регулировки, также не рекомендуется ставить вентиль с рукояткой, так как кто-то может случайно сбить всю настройку системы.

Смесительный узел устанавливают после коллектора. Между коллектором и котлом размещают насос, который обеспечивает движение по малому кругу. Смесительный трехходовой клапан устанавливают на подающую магистраль, распределительный – на обратную.

Расположение двухходовых и трехходовых клапанов в системе отопления

Задача	Двухходовой клапан	Трехходовой клапан (распределительный)	Трехходовой клапан (смесительный)
Защита котла	—	Подача	Обратка
Регулирование температуры	Подача	Обратка	Подача



Смесительный узел на двухходовом клапане от трехходового всегда можно отличить по наличию на байпасе вентиля.

Регулировка работы смесителя на примере двухходового клапана

В трехходовом клапане всегда открыт проток: если одна заглушка закрывается, то другая открывается. В смесителе с двухходовым запорным устройством закрывается только одна заглушка, это работает следующим образом: термоголовка определила, что температура носителя меньше, чем нужно, нажала на шток, кран открылся, и порция прошла в коллектор, смешавшись с жидкостью с обратки. Когда температура достигла нужных значений, термоголовка начинает закрываться: проток с подачи — снижается, проток с байпаса — увеличивается.

• Чем длиннее контур теплого пола, тем больше закрывают вентиль на байпасе.

Байпасный клапан имеет скрытый вентиль под шестигранный ключ. При настройке системы надо закрыть термостатический кран и открыть балансировочный. Настраивается ротаметры, затем вентиль на байпасе постепенно перекрывается, пока шток ротаметра не начнет показывать, что теплоносителя становится меньше. Полностью открываем термостатический кран и опять закручиваем балансировочный кран. Как только тарелки ротаметров опускаются или поднимаются при повороте ключа на вентиле байпаса балансировка прекращается.

Нужна ли гидрострелка?

Гидравлический разделитель (гидрострелка) – устройство, которое обычно ставят между котлом и коллектором, оно обеспечивает нулевое сопротивление на этом участке. Визуально элемент представляет собой полую трубу с 4 патрубками: с одной стороны — два предназначены для котла, с другой – для коллектора. Вопрос об установке гидравлического разделителя встает, когда появляется потребность в установке более 4 насосов и более 1 котла.

Гидрострелку можно закрепить вертикально или горизонтально, это не имеет принципиального значения. Чаще выбирают первый вариант, так как это упрощает монтаж воздухоотводчика в верхней части. Снизу можно закрепить кран для удаления шлама.

Часто в статьях этому устройству приписывают свойства, которыми он не обладает. Перечислим задачи, для которых не стоит покупать гидрострелку.

• Не повышает кпд котла
• Не понижает затрат на топливо
• Не защищает от теплового удара
• Все равно надо подбирать насосы под каждый контур отдельно.
• Не предназначена для стравливания воздуха и защиты от шлама.

Гидрастрелка может ухудшить работу системы в том случае, если неправильно подобраны насосы. Например, котловой агрегат сильно уступает суммарной мощности приборов на других контурах. В результате этого теплоноситель на гребенку попадает уже холодным из-за смешения с обратным потоком.

Обязателен ли коллектор и смесительный узел?

В небольшом доме теплый пол может занимать не так много, в этом случае затраты на коллектор и смеситель себя не оправдают. Наиболее простым решение будет укладка теплого пола одним — двумя контурами, управлять которым будет термоголовка ТСГ или кран RTL. Регулировка в этой схеме происходит за счет ограничения температуры на обратном потоке.

Кран RTL не предназначен для установки на коллектор, он обладает высоким гидравлическим сопротивлением. Из-за большого размера головки элемент неудобно прикручивать на распределительный узел с большим количеством соседних контуров. Также из-за этого невозможно использовать встраиваемые сантехнические шкафы. Краны RTL не рекомендуется ставить на контур длиной более 70 метров. Термоголовку обычно убирают в пластиковый бокс, который вешают на стене.

Головка ТСГ также ограничивает обратный поток, но имеет евроконус, поэтому может устанавливаться на обратку коллектора. Исполнительное устройство воздействует на шток, а не на сам кран. При этом головка занимается рабочий кран коллектора, из-за этого установка сервопривода становится невозможной. Отсутствие сопротивление дает возможность установки более длинного контура.

Инструменты для монтажа

Разводной ключ большого и малого диаметра

Шуруповерт – для крепления сантехнического шкафа.

Дрель или перфоратор

Ход работ

• На обратную гребенку устанавливаем смеситель, если используется собранный заводской элемент, и ключом закручиваем накидную гайку (американку).
• На подающую ребенку по такому же принципу устанавливается смеситель.
• Устанавливаем воздухоотводчики на обратку и подачу.
• На противоположных от смесителя концах устанавливаются заглушки их следует затянуть ключом.
• На гребенку устанавливается сливной кран, обычно он располагается под воздухоотводчиком, они предназначены для стравливания газов из коллектора.
• Для удобства можно закрутить штуцер в гребенку отдельно, а затем установить на него кран.
• Между смесителем обратной и подающей гребенке закрепляется насос.
• Собирается крепежный элемент, у всех производителей он свой в виде полозьев или планок. Если используется самодельный коллектор, то крепеж изготавливается из подручных средств. Держатели сначала монтируют на гребенки и только потом на стену.
• Гребенки друг от друга должны находиться на одинаковом расстоянии, чтобы на стене они были параллельны. Это не техническое требование, а больше соображение с точки зрения эстетики. Чтобы выровнять гребенки, сначала их фиксируют на крепеже с одной стороны, затем такое же расстояние отмеряют с другого конца. В коротких коллекторах этого добиться просто. Обычно у многих производителей стандартное расстояние между гребенками должно составлять 21,5 см.
• На практике с точки зрения работы системы не имеет значения, какая из гребенок находится сверху. В большинстве случаев туда ставят подающий распределитель, но ничего не изменится, если поставить его снизу. Главное не перепутать подающие и обратные ротаметры.
• С заводского смесительного узла обратки снимается заглушка, к ней прикручивается термостатическая головка, измерительную гильзу вставляют в смеситель подающей гребенки.
• Две крепежные рейки закрепляются на стене. Крепеж и метизы подбираются в зависимости от материала основания. Желательно фиксировать коллектор в 4 точках.
• Подключение выполняется с помощью евроконуса. На трубу надевается гайка, затем кольцо, в отверстие ставится упорная втулка. Фиксацию производят с помощью двух ключей. Одним фиксируется шестигранник, другим — затягивают гайку. Нужно делать это аккуратно, чтобы не сорвать штуцер.
• Подводка контуров осуществляется с шагом 100 мм.
• Монтаж контура завершается подведением магистрали к обратной гребенке. Трубы надо помещать в изоляционный кожух. Заполнение системы производится через краны спуска и наполнения. Шаровые краны на коллекторе при этом перекрываются.

Регулировка теплых полов расходомерами — По полу

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы теплого пола

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

No related posts.

Длительность: 13:35

Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…

канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ

Простой способ регулировки температуры теплого пола

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Регулировка температуры водяного теплого пола

Коллектор для теплого пола. Три способа настройки расходомеров.

RTL клапан регулировка температуры теплого пола

Не греет теплый пол/ Проблема решается просто

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?

Принцип регулировки теплых полов.

Регулировка теплого пола

Коллекторы для систем теплых полов и радиаторного отопления

Сортировка: по порядкупо росту ценыпо снижению ценыпо новизне в виде галереи в виде списка

Под заказ

Код: SFVT0200000



Под заказ

Код: SFVT0300000



Под заказ

Код: SFVT0400000



Под заказ

Код: SFVT0500000



Под заказ

Код: SFVT0600000



Под заказ

Код: SFVT0700000



Под заказ

Код: SFVT0800000



Под заказ

Код: SFVT0900000



Под заказ

Код: SFVT1000000



Под заказ

Код: SFVT1100000



Под заказ

Код: SFVT1200000



Под заказ

Код: VTc. 588.EMNX.06010



Под заказ

Код: VTc.588.EMNX.0603



Под заказ

Код: VTc.588.EMNX.0604



Под заказ

Код: VTc.588.EMNX.0605



Под заказ

Код: VTc. 588.EMNX.0606



Под заказ

Код: VTc.588.EMNX.0607



Под заказ

Код: VTc.588.EMNX.0608



Под заказ

Код: VTc.588.EMNX.0609



Под заказ

Код: VTc. 589.EMNX.0603



Под заказ

Код: VTc.589.EMNX.0604



Под заказ

Код: VTc.589.EMNX.0605



Под заказ

Код: VTc.589.EMNX.0606



Под заказ

Код: VTc. 589.EMNX.0607

товаров на странице: 16243248

Системы отопления — все для отопления на сервисе OLX.ua Украина

Радиатор Строительство / ремонт » Отопление Одесса, Киевский Сегодня 06:36

6 780 грн. Договорная Мариуполь Сегодня 06:25

1 300 грн. Договорная Клавдиево-Тарасово Сегодня 05:21

Павлоград Сегодня 05:01

Кропивницкий, Подольский Сегодня 04:54

Винница, Замостянский Сегодня 02:05

Каменское Сегодня 01:20

Выбор комплектующих для водяного теплого пола: виды и назначение

Эффективная, удобная в использовании и в то же время недорогая система отопления, которая обеспечит тепловой комфорт в помещениях в любое время года – мечта инвесторов.

Все более популярный водяной теплый пол – это решение многих проблем с отоплением и, благодаря современным установкам, способ сэкономить деньги. Многие преимущества связаны с этим решением, стимулируют частных инвесторов инвестировать в подогрев пола.

Разделитель для теплого пола — как выбрать? Что лучше?

Подпольное отопление может оказаться чрезвычайно эффективной системой, особенно для больших жилых районов. Однако важно правильно распределить тепловую энергию между отдельными комнатами. Мы будем использовать разделитель — на что следует обратить внимание, чтобы удовлетворить наши потребности?

Разветвитель для теплого пола — принцип работы

В случае обогреваемых полов тепловые элементы (водопроводные трубы или электрические кабели) проходят под нашими ногами. Задача сепаратора состоит в том, чтобы диверсифицировать тепло таким образом, чтобы оно правильно распределялось по всем комнатам в доме.

Последующие пути, по которым протекает «тепло», называются контурами или петлями. Благодаря дистрибьюторам и прикрепленному к ним оборудованию мы можем не только подавать тепловую энергию в каждый уголок нашего дома, но и регулировать работу установки.

Распределители отопления пола относятся к группе продуктов для так называемого поверхностного отопления. Они характеризуются относительно простой сборкой и стабильной работой, благодаря чему они не подвержены различным типам сбоев.

Стандартный распределитель состоит из элемента подачи и возврата (это балки, также называемые коллекторами) и кронштейнов.

Как выбрать коллектор для теплого пола?

Мы должны понимать, что существует множество параметров, определяющих работу дистрибьюторов. Не стоит забывать и о дополнительном оборудовании, что также влияет на их возможности. Прежде чем, сделать окончательный выбор, мы должны обратить внимание на многие вопросы.

Распределительный материал

В настоящее время на рынке функционируют три типа распределителей для теплого пола: из латуни, нержавеющей стали и пластмасс. Лишь несколько лет назад преобладали изделия из латуни, но производители из-за желания укрепить свои устройства все чаще используют нержавеющую сталь, которая еще более прочная. Когда речь идет о пластике, обычно выбирают полиамид, который характеризуется устойчивостью к коррозии.

Количество рабочих параметров

Распределители с одним параметром являются стандартными продуктами, их работа основана исключительно на механизмах, регулирующих поверхностный нагрев.

Двухпараметрические решения называются гибридными. Этот тип продукта также является коллектором для теплых полов и радиаторного отопления. Он использует функциональность обоих типов дистрибьюторов. Что это меняет? Его работа основана на двух лучах — один для радиаторного отопления и один для теплого пола.

Рабочая среда вводится в первую часть, а затем во вторую часть, где осуществляется процесс водяного охлаждения. Это возможно благодаря использованию так называемого набора для смешивания.

Определенным решением также является использование модульных распределителей, в которые мы можем добавлять больше балок, тем самым увеличивая объем работы устройства.

Число цепей питания и возврата

Этот параметр очень важен, потому что он говорит нам, насколько широк масштаб работы устройства и в каких домашних хозяйствах мы можем его использовать. Принимая это во внимание, можно выбрать от 2 до 12 контуров.

Распределительное оборудование

Вопрос очень важен, потому что элементы, прикрепленные к устройству, могут определенно расширить сферу его использования. Первыми важными элементами оборудования являются запорная арматура.

Она позволяет вырезать определенный раздел. Так называемые расходомеры также полезны. Коллектор для подогрева пола с расходомерами гарантирует регулировку расхода воды в установке и индикацию ее уровня. Расходомер должен быть изготовлен из стекла или твердого пластика (например, полиамида).

Важным оборудованием является также вентиляционный и дренажный механизм. Благодаря этому мы можем удалить лишний воздух из отопительных труб, что не только повышает эффективность монтажа, но и предотвращает неисправности. При покупке стоит обратить внимание на наличие смесителя, сливных и запорных клапанов.

Размер

Диаметр балок переводится в установки, в которых используются распределители. Распределители отопления пола do и 5/4 обычно используются в домохозяйствах с небольшим потоком.

Однако сплиттеры 1, 1 и 1 1/2 используются в больших домашних хозяйствах, а также в более крупных зданиях – бассейнах или торговых центрах. Распределители 2, которые в основном используются для наружного отопления, являются самыми крупными.

Сепараторы

Этилен-пропиленовый каучук (EPDM) чаще всего используется, потому что он гарантирует долгий срок службы. Сепараторы, уплотненные более слабым материалом, будут работать в течение максимум двух лет, после чего их необходимо будет заменить. В случае охлаждения стоит выбрать дополнительно изолированные продукты.

Форма

В настоящее время существует 2 вида: круглой и квадратной формы.

Разрешительное давление

Каждый дистрибьютор должен иметь подобный тип информации. Не рекомендуется превышать эти параметры, поскольку это может привести к серьезному отказу и необходимости замены всей системы.

Разделитель для теплого пола — какая компания?

Чтобы быть уверенным, что наша система отопления будет функционировать должным образом, необходимо приобрести оборудование у надежных производителей. Несомненно, стоит рекомендовать следующие продукты: KAN-therm , Red, Onnline, Rettig, Gorgiel , SiGMA-Li, Ferro, Comap, Taconova, Roth, Tok-met, Valvex , Wavin, Ottone, Meibes, Herz, Afriso и Франк.

Распределитель для теплого пола — цена

Установка подогрева пола специфична, поэтому мы должны остерегаться самых дешевых решений. Как правило, они имеют механизмы, которые не были достаточно проверены, что, в свою очередь, означает, нестабильную работу.

Также они довольно легко подвергаются различным дефектам. Все это делает первоначальную экономию финансов, не выгодной инвестицией и короткое время эксплуатации. Лучше всего покупать установки у проверенных производителей, например — https://snabrezerv.ua/catalog/tyeplyy-pol/gidravlicheskiy-tyeplyy-pol/, которые гарантируют высокое качество по достойной цене.

Tweet

ProLine Radiant Heat — Оптовые скидки на напольное отопление

Являясь признанным лидером в области систем лучистого обогрева полов, ProLine предлагает широкий выбор проверенных систем лучистого отопления, которые могут быть установлены практически под любым типом напольного покрытия. От небольших пользовательских проектов до крупных коммерческих приложений, ProLine предлагает продукты и профессиональные возможности проектирования, чтобы предоставить вам лучшее, наиболее полное решение на магазин.

ProLine TileHeat

Системы теплого пола ProLine TileHeat являются лучшими системами лучистого теплого пола на рынке. рынок.В дополнение к премиальному качеству и низким ценам, ProLine также предлагает комплексные услуги по системному проектированию и проектированию.

Наши теплые полы с подогревом также имеют лучшую в отрасли гарантию и могут быть эффективно устанавливается практически под все напольные покрытия, включая плитку, мрамор, сланец, ламинат и твердую древесину.

Полы с подогревом — это просто умный и эффективный способ обогреть ваш дом. Как следует из названия, Полы с подогревом излучают тепло от пола вверх, сохраняя тепло и комфорт с головы до ног. пальца ноги в холодные зимние месяцы.Теплые полы – экономичный способ отопления дома и повысить капитал.

Электрическое лучистое тепло обеспечивается электрическим теплым кабелем для пола. Система опирается на сеть кабелей, проложенных под поверхностью пола, контролируемая термостат, который взаимодействует с датчиками для поддержания оптимальной температуры полов. Каждый Комната или зона может управляться отдельно собственным термостатом, благодаря чему пол становится теплее. системы отопления очень эффективный и настраиваемый способ поддерживать тепло в вашем доме.

Как правило, электрические системы обогрева полов являются наиболее практичными и гибкими выбор для большинства проектов с подогревом пола. Электрические системы лучистого теплого пола – это относительно недорогой в установке, легко настраиваемый и не требующий обслуживания.

Как работают системы обогрева полов?

Водяной и электрический теплый пол состоит из трех основных компонентов. общие системы: нагревательный элемент (кабель электрического сопротивления или кабель PEX для гидравлического системы), контактор/центр управления и устройство активации (термостат, таймер и т. д.).

Благодаря нагревательным кабелям электрического сопротивления электрические системы лучистого обогрева могут нагревать поверхности через 30-60 минут. Для того, чтобы обогреть тот же пол, водяное лучистое отопление системы используют бойлер, чтобы сначала нагреть воду, а затем прокачать ее по кабелю PEX, нагрев одной и той же площади за 4-7 часов, значительная разница в производительности.

Зачем устанавливать полы с подогревом?

Теплые ноги – весомый повод для установки полов с подогревом, особенно если у вас много из дерева или керамической плитки в вашем доме.Отопление снизу вверх – отличный способ контролировать холодные сквозняки на уровне пола.

Эффективность – еще одна веская причина установить теплый пол. В отличие от систем с принудительной подачей воздуха, Системы лучистого теплого пола зависят от помещения. С помощью датчиков и программируемого термостат, вы можете обогреть одну комнату или несколько, в зависимости от ваших потребностей, и реализовать значительная экономия на ежемесячном счете за газ.

---

Мембрана для напольного отопления ProLine Prodeso®

ProLine Системы напольного отопления Prodeso отличаются инновационным разъединением и гидроизоляцией. мембранная система для обогрева полов и других поверхностей без деформационных и компенсационных швов в стяжка.Мембрана укладывается непосредственно на черновой пол, после чего укладывается термокабель. в каналах мембраны. Плитку или другое напольное покрытие можно затем уложить непосредственно поверх мембрана.

Мембрана позволяет значительно сократить время монтажа. А мембрана Prodeso безопасна под любых условиях и погоде (для наружного применения) и может использоваться для обогрева самых разнообразных напольные поверхности. Даже гидроизолирует основание в случае наложения на треснутые или несовершенно вылеченные полы с риском парообразования.

Особенности и преимущества

• Простая установка в развернутом виде
• Тонкий профиль обеспечивает минимальную толщину пола (5,5 мм)
• Тонкий набор не требуется.
• Легкая конструкция делает Prodeso идеальным решением, когда несущая способность пола ограничена
• Изоляция трещин разъединения
• Гидроизоляция
• Позволяет отказаться от некоторых необходимых компенсаторов
• Низкая тепловая инерция.Плитка укладывается непосредственно поверх нагревательного кабеля.

---

ProLine FoilHeat

Системы напольного отопления ProLine FoilHeat имеют уникальную высокоэффективную конструкцию. Поворотный нагревательный мат FoilHeat предназначен для использования под ковром, ламинатом, инженерная древесина и другие плавающие полы.

Маты FoilHeat можно разрезать и придать им форму на месте в соответствии со специфическими требованиями проект.( ПРИМЕЧАНИЕ: Разрежьте только фольгу мата. Не обрезайте и не повреждайте нагревательный кабель в мате.) Эффективная система напольного отопления может использоваться для обогрева помещения любого размера и формы, от от подвалов до спален, офисов и т. д.

Особенности и преимущества

• Простая установка в развернутом виде
• Устанавливается между изоляционной прокладкой и полом.
• Практически не налипает на пол и не требует разбавления.
• Полностью заземлен и безопасен.
Алюминиевая конструкция
• легкая и быстро и равномерно распределяет тепло.
• Водонепроницаемый. Полы с подогревом можно чистить паром.
• одобрено UL.
• 12 Вт на квадратный фут (или 41 БТЕ на квадратный фут).
• Гарантия производителя 5 лет.

FoilHeat — это сверхтонкая электрическая система обогрева пола, предназначенная в первую очередь для использовать под ламинат, инженерную древесину, клееную древесину и другие плавающие полы.К основным преимуществам использования FoilHeat относятся простота монтажа, быстрота время отклика и равномерный нагрев ламината. Специальный используемые материалы избавляют от проблем с «горячими точками» или локализованным нагревом.

Электрические системы обогрева полов, такие как TileHeat и FoilHeat, обычно являются наиболее практичный и гибкий выбор для большинства проектов обогрева полов в жилых помещениях. Электрический Системы лучистого теплого пола относительно недороги в установке, легко настраиваются и не требуют обслуживания.

Строительство

Система

FoilHeat изготовлена ​​из нагревательных кабелей с фторполимерной изоляцией, зажат между двумя слоями специально армированной алюминиевой фольги. Униформа расстояние между нагревательными элементами, дополнительно защищенное алюминиевой фольгой, обеспечивает равномерное распределение тепла. Нагревательный элемент подключается к источнику питания. кабель, выходящий из ламината с одного угла. Провод питания плоский тонкий двухжильный гибкий шнур, состоящий из двух изолированных жил с металлическая оболочка и внешняя оболочка.В зависимости от потребности в отоплении, FoilHeat доступен в версиях на 120 и 240 вольт с мощностью 12 ватт на квадратный фут. Доступны маты заданной длины с холодным задником – сборные и протестированы в тщательно контролируемой заводской среде.

Системы плавления теплых полов хороши настолько, насколько хороша их установка. Когда вы работаете с ProLine, вы можете быть уверены, что получите проект системы и техническую поддержку, необходимые для удачная установка.Вы также можете пройти бесплатное обучение по установке от ProLine. Позвоните сегодня специалисту по лучистому теплу ProLine по телефону 866. 676.9276 Узнать больше.

Дистрибьюторы систем отопления DEVI

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Дистрибьюторы систем отопления DEVI заботятся о конфиденциальности ваших данных. Любая информация, которую мы собираем о вас, хранится в строгой секретности.Мы не продаем, не обмениваем и не сдаем в аренду вашу личную информацию другим лицам. Мы используем эту информацию, чтобы идентифицировать ваши заказы, предоставлять вам наши информационные бюллетени (если применимо) и персонализировать ваш опыт покупок у нас. Тем не менее, мы не несем ответственности за любую потерю, неправильное использование, несанкционированный доступ или раскрытие, изменение или уничтожение личной информации, которую вы нам предоставляете.

Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.

Что мы собираем

Мы можем собирать следующую информацию:

• имя и должность
• контактная информация, включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• прочая информация, относящаяся к опросам клиентов и/или предложениям

Что мы делаем с собранной информацией

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

• Внутренний учет.
• Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересующие вас веб-сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
• , если вы ранее давали согласие на использование нами вашей личной информации в целях прямого маркетинга, вы можете изменить свое решение в любое время, написав нам или отправив электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим сторонам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу.Мы оперативно исправим любую информацию, которая окажется неверной.

E. Tupling & Son — Эксперты по пластиковой сантехнике и напольному отоплению

«E.Tupling является одним из наших самых ценных оптовых поставщиков благодаря не только их широкому ассортименту и отличным ценам, но также гибкости и внимательному обслуживанию клиентов. Поиск продуктов для удовлетворения существующих клиентов и привлечения новых является сложной задачей. необходимо найти баланс между качеством, количеством, ценой и доступностью.Весь этот процесс упрощается с E.Tupling, поскольку они предоставляют качественные продукты от надежных брендов в гибких количествах по феноменальной цене.

За годы использования E.Tupling мы смогли расширить ассортимент нашей продукции, чтобы предложить нашим клиентам варианты теплых полов, а также более широкий ассортимент качественных строительных и сантехнических материалов. Узнаваемые бренды, такие как Polypipe и FloPlast, могут быть быстро закуплены и снабжены запасами благодаря быстрой и эффективной дистрибуции в любом из наших пяти мест.Они действительно изменили правила игры!

Ценность гибкости, которую обеспечивает E.Tupling, больше всего ценится по сравнению с закупками у производителей. Заказы у производителей часто означают ожидание в течение длительного времени и заказ больших оптовых партий. Это может привести к избыточным запасам и ограничить наши возможности покупки, а это означает, что мы не сможем предоставить широкий ассортимент продуктов, которые требуются нашим клиентам. Тем не менее, с E.Tupling мы можем хранить разнообразный выбор строительных пластиков и можем легко найти продукты для удовлетворения индивидуальных потребностей наших клиентов, они спасают жизнь.

Как к надежному местному поставщику строительных и сантехнических товаров, к нам часто обращаются за советом, а это означает, что очень важно, чтобы наши сотрудники хорошо знали ассортимент продукции. В этом отношении E.Tupling был незаменимым источником технических знаний и инструкций. Быстро отвечая в полезной и информативной манере, мы не можем отдать должное их команде поддержки.

Даже если вы не имеете дело с персоналом E.Tupling напрямую, онлайн-сервисы предлагают практичный и удобный опыт.Как компания, недавно обновившая собственный веб-сайт, мы ценим функциональность онлайн-сервисов E.Tupling. Запас четко отображается, предложения легко собираются, а их команда всегда готова помочь, когда у нас есть вопросы о заказах, запасах или продуктах.

E.Tupling постоянно предоставляет услуги высочайшего качества, и мы надеемся на сотрудничество с ними еще долгие годы. »

Марк Ллойд, Boys & Boden — Отвес

Повышение комфорта и качества воздуха с помощью полов с подогревом

Полы с подогревом представляют собой достойную альтернативу традиционным системам отопления.Вместо использования принудительного воздушного потока сверху тепло выделяется на уровне пола. Потолочные системы отопления должны работать против естественной конвекции, в то время как напольные системы используют ее в своих интересах. Это выгодно с точки зрения энергоэффективности, комфорта жильцов и качества воздуха в помещении.

Существует два основных типа систем теплого пола. В лучистых полах используются встроенные нагреватели сопротивления или трубы с горячей водой, что означает, что сам пол выделяет тепло. С другой стороны конвекторы устанавливаются вдоль отверстий в полу и закрываются вентиляционными решетками.

---

Повысьте энергоэффективность и качество воздуха в помещении в своем следующем строительном проекте.

---

Архитекторы и дизайнеры интерьеров также могут использовать пол с подогревом, чтобы скрыть компоненты, которые не соответствуют их дизайнерскому замыслу. В случае внутрипольного отопления вентиляционные решетки могут быть изготовлены из материала и цвета, которые соответствуют дизайну интерьера.

Как полы с подогревом экономят энергию?

При подаче тепла снизу теплый воздух распространяется за счет естественной конвекции без затрат энергии.С другой стороны, при подаче тепла сверху воздух должен нагнетаться вентиляторами вниз. Есть два фактора, которые увеличивают энергопотребление во втором случае:

• Мощность вентилятора, необходимая для создания воздушного потока, преодолевающего естественную конвекцию.
• Также требуется дополнительный обогрев, чтобы компенсировать неэффективное распределение воздуха.

В случае теплых полов, гидравлические системы трубопроводов имеют более низкие эксплуатационные расходы, чем системы электрического сопротивления.Нагрев воды с помощью бойлера или теплового насоса обходится дешевле, чем нагрев пола напрямую с помощью резисторов. Электрические теплые полы проще в установке, но их эксплуатационные расходы со временем намного выше.

Поскольку внутрипольные конвекторы находятся в непосредственном контакте с воздухом в помещении, они могут быть оснащены вентиляторами для более быстрого нагрева. Однако вентиляторы являются дополнительной функцией, и система может работать только с естественной конвекцией. С другой стороны, потолочные системы отопления нуждаются в непрерывном принудительном воздушном потоке для перемещения теплого воздуха вниз.Конвекторы с вентилятором могут использовать двигатели с электронной коммутацией или ECM, которые обеспечивают до 75% экономии по сравнению с односкоростными двигателями вентиляторов.

Как полы с подогревом улучшают комфорт?

Поскольку системы принудительной вентиляции должны преодолевать естественную конвекцию, они требуют высокой скорости вентиляции. Однако это создает турбулентность воздуха и сквозняки, которые могут вызывать дискомфорт у пассажиров. Неравномерное распределение тепла также создает холодные участки на уровне пола, что усиливает дискомфорт.

Теплый пол устраняет как сквозняки, так и холодные точки на уровне пола, делая помещения более комфортными в зимние месяцы. В деловых условиях комфортная среда также повышает производительность. Системы теплого пола также бесшумны, так как для распределения тепла не требуются вентиляторы.

Лучистое отопление, в частности, также обеспечивает безопасность при использовании на открытом воздухе. Так как тепло выделяется от пола, лед и вода не могут скапливаться.Это предохраняет пол от скольжения, предотвращает падения и другие несчастные случаи.

Как полы с подогревом улучшают качество воздуха?

В традиционных системах отопления сквозняки, вызванные принудительным воздушным потоком, также отрицательно сказываются на качестве воздуха. Турбулентное движение воздуха может распространять пыль и другие частицы и даже патогены, такие как коронавирус. Когда кто-то с инфекционным заболеванием попадает на сквозняк, другие с большей вероятностью могут заразиться. Теплый пол помогает снизить этот риск, уменьшая циркуляцию воздуха.

Полы с подогревом также уменьшают движение воздуха между различными зонами здания, поскольку тепло выделяется от полов, а не от общих воздуховодов. Источники загрязнения воздуха изолируются более эффективно, улучшая общее качество воздуха в здании.

Для систем с принудительной подачей воздуха требуется более высокая тепловая мощность, чтобы компенсировать их неэффективное распределение тепла. Однако это также может чрезмерно сушить воздух, что ухудшает его качество:

• Пыль, вирусы и другие загрязняющие частицы могут дольше оставаться в воздухе.
• Сухой воздух может раздражать глаза, кожу и дыхательную систему.
• При использовании компьютеров и других электронных устройств сухой воздух увеличивает риск повреждения электростатическим разрядом.

Для сохранения качества воздуха в помещении ASHRAE рекомендует относительную влажность 40-60%. Такой диапазон влажности обеспечивает комфорт, при этом устраняя негативные последствия низкой и высокой влажности воздуха. Поскольку полы с подогревом работают с меньшим подводом тепла, эффект осушения воздуха в помещении снижается.

Заключение

Полы с подогревом могут повысить энергоэффективность и качество окружающей среды в помещении за счет устранения турбулентности воздуха и сквозняков. Большая экономия возможна, когда система отопления является водяной, а вода подается высокоэффективным тепловым насосом или бойлером. Обратившись в квалифицированную инженерную фирму MEP, вы сможете найти наилучшую конфигурацию системы для вашего здания.

Новостройки дают прекрасную возможность использования теплых полов, так как компоненты системы можно монтировать вместе с полом и плитами.Установка более сложна на существующих этажах, но вы можете спланировать модернизацию вместе с проектом реконструкции, чтобы избежать сбоев.

(PDF) Реальное распределение температуры на поверхности напольного отопления

Международный журнал энергетики, октябрь 2015 г., том. 5 вып. 5, стр. 137-151

— 137 —

— 137 —

— 137 —

doi: 10.5963 / ijee0505002

, Технический университет Лодзи, Польша

*[email protected]

Резюме-В статье представлены возможности развития площади теплопередачи подающих труб в системах напольного отопления. Исследуется

влияние формы ребер и расстояния между ними на распределение температур на поверхности нагревательных пластин

в зависимости от переменной температуры нагревательного фактора. Численный анализ был проведен для заданных устойчивых состояний

и основан на методе конечных элементов.

Ключевые слова- Теплопередача; Ребро; Пол с подогревом; Градиент температуры

I. ВВЕДЕНИЕ

Напольное отопление – это метод обогрева помещения, при котором тепловая мощность, передаваемая излучением, превышает

тепловая мощность, передаваемая конвекцией. Благодаря вышеуказанному и благоприятному направлению температурного градиента

с точки зрения теплового комфорта достигаются минимальные изменения в вертикальной плоскости поперечного сечения помещения. Таким образом, самые высокие

температуры наблюдаются на уровне пола, а самые низкие — на уровне головы.

Трубы являются основным элементом теплого пола. В зависимости от выбранной технологии монтажа они укладываются в стяжку

или слой теплоизоляции. В результате соблюдения рекомендуемых расстояний между трубами (0,1 ÷ 0,3 м) на поверхности теплого пола над осями труб отопления, а в середине расстояния

между ними появляются перепады температур

[1]. ].Различия увеличиваются одновременно с увеличением расстояния между трубами, что приводит к повышению температуры теплоносителя. Как следствие, сложно применять экологические, возобновляемые источники энергии. Чтобы

правильно спроектировать систему теплых полов и оценить общие теплопотери для данного помещения, необходимо либо плотно

расположить нагревательные проводники, либо повысить температуру теплового фактора. Распределение температуры по поверхности

нагревательной плиты влияет на тепловой комфорт ее пользователей. Слишком высокая температура может вызвать отек

ног и общую астению, что в свою очередь может повлиять на эффективность работы или комфортность отдыха. Низкая температура на поверхности нагревательной плиты

может привести к снижению температуры в отапливаемой зоне, что также влияет на здоровье пользователей.

II. ТЕОРЕТИЧЕСКИЕ СООБРАЖЕНИЯ

В этом исследовании использовалась концепция ребер, в которых поверхность теплообмена в трубах отопления развита, что

приводит к увеличению теплопередачи с поверхности нагревательной пластины и последующему снижению коэффициента подачи

температура.

Численное исследование по методу конечных элементов (приложение Ansys 12) заключалось в определении распределения температур

в горизонтальном слое исследуемого теплового пола с наличием и без наличия ребристых подводящих труб.

Модель нагревательной пластины была разделена на непересекающиеся мелкие элементы, которые через узлы влияли друг на друга. В

анализах теплообмена температура, интерполированная с использованием полиномов, представляет собой степень свободы

каждого узла, выбранную для каждого элемента и определенную в соответствии со значениями узловой температуры, тем самым поддерживая непрерывность на границах

элементы.Согласно математическому подходу, известному как метод конечных элементов, применяется обобщение

, в котором траектория температуры аппроксимируется с использованием пробной функции, являющейся конечной суммой функции

формы [2].

Фрагмент нагревательной пластины вместе с метками, обозначающими места, где регистрируются значения температуры, представлен на

Рис. 1. Модель была немного изменена в дальнейших частях этого исследования путем увеличения площади теплообмена

трубы отопительные с применением ребер; затем адаптированная модель использовалась для дальнейшего численного исследования плиты с

ребристыми подводящими трубами [3].

Системы подогрева полов в отелях — Flexel International

Что такое лучистое тепло?

Лучистое отопление (также известное как инфракрасное отопление) используется во всех наших продуктах для обогрева.

Эта система нагревает предметы в помещении, а не воздух. Это создает комфортное, равномерное тепло по всей площади, а также уменьшает сквозняки.

Электрические теплые полы в отелях — это высокоэффективный и недорогой способ обогрева вашего отеля. Электрические теплые полы в отелях — это удобный, эффективный и экономичный способ обогрева вашего отеля.

В отличие от обычных радиаторов, которые используют воздушные потоки для обогрева отеля, полы с подогревом в отелях используют лучистое тепло. Это естественным образом ищет самые холодные предметы и людей в комнате, мягко согревая их. В свою очередь, это означает отсутствие перепада температур в помещении. Также нет необходимости в неприглядных радиаторах, а значит, вы сможете использовать дополнительную площадь пола.

Лучистое тепло, иногда называемое дальним инфракрасным излучением, является высокоэффективным методом обогрева вашего отеля.Система не имеет движущихся частей, поэтому ее легко обслуживать, и ее можно использовать под любым напольным покрытием отеля.

Почему стоит выбрать Flexel International?

Flexel International является одним из ведущих производителей систем напольного отопления и аксессуаров для отелей.

Мы находимся в Великобритании, поэтому вы можете быть уверены, что все соответствует самым строгим правилам электромонтажа. С 1978 года мы также занимаемся проектированием и производством изделий для обогрева пола.Это означает, что у нас есть опыт, необходимый для разработки системы, отвечающей вашим индивидуальным потребностям.

Компания Flexel International предлагает непревзойденную поддержку до, во время и после покупки. Это включает в себя бесплатное, ни к чему не обязывающее предложение и услуги по дизайну. На многие из наших продуктов распространяется пожизненная гарантия.

Если вы планируете установить в гостинице полы с подогревом, компания Flexel International всегда готова помочь.

Покупка систем напольного отопления у Flexel International

Компания Flexel International тесно сотрудничает с нашей сетью утвержденных дистрибьюторов.Эти дистрибьюторы разбросаны по всей Великобритании, гарантируя, что вы сможете купить системы подогрева пола для отелей, где бы вы ни находились в стране.

Вы даже можете использовать наш планировщик этажей, чтобы спроектировать свою систему, распечатать коммерческое предложение и передать его своему утвержденному дистрибьютору. Мы предлагаем доставку на следующий день в стандартной комплектации, поэтому вы можете начать свой проект как можно быстрее.

Мы гордимся тем, что предоставляем высококачественные продукты для обогрева полов в отелях в сочетании с отличной технической поддержкой.

О нас — Unipipe — Системы теплых полов Ирландия

О НАС

Компания Unipipe Ireland Ltd. была основана управляющим директором Полом О’Доннеллом в 1997 году. Наш опыт в области теплых полов и тепловых насосов восходит к началу 1980-х годов. когда Пол основал свою собственную компанию по производству сантехники в возрасте 25 лет. По мере развития технологий бытового отопления Пол первым применил в Ирландии пол с подогревом, а затем технологию тепловых насосов.

Сегодня Unipipe является ведущим поставщиком возобновляемых технологий и специализированным дистрибьютором напольного отопления.Являясь единственными дистрибьюторами NIBE Renewable Energy Systems в Ирландии более 21 года, мы построили свою репутацию на качестве, надежности, инновациях и удовлетворенности клиентов.

Наш партнер, NIBE AB, имеет более чем 60-летний опыт производства продукции, предназначенной как для домашнего, так и для коммерческого использования. Компания NIBE, основанная на юге Швеции, теперь предлагает решения для внутреннего климата на пяти континентах.

С помощью специальной команды сервисных инженеров в дороге и технических специалистов по продажам и поддержке в офисе мы предлагаем нашим клиентам все уровни поддержки. От владельцев домов и самостоятельных строителей до инженеров, архитекторов, строителей и девелоперов мы рады предложить совет и поддержку на любом уровне.

В районе, где много новых гостей, наш многолетний опыт подарит вам душевное спокойствие!

НАША МИССИЯ

Мы стремимся к тесному сотрудничеству с нашими клиентами и деловыми партнерами, основанному на лояльности и честной игре.

Мы поставляем продукты и услуги, которые создают реальную добавленную стоимость и выгоду для пользователя.

Собирая возобновляемую энергию природы и сочетая ее с новыми интеллектуальными технологиями, мы можем предложить эффективные решения, которые приносят пользу как людям, так и окружающей среде.

Наш широкий ассортимент продукции обеспечивает охлаждение, обогрев, вентиляцию и подачу горячей воды в ваш дом с минимальным воздействием на окружающую среду, поэтому вместе мы можем создать более устойчивое будущее.

Мы стремимся оставаться в авангарде нашей отрасли, постоянно добавляя новые, инновационные, высококачественные продукты в наш ассортимент.

ЧТО МЫ ЗАНИМАЕМСЯ

Независимо от того, строите ли вы свой собственный дом, ремонтируете или строите коммерческую застройку, Unipipe предложит идеальное решение для вашего проекта, используя тепловые насосы NIBE и связанные с ними возобновляемые продукты, а также варианты напольного отопления Unipipe.

Компания Unipipe предлагает самый большой выбор тепловых насосов в Ирландии, включая три различных типа: –

В сочетании с указанными выше вариантами мы также предлагаем:

Рекуперация тепла и вентиляция

PV (Солнечное электричество)

Теплые полы Unipipe

Скоро запуск нового продукта!

Инженеры Unipipe проектируют вашу систему на стадии коммерческого предложения специально для ваших индивидуальных потребностей, и мы оказываем поддержку вашему установщику до, во время и после установки.

Мы предлагаем бесплатное обучение монтажников тепловым насосам на регулярной основе, знакомя вас с нашим ассортиментом NIBE и сопутствующих продуктов Unipipe.
