Коробка установочная. Виды, типы, фото, видео

Автор Alexey На чтение 7 мин. Просмотров 1.7k. Опубликовано 23.02.2016 Обновлено 24.02.2016

С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.

Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).

Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.

Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.

Происхождение разнообразных названий

Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробкира спаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты

Называемые по-разному распределительные коробки различаются по другим признакам:

• Размер, форма;
• Материал изготовления;
• Предназначение;
• Способ монтажа относительно скрытой или открытой проводки;
• Материал стены, в которую монтируется скрытая коробка;
• Степень электрической защиты по IP;
• Количество подключаемых кабелей;
• Наличие встроенных клемм, шин подключения;
• Характер распределения: вводная, проходная, концевая.
• Способ монтажа защитной крышки.

Таблица степеней защиты

Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

• от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
• степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
• от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
• тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты

Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка

Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.

Коробка для электропроводки скрытого типа

Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.

распредкоробка скрытого типа

Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

коронка на 60 мм

Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительныекоробки больших диаметров: 70, 80, 100 мм.

установка коробки распределительной

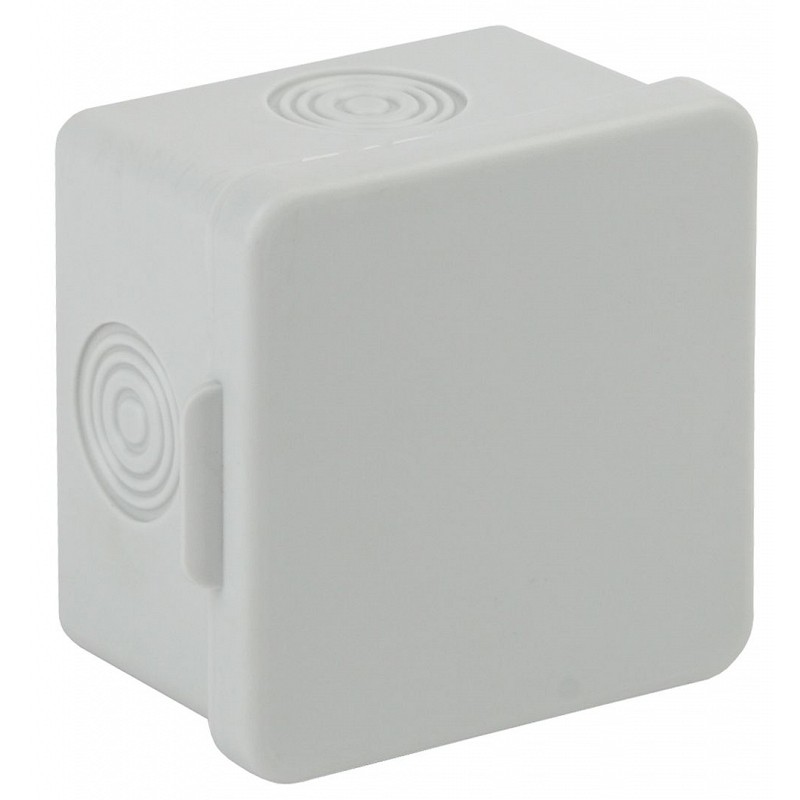

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.

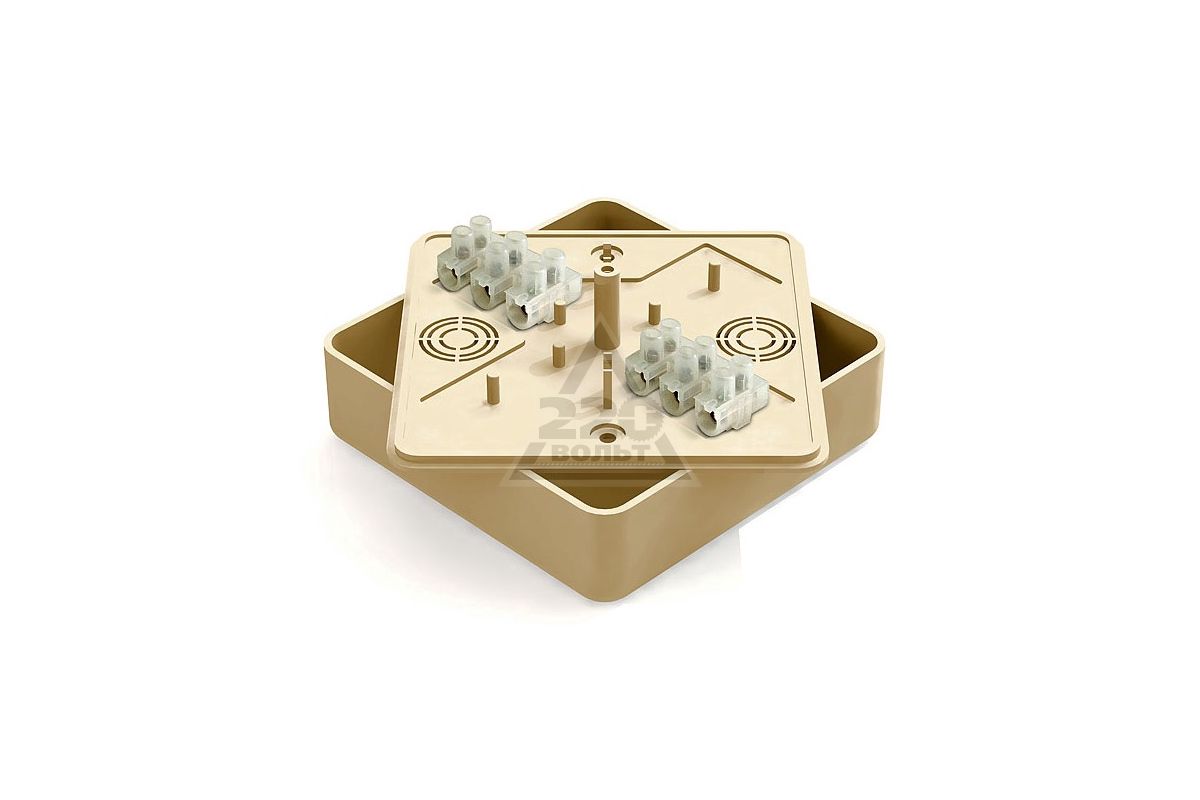

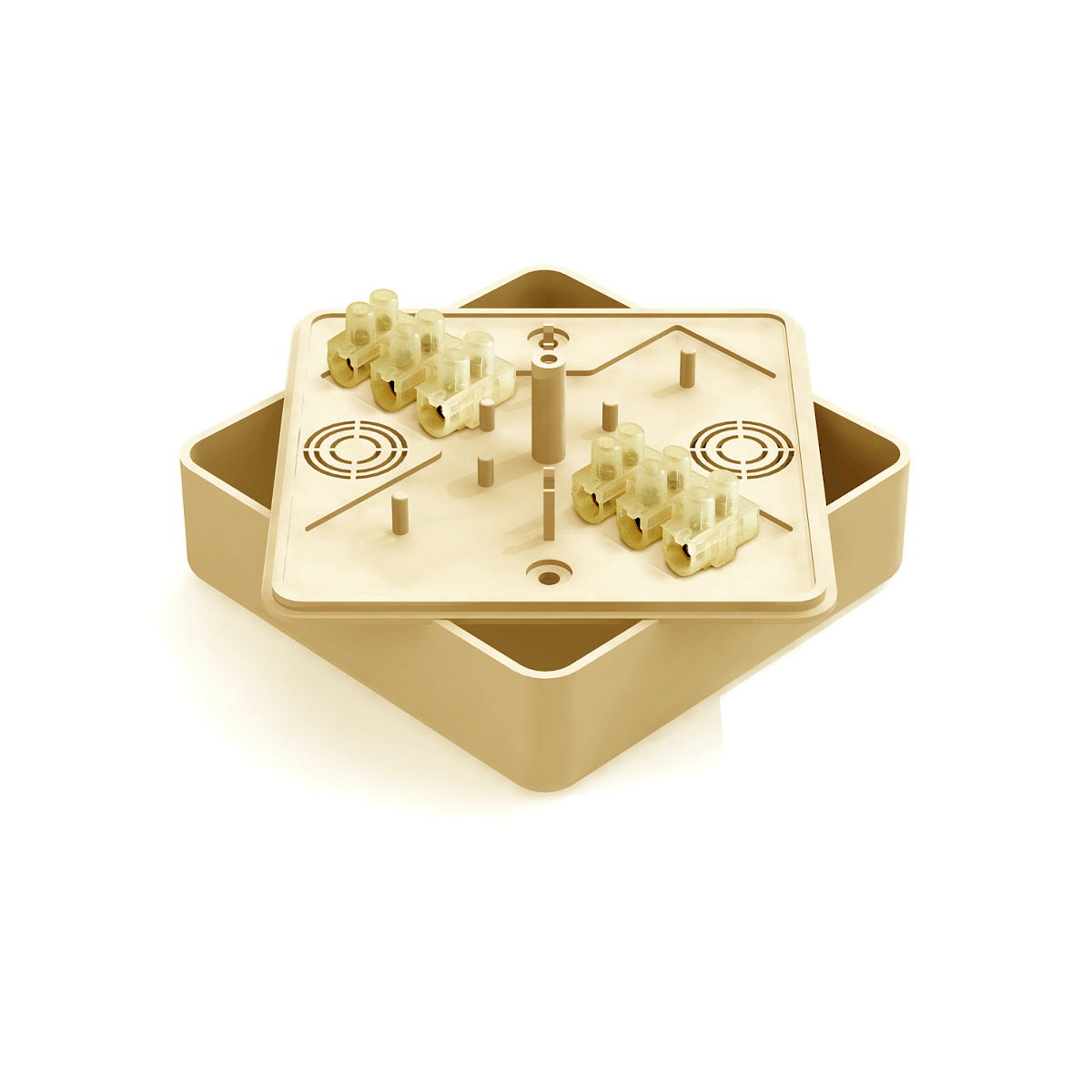

Распредкоробка с клеммником

Коробка для наружной электропроводки часто эксплуатируется в неблагоприятных климатических условиях, поэтому необходима герметизация внутреннего пространства, чтобы проводники не подвергались коррозийному воздействию влаги и пыли, и что совершенно недопустимо – попаданию воды вовнутрь.

Герметичность коробки определяет её степень защиты IP (ingress protection – защита от проникновения). Первая буква означает защиту от пыли и твёрдых предметов, вторая — от влаги и жидкости.

Внешний вид герметичной распределительной коробки, предназначенной для работы в взрывоопасных условиях:

Различные виды распредкоробок в зависимости от предназначения

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото_УК2П

Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

распредкоробка для гипсокартона со специальны прижимными лапками

При монтаже открытой проводки на полу используют напольные распредкоробки:

Если электропроводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

распред коробка с люками

Напольные распредкоробки также могут иметь встроенные розетки:

распредкоробка в полу с розетками

Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.

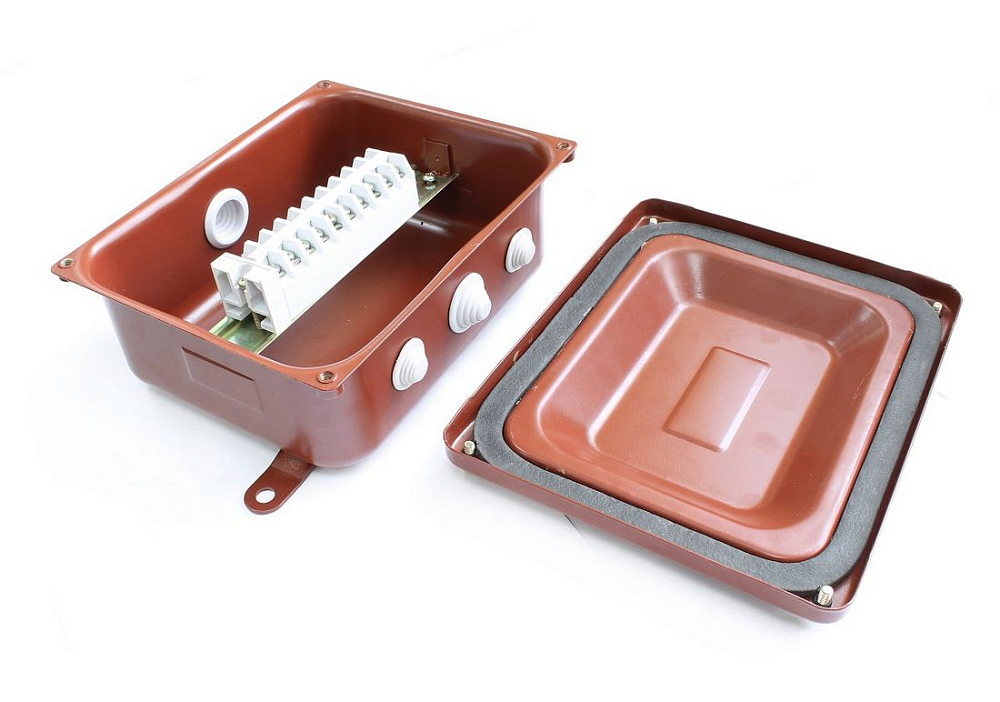

Металлические рапсредкоробки

Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками:

Для работы в системах коммутации трехфазной нагрузки используют коробки с множеством клемм.

Для распределения трёхфазного напряжения уместней использовать в коробке несколько параллельных шин:

Итоги

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.

Чтобы своими руками установить любую представленную выше распределительную коробку, нужно изучать соответствующую инструкцию, в которой изготовитель должен подробно описать все характеристики и нюансы монтажа.

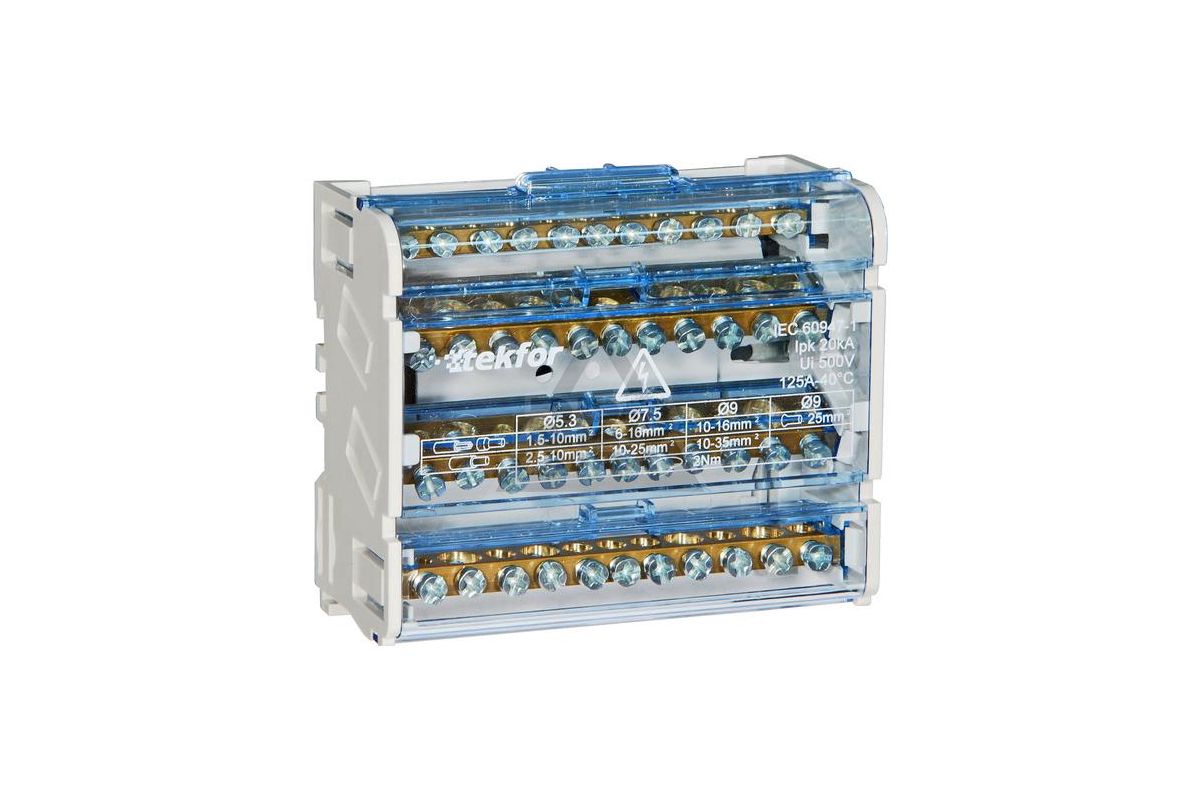

Шина распределительная коробка клеммная колодка

UTL выступ15-500F шины распределительная коробка клеммная колодка
Параметры


Толщина/ширина/высота
49.5/100/55, 2

Возможности подключения
Кабель 50-150sqmm
Гибкая busbars 8*24*1

Текущее
500A

Напряжение питания
1000V

IEC
60947-7-1







1. Модель:
В соответствии с различными электропроводка поведением, было предусмотрено два типа:
Тип: Выступ15-500/C, ветвление кабель клеммы
B тип: Выступ15-500/F, ветвление терминал или гибкого кабеля шинной системы
2. Соединение:
Перемычка отверстие: 2×8
Главный отверстие Ø: 1×18 или 1x8x30
Max диаметр кабеля 18мм или гибкие шинной системы 8x24x1)
Тип: выходное отверстие
4×7
4×8
3×10
B тип: выходное отверстие
2x6x17
2x6x18
1x6x23
1xØ10
Электрические параметры:
1. Соединение: 2.5-150мм2
Или 4×15.5х0.8-8x24x1 (гибкая шинной системы)
2. Номинальный  Ток и напряжение: IEC 500 A/1000V
3.: в зависимости от различных условий монтажа, она может быть установлен с помощью стандартных U-типа DIN или винт панели управления установлен
Крепление направляющих din:
Путь один: Нажмите кнопку и закрепите продукта в DIN, когда монтажные он заблокирован
Таким образом два: Когда монтажные блокировки разблокирован,   Установите нижнюю часть устройства на DIN-рейку и затем переместите крепление блокировки в положение LOCK (Этот способ подходит для объединения нескольких продуктов на DIN-рейку)
Винт панели установлен: защищены четыре отверстия для крепления, размер, как показано ниже:



Информация о компании











Распределительная коробка с клеммами — как установить

Распределительная коробка с клеммами

Правильный монтаж электросети невозможен без распределительной коробки. Чаще всего для этих целей используется распределительная коробка с клеммами.

Чтобы подключить своими руками распределительную коробку, нужно знать некоторые тонкости, поскольку работа с электричеством всегда чревата последствиями.

Распределительная коробка с клеммами

Отличительными особенностями электрической распределительной коробки с клеммами является то, что от неё идут несколько проводов в разные комнаты дома или квартиры. Как известно тем, кто знаком с устройством бытовой электросети, электричество в дом подаётся через водный кабель, который затем от счетчика учёта подаёт напряжение на распределительную коробку с клеммами.

На сегодняшнее время существует несколько типов распределительных коробок с клеммами. Все они служат для разводки электропроводки по комнатам и бывают:

• Внутренние распределительные коробки с клеммами. Такие распределительные коробки устанавливаются в стену.
• Внутренние распределительные коробки открытого монтажа. Часто устанавливаются за различными коммуникационными узлами, подвесными потолками и т. д.
• Наружная распределительная коробка с клеммами — используется исключительно для открытого монтажа электропроводки, как правило, вне помещения. Особенность наружной распределительной коробки с клеммами в том, что она имеет соответствующую защиту от влаги и других неблагоприятных факторов окружающей среды.
• Распределительные коробки со встроенными клеммниками.

По своим конструктивным особенностям, распределительная коробка с клеммами представлена в виде пластиковой коробки с имеющимися на ней крепёжными элементами для фиксации на стену.

Внутри пластиковой распределительной коробки находится шины с клеммами, которая обеспечивает надежное соединение подсоединённых к ней электропроводов для разводки электросети.

Распределительная коробка — размеры и виды

Для того чтобы выбрать правильно распределительную коробку с клеммами, важно учитывать, прежде всего, где распределительная коробка с клеммами будет устанавливаться. Если она будет устанавливаться внутри помещения, то стоит обратить внимание на пожелания заказчика, скрытой или открытой должна быть распределительная коробка с клеммами.

Это первое и очень важное правило. Второе, немаловажное правило по выбору распределительной коробки с клеммами заключается в её размерах. Не стоит экономить на размерах распределительной коробки. Что это значит?

Например, если нужно подключить в распределительной коробке 4 провода, лучше купить распределительную коробку с клеммами больших размеров, на подключения 8-ми проводов. Всегда нужно помнить о коэффициенте расширения, а также о том, что возможно в процессе эксплуатации понадобиться, добавить в распределительную коробку с клеммами ещё несколько проводов.

И если сделать это при установленной наружной распределительной коробке с клеммами вполне реально, просто заменив её на распределительную коробку больших размеров, то, как быть с внутренней распределительной коробкой для проводов?

Как установить распределительную коробку с клеммами

После покупки распределительной коробки с клеммами её нужно правильно подключить своими руками. Монтаж и подключение распределительной коробки своими руками может быть выполнен по-разному, всё зависит от типа распределительной коробки.

Если необходимо подключить наружную распределительную коробку, то для этого высверливаются отверстия для монтажа корпуса распределительной коробки на дюбеля с саморезами.

Чтобы установить внутреннюю распределительную коробку, следует сначала выштробить нишу под распределительную коробку, после чего можно устанавливать её, не закручивая саморезами, а используя для этих целей быстросохнущий раствор.

При подключении проводов к распределительной коробке, важно учитывать несколько нюансов, а именно:

• Нельзя делать скрутки и счалки проводов внутри распределительной коробки с клеммами;
• Чтобы подключить распределительную коробку с клеммами важно начинать монтаж от точки входа, постепенно передвигаясь к электропотребителям.
• Вводное подключение рекомендуется делать в самую последнюю очередь, выполнив для этого подключение электрических проводов на щитке с автоматами.

Как видно из всего вышесказанного, выбрать распределительную коробку с клеммами и подключить её самостоятельно своими руками не составит особого труда.

При этом важно понимать, что распределительная коробка с клеммами является важным элементом электросети, и если навыков работы в этом никаких нет, то лучше довериться проверенным мастерам.

Оценить статью и поделиться ссылкой:

Установка распредкоробки. Распределительная коробка для электропроводки — виды, размеры, характеристики и советы по выбору —

Что нужно знать о распаячных коробках – Справочник электрика

Распределительная коробка (далее РК) является одним из основных элементов электросетей. От правильного выбора и установки этого устройства зависит бесперебойная работа электролинии, безопасность людей, которые находятся в помещении.

Что такое распределительная/распаячная коробка

Распределительная (распаячная коробка) — это контейнер, выполненный из негорючего пластика или металла, в котором находятся основные соединения и ответвления электропроводов. Это обеспечивает пожарную безопасность. Если скрутка проводов будет произведена некачественно, под высокой нагрузкой изоляция начнет плавиться, что может привести к короткому замыканию. Установка распределительных коробок в этом случае не даст пламени распространиться дальше, сам контейнер не загорится.

Данные электротехнические устройства не только обеспечивают в помещении пожарную безопасность, но и позволяют создать в комнате аккуратный и эстетичный внешний вид, т.к. все кабели будут скрыты, не станут ни откуда торчать и свисать. К тому же они обеспечат защиту проводов от случайного повреждения.

Конечно, монтаж распределительной коробки не является обязательным, если провода не будут скручиваться. Однако в этом случае для каждой электроточки (выключателя, розетки и т.д.) придется прикладывать индивидуальный кабель от щитка. Качественные провода стоят недешево, поэтому такая электропроводка обойдется в несколько раз дороже, чем монтаж коробок распаячных.

Документация, в которой прописаны требования к распределительным/распаячным коробкам

Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:

• Каждая деталь контейнера, в т.ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
• Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
• Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
• На корпусе обязательно должны иметься маркировки товарного знака производителя.
• На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
• Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
• Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
• При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
• Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
• Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.

Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.

Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:

• Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
• Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
• Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
• Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2.1.61).

Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.

Типы РК

Тип поверхности	Форма	Степень защищенности(IP)	Способ ввода кабеля	Метод закрывания	Тип монтажа
Коробка распаячная металлическая	Коробка распаячная круглая	20 или 30 (незащищенные)	С гладкими стенками без отверстий	С крышками контактной установки	Коробка распаячная открытая
Из негорючего пластика	Квадратная	55 или 60 (защищенные)	С перфорированными отверстиями	С крышками, крепящимися на винты или шурупы	Распаячная коробка, предназначенная для скрытогомонтажа
	Прямоугольная	65 или 67 (герметичные)	С конусными сальниками для герметизации		Для монтажа в гипсокартон

Подключение распределительной коробки при помощи открытого монтажа целесообразно только в тех случаях, если электропроводка является аналогичной. Скрытый способ можно использовать для размещения РК в имеющиеся в стенах специальные каналы (штробы). Благодаря этому устройство удается замаскировать штукатуркой или декоративными элементами. Однако использование коробки распределительной наружной предпочтительнее, т.к. до нее легче добраться при необходимости.

Коробка распределительная металлическая рекомендована к монтажу, если кабели имеют бронирование или помещены в трубку из аналогичного материала. Также их используют в деревянных домах. При возгорании они не дают пламени распространиться дальше, предотвращают пожар.

Большей популярностью пользуются пластиковые коробки. Во-первых, они стоят значительно дешевле. Во-вторых, имеют малый вес, что упрощает их установку. В-третьих, смотрятся они намного привлекательнее. Конечно, такие изделия изготавливаются не из обычного пластика, а из негорючего. Он устойчив к огню, имеет способность самозатухать.

Установка коробок распаячных со степенью защиты IP 20 или 30 осуществляется в сухих и хорошо обогреваемых помещениях. Для тех, которые имеют большую площадь, больше подойдут IP 55 или 60. Если РК будет монтироваться в помещении с высокой влажностью или на улице, то рекомендовано применение типов IP 65 и 67.

Круглые и квадратные РК предназначаются для того, чтобы поместить в них малое количество кабелей, а квадратные — большое. Распаячная коробка размеры может иметь различные. Габариты зависят от сечения проводов, их количества.

Инструменты для монтажа РК, советы по установке

Для монтажа коробки распаячной будут необходимы:

• индикаторная отвертка;
• маркер;
• перфоратор;
• дюбеля или шурупы;
• шуруповерт;
• изолента;
• алебастр;
• канцелярский нож;
• пассатижи.

Пошаговые действия при открытом типе соединения распределительных коробок:

1. Отключить электричество (не просто при помощи выключателя, а через распределительный щиток). Убедиться, что линия обесточена, преподнеся индикаторную отвертку.
2. Маркером отметить на поверхности точки, где будут размещены крепежи.
3. Просверлить в этих местах отверстия.
4. Установить РК. Если стена бетонная, то дюбелями, когда она деревянная — шурупами.
5. Зачистить все кабели. Скрутить их или соединить между собой клеммами. В первом случае их нужно будет зафиксировать изолентой.
6. Закрыть крышку, прикрутить винты, чтобы она не открывалась.

Схему распределительной коробки (как в ней соединяются провода) можно найти в интернете, если ее нет на руках в распечатанном виде. Цветовая маркировка:

• Фаза — коричневый, черный, красный, белый. Иногда могут быть и другие цвета, все зависит от производителя. Фаза отмечается на схемах буквой L.
• Ноль — голубой или синий, «N».
• Земля — желтовато-зеленый, «PE».

Если маркировка нестандартная, то какие провода к чему относятся, все равно будет не трудно определить:

• Если провод двухжильный (земля отсутствует), при включенном электричестве нужно приложить индикаторную отвертку к обоим концам. Перед этим жилы необходимо развести на расстояние друг от друга (делать это, когда провод будет обесточен). При контакте с фазой индикаторная отвертка загорится.
• На трехжильном проводе проверка проходит также, а земля определяется по напряжению, оно ниже, чем у фазы.

Очень важно большую часть работы выполнять при выключенном электричестве через щиток. Когда оно будет включено, нельзя касаться руками оголенных проводов и инструментов из металла.

Скрытая установка РК под панели:

1. Поместить провод в оцинкованную или металлическую трубу.
2. Закрепить на основании РК и подвести провода, как описано выше.
3. Закрыть крышку.

Монтаж под панели осуществляется на стадии установки каркаса для них.

Как разместить РК на бетонной стене:

1. Сделать в поверхности штробы для проводов и коробки. Для этого использовать дрель с корончатой насадкой. Устройство должно быть расположено примерно на расстоянии 20 см от потолка.
2. Зафиксировать короб в штробе алебастома.
3. Разместить провода.
4. Захлопнуть крышку.
5. Замаскировать место установки обоями, штукатуркой или другими декоративными элементами.

Как скрутить провода:

1. С каждого кабеля срезать изоляцию на одинаковую длину (10-50 мм).
2. Все провода выровнять по срезанному концу.
3. Соединяемые жилы загнуть под углом 90 градусов.
4. Одной рукой взять сам кабель, а другой загиб, начать вращение по часовой стрелке. Когда вручную будет крутить тяжело, продолжить пассатижами.
5. Место скрутки обмотать изолентой так, чтобы была захвачена изоляция примерно на 2-3 см. Это защитит от проникновения влаги.

Для большей надежности после скрутки рекомендуется сделать и сварку:

1. Подсоединить электрод при помощи плоскогубцев.
2. Произвести сварку, чтобы на конце жилы получился шарик аккуратной формы.
3. После остывания проверить качество.
4. Провести изоляцию и разместить провода в РК.

Как соединить провода клеммами (в этом случае необходима клеммная распределительная коробка):

1. Выбрать колодку с необходимыми габаритами ячейки и отрезать нужное количество секций.
2. Очистить провода, защитить места проведения электротока.
3. Вставить кабели в каждую ячейку.
4. Зажать клеммы с использованием специализированных винтов.

Несколько советов для проведения качественного и безопасного монтажа:

• При скрытом типе электропроводки крышка РК должна находиться вровень со стеной.
• Монтаж не обязательно производить на расстоянии 20 см от потолка. Можно на дистанции от 10 до 30 см. Все зависит от высоты самих потолков. Самое главное, чтобы к коробке можно было удобно и быстро получить доступ.
• Если монтаж РК скрытый, то и в этом случае до проводов должно быть легко добраться. Поэтому после финишной отделки, например, оклейки обоями, нужно оставить люк для доступа. Конечно, это будет смотреться не очень эстетично. Однако лучше так, чем потом портить ремонт полностью, если понадобится срочный доступ к коробке.
• Для безопасности находящихся в помещении лучше всего монтировать РК снаружи. Тем более современные изделия представлены в разнообразных цветовых решениях и дизайнах.

Важно! Работы с электричеством очень опасны. При неправильных действиях высока вероятность не только оставить без света весь дом, но и пострадать самим. Поэтому при отсутствии навыков этой сфере и опыта, рекомендуется обратиться за помощью к профессиональному электрику.

В заключение

Подводя итоги, можно сделать вывод, что распаячные коробки, предназначающиеся для скрытойэлектропроводки, позволяют обеспечить безопасность нахождения в помещении. Помимо этого они обеспечивают эстетичный внешний вид комнаты, позволяют сэкономить на проводах. Их монтаж не обязателен, но рекомендован, т.к. они обладают несомненными преимуществами перед электропроводкой, не предусматривающей их.

под штукатурку, под дерево, устройство

Содержание статьи:

Установка распределительной коробки в любом помещении, где человек планирует использовать электроэнергию, является важным этапом в проведении электричества. Благодаря этой конструкции удается бесперебойно и безопасно использовать электропроводку. Визуально это обычный короб, изготовленный из пластика или металла, боковые стороны оснащены отверстиям. От конструкции отходят провода, которые снабжают электричеством все приборы.

Для чего нужна распределительная коробка

Коробки распаечные для открытой проводки

Распаечная коробка – это устройство, предназначенное для равномерного распределения электрического тока к точкам забора, например, выключателям и розеткам. Благодаря этому прибору удается условно делить электрическую сеть на магистральные направления. Основной кабель проводится в каждую комнату, а к нему уже подсоединяются все выключатели, розетки и осветительные приборы.

Помимо основной защиты от перегревания и горения, устройство способно сохранять соединения проводов от агрессивных факторов окружающей среды. Наличие электрической коробки позволяет предупредить попадание в проводку грязи, влаги и пыли.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

Для открытой проводки

Электромонтажная коробка для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

Для скрытой проводки

Распаечная коробка скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Достоинства скрытого способа установки – все детали надежно скрыты и не портят внешний вид комнаты. Среди недостатков стоит отметить отсутствие доступа к устройству. При выходе из строя потребуется «портить» ремонт.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

• Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
• Корпус оснащен внутренними отверстиями для надежной фиксации.
• Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении.

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом.

• К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
• Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
• При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
• Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
• Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Если в квартире, доме, офисе сделан качественный ремонт, чтобы не портить внешний вид, рекомендуется оформить крышку под дизайн комнаты или же заранее приобретать коробку с декоративной крышкой.

Принципы соединения

Соединение проводников в распределительной коробке колпачками

Чтобы не возникало путаницы, для быстрого соединения каждый провод имеет разный цвет. Самым популярным считается следующее сочетание цветов: светло-зеленый, зеленый цвет – заземление, голубой – ноль, белый или желтый окрас символизирует фазу. При подключении устройства важно четко соблюдать последовательность.

Для правильного соединения проводов в коммутационной коробке необходимо предварительно составить проект. Требуется определить точное расположение точек забора электроэнергии. Распределительные устройства в соответствии со схемой устанавливают в наиболее подходящих и удобных местах.

виды, конструкции и особенности эксплуатации

Содержание статьи:

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

1. Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.
2. После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
3. Следующий этап – зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.
4. При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
5. Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

• «сталинка» — коробки расположены в полостях, поэтому стены простукивают;
• «хрущевка» — железные крышки выпирают на 20 мм;
• «брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
• панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
• в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка – прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

• непродуманные разветвления, схемы соединений;
• выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
• коробка выбрана без запаса пространства, что неудобно и небезопасно;
• с поверхности проводников не сняты оксидные плёнки;
• выбранные гильзы не соответствуют многопроволочным жилам;
• недостаточно глубоко конец провода погружен в полость клеммника;
• натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

• винтовые;
• пружинные;
• ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

Коробка наружной или внутренней установки для проводов

Электрическая проводка — одна из самых важных частей любого дома, квартиры или предприятия. Для ее правильного распределения часто используют специальные распределительные коробки. Они не обязательны, но крайне полезны для создания разводок линий питания по разным помещениям и электроустановкам. Ниже более подробно рассмотрено, что такое коробка для проводов, каких видов она бывает и как правильно ее использовать.

Что собой представляет коробка для проводов

Распределительная коробка для кабелей и проводов — это специальный контейнер, в котором происходят электрические соединения проводников. Основной целью ее использования является скрытие разветвлений кабелей и их способов соединения. Нужно это для обеспечения безопасности скрытой проводки, а также для повышения эстетических качеств помещения. Никому не понравится, что посреди комнаты висит развилка смотанных или соединенных кабелей. Коробка позволяет спрятать их и ограничить доступ к проводникам для животных или детей.

Распаечный короб для открытой проводки

Если говорить о внешнем виде, то распределительные коробки конструктивно выполнены в виде пластмассового или металлического короба (корпуса), который содержит ряд специальных отверстий для проводов, находящихся в определенных местах. Любая коробка обладает открывающейся и закрывающейся крышкой, без которой внутрь нее не было бы доступа.

К сведению! Крышка бывает выпуклой или утопленной в переднюю часть короба. Открывается она либо полным съемом, либо как дверка на петельке. Редко применяют скользящие крышки.

Коробки могут содержать в себе встроенные клеммники для качественного соединения оголенных проводников. Часто в квартире или частных домах такие приспособления утапливают в стенку для повышения эстетических качеств помещения. К тому же это соответствует правилам ветвления скрытой проводки. Если приспособление используется в поверхностном монтаже, то, как правило, оно размещается на потолке, стыке потолка или стены или в самом низу (у пола).

Приспособление с клеммами

Назначение

Когда выполняются электромонтажные работы по подведению проводки в частных домах, то ее делят на различные отдельные части. Каждое помещение и каждая комната обладают своим участком, через который выполняется подключение потребителей электроэнергии. В узловой точке проводка сводится к магистрали. Каждый такой узел содержит коробку.

Важно! Основное назначение коробок — обеспечение надежного контакта различных участков проводки, а также пожарная безопасность. Если производить такие соединения скруткой или пайкой, то риск возгорания повышается в разы.

Открытый тип для домашнего использования

Распределительная коробка позволяет отделить места соединения проводников от материала, из которого изготовлены стены и перекрытия. Кроме этого, она, как уже говорилось, улучшает внешний вид помещения. Скрученные кабеля, торчащие из стены — некрасивое и небезопасное решение.

По сфере применения коробки бывают:

• наружными, когда они установлены вне помещений;
• внутренними, если короб дислоцируется в стене около проводки;
• внутренними открытого типа. Вид, который нашел свое применение в навесных потолках.

Обратите внимание! В коробы можно устанавливать не только соединения или клеммы, но и различное измерительное и контрольное оборудование, микросхемы и т. п.

Производственная коробка для улицы

Характеристики

Технические характеристики для каждого вида и модели коробок различаются. Если говорить об общих конструктивных особенностях, то все образцы, как правило, обладают отличными изоляционными свойствами и надежно защищают электрические контакты от внешних факторов. При этом соблюдаются компактность и привлекательный внешний вид.

Большинство современных распредкоробок изготавливают из пластмассы в виде прямоугольника, квадрата или круга. Они бывают различных типоразмеров и с разным количеством отверстий для проводов.

Уличный вариант распредкоробки

Какие бывают коробки для проводов

Как уже говорилось, распредкоробки могут подразделяться не только по внешнему виду, но и предназначению, материалу изготовления и т. д. Основные классификации представлены ниже.

По способу крепления

Если говорить о распределительных коробках наружного типа, то они обладают достаточно большим количеством вариантов исполнения самих коробов, креплений их к стене или на любые другие поверхности. Наружные (внешние) приспособления обладают:

• установочными отверстиями наружного типа;
• крепежными отверстиями внутреннего типа;
• фиксируются на специальных тросах, то есть имеют для этого специальные крепежные элементы.

Распредкоробки для внутренней установки отличаются от предыдущего вида тем, что размещаются внутри помещений в полых конструкциях из гипсокартона, фанеры или внутри стен. Крепятся они специальным раствором или методом шпаклевки. Для повышения надежности установки по бокам короба имеются специальные борозды, удерживающие его на месте вставки.

Распаячная коробка

Если установка производится в гипсокартонных перегородках, то можно воспользоваться винтами, которые встраивают в монтажные отверстия на днище короба. Также часто прибегают к использованию специальных зажимов или распорок.

В любом из этих вариантов крышка, которая скрывает разветвление проводов, может быть зафиксирована винтами или специальной защелкой, которая уже вмонтирована в короб. Винты чаще всего применяются для внешних распредкоробок, а защелки — для домашних вариантов.

Обратите внимание! Часто подобные коробки могут быть оснащены приспособлениями и проходами для протягивания заземления, а также иметь внутреннюю планку из металла с креплениями в виде винтов для фиксации кабеля заземлителя.

Разветвительная коробка от «Промрукав»

По материалу

Сегодня в большинстве случаев для выпуска распределительных коробок используют пластмассу различных видов. Она обладает целым рядом достоинств по сравнению с другими материалами:

• хорошая изоляция. Пластик не проводит электрический ток;
• дешевизна. Цена пластмассовой коробки не очень высокая;
• простота. Она проявляется не только в особенностях установки, но и при изготовлении коробок различных форм, размеров и предназначений;
• легкость. Это не только вес, но и возможность укомплектовать короб дополнительными элементами, креплениями и установочными планками;
• повышенный срок службы. Пластмасса не боится влаги и не покрывается ржавчиной. Она более стойкая к естественным факторам и практически не подвергается разрушению под их воздействием.

Пластиковый короб Saipwell

Также популярны и металлические распредкоробки. Их устанавливают в помещениях складов, заводов или мастерских, которые требуют не только надежной фиксации электрических соединений, но и продолжительного срока эксплуатации короба в подобных условиях. Именно в этих ситуациях и спасают коробки из сплава металлов. Чаще всего они делаются из стальных листов методом штамповки. Впоследствии их грунтуют и красят исходя из условий эксплуатации.

К сведению! На металлических распредкоробках крышка чаще всего крепится к основанию с помощью винтового соединения. Всю конструкцию пытаются сделать как можно более герметичной. Для этого применяют резиновые уплотнители и прокладки в тех местах, где кабель входит в коробку.

Металлические распределительные коробки для скрытой проводки

Как правильно и где используется

Коробка для проводов или кабелей используется для разветвления основной электрической магистрали, чтобы разделить ее на несколько конечных потребителей. Обычно их устанавливают у вывода основного кабеля, который может находиться около потолка, у косяков и углов или непосредственно возле плинтуса. Правильный монтаж коробки будет показан в следующем разделе.

Как установить коробку для проводов

Коробки нужны в тех местах, где центральная электрическая магистраль разъединяется на отдельные кабеля для конечного потребителя электроэнергии. По проекту электромонтажных работ создается чертеж, где указаны места таких разветвлений (места установки коробок). Чаще всего они находятся около косяков или углов, а иногда около потолка.

Подвод проводов через трубку

Порядок установки:

1. Определяют точку входа центрального кабеля и монтируют туда распределительную коробку любым удобным способом.
2. Заводят в короб провода потребителей электричества на 50-70 мм.
3. Провода внутри корпуса маркируют, чтобы они не путались.
4. Если есть необходимость, то делают чертеж схемы электропроводки на всем плане помещения или дома. При этом важно указать номера проводов и некоторые особенности их прокладки.
5. Производят скрутку проводов или любое другое подобное соединение.
6. Помещают соединения внутрь корпуса таким образом, чтобы крышка могла закрыться без проблем.
7. Защелкивают или прикручивают крышку на корпус коробки.
8. Выполняют облицовку стены и закрепляют коробку раствором или шпаклевкой.

Установка должна производиться очень аккуратно

Как соединять провода внутри коробки

Когда-то электрические контакты создавались с помощью пайки, скрутки или сварки. Это не самый безопасный и правильный метод, так как есть большой риск нагрева, деформации и обугливания колпачков, которые применяют для этих целей.

Обратите внимание! Гораздо надежнее и выгоднее с точки зрения сроков эксплуатации выглядят клеммы и наконечники в виде гильз. Они обладают повышенной надежностью соединения и высокими эксплуатационными свойствами.

Распределительные коробки — это очень важные элементы, которые применяются в процессе монтажа электрической проводки для надежного и безопасного разветвления главной магистрали на несколько потребителей. Они бывают разных видов, но принцип установки один и тот же. Сам процесс не сложен, справится даже начинающий электрик.

Распределительные коробки для электропроводки — виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

• ответвление розеточной группы;
• сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Преимущества и недостатки использования распределительных коробок

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

1. Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
2. Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
3. При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

• Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
• Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
• Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

Конструктивно коробки могут быть исполнены в различных вариантах:

• коробка внутренняя, заделываемая в стену, скрытной установки;
• внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;
• наружная, для установки снаружи, оснащена герметичной крышкой;
• с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

Изображение	Наименования	Размеры			Количество выводов
		А	В	Н
Для наружной проводки с сальниками
	3001	Диам. 70		36	4
	3002	80	80	36	7
	3011	100	100	55	7
	3012	153	110	63	8
	3013	160	135	83	10
	3014	220	170	85	10
	3015	310	240	124	12
Для наружной проводки без сальников
	BJB1-100	100	100	55	6
	BJB1-120	120	80	50	6
	BJB1-150	150	110	70	10
	BJB1-190	190	140	70	10
	BJB1-100	150	110	110	6
	JLB-90	90	42	40	10
Для гипсокартона, с крышкой
	3251	100	100	45
	3252	160	100	50
	3253	200	130	60
	3254	Диам. 67		39
Коробка «Эконом для наружной проводки
	JBR-065	Диам.65		35	4 по 20 мм
	JBR-070	Диам.70		40	4 по 20 мм
	JBR-080	Диам.80		40	4 по 20 мм
	JBS-065	65	65	40	7 по 20 мм
	JBS-070	70	70	40	6 по 20 мм
	JBS-080	85	85	40	6 по 20 мм
	JBS-100	100	100	55	6 по 25мм
	JBS-120	120	80	50	6 по 25 мм
	JBS-150	150	110	70	10 по 25 мм
	JBS-190	190	140	70	10 по 32 мм
	JBS-210	210	150	100	6 по 50 мм2 по 32 мм
	JBS-300	300	250	120	12 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

Схема электроснабжения



Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

1. Разметить лини прохождения каналов будущей проводки.
2. Выполнить штробление каналов скрытой проводки.
3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
6. От вторых концов клемм или от скруток развести провода по точкам потребления.
7. На всех розетках должно быть заземление соответствующим проводом.
8. Провода в коробках маркировать по назначению.
9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
10. Электроэнергию на щиток подавать в последнюю очередь.
11. При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

• Коробки для использования в помещениях с невысоким уровнем влажности.
• Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

Статья была полезна?

0,00 (оценок: 0)

Обзор лучших распределительных коробок на 2020 год с плюсами, минусами

При организации домашней электропроводки значение приобретает небольшое по размерам устройство – распределительная коробка, где поступающая электроэнергия раздаётся потребителям с помощью выключателей или розеток.

В магазинах электротоваров представлены популярные модели, отличающиеся по исполнению или материалу, но с почти одинаковым функционалом. Каждый самостоятельно выбирает, какой лучше купить товар.

Наш обзор демонстрирует основные виды распределительных коробок. Можно узнать, сколько стоит продукция, какие бывают новинки, как выбрать, а также на что обратить внимание, чтобы не допустить ошибки при выборе.

Общие сведения

Распределительная коробка – это вид электротехнического изделия, в котором организуется коммутация и разветвление электропроводов снаружи или внутри помещения для прокладки электросети.

В обиходе этому термину также соответствуют другие названия:

• распаячная;
• ответвительная;
• расключительная.

Это синонимы, обозначающие одно изделие, а не отдельные виды коробок.

Потребители электроэнергии обуславливают разделение электропроводки в зданиях и помещениях на разные группы. Правильная установка коробок обеспечивает бесперебойной электроснабжение и сокращение финансовых расходов без необходимости подведения отдельного кабеля для каждого электрического прибора. При равномерном распределении проводов повышается уровень пожарной безопасности благодаря изоляции воспламеняющих материалов и соединений, находящихся в стенах.

Кроме того, электротехническая конструкция обеспечивает удобство при ремонте и возможность расширения электроцепи путём добавления новых ветвей. В результате всё выглядит красиво и эстетично.

Распределительные коробки обеспечивают защиту соединений от:

• пыли – при монтаже на промышленных объектах;
• воды – для установки на объектах с большой влажностью;
• механических повреждений – для размещения кабелей вне помещений;
• резких перепадов температуры – при монтаже в деревянных строениях или на стенах с воспламеняющимися материалами.

Устройство

Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.

Пайка или сварка

При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.

Достоинства:

• долговечность;
• надёжность.

Недостатки:

• обязательное наличие паяльника или сварочного аппарата;
• трудоёмкость процесса, сложного для выполнения не специалистом;
• неразборность соединения;
• со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.

Опрессовка

Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.

Достоинства:

• надёжность;
• невысокая цена гильз.

Недостатки:

• одноразовое использование гил

Что такое распределительная коробка? (с рисунком)

Электрические распределительные коробки — это устройства, которые содержат соединения или пересечения проводки, которые позволяют соединить проводку в доме или общественном здании с основным источником питания, обеспечиваемым местным коммунальным предприятием. Наличие коробки обычно считается практичным и более эстетичным, чем связка оголенных электрических проводов. Хотя точная конфигурация контейнеров с электрическими соединениями этого типа может незначительно отличаться, есть несколько основных элементов, которые являются общими для всех конструкций.

Распределительная коробка содержит пересечения электропроводки.

Для многих людей основная цель распределительной коробки — скрыть электрические соединения от глаз. Коробка обычно изготавливается из металла или твердого пластика и имеет квадратную или прямоугольную форму.Дверь на передней панели обеспечивает доступ внутрь. Дверь может быть утоплена в передней части распределительной коробки, или вся облицовка может качаться вверх или вниз, чтобы обеспечить доступ к соединениям внутри устройства. Во многих домах коробка сама по себе утоплена в стене, и для обзора открыта только передняя панель. Это позволяет очень легко повесить на нее произведение искусства и полностью скрыть его от глаз.

Хотя это правда, что распределительная коробка представляет собой более аккуратное средство сокрытия электрических соединений, реальная ценность коробки заключается в обеспечении степени защиты проводного интерфейса в различных точках соединения.Это также может помочь сдержать искры в случае перегрузки одного из соединений по какой-либо причине, и, таким образом, ограничить количество причиненного ущерба. Сегодняшнее типичное устройство обычно включает в себя предохранительный выключатель, который позволяет отключать соединения, сделанные внутри коробки, в аварийной ситуации.

Срок службы типичной распределительной коробки может измеряться десятилетиями.Иногда модернизация проводки внутри здания требует установки коробки большего размера для размещения дополнительных электрических соединений или более крупных электрических кабелей. Однако, если исходная электропроводка остается в хорошем состоянии и нет дополнительной нагрузки на общую электрическую систему в здании, ее обычно не нужно заменять.

Как использовать распределительные коробки в Великобритании

Коробчатые развязки обычно используются на больших оживленных перекрестках, таких как перекрестки, контролируемые светофорами, тройники и даже перекрестки с круговым движением.На дороге нарисованы крестообразные желтые линии.

Экзаменатор вашего экзамена по вождению ожидает, что вы: —
Используйте распорядок МСМ вовремя
Не въезжать на перекресток, если выезд не свободен.
Снизьте скорость и остановитесь перед перекрестком, если выезд не свободен.

Экзаменатор также будет следить за тем, чтобы вы: —
Контролируйте свою скорость на подходе к боксу.
Отойдите, внимательно осмотревшись, чтобы убедиться в безопасности.

Как использовать коробчатое соединение

Коробчатые развязки позволяют поддерживать движение транспортного потока и, следовательно, держать перекресток свободным, предотвращая остановку транспорта на пути пересекающего транспорта.
Используйте процедуру «Зеркало, сигнал, маневр» (MSM) заранее, и это даст вам время оценить перекресток, прежде чем вы туда доберетесь.

На этой схеме изображен перекресток на светофоре.

Вам следует выехать на перекресток с коробкой, если вы хотите повернуть направо и ваш путь заблокирован встречным транспортом.
Вы можете ждать на желтом перекрестке, если дорога к выезду свободна.
Если в таких обстоятельствах вы будете ждать нестандартно, вы можете не сдать экзамен по вождению.
Когда путь свободен, удаляйтесь с умом и не создавайте препятствий.

Будьте осторожны, стоя в очереди на перекрестке, так как у вас может не быть времени, чтобы освободить перекресток до смены светофора.

На диаграмме справа показано Когда не следует заходить в коробчатое соединение

Вы, , НЕ ДОЛЖНЫ заходить в коробку, пока ваша выездная дорога или переулок не освободятся.
Поскольку на дороге уже есть линия движения, у вас нет места, чтобы присоединиться к этой очереди, не блокируя поток движения, показанный желтыми машинами.
В этих обстоятельствах вам НЕ следует вводить поле.
Если вы войдете в поле в этих обстоятельствах, вы можете не сдать экзамен по вождению.

Изображения Питера Джексона Dip.DI, DSA.ADI (Автомобиль)

Коробчатых стыков опасаться не стоит. Во всяком случае, они облегчают жизнь. Как и все остальное, когда вы учитесь водить машину, продолжайте практиковаться.

Практика ведет к совершенству, так что потренируйтесь у сертифицированного инструктора по вождению

---

ПОДЕЛИТЬСЯ СТРАНИЦЕЙ

---

Соединительные коробки — определение соединительных коробок по The Free Dictionary

Однако при численном моделировании и стандартном испытании на огнестойкость стены с металлическим каркасом со встроенными распределительными коробками после армирования в испытании 3 могут соответствовать требованиям по огнестойкости в течение 1 часа.International Resource News — 17 марта 2014 г. — Polycase представляет новую серию YQ электрических распределительных коробок NEMA. Распределительные коробки downlighter. Эти распределительные коробки выполняют аналого-цифровое преобразование веса для каждого датчика веса и могут передавать данные по беспроводной сети на индикаторы, где отображаются данные веса. Эти соединительные коробки выполняют аналого-цифровое преобразование веса для каждого датчика веса. и может передавать данные по беспроводной сети на индикаторы Cardinal, где отображаются данные о весе.Подразделение SABIC Innovative Plastics выпустило высокоэффективную сополимерную смолу Lexan EXL, которая, по словам компании, «отражает быстро развивающуюся тенденцию к миниатюризации фотоэлектрических (PV) соединителей и распределительных коробок». Улучшенные электрические и огнестойкие характеристики этой марки смолы Lexan EXL позволяют разработчикам миниатюризировать всю систему, создавая тонкостенные детали, перемещая проводники ближе друг к другу и интегрируя системы распределительных коробок, «помогая снизить затраты на солнечную энергию и повысить эффективность. «Сабич говорит, добавляя, что рынок фотоэлектрических систем является одним из наиболее динамичных мировых секторов с совокупными ежегодными темпами роста более 20%, и тот, которому уделяется« значительное внимание как жизнеспособный и растущий основной альтернативный источник энергии.»www.sabic.ip.com. Компоненты, изготовленные методом прессования, сокращают расходы, поскольку они объединяют такие детали, как проушины, фитинги и электрические распределительные коробки. Тел: (317) 773-1766 * PT Direct: 753LMA Подобная тактика с защитой -мутационная краска уже была использована на городских фонарных столбах и распределительных коробках с большим эффектом. 4000 городских телефонных распределительных коробов все чаще становятся объектами граффити-вандалов и плакатов с мухами. Проекты, требующие большого количества коррозионностойких настенных распределительных коробок аналогичной конфигурации, проще, чем когда-либо.Благодаря тому, что все металлические детали изготовлены из нержавеющей стали 316, распределительные коробки M12 eurofast multibox могут использоваться для уплотнения проводов в приложениях, слишком жестких для латуни или других материалов. коробки.

ZombiU CCTV Распределительные коробки Руководство по расположению

Лондон, кишащий зомби в ZombiU, больше не тот город, в котором вы должны оставаться. Если вы хотите выжить среди нежити, вам понадобится интеллект в каждой точке города, чтобы проложить самый безопасный маршрут к вашей цели.Именно здесь на помощь приходит наше руководство по расположению распределительных коробок ZombiU CCTV. Это ваши глаза и уши в ZombiU.

Вы можете пометить эти распределительные коробки CCTV, чтобы наблюдать за городом. Вы можете получить доступ к каналам на мониторах видеонаблюдения в вашем безопасном доме. Всего можно пометить 16 распределительных коробок CCTV. Вы найдете их в местах, указанных ниже:

Примечание . В районе Safe House, Palace Bunker, Queen’s Quarter, St.Склеп церкви Святого Георгия или Арена.

Для получения дополнительной информации о ZombiU прочтите наши «Письма королевы», «Письма Ди» и руководство по размещению газет .

Расположение распределительных коробок видеонаблюдения ZombiU

Распределительная коробка CCTV # 1
Местоположение . Рынки на Брик-Лейн — Хэнбери Грин и Маркет-стрит, этаж 0
Вы найдете его на стене в конце многоквартирного дома, рядом с телефонной будкой и частичной баррикадой.

Распределительная коробка CCTV # 2
Местоположение .Brick Lane Markets — Супермаркет, Этаж 0
Вы найдете его прикрепленным к одной из стен ниши в подвальном помещении супермаркета.

Распределительная коробка CCTV # 3
Расположение . Мемориал Виктории — Зеленый парк, этаж 1
Под дворцом, в зоне дренажа, справа от ливневой канализации.

Распределительная коробка CCTV # 4
Местоположение . Мемориал Виктории — Дворцовые ворота, этаж 0
Вы найдете его внутри мобильной командно-диспетчерской, слева от выходной двери.

Распределительная коробка CCTV # 5
Местоположение . Мемориал Виктории — Канализация, Этаж 1
Вы найдете его внутри большой насосной камеры, на стене внутри лагеря заборной сети.

Распределительная коробка CCTV # 6
Букингемский дворец — интерьер, этаж 1
Вы найдете его над входной дверью официального офиса.

Распределительная коробка CCTV # 7
Букингемский дворец — кухни, этаж 1
Ищите его в маленькой кладовой для клавиатур, над дверью, прямо перед вентиляционным отверстием на кухне.

Распределительная коробка CCTV # 8
Местоположение . Brick Lane Flats — Old Brick Warehouses, Floor 0
Вы найдете его в запертой кладовой, к которой вы можете получить доступ через высокий воздуховод в пожарном складе.

Распределительная коробка CCTV # 9
Расположение . Квартиры на Брик-Лейн — Квартира Рона Фридмана, этаж 5
Найдите его на колонне в кладовой в квартире Рона Фридмана.

Распределительная коробка CCTV # 10
Местоположение . Лондонский Тауэр — Тауэрский пирс, этаж 0
Ищите его на стене гавани, за углом от второго пирса.

Распределительная коробка CCTV # 11
Местоположение . Лондонский Тауэр, Кровавая Башня, Этаж 2
Перед тем, как отпереть ворота, поищите их в боковой нише внутри первой камеры подземелья.

Распределительная коробка CCTV # 12
Местоположение . Зеленый Спиталфилдс — Парк Квакеров, этаж 0
Обыщите место для мусора в углу, возле глушителя и за воротами с карточками-ключами.

Распределительная коробка CCTV # 13
Местоположение . Зеленый Спиталфилдс — Автозаправочная станция Шордич, этаж 0
Посмотрите на верхний правый угол высокой стены, справа от мусора, на главной дороге Шордич.

Распределительная коробка CCTV # 14
Местоположение . Baconfields — Darwin Yard), этаж 0
. Вы найдете его на внешней стене, прямо над ржавыми контейнерами, у запертой двери.

Распределительная коробка CCTV # 15
Местоположение .

Распределительная коробка SON, адаптер SON с концентратором и разъемы SON

Распределительная коробка SON, адаптер SON с концентратором и разъемы SON

Эти разъемы от SON — это простой способ разделить кабели, не увеличивая объем вашей проводки, а также добавить Y-образную распределительную коробку для добавления другого устройства (например, USB-WERK или The Plug III ). .

— штекер адаптера концентратора SON плюс коннектор SON: очень профессиональный способ подключения концентратора к разъемному коннектору. Штекер адаптера остается подключенным к ступице (всегда), и у вас есть возможность разделить разъемы, когда вам нужно снять колесо.

— распределительная коробка SON с адаптером концентратора: это устройство имеет разъем SON, припаянный к адаптеру концентратора, а после коаксиального кабеля длиной 8 дюймов имеется соединительная коробка Y, позволяющая припаять провод переднего фонаря к коробке. а штекерный разъем, идущий в распределительную коробку, можно припаять к проводу, идущему к вашему USB-устройству.

— Распределительная коробка SON плюс разъем SON: в распределительную коробку вставлен коаксиальный кабель и один разъем SON. Потенциально коаксиальный кабель может идти к концентратору, которому нужны оголенные кабели для подключения к концентратору, провод от вашего переднего фонаря может быть припаян к распределительной коробке, а штыревой разъем, идущий в распределительную коробку, может быть припаян к проводу, идущему к вашему USB-устройство.

Проверить Сын разъем Инструкции Вот
Проверить Сын распределительной коробки ИНСТРУКЦИИ Здесь

Сообщений о Dynamo Blog

Dynamo Signing или Зарядные устройства W / Dynamo Power

Наличие: Есть в наличии

Артикул 3425

Детали

Распределительная коробка SON | Распределительная коробка SON с адаптером концентратора
MPN: 72631, 72630, 72635
SCH72631, SCH72630, SCH72635
SMT-2631

Дополнительная информация

Дополнительная информация

Тип	Соединитель динамо-машины
Марка	Шмидт

отзывов

Вас также может заинтересовать

Электрическая черновая проводка стен шин земного корабля

Прошло несколько дней с тех пор, как мы закончили черновую проводку, но я подумал, что опубликую об этом, прежде чем забуду подробности.

Как упоминалось ранее, мы потратили некоторое время после получения разрешения на электроснабжение, выясняя, какой тип провода потребуется для стенок шины; Инспектор по электрике изначально хотел, чтобы мы использовали металлические или неметаллические трубы для защиты от коррозии и влаги. Основываясь на нашем исследовании других зданий из самана в Британской Колумбии, мы смогли показать строительному инспектору, что стандартная проводка и коробки использовались в зданиях с аналогичными технологиями строительства.

На прошлой неделе мы наконец приступили к черновой проводке стенок покрышек. Я начал работать над концами внутренних стенок покрышки; у нас есть провода, проложенные в каналах наверху этих стен, и на концах всех этих стен будут выключатели. Мы решили сделать рамку для проводки на конце каждой стены, а не забивать эту проводку кирпичом. Для этого выбора было две причины; Я волновался, что не будет много глины, закрывающей проволочные трассы на торцах стен, и мы намерены закончить эти прогоны так, чтобы они выглядели как столбы на торцах внутренних стен  … мы надеемся, что это будет эстетично. Изготовление этих коробок было медленной работой, так как 2 × 6, образующие коробку, должны были подгоняться под стопку шин. В конце концов, когда мы закончим мазать стены, мы перекроем нестандартные края 2×6.

На каждой из торцевых стен я установил 3-х или 4-х групповую электрическую коробку примерно на 4 фута выше уровня готового пола. Эти ящики будут содержать выключатели для основного освещения комнаты. Намерение состоит в том, чтобы все цепи освещения были на постоянном токе. Я проложил некоторые из этих ответвлений, используя провод № 10 AWG из-за длины участков и количества ламп в цепи; Я не хотел никаких проблем с падением напряжения из-за недостаточного сечения проводов.В этих чейках я также разместил одиночный ящик примерно на 1 фут выше уровня готового пола. Это позволяет мне иметь плагин DC в каждой комнате, чего я не был уверен, как бы я мог добиться этого в противном случае. Я не включал эти плагины постоянного тока, чтобы убедиться, что вдоль стены комнаты нет точек дальше 12 футов от электрической розетки; Я позаботился о том, чтобы вы всегда находились в пределах 12 футов от плагина AC.

После того, как эти торцевые проемы были закончены, мы перешли к проводке рядом с восточным и западным дверными проемами.Здесь снова электрическая проводка для комнатного освещения проходила по каналу в верхней части стены шины. Эта проводка была опущена примерно на 4 фута выше конечного уровня в монтажную коробку розетки выключателя, пропустив ее в углубленных канавках между шинами. Провода были прикреплены к шинам с помощью винтов 3/4 дюйма и зажимов для проводов, одобренных CSA. Здесь снова один плагин для банды был помещен под распределительной коробкой.

Наконец, все ответвления были проложены для штепсельных розеток на стенках покрышки.Все эти бандитские ящики устанавливались на фанеру, привинченную к полости между двумя шинами в стене. С помощью электролобзика из фанеры вырезали коробку, монтировали и прикручивали к фанере коробку. Перед установкой монтажной коробки 6-миллиметровый полипропилен и лепнина на токарном станке были скреплены скобами поверх открытой поверхности фанеры. Токарный станок выходит за края фанеры. Как описано выше, электрический провод был закреплен в полостях, образованных между шинами.

Мы пропустили провод между комнатами, просверлив початок между шинами.Это сработало хорошо и уменьшило количество проводов, так как нам не нужно было идти прямо к концу каждой стены. Мы позаботились о том, чтобы проволока была скреплена скобами в пределах 6 дюймов от входа в монтажную коробку и, по крайней мере, через каждые 5 футов по ее длине. Не менее 6 дюймов проводника было уложено в бандитские коробки.

Вся эта работа заняла у нас двоих три дня.

Службы онлайн-транскрипции в США

Службы онлайн-транскрипции в США | Синергия Транскрипция быстрый контакт

Лучший выбор для ваших транскрипций

качество

Знания, специфичные для предметной области — Transcriptionist

Мы стремимся предоставлять транскрипции исключительного качества.

Премия «Лучшее из Линдена», 2017 г.

Служба транскрипции Synergy

Synergy Transcription Service был выбран для получения награды Best of Linden Award 2017 в категории Transcription программы Linden Award

2014 Награда за лучшее из Линдена

Служба транскрипции Synergy

Synergy Transcription Service был выбран для получения награды Best of Linden Award 2014 в категории Transcription программы Linden Award

СЛУЖБА КЛИЕНТОВ 24/7

Экстремальная опора

наши специалисты по обслуживанию клиентов работают круглосуточно и без выходных.

ТОЧНОСТЬ ГАРАНТИРОВАНА

Точная транскрипция

Гарантия 95%, Объединение людей, Автоматизация, Качественный процесс.

СОХРАНИТЬ 1,08 долл. США / МИН

Доступная цена транскрипции

Мы предлагаем вам лучшую транскрипцию по недорогим ценам, благодаря конкурентному ценовому преимуществу.

ДОСТАВКА ВОВРЕМЯ

Безопасность-Конфиденциальность-Конфиденциальность

Обязательство доставки в соответствии с графиком и строгие меры безопасности для ваших данных.

САМОЕ БЫСТРОЕ ВРЕМЯ ОБРАЩЕНИЯ

в промышленности

Ваши транскрибаторы работают круглосуточно, заботясь о качестве услуг транскрипции.

Предыдущий Следующий

Synergy Transcription Services — базирующийся в США поставщик услуг транскрипции, который может похвастаться своим богатым и достоверным опытом работы с различными парадигмами транскрипции. Наш надежный опыт и несколько центров доставки расположены в США и Индии. Наше качество транскрипции и TAT являются лучшими в этом бизнесе, удовлетворяя требования клиентов, которые охватывают весь спектр типов записи и форматов хранения носителей/данных. Каждая услуга предоставляется командой опытных сотрудников, поддерживаемых самой современной технологической инфраструктурой.

читать далее

Большое внимание стандартам качества и безупречному соблюдению заранее установленных сроков повышает ценность наших услуг.Наши расценки ниже, чем у местных транскрипционных компаний. Наше качество не уступает лучшим в этой области, факт, подтвержденный верой и доброй волей, возложенными на нас нашими престижными клиентами и заказчиками. С тех пор, как мы получили доступ к услугам транскрипции, мы в первую очередь сосредоточились на предоставлении несравненных услуг транскрипции, и наше портфолио доказывает это.

Наши специалисты по расшифровке представляли Synergy на глобальном уровне, работая с компаниями из списка Fortune 500, и поделились своим опытом в области управления качеством, управления взаимоотношениями с клиентами и управления доставкой. Мы с гордостью можем сказать, что мы предоставили лучшие конкурентные навыки транскрипции с максимальным качеством. Удовлетворяя клиентов нашими услугами транскрипции в различных областях, мы поняли, насколько эти услуги незаменимы практически в каждой области. Имея репутацию лояльной клиентской базы, мы специализируемся на предоставлении наилучшего обслуживания и качества транскрипции в различных областях.

• Доступные транскрипции

  1 доллар США.08/мин. Полные услуги транскрипции. Под одной крышей.

• Точные транскрипции

  95% гарантия. Сочетайте людей, автоматизацию, качественный процесс

• Качество

  Мы увлечены предоставлением транскрипций исключительного качества.

• Раш ТАТ

  Посвящается качеству транскрипции услуг при быстром времени выполнения (TAT)

• Своевременная доставка

  Обязательства по доставке в соответствии с графиком и в рамках бюджета каждый раз.

• Безопасность-Конфиденциальность-Конфиденциальность

  Высокие меры безопасности для ваших данных.

• Обслуживание клиентов

  Выделенный менеджер контактов для каждого клиента/аккаунта. 24x7x365

«Общение было отличным и очень быстрым. Они звонили мне с любыми вопросами. Работа была отличной и сделанной.Очень быстро по очень конкурентоспособной цене.»

«Быстрый оборот. Отличное продолжение. Очень рад найти этого поставщика».

«Эта компания была послана для меня Богом. Я изучаю психологию-консультанта, и мне приходится брать интервью у разных людей для моих занятий. Дэррин и ребята из Synergy отлично справились с выполнением моих заказов».

«Я работаю в Uconn, и один из преподавателей воспользовался этой услугой для своих исследований, я бы порекомендовал эту услугу.»

«Отличное обслуживание и прекрасное общение и обслуживание клиентов».

Работа сборщика в Керрвилле, штат Техас (нанимаем сейчас!)

Компания по поставкам животных

Работа на складе общего назначения в Шерце, штат Техас

Работа на складе общего назначения ПОЛНАЯ РАБОТА
$14,50/час Селектор заказов безопасно, точно и продуктивно выбирает, укладывает и размещает заказы, чтобы уложиться в ежедневные сроки и гарантировать, что мы последовательно «обеспечиваем успех» нашим клиентам. ОСНОВНЫЕ ОБЯЗАННОСТИ/ОТВЕТСТВЕННОСТЬ:
— Чтобы успешно выполнять эту работу, человек должен быть в состоянии удовлетворительно выполнять все основные обязанности.
— Приходить вовремя, делать запланированные перерывы и обеды и выполнять ежедневные рабочие задания.
— Выберите во всех зонах, как указано, включая все трансферы / шаттлы.
— Используйте назначенные инструменты и оборудование безопасно и в соответствии с инструкциями.
— Убедитесь, что все поддоны презентабельны для клиентов и соответствуют стандартам компании: вариация ширины поддона, высота, вес переупакованного ящика, все предметы на поддоне правильно сложены и закреплены для безопасной транспортировки.
— Проверьте и проверьте идентификаторы тотализатора перед постановкой
— Убедитесь, что все собранные заказы правильно подготовлены для транспортировки.
— Выполняйте уборку проходов и убирайте во время сбора.
— Отвечает за соответствие или превышение ожиданий точности и минимальных линий, необходимых для каждой зоны в соответствии с указаниями оперативного управления.
— Всегда поощряйте безопасную рабочую среду, моделируя желаемое поведение для себя и других.
— Незамедлительно сообщайте о любых проблемах или проблемах начальнику смены или другим членам оперативного управления.
— Соответствовать или превосходить все ожидания компании в отношении безопасности и производительности, следовать всем руководствам и операционным политикам и процедурам.
— Это не исчерпывающий список; могут потребоваться другие обязанности. Эти обязанности и ответственность могут быть изменены в любое время. КВАЛИФИКАЦИЯ
— Способность выполнять ежедневную рабочую нагрузку в соответствии с инструкциями в условиях больших объемов и сроков.
— Адекватное знание товаров, которые есть в наличии и к отгрузке
— Возможность читать упаковки, заказывать этикетки, другую информацию и сопоставлять видимые элементы и другие данные.
— Возможность выполнять компьютерный поиск/запросы для определения местонахождения продукта и/или описания
— Целеустремленность, организованность, умение общаться на профессиональном уровне
— Позитивный настрой, нацеленность на команду — успешная работа как самостоятельно, так и в сотрудничестве с коллегами
— Знание и применение техники безопасного подъема груза УСЛОВИЯ ТРУДА
Складская среда с переменными температурами/погодными условиями на улице, воздействием шума и вибраций от вилочных погрузчиков/другого оборудования, будет работать рядом с движущимися механическими частями, такими как подъемники. Могут быть сделаны разумные приспособления, позволяющие инвалидам выполнять основные функции.ФИЗИЧЕСКИЕ СПОСОБНОСТИ
— Ходить и стоять большую часть смены.
— Некоторые сутулятся, становятся на колени и приседают, поднимаются.
— Дотягивание и ношение руками и руками.
Подъем и перенос 60 фунтов большую часть смены, иногда и тяжелее.
— Ручная укладка 30 000 фунтов в день.
— ловкость рук и пальцев при работе со складскими инструментами и оборудованием.
— Умение слышать и говорить по телефону.
— Закрыть визуальную работу на компьютерном терминале.САТ-01 WS-01 WS-LC
Расписание
Начало смены: 14:00
Продолжительность смены: 10 часов
свободна 3 смена
Преимущества
Страхование здоровья, зубов, зрения — доступно через 31 день Оплачиваемый отпуск 401 (к) план
Квалификация
Должен пройти проверку на наркотики (включая каннабис) Должен пройти проверку биографических данных Может поднять 60 фунтов Должно быть не менее 18+ лет Предыдущий опыт работы на складе/дистрибуции приветствуется Опыт работы с электрическими тележками приветствуется

О компании по снабжению животных
Мы являемся ведущим в стране оптовым дистрибьютором товаров для животных.
