Разъем usb a: Типы USB разъёмов — какие бывают USB: информация в 3 разделах

Содержание

Типы USB разъёмов — какие бывают USB: информация в 3 разделах

USB бывают разные. Одни подходят для подсоединения периферии к компьютеру, другие — к мобильным устройствам. Статья поможет не только разобраться, как быстро способна передать информацию та или иная версия разъема, но и помочь подобрать подходящий кабель или переходник.

Стандарты USB 1.x и 2.0

Эти версии различаются быстротой, с которой через них можно передавать данные. У каждой из них — несколько рабочих режимов, которые отличаются параметрами пропускной способности.

Примечание: юсб 1.0 и 2.0 представляют собой довольно старые стандарты, впрочем, второе поколение все еще в ходу.

Читайте также: Флагманы Samsung Galaxy S9 и Apple iPhone X — что выбрать из 2 смартфонов?

Виды и типы USB

Независимо от версии юсб кабеля, все они делятся на 2 типа:

  • A — размещается на стороне главного устройства;
  • B — со стороны периферийного девайса.

Они также отличаются расположением контактов. На фото — схема, где отображена распиновка версии 2.0 обоих типов.

Каждый из типов выпускается в разных форм-факторах: стандартном, мини и микро. Это необходимо для подключения разных устройств друг к другу, например, смартфона к компьютеру или внешней зарядке.

Интересно: некоторые мобильные гаджеты поддерживают OTG. Это означает, что с помощью шнура-переходника к ним можно подключить устройство с USB стандартного размера.

Узнайте: Какую материнскую плату выбрать — 8 ключевых критериев

Стандарты USB 3.x

Отличается повышенной быстротой — до 5 гигабит. Такой показатель позволяет передать терабайт всего за час. Для сравнения: USB 2.0, вроде модели от Digitus, дает только 480 мегабит. По форме USB 3.0 и 2.0 Type-A одинаковы. Поэтому разъемы третьей версии окрашены в синий цвет. Благодаря этому можно различать контакты визуально.

Виды и типы USB

Также, как и предыдущие версии интерфейса, юсб 3.0 делится на два типа — А и В. Но вот видов уже не три, а два: стандартный и микро. Расположение контактов тоже отличается. Как и в предыдущем разделе — схема особенностей распиновки приведена на фото.

Полезно: Какой купить системный блок компьютера для ПК — 5 критериев выбора

Интересно: быстрая — третья — версия разъема стоит в емком внешнем накопителе MyBook.

В 2013 году была представлена обновленная вариация интерфейса 3.1, которая может передать 10 Гбит/с. Виды и типы обновленного решения оставили без изменений. Однако «исчез» USB 3.0. Его классификацию поменяли на USB 3.1 Gen 1, а обновленную версию на Gen 2. При этом множество шнуров обозначают по-старинке: 3.1 или 3.0, не указывая поколение.

Смотрите также: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

USB Type-C

Часто интерфейсы версии 3. 1 и Type-C путают, однако это не одно и то же. Type-C отличается тем, что контакты у него расположены зеркально (2×12), благодаря чему любое положение штекера для соединения с гаджетом, например, смартфоном, будет верным. Неправильно подключить Type-C практически невозможно, если только не пытаться вставлять шнур в другие версии портов.

В это же время вышла и Power Delivery — разработка, которая открыла возможности быстрой зарядки. При этом С-тип, 3.1 и PD — не одно и то же. В Юсб тип-C могут быть представлены и ранние версии, вроде 2.0. Также порт может как поддерживать, так и не поддерживать быструю зарядку.
Выше было написано, что у разъема типа С, например, в кабеле ASSMANN, есть 24 контакта: 12 — с нижней, и 12 — с верхней стороны. Каждую из них можно поделить на 6 групп:

  1. USB 2.0;
  2. Дополнительный канал;
  3. Конфигурирующий канал;
  4. Питание;
  5. ЮСБ 3.1 / 3.0;
  6. Земля.

Более понятно устройство такого разъема отражено на фото.

Геймерам пригодится: Рейтинг 5 лучших мобильных процессоров для игр

С виду отличий у юсб разъемов не так уж и много. Однако кроме разницы в плане быстроты USB могут отличаться и размером, и количеством контактов, и формой. Зная особенности каждого из вариантов, можно запросто подобрать подходящий шнур и «заставить» данные передаваться быстрее.


Типы и виды USB разъёмов

Середина 90-х годов была ознаменована тем, что была представлена универсальная последовательная шина, что на английском звучит Universal Serial Bus. Сегодня чаще всего мы сталкиваемся с аббревиатурой USB. Огромное количество существовавших тогда интерфейсов требовали стандартизации, что и было осуществлено на промышленном уровне. Сегодня USB считается одним из самых распространенных разъемов. Всевозможные девайсы, гаджеты и устройства, предлагаемые рынком, оснащены разными видами USB разъемов. Прогресс способствует развитию технологий. Не обошел он и USB разъём. Какие варианты видов и стандартов производители предлагают покупателям, а также их плюсы и минусы рассмотрим ниже в этой статье.

Классификация видов USB разъёмов

Обратившись к менеджеру магазина, чтобы купить usb, вы столкнетесь с большим выбором вариантов этого разъема. Так, сегодня на рынке можно купить разъемы usb следующих видов:

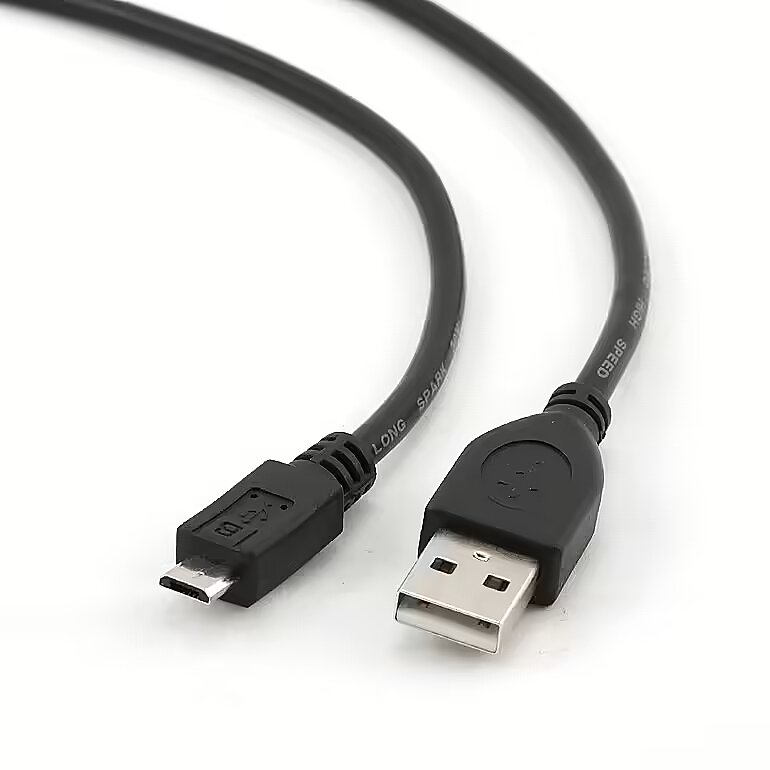

    • USB type a – является наиболее часто встречающимся типом. Ним оснащены клавиатуры и проводные мыши. Зарядные устройства мобильных телефонов также имеют именно этот тип разъема. Персональные компьютеры оснащены usb type a. Идеальным примером этого вида являются и флеш-накопители. Основными плюсами USB type a являются износостойкость, практичность и безопасность.
    • USB type b – основной целью его использования является подключение всевозможной периферии, например, многофункциональных устройств, принтеров, сканеров и др. Однако сегодня популярность данного разъема достаточно невелика, так как его вытесняет USB type a.
    • Mini USB – первоначально широко использовался для телефонов. Внешние данные этого разъема характеризуются уменьшенными размерами стандартного USB. Но в конкуренции с Micro USB существенно уступает.
    • Micro USB – практически все ведущие бренды смартфонов, а также иных портативных девайсов приняли данный разъем в качестве стандарта. Исключением являются товары производства Apple. Технологический прогресс уже произвел на свет конкурента и этому типу — USB Type C.
    • USB Type C – на рынке появился в 2014 году. Является скоростным и мощным. Сфера его распространения достаточно мала на сегодняшний день, однако «яблочная» компания продолжает заниматься развитием и усовершенствованием данного типа.

Отдельно хочется остановиться на отличиях мини и микро usb. Для ведущих производителей девайсов определяющее значение имеет именно размер устройства. В гонке за минимизацией, бесспорно, выигрывает микро usb. Именно ему отдают предпочтение разработчики мобильных телефонов известных брендов, так как этот разъем занимает существенно меньше места в девайсе. Таким образом, существенно сокращается сфера использования мини usb. Кроме того, одним из плюсов микро является его надежность, обоснованная прочностью материалов, используемых при изготовлении.

Разъемы usb 2.0 и usb 3.0

Все usb разъемы еще отличаются по своей версии. Разъемы usb 2.0 и usb 3.0 совместимы, однако имеют ряд существенных различий и особенностей. Так 3.0 передают данные с намного большей скоростью, чем 2.0. Но она будет иметь место лишь случае, когда и разъем и флеш-накопитель будут usb 3.0.

В общем версии 2.0 и 3.0 полностью совместимы, однако при совместной работе скорость передачи будет 2.0.

Таким образом, USB разъемы имеют определенную классификацию, которую стоит учитывать при осуществлении оптовых закупок. Подобрать подходящие варианты, которые бесспорно будут пользоваться популярностью в розничной торговле, помогут профессиональные менеджеры интернет-магазина Техно-Маг. Оформление заказа, доставка товара в любую точку Украины, а также высокое качество и надежное партнерство – вот основные преимущества интернет-магазина tehno-mag.com.ua.

USB Type-C: универсальный разъем для всего

Первая версия шины Universal Serial Bus (USB) была представлена в 1995 году. Именно USB стал наиболее успешным интерфейсом за всю историю вычислительных систем. Десятки миллиардов устройств связываются между собой посредством USB, потому важность данного канала передачи данных сложно переоценить. Похоже, с появлением разъема USB Type-C, наше представление о возможностях и роли универсальной шины может кардинально измениться. Прежде чем говорить о перспективах, давайте посмотрим, что же предлагает универсальный коннектор нового формата.

Преимущества и недостатки интерфейсного разъема нового формата уже некоторое время обсуждается в сети.

Спецификация USB Type-C была окончательно утверждена еще в конце лета прошлого года, однако тема универсального разъема вызвала активный интерес после недавнего анонса ноутбка Apple MacBook, а также новой версии Chromebook Pixel, оснащенных USB Type-C.

Конструкция. Удобное подключение

Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.

Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны/планшеты с минимально разумной толщиной корпуса.

Конструктивно разъем имеет овальную форму. Сигнальные и силовые выводы размещены на пластиковой стойке в центральной части. Контактная группа USB Type-C включает 24 вывода. Это гораздо больше, чем у разъемов USB предыдущего поколения. На нужды USB 1.0/2.0 выделялось всего 4 контакта, а разъемы USB 3.0 имеют 9 выводов.

Первая очевидная выгода USB Type-C – симметричный разъем, позволяющий не задумываться над тем, какой стороной подсоединить штекер к розетке. Извечная проблема устройств с USB-коннекторами любого формата теперь наконец-то решена. При этом решение задачи достигается не банальным дублированием всех контактных групп. Здесь используется определенная логика автоматического согласования и коммутации.

Еще один приятный момент – с обеих сторон интерфейсного кабеля располагаются идентичные разъемы. Потому, используя USB Type-C, не нужно выбирать, какой стороной проводника подсоединять ведущее и ведомое устройства.

Внешняя оболочка коннектора не имеет никаких отверстий или вырезов. Для его фиксации в разъеме используются внутренние боковые защелки. Штекер должен достаточно надежно удерживаться в разъеме. Люфтов, подобных тем, что можно было наблюдать у USB 3.0 Micro-B, здесь быть не должно.

Многих наверняка волнует физическая надежность нового коннектора. Согласно заявленным характеристикам, механический ресурс разъема USB Type-C составляет порядка 10 000 подключений. Точно такой же показатель характерен и для порта USB 2. 0 Micro-B.

Отдельно отметим, что USB Type-C не является интерфейсом передачи данных. Это тип разъема, позволяющий связать воедино различные сигнальные и силовые линии. Как видим, коннектор элегантен с инженерной точки зрения, а главное – должен быть удобен в использовании.

Скорость передачи данных. 10 Гб/c не для всех?

Одно из преимуществ USB Type-C – возможность использования для передачи данных интерфейса USB 3.1, сулящего повышение пропускной способности до 10 Гб/с. Однако, USB Type-C и USB 3.1 – это не равнозначные термины и точно не синонимы. В формате USB Type-C могут быть реализованы возможности как USB 3.1, так и USB 3.0 и даже USB 2.0. Поддержку той или иной спецификации определяет интегрированный контроллер. Конечно, с большей вероятностью порты USB Type-C будут появляться на устройствах, поддерживающих высокую скорость передачи данных, но это не догма.

Напомним, что даже при реализации возможностей USB 3.1 возможны отличия в максимальной скорости передачи данных. Для USB 3.1 Gen 1 – это 5 Гб/с, USB 3.1 Gen 2 – 10 Гб/с. Кстати, представленные Apple Macbook и Chromebook Pixel имеют порты USB Type-C с пропускной способностью 5 Гб/с. Ну, а наглядным примером того, что новый интерфейсный разъем очень вариативен, является планшет Nokia N1. Он также оснащен коннектором USB Type-C, но его возможности ограничены USB 2.0 с пропускной способностью 480 Мб/c.

Обозначение «USB 3.1 Gen 1» можно назвать своеобразной маркетинговой уловкой. Номинально подобный порт имеет возможности идентичные таковым для USB 3.0. Более того, для данной версии «USB 3.1» могут использоваться те же контроллеры, что и для реализации шины предыдущего поколения. На начальном этапе такой прием наверняка активно будут применять производители, выпуская новые устройства с USB Type-C  для которых не нужна максимальная  пропускная способность. Предлагая устройство с коннектором нового типа, многим захочется представить его в выгодном свете, заявив о наличии не только нового коннектора, но и поддержке USB 3. 1, пусть даже и условной.

Важно понимать, что номинально порт USB Type-C может использоваться для максимально производительного подключения на скоростях до 10 Гб/c, но, чтобы получить такую пропускную способность, ее должны обеспечивать подключаемые устройства. Наличие USB Type-C  не является показателем реальных скоростных возможностей порта. Их стоит предварительно уточнять в спецификациях конкретных продуктов.

Некоторые ограничения также имеют кабели для подсоединения устройств. При использовании интерфейса USB 3.1, для передачи данных без потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

Передача энергии. Агрегат на 100 Вт

Еще одна важная особенность, которую привносит USB Type-C – возможность передачи энергии мощностью до 100 Вт. Этого хватит не только для  питания/зарядки мобильных устройств, но и для беспроблемной работы ноутбуков, мониторов или, например, «больших» внешних накопителей формата 3,5”.

При изначальной разработке шины USB, передача энергии была второстепенной функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мышки/клавиатуры, но не более того. Для USB 2.0 номинальная сила тока была увеличена до 0,5 А, что позволило получить уже 2,5 Вт. Этого зачастую хватало для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В уже гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но это все еще 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим.  Однако, чтобы порт USB Type-C наполнился необходимыми мощностями, нужна поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации.

Чтобы упорядочить энергетические возможности портов с USB PD, была разработана система силовых профилей, предусматривающих возможные комбинации напряжений и токов. Соответствие  Profile 1 гарантирует возможность передачи 10 Вт энергии, Profile 2 – 18 Вт, Profile 3 – 36 Вт, Profile 4 – 60 Вт, Profile 5 – 100 Вт. Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

Конечно, хорошо, когда устройство оснащено USB Type-C, поддерживающим максимальный энергетический профиль USB PD. Именно такой разъем позволяет передавать до 100 Вт энергии. Очевидно, что порты с подобным потенциалом могут появиться на некоторых мощных ноутбуках, специальных док-станциях или материнских платах, где для нужд USB Type-C будут выделены отдельные фазы внутреннего блока питания. Речь о том, что требуемую мощность необходимо как-то сгенерировать и подвести к контактам USB Type-C. Да и для передачи энергии такой мощности потребуются активные кабели.

Здесь важно понимать, что не любой порт нового формата сможет обеспечить заявленную мощность в 100 Вт. Потенциальная возможность для этого есть, однако данный вопрос обязательно должен быть решен производителем на уровне схемотехники. Также не стоит питать иллюзий на счет того, что вышеуказанные 100 Вт можно будет получить, скажем, от блока питания размером со спичечную коробку и теперь зарядкой от смартфона можно будет запитать свой игровой ноутбук и подключенный к нему 27-дюймовый монитор. Все же закон сохранения энергии продолжает работать, а потому внешний БП на 100 Вт  с портом USB Type-C будет представлять собой все такой же увесистый брусок, как и ранее. В целом же сама возможность передачи энергии такой мощности с помощью универсального компактного разъема – это, конечно же, плюс. Как минимум, прекрасная возможность избавиться от разнобоя оригинальный силовых коннекторов, которыми особо часто грешат производители ноутбуков.

Еще одна полезная особенность  USB Type-C – возможность смены направления передачи энергии. Если позволяет схемотехника устройств, потребитель может, например, на время стать источником заряда. Причем для обратного энергетического обмена не понадобится даже переподключение разъемов.

Альтернативный режим. Не USB единым

Порт USB Type-C изначально разрабатывался в качестве универсально решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.

USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 4 K (3840×2160). При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3. 1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже скоростных 4 линии. В этом случае будет доступны режимы вплоть до 5K (5120×2880). В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.

При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

Совместимость. Трудности «переходникового» периода

Если говорить о совместимости  USB Type-C с устройствами, оснащенными портами USB предыдущего поколения, то, подключить их напрямую не представляется возможным из-за принципиальных отличий конструкции коннекторов. Для этого понадобится воспользоваться переходниками. Их ассортимент обещает быть очень широким. Конечно, речь не только о конвертации USB Type-C на формат других типов USB. Переходники для вывода изображения на экраны с традиционными портами DisplayPort, HDMI, DVI и VGA также будут доступны.

Apple одновременно с анонсом нового MacBook предложила несколько вариантов переходников. Одиночный USB Type-C на USB Type-A оценен в $19.

Учитывая наличие всего одного USB Type-C, владельцу MacBook наверняка не обойтись без универсального более функционального конвертора. Apple представила два таких адаптера. Один на выходе имеет сквозной порт USB Type-C, VGA и USB Type-A, второй вариант оснащен HDMI вместо VGA. Стоимость таких коробков – $79. Блок питания на 29 Вт с нативным USB Type-C завесил на $49.

Google для новой системы Chromebook Pixel предлагает одиночные переходники с USB Type-C на Type-A (вилка/розетка) ценой $13, за конвертер на DisplayPort и HDMI придется заплатить $40. Блок питания на 60 Вт оценен в $60.

От производителей оборудования традиционно не стоит ожидать гуманных ценников на дополнительные аксессуары. Производители переходников в предвкушении спроса на свои новые продукты. Belkin уже готова отгружать километры проводников, но их стоимость также низкой не назовешь ($20–30). Компания также анонсировала, но еще не представила переходник с USB Type-C на гигабитный порт Ethernet. Стоимость пока не объявлена, есть информация лишь о том, что он будет доступен в начале лета. Забавно, но, похоже, что до этого момента, чтобы подключиться к проводной сети, понадобится сразу использовать два переходника. Вполне возможно, что кто-то окажется расторопнее Belkin, раньше предложив соответствующий адаптер.

О заметном снижении цены можно будет говорить лишь после того, как аксессуарами с USB Type-C плотно займутся куда менее известные компании из «Поднебесной».  Учитывая, какие перспективы открываются, полагаем, что за ними дело не станет.

Устройства с USB Type-C. Кто-то должен быть первым

Номинально первым устройством, оснащенным портом USB Type-C стал планшет Nokia N1. По крайней мере, именно это устройство стало предвестником того, что порты нового формата покинули лаборатории разработчиков и «идут в народ».

Любопытное устройство, но,  к сожалению, пока оно предлагается достаточно ограниченным тиражом. Планшет имеет нативный порт USB Type-C, хотя для передачи данных используется протокол USB 2.0.

Пожалуй, наиболее знаковым продуктом, который поможет повысить популярность USB Type-C, стал недавно представленный Apple MacBook. 12-дюймовый ноутбук оснащен единственным интерфейсным разъемом, потому его владельцы так или иначе станут первопроходцами, которые будут приспосабливаться к жизни с USB Type-C.

С одной стороны Apple очевидно поддержала развитие нового стандарта, более того, инженеры компании непосредственно участвовали в разработке USB Type-C. С другой – обновленные версии Macbook Air и MacBook Pro не получили данный коннектор. Значит ли это, что в более «тяжелой» категории устройств производителя USB Type-C в ближайший год не пропишется? Спорно. Ведь наверняка Apple не сможет удержаться от обновления линейки ноутбуков после осеннего  анонса  новой мобильной платформы Intel с процессорами Skylake. Возможно, именно тогда купертинцы выделят место на интерфейсной панели для USB Type-C.

Еще более неоднозначна ситуация с планшетами и смартфонами. Будет ли Apple использовать для них USB Type-C вместо Lightning? Проприетарный разъем в плане возможностей заметно уступает новому универсальному порту, но как быть с оригинальной периферией, накопившейся у пользователей мобильных продуктов Apple c 2012 года? Ответы на эти вопросы мы узнаем с обновлением или расширением линеек iPhone/iPad.

Компания Google представила второе поколение стильных ноутбуков Chromebook Pixel. Системы на Chrome OS до сих пор остаются достаточно нишевыми решениями, но качество систем Google подкупает, к тому же в этот раз они в авангарде устройств, предлагающих приобщиться к USB Type-С. Ноутбуки оснащены парой соответствующих разъемов. Однако, для подстраховки  Chromebook Pixel имеют и два классических разъема USB 3.0.

В целом, представители Google весьма воодушевлены возможностями нового разъема, рассчитывая на появление в ближайшем времени мобильных устройств на Android с разъемом USB Type-C. Бескомпромиссная поддержка крупнейшего платформодержателя – весомый аргумент для других игроков рынка.

Производители материнских плат пока не особо торопятся добавлять порт USB Type-C для своих устройств. Недавно компания MSI представила модель MSI Z97A GAMING 6, которая оборудована таким коннектором со скоростью передачи данных до 10 Гб/c.

Компания ASUS предлагает внешний контроллер USB 3.1 с портом USB Type-C, который устанавливается на любую плату со свободным слотом PCI Express (x4).

Периферийных устройств с нативным USB Type-C пока откровенно маловато. Наверняка многие производители не торопились с анонсом, ожидая появления систем с которыми можно будет использовать продукты с USB Type-C. В целом, это типичная ситуация при внедрении очередного отраслевого стандарта.

Сразу после анонса Apple MacBook, компания LaCie представила серию портативных внешних жестких дисков с USB Type-C.

SanDisk уже предлагает на пробу флеш-накопитель с двумя разъемами – USB 3.0 Type-A  и USB Type-C. Аналогичный продукт предлагает и менее известная Microdia.

Наверняка вскоре мы увидим значительное расширение ассортимента устройств с USB Type-C. Маховик перемен медленно, но верно будет раскручиваться.  Поддержка «больших» компаний способна повлиять на ситуацию и ускорить этот процесс.

Итоги

Необходимость в универсальном компактном разъеме, который можно было бы использовать для передачи данных, видео-аудиопотоков и электроэнергии, назрела уже довольно давно. Учитывая обоюдный интерес, как со стороны пользователей, так и производителей оборудования, есть все предпосылки для того, чтобы USB Type-С «выстрелил».

Компактные размеры, простота и удобство подключения наряду с широкими возможностями сулят коннектору перспективы повторить успех своего предшественника. Привычный порт USB несколько раз модернизировался, однако пришло время кардинальных изменений. 10 Гб/c с возможностью дальнейшего масштабирования, передача энергии мощностью до 100 Вт и картинка с разрешением до 5К. Неплохо для старта?  Еще один аргумент в копилку USB Type-C – открытый стандарт, не требующий от производителей лицензионных отчислений. Предстоит еще большая работа, но впереди виден результат, ради которого стоит пройти этот путь.

USB-совместимость | CMD

Короткий ответ: да — USB 3.0 работает с USB 2.0, но вы не получите скорость технологии USB 3.0.

В этом руководстве мы расскажем вам:

  • что делает версию USB и что делает тип USB
  • , какие новые и старые версии работают вместе — известная как обратная совместимость
  • самые последние версии USB — USB 3. 0, 3.1 и 3.2

Быстрые ссылки:

Версии и типы USB — в чем разница?

  • Версия — сам технологический стандарт, а не форма вилки или порта USB.Версия влияет только на скорость передачи данных и скорость зарядки.
  • Тип — форма разъема или порта USB. Чтобы узнать больше о типах разъемов USB и о том, как их идентифицировать, нажмите здесь.

Является ли USB 3.0 обратной совместимостью?

Да, USB 3.0 обратно совместим — это означает, что он предназначен для работы со старыми версиями USB, включая USB 2.0 и USB 1.1.

Вы можете подключить устройство USB 2.0 к порту USB 3.0, и оно будет работать всегда, но только со скоростью USB 2.0 технология.

Таким образом, если вы подключите флэш-накопитель USB 3.0 к порту USB 2.0, он будет работать настолько быстро, насколько порт USB 2.0 может передавать данные, и наоборот.

То же самое применимо, если вы используете кабель USB 2. 0 с устройством USB 3.0.

Почему он будет работать на скоростях USB 2.0?

В кабеле USB 2.0 четыре провода, а в кабеле USB 3.0 — восемь, поэтому данные будут передаваться только со скоростью USB 2.0. Все компоненты в цепочке — два устройства и кабель — должны быть USB 3.0 для достижения высоких скоростей этой более поздней версии.

Является ли USB 3.1 обратной совместимостью?

USB 3.1 Gen 2 обратно совместим с портами и разъемами, которые используют:

  • USB 3.0/USB 3.1 Gen 1 или
  • USB 2.0

Скорость передачи данных зависит от версии (т. е. чем ниже версия, тем ниже скорость).

Что такое USB 3.0, 3.1 и 3.2?

USB 3.0

Выпущенный в 2008 году стандарт USB 3.0 значительно улучшился по сравнению со своим предшественником USB 2.0, внедрив SuperSpeed, новую скорость передачи данных, которая увеличила скорость обработки более чем в десять раз, с 480 Мбит/с до 5 Гбит/с.

USB 3.

1

К тому времени, когда появилась версия 3.0, USB прочно утвердился в качестве отраслевого стандарта. В 2013 году появился USB 3.1, который удвоил скорость до 10 Гбит/с, известную как SuperSpeed+, при использовании разъемов USB Type A и USB-C. (Подробнее о различных типах разъемов USB читайте здесь.)

Тут и возникла путаница, так как создатели USB назвали его новую версию USB 3.1 Gen 2 (второе поколение), а USB 3.0 получил новое название USB 3.1 Gen 1 (первое поколение).

Тем не менее, несмотря на то, что USB 3.1 был встроен в некоторые новейшие аппаратные средства (например, новые MacBook), он не получил широкого распространения. Смартфоны и другие устройства, которые многие люди используют сегодня, как правило, имеют USB 3.0 или более ранние версии.

USB 3.2

Выпущенный в сентябре 2017 года интерфейс USB 3.2 позволяет совместимым устройствам использовать скорость передачи данных SuperSpeed ​​(5 Гбит/с) или SuperSpeed+ (10 Гбит/с). Однако в этой последней версии также представлен новый режим SuperSpeed+ (20 Гбит/с), который вступает в игру при использовании разъема USB-C и самых последних моделей устройств.

Поскольку USB 3.2 все еще находится в разработке, маловероятно, что он получит широкое распространение до тех пор, пока промышленность не сделает свое оборудование полностью совместимым.

Какие существуют версии USB?

По мере того, как стандарт USB развивался с течением времени, он улучшался с точки зрения скорости и мощности, что значительно ускоряло работу и зарядку USB-устройств, а также передачу данных.

Ниже показаны самые старые и самые новые версии USB:

Версия

Год

Описание

Скорость передачи

USB 1.0

1996

Поскольку технология все еще находилась в зачаточном состоянии, потребителям было доступно несколько USB-устройств.

12 Мбит/с

USB 1.1

1998

Первая версия для широкого использования.

12 Мбит/с

USB 2.0

2000

Стандартный USB. Многие старые компьютеры оснащены портами USB 2.0.

480 Мбит/с

USB 3.0

2008

Первый USB-накопитель с новой функцией SuperSpeed.

5 Гбит/с

USB 3.1

2013

Введена скорость передачи данных, равная скорости, достигаемой с помощью кабеля Ethernet.

10 Гбит/с

USB 3.2

2017

Последняя версия USB, предназначенная для работы с кабелями USB-C для обеспечения скорости передачи данных SuperSpeed+.

20 Гбит/с

USB 3.

1, 3.0 и USB Type-C — в чем разница?

Все, что имеет номер версии (например, 2.0 или 3.0), является стандартом — технология, позволяющая передавать данные по кабелю от одного устройства к другому.

Все, что имеет тип (например, Type-A, Type-C), относится к разъему и его форме.

Однако USB Type-C отличается тем, что он был создан специально для использования преимуществ нового стандарта USB 3.1. Таким образом, вместо версии, определяющей скорость и мощность, с которой могут передаваться данные, с USB-C это сам разъем.

Чтобы узнать больше о разъемах USB и о том, как их идентифицировать, нажмите здесь.

Как насчет физической совместимости с USB?

Одним из самых удобных аспектов USB является то, что его основная форма — классический прямоугольник (тип A) — физически совместима со всеми более ранними версиями. Это означает, что штекеры USB Type-A версий 3.0, 3.1 или 3.2 подходят к старым портам USB 2.0 и наоборот.

В большинстве случаев заглушки, относящиеся к новым версиям Type-B, mini и micro, не подходят к старым портам.

В таблице ниже показана физическая совместимость между различными стандартами и разъемами USB:

Плагин и версия Порт

Тип А 2.0

Тип А 3.0

Тип А 3.1

Тип А 3.2

Тип B 2.0

Тип В 3.0

Тип В 3.1

Тип В 3.2

Тип AB Micro 2.0

Тип B Микро 2.0

Тип B Микро 3,0/3,1/3,2

Тип С

Тип А 2.0

Да

Да

Да

Да

Тип А 3. 0

Да

Да

Да

Да

Тип А 3.1

Да

Да

Да

Да

Тип А 3.2

Да

Да

Да

Да

Тип B 2. 0

Да

Тип В 3.0

Да

Да

Да

Тип В 3.1

Да

Да

Да

Тип В 3. 2

Да

Да

Да

Тип А Микро 2.0

Да

Тип B Микро 2.0

Да

Да

Да

Тип B Микро 3. 0/3.1/3.2

Да

Тип С

Да

Связанный контент

Определение разъема USB

Руководство по передаче данных через USB

Каталог продукции CMD 2018

Кабели и разъемы | USB-IF

Регулярно просматривайте веб-страницу обновлений соответствия USB-IF для получения последней информации о программе обеспечения соответствия USB-IF. Обновления могут содержать информацию о требованиях к тестированию и/или процедурах тестирования.

Подпишитесь на список рассылки обновлений соответствия USB-IF, отправив электронное письмо по адресу [email protected]

Целью программы сертификации кабелей USB-IF является предоставление конечным пользователям USB списка кабелей, соответствующих стандартам качества, необходимым для работы в среде USB. Все кабели не имеют одинаковых возможностей. USB-IF сертифицирует кабели для различных целей. Конечные пользователи несут ответственность за выбор сертифицированного кабеля, обладающего характеристиками, необходимыми для обеспечения оптимальной работы в конкретной USB-среде.Обратите внимание, что использование сертифицированного кабеля не устраняет необходимость сертификации продуктов USB и не расширяет возможности этих продуктов. Конкретные сведения о тестах на соответствие устаревшим разъемам USB см. в документе «Класс кабелей и разъемов USB 2.0» здесь и в документе «Соответствие кабелей и разъемов USB 3. 0» здесь.

Программа сертификации USB Type-C ® состоит из нескольких документов в зависимости от возможностей кабеля.Применяются следующие документы:

Для кабелей с E-маркером см. План соответствия PD 3.0 для испытаний кабеля.

Процесс запроса XID

Чтобы запросить XID, посетите страницу запроса XID.

Зарегистрируйте свой продукт для тестирования

Информацию о программе соответствия можно найти на домашней странице соответствия. Чтобы зарегистрировать свой продукт для тестирования, войдите и зарегистрируйтесь здесь.

Требования к тестированию кабельной сборки и разъема USB 3.1

USB 3.1 Документ о соответствии устаревшим разъемам и кабельным сборкам, ред. 1.1

Программа сертификации кабелей и разъемов USB-IF доступна только для кабелей, которые определены в спецификациях USB 2.0, USB 3.2 и USB Type-C ® .

Кабели

Captive не подходят для сертификации USB-IF. Неразъемный кабель определяется как кабель с одним USB-разъемом, который либо постоянно подключен, либо имеет не-USB-разъем. На обоих концах USB-кабеля должны использоваться разъемы USB.Кроме того, соединители, используемые в кабельной сборке, претендующей на сертификацию, должны быть сертифицированы до подачи кабельной сборки. USB-IF запросит TID каждого разъема, используемого в кабельной сборке, и проверит, что они сертифицированы.

Информацию о устаревших кабелях и разъемах USB см. в библиотеке документов: документ класса кабелей и разъемов USB 2.0 можно найти здесь, а документ о соответствии кабелей и разъемов USB 3.0 — здесь.



Как работают порты USB | HowStuffWorks

Стандарт для USB версии 2.0 был выпущен в апреле 2000 года и служит обновлением для USB 1.1.

USB 2.0 ( High-speed USB ) обеспечивает дополнительную пропускную способность для приложений мультимедиа и хранения данных и имеет скорость передачи данных в 40 раз выше, чем USB 1.1. Чтобы обеспечить плавный переход как для потребителей, так и для производителей, USB 2.0 имеет полную прямую и обратную совместимость с оригинальными USB-устройствами, а также работает с кабелями и разъемами, предназначенными для оригинального USB.

Поддержка трех скоростных режимов (1.5, 12 и 480 мегабит в секунду), USB 2.0 поддерживает устройства с низкой пропускной способностью, такие как клавиатуры и мыши, а также устройства с высокой пропускной способностью, такие как веб-камеры с высоким разрешением, сканеры, принтеры и системы хранения данных большой емкости. Внедрение USB 2.0 позволило лидерам индустрии ПК продвинуться вперед в разработке периферийных устройств для ПК, дополняющих существующие высокопроизводительные ПК. Помимо улучшения функциональности и поощрения инноваций, USB 2.0 повышает производительность пользовательских приложений и позволяет пользователю одновременно запускать несколько приложений для ПК или несколько высокопроизводительных периферийных устройств.

Стандарт USB 3.0 (SuperSpeed ​​USB) стал официальным 17 ноября 2008 г. [источник: Everything USB]. USB 3.0 может похвастаться скоростью в 10 раз выше, чем USB 2.0, со скоростью 4,8 гигабит в секунду. Он предназначен для таких приложений, как передача видеоматериалов высокой четкости или резервное копирование всего жесткого диска на внешний диск. По мере роста емкости жесткого диска возрастает потребность в высокоскоростном методе передачи данных.

Принятие стандарта USB 3.0 идет медленно. Производители чипов должны разработать оборудование для материнских плат, поддерживающее USB 3.0. Владельцы компьютеров могут приобрести карты, которые они могут установить на свои компьютеры, чтобы обеспечить поддержку USB 3.0. Но аппаратная поддержка — это только часть проблемы — вам также нужна поддержка со стороны вашей операционной системы. Несмотря на то, что Microsoft объявила, что Windows 7 в конечном итоге будет поддерживать стандарт USB 3.0, компания поставила свою операционную систему без поддержки USB 3.0. Последние дистрибутивы операционной системы Linux поддерживают USB 3.0.

Возможно, вы не думаете, что кабели передачи данных вызывают споры.Но некоторые репортеры, такие как автор ZDNet Адриан Кингсли-Хьюз, предполагают, что одна из причин, по которой внедрение USB 3.0 было медленным, заключается в том, что Intel намеренно откладывала производство материнских плат с поддержкой USB 3. 0, чтобы дать одному из своих продуктов преимущество на старте [источник: Kingsley — Хьюз]. Этим продуктом является Light Peak, технология передачи данных, которая имеет начальную максимальную скорость передачи данных 10 гигабит в секунду, а в будущем теоретическая скорость достигнет 100 гигабит в секунду. Поскольку Intel является крупным производителем чипов, только несколько компьютеров с материнскими платами других компаний в настоящее время поддерживают USB 3.0.

Представители Intel опровергают подобные заявления. Руководители компании заявили, что технология Light Peak не заменит порты USB и что Light Peak и USB 3.0 будут работать вместе. В то же время сегодня на рынке можно найти компьютеры и аксессуары с интерфейсом USB 3.0.

Для получения дополнительной информации о USB и смежных темах перейдите по ссылкам на следующей странице.

Что такое USB (универсальная последовательная шина)?

Обновлено: 05.12.2021 автором Computer Hope

Сокращение от универсальная последовательная шина , USB (произносится как yoo-es-bee) — это интерфейс plug and play, который позволяет компьютеру взаимодействовать с периферийными и другими устройствами. USB-подключенные устройства охватывают широкий диапазон; что угодно, от клавиатур и мышей до музыкальных плееров и флэш-накопителей. Дополнительные сведения об этих устройствах см. в разделе «USB-устройства».

USB также может подавать питание на определенные устройства, например, для питания смартфонов и планшетов и зарядки их аккумуляторов. Первый коммерческий выпуск универсальной последовательной шины (версия 1.0) состоялся в январе 1996 года. Затем этот отраслевой стандарт был быстро принят Intel, Compaq, Microsoft и другими компаниями.

Где порты USB?

Все современные компьютеры имеют как минимум один порт USB.Ниже приведен список типичных мест, где их можно найти.

  • Настольный компьютер — Настольный компьютер обычно имеет от двух до четырех портов спереди и от двух до восьми портов сзади.
  • Портативный компьютер — Портативный компьютер имеет от одного до четырех портов на левой, правой или обеих сторонах ноутбука.
  • Планшетный компьютер — USB-разъем планшета находится в зарядном порту и обычно представляет собой Micro-USB, а иногда и USB-C.Некоторые планшеты имеют дополнительные порты USB.
  • Смартфон — Как и в планшетах, порт USB на смартфонах используется как для зарядки, так и для передачи данных в виде USB-C или Micro-USB.

USB-устройства

Сегодня к компьютеру подключается множество различных USB-устройств. Список ниже содержит несколько наиболее распространенных.

Разъем USB, типы

Разъемы USB

бывают разных форм и размеров. Большинство разъемов USB, включая стандартные USB, Mini-USB и Micro-USB, имеют два или более вариантов разъемов.Дополнительная информация о каждом типе представлена ​​ниже.

Мини-USB

Mini-USB , также известный как mini-B , используется с цифровыми камерами и компьютерной периферией. Mini-USB в значительной степени был заменен кабелями Micro-USB и USB-C на новых устройствах.

Микро-USB

Micro-USB , анонсированный в 2007 году, был разработан для замены Mini-USB. Две разновидности Micro-USB: Micro-A и Micro-B , обе имеют размер разъема 6.85 x 1,8 мм, хотя соединители Micro-A имеют больший максимальный размер формованного слоя. Кабели Micro-USB часто используются для подключения компьютерной периферии, контроллеров видеоигр и для зарядки смартфонов. Хотя многие компании переходят на разъемы USB типа C (следующий раздел), Micro-USB по-прежнему широко используется с электронными устройствами.

USB Type-C

Кабель USB Type-C используется в большинстве современных Android-смартфонов, флагманских ноутбуках и других устройствах с USB-подключением.В отличие от других форм USB-подключений, кабели USB-C являются двусторонними, то есть они подключаются правильно независимо от того, перевернуты они или нет.

Помимо зарядки аккумуляторов и передачи данных, кабели USB-C могут отображать видео. По этой причине некоторые производители отказались от стандартных портов USB и HDMI в пользу портов USB-C, как это видно на ноутбуках серии MacBook.

Скорость передачи USB

USB 1.x — стандарт внешней шины, поддерживающий скорость передачи данных 12 Мбит/с и поддерживающий до 127 периферийных устройств.На рисунке показан пример кабеля USB, подключенного к порту USB.

USB 2.0 , также известный как высокоскоростной USB , был разработан Compaq, Hewlett Packard, Intel, Lucent, Microsoft, NEC и Phillips и представлен в 2001 году. Высокоскоростной USB может поддерживать скорость передачи до 480 мегабит в секунду (Мбит/с) или 60 мегабайт в секунду (МБ/с).

USB 3.0 , также известный как SuperSpeed ​​USB , был впервые выпущен в ноябре 2009 года компанией Buffalo Technology, но первые сертифицированные устройства не были доступны до января 2010 года.USB 3.0 улучшил технологию USB 2.0, увеличив скорость и производительность, улучшив управление питанием и увеличив пропускную способность. Он обеспечивает два однонаправленных пути передачи данных для одновременного приема и отправки данных. USB 3.0 поддерживает скорость передачи до 5,0 гигабит в секунду (Гбит/с) или 640 мегабайт в секунду (МБ/с). После выпуска USB 3.1 он был официально переименован в «USB 3.1 Gen1» в маркетинговых целях. Первыми сертифицированными устройствами стали материнские платы ASUS и Gigabyte Technology.Dell начала включать порты USB 3.0 в свои компьютеры серий Inspiron и Dell XPS в апреле 2011 года.

USB 3.1 , также известный как SuperSpeed+ , стал доступен с 31 июля 2013 г. и является последней версией протокола USB. USB 3.1 может передавать данные со скоростью до 10 Гбит/с, что соответствует первому поколению канала Apple Thunderbolt. Сегодня многие устройства используют версии USB 3.0 и 3.1 для повышения производительности и скорости.

Совместимость с версией USB

Каждая версия USB-порта совместима как с предыдущими версиями, так и с более ранними, что означает, что он может поддерживать любую версию ниже или выше текущего номера. Например, устройства, разработанные с использованием технологий USB 1.1 и 2.0, работают с портом 3.0. Однако следует отметить, что устройства с более низкими версиями работают с исходной скоростью передачи данных, хотя USB 3.0 способен на более высокую скорость. Точно так же, если вы подключаете устройство USB 3.1 к порту USB 2.0, максимальная скорость передачи данных устройства 3.1 ограничивается скоростью порта 2.0.

Кабели USB — длина и тип

USB-кабели

доступны разной длины: от нескольких дюймов до более 16 футов. Максимальная длина кабеля USB составляет 16 футов 5 дюймов (5 метров) для высокоскоростных устройств и 9 футов 10 дюймов (3 метра) для низкоскоростных устройств.Эти максимальные длины обусловлены синхронизацией передачи данных и риском потери данных при использовании кабелей большей длины. Однако, используя концентраторы USB, вы можете подключить два кабеля USB, чтобы эффективно увеличить расстояние между двумя устройствами.

Существуют также различные типы USB-кабелей. Как мы упоминали выше, для USB существуют разные скорости передачи (2.0 и 3.0). Точно так же существуют различные типы USB-кабелей, соответствующие этим скоростям. Вы можете приобрести кабель USB 2.0 для использования с устройством, поддерживающим порт USB 2.0 или кабель USB 3.0 для использования с устройством, поддерживающим USB 3.0.

Удлинительные кабели USB

можно подключать к одному концу кабеля USB, увеличивая длину соединения. Однако избегайте удлинения кабеля за пределы максимального расстояния передачи данных USB, составляющего 16 футов 5 дюймов, если только вы не используете концентратор USB для усиления сигнала.

Шина, Кабель, Компьютерные сокращения, Соединение, Кабель для передачи данных, EHCI, Firewire, Термины оборудования, M.2, Термины материнской платы, OHCI, PIIX, Порт, SS, UHCI, Заголовок USB

Объяснение

USB-C: как извлечь из него максимальную пользу (и почему он продолжает улучшаться)

Вы, наверное, заметили нечто странное во многих новейших телефонах, планшетах и ​​ноутбуках вашей компании: знакомые прямоугольные порты USB Type-A исчезли, их заменили продолговатые разъемы меньшего размера. USB-C преобладает на работе, дома и в школе.

В то время как многие модели iPhone и iPad используют фирменный разъем Apple Lightning, USB-C теперь является неотъемлемой частью большинства современных ноутбуков, телефонов и планшетов. Даже новейшие MacBook и Chromebook являются частью перехода на USB-C.

Что такое USB-C?

USB Type-C, обычно называемый просто USB-C, — это относительно новый разъем для передачи данных и питания к вычислительным устройствам и от них. Поскольку штекер USB-C симметричен, его можно вставлять любым способом, устраняя неудобства, связанные с более ранними портами USB, и ставя его на один уровень с реверсивным штекером Lightning от Apple.

Уже одно это делает его хитом для меня, но USB-C тесно связан с несколькими мощными новыми технологиями, включая Thunderbolt и USB Power Delivery, которые могут изменить наши представления о нашем оборудовании и работе в офисе, в дороге или в дороге. дома.

Мелисса Риофрио/IDG

Порт USB Type-C (второй слева) на этом ноутбуке Acer заметно меньше, чем два более старых порта USB Type-A справа.

Большинство портов USB-C основаны на USB 3 второго поколения.1, который теоретически может передавать данные со скоростью до 10 Гбит/с — в два раза быстрее, чем USB 3.0 и USB 3.1 первого поколения, максимальная скорость которых составляет 5 Гбит/с. Ключ в том, чтобы получить устройства с надписью «USB 3.1 Rev 2», «USB 3.1 Gen 2», «SuperSpeed ​​USB 10Gbps» или «SuperSpeed+», чтобы получить поддержку более быстрой спецификации.

Что еще более запутанно, текущий стандарт USB 3.2 в основном является переформулировкой спецификаций USB 3.1. Например, USB 3.2 Gen 1 и 2 такие же, как USB 3.1 Gen 1 и 2. Новая спецификация, которая действительно заслуживает внимания, — это USB 3.2 Gen 2X2, который имеет пару линий передачи данных со скоростью 10 Гбит/с, что в сумме дает 20 Гбит/с. Однако до сих пор он не прижился у производителей устройств, поэтому его трудно найти на каких-либо устройствах в дикой природе. Это может измениться в следующем году, когда появятся новые чипы контроллера.

Чтобы обеспечить передачу данных на более высоких скоростях, всегда используйте высококачественные кабели. На них часто будет логотип SuperSpeed ​​и цифра «10», чтобы показать, что они способны передавать 10 Гбит/с. Хорошей новостью является то, что есть большая вероятность, что эта миска спагетти со стандартами кабелей может исчезнуть со следующей версией спецификации USB с универсальным кабелем USB.Подробнее об этом позже.

Скорость, мощность и доставка видео

Большим преимуществом является то, что на многих ноутбуках и настольных компьютерах спецификация USB-C также поддерживает технологию передачи данных Intel Thunderbolt 3. Порт USB-C, оснащенный Thunderbolt 3, может увеличить скорость передачи данных до теоретического предела в 40 Гбит/с. Чтобы показать, как далеко мы продвинулись, это в четыре раза быстрее, чем USB 3.1, и более чем в 3000 раз быстрее, чем исходная спецификация USB 1 со скоростью 12 Мбит/с.

С увеличением скорости передачи данных появилась возможность передавать видео по тому же соединению. Альтернативный режим USB-C (или сокращенно «Альтернативный режим») для видео позволяет адаптерам выводить видео с того же порта USB-C на HDMI, DisplayPort, VGA и другие типы видеоразъемов на дисплеях, телевизорах и проекторах. Это приносит огромные дивиденды ультрамобильным среди нас, позволяя многим последним телефонам и планшетам, таким как системы Samsung Galaxy Tab S7+ и Note и Tab 6, напрямую подключаться к домашнему монитору или проектору в офисе.

Более того, USB-C поддерживает спецификацию USB Power Delivery (USB PD).Порт USB 2.0 может обеспечить мощность всего 2,5 Вт, чего достаточно для медленной зарядки телефона. USB 3.1 увеличивает этот показатель примерно до 15 Вт. Но USB PD может обеспечивать мощность до 100 Вт, что более чем в шесть раз превышает мощность USB 3.1. Это открывает потенциал для проекторов с питанием от ноутбуков на основе USB-C, но сегодня он в основном используется для мощных зарядных устройств и внешних аккумуляторов.

Следующее: USB4

Поскольку сегодня USB-C принят в качестве разъема де-факто, следующим шагом будет USB4. Он может двигаться со скоростью до 40 Гбит/с, обеспечивать питание не менее 15 Вт для аксессуаров и поддерживать два дисплея 4K или один дисплей 8K.Надо отдать должное, USB4 продолжит использовать небольшой продолговатый разъем, который USB-C принес на вечеринку, и будет работать с существующими устройствами, в том числе с USB 2.0. (Однако вам понадобится правильный адаптер для устройств без порта USB-C.)

За кулисами USB4 использует спецификацию Thunderbolt 4. Он устанавливает двунаправленные линии передачи данных, которые должны помочь таким вещам, как видеоконференции, для которых требуется двусторонний поток данных для предотвращения перегрузок и заторов. Помимо дополнительной защиты от хакерских атак, Thunderbolt 4 будет совместим с устройствами Thunderbolt 3, такими как док-станции и внешние графические процессоры (eGPU).Он включает в себя динамический поток данных, который настраивается в соответствии с устройствами, поэтому старые устройства не будут замедлять работу новых.

С другой стороны, вам понадобится кабель Thunderbolt 4, чтобы заставить его работать, но есть потенциальный бонус: все кабели Thunderbolt 4 можно будет использовать с чем угодно, от USB 2 (с адаптером) до систем USB4. Это сделает его максимально приближенным к универсальному кабелю передачи данных, существующему сегодня. Они будут доступны длиной 2 метра (около 6½ футов), что более чем в два раза превышает стандартную длину 0,8 метра современных кабелей USB-C.Главное, на что нужно обратить внимание при покупке, это то, что у них будет культовый значок молнии Thunderbolt и цифра 4 на штекере.

Спецификация USB4/Thunderbolt 4 встроена в процессоры Intel Tiger Lake 11 -го поколения , хотя компания и другие компании будут иметь отдельные микросхемы контроллера USB4. Первые компьютеры с портами Thunderbolt 4 могут появиться в конце 2020 года, а устройства, подключаемые к ним, — в начале следующего года.

Заставьте USB-C работать на вас

Здесь и сейчас вам нужно будет внести некоторые изменения и купить некоторые аксессуары, чтобы воспользоваться всеми преимуществами USB-C. Это руководство может помочь облегчить переход, показывая, что вы можете делать с USB-C и что вам нужно, чтобы заставить его работать.

Будьте осторожны, поскольку не все устройства USB-C поддерживают все последние спецификации USB-C. Например, почти каждый флэш-накопитель USB-C поддерживает более ранний протокол USB 3.1 Rev 1, некоторые планшеты и телефоны не поддерживают видео в альтернативном режиме, и мы находимся на заре USB Power Delivery, и лишь немногие устройства выходят за пределы 40. или 60 Вт. Другими словами, внимательно прочитайте спецификацию, чтобы знать, что вы получаете, прежде чем покупать.

Эти инструменты, советы и проекты «сделай сам» помогут упростить переход к миру USB-C.

Сделайте дорожный комплект USB-C

Хорошей новостью является то, что порты USB-C можно использовать с большинством старых аксессуаров USB 2, 3.0 и 3.1. Плохая новость заключается в том, что вам понадобятся правильные адаптеры и кабели, и пока я не видел полного комплекта. Я сделал свой собственный комплект для выживания USB-C, который состоит из шести основных кабелей и адаптеров в старом футляре на молнии.

Брайан Надель/IDG

Компактный дорожный комплект USB-C с различными адаптерами очень пригодится в дороге.

Вот что в нем содержится:

  • Два небольших переходника USB-C на гнездо USB 3.0/3.1 для подключения к старым устройствам, таким как флэш-накопители.
  • Короткий кабель USB-C «папа-папа» для использования аксессуаров.
  • Ethernet-адаптер USB-C, когда я могу получить проводное соединение.
  • Преобразователь HDMI для презентаций на основе проектора.
  • Концентратор, который объединяет наиболее полезные порты, такие как концентратор Anker Premium 7-in-1 USB-C. Он имеет два порта USB-C, один для данных и один, который также может подавать до 100 Вт для зарядки системы.Есть также два олдскульных порта USB 3.1, устройство чтения SD-карт и канал HDMI, который может передавать видео 4K на проектор или дисплей.

Это не часть моего дорожного набора, но есть один дополнительный адаптер, который мне пригодился дома. К сожалению, многие телефоны и планшеты Android теперь не имеют разъема для наушников, что делает прослушивание музыки или возможность быть услышанным во время офисного звонка Zoom практически невозможным. Хотя у меня есть наушники USB-C, я обычно не могу их найти, когда они мне нужны. Когда это происходит, я использую адаптер для наушников с набором наушников с моим телефоном Samsung Galaxy Note 20.

Apple, Samsung и другие производители продают адаптеры по цене от 9 до 15 долларов, но я обнаружил, что обычные адаптеры, которые стоят в два раза дешевле, так же хороши. Держу несколько под рукой.

Возьмите свои данные с собой

Для тех, кто любит носить с собой свои данные, нет недостатка во флэш-накопителях USB-C. Самое приятное то, что все, что вы делаете, это вставляете диск, и после того, как ему назначается буква диска, его емкость становится доступной.

СанДиск

Ultra Dual Drive USB Type-C от SanDisk может передавать данные со скоростью до 150 Мбит/с.

Однако большинство накопителей USB-C, таких как Ultra Dual Drive USB Type-C от SanDisk, по-прежнему используют аппаратное обеспечение USB 3.1 Rev 1, которое ограничивает его скорость до 150 Мбит/с.

Пожиратели данных оценят другой подход: носите с собой внешний накопитель большой емкости, например твердотельный накопитель HP P700. Его размеры 0,4 х 2,6 х 3,6 дюйма, или размер колоды карт, но весит всего 2 унции. Он может хранить от 256 ГБ до 1 ТБ данных на микросхемах флэш-памяти и использует аппаратное обеспечение USB 3.1 Rev 2. Согласно HP, он может передавать данные со скоростью 8 Гбит/с и поставляется с кабелями, которые вам понадобятся для подключения к компьютеру, старому или новому.Это стоит около 100 долларов за 500 ГБ.

Есть более дешевый способ: сделать самому. Я сделал это с корпусом StarTech.com без инструментов за 35 долларов, который вмещает 2,5 дюйма. SSD-накопитель SATA 500 ГБ, который я вынул из сломанного ноутбука. Он использует спецификацию USB 3.1 второго поколения, и его сборка заняла менее минуты. Вот как это сделать без отвертки в поле зрения.

1. Начните с привода и корпуса.

Brian Nadel/IDG

2. Сдвиньте верхнюю часть корпуса.

Брайан Надель/IDG

3.Подключите привод к электронике корпуса.

Brian Nadel/IDG

4. Соедините корпус и подключите прилагаемый кабель USB C.

Brian Nadel/IDG

5. Когда соединение установлено, загорается его светодиод, и на вашем компьютере появляется новый диск.

Brian Nadel/IDG

Если вы хотите сохранить данные диска, все готово. Мне нравится начинать все сначала, поэтому я стер данные с диска. Теперь это новое хранилище объемом 500 ГБ для моих вещей.

Установите док-станцию ​​

Ничто так не говорит «Добро пожаловать домой», как док-станция на вашем столе для подключения ноутбука, а в некоторых случаях даже планшета или телефона к сети, дисплею(ам), внешним дискам, мышь и клавиатура, а также периферийные устройства во время зарядки системы.

Хотя некоторые производители продают док-станции, специально предназначенные для компьютера или семьи, они становятся редкостью. Альтернативой является использование универсальной док-станции, такой как Thunderbolt 3 Dock Pro от Belkin.Я держу его на своем столе и подключаю док-станцию ​​за 300 долларов к своему MacBook Air; он работает так же хорошо с ПК.

В док-станции есть все, что мне нужно, включая видеопорты DisplayPort и USB-C, которые могут работать с одним экраном 8K или двумя экранами 4K, а также порты USB-C и два порта Thunderbolt 3. В дополнение к аудиоразъему имеется пять разъемов USB 3 и устройство для чтения SD-карт. Большим преимуществом является то, что док-станция может обеспечивать мощность до 85 Вт и легко заряжать мой ноутбук.

Док-станция Pro позволяет мне объединять соединения для всего: от клавиатуры, мыши и внешнего хранилища до проводного сетевого подключения и дисплея HP 32 QHD.К счастью, у меня еще есть место для дополнительных аксессуаров, таких как флэш-накопитель или сканер. Изначально на то, чтобы все подключить, ушло несколько минут. Когда док был готов, его светодиод загорелся зеленым.

Брайан Надель/IDG

Док-станция Belkin Thunderbolt 3 Dock Pro может подключать ноутбук Mac или Windows к множеству периферийных устройств и заряжать их.

Другой вариант: если вы когда-либо хотели отказаться от ноутбука и по-настоящему путешествовать налегке, это ваш шанс. Технология Samsung DeX включена в ее флагманское мобильное устройство Galaxy и может создать полноценную среду рабочего стола при подключении к внешнему дисплею.

Многим из самых ранних моделей DeX, таких как Galaxy S8, S9 и Note 8, требовалась аппаратная док-станция, но более новые телефоны Note 9, Note 10, S10 и S20 могут использовать концентратор USB-C с портом HDMI для подключения. к дисплею, упрощая аппаратное обеспечение. (Новый Galaxy Note 20 выводит это на новый уровень благодаря беспроводному подключению. Он работает с последними телевизорами Sony, LG, TCL и, конечно же, Samsung или с дисплеем, подключенным к приемнику Miracast. Но это, конечно, не работает. использовать USB-C.)

Независимо от того, как вы подключаетесь к дисплею, когда DeX находится в сети, телефон по-прежнему может принимать или совершать звонки, отправлять текстовые сообщения коллегам и даже действовать как большая сенсорная панель для управления указателем на экране.

Что такое разъем USB Type-C?

Что означает разъем USB-C?

USB-C (универсальная последовательная шина типа C) — это отраслевой стандарт для передачи данных и питания по одному кабелю. Преимущества USB-C включают повышенную скорость передачи данных (DTR) и более быструю зарядку.

Разъемы USB-C имеют небольшую прямоугольную форму с закругленными краями. Его конструкция симметрична, и на каждом конце кабеля USB-C есть разъемы как для нисходящей, так и для восходящей передачи.Это означает, что конечным пользователям не нужно беспокоиться об ориентации при подключении кабеля USB-C.

USB Type-C поддерживает версии 3. 2 и 3.1 спецификации USB. Он также обратно совместим как с USB 3.0, так и с USB 2.0.

Techopedia объясняет разъем USB-C

Интерфейс универсальной последовательной шины (USB) был разработан в середине 1990-х годов и стандартизирован Форумом разработчиков USB (USB-IF).

Первоначально стандарт определял два типа разъемов: тип A и тип B.Несмотря на то, что с момента внедрения первоначальных стандартов было выпущено несколько версий USB, до недавнего времени многие продукты USB по-прежнему использовали разъемы A или B для подключения вычислительных устройств к портам USB 3.1, USB 3.2 и Thunderbolt 3.

Кабели-адаптеры позволяют подключить один конец кабеля USB Type-C к старому порту USB A-Type или USB B-Type и значительно повысить скорость передачи данных.

  • USB-C, подключенный к порту USB 3.1, может передавать 10 гигабайт данных в секунду.
  • USB-C, подключенный к порту 3.2, может передавать 20 гигабайт данных в секунду.
  • USB-C, подключенный к порту Thunderbolt 3, может передавать 40 гигабайт данных в секунду.

Некоторые эксперты предсказывают, что USB-C в конечном итоге будет заменен на USB4. USB4 обеспечивает высокую скорость передачи данных, а также может поддерживать один дисплей 8K или два дисплея 4K. Ожидается, что USB4 продолжит использовать разъемы USB-C в качестве механизма доставки данных и питания и будет обратно совместим с предыдущими версиями USB, включая USB 2.0.

Как определить тип USB-разъема по цвету

Универсальная последовательная шина ( USB ) в настоящее время является стандартным интерфейсом для большинства компьютерных устройств. Мы используем портов USB для подключения принтеров, клавиатур/мышей и смартфонов, и это лишь некоторые из них. Но знаете ли вы, как отличить порт 1.x от порта 3.x? Вот как определить тип USB-подключения вашего компьютера или устройства.

Что касается портов USB, то, что определяет функции, называется спецификациями (1. 1, 2.0 и др.). Разъемы USB, будь то розетка на вашем компьютере или вилка на конце кабеля, часто имеют цветовую кодировку, чтобы указать, к какой спецификации они относятся. Цвет розетки не является частью фактических спецификаций USB и может варьироваться от поставщика к поставщику. Ниже приведен список спецификаций USB и цвет, обычно ассоциируемый с ним.

Характеристики USB по цвету

Белый разъем USB — USB 1.x


Белый разъем USB 1.x, тип A

Это была первая спецификация USB, выпущенная в 1996 году.У него были некоторые проблемы с удлинителями/концентраторами, и он не получил широкого распространения. Только в версии 1.1 в 1998 году он начал использоваться в производственных устройствах. Обычно белые разъемы соответствуют стандарту USB 1.x, но некоторые из них совместимы с USB 2.x. Скорость передачи для USB 1.X была довольно низкой — всего 12 Мбит/с (мегабит в секунду).

Черный разъем USB — USB 2.x


Черный штекер USB 2. x, тип A

Это вторая спецификация USB, выпущенная в 2000 году.Он был помечен как «Hi-Speed», потому что его максимальная скорость передачи составляла 480 Мбит/с (мегабит в секунду). Он полностью обратно совместим с USB 1.x.

Синий разъем USB — USB 3.x


Синий разъем USB 3.x, тип A

Это третья спецификация USB, выпущенная в 2008 году. Она определяет новый режим SuperSpeed ​​со скоростью передачи до 5 Гбит/с (гигабит в секунду). Он полностью обратно совместим с USB 2.x.

Красный или желтый USB-разъем — Sleep and Charge


Красный разъем USB Sleep and Charge типа A

Это не спецификация USB, а скорее функция.Этот цвет указывает на то, что разъем не отключается в спящем режиме или режиме ожидания. На ноутбуках или настольных компьютерах они отлично подходят для зарядки внешних устройств, таких как смартфоны. Его спецификация может быть любой из вышеперечисленных, поэтому проверьте документацию на свой компьютер или устройство, чтобы узнать точную.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
