Размер автомата на дин рейку: DIN-рейка (дин рейка) — монтаж модульного оборудования. din-рейка размеры

Содержание

DIN-рейка (дин рейка) — монтаж модульного оборудования. din-рейка размеры

Одним из главных преимуществ современных комплектных и распределительных устройств считается их компактность. Изобретение DIN-рейки позволило кардинально изменить начинку щитовой с электромонтажным оборудованием.

Не так давно в состав квартирного щитка входил один счетчик да две пробки, но на сегодняшний день подобный минимализм считается не только примитивным, но и небезопасным.

Современный щит, занимающий площадь стены меньше квадратного метра, вмещает в себе десять и больше автоматических выключателей, счетчик, нулевую рабочую и защитную шину и другие необходимые элементы. При всем этом не нарушается ни интерьер квартиры и не создаются неудобства для ее жильцов.

Подобную компактность обеспечило широкое внедрение модульной, унифицированной техники. Другими словами, все элементы – счетчики, реле, пускатели, УЗО, малогабаритные выключатели напоминают детали детского конструктора, которые можно легко собирать во многие комбинации.

Немецкие инженеры изобрели гениальную (а, как известно, все гениальное — просто) деталь – DIN-рейку. Она изготовляется в виде перфорированного по всей длине сложного металлического профиля. Выпускаются алюминиевые или стальные гальванизированные DIN- рейки – они отличаются весом, прочностью, а также силой тока, проводимой клеммами заземления. DIN-рейки могут быть сплошными или перфорированными.

Для облегчения разделки на них может быть нанесена предварительная насечка на определенную длину. Аббревиатура DIN на русский язык буквально переводится как Немецкий Институт Стандартизации — Deutsches Institut fur Normund.

Также DIN-рейки различаются по виду профиля. Различные профили напоминают буквы латинского алфавита, поэтому они так и маркируются — Ω, G и С типа.

Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки.

Профиль DIN-рейки сильно напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы.

Стандартный электрический щит с DIN-рейками отличается удобством и простотой процесса монтажа модульных унифицированных устройств. Ведь намного удобнее крепить в щите автоматический выключатель, просто защелкнув (зафиксировав) его одним движением, чем делать это с помощью винтов.

Все элементы современной автоматики адаптированы под DIN-рейки, поэтому их очень легко устанавливать на рейку – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат установлен на свое место. Для установки одного модуля достаточно несколько секунд.

На сегодняшний день стандартные DIN-рейки применяются не только для установки автоматических выключателей, УЗО, дифференциальных автоматических выключателей, но и для монтажа клемм, различных реле, электрических счетчиков электрических розеток.

din-рейка размеры и тип профиля

Производителем обычно предусмотрено, что DIN-рейка является неотъемлемым элементом щитовой. Однако такую рейку, в случае необходимости, достаточно просто установить в любом необходимом месте. Для этой цели профиль рейки перфорирован отверстиями, благодаря которым его можно закрепить в необходимом месте болтовыми соединениями или саморезами.

В процессе монтажа рейки следует всего лишь учитывать ширину автоматов, которые на нее монтируется. Для того чтобы разрезать DIN-рейку лучше всего использовать болгарку, но это успешно делается и ножовкой по металлу.

Использование типовых реек в электрощитах значительно упрощает обслуживание последних. Чтобы заменить автомат, достаточно всего-лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Как уже говорилось, в зависимости от профиля, существует несколько видов DIN-рейки размеры которых зависят от монтируемого на них оборудования. Самой распространенным является Ω –тип (рейки Омега-типа). Концы такой рейки изогнуты наружу таким образом, что в сечении она похожа на Ω – букву греческого алфавита.

DIN-рейка Ω-типа

Современная металлическая стандартная рейка ТН35 представляет собой специальный профиль шириной 35 мм. Ее разработали специалисты Немецкого Института Стандартизации, после чего как Европейский стандарт (EN) ее приняла Международная электротехническая комиссия (IEC). В 2004 году в качестве национального стандарта рейка ТН35 была принята и в России.

Существует также рейка с уменьшенной шириной и толщиной профиля, на которые устанавливаются клеммы, но не аппараты. Стандартная DIN-рейка шириной 35 мм обычно выпускается отрезками длиной 2 м.

DIN-рейки С-типа и G-типа

Концы реек этих типов загнуты внутрь. В рейках G-типа один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G и С типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Автоматический выключатель Eaton PL4

← Кулачковые переключатели и выключатели нагрузки компании Eaton   ||   Энергоэффективные решения: управление освещением на базе сумеречных выключателей и датчиков движения HAGER →

Автоматический выключатель Eaton PL4

Автоматические выключатели EATON серии PL4 предназначены для защиты линий электропитания от перегрузки и токов короткого замыкания.

Цены на автоматические выключатели Eaton являются лучшими в категории цена-качество. Серия автоматических выключателей PL4 применяется для защиты сетей питания и сетей освещения со средними уровнями пусковых токов, а также токов короткого замыкания.

Основные характеристики серии PL4
Электрические: Механические:
Соответствует условиям EN 60898 Высота выреза в защитной панели 45 мм
Актуальные отметки испытания согласно типовому шильдику Высота основания прибора 80 мм
Номинальное напряжение
Ширина 17,5 мм: для 1 полюса
26,Змм: для 1Р+N
PL6 AC: 230/400 B
PL6 DC: 48 B (1 полюс) Монтаж быстрое крепление трехпозиционной защелкой
на шину EN 50022
Номинальная частота 50/60 Гц
Номинальная отключающая способность EN 60898
PL6 4. 5 кА Степень защиты IP 20
Кривая отключения В, С Зажимы болтовые/хомутные
Макс. добавочный предохранитель > 6 кА
макс. 100 A gL Защита зажимов от прикосновения пальцем и ладонью
Класс селективности 3 Сечение зажимов (1Р, 2Р, ЗР) 1 — 25 мм2
Долговечность >>8.000 коммутационных циклов Момент затяжки зажимов 2 — 2,4 Нм
Вводной зажим произвольный (вверху/внизу) Толщина соединительной шины 0,8-2 мм
Положение при монтаже произвольное

Габаритные размеры:

Автоматические выключатели PL4
  • Номинальное напряжение 230/400 В AC, 48 В DC.
  • Класс токоограничения 3 — высокая ограничивающая способность протекающей энергии при коротком замыкании.
  • Степень защиты IP20.
  • Возможность использования соединительной шины.
  • Положение при монтаже произвольное.
  • Сторона подключения к сети произвольная — возможность выбора вводных/выводных зажимов.
  • Сечение присоединяемого провода 1 — 25 мм2.

Кроме того в четвертую серию модульных приборов на 4,5 кА теперь входят УЗО до 63А PF4 и диффавтоматы PFL4 до 40А. Все эти приборы имеют стандартный ток утечки на 30 мА. Главное преимущество новой серии EATON – в ее очень привлекательной цене и надежности, безопасности эксплуатации популярной старшей 6 кА серии.

Особенности конструкции

Мы решили привести небольшой обзор конструктива однополюсного автомата на 16 ампер. Рычажок у PL4 взводится мягко и легко. Приятно видеть в устройстве красно-зеленый флажок, показывающий его состояние и надпись о европейском происхождении.

Корпус состоит из трех частей — двух половинок и фасада. Половины соединяются между собой шестью заклепками, три из которых медного цвета, хотя все шестеро — алюминиевые. Фасад имеет ушки для пломбировки во включенном и выключенном положении. С обеих сторон на корпусе есть отверстия для сопряжения с некими дополнительными устройствами. На крепежной защелке есть маленькая металлическая вставка. Благодаря ей можно установить автомат на DIN-рейку буквально одним движением. И все потому, что металл рейки не упирается в пластик, а скользит по металлической же вставке! Защелку можно зафиксировать в оттянутом положении.

И верхняя, и нижняя клеммы — одинаковой конструкции. В каждую одновременно могут быть зажаты провод и шина типа гребенка. Детали ограничены в своих перемещениях внутри корпуса. Вставить провод мимо опять-таки не получится: мешают пластиковые шторки, которые перемещаются вслед за подвижными частями клемм.

Для демонстрации зажаты два отрезка медного моно провода в нижнюю клемму. Питание можно подавать как снизу, так и сверху.

При зажатии двух моножильных проводов в клемме половинки корпуса разошлись менее чем на миллиметр, так что тест можно считать пройденным отлично.

Вскрытие автоматического выключателя

Автомат собран прочно и ощущается довольно цельным. Разобрать, не рассыпав внутренности, не удастся.

Расцепители: электромагнитный и тепловой. Из меди тут обмотка соленоида и косичка, приваренная к биметаллической пластине. Все остальное — сталь. На совместном снимке видна одна из тех самых шторок, препятствующих попаданию проводом мимо клеммы.

Тринадцать пластин дугогасительной камеры.

Половина корпуса, на которой в основном и собран автомат. Любопытен хитрый лабиринт на пути газов, образующихся во время горения дуги.

Заключение

4-я серия модульных приборов – универсальная качественная, недорогая серия автоматов с отключающей способностью 4,5 kA для применения там, где это допустимо и оправдано. С 1. 03.2016г. наша компания начала отгружать серию на 4,5 кА: автоматические выключатели, УЗО, дифференциальные автоматы покупателям со своего склада в Минске по ул. Орловская 40.

Золотые правила установки модульного оборудования от Schneider Electric

22.06.2018
20 век стал временем невероятного прорыва технологий во всех областях и сферах жизнедеятельности человека. Невольно появляется вопрос, что могло стать причиной столь невероятного развития? Какая энергия смогла стремительно войти в темноту человека? Она сделала ярким серое существование человека и помогла эволюционировать в дальнейшем. И имя этой энергии электричество!

Как альтернативный вариант вместо освещения керосином в населенных пунктах, электричество начали применять в конце 19 века, а во второй части 20 века оно стало полноценным источником энергии как в маленьких городах, так и в мегаполисах. Этому способствовало все более массовое и растущее применение электрического оборудования и приборов. Перед инженерами появились новые задачи

Ибо дальнейшее развитие требовало новейшего оборудования, подходов и технологий, которые могли бы обеспечить все возрастающие потребности человечества в этом источнике энергии. Необходимо было на только качественное обслуживание, но и обеспечение безопасности. Ибо электричество довольно травмоопасный вид энергии для любого человека. Потому появились различные стандарты в электрической технике.

Одной из таких разработок стала DIN-рейка. Инженеры из Германии смогли создать конструкцию, куда ставятся модули для электрической техники. Помогают этому особые фиксаторы для снятия или установки оборудования. Столь удачная концепция позволила Международной электротехнической комиссии сделать в 1981 году стандарт международного уровня. Он помог значительному вхождению DIN-рейки в большинстве технических областей.

Россия сделала DIN-рейку легальной в 2004 году. Это произошло благодаря стандарту ГОСТ Р МЭК 60715-2003. Приняты такие виды реек, а именно ТН15, ТН35, ТН75, С20,30,40,50, G32. Здесь одна или две буквы показывают форму профиля, которая аналогична форме буквы, для ТН это омега. Цифрами назначают размер ширины передней части рейки, обозначаемых в миллиметрах. Самой распространенной стала рейка ТН35. Именно она послужит для дальнейшего повествования в качестве примера.

Безусловно, оборудование на модулях облегчает дело электрика. Однако, для получения выгоды от такого подхода важно знать и соблюдать 10 простых правил, которые помогут получать наибольшую пользу от техники.

1. В обязательном порядке создать электросхему сборки щита
Допустим, вам нужно всего лишь решить вопросы электрического питания в небольшой по площади квартире. Но все равно надлежит создать схему будущего щита. Там должна быть информация о модулях, наибольших токах и сечениях проводных. Важно помнить, что выбор местоположения щита учета и соединение его с щитом распределения в общее устройство от поставщика надлежит согласовывать с поставщиком электрической энергии.

2. Предварительно подобрать наибольшее число щитовых модулей
Показатель ширины оборудования на модулях в миллиметрах, которое округляют до крупного целого значения, кратно 9. Но такие модули нечасто применяются практически. Потому за единицу измерения щитка принимают модуль автомата на одном полюсе защиты, чья ширина 18 миллиметров. На каждый из имеющихся полюсов выключателя автомата выдается 18 миллиметров на рейке.

Двухполюсный выключатель на автомате (выключатель дифференциального тока на автомате, дифференциальный автомат) или дифференциальный выключатель вида устройство, предназначенное для защитного выключения сети имеют на рейке 36 миллиметров, трехполюсный ВД 54 миллиметра и так далее. То есть, очень важно грамотно подобрать выключатели согласно их полюсности и количеству занимаемого пространства.

Дифференциальные выключатели автоматического типа Easy9 от Шнайдер Электрик— недорогой вид аппаратуры коммутации модульного типа для установки на DIN-рейку

Если будут рассматриваться автономные модули управления или счетчики на электричестве, а также иное сложное оборудование, то воспользоваться надо таким методом: ширина устройства будет разделяться на 18 миллиметров и скругляться до большего целого. Выходит ширина, которую на рейке имеет оборудование. Выражается она в условных модулях. Щит распределения надлежит подбирать вместимостью на 20 процентов больше необходимой, дабы возможно было произвести модернизацию при необходимости.

Нужно убедиться в том, что выбранный щит проходит по напряжению и наибольшим токам, проходящим через автомат на входе. Еще у него обязан быть уровень защиты от пыли и воды согласно местоположению (рекомендовано для улицы IP65) . Там, где планируется подвод проводников, нужны заделы, сделанные под отверстия. Вход должен исполняться через кабельные вводы, обладающие герметичностью. Оптимальным вариантом будет специальная вводная камера со своей крышкой.

Pragma от Шнайдер Электрик— серия корпусов щитов на 13-24 модуля, необходимых для предприятий, действующих в сфере услуг и жилых зданий премиум-класса

3. Модули надлежит разместить по порядку
На рейке модули возможно ставить произвольно. Однако, следует использовать конкретные правила, которые прямо в стандартах не установлены, но присутствуют в большинстве своем среди электромонтажников. За счет этого другой электрик сможет легко и качественно работать с результатами собственных трудов, а вы, разработав определенные правила, сможете без проблем переходить к новым проектам. Если соединение последовательное, то расположение модулей идет слева-направо и с нижней части наверх. Так, выключатель автоматического типа для ввода постоянно размещают на левом конце рейки, а несколько реек в верхнем углу слева. Выключатели для обслуживания группы розеток, каждая из них имеет собственный автомат защиты, всегда стоят левее указываемых автоматов или более высоко. При группировке потребителей по виду устройств, то первыми идут модули с подключенным освещением, затем с универсальными розетками, после этого устройства с особыми методами защиты. Среди них котлы для нагревания, стиральные машины и другие.

Acti9 iPC — розетки для щитов распределения
Если рассматриваются модули, у каких направление подключения не считается важным параметром, принимается, что вход представляет собой группу клемм сверху, а на выходе имеется нижняя группа. Это связывают с тем, что группа клемм наверху традиционно соединяется со статичными контактами. По ПУЭ 7 издания в пункте 3.1.6, проводники питания обязаны подключаться к статичным контактам. Отсюда вытекает и уже упоминаемое ранее правило по установке модулей сверху и вниз в щитах, имеющими несколько реек.

4. Визуально разделяйте группы модулей
Дабы предотвратить движение модулей по рейке, нужно по обоим концам применять стопоры. Данные разделители можно ставить не только лишь по краям конструкции, но и между модулями. В результате получаются значительные промежутки. Это дает возможность применять разделители для качественного распределения модулей по группам.

5. Не давайте ход путанице в конкретных соединениях
Многоопытные специалисты предполагают, что внутренние соединения в щитке стоит выполнять с помощью провода с одной жилой. За счет того, что провод из одной жилы прекрасно сохраняет форму, в монтаже разобраться станет достаточно просто.

При числе модулей порядка 10 и более штук, делать разводку меж соединения с применением проводов из одной жилы становится довольно неудобно. Потому следует использовать гибкий многожильный провод. Обеспечение надежности контакта производится о прессовкой с помощью особых колпачков. Избегать путаницы из-за двужильных проводов высокой гибкости можно через стяжки для кабелей. Особенно удобно использовать универсальные стяжки Шнайдер Электрик под названием Rapstrap. Если группы автоматов защиты достаточно большие, то для меж соединений следует применять особые гребенки.

6. Убирайте изоляцию исключительно стриппером
Модульный вариант оборудования должно отвечать повышенной точности, в том числе при уборке изоляции с двух концов провода. Не допускается присутствие повреждений на проводах в месте уборки изоляции. Это значит, что возможностей стандартного ножа электрика для оборудования модульного плана оказывается недостаточным и потребуется что-то новое и модифицированное.

Нами рекомендуется применять особое приспособление под названием стриппер. Именно он сможет снять изоляцию непосредственно по заданной длине и без дефектов жилы. В настоящий момент стрипперы имеются в ассортименте большинства производителей электрических инструментов.

7. Для затяжки контактов применяйте динамометрическую отвертку
Дабы обеспечить высокую надежность и наименьшее электрическое сопротивление, необходимо как можно сильнее затянуть контакты в них. Не очень известные производители разрешают момент кручения в 1 ньютон-метр; ведущие бренды могут позволить момент 2 Нм, а определенные модули от Шнайдер Электрик на ток в 32 ампера и более допускают момент в 3,5 Нм. Но нельзя применять чересчур крупное усилие: это приведет к поломкам модуля. Из-за этого начинающие электромонтажники боятся чересчур сильно перетягивать контакты. А крепость соединения в итоге значительно снижается.

Для того, чтобы суметь обеспечить нужную силу затягивания и обойтись без поломки модуля, нужно использовать динамическую отвертку исполнения. Если заданное изначально значение крутящего момента будет превышен, то отвертка будет спокойно проворачиваться. В продаже имеются модели таких отверток, которые разработаны непосредственно для электриков. Именно это позволяет проводить работы под напряжением.

8. Будьте бдительны, когда идет подключение 2 проводников в клемму
Существующие правила не разрешают для проводов фазы ввод больше 2 проводников на 1 клемму модуля винтового исполнения. Однако и при исполнении подобных правил контакт может оказаться ненадежным. Дабы повысить надежность, нужно отпрессовать оба конца проводов с помощью особой гильзы, после чего вводить их в клемму. При затруднениях в этом деле следует вводить в 1 клемму исключительно провода с общим диаметром жилы. Для проводов нулевого типа и заземления к 1 клемме в щитке можно подключать только один провод, если не имеется специального оборудования.

9. Применяйте маркирование кабелей и модулей
Даже в наиболее легком проекте не стоит игнорировать маркировку кабелей и модулей. Отнюдь не лишней окажется маркировка соединительных между собой проводов, расположенных внутри щита. На модулях обязаны иметься надписи, какие точно расписывают потребителей, какие к ним подключают. Если на модулях отсутствует место для подписей, то модули следует нумеровать и создавать таблицу соответствия между нумерацией и целью действия модулей. Также такие требования описываются в ГОСТ и ПТЭ электрических установок потребителей.

Маркировка нулевого провода и фазы с помощью цветов, а также провода, расположенного внутри щита и предназначенного для защитного типа заземления, обязана быть соответствующей ГОСТ Р50462-92. К примеру, при системе однофазного тока голубой цвет относится к проводу нулю, а заземление имеет желтый и зеленый цвета. Если ГОСТ допускает вариации, например, фазный может иметь белый, коричневый и иные цвета, то маркирование в щите должно быть единым и допустим какой-то определенный цвет. Нынешние правила разрешают маркировку провода лишь на концах. Однако, рекомендуется применять провода в цветной изоляции, тем более, что сегодня имеются провода установки любых стандартных расцветок, которые имеются на рынке оборудования.

10. После завершения сборки щита задокументируйте его схему
Ну и конечно же, надо по завершению сборки иметь в сохранности его схему. Очень удобно будет наклеить схему на щитовую дверцу при наличии там необходимого места. Независимо от того, где это будет сделано, схема должна быть доступной, поскольку без нее очень часто сложно исправлять и предотвращать аварии и ее результаты в щите. Соблюдайте все эти правила и щиты прослужат вам очень долго и качественно.


Характеристики автоматов ABB Sh301 C

Купить ABB Sh301

Описание однополюсных выключателей ABB Sh301 C
Выбор автоматического выключателя
Маркировка автоматов ABB Sh301 C
Применение однополюсных автоматов Sh301 C
Подключение автоматических выключателей
Характеристики однополюсных выключателей Sh301 C
Таблица номинального тока Sh301 С
Преимущества

Описание однополюсных выключателей ABB Sh301 C

Модульные однополюсные выключатели ABB Sh301 C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.

Устройство автоматического выключателя

Материал корпуса Sh301 C произведен из самых современных материалов, состоящих из последнего поколения термопластов,
не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.

Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.


Выбор автоматического выключателя

Выбор выключателей в основном осуществляется по мощности нагрузки и сечению подключаемого провода, учитывая 2 параметра: ток перегрузки и ток отключения при КЗ.

Перегрузка тока возникает при включении в сеть устройств и приборов, суммарная мощность которых приведет к чрезмерному нагреву проводников и контактных соединений. Поэтому автомат, который будет установлен в конкретную цепь, должен иметь ток отключения больше, так называемый запас или равный расчетному. Его определяют суммированием мощности предполагаемых к использованию электроустройств, которое зачастую указывается в паспорте. Далее полученную цифру делят на 220 и получают наш ток перегрузки. Следует учесть также еще одно немаловажное обстоятельство: этот ток не должен быть больше тока, который может протекать по проводнику.

Ток отключения при КЗ – это та величина, при которой происходит отключение автоматического выключателя, также она еще именуется как отсечка. Его тоже рассчитывают, а затем подбирают по типу защиты. Тип защиты содержит значения тока отключения по отношению к вероятному току короткого замыкания, в зависимости от вида нагрузки электросети. В быту и для небольших объектов используют устройства с условным обозначением характеристики B, C, а на вводе – D. Чаще всего, в электрическую схему помимо автоматов на каждую групповую линию, входят еще вводной автомат, УЗО или диф. автомат.

Маркировка автоматов Sh301 C

Корпус автоматических выключателей серии Sh301 C содержит все необходимые маркировки, такие как:

  1. — производитель;
  2. — модель;
  3. — номинальный ток и тип характеристики срабатывания;
  4. — рабочее напряжение сети;
  5. — отключающая способность;
  6. — класс токограничения;
  7. — принципиальная схема работы выключателя.

Автоматы ABB соответствуют стандартам IEC/EN 60898-1 и IEC/EN 60947-2 и имеют все соответствующие знаки сертификации для каждого рынка и сегмента, для которого они разработаны. Знаки сертификации также напечатаны на корпусе автоматического выключателя. Для процедуры контроля и приемки знаки сертификации хорошо видны на корпусе.
Вся маркировка выполнена по технологии лазерной печати, устойчивой к истиранию и воздействию растворителей, что обеспечивает ей долгий срок эксплуатации и простоту идентификации изделия.

Применение однополюсных автоматов Sh301 C

Модульные автоматические выключатели серии Sh301 C как правило имеют все возможные исполнения по характеристикам срабатывания автоматических выключателей, что говорит о их широком сегменте применения. Применяются как правило для защиты от перенапряжения, путем установки на Дин рейку в распределительных щитах, боксах, расположенных в жилых домах, офисах, складах, и других промышленных и коммерческих помещениях. Sh301 C применяется для защиты цепей с активной и индуктивной нагрузкой и низким импульсным током (обеспечение электричеством квартир, офисов, промышленных объектов).

Подключение автоматических выключателей

Выключатели Sh301 C оснащены клеммами: 35 мм + 10 мм (для аппаратов до 2 2 63А), и 50 мм + 10 мм 2 2 (для аппаратов на 80, 100А) для раздельного подключения шинной разводки и кабеля,- цилиндрическими двунаправленными клеммами с защитой от неправильного монтажа, стойкими к ударному воздействию, которые доступны даже после установки модульного автомата. При отсутствии шинной разводки возможно подключение двух пар проводников разного сечения. Sh301 C имеют специальные губки- фиксаторы для быстрого монтажа автоматического выключателя на DIN рейку, расположенную в распределительных щитах, боксах и шкафах. В случае замены изделия, этот же фиксатор позволяет быстро его демонтировать. Для удобства монтажа кабеля, выключатели оснащены технологией невыпадающих винтов, а степень защиты от прикосновения пальцами в области присоединений, снижает риск удара током и возможность короткого замыкания.

Схема подключения автоматических выключателей Sh301 C:

Технические характеристики выключателей Sh301 C

Электрические характеристики
Стандарты Данные IEC/EN ГОСТ Р 50345-2010 (МЭК 60898-1)
Кол-во полюсов 1P; 1P+N
Характеристики срабатывания C
Номинальный ток In А 6. ..63 A
Номинальное напряжение Un IEC/EN 60898-1 В 1P: 230/400 В перем.;1P+N: 230 В перем.
Номинальное напряжение изоляции Ui IEC/EN 60898-1 В 250 В перем.(фаза-земля), 440 В перем.(фаза-фаза)
Макс. рабочее напряжение UBmax. В 1P+N: 253 В перем.
Мин. рабочее напряжение UBmax. В 12 В перем.
Номинальная частота f Гц 50 / 60 Гц
Номинальная наибольшая отключающая способность Icn IEC/EN 60898-1 кА 6
Класс ограничения энергии IEC/EN 60898-1 3
Категория перенапряжения IEC/EN 60898-1 III
Степень загрязнения IEC/EN 60898-1 2
Ном. импульсное выдерж. напряжение Uimp (1.2/50 ps) IEC/EN 60898-1 кВ 4 кВ (исп. напряжение 6.2кВ на уровне моря 5кВ на 2,000м
Испытательное напряжение изоляции IEC/EN 60898-1 кВ 2 кВ (50 / 60Гц, 1 мин.)
Механические характеристики
Корпус Группа изоляции II, RAL 7035
Рычаг Группа изоляции II, черный, опломбируемый
Индикация состояния контактов Маркировка на рычаге (I ON / 0 OFF)
Степень защиты IEC/EN 60529 IP20 / IPXXB, при использовании в боксе IP40
Электрическая износостойкость операция In < 32A: 20,000 цикл. (перем.)
Механическая износостойкость операция 20,000 цикл.
Устойчивость к ударному воздействию IEC/EN 60068-2-27 25 г — 3 удара — 11мс
Устойчивость к вибрации согласно IEC/EN 60068-2-6 5g- 20 циклов при 5.150.5 Гц с нагрузкой 0.8In
Тропическое исполнение IEC/EN 60068-2-30 C/RH 28 циклов 55 C/90-96% и 25 C/95-100%
Температура окружающей среды С -25 … +55 C
Температура хранения С -40 . .. +70 C
Температура калибровки расцепителя IEC/EN 60898-1 С 30 C
Установка
Клеммы Цилиндрические
Сечение проводников (сверху/ снизу) IEC/EN 60898-1 мм2
Момент затяжки IEC/EN Нм 2,8 Нм
Отвертка отвёртка Pozidrive № 2
Монтаж DIN 43880 На Din рейку 35 мм посредством системы быстрого крепления
Положение монтажа любое
Сторона подключения питания сверху и снизу
Габаритные размеры мм
Монтажный размер DIN 43880 Монтажный размер 1
Габаритные размеры (В x Г x Ш) мм 185 x 69 x 17. 5 мм
Масса полюса г прибл. 115 г
Аксессуары
Использование доп. элементов нет

Таблица номинального тока Sh301 С/ + NA

Кол-во полюсов Номинальный ток Кол-во модулей Серия Артикул производителя
In A 17,5 мм
1P 6 1 Sh301 C6 2CDS241001R0064
1P 8 1 Sh301 C8 2CDS241001R0084
1P 10 1 Sh301 C10 2CDS241001R0104
1P 13 1 Sh301 C13 2CDS241001R0134
1P 16 1 Sh301 C16 2CDS241001R0164
1P 20 1 Sh301 C20 2CDS241001R0204
1P 25 1 Sh301 C25 2CDS241001R0254
1P 32 1 Sh301 C32 2CDS241001R0324
1P 40 1 Sh301 C40 2CDS241001R0404
1P 50 1 Sh301 C50 2CDS241001R0504
1P 63 1 Sh301 C63 2CDS241001R0634
1P 6 1 Sh301 C6 NA 2CDS241103R0064
1P 8 1 Sh301 C8 NA 2CDS241103R0084
1P 10 1 Sh301 C10 NA 2CDS241103R0104
1P 13 1 Sh301 C13 NA 2CDS241103R0134
1P 16 1 Sh301 C16 NA 2CDS241103R0164
1P 20 1 Sh301 C20 NA 2CDS241103R0204
1P 25 1 Sh301 C25 NA 2CDS241103R0254
1P 32 1 Sh301 C32 NA 2CDS241103R0324
1P 40 1 Sh301 C40 NA 2CDS241103R0404

Преимущества

Компания «Фаворит-Электро» более 10 лет продает широкий ассортимент различных типов автоматических выключателей, и за это время накопила огромный опыт и наработанные контакты при выборе поставщика данной продукции. При этом наши специалисты регулярно изучают и анализируют качество исполнения автоматических выключателей, точное соответствие классам и характеристикам .
Купив выключатели ABB Sh301 C в компании «Фаворит-Электро», вы можете быть уверены, что приобрели действительно надежную, качественную продукцию, которая соответствует всем требованиям ГОСТ. При необходимости всегда можно получить сертификат качества и протокол испытаний на интересующую партию автоматических выключателей.

Что такое DIN-рейка,как использовать её в своих проектах.

Open-PLC

DIN-рейка

Оглавление

Введение

Из wiki:
DIN-рейка — обобщённое название металлического профиля, применяемого в электротехнике. В зависимости от требований (вес, прочность, сила тока, проводимого через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также есть с предварительной насечкой для облегчения разделки на определённую длину.

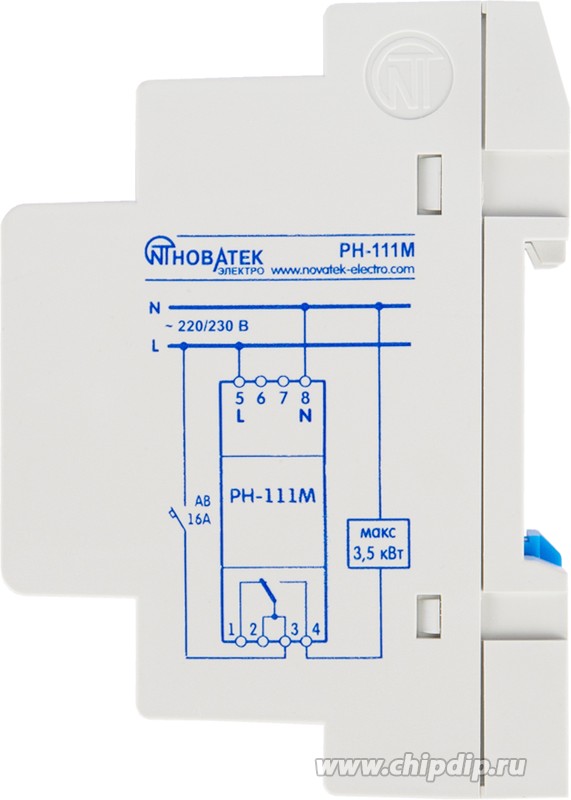

Используется для крепления различного модульного оборудования (автоматических выключателей, УЗО и др.) в электрических щитах, шкафах или установочных коробках. Использование реек, вкупе с минимизацией элементов, применяемых в электротехнических изделиях привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами.

Данное определение почему то понимается что DIN-рейка это для промышленных и электрических нужд и никак иначе. Так же имеет место мнение, что DIN-рейка это дорого. Это ошибочные представления.

На самом деле это наборы стандартных корпусов, удобное, универсальное, стандартизованное их крепление, наборы различных клемм, электрооборудования и пр.

Корпуса для DIN-рейки выпускают многие производители промышленного оборудования и компании специализирующиеся на производстве корпусных изделий.

Прототипирование

После изготовления прототипов возникает вопрос: куда всё это монтировать? Используется всё, что под руку подвернулось.
Например:

Рассмотрим другой подход к прототипированию.
После анализа рынка серийно производимых корпусов для DIN-рейки
выбираем корпуса компании Gainta. Это компромисс цена / качество / функционал.
В частности это серия DxMG.

Для каждого корпуса имеется макетная плата:

Чаще всего применяемый размер корпуса — D3MG, или трёх-юнитовый корпус.
Один юнит это размер автомата, что установлен в электрических щитках.

трёх-юнитовый корпус:

Макетная плата для этого корпуса:

Модули проекта

Для корпуса D3MG уже разработаны модули в промышленном исполнении.
Например:

Монтаж модулей

Существует очень много вариантов крепления DIN-рейки и устройств на ней.
Модули на DIN-рейке можно монтировать на любую поверхность, например на стену.
Рейку при этом нужно обрезать по габаритам корпуса.
Пример крепления модуля GPIO:

Данное крепление позволяет выполнять легкий и быстрый монтаж/демонтаж или замену модуля.

Устройства на DIN-рейке можно устанавливать в 19″ шкаф. Крепление рейки для шкафа:

Блок устройств для установки в 19” шкаф:

Различные устройства:

Установка в разные типы шкафов:

Разные типы корпусов.

Существуют разработанные и серийно выпускаемые корпуса для различных плат и устройств.
Например корпуса для Raspberry PI:

Другие примеры

Аналог Raspberry – NanoPI Neo помещенный в корпус D3MG.
Собрано на макетных платах.


В корпусах DxMG можно разместить несколько печатных плат.

Пример контроллера на двух печатных платах в корпусе D9MG:

Оглавление

Как просчитать электрический шкаф освещения

 Иногда требуется просчитать шкаф исходя из спецификации, но как правильно подобрать оборудование и посчитать стоимость готового изделия.

Эта статья поможет разобраться с этим вопросом.

Оболочка

Прежде всего необходимо определиться с оболочкой. Просмотрите всю спецификацию шкафа, на первом этапе необходимо понять какой вид оборудования будет установлено в шкафу. Здесь может быть 2 варианта — оборудование модульное или корпусное.

модульное оборудование



 Модульное оборудование имеет одинаковый профиль (если посмотреть сбоку всё оборудование выглядит идентично), а отличается только по ширине. Ширину модульного оборудования принято измерять в модулях. Один модуль это 18 мм. Модульное оборудование удобно устанавливать в специальные модульные шкафы. Такие шкафы уже имеют дополнительную панель, которая защищает открытые электрические контакты от случайного прикосновения.

Расчет модульного шкафа очень простой, считаете количество модулей оборудования и оставляете 20% на резерв.

Модульные шкафы бывают навесного и встроенного испольнения. Встроенный шкаф можно утопить в нишу в стене и он будет практически незаменет, что очень удобно в жилых помещениях

навесной шкаф                                         встроенный шкаф



Если хотя бы 1 компонент в шкафу имеет немодульный корпус — Вам прийдется применять электротехнический шкаф с монтажной панелью. Из минусов этого  шкафа — он больше по размеру и то, что в нем нет дополнительной передней панели. Из плюсов, то что в него можно установить всё, что влезет. Для того, чтобы выбрать шкаф, Вам необходимо узнать габариты каждого изделия, и подумать над их компоновкой в шкафу. В основном некрупные компоненты устанавливаются на специальную DIN-рейку, это сокращает время монтажа.

шкаф с монтажной панелью

Если шкаф планируется устанавливать на улице или в нежилом помещении желательно чтобы он был пылевлагозащищенный. Возможно потребуется установить замок с ключом, для контроля доступа к установленному оборудованию.

Подбор комплектующих

При подборе комплектующих необходимо исходить из технического задания спецификации, но стоит обратить внимание на некоторые нюансы.

Вводной автоматический выключатель всегда должен быть мощнее любого фидерного (отходящего) автомата. Иначе в случае аварии будет срабатывать вводное устройство  и обесточено всё помещение, а не фидерный выключатель.

По современным ПУЭ во всех жилых помещениях обязана быть дифференциальная защита. Дифференциальная защита — это защита человека от удара тока. В случае его прикосновения к оголенному проводу устройство дифференциальной защиты обязано отключить сеть, тем самым защитить человека. Если в Вашем щите не будет устройства защитного отключения — у Вас объект не приймут.

После того как Вы посчитали размеры и цену комплектующих, подобрали корпус Вам еще необходимо учесть расходные материалы.

Расходные материалы

Расходные материалы сильно зависят от конкретных комплектующих, но мы попробуем рассмотреть наиболее часто встречающиеся.

Всё Ваше оборудование необходимо подключить к сети, для этого необходимо просчитать провод, на небошой шкаф на 6-12 автоматов достаточно будет 3-5 метров провода. Желательно использовать медный провод, толщина провода выбирается исходя из мощности защищаемого оборудования. Для расчета сечения используются специальные таблицы. Провод желательно брать хороший — проверенных кабельных заводов Украины или Европы. Китайский провод может иметь заниженное сечение, т.е. не выдерживать заданную мощность, что может привести к аварийным ситуациям.

Если оборудование слишком мощное, вместо провода возможно использование медной шинны, ее длина и сечение расчитывается так же исходя из потребностей оборудования.

Когда провод подводится к шкафу, его необходимо закрепить в клемной колодке, а из нее уже запитывать всё оборудование в шкафу.

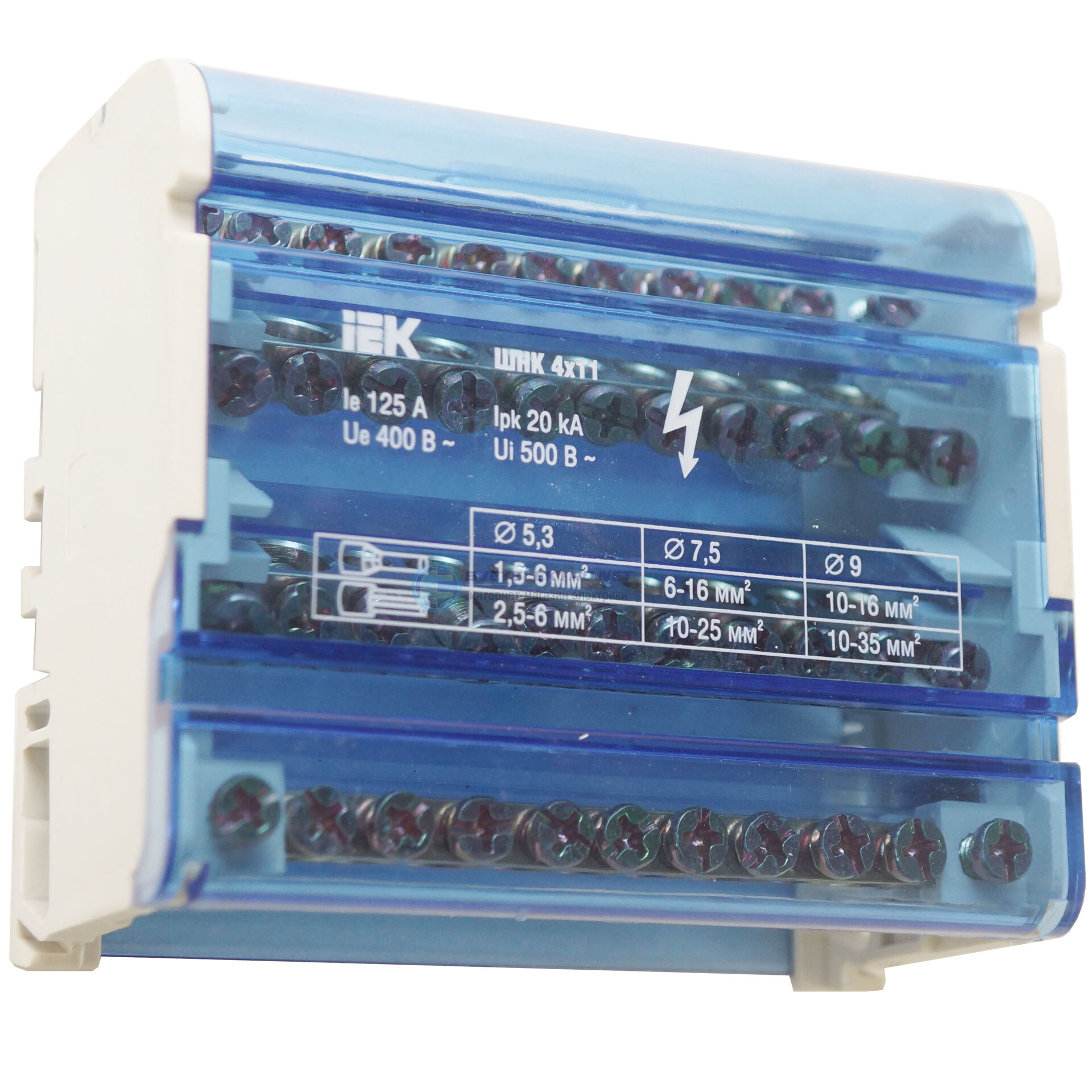

клеммная колодка

Помимо силовых клемм в шкаф устанавливается нулевая клемма и клемма заземления. Они похожи на силовыю клемму, но т.к. не несут нагрузки, их делают под меньший провод.

Количество отверстий в клеммах должно быть больше или равно количеству установленного оборудования.

В модульных шкафах часто нулевые шины и заземление уже идет в комплекте. Например у модульных шкафов Mini Pragma.

Если у Вас в шкафу установленно целый ряд модульных автоматических выключателей, вместо провода их можно запитать с помощью гребенчатой шины. Она позволяет значительно ускорить скорость монтажа, а так же сохранит место в шкафу (подвод с помощью шины более компактен, по сравнению с проводом).

гребенчатая шина

Если используется шкаф с монтажной панелью, но имеется оборудование с установкой на DIN-рейку, необходимо отдельно это учесть, и включить ее в закупочную спецификацию.

Пример 1: Вводной шкаф квартиры. Вводной автомат 2 полюса 40 Ампер, 4 группы питания : кухня и ванная комната 25 Ампер, 2 розеточные группы по 16 Ампер и 1 группа освещения 10 Ампер.

Исходя из того, что всё оборудование модульное принимаем решение использовать модульный шкаф. Считаем количество оборудования — вводной автомат 2 модуля, 4 фидерных автомата по 1 модулю. Всего 6 модулей. Т.к. это жилое помещение добавим еще устройство защитного отключения на 40 Ампер, оно занимает 2 модуля. Допустим заказчик отдельно попросил добавить реле контроля напряжения, оно занимает еще 2 модуля. Всего получается 6 модулей + 2 модуля + 2 модуля = 10 модулей, и 20% оставляем под резерв. Значит шкаф нужен на 12 модулей

  Посоветовавшись с заказчиком, решили, что шкаф будет встроенный, т.к. шкаф будет в помещении дополнительная пылевлагозащита не нужна. Переходим в раздел модульные пластиковые щиты, фильтруем по количеству модулей (12 модулей), и типу исполнения (встроенные). Теперь выбираем среди всех встроенных модульных щитов на 12 модулей. Оптимальным по цене для нас является щит с белой дверью по цене 14,34 евро.

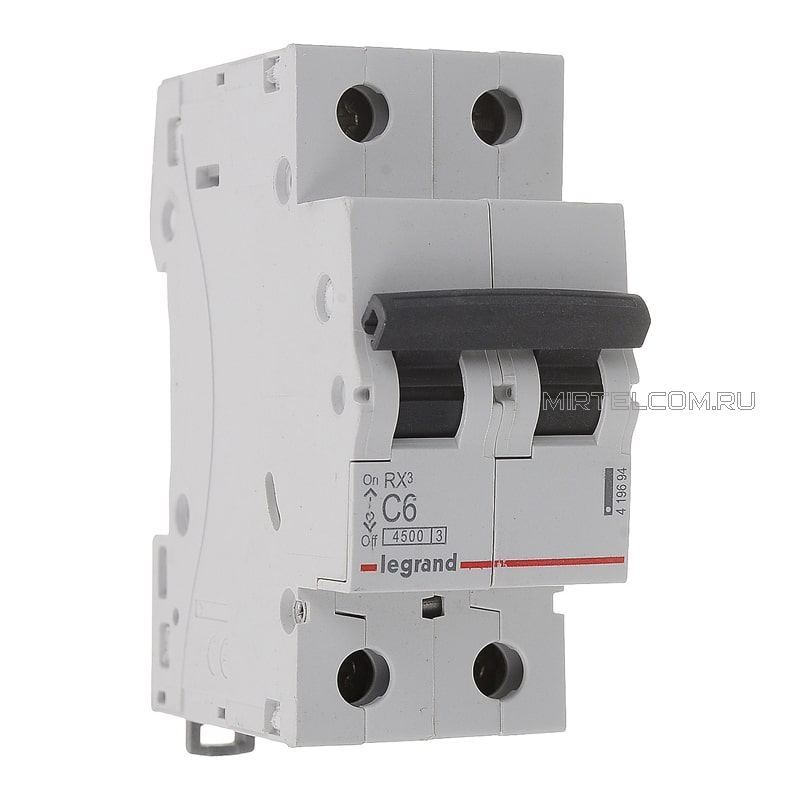

Далее выбираем автоматические выключатели: в разделе автоматические выключатели, фильтруем сначала 2 полюса 40 Ампер, оптимальным по цене получился автомат серии Домовой  за 6,86 евро.

По такому же принципу подбираем остальные автоматы: 25 Ампер 1 полюс  2,95 евро, 2 автомата 16 Ампер 1 полюс 5,82 евро, и 1 автомат 10 Ампер 1 полюс 3,03 евро. Шины идут в комплекте. Провода понадобится 3 метра сечением 6 мм2, это еще 2 евро.

Теперь считаем: 14,34 + 2,95 + 5,82 + 3,03 + 2 = 28,14 евро.

Пример 2: Вводной щит для цеха на предприятии.

Вводной автомат на 250 Ампер, 3 фидерных автомата на каждую линию по 80 Ампер, 1 вводной автомат на бытовые помещения на 63 Ампера 380 Вольт. От вводного автомата на 63 Ампера отходят 6 фидерных групп по 25 Ампер 220 Вольт.

Т.к. модульных автоматов выше 125 Ампер не бывает, значит нам нужен шкаф с монтажной панелью. Габариты автоматов можно узнать из каталогов по автоматам. Исходя из габаритов автоматов выбрали шкаф 500х400х200, а исходя из цены оптимально взять шкаф JFX стоимостью 42,50 евро. Далее выбираем промышленные автоматические выключатели. Применяя фильтры по количеству полюсов, амперажу и выбирая по цене, выбрали следующие автоматические выключатели: Easypact на 250 Ампер 116,22 евро,  Easypact на 80 Ампер 3 х 71 евро, автоматы на 63 Ампера и ниже возьмем модульные (они дешевле общепромышленных): 63 Ампера 3 полюса Домовой 13,90 евро, и 6 автоматов Домовой 25 Ампер 1 полюс 6х 2,95 евро.

Все автоматы, кроме 250 А, будут установлены на DIN-рейку, ее понадобиться 2 метра, это 2 евро. Для подключения используется 2 метра кабеля 3х50 мм2 + 2 метра кабеля 3х25мм2 + 5 метров провода сечением 4мм2, это еще 5 евро. Для подведения питания была использована медная шина на 250 Ампер, это еще 10 евро

Снова считаем: 42,50 + 116,22 + 3*71 + 13,90 + 6*2,95 + 5 + 10 = 418,32 евро.

В зависимости от спецификации оборудование в шкафах может быть совершенно разное, но подход к предварительному подсчету остается одинаковым.

Так же стоит учитывать, что при предварительном расчете стоимости шкафа, исходить всегда надо из розничной стоимости оборудования. Всяческие скидки являются необязательными и на них расчитывать не стоит. Пусть на этапе закупок это будет приятным бонусом для предприятия, плюс заказчик часто на этапе монтажа любит менять условия, и когда есть запас в 10-20% от стоимости закупленного оборудования это спасает ситуацию

Что такое DIN-рейка? Основы и различные типы

Обычный человек может даже не знать, что DIN-рейки существуют, но они выполняют важную функцию. DIN-рейки скрепляют некоторые из наших самых важных электрических компонентов, и если вы проектируете или строите электрические устройства, вы, вероятно, слышали о них.

DIN-рейки — это металлические рейки внутри электрического шкафа, которые используются для установки автоматических выключателей и другого электрического оборудования. Хотя DIN-рейки имеют относительно простую конструкцию, они чрезвычайно важны для установки, обслуживания и эксплуатации электрооборудования.

В этом выпуске Polycase TechTalk мы обсудим основы DIN-реек и почему они являются такой важной частью конструкции электрических устройств. Мы также рассмотрим множество вариантов корпусов и комплектов для установки на DIN-рейку, которые доступны в Polycase. Для начала мы немного подробнее рассмотрим, что такое DIN-рейка и для чего она предназначена.

Что такое DIN-рейка? The Basics

DIN-рейка служит механической опорой для различных типов небольших электрических компонентов. Некоторые типы оборудования, которое может быть установлено на DIN-рейку, включают:

  • Автоматические выключатели
  • Клеммные блоки
  • Программируемые логические контроллеры
  • Контроллеры двигателей
  • Реле

оставаться на месте и функционировать правильно. Однако они обычно не предназначены для установки непосредственно на стену или на панель электрического шкафа. Вместо этого разработчики и производители устройств обычно монтируют эти компоненты с помощью DIN-рейки.

DIN-рейка обычно устанавливается либо на внутренней панели электрического шкафа, либо непосредственно на стене. Если рейка установлена ​​внутри корпуса, компоненты будут монтироваться непосредственно на рейку. Если рельс крепится к стене, электрические компоненты могут быть установлены непосредственно на нем или на нем может быть установлен электрический шкаф, содержащий другие компоненты.

Почему важны DIN-рейки

DIN-рейки — не самые яркие компоненты электрического устройства, но они играют решающую роль. Вот почему DIN-рейки по праву считаются основой электрического щита управления:

  • DIN-рейки значительно ускоряют и упрощают монтаж электрооборудования, чем монтаж отдельных компонентов на корпусе шкафа.
  • DIN-рейки помогают сэкономить место в электрических панелях за счет уменьшения количества необходимого крепежного оборудования.
  • DIN-рейки являются единым стандартом, на который рассчитано большинство автоматических выключателей и клеммных колодок. Это позволяет разработчикам устройств использовать детали разных производителей с гарантией того, что они подойдут для DIN-рейки.
  • DIN-рейки позволяют легко устанавливать и снимать компоненты. Также намного проще внести небольшие коррективы в положение компонента, установленного на рейке.
  • DIN-рейки упрощают проектирование проводки, обеспечивая централизованное место, через которое может проходить проводка.

DIN-рейка не всегда обеспечивала эти преимущества. На самом деле, потребовалась группа немцев, помешанных на стандартах, чтобы разработать структуру DIN-рейки, которую мы знаем и используем сегодня.

История DIN-рейки

Вам, наверное, уже интересно, что означают буквы DIN.На самом деле это не имеет ничего общего с механической функцией оборудования. Вместо этого DIN расшифровывается как Deutsche Institut fur Normung , что примерно переводится как «Немецкий институт стандартов».

DIN — немецкая организация, устанавливающая стандарты для промышленного и электрического оборудования. Они разработали стандарты на основе оригинальных DIN-реек немецкой компании Rheinisch-Westfälisches Elektrizitätswerk (RWE) .(Викторина по произношению этого слова проводиться не будет.)

В 1928 году компания RWE осознала потребность в стандартной опорной конструкции, которую можно было бы использовать для монтажа различных электрических компонентов. Электрические панели начала 20-го века часто строились с использованием множества компонентов и не имели какой-либо стандартизированной системы крепления. В ответ RWE создала то, что мы теперь знаем как рельс G.

Первоначально эти рельсы были изготовлены из фарфора с металлической шиной, идущей по центру.В конце концов, рельсы, изготовленные из металла, заменили легко повреждаемый фарфор, и DIN-рейки стали больше походить на оборудование, которое мы видим сегодня в электрических шкафах.

В 1950-х годах конструкции, разработанные RWE, были дополнительно стандартизированы DIN. Национальная ассоциация производителей электрооборудования (NEMA), которую вы, вероятно, знаете по их рейтинговой системе корпусов NEMA, в конце концов приняла совместимый стандарт для использования в США. со стандартами DIN-рейки.

Типы DIN-реек

DIN-рейки бывают нескольких форм. Вот основные различия между ними:

  • Рельсы Top Hat: этот 35-миллиметровый дизайн является наиболее распространенным типом DIN-рейки, и большинство современных электрических компонентов спроектированы так, чтобы быть совместимыми с ним. Эти рельсы имеют симметричные фланцы с каждой стороны, которые удерживают компоненты на месте. Рельсы Top Hat также могут быть известны как рельсы TS35.
  • C-рейки: эти 32-мм рейки имеют форму буквы «C», которая по существу противоположна цилиндрической рейке.Фланцы С-образного профиля направлены внутрь, обеспечивая дополнительную опору для тяжелых компонентов. Хотя когда-то C-рельсы были довольно распространены, они больше не используются широко.
  • Рельсы G: эти 32-мм рейки, также называемые TS-32, имеют асимметричную форму буквы «G» и часто используются для монтажа более крупных и тяжелых компонентов благодаря дополнительной поддержке, которую они обеспечивают. Асимметричная конструкция направляющих G также предотвращает случайную установку компонентов задом наперед или вверх ногами.
  • Мини-рейки: мини-рейки толщиной всего 15 мм (или рейки TS-15) представляют собой самый маленький размер DIN-рейки.Они относительно редки и используются только для приложений, где чрезвычайно важен небольшой размер.

Для большинства применений 35-мм рейка Top Hat является предпочтительным выбором из-за ее универсальности. DIN-рейки Polycase разработаны в соответствии со стандартом 35 мм, что обеспечивает максимальную гибкость и удобство использования в самых разных условиях.

Основные советы по выбору и установке DIN-рейки

DIN-рейки играют важную роль в конструкции электрических устройств, поэтому важно убедиться, что вы выбрали правильное оборудование для DIN-рейки.Эти советы помогут вам сделать правильный выбор:

  • Не думайте, что ваша монтажная рейка и электрооборудование соответствуют стандартам DIN. Они почти всегда будут, но проприетарные стандарты существуют, так что всегда стоит проверять. Каждая монтажная рейка от Polycase соответствует требованиям DIN.
  • По возможности выбирайте DIN-рейку, которая соответствует типу используемого электрического шкафа. Несмотря на то, что стандарты DIN являются универсальными, использование специальной DIN-рейки гарантирует хорошую совместимость с вашим корпусом.Корпуса Polycase на DIN-рейку доступны с DIN-рейками, обрезанными по размеру.
  • Если ваш электрический шкаф изготовлен из металла, важно выбрать DIN-рейку из того же материала. По этой причине Polycase рекомендует корпуса из поликарбоната и корпуса из АБС-пластика как идеальный выбор для устройств, внутри которых будет установлена ​​DIN-рейка, поскольку они совместимы с DIN-рейками, изготовленными из различных металлов.
  • Как правило, DIN-рейка не предназначена для использования в качестве шины.Однако с прикрепленными заземляющими клеммными колодками DIN-рейка может использоваться в качестве шины для заземления шасси.
  • Убедитесь, что ваши DIN-рейки прошли испытания UL на соответствие соответствующим отраслевым стандартам. Обратите внимание, что в вашем конкретном случае могут быть особые требования к конструкции DIN-рейки.
  • DIN-рейки с предварительно вырезанными монтажными пазами упрощают установку. В комплекты DIN-рейки Polycase входят удобные предварительно вырезанные пазы и даже винты, которые предназначены для плотного прилегания к монтажным пазам.

Дополнительные советы по правильной установке DIN-рейки см. в нашем руководстве по установке DIN-рейки.

Комплекты DIN-реек от Polycase

Polycase предлагает несколько типов DIN-реек, разработанных специально для наших корпусов. Каждая из этих DIN-рейок серии DR идеально подходит для корпуса Polycase определенного стиля и совместима со стандартными 35-мм DIN-рейками. В каждый комплект DIN-рейки входит все необходимое для монтажа на DIN-рейку, включая две шайбы и винты.

Рассмотрите эти варианты, если вам нужен корпус на DIN-рейку. Каждый из них включает в себя варианты комплектов DIN-реек, которые можно обрезать по размеру и которые идеально подходят друг другу:

  • Серия Polycase WH: Корпуса NEMA 4X для установки внутри и вне помещений, модели из АБС-пластика и поликарбоната с шарнирной конструкцией.
  • Серия Polycase WQ: Корпуса NEMA 4X для наружного применения с легкодоступной откидной защелкой и конструкцией из поликарбоната, армированного стекловолокном.
  • Серия Polycase ZH: еще один чрезвычайно прочный и надежный навесной корпус из поликарбоната для наружного применения с рейтингом NEMA 6P.
  • Серия Polycase ZQ: Подобно серии ZH, серия ZQ также соответствует стандарту NEMA 6P, но не имеет шарнирной конструкции.

Если требуется установка всего корпуса на внешней DIN-рейке, наши внутренние электрические шкафы серии EK являются отличным выбором. Эти корпуса изготовлены из прочного АБС-пластика и оснащены защелкивающимся зажимом, который позволяет легко устанавливать их на DIN-рейку 35 мм.

Перед тем, как выбрать монтажную рейку DIN для вашего корпуса, важно понять все конкретные вопросы, которые могут у вас возникнуть.Вот почему Polycase упрощает общение с нашими экспертами по корпусам — просто позвоните по телефону 1-800-248-1233 или свяжитесь с нами через Интернет. Мы будем рады помочь вам в процессе выбора правильного оборудования для DIN-рейки и идеального корпуса для электроники.

Image Credits

Источник: TTAE / Shuttstock

Источник: Роман Заиец / ShutterStock

Источник: NitPicker / Shutter 140008

Источник: Grigvovan / ShutterStock

Источник: Владимир Жупаненко / Shutterstock

DIN-рейка — НОВАЯ Предварительно нарезанная алюминиевая пластина 35×10 мм для тяжелых условий эксплуатации, с прорезями

Описание продукта



Характеристики продукта:

  • ONE New Алюминиевая рейка Custom Cut с прорезями 35 x 10 мм DIN-рейка
  • Машинная резка, квадратная, без заусенцев
  • Изготовлен из прочного прозрачного анодированного алюминия DIN-рейка
  • Направляющая имеет дополнительные угловые опоры в нижнем углу в дополнение к дополнительной толщине, что делает ее очень жесткой
  • Слотов 6. 2 x 15 мм с межцентрами 50 мм.
  • Разрезы выполняются в произвольном месте относительно слотов.
  • Номер оригинальной детали Поставка панели управления DR3575AL-2

Все DIN-рейки производятся в соответствии с международными стандартами, поэтому эту DIN-рейку можно легко заменить на DIN-рейку другого производителя.

Сравните этот продукт со следующим:

Свяжитесь с нами для получения информации о другой длине (требуется минимальный заказ) или о скидках при больших количествах.

Спасибо за внимание. У нас есть другие предметы, которые помогут вам с вашим проектом.

Посетите наш магазин, чтобы приобрести кабельные каналы БЕЛОГО и СЕРОГО цветов, а также тонкие и толстые штифты различных размеров. Мы также предлагаем широкий ассортимент других продуктов для DIN-реек различной геометрии, как стальных, так и алюминиевых, длиной 1 и 2 метра, а также стойки для DIN-реек. Все по невероятно НИЗКИМ ценам! Пожалуйста, посетите наш магазин сегодня!



О нас:

Control Panel Supply — это место для ваших электромонтажных изделий. Мы предлагаем DIN-рейки из стали и алюминия, кабельные каналы белого и серого цвета с широкими и тонкими шипами, аксессуары, медные заземляющие шины, кабельные стяжки и резку DIN-рейки. Свяжитесь с нами с вопросами. Спасибо!!



Политика доставки:

Наша политика заключается в том, чтобы не взимать дополнительную плату за доставку. Вся наша доставка рассчитывается с учетом ежедневного тарифа на доставку без каких-либо дополнительных изменений в обработке или обслуживании.

Все товары обычно доставляются в течение одного-двух рабочих дней.

Опытный поставщик профилегибочной машины для DIN-рейки, профилегибочной машины для кабельных лотков

1. Q: Какой опыт вы имеете в производстве профилегибочного станка для DIN-рейки ?

О: У нас есть опыт экспорта наших профилегибочных станков для DIN-рейки в Америку, Мексику, Россию, Филиппины и т. д. Мы произвели различные профилегибочные машины для DIN-рейки , которые могут производить, например, цилиндрическую рейку (IEC/EN 60715, TS35), рельсы C-образного профиля (C20, C30, C40, C50), рельсы G-образного профиля (EN 50035, BS 5825, DIN46277-1).

2. В: Сколько размеров можно изготовить на одной машине?

A: Мы можем производить двухрядный , даже трехрядный профилегибочный станок для DIN-рейки , поэтому он может производить два или более размеров.

3. В: Каков срок поставки машины с распорным каналом?

О: от 30 до 50 дней зависит от вашего рисунка.

4. В: Какова скорость вашей машины?

A: Рабочая скорость машины зависит от чертежа, особенно от чертежа пуансона.Обычно скорость формования составляет около 20 м/мин. если вам нужна более высокая скорость, например, 40 м/мин, мы предлагаем вам решение с поворотной системой штамповки, скорость которой достигает 50 м/мин.

5. В: Как вы можете контролировать точность и качество вашего станка?

О: Наш секрет производства такой точности заключается в том, что наша фабрика имеет собственную производственную линию, от штамповочных форм до формовочных роликов, каждая механическая часть изготавливается самостоятельно на нашем заводе. Мы строго контролируем точность на каждом этапе от проектирования, обработки, сборки до контроля качества, мы отказываемся срезать углы.

6. В: Какова ваша система послепродажного обслуживания?

A: Мы без колебаний даем вам 2 года гарантии на все линии, 5 лет на двигатель: если возникнут какие-либо проблемы с качеством, вызванные нечеловеческими факторами, мы немедленно решим их для вас, и мы будем готовы для вас 7X24H. Одна покупка, пожизненная забота о вас.

DIN-рейка производитель профилегибочного оборудования

Автоматический выключатель швеллерных рельсов DIN-рейка производитель профилегибочного оборудования

DIN-рейка для автоматического выключателя, который широко используется в электроэнергетике, например, в электрическом шкафу.

Стандартный профиль для DIN-рейки после формирования

C45 Линия по производству каналов для DIN-рейки Нож) → Готовая стойка продукта

Макет размером менее

Индивидуальные DIN Rail Purlin рисунок

1

2 в 1 Выпрямитель Unmoiler

1, тип: Ручная экспансия

2, Параметр

1) Пассивный разряд

2) Вес катушки: < 2T

3) Внутренний диаметр катушки D. :φ450мм-φ530мм

4)Макс. Ширина 200 мм

5) Толщина 0,4–1,6 мм

6) Ролик выпрямителя: 7 шт. ширина подачи: 200 мм
3.2 Толщина подачи: 0,4-1,6 мм

3.3 Мотор, 0,85KW(Yaskawa)

Гидравлическая система пробивки отверстий

3.1 позиционирование достигает установленного расстояния, стопорное действие, пробивной штамп с приводом от гидравлического цилиндра, автоматическое отключение штамповки.
3.3 Гидравлическая система Рабочее давление: 16МПА
3.4 Гидравлическая станция: 15 кВт (гидравлическое отверстие / сдвига / сдвиг)

Руководство

Руководство

Переключатель рельсных рулонов формируя системные данные

5.1 Формирование ролика: 16 станций, а также добавить протирочный валик, чтобы убедиться, что на поверхности профиля нет царапин.

5.2 Боковая панель: T.18 мм, сталь A3 Тяжелые условия эксплуатации.

5.3 Скорость прокатки: 5–8 м/мин.


5. 5 Мощность двигателя: 5,5 кВт.
5.6 Главный ролик: ¢65 мм, 45 #
5.7 База оборудования: тип 45 # H с использованием сварной стальной пластины.
5,8  Передача: цепной привод.
5.9 Безопасность: повсеместная с кнопками аварийной остановки, легко справиться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и оператора. И другие шестерни в цепи, и персонал могут легко привести к травмам, секция трансмиссии закрыта защитным кожухом, чтобы обеспечить безопасность рабочих.

Плоская стойка для сбора

Электрическая система управления
Вся линия импортировала управление ПЛК, сенсорный ЖК-экран, человеко-машинный интерфейс.Люди взаимодействуют с ПЛК. Оператор настраивает программу на автоматический запуск (программируемое управление) и контроль процесса контроля, управление оператором производственной линии и изменение параметров управления, а также мониторинг в реальном времени состояния и параметров оборудования и индикацию неисправностей. Цифровая настройка длины заготовки, регулируемая длина также может быть регулируемой. Мониторинг рабочего состояния оборудования и индикация неисправностей в режиме реального времени.
Руководство по эксплуатации/автомат двух стилей. С функцией ручного и автоматического переключения: в ручном режиме возможна автономная работа, простота обслуживания; В автоматическом режиме выполнить полный производственный цикл для запуска; по всем направлениям с кнопками аварийной остановки, легко справиться с чрезвычайными ситуациями, чтобы обеспечить безопасность оборудования и обслуживающего персонала.

Основные компоненты оборудования марки:
Система управления ПЛК: Siemens
Инвертор: Тайвань Шилин
Кодер: Omron
Сенсорный экран: Siemens


Некоторые компоненты являются устройствами марки Schneider.

Устройства DIN Rail канал стойки производства линии

9
    4
      1 9001
        1
          4
            0
Выпрямитель Unmoleer 7 9001 9001
    1
    1 , включая нож
    0
  • 7
      0
  • 9 9001 9001 9001 9001 9001 9001 9001
      1 9001

    1 1
    2 серво питатель 1
    3 Гидравлические машины 1 С плесень
    4 Руководство устройство 1
    5 формовочная машина 1
    6 Гид Раулическая машина
      4
        1 1
          1 1 9001 9001
          • 4 9001
      4
    9001 9001
    8 8 8 8 Собирать стойку
  • 9001 1

  • 9
    • 19

    канальных железнодорожных принадлежностей Марка Марка

    Имя производитель
    1 Мотор и редуктор Внутренние бренды
    2 Главный ключ подшипник Внутренние бренды
    3 Инвертор Шилин
    4 PLC системы Siemens
    5 низковольтные электрические Шнайдер
    6 кодировщик Omron
    7 сенсорный экран Siemens
    8 Гидравлическая система Отечественные бренды

    Полностью автоматические профилегибочные машины для производства швеллеров на DIN-рейку из нержавеющей стали, для коммерческого использования,


    О компании

    Год создания2007

    Юридический статус фирмы Физическое лицо — собственник

    Характер деятельности Экспортер

    Количество сотрудниковДо 10 человек

    Годовой оборотRs. 1–2 крор

    IndiaMART Член с марта 2011 г.

    GST27AKXPK6270F1ZN

    Код импорта-экспорта (IEC) 03120*****

    Мы, Momai Machine Tools , были основаны в 2007 году как выдающийся поставщик, дистрибьютор, производитель, экспортер, оптовый торговец и торговец Формовочной и Power Press Machine. Наша компания сертифицирована по стандарту ISO 9001:2008 .Чтобы предоставить нашим клиентам безупречный ассортимент оборудования, мы представили в ассортименте нашей продукции профилегибочные машины, машины и секции для производства подвесных потолков, а также машины для производства направляющих DIN. Опираясь на огромный промышленный опыт и опыт наших профессионалов, мы смогли предложить машины, характеризующиеся оптимальным дизайном и качественными характеристиками. Мы экспортируем нашу продукцию в Дубай, Саудовскую Аравию, Эфиопию, Великобританию и Кению .
    В процессе достижения нашей позиции на рынке с точки зрения наших предложений нас поддерживает инфраструктура мирового класса и команда усердных экспертов. Наши специалисты компетентны и ревностны в стремлении к успеху. Они проводят всю процедуру изготовления с предельной точностью, чтобы предлагаемый результат был безупречным. Наш предлагаемый диапазон оборудования изготовлен согласно утвержденным промышленным реквизитам и гарантирует эффективную работу в его заявлениях. Чтобы выполнить наши обещанные характеристики, мы всегда придерживались подхода, ориентированного на клиента, и стремимся развивать его дальше.

    Видео компании

    SCIDYNE :: Принадлежности для DIN-рейки

    Печатная плата и монтажное оборудование


    DIN-рейка

    DIN-рейка, иногда называемая Top-Hat Rail, представляет собой стандартизированную (EN 50022) металлическую рейку шириной 35 мм с крестообразной головкой раздел.Он широко используется для крепления компонентов, узлов и промышленных устройств управления внутри аппаратных стоек и корпусов.

    Эти рельсы изготовлены из стали и покрыты белым цинком. Их конструкция с прорезями обеспечивает простоту монтажа. Продаются длиной 1016 мм (40 дюймов) и доступны в широко используемых стандартных высотах 7,5 мм и 15 мм.


    • Инвентарный номер:

    • 121-0005

    • Бюджетная цена:

      8 6,1788/001 — 009
    • $ 16.2018
    • $ 16.2018
    • $ 160018
    • $ 15.56 / 025 — 049
    • Свяжитесь с нами для больших скидок

    • Типичное ведение руководства:

    • stock — 2wks
    • 0
      • 7:

        8
      • 121-0020

      • $ 17,21 / 001 — 009
      • $ 16.52 / 010 — 024
      • $ 15.86/025 — 049
      • Связаться с нами для большего количества скидка
      • Типичное время Увеличено:

      • stock — 2wks
      • 0
      0

      Snaptrack DIN Rail Clipting Clip

      Clip позволяет SnapTrack (тип 121-0003 и тип 121-0010) для установки на симметричную DIN-рейку, асимметричную DIN-рейку и рейку серии A. Рекомендуемое использование — два зажима, равномерно расположенные через каждые четыре дюйма. Пользователи также сочли этот зажим практичным при установке своих собственных компонентов на DIN-рейку.Зажим надежно защелкнется на месте при использовании предлагаемой схемы отверстий, показанной ниже. Материал должен быть рядом с 0,0625 «толстым.
      • 0
      • 121-0004

      • 7
      • $ 2,65 / 0018
      • $ 2,65 / 001 — 009
      • $ 2.52 / 010 — 024
      • $ 2.39 / 025 — 049 $ 2.39 / 025 — 049
      • $ 2.25 / 50+
      • $ 2.25 / 50+
      • Связаться с нами для большего количества скидки

      • Stock —
      • 0
    • 9002


    Этот зажим DIN имеет центральное отверстие, в которое вкручивается резьба крепежного винта с плоской головкой 4-40, пропущенного снизу вверх.В качестве альтернативы сверху можно вставить два самореза, используя расстояние между отверстиями 0,709 дюйма. Винтовая фурнитура не входит в комплект зажима.


    • :

    • 121-0013
    • бюджетные цены:

    • $ 0.85 / 001 — 009
    • $ 0.81 / 010 — 024
    • $ 0,77 / 025 — 049
    • $ 0.72 / 50+
    • Связаться с нами для большего количества скидки
    • Типичное ведение начала:

    • stock — 2wks
    • 0
    20

    Монтажный клип сплетен Snap-Fit

    Дизайн PCB с рисунком отверстия и этот клип встает на место.Быстрая сборка способствует снижению производственных затрат.

    • 7:
    • 121-0014
    • $ 0.8517
    • $ 0.85 / 001 — 009
    • $ 0.81 / 010 — 024
    • $ 0,77 / 025 — 049
    • $ 0.72 / 50+
    • Связаться с нами для большего количества скидки

    • Типичное ведение начало:

    • stock — 2wks
    • 0
  • Изолированный монтажный клип

    Простой и практичный способ установки устройств в DIN Железнодорожный. Один винт проходит через отверстие (обычно 0,125 дюйма) в монтируемом компоненте и в центральное отверстие зажима. Включает саморез и плоскую шайбу для крепления компонентов.

    • Артикул:

    • 121-0015
    • 15
    • 9015
    • бюджетные цены:

    • $ 0.92 / 001 — 009
    • $ 0.87 / 010 — 024
    • $ 0,83 / 025 — 049
    • $ 0.78 / 50+
    • Свяжитесь с нами для больших скидок

    • Стандартный срок поставки:

    • Склад — 2 недели


    Типичное использование — один End-Stop на каждом конце рельса, плотно прилегающий к компонентам.



    • :

    • 121-0018
    • бюджетные цены:

    • $ 1.50 / 001 — 009
    • $ 1.50 / 001 — 009
    • $ 1.43 / 010 — 024
    • $ 1.35 / 025 — 049
    • $ 1.28 / 50+
    • Свяжитесь с нами для большего количества скидки

    • типичный ведущий ведущий:

    • stock — 2wks
    • 0
  • 9001


    Универсальный монтажный клип с винтом

    Этот подъемный клип DIN для установки как на симметричную (Top-Hat EN 50022), так и на асимметричную (G Type EN 50035, BS 5825, DIN 46277-1) DIN-рейку. Плоская монтажная поверхность и три монтажных отверстия без резьбы делают этот зажим универсальным для монтажа различных устройств на DIN-рейку. Отверстия рассчитаны на крепежные винты с полукруглой головкой с крупной метрической резьбой #6 или M3 (не входят в комплект). При монтаже стандартной печатной платы толщиной 0,0625 дюйма или SNAPTRACK длина винта 0,375 дюйма является хорошим выбором.


    • Инвентарный номер:

    • 121-0019

    • Бюджетная цена:

      7 9.85/001 — 009
    • $ 1.76 / 010 — 024 $ 1.76 / 010 — 024
    • $ 1.67 / 025 — 049
    • $ 1.57 / 50+
    • Связаться с нами для больших количественных скидок

    • Типичное ведение руководства:

    • stock — 2wks

    Вас также могут заинтересовать эти продукты

    • SNAPTRACK
    • Этот непроводящий жесткий экструдированный канал из ПВХ обеспечивает быстрый и надежный монтаж плат и печатных плат «Snap-In».

    Автоматические выключатели, монтируемые на DIN-рейку, ширина 17,5 мм (0,69) на полюс

    Описание

    В то время как ответвительные автоматические выключатели UL489 защищают фидерные или ответвленные цепи, дополнительные устройства защиты R Series UL1077 срабатывают быстрее, чем стандартный автоматический выключатель UL489, поэтому обеспечение дополнительной защиты конкретных устройств. Дополнительные устройства защиты обеспечивают критическую защиту в приложениях, где защита параллельных цепей не требуется или уже обеспечивается отдельным устройством.Дополнительные устройства защиты серии
    R доступны в одно-, двух- и трехполюсных конфигурациях и имеют до 20 различных номинальных токов от 0,5 А до 60 А и могут безопасно использоваться в приложениях до 480 Y/277 В переменного тока с устойчивостью к короткому замыканию 10 кА. .

    Три различные характеристики отключения, включая кривые B, C и D, дают вам возможность настроить именно ту схему защиты, которая вам нужна.

    Защитные устройства B-Trip
    Включают торговое оборудование, защиту электропроводки, освещение, бытовую технику, схемы управления и некоторые электронные приложения.Относительно большая задержка теплового отключения, но низкая магнитная точка отключения.

    Защитные устройства C-Trip
    Включают освещение, защиту электропроводки, бытовую технику, торговое оборудование и цепи управления. Относительно большая задержка теплового отключения и средняя магнитная точка отключения.

    Устройство защиты D-Trip
    Включает управляющие трансформаторы, источники питания и реактивные нагрузки. Относительно большая задержка теплового отключения и очень высокая магнитная точка отключения.

    Особенности обеспечиваемая различными типами автоматических выключателей
    UL1077 распознанных Supplementry протекторы
    & NBSP & NBSP & NBSP & защита nbspOverload

    UL508 Перечислены Руководство Контроллеры двигателей
    & NBSP & NBSP & NBSP & nbspOverload Защита
    & NBSP & NBSP & NBSP & nbspSwitching Функция
    & NBSP & NBSP & NBSP & nbspDisconnect Функция

    UL489 Миниатюрный литом корпусе Автоматические выключатели
    & NBSP & NBSP & NBSP & nbspOverload Защита
    & NBSP & NBSP & NBSP & nbspSwitching Функция
    & NBSP & NBSP & NBSP & nbspDisconnect Функция
    & NBSP & NBSP & NBSP & nbspShort Circuit Protection

    Технические характеристики
    Номинальное напряжение: 480Y / 277 Vac
    Короткое замыкание Выдерживают Рейтинг (UL — рейтинги):
    & NBSP & NBSP & NBSP & NBSP 0. 5–10 A (RC): 10 кA без предохранителя
    12–60 A (RC): 10 кA с включенным в список UL резервным предохранителем класса J 5 кA без предохранителя
    Температура калибровки: 30°C (86°F)
    Рабочая температура: от -25 до 55°C (от -13 до 131°F)
    Температура хранения: от -40 до 70°C (от -40 до 158°F)
    Приемлемый размер клеммы:
    Верх: 18-3 AWG

    Низ: 18-2 AWG (реверсивный провод/нагрузка)

  • 0 Момент затяжки (6/макс. 1)7/25 фунтов на дюйм. (2 / 2,8 Нм)
    Терминал Степень защиты: IP20
    Устойчивость к вибрации: ≥15g
    Размеры:
    & NBSP & NBSP & NBSP & NBSP Высота: 89,3 мм (3,51″ )
    & NBSP & NBSP & NBSP & NBSP Ширина:
    & NBSP & NBSP & NBSP & NBSP & NBSP & NBSP Один полюс : 17,5 мм (0,69″)
    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp 2 полюса: 35 мм (1,38″)
    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp 3 полюса: 52.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
