Как выбрать редуктор давления воды? Полный анализ

29 апреля 2021

Часть 1. Что такое редуктор давления воды?

Редуктор давления воды – это вид регулирующей арматуры, предназначенный для регулирования (понижения) давления в системах водоснабжения, клапан предохраняет от избыточного давления подающей магистрали приборы и трубопроводную разводку, которые находятся после данного регулятора. Единственная основная функция клапана — снижение и стабилизация давления среды в трубопроводе с учетом предустановленного значения в контуре “после себя”, все остальные свойства и функции, которые приписывают этому устройству, по большей степени, являются следствием основной функции. Название этой арматуры происходит от английского слова “reduce” (уменьшать). Снижение рабочего давления и поддержание его на постоянном уровне сводит к минимуму шум потока воды в трубопроводе, а также позволяет уменьшить расход воды.

Можно сказать, что благодаря регулятору давления осуществляется защита бытовых приборов (стиральная машина, посудомоечная машина и т. д.) и регулирующей арматуры (кран-буксы смесителей) от преждевременного износа.

Внимание! Другие варианты названий: РДВ, клапан понижения давления, регулятор давления, редукционный клапан.

Внимание! Редуктор давления не служит защитой от гидроударов, для этого рекомендуется дополнительно устанавливать компенсатор гидроударов.

Часть 2. Принцип работы редуктора

Принцип действия регуляторов давления основан на принципе уравновешивания сил. Редукторы воды работают по правилу «после себя». Вода поступает в рабочее отверстие клапана (дроссель) по направлению стрелки на корпусе. Усилие, создаваемое водой на мембране/поршне, уравновешивается усилием настроечной пружины. В случаях, когда давление превышает давление предварительной настройки, дроссель начнет прикрываться, тем самым будет создаваться большее сопротивление потоку воды.

Это будет происходить до тех пор, пока давление после дросселя не выровняется с давлением настройки.

Внимание! Большинство регуляторов давления воды имеют заводскую предварительную настройку на 3 бар.

Часть 3. Какие редукторы бывают?

По типу конструкции редукционные клапаны воды разделяются на поршневые и мембранные. Главное их отличие в рабочем механизме, который отслеживает давление воды.

В свою очередь, мембранные и поршневые клапаны могут иметь дополнительные разновидности: комбинированные, с разборными соединениями, с подключением и без подключения манометра, для горячей воды и холодной воды, “миньоны” и др.

Часть 3.1 Поршневой редуктор

В поршневом редукторе давления воды одним из ключевых элементов является поршень. Поршень приводит в действие запорный элемент в результате взаимодействия двух противоположных сил: с одной стороны – это давление воды на выходе из редуктора (действие направлено на закрытие клапана), с другой стороны – это давление возвратной пружины, зависящее от рабочего давления (действие направлено на открытие клапана). Клапан открывается, когда, в зависимости от требуемого расхода воды, давление под поршнем падает и начинает преобладать сила давления пружины. Степень открытия клапана пропорциональна значению мгновенного расхода потока, проходящего через него. Когда поток перекрывается и вода на выходе достигает давления, которое может преодолеть силу давления возвратной пружины, запорный элемент поднимается и закрывает клапан. Необходимое давление можно установить путем регулирования калибровочного винта, который сжимает пружину в большей или меньшей степени.

Часть 3.2 Мембранный редуктор

Принцип действия мембранного редуктора давления аналогичен поршневому, только вместо поршня элементом регулировки давления выступает мембрана. Мембрана (диафрагма) выполнена из специального эластомера и не подвержена коррозии. Основным отличием от поршневого редуктора является отсутствие трущихся элементов, что обеспечивает более долгий срок службы.

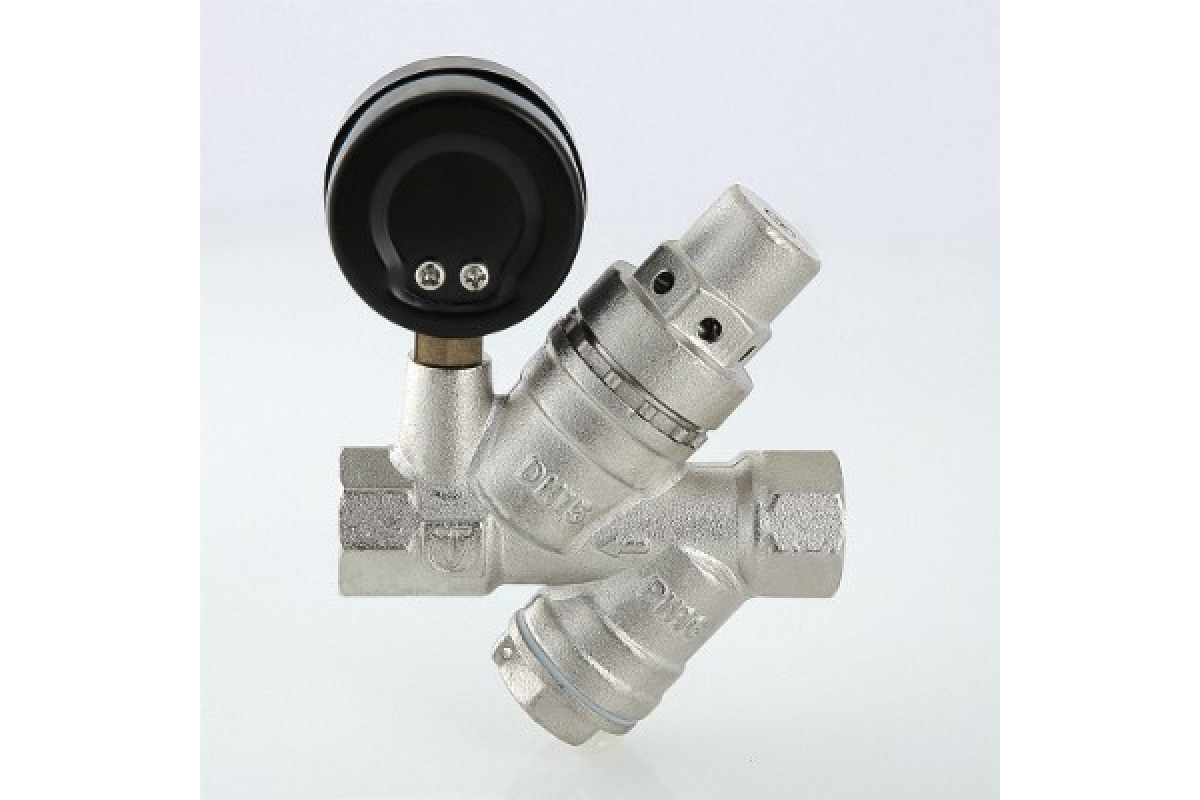

Часть 3.3 Комбинированный редуктор с промывным фильтром

Некоторые производители предлагают комбинированные модели, представляющие собой комбинацию промывного фильтра с клапаном понижения давления для непрерывного водоснабжения фильтрованной водой. Фильтр предотвращает проникновение инородных тел (частицы ржавчины, волокон пеньки или песчинок), которые собираются внутри колбы фильтра и удаляются посредством промывки. Клапан понижения давления осуществляет защиту от избыточного давления и понижает расход воды. Такие модели предлагают компании Honeywell (Braukmann), Германия/США и BWT, Австрия. Данные клапаны имеют как преимущества, так и ряд недостатков.

Преимущества

2 изделия в одном корпусе
Компактность, экономия места при монтаже
Встроенный мембранный редуктор
Надежные производители из Германии и Австрии

Недостатки

Очень высокая цена
При поломке одной из комбинированных частей, выходит из строя всё устройство
Монтаж только колбой вниз, нельзя устанавливать на вертикальном трубопроводе

Часть 3.

4 Редуктор с разборными соединениями

Многие производители комплектуют свои редукторы давления набором разборных соединений (“американок”). Использование их совместно с шаровыми кранами позволяет оперативно осуществить демонтаж клапана для его прочистки или замены комплектующих.

Редуктор с разборными соединениями

Редуктор без разборных соединений

Часть 3.5 Редукторы для ГВС и ХВС

Всегда уточняйте на какую систему водоснабжения рассчитан редуктор давления воды. Некоторые производители предлагают универсальные регуляторы, которые подходят как для холодного, так и горячего водоснабжения, а некоторые производители разделяют модели по типу системы водоснабжения – ХВС и ГВС. У таких производителей модель для холодной воды стоит дешевле, при этом более дорогую модель для ГВС можно устанавливать и на холодную воду.

Редуктор для ХВС имеет прозрачную полимерную колбу

Редуктор для ГВС имеет латунную колбу

Внимание! Всегда проверяйте график зависимости температуры и давления клапана, а также информацию в техническом паспорте изделия. Часто производитель в технических характеристиках указывает максимальное рабочее давление и рабочую температуру, но есть нюансы по эксплуатации. Например, если заявлены параметры PN25 и 80°C, то, в большинстве случаев, давление в 25 бар клапан обеспечит при использовании на трубопроводе ХВС, для воды с температурой 80°C давление будет ниже, порядка 16 бар.

Часть 3.6 Редукторы без возможности подключения манометра и с подключением

Некоторые производители предлагают компактные поршневые редукторы (входное давление до 15–16 бар) без возможности подключения манометра. На заводе данные клапаны уже имеют предварительную настройку на выходе 3 бара. Такая версия клапана – самая бюджетная по стоимости.

Эта версия пользуется большим спросом у строительных компаний.

Внимание! Если Вы покупаете для собственных нужд, то наши эксперты рекомендуют приобретать версию клапана с возможностью подключения манометра, разница в стоимости клапанов совсем незначительная, к тому же манометр не обязательно сразу устанавливать.

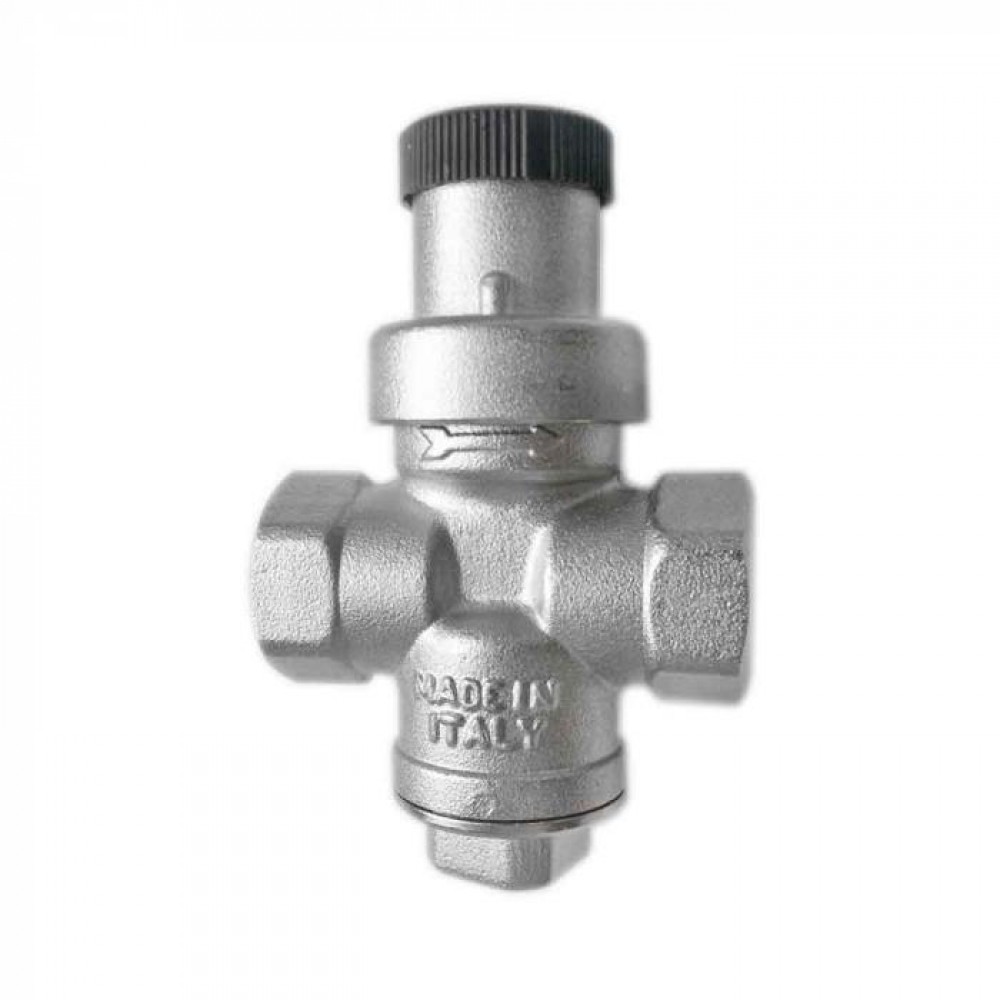

Часть 3.7 Редукторы типа “миньон”

Компактные версии поршневых поквартирных редукторов прямого действия с входным давлением до 16 бар и с размерами присоединения ½ и ¾ из-за своих малых размеров часто называют “миньонами”. Это название происходит от французского слова “mignon” (маленький, крошечный).

Часть 4. Извечный вопрос: поршневой или мембранный?

Если Ваш бюджет и монтажные размеры позволяют, то однозначно нужно выбирать редукционный клапан мембранного типа. Эксплуатационные преимущества мембранных редукторов над поршневыми клапанами неоспоримы.

Преимущества поршневых редукторов

Низкая стоимость
Компактность

Недостатки поршневых редукторов

Сильная зависимость от качества воды, обязательная установка фильтра перед редуктором

Износ подвижных частей (седло поршня, уплотнители)
При “плохой” воде возможна установка клапана только настроечной пружиной вверх
Точность поддержания давления ниже
Хорошо работает в динамическом режиме, хуже в статическом

Преимущества мембранных редукторов

Нет трущихся частей, срок эксплуатации выше
Точность поддержания давления выше
Требования к качеству воды ниже
Пропускная способность выше
Большинство редукторов оснащено фильтрующим элементом (сеткой), дополнительная защита
Возможность чистки фильтра редуктора
Хорошо работает как в статическом, так и динамическом режимах

Недостатки мембранных редукторов

Высокая стоимость

Пояснение! Динамический режим – это когда есть водоразбор (проток воды). Статический – когда поток статичен (вода не течет). Поршневые редукторы лучше работают в динамическом режиме. При переходе с динамического режима на статический, возможно повышение давления.

Часть 5. Основные параметры, на которые следует обращать внимание

5.1 Страна производства и бренд

Исторически лидерами по качеству и надежности являются производители из Италии (RBM, Itap, Malgorani, Officine Rigamonti, Caleffi), Германии (Honeywell-Braukmann, Watts) и Австрии (BWT), у них многолетняя история производства, мы рекомендуем покупать именно их. На российском рынке также представлено огромное число недорогих редукторов, изготовленных в КНР, которые сильно отличаются в плане качества. Мы уверены, что среди них есть и хорошие производители, но тут присутствует большой риск ошибиться с выбором.

5.2 Диаметр резьбы подключения

Для поквартирной разводки чаще всего используются модели с присоединением 1/2″ и 3/4″. Также представлены редукторы с резьбой 1″, 1 1/4″, 1 1/2″ и 2″.

5.3 Пропускная способность (Kvs)

Это очень важный показатель, подбирается по потреблению воды. Некорректно подобранная пропускная способность и диаметр подключения могут влиять на быстрый износ клапана и шумы в системе.

5.4 Рабочее давление и рабочая температура

Редукторы давления различаются по входному давлению (PN15/PN16, PN25, PN40 и т. д.), а также по рабочей температуре.

Внимание! Некоторые редукторы рассчитаны только для использования в холодном водоснабжении, проверяйте паспорт и описание.

5.5 Коэффициент редукции

Максимальный перепад давления на входе и на выходе, не должен превышать значения в 2.5 раза. В противном случае может возникнуть явление кавитации, что может привести к поломкам и шумам. Например, давление в подающем трубопроводе 8.5 бар, а на выходе необходимо получить 1.5 бар. С учетом коэффициента редукции =2.5 давление на выходе с использованием одного редуктора может быть выставлено не менее 3.5 бар, а нам необходимо получить значение 1.5 бар. В таких случаях рекомендуется использование двух редукторов каскадным способом, первый редуктор понижает до 3.5 бар, а второй – до 1.5 бар.

5.6 Горизонтальная или вертикальная установка

Существуют универсальные модели, которые рассчитаны на вертикальную и горизонтальную установку, но многие редукторы можно устанавливать только на горизонтальном трубопроводе настроечной пружиной вверх. Проверяйте паспорт и описание.

Внимание! Поршневые редукторы производители часто разрешают размещать как горизонтально, так и вертикально. Это возможно только в тех случаях, если у Вас очень хорошее качество воды и фильтрация. Поршневые редукторы рекомендуется устанавливать только вертикально настроечной пружиной вверх, чтобы образование солей и шлама в местах трущихся элементов было минимально.

Часть 6. Установка редуктора

Установка и демонтаж клапана должны производиться при отсутствии давления в системе.
Перед установкой редуктора давления трубопровод должен быть очищен от окалины и ржавчины. Системы внутреннего холодного и горячего водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).
В соответствии с ГОСТ 12.2.063 п.3.10, редукторы давления не должны испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку от трубопровода на редукторы давления. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр (СНиП 3.05.01 п. 2.8.).
При использовании материала подмотки (ФУМ, пакля, лен) необходимо исключить вероятность попадания излишков материала во входную камеру редуктора.
Редукторы давления поставляются потребителю полностью подготовленными к работе, с заводской настройкой 3 бара.
Монтажное положение определяется спецификацией редуктора, у разных производителей – разные условия. Большинство представленных редукторов можно устанавливать в любом монтажном положении, при этом направление потока должно совпадать с направлением стрелки на корпусе клапана.
Внимание! Комбинированные регуляторы с промывными фильтрами могут монтироваться только в положении колбой вниз!
Расположение редуктора должно иметь удобный доступ для технического обслуживания и настройки. Должен быть обеспечен доступ к манометру и калибровочному винту/ручке.
Всегда устанавливайте фильтр перед системой, регулярно делайте промывку фильтра.
Используйте запорные клапаны с двух сторон системы, чтобы иметь возможность осуществить работы по техническому обслуживанию.
Используйте компенсатор гидравлического удара для защиты редуктора от возможных повреждений при гидроударе.
В случае монтажа редуктора перед водонагревателем, требуется обеспечить свободное расстояние длиной 5 ДУ.

Ниже прилагается базовая схема установки с возможностью перекрытия и обслуживания. Данная схема может быть дополнена водосчетчиком, байпасной линией обратной промывки, компенсатором гидроудара, расширительным бачком и другим оборудованием.

Часть 7. Настройка давления

Большинство редукторов давления воды уже имеют предварительную заводскую настройку выходного давления, равную 3 барам.
Настройку другого выходного давления можно осуществлять без демонтажа клапана.
Чтобы осуществить настройку регулятора давления, уже установленного в системе, нужно удалить воздух из трубопровода, открыв максимально возможное количество водоразборной арматуры. Расход воды, должен быть максимально близким к значению “0”, но не полностью нулевым. Все водоразборные краны должны быть перекрыты, только один из кранов должен обеспечивать минимально возможный струйный расход*.
Большинство редукторов давления имеют калибровочный винт под ключ-шестигранник, для настройки редуктора следует снять защитную пластиковую заглушку, настройка производится вращением калибровочного винта. Более продвинутые версии клапанов оснащены регулировочной рукояткой со шкалой.
В зависимости от типа присоединения устанавливается радиальный или аксиальный манометр, который показывает давление на выходе из редуктора.

*Внимание! Минимально возможный струйный расход – это расход, при котором поступающая из излива струя не будет разделяться на отдельные капли.

Внимание! Некоторые модели редукторов комплектуются манометрами сразу, но в большинстве случаев его необходимо приобретать отдельно.

Часть 8. Рейтинг лучших редукторов по мнению экспертов нашего интернет-магазина

Внимание! Данный рейтинг – это частное мнение специалистов интернет-магазина, основанное на личном опыте, отзывах клиентов и объемах продаж.

TOP лучших производителей мембранных редукторов давления воды

Бренд	Модель	Плюсы	Минусы

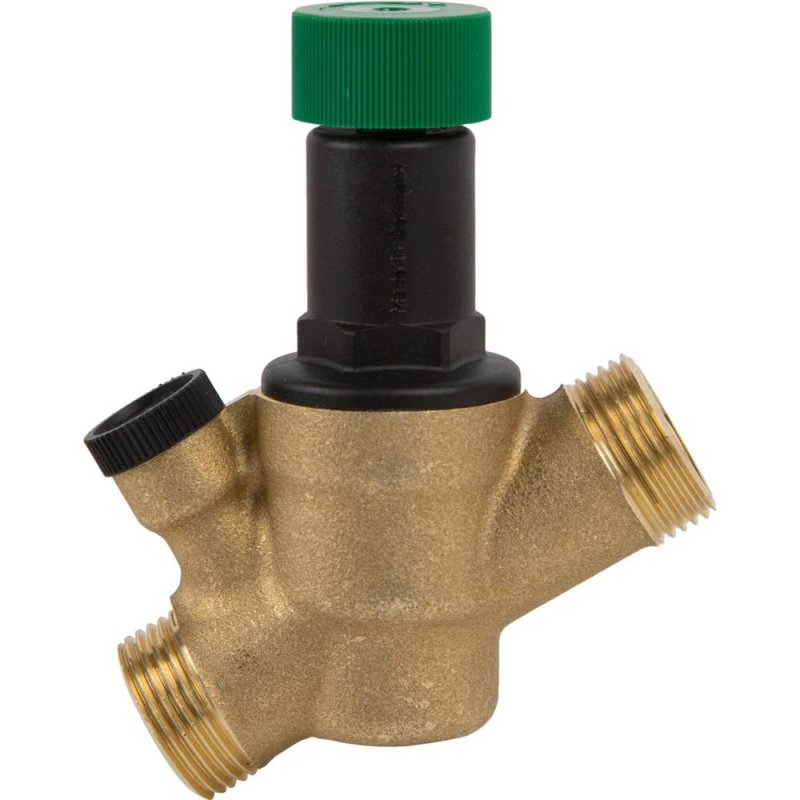

Honeywell, США/Германия	D06F-3/4″B	Одна из самых “раскрученных” марок на российском рынке Надежность, подтвержденная временем Есть комбинированные с промывным фильтром в одном корпусе Более доступные по цене модели для ХВС	Высокая цена Много подделок
Watts, США/Германия	DRV 20 N 3/4″	Одна из самых “раскрученных” марок на российском рынке Надежность, подтвержденная временем	Высокая цена Невысокие рабочие температуры
FAR, Италия	FA 2815 34	Одна из лучших итальянских марок Хромированное покрытие Манометр в комплекте	Очень высокая цена
Uni-fitt, Италия	202G3140 3/4″	Цена Хорошие итальянские заводы, на которых изготавливается бренд	ОЕМ производство, нет собственного производства, размещение на других производственных площадках. Отсутствие моделей с разборными соединениями Относительно небольшой период использования на российском рынке

Для удобства подбора вы можете воспользоваться горизонтальным фильтром, который вы найдете, перейдя в наш каталог.

Запрещено копирование и переписывание информации с сайта, в том числе частичное, без согласия администрации сайта и указания ссылки на первоисточник.

Работа редуктора давления воды

Редуктор регулирования давления воды это устройство, которое способно самостоятельно стабилизировать и уменьшать давление воды в магистрали (увеличивать давление этот прибор не может). Стабилизация давления необходима для защиты бытового оборудования от гидроударов и нежелательных скачков. Сам прибор представляет собой достаточно компактное устройство которое устанавливается натрубным способом, иными словами врезается в магистраль. Зачастую снабжены местами установки манометров для визуального контроля давления до редуктора и после.

Сам принцип работы редуктора давления воды построен на выравнивании усилия диафрагмы и пружины. При том, когда есть разбор воды (открыт кран) выходное давление после редуктора становится меньшим, что приводит к снижению давления воды на диафрагму редуктора. Прижимное усилие при этом оказывается больше чем воды и выравнивая его, пружина одновременно откроет клапан до того момента, при котором будет достигнуто выставленное давление.

Места применения:

— на всю квартиру;

— на весь дом;

— после насосных станций;

— перед бытовыми приборами: бойлер, стиральная машина, посудомоечная машина.

Конечно же устройство редуктора требует очищенную воду, так как грязь и мусор в водопроводной или скважинной воде может привести к выходу из строя редуктор или попасть под клапан и не давать ему полностью закрыться. Поэтому большее распространение получили редукторы давления с предварительными фильтрами.

Отправляйте заявку с сайта!

Спасибо, что дочитали статью.

Будьте здоровы! Пейте чистую и проверенную воду!

Действуйте! Выбирайте, консультируйтесь, подбирайте, сравнивайте, покупайте, радуйтесь в месте с ФильтроМиром!

PS Контакт с ФильтроМиром

Наш сайт, это не только Интернет-магазин фильтров для воды, но так же мы ведем полезный блог: https://filtromir.ru/blog. Наш блог — это советы, обзоры, рекомендации, лайфхаки.

Круглосуточно отвечаем на ваши вопросы: по телефонам — (863)268-12-98, (861)218-53-18, Наша электронная почта, Наш WhatsApp
Если вам удобно черпать информацию и общаться через соцсети, то мы есть и там. Подписывайтесь и будете в курсе наших новостей, акций, распродаж. Узнаете много нового и полезного о чистой воде и способах пить чистую эталонную воду у себя дома. Если есть вопросы, то вы их можете легко задать в ВКонтакте, Google+ или YouTube и эксперты ФильтроМир подробно ответят на них!

FAR FA 2825 — Редуктор давления воды в системе водоснабжения (с манометром), присоединение

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Коллекторы Заглушки и переходники для коллекторов Кронштейны для коллекторов Запчасти для коллекторов Промежуточные соединение для коллекторов Смесительно-распределительные узлы для теплого пола Переходники с M24х19 на трубную резьбу Коллекторные шкафы Пресс-фитинги Концовки Редукторы» 2100 — Редуктор автоматической подпитки, без манометра» 2105 — Редуктор автоматической подпитки, без манометра (с визуализацией настраиваемого давления)» 2106 — Редуктор автоматической подпитки, с манометром (с визуализацией настраиваемого давления)» 2110 — Редуктор автоматической подпитки, с манометром» 2800 — Редуктор давления, без манометра (без покрытия), американки» 2801 — Теплоизоляция для редукторов» 2805 — Редуктор давления, с манометром (без покрытия), американки» 2810 — Редуктор давления, без манометра, американки» 2815 — Редуктор давления, с манометром, американки» 2820 — Редуктор давления, без манометра (без покрытия), американка-ВР» 2825 — Редуктор давления, с манометром (без покрытия), американка-ВР» 2830 — Редуктор давления, без манометра, американка-ВР» 2835 — Редуктор давления, с манометром, американка-ВР» 2840 — Редуктор давления, без манометра (без покрытия), ВР-ВР» 2845 — Редуктор давления, с манометром (без покрытия), ВР-ВР» 2850 — Редуктор давления, без манометра, ВР-ВР» 2855 — Редуктор давления, с манометром, ВР-ВР» 2864 — Мини-редуктор давления, без манометра (без покрытия), американка-ВР» 2865 — Мини-редуктор давления, с манометром (без покрытия), американка-ВР» 2866 — Мини-редуктор давления, без манометра, американка-ВР» 2867 — Мини-редуктор давления, с манометром, американка-ВР» 2868 — Мини-редуктор давления, без манометра (без покрытия), ВР-ВР» 2869 — Мини-редуктор давления, с манометром (без покрытия), ВР-ВР» 2870 — Мини-редуктор давления, без манометра, ВР-ВР» 2871 — Мини-редуктор давления, с манометром, ВР-ВР» 2873 — Редуктор давления угловой, без манометра (без покрытия), ВР-ВР» 2890 — Картридж для редуктора давления» 2891 — Картридж для мини-редуктора давления» 2892 — Картридж для редуктора давления Фильтры Грязевики Грязеуловители Деаэраторы Грязеуловители Деаэраторы для медной трубы Манометры и термометры Термостатические смесители Компенсатор гидроударов Обратные клапаны Вентили радиаторные Вентили радиаторные серии LadyFAR Вентили радиаторные серии TOP line Узлы нижнего подключения для радиаторов Узлы нижнего подключения для радиаторов LadyFAR Комплектующие LadyFAR Головки термостатические и электро-термические Шаровые краны с сервоприводом Группы быстрого монтажа Термостаты, реле потока и давления Воздухоотводчики Предохранительные клапаны Гидрострелки Клапана перепускные Клапана анти-конденсационные Шаровые краны Фитинги Американки Фитинги с концовками Эксцентрики Фитинги под Eurokonus Фитинги для систем с газообразным и жидким углеводородным топливом Группы безопасности для котла Комплектующие Узлы регулирующие Гелиосистема SolarFAR Нейтрализация конденсата Металлопластиковая труба Как отличить котрафактный FAR? Особенности присоединения Каталоги Инструкции Шаровые краны F. I.V.

Производитель:
Все

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Редуктор давления Stout 1/2″ ВР/ВР PN16 с выходом под манометр поршневой (SVS-1010-000015)

Редуктор давления Stout 1/2″ ВР/ВР PN16 с выходом под манометр поршневой (SVS-1010-000015) служит для снижения и стабилизации входного давления для получения желаемого давления на выходе.
Когда выходное давление из распределительной сети водоснабжения бывает слишком высоким и переменным, редуктор давления приводит его к стабильному, в соответствии с его калибровкой. Возможные перепады входного давления не оказывают значительного влияния на величину регулирования выходного давления.

Принцип работы

Работа поршневого редуктора давления Stout базируется на подпружиненном поршне, который регулирует подачу воды посредством перекрывания проходного канала. Регулировка редуктора с поршневым механизмом происходит вентилем, который определяет степень сжатия пружины.

Условия эксплуатации

Компенсационнный редуктор давления Stout SVS-1010-000015 может использоваться для воды, воздуха и других неагрессивных жидкостей. Температура рабочей среды не должна превышать +130°C.

Редуктор рассчитан на максимальное входное давление 16 бар. Выходное давление может быть выставлено в пределах от 1 до 5,5 бар. Предустановленное выходное давления составляет 3 бара.

Область применения

Компенсационнный редуктор давления Stout SVS-1010-000015 может использоваться в гидравлических, отопительных, пневматических системах и системах кондиционирования.

Редуктор давления воды Stout рекомендуется устанавливать после счётчика, на входе в водопроводную сеть, горячего или холодного водоснабжения, перед ёмкостями или котлами.

Конструкция и материалы

Редуктор давления Стаут SVS-1009-000015 представляет собой устройство поршневого действия, имеющее 2 выхода с внутренней резьбой размером 1/2″. С нижней стороны редуктора расположен выход под радиальный манометр размером 1/4″, снабжённый заглушкой.

1 — Корпус (латунь CW617N)
2 — Верхняя крышка корпуса (латунь CW617N)
3 — Регулировочный винт (латунь CW614N)
4 — Пружина калибровочная (сталь SM)
5 — Пробка пружинной камеры (полиэтилен)
6 — Шток поршня (Латунь CW614N)
7 — Тарелка поршня (полиамид PA66 GF50)
8 — Уплотнительные кольца поршня (EPDM perox)
9 — Уплотнение седла (EPDM perox)
10 — Сальник нижней крышки (EPDM perox)
11 — Нижняя крышка корпуса (латунь CW614N)
12 — Пробка отверстия для манометра (Nilamid+ 10% стекло)

Габариты редуктора Stout 1/2″ SVS-1010-000015

D — 28 мм
D1 — 34 мм
L — 49 мм
H — 84 мм
h2 — 35 мм
h3 — 49 мм

Порядок монтажа редукторов Stout SVS-1010

Для обеспечения безопасного и устойчивого функционирования, рекомендуем установить фильтр (1) на входе, для удаления механических примесей транспортируемой среды, которые оседая на уплотнениях, могут привести к некорректной работе редуктора давления.
Перед началом монтажа откройте все спускные/дренажные краны, чтобы очистить систему и удалить оставшийся в трубопроводе воздух.
Перед и после устройства установите отсечные вентили, чтобы упростить проведение работ по техническому обслуживанию редуктора давления.
Установите редуктор с учетом стрелки на корпусе «С», которая указывает направление движения рабочей среды.
Для того, чтобы установить манометр, требуется снять крышку «D», манометр показывает давление на выходе редуктора.
Закройте отсечной вентиль после редуктора.
Выполните калибровку редуктора с помощью регулировочного винта. Для этого необходимо снять крышку «А» и при помощи регулировочного винта «В» установить требуемое давление. Вращение регулировочного винта «В» по часовой стрелке повышает устанавливаемое значение, против часовой уменьшает устанавливаемое значение давления.
Проверьте на манометре требуемое (установленное) значение давления. Заводская установка редуктора равна 3 барам.

Документация

Редукторы давления Stout SVS-1009 — технический паспорт изделия (открыть PDF-файл)

Технические характеристики

Производитель	Stout
Серия	SVS-1010
Артикул	SVS-1010-000015
Тип	редуктор давления
Принцип действия	поршневой
Давление на входе	16 бар
Давление на выходе	от 1 до 5,5 бар
Заводская настройка давления	3 бара
Минимальный перепад давления	1 бар
Температура рабочей среды	до +130°C
Способ соединения с трубопроводом	трубная резьба
Вид резьбы	внутренняя
Размер резьбы	1/2″
Условный диаметр DN	15 мм
Наличие выхода под манометр	есть
Наличие манометра	нет
Способ крепления манометра	радиальный
Размер присоединения манометра	1/4″
Материал корпуса	никелированная латунь CW617N
Материал уплотнений	EPDM perox
Вес	280 г
Страна производства	Италия
Страна-родина бренда	Италия/Россия
Официальная гарантия производителя	2 года

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» — официальный дилер ООО «ТЕРЕМ» по бренду STOUT

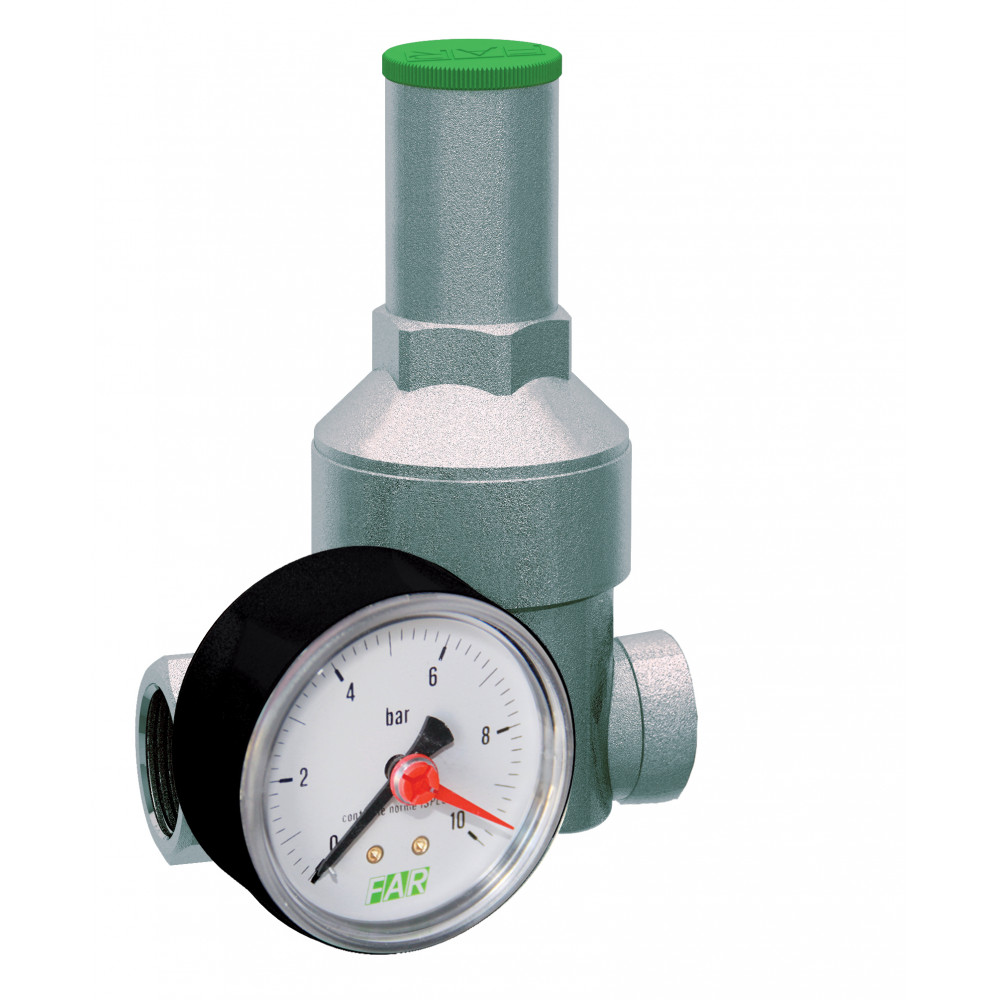

Редуктор давления FAR 1/2″ НР/НР с манометром FA 2815 12

Артикул: FA 2815 12

Изготовитель: FAR

Цена: 6760 руб

Доставка по г. Москве в пределах МКАД: 450 руб

Официальная гарантия производителя: 5 лет

Сопутствующие товары

Описание

Редуктор давления FAR 1/2″ НР/НР с манометром FA 2815 12 предназначен для сохранения постоянного давления в системе водоснабжения квартиры или дома, даже когда давление на входе колеблется в широких пределах. Такие колебания обычно происходят в ночное время или в выходные дни, когда потребление воды уменьшается. Разница давления ночью и днём может составлять 3-4 бар. Поддержание постоянного давления в системе позволяет избежать утечек и неисправности кранов, поломки посудомоечных и стиральных машин и т.д. Внутри редукционного клапана находится сменный картридж, который можно очистить или заменить. Перед редуктором рекомендуется устанавливать фильтр грубой очистки для защиты от таких механических примесей как песок, элементы уплотнений и кирпича, которые могли бы попасть в трубопровод на стадии монтажа.

Редуктор давления FAR FA 2815 12 изготовлен из хромированной латуни EN 1982-CC752S с низким содержанием свинца. Мембрана редуктора выполнена из полиоксиметиленового сополимера марки Hostaform®. Этот материал обеспечивает сочетание превосходной износостойкости, длительной усталостной прочности, жёсткости и сопротивления ползучести с прекрасной устойчивостью к воздействиям влаги.

Редуктор давления FAR FA 2815 12 соединяется с трубопроводом с помощью двух патрубков с наружной резьбой размером 1/2″, снабжённых накидными гайками (американками). Редуктор укомплектован аксиальным манометром с диапазоном показаний 0-25 бар.

Условная пропускная способность редуктора составляет 3,2 м3/час.

Устройство и принцип работы

Регулировка давления

При вращении шестигранного ключа (входит в комплект поставки) по часовой стрелке происходит повышение давления в системе после редуктора, а при вращении против часовой стрелки происходит его понижение.
С помощью редуктора можно настроить выходное давление от 1 до 6 бар, при том, что значения входного давления могут сильно варьироваться.

Габариты

Ø1 — G 1/2″
Высота A — 138 мм
Высота B — 121 мм
Длина С — 146 мм

Документация

Каталог товаров FAR 2019/2020 (открыть PDF-файл)

Технические характеристики

Производитель	FAR
Серия	FA 2815
Артикул	FA 2815 12
Тип	редуктор давления
Тип редуктора	мембранный
Область применения	системы водоснабжения
Максимальное давление на входе	25 бар
Давление на выходе	от 1 до 6 бар
Рабочая среда	вода и воздух
Рабочая температура	до +75°C
Вид резьбы	наружная с накидной гайкой /наружная с накидной гайкой
Размер резьбы	1/2″
Размер Ду	15 мм
Условная пропускная способность kvs	3,2 м3/час
Способ крепления манометра	аксиальный
Подключение манометра	1/4″ ВР
Наличие манометра	есть
Количество манометров в комплекте	1
Диапазон показаний манометра	0-25 бар
Встроенный фильтр	есть
Материал корпуса	хромированная латунь CC752S (CR)
Материал обечайки уплотнения	нержавеющая сталь
Материал мембраны	ацеталевый сополимер Hostaform®
Материал уплотнений и прокладок	ЕРDМ
Высота	138 мм
Официальная гарантия производителя	5 лет
Страна производства	Италия
Страна-родина бренда	Италия

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» — дистрибьютор трубопроводной арматуры FAR

РЕДУКТОРЫ ДАВЛЕНИЯ | Caleffi

… РАСПРЕДЕЛЕНИЕ ВОДЫ ПРОИСХОДИТ ПРИ ВЫСОКОМ И ЗАЧАСТУЮ НЕПОСТОЯННОМ ДАВЛЕНИИ.
Необходимо снизить и стабилизировать это давление, до распределения на пользователей частной сети. Для выполнения данной функции используются редукторы давления,устройства, которые позволяют настраивать давление на выходе на оптимальные предварительно установленные значения.

… ПРИНЦИП РАБОТЫ редуктора давления основан на сопоставлении двух противоположно направленных сил.

1) Пружина толкает затвор вниз, в направлении открытия редуктора.
1. ПРУЖИНА
2. МЕМБРАНА
3. ЗАТВОР

2) Мембрана, которую толкает давление на выходе, стремится привести затвор вверх, в направлении закрытия редуктора.

… РЕДУКТОР РАБОТАЕТ ВО ВРЕМЯ ВОДОРАЗБОРА.

При открытии крана на линии, на выходе из редуктора, наблюдается снижение давления под мембраной. Сила пружины становится преобладающей по сравнению с силой, оказываемой водой под мембраной: пружина толкает затвор вниз, открывая проход воды. Открытие затвора будет настолько большим, насколько будет большим количество открытых кранов, т.е. насколько большим будет снижение давления под мембраной.

… РЕДУКТОР РАБОТАЕТ ТАКЖЕ ПРИ ЗАКРЫТЫХ КРАНАХ.

Когда все краны на выходе из редуктора давления закрываются, давление под мембраной увеличивается до равновесия толчка (настройки) пружины.Затвор закрывается, сохраняя на выходе значение давления, равное значению настройки.

… НАСТРОЙКА РЕДУКТОРА состоит в установлении рабочего давления с помощью регуляции пружины. Для увеличения настройки достаточно повернуть маховик по часовой стрелке, пружина сожмется и потребуется большее давление на выходе, чтобы уравновесить её.

Настройка должна производиться при всех перекрытых кранах на выходе. Для осуществления данной операции обычно необходимо установить манометр на выходе из редуктора.

… перемещение затвора редуктора давления Калеффи не зависит от давления на входе;
такой характеристикой, основной для редуктора, является, так называемое, компенсационное седло: седло затвора сконструировано таким образом, что у него одна и та же
площадь толчка как вверх, так и вниз.

… гидравлическое сопротивление во время водоразбора зависит от количества требующейся воды: чем больше запрос, тем больше гидравлическое сопротивление. Редукторы давления Калеффи обеспечивают низкое гидравлическое сопротивление на этапе открытия.

Разница давления, которая возникает, к примеру, при одной точке водоразбора и тремя точками водоразбора, составляет всего 0,2 бар.

… редуктор давления часто устанавливается внутри жилых помещений: крайне важным является отсутствие шума во время его работы. Редукторы давления Калеффи имеют оптимальную форму на участке большей скорости потока, с целью достичь рабочих характеристик шумообразования особенно низких.

Редукционные клапаны | Armstrong International

На протяжении десятилетий компания Armstrong посвятила себя изучению и обмену информацией об энергосбережении в отношении парового оборудования. Редукционные клапаны давления (PRV) и регуляторы температуры, являющиеся частью нашей сети продуктов/услуг, представляют собой расширенные возможности надежного решения Armstrong.

Пар, жидкости и газы обычно поступают под высоким давлением к местам конечного использования. В этих точках предохранительный клапан снижает давление для обеспечения безопасности и эффективности, а также для соответствия требованиям применения. Существует три типа редукционных клапанов.

Прямого действия . Самый простой из предохранительных клапанов прямого действия работает либо с плоской диафрагмой, либо с гофрированным сильфоном. Поскольку он является автономным, для его работы не требуется внешняя измерительная линия. Это самый маленький и экономичный из трех типов, он предназначен для малых и средних потоков. Точность предохранительных клапанов прямого действия обычно составляет +/- 10 % от заданного значения ниже по потоку.

Поршневой привод с внутренним пилотированием .Этот тип предохранительного клапана включает в себя два клапана — пилотный и основной — в одном блоке. Пилотный клапан имеет конструкцию аналогичную клапану прямого действия. Выброс из пилотного клапана воздействует на поршень, который открывает главный клапан. В этой конструкции для открытия большого главного клапана используется входное давление, которое в противном случае можно было бы открыть напрямую. В результате производительность на размер линии выше, а точность выше (+/- 5%), чем у клапана прямого действия. Как и в клапанах прямого действия, давление измеряется внутри, что устраняет необходимость во внешней измерительной линии.

Внешнее пилотирование . В этом типе двойные диафрагмы заменяют поршневой привод конструкции с внутренним пилотированием. Эта увеличенная площадь диафрагмы может открыть большой главный клапан, обеспечивая большую производительность на размер линии, чем клапан с внутренним управлением. Кроме того, диафрагмы более чувствительны к изменению давления, а это означает точность +/- 1%. Эта более высокая точность обусловлена расположением измерительной линии снаружи клапана, где меньше турбулентность.Этот клапан также позволяет использовать различные типы управляющих клапанов (т. е. клапаны давления, температуры, пневматические, соленоидные или их комбинации).

Редукционный клапан — Acton Water District

Давление воды в моем доме

Нормальное давление для вашего имущества будет зависеть от его физического отношения к источнику водоснабжения (резервуары и резервуары). Если ваш дом находится на большей высоте по сравнению с расположением резервуара, у вас будет более низкое давление. И наоборот, чем ниже ваш дом расположен по склону от резервуара, тем выше давление.

Низкое давление воды

Низкое давление воды в одном кране? Забитый аэратор на кране может замедлить поток. Снимите аэратор со смесителя, очистите его и установите обратно.

Низкое давление воды только с горячей водой? Проконсультируйтесь с сантехником.

Низкий напор воды во всем доме?
Такие продукты, как умягчители воды или фильтры, могут снизить давление воды, если они были добавлены недавно или нуждаются в обслуживании. Утечка воды в водопроводе также может повлиять на давление.

Если у вас есть редукционный клапан (PRV), установленный для защиты вашей сантехники, может потребоваться его регулировка. Большинство предохранительных клапанов устанавливаются после счетчика воды или перед водонагревателем. Перед регулировкой поговорите с сантехником.

Если давление воды внезапно падает почти до нуля … это может быть результатом разрыва водопровода.

Высокое давление воды

Если ваш дом находится в географически низкой точке или рядом с водяной насосной станцией, давление воды может превышать 80 фунтов на квадратный дюйм.Постоянное давление, превышающее 80 фунтов на квадратный дюйм, может повредить водопроводные системы на объекте и повлиять на ваши водопроводные приборы. К сожалению, Водный округ Актона не может уменьшить высокое давление воды, но вы можете подумать о том, чтобы лицензированный сантехник установил редукционный клапан в вашем доме.

Сантехнические нормы штата Массачусетс требуют установки редукционных клапанов (PRV) на новых или реконструированных жилых водопроводах, где давление воды превышает 80 фунтов на квадратный дюйм.

PRV снижает давление воды, поступающей в ваш дом, если это необходимо, чтобы защитить вашу сантехнику, во многом так же, как фильтр защиты от перенапряжения защищает ваш компьютер или телевизор. Лицензированный сантехник может оценить вашу текущую водопроводную систему и порекомендовать, нужен ли PRV для вашего дома.

У вас уже есть редукционный клапан?

Посмотрите на рисунки ниже, чтобы определить редукционный клапан в вашем доме.

На рисунке выше показано расположение редуктора давления по отношению к счетчику воды, а на рисунке ниже показан более детальный вид редукционного клапана.

редуктор давления воды — Bulk Reef Supply

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

…на 20 % больше вода , чем у конкурирующих элементов с номинальным давлением 60 фунтов на квадратный дюйм * Мембраны DuPont Filmtec 75 GPD имеют типичную степень стабилизированного отделения соли 96–99 %, которую можно воспроизвести при следующих условиях; Источник Вода Давление — 50 PSI / Мембрана Источник Вода Температура — 77F Источник Вода TDS -…

… Вода Давление — 65 PSI Макс. Вода Давление — 90 PSI Рекомендуется Вода Температура — 77F Рекомендуемое Макс. требуется увеличение давления .Низкое давление приведет к медленному производству продукта воды, с…

…1/4″ FNPT Соединения Отверстие для манометра Быстроразъемное соединение для пластиковых трубок Монтажный комплект Серия P60 компактна и легка с высокой пропускной способностью. Он также подходит для применения с деионизированной водой . Максимальное рабочее давление : 300 фунтов на кв. дюйм (20,7 бар) 1x Watts Давление Редукционный клапан

…или 200 GPD Water Saver Systems Характеристики ограничителя потока с автоматической промывкой Aquatec: Сокращение количества сточных вод Коэффициент отбраковки TDS Увеличенный срок службы мембраны Нажимные соединения шланга 1/4 дюйма Герметично защищенная электроника для увеличения срока службы Примечание по установке: Aquatec 8800 Давление Переключатель и…

… вода обычно теряется в канализацию (т. е. электричество не требуется), насос пермеата нагнетает продукт воду в резервуар для хранения, уменьшая обратное мембранное давление и максимально увеличивая доступное давление подачи . Эти насосы значительно повышают эффективность питьевой воды R.O. вода производство, восстановление …

Добавить в корзину Сообщите мне, когда в наличии
Увеличьте эффективность вашей системы обратного осмоса и сократите отходы воду на 65%! Бустерные насосы обратного осмоса могут легко увеличить давление , поступающее в вашу систему обратного осмоса или обратного осмоса, если ваше начальное давление низкое.Обратный осмос – это процесс, управляемый давлением. Небольшие жилые блоки обратного осмоса будут…
Добавить в корзину Сообщите мне, когда в наличии
…Идеально подходит угольный блок ChlorPlus Radial Flow. Чтобы узнать, что содержится в вашей воде , свяжитесь с вашим городом и запросите отчет вода . Характеристики Pentek CRFC20-BB Номинальная фильтрация 20 микрон Уникальная конструкция с радиальным потоком для низкого давления , перепада давления и уменьшения мелких частиц Подходит для 20″ x 4.5-дюймовые корпуса обратного осмоса Big Blue Удаляют хлорамины…
Добавить в корзину Сообщите мне, когда в наличии
…ожидайте того, что напечатано на этикетке насоса или в документации. Это происходит из-за потери напора давления из-за разницы физических высот, больших пробегов, ограничений, таких как шаровые краны, фитинги, такие как колена, тройники и редукторы, и, наконец, местная линия, которую многие используют в качестве точки входа в свои резервуары. . В качестве…
Добавить в корзину Сообщите мне, когда в наличии
… любители морских аквариумов. Чрезвычайно устойчивый к перегибам Изготовлен из нетоксичного ПВХ. Армирован спиральной полиэфирной нитью до . Уменьшает удлинение под давлением . Просто укажите, сколько футов вам нужно, и…
… Вода Давление — 50 PSI Макс. Вода Давление — 90 PSI Рекомендуется Вода Температура — 77F Рекомендуемое Макс. требуется увеличение давления .Низкое давление приведет к медленному производству продукта воды, с…
Добавить в корзину Сообщите мне, когда в наличии
…выше вода давление Улучшенное соотношение отходов вода Улучшенная эффективность отторжения мембраны Сниженный расход смолы DI Бустерный насос Aquatec 8800 Характеристики: ¼-дюймовые фитинги Push Connect Запатентованная опорная плита с гибким креплением значительно гасит вибрации, а уменьшает шум Регулируемый давление …
…Условия: Минимум Вода Давление — 65 фунтов на квадратный дюйм Макс. Вода Давление — 90 фунтов на квадратный дюйм Рекомендуется Вода Температура — 77°F Рекомендуемое максимальное TDS — соотношение воды — 1.5:1 Вода Давление можно увеличить, установив бустерный насос перед вашей системой обратного осмоса. Низкое давление может привести к тому, что система RODI…
Добавить в корзину Сообщите мне, когда в наличии
…Условия: Минимум Вода Давление — 50 PSI Макс. Вода Давление — 90 PSI Рекомендуется Вода Температура — 77F Рекомендуемое Макс. добавление бустерного насоса перед вашей системой RO/DI.Низкое давление может привести к тому, что система RODI…
Добавить в корзину Сообщите мне, когда в наличии
…отметил , давление НЕ должно было сбрасываться , снижать вообще. Если давление упало: снимите регулятор с бака И ПОВТОРИТЕ процесс. 4. Регулируйте СО2 медленно (слишком много СО2 убьет вашу рыбу) 5. Чтобы действительно привыкнуть к Регулятору, мы предлагаем вам взять стакан воды , и просто…
Добавить в корзину Сообщите мне, когда в наличии
…назад давление (например, с резервуаром для хранения под давлением , используемым для питьевой воды), эти насосы значительно повышают эффективность R.О. вода производство, сокращение сточных вод до 80%. Другими словами, если вашей текущей системе требуется 10 галлонов водопроводной воды для производства галлона чистой воды …
…POE (Point-of-Entry) и другие приложения с высокой скоростью потока. CRFC20-BB уменьшает содержание хлора , хлораминов, вкуса и запаха, а также твердых частиц в воде . Характеристики 20″ CRFC20-BB: Конструкция с радиальным потоком, обеспечивающая низкий перепад давления , минимальное выделение мелкодисперсного углерода и увеличенный срок службы картриджа.Огромный…
Добавить в корзину Сообщите мне, когда в наличии
… включает переключатель давления , поэтому он будет работать с установками обратного осмоса, настроенными на автоматическое отключение. Фитинги ¼” Push Connect. Преимущества поддержания более высокого давления вода Улучшенное соотношение отходов вода Улучшенная эффективность отторжения мембраны Снижение расхода смолы DI…
…ожидайте того, что напечатано на этикетке насоса или в документации. Это происходит из-за потери напора давления из-за разницы физических высот, больших пробегов, ограничений, таких как шаровые краны, фитинги, такие как колена, тройники и редукторы, и, наконец, местная линия, которую многие используют в качестве точки входа в свои резервуары. . В качестве…
Добавить в корзину Сообщите мне, когда в наличии
…выше вода давление Улучшенное соотношение отходов вода Улучшенная эффективность отторжения мембраны Сниженный расход смолы DI Бустерный насос Aquatec 8800 Особенности: Фитинги Push Connect Запатентованная «гибкая» опорная плита значительно гасит вибрации, а снижает шум Регулируемое давление Примечание:…
… Вода Давление — 50 PSI Макс. Вода Давление — 90 PSI Рекомендуется Вода Температура — 77F Рекомендуемое Макс. требуется увеличение давления .Низкое давление приведет к медленному производству продукта воды, с…
Добавить в корзину Сообщите мне, когда в наличии
…отрезки трубок Мгновенно присоединяется к популярным насосам с помощью прилагаемых нажимных соединений или резьбовых фитингов. Фитинги и порты 1/2 дюйма по всей уменьшают напор давление и обеспечивают достаточную скорость потока. Вмещает до 350 мл биогранул (~1,5 чашки), подходит для резервуаров 75 г или меньше Размеры: 14.5″В х 5,5″Ш х…
…Условия: Минимум Вода Давление — 65 PSI Макс. Вода Давление — 90 PSI Рекомендуется Вода Температура — 77°F Рекомендуемое Макс. увеличивается за счет добавления бустерного насоса перед вашей системой RO/DI. Низкое давление может вызвать RODI…
Добавить в корзину Сообщите мне, когда в наличии
…Условия: Минимум Вода Давление — 65 фунтов на квадратный дюйм Макс. Вода Давление — 90 фунтов на квадратный дюйм Рекомендуется Вода Температура — 77°F Рекомендуемое максимальное TDS — соотношение воды — 1.5:1 Вода Давление можно увеличить, установив бустерный насос перед вашей системой обратного осмоса. Низкое давление может привести к тому, что система RODI…
Добавить в корзину Сообщите мне, когда в наличии
…Условия: Минимум Вода Давление — 50 PSI Макс. Вода Давление — 90 PSI Рекомендуется Вода Температура — 77°F Рекомендуемое Макс. увеличивается за счет добавления бустерного насоса перед вашей системой обратного осмоса.Низкое давление может привести к тому, что система RODI…
Добавить в корзину Сообщите мне, когда в наличии
… в суспензии создает легкое кувыркание и устраняет комкование. Конструкция модели с низким давлением также позволяет использовать насос с низким энергопотреблением и помогает продлить срок службы насоса. Требования к техническому обслуживанию также значительно снижены благодаря удобному заправочному порту. Биопеллетные реакторы AquaMaxx Omega — это компьютерные…
76 долларов.49 Обычная цена: $89,99
Добавить в корзину Сообщите мне, когда в наличии
…рыбий корм. Вода Очистные сооружения могут добавлять фосфаты в водопроводную воду для предотвращения коррозии труб и снижать концентрацию тяжелых металлов в питьевой воде. Ненужный фосфат может вызвать нежелательное помутнение или оттенок в воде аквариума и часто вызывает появление неприглядных водорослей и зелени. вода цветы.В…
Добавить в корзину Сообщите мне, когда в наличии
…Эти фильтры специально созданы для предварительной обработки обратным осмосом и других применений фильтрованной воды . Срок службы в два раза больше, чем у обычных глубинных фильтров До 50 % ниже давление Падение Повышенная на 100 % грязеемкость Улучшенное снижение SDI Склеенный из расплава внешний слой не…
…Готово Подключитесь к любой существующей сети LOOP для дополнительных режимов, включая режим FEED (снижает расход до 30% на 10 минут) и настройки LOCK/UNLOCK. Сравнение характеристик насосов eFlux Модель Расход Мощность Макс. напор давление Штуцеры Размеры насоса Размеры с фильтром eFlux 6008 40–520 галлонов в час (151–1968…
Добавить в корзину Сообщите мне, когда в наличии
…Готово Подключитесь к любой существующей сети LOOP для дополнительных режимов, включая режим FEED (снижает расход до 30% на 10 минут) и настройки LOCK/UNLOCK. Сравнение характеристик насосов eFlux Модель Расход Мощность Макс. напор давление Штуцеры Размеры насоса Размеры с фильтром eFlux 6008 40–520 галлонов в час (151–1968…
Добавить в корзину Сообщите мне, когда в наличии
…Готово Подключитесь к любой существующей сети LOOP для дополнительных режимов, включая режим FEED (снижает расход до 30% на 10 минут) и настройки LOCK/UNLOCK. Сравнение характеристик насосов eFlux Модель Расход Мощность Макс. напор давление Штуцеры Размеры насоса Размеры с фильтром eFlux 6008 40–520 галлонов в час (151–1968…
Добавить в корзину Сообщите мне, когда в наличии
…Готово Подключитесь к любой существующей сети LOOP для дополнительных режимов, включая режим FEED (снижает расход до 30% на 10 минут) и настройки LOCK/UNLOCK. Сравнение характеристик насосов eFlux Модель Расход Мощность Макс. напор давление Штуцеры Размеры насоса Размеры с фильтром eFlux 6008 40–520 галлонов в час (151–1968…
Добавить в корзину Сообщите мне, когда в наличии
… Уменьшает беспорядок в отстойнике . Чистый, профессиональный лабораторный вид. Обеспечивает легкий доступ к датчикам. Прямой или байпасный отвод. Запорный клапан в комплекте.5L x «3W x» 4H Емкость зонда: 4 Макс. рекомендуемый Вода Расход: 200 галлонов в час Макс. Встроенный Давление: 0,2 МПа…
Добавить в корзину Сообщите мне, когда в наличии

Свяжитесь с нами
Узнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних эпизодах BRSTV и выигрывайте бесплатные призы!
© 2022 Поставка рифов. Все права защищены.

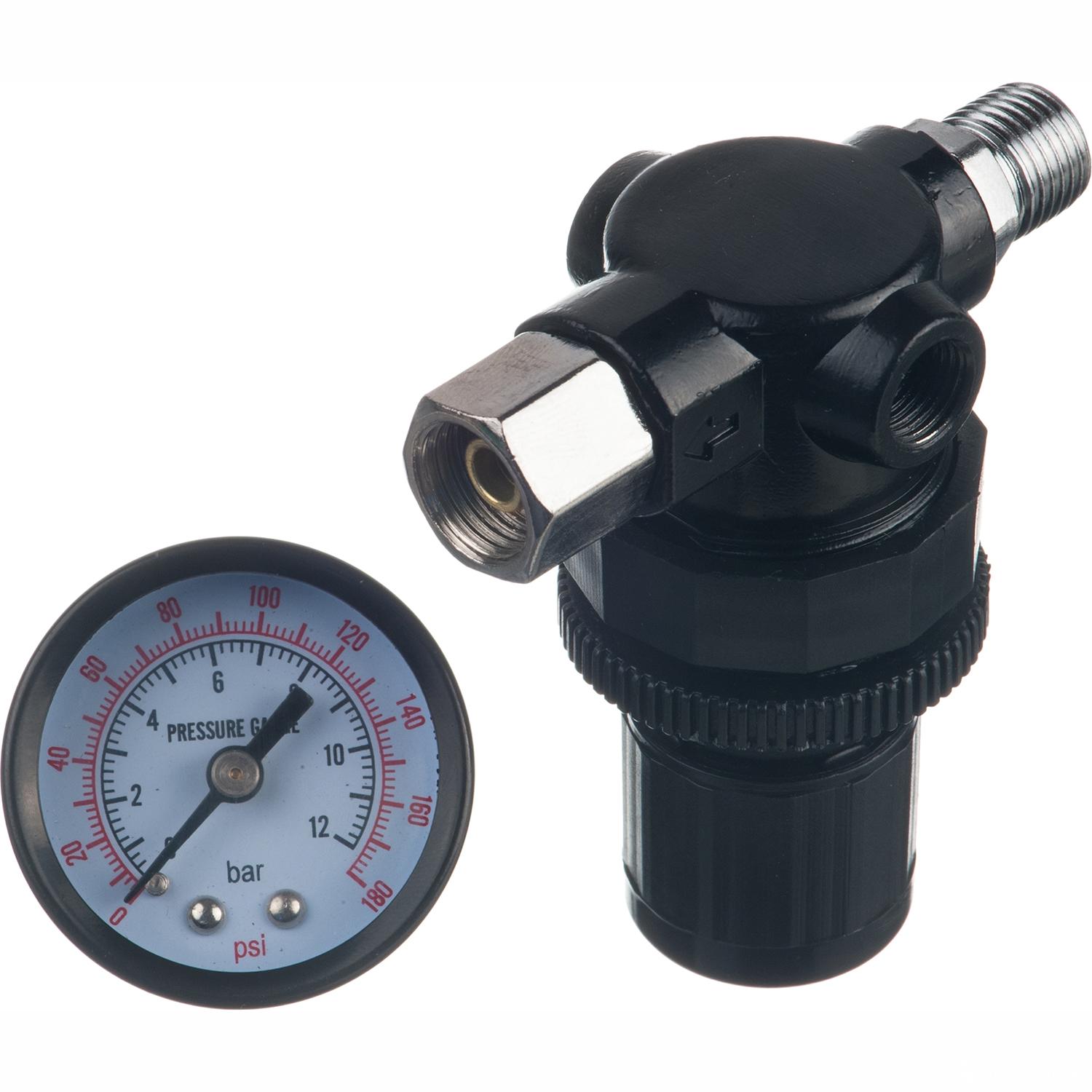

Регуляторы давления | Тамесон.ком
Регулятор давления представляет собой устройство, которое регулирует давление жидкостей или газов (среды) путем снижения высокого входного давления до контролируемого более низкого выходного давления. Они также поддерживают постоянное выходное давление даже при колебаниях входного давления.
Регуляторы давления в различных формах используются во многих бытовых и промышленных целях, например, для регулирования пропана, используемого в газовых грилях, для регулирования кислорода в медицинском оборудовании, для подачи сжатого воздуха в промышленных целях, для регулирования топлива в автомобильных двигателях и аэрокосмических приложениях.Основным аспектом, общим для всех этих приложений, является контроль давления — от более высокого исходного давления к более низкому выходному давлению.
Содержание
Основные элементы регулятора давления
Типовой регулятор давления состоит из следующих элементов:
Редукционный элемент, такой как тарельчатый клапан.
Нагружающий элемент для приложения необходимой силы к редукционному элементу, такой как пружина, поршневой привод или диафрагменный привод.
Чувствительный элемент, такой как диафрагма или поршень.
Рис. 1: Схематическое изображение типичного одноступенчатого регулятора давления
Редукционный элемент
Подпружиненные тарельчатые клапаны обычно используются в качестве редукционного элемента. Тарельчатые клапаны имеют эластомерное уплотнение в обычных условиях и термопластическое уплотнение в условиях высокого давления. Это герметизирует седло клапана от любых утечек газа или жидкости. Тарельчатый клапан управляется усилием пружины, чтобы открыть клапан и позволить среде течь от входа к выходу.При повышении выходного давления тарельчатый клапан закрывается за счет усилия, создаваемого чувствительным элементом, которое преодолевает усилие пружины.
Загрузочный элемент
Нагрузочный элемент используется для принудительного открытия клапана чувствительным элементом. Величина усилия пружины может варьироваться, что определяет величину получаемого выходного давления.
Чувствительный элемент
Поршни
обычно используются для высокого давления, тяжелых условий эксплуатации и приложений, где допустимы более широкие допуски на давление на выходе.Они имеют тенденцию работать медленно из-за трения между уплотнением шестерни и корпусом регулятора.
Для более высокой точности подходит чувствительный элемент диафрагменного типа. Они изготовлены из эластомера или материала в виде тонких дисков, чувствительных к изменениям давления. Диафрагмы, как правило, имеют меньшее трение, чем конструкции поршневого типа. Они также обеспечивают более высокую чувствительную зону для данного размера регулятора.
Типы регуляторов давления
Регуляторы давления можно разделить на следующие категории:
С прямым или автоматическим управлением
Пилотируемый
Регуляторы прямого действия
Это самая простая форма регуляторов (рис.1). Обычно они работают при более низком заданном давлении, ниже 0,07 бар (1 фунт на кв. дюйм), и могут иметь большую точность. При более высоких давлениях, до 35 бар (500 фунтов на кв. дюйм), они могут иметь уровень точности 10-20%.
Регуляторы прямого действия являются автономными, то есть им не требуется внешняя измерительная линия на выходе для эффективной работы. Они состоят из клапана с пружинным приводом, который непосредственно управляется мембранным узлом. Энергия или давление протекающей среды приводит в действие диафрагму.Возрастающее давление на выходе воздействует на диафрагму, которая закрывает плунжер клапана, сжимая пружину. Это закрывает клапан. Когда давление ниже по потоку падает, сила пружины становится больше силы среды, действующей на диафрагму, и клапан открывается.
Пилотные регуляторы
Эти регуляторы идеально подходят для приложений с большими колебаниями расхода, колебаниями давления на входе или условиями снижения давления на входе, которые обычно возникают при подаче газа в баллонах или небольших резервуарах для хранения.Он обеспечивает точный контроль давления.
Этот тип регулятора обычно представляет собой одно- или двухступенчатое устройство. Одноступенчатый регулятор идеально подходит для относительно небольшого снижения давления. Они не подходят при больших колебаниях входного давления или скорости потока.
Двухступенчатый регулятор (рис. 2) является наиболее часто используемым типом пилотного регулятора. Первая ступень состоит из подпружиненного пилота, который регулирует давление на диафрагму главного регулирующего клапана.Пока давление среды на приводимый в действие пружиной пилот низкое, потока вниз по потоку нет. По мере увеличения давления пружина сжимается, и пилотный клапан открывается, создавая перепад давления между входной стороной главного регулирующего клапана и выходным клапаном. Этот перепад давления приводит в действие главный рабочий клапан, и поток происходит при пониженном давлении через выпускной клапан.
Рис. 2: Схематическое изображение двухступенчатого регулятора давления
Двухступенчатые регуляторы с пилотным управлением обеспечивают точную регулировку для широкого диапазона давлений и мощностей.Эти регуляторы можно использовать только с чистыми жидкостями или газами, так как небольшие проходы и порты могут забиться. Такое расположение приводит к стабильному и устойчивому давлению на выходе из второй ступени, несмотря на падение давления на первой ступени.
Функции регуляторов давления
Помимо снижения входного давления, регулятор давления может выполнять и другие функции:
Регуляторы обратного давления и предохранительные клапаны
Предохранительный клапан используется для ограничения давления в системе до предписанного максимума путем отвода некоторого или всего количества жидкости или газа, поступающего от насоса в резервуар, при достижении расчетного/установленного давления.
Регулятор противодавления поддерживает требуемое входное давление посредством изменения расхода жидкости или газа в ответ на изменение входного давления.
Клапаны переключения давления
Используются в пневматических логических системах. Эти клапаны бывают 2/2-ходовыми или 3/2-ходовыми.
Регуляторы вакуума
Используются для контроля вакуума. Вакуумный регулятор поддерживает постоянный вакуум на входе регулятора, а более высокий вакуум соединяется с выходом.
Типичные области применения
Примеры применения регулятора давления: аэрокосмическая промышленность, сварка, бытовая газовая горелка и регулирование кислорода в медицинских целях.
Бытовой / Бытовой
Газовые грили, газовые духовки, скороварки и сосуды под давлением, бытовые отопительные печи
Сжатый воздух
Промышленные, торговые и мастерские по очистке, приводу в действие пневматических инструментов, накачиванию шин и т. д.
Аэрокосмическая отрасль
Регулятор давления силовой установки, двигателей и топливопроводов.
Сварка и резка
Сварка кислородно-ацетиленовая для подачи газа под необходимым давлением из баллонов-аккумуляторов. Прочтите нашу статью о сварочном регуляторе, чтобы узнать больше.
Газовые автомобили
Для подачи сжатого газа к двигателю.
Критерии выбора регуляторов давления
Регуляторы давления доступны в различных размерах и конструкциях, но ниже приведен список соображений по выбору правильного регулятора давления для применения:
Диапазон рабочего давления
Требуемая производительность или расход
Характер переносимой среды (жидкость или газ)
Диапазон рабочих температур
Требования к материалам
Требуется точность
Диапазон рабочего давления
Давление на входе и выходе, необходимое для применения, определяет тип используемого регулятора:
Диапазон входного давления, при котором можно безопасно работать.
Требуемые значения выходного давления.
Требуемая точность выходного давления.
Требования к производительности или расходу
Должны быть оценены следующие критерии:
Требуемый максимальный расход.
Ожидаемое изменение расхода.
Правильный выбор размера трубы.
Природа среды (жидкость или газ)
Следует обратить внимание на тип среды, которая будет использоваться в регуляторе:
Жидкость/газ
Химический состав
Воспламеняемость/взрывоопасность
Опасная / токсичная природа
Коррозионные свойства
Диапазон рабочих температур
Материалы, используемые в регуляторах давления, должны быть такими, чтобы они могли эффективно выполнять свои функции в определенном диапазоне рабочих температур без потери свойств материала.Эластомеры, используемые для уплотнения регулятора, могут быть выбраны следующим образом:
Нитрил (NBR) или неопрен (от -40 ⁰ C до 82 ⁰ C)
Этиленпропилен (EPDM) или перфторэластомер (FKM) для более высоких температур
Требования к материалам
В зависимости от среды и условий эксплуатации доступны различные материалы компонентов регулятора, например:
Латунь – широко используемый и экономичный
Пластик – экономичное / одноразовое применение
Алюминий – расчет веса
Нержавеющая сталь
– агрессивные среды, высокие требования к чистоте и высокие рабочие температуры.
Уплотнение, используемое в регуляторе давления, должно быть совместимо с рабочей температурой и типом используемой среды.
Важно учитывать размер и вес регулятора давления. При выборе соответствующего типа следует учитывать используемый материал, требуемый размер порта, требования к регулировке и тип монтажа.
Требуется точность
Точность регулятора давления определяется его значением «статуса». Падение можно определить как величину падения/уменьшения выходного давления по сравнению с исходным установленным давлением при увеличении расхода жидкости.
Для более низких требований к точности может быть приемлемым относительно более высокий уровень снижения. Они, как правило, более экономичны. Для более высокой точности тип конструкции, оптимизированный размер клапана и многоступенчатая конструкция могут уменьшить величину падения.
Ежемесячный информационный бюллетень Tameson
Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
Почему Ежемесячный информационный бюллетень Tameson: Он четкий, без всякой ерунды и раз в месяц содержит актуальную информацию об отрасли управления жидкостями.
Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
Подписаться на рассылку
Прямые муфты Переходные муфты | Компания высокого давления
Предлагается полный ассортимент муфт для гибкого перехода от трубы к трубе и от трубы к трубе.
Все стандартные корпуса муфт изготовлены из высокопрочной нержавеющей стали 316.Стандартные трубные сальники и манжеты (втулки) поставляются с переходниками, если не указано иное.

Прямые муфты с коническим уплотнением
Добавить в корзину
Кат. № Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
15-21AF1 15000 1/16″ O.D. ТРУБКА АФ1 АФ1 1″ 3/8″
15-21AF2 15000 ТРУБКА НАРУЖ. ДИАМ. 1/8″ АФ2 АФ2 1 1/8″ 3/4″
10-21AF4 10 000 ТРУБКА НАРУЖ. ДИАМ. 1/4″ АФ4 АФ4 1 3/4 дюйма 1″
10-21AF6 10 000 3/8″ O. D. ТРУБКА АФ6 АФ6 1 3/4 дюйма 1″

Коническое уплотнение с внутренней резьбой для внутренней резьбы NPTДобавить в корзину
Кат. № Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
15-21AF1NFA 15000 1/16″ O.D. ТРУБКА НА 1/8″ NPT АФ1 НФА 1 1/8 дюйма 5/8 дюйма
15-21AF1NFB 15000 1/16″ Н. Д. ТРУБЫ ДО 1/4″ NPT АФ1 НФБ 1 1/8″ 3/4″
15-21AF1NFC 15000 ТРУБКА НАРУЖ. ДИАМ. 1/16 ДЮЙМА ДО 3/8 ДЮЙМА NPT АФ1 NFC 1 3/8″ 1″
15-21AF1NFD 15000 1/16″ O.D. ТРУБКА НА 1/2″ NPT АФ1 НФД 1 3/4 дюйма 1 1/8″
15-21AF2NFA 15000 1/8″ Н.Д. ТРУБЫ НА 1/8″ NPT АФ2 НФА 1 1/4 дюйма 5/8 дюйма
15-21AF2NFB 15000 1/8″ Н.Д. ТРУБЫ ДО 1/4″ NPT АФ2 НФБ 1 1/4 дюйма 3/4″
15-21AF2NFC 15000 1/8″ O. D. ТРУБКА НА 3/8″ NPT АФ2 NFC 1 1/2 дюйма 1″
15-21AF2NFD 15000 1/8″ Н.Д. ТРУБЫ НА 1/2″ NPT АФ2 НФД 1 3/4 дюйма 1 1/8″
10-21AF4NFA 10 000 1/4″ Н.Д. ТРУБЫ ДО 1/8″ NPT АФ4 НФА 1 5/8 дюйма 1″
10-21AF4NFB 10 000 1/4″ O.D. ТРУБКА НА 1/4″ NPT АФ4 НФБ 1 3/4 дюйма 1″
10-21AF4NFC 10 000 1/4″ Н.Д. ТРУБЫ НА 3/8″ NPT АФ4 NFC 1 7/8″ 1″
10-21AF4NFD 10 000 1/4″ Н. Д. ТРУБЫ НА 1/2″ NPT АФ4 НФД 1 7/8 дюйма 1 1/8″
10-21AF4NFF 10 000 1/4″ O.D. ТРУБКА НА 3/4″ NPT АФ4 НФФ 2 3/8″ 1 3/8″
10-21AF4NFH 10 000 1/4″ НАРУЖ. ТРУБКА НА 1″ NPT АФ4 НФХ 2 5/8″ 1 7/8 дюйма
10-21AF6NFA 10 000 3/8″ Н.Д. ТРУБЫ ДО 1/8″ NPT АФ6 НФА 1 5/8 дюйма 1″
10-21AF6NFB 10 000 3/8″ O.D. ТРУБКА НА 1/4″ NPT АФ6 НФБ 1 3/4 дюйма 1″
10-21AF6NFC 10 000 3/8″ Н. Д. ТРУБЫ НА 3/8″ NPT АФ6 NFC 1 7/8″ 1″
10-21AF6NFD 10 000 3/8″ Н.Д. ТРУБЫ ДО 1/2″ NPT АФ6 НФД 2 1/8″ 1 1/8″
10-21AF6NFF 10 000 3/8″ O.D. ТРУБКА НА 3/4″ NPT АФ6 НФФ 2 3/8″ 1 3/8″
10-21AF6NFH 10 000 3/8″ Н.Д. ТРУБЫ НА 1″ NPT АФ6 НФХ 2 5/8″ 1 7/8 дюйма

Коническое уплотнение с внутренней резьбой для высокого давления с внутренней резьбойДобавить в корзину
№ по каталогу Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
15-21AF1HF2 15000 1/16” Н.Д. ТРУБКА НА 1/8” Н.П. АФ1 ХФ2 1 1/8” 5/8”
15-21AF1HF4 15000 1/16” O.D. ТРУБКА НА 1/4” Н.П. АФ1 ХФ4 1 1/4” 3/4”
15-21AF1HF6 15000 1/16” Н.Д. ТРУБКА НА 3/8” Н.П. АФ1 ХФ6 1 3/8” 1 дюйм
15-21AF1HF9 15000 1/16” Н. Д. ТРУБКА ДО 9/16” В.стр. АФ1 ХФ9 2 3/8” 1 3/8”
15-21AF2HF2 15000 1/8” Н.Д. ТРУБКА НА 1/8” Н.П. АФ2 ХФ2 1 1/8” 3/4”
15-21AF2HF4 15000 1/8” Н.Д. ТРУБКА НА 1/4” Н.П. АФ2 ХФ4 1 1/4” 3/4”
15-21AF2HF6 15000 1/8” O.D. ТРУБКА НА 3/8” Н.П. АФ2 ХФ6 1 7/8” 1 дюйм
15-21AF2HF9 15000 1/8” Н.Д. ТРУБКА НА 9/16” Н.П. АФ2 ХФ9 2 3/8” 1 3/8”
10-21AF4HF2 10 000 1/4” Н. Д. ТРУБКА ДО 1/8” В.стр. АФ4 ХФ2 1 3/8” 1 дюйм
10-21AF4HF4 10 000 1/4” Н.Д. ТРУБКА НА 1/4” Н.П. АФ4 ХФ4 1 1/2” 1 дюйм
10-21AF4HF6 10 000 1/4” Н.Д. ТРУБКА НА 3/8” Н.П. АФ4 ХФ6 1 7/8” 1 дюйм
10-21AF4HF9 10 000 1/4” O.D. ТРУБКА НА 9/16” Н.П. АФ4 ХФ9 2 3/8” 1 3/8”
10-21AF6HF2 10 000 1/4” Н.Д. ТРУБКА НА 1/8” Н.П. АФ6 ХФ2 1 1/2” 1 дюйм
10-21AF6HF4 10 000 3/8” Н. Д. ТРУБКА ДО 1/4” В.стр. АФ6 ХФ4 1 3/4” 1 дюйм
10-21AF6HF6 10 000 3/8” Н.Д. ТРУБКА НА 3/8” Н.П. АФ6 ХФ6 1 7/8” 1 дюйм
10-21AF6HF9 10 000 3/8” Н.Д. ТРУБКА НА 9/16” Н.П. АФ6 ХФ9 2 3/8” 1 3/8”

Переходные муфты с коническим уплотнениемДобавить в корзину
№ по каталогу Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
15-21AF1AF2 15000 1/16” Н. Д. ДО 1/8” Н.Д. ТРУБКА АФ1 АФ2 1 1/8” 5/8”
10-21AF1AF4 10 000 1/16” O.D. ДО 1/4” Н.Д. ТРУБКА АФ1 АФ4 1 3/8” 1 дюйм
10-21AF1AF6 10 000 1/16” Н.Д. ДО 3/8” Н.Д. ТРУБКА АФ1 АФ6 1 3/8” 1 дюйм
10-21AF2AF4 10 000 1/8” Н.Д. ДО 1/4” Н.Д. ТРУБКА АФ2 АФ4 1 1/2” 1 дюйм
10-21AF2AF6 10 000 1/8” O.D. ДО 3/8” Н.Д. ТРУБКА АФ2 АФ6 1 1/2” 1 дюйм
10-21AF4AF6 10 000 1/4” Н. Д. ДО 3/8” Н.Д. ТРУБКА АФ4 АФ6 1 3/4” 1 дюйм

Внутренняя резьба среднего давления до Внутренняя резьба среднего давленияДобавить в корзину
№ по каталогу Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
20-21LF4LF6 20 000 1/4” Н.П. до 3/8” НД ЛФ4 ЛФ6 1 3/4” 3/4”
20-21LF4LF9 20 000 1/4” AG. до 9/16” МП. ЛФ4 ЛФ9 2 1/8” 1″
20-21LF6LF9 20 000 3/8” Н.П. до 9/16” М.П. ЛФ6 ЛФ9 2 1/8” 1″
20-21LF4LF12 20 000 1/4” Н.П. до 3/4” НД ЛФ4 ЛФ12 2 1/2” 1 3/8”
20-21LF6LF12 20 000 3/8” AG.P. до 3/4” M.P. ЛФ6 ЛФ12 2 1/2” 1 3/8”
20-21LF9LF12 20 000 9/16” НД до 3/4” НД ЛФ9 ЛФ12 2 1/2” 1 3/8”
20-21LF4LF16 20 000 1/4” Н. П. до 1″ М.П. ЛФ4 ЛФ16 3 1/2” 1 3/4”
20-21LF6LF16 20 000 3/8” AG.П. до 1″ М.П. ЛФ6 ЛФ16 3 1/2” 1 3/4”
20-21LF9LF16 20 000 9/16” НД до 1″ М.П. ЛФ9 ЛФ16 3 1/2” 1 3/4”
20-21LF12LF16 20 000 3/4” Н.П. до 1″ М.П. ЛФ12 ЛФ16 3 1/2” 1 3/4”

Внутренняя труба среднего давления для внутренней трубыДобавить в корзину
№ по каталогу Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
20-21LF4NFA 15000 НД от 1/4″ до 1/8″ NPT ВНУТРЕННЯЯ ЛФ4 НФА 1 5/8 дюйма 3/4″
20-21LF4NFB 15000 1/4″ AG.P. до 1/4″ NPT ВНУТРЕННЯЯ ЛФ4 НФБ 1 5/8″ 3/4″
20-21LF4NFC 15000 НД от 1/4″ до 3/8″ NPT ВНУТРЕННЯЯ ЛФ4 NFC 2 дюйма 1″
20-21LF4NFD 15000 НД от 1/4″ до 1/2″ NPT ВНУТРЕННЯЯ ЛФ4 НФД 2 дюйма 1 1/8″
10-21LF4NFF 10 000 1/4″ AG. до 3/4″ NPT ВНУТРЕННЯЯ ЛФ4 НФФ 2 3/8″ 1 3/8″
10-21LF4NFH 10 000 1/4″ НР до 1″ NPT ВНУТРЕННЯЯ ЛФ4 НФХ 2 5/8″ 1 7/8 дюйма
20-21LF6NFA 15000 3/8″ НР до 1/8″ NPT ВНУТРЕННЯЯ ЛФ6 НФА 1 3/4 дюйма 3/4″
20-21LF6NFB 15000 3/8″ AG.P. до 1/4″ NPT ВНУТРЕННЯЯ ЛФ6 НФБ 1 3/4 дюйма 3/4″
20-21LF6NFC 15000 3/8″ НР до 3/8″ NPT ВНУТРЕННЯЯ ЛФ6 NFC 2 1/8 дюйма 1″
20-21LF6NFD 15000 3/8″ НР до 1/2″ NPT ВНУТРЕННЯЯ ЛФ6 НФД 2 1/8″ 1 1/8″
10-21LF6NFF 10 000 3/8″ AG. до 3/4″ NPT ВНУТРЕННЯЯ ЛФ6 NFIF 2 3/8″ 1 3/8″
10-21LF6NFH 10 000 3/8″ НР до 1″ NPT ВНУТРЕННЯЯ ЛФ6 НФХ 2 3/4 дюйма 1 7/8 дюйма
20-21LF9NFA 15000 9/16″ НР до 1/8″ NPT ВНУТРЕННЯЯ ЛФ9 НФА 2 1/8 дюйма 1″
20-21LF9NFB 15000 9/16″ П.P. до 1/4″ NPT ВНУТРЕННЯЯ ЛФ9 НФБ 2 1/8″ 1″
20-21LF9NFC 15000 9/16″ НР до 3/8″ NPT ВНУТРЕННЯЯ ЛФ9 NFC 2 1/8 дюйма 1″
20-21LF9NFD 15000 9/16″ НР до 1/2″ NPT ВНУТРЕННЯЯ ЛФ9 НФД 2 1/4 дюйма 1 1/8″
10-21LF9NFF 10 000 9/16″ П. до 3/4″ NPT ВНУТРЕННЯЯ ЛФ9 НФФ 2 1/2 дюйма 1 3/8″
10-21LF9NFH 10 000 9/16″ НР до 1″ NPT ВНУТРЕННЯЯ ЛФ9 НФХ 2 7/8″ 1 7/8 дюйма
20-21LF12NFA 15000 3/4″ НР до 1/8″ NPT ВНУТРЕННЯЯ ЛФ12 НФА 2 1/2 дюйма 1 3/8″
20-21LF12NFB 15000 3/4″ AG.P. до 1/4″ NPT ВНУТРЕННЯЯ ЛФ12 НФБ 2 1/2 дюйма 1 3/8″
20-21LF12NFC 15000 3/4″ НР до 3/8″ NPT ВНУТРЕННЯЯ ЛФ12 NFC 2 1/2 дюйма 1 3/8″
20-21LF12NFD 15000 3/4″ НР до 1/2″ NPT ВНУТРЕННЯЯ ЛФ12 НФД 2 1/2 дюйма 1 3/8″
10-21LF12NFF 10 000 3/4″ AG. до 3/4″ NPT ВНУТРЕННЯЯ ЛФ12 НФФ 2 3/4 дюйма 1 1/2 дюйма
10-21LF12NFH 10 000 3/4″ НР до 1″ NPT ВНУТРЕННЯЯ ЛФ12 НФХ 3 дюйма 1 7/8 дюйма
20-21LF16NFA 15000 1″ НР до 1/8″ NPT ВНУТРЕННЯЯ ЛФ16 НФА 3 дюйма 1 3/4 дюйма
20-21LF16NFB 15000 1 дюйм М.P. до 1/4″ NPT ВНУТРЕННЯЯ ЛФ16 НФБ 3 дюйма 1 3/4 дюйма
20-21LF16NFC 15000 1″ НР до 3/8″ NPT ВНУТРЕННЯЯ ЛФ16 NFC 3 дюйма 1 3/4 дюйма
20-21LF16NFD 15000 1″ НР до 1/2″ NPT ВНУТРЕННЯЯ ЛФ16 НФД 3 дюйма 1 3/4 дюйма
10-21LF16NFF 10 000 1 дюйм М. до 3/4″ NPT ВНУТРЕННЯЯ ЛФ16 НФФ 3 1/4 дюйма 1 3/4 дюйма
10-21LF16NFH 10 000 1″ НР до 1″ NPT ВНУТРЕННЯЯ ЛФ16 НФХ 3 1/4 дюйма 1 3/4 дюйма

Прямые муфты среднего давленияДобавить в корзину
№ по каталогу Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
20-21LF4 20 000 ТРУБКА НАРУЖ. ДИАМ. 1/4″ ЛФ4 ЛФ4 1 9/16″ 5/8 дюйма
20-21LF6 20 000 3/8″ O.Д. ТРУБКА ЛФ6 ЛФ6 1 3/4 дюйма 3/4″
20-21LF9 20 000 ТРУБКА НАРУЖ. ДИАМ. 9/16″ ЛФ9 ЛФ9 2 1/8 дюйма 1
20-21LF12 20 000 ТРУБКА НАРУЖ. ДИАМ. 3/4″ ЛФ12 ЛФ12 2 1/2 дюйма 1 3/8″
20-21LF16 20 000 1″ О.D. ТРУБКА ЛФ16 ЛФ16 3 1/2 дюйма 1 3/4 дюйма

Внутренняя резьба среднего давления до внутренняя резьба высокого давленияДобавить в корзину
Кат. № Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
20-21LF4HF4 20 000 1/4″ AG.до 1/4″ л.с. ЛФ4 ХФ4 1 5/8 дюйма 3/4″
20-21LF4HF6 20 000 от 1/4″ Н.Д. до 3/8″ Н.Д. ЛФ4 ХФ6 1 7/8 дюйма 1″
20-21LF4HF9 20 000 от 1/4″ Н.П. до 9/16″ Н.Д. ЛФ4 ХФ9 2 3/8″ 1 3/8″
20-21LF6HF4 20 000 3/8″ AG. до 1/4″ л.с. ЛФ6 ХФ4 1 3/4 дюйма 3/4″
20-21LF6HF6 20 000 от 3/8″ НД до 3/8″ ВД ЛФ6 ХФ6 1 7/8″ 1″
20-21LF6HF9 20 000 от 3/8″ Н.Д. до 9/16″ Н.Д. ЛФ6 ХФ9 2 3/8″ 1 3/8″
20-21LF9HF4 20 000 9/16″ П.до 1/4″ л.с. ЛФ9 ХФ4 2 1/8 дюйма 1″
20-21LF9HF6 20 000 от 9/16″ НД до 3/8″ ВД ЛФ9 ХФ6 2 1/8″ 1″
20-21LF9HF9 20 000 от 9/16″ НД до 9/16″ ВД ЛФ9 ХФ9 2 3/8″ 1 3/8″
20-21LF12HF4 20 000 3/4″ AG. до 1/4” л.с. ЛФ12 ХФ4 2 1/2 дюйма 1 3/8″
20-21LF12HF6 20 000 от 3/4″ Н.Д. до 3/8″ Н.Д. ЛФ12 ХФ6 2 1/2 дюйма 1 3/8″
20-21LF12HF9 20 000 от 3/4″ НР до 9/16″ НР ЛФ12 ХФ9 21/2 дюйма 1 3/8″
*20-21HF16HF4 20 000 1 дюйм М.от до 1/4” HP ХФ16 ХФ4 3 1/2 дюйма 1 3/4 дюйма
*20-21HF16HF6 20 000 НД от 1″ до 3/8″ ВД ХФ16 ХФ6 3 1/2 дюйма 1 3/4 дюйма
*20-21HF16HF9 20 000 от 1″ НР до 9/16″ НР ХФ16 ХФ9 3 1/2 дюйма 1 3/4 дюйма

Прямые муфты высокого давленияДобавить в корзину
№ по каталогу Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
60-21HF2 60 000 ТРУБКА НАРУЖ. ДИАМ. 1/8″ ХФ2 ХФ2 1 1/8 дюйма 3/4″
60-21HF4 60 000 1/4″ O.D. ТРУБКА ХФ4 ХФ4 1 3/4 дюйма 1″
60-21HF6 60 000 ТРУБКА НАРУЖ. ДИАМ. 3/8″ ХФ6 ХФ6 2 дюйма 1″
60-21HF9 60 000 ТРУБКА Н. Д. 9/16″ ХФ9 ХФ9 2 3/8″ 1 3/8″
30-21HF16 30 000 1″ О.D. ТРУБКА ХФ16 ХФ16 3 1/2 дюйма 1 3/4 дюйма

Муфты редуктора высокого давленияДобавить в корзину
Кат. № Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
60-21HF2HF4 60 000 1/8″ O. D. К ТРУБКЕ НАРУЖ. ДИАМ. 1/4″ ХФ2 ХФ4 1 1/4 дюйма 3/4″
60-21HF2HF6 60 000 1/8″ Н.Д. ДО 3/8″ Н.Д. ТРУБКА ВЧ2 ХФ6 1 5/8″ 1″
60-21HF2HF9 60 000 1/16″ Н.Д. ДО 9/16″ Н.Д.ТРУБКА ХФ2 ХФ9 1 3/4 дюйма 1 3/8″
60-21HF4HF6 60 000 1/4″ Н.Д. ДО 3/8″ Н.Д. ТРУБКА ХФ4 ХФ6 1 5/8″ 1″
60-21HF4HF9 60 000 1/4″ Н.Д. ДО 9/16″ Н.Д. ТРУБКА ХФ4 ХФ9 1 3/4 дюйма 1 3/8″
60-21HF6HF9 60 000 3/8″ O. D. К ТРУБКЕ НАРУЖ. ДИАМ. 9/16″ ХФ6 ХФ9 2 дюйма 1 3/8″

Внутренняя труба высокого давления с внутренней резьбой NPTДобавить в корзину
Кат. № Давление
Номинальное значение
фунтов на кв. дюйм Соединения А Б Длина Шестигранник
Размер
30-21HF2NFA 15000 1/8″ O.D. ТРУБКА НА 1/8” NPT ХФ2 НФА 1 1/2 дюйма 3/4″
30-21HF2NFB 15000 НАРУЖ. ДИАМ. ТРУБЫ 1/8″ ДО 1/4″ NPT ВЧ2 НФБ 1 1/2 дюйма 3/4″
30-21HF2NFC 15000 ТРУБКА НАРУЖ. ДИАМ. 1/8″ ДО 3/8″ NPT ХФ2 NFC 1 1/2 дюйма 1″
30-21HF2NFD 15000 1/8″ O.D. ТРУБКА НА 1/2” NPT ВЧ2 НФД 1 3/4 дюйма 1 1/8″
10-21HF2NFF 10 000 ТРУБКА НАРУЖ. ДИАМ. 1/8″ ДО 3/4″ NPT ХФ2 НФФ 2 дюйма 1 3/8″
10-21HF2NFH 10 000 1/8″ Н.Д. ТРУБЫ НА 1″ NPT ВЧ2 НФХ 2 1/2 дюйма 1 3/4 дюйма
30-21HF4NFA 15000 1/4″ O. D. ТРУБКА НА 1/8” NPT ХФ4 НФА 1 1/2 дюйма 1″
30-21HF4NFB 15000 1/4″ Н.Д. ТРУБЫ ДО 1/4″ NPT ХФ4 НФБ 1 1/2 дюйма 1″
30-21HF4NFC 15000 ТРУБКА НАРУЖ. ДИАМ. 1/4″ ДО 3/8″ NPT ХФ4 NFC 1 7/8″ 1″
30-21HF4NFD 15000 1/4″ O.D. ТРУБКА НА 1/2” NPT ХФ4 НФД 1 7/8 дюйма 1 1/8″
10-21HF4NFF 10 000 1/4″ Н.Д. ТРУБЫ НА 3/4″ NPT ХФ4 НФФ 2 дюйма 1 3/8″
10-21HF4NFH 10 000 1/4″ Н. Д. ТРУБЫ НА 1″ NPT ХФ4 НФХ 2 1/2 дюйма 1 3/4 дюйма
30-21HF6NFA 15000 3/8″ O.D. ТРУБКА НА 1/8” NPT ХФ6 НФА 1 7/8″ 1″
30-21HF6NFB 15000 НАРУЖ. ДИАМ. ТРУБЫ 3/8″ ДО 1/4″ NPT ХФ6 НФБ 1 7/8 дюйма 1″
30-21HF6NFC 15000 НАРУЖ. ДИАМ. ТРУБЫ 3/8″ ДО 3/8″ NPT ХФ6 NFC 1 7/8″ 1″
30-21HF6NFD 15000 3/8″ O.D. ТРУБКА НА 1/2” NPT ХФ6 НФД 1 7/8 дюйма 1 1/8″
10-21HF6NFF 10 000 3/8″ Н. Д. ТРУБЫ НА 3/4″ NPT ХФ6 НФФ 2 1/8 дюйма 1 3/8″
10-21HF6NFH 10 000 НАРУЖ. ДИАМ. ТРУБЫ 3/8″ НА 1″ NPT ХФ6 НФХ 2 5/8″ 1 7/8 дюйма
30-21HF9NFA 15000 9/16″ O.D. ТРУБКА НА 1/8” NPT ХФ9 НФА 2 3/8″ 1 3/8″
30-21HF9NFB 15000 НАРУЖ. ДИАМ. ТРУБЫ 9/16″ ДО 1/4″ NPT ХФ9 НФБ 2 3/8″ 1 3/8″
30-21HF9NFC 15000 НАРУЖ. ДИАМ. ТРУБЫ 9/16″ ДО 3/8″ NPT ХФ9 NFC 2 3/8″ 1 3/8″
30-21HF9NFD 15000 9/16″ O. D. ТРУБКА НА 1/2” NPT ХФ9 НФД 2 3/8″ 1 3/8″
10-21HF9NFF 10 000 НАРУЖ. ДИАМ. ТРУБЫ 9/16″ ДО 3/4″ NPT ХФ9 НФФ 2 3/8″ 1 3/8″
10-21HF9NFH 10 000 НАРУЖ. ДИАМ. ТРУБЫ 9/16″ НА 1″ NPT ХФ9 НФХ 2 5/8″ 2 дюйма

Стадия регулятора давления и 5 способов ее минимизации
Иногда называемая «зоной пропорциональности» или «смещением», статическая характеристика является неотъемлемой характеристикой всех регуляторов с автономным и пилотным управлением.Падение – это снижение выходного давления от заданного значения из-за увеличения расхода среды. Очевидно, что это не очень хорошо.
На приведенной ниже диаграмме показан эффект снижения давления в регуляторе давления при заданном значении 10 фунтов на кв. дюйм. Зеленая линия показывает, как в идеале должен работать наш регулятор, а красная показывает реальную производительность регулятора. Разница между этими двумя показателями представляет собой вызванный спад, выраженный в процентах. Увеличенный спад означает снижение точности, и в большинстве случаев это приводит к потерям.

Что определяет дроп?
Величина спада, которую может увидеть ваш регулятор давления, зависит от трех ключевых факторов: площади диафрагмы, длины хода и жесткости пружины.
Зона диафрагмы – Обычно ограничена по экономическим или практическим причинам. Большие площади диафрагмы обычно увеличивают общую стоимость регулятора, поскольку в этом случае требуется более крупный корпус пружины, более крупные болтовые соединения и т. д.
Длина хода – Это расстояние, на которое пружина может ослабнуть при переходе от минимального к максимальному расходу.
Жесткость пружины – Пружины с минимально возможной жесткостью обычно используются инженерами-конструкторами при проектировании регулятора. Это позволяет обеспечить достаточный диапазон регулировки давления, сохраняя при этом чувствительность к изменениям давления. Слишком сильное снижение жесткости пружины может сделать регулятор чрезмерно чувствительным, что создает нестабильность.
Как минимизировать падение напряжения
Вы можете спросить себя, как я могу остановить провисание моего регулятора? Технически это невозможно остановить.Однако есть способы минимизировать его:
Композитная диафрагма по сравнению с металлической . Выбор композитной диафрагмы обеспечивает повышенную чувствительность, точность и эффективность. Металлические диафрагмы следует выбирать только в том случае, если они требуются по температуре или совместимости материалов.
Воздушное и купольное нагружение – Эти типы нагружения устраняют необходимость в механической пружине, тем самым повышая точность.
Изменение ключевого фактора — Увеличение площади диафрагмы, уменьшение длины хода и уменьшение жесткости пружины — все это способы значительно повысить точность.Корректировка этих факторов может иметь определенные негативные последствия, перечисленные выше, о которых следует помнить.
Внешняя обратная связь – Использование внешней цепи обратной связи может помочь в компенсации статического режима.
Выбор подходящего регулятора . Как бы глупо это ни звучало, простой выбор подходящего регулятора для вашей системы может значительно уменьшить падение напряжения. Более высокие заданные значения требуют более жестких пружин, что снижает точность. Установленное значение должно быть близко к верхнему пределу эффективного диапазона вашей пружины.
Существуют и другие способы уменьшить дрейф в регуляторах, но они должны дать вам отличный старт для повышения точности. Не стесняйтесь связаться с нами с любыми вопросами; мы будем рады помочь вам выбрать правильный регулятор для вашей системы обработки жидкости!
В чем разница между регулятором давления и ограничительным клапаном регулирования давления?
И регулятор давления, и ограничительный клапан регулирования давления поддерживают постоянное давление на выходе при работе с номинальным расходом.Разница возникает, когда через устройство нет потока.
Клапаны ограничения давления
предназначены для регулирования давления при наличии потока воды через устройство. Напротив, стандартный регулятор давления не будет регулировать без расхода.
Управление давлением при отсутствии потока воды в системе может показаться странным, но учтите, что некоторые ирригационные системы имеют запорные клапаны ниже по течению , как показано на рисунке выше.
Когда нижний запорный клапан закрыт, в системе все еще есть давление, но нет потока воды. Высокое давление на входе в конечном итоге выравнивается по всему регулятору и доходит до запорного клапана. Когда этот запорный клапан снова открывается, скачок высокого давления может повредить последующие счетчики, спринклеры и другие компоненты.
Ограничительный клапан регулирования давления может защитить эти компоненты.
Как работает ограничительный клапан?
Если бы мы поместили стандартный регулятор давления выше по потоку, Т-образный шток регулятора не смог бы полностью уплотнить жесткое седло в устройстве, чтобы остановить поток.Предельный клапан, регулирующий давление, спроектирован таким образом, что его Т-образный шток закрывает проход потока и уплотняет резиновую часть седла.
Удерживает давление на 10–15 фунтов на кв. дюйм (0,69–1,03 бар) выше расчетного и помогает защитить последующие компоненты от скачков высокого давления.
Помните: регулятор давления ДОЛЖЕН быть установлен ниже по потоку (после) от всех запорных клапанов. Предельный клапан регулирования давления с другой внутренней конструкцией, CAN BE , установленный перед запорным клапаном.
С любым устройством рекомендуется использовать перед ним фильтр (100 меш или мельче, способный пропускать до 18 галлонов в минуту с потерями на внутреннее трение не более 5 фунтов на квадратный дюйм).

Подробное изучение основ регулятора давления
Изучите основы регулирования давления с помощью бесплатного курса Senninger «Регулирование давления по запросу» в Университете Хантера. Узнайте больше о разнице между регулятором давления и ограничительным клапаном, о том, как установить регуляторы давления в различных системах орошения, определить проблемы износа, причины колебаний давления и многое другое.
.
