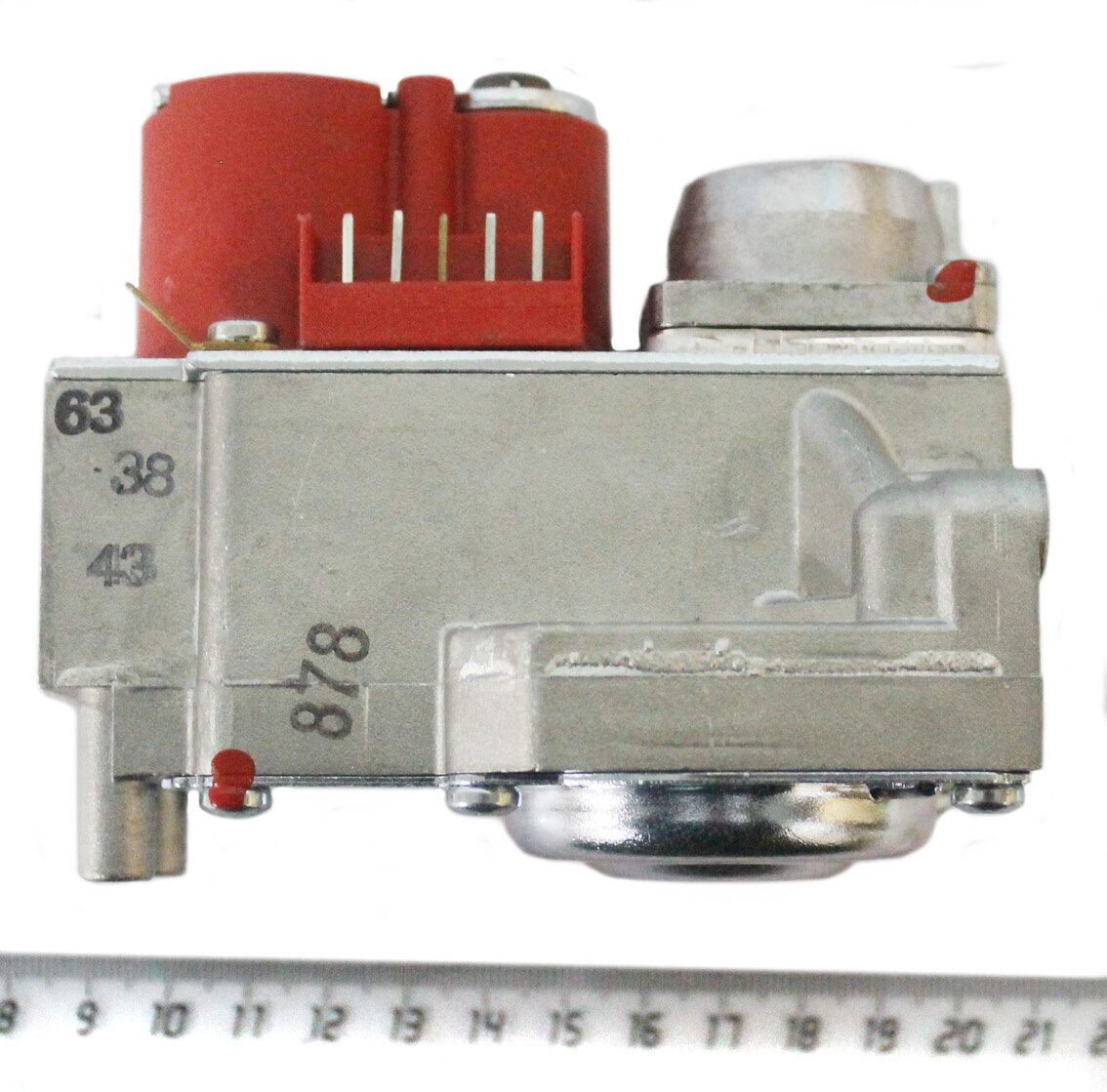

Регулировка газового клапана baxi: Baxi Luna HT 1.450, 1.550, 1.660

Содержание

Техобслуживание и регулировки котла Baxi main four

___________________________________________________________________________

Регулировка и проверка газовых котлов Бакси Майн Фор 240 F / 24

Отрегулировать сначала номинальное, а затем минимальное давление. Регулировка номинального давления влияет на регулировку минимального давления. Запрещается устанавливать номинальное давление выше указанного.

Регулировка давления:

- модели с 6 элементами оборудованы одним газовым клапаном.

- модели с 7 и 8 элементами оборудованы двумя параллельными газовыми клапанами.

- основной клапан имеет двухступенчатый регулятор, позволяющий регулировать давление на инжекторах при работе в номинальном режиме и в пониженном режиме.

- второй клапан (дополнительный) работает как одноступенчатый, и его регулятор необходимо заблокировать.

Техническое и сервисное обслуживание котла Baxi main four 240 F / 24

Работы по снятию панелей:

- Поднимите ограничительный язычок в верхней части котла.

- Сдвиньте верхнюю панель назад и снимите ее.

- Снимите два крепежных винта на передней панели.

- Приподнимите переднюю панель вверх и потяните ее на себя.

- Ослабьте винты на держателе, не снимая их, приподнимите и потяните панель на себя. При необходимости отсоедините разъемы, снимите кабель питания, вытащите датчики из их корпусов.

- Снимите крепление патрубка подачи газа.

- Ослабьте винты на левой и правой панелях сзади и спереди котла.

- Открутите два винта с просверленной пластинки на передней стороне правой и левой панелей.

Операции по демонтажу горелки:

- Отключите электропитание.

- Перекройте вентиль подачи газа.

- Снимите верхнюю, переднюю и две съемные панели.

- Отсоедините модуль управления от клапанов.

- Отвинтите гайку газового клапана.

- Выньте нижнюю панель.

- Отвинтите высокие гайки пластины горелки.

- Потяните на себя горелку в сборе, сохраняя горизонтальное положение горелки.

- Проверьте состояние поверхности горелки, очистите горелку.

- Проверьте положение и состояние электродов.

- Перед установкой горелки на место произведите чистку топочной камеры.

Чистка топочной камеры котла Baxi main four 240 F / 24:

Рекомендуется проводить чистку топочной камеры, по крайней мере, раз в год.

- Демонтируйте верхнюю панель.

- Снимите крышку дымосборника.

- Проведите чистку вертикальных каналов между лопатками специальной щеткой.

- Смонтируйте крышку дымосборника и проверьте герметичность.

- Установите обратно верхнюю панель.

После снятия горелки и чистки топочной камеры котла Бакси Майн Фор следует:

- проверить герметичность газового контура и нормальное функционирование оборудования (системы розжига, запальника, системы регулировки)

- провести общий контроль агрегата (крепления, герметичность, нормальную работу газовой линии и функционирование термостатов).

Операции по монтажу дымоуловителя и внутренней передней панели:

- Закупорьте входной и обратный патрубки. Заполните камеру водой через сливной кран, удаляя воздух через выпускное отверстие.

- Увеличивать давление, не превышая 5 бар на манометре. Оставить под давлением на 10 минут.

- Установите заднюю стенку с изолирующим материалом до установки дымосборника.

- Вставьте теплоизоляцию между водопроводящими секциями в глубине топки.

- Нанесите капельки силикона на переднюю часть обратного патрубка секций.

- Вставьте шпильки в левую и правую секции.

- Установите изолирующие герметизирующие ленты на котел Baxi main four 240 F / 24 (одну горизонтальную, одну вертикальную и одну в сгиб на угол).

- Наложите две изолирующие прокладки на крайние левую и правую секции.

- Установите дымосборник (дымоуловитель) на герметизирующие ленты так, чтобы он находился между фиксационными выступами.

- Закрепите дымоуловитель с помощью прижимных скоб, обеспечив при этом достаточную герметичность.

- Смонтируйте внутреннюю переднюю панель и закрепите ее с помощью четырех гаек с шайбами.

Работы по установке горелки:

- Смонтируйте трансформатор розжига на внутреннюю панель с помощью двух саморезов.

- Установите горелку в сборе и закрепите высокими гайками с шайбами.

- Пристыкуйте газопровод с прокладкой и закрепите гайкой на рампе.

- Установите газопровод на внутренней панели и закрепите его хомутом (2 винта c гайками).

- Наденьте манжету на колено выпускного водяного патрубка.

- Произведите монтаж теплоизоляции вокруг дымосборника.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Регулировки и обслуживание котла Baxi Slim

___________________________________________________________________________

Настройка максимального и минимального давления на горелке при помощи регулятора

Настройка максимального давления:

- Открутить винт на штуцере и присоединить к штуцеру манометр.

- Открыть газовый кран и установить переключатель режимов в положение «зима» и подождать до включения котла. Убедиться, что котел работает на максимальной мощности.

- Проверить давление газа на горелке для соответствующей модели напольного котла Бакси Слим и соответствующего типа газа.

- При необходимости снять крышку модулятора и поворачивать латунное кольцо до достижения нужного давления.

Настройка минимального давления:

- Отсоединить провод питания модулятора. Котел Baxi Slim 1.400/1.300 in перейдет в режим минимальной мощности.

- Проверить давление газа на горелке для соответствующей модели агрегата и соответствующего типа газа.

- При необходимости поворачивать отверткой красный винт до достижения нужного давления.

- Присоединить на место провод питания модулятора и установить на место крышку модулятора.

- Выключить котел и закрыть газовый кран.

- Отсоединить манометр и закрутить винт на штуцере.

Регулировка тепловой мощности только в контуре отопления.

Если имеется также контур ГВС, то существует возможность отдельной регулировки тепловой мощности только в контуре отопления. При этом максимальная мощность контура ГВС остается неизменной.

Данная регулировка выполняется крайне редко (в случаях, если требуемая мощность для контура отопления значительно ниже максимальной мощности котла).

Для выполнения данной регулировки необходимо действовать следующим образом:

- Открутить винт на штуцере и присоединить к штуцеру манометр.

- Открыть газовый кран и установить переключатель режимов в положение «зима» и подождать до включения котла в режиме отопления (горит индикатор работы в контуре отопления).

- Убедиться, что котел Baxi Slim in работает на максимальной мощности.

- Получить доступ к внутренней части электрической коробки и поворачивать винт потенциометра РЗ MAX. R, расположенного на электронной плате, до достижения на горелках нужной величины давления.

- Выключить котел и закрыть газовый кран.

- Отсоединить манометр и закрутить винт на штуцере.

- Закрыть электрическую коробку.

Техническое обслуживание Baxi Slim

Чистка теплообменника котла Бакси Слим:

Для правильной и надежной работы котла Бакси Слим 1.400/1.300 in необходимо проводить его контроль и чистку с периодичностью примерно 1 раз в год.

При осмотре котельного агрегата нужно проверить:

- Что система заполнена, настроена на нужное давление, и что насос правильно циркулирует воду.

- Включение и работу горелки.

- Работу предохранительных и регулировочных устройств (термостат отходящих газов, термостат перегрева, электрическое сопротивление рабочего термостата «NTC» при изменениях температуры).

- Эффективность ионизационного контроля пламени.

- Давление газа на горелках и расход газа.

- Отсутствие грязи в дымоходе и эффективность дымохода.

Чистка чугунного теплообменника

Для чистки чугунного теплообменника необходимо снять вытяжной колпак и блок горелки.

Снятие вытяжного колпака:

- Отсоединить соединительную трубу котла с дымоходом.

- Снять устройство, противотяги, для моделей котлов Baxi Slim 1.400 iN, 1490 iN, 1.620 iN, отсоединить кабель термостата отходящих газов.

- Демонтировать верхнюю крышку котла, потянув ее вверх.

- Убрать крепление термостата отходящих газов.

- Отвинтить крестовой крепежный винт вытяжного колпака.

- Полностью снять вытяжной колпак, потянув его вверх и одновременно плавно поворачивая колпак.

Рекомендуется заменять изоляционную замазку вытяжного колпака при каждом снятии.

Снятие блока горелки:

- Отвинтить три крепежные гайки опорной пластины горелки на чугунном теплообменнике.

- Отсоединить трубу подачи газа, которая подведена к верхней части газового клапана, после чего снять два электрода зажигания и датчик пламени.

- После выполнения перечисленных операций блок горелки может быть вынут из чугунного теплообменника.

- Рекомендуется периодически заменять изоляционную панель из керамического волокна.

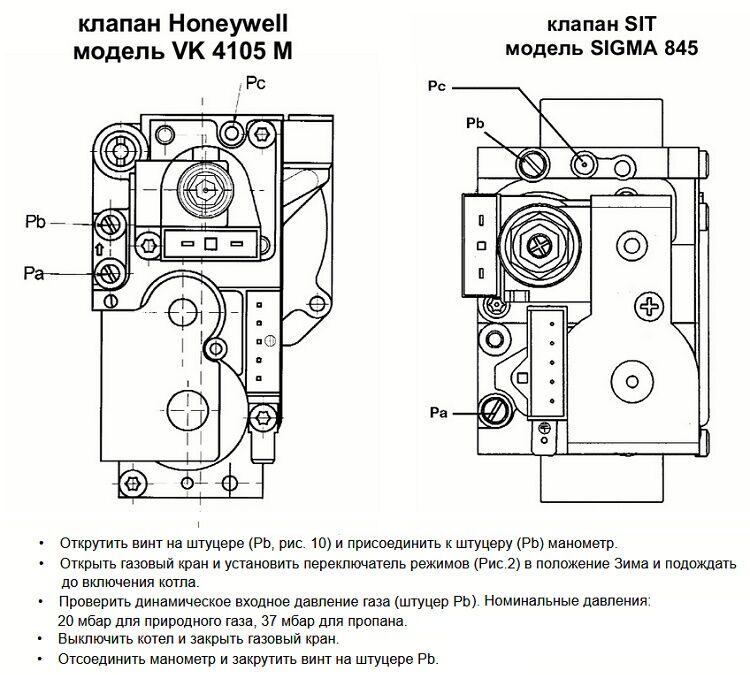

Проверка динамического давления газа

- Открутить винт на штуцере и присоединить к штуцеру манометр.

- Открыть газовый кран и установить переключатель режимов в положение «зима» и подождать до включения котла.

- Проверить динамическое входное давление газа. Номинальные давления: 20 мбар для природного газа, 30 мбар для бутана, 37 мбар для пропана.

- Выключить котел и закрыть газовый кран.

- Отсоединить манометр и закрутить винт на штуцере 2.

Рис. 1. Клапан SIT SIGMA 845

1 - штуцер газового клапана для измерения входного давления, 2 - штуцер газового клапана для измерения давления на горелке, 3 - электрический клапан, 4 - модулятор с устройством регулирования максимального и минимального давления

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

  • Ответы экспертов по ремонту котлов Нова
  • Вопросы по сервису котлов Hermann
  • Ответы мастеров по обслуживанию котлов Дэу
  • Вопросы по обслуживанию котлов Ферроли
  • Вопросы пользователей по ремонту электрокотлов Эван
  • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
  • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
  • Из-за чего котел АОГВ зажигается и быстро гаснет
  • Как следует устранять на котле Балтгаз ошибку Е01
  • В чем поломка, если котел Дани зажигается, но сразу же гаснет
  • Почему котел Данко загорается, но быстро тухнет
  • Котел Демрад перестал держать давление, в чем неполадка
  • Из-за чего котел Газлюкс начал греться и шуметь
  • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
  • Как следует устранять на котле Китурами ошибку с кодом 01
  • Из-за чего котел Конорд загорается, но сразу же тухнет
  • В чем причина, если котел Лемакс зажигается и быстро тухнет
  • Из-за чего котел Мимакс зажигается, но резко тухнет?
  • Почему котел Очаг зажигается, но сразу же тухнет
  • Почему газовый котел Росс загорается, но быстро гаснет
  • В чем неисправность, если котел Сиберия загорается и резко гаснет
  • Почему котел Сигнал загорается и резко тухнет
  • Из-за чего может шуметь и греться котел Термет
  • Почему газовый котел Термотехник зажигается, но внезапно гаснет
  • Как можно устранить на котле Термона ошибку Е01
  • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
  • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
  • По какой причине котел Иммергаз не функционирует на ГВС
  • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Как настроить газовый клапан газового котла?

  1. Главная
  2. Блог
  3. Как настроить газовый клапан газового котла?

03.01.2017

регулировка горелки газового котла
Как настроить газовый клапан газового котла?
Клапан предназначен для подачи газа на горелку котла и состоит из запирающей катушки и модуляционной катушки. Запирающая катушка управляется напряжением 220 вольт. Модуляционная катушка управляется напряжением постоянного тока около 9 вольт.
Как работает клапан?
1. Когда подается напряжение на катушку запирающего клапана, то открывается запирающий клапан. На горелку подается минимальное количество газа, в соответствии с конструкцией и настройкой котла. Далее процессор котла подает напряжение на модуляционную катушку - в виде импульсов постоянного напряжения. Процессор в зависимости от режима работы котла - а именно мощности, подает напряжение с разной частотой модуляции, тем самым регулируя общее количество газа, проходящее через клапан за единицу времени.



2. В газовом клапане есть два штуцера. Нижний - для измерения давления на входе газового клапана и верхний для измерения давления газа на выходе клапана (или на газовой горелке).
3. Для настройки газового клапана - работа режима котла на минимальной мощности. Потребуется дифференциальный манометр (микроманометр), отвертка и гаечный ключ.
3.1 Необходимо снять защитный колпачок, который закрывает регулировочные винты газового клапана.
3.2 Далее открываем штуцер (верхний) для замера давления газа подаваемого на горелку  - для этого плоской отверткой поворачиваем против часовой стрелки запирающий винт на 1,5 - 2 оборота.
3.3 Подключаем к выходному штуцеру шланг микроманометра.
3.4 Включаем котел в режим отопления.
3.5 Отключаем один из двух проводов с модуляционной катушки (контакты катушки находятся рядом с регулировочным винтом) - это необходимо, чтобы клапан подавал минимальное количество газа на горелку, что будет соответствовать минимальной мощности котла.
3.6 По показаниям манометра и в соответствии документации на котел необходимо отрегулировать минимальное давление газа на горелке. Для этого необходимо вращать внутренний винт, который находиться под защитным колпачком. При этом необходимо зафиксировать (удерживать гаечным ключом) внешнюю гайку (гайка регулирования максимального давления на горелку).



3.7 Аналогичным образом проверяют давление газа на горелке при максимальной мощности котла.

Рассказать друзьям:

Baxi Slim - Регулировки и техобслуживание

___________________________________________________________________________________________

Наладка и регулировка наибольшего и наименьшего давления на горелке с помощью регулятора

Наладка максимального давления

1) Отвинтите шуруп на штуцере и подключите к нему манометр.
2) Открутите вентиль газовой подачи и установите переключатель режимов в положение «зима» подождите некоторое время, пока не включится аппарат.
3) Удостоверьтесь, что агрегат функционирует с наибольшей отдачей.
4) Проверьте давление газа на горелке для соответствующей модели котла Бакси Слим и соответствующего вида газа.
5) В случае недостаточного давления снимите крышку модулятора и прокручивайте латунное кольцо до того момента, пока не достигните необходимого давления.

Настройка минимального давления

1) Отключите кабель подачи питания модулятора. Модель Slim 1.400/1.300 in переключится в режим наименьшей мощности.
2) При необходимости крутите с помощью отвертки красный шуруп до того, пока не достигнете необходимого давления.
3) Подсоедините назад провод питания модулятора и установите на место крышку регулятора.
4) Отключите аппарат и закройте кран подачи газа.
5) Отсоедините манометр и закрутите шуруп на штуцере.

Наладка и регулировка тепловой мощности в контуре отопления

Если есть кроме того контур ГВС, то есть возможность отдельно регулировать тепловую мощность исключительно в отопительном контуре. В это же время максимальная мощность контура ГВС остается прежней. Такие настройки выполняются не часто. В случаях, когда необходимая мощность для
отопительного контура, намного ниже максимальной.

Для выполнения подобной настройки:

1. Отвинтите шуруп на штуцере, и подсоединить к нему манометр.
2. Приведите газовый вентиль в открытое положение и установите переключатель режимов в позицию «зима», подождите, пока аппарат не отключится в отопительном режиме (загорается индикатор работы в отопительном контуре).
3. Удостоверьтесь, что газовый котел Baxi Slim in функционирует на полную мощность.
4. Получите доступ к внутренней части электрической коробки и прокручивайте шуруп потенциометра РЗMAX.R, находящегося на электронной плате управления, до того, как достигнете на горелке необходимого давления.
5. Отключите аппарат и закройте кран подачи газа.
6. Отсоедините манометр и закрутите шуруп на штуцере.
7. Закройте электрическую коробку.

Техобслуживание

Прочистка теплообменника - Для стабильной и качественной работы газового напольного котла Бакси Слим нужно осуществлять контроль и чистку прибора, минимум 1 раз в году.

Последовательность проверки

1. Убедитесь, что система заполнена, выстроена на необходимое давление, и что насос исправно циркулирует воду.
2. Проконтролируйте подключение и работу горелки.
3. Проверьте работу защитных и регулировочных устройств (термостат отходящих газов, термостат перегрева, электрическое сопротивление, функционирующего термостата NTC при смене температур).
4. Производительность ионизационного контроля пламени.
5. Давление газа на горелках и потребление газа.
6. Проверить дымоход на наличие грязи.

Чистка чугунного теплообменника

Для того чтобы прочистить чугунный теплообменник в первую очередь потребуется снять колпак и блок горелки.

Процесс снятия вытяжного колпака:

а) Откиньте стыковочную трубку прибора с дымоходом.
б) Снимите устройство противотяги, для котлов Бакси Слим 1.400 iN, 1490 iN, 1.620 iN, отсоедините кабель термостата отходящих газов.
в) Демонтируйте верхнюю крышку аппарата, дернув ее вверх.
г) Уберите крепление термостата отходящих газов.
д) Отвинтите крестовой крепежный шуруп вытяжного колпака.
е) Снимите вытяжной колпак, потянув его вверх в то же время аккуратно проворачивая колпак.

Смена изоляционной замазки вытяжного колпака должна производиться после каждого снятия.

Демонтаж блока горелки

1) Отвинтите 3 крепежные гайки опорной пластины горелки на чугунном теплообменнике.
2) Отсоедините трубу подачи газа, подведенную к верхней части газового клапана, после этого снимите 2 электрода зажигания и датчик пламени.
3) После выполнения всего вышеперечисленного блок горелки можно вынуть из чугунного теплообменника.
4) Время о времени не забывайте меня изоляционную панель из керамического волокна.

Проверка динамического давления газа

1. Отвинтите шуруп на штуцере и присоедините к нему манометр.
2. Откройте вентиль подачи газа и установите переключатель режимов в позицию «зима», подождите, пока включится аппарат.
3. Проверьте меняющееся входное давление газа. Начальное давление: 20 мБар для природного газа, 30 мБар для бутана, 37 мБар для пропана.
4. Отключите аппарат и закройте газовый вентиль.
5. Отключите манометр и прикрутите шуруп на штуцере 2.

Вопросы по регулировкам

Хотелось бы понять, какой датчик в двухконтурном котле Бакси Слим 1.300 fi определяет максимально заданную температуры и шлет ему сигнал? Я читал, что в приоритете датчик ГВС. Так ли это? И если это так, то получается, что температуру в системе отопления мне регулировать нечем? У меня прибор подключен через стабилизатор напряжения!

У вас есть ручка управления температурой в ГВС. Именно ей вы все регулируете. Получается, что и управляющий датчик стоит на трубе ГВС.

Два месяца назад установил у себя напольный котел Baxi Slim 1.400 (он не на гарантии). И почти сразу возникла неисправность при розжиге: стали появляться странные хлопки, похожие на взрывы. Вначале это случалось достаточно редко, а теперь почти постоянно. Причем взрывы происходят настолько сильные, что вибрация от удара передается на стены дома. Электроды розжига я почистил в первую очередь – проблема не в них. Тогда я переставил электроды розжига и контроля пламени так, что оба электрода розжига встали слева. Агрегат стал работать тихо. В магазине я приобрел запасные электроды и весь блок розжига. Приехав домой, я стал разбираться с проблемой дальше. Если электроды розжига я устанавливаю, как положено с обеих сторон, то дом трясется от взрывов. Однако замена всего блока проблему решила. Но всего на неделю. Потом проблема вернулась. Временно перенес электроды на одну сторону, пока аппарат работает тихо. И еще у меня розжиг случается раз в полчаса, а у моего знакомого на идентичной системе раз в пару минут. При этом у него моей проблемы не наблюдается. Стабилизатор установлен Ресанта АСН 1000/1-Ц. Может, стоит почистить горелки? Но я пока не умею этого делать, придется изучать инструкции. Но мне кажется, что 2,5 месяца для образования нагара как-то мало. Может быть, все-таки проблема в сети?

Если у вас случаются такие эпизоды, что пилотная горелка не может загореться, то, скорее всего, вам придется менять газовый клапан. Случай похожий на ваш, был решен именно таким способом.

Газовый напольный котел Бакси Слим, не хочет нагревать воду выше 60-70С, хотя регулятор температуры установлен в максимальное положение. Я не понимаю, почему он едва работает, хотя в доме холодно, и по логике аппарат должен постоянно работать, прогревая дом. Специалисты сервисного центра проблему так и не нашли. Что мне делать?

Замерьте электронным термометром температуру подающей трубы. Если она будет порядка 80С, то агрегат исправен. Если ниже, то придется менять температурный датчик.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс - ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta - ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf - неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать... Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в ...

Настройки и регулировки котлов baxi

Инструкция по эксплуатации

Необходимо в первую очередь промыть или прочистить отопительный контур и дымоход. Любые загрязнения способны нарушить номинальный режим работы, что вызовет ускоренный износ определенных узлов и выход из строя всей системы.

Подключение котла должно быть выполнено силами специалистов авторизованного сервисного центра, они же выполняют первичную настройку установки.

Котлы проходят предпродажную подготовку и поступают в торговую сеть полностью готовыми к запуску. Это означает, что никаких дополнительных действий не требуется.

Таково заявление производителя, но на практике практически всегда приходится корректировать настройки в соответствии с имеющимися технологическими или техническими условиями. В основном, настройка состоит в определении минимального и максимального давления газа и диапазона температуры ОВ, определяющего включение и отключение котла.

Первый запуск

После подключения всех коммуникаций и электропитания можно включить котел.

Порядок действий:

  • Открыть газовый кран.
  • Установить режим отопления и подачи ГВС (или только ГВС). Этим режимам соответствуют обозначения «Зима» и «Лето».
  • Установить нужную температуру путем нажатия кнопок «+» или «-».

После этого произойдет пуск горелки и котел начнет работать. Часто после первого запуска на дисплей сразу же выскакивает ошибка и котел блокируется.

Это происходит из-за воздуха, оставшегося в трубопроводах. Нажатием кнопки «R» и удержанием ее в течение нескольких секунд производится сброс ошибки и перезапуск агрегата. До полного удаления воздуха может произойти несколько повторений такой ситуации.

Самостоятельный монтаж настенных газовых котлов отопления

Монтаж газового котла своими руками — делаем правильноОднако не все производители газового отопительного оборудования разрешают инсталляцию своих теплоагрегатов самостоятельно:

  • компании Ariston, Viessmann, Bosch и ряд других обязывают покупателей выполнять монтаж настенного газового котла исключительно силами сотрудников сертифицированных центров;
  • некоторые производители, такие как BAXI, Ferroli, Electrolux более лояльно относящиеся к данному вопросу, не запрещают производить неавторизованную установку настенных приборов. Но в любом случае для пуско-наладочных мероприятий при обустройстве отопительной конструкции нужны будут услуги от специалистов, имеющих допуск на подключение газового и электрического оборудования.

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

  • Мощность агрегата.
  • Правильность настроек котла.
  • Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибкиТип неисправностиРешение
Е01-02Отсутствие теплоносителя в системе (сбой работы датчика протока)Подпитка системы, замена датчика
Е03Отсутствие пламениПрочистка форсунок, подача газа, ремонт системы розжига
Е04Ложное свидетельство о наличии пламени (пробой искры на датчик)Удаление капель воды с платы, изоляция или замена датчика
Е05Обрыв датчика температуры ОВВосстановление контакта
Е06КЗ датчика температуры ОВЗамена датчика
Е07Обрыв датчика температуры ГВСВосстановление контакта
Е08КЗ датчика температуры ГВСЗамена датчика
Е09Отказ вентилятораРемонт или замена устройства
Е10Сбой в работе системы дымоудаленияПрочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13КЗ датчика протока ОВЗамена датчика
Е15Неисправность или отказ платы управленияРемонт или замена платы
Е16Превышение допустимой температуры нагрева котлаОчистка теплообменника от накипи, подпитка системы водой
Е18Перегрев датчика дымоудаленияРемонт или замена датчика
Е27КЗ или обрыв датчика давления воздухаЗамена датчика

Регулировка температуры

Чтобы прибавить или убавить температуру ОВ справа и слева от дисплея имеются кнопки «+» и «-» (на более старых моделях имеется специальный регулятор, поворотом по часовой стрелке температура повышается и наоборот).

Если используется комнатный термостат, регулировка производится с него, а на котле устанавливаются только предельные значения.

При настройке температуры не следует изменять параметры скачками на большие величины. Надо менять режим плавно, давать некоторое время на преодоление инерции системы. Это позволит смягчить переход на другой режим и продлить срок службы котла.

Правильная установка газового котла настенного типа

Газовый котел данной модификации обладает функцией самодиагностики. Отопительные системы Baxi и их обслуживание Хоть приборы и системы Baxi славятся надежностью и долговечностью, безотказностью работ, газовым котлам все равно необходимо периодическое обслуживание, ремонтные работы.
Все они двухконтурные за счет установленного битермического теплообменника, имеют электронную защиту от накипи. Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. Выполните электрические подключения согласно электрической схеме, приведенной в инструкции.

Автоматический байпасс; Возможность работы на сжиженном газе после перенастройки.

Газовый клапан. При этом максимальная потребляемая мощность электросети — 25,8 кВт, а наибольшая площадь обогрева — квадратов. Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод.

На фото можно увидеть расположение различных частей под крышкой. Датчик температуры контура отопления;
Подключение комнатного терморегулятора Emmeti Termec к газовому котлу baxi

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.
Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.
Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.
Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.
Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

из Для сооружения уличного датчика, считывающего наружную температуру, можно купить обычный терморезистор NTC. В примере использован B57861-S-65-18 на 10 кОм 103 А40 с погрешностью 1%. Прибор устанавливается в пластиковый футляр от наушников для защиты от атмосферных явлений и оборачивается фольгой для исключения нагрева солнцем Для того чтобы вывести датчик наружу, в стене рядом с котлом нужно просверлить отверстие. Термистор подключается к котлу витой парой Используя график, представленный корпорацией Бакси, нужно настроить температуру теплоносителя по графику, отображающему его оптимальные значения при разных показаниях термометра Датчик закрепляется на внешней стороне капитальной стены. Желательно для него найти место, не освещаемое напрямую солнцем. Со стороны помещения отверстие, высверленное под кабель, слегка запенивают или закрывают пластиковой заглушкой Этап 1: Сборка самодельного уличного датчикаЭтап 2: Сверление стены для вывода наружуЭтап 3: Настройка теплоносителя по наружной температуреЭтап 4: Крепление уличного датчика температуры

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Заключение

Тщательность и качество настройки котлов Бакси обеспечивают эффективность и долговечность работы оборудования и всей системы обогрева в целом.

Работа котла во многом зависит от режима подачи газа и заданного диапазона температур, которые, в свою очередь, выбираются исходя из климатических особенностей региона и величины теплопотерь помещения.

Основным условием является аккуратность выполнения регулировок, отсутствие частого и неквалифицированного вмешательства в работу агрегата.

Рекомендуется привлекать для этого опытных специалистов, обладающих необходимыми знаниями и навыками.

Грамотно выполненная настройка обеспечить долговечность оборудования и комфортный микроклимат в помещении.

Выводы и полезное видео по теме

Этапы монтажа, подключения и настройка котла от Baxi наглядно продемонстрирует следующий видеоролик:

Сведения о процессе монтажа настенного котла Бакси и правилах его подключения нужны для контроля приглашенных исполнителей. К сожалению не все из них радуют добросовестным отношением к работе и знанием всех нюансов. Если владелец использующего газ агрегата заботится о собственной безопасности и нормальной работе прибора, изложенная нами информация не будет лишней.

Хотите рассказать о том, как монтировали и настраивали котел с логотипом Бакси в вашем доме или на даче? Располагаете полезной информацией по теме, которая пригодится будущим владельцам агрегата? Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

Газовый клапан VK4105G (1138 4) Honeywell Baxi|Westen Mainfour|Quasar D|Junkers |Bosch артикул 5702340

Магазин европейских запчастей для газовых котлов и колонок.

Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность и правильно выбрать запчасть для ремонта Вашего газового оборудования. Купить запчасть, деталь для ремонта газового котла возможно в любом населенном пункте Российской Федерации:

Осуществляем доставку запчасти к газовым котлам в следующие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Омск, Казань, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Пермь, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Ульяновск, Барнаул, Владивосток, Ярославль, Иркутск, Тюмень, Махачкала, Хабаровск, Новокузнецк, Оренбург, Кемерово, Рязань, Томск, Астрахань, Пенза, Набережные Челны, Липецк,Тула, Киров, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Улан-Удэ, Тверь, Ставрополь, Нижний Тагил, Белгород, Архангельск, Владимир, Сочи, Симферополь, Севастополь и в другие города России и их районные центры.

Доставка газкомплект оборудования по городам России осуществляется наиболее удобными курьерскими службами по указанному Вами адресу. Отправляем теплозапчасть транспортными компаниями: «КиТ»; «Деловые линии»; «Логистическая компания ПЭК»; ТК «Энергия»; «DPD»; «CDEK»; «Почта России» и любым другим удобным для Вас способом. Также доставка осуществляется автобусом (через водителя по 100% предоплате) с автовокзала.

Форма оплаты:
- Наложенный платеж транспортной, курьерской службой;
- Оплата на платежную карту Visa, MasterCard, МиР;
- Оплата электронными деньгами Qiwi кошелёк и др.;

ВНИМАНИЕ! В нашей компании установлены следующие правила - в первую очередь обрабатываются заказы, что оформлены через корзину сайта, остальные по телефону или по почте по мере возможности. Если на сайте нет необходимого товара, в комментариях укажите нужный код. Ждем Вашего заказа. Спасибо.

Теплый дом - Настройка давления газа котлов Arderia

Настройка давления газа котлов Arderia

Перед использованием котла необходимо произвести регулировку газа для максимальной мощности. Все регулировки осуществляются с помощью специальных винтов и переключателей, которые находятся на плате управления.

 Установка режима максимальной мощности.

  • Выключите котел
  • Перекройте запорный кран подачи газа
  • Установите микропереключатель №4 в правое положение для регулировки давления газа при максимальной мощности

 Подсоединение манометра

  • Ослабьте запорный винт на штуцере газового клапана
  • Подсоедините к штуцеру манометр с помощью трубки подходящего диаметра
  • Материал подготовил сотрудник отопление-мценск.рф

Регулировка давления

  • Откройте запорный газовый кран
  • Включите котел
  • Сравните давление по манометру с максимальным давлением для модели вашего котла
  • Если давление не соответствует нужному значению, с помощью отвертки поверните верхний регулировочный винт на угол не более чем 45 град, одновременно следя за показаниями манометра
  • После завершения регулировки верните микропереключатель №4 в исходное положение



 Значения давления газа



Модель котла ESR 2. 13 ESR 2.16 ESR 2.20 ESR 2.25 ESR 2.30 ESR 2.35
Давление газа после клапана в мм.вод.ст. Природный газ (LNG) min 28-30 28-30 28-30 24-26 24-26 24-26
max 100-109 100-109 96-100 60-66 80-84 89
Сжиженный газ- Зимний (75% Пропан 20% Бутан) min 55-65 55-65 55-65 55-65 55-65 55-65
max 166-168 190-192 166-168 132-134 187-189 208-210
Сжиженный газ- Летний (35% Пропан 60% Бутан) min 55-65 55-65 55-65 55-65 55-65 55-65
max 136-138 143-145 131-133 96-98 132-134 142-144



Для проведения пусконаладочных работ необходимо обратиться к специалисту. Это обеспечит долгую и безопасную работу Вашего оборудования.



БТЕ для газового котла центрального отопления Baxi

Цитированный текст здесь

Я не знаю, с чего начать! Вы определили довольно много проблем, все на которые нужно смотреть.
Во-первых, когда погода холодная, а в доме недостаточно жарко. несмотря на то, что все включено, котел работает постоянно или он включается и выключается на собственном термостате? Если последнее, увеличивая тепловая мощность не поможет, потому что ваша система не может использовать ее текущий максимальный выход.
Некоторые радиаторы нагреваются сильнее других? Если так - по крайней мере, ваш система нуждается в балансировке. Подробно процесс описан в FAQ. на

ссылка на форматирование

но, в основном, это требует, чтобы поток к самым горячим радиаторам был немного ограничен, чтобы чтобы увеличить поток через более холодные.
Также вполне возможно, что ваши радиаторы частично заполнены осадок - особенно если в воде нет ингибитора коррозии. Делать у них есть холодные пятна примерно на полпути внизу? Тот факт, что воздух собирается в одном из радиаторов тоже беспокоит.Вы уверены, что это * это * воздух, а не водород? [В следующий раз, когда вы истечете кровью, соберите немного «воздуха» в перевернуть банку с вареньем и приложить к ней конус с подсветкой. Если горит синим пламя, это водород из-за коррозии!]
На чердаке у вас должен быть небольшой заливной и расширительный бак (не большой холодный коллектор для горячей воды), который питает систему отопления. Там будет подводящая труба, соединенная со дном этого резервуара, и выпускная труба, которая выходит вверх по стороне и изгибается сверху, не погружаясь в воду.Когда система работает, есть ли свидетельства того, что вода вытекает из этого вентиляционного отверстия? труба (известная как «перекачка»)? Если так, то это плохо и должно быть исправлено.
Итак, чтобы вернуться к тому, с чего мы начали, вам нужно убедиться, что система не забит осадком, не перекачивается, имеет адекватную коррозию ингибитор в нем, и что он правильно сбалансирован. Если это не исправит проблемы, то * может * нужно посмотреть мощность котла. Если котел все еще работает на своем собственном стату, вам нужно либо увеличить размер некоторые из радиаторов (или замените их на радиаторы того же размера с ребрами на назад, чтобы увеличить мощность) или вам нужно уменьшить тепло в доме потери за счет улучшения теплоизоляции.[Вы уже получили рекомендованный теплоизоляция чердака, двойное остекление и изоляция стен внутри плюс защита от сквозняков?]
Если котел работает постоянно, но не производит достаточно тепла, вы * может * иметь возможность увеличить свою тепловую мощность. Предположим, что это было обслуживалась в течение последнего года и работает максимально эффективно. Где-то внутри кожуха котла, вероятно, есть диаграмма, которая показывает соотношение между давлением газа и теплопроизводительностью.Будет тест точка для подключения манометра для измерения давления и винт на газовый клапан для регулировки давления. Если он еще не на максимуме, он возможно, из этого можно сделать немного больше, но вы не должны пытаться это сделать сами, если только вы не «компетентны» работать с газовыми приборами. Одна вещь что вы * можете * сделать, ничего не мешая, - это использовать свой газовый счетчик для измерить скорость потребления газа котлом. Без другого газового прибора и когда котел работает в режиме чата, используйте секундомер, чтобы отследить несколько обороты маленькой красной стрелки на измерителе.Счетчик должен сказать, как много газа представлено одним оборотом. Затем вам нужно изучить расчет недавнего счета за газ, чтобы понять, как преобразовать кубические футы в кВтч или, в вашем случае, кубические футы в час в кВт. Затем вы можете сравнить это с таблицей номинальной мощности * вход * на вашем котле, чтобы увидеть, насколько близко максимум ты есть. Газовый клапан котла

- отказ, неисправность и стоимость замены

HeatingForce поддерживается считывателем. Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.Узнать больше

В этом 3-минутном руководстве по газовым клапанам котла мы быстро объясним, как эти клапаны работают, общие проблемы, а также возможные затраты на замену и ремонт.

Что делает газовый клапан котла

Газовый клапан на вашем котле регулирует подачу газа к запальной лампе и горелке.

Он управляется электрическим сигналом, поступающим с печатной платы (PCB).

Когда требуется тепло или горячая вода, котел работает так:

  1. Плата сначала определяет, что вентилятор работает и готов удалить опасные дымовые газы через дымоход.
  2. Газовый клапан открывается для подачи топлива к горелке и запальной лампе
  3. Искрогенератор зажигает котел
  4. Поток газа продолжается до тех пор, пока печатная плата не распознает, что термистор NTC (датчик потока) достиг желаемой температуры
Не готовы тратить деньги на ремонт изношенного котла? Мы рекомендуем перейти к HEATABLE.Они сосредоточены на технологиях, а не на продавцах, поэтому устанавливайте котлы Worcester по невероятно конкурентоспособным ценам. Более того, вы можете получить фиксированную цену онлайн без каких-либо обязательств по покупке.

Четыре верхних неисправности газового клапана

# 1 - заклинило или застряло

Самая распространенная проблема газового клапана котла - заклинивание или заклинивание.

Как и любой другой механический компонент, со временем они изнашиваются.

При заклинивании или заклинивании клапана происходит либо:

  • Не открывается и поэтому не подает газ на горелку и запальную лампу
  • Не закрывать, а газ пойдет даже если отключили отопление и горячую воду

Когда это произойдет, ваш котел покажет код неисправности.

Например, Vaillant F62, Worcester 234 или Baxi 133.

Исправление

В некоторых случаях инженер по газобезопасности сможет освободить клапан.

Клапан необходимо проверить после перезагрузки котла. Если он полностью исправен, замена не потребуется.

# 2 - Проблема с проводкой или подключением

Все электрические компоненты котла отправляют и принимают сигналы на печатную плату.

Без этих сигналов они не знают, что делать дальше, а печатная плата не знает, что они делают в настоящее время.

Поскольку котлы вибрируют, они могут ослабить проводку и соединения. Это создает слабые (или неправильные) сигналы, и печатная плата может подумать, что газовый клапан выключен (и наоборот), даже если это не так.

Исправление

Инженер проверит проводку и соединения с печатной платой и от нее, используя мультиметр.

Есть большая вероятность, что соединение потеряно.

Как только эти незакрепленные соединения будут зафиксированы, сигналы вернутся в нормальное состояние после сброса котла.

# 3 - Неисправный блок

Не все проблемы с газовым клапаном котла можно легко исправить.

Если вашему котлу 5 лет или больше (особенно если он более низкого качества), вероятно, газовый клапан не подлежит ремонту.

Исправление

Перед тем, как полностью списать газовую арматуру, инженер Gas Safe сможет проверить проводку, соединения и работу арматуры.

В наличии имеются комплекты для ремонта и восстановления газовой арматуры котла.

Однако время и стоимость этих комплектов обычно означают, что замена клапана является лучшим вариантом.

# 4 - Отказ печатной платы

Большинство котлов имеют базовую систему кодов неисправностей.

Любой код неисправности, относящийся к электрической части (такой как газовый клапан), может быть не таким точным, как вы думаете.

Когда электрические неисправности присутствуют, печатная плата не может быть исключена как виновник. В конце концов, именно печатная плата управляет этими компонентами и в первую очередь отображает код неисправности.

Исправление

Поскольку ваш инженер уже будет тестировать газовый клапан котла с помощью мультиметра, имеет смысл проверить и печатную плату.

Мы были на объектах, где инженер поспешил с выводами и заменил газовый клапан.

В то время как клапан был неисправен, PCB тоже.

Затем необходимо было заменить печатную плату за дополнительную плату.

Стоимость замены газового клапана

Стоимость замены клапана котельного газа обычно определяется стоимостью самого клапана.

Стандартная цена замены газового клапана составляет около 300 фунтов стерлингов, включая детали и установку.

Однако, если запасной клапан можно купить у таких компаний, как Honeywell, эта цена может быть снижена (они продают некоторые клапаны по цене менее 90 фунтов стерлингов).

С другой стороны, если вам необходимо использовать OEM-клапан от таких производителей, как Worcester Bosch, один клапан может стоить более 150 фунтов стерлингов.

Поговорите со своим инженером и узнайте, есть ли газовый клапан стороннего производителя (но высокого качества), например Honeywell, который совместим с вашим котлом.

На стороне примечания.

Перед заменой клапана обязательно убедитесь, что ваш инженер осмотрел все самые дорогие части котла. Если в котле изношены 2-3 дорогие детали, имеет смысл вложить эти деньги в новый котел, а не в старый.

К дорогим деталям, помимо газового клапана, относятся:

  • Горелка
  • Печатная плата
  • Провода зажигания
  • Вентилятор
  • Насос

Расходы на ремонт газового клапана

Стоимость ремонта газового клапана на вашем котле будет зависеть от того, что с ним не так.

Если это случай простого высвобождения клапана из-за того, что он застрял в открытом состоянии / ошибка закрытия; это может быть меньше 100 фунтов стерлингов.

Однако мы редко находим оправданные затраты на ремонт, учитывая, что устройство уже показывает признаки износа.

Что дальше?

Спасибо, что прочитали наше 3-х минутное руководство по газовым клапанам котлов.

Есть другие проблемы с котлом, не упомянутые выше? Обратитесь к нашему руководству по поиску неисправностей котла.

И, если у вас есть вопросы по газовым клапанам, оставьте комментарий ниже.

Регулировка котла Baxi

Относительно настроек котла Baxi Eco 3. В инструкции есть два пункта, которые можно регулировать от 0 до 100%: «Максимальная полезная мощность системы отопления» (стоимость 80%) и «Минимальная полезная мощность системы отопления». "(стоит 0). Итак, вы хотите знать, что можно настроить (что изменится в работе устройства), изменив эти параметры? И вообще, для чего они (по заданным параметрам) нужны и как и когда их менять?

Максимальная мощность 100% при нормальном давлении газа около 20 кВт мощности.Минимальная мощность при 0% зависит от настройки минимального давления газа - около 9 кВт. Не меняется до 35%.
Тех. выставление мощности от 35% до 100% изменяет мощность котла с 9 кВт до 20 кВт. Корректировки производятся под конкретную систему отопления, и при явно завышенной мощности (осень-весна), т.е. выставлении min и max = 0%, мы получаем 9кВт, что для глаз достаточно, а желательно получить еще меньше.

Установлен новый котел Baxi Fourtech. Периодически гаснет и указывает на ошибку Е35, а справа от дисплея появился еще один значок горячей воды, правда горячей водой не пользуюсь.Позвонили мастеру, сказали, что причина в плате. Представитель монтажной организации решил, что причина в другом. Каково твое мнение? В чем могла быть причина выхода из строя котла?

Как настроить и отрегулировать котел Baxi Luna 3 Comfort 240 fi с датчиком температуры, чтобы вода достигла заданной температуры, вода автоматически отключается, а затем устанавливается моя на отключение комнатной температуры.

Проблема в том, что на панели регулируется температура, соответственно при температуре в комнате, где находится прибор, он отключается, хотя в остальных комнатах холодно.Решение поставить комнатный термостат и перенастроить от него работу котла, как вариант, снять панель с котла и поставить в комнату (данная модель позволяет это сделать), но по собственному опыту я бы говорят термостаты лучше установить в нескольких комнатах (или как я поставил систему типа кситала для дистанционного управления устройством, а с ней в комплекте идет 3 датчика температуры и разложите их по комнатам).

Установлен и подключен газовый котел Baxi main four 240 f.После включения отопительного контура газ воспламеняется, но свеча накаливания не выключается, горит 4-5 секунд и отключается подача газа, затем мигает индикатор неправильного запуска. Перезагрузка ничего не меняет. В чем неисправность и как ее исправить?

Мигание нижнего светодиода называется «Блокировка подачи газа». Проще говоря, котел не видит пламени и попадает в аварию. Блокировка котла происходит при следующих условиях:
1. Неправильная фазировка.Скорее всего, достаточно просто вывернуть вилку в розетку.
2. Падение напряжения в сети ниже 190 вольт. Ни в коем случае не отключать напряжение, а именно плавное понижение. При 185 Вольт Main гарантированно блокируется с указанием этой ошибки.
3. Неисправность газового клапана. Это маловероятно, но возможно. Один такой клапан я поменял по гарантии.

Газовый котел Baxi Nuvola-3 Comfort, отключается с отображением ошибки E03. Чистка и продувка помогли ненадолго. Что делать?

Ошибка E03 указывает на недостаточную нагрузку и требует проверки выхлопной системы.Попробуйте снять контрольную трубку реле и осторожно ртом прогнать воздух: возможно, мембрана застряла. Если эти меры не дают результата, необходимо вызвать специалиста по ремонту газовых котлов для тщательного осмотра и диагностики неисправностей в аппарате.

В эксплуатации котел Baxi eco compact 18f его отопительный вывод выполнен в виде 3/4 резьбовых штуцеров. Но они обрезаны по краям, как у ключа. А у меня переходная муфта намотана с 3/4 на 1/2 и далее отводы и трубы.Так что не могу намотать эти ветки. Мотальнее, чем ты можешь. И резиновые накладки прилагаются. Но ничего не помогает, с них капает, а значит и давление периодически падает.

При правильном применении нитки, как правило, не текут. Также можно подобрать другую фурнитуру.

Через год эксплуатации двухконтурного котла Майн-5 перегорела катушка модуляции (сдвоенный соленоид). Газовый клапан 845 сигма. Частые перебои в работе могут быть причиной сбоев?

Конечно, нет. Это же не механически связанный привод.Катушка может выйти из строя, если ее снять с соленоида и не в рабочем положении. Если бы только клавиша управления ударила и на нее могло попасть повышенное напряжение. И снова какая катушка перегорела? При 220В - слабое горение или
низковольтное регулируемое? Может быть брак, могли быть скачки напряжения питания, могла быть вода. Еще это выход из строя помпы и электромагнитов при попытке использовать компьютерный бесперебойник.

Неисправность турбокотла Eco Four 24 кВт, двухконтурный.При охлаждении до 40-45 градусов возгорать очень проблематично. Откройте в кране горячую воду и подождите 5-10 минут, пока она не пойдет. Электрод зажигания трескается, но колеи нет, да и ошибок нет.

В работе котел ecofour 24, который работает на отопление и горячее водоснабжение через бойлер косвенного нагрева. Примерно через год эксплуатации начал выть при сильном нагреве. Заметно стало слышно с наступлением холодов. Причем воет сам аппарат, а не труба.Какова причина? Как исправить?

Выполнить техническое обслуживание котла. И проверьте настройки газа.

Газовый котел baxi eco 3 compact 240fi гасит пламя при розжиге. Ему 3 года. В октябре 2010 заменили плату управления, искры не было. После чего он исправно работал. Собственно проблема - котел вдруг потух. При выключении или сбросе зажигает газ, загорается - зажигание длится секунд 5. Как только искра перестает биться - щелчок - газ медленно начинает тускнеть.Вытяжной вентилятор работает, ошибок не выдает. То же самое и при закрытой газовой арматуре - газ естественно не загорается (отключается), но ошибок не выдаёт. Что может быть причиной?

Сначала вставьте вилку в розетку. Не помогает, почистите ионизационный электрод и проверьте зазор между ним и горелкой. Его нужно омыть пламенем. Может мусор. Если нет, пройдите по цепи к плате, проверьте контакт. У вас также должно быть заземление котла. В противном случае нужно поставить диэлектрическую вставку между газовым краном на трубе и подводящей магистралью к прибору.Возможно, потенциал приходит к вам через газовую трубу. Может это и стало причиной ухода прежнего сбора.

Установить настройки настенного котла Baxi Luna на регулировку температуры подачи (пульт установлен на котле). То есть перемычка между 1 и 2 контактами (к ним, если установлен датчик температуры), параметры Ambon = 0, Modul = 0, F10 = 02. Все работает как часы, кроме одного момента - Циркуляционный насос после отключения горелки работает непрерывно, то есть непрерывно до включения следующей горелки, хотя в параметрах стоит 3 минуты.Подскажите так и должно быть или что-то не так? Если нет, как это можно отрегулировать?

3 минуты постциркуляции или интервал включения горелки? Внимательно прочтите инструкцию. Насос останавливается только в том случае, если горелка выключена командой термостата, и у вас есть перемычка. Подключите термостат, он проработает 3 минуты (после того, как конфорка погаснет). Фактически, если пульт управления стоит на котле (а не снимается с него), то регулировка происходит исходя из температуры теплоносителя.

Вчера выключил свет. Некоторое напряжение в сети осталось, так как лампы накаливания светились на половину лампы накаливания, но я сразу обесточил сеть, отключив автомат на входе. После того, как по электрике восстановили нормальное напряжение, включили машинку. И тут на котле выскочила ошибка Е03. Процедура сушки трубки, продувки и т. Д. Результата не дала. После пуска вентилятор начинает работать, через пару секунд слышен щелчок реле прессостата (контакты замкнуты, проверил на холостом ходу
автомат), потом еще немного работы и ошибка E03.Вентилятор продолжает вращаться. В момент включения контакты реле прессостата разомкнуты, после того, как вентилятор начнет вращаться, они должны замкнуться. Если это условие выполняется, можно ли сказать, что с ношей все в порядке? Или нужны какие-то другие факторы?

Насколько я понимаю, при разомкнутых контактах прессостата (в тот момент, когда нет тяги) плата понимает, что тяги нет, надо бы включить вентилятор и создать эту тягу. Включается вентилятор, создается тяга, срабатывает реле давления, тем самым давая плате понять, что есть тяга и газ можно запустить и воспламенить. Реле давления является датчиком безопасности и не дает включиться устройству при отсутствии тяги. То, что вы говорите, на мой взгляд, не совсем верно (как я убедился на собственном опыте). Мало того, что вентилятор вращается, он должен вызывать тягу. Так же условием является не столько вращение вентилятора, сколько создание тяги.Был у меня рассказ, выдавал ошибку Е03 после удлинения трубы. Котел включился, проработал две минуты три и ошибка. Укоротил трубу - все в норме. Датчик запускает разряд, возможно, в момент начала достаточного разряда, но затем он падает, и ошибка исчезает.

Установлен и введен в эксплуатацию двухконтурный котел Baxi Main 24fi, который работает только на отопление и поэтому подключен таким образом - контур ГВС замкнутый. Две зимы проработали почти без проблем, весной закипал контур ГВС - забился теплообменник и вышел из строя погружной датчик температуры ГВС, который стоит на теплообменнике слева. После осмотра в аппарате решили заменить теплообменник и датчик. Заказал, пришло, разобрал котел, снял старый датчик, поменял прокладки, установил новый. Промыл как мог СО проточной водой, все слил, залил
системной воды через умягчитель, запустил. Работает. Но потом замечаю, что девайс работает, везде все греется, все нормально.
Достигает заданной температуры в СО и полностью выключается (все лампочки гаснут) на 1-2 секунды и снова запускается, через 2-3 минуты снова полностью выключается и перезапускается.Опытным путем выяснил, что при понижении потенциометром заданной температуры где-то до 50 градусов агрегат работает как надо: достигает заданной температуры, горелка гаснет, вытяжной вентилятор выключается, насос продолжает гнать воду по течению. CO, лампочки температуры воды горят по мере необходимости, она остывает, горелка, вентилятор включаются, ну как и должно быть снова в нормальном цикле. Пытаюсь поднять температуру в СО, опять проблема с перезапуском.

Осуществлен монтаж котла Main 24 fi. Пару дней не было дома. Прихожу, мигает индикатор 60 градусов, читал, что это Сигнализация отсутствия воды. (отсутствие воды в системе отопления) хотя отопление не включили. Как решить проблему?

Смеситель котла справа внизу. Эти устройства периодически включаются сами по себе. Чтобы механизмы не закоксовывались. Насос и трехходовой. Просто открутите кран подпитки, пока вода не станет шумной. Проверьте манометр под котлом справа. 1-1,2 атм. Скачать в холодную систему.
Устройство запустится автоматически. Если при нагревании давление будет прыгать, то раскачивайте расширительный бачок.

Двухконтурный газовый котел подключен к Баксинскому руднику по форме 240 ф. При установке рабочие перепутали «землю» и «ноль», в результате через год зеленый провод перегорел. Сам заменил, вызвал квалифицированных специалистов (из магазина, где купил), что-то сделал, заработал. Но вода в отопительном контуре не нагревается выше 60 градусов.То есть котел включается, запускается помпа, щелкает розжиг, загорается пламя, горит 3-4 минуты (в этот момент нагревается от 10 до 30-40 градусов), затем звук "бульканье" "отрезано. Через полминуты снова включается, горит 3-5 минут (за это время температура поднимается до 50 грамм), опять "привидения" отключаются. Специалисты сказали, что это засорение теплоотвода, его необходимо удалить и принести на стирку. Снял сам - все чисто, на стенах даже накипи нет, на всякий случай держал в горячем растворе с «антинакипью» вроде.Поставил обратно - температура поднялась до 60 градусов. Более того, если включить контур горячего водоснабжения, агрегат нагревает его до 80 кип. Мне кажется, что сгорел какой-то предохранитель, то ли от кипения, то ли от высокой температуры.

Этот теплообменник котла выполнен параллельно с последовательным расположением трубок контура теплообменника СО. На моей практике в подобных ситуациях проблема чаще всего решалась только заменой теплообменника. Так что с флешем советую поторопиться!

Аппарат Baxi Main.Ошибка горит на 50 градусов, по нагрузке. Что могло быть?

Посмотреть прессостат турбины и проверить коаксиал (это как раз модель котла - с турбиной). Проблема чаще всего там. Реже - схема турбины на плате управления.

В моем котле Baxi Nuvola-3 горелка не горит постоянно. Показывает ошибку E03. Проверил дымоход, заменил пневмоклапан и подключил стабилизатор. Что еще можно сделать?

Проблемы с практикой ремонта газовых котлов могут быть вызваны следующими причинами: отсутствие циркуляции воды, недостаточная тяга (слабый отвод дымовых газов), слабое давление газа или выход из строя щита после скачка напряжения.Скорее, у вас есть одна из двух последних причин. Стабилизаторы часто не обращают внимания на скачки напряжения. Проверьте напряжение, его может быть недостаточно. При 180-200 В зажигания не происходит.

Нужна консультация по вводу в эксплуатацию газового котла Duo-tec 1.50 на сжиженном газе. При попытке запустить выдает ошибку 110. Что делать?

Код ошибки указывает на активацию предохранительного термостата из-за перегрева. Возможная блокировка насоса или наличие воздуха в контуре. Как показывает практика, пусконаладочные работы конденсационного аппарата при подключении сжиженного газа крайне проблематичны. Пуск и регулировка возможны только при наличии природного газа, а на пропане этот котел, к сожалению, не работает.

Моя проблема в том, что температура контура ГВС не поднимается выше 27 градусов. при воздействии на 50 градусов. Единице 1,5 года. Помогите советом, в чем может быть причина?

Проверяем датчик СТК ГВС (найти на схеме) на зависимость «температура - сопротивление». Проверить работу трехходового клапана. При работе на ГВС радиаторы остывают.Скажите завтра, сколько литров в минуту проходит через котел. Диагностика: Либо неисправен датчик ГВС, либо трехходовой клапан, либо еще что-то.

Произошла неисправность - котел навесной Baxi Main запускается, загорается, горелка загорается и горит около 8-10 секунд, после чего пламя медленно уменьшается и гаснет. Через 2 минуты процесс повторяется еще раз, ни на одну из ошибок не переходит. Подключен только на обогрев. Были произведены манипуляции: почистил поджигающий электрод, поставил в пламя - результата не было, после этого снял горелку и прочистил, просто переставил всю проводку на газовый вентиль, после этих действий котел запустился и сделал не выключить.

Возникла проблема в бытовом котле Baxi Fourtech - давление медленно падало, перекачал жидкости, немного поработал и, стала выскакивать ошибка е25. Перезагрузил, заработало и выскочила ошибка е26 и все встало, где смотреть?

Начните с проверки работы датчиков температуры NTC и проверки циркуляции охлаждающей жидкости.

Газовый котел Fourtech чуть больше года. Все параметры нормально работают, но иногда примерно раз в день-два-три происходит перезагрузка - щелчок реле, полная остановка всего, через 2-5 секунд включение с надписью на табло 014, всего три цифры без E, и запуск системы, как ни в чем не бывало!
Стабилизатор в норме, сеть тоже.

Это стандартная перезагрузка автоматического котла, происходит один раз в сутки.

Не могу найти причину низкочастотного гула турбированного котла эко четверка. Запустили в 2014 году, запустили сервисными техниками. Давление газа замерено и установлено. В момент запуска, как только вентилятор включается, появляется низкочастотный гул. Грохот сильный, не прекращается до остановки вентилятора дымоудаления. Сейчас еще немного гремит при запуске. В чем может быть проблема?

Проверьте переднюю крышку, у меня она была, вибрирует при включении, просто положите руку и посмотрите, не плотно ли прилегает, сильно гудит, больше там ничего не может вибрировать. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Не исключено, что грязь на лопастях вентилятора приводит к дисбалансу, в результате ломаются подшипники. Заменить вентилятор.

Может, кто знает, чем отличается параметр YSELF автоматической коррекции температуры подачи от МОДУЛЬНОЙ температурной модуляции? Когда я ставлю «МОДУЛЬ» = 1, котел Baxi luna duo tec mp иногда не выключается по комнатному термостату (перебег +0,8), похоже что-то еще учитывается при подаче датчика в систему.Как настроить датчик наружной температуры, панель на стене?

MODUL = 1 - автоматическое регулирование температуры подачи, MODUL = 0 - фиксированная температура подачи, при YSELF = 1 выбирается оптимальная температура подачи для достижения заданной температуры в помещении. При установке датчика наружной температуры и YSELF = 1 кривая K-REG рассчитывается автоматически, при YSELF = 0 вручную.

Котел Baxi main four 240 f перестал работать. В чем суть проблемы. При первом включении котел работает 5-7 минут, затем отключается, даже не нагревая систему до заданной температуры, т.е.Т. е. индикатор показывает 50 градусов, а фактически показывает 30 батареек. А при выключении котла гаснут все индикаторы, кроме индикатора напряжения, когда должны гореть оба индикатора температуры. После выключения делает постоянные, но безуспешные попытки включения (включается на 10 секунд и сразу выключается). ГВС тоже не работает. Мастера сервисного центра не могут понять причину. Поменял плату - тоже самое, поменял датчики тоже самое. Плата на пропайке посмотрел - работает, датчики тоже в норме.Кто знает причину?

Начну с проверки циркуляции в системе отопления. Возможно, теплообменник забит накипью. Также может быть причина отказа платы.

Блок Baxi вышел на ошибку E03 и погас. Что можно сделать прямо сейчас?

Ошибка означает отсутствие тяги. У вас должен быть коаксиальный дымоход, посмотрите, не забит ли он. Убедитесь, что труба снаружи не обледенела. Если все в порядке, отключите котел от сети и включите, перевернув вилку - возможно, перепуталась фаза-ноль, и это влияет на запуск.Если ничего не помогает, а ошибка все та же, вышло из строя реле тяги.

У меня в работе котел Baksi Eco 3 compact, проблемы с циклами - включение на 1 минуту 20 секунд, выключение. 1 мин 55. Я понял, что надо ставить комнатный термостат. Помогите выбрать модель для моего устройства, или мне просто выбрать нужные мне функции (количество режимов, цена и т. Д.)?

Все зависит, прежде всего, от пожеланий собственника. Я бы использовал LT 08 LCD. При желании можно также использовать датчик наружной температуры.

Установлен, подключен и запущен газовый котел Boxi Luna 3 comfort 310fi. Я к нему подключал датчик наружной температуры и не знаю куда его вывести, как вешать и правильно подключать. В какие параметры после установки этого датчика вносятся изменения и что он меняет в работе котла? А с выносной панелью что делать? Аппарат у меня стоит вне самого дома в пристройке - кухне, которая была летней. Я прогрел эту комнату, но не до конца, пока не поменяли дверь и окно.Но на этой кухне поставили 10-ти секционный радиатор, все остальные радиаторы стоят в доме. Теперь мне интересно, если на этой кухне поставить панель на стену, тогда комната остынет быстрее, чем внутренняя часть дома, и котел, ориентируясь на температуру в охлаждающей комнате, будет чаще включаться, поэтому тепло приеду в дом в общем. Может лучше панель оставить на нем? Пусть поработает на температуре обратки. Это верно?

Котел на обратной линии не работает.Закиньте в дом 2 провода, лишними они не будут, да и панель лучше в дом.

Перед началом отопительного сезона был установлен котел Baxi Main Four 24. В процессе эксплуатации в работе прибора возникли следующие наблюдения:
1. мгновенный нагрев воды в системе отопления после розжига горелки на 8-10 градусов, в результате котел быстро отключается. Первые несколько секунд горелка работает очень мощно, затем пламя снижается до минимума, поработав даже меньше минуты, гаснет.Насос работает, поддерживая циркуляцию.
2. нередко происходит взрыв газа в камере сгорания, а именно: очень сильный хлопок (в темноте даже над котлом пламя). При этом раздается характерный звук поджигающего электрода. Дымоход не забит. Открытый / закрытый транец ситуацию не меняет.
Второй момент вызывает особенное недоумение. Дополнительная регулировка котла после установки не производилась. Утепленная 2 комнатная квартира.Отопление сделано полиэтиленовыми трубами d20мм. Отсюда вопрос, в чем может быть причина (ы) описанных комментариев?

По пунктам: теплопотери помещения незначительны по сравнению с мощностью котла, не относится к нагрузке на горячее водоснабжение. Второе следует из первого, отрегулируйте газовый клапан в начале на мин. и макс. значения, на обогрев снижают мощность, ставят комнатный термостат.

Установлен и подключен котел Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в устройство для горячего водоснабжения?

Максимум 8 бар.

Я установил температуру 32C для горячей воды в двухконтурном котле Baxi Eco 5, но температура воды подскакивает с холодной до очень горячей 55C. Аппарат новый, месяц проработал в режиме обогрева, потом отключили и вот такая ситуация.

Проверить датчик температуры ГВС, попытаться повысить температуру ГВС и увеличить расход воды за минуту.

Ремонтирую котел baxi main 5 18 ф. Вода начала капать из предохранительного клапана, перекрыл подачу и обратку, открыл сливной кран и начал нагнетать давление в расширительный бачок, чем больше он откачал, тем больше потекло воды.Потом все сделал по инструкции, но с предохранительного клапана все равно капает. Что делать? Может мембрана?

Занимаюсь ремонтом настенного котла Baxi Luna 3 Comfort 310 Fi. На прошлых выходных разобрал. Вентилятор работает без проблем, все очень легко крутится, стрелять не стал. В трубках прессостата нет конденсата. Снял реле давления, потянул по воздуху - щелкнул (контакты тестером не проверял). Прикрутил уголок, поставил реле давления в вертикальное положение, соединил все трубы, собрал котел.Включил, включился и все нормально, но через некоторое время ошибка E03. Что делать?

Прессостат тут ни при чем. Это просто датчик. Есть тяга - все хорошо. Посмотрите в окна, в дыры, в заглушки мембран в целом. Учитывая, что ошибка Е03 появилась при увеличении излива - думаю понятно, на что обращать внимание. Выдув 10 образных литров чего-то должен сочетаться с всасыванием тех же 10 литров. Открытие-снятие верхней передней крышки котла и в то же время изменяемая пропорция всасываемого воздуха косвенно указывает на то же самое.Конечно, в идеале было бы необходимо знать значения давления срабатывания реле давления и сравнивать их с фактическими значениями на каждом конкретном выпускном отверстии для вытяжного воздуха.

Пароварка Boksi Luna 3 comfort 310 Fi, в эксплуатации четвертый год. В первый год эксплуатации пару раз появлялась ошибка 03, ограниченная просушиванием трубки до реле давления. Это помогло. А после того, как поднял телефон к верхней крышке, ошибка исчезла и 3 года не напоминала.

Котел Baksi Minera установлен в мае 2011 года. Сначала давление в системе постоянно падало. Решил просто поменять местами. мастеров не называл - сам настраивал. На сегодняшний день проблема с ГВС не решена. Суть в том, что он не поддерживает постоянную температуру.
1) на кухне моя посуда - горячая вода. Джойстик разводил холодом - нормально. но нужно дождаться стабилизации процесса. (от котла до крана 1,5 метра).
2) Принимаю душ - открываю горячий кран - вода кипятком секунд 10, потом холодная и медленно нагревается.разбавленный джойстик. принять душ. в процессе можно плавать температуру (то плавает, то нет). пока не включаются потребители (например, смеситель на кухне, в туалете и т. д.), сталкивался ли кто-нибудь с этим?

Отрегулируйте газовый клапан, если его регулировка не помогает, меняйте гарантию.

Baxi Nuvola-3 Comfort не запускается и не выдает ошибку. Подключил через стабилизатор. Вентилятор крутится, помпа работает, но искры нет - даже не слышны щелчки пьезоэлектрического зажигания.Что делать?

Возможно, недостаточно напряжения в сети. Стабилизатор иногда может показывать 220 В, а на самом деле 180-185. Попробуйте подключиться напрямую. Также на всякий случай проверьте дымоход на чистоту: при полном дымоходе возгорания тоже не будет.

Везде пишут, что при работе с комнатным термостатом ставить максимальную мощность и температуру. Но нигде не упоминается минимальная мощность. Сделал регулировку на своей машине макс. мощность - реакции нет, но при изменении минимальной мощности меняется мощность пламени и соответственно время нагрева
.Также в настройках есть интервал между повторным включением горелки от 10 секунд до 10 минут. Как это поставить? Наверное при работе на меньшем термостате, но если без термостата, имеет ли смысл ставить 10 минут?

Минимальная мощность увеличена, чтобы уменьшить количество конденсата, попадающего в дымоход, поскольку температура выхлопных газов увеличивается. К моменту времени между включениями с комнатным термостатом вы не можете использовать эти настройки.При работе с температурой теплоносителя - доведите интервал до максимума.

В прошлом году летом был установлен и запущен настенный настенный котел Баксинского рудника, который работал нормально. Используется в основном по выходным, в остальное время выключен, антифриз заливается в СО. Настали выходные, а девайс не работает. Горелка однократно зажигается, нагревает теплоноситель до заданной температуры и все, насос работает, теплоноситель охлаждается, а горелка не включается, индикатор температуры не опускается, а всегда показывает температуру, до которой нагрелся теплоноситель .Что может быть причиной?

Проверить датчик температуры нагрева. Найдите датчики NTC и проверьте его сопротивление. Эти датчики глючные, поэтому блок не определяет, что он неисправен. Сделать можно так: поочередно отключать датчики (провода снимаешь) и подключать к проводу заведомо датчик. Как только индикатор температуры покажет снижение, то этот датчик следует менять. Котел не выключается.

Если поставить датчик температуры наружный (комнатное) расход уменьшится или это просто "примочка" для удобства? И вообще, какие у него преимущества?

Для небольших площадей будет проще использовать комнатный термостат, для больших площадей - погодозависимое управление.Экономия топлива в обоих случаях примерно до 15%.

Подключен котел Baxi Main. Проблема следующая при выключении котла через 1-2 часа падает давление в СО, включаю, мигает индикатор нехватки воды в системе отопления, закачиваю воду на 1-1,5 бар, котел начинает работать , но через 20-30 минут давление повышается до 3–4 бар, срабатывает предохранительный клапан CO. Что делать?

Необходимо прокачать расширительный бачок как положено.

Монтаж, монтаж и подключение настенного котла Baxi Luna 3 Comfort 240 Fi производились в 2009 году.Техническое обслуживание проводится ежегодно. Три года работала нормально. Установлен выносной пульт в зале. Аппарат на кухне. Погодозависимый датчик не подключен. Все настройки заводские. Описание проблемы: Температура на выносной панели эконом - 21 градус, комфорт - 23,5. Режим работы автоматический / ручной. Механизм модуляции температуры подачи активирован (AMBON = 1, MODUL = 1). Достигнута комфортная температура (23,5 плюс / минус 0,2 градуса) и по истечении времени перехода в экономичный режим (21) котел выключается и соответственно должно происходить постепенное охлаждение помещения до 21 градуса.При достижении в помещении 22,5-22,6 градусов котел начинает самопроизвольно включаться (горелка и циркуляционный насос) на 10-15 секунд. Каждые 2-3 минуты соответственно начинает гореть газ и медленно прогреваются радиаторы и температура в помещении не опускается до 21 градуса, а поддерживается на уровне 22,0-22,5.
Значит, избыток газа сжигается и желаемая температура не достигается. При включенном режиме - температура подачи фиксированная (AMBON = 1, MODUL = 0) все нормально и хорошо, помещение охлаждается до 21 градуса без включения котла. Но в этом режиме теплоноситель нагревается до максимальной температуры - 85 градусов и в результате при комфортной температуре 23,5 перегревается помещение до 24,5. Опять горит лишний газ. Что было сделано. Проверить и почистить, где это возможно и нужно, гидравлическую и механическую составляющую устройства. Проверили датчики NTC - все нормально. Меняли электрощит на котле и на выносном щите поочередно и все вместе. Включена / выключена функция САМ - автоматическая температурная коррекция подачи в систему отопления, эта функция работает только при подключении датчика наружной температуры.В работе котла ничего не изменилось. При этом котел при всех этих настройках проработал 3 года нормально в режиме модуляции температуры подачи. Пожалуйста, помогите разобраться в этой проблеме.

Не помешало бы проверить датчик на работоспособность СО. Еще одна причина - неправильная работа термостата.

Установлен и запущен основной четырехконтурный котел Baxi 240 f. Мигает индикатор "Сработал термостат перегрева", котел вообще не запускается, может кто сталкивался?

У некоторых термостатов есть кнопка между клеммами.Это кнопка разблокировки. Снимите крышку и нажмите кнопку.

Проблема в следующем: при включении котла в зимнем режиме сразу начинает работать ГВС (все краны, краны закрыты) температура поднимается до 80, все выключается и показывает 2 неисправности 7.8. Датчик температуры контуров ГВС и отопительной системы не работает. Что делать?

Датчик потока, чистый. Он первый в контуре горячего водоснабжения. Похоже, что застрял в верхнем положении. Ну и датчик НТС для проверки ГВС не помешает.

Как работает насос на котле Baxi main four 24 f он включается после нагрева воды во внутреннем баке или постоянно, в режиме «ЗИМА»?

На отоплении - постоянно. При включении горячей воды насос отключается. Если есть внешний термостат, при его отключении отключается насос.

__________________

____________________________________________________________________________

_____________________________________________________________

_____________________________________________________________

Управление системой отопления.Монтаж. Подключение Перевод на другой вид газа. Регулирующие устройства и устройства защиты.

Особенности Установка и установка. Компоненты автоматизации.

Технические характеристики. Монтаж. Регулировка и проверка. Обслуживание.

Регулировка и защита. Установка и установка. Настройка давления. Обслуживание.

После запуска неисправность. Включаться не хотел, проработал два года, сейчас вся плата загорелась, вроде при включении котла, когда идет режим самодиагностики, потом щелкает, отключается на километры и снова включается вся доска.Включается один раз, но выдает ошибку Давление воды Е10, хотя давление в системе 1,5 атм. Подскажите, что могло быть?

Установлен и подключен котел Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в устройство для горячего водоснабжения?

Котел Бош 6000 24 кВт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик котла, выдает ошибку. Подскажите, как сделать, чтобы ошибка не выдавала и нормально работала и на отопление, и на котел?

Если отключить датчик воздуховода ГВС, то может пройти через меню L3 перепрограммировано в одноконтурном агрегате?

Установить котел Arderia esr 2.13 ffcd. Если у меня за 2-3 дня на пару делений давление теплоносителя немного упадет, может ли быть причина неисправности трехходового клапана (утечек из радиаторов нет)?

В эксплуатации газовый котел Arderia 2.35. Расскажи про снижение мощности. Я слышал кое-что о модуляции, скорости вращения вентилятора и так далее. Можно ли реально снизить мощность?

Произведена установка и подключение котла Buderus Logano G234-WS-44 кВт, автомат Logomatic 4211. Отопление на баллонах без горячей воды, также заменены форсунки на редуцированный газ.Зиму пережили, цилиндры заменили, все без проблем. Потом весной при температуре на улице + 16 + 18 котел стал долго отключаться и при включении стал выдавать ошибку горелки на экране и загорелась красная лампочка на передней стенке. на. Нажали кнопку, включили питание и все заработало. Несколько раз было, потом на лето полностью отключили котел, в чем может быть проблема?

У меня температура батареи установлена ​​на 65гр.в газовом котле Baxi Nuvola. Замечаю, что при выключении конфорки она не загорается, пока температура носителя не упадет до 40 градусов. Как регулируется этот низкий порог? Есть пульт для настроек и инструкция, но я не сразу что-то нашел. Могу сделать верхний порог, но с нижним пока не понятно.

В строю, турбированный котел baxi eco four 1.24f, проработал в прошлом году 3 осенне-зимних месяца, запущен в этом году. Проработал неделю и выдал ошибку e01.Открутил гильзу сильфона - идет газ, котел пытается завестись, зажигание щелкает, но на горелке даже не появляется пламя. Летом пригласили мастера из сервисного центра, все проверили, замерили давление на вентиле, подтвердили, что котел правильно настроен на газ, форсунки поменяли, давление выставили на пропан-бутан. Так как дом строится, у нас поддерживается температура около 10 градусов, в небольшой отдельно стоящей котельной около 16.Соответственно параметр максимальной мощности f8 выставлен на 80% (котел работает только на отопление, внешний бойлер ГВС не подключен). Другая мысль заключалась в том, чтобы снять фильтр на линии внутри котельной для его очистки, но соединение сильфона, как и после фильтра, это газ по
снятый сильфон попадает в комнату, а значит, фильтр не забит .

Возможно, ваш газовый клапан неисправен. Позвоните в ближайшее время. Проверить обмотку газового клапана - разъемы 1 - 3: 6.5 кОм - Разъемы 1-4: 7,4 кОм. Было такое, что котел немного поработал и ошибка е01. Неисправен клапан сварочного газа.

Произведен монтаж, установка и подключение настенного котла Baxi Luna 31 кВт, 1 контур с бойлером косвенного нагрева на 160 литров и дом 90 кв. Подскажите, это не очень мощная машина для такого дома или лучше поменять на менее мощную.

Уменьшите мощность до минимума и оставьте котел. Установите комнатный термостат.

В эксплуатации система из 2-х бытовых котлов Baxi Luna 310 Fi, один из них двухконтурный, второй одноконтурный, но оба работают только на отопление. Котлам около 9 лет, до этой зимы исправно работали, последний раз чистили пару лет назад. С наступлением этой зимой сильных морозов (скачок с -2 до -15) перестали нормально работать оба котла. Один всегда работал постоянно и не выключался, второй был запасным. Теперь они оба поочередно работают так: включается, греется, потом вроде закипает, и выключается, урчит и стучит одновременно, стрелка давления прыгает, но иногда и без нее просто тухнет .Через пару минут то же самое повторяется. Бывает, что минут 20-30 работает без выключения, но внутри что-то грохочет, пламя убавляется, и дальше работает. Что бы это могло быть? Мастера уже пришли, толком никто ничего не сказал. Как могло случиться так, что оба не могут нормально работать?

Установил и подключил турбированный котел Baxi Main Four 240 f и мой старый бесперебойник не хочет с ним дружить. У меня есть бесперебойник Stark Country 600 линейно-интерактивный с синтезированной синусоидой.Когда автомат выключен, котел еще какое-то время работает (звук от помпы звучит странно), а потом выдает ошибку. Что делать на каком ИБП заменить, чтобы не очень дорого?

Попробуйте UPS Power NP-500. Он чистый синус и предназначен для котлов.

Произведен монтаж и пуск газового котла baxi slim 1.620 в газовый котел. Как узнать, работает он на полную мощность или нет. Дело в том, что площадь помещения намного превышает его характеристики, теперь оно работает без отключения, вода в регистрах горячая, на панели показывает 70г, но газа в сутки потребляет чуть меньше, чем 120м / куб.м, т.е. получается около 5м / куб. в час, а по паспорту должно 7,5м / куб?

Необходимо проверить давление на газовой арматуре и прочистить жиклеры. Напоминаю, что самостоятельно это должны делать только специалисты по газовой технике. В паспорте котла есть таблица зависимости давления на газовой арматуре и выходной мощности. Может потребоваться регулировка газового клапана или проблема может быть в давлении газа, и это вопрос к газовщикам.

Делаем обслуживание и ремонт настенного котла Baksi Eco 3 Compact, ему около 7 лет, работает на отопление, так как система газоснабжения хозяина не радует. Алгоритм такой - при воздействии 40-45 г нагревается до отсечки 65-67 градусов и отключается. Далее паузы и снова нагрев по той же формуле. Потом стал выдавать ошибку Е25 на гвс. Сегодня он ошибки не показал, но температура была завышена, было видно, что в какой-то момент пламя
поутихло.Видимо модуляция работает, но все равно уходит в перегрев и отключается (без ошибки е25). Мужчина устал платить за электронную почту. Обратился за помощью к котлу, так как по совету сервисных техников поменял вторичный и датчик приоритета (правда старый щелкнул и подал сигнал). Даже при работе в режиме HWS на максимальном пламени в котле были сильные щелчки и хлопки. Думаю забит первичный теплообменник или газовый клапан на
минимум надо нажимать? Что подсказать мастеру в следующий раз?

Бытовой газовый котел Baxi Nuvola 3 Comfort 240Fi стоит с ошибкой e03.Я позвонил мастеру, он сказал ударить правую стенку котла. Он заработал. Ожидаете повторения ситуации? Как избежать? Частично заморожена система отопления, теперь думаю, отойдёт?

Не ждите, а действуйте - встаньте перед котлом и увидите две круглые заглушки возле выхода дымовых газов - одну открывать. Если ничего не лопнуло, а котел заработал, он улетит.

Дом, 2 этажа по 100м2 + котельная (общая 213м2), отопление планируется только водяными полами с подогревом (ЭТП).На первом этаже 10 петель, на втором этаже 8 петель, все примерно 60-70 метров в Pex-Al-Pex 16 мм. Возможна ли установка котла Луна-3 на низкотемпературный режим и 2 коллектора ВТП без насосно-смесительного агрегата, ну максимум, добавить насос на подающей линии в коллектор ВТП второго этажа? Это грамотная схема?

В моем доме отопление только с теплыми полами, без радиаторов вообще нет. Ничего страшного Медный одноконтурный Moon 3 Comfort 1.310 Fi.

В работе навесная котельная магистраль 24, недавно при включении, например, на 80 градусов по нагреву, не может постоянно поддерживать заданную температуру, отключается до 40 градусов, потом снова разгоняется до 80 и так постоянно. Что может быть причиной?

Либо уменьшились теплопотери в доме, либо ухудшилась циркуляция теплоносителя через котел (необходимо проверить сетчатый фильтр).

Вопрос, собственно, в выборе аппарата в плане возможности более тонкой / точной настройки PSA.Например, в котле EcoFour с турбонаддувом кривая Kt2 мне подошла бы, но, скорее всего, я бы ее поправил. Есть ли такая возможность и как она реализована? А как кривая меняется? Меняются ли начальная и конечная точки кривой? Или настройки нет? При этом у котла есть подпольный режим 45/30, а графики для этого режима нет. То есть надо понимать, что в этом режиме PZA не работает?
У котла Луна представлены как участки 45/30, так и 85/30 и есть дополнительный коэффициент «Build».Как он настраивает выбранную кривую "K-reg"? В инструкции нет однозначной, речь идет об инерции и здания, и системы отопления. Как-то непонятно - то ли то, то другое. Какова продолжительность адаптации СО котла после внесенных изменений, когда вы можете решить «Все в порядке» или «Нет, нужно попробовать другой фактор»?

При подключении датчик температуры наружного воздуха и комнатный термостат Luna 3 comfort самостоятельно адаптируют наклон кривой, необходимое время - неделя.Кривая подбирается под теплопотери конкретного дома. Для небольших домов можно обойтись только комнатным датчиком; для больших домов лучше использовать АПС.

В работе котел Nuvola 3 Comfort с датчиком уличной температуры, вечером Крег поставил 1.1, утром проверил 1.4, тоже не разбираюсь в алгоритме. Из коробки «CH SL» максимальное значение (уставка) в системе отопления было 60 изменено на 80 т. Потому что больше 60 отказывалось греть даже при -25 на улице и температура ночью в ручном режиме упала на 2 градуса от установленной в помещении, кстати, К-рег из коробки было 4.5. А так же изменил параметр F18 время ожидания горелки между двумя включениями с 03 на 10, чтобы хотя бы избавиться от тактирования. Как правильно настроить и какие параметры, где вводить подскажите. Прочитав внимательно инструкцию по эксплуатации, обнаружил параметр «САМ», вроде меняет его автоматом «K-REG», как с этим бороться?

Еще раз внимательно прочитал инструкцию к Luna 3 Comfort. Действительно, если съемная панель размещена на стене и подключен датчик наружной температуры, то устанавливать «K-REG» и «BULD» не обязательно.Котел все настраивает и делает за неделю. Эти параметры необходимо выставлять вручную, если панель установлена ​​на устройстве, но это не лучшее решение. Параметр «САМ» просто включает / выключает функцию регулировки температуры при подаче, естественно, лучше ее включить. На Nuvola 3 Comfort инструкцию не читал, но думаю, что там все так же.

Перед установкой наружного датчика температуру на котле можно было изменить с 35 до 90.После установки датчика - от 0 до 90, проводили эксперименты. Все обошлось. Кривая от 00 до 90. Второй знак - десятая часть кривой зависимости. То есть, когда я установил 15, устройство нагревает воду примерно до температуры по графику между 1 и 2 кривой. Верно ли это для турбокотла Eco Four? Кривая движется параллельно? AT
Luna 3 Комфортную кривую можно изменить так же, как в описанном примере, или на нее может повлиять коэффициент BUILD? Как ПОСТРОЕНИЕ влияет (корректирует) кривую?

Мои мысли о котле с турбонаддувом Eco Four.Недостатки - кривая Кт18 меня больше всего устраивает. Но годится только на минус 25град. При повышении температуры до минус 10 кривая не влезает, и я переключаюсь на Кт20. Другими словами - наклон кривой для меня не очень хороший. Из положения таким образом: я выбрал кривую 12 (более плоскую). Последовательно с датчиком температуры установите переменный резистор на 5 кОм. Скручивая его - приподнял пологий изгиб на несколько градусов относительно горизонтальной оси.

В работе одноконтурный котел Baxi Luna 3 Comfort 1.240 FI с внешним бойлером 140л. Дом - 100 м2. Насколько я не спрашивал у специалистов, обученных работе, не выяснил, что такое параметр Build. Все цитируют инструкцию, не могут объяснить принципа. Решил выяснить опытным путем. Мои эксперименты показали, что этот параметр ни на что не влияет. Может он подключен к ГВС, но пока не могу сказать, так как в доме не живу и
ГВС не пользуюсь. Разместите пульт дистанционного управления с датчиком комнатной температуры в комнате.Установите температуру на панели = 20. Датчика наружной температуры нет.
Сначала я сделал это: Yself = 1, Ambon = 1, Modul = 1. Результат - температура в комнате 20, но котел работает каждые 5 минут. Меняется коэффициент k-reg - котел пытается настроить. При таких настройках котел пытается достичь такой температуры воды, чтобы температура в помещении была 20. В идеале его не следует синхронизировать. Но так как котел не может поддерживать температуру теплоносителя даже при минимальной мощности горелки
допустим 45 градусов (перегревается), ему приходится останавливаться.Это причина тактирования. Если бы дом был больше, возможно, это было бы подходящим вариантом. Если Yself = 0, выберите коэффициент k-reg вручную. Пробовал разные значения k-reg - в принципе ничего не меняется. Датчика улицы у меня нет - тогда сам этот параметр мне не важен. Позже было установлено 0. Вывод: для общего случая эти настройки не подходят - частая тактовая частота. Использовал его только при предельно низких температурах от -20 и ниже. В этих условиях котел работал с меньшим количеством остановок, но не без них.Так что на идеальную непрерывную работу он не пошел. Опять же, котел слишком мощный - 9,3 кВт мин. мощность. В результате всех экспериментов для себя определились следующие настройки (по расходу газа и работе котла): Yself = 0, Ambon = 1, Modul = 0, k-reg = 3.5, max. Температура охлаждающей жидкости = 62. Аппарат сразу переходит на максимальную мощность - нагревает воду максимум до 62 и поддерживает так, пока температура в помещении не станет 20,1. Следующая остановка. По инерции температура в помещении может подняться до 20.3-20.4. Потом идет вниз. В 20 снова включается устройство и так далее. Режим при температуре окружающего воздуха до -10 следующий: 10-20 минут работа - 20-30 затрат. Я не мог добиться лучшего результата. Недостаток в том, что в холодную погоду по инерции температура в помещении может опускаться до 19,5 градусов. Решается поднятием макс. температура охлаждающей жидкости от 62 до 75 градусов или установка параметра Modul = 1. При всех настройках с параметром Build-эффект не заметил. Все еще пытаюсь отрегулировать параметр F13 (мощность котла).Вывод - котел лучше сразу убрать на максимальную мощность, т.е. оставить 100%. Меньше инерция температуры в помещении.

В системе отопления установлен котел Baxi Luna 3 Comfort 240i. Никаких дополнительных устройств в виде различных термостатов и датчиков на данный момент (желательно на будущее) нет. Отопление только ТП (теплый пол). Котел в соответствующем режиме. Нет никакого перемешивания. Площадь дома 136 мкв. Можно ли каким-то образом реализовать алгоритм, аналогичный режиму «панель на устройстве» (Modul и Ambon равны «0»), но дополнительно реагировать на температуру в комнате, где расположена панель?
Дело в том, что при этих параметрах котел работает на мощности (смотрю на панель) равной или чуть выше нуля, то тест на самом минимуме.Он отключается по непонятному мне пока алгоритму и снова включается через время, указанное F18. Температура в помещении повышается до 23 градусов. При этом расход газа при температуре за бортом 0 ... + 5 составляет около 25 кубометров в сутки.
С параметром «панель на стене» и выставлением температуры в помещении 18 градусов при аналогичных температурах за бортом расход газа в сутки составляет около 11 кубометров. Режим работы котла с этими настройками составляет 50 минут работы, на отдых нужно около трех часов.Перебег по температуре около 0,5 градуса. Для нежилого дома считаю не критичным. Плюсы этого варианта - низкий расход газа и прогнозируемая температура в доме. Минусы - как полы
теплые, так и примерно (температура на несколько градусов отличается от температуры в комнате). И главный минус в том, что при таких работах дымоход не успевает как следует прогреться и в результате образуется сильный конденсат.

На панели отображается температура в помещении 18 ° C.При понижении температуры до 17,9 ° C котел включается. При работе котла обратка нагревается, судя по термометру на обратном коллекторе, до 20С. Это займет около 30 минут. При этом температура в помещении продолжает падать (пока плита ТП прогревается) до 17,5 ° С. Затем температура в помещении начинает повышаться и примерно через 20 минут достигает 18,1 ° С, прибор крутится. выключенный. По инерции температура в помещении поднимается до 18,5 ° С. Следующий запуск котла произойдет только через три часа.За это время теплоноситель в полу остывает до температуры печи и воздуха в помещении, то есть до 18С. Затем цикл повторяется.
При нагреве, по-видимому, из-за низкой температуры в обратной линии котла, конденсат образуется на первичном теплообменнике как раз с той стороны, где он попадает в обратную линию. К тому же во время простоя аппарата остывает дымовой канал, он мой из асбестовой трубы. При запуске котла также начинает образовываться конденсат.Сразу говорю - утеплен дымоход (за качество не отвечу, но после прогрева конденсат уходит). На прогрев
уходит довольно много времени - канал почти 7 метров, выхлопные газы имеют довольно низкую температуру (страдает рука, если поставить на горизонтальный участок перед тройником). Вообще меня беспокоит этот конденсат в дымоходе и на теплообменнике, нужно как-то от него избавляться, да и повышение температуры обратки будет плюсом в этом вопросе.

Наступили заморозки, и двухпоточный котел Baxi Luna 3 Comfort 24fi перестал нормально работать. Отопление ТП, есть коллектор, второй этаж - радиаторы. Теплоноситель на отопление стоит 60 градусов, Амбон = Modul = 1, в комнате висит дисплей, датчика улицы нет. С наступлением морозов агрегат почему-то не прогревает дом до заданной температуры, на дисплее выставлено 24,9, а греет 24,3 и дальше все не поднимается.

При работе на комнатном термостате всегда выставляется максимальная температура, почему - быстро нагреть и долго не включать.Дельта в 0,6 градуса может быть вызвана неточностью измерения, в настройках есть параметр регулировки для подгонки значений температуры к точному, но опять же требуется точное измерение. Тепловые потери больше, чем у стали; он, по-видимому, не может быть нагрет больше при этой температуре охлаждающей жидкости.
Увеличьте температуру. Если бы был датчик улицы, он бы сам его подобрал. Без датчика температуры наружного воздуха этот параметр ни на что не влияет. В любом случае котел будет работать при заданной температуре теплоносителя.Попробуйте поднять температуру котловой воды до 70-75 градусов. Для таких морозов это нормально.

Почему я меняю настройки F17 и f18, это время пострециркуляции и время между конфорками, а у меня всегда по разному. Я поставил 8 минут между запуском горелки, 4 минуты рециркуляцию, но насос (прошло 7 минут) не выключился, и горелка загорелась.

Отапливаемая площадь 135 м2. Дом из бруса. Везде радиаторы с термостатической головкой.Установлен настенный турбированный котел Baxi Luna 3 Comfort 240 Fi и отдельный бойлер косвенного нагрева Drazice. Отапливаюсь сжиженным газом, бензобак 4800 м3. Перевод на сжиженный газ произведен наладчиком. Цель состоит в том, чтобы котел работал так, чтобы был баланс между теплом в доме и экономным расходом газа, но это очень дорого. Сейчас расход около 25 м3 в сутки. Подскажите, как лучше настроить параметры отопительного агрегата? Пульт занесли в комнату.

Первое, о чем нужно подумать ради экономии топлива, это утепление дома, в чистом бревенчатом доме холодно. Котел сжигает ровно столько газа, сколько необходимо для компенсации теплопотерь, если, конечно, в системе отопления нет засоров, препятствующих необходимой и достаточной передаче тепла от котла в помещение. Добавьте датчик наружной температуры, установите YSELF = AMBON = MODUL = 1, F06 = 01, и все будет хорошо.

Подскажите, как заставить двухконтурный котел Baxi Luna 310 работать при комнатной температуре, где установлен пульт управления? В настройках выставляю AMBON = MODUL = 1, выставляю температуру в комнате 22, а она поднимается до 24 и котел не выключается?

Убедитесь, что YSELF = 1 и F6 = 00.

Купил и установил датчик наружной температуры. Ставим параметры YSELF = AMBON = MODUL = 1. Устанавливается на выносной панели 23 градуса в комнате. А котел прогрелся до 26 и не останавливался. Пришлось выключить принудительно. Параметр F06 установлен правильно = 00. В чем может быть причина? Перечитал инструкцию.

Отрегулируйте параметр BUILD, это может помочь (по крайней мере, помогло мне) уменьшить перегрев. Повышение температуры относительно заданной также почему-то зависит от температуры за бортом - чем ниже температура, тем больший запас делает автомат (правда, этот запас меняется от температуры только на 0.2-0,3 С).

› Перевод котла Baxi Luna 3 comfort 1.240 Fi на сжиженный газ и настройку давления.

Да, не на сайте, знаю. Но НИГДЕ уже нет (на Youtube есть видео, но про другой котел, пусть и похожий). Вызов специалиста доступен далеко не каждому, как по цене, так и по географическому расположению котла. Прошу специалистов Baxi об одном одолжении: ну не надо говорить о том, как сложно и утомительно переводится котел и сколько лет учили, что вызов мастера стоит этих денег.С таким отношением я уже сталкивался (справедливости ради скажу искреннее спасибо консультантам с форума Baxi за помощь и дельные советы, данные по существу и понятный язык). И, да, хотелось наплевать на гарантию: мне легче было бы отремонтировать самому, чем ждать, пока приедет специалист и за мой счет заменит купленную мной деталь, опять же за мой счет, никакого "правильного ввода в эксплуатацию" за сумасшедшие тысячи »сэкономит мой бюджет на случай поломки, прошло, мы знаем.В этом котле нет ничего феноменального: автоматика, датчики, пульт управления и банальный газовый водонагреватель. И, ну, еще один вентилятор, помпа и бак.
Так что остается надеяться, что поисковые системы проиндексируют это и кто-то найдет то, что ищут, в отличие от меня. Все, что описано ниже, я не нашел - плод нескольких дней размышлений и курения разной литературы, а также воспоминания о школьно-институтских знаниях физики.

Началось все прозаично: построили дом, закопали газгольдер, смонтировали систему отопления, повесили котел.А потом веселились: котел изначально был настроен на природный газ (метан), как гласит наклейка сбоку котла: G20. Все приехали. Невозможно запустить: разные газы, разная динамика горения, не будем рисковать (хотя запускал, пришлось поиграться с настройками газового клапана и система заработала без перегрева и сбоев, но все же .. .)
Baxi требует, чтобы обученный специалист провел перевод на сжиженный нефтяной газ. Не то чтобы он не мог себе этого позволить, но, извините, я мог заменить форсунки и отрегулировать давление самостоятельно.Правда, есть нюанс: измеряемое давление находится в пределах 4,9-37 мбар (пойди найди такой манометр, ага). Но для этого мы найдем свое инженерное решение. Но об этом позже.

В общем, приступим.

Для начала нужно заменить форсунки. LPG требует сопел с диаметром сопла 0,74 мм. Приобретен набор с номером JJJ000601520, цена его была около 2500р (на заказ дешевле, но вопрос был срочным и выбора не было).Имеет 17 насадок и пружину, это универсальный комплект на несколько моделей. Еще нам понадобится 15 форсунок.

Выключить котел, снять переднюю (белую) крышку и теплозащитный экран камеры сгорания. Под ней обнаруживаем крышку КС (мой котел Fi с закрытой камерой) и снимаем ее тоже. Крепежные винты отмечены желтыми кружками, всего их 4.

Крышка камеры сгорания

Теперь снимите горелку. У нее два винта. Я покажу один (справа), слева такой же.Для начала снимаем 2 провода с электродов розжига и контроля пламени, они сильно изношены, но есть тривиальные клеммы, фиксации нет, просто потяните вниз.


По бокам горелки 2 винта, крепящие горелку к рампе.

А мы видим пандус с насадками.


А вот и форсунки. Всего 15 штук.

Форсунки откручиваются головкой 7 мм с помощью ручки. Я не стрелял по рампе, без причины.
Затягиваются очень плотно, поэтому клещи крутить не рекомендую, насадка маленькая и точная по работе, поломки пожалеешь. Я так делал:



Для регулировки давления на котлах с закрытой камерой мы не вешаем теплозащитный экран согласно инструкции.

В инструкции сказано: «на котлах с закрытой камерой сгорания необходимо снимать переднюю панель, открутив соответствующие винты с крестообразным шлицем (во избежание ошибок измерения, связанных с герметичной камерой сгорания).©
Значит тепловой экран (он же передняя панель) еще не висит.

Теперь отрегулируйте давление.
Здесь начинается самое интересное: давление измеряется в миллибарах. Самый дешевый манометр, который его «видит» и работает более-менее корректно с диапазоном 3-40 мбар, можно заказать в Китае (например, на Ebay) за 2500 + k и ждать месяц. Но выход есть: я использовал тонометр. Это прибор, с помощью которого мы все измеряем артериальное давление. У меня есть цифровой, Omron, но я могу использовать стрелку; он также правильно реагирует даже на 3 мбар.Однако тонометры градуируются не в мбар, а в мм. горловина .ст. К счастью, преобразователи значений позволяют без проблем переводить одно в другое:
37мбар = 27,7 мм.рт. ст = 37 см. Вода ст.
29,4 мбар = 22 мм рт. Ст. = 30 см водопровод
4,9 мбар = 3,7 мм рт. Ст. = 4,9 см вод. Ст.
Обратите внимание, я также предоставляю перевод в SM. VOD.st, но я оставлю эту вкуснятину на потом. А пока настройка давления.

Итак, для LPG (LPG) это сжиженный газ, требуется следующая настройка:
Давление на входе в котел (динамическое давление газа на входе) 37 мбар.Давление на горелке с максимальной \ минимальной мощностью 29,4 мбар \ 4,9 мбар соответственно.

Начнем с настройки давления на входе в котел. Стандартные газовые редукторы (в моем случае это одна из модификаций Rego LV404) выставлены на 27-28 мбар. И снова вы найдете HKS, как настроить редуктор. Но инженер компании, установившей бензобак, предложил: снять пластиковую крышку коробки передач и прикрутить большую металлическую шайбу, вкрученную в коробку передач сверху.Фото не делал, на улице темно, но в целом понятно. В моем котле установлен газовый клапан Honeywell
. Откручиваем НИЖНИЙ ниппель газового клапана, это точка отбора давления для контроля динамического давления газа на входе (GID).
Подключаем к нему тонометр. Все просто: если тумблер есть, то отсоединяем прибор от «тонометрической системы» и зацепляем шлангом (я использовал пустой стержень от гелевой ручки, чтобы «подогнать» диаметры), если включить цифровой, отсоединяем «грушу», загибаем трубку манжеты и таким же образом «прилепляем» шланг груши к точке отбора давления.Сразу скажу, что ручные переключатели немного удобнее, менее дискретно «показывает», легче ловить десятые. Но такая бешеная точность для нас совершенно беспринципна.
Настраиваем ДВДГ. Как я уже писал выше, 37мбар = 27,7 мм.рт. ст = 37 см. Вода ст.


Я держу шланг рукой, чтобы устранить утечку. 27,7 мм рт. Ст. = 37 мбар, поэтому ловлю границу между 27 и 28, что не принципиально.


Выключив тонометр, закрутить штуцер.

Теперь давление на максимуме. Настраивается при сжигании в котле, это понятно. Выключите штуцер TOP и возьмите там тонометр. Снимите пластиковую заглушку с «гаек» регулировки давления.


Включить котел, установить максимальную температуру воды и теплоносителя в отоплении.

Установка давления МАКСИМАЛЬНАЯ мощность достигается желтой гайкой.


Желтый - максимальная мощность. Черный - минимум.

По часовой стрелке до максимального уменьшения против часовой стрелки. Я сначала проехал по максимуму, потом опустил. Голову закручиваем на 8мм. Можно и ключевой, но голова удобнее и быстрее, котел на максимальной мощности горит недолго.
Итак, у нас получилось 29,4 мбар = 22 мм рт. Ст. = 30 см водяного столба.
Приступаем к регулировке давления на минимальной мощности.
Для этого снимаем провод с модулятора.


И мы установили наши 4,9 мбар = 3,7 мм рт. Ст. = 4,9 см воды.
На аппарате видим "3", это потому что 3.7 он не показывает. Так ловим границу между 3 и 4.

Настроили хорошо и отлично
ЦЕПЬ НА КОЛПАЧКЕ И ПРОВОД МОДУЛЯТОРА! Собрал, забыв надеть и снова разобрал))
Закрутил штуцер на место. Собираем бойлер. Мы начинаем. Мы счастливы.

Вместо приписки будет такая: Я проверил настройку ТРЕХ приборов: цифрового и аналогового тонометров, а также самодельного u-манометра.Что это? Оч точный девайс доступен любому школьнику. Выглядит это так:


А внутрь налил чай. Ну чистая вода плохо «видна».
Как это работает:
банальная трубка открыта с обоих концов. В тюбике жидкость. В нашем случае чай по плотности практически равен воде, поэтому отклонений в измерениях не будет. Но в целом лучше использовать тормозную жидкость, она недалеко от плотности воды (1.04-1.07) и тоже не даст большой погрешности. Итак, при нулевом давлении столбы жидкости находятся на одном уровне.Но при давлении, отличном от нуля, один «падает», а другой растет, что логично)). А разница уровней воды (измеряется линейкой) - это давление в см (или мм). Hg Art. Сечение шланга не важно.


Повторить таблицу значений:
37мбар = 27,7 мм.рт. ст = 37 см. Вода ст. = 370 мм. Изобразительное искусство.
29,4 мбар = 22 мм рт. Ст. = 30 см вод. Ст. = 300 мм. водяной столб
4,9 мбар = 3,7 мм рт. ст. = 4,9 см водопровод = 49 мм. вода
Поверьте, при правильном подходе очень аккуратно.Не хуже заводского калибра. Так делали в школе на уроках физики, а в институте исправляли, сравнивая показания такого манометра с эталонным, заводским. Важно следующее: вертикальная установка или умножение результата на синус угла наклона. (При наклоне 12г замер еще точнее) Изначально я вообще приклеил эту трубку скотчем к боковой стенке котла и только для этого фото так нецензурно поимел на плате, уж простите.
Опять же, все ТРИ метода измерения показали результаты, которые отличаются друг от друга менее чем на 1%. Я думаю, это очень точно.

2 года

Комплект газового клапана

Baxi | Wolseley

Описание продукта

Этот комплект газовых клапанов Baxi предназначен для использования в Baxi Duo-tec, Duo-tec ErP, Megaflo, Megaflo ErP, Platinum +, Platinum ErP, Main Eco Elite, Main Eco Elite ErP, Gold, Gold ErP, Promax, Promax ErP, Титановые и титановые котлы ErP.Клапан, используемый для распределения газа, получает сообщение от печатной платы системы, когда в горелке требуется больше газа, в результате чего он открывается и позволяет газу проходить через клапан в горелку или пилотный узел. У нас есть более 300 наиболее востребованных запчастей в филиалах и более 25 000 запчастей, доступных для доставки на следующий день.

Продукты на замену

797915

  • 28 HE A
  • Duo-tec 28 LPG Combi ErP
  • Duo-tec 33 Combi ErP
  • Система Megaflo ErP 15
  • Система Megaflo ErP 24
  • Система Megaflo ErP 32
  • Система Megaflo 15 IE ErP
  • Платина 24 Комби ErP
  • Платина 40 Комби ErP
  • 24 Эко Элит
  • 28 Эко Элит
  • 33 ОН А
  • Золото Комби ErP LPG 28
  • Gold Syst

Что делать, если котел не загорается

Вы изо всех сил пытаетесь зажечь контрольную лампу вашего котла? Нет отопления или горячей воды? Здесь мы объясним несколько простых вещей, которые вы можете попробовать, если ваш котел не включается.

Контрольная лампа котла гаснет

Одна из причин, по которой у вас может не быть отопления или горячей воды, заключается в том, что на котле нет контрольной лампочки или контрольная лампа котла все время гаснет.

Контрольная лампа используется для зажигания газа, который нагревает воду в вашем котле и запускает центральное отопление. Если индикатор погас, вам необходимо сбросить его, следуя инструкциям производителя.

Более новые котлы будут иметь запальник, в то время как старшая контрольная лампа котла может потребовать от вас зажигания спички для розжига.

Если вы по-прежнему не можете зажечь котел, возможно, форсунку заблокировали мусор. Жиклеры запальных фонарей котла относительно дешевы в замене, но их также можно снять, очистить и переустановить. Ваш инженер-теплотехник посоветует вам лучший способ действий и соответственно заменит жиклер.

Чек на сквозняки

Это может показаться маловероятным, но из-за сквозняка контрольная лампа на вашем котле может погаснуть.Проверьте, нет ли сквозняков, зажгите свечу и посмотрите, не задует ли она. Сквозняк часто исходит из плохо закрытых окон или под дверями.

Проблему можно решить, защитив вашу собственность от сквозняков и надежно закрепив крышку котла.

Отрегулируйте пилотный световой клапан

Пламя вашей пилотной лампы присутствует, но слабое? Обратитесь к инструкциям производителя, чтобы найти винт на пилотном световом клапане.Это можно использовать для регулировки пламени. Следуя инструкциям, поворачивайте винт, пока пламя не станет синим и четким.

Контрольная лампочка на котле все еще не загорается? Если вы попытались повторно зажечь контрольный свет, вы проверили его на наличие сквозняков и отрегулировали контрольный свет, то, к сожалению, проблема может быть немного более серьезной.

Неисправность термопары

Если вы по-прежнему не можете зажечь пилот и котел не включается, возможно, проблема связана с термопарой, т.е.е. датчик, который открывает газовый клапан, когда загорается сигнальная лампа. По сути, это защитное устройство, предотвращающее утечку газа из котла при отсутствии контрольной лампы.

Если проблема связана с термопарой, она понадобится вам, чтобы осмотреть и, возможно, заменить ее инженером-теплотехником, зарегистрированным в Gas Safe.

Проблема с газовой арматурой

Ваш котел не включится, если есть проблема с газовой арматурой.Это часть, которая контролирует подачу газа в ваш котел. Если требуется больше тепла, клапан открывается, чтобы подать больше топлива. То же самое и с горячей водой.

Однако, если газовый клапан заблокирован, заклинивает или соединения повреждены, он не может выполнять свою работу правильно и, следовательно, может быть причиной того, что ваш котел не загорится. В большинстве случаев ваш котел будет отключен, чтобы предотвратить попадание в него слишком большого или слишком малого количества газа.

К сожалению, вы вряд ли сможете идентифицировать неисправный газовый клапан, а ремонтные работы потребуют опыта инженера, зарегистрированного в Gas Safe.Инженер-газовик сможет правильно отрегулировать или заменить вентиль, чтобы ваш котел вернулся в рабочее состояние.

Горелка заблокирована

Если нагар забивается в горелке вашего котла, ваш прибор может работать нестабильно или вообще перестать работать.

Наем инженера-теплотехника для очистки от нагара должно решить проблему. Однако, если срок службы вашей горелки подошел к концу, вам необходимо подумать о ее замене.

Замена горелки

стоит недешево, но вы можете подать заявку на страхование котла или гарантию. Если ваш котел старый и на него не распространяется гарантия, вы можете вместо этого рассмотреть возможность установки нового котла.

Котел не греет воду?

Если контрольная лампа котла горит, но горячая вода не поступает, стоит проверить, включены ли подача газа и воды.Аварии случаются, и иногда их отключают. Их повторное включение может сэкономить вам деньги и сэкономить неудобства, связанные с вызовом инженера.

Перезагрузите котел - Также стоит попробовать перезагрузить котел - при условии, что снаружи есть переключатель, к которому вы можете получить доступ. Следуйте инструкциям производителя. Никогда не снимайте кожух, так как это только территория, на которую зарегистрированы инженеры Gas Safe. Вмешательство во внутренние части вашего котла может потенциально подвергнуть опасности вас и тех, кто живет в вашем доме.

Проверьте настройки термостата. - Возможно, стоит проверить настройки термостата на случай отключения электричества или удара вашего устройства. Поверните термостат вправо, чтобы увидеть, есть ли у вас горячая вода. Если это сработает, вернитесь и сбросьте свой термостат до нормального значения.

Проверить часы / таймер - Если часы недавно переводились назад или вперед, ваши часы или таймер могут быть неправильными. Это может быть причиной отсутствия горячей воды.

Заметили оранжевый или желтый индикатор?

Если ваш котел воспламеняется, но вы замечаете оранжевый индикатор или желтый индикатор газа, возможно, вырабатывается окись углерода. Это ядовитый газ без запаха, который может быть смертельным.

Контрольная лампочка на вашем котле должна быть четкой и синей. Если он другого цвета, выключите котел и обратитесь к зарегистрированному инженеру по газовой безопасности для его проверки.

Консультация специалиста по котлу от Hometree

Мы надеемся, что это руководство помогло вам зажечь контрольную лампу котла и получить доступ к отоплению и горячей воде, которые вам требуются.

Уход за котлом с помощью Hometree? Позвоните нам, если не удается повторно зажечь контрольную лампу на своем котле. Если мы не сможем помочь вам по телефону, мы отправим одного из наших инженеров, имеющих регистрацию в Gas Safe, для осмотра вашего котла и проведения необходимого ремонта.

Схема деталей газового клапана Honeywell

Горелки, отверстия, газовые клапаны и пилотные клапаны; Комплекты для переоборудования; Манометры и предохранительный клапан; Гидроуровневые регуляторы; Серия PBC ™ Combi. Датчик пламени и воспламенитель; Серия PBC ™ Детали серии PSCII ™; Серия PSCII ™ Purefire® 50/80/110/140. Воздуходувки, газовые клапаны и вихревые пластины; Управление и дисплеи; Датчик пламени и воспламенитель; Разнообразный; Части; Poly ...

Купить оригинальные запчасти для увлажнителя воздуха для Honeywell HE240.Увлажнитель легко отремонтировать. 1 Детали для этой модели. Списки запчастей, фотографии, схемы и руководства по эксплуатации.

Примечания: Все управляемые клапаны имеют компрессионный фитинг 1/4 дюйма. Все клапаны VR поставляются с настройкой для природного газа, но могут быть переведены на сжиженный газ. VS820A1054 предназначен для природного газа. VS820A1336 предназначен для сжиженного газа. Клапаны VR имеют впускной и выпускной отводы давления. Клапаны VS820 имеют только выпускной отвод давления. Замена минивольтного газового клапана

Установите все необходимые элементы управления, такие как газовый регулятор, искровое зажигание, датчик пламени, термостат, ограничитель и трансформатор в соответствии с инструкции производителя.ПОДКЛЮЧИТЕ СИСТЕМУ. ОСТОРОЖНОСТЬ. 1. Проверьте электрическую схему, предоставленную производителем устройства, если таковая имеется, на наличие цепей, отличающихся от показанных схем подключения.

Я новичок в мире электрических вещей и хотел проверить электрическую схему другим взглядом и задать несколько вопросов по этому поводу, чтобы убедиться, что я не сожгу свой дом дотла. Я использую BCS-460 для управления 2 газовыми регулирующими клапанами Honeywell VR8200A2132, преобразованными для использования сжиженного нефтяного газа. Используемый трансформатор - Honeywell AT175A1008.

Газовый клапан, естественный IID, все, кроме SX210 (Honeywell VR8204A2266) 440-534-000 Газовый клапан, естественный IID, только SX210 (Honeywell VR8304M2105) 460-552-000 Газовый клапан, пропан IID, все пропановые котлы (Honeywell VR8204A2258) 440-535-000 IID Кабель зажигания S34 - S120 411-874-000 IID Кабель зажигания, S150, SX150 - SX210 460-531-000.IID Контроль зажигания ...

R-410A, продаваемый под торговыми марками AZ-20, EcoFluor R410, Forane 410A, Genetron R410A, Puron и Suva 410A, представляет собой зеотропную, но почти азеотропную смесь дифторметана (CH 2 F 2, называемый R-32) и пентафторэтан (CHF 2 CF 3, называемый R-125), который используется в качестве хладагента в системах кондиционирования воздуха.

Специалисты по газовым компонентам и системам сгорания Закрытие на Рождество 2020 ACCUTHERM INTERNATIONAL - специализированная компания, поставляющая высококачественные компоненты и инженерные услуги в газовый сектор.

Последовательность работы котла - устраните ее с помощью нашего приложения "Поиск неисправностей сантехников" для инженеров-теплотехников

Общая последовательность

  1. Котел в режиме ожидания
  2. Запрос запроса через комнатный термостат / таймер
  3. Циркуляционный насос работает - активация первичного реле протока, затем микровыключатель вверху с нормально разомкнутого на нормально замкнутый
  4. Переключающий клапан остается в положении «покоя» (порт центрального отопления только открытое)
  5. Печатная плата подает напряжение на вентилятор
  6. Вентилятор работает нормально
  7. Реле давления воздуха активируется из положения C и NC в положение C и NO (отправка сигнала обратно на печатную плату)
  8. Отключение при перегреве термостат проверяется на наличие замкнутой цепи (непрерывная цепь) Первичный термистор также проверяется на правильное тепловое сопротивление
  9. Генератор искры и электрод (ы) зажигания в норме
  10. Газовый клапан запитан и зажигается нормально (низкая скорость)
  11. Электрод обнаружения пламени в норме ( искрообразование - подтверждена ионизация)
  12. Газовый клапан разгоняется до диапазона номинального установленного давления (Регулируется с помощью термистора и потенциометра на стр.cb)
  13. Регулирующий термостат котла или комнатный термостат удовлетворены, или таймер выключает котел
  14. Работа вентилятора и насоса продолжает рассеивать остаточное тепло (время работы может варьироваться)
  15. Котел возвращается в режим ожидания

Горячая вода Режим

  1. Котел в режиме ожидания
  2. Требование вызвало активацию реле расхода горячей воды, затем микропереключатель, указанный выше, с нормально разомкнутого на нормально замкнутый (лопаточный, турбина, колесо или тип перепада давления)
  3. Насос работает, активируя первичное реле протока, затем микровыключатель вверху от Нет согласно NC
  4. Внутренняя гидросистема переключающих клапанов перемещается из положения «покоя» (порт центрального отопления открыт) в положение горячего водоснабжения (только порт на вторичный пластинчатый теплообменник открыт)

    Примечание: не все модели включают переключающий клапан и пластину на пластину

  5. Печатная плата подает напряжение на вентилятор
  6. Вентилятор работает нормально
  7. Реле давления воздуха активируется из положения C и NC в положение C и NO (отправка сигнала назад к печатной плате)
  8. C / H и H / W термостаты отключения от перегрева проверяются на замкнутый контур (непрерывный контур), первичный и вторичный Терморезисторы также проверяются на правильное термическое сопротивление
  9. Генератор искры и электрод (ы) розжига в норме
  10. Газовый клапан запитан и воспламеняется нормально (скорость воспламенения)
  11. Электрод обнаружения пламени в норме (искрообразование завершено - ионизация подтверждена)
  12. Газовый клапан регулируется в соответствии с к настройке расхода воды / желаемой температуры (регулируется с помощью термистора и потенциометра на стр.cb)
  13. Котел отключается, когда потребность в горячей воде удовлетворяется
  14. Выбег вентилятора и насоса продолжает рассеивать остаточное тепло (время работы может варьироваться)
  15. Котел возвращается в режим ожидания

Обратите внимание: Вышеуказанная последовательность работы как для горячей воды, так и для центрального отопления не идентичны для каждого котла , однако последовательность событий не будет развиваться дальше, если нет сигналов обратной связи или если они неверны.Смотрите также нашу страницу процедуры обслуживания котла.

Основные компоненты

  • Котел - Подробности см. В руководстве к котлу
  • Программатор
  • Зажигание - Электронный импульс, прямая искра и т. Д.
  • Теплообменник - однопроходный или перекрестный.
  • Насос - скоростной (одно-, двухскоростной, трехскоростной), модулирующий, сдвоенный насос и т.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
