Как защитить котел от конденсата

                      Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:
    • снижается КПД котла,
    • увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
    • из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда          напряжения и возможное растрескивание тела котла.
Ниже мы рассмотрим как защитить котел от холодной обратки.

Способ первый — идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).



Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру  котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен.  Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества .

Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт
Термостатический смесительный клапан ESBE VTC300
 — для подмеса в обратку котла мощностью до 30 кВт
Термостатический смесительный клапан ESBE VTC500 —
для подмеса в обратку котла мощностью от 30 до 150 кВт

          Клапан монтируется на байпасной линии между подачей и обраткой котла.



Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.

Подобный клапан выпускает Herz Armaturen — трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат — с отключаемым и фиксированным байпасом.



Схема применения трехходового смесительного клапана Heiz Антиконденсат

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):

       При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла. Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C

Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):
            При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.

             Если же вы не уверены в том какая температура смешения требуется — есть решение — трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.



           Данный клапан может быть установлен как для подмеса воды в обратку котла, так и для заполнения теплоаккумулятора, просто переверните клапан согласно инструкции.

                   Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.




Если Вы ошиблись с выбором температуры срабатывания клапана — можно докупить термопатрон для клапанов Herz и Esbe. В ассортименте нашего магазина патроны на температуру Т50°С, Т55°С, Т60°С, Т65°С.

При мощностях котельного оборудования от 150 кВт следует уже использовать варианты подмеса на основе связки — клапан + контроллер. Например резьбовые клапаны VRG 131 + контроллер CRA111, или фланцевые клапаны 3F + контроллер CRA121

Регулирующий клапан трёхходовой. Устройство, монтаж, нормы

   Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий. Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Сфера применения :
 — В автономных котельных трёхходовые клапаны применяются для управления системами отопления и горячего водоснабжения.

 — В схемах обвязки приточно-вытяжных установок, трёхходовые клапаны используют для управления процессом нагрева и охлаждения воздуха.
 — В бытовых двухконтурных котлах трёхходовой клапан, переключает подачу теплоносителя в контур с большим приоритетом, например для пикового нагрева воды или покрытия отопительной нагрузки.
 — В тепловых пунктах присоединённых к сетям централизованного теплоснабжения, смесительный трёхходовой клапан широкого применения не нашёл из-за невозможного ограничения расхода теплоносителя при сохранении коэффициента смешения, а разделительный трёхходовой клапан из-за перепуска теплоносителя из подающего трубопровода, в обратный.

Устройство трёхходового клапана

   Устройство трёхходового клапана седельной конструкции — на поступательно перемещающемся штоке закреплен затвор, который в крайнем верхнем положении перекрывает патрубок A, полностью открывая патрубок B, а в крайнем нижнем положении перекрывает патрубок B, полностью открывая патрубок A. Независимо от положения штока, расход теплоносителя через патрубок AB не изменяется (при условии правильного подбора клапана). Седельные трёхходовые клапаны управляются линейными электроприводами с поступательно перемещающимся штоком. Выбирая привод регулирующего клапана, следует иметь ввиду, что у большинства седельных клапанов при перемещении штока в низ, прямой ход (A) — открывается, а байпасный (B) — закрывается.

   Конструкция затвора седельного клапана зависит от необходимого закона регулирования по каждому из ходов и того предназначен клапан для разделения, либо для смешения потока. Порты B и A в седельных клапанах, могут иметь различную конфигурацию пары затвор – седло, что позволяет создать различную регулировочную характеристику для каждого из портов в зависимости от потребности объекта регулирования.
По сравнению с поворотным, седельный трёхходовой клапан обеспечивает более высокую точность регулирования, большую плотность перекрытия потока, способен работать при высоких температурах и перепадах давления регулируемого потока, но и цена его значительно выше.

Устройство поворотного трёхходового клапана:
   Устройство трёхходового клапана поворотной конструкции — на радиально вращающемся штоке c углом поворота 90° закреплён затвор, перекрывающий в крайнем левом положении порт B, а в крайнем правом – порт A. Независимо от положения штока, расход теплоносителя через порт AB остаётся постоянным (при условии правильного подбора клапана).
Поворотные трёхходовые клапаны управляются ротационными приводами с радиально вращающимся штоком.

   В конструкции трёхходового клапана предусмотрено три патрубка (хода):
 1. прямой ход, обозначается литерой — A – расход воды может изменяться в пределах от нулевого до максимального (AB) – патрубок может быть полностью перекрыт;

 2. байпасный ход (перпендикулярный), обозначается литерой – B – расход воды может изменяться в пределах от нулевого до максимального (AB) – патрубок может быть полностью перекрыт;
 3. общий вход/выход, обозначается литерами — AB – расход воды колеблется в зависимости от авторитета клапана, но полностью патрубок перекрыт быть не может.

   По типу присоединения к трубопроводу выпускают фланцевые трёхходовые клапаны и резьбовые. На трубопроводах с диаметром условного проходом до 65 мм, рабочим давлением до 16 бар и температурой до 130°C, как правило, устанавливают клапаны с резьбовым присоединением, а в остальных случаях с фланцевым.

Принцип работы трёхходового клапана

   Принцип работы трёхходового клапана заключается в разбивке циркуляционного кольца на контур с постоянным и переменным гидравлическим режимом. К патрубку с постоянным гидравлическим режимом присоединяют потребителей нуждающихся в качественном регулировании, а к патрубкам с переменным режимом, ветви с количественным регулированием.
   Основным отличием в работе трёхходовых клапанов, по сравнению с двухходовыми клапанами, является то, что при любом положении штока, расход через патрубок с постоянным гидравлическим режимом практически не изменяется, — клапан не может прекратить подачу теплоносителя. Патрубок с постоянным гидравлическим режимом на схемах обозначают литерами AB, а патрубки с переменным режимом литерами А и В.
   Упростить для понимания принцип работы трёхходового клапана, можно схематически заменив его двумя двухходовыми клапанами, работающими реверсивно, то есть открытие одного — приводит к закрытию другого. На схеме смесительный трёхходовой клапан заменён двумя двухходовыми клапанами.

    Все трёхходовые клапаны, по принципу действия делятся на смесительные и разделительные.
   Смесительный трёхходовой клапан — имеет два входа и один выход. Применяется, для качественного регулирования в системах отопления, за счёт смешения двух потоков теплоносителя с различной температурой. Качественное регулирование с поддержанием заданной температуры теплоносителя выходящего из порта AB, достигается изменением пропорции между теплоносителем поступающим из порта А и порта B. Некоторые типы смесительных трёхходовых клапанов, при соответствующей схеме установки, обеспечивают разделение потока.
   Разделительный трёхходовой клапан (распределительный) — имеет один вход и два выхода. Применяется, как правило, для количественного регулирования за счёт разделения потока теплоносителя, в схемах подогрева воды систем горячего водоснабжения, а также в узлах обвязки воздухонагревателей и воздухоохладителей. Вход распределительного клапана обозначают литерами AB, а выходы A и В.

Схемы установки трёхходовых клапанов

Схемы с трёхходовыми клапанами применяют в узлах управления:
   — Подключенных к безнапорному коллектору;
   — С низким перепадом давлений на вводе от источника тепла;
   — Температурным режимом источника тепла идентичным температурному режиму потребителя;
   — С необходимостью поддержания постоянной циркуляции в одном из контуров;
   — С необходимостью качественного регулирования за счёт смешения двух потоков теплоносителя;
   — С необходимостью количественного регулирования за счёт разделения потока теплоносителя.

   В тепловых пунктах присоединённых к сетям централизованного теплоснабжения, схемы установки смесительных трёхходовых клапанов не нашли широкого применения, из-за невозможного ограничения расхода теплоносителя c одновременным сохранением коэффициента смешения, а разделительные трёхходовые клапаны, из-за перепуска теплоносителя из подающего трубопровода в обратный.



   Обеспечивает качественное регулирование у потребителя. При этом расход теплоносителя у потребителя постоянный, а расход через источник может быть полностью перекрыт. Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю (гидравлической стрелке). Насос во вторичном контуре обеспечивает циркуляцию через потребителя и через источник.







  В случае прямого присоединения к источнику тепла на байпасном трубопроводе трёхходового клапана, подключённому к порту B, следует установить балансировочный клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. В противном случае расход теплоносителя в патрубке AB может существенно изменяться в зависимости от хода штока. Также следует иметь ввиду, что данная схема не исключает полного прекращения циркуляции теплоносителя через источник тепла, при подключении без гидравлического разделителя и собственного циркуляционного насоса в контуре источника.






   Не рекомендуется подключение трёхходового клапана по данной схеме к напорному коллектору или тепловым сетям, без устройств дросселирующих избыточный напор. В противном случае расход теплоносителя через патрубок AB может изменяться в широком диапазоне.








  Если по условиям работы источника допускается или даже приветствуется перегрев обрата, избыточный напор устраняют устройством перемычки параллельной подмесу трёхходового клапана в контуре источника.







Схема установки разделяющего трёхходового клапана

    Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника. Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя. Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора созданного циркуляционным насосом в контуре источника тепла.

 Схемы установки смешивающего трёхходового клапана на разделение

   Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим. Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.
На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника. При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.


   Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане. Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.



  Схему подключения трёхходового клапана разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя. Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.





Технические характеристики трёхходовых клапанов

Пропускная способность трёхходового клапана Kvs — значение коэффициента пропускной способности Kvs численно равно расходу воды через клапан в м³/ч с температурой 20°C при котором потери давления на нём составят 1бар. Как правило, значение коэффициента пропускной способности по ходу A-AB и B-AB у трёхходового клапана одинаково.

DN трёхходового клапана — номинальный диаметр отверстия в присоединительных патрубках. Все три патрубка клапана имеют одинаковый номинальный диаметр. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду трёхходового клапана. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».

PN трёхходового клапана — номинальное давление — наибольшее избыточное давление рабочей среды с температурой 20°C, при котором обеспечивается длительная и безопасная эксплуатация. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру клапана. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Динамический диапазон регулирования, это отношение наибольшей пропускной способности регулирующего клапана при полностью открытом затворе (Kvs) к наименьшей пропускной способности (Kv), при которой сохраняется заявленная расходная характеристика. Динамический диапазон регулирования ещё называют регулирующим отношением.

Так, например, динамический диапазон регулирования клапана равный 50:1 при Kvs 100, означает, что клапан может управлять расходом в 2м3/ч, сохраняя зависимости присущие его расходной характеристике.

Большинство регулирующих клапанов обладают динамическими диапазонами регулирования 30:1 и 50:1, но существуют и клапаны с очень хорошими регулирующими свойствами, их диапазон регулирования равен 100:1.

Авторитет трёхходового клапана — равен отношению потерь напора на клапане к потерям напора на клапане и регулируемом участке. Значение авторитета для трёхходовых клапанов определяет диапазон колебания суммарного расхода через порт АB.

10% отклонение мгновенного расхода через порт AB во время движения штока обеспечивается при следующих значениях авторитета:
 A+ = (0. 8-1.0) – для клапана с линейно/линейной характеристикой.
 A+ = (0.3-0.5) — для клапана с логарифмическо/линейной характеристикой.
 A+ = (0.1-0.2) — для клапана с логарифмическо/логарифмической характеристикой.

Для трёхходовых клапанов авторитет определяется для каждого из двух циркуляционных колец проходящих через порты A-AB и B-AB.

Расходная характеристика трёхходового клапана отображает зависимость изменения относительного расхода через клапан, от изменения относительного хода штока регулирующего клапана, при постоянном перепаде давления на нём. Тип расходной характеристики определяет форма пары затвор — седло.
Расходная характеристика регулирующего клапана

Линейная расходная характеристика — одинаковые приросты относительного хода штока вызывают одинаковые приросты относительного расхода.

Равнопроцентная расходная характеристика (логарифмическая) — зависимость относительного прироста расхода от относительного прироста хода штока — логарифмическая.

Параболическая расходная характеристика — зависимость относительного прироста расхода от относительного хода штока подчиняется квадратичному закону (проходит по параболе).

Так как у трёхходового клапана два затвора и два седла — расходных характеристик у него тоже две, первой обозначают характеристику по прямому ходу — (A-AB), а второй по перпендикулярному — (B-AB).



Линейно/линейная характеристика трёхходового клапана:

  Суммарный расход через патрубок АВ постоянен лишь при авторитете клапана равном 1, что обеспечить практически невозможно. Работа трёхходового клапана с авторитетом равным 0.1 приведёт к колебаниям суммарного расхода при перемещении штока, в диапазоне от 100% до 180%. Поэтому клапаны с линейно/линейной характеристикой применяются в системах нечувствительных к колебаниям расхода, либо в системах с авторитетом клапана не менее 0.8.







Логарифмическо/логарифмическая характеристика трёхходового клапана:

  Минимальные колебания суммарного расхода через патрубок AB в трёхходовых клапанах с логарифимическо/логарифмической расходной характеристикой наблюдаются при авторитете клапана равном 0. 2. При этом, снижение авторитета, относительно указанного значения — увеличивает, а повышение – уменьшает суммарный расход через патрубок АВ. Колебание расхода в диапазоне авторитетов от 0.1 до 1 составляет от +15% до -55%.









Логарифмическо/линейная характеристика трёхходового клапана:


   Трёхходовые клапаны с логарифмическо/линейной расходной характеристикой применяются если в циркуляционных кольцах проходящих через патрубки A-AB и B-AB необходимо регулирование по различным законам. Стабилизация расхода во время движения штока клапана происходит при авторитете равном 0.4. Колебание суммарного расхода через патрубок AB в диапазоне авторитетов от 0.1 до 1 составляет от +50% до -30%. Регулирующие клапаны с лограрифмическо/линейной расходной характеристикой получили широкое применение в узлах управления системами отопления и теплообменными аппаратами.







Рассчёт и подбор

  Бытует мнение, что подбор трёхходового клапана не требует предварительных расчётов. Это мнение основано на предположении, что суммарный расход через патрубок AB — не зависит от хода штока и всегда постоянен. В действительности, расход через общий патрубок AB колеблется в зависимости от хода штока, а амплитуда колебания зависит от авторитета трёхходового клапана на регулируемом участке и его расходной характеристики.

Расчёт трёхходового клапана выполняют в следующей последовательности:
 1. Подбор оптимальной расходной характеристики.
 2. Определение регулирующей способности (авторитета клапана).
 3. Определение пропускной способности и номинального диаметра.
 4. Подбор электропривода регулирующего клапана.
 5. Проверка на возникновение шума и кавитации.

Выбор расходной характеристики:

   Зависимость расхода через клапан от хода штока называют расходной характеристикой. Тип расходной характеристики определяет форма затвора и седла клапана. Так как у трёхходового клапана два затвора и два седла — расходных характеристик у него тоже две, первой обозначают характеристику по прямому ходу — (A-AB), а второй по перпендикулярному — (B-AB).

   Линейно/линейная. Суммарный расход через патрубок АВ постоянен лишь при авторитете клапана равном 1, что обеспечить практически невозможно. Работа трёхходового клапана с авторитетом равным 0.1 приведёт к колебаниям суммарного расхода при перемещении штока, в диапазоне от 100% до 180%. Поэтому клапаны с линейно/линейной характеристикой применяются в системах нечувствительных к колебаниям расхода, либо в системах с авторитетом клапана не менее 0.8.
   Логарифмическо/логарифмическая. Минимальные колебания суммарного расхода через патрубок AB в трёхходовых клапанах с логарифимическо/логарифмической расходной характеристикой наблюдаются при авторитете клапана равном 0.2. При этом, снижение авторитета, относительно указанного значения — увеличивает, а повышение – уменьшает суммарный расход через патрубок АВ. Колебание расхода в диапазоне авторитетов от 0.1 до 1 составляет от +15% до -55%.
   Логарифмическо/линейная. Трёхходовые клапаны с логарифмическо/линейной расходной характеристикой применяются если в циркуляционных кольцах проходящих через патрубки A-AB и B-AB необходимо регулирование по различным законам. Стабилизация расхода во время движения штока клапана происходит при авторитете равном 0.4. Колебание суммарного расхода через патрубок AB в диапазоне авторитетов от 0.1 до 1 составляет от +50% до -30%. Регулирующие клапаны с лограрифмическо/линейной расходной характеристикой получили широкое применение в узлах управления системами отопления и теплообменными аппаратами.

Расчёт авторитета:
   Авторитет трёхходового клапана равен отношению потерь напора на клапане к потерям напора на клапане и регулируемом участке. Значение авторитета для трёхходовых клапанов определяет диапазон колебания суммарного расхода через порт АB.
10% отклонение мгновенного расхода через порт AB во время движения штока обеспечивается при следующих значениях авторитета:
 A+ = (0.8-1.0) – для клапана с линейно/линейной характеристикой.
 A+ = (0.3-0.5) — для клапана с логарифмическо/линейной характеристикой.
 A+ = (0.1-0.2) — для клапана с логарифмическо/логарифмической характеристикой.

   Для трёхходовых клапанов авторитет определяется для каждого из двух циркуляционных колец проходящих через порты A-AB и B-AB.
Определив оптимальный диапазон авторитетов и расходную характеристику, определяют допустимый диапазон потерь давления на трёхходовом клапане и переходят к определению его пропускной способности.

Расчёт пропускной способности:
   Зависимость потерь напора на клапане от расхода через него, характеризуется коэффициентом пропускной способности Kvs. Значение Kvs численно равно расходу в м³/ч, через полностью открытый клапан, при котором потери напора на нём составят 1бар. Как правило, значение Kvs трёхходового клапана одинаково для хода A-AB и B-AB, но бывают клапаны и с различными значениями пропускной способности по каждому из ходов. Зная, что при изменении расхода в «n» раз потери напора на клапане изменяются в «n²» раз, не сложно определить требуемый Kvs регулирующего клапана подставив в уравнение расчётный расход и потери напора. Из номенклатуры подбирают трёхходовой клапан с ближайшим значением коэффициента пропускной способности к значению полученному в результате расчёта.

Подбор электропривода:
   Электропривод подбирается под ранее выбранный трёхходовой клапан. Электрические приводы рекомендуется выбирать из списка совместимых устройств, указанных в характеристиках клапана, при этом следует обратить внимание на:
  — Узлы стыковки привода и клапана должны быть совместимы.
  — Ход штока электропривода должен быть не менее хода штока клапана.
  —  В зависимости от инерционности регулируемой системы следует применять приводы с различной скоростью действия.
  — От усилия закрытия привода зависит максимальный перепад давления на клапане при котором привод сможет его закрыть.
  — Один и тот же электропривод обеспечивает перекрытие трёхходового клапана работающего на смешение и разделение потока, при разных перепадах давления.
 —  Напряжение питания и управляющий сигнал привода должны соответствовать напряжению питания и управляющему сигналу контроллера.
 Поворотные трёхходовые клапаны применяются с ротационными, а седельные с линейными электроприводами.

Расчёт на возможность возникновения кавитации:
   Кавитация – образование пузырьков пара в потоке воды проявляющееся при снижении давления в нём ниже давления насыщения водяного пара. Уравнением Бернулли описан эффект увеличения скорости потока и снижения давления в нём, возникающий при сужении проходного сечения. Проходное сечение между затвором и седлом трёхходового клапана является тем самым сужением, давление в котором может опуститься до давления насыщения, и местом наиболее вероятного образования кавитации. Пузырьки пара нестабильны, они резко появляются и также резко схлопываются, это приводит к выеданию частиц метала из затвора клапана, что неизбежно станет причиной его преждевременного износа. Кроме износа кавитация приводит к повышению шума при работе клапана.
Основные факторы, влияющие на возникновение кавитации:
 — Температура воды – чем она выше, тем большие вероятность возникновения кавитации.
 — Давление воды – перед регулирующим клапаном, чем оно выше, тем меньше вероятность возникновения кавитации.

   Допустимые потери давления – чем они выше, тем выше вероятность возникновения кавитации. Здесь следует отметить, что в положении затвора близком к закрытию дросселируемое давление на клапане стремиться к располагаемому давлению на регулируемом участке.

   Кавитационная характеристика трёхходового клапана – определяется особенностями дросселирующего элемента клапана. Коэффициент кавитации различен для различных типов регулирующих клапанов и должен указываться в их технических характеристиках, но так, как большинство производителей не указывают данную величину, в алгоритм расчёта заложен диапазон наиболее вероятных коэффициентов кавитации.
  В результате проверки на кавитацию может быть выдан следующий результат:
 «Нет» — кавитации точно не будет.
 «Возможна» – на клапанах некоторых конструкций возникновение кавитации возможно, рекомендуется изменить один из вышеописанных факторов влияния.
 «Есть» – кавитация точно будет, измените один из факторов влияющих на возникновение кавитации.

Расчёт на возникновение шума:
   Высокая скорость потока во входном патрубке трёхходового клапана может стать причиной высокого уровня шума. Для большинства помещений в которых устанавливаются регулирующие клапаны допустимый уровень шума составляет 35-40 dB(A) который соответствует скорости во входном патрубке клапана примерно 3м/c. Поэтому, при подборе трёхходового клапана не рекомендуется превышать выше указанной скорости.

Установка и монтаж трёхходового клапана

Правила установки трёхходовых клапанов:
  — До и после клапана следует установить манометры.
  — Перед трёхходовым клапаном должен быть установлен сетчатый фильтр.
  — Корпус не должен испытывать нагрузок кручения, растяжения, изгиба или сжатия.
  — Направление стрелки на корпусе должно совпадать с направлением потока среды в месте установки.
  — Для оптимального регулирования перед смешивающим трёхходовым клапаном необходимо дросселировать избыточный напор.
  — Муфтовую арматуру, в тепловых пунктах присоединённых к тепловым сетям, допускается устанавливать только по согласованию с теплоснабжающей организацией.
  — Установку трёхходового клапана следует выполнять на горизонтальном или вертикальном трубопроводе, таким образом, чтобы клапан не находился над электроприводом, если иное не оговорено инструкцией по монтажу.
  — Различные производители представляют различные данные, но в среднем, рекомендуется выдерживать прямые участки 5DN перед и 10DN после регулирующего клапана. В противном случае характеристики клапана могут отличаться от заявленных в техническом описании.

Последовательность паковки резьбового соединения

1. Взять прядь льняного волокна с таким количеством нитей, чтобы в скрученном состоянии её диаметр были примерно равен глубине резьбы на монтируемом элементе. Длина пряди должна обеспечивать количество подмотки в 1,5-2раза превосходящее число витков резьбы.
2. Отступив примерно 50-70 мм от начала пряди, следует слегка скрутить её, уложить в первый виток резьбы и удерживая её рукой, плотно намотать длинную ветвь пряди по часовой стрелке, укладывая её в каждый виток резьбы.
3. Дойдя до конца резьбы, продолжить намотку вторым слоем, перемещая витки к началу резьбы. Длина второго слоя намотки должна быть примерно равна 2/3 длины резьбы.
4. Оставшийся конец пряди (50-70мм) намотать аналогично по часовой стрелке, укладывая от конца резьбы к её началу.
5. Нанести слой герметика поверх подмотки.
6. Навернуть рукой сопрягаемые элементы. При правильной подмотке, монтируемый элемент должен завернуться на 1,5-2 оборота.
7. Гаечным ключом или динамометрическим продолжить наворачивание элемента. В случае, когда монтируемому элементу необходимо придать определённое положение, закончить наворачивание в необходимом для этого элемента положении.

Требования норм, касающиеся трёхходовых клапанов

   Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации трёхходовых клапанов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к трёхходовым клапанам применяемым в промышленности и технологических установках.
ДБН В.2.2-15 Жилые здания

Пункт 5 — ДБН В.2.2-15 Жилые здания
Инженерное оборудование зданий

СНиП 2.04.05 Отопление вентиляция и кондиционирование

Пункт 3.15 — Глава 3 Отопление
Системы отопления следует проектировать с установкой автоматических регуляторов теплового потока на абонентском вводе тепловой сети или в местной котельной. Если планировка здания позволяет расчленить систему отопления на фасадные ветви, обогревающие помещения одной ориентации, то регуляторы теплового потока должны устанавливаться на каждой фасадной ветви.
В системах отопления зданий, строящихся в районах, где имеются или проектируются объединенные диспетчерские системы, следует предусматривать устройства для получения и передачи на диспетчерский пункт информации об основных параметрах системы отопления в объёмах, определяемых службой диспетчеризации.

Пункт 3.16 — Глава 3 Отопление

Системы отопления общественных и производственных зданий с фиксированной продолжительностью рабочего дня должны проектироваться с устройствами уменьшения теплового потока в нерабочее время.

ГОСТ 12.2.063-81 Общие требования безопасности. Арматура промышленная трубопроводная
ГОСТ 12893-83 Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия
ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры
ГОСТ 24856-81 (ISO 6552-80) Арматура трубопроводная промышленная. Термины и определения
ГОСТ 4666-75 Маркировка и отличительная окраска. Арматура трубопроводная







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

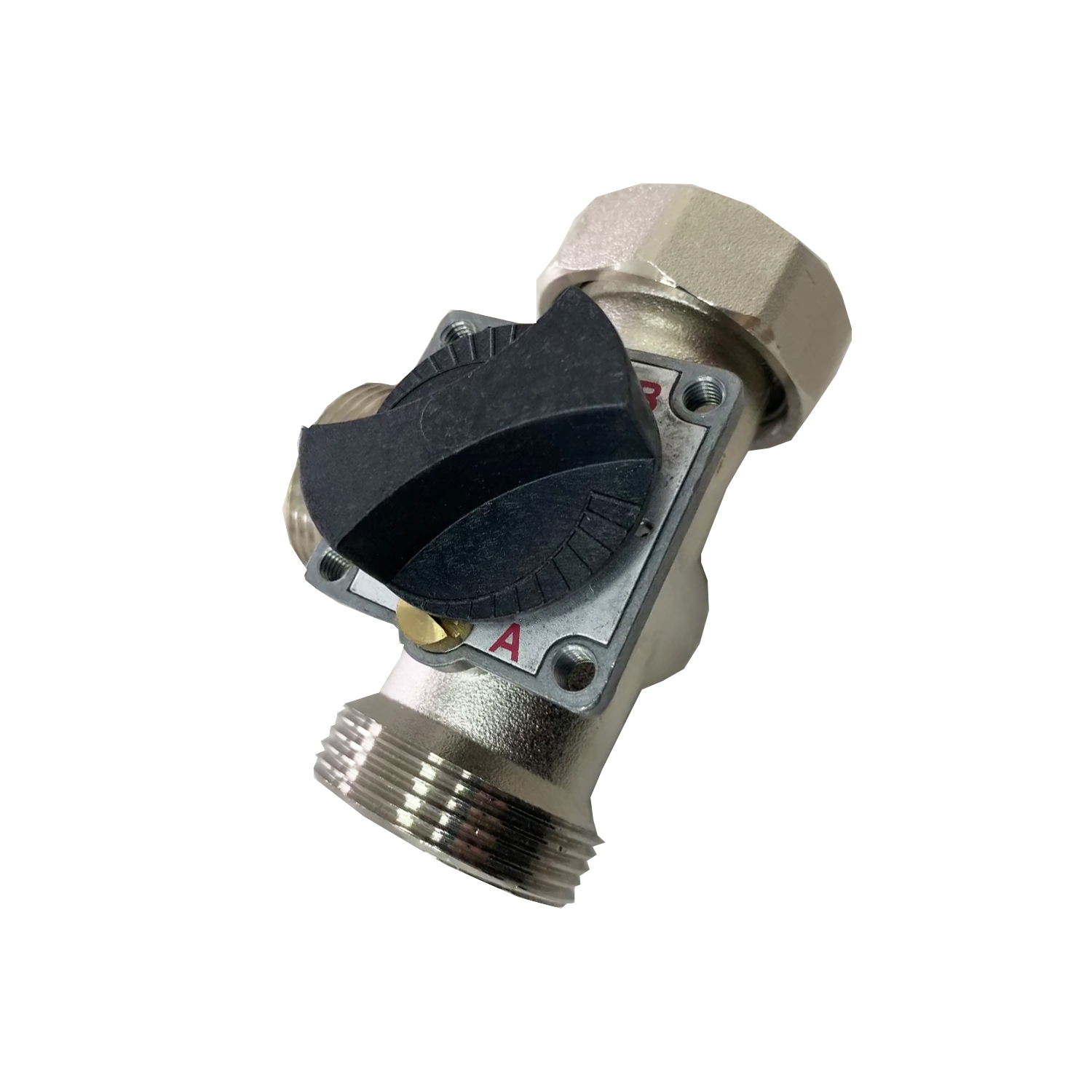

Трёхходовой 3-х ходовой смесительный клапан Stout 1″ 1/4 Kvs 15 м3/ч SVM-0003-013201

Артикул: SVM-0003-013201
  • Изготовитель: Stout

Цена: 6284 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 2 года

Сопутствующие товары

Аналогичные товары

Описание

Трёхходовой 3-х ходовой смесительный клапан Stout 1″ 1/4 Kvs 15 м3/ч SVM-0003-013201 представляет собой трёхходовой смесительный моторный поворотный клапан и предназначен для регулирования температуры теплоносителя, горячей воды или воздуха помещения в системах отопления и горячего водоснабжения зданий. Может управляться вручную или приводится в действие электроприводами Stout. Рабочей средой может служить вода или водные растворы гликолей (до 50%) с температурой до 110°C и давлением до 10 бар. Клапан снабжён чёрной рукояткой и шкалой с 7-ю делениями: 0, 1, 3, 5, 7, 9, 10. Пропускная способность трёхходового клапана Стаут составляет 15 м3/час. Смеситель имеет два входных патрубка с внутренней резьбой размера 1 1/4″ для подвода смешиваемой среды и один выходной того же диаметра. Весит изделие 1,273 кг.

Конструкция

1 — корпус из латуни CW617
2 — поворотный затвор из латуни CW614N
3 — шток из латуни CW617
4 — уплотнение штока из EPDM
5 — настроечная рукоятка из пластика ABS

Монтаж

3-х ходовой смесительный поворотный клапан может устанавливаться в любом положении, кроме позиции электроприводом вниз. Направление движения проходящей через клапан среды должно совпадать с направлением стрелок на его корпусе. Уплотнение резьбовых соединений следует выполнять материалами в соответствии с требованиями CП 73.1330.2012 «Внутренние санитарно-технические системы зданий».

При установке электропривода на клапан рукоятка ручного управления с клапана удаляется.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Технический каталог Stout (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSVM-0003
АртикулSVM-0003-013201
Типтрёхходовой смесительный клапан
Область применениясистемы горячего водоснабжения
системы отопления
Рабочая средавода, растворы гликолей (до 50%)
Температура регулируемой средыот 0°C до 110°C
Номинальное давление10 бар
Пропускная способность kvs15 м3/час
Тип соединениярезьба
Вид резьбывнутренняя
Размер резьбы1 1/4″
Диаметр условного прохода32 мм
Механизм регулировкивручную/электроприводом
Утечка через закрытый клапан0,1%
Угол поворота штока90°
Крутящий момент5 Н·м
Температура храненияот -20°C до 50°C
Материал корпусалатунь CW617
Материал штокалатунь CW617
Материал затворалатунь CW614N
Материал уплотнения штокаEPDM
Материал рукояткипластик ABS
H (см. схему)74 мм
h2 (см.схему)28 мм
h3 (см.схему)37 мм
Длина L (см.схему)85 мм
Вес1,273 кг
Официальная гарантия производителя2 года
Страна производстваИталия
Страна-родина брендаИталия

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!


«ГидроТепло» — официальный дилер ООО «ТЕРЕМ» по бренду STOUT

Регулируемый перепускной клапан Pondmaster 1/2 дюйма

Все имеющиеся на складе продукты обычно доставляются в тот же или на следующий рабочий день. В приведенной ниже таблице указана приблизительная* дата прибытия вашего заказа. См. специальные примечания ниже

* Даты доставки являются ориентировочными и могут меняться из-за невыполненных заказов, задержек с обработкой заказов, информации об оплате, таможенного оформления и различных задержек доставки, которые могут быть вне нашего контроля. Пожалуйста, обратитесь к странице конкретного продукта, где будет показана дополнительная информация, так как для некоторых товаров может потребоваться дополнительное время доставки или доставка напрямую от наших поставщиков. После того, как мы получим ваш заказ, с нашего веб-сайта автоматически будет отправлено электронное письмо с подтверждением заказа, в котором будет показано состояние запасов товара (ов) в вашем заказе. Рабочие дни с понедельника по пятницу, исключая праздничные дни. Когда ваш заказ будет отправлен, мы добавим ваш адрес электронной почты в программное обеспечение UPS, которое отправит вам информацию об отслеживании, чтобы вы могли отслеживать статус доставки онлайн в любое время! Вот ссылка на нашу полную информацию о доставке, включая карту транзита UPS: Щелкните здесь

Способ доставки Приблизительное время обработки Приблизительное время доставки Расчетная дата доставки
Экономичная доставка 1–3 рабочих дня при заказе до 12:00 по восточному поясному времени 2-10 рабочих дней
Наземный сервис То же на следующий день, если заказ сделан до 13:00 по восточному стандартному времени 2-7 рабочих дней
3 дня Выберите В тот же день, если заказ сделан до 13:00 по восточному поясному времени 3 рабочих дня
2-й день Ай В тот же день, если заказ сделан до 13:00 по восточному поясному времени 2 рабочих дня
Рейс следующего дня В тот же день, если заказ сделан до 13:00 по восточному поясному времени 1 рабочий день
Air Saver на следующий день В тот же день, если заказ сделан до 13:00 по восточному поясному времени 1 рабочий день до конца дня
Стандарт ИБП — Канада В течение 24–72 часов 5-10 рабочих дней

521619AC-Caleffi 521619AC Регулируемый 3-ходовой термостатический смесительный клапан 1″ Обратный клапан впуска пота 3Cv с манометром

В настоящее время на допуске доступно только количество 0. Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0 до того, как они исчезнут.

В настоящее время на допуске доступно только количество 0. Вы уже добавили максимально доступное количество.

Пожалуйста, нажмите кнопку «Купить сейчас» ниже, чтобы купить эти 0 до того, как они исчезнут.

В настоящее время на допуске доступно только количество 0. У вас уже есть количество 0 в вашей корзине.

Чтобы купить другой по распродажным ценам, нажмите кнопку «Купить сейчас» под номером

.

Вы уже добавили в корзину 0 единиц этого товара, которые у нас есть в наличии на распродаже для этого товара.

Если вы хотите купить больше, чем 0, у вас есть возможность купить из нашего ассортимента по обычной цене. У нас есть количество 0, доступное по обычной цене 0,00 долларов США за штуку.

Если вы хотите продолжить, вы можете сделать это, воспользовавшись ссылкой «Купить акции по обычной цене» ниже, или закрыть это всплывающее окно, чтобы купить до нулевого количества этого товара по распродажной цене.

В настоящее время у нас есть 0 для этого товара на распродаже по цене 0 долларов США.00/каждый.

Если вы хотите купить больше, чем 0, у вас есть возможность приобрести остаток из нашего ассортимента по обычной цене. У нас есть количество 0, доступное по обычной цене 0,00 долларов США за штуку.

Если вы хотите продолжить, нажмите кнопку «Купить обычные и распродажные акции» ниже. Это действие добавит 0 единиц, которые у нас есть в наличии по цене 0,00 долл. США за каждую, и единиц(и) по цене 0,00 долл. США за каждую в вашу корзину для оформления заказа.

Если вам нужны только 0 единиц по распродажной цене, нажмите кнопку «Купить только распродажу» ниже, и мы автоматически заполним поле количества для количества 0 по распродажной цене.

В настоящее время у нас есть 0 штук по распродажной цене. Вы уже добавили количество 0 в корзину.Вы можете добавить другое количество в корзину из раздела оформления. Чтобы добавить дополнительное количество в корзину, нажмите кнопку ниже.

Если вы хотите купить больше, чем 0, у вас есть возможность приобрести остаток из нашего ассортимента по обычной цене. У нас есть количество 0, доступное по обычной цене 0,00 долларов США за штуку.

Если вы хотите продолжить, вы можете сделать это, нажав кнопку «Купить инвентарь по обычной цене» ниже, или закрыть это всплывающее окно и ввести дополнительное количество этого товара, которое вы хотите купить по распродажной цене.

НОВИНКА: регулируемые решения для приоритетного управления потоком

Решения Sun обеспечивают простое и эффективное управление вспомогательной гидравлической мощностью ряда навесного оборудования для мобильного оборудования

Компания Sun Hydraulics разработала ряд стандартных готовых регулируемых решений для управления приоритетным потоком, которые уже нашли свое применение в управлении гидромолотами.В качестве контура приоритетного управления потоком он также предлагает гораздо более широкое применение в общем управлении навесным оборудованием и в приложениях, где требуется приоритетное управление потоком, например, приоритетное управление рулевым управлением и перемешивание бетона. Он также может функционировать в качестве разгрузочного клапана для насосов с постоянной производительностью в приложениях, требующих двух или более функций, управляемых одним насосом.

Это регулируемое решение для приоритетного управления потоком на базе Sun обеспечивает несколько существенных преимуществ:

  • Высококачественные, прочные клапаны LH** со всеми закаленными деталями
  • Значительное снижение перепадов давления в клапанах и полостях Sun
  • Цинк-никелевое покрытие для повышения коррозионной стойкости
  • Широкий выбор опций для различных приложений
  • Доступны версии из ковкого чугуна на 5000 фунтов на кв. дюйм (350 бар) и алюминия на 3000 фунтов на кв. дюйм (210 бар)
  • Варианты давления, выбираемые соленоидом
  • Дистанционно регулируемый привод XMD с электрогидравлическим регулятором потока (FPFK)

Эти контуры обеспечивают простой и эффективный способ подачи вспомогательной гидравлической энергии на навесное оборудование, такое как камнедробилки или гидравлические молоты, прикрепленные к мини-погрузчикам, экскаваторам-погрузчикам или экскаваторам. Конструкция гарантирует, что вы не потеряете мощность при выполнении основной функции из-за задействования вспомогательного цилиндра или двигателя. Вспомогательные функции не активны до тех пор, пока не будет удовлетворена приоритетная потребность, и при изменении давления нагрузки контуры поддерживают постоянный расход.

Ниже представлены три стандартные регулируемые модели управления приоритетом потока, в которых используются технологии Sun для эффективного управления навесным оборудованием мобильного оборудования. Кроме того, наша команда дизайнеров может настроить решение в соответствии с вашими конкретными потребностями.


Стандартные решения XP*B Priority Flow Control Solutions:
Регулируемое отверстие с помощью игольчатого клапана NF**

В XP*B коллектор управления приоритетным потоком делит входной поток порта P на приоритетный поток к порту CF, а избыточный поток направляется к порту EF. Приоритетный поток можно легко отрегулировать для конкретных применений с помощью игольчатого клапана NF**.

В рабочем режиме байпасный/ограничительный модулирующий элемент LHDA будет действовать как компенсатор давления, гарантируя, что поток к порту CF останется постоянным во время изменений давления.Это обеспечит очень стабильный расход для заданной настройки игольчатого клапана для управления гидравлическими молотами или отбойными молотками.

В этой конструкции разделение потока достигается с очень низкими потерями давления на игольчатом клапане и регулирующем элементе и не зависит от давления на портах CF и EF.

XP*B — стандартные модели

9007DB
КОД МОДЕЛИ МАКСИМАЛЬНЫЙ РАСХОД НА ВХОДЕ РАЗМЕРЫ ОТВЕРСТИЯ
05 XP 05 15 гал/мин (60 л/мин) 3/8″ BSP (SAE 8)
XPFB 30 гал/мин (120 л/мин) 1/2″ BSP (SAE 10)
XPHB 60 гал/мин (240 л/мин) 1″ BSP (SAE 16)
XPJB 120 гал/мин (480 л/мин) 1-1/4″ BSP (SAE 20)

XP*S Электромагнитное устройство сброса нагрузки:
Выбираемый приоритет потока с опцией ограничения давления

В этой конструкции, когда на трехходовой двухпозиционный золотниковый клапан DMBF-XNN серии FLeX подается питание, управление приоритетным потоком делит входной поток порта P на приоритетный поток в порт CF, а оставшийся поток направляется в порт ЭФ. Это позволяет оператору легко включать и выключать приоритетный поток. Приоритетный поток к порту CF можно отрегулировать с помощью игольчатого клапана NF**, а давление к этому порту можно отрегулировать с помощью предохранительного клапана.

Когда на DMBF не подается питание, весь поток будет перенаправлен из порта CF под давлением 100 фунтов на кв. дюйм (7 бар) в порт EF. Система достигнет максимального давления при максимальном расходе.

XP*S — модели сброса давления с электромагнитным управлением

XP

05
КОД МОДЕЛИ МАКСИМАЛЬНЫЙ РАСХОД НА ВХОДЕ РАЗМЕРЫ ОТВЕРСТИЯ
15 гал/мин (60 л/мин) 3/8″ BSP (SAE 8)
XPFS 30 гал/мин (120 л/мин) 1/2″ BSP (SAE 10)
XPHS 60 гал/мин (240 л/мин) 1″ BSP (SAE 16)
XPJS 120 гал/мин (480 л/мин) 1-1/4″ BSP (SAE 20)


Пропорциональный XP*P с дистанционной регулировкой Решение:
Электропропорциональное управление потоком с помощью клапана FP** и привода XMD


Этот электрогидравлический коллектор управления приоритетным потоком делит входной поток порта P на приоритетный поток к порту CF, а избыточный поток идет к порту EF. Он обеспечивает электропропорциональное приоритетное управление потоком с помощью электропропорционального дроссельного клапана FPFK с контролем обратного потока в сочетании с приводом электрогидравлического клапана XMD.

Когда на клапан FPFK поступает сигнал пропорциональной команды, выходной сигнал управляемого приоритетного порта начинает увеличиваться пропорционально предоставленному сигналу. LHDA действует как компенсатор давления, гарантируя, что поток к порту CF остается постоянным при изменении давления. Это обеспечит очень стабильный непрерывный поток для данного командного сигнала для управления даже самыми требовательными приложениями, такими как гидравлические молоты и отбойные молотки.

Клапан FPFK обеспечивает оптимальную производительность в сочетании с настроенным на заводе XMD. Использование драйвера XMD в сочетании с FPFK предоставит пользователю максимальный контроль над командами и простоту настройки с помощью бесплатного мобильного приложения XMD, доступного для устройств Apple и Android.

Сэкономьте время и деньги и используйте нашу уникальную, настроенную на заводе, оптимизированную электрогидравлику прямо из коробки.

XP*P – пропорциональные модели с дистанционной регулировкой

DP XP
КОД МОДЕЛИ МАКСИМАЛЬНЫЙ ПОТОК НА ВХОДЕ РАЗМЕРЫ ОТВЕРСТИЯ
05 15 гал/мин (60 л/мин) 3/8″ BSP (SAE 8)
XPHP 40 гал/мин (160 л/мин) 3/4″ BSP (SAE 12)


Чтобы узнать больше о наших стандартных регулируемых регуляторах потока с приоритетом или обсудить индивидуальное решение для вашего приложения, обратитесь к местному авторизованному дистрибьютору Sun.

Последние новости

Узлы клапанов регенерации Sun

30 сентября 2021 г.

Увеличьте производительность и сократите время цикла без ущерба для контроля и точности. Добавьте к этому непревзойденное качество Sun и великолепную поддержку клиентов, и вы получите выгодное решение.

Прецизионный электропропорциональный обратный предохранительный клапан

22 июня 2021 г.

Плавное и точное управление скоростью вентилятора с сбросом полного потока для защиты системы в случае остановки двигателя вентилятора

Прочная и надежная электрогидравлика

12 апреля 2021 г.

Более 40 электрогидравлических клапанов, обеспечивающих более длительный срок службы, лучшую производительность и качество Sun.

Основные моменты

Использование Sun в основе гидравлических систем рекуперативного торможения

21 июня 2017 г.

Lightning Systems выбирает Sun для своих гибридных систем для транспортных средств средней и большой грузоподъемности

Вентиляционные предохранительные устройства с электромагнитным управлением

06 апреля 2010 г.

Стандартные комплекты клапанов

позволяют экономить энергию и тепло, обеспечивая разгрузку системы и разгрузку насоса

Защитите контуры гидростатической трансмиссии с помощью системы Sun Delayed Shift Hot Oil Shuttle.

18 августа 2008 г.

Челночные клапаны горячего масла Sun с задержкой переключения помогают защитить компоненты контура гидростатической трансмиссии.

Посмотреть все особенности

3-ходовой клапан с регулируемым давлением и пилотным управлением для скрытого монтажа

Детали адреса

Пожалуйста, выберите страну Страна * Пожалуйста, выберите CountryUnited KingdomUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство OfBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBrazilBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканскую RepublicChadChileChinaColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCôte D’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKo Субъективная, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint BarthélemySaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwan , Провинция КитаяТаджикистанТанзания, Объединенная Республика ТаиландТимор-ЛештиТогоT ongaТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, U. С.Уоллис и ФутунаЙеменЗамбияЗимбабве

Пожалуйста, подтвердите, что вы не робот.

Нам не удалось подтвердить вашу личность, подтвердите, что вы не робот.

Отправлять

Двойной запорный клапан | Гидравлический | ЗАПОРНЫЙ КЛАПАН

Запорные клапаны Metro

представляют собой обратный клапан с пилотным управлением, предназначенный для блокировки гидравлического цилиндра и предотвращения его дрейфа из-за утечки гидравлической жидкости из-за направляющего гидрораспределителя, находящегося в нейтральном положении, изношенных гидравлических клапанов или даже повреждения шланга.

Двойные запорные клапаны: 407, 408 и 409 блокируют гидравлический цилиндр в обоих направлениях.

Однозапорные клапаны: 411 и 412 блокируют гидравлический цилиндр в одном направлении.

приложений:

  • Погрузчики, выносные опоры, экскаваторы-погрузчики, рабочие платформы и краны.
  • Любой гидравлический контур, в котором вы хотите удерживать цилиндр на месте без гидравлической утечки.

Характеристики:

  • Рассчитан на 3000 фунтов на кв. дюйм (207 бар)
  • Разработан для рабочих температур от -22° до 194°F (от -30° до 90°C)
  • Сделано в США
  • Быстрая 10-дневная доставка
Doering разрабатывает и производит прецизионные клапаны и насосы. Многие из наших продуктов рассчитаны на высокое давление, без утечек и изготавливаются из различных материалов, включая нержавеющую сталь. Мы постоянно добавляем новые продукты, поэтому Пожалуйста, свяжитесь с нами, если вы не можете найти то, что ищете.
Символ Описание Технические характеристики Поток Полость 3D модель
Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной, регулируемый с обеих сторон, 1/4″-18 NPT
Артикул №: 407-02
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной, регулируемый с обеих сторон, 3/8″-18 NPT
№ по каталогу: 407-03
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной — регулируемый с обеих сторон, 1/2″ — 14 NPT
№ по каталогу: 407-04
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной, регулируемый с обеих сторон, 3/4″-14 NPT
Артикул №: 407-05
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной, регулируемый с обеих сторон, № 6 SAE, 9/16-18
Деталь №: 407-06
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, Обратный клапан с двойным пилотным управлениемДвойной, регулируемый с обеих сторон, #8 SAE, 3/4″ — 16
Номер по каталогу: 407-08
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной односторонний регулируемый, 1/4″-18 NPT
Артикул №: 408-02
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной односторонний регулируемый, 3/8″-18 NPT
Артикул №: 408-03
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной односторонний регулируемый, 1/2″ — 14 NPT
Артикул №: 408-04
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной односторонний регулируемый, 3/4″-14 NPT
Артикул №: 408-05
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной односторонний регулируемый, #6 SAE, 9/16-18
Деталь #: 408-06
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, Обратный клапан с двойным пилотным управлениемДвойной односторонний регулируемый, #8 SAE, 3/4″ — 16
Деталь #: 408-08
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, Обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, #4 SAE, 7/16″-20
Деталь #: 409-01
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, Обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, 1/4″-18 NPT
Артикул №: 409-02
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, 3/8″-18 NPT
Артикул №: 409-03
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, 1/2″ — 14 NPT
Артикул №: 409-04
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, 3/4″-14 NPT
Артикул №: 409-05
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, Обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, #6 SAE, 9/16-18
Деталь №: 409-06
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Двойной запорный клапан, Обратный клапан с двойным пилотным управлениемДвойной нерегулируемый, #8 SAE, 3/4″ — 16
Деталь #: 409-08
Запорный клапан, Гидравлический обратный клапан с пилотным управлением 30 гал/мин 3D модель

Цельный тарельчатый обратный клапан из нержавеющей стали, регулируемое давление, 1/4 дюйма MNPT, от 0,21 до 3,5 бар (от 3 до 50 фунтов на кв. дюйм, ман.) | Тарельчатые обратные клапаны, серии C, CP, CH | Обратные клапаны | Клапаны

Цельный тарельчатый обратный клапан из нержавеющей стали, регулируемое давление, 1/4 дюйма.MNPT, от 3 до 50 фунтов на кв. дюйм (изб.) (от 0,21 до 3,5 бар) | Тарельчатые обратные клапаны, серии C, CP, CH | Обратные клапаны | Клапаны | Свагелок text.skipToContent text.skipToNavigation Посмотреть САПР

CAD Отказ от ответственности: Этот шаблон был подготовлен в информационных целях. Размеры шаблона приведены только для справки и могут быть изменены. Дополнительную информацию см. в каталогах продукции Swagelok. Каждый читатель шаблона должен проконсультироваться со своим квалифицированным инженером, прежде чем использовать шаблон целиком или какую-либо его часть.

Безопасный выбор продукта Выбор безопасного продукта

Необходимо просмотреть полное содержание каталога, чтобы разработчик системы и пользователь могли сделать безопасный выбор продукта.При выборе продуктов необходимо учитывать конструкцию всей системы, чтобы обеспечить безопасную и бесперебойную работу. Функционирование, совместимость материалов, соответствующие характеристики, правильная установка, эксплуатация и техническое обслуживание являются обязанностями проектировщика и пользователя системы.

Предупреждение

Предупреждение: Не смешивайте и не заменяйте изделия или компоненты Swagelok, на которые не распространяются стандарты промышленного дизайна, включая торцевые соединения трубных обжимных фитингов Swagelok, с изделиями или компонентами других производителей.

Деталь №: SS-4CPA2-3

Очистить все

Нержавеющая сталь 316

Материал корпуса

1/4 дюйма

Соединение 1 Размер

Наружная резьба NPT

Соединение 1 Тип

1/4 дюйма

Соединение 2 Размер

Наружная резьба NPT

Соединение 2 Тип

Стандартная очистка и упаковка (SC-10)

Процесс очистки

Фторуглерод ФКМ

Материал уплотнительного кольца

от 3 до 50 фунтов на квадратный дюйм (0. от 21 до 3,5 бар, от 0,021 до 0,35 МПа)

Давление открытия Очистить все
Регулируемое давление

Управляйте обратным потоком в системах общего назначения и в системах с высокой чистотой с помощью обратных клапанов Swagelok с различными регулируемыми и фиксированными значениями давления срабатывания.

Специальная очистка и упаковка SC-11, спецификация SCS-00011, редакция A

В этом документе изложены рекомендации, используемые компанией Swagelok® и ее поставщиками для обеспечения соблюдения требований к чистоте продукции, изложенных в ASTM G93, уровень C.Применение документа ограничено смачиваемыми компонентами системы. Этот документ должен использоваться вместе с каталогами продукции, техническими бюллетенями и отчетами.

Технический бюллетень по размерам клапанов

Размер клапана часто описывается номинальным размером торцевых соединений, но более важной мерой является расход, который может обеспечить клапан. А определение расхода через клапан может быть простым.

Атрибут Значение
Материал корпуса Нержавеющая сталь 316
Процесс очистки Стандартная очистка и упаковка (SC-10)
Соединение 1 Размер 1/4 дюйма.
Соединение 1 Тип Наружная резьба NPT
Соединение 2 Размер 1/4 дюйма
Соединение 2 Тип Наружная резьба NPT
Давление открытия от 3 до 50 фунтов на кв. дюйм (от 0,21 до 3,5 бар, от 0,021 до 0,35 МПа)
CV Максимум 0.35
Электронный класс (4.1) 37010801
Электронный класс (5.1.4) 27300400
eКласс (6.0) 27300601
eКласс (6.1) 27300601
Материал уплотнительного кольца Фторуглерод FKM
Номинальное давление при комнатной температуре 3000 PSIG при 100°F /206 БАР при 37°C
Отделка поверхности Стандарт
Тестирование Без дополнительного тестирования
UNSPSC (10.0) 40141641
UNSPSC (11.0501) 40141641
UNSPSC (13.0601) 40141641
UNSPSC (15. 1) 40141641
UNSPSC (17.1001) 40141600
UNSPSC (4.03) 40141601
UNSPSC (PGE) 401416АЛ
UNSPSC (SEQIRUS) М4170
UNSPSC (SWG01) 40141641
Выберите новый продукт с похожими характеристиками
Чертежи
Посмотреть САПР

CAD Отказ от ответственности: Этот шаблон был подготовлен в информационных целях.Размеры шаблона приведены только для справки и могут быть изменены. Дополнительную информацию см. в каталогах продукции Swagelok. Каждый читатель шаблона должен проконсультироваться со своим квалифицированным инженером, прежде чем использовать шаблон целиком или какую-либо его часть.

Этот процесс может занять несколько минут.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
