Реле давления воды не срабатывает. Настройка насосной станции в деталях

Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

установка емкости либо устройство бассейна, наполняемого привозной водой;
бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую.

Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

емкость гидроаккумулятора недостаточна;
напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
диапазон температур окружающего воздуха — от 0 до +40 °С;
минимальный перепад давлений — 1 Бар;
напряжение питания — 220 В;
диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать .

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы . Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

большая гайка настраивает нижние показатели давления;
а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Она включает в себя следующие этапы:

Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.

Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке . Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм., реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

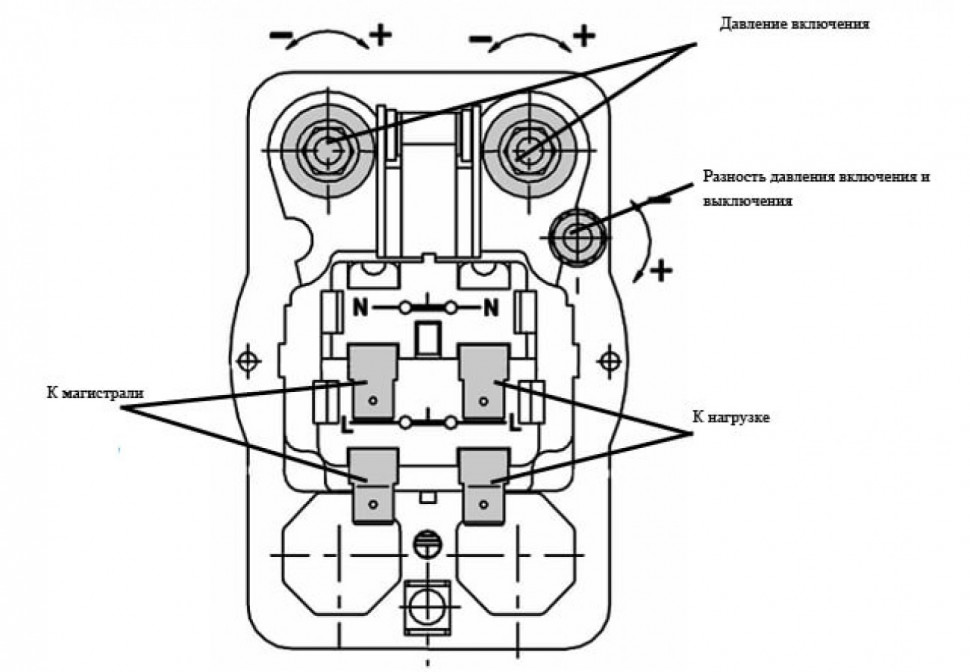

Узел в разобранном виде выглядит следующим образом:

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции — ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.

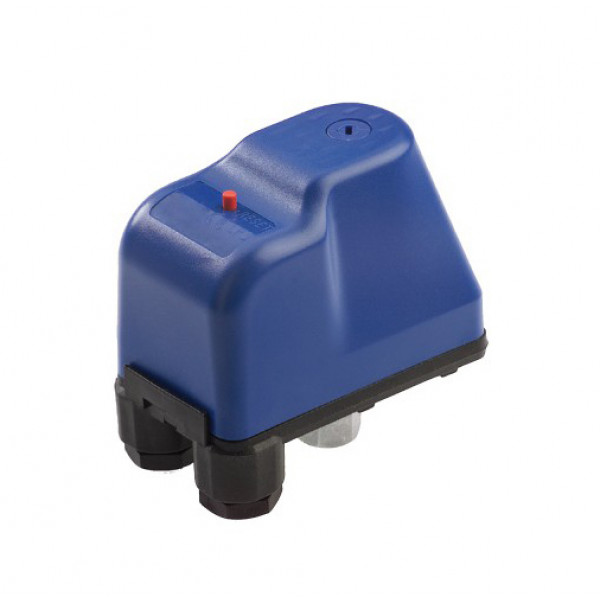

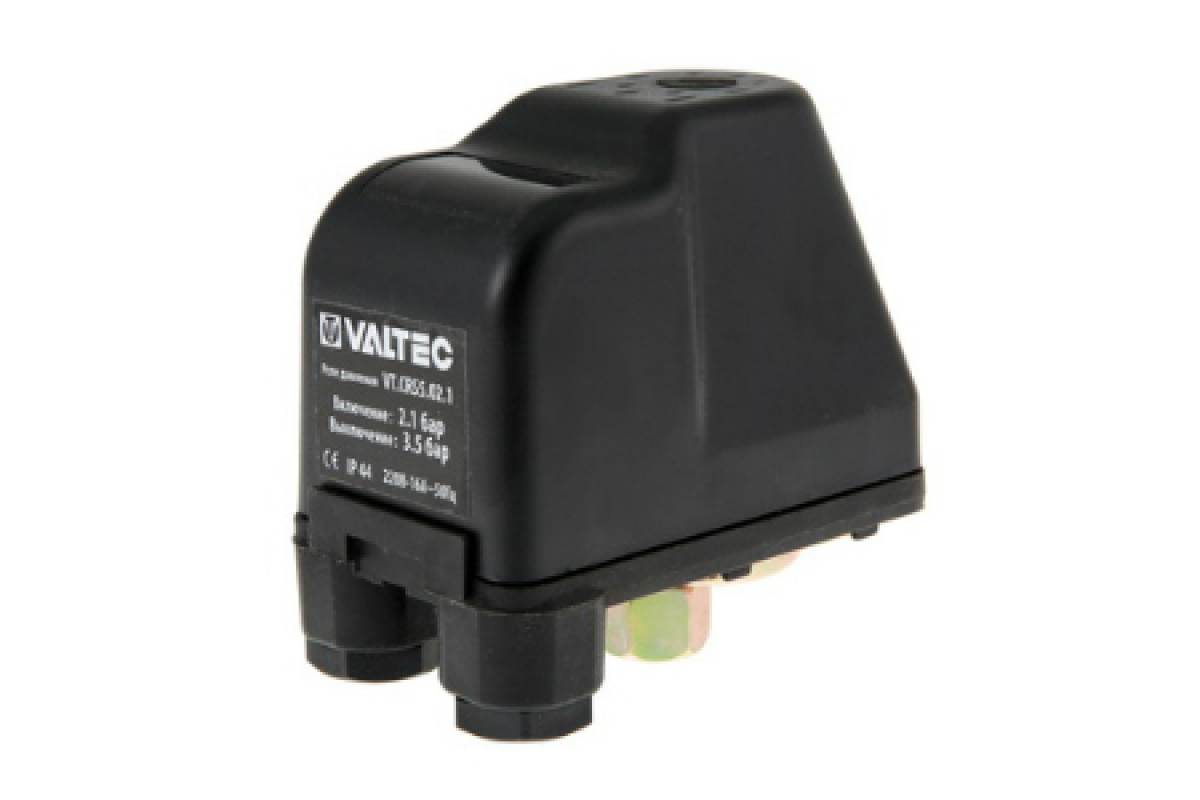

Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает

Как действует реле давления для насосного агрегата:

Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
Пружинные регуляторы уравновешивают действие поршня.

По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

Открываем нижний кран и ждем, когда вытечет вся вода.
Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше — стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

Открываем нижний кран, чтобы вытекла вода из системы.
Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме — запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т.д.

1 Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

1.1 Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

1.2 Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установить необходимый напор.
Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

1.3 Регулировка реле давления Насосной станции (видео)

1.4 Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание ! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

2.1 Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» — проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

отключите питание устройства;
попробуйте руками провернуть вал мотора;
если он не крутится – проблема в пусковом конденсаторе;
выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях такое бывает:

в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

2.3 Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частных домах, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, управляет забором воды в бак по заранее заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая. Четких рекомендаций не предусмотрено, поэтому процедура осуществляется в пределах установленных норм и инструкций и, как правило, своими руками.

Насосная станция – оптимальное решение для бесперебойной подачи воды в частных домах и загородных коттеджах.

Она в автоматическом режиме обеспечивает забор жидкости из скважины или колодца, предоставляя ее потребителю в том количестве, в котором ему необходимо, за счет поддержки требуемого давления в системе и выступая в качестве его регулятора.

Устройство представляет собой набор компонентов (ресивер, гидроаккумулятор, реле и т.д.), конструктивно соединенных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, и в целом о контроле за бесперебойной работой насосной станции, то данные функции выполняет реле давления.

Обычно реле изготавливают в виде блока небольшого размера с пружинами регулировки минимального и максимального давления, напряжение которых настраивается при помощи специальных гаек.

С нижней части металлического основания крепится мембрана с крышкой, поршнем, быстросъемной гайкой для прикручивания к переходнику насосного оборудования.

С верхней стороны прибора, кроме пружин, располагается контактная группа и клемная колодка (для монтирования к сети, насосу и заземление).

Он заключается в том, что под влиянием воды, которая поступает из насосной станции, мембрана оказывает давление на поршень. Оно заставляет работать контактную группу, установленную на металлической плоскости, имеющей 2 шарнира.

Исходя из ее положения, контакты замыкаются и размыкаются, а насос включается и отключается. Пружина большого регулятора устройства оказывает воздействие на платформу группы контактов, приводя в равновесие давление поршня.

При ослаблении давления платформа опускается под действием пружины, замыкая контакты, отчего срабатывает автоматическое включение насоса.

Действие пружины малого регулятора тоже напрямую зависит от давления воды, но находится она на большем расстоянии от шарнира, поэтому порядок ее работы включается не сразу, а только тогда, когда платформа подымается на определенную высоту.

Функционирование электрической составляющей зависит от шарнира с небольшой пружиной. В конструкции все установлено так, что шарнир и платформа не могут одновременно находиться в одной плоскости.

Если платформа подымается выше шарнира, то контакты перемещаются вниз, а при ее движении вниз, контакты перещелкиваются в верхнее положение.

Плоскость шарнира находится выше основания пружины малой регулировки, что обеспечивает возможность поднятия платформы до этой величины, без размыкания контактов.

А в случае его достижения, контакты размыкаются под действием пружин, обеспечивая включение насоса и подачи воды в емкость гидроаккумулятора.

В этом и заключается принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «нижнее давление», а малый за его разницу на включение и выключение насоса.

Первая регулировка давления реле должна осуществляться в процессе сборки и подключения к насосной станции.

Важно! От правильности ее проведения во многом зависит дальнейшее удобство эксплуатации всей водопроводной системы конкретного объекта.

Изначально необходимо проверить уровень давления, который был сформирован в баке в процессе изготовления насосной станции. Как правило, оно равно 1,5 атмосфер для включения и 2,5 атмосфер для отключения насоса.

Поверка осуществляется при пустом баке, без воды и подключения оборудования к электрической сети, обыкновенным механическим манометром. Для этого необходимо открыть золотник в баке, присоединить к нему устройство и замерить показатели.

Настройка реле давления насосной станции в данном случае осуществляется, когда потребителя не устраивает регулировка оборудования, произведенная в процессе его сборки.

Процедуру можно провести своими руками, для чего потребуется отвертка и гаечный ключ для снятия крышки прибора и откручивания (закручивания) гаек регулятора. Реле должно находиться не под напряжением.

Снимается его крышка, после чего его можно отрегулировать, исходя из преследуемой цели — повышение, понижение давления или настройка диапазона срабатывания.

Повышение или уменьшение давления осуществляется посредством откручивания или закручивания гайки большого регулятора. После осуществления операции устройство приводится в исходное положение и проводится проверка. Нужно включить напряжение, открыть кран и при помощи манометра определить, при каком давлении насос начинает функционирование. После закрытия крана проверяется показатель давления в момент прекращения работы насоса. Если показатели не устраивают, то вся процедура осуществляется повторно. Наглядно посмотреть регулировку можно на тематическом видео в интернете.
Принцип изменения диапазона срабатывания реле. При нормальных показателях нижнего давления, уменьшение или увеличение верхнего осуществляется при помощи второго (малого) регулятора. Затягивая его гайку по часовой стрелке, верхнее давление будет расти, а показатель нижнего останется на прежнем уровне. При откручивании гайки, разница между обоими показателями будет увеличиваться или уменьшаться. После настройки осуществляется проверка и при необходимости процедура повторяется.

Интересно! Когда одновременно нарушены показатели давления и принцип изменения диапазона устройства, то в первую очередь выполняется регулировка большим регулятором, а после этого малым, не забывая про постоянный контроль при помощи манометра.

Важные моменты в процессе регулировки

Установка верхнего давления не должна превышать 80% от его максимального показателя, которое предусмотрено характеристиками реле. Если уровень давления не устраивает, то лучше всего приобрести устройство, которое имеет более высокие рабочие показатели.
Перед увеличением давления включения насоса также необходимо проверить его характеристики на предмет, сможет ли он развить такие показатели. В таком случае насос не сможет его создать и будет работать постоянно, поскольку реле просто не сможет его выключить.
До упора гайки закручивать не стоит, иначе устройство попросту перестанет срабатывать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа данного компонента насосной станции также зависит от давления воздуха, но его регулировка при помощи реле не осуществляется. Оно, как и прежде, будет работать даже при отсутствии гидроаккумулятора, вне зависимости от наличия воздуха.

Бак ресивер без воздуха будет полностью заполнен водой, уровень верхнего давления будет мгновенно повышаться, что приведет к остановке работы насоса.

Пониженное давление будет способствовать тому, что мембрана существенно растянется, а при повышенном бак ресивер будет недостаточно заполнен водой, так как лишнее давление воздуха будет ее постоянно вытеснять.

Важно! Для полноценной и бесперебойной работы насосной станции, регулярной подачи воды и продолжительной службы мембраны ресивера, показатель давления должен быть примерно на 10% меньше нижнего.

В этом случае воды в гидроаккумуляторе будет достаточно, и мембрана не будет растягиваться. Насосная станция спокойно работает в режиме автоматики и отключается с тем интервалом, который указан в его технических характеристиках.

Видео по данной теме широко представлено в сети, поэтому осуществить вышеперечисленные процедуры вполне под силу каждому пользователю насосного оборудования своими руками.

Почему не включается насос после падения давления

У нас вода идёт по времени. Когда заканчивается вода в системе, начинает работать насос и подаётся вода с бака. Но часто вода заканчивается, а насос после падения давления не включается. Приходится его несколько раз выключать и включать. У нас стоит насос с автоматической регулировкой давления. Что может быть?

Алексей

Ответ эксперта

Алексей, описанная Вами проблема указывает на неисправность реле давления. Тем не менее не пытайтесь сразу же произвести его замену новым устройством, попробуйте отремонтировать то, что есть. Для этого полностью обесточьте систему подачи воды и снимите крышку прибора автоматического включения. Очень часто нечёткое срабатывание вызвано подгоранием контактов электрического реле или окислением деталей механической части.

Для устранения подобных неполадок очистите все элементы механизма включения (пружины, рычаги, направляющие) и смажьте техническим вазелином. Контактные площадки необходимо зачистить наждачной бумагой «нулевого размера», то есть марки P600-P800 по новому ГОСТ или М20-М40 по старому стандарту. Как правило, после этого реле давления начинает работать нормально.

Ещё одной причиной неправильного срабатывания является повреждение диафрагмы включателя. Заменить её исправной деталью можно, однако для этого потребуются минимальные слесарные навыки. Если они у Вас есть, то справиться с задачей будет несложно.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Почему не включается насосная станция: самые частые причины

В этой статье разберём причины поломок насосной станции. Правильно определив причину, можно оценить стоимость затрат на восстановление работоспособности насосной станции.

Насосная станция (или, как её ещё называют, насос-автомат) – это один из самых удобных, практичных и недорогих способов организовать водоснабжение в доме, коттедже, офисе, или производственном здании.

При этом применяют оборудование различных фирм.

Конструкция насосных станций различных производителей примерно одинаковая (за исключением дорогих и эксклюзивных моделей с частотными преобразователями).
Поэтому, при выяснении, почему не включается насосная станция, причины отказов будут одинаковые независимо от производителя.

Пример установки насосной станции Джамбо 70/50

Итак, почему же насосная станция может отказаться включаться и перекачивать воду.
Причин может быть несколько.
Для начала, разберём: почему чаще всего не включается насосная станция.

Не запускается двигатель

Самая банальная причина, почему насосная станция долго не включается, является банальное отсутствие питания на двигателе.

Неисправность возникает, если:

Не поступает электроэнергия из-за неисправностей в вилке или розетке, перетёрся шнур питания, отгорели провода на клеммах мотора.
Окислились контакты реле давления. После зачистки наждачной бумагой работоспособность восстанавливается.
Обрыв в обмотках двигателя. Целостность проверяют тестером. Если диагноз подтвердился или есть запах горелой изоляции мотор заменяют или отдают на перемотку.
Вышел из строя ротор двигателя. Его также проверяют тестером, при необходимости – ротор нужно заменить.
Пусковой конденсатор не функционирует из-за потери ёмкости или внутреннего замыкания. После проверки тестером, конденсатор меняют на исправный.

Взрывной чертёж насосной станции Джамбо 70/50

Мотор гудит, но не вращается

Такая ситуация характерна для сельской местности, где напряжение в электросети нередко падает ниже нормы.

Если напряжение низкое – двигатель вполне может отказаться вращаться.

Для решения проблемы устанавливают стабилизатор.
Гудение при запуске также будет возникать при неисправном пусковом конденсаторе.

Причиной, почему не включается насосная станция, а только «мычит», бывает долгий простой оборудования.
Например, при консервации на зиму. За время бездействия крыльчатка насоса успевает «слипнуться» с корпусом и у двигателя не хватает мощности сдвинуть её с места. Для устранения неисправности вал несколько раз проворачивают вручную.

Электрика насосной станции Джамбо

Крыльчатка насоса вращается, но вода не поступает

Засорение обратного клапана, установленного на том конце трубы, который опущен в скважину или водоём. Придётся разобрать его, чтобы очистить от песка и ила, которые препятствуют открытию.
Отсутствие воды во всасывающем трубопроводе. Она может уйти при отключении электроэнергии или длительных остановках. Для нормализации работы достаточно залить в трубопровод воду через специальное отверстие на корпусе насосе.
Увеличение зазора между крыльчаткой и корпусом из-за истирания их абразивными частицами, содержащимися в воде. Достаточно заменить насос, но не всю станцию.
Понижение уровня воды в колодце или скважине. Проблему решают, опуская всасывающий трубопровод или шланг до погружения конца ниже поверхности воды. И мы же помним – что поверхностные насосы забирают воду с глубины до 8 метров?

Пересохший колодец

Частое включение

Самый большой износ оборудования происходит в момент пуска насоса – именно здесь в обмотках двигателя появляются весьма значительные пусковые токи.
Поэтому — при таком режиме работы быстро изнашивается оборудование.

Причиной может быть:

Небольшая вместимость гидроаккумулятора. Для увеличения объёма параллельно подсоединяют дополнительный бак.
Неправильная настройка пределов срабатывания реле давления. Увеличивают разницу между нижним и верхним значениями.
Недостаточное или завышенное давление внутри гидроаккумулятора. После снятия крышки через ниппель манометром замеряют давление (норма 1 — 1,5 атм.). В зависимости от показаний стравливают или подкачивают воздух.
Неплотное перекрытие всасывающего отверстия обратным клапаном. Вода быстро стекает обратно, заставляя насос часто включаться. Если после очистки герметичность не восстановилась, клапан меняют на новый.
Порвана мембрана. Вода будет подаваться толчками. Подобные симптомы характерны и при отсутствии давления в воздушной камере гидробака. Нормальную работу восстанавливают заменой пришедших в негодность деталей и регулировкой давления в воздушной камере.
Нарушение герметичности трубопровода и мест соединения. Через неплотности в систему будет попадать воздух, из-за чего краны будут «плеваться». Протечки устраняют подручными средствами или сваркой.

Большинство неисправностей несложно устранить самостоятельно.

Для этого не требуются какие-либо особые инструменты и познания.

Однако замену мембраны или груши лучше доверить специалисту.
В нашем интернет-магазине Вы всегда сможете найти мембрану для любого гидроаккумулятора любого производителя.

Позвоните или напишите нам прямо сейчас!

Решаем проблему запуска насоса. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Многочисленные Ваши вопросы, связанные с первым пуском или пуском насосной станции после ремонта каких-либо элементов системы побудили меня к написанию данной статьи. Казалось бы, в теории все просто: залили насос через заливное отверстие водой, завинтили и обжали пробку, включили вилку в розетку. Насос должен удовлетворенно заурчать, поднимая давление в системе до заданного, и после щелчка реле давления отключиться.

Но на практике, почему-то так не получается. Обычно, после включения насоса, стрелка манометра подпрыгивает до отметки в 1,0 бар, после чего медленно скатывается до 0,8, а иногда и до 0,5 бар, где беспомощно застывает. Из крана на напорной трубе вместе с водой шумно вырывается воздух, и, вырвавшись, затихает. Все затихает: ни воды, ни воздуха – ничего, лишь насос продолжает исступленно подвывать, сорвавшись на холостой ход. Вы лихорадочно выдергиваете вилку из розетки и пытаетесь сообразить, что Вы сделали не так. Снова откручиваете пробку, снова заливаете, закручиваете, включаете… Но в результате ничего не меняется.

Давайте разбираться…

Почему насос «срывает»?

Насосы для бытовых насосных станций, хоть и называются «самовсасывающими», но сами они ничего всасать не могут. Этого не позволяет сделать огромная разница в плотности воды и воздуха. А насосы рассчитаны на перекачивание воды, и никак не воздуха. Поэтому прежде чем включить насос, его необходимо заполнить водой, и вместе с ним – всасывающий трубопровод, каким бы длинным он не был. И только в воде лопасти рабочего колеса насоса, вращаясь, создают избыточное давление по внутреннему периметру корпуса и разрежение в его центре.

Но если в насос, уже после его пуска, попадет воздух, то, во-первых, лопасти сразу же взобьют «смертельный» для насоса коктейль из воды и воздуха и, во-вторых, общая плотность воды с воздухом тут же значительно изменится (это зависит от количества попавшего в насос воздуха), изменяя и перепад давления внутри насоса. Соответственно, всасывающая сила уменьшится так же, как и центробежная (ни всасать, ни выплюнуть) из-за уменьшения плотности «коктейля».

Кроме того, «масла в огонь подливает» и эффект кавитации, образование воздушных каверн за быстродвижущимися лопастями рабочего колеса, уменьшая и без того не очень большую плотность «коктейля». И чем ниже первоначальная плотность «коктейля», тем в большей степени проявляется эффект кавитации, и тем меньше создаваемое насосом давление на напоре.

«Откуда воздух?», — спросите Вы, — «Если все новое, соединения обжаты, насос залит по «самую маковку», воды в колодце или скважине более чем достаточно». Проблема в том, что для образования «коктейля» много воздуха и не нужно. Рабочая зона в корпусе бытового насоса довольно мала, соответственно даже небольшой пузырек всплывшего из всасывающей трубы воздуха может изменить плотность воды в рабочей зоне.

Откуда могут взяться эти пузырьки? Из неровностей всасывающей трубы, положенной и закопанной в грунте. Из неплотного соединения всаса непосредственно к насосу. Из незаметных глазу пазух переходных фитингов. Даже из внутреннего эжектора самого насоса и его рабочего колеса, где мелкие пузырьки могли остаться из-за шероховатостей внутренней поверхности материала. Я могу и дальше продолжать, но нужно ли? Это нормально, это неизбежно.

Вопрос нужно ставить по-другому: Как уменьшить влияние оставшегося на всасе и в насосе воздуха, чтобы система нормально заработала? И каверзный вопрос: Почему при уже работающей системе это влияние почти не проявляется, и даже если проявляется, исправляется само, автоматически? Ответив на второй вопрос, мы сможем найти решение для первого.

Ответ на второй вопрос кроется в нормальных условиях работы насосной станции. А нормальным режимом работы насосной станции является работа под давлением, ведь даже при пониженных параметрах, реле давления включает насос не при нулевом значении давления в системе. И если напорный трубопровод уже заполнен водой и есть минимальный перепад по высоте между насосом и потребителями (а он, как правило, есть, редко, кто ставит насосную станцию на чердаке), то даже если на манометре «ноль», минимальное давление все равно присутствует. Кроме того, если насос уже запустился и смог, хотя бы однажды, поднять давление в системе, то он уже смог выгнать лишний воздух, по крайней мере из корпуса.

И еще один момент. Как мы все знаем, вода – вещество не сжимаемое, и её объем мало зависит от давления. А вот объем воздуха очень сильно зависит от давления окружающей среды, и первоначальное разрежение на всасе насоса превращает небольшой пузырек воздуха в монстра, который способен на много уменьшить общую плотность водо-воздушного коктейля в корпусе насоса. Соответственно, подняв любым способом, хотя бы на немного, первоначальное давление во всасывающей трубе, мы увеличиваем плотность коктейля, и, тем самым, уменьшаем вероятность срыва насоса.

Резонный вопрос: «А как же кавитация?». А кавитация никуда не делась, но, опять же, объем воздушных каверн зависит от давления в корпусе насоса, а дальше… смотрите предыдущий абзац.

Еще один частый вопрос, связанный с этой темой: «Почему новый насос запускается легче, чем уже проработавший в составе насосной станции энное количество времени? Ведь до этого было все нормально, насос не трогали, поменяли лишь обратный клапан (гидроаккумулятор, реле давления и т.д.)». Да потому что он новый, его еще «не ел песочек», еще не было небольших деформаций внутренних пластиковых стенок из-за перегрева, еще не было работы электродвигателя на пределе возможного, подшипники и сальники еще не изношены и прочее, и прочее. Как бы ни был хорош насос, со временем, все равно происходит износ его рабочих элементов, и его характеристики начинают уменьшаться. Просто у хороших и дорогих насосов это происходит немного позже.

Итак, вывод из всего предыдущего: нужно каким-то образом поднять давление во всасывающей трубе, и не допустить его падение при пуске насоса и в ближайшее после пуска время, до тех пор, пока насос сам не сможет создать устойчивый рост избыточного давления в системе.

Как это сделать? Как обычно, предлагаю на Ваш суд несколько решений.

Работа внутреннего эжектора центробежного насоса.

На самом деле, даже производители насосов знакомы с этой проблемой. Иначе зачем, по-вашему, нужны насосы с внутренним, уже встроенным в насос, эжектором. Другое дело, что эжектор этот – далек от идеального из-за ограничения в габаритах и не всегда бывает эффективен. Хотя задумка правильная.

Вода из нижней части рабочей камеры насоса, там, где меньше вероятность появления воздуха, подается снова на всас насоса, тем самым повышая давление на всасе. Кроме того, сам всас насоса немного приподнят относительно центра насоса, где и расположен реальный вход в рабочую камеру, создавая небольшой гидравлический подпор (смешно, сантиметров 10) и действуя в качестве гидрозатвора, который отводит попадающий воздух в верхнюю часть всаса. Проблема только в том, что плотность «коктейля» настолько мала, что этих мер недостаточно.

При этом на работу эжектора тратится часть мощности электродвигателя, уменьшая напор и производительность насоса. Но производитель идет на эти жертвы ради устойчивой работы насоса и легкого его пуска.

Владельцы вихревых насосов лишены даже этой малости, зато их насосы обладают большим напором и расходом при, относительно, небольшой мощности электродвигателя.

Поможем насосу запуститься. Заливная воронка на всасе.

Классическим решением данной проблемы является отдельная заливная трубка с воронкой, подсоединенная через тройник ко всасу насоса. Преимущество такого решения в его простоте и эффективности.

Заполняя воронку водой, мы, тем самым, на немного (1 метр = 0,1 бар) повышаем первоначальное давление на всасе. И все бы было прекрасно, если бы мы могли поддерживать высокий уровень воды в воронке постоянно, пока насос не «подхватит». Но это не всегда возможно. Можно заменить маловместительную воронку на бутыль или канистру, но где гарантия, что их объема точно хватит для пуска насоса.

Кстати, переместив кран на заливной трубке повыше от тройника, мы устраиваем ловушку для воздуха, приходящего к насосу по всасывающей трубе. К сожалению, только для этой его части. Подсосы воздуха непосредственно на насосе, воздух, появившийся в результате кавитации и оставшийся в насосе, мы устранить не сможем.

Гидрозатвор на всасе.

Теми же недостатками обладает устройство гидрозатвора на всасе насоса. Но у него есть преимущества по сравнению с обычной заливной воронкой. Если всасывающий трубопровод действительно герметичен, то залить его нужно будет всего один раз, а дальше атмосферное давление само будет заполнять эту емкость, отделяя воздух от воды. Высота гидравлического подпора в этом случае зависит от высоты размещения самого гидрозатвора.

Важным преимуществом такого решения является возможность разместить обратный клапан системы на всасывающей трубе уже после гидрозатвора, т. е. непосредственно перед насосом. Многие читатели спрашивали об этом, не желая откапывать на морозе кессон скважины или лезть в колодец. Я их понимаю.

Ну, и небольшая «ложка дегтя». Высоту подъема воды на всасе, при таком размещении обратного клапана, нужно рассчитывать по высоте входа трубы в гидрозатвор, а не по высоте насоса. И если у Вас насос уже на пределе всасывающих возможностей, то этот вариант Вам не подойдет.

Еще есть некоторые тонкости при использовании такого устройства, но эта тема для отдельной статьи, если Вам будет интересно. И так этот рассказ получается довольно длинным, поэтому я продолжу в следующий раз.

В следующий раз я расскажу еще о нескольких способах облегчить «первый» пуск насоса. Да-да, не об одном, не двух, а о нескольких, в том числе и об универсальном, подходящем, по моему мнению, практически для любого насоса. Надеюсь, Вы сможете выбрать наиболее подходящий для Вас.

За сим, откланиваюсь, уважаемые читатели «Сан Самыча», надеюсь не надолго.

ПРОДОЛЖЕНИЕ.

Самые распространенные неисправности в системе водоснабжения

Частная автоматическая система водоснабжения состоит из множества элементов, каждый из которых влияет на ее работу. Сам насос, подающий воду, реле давления, которое включает и выключает насос для подачи воды, гидроаккумулятор, фильтры, реле холостого хода и тп. Любой из этих узлов может выйти из строя, и тогда система может вовсе не работать, подавать грязную воду, или работать рывками. Какие самые распространенные неисправности системы, а также как их обнаружить?

Гидроаккумулятор можно назвать самым слабым звеном системы, потому что большинство неполадок связано именно с ним. А то же время справедливо мнение, что сам по себе бак не выйдет из строя – в нем нет никакой особой механики или автоматики. Итак, если стрелка манометра резко скакнула вверх или вниз, а реле давления часто щелкает, то проблема связана с гидроаккумулятором. Причин может быть несколько:

— вышел воздух между мембраной и баком;
— порвалась мембрана гидроаккумулятора;
— воздуха в гидроаккумуляторе слишком много и его давление превышает нижний порог реле;
— реле давления настроено неправильно.

О том, как определить, какая именно поломка случилась, мы уже писали в статье про гидроаккумуляторы. Решить же их довольно просто – если воздух вышел, его нужно накачать автомобильным насосом, а золотник закрыть шапочкой для шин. Если давление в гидроаккумуляторе избыточное – спустить воздух, следя за манометром. Если мембрана порвалась – заменить ее. А также правильно настроить реле давления.

На системе водоснабжения в обязательном порядке присутствует как минимум один фильтр механической очистки, который извлекает из воды твердые частицы. Он имеет вид колбы, внутри которой находится фильтр-картридж, менять который необходимо как минимум 1-2 раза в год. Если вода стала плохо бежать – возможно засорился фильтр. Проверьте его и смените картридж.

Еще одна неисправность – течь в водопроводе. Чаще всего она возникает в местах соединения колб, которые изготавливают из пластика.

Реле сухого хода призвано выключать насос, если в источнике (скважине, колодце и т. д.) закончилась вода. Принцип его
работы прост – если вода закончилась, давление падает до нуля и реле выключает насос. Но также реле может сработать, если давление в системе упало ниже 0,5-1 атмосферы по какой-либо другой причине. Например, если в сети пропало напряжение, вы слили из системы всю воду, то реле может не позволить включить насос. Чтобы исправить эту неисправность, нужно зажать кнопку на реле и следить за манометром. Если давление в системе начнет подниматься и достигнет 0,5 атм – можно отпускать кнопку. Если вы держите кнопку более 3 секунд, а вода не появилась – значит, скважина или колодец пусты.

Насосная станция не отключается. Что делать? Причина неисправности.

Автор: · Октябрь 17, 2017

Ранее я рассказывал о такой проблеме насосной станции, как частое включение даже при закрытом кране воды. Подробно прочитать можно в статье: «Часто включается насосная станция». Сегодня же рассмотрим иную неисправность, когда насосная станция не отключается вовсе при прерывании подачи воды. А также отключается при нормальной подаче воды. Основная причина, а чаще она и единственная, заключается в реле давления.

Коротко о том, что такое реле давления.

Такое устройство в насосной станции представляет собой выключатель, способный замыкать и размыкать цепь в соответствии с установленным давлением.

При падении давления воды до нижний границы электрическая цепь замыкается, насосная станция начинает работать и качать воду. При достижении верхнего предела цепь размыкается, насосная станция отключается.

Насосная станция не отключается. Причина в реле давления.

Для правильной работы насосной станции, чтобы она включалась и отключалась как положено, необходимо отрегулировать реле. На первый взгляд это может показаться довольно сложной задачей. Но настройка выключателя — это простая и быстрая работа, требующая минимальных навыков, которую мы можем делать самостоятельно. Как правило, существуют различные типы выключателей, но принцип действия у них одинаков, поэтому регулировка производится в соответствии с одинаковыми и простыми инструкциями.

Чтобы отрегулировать этот механизм, нужно подтянуть или ослабить регулирующие гайки (1 и 2 на картинке ниже).

Первая гайка называется «дифференциальной», поскольку она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. Как правило, она расположена на меньшей боковой пружине. Заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал под свои нужды, комфорт. Поворачивая малую регулировочную гайку на реле по часовой стрелке, чтобы увеличить, или против часовой стрелки, чтобы уменьшить дифференциал. Данное действие редко требуется.

Малая пружина также считается регулирующей показатель запуска станции. И это понятно, ведь она изменяет дифференциал. Закручивая ее, мы уменьшим значение запуска, а откручивая — увеличим.

Вторая гайка, расположенная на центральной пружине, определяет значение давления, при котором мы хотим, чтобы насос отключился. Поворачивая гайку по часовой стрелке, увеличиваем значение давления, при котором насосная станция отключится. Например, отключалась при 3,5 bar, повернув на четверть оборота, стала отключаться при 3,9.

Заключение

Таким образом приходим к выводу, что насосная станция не отключается по причине неверной настройки реле. Нам нужно отрегулировать большую пружину, уменьшив показатель, при котором насос отключится. Т.е. прокрутив гайку против часовой стрелки. Например, стрелка манометра достигает 4 бар, при этом насосная станция не отключается. Уменьшив показатель всего на 0,1 бар — до 3,9, насосная станция будет работать правильно.

Обратите внимание, что слишком малая разница в диапазоне приведет к тому, что насосная станция будет чаще включаться и отключаться. В свою очередь, это приведет к быстрому выходу из строя самого насоса. А слишком большая разница не удобна для пользования.

Стоит заметить, что вместе с наладкой реле, нужно под эти параметры и подстраивать гидроаккумулятор, проще говоря, накачать в бачок необходимое количество воздуха. Чтобы определить, сколько нам нужно накачать в мембранный бак, умножим показатель запуска насосной станции на 0,9. Например, станция запускается при 1,8 bar, умножаем 0,9, получаем приблизительно 1,6 bar.

Мы разобрали и выяснили причину, почему насосная станция не отключается после закрытия крана. Подробнее о том, как регулировать реле, рассмотрим в следующей статье.

390—> Насосная станция (или, как её ещё называют, насос-автомат) – это один из самых удобных, практичных и недорогих способов организовать водоснабжение в доме, коттедже, офисе, или производственном здании. При этом применяют оборудование различных фирм. Конструкция насосных станций различных производителей примерно одинаковая (за исключением дорогих и эксклюзивных моделей с частотными преобразователями). Поэтому, при выяснении, почему не включается насосная станция, причины отказов будут одинаковые независимо от производителя.

Пример установки насосной станции Джамбо 70/50

Итак, почему же насосная станция может отказаться включаться и перекачивать воду. Причин может быть несколько. Для начала, разберём: почему чаще всего не включается насосная станция.
