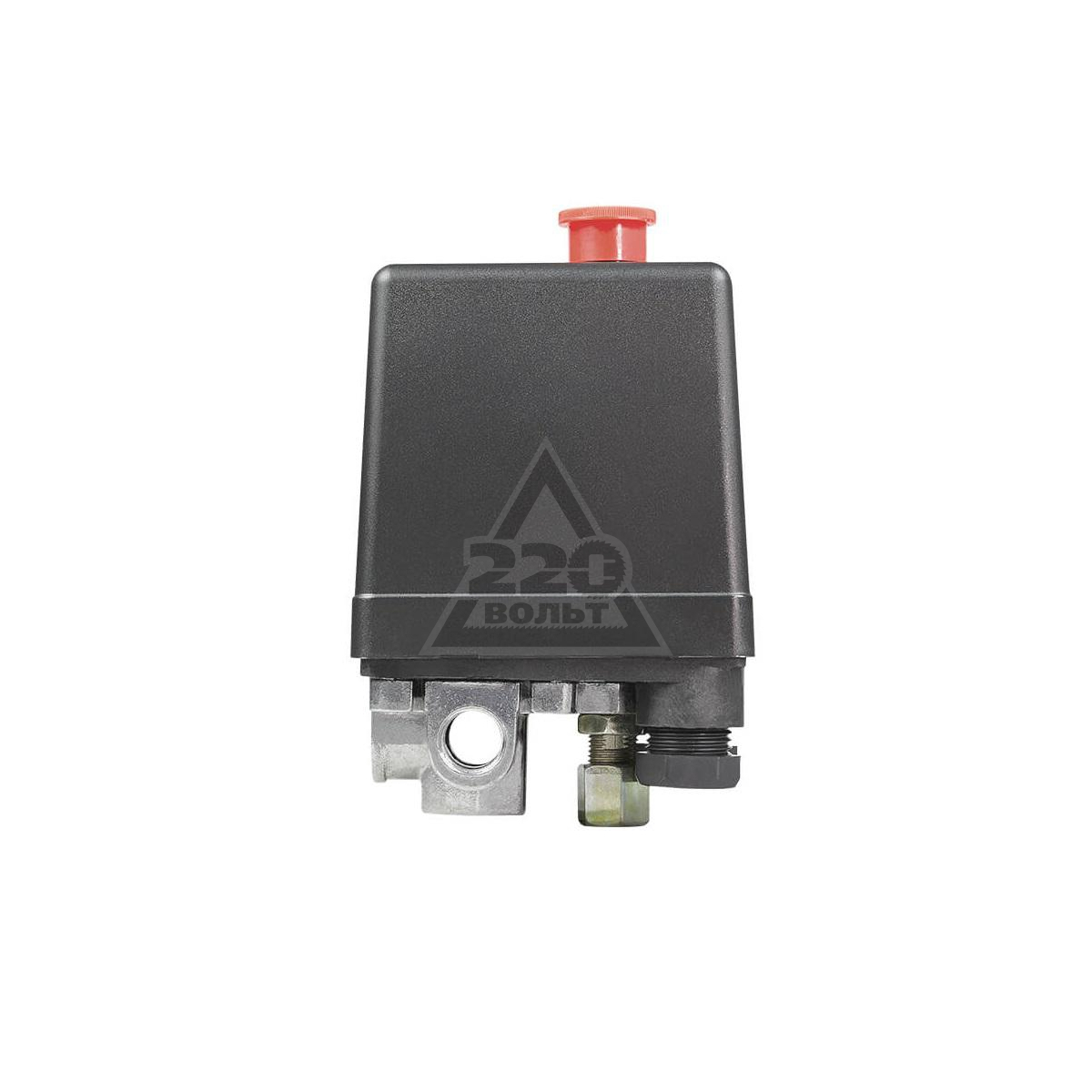

Реле давления воздуха: Реле давления (прессостат) — купить по цене от 570 рублей, подбор по отзывам и характеристикам – интернет-магазин ВсеИнструменты.ру

Реле давления воздуха, воды. газа, жидкости по низкой цене

Реле давления. Описание и виды

Назначение реле давления

Реле давления предназначены: для контроля и регулирования давления жидких и газообразных сред.
Реле давления предназначены для использования в системах контроля , регулирования и сигнализации давления. Данные реле обеспечивают своевременное замыкание и размыкание электрической цепи при достижении определённого значения давления. Реле давления применяются для контроля и регулирования давления газа и жидкости. Эффективность работы реле обозначена различными диапазонами давления.

Реле давления могут использоваться для:

  • контроля и регулирования давления в котельных, тепловых пунктах, системах отопления,
  • контроля и регулирования давления в системах вентиляции и кондиционирования,
  • автоматизации насосных станций
  • автоматизации компрессорных и холодильных установок,
  • регулирования технологических процессов в различных отраслях промышленности.

Классификация реле давления по типу среды


Реле давления классифицируются по типу рабочей среды:
  • рабочая среда реле - вода,
  • рабочая среда реле - воздух,
  • рабочая среда реле - масла,
  • рабочая среда реле - хладоны
  • рабочая среда реле - другие жидкости и газы, неагрессивные по отношению к сталям и медным сплавам.

Классификация реле давления по типу конструкции


Реле давления бывают:
  1. Электромеханическими,
  2. Электронными.

Реле давления воздуха, воды, газов, жидкостей служат для включения, выключения или переключения электрической цепи при изменении действительного значения давления на заданное. Заданный параметр давления (точка переключения) устанавливается с помощью регулировочного лимба со шкалой.

Доставка реле давления в города Юга России

Мы доставим любые реле давления воздуха, воды, газов, жидкостей в течении одного - двух дней в города: Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.

Реле дифференциального давления

Реле дифференциального давления

Реле дифференциального давления серия ADPS

     Реле дифференциального давления предназначено для коммутации электрических цепей в момент когда разность давлений между двумя точками в процессе достигнет заданного порога именуемого установкой реле. Рабочей средой могут быть вода, водяной раствор, воздух и негорючие, совместимые газы.
     Реле как правило имеют SPDT или SPST контакты, которые включают исполнительные механизмы при достижении порога установки.
Реле дифференциального давления используется для контроля перепадов давления, а также контроля за относительными положительными или отрицательными давлениями в процессе вентиляции и в системах кондиционирования воздуха, контроля за работой воздушных фильтров, воздушного потока, приводными ремнями вентилятора, промышленными технологическими цепями охлаждающим воздухом, защиты от замерзания теплообменников.

     Настраиваемое реле дифференциального давления серии ADPS сконструировано для работы с давлением, вакуумом и дифференциальным давлением. Ручка для настройки шкалы позволяет изменить давление коммутации без использования манометра. Доступна серия ADPS с настройками от 20 Па до 4000 Па. Силиконовая диафрагма и корпус из РА 6.6 делает серию ADPS совершенной для использования с воздухом и другими негорючими газами.

Типичные применения включают:
Мониторинг воздушных фильтров и вентиляторов.
Мониторинг промышленных технологических цепей охлаждаемых воздухом.
Защита от перегрева вентиляционных нагревателей.
Мониторинг потоков в вентиляционных каналах.
Управление притоком воздуха и заслонками, защищающими от возгорания.
Защита от замерзания теплообменников.

Цена: по запросу

Характеристики

Область применения:

Воздух и негорючие, совместимые газы.
Смачиваемые материалы: Материал диафрагмы: Силикон. Материал корпуса: РА 6.6; Крышка: Полистирен.
Температурные пределы: Окружающая температура для процесса от -25 до 85 С.
Пределы по давлению: Макс рабочее давление: 10 кПа для всех диапазонов давления.
Тип переключателя: Однополюсный на два направления (SPDT).
Повторяемость:+-15% для полной шкалы.
Электрические параметры: Стандартные: Макс. 1,5А/250 В переменного тока, макс. скорость переключения: 6 циклов/мин; Опция с золочеными контактами: 0,4А/250 В переменного тока.
Электрические соединения: Нажимные винтовые клеммы. Ввод для кабеля М20х1,5 или опциональное соединение ½" NPT.
Присоединения к процессу: Трубка с внешним диаметром 7,94 мм, трубка с внутренним диаметром 6,0 мм.
Монтажная ориентация: Вертикальная, с присоединениями к процессу направленными вниз.
Ресурс работы механических частей: Более 106 операций по переключению.

Вес: 160 г.
Уровень герметизации: NEMA 13, IP54.
Официальные сертификаты: СЕ.

Сравнительный анализ с другими производителями



Технические параметры

     DWYER

      VCP

   LEFOO

        BD

 THERMOKON

    REGIN

Диапазон давления

20-4000 Па

20-4000 Па

20-2500 Па

20-2000 Па

20-4500 Па

20-5000 Па

Максимальное давление

10 кПа

10 кПа

5 кПа

5 кПа

5 кПа

5 кПа

Диапазон температуры

От -25 до 85°C

От -20 до 85°C

От -40 до 85°C

От -35 до 60°C

От -20 до 60°C

От -20 до 85°C

Среда применения

Воздух и негорючие и неагрессивные газы

Воздух и негорючие и неагрессивные газы

Воздух и негорючие и неагрессивные газы

Воздух и негорючие и неагрессивные газы

Воздух и негорючие и неагрессивные газы

Воздух и негорючие и неагрессивные газы

Уровень защиты

NEMA 13, IP54

IP54

IP54

IP54

IP54

IP54

Страна производитель

США

Швеция

Китай

Индия

Германия

Швеция



Реле дифференциального давления серия DX

     Серия DX представляет собой реле дифференциального давления, которое имеет контактный выход, основанный на разнице между двумя источниками давления.

Смачиваемые материалы из латуни и фтороэластомера подходят для использования с большинством газов и растворами на основе воды. Реле может быть использовано для индикации низкого дифференциального давления, таком как 0,01 бар. Доступны диапазоны дифференциальной точки уставки от 0,17 до 5,17 бар, для повышающегося дифференциального давления, и от 0,07 до 4,62 бар, для уменьшающегося дифференциального давления. Устройство имеет высокий рейтинг статического давления в 13,8 бар для приложений с более высоким статическим давлением. Стандартной, является герметичность UL тип 4Х, для запыленных условий, установки вне помещений или залива водой, при установке на открытом воздухе. Серия DX объединяет точку уставки, настраиваемую снаружи, встроенный монтажный фланец и съемный электрический клеммный блок для быстрой и легкой установки. Серия DX использует противоположные диафрагмы для чувствительности к высокому и низкому давлению с поворотным механизмом, который преобразует разность двух давлений в SPDT (однополюсный на два направления) переключение.

Цена: по запросу

Серия DX, Реле дифференциального давления

ПРИЛОЖЕНИЯ
• Индикация дифференциального давления на фильтре.
• Подтверждение наличия потока, с помощью мониторинга дифференциального давления от чувствительного устройства. Например, считывание давления на расходомерной диафрагме для подтверждения потока воды.
• Подтверждение потока через насос путем считывания давления, для того чтобы удостовериться, что насос не работает «в сухую».
• Подтверждение потока через холодильник. Для этого часто используют перепад давления воды в испарителе.
• Подтверждение потока через тепловой насос или устройство адаптивного управления. Для этого часто используют реле блокировки конденсированной воды.

ХАРАКТЕРИСТИКИ
Работа: Совместимые газы и жидкости.
Смачиваемые материалы: Соединение: Латунь; Диафрагма: Фтороэластомер.
Температурные пределы: От -1 до 60 С.

Пределы по давлению: 13,8 бар.
Уровень герметизации: Погодостойкий UL типа 4Х (IP65).
Повторяемость: +-2% от полной шкалы.



Реле давление LF5D, дифференциальное, на жидкость, LEFOO



     Реле дифференциального давления LF5D предназначено для мониторинга разницы давлений системы подачи и возврата рабочей жидкости. Рекомендуется применять в системах, где необходимо обеспечивать оптимальную циркуляцию теплоносителя. Возможно использовать с водой и маслом.

Цена: по запросу

Модели:

Тип

 Перепад (бар)

 Заводская уставка (бар)

Максимальное рабочее давление (бар)

Мин.

Макс.

LF5D2

0.5

2

0.5

16.5

LF5D4

0.5

3.5

1

16.5

LF5D4H

0.5

3.5

1

33

LF5D6

1

6

1

 16. 5

LF5D6H

1

6

1

33

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Среда: хладагент, воздух, вода, масло.
Температурные пределы: -10° C до 100° С.
Подключение: M12x1.25, 7/16-20UNF, другие соединения по запросу.
Расположение контактов: SPDT.
Электрические параметры:
Неиндуктивные: 20A при 125 В~, 10A при 250 В~
Индуктивные: FLA: 15A при 125В~, 8A при 250 В~
LRA: 72A при125 В~, 64A при 250 В~.



Реле давления LFS-02, миниатюрное, дифференциальное, LEFOO



     Реле LFS-02 используется при положительных и отрицательных давлениях. Служит оптимальным интерфейсом между системами давления и печатными платами. Не имеет гистерезиса. Располагает поворотными портами подключения давления.

Цена: по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип контакта: 1 Н.О..
Электрические параметры: 250 мA 250 В~.
Температурные пределы: -10~+90°C.
Электрические соединения: Сечение ножки 1мм. Ответный провод разной длины, сечения. Поставляется под заказ..
Диапазон давлений:
Давление: 5-1000 мБар
Вакуум: 10-800 мБар
Присоединения к процессу: Вход 4,00 мм трубки.
Рабочая среда: Воздух, негорючие и неагрессивные газы.
Материал:
Корпус: PA 66
Основание: PBT
Регулирующий винт: PA 66
Контактная группа: Латунная Посеребреная (золотое покрытие по запросу)
Мембрана: Силикон (нитрил, ЭПДМ, пербунан по запросу).



Реле давления LFS-02B, миниатюрное, дифференциальное, LEFOO



     Реле LFS-02B используется при положительных и отрицательных давлениях. Служит оптимальным интерфейсом между системами давления и печатными платами. Не имеет гистерезиса. Располагает поворотными портами подключения давления. Увеличенные размеры реле позволили повысить его чувствительность.

Цена: по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип контакта: 1 Н.О..
Электрические параметры: 250 мA 250 В~.
Температурные пределы: -10~+90°C .
Электрические соединения: Сечение ножки 1мм. Ответный провод разной длины, сечения. Поставляется под заказ..
Диапазон давлений:
Давление: 5-1000 мБар
Вакуум: 10-800 мБар.
Присоединения к процессу: Вход 4,00 мм трубки.
Рабочая среда: Воздух, негорючие и неагрессивные газы.
Материал:
Корпус: PA 66
Основание: PBT
Регулирующий винт: PA 66
Контактная группа: Латунная Посеребреная (золотое покрытие по запросу)
Мембрана: Силикон (нитрил, ЭПДМ, пербунан по запросу).



Реле давления LF40-02P, миниатюрное, дифференциальное, LEFOO



     Реле LF40-02P включает в себя два мгновенных минипреключателя SPST или SPDT. Диафрагма реле может быть подобрана на основе характеристик рабочей среды и прочих требований. Рекомендуется применять для контроля давления в системе.

Цена: по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель: LF40-02P.
Среда: Без опасных газов.
Диапазон рабочего давления: 20-800 мбар.
Подтвержденное давление: 1 бар.
Температурные пределы: -10 °C до +85 °C.
Расположение контактов: SPST или SPDT.
Электрические параметры:
25А при 240В~ ,2HP/[email protected]В~
21А при 240В~,2HP/[email protected]В~
10А при 240В~
5А при 240В~.
Присоединение: 6:35 или 4,88 мм "Папа".
Присоединения к процессу: Вход 4,0 мм (вариант: 1/8 NPT можно заказать отдельно).



Реле дифференциального давления LF32, LEFOO



     Реле LF32 обладает высокой чувствительностью к изменению давления. Рекомендуется применять в системах контролирующих дымоходы, вентиляцию, кондиционирование, а так же для мониторинга фильтров, перегрева и замерзания в системах вентиляции зданий. В конструкции датчика предусмотрена возможность регулировать точку уставки и визуально ее контролировать.

Цена: по запросу

Модели:

Модель

Рабочий диапазон давлений

Дифференциал

Допустимое отклонение

LF32-02

20 ~ 200 Pa

10 Pa

+/-15%

LF32-03

30 ~300 Pa

10 Pa

+/-15%

LF32-04

40 ~400 Pa

20 Pa

+/-15%

LF32-05

50 ~ 500 Pa

20 Pa

+/-15%

LF32-10

200 ~ 1000 Pa

100 Pa

+/-15%

LF32-25

500 ~ 2500 Pa

150 Pa

+/-15%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая среда: Воздух, негорючие и неагрессивные газы.
Максимально допустимое давление: 5 kPa.
Монтажная позиция: Диафрагма, в любой вертикальной плоскости.
Степень защиты корпуса: IP54 (с крышкой).
Рабочая температура: -40° C до 85° C.
Тип контакта: SPST или SPDT.
Электрические характеристики: 1.5A (0.4A) @ 250V.
Клемники: 6.4 mm из медного сплава.
Подключение к процессу: 6.0mm трубки.



Реле дифференциального давления AFS, LEFOO



     Реле AFS сконструировано для систем обогрева, кондиционирования и вентиляции зданий и промышленных помещений. Рекомендуется применять при мониторинге фильтров, аварийных ситуаций в системах HVAC и потоков воздушных масс. Обладает возможностью определять отрицательные значения давлений и перепады.

Цена: по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Среда: воздух.
Рабочее положение: в любой вертикальной позиции.
Регулируемый диапазон:
AFS-222(LF35-1): 0.05±0.02 дм.вод. ст. до 12.0 дм.вод. ст.
AFS-262(LF35-2): 0.05±0.02 дм.вод. ст. до 2.0 дм.вод. ст.
AFS-460: 0.05±0.0 2дм.вод. ст. до 12.0 дм.вод. ст.
Максимальное давление: 0.5 PSI (0.03бар).
Температурные пределы: -40 °C до 82 °C.
Электрические параметры: 10А@250V.
Электрические соединения: Соединение с завинчивающейся крышкой.
Подключение: 0.25" OD.
Тип контактов: SPDT.



Реле дифференциального давления LF30 (LFAS), LEFOO



     Реле LF30 предназначено для измерения разницы между атмосферным давлением и положительным/отрицательным давлением, либо разницы двух положительных давлений. При достижении установленного перепада давлений происходит срабатывание дифференциального реле давления LF30. Возможно применять реле в системах с высокими температурами, где рабочей средой является загрязненный воздух, продукты горения, природный газ.

Цена: по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Среда: Воздух, продукты горения, LPG газ, природный газ.
Установка / Крепление: 4 винта с максимальной глубиной посадки 6,3 мм, либо установка с дополнительным кранштейном.
Монтажная ориентация: LFAS позиционно-чувствительный. Если откалиброван может быть установлен в большинстве позиций.
Регулируемый диапазон: от 0,8мбар до 8,0 мбар. Минимальное нижнее значение переключения 0,2 мбар, минимальное верхнее значение переключения 0,4мбар.
Разница переключения: Не менее 0,1 мбар и не более 0,3 мбар в зависимости от настройки точки уставки.
Пределы по давлению: 10 мбар, макс. 50 мбар.
Температурные пределы: Максимум 105 °C.
Электрические параметры: 125В~, 250В~, 5А . Другие параметры доступны по запросу.
Тип переключателя: SPDT или SPST.
Подключение: 6.3 или 4,88 мм ("папа"). Возможна дополнительная изоляция покрытия. .
Калибровка: Реле LFAS обычно калибруются на нижних уровнях давления. Частота срабатывания 0,03мбар/сек.
Присоединение к процессу: Наружный диаметр 6 мм или "Pimafix" трубки. Для простоты установки отрицательный разъем может быть подключен к любой из четырех позиций.



Реле дифференциального давления LF31, LEFOO



     Реле LF31 сочетает сверхнизкую стоимость и конструктивную прочность. Обладает высокой точностью, надежностью, компактностью и чувствительностью. Рекомендуется использовать с системах обогрева, кондиционирования и вентиляции зданий и промышленных помещений. Так же применяется в производстве водонагревателей и газовых отопительных систем.

Цена: по запросу

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Среда: Воздух, продукты сгорания, природный газ.
Диапазон рабочего давления: 0.15 дм.вод.ст. до 34 дм.вод. ст..
Подтвержденное давление: 100 дм.вод. ст.. (3.6PSI).
Температурные пределы: -40 °C до 85 °C.
Расположение контактов: SPST или SPDT.
Электрические параметры:
Сопротивление: По умолчанию: Ток: минимум 100 мА, максимум 5A (серебренные контакты)
минимум в 15 мA, максимум 0,5А(контакты из сплава: золто, платина, серебро).
Присоединение: 0,032 "х 0,250".
Присоединения к процессу: Вход 0,25 "для соединения с фитингом.
Сертификация: UL, CE.



Реле давления газа и воздуха

AA-A1: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов /Настройка на заводе (США/CDN)

AA-A2: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов /Настройка в эксплуатационных условиях (США/CDN)

AA-A4: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов /Настройка в эксплуатационных условиях (США/CDN)

AA-C2: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов /Настройка в эксплуатационных условиях (США/CDN)

ATEX: Обзор ассортимента продукции Датчики-реле давления и клапаны ATEX Макс. рабочее давление: 360 mbar

Biogas: Обзор ассортимента продукции Датчик-реле давления и клапаны Биогаз Допуски: EN 1854

G...-A2: Датчик-реле давления для запорных клапанов безопасности DMV /Настройка в эксплуатационных условиях (США/CDN)

G...-A4: Датчик-реле давления для газа и воздуха /Настройка в эксплуатационных условиях (США/CDN)

Gas/Gas Differential Pressure Switch (USA/CDN)

GGW...A4: Дифференциальный датчик-реле давления для газа, воздуха, дымовых и отработавших газов Макс. рабочее давление: 500/600 mbar
Допуски: EN 1854

GW 500 A4, GW 500 A4/2 (IP65): Датчик-реле давления для газа, воздуха, дымовых и отработавших газов Макс. рабочее давление: 500 mbar
Допуски: EN 1854

GW A4/2 HP SGS: Gas Pressure Switch for up to 120 PSI and for Special Gases (USA/CDN)

GW...A2...SGV: Версия для специального газа Датчик-реле высокого давления газа и воздуха Макс. рабочее давление: 500 mbar
Допуски: EN 1854

GW. ..A4, A4/2 HP: Датчик-реле высокого давления для газа, воздуха, дымовых и отработавших газов/2-8 bar Макс. рабочее давление: 500 mbar/2-8 bar
Допуски: EN 1854

GW...A4, GW...A4/2: Датчик-реле давления газа и воздуха Макс. рабочее давление: 500 mbar
Допуски: EN 1854

GW...A4...HP SGS: Версия для специального газа Датчик-реле высокого давления газа и воздуха Манометрический корпус Нержавеющая сталь Макс. рабочее давление: 2-8 bar
Допуски: EN 1854

GW...A5: Компактный датчик-реле давления для комбинированных исполнительных приборов Макс. рабочее давление: 500/600 mbar
Допуски: EN 1854

GW...A6: Компактный датчик-реле давления для газа и воздуха Макс. рабочее давление: 500/600 mbar
Допуски: EN 1854

GW/LGW: Обзор ассортимента продукции Датчик-реле давления газа и воздуха Допуски: EN 1854

KS...A2-7: Комплект системы кондиционирования, дифференциальный датчик-реле давления для воздуха Макс. рабочее давление: 10 kPa
Допуски: EN 1854

LGW A2-LGW A2P-LGW A2-7: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов Макс. рабочее давление: 500 mbar
Допуски: EN 1854

LGW...A1: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов Настройка на заводе Макс. рабочее давление: 100 mbar
Допуски: EN 1854

LGW...A2...SGN: Версия для специального газа Датчик-реле высокого давления воздуха Макс. рабочее давление: 500 mbar
Допуски: EN 1854

LGW...A4...SGV: Версия для специального газа Датчик-реле высокого давления газа и воздуха Макс. рабочее давление: 500 mbar
Допуски: EN 1854

LGW...A4: Дифференциальный датчик-реле давления для воздуха, дымовых и отработавших газов Датчик-реле избыточного давления для газа Макс. рабочее давление: 500 mbar
Допуски: EN 1854

Pressure Switch Selection Tool (only in English language)

ÜB, NB...A2: Ограничитель давления для комбинированных исполнительных приборов Макс. рабочее давление: 500/600 mbar
Допуски: EN 1854

ÜB, NB...A4: Ограничитель давления Макс. рабочее давление: 500/600 mbar
Допуски: EN 1854

Реле давления одноступенчатое 1/4 AERO

Артикул: 706003767

Муфта соединительная рапид папа/елочка 9 мм FoxWeld

49. – за шт

Артикул: 706003339

Переходник 1/4" M на 1/4" М Fubag

69.– за шт

Артикул: 706004360

Переходник Fubag 3/8" M на 1/4" F

79. – за шт

Артикул: 706004374

Штуцер соединительный Fubag рапид папа на 1/4" M

89.– за шт

Артикул: 706004355

Переходник Fubag 1/4" M на 3/8" М

89. – за шт

Артикул: 706002718

Переходник 1/4 F 1/4 F Fubag

89.– за шт

Артикул: 706002440

Сливная пробка 1/4 AERO

89. – за шт

Артикул: 706003620

Штуцер соединительный Fubag елочка 6 мм, рапид с обжимным кольцом 6х11 мм

99.– за шт

Артикул: 706003337

Штуцер соединительный 3/8" M с наружной резьбой Fubag

99. – за шт

Артикул: 706003319

Масло для пневмоинструмента АЭРО 50 мл

99.– за шт

Артикул: 706002725

Переходник 1/4 F на шланг 10 мм с обжимным кольцом Fubag

99. – за шт

Артикул: 706004356

Переходник Fubag 1/4" M на елочку 6 мм с обжимным кольцом 6x11 мм

109.– за шт

Артикул: 706004354

Переходник Fubag 1/4" M на 3/8" F

109. – за шт

Артикул: 706004349

Переходник Fubag 1/4" F на 3/8" F

109.– за шт

Артикул: 706004375

Штуцер соединительный Fubag рапид папа на 3/8" F

119. – за шт

Артикул: 706004373

Штуцер соединительный Fubag рапид папа на 1/4" F

119.– за шт

Артикул: 706004359

Переходник Fubag 3/8" F на 3/8" F

119. – за шт

Артикул: 706004357

Переходник Fubag 1/4" M на елочку 8 мм с обжимным кольцом 8x13 мм

119.– за шт

Артикул: 706004350

Переходник Fubag 1/4" F на елочку 6 мм с обжимным кольцом 6х11 мм

119. – за шт

Артикул: 706003340

Переходник 1/4" F на елочку 8 мм с обжимным кольцом 8х13 мм Fubag

119.– за шт

Артикул: 706003338

Штуцер соединительный Fubag 1/2" M с наружной резьбой

119. – за шт

Артикул: 706004363

Переходник Fubag 3/8" M на 3/8" М

129.– за шт

Артикул: 706002730

Переходник 3/8 F 1/2 F Fubag

129. – за шт

Артикул: 706001586

Адаптер быстросъемный Калибр Universal F1/4 050628

129.– за шт

Артикул: 706004365

Переходник Fubag 3/8" М на елочку 8 мм с обжимным кольцом 8x13 мм

139. – за шт

Артикул: 706004364

Переходник Fubag 3/8" M на елочку 10 мм с обжимным кольцом 10x15 мм

139.– за шт

Артикул: 706004358

Переходник Fubag 1/4" М на 1/2" M

139. – за шт

Артикул: 706002495

Фильтр воздушный 1/2 AERO

155.– за шт

Артикул: 706002460

Фильтр воздушный 3/8 AERO

155. – за шт

Артикул: 706004368

Переходник Fubag L-образный 1/4" MM

159.– за шт

Реле давления воздуха (прессостаты) для газовых котлов Viessmann

Цену уточняйте

Реле давления воздуха (прессостаты) для газовых котлов ViessmannВ наличии

Цену уточняйте

Написать Партнерские цены

КОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ

  • +7(863) 260-09-39

    Ростов-на-Дону, пр. Стачки, 63
  • +7(861) 290-91-00

    Краснодар, ул.Новороссийская, 250/1
  • +7(862) 291-03-33

    Сочи (доставка)
  • +7(989) 624-33-16

    Крым (доставка)

Написать Узнать партнерские цены

КОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ

  • +7(863) 260-09-39

    Ростов-на-Дону, пр. Стачки, 63
  • +7(861) 290-91-00

    Краснодар, ул.Новороссийская, 250/1
  • +7(862) 291-03-33

    Сочи (доставка)
  • +7(989) 624-33-16

    Крым (доставка)

Бесплатная доставка

  • Условия оплаты и доставки
  • График работы
  • Адрес и контакты
  • +7(863) 260-09-39Ростов-на-Дону, пр.Стачки, 63

    +7(861) 290-91-00Краснодар, ул.Новороссийская, 250/1

    +7(862) 291-03-33Сочи (доставка)

    +7(989) 624-33-16Крым (доставка)

    ГК КОМПЛЕКТ-ЮГ

    РоссияРостовская областьРостов-на-Донупр. Стачки, 63

    +7-928-111-30-70 (круглосуточно)

    +7-928-111-30-70 (круглосуточно)

    Реле давления воздушного компрессора

    - Реле давления от 110 до 250 фунтов на кв. Дюйм

    Реле давления

    General Air Products (также используемое для вакуума и называемое реле вакуума) состоит из механизма переключения, который соединен с сильфоном или диафрагмой, которая реагирует на давление в системе. Их выбирают по рабочему диапазону и дифференциалу. Рабочий диапазон - это пределы давления, в которых реле будет работать. Дифференциал - это разница между давлением включения и выключения.Настройки реле давления, общие для многих воздушных компрессоров, устанавливаются в диапазоне от 40 до 250 фунтов на квадратный дюйм и регулируемый дифференциал от 35 до 60 фунтов на квадратный дюйм. Это означает, что минимальное давление, при котором переключатель может быть установлен для закрытия, составляет 40 фунтов на квадратный дюйм, а максимальное давление, при котором он может быть установлен для открытия, составляет 250 фунтов на квадратный дюйм. Фактически доступный для использования дифференциал зависит от диапазона давления, в котором вы фактически работаете. По мере увеличения давления увеличивается и доступный дифференциал. Некоторые переключатели имеют дифференциал всего 5 фунтов на квадратный дюйм.Контактные точки в переключателе обычно рассчитаны на величину тока, которую они могут нести. Мы также предлагаем реле давления для наших воздушных компрессоров противопожарной защиты. Просмотрите наши продукты ниже, чтобы начать процесс выбора и заказа реле давления, которое лучше всего подходит для вашего применения, или свяжитесь с нами для получения помощи и оптовых цен!

    Реле давления серии 69J

    Разработанный как наиболее адаптируемый переключатель на рынке, серия 69J предлагает пользователю гибкость в установке реле давления вокруг компрессора, а не наоборот.Наиболее распространенные переключатели 69J можно заказать онлайн с различными опциями. Если ваше реле давления выходит за рамки представленных здесь продуктов, свяжитесь с нами для получения подробной информации о нашей полной линейке реле давления.

    Купить реле давления в Интернете

    Воспользовавшись приведенными ниже ссылками, щелкните номер модели, который соответствует вашим потребностям, чтобы приобрести реле давления в Интернете непосредственно в General Air Products.

    Мощность
    1 фаза 3 фазы
    Номер модели Мин.Закрыть
    Врезка
    Макс. Открытый
    Вырез
    Дифференциальный диапазон 120 В 240 В 240 В 480/600 В Заводская
    Настройка
    69JF6LY 60 фунтов на кв. Дюйм 110 фунтов на кв. Дюйм 15-25 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 80–100
    69JF7 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 95–125
    69JF7Y 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 95–125
    69JF7LY 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 95–125
    69JF7LY2C 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 95–125
    69JF8 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 115–150
    69JF8Y 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 115–150
    69JF8LY 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 115–150
    69JF8LY2C 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 115–150
    69JG6LY 60 фунтов на кв. Дюйм 110 фунтов на кв. Дюйм 15-25 фунтов на кв. Дюйм 2 3 5 1 80–100
    69JG7Y 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 2 3 5 1 95–125
    69JG7LY 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 2 3 5 1 95–125
    69JG7LY2C 50 фунтов на кв. Дюйм 145 фунтов на кв. Дюйм 25-33 фунтов на кв. Дюйм 2 3 5 1 95–125
    69JG8 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 2 3 5 1 115–150
    69JG8Y 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 2 3 5 1 115–150
    69JG8LY 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 2 3 5 1 115–150
    69JG8LY2C 90 фунтов на кв. Дюйм 165 фунтов на кв. Дюйм 25 - 38 фунтов на кв. Дюйм 2 3 5 1 115–150
    69JF9Y 100 фунтов на кв. Дюйм 175 фунтов на кв. Дюйм 30-40 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 140–175
    69JF9LY 100 фунтов на кв. Дюйм 175 фунтов на кв. Дюйм 30-40 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 140–175
    69JF9LY2C 100 фунтов на кв. Дюйм 175 фунтов на кв. Дюйм 30-40 фунтов на кв. Дюйм 1 1/2 2 3 НЕТ 140–175
    69JG9 100 фунтов на кв. Дюйм 175 фунтов на кв. Дюйм 30-40 фунтов на кв. Дюйм 2 3 5 1 140–175
    69JG9Y 100 фунтов на кв. Дюйм 175 фунтов на кв. Дюйм 30-40 фунтов на кв. Дюйм 2 3 5 1 140–175
    69JG9LY2C 100 фунтов на кв. Дюйм 175 фунтов на кв. Дюйм 30-40 фунтов на кв. Дюйм 2 3 5 1 140–175

    Обратите внимание на следующие обозначения номеров моделей:
    Y = разгрузчик включен, L = рычаг отключения включен, 2C = 4-х канальный коллектор

    Реле давления серии 69H

    Реле давления серии 69H повышенной прочности спроектировано для высоких требований к более крупным коммерческим воздушным компрессорам для тяжелых условий эксплуатации (до 250 фунтов на кв. Дюйм).Этот тип доступен с опцией разгрузочного клапана, чтобы предотвратить запуск компрессора под нагрузкой. Наиболее распространенные переключатели 69H можно заказать онлайн с опцией разгрузки или без нее. Если ваше реле давления выходит за рамки представленных здесь продуктов, свяжитесь с нами для получения подробной информации о нашей полной линейке реле давления.

    Мощность
    1 фаза 3 фазы
    Номер модели Мин.Закрыть
    Врезка
    Макс. Открытый
    Вырез
    Дифференциальный диапазон 120 В 240 В 240 В 480/600 В Заводская
    Настройка
    69HA1 40 фунтов на кв. Дюйм 250 фунтов на кв. Дюйм 35-60 фунтов на кв. Дюйм 2 3 5 5 115–150
    69HA2 10 фунтов на кв. Дюйм 125 фунтов на кв. Дюйм 20-35 фунтов на кв. Дюйм 2 3 5 5 100–125
    69HA3 15 фунтов на кв. Дюйм 60 фунтов на кв. Дюйм 7-15 фунтов на кв. Дюйм 2 3 5 5 30-40
    69HAU1 40 фунтов на кв. Дюйм 250 фунтов на кв. Дюйм 35-60 фунтов на кв. Дюйм 2 3 5 5 115–150
    69HAU2 10 фунтов на кв. Дюйм 125 фунтов на кв. Дюйм 20-35 фунтов на кв. Дюйм 2 3 5 5 100–125
    69HAU3 15 фунтов на кв. Дюйм 60 фунтов на кв. Дюйм 7-15 фунтов на кв. Дюйм 2 3 5 5 30-40

    Обратите внимание на следующие обозначения номеров моделей: Y = разгрузчик включен

    Нажмите, чтобы связаться с нами сегодня или позвоните: 1-888-863-7389

    Модели и опции реле давления воздуха

    Хотя все реле давления имеют одно и то же назначение (включение или выключение при определенном давлении), реле давления бывают разных конструкций и типов.

    Некоторые из них очень простые и не регулируются, в то время как другие очень гибкие или имеют дополнительные опции. Итак, какие типы реле давления существуют? Вот базовый обзор различных моделей и доступных опций.

    Обратите внимание, что это не список «или», а список «и».

    Большинство реле давления, особенно на воздушных компрессорах, имеют более чем следующее:

    Включение / выключение / автоматическая настройка

    Некоторые реле давления имеют переключатель включения / выключения или автоматического выключения.В большинстве случаев это одно и то же (формулировка зависит от производителя).

    Когда вы нажимаете «on» или «auto», он автоматически запускает и останавливает компрессор в соответствии с заданными значениями давления.

    Когда вы нажимаете «выкл», он игнорирует заданные значения и выключает компрессор.

    Реле давления воздушного компрессора с выбором ВЫКЛ / АВТО

    По сути, это комплексное решение для небольших компрессоров.

    Этот тип используется в основном в небольших (поршневых) воздушных компрессорах, где двигатель запускается и останавливается непосредственно электрическими контактами реле давления (см. Также «электрические контакты» ниже на этой странице).

    На многих реле давления нет переключателя «вкл. / Авто / выкл.». Он всегда находится в «автоматическом» режиме и размыкает и замыкает свои электрические контакты в зависимости от давления.

    Этот тип обычно используется на более крупных воздушных компрессорах, где электродвигатель запускается и останавливается внешними реле / ​​контакторами или пускателями двигателя.

    Электрические контакты / номинальная мощность

    Внутри реле давления имеется 1 или несколько электрических контактов, которые размыкаются и замыкаются в зависимости от давления.Количество и номинальная мощность (размер) этих контактов различаются.

    Некоторые реле давления могут напрямую включать и выключать электродвигатель.

    Другие реле давления могут включать и выключать только небольшой управляющий сигнал.

    Управляющий сигнал затем подается в центральный контроллер или используется непосредственно для включения и выключения крупных контакторов или пускателей двигателей.

    Реле давления с прямым переключением двигателя можно увидеть только на небольших воздушных компрессорах с относительно небольшими двигателями, скажем, до 10 кВт (около 13 л.с.).

    Номинальная мощность реле давления должна превышать номинальную мощность двигателя компрессора!

    Тогда есть 3-х фазные и 1-х фазные модели. Реле трехфазного давления имеют 3 отдельных контакта для трехфазных двигателей. Однофазные модели имеют только 1 набор контактов для однофазных двигателей или для слаботочного управляющего сигнала на главный контроллер (на больших воздушных компрессорах).

    Электрические соединения на однофазном реле давления.

    Уставки давления

    Уставки давления - это значения давления, при которых переключатели давления переходят из состояния «включено» в «выключено» и наоборот. Эти точки также называются точками врезки и вырезами.

    Большинство реле давления на воздушных компрессорах настроено на открытие (отключение) при давлении около 7 бар и закрытие (включение) при давлении около 5,5 бар. Разница между нижним и верхним заданным значением называется диапазоном давления или перепадом давления.

    Что касается уставок давления, мы можем разделить реле давления на следующие группы:

    - Верхняя и нижняя уставка могут быть установлены индивидуально

    - Только верхняя уставка может быть установлена ​​/ изменена, а нижние уставки автоматически следуют на заданном расстоянии (фиксированный перепад давления).

    - Верхняя и нижняя уставки фиксированы на заводе и не могут быть изменены.

    Подробнее об этом на нашей странице настройки реле давления.

    Также убедитесь, что максимальное номинальное давление вашего реле давления превышает максимальное давление сжатого воздуха.

    Большинство реле давления работают только до 8 или 9 бар (125 фунтов на кв. Дюйм), что совершенно бесполезно, если у вас есть компрессор на 13 или даже 30 бар.

    Механическое соединение

    Некоторые реле давления предназначены для установки непосредственно на резервуар, другие предназначены для установки в шкафу управления и соединяются трубками с системой сжатого воздуха.

    Физическое соединение, где сжатый воздух подключается к реле давления, часто называют «типом соединения», «типом порта» или «типом фланца».

    Чаще всего используются размеры / типы с внутренней резьбой 1/4 ″, 3/8 ″ или 1/2 ″ NPT.

    Некоторые реле давления имеют только одно соединение, некоторые - несколько портов разного размера, поэтому всегда есть один, который подходит для вашего компрессора.

    Подключение сжатого воздуха в нижней части реле давления

    Реле давления со встроенным продувочным клапаном (см. Ниже) будут иметь дополнительное соединение для продувки.

    Встроенный или дополнительный продувочный клапан

    В поршневых компрессорах меньшего размера (домашняя мастерская / гараж) продувочный / разгрузочный клапан используется для сброса давления воздуха из выпускной линии компрессора, чтобы облегчить легкий запуск.

    Он сбрасывает любое давление в трубопроводе между компрессором и ресивером, когда компрессор останавливается.

    Этот продувочный клапан обычно встроен в реле давления или заблокирован на нем.

    Иногда он фиксируется внутри реле давления, но в большинстве случаев продувочный клапан не является обязательным, и на дне или сбоку реле давления имеется место для установки.

    Реле давления с точкой подключения для продувочного / разгрузочного клапана.

    Продувочный / разгрузочный клапан, установленный на реле давления.

    Но многие реле давления не имеют встроенного или дополнительного продувочного клапана, поэтому, если вам нужен такой клапан на вашем компрессоре, обратите на это особое внимание.

    Продувочный клапан, если он установлен, приводится в действие небольшим рычагом внутри реле давления.

    Рычаг открывает продувочный клапан, когда достигается давление отключения и компрессор останавливается. Более подробная информация об этом на нашей странице разгрузчика воздушного компрессора.

    Если вы хотите купить реле давления, ознакомьтесь с моей страницей покупки реле давления.

    Роторк: Midland-ACS | Роторк Мидленд

    Реле давления воздуха Midland-ACS 1/2 "NPT.Компактное полностью регулируемое реле давления из нержавеющей стали 316L с пневматическим приводом и рабочим давлением до 16 бар (232) фунтов на квадратный дюйм. Для использования в отказоустойчивых системах.

    Характеристики и преимущества:

    • Специально разработан для тяжелых условий эксплуатации
    • Компактный и легкий
    • До 5 значений давления
    • Установка тегов
    • Уплотнения из фторэластомера
    • Версии 3/2 и 5/2
    • Диапазон температуры окружающей среды от -20 ° C до + 80 ° C
    • Доступен вариант для низких температур
    • Стандарт NACE по заявке
    • Сертификат PED только 1/4 дюйма

    Диапазон рабочих температур:

    • Только версия клапана от -20 до +80 ºC (от -4 до +176 ºF)
    • Низкотемпературное исполнение от -50 до +90 ºC (от -58 до +194 ºF опционально)

    Рабочее давление (для главного распределителя):

    Максимальное управляющее давление на входе:

    Гистерезис настройки давления:

    Порты NPT (доступна опция BSP):

    • Линейный порт 1/4 ”- 1/2” NPT
    • Пилотный порт 1/8 дюйма NPT

    Рабочий носитель:

    • Газы - фильтрованные со смазкой или без смазки
    • Воздух, инертный газ, сладкие (природные) газы
    • Доступен вариант для высокосернистого газа

    Строительные материалы:

    • Корпус: нержавеющая сталь 316L
    • Катушка: нержавеющая сталь 316L
    • Пружина: нержавеющая сталь 316
    • Уплотнения: фторэластомер
    • Мембрана: фторэластомер

    Максимальный расход:

    При 6 бар, дифференциал 1 бар:

    • Клапаны 1/4 ”3/2 - 1000 л / мин (35. 3 SCFM)
    • Клапаны 1/4 дюйма 5/2 - 1200 л / мин (42,4 SCFM)
    • Клапаны 1/2 ”3/2 - 3500 л / мин (123 SCFM)
    • 1/2 ”5/2 клапаны - 3500 л / мин (123 SCFM)

    Для получения более подробной информации см. Каталог вспомогательного оборудования Rotork Midland

    Производители реле давления воздуха

    Поставщики

    Реле давления воздуха - Tecmark Corporation

    Большинство реле времени запрограммированы таким образом, что точки срабатывания срабатывают при падении или повышении давления.Например, переключатели давления в воздушном компрессоре подают сигнал на включение компрессора, когда давление падает ниже определенного базового уровня, и сигнал на выключение компрессора, когда давление достигает определенного предельного уровня; ничего не срабатывает, когда давление поднимается выше базового уровня, и ничего не срабатывает, когда давление падает ниже уровня потолка. Реле давления воздуха

    - Tecmark Corporation

    Таким образом, реле давления воздуха могут регулировать газовые системы, удерживая их в заданном диапазоне давления. Существует ряд различных типов реле давления воздуха, включая регулируемые реле давления, реле давления воздушного компрессора, реле перепада давления, реле давления в печи, реле высокого давления, реле низкого давления и реле вакуума.

    Реле давления воздуха широко распространены и универсальны, они предназначены для работы в любой среде сжатого газа. Эти переключатели бывают разных форм, в том числе в виде датчика или микросхемы, преобразователя, измерителя, датчика или контроллера.Некоторые реле давления воздуха используют механические устройства для определения изменений давления, например, с помощью эластомерной диафрагмы в полости давления, в то время как другие полагаются на пьезоэлектрические или пьезорезистивные электронные датчики. Реле давления воздуха находят широкое применение во многих отраслях промышленности.

    Реле давления воздуха важны для безопасной работы фильтров, печей, нагнетателей, генераторов, автомобилей, компрессоров, турбин, технологического оборудования, воздушных насосов, панелей и газопроводов. Реле давления воздуха особенно полезны, потому что они являются безопасной и рентабельной альтернативой предохранительным клапанам.

    Реле давления воздуха, в отличие от предохранительных клапанов, могут обнаруживать, когда давление начинает течь во время работы, и отправляют предупреждение, или автоматически останавливают процесс, пока проблема не будет устранена и оператор не перезапустит операцию. Отрасли, в которых используются реле давления воздуха, включают технологическое производство и сборку, станки с ЧПУ, автомобилестроение, бытовую технику и коммунальные услуги. Реле давления воздуха играют важную роль в обеспечении согласованности и безопасности процессов, в которых используется сжатый воздух.

    Как реле давления работает на компрессоре?

    Реле давления воздушного компрессора

    Воздушный компрессор - удобный инструмент для широкого спектра проектов. Когда вам для чего-то понадобится воздух, вы можете просто включить компрессор и завершить работу. Воздушный компрессор состоит из разных частей, и наиболее важной частью воздушного компрессора является его реле давления.

    Реле давления в воздушном компрессоре не похоже на обычный переключатель. Скорее, это то, что может сказать вам, когда давление воздуха в баллоне достаточное, а воздух понижается.Вы можете измерить PSI с помощью переключателя.

    Я видел, что люди очень интересуются коммутатором, как он работает и каково основное назначение коммутатора.

    Что такое реле давления воздушного компрессора?

    Реле давления для воздушных компрессоров - это то, что помогает определить, какое давление находится внутри резервуара, а также компрессора. Если вы хотите наполнить бак или что-нибудь еще, вам нужно использовать переключатель для включения компрессора.Опять же, чтобы выключить компрессор, вам нужно будет переключить его.

    Реле давления

    Это также помогает поддерживать надлежащее давление в компрессорах. Вы будете управлять им, перемещая переключатель по часовой стрелке и против часовой стрелки. Это наиболее часто используемая часть воздушного компрессора, и ее необходимо правильно обслуживать, чтобы обеспечить производительность воздушного компрессора. Это основная защита вашего компрессора.

    Как работает реле давления?

    Давайте обсудим, как работают переключатели воздушного компрессора.Ну, как я уже упоминал ранее, это не обычный переключатель. Вместо этого он имеет прямоугольную форму корпуса, которая может сравниться с размером вашей ладони. Обычно он устанавливается на резервуар компрессора, с помощью которого компрессор может пропускать воздух. Затем он будет контролировать воздух, поступающий из бака компрессора.

    Работа реле давления

    Переключатели разработаны с воздушной линией, которая фактически контролирует давление воздуха. Он перемещается в воздушный резервуар и из него и сообщает показания. Некоторые элементы переключателя реагируют на прохождение воздуха через переключатель.Обычно стандартный переключатель воздушного компрессора поставляется с диафрагмой, которая сжимается при контакте с воздухом.

    Когда вы используете компрессор, он также создает обратное давление. Бак компрессора делает это, что называется давлением отключения. Это изменяет форму диафрагмы переключателя.

    Когда диафрагма переключателя деформированный до определенного уровня, реле давления перестанет пропускать воздух. Однако, когда уровень давления находится в правильном состоянии, переключатель сработает. продолжайте пропускать воздух, и танец диафрагмы будет продолжен.Оттуда, вы можете знать, что компрессор работает правильно, и вы можете его использовать.

    Это основной способ работы воздушного компрессора. Если у вас есть воздушный компрессор промышленного класса большего размера, механизм может измениться. Но основной рабочий процесс тот же.

    Техническое обслуживание реле давления воздуха

    Как я уже предлагал ранее, для обеспечения наилучшей производительности необходимо правильно обслуживать переключатель. Итак, проверяйте деталь регулярно. Для проверки начните с тестирования процесса, отключив воздушный компрессор. Проверьте, нет ли утечки из переключателя.

    Чаще всего проблема утечки возникает на мембране переключателя. Иногда он может не отображать правильное значение давления воздуха. Если да, то нужно устранить утечку. Лучше всего поменять диафрагму. Эта маленькая вещь доступна в местных магазинах, а также в Интернете. Если коммутатор слишком старый, и вы не можете решить проблему с утечкой, лучшим решением будет замена коммутатора на новый. однако, прежде чем вы это сделаете, прислушайтесь к советам некоторых экспертов.

    Заключительные слова

    Надеюсь, теперь у вас есть четкое представление о рабочем процессе механизма воздушного компрессора. Каждый раз, когда вы включаете воздушный компрессор, убедитесь, что вы соблюдаете правила безопасности. Даже не торопитесь включать или выключать его. Скорее делайте процесс плавно. Для наилучшей работы воздушного компрессора регулярно ухаживайте за этой небольшой, но важной деталью.

    Реле давления воздушного компрессора для поршневых компрессоров

    2340L5 / N5 / D5-V Однофазный

    # 23474653

    2340L5 / N5 / D5-V, трехфазный

    # 23474570

    2475N7. 5 / Д7,5-В

    # 23474570

    2475Н7.5 / Д7.5-П

    # 23474570

    2545E10 / K10-VP

    # 23474570

    2545E10 / K10-P

    Обратитесь в местное торговое представительство

    7100E15-P

    Обратитесь в местное торговое представительство

    15ТЭ15-П

    Обратитесь в местное торговое представительство

    15ТЭ20-П

    Обратитесь в местное торговое представительство

    Все остальные модели & amp; Конфигурации

    Обратитесь в местное торговое представительство

    Регулируемый переключатель давления воздуха

    : 6 ступеней (с изображениями)

    1. Я использую концевой выключатель в стиле MicroSwitch из мертвой микроволновой печи. Это была блокировка двери. Текущий рейтинг - 16 ампер.
    Точки открытия и закрытия MicroSwitch (теоретически) находятся в одном положении привода. Слишком большое смещение приведет к значительному падению давления перед повторным включением переключателя. Вы можете точно настроить положение переключателя, закручивая колпачок из ПВХ вверх или вниз.
    Любой кнопочный переключатель мгновенного действия будет работать, если он имеет постоянную точку открытия / закрытия. Это должна быть нормально закрытая конфигурация.Когда достигается желаемое давление, привод нажимается, и переключатель размыкается.
    Примечание. Можно использовать нормально разомкнутый переключатель и управлять реле, подключенным к воздушному насосу, с помощью нормально замкнутого выхода реле.
    Если вы используете переключатель с низким номинальным током (например, тактильную кнопку), вам потребуется включить реле для подачи питания на воздушный насос.
    Переключатель подключается последовательно к входной мощности воздушного насоса. К шнуру питания можно добавить встроенный держатель предохранителя.

    2.Для крепления переключателя я использовал алюминиевый ремешок 3/4 "x 1/16". Я уверен, что вы найдете в своей мусорной корзине что-нибудь, что подойдет.
    Саморезами для крепления панели и выключателя крепятся кронштейны.
    Должен быть свободный доступ к регулировочному винту. Его можно будет повернуть внутрь или наружу с помощью пальцев, чтобы установить точку давления.
    Высота вала остается неизменной независимо от того, где находится регулировочный винт. Это означает, что вал и диафрагма будут перемещаться менее чем на 1/8 дюйма (при правильном положении переключателя) при любой настройке давления.Очень небольшая нагрузка на диафрагму.

    ВНИМАНИЕ: ВСЕГДА СНИМАЙТЕ ДАВЛЕНИЕ В БАКЕ ПЕРЕД УМЕНЬШЕНИЕМ УСТАНОВКИ ДАВЛЕНИЯ. НЕТ КЛАПАНа для удаления воздуха.

    Последние мысли

    При более тяжелой пружине и более высоких настройках давления на регулировочном винте, возможно, придется подпилить лыски, чтобы можно было использовать небольшой гаечный ключ.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
