Реле фото: Фотореле для уличного освещения: схема, как подключить

Содержание

Фотореле для уличного освещения | Заметки электрика

Доброго времени суток, уважаемые читатели сайта «Заметки электрика».

Помните, я уже Вам рассказывал, что при ремонтах электропроводки жилых многоквартирных домов согласно федеральной программы, мы устанавливали датчики движения для освещения подъездов и тамбуров. В данной статье я хочу рассказать Вам про фотореле для уличного освещения жилых дворов.

Наружное освещение у подъездов, или его еще называют козырьковым, осуществляется с помощью консольных светильников типа ЖКУ с защитным стеклом из поликарбоната. Так вот управлением этими светильниками производится с помощью фотореле.

В качестве фотореле для уличного освещения мы применяем светоконтролирующий выключатель типа LXP-02. Вот так он выглядит.

Также данное фотореле можно применить и для освещения дорог, парков, дачных участков и садов.



Технические характеристики фотореле для уличного освещения типа LXP-02

Фотореле типа LXP-02 в автоматическом режиме включает и отключает освещение в зависимости от условий освещенности.

Т.е. как только на улице стало темно, фотореле включает уличное освещение. И наоборот, как только на улице стало светло, фотореле отключает светильник от сети.

Таким образом происходит значительная экономия электрической энергии, а также увеличивается срок службы самих ламп.

Ниже я приведу Вам его технические характеристики:

  • источник питания 220 (В) переменного напряжения
  • коммутируемая цепь до 10 (А)
  • уровень рабочей освещенности < 5 — 5о (Люкс)

Уровень рабочей освещенности выставляется с помощью регулятора снизу фотореле. Если регулятор переместить в сторону «+», то фотореле будет включать светильник уже при небольшом затемнении или пасмурную погоду, если же регулятор переместить в сторону «-», то фотореле будет срабатывать только при наступлении темноты.

Обычно я регулятор оставляю в среднем положении.

Существует еще 2 разновидности фотореле типа LXP. Это LXP-01 и LXP-03. Они отличаются от LXP-02 только силой тока коммутируемой цепи и уровнем рабочей освещенности.

Установка фотореле типа LXP

Фотореле устанавливается на стене с помощью специального кронштейна, который входит в комплект поставки. Кронштейн крепится винтом к самому фотореле.

При установке необходимо убедиться в отсутствии помех, мешающих естественному дневному свету попадать на фотореле. А также перед фотореле не должны находиться качающиеся  предметы, например, деревья.



Схема фотореле

Схема подключения фотореле для уличного освещения типа LXP-02 изображена, как на упаковочной коробке, так и на самом изделии.

Всего из фотореле выходит 3 провода: коричневый, красный и синий.

Зная цветовую маркировку проводов, не трудно догадаться о их предназначении:

  • коричневый провод — фаза
  • синий провод — ноль
  • красный провод — коммутирующая фаза (на светильник)

Подключение фотореле

Зная схему фотореле, приступаем к его подключению.  Соединение проводов производится в распределительной коробке, установленной там же на стене.

В качестве нагрузки у нас используется консольный светильник ЖКУ с натриевой лампой ДНаТ мощностью 70 (Вт).

Подключение фотореле для уличного освещения осуществляется следующим образом.

Если расписать эту схему более подробно, то это будет выглядеть так:

Если у Вас в доме используется система заземления TN-S или TN-C-S, то питание схемы осуществляется трехжильным кабелем (фаза, ноль, земля). Если же Вы до сих пор эксплуатируете электропроводку с системой заземления TN-C, то схема будет отличаться только отсутствием проводника PE.

Видео-версия данной статьи, а также по многочисленным просьбам в конце видео я показал схему подключения фотореле через контактор:

Дополнение 1. По многочисленным просьбам разместил фотографию внешнего вида печатной платы фотореле ФР-602. Схему прикладывать не буду — ее Вы можете найти на специализированных сайтах по электронике.

Дополнение 2. Довольно часто меня спрашивают про схему подключения светильника, чтобы он управлялся, как через фотореле (в автоматическом режиме), так и с помощью выключателя (в ручном режиме в любое время суток). Вот прикладываю такой вариант схемы.

P.S. Вот в принципе и все, что я хотел рассказать Вам про фотореле для уличного освещения. В настоящее время именно таким образом мы осуществляем электромонтаж наружного (козырькового) освещения жилых дворов. Если возникли вопросы, то задавайте свои вопросы в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Что такое фотореле и схема его подключения

Содержание статьи:

Фотореле является таким устройством, которое имеет выносной или встроенный сумеречный датчик, который можно подключить в цепи любых осветительных приборов. Он реагирует на степень освещения и подает сигналы в релейную схему. Когда реле замыкается освещение будет включаться, а когда размыкается – освещение будет отключаться днем. В этой статье разберем, что такое фото реле и для чего оно необходимо, принцип действия фотореле, а также какова схема подключения фотореле.

Как выбрать?

Для того, чтобы правильно подобрать и подключить устройство своими руками, например, к прожектору, необходимо знать какой вам тип датчика необходим и какой будет наиболее удобным. Они бывают встроенные и выносные. При выборе обязательно нужно будет учитывать токовые характеристики устройства. Они обладают своими ограничениями в коммутации по току, выраженные в амперах.

Как оно работает?

Устройство обладает светочувствительным элементом, который является постоянно включен в схему осветительного прибора и имеет питание. Этот элемент постоянно проводит измерение уровня освещенности (день – ночь) там, где это необходимо. Установка фотореле предполагает, что реагирующий на уровень освещения прибор будет подавать сигналы на реле: при замыкании – будет включать осветительный прибор, а во время размыкания контактов – отключать.

Структурная схема

Чтобы понять принцип работы фотореле необходимо разобраться с его составными частями. Среди конструктивных элементов могут быть следующие элементы:

  • Датчик (светочувствительный) – реагирует на изменения степени освещенности;
  • Датчик (фотоэлемента) – реагирует на изменения силы тока;
  • Усилитель для электрического тока;
  • Реле – коммутирующий элемент в устройстве.

Особенности конструкции

Обычные устройства, предназначенные для малых светильников, чаще всего производятся одним блоком в пластиковом корпусе. Они имеют возможность закрепления на стенах или подключения к светодиодному светильнику с задней стороны.

Если подключить светильники, мощность которых превышает мощность фотореле своими силами установленного, то цепь должна коммутироваться через магнитный пускатель или современные контакторы на соответствующую нагрузку.

Более сложные варианты производятся из двух составляющих – измерительно-коммутационного устройства и выносного фотоэлемента. Измерительный блок располагается непосредственно в электрическом щите.

Установка фотореле, снабженного реакцией на движение, то необходимо учитывать требуемый обзор контролируемой территории. Несколько светильников на одну выходную группу прибора можно подключить по параллельной схеме.

Основная масса моделей снабжены помехозащитой от ложных срабатываний, т.е. выдержкой времени. Однако, не смотря на это, подключение фотореле для уличного освещения следует производить подальше от других искусственных источников света во избежание эффекта мигания ламп.

Принцип работы

Простая схема фотореле проводит замеры освещенности при помощи одного из элементов:

  • Фототранзистора;
  • Фоторезистора;
  • Фотосимистора;
  • Фотодиода;
  • Фототиристора.

Схема фотореле для уличного освещения в качестве чувствительного элемента, воспринимающего силу света, предполагает наличие p-n переход, создаваемый на стыках разных полупроводниковых металлов, обладающих p- и n – проходимостями. Этот переход, в свою очередь, и вырабатывает электрический импульс во время попадания на него света.

Сопротивление фоторезисторов будет зависеть от силы светового потока.

Фотодиоды будут формировать электрические импульсы, которые станут соответствовать интенсивности светового потока за счет действия фотовольтаического эффекта.

Фототранзисторы являются аналогами обычных биполярных транзисторов и выполнен как оптоэлектронный полупроводник. В подобном устройстве часть базы подвергается воздействию света для осуществления регулирования выходного электрического сигнала.

Фототиристоры предназначаются для деятельности в цепях постоянного тока. Изготовлен оптоэлектронным полупроводником, который обладает структурой обычного тиристора. Включается в работу от появления тока от светового потока, направляемого на светочувствительную матрицу элемента.

Фотосимистор предназначен для работы в цепях переменного тока. Он упрощенно может быть представлен как конструкция из 2 фототиристоров, каждый из которых будет реагировать на отрицательную или положительную составляющую полупериода гармоники. У него специальная схема будет заниматься синхронизацией тока для передачи на управляющий электрод.

Технические данные, влияющие на выбор

Ниже приведены основные параметры, которые будут оказывать влияние на выбор и подключение фотореле для уличного освещения:

  • Номинальное напряжение устройства.

Обращаем внимание! Импортные устройства могут быть предназначенными для работы с другими уровнями напряжения. Так они могут быть рассчитаны на 110 или 127 Вольт, а это может не позволить нормально работать в нашей сети 220 Вольт.

  • Потребляемая мощность и тепловая нагрузка светильников. Эти нагрузки выходные контакты устройства должны с уверенностью выдерживать.
  • Условия работы устройства, которые будут влиять на выбор конструкции и степени защиты:
  • Атмосферные осадки;
  • Попадание пыли и инородных предметов;
  • Перепады температур;
  • Уровень светочувствительности и степень настройки момента срабатывания;
  • Типы подходящих светильников. Здесь стоит сказать, что обычные модели, смонтированные своими руками, предназначаются для подключения и работы с активной нагрузкой, которая создается галогенными лампами и лампами накаливания. А вот, например, энергосберегающие и люминесцентные, а также другие подобные типы ламп, вырабатывают реактивную часть нагрузки. У подобных видов ламп во время запуска происходит бросок пускового тока, а это может пожечь контакты устройства.

Схема подключения

Чтобы разобраться, как подключить фотореле к освещению необходимо внимательно изучить само изделие или упаковку. На них собственно и должна быть приведена схема подключения фотореле для уличного освещения. Выводы из устройства снабжены проводами с различным цветом изоляции. Это необходимо для исключения ошибок при подключениях. Сделать вывод о их назначении просто, если знать информацию о цветовой маркировке. Из прибора выведено 3 провода:

  • Черный – обозначает фазу;
  • Зеленый – нулевой провод;
  • Красный – коммутируемая фаза, идущая к светильнику.

Итак, как подключить фотореле к освещению? До начала выполнению работ по подключению необходимо изучить прилагаемую инструкцию. Для того, чтобы соединить провода следует использовать распределительную коробку, которую можно установить рядом на стенке.

Нагрузка коммутируется путем прерывания фазного провода. За счет этого происходит подача и исчезновение напряжения. Зеленый провод (ноль) подключается для обеспечения работоспособности.

Будем надеяться, что статья полностью помогла разобраться в том, что это фотореле и как подключить датчик света для уличного фонаря. Если еще останутся вопросы, то смело задавайте в комментариях.









принцип работы светодатчика, монтаж и настройка выносного фотоэлемента

Для того чтобы включать и выключать освещение или различные электрические приборы в автоматическом режиме, необходимо в схему их питания поставить специальное фотореле для уличного освещения надежного производителя. Оно настраивается таким образом, чтобы в темное время суток включался свет, а днем питание отключалось. Таким образом, есть возможность временить с включением приборов и экономить электроэнергию.

Что такое светодатчик

Это устройство представляет собой специальный датчик, чувствительный к солнечным лучам и управляющий электрическим питанием. При попадании на него световых лучей он превращается в изолятор, а в темное время суток начинает проводить ток. Другими словами, сумеречное реле включает свет ночью и выключает с восходом солнца.

Схема реле освещенности находится в маленьком корпусе, из которого выходят 3 провода для подсоединения электрического питания и автоматического управления светильником. Этот прибор закрепляется снаружи здания, чтобы на него всегда попадали солнечные лучи. В комплекте со световым реле для уличного освещения поставляется универсальное крепление.

Чтобы осуществлять регулировку и настройку порога срабатывания изделия, необходимо установить фотоэлемент, позволяющий добиться качественной работы при неблагоприятных погодных условиях. Такое устройство ставится с внешней стороны корпуса реле для освещения и его можно отрегулировать когда угодно. Вращаясь против часовой стрелки, прибор будет работать лишь в темное время суток, а когда выставляется максимальное значение, то питание начнет подаваться при наступлении сумерек.

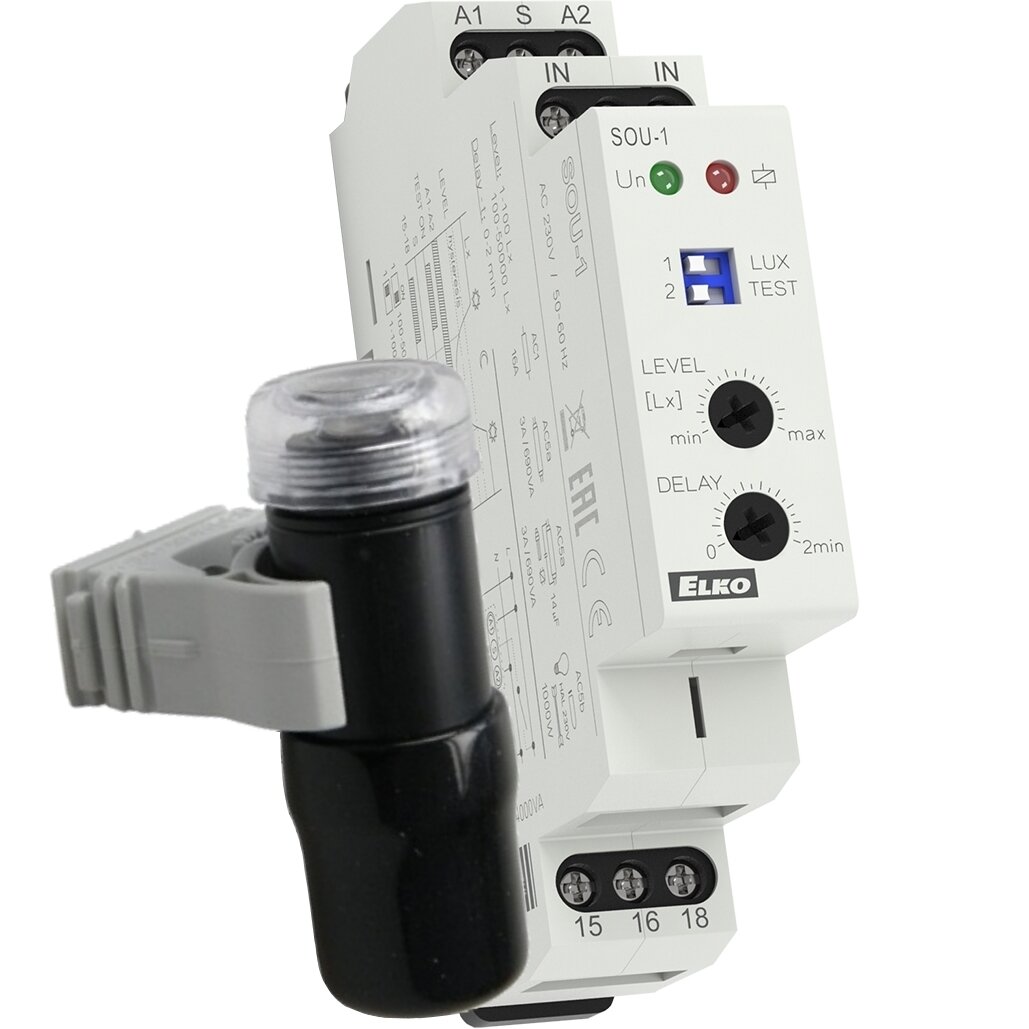

Существуют модели этого прибора, в которых датчик освещенности монтируется отдельно от выключателя и подсоединяется длинным проводом. Подобные изделия применяются в сложных схемах, собранных в электрических шкафах, в которые не проникают солнечные лучи.

Дополнительно, можно подключить прибор через электронный таймер, запрограммированный на включение и выключение устройства в работу. Такой способ дает возможность применять его на различных временных промежутках. К примеру, днем при солнечной погоде регулятор может отключаться от сети питания электронным таймером. Только когда настает его рабочее время, то подается электрический ток.

Принцип работы прибора

Современное световое реле для уличного освещения оборудовано специализированным датчиком. Этот элемент может быть выполнен при помощи фототранзистора, фотодиода или другого полупроводника.

Специалисты выделяют такие основные типы чувствительных элементов:

  • транзисторный, регулирующий электросигнал при облучении светом;
  • симисторный, взаимодействующий с положительным или отрицательным значением гармоники и подающий электрический сигнал в управляющую цепь, которая расположена внутри его;
  • тиристорный, работающий при помощи постоянного тока и при попадании солнечных лучей начинающий взаимодействие;
  • диодный, который при облучении вырабатывает сигнал прямо пропорциональный силе света.

Все виды обладают своими достоинствами и недостатками, но работают практически одинаково. В настоящее время большой популярностью пользуются диодные и транзисторные изделия.

Как смонтировать устройство

Чаще всего светодатчик монтируется вблизи от осветительных приборов. Однако необходимо полностью исключить попадание света от светильников на чувствительный датчик. Чтобы это сделать, стоит заблаговременно подыскать тень и закрепить его в этом месте.

Из фотореле для уличного освещения выходят три провода, которые необходимо присоединить к питающей сети и светильнику:

  • коричневый провод присоединяется к фазе сети;
  • синий провод соединяется с нолем и к нему подключают проводник от светильника;
  • красный провод управляет схемой и соединяется с лампой.

Очень часто есть еще и земляной провод, предотвращающий подачу электрического тока на корпус прибора. В такой ситуации фотореле монтируется таким же способом, но земляной провод подключается к светильнику, не приходя на датчик. Нужно отметить, что у различных моделей есть небольшие отличия в маркировке проводников, поэтому необходимо изучить принципиальную схему устройства. Фазный провод присоединяется лишь к фотореле, а нулевой проводник подключается к светильнику и регулятору. Фаза на лампочку берется из самого реле.

Правильное подключение изделия

Когда нужно управлять одновременно многими светильниками, то стоит изучить правила подключения фотореле для уличного освещения с большим числом потребителей энергии. В этом случае стоит произвести установку специализированного контроллера, на который будет приходить электрический сигнал от прибора. Этот контроллер и будет управлять лампами.

Прежде чем монтировать выносное изделие необходимо проверить его соответствие по максимальной мощности. При большом количестве ламп стоит поставить дополнительные выключатели, а иначе фотореле не выдержит нагрузку и сгорит.

При подборе устройства для управления уличными лампами нужно внимательно ознакомиться с методом его подключения к сети. Присутствие специализированных клемм для зажима проводников позволяет упростить монтаж светорел. В случаях, когда необходимо поставить изделие, не оборудованное специальными зажимными клеммами, то стоит использовать распределительную коробку. Это поможет избежать попадания влаги на проводники. Дополнительно нужно убедиться в наличии на корпусе реле нарисованной схемы подключения проводов.

При монтаже нужно знать, что наименьший порог срабатывания устройства составляет 5 люкс. Это значение наступает, когда на улице еще довольно светло. По этой причине необходимо вручную настраивать датчик, так как экономия при подобном уровне чувствительности очень маленькая.
