Реле напряжения 220в для дома зачем нужен: Что лучше стабилизатор или реле напряжения на 220 В для квартиры

Содержание

Что лучше стабилизатор или реле напряжения на 220 В для квартиры

На вопрос, что лучше стабилизатор или реле контроля, трудно ответить однозначно. Для каждого случая проблему защиты следует решать с учетом конкретных факторов. Объективно сравнить данные устройства можно только, зная принцип их действия и отличительные особенности.

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Преимущества использования стабилизаторов

Стабилизаторы имеют ряд несомненных преимуществ:

  1. При скачке напряжения за пределы допустимых значений обеспечивается отключение электросети, что предохраняет технику от сбоев в работе. Пороговые значения можно устанавливать на нужном уровне.
  2. В пределах предельных значений происходит стабилизация напряжения с достаточной точностью. Даже самые простые и дешевые устройства обеспечивают выравнивание в пределах ±5%. Современные электромеханические приборы дают точность 3%, а инверторные устройства — 1%.
  3. Стабилизаторы значительно повышают долговечность бытовой техники и электроники. Улучшается качество показа видеотехники. Прекращается мерцание ламп накаливания, что увеличивает их срок службы.
  4. Широкий выбор по техническим характеристикам. Мощность разных моделей колеблется от 50 до 50 ВА до 150 кВА.
  5. Качественные стабилизаторы практически не влияют на форму сигнала, а инверторные установки даже улучшают синусоиду.
  6. Высокий КПД (98-99%).

Важно! Стабилизаторы имеют простое подключение, а потому для их установки не надо приглашать специалиста. При этом к прибору может подводиться любая фаза трехфазной цепи. При подключении автоматический автомат необходимо устанавливать до ввода в стабилизатор.

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

  1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
  2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
  3. Высокая цена, возрастающая с увеличением мощности.
  4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
  5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
  6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Преимущества реле

Несмотря на то, что реле не способны удерживать напряжение в нужных пределах, они достаточно часто применяются в схеме защиты от перенапряжения. Этому способствуют следующие их преимущества:

  1. Гарантированное отключение электричества при критических скачках напряжения. При кратковременной продолжительности такого скачка питания включается сразу после возврата сети в нормальное состояние. Реле уже через 1 с готово снова автоматически включить цепь.
  2. Малые габариты. Вся схема защиты на основе реле легко помещается во входном щитке, даже когда монтируется несколько устройств (минимальное и максимальное реле).
  3. Удобный монтаж. Современные реле выполнены так, чтобы могли устанавливаться на стандартную DIN-рейку, а провод цепи легко и быстро закрепляется в клеммном зажиме. При защите отдельных бытовых приборов можно использовать модель реле, которая просто подключается в розетку.
  4. Доступная цена. Стоимость реле значительно ниже стоимости стабилизатора. Покупка даже нескольких таких устройств обойдется заметно дешевле, чем одного стабилизатора.
  5. Бесшумность работы.
Важно! Для надежной защиты электроники важным параметром считается быстрота ее реакции на опасный импульс. Реле контроля напряжения относятся к специальным устройствам релейной защиты, а потому их срабатывание происходит практически мгновенно.

Недостатки реле

Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.

Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.

Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.

Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.

Стабилизаторы напряжения по своему функционалу смотрятся значительно привлекательнее реле. Однако стоимость, габариты и масса существенно ограничивает их применение. Именно поэтому такие приборы чаще применяются для индивидуальной защиты бытовой техники, а не всей внутренней цепи в целом. Реле контроля напряжения доступны по цене и обеспечивают надежную защиту от перенапряжения без его выравнивания. Какой вид защиты выбрать, прежде всего, зависит от финансовых возможностей, а также от качества и стабильности входной электрической сети.

Защита от перенапряжения, скачков и перепадов напряжения в квартире

Перепады напряжения и прочие неполадки в электросетях отнюдь не редкость. Они могут привести к выходу из строя дорогостоящей техники и даже угрожать жизни и здоровью людей. Для предотвращения подобных последствий на рынке имеются различные устройства защиты электрической сети, применяемые в зависимости от характера неполадок.

В этой статье вы узнаете: что собой представляют перепады напряжения и каковы их причины; Какие существуют устройства защиты сети и в каких случаях используются.

Допустимые параметры электроэнергии

В России и на пост-советском пространстве стандартным напряжением является 220 вольт (для рядовых потребителей электроэнергии). При этом в реальности напряжение колеблется в определенных рамках от данного номинала. Допустимая амплитуда отклонения от нормы устанавливается нормами и актами, регулирующими предоставление данной услуги потребителю. При 220В минимальное допустимое значение составляет 198В, а максимальное — 242В.

Спасут ли пробки или автоматы?

Долгое время в домах использовались «пробки»: плавкие предохранители, защищающие от скачков напряжения. На смену им пришли современные и более удобные автоматы (автоматические выключатели). На сегодняшний день в большинстве квартир это единственные средства защиты от неполадок в сети.

Пробки и автоматические выключатели позволяют защититься от короткого замыкания, перегрева проводки и возгорания при перегрузке. Однако мощный электрический импульс может успеть пройти через автомат и вывести технику из строя. Такое случается, например, в следствие удара молнии. То есть обычные пробки не могут обеспечить полноценную защиту от перепадов напряжения.

Основные причины возникновения скачков напряжения в сети

Скачки напряжения могут отличаться по величине отклонения от нормы, по своей продолжительности и динамике возрастания/убывания в зависимости от причин их возникновения:

  • Большая нагрузка на сеть. Одновременное подключение большого числа электроприборов при недостаточной мощности сети приводит к нестабильности напряжения. Это может быть заметно, например, как мерцание лампочек или внезапное выключение электроприборов. Данное явление встречается часто, особенно по вечерам;
  • Мощный потребитель по соседству. Случается, если рядом находятся промышленные объекты, торговые центры, офисные здания с мощной вентиляционной системой и так далее.
  • Обрыв нулевого провода. Нулевой провод выравнивает напряжение у потребителей электроэнергии. При его обрыве (сгорании, окислении) часть потребителей получат повышенное напряжение (а другие заниженное), что с высокой вероятностью приведет к выходу из строя незащищенной электротехники.
  • Ошибки при подключении. Например, если были перепутаны нулевой и фазный провода;
  • Плохая проводка. Сбои возникают из-за изношенности проводки, использования некачественных материалов и неправильно выполненных монтажных работ.
  • Удар молнии. Попадание молнии в линии электропередачи может вызывать стремительный скачек напряжения в тысячи вольт. Представляет особую опасность, так как средства защиты не всегда успевают сработать.

Возможные последствия скачков напряжения

Производители электрической техники учитывают нестабильный характер напряжения и возможность его скачков и падений. Например, прибор с номинальным напряжением 220 вольт может работать при 200В и выдерживать скачки до 240В. При этом регулярная работа аппаратуры при больших отклонения от нормы сокращает срок ее эксплуатации. Сильные скачки напряжения могут вывести технику из строя, и даже нанести ущерб имуществу и здоровью, например, вызвав пожар.

Справка. Поломки электрических приборов в результате скачков напряжения не покрываются договорами о гарантийном обслуживании, то есть бремя расходов на ремонт и замену ложится на владельца, что может стать серьезным ударом по семейному бюджету. В некоторых случаях существует возможность предъявления иска к поставщику электроэнергии, однако это долго, сложно и дорого, а также не гарантирует успеха. Проще заранее предусмотреть защиту своего дома от подобных неприятностей.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Справка. С технической стороны сетевой фильтр представляет собой нехитрую систему из нескольких конденсаторов и катушек индуктивности. При этом блоки питания большинства современных электроприборов уже имеют в своем составе схемы, выполняющие аналогичную функцию. То есть на практике сетевые фильтры часто выполняют роль простого удлинителя с дополнительной защитой от скачков в сети.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

  • Скорость срабатывания в несколько миллисекунд;
  • Выдерживает нагрузку от 25 до 60 А;
  • Небольшие размеры и удобный монтаж;
  • Достаточные диапазоны максимального и минимального напряжения;
  • Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Обратите внимание. РММ не оснащен функцией автоматического включения, что может привести к порче продуктов в холодильнике, остановке отопления помещений в зимний период и подобным проблемам.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

  • Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
  • Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Датчик повышенного напряжения (ДПН)

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Заключение

Наиболее распространенные средства защиты от скачков напряжения: автоматы и пробки, — эффективны не во всех случаях. В частности они не справляются с мощными скачками напряжения, что ставит под угрозу сохранность электротехники и всего дома в целом. Рынок предлагает разнообразными устройствами защиты электросети, применяемые в зависимости от характера перепадов напряжения и причин их возникновения. Потребителям электроэнергии остается выбрать необходимые приборы и правильно их установить.

Для чего нужно реле напряжения

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 – 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН – 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Принцип работы реле напряжения

Конструктивно этот прибор выполнен в пластмассовом корпусе и предназначен для установки на din-рейку в электрощитах. Реле имеет электронную часть и электромеханическую.

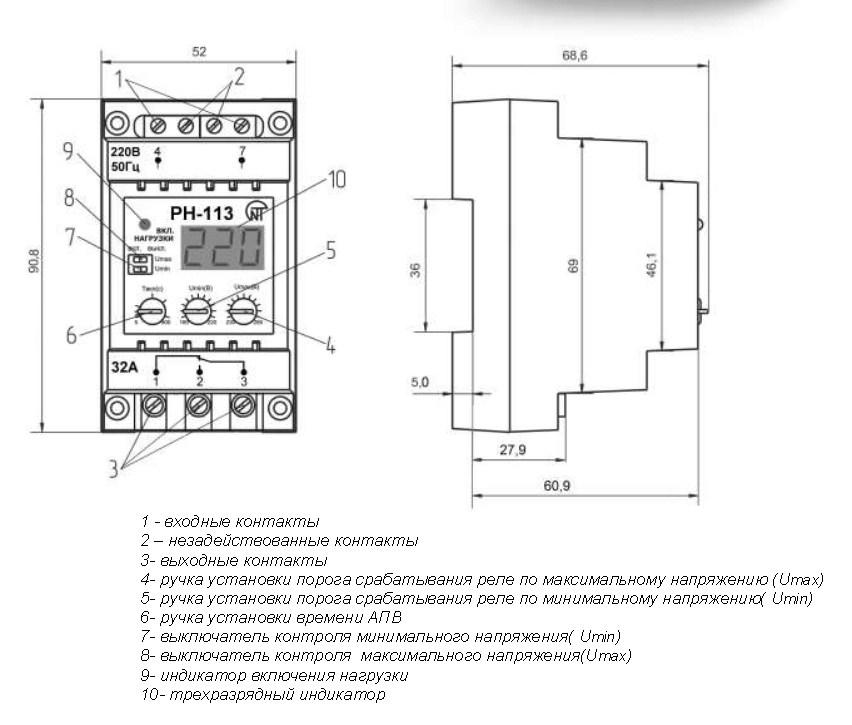

Устройство реле напряжения

Электронный модуль предназначен для определения высокого и низкого аварийного порога напряжения и подачи сигнала на управляющий элемент. В аварийном случае управляющий сигнал поступает на электромагнитное реле, которое срабатывает и отключает напряжение сети.

Некоторые реле напряжения имеют возможность ручной установки нижнего и верхнего порога аварийного напряжения и времени включения сети прибором, после появления нормального сетевого напряжения.

Более дорогостоящие устройства могут иметь дисплей, для удобного чтения параметров сети. Эти приборы не предназначены для защиты от скачков напряжения вызванных ударом молнии. Для молниезащиты используются специальные ограничители напряжения.

Как проверить реле напряжения

При приобретении реле напряжения в электротоварах, вряд ли кто проверит вам его на работоспособность. Поэтому от продавца требуйте гарантии на прибор. Проверить реле напряжения можно на ЛАТРе (лабораторный автотрансформатор), которым вручную на выходе можно менять напряжение от 0 до 250 В.

Лабораторный автотрансформатор ЛАТР

Собрав схему подключения реле напряжения с лампочкой вместо нагрузки, ручкой автотрансформатора меняют напряжение от номинального в сторону нижнего и верхнего порогов аварийного напряжения, контролируя тестером момент выключения лампочки и определяют пороги напряжения срабатывания

принцип работы и нюансы подключения


Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать  и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

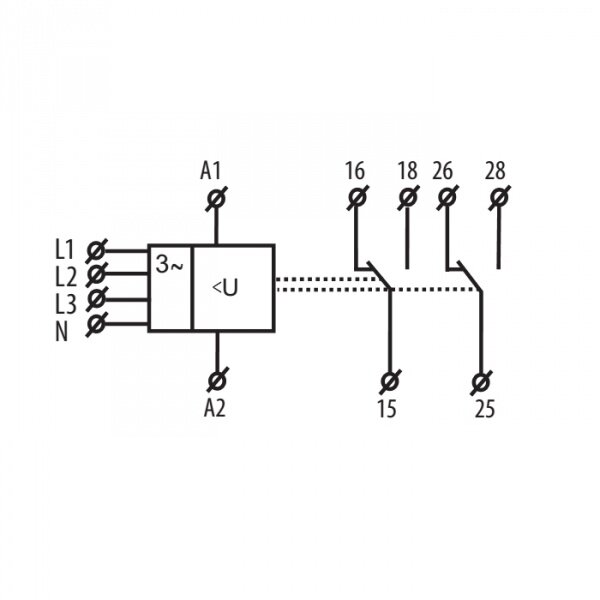

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

  • переходники «вилка-розетка»;
  • удлинители с 1-6 розетками;
  • компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для  в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

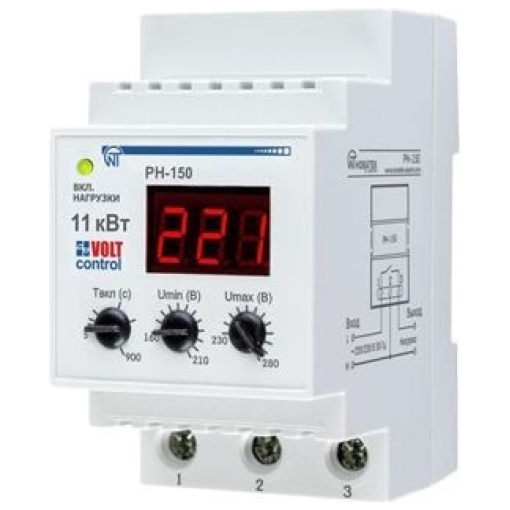

Реле для установки в электрическом щитке

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

  • рабочий диапазон в Вольтах;
  • возможности по установки верхнего и нижнего порогов срабатывания;
  • наличие/отсутствие индикаторов уровня напряжения;
  • время отключения при срабатывании РКН;
  • время задержки возобновления подачи электричества;
  • максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

  • дороже и шумит;
  • более инертен при резких перепадах;
  • не имеет возможностей для регулировки параметров;
  • занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

  • с прямой нагрузкой через РКН;
  • с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Реле напряжения 220 В для дома или квартиры: особенности

Каждый электроприбор должен суметь выдержать перепады энергии и работать стабильно. К сожалению, добиться подобного для всей используемой в доме техники попросту невозможно, а, следовательно, приходится использовать вторичные приборы. Именно они обеспечивают стабильность и надежность, продлевая срок эксплуатации любого предмета, подключенного к домашней сети. Подробнее о том, что такое реле контроля напряжение — читайте в статье.

Что это такое

И в первую очередь стоит поговорить о том, что из себя представляет реле контроля напряжения. Фактически это устройство, которое подключается к домашней электрической сети и служит для защиты от потенциальных перепадов напряжения. Это необходимо только лишь потому, что перенапряжение может вывести из строя любую технику.

Зачем использовать реле напряжения

Мы поняли для чего нужно реле, но есть ли в нем практический смысл, даже если перепады никогда не происходили? Безусловно есть. Ведь его используют для предотвращения следующих обстоятельств:

  • обрыв и попадание линейного провода на нейтральный: это грозит тем, что за ним обычно следует ток в 380 В;
  • обрыв нейтрального провода: точно так же приводит к 380 В и зачастую «обычен» для всех многоквартирников;
  • просадки электричества из-за большого расстояния;
  • высокая нагрузка на фазы или подключения к мощному потребителю.

В совокупности и по отдельности все эти обстоятельства выступают потенциальной опасностью не только для электроприборов, потому как могут вывести их из строя, но и квартиры. Обусловлено это тем, что возможно возгорание.

Как реле работает

Итак, понятно почему нужно реле напряжения в квартире, но каков его принцип действия. Ведь человеку перед покупкой необходимо отчетливо понимать, как работает реле. В противном случае возможна либо неправильно установка, несмотря на наличие инструкций, либо невозможность правильно среагировать в экстренной ситуации.

Если говорить просто, то вся конструкция основана на микроконтроллере, что отвечает за управление. Благодаря ему производится подача сигнала на электромагнитное реле, что в свою очередь либо замыкает, либо размыкает цепь. Нужно также понимать, что сама микросхема на пассивной основе производит регулировку поступающего напряжения, показывая это сигналами на реле.

В каких сферах оно используется

Очевидно, что в первую очередь защита от скачков напряжения необходима дома. И даже несмотря на то, что напряжение для дома, как правило, ограничено 220 В, это бывает достаточно для нанесения большого ущерба. Следовательно, исходя из того, что главная задача реле — это защищать электроприборы, то есть модели как на одну, так и на три фазы одновременно. Это значит, что его использование допустимо везде, а в особенности в тех местах, где на приборы должно стабильно подаваться большое напряжение.

Виды реле

Существуют также классификации, которые определяют назначение прибора и обусловленность его выбора для каждого из возможных случаев. Ведь порой необходимо работать с различными устройствами и предугадать, как и когда случиться перепад попросту невозможно.

РНПП-311

Он используется в тех случаях, когда имеет место трехфазная сеть. Преимуществом выступает то, что большая часть электрических потребителей с ним совместимы. Если же говорить о необходимом аспекте, то без него нельзя обойтись на АВР схемах и соответствующего для него управления питания.

РН-101

Модель полностью автономна и применима для однофазной сети. Она должна быть подключена в розетку. Максимальная нагрузка на таком реле составит порядка 3.5 кВт. Помимо прочего также можно регулировать нижнее и верхнее значения напряжения, что будут проходить через реле.

РН-111

Это более распространенная модель реле, используемая для дома и напряжения 220в. Она предсказуемо работает на однофазной сети, монтируется на DIN-рейку, а также отключает подачу энергии при нагрузке выше 3.5 кВт. И здесь есть некое разделение между одной классификацией устройства, потому что дома и условия бывают разными, как и количество потребителей энергии.

Что лучше использовать: реле или стабилизатор

Важным вопросом для большей части жильцов выступает дилемма: стабилизатор или реле? К примеру стабилизатор может быть установлен либо на общем «входе» в сеть, либо на конкретный прибор. Тем не менее, несмотря на высокую гибкость установке есть недостаток в виде большей «задержки, то есть того времени, в течение которого будет произведено отключение после превышения допустимой нормы напряжения. Реле же чуть более «топорная», но способна реагировать быстрее, что является единственно важным преимуществом, когда дело доходит до безопасности. Тем не менее, иногда обстоятельства вынуждают не смотреть на технические характеристики так сухо и потому подбирать конкретный тип всегда следует исходя из прямых условий и задач.

Как выбрать фазы и ток

Реле контроля напряжения имеет разные фазы работы, которые соответственно предназначены для различных условий. Всего существует два типа:

  • Однофазные. Они применяются до 220 В.
  • Трехфазные. Используются, когда работа ведется в рамках 380 В.

Если вы задаетесь простым вопросом того, как выбрать реле напряжения для квартиры, то нужно выбрать однофазную на 220 В. В остальных случаях все несколько сложнее, потому что необходимо выбирать номинальный ток. Это требует от пользователя или компании измерить то, сколько потребляют все приборы. Дальнейший выбор модели производится с запасом в несколько процентов.

Подключение

Подключение может быть произведено двумя методами. Первое, как правило, подразумевает прохождение всей нагрузки через контакты. Второе же является косвенным. Это та база, которая была объяснена в принципах работы реле напряжения. Разберем подробно каждый из них.

Однофазный

Подключение однофазных моделей реле контроля напряжения весьма простое, потому что происходит напрямую к сети. Перед ним необходимо установит только УЗО, чтобы нивелировать какие-либо утечки тока. Вот как выглядит весь процесс:

  1. Сначала подключаемся к нулевой шине, а после нее к выводу N.
  2. После берем фазный провод и соединяем его с выводом L.
  3. Третий же вывод реле используется при подключении нагрузки конкретных электрических приборов.

Остается только проверить работу посредством индикаторов.

Трехфазный

Здесь все чуточку сложнее, но общие принципы сохранены:

  1. Подключаем все фазные кабели от трехполюсного автомата на вход.
  2. Устанавливаем реле.
  3. Подсоединяем к выводам используемого УЗО фазы и нуль.

Проверяем работу на наличие ошибок.

Проверка

Важнейшим после подключения этапом является проверка. Конечно, все устройства предварительно проверены на заводе, однако необходимо удостовериться в их работоспособности дома. Вот что можно сделать:

  • измерить напряжение с использованием вольтметра в месте, где подключается фазная и нулевая клемма соответственно;
  • обратиться в службу: специалист из жилищной службы автоматически все подключит и проверит.

Таким образом, если все хорошо, то работа может быть продолжена. В противном случае рекомендуется перепроверить подключение.

Настройка по срабатыванию

Необходимо также рассмотреть принцип настройки задержки срабатывания реле контроля напряжения. Отталкиваться здесь необходимо от актуального состояния самой сети. Следовательно, рекомендуется уделить внимание:

  1. Напряжению в розетке. Необходимо понимать, что в реальности 220 В нет никогда. Зачастую это диапазон от 190 до 240 В. Это означает, что настраивать для отключения при 210 В просто бессмысленно.
  2. Потребляемой мощности. Есть те устройства, что потребляют много энергии именно на этапе их включения. Это создает особую контрольную точку, которую необходимо учитывать для исключения ложного срабатывания.
  3. Времени суток. Здесь нужно брать во внимание верхний номинал срабатывания, потому что ночью мало что используется. Это закономерно приводит к «естественному» напряжению в розетке до 230–240 В.

Если все сделать правильно, то «осечек» в экстренной ситуации не будет.

Рейтинг моделей

Теперь пришло время рассмотреть лучшие предложения на рынке, которые обеспечат надежность и позволят забыть об обновлении реле на долгие годы. Мы проанализируем только наиболее популярные вариации исполнения, потому как в зависимости от региона технические характеристики могут незначительно отличаться.

Volt Control PH-116

Ее можно назвать самой базовой и простой моделью, целью которой является обеспечение базового контроля за электрической сетью. И для этого здесь есть все, начиная от пятилетней гарантии и максимально приемлемой нагрузки в 3.5 кВт. Максимальная же скорость срабатывания 0.03 секунды. Из особенностей отметим:

  • компактность;
  • наличие индикатора включения;
  • возможность простой регулировки всех значений.

Тем не менее, это реле по-прежнему розеточное и не способно быть встроено в щиток, чтобы охватывать всю сесть, а не конкретно подключенный к ней прибор.

Volt Control PH-101M

Это устройство также являет собой представителя базового сегмента, однако предоставляет большую широту напряжения от 160 до 280 В. Помимо, здесь также в разы больше время повторного включения. Фактически эту модель можно считать универсальной. Обусловлено это возможностью исполнения им не только функций реле, но также токового автомата и сетевого фильтра. Главным чертами являются:

  • наличие защитных шторок;
  • возможность дополнительно защитить подключенный прибор от перепада напряжения;
  • яркая и большая индикация, которую легко заметить.

И хотя сама панель достаточно небольшая, что может усложнить постоянное переключение в ней значений, но если она используется не так часто и нерегулярно, то это не составляет проблем.

V-protector Vp-10AS

Хорошая модель, которая предоставляет еще больший диапазон по напряжению от 120 до 270 В. При всем этом время отключения составляет не более 0.02 сек, что является лучшим результатом среди розеточных реле.

  • аккуратный дизайн, который не выделяется на фоне других приборов;
  • яркий светодиод на индикаторе, который отображает состояние красной подсветкой;
  • возможность регулировки на шаг в 1 В.

Тем не менее, здесь нет защитных шторок и без инструкции разобраться в интерфейсе попросту невозможно ввиду его минималистичности.

ZUBR R116y

Эта модель высшего класса, чем остальные, и предоставляет не только защиту от электричества, но и перегрева. Управление по-прежнему осталось физическим, позволяя регулировать верхний и нижний пороги по ситуации. Помимо, производитель дал здесь доступ к «истории», которая позволяет получить последнее значение напряжения, при котором было произведено отключение. Это полезно, потому как позволяет отслеживать хронологию поведения сети. Особенно выделим:

  • блоки от внешнего воздействия детей;
  • наличие соответствующих защитных шторок;
  • обновленный вид линейки.

Однако преимущества компенсируются сложным интерфейсом. И хотя пользователей не заставляют заглядывать в характеристики, но умение разобраться в них, порой, является необходимым.

PH-260T

Хороший вариант, который уже на фронтальной панели предоставляет пользователю трехразрядный индикатор, 7 светодиодов и потенциометр. На самом корпусе также расположена схема подключения, что избавляет от необходимости использовать лишнюю документацию и иметь под рукой всегда рабочий шаблон. Из особенностей отметим:

  • поддержка высоких порогов: 160 до 220 В;
  • парольная защита для блокировки;
  • долгий срок гарантийного обслуживания.

Все 3 клеммы, в которые производится подключение расположены снизу. Это добавляет удобства, потому что в разы упрощает продумывание схемы подключения.

УЗМ-50Ц

Это простая модель, сделанная в России. Ожидаемо, что все пункты и элементы управления русифицированы, что делает ее простой к установке для людей, не являющимися носителями языка и не обладающими соответствующими навыками. Форм-фактор корпуса небольшой, его ширина составляет примерно два модуля. Из сильных черт выделим:

  • широкий порог: 100 до 295 В;
  • быстрая скорость «реакции»;
  • правильное расположение клемм для подключения.

Здесь также есть трехразрядный индикатор и физическая панель управления. Тем не менее, отсутствует предупреждение, когда напряжение подходит к верхнему допустимому порогу.

УЗМ-51М

Усовершенствованная версия модели с «Ц», однако несколько дороже. Здесь проведена работа над интерфейсом и регулировка теперь осуществляется исключительно механикой, потому что дисплея теперь нет. Поставлены другие клеммы и от платы забрали изоляционную карту. Вот что стоит выделить:

  • полная механика;
  • повышена скорость;
  • модифицированная печатная плата.

Пользователи также отмечают, что программная часть здесь несколько доработана, справляясь со своими задачами лучше. Это отразилось как на скорости срабатывания, так и быстродействии в целом.

Теперь мы знаем, что такое реле напряжения, и как оно работает. Этих минимальных знаний будет достаточно, чтобы выбрать устройство и не ошибиться с его установкой. Тем не менее, когда дело касается корпоративного или производственного сектора, лучше всего обратиться за помощью к профессионалу. Он сможет точно подсказать где нужно исправить, а где выбрать другую модель.

Видео по теме

Реле напряжения для квартиры как выбрать

Обязательно ли сегодня использовать для щитовой квартиры реле напряжения или можно обойтись обычными модульными автоматическими выключателями? Давайте сперва разберемся что это такое реле напряжения? Это устройство для отключения электроэнергии при перепадах напряжения в заданных диапазонах от нормального. А какое напряжение считается нормальным? Раньше номинальным считалось напряжение 220 Вольт. На сегодняшний день произошли некоторые изменение. Есть ГОСТ 29322-2014 напряжения стандартные, который устанавливает уровни напряжения:

  • номинальное напряжение – 230В (не 220В!)
  • наибольшее напряжение питания – 253В
  • наименьшее напряжение питания – 207В
  • наименьшее используемое напряжение – 198В

То есть как видно из данных, перепады напряжения при которых оборудование еще может работать, не должны превышать 10%.

Причины изменения напряжения

Основные причины того, что напряжение может в кратковременный, либо длительный период времени выйти из этих диапазонов следующие:

  • обрыв нулевого питающего провода
  • короткое замыкание нулевого проводника с фазным
  • неравномерное распределение нагрузки

Как защитить свои электроприборы от этого? Есть два способа:

  • установить стабилизатор напряжения (более дорогое решение)
  • использовать реле напряжения для квартиры (экономичное решение)

При этом не стоит путать роль стабилизатора и реле напряжения.

Реле напряжения не поддерживает напряжение в заданном диапазоне, оно лишь прерывает его подачу при повышении или понижении.

Также реле напряжения, равно как и стабилизатор, не способны полноценно защитить вашу эл.проводку от молниевого удара. Для этого есть другие специальные устройства.

Еще помните, что стабилизатор не всегда способен защитить вас от резких перепадов из-за своей инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания большинства реле напряжений – 0,02 сек.

Повышенное и пониженное напряжение

При понижении напряжения сверх номинала может:

  • “сгореть” холодильник, кондиционер, стиральная машинка
  • тускло светить лампа освещения
  • не запускаться компрессор или двигатели
  • долго готовиться пища в микроволновке, нагреваться вода в эл.титане и др.

Повышение напряжения просто приведет к выходу из строя техники, а может даже к пожару.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле удлинитель. Совпадает по исполнению с предыдущим, только может иметь несколько розеток. Например, если Вам от одной розетки нужно защитить несколько приборов малой мощности.

Реле под Din-рейку устанавливается в распредщиток. С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Реле напряжения всегда нужно использовать в связке с автоматическим выключателем.

Само по себе оно не способно защитить от короткого замыкания.

Номинальный ток реле должен быть на порядок больше, чем подключенный перед ним автомат.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Статьи по теме

  • Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения
  • 4 вида стабилизаторов напряжения. Выбор лучшего. Сравнение цен за 1квт.
  • Реле напряжения в розетку — РН-101М и Zubr R116y
  • Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.
  • 5 в 1 — УЗО, УЗИП, УЗИС, реле напряжения, автомат. Обзор УЗО Элта 2Д — недостатки и преимущества.
  • Выбор места установки стабилизатора напряжения в доме — правила и советы
Отзывы о домашнем реле напряжения

- интернет-магазины и отзывы на домашнее реле напряжения на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для домашнего реле напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это домашнее реле напряжения должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили домашнее реле напряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в домашнем реле напряжения и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести home Voltage relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что произойдет, если подключить прибор на 110 В к розетке 220 В?

Это зависит от характера устройства, но, как правило, если напряжение слишком высокое, он потребляет слишком много тока и сгорает, если напряжение слишком низкое, он потребляет слишком мало тока и / или не работает в соответствии со своими характеристиками.Математическая ссылка - закон Ома и треугольник мощности.

Если вы подключаете устройство на 110 В к розетке 220 В (то же, что и от 120 до 230 В, 240 В), вы можете только надеяться, что какое-то защитное устройство отключит питание устройства.
В противном случае:
Если это какое-либо нагревательное устройство (тостер, лампа накаливания, лампа, лампочка, обогреватель), оно будет выделять тепло, в четыре раза превышающее расчетное, и, вероятно, сгорит за минуты или секунды. Если это какой-то привод переменного тока, он, скорее всего, очень быстро сгорит. Если это универсальный привод (или DC), он может раскручиваться вдвое по сравнению с предполагаемой скоростью и быстро изнашиваться.

Если вы подключите устройство на 220 В к розетке на 110 В , обычно оно прослужит немного дольше, прежде чем разрядится.
Но:
Механический привод переменного тока может не запуститься, или он может потреблять больше тока, чем рассчитано, и в конечном итоге сгореть.

Изоляция обычно не проблема, если нет серьезных недостатков в конструкции. Это ток - ваш враг, кусок провода, нагретый до 110 В (120 В), превратится в предохранитель на 220 В (230 В, 240 В) при прочих равных условиях.Определение мощности / нагрузки обычно выполняется инженером-проектировщиком для соответствия техническим характеристикам, установленным инженером-электриком.

Во всех случаях вы, вероятно, нарушаете местные правила, потому что в большинстве стран электрические розетки предназначены для подключения только определенных вилок, чтобы вы не допустили несоответствия напряжения прибора и напряжения розетки. В некоторых странах вас могут серьезно наказать, если что-то пойдет не так, потому что вы попробовали это сделать.

Вы можете просто купить преобразователь 110 В на 220 В, чтобы прибор работал бесперебойно.

Реле

- Сообщество Victron

Привет, гуру Victron. У меня странная проблема:

Я установил 15 кВА, используя AC2 в качестве входа сети и AC1 для генератора (не спрашивайте меня, что заставило меня это сделать). Он работал нормально, хотя я хотел использовать реле запуска / остановки GX gen и предотвратить отключение реле, если сеть присутствовала (AC1 - я понял, что не могу поменять его на AC2)

Итак, я переподключил генератор к AC2, а сеть к AC1, как и должно быть.

Сразу при включении, после короткого периода контроля входящей сети, можно было услышать щелчки реле, короткий нормальный гул инвертора, затем щелчок и повторение без остановки.

Через некоторое время, отключив сеть, я попробовал еще раз, он немного щелкнул, но затем ожил и работал нормально в течение нескольких дней.

Затем я узнал, что мое выходное реле AC2 плохо себя ведет. Выход AC2 питает линию с 3 реле.«1-е» реле находится при запуске генератора GX, работает 2 холодильные камеры. Работал как часы, затем я слышу, как холодные камеры включаются, а затем исчезают через короткое время.

Условия: реле выключено> 12000 Вт на 10 секунд, реле включено <10000 Вт на 30 секунд. Нагрузка 2х холодильных камер вместе составляет 2500 Вт. Выключен, если SOC <90%, включен, если SOC> 95%, не запускать генератор, если присутствует AC1. Батарея была 98% SOC ...

Тест тонгом показал, что AC2 потребляет от 30 до 40 ампер (6 других холодильников для напитков на той же линии).Я все еще подозреваю, что это выше, чем обычно - еще не проверено дважды.

Вернуться к проблеме 1: Я удаленно отправил обновленные настройки, так как я проверял свои параметры для AC2. В тот момент, когда инвертор перезагрузился, мой парень на месте сообщил о возвращении ужасного щелчка входа AC1 . ...

При отключении сети щелчки прекращаются.

Система установлена ​​в трехфазном здании с использованием одной фазы. Напряжение сидит на 202Вольт.Никаких колебаний напряжения во время щелчка.

Я попытался переключиться на другую фазу - та же проблема и те же низкие 202 Вольт.

0,62 В между нейтралью и землей на стороне сети.

Выход инвертора 2-полюсные изоляторы выключены - нет разницы (выходы AC1 и AC2)

Мне еще предстоит попытаться вернуть сеть на вход AC2, но это будет бесполезным занятием, так как оно должно работать на AC1.

Есть подсказки ??? Инвертор перебор? Если да, то как?

ура, Тал

Я попытался прикрепить аудио, но мне сказали, что я не могу прикрепить файл такого типа ................ Сообщество Victron ??

RELAY Click - плата с двумя модулями реле питания G6D1AASI-5DC

  • Продукты
    • Доски Click Boards
      • Беспроводное подключение
        • GPS / GNSS
        • GSM / LTE
        • LTE IoT
        • BT / BLE
        • Wi-Fi + BLE
        • Wi-Fi
        • Приемопередатчики
        • Sub-1 GHz
        • 2. Трансверы 4 ГГц
        • LoRa
        • RFID / NFC
        • GSM + GPS
        • 6LoWPAN
        • ZigBee
        • Щиты Click
        • Наборы кликов
      • Датчики
        • Биометрия
        • Газ
        • Магнитный
        • Движение
        • Оптический
        • Давление
        • Близость
        • Температура и влажность
        • Датчик тока
        • Разное
        • Окружающая среда
        • Force
        • Индуктивность
        • RF метр
        • Щиты Click
        • Наборы кликов
      • Интерфейс
        • Адаптер
        • CAN
        • Расширитель портов
        • RS485
        • USB
        • 1-Wire
        • RS232
        • Ethernet
        • LIN
        • ШИМ
        • Текущий
        • ДАЛИ
        • I2C
        • Волоконная оптика
        • SPI
        • Щиты Click
        • Наборы кликов
      • Дисплей и светодиод
        • Светодиодные драйверы
        • Светодиодная матрица
        • Светодиодный сегмент
        • OLED
        • Адаптер
        • Электронный бумажный дисплей
        • ЖК-дисплей
        • OSD
        • TFT
        • Щиты Click
        • Наборы кликов
      • Разное
        • Реле
        • Оптопара
        • ID
        • Proto
        • Шифрование
        • Щиты Click
        • Наборы кликов
      • Смешанный сигнал
        • АЦП
        • Измерения
        • ЦАП
        • Цифровой потенциометр
        • АЦП-ЦАП
        • Щиты Click
        • Наборы кликов
      • Хранение
        • EEPROM
        • ВСПЫШКА
        • РАМКА
        • microSD
        • MRAM
        • SRAM
        • Щиты Click
        • Наборы кликов
      • Управление двигателем
        • Матовый
        • Бесщеточный
        • Шаговый
        • Сервопривод
        • Щиты Click
        • Наборы кликов
      • Аудио и голос
        • Усилитель
        • Микрофон
        • Спикеры
        • Обработка сигналов
        • Распознавание речи
        • FM
        • MP3
        • Щиты Click
        • Наборы кликов
      • HMI
        • емкостный
        • Кнопка / переключатели
        • Потенциометры
        • Круговой энкодер
        • Тактильный
        • Распознавание речи
        • Щиты Click
        • Наборы кликов
        • Отпечаток пальца
      • Часы и синхронизация
        • RTC
        • Тактовый генератор
        • Щиты Click
        • Наборы кликов
      • Управление питанием
        • Зарядное устройство
        • Boost
        • баксов
        • линейный
        • Buck-Boost
        • Беспроводная зарядка
        • Щиты Click
        • Наборы кликов
    • Necto
      • ARM
        • С
          • mikroC AI для ARM
        • Дополнительное программное обеспечение
          • Визуальный TFT AI
      • ПОС
        • С
          • mikroC AI для PIC
        • Дополнительное программное обеспечение
          • Визуальный TFT AI
      • PIC32
        • С
          • mikroC AI для PIC32
        • Дополнительное программное обеспечение
          • Визуальный TFT AI
    • Компиляторы
      • ПОС
        • С
          • mikroC AI для PIC
          • mikroC PRO для PIC
        • Базовый
          • mikroBasic PRO для PIC
        • Паскаль
          • mikroPascal PRO для PIC
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный TFT AI
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
      • ARM
        • С
          • mikroC AI для ARM
          • mikroC PRO для ARM
        • Базовый
          • mikroBasic PRO для ARM
        • Паскаль
          • mikroPascal PRO для ARM
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный TFT AI
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
      • PIC32
        • С
          • mikroC AI для PIC32
          • mikroC PRO для PIC32
        • Базовый
          • mikroBasic PRO для PIC32
        • Паскаль
          • mikroPascal PRO для PIC32
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
      • dsPIC / PIC24
        • С
          • mikroC PRO для dsPIC
        • Базовый
          • mikroBasic PRO для dsPIC
        • Паскаль
          • mikroPascal PRO для dsPIC
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
      • АРН
        • С
          • mikroC PRO для AVR
        • Базовый
          • mikroBasic PRO для AVR
        • Паскаль
          • mikroPascal PRO для AVR
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
      • 8051
        • С
          • mikroC PRO для 8051
        • Базовый
          • mikroBasic PRO для 8051
        • Паскаль
          • mikroPascal PRO для 8051
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
      • FT90x
        • С
          • mikroC PRO для FT90x
        • Базовый
          • mikroBasic PRO для FT90x
        • Паскаль
          • mikroPascal PRO для FT90x
        • Дополнительное программное обеспечение
          • CODEGRIP WiFi лицензия
          • CODEGRIP SSL лицензия
          • Визуальный TFT
          • Визуальный GLCD
          • Менеджер пакетов
          • микроБутлоадер
          • CAN калькулятор
          • GLCD Font Creator
          • Таймер-калькулятор
          • MikroPlot
    • Доски для разработчиков
      • ПОС
        • 8-го поколения
          • EasyPIC PRO v8
          • EasyPIC v8
        • 7-го поколения
          • EasyPIC v7
          • EasyPIC PRO v7
        • 6-го поколения
          • PICPLC16 v6
      • ARM
        • 8-го поколения
          • Fusion для ARM v8
          • Fusion для STM32 v8
          • Fusion для KINETIS v8
          • Fusion для TIVA v8
        • 7-го поколения
          • EasyMx PRO v7 для Tiva
          • EasyMx PRO v7 для STM32
      • PIC32
        • 8-го поколения
          • Fusion для PIC32
        • 7-го поколения
          • EasyPIC Fusion v7
      • dsPIC / PIC24
        • 7-е поколение
          • EasyPIC Fusion v7
          • EasyPIC v7 для dsPIC30
        • 6-го поколения
          • Easy24-33 v6
      • АРН
        • 7-е поколение
          • EasyAVR v7
        • 6-го поколения
          • AVRPLC16 v6
      • 8051
        • 7 поколение
          • BIG8051
        • 6-го поколения
          • Easy8051 v6
      • Универсальные доски
        • 8-го поколения
          • Fusion для ARM v8
        • 7-го поколения
          • EasyPIC Fusion v7
        • плата UNI-DS
          • UNI-DS6
          • mikroBoard для PIC 80-контактный
          • mikroBoard для AVR
          • mikroBoard для dsPIC
          • mikroBoard для PSoC
          • mikroBoard для 8051
          • mikroBoard для PIC 40-контактный
          • mikroBoard для ARM
          • Микроплата для ARM 144-контактный
      • IoT - носимый
        • Hexiwear
          • Hexiwear
          • Hexiwear Power User Pack
          • Док-станция Hexiwear
          • Аккумулятор Hexiwear
          • Цветной набор Hexiwear
          • Рабочая станция Hexiwear
      • Аналоговые платы
        • 7-е поколение
          • Аналоговый системный лабораторный комплект PRO
    • Стартовые платы
      • ПОС
        • Кликер
          • PIC кликер
        • Кликер 2
          • Clicker 2 для PIC18FJ
        • Готово
          • Готов для PIC Board
          • Готов к PIC (DIP28)
          • PIC-Ready2 плата
          • MMC Готовая плата
        • StartUSB
          • StartUSB для PIC
      • ARM
        • Кликер
          • RA4M1 Кликер
          • Kinetis Clicker
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
