Реле напряжения схема подключения: Страница не найдена

Содержание

Zubr 3F, Зубр 3Ф, реле напряжения, схема подключения, VSE-E, Киев Украина

3 х фазное реле напряжения ZUBR


Схема подключения реле напряжения Зубр

Реле напряжения Zubr 3f ( Зубр 3Ф) для трехфазных электродвигателей. Защита от обрыва нуля, перекоса фаз, слипания фаз, неправильного чередования фаз, минимального и максимального напряжения. Импульсный блок питания, варисторная защита. Реле контроля напряжения в трехфазной сети выпускается для защиты трехфазных двигателей и трехфазного оборудования, а также оно осуществляет защиту от перенапряжения, обрыва фазы, асимметрии и слипания фаз. Зубр реле осуществляет контроль правильной последовательности фаз на линии. Купив реле напряжения 3 фазы 5А  за небольшую цену, вы защищаете дорогостоящее трехфазное оборудование.

Реле напряжения 3-х фазное Zubr 3f, использование прибора

Реле контроля трехфазного напряжения Zubr 3f (Зубр 3Ф) может ограничивать параметры напряжения от 120 – 210 В до 220 – 280 В. На дисплее можно наблюдать показатель напряжения каждой фазы, посмотреть данные при последнем аварийной мощности в сети, когда трехфазное реле напряжения отключало сеть от электроприборов. Посредством кнопочной управляющей панели, можно изменять время задержки включения электропитания, а также длительности между такими включениями-выключениями при перекосе фаз. Предельная мощность нагрузки, на которую рассчитан прибор контроля фаз – 1 тысяча ВА. Питание контроллера фаз происходит за счет последовательно сменяющихся фаз. Для выполнения своих функций трехфазного зубр реле достаточно всего 1-ой ненулевой фазы и 1-ой нулевой. Поэтому реле Zubr 3f может работать как защита одной фазы. Для коммутации (переключения, включения, выключения) оборудования применяется контактор, который не входит в комплект устройства контроля фаз.

Технические характеристики Реле напряжения ZUBR 3F | ЗУБР 3Ф

Параметр реле 3 фазное

Значение

По

умолч.

Пределы напряжения

верхний 220-280 В нижний 120-210 В

242 В 198 В

Время отключения при превышении напряжения

не более 0,04 с

Время отключения при понижении напряжения

не более 1 с (>120 В) не более 0,04 с (<120 В)

Задержка включения нагрузки

3-600 с

3 с

Перекос (асимметрия) фаз

10-80 В

20 В

Время отключения при перекосе фаз

0-30 с

1 с

Максимальный ток нагрузки

5 А

Максимальная мощность нагрузки

1 000 ВА

Напряжение питания

не менее 100 В не более 400 В

Масса реле 3 фазное

   0,15 кг ±10 %

Габаритные размеры

80 х 90 х 54 мм

Кол-во ком-ций под нагр. , не менее

   50 000 циклов

Кол-во ком-ций без нагр., не менее

100 000 циклов

Степень защиты по ГОСТ 14254

   IP20

Трехфазное реле напряжения, особенности монтажа Zubr 3f

Реле контроля фаз предназначено для эксплуатации в сухом, не запыленном помещении, монтируется в специальный электрический шкаф. Схема подключения реле контроля фаз прилагается к изделию. Клеммы трехфазного реле напряжения рассчитаны на кабель сечением не более 2,5 мм². Зубр реле оборудовано дополнительной защитой от перенапряжения в виде плавкого предохранителя и варистора. Чтобы защититься от короткого замыкания, перед прибором контроля фаз ставится автоматический выключатель. Чтобы обезопасить человека от поражения электрическим током утечки, устанавливается УЗО (устройство защитного отключения). Все варианты подключения указаны на схеме подключения контроллера фаз.

Нужно подключить реле напряжения 3 х фазное? Смотрите ниже.

Схема подключения реле напряжения ZUBR 3F (схема підключення реле)


Комплект поставки Zubr 3F

 Реле напряжения Zubr 3F 1 шт.

 Тех. паспорт, инструкция по установке и эксплуатации

1 шт.
 Упаковочная коробка 1 шт.
Меры безопасности при использовании реле Реле напряжения ZUBR 3F
  • Чтобы не получить травму и не повредить устройство, внимательно прочтите и уясните для себя эти инструкции.
  • Подключение реле напряжения Зубр 3ф должно производиться квалифицированным электриком.
  • Перед началом монтажа (демонтажа) и подключения (отключения) устройства отключите напряжение питания, а также действуйте в соответствии с «Правилами устройства электроустановок».
  • Включать, выключать и настраивать устройство необходимо сухими руками.
  • Не включайте трехфазное реле напряжения и контроля фаз в сеть в разобранном виде.
  • Не допускать попадания жидкости или влаги на устройство.
  • Не подвергайте устройство воздействию экстремальных температур (выше +40 °С или ниже –5 °С) и повышенной влажности.
  • Не подвергайте устройство чрезмерным механическим усилиям, ударам.
  • Не чистите трехфазное реле напряжения и контроля фаз с использованием химикатов таких, как бензол и растворители.
  • Не храните устройство и не используйте устройство в пыльных местах.
  • Не пытайтесь самостоятельно разбирать и ремонтировать устройство.
  • Не превышайте предельные значения тока и мощности.
  • Для защиты от перенапряжений, вызванных разрядами молний, используйте грозозащитные разрядники.
  • Оберегайте детей от игр с работающим устройством, это опаcно.
  • Не сжигайте и не выбрасывайте прибор вместе с бытовыми отходами.
  • Использованное трехфазное реле напряжения и контроля фаз подлежит утилизации в соответствии с действующим законодательством.

Автор: МЕГА КАБЕЛЬ

Эту страничку еще ищут в сети по ключевым запросам: подключение реле напряжения с контактором, Zubr 3f, реле напряжения 3 х фазное 32а, реле 3 фазное.

Подключение реле напряжения — схема самостоятельного подключения реле регулятора напряжения в квартире, доме

Реле контроля напряжения (барьеры или регуляторы напряжения) необходимы для защиты проводки и бытовой техники от скачков напряжения. Установить регулятор напряжения дома или в квартире можно своими руками. Нужно лишь знать несколько правил и четко следовать инструкции. Но до начала работы необходимо узнать, как работает реле напряжения.

Принцип работы регулятора напряжения

Значения напряжения постоянно измеряются регулятором. Нижний порог напряжения регулируется левой кнопкой, верхний, соответственно, – правой. Максимально и минимально допустимые значения устанавливаются самостоятельно.

Когда уровень напряжения резко поднимается или опускается, реле размыкает силовой контакт и отключает фазу. Таким образом, регулятор разрывает связь между внутренней проводкой и внешнюю сетью, то есть, автоматически отключает питание. Регулятор напряжения срабатывает очень быстро – за 0,02 секунды.

К сожалению, реле напряжения не способны уберечь от удара молнии и предотвратить его последствия.

Виды регуляторов напряжения

Существует несколько видов реле напряжения. Классифицируются реле по нагрузке, которую они способны выдержать. Нагрузка составляет от 16 А до 80 А (чем больше сила этой нагрузки, тем мощнее реле). В доме или квартире своими руками лучше всего подключить регулятор с силой тока до 40 А.

Регуляторы напряжения можно подключить в одну розетку, а можно для всего дома. Наиболее выгодный и разумный вариант – это подключить реле своими руками для контроля электроэнергии всего дома или квартиры. Помните, что реле должно быть рассчитано на ток, который больше тока вводного автомата.

Устанавливаются регулятор напряжения в распределительный щит или вне его, но желательно, чтобы он находился вблизи счетчика. Подключение регулятора производится только после подключения счетчика.

Виды подключения реле напряжения для однофазных сетей; схемы подключения

Чаще всего в домах и квартирах используются такие виды схем подключения регулятора напряжения:

  • Схема 1 – нагрузкой управляют сами контакты, через них проходит весь ток, который потребляет подключенная к сети техника
  • Схема 2 – регулятор напряжения управляется обмоткой контактора, нагрузку необходимо подключить к сети через силовые контакты

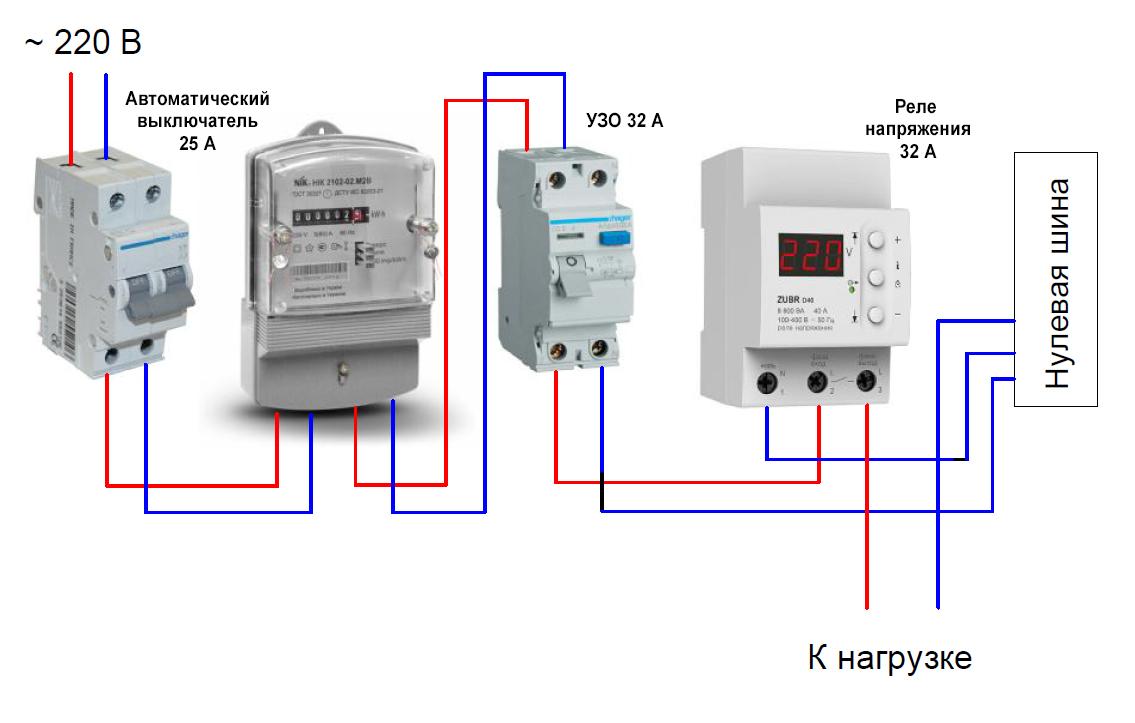

Как подключить своими руками реле напряжения дома или в квартире

В комплекте с регулятором напряжения обязательно должны быть схема с инструкцией. Если их нет, то лучше не покупать такое реле.

При подключении реле своими руками в доме или квартире, помимо схемы и самого реле, вам нужны будут следующие инструменты:

  • провод с сечением 6 мм (также подойдет с сечением 4 мм)
  • железная пластина
  • саморезы
  • DIN-рейка
  • плоскогубцы
  • индикатор
  • отвертка

Для начала выключите все электроприборы в доме, а также выключите пробки. Затем вблизи автоматов необходимо будет прикрепить DIN-рейку, используя саморезы. На задней стенке реле находятся специальные защелки – этими защелками прикрепите регулятор к DIN-рейке. Найдите и измерьте индикатором фазу на контактах входящих автоматов и разрежьте фазный провод в том месте, где входной автомат соединяется с квартирой.

Идущий в дом провод соедините с контактом «IN» на реле напряжения, а к контакту «OUT» необходимо будет подключить часть кабеля, которая идет из дома. После этого возьмите маленький кусочек другого провода. Один его конец соедините с проводом «ноль» на автомате, а второй – с отверстием «N» на реле. После всего этого можно будет включить питание.

Работа с электросетями небезопасна. Если нет навыков работы с электропроводкой, лучше заказать услуги электрика через портал YouDo. Оформить заказ на сайте можно в считанные минуты, а специалисты Юду прибудут оперативно, работу выполнят профессионально и недорого.

замена реле напряжения от перепадов в сети Zubr — Master-Elektrik

Последнее время участились поисковые запросы по теме: «Подключить однофазное реле напряжения от перепадов в электрической сети Zubr D40 и D40t фото» или «схема подключения автомата защиты Zubr D25и D-32t, D40 фото.» На практике выполнять такие работы опытному электрику не сложно, а вот не специалисту? Производить работы нужно при выключенном напряжении. В основном однофазные автоматы от перепадов напряжения имеют три выхода: ноль, фаза вход и фаза выход.

Устройство для защиты бытового электрооборудования Zubr D-330y, и D-330, имеет нагрузочную способность 32 Ампера, это означает что на него можно подключить нагрузку мощностью (6,5 кВт). А реле типа D-340y (D40), D-340t (D40t) расчитано на ток 40 Ампер, 7200 Ватт. Крепится оно на DIN-рейку, как и обычные автоматические выключатели. Буква t означает что у такого реле напряжения встроенный термодатчик, реагирующий на внутренюю температуру контактов реле-автомата. Т.е, если контакты начнут со временем портиться и подгорать, то датчик сработает, и нагрузка, проходящая через реле, будет отключена. Таким образом в электрическом щитке исключается полная возможность возгорания внутри. Такое бывает очень редко, но перестраховка ещё никому не помешает.

Технические параметры автомата от перепадов (скачков) напряжения d40:

Границы установки параметров :

— нижний предел, не менее 120-200 Вольт,
— верхний предел, не более 210-270 Вольт,
— ток нагрузки, не более 40 Ампер,
— задержка времени включения, от 10 до 300 сек., (установлено) — 5 сек..

Как выбрать реле напряжения, можно почитать здесь, там же и много фото подключенных реле напряжения.

Схема-монтаж подключения реле-автомат от перепадов (скачков) напряжения в электрической сети Zubr (Зубр) модели D330, 340, D40(фото).

Установка и подключение реле напряжения Zubr (Зубр).

Установить устройство на DIN-рейку и надёжно закрепить. Категорически запрещается производить подключение к сети под напряжением! Подключить входной и выходной фазные провода сечением не менее 4÷6 мм.кв. Если провод медный и многожильный, то на него нужно одеть наконечник (рисунок справа), или же хорошо залудить припоем. Клемму «0» можно подключить проводом 0,5÷1,5 мм.кв., так как он не несёт большой нагрузки, и служит только для питания самой электронной схемы реле.

Рекомендации, как настроить реле напряжения Zubr (Зубр). Если у Вас отображается напряжение в сети 190-220 Вольт, то верхний предел нужно установить 245 В., нижний 180 В. Если же 230-245, установить на уровне 255 В., а нижнее190 В. Время выставлять максимальное 300 сек. Это нужно для того, что такие электроприборы как кондиционеры, холодильники, и др. с пусковым свойством, чувствительны к резким скачкам напряжения. Данная выдержка в течении этого времени отсрочит включение бытовых приборов, и они останутся невредимыми и работоспособными. В случае, если скачки вверх будут очень частыми, то пробовать увеличивать верхний предел на 5 Вольт, а если внизто уменьшать. Но не устанавливать более 260 Вольт.

Реле от перепадов напряжения Zubr (Зубр) надёжно защитит Ваше электрооборудование от прыжков напряжения. Ведь дальнейший их ремонт, при его отсутствии, может обойтись не в одну сотню гривень…

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ объязательна.

Реле контроля однофазного напряжения РКН-1М

Параметры

Ед.изм.

РКН-1М

Род напряжения (выбирается DIP-переключателем 1)



AC или DC

Номинальное переменное напряжение Uном (выбирается DIP-переключателем 2, 3, 4)

В

AC24, AC36, AC58, AC100, AC130, AC220, AC230, AC240

Номинальное постоянное напряжение Uном (выбирается DIP-переключателем 2, 3, 4)

В

DC24, DC48, DC60, DC100, DC130, DC220, DC230, DC240

Максимальное рабочее напряжение (не более 30 мин. ) В 330

Минимальное рабочее напряжение

В

15

Контроль перенапряжения, Uном

%

+5…+30

Контроль снижения напряжения, Uном

%

-30…-5

Точность установки порогов напряжения, Uном

%

5

Точность измерения, Uном

%

2

Гистерезис напряжения порога срабатывания, Uном

%

3

Время задержки

с

0,5, 2, 5, 10

Мощность, потребляемая от сети, не более

ВА

4

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

5

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

1250/150

Максимальное коммутируемое напряжение

В

400

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц — 1мин)

Механическая износостойкость, не менее

циклов

10×106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип выходных контактов



1 переключающая группа

Диапазон рабочих температур

0С

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

0С

-40…+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317. 4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 или УХЛ2

Степень защиты по корпусу/по клеммам



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Габаритные размеры

мм

13х93х62

Относительная влажность воздуха

%

до 80 (при 250С)

Режим работы



круглосуточный

Рабочее положение в пространстве



произвольное

Масса

кг

0,07

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • возможность самостоятельной настройки рабочих диапазонов;
  • наличие дополнительных функций в виде термозащиты;
  • номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
  • обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.
Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

  • «РН-113» – 1700;
  • «Digitop VА-40» – 2500;
  • «Ресанта АЗМ 2P 40А» – 800;
  • «ZUBR D63t»–2900;
  • «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.
На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.



Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Схема подключения реле

: полное руководство

Знание

Создайте собственную схему подключения реле

Что такое реле и как оно работает?

Что такое реле?

Реле представляет собой переключатель с электронным управлением. Внутреннее механическое переключение работает, когда реле обычно использует электромагнит (катушку). Питание включается для цепи, когда точки реле открыты, и электромагнит активирован.

Как работает реле?

Реле имеет контакты, в которых главные контакты используются для переключения цепи и контакты для шлейфа. Реле содержит триггер переменного напряжения; это триггерное напряжение возникает, когда катушка реле работает и обычно смещается близко к размыканию и размыкается к замыканию внутри цепи. Он используется для переключения электронных машин в электронных схемах.

Напряжение триггера включает в себя различные напряжения, такие как 3 В, 5 В, 12 В, 24 В и т. д.аналогично, на изображении ниже показано напряжение срабатывания реле 5 В. Это показывает реле, которое переключает нагрузку. Земля подключается через выключатель, а на шлейф реле подается +5 вольт. (Переключатель — это полупроводник или транзистор, выполняющий операции переключения). Через катушку реле подключен диод; этот диод известен как обратноходовой диод. Диод используется для защиты микроконтроллера от всплесков высокого напряжения, которые может создать катушка реле.

Источник: Electricalonline4u.ком

Вышеупомянутая схема с одним валом с двойным проходом и обратным диодом показывает, что земля напрямую подключена к нагрузке. Положительное напряжение связано с нормальным контактом реле, и питание проходит через нормально разомкнутые контакты. В момент, когда реле сработает, общий и NO образуют замкнутую цепь, и положительный источник питания поступает на нагрузку.

Зачем использовать реле?

Небольшая силовая цепь может управлять несколькими сильноточными цепями с помощью реле.Он имеет следующие преимущества:

  1. Переключатель управления к реле должен быть подключен с помощью легких кабелей меньшего диаметра, которые займут меньше места.
  2. Потеря напряжения значительно вычитается, поскольку мощность перенаправляется на устройство по кратчайшему пути.
  3. Для подключения устройства к источнику питания через реле требуется только кабель большого сечения.
В чем разница между реле и автоматическим выключателем?

Разница между реле и автоматическим выключателем заключается в том, что реле действуют как датчики, а автоматические выключатели разрывают соединения.Реле действует как усилитель, который может преобразовывать один низковольтный сигнал в несколько высоковольтных. В то же время автоматический выключатель способен только нарушить подачу электроэнергии на всю цепь.

Источник: пинтерест

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

Электрические характеристики реле

Первичные реле указывают электрические характеристики для двух типов контактов: напряжение катушки и напряжение внутренних переключающих контактов. Реле подразумевает рейтинг напряжения и силы тока цепи переключения, который является номиналом переключающих контактов, который не может быть превышен.

В двухпозиционных реле есть две спецификации переключателя электрических номиналов. Один для открытого терминала, а другой для закрытого терминала. То есть Н/О: 35 А при 14 В постоянного тока, Н/З: 20 А при 14 В постоянного тока.

Различия между 4- и 5-контактными реле

Они отличаются тем, что 4-контактное реле управляет только одной цепью.С другой стороны, 5-контактное реле представляет собой выключатель питания между двумя цепями.

4-контактное реле

Как правило, для 4-контактного реле есть два легкодоступных типа; нормально открытый и нормально закрытый. Два типа контактов (85 и 86) используются для регулирования катушки, а 2 контакта (30 и 87) используются для переключения питания на одной плате/схеме. В случае нормально разомкнутого состояния, когда катушка возбуждается, реле включает питание цепи. Для нормально закрытого, когда катушка инициируется, она отключает питание для цепи.

5-контактное реле

2 контакта (85 и 86) требуются 5-контактному реле для питания катушки, а 3 контакта (30, 87 и 87A) используются для переключения питания между двумя цепями. Они включают в себя как нормально открытые, так и нормально закрытые соединительные контакты. Как только катушка инициируется, питание будет переключено с нормально закрытого контакта на нормально открытый контакт.

Схема подключения реле — использование реле

Что такое символ реле?

Это символ, связанный с реле на электрических схемах.

Как подключить реле?

Было бы полезно, если бы вы подключили реле в соответствии с переменным или постоянным током, независимо от того, что используется. Переключатель SPDT работает, как только контакты 85 и 86 подключены к катушке любого напряжения. В случае, если катушка не запитана, контакты 30 и 87а подключены. Как только на катушку подается напряжение, контакты 85 и 86, а контакты 30 и 87 соединяются. Вывод 30 обычно подключается через предохранитель к положительной клемме источника.НАГРУЗКА (свет, вентилятор и т. д.) подключается через контакт 87 к отрицательной клемме источника питания. Как только это будет сделано, подключите контакт 86 к положительной клемме источника. Наконец, подключите контакт 85 к одному из контактов нажимного переключателя, помня, что оставшийся контакт переключателя должен быть заземлен. Вот как обычно подключается реле.

Что такое схема подключения 5-контактного реле и как использовать 5-контактное реле?

На приведенной выше схеме показана схема подключения 5-контактного реле.Существуют различные виды реле для различных целей. Его можно использовать для различных коммутаций. Реле может быть лучшим вариантом для автоматического управления электрическими устройствами. 5-контактный состоит из 3-х основных контактов и SPDT (однополюсный двойной ход). Итак, однополюсный двойной ход имеет общую точку и две другие точки (нормально замкнутую и нормально разомкнутую). Это означает, что если мы хотим что-то переключить с однополюсного двухпозиционного реле, нам нужно использовать общий и нормально замкнутый контакт. И в случае, если мы хотим включить лампочку, нам нужно использовать общий и нормально замкнутый контакт.

Важность и применение реле

Реле в основном используются для дистанционного переключения и для переключения высокого напряжения или сильного тока. Они особенно важны, потому что они могут обрабатывать эти высокие напряжения и потоки с небольшим напряжением или током. Еще одно важное применение — электрические кабели переменного тока.

  • Релейный привод через транзистор
  • Релейный привод через SCR (выпрямитель с кремниевым управлением)
  • Питание реле от внешних контактов
  • Светодиодная серия
  • Параллельные соединения.
  • Управление электронной схемой через реле
  • Цепь источника питания.
  • Рекомендации по проектированию печатной платы

Используйте EdrawMax для создания схемы подключения

Мы настоятельно рекомендуем EdrawMax для создания вашей схемы реле. Существует множество шаблонов, из которых вы можете выбирать, и нужные символы для создания диаграммы.

Связанные статьи

Схема автомобильного реле

Реле — это переключатели, управляемые электроэнергией, как и другие переключатели, компьютер или модуль управления. Назначение реле — автоматизировать эту мощность. для включения и выключения электрических цепей в определенное время. Реальность Преимущество реле больше, чем автоматизация. Они также обеспечивают возможность коммутации нескольких цепей, в том числе разных типов напряжения, в одном и том же реле одновременно.

Релейные переключатели

12 В постоянного тока являются лучшим решением для приложений с полным напряжением, поскольку они позволяют цепи с низким током управлять цепью с большим током, как автомобильный гудок, фары, вспомогательные лампы, двигатели вентиляторов, двигатели вентиляторов и бесчисленное количество оборудования, существующего сегодня на транспортных средствах.

Заглянуть внутрь реле

Если бы мы открыли реле, то увидели бы катушку электромагнита, контакты и пружина.Пружина удерживает контакт в положении пока через катушку не пройдет ток. Затем катушка генерирует магнитное поле, которое включает и выключает контакт.

Номера реле

Глядя на схему, мы видим распиновку типового реле на 12В. Обратите внимание, что каждый штифт пронумерован. 85 и 86 — контакты катушки, а 30, 87 и 87а — контактные штифты.

87 и 87a — это два контакта, к которым будет подключаться 30.Если катушка не активирован, 30 всегда будет подключен к 87a. Вы можете думать о это как переключатель в OFF. Когда ток подается на катушку, 30 затем подключен к контакту 87. Вы можете подключить реле, чтобы они были открытыми или закрытыми, в зависимости от того, как вам нужно, чтобы ваш аксессуар работал. Если вы хотите нормально закрытое реле, вам нужно будет подключиться к 87a. Если вы хотите нормально открытый реле, вы подключитесь к 87.

Хотя большинство реле имеют маркировку внизу, вы всегда можете найти 30-контактный штифт установлен перпендикулярно штифтам 87 и 87а для легкой идентификации к источнику питания.

Выход для реле

Понимая, что 85 и 86 являются контактами катушки, эти контакты передавать ток через катушку. 85 будет использоваться для заземления вашего реле, а 86 будет подключен к переключаемая мощность.

87 и 87a будут подключены к вашим управляемым аксессуарам которые вы хотите включать и выключать с помощью реле.

30 будет контактом, подключенным к питанию вашей батареи.

Схема подключения 5-контактного реле

 Проще говоря, реле — это электромагнитный переключатель, который мы в основном использовали для автоматического или ручного включения питания. В этом посте я делюсь простой схемой подключения 5-контактного реле . Реле доступны в различных формах и типах. это может быть в зависимости от контактов или контактов, ампер, напряжения (переменного или постоянного тока). Эти контакты штыревые могут 4, 5, 8, 11, 14 и т.д. Но во всех пинах у нас по два на катушку.Где мы обеспечиваем необходимый номинальный ток. Например, если у нас есть 12-вольтовое реле постоянного тока. Таким образом, мы подадим 12 вольт постоянного тока (постоянный ток) на катушку реле. И если у нас есть 220 В переменного тока, то мы обеспечиваем 220 вольт переменного тока (переменный ток) на катушку реле.

Другой контакт или контакты, называемые основными контактами или переключающими контактами. В реле контакты переключения содержат- общий, NC (нормально разомкнутый), NO (нормально замкнутый).

Схема подключения 5-контактного реле

Штыревое реле является реле SPDT, что означает, что контакты однополюсного реле двойные.В однополюсном двухпозиционном реле один контакт является общим, 2-й нормально замкнут, а 3-й нормально разомкнут. Два контакта для катушки. Это реле можно использовать для различных типов управления или переключения. Например, для освещения, вентилятора, топливного насоса и т. д. Здесь я показал схему 5-контактного реле.

На приведенной выше схеме я показал однополюсное двухпозиционное реле (5-контактное реле). Не то, чтобы его реле могло быть 5 вольт постоянного тока, 12 вольт постоянного тока, 24 вольта постоянного тока и т. д. в зависимости от номинального напряжения катушки. на приведенной выше схеме 5-контактного реле 1 и 2 контакты для катушки, 3 — это общий контакт, 4 — нормально замкнутый и 5 — нормально разомкнутый контакт.

Как использовать 5-контактное реле

Реле можно использовать для различных переключений. Управляйте электрическими устройствами автоматически, тогда лучше всего использовать реле. Когда мы говорим о реле, как я уже говорил вам, существуют разные типы реле, для разных работ. Но этот пост о 5-контактном реле. Как я показал на схеме 5-контактного реле. он содержит 3 основных контакта. В качестве однополюсного двойного броска есть.

Итак, когда мы говорим об однополюсном двойном броске, это означает, что у него есть общая точка и две другие точки (NC и NO).

Итак, если вы хотите что-то переключить с однополюсного двухпозиционного реле, вам нужно использовать общую и другие точки. Например, если вам нужно, чтобы лампочка гасла при срабатывании реле. Тогда нужно использовать общий и нормально замкнутый контакт. А если хотите включить лампочку, то нужно использовать обычный и нормально разомкнутый контакт. Здесь я показал, как подключить 5-контактное реле для освещения.

Схема подключения 5-контактного реле для освещения

На приведенной ниже схеме подключения я показал, как включать свет при срабатывании реле и как выключать при срабатывании реле.

То же самое, вы также можете использовать это реле для вентилятора. Если вы хотите управлять вентилятором или подключить его к реле, вы можете использовать тот же метод. Обратите внимание, что вы должны подать номинальное напряжение на катушку реле. Если ваше реле на 12 вольт постоянного тока. Затем вы должны обеспечить 12 вольт постоянного тока.

Как использовать реле

Реле в основном используется для переключения электронных устройств в электронных схемах. Реле имеет контакты, в которых главные контакты используются для переключения цепи и контакты для катушки.Реле имеет разное напряжение срабатывания, напряжение срабатывания — это напряжение, при котором работает катушка реле, и изменяется нормально замкнутое на разомкнутое и нормально разомкнутое с замкнутой цепью.

Напряжение срабатывания может быть разным, например, 3 В, 5 В, 12 В, 24 В и т. д. Напряжение срабатывания «реле» на приведенной ниже диаграмме составляет 5 вольт. На приведенной ниже диаграмме я показал реле, которое переключает нагрузку. +5 вольт подается на катушку реле, а земля подключается через переключатель. (Переключатель может быть транзистором или микроконтроллером, который выполняет операцию переключения). Через катушку реле подключен диод, этот диод называется Обратный диод . Диод предназначен для защиты транзистора или микроконтроллера от всплесков высокого напряжения, которые могут быть вызваны катушкой реле.

В приведенной выше схеме однополюсного двойного прохода с обратным диодом я показал, что земля подключена непосредственно к нагрузке, а положительное напряжение подключено к общему контакту реле, а питание проходит через нормально разомкнутые контакты. Когда реле срабатывает, общий и нормально разомкнутый контакты замыкают цепь, и положительный источник питания начинает поступать на нагрузку.

Реле напряжения DY-30 — Naidian Group co., Ltd

Применение

Реле напряжения серии

DY-30, используемые в линиях релейной защиты в качестве рабочих органов для защиты от перенапряжения или блокировки низкого напряжения.



Структура и принцип

1. Реле электромагнитное и срабатывает мгновенно. Магнитная система имеет две катушки, головка которых соединена с базовой клеммой.
2. Значение калибровки и рейтинг торговой марки реле указаны в единицах В, когда катушки соединены параллельно. Значение срабатывания реле можно изменить, повернув указатель на циферблате, чтобы изменить момент реакции волосковой пружины.
3. Действие реле: для реле перенапряжения, когда напряжение поднимается до или превышает установленное значение, реле срабатывает, и подвижный замыкающий контакт закрывается, а подвижный размыкающий контакт размыкается. Когда напряжение падает до 0,8 x, реле возвращается, подвижный замыкающий контакт размыкается, а подвижный размыкающий контакт замыкается.Для низковольтного реле, когда напряжение падает до напряжения настройки, реле срабатывает, подвижный замыкающий контакт размыкается, а подвижный размыкающий контакт замыкается.
4. См. рис. 1, где показана схема внутренних соединений реле.

Рисунок 1 Схема внутренних соединений реле тока серии DY-30 (вид сзади)



Использование и техническое обслуживание

1. Перед использованием реле необходимо снять корпус и вытащить машину, чтобы проверить, нет ли каких-либо повреждений при транспортировке. Если подвижная пластина касается магнитной пластины, витки пружинной нити сталкиваются, и трение на валу подвижной пластины, по этой причине установите стрелку реле в первую точку, вручную поверните подвижную систему в направлении магнитной пластины, а затем отпустите.Подвижная система должна быть возвращена в исходное положение равновесия до упора, а затем произведена необходимая регулировка и настройка.
2. При перенастройке реле оно должно быть гарантийным.
2.1 Осевая активность подвижной системы составляет 0,15-0,3 мм.
2.2 Воздушный зазор между подвижной пластиной и магнитным полюсом должен гарантировать, что подвижная пластина и магнитная пластина не будут сталкиваться ни при каких установленных рабочих условиях реле.
2.3 Для реле с подвижными и размыкающими контактами перемычки не должны касаться одновременно подвижных и размыкающих контактов в процессе работы.
2.4 Когда стрелка поворачивается от первого значения шкалы до конечного значения шкалы, кольца пружины не должны соприкасаться.
2.5 При срабатывании реле вставной контакт должен скользить (допуск +1 мм) по центральной линии статического контакта и перемещаться. Общий воздушный зазор статического контакта не менее 2 мм.
2.6 Расстояние между неподвижным контактом и ограничителем не должно превышать 0,3 мм.
2.7 При регулировке рабочего значения реле регулировка минимального значения настройки в основном предназначена для изменения силы реакции волосковой пружины, в то время как регулировка максимального значения настройки в основном предназначена для изменения воздушного зазора между подвижной пластиной и магнитная пластина.
2.8 Релейный вал и подшипник не смазывать.
2.9 Не допускается использование наждачной бумаги или других грубых материалов для очистки контактов. Желательно использовать острое лезвие или очистить контакты, а затем протереть их чистой и мягкой тканью, чтобы не касаться контактов пальцами.

Технические данные

1. Количество контактов указано в таблице 1

Таблица 1

Модель

Количество контактов

Нормально открытый

Нормально закрытый

ДИ-31, 35

1



ДИ-32, 36

1

1

ДИ-33, 37

2

1

ДИ-34, 38

1

2

DY-32 / 60 C

1

1

DY-34 / 60 C

1

2



2.В зависимости от диапазона значений настройки погрешность работы каждого значения настройки составляет не более +6%. Различные технические данные реле приведены в таблице 2.

Таблица 2

Модель

Максимальное заданное напряжение (В)

Номинальное напряжение (В)

Долгосрочное допустимое напряжение (В)

Диапазон настройки напряжения (В)

Напряжение срабатывания (В)

Катушка параллельно

Катушка серии

Катушка параллельно

Катушка серии

Катушка параллельно

Катушка серии

ДИ-32/60К ДИ-34/60К



100

200

110

220

15 — 60

15 — 60

30 — 60

ДИ-31 ДИ-32 ДИ-33 ДИ-34

60

30

60

35

70

15 — 60

15 — 60

30 — 60

200

100

200

110

220

50 — 200

50 — 100

100 — 200

400

200

400

220

440

100 — 400

100 — 200

200 — 400

ДИ-35 ДИ-36 ДИ-37 ДИ-38

48

30

60

35

70

12 — 48

12 — 24

24 — 48

160

100

200

110

220

40 — 168

40 — 80

80 — 160

320

200

400

220

440

80 — 320

80 — 160

160 — 320

Примечание: DY-32/60C, DY-34/60C — реле напряжения с длительной термостойкостью (со встроенной последовательной емкостью).

3. Предельная погрешность калибровки реле: не более 6%.
4. Разброс стоимости действия: не более 6%.
5. Коэффициент возврата реле напряжения dY-31,32, 34 не менее 0,8; коэффициент возврата реле низкого напряжения Dy-35,36,37,38 не более 1,25.
6. Время срабатывания
6.1 Для реле перенапряжения
      Когда значение срабатывания составляет 1,1 раза, время срабатывания составляет не более 0,12 с. При 2-кратном значении срабатывания время срабатывания составляет не более 0,04 с.
6.2 Для реле низкого напряжения
      Когда рабочее напряжение реле равно 0.5-кратное установленное напряжение, время работы не должно превышать 0,51 с.
7. Стойкость к перенапряжению: Когда катушки соединены параллельно, напряжение равномерно повышается от нуля до 1,05-2,2-кратного напряжения настройки при минимальном значении настройки. В этом диапазоне реле не должно вибрировать, чтобы подвижный контакт перестал работать. После этого испытания реле должно соответствовать требованиям технических условий.
8. Перенапряжение: при добавлении значения настройки реле 1.75 раз или больше подвижный контакт реле должен замкнуться без дрожания.
9. При отсутствии внешних столкновений и вибраций. Когда рабочее напряжение в каждом положении настройки (кроме первой точки) реле перенапряжения в 0,6 раза превышает значение настройки, его динамический размыкающий контакт должен надежно замыкать цепь.
10. Когда рабочее напряжение низковольтного реле в 0,6 раза превышает установленное напряжение или ниже, его динамический размыкающий контакт должен замыкаться без дрожания.
11. При отсутствии внешнего столкновения или вибрации, когда рабочее напряжение в каждом положении настройки низковольтного реле не менее чем в 1,5 раза превышает напряжение настройки, его подвижный контакт должен замыкать цепь на землю.
12. При рабочем и обратном напряжении: подвижная система реле не должна застревать посередине.
13. При относительной влажности окружающего воздуха не более 85 % сопротивление изоляции цепи реле на оболочку (оболочку из токопроводящей металлической части) мегомметром на 500 В должно быть не менее 300 мОм. .
14. Изоляция токопроводящей части реле к корпусу (непроводящая металлическая часть корпуса) выдерживает испытание продолжительностью 1 мин при частоте 50 Гц переменным напряжением 2 кВ.
15. Отключающая способность контакта: При напряжении не более 250В и токе не более 2А мощность отключения контакта 50Вт в цепи постоянного тока с индуктивной нагрузкой (постоянная времени не более 5х10с) и 250ВА в цепи переменного тока.
16. Потребляемая мощность: При минимальном значении настройки мощность, потребляемая катушками реле, не должна превышать 20 ВА.
17. Когда температура окружающей среды составляет +40℃, когда реле работает при долговременно допустимом токе и напряжении, как показано в Таблице 2 и Таблице 3, не будет повреждения изоляции и других электрических компонентов, и повышение температуры катушки не будет превышать 65 ℃.
18. Срок службы: электрический срок службы реле составляет 500 раз, а механический срок службы — 5000 раз.



Внешний вид и размер отверстия

Реле имеет корпус серии A11K, A11Q, габариты и размер монтажного отверстия показаны на рис. 3, приложенном к данному руководству.

Схема подключения реле низкого напряжения

Когда на реле подается напряжение 24 В, реле просто «гудит», но контакты в реле не замыкаются, чтобы пройти через 240 В переменного тока. Реле имеет кнопку ручного тестирования, и если я нажму ее, все будет работать нормально…

Рекомендации по подключению реле управления низким напряжением
[ad#block] Вопрос: Я использую реле 24 В постоянного тока для переключения 240 В переменного тока (15 А) на линии орошения.Мой источник постоянного тока 24 В составляет всего 1000 мА·ч. Когда на реле подается 24 В, реле просто «жужжит», но контакты в реле не замыкаются, чтобы пройти через 240 В переменного тока. У реле есть кнопка ручного тестирования, и если я нажму ее, все будет работать нормально. Реле представляет собой реле 782-2C-24D DP. Я проверил входное напряжение при 25,7 В постоянного тока. Какие-либо предложения.

Этот вопрос по электричеству поступил от: Джерри, домовладельца из Фернвейл, Квинсленд

Ответ Дэйва:
Спасибо за вопрос по электричеству, Джерри.
Джерри, возможно, вам придется увеличить размер источника питания управляющего напряжения. Проверьте требования к рабочей мощности реле. Также проверьте сечение и длину управляющей проводки.

Следующие ссылки помогут вам с вашим вопросом по электрике:

Схемы подключения

электрические реле


Электрические реле Статьи
В этом разделе рассматривается использование реле, которые иногда необходимы для управления нагрузками специальных устройств, таких как кондиционеры и другое оборудование с высокими требованиями, от одновременного включения.

Для получения дополнительной информации о схеме электропроводки на 220 В
Схема электропроводки на 220 В

Электропроводка Электрическая розетка на 220 В
Домашняя электропроводка включает в себя розетки на 110 В, розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.



Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,

9

9 9001

9

9002 9001 9001 Проводка домашнего электрического цепей 9002 9001 120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Как устранить неполадки и отремонтировать электрическую проводку Модернизация электропроводки
Коды NEC для домашней электропроводки
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
