Лопастные (лепестковые) герконовые реле потока жидкости РПЖ предназначены для контроля наличия или отсутствия движения жидкой среды в горизонтальных трубопроводах (в частности для защиты компрессоров от перегрева при слабом потоке среды или полном его отсутствии). Помимо общепромыщленного исполнения выпускаются модели реле потока жидкости РПЖ взрывозащищенного исполнения РПЖ-Ех, с видом взрывозащиты искробезопасная электрическая цепь (рис.1а) и РПЖ-Ех-Вн, […]	Реле потока воды SF-1K-HY: диаметр трубопровода — 1…8”; максимальное давление — 11 бар.	СПЖ-Стрим-V — питание: 9 — 30 В; максимальное гидравлическое давление: 1,6 МПа, максимальное пневматическое давление — 0,6 МПа; три управляемых релейных выхода: 100 мА, 150 В и 3 А, 250 В.
Реле потока жидкости ЭМИС-ПОТОК 236 для контроля наличия/отсутствия потока жидкости в промышленных системах, охлаждающих и водоочистных установках; пит. 220 В перем./24 В пост.; взрывозащита 1ExdIICТ4Х.	ДРУ-ПП-52-06 датчик-реле потока с импульсным выходом, ДИ 0,2…3,5 л/мин, имп. выход 6600 имп./л, Тис -10…+95°C, IP55, штуцер, универс. монтаж, корп. нейлон	универсальный термодифференциальный сигнализатор уровня, расхода, потока, границы раздела газообразных и жидких сред с давлением до 16МПа, Тис -50…+150°С, 1ЕхdIIBT5, точность контроля уровня 2,5мм, скорости ±4%, IP66.
сигнализатор для одно- и двухканального мониторинга потока, уровней, раздела фаз жидкостей/газов, ДИ: жидких сред 0,003…1,5 м/с, газообразных сред 0,3…150 м/с, L погружной части зонда 40…3000 мм, IP67, Тис -50…+150°С, Тос -40…+70°С. , фланец, штуцер, гайка	Универсальное лопастное реле протока воды и неагрессивных жидкостей РП LKB-01В: с резьбовым латунным штуцером (G1), Ду 25…150мм, ), нагрузка 230В, 2А, лопасть из нержавейки, Тис 1…120°C, Тос -20…50°C, PN до 1,8МПа, IP50, общепромышленное исполнение.	Универсальные лопастные реле потока жидкости VHS06, VK306: с резьбовым штуцером и укорачиваемой лопастью, Ду 20…200мм, для контроля и двухпозиционного регулирования в холодильном контуре, мод. VHS06 — электрическое подсоединение — штекер EN 175301-803-A + кабельное гнездо, VK306 — электрическое подсоединение — кабель в оболочке из ПВХ, 1,5 м, герконовый переключатель (контакт замыкается при увеличении потока, контакт размыкается при уменьшении потока), лопасть из пластика или нержавейки, Тис -25…110°C, Тос -25…80°C, PN до 25 бар, IP65, общепромышленное исполнение.
Реле расхода FLOTECT V4-2/SS — Exd автоматическое для защиты оборудования и трубопроводов от повреждений, возникающих при уменьшении или исчезновении потока.	Реле потока поршневое подпружиненное ДР-ПП-32-15 — Мах давление рабочей среды: 1,5 МПа; температура рабочей среды: −10…110°C; расход: 0,75…5 л/мин.	Электронное реле с цветным двухцветным дисплеем, диапазон настройки 1–24 л/мин, давление рабочей среды не более 10 атм, Тис +5…+90°C, КТ±3%, с резьбовым соединением ¾ дюйма
Реле потока ДР-ПП-31-15/20 — применяется для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.	Реле протока жидкости диап. уставок 1,5-30 л/мин, присоед. G1/2(вну-вну), Р до 0,4МПа, =250В	Лепестковые датчики-реле потока жидкости ДР-П-01-25 (Ду25) для неагрессивных жидких сред (вода, этиленгликоль), давление до 1 МПа, температура измеряемой среды Тис 0…100°С, диапазон 18…2000 л/мин, реле: 8А/220В, комплект 4 сменные лопасти, штуцер K½ (латунь), температура окружающей среды Тос 0…60°С, IP33
Лепестковые датчики-реле потока жидкости ДР-П-02-15/20/25 (Ду15, Ду20, Ду25) для неагрессивных жидких сред (вода, этиленгликоль), давление до 1 МПа, температура измеряемой среды Тис 0…100°С, диапазон18…2000 л/мин, реле: 8А/220В, комплект 4 сменные лопасти (нерж.), штуцер K½», K¾», K1″(латунь), температура окружающей среды Тос 0…60°С, IP65	Лепестковое реле потока жидкости и воздуха ДР-П-50-20 для неагрессивных жидких сред (вода, этиленгликоль) и воздуха, давление до 1,2 МПа, температура измеряемой среды Тис -20…90°С, поток от 1,5 л/мин, НО-контакт, штуцер пластик, накидная гайка, внутр. G¾», IP65.	Реле потока жидкости РПИ-15…100(Н): параметры контролируемой жидкости — 0…100°С/вязкость до 80сСт (8•10-5м2/с)/давление до 1МПа/неагрессивна по отношению к стали 08Х17Т, сплавам АЛ2 с ЛКП и 36НХТЮ, чугуну С418-36; Ду 15, 20, 25, 32, 40, 50, 80, или 100мм, 5 исполнений, с насадкой (Н), защита IP40, Тос -40…+60°С. ДПОМ04-21
Лопастное (лепестковое) универсальное реле потока FS-2 (2R/2D) , до 10,3бар, Тис до 120/100С, Тос до 60С, Ду-25…200мм(к-т 4 сменных лопастей), Lк-0,5м, SPDT(перекидной контакт) 220В/10А, штуцер G1(латунь/нерж), IP64/65. Ду25-32 — монтаж в тройник, далее адаптер вварной (бобышка). ДО-ПОМ	Лопастные реле потока FS-1RD (Ду 25…200) для отопительных, охлаждающих, водоочистных установок, насосных систем, электрокотлов и т. д.: для неагрессивных жидких сред (вода, этиленгликоль), давление до 10,3атм, температура измеряемой среды Тис 0…120/100°С, диапазон 18… 2 000 л/мин, 1SPDT(перекидной контакт, сальник) 220В/10А, комплект 4 сменных лопастей, штуцер G1 вне (латунь/нерж), температура окружающей среды Тос 0…60°С, IP55, дополнительно: адаптер вварной (бобышка). ДПОМ04-21	Образцовые манометры МОСП, НОСП, ТНОСП, вакуумметры ВОСП, поверочные установки УПП и др. метрологическое оборудование разработки и производства ЦПКБ «Теплоприбор». Прайс-лист.
Лепестковое реле потока жидкости ДР-П-03-15/20/25 (Ду15, Ду20, Ду25) для неагрессивных жидких сред (вода, этиленгликоль), давление до 1 МПа, температура измеряемой среды Тис 0…100°С, диапазон 0,6…94,2 м3/ч, реле: 15А/220В, комплект 1…5 сменных лопастей, штуцер K½», K¾», K1″(латунь), температура окружающей среды Тос 0…60°С, IP33. ДПОМ06-21

Датчики-реле расхода РПИ, FS, РПЖ-1М, РКПЖ-1 применяется для контроля расхода воды в системах охлаждения различного оборудования с открытым сливом, например, электротермического в металлургической, нефтеперерабатывающей, энергетической, химической промышленности.

РПИ, РПИ-Н — реле потока жидкости. РПИ-15; 20; 25; 32; 40; 50; 80; 100мм; 0…100С, до 10 кгс/см2, вязкость до 8х10-5 м2/с, нагрузка на контакты до 250В, 30ВА; исполнения по значениям уставки расхода РПИ-0,-I,-II,-III,-IV (от 4 до 400 л/мин). РПИ-Н — исп. с насадкой («Н»). Реле потока РПИ предназначено для сигнализации снижения расхода жидкости.

FS-1R — Универсальное лопастное реле потока жидкости предназначено для контроля наличия потока в отопительных, охлаждающих и водоочистных установках, насосных системах, дозирующих устройствах и промышленных системах (220В, 10 А, до 1МПа, 0…+120 С, IP 55, нар. 1G, материал штуцера — латунь, диапазон потока- 18 …. 2000 литр/мин) — аналог ДР-П.

РПЖ-1М — реле протока жидкости (воды). Ду=15мм, 1,5-30 л/мин, до 4 кгс/см2, +5…+70С; 250В, максимальная коммутируемая реле РПЖ-1М мощность — 70 Вт, 300 ВА.

РКПЖ-1 — реле контроля протекания жидкости Ду=15мм, 1,5-30 л/мин, до 4 кгс/см2, +5…+70С; 250В, максимальная коммутируемая мощность 70 Вт, 300 ВА.

РКПЖ-1 предназначено для коммутации электрических цепей при превышении заданного значения перепада давлений.
Также могут быть поставлены и другие виды датчиков-реле потока.

Датчики реле потока ДР-П, ДР-ПП, ДРУ-ПП

Датчики-реле потока серии ДР-П, ДР-ПП предназначены для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и другие, через трубопровод. Данные приборы обычно применяются для определения наличия или отсутствия потока жидкости и управления различными устройствами в системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации. При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

По принципу действия датчики-реле потока подразделяют на лепестковые и поршневые.

Принцип работы лепестковых датчиков-реле основан на движении лепестка, который замыкает контакты геркона (или микропереключателя) при наличии потока и размыкает контакты при отсутствии потока.

По способу монтажа лепестковые датчики-реле разделяются на два вида:

датчики-реле, устанавливаемые в тройник трубопровода — ДР-П-02, ДР-П-03, ДР-П-32, ДР-П-34, ДР-П-50;
врезные датчики-реле, для которых существуют два вида монтажного положения:
– горизонтальное – ДР-ПП-02, ДР-ПП-04;

– вертикальное – ДР-ПП-52, ДР-ПП-53, ДР-ПП-54, ДР-ПП-55.

Принцип работы поршневых датчиков-реле основан на перемещении магнитного поршня внутри прибора. Поршень смещается под воздействием потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов.
Для датчиков данного вида существуют два вида монтажного положения:

горизонтальное – ДР-ПП-01, ДР-ПП-05;
вертикальное – ДР-ПП-06, ДР-ПП-08.
Разновидностью поршневых датчиков-реле являются подпружиненные датчики-реле, у которых поршень при отсутствии потока возвращается в исходное положение под действием пружины.

Для таких датчиков характерно универсальное монтажное положение – ДР-ПП-03, ДР-ПП-31, ДР-ПП-32, ДР-ПП-51.

Датчики расхода с импульсным выходом серии ДРУ-ПП предназначены для измерения суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики-реле генерируют импульсный сигнал, частота которого пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами ВЕХА-Т или счетчиками импульсов ВЕХА-С

Датчики данного типа имеют универсальное монтажное положение – ДРУ-ПП-91, ДРУ-ПП-92, ДРУ-ПП-93, ДРУ-ПП-94.

Датчики потока воздуха предназначены для сигнализации наличия или отсутствия воздушного потока. Могут применяться в системах вентиляции в качестве сигнального контакта или для индикации неисправности вентилятора или закупорки вытяжки.

Датчики, реле потока жидкости | Каталог

Каталог товаров

Аксессуары
Блоки питания для ПЛК и датчиков
Датчики и преобразователи давления промышленные
Датчики линейных перемещений и расстояний
Датчики оптические для специальных задач
Датчики положения
Датчики, реле потока воздуха и промышленных газов
Датчики, реле потока жидкости
- Вихревые датчики потока
- Механические датчики потока
- Калориметрические датчики потока
Датчики температуры промышленные
Датчики ускорения — акселерометры
Датчики угла наклона — инклинометры
Датчики угловых перемещений, энкодеры, потенциометры
Датчики щелевые
Индикаторы, преобразователи и регуляторы
Мониторинг и диагностика
Расходомеры жидкости
Расходомеры сжатого воздуха и промышленных газов
Сигнализаторы уровня жидкости и сыпучих веществ
Сканеры штрих-кодов промышленные
RFID компоненты
Уровнемеры
Сигнальное оборудование
Безопасность на производстве
Промышленные интерфейсы
Системы освещения на производстве
Бесконтактные системы передачи данных

Вихревые датчики потока

Механические датчики потока

Калориметрические датчики потока

дополнительная информация

Для контроля потока воды, масел и других жидкостей в трубопроводе на производстве используются разнообразные датчики и реле.

В нашем каталоге представлены как датчики-реле протока с дискретным выходом- транзисторным PNP или релейным, сигнализирующие о снижении расхода ниже заданного значения, так и датчики скорости потока с аналоговым выходным сигналом 4-20 мА или 0-10 В. По принципу измерения и работы датчики потока разделяются на механические (с подпружиненным клапаном или с подпружиненной лопаткой), электронные (калориметрические) и вихревые (мы выделили их в отдельную категорию). Каждый из типов имеет как преимущества, так и некоторые недостатки. Кроме того, есть некоторые задачи: контроль потока загрязненных жидкостей или жидкостей с включениями, для которых использование, к примеру, механических датчиков нерекомендуется. Часто клиент обращает внимание только на стоимость, однако, даже механическое реле потока промышленного исполнения, качественное и надежное, не может стоить дешево. Некачественные материалы и комплектующие, ошибки в конструкции, вызывают к нестабильную работу и быстрый выход из строя датчика потока воды, хладагента или технической жидкости, что ведет к простаиванию дорогостоящего оборудования и дополнительным затратам.

Поэтому, к выбору необходимо отнестись со всей серьезностью исходя из конкретной задачи и потребностей. В нашем каталоге представлен огромный выбор качественных датчиков реле потока жидких сред для применения на производстве от таких известных компаний как: IFM Electronic, EGE-Elektronik, Honsberg Istruments, Turck.

Что такое реле потока и как оно работает?

Переключатель потока, как и все переключатели, представляет собой устройство, предназначенное для включения и отключения электрического тока в цепи. В промышленной системе реле расхода необходимо для контроля и управления расходом технологических сред, таких как пар, жидкости и газы. Реле потока помогает поддерживать безопасную и управляемую скорость потока, запуская действия в различных машинах в системе, чтобы обеспечить включение/выключение управления потоком технологической среды.

Что такое поток?

В промышленной обработке поток — это движение жидкостей, пара и газов через систему обработки. Измерение расхода используется для измерения объема текучей технологической среды, проходящей через определенную площадь поперечного сечения в единицу времени. Мониторинг измерений расхода имеет важное значение для контроля безопасного движения жидкости в промышленной системе. Мониторинг и контроль потока являются обязательным требованием для всех отраслей промышленности, где перерабатываются жидкие среды.

Для чего используется реле потока?

Как указывалось ранее, реле расхода используются для контроля и управления расходом жидкости в промышленной технологической системе. Автоматизированные промышленные системы, работающие с жидкими средами, в значительной степени зависят от реле потока, чтобы обеспечить безопасные и оптимальные скорости потока. Реле расхода реагирует на предварительно установленные уровни расхода и при достижении этих уровней выполняет две функции: замыкание контактов и включение определенной части оборудования или размыкание контактов и выключение определенной части оборудования.

В чем разница между реле потока и датчиком потока?

В то время как реле потока и датчики потока могут использоваться для контроля потока среды в системе, разница между реле потока и датчиком потока заключается в том, что датчик потока может только контролировать и отображать информацию – реле потока контролируют поток и посылают сигналы отключения и запускают определенные действия машин внутри системы.

Как работает переключатель потока?

Сегодня на рынке представлено множество различных типов реле расхода, функционирующих по-разному, но общее у всех реле расхода заключается в том, что когда скорость потока достигает заданного значения реле, оно может либо открываться, либо закрываться. цепь, которая запускает действие: включение или выключение насоса или срабатывание сигнализации.

Реле потока может быть либо нормально разомкнутым (НО), либо нормально замкнутым (НЗ). Это относится к состоянию переключателя по умолчанию. С НО переключателем цепь разомкнута (ВЫКЛ. ) до тех пор, пока не сработает иное. С размыкающим выключателем цепь замыкается (ВКЛ.) до тех пор, пока не сработает иное.

Типы реле потока

При выборе реле потока для использования в промышленной системе важно, чтобы характеристики этого конкретного типа реле потока соответствовали критериям применения системы.

Тремя наиболее популярными типами конструкций переключателей потока являются:

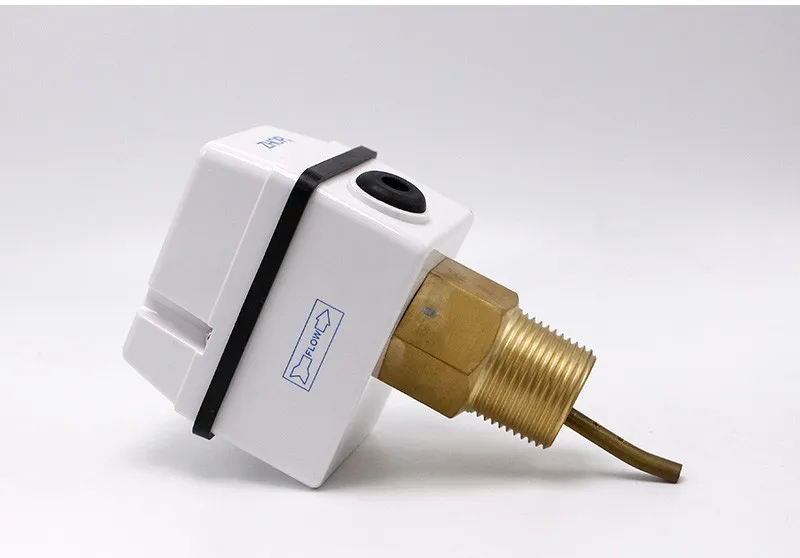

Лопастные реле расхода

Реле расхода лопастной конструкции имеет шарнирную или подпружиненную лопасть, которая непосредственно контактирует со средой, протекающей по трубе. Лопасть удерживается в этом положении, когда среда течет с заданной скоростью (или заданным значением). Увеличение или уменьшение расхода сдвинет лопасть от заданного значения, которое, в свою очередь, активирует небольшой переключатель, запускающий указанное действие.

Поршневые или челночные переключатели потока

Поршневое (или челночное) реле расхода сконструировано таким образом, что свободно плавающий магнитный поршень реагирует на величину потока в трубе. Когда происходит увеличение или уменьшение расхода, движение поршня приводит в действие герметичный геркон, вызывая указанное действие.

Твердотельные датчики расхода

Твердотельные реле расхода работают по принципу теплопередачи. Реле потока с термодисперсией, представляющее собой особый тип твердотельного реле потока, состоит из двух датчиков температуры. Один датчик служит эталоном и измеряет температуру среды, в которую погружается реле протока. Второй датчик температуры размещен возле встроенного нагревательного элемента. По мере увеличения скорости потока среды она оказывает охлаждающее действие на нагретый датчик. Чем выше скорость потока, тем сильнее охлаждение. Уменьшение разности температур между двумя датчиками температуры указывает на то, что скорость потока превышает установленное пользователем заданное значение. Когда скорость потока падает, охлаждение меньше, что приводит к увеличению разницы температур. Перепад температур находится в обратной зависимости от скорости потока.
