Реле регулятор давления воды для насоса: для насоса, станции, виды, регулировка, настройка

Содержание

Правила регулировки реле давления воды для насоса

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления.

Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

Насос набирает воду в имеющийся бак.

Происходит увеличение давления, которое можно проверить по манометру.

После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.

При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

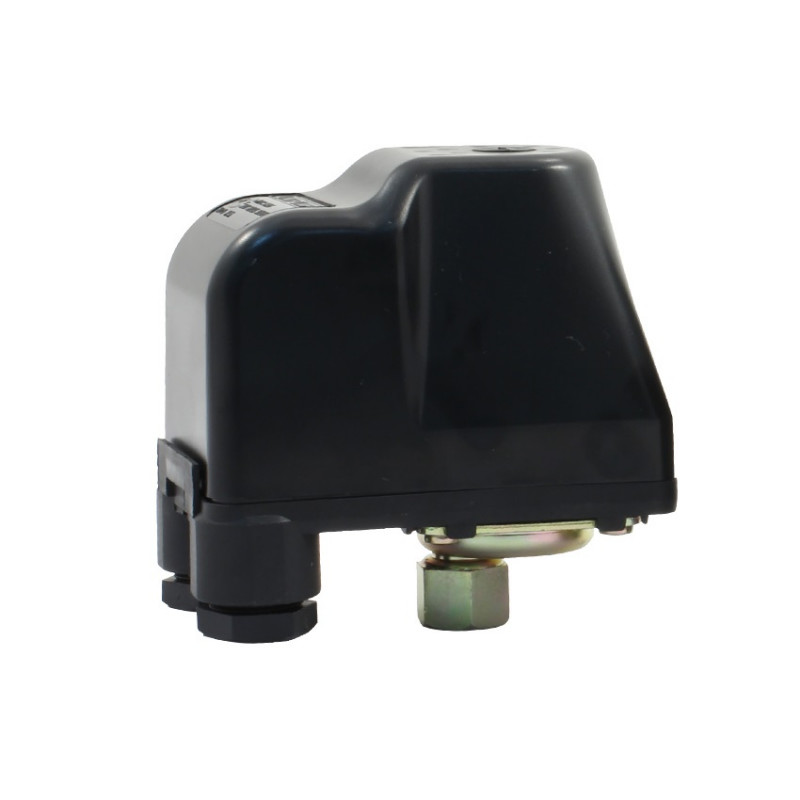

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе.

Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.

Выключить насосную станцию.

Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.

Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.

Как только манометр встал на необходимую отметку, спуск воды останавливают.

Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

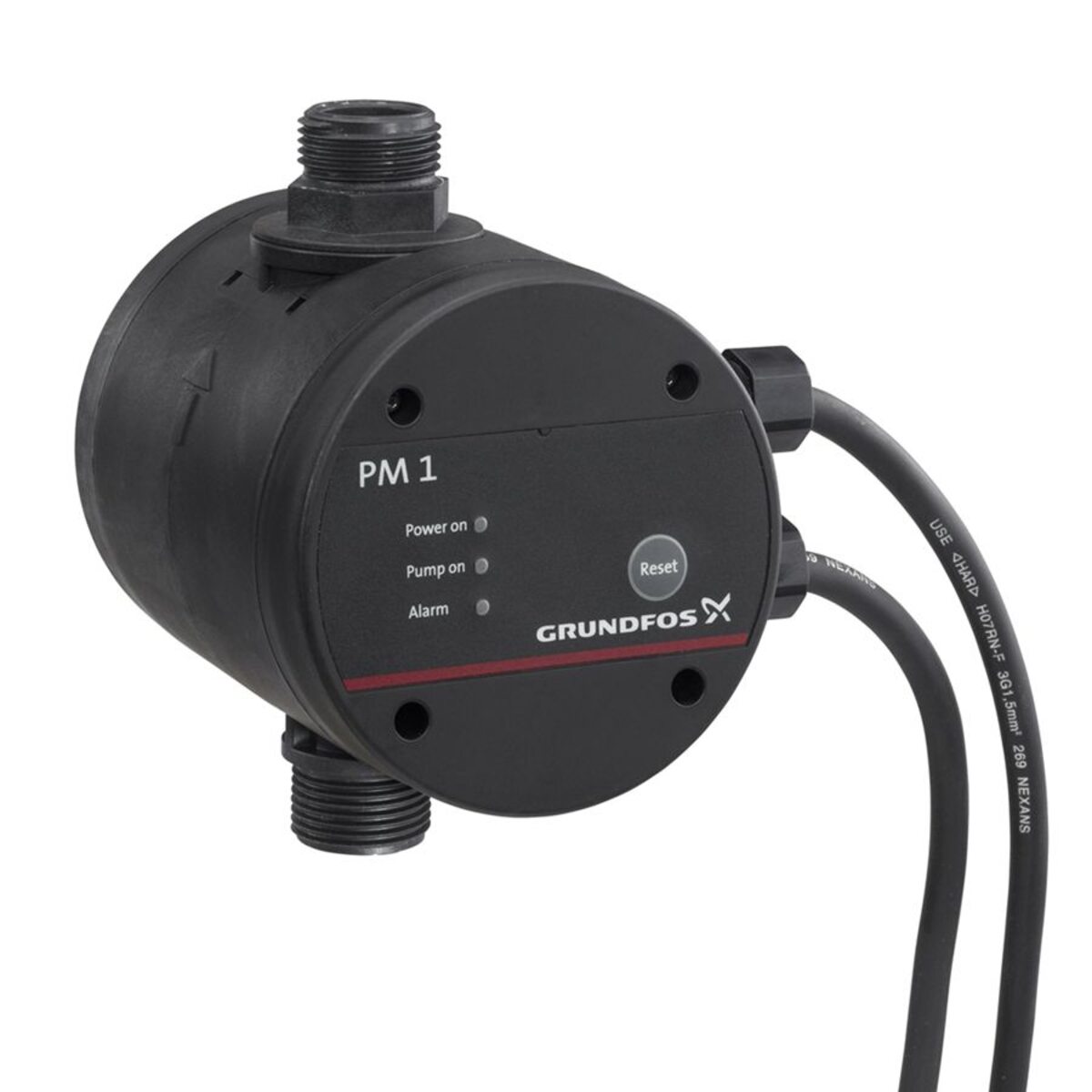

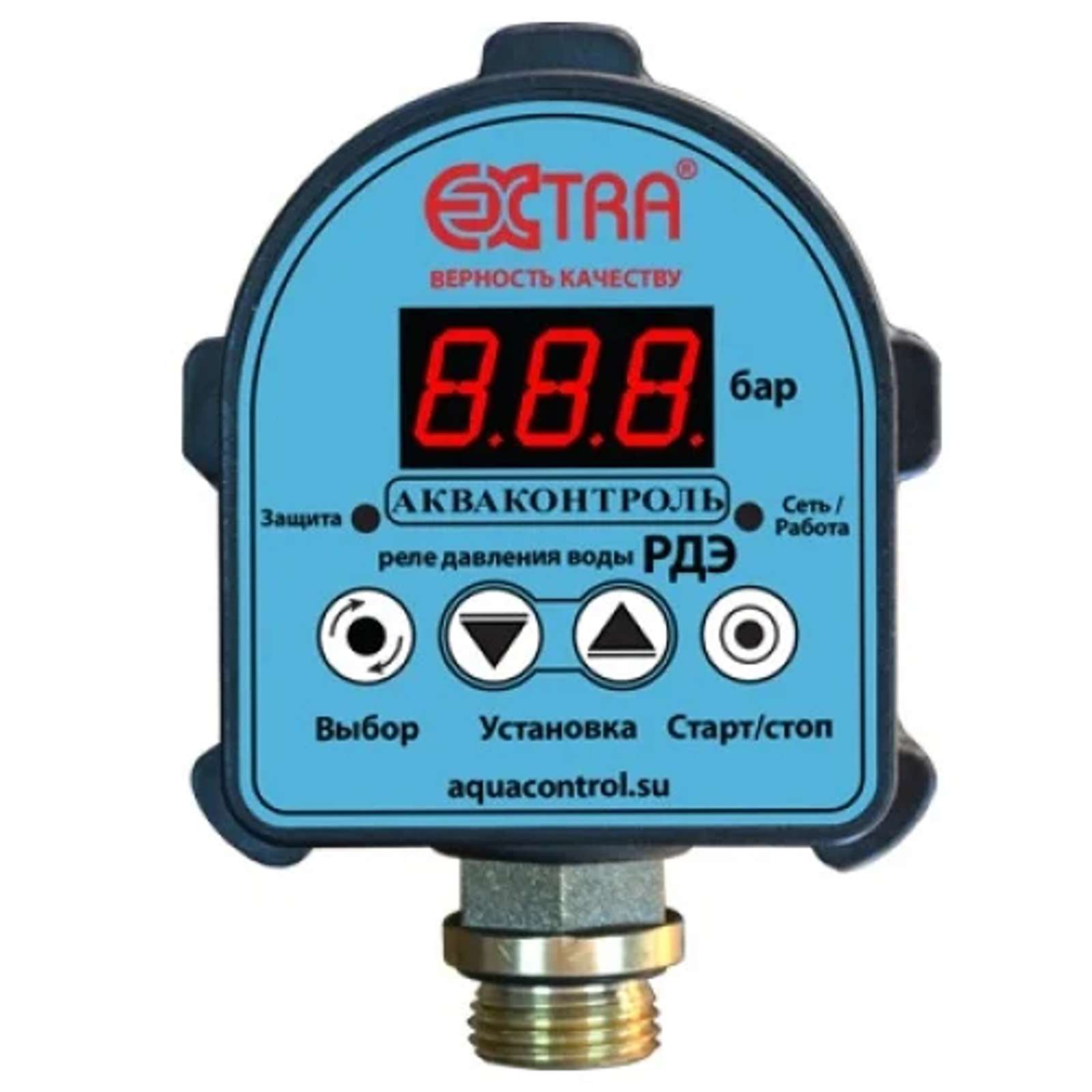

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

потребление жидкости значительно больше, чем объем колодца или скважины;
перебои с поставкой воды в летний период;
аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Регулировка реле давления воды для насоса (видео)

Ремонт и настройка реле давления насосной станции 👷

Иногда в работе насосной станции возникают сбои. В трубопроводе уменьшается напор воды или оборудование перестает функционировать в заданных границах давления. Зачастую причиной такой ситуации становится выход из строя реле давления либо нарушение его настроек.

Замер и корректировка уровня давления

Автоматизация работы насосной станции осуществляется посредством механического реле давления. Оно управляет включением и выключением насоса, благодаря чему поддерживается стабильный напор в водопроводе. Если с этим наблюдаются проблемы, необходимо замерить уровень давления, генерируемый станцией, и привести его в соответствие со стандартными настройками.

Производители насосного оборудования обычно устанавливают следующие параметры:

от 1,5 до 1,8 атм. – для включения насоса;
от 2,5 до 3 атм. – для выключения.

Прежде чем приступить к настройке реле нужно проверить давление сжатого воздуха в баке гидроаккумулятора. Для этого, предварительно обесточив станцию, открываем крышку бака (стрелка на рисунке). Затем с помощью обычного автомобильного насоса со встроенным манометром производим замер давления. Его уровень должен находиться в пределах 1,5 атм.

В случае если замеренный параметр меньше указанного значения, его необходимо поднять, используя все тот же автомобильный насос. Такую процедуру желательно проводить регулярно. Важно, чтобы воздух в баке находился под постоянным одинаковым давлением. Это обеспечит нормальные условия эксплуатации гидроаккумулятора и продлит срок его службы.

После регулировки давления оборудование должно заработать в штатном режиме. Если же проблемы не исчезли, следует приступить к корректировке настроек реле. При этом нужно помнить, что порог выключения насоса нельзя устанавливать выше уровня давления, на который он рассчитан.

Корректировка настроек реле давления

Все действия по настройке производятся, когда станция находится в рабочем режиме. Поэтому включаем систему в сеть и ждем, пока насос поднимет давление в трубопроводе и самостоятельно отключит двигатель. Затем необходимо выполнить следующий порядок действий:

Сняв крышку реле, до конца ослабить гайку, прижимающую меньшую пружину.
Настроить уровень минимального давления, при достижении которого будет происходить включение насоса. Это делается посредством вращения гайки большей пружины.
Открыть кран и слить воду. При этом следует засечь момент включения насоса. При неудовлетворительном значении этого показателя, повторяем процедуру настройки.
Установить параметр выключения насоса. Для этого следует запустить систему, и подождать срабатывания реле. Если его значение не устраивает, производим настройку, вращая гайку малой пружины до получения приемлемого результата.

В случае если после проведения всех вышеперечисленных действий отрегулировать реле не удалось, скорее всего, оно вышло из строя.

Тогда у нас остается два варианта. Либо заменить реле, либо осуществить его ремонт.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Реле давления воды — 85 фото вариантов подключения

Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

Необходимое место для крепления реле – между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.

В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования – верхний и нижний.

При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.

Конструкция приспособления

Данное регулирующее приспособление конструктивно включает два блока:

Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.

В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.

Виды реле для давления воды

Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.

Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.

Правила монтажа

Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования. Схема подключения реле давления воды достаточно простая.

Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.

Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.

Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.

Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.

Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.

Многие эксперты рекомендуют использовать два дополнительных устройства:

манометр – отслеживает давление и корректность релейных настроек;
грязевик – устройство для защиты от взвешенных частиц.

Технология настройки

В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, – дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.

Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм. ).

Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.

Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.

Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:

включить систему;
манометром определить значение давления во время активизации и отключения;
откорректировать положение гайки на пружине большого размера;
проверить параметры;
отрегулировать большую пружину заново, если потребуется;
после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
запустить систему и проверить корректность настроек.

Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

Фото реле давления воды

Также рекомендуем посетить:

Поплавковые выключатели для насосов

Поплавковые выключатели для насосов, доступные в нескольких стилях, помогают избавиться от догадок при эксплуатации ваших отстойников и канализационных систем. Если вы ищете способ предотвратить повреждение водой, эти переключатели отстойника представляют собой простое и полезное решение.

Широкоугольный поплавковый выключатель с контролем уровня жидкости

На изображении: 20 ‘поплавковый выключатель Характеристики поплавкового выключателя:

Широкоугольный регулятор уровня жидкости — это поточный регулятор для автоматической работы безключаемых насосных моторов
Для использования с насосами для подъема сточных вод, агрегатами с релейным управлением, отстойниками, системами сигнализации или системами контроля уровня жидкости
Поплавковый выключатель — это линейная система управления прямого действия для автоматического управления небольшими насосами в системах водоснабжения и канализации.
Коммутатор снабжен съемной вилкой, позволяющей двигателю насоса подключаться непосредственно к нему.
с мебелью с регулируемым ремешком для крепления к выпускной трубе
Корпус из коррозионно-стойкого материала ABS
Эти выключатели не содержат ртуть
Простота установки и высокая надежность
Насос DOWN (слив жидкости) и насос UP (наполнение жидкости) доступны поплавковые выключатели
Типовая установка поплавкового выключателя
ПРИМЕЧАНИЕ: Не используйте эти поплавковые выключатели в питьевой воде, бензине, летучих веществах или любых других горючих жидкостях.

Поплавковые переключатели насоса DOWN

(Электричество включено ВКЛ , когда поплавок ВВЕРХ )

Обратите внимание на то, что 100-футовый поплавковый выключатель может быть доставлен в течение 2-3 дней.

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.

Поплавковые переключатели Pump UP

(Электричество включено ВКЛ , когда поплавок ВНИЗ )

Обратите внимание на то, что 100-футовый поплавковый выключатель может быть доставлен в течение 2-3 дней.

Предотвратите затопление из-за потери мощности, заказав сигнал неисправности цепи .

Внимание: Некоторые поставщики продают ртутные выключатели по более низким ценам. Поплавковые шары со временем могут протечь, а ртуть токсична, поэтому мы не хотим продавать ртутные поплавки.

Информация о регулировке поплавкового выключателя (в дюймах)
Дифференциал Длина привязи Расположение привязи *	7.5 3 4	11,5 6 6	15,5 9 8	19,5 12 10	23,5 15 12	27,5 18 14	32 21 16	36 24 18	40 27 20	44 30 22	48 33 24	52 36 26
* Расположение привязи прибл. и может потребоваться изменение для достижения соответствующих положений включения / выключения.

УСТАНОВКА:

Используя приведенную выше таблицу, определите дифференциал (расстояние между положениями «Вкл.» И «Выкл.»), Длину троса, необходимую для достижения дифференциала, и положение точки троса.
Использование стяжки при условии, зафиксировать шнур на жесткую поверхность (то есть выпускная труба) в соответствующем месте троса. Убедитесь, что поплавковый выключатель свободно поворачивается от места привязки и что поплавковый выключатель не будет заблокирован во время работы.
Вставьте комбинированную вилку в розетку с заземлением, оборудованную устройством прерывания замыкания на землю, затем вставьте вилку от насоса в комбинированную вилку. Подайте питание на оборудование.

ПРОВЕРЬТЕ РАБОТУ

Наполняйте емкость для определения уровня жидкости водой, пока не включится насос.
Убедитесь, что насос откачивает воду и выключается до того, как в насосе закончится вода. Примечание: Убедитесь, что выключатель выключен, по крайней мере, на два дюйма выше дна всасывания насоса.
Убедитесь, что нет препятствий для движения поплавкового выключателя вверх и вниз.
Если точки включения и выключения неправильные, отключите питание от оборудования. Для большего дифференциала увеличьте длину троса. Если дифференциал правильный, но уровень неправильный, возможно, потребуется изменить точку привязи. Подайте питание на оборудование и повторите шаги с 1 по 4.
После завершения всех регулировок затяните стяжную ленту, чтобы убедиться, что шнур надежно закреплен.

HIGH TEMPERATURE — Поплавковый выключатель с узким углом регулирования уровня жидкости

Характеристики поплавкового выключателя:

Насос ВНИЗ (слив жидкости) поплавковый выключатель
Максимальная рабочая температура: 190 ° F.
Электрические характеристики: 120 В переменного тока, максимум 10 А, 240 В переменного тока, 5 А максимум
Узкоугольный регулятор уровня жидкости — это поточный регулятор для автоматической работы ручных насосных двигателей, используемых вместе с панелью управления.
Для использования с насосами для подъема сточных вод, агрегатами с релейным управлением, отстойниками, системами сигнализации или системами контроля уровня жидкости
50 футов.шнур, поставляется без вилки, так как он предназначен для использования с панелью управления
Корпус из коррозионно-стойкого материала ABS
Эти выключатели прямого действия не содержат ртуть
Простота установки, высокая точность и надежность
ПРИМЕЧАНИЕ: Не используйте эти поплавковые выключатели в питьевой воде, бензине, летучих веществах или любых других горючих жидкостях.

Высокотемпературный узкоугольный поплавковый выключатель со шнуром 50 футов = 137 долларов США. 28

Дистанционный переключатель Little Giant RS-5LL
Преобразует ручные 115-вольтовые насосы (до 10 А) в автоматический режим

Характеристики удаленного переключателя:

Этот удаленный переключатель можно использовать в качестве аварийной сигнализации, если он используется в качестве переключателя включения / выключения для Система охранной сигнализации 120В, такая как сирена или свет. Эта система поставляется с 25-футовым шнуром и может преобразовывать ручные насосы в автоматический режим.
Тем не менее, пожалуйста, обратитесь к разделу часто задаваемых вопросов по ниже.

Простая установка:

Используется с насосом 115 В с номиналом 10 А или менее
Прикрепите RS-5LL к трубе с помощью прилагаемых кабельных стяжек.
Также предусмотрены прорези на верхнем буртике корпуса переключателя. чтобы вы могли закрепить переключатель на трубопроводе.
Другая кабельная стяжка должна использоваться для крепления шнура питания к трубопроводу. примерно на 3 дюйма выше воротника переключателя, как показано на изображении слева.
Подключите систему, и все готово.
Посмотреть типичную схему установки

Это тот же выключатель, который используется на насосе покрытия бассейна 5-APCP

Компактный поплавковый насос для отстойника

Функции управления поплавком:

Очень простая установка, установка за считанные минуты
Корпус из АБС-пластика для переключателя
Используется для насосных агрегатов на 110/120 В с двигателем до 15 А , комбинированный шнур
Длина 40 дюймов, внутренний диаметр 2 дюйма, вставная трубка из ПВХ (наружный диаметр 2 3/8 дюйма)
Для отстойников с очень ограниченным пространством, диаметром всего 3 дюйма (слишком мало для обычных поплавковых выключателей)
Разработан для отстойника максимальной глубиной 30 дюймов
Минимальный забор воды 3.5 дюймов (+/- 1 дюйм)
Максимальный уровень воды 26 дюймов
Минимальный диапазон включения / выключения насоса 3 «(+/- 1»)
Максимальный диапазон включения / выключения насоса 23 «(+/- 1»)
Простая регулировка глубины воды перемещением позиций запуска и остановки
Поплавок из трубки, заполненной морской пеной
Каплезащищенная конструкция
Может преобразовывать насос с узким диапазоном воды в насос с широким диапазоном воды
Саморез, стопорный винт для предотвращения отсоединения верхнего блока управления
Деталировка внутренних работ
Посмотреть типичную схему установки

SumpWatcher — Электронный выключатель отстойника!

Электронный переключатель насоса сточных вод (сточные воды) SumpWatcher Характеристики:

Заменяет большинство поплавковых выключателей
Делает большинство ручных насосов автоматическими
Регулируемый высокий уровень воды
Низкий уровень воды вычисляется автоматически
Устанавливается в очень узкие отстойники, в которые трудно установить большинство поплавков.
Идеально подходит для второго насоса, когда пространство в приямке становится очень тесным
Установка проста, не требует инструментов
Включается в стандартную электрическую розетку
Нет изнашиваемых механических частей
Это интеллектуальный электронный переключатель со встроенным интеллектом
Встроенный интеллект предупреждает, если насос выходит из строя
Длина кабеля датчика (прибл.): 140 «
Размеры блока управления (приблизительные): 4 «Д x 2-3 / 4» Ш x 2-1 / 2 «В

Примечание: эти электронные переключатели насосов работают с насосами для отстойников или сточных вод с номиналом до 13. 8 ампер.

Часто задаваемые вопросы об этих поплавковых переключателях

Что такое поплавковый выключатель?

Поплавковый выключатель — это то, что включает и выключает ваш отстойник в зависимости от уровня воды в отстойнике. Это похоже на пляжный мяч, который «плывет» по воде. Когда вода поднимается, поплавок поднимается вместе с ней. Когда он становится достаточно высоким, переключатель внутри поплавка замыкается и включает насос, осушая яму. Когда вода опускается достаточно низко, переключатель внутри поплавка открывается и выключает насос.И этот цикл повторяется сотни, тысячи и даже сотни тысяч раз в течение срока службы коммутатора.

Почему в конечном итоге он выйдет из строя?

Поплавковый выключатель может выйти из строя по любому количеству причин. Часто поплавок просто застревает между насосом и стенкой отстойника. Это потому, что насос слегка вибрирует при каждом запуске и может «ходить» по дну ямы, в конечном итоге застревая между ним и стенкой ямы. В других случаях, после стольких циклов подъема и спуска, он просто сдает и перестает реагировать на подъем и падение воды в яме.Часто он перестает работать при работающем насосе. Когда это происходит, насос остается включенным, чтобы он работал непрерывно, пока не перегорел. Вы не можете проводить регулярное обслуживание поплавкового выключателя, вы можете заменить его только в случае выхода из строя.

Как долго прослужат эти поплавковые выключатели?

Рано или поздно поплавковый выключатель на вашем отстойнике выйдет из строя. Невозможно предсказать, когда это произойдет, и нет никакого способа сказать, когда он начинает терпеть неудачу.Единственное, что вы будете знать наверняка, — это то, что он вышел из строя, и это потому, что у вас будет вода по всему подвалу и дорогостоящий ремонт от повреждений водой!

Насколько они надежны?

Установите SumpWatcher! Низкая стоимость и простота установки (не требует сантехника). SumpWatcher делает то, что делает поплавок, только намного лучше. Поплавковый выключатель не сильно изменился за 75-80 лет, когда он использовался для управления отстойниками. Это механическое устройство, которое со временем должно изнашиваться.SumpWatcher, с другой стороны, использует надежную микропроцессорную технологию для управления отстойником. Фактически, SumpWatcher настолько надежен, что производитель гарантирует его полные 5 лет при использовании в нормальных условиях! SumpWatcher не имеет движущихся частей. В нем используются надежные твердотельные компоненты для определения подъема и падения воды в отстойнике. Нет движущихся частей, которые могли бы изнашиваться!

Могут ли они еще что-нибудь?

Поскольку он намного умнее поплавкового переключателя, он может делать гораздо больше, например:

Предупредить вас, если двигатель вашего отстойника начинает выходить из строя
— чтобы вы могли заменить его до того, как произойдет повреждение водой
Автоматически подстраивается под любой размер поддона
— большой, маленький, без разницы
Предупредить вас, если не удается слить воду из поддона
— трубы замерзли, насос неисправен, крыльчатка повреждена, шнур отсоединен, по какой бы то ни было причине

Легко ли их установить?

Просто подключите SumpWatcher к розетке 115 В переменного тока, опустите датчик в отстойник и закрепите его, подключите отстойный насос к модулю управления SumpWatcher и вперед!

В чем разница между электронным переключателем канализационного насоса и электронным переключателем сливного насоса?

В чем разница между электронным переключателем канализационного насоса и электронным переключателем сливного насоса?
Единственная разница в способе обнаружения воды. Коммутатор электронный канализационный насос использует насос в качестве опорного заземления. Это означает, что датчик выключателя насоса для сточных вод должен быть установлен таким образом, чтобы он не касался ничего другого в бассейне или яме (например, напорная труба, стена, насос и т. Д.). Электронный выключатель насоса для отстойника имеет заземление в датчике, поэтому Датчик переключателя дренажного насоса может быть прикреплен непосредственно к сливной трубе внутри бассейна или приямка.

Часто задаваемые вопросы

Q. «Хорошо, все, что мне нужно сделать, это подключить электронный поплавковый выключатель и забыть об этом, верно?»
А.Обязательно следуйте всем инструкциям и указаниям производителя, выполнив надлежащее обслуживание и осмотры, чтобы убедиться, что вы полностью защищены от затопления — это очень важно для (искусственных) устройств безопасности, поскольку они в конечном итоге выйдут из строя.

Q. «Могу ли я отрезать вилку от конца удаленного переключателя Little Giant RS-5LL, чтобы подключить его к моей системе?»
A. Нет; Это не только приведет к аннулированию гарантии производителя, но и отключение вилки не позволит переключателю RS-5LL функционировать должным образом (если вообще).Давление поднимающейся воды толкает диафрагму внутри переключателя RS-5LL, что и приводит к выключению переключателя. Для движения диафрагмы воздух выше мембраны должен быть удален; Для выхода этого воздуха от верхней части переключателя вдоль шнура проходит небольшая вентиляционная трубка, выходящая на вилку. Если вынуть заглушку, а переключатель подключен жестко, воздушная трубка будет по существу «отключена»; воздух из области над мембраной диафрагмы не может выходить, что означает, что давление воды не сможет сдвинуть мембрану, чтобы закрыть переключатель.

Q. «Как работает датчик электронного переключателя откачивающего насоса?»
A. Датчик обнаруживает воду, измеряя сопротивление между датчиком и заземленным электродвигателем насоса. Когда вода находится ниже датчика, сопротивление очень велико (Рисунок 1), но когда вода достигает кончика датчика, сопротивление относительно низкое (Рисунок 2). Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления для включения насоса. Когда вода опускается ниже датчика, это не влияет на управление насосом до следующего цикла.

Q. «Как работает датчик выключателя электронного насоса сточных вод?»
A. Датчик обнаруживает воду путем измерения сопротивления между датчиком и заземленным электродвигателем насоса. Когда вода находится ниже датчика, сопротивление очень велико (Рисунок 1), но когда вода достигает кончика датчика, сопротивление намного ниже (Рисунок 2). Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления для включения насоса. Когда вода опускается ниже датчика, это не влияет на управление насосом до следующего цикла.
Обратите внимание: Датчик , а не должен быть привязан непосредственно к выпускной трубе внутри поддона или приямка. Он должен быть прикреплен к сливной трубе на несколько дюймов НАД крышкой поддона отстойника. Датчик можно вставить через отверстие для доступа к электрическому шнуру. Наконечник датчика должен быть опущен так, чтобы он находился ниже уровня впускной трубы. Наконечник датчика НЕ ДОЛЖЕН касаться чего-либо еще внутри резервуара или ямы, например, сливной трубы, стенки резервуара или резервуара или насоса или шнуров насоса.Шнуры насоса можно привязать к выпускной трубе на молнии, чтобы они не касались наконечника датчика. Если датчик коснется чего-либо еще в бассейне или яме, он обнаружит низкое сопротивление и запустит насос без причины.

Q. «Как я могу узнать, будет ли работать с моим насосом поплавковый выключатель или электронное управление?»
A. Поплавковый выключатель или электронное управление должны выдерживать электрическое напряжение и силу тока насоса, который должен работать.Большинство поплавковых выключателей и электронных контроллеров работают от 110–120 В или 220–240 В и от 10 до 15 А. Убедитесь, что напряжение и потребляемая мощность (сила тока) вашего насоса находятся в пределах указанного диапазона электронного контроллера поплавкового выключателя, который вы хотите приобрести.

Стэн Харрисон: Возьмите за привычку переключать реле давления насоса воды / колодца

Стэн Харрисон

Избранные воспоминания

Как отремонтировать протекающий унитаз.
Посудомоечная машина не моет? Попробуй это.
См. Другие обучающие видео.

Быть новым домовладельцем — все равно что быть родителем. Чаще всего вы учитесь на ходу.

Когда мы переехали в наш дом за чертой города, мы мало знали о колодцах, не говоря уже о том, что называется реле давления водяного насоса или переключателем колодезного насоса.

Но мы скоро узнали.

Устройство, которое подключается к водопроводу, регулирует подачу воды в дом.

Когда давление воды падает до определенного уровня, выключатель определяет, что необходимо больше воды, и подпружиненные электрические части вступают в контакт, включая скважинный насос.Когда давление возвращается к заданному уровню и резервуар заполнен, электрические контакты разъединяются, и скважинный насос выключается.

Без правильно работающего реле давления водяного насоса нет воды.

Жажда? Готовы сварить воду для макарон? Кран будет сухим.

Загрузка грязной посуды или чем заняться? Им придется подождать.

Нужно промыть? Скорее всего, вы сможете это сделать, если унитаз полный — но только один раз.

И поскольку у нас есть

, который полагается на постоянное водоснабжение, в нашем доме не будет тепла. Итак, мы разжигали дровяную печь, включали электрические обогреватели или носили несколько слоев теплой одежды.

Со временем электрические контакты реле давления воды изнашиваются и перестают контактировать. В результате скважинный насос не включается, и вы остаетесь на высоте и сухости.

Обычно коммутатор выходит из строя:

A. Когда строительный магазин закрыт.

Б. В День благодарения.

C. Ранним утром в будний день, еще до того, как кто-нибудь принял душ.

D. Когда у вас нет чистого нижнего белья.

Регулярно меняйте выключатель

В это время года большинство людей меняют батареи в своих

— или должно быть. Чтобы вода продолжала течь, мы тоже поменяем переключатель давления воды в нашем колодце.

Если вы попытаетесь заменить выключатель, не забудьте сначала предупредить свою семью — если только вы не получите искаженное чувство удовольствия от их мучительных криков, когда они пытаются утолить жажду или смыть воду в туалете.

На самом деле, вы можете заранее наполнить несколько кувшинов водой для питья и мытья рук.

Отключите все электрическое питание

После того, как все будут уведомлены и приготовления будут сделаны, отключите питание переключателя.

Также отключите питание водонагревателя, автоматической системы полива — всего, что автоматически набирает воду. В противном случае эти системы будут заполняться воздухом вместо воды, и вам придется заменить не только реле давления.

Перекройте подачу воды в дом, затем с помощью садового шланга слейте воду из колодца на открытом воздухе или в канализацию. Если вы этого не сделаете, вы и комната будете залиты водой при первом повороте ключа.

Реле давления воды обычно располагается рядом с резервуаром колодца. Перед снятием переключателя убедитесь, что питание отключено, затем снимите крышку и отсоедините проводку. Помните, как крепится проводка, чтобы вы могли правильно подключить ее к новому переключателю.

Затем снимите выключатель с помощью гаечного ключа (вам также может понадобиться трубный ключ).Оберните трубную резьбу тефлоновой лентой, установите новый выключатель, снова подсоедините проводку и установите крышку.

Теперь включите питание и с гордостью прислушайтесь к мощному звуку воды, стремительно наполняющей резервуар колодца и водопроводную систему.

Регулировка переключателя

Может потребоваться отрегулировать давление включения (точка, в которой включается скважинный насос) и давление отключения (точка, при которой скважинный насос выключается).Не забудьте выключить питание, прежде чем вносить какие-либо изменения.

Две маленькие гайки в механизме переключения можно затянуть или ослабить — в зависимости от того, хотите ли вы запускать или останавливать насос при более высоком или более низком давлении. Бытовые системы водоснабжения часто находятся под давлением 20-40 фунтов на квадратный дюйм (psi) или 30-50 psi.

Установив новый выключатель, вы сможете просыпаться утром в душе. А если вы наденете последнюю пару чистого нижнего белья, стиральная машина будет к вашим услугам.

Хотя постоянная подача пресной воды является основной причиной регулярной замены реле давления воды, есть еще одна причина — безопасность.

Когда переключатель выходит из строя, он обычно делает это в положении «выключено», оставляя вас без воды. Но что происходит, когда он застревает в положении «включено»?

Мы узнали об этом одним ярким октябрьским утром, когда моя жена обнаружила 7-футовый пламя, плескавшееся в потолке подвала.

Техническое обслуживание колодца

Ежегодно проверяйте колодец и проверяйте его на наличие бактерий.
Проверьте свою питьевую воду на предмет изменения вкуса, запаха или внешнего вида или во время обслуживания колодезной системы.
Храните опасные химические вещества, такие как краски, удобрения, пестициды и моторное масло, подальше от колодца.
Периодически проверяйте крышку колодца или крышку колодца на верхней части обсадной трубы (колодца), чтобы убедиться, что она в хорошем состоянии.
Обеспечьте надлежащее разделение колодца от зданий, систем удаления отходов или хранилища химикатов.
Не позволяйте удобрениям или пестицидам стекать обратно в колодец. Установите
При озеленении держите верх колодца на высоте не менее 1 фута над землей. Отклоните землю от колодца для дренажа.
Будьте осторожны, чтобы не повредить обсадную трубу. Это может поставить под угрозу санитарную защиту вашего колодца. Не складывайте вокруг колодца снег, листья или другие материалы.
Храните отчет о строительстве скважины, отчеты о ежегодном техническом обслуживании системы скважины и результаты испытаний воды в надежном месте.

Подключиться

Следуйте за Стэном в Twitter @homefrontstan.
Чтобы поделиться своими историями о благоустройстве дома, идеями, советами и рецептами по садоводству, нажмите «Комментарии». Или отправьте свои советы по электронной почте на номер
. Чтобы получить дополнительные советы по улучшению дома, идеи и рецепты для садоводства, перейдите по адресу

Автоматический контроль давления водяного насоса (конец 17.05.2021, 21:15)

Артикул: 192341114

Модель / Артикул: 87186-B

Условия: Новые

Описание:

Этот электрический выключатель, используемый в системах водоснабжения, автоматически запускает и останавливает насос. Осмотрите воду автоматически,

остановите насос в случае нехватки воды, защитите насос от повреждений, вызванных сухим ходом.

Полностью заменить традиционную систему управления насосом, состоящий из реле давления, резервуар высокого давления и обратный клапан и т.д.

Применение: Используется для струйного насоса — садового насоса — водяного насоса — самовсасывающего

Автоматический регулятор давления водяного насоса Блок управления электрическим электронным переключателем

100% новый бренд и высокое качество Поддерживает давление и расход.
Простое управление с помощью простых кнопок управления.
Светодиодные индикаторы указывают на работу насоса. Автоматически останавливается, если в насосе нет воды.
Резервуар высокого давления не требуется. Автоматическое управление водяным насосом.
Входное напряжение: 220-240 В
Частота: 50-60 Гц
Максимальный ток: 10 А
Максимальная мощность: 1,1 кВт
Максимальное рабочее давление: 10 бар / 1 МПа
Присоединение: 1 «штекер
Степень защиты: IP65
Размер: прибл. 23 x 17 x 17 см / 9,06 x 6,69 x 6,69 дюйма

Примечание:

Убедитесь, что поднимает ваш водяной насос выше 15 метров .

Убедитесь, что расстояние по вертикали между контроллером водяного насоса и самым верхним краном должно быть в пределах 15 метров . Расстояние не должно превышать 15 метров. (например: управление в 4-х этажном здании)

Предупреждение:

Никогда не вынимайте электронную плату из блока управления.
Схема подключения внутри клеммной колодки покажет вам, как выполнить правильное подключение. Неправильное подключение приведет к разрушению всей электронной схемы.
Кабель, используемый для подключения, должен быть трехжильным с обязательным заземлением. Он должен иметь внешний диаметр 7,5 мм минимум и максимум 8,5 мм.
Один из передних концов кабеля должен быть ниже положения крепежных винтов при подключении кабеля к источнику питания, как показано на рис.
Четыре винта на панели управления и две гайки для крепления кабеля должны быть надежно закреплен, чтобы вода не попала в блок управления и не повредила электронную схему.

В пакет включено:

1 x автоматический контроллер водяного насоса

1 руководство пользователя на английском языке

Подробные изображения:

Последнее обновление @ 18.05.2017 21:44:48

Последнее обновление @ 18.05.2017, 22:04:23

Последнее обновление @ 27.07.2018 20:43:22

Уведомление:

Из-за Covid-19 и CMCO время доставки может задержаться на 2-3 рабочих дня.

Спасибо за понимание и поддержку!

Служба поддержки клиентов

Спасибо, что посетили наш магазин. Мы стремимся предлагать зарубежные товары высокого качества по низким ценам. Наша основная миссия — ваше удовлетворение нашими продуктами и услугами. Мы делаем все возможное, чтобы обеспечить удовлетворение всех потребностей клиентов и сделать ваши покупки незабываемыми.

Доставка

БЕСПЛАТНАЯ доставка — Заказная экспресс-почта.Доставка по всему миру. Бесплатная доставка!

БЕСПЛАТНАЯ таможенная очистка — Без импортных пошлин и таможенных сборов.

Срок поставки — от 7 до 10 рабочих дней

Все товары отправляются вам напрямую с нашего зарубежного склада после оплаты, прямо с завода!

* Благодарим вас за терпение при получении вашего товара *

Почему выбирают нас? Покупайте с уверенностью!

Мы предлагаем Бесплатная доставка и Бесплатная таможенная очистка для всех товаров. (Без гарантии скрытых платежей)
Мы зарегистрированы SSM и проверены Lelong , покупайте с уверенностью!
Мы предоставляем 1 к 1 обмену , если дефект или дефект обнаружен на отправленных товарах, предоставленных без царапин, по нашему усмотрению.
Мы продаем 100% Совершенно новый и H igh Q uality зарубежный продукт по самой низкой цене.,
Мы обеспечиваем Хорошее послепродажное обслуживание , 100% удовлетворенность клиентов
У нас есть собственных складов за рубежом, таких как Китай, Нидерланды, Корея и т. Д.
На каждый продукт предоставляется особая гарантия .

Есть вопрос ???

Свяжитесь с нами: 014-9357995 (телефон, SMS, WhatsApp)

Напишите нам: uniqfactory@gmail. com

ДОБРО ПОЖАЛОВАТЬ

ОПТОВЫЙ ЗАКАЗ !!!

ДЕШЕВАЯ ЦЕНА

Покупайте с уверенностью

Ци ****

206205376

8.09.2020 17:08:00

Я получил свой заказ.Я очень доволен упаковкой. Я еще не пробовал инструменты. Надеюсь, все получится.

ПИ ****

217447460

28.07.2020 6:43:00

—

Be ****

186969643

18. 07.2020 00:23:00

—

ja ****

181497115

23.03.2020 17:53:00

—

je ****

446

06.03.2020 17:23:00

—

и ****

193219956

04. 03.2020 9:28:00

Очень хороший продавец.быстрый ответ и товары прибыли благополучно

а ****

201064791

27.02.2020 13:23:00

Товар получен согласно объявлению. Хорошая защита упаковки, двойные коробки.Спасибо.

ys ****

188580754

21.01.2020 18:22:00

Товар, который я получил, был неисправен и рад, что продавец быстро отреагировал и заменил меня. Я очень доволен этим продавцом и дам полную звезду за его поддержку после продажи.

Недавние транзакции
№ ****
Автоматический регулятор давления водяного насоса Электрический электронный переключатель
(Если вы не можете оплатить через Netpay, вы можете направить нам платеж из банка, следуя инструкциям ниже)
Для прямого банковского ввода реквизиты:
Заказчик также может произвести нам прямой платеж.
После оплаты нам укажите свой:
Название продукта заказанного товара и идентификатор продукта
ФИО
Адрес доставки
Телефон
Электронная почта
Фотография квитанции / квитанции о банковской операции
на наш WhatsApp 014-9357995 / напишите нам: [email protected]
Банковский счет:
Имя владельца счета: UNIQ WEBSTORE
Банк CIMB: 80101

Спасибо ~
Способ доставки:
Мы обеспечиваем Бесплатная доставка и бесплатное таможенное оформление (без импортных пошлин или таможенных сборов, без гарантии скрытых платежей!) для наших клиентов.Поскольку все наши продукты отправляются вам напрямую с нашего зарубежного склада, ожидается, что они будут доставлены нашему клиенту в течение от 7 до 10 рабочих дней.
Мы выберем самую надежную, зарегистрированную службу экспресс-доставки авиапочтой для доставки нашей продукции.
Если вы не получили товар в течение расчетных рабочих дней после отправки, напишите нам по адресу [email protected] для получения дополнительной помощи.
Номер для отслеживания:
Мы обновим номер для отслеживания на вашу электронную почту.
Обратите внимание, что большинство курьерских систем не обновляется онлайн мгновенно, мы советуем вам проверить это через 24 часа после получения номера для отслеживания.
В связи с международной доставкой, мы высоко ценим ваше терпение и ожидание от 7 до 10 рабочих дней , чтобы забрать ваш товар.
СПАСИБО!
Перед заказом ознакомьтесь с нашими условиями.
ГАРАНТИЯ НА ПРОДУКТ —
Если у вас возникнут проблемы с качеством в течение гарантийного срока, вы будете защищены. У каждого продукта есть определенный гарантийный срок.
ИСКЛЮЧЕНИЕ ГАРАНТИИ —
Все гарантии начинаются с даты получения продукта. Если в течение гарантийного срока в продукте возникнет неисправность и неисправность связана с качеством, а не с вашей поломкой или неправильным использованием, мы примем возврат. Однако в некоторых ситуациях вы вряд ли будете защищены.
a) Пользователь аннулирует гарантию, если он
— Прошивка прошивки устройства
— Открывает тело в попытке исправить, в противном случае
— Изменить, удалить или поменять местами части продукта
— Использует устройство таким образом, чтобы не предназначен для
— Продолжает использовать после возникновения неисправности и вызывает дополнительные повреждения
— Невозможно связаться с нами, когда проблема впервые возникает
b) Гарантии не покрывают случаи повреждения продукции в результате случайной поломки, неправильного использования или общего износа.
c) Возврат без предварительного обсуждения и не принимается.
d) Если на ваш продукт распространяется гарантия и ремонт невозможен, и мы не можем предложить замену из-за наличия на складе или устаревшей модели, мы вернем вам сумму, которую вы изначально заплатили, чтобы вы могли выбрать для покупки другой товар.
e) По состоянию здоровья некоторые товары для взрослых и одежда не могут быть возвращены в открытом виде
ПОЛИТИКА ВОЗВРАТА —
Ваш товар прибыл поврежден или не работает ? Если это так, вы защищены и можете подать иск, процедура описана ниже.
1) Свяжитесь с нами в течение 3 дня после получения товара в неисправном состоянии
2) Покажите нам фото передней и задней стороны упаковочной коробки
3) Покажите нам фото или видео проблемы, дефектный участок проблемы
4) Мы рассмотрим претензию и с вами свяжется наш менеджер по продажам
5) Мы вернем или заменим на ваш выбор
Вы соглашаетесь с условиями, указанными при размещении заказа.

Спасибо.
Средний рейтинг продукта
0,0 звезд из 5
5 звезд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0
Делитесь своими мыслями с другими
Написать отзыв
Только покупатели, которые приобрели товар, могут оставить отзыв
8800 PSW Реле давления 1/4 «Push Connect — Aquatec
Отправка сегодня или вы получите $ 20
Заказы, размещенные до 15:30 (CST) с понедельника по пятницу, будут отправлены в тот же день, а если ваш заказ превышает 29 долларов, он будет доставлен БЕСПЛАТНО. Если по какой-либо причине ваш заказ не будет доставлен в завершенном виде, мы автоматически обновим вашу учетную запись до Preferred Reefer и дадим вам 20,00 долларов США (2000 баллов BRS), которые можно использовать для любого будущего заказа. (применяются исключения)
Ваше удовлетворение гарантировано
Возврат без риска в течение 365 дней
Больше не нужно то, что заказывали? Заказано слишком много? Мы тебя поддержим.

Верните новые, неоткрытые продукты в оригинальной упаковке в течение 365 дней и получите полный возврат средств.
Менее 60 дней? Нет проблем. Мы вернем вам деньги, используя исходный способ оплаты. Более 60 дней? Все еще без проблем. Мы вернем вам деньги в виде кредита магазина, который вы можете использовать как наличные на нашем веб-сайте.

Возврат неиспользованных товаров в открытой упаковке в течение 30 дней.
Открытая коробка, но еще не использованная? Мы можем помочь. Мы вернем вам деньги, используя исходный способ оплаты, за вычетом небольшой 10% комиссии за пополнение запасов и обработку.
Применяются некоторые исключения. Для получения дополнительной информации перейдите в раздел «Детали возврата и замены».
Рифловое снаряжение гарантировано или деньги вернутся!
Все продукты Open Box проходят личную проверку и испытания на предмет их работоспособности.
На каждый проданный товар распространяется 30-дневная гарантия возврата денег.

Знайте, что вы покупаете с
Открытая коробка BRS с гарантированной сортировкой
Практически новый, коробка открыта, практически нет следов использования
Очень чистый, могут иметь небольшие дефекты или следы износа, которые не влияют на работу в целом
Может отсутствовать в упаковке, но содержать все необходимые детали или иметь явные косметические дефекты
Функционирует по назначению, могут иметь признаки использования, дефекты и / или отсутствующие аксессуары / упаковка
Передумали и нужно отправить обратно?
Мы рады принять возврат товаров Open Box в том же состоянии, в каком они были проданы, в течение 30 дней! Open Box Returns
Поиск и устранение неисправностей в системе водоснабжения RV (общие проблемы с насосом)
Независимо от того, является ли поездка на автомобиле вашим стилем жизни или хобби на неполный рабочий день, ремонт сломанных систем в вашем устройстве никогда не бывает забавным. Еще хуже, если вы совершенно не знаете, над чем работаете. Эта статья посвящена поиску и устранению неисправностей в системе водяного насоса RV, и мы поможем вам узнать немного больше о том, как эта система работает.
Водяной насос RV жизненно важен для любых ваших потребностей в воде, будь то душ, раковина или туалет. Мы рассмотрим типичные проблемы, с которыми вы, вероятно, столкнетесь в какой-то момент, и рассмотрим принцип работы водяного насоса. Они относительно просты, если вы понимаете основы.
Общая информация о RV Water Systems
Все дома на колесах имеют канализацию и систему чистой воды.Сточные воды иногда называют черной водой, в то время как чистая система обеспечивает вас питьевой водой и иногда известна как серая вода. Цвета относятся к резервуарам, которые каждая водная система использует для хранения. Эти системы дают вам свежую воду и устраняют использованную воду внутри вашего дома на колесах.
Техническое обслуживание водных систем вашего дома на колесах до, после и во время использования значительно сократит количество проблем, с которыми вы сталкиваетесь. Это обслуживание включает в себя подготовку к зиме, когда вы не используете дом на колесах.
Водяной насос
Прежде всего, поиск водяного насоса может быть самой сложной частью устранения неполадок. По какой-то причине производители домов на колесах обычно скрывают их, хотя знают, что вам нужен к ним доступ. Чтобы найти его, вы можете включить насос и следить за тем отчетливым шумом, который он издает.
Водяной насос на автофургоне — это система по запросу. Таким образом, он работает только тогда, когда это необходимо. Водяной насос нагнетает давление в ваших водопроводных трубах до определенного предустановленного PSI или фунтов на квадратный дюйм.Стандартно 30 фунтов на квадратный дюйм, но многие насосы можно регулировать.
Водяные насосы почти всегда работают от источника постоянного тока 12 В. Даже если вы подключите помпу к 120-вольтовому переменному току в кемпинге, преобразователь изменит мощность переменного тока на постоянный (постоянный), чтобы он работал.
После включения насоса он начинает перекачку. Пока работают все краны, насос работает непрерывно, обеспечивая необходимый поток воды. После того, как вы выключите кран, насос будет продолжать работать до тех пор, пока давление воды в водопроводах снова не поднимется.
При достижении заданного давления воды насос автоматически отключается. Давление в водопроводной линии остается неизменным до тех пор, пока вы снова не включите кран, после чего водяной насос обнаружит падение давления в водопроводных линиях и снова начнет перекачивать, чтобы поддерживать его.
Старые насосы RV работают немного иначе. Их нужно включать вручную, когда вам нужна вода. Сначала вы открываете кран, а затем включаете насос для воды. Чтобы остановить подачу воды, выключите насос, а затем закройте водопроводный кран.
Выполнение этих действий в указанном порядке имеет решающее значение. Более старая технология насосов диктует этот особый порядок. Они не отключаются, когда вода в трубах достигает заданного давления. Если вы оставите старый насос включенным, он лопнет водопровод или насос перегреется.
Уход за водными системами вашего автофургона
Прежде чем приступить к поиску и устранению проблем с водой, давайте обсудим обслуживание ваших систем, чтобы уменьшить количество проблем с ними.
Наконечники для серого и черного резервуара для воды
Черная вода — Этот резервуар удерживает сточные воды из унитаза. Не сваливайте этот резервуар где-либо, кроме вашего домашнего септика или предварительно одобренного места для стоянки домов на колесах. Всегда оставляйте вентиль на баке для черной воды закрытым, даже если вы подключены к дому на колесах. Если держать клапан в закрытом состоянии, это дает время для разложения твердых частиц перед сбросом и предотвращает случайное оставление любых отходов. Это также помогает предотвратить проникновение запахов из септической системы в жилую зону.
Серая вода — Эта вода поступает из душевых и раковин. Клапан для серой воды легко узнать, потому что это труба меньшего размера, около 1,5 дюймов в диаметре. Вы должны сливать эту воду в последнюю очередь, чтобы очистить шланг.
Санитарно-техническое обеспечение
Вода в доме на колесах со временем может застояться. Цистерны также могут иметь запах. Важно регулярно дезинфицировать и очищать резервуар для чистой воды. Чтобы очистить его, добавьте чашку отбеливателя на каждые 15 галлонов, которые может вместить контейнер.Затем залейте его водой.
Затем включите насос и открывайте все краны в доме на колесах, пока не почувствуете запах отбеливателя. После этого слейте воду из системы водоснабжения и снова налейте свежую воду через краны, пока запах отбеливателя не исчезнет.
Шланги
Не следует подключать обычный садовый шланг к источнику воды. Купите тот, который специально разработан для питьевой воды. Эти шланги обычно белые, не содержат свинца и бисфенола А, без резины или пластика. Намотайте шланг для питья, когда он не используется, и соедините концы вместе. Убедитесь, что вы храните его отдельно от канализационных шлангов.
Утепление
Если вы храните свой жилой дом зимой, вы должны правильно подготовить к зиме всю водную систему, включая слить всю воду и добавить антифриз или продуть все водопроводные линии. Если вы добавляете антифриз, откройте все краны, чтобы открыть трубопроводы, пока антифриз не вытечет из кранов.
Также необходимо утеплить водонагреватель.Слейте воду и закройте перепускной клапан, иначе вам понадобится еще до 10 галлонов антифриза.
Не открывайте сливную пробку на водонагревателе, пока он горячий, при подготовке к зиме или дезинфекции системы водоснабжения. Выключите его и дайте ему остыть, прежде чем открывать.
Устранение неполадок водяного насоса
Вот некоторые общие проблемы водяного насоса, с которыми вы можете столкнуться, и способы их устранения.
Насос звучит так, будто работает, но из кранов не выходит вода
Если вы слышите, как работает помпа, но вода не выходит, это может означать несколько проблем.
Забит линейный фильтр
Низкий уровень воды в баке
Насос работает в обратном направлении.
Забиты водоводы
Износ или повреждение рабочего колеса насоса
Перегиб всасывающей линии
Ремень привода насоса неработающий
Хомуты шланга могут быть ослаблены на всасывающей стороне водяного насоса.
Обратный клапан может заклинивать.
Обратный клапан насоса может заклинивать.
Трещина корпуса насоса
Проколотая диафрагма
Во-первых, вы должны проверить резервуар с пресной водой, чтобы убедиться, что в нем есть вода.Проверьте манометр на вашем резервуаре. Если уровень воды низкий или резервуар пустой, водяной насос не будет работать. Если ваш бак полон, посмотрите на водяные линии, ведущие к самому насосу и из него.
Плохо ли соединение?
Линии потрескались, изношены или раздвоены?
Начните с линии, идущей в резервуар для хранения пресной воды. После этого проверьте водопроводы, которые идут в бак и ведут к жилому дому.
Затем нужно выяснить, не течет ли вода в водяной насос.Для этого ослабьте шнур насоса. Если вы обнаружите воду внутри линии, это означает, что вода поступает в водяной насос. Просто подключите водопровод. Если линия сухая, проблема должна быть в водопроводе от насоса к резервуару.
Затем проверьте трубку на предмет повреждений или засоров, затем снова наполните линию водой, чтобы восстановить всасывание. Снова подсоедините водопровод к насосу и посмотрите, не начнет ли вода течь к кранам. Этот процесс может занять несколько минут, поэтому попросите кого-нибудь проверить краны, чтобы вы знали, течет вода или нет.
По-прежнему нет воды? Что ж, теперь пора взглянуть на сам насос, чтобы узнать, нужен ли вам полностью новый агрегат или ему нужен новый двигатель. Вы можете сделать это, попросив кого-нибудь стоять у переключателя водяного насоса, чтобы включать и выключать его, когда вам это нужно.
Затем отсоедините трубопровод от насоса со стороны нагнетания. Поставьте ведро под отверстие и включите насос, чтобы посмотреть, откачивается ли вода. Если да, то капает или вытекает?
Если он просто течет, вам нужен новый насос, но если вода кажется находящейся под давлением, то проблема находится где-то между кранами RV и водяным насосом.
После этого все усложняется, и у некоторых заканчивается терпение. Вы всегда можете нанять сантехника, чтобы он оценил проблему или позвонил производителю автофургона. При некоторых других проблемах, описанных выше, вам может потребоваться замена таких деталей, как ремень, крыльчатка, сетка на линейном фильтре, элемент, проводка насоса и т. Д.
Я не могу заставить насос работать в этом году после того, как он был подготовлен к зиме в прошлом году
Это обычная проблема, которая вызывает разочарование. Проверьте следующее:
Вы случайно не оставили слив открытым, когда пытались наполнить резервуар для воды?
Было ли все подключено правильно после того, как вы залили антифриз в прошлом году?
Проверьте, открыты ли запорные клапаны.
Вы слышите насос? Если нет, проверьте, работает ли электричество. Вы можете проверить электрическую панель, чтобы увидеть, не перегорел ли предохранитель или сработал прерыватель.
Если у вас есть вольтметр, убедитесь, что на насос подается напряжение, и убедитесь, что он заземлен.
Если ничего не помогает, может понадобиться новый водяной насос.
Насос включается и выключается при выключенных смесителях
Возможными причинами этой проблемы могут быть неисправный клапан унитаза, протекающие наборы смесителей, утечка воды где-то в водопроводе, неисправное реле давления или утечка внутри клапана.В случае утечки в водопроводе вам необходимо найти и устранить ее.
Если установлен негерметичный кран, то их необходимо отремонтировать. Если это неисправный клапан унитаза, просто отремонтируйте его. Внутренняя утечка клапана требует, чтобы вы установили комплект для ремонта насоса. Просто замените реле давления, если оно сломано.
Двигатель насоса не работает
Эта проблема водяного насоса также распространена и имеет несколько возможных причин. Это может быть просто перегоревший предохранитель, который можно быстро исправить.Как только вы найдете перегоревший предохранитель, замените его.
Главный выключатель может быть выключен, и в этом случае вам просто нужно включить его снова. Батарея также может иметь низкий заряд. Просто зарядите аккумулятор, и двигатель помпы должен снова заработать.
Неплотное соединение в проводке также может препятствовать работе двигателя водяного насоса. В этом случае проверьте все соединения. Насос также не будет работать, если он не заземлен или плохо заземлен. Еще раз проверьте это соединение и правильно заземлите, если это проблема.
У вас может быть сломанный или неисправный двигатель, и вам необходимо заменить его, чтобы ваш водяной насос работал.
Заключение по устранению неисправностей водяного насоса
Эти проблемы с водяным насосом — лишь некоторые из обычных проблем, с которыми люди сталкиваются с системой водоснабжения в своих домах на колесах. Другие проблемы включают в себя громкий шум и вибрацию насоса, негерметичный водяной насос, насос не выключается, недостаточное давление или поток воды, насос не заправляется, разбрызгивание воды и многое другое. Водные системы в доме на колесах не слишком сложны, но найти проблему может очень сложно.
Часто надлежащее обслуживание вашей системы устраняет многие проблемы с системой водоснабжения, которые могут возникнуть. Конечно, нет никакой защиты от общего износа или старения. Многие люди вкладывают больше денег в покупку нового дома на колесах, поэтому им не придется сталкиваться с таким количеством проблем. Однако новые дома на колесах очень дороги.
Если вы в некоторой степени склонны к механике и у вас нет бюджета на новый жилой дом, покупка бывшего в употреблении в хорошем состоянии — отличная идея. В конце концов, никто не может полностью избежать проблем с обслуживанием навсегда.Даже новые дома на колесах имеют свою долю проблем. Воспользуйтесь этими советами по обслуживанию и устранению неисправностей, чтобы вернуться к отпуску в своем доме на колесах быстрее и с меньшим стрессом.
Рекомендуемые артикулы жилых автофургонов
Как использовать реле давления и потока с устройствами управления поливом
Практически любая серьезная проблема обслуживания ирригационной системы вызовет необычный уровень давления или потока в вашей ирригационной системе. Поэтому мониторинг давления и / или расхода — хороший способ обнаружения проблем.В большинстве случаев реакцией на ненормальное давление или уровень потока будет отключение системы или, возможно, отключение текущей зоны клапана и попытка другой. Системы орошения обычно отключаются с помощью так называемого главного клапана. Главный клапан — это единственный клапан, расположенный у источника воды, который может перекрыть весь поток воды в систему орошения. Подробнее см. В моей статье о главных клапанах. В системах с насосом вы, вероятно, захотите отключить насос.Иногда, как в случае с подкачивающими насосами, вам нужно одновременно выключить насос и закрыть главный клапан.
Итак, на какие проблемы может указывать ненормальное давление или расход? Очень низкое давление может указывать на то, что возможно сломан насос (если у вас насос), засорена впускная сетка, фильтр загрязнен, не удалось открыть клапан или сломалась труба. Ненормально высокое давление может быть результатом того, что клапан не открывается, когда он должен, загрязненного фильтра (если давление измеряется до фильтра, а не после него) или какого-либо препятствия в трубах. Низкий расход может указывать на то, что клапан не открывается, фильтр загрязнен или насос не работает должным образом. Высокий расход может указывать на сломанную трубу, сломанный спринклер или клапан, который застрял в открытом положении. В большинстве случаев достаточно мониторинга расхода или давления, а не обоих.
Как контролировать вашу ирригационную систему
Существует несколько различных способов обнаружения аномального давления или расхода и реагирования на них. Ниже приведены некоторые из них.Если вы хотите предложить другие методы, свяжитесь со мной. Я понимаю, что это далеко не полный список.
Используйте интеллектуальный контроллер полива с функцией ввода и отклика датчика:
Это, вероятно, самый простой способ добавить обнаружение давления и реакцию. Я также считаю, что это предпочтительный метод, поскольку он надежен и дает вам максимальный контроль. Некоторые высококачественные контроллеры полива могут использовать электронный датчик, подключенный к магистральной трубе, для контроля воды в системе полива.Некоторые из этих контроллеров используют датчики потока, некоторые используют датчики давления, некоторые могут использовать оба типа. Эти контроллеры с расширенными функциями обычно продаются как интеллектуальные контроллеры и дороги по сравнению с контроллерами, которые обычно используются в системах орошения жилых помещений. Цены на эти контроллеры обычно начинаются от 300 долларов США и доходят до тысяч для контроллеров, обслуживающих десятки станций. Но с ними вы тоже получите намного больше. Они продаются в профессиональных магазинах средств для орошения как в Интернете, так и на местном уровне.
ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД покупкой убедитесь, что контроллер будет делать именно то, что вы хотите! Не все контроллеры, продаваемые как «интеллектуальные контроллеры», имеют эти входные функции датчиков, многие работают только с определенными типами или даже моделями датчиков, а некоторые контроллеры могут не обеспечивать желаемые или необходимые вам варианты ответа. Вам нужно внимательно изучить контроллер. Не полагайтесь на простой контрольный список функций! «Вход датчика» может означать практически все, вам нужны подробности! Я видел списки функций контроллеров, в которых устройство звучало фантастически и чрезвычайно гибко, но после более внимательного изучения обнаружил, что фактические функции отклика не делают то, что мне нужно или чего я хочу.Прочтите фактическое руководство пользователя (у большинства производителей контроллеров оно есть на своих веб-сайтах), чтобы узнать, каковы истинные возможности контроллера. Прочтите разделы руководства о том, как подключить датчик, затем также будет отдельный раздел о том, как запрограммировать датчик, который вы должны просмотреть. Некоторые контроллеры позволяют получать ответы с задержкой по времени, некоторые — нет. Если у вас есть помпа, вам почти всегда понадобится функция задержки по времени, чтобы обойти датчик при запуске насоса.Даже те контроллеры, которые позволяют добавлять время задержки, могут не обеспечивать столько времени, сколько вам нужно. Очень важно, чтобы вы провели как можно больше исследований, прежде чем переходить к затратам и усилиям по покупке, установке и программированию контроллера.
Например, у меня есть интеллектуальный контроллер Rainmaster Eagle Smart Controller в моей собственной системе орошения, а также я использую его в большинстве коммерческих систем, которые я проектирую. Этот конкретный смарт-контроллер имеет возможность измерения расхода, но не имеет встроенной функции измерения давления.У него есть отложенный ответ, допускающий задержки на 1-6 минут, но только с интервалом в одну минуту. Это также позволит использовать один дополнительный датчик простого типа включения / выключения (большинство контроллеров имеют схему для этого типа очень простых датчиков. Простой датчик дождя является примером этого типа датчика). Он имеет слышимое «чириканье». сигнал тревоги, который предупреждает вас о том, что сработал ответ датчика Хотя этот конкретный контроллер соответствует моим потребностям, он определенно не удовлетворит всех. Практически каждая крупная ирригационная компания производит смарт-контроллер, и каждый из них имеет разные функции и возможности.При проверке моделей убедитесь, что вы используете самые свежие ресурсы. Модели Smart Controller вводятся каждый год, и часто возможности существующих моделей меняются из года в год, поэтому за ними трудно угнаться.
При использовании контроллера с датчиком давления и / или расхода вы начинаете с установки самого датчика на магистральной трубе. Метод зависит от марки и модели датчика, большинство из них довольно легко устанавливается. Датчик подключается к специальной клемме на контроллере полива.Обычно используемый провод должен представлять собой специальный экранированный кабель связи, а не стандартный провод для клапана полива. Подумайте о том, чтобы прокладывать коммуникационный кабель в ПВХ-кабелепроводе, чтобы защитить его, поскольку он очень чувствителен даже к самым маленьким порезам от лопат, выкапывающих его животных или грызунов, грызущих его. Большинство датчиков давления работают, посылая текущее давление на контроллер каждые несколько секунд. Типичный датчик потока имеет небольшую лопасть, которая вращается, когда вода течет по трубе.Датчики потока обычно отправляют сигнал в зависимости от количества потока, например, они могут отправлять сигнал каждый раз, когда 5 галлонов воды проходят мимо датчика. Затем контроллер интерпретирует эти данные с датчика и отвечает. В большинстве случаев вы заранее решаете, какой будет ответ при настройке контроллера. Например; если у вас есть система с насосом, вы можете запрограммировать контроллер на отключение системы орошения, если давление ниже 10 фунтов на квадратный дюйм в течение более 2 минут в течение установленного периода полива.Двухминутный квалификатор (задержка) для отключения позволит насосу создать давление в системе во время запуска, а также избежать «ложных срабатываний», вызванных кратковременным падением давления.
Использование простого реле давления с насосной системой:
Этот метод предназначен для тех, у кого есть насосы. Здесь я описываю только аварийное отключение. Я предполагаю, что у вас уже есть что-то настроенное для включения или выключения насоса во время обычного полива. Это может быть стандартный напорный бак с реле давления для управления им.Или вы можете использовать функцию запуска насоса на контроллере орошения для фактического запуска и остановки насоса с помощью реле 120 В. Новое реле давления , о котором мы говорим, устанавливаемое в данном случае, используется только для обнаружения давления, указывающего на проблему, и выключения насоса. Таким образом, если все подключено правильно, в случае блокировки или отсутствия воды, поступающей в систему орошения, давление упадет, и новое реле давления отключит насос.
Этот метод требует, чтобы ваша ирригационная система была герметичной и могла удерживать давление в течение нескольких дней между поливами.Если система не герметична, см. № 4 ниже.
1. Убедитесь, что у вас есть действительно качественный подпружиненный обратный клапан на магистральной оросительной трубе. Обратный клапан находится где-то после насоса, но перед реле давления. Необходим обратный клапан хорошего качества, чтобы вода не вытекала обратно из системы через насос. Обычно самовсасывающий насос сам по себе недостаточен для этого, поэтому вам нужен отдельный обратный клапан.
2. Вам нужно будет использовать реле давления, которое работает в обратном направлении по сравнению с обычными реле, используемыми в бытовых системах водоснабжения, так как вы хотите, чтобы переключатель отключал насос при низком давлении (стандартные выключатели, используемые в бытовых системах водоснабжения, включают насос при низком давлении). давление.) Некоторые переключатели могут работать в любом случае, другие — нет. Имейте в виду, что нижний предел на многих обычных реле давления составляет около 25-30 фунтов на квадратный дюйм. Это может быть немного выше, чем вы хотите для низкого уровня отключения, особенно если ваша система будет работать при давлении менее 45 фунтов на квадратный дюйм. Вы не хотите случайных «ложных» отключений, поскольку единственный способ снова включить систему — это запустить насос вручную и удерживать его, пока давление не вернется выше уровня отключения.
3. Проблема, которую необходимо решить.Проблема в том, что клапаны закрываются медленно, на закрытие уходит минута или две после того, как контроллер прикажет им это сделать. В конце последнего цикла полива обычный контроллер закрывает последний клапан и немедленно отключает насос. Но на закрытие клапана требуется от нескольких секунд до минуты или двух. В течение этого периода закрытия давление в системе будет сброшено. При отсутствии давления в системе насос не перезапустится для следующего цикла полива, потому что выключатель низкого давления обнаруживает низкое давление и отключает питание насоса.Есть два способа справиться с этим.
A. Вы можете обманом заставить контроллер продолжать работу насоса после того, как последний контур клапана закончит полив. Для этого на вашем контроллере должна быть емкость для одного дополнительного клапана, поэтому, если у вас 10 клапанов, вам понадобится контроллер с 11 станциями. К последней станции на вашем контроллере не должен быть прикреплен клапан. Запрограммируйте 1 минуту времени на последней станции. Теперь контроллер думает, что работает последний клапан, поэтому он поддерживает работу насоса.Это будет поддерживать давление в системе, пока закрывается последний клапан. Если одной минуты недостаточно для закрытия последнего клапана, добавьте еще одну минуту работы к последней пустой станции.
B. Некоторые контроллеры имеют встроенную функцию задержки, которая поддерживает работу насоса после закрытия последнего клапана. Эта функция поддерживает цепь запуска насоса под напряжением, что позволяет насосу работать в течение одной или двух минут после подачи сигнала о закрытии последнего клапана. Это дает клапану время на закрытие до отключения насоса.Некоторые менее дорогие контроллеры имеют эту функцию. Но обычно эта функция есть только в высокопроизводительных контроллерах, поэтому этот метод не очень практичен. Если вы собираетесь купить дорогой контроллер, вы можете забыть об использовании реле давления и использовать смарт-контроллер и датчик для выключения системы, как описано в первом разделе этой статьи.
4. Часто небольшая утечка вызывает снижение давления в системе между циклами полива. Это может быть серьезной проблемой.Насос не запустится, если давление низкое, реле низкого давления отключит к нему питание.
Если утечка очень мала, вы можете установить напорный бак, как в обычной домашней системе водоснабжения. Предполагая небольшую утечку, бак поддерживает давление в системе. Но это работает только при очень небольшой утечке, и может потребоваться огромный бак высокого давления, чтобы обеспечить достаточное количество воды для поддержания давления в системе. Если в вашей системе большая утечка, вам нужно будет найти и устранить утечку.Если вы не можете устранить утечку в системе, вам нужно будет применить другой подход, как описано ниже.
Вы можете использовать таймер, чтобы отключить реле низкого давления и позволить системе запуститься даже при отсутствии давления. Вам понадобится «реле задержки времени». Реле задержки времени должно быть такого типа, который позволяет току течь при включении, а затем отключает его через минуту или две задержки. Он должен иметь автоматический сброс. Затем вы устанавливаете реле на байпасный провод вокруг реле низкого давления.Таким образом, насос может запуститься, даже когда реле давления «выключено» из-за низкого давления. Заказывая реле с выдержкой времени, вам нужно будет работать с кем-то знающим, чтобы убедиться, что вы получите правильное реле, так как они делают много разных типов.
Использование контроллера насоса с датчиком:
По сути, это тот же метод, что и метод интеллектуального контроллера, который я описал ранее. Только «ум» находится в контроллере насоса, а не в контроллере полива. Некоторые из более новых цифровых контроллеров насосов (не путайте здесь, мы говорим об отдельном контроллере насоса, а не о контроллере спринклера) являются программируемыми, это просто небольшой компьютер, который управляет реле, которое запускает и останавливает насос.Вы подключаете их к датчику давления, а также к контроллеру ирригации и к любому другому датчику, который вы хотите (ветра, дождя, температуры, света, потока, вы называете это). Затем вы можете запрограммировать их, чтобы делать что угодно, используя этот ввод информации. Они могут выключить насос, если давление понижается более чем на x секунд, выключить насос, если высокое давление возникает на x количество секунд, включить насос в заданное время дня и т. Д. Практически любое желаемый входной сигнал может вызвать включение или выключение насоса.Возможности зависят от марки и модели контроллера насоса. Обратной стороной является то, что для настройки устройства требуются ноу-хау в области электроники и кто-то технически подкованный, чтобы программировать его.
