Реле времени программируемое 12 вольт – Многофункциональное реле времени с питанием 12 вольт

Многофункциональное реле времени с питанием 12 вольт

Здравствуйте. В своём сегодняшнем обзоре я расскажу о возможностях реле времени, имеющего три режима работы и питающегося от 12 вольт. Заданное время может быть, как в десятых долях секунды, так и в секундах и в минутах. Максимально реле позволяет выставить временной интервал в 9999 минут, что составляет почти семь суток. Если вам это интересно – добро пожаловать под кат.

Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2017 года. ))):

Пакет

Реле времени поставляется в запаянном антистатическом пакетике:

Краткие характеристики реле времени со страницы продавца:

Description:

Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops

This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.

Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)

Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds

The wide range of products can be used in many fields

products are working low-power mode, press the left button to turn off the digital display or begin to show

Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability

Increase supply anti-reverse function

Voltage: Voltage DC 12V

Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:

Quiescent Current: 20mA Working Current: 50mA

Ensure stability, industrial grade circuit boards, class PLC

Operating voltage: 10 ~ 16V (if other ranges can be customized)

After setting the parameters of power can never remember

Time: 0 to 999.9 seconds from 0 to 9999 seconds 0 to 9999 minutes

Increase the power-saving features, a key switch, permanent power

Life: «10 million times Working temperature: -40 ~ 85’C

Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.

Size: 61mm × 35mm

Quantity:1pc

Реле времени не имеет корпуса:

Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:

Реле времени создано на основе микроконтроллера STC 15W404AS:

Обратная сторона платы:

Вот схема подключения подобного реле:

Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.

NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.

Вот так подключаем управляемое реле времени устройство:

Не забываем про правильную полярность. Рисунок не от этого лота!

Реле времени поддерживает три режима работы.

Режимы переключаются нажатием на 2 секунды кнопки К1.

Режим Р-1:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим Р-2:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим P-3:

Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.

Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.

Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.

В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.

Светящийся синий светодиод правее табло означает, что реле включено.

Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.

Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.

Одновременно минуты и секунды задать нельзя.

Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.

При отключенном реле – плата потребляет 0,031А:

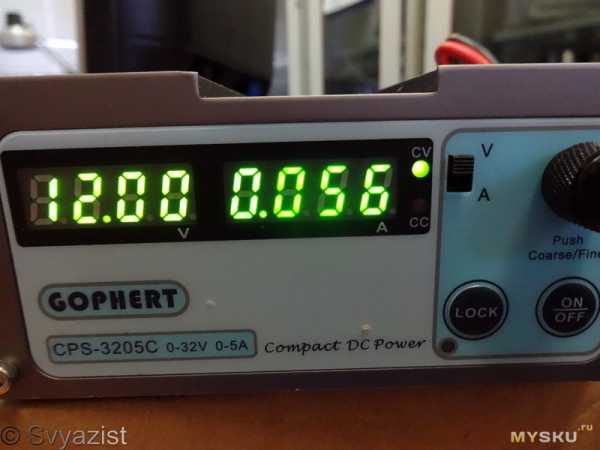

При включенном реле плата потребляет 0,056А:

И в завершении обзора – куда я применил данное реле времени.

В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):

Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))

Спасибо за внимание.

mysku.ru

Реле времени 12в №7

Универсальный мини таймер 12 вольт №7

Характеристики:
1. Три диапазона времени (Р0): 0-999 S(Р0=1), 0-999 мин(Р0=2)., 0-999 часы(Р0=3
2. Размеры: табло 48 мм * 29 мм; установка 45,5 мм * 26 мм
3. Настройка функции: 6 видов работы
4. Коммутация реле: 5/10A мощность
5. Напряжение питания: 12 В
Параметры:
1. Двойной светодиодный дисплей: на два времени T1 и T2, Время считается по убывающей.
2. Для настройки продолжительности времени работы нажмите кратковременно кнопку SET, замигает индикатор Т1 и можно менять время двумя кнопками больше меньше, расположенные слева, после настройки для перехода на Т2 нажмите еще один раз кнопку SET при условии что таймер  еще находился в режиме настройки , (настройка Т2 нужно только для циклического режима Р1=2,3,4,5).

Три диапазона времени (Р0=0 0-999 секунды), (Р0=1 0-999 мин )(Р0=2 0-999 часы) для настройки надо нажать и держать кнопку SET пока на индикаторе Т1 не появится Р0.
3. Шесть режимов логики работы реле времени (Р1=0,1,2,3,4,5) для настройки надо нажать и держать кнопку SET 5 секунд, пока на индикаторе Т1 не появится Р0 и повторным коротким нажатием выбрать Р1.
0 Режим разовая задержка включения: после подачи питания идет задержка включения реле, на T1 происходит отсчет  времени, потом включится реле и замкнет контакты и удерживает до бесконечности.

(аналог регтайм 2).
1 Режим разовое включение: после подачи питания сразу включается реле, которое замыкает контакты, на индикаторе T1 происходит отсчет  времени. После отработки времени на Т1, реле отключается и размыкает контакты. (аналог регтайм 1)



2 Режим одноразовый цикл:  после подачи питания идет задержка включения, на индикаторе  T1 идет время. После отработки Т1, реле включается и идет отсчет времени на индикаторе Т2, после истечения времени на Т2 реле отключается и размыкает контакты, и замирает в таком состоянии.
3 Режим разовый цикл: после подачи питания включается реле, на индикаторе T1 идет время. После отработки Т1, реле отключается и идет отсчет на индикаторе Т2, и по окончании времени реле включается и замыкает контакты, и замирает в таком включенном состоянии.



4 Режим круговой циклический старт с задержкой включения: после подачи питания идет задержка включения, на индикаторе  T1 время, (T1 индикатор). После отработки Т1, реле включается и идет отсчет на индикаторе Т2, далее цикл повторяется до бесконечности.

5 Режим круговой циклический старт с включения: после подачи питания включается реле, на индикаторе T1 время, (T1 индикатор). После отработки Т1, реле отключается и идет отсчет на индикаторе Т2, далее цикл повторяется до бесконечности.

Напряжение питания: 12 в, при питании от автомобильной сети требуется поставить стабилизатор питания, для защиты таймера от возможных всплесков напряжения при работе двигателя.

2magnita.ru

Программируемый таймер — реле на 12v

Всем доброго здравия! Дачный сезон в самом разгаре и появляется одна проблема — нужно часто поливать свой урожай, а каждый день на дачу не покатаешься. Но наши восточные друзья и тут нашли выход! Представляю вашему вниманию простой и недорогой выход из этой непростой ситуации — программируемый таймер — реле! Будет не только описание прибора, но и его практическое использование, а также куча фото! Итак: есть проблема — необходимо поливать огород 2 раза в день (утром и вечером), из электричества только старый аккумулятор на 12v (еще живой), также имеется кубовая бочка в которую из колодца наливается вода (с помощью насоса 12v) и из которой нужно организовать полив.
Для этого потребовалось:
1. Вышеуказанный таймер — реле
2. Клапан для воды 12v
3. Шланг для капельного полива 4/7мм с адаптером на 1/2
4. Тройники и капельницы для капельного полива.
Начнем с первого:
Заказ ждал месяц, упаковка была стандартной, ничего не помялось и не сломалось. В комплекте коробка, устройство (клеммы в комплект не входят) и инструкция на английском

Характеристики:
Полный диапазон времени: 1мин-168hours
Нагрузочная способность контактов: 16А (8), 250 В переменного тока
Максимальный ток: 16А
Индуктивная нагрузка: 8а
Внутренняя батарея: 1.2 В/40ма (аккумуляторные батареи)
Температура работы: -10 ~ + 40 °C
Программируемый: 17 × (неделя или день)
Минимальный интервал: 1 минуту
Размеры: 60x60x30mm
Инструкция вполне понятна, только схемы подключения указаны на разные устройства — в моем случае это «type А». Настраивается очень легко: сначала устанавливается текущее время и день, затем устанавливается время включения, время выключения и день недели включения. Можно включить реле кнопкой «мануал». Внимание! Реле включается только при подключении к прибору питания 12v! Сам прибор питается от батарейки 1,2v.
Для начала нарисовал схему подключения и припаял провода к клеммам

Подключаем согласно схеме

Подсоединяем клапан к сливу

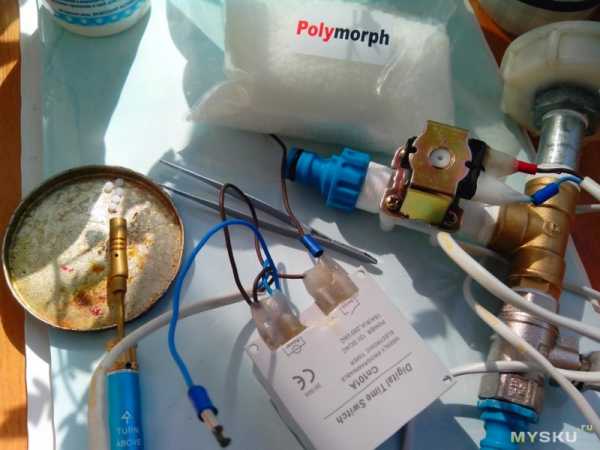

Герметизируем контакты с помощью полиморфа (спасибо обзорам этой штуки на mySKU, только разогревал его не горячей водой, а мини газовым паяльником),

Едем на дачу и подключаем к аккумулятору

Проверяем работу

Прокладываем шланг и подключаем

На данном этапе что у меня получилось:
Таймер работает без проблем — включается и выключается в заданное время. С клапаном пришлось немного повозится — давление воды слабое и клапан почти не открывался, он на мембране

пришлось разобрать и немного разработать — заработало.
Так как вода идет самотеком, то соответственно полив получается слабеньким и время полива я ставил большим. Но! На следующей я с почты забираю насос (12v) и подключу его к этой системе (к прибору буду подключать через релюху от машины). Если интересует как всё это заработает — пишите в комментах! В дальнейших планах разжиться еще и солнечной панелью для зарядки аккумулятора.
Подведем итоги:
Плюсы: восемь вариантов программирования (мне двух хватило — два раза в день, каждый день). Возможность подключать несколько устройств.
Минусы: не выявлены.
Прибор оправдал все мои ожидания, даже более чем!
Внимание! Товар куплен за свои кровные! Поэтому расчленёнки не делал и делать не буду!

mysku.ru

Каталог реле времени 12в










































































Наименование Цена Применяемость
Колодка 45 7373 9007 проводамис  45.60 4-х контактная
Колодка реле 45 7373 9016 с проводами 49.10 5-ти контактная
Колодка реле 45 7373 9078 с проводами 50.20 5-ти контактная
Колодка 45 7373 9095 с проводами 50.20 6-ти контактная
РЕГТАЙМ1-12-(0-60) (для вкл/выкл устройств на 0-60с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-24-(0-60) (для вкл/выкл устройств на 0-60с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-12-(0-60) (для вкл/выкл устройств через 0-60с) 350.00 Автомобили любой марки с напряжением бортовой сети 12
РЕГТАЙМ2-24-(0-60) (для вкл/выкл устройств через 0-60с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-12-(60-600) (для вкл/выкл устройств на 60-600с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-24-(60-600) (для вкл/выкл устройств на 60-600с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-12-(60-600) (для вкл/выкл устройств через 60-600с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-24-(60-600) (для вкл/выкл устройств через 60-600с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-12-(0-60) (для вкл/выкл устройств через 0- 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-2 (для вкл/выкл устройств на 2с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-5 (для вкл/выкл устройств на 5с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-10 (для вкл/выкл устройств на 10с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-30 (для вкл/выкл устройств на 30с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-60 (для вкл/выкл устройств на 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-120 (для вкл/выкл устройств на 120с) 350.00 Автомобили любой марки с напряжением бортовой сети 12в
РЕГТАЙМ1-12-300 (для вкл/выкл устройств на 300с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-600 (для вкл/выкл устройств на 600с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-12-1800 (для вкл/выкл устройств на 1800с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ1-24-1 (для вкл/выкл устройств на 1с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-2 (для вкл/выкл устройств на 2с) 350.00 Автомобили любой марки с напряжением бортовой сети 24
РЕГТАЙМ1-24-5 (для вкл/выкл устройств на 5с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-10 (для вкл/выкл устройств на 10с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-30 (для вкл/выкл устройств на 30с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-60 (для вкл/выкл устройств на 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-120 (для вкл/выкл устройств на 120с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-300 (для вкл/выкл устройств на 300с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-600 (для вкл/выкл устройств на 600с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ1-24-1800 (для вкл/выкл устройств на 1800с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-12-1 (для вкл/выкл устройств через 1с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-2 (для вкл/выкл устройств через 2с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-5 (для вкл/выкл устройств через 5с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-10 (для вкл/выкл устройств через 10с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-30 (для вкл/выкл устройств через 30с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-60 (для вкл/выкл устройств через 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-120 (для вкл/выкл устройств через 120с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-300 (для вкл/выкл устройств через 300с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-600 (для вкл/выкл устройств через 600с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-12-1800 (для вкл/выкл устройств через 1800с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ2-24-1 (для вкл/выкл устройств через 1с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-2 (для вкл/выкл устройств через 2с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-5 (для вкл/выкл устройств через 5с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-10 (для вкл/выкл устройств через 10с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-30 (для вкл/выкл устройств через 30с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-60 (для вкл/выкл устройств через 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-120 (для вкл/выкл устройств через 120с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-300 (для вкл/выкл устройств через 300с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-600 (для вкл/выкл устройств через 600с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ2-24-1800 (для вкл/выкл устройств через 1800с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-12-1 (для вкл/выкл и задержки выкл/вкл устройств на 1с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-2 (для вкл/выкл и задержки выкл/вкл устройств на 2с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-5 (для вкл/выкл и задержки выкл/вкл устройств на 5с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-10 (для вкл/выкл и задержки выкл/вкл устройств на 10с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-30 (для вкл/выкл и задержки выкл/вкл устройств на 30с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-60 (для вкл/выкл и задержки выкл/вкл устройств на 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-120 (для вкл/выкл и задержки выкл/вкл устройств на 120с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-300 (для вкл/выкл и задержки выкл/вкл устройств на 300с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-600 (для вкл/выкл и задержки выкл/вкл устройств на 600с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-12-1800 (для вкл/выкл и задержки выкл/вкл устройств на 1800с) 350.00 Автомобили любой марки с напряжением бортовой сети 12В
РЕГТАЙМ3-24-1 (для вкл/выкл и задержки выкл/вкл устройств на 1с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-2 (для вкл/выкл и задержки выкл/вкл устройств на 2с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-5 (для вкл/выкл и задержки выкл/вкл устройств на 5с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-10 (для вкл/выкл и задержки выкл/вкл устройств на 10с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-30 (для вкл/выкл и задержки выкл/вкл устройств на 30с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-60 (для вкл/выкл и задержки выкл/вкл устройств на 60с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-120 (для вкл/выкл и задержки выкл/вкл устройств на 120с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-300 (для вкл/выкл и задержки выкл/вкл устройств на 300с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-600 (для вкл/выкл и задержки выкл/вкл устройств на 600с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В
РЕГТАЙМ3-24-1800 (для вкл/выкл и задержки выкл/вкл устройств на 1800с) 350.00 Автомобили любой марки с напряжением бортовой сети 24В

m8928.ru

Реле времени регулируемые «Регтайм» — 12В

  • Главная
  •  /
  • Реле времени регулируемые «Регтайм»


   Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами. Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле. Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении. Реле изготовлены с возможностью ручной регулировки времени работы.


   Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле трех временных диапазонов: от 0 до 60, от 60 до 600 и от 600 до 6000 секунд. Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика.


Посмотреть видео работы реле времени Регтайм1

Посмотреть видео работы реле времени Регтайм2

Посмотреть видео работы реле времени Регтайм3


Варианты комбинирования реле времени:

Посмотреть видео  Генератор импульсов на Регтайм1 и Регтайм3

Посмотреть видео  Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3

Обозначение контактов для реле Регтайм с регулировкой времени


Также смотрите раздел РАСПРОДАЖА.

12vi.ru

Таймер Программируемый — Реле Времени (220В-16А)

Надежный и удобный в использовании таймер времени для включения/отключения устройств по заданной программе в течении заданного времени — часов, дней, недель. Отлично подходит для автоматического освещения аквариумов, теплиц; автоматизации линии инкубаторов; включения/выключения освещения дома, магазина, витрины; времени работы теплого пола, отопления и т.д.

Встроенный аккумулятор служит для бесперебойного хода часов. Полного заряда хватает на 60 дней. При подключении к сети аккум. заряжается

Технические характеристики:

  • питание — 12В…220В
  • количество программируемых режимов — 17
  • дискретность выставления времени — 1 мин
  • нагрузка на контакт — 16А
  • встроенная батарея — 1,2В, 40мА
  • рабочая температура от — 10 до + 40° C
  • габаритные размеры — 60х60х32mm
  • полный диапазон времени — 1мин — 168часов
  • язык — китайский

Перед началом работы необходимо настроить часы в реальном времени.

Для снятия с блокировки нажмите 4 раза кнопку C/R.

Настройка часов:

  1. Нажмите и держите кнопку с изображением часов.
  2. Не отпуская кнопки «часы» выберете день недели кнопкой D+.
  3. Кнопками H+ (часы) и M+ (минуты) установите правильное время.

Установка таймера:

Таймер может выполнять одну из 17 программ. Нажимайте кнопку P для выбора одной из программ таймера. В левом нижнем углу дисплея вы можете видеть ее номер и значение on — включение (замыкание контакта) или off — выключение (размыкание контакта).

Затем нажимайте кнопку D+ для выбора дня недели, в который(-ые) будет срабатывать таймер. В верхней части дисплея будут загораться названия дней.

После этого выберите период работы таймера кнопками H+ (часы) и M+ (минуты) для значения on или off любой из 17 программ.

С помощью кнопки MANUAL вы можете управлять реле. Включать, выключать или ставить в автоматический режим — AUTO.

Внимание! Не выставляйте несколько одинаковых программ. Это приведет к неправильной работе устройства.

Подключение таймера:

elektroplata.ru

Универсальный таймер УТ-12в

ЗАДАВАЕМЫЕ ПАРАМЕТРЫ:


ЕР — задание единицы времени в режиме работа.

Единица времени может быть 0,1 секунды, 1 секунда, 60 секунд и 300 секунд.

УР — установка времени работы.

Может быть от 0 до 300 единиц времени. Например, если   установлено 100, то при единице времени 0,1 получим выдержку 10 секунд. При одной секунде, 1 минута и 40 секунд. При 60 (1 минута) один час и 40 минут. При 300 (5 минут)  8 часов 20 минут.

ЕП — задание единицы времени в режиме простоя.

Единица времени может быть 0,1 секунды, 1 секунда, 60 секунд и 300 секунд.

УП — установка времени простоя.

Может быть от 0 до 300 единиц времени. Если в этом параметре задано число отличное от ноля, то таймер работает по циклу. Сначала отрабатывается время работы, затем время простоя, затем опять время работы и так по циклу. Если задано 0, то система отрабатывает только время работы.

РВ — задание количества циклов.

Может быть от 0 до 300 единиц. Если значение этого параметра равно нулю, то он игнорируется.

РР — задание инверсии выхода.

Может быть П — включено или  Н — выключено для режима работы и наоборот для режима простоя. Если задано П , то при подаче напряжения на прибор включается реле и отрабатывается время работы, за тем реле выключается. Если  Н , то при подаче напряжения на прибор реле не включается, а включается только после отработки времени работы.

Прибор работоспособен при входном питании 12  вольт постоянного или переменного тока и коммутирует ток не более 10 Ампер. Если на индикаторе прибора маленький нолик контакты реле разомкнуты, если знак молнии — замкнуты.

После подачи напряжения на прибор можно произвести программирование необходимых выдержек времени. Для этого нужный параметр выбирается нажатием кнопки М , кнопкой ОК подтверждаем и входим в значение параметра.  Далее этими же кнопками можно изменить значение параметров.  После задания значения  параметра, а также после последнего нажатия любой из кнопок через 5 секунд  система сохраняет в энергонезависимой памяти заданные значения и переходит в основной режим —

Кнопкой ОК можно производить перезапуск системы. Перезапуск таймера также возможен дистанционно подключив к соответствующим контактам кнопку К1 или концевой выключатель.

riprnd.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
