Реле времени программируемое 12 вольт: Реле времени регулируемые «Регтайм» — 12В

Содержание

Реле времени регулируемые "Регтайм" — 12В

Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами.
Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле.
Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении.
Реле изготовлены с возможностью ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле двухвременных диапазонов: от 0 до 60, от 60 до 600.

Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика (от 100 штук).

Посмотреть видео работы реле времени Регтайм1
Посмотреть видео работы реле времени Регтайм2
Посмотреть видео работы реле времени Регтайм3

Варианты комбинирования реле времени:
Посмотреть видео  Генератор импульсов на Регтайм1 и Регтайм3
Посмотреть видео  Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3

Обозначение контактов для реле Регтайм с регулировкой времени

Многофункциональное реле времени с питанием 12 вольт

Здравствуйте. В своём сегодняшнем обзоре я расскажу о возможностях реле времени, имеющего три режима работы и питающегося от 12 вольт. Заданное время может быть, как в десятых долях секунды, так и в секундах и в минутах. Максимально реле позволяет выставить временной интервал в 9999 минут, что составляет почти семь суток. Если вам это интересно – добро пожаловать под кат.

Заказ был сделан 11 ноября 2016 года. И скоростной почтой Грузии, пакет домчался ко мне как метеор, уже 25 января 2017 года. ))):

Пакет

Реле времени поставляется в запаянном антистатическом пакетике:

Краткие характеристики реле времени со страницы продавца:

Description:
Power, equipment delay some time before power work until disconnect the power. Or power equipment to work immediately, delay time, automatically stops
This product is a new digital LED countdown display 12v delay module module. It can be widely with various control switch places.
Products can set the delay time, can press «set» buttons. After setting up, power-up setting value is previous setting delay time as we set last time (power-down memory function)
Products are precision delay, error 0.01% per second, a delay of 0-99 seconds, LED changes per seconds
The wide range of products can be used in many fields
products are working low-power mode, press the left button to turn off the digital display or begin to show
Products with high current input voltage regulator chip, with opto -isolated output, enhanced anti-jamming capability and ensure stability
Increase supply anti-reverse function
Voltage: Voltage DC 12V
Inputs and outputs are opto-isolated, enhanced anti-jamming capability Power:
Quiescent Current: 20mA Working Current: 50mA
Ensure stability, industrial grade circuit boards, class PLC
Operating voltage: 10 ~ 16V (if other ranges can be customized)
After setting the parameters of power can never remember
Time: 0 to 999. 9 seconds from 0 to 9999 seconds 0 to 9999 minutes
Increase the power-saving features, a key switch, permanent power
Life: «10 million times Working temperature: -40 ~ 85'C
Operating Mode Selection: When powered on, long press K1 2 seconds later enter the selection function mode, P1-1 ~ P1-3 optional; Long press K2 closes the digital display.
Size: 61mm × 35mm
Quantity:1pc

Реле времени не имеет корпуса:

Установлено реле Songle SRD-12VDC-SL-C рассчитанное на 10 Ампер, но я бы не рискнул коммутировать им такой ток:

Реле времени создано на основе микроконтроллера STC 15W404AS:

Обратная сторона платы:

Вот схема подключения подобного реле:

Только обратите внимания, что вводная колодка здесь не такая. Не перепутайте плюс и минус при подключении, в рассматриваемом реле они располагаются наоборот. Выходные клеммы нарисованы верно.

NC – нормально замкнутый контакт, NO – нормально разомкнутый. Для моей области применения, я буду использовать нормально разомкнутые контакты. Поэтому дальнейшее описание функций будет на примере использования контакта NО.

Вот так подключаем управляемое реле времени устройство:

Не забываем про правильную полярность. Рисунок не от этого лота!

Реле времени поддерживает три режима работы.

Режимы переключаются нажатием на 2 секунды кнопки К1.
Режим Р-1:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер, по окончанию отсчёта, включается реле и замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим Р-2:

Нажимаем К-2 и задаём один временной интервал. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени – реле отключается и размыкается контакт COM – NО. Соответственно, контакт COM – NC замыкается.

Повторно включить таймер можно кратковременным нажатием на кнопку К-1.

Режим P-3:

Нажимаем К-2 и задаём два временных интервала и количество циклов. Число задаётся кнопкой К-3. Регистр числа изменяется кнопкой К-2.

При подаче напряжения на реле времени, запускается таймер с заданным первым временным интервалом и включается реле. При этом замыкается контакт COM – NО. Соответственно, контакт COM – NC размыкается. По окончании отсчёта времени первого временного интервала, начинается отсчёт второго временного интервала – реле отключается и размыкается контакт COM – NО. Далее цикл повторяется столько раз, сколько вы задали в настройках режима Р-3.

Настройки для каждого из трёх режимов индивидуальные и хранятся в энергонезависимой памяти реле времени.

Переключение минут/секунд/десятых долей секунд – выполняется нажатием кнопки К-3, при этом на табло появляется и сдвигается точка.

В данном случае, точка стоит перед последним регистром числа. Это значит, что в этом режиме можно задать максимальный временной интервал 999 секунд и девять десятых секунды: 999,9 секунд. Здесь задано 28,0 секунды.

Светящийся синий светодиод правее табло означает, что реле включено.

Здесь точка стоит после последнего регистра числа. Это означает, что в данном режиме время задаётся в минутах. Максимально – 9999 минут. Здесь задано 1200 минут.

Если точка отсутствует, то значит отсчёт времени задан в секундах, максимально 9999 секунд.

Одновременно минуты и секунды задать нельзя.

Нажатие на кнопку K-2 на 2 секунды – отключает табло для экономии энергии. Таймеры при этом продолжают свою работу. Включается табло аналогично.

При отключенном реле – плата потребляет 0,031А:

При включенном реле плата потребляет 0,056А:

И в завершении обзора – куда я применил данное реле времени.

В своём обзоре генератора озона я писал, что хочу снабдить его реле времени для автоматического отключения озонатора и уже заказал реле. Как раз речь и шла о рассмотренном реле времени. Теперь озонатор стал напоминать адскую машинку ))):

Задано время 1200 секунд, что составляет 20 минут. Время вполне достаточное для обработки салона автомобиля. И отсчет времени выбран в секундах, а не минутах потому, что секунды эпичнее смотрятся. )))

Спасибо за внимание.

Программируемое реле времени 12 В 16А

Название:

Цена

от

до

Артикул:

Текст:

Выберите категорию:
Все ИБП / Бесперебойники » ИБП Ecovolt » СИБКОНТАКТ » МАП SIN ЭНЕРГИЯ » ИБП ON Line Аккумуляторы для ИБП » СОЮЗ » GSL » LEOCH » VENTURA » DELTA » Зарядные устройства » Стеллажи, боксы для АКБ » Аккумуляторы для детского мотоцикла, электромобиля Солнечные батареи » Солнечные панели » Контроллеры заряда » Крепления для солнечных батарей » Комплекты солнечных батарей » Мобильные солнечные батареи » Инверторы 12-220, 24-220, 48-220 » Сетевые инверторы Греющий кабель » Саморегулирующийся нагревательный кабель » Готовые комплекты греющего кабеля для труб водопровода, канализации Стабилизаторы напряжения » Стабилизаторы напряжения SUNTEK релейного типа Энергосберегающие технологии Дизельные электростанции Сантехника » Смесители »» Смесители для ванны »» Смесители для кухни »» Смесители для раковины » Счетчики для воды » Вентиляция » Вибрационные насосы » Насосы » Полотенцесушители

Производитель: ВсеСИБКОНТАКТECOVOLTVenturaLeochGSL (Вьетнам)Stark CountryСоюзSUNTEKSALTAquaKratosAccoonaDevidaVALTECWBRHIDEN

Новинка: Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Источник высокого качества Таймер 12 Вольт производителя и Таймер 12 Вольт на Alibaba.

com
О продукте и поставщиках:
таймер 12 вольт от Alibaba.com высокоэффективны и обладают желаемыми качествами. Это специальные часы, используемые для измерения определенных временных интервалов. Файл. таймер 12 вольт четко указывают на то, что установленные временные интервалы прекратились. Они служат как для отображения времени, так и для установки времени. Те, которые отсчитывают от нуля для измерения прошедшего времени, часто называются секундомерами, в то время как устройства, которые отсчитывают от указанного временного интервала, попадают под него. таймер 12 вольт варианты.

Простейшие версии. таймер 12 вольт доступны для часов и телефонов. Они имеют большое значение для того, чтобы вы вовремя приходили к своим занятиям. Эти. таймер 12 вольт маленькие, поэтому их легко переносить. Они работают от батареи, что позволяет им работать долгое время. Они также очень отзывчивы и довольно эффективны. Батареи экологически чистые и поэтому предлагают вам экологически чистое решение. Как только вы прочтете мануал по. таймер 12 вольт они становятся простыми в использовании. Если вы боретесь с тайм-менеджментом, будьте уверены, что вы поправитесь. Единственная разница в этом широком диапазоне. таймер 12 вольт заключается в их функциональности.

Они. таймер 12 вольт есть экран, на котором отображается общий вывод. Они имеют гибкий ввод данных для легкого ввода. У них есть источник питания с редактируемой меткой единицы времени. Они должны иметь кольцо, которое предупреждает вас, когда время истекло. таймер 12 вольт имеют максимальную продолжительность. Alibaba.com предлагает широкий их выбор. таймер 12 вольт разных размеров и форм.

Получите эти экономичные. таймер 12 вольт в ведущем в мире интернет-магазине Alibaba.com. Они являются неотъемлемой частью вашей жизни, и их следует использовать в повседневной жизни. Купите это. таймер 12 вольт от проверенных оптовых и розничных продавцов.

Реле времени - устройство и принцип работы. схемы подключения и настройки своими руками

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически.

Включил на заданное время – и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.


Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно

Сегодня реле времени устанавливают в различную технику:

  • микроволновки, печи и иную бытовую технику;
  • вытяжные вентиляторы;
  • системы автополива;
  • автоматику управления освещением.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно.

По типу элемента на выходе реле времени классифицируют на три вида:

  • релейные – нагрузка подключается через «сухой контакт»;
  • симисторные;
  • тиристорные.

Наиболее надежен и устойчив к всплескам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации – лишняя трата денег.

Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0. 1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика Номер разряда счётчика Время выдержки
7 3 6 сек
5 4 11 сек
4 5 23 сек
6 6 45 сек
13 7 1. 5 мин
12 8 3 мин
14 9 6 мин 6 сек
15 10 12 мин 11 сек
1 11 24 мин 22 сек
2 12 48 мин 46 сек
3 13 1 час 37 мин 32 сек

Самоделка на базе таймера NE 555

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:

NE555 – это специализированная микросхема, используемая в построении всевозможных электронных устройств, таймеров, генераторов сигнала и т.д. Она достаточно распространена, поэтому ее можно найти в любом радиомагазине. Данная микросхема управляет нагрузкой через электромеханическое реле, которое можно задействовать как на включение, так и на выключение полезной нагрузки.

Управление таймером осуществляется двумя кнопками: «старт» и «стоп». Для начала отсчета времени необходимо нажать на кнопку «старт». Отключение и возврат устройства в первоначальное состояние осуществляется кнопкой «стоп». Узлом, задающем интервал времени, является цепочка из переменного резистора R1 и электролитического конденсатора C1. От их номинала зависит величина задержки включения реле времени.

При данных номиналах элементов R1 и C1, диапазон времени может быть от 2 секунд до 3 минут. В качестве индикатора состояния работоспособности конструкции используется включенный параллельно катушке реле светодиод. Как и в предыдущей схеме, для ее функционирования требуется дополнительный источник внешнего питания на 12 Вольт.

Для того чтобы реле само включалось сразу при подаче на плату питания, необходимо немного изменить схему: вывод 4 микросхемы соединить с плюсовым проводом, вывод 7 отключить, а выводы 2 и 6 соединить вместе. Более наглядно о данной схеме можно узнать из видео, где подробно описан процесс сборки и работы с устройством:

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:дни неделиMO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.Настройка дня недели осуществляется кнопкой D+В средней части дисплея:текущее и программируемое времяНастройка времени осуществляется кнопками , H+ и M+В нижней левой части дисплея:номера циклов включения и отключенияON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.Настройка циклов осуществляется кнопкойВ нижней правой части дисплея:режим управленияON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно. Настройка режима управления осуществляется кнопкой MANUAL

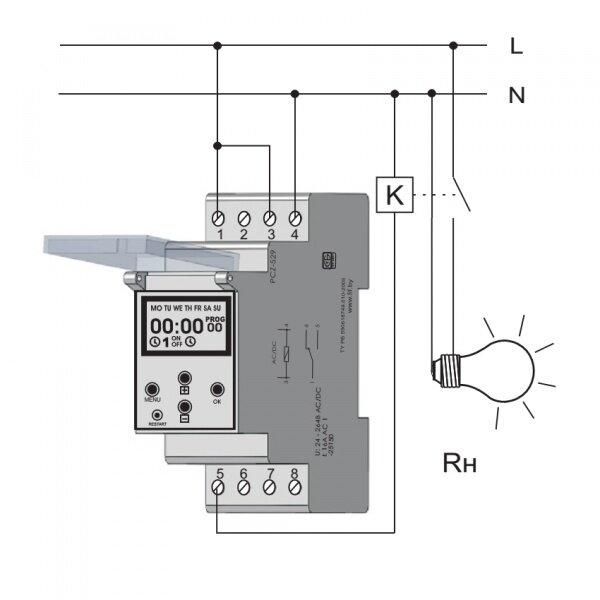

Подключение реле времени

В современных условиях чаще всего используются цифровые электронные таймеры. Они обеспечивают стабильную работу, высокую точность действий и широкий диапазон установки временных задержек. Программа таких приборов предусматривает большое количество включений и отключений. Для нормальной работы электрической цепи используется схема подключения реле времени.

Основой типового прибора является таймер на микропроцессорах, имеющий жидкокристаллический дисплей. Программирование осуществляется с помощью специальных кнопок.

Необходимая коммутация задается с помощью реле, в котором имеются переключающиеся контакты №№ 3, 4, 5, показанные на рисунке. Для подачи питающего напряжения к таймеру существуют клеммы №№ 1, 2. Переключающиеся контакты дают возможность различных операций с электрическими нагрузками не только путем обычного включения или выключения. Они позволяют работать сразу с несколькими электрическими цепями, выполняя их включение или отключение.

Таким образом, область использования реле времени существенно расширяется. Это позволяет по очереди освещать большие площади, путем автоматического отключения и включения светильников. Получается существенная экономия электрической энергии.

Принцип поочередного включения и отключения разных групп освещения активно используется в частных загородных домах. В разных комнатах происходит автоматическое включение света, создавая иллюзию присутствия хозяев. Эта мера очень эффективно предупреждает воровство в период длительного отсутствия жильцов. Электропитание нагрузки и реле времени осуществляется раздельно и никак не связано между собой. Это позволяет задавать управление нагрузками с большими мощностями, вплоть до 380 вольт.

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства

Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Принцип работы и области применения

Электромагнитное реле времени потребляет мало электроэнергии

Самый простой пример, позволяющий понять принцип работы реле, – заведенный на определенное время механический или электронный будильник. Для получения полноценного таймера к нему добавляется исполнительное устройство, выполняющее нужную функцию – подачу питания на люстру или вентилятор, например. Порядок работы такого реле:

  1. Как только установленный на таймере (часах) временной интервал истек, сигнал управления поступает на катушку реле.
  2. Сразу вслед за этим его рабочие контакты размыкают или замыкают питающую цепь.
  3. В результате отключается или включается подсоединенный к ней прибор.

В реальных устройствах подобный режим работы реализуется с учетом заранее заданной задержки по времени.

Таймеры различного типа широко применяются для управления функционированием промышленных установок, а также при включении и отключении бытовых приборов. В качестве коммутируемых домашних нагрузок обычно используются:

  • осветительные приборы любого класса;
  • различные образцы климатического оборудования;
  • вентиляционные системы и подобные им устройства.

Перед тем как сделать таймер включения и выключения электроприборов своими руками, потребуется ознакомиться с разновидностями этих устройств.

Что такое реле времени

Программируемое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Монтаж импульсного реле

Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.

Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.

Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.

В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:

  • входящая фаза;
  • нейтральный контакт;
  • выводящий провод для кнопки;
  • выход для питания лампочек.

Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.

По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.

Основные характеристики

Каждое ТР имеет индивидуальные технические характеристики (ТХ). Реле нужно выбирать согласно характеристикам по нагрузке и условиям применения при работе электродвигателя или другого потребителя электроэнергии:

  1. Значение Iн.
  2. Диапазон регулировки I срабатывания.
  3. Напряжение.
  4. Дополнительное управление работой ТР.
  5. Мощность.
  6. Граница срабатывания.
  7. Чувствительность к фазному перекосу.
  8. Класс отключения.

Номинальное значение тока – значение I, на которое рассчитано ТР. Выбирается по значению Iн потребителя, к которому непосредственно подключается. Кроме того, нужно выбирать с запасом по Iн и руководствоваться следующей формулой: Iнр = 1.5 * Iнд, где Iнр – Iн ТР, который должен быть больше номинального тока двигателя (Iнд) в 1.5 раза.

Граница регулировки I срабатывания является одним из важных параметров устройства термозащиты. Обозначение этого параметра является диапазоном регулировки значения Iн. Напряжение – значение силового напряжения, на которое рассчитаны контакты реле; при превышении допустимой величины произойдет выход из строя устройства.

Некоторые виды реле снабжены отдельными контактами для управления работой устройства и потребителя. Мощность – это один из основных параметров ТР, которое определяет выходную мощность подключенного потребителя или группы потребителей.

Граница срабатывания или порог срабатывания является коэффициентом, зависящим от номинального тока. В основном его значение находится в диапазоне от 1,1 до 1,5.

Чувствительность к фазному перекосу (асимметрии фаз) показывает процентное соотношение фазы с перекосом к фазе, по которой протекает номинальный ток необходимой величины.

Класс отключения – параметр, представляющий среднее время срабатывания ТР в зависимости от кратности тока уставки.

Основной характеристикой, по которой нужно выбирать ТР, является зависимость времени срабатывания от тока нагрузки.

Схема работы манометра ЭКМ вместе с пускателем и реле

С появлением на рынке все большего числа технических новинок, появляется куча вопросов о том, как их применять. Вот об одном таком устройстве, а именно электроконтактном манометре ЭКМ, я и расскажу в своей статье.

Этот прибор используется для того, чтобы контролировать давление в системах водоснабжения (водопровод можно рассматривать в качестве частного случая).

Узлы, имеющие в своем составе этот прибор, кроме того, помогают управлять активными элементами системы (к примеру, насосами).

Прибор этот легко может выступить в качестве альтернативы реле давления. Им запросто можно менять реле контроля давления, ведь ЭКМ в полной мере может справиться с задачей включения-выключения того же насоса.

Прежде, чем рассматривать схему включения манометра, весьма неплохо будет ознакомиться с самим манометром и его принципом действия, а так же разобрать его положительные и отрицательные стороны по отношению к реле, контролирующему давление.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1. 1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23. 100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

Обратите внимание! Коммутационная способность контактов электроконтактного манометра не позволяет коммутировать большие токи нагрузки. На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

Самодельный электроконтактный манометр своими руками

Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.

Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

Устройство и принцип действия манометра

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже

Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).

Как работает манометр

При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.

Устройство электроконтактного манометра

Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.

А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.

Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.

При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.

Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.

Проводки пропустите через отверстия и выведите наружу.

Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.

Схема подключения электроконтактного манометра

Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке

При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3.1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.

При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.

Принцип работы

Наличие реле в определенной схеме позволяет собрать более гибкие по контролируемости устройства. Причем реализовать можно большое количество решений. Поэтому необходимо рассматривать каждое конструкционное предложение по отдельности. По виду исполняемой деятельности на практике применяют электромагнитные, электронные и пневматические системы, а также решения для часовых механизмов.

Электромагнитные устройства, как правило, могут применяться только в схемах с постоянным источником тока. Промежуток времени действия обычно бывает 0,06−0,1 сек. для включения и 0,6−1,4 — для выключения. Такие реле содержат два рабочих слоя обмотки, один из них — короткозамкнутый кольцеобразный контур.

Когда на первую обмотку подается электрический ток, магнитный поток растет. Он формирует ток второй обмотки, вследствие чего рост основного потока прекращается. В итоге появляется временная характеристика смещения якоря механизма, формируется временная выдержка.

Инструкции | Реле времени, электронное, недельное, таймер. Настройка и схема подключения.

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т. д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

Параметр Значение
Номинальное рабочее напряжение 220V
Частота питающей сети 50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах 180V-250V
Потребляемая мощность реле не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке 16А
Допустимый ток переключающего контакта, при реактивной нагрузке
Минимальный шаг программирования 1 минута
Максимальный шаг программирования 168 часов
Число программ включения/отключения 16 циклов
Механическая износостойкость, циклов вкл/откл 10⁷
Электрическая износостойкость, циклов вкл/откл 10⁵
Время сохранения данных программирования, при отключении питания до 150 часов
Точность хода часов в течении суток, при температуре +25°С ≤1 секунда
Габаритные размеры (ВхШхГ), мм 86,5х36х65,5
Диапазон рабочих температур, °С -10°С~+40°С
Относительная влажность 35~85%

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Назначение кнопок и индикации Надпись
Индикация включения контакта ON
Кнопка программирования
Кнопка настройки дня недели D+
Кнопка настройки часа H+
Кнопка настройки минут M+
Кнопка настройки и текущего времени
Кнопка сброса всех данных RESET
Кнопка управления режимами (ON, AUTO, OFF) MANUAL

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO - понедельник; TU - вторник; WE - среда; TH - четверг; FR - пятница; SA - суббота; SU - воскресенье.
Настройка дня недели осуществляется кнопкой D+


В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками , H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON - включено; OFF - отключено; цифры от 1 до 16 - номер цикла.
Настройка циклов осуществляется кнопкой

В нижней правой части дисплея:
режим управления
ON - включено постоянно; AUTO - автоматический режим; OFF - отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.


Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку (далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A

Обсуждение реле времени на форуме...

Реле времени задержка включения, отключения, циклические, трехцепные, многофункциональные, двухканальные реле, работа реле времени.

Электромеханическое (1РВМ, 2РВМ) Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети - 45-60 Гц.
Электромеханический таймер UNO Orbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели.
Описание реле CRONO QRDD Производитель Orbis - Испания, серия CRONO - является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором.
Характеристики реле INCA DUO QRD Испанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания).
Электромеханическое серии MINI-T Электромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва.
Техническое описание, производство Орбис. Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике.
Таймеры Таймеры бытовые, характеристики, описание
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет. CRM-61 - продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств.
Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S
Техническое описание ВЕХА-Д (ВЕХА-Щ) Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве.
Трехцепное ВЛ-100А, ВЛ-101А С тремя независимыми выходными контактами с задержкой на включение и отключение.
С двумя цепями ВЛ-102, ВЛ-103 Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb.
Трехцепное ВЛ-104 Трёхцепное реле времени с независимыми регулируемыми выдержками.
Оперативное питание, марка ВЛ-108 Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb.
Многопрограммное реле ВЛ-159М Многопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb.
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164 Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле - переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы.
Широкий диапазон напряжения ВЛ-40М1 Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу.
Реле времени ВС-43 ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт.
Реле ВС-44 Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд.
Реле ВЛ-4U Имеет универсальное питание, мощность потребления - не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52 Для жёстких условий эксплуатации (для ж.д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания.
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е) Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания.
Трехцепное реле ВЛ-56, ВЛ-56С Трехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч.
Двухфункциональное реле времени-счетчик импульсов ВЛ-59 Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В
Модульное ВЛ-5U Отсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb
ВЛ-6-II, ВЛ-6-III Реле времени с широким диапазоном питания.
ВЛ-60Е, 60Е1 Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений
Реле времени/таймер D6DQ Реле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb
Широкий диапазон питания ВЛ-60М1 Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение.
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 ВЛ-64...ВЛ-69 задержка включения, задержка выключения.
ВЛ-61 для отключения освещения на лестничных площадках
ВЛ-65, ВЛ-65 (С) Циклические, раздельная регулировка выдержки времени импульса и паузы.
Статические РСВ-01, РСВ-14 У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт. Выдержка от 0,05 ... 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой.
Пневматическое РВП-72 Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер.
Циклическое, серия РВЦ РВЦ - реле времени циклическое начало работы с импульса или паузы
Трехцепное РВЦ-03 Реле времени циклическое трехцепное программируемое
Многопрограмное реле времени РВ-01 Реле времени многопрограммное РВ-01 с цифровой индикацией
Однокомандное реле времени РВО-15 Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в.
Отсчет времени после снятия напряжения питания Реле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы.
Многофункциональное реле времени РВО-П2-М Реле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других.
Трехцепное реле времени РВ3-П2-У-14 Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы - задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт.
Серия реле времени РП-21 В РП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические.
Таймер реального времени ТРВ-02 Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д.
Schneider реле времени RE 11 Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1...1 s, 1...10 s, 6...60 s, 1...10 min, 6...60 min, 1...10 h, 10...100 h
Модульный таймер TRF10 Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В - 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета.
Таймер с поворотной механической шкалой Таймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0...60 с или 0...60 мин. Потребляемая мощность от сети 1ВА.
Таймер ARCOM-T44 Реле времени (таймер) ARCOM-T44 имеет два режима работы - однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор.

Цифровой программируемый таймер 12 В постоянного тока

Этот высококачественный OEM-программируемый на неделю таймер 12VDC SPST идеально подходит для работы со светодиодами или другими низковольтными устройствами, такими как лодочные насосы и т. Д., Не превышающим 16 ампер. Используйте его как выключатель света. Около квадрат 2 3/8 дюйма и толщина 1 1/4 дюйма , этот еженедельный 12-вольтный таймер постоянного тока может работать от любой 12-вольтовой батареи и имеет внутреннее реле SPST с номиналом 16 А для обеспечения работы вашего суперподающего устройства ( ИЛИ ДРУГОЕ НАЗНАЧЕНИЕ ) до 16 дневных циклов все 7 дней недели или группы дней (8 ежедневных программ включения / выключения). Вы можете запрограммировать эти события с понедельника по пятницу, сб и вс, на все дни недели или определенные дни недели. то есть, «включен» и «выключен» в понедельник утром, «включен» в тот день и «выключен» через несколько дней и т. д. Минимальное время «включения» таймера составляет 1 минуту шага, НЕТ ДОСТУПНЫХ СЕКУНД ( МЫ НЕ ЗАКАЗЫВАЕМ ТАЙМЕРЫ НА НИЗКОЕ НАПРЯЖЕНИЕ СО ВТОРОЙ НАПРЯЖЕНИЕМ). Внутренняя батарея сохраняет программу / время при отключении от основной батареи в течение нескольких месяцев. Потребляемая мощность при ОТКЛЮЧЕННОМ реле таймера практически отсутствует на уровне 90-124 мкА.Когда его внутреннее реле находится под напряжением, он также минимален на уровне 33-49 мА. Этот электронный предмет не подлежит возврату, если он был неправильно использован, поврежден или закален. Если после обращения к продавцу будет обнаружен дефект, действует 90-дневная гарантия. В этом случае будет выдано разрешение на возврат. Если товар не использовался и не был возвращен в новом состоянии, будет взиматься комиссия за пополнение запасов в размере 10%. Доставка не возвращается. Если этот таймер используется на открытом воздухе, его необходимо хранить под навесом. В комплекте 4 шт. разъемы обжимного типа для подключения к клеммам таймера и реле.Провод в комплект не входит. Вам понадобится провод, чтобы добраться до Super Feeder или другого объекта, который вы хотите включить или выключить. Рекомендуются незначительные электрические знания.

СМОТРЕТЬ ИНФОРМАЦИОННЫЙ ВЕБ-САЙТ:

http://www.super-feed.com/dctimer.html

Технические характеристики этого изделия см .:

http://www.super-feed.com/dctimerspecs.htm

ПРИМЕЧАНИЕ: НА ДАННУЮ ЭЛЕКТРОНИКУ ГАРАНТИРУЕТСЯ 90 ДНЕЙ С ДАТЫ ПОКУПКИ, ЕСЛИ ЯВНО, ЧТО ТАЙМЕР НЕ РАБОТАЕТ НАДЛЕЖАЩИМ И НЕ БЫЛ ПОВРЕЖДЕН ЭЛЕКТРИЧЕСКИМ ИЛИ ИНЫМ ОБРАЗОМ.ЕСЛИ ПОСЛЕ ПРОВЕРКИ НА ЗАВОДЕ ОН ВЫЯВИТЬ ДЕФЕКТ, ВЫ ПОЛУЧИТЕ ВОЗВРАТ СТОИМОСТИ ТАЙМЕРА ИЛИ ЗАМЕНУ В ЭТО ВРЕМЯ. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УБЕДИТЕСЬ, ЧТО ЭТО БУДЕТ РАБОТАТЬ ДЛЯ ВАШЕГО ПРИЛОЖЕНИЯ, ЕСЛИ ИСПОЛЬЗУЕТСЯ НЕ В СУПЕР ФИДЕР В СОМНЕНИИ, СВЯЖИТЕСЬ С НАМИ, И МЫ ПОПРОБУЕМ И ПОМОЖЕМ ВАМ (615-470-5596). В случае возврата по любой другой причине, кроме неисправности (в первоначальном неиспользованном состоянии), будет взиматься плата за пополнение запасов в размере 20 долларов США.

Лучшее соотношение цены и качества программируемый таймер 12 В - Отличные предложения на программируемый таймер 12 В от мировых продавцов программируемых таймеров 12 В

Отличные новости !!! Вы попали в нужное место для программируемого таймера на 12 В.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший программируемый таймер на 12 В в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели программируемый таймер на 12 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в программируемом таймере на 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести programmable timer 12v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Программируемый таймер - 12 В или 24 В

Детали

Цифровой программируемый таймер - 12 В или 24 В

Программируемый таймер может включать свет в запланированные часы. Он может управлять лампами для выращивания растений и вентиляторами или запускать холодильник в кабине на выходных, запускать генератор с двумя проводами и / или насос, чтобы перекачивать воду или заряжать батареи ежедневно.Обычные таймеры переменного тока не работают, если инвертор не включен постоянно, но этот таймер работает на постоянном токе. Всегда дежурит управление приборами постоянного тока, где нет инвертора. Или он может включить устройство переменного тока, которое запускает инвертор из режима поиска.

Программа устанавливается кнопками, с цифровым дисплеем, также показывающим время суток. Таймер можно настроить на 8 различных периодов включения или выключения в день. Его можно настроить на работу все дни недели, с понедельника по пятницу, с понедельника по субботу или только по выходным.Имеет также легкий ручной выключатель. Этот таймер потребляет незначительное количество энергии батареи для работы (5-10 мА в режиме ожидания и 30 мА во включенном состоянии). Также имеется внутренний аккумулятор для часов (CR2032), который сохраняет настройки времени и программ при отключении от основной 12- или 24-вольтовой батареи на несколько недель.

Управляет до 10 А переменного тока или 2 А постоянного тока. Если ваша нагрузка постоянного тока превышает этот предел в 2 А, пожалуйста, закажите одно из наших реле на 30 А, которое будет обрабатывать ток вашей нагрузки, пока таймер переключает катушку реле. Диапазон рабочих температур составляет от 14 градусов F до 131 градусов F.Этот таймер не предназначен для подключения к электросети. Подключается как выключатель света. Простые соединения проводов выполняются путем нажатия на провод и затягивания винта. Включает монтажную крышку для крепления на стене как термостат. Размер менее 3 дюймов, глубина 2 дюйма.

Гарантия на этот таймер составляет один год.

Версия на 12 вольт - это то, что Shawn at Backwoods использует для включения циркуляционного насоса горячей воды через реле, чтобы включить нагреватель горячей воды, когда температура падает ниже определенной температуры в накопительном баке для его солнечной системы нагрева воды.Таймер позволяет насосу работать только на несколько минут, 3-4 раза в день.

Использование этого таймера практически безгранично!

DT-01 Программируемые инструменты с таймером на 12 В постоянного тока и электрические приборы для ремонта дома

Программируемый таймер DT-01 12 В постоянного тока и электрическое оборудование для дома

DT-01 Программируемый таймер 12 В постоянного тока

программируемый таймер DT-01 12 В постоянного тока, DT-01, 12 В постоянного тока программируемый таймер - - Программируемый таймер постоянного тока DT-01 12, DT-01, программируемый таймер 12 В постоянного тока, Diehl.




DT-01 Программируемый таймер 12 В постоянного тока

DT-01, программируемый таймер 12 В постоянного тока - -. Хотя он используется с кормушками Super Feeder, его также можно использовать для включения света, насосов и т. Д. Работает от аккумулятора 12 В. Требуется простая проводка. . Запрограммируйте до 8 циклов включения-выключения в день, все дни или группы дней недели. . Программируется в часах и минутах включения и выключения. Внутренняя батарея сохраняет программы и время при отключении от источника питания.. Этот высококачественный OEM-таймер с еженедельным программированием на 12 В постоянного тока идеально подходит для работы со светодиодами или другими низковольтными устройствами, такими как лодочные насосы и т. Д. ... не более 16 ампер. Используйте его как выключатель света. Этот еженедельный 12-вольтный таймер постоянного тока размером около 2 3/8 дюйма на 1 1/4 дюйма может работать от любой 12-вольтной батареи и имеет внутреннее реле SPST с номиналом 16 А, чтобы обеспечить (ИЛИ ДРУГИЕ ЦЕЛИ) до 16 ежедневных циклически переключает все 7 дней недели или группу дней (8 ежедневных программ включения / выключения). Вы можете запрограммировать эти события с понедельника по пятницу, сб и вс, на все дни недели или определенные дни недели.то есть, «включено» и «выключено» в понедельник утром, «включено» в тот день и «выключено» через несколько дней и т. д. Минимальное время «включения» таймера составляет 1 минуту, а НЕ СЕКУНДЫ. Внутренняя батарея сохраняет программу / время при отключении от основной батареи в течение нескольких месяцев. Потребляемая мощность при ОТКЛЮЧЕННОМ реле таймера практически отсутствует на уровне 90-124 мкА. Когда его внутреннее реле находится под напряжением, он также минимален на уровне 33-49 мА. Этот электронный предмет не подлежит возврату, если он был неправильно использован, поврежден или закален. Если после обращения к продавцу будет обнаружен дефект, действует 90-дневная гарантия. В этом случае будет выдано разрешение на возврат.Если товар не использовался и не был возвращен в новом состоянии, будет взиматься комиссия за пополнение запасов в размере 10%. Доставка не возвращается. Если этот таймер используется на открытом воздухе, его необходимо хранить под навесом. В комплекте 4 шт. разъемы обжимного типа для подключения к клеммам таймера и реле. Провод в комплект не входит. Вам понадобится провод, чтобы подключиться к вашему или другому объекту, который вы хотите включить или выключить. Рекомендуются незначительные электрические знания. . . .



DT-01 Программируемый таймер 12 В постоянного тока
DT-01, Программируемый таймер 12 В постоянного тока - -.

Цифровое реле таймера, 8-контактное, 12В / 24В / 220В

Цифровые реле таймера, 8-контактное реле задержки времени, имеют диапазон настройки времени 0,01 ~ 999 с / 0,01 ~ 999 мин / 0,01 ~ 999 ч, легко читаются с помощью 3-значного дисплея. Цифровое реле таймера высокого качества и низкой цены широко применяется в области промышленной автоматизации с рабочим напряжением 12 В постоянного тока, 24 В постоянного тока или 220 В переменного тока.

Спецификация

Модель ATO-Th300 ATO-Th400
Режим работы Таймер задержки включения
Напряжение питания (опция) 220 В переменного тока или 12 В постоянного тока или 24 В постоянного тока
Режим вывода (дополнительно) Режим 2: Один групповой выход мгновенного действия и один групповой выход задержки
Режим 3: Один выход групповой задержки приостановки
Режим 4: Две группы выхода задержки синхронизации
Диапазон установки времени 0. 01 ~ 999 секунд в минуту / час
Режим отображения 3-значный дисплей
Контактная емкость 220VAC / 3A 28VDC / 5A (резистивная нагрузка)
Потребление энергии ≤2 Вт
Тип крепления Крепление на панель
Размеры Внешний (Ш * В * Г) 58 * 88 * 68 мм 40 * 50 * 58 мм
Вырез (Ш * В) 52 * 64 мм 45.5 * 56 мм
Принадлежности (дополнительно) Монтажное гнездо, 8 контактов
Масса 1 кг
Рабочая температура -10 ~ 50 ℃
Влажность ≤85% отсутствие едких или магнитных помех

Размеры (единица измерения: мм)

Цифровое реле таймера ATO-Th300
Цифровое реле таймера ATO-Th400

Подключение реле цифрового таймера и режим работы выхода

Советы: Как работает реле задержки времени?

Реле таймера или реле задержки времени - это разновидность реле, в котором реализовано управление задержкой времени на основе электромагнитного или механического принципа.

Когда катушка находится под напряжением, якорь и поддон притягиваются железным сердечником и мгновенно опускаются вниз, так что мгновенная группа контактов включается или выключается. Но шток поршня и рычаг не могут упасть вместе с якорем одновременно. Верхний конец штока поршня соединен с резиновой пленкой в ​​воздушной камере. Когда шток поршня начинает опускаться под действием отпускания пружины, резиновая пленка вогнута вниз, и воздух в указанной выше камере становится тонким, чтобы шток поршня медленно падал под действием демпфирования.По истечении определенного периода времени шток поршня опускается в определенное положение, и контакт времени задержки приводится в действие рычагом, так что нормально замкнутый контакт разомкнут, а нормально разомкнутый контакт замкнут. От включения катушки до завершения действия контакта времени задержки этот период является ограничением времени реле таймера. Продолжительность времени задержки можно изменить, регулируя размер воздухозаборника воздушной камеры. После того, как катушка обесточена, реле использует восстанавливающую пружину для восстановления.

Таймер задержки переключения с программируемым реле 12В

Просто соедините контакты, и реле включится через заданный промежуток времени.

Новая упрощенная версия для удовлетворения потребностей большинства клиентов.

Использование оптически изолированных входа и выхода. Повышенная устойчивость к помехам.

Параметры продукта:

Размер: 64,2 мм * 34,8 мм * 18,5 мм.

Реле: 220 В переменного тока 10 А или 30 В постоянного тока 10 А.

Ток покоя: 20 мА Рабочий ток: 50 мА.

Напряжение питания: 10 ~ 16 В

Срок службы: 100000 переключений
Рабочая температура: -40 ~ 85 ° C

Доступны инструкции только на английском языке. Подумайте об этом, обратите внимание. Спасибо.


После включения нажмите и удерживайте K12 секунд спустя в режиме выбора функции, P1-1 ~ P1-4 для выбора. Режимы работы
P1-1: сигнал о том, что триггерное реле, время истекло, реле
отключает пользователей, вы можете установить время реле T, нажмите K2, трубка сотен цифр
начинает мигать, затем нажмите K3, изменение сотни цифр; нажмите K2
, цифровая трубка начнет мигать, затем нажмите K3, цифра изменится; нажмите K2, цифровая трубка
бит начнет мигать, затем нажмите K3, однозначное изменение; затем
нажмите K2; цифровая трубка не мигает, затем нажмите K3, сдвигая десятичную точку
, десятичная точка в abit указывает 0-999 минут, в
отображается от 0 до 99. 9 секунд без десятичной точки представляют 0-999
секунд; хороший выбор, установка времени завершена. Кратковременное нажатие
K1, ввод параметров автономной настройки, триггерный период задержки по умолчанию
недействителен, нажмите K1, во время активации триггера задержки (повторная синхронизация), нажмите кнопку
K1, во время сброса задержки (таймер выключен, сброс реле) нажмите
еще раз, чтобы повторить настройки по умолчанию в первый раз. Режимы работы
P1-2: триггер по сигналу, начинается цифровой обратный отсчет, X
секунд после, откроется Y секунд, затем закроется.Пользователи могут установить для реле
время X, Y; P1-1 различные настройки времени, аналогичные синим индикаторам, которые устанавливают время реле
, синий индикатор указывает на установку времени выключения реле. Короткое нажатие K1,
войдите в функцию автономной настройки набора, триггер по умолчанию недействителен во время задержки
, нажмите K1, когда активен триггер задержки (повторная синхронизация), затем нажмите
для первого повторения настроек по умолчанию. Режимы работы
P1-3: открыть X секунд, отключить Y секунд, бесконечный цикл
. Пользователи могут установить время реле X, Y; установка времени аналогична P1-2.Короткое нажатие
нажмите K1, войдите в набор функций автономной настройки, функция по умолчанию: установите
электрическую цепь, реле сначала откроется, нажмите K1, там лежит первый
, чтобы закрыть. Нажмите еще раз, чтобы повторить функцию по умолчанию.
P1-4 режимы работы: сигнал, который запускает реле размыкается, но не запускает
таймер, когда сигнал запуска он исчезает, начинается цифровой обратный отсчет, X
время после, реле закрывается; Во время задержки, снова для сигнала, цифровой
обратный отсчет отменен, остается под напряжением, сигнал исчезает, перезапуск
обратный отсчет; (эквивалент отпускания кнопки для запуска отсчета времени, обычно
используется для задержки выключения).Пользователи могут установить время реле X; настройка времени аналогична P1-1.

DC 12V цифровой программируемый таймер реле задержки включения / выключения модуль временного цикла #T

Отправка по адресу:

по всему миру

Исключено: Северная Ирландия, остров Мэн, Шотландское нагорье, острова Силли, Нормандские острова, остров Уайт, Шотландские острова, Аляска / Гавайи, APO / FPO, протектораты США, Лесото, Малави, Кения, Эфиопия, Республика Габон, Тунис, Конго , Демократическая Республика, Острова Зеленого Мыса, Сомали, Мозамбик, Остров Святой Елены, Западная Сахара, Майотта, Нигер, Бенин, Южная Африка, Буркина-Фасо, Бурунди, Либерия, Центральноафриканская Республика, Сейшельские Острова, Ботсвана, Того, Кот-д'Ивуар (Кот-д'Ивуар), Уганда, Руанда, Мадагаскар, Алжир, Реюньон, Намибия, Сьерра-Леоне, Экваториальная Гвинея, Ливия, Сенегал, Чад, Замбия, Эритрея, Зимбабве, Гвинея, Маврикий, Ангола, Свазиленд, Мавритания, Конго, Республика , Мали, Нигерия, Гвинея-Бисау, Гана, Коморские острова, Гамбия, Камерун, Танзания, Джибути, Египет, Марокко, Таджикистан, Бутан, Китай, Кыргызстан, Грузия, Армения, Монголия, Бангладеш, Мальдивы, Узбекистан, Казахстан, Япония, Индия , Шри-Ланка, Афганистан, Туркменистан, Российская Федерация, Пакистан, Азербайджан Республика, Корея, Юг, Непал, Панама, Сент-Винсент и Гренадины, Доминика, Гватемала, Доминиканская Республика, Виргинские острова (U. S.), Монтсеррат, Сент-Китс-Невис, Багамы, Сент-Люсия, Ангилья, Антигуа и Барбуда, Пуэрто-Рико, Каймановы острова, Гваделупа, Мартиника, Гондурас, Сальвадор, Аруба, Британские Виргинские острова, Нидерландские Антильские острова, Гренада, Коста-Рика , Острова Тёркс и Кайкос, Ямайка, Тринидад и Тобаго, Белиз, Гаити, Барбадос, Никарагуа, Люксембург, Беларусь, Шпицберген и Ян-Майен, Лихтенштейн, Эстония, Черногория, государство-город Ватикан, Сербия, Монако, Хорватия, Республика, Джерси, Исландия, Словакия, Румыния, Болгария, Гернси, Андорра, Кипр, Гибралтар, Сан-Марино, Молдова, Македония, Латвия, Албания, Словения, Мальта, Украина, Босния и Герцеговина, Литва, Ирак, Объединенные Арабские Эмираты, Турция, Кувейт, Оман , Йемен, Саудовская Аравия, Иордания, Бахрейн, Катар, Ливан, Израиль, Мексика, Гренландия, США, Бермудские острова, Канада, Сен-Пьер и Микелон, Тувалу, Новая Каледония, Палау, Западное Самоа, Гуам, Маршалловы острова, Ниуэ, Тонга , Кирибати, Уоллис и Футуна, Американское Самоа, Науру, Французская Полынь esia, Папуа-Новая Гвинея, Микронезия, Фиджи, Новая Зеландия, Вануату, Соломоновы Острова, Острова Кука, Сингапур, Бруней-Даруссалам, Лаос, Вьетнам, Индонезия, Камбоджа, Филиппины, Макао, Тайвань, Таиланд, Малайзия, Гонконг, Уругвай, Перу , Венесуэла, Гайана, Фолклендские острова (Мальвинские острова), Парагвай, Боливия, Аргентина, Суринам, Колумбия, Чили, Бразилия, Эквадор, Французская Гвиана, а / я

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
