Реле времени с задержкой выключения 12в: Реле задержки времени включения/выключения на таймер NE555 12В 1-10 сек

Содержание

Реле времени задержка включения, отключения, циклические, трехцепные, многофункциональные, двухканальные реле, работа реле времени.

Электромеханическое (1РВМ, 2РВМ) Программное реле времени с часовым механизмом электромеханического типа. При отключения питания РВМ способно обеспечить работу до 72-х часов. Напряжение питания 230 ± 10%В, номинальная частота питающей сети — 45-60 Гц.
Электромеханический таймер UNO Orbis, модульное электромеханическое реле. Имеет суточную или недельную программу, с резервом питания или без резерва питания в зависимости от типа модели.
Описание реле CRONO QRDD Производитель Orbis — Испания, серия CRONO — является аналогом отечественного 2РВМ. Таймеры с резервом 100 часов снабжены аккумулятором.
Характеристики реле INCA DUO QRD Испанский производитель Orbis, суточная или недельная программа, с резервом питания (без резерва питания).
Электромеханическое серии MINI-T Электромеханический таймер работает в диапазоне температур от -10°C до +45°C, имеет переключающий контакт. Имеет суточную или недельную программы, с резервом питания или без резерва.
Техническое описание, производство Орбис. Для автоматики аналоговые и цифровые таймеры для применения в быту и промышленной автоматике.
Таймеры Таймеры бытовые, характеристики, описание
Модульное исполнение, Чешский производитель, фирмы Elko на рынке более 20 лет. CRM-61 — продукция высокого качества, известна далеко за пределами, многофункциональные изделия, целый ряд модульных устройств.
Подробнее Elko 10 функций, 10 временных диапазонов, универсальное питание, коммутация 16 A, или 3 группы по 8 A. Серия CRM-91H, CRM-93H, CRM-9S
Техническое описание ВЕХА-Д (ВЕХА-Щ) Однократное или циклическое включение (выключение) исполнительных механизмов после отработки установленной выдержки. Предназначено для применения в производственных процессах, в промышленности и народном хозяйстве.
Трехцепное ВЛ-100А, ВЛ-101А С тремя независимыми выходными контактами с задержкой на включение и отключение.
С двумя цепями ВЛ-102, ВЛ-103 Двухцепные реле – с выдержкой на включение + мгновенный контакт, аналоговое реле времени 630 Kb.
Трехцепное ВЛ-104 Трёхцепное реле времени с независимыми регулируемыми выдержками.
Оперативное питание, марка ВЛ-108 Изделие имеет оперативное питанием, температура от минус 40°С до плюс 55°С Инструкция по применению и технические характеристики 630 Kb.
Многопрограммное реле ВЛ-159М Многопрограммное реле, 8 функций, режим счета импульсов, цифровая индикация ( сохраняет работоспособность при температуре до минус 10 °С), имеет универсальное питание (AC/DC 24-40 или AC/DC 110-240), инструкция и технические характеристики 1385 Kb.
Данные ВЛ-161, ВЛ-162, ВЛ-163, ВЛ-164 Реле времени ВЛ-161, ВЛ-162, 10 программ, счет и генерирование импульсов. Задержка на включение, задержка выключения при отключении питания. Пусковое реле — переключение при пуске звезда-треугольник. Циклические, раздельные регулировки времени импульса и паузы.
Широкий диапазон напряжения ВЛ-40М1 Реле времени с широким диапазоном питания, шесть диаграмм работы, начало работы с подачей питания, по управляющему сигналу.
Реле времени ВС-43 ВС-43 три или шесть независимых цепей с выдержкой времени и дополнительный мгновенный контакт.
Реле ВС-44 Программные, циклические; 11, 12, 6 и 7 – ми цепные, по 46, 48, 26 и 28 команд.
Реле ВЛ-4U Имеет универсальное питание, мощность потребления — не более 1.4 Вт. Выдержка: 0.1…9.9, 1…99 (с, мин, ч) 280 Kb
Специальное реле ВЛ-50, ВЛ-51, ВЛ-52 Для жёстких условий эксплуатации (для ж. д. транспорта и морских судов). Задержка времени на включение и отключения при снятии напряжения питания.
Реле ВЛ-54, ВЛ-55, ВЛ-55 (Е) Многофункциональное, формирует импульс с заданной выдержкой. Задержка отключения при снятии напряжения питания.
Трехцепное реле ВЛ-56, ВЛ-56С Трехцепное реле времени с независимой регулировкой в трех цепях. Исполнение на напряжение питания: = 24, 110, 220В, ~ 110, 220В. Диапазон по исполнению (0,1-9,9; 1-99) с, мин, ч.
Двухфункциональное реле времени-счетчик импульсов ВЛ-59 Работа в режиме реле времени или счета импульсов, питание напряжением постоянного 24; 110; 220 В, переменного тока частотой 50, 60 Гц 110; 220; 240 В
Модульное ВЛ-5U Отсчет начинается от момента снятия питающего напряжения. Работа в диапазоне напряжения питания от 24—220 В постоянного или переменного тока 115 Kb
ВЛ-6-II, ВЛ-6-III Реле времени с широким диапазоном питания.
ВЛ-60Е, 60Е1 Реле времени, диаграммы работы: формирование импульса, задержка включения. Реле времени 60Е1 имеет широкий диапазон питающих напряжений
Реле времени/таймер D6DQ Реле времени Tele D6DQ с широким диапазоном питания 24VAC/DC 110-240VAC, четыре диаграммы работы, модульное исполнение шириной 22,5 мм. 140 Kb
Широкий диапазон питания ВЛ-60М1 Реле времени с широким диапазоном питания, четыре диаграммы работы времени, модульное исполнение.
Реле ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 ВЛ-64…ВЛ-69 задержка включения, задержка выключения.
ВЛ-61 для отключения освещения на лестничных площадках
ВЛ-65, ВЛ-65 (С) Циклические, раздельная регулировка выдержки времени импульса и паузы.
Статические РСВ-01, РСВ-14 У статического реле времени в зависимости от модификации напряжения питания может быть как постоянным 24, 110, 220 вольт, так и переменным 24, 48, 60, 110, 127, 220 вольт.
Выдержка от 0,05 … 90с (разные диапазоны), а отдельных модификаций выдержка и более, диапазон переключения ступенчатый. Выходные контакты как мгновенного срабатывания, так и с регулируемой выдержкой.
Пневматическое РВП-72 Реле времени с пневматическим замедлением обеспечивает выдержку от 0.4 до 180с, для отсчета выдержки имеется пневматический демпфер.
Циклическое, серия РВЦ РВЦ — реле времени циклическое начало работы с импульса или паузы
Трехцепное РВЦ-03 Реле времени циклическое трехцепное программируемое
Многопрограмное реле времени РВ-01 Реле времени многопрограммное РВ-01 с цифровой индикацией
Однокомандное реле времени РВО-15 Реле времени однокомандное РВО-15 имеет две диаграммы работы, переключаемый диапазон времени, две переключаемые группы, напряжение питания 24в/220в.
Отсчет времени после снятия напряжения питания Реле времени РВО-26 с отсчетом времени после снятия напряжения питания, имеет широкий диапазон питающего напряжения, переключаемые поддиапазоны выдержек и две диаграммы работы.
Многофункциональное реле времени РВО-П2-М Реле с широким напряжением питания, имеет 8 диаграмм работы, две переключающие группы, работает в диапазоне напряжения питания 24-240В как постоянного так и переменного тока, является аналогом реле типа D6DQ и других.
Трехцепное реле времени РВ3-П2-У-14 Реле времени трехмодульного исполнения РВ3, разработано для замены реле ВЛ-56. Имеет восемь поддиапазонов времени и две диаграммы работы — задержка включения, задержка отключения. Каждая цепь имеет свою настройку времени выдержки. Дополнительно имеется мгновенный контакт.
Серия реле времени РП-21 В РП-21-В реле времени, диаграммы работы задержка включения, задержка отключения, циклические.
Таймер реального времени ТРВ-02 Таймер реального времени ТРВ-02- перепрограммируемый таймер имеет два выходных исполнительных реле, по каждому каналу две уставки, совмещен с датчиком освещенности, что позволяет применять для программного включения рекламных щитов, наружного освещения и т.д.
Schneider реле времени RE 11 Реле времени серии RE11 производства Schneider. Подробное описание, технические характеристики, конструкция, диаграммы работы. Диапазоны 0,1…1 s, 1…10 s, 6…60 s, 1…10 min, 6…60 min, 1…10 h, 10…100 h
Модульный таймер TRF10 Реле времени TRF10 производства BMR, импульсное запоминающее, напряжение питания 12 В — 230 В (AC), 12 В (DC). 10 функций -диаграмм работы, 2 замыкающих контакта. Индикация: светодиоды зеленого и желтого цвета.
Таймер с поворотной механической шкалой Таймер ST2P-E, втычное реле времени, с поворотной механической шкалой, функции работы: задержка на включение/выключение. Диапазон выставки значений 0…60 с или 0…60 мин. Потребляемая мощность от сети 1ВА.
Таймер ARCOM-T44 Реле времени (таймер) ARCOM-T44 имеет два режима работы — однократный или циклический, втычное подсоединение. Диапазон выдержек от 0,01 сек до 999 часов, на передней панели расположен трехразрядный цифровой светодиодный индикатор.

3 схемы разной сложности, простой таймер 12в, таймеры на микросхемах

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Настройка

Установка временных параметров работы для каждого таймера отключения достаточно индивидуальна. Если брать в общем — зачастую управляющие механизмы представлены соответствующими кнопками рядом с индикатором работы на его лицевой стороне или поворотными регуляторами. С последними существует нюанс удобства — они могут быть предназначены для движения при помощи плоской отвертки. То есть, руками их повернуть нельзя. Нужно взять инструмент, вставить его в специальные прорези и уже им производить установку значений.

Кроме уже названых методов настройки, в отношении микропроцессорных реле существует возможность задания программы с временными промежутками работы при помощи стороннего компьютера, соединяющегося с устройством посредством кабеля или Wi-Fi.

Регуляторы реле времени с подключением к Wi-Fi:

Какие есть виды

Электронные типы

Это наиболее распространённая разновидность. У них есть функция контроля процессов с выдержкой в несколько долей секунд. Время беспрерывной эксплуатации составляет несколько тысяч часов. Они небольшие, мало потребляют электроэнергии и имеют разные дополнительные функции в зависимости от производителя.

Устройства с электромагнитным замедлением

Для их работы нужен постоянный ток. Во время нарастания основного магнитного тока срабатывает задержка устройства, поэтому в дополнительной обмотке делается ещё один поток, которой не даёт возрастать основному.

Импульсное или бистабильное реле

—Импульсное реле — отличаются от электронных тем, что когда на них подаётся импульс напряжения, то оно включается, когда подаётся следующий импульс – отключается. Оно применяется в автоматике и системах охраны. Во время подачи импульса с одной полярности и якорь занимает одно положение, одновременно замыкая пару контактов. Во время подачи импульса обратной полярности якорь занимает диаметрально противоположное напряжение, также замыкая пару контактов.

Реле давления

—Реле давления — предназначено для автоматизации системы водоснабжения. Оно отвечает за включение и выключение насоса в автоматическом режиме при изменении водного давления

С пневматическим замедлением

У этого вида имеется пневматический демпфер. Чтобы регулировать время, нужно изменить сечение отверстия. В этих устройствах большое количество контактов, которые могут переходить из нормально разомкнутого в нормально-закрытое состояние. Такая разновидность переключателей используется там, где нужен последовательный контроль. У них легко заменяются катушки, а выдержка времени составляет от 0.4 до 180 секунд.

Приборы с часовым или анкерным механизмом

Они работают с помощью пружины, которую заводят под электромагнит. Анкерный механизм начинает работать, когда на шкале выставляется заданное время. Устройство 2РВМ является классическим представителем данной разновидности. Его назначение – управление двумя электроцепями (независимыми) на замыкание и размыкание. Управляются они благодаря посуточным программам, которые устанавливаются при помощи установки штырей в два специальных диска.

Программное реле

Оно применяется для коммуникации электродвигателей, автоматизации локальных контуров и осветительных нагрузок. Отличаются от других видов тем, что контакты делаются из серебра, а от программируемых логических контроллеров малым количеством каналов ввода-вывода, небольшим объёмом памяти и невозможностью совершать сложные математические операции.

Задержка отключения и включения реле с помощью конденсатора и резистора 12В

Не обязательно прибегать к использованию интегральных таймеров по типу NE555 если требуется всего лишь задержка перед старт/стоп. Использование конденсатора в паре с резистором и транзистором решит задачу без сложных ИС. Воспользуйтесь схемой ниже

Это классическая схема с использованием конденсатора, резистора, диода и биполярного транзистора. В схеме используется транзистор n-p-n типа. Работает она так: после подачи напряжение на резистор N сопротивления, начинает заряжаться конденсатор N емкости. При достижении напряжение смещения диоды открываются, а затем открывается управляющий эмиттерный p-n переход транзистора, который «открывает» транзистор и ток начинает течь в направлении коллектор-эмиттер.

Работает наш полупроводник в активном режиме. Пока управляющая базой величина тока не выйдет из этого режима, коэффициент усиления не приобретет нисходящую форму. Так продолжается пока величина тока вовсе не переступит порога отсечения — переход коллектор-эмиттер закроется. При включении происходит все да наоборот.

Для сборки рекомендуется использовать транзистор КТ827 с n-p-n переходом. Диод подойдет КД105Б или аналогичный по параметрам. Конденсатор и резистор подбирается в каждом случае индивидуально, об этом ниже.

Предназначение и конструктивные особенности

Самое совершенное такое устройство — это таймер, состоящий с электронных элементов. Его момент срабатывания управляется электронной схемой по заданным параметрам, а само время отпускания реле исчисляется в секундах, минутах, часах или сутках.

По общему классификатору таймеры выключения или включения электрической схемы подразделяются на следующие виды:

  • Устройство механического исполнения.
  • Таймер с электронным выключателем нагрузки, например, построенный на тиристоре.
  • Прибор принцип работы, которого построен на пневматическом приводе выключения и включения.

Конструктивно таймер срабатывания может изготавливаться для установки на ровной плоскости, с фиксатором на DIN рейку и для монтажа на передней панели щита автоматики и индикации.

Также такое устройство по способу подключения бывает переднее, заднее, боковое и втыкаемое через специальный разъемный элемент.  Программирование времени может выполняться с помощью переключателя, потенциометра или кнопок.

Как уже отмечалось, из всех перечисленных видов приборов срабатывания на заданное время, наибольшим спросом пользуется схема реле времени с электронным элементом выключения.

Это объясняется тем, что такой таймер, работающий от напряжения, к примеру, 12v, имеет следующие технические особенности:

  • компактные габариты;
  • минимальные энергетические затраты;
  • отсутствие подвижных механизмов за исключением контактов выключения и включения;
  • широко программируемое задание;
  • большой срок эксплуатации, независимый от циклов срабатывания.

Самое интересное, что таймер просто сделать своими руками в домашних условиях. На практике существуют многие виды схем, дающих исчерпывающий ответ на вопрос как сделать реле времени.

Схема таймера на двух транзисторах

Нетрудно собрать реле времени своими руками на двух транзисторах. Оно начинает работать, если подать питание на конденсатор С1, после чего начнется его зарядка. При этом ток базы открывает транзистор VT1. Вслед за ним откроется VT2, и электромагнит замыкает контакт, подавая питание на светодиод. По его свечению будет видно, что сработало реле времени. Схема обеспечивает переключение нагрузки R4.

По мере того как конденсатор заряжается, эмиттерный ток постепенно снижается, пока транзистор не закроется. В результате реле отключится, и светодиод прекратит работу.

Повторный запуск устройства происходит, если нажать кнопку SB1, а затем ее отпустить. При этом конденсатор разрядится и процесс повторится.

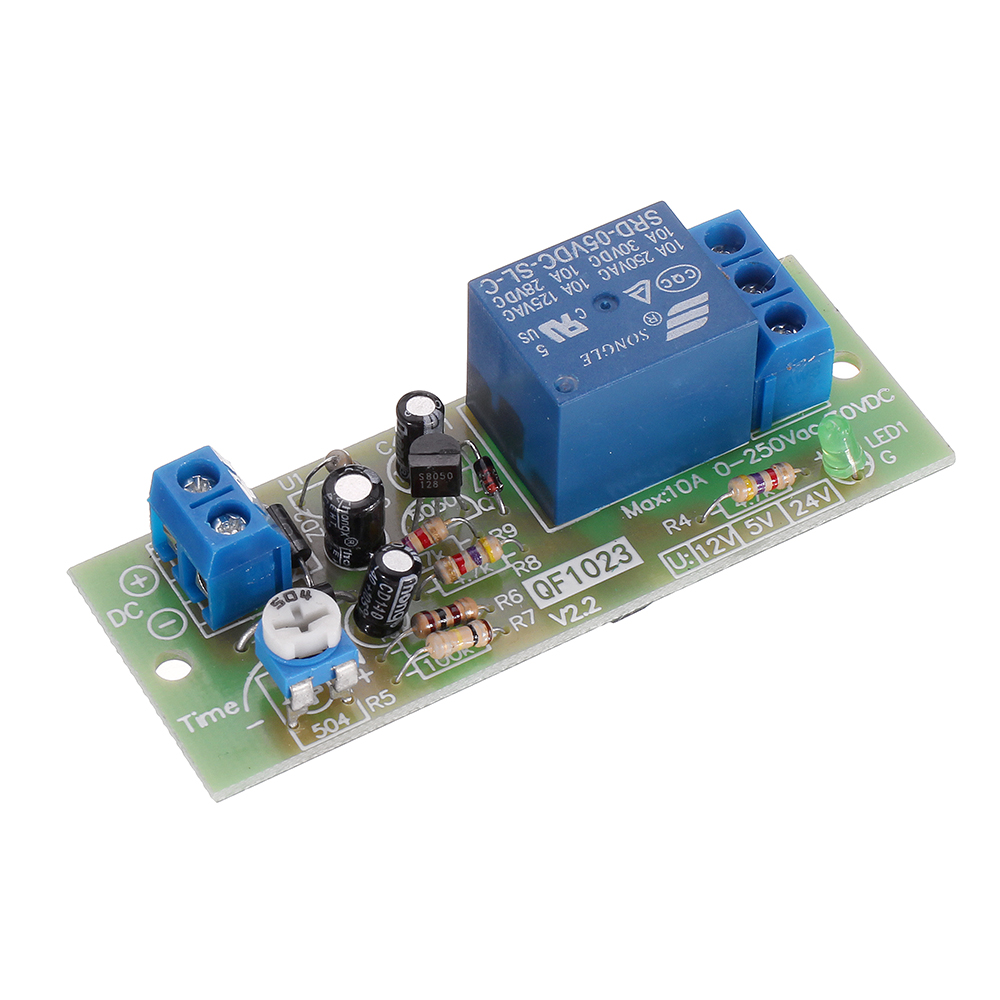

Работа начинается, когда на реле времени 12 В подается питание. Для этого могут применяться автономные источники. При питании от сети к таймеру подключается блок питания, состоящий из трансформатора, выпрямителя и стабилизатора.

Схема реле вре-ни (РВ) 12 вольт с задержкой выключения для автомобиля


Схема реле времени (РВ) 12 вольт с задержкой выключения для автомобиля

Рассмотрим схему подключения 12 вольт с задержкой включения для автомобиля подробней. +12 берем от прикуривателя, out +12 это посаженное устройство, управление которого и происходит с помощью реле, GND – земля, IN – управление, подключается к чему-либо что будет переключать наше реле. За время задержки выключения отвечает C1 и R1. Чтобы полевик V1 закрылся напряжение на затворе должно отсутствовать. R1 подтянутый к земле позаботится от этом. R1 также выполняет ф-цию регулятора напряжение на затворе V1.

По формуле T=RC рассчитаются требуемые номиналы R1 и C1. Для более точного расчета необходимо учитывать также сопротивления затвор-исток и ток отпускания реле. Поэтому найти номиналы элементов проще методом подбора, нежели расчетами по формулам. По опытами, на 10 секунд задержки хватает кондера на 5мкФ и резистора 1МОм

Реле времени для автоматического отключения нагрузки

Иногда бывает необходимо выключить приемник или лампу подсветки через определенный интервал времени. Эту задачу может решить схема, приведенная на рис. 1.

Рис. 1. Схема таймера для автоматического отключения нагрузки.

При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 минут (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).

В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 — при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1.

Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.

Изготовление реле своими руками

Чтобы получить качественное реле и немного сэкономить, необходимо самостоятельно изготовить такое устройство. Для этого не нужно тратить много времени и иметь какие-либо профессиональные знания. Новичку в этом деле достаточно обладать базовыми физическими познаниями и общим представлением о принципе работе устройства.

Выбор материалов и инструментов

Для работы над реле понадобится минимальное количество доступных материалов, которые можно купить в специализированных магазинах любого населённого пункта. Их стоимость сравнительно небольшая, что даёт возможность смастерить реле даже людям с небольшими финансовыми возможностями.

В работе понадобятся такие предметы:

  • деревянная доска подходящего размера;
  • гвозди длиной около 100 мм;
  • моток медной проволоки;
  • металлическая полоска;
  • тиристоры;
  • плоскогубцы;
  • молоток.

Пошаговая инструкция

Все самодельные временные реле изготавливаются по одному и тому же принципу

Мастеру важно придерживаться его и стараться максимально качественно выполнить каждый этап работы. Только в этом случае можно добиться желаемого результата и выполнить работу за минимально короткий промежуток времени

Порядок действий:

Берётся деревянная доска и в неё молотком аккуратно вбиваются гвозди. Делать это нужно так, чтобы они заходили в дерево только наполовину

Важно исключить какие-либо изгибы и неравномерность интервалов между двумя соседними гвоздями. Исправить допущенные ошибки можно при помощи плоскогубцев.
Медная проволока медленно наматывается на длинный гвоздь

Делать это нужно по направлению снизу вверх. Как только вся ножка будет обмотана, необходимо закрепить проволоку на шапке. Важно оставить несколько миллиметров с каждого края, чтобы потом было удобно регулировать величину магнитного поля.
С помощью плоскогубцев изменяется форма металлической полоски. Она сгибается так, чтобы один из краёв находился выше шапки гвоздя.
Полученное изделие надёжно крепится к деревянной основе.
Один из концов проволоки самостоятельно изготовленного электромагнита подключается к положительной клемме батареи, а другой — к отрицательной. В результате этих манипуляций гвоздь должен соприкоснуться с металлической полоской.
Один зажим крепится к полоске из металла, а другой — к нижней части гвоздя.
Устройство дополняется тиристорами, которые помогут приспособлению работать на протяжении длительного периода.
Включается электромагнит и изделие подсоединяется к источнику питания.
Подключённое реле времени настраивается и проверяется на работоспособность. В случае выявления каких-либо неточностей следует отключить устройство и устранить проблему.

Реле времени выдержки с регулировкой времени 220 В

Чтобы сделать более надежное, качественное и безопасное устройство потребуется больше усилий и средств.

Далее пойдет речь именно о таком устройстве. На нашем сайте есть другая статья, о том, как сделать реле времени на 555 таймере своими руками с более простой схемотехникой, без трансформатора. Там же можно найти описание работы микросхемы 555.

Приведенная ниже схема собрана на микросхеме таймере 555, впервые выпущенной в 1972 году, но тем не менее не сбавляющей свою популярность. Применение микросхемы позволяет с большой степенью точности отсчитать необходимый интервал времени выдержки таймера от 3 сек до 10 минут.

Для питания устройства применяется трансформатор — управляющая часть схемы имеет гальваническую развязку.

Коммутация нагрузки производится с помощью силового симистора. Его включение осуществляется симисторной оптопарой, имеющей схему обнаружения нуля.

В результате — коммутация нагрузки происходит близко к моменту перехода синусоидального напряжения питания через ноль. Такое включение максимально безболезненно для нагрузки и не производит помех в момент включения.

Основные разновидности приборов

Принцип работы таймеров построен на соединении и разъединении контактов, управляющих светом в конкретно заданный промежуток времени. К примеру, владельцы дома или квартиры могут, уходя, настроить таймер на включение системы отопления, зависимой от электроэнергии, и наслаждаться комфортной температурой после возвращения домой.

Все приборы получают питание от электричества, но при этом сам таймер может быть механическим или электронным.

Устройства с механическим таймером

Модель выключателя с выдержкой времени механического типа функционирует благодаря специальным лепесткам конструкции. Для запуска механизма пользователь должен задать время на корпусе электротехнического устройства. Каждый из лепестков соответствует 15-минутному или 30-минутному отрезку времени. Таким образом, настройка таймера регулируется при помощи вращающегося диска. В обозначенный промежуток времени потребитель будет получать электроэнергию, а после срабатывания механического таймера электричество перекрывается автоматическим способом.

Прибор обладает простой конструкцией, но при этом имеет ряд недостатков:

  • невысокая точность таймера отсчета времени;
  • невозможность поставить сложные задания;
  • нельзя установить случайный режим работы.

Однако механическая модель может функционировать на резервных аккумуляторных батареях. Схема устройства довольно простая и включает подключение к распределительной коробке, фазу, землю и ноль, электротехнический прибор (светильник, лампа), выходы на выключатель.

Выключатели с электронным таймером

Практически все модели выключателей электронного типа функционируют с недельным временным интервалом программирования. Устройства оборудованы жидкокристаллическим экраном, на котором удобно выставлять настройки прибора. Особенности работы электронного устройства:

  • информация о параметрах программы отображается на экране;
  • оборудовано несколькими функциональными кнопками;
  • имеет большой выбор опций — до 150;
  • имеет низкую дисперсию — не более минуты;
  • установить выключатель можно своими руками, используя схему.

Электронный таймер определенно обладает преимуществами над механическим прибором. Время можно задавать с высокой точностью, предусмотрены разные опции управления осветительными и энергозависимыми приборами. Впечатляющее количество функций электронного выключателя с выдержкой времени позволяет настраивать таймер под конкретные запросы пользователя.

Как выбрать

Основные критерии выбора продукции:

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

  • репутация производителя;
  • допустимый предел напряжения;
  • мощность;
  • уровень защиты от влаги и пыли;
  • предел срабатывания;
  • отсутствие любых повреждений на корпусе;
  • источник питания (от сети или автономный).

Микроконтроллеры

Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет. А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.

Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.


Схема реле времени с задержкой выключения света

Чтобы было понятно:

  • Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
  • Один импульс – одна единица¸ которая увеличивает содержание счетчика.
  • Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.

Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.

Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.

Примеры использования

Рассмотрим некоторые сценарии применения таймеров в реальных ситуациях.

Освещение в парке, на крыльце, в доме

Сегодня эта схема весьма популярна. При организации системы освещения в парке или сквере в цепь закладывается детектор движения с таймером (как правило, инфракрасный, как самый простой и надежный).

При появлении человека в своем поле зрения датчик срабатывает и отправляет сигнал на включающее фонари реле. В это же время активируется счетчик времени, и при истечении заданного интервала лампы гаснут (при условии, что сенсор не обнаруживает нового движения). Это позволяет добиться двух задач:

  • экономии электроэнергии;
  • освещения пути по требованию.

Аналогичным образом реализуются схемы в жилых и нежилых помещениях.

Автоматическая вытяжка

Об этом сценарии уже говорилось выше. Здесь также используется датчик движения. Когда в его поле зрения появляются люди, он запускает вытяжную систему и освежает воздух в помещении. Когда люди уходят, реле времени через определенный промежуток выключает прибор.

Электронные замки

Многие современные запирающие системы оснащаются таймером, закрывающим замок через некоторый установленный период бездействия.

Умные розетки

Розетка со встроенным электронным счетчиком времени способна отключать подсоединенную к ней нагрузку по расписанию или результатам мониторинга параметров потребления энергии. Как уже указывалось, это позволяет избежать неприятностей из-за забытых электроприборов.

Это лишь небольшой список примеров использования таймеров — их область применения весьма широка.

Что такое реле времени?

Чтобы понять особенности прибора, стоит изучить его принцип работы. Реле работающее навыворот функционирует по такой схеме:

  1. На прибор подается сигнал о необходимости выключить устройство.
  2. Начинается отсчет времени выключения прибора. Врем истекает и происходит выключение.

Если такое реле усыновлено перед лампой, то не стоит ждать моментального срабатывания. Все отключится только после прохождения времени задержки. Двойной реле:

Как только подается сигнал, включается механизм и происходит отсчет интервала задержки. Как указанное время отсчитано прибор включает необходимое устройство в указанные сроки. Можно сказать, что два реле времени подключены последовательно – это и есть двойное реле.

Основные характеристики прибора

Выключатель света с таймером помогает рационально и экономно расходовать электроэнергию, выполняя ресурсосберегающую функцию. Интеллектуальное приспособление имеет встроенную программу, при помощи которой пользователи могут задавать параметры управления осветительными и энергозависимыми приборами. Временной выключатель должен отвечать следующим требованиям:

  1. Обладать максимально продолжительным параметром времени, на которое допускается программировать устройство. Чем шире временной диапазон, тем больше функций выполняет устройство с таймером.
  2. Отличаться высокой точностью при учете временных интервалов, не допускать погрешностей в работе относительно момента срабатывания реле — включающего и отключающего приспособления.
  3. Иметь низкий показатель дискретности, обладать устойчивостью к перепадам напряжения, поддерживать параметры работы в пределах 230 В при частоте в 50 Гц и силе тока в 16 А.
  4. Содержать обширный набор функций, чтобы устройство можно было настаивать на выполнение различных задач по оптимизации использования ресурсов, работать с большим количеством коммутаций.

Выключатель с выдержкой времени — сложное электротехническое приспособление со встроенной программой. К основным элементам конструкции относятся микроконтроллеры, реле, выпрямительный диод, резисторы и другие детали, которые необходимы для организации интеллектуального управления освещением. Функции устройства с таймером разнообразны:

  • включение и отключение внутреннего и уличного освещения;
  • отслеживание режимов работы энергозависимых устройств;
  • подержание микроклимата в помещении на заданном уровне;
  • обеспечение автоматического включения/отключения отопления;
  • управление вентиляторами и компонентами охранной системы;
  • регулирование режимов работы рекламных светодиодных объектов;
  • контроль систем жизнеобеспечения террариумов и аквариумов;
  • включение и отключение систем полива, управление насосами.

Кроме того, к функциям выключателя с задержкой отключения относится возможность создавать визуальный эффект присутствия жильцов дома. Таймер можно настроить не периодическое срабатывание, и свет будет зажигаться в разных комнатах через определенные промежутки времени. Многофункциональный прибор позволяет решать важные задачи по контролю за включением и отключением освещения, бытовой техники, отопительной и вентилирующей систем.

Программирование микропроцессорных устройств

Как уже было описано ранее, вехой развития реле времени стали микропроцессорные устройства. Суть того, для чего они нужны, заключается в универсальности прибора. Его можно запрограммировать на выполнение функций отключения, включения, поддержки активности линии в установленный период, причем все названое выполнить без изменения самой конструкции прибора. Любая сложность операций будет выполнена силами всего лишь одной микросхемы, расположенной на плате устройства.

Кроме указанных возможностей, хорошим бонусом идет расширение функциональности за счет интерфейсов связи с системами «умного» дома. Последние могут не только контролировать состояние реле времени, но и задавать его параметры или непосредственно воздействовать на механизмы отключения.

К примеру, универсальное двухканальное программируемое реле времени УТ24 от производственного объединения «Овен» показано на картинке ниже:

Чтобы запрограммировать его таймеры требуется обратиться к блок-схеме и следовать по пунктам, узнать назначение настраиваемого пункта можно в руководстве пользователя, которая прилагается к каждому устройству:

Как можно заметить микропроцессорные устройства кажутся только на первый взгляд сложными, но стоит немного разобраться, и вы сможете с легкостью применять их для своих целей и настраивать.

Основные характеристики выключателей, работающих с задержкой выключения

Устройство комплектуется программой, которая позволяет устанавливать параметры контроля всеми приборами в доме. Характерные черты выключателей, работающих с задержкой:

  1. Точность учета интервалов, никаких погрешностей.
  2. Максимальный показатель продолжительности времени программирования устройства. Чем больше временной диапазон, тем больше функций в состоянии выполнить выключатель.
  3. Устойчив к перепадам напряжения, поддерживает рабочий режим при 230 В, частоте в 50 Гц и силе тока в 16 А.
  4. Большой перечень функций, позволяющий работать с другими устройствами и выполнять разные задачи.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

  • для низковольтного питания (5–14 В) — на транзисторах;
  • на диодах — для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах.  Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Реле времени 12в. Виды реле. Как сделать самому? | ENARGYS.RU

При выполнении задач по автоматизации производственных процессов, для обеспечения точного выдерживания временных промежутков, выполнения различных действий и операций, а также для осуществления функций по своевременному управлению запуском и остановкой необходимых машин и оборудования применяется реле времени 12в.

Точность и надежность действия приборов выдержки времени служит основой для выработки высококачественной продукции.

Примером могут служить, в производстве: операции по точечной сварке, пайке материалов, закалка металлов высокочастотными токами, электрохимические и термические процессы. В быту это: микроволновые печи, стиральная машина и многое другое.

Электрическое реле времени 12в состоит из трех основных частей, это:

  1. Воспринимающая часть, служит для обеспечения реагирования при приеме сигнала управления.
  2. Замедляющая часть, служит для обеспечения определенного временного промежутка начиная с времени прихода сигнала управления к воспринимающей части.
  3. Исполнительная часть, служит для скачкообразного регулирования параметров электрической схемы, находящейся под управлением.

Рис. №1. Внешний вид реле времени РЭВ-811.

Классификация реле времени

Реле времени различается:

  1. По способу работы воспринимающей части.
  2. Конструкции и типу исполнительного механизма.
  3. По работе замедляющей части.

К основным типам данного устройства относятся, следующие реле времени:

  1. Электронные устройства, отличаются малыми размерами и повышенным энергосбережением.
  2. Приборы с использованием электромагнитного замедлителя, применяемые только в цепях постоянного тока, конструкция содержит главную и короткозамкнутую обмотки.
  3. Устройство с использованием пневматического замедления, в конструкции прибора предусмотрен специальный пневматический демпфер. Он служит для регулирования временного промежутка выдержки, производимого путем изменения диаметра отверстий, предназначенных осуществлять забор воздуха.
  4. Реле времени с использованием часового или анкерного механизма, действует за счет использования пружинного механизма и электромагнита, период отсчитывается анкером.
  5. Реле моторного типа рассчитано на длительный временной промежуток срабатывания, в конструкции предусмотрен синхронный электромотор, редукторная передача и электромагнит.

Простейшие реле времени 12в

Рис. №2. Простое реле времени, схема включения и внешний вид.

Простое реле времени 12в является прибором нейтрального электромагнитного типа в основе его работы лежит использование постоянного тока. Чтобы задать выдержку времени, бывает достаточно замедлить действие срабатывания устройства и изменить момент отпускания.

Время срабатывания состоит из двух рабочих моментов это:

  1. Время трогания после срабатывания, в него входит временной промежуток с начала подачи питания на катушку до начала вращения якоря.
  2. Время вращения якоря после срабатывания, это отсчет времени с момента отключения устройства до момента вращения якоря.

Для нормальных реле, характерен временной промежуток 10 – 30% от времени трогания.

Простейшие методы замедления срабатывания и отпускания релейных устройств времени, при использовании схем заключаются в регулировании увеличения скорости и плавного падения токового значения в катушке прибора.

Современные многофункциональные релейные устройства

В наше время повсеместно используются многофункциональные устройства. Они применяются в промышленных и бытовых автоматических устройствах в системах жизнеобеспечения и отвечают за своевременную работу осветительных, отопительных и вентиляционных систем. Устройства работают со значительным определенным заданным временным промежутком.

Современные устройства могут иметь самые широкие границы выдержки времени, они включают 0,1 сек. и могут достигать до 24 суток, и рассчитаны на напряжение от 12 до 264в АС/DC (переменный/постоянный ток питания).

Основные функции работы реле

  1. Задержка выключения, происходит после подачи питающего напряжения, осуществляется за счет переключения контактов.
  2. Задержка срабатывания устройства.
  3. Циклический рабочий цикл с задержкой отключения, в этом случае действие прибора происходит с включения и выключения в различные временные промежутки и т. д. до времени прекращения подачи питания.
  4. Циклическое действие с задержкой срабатывания, отчет действия реле начинается с задержки включения прибора на время с последующим циклическим периодом срабатывания и до прекращения подачи питания.

Рис. № 3. Многофункциональное цифровое реле времени FINDER

Контакты современного электронного реле рассчитаны на ток 8 – 10 А и могут выдержать мощность от 250 Вт, на которую рассчитано энергосберегающее освещение и до 2 кВт активной нагрузки обогревателя. Электронное реле времени может выдержать работу 0,5 кВт двигателя, включает в действие катушки контакторов на 325 ВА, может поддерживать работу безиндуктивной нагрузки постоянного тока от 0,35 А при 24 В и 0,18 А при напряжении 230 В.

Рис №4. Многофункциональное реле АН3-NB, внешний вид.

Для обеспечения стабильной работы реле и увеличения ресурса многие устройства комплектуются трансформаторным блоком питания.

Рис. №5. Трансформаторный блок питания многофункционального реле АН3-N.

Самодельное реле времени 12в

Рис. №6. Простейшее реле времени 12 В схема подключения.

Подобное реле времени 12 В можно сделать своими руками. Реализация подобной схемы этого прибора не требует использования дорогостоящих деталей. Действие реле строится на принципе определения времени заряда и находится, как произведение величины сопротивления электрической цепи, на емкость конденсатора, который, в свою очередь, должен быть полностью заряжен.

В первую очередь на схему подается питание от источника, следующий шаг подключение с использованием резисторов и транзисторов – конденсатора. После открытия заряда наблюдается падение величины напряжения на 1 резисторе, это происходит вследствие эмиттерного тока, который проходит через него в результате падения напряжения откроется второй транзистор, реле начнет работать, замыкание контактов подает питание на светодиод. Резистор, закрепленный за светодиодом, служит для ограничения ток нагрузки.

С увеличением заряда происходит повышение значения напряжения конденсатора, а также снижение зарядного и эмиттерного тока, одновременно с этим действием наблюдается падение величины напряжения в резисторе. Величина зарядного тока конденсатора уменьшится до величины, приводящей к закрытию конденсатора, а впоследствии и транзистора, происходит опускание реле и прекращается работа светодиода. Для следующего запуска реле требуется повторно нажать пусковую кнопку на приборе, чтобы осуществить полную разрядку конденсатора.

Подбор емкости конденсатора и выбор величины сопротивления резистора способствуют выбору необходимого временного промежутка.

Благодаря небольшой стоимости простейшего набора деталей достаточно просто решить вопрос как сделать реле времени 12в своими руками.

Рис. №7. Самодельное реле задержки времени включения 12в, внешний вид.

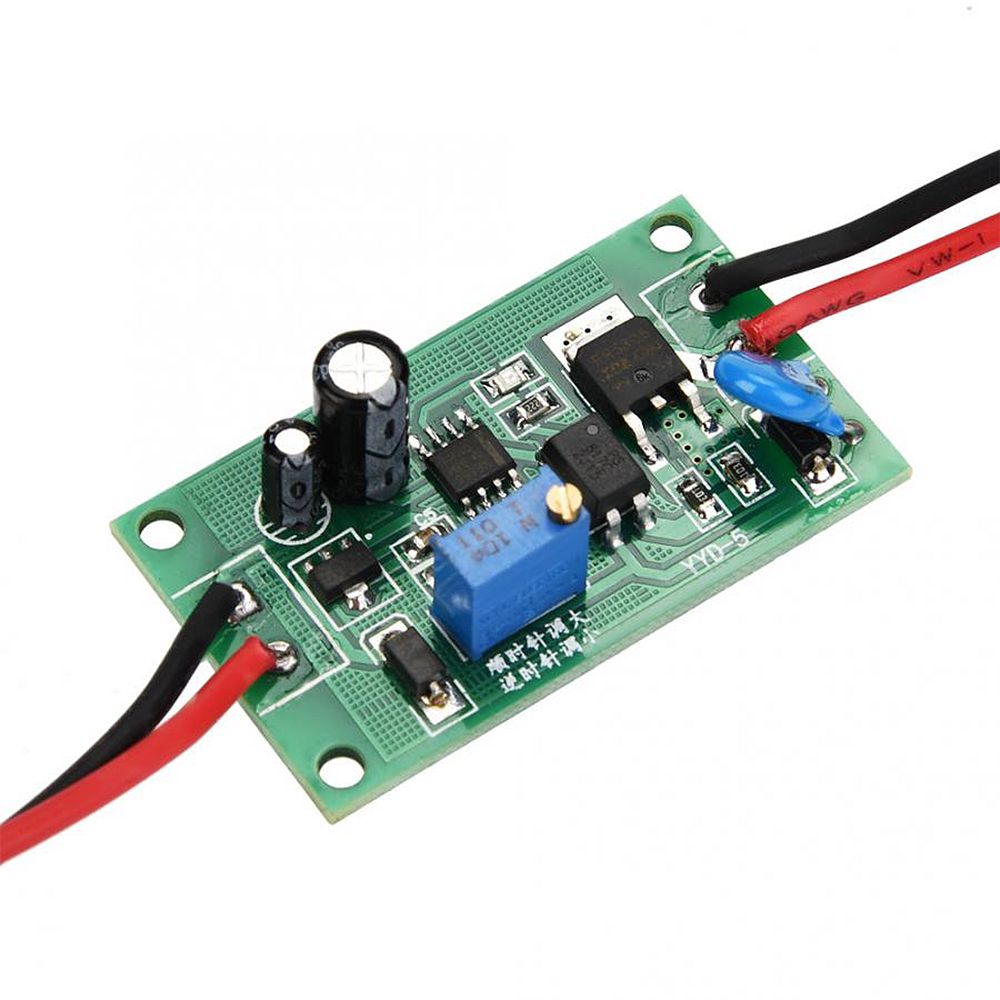

Реле задержки включения или выключения на 12 V (Видео в описании)

Реле задержки включения или выключения может включать или выключать нагрузку с задержкой, которую вы задаете.

Время задержки можно задать  от 0.1 секунды до 60 минут.

Питание 12В постоянного тока. Выход сухой перекидной контакт, т.е. может коммутировать нагрузку напряжением отличным от 12В . Данное реле задержки выключения максимально может коммутировать нагрузку 10 ампер при 220В переменного тока и 10 ампер при 30В постоянного тока. Для долговременной работы максимальную нагрузку не включайте.

 Время задержки регулируется при помощи резистора и при помощи контактов S 4 S 1 и  S 2 . Поворачивая резистор по часовой стрелке мы увеличиваем время задержки, а поворачивая против уменьшаем время задержки.

На таблице видно, как, меняя положение перемычек, можно менять время задержки.

Если данное реле задержки включения или выключения  вам не походит по параметрам, обратите внимание на универсальное реле времени РВУ 16     (видео обзор разовых  программ)

или Реле задержки 12V включения или выключения 0.1 – 999секунд
  •  Диапазон интервалов от 1 секунды и до 60 минут
  •  Входное напряжение: DC12V
  •  Рабочий ток: 12mA
  •  Максимальная потребляемая мощность: 42mA
  •  Разъем  S6, задержка выключения
  •  Разьем  S7, задержка включения
  •  Регулировка задержки потенциометра по часовой стрелке
  •  Размер: 5.5*3 см/2.16*1.18 “

График работы

Понедельник 08:00 — 17:00
Вторник 08:00 — 17:00
Среда 08:00 — 17:00
Четверг 08:00 — 17:00
Пятница 08:00 — 17:00
Суббота 08:00 — 15:00
Воскресенье 10:00 — 15:00

Доставка

Адресная доставка осуществляется курьером новой почты

Новая почта
Доставка товаров по Украине осуществляется на отделение “Нова пошта” в вашем городе по тарифам перевозчика. Убедительная просьба проверять комплектность и целостность товара в момент получения заказа.

Наложенный платеж “Новая почта” Забирайте в отделении.
20 грн +2% комиссии
Доставка товаров по Украине осуществляется на отделение “Нова пошта” в вашем городе по тарифам перевозчика.

Доставка “Укрпошта”
Отправка только после оплаты. “наложенным платеж”, “післяплата” с укрпочтой не работаем

Самовывоз (Днепр)
В рабочие дни с 9-00 до 15-00 (с понедельника по пятницу).
В субботу с 9-00 до 13-00

Бесплатная доставка
Внимание! Бесплатно доставляются товары, на странице которых присутствует графический информер о бесплатной доставке.

Justin
Доставка товаров по Украине осуществляется на отделениях Justin
в вашем городе по тарифам перевозчика.

Формы оплаты

Оплата онлайн* (LIQPAY) (WayForPay)
Картами Visa, Mastercard любого банка,
в том числе Приват Банк и MonoBank

Оплата на карточку Приват Банк и Mono Bank
(реквизиты придут в СМС сообщении)

Наличный расчет
при самовывозе в пункте выдачи товара.

Наложенным платежом
На отделении Новой Почты
при получении груза сумма доставки составит:
Сумма доставки+ 20 грн +2% комиссии
На некоторые виды товаров (кабель, провод – отрезная продукция, или товары некратные упаковкам) действует только предварительная оплата.

Безналичный расчет НДС
(По запросу) Цена товара оговаривается отдельно
от представленной на сайте,

*перед оплатой картой рекомендуем уточнить у менеджера наличие необходимого количества на складе.

Условия возврата

Компания осуществляет возврат и обмен товара надлежащего качества в соответствии с требованиями законодательства, согласно Закону «О защите прав потребителей». (ссылка https://zakon.rada.gov.ua/laws/show/1023-12#Text)

1.Будьте внимательны при выборе необходимого метража
*Согласно закону, возврату не подлежит: весовой, отрезной, мерный товар.
2.Порядок возврата
Покупатель имеет право на обмен товара надлежащего качества на аналогичный, в течение 14 дней с момента получения.
Пересылка товара на возврат, обмен или гарантийный ремонт осуществляется за счёт покупателя

Обмен товара надлежащего качества производится, если он не использовался и если сохранен его товарный вид, потребительские свойства, пломбы, ярлыки, защитные пленки, если таковые предусмотрены производителем, а также сохранена целостность упаковки всех комплектующих и ее надлежащий вид.

3. Обратная доставка товаров осуществляется за счет покупателя.

4.Условия гарантийного обслуживания товаров.

Гарантия, на товар, распространяется по номеру заказа, присвоенному при оформлении.
Информация на каждый гарантийный, пост гарантийный случай и обмен принимаются нами в виде письма на наш электронный адрес, указанный на главной странице сайта.
В телефонном режиме данная информация НЕ принимается. При оформлении письма, на гарантийный, пост гарантийный случаи или обмен, упоминание номер заказа ОБЯЗАТЕЛЬНО!
При необоснованном обращении c целью гарантийного ремонта, покупателю может быть выставлен счет за диагностику неисправности и за обратную доставку товара. Необоснованным считается обращение по устранению неисправностей в работе изделий, не потребовавших замены или ремонта комплектующих, а также в случаях признанных не гарантийными.

При появлении претензий к работоспособности товара в гарантийный срок, покупатель обязан, в первую очередь, информировать администрацию сайта, отправив сообщение администрации с описанием проблемы, в электронном письме по адресу: [email protected]

5.Возврат средств:
при наличной форме оплаты в пункте самовывоза – в течении 10 – 30 минут,
при оплате VISA/ MasterCard с момента возврата товара в магазин – в течении 24 часов, или не позднее 7 дней.

Мы выбираем для Вас только проверенных производителей качественного товара.
Весь представленный ассортимент товара на сайте проходит строгий контроль качества.
Мы всегда реагируем на отзывы и рекомендации наших покупателей.
Перед эксплуатацией внимательно ознакомьтесь с инструкцией!
Гарантия предоставляется на срок от 2-х недель до 36 месяцев в зависимости от сервисной политики производителя.
Срок гарантии указан в описании каждого товара на нашем сайте.
Обмен/возврат товара в течение 14 дней
Условия возврата : возврат товара в течение 14 дней за счет покупателя

Перед эксплуатацией внимательно ознакомьтесь с инструкцией!
Подтверждением гарантийных обязательств служит гарантийный талон производителя ПОРЯДОК ДЕЙСТВИЙ ПРИ ОБМЕНЕ И ВОЗВРАТЕ ТОВАРА
1.Товар с полной комплектацией
2. Гарантийный талон
3. Документ подтверждающий оплату и пересылку товара.
Обмен и возврат осуществляется за счет покупателя в течение 14 дней со дня продажи при условии сохранении товарного вида купленного оборудования, упаковки, и наличии документов, подтверждающих факт покупки.
В каких случаях гарантия не предоставляется: – нарушена сохранность гарантийных пломб, упаковки, нет полной комплектации, включая инструкцию – есть механические или иные повреждения, которые возникли вследствие умышленных или неосторожных действий покупателя или третьих лиц – нарушены правила использования, изложенные в эксплуатационных документах – было произведено несанкционированное вскрытие, ремонт или изменены внутренние коммуникации и компоненты товара, изменена конструкция или схемы товара.
Гарантийные обязательства не распространяются на следующие неисправности: – естественный износ или исчерпание ресурса – случайные повреждения, причиненные клиентом или повреждения, возникшие вследствие небрежного отношения или использования (воздействие жидкости, запыленности, попадание внутрь корпуса посторонних предметов ) – повреждения в результате стихийных бедствий (природных явлений) – повреждения, вызванные аварийным повышением или понижением напряжения в электросети или неправильным подключением к электросети – повреждения, вызванные дефектами системы, в которой использовался данный товар, или возникшие в результате соединения и подключения товара к другим изделиям – повреждения, вызванные использованием товара не по назначению или с нарушением правил эксплуатации
Согласно Закону «О защите прав потребителей» (ссылка https://zakon.rada.gov.ua/laws/show/1023-12#Text), компания может отказать потребителю в обмене и возврате товаров надлежащего качества, если они относятся к категориям, указанным в действующем Перечне непродовольственных товаров надлежащего качества, не подлежащих возврату и обмену. (ссылка https://zakon.rada.gov.ua/laws/show/172-94-%D0%BF#Text )

Адрес и контакты

Адрес :
Украина
Днепропетровская область
г. Днепр
прос. Пушкина, 77
Забрать оформленный заказ возможно уже через 20 минут
(при наличии товара на складе)
с 8-30 до 15-00 в будние дни
с 9-00 до 14-00 в субботу
В воскресенье пункт выдачи не работает.
Забрать заказ можно по предварительному
согласованию в телефонном режиме
( товар предварительно со склада доставляется в пункт выдачи).

Контакты :
Viber +380952304818 МТС
Viber +380675633284 Киевстар
Email [email protected]
Сайт https://elekmag.com.ua/

Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.

Простая схема реле времени – временная задержка включения или выключения нагрузки на полевом транзисторе

Вашему вниманию предлагаю рассмотреть простую схему временной задержки включения или выключения электрической нагрузки, собранной на полевом транзисторе. Данная схема реле времени полностью работоспособна. Начинает нормально функционировать сразу после своей сборки. Каких-то особых настроек и наладок не требует. Питается данная схема реле времени от постоянного напряжения 12 вольт. Минимальное напряжение питания может быть не менее 5 вольт (это ограничено самим полевым транзистором). Если схему нужно питать от напряжения более 18 вольт, то параллельно затвору и истоку полевого транзистора нужно поставить защитный стабилитрон (12-18 вольт).

Изначально на электромагнитное реле напряжение не подается (во время отсчета времени). Отсчет времени начинается сразу после подачи на схему напряжения питания. Реле включается только после прохождения заданного времени, которое подбирается резистором R1 и конденсатором C1. То есть, допустим мы хотим, чтобы электрическая лампочка 230 вольт включалась не сразу, а спустя допустим 5 секунд. Мы на электромагнитном реле задействуем нормально разомкнутые контакты (те, что изначально разомкнуты). Эти контакты реле мы подключаем в разрыв цепи между питанием 230 вольт и самой лампочкой.

Для питания самой схемы реле времени нам еще понадобиться любой маломощный блок питания на 12 вольт (хотя может подойти даже самая обычная телефонная зарядка на 5 вольт). В итоге общая схема подключения реле времени к нагрузке и сетевому напряжению будет иметь следующий вид.

Новичкам стоит учесть, что максимальный ток электрической нагрузки, которую вы планируете подключать к данному реле времени, ограничен максимально допустимым током самого реле (его контактов). У обычный, маломощных реле максимально допустимый ток для контактов равен где-то до 10 ампер. Естественно, в схему реле времени можно поставить и более мощное реле, но при этом уже также увеличивается и ток потребления самим реле времени. И тут важно учесть, что ток катушки реле не должен превышать максимально допустимый ток канала сток-исток полевого транзистора. Это значит, что при использовании мощных реле в схему реле времени нужно поставить более мощный полевик.

Теперь давайте разберемся с работой этой схемы временной задержки включения или выключения электрической нагрузки. Для начала стоит сказать о специфике работы полевого МОП транзистора с индуцированным каналом. В изначальном состоянии (когда на управляющие выводы не подается напряжение) полевой транзистор такого типа через силовой канал сток-исток ток не пропускает. То есть, транзистор полностью закрыт. Чтобы полевой транзистор открылся нужно чтобы между затвором и истоком появилось постоянное напряжение величиной не менее 4 вольт. Причем в случае N-канальных транзисторов на затвор должен подаваться плюс, а на исток минус.

Как видно из схемы электромагнитное реле включено последовательно с полевым транзистором VT1. Полевик выполняет роль ключа, который включает или выключает реле. На входе полевого транзистора стоит RC цепочка, которая и задает время срабатывания данного реле времени. При подачи напряжения на схему ток через подстроечный резистор R1 постепенно начинает заряжать конденсатор C1. Изначально конденсатор C1 полностью разряженный, и на его выводах напряжение равно нулю. Но постепенно происходит заряд этого конденсатора, напряжение на его выводах постепенно увеличивается. И как только это напряжение достигнет порога открытия полевого транзистора, то полевик открывается и включает электромагнитное реле, следовательно, нагрузка также будет включена.

Вот и получается, что пока конденсатор заряжается от нуля до значения где-то 4 вольта, это и будет соответствовать тому времени задержки включения нагрузки, которое имеется у данного реле времени. Чем больше будет емкость конденсатора C1, тем дольше будет он заряжаться, и тем больше будет задержка до момента включения. Время выдержки также зависит и от резистора R1. Чем больше будет его сопротивление, тем больше будет и задержка. Стоит учесть, что если мы изменим величину питания схемы реле времени, то время выдержки также изменится, и нужно для нового напряжения питания подбирать новое значение временной задержки.

Диод VD1, стоящий параллельно катушки реле, является защитным. Как известно при снятии напряжения с любой катушки на ее концах образуется ЭДС самоиндукции. Длительность этого всплеска невелика, но вот величина может превышать напряжение питания схемы в несколько раз. Причем этот всплеск имеет противоположную полярность. Следовательно при выключении реле есть большая вероятность, что полевой транзистор может пробиться из-за чрезмерного обратного напряжения. Чтобы нейтрализовать этот всплеск ЭДС самоиндукции ставиться параллельно катушке реле защитный диод с обратным подключением.

Когда конденсатор заряжен до напряжения открытия полевого транзистора, то при повторном запуске реле времени электромагнитное реле может сразу включиться без временной задержки. Чтобы такого не происходило в схеме добавлены еще два элемента VD2 и R2. После отключения схемы от питания имеющийся электрический заряд на конденсаторе через диод VD2 полностью разряжается через резистор R2. Это позволяет полностью разряжать конденсатор для нового цикла временной задержки. Так что как видно схема простая и принцип действия ее также прост.

Видео по этой теме:

Компактное реле времени с регулируемой задержкой включения 12 В

Реле времени с регулируемой задержкой включения 12 В А Индивидуальное время задержки (см. ниже) S1 1.022.112.xxЕ + Список котировок
Реле времени с регулируемой задержкой включения 12 В С Индивидуальное время задержки (см. ниже) S2 1. ​022.​110.​xxЕ + Список котировок
Реле времени с регулируемой задержкой включения 12 В А Интервал времени: 0,5 — 5 секунд S1 1.022.112.01Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В А Интервал времени: 1–30 секунд S1 1. 022.112.02Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В А Интервал времени: 0,5 — 60 секунд S1 1.022.112.03Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В А Интервал времени: 30 — 900 секунд S1 1. 022.112.04Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В А Интервал времени: 0,5 — 4000 секунд S1 1.022.112.05Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В С Интервал времени: 0,5 — 5 секунд S2 1. 022.110.01Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В С Интервал времени: 1–30 секунд S2 1.022.110.02Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В С Интервал времени: 0,5 — 60 секунд S2 1. 022.110.03Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В С Интервал времени: 30 — 900 секунд S2 1.022.110.04Э + Список котировок
Реле времени с регулируемой задержкой включения 12 В С Интервал времени: 0,5 — 4000 секунд S2 1. 022.110.05Э + Список котировок

Реле задержки времени | Таймеры задержки включения и задержки выключения

Реле задержки времени



Реле задержки времени — это детали, которые активируют множество приборов, механизмов и оборудования. Некоторые из приложений включают в себя:

  • автомобили
  • вентиляторы печи
  • конвейерные ленты
  • дозирующее оборудование
  • системы оповещения

Реле времени имеют встроенную функцию задержки времени.Запускаемые различными способами, реле задержки времени минимизируют энергию, используемую для запуска крупного промышленного оборудования, или могут включать и выключать выключатели освещения.

Реле задержки времени

также могут гарантировать, что различные части машины запускаются отдельно в заданное время, например:

Производство Реле времени задержки

могут управлять нагрузками или производственными процессами разными способами. Пример: реле задержки времени может обеспечить перемещение предметов с одного конвейера на другой, чтобы предотвратить скопление.



Безопасность

В качестве примера применения в целях обеспечения безопасности печам требуется вентиляция, чтобы избавиться от дыма и избежать возможности взрыва. Реле задержки времени обеспечивает запланированное окно для удаления вредных газов из камеры.

Как правило, реле задержки времени срабатывает либо при размыкании или замыкании цепи, либо при подаче входного тока. Триггерным сигналом может быть либо переключатель управления с сухими контактами, такой как поплавковый выключатель, концевой выключатель или кнопка; или с напряжением.

Функции реле времени

Тип используемого реле задержки времени зависит от настройки системы. Таймеры с задержкой включения и выключения представляют собой наиболее широко используемые реле задержки времени. Другие типы включают таймеры с интервалом при срабатывании, мигалки и таймеры повторного цикла.

Таймеры с задержкой включения

Нормально разомкнутые таймеры с задержкой включения начинают отсчет времени при подаче входного напряжения (мощности). Выход активируется в конце задержки. Входное напряжение должно быть отключено, чтобы обесточить выход и сбросить реле задержки времени.

Также называемые таймерами с задержкой срабатывания, они часто используются для:

  • Электродвигатели вентиляторов для задержки работы на определенный период времени после включения газового, электрического или масляного нагревателя.
  • Смещенное время пуска для нескольких компрессоров или двигателей, которые активируются главным выключателем. Это позволяет избежать чрезмерных импульсных токов в линии электропередачи.
  • Охранная и охранная сигнализация,
  • Предупреждения об открытой двери,
  • Последовательность подачи питания,
  • Элементы управления розжигом печи и
  • Элементы управления вентилятором.

Таймеры задержки выключения

Таймеры задержки выключения готовы принять запуск при подаче входного напряжения. Выход активируется с помощью триггера, который необходимо снять, чтобы запустилась временная задержка. Выход обесточивается в конце периода задержки. Если триггер применяется во время задержки, он сбрасывается.

Таймеры задержки выключения могут использоваться в:

  • Системы кондиционирования воздуха для поддержания работы двигателя вентилятора в течение определенного периода времени после того, как термостат выключил охлаждающий компрессор.
  • Включение электрических устройств и двигателей в течение определенного времени, таких как монетные сушилки в коммерческих прачечных.
  • Управление газовым клапаном,
  • Контроль телефонных цепей и
  • Управление дверью лифта.

Интервал работы

Также называемые однократными таймерами, выход интервальных таймеров уже находится под напряжением, и отсчет времени начинается при подаче входного напряжения. Выход обесточивается по истечении периода задержки.Входное напряжение должно быть снято, чтобы можно было сбросить реле задержки времени.

Реле задержки времени включения могут использоваться для:

  • Ряд общих и сложных промышленных и коммерческих приложений,
  • Системы охранной сигнализации
  • Электросварочные аппараты,
  • Предупреждения об автомобильных ремнях безопасности,
  • Дозирующее оборудование и
  • Насосные станции.

Мигалки

При подаче входного напряжения на мигалку контакты включаются и обесточиваются друг за другом.Продолжительность рабочего и внециклового циклов одинакова. Таймер сбрасывается путем отключения напряжения и повторной его подачи. Мигающие таймеры обычно используются с:

  • Системы сигнализации
  • Световые индикаторы
  • Системы сигнальных ламп

Повторить цикл

Таймеры повторного цикла имеют два элемента управления, поэтому циклы регулируются независимо друг от друга. Эти циклы будут непрерывно повторяться до тех пор, пока на реле задержки времени подается напряжение.Некоторые таймеры повторного цикла сначала запускают таймер выключения, в то время как другие начинают с таймера включения. Например, их можно использовать в сочетании друг с другом для включения и выключения ламп.

Обратитесь в компанию Amperite, чтобы узнать о требованиях к вашему реле времени

Свяжитесь с нами, чтобы решить, какое реле идеально подходит для вашего приложения!

Цепь задержки выключения | Timers.Shop

Ниже приведены примеры использования таймеров из реальной жизни.1. Схема самоблокировки предназначена для использования кнопки для подачи питания на нагрузку.При нажатии кнопки питание подается на нагрузку и на реле. Реле закорачивает клеммы 30 и 87, обеспечивая постоянную подачу питания на ток, даже если кнопка отпущена (самоблокировка). По истечении тайм-аута таймер отключает питание реле, которое отключает питание таймера. Эта схема не потребляет энергии в выключенном состоянии. Отлично подходит для приложений с батарейным питанием. Таймер настроен на функцию № 2 и триггер № 1 (отключен).


2. Схема самоблокировки предназначена для включения питания нагрузки с помощью кнопки.Питание на таймер подается постоянно. При нажатии кнопки триггерный провод подключается к земле и запускает функцию задержки включения, подавая питание на выход в течение определенного периода времени. По истечении тайм-аута таймер отключает питание. Таймер настроен на функцию №2 и триггер №4.

Триггер также можно изменить так, чтобы он подключался к +12 В, а не к земле. В этом случае измените программирование триггера на #2.


3. Другой вариант самоблокирующегося контура с управлением от внешнего источника, например провода зажигания автомобиля. Таймер настроен на функцию №13 и триггер №1. Схема не потребляет энергии в выключенном состоянии. Если небольшой ток в режиме ожидания не является проблемой, снимите реле.


4. Задержка выключения по времени Самоблокирующаяся схема с нулевым потреблением тока в выключенном состоянии. Таймер настроен на функцию №12 и триггер №2.


5. Увеличение времени напряжения и тока с помощью реле.


6. Функция №21. Сброс времени одиночного выстрела и удержание триггера.Одним из приложений является создание управления освещением, где кнопка используется для включения света. Свет будет гореть до тех пор, пока не истечет установленное время. Нажатие кнопки при включенном свете сбрасывает тайм-аут. Удерживание кнопки либо сбрасывает тайм-аут (если он не истек), либо индикатор будет гореть до тех пор, пока кнопка не будет отпущена.


7. Таймер можно использовать для усиления выходного сигнала другого сигнала или провода управления. Выход таймера будет имитировать логическое состояние триггерного провода.Выход также можно изменить, чтобы обеспечить выходной сигнал, противоположный управляющему сигналу.


8. Таймер можно использовать для создания кнопочного интерфейса. Например, эту конфигурацию можно использовать для добавления управления освещением кузова грузовика. При нажатии кнопки таймер подает питание на выход в течение заданного времени, а затем отключается. Повторное нажатие кнопки выключит выход. Время ожидания также может быть установлено на неопределенный срок. Функция №23 и №24.


9.Если вам нужно изменить полярность двигателя, вы можете использовать схему, как показано ниже. Допустим, вам нужно, чтобы двигатель вращался в одном направлении, когда спусковой крючок применяется в течение t1 времени, и вращался в противоположном направлении, когда спусковой крючок снимается. Настройте таймер на функцию № 25 и установите триггер на № 2. Триггер подключен к двухполюсному двухканальному реле (DPDT), которое используется для изменения полярности напряжения, подаваемого на двигатель, а таймер используется для подачи питания на величины t1 и t2.При подаче триггерного напряжения реле переключает полярность, а таймер генерирует импульс мощности. При снятии триггерного напряжения полярность переключается, и таймер снова формирует импульс мощности. Если триггерного напряжения недостаточно для переключения реле, вы можете добавить еще один таймер с функцией № 22, чтобы усилить триггерный сигнал и управлять реле. 10. Таймер можно настроить как модуль отмены дневного света (RDL). Модуль отмены RDL временно выключает ходовые огни при включении указателя поворота.Когда сигнал поворота таймера выключен, таймер подает постоянную мощность на RDL, как только таймер определяет цикличность сигнала поворота, он отключает выход до тех пор, пока сигнал поворота снова не выключится. Настройте таймер на функцию № 13 и установите триггер на № 2, а выход на обратный. Загрузите документ об отмене бегущих огней здесь. 11. Вы можете использовать таймер на 5 ампер или 10 ампер, чтобы создать таймер задержки выключения. Например, вы хотите, чтобы автомобильный GPS-навигатор или камера заднего вида включались при первом включении зажигания и продолжали работать в течение 30 минут после выключения зажигания.Настройте таймер на функцию № 12 и установите триггер на № 2. Триггер соединен с проводом зажигания. Когда зажигание получает питание, выход таймера включается. И когда напряжение зажигания падает до 0 В, таймер начинает обратный отсчет и переключает выход через заданное количество времени. 12. Таймер можно использовать для управления освещением с такими эффектами, как плавный запуск и затемнение. Просто настройте режим вывода таймера на постепенный вывод и создайте плавный запуск и эффекты затемнения.


13. Многие пользователи автодомов добавляют дополнительные камеры, добавляя их к каждому боковому зеркалу.Возникает вопрос, как их активировать с помощью циклических поворотников. Конфигурация аналогична конфигурации отмены дневного света в примере 10 выше, но вам понадобится один таймер для левой камеры и второй для правой камеры. Настройте каждый таймер на функцию № 13 и триггер № 2. Установите t1 как минимум на 1 секунду. Или установите, например, 5 секунд, если вы хотите, чтобы камера оставалась включенной в течение 5 секунд после отключения сигнала поворота. Красный провод таймера необходимо подключить к 12 В (зажигание), а синий провод подключить к указателю поворота. Как только таймер определяет, что сигнал поворота включен, он активирует выход (желтый провод). Каждый цикл сигнала поворота сбрасывает время ожидания. Подключите желтый провод таймера к проводу активации камеры на дисплее. Если вход выбора дисплея необходимо активировать по земле, вы можете приобрести адаптер Sink, который мы продаем, ИЛИ вы можете изменить выход таймера. Таким образом, без указателя поворота на выходе таймера будет 12 В, а при включенном указателе поворота выход не будет под напряжением. Если плавающего провода недостаточно для активации входа выбора дисплея, подключите небольшой резистор (около 1 кОм) между проводом активации и землей.Резистор будет обеспечивать притяжение к земле, чтобы активировать вход выбора камеры на мониторе.

Реле времени задержки | Fuji Electric FA Components & Systems Co., Ltd.

Информация о новых продуктах

Информация об изменениях продукта

Отображается информация о модификации продукта за последний месяц. Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. д.

Поиск снятой с производства продукции

Отображается информация о последних пяти предметах, производство которых прекращено. Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. д.

Информационное письмо FUJI ED & C TIMES

Распределение низкого напряжения

С ускорением глобализации на рынке оборудования для приема и распределения электроэнергии мы предлагаем различные устройства для приема и распределения электроэнергии, которые можно использовать на трансграничных рынках благодаря нашему широкому ассортименту продукции, соответствующей основным мировым стандартам.

Блок управления двигателем

Благодаря слиянию компаний Fuji Electric FA Components & Systems, занимающей самую большую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, занимающей самую большую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как производитель № 1 в мире.

Управление

Мы удовлетворим потребности наших клиентов за счет добавления широкого спектра устройств управления и индикации и датчиков, отвечающих мировым стандартам, а также предоставления комплексных решений, таких как реле и реле задержки времени.

Распределение среднего напряжения

Мы удовлетворяем потребности наших клиентов высоконадежной продукцией и различными типами аппаратов среднего напряжения, которые поддерживают новейшие сложные системы приема и распределения электроэнергии, включая наш вакуумный выключатель среднего напряжения, обеспечивающий безопасность электрооборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты высоковольтной электроэнергии до управления потреблением низковольтной энергии.

Чебек I-39 | Релейный модуль таймера задержки выключения 12 В пост. тока, от 2 до 45 минут

Питание 12 В пост. тока от 2 до 45 минут Модуль таймера «Отключение» или «Выключение» или «Мгновенное включение и удержание, отложенное выключение» с релейным выходом, рассчитанным на сеть .

Таймер активируется с помощью пускового входа (например, с помощью кнопки или замыкания контактов реле).При активации реле включается, но обратный отсчет задержки, установленный пользователем, НЕ начинается. Это состояние сохраняется, пока присутствует триггерный сигнал. Потеря триггерного сигнала запускает обратный отсчет задержки. Реле срабатывает в конце периода задержки, и таймер возвращается в состояние ожидания.

Если в любой момент во время обратного отсчета задержки получен новый входной сигнал Пуск, реле будет удерживаться до тех пор, пока присутствует триггерный вход. При потере входа «Старт» отсчет времени задержки возобновляется на установленный полный период времени, по истечении которого реле выключается.Затем устройство возвращается в исходное состояние ожидания.

Период задержки регулируется от 2 до 45 минут с помощью встроенных потенциометров (штыревые контакты позволяют при необходимости использовать внешние потенциометры, поставляемые пользователем).

Области применения: Позволяет насосу или вентилятору оставаться включенным некоторое время после того, как датчик обнаружит заданный уровень, для предотвращения циклов.

Характеристики
  • Нормально разомкнутые, размыкающие, контактные релейные выходы (Relay FAQ)
  • Настраиваемое пользователем время задержки
  • Простая активация замыкания контактов
  • Светодиодный индикатор активности
  • Защита от обратной полярности
  • Винтовые клеммы для всех соединений
  • Напряжение питания 12 В пост. 446UK с разъемом 777.001UK
    потребление тока ~ 50 мА ~ 50 мА 1 х SPDT RELAY 1 х SPDT RELAY
    Максимальная вывод
    нагрузка (резистивный)
    до 240Вак или 28 ВДЦ @ 5 emps max. (Реле datasheet)
    реле соединений NO, NC, C (FAQ реле)
    Размеры (WXDXH) ~ 44 x 70001 ~ 44 x 7619 ~ 44 x 7619 Формат продукта ПРЕДВАРИТЕЛЬНО СОБРАННЫЙ электронный модуль Информация о формате продукта

    DC 12V Реле таймера задержки с бесконечным циклом ON OFF Switch Loop Module со светодиодным дисплеем, Выходная мощность: DC 5V~30V представляет собой модуль таймера задержки цикла со светодиодным дисплеем.Модуль использует MCU в качестве основного чипа, поэтому он имеет высокую точность таймера и надежную работу. Его рабочее напряжение составляет 12 В постоянного тока, а рабочий ток — 50 мА. Вы можете использовать его для управления возвратно-поступательным движением или повторным включением и выключением питания для испытаний оборудования и продуктов на выгорание.

    Кроме того, он может широко использоваться в оборудовании с таймером, повторяющихся схемах испытаний и насосах прерывистого действия для аквариумов.

    Спецификация:
    • Выходная мощность: DC 5V~30V, AC 220V 10A
    • Статический ток: 20mA
    • Рабочий ток: 50mA
    • Рабочее напряжение: 12V:
    • Сигнал срабатывания: напряжение высокого уровня 4–20 В
    • Срок службы: 100 000 раз
    • Рабочая температура: -40 ~ 85℃

    Особенности:
      90от 1 секунды (мин.) до 999 минут (макс.) с плавной регулировкой.
    • Принятие MCU в качестве основного чипа, высокая точность таймера и надежная работа.
    • Циклический режим: подключение на определенный период времени и отключение на определенный период времени, бесконечный цикл.
    • Широкий диапазон времени для удовлетворения ваших общих потребностей в использовании, как время включения, так и время отключения регулируются.
    • Может использоваться для управления возвратно-поступательным движением или повторяющимся включением и выключением питания для испытаний оборудования и продуктов на приработку.
    • Подходит для оборудования с таймером, схемы повторяющихся испытаний и насоса прерывистого действия для аквариума.

    Функция:
    • Сигнал запуска реле всасывания, время истекло реле отключения, в период задержки.
    • A: Снова недействительный запуск, B: Повторный запуск пересчета, C: Время завершения сброса реле повторного запуска
    • Время начала срабатывания сигнала равно T1. Когда время истекло, время выключения (сброса) реле T1 и T2 регулируется.
    • Переработка: включение T1, отключение T2, бесконечный цикл. Время T1 и T2 регулируется.
    • Сигнал, реле всасывания, сохранение всасывания, исчезновение сигнала, время начала, время истекло, отключение реле, в период задержки, повторная подача сигнала, отмена задержки, исчезновение сигнала, пересчет.

    Настройка времени:

    Цикл K1 включает 6 шагов. Шаги 1,2,3 устанавливают время «ВКЛ.», шаги 4,5,6 устанавливают время «ВЫКЛ.».

    • Нажмите K1, начнет мигать первая цифра, нажмите K2, чтобы изменить число
    • Нажмите K1, начнет мигать вторая цифра, нажмите K2, чтобы изменить число
    • Нажмите K1, начнет мигать третья цифра, нажмите K2, чтобы изменить число
    • Нажмите K1, начнет мигать первая цифра, нажмите K2, чтобы изменить номер
    • Нажмите K1, начнет мигать вторая цифра, нажмите K2, чтобы изменить номер
    • Нажмите K1, начнет мигать третья цифра, нажмите K2, чтобы изменить номер
    • Нажмите K1, пока дисплей не перестанет мигать, затем нажмите K2, чтобы изменить десятичную точку, чтобы выбрать временной диапазон.Третья десятичная точка указывает от 0 до 999 минут, вторая десятичная точка указывает от 0 до 99,9 секунд. Без десятичной точки указывается от 0 до 999 секунд.
    • Длительное нажатие K2 может включать/выключать дисплей.

    В пакет включено:

    1 x DC 12V Реле таймера с бесконечной задержкой цикла ON OFF Switch Loop Module со светодиодным дисплеем

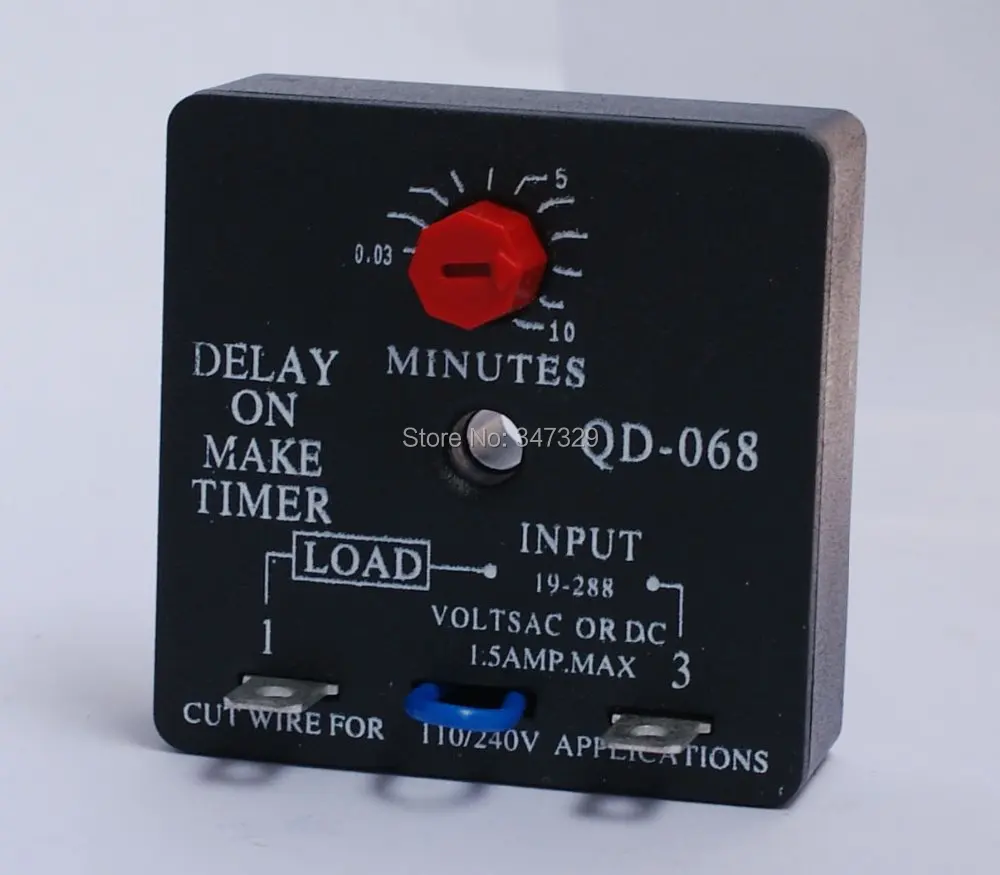

    Реле задержки вентилятора. TDR имеет 4-секундную задержку перед подачей питания на двигатель вентилятора и 2-минутный период охлаждения в конце цикла нагрева перед отключением питания от двигателя вентилятора.Дополнительная информация. kojobomb, 21 сентября 2021 г., 13:52 #1 Найдите множество отличных новых и подержанных вариантов и получите лучшие предложения на 2 X Honeywell ST82D1004 Fan Manager Time Delay Relay по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Задержка/реле времени вентилятора. Goodman/Amana B1370738 — Реле задержки времени OEM Запасная часть на HvacPartsShop. kojobomb, 21 сентября 2021 г., 13:52 № 1 РЕЛЕ ЗАДЕРЖКИ ВРЕМЕНИ. Пожалуйста, напишите по адресу [email protected] Это НОВОЕ реле времени задержки управления Honeywell «Fan Manager».050520 Мы являемся авторизованным заводом-дистрибьютором основных запчастей для Cadet Manufacturing. Реле задержки вентилятора — это настроенное реле, которое поддерживает работу двигателя вентилятора внутреннего блока, чтобы использовать преимущества этого продолжающегося охлаждения и змеевика, который все еще остается холодным после остановки цикла охлаждения. Эта деталь марки Standard будет поставляться в оригинальной упаковке, как показано на рисунке. Телефон № 205-572-6922 Реле между блоком управления приточно-вытяжной установкой и двигателем вентилятора называется реле вентилятора или теплового реле. Этот TDR имеет 4-секундную задержку перед подачей питания на двигатель вентилятора и 2-минутный период охлаждения в конце нагрева http://www.Замена реле задержки времени и проверка работы. comВ этом видео я разбираю реле с временной задержкой и показываю, как реле работает для управления такими элементами, как двигатели вентилятора. kojobomb, 21 сентября 2021 г., 13:52 # 1 Реле задержки времени от ICM ™ CONTROLS обеспечивает задержку выключения, чтобы позволить вентилятору продолжать работу в системах с принудительной подачей воздуха. Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами до размещения заказа. № по каталогу MARS Series 902 24 В, однополюсный, двухпозиционный, с задержкой по времени, Jard. Schneider Electric/Legacy Relays Реле с задержкой по времени, 15 А, 24 В пост. тока, DPDT, временной диапазон 0.Телефон № 205-572-6922 Закажите Fostoria / Markel / TPI 51135001 Реле задержки вентилятора, 24 В на NorthStock. ЗАДЕРЖКА ВЕНТИЛЯТОРА ПОСЛЕПРОДУВКИ HBOR Недорогая, мощная задержка вентилятора, управление реле циркуляционного вентилятора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Вход • Напряжение: 18–30 В перем. для использования в старых печах, в которых используется стандартная плата воспламенителя 12 В постоянного тока. Cadet Производство нагревателя РЕЛЕ ЗАДЕРЖКИ ВЕНТИЛЯТОРА — 240 ВОЛЬТ. RLY_236146. Посмотреть общедоступный профиль. Он заменяет старые номера деталей, указанные ниже.Реле с задержкой времени имеют схемы таймера, которые контролируют размыкание или замыкание контактов в устройстве, поэтому они могут включать и выключать оборудование в определенное время. Посмотреть детали. Добавить в корзину. Я перекинул красный 24v на зеленый вентилятор. 8 пин. Телефон # 205-572-6922 Вентилятор издает ужасно громкий лязг при отключении питания, когда лопасти еще вращаются, и я хотел бы задержать состояние выключения реле примерно на 3-5 минут. О. Я сделал то же самое с нагревательной спиралью. Артикул: 33244. Артикул № 714477. Реле задержки вентилятора для Buick с турбонаддувом – TTA 1986-1987 и 1989 годов. Реле задержки вентилятора охлаждающей жидкости использовалось на автомобилях Buick с турбонаддувом в 1986 и 1987 годах, а также на GNX и Trans Am с турбонаддувом 1989 года.Используя два диска, расположенные за переключателем, пользователь может отрегулировать вентиляцию. Вентилятор издает ужасно громкий лязг при отключении питания, когда лопасти все еще вращаются, и я хотел бы задержать состояние выключения реле примерно на 3-5 минут. 75″. $52. Это совершенно новое реле вентилятора американского стандарта Trane от производителя оригинального оборудования (OEM) включает в себя печатную плату, номер детали RLY02807 (также номер детали RLY2807, X337010E). 2) заменить реле вентилятора на «задержку выключения» реле — то, что имеет встроенную задержку времени.производитель Стартер потока ITSAV6; Дата начала 2 октября 2006 г .; ИТСАВ6 Это машина моей бабушки! Присоединился 13 ноября 2001 г. Broan-NuTone® вытяжной вентилятор с задержкой выключения настенного управления / таймера, белый. 1). Доверяйте Reliable Parts для всех ваших потребностей в нагревателях, запасных частях и аксессуарах Cadet Manufacturing. Обратите внимание, что он получает питание от предохранителя ecm/sol (pnk/blk), который горячий в режиме Run, а также от предохранителя pwr brk (красный), который всегда горячий. В противном случае, когда контроллер кондиционера запрашивает нагрев или охлаждение, реле включает вентилятор.99 долларов. Твердотельный таймер удаляет путь заземления через несколько минут. Разъем реле быстрого холостого хода двигателя. Масса. РЕЛЕ ЗАДЕРЖКИ ВРЕМЕНИ — Пожалуйста, напишите по адресу [email protected] 00. Это реле отлично подойдет для самых разных вещей, таких как потайные отсеки, сейфы, расширенный дистанционный поворот. У нас есть этот товар! Низкие цены и бесплатная доставка на все запчасти TPI. Спецификация Запросить цену. kojobomb, 21 сентября 2021 г., 13:52 # 1 Реле вентилятора с временной задержкой двигателя вентилятора Trane American Standard RLY2807 RLY02807. Задержка включения (1 с) приводит кондиционированный воздух к заданному комфортному уровню перед включением вентилятора.Реле RLY02807 поставляется в заводской коробке с деталями OEM с инструкциями по установке. Приобретите лучшее реле задержки отключения охлаждающего вентилятора для своего автомобиля, и вы можете разместить заказ онлайн и бесплатно забрать его в местном магазине автозапчастей O’Reilly. На складе: 293. Производитель: Honeywell РЕЛЕ ЗАДЕРЖКИ ВРЕМЕНИ — Пожалуйста, напишите на [email protected] Реле задержки времени и секвенсоры Реле задержки времени и секвенсоры серии Therm-O-Disc типов 12S, 14S и 15S представляют собой проверенные на практике устройства для управления работой нагревательных элементов и/или вентиляторов в электрических печах и тепловых насосах. Оригинальные запчасти Modine. MARS33247 Реле задержки времени вентилятора 24 В — SPDT 1–24 с вкл. / 45–75 выкл. MARS
