HELTUN HE-RS01 Relay Switch Quinto User Manual

HELTUN HE-RS01 Релейный переключатель Quinto

Обзор

Это руководство пользователя для усовершенствованного программируемого релейного переключателя HELTUN HE-RS01 «Quinto» (т.е. пятиканального). Он разработан для установки в стандартные круглые, квадратные или прямоугольные электрические распределительные коробки, устанавливаемые за существующим переключателем в стене или внутри панели автоматического выключателя. Релейный переключатель Quinto позволяет включать / выключать освещение, диммеры, жалюзи, двери, ворота, клапаны и двигатели либо вручную с помощью переключателя с прямым подключением, либо удаленно через сеть Z-Wave ™. Благодаря пятиканальным реле HE-RS01 он может управлять до пяти устройств включения / выключения, или тремя устройствами включения / выключения и одним двухсторонним двигателем, или одним устройством включения / выключения и двумя двухсторонними двигателями. Имеет два независимых входа для реле.
каналы, позволяющие управлять системами с различными источниками питания или использовать релейные выходы в качестве сухих контактов. Каждое реле может быть загружено до пяти amps и использует технологию HELTUN Advanced Zero-Cross для увеличения срока службы устройства и подключенной системы.

HE-RS01 также может использоваться для управления моторизованными системами, например, гаражными воротами, оконными жалюзи и т. Д. Он позволяет объединяться с релейными переключателями и рольставнями для управления открытием и закрытием системы. HE-RS01 имеет встроенные часы реального времени (RTC), которые позволяют сценарии, в которых подключенные устройства могут запускаться по расписанию. HE-RS01 имеет пять полностью настраиваемых входов для внешних переключателей. Каждый вход можно настроить для управления состоянием релейного выхода (от одного до пяти) в любом из десяти различных режимов. Входы также могут использоваться для активации сцен на контроллере ZWave.
HE-RS01 объединяет платформенный модуль Z-Wave Plus ™ v2 700, позволяющий использовать его с системами домашней автоматизации Z-Wave. Он поддерживает протоколы безопасности Z-Wave ‘S0’ и ‘S2’, технологию SmartStart и может быть подключен (т.е. «связан») с до 75 другими устройствами Z-Wave, такими как реле, переключатели, диммеры, контроллеры двигателей и т. Д. HE-RS01 также является отличным выбором для управления системами освещения, позволяя подключаться к диммерам Z-Wave, управляя как включенным, так и выключенным, а также плавным регулированием яркости (вверх) и плавным затемнением (вниз) с помощью внешних переключателей, подключенных к HE. -RS01 входы.

Технические характеристики
  • Размеры: 50 мм (В) х 50 мм (Ш) х 27 мм (Г)
  • Материалы: негорючий пластик
  • Светодиодный индикатор состояния устройства
  • Пятиканальные релейные выходы, резистивная нагрузка до 5А каждый
  • Два независимых релейных входа, сухой контакт
  • Температура эксплуатации: от 0 ° С до 50 ° С
  • Источник питания: 85-265 В переменного тока, 50 Гц / 60 Гц или 24-48 В постоянного тока
  • Потребляемая мощность: 1W
  • Активные элементы: электромагнитное реле переключателя
  • Технология коммутации реле HELTUN Advanced Zero-Cross
  • Срок службы реле: 100. 000 переключений
  • Управление устройством
    • Через сеть Z-Wave
    • Непосредственно с пилотными проводами
  • Класс IP: IP21
  • Пакет SDK для Z-Wave Plus V2: V7.11
  • Модуль Z-Wave: ZGM130S
  • Требуется установка на электрическую распределительную коробку заподлицо: круглого, квадратного или прямоугольного типа — мин. глубина 40мм
Функции и особенности
  • Варианты включения / исключения в / из сети Z-Wave
    • Небезопасный
    • S0 Безопасный
    • S2 неавторизовано, S2 авторизовано с помощью ключа
  • Управление ассоциацией устройств Z-Wave в сети
  • Режим расписания
  • Управление моторизованным устройством (режим рольставни)
  • Каждый из пяти внешних входов может управлять любым релейным выходом.
  • Один внешний вход может управлять до пяти различных релейных каналов.
  • Каждый внешний вход можно настроить для управления устройствами из связанных групп.
  • Каждый внешний вход и релейный выход могут управляться шлюзом или связанным устройством.
  • Каждый внешний вход может запускать сцены (т.е. действует как контроллер сцены)
  • Любой релейный канал может быть исключен из управления
  • Десять режимов для каждого внешнего входа:
    1. моментальный
    2. Мгновенный перевернутый
    3. Мгновенное переключение
    4. Переключать
    5. Включите только
    6. Только выключить
    7. Таймер (ВКЛ. На ВЫКЛ.)
    8. Обратный таймер (ВЫКЛ. На ВКЛ.)
    9. Двухрелейный инверсный
    10. Рольставни
  • Регулируемые периодические измерения от:
    • Счетчик потребления энергии
  • Функция мигания светодиода (для легкой идентификации среди других устройств Z-Wave)
  • Программная логика энергопотребления
  • Функция сброса к заводским настройкам
  • Технология SmartStart для быстрого добавления в сети Z-Wave
  • Обновление прошивки с шифрованием OTA (по воздуху)
Установка

HELTUN рекомендует устанавливать релейный переключатель HE-RS01 лицензированным электриком в соответствии с местными правилами и строительными нормами. Передайте эти инструкции лицензированному электрику, который устанавливает HE-RS01.
ПРЕДУПРЕЖДЕНИЕ: Электроэнергия должна быть отключена во время установки.

  1. Вначале УБЕДИТЕСЬ, ЧТО ПИТАНИЕ ОТКЛЮЧЕНО на главном автоматическом выключателе, а затем проверьте провода с помощью щупа или мультиметра.
  2. Вставьте провода питания в клеммы «POWER» HE-RS01, вставив небольшую отвертку с крестообразным шлицем в прорезь под каждой клеммой, и открутите, чтобы открыть. Следуйте рис. 2: Схема подключения и приведенные ниже инструкции:
    • Провода питания: для питания переменного тока (85-265 В переменного тока) подключите линейный и нейтральный провода к клеммам L и N с надписью «POWER». Для питания постоянного тока (24-48 В постоянного тока) подключите провод «+» к клемме L, а провод «-» к клемме N.
    • Провод источника 1: подключите требуемый источник питания для реле 1, 2 и 3 к клемме с надписью «IN 1-3».
    • Провод источника 2: подключите требуемый источник питания для реле 4 и 5 к клемме, обозначенной «IN 4-5».
    • Нагрузки: подключите необходимые нагрузки к выходным клеммам реле, обозначенным «OUT-1», «OUT-2», «OUT-3», «OUT-4», «OUT-5».
      Внимание: HELTUN рекомендует устанавливать кабельные наконечники (кабельные наконечники) на концах проводов перед подключением их к выходам HE-RS01 (клеммы различных цветов входят в комплект).
      Внимание: Технология Zero-Cross недоступна, если устройство работает от постоянного тока.tage (24-48 В постоянного тока).
  3. Затем подключите клеммы S1, S2, S3, S4, S5 к внешним клавишам управления (переключателям), как показано на рисунке 2 слева или справа на рисунке 2.
    Внимание: В случае использования схемы, показанной на Рисунке 2 справа, ОБЯЗАТЕЛЬНО подключите внешние переключатели к тому же проводу, который подключен к клемме L на устройстве.
  4. Включите основное питание автоматическим выключателем. HE-RS01 запустится с исходными заводскими настройками по умолчанию, а светодиодный индикатор будет медленно мигать красным, что означает, что устройство исключено из сети Z-Wave.

разборка

  1. УБЕДИТЕСЬ, что ПИТАНИЕ ОТКЛЮЧЕНО на главном автоматическом выключателе, И СВЕТОДИОДНЫЙ ИНДИКАТОР НЕ ГОРИТ.
  2. Отсоедините провода, вставив небольшую отвертку с крестообразным шлицем в прорезь под каждым проводом и повернув против часовой стрелки, чтобы отсоединить.

Сброс всех настроек

Чтобы сбросить HE-RS01 до заводских настроек по умолчанию, нажмите и удерживайте сервисную кнопку в течение шести секунд. В случае успеха светодиодный индикатор будет медленно мигать белым в течение двух секунд, затем устройство перезагрузится. Эта процедура сброса к заводским настройкам изменит все параметры на исходные заводские значения по умолчанию, а также исключит устройство из любой связанной сети Z-Wave.
Внимание: Используйте Factory Reset только в том случае, если основной сетевой контроллер отсутствует или не работает по другим причинам.

Сеть Z-Wave

HE-RS01 может работать в любой сети Z-Wave с другими сертифицированными Z-Wave устройствами других производителей. HELTUN HE-RS01 будет действовать как «повторитель» (то есть «расширитель диапазона») для других устройств, независимо от производителя или бренда, чтобы повысить надежность всей сети.

Добавление в сеть Z-Wave

Чтобы добавить HE-RS01 в ​​сеть Z-Wave (т. Е. «Включение»), сделайте следующее:

  1. Убедитесь, что HE-RS01 включен, а светодиодный индикатор медленно мигает красным (т. Е. Он исключен).
  2. Запустите режим включения со шлюза / контроллера
  3. Чтобы начать процесс включения на HE-RS01, дважды нажмите сервисную кнопку на устройстве (с интервалом не более одной секунды между нажатиями).
  4. Светодиодный индикатор будет быстро мигать зеленым.
  5. Если включение прошло успешно, светодиодный индикатор загорится зеленым на три секунды, а затем продолжит медленно мигать зеленым светом, пока HE-RS01 включен.
  6. Если включение не было успешным, светодиодный индикатор загорится красным на три секунды, а затем продолжит медленно мигать красным цветом при включенном питании. В этом случае повторите процесс включения (шаги 2–5), описанный выше.

Удаление из сети Z-Wave
Чтобы удалить HE-RS01 из сети Z-Wave (т.е. «Исключение»), выполните следующие действия:

  1. Убедитесь, что HE-RS01 включен, а светодиодный индикатор медленно мигает зеленым (т.е. он включен в сеть Z-Wave).
  2. Запустите режим исключения на шлюзе / контроллере.
  3. Чтобы запустить процесс исключения на HE-RS01, дважды нажмите сервисную кнопку на устройстве (с интервалом не более одной секунды между нажатиями).
  4. Светодиодный индикатор будет быстро мигать красным.
  5. Если включение было успешным, светодиодный индикатор загорится красным на три секунды, а затем продолжит медленно непрерывно мигать красным, пока HE-RS01 включен.
  6. Если включение не было успешным, светодиодный индикатор загорится зеленым на три секунды, а затем продолжит медленно мигать зеленым все время, пока устройство включено. В этом случае повторите процесс исключения (шаги 2–5), описанный выше.
    Внимание: Если HE-RS01 ранее был частью сети Z-Wave и с тех пор не был исключен (светодиодный индикатор медленно мигает зеленым), включение невозможно без предварительного выполнения процедуры исключения или восстановления заводских настроек.

Безопасность

Поддерживаются режимы включения S0, S2 unauthorized и S2 авторизованные. Если вы используете авторизованный режим включения S2, в процессе включения следует использовать ключ безопасности. Ключ безопасности — это первые 5 цифр DSK (DSK устройства напечатан на задней панели устройства, а также на карте безопасности, входящей в комплект).
Внимание: Обязательно сохраните этот ключ. Без ключа невозможно выполнить включение в авторизованный режим S2.

СмартСтарт
Продукты с поддержкой SmartStart могут быть добавлены в сеть Z-Wave путем сканирования QR-кода Z-Wave, показанного на продукте (см. Рис. 3), с помощью шлюзов / контроллеров, которые позволяют включить SmartStart. В этом случае никаких дальнейших действий не потребуется и
продукт SmartStart будет добавлен автоматически в течение десяти минут после включения в непосредственной близости от сети.Чтобы добавить HE-RS01 в ​​сеть Z-Wave с помощью SmartStart:

  1. Введите код DSK HE-RS01 в ​​список подготовки узлов контроллера (или отсканируйте QR-код).
  2. Включите устройство.
  3. Дождитесь завершения процесса включения.
  4. Успешное добавление будет подтверждено сообщением на контроллере Z-Wave (в зависимости от типа контроллера), а светодиодный индикатор на HE-RS01 загорится зеленым на три секунды, а затем продолжит медленно мигать зеленым цветом, пока устройство включено.
    Внимание: QR-код устройства и DSK напечатаны на передней и задней части HE-RS01 plus на карте безопасности, входящей в комплект HE-RS01.

Прошивка OTA Обновление

Чтобы обновить прошивку HE-RS01 по беспроводной сети, выполните следующие действия:

  1. Проверьте текущую версию прошивки устройства в шлюзе / контроллере.
  2. Запустите процесс со шлюза / контроллера Z-Wave.
  3. Загрузите последнюю версию прошивки, соответствующую HE-RS01 (см. Https://support.heltun.com/)
  4. Установите главный контроллер в режим обновления прошивки OTA («по воздуху») (см. Руководство к шлюзу / контроллеру).
  5. Как только начнется обновление прошивки, светодиодный индикатор будет последовательно мигать красным → зеленым → синим (это займет несколько минут).
  6. После обновления прошивки светодиодный индикатор загорится синим на две секунды, а затем HE-RS01 перезагрузится.
  7. Когда обновление будет завершено, HE-RS01 вернется к нормальной работе.
  8. При желании убедитесь, что обновление прошло успешно, проверив версию прошивки на шлюзе / контроллере.
Z-Wave Plus v2 технические характеристики

Общий класс устройства: GENERIC_TYPE_WALL_CONTROLLER
Конкретный класс устройства: SPECIFIC_TYPE_NOT_USED

Поддерживаемые классы команд

Командный классВерсияТребуемый класс безопасности
Z-Wave Plus ИнформацияV2никто
ОбъединениеV2наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Информация о группе ассоциацийV3наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Многоканальная ассоциацияV3наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
МногоканальныйV4наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Переключить двоичныйV2наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Центральная сценаV3наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
МетрV5наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
ЧасыV1наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Транспортная службаV2никто
Безопасность 0V1никто
Безопасность 2V1никто
ВерсияV3наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Специфичный для производителяV2наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Сброс устройства локальноV1наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Уровень мощностиV1наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
надзорV1никто
ИндикаторV3наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
КонфигурацияV4наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
Статус приложенияV1никто
Метаданные обновления прошивкиV5наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)
БазовыйV2наивысший предоставленный (S2 аутентифицирован, S2 не аутентифицирован или S0)

Командный класс счетчика:

Тип счетчикаШкалаТип ставкиТочностьSize
Электрический [0x01]Электроэнергия_кВтч [0x00]Импорт [0x01]24
Электрический [0x01]Электрический_W [0x02]Импорт [0x01]02

ассоциации
Ассоциация позволяет HE-RS01 управлять другими устройствами Z-Wave по сети. HE-RS01 имеет 6 конечных точек и 16 групп ассоциаций. Каждая группа ассоциаций (кроме группы 1) может включать пять других устройств от разных брендов и / или производителей.

EndPoint 0 Группы:

Корневое устройство (конечная точка 0) HE-RS01 имеет 16 групп ассоциаций:

Группа 1 — «Мост жизни»: сообщает о полном состоянии устройства и используется для связи со шлюзом Z-Wave. Группа поддерживает один узел.
Внимание: Не рекомендуется изменять эту группу.
Внимание: Для правильной работы в шлюзах Fibaro необходимо удалить одноканальную ассоциацию с устройства LifeLine (EndPoint 0 Group 1).

Группа 2 — «Внешний вход S1 Basic Set»: назначается состоянию входа S1 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S1. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 3 — «Многоуровневый набор внешнего входа S1»: назначается состоянию входа S1. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда кнопка удерживается на переключателе, подключенном к входу S1. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает пять узлов.

Группа 4 — «Базовая установка внешнего входа S2»: назначается состоянию входа S2 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S2. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 5 — «Многоуровневый набор внешнего входа S2»: соответствует состоянию входа S2. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда кнопка удерживается на переключателе, подключенном к входу S2. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает пять узлов.

Группа 6 — «Внешний вход S3 Basic Set»: назначается состоянию входа S3 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S3. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 7 — «Многоуровневый набор внешнего входа S3»: назначается состоянию входа S3. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда кнопка удерживается на переключателе, подключенном к входу S3. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает пять узлов.

Группа 8 — «Внешний вход S4 Basic Set»: назначается состоянию входа S4 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S4. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 9 — «Многоуровневый набор внешнего входа S4»: назначается состоянию входа S4. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда кнопка удерживается на переключателе, подключенном к входу S4. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает пять узлов.

Группа 10 — «Внешний вход S5 Basic Set»: назначается состоянию входа S5 и срабатывает при нажатии кнопки на переключателе, подключенном к входу S5. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 11 — «Многоуровневый набор внешнего входа S5»: назначается состоянию входа S5. Он отправляет кадр класса команды MULTILEVEL SWITCH, когда кнопка удерживается на переключателе, подключенном к входу S5. Используется для отправки команды ВВЕРХ / ВНИЗ на связанные устройства. Группа поддерживает пять узлов.

Группа 12 — «Базовый комплект реле 1»: назначается состоянию реле N1 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 13 — «Базовый комплект реле 2»: назначается состоянию реле N2 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 14 — «Базовый комплект реле 3»: назначается состоянию реле N3 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 15 — «Базовый комплект реле 4»: назначается состоянию реле N4 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Группа 16 — «Базовый комплект реле 5»: назначается состоянию реле N5 и срабатывает при изменении состояния реле. Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Группа поддерживает пять узлов.

Конечные точки 1-5 Группы:

Группа 1 — «Мост жизни»: сообщает о состоянии устройства и используется для связи со шлюзом Z-Wave. Группа поддерживает один узел.
Внимание: Не рекомендуется изменять эту группу.

Группа 2 — «Базовый набор»: Используется для отправки команд базовой настройки ВКЛ (значение 255) и базовой настройки ВЫКЛ (значение 0) на связанные устройства. Каждая группа поддерживает пять узлов и сопоставлена ​​с группами EndPoint 0. Вот таблица истинности для сопоставления групп EndPoints 1-5 с группами корневого устройства (EndPoint 0):

Конечные точки 1-10 группКорневые (EndPoint 0) группы
Конечная точка 1, группа 2 — «Базовый набор реле 1»Группа 12 — «Базовый комплект реле 1»
Конечная точка 2, группа 2 — «Базовый набор реле 2»Группа 13 — «Базовый комплект реле 2»
Конечная точка 3, группа 2 — «Базовый набор реле 3»Группа 14 — «Базовый комплект реле 3»
Конечная точка 4, группа 2 — «Базовый набор реле 4»Группа 15 — «Базовый комплект реле 4»
Конечная точка 5, группа 2 — «Базовый набор реле 5»Группа 16 — «Базовый комплект реле 5»

Требование совместимости шлюза:

Чтобы обеспечить надежное соединение и обмен данными со шлюзом, убедитесь, что шлюз / контроллер поддерживает многоканальность. Связь между шлюзом и контроллером должна быть настроена как «многоканальная связь». Некоторые шлюзы нуждаются в настройке этого параметра вручную.
Внимание: Fibaro Home Center 2: Для обеспечения правильной связи между шлюзом / контроллером Fibaro и HE-RS01 ассоциация жизненного цикла должна быть настроена как «многоканальная ассоциация». Убедитесь, что установлен только флажок «Многоканальная ассоциация» в разделе «Устройство»> «Настройки»> «Дополнительно»> «Настройка ассоциации»> вкладка «Группа 1» (линия жизни). По умолчанию есть два флажка для одноканальных и многоканальных ассоциаций. Снимите флажок в разделе «Одноканальные ассоциации».

Эксплуатация

HE-RS01 имеет пять реле и пять внешних входов (S1, S2, S3, S4, S5).

  1. Каждое реле может управляться любым внешним входом или через сеть Z-Wave (с использованием шлюза Z-Wave).
  2. Каждый внешний вход можно настроить для управления любым состоянием релейного выхода (от одного до пяти) в следующих режимах:
    1. МГНОВЕННЫЙ (заводской режим по умолчанию): когда кнопка на внешнем переключателе удерживается, релейный выход включается. Как только кнопка будет отпущена, состояние релейного выхода изменится на ВЫКЛ (см. Настройки параметров 41-45).
    2. МГНОВЕННЫЙ РЕВЕРС: Когда кнопка на внешнем переключателе удерживается, релейный выход выключается. Как только кнопка будет отпущена, состояние релейного выхода изменится на ВКЛ (см. Настройки параметров 41-45).
  3. МГНОВЕННОЕ ПЕРЕКЛЮЧЕНИЕ: Когда кнопка на внешнем переключателе удерживается, релейный выход меняет состояние (с ВКЛ. На ВЫКЛ. Или с ВЫКЛ. На ВКЛ.), Как только кнопка отпускается, релейный выход снова меняет состояние (см. Настройки параметров 41-45. ).
  4. ПЕРЕКЛЮЧЕНИЕ: нажмите кнопку на внешнем переключателе: релейный выход меняет состояние: (ВКЛ. На ВЫКЛ.) Или (ВЫКЛ. На ВКЛ.).
  5. ТОЛЬКО ПЕРЕКЛЮЧАТЕЛЬ: Нажмите кнопку на внешнем переключателе: релейный выход переключается в состояние ВКЛ (т.е. контакты замкнуты).
  6. ВЫКЛЮЧЕНИЕ: Нажмите кнопку на внешнем переключателе: релейный выход перейдет в состояние ВЫКЛ (т.е. контакты разомкнуты).
  7. ТАЙМЕР: ВКЛ> ВЫКЛ: Нажмите кнопку на внешнем переключателе: релейный выход переключается в состояние ВКЛ на указанное время, затем возвращается в состояние ВЫКЛ. (Совет: эта функция полезна для открытия / закрытия гаражных ворот, жалюзи, штор и т. Д.)
  8. ТАЙМЕР РЕВЕРСИРУЕТСЯ: ВЫКЛ.> ВКЛ .: Нажмите кнопку на внешнем переключателе: релейный выход переключается на ВЫКЛ на указанное время, затем снова переключается на ВКЛ. (Совет: эта функция полезна для кратковременного отключения систем безопасности.)
    Внимание: Время можно настроить от 0 до 12 часов (от 0 до 43200 секунд).
  9. ДВУХРЕЛЕЙНОЕ ОБРАТНОЕ: Когда два реле находятся в инверсном режиме, после нажатия кнопки на внешнем переключателе соответствующее реле (подключенное к этой кнопке) меняет свое состояние: (из ВКЛ в ВЫКЛ или из ВЫКЛ в ВКЛ), и второе реле будет быть выключенным.
    Внимание: В этом режиме оба реле не могут быть включены одновременно. Может использоваться для управления направлением двигателя.
  10. РОЛЬСТАВНИ: Когда два реле подключены к одному и тому же внешнему переключателю, они будут работать в режиме «рольставни». После входа в этот режим реле переключатся в состояние ВЫКЛ и никогда не включатся одновременно. Поведение четырехтактного реле следующее (в этом порядке):
    • 1-е нажатие: первое реле будет включено, второе реле выключено
    • 2-е нажатие: оба реле выключатся.
    • 3-е нажатие: второе реле будет включено, первое реле выключено
    • 4-е нажатие: оба реле выключатся.
      Вышеупомянутые два реле определяются в соответствии с параметрами 101 и 102 (например, если «54» установлено в качестве значения параметра, это означает, что пятое реле и четвертое реле будут работать в инверсном режиме).
      Внимание: Это можно использовать для управления направлением двигателя с помощью только одной кнопки.

Переключатели, подключенные к внешним входам (клеммы S1-S5), также могут использоваться для запуска сценариев или изменения режимов в подключенном шлюзе или связанных устройствах. Если HE-RS01 связан со шлюзом Z-Wave, появится контроллер сцены и пять бинарных переключателей. Контроллер сцены указывает, какой внешний вход был нажат, удержан или отпущен, и позволяет запускать сцены на шлюзе Z-Wave. Пять бинарных переключателей позволяют управлять релейными выходами.

Сценарии
Можно создавать сценарии, которые позволяют подключенным устройствам запускаться с помощью встроенных часов реального времени (RTC) HE-RS01. Пользователь должен настроить номер выхода, состояние, время, условие изменения состояния в параметрах (от 111 до 120), которые будут запускать сцены.

Мощность и потребление энергии

HE-RS01 отслеживает активную (т.е. «в реальном времени») мощность всех подключенных нагрузок и общее энергопотребление с помощью программной логики энергопотребления. Эти данные периодически передаются в главный контроллер Z-Wave в соответствии с параметром 04. Общее потребление энергии — это электрическая мощность, используемая подключенным устройством в реальном времени во время использования. Энергопотребление рассчитывается программным обеспечением с использованием значений, которые были вручную установлены при настройке параметров 12-16, умноженных на время, отслеживаемое, когда соответствующий выход HE-RS01 находился во включенном состоянии. Используя ваш подключенный
спецификации потребляемой мощности устройства (см. соответствующее руководство пользователя), установите нагрузку в ваттах для: «OUT-1» в параметрах 12, «OUT-2» в параметре 13, «OUT-3» в параметре 14, «OUT-4» в параметре 15 и «OUT-5» в параметре 16.

Сброс совокупной потребляемой памяти:

HE-RS01 позволяет стирать сохраненные данные о потреблении через сеть Z-Wave следующим образом:

  1. Убедитесь, что HE-RS01 включен.
  2. Если это еще не сделано, включите устройство в сеть Z-Wave Gateway.
  3. Сбросьте данные о потреблении памяти с помощью команды сброса в COMMAND_CLASS_METER (см. Руководство пользователя шлюза).
    Внимание: Повторное включение и выключение HE-RS01 (Вкл. > Выкл.> Вкл.) Не стирает данные о потреблении, поскольку они хранятся в энергонезависимой памяти.

Настройки (доступны через сеть Z-Wave)
Доступ ко всем параметрам конфигурации осуществляется через Z-Wave COMMAND_CLASS_CONFIGURATION

Список параметров и заводские настройки по умолчанию

ЧислоSizeОписаниеЗначение по умолчаниюДоступные значения
11 байтЧастотный диапазонтолько для чтения0… 9
21 байтРежим включения / исключениятолько для чтения0, 1
34

байт

Версии аппаратного и программного обеспечениятолько для чтенияXXYYZZ
44

байт

Энергопотребление, кВттолько для чтенияОбщее потребление
5-6Зарезервировано производителем
71 байтРелейный выход 1 нормально разомкнутый или нормально замкнутый режим00, 1
81 байтРелейный выход 2 нормально разомкнутый или нормально замкнутый режим00, 1
91 байтРелейный выход 3 нормально разомкнутый или нормально замкнутый режим00, 1
101 байтРелейный выход 4 нормально разомкнутый или нормально замкнутый режим00, 1
111 байтРелейный выход 5 нормально разомкнутый или нормально замкнутый режим00, 1
122

байт

Мощность нагрузки Реле 1 в Вт00 . .. 1100
132

байт

Мощность нагрузки Реле 2 в Вт00 … 1100
142

байт

Мощность нагрузки Реле 3 в Вт00 … 1100
152

байт

Мощность нагрузки Реле 4 в Вт00 … 1100
162

байт

Мощность нагрузки Реле 5 в Вт00 … 1100
17-18Зарезервировано производителем
191 байтКоррекция времени контроллером10, 1
20Зарезервировано производителем
211 байтДень недели11, 2, 3, 4, 5, 6, 7
221 байтВремя: часы и минуты00… 2359
23-40Зарезервировано производителем
411 байтРежим удержания управления для входа S120, 1, 2, 3, 4
421 байтРежим удержания управления для входа S220, 1, 2, 3, 4
431 байтРежим удержания управления для входа S320, 1, 2, 3, 4
441 байтРежим удержания управления для входа S420, 1, 2, 3, 4
451 байтРежим удержания управления для входа S520, 1, 2, 3, 4
46-50Зарезервировано производителем
511 байтНажмите режим управления для входа S110, 1, 2, 3, 4, 5
521 байтНажмите режим управления для входа S210, 1, 2, 3, 4, 5
531 байтНажмите режим управления для входа S310, 1, 2, 3, 4, 5
541 байтНажмите режим управления для входа S410, 1, 2, 3, 4, 5
551 байтНажмите режим управления для входа S510, 1, 2, 3, 4, 5
56-60Зарезервировано производителем
611 байтРеле 1 управляет внешним источником10, 1, 2, 3, 4, 5
621 байтРеле 2 управляет внешним источником20, 1, 2, 3, 4, 5
631 байтРеле 3 управляет внешним источником30, 1, 2, 3, 4, 5
641 байтРеле 4 управляет внешним источником40, 1, 2, 3, 4, 5
651 байтРеле 5 управляет внешним источником50, 1, 2, 3, 4, 5
66-70Зарезервировано производителем
712

байт

Продолжительность режима таймера для реле 100 — 43200
722

байт

Продолжительность режима таймера для реле 200 — 43200
732

байт

Продолжительность режима таймера для реле 300 — 43200
742

байт

Продолжительность режима таймера для реле 400 — 43200
752

байт

Продолжительность режима таймера для реле 500 — 43200
76-100Зарезервировано производителем




101





1 байт





Реле группы 1 в инверсном режиме





0



0, 12, 13, 14, 15, 21, 23,

24, 25, 31, 32, 34, 35,

41, 42, 43, 45, 51, 52,

53, 54





102





1 байт





Реле группы 2 в инверсном режиме





0



0, 12, 13, 14, 15, 21, 23,

24, 25, 31, 32, 34, 35,

41, 42, 43, 45, 51, 52,

53, 54

103-110Зарезервировано производителем
1114

байт

Сценарий управления реле 100, 1000000 к 5912359
1124

байт

Сценарий управления реле 200, 1000000 к 5912359
1134

байт

Сценарий управления реле 300, 1000000 к 5912359
1144

байт

Сценарий управления реле 400, 1000000 к 5912359
1154

байт

Сценарий управления реле 500, 1000000 к 5912359
1164

байт

Сценарий управления реле 600, 1000000 к 5912359
1174

байт

Сценарий управления реле 700, 1000000 к 5912359
1184

байт

Сценарий управления реле 800, 1000000 к 5912359
1194

байт

Сценарий управления реле 900, 1000000 к 5912359
1204

байт

Сценарий управления реле 1000, 1000000 к 5912359
121-140Зарезервировано производителем
1411 байтИнтервал между последовательными отчетами счетчика расхода, минут101… 120
1421 байтОтчет об изменении потребления для отправки контроллеру10, 1
143-170Зарезервировано производителем
1711 байтРежим ассоциаций для внешнего входа S100, 1, 2
1721 байтРежим ассоциаций для внешнего входа S200, 1, 2
1731 байтРежим ассоциаций для внешнего входа S300, 1, 2
1741 байтРежим ассоциаций для внешнего входа S400, 1, 2
1751 байтРежим ассоциаций для внешнего входа S500, 1, 2

Частота Z-волны
Параметр 01 — Частотный диапазон
HE-RS01 имеет внутри чип серии Z-Wave 700, который позволяет использовать устройство на разных частотах Z-Wave. Если необходимо использовать устройство с частотой, отличной от заводской по умолчанию, измените значение этого параметра в соответствии со списком частот ниже. Модификация возможна только в том случае, если HE-RS01 не включен в сеть Z-Wave.

Заметки:

  • Заводская частота по умолчанию различается в зависимости от региона, в котором устройство предназначено для продажи. Проверьте заводскую частоту по умолчанию на табличке устройства или на упаковке.
  • Не изменяйте значение этого параметра, если в этом нет особой необходимости.
  • Если изменить значение этого параметра, изменение частоты будет применяться только после удаления устройства из сети Z-Wave (устройство автоматически перезагрузится).
  • Изменение этого параметра приведет к невозможности управления устройством, если устройство было включено в контроллер / шлюз, который поддерживает только одну частоту.
  • Сброс устройства до заводских настроек по умолчанию вернет частоту к заводскому значению по умолчанию.
  • В большинстве стран не разрешается использовать частоту, отличную от частоты, предназначенной для этой страны.

Список частот для разных регионов:

0: ЕС (868.4 МГц, 869.85 МГц)
1: США (908.4 МГц, 916.0 МГц)
2: ANZ (919.8 МГц, 921.4 МГц)
3: HK (919.8 МГц)
4: IN (865.2 МГц)
5: IL (916.0 МГц)
6: RU (869.0 МГц)
7: CN (868.4 МГц)
8: JP (922.5 МГц, 923.9 МГц, 926.3 МГц)
9: KR (920.9 МГц, 921.7 МГц, 923.1 МГц)

Полный список глобальных регионов Z-Wave, в которых работает Z-Wave, доступен на странице Z-Wave Global Regions SiLabs.

Версии аппаратного и программного обеспечения
Параметр 03 — Версии аппаратного и программного обеспечения Этот параметр позволяет проверить версию аппаратного и программного обеспечения устройства. Параметр возвращает значение в формате XXYYZZ, где XX — версия оборудования, YY — основная версия прошивки, а ZZ — дополнительная версия прошивки.
Внимание: Этот параметр доступен только для чтения.

Мощность и потребление энергии

Параметр 04 — Энергопотребление

Этот параметр позволяет проверить совокупное потребление энергии (в кВт) подключенных нагрузок. HE-RS01 отслеживает в реальном времени и совокупное энергопотребление подключенных нагрузок с помощью расширенного программного обеспечения
логика, которая измеряет потребление на основе значения мощности нагрузки, установленного в параметрах от 12 до 16. Суммарное потребление энергии — это общая электрическая мощность, используемая подключенными нагрузками с момента последнего сброса значения параметра 04. Энергопотребление рассчитывается программным обеспечением с использованием значений, которые были вручную установлены при настройке параметров 12-16, умноженных на время, отслеживаемое, когда соответствующий выход HE-RS01 находился в состоянии ВКЛ. Потребление в реальном времени и совокупное потребление периодически сообщаются контроллеру Z-Wave в соответствии с настройками параметров 141 и 142.
Внимание: Этот параметр доступен только для чтения.

Сброс накопительной памяти потребления:

HE-RS01 позволяет стирать сохраненные данные о потреблении через сеть Z-Wave следующим образом:

  1. Убедитесь, что HE-RS01 включен.
  2. Если это еще не сделано, включите устройство в сеть Z-Wave Gateway.
  3. Сбросьте данные о потреблении памяти с помощью команды сброса в COMMAND_CLASS_METER (см. Руководство пользователя шлюза).
    Внимание: Выключение / включение основного питания устройства не стирает данные о потреблении, поскольку они хранятся в энергонезависимой памяти.

Параметры 12-16 — Мощность нагрузки реле 1-5 в ваттах
Эти параметры используются для указания мощности нагрузки, подключенной к выходам устройства. Используя характеристики потребляемой мощности подключенного устройства (см. Соответствующее руководство пользователя), установите нагрузку в ваттах для: Реле 1 («OUT-1») в параметре 12, реле 2 («OUT-2») в параметре 13, реле 3 ( «OUT-3») в параметре 14, реле 4 («OUT-4») в параметре 15 и реле 5 («OUT-5») в параметре 16. Заводское значение по умолчанию — 0.
Внимание: Можно выбрать диапазон от 0 до 1100 Вт.

Выходы NO / NC Mode

Параметры 07-11 — Выходы NO / NC Mode

Эти параметры определяют тип нагрузки, подключенной к релейным выходам устройства. Тип выходов может быть NO — нормально разомкнутый (нет контакта / напряжениеtage для выключения нагрузки) или NC — нормальное закрытие (выход замыкается / есть напряжениеtage, чтобы выключить нагрузку). Выберите значение 0, если требуется тип контакта NO, или значение 1, если тип контакта NC. Установите значение для реле 1 («OUT-1») в параметре 07, для реле 2 («OUT-2») в параметре 08, для реле 3 («OUT-3») в параметре 09, для реле 4 (« OUT-4 ») в параметре 10 для реле 5 (« OUT-5 ») в параметре 11. Заводское значение по умолчанию — 0 (режим NO).

Конфигурации времени

Параметр 19 — Временная коррекция главным контроллером
Если значение этого параметра = 1 и HE-RS01 подключен к шлюзу Z-Wave, время и день HE-RS01 будут периодически опрашиваться и корректироваться со шлюза. Чтобы отключить автокоррекцию, установите значение параметра равным 0. Заводское значение по умолчанию — 1.

Параметр 21 — Ручная настройка дня недели

Этот параметр позволяет вручную настроить день недели в случае, если HE-RS01 не подключен к какому-либо шлюзу Z-Wave или автокоррекция отключена (значение параметра 19 равно 0). 1 = понедельник, 2 = вторник, 3 = среда, 4 = четверг, 5 = пятница, 6 = суббота, 7 = воскресенье. Заводское значение по умолчанию — 1.

Параметр 22 — Ручная настройка времени

Этот параметр позволяет вручную настраивать время. Параметр имеет следующий формат: ЧЧММ, где ЧЧ — часы, а ММ — минуты. Например, для 16:08 установите значение 1608, а для 1:00 установите значение 100.

Кнопки режима
Параметры 41-45 — Hold Control Mode для внешних входов S1-S5 (соответственно)

0 — функция удержания отключена
1 — Действуйте как щелчок (параметры 51-55)
2 — Когда кнопка на переключателе, подключенном к внешнему входу, удерживается (ключ закрыт), состояние релейного выхода включено, как только кнопка отпущена (ключ открыт), состояние выхода реле меняется на ВЫКЛ (мгновенный переключатель).
3 — Когда кнопка на переключателе, подключенном к внешнему входу, удерживается, состояние релейного выхода выключено, как только кнопка отпускается, состояние релейного выхода меняется на ВКЛ (мгновенный переключатель).
4 — Когда кнопка на переключателе, подключенном к внешнему входу, удерживается или отпускается, состояние релейного выхода меняет свое состояние (ВКЛ на ВЫКЛ или ВЫКЛ на ВКЛ).

Установите значение для кнопки 1 в параметре 41, для кнопки 2 в параметре 42, для кнопки 3 в параметре 43, для кнопки 4 в параметре 44, для кнопки 5 в параметре 45. Заводское значение по умолчанию — 2.
Параметры 51-55 — Режим управления щелчком для внешних входов S1-S5 (соответственно)
0 — функция щелчка отключена
1 — Тумблер: реле меняет состояние (ВКЛ на ВЫКЛ, ВЫКЛ на ВКЛ).
2 — Реле переходит только в состояние ВКЛ.
3 — Реле переключается только в состояние ВЫКЛ.
4 — Таймер: Вкл.> Выкл. Режим: релейный выход переключается в состояние ВКЛ (контакты замкнуты), затем по истечении заданного времени переключается обратно в состояние ВЫКЛ (контакты разомкнуты). Время указывается в параметрах 71-75.
5 — Таймер: ВЫКЛ.> ВКЛ. Режим: релейный выход переключается в состояние ВЫКЛ. (Контакты разомкнуты), а затем через заданное время переключается обратно в состояние ВКЛ (контакты замкнуты). Время указывается в параметрах 71-75.

Режим реле

Параметры 61-65 — Номер внешнего входа для управления релейным выходом
0 — Управляется шлюзом или связанным устройством
1 — Управляется внешним входом S1
2 — Управляется внешним входом S2
3 — Управляется внешним входом S3
4 — Управляется внешним входом S4
5 — Управляется внешним входом S5
Установите значение для реле 1 («OUT-1») в параметре 61, для реле 2 («OUT-2») в параметре 62, для реле 3 («OUT-3») в параметре 63, для реле 4 (« OUT-4 ») в параметре 64 для реле 5 (« OUT-5 ») в параметре 65. Заводское значение по умолчанию: каждое реле соответствует своему внешнему входу (например, для реле« 3 »значением по умолчанию является внешний вход« S3 ». ).

Параметры 71-75 — Продолжительность режима реле таймера

Эти параметры определяют продолжительность в секундах для режима таймера (значения 4 или 5 в параметрах 51-55 соответственно). Нажмите кнопку на переключателе, подключенном к внешнему входу, и релейный выход перейдет в состояние ВКЛ / ВЫКЛ на указанное время, а затем снова переключится на ВЫКЛ / ВКЛ. Эту функцию можно использовать для открытия / закрытия гаражных ворот, жалюзи, штор и т. Д. Или для кратковременного отключения подключенных устройств, таких как дверной замок или защита. Значения времени можно настроить от 0 секунд до 43200 секунд (12 часов). Установите значение для реле 1 («OUT-1») в параметре 71, для реле 2 («OUT-2») в параметре 72, для реле 3 («OUT-3») в параметре 73, для реле 4 (« OUT-4 ») в параметре 74 для реле 5 (« OUT-5 ») в параметре 75. Заводское значение по умолчанию — 0.
Внимание: Если значение параметра установлено на «0», он будет работать как короткий контакт (около 0. 5 сек).

Параметры 101, 102 — Релейный инверсный режим
Значения в этом параметре будут указывать номера реле, которые будут работать в инверсном режиме. Для этого значение будет закодировано в виде двухзначного числа «AB», где «A» — это номер первого реле, а «B» — номер
второе реле. Для бывшегоampТо есть, если значение параметра равно «24» или «42», это означает, что реле N2 и N4 будут работать в инверсном режиме. Реле могут работать в инверсном режиме двумя разными способами:

  1. Когда первое и второе реле подключены к двум разным внешним переключателям. В этом случае после нажатия кнопки соответствующее реле, подключенное к этой кнопке, переключит свое состояние (ВКЛ. На ВЫКЛ. Или ВЫКЛ. На ВКЛ.), А другое реле будет выключено.
  2. Когда два реле подключены к одному и тому же внешнему переключателю. В этом случае реле будут работать в режиме рольставни, и их поведение будет соответствовать этим четырем циклам:
    • 1-е нажатие кнопки: первое реле будет включено, второе реле выключено
    • 2-е нажатие кнопки: оба реле выключатся.
    • 3-е нажатие кнопки: второе реле будет включено, первое реле выключено.
    • 4-е нажатие кнопки: оба реле выключатся.

Заметки:

  • В этом режиме оба реле не могут быть включены одновременно (т.е. одновременно).
  • Выключение одного реле всегда срабатывает перед включением другого реле, чтобы предотвратить одновременное включение обоих реле.
  • Можно указать две группы обратных реле: одну группу в параметре 101, другую группу в параметре 102.

Сценарии
Можно создавать сценарии, которые позволяют подключенным устройствам запускаться с помощью встроенных часов реального времени (RTC). Пользователь должен настроить номер выхода в параметрах (от 111 до 120), которые будут запускать сцены.

Параметры 111-120
В этих параметрах состояние реле меняется в зависимости от дня и времени. Для этих конфигураций значения параметров кодируются как 7-значные числа: (ABCDEFG).
A = номер реле (от 1 до 5)
B = День недели
0-каждый день
1-7-соответствующий день
8-каждый будний день
9-каждые выходные,
C: изменение состояния,
0-выключить
1-Включите
DEFG: значение состояния
DE представляет час (от 0 до 23),
FG представляет минуты (от 0 до 59).

Все остальные номера зарезервированы и не влияют на работу. Чтобы отключить эту опцию, просто установите для этого параметра значение 0. Заводское значение по умолчанию: «0».
Пример: Значение параметра 1200350 означает A = 1 (выход реле 1), B = 2 (вторник), C = 0 (выключить реле), DEFG = 0350 (время 03:50). В этом случае каждый вторник в 03:50 выход реле 1 будет отключаться.

Ноты:

  • Реле по-прежнему можно управлять вручную с помощью внешних входов S1-S5 в соответствии с параметрами 61-65 или через контроллер / шлюз.
  • Логика выполнит операцию, когда время пересечет значение в параметре. Это означает, что если логика включает реле, и вы вручную выключаете его, реле включится в следующий раз, когда значение пересечет установленный параметр.
  • Параметры 111-120 представляют независимые сценарии.

Интервал энергетического отчета

Параметр 141 — Интервал последовательных отчетов счетчика энергопотребления

Когда устройство подключено к шлюзу Z-Wave (контроллеру), оно периодически отправляет на шлюз отчеты со своего счетчика энергопотребления, даже если значение не меняется. Этот параметр определяет интервал между последовательными отчетами в реальном времени и совокупными данными о потреблении энергии на шлюз. Значение может быть изменено от 1 мин до 120 мин. Заводское значение по умолчанию — 10 мин.

Заметки:

  • Если потребление изменится, устройство отправит отчет на шлюз независимо от значения этого параметра (отчет будет отправлен в соответствии со значением в параметре 142).
  • Не рекомендуется уменьшать значение этого параметра, чтобы не увеличивать трафик в вашей сети. Мы рекомендуем уменьшать значение этого параметра только в случае плохого соединения, когда отчеты с устройства не всегда доходят до шлюза.

Параметр 142 — Контрольный отчет о потреблении энергии
Этот параметр определяет, приведет ли изменение потребления к отправке отчета о потреблении на шлюз. Используйте значение 0, если необходимо прекратить отправку отчетов, и значение 1, чтобы активировать отчеты. Заводское значение по умолчанию — 1.
Внимание: Когда устройство включается, данные о потреблении будут отправлены на шлюз один раз, даже если значение этого параметра равно 0.

Конфигурация команд ассоциации

Параметры 171-175 — Режим ассоциаций
Эти параметры предназначены для использования, когда активированы многоуровневые ассоциации групп коммутации (группы 3, 5, 7, 9 и 11). Они определяют логику изменения значений, если одна из кнопок на переключателе, подключенном к внешним входам S1-S5, удерживалась более одной секунды. Это полезные опции для управления диммерами или устройствами рольставен тремя следующими способами:
«0» — при каждом событии удержания на связанные устройства будут попеременно отправляться команды «ВВЕРХ (яркость)» и «ВНИЗ (затемнение)».
«1» — при каждом событии удержания на связанные устройства будет отправлена ​​команда «ВВЕРХ (увеличение яркости)».
«2» — при каждом событии удержания на связанные устройства будет отправлена ​​команда «DOWN (dim)».
Установите значение для группы 3 в параметре 171, для группы 5 в параметре 172, для группы 7 в параметре 173, для группы 9 в параметре 174, для группы 11 в параметре 175. Заводское значение по умолчанию: 0.

Ограниченная гарантия

HELTUN гарантирует, что этот продукт не будет иметь дефектов изготовления или материалов при нормальном использовании и обслуживании в течение одного (1) года с даты покупки потребителем («Гарантийный период»). HELTUN продлит этот Гарантийный период до трех (3) лет с даты покупки потребителем для любого потребителя, который зарегистрирует свой продукт в HELTUN на этом сайте. webстраница сайта: Bonus.heltun.com. Настоящая ограниченная гарантия распространяется только на первого конечного пользователя продукта и не подлежит передаче.

Если в течение Гарантийного периода будет установлено, что продукт неисправен или неисправен из-за качества изготовления или материалов, HELTUN, по усмотрению HELTUN, либо отремонтирует, либо заменит дефектный продукт. Если продукт неисправен, (i) верните его с датой, подтверждающей покупку, в то место, где он был приобретен; или (ii) связаться со службой поддержки клиентов HELTUN по электронной почте по адресу [электронная почта защищена]. Служба поддержки клиентов HELTUN примет решение о том, следует ли вернуть продукт или вам будет отправлен продукт на замену.

ЗА ИСКЛЮЧЕНИЕМ МОЖЕТ БЫТЬ ПРЕДУСМОТРЕНО ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ, НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ОБЯЗАТЕЛЬСТВА И ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ, ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ОТНОСЯЩИЕСЯ К ТОВАРНОМУ ОБЯЗАТЕЛЬСТВУ ИЛИ ДЕЙСТВИТЕЛЬНЫМ ДАННЫМ. HELTUN НЕ ДАЕТ НИКАКИХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НЕ ПОКРЫВАЕТ РАСХОДЫ НА УДАЛЕНИЕ ИЛИ ПЕРЕУСТАНОВКУ. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НЕ ПРИМЕНЯЕТСЯ, ЕСЛИ HELTUN ПОКАЗЫВАЕТ, ЧТО ДЕФЕКТ ИЛИ НЕИСПРАВНОСТЬ ЯВЛЯЕТСЯ ПРИЧИНЕННЫМ ПОВРЕЖДЕНИЕМ ПОТРЕБИТЕЛЯ, ВКЛЮЧАЯ ВО ВРЕМЯ УСТАНОВКИ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ
НЕДЕЙСТВИТЕЛЬНО, ЕСЛИ ДЕФЕКТ (И) РЕЗУЛЬТАТЫ ИЗ-ЗА НЕДОСТАТОЧНОЙ УСТАНОВКИ ДАННОГО ПРОДУКТА. ИСКЛЮЧИТЕЛЬНАЯ ОТВЕТСТВЕННОСТЬ HELTUN И ЕДИНСТВЕННОЕ СРЕДСТВО ЗАЩИТЫ ПОТРЕБИТЕЛЯ ПО ДАННОЙ ОГРАНИЧЕННОЙ ГАРАНТИИ ДОЛЖНЫ ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ ИЗДЕЛИЕ В СООТВЕТСТВИИ С УСЛОВИЯМИ, УКАЗАННЫМИ ВЫШЕ. HELTUN НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ УБЫТКИ ИЛИ ПОВРЕЖДЕНИЯ ЛЮБОГО ВИДА, ВКЛЮЧАЯ ЛЮБЫЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ПРЯМО ИЛИ КОСВЕННЫЕ ПРИЧИНЫ НАРУШЕНИЯ ЛЮБОЙ ГАРАНТИИ, ЯВНОЙ ИЛИ ПОДРАЗУМЕВАЕМОЙ, ИЛИ ЛЮБОГО ДРУГОГО НЕИСПРАВНОСТИ ЭТОГО ПРОДУКТА. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ОТВЕТСТВЕННОСТЬ HELTUN НЕ ДОЛЖНА ПРЕВЫШАТЬ СУММУ, ДЕЙСТВИТЕЛЬНО УПЛАЧЕННУЮ ЗА ПРОДУКТ, ЕСЛИ ТАКАЯ ОТВЕТСТВЕННОСТЬ ВОЗНИКАЕТ НА ОСНОВАНИИ ПРЕТЕНЗИИ.
ПО ГАРАНТИИ, ПРАКТИКЕ ИЛИ ДОГОВОРУ. ДАННЫЕ ОГРАНИЧЕНИЯ ОТВЕТСТВЕННОСТИ ДЕЙСТВУЮТ ДАЖЕ, ЕСЛИ HELTUN БЫЛ СОВЕТСАН О ВОЗМОЖНОСТИ ТАКИХ ТРАВМ, ПОТЕРЯНИЙ ИЛИ УБЫТКОВ. В НЕКОТОРЫХ ЮРИСДИКЦИЯХ НЕ ДОПУСКАЕТСЯ ИСКЛЮЧЕНИЕ ИЛИ ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ КОСВЕННЫХ УБЫТКОВ, ПОЭТОМУ ДАННОЕ ОГРАНИЧЕНИЕ МОЖЕТ НЕ ОТНОСИТЬСЯ К ВАМ. ДАННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ЯВЛЯЕТСЯ ЕДИНСТВЕННОЙ ЯВНОЙ ГАРАНТИЕЙ, которую HELTUN ПРЕДОСТАВЛЯЕТ НА ДАННЫЙ ПРОДУКТ.

Если у вас есть какие-либо вопросы относительно этой ограниченной гарантии, напишите в службу поддержки клиентов HELTUN по адресу [электронная почта защищена].
ХЕЛТАН, ИНК. США КОРПОРАЦИЯ ДЕЛАВЭР.
УЛ. АРМЕНАКЯНА 2/5, ЕРЕВАН, 0047, АРМЕНИЯ
WWW.HELTUN.COM [электронная почта защищена]

Документы / Ресурсы

Рекомендации
Связанные руководства / ресурсы

Китай 4-контактный релейный переключатель производителей и поставщиков — оптовый завод

4-контактный релейный переключатель


4-контактный релейный переключатель MAA-S-112-AR представляет собой реле 35A 12v 4pin с резистором, подходящим для обогревателя, автоматической дверью.

4-контактный релейный переключатель

Контактное соглашение

1A, открытый нормальный тип

Контактный материал

AgNi, AgSnO2

Рейтинг контактов

35А

Напряжение катушки

12VDC

Электрический лифт

100 000 циклов

Механическая жизнь

1 000 000 циклов

4-контактный переключатель реле Дата катушки


Напряжение (VDC)

Управляйте напряжением (VDC)

Напряжение выключения (VDC)

Сопротивление катушки (Ω ± 10%)

Мощность катушки (Вт)

Параллельное сопротивление (Ом ± 10%)

Эквивалентное сопротивление (Ом ± 10%)

Максимально допустимый
напряжение на катушке
(Постоянный ток)

20 ℃

85 ℃

12

≤7. 2

≥1.2

80

1,8

20

15

12

≤7.2

≥1.2

90

1,6

20

15

12

≤7.2

≥1.2

90

1,8

680

79,5

20

15

4-контактный релейный переключатель Размеры и схема подключения

4-контактный релейный переключатель

4-контактный релейный переключатель
50pcs / tray, 500pcs / cartons, размер коробки: 45 * 40 * 22cm
Высокопрочные картонные коробки, пригодные для транспортировки на дальние расстояния

1. Мы являемся продюсером, у нашей работы надстройки есть десять лет.

13. Наша компания делает некоторые благотворительные акции, чтобы помочь другим.

18. Мы — информационная компания, у нас есть система OA, система ERP, система PLM ……, которые могут помочь нам управлять, контролировать качество …

19. Чтобы иметь тесный контакт с клиентами, мы каждый год посещаем посетителей и посещаем 4-6 международных выставок. Во время и после шоу мы обычно посещаем нашего клиента, чтобы получить больше отзывов и предложений от наших клиентов. Это еще больше помогает нам обеспечить лучшее качество и лучшие услуги.

Hot Tags: 4-контактный релейный выключатель, Китай, производители, поставщики, завод, опт, цена, купить, индивидуальный, бесплатный образец

Электромагнитное реле NNC68BZL | Релейный переключатель | Clion

Электромагнитное реле NNC68BZL (релейный переключатель HH52P, HH53P, HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

  • Электромагнитное реле NNC68BZL (релейный переключатель HH52P, HH53P, HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A и четыре группы 5A.
  • Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
  • Устройство оснащается световыми индикаторами и диодами по запросу.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

Объяснение обозначений модели

Параметры контакта реле

Конфигурации контактов 2Z,2H,2D
Контактная нагрузка 6.5A 10A
Макс.напряжение переключения 240VAC 6.5A
28VDC 6.5A
240VAC 10A
28VDC 10A
Материал контактов реле Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 75 37. 5 8 4
Сопротивление обмотки(±10%) Ом 160 640 13750 55000
Номинальная мощность Вт 0.9W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 100 50 10.9 5.4
Сопротивление обмотки(±10%) Ом 42 168 3532 14259
Номинальная мощность Вт 1.2VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин. Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения

Схожая продукция
релейный переключатель, электрический выключатель, электроустройство

Электромагнитное реле NNC68BVL | Релейный переключатель | Clion

Электромагнитное реле NNC68BVL (релейный переключатель HH52P, HH53P, HH54P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.

Особенности

  • Электромагнитное реле NNC68BVL (релейный переключатель HH52P, HH53P, HH54P) имеет перекидной контакт, который включает две группы 6.5A/10A и четыре группы 5A.
  • Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
  • Устройство оснащается световыми индикаторами и диодами по запросу.

Маркировка

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

Объяснение обозначений модели

NN: фирменное наименование

Параметры контакта реле

Конфигурации контактов 2Z,2H,2D
Контактная нагрузка 6.5A 10A
Макс.напряжение переключения 240VAC 6.5A
28VDC 6.5A
240VAC 10A
28VDC 10A
Материал контактов реле Сплав серебра

Электромагнитная катушка реле

Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 75 37.5 8 4
Сопротивление обмотки(±10%) Ом 160 640 13750 55000
Номинальная мощность Вт 0. 9W
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 100 50 10.9 5.4
Сопротивление обмотки(±10%) Ом 42 168 3532 14259
Номинальная мощность Вт 1.2VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%

Размер и установка

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения

Схожая продукция
релейный переключатель, электрический выключатель, электроустройство

Квазисенсорные релейные переключатели — RadioRadar

При изготовлении одного из устройств мне понадобился трёхпо-зиционный переключатель на три направления (3П3Н). Устройство это малогабаритное и лёгкое, поэтому одним из главных требований к переключателю было минимальное усилие переключения. Механические переключатели (галетные, кнопочные, движковые) этому требованию не отвечали. Выход из положения я нашёл в изготовлении коммутационного узла с нужной схемой переключения на основе электромагнитных реле и микропереключателей.

Рис. 1

Схема релейного переключателя 3П3Н показана на рис. 1. Управляется он тремя кнопками (SB1-SB3), а коммутация осуществляется двумя реле (K1, K2) с четырьмя группами переключающих контактов каждое, причём одна из них используется для самоблокировки реле, а остальные три — для коммутации цепей основного устройства. Питается переключатель от бестрансформаторного узла, содержащего балластный конденсатор C1, выпрямительный мост VD1-VD4 и конденсатор фильтра C2. Резистор R1 ограничивает бросок тока через диоды моста в момент включения, выходное напряжение ограничено стабилитроном VD5.

При подаче питания выключателем SA1 основного устройства на выходе узла питания переключателя появляется напряжение примерно 50 В. Через нормально замкнутые контакты K1.1 и светодиод HL1 протекает ограниченный резистором R2 ток около 4 мА. Реле K1 и K2 обесточены. Светит светодиод HL1, индицируя положение «1» переключателя. При нажатии на кнопку SB2 срабатывает реле K1. Контактами K1.1 оно самоблокируется, т. е. остаётся включённым после отпускания кнопки. Через резистор R3 и зажёгшийся свето-диод HL2 протекает ток, превышающий ток отпускания реле. Контакты K1.2- K1.4 переключаются в положение «2».

При нажатии на кнопку SB3 реле K2 самоблокируется контактами K2.1 и зажигается светодиод HL3, контактами K2.2- K2.4 переключатель переводится в положение «3». Переход в положение «1» производится нажатием на кнопку SB1, обесточивающую обмотки реле K1 и K2. Схема коммутации переключателя изображена в левой нижней части рис. 1.

К деталям особых требований не предъявляется. Конденсатор С1 — плёночный помехоподавляющий. Его можно заменить двумя включёнными последовательно конденсаторами К73-17 ёмкостью 0,47 мкФ с номинальным напряжением 630 В. Конденсатор C2 — оксидный К50-35 или импортный, резисторы — любого типа. Стабилитрон VD5 заменим цепью из нескольких включённых последовательно маломощных стабилитронов с суммарным напряжением стабилизации 45.50 В. Реле K1 и K2 — РЭС22 (паспорт РФ4.500.130 или исполнение РФ4.523.023-06). Их рабочее напряжение — 48 В, сопротивление обмотки — 2250… 2875 Ом, ток срабаты -вания и отпускания — соответственно 10,5 и 2,5 мА. В качестве кнопок SB1 — SB3 применены микропереключатели МП3-1. Светодиоды HL1-HL3 — любые диаметром 3 мм, желательно повышенной яркости свечения.

Детали переключателя смонтированы на той же универсальной макетной плате, что и основное устройство. К выводам реле припаяны отрезки медного луженого провода диаметром 0,5.0,6 мм. Эти новые выводы вставлены в отверстия макетной платы и после максимально возможного приближения реле к плате припаяны к её контактным площадкам. В пространство между корпусом реле и платой посредством пистолета введено несколько крупных капель термоклея. После его остывания получилась жёсткая и механически прочная конструкция. Такой способ монтажа реле позволил избежать изготовления кронштейна для его крепления и применения жгута из полутора десятков проводов для его подключения.

Рис. 2

Для экономии места на передней панели толкатели кнопок SB1-SB3 изготовлены с использованием свето-диодов HL1-HL3. Подобная конструкция кнопок описана в заметке О. Шай-ды «Кнопка — из светодиода» («Радио», 1995, № 9, с. 45). Применённые автором втулки найти не удалось, поэтому вместо них были использованы отрезки исписанного стержня диаметром 4,5 мм от гелевой авторучки. В одном конце отрезков 3 (рис. 2) сделаны диаметральные прорези глубиной 3 мм, с другой стороны внутрь вставлены выводы светодиода 2 до упора корпуса светодиода в торец отрезка. Выводы 5 светодиода выведены наружу через прорези, и отрезок заглушён каплей термоклея 4. После его застывания торец подравнен скальпелем. В завершение светодиоды вставлены в предусмотренные для этого отверстия в панели управления устройством 1, а их выводы соединены отрезками гибкого монтажного провода МГТФ 0,07 с соответствующими контактными площадками платы. Такое конструктивное исполнение весьма удобно — светящаяся после нажатия кнопка индицирует положение переключателя. Если корпус светодиода выполнен из бесцветной пластмассы, то для увеличения угла излучения светодиода его необходимо сделать матовым, обработав мелкозернистой («микронной») наждачной бумагой.

Переключатель, как показала практика, получился удачным — эргономичным, надёжным и удобным при монтаже, поэтому я широко применял его в своих конструкциях. При изготовлении одного из последующих устройств выявился запас мощности у блока питания, поэтому было решено изготовить переключатель с цифровой индикацией включённого положения.

Рис. 3

Схема этого варианта переключателя показана на рис. 3. Работает он так. После включения питания реле К1 и К2 остаются выключенными, так как ток через их обмотки, определяемый сопротивлением резисторов R2 и R9, равен примерно 3 мА, что меньше тока срабатывания, но больше тока отпускания. Это положение «1» переключателя, о чём свидетельствует цифра 1, высвечиваемая на индикаторе HG1 (напряжение на его элементы «b» и «c» поступает через токоограничиваю-щие резисторы R3, R4). При нажатии на кнопку SB2 её контакты замыкают резистор R2, ток через обмотку реле K1 возрастает, и оно срабатывает. После отпускания кнопки реле остаётся включённым, так как ток через обмотку превышает ток отпускания. Переключившиеся контакты K1.1 снимают напряжение с элемента «с» и подают его на элементы «e» и (через диод VD7) «a», «d», «g», поэтому индикатор HG1 высвечивает цифру 2. Аналогично при нажатии на кнопку SB3 срабатывает и остаётся во включённом состоянии реле K2, переводя переключатель в положение «3», в котором напряжение на соответствующие элементы индикатора подаётся через контакты K2.1 и диоды VD6, VD8. В исходное положение «1» переключатель возвращают, разорвав цепь питания реле K1 и K2 кнопкой SB1. Схема коммутации этого переключателя такая же, что и переключателя по схеме на рис. 1. Для управления переключателем использованы малогабаритные кнопки, демонтированные из старой оргтехники.

При повторном изготовлении этого устройства столкнулся с затруднением — не оказалось под рукой кнопки с размыкающим (нормально замкнутым) контактом, в то время как мембранных кнопок с замыкающим (нормально разомкнутым) контактом от старой видеотехники имелось в избытке. транзистора должно быть не менее 80 В.

Рис. 5

В некоторых случаях, например, при дистанционном управлении переключением желательно пользоваться одной кнопкой, последовательно (по кольцу) проходя все положения. Схема такого переключателя показана на рис. 5. На резисторах R2, RЗ и конденсаторе С4 выполнен узел подавления «дребезга» контактов кнопки SB1, работающий следующим образом.

При включении питания на стабилитроне VD9 появляется напряжение около 9 В, используемое для питания микросхемы DD1. Конденсатор С4 остаётся разряженным. При нажатии на кнопку SB1 в момент первого касания контактов кнопки конденсатор С4 мгновенно заряжается через резистор R3. Дальнейший дребезг контактов кнопки не влияет на выходное напряжение, так как конденсатор С4 разряжается через резистор R2 значительно большего сопротивления. Триггер DD1.1 переключается в момент перепада напряжения на входе синхронизации (вывод 3). Транзистор VT2 переключается в два раза чаще, чем транзисторы VT1 и VT3. транзисторов VT1 и VT3 должно быть не менее 80 В.

Рис. 6

При необходимости, используя ещё одно реле и дополнительную кнопку, можно собрать переключатель на четыре положения и три направления (рис. 6), который может найти применение, например, для переключения диапазонов в генераторе или частотомере. В него также можно ввести цифровую индикацию положения, внеся соответствующие изменения в схему включения элементов индикатора.


P.S.

Описанным в статье переключателям 3П3Н свойствен недостаток, заключающийся в том, что после установки в положение «3», в котором оба реле включены, их можно переключить только в положение «1» (возврат в положение «2»невозможен). Аналогично после установки переключателя 4П3Н в положение «4», когда включены все три реле, вернуться в положение «2» или «3» можно, только предварительно «побывав » в положении «1».

Применённые автором реле РЭС22 (паспорт РФ4.500.130) заменимы реле этого типа исполнения РФ4.523.023-02, однако ток отпускания у них больше (3,5 вместо 2,5 мА), поэтому сопротивление включённых последовательно с их обмотками резисторов необходимо уменьшить с 13 до 9,1 кОм


Автор: К. Мороз, г. Белелбей, Башкортостан

KKmoon® GSM Устройство открывания ворот ворот Дистанционный релейный переключатель Бесплатный вызов Поддержка команд SMS 850/900/1800/1900 МГц

Обзор:
Этот открыватель ворот GSM имеет дистанционное включение / выключение с помощью авторизованных бесплатных телефонных звонков, которыми можно управлять из любого места, без ограничения расстояния, очень удобно

Особенности:
* 850/900/1800/1900 МГц в четырех диапазонах, могут работать во всемирных сетях GSM.
* Без платы за звонок. Релейный коммутатор GSM отвечает на вызов с авторизованного номера, а затем выполняет действие включения / выключения на первом «звонке».
* Безопасный — использование идентификатора вызывающего абонента для идентификации, неизвестные абоненты игнорируются.
* Добавить или удалить пользователей с помощью SMS-текстовой команды.
* Нет необходимости предоставлять пульт дистанционного управления или ключи для разных пользователей.


* В указанное время можно настроить до 200 авторизованных телефонных номеров.
* Релейное действие вернет SMS-подтверждение владельцу или авторизованному вызову по номеру, эта функция редактируется пользователем.
* Время замыкания или размыкания реле программируется.
* Несколько приложений. (Ворота, столбики, шлагбаумы, гаражные ворота, жалюзи и подъездные двери или машины).

Характеристики:
Модель: 5034
Частота GSM: 850/900/1800/1900 МГц
Поддержка: 2G GSM Card
Цифровой выход: NC / NO сухой контакт, 3A / 240VAC
Источник питания постоянного тока: 9-24В постоянного тока / 2А
Потребляемая мощность: 12 В на входе Макс. 50 мА / в среднем 25 мА
SIM-карта: стандартная SIM-карта
Антенна: 50 Ом SMA Интерфейс антенны
Диапазон температур: -20 ~ + 60 ° C
Диапазон влажности: относительная влажность 90%
Размеры: прибл. 3,86 * 3,54 * 1,02 дюйма / 98 * 90 * 26 мм

Информация о пакете:


Размер упаковки: прибл. 5,12 * 3,74 * 1,18 дюйма / 130 * 95 * 30 мм
Вес упаковки: прибл. 4,87 унции / 138 г

Список пакетов:
1 * GSM открывания двери
1 * Руководство пользователя
1 * Autenna

Релейный переключатель | Руководства FIBARO

Ассоциация (связывание устройств) – прямое управление другими устройствами в сети системы Z-Wave, напр. Диммер, релейный переключатель, розетка, рольставни или сцена (может управляться только через контроллер Z-Wave).

Ассоциация обеспечивает прямую передачу команд управления между устройствами, выполняется без участия главного контроллера и требует нахождения ассоциированного устройства в прямой зоне действия.

Релейный переключатель FIBARO позволяет объединять три группы:

1-я группа ассоциаций

назначена терминалу S1 — отправка кадров команд на связанные устройства при каждом нажатии кнопки, подключенной к терминалу S1.
2-я группа ассоциаций назначена терминалу S2 — отправка кадров команд на связанные устройства при каждом нажатии кнопки, подключенной к терминалу S2.
3-я группа ассоциаций сообщает о состоянии устройства и позволяет назначать только одно устройство (по умолчанию главный контроллер).

FIBARO Relay Switch в 1-й и 2-й группе позволяет управлять 5 обычными и 5 многоканальными устройствами на группу ассоциации. 3-я группа зарезервирована исключительно для контроллера, поэтому может быть назначен только 1 узел.

Вообще не рекомендуется связывать более 10 устройств, так как время отклика на управляющие команды зависит от количества связанных устройств. В крайних случаях реакция системы может быть задержана.

Чтобы добавить ассоциацию (с помощью контроллера Home Center):

  1. Перейдите к параметрам устройства, нажав значок:
  2. Выберите вкладку «Дополнительно»
  3. Укажите, к какой группе и какие устройства должны быть привязаны
  4. Дождитесь завершения процесса настройки.Отправка соответствующей информации на устройства, добавленные в связанные группы, может занять даже несколько минут.

Любой новый приказ на ассоциацию, отдаваемый в то время, когда какие-либо команды на ассоциацию уже отправляются на устройства, отменяет предыдущий.

Разница между реле и переключателем

В электротехнике и переключатель, и реле являются важными электрическими компонентами. Это электромеханические устройства, предназначенные для управления и защиты системы. Их можно найти во многих бытовых электроприборах, в таких отраслях, как автомобилестроение, телекоммуникации, энергосистемы и системы управления.Давайте посмотрим на разницу

между реле и переключателем и их использование.

Что может быть проще коммутатора? У нас они есть в домах на стенах, в автомобилях и совсем недорогие по стоимости. Выключатели старше и имеют меньшую пропускную способность по току. Доступны различные типы переключателей в зависимости от требований электронного проекта. Некоторые из них представляют собой тумблер, ползунковый переключатель, кнопочный переключатель, кулисный переключатель и т. Д. Есть и другие переключатели, такие как переключатель Mercury (переключатели движения), используемые в охранной сигнализации и автоматике.

Реле — это специально управляемые электрические переключатели, которые можно включать и выключать дистанционно из удаленной точки. Существуют различные типы реле в зависимости от количества полюсов. Это SPST (однополюсный, однонаправленный), SPDT (однополюсный, двунаправленный), DPST (двухполюсный, однонаправленный), DPDT (двухполюсный, двунаправленный). Они поставляются со стандартными рабочими напряжениями (5 В, 6 В, 12 В, 18 В, 24 В и 48 В).

Электрические символы

Вот некоторые условные обозначения реле и переключателей, которые обычно используются в электронных схемах.

  1. Незамыкающие выключатели

Примечание: Стрелка указывает на подключение к электрическим цепям.

  1. Символы цепи реле

Практический пример

Как управлять лампой (лампочкой) с помощью выключателя?

В этом примере показано управление лампой с помощью однополюсного однопозиционного переключателя. К 12-вольтовой лампе подключен аккумулятор 12 В.Когда переключатель (S1) нажат, через батарею потечет ток, и лампа загорится. Лампа будет в выключенном состоянии, когда переключатель будет отпущен. Эта схема управления с помощью переключателя полезна для управления нагрузками переменного и постоянного тока.

Управление лампой с помощью реле

На приведенной ниже схеме показано управление лампой с помощью реле. Эта схема реле управляет двумя лампочками (лампа 1 и лампочка 2).

Когда реле находится под напряжением (переключатель находится в состоянии ON), лампа 2 будет светиться, а лампа 1 находится в состоянии OFF.В этом состоянии реле включается, когда управляющее напряжение превышает рабочее напряжение. Если прикладывается напряжение ниже рабочего напряжения, реле обесточивается (переключатель находится в выключенном состоянии). Теперь лампочка 2 не будет светиться, а лампочка 1 включена.

Разница между реле и переключателем

Вот сравнение переключателя и реле.

  Переключатель Реле
1 Переключатель – электромеханическое устройство, используемое для замыкания или размыкания цепей Реле – электромеханическое устройство, используемое для замыкания или размыкания цепей
2 Выключатели с механическим управлением Реле с электронным управлением
3 Управляет потоком тока путем размыкания или замыкания цепей Управляет цепями высокой мощности с сигналами малой мощности путем размыкания или замыкания контактов
4 Они управляются вручную с помощью рычага или нажатия кнопок Он может посылать электромагнитный или оптический сигнал для активации цепи нагрузки
5 Используется для размыкания и замыкания контактов Используется для защиты системы от повреждений
6 Работает медленно по сравнению с реле, потому что для внесения изменений требуется физический объект Работает быстрее
7 Переключатель обеспечивает прямой контакт или соединение. Это переключатель дистанционного управления
8 Пример: ручное управление выключателем (физическое управление вентиляторами, освещением в домах) Пример: включение/выключение кондиционера, уличного фонаря LDR (автоматическое)

Заключение

Реле и переключатели являются основными электронными компонентами, используемыми в домах и промышленных системах управления. Они представляют собой некоторую разницу между реле и переключателем в их функциональности, механической конструкции и стабильности.Оба они имеют свои уникальные преимущества и недостатки. Например, переключатели лучше всего подходят для недорогих приложений, а реле используются для дистанционного управления техникой в ​​умных домах.

Датчик реле Garmin OnDeck™

Датчик реле Garmin OnDeck™ Приносим извинения, но эта страница не работает должным образом без включенного JavaScript. Пожалуйста, активируйте для продолжения. «},»specsTab»:{«title»:»Specs»,»content»:»

Во избежание потенциального повреждения релейного переключателя, устройства «черный ящик» GTB 10 и переключаемого устройства, вы должны установить этот релейный переключатель в сухое место.

\r\n\r\n \r\n\t \r\n\t\t \r\n\t\t\t \r\n\t\t\t \r\n\t\t \r\n\t\t \r\n\t\t\t \r\n\t\t\t \r\n\t\t \r\n\t\t \r\n\t\t\t \r\n\t\t\t \r\n\t\t \r\n\t\t \r\n\t\t\t \r\n\t\t\t \r\n\t\t \r\n\t\t \r\n\t\t\t \r\n\t\t\t \r\n\t\t \r\n\t \r\n
\r\n\t\t\t

Рабочая температура диапазон

\r\n\t\t\t
\r\n\t\t\t

От -15° до 85°C (от 5° до 185° F)

\r\n\t\t\t
\r\n\t\ t\t

Диапазон температур хранения

\r\n\t\t\t
\r\n\t\t\t

От -40° до 155°C ( от -40° до 311°F)

\r\n\t\t\t
\r\n\t\t\t

Управляющее напряжение (катушка)

\r\n\t\t\t
\r\n\t\t\t

7.от 8 до 15,6 В постоянного тока

\r\n\t\t\t
\r\n\ t\t\t

Мощность нагрузки мин. (контакты)

\r\n\t\t\t
\r\n\t\t\t

0,1 А

\r\n\t\t\t
\r\n\t\t\t

Мощность нагрузки макс. (контакты)

\r\n\t\t\t
\r\n\t\t\t

До 15 А при 10–16 В постоянного тока
\r\ n\t\t\tДо 9 А при 20–32 В постоянного тока

\r\n\t\t\t
\r \n»}},»hideProductVersions»:true,»availabilityDate»:»1-3_days»,»price»:{«price»:{«price»:49.99,»currencyCode»:»USD»,»currencySymbol»:»$»,»formattedPrice»:»49,99 долларов США»},»salePrice»:null,»savings»:null},»firedPromotions»:[],»productKicker «:null,»inStock»:false,»showCompatibleDevicesTab»:true,»promoBanner»:null,»widgetMetadata»:{«dataClientId»:»034abc3a-0fed-5aee-a814-c4fe00ca32fc»,»dataKey»:»credit- продвижение-авторазмер»,»dataPurchaseAmount»:4999,»klarnaLocale»:»en-US»,»displayKlarna»:false},»pvProductEcommerceOpenText»:null,»sellable»:false,»forceStockEnabled»:false,»displayable «:true}},»breadCrumbs»:[],»productCategory»:»Другое»,»productCategoryGlobal»:»Другое»,»marketCategory»:»Аксессуары»,»marketCategoryGlobal»:»Аксессуары»,»productEcommerceOpenText»:null ,»productEmsList»:[{«title»:»Версия»}],»filterDropdownList»:[{«text»:»Релейный переключатель OnDeck™ (12 В пост. тока)»,»value»:»/en-US/US/ p/712917/pn/010-13009-01″,»selected»:true}],»seoAttributes»:{«title»:»Релейный переключатель OnDeck™ (12 В постоянного тока)»,»section»:»»,»imageLanguage «:»ru»,»discCountry»:»US»,»sellable»:»»,»productName»:»Релейный переключатель OnDeck™ ( 12 В пост. тока)»,»displayUrl»:»https://www.garmin.com/en-US/p/712917″,»canonicalUrl»:»https://www.garmin.com/en-US/p/712917″,»attributeGroupName»:»аксессуар»,»productDisplayLanguage»:» ru»,»categoryName»:»»,»discLanguage»:»en»,»productDisplayName»:»Релейный переключатель OnDeck™ (12 В постоянного тока)»,»productImage»:»https://static.garmincdn.com/en/ products/010-13009-01/g/cf-lg-0f3e7949-f8ac-4770-b891-eab3d8ce2214.jpg»,»прекращено»:»»,»seoTitle»:»Датчик реле Garmin OnDeck™»,»описание» : «Управляйте своим судном удаленно с помощью концентратора OnDeck и релейного переключателя.»,»seoKeywords»:»Переключатель реле OnDeck Hub»,»localeString»:»en_US»,»urlLocales»:{«fi-fi»:»https://www.garmin.com/fi-FI/p/712917 «,»en-ie»:»https://www. garmin.com/en-IE/p/712917″,»nb-no»:»https://www.garmin.com/nb-NO/p /712917″,»en-ca»:»https://www.garmin.com/en-CA/p/712917″,»en-us»:»https://www.garmin.com/en-US /p/712917″,»hr-hr»:»https://www.garmin.com/hr-HR/p/712917″,»en-za»:»https://www.garmin.com/en -ZA/p/712917″,»sl-si»:»https://www.garmin.com/sl-SI/p/712917″,»nl-be»:»https://www.garmin.com /nl-BE/p/712917″,»de-at»:»https://www.garmin.com/de-AT/p/712917″,»nl-nl»:»https://www.garmin.com/nl-NL/p/712917″,»fr-ch»:»https:// www.garmin.com/fr-CH/p/712917″,»en-au»:»https://www.garmin.com/en-AU/p/712917″,»de-ch»:»https: //www.garmin.com/de-CH/p/712917″,»de-de»:»https://www.garmin.com/de-DE/p/712917″,»es-es»:» https://www.garmin.com/es-ES/p/712917″,»es-mx»:»https://www.garmin.com/es-MX/p/712917″,»fr-ca» :»https://www.garmin.com/fr-CA/p/712917″,»it-it»:»https://www.garmin.com/it-IT/p/712917″,»en- nz»:»https://www.garmin.com/en-NZ/p/712917″,»pl-pl»:»https://www.garmin.com/pl-PL/p/712917″,»pt-pt»:»https://www.garmin.com/pt-PT/p/712917″,»ro-ro»:»https:// www. garmin.com/ro-RO/p/712917″,»fr-be»:»https://www.garmin.com/fr-BE/p/712917″,»sv-se»:»https: //www.garmin.com/sv-SE/p/712917″,»da-dk»:»https://www.garmin.com/da-DK/p/712917″,»fr-lu»:» https://www.garmin.com/fr-LU/p/712917″,»fr-fr»:»https://www.garmin.com/fr-FR/p/712917″,»en-gb» :»https://www.garmin.com/en-GB/p/712917″}},»buyGarminEndpoint»:»https://buy.garmin.com»,»translations»:{«save»:»Сохранить «,»expand»:»Просмотреть все»,»collapse»:»Свернуть все»,»addToCart»:»Добавить в корзину»,»quickLinksTitle»:»Связанные»,»руководства»:»Руководства»,»программное обеспечение»: «Software»,»faq»:»Центр поддержки»,»partNumber»:»НОМЕР ДЕТАЛИ»,»compatibleTitle»:»Совместимые продукты»,»crossSellsTitle»:»Вам также может понравиться»,»upSellsTitle»:»Хотите больше функций ?»,»upSellsCtaTitle»:»Сравнить»,»vatToolTip»:»»,»mapsJsonUrl»:»https://buy.garmin.com/en-US/US/sku/{{partNum}}/{{region}}/{{activity}}/compatibility/maps.json?v=2″,»manualsUrl»:null,»faqJsonUrl» :»https://buy.garmin.com/en-US/US/faqs/{{partNum}}. json»,»devicesJsonUrl»:»https://buy.garmin.com/ecommerceServices/productCompatibility/en- США/США/p/{{partNum}}/compatibleDevices»,»compatibleProductsJsonUrl»:»https://buy.garmin.com/en-US/US/{{productId}}/compatibleProducts.json»,»upSellsJsonUrl» :»https://buy.garmin.com/en-US/US/{{productId}}/upSells.json»,»crossSellsJsonUrl»:»https://buy.garmin.com/en-US/US/{{productId}}/crossSells.json»,»productUrl»:»https://buy.garmin.com/en-US/US/p/{{productId}}» ,»partNumberUrl»:»https://buy.garmin.com/en-US/US/p/{{productId}}/pn/{{partNum}}»,»availableSeatsUrl»:»https://buy. garmin.com/en-US/US/products/checkQuantity/{{partNum}}.json»,»addToCartUrl»:»https://buy.garmin.com/en-US/US/addToCart.ep?partNumQty= {{partNum}}:{{quantity}}»,»accessoriesJsonUrl»:»https://buy.garmin.com/ecommerceServices/productCompatibility/en-US/US/p/{{sku}}/accessories»,» viewCartUrl»:»https://купить.garmin.com/en-US/US/view-cart.ep»,»seoUrl»:»https://buy.garmin.com/en-US/US/{{ seoUrl}}»,»checkAvailableSeats»:false ,»mapFormatTranslations»:{«SDCard»:»Карта microSD™/SD™»,»Загрузка»:»Загрузка»,»Диск»:»DVD»,»GarminCard»:»Карта Garmin»},»mapsTabError»:» В настоящее время мы не можем показать вам совместимые продукты. Повторите попытку позже.»,»mapsTabNoMaps»:»Мы не нашли совместимых карт для этого региона или категории. Выберите другой вариант.»,»accessoriesTabError»:»В настоящее время мы не можем показать вам совместимые продукты.Повторите попытку позже.»,»accessoriesTabNoAccessories»:»Нам не удалось найти совместимые аксессуары для этого продукта.»,»devicesTabError»:»В настоящее время мы не можем показать вам совместимые устройства. Повторите попытку позже.»,»devicesTabNoDevices»:»Нам не удалось найти совместимых устройств для этого продукта.»,»reactivateCustomerGroup»:»Срок действия вашей партнерской учетной записи истек. Чтобы получить специальные цены на продукты, повторно активируйте свою учетную запись.»,»customerGroupJsonUrl»:»https://buy.garmin.com/en-US/US/customer/expiredCustomerGroups.json»,»addedToCart»:»Добавлено в корзину»,»continueShopping»:»Продолжить покупки»,»viewCart»:»Просмотреть корзину»,»shopForAccessories»:»Купить аксессуары и многое другое»,»interstitialApiErrorMessage»:»Было возникла проблема с выбором, вернитесь и повторите попытку. «},»wwwGarminEndpoint»:»https://www.garmin.com»,»wwwEnv»:»prod»}; //]]>

Выключатели и реле печи — Магазин керамики

Выключатели печи выполняют очень важную функцию: они включают и выключают печь! Переключатели можно найти на печах с ручным управлением — без цифровых контроллеров — и со временем вы обнаружите, что эти переключатели время от времени нуждаются в замене.При замене переключателя печи важно выбрать правильный переключатель. Бесступенчатые переключатели или «бесступенчатые» переключатели — это переключатели с переменной выходной мощностью, что означает, что вы можете поворачивать и регулировать их одним плавным движением. Они отличаются от «позиционных» переключателей, которые фиксируются в определенных положениях, таких как 3-позиционный переключатель с низкими, средними и высокими настройками. Некоторые люди предпочитают бесконечные переключатели, потому что они позволяют вам вносить очень небольшие изменения в элементы вашей печи; некоторые люди предпочитают позиционные переключатели, потому что следовать записанным указаниям для точного повторения выстрела легко сделать с прямыми и конкретными положениями переключателя.



Реле печи находятся в блоке управления печи и отвечают за включение и выключение питания элементов вашей печи. Этот знакомый звук «жужжание-щелчок», который вы слышите, когда запускаете цикл обжига вашей электрической печи, исходит от замыкания реле. Реле отличаются от переключателей тем, что они представляют собой скорее внутренний механизм, который работает для передачи энергии элементам. Реле получает сигнал от контроллера печи, и электромагнит внутри реле заряжается.Это сближает контакты, которые включают элементы печи. Как и любая механическая часть, реле в конечном итоге необходимо будет заменить из-за нормального износа вашей печи. Если элементы не включаются в определенной области печи, возможно, требуется замена реле, отвечающего за управление этой областью. Это предотвратит нагрев вашей печи.



Механические реле относительно недороги, имеют небольшие размеры и могут использоваться в небольших блоках управления. Эти реле, однако, имеют относительно короткий срок службы, особенно после многократного воздействия высоких температур, например, при возгорании. Ртутные реле являются альтернативой механическим реле, поскольку они более долговечны. К недостаткам использования ртутных реле относятся опасности, связанные с обращением с ртутью в случае поломки реле, а также относительно более высокая стоимость и большие размеры. В то время как большинство печей стандартно поставляются с механическими реле, ртутные реле иногда предлагаются в качестве дополнения.



Обратите внимание, что разные производители печей производят уникальные детали печей.Некоторые из них взаимозаменяемы, а другие нет. Если вам нужна помощь в поиске запасной части для вашей печи, пожалуйста, свяжитесь с нами сегодня. Мы любим говорить о печах!



Реле для поверхностного монтажа | Радиалл

Упрощение — наша инновация

Благодаря инновационной «микромеханической» конструкции микрореле серии Quartz обеспечивают превосходные радиочастотные характеристики, надежность и повторяемость до 26. 5 ГГц. Миниатюрный размер и низкая стоимость установки делают эти коаксиальные переключатели идеальным решением.

Серия

Ресурсы

2
Документ Document Download
Квартиры кварцевых коммутаторов Micro SPDT
Кварцевый раздаточный материал
1 2

Рекомендуемая серия

  • SMT R516

Основы реле управления | Релейные системы управления

Электромеханическое реле представляет собой электрический переключатель, приводимый в действие катушкой электромагнита. В качестве переключающих устройств они демонстрируют простое поведение «включено» и «выключено» без промежуточных состояний. Реле являются очень полезными устройствами, поскольку они позволяют одному дискретному (вкл./выкл.) электрическому сигналу управлять гораздо более высокими уровнями электроэнергии и/или несколькими сигналами питания или управления, которые иначе изолированы друг от друга. Например, реле может управляться низковольтным слаботочным сигналом, который проходит через какой-либо чувствительный переключатель (например, концевой выключатель, бесконтактный переключатель, оптический датчик), а затем могут использоваться переключающие контакты этого реле. для управления цепью с гораздо более высоким напряжением, силой тока и даже несколькими цепями с несколькими наборами переключающих контактов.

Здесь показано обозначение электронной схемы простого однополюсного реле на одно направление (SPST):

Катушка проволоки, намотанная на многослойный ферромагнитный сердечник, создает магнитное поле, необходимое для приведения в действие переключающего механизма. Управляющее воздействие этой катушки электромагнита на контакт(ы) реле представлено пунктирной линией. Это конкретное реле оснащено нормально разомкнутыми контактами переключателя (НО), что означает, что переключатель будет в разомкнутом (выключенном) состоянии, когда катушка реле обесточена.Напомним из раздела 9.1, что «нормальным» состоянием переключателя является состояние покоя без стимуляции . Контакт переключателя реле находится в «нормальном» состоянии, когда на его катушку не подается питание. Однополюсное однопозиционное реле с нормально замкнутым (НЗ) переключающим контактом будет представлено на электронной схеме следующим образом:

В мире электрического управления метки «Форма-А» и «Форма-В» являются синонимами «нормально разомкнутых» и «нормально замкнутых» контактов соответственно.Таким образом, мы могли бы обозначить контакты реле SPST как «Form-A» и «Form-B» соответственно:

Расширением этой темы является однополюсный двухпозиционный релейный контакт (SPDT), также известный как контакт «Form-C». Данная конструкция выключателя обеспечивает как нормально-разомкнутый, так и нормально-замкнутый набор контактов в одном блоке, приводимых в действие катушкой электромагнита:

Дальнейшим расширением этой темы является двухполюсный релейный контакт на два направления (DPDT). Данная конструкция выключателя обеспечивает два набора контактов Form-C в одном блоке, одновременно приводимых в действие катушкой электромагнита:

Реле

DPDT являются одними из наиболее распространенных в промышленности благодаря своей универсальности.Каждый набор контактов Form-C предлагает выбор между нормально разомкнутыми или нормально замкнутыми контактами, и два набора (два «полюса») электрически изолированы друг от друга, поэтому их можно использовать в разных цепях.

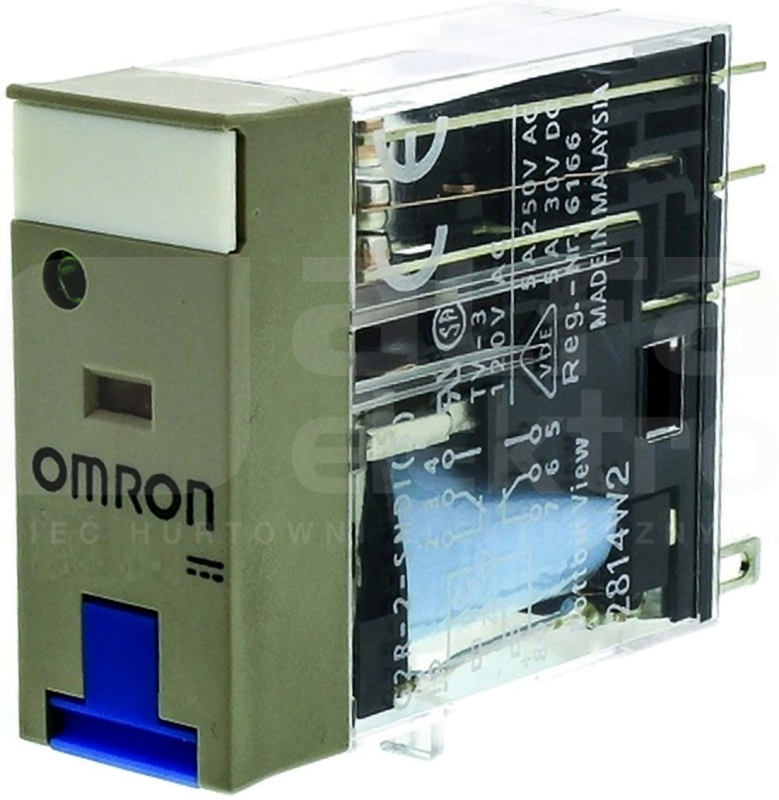

Распространенной упаковкой для промышленных реле является так называемое реле Ice Cube , названное в честь его прозрачного пластикового корпуса, позволяющего осматривать рабочие элементы. Эти реле подключаются к многоштырьковым базовым разъемам для легкого снятия и замены в случае отказа. Реле DPDT типа «ледяной куб» показано на следующих фотографиях, готовое к подключению к основанию (слева) и со снятой пластиковой крышкой, открывающей доступ к обоим наборам контактов Form-C (справа):

Эти реле подключаются к розетке с помощью восьми контактов: по три для каждого из двух наборов контактов Form-C, плюс еще два контакта для подключения катушек.Из-за количества контактов (8) этот тип базы реле часто называют восьмеричной базой .

При ближайшем рассмотрении одного контакта Form-C видно, как движущийся металлический «лист» соприкасается с одной из двух неподвижных точек, фактическая точка контакта обеспечивается «кнопкой» с серебряным покрытием на конце листа. На следующих фотографиях показан один контакт Form-C в обоих положениях:

Промышленные реле управления обычно имеют схемы соединений, нарисованные где-то на внешней оболочке, чтобы указать, какие контакты соединяются с какими элементами внутри реле.Стиль этих диаграмм может несколько различаться даже для реле с одинаковой функцией.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
