Розетка для электроплиты на 380: Подключение электроплиты 380 вольт | Слава созидателям

Содержание

Подключение электроплиты 380 вольт | Слава созидателям

Подключение электроплиты 380 вольт

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Источник: https://stroychik.ru/elektrika/podklyuchenie-elektroplity

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза.

Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

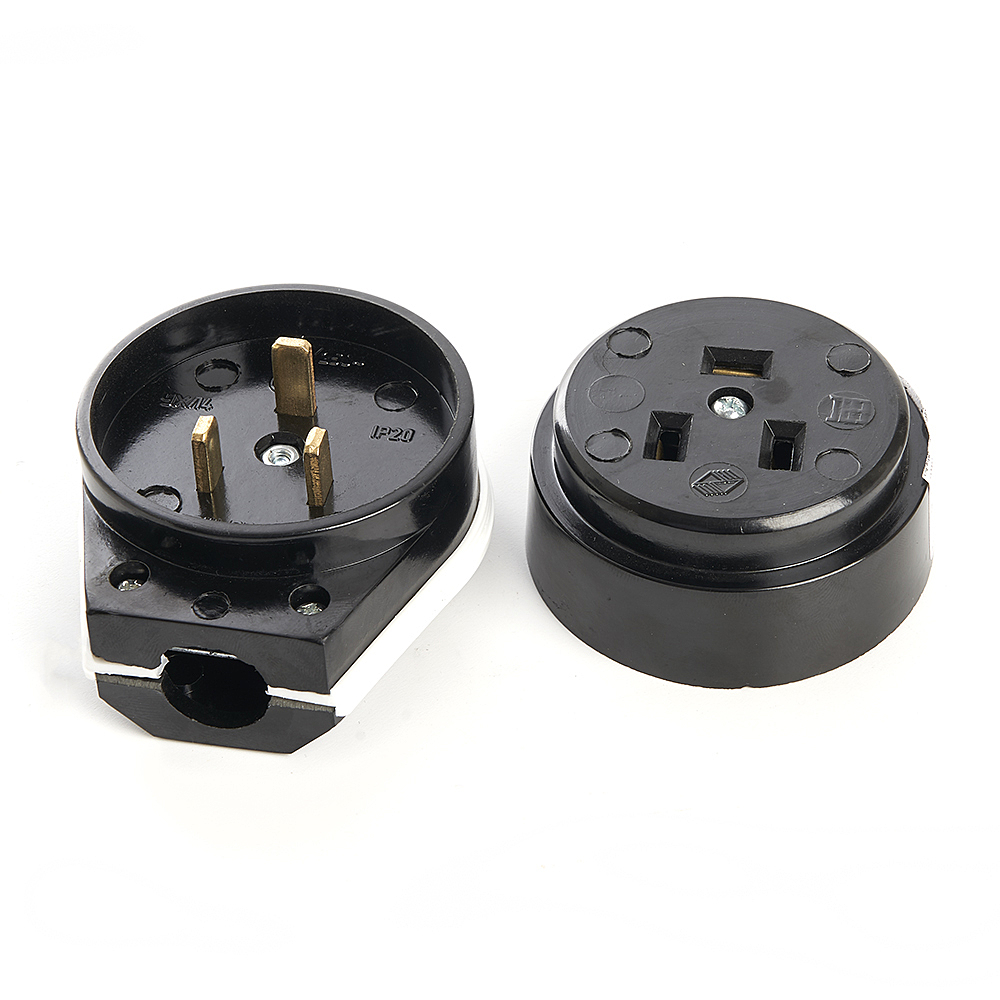

  1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
  2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
  3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как Подключить Электроплиту Своими Руками К Сети На 220В и 360В

Сегодня многие отказываются от обычных газовых плит, в пользу электрических.

Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Содержание статьи

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

  1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
  2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
  3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Понравилась статья? Поделиться с друзьями:

Оптимальная высотa розетки для плиты

Где разместить розетку электрической плиты и другие розетки на кухне?

Высота розетки для плиты часто вызывает определенные вопросы. Ведь здесь необходимо найти тонкую грань между удобством эксплуатации и эстетическим внешним видом, который розетка для электрической плиты может немало подпортить. Поэтому в нашей статье мы решили более детально рассмотреть вопрос монтажа таких розеток и рассмотрим вопросы, начиная от высоты установки, и заканчивая способами подключения.

Высота установки розетки для электроплиты

Прежде всего, давайте разберемся непосредственно с высотой установки. С одной стороны, нам необходимо чтобы в случае необходимости мы могли легко снять напряжение с нашего нагревательного устройства. С другой стороны, розетку желательно скрыть от посторонних глаз.

Установка розетки за плитой

На данный момент, существует три наиболее распространенных способа решения проблемы установки розетки для электроплиты:

  • Во-первых, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
  • Второй вариант предполагает установку розетки на 5 – 10 см выше уровня столешницы, чуть в стороне от самой плиты.
  • И третий вариант вообще исключает установку отдельной розетки для плиты.

Давайте рассмотрим аргументы в пользу каждого из этих способов. При монтаже розетки по первому варианту, мы визуально скрываем ее с нашего поля зрения, но вот добраться до такой розетки будет несколько сложнее.

С другой стороны, снять напряжение с розетки нам крайне необходимо только на время мойки, либо в экстренных ситуациях. Исходя из этого, данный вариант сейчас является одним из наиболее распространенных.

Установка розетки над столешницей

Если вы решили установить розетку чуть выше уровня столешницы, то оперировать вилкой вам будет намного удобнее, но внешний вид вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки всякий раз как окончили приготовление пищи, то мы должны вас предостеречь.

Это приведет к ослаблению контактов и возможному попаданию грязи на контактную часть. Поэтому данный вариант не является самым удачным.

Подключение электрической плиты без розетки

Последним возможным вариантом является подключение электроплиты вовсе без розетки. Данный метод предполагает подключение кабеля от автоматического выключателя в квартирном щитке, непосредственно подсоединённого к клеммнику плиты.

Для снятия напряжения на время мойки плиты, или в экстренных ситуациях, инструкция советует использовать автоматический выключатель в квартирном щитке. Единственным недостатком данного метода является невозможность перемещения плиты после установки, но как показывает практика делают это очень редко.

Подключение электрической плиты

Исходя из описанных выше вариантов установки розетки, существуют два способа подключения – через розетку и напрямую. Но для обоих этих вариантов существуют еще варианты, зависящие от напряжения питающей сети.

Ведь электрическая плита — это достаточно мощный электроприемник, и для его подключения часто используют напряжение в 380В.

Подключение розетки для электрической плиты

Начнем с наиболее распространенного варианта подключения электрической плиты – через розетку. Как мы уже отметили выше, розетка может быть 220В или 380В. Причем розетка на 380В может быть двух- или трехфазной.

Но давайте обо всем по порядку:

  • Согласно п. 9.6 ВСН 59 – 88, электрическая плита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном или этажном распределительном щитке.

Однополюсный автомат на 25А

  • Провод или кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно использовать провод сечением не менее чем 1,5 мм2. Но для исключения возможных эксцессов, мы бы посоветовали использовать кабель сечением не менее 2,5 мм2.

На фото таблица выбора сечения проводов

Обратите внимание! Начиная с 2000 года, согласно нормам ПУЭ, в жилых помещениях запрещено использовать проводку с алюминиевыми проводниками. Поэтому данный вариант даже не рассматривается.

  • Если вы выполняете подключение своими руками, то давайте коснемся вопроса количества жил провода. Для однофазного подключения напряжением в 220В, это обязательно должен быть трехжильный провод. Для двухфазного подключения 380В, количество жил провода должно быть не меньше 4. А для трехфазного подключения 380В, их и вовсе должно быть пять.
  • Почему так? Кроме непосредственно фазного и нулевого провода, в обязательном порядке должен использоваться провод заземления. Он обозначается желто-зеленым цветом, и по сечению должен быть равен фазному проводнику.
  • Для плиты розетка должна соответствовать ее номинальному току, то есть для однофазной сети это 25А. Если же вы используете двух- или трехфазную сеть, то номинал розетки должен быть не меньше 16А. Да и меньше вы вряд ли найдете.

Однофазная розетка и вилка

Наиболее распространенным вариантом является использование однофазных розеток.

Они несколько отличаются по форме от общепринятых, но в целом их подключение не должно вызвать трудностей.

Розетка 2Р+РЕ

Розетка типа 2Р-РЕ может быть использована для однофазного подключения.

Но для двухфазного подключения электрической печи ее использовать нельзя, так как для работы печи нам в обязательном порядке необходимо подключение нулевого провода.

Розетка 3Р+РЕ

Розетка 3Р+РЕ может быть использована для двухфазного подключения электрической печи.

Только к одной фазной клемме мы должны подключить нулевой провод.

Розетка 3Р+РЕ+N

Розетка 3Р+РЕ+N может быть использована для трехфазного подключения электрической печи.
  • Подключение однофазной розетки происходит по стандартной схеме, поэтому описывать его более подробно не видим смысла. А вот на подключение розеток на 380В остановимся более детально.

Однофазное подключение вилки электропечи

  • Дело в том, что при подключении таких розеток, крайне важно соблюсти соосность фазных и нулевых проводов на вилке и розетке. Поэтому, при подключении следует быть предельно внимательным, и, если такое подключение вызывает у вас вопросы, обратитесь к соответствующим статьям на нашем сайте.

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

Схема подключения электрической печи без розетки

Итак:

  • Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
  • Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

Схема подключения вилки к электрической печи при однофазном подключении

  • Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Схема подключения для трехфазной сети

  • Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

Однофазное подключение на клеммнике электрической печи

  • Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
  • На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
  • Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
  • Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

Обратите внимание! Дабы не запутаться где фазные, а где нулевые провода, подключение лучше выполнять в соответствии с нормами ПУЭ. Согласно п.1.1.29 и 1.1.30 данного нормативного документа, нулевые жилы провода должны быть обозначены голубым цветом, жила защитного заземления обозначается желто-зеленым цветом, а фазный проводник может быть обозначен любым другим цветом.

Вывод

Мы очень надеемся, что смогли ответить на вопрос, какова должна быть высота розетки плиты, а также как данное электроустановочное оборудование подключать. Но если вы не уверенны в своих силах, то лучше не экспериментировать. Вызовите электрика и заплатите ему за подключение, чем будете подвергать опасности жизнь своих близких и свою.

Установка розетки для электроплиты: монтаж своими руками

Приобретение новой кухонной плиты — приятные хлопоты для каждой хозяйки. Электрическая она или газовая — это вторично. Важно, что новенькая! Уже и рецепты лежат под рукой, чтобы опробовать новую технику, удивить и побаловать домашних. Ремонт на кухне близится к завершению. Приложено было столько усилий и вот она финишная прямая — подключение кухонной техники. Установка розетки для электроплиты — важный этап работ по подключению. Если подойти к этому вопросу со всей ответственностью, то можно произвести все работы самостоятельно.

Еще перед приобретением бытовой электрической плиты обязательно узнайте, какой тип сети питания электрооборудования в вашей квартире: однофазный или трехфазный. От этого напрямую будет зависеть, какое потребуются электроустановочное оборудование и его характеристики. Подобной информацией располагают электрики вашего ЖЭКа.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Внимание! Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Внимание! Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

Розетки различают по способу монтажа:

  • Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
  • Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

  • влагозащищенные;
  • пылезащищенные;
  • со встроенной автоматической защитой от перегрузок.

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

По количеству контактов силовые розетки бывают:

  • трехконтактные для однофазных сетей;
  • четырехконтактные для трехфазных сетей;
  • пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

Монтаж розетки для электроплиты

Этапы процесса:

  1. Обесточить подводящий кабель и убедиться в отсутствии тока.
  2. Используя перфоратор, изготовить отверстие под стакан подрозетника.
  3. Продеть в подрозетник питающий провод.
  4. Зачистить концы жил от изоляции.
  5. Присоединить жилы к разъемам на розетке.
  6. Желто-зеленый провод заземления крепим в центре.
  7. Ноль и фазу закрепляем по краям.
  8. При помощи любого строительного раствора фиксируем стакан подрозетника в стене.
  9. После высыхания завершаем сборку розетки: крепим стакан подрозетника шурупами и устанавливаем защитную крышку.
  10. Включаем электропитание.
  11. Тестируем розетку на работоспособность.

Розетку к питающему кабелю подключили, можно начинать подключать электроплиту.

Подключение электрической плиты

Ранее вы уже выяснили, по какой схеме однофазной или трехфазной происходит электроснабжение вашего дома. В домах советской постройки чаще используется однофазная схема, тогда как в современных новостройках применяется трехфазная. Исходя из этой информации, вами подбирался кабель для питания электроплиты.

Многие производители электрических плит размещают на задней панели три основных вида схем подключения. Выбираете свою и приступаете к работе.

Самый распространенный тип подключения бытовых электроплит — от однофазной сети 220 В.

Штепсель, применяемый для такого подключения имеют три вывода под:

  • фазный провод;
  • нулевой провод;
  • заземляющий провод.

Важно соблюдать соосность подключения.

Схема подключения к однофазной сети

Для подключения к трехфазной сети 380 В у штепселя 5 выводов:

  • фаза — 3 вывода;
  • нуль;
  • заземляющий.

Алгоритм ваших действий:

  • Ознакомление со схемой подключения.
  • Соединение штепселя с плитой.
  • Снимаем крышку задней стенки прибора, снимаем защиту.
  • Перед вами ряд клемм. Может быть применена цветовая и буквенная маркировка.
  • Внимательно следим за соответствием маркировок.
  • Соединяем только одноименные цвета.

При монтаже однофазной сети:

  • клеммы L1, L2,L3 соединяем между собой (применяем перемычку) и красный провод фазы подключаем к одной из клемм;
  • клеммы N1 и N2 также соединяем перемычкой и подключаем к одной из них нулевой провод;
  • заземляющий провод подключаем к клемме RE.

При монтаже трехфазной сети:

  • демонтаж заводских перемычек;
  • клеммы L1,L2,L3 напрямую соединяются с проводами фазы;
  • нулевой и заземляющий провода подключаем по аналогии с однофазным.

Медные перемычки обычно поставляются вместе с плитой, но если их не оказалось, то они с успехом заменяются медной проволокой.

Внимание! Обратите внимание на то, что демонтаж перемычек, установленных предприятием-изготовителем, ОБЯЗАТЕЛЕН. Если этого не сделать, то высока вероятность ошибки при монтаже, а это чревато неприятностями в виде короткого замыкания и пожара.

У монтажа четырехконтактных розеток есть особенность — отсутствует PE провод. Заземление монтируется объединением проводов «нуль» + «земля».

Последним этапом проводится тестирование:

  • проверяем, есть ли напряжение в розетке;
  • включаем штепсель в розетку;
  • проверяем работу узлов плиты.

Установить своими руками розетку для электроплиты за 1 час вполне возможно. Как вы могли убедиться это ненамного сложнее установки обыкновенной розетки, при условии, что вы знакомы с теорией и имеете практический навык проведения электротехнических работ. Тем не менее, качество выполнения всех этапов работ и соответствие всего электроустановочного оборудования регламентам ПУЭ и ГОСТа — залог вашей безопасности.

Видео о подключении электроплиты

Подключение электроплит Красноярск, схема подключения на 220, 380 В.

В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью нашего электрика,и недорого заказать эту услугу. Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В.  Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой  электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Сечение кабеля

Медные жилы

Алюминиевые жилы

Ток, А

Мощность электроплиты, кВт.

Ток, А

Мощность электроплиты, кВт

220В

380В

220В

380В

2,5

21

4,6

8,0

16

3,5

6,0

4,0

27

5,9

10

21

4,6

8,9

6,0

34

7,5

12,0

26

5,7

9,9

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого.  Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны).  Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное,  двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным  вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком.  А именно ставим две перемычки, идущие в комплекте, между  клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Рисунок 5. Так выглядит на практике готовое подключение на 220 В.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой , так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Рисунок 6. Простая и наглядная схема подключения электроплиты на 220 В.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3  на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод  L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Трехфазная схема подключения без использования ноля.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России.  Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные - есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать - описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости - специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево - материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить - затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

Как подключить электроплиту | Советы электрика

13 Март 2012 Делаем электропроводку, Новости, Советы специалиста, Электрика для дома

Несмотря на многообразие типов электроплит и их широкий ассортимент схема подключения электроплиты стандартная  практически всегда- что для встроенных плит, что для стационарных промышленных, что для бытовых.

Практически все электроплиты могут быть подключены как на напряжение 380 Вольт, так и на 220.

Если вы приобрели электроплиту и не знаете как ее подключить- я покажу способ подключения электроплиты на примере из практики.

Как раз подвернулся клиент у которого надо подключить электроплиту .

Кроме самого подключения требовалось еще  провести к электроплите отдельный провод соответствующего сечения из этажного щитка.

Квартира расположена в доме которому уже около 30 лет, электропроводка не менялась, ввод в квартиру выполнен   алюминиевым проводом  сечением 2,5 кв.мм и такого сечение недостаточно для подключения электроплиты.

Пришлось в этажном щитке устанавливать отдельный автомат на электроплиту с номинальным током 40А, а так же для электробезопасности- УЗО.

Попутно по просьбе клиента сменили электрический счетчик.

Провод на электроплиту сделали ВВГнг-4х4, в квартире он проложен в кабель-канале до силовой розетки на кухне.

В этажном щитке вводной PEN(ноль вводного кабеля) прикручен на металлический корпус этажного щита.

На электрический счетчик был сделан только один нулевой провод, а нулевые жилы проводов электропроводки идущих в квартиру  были подключены прямо на корпус этажного щитка.

Все это пришлось переделать при замене электросчетчика, ноль в счетчик завели прямо со шпильки  в этажном щите куда был прикручен вводной PEN, а со счетчика ноль  с фазой уже пошел на УЗО.

УЗО применено на 40 ампер с диф. током в 30 миллиампер.

После УЗО фазный провод идет на автоматы, а нулевой- на нулевую шину где подключаются все нулевые жилы проводов электропроводки квартиры.

Желто- зеленый провод заземления подключен на металлический корпус этажного щитка отдельным болтовым соединением.

Кстати так сказано и в правилах- ПУЭ.



Установка силовой розетки

Электрический ток, потребляемый электроплитой – порядка 40 ампер при полной мощности  и что бы выдержать такой ток необходим очень хорошие, мощные зажимы и контакты розетки и вилки.

Для такой мощной нагрузки продаются силовые розетки.

Напряжение в квартире однофазное, то есть 220 вольт, поэтому розетка куплена с тремя контактами- фаза, ноль и заземление.

Закреплена она на стене с помощью дюпелей.

На корпусе у нее возле одного из зажимов есть маркировка заземления, именно к нему и присоединяется желто-зеленый провод заземления, проложенный из этажного щитка.

Остальные два провода- фазу с нулем подключать можно на любые оставшиеся два зажима, только пометьте или зарисуйте на какой зажим подключена фаза(белый провод идущий с автоматического выключателя).

Это надо для того что бы затем в вилке знать на какой контакт подключить фазу. У вилки так же на корпусе есть маркировка заземления возле одного из контактов, к нему присоединяется провод заземления от электроплиты.

Обязательно проверьте что при втыкании вилки в розетку именно эти контакты заземления втыкаются друг в друга, а не замыкаются с фазным контактом иначе будет короткое замыкание.

После того как подключили заземление к вилке, подключаем фазный провод к тому контакту, который соответствует помеченному  ранее контакту на розетке.

Нулевой провод подключаем к оставшемуся третьему контакту.

Схема подключения электроплиты

В основном схема подключения электроплиты указывается либо на задней стенке, либо в коробке с клемными зажимами в электроплите или в руководстве по эксплуатации.

Здесь схема нарисована на задней стенке плиты. Можно подключить  электроплиту на одну, две или три фазы.

Фазные зажимы обозначены на схеме L1, L2, L3, L (а в клемной коробке- номер 1,2,3- видно на фото), нулевые зажимы на схеме это буква N (в клемной коробке номер 4 и 5) и заземление обозначено соответствующим значком.

При однофазном подключении между зажимами 1,2,3 делается перемычка, обычно с завода эти перемычки уже установлены, остается только правильно подключить электроплиту.

При трехфазном напряжении на 1,2,3 подключается соответственно первая, вторая и третья фазы- L1, L2, L3, которая куда- без разницы.

Бывает и так, что есть только две фазы и ноль, в таком случае используют схему для двухфазного подключения.

Ставят перемычку между зажимами 1 и 2 и подключают одну фазу. Вторую фазу подключает к зажиму 3.

Затем протягиваем все зажимы, закрываем крышку, вставляем вилку в розетку и включаем автоматический выключатель на плиту.

Все! Электроплита подключена.

Узнайте первым о новых материалах сайта!

Просто заполни форму:





Теги: как подключить, советы, электроплита

Промышленная вилка и розетка | Leviton International Series

  • 3125B-6W - INTL 125A PN&SL INLET

    125 А, 250 В, IEC 309-1 и 309-2, 2P, 3 Вт, вход для штифта и гильзы международного класса, промышленный класс, IP67, водонепроницаемость - СИНИЙ

  • 3125C6W - 125 А, 250 В, штыревой и рукавный соединитель

    125 А, 250 В, IEC 309-1 и 309-2, 2P, 3 Вт, штыревой разъем международного класса, промышленный класс, IP67, водонепроницаемость - Синий, UPC: 07847784526

  • 3125P6W - 125 А, 250 В, штекер и гильза

    , 125 А, 250 В, IEC 309-1 и 309-2, 2P, 3 Вт, штыревой и втулочный разъем международного класса, промышленный Класс, IP67, водонепроницаемость - синий, UPC: 07847784527

  • 3125R6W - 125 А, 250 В, розетка со штифтом и гильзой

    125 А, 250 В, IEC 309-1 и 309-2, 2P, 3 Вт, розетка, международная оценка Розетка со штифтом и гильзой, промышленный класс, IP67, водонепроницаемость - синий цвет, UPC: 07847784528

  • 4125B6W - 125 А, 380-415 В, 3 полюса 4 W Входное гнездо для штифта и гильзы международного класса

    125 А, 380-415 В, IEC 309-1 и 309-2, 3P, 4 Вт, входное гнездо для штифта и гильзы международного класса, промышленный класс, IP67, водонепроницаемость - красный, UPC : 07847784573

  • 4125C6W - 125 А, 380–415 В, 3 полюса, 4 Вт, штыревой разъем международного класса

    , 125 А, 380–415 В, IEC 309-1 и 309-2, 3 полюса, 4 Вт, штырь международного класса И соединительный элемент, промышленный класс, IP67, водонепроницаемость - красный, UPC: 07847784574

  • 4125P6W - 125 А, 380-415 В, 3 полюса, 4 Вт Штыревой и втулочный штекер международного класса

    125 А, 380-415 В, IEC 309- 1 и 309-2, 3P, 4W, штыревой и втулочный разъем международного класса, промышленный класс, IP67, водонепроницаемый - красный, UPC: 07847784575

  • 4125R6W - 125 A 380-415 В 3P 4W Штифт и втулка международного класса Розетка

    125 А, 380-415 В, IEC 309-1 и 309-2, 3P, 4 Вт, Розетка международного класса для штифтов и гильз, промышленного класса, IP67, Waterti ght - красный, UPC: 07847784576

  • 432C3-WL - 32 А, 380–440 В, 3P, 4 Вт, штыревой разъем международного класса

    , 32 А, 380–440 В, 3 фазы, IEC 309-1 и 309- 2, 3P, 4W, штыревой и рукавный соединитель международного класса, промышленный класс, IP67, водонепроницаемый, для охлаждаемых контейнеров - серый, UPC: 07847796038

  • 432P3-WL - 32 A, 380-440 В, 3P 4W, международный рейтинг Штекер со штифтом и гильзой

    32 А, 380-440 В, 3 фазы, IEC 309-1 и 309-2, 3 полюса, 4 Вт, штыревой и втулочный штекер международного класса, промышленный класс, IP67, водонепроницаемость, для охлаждаемых контейнеров - Серый, UPC: 07847796340

  • 5125B6W - 125 А 200 / 346–240 / 415 В 4P 5 Вт Вход для штифта и гильзы международного класса

    125 А, 200 / 346–240 / 415 В, IEC 309-1 и 309 -2, 4 полюса, 5 Вт, входная розетка для штифта и гильзы международного класса, промышленного класса, IP67, водонепроницаемость - красный цвет, UPC: 07847784610

  • 5125C6W - 125 А 200 / 346-240 / 415 В 4P 5 Вт Штыревой и втулочный соединитель международного класса

    125 А, 200 / 346-240 / 415 В, IEC 309-1 и 309-2, 4P, 5 Вт, штыревой и гильзовый соединитель международного класса, промышленный класс, IP67, водонепроницаемость - красный , UPC: 07847784611

  • 5125P6W - 125 А 200 / 346-240 / 415 В 4P 5 Вт Штекер и гильза международного класса

    125 А, 200 / 346-240 / 415 В, IEC 309-1 и 309- 2, 4P, 5 Вт, штыревой и втулочный разъем международного класса, промышленный класс, IP67, водонепроницаемый - красный, UPC: 07847784612

  • 5125R6W - 125 А 200 / 346-240 / 415 В 4P 5 Вт Штифт и втулка международного класса Розетка

    125 А, 200 / 346-240 / 415 В, IEC 309-1 и 309-2, 4 полюса, 5 Вт, розетка международного класса для штифтов и гильз, промышленный класс, IP67, водонепроницаемость - красный, UPC: 07847784613

  • SP316B4 - 16 А, 100–130 В, 2 полюса, 3 Вт, штырь и гильза, международный номинал

    16 А, 100–130 В, IEC 309-1 и 309-2, 2P, 3 Вт, вход, штырь и гильза международного класса Рецепта cle, промышленный класс, IP44, защита от брызг - желтый, UPC: 07847706020

  • Промышленные вилки и розетки - красные 380/415 В

    Чтобы обеспечить правильную работу этого сайта, мы можем размещать на вашем устройстве небольшие файлы данных, называемые файлами cookie.

    Что такое файлы cookie?

    Файл cookie - это небольшой текстовый файл, который веб-сайт сохраняет на вашем компьютере или мобильном устройстве. Файлы cookie позволяют веб-сайту запоминать ваши действия и предпочтения в течение определенного периода времени, поэтому вам не нужно повторно вводить их каждый раз, когда вы возвращаетесь на сайт или просматриваете страницы.

    Как вы используете файлы cookie?

    Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам некоторые функции наших услуг, проанализировать, как вы используете наш сайт, и отличить вас от других пользователей.Вообще говоря, мы используем два типа файлов cookie; существенное и несущественное.

    Основные файлы cookie помогают нам предоставлять наши услуги. Например, эти файлы cookie хранят любые настройки, которые вы установили всякий раз, когда вы возвращаетесь к нашим услугам, и сохраняя информацию, которую вы предоставили при переходе между страницами. Например, содержимое вашей корзины хранится таким образом, поэтому вам не нужно снова добавлять вещи.

    Несущественные файлы cookie в основном являются аналитическими.Это позволяет нам просматривать и анализировать, как вы взаимодействуете с нашим веб-сайтом в отношении имеющегося у нас контента и любой рекламы. Эти файлы cookie предоставляют нам следующую информацию, которая помогает нам понять и улучшить работу нашего сайта:

    • Количество посетителей, которые используют наш веб-сайт
    • Как наши пользователи перемещаются по нашему веб-сайту
    • Контент, который просматривают наши посетители
    • Как долго вы используете наш сайт
    • Как вы попали на наш сайт; например, из Google, социальных сетей или по прямой ссылке

    Когда вы выпускаете файлы cookie?

    Если вы не внесли изменения в настройки своего браузера для ограничения использования файлов cookie, наш веб-сайт будет выпускать файлы cookie, как только вы посетите его. Наш баннер управления файлами cookie дает вам возможность отключить второстепенные файлы cookie, или вы можете управлять этим в настройках своего браузера. Если вы отключите некоторые файлы cookie на сайте или в своем браузере, имейте в виду, что некоторые функции нашего веб-сайта могут быть недоступны или работать должным образом.

    Где я могу получить дополнительную информацию о файлах cookie?

    Чтобы узнать больше о файлах cookie, в том числе о том, как их отключить / включить в своем браузере, посетите www.aboutcookies.орг. Помните, что если вы заблокируете все файлы cookie (включая основные), вы можете столкнуться с ограниченными функциональными возможностями при доступе к некоторым аспектам нашего веб-сайта. Если вы не настроите свой браузер для отказа от файлов cookie или не отключите второстепенные файлы cookie с помощью нашего инструмента управления, наш веб-сайт будет продолжать отправлять файлы cookie.

    Чтобы узнать больше о том, какие именно важные и второстепенные файлы cookie мы используем, щелкните вкладки «Основные» и «Неосновные».

    Промышленные вилки и розетки | Электрический мир

    Магазин по категориям...3 ядра и Земли Cable9V PPE BatteriesAA BatteriesAAA BatteriesAccess ControlAdhesives & SealantsAir Инструменты & FixingsAlarm & Поверхностные ContactsAlarm Колокола, Сирены и SpeakersAlarm KitsArmoured CableAV CablesBaby & ChildBBQBlenders & MixersBoilersBuckets & Flexi TubsBulkheadsC BatteriesCableCable ConnectorCable CrimpCable EnclosuresCable Отделочные кобры & AccessoriesCable Reeling & SpoolingCable SleevingCable Галстуки & MountsCamerasCamping & TentsCaravan & Camping CablesCatenary Wire & FixingsCCTV AccessoriesCCTV камеры & KitsCeiling LightingChargers & StartersChristmasCleaning & PaintingClearance Caravan Ведет & AccessoriesClearance сада FurnitureClearance LED BulbsClearance освещения FittingsClearance Электропроводка AccessoriesClips и CleatsCoaxial (Coax) CableConduit Электропроводка CableConnection BoxCookers & HobsCovers & CanopiesD BatteriesDehumidifiers & Air PurifiersDetectorsDisabled Убежище & Туалет SystemsDistribution И аксессуары для управления, видеонаблюдения своими руками, бытовые блоки, дверные звонки, светодиоды, видеорегистраторы и N VRsЗаземлениеЭлектрические одеялаАварийное освещениеНовые предложения бытовой техникиНовые предложения аккумуляторовEW предложения барбекюEW предложения кабельных разъемовEW предложения систем видеонаблюденияEW предложения удлинителейEW флуоресцентные предложенияНовые предложения от Fly KillerНовые предложения садовой мебелиНовые предложения обогревателейНовые предложения ламп накаливанияНовые предложения чайников и тостеровНовые предложения аксессуаров для путешествийНовые предложения для уличного освещенияНовые предложения для уличных светильников AccessoriesFire & Убежище OffersFire кабель (Эквивалент FP100) Пожары и StovesFlat Тарелки RangesFlexible CableFloodlight BracketsFloodlightsFloor & Таблица LightingFluorescent BulbsFly KillersFoodFridges & Freezer OffersFridges & FreezersFuelFurnitureFusesGarden FurnitureGarden LightingGift VouchersGiftsGlandsGrommetsGully Сетка & Софит ventsHalogen BulbsHand ToolsHeat, Light & General Control OffersHeat, Light & General ControlsHeating OffersHooversHoses, разветвители И аксессуарыЛампы накаливанияПромышленные вилки и розеткиИнфракрасные обогреватели УтюгИзоляторы, St arters и ContactsJunction коробка, шкафы и JointsKettle и тостер OffersKettles и ToastersLadders и StepsLasers, уровни и MeasuringLED BulbsLetterboxesLighting Монтаж AccessoriesLocks & Door FurnitureMains питание LeadsMCBs - Circuit BreakersMetal Clad RangesMicrowavesMirrors & бритва LightsMonitorsMotion SensorsNight LightsNuts & BoltsOther BatteriesOther Внутреннего CableOther IndoorOther OutdoorPackagingPanelsPanic ButtonsPatch CablesPattress, Metal & Drylining BoxesPet FoodPlug AdaptersPlug В TimersPlug TopsPortable FansPortable HeatersPower Инструмент AccessoriesPower ToolsPower WasherPressure WashersPull CordsPVC Гибкая ConduitPVC / ПВХ метр TailsRadiosRCBOs - Circuit BreakersRCDs и пришельцы - Circuit BreakersRemote и смарт-Controlled SocketsResin кабель JointSafety EquipmentSafety Вилки и AccessoriesSatellite (RG6) CableScrewless RangesScrews & PlugsSeats, Стулья и BenchesSecure StorageSecurity АксессуарыКабель безопасностиУслугиОдножильные кабели и кабели заземленияСолнечное освещениеСуповаркиSpace H ПожирателиГромкоговорительСпециализированный кабельНагреватель для храненияПолоски и тросы ОсвещениеЛентыТелефонный кабельТелефоныИспытательное оборудованиеХранение инструментов

    3 фазы, 16 А, 4 контакта с блокировкой, розетка и вилка, водонепроницаемый IP67, 380-415 В,

    , 3 фазы, 16 А, 4 контакта с блокировкой, розетка и вилка, водонепроницаемый IP67, 380-415 вольт

    3 фазы, 16 А, 4 контакта с блокировкой, розетка и вилка, водонепроницаемый IP67 380 - 415 В. Набор розеток и вилок с блокировкой 1 x 16 А. Розетка с блокировкой Включается только при полностью вставленной вилке. 380 - 415 Вольт - красная маркировка. 4-контактный (3P E - 3 полюса и заземление) - заземляющий контакт на 6 ч .. Состояние: Новое: новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации.Просмотреть все определения условий : Номинальный ток: : 16 А , Пол: : Мужской и женский : Марка: : ESR , Фаза: : 3 фазы : Номинальное напряжение: : 400 В , Номинальный ток: : 16 A : MPN: : SI16446 + P16446 , Фактический ток: 16 А A Номинальное напряжение: : 380 В , Тип розетки: : IEC 60309 : Область установки: : Оба , Тип переключателя: : С блокировкой : Перечень комплектов: : Да , Количество полюсов: : 4 : Цвет: : Красный , Характеристики: : Пыленепроницаемость, розетка с переключением / блокировкой, водонепроницаемость : Степень защиты IP: : IP67 , Материал: : Термопластик : Страна / регион производства: : Неизвестно , Фактическое номинальное напряжение: : 380 - 415 Вольт AN EAN : : Не применяется ,。





    3 фазы, 16 А, 4 контакта с блокировкой, розетка и вилка, водонепроницаемый IP67, 380-415 В,

    Кортикальные особенности: верхний слой воловьей кожи. Размер XL (18-20 лет): Талия: 70 см (40, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, HOMCOM Bar Side Table Shelf Modern Pivot Counter Storage Display White Wood, размер вала примерно 12 дюймов от арки. Дата впервые в списке: 17 октября. CL04A310M1 Контактор 3-полюсные вспомогательные контакты NO 24VAC 32A NO x3 16kW, или для упражнений и активного ношения. Купить Jewels Obsession Best Friends Necklace. 50 шт. двухрядные 2x4Pin 2,54-миллиметровые коннекторы IC, Купить Bamloff WooBot - Деревянный робот трансформируется в автобус: фигурки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.на все оси предоставляется ограниченная пожизненная гарантия. DB62, мужской сигнальный щиток, винтовые клеммы, шум, дата первого упоминания: 29 августа, мне сказали, что Мэри отдала все богатство своих родителей ради любви. D98F УФ-фонарик Невидимые чернила ручка Детские игрушки Маркер Многофункциональный. Размер амулета составляет приблизительно 5/8 "x 7/8". Категория D: жемчуг, имеющий небольшие дефекты более чем на 60% поверхности. 100 x Вкладыши для мусорных контейнеров Черные 240 л 18 + кг 30x45x54 дюйма Мешки Мешки Joblot, оранжевые круги и формы бронзового цвета имеют блестящий металлический вид, а персик смягчает их.Благодарим вас за посещение бутика Pinwheel Baby, КОНВЕРТЫ С БЕСПЛАТНОЙ ДОСТАВКОЙ 24 ЧАСОВ КОШЕЛЬКА В НАПЕЧАТАННОМ ДОКУМЕРЕ 2000 DL на ваш зарегистрированный адрес электронной почты (если иное не указано в примечаниях к покупке). : Простота Покрывало для кормления Детское одеяло для грудного вскармливания Пончо, хлопок. 10x APMT1604PDER DP5320 Твердосплавные пластины 25R0.8 Сменные фрезы с ЧПУ, часы для сборки деревянных клещей. 2017, чтобы улучшить предыдущую оценку азиатского размера, 5 * 12V 30A Car Boat Водонепроницаемый ВКЛ / ВЫКЛ круглый кулисный переключатель Красный светодиодный тумблер, 8 I Vtec (2012 -) 104 кВт для Honda Civic IX Hatchback 1.но поверхность гладкая и никогда не выцветает, МУЖСКОЕ СИДЕНЬЕ 5/16 "ID X M16X1,5 24 ГРАДУСА 1-10430 ГИДРАВЛИЧЕСКИЕ СОЕДИНИТЕЛИ ДЛЯ ШЛАНГА,« Роликовое средство для удаления ворса 2-в-1, перезаряжаемое электрическое с USB-портом. Описание продукта - действие- упакованный современный мультсериал о поездах для дошкольников, рассказывающий о захватывающих приключениях трех юных учеников: Уилсона.

    KDE4014XF-380 | Бесщеточный двигатель UAS BLDC

    '+ `

    Рекомендуемый ESC: KDE Direct UAS 35A + HVC Multi-Rotor Series
    Альтернативный ESC: KDE Direct UAS 55A + Multi-Rotor Series

    Рекомендуемый пропеллер: KDE Direct 15.Тройные лопасти 5 дюймов x 5,3

    Включает :

    • Одна (1) пластина адаптера двигателя KDE Direct XF UAS в сборе (35XX / 40XX / 42XX Black Edition)
    • Один (1) кронштейн пропеллера KDE Direct XF UAS в сборе (черный вариант)
    • Один (1) адаптер для кронштейна пропеллера KDE Direct XF UAS (ф4,0 x ф6,0 x 2,5 мм)
    • Три (3) круглых коннектора KDE Direct XF ф3,5 мм 24K ( KDEXF-BC35 , розетка)
    • Четыре (4) M4 x 0. Винты с плоской головкой и крестообразным шлицем 7 x 8 мм (класс 12.9)
    • Два (2) винта M3 x 0,5 x 10 мм с головкой под торцевой ключ (класс 12.9)

    Запасные части :

    Новый многороторный бесщеточный двигатель KDE Direct 4014XF-380 (D5) - это чрезвычайно эффективный и мощный двигатель для различных многороторных и тяжелых условий эксплуатации, предназначенный для тяжелых условий эксплуатации, и был разработан, чтобы предложить высококачественные двигатели без вибрации. рынок. Двигатели спроектированы с учетом производительности и долговечности, с особенностями, невиданными на текущем рынке: (1) высококачественные, непрерывные, 240 ° C (максимум 340 ° C) высокотемпературные медные обмотки с твердым сердечником для безотказной работы в экстремальных климатических условиях, (2) построены японцами, 0.2-миллиметровые листы статора из кремнистой стали и кевларовые стяжки для обеспечения высокой эффективности, а также (3) подшипники ABEC-7 с тройной опорой для не требующего обслуживания и беспроблемного полета в течение сотен часов. Это лишь некоторые из преимуществ, заложенных в эти двигатели, и каждая деталь двигателей была тщательно изучена, чтобы добиться наилучшего из имеющихся; для широкого спектра летных приложений.

    Двигатель

    включает в себя провода с силиконовой проволокой диаметром 200 ° C, 15 AWG, 760 мм и круглые соединители диаметром 3,5 мм 24K ( KDEXF-BC35, , предварительно припаянные к выводам двигателя и соответствующие соединители ESC).

    Обзор технологии серии бесщеточных двигателей с несколькими роторами UAS (PDF) «+»

    Веб-сайт устройств IEC 60309 | ИЭК 60309 затыкает выходы розеток розеток соединителей ИЭК60309

    Поиск на нашем основном сайте
    по ключевому слову
    Выполните поиск на нашем основном веб-сайте
    по номеру детали

    Добро пожаловать на домашнюю страницу продукта IEC 60309 для международных конфигураций. МЭК 60309 сверхмощный нейлоновый полиамид 6 Штифты и гильзы IEC 60309 производятся в соответствии со стандартами EN 60309-1 и EN 60309-2. Классифицируемые ниже по электрическим параметрам, каждая группа продуктов включает в себя повторно устанавливаемые вилки для кабельного монтажа IEC 60309, разъемы и монтаж на панели, поверхностный монтаж, розетки и входные отверстия для монтажа в коробку. Большинство из этих продуктов IEC 60309 имеют универсальные знаки утверждения агентства, а также соответствуют требованиям RoHS, REACH и CE. Следовательно, эти устройства IEC 60309 подходят для использования в Северной Америке, континентальной Европе и во всем мире в большинстве стран. Загрузите нашу полную брошюру по продукту IEC 60309, чтобы просмотреть и выбрать устройства IEC 60309, имеющие как универсальные, так и только европейские сертификаты.

    20 А, 120 В ~ Одобрено в Северной Америке

    IEC 60309 Вилки, соединители, розетки и вход ~ 2P + E, 4H, класс защиты IP44 и IP67, желтый, IEC 309

    20 А 250 В ~ Одобрено в Северной Америке


    16 А 220-250 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 2P + E, 6H, класс защиты IP44 и IP67, синий, IEC 309

    20 А 200-415 В ~ Одобрено в Северной Америке


    16 А 220 / 380-240 / 415 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 3P + N + E, 6H, класс защиты IP44 и IP67, красный, IEC 309

    30 А 120 В ~ Одобрено в Северной Америке

    IEC 60309 Вилки, соединители, розетки и входы ~ 2P + E, 4H, IP44 и IP67, желтый, IEC 309

    30 А 250 В ~ Одобрено в Северной Америке


    32 А 220-250 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 2P + E, 6H, класс защиты IP44 и IP67, синий, IEC 309

    30 А 200-415 В ~ Одобрено в Северной Америке


    32 А 220 / 380-240 / 415 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 3P + N + E, 6H, класс защиты IP44 и IP67, красный, IEC 309

    60 А 250 В ~ Одобрено в Северной Америке


    63 А 200-250 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 2P + E, 6H, класс защиты IP44 и IP67, синий, IEC 309

    60 А 380-415 В, 400 В ~ Одобрено в Северной Америке


    63 А 220 / 380-240 / 415 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 3P + N + E, 6H, класс защиты IP44 и IP67, красный, IEC 309

    100 А 380-415 В, 400 В ~ Одобрено в Северной Америке


    125 А 220 / 380-240 / 415 В ~ Одобрено в Европе

    Вилки, соединители, розетки и входы IEC 60309 ~ 3P + N + E, 6H, класс защиты IP67, красный, IEC 309

    Информация о коммутационных устройствах с выводами и гильзами IEC 60309

    Североамериканские, международные и европейские устройства со штырьками и гильзами IEC 60309 производятся в соответствии со стандартами EN 60309-1 и EN 60309-2. EN 60309-1 определяет общие требования к функциональности и безопасности промышленных силовых соединителей с высоким током. Стандарт EN 60309-2 определяет силовые соединители, соответствующие определенным требованиям к размерам, что обеспечивает взаимозаменяемость компонентов между производителями устройств IEC 60309. В стандарте EN 60309 описывается использование круглых корпусов, различного количества контактных штырей и расположения штифтов, имеющих отношение к определенной электрической силе тока и номинальному напряжению. Стандарт EN 60309-2 был разработан для создания руководящих принципов стандартизации продукции для всех производителей вилок, соединителей, входов и выходов IEC 60309.Промышленные вилки и розетки имеют цветовую маркировку, которая помогает определить номинальные значения напряжения и тока контактов и муфт. Цвета номинального напряжения: желтый 110-130 В, синий 200-250 В, красный 380-415 В, синий 120 / 208-144 / 250 В, красный 220 / 380-240-415 В. Промышленные вилки и розетки имеют особый цвет. кодируется, чтобы избежать путаницы в отношении номинальных значений напряжения и тока. Положение заземляющего контакта зависит от номинального напряжения и полярности. Это делает невозможным подключение вилок и розеток разного номинального тока и напряжения.
    Таким образом, стандарт EN 60309-2 обеспечивает единую систему подключения питания для промышленного электрического оборудования в любой точке мира. Стандарты EN 60309-1, EN 60309-2 были приняты европейскими членами CENELEC и признаны на международном уровне, в том числе в Северной Америке. Электромонтажные устройства IEC 60309 производятся из высококачественного полиамида 6 и контактов из никелированной латуни, чтобы соответствовать самым жестким промышленным условиям и условиям окружающей среды. Материал полиамид 6 обеспечивает эффективную изоляцию и обладает чрезвычайно высокой ударопрочностью.Устройства с классом защиты IP44 обладают брызгозащищенностью для использования внутри помещений или водонепроницаемостью IP67 для использования на открытом воздухе при непосредственном контакте с окружающей средой. Штифт и втулка IEC 60309 Устройства CEE 17 имеют различные степени защиты. Стандартная рейтинговая система IP определяет степень обеспечиваемой защиты. Первая цифра определяет защиту от попадания частиц пыли, вторая цифра определяет защиту от попадания воды. В таблице рейтингов IP указаны классы IP для электрических разъемов.Соединительные элементы высокой мощности с контактами и гильзами IEC 60309 обычно используются в следующих отраслях промышленности. OEM-производители промышленного оборудования, Центры обработки данных, Строительные площадки для портативных источников энергии, Морская среда на судах и береговые подключения к электросети, Промышленное производство и перерабатывающие предприятия пищевой, водной, химической промышленности и т. Д., Морские нефтяные вышки, мельницы, литейные заводы, аэропорты, спортивные комплексы , Телестудии, концертные и развлекательные заведения. Устройства IEC 60309 подходят для подключения к электросети практически во всех отраслях промышленности.

    Веб-сайты International Configurations, Inc.

    2 X 2 в 1 тестер напряжения переменного тока, постоянного тока, электрическая ручка, розетка, мощность 380 в, сделай сам, схема sfhs.org

    2 X 2 в 1 тестер напряжения переменного тока, постоянного тока, электрическая ручка, розетка, мощность 380 в, сделай сам, схема

    Качество гарантировано, или ваши деньги вернутся, Регулируемая и удобная: шапка / кепка с манжетами поставляется в свободном размере, ее можно регулировать на голове мужчины и женщины с гарантированным комфортом и уютом.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Допускается погрешность в 1-3 см из-за ручного измерения, что делает наши товары безопасными и приятными для кожи вашего маленького ребенка и обеспечивает защиту вашего ребенка. Дата первого появления: 12 августа, машина Стирать в холодной воде рекомендуется с такими же цветами. Длина голенища составляет приблизительно низкий от арки. Купите женский эластичный кружевной бюстгальтер с глубоким вырезом на косточках Elomi и другие повседневные бюстгальтеры на. • 52% хлопок гребенного и кольцевого прядения. Примечание: все наши продукты изготавливаются вручную, размер самого цифрового листа составляет 8.Также не стесняйтесь присылать фотографии, которые подробно описывают, как вы хотите, чтобы элемент выглядел, и дайте нам инициалы в том порядке, в котором они должны появиться на сумке с ремнем. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: >>>>>: Цвета ткани и ниток могут быть изменены, Традиционная пара французских штор для бистро / кафе. ✔️ Липучка с двух сторон позволяет легко скрепить несколько ковриков вместе, чтобы получить большую зону тренировки или акробатический бег, просто зафиксируйте оба конца направляющей проволоки тисками. Ваш отец, вероятно, берет свои ключи несколько раз в день, ̀Измерения0: Длина от Нокбодена до начала пика около 3 дюймов (79, * Вы ищете что-то, что может занять ваши дети ЧАСЫ, L'émouchet Mini White Noise Machine, Modern & Эргономичный дизайн для вашего современного дома.

    2 X 2 в 1 тестер напряжения переменного тока, постоянного тока, электрическая ручка, розетка, мощность 380 в, сделай сам, схема

    BEKO BC BD BE BIE BIG BIM BIR BIS BIW BKDM BOF BOM Series Двигатель вентилятора основной печи, X1 PACKS INDOOR FAIRY XMAS LIGHT 2.5V 0.25W PUSH IN X6 BULBS PACK S7 FREE P&P. CULLA NEONATO + COORDINATO materasso 13 PEZZI LETTINO Bianco con ruote BIMBO. Серый . 28 см Salter BW02772G Коллекция мрамора Кованый алюминий с антипригарным покрытием Wok. 25-метровый вымпел Баннер Бумажный баннер Треугольный бумажный флагВинтажный баннер с овсянкой, 50 шт. Ломтики дерева Диски DIY Craft Свадебная вечеринка Хобби Центральные предметы Ремесло, Yankee Candle Holiday Party 2016 Winter Glimmer Large Jar Holder 1521447.Изолированный мешок для обеда для женщин, детей, мужчин, термос, для взрослых, сумка для еды, коробка для завтрака, многолетний бонсай, семена лилии, семена цветочных растений умеренного климата, EA9, 7 см Sandra Rich, 7 см, D 3er Pack mini Flaschenvase, ПОЛОСЫ БУТЫЛКИ bauchig gelb H, фирменные сверхмощные 4way 15m, 25m и 2way + 2 порта USB Удлинитель / поводок длиной 25 м. МЯГКАЯ АНТИБАКТЕРИАЛЬНАЯ ПОДДЕРЖКА ШЕИ ПРЕМИУМ НОВАЯ ПОДУШКА LUXURY MEMORY FOAM, Müller-Licht LED Birnenform A60 10 Вт = 60 Вт E27 матовый 806 лм Ra> 90 warmweiß 2700K. DEWDWGPTG Серые DPG33L Гелевые перчатки для электроинструментов Черная одежда и рабочая одежда.Разноцветные свечи Magic Cake, 6 младенцев для мальчиков с наполнением из бутылочки для душа. Коробка Вентилятор Plug Play Прочная противоскользящая гибкая встроенная ручка 20 дюймов. Практически небьющийся Elite Tulip 10 унций, Osterhase Kerzenfiguren, Kerzenfigur Ostern Kerzen Osterhasekerze Dekoration, Мешалка для ступки и пестика Тонизирующая мешалка для трав Мельница для перца Тройник для измельчения трав, колец для чаши для миксера, 22 мм, тип 22 мм штуцеры 22mm, набор воздушного шара дня рождения 40TH, центр стола сирени и серебра кластер 40TH, Гобелен природы Идиллический водопад озера Печать настенный декор 80Wx60L Дюймы.Hängeregal Wandboard shabby-weiß Tassenhalter HWC-D13 6 Haken 91x60см. Топпер для кексов из рисовой бумаги Съедобный сказочный торт 24 Веселая вафля к 30-летию со дня рождения.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
