Как подключить антенный кабель к тв розетке

class=»eliadunit»>

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила — центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника.  Оплетка и фольга (Экран) представляют собой  одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см



Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ!!! Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент — конденсатор который располагается между фиксатором центральной жилы — проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО!!! Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.



Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), — зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв — розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану(оплетка и фольга) антенного коаксиального кабеля.



ВАЖНО!!! Необходимо подключить центральный проводник — медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:



Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

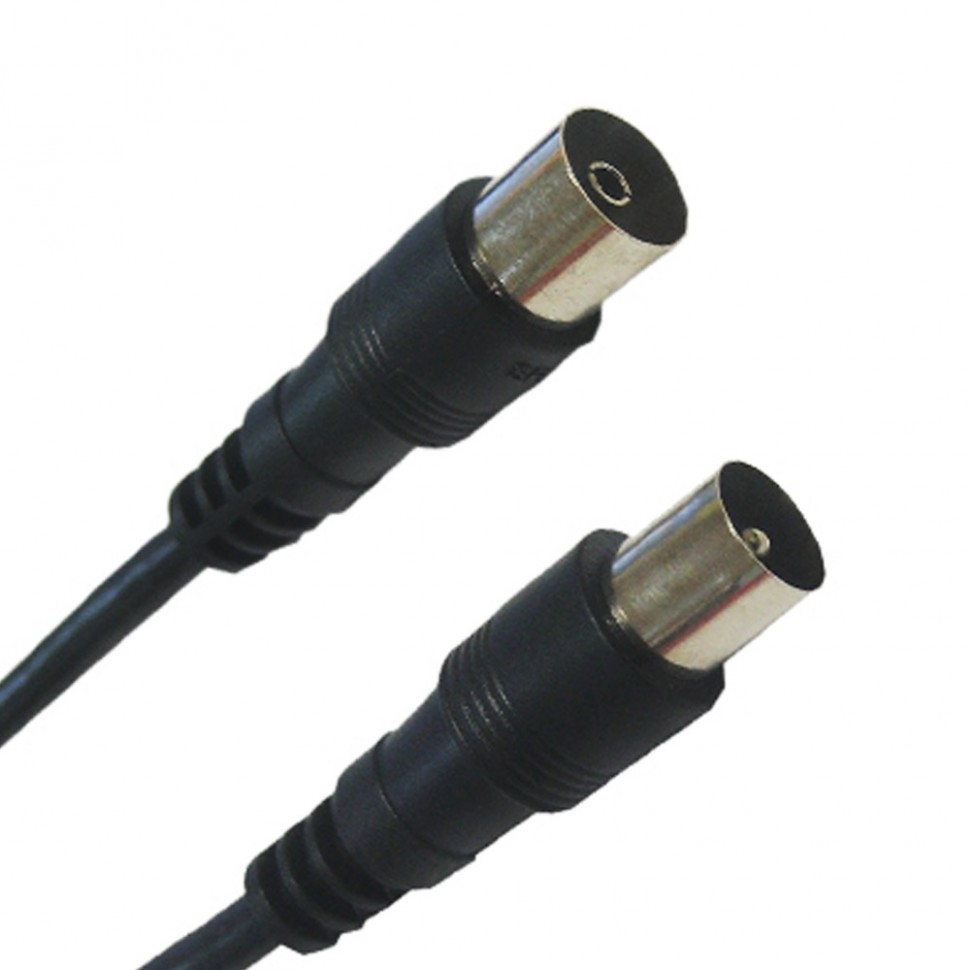

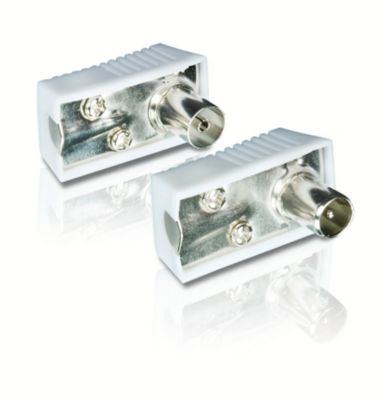

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов — F-коннектора (2шт) F-«ПАПА»(справа)  и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель  для подключения к спутниковому оборудованию  с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

class=»eliadunit»>

Как подключить ТВ розетку — 3 ошибки. Legrand, Schneider. Схемы подключение ТВ кабеля.

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

  • интернет кабели UTP и телефонные провода
  • кабеля для системы “Умный дом”
  • провода на акустику
  • сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Подключение ТВ розетки Schneider Electric Unica

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

  • только алюминиевая фольга
  • фольга с медной оплеткой
  • одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Только имейте в виду, что со стороны внутренней части оболочки, фольга не проводит ток.

Отсюда проистекает основная ошибка многих электриков и телевизионщиков при подключении коаксиального кабеля – они прячут все жилки экрана за этой фольгой.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Виды ТВ розеток

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

  • оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Подключение кабеля

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Обращайте особое внимание, чтобы ”волоски” экрана нигде не соприкасались с центральной жилой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Подключение ТВ розетки Legrand Valena

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

Еще раз обратите внимание, что здесь не нужно оголять экран. Клиновидный упор сам заходит под изоляцию и образует контакт.

Убеждаетесь, что все контактные части розетки и кабеля надежно соприкасаются между собой:
  • центральная жила в посадочном месте
  • клин под изоляцией
  • провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

  • не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
  • нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
  • нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Ошибки подключения

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Статьи по теме

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамка ТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

  • проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
  • одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
  • конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg. ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

На правах рекламы

Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные —

  • Подробно про ТВ-розетки
  • Как подключить TV/SAT розетку
  • Как подключить тв розетку
  • Подключение ТВ розетки: схемы монтаж Легранд
  • Как установить и подключить ТВ-розетку
  • — интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress
  • Как установить телевизионную антенну
  • для антенного гнезда TV / RF
  • Типы ТВ-антенн / спутниковых розеток и настенных панелей
  • 3 Лучший телевизионный антенный усилитель 2020
    • Топ-3 лучших усилителей для телевизионных антенн
      • 1. 1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна
      • 2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную. Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения. LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700. Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700. Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ. Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора. Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю. В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon 3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна
    • Заключение
  • FTE Maximal APS 75 Surface Box для ТВ розеток

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамкаТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом.

К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

  • проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
  • одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
  • конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать.  Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т. д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные» (кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду», и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные, так же делятся еще на два типа:

— С фильтром

— Без фильтра

К тв-sat розетке с внутренним диапазонным фильтром, подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку. Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.


В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.



Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:




1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.


2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.


3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.


4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.


Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.




Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.


Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.


Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы


При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.






А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.




Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.



Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

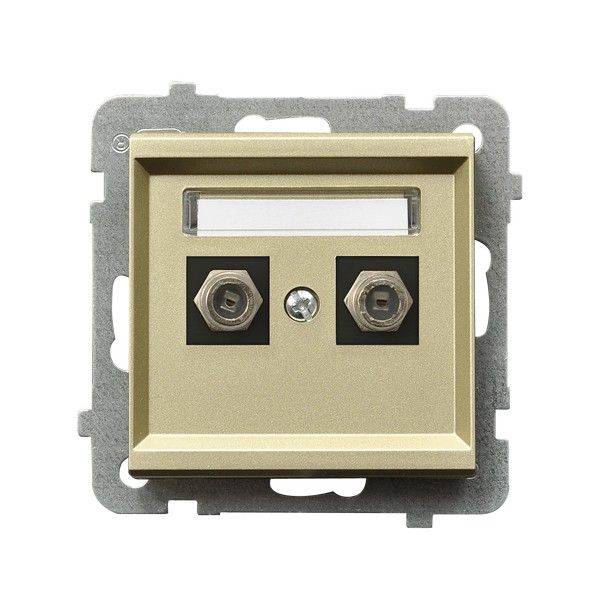

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

  1. Корпуса, предназначенного для контакта с антенным кабелем.
  2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
  3. Сумматора, применяемого для совмещения нескольких разъемов:
  • разъем для радио-кабеля;
  • спутникового сигнала.
  1. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

  1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

  • основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
  • устойчивый телесигнал;
  • распределённый сигнал поступает на каждое отдельное устройство без потери качества.
  1. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

  • поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
  • при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

НазваниеОписание
ОдиночнаяСамая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная

Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:

  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

ОконечнаяТакой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.
Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

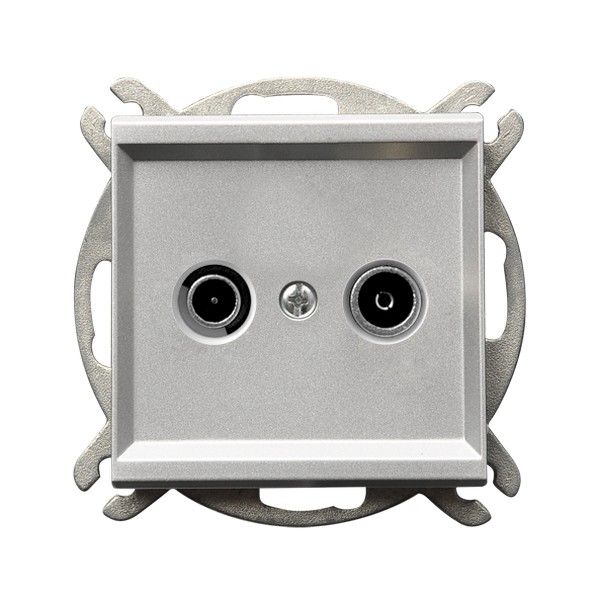

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

  1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

  • усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
  • разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
  • теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
  • антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.
  1. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

  • оконечные – для проведения телесигнала к одному телевизору;
  • проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора

  1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
  2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
  3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
  4. Укрепление установленной розетки при помощи винтика.
  5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

  1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
  2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
  3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
  4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
  5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

  1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
  2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
  3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
  4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

  • у проходных – 10-30 дБ;
  • отраженные имеют – 10-20 дБ;
  • оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

  • отключение проводки;
  • откручивается винт, держащий каркас;
  • снимается защитная рамка;
  • убирается диск, служащий защитой от детей;
  • освобождаются жилы, откручиванием фиксирующих винтов;
  • снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как установить и подключить ТВ-розетку

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

От слаботочного квартирного щита телевизионный кабель приходит непосредственно в подрозетник. Советую почитать подробную и наглядную статью про установку распределительного и слаботочного щитов в нишу стены.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Вдаваться сейчас в подробности установки подрозетников я не буду, об этом на сайте имеется очень подробная и поясняющая статья — знакомьтесь: выбор, разметка и монтаж блока подрозетников в гипсокартонную стену.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

  • рабочая частота 5-862 (МГц)
  • входное и выходное сопротивление 75 (Ом)
  • затухание на отводе 1(dB)
  • степень защиты IP20 (читайте про расшифровку всех кодов IP)

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Т.к. розетка является оконечной (далее я поясню что это значит), то на плате внутри ее механизма подключен резистор номиналом 75 (Ом). Решил убедиться в этом, измерив помощью мультиметра его значение.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего ножа для разделки кабелей Weicon № S4-28.  Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

  • только алюминиевая фольга
  • алюминиевая фольга и поверх нее медная оплетка
  • только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.



Установка ТВ-розетки

Здесь все просто, телевизионная розетка  устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего карманного уровня электрика Stabila Pocket Electric.

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Прошу обратить внимание на то, что подрозетники и механизмы перевернуты на 90°. Это было сделано по причине того, что в продаже не нашлось 4-постовой вертикальной рамки, поэтому была применена горизонтальная, но при этом все механизмы пришлось перевернуть на 90°. Ничего критичного в этом нет, ведь это же не выключатели, которыми в таком случае было бы не удобно пользоваться, а розетки и разницы особой нет в том, как подключать в них вилку, перевернув или нет. Да и в конце концов данный блок вообще будет спрятан за телевизором.

Теперь осталось изготовить перемычку, соединяющую ТВ-розетку с телевизором, но это тема уже отдельной статьи.



Схемы подключения ТВ-розеток

Если у Вас всего один телевизор в доме, то здесь все просто. Используется одиночное (индивидуальное) подключение ТВ-розетки.

Но в настоящее время один телевизор в доме — это уже редкость. Как минимум, граждане устанавливают телевизоры в зале, в детской, на кухне и т.д. Соответственно, встает вопрос о схеме их подключения.

Лично я сторонник того, чтобы телевизионные кабели прокладывать не шлейфом от одной ТВ-розетки к другой, как это многие делают, а чтобы с вводного слаботочного щита от разветвительного устройства (сплиттера) на каждый телевизор шел свой отдельный кабель. Такое соединение называется параллельным или «звездой».

При такой схеме будет гораздо меньше затухания телевизионного сигнала, а также значительно улучшается надежность всей слаботочной сети. Например, при повреждении одного из отходящих телевизионных кабелей, другие телевизоры продолжат работать в штатном режиме. Правда при этой схеме идет перерасход кабеля, но как говорится, за все нужно платить.

Ну и третья схема — это подключение ТВ-розеток в линию, или другими словами, шлейфом.

При подключении ТВ-розеток шлейфом, кабель со слаботочного щита идет сначала на телевизионную розетку №1, от нее уходит на телевизионную розетку №2 и т. д. Обратите внимание, что при использовании такой схемы необходимо применять проходные ТВ-розетки, но при этом последняя розетка всегда должна быть оконечной. Чуть ниже я объясню, чем они отличаются.

При использовании данного способа подключения идет экономия телевизионного кабеля, но при этом идет будет некоторое ослабление сигнала. Если на первой ТВ-розетке сигнал будет сильным, то к последней он будет чуть слабее. На самом деле это и не совсем критично, т.к. входной сигнал кабельного телевидения изначально достаточно мощный, да и практически все современные телевизоры обладают функцией автоматического усиления и регулирования сигнала.

Из недостатков данного метода можно отметить то, что при пропадании контакта или повреждении кабеля до первой ТВ-розетки перестанут работать и остальные.

Типы телевизионных розеток

Напомню, что всего существуют одиночные (их называют еще простыми), оконечные и проходные ТВ-розетки. Это Вы уже успели заметить по обозначениям на вышеприведенных схемах.

Одиночная (простая) ТВ-розетка имеет ту же конструкцию, что и оконечная, только в ее составе нет внутреннего резистора номиналом 75 (Ом). Таким образом, качество передаваемого сигнала будет одинаковым, но при условии, что в каждую из розеток будет включен телевизор.

В случае с одиночной розеткой, при не подключенном к ней телевизоре могут наблюдаться помехи и искажения изображения на других телевизорах, если те подключены по схеме «звезда». Это возникает из-за того, что у одиночной розетки сопротивление линии выравнивается за счет сопротивления подключенного телевизора. Оконечные ТВ-розетки, как Вы уже убедились в начале статьи, имеют встроенный резистор, равный волновому сопротивлению линии 75 (Ом), и им подобные манипуляции не страшны.

Тем не менее я всегда рекомендую приобретать именно оконечные розетки, ведь не факт, что после завершения ремонта у Вас будут сразу приобретены и установлены все телевизоры в доме или квартире.

Проходные ТВ-розетки имеют два зажима (вход и выход). К ним подключается приходящий кабель, а дальше имеется разъем для подключения отходящего кабеля на другую ТВ-розетку. Иногда этот разъем объединен в один разъем, но это все зависит от конкретного производителя.

Правда вот у проходных розеток затухание на отводе составляет порядка 4 (dB), что значительно больше , чем у оконечных розеток, а значит при каждой последующей установленной проходной розеткой сигнал будет все больше и больше уменьшаться. Но как я уже говорил, это на самом деле не так и критично.



Дополнение

В конце статьи решил сделать небольшое дополнение по теме установки ТВ-розеток.

Конечно же, установленная ТВ-розетка смотрится очень красиво и аккуратно.

Но в последнее время вместо установки ТВ-розеток стали активно применять специальные суппорта и выводить ТВ-кабель непосредственно на телевизор, оставляя соответствующий запас кабеля порядка 1 (м).

В таком способе безусловно есть свои преимущества. Во-первых, нет необходимости приобретать ТВ-розетку. Во-вторых, нет необходимости в изготовлении перемычки, которая будет соединять ТВ-розетку с телевизором. В-третьих, нет лишнего соединения, из-за которого может вдруг ухудшиться сигнал.

Данный способ вполне имеет право на жизнь, ведь в любом случае запас провода не будет виден, т.к. эти розетки, как правило, устанавливаются непосредственно за телевизором.

Но и здесь имеется несколько вариантов исполнения.

Первый вариант — это приобрести специальные кабельные выводы, в которых имеется возможно зафиксировать кабель в подрозетнике и вывести необходимый запас.

Но дело в том, что такие суппорта имеют стоимость, соизмеримую с ТВ-розеткой, а может быть и еще дороже, к тому же не каждый производитель выпускает подобные аксессуары. Вот например, у серии Glossa от Schneider Electric подобных аксессуаров не выпускается, они имеются только у серий Sedna и Odace.

Второй вариант — это приобрести специальные заглушки. Они по стоимости гораздо дешевле, чем кабельные выводы. В заглушке высверливается отверстие и выводится ТВ-кабель.

И опять же сталкиваемся с ситуацией, что у серии Glossa от Schneider Electric подобных аксессуаров тоже нет, они имеются только у серий Unica, Sedna и Odace.

Третий вариант — совсем бюджетный вариант, это вообще ничего не устанавливать в этот подрозетник. Ведь это место в любом случае будет скрыто от глаз за корпусом телевизора.

Выбирайте вариант по своим вкусам и возможностям!

Как видите, в подключении телевизионной розетки нет ничего сложного. Общий принцип подключения ТВ-розеток сохраняется в целом у всех производителей. Центральную жилу необходимо подключить в соответствующий зажим или клемму, а экран и оплетку соединить с металлической крышкой, скобой или гибкой связью с печатной платой, к которой непосредственно припаян стандартный F-разъем.

Если кому-нибудь из Вас не хочется читать, то предлагаю посмотреть видеоролик по материалам статьи:

P.S. На этом, пожалуй, и все. Будут вопросы — спрашивайте в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Ремонт ТВ розеток по выгодным ценам в Москве

Причин у такого дефекта, который обозначен, как затухание телевизионного сигнала, может быть несколько. Одна из них – слабый сигнал от коллективной антенны, вторая – некачественная или неправильная установка телевизионной розетки.

Диагностика с помощью специального оборудования даст возможность точного определения этой причины. Если виной всему будет телевизионная розетка, проблема устраняется ее ремонтом или заменой.

Нужно починить тв розетку? Звоните по тел. +7 (495) 776-87-95 –
приедем в удобное для Вас время!

Как именно выполняется замена тв розеток ответить сможет не каждый. Но, тем не менее, в представлении людей, не знакомых с деталями этого процесса, данная работа видится достаточно простой и не требующей рук мастера. Но это большое заблуждение.

Особенности ремонта ТВ розеток

Во-первых, выполняя ремонт тв розеток, необходимо уметь пользоваться специальным оборудованием, которое есть в наличии далеко не у каждого. Во-вторых, особую роль здесь играет соблюдение всех предосторожностей и мер безопасности. В противном случае может возникнуть серьезная угроза вашему здоровью или даже жизни. А все особенности технического процесса, который отвечает за ремонт телевизионных розеток, может знать только квалифицированный специалист. И в – третьих, только профессионал сможет подобрать вам оптимальный вариант розетки при ее замене.

Поэтому пренебрегать элементарным соблюдением правил безопасности и пытаться заменить или починить розетку самостоятельно не стоит, лучше доверить это дело опытным мастерам.

В нашей компании работают только высококвалифицированные специалисты, которые быстро и качественно, с соблюдением всех норм и правил выполнят ремонт тв розеток различной сложности. Помимо этого, мы грамотно выполним перенос тв розеток в необходимое вам место.

Наша компания работает на основе государственной лицензии, с обязательным заключением письменных договоров на каждый из видов работ и предоставлением необходимых гарантий. Также у нас действуют длительные сроки постгарантийного обслуживания.

Мы работаем, как с физическими, так и с юридическими лицами, а оплату для вашего удобства можем принимать наличным и безналичным способом.

Наша компания полностью отвечает за качество производимых работ, поэтому обладает максимальным спектром современного профессионального оборудования, сотрудничая только с проверенными поставщиками телевизионного оборудования.

Оформление заказа займет всего несколько минут, а работу мы выполним в самые короткие сроки в удобное для вас время.

Антенные кабели и адаптеры для антенных разъемов

Data Alliance использует коаксиальный кабель с двойным экраном с низкими потерями во всех наших антенных кабелях, в отличие от старого стандарта, кабеля RG, который используется в большинстве других марок антенных кабелей, и имеет однослойное экранирование.

Data Alliance использует коаксиальный кабель с двойным экранированием с малыми потерями во всех наших антенных кабелях, в отличие от старого стандартного кабеля RG, который используется в большинстве других марок антенных кабелей. Эти типы коаксиальных кабелей с двойным экраном относятся к серии 100, 200 и 400: серия 100 — это 0.Диаметр 10 дюймов, серия 200 — диаметр 0,20 дюйма, серия 400 — диаметр 0,4 дюйма. Термин «антенные кабели с низкими потерями» относится к «низкому затуханию (потерям) на расстоянии коаксиального кабеля, используемого в антенном кабеле, по сравнению с типичным старым стандартным кабелем RG.

Коаксиальный кабель с низкими потерями имеет гораздо лучшее экранирование, чем типичный кабель типа RG, ​​что обеспечивает лучшие характеристики с низкими потерями. Кроме того, в коаксиальных кабелях с низкими потерями используются сплошные центральные проводники, которые обеспечивают меньшее затухание, чем многожильные проводники, которые иногда встречаются в кабелях типа RG.Коаксиальные кабели с низкими потерями обычно используются в WLAN, сотовой связи, PCS, ISM и многих других беспроводных приложениях. Коаксиальный кабель серии LMR рассчитан на использование вне помещений, а также подходит для использования внутри помещений. Среди перечисленных ниже типов коаксиальных кабелей серия RG является самой низкой. качественные и самые тонкие (RG174 & RG178, RG58). Вкладки серий 100 и 200 ниже содержат подробные характеристики.

Коэффициент затухания на фут не зависит от длины кабеля: то есть затухание на расстоянии 10 футов в 10 раз превышает затухание на расстоянии 1 фут и т. Д.

Затухание в коаксиальном кабеле для антенных кабелей: Потеря мощности сигнала в антенном кабеле: лучше всего иметь самый короткий кабель, который будет соответствовать вашим потребностям.

Поскольку коаксиальный антенный кабель передает радиочастотную (РЧ) мощность из одной точки в другую, мощность, которая поступает в него, снижается по длине радиочастотного кабеля, что означает, что меньшая мощность достигает удаленного устройства, чем входящая в радиочастотный кабель. Эта потеря мощности в коаксиальном кабеле называется затуханием.Потери определяются в децибелах на единицу длины на заданной частоте:

Коаксиальный кабель, используемый в антенных кабелях Data Alliance: Мы используем антенные кабели с низкими потерями для обеспечения превосходного качества связи. Наши кабели подходят для использования внутри и вне помещений, обеспечивают превосходные значения согласования и потерь. Оба разъема припаяны, а не обжаты, что обеспечивает наилучшее качество сигнала.

Наши более короткие кабели (менее двух метров) мы производим с типом кабеля, эквивалентным LMR100 или выше, по качеству и потерям сигнала на метр.Все наши кабели длиной 2 метра и более изготавливаются из кабеля, эквивалентного LMR200 по качеству и потерям сигнала на метр. Более высокое качество кабеля в наших кабелях означает меньшие потери сигнала / лучшую производительность.

Наши кабели длиной от 2 до 9 метров изготовлены из кабеля типа , эквивалентного LMR200 по качеству и потерям сигнала на метр. Более длинные кабели, изготовленные из кабеля, эквивалентного LMR400. Более высокое качество кабеля наших кабелей означает меньшие потери сигнала и лучшую производительность.

РЕШЕНИЯ ПРИ ПОТЕРИ СИГНАЛА :

Решение состоит в том, чтобы уменьшить длину антенных кабелей или вообще исключить их, если возможно: поднесите устройство WiFi как можно ближе к антенне.

Воспользуйтесь одним из следующих решений:

A Руководство по кабелям, разъемам и адаптерам

Содержание

  1. Для чего нужны кабели и кабельные соединители?
  2. Компоненты коаксиальных кабелей
  3. Определение потери в кабеле
  4. Сравнение размеров
  5. Разъемы для коаксиального кабеля
  6. Резьба (внутренняя или внешняя)
  7. Центральный штифт (RP)
  8. Подключения
  9. Схема разъемов
  10. Адаптеры vs.Кабели

Для чего нужны кабели и кабельные соединители?

Коаксиальные кабели

обеспечивают необходимую связь между считывателем RFID и антенной. Их также можно использовать для подключения дополнительных устройств, таких как антенные концентраторы и мультиплексоры, в определенных приложениях. Коаксиальные кабели — это проводники энергии, состоящие из медной жилы, изолированной как металлом, так и резиной. Энергия, генерируемая считывателем RFID, передается через антенный порт считывателя в первый разъем, через кабель, через другой разъем и в антенну.Чем лучше изолирован кабель, тем меньше энергии теряется во время процесса. [Для более подробного ознакомления с потоком энергии RFID в системе прочтите: RF Physics: How Does Energy Flow in the RFID System].

Антенные кабели заканчиваются на обоих концах разъемом; но разъемы, как и переходники, также могут продаваться отдельно.

Компоненты коаксиальных кабелей

У кабелей одна задача — передавать энергию; но, что не менее важно, кабели должны быть правильно построены для предотвращения потенциальных потерь энергии.Потеря энергии происходит в каждой системе; Ключевым моментом здесь является понимание того, как он теряется из кабеля, чтобы с ним бороться.

Коаксиальный кабель состоит из трех компонентов, которые важно понимать, чтобы выбрать правильный кабель для приложения.

Длина — Чем длиннее кабель, тем дальше должна проходить энергия. Никакой антенный кабель не изолирован идеально; Итак, чем дальше проходит энергия, тем больше энергии она теряет. В некоторых приложениях считыватель находится дальше от антенны из-за характера приложения.Если необходимо использовать длинный кабель, важно использовать соответствующий уровень изоляции, необходимый для предотвращения потерь.

Класс изоляции — Чем выше рейтинг изоляции, тем толще и лучше защищен кабель. Наиболее распространенные характеристики, используемые с коаксиальными кабелями УВЧ, — это серия 195, серия 240 и серия 400. Обратной стороной более толстого и изолированного кабеля является то, что он менее гибкий, и его трудно разместить в ограниченном пространстве.

Разъемы — Разъемы расположены на обоих концах кабеля, и их тип определяется разъемами на считывателе и антенне, которые используются в приложении.Позже в этом руководстве мы рассмотрим, какие типы разъемов совместимы друг с другом.

Определение потери в кабеле

Потери в кабеле — это количество мощности, потерянной кабелем, которое определяется классом изоляции и длиной кабеля. Для приложений, которым требуется система, работающая на максимальной мощности для обеспечения большого диапазона считывания или для отслеживания на высоких скоростях, ключевую роль будут играть мощность передачи считывателя, потери в кабеле и усиление антенны. Ниже приведена таблица, в которой указаны потери в кабеле по длине для каждого класса изоляции.Эта диаграмма показывает корреляцию между ними, так что, если кабель необходимо удлинить, можно использовать более высокий рейтинг изоляции для компенсации потерь.

* Следует отметить, что поскольку мощность измеряется по шкале децибел, на каждые 3 дБ снижение мощности уменьшается вдвое. Снижение на 6 дБ составит всего 25% от первоначальной настройки мощности и так далее. Аналогичным образом, с увеличением на каждые 3 дБ передаваемая мощность удваивается.

Если приложение не обеспечивает желаемый диапазон считывания, мощность передачи на считывателе и потери в кабеле можно легко рассчитать и отрегулировать.Если приложение теряет слишком много энергии из кабеля, подумайте об уменьшении длины и / или увеличении класса изоляции, чтобы обеспечить прием большего количества энергии антенной.

Чтобы легко рассчитать мощность, которую принимает антенна RFID, см. Уравнение ниже.

Мощность передачи (дБм) — потери в кабеле (дБ) = антенный вход

Кроме того, если мощности, поступающей на антенну, недостаточно, можно использовать антенну с более высоким коэффициентом усиления.Для расчета общей выходной мощности системы на антенне можно использовать следующее уравнение:

Мощность передачи (дБм) — потери в кабеле (дБ) + усиление антенны (дБ) = выход системы

30 дБм — 3 дБ + 6 дБ = 33 дБм

Обратите внимание, что в большинстве регионов ограничивается общая выходная мощность от точки антенны. Например, правила FCC ограничивают общую выходную мощность до 4 Вт или 36 дБмВт. Обязательно ознакомьтесь с правилами вашего региона, чтобы убедиться, что ваша система им соответствует.

[Дополнительные советы по увеличению диапазона считывания вашей системы RFID см. В разделе

Сравнение размеров

Соединения коаксиального кабеля

Подключить кабель от антенны к считывателю в системе RFID несложно, но покупка правильного кабеля, который соединит оборудование вместе, может быть утомительной задачей. Можно использовать довольно много типов кабельных разъемов, и каждый определяется разъемами на оборудовании. В таблице ниже представлены самые популярные типы коаксиальных разъемов с небольшой информацией о каждом.

Заправка резьбы (мужская или женская)

На разъеме или адаптере коаксиального кабеля резьба находится либо на внешней стороне разъема на общем виде, либо на внутренней стороне разъема. Для каждого из этих типов разъемов используются два термина:

Центральный штифт (нормальная и обратная полярность)

Центральный контакт коаксиального разъема — это компонент, который проводит радиочастотную энергию, и является одним из ключей к определению его типа и совместимости.Когда дело доходит до центрального контакта разъема, есть два варианта: нормальная полярность или обратная полярность.

Нормальная полярность Примеры включают: TNC, SMA, N-TYPE, BNC

Гнездо / гнездо — Обычный гнездовой / гнездовой соединитель имеет резьбу снаружи и отверстие в центре для установки центрального штифта вилки / штекера.

Штекер / штекер — Штекерный разъем / штекер имеет внутреннюю резьбу и металлический центральный штифт для вставки в гнездовой разъем / штекер.

Ключевой вывод: Нормальная полярность = центральный штырь находится в разъеме MALE.

Обратная (RP) полярность Примеры включают: RP-TNC, RP-SMA

Гнездо / Гнездо — Гнездо / гнездо обратной полярности все еще имеет резьбу снаружи, но из-за обратной полярности центральный штифт находится внутри этого соединителя.

Штыревой разъем / штекер — Штыревой / штекерный разъем обратной полярности все еще имеет внутреннюю резьбу, но из-за обратной полярности отверстие находится внутри этого разъема.

Вывод ключа: Обратная полярность = центральный штифт находится в разъеме FEMALE.

Подключения

Обеспечение правильного соединения двух соединителей и их правильной работы иногда может быть запутанной и утомительной задачей. Например, если у считывателя RFID есть разъем RP-TNC Female, должен ли он подключаться к RP-TNC Male, TNC Female или TNC Male? Эти четыре типа имеют схожие названия и размеры, и заказ неправильного типа может привести к задержке проекта на несколько дней.Ниже приведены несколько правил, а также руководство по визуальному подключению для упрощения процесса.

Правило №1 — Подключаются похожие типы.

Пример: TNC подключается к TNC; SMA

Правило № 2 — Подключите одинаковые полярности.

Пример: RP-SMA подключается к RP-SMA ;; RP-TNC подключается к RP-TNC

Правило № 3 — Соединяются противоположные полы / типы резьбы.

Пример: штекер SMA подключается к штекерному разъему SMA, штекер RP-TNC подключается к гнезду RP-TNC

Адаптер используется для соединения любых двух коаксиальных разъемов, которые в противном случае были бы несовместимы.Есть два сценария, в которых может потребоваться коаксиальный адаптер:

  1. Если один или оба разъема на кабеле несовместимы с устройством считывания RFID или антенной.

    Купить кабель с неподходящими разъемами легко; не только некоторые из них имеют похожие названия, но и кажутся похожими на изображениях.

  2. Для экономии при экспериментах с разными антеннами и считывателями.

    Если приложение все еще находится на стадии тестирования, можно приобрести несколько различных антенн и / или считывателей для экспериментов.Вместо того, чтобы покупать несколько кабелей с разными разъемами для соответствия каждой комбинации считывателя / антенны, вместо этого можно приобрести один кабель и несколько разных адаптеров. Это может сэкономить время и деньги во время тестирования.

Если у вас есть дополнительные вопросы о том, подходит ли RFID для вашего приложения, или о разъемах и адаптерах, не стесняйтесь обращаться к нам.

Как определить типы коаксиальных разъемов — Arcadian

Магазин для различных коаксиальных адаптеров и кабельных разъемов!

Нужен нестандартный кабель? Щелкните здесь, чтобы создать свой собственный.

На протяжении многих лет к нам приходило много клиентов, которые хотели уточнить типы ВЧ-разъемов при выборе и покупке коаксиальных ВЧ-кабелей в сборе. Существует множество различных типов разъемов, включая Type-N, UHF (также известный как PL-259 / SO-239) TNC, RPTNC, BNC, SMA и RPSMA.

Большинство людей может определить разницу между «стандартными» типами разъемов, но многие люди, включая нас самих, затрудняются определить пол разъемов с обратной полярностью ? Здесь мы сделаем все возможное, чтобы помочь вам определить разницу между штекерными и гнездовыми разъемами с точки зрения их полярности — стандартной или обратной (RP).

Коаксиальные соединители со стандартной полярностью

.

При попытке идентифицировать штекерные и розеточные разъемы имейте в виду следующее:

  • При стыковке вилки и гнезда важно убедиться, что оба разъема имеют одинаковую полярность. Например, штекер и гнездо и должны иметь стандартную полярность, или оба должны иметь обратную полярность.
  • Обычно стандартные штекеры RF имеют наружную резьбу, а резьба находится внутри корпуса.
  • Обычно стандартные разъемы RF имеют внутреннюю резьбу, а резьба находится снаружи корпуса.
  • Корпус вилки (вилка) обычно покрывает оболочку разъема (розетка).

Примеры — стандартная полярность

  • Штекерное гнездо стандартной полярности имеет гнездо посередине, предназначенное для подключения штыря штекера, а на корпусе гнезда есть резьба снаружи. Здесь мы показали разъем SMA, который обычно встречается на таких устройствах, как сотовый шлюз 3G / 4G / LTE или приемник GPS.

  • Штекерная вилка стандартной полярности имеет центральный штифт, который выступает из середины, а на корпусе вилки имеется резьба с внутренней стороны. Здесь мы показали штекер SMA, который обычно находится на конце коаксиального кабеля, который подключается к таким продуктам, как сотовый шлюз 3G / 4G / LTE или приемник GPS.

Примеры — ОБРАТНАЯ полярность

  • Гнездо разъема «обратной полярности» имеет центральный штифт, который выступает из середины, а на корпусе разъема есть резьба снаружи.Здесь показано гнездо RPSMA, которое обычно встречается в таких продуктах, как модем ISM 900 МГц, радиомодули 802.11 WiFI / WLAN на частоте 2,4 / 5 ГГц или точки доступа.

  • Штепсельная вилка «обратной полярности» имеет гнездо в середине, предназначенное для приема штыря из гнездового разъема, а на корпусе вилки имеется внутренняя резьба. Здесь мы показали штекер RPSMA-Male, который обычно находится на конце коаксиального кабеля, который подключается к таким продуктам, как модем ISM 900 МГц, 2,4 / 5 ГГц 802.11 радиомодулей или точек доступа WiFI / WLAN.

Помните:

  • Гнездо стандартной полярности (гнездо) имеет гнездо, а гнездо обратной полярности (гнездо) имеет штырь.
  • Штекер стандартной полярности (вилка) имеет штырь, а вилка обратной полярности (вилка) имеет гнездо.

Типы и роды разъемов

В следующей таблице указаны наиболее часто используемые типы разъемов и их пол:

Тип разъема Папа (штекер) Гнездо (домкрат)

Стандартный

Тип N

(Станд.N-Male) штифт с внутренней резьбой

(Std. N-Female) розетка с наружной резьбой

УВЧ (PL259)

(UHF Male: PL-259) штифт с внутренней резьбой

(UHF Female: SO-239) розетка с наружной резьбой

Стандартный

TNC

(Станд.TNC-Male) штифт с внутренней резьбой

(Std. TNC-Female) розетка с наружной резьбой

Обратная полярность TNC

(РПТНК)

(RPTNC-Male) розетка с внутренней резьбой

(RPTNC-Female) штифт с наружной резьбой

BNC

(BNC-Male) штифт с внутренней резьбой

(гнездо BNC) с наружной резьбой

Стандартный SMA

(SMA-Male) штифт с внутренней резьбой

(SMA-Female) розетка с наружной резьбой

SMA обратной полярности

(РПСМА)

(RPSMA-Male) розетка с внутренней резьбой

(RPSMA-Female) штифт с наружной резьбой

Надеюсь, описания и изображения помогли вам понять разницу между типом разъема, полярностью и полом.

Имейте в виду, что есть также коннекторы с обратной резьбой и обратной полярностью / обратной резьбой, но это обсуждение на другой день !!!!!!

Магазин для различных коаксиальных адаптеров и кабельных разъемов!

Нужен нестандартный кабель? Щелкните здесь, чтобы создать свой собственный.

Smart Guides Руководство по кабелям, катушкам и оценкам Руководство по антенным кабелям и разъемам

Типы кабелей

Все кабели теряют сигнал — количество зависит от качества кабеля и разъема.

В целом, чем толще и менее гибкий кабель, тем он лучше. Почему? Поскольку для уменьшения потерь сигнала кабели часто имеют несколько слоев, предназначенных для изоляции и экранирования внутренней жилы от внешнего шума.

Подробное описание коаксиального кабеля см. В нашем Руководстве по теории коаксиального кабеля для радиочастотных приложений.

Дополнительный кабель — RG316

RG316 — это миниатюрный коаксиальный кабель с оболочкой из FEP с малыми потерями, способный выдерживать рабочие температуры до 200 ° C.

Многожильный внутренний проводник CCS с серебряным покрытием и посеребренная медная оплетка обеспечивают превосходное экранирование и низкие потери на затухание, что делает его предпочтительным аксессуаром / соединительным кабелем по сравнению с аналогичными кабелями диаметром 2,5 мм, такими как RG174.

Электрические характеристики

  • Сопротивление: 50 Ом
  • Емкость: 96 пФ / м
  • Потеря сигнала: 0,79 дБ / м при 850 МГц, 1,27 дБ / м при 2100 МГц
  • Диапазон частот: 0-3 ГГц
  • Максимальная рекомендуемая длина: 50 см (диапазоны сотовой связи)
  • Скорость распространения: 70%
  • Номинальная задержка: 5.Выдерживаемое напряжение 08 нс / м: 1200 Вольт постоянного тока

Механические характеристики

  • Вес / 100 м: 1,8 кг
  • Минимальный радиус изгиба: 13 мм
  • Материал проводника: CCS с серебряным покрытием (0,51 мм)
  • Изоляционный материал: тефлон PTFE (1,52 мм)
  • Материал внешнего экрана: медная оплетка с серебряным покрытием 95%
  • Покрытие (1,95 мм)
  • Материал внешней оболочки: коричневый FEP (2,5 мм)

Стандартный кабель — RG58U

Это самый распространенный тип кабеля.Скорее всего, к вашей антенне прилагается кабель RG58. Он гибкий, имеет приемлемые рабочие характеристики и стоит дешево.

Электрические характеристики

  • Сопротивление: 50 Ом Потеря сигнала: 0,46 дБ / м при 850 МГц, 0,76 дБ / м при 2100 МГц
  • Диапазон частот: 0-6 ГГц
  • Максимальная рекомендуемая длина: 15 м (диапазоны сотовой связи)
  • Скорость распространения: 77%
  • Номинальная задержка: 4,19 нс / м

Механические характеристики

  • Диаметр проводника: 0.9 мм
  • Изоляционный материал: FHDPE с впрыском газа
  • Материал внешнего экрана: — (1) алюминиевая фольга-полиэфирная лента-алюминиевая фольга 100% покрытие — (2) луженая медь 90% покрытие
  • Материал внешней оболочки: полиэтилен (5 мм)

Кабель с низким уровнем потерь — LMR195

Этот кабель является устойчивой к атмосферным воздействиям высокопроизводительной альтернативой стандартному RG58.

LMR-195 сохраняет диаметр 5 мм и отличается гибкостью, обеспечивающей гораздо лучшее электрическое экранирование (90 дБ) и гораздо более низкое затухание.

Кабели серии

LMR195 теряют всего 0,36 дБ на метр по сравнению с кабелями стандартного класса, которые теряют 0,46 дБ / м на частоте 850 МГц.

Электрические характеристики

  • Сопротивление: 50 Ом
  • Емкость: 83,3 пФ / м Потеря сигнала: 0,36 дБ / м при 850 МГц, 0,53 дБ / м при 1800 МГц
  • Диапазон частот: DC-6 ГГц
  • Скорость распространения: 80%
  • Номинальная задержка: 4,17 нс / м
  • Выдерживаемое напряжение: 1000 В, пиковая мощность постоянного тока: 2.5 кВт

Механические характеристики

  • Вес / 100 м: 3,0 кг
  • Рабочая температура: -40 ° ~ + 85 ° C
  • Минимальный радиус изгиба: 12,7 мм
  • Материал проводника: одножильная сплошная медь (0,94 мм)
  • Изоляционный материал: пенополиэтилен (2,79 мм)
  • Материал внешнего экрана: — (1) Склеенная алюминиевая полиэфирная лента со 100% покрытием (2,95 мм) — (2) Луженая медная проволока с покрытием 88% (3,53 мм)
  • Материал внешней оболочки: ПВХ, устойчивый к погодным условиям и УФ-излучению (4.95 мм ± 0,15 мм)

Кабель со сверхнизкими потерями — LMR400

Это антенный кабель высшего класса, рекомендованный для критических, промышленных и суровых условий окружающей среды.

Его исключительные характеристики достигаются за счет гораздо большего диаметра (10 мм) и значительно меньшей гибкости (минимальный диаметр изгиба 72 мм).

Производители LMR400 называют свои кабели разными буквами перед «400», например, кабель серии LMR400 со сверхнизкими потерями, который мы производим, — это LCU400, ZCG Scalar — это RU400, Benelec — это LL400 и так далее.

Электрические характеристики

  • Сопротивление: 50 Ом
  • Емкость: 78,4 пФ / м
  • Потеря сигнала: 0,12 дБ / м при 850 МГц, 0,20 дБ / м при 2100 МГц
  • Диапазон частот: DC-16 ГГц
  • Скорость распространения: 85%, номинальная задержка: 3,92 нс / м
  • Выдерживаемое напряжение: 2500 В, пиковая мощность постоянного тока: 16 кВт

Механические характеристики

  • Вес / 100м: 14.6 кг
  • Минимальный радиус изгиба: 72 мм
  • Материал проводника: твердая медь (2,74 мм)
  • Изоляционный материал: вспененный полиэтилен с впрыском газа (7,24 мм)
  • Материал внешнего экрана: — (1) Герметичная лента APA со 100% покрытием (7,37 мм) — (2) луженая медная оплетка с покрытием 98% (8,17 мм)
  • Материал внешней оболочки: черный поливинилхлорид ПВХ (10,3 мм)

Кабельные соединители

Сходство между соединителями и соглашениями об именах часто может затруднить идентификацию соединителей.

Чтобы упростить задачу, следуйте этому правилу:

  • Штекерный разъем — имеет выступающий металлический центральный штифт
  • Гнездовой соединитель — содержит отверстие, в которое вставляется металлический штифт штыревого соединителя, называемое розеткой.

7/16 DIN

Разъемы серии

7/16 представляют собой резьбовые соединители для передачи сигналов высокой мощности, требующие очень низкого КСВН и минимальной интермодуляции.

Название происходит от размеров внутреннего и внешнего контакта — внешний контакт 7 мм, внешний контакт 16 мм.

Обычно вы найдете разъемы 7/16 DIN на фидерных кабелях 1/2 и 7/8 «, подключенных к антеннам базовых станций LTE и WCDMA.

Разъемы

7/16 также популярны в оборонных, радиовещательных и других микроволновых системах.

Гнездовой разъем 7/16 Разъем 7/16 с наружной резьбой

BNC

Это один из наиболее распространенных антенных разъемов, который в основном используется в системах VHF / UHF.

Буква «B» в BNC относится к интерфейсу байонетного скручивания, при этом гнездовой соединитель имеет два байонетных выступа с каждой стороны, позволяя выполнить соединение всего на четверть оборота.

Идеально подходящие для RG58 / 59 и сверхминиатюрных кабелей, разъемы BNC обеспечивают хорошую производительность от постоянного тока до 4 ГГц и имеют сопротивление 50 Ом или 75 Ом.

Все разъемы BNC на нашем сайте — 50 Ом.

Штекерный разъем BNC Гнездовой разъем BNC

F Тип

В основном используется для кабельного телевидения, HFC, приставок, кабельных модемов, коаксиальный разъем F представляет собой разъем 75 Ом, часто используемый в сочетании со стандартными коаксиальными кабелями RG59 и RG6 75 Ом.

Разъем имеет хорошие рабочие характеристики примерно до 1 ГГц и не подходит для современных требований широкополосного доступа.

Штекерный разъем F Гнездовой разъем F

FME

Это стандартный разъем 50 Ом для всех мобильных телефонов и антенн беспроводного широкополосного доступа.

Разъем FME выбран из-за его превосходных характеристик в диапазоне частот 0–2 ГГц и небольшого диаметра разъема, что позволяет легко устанавливать его в тесных местах.

Редко встречающийся в каких-либо других радиочастотных приложениях, разъем FME используется почти исключительно для сотовой телефонии и приложений передачи данных.

Штекерный разъем FME Гнездовой разъем FME

MC-карта

Разъем MC-Card представляет собой микроминиатюрный разъем 50 Ом с защелкивающимся соединением, подходящий для ВЧ-устройств, работающих в диапазоне от постоянного тока до 6 ГГц.

Этот разъем часто используется вместо MMCX во многих беспроводных и телекоммуникационных приложениях из-за его аналогичных характеристик и физических размеров.

Штекерный разъем MC-Card Гнездовой разъем печатной платы MC-Card

MCX

Соединитель MCX или Micro Coaxial — это миниатюрный коаксиальный соединитель 50 Ом для радиочастотных приложений в диапазоне от постоянного тока до 6 ГГц.

Он имеет такие же размеры внутреннего контакта и изолятора, как и более распространенный разъем SMB, но на 30% меньше внешнего диаметра, что делает его идеальным для установки в тесноте.

Этот разъем часто используется для GPS, ТВ-тюнеров, радиочастотного оборудования и часто устанавливается на печатную плату.

Разъем MCX с наружной резьбой Гнездовой разъем MCX

Мини-ДМВ

Миниатюрный соединитель на основе более крупного UHF-соединителя, разработанный для радиочастотных приложений в ограниченном пространстве.

Как и его более крупный аналог, серия Mini-UHF имеет переменный импеданс и подходит для передачи между постоянным током и 2,5 ГГц.

Вы найдете этот тип разъема во многих различных радиочастотных приложениях, в первую очередь в UHF / VHF-связи, где его переменный импеданс (около отметки 50 Ом для разъемов хорошего качества) не так важен.

Штекерный разъем Mini-UHF Гнездовой разъем Mini-UHF

MMCX

Коаксиальный разъем MMCX или Micro-Minature — это миниатюрная версия коаксиального разъема MCX 50 Ом.

Он хорошо работает в диапазоне от постоянного тока до 6 ГГц и имеет функцию защелкивания, позволяющую вращаться на 360 градусов после подключения.

Чаще всего вы увидите эту печатную плату разъема, установленную на картах PCMCIA, модемах и устройствах GPS.

Штекерный разъем MMCX Гнездовой разъем MMCX (переборка печатной платы)

N Тип

Разъемы

N — это разъем 50 Ом, который выбирают для большинства высококачественных антенных систем из-за их широкого диапазона рабочих характеристик — от постоянного тока до 11 ГГц.

Этот разъем большого размера имеет больший диаметр, чем большинство разъемов, но легко затягивается вручную.

Вы найдете этот разъем в большинстве радиочастотных приложений, включая радары, мобильные базовые станции, электронные приборы и, конечно же, большинство антенн микроволнового диапазона.

Разъем N с наружной резьбой Гнездовой разъем N

QMA

Разъем QMA имеет механизм защелкивания, предназначенный для более простого, быстрого и безопасного соединения.

Часто используется для замены SMA, разъем можно увидеть в базовых станциях сотовой связи и в оборонных приложениях.

Этот сверхминиатюрный коаксиальный разъем 50 Ом имеет частотный диапазон до 18 ГГц.

Штекерный разъем QMA Гнездовой разъем QMA

SMA

Меньший разъем 50 Ом, чаще всего находится на задней панели настольных модемов и используется в качестве резьбы физического сопряжения для некоторых небольших антенн.

Некоторые антенны поставляются с предварительно установленным разъемом SMA поверх обычного разъема FME для беспроблемного подключения к настольным беспроводным широкополосным модемам, таким как серия беспроводных шлюзов Bigpond.

SMA разработан для широкого спектра радиочастотных приложений и подходит для связи от постоянного тока до 18 ГГц.

Штекер SMA Гнездовой разъем SMA

SMB

Аналогичен по размеру и характеристикам разъему SMA, SMB разработан с защелкивающимся интерфейсом.

Разъемы

SMB имеют импеданс 50 или 75 Ом и подходят для ВЧ-приложений от постоянного тока до 4 ГГц.

Разъемы SMB можно найти в самых разных областях, от телекоммуникаций до промышленного оборудования.

Пол разъемов SMB часто может сбивать с толку, поскольку вилка имеет корпус гнезда / гнезда, а розетка — корпус штыря / штекера.

Штекерный разъем SMB Гнездовой разъем SMB

ССМБ

Этот разъем является сверхминиатюрной версией разъема SMB.

Это коаксиальный разъем с сопротивлением 50 Ом и хорошей производительностью от постоянного тока до 12 ГГц.

Как и его старший брат, SSMB также имеет интерфейс оснастки.

Пол разъемов SSMB также может сбивать с толку, например, разъем SMB, вилка имеет розетку, а розетка — центральный контакт.

Штекер SSMB Гнездовой разъем SSMB

TNC

Он идентичен конструкции BNC, но имеет резьбовой разъем.

Работает лучше, чем разъем BNC на микроволновых частотах.

TNC — это миниатюрные резьбовые всепогодные блоки с постоянным сопротивлением 50 Ом, работающие от постоянного тока до 11 ГГц.

Широко используется в оборудовании WiFi, радарах и военных / аэрокосмических системах.

Штекерный разъем TNC Гнездовой соединитель переборки TNC

УВЧ

Серия UHF — это соединители с переменным импедансом для работы на низких частотах от 600 кГц до 300 МГц.

Этот очень большой разъем используется почти исключительно для радио и УВЧ приложений.

Недорогая конструкция UHF-соединителей часто приводит к изменению импеданса в пределах 30-40 Ом, вызывая значительные отражения на частотах выше 300 МГц. Несмотря на это, разъем остается популярным среди пользователей CB / UHF (477 МГц).

Мужской UHF (PL259) Разъем Гнездо УВЧ (SO239) Разъем для монтажа на панель

CB Коаксиальные кабели и соединители

Начни разговор.Мы поможем. 1-844-WALCOTT

  1. Дом
  2. CB & Trucking
  3. Коаксиальный кабель

РГ-58, Мини-8, РГ-59, РГ-213. У нас есть все коаксиальные кабели, которые могут вам понадобиться. Помните, что одиночные коаксиальные кабели отличаются от двойных коаксиальных кабелей! Если вы планируете использовать две антенны, убедитесь, что вы используете коаксиальный кабель Co-Phase 75 Ом RG-59, специально разработанный для него.

В наличии — Быстрая доставка

  • Коаксиальный кабель CB 12 футов (общий)
  • Съемный разъем PL-259!
  • (1) Снимите разъем, (2) Установите коаксиальный кабель, (3) Снова установите разъем

В наличии — Быстрая доставка

  • Съемный разъем — простая установка
  • Коаксиальный кабель RG-58 с низкими потерями
  • 18 футов
  • Разъемы PL-259 — FME (включая переходник PL-259)
  • Работает с любой антенной!

В наличии — Быстрая доставка

  • 18 футов (с каждой стороны), совмещенный по фазе двойной антенный кабель
  • 75 Ом
  • Разъемы PL-259 с ручной пайкой

В наличии — Быстрая доставка

  • 18 x 2 фута в длину (для установок с двумя антеннами)
  • Истинное сопротивление 75 Ом
  • Наружные концы съемные для легкой установки

В наличии — Быстрая доставка

  • FME и разъем для легкой установки
  • Центральный многопроволочный многожильный луженый медный провод
  • Всепогодный виниловый чехол для защиты соединения
  • Высококачественный кабель mini-8 со сверхнизкими потерями

В наличии — Быстрая доставка

  • Центральный многопроволочный жила из луженой меди
  • Всепогодный виниловый чехол для защиты соединения
  • Высококачественный кабель mini-8 со сверхнизкими потерями

В наличии — Быстрая доставка

  • 50 футов в длину
  • Разъемы ПЛ-259
  • ВЧ ~ 450 МГц Работа

В наличии — Быстрая доставка

  • 6 футов в длину
  • 50 Ом
  • Разъемы PL-259 с ручной пайкой

Временно продано

  • 50 футов в длину
  • Включает 2 предварительно припаянных разъема PL259
  • RG8U Кабель
  • 50 Ом

Часы работы и расположение

  • 2940 N Plainview Rd Walcott, Iowa 52773 КАРТА США
  • Часы работы магазина: Пн — Пт 9 — 6 | Сб 9 — 5 | Вс закрыто

Авторские права 2021 Walcott Radio

Посетите наш магазин! 2940 N Plainview Rd Walcott, Iowa 52773 USA

Выбор антенных кабелей, разъемов и адаптеров для сотовых и WiFi-устройств

Закладка

SMA, SMB, FME, N, TS-9 и другие!


Один из самых запутанных аспектов подключения антенны к усилителю сотовой связи или точке доступа — это выяснить, как вставить вкладку A в слот B, когда кабели просто не подходят друг к другу.

Кстати, о кабелях — они бывают разных размеров и вкусов. В чем разница?

Доступны адаптеры

для устранения пробелов, но их не всегда легко найти, особенно если вы даже не знаете правильных имен для вкладки A и слота B.

Или это SMA, FME и TS-9?

Конец — мужской или женский? Обратная полярность? Что это вообще значит?!?

Мы здесь, чтобы помочь …

Это руководство предоставлено вам нашими членами

Для нас большая честь иметь возможность бесплатно представить основные разделы этого руководства без сторонней рекламы.

Этот контент предоставляется вам за счет средств наших премиум-членов.

Наши участники имеют доступ ко всему этому руководству, интерактивному руководству, обзорам продуктов, предупреждениям, скидкам поставщиков и многому другому.

Если вы являетесь участником, пожалуйста, войдите в систему выше, чтобы увидеть эксклюзивные части этого руководства для участников.

Если мобильный Интернет является важной частью вашего образа жизни, вот способы, которыми вы можете помочь:

Стать участником Поддержите этот контент


Антенные кабели

Эта 15-футовая катушка кабеля LMR-400 имеет разъем N-Male на одном конце (справа) и разъем SMA-Male на другом конце (слева).

Наружные антенны подключаются к внутренним приемникам с помощью коаксиального кабеля, который минимизирует потери сигнала при покрытии необходимого расстояния.

Но не все кабели одинаковы.

Вам необходимо использовать качественный коаксиальный кабель и хорошие разъемы, иначе сигнал будет скомпрометирован, полностью лишившись преимуществ от использования высококачественной внешней антенны или усилителя сигнала.

Многие сотовые антенны лишают вас возможности выбора — к антенне постоянно прикреплен кабель определенной длины.

Но другие антенны оставляют проводку на ваше усмотрение, и вам нужно будет выбрать подходящий кабель для работы, уделяя особое внимание необходимой длине и разъемам на каждом конце.

Видите ли, сигналы быстро ухудшаются с увеличением расстояния (это называется «затуханием») — и если вам нужен длинный кабель, быстро становится необходим более толстый высококачественный кабель.

Затухание в кабеле выражается в децибелах потерь, поэтому обычно удлинение кабеля указано как «ослабляет сигнал на 2 дБ» (если вообще выражается).

Большинство сотовых антенн поставляются с кабелем RG-58 или RG-174, с отрезком длиной 12–15 футов, часто прикрепленным к антенне жестко. Эти типы проводов тонкие и гибкие, но для удлинительных кабелей и более длинных участков следует использовать более толстые кабели.

Советы по установке кабеля:

  • Делайте кабели как можно короче, но если у вас нет навыков, инструментов и опыта, чтобы профессионально обжимать новые концы на кабелях, не пытайтесь обрезать кабели до более коротких отрезков.
  • Каждая точка подключения добавляет примерно 0.Затухание 5 дБ на переход — поэтому всегда лучше использовать один длинный кабель, чем связывать два или более кабелей вместе.
  • Никогда не используйте разветвитель с антеннами сотовой связи и Wi-Fi — разделение сигнала уменьшит получаемую мощность вдвое, а два передатчика, подключенные к одной антенне, могут стать причиной неприятностей.
  • Ваша цель для любого антенного кабеля должна заключаться в том, чтобы общие потери на затухание не превышали 4 дБ на расстоянии, которое вы хотите преодолеть.
  • Кабели с малыми потерями дороже, жестче, с ними труднее работать — все это следует учитывать при планировании прокладки антенного кабеля.

Антенны Wi-Fi и затухание кабеля

Сигналы Wi-Fi

на частоте 2,4 ГГц быстро ухудшаются по антенным кабелям, а Wi-Fi на частоте 5 ГГц совершенно не подходит даже для коротких проводов между приемником и антенной. Вот почему часто имеет смысл поставить всю радиостанцию ​​Wi-Fi на крышу и подключиться к ней в цифровом виде через Ethernet, который не страдает затуханием с расстоянием.

Содержимое этого руководства только для членов

Было ли это руководство до сих пор полезным?

Хорошо.. для наших участников доступно гораздо больше, а также десятки других подобных руководств, видео, классная комната, форумы, вебинары и многое другое. Все это специально создано для того, чтобы помочь трейдерам, круизерам и кочевникам оставаться в сети.


Надеюсь, вы заметили, что наш контент не загроможден сторонней рекламой, мы не спонсируемся и не полагаемся на продажу вам планов или оборудования, чтобы сделать наш контент возможным.

Вместо этого мы финансируемся сообществом через нашу программу премиум-членства, что позволяет нам сосредоточиться на создании непредвзятого, качественного, подробного, постоянно обновляемого контента.

Если мобильный Интернет является важной частью вашего образа жизни, вот способы, которыми вы можете помочь:

Стать участником Поддержите этот контент

Если вы уже являетесь участником, войдите в систему, чтобы просмотреть остальную часть этого руководства.

Вот краткий обзор эксклюзивных тем для участников в этом руководстве:

Таблица затухания типов кабеля

На нашем графике показаны ожидаемые потери сигнала в зависимости от типа кабеля.

Руководство по разъемам на концах кабеля

Существует множество различных разъемов, которые можно найти на концах кабелей и по бокам маршрутизаторов, точек доступа и бустеров сотовой связи.Этот раздел поможет вам идентифицировать их по изображениям и типичным устройствам каждого типа, если они есть.

Кабельные адаптеры Руководство по покупкам

Ищете переходник? В этом разделе рассматриваются различные распространенные комбинации со ссылками для покупок.


Вывод: не бойтесь адаптироваться

Все эти различные разъемы и адаптеры могут быть ошеломляющими, но если вы потратите время, чтобы определить, что у вас есть и что вы хотите подключить, не составит труда составить список покупок, чтобы найти то, что вам нужно.

Вы можете делать покупки на Amazon, чтобы получить быструю доставку и легкий возврат, или, чтобы получить дополнительную информацию, вы можете посетить места, специализирующиеся на сотовом оборудовании, такие как Mobile Must Have, 5G Store, Powerful Signal, AntennaGear или WPS Antennas.

Приложив немного энергии и усилий, можно подключить практически все, что угодно.

Ссылки по теме

Связанные руководства:

Изучите ресурсный центр

09 Апр

Отзыв: мобильная точка доступа Verizon Ellipsis Jetpack из-за опасности возгорания и ожога

08 Апр

Интернет-услуга T-Mobile Home — сейчас вышла из бета-тестирования — по-прежнему не поддерживает мобильные устройства

05 Апр

Netgear представляет два новых сотовых устройства — маршрутизатор Nighthawk AX4 и модем LM1200 LTE

05 Апр

Starlink позволяет легко менять адрес обслуживания — еще на один шаг к тому, чтобы стать удобнее для RV Nomad

Основные операторы связи в США: Verizon, AT&T, T-Mobile и Sprint — что лучше для RVers и Cruisers?
Важность резервирования мобильного Интернета
Лучшие планы сотовой передачи данных для RVers и Cruisers — Verizon, AT&T, T-Mobile и Sprint

Стать членом

MIA — это наше премиальное членство, предназначенное для тех, кто считает мобильный Интернет важной частью своего образа жизни.

В благодарность за создание подобного контента мы предлагаем ряд дополнительных льгот. От интерактивного руководства, подробного эксклюзивного контента для участников, скидок, предупреждений, классов и многого другого.

Станьте сторонником

Мы полностью понимаем, что членство подходит не всем.

Однако вы все равно можете поддерживать этот контент с нашим уровнем поддержки всего за 25 долларов в год.

С нашей благодарностью вы получите доступ ко всему нашему бесплатному контенту без «ворчаний».

Есть вопросы? Оставаться в курсе

Присоединяйтесь к нашей «Библиотечной стойке»:
Интернет для RVers & Cruisers Группа Facebook

Мы размещаем новостные статьи и руководства в разных направлениях и можем помочь вам указать правильное направление к нашему содержанию здесь, в центре ресурсов.

С благодарностью нашим премиум-членам мы можем предложить наш бесплатный контент — и для этого они также имеют доступ к нашим частным областям вопросов и ответов для более подробного руководства.

Будьте в курсе

Мы постоянно отслеживаем отрасль и анализируем новые разработки для мобильных путешественников. Если вы хотите получать обновления, мы предлагаем несколько способов:

Типы разъемов коаксиального кабеля

— объединенные электронные провода и кабели

Разъемы коаксиального кабеля

используются для подключения кабелей к другим устройствам и специально разработаны для сохранения экранирования кабеля. Качественные разъемы обеспечивают надежное и долговечное соединение.

Существует два разных стиля соединителей; мужской и женский. Штекерные соединители имеют в центре выступающий металлический штифт, тогда как гнездовые соединители имеют гнездо для этого штифта. В зависимости от размера и частоты разъема некоторые из них могут быть бесполыми и монтироваться заподлицо вместо спаривания.

В цифровой, видео-, аудио-, радио- и микроволновой отраслях существует несколько разновидностей разъемов для коаксиальных кабелей. Каждый из них предлагает уникальные преимущества в зависимости от конечного использования или области применения. Ниже приведены некоторые из наиболее распространенных типов коаксиальных разъемов, а также их отличительные характеристики и предполагаемое применение.

Типы коаксиальных разъемов

BNC

Первоначально разработанный для использования в военных целях, коаксиальный разъем Bayonet Neil-Concelman (BNC) представляет собой миниатюрный сверхминиатюрный радиочастотный разъем, используемый для быстрого подключения / отключения радиочастотного оборудования. контрольно-измерительные приборы, радио, телевидение и видеосигнал. Разъемы BNC содержат два байонетных выступа для скручивания интерфейса на гнездовом разъеме и лучше всего подходят для частот ниже 4 ГГц, поскольку разъемы теряют механическую стабильность по мере приближения к 10 ГГц.

TNC

Резьбовой разъем Neil-Concelman — это версия разъема BNC с резьбой, который работает на более высоких микроволновых частотах, чем разъемы BNC. Разъемы TNC — это всепогодные миниатюрные блоки, которые работают на частотах до 12 ГГц и обычно используются в сотовых телефонах и соединениях RF / антенн для устранения утечек и проблем со стабильностью.

SMB

Сверхминиатюрные разъемы версии B — это уменьшенные версии разъемов SMA, обеспечивающие превосходные электрические характеристики от постоянного тока до 4 ГГц.Разъемы SMB являются одними из самых популярных вариантов разъемов ВЧ / СВЧ для промышленного и телекоммуникационного оборудования и предлагают простую конструкцию защелкивающегося соединения для полужестких кабелей с редкими соединениями.

7/16 DIN

Разъем 7/16 DIN (Deutsches Institut für Normung) представляет собой ВЧ-разъем с резьбой для передачи высокой мощности в сотовых сетях, антенных системах с несколькими передатчиками и в оборонных приложениях. Его можно использовать на частотах до 7,5 ГГц, для затяжки требуется гаечный ключ.Название разъема относится к внутреннему диаметру охватывающего внутреннего контакта 7 мм и внутреннему диаметру всего внешнего контакта 16 мм.

QMA

Разъемы QMA — это быстроразъемные и быстроразъемные варианты разъемов SMA, которые имеют одинаковую внутреннюю конструкцию. Предлагая более быстрое и безопасное соединение и отличную производительность в РЧ-соединениях, разъемы QMA идеально подходят для промышленных и коммуникационных приложений, а также для прокладки, сборки и ремонта кабелей.

MCX

Коаксиальные микроразъемы — это разъемы с малым форм-фактором, которые идеально подходят для приложений с ограничениями по пространству, размеру или весу. Имея на 30% меньший внешний диаметр, чем разъемы SMB, разъемы MCX работают в диапазоне от постоянного тока до 6 ГГц в беспроводных сетях, GPS, ТВ-тюнерах, радиочастотном оборудовании и цифровых сотовых приложениях. Соединители MCX также имеют защелкивающуюся муфту для простой установки без инструментов.

RCA

Разъем Radio Corporation of America, также известный как разъем типа «тюльпан», изначально был разработан для передачи аудиосигнала, но теперь широко используется и в видео.Эти кабели, которые иногда называют A / V-разъемами, обычно называют красными, белыми и желтыми шнурами, которые подключаются к задней панели телевизоров. Каждый из этих кабелей имеет штекерный разъем, окруженный кольцом.

Почему выбирают объединенные электронные провода и кабели?

На протяжении почти столетия Consolidated предоставляет решения для кабельных проводов клиентам в самых разных отраслях промышленности. Мы не только предлагаем широкий выбор электронных проводов, кабелей, шнуров питания, жгутов проводов и литых узлов, но и благодаря складу, удобно расположенному в аэропорту О’Хара в Чикаго, мы также можем гарантировать, что вы получите то, что вам нужно, когда Вы нуждаетесь в этом.

Постоянно стремясь к полному удовлетворению потребностей клиентов при соблюдении всех применимых нормативных требований агентства, Consolidated внедряет систему всеобщего управления качеством (TQM) на каждом этапе производственного процесса.

Чтобы узнать больше о важном применении проводов и кабелей, загрузите нашу бесплатную электронную книгу «Выбор производителя проводов и кабелей для вашего продукта».

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
