Кабель для обогрева водопроводной трубы

Для того чтобы защитить водопроводную трубу от промерзания, образования на ней конденсата и прочих неприятных последствий эксплуатации в холодное время года, совсем необязательно закапывать ее в грунт. Нагревательный (или «термо») кабель для обогрева водопроводных труб изнутри позволяет поддерживать в трубах определенную температуру. Нагревательные кабели, являясь основой системы внутреннего обогрева водопроводных труб, успешно предотвратят образование ледяных пробок и обеспечат максимальную защиту всей системы водоснабжения в зимних условиях. Труба, оборудованная термокабелем, будет бесперебойно работать на протяжении всего зимнего периода. Оптимальным решением станет саморегулирующийся кабель для обогрева водопроводной магистрали.

Обогрев водопроводных труб изнутри саморегулирующимся кабелем имеет следующие преимущества:

Высокий уровень безопасности. Греющий кабель водопровода с функцией саморегуляции никогда не станет причиной аварии или замыкания. Связано это с тем, что саморегулирующийся термокабель имеет тепловыделяющую полимерную матрицу, которая расположена между двумя токопроводящими жилами, и каждая жила кабеля заключена в теплостойкую изоляцию. Благодаря своим свойствам, саморегулирующиеся термокабели не перегреваются, их можно монтировать внахлест – с пересечением. Кроме того, проводники находятся в медном экране, а внешняя изоляция изготавливается из специального материала, способного выдерживать серьезные перепады температуры, механические воздействия и высокое давление в водопроводной трубе.
Тепловыделение матрицы меняется в зависимости от внешних условий. Чем ниже температура окружающего воздуха, тем выше тепловыделение. При этом разные участки кабеля могут менять свою мощность и выделять необходимое количество тепла только там, где это требуется.

Простота и удобство эксплуатации. Термокабель, выполняющий обогрев внутри трубы, не требует какого-либо дополнительного ухода. Достаточно проложить его внутри трубы и выставить определенный уровень температуры. В дальнейшем подогрев водопроводной трубы будет работать в автоматическом режиме, выполняя отключение устройства при превышении заданного уровня температуры.
Привлекательную стоимость. В настоящее время приобрести термокабель может практически каждый человек, желающий избавиться от проблем, связанных с замерзанием труб водоснабжения. Благодаря «умному» режиму работы, термокабель для водопровода быстро окупается, потому что автоматическая настройка температуры позволяет снизить затраты на электрическую энергию и полностью избежать потерь тепла в зимнее время.

Кабель для внутреннего обогрева водопровода

Наша компания предлагает нагревательный саморегулирующийся термокабель, полностью адаптированный для использования в российских регионах, где бывает холодная и продолжительная зима. У нас можно не только приобрести термокабель для внутреннего подогрева коммуникаций, но и заказать профессиональные услуги по проектированию современной системы обогрева.

Помимо этого, мы готовы выполнить монтажные работы по прокладке термокабеля. У нас работают опытные специалисты, которые в кратчайшие сроки установят кабель внутри водопроводной магистрали в строгом соответствии с требованиями и нормами технического регламента.

Для того чтобы купить греющий кабель для водопровода, а также получить профессиональную консультацию, следует обратиться к нашим менеджерам по указанному телефону. Квалифицированные сотрудники ответят на все вопросы о стоимости и сроках установки греющей системы кабелей для защиты водопровода от воздействия низкой температуры и сообщат любые технические подробности.

САМОРЕГУЛИРУЮЩИЕСЯ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

РЕЗИСТИВНЫЕ НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ

*— указана розничная стоимость, в случае оптовой закупки возможна скидка.

** — в рублях по курсу ЦБ на день оплаты.

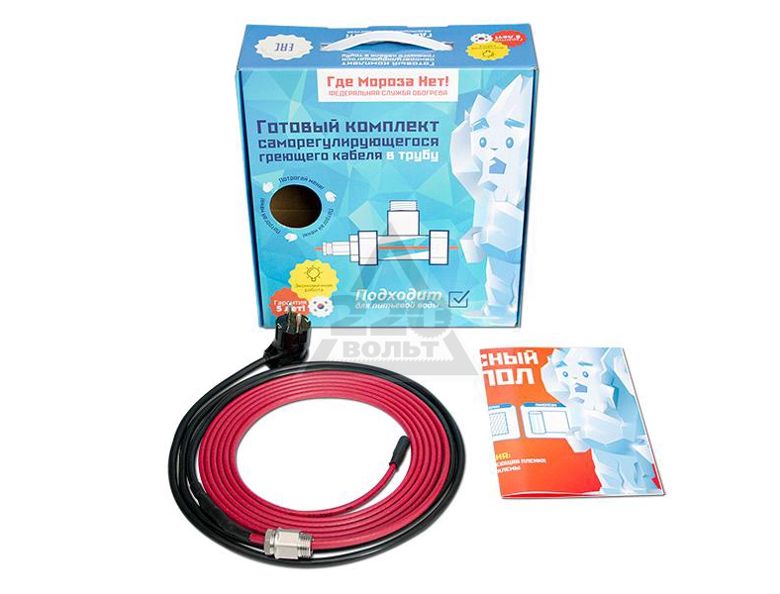

Греющий кабель внутри трубы (саморегулирующийся, внутренний)

Технические характеристики греющего кабеля для внутреннего обогрева труб

Свойство	Значение
Мощность	10-33 Вт/м при 10C
Материал	Полиолефин/Тефлон
Питание	230 В (50Гц)
Максимальная температура кабеля	65C-80C
Максимальная температура окружающей среды (для выключенного кабеля)	85C-100C
Минимальный диаметр изгиба	2,5 см (внутренний)
Токоведущие провода	1,1 мм2, 16 скрученных жил
Экран	20 AWG, медный, 24×0,3 мм, сечение 1,7 мм2
Сопротивление оплетки	18,2 Ом/м

Бесшовный изолированный кабель для обогрева трубы изнутри – безопасное средство даже для водопроводов с питьевой водой, при этом вы сможете приобрести его по невысокой цене, обратившись в наш интернет-магазин в Москве.

Такие системы автоматически включаются, как только температура окружающей среды приближается к нулю. Это не только сохранит трубы от промерзания: на них не будет конденсата.

Кабель для внутреннего обогрева труб – стоимость в нашем каталоге оптом

Заказав товар по нашему прайс-листу, вы сможете купить нужную продукцию недорого: в период скидок стоимость саморегулирующегося кабеля обогрева труб внутри будет еще доступнее. Изучите наши условия для оптовых и розничных покупателей.

Такой провод стоит дороже, чем резистивный, однако его преимущества неоспоримы. Он не боится перехлестов, которые могут повредить изоляции резистивного нагревающегося провода, и вы сможете делать его короче, если это нужно.

При оптовой продаже расценки на нашем сайте будут еще доступнее, к тому же вы оцените выгодную систему доставки заказов кабеля для монтажа внутрь трубы для обогрева. Наша продукция сертифицирована, вы гарантированно получите самый качественный товар для своего проекта водопровода в любом типе сооружения.

Эффективный обогрев труб саморегулирующимся греющим кабелем внутри – более надежный вариант, чем простая теплоизоляция. Эта система просто включается в розетку, и вы будете уверены, что внешние участки водопровода не пострадают от мороза. При этом не будет перерасхода электроэнергии в теплые дни.

Обогрев водопроводных труб греющим кабелем

Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

Как работает система кабельного обогрева?

Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

Способ монтажа греющего проводника
Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.
Внешний монтаж по трубе
Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
Вдоль трубы
С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

Спиральный монтаж греющего кабеля

Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

Обогрев отдельных узлов

При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

Занижается диаметр трубы
Греющий кабель со временем обрастает налётом, что ведёт к засорам
На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

1. На кабель надевается сальниковый узел для размещения в трубе

2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

4. Сальниковый узел с кабелем закручивается и герметизируется.

Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

Утепление труб
Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

Подключение к электрической сети
Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

Материалы, близкие по теме:

Обогрев внутри трубы с помощью кабеля

Обогрев труб с помощью саморегулирующихся кабелей

Для предотвращения замерзания водопроводных труб зимой используется саморегулирующийся греющий кабель. Такие кабели представляют собой две токоведущие медные жилы между которыми находится специальная полимерная матрица обладающая замечательным свойством: чем ниже ее температура, тем больше она выделяет тепла при протекании через нее электрического тока. Такие кабели, предназначенные для бытового применения, перестают полностью пропускать электрический ток и выделять тепло при температуре около 65 С. А при температурах около 0 градусов по Цельсию эти кабели (в зависимости от характеристики матрицы) выделяют от 10 до 25 Ватт тепла на погонный метр!

Для безопасности и защиты токоведущие жилы и полимерная матрица покрыты экранирующей оплеткой и внешней оболочкой из ПВХ или пищевого фторполимера. Применение кабеля с эффектом саморегулирования имеет ряд преимуществ:

Кабель не может перегреться и перегореть, не боится самопересечений.
Количество тепла, выделяемого кабелем изменяется в зависимости от текущих условий окружающей среды. В тепле кабель потребляет меньше электроэнергии, при остывании трубы кабель начинает греться сильнее.
Благодаря паралелльной конструкции кабеля сила нагрева каждого участка кабеля зависит от окружающей именно его температуры. Т.е. если один участок 10 Ваттного саморегулирующегося кабеля находится при температуре 3-5 градусов в воде, а другой участок того же кабеля торчит из трубы в теплом помещении, то на первом участке кабель будет греть с мощностью 20 Ватт на погонный метр, а на сухом участке тепловыделение будет значительно ниже (зависит от характеристик кабеля).

Способы монтажа греющего кабеля внтури трубы

Саморегулирующиеся нагревательные кабели можно закрепить снаружи трубы, однако гораздо эффективнее греть трубу изнутри, установив в нее кабель с помощью специального герметичного сальника (муфты). Установка кабеля для подогрева внутри трубы часто единственный способ монтажа в том случае, когда водопровод уже эксплуатируется. Существует несколько способов установки кабеля в трубу:

Не смотря на то, что на картинке изображен ввод кабеля в трубу под 90, все же не рекомендуется его использовать на практике. Если есть возможность лучше так не делать. Если другой возможности нет, можно сделать и так. Будете вы устанавливать кабель по ходу течения воды или против хода — роли не играет.

Что из себя представляет ввод кабеля в трубу

Узел для ввода кабеля в трубу — это набор обычных сантехнических фитингов, но с одной особенностью: в комплект входит резиновый уплотнитель, через который и заводится кабель. Основаня ценность заключена именнов нем. К сожалению, таких уплотнителей отдельно в продаже найти невозможно. На заметку: основная беда дешевых сальниковых узлов для ввода кабеля в трубу в том, что эта «резинка» стареет, трескается и начинает поддтекать, что вынуждает приобретать новый узел полностью. Более дорогие сальники лишены этого недостатка.

Некоторые сальники выпускаются универсальными на несколько посадочных диаметров, например на 3/4 и 1 дюйм (на вводной гайке две резьбы). Для монтажа других приходится докупать сантехнические переходники.

Как же выбрать такой кабель?

Выбор кабеля для обогрева внутри трубы зависит от нескольких параметров:

Диаметр трубы
Что собираемся греть: техническая вода или питьевая
Минимально возможная температура окружающей среды в самом холодном участке трубы
Толщина теплоизоляции

Нужно заметить, что теплоизолировать трубу нужно обязательно! В среднем можно сказать так: для трубы диаметром до 32 мм с минимальной теплоизоляцией 10 мм и температурах до -35 С достаточно будет установленного внутри греющего кабеля удельной мощностью 10 Вт/м. Подробнее о подборе кабеля можно почитать в этой статье: Как выбрать кабель для обогрева трубы.

Какой кабель для обогрева внутри трубы лучше?

Сегодня на рынке очень много предложений, отличающихся по цене в разы при достаточно похожих характеристиках. От чего стоит отталкиваться при выборе производителя:

Если планируется устанавливать кабель в трубу с питьевой водой, то внешнее покрытие должно быть только из пищевого фторполимера с обязательным наличием санитарно-гигиенического сертификата!
Наличие в конструкции кабеля экранирующией оплетки с заземлением. Установка электрического кабеля в воду, особенно в металлическую трубу, сопряжена с риском поражения электрическим током. Поэтому подключение кабеля к сети рекомендуется осуществляеть только через розекту с заземлением и через УЗО.

Сейчас предлагается очень много недорогих кабелей (очень часто страной производства указана Южная Корея, хотя обычно это Китай). Будьте крайне внимательны при выборе таких кабелей и вот почему. Саморегулирующаяся полимерная матрица обладает эффектом старения. С течением времени её теплопризводительность снижается. Чем выше качество материала, используемого при производстве матрицы, тем меньше выражен этот эффект. Качество матрицы в т.н. дешевых «корейских» кабелях таково, что она полностью перестает нагреваться уже на следующий сезон. Это нужно иметь в виду при использовании, чтобы не остаться с замерзшим водопроводом в самый неподходящий момент.

Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Как прикрепить кабель к трубе?

Мы рекомендуем использовать ленту на основе стекловолокна, которую можно приобрести в WarmlyYours.

Он всегда включен? Есть ли встроенный термостат?

Нет встроенного термостата, но мы рекомендуем элементы управления WarmlyYours, которые активируют систему для непрерывной работы при температуре 40 ° F или ниже.

Должен ли я использовать изоляцию?

Да, изоляция настоятельно рекомендуется для использования с системой защиты труб от замерзания по следующим причинам:

· Она помогает сократить потери тепла из нагретой водопроводной трубы.
· Правильно установленная изоляция помогает поддерживать хороший контакт кабеля с водопроводной трубой, так что достигается максимальная площадь контакта.
· Несмотря на то, что кабель одобрен для влажных помещений, погодостойкая изоляция обеспечивает дополнительный уровень защиты. В идеале утеплитель будет негорючим и гидроизоляционным.

Что составляет «систему защиты труб от замерзания»?

Как минимум: саморегулирующийся кабель для защиты труб PRO-Tect от замерзания, комплект торцевых уплотнений и комплект для подключения питания.Однако мы также настоятельно рекомендуем использовать контроль. Все эти компоненты можно напрямую приобрести у WarmlyYours (вместе с другими аксессуарами).

Использование компонентов другого производителя приводит к аннулированию гарантии.

Будут ли кабели защиты труб от замерзания работать от постоянного напряжения?

Нет. Они не предназначены для работы от постоянного напряжения. Они должны использоваться с переменным напряжением.

Есть ли максимальная длина?

Да, это зависит от типа кабеля, напряжения и начальной температуры.См. Таблицу максимальной длины и размера автоматического выключателя в руководстве.

Можно ли отрезать кабель для защиты труб от замерзания до нужной длины?

Да. Поскольку кабель представляет собой параллельное электрическое устройство, его можно обрезать до необходимой длины, не влияя на выходную мощность на фут. Поскольку мы также продаем этот продукт пешком, вы можете гарантировать минимальные отходы на стройплощадке.

Сколько кабеля мне понадобится для моего проекта?

Необходимое количество кабеля зависит от размера и типа трубы, а также от минимальной ожидаемой температуры.Как только вы узнаете тип трубы (металлическую или пластиковую), диаметр трубы, длину трубы и минимальную ожидаемую температуру, вы можете использовать эту форму, чтобы запросить коммерческое предложение. Просто следуйте инструкциям в форме, чтобы вернуть ее нам.

Какова выходная мощность этого кабеля?

Мы продаем три различных максимальной выходной мощности: 10 Вт / фут. 8 Вт / фут и 5 Вт / фут. Поскольку эти кабели являются саморегулирующимися, фактическая выходная мощность будет зависеть от температуры (т. Е. Чем ниже температура, тем выше выходная мощность).

Как работает этот тип кабеля?

Саморегулирующиеся нагревательные кабели, такие как кабели PRO-Tect: Pipe Freeze Protection, используют проводящий полимерный сердечник, который постоянно регулирует его тепловую мощность.
Вот почему этот тип кабеля, в отличие от некоторых тепловых лент, не перегорает, если он плотно намотан, наложен внахлест или излишне изолирован. Это также означает снижение эксплуатационных расходов и повышение энергоэффективности.

Где можно использовать кабель для защиты труб от замерзания?

Этот нагревательный кабель может использоваться для защиты надземных водопроводных труб, которые изолированы и защищены от атмосферных воздействий, от замерзания — защита от атмосферных воздействий особенно важна для любого кабеля, проложенного на открытом воздухе.

Что на самом деле означает «саморегулирование»

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры.К сожалению, реальность саморегулирующегося кабеля более сложна. В некоторых случаях регулятор температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потери электроэнергии и денег, а также во избежание неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта. Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов: Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который электропроводен при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в данном случае — это k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное соотношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически никогда не касаются друг друга. Это означает, что все электричество для замыкания цепи проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Ядро нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, оно физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне контроль?

Экономия энергии

Самая главная причина — энергия.Допустим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы за счет резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также за счет воды, протекающей по трубе. Таким образом, кабель не нагревается до температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет наибольшее количество энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; Если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регуляторов температуры

Хотите знать, какое разнообразие доступных регуляторов температуры иногда вызывает удивление? В этой статье объясняется, что их отличает.

Точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В целом, единовременная стоимость контроллера температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе подходящего регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

ETR (Защита от замерзания внутри трубы)

Серия

ETR — это сверхтонкие саморегулирующиеся кабели, предназначенные для защиты водопроводных труб от замерзания.Благодаря небольшому поперечному сечению этот кабель подходит для прокладки на трубах малого диаметра или внутри труб. С внешней оболочкой из фторполимера кабель безопасен при прямом контакте с питьевой водой.

Характеристики

Предназначен для установки на трубы малого диаметра или внутри трубы
Безопасен для питьевой воды с внешней оболочкой из фторполимера
Защита от химических и механических повреждений с помощью внешней оболочки из фторполимера
Саморегулирующаяся температура, защита от перегрева, возможность перекрытия
Может быть отрезан до нужной длины и заделан в поле
Применяется как для металлических, так и для неметаллических труб.
Регулятор температуры не требуется
Энергосберегающий
CE утвержден

Спецификация

Провод шины: луженая медь
Нагревательный сердечник: полупроводящая самоограничивающаяся матрица
Изоляция: радиационно-перекрестно-связанный полиолефин
Оплетка: луженая медь
Наружная оболочка: термопласт или фторполимер

Информация для заказа

Номер модели	Мощность	Напряжение	Наружная оболочка

ETR010ME1-0000-CR	10 Вт / м	110 В ~ 120 В	Термопласт
ETR010ME1-0000-CT	10 Вт / м	110 В ~ 120 В	Фторполимер
ETR010ME3-0000-CR	10 Вт / м	220 В ~ 277 В	Термопласт
ETR010ME3-0000-CT	10 Вт / м	220 В ~ 277 В	Фторполимер
ETR016ME1-0000-CR	16 Вт / м	110 В ~ 120 В	Термопласт
ETR016ME1-0000-CT	16 Вт / м	110 В ~ 120 В	Фторполимер
ETR016ME3-0000-CR	16 Вт / м	220 В ~ 277 В	Термопласт
ETR016ME3-0000-CT	16 Вт / м	220 В ~ 277 В	Фторполимер

Принадлежности

Комплекты для подключения кабеля для защиты от замерзания саморегулирующейся трубы

Адаптер с термостатическим управлением

Теплообогреватели, незамерзающие трубы, обслуживание и установка Able Group Inc.

Установки и услуги для: обогрев водяных труб, проблемы с замерзшими водопроводными трубами, саморегулирующийся кабель, механический обогреватель, термостаты обогрева
, изоляция труб, электрические обогреватели для открытых водопроводных и канализационных труб.

спросите нас об этом: Саморегулирующиеся кабельные системы электрообогрева — стоимость, размеры, типы и области применения.

Системы электрообогрева от Able Group Inc.
Фотографии, представленные на этой странице, относятся к выполненной нами работе над гаражом
, над которым было построено несколько домов. У собственности было множество проблем с замерзанием в обоих наборах водопроводных труб. Для устранения этих проблем все трубы водоснабжения и отвода сточных вод требовали обогрева.

www.ablegroup.net

На этих фотографиях показана работа по электрообогреву в процессе.

Саморегулирующиеся нагревательные кабели крепятся к трубам с помощью стекловолоконной ленты.

На этих фотографиях также показан необходимый тип изоляции, которая требуется после установки кабелей обогрева.
Утепление делаем сами. На этих фотографиях показаны наши работы по утеплению.

Эти отводы дренажных труб, которые только что были отслежены, имели серьезные проблемы с замерзанием из-за их расположения.

Все водопроводные трубы на определенной территории могут быть подключены к единому контуру, то есть медному водопроводу и железному водоотведению.
Для обоих типов водопроводных труб потребуется одинаковая изоляция труб.

Трубопровод пожаротушения в этом комплексе, являющийся «сухой системой», не создает проблемы замерзания и не учитывается в этом сценарии.
То же относится и к конденсационным трубам кондиционера. Эти трубы используются только в летние месяцы.

Обратите внимание, как кабели обогрева устанавливаются с помощью стекловолоконной ленты, чтобы не скрещивать друг друга. Они также проходят по дну и не задевают трубодержатели или соединительные хомуты.

На этих фотографиях также показаны 4-дюймовые боковые стороны дренажной трубы от водостока на крыше.
Вся дождевая вода со всего комплекса проходит через гараж.

Рекомендации:
Кабель обогрева, тип 5 Вт на фут.
Самостоятельный. Регулирующее.
Напряжение 240/208 В.
Цепи 10–20 А с блоками термодатчиков, подключенными в различных зонах.
Допустимая нагрузка цепи 458 футов каждая.
Лента из стекловолокна, прямая намотка с трубой и кабелем через каждые 12 дюймов максимум контакт.
1/2 дюйма до 1 дюйма изоляции на всех трубах.
Предупреждающие знаки требуются по коду. Прибл. 30 потребуется.

Фото
работы
Heat Trace
Job.

Свяжитесь с нами.
Давайте решим
проблемы с замораживанием трубы

.

Предлагаем
проект
дизайн
и стоимость
в разбивке.

Обогрев незамерзающих труб.

Саморегулирующийся нагревательный кабель SRM / E обеспечивает безопасный и надежный обогрев для поддержания технологической температуры и защиты от замерзания труб, клапанов, резервуаров и аналогичных приложений. Изготовленный из шинопровода промышленного класса 14 AWG с металлической оплеткой и дополнительной защитной оболочкой, SRM / E обеспечивает эксплуатационную целостность в самых агрессивных промышленных средах.

Саморегулирующийся, энергоэффективный кабель шины 14 AWG Длина цепи до 780 футов Поддержание температуры технологического процесса до максимальной температуры непрерывного воздействия 302F (150C), 420F (215C)
Применения для технического обслуживания процесса.Нагревательный кабель постоянной мощности — это проверенное и надежное решение для поддержания температуры промышленных процессов и защиты от замерзания.
CWM имеет параллельный нагревательный сердечник, который обеспечивает равномерную тепловую мощность по всей длине.

Промышленные приложения защиты от замерзания. Защита трубопроводов системы противопожарной защиты от замерзания. Используйте только на металлических трубах. Используя одну розетку, вы можете легко настроить и установить систему электрообогрева длиной от нескольких футов до 780 футов. прямо в поле.CWM гибок при большинстве температур окружающей среды и может быть обернут вокруг трубопроводов и сложных фитингов. Он прочный, его легко контролировать и поддерживать температуру, и он не имеет бросок при запуске. С покрытием из фторполимерной электроизоляции 392F (200C).
CWM обладает выдающимися электрическими и тепловыми свойствами и хорошо подходит для большинства химически агрессивных сред.

Кабель саморегулирующегося нагревателя обеспечивает безопасный и надежный обогрев для защиты от замерзания труб, клапанов, резервуаров и аналогичных устройств и одобрен для использования во взрывоопасных зонах.Изготовлен из шинопроводов промышленного класса 14 и 16 AWG с луженой медной оплеткой и фторполимерной оболочкой. Этот кабель имеет максимальную температуру эксплуатации 150F (65C) и 302F (150C) и максимальную температуру воздействия 185F. Применение системы обогрева и защиты от замерзания Импедансный нагрев идеально подходит для поддержания температуры труб. Области применения включают процессы, требующие непрерывного и стабильного подводимого тепла или защиты от замерзания для насосной системы пожаротушения. Другое распространенное применение — это коррозионная среда, где прямой нагрев погружением нежелателен.Обеспечьте косвенный обогрев длинных участков трубопровода (до 15 миль). Может использоваться над или под землей. Нагревание на скин-эффекте используется специально для обеспечения непрямого нагрева более протяженных трубопроводов от одного источника электропитания. Скин-эффект используется на таких рынках, как нефть и газ, нефтепереработка, Химический или любой аналогичный промышленный рынок, требующий протяженных трубопроводов с подогревом. Система скин-эффекта — это простая в использовании конструкция, состоящая из нагревательной трубки, кабеля скин-эффекта, распределительных коробок, трансформатора и панели управления.

Наш ассортимент средств защиты труб от замерзания включает решения для любого коммерческого отопления. Мы предлагаем необходимую вам плотность мощности при напряжении, которое вы используете для поддержания необходимого вам уровня тепла. Мы производим кабели, обеспечивающие протекание воды при температуре окружающей среды до –40 ° C / –40 ° F, и кабели, выдерживающие температуру до 593 ° C / 1100 ° F. Мы поставляем кабели и устройства управления, подходящие для влажных, агрессивных и агрессивных сред. опасные места. EGS Electrical Group предлагает кабели удлиненной непрерывной длины.Мы предоставляем программное обеспечение и экспертные знания, чтобы упростить выбор правильного решения для защиты труб от замерзания. Нагревательные кабели HB2 Нагревательные кабели, линии охлаждения, конденсации и кондиционирования воздуха, подверженные замерзанию, нагревательные кабели HB2, линии охлаждения, конденсации и кондиционирования воздуха, которые могут замерзать Нагревательные кабели EasyHeat HSR, поддержание температуры и вязкости трубопроводных жидкостей в высокотемпературных коммерческих применениях. Нагревательные кабели EasyHeat MI Trace для коммерческого и промышленного применения, где жидкости трубопроводы во время обработки требуют постоянной температуры, коммерческая крыша и водосточные желобы сталкиваются с обледенением и опасными сосульками Комплекты EasyHeat для замораживания труб и включают термоусадочные трубки, материалы для влагостойкого торцевого уплотнения, сращивания, а также зажимы, распорки и подвески.Крыша и водосточные желоба коммерческих и жилых помещений подвержены обледенению и опасны. сосульки, водосточные трубы, которые замерзают и засоряют электрические нагревательные кабели Коммерческие металлические или пластиковые водопроводные и водосточные трубы, уязвимые к замерзанию, коммерческие крыши и водостоки, склонные к обледенению и опасным сосулькам, водосточные трубы, которые замерзают и забивают нагревательные кабели EasyHeat TSR, промышленные или опасные места, где водопроводные и водосточные трубы уязвимы для замерзания, коммерческие крыши и водостоки подвержены обледенению и опасным сосулькам.CLT Нагревательные кабели серии, защита от замерзания для водоснабжения, канализации, огня защиты, пылеподавления, спринклерных систем и трубопроводов, как металлических, так и неметаллические, Защита от замерзания металлических труб, которые периодически очищаются паром, Поддержание температуры и вязкости жидкостей по трубопроводам. Поддержание температуры труб и сосудов, Системы противопожарной защиты и пылеподавления, Системы возврата конденсата, Трубопроводы мазута и системы смазки. Нагревательные кабели Nelson Heat Trace серии MI, приложения, в которых жидкости, перекачиваемые во время обработки, требуют повышенных поддерживаемых температур, таяние снега на мощеных поверхностях, таких как проезды, тротуары, погрузочные рампы.
Поддержание температуры и вязкости жидкостей в трубопроводах, технической воды, возврата конденсата и защиты от обледенения конструкций.

О нас

Информация о торговле недвижимостью — факты, фотографии и стоимость от Able Group Inc.

Услуги по коммерческому объекту для каждого имущественного вопроса.

Электрические системы снеготаяния для бетонных тротуаров и пандусов для инвалидов.

Системы снеготаяния для проездов, бетонных дорожек, навесов, плоских крыш по всей Филадельфии.

Установщики изоляции труб, установки для изоляции труб от Able Group Inc.

Электрические нагревательные блоки, стоимость, размеры, типы, ссылки или любые другие труднодоступные детали.

Решения и оборудование для обеспечения безопасности объектов.

Системы плавления снега и льда, плавление пандусов для инвалидов, крыша, навес, водостоки и водосточные трубы в Филадельфии, кабели для защиты от замерзания, оборудование для таяния льда и снега, электрическое таяние снега.

Pipe Freeze Pro — Radiant Solutions

Описание продукта

Защита труб от замерзания

Наш комплект тепловой ленты Plug-in Pipe Freeze разработан для защиты жилых и коммерческих помещений от замерзания водопровода на трубах, сделанных как из металла (медь / железо), так и из пластика.Наши кабели являются саморегулирующимися, поэтому им требуется только мощность, необходимая для нагрева трубы до температуры выше точки замерзания. Это сэкономит вам много денег в долгосрочной перспективе, поскольку вы не тратите впустую электроэнергию, как тепловая лента Pipe Trace постоянной мощности .

Каждый кабель можно просто подключить к любой заземленной розетке на 120 В. Также, в отличие от дешевой тепловой ленты Pipe Freeze, наши кабели можно накладывать друг на друга без риска перегрева и / или возгорания.

- Включает тепловую ленту, стекловолоконную ленту для крепления к трубе, руководство по установке и электрические предупреждающие таблички
- Саморегулирующийся — Кабель регулирует температуру и энергопотребление, оптимизируя температуру окружающей среды.Это потребляет меньше энергии и экономит ваши деньги.
- Поскольку температура изменяется, PipeFreeze Pro не будет перегреваться или создавать риск возгорания, как другие тепловые ленты. PipeFreeze Pro может перекрываться и касаться себя. Стандартная тепловая лента этого не может.
- Производит 3 Вт на фут (при 50 ° F) и 5 Вт на фут (при 32 ° F).
- Подходит для металлических или пластиковых труб до 6 дюймов для систем обогрева труб.
- В списке ETL
- Гарантия производителя 4 года

PipeFreeze Pro не предназначен для размораживания уже замороженных труб .Он разработан для предотвращения замерзания труб . Если у вас замерзли трубы, позвоните своему местному водопроводчику, чтобы определить, что лучше всего делать.

Максимальная длина контура — Тепловая лента Pipe Freeze PRO ™

Чтобы получить подробное руководство по нашей тепловой ленте Pipe Freeze PRO в формате PDF, щелкните следующее:

Pipe Freeze PRO Руководство по установке

В таблице ниже указаны максимальные длины цепи для нагревательного кабеля Pipe Freeze PRO на 120 В при различных температурах запуска.Цифра, выделенная черным цветом, представляет максимальную длину теплового кабеля Pipe Freeze PRO в футах.

Выбор нагревательного кабеля	Температура запуска		Размер выключателя
	F °	С °	15A	20 А	30A	40A
120 Вольт Саморегулирующаяся лента HeatTape PRO ™ (3 Вт / фут)	50	10	200 футов	235 футов	245 футов	245 футов
	32	0	200 футов	235 футов	245 футов	245 футов
	14	-10	160 футов	200 футов	235 футов	245 футов
	0	-18	125 футов	170 футов	235 футов	245 футов
	-20	-29	110 футов	150 футов	220 футов	245 футов
	-40	-40	100 футов	130 футов	195 футов	240 футов

Лучший трубчатый нагревательный кабель

Если у вас есть дом, который не используется зимой, или дом, в котором трубы проходят через неотапливаемую зону, например, в подполье или на чердаке, и температура опускается ниже нуля , возможно, вы захотите рассмотреть возможность приобретения нагревательных кабелей для труб.Нагревательные кабели для труб согревают ваши водопроводные трубы, поэтому вода внутри не замерзает, не расширяется и не лопнет трубы.

Нагревательный кабель Frost King — наш лучший выбор. После быстрой установки этот трубчатый нагревательный кабель обеспечит домовладельцу спокойствие на всю зиму. Если вы хотите узнать больше об этом или о том, что искать в других качественных нагревательных кабелях для труб, продолжайте читать.

Что нужно знать перед покупкой нагревательного кабеля для труб

Как работает трубчатый нагревательный кабель

Трубный нагревательный кабель — это в основном провод с высоким сопротивлением, который изолирован и покрыт защитным покрытием.Хотя этот провод может иметь постоянную электрическую мощность, постоянную мощность или саморегулирующийся, результат тот же: он нагревается при понижении температуры, чтобы вода в ваших трубах не замерзла.

Важно понимать, что некоторые нагревательные кабели необходимо проложить по прямой линии вдоль дна трубы, в то время как другие должны быть намотаны по спирали (но не касаясь) вокруг трубы. Третий тип трубчатого нагревательного кабеля можно накладывать внахлест. Чтобы сохранить тепло, выделяемое трубчатым нагревательным кабелем, вам часто необходимо изолировать трубу после установки трубчатого нагревательного кабеля.

Трубный нагревательный кабель доступен различной длины

Если у вас недостаточно трубного нагревательного кабеля, вы рискуете замерзнуть в местах, где труба не нагревается. И наоборот, вы не хотите иметь слишком много нагревательного кабеля, потому что вы не можете просто обернуть излишки, чтобы поддерживать его в чистоте и порядке (это опасность пожара). И, что самое главное, никогда не следует разрезать или модифицировать нагревательный кабель каким-либо образом, поскольку это чрезвычайно опасно. Из-за этого трубчатый нагревательный кабель продается различной длины (обычно с шагом 10 футов), поэтому вы можете приобрести ту длину, которая лучше всего соответствует вашим потребностям.

Характеристики нагревательного кабеля для труб

Как работает термостат для трубчатого нагревательного кабеля

Нагревательный кабель для труб имеет термостат. Он контролирует температуру трубы и, как термостат в вашем доме, включает тепло, когда температура становится слишком низкой. Он также отключает нагрев, когда температура значительно выше точки замерзания. Не все термостаты имеют одинаковые рабочие параметры — в то время как большинство включается при 37 или 38 градусах, некоторые могут отключаться при 45 градусах, а другие не отключаются, пока температура не достигнет 50 градусов.

Сколько электроэнергии потребляет трубчатый нагревательный кабель?

Электроэнергия нагревательного кабеля для труб обычно указывается в ваттах на фут. В худшем случае, когда мощность средняя (не энергоэффективная), и вам нужно запускать тепло в течение 24 часов каждый день, стоимость по средней ставке на электроэнергию для США составит примерно 0,02 доллара за фут в день. Некоторые энергоэффективные кабели могут потреблять всего 2 Вт на фут, в то время как средний трубчатый нагревательный кабель потребляет около 7 Вт на фут.

Прочная, но гибкая конструкция

Трубный нагревательный кабель будет проложен в тех частях вашего дома, где условия не идеальны. Это означает, что они должны иметь прочную конструкцию. Однако, если кабель будет слишком жестким, работать с ним будет сложно. Идеальный трубчатый нагревательный кабель будет прочным, но гибким.

Назначение светодиода на трубчатом нагревательном кабеле

Поскольку средний трубчатый нагревательный кабель не сильно нагревается (обычно теплый — лучшее описание), может быть трудно определить, работает ли система.По этой причине — и в целях безопасности — большинство кабелей для трубных нагревателей имеют небольшой светодиодный индикатор в трехконтактной вилке, чтобы вы могли сразу увидеть, находится ли система под напряжением или под напряжением.

На первый взгляд может показаться, что существует множество вариантов ценообразования на нагревательный кабель для труб, но это только потому, что существует такое большое разнообразие длин. Как правило, трубный нагревательный кабель стоит около 10 долларов за фут. Если у кабеля лучшее качество сборки и больше функций, цена за фут возрастет, в то время как менее прочные бюджетные модели будут на несколько долларов за фут дешевле.

Нужны ли мне средства защиты при прокладке нагревательного кабеля?

A. Да. Защитные очки необходимы, особенно если трубы проходят над головой, потому что они будут покрыты мусором, который может упасть вам в глаза, если потревожить его. Также, если вы работаете с изоляцией, не забудьте надеть перчатки.

Трудно ли установить трубный нагревательный кабель?

A. Нет, совсем нет. Однако существует три различных метода установки.Обертывание или перекрытие кабеля, который должен проходить по прямой линии, может создать опасность пожара. Кроме того, после установки нагревательного кабеля трубы в некоторых случаях может потребоваться обернуть вокруг трубы изоляцию, чтобы она сохраняла тепло должным образом. Обязательно прочтите все сопроводительные инструкции, чтобы узнать, как правильно установить.

Какой нагревательный кабель мне выбрать?

Лучший из лучших нагревательных кабелей для труб

Наше мнение: Высокоэффективная модель, которая обеспечит вам спокойствие при эксплуатации ваших труб всю зиму.

Что нам нравится: Этот нагревательный кабель прост в установке и рассчитан на защиту ваших труб до отрицательных 40 градусов. Его можно использовать на 2-дюймовых металлических и пластиковых водопроводных трубах и потребляет 7 Вт на фут.

Что нам не нравится: Обязательно следуйте всем инструкциям по установке, чтобы добиться от этого устройства оптимальной производительности.

Наилучшая отдача для вашего нагревательного кабеля для труб

Наше мнение: Если бюджет ограничен, этот нагревательный кабель для труб удовлетворит как ваши затраты, так и ваши потребности в отоплении.

Что нам нравится: Термостат в этой модели не включается, пока температура не упадет ниже 38 градусов, что помогает снизить ваши счета за электроэнергию. Индикатор на шнуре позволяет сразу увидеть, что система работает.

Что нам не нравится: Как и в случае с другими тепловыми кабелями, вам также потребуется использовать изоляцию трубной оберткой (не входит в комплект), чтобы этот продукт работал должным образом.

Нагревательный кабель для труб

Наше мнение: Самый универсальный нагревательный кабель для труб в нашем списке.Это может быть использовано при прямом, спиральном или перекрывающем монтаже.

Что нам нравится: Разработанная для 2-дюймовых металлических или пластиковых труб, эта модель нагревается за считанные минуты. Термостат включается, когда температура опускается ниже 37 градусов, и отключается, когда температура достигает 50 градусов.

Что нам не нравится: Шнур питания у этой модели очень короткий (2 фута). Скорее всего, вам понадобится удлинитель с подходящим номиналом.

Аллен Фостер пишет для BestReviews.BestReviews — это компания, занимающаяся обзором продуктов, с единственной миссией: помочь упростить принятие решений о покупке и сэкономить ваше время и деньги.

BestReviews тратит тысячи часов на изучение, анализ и тестирование продуктов, чтобы рекомендовать лучший выбор для большинства потребителей. BestReviews и ее партнерские газеты могут получать комиссию, если вы покупаете продукт по одной из наших ссылок.

Распространяется компанией Tribune Content Agency, LLC.

% PDF-1.5 % 414 0 объект > эндобдж xref 414 138 0000000016 00000 н. 0000003902 00000 н. 0000004023 00000 н. 0000005820 00000 н. 0000005932 00000 н. 0000006046 00000 н. 0000006094 00000 н. 0000006142 00000 п. 0000006190 00000 п. 0000006238 00000 п. 0000006286 00000 н. 0000006334 00000 п. 0000006381 00000 п. 0000006429 00000 н. 0000006475 00000 н. 0000006512 00000 н. 0000006835 00000 н. 0000007080 00000 н. 0000016333 00000 п. 0000024448 00000 п. 0000031905 00000 п. 0000039233 00000 п. 0000046279 00000 н. 0000053010 00000 п. 0000053406 00000 п. 0000060145 00000 п. 0000060367 00000 п. 0000060539 00000 п. 0000060730 00000 п. 0000062105 00000 п. 0000063032 00000 п. 0000063464 00000 п. 0000063993 00000 п. 0000064559 00000 п. 0000065446 00000 п. 0000065682 00000 п. 0000065916 00000 п. 0000066147 00000 п. 0000066374 00000 п. 0000066559 00000 п. 0000066781 00000 п. 0000067004 00000 п. 0000067874 00000 п. 0000068782 00000 п. 0000069664 00000 п. 0000071102 00000 п. 0000072662 00000 п. 0000073583 00000 п. 0000073804 00000 п. 0000074676 00000 п. 0000075209 00000 п. 0000075806 00000 п. 0000077275 00000 п. 0000077524 00000 п. 0000078816 00000 п. 0000080262 00000 п. 0000080495 00000 п. 0000080728 00000 п. 0000080962 00000 п. 0000081197 00000 п. 0000081432 00000 п. 0000082053 00000 п. 0000083005 00000 п. 0000083587 00000 п. 0000084481 00000 п. 0000084712 00000 п. 0000085592 00000 п. 0000086462 00000 п. 0000086684 00000 п. 0000086906 00000 п. 0000087128 00000 п. 0000088482 00000 п. 0000089372 00000 п. 0000090862 00000 п. 0000091094 00000 п. 0000091329 00000 п. 0000092569 00000 п. 0000094024 00000 п. 0000094910 00000 п. 0000095140 00000 п. 0000095369 00000 п. 0000095538 00000 п. 0000095781 00000 п. 0000096015 00000 п. 0000096249 00000 п. 0000097131 00000 п. 0000098013 00000 п. 0000099348 00000 н. 0000100237 00000 н. 0000101141 00000 н. 0000102538 00000 п. 0000103479 00000 п. 0000104428 00000 н. 0000104653 00000 п. 0000104884 00000 н. 0000105114 00000 п. 0000106035 00000 п. 0000106256 00000 н. 0000106491 00000 н. 0000107396 00000 н. 0000107596 00000 п. 0000107831 00000 н. 0000108730 00000 н. 0000109627 00000 н. 0000110514 00000 н. 0000112058 00000 н. 0000113660 00000 н. 0000115112 00000 н. 0000116008 00000 н. 0000116242 00000 н. 0000117112 00000 н. 0000117346 00000 н. 0000117581 00000 н. 0000117818 00000 п. 0000124303 00000 н. 0000126952 00000 н. 0000127004 00000 н. 0000127459 00000 н. 0000127799 00000 н. 0000128411 00000 н. 0000129062 00000 н. 0000129821 00000 н. 0000130634 00000 п. 0000131201 00000 н. 0000131661 00000 н. 0000132560 00000 н. 0000132865 00000 н.
