Сантехнические размеры: Основные сантехнические размеры, дюймы и мм в сантехнике

Содержание

Сантехнические трубы — размеры пластиковых и металлических

Сантехнические системы, условно можно разделить на несколько основных типов.

Это – водопровод, отопление и канализация. Водопровод может быть для холодной или горячей воды.

Также водопроводная система подразделяется на наружную (для подвода воды к дому), и внутреннюю.

Виды и материалы

В зависимости от назначения системы, очень важно, правильно подобрать материал, из которого изготовлены трубы и сопутствующие элементы.

Основные виды труб, применяемые на сегодняшний день в сантехнике это:

стальные трубы;
стальные с покрытием из цинка;
медные;
металлопластиковые трубы;
полипропиленовые;
полиэтиленовые;
трубы из поливинилхлорида (ПВХ и ХПВХ).

Железные

Стальные трубы, не имеющие какого-либо защитного покрытия, сегодня, практически, не используются.

Высокая степень подверженности коррозии, в сочетании со сложностью монтажа, делают выбор в их сторону неоправданным.

Чуть лучше (но ненамного), дело обстоит со стальными оцинкованными трубами. Для работы с ними потребуется целый набор специнструмента, а процесс сборки будет сопровождаться шумом и пылью.

Но если по душе классика, и вы боитесь ошибиться в выборе современного материала, оцинковка будет неплохим выбором.

А знаете ли вы про Закон о водоснабжении и водоотведении 2016 года? Прочитайте в полезной статье, правила пользования водными ресурсами для индивидуальных и промышленных объектов.
Про противопоказания к применению циркулярного душа, написано на этой странице.

Трубы из оцинкованной стали подойдут для любой из систем – отопления, горячей или холодной воды.

Рассчитаны на высокое давление, конструкция получается жесткой и прочной. От коррозии их защищает слой цинка. Правда, эта защита нарушается в местах среза и нарезания резьбы.

Еще больше она разрушается, если использовать сварку.

Трубы из меди

Водопроводная система, собранная из медных труб, внешне получается очень красивой и законченной. Материал не ржавеет, на нем не задерживаются отложения при низком качестве воды.

[note]Для соединений труб из меди используется пайка. Процесс это небыстрый, и требует от мастера определенных навыков. [/note]

Трубы с увеличенной толщиной стенки, подойдут и для системы отопления.

Недостаток – высокая стоимость материалов и монтажных работ. Если это не смущает, медные трубы будут идеальным выбором.

Металлопластиковые трубы

С момента появления металлопластиковых труб прошло совсем немного времени, а люди все больше и больше начинают разочаровываться в них.

На тот момент выбор казался оптимальным – дешево и быстро.

Очень часто их использовали и для систем отопления.

Со временем выявился целый ряд недостатков:

при опрессовке, трубы часто разрывает,
соединения на пресс-фитингах постоянно протекают.

В процессе монтажа при неаккуратном обращении, слой металла очень легко может треснуть, что дополнительно снижает надежность системы.

Однако, сантехники по сей день продолжают рекомендовать металлопластиковые трубы в качестве универсального решения.

Объяснение здесь простое – с ними очень легко работать, и для этого потребуется всего пара ключей. Прибавить сюда дешевизну материалов, и цена конечной работы будет очень соблазнительной.

Экономить, или делать ставку на качество – решать вам.

Полипропиленовые трубы

Полипропилен отлично показал себя при использовании в водопроводной системе. Подойдет как для холодной воды, так и для горячей, включая автономную систему отопления.

Их нельзя использовать для подключения батарей в высотных многоквартирных домах, поскольку эти трубы не рассчитаны на столь высокое давление.

А что вам известно про ремонт стиральных машинок-автоматов на дому? Прочитайте в предлагаемой статье советы и мастеров-сантехников по диагностике и устранению неисправностей своими руками.
Какие радиаторы лучше выбрать для квартиры написано здесь.
На странице: https://ru-canalizator.com/santehnika/aksessuary/dzhakuzi.html прочитайте про установку джакузи с подогревом на улице.

В централизованных системах, во время опрессовки давление может достигать 14 атмосфер. Для сравнения, автономка в загородном доме может давать максимум 4-6 атмосфер.

Но для отопления частного дома, полипропиленовые трубы вполне подойдут.

Полиэтилен

Полиэтиленовые трубы применяются для прокладки магистралей в частных секторах, индивидуальной подводки к дому или в качестве линии для кабельного полива.

Также используется для подачи воды из скважин и колодцев. Иными словами, полиэтилен отлично подойдет для организации внешней водопроводной системы, расположенной за пределами дома.

При аналогичных размерах и пропускной способности, полиэтиленовая труба и ее монтаж обойдутся в разы дешевле, по сравнению с другими материалами.

Поскольку труба поставляется в бухтах, можно приобрести отрезок необходимой длины, что исключает необходимость дополнительных соединительных точек.

ПВХ и ХПВХ трубы

При использовании в системе водопровода, трубы из поливинилхлорида соединяют при помощи холодной сварки. Особой популярности этот способ не получил, и его используют все реже.

А вот в качестве труб для канализационных систем, ПВХ нашел очень широкое применение.

Поскольку, канализация – это безнапорная система, нет необходимости обеспечивать особо прочные соединения.

В конструкции труб и фитингов из ПВХ (как соединить трубу ПНД с ПВХ прочитайте здесь) предусмотрены отлитые канавки, куда вставляются резиновые уплотнительные кольца.

Для внутренней канализации можно использовать трубы любого качества, а вот для наружной – только трубы оранжевого цвета. Они более прочные и устойчивые ко внешним температурам.

Сантехнические размеры

Всего несколько десятилетий назад для водопроводных систем применялись, исключительно, металлические трубы.

Других материалов просто не существовало. Это могла быть сталь, оцинкованная сталь или медь.

Особым шиком считались трубы из пищевой нержавейки. Выбор материалов для соединительной и запорной арматуры тоже был не особо широк – сталь, латунь или бронза.

Независимо от способа соединения, размеры всех труб выражались только в дюймах, и запутаться было невозможно.

С появлением на рынке труб из синтетических и полимерных материалов, чтобы собрать систему воедино (как соединить металлическую трубу с полипропиленовой) потребуются специальные знания и понимание принципов классификации.

За основу возьмем металлическую трубу, и от этих показателей будем отталкиваться для относительного сравнения с другими системами и материалами.

Размер трубы из металла исчисляется в дюймах и обозначает внутренний проходной диаметр.

Наружный диаметр зависит от толщины стенки, но, в основном, он стандартизирован и отличаться может незначительно.

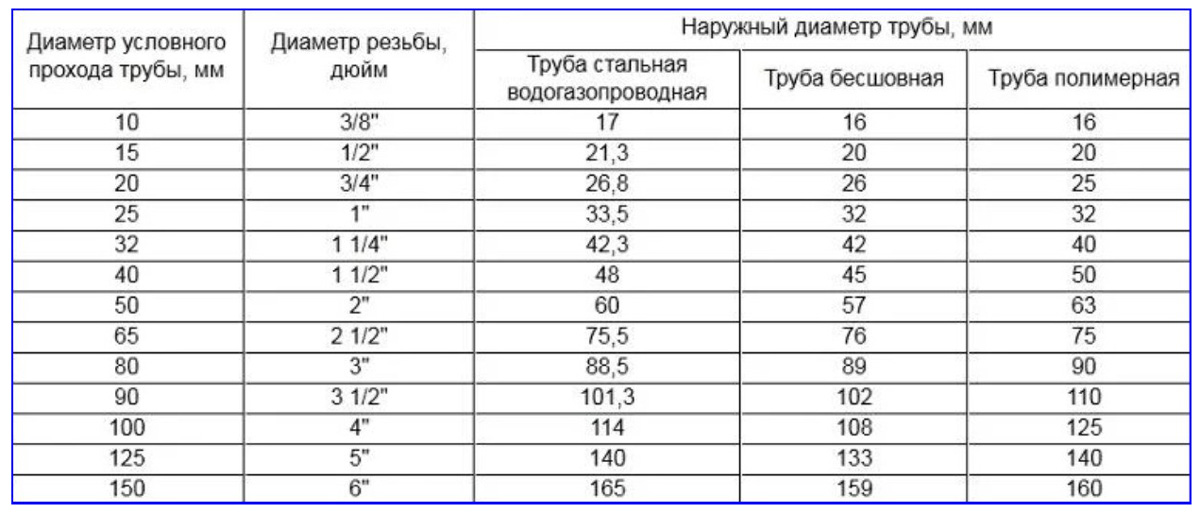

Для начала переведем дюймы в миллиметры в соответствии с таблицей:

Условный проходной диаметр (в мм)	Диаметр резьбы в дюймах	Условный наружный диаметр (в мм)
15	1/2	20
20	3/4	26
25	1	32

То есть, когда мы приходим в магазин и просим дать нам металлическую трубу или сгон на 15, подразумевается размер в полдюйма.

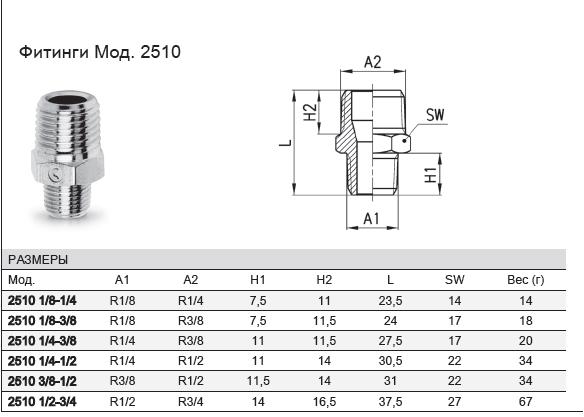

Если речь идет о металлическом фитинге с внутренней резьбой, его размер равен внутреннему проходному диаметру детали.

С другими системами и материалами не все так гладко, и применить полученные цифры уже не получится.

Размеры для каждого вида считаются по своей схеме, но попробуем, максимально, их приблизить к общему знаменателю.

Металлопластиковые изделия

У пластиковых труб, условный проходной диаметр не выражается в цифрах.

Стандарты для этого размера отсутствуют, он зависит от толщины стенок и может различаться у разных производителей. Главный показатель – это наружный диаметр в мм.

Но размер резьбы на металлических фитингах по-прежнему считается в дюймах (про переходные муфты для труб ПНД написано в этой статье).

Соответствия будут немного отличаться:

Условный проходной диаметр (в мм)	Диаметр резьбы в дюймах	Условный наружный диаметр (в мм)
—	1/2	16
—	3/4	20
—	1	26 (25)

Значит, для металлопластиковой трубы диаметром 16 мм подойдет резьбовой фитинг на 1/2 дюйма.

А вот соответствующий диаметр трубы для дюймового фитинга зависит от его конструкции.

Для обжимного потребуется труба на 26 мм, а для пресс-фитинга – 25 мм.

Это важно знать, именно для резьбы на 1 дюйм. Если вам дадут трубу другого размера, ее либо не удастся обжать, либо не получится надеть.

Как и в случае с металлопластом, внутренний диаметр в расчет не берем.

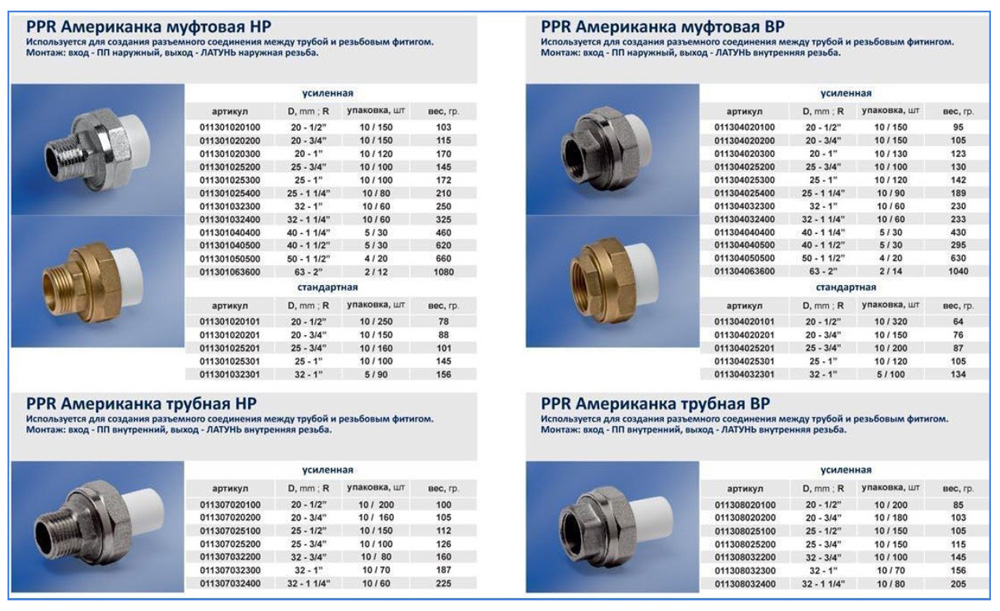

А вот конструкции полипропиленовых резьбовых фитингов и их размеры существенно отличаются от предназначенных для металлопласта (как соединить трубу ПНД с полипропиленовой).

Для детали с резьбой на полдюйма, нужна будет труба диаметром 20 мм. На поверхности фитинга можно найти именно такие значения – «20-1/2’’»

Диаметр резьбы в дюймах	Условный наружный диаметр (в мм)
1/2	20
3/4	25
1	32

Полиэтиленовые трубы имеют аналогичные, с полипропиленовыми, соответствия резьбы и наружного диаметра.

ПВХ и ХПВХ трубы

Трубы из поливинилхлорида и хлорированного поливинилхлорида (ХПВХ) соединяют с помощью специального клея, или по-другому – холодной сварки.

Сегодня этот материал применяют все реже, но иногда возникает необходимость ремонта или подключения к уже имеющейся, смонтированной системе.

Для сравнения, диаметр полипропиленовой трубы идет с некоторым запасом, рассчитанным на расплавление паяльником, поэтому в холодном состоянии, вставить трубу в фитинг не получится.

А вот диаметр ПВХ трубы точно соответствует своему посадочному месту (про переходники для пластиковых труб для канализации написано здесь).

При наличии в клеевой системе резьбовых соединений, их диаметр совпадает с наружным диаметром трубы, который также обозначается в дюймах. Размер фитинга так и определяется – полдюйма на полдюйма.

Диаметр резьбы в дюймах	Наружный диаметр в дюймах
1/2	1/2
3/4	3/4
1	1

Трубы из ХПВХ, имеют идентичную маркировку в дюймах, но, фактически, их диаметр меньше.

Вывод

В отличие от ПВХ, трубы ХПВХ применяют для водопровода с горячей водой, поэтому нужно обязательно уточнять материал изготовления при покупке арматуры.

Видов сантехнических труб и сопутствующей арматуры сегодня огромен.

[note]Каждый материал имеет свои преимущества и минусы. Не поленитесь и потратьте немного времени на изучение вопроса, прежде чем браться за прокладку водопровода. Это поможет вам сэкономить средства и время в будущем и убережет от разочарований.[/note]

Как состыковать трубы разных диаметров в канализации, посмотрите в видеосюжете.

Основные размеры сантехнических перегородок – статья

Сантехнические перегородки имеют собственный ГОСТ и поэтому подлежат регулированию и проверке на соответствие правилам и нормам. Одним из важнейших параметров является размер, точнее совокупность размерных характеристик.

Размеры сантехнических перегородок

Установка перегородок позволяет разделить пространство санузла на туалетные кабины. Их размеры чётко регламентируются ГОСТом. В соответствие с государственным стандартом:

Высота кабины – 2 метра.
Ширина – 1 метр.
Глубина – 1,2 метра.
Ширина двери – 60 или 70 сантиметров.
Зазор от пола варьируется от 15 до 20 сантиметров.
Дверь открывается наружу.

При этом принципиально важно сохранить зазоры в верхней части между кромкой стенки и потолком. Циркуляция воздуха в санузле важна, а потому должна быть беспрепятственной. Высоты в два метра хватает для полной изоляции кабинки от посторонних взглядов даже при наличии большого роста. Сквозь зазор между полом и нижней кромкой заполнителя тоже ничего не видно, что помогает сохранить интимность гигиенической процедуры.

Ширины и глубины хватает для комфортного пребывания в кабинке тучных людей. Такие габариты встречаются наиболее часто и позволяют более рационально задействовать пространство санузла.

Важным параметром остаётся толщина наполнителя перегородки для санузла:

В пластиковых она достигает 12 мм.
С ДСП она варьируется от 16 до 25 мм.
Стеклянные стенки могут достигать ширины 12 мм.

Длина профиля всегда подгоняется под размеры заполнителя. Опоясывающий профиль обрезается во время монтажа.

Размеры кабин для людей с особенными потребностями

В блок стандартных сантехнических перегородок включается кабина для людей с особенными потребностями, в том числе и для тех, кто вынужден перемещаться на коляске:

Глубина таких кабин – 1,8 метра (обусловлено габаритами коляски).
Ширина минимум – 1,2 метра (обусловлено необходимостью установки боковых поручней).
Ширина входного проёма – 91 сантиметр (обусловлено габаритами коляски).
Ширина двери – 90 сантиметров.
Дверь открывается наружу.

Высота остаётся неизменной на уровне 2 метров. Расстояние от пола до нижней кромки боковой стенки варьируется от 15 до 20 сантиметров. По обе стороны от унитаза должны располагаться поручни на высоте 70 сантиметров от пола.

Расстояние между ними также равно 70 сантиметрам. Такая же и длина поручней. Между поручнями и боковыми стенками сантехнической перегородки сохраняется расстояние достаточное для расположения запястий рук пользователя. Поручни опираются на несущую стену и не привязаны к боковым стенкам.

Размеры детских сантехнических перегородок

Размеры для дошкольных учебных заведений также регламентируются по части определения размеров полученных кабинок. Конечно, габариты детских перегородок значительно меньше чем у стандартных. Они продиктованы необходимостью удобного надзора за маленькими детьми:

Высота кабинки – 1,2 метра.
Глубина кабинки – 1 метр.
Ширина – 75 сантиметров.
Ширина двери – 50 сантиметров.
Дверь открывается наружу.

Зазор между нижней кромкой дверцы и полом обязательно соблюдается. Это необходимо и для циркуляции воздуха, и в целях упомянутой техники безопасности. Ширина заполнителя не слишком варьируется. Обычно для детских сантехнических перегородок используется ДСП с толщиной 16 мм. Этого оказывается достаточно для характерных нагрузок в детском саду.

Бочата сантехнические ГОСТ 6357-81. | МеханикИнфо

Бочата сантехнические стальные внешне имеют сходства с сгонами стальными и резьбой стальной, но в отличии от стальных резьб они имеют резьбу с обеих сторон. Изготавливаются из труб различных диаметров от Ду 15 и выше. Труба разрезается на отдельные трубки разной длины, потом на них нарезается короткая (5,6 витков) цилиндрическая наружная резьба с обеих сторон. В отличии от сгона, длина резьбы с обеих сторон бочат одинаковая.

Бочата стальные необходимы для соединения трубных систем отопления, водоснабжения, газопровода с применением уплотнительных материалов. Также, как и остальные фитинги применятся в неагрессивных средах с максимальной температурой проводимой среды + 175 ˚С и номинальным давлением 1,6 МПа. Их используют не только в производстве, но и в коммунальном хозяйстве. Особенно там, где необходима замена определенного прибора, а другого пока нет, тогда используют временную соединительную деталь в виде стальных бочат.

Чтобы увеличить срок службы бочат стальных в системах водоснабжения и отопления, применяют антикоррозийную обработку. Обычно их обрабатывают цинковым напылением. Это позволяет увеличить надежность и долговечность этих деталей. При расчете веса стальных бочат с покрытием и без, пользуются одной таблицей 1 (смотри ниже), так как разница в весе незначительна, а значит ей можно пренебречь.

Читайте также:
Вес сгона стального. Сгон стальной ГОСТ 8969-75.;
Резьба стальная. ГОСТ. Труба с резьбой.;
Контргайка стальная. ГОСТ 8968-75. Технические характеристики контргайки стальной.;
Муфты стальные соединительные. ГОСТ. Таблица.

Бочата сантехнические стальные изготавливаются согласно стандарту ГОСТ 6357-81. Так же, как и резьбы стальные изготавливают из труб ГОСТ 3262-75. С размерами и весом этих бочат по ГОСТ 6357-81 вы можете ознакомиться в таблице ниже.

Рис.1. Основные обозначения бочат по ГОСТ 6357-81.

Таблица 1.

Размеры и вес бочат стальных по ГОСТ 6357-81.

Д_у, мм	G,дюйм	Толщина стенки, мм	Длина, мм		Вес,кг
			L	l
15	1/2″-B	2,5	60	9	0,07
		2,8			0,08
		3,2			0,09
20	3/4″-B	2,5	60	10,5	0,09
		2,8			0,10
		3,2			0,11
25	1″-B	2,8	60	11	0,13
		3,2			0,14
		4			0,17
32	1 1/4″-B	2,8	70	13	0,19
		3,2			0,21
		4			0,26
40	1 1/2″-B	3	70	15	0,23
		3,5			0,27
		4			0,30
50	2″-B	3	80	17	0,34
		3,5			0,39
		4,5			0,49

Д_у– условный проход, мм;

G – обозначение резьбы, дюйм;

L – длина бочонка, мм;

l – длина резьбы, мм.

Виды материалов для сантехнических туалетных перегородок

Сантехнические перегородки зонируют санузлы – отделяют индивидуальные зоны от общих. На эти конструкции не ложится несущая нагрузка, их используют в качестве функционально-декоративных элементов. Современные варианты утратили массивность и громоздкость – они экономят пространство и берегут кошелек.

Перегородки монтируют в офисах, бизнес-центрах, образовательных и медицинских учреждениях, торговых центрах и других местах общего пользования.

Цвета и размеры перегородок туалетных помещений

Основная задача сантехперегородок – скрывать пользователей от посторонних взглядов. Стандартные размеры элементов:

высота – 200 см;

ширина – 90 см;

глубина – 120 см.

Ширина дверей обычных кабин – 60 см. Ширина дверей кабин для людей с инвалидностью – 90 см. Высота зазора между полом и низом двери колеблется, но этот параметр должен быть в рамках здравого смысла.

Дизайн перегородок должен соответствовать интерьеру и назначению помещения. Взрослые санузлы обычно оформляют в строгом стиле, детские – в броском. Самые популярные цвета зонирующих конструкций – бежевый и серый. Цвет напрямую связан с эксплуатационными характеристиками. Выбирая оттенок, необходимо думать о том, насколько просто будет ухаживать за изделием.

Материалы для перегородок в санузлах

Раньше перегородки строили из кирпича, пеноблоков или гипсовых панелей. Это было дорого и долго. Из-за их массивности терялось полезное пространство. На смену устаревшим решениям пришли легкие конструкции, отличающиеся высокой скоростью монтажа и доступностью.

Классы сантехперегородок

Перегородки для санузлов условно делят на несколько классов.

Эконом.
Вариант, который обычно подходит бюджетным учреждениям. Для него характерны:

каркас из алюминиевого профиля;
заполнение перегородок из ЛДСП 16 мм;
ножки из оцинкованной стали;
полиамидная фурнитура накладного типа.

Стандарт.
Предпочтительный вариант для офисов, спортивных и торговых центров. Пример комплектации:

каркас из алюминиевого профиля;
заполнение перегородок из ЛДСП 25 мм;
ножки из оцинкованной стали;
хромированные ручки;
врезанный замок.

Бизнес.
Чаще всего заказывают для монтажа в офисах и бизнес-центрах. Характерные отличия:

усиленный каркас из анодированного алюминиевого профиля;
заполнение перегородок из ЛДСП 25 мм;
ручки и ножки из нержавеющей стали;
врезанный замок.

Элит.
Среди вариантов перегородок для общественных санузлов этот наиболее дорогой. Пример комплектации:

материалы для каркаса – нержавейка или анодированный алюминиевый профиль;
фурнитура из нержавеющей стали или алюминия;
HPL или CDF пластик 12 мм (монолитный пластик).

Пластиковые перегородки для туалетов

Туалетные перегородки из пластика HPL не боятся влаги, поэтому их можно монтировать даже в душевых и туалетах с высокой влажностью. Материал непористый – уборка не представляет труда. Стойкость к износу и механическим повреждениям позволяет использовать пластик в туалетах с высокой проходимостью. Конструкции не впитывают грязь и запах.

Перегородки из пластика HPL и CDF выполняют в различном дизайне. Элементы быстро монтируются. При необходимости отдельные блоки легко меняются. Несмотря на небольшую толщину, конструкции служат много лет, не теряя ни в функционале, ни в эстетике.

Панели из HPL и CDF – это высококачественные изделия. CDF легче и дешевле, чем HPL, но оба варианта превосходят ЛДСП и по эксплуатационным, и по декоративным характеристикам. Плиты премиум-класса можно использовать в очень жестких условиях. При этом санузлы, оформленные пластиковыми панелями, выглядят современно и стильно. Такие перегородки доступны в четырех цветах. Толщина панелей – 12 мм.

Бюджетные перегородки для душевых делают из сэндвич-панелей из ПВХ (поливинилхлорида). Это трехслойная конструкция – между наружными слоями находится полиуретановый наполнитель. Толщина панелей – 16мм. Благодаря многослойному формату плиты характеризуются устойчивостью к деформации и дополнительным шумопоглощением.

Туалетные перегородки из ЛДСП

Благодаря небольшой стоимости ЛДСП перегородки – самое популярное решение для общественных туалетов. Еще одна причина востребованности материала – простота монтажа. ЛДСП устанавливают на алюминиевый каркас.

Хотя это и эконом-вариант, у перегородок из ЛДСП отличные эксплуатационные показатели и привлекательный внешний вид. Плиты легко моются и достаточно износостойки для использования в общественных туалетах. Панели экологичные и соответствуют современным нормам.

Материал податливый, поэтому возможен любой формат исполнения. Толщина ЛДСП – 16-25 мм. Параметры подразумевают возможность использования врезных замков.

Писсуарные перегородки

Перегородки для писсуаров делают из тех же материалов, что и полноценные туалетные кабины. Задача этих конструкций – обеспечить в определенной мере индивидуальное пространство в общей зоне санузла для мужчин. Дополнительное назначение – украшение и стилизация интерьера.

Обычно писсуарные перегородки – это просто невысокие ширмы между сантехприборами. В премиальных туалетах конструкции могут иметь более элегантный и оригинальный дизайн. Например, быть в виде трапеции или сложной геометрической фигуры. В конечном итоге исполнение зависит от финансовых возможностей и предпочтений заказчика.

Стандартно перегородка монтируется к стене при помощи профильной системы и к полу – при помощи ножки, регулируемой по высоте. Если элемент имеет нестандартный дизайн и увеличенный вес, напольная опора делает конструкцию надежнее и устойчивее.

Фурнитура для сантехперегородок

Бывает накладная и врезная фурнитура для туалетных перегородок. К ней относятся:

регулировочные элементы, позволяющие задавать необходимую высоту стенок и компенсировать небольшие дефекты плоскости;
ручки с замками; все запорные механизмы оснащены индикатором занятости.
Петли для дверей

К фурнитуре тоже предъявляется ряд требований. Она должна быть надежной, удобной и отвечающей назначению помещения. Например, в детских санузлах никогда не устанавливают запорный механизм. Поскольку сантехкабины обычно устанавливают в людных местах, фурнитура должна выдерживать повышенную нагрузку.

Преимущества сантехнических перегородок

Современные перегородки почти полностью вытеснили кирпичные. Это произошло благодаря солидному списку преимуществ.

Быстрый и беспроблемный монтаж. Для установки таких конструкций не обязательно вносить изменения в проектно-строительную документацию. Не нужна и мощная основа.

Отсутствие необходимости в дополнительной отделке. Перегородки декоративны по определению. Заказчик может выбирать из большого количества дизайнерских вариантов.

Разнообразная конфигурация. Относительная легкость и небольшая толщина конструкций позволяет выполнять их в разном формате.

Готовая комплектация. После монтажа перегородки уже готовы к использованию. Конструкция включает в себя всю необходимую фурнитуру.

Простота демонтажа. Такие перегородки можно в любой момент демонтировать. С кирпичными так не выйдет. Иногда демонтированные перегородки можно установить в другом месте – дополнительный плюс.

Легкость эксплуатации. Бытовая химия хорошо справляется с грязью, попадающей на пластик, стекло или ЛДСП. О том, какие вещества допускается использовать для очистки, необходимо спрашивать у специалистов, устанавливающих сантехнические конструкции. Надежная фурнитура служит долго, а при необходимости легко меняется.

Доступная стоимость. Описанные факторы положительно влияют на цену перегородок – они доступны любым организациям.

Преимущества сантехнических перегородок

Мы предлагаем:

бесплатный замер в черте Москвы и ближнего Подмосковья;

надежные (сертифицированные) и экологичные материалы;

быстрый монтаж – от 6-8 сантехкабин в день одной бригадой;

привлекательную стоимость;

изготовление перегородок для санузлов за 3-5 дней;

гарантию один год.

Заказывайте перегородки удобным для вас способом – по телефону +7 (499) 653-52-32 или по email: [email protected]. Или закажите обратный звонок. Наши специалисты ответят на все вопросы.

Лючки смотровые сантехнические размеры. Размеры и монтаж

Сантехнические люки нужны для маскировки коммуникационных приспособлений в санузле и других комнатах. Ревизионные изделия под цвет плитки с виду совсем незаметны, поэтому они удачно скрывают все трубы при этом делают возможным доступ к ним для необходимых манипуляций.

Классификация люков

Сантехнические приспособления могут иметь различные параметры, которые заключаются в способах открывания, материалах изготовления, внешнем виде, наличии замка. По способу открывания они разделяются на три типа:

По материалу изготовления люки подразделяются на стальные, алюминиевые, пластиковые. Первые устанавливаются там, где влага находится в пределах нормы, второй и третий вариант можно устанавливать в комнатах с повышенной влажностью.

Внешний вид дверцы бывает разным. Его можно красить, если он для этого рассчитан или быть сразу подготовленным к установке, в этом случае он имитирует определенную поверхность. Занимающиеся изготовлением и продажей сантехнических люков компании могут взять заказ на выполнение модели по размерам и с учетом желаний заказчика.

Преимущества

Большой спрос таких изделий имеет под собой весомую практическую основу, так как они обладают рядом достоинств:

Универсальность. Наряду с обеспечением доступа к разного рода коммуникационным развязкам, они обеспечивают полную герметичность стен и гармонируют с отделкой любого типа.
Легкость установки. Чтобы осуществить установку сантехнического люка не потребуются строительные навыки и специальные инструменты. Чтобы произвести работу понадобятся только обычные дюбели, саморезы, крепежные болты и монтажная пена.
Большой выбор. Он обусловлен не только внешним видом и размерами, но и степенью удобства использования и местом назначения. Продаются ревизионные люки для пола, потолка, стен. Изделия могут иметь вид дверцы, решетки, роллставни, если ниша большая. Более того, есть модели на замках, магнитах, с ручкой присоской и другие варианты.

Пластиковые модели

Плюсы конструкции

Сегодня все чаще предпочитают другим материалам пластик, который имеет неоспоримые преимущества. Ревизионные люки из пластика предназначены для установки в помещениях высокой влажности, например, бассейнах, ванных комнатах, в подвалах. К главным достоинствам материала относятся такие характеристики:

Стойкость материала к механическим повреждениям обуславливается его толщиной и качеством, а также ребрам жесткости, элементам, которые уплотняют пластик.

Специальный пластик, используемый для производства сантехнических конструкций, обладает стойкостью к воздействию различных химических веществ.

Негорючесть и герметичность являются важными параметрами качественного сырья. Первый достигается путем применения специального состава, который обладает свойствами самозатухания или неподдержания распространения открытого пламени. Второй подразумевает применение специальных уплотнителей и герметических вставок, также используются цельнолитые элементы конструкции.

Сырье для изготовления ревизионных изделий берется высококачественное и безопасное для экологии. Материал хорошо переносит воду и влагу, устойчив к UF-излучениям и деформированию. Уникальные свойства современного пластика, которые заключаются в диэлектрике, позволяют использовать ревизионные люки для установки в местах доступа к электрооборудованию и электрических щитах.

Ревизионные модели из пластика сегодня изготавливаются с разной конструкцией и механизмом закрывания. Они часто имеют механический замок или магнитную защелку, каждый механизм обладает своими плюсами.

Например, сантехнические изделия с магнитом не оснащены дополнительными ручками и углублениями, а пластиковая дверь открывается с легким нажатием. Если модель оборудована механическим замком, то ее можно использовать как дополнение к потолочному пространству, ведь безопасный и надежный запорный механизм полностью исключает самопроизвольное открытие дверцы.

Немаловажным достоинством является удобство и легкость монтажа. Он не подразумевает особых знаний и использование специальных инструментов. Пластиковый сантехнический люк просто и быстро устанавливается в подготовленный проем после работ по ремонту и облицовке, при этом исключается необходимость в проведении дополнительной отделки. Уникальный монтаж позволяет изделию открываться с двух сторон.

Размеры и монтаж

Пластиковые ревизионные образцы изготавливаются таким образом, чтобы давать возможность для подгона под разные проемы. Как рассчитать правильный размер?

Изделие состоит из основных элементов:

Верхней направляющей.
Дверцы люка.
Нижней направляющей.
Замка-фикса.

Такая комплектация позволяет регулировать размеры пластиковых люков. Их можно изменить путем нахождения нужной длины направляющих и размеров дверцы. Пластиковые направляющие поделены на соответствующие секции. Дверь ревизионного люка представляет собой крышку с ребрами жесткости. Ее размеры можно изменять с трех сторон, удалив все лишнее. Так вы получите сантехнический люк нужных размеров. Но прежде чем начать работу по подгону, тщательно измерьте все стороны проема, ведь вернуть прежние размеры не удастся.

После того как необходимые размеры направляющих и дверцы люка готовы их закрепляют на своих местах. Направляющие крепятся при помощи жидких гвоздей. Клеящему составу необходимо время для подсыхания. Его нужно выждать, а затем приступить к креплению замка на крышке люка, после чего проверить точность их соединения с направляющими. Приступать к приклеиванию плиточного покрытия можно после того, как крышка ревизионного люка садится точно и держится надежно.

Вышеперечисленные характеристики пластиковых люков позволяют сделать выбор в их пользу. Однако не забывайте обращать внимание на наличие у продавца сертификата качества. Он выступает гарантом того, что заявленные в документации параметры будут соответствовать реальным характеристикам сантехнических пластиковых люков. Отдавайте предпочтение продукции проверенных производителей, которая обеспечена сертификатами соответствия.

Обустраивая ванную комнату или кухню, мы стремимся как можно лучше спрятать все коммуникации: счетчики, вентили, фильтры и трубы, чтобы они не портили интерьер комнаты. В зависимости от планировки квартиры и количества подвода водяных труб, мест, которые необходимо замаскировать, может быть несколько. Но учитывая, что все коммуникации в квартире требуют периодического контроля и ревизии, многие задаются вопросом: «Как прятать все ненужные для дизайна объекты, и при этом иметь к ним нормальный доступ?». Этот вопрос имеет несколько вариантов решения, но самым оптимальным является такой, когда все коммуникационные устройства находятся в одном шкафу.

Устройство специальных сантехнических ревизионных люков не представляет собой сложной инженерной мысли, но для эффективного подбора и использования этого продукта необходимо знать некоторые нюансы. В этой статье будут рассмотрены виды и пластиковых сантехнических, и ревизионных люков, сфера их применения. Кроме того, будут рекомендованы размеры продукции, которые крайне важны в процессе монтажа люка. Простая сантехническая пластиковая продукция, её размерный ряд — одни из важных показателей, которые играют роль в вопросах удобства применения и дальнейшего комфортного использования.

Самым распространенным видом является сантехнический лючок, который монтируется в стеновой проем. По своему внешнему виду, он напоминает обычную, маленькую дверцу. Эти люки могут быть изготовлены из пластика, металла или гипсокартона. Этот люк прост в установке, недорогой и надежный. Основной его недостаток – сразу бросается в глаза при осмотре комнаты.

Ревизионный пластиковый люк под плитку

Выбирая среди огромного количества разновидностей ревизионного люка, стоит обращать особое внимание на его эстетические характеристики . Пластиковый ревизионный люк – это самый дешевый вариант, который дает возможность обеспечить доступ к спрятанным коммуникациям в ванной. Все виды лючков этого типа не имеют особых различий, основное их отличие – размерный ряд и цветовая гамма. Если цветовая гамма не особо широка, то над размерным рядом производители потрудились. Они выпускают лючки с одной дверкой, и с двумя большими створками. Самый маленький размер люка – 100*100 мм, а самый большой – 800*800 мм.

Разнообразие размеров позволяет без особых усилий ремонтировать и проводить ревизионные работы в спрятанных коммуникациях. Люки больших масштабов используются, если необходимо спрятать от глаз посторонних нагревательные баки или системы очистки воды. Чаще всего, приобретают такие лючки — 200*300 мм, равные стандартной кафельной плитке. Особых трудностей в установке ревизионного люка нет: он может вклеиваться в оставленное прямоугольное отверстие или крепиться саморезами. В эксплуатации пластиковый ревизионный люк достаточно прост, необходимо нажать на краешек дверцы, и она сама откроется.

Выбрав место установки люка, выбираем необходимый тип конструкции:

Распашной. Этот вариант использует в комнатах, где лежит гладкая плитка;
Нажимной. Он устанавливается в комнатах с мозаичной плиткой, рельефной или шероховатой поверхностью;
Сдвижной. Монтируется в помещениях, где невозможно полное открывание дверцы;
Нажимной. При мозаичной или шероховатой плитке, и наличии препятствия при открывании;
Усиленный. Устанавливается, если нужны большие размеры дверцы;
Двухдверный. Если конструкция имеет размеры более 750 мм;
Съемный. Если в комнате есть препятствия, и другие варианты лючков стоять не могут.

Как правильно определиться с габаритами люка?

Выбирая размер необходимого люка, нужно учитывать возможные ремонтные работы на этом участке. Задание этого люка – обеспечить свободный доступ ко всем коммуникациям. Учитывая, что пластиковая продукция монтируется в жилых и общественных зданиях, где предусмотрены ниши, то необходимо изначально оценить размеры, геометрию расположения и возможность открывания дверцы. Если все коммуникации не зашиты в нише, а находятся в комнате, то для установки лючка необходимо будет смонтировать колонну или фальшстену. Чтобы правильно определиться с габаритами пластикового люка, необходимо знать основные его элементы и их работу:

Дверца.
Верхняя направляющая.
Нижняя направляющая.
Замок-фиксатор.

Важно понимать, что размеры сантехнических лючков — тот фактор, который либо придаст вам работы, либо сделает монтаж лёгким и непринуждённым.

Важные моменты, при выборе лючков

При покупке лючков ревизионных, необходимо измерять нужную длину направляющих . Так как вся конструкция изготовлена из пластика и поделена на секции, их можно подрезать, удаляя все ненужное. Тоже касается и дверцы. Она изготовлена из пластика с ребрами жесткости, ее можно урезать в трех местах. Преимущество использования пластикового люка заключается в его качественных характеристиках и относительно небольшой цене.

При большом ассортименте ревизионных продуктов, покупатели отмечают их бюджетную стоимость. Пластик имеет большой срок эксплуатации: вам не нужно его красить, он не подвержен коррозии, может использоваться в помещении любой влажностью. Вы всегда можете урезать купленный ревизионный сантехнический лючок, и адаптировать под необходимые размеры . Его можно устанавливать на различные конструкции, так как вес изделия минимальный. Выбирая для своего помещения пластиковые лючки, Вы должны не только ориентироваться в их видах, но и уметь правильно, и оправдано подобрать необходимую модель, масштабы и варианты крепления.

Эффективный выбор — правильные размеры сантехнических люков и их гарантия эксплуатационной деятельности!

Трубы и коммуникации не украшают интерьер ванной комнаты. Избавиться от них невозможно, приходится прятать. Ремонт подразумевает скрытие труб, счетчиков и коммуникаций различными способами. Для этого используются перегородки из гипсокартона, гипсоволокнистых плит. Но трубопроводы требуют постоянного осмотра. Применяются ревизионные люки – пластиковые или металлические, помогающие обеспечить беспрепятственный доступ.

У ревизионного люка узкое предназначение. Он используется для доступа к скрытым трубам в ванной комнате или других помещениях. Поэтому редко встречается обширный выбор люков. Ассортимент ограничен и делится по нескольким параметрам:

Цвет;
Тип материала;
Размеры;
Скрытые люки-невидимки.

Дверцы для скрытия труб в ванную бывают с замком и без него

Поскольку выбор не слишком обширен, на первое место выходит эстетичность. Ревизионные люки используются не чаще одного раза в месяц. Поэтому не обращают внимание на сверхнадежность конструкции или крепкий замок. Помимо визуальных качеств, важны размеры люка. Они встречаются разные, такие как металлический или пластиковый люк с габаритами 10х10 сантиметров. Но когда необходимо установить большие дверцы, то находятся размеры и 800х800 миллиметров с двойными дверцами.

Стандартные размеры дверцы для ванной комнаты – 20х30 сантиметров. Обусловлено это тем, что плитка схожих параметров.

Цветовая гамма обширна, но чаще встречаются пластиковые конструкции белого цвета или схожих оттенков, а металлический люк – стандартного цвета металлик.

Сложно представить ремонт, после которого видны трубы и счетчики

Когда для ремонта необходим пластиковый или металлический люк определенного цвета, который сложно найти в строительном магазине, его красят. Пластик хорошо поддается окрашиванию, например, при помощи баллончика.

Когда необходимо окрасить металлический, желательно приобрести чистый оцинкованный тип без лакокрасочного покрытия. Тогда краска лучше ляжет на металлический корпус.

Пластиковый или металлический: какой ревизионный люк выбрать

Касательно типа материала, то здесь встречаются два вида: пластиковый или металлический ревизионный люк. Дверцы из пластика практичны и дешевы. Они встречаются в любом строительном магазине, разного окраса и различных размеров. Популярные и дешевые варианты дверец не оборудуются замком, а обычной защелкой. Встречаются виды, в которых предусмотрено скрытое за замком оборудование или трубы. Габариты пластиковых дверец попадаются разные: наименьшие с гранью в 10 сантиметров, и большие люки с замком под специальное оборудование, когда скрывают вентиляционное или фильтрующее оборудование. Устанавливается ревизионный люк просто: при помощи саморезов или клея. В случае с саморезами, ревизионный люк прикручивают к рамке на заготовленному отверстии или же садят на клей, вставив в нишу.

Металлические дверцы окрашены в белый цвет или стандартный металлик

Металлический ревизионный люк выполнен в тех же формах и с таким же предназначением. Отличие составляет то, что он чаще оборудован замком. Большим плюсом такого типа дверец служит их долговечность и повышенная надежность. А когда он оборудован замком, то вырвать или повредить его значительно сложнее, чем пластиковый. Из минусов дверец из металла выделяют дороговизну. Цена на такой тип скрытия коммуникаций отличается практически в 2-3 раза.

Люк-невидимка: что это и как выглядит

Представить ревизионный люк-невидимку не так сложно, как кажется. Особенность такой ревизионной дверцы в том, что она представляет собой непосредственно механизм для открытия-закрытия. Сама крышка изготовляется из того же материала, что и стена. Это позволяет скрыть все места доступа к коммуникациям, не портить интерьер выделяющимися дверцами на стенах.

Скрытый механизм в стене с кафельной облицовкой

Такой механизм имеет несколько особенностей. В первую очередь, его используют не в точках доступа к счетчикам и активно использующимся вентилям, а в местах ревизии труб и коммуникаций. Процесс монтажа вызывает некоторые неудобства. Такая дверца по предназначению должна быть скрытой А это значит, что при отделке ванной комнаты кафелем, сначала монтируется люк и клеится на него плитка, а уже дальше вся плитка кладется непосредственно от этой дверцы. Такие дверцы не оборудуются замком, поэтому доступ к коммуникациям открыт.

При желании установить такой тип скрытия труб отпугивает цена на невидимый механизм, что выше, чем стоимость пластиковых и металлических дверец. Поэтому мастера создают дверцы-невидимки своими руками. Изготовление несложное, стоит задуматься о таком варианте.

Создать собственноручно такой вид люков можно несколькими способами, о которых пойдет речь ниже.

Ревизионная дверца своими руками

Когда на стенах лежит недешевый кафель, то пластиковая или металлическая дверца будет смотреться не совсем органично. Приобретать скрытый механизм затратно, особенно когда речь идет о доступе к пустому пространству под ванной. Поэтому стоит посмотреть на несколько основных вариантов изготовления небольших дверец для ревизии.

Скрытая дверца на магнитах

Два варианта самостоятельного изготовления скрытых люков:

На магнитах;
С применением мебельной фурнитуры.

Первый вариант простой. Он подразумевает наклеивание на каждый угол дверцы по магниту. Клеят на строительный или бытовой суперклей. Такие же магниты ставят на места соединения дверцы со стеной. Сделать это легко следующим методом: наклеив небольшие магниты на дверцу и дав высохнуть клею, вторая пара магнитов помещается поверх первой и намазывается клеем на месте контакта со стеной.

Вставив дверцу на место и дав высохнуть клею, люк вытаскивается любым тонким предметом, после чего на нем ставят небольшие мебельные ручки в виде колец на липучке. Они незаметны и помогают вытаскивать дверцы из ниши.

Плитку на дверцы подбирают цельной и без надрезов. Рекомендуется начинать отделку стены от дверцы, а не от угла.

Дверцу вырезают из ОСП, отделывают кафелем. Применяют и другой материал, но учитывают его толщину. Чем тоньше он будет, тем проще подогнать толщину дверцы под уровень стены.

Люки со скрытым механизмом – гарантия идеального интерьера в ванной комнате или санузле

Второй вариант подразумевает использование мебельной фурнитуры для открывания дверки. Купить такую фурнитуру можно в любом мебельном магазине. Монтаж сложнее, чем на магнитах, зато конструкция получится с полноценной дверкой, которую легко открывать и закрывать. Фурнитуру подбирают по вкусу.

Вконтакте

Еще ни один человек не сказал, что лучше всего ванная комната или кухня выглядят лучше, когда трубы, счетчики и прочая коммуникация торчат наружу. Это не только визуально портит впечатление об интерьере, но может серьезно мешать. Именно поэтому использование сантехнических люков сегодня пользуется огромным спросом.

Дело в том, что лючки сантехнические, размеры которых варьируются в определенных пределах, могут быть разными. Очень многое зависит от того, в каком месте их будут устанавливать. В связи с этим, одна из основных классификаций выглядит следующим образом – люки бывают напольные, настенные и потолочные. В зависимости от этого подбираются соответствующие материалы – в основном, это пластик или металл. Дальше необходимо определиться с типом дверцы, точнее, с механизмом ее открывания и закрывания. Об этом подробнее расскажет специалист, который будет заниматься установкой. Если помещение, в котором будет размещен лючок, влажное – ванная, подвал и прочее, то лучше, конечно, использовать пластик. Он подвергается изменениям из-за влаги гораздо медленнее, а то и совсем им не подвергается. Отделочный материал, коим будет покрыта дверца, если есть такое желание, может быть практически любым – все зависит от поверхности.

Размеры сантехнических люков просчитывайте внимательно

Классическое решение дизайна ванной или санузла — это сантехнический люк-невидимка, полностью замаскированный под стену. Эффект прекрасный: и доступ к коммуникациям всегда открыт, и не нужно ломать голову над тем, как вписать люк в общий дизайн помещения. Да и выбрать сам люк несложно.

Сантехнические люки – это специализированный товар, очень большого разнообразия среди них не наблюдается. Чем различаются между собой сантехнические люки – размеры и материалы. Люк может быть выполнен из пластика, алюминия, гипсокартона и стали.

Размеры люка зависят от размера помещения и назначения самого люка. Если вам нужен только контроль за коммуникациями, достаточно выбрать маленький люк. Некоторые хозяева квартир с большими ванными оборудуют солидный сантехнический шкаф с дверкой 1000х1500 мм. Линейка стандартных размеров чаще всего включает в себя люки 100х100, 150х150, 150х200, 200х200, 200х250, 200х300, 250х400, 300х300, 400х500, 400х500, 400х600. Кроме того, всегда можно заказать люки нестандартных размеров и даже формы. Специалисты советуют подбирать размер, соответствующий или кратный размерам вашей плитки, чтобы лучше замаскировать люк на стене.

Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка

Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.

В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.

Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.

Содержание статьи:

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Люки с гипсокартонными дверцами обычно приобретают под покраску. Материал дверцы крепится на алюминиевый каркас для увеличения жесткости конструкции и большей устойчивости к деформациям

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Большая часть моделей ревизионных люков либо белого цвета, либо рассчитаны под отделку при установке, но есть и цветные разновидности. Их используют в качестве декора помещений, как яркие акцентные детали

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Металлические ревизионные люки представляют собой прочные жесткие конструкции, покрытые антикоррозионным составом. Срок их службы во многом зависит от условий эксплуатации, но потенциально они более долговечны, чем модели из любых других материалов

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

Технические ниши, замаскированные люками-невидимками почти неразличимы на фоне стены. Увидеть их можно только при открытой дверце

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

Люки скрытого монтажа могут заметно различаться по стоимости. Один из самых удобных, но и самых дорогих вариантов – модель под плитку со сдвижной петлей

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Разновидности люков по месту установки

Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют для доступа к вентиляционным системам.

Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

Потолочные ревизионные люки имеют собственные конструкционные особенности. Они дополнительно оборудованы страховочными деталями – скобами или цепями. Есть модели со съемными дверцами, декоративные люки-светильники и т.п.

Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.

От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик. Обратите внимание на систему плавного открывания дверцы:

Классификация люков по конструктивным видам

Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

Двустворчатые модели используют для ниш больших размеров. Они очень удобны для установки под ванну, где можно устроить небольшое хранилище для вещей, бытовой химии, сантехнических приспособлений, инструментов

Распашные модели: простота и удобство

Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

Потайные люки обычно комплектуются присосками. Чтобы открыть дверцу, нужно плотно прижать присоску к люку, а затем плавно потянуть на себя. Если вдруг присоска потеряется, это не повод для беспокойства, т.к. новую можно купить в любом строительном магазине, где продают люки

Нажимные люки: вариант под рельефную плитку

Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

Конструкционные особенности нажимных люков описаны в видеоролике:

Сдвижные модели с трехзвенными петлями

В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

Сдвижные люки бывают любых размеров и подходят для установки под ванну, за унитазом, в узких помещениях. Они могут открываться с помощью присосок или нажимного механизма

Откидные дверцы для труднодоступных мест

Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

Такой люк не портит интерьер помещения. Если нужно только осмотреть коммуникации, его можно откинуть, и дверца будет удерживаться с помощью цепочки. Если же нужно проводить какие-либо работы, то дверцу снимают полностью

Видеоурок по монтажу ревизионных люков

Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:

Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.

Ознакомьтесь с подробным видеоинструктажом по установке сантехнических люков:

От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.

Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.

Размеры сантехнических перегородок √ HPL √ ЛДСП 25 мм

Стандартные размеры сантехнических перегородок

• Высота перегородки — 2000 мм
• Зазор от уровня пола — 120-170 мм
• Ширина перегородки — 900 мм
• Ширина дверного проема — 700 мм
• Глубина перегородки — 1250 мм
• Толщина заполнения — ЛДСП 25 мм / HPL 12 мм

Вопросы и ответы

Какая стандартная высота туалетных перегородок?
Стандартные сантехнические перегородки КВК-Буд имеют высоту 2000 мм от уровня пола.

Возможно ли увеличить высоту сантехнических кабин?
Да, возможно. В данном случае мы ограничены лишь уровнем потолка помещения. В свою очередь, это отразится на стоимости сантехнических конструкций в связи с увеличением как общего объема заказа, так и производственных отходов вследствие неоптимального раскроя плитных материалов и профиля.

Возможно ли уменьшить высоту туалетных перегородок?
Возможно, но крайне не рекомендовано в связи с опасностью травмирования посетителей высокого роста. Конструктивной особенностью туалетных перегородок является наличие горизонтального соединительного элемента над дверью. В конструкции перегородок с заполнением ЛДСП таким элементом является алюминиевый профиль, в конструкции перегородок HPL — труба из нержавеющей стали.

Какая высота опоры сантехнических кабин?
Опоры санитарно-технических конструкций регулируются. В среднем, их высота и, соответственно, зазор от уровня пола до плиты составляет 120-170 мм. Этого вполне достаточно для комфортной и качественной уборки пола санузла.

Возможно ли уменьшить зазор между полом и панелью?
Да, вплоть до установки плит на пол. Но это усложнит уборку и повлияет на гигиеничность санитарно-технических конструкций.

Какая стандартная ширина дверного проема туалетных перегородок?
Стандартной и наиболее оптимальной с нашей точки зрения является ширина проема туалетной кабины 700 мм (ширина двери — 680 мм). Минимальной является ширина проема 600 мм (ширина двери — 580 мм). В случае установки сантехнических перегородок для людей с ограниченными возможностями минимальная ширина двери составляет 900 мм.

Какая стандартная глубина туалетных кабинок?
Глубина сантехнических кабин зависит от типа сантехнического оборудования (консольный унитаз, компакт, «чаша Генуя»), наличия пьедестала либо ступеней, возможности полного открывания двери и т. д. Скорее можно говорить о рекомендуемой глубине. В случае открывания двери наружу оптимальной будет являться глубина сантехкабины 1250 мм, в случае открывания двери внутрь — 1600 мм.

Заказать и купить сантехнические перегородки Киев, Одесса, Днепр, Харьков, Львов вы можете на нашем сайте в несколько кликов!
Перейти в раздел Сантехнические перегородки

Санитарные фитинги с обжимными кольцами ISO | Размеры наконечника ISO

Санитарная втулка ISO — это общая санитарная втулка для сантехники Kaysuns.

Мы можем предложить манжеты ISO и IDF с высокой чистотой поверхности и хорошей точностью, доступные для индивидуального проектирования и изготовления из небольшого количества и специального материала.

**Муфты ISO — Муфты IDF — Санитарные муфты — Санитарно-гигиенические фитинги из нержавеющей стали**
ПРОДУКТ	Санитарные наконечники
РАЗМЕР	1/2 ″ — 12 ″
МАТЕРИАЛ	EN 1.4301, EN 1.4404, T304, T316L и т. Д.
СТАНДАРТ	ISO2852, IDF, ISO1127
УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА	Силикон, EPDM, PTFE, Buna-N и т. Д.
ТЕМПЕРАТУРА	-30 ° C / -22 ° F до + 120 ° C / + 248 ° F
ПРИМЕНЕНИЕ	Аптека, пиво, продукты питания, нефть, молочные продукты, напитки, биотехнологии, косметика и т. Д.
Как заказать	* Название детали * Размер * Материал * Кол-во * Стандарт * Поверхность

Размер санитарного наконечника ISO — наконечника IDF — Санитарная арматура — Санитарного наконечника из нержавеющей стали W2011

Размер	D	D1	H	т (мм)
1/2 ″	12. 7	25,4	21,5	1,5 / 1
3/4 ″	19,1	25,4	21,5	1,5 / 1
1 ″	25,4	50,5	21,5	1,5 / 1,2
1 1/4 ″	31.8	50,5	21,5	1,5 / 1,2
1 1/2 ″	38,1	50,5	21,5	1,5 / 1,2
45	45	64	21,5	1,5
2 ″	50. 8	64	21,5	1,5
57	57	77,5	21,5	2,0
2 1/2 ″	63,5	77,5	21,5	2,0
3 ″	76.2	91	21,5	2,0
3 1/2 ″	89	106	21,5	2,0
4 ″	101,6	119	21,5	2,0
108	108	119/130	21. 5	2,0
114,3	114,3	130	21,5	2,0
133	133	155	28	3,0
159	159	183	28	3.0
204	204	217	28	2,0
219	219	233,5	28	3,0
254	254	268,5	28	2. 0
304	304	319	28	2,0

Размер санитарного наконечника ISO — наконечника IDF — Санитарная арматура — Санитарного наконечника из нержавеющей стали

Размер	D	D1	H	т
12.7	12,7	25,4	21,5	1,5 / 1,0
19	19,1	25,4	21,5	1,5 / 1,0
25	25,4	50,5	21,5	1. 5 / 1,2
32	31,8	50,5	21,5	1,5 / 1,2
38	38,1	50,5	21,5	1,5 / 1,2
45	45	64	21.5	1,5
51	50,8	64	21,5	1,5
57	57	77,5	21,5	2,0
63	63,5	77. 5	21,5	2,0
76	76,2	91	21,5	2,0
89	89	106	21,5	2,0
102	101.6	119	21,5	2,0
108	108	119/130	21,5	2,0
114,3	114,3	130	21,5	2,0
133	133	155	28	3. 0
159	159	183	28	3,0
204	204	217	28	2,0
219	219	233,5	28	3.0
254	254	268,5	28	2,0
304	304	319	28	2,0

Размер санитарного наконечника ISO — Прокладка — Уплотнение — Санитарная арматура — Санитарные наконечники из нержавеющей стали W2014

Размер	D1	H
1 ″	50. 5	5
1 1/2 ″	50,5	5
2 ″	64	5,5
2 1/2 ″	77,5	5,5
3	91	5,5
3 1/2 ″	106	5.5
4 ″	119	5,5
4 1/2 ″	130	5,5
5 ″	145	5,5
? 133	155	5,5
6 ″	167	5. 5
? 159	183	5,5
8 ″	217,4	5,5
? 219	233,5	5,5
10 ″	268	5,5
12 ″	319	5.5

Размер санитарного наконечника — ISO1127 — Санитарная арматура — Санитарный наконечник из нержавеющей стали

Размер	H	D1	D	т
21,3	21,5	50,5	21. 3	1,6
26,9	21,5	50,5	26,6	1,6
33,7	21,5	50,5	33,7	2,0
42,4	21,5	64	42.4	2,0
48,3	21,5	64	48,3	2,0
60,3	21,5	77,5	60,3	2,0
76,2	21,5	91	76. 1	2,0
88,9	21,5	106	88,9	2,0
114,3	21,5	130	114,3	2,0
139,7	28,0	155	139.7	2,0
168,3	28,0	183	168,3	3,6
219,1	28,0	233,5	219,1	3,6

* Все размеры указаны в мм, кроме указанных.

** Свяжитесь с нами для получения дополнительной информации об этом наконечнике.

Если вы хотите получить коммерческое предложение или дополнительную информацию об этом продукте, заполните форму ниже, и мы ответим вам в течение 1 рабочего дня.

Санитарные уплотнения | Marco Rubber & Plastics

Предлагает полную линейку санитарных уплотнений, гигиенических прокладок, прокладок Tri-Clamp и Tri-Clover

Санитарные прокладки доступны для пищевой, молочной и фармацевтической промышленности отрасли.
Санитарные прокладки доступны из Buna-N, Viton, EPDM, силикона и PTFE. Материалы соответствуют требованиям FDA, а некоторые сертифицированы USP Class VI.
Прокладки доступны в большом количестве конфигураций.

Санитарная прокладка Tri-Clamp — Санитарные уплотнения

Доступные стандартные материалы Стандартные, металлические или рентгеновские

NBR, Buna-N
EPDM (доступен хлорамино-стойкий CPD)
PTFE
PTFE
FKM, Viton®
Aflas®
FFKM, Kalrez® тип

Соответствие стандартам:

Соответствует FDA
Соответствует USDA 3-A
USP Class VI Медицинский класс6

Размеры Прибл.
СТАНДАРТНЫЕ Прокладки Tri-Clamp

Для 1/2 «и 3/4» Прибл. толщина: 0,079 дюйма

Размеры	ID	OD
1/2 дюйма	3/8 дюйма	1 дюйм
3/4 дюйма	5/8 дюйма	1 «
1″	7/8 «	2″
1 1/2 «	1 3/8″	2 «
2″	1 7 / 8 «	2 1/2″
2 1/2 «	2 3/8″	3 «
3″	2 7/8 «	3 1/2″
4 «	3 7/8″	4 1/2 «
5″	4 3/4 «	5 1/2″
6 «	5 3 / 4 «	6 1/2″

Приблизительные размеры
СТАНДАРТНЫХ ФЛАНЦЕВЫХ прокладок Tri-Clamp

Размеры	ID	OD
1 «	7/8″	2 «
1 1/2″	1 3/8 «	2″
2 »	1 7/8 «	2 1/2″
2 1/2 «	2 3/8″	3 «
3″	2 7/8 «	3 1/2 «
4″	3 7/8 «	4 1/2″
5 «	4 3/4″	5 1/2 «
6″	5 3/4 «	6 1/2″
8 «	7 3/4″	8 1/2 «
10″	9 11/16 «	10 1/2 «
12″	11 11/16 «	12 1/2″

Приблизительные размеры прокладки
TEFLON ENVELOPE Tri-Clamp s

Размеры	ID	OD
1/2 «	3/8″	7/8 «
3/4″	5/8 «	7/8 «
1″	7/8 «	2″
1 1/2 «	1 3/8″	2 «
2″	1 7/8 «	2 1/2″
2 1/2 «	2 3/8″	3 «
3″	2 7/8 «	3 1/2 «
4″	3 7/8 «	4 1/2″
5 «	4 3/4″	5 1/2 «
6″	5 3/4 «	6 1/2″
8 «	7 3/4″	8 1/2 «
10″	9 3/4 «	10 1 / 2 «
12″	11 3/4 «	12 1/2″

P / N	МАТЕРИАЛ	DUROMETER (SHORE A)	ЦВЕТ	TEMP LOW FL	TEMP HIGH FL	FDA *	USP КЛАСС NSF
Запросить техническое описание E1000	EPDM	70	Черный	-65	300				, Доступны стандарты WRAS
Запросить техническое описание E1074	EPDM	70	Белый	-65	300
200
6 Соответствие широкому диапазону Спецификация E1080	EPDM	70	Черный	250
Широкий диапазон соответствия
Запросить ценовой лист данных E1097	EPDM	70		-65
Разработан для устойчивости к хлораму. Могут быть изготовлены нестандартной формы с минимальной стоимостью установки
Запросить ценовой лист B1002	NBR	70	Черный	-30	250
Доступен во многих дюрометрах


NBR	70	Белый	-30	250
Доступен во многих дюрометрах и цветах
Запросить предложение	-30	250
Доступны стандарты KTW, WRAS и другие.
Запросить техническое описание B1105	NBR	70	Черный	-30	250
Датчики обнаружения 900	Запросить ценовой лист S1000	VMQ	70	Оранжевый	-75	400
Доступен во многих дюрометрах и цветах
70	Прозрачный полупрозрачный	-75	400
Прозрачный полупрозрачный, доступен во многих вариантах твердости и цвете.
Запрос сметы Технический паспорт S1037	VMQ	70	Прозрачный полупрозрачный	-75	400
Базовая упаковка для чистых помещений и отвержденные материалы для чистых помещений доступные варианты)
Запросить лист данных S1083	VMQ	70	Прозрачный полупрозрачный	-65	400
Промышленная чистая упаковка доступные опции)
Запросить техническое описание S1146	VMQ	70	Белый	-75	480
Чистое помещение произведено, стоимость 200 меньше, чем 9006 Requ est QuoteDatasheet V1039	FKM	75	Белый	-15	437
Доступны варианты производства и упаковки для чистых помещений
70	Белый	-15	437
Паростойкий терполимер, также доступен в черном цвете
91 708 V11601	-15	392
Металл, обнаруживаемый для обнаружения загрязнения (доступны другие цвета)
Запросить техническое описание Z1204	FFKM			75 900
Наименее дорого для стандартных размеров Альтернатива Kalrez® 6230
Запросить техническое описание Z1409	FFKM	75	-4
Более широкий диапазон устойчивости к умеренным температурам, альтернатива Kalrez® 6230
Запросить техническое описание Z1318	FFKM	75	Белый	5	50028		9	50020 91
Наименее дорогая для стандартных размеров Альтернатива Kalrez® 6221
Запросить техническое описание Z1305	FFKM	80	Белый	5	590		960

Санитарные трубы — муфта с обоих концов, фиксированные размеры (MISUMI) | MISUMI

В наличии	4 дня	10	1. 0S	23	Полировка внутренней и внешней поверхности	100
Доступно	4 дня	10	1.0S	23	Полировка внутренней и внешней поверхности	150
В наличии	4 дня	10	1.0S	23	Полировка внутренней и внешней поверхности	200
Доступно	4 дня	10	1.0S	23	Полировка внутренней и внешней поверхности	250
В наличии	4 дня	10	1.0S	23	Полировка внутренней и внешней поверхности	300
Доступно	4 дня Фондовая	10	1. 5S	35,7	Полировка внутренней и внешней поверхности	100
В наличии	4 дня	10	1.5S	35,7	Полировка внутренней и внешней поверхности	150
Доступно	4 дня	10	1.5S	35,7	Полировка внутренней и внешней поверхности	200
В наличии	4 дня	10	1.5S	35,7	Полировка внутренней и внешней поверхности	250
В наличии	4 дня Фондовая	10	1. 5S	35,7	Полировка внутренней и внешней поверхности	300
В наличии	4 дня	10	2.0S	47,8	Полировка внутренней и внешней поверхности	100
Доступно	4 дня	10	2.0S	47,8	Полировка внутренней и внешней поверхности	150
В наличии	4 дня	10	2.0S	47,8	Полировка внутренней и внешней поверхности	200
Доступно	4 дня	10	2.0S	47,8	Полировка внутренней и внешней поверхности	250
В наличии	4 дня	10	2. 0S	47,8	Полировка внутренней и внешней поверхности	300

Дешевые размеры сантехнических фланцев, найдите размеры санитарных фланцев предложения на сайте Alibaba.com

Дешевые размеры сантехнических фланцев, найдите Размеры санитарных фланцев доступны на сайте Alibaba.com

4 «Tri Clamp Clover Санитарный SUS SS316 Подходит для фланца с обжимным кольцом 115 мм OD

17,99 долларов США / кусок

2 Tri Clamp Clover Сантехническая нержавеющая сталь Подходит для фланца с наконечником 64 мм OD SUS316

8,69 долларов США / кусок

76 мм с 3 сантехническими трубами Фланец с обжимным кольцом 91 мм из нержавеющей стали 304 подходит для 3 зажимов Tri Clamp

12,95 долларов США / лот

Санитарный фланец PARKER 6-12 ZHLS-SS-GR, нержавеющая сталь 316, композит, 3/8 дюйма x 3/4 дюйма

58,63 долл. США

3 Санитарный конец SS304 76 мм Колпачок подходит для 3 зажимов Tri-Clamp с обжимным фланцем OD 91 MM

14 долларов США. 95 / лот

САНИТАРНАЯ КОЛПАЧКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ КОНЦЕВЫХ ТРЕХЗАЖИМНЫХ ТРУБ 1-1 / 2 ПЛОСКИЙ ФЛАНЕЦ

16,95 долларов США / лот

Санитарная торцевая крышка 1,5 SS304 подходит для 1,5 Tri-Clamp с обжимным фланцем OD 50,5 мм

США 16,95 долларов США / много

Санитарная торцевая заглушка подходит для фланца Tri-Clamp Ferrule из нержавеющей стали Durable

null

F98 Новая санитарная заглушка из нержавеющей стали для 2 концевых труб Tri-Clamp Пустой фланец

3,61 доллара США / кусок

M126 5 шт. / Лот Новая сантехническая заглушка из нержавеющей стали для двух концевых труб с тройным зажимом, глухой фланец

25 долларов США.50 / лот

Санитарная золотниковая трубка Dernord с зажимными концами, бесшовные круглые трубки из нержавеющей стали 304 с трехзажимным зажимом 1,5 дюйма, фланец с обжимным кольцом 50,5 мм (длина трубки: 4 дюйма / 102 мм)

16,59

Санитарная золотниковая трубка Dernord с зажимными концами, Бесшовные круглые трубки из нержавеющей стали 304 с 1,5-дюймовым трехзажимным фланцем 50,5 мм (длина трубки: 6 дюймов / 152 мм)

16,99

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения
Получите расценки по индивидуальным запросам
Позвольте подходящим поставщикам найти вас
Заключить сделку одним щелчком мыши
Настройка обработки Apperal
1000 фабрик могут предложить вам предложение
Более быстрый ответ ставка
100% гарантия доставки

Размер: 25 мм (1) Размер фланца зажима — 50. 5 мм SS304 Оборудование для очистки резервуаров санитарно-зажимной вращающийся шар для очистки № WS023

26,80 долларов США / кусок

2 «Tri Clamp Clover Санитарная нержавеющая сталь Подходит для фланца с наконечником 64 мм OD SUS304

8,95 долларов США / кусок

Ucland 100 шт. Фланцевая прокладка из ПТФЭ Санитарные фитинги для труб Белые

6,94

2,5-дюймовый санитарный трехзажимный клевер для тяжелых условий эксплуатации Подходит для фланца с обжимным кольцом наружным диаметром 77 мм из нержавеющей стали 316

9.83

uxcell 100 шт. 30 мм x 20 мм x 2 мм Фланцевая прокладка из ПТФЭ Фитинги для сантехнических труб Белые

10,52

Ucland 5 шт. DN50 102 x 57 x 3 мм Фланцевые прокладки из ПТФЭ Фитинги для санитарных труб Белые

9,79

Uc x 3 мм Фланцевая прокладка из ПТФЭ Фитинги для сантехнической трубы, белые 10 шт.

10,12

Ucland DN15 45 x 18 x 3 мм Фланцевая прокладка из ПТФЭ Санитарная трубная обжимная муфта, белая 10 шт. 81

Ucland DN125 188 мм x 133 мм x 3 мм Фланцевая прокладка из PTFE Фитинг для сантехнической трубы Белый

6,23

Ucland DN80 138 x 89 x 3 Фланцевая прокладка из PTFE Фитинги для сантехнической трубы Белые 5 шт.

14,15

Нержавеющая сталь 316 Диаметр 38MM Санитарно-сварная труба 1,5 дюйма с фланцем с наконечником 50,5 мм подходит для трехзажимного зажима 1,5 дюйма

4,63

Санитарный фитинг Dixon B38SL-G600 из нержавеющей стали 304, неполированный надставной фланец, наружный диаметр трубы 6 дюймов

238.57

Dixon B38SL-R300 Санитарный фитинг из нержавеющей стали 316L, неполированный надвижной фланец, внешний диаметр трубки 3 дюйма

223,04

Megairon Диаметр 219 мм 8-дюймовая торцевая крышка подходит для 8-дюймового трехзажимного фланца с внешним диаметром 232 мм, нержавеющая сталь 316, санитарное Фитинг

80,91

1,5 Tri Clamp Clover Санитарная подходит для фланца с наконечником 50,5 мм из нержавеющей стали 304

6,95 долл. США / шт.

Megairon Sanitary OD 89 3,5 «Сварная труба с фланцем 102 мм подходит для 3.5 «Tri Clamp, нержавеющая сталь SS316 Сварной зажим Обжимной фитинг трубы

8,75

Megairon Диаметр 38 мм 1,5″ Торцевая крышка зажима подходит для 1,5 «Tri Clamp Фланец с обжимным кольцом OD 50,5 мм, нержавеющая сталь 316 Санитарный фитинг

5.03

Санитарный Tri Clamp Clover из нержавеющей стали для тяжелых условий эксплуатации с крыльчатой гайкой с поперечным отверстием для фланца с обжимным кольцом OD 50,5 мм (Ф19-38 50,5 мм)

9,96

Вас также может заинтересовать:

Примечание: статьи, изображения, новости, мнения, видео, или информация, размещенная на этой веб-странице (за исключением всей интеллектуальной собственности, принадлежащей Alibaba Group на этой веб-странице), загружена зарегистрированными членами Alibaba.Если вы подозреваете в несанкционированном использовании ваших прав интеллектуальной собственности на этой веб-странице, сообщите нам об этом по следующему адресу: ali-guide@service. alibaba.com.

Санитарные трубы из нержавеющей стали разных размеров

В мире нет ни одной статьи, которая могла бы продемонстрировать полные характеристики труб из нержавеющей стали. Это огромная работа, включая размеры ID и OD, толщину стенки, а также некоторые дополнительные торцевые соединения в различных мировых стандартах, таких как ISO, SMS, DIN, ASME BPE и т. Д.В этой статье мы попытаемся сгруппировать приблизительное представление о размерах и размерах санитарных труб из нержавеющей стали в этих стандартах, надеюсь, это будет полезно для вас при выборе.
Санитарная трубка из нержавеющей стали
обычно используется в пищевой, пивоваренной и фармацевтической промышленности, так как ее можно чистить либо путем демонтажа и очистки вручную, либо с помощью системы CIP (очистка на месте). И что еще более важно, он устойчив к коррозии и подходит для большинства санитарных условий.

Итак, в основном мы получили различные размеры, которые относятся к внешнему диаметру и толщине стенок в некоторых общих стандартах для санитарных процессов, см. Таблицу ниже.

мм

Санитарная трубка из нержавеющей стали UOM:


ISO			3A			DIN (DIN11850) СЕРИЯ 2			DIN (DIN11850) СЕРИЯ 1			DIN			ASME BPE			BS			SMS			ISO 1127
Размер	OD	т	Размер	OD	т	Размер	OD	т	Размер	OD	т	Размер	OD	т	Размер	OD	т	Размер	OD	т	Размер	OD	т	Размер	OD	т
															1/4 «	6. 35	0,89
						DN10	13	1,5	DN10	12	1.0	DN10	12	1,5	3/8 «	9,53	0,89
			1/2 «	12.7	1,65	DN15	19	1,5	DN15	18	1,0	DN15	18	1,5	1/2 «	12,7	1,65	1/2 «	12,7	1,6				1/2 «	21.3	1,6
			3/4 «	19,1	1,65	DN20	23	1,5	DN20	22	1,0	DN20	22	1,5	3/4 «	19,1	1. 65	3/4 «	19,1	1,6				3/4 «	26,9	1,6
25	25	1,2	1,0 «	25,4	1,65	DN25	29	1,5	DN25	28	1.0	DN25	28	1,5	1,0 «	25,4	1,65	1,0 «	25,4	1,6	25	25,4	1,25 / 1,5	1 «	33,7	2
32	31,8	1,2				DN32	35	1.5	DN32	34	1,0	DN32	34	1,5				1,25 «	31,8	1,6	32	31,8	1,25 / 1,5	1,25 «	42,4	2
38	38. 1	1,2	1,5 «	38,1	1,65										1,5 «	38,1	1,65	1,5 «	38,1	1,6	38	38.1	1,25 / 1,5	1,5 «	48,3	2
						DN40	41	1,5	DN40	40	1,0	DN40	40	1,5
51	50.8	1,2	2,0 «	50,8	1,65	DN50	53	1,5	DN50	52	1,0	DN50	52	1,5	2,0 «	50,8	1,65	2,0 «	50,8	1. 6	51	50,8	1,25 / 1,5	2 «	60,3	2
63	63,5	1,6	2,5 «	63,5	1,65										2.5 «	63,5	1,65	2,5 «	63,5	1,6	63,5	63,5	1,5 / 2,0	2,5 «	76,2	2
						DN65	70	2
76	76.2	1,6	3,0 «	76,2	1,65										3,0 «	76,2	1,65	3,0 «	76,2	1,6	76	76. 2	1,6 / 2,0	3 «	88,9	2
						DN80	85	2
																					89	89	2
101	101.6	2	4,0 «	101,6	2,11	DN100	104	2							4,0 «	101,6	2,11	4,0 «	101,6	2	101. 6	101,6	2	4 «	114,3	2
104	104	2				DN125	129	2
																		5.0 «	129	2				5 «	139,7	2
129	129	2	6,0 «	152,4	2,77	DN150	154	2							6. 0 «	152,4	2,77	6,0 «	154	2				6 «	168,3	3,6
204	204	2	8,0 «	203,2	2,77	DN200	204	2										8.0 «	204	2				8 «	219,1	3,6
																		10.0 «	254	2

QiMing Stainless уже десять лет занимается производством санитарных труб из нержавеющей стали, ознакомившись с различными стандартами, применяемыми во всем мире. Итак, попробуйте связаться с нами для любых дополнительных вопросов / запросов, мы будем более чем готовы помочь и поделиться как профессионалы 🙂 Кроме того, эту таблицу можно бесплатно загрузить в нашем разделе обслуживания и поддержки.

Санитарные фитинги Tri-Clamp — Фитинги Tri-Clover

Санитарные фитинги

Tri-Clamp используются в пищевой промышленности и производстве напитков, в частности, в качестве фитингов для пивоварен на винных заводах и пивоварнях. Винодельня, молочная или пивоварня будут использовать эти полированные фитинги для создания безопасного, легкого в очистке и герметичного санитарного соединения. Санитарные фитинги Tri-Clamp разработаны для «очистки на месте» (CIP) и могут быть легко разобраны для дополнительной очистки.Первоначально названные Tri-Clover Fittings, основанные на брендовом названии, они также стали очень популярными как Home Brew Fittings. Эти санитарные фитинги также включают шаровые краны с тройным зажимом в комплекте с оборудованием Brewers, необходимым для трубопровода вашего процесса. Если вам нужна нержавеющая фурнитура для пивоварен, у нас есть все необходимое для пивоварения.

Прокрутите вниз для получения дополнительной информации о выборе размера фитинга Tri-Clamp
Щелкните здесь, чтобы получить дополнительную информацию о том, как установить соединение Tri-Clover

Для выполнения санитарного подключения необходимы три вещи: два сантехнических фитинга Tri-Clover, один зажим Tri-Clamp и прокладка.Эти заварочные фитинги дополняют ваше заварочное оборудование, их легко собрать и разобрать для быстрой очистки.

Для выполнения санитарного подключения необходимы три вещи: два сантехнических фитинга Tri-Clover, один зажим Tri-Clamp и прокладка. Эти заварочные фитинги дополняют ваше заварочное оборудование, их легко собрать и разобрать для быстрой очистки.

Шаровой кран Tri-Clover широко используется на пивоварнях, молочных заводах и винодельнях. Эти пивоваренные фитинги — это типичное оборудование для пивоварен, их легко установить и содержать в чистоте. Шаровой кран для пивоварения изготовлен из высококачественной нержавеющей стали с полированной отделкой.

Выбор размера фитинга Tri-Clover / Tri-Clamp.

Вы когда-нибудь задумывались, как определить размер Tri-Clamp или как измерить фитинг Tri-Clamp? Размер основан на внешнем диаметре (OD) трубы, а не на внешнем диаметре (OD) самого конца фланца. Поэтому важно отметить, что наружный диаметр конца фланца (или поверхности наконечника) не определяет размер фитинга.Внешний диаметр конца фланца примерно на ½ дюйма шире, чем внешний диаметр трубы. Размер основан на внешнем диаметре трубы, а не на внешнем диаметре фланца. Например, фитинг Tri-Clover диаметром 1,5 дюйма имеет внешний диаметр трубы 1,5 дюйма, хотя внешний диаметр фланца ближе к 2 дюймам.

Фитинги Tri Clamp на 1/2 и 3/4 дюйма имеют одинаковый размер конца фланца — почти 1 дюйм (0,984 дюйма). Это может заставить думать, что это размер 1 дюйм. Аналогичным образом, фитинги размером 1 дюйм и 1,5 дюйма имеют фланцевый конец почти 2 дюйма (1,984 дюйма). Опять же, это может заставить думать, что это размер 2 дюйма.Кроме того, оба ½ ”и ¾” используют зажим ¾ ”. Точно так же для 1-дюймового и 1,5-дюймового обоих используется зажим 1,5 дюйма. Для уточнения см. Таблицу размеров Tri-Clamp ниже, чтобы узнать размер зажима по сравнению с фактическим размером конца фланца.

1) Размер трубки (OD)	3) TC Размер конца фланца (OD)	2) Размер Tri-Clamp
1/2 дюйма и 3/4 дюйма	0.984 «	Зажим 3/4 «
1 дюйм и 1,5 дюйма	1.984 «	Зажим 1,5 «
2 «	2,516 «	Зажим 2 «
2,5 дюйма	3. 047 «	Зажим 2,5 «
3 «	3,579 «	Зажим 3 «
4 «	4,682 дюйма	Зажим 4 «
6 дюймов	6.570 ”	Зажим 6 дюймов

Хотя ½ ”и ¾” будут соединяться друг с другом, как и 1 ”и 1,5”, важно отметить, что их ID (внутренний диаметр) будет отличаться. Внутренний диаметр дюйма шире, чем ½ дюйма, а внутренний диаметр 1,5 дюйма шире, чем 1 дюйм. Таким образом, пользователь должен решить, подходят ли смешанные и согласованные размеры для вашего приложения. Во многих случаях это может сэкономить деньги и позволить вам удобно менять размеры трубок, однако это также может повлиять на поток, слив и очистку, что может не соответствовать вашему конкретному применению.

Самый популярный размер, используемый пивоваренными заводами и для домашнего пивоварения, — это размеры 1 дюйм и 1,5 дюйма. Поскольку оба они имеют одинаковый размер конца фланца, они могут соединяться друг с другом. Например, 1,5-дюймовый шаровой кран Tri-Clamp будет соединяться с 1-дюймовым наконечником.

Санитарно-полировальные фитинги для стыковой сварки

ОПИСАНИЕ ПРОДУКТА

Sanitary Solutions — это ваш поставщик фитингов для стыковой сварки в полированном состоянии T304 или T316L, которые используются в основном в хлебопекарной, косметической, молочной, пищевой или фармацевтической промышленности.Наши сантехнические фитинги для стыковой сварки соответствуют или превосходят стандарты 3-A с полировкой по внутреннему диаметру 180 или 25 Ra на внутренней стороне трубы и зернистостью 150 или 32 Ra на внешней стороне трубы. Компания Sanitary Solutions поставляет каждый продукт для стыковой сварки встык с указанием размера и сплава, а также номера плавки для полной прослеживаемости для любого сплава. Наши сантехнические фитинги для стыковой сварки изготавливаются с жесткими допусками, что позволяет легко и быстро установить коррозионно-стойкую, полностью санитарную технологическую линию без щелей. В качестве предложения вы можете выполнить сварку с использованием метода газа вольфрама для истинного плавления стенки, чтобы минимизировать точечную коррозию и утонение.

При размещении заказа в этот день наши сотрудники отдела продаж вышлют вам по электронной почте подтверждение и информацию для отслеживания, показывающую, что товар был отправлен в день заказа и что товар был доставлен полностью. Уделите несколько минут, чтобы просмотреть в формате PDF «Санитарные фитинги для стыковой сварки» из нашего «НОВОГО КАТАЛОГА САНИТАРНЫХ РЕШЕНИЙ 2015 г. на страницах 17–30, которые у нас есть на складе размером от 1/2 до 12 дюймов или которые мы можем изготовить в соответствии с вашими требованиями. Думаю, вы согласитесь с тем, что размеры, указанные в этом PDF-файле, соответствуют стандартам, принятым в отрасли, и соответствуют вашим требованиям к пространству на линии при модернизации или замене.

Перейдите на наш веб-сайт, помеченный «Отчеты об испытаниях материалов» в верхнем правом углу, и введите номер плавки, чтобы получить копию отчета в формате PDF.

Sanitary Solutions имеет несколько складов, заполненных фитингами для стыковой сварки Sanitary Polish, чтобы удовлетворить ваши потребности или рабочие требования, и имеет возможность иметь «необычные» детали, такие как нестандартные размеры, отводы, фитинги для сварки с зажимом x или седло со скосом под сварку x. фурнитура изготовлена и доставлена к вам в срок, необходимый для выполнения ваших рабочих требований.Наш отечественный производитель имеет запасы или может изготовить фитинги для стыковой сварки внахлест вашего размера, сплава, длины и другие инструкции, чтобы детали были правильными при отгрузке.

Не забудьте запросить «НОВЫЙ КАТАЛОГ САНИТАРНЫХ РЕШЕНИЙ 2015», позвонив нам по телефону 1-888-909-3569 или 1-855-640-7871.

Щелкните здесь для получения сертификатов 3-A

Сантехнические размеры: Основные сантехнические размеры, дюймы и мм в сантехнике

Сантехнические трубы — размеры пластиковых и металлических

Виды и материалы

Сантехнические размеры

Металлопластиковые изделия

ПВХ и ХПВХ трубы

Вывод

Основные размеры сантехнических перегородок – статья

Размеры сантехнических перегородок

Размеры кабин для людей с особенными потребностями

Размеры детских сантехнических перегородок

Бочата сантехнические ГОСТ 6357-81. | МеханикИнфо

Виды материалов для сантехнических туалетных перегородок

Цвета и размеры перегородок туалетных помещений

Материалы для перегородок в санузлах

Классы сантехперегородок

Пластиковые перегородки для туалетов

Туалетные перегородки из ЛДСП

Писсуарные перегородки

Фурнитура для сантехперегородок

Преимущества сантехнических перегородок

Преимущества сантехнических перегородок

Лючки смотровые сантехнические размеры. Размеры и монтаж

Классификация люков

Преимущества

Пластиковые модели

Плюсы конструкции

Размеры и монтаж

Ревизионный пластиковый люк под плитку

Как правильно определиться с габаритами люка?

Важные моменты, при выборе лючков

Пластиковый или металлический: какой ревизионный люк выбрать

Люк-невидимка: что это и как выглядит

Ревизионная дверца своими руками

Размеры сантехнических люков просчитывайте внимательно

Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка

Материалы для изготовления ревизионных люков

Дизайн и размеры сантехнических люков

Разновидности люков по месту установки

Классификация люков по конструктивным видам

Распашные модели: простота и удобство

Нажимные люки: вариант под рельефную плитку

Сдвижные модели с трехзвенными петлями

Откидные дверцы для труднодоступных мест

Видеоурок по монтажу ревизионных люков

Размеры сантехнических перегородок √ HPL √ ЛДСП 25 мм

Стандартные размеры сантехнических перегородок

Вопросы и ответы

Санитарные фитинги с обжимными кольцами ISO | Размеры наконечника ISO

Санитарная втулка ISO — это общая санитарная втулка для сантехники Kaysuns.

Санитарные уплотнения | Marco Rubber & Plastics

Предлагает полную линейку санитарных уплотнений, гигиенических прокладок, прокладок Tri-Clamp и Tri-Clover

Санитарные трубы — муфта с обоих концов, фиксированные размеры (MISUMI) | MISUMI

Дешевые размеры сантехнических фланцев, найдите размеры санитарных фланцев предложения на сайте Alibaba.com

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

Санитарные трубы из нержавеющей стали разных размеров

Санитарные фитинги Tri-Clamp — Фитинги Tri-Clover

Выбор размера фитинга Tri-Clover / Tri-Clamp.

Санитарно-полировальные фитинги для стыковой сварки

ОПИСАНИЕ ПРОДУКТА

alexxlab

Что такое фанкойл: как устроен, виды и принцип работы

Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик

Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»

Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года

Как лучше отапливать гараж: самый экономный способ из всех вариантов

Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге

Добавить комментарий Отменить ответ
