Как собрать щиток в квартире с УЗО?

Содержимое статьи:

Сборка электрощитка: рассчитываем и монтируем

Как театр начинается с вешалки, так электрическая сеть любого дома начинается с электрощита – наиболее сложного и важного элемента цепи. Щиток – центральный узел управления электрикой вашего дома или участка. От его правильной работы зависит и надежное снабжение энергией всех потребителей энергии, и безопасность хозяев.

Правила сборки электрических щитов

Щит – электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующий опыт и необходимые знания. Как минимум, нужно разбираться в схемах подключения и принципах работы модульных аппаратов – УЗО, дифавтоматов и т.п. Поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.

Многие пользователи FORUMHOUSE успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В «электрическом» разделе накопилась значительная коллекция схем электрощитов различного назначения и успешных проектов сборки щитов своими руками.

Устройство распределительного щита

В этой вводной статье, с помощью пользователей форума, мы расскажем, каким должен быть правильный монтаж электрощитов и постараемся отразить важные детали, на которые следует обратить внимание, если вы решились на сборку своими руками.

Случается, что неопытные домовладельцы путают два разных вида устройств: вводной щит учета (ЩУ) и распределительный щит (ЩР). В первом случае щит (а точнее – шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и УЗО (устройство защитного отключения). Распределительный же щит, в отличие от шкафа, устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и УЗО.

Сборка ВРУ своими руками.

Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно-распределительном устройстве (ВРУ). Однако энергосбытовые организации сейчас всегда требуют расположения прибора учета электроэнергии на уличных опорах или фасаде – в пределах доступности для инспектора. Законность этого правила вызывает очень большое сомнение, но размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.

Для загородного дома с большим количеством потребителей энергии выполнить такой вариантустановки едва ли возможно: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит (автор схемы консультант форума Avs7153 Александр Свешников).

Наблюдатель:

– Минимально возможное количество контактных соединений, под пломбой – только одно критичное контактное соединение, соответственно – надежность и безопасность выше, чем в остальных схемах ЩУ с большим количеством контактных соединений!

В специальном разделе форума можно подробнее ознакомиться с вариантами установки уличных щитов от Наблюдателя.

Принцип сборки электрощита

Перед сборкой любого распределительного электрощита делается составление его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, УЗО, контакторы и т.п.), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома – это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.

В зависимости от места использования, вы можете делать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты имеют разную маркировку.

Denverus:

– Степень защиты щита правильно подбирать под внешние условия. Для уличного ящика, не в тропиках или Сахаре, достаточно IP54. Он может находиться в квартире – лишь бы сверху не залило. Если щит рядом с мощными системами полива, то опять же – IP65 минимум.

Пластиковые щиты чаще устанавливают на стене внутри помещений. Более прочные и стойкие к атмосферным воздействиям металлические щиты-шкафы находятся на улице.

Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.

Avs7153:

– Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) – так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии – 0.8-1.7 м от пола до клемм.

Выбор правильный модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из дешевого материала, пластмассы плохого качества, хрупкой и со временем желтеющей. Такой щиток придется самостоятельно «колхозить», дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.

Важный параметр при выборе электрощита – его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель — автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, УЗО и других устройств., легко рассчитать, какого размера щит вам потребуется.

Число модулей основных элементов щита:

  • однополюсный автомат – 1 модуль;
  • однофазный двухполюсный автомат – 2 модуля;
  • трехполюсный автомат – 3 модуля;
  • однофазное УЗО – 3 модуля;
  • трехфазное УЗО – 5 модулей;
  • трехфазный дифавтомат – 6-8 модулей.

Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 – на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматических устройств или УЗО. Неиспользуемые модули, для безопасности и эстетики, должны быть закрыты заглушками. Для этого применяются специальные пластиковые заглушки в электрощиток.

При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их для порядка заранее промаркировать в соответствии со схемой, советует Olechka. Будет наглядно и аккуратно.

Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN-рейки, на которых простым нажатием до щелчка фиксируют все автоматы и УЗО. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы «не ездили» по DIN-рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовой изоляцией.

Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину-гребенку. Так или иначе, важно надежно соединять клеммы автоматики с гребенками или проводами, чтобы обеспечить хороший контакт.

После сборки и проверки щита остается «последний штрих»: нужно подписать все оборудование. Для этого может использоваться перманентный маркер, а еще лучше – сделать простые, но красивые и информативные наклейки. Пример от нашего пользователя:

D_A_N:

– Для крепления наклеек потребуются двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом – и у вас наклейка.

По такому же принципу можно «заламинировать» скотчем и общую схему щита и расположить ее на внутренней стороне дверцы, если это позволяет его конструкция.

Самостоятельная сборка щита и ввод его в эксплуатацию является не таким уж сложным делом. Оно вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь именно от правильной или неправильной сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.

Присоединяйтесь к обсуждению вопросов по проектированию и сборке электрощитов. Смотрите фото готовых щитов со ссылками на их подробную сборку. Предлагаем вам экспертную оценку щита для небольшого дачного дома, советы, рекомендации и разбор ошибок. Смотирите наше видео с рекомендациями по увеличению электрической мощности в доме с помощью инвертора, а также информация и советы по устройству электрощита.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

  1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
  2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
  3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Как собрать электрощиток своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда. Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Грамотное подключение автоматов и УЗО в щитке распределения: схемы для однофазных и трехфазных линий

Как правильно подключить устройство защитного отключения?

Маркировка контактов

Получилось так, что у каждого производителя УЗО нулевой провод может быть заведен как с правой стороны, так и с левой. Поэтому смотрим на обозначения на корпусе, а потом уже подсоединяем:

  • N – клемма для подключения «нуля».
  • 1 – контакт для подсоединения приходящего фазного провода.
  • 2 – зажим для подключения отходящего фазного провода.

Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?

По правилам подключать устройство защитного отключения без автоматического выключателя нельзя. Зачем это нужно? Дело в том, что принцип работы УЗО основан на срабатывании только по причине утечки тока, при коротком замыкании или при перегрузке оно не срабатывает. Отсюда опасность возгорания проводки или выхода из строя самого устройства.


Здесь представлены две простые схемки соединения автомата с двухполюсным и четырехполюсным устройством отключения.


Вывод: всегда делайте защиту автоматическим выключателем. В большинстве случаев в схеме подключения однофазной сети квартиры используют УЗО и автомат с одинаковыми номиналами. Однако практика показывает, что лучше выбрать устройство отключения с номинальным током большим на одну ступень. Например, если автомат на 16А, то УЗО будем ставить на 25А. Почему так, а не иначе? Попытаемся смоделировать цепь событий:

  • Если внимательно изучить время-токовую характеристику автомата , то станет понятно, что ему нужен определенный отрезок времени для срабатывания теплового расцепителя во время перегрузки.
  • Это значит, что сквозь автомат будет протекать повышенный ток, такая ситуация может длиться от нескольких секунд до нескольких минут.
  • Этот же ток пойдет и через УЗО, что крайне нежелательно для его контактов и механизмов – они попросту не рассчитаны на такой форс-мажор. Устройство определенно будет греться, и если оно просто сгорит, то считайте, что вы еще легко отделались.

Версии защиты для однофазной сети

О комплекте защитных приборов постоянно напоминают производители мощной домашней техники. Зачастую уже в сопроводительной документации к стиральной или посудомоечной машине, электроплите указано, какие дополнительные устройства необходимо установить.

Если учесть количество контуров, направленных на обслуживание розеток и мощной техники, можно с уверенностью утверждать, что проектов монтажа устройств защиты бесконечно много. Ниже рассмотрим базовые варианты, которые встречаются чаще всего, на их основе возможно построение модернизированной электросхемы, заточенной под конкретные условия.

Простая схема подключения общего УЗО на вводе однофазной сети квартиры или коттеджа

В этом проекте используют одно устройство защитного отключения. Его ставят на вводе после двухполюсного автомата перед отводящими выключателями. Здесь аппарат контролирует утечку тока во всей сети. Основной недостаток: определить линию, в которой произошла утечка довольно сложно. Зато все дешево и сердито.

Проект со счетчиком и общим устройством защитного отключения на вводе

Схема практически повторяет предыдущую, единственное отличие – установка прибора учета электроэнергии, что по нынешним временам обязательное условие. Что касается плюсов и минусов проекта, то они копируют прежний вариант: та же экономичность, но сложности с определением линии утечки.

Схема подключения в квартире общего УЗО на вводе и автоматов с групповыми УЗО на отводящих линиях

В таком решении устройства защитного отключения используются не только на вводе, но и на каждой отходящей цепи. Здесь важно соблюдать селективность, иначе во время утечки одновременно отключатся и групповое устройство, и вводное. Поэтому на ввод чаще всего ставят аппарат на 100мА, а на линии по 30мА.

  1. Положительный аспект – при утечке отключается только аварийная цепь, остальные будут функционировать в штатном режиме.
  2. Отрицательный момент – дороговизна и большой объем работ.

Электросхема подсоединения групповых УЗО на отводящих цепях

Схема собрана по аналогии с предыдущей, единственное отличие – отсутствие общего УЗО на вводе. По мнению некоторых его установка – лишняя трата средств, потому что все линии уже ограждены от утечек групповой защитой. Так что решение о дополнительных тратах за вами.


Намерение поставить групповую защиту только на отходящие цепи уже можно поприветствовать. Большинство домовладельцев вообще ее не ставят, так же как и защиту от атмосферных перенапряжений и заземление.

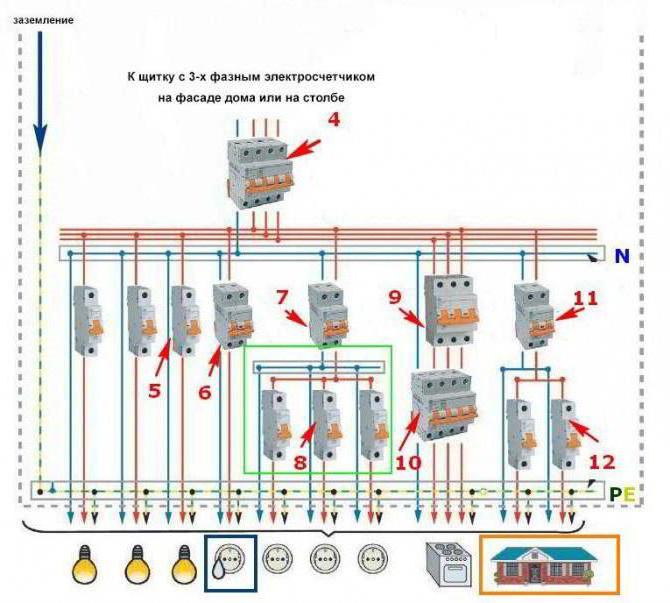

Типичные схемы подключения четырехполюсного УЗО в трехфазную сеть в щитке частного дома

Вариант №1

Сеть частных домостроений часто питается от 380В. Представленный проект включает не только четырехполюсное устройство защитного отключения, но и групповые УЗО на каждую отходящую линию. Без последних схема тоже будет работать.

Вариант №2

Проект собран по аналогии с первым вариантом, но здесь уже задействован прибор учета электроэнергии.

Безопасность – прежде всего!

Основная часть правил безопасности при монтаже схемы подключения УЗО носят общий характер для всех электромонтажных работ. Перед оборудованием распределительного щита не забывайте:

  • Обесточить сеть – выключить входной автомат.
  • Провода должны иметь соответствующую цветовую маркировку.
  • Входной выключатель всегда монтировать в первую очередь.
  • Внимательно следить за полюсами приборов – путать их нельзя!

Щиток в квартире с УЗО

В электрике роль щитка заключается в 2-х функциях: ввод и распределение тока, а также обеспечение безопасных условий эксплуатации. Если планируется в нем разместить счетчик и вводной автомат (ВА), то нужно заранее об этом позаботиться. УЗО, в свою очередь, предназначено для защиты человека от удара током. Такое может произойти в результате поломки электроприборов. Сегодня мы разберем, как собрать щиток в квартире с УЗО.

Принцип работы

Перед тем, как собрать щиток в квартире с УЗО, узнаем, как он функционирует. Этот прибор сопоставляет силу тока на входе/выходе. Получается, что электричество должно иметь одинаковое значение на фазе и нуле. Если показатели расходятся, значит существует утечка. Вследствие этого, устройство срабатывает и цепь размыкается.

Схема электрического щитка в квартире с УЗО

Перед установкой УЗО важно правильно подобрать его параметры: какую нагрузку оно будет пропускать. Если ставить, к примеру, на одну цепь (бойлер, стиральная машинка и т.п.), то можно ограничиться аппаратом, выдерживающим именно такую нагрузку. В целях рациональности и экономии это будет уместным. Если аппарат необходимо поставить на всю квартиру, то предварительно просуммируйте общую нагрузку всех приборов. Также определите дифференциальный ток, когда устройство должно сработать.

Подключение по фазе. В данной схеме не присутствует нулевая шина, что характерно для старых квартир и домов. О том, как сделать заземление в частном доме, читайте у нас на сайте.

На рисунке видно, что УЗО ставится после ВА и счетчика. Затем фазный провод распределяется на автоматические выключатели (АВ). После этого элементы питания подводятся к розеткам. По нейтрали проводник поступает на клеммную колодку, а затем делается разводка на остальные линии.

Рекомендация: если применять данную схему, то лучше ставить отдельный УЗО на каждую розетку или осветительный прибор. Кстати, у нас есть материал о том, как подключить потолочную люстру.

Схема щитка в квартире с УЗО одно- или четырехполюсного типа в однофазной сети.

Использование 4-х полюсного УЗО нецелесообразно. Это устройство можно применять, если планируется в недалеком будущем модернизация на 3-х фазную сеть или в качестве временной замены.

Одно предостережение: первый фазный провод устанавливается в клемму 1, второй – под номером 2. Нейтраль подключается в место с обозначением «N».

Фазу нужно подключать к разъему, где располагается кнопка «Test» (Тест). Регулярно, не менее раза в месяц, необходимо осуществлять проверку с её помощью.

Схема подключения щитка в квартире с УЗО: пошаговая установка

В самом начале определитесь со схемой подключения. После этого приступаем к установке устройств в электрощиток.

  • Модульность. Современные приборы монтируются на DIN-рейку. Используя данный метод установки, сам процесс не займет много времени.
  • Определяем места для устройств. После этого, проводим подключение, согласно ПУЭ.
  • Установка двухполюсного АВ. Его задача заключается в защите счетчика от перепадов напряжения и КЗ (короткое замыкание). Также с его помощью можно проводить работы по замене устройств в щитке.
  • Установка ВА. Он служит ограничителем потребительской максимальной мощности. ВА монтируется на верхнюю DIN-рейку.
  • Монтаж счетчика. После АВ устанавливается электросчетчик. Сборка щитка для квартиры с УЗО никогда не обходится без этого устройства. Чтобы подключить счетчик, нужно открутить пломбы и снять крышку. Проводка подводится согласно схеме, указанной на обратной стороне устройства. Если её там нет, то загляните в инструкцию. После подключения проводов, счетчик пломбируется.

Его должен устанавливать исключительно электрик, из-за присутствующих здесь пломб.

  • УЗО. Контакты на этом устройстве обозначены, их остается только верно подключить. Если необходимо расключение электрического щитка в квартире с УЗО, то это дело правильнее доверить специалистам. Они выполнят работу в лучшем виде. Но, если вы умеете читать схему, то вам такое дело тоже будет по плечу.
  • Проверка УЗО на работоспособность. После подключения всех элементов электрощитка проводится проверка УЗО, путем нажатия кнопки «Тест». В этом случае происходит утечка тока, в результате чего прибор должен отключить электричество.

Напоследок предлагаем ознакомиться со статьей «Подключение проходного двухклавишного выключателя». Из нее вы узнаете, как правильно это сделать и что нужно учесть во время таких работ.

Простая и красивая сборка электрического щита для однокомнатной квартиры | PoweredHouse

Рассмотрим особенности и все этапы сборки электрического щита для однокомнатной квартиры.

Простая и красивая сборка электрического щита для однокомнатной квартиры

Что потребуется для сборки щита:

  1. Сам щит.
  2. Инструменты для обжима и снятия изоляции, ножницы по металлу, отвертка и расходники.
  3. Провода, наконечники ншви, гребенки.
  4. Автоматы, УЗО, Дифавтомат, УЗМ, рубильник.

Для начала расставим всю необходимую автоматику внутри бокса на верхнюю дин рейку:

Простая и красивая сборка электрического щита для однокомнатной квартиры
  1. Сначала будет рубильник (вводной автомат стоит в этажном щите) на 63 А.
  2. Далее УЗМ (устройство защитное многофункциональное).
  3. Далее три узо на три группы (ток утечки 30 мА, номиналы 63,63 и 40 А). 40 А — на свет, 60 А — варочную панель и духовку, 60 А — на остальные розеточные группы.
  4. Далее один дифференциальный автомат типа А (защищает от поражения не только от переменного тока, но и от постоянного). Часто в руководстве к бытовым приборам (стиральным машинам) пишут, что защищать оборудование и человека необходимо именно автоматами дифференциальной защиты типа А.

Теперь расставим автоматы на нижней дин рейке. Группы автоматов следующие:

Простая и красивая сборка электрического щита для однокомнатной квартиры
  1. Группа под первым (40 А) узо: свет в комнате и коридоре, свет в ванной комнате.
  2. Группа под вторым (60 А) узо: варочная панель и духовка.
  3. Группа под третьим (60 А) узо: полотенцесушитель, розетки в комнате, розетки в ванной, розетки рабочей группы на кухне и отдельный автомат на холодильник.

На следующем этапе соединим УЗО и дифавтомат при помощи двухполюсной гребенки (верхняя дин рейка):

Простая и красивая сборка электрического щита для однокомнатной квартиры

Автоматические выключатели на нижней дин рейке соединяются группами однополюсными гребенками. Соединяются вместе первые два автомата, затем третий и четвертый, затем остальные пять вместе.

Теперь подадим питание с рубильника на УЗМ. Для этого нужно два кабеля на 10 мм2 черный (фаза) и синий (ноль). Обрезаем их до нужного размера, снимаем изоляцию, опресовываем и монтируем:

Простая и красивая сборка электрического щита для однокомнатной квартиры

Чтобы проверить работоспособность УЗМ можно запитав рубильник с помощью провода с вилкой через домашнюю сеть (выставляем примерный предел УЗМ, включаем рубильник).

Теперь подаем питание на первое УЗО (остальные связаны с ним гребенкой). Для этого нужно два кабеля на 10 мм2 черный (фаза) и синий (ноль). Обрезаем их до нужного размера, снимаем изоляцию, опресовываем и монтируем:

Простая и красивая сборка электрического щита для однокомнатной квартиры

Опять подаем нагрузку, включаем рубильник и проверяем УЗО и дифавтомат при помощи кнопок «Тест». Проверив, отключаем щит от сети и продолжаем сборку.

Далее устанавливаем в щит три нулевых шины, и подключаем каждое УЗО к своей шине кабелем 6 мм2:

Простая и красивая сборка электрического щита для однокомнатной квартиры

Теперь нужно запитать группы автоматов от своего УЗО кабелем 6 мм2:

Простая и красивая сборка электрического щита для однокомнатной квартиры

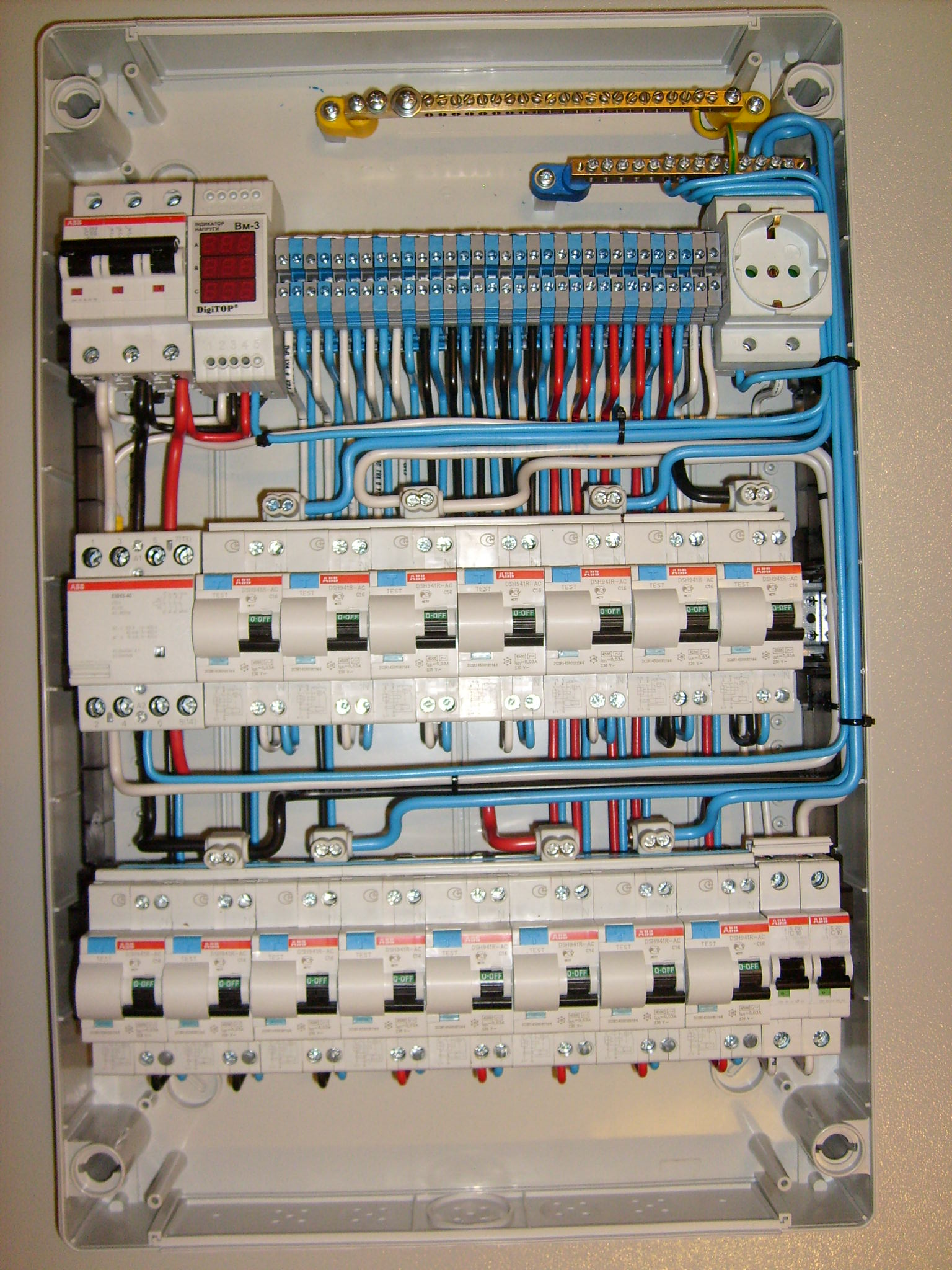

Теперь все почти готово. Вся автоматика подключена и проверена. Осталось проверить все винты и подтянуть их, закрыть щиток крышкой, промаркировать автоматы.

Простая и красивая сборка электрического щита для однокомнатной квартиры

Полная сборка будет осуществляться на месте установки, и там же добавится шина заземления (если имеется заземление).

Вам может быть интересно:

Зачем нужны реле контроля напряжения

Типы автоматических выключателей (ВА)

Схема подключения однофазного реле напряжения

Простой алгоритм выбора номинала УЗО для защиты от сверхтоков

Сборка электрощита с помощью программы 123 SCHEMA

Монтаж и сборка электрощита для квартиры в г. Мурманск

№  Перечень услуг Ед. изм.  Цена по прайсу
1 Монтаж кабеля сечением до 6мм2 по стенам и конструкциям м.п.  80
2 Монтаж кабеля сечением > 6мм2 по стенам и конструкциям м.п.  150
3 Монтаж кабеля сеч. до 6мм2 в гофре пвх м. п. 100
4 Монтаж мет. Трубы по стенам и конструкциям для проводов м.п. 160
5 Монтаж кабеля сеч. до 6мм2 в кабель-канале м.п. 20
6 Монтаж кабель-канала до 4х40мм м.п. 80
7 Монтаж кабель-канала до 80х40 м.п. 100
8 Монтаж кабель-канала до 110х60 м.п. 140
9 Протяжка кабеля в гофр.трубу кабеля до 6мм.кв м.п. 40
10 Протяжка кабеля в гофр.трубу кабеля до 16мм.кв. м.п. 50
11 Протяжка кабеля в гофр. трубу кабеля до 35мм.кв. м.п. 60
12 Монтаж провода (телевизионного, телефонного, витая пара) по стенам и конструкциям м.п. 50
13 Монтаж кабеля по металлическим лоткам сечением до 95мм м.п. 400
14 Монтаж кабеля по металлическим лоткам сечением до 150мм.кв м.п. 500
15 Монтаж кабеля по металлическим лоткам сечением до 240мм.ка м.п. 600
  Штробление и бурение
1 Штробление борозд в кирпиче м.п. 250
2 Штробление борозд в пеноблоках, гипсе сеч. до 6см2 м.п. 80
3 Штробление борозд в бетоне сеч.до 6см2 м.п. 300
4 Штробление по потолку м.п. 350
5 Бурение отверстия под розетку, распред. коробку (бетон) шт. 310
6 Бурение отверстия под розетку, распред. коробку (кирпич) шт. 250
7 Бурение отверстия под розетку, распред. коробку (гипс) шт. 150
8 Бурение отверстий до 80мм в бетоне шт. 400
9 Бурение отверстий в кирпичной стене до 80мм. шт. 340
10 Пробивка отверстий в кирпичной (пеноблок) стене d до20мм шт. 100
11 Пробивка отверстий в бетонной стене d до20мм шт. 190
12 Сверление сквозных отверстий в деревянном основании d до20мм шт. 180
13 Изготовление сквозных отверстий в гипсокартоне шт. 80
14 Изготовление ниши для электрощита в бетоне шт. 3000
15 Изготовление ниши для электрощита в кирпиче шт. 1800
16 Изготовление ниши для электрощита в гипсокартоне шт. 600
  Электроточки
1 Монтаж розетки выключателя (диммера) открыто шт. 250
2 Установка розеток, выключателей (диммера) в подрозетники шт. 120
3 Установка силовой розетки шт. 380
4 Установка подрозетника шт. 50
5 Расключение распределительной коробки шт. 180
6 Установка наружной распред. коробки шт. 85
7 Установка и подключение TV — разветвителя шт. 250
8 Монтаж и подключение вентилятора шт. 450
  Установка и подключение светильников
1 Монтаж и подключение светильника с патроном Е14, Е27 шт. 250
2 Монтаж и подключение светильника в потолок «армстронг» шт. 300
3 Монтаж и подключение точечного светильника шт. 200
4 Изготовление ниши для точечного светильника в гипсокартоне шт. 80
5 Монтаж (Поклейка) светодиодной ленты м.п. 150
6 Монтаж и подключение светильника типа РКУ, РСП шт. 550
7 Установка и подключение частотного преобразователя шт. 3000
8 Установка прожектора шт. 750
9 Монтаж и подключение светильника типа ЛПО 2х36 шт. 300
10 Монтаж и подключение люстры шт. от 500
11 Монтаж и подключение люстры от 15кг шт. от 1400
12 Сборка люстры шт. 350
13 Монтаж патрона шт. 90
14 Замена ЭПРА шт. 500
  Установка и подключения аппаратов защиты
1 Монтаж и подключение автомата на DIN-рейку (однополюсного) шт. 150
2 Монтаж и подключение автомата на DIN-рейку (двухполюсного) шт. 300
3 Монтаж и подключение автомата на DIN-рейку (трехполюсного) шт. 350
4 Монтаж и подключение автомата типа силового (в литом корпусе) шт. 450
5 Монтаж и подключение УЗО 220В шт. 300
6 Монтаж и подключение УЗО 380V шт. 450
7 Монтаж и подключение пускателя, контактора шт. 500
8 Монтаж и подключение рубильника типа ЯБПВУ шт. 1400
9 Установка защиты от импульсных перенапряжений (УЗИП) шт. 400
10 Монтаж кабель-каналов пефр. для сборки щитов м. 100
11 Монтаж реле времени шт. 380
12 Монтаж реле контроля напряжения шт. 500
13 Установка заземляющей шины м. 120
14 Установка DIN рейки шт. 100
15 Протяжка кабеля в гофр. Трубу до Д-32мм м. до 80
16 Сборка схемы в установочной коробке,пайка,сварка. шт. 250
  Установка счетчика
1 Монтаж эл.счетчика однофазного шт. 800
2 Монтаж эл.счетчика трехфазного шт. 1250
3 Монтаж измерительных трансформаторов тока шт. 600
  Щиты
1 Установка щита освещения шт. от 380
2 Монтаж шкафа распределительного шт.  от 800
3 Монтаж шкафа ВРУ шт. 3000
4 Монтаж ящика с понижающим трансформатором шт. 350
  Оборудование
1 Монтаж и подключения ИБП (в зависимости от сложности) шт. От 300
2 Монтаж и подключения АКБ для ИБП шт. 750
3 Монтаж и подключение стабилизатора до12кВт шт. 1400
4 Монтаж и подключение стабилизатора до30кВт шт. 2500
  Теплый пол
1 Монтаж теплого пола с нагр.кабелем м2 350
2 Монтаж инфракрасных теплых полов м2 280
3 Монтаж терморегулятора с датчиком шт. 500
  Концы кабеля
1 Разделка и подключение концов кабелей сеч. До 16мм2 шт. 26
2 Разделка и подключение концов кабелей сеч.> 16мм2 шт. 160
3 Разделка кабеля, опрессовка 25-35мм.кв шт. 255
4 Разделка кабеля ,опрессовка наконечников 35-70 мм.кв шт. 360
5 Разделка кабеля, опрессовка наконечников 70-120 мм.кв шт. 900
6 Разделка кабеля, опрессовка наконечников 120-185мм.кв. шт. 1170
7 Разделка кабеля, опрессовка наконечников от 185-240 мм.кв шт. 1280
  Демонтажные работы:
1 Демонтаж розетки, выключателя, автомата шт. 40
2 Демонтаж светильника шт. 30
3 Демонтаж люстры шт. от 100
4 Демонтаж вентилятора шт. 80
5 Демонтаж старой проводки (кабеля) м.п. 40
6 Демонтаж эл.счетчика шт. 250
7 Демонтаж распределительной коробки шт. 80
8 Демонтаж щита освещения шт. от 400
9 Демонтаж шкафа распределительного шт. от 800
10 Демонтаж шкафа ВРУ  шт. от 1100
11 Демонтаж щита управления шт. от 1300
12 Демонтаж пускателя шт. 100
13 Демонтаж трансф.тока шт. 80
14 Монтаж шины контура заземления в помещении м.пог. 240
15 Монтаж контура заземления вне помещений м.пог. 380
16 Монтаж основнонго контура заземления — рядная шт. 40400
17 Замеры сопротивления контура заземления с выдачи протокола шт. 7000
  Пусконаладочные работы 5 % от электромонтажных работ
  Кабеленесущие системы
1 Прокладка лотка шириной до 400 мм м. пог. 190
2 Прокладка лотка шириной до 200 мм м.пог. 120
3 Установка кронштейна для лотка до 400 мм м.пог. 100
4 Установка кронштейна для лотка до 200 мм м.пог. 80
5 Установка крышки для лотка до 400 мм м.пог. 40
6 Установка крышки для лотка до 200 мм м.пог. 30
7 Прокладка лотка шириной до 300 мм м.пог. 240
8 Установка кронштейна для лотка до 300мм шт. 80
9 Установка крышки для лотка до 300мм шт. 30
10 Установка кронштейна для лотка до 300 мм шт. 80
11 Установка крышки для лотка до 300 мм м.пог. 30
12 Прокладка лотка шириной до 500мм м.пог. 300
13 Установка кронштейна для лотка до 500мм  шт. 110
14 Установка крышки для лотка 500мм м.пог. 40
  Дополнительно
1 Коэффициент за работу после 22.00 (ночной тариф) к.н. 1,20
2 Коэффициент за работу в стеснённых условиях к. н. 1,4
3 Коэффициент за работу с дорогостоящим материалами стесненные работы,
а также работа в холодных помещениях
к.н. 1,8
4 Коэффициент работ на высоте (работы, что выполняются на высоте 1,3 м и больше от поверхности земли,
перекрытия или рабочего настила, в том числе из рабочих платформ подъемников и механизмов,
а также на расстоянии меньше 2 м от не ограждённых краев на высоте 1,3 м и больше)
к.н. 1,5
5 Коэффициент на работы при минусовых температурах к.н. 1,8

Сборка электрощита

Современная квартира, имеющая большое количество бытовой техники, частный дом, коттедж нуждаются во внимательном подходе к организации электрического хозяйства. Специалисты компании подскажут, есть ли необходимость в установке электрического щитка.

Зачем нужен электрощит

У него может быть много названий: распределительный, групповой, электрический щиток. Устройство выполняет множество функций, несмотря на это, можно обойтись и без него.

Щиток – набор автоматов, который выполняет следующие функции:

  • принимает электрический ток от внешнего источника;
  • распределяет его по группам;
  • защищает от короткого замыкания, высоких нагрузок;
  • в конечном итоге страхует помещение от пожара.

Еще со времен СССР каждая квартира была укомплектована парой автоматов или пробками. Эти устройства могли худо-бедно предохранять квартиру от возгорания проводки. Но с тех пор технологии шагнули далеко вперед, а в домах появились стиральные машины, водонагреватели, микроволновки и множество другой мощной техники.

Иногда все приборы включают в одну сеть. Конечно, автоматы скорее всего успеют сработать при перегрузке. Но это не гарантирует, что изоляция проводов не пострадает. В такой ситуации следующее включение может привести к пожару.

Небольшая по размерам коробочка способна выполнять очень важные функции. Сборка электрощита должна осуществляться профессиональным электромонтером, поскольку необходимы расчеты, знание законов физики.

Из чего состоит щиток

Основные составляющие щитка:

  • Корпус, металлический или пластиковый.
  • Автоматы.
  • Реле напряжения, УЗО.
  • Распределительная шина.

Электрический щиток способен обесточить один прибор, если произойдет перегрузка. Остальные же продолжат работу. Это лучшая защита от короткого замыкания.

Сборка и установка электрощита

Сборка электрощита начинается с расчетов и закупки комплектующих, зарисовки плана проводки. Если старую проводку оставить без изменений, то нужен ее план. Без него могут возникнуть проблемы при подключении.

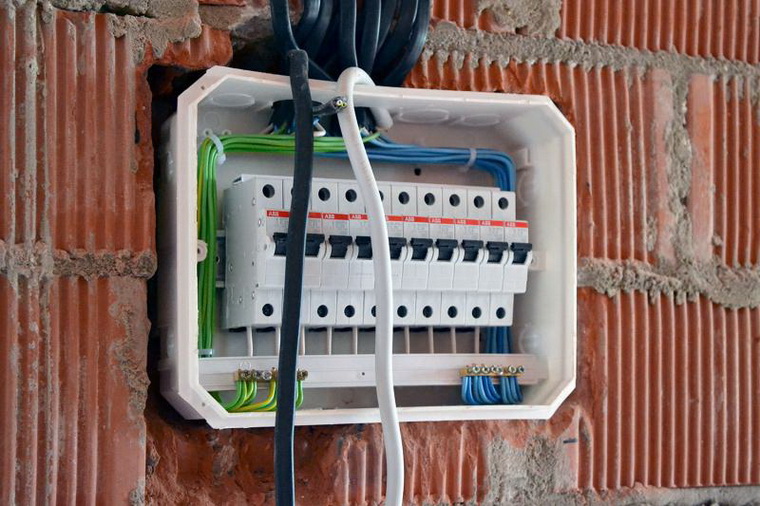

На стену крепят корпус щитка. Он может быть как встраиваемый, так и обычный навесной. Первые безопаснее, но их сложнее смонтировать. Понадобиться ниша, в которую войдет корпус.

После этого ставят ДИН-рейку, а уже на нее – автоматы.

Начало сборки осуществляется в чистой комнате, уже освобожденной от строительного мусора, то есть после того, как основные черновые работы закончены.

На ДИН-рейку ставят рассчитанное количество автоматов. Подключают к ним фазу, а ноль проводят к шине. Это финальный этап сборки, который является плодом большого количества расчетов и инженерных решений.

Сборка электрощита специалистами Remontstroyka.ru – гарантия продуманной схемы, поскольку сотрудники обладают широкими знаниями и опытом в монтаже электрооборудования.

Что лучше вывести на отдельные линии

Главные правила составления схемы специалистами заключаются в распределении нагрузки по группам в щитке. Выделенные линии особенно нужны:

  1. В электрических приборах, функционирование которых требует большой мощности. Такими приборами являются стиральные машины, бойлеры, посудомоечные машины, электрическая система отопления.
  2. Неплохо запитать отдельно холодильник. Это позволит в случае отъезда на отдых или по другой причине, отключить от питания всю квартиру, кроме холодильника.
  3. Отдельные линии необходимы и для розеток.

Электрический щиток в настоящее время не роскошь и излишество, а реальная необходимость. Наличие щитка позволит не беспокоиться по поводу случайного возгорания проводки, легко и непринужденно отключать определенные линии. При этом сборку и монтаж электрического щитка лучше доверить профессионалам, поскольку требуются серьезные подсчеты.

особенности установки прибора в квартире или частном доме


Электрощиток — это устройство, которое распределяет электрическую энергию по квартире или дому. Его задача заключается в обеспечении безопасности, защите проводки от перегрузок и распределении электроэнергии между потребителями. Чтобы установка такого оборудования прошла без проблем, необходимо знать 4 основных правила монтажа электрощитка.

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

Сборка электрощита всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

  • Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop, AutoCAD, Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому. При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно.

  • Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.


Куда «спрятать» компоненты слаботочного оборудования?

Зачастую проблему размещения компонентов слаботочного оборудования монтажники решают предельно простым способом — отводят под него часть силового электрического щита. Это решение используется из-за простоты и дешевизны, т.к. не приходится покупать второй щиток, но оно имеет ряд существенных недостатков. Первый из них – невозможность получить достаточно места для слаботочного оборудования. Современный электрический щиток зачастую имеет размер для размещения более 48 модулей, и при этом его необходимо вписать в довольно ограниченное пространство в квартире. Места для «слаботочки» остается немного и устанавливают ее «друг на друга», что не улучшает ее работу. Еще один момент, о котором необходимо сказать – безопасность. ПУЭ и существующие ГОСТ требуют разделения при совместной прокладке силовых и слаботочных цепей, а при установке в одном щите силовое и слаботочное оборудование должно быть разделено огнестойкой металлической перегородкой, что при таком способе размещения оборудования практически невыполнимо.

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы. Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2020 года, но актуален).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric.

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т. д.

Укладка внешних кабелей и проводов

Эта операция одна из самых важных! Повреждать изоляционный слой кабельных отводов недопустимо. Рекомендуется приобрести специальный инструмент для зачистки поясной изоляции. Высоки требования и к снятию изоляции с жил. Эта операция выполняется с использованием стриппера, по-другому шкуродера. Запрещено плавить изоляцию, снимать ее ножом или пассатижами. Все эти условия необходимо соблюдать неукоснительно, для исключения негативных последствий в виде коротких замыканий и других аварийных ситуаций.

Важно! Металлические жилы со снятой изоляций не должны иметь повреждений. В противном случае в процессе монтажа они просто сломаются или получат внутренние повреждения, которые приведут в дальнейшем к непредсказуемым последствиям.

Техника укладки внешнего кабеля и проводов внутренней проводки в распределительном щитке достаточно проста. Поясная изоляция удаляется почти практически полностью. Она должна присутствовать только в месте прокладки кабеля через корпус щитка, плюс еще несколько сантиметров. Жилы пропускаются под рейки для монтажа модульных устройств и подводятся к месту назначения. Ноль и защита к общим колодкам, а фаза к определенным группам модульных устройств.

Внимание! Длина жил кабелей и проводов, входящих в распределительный щит, должна быть выбрана с запасом на случай перекомпоновки модульных устройств или других непредвиденных работ.

После укладки кабелей и проводов внутренней разводки можно приступать к монтажу модульных устройств и другого оборудование, если оно предусмотрено принципиальной схемой.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP. Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм. , трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля. Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Блог

Внимание! Мой пост несет, прежде всего, информационный характер, а не призыв к действию. Возможно он, будет интересен электрикам, которые еще не выполняли таких работ. Обычным “смертным” лезть в щит НЕ советую. ОПАСНО ДЛЯ ЖИЗНИ!

Замена электрических стояков и реконструкция электросетей в старом жилом фонде происходит не так быстро как хотелось бы, поэтому замена старых автоматов на новые остается очень востребованной услугой.

Если вы решили заменить электропроводку, протянуть новую линию для стиральной машины от щита, или просто затеяли ревизию электрики в своей квартире, то по-любому придется лезть в этажный щит и менять старые автоматы.

Сам процесс не такой сложный, но очень опасный! Любая ошибка при выполнении работ в этажном щите, может повлечь за собой: пожар на этажной клетке, повлечь увечье или смерть для исполнителя работ, аварию в электросети с отключением света у соседей или во всем подъезде. Никакой иронии, это действительно опасно!

Как правило, не всегда удается обесточить этажный щит, и работы производятся под напряжением. Поэтому такие работы лучше доверить адекватному электрику, у которого есть доступ и возможность обесточить этажный щит полностью.

Совет

При любых электромонтажных работах в этажном щите, и тем более под напряжением, защитная экипировка электрика должна быть максимально возможной!

Итак, лезем в старый этажный щит, для замены автоматов…

Замена старых автоматов

Для примера я выбрал один из сложных вариантов замены – когда автоматы двух квартир стянуты одним креплением. В таких случаях, идеальным решением будет замена не только своих, но и соседних автоматов.

Но может случиться так, что вашими соседями может оказаться: или соседка с паранойей, что у неё будут воровать электроэнергию, или сосед, который убежден, что в СССР качество автоматов было получше, или антисоциальные элементы, у которых не будет денег на эту «дорогостоящую операцию». Поэтому придётся как-то выкручиваться из сложившейся ситуации.

Сложность работ в таком случае, заключается в креплении автоматов к металлической панели.

Если снять верхнюю и нижнюю планки, то автоматы останутся висеть на подсоединенных к нему проводах. Если их оставить в подвешенном состоянии, то, при включении или отключении автоматов появляется огромная вероятность закоротить все к чертям.

Оставлять крепление как есть, тоже нельзя, оно будет мешать для установки новых модульных устройств.

Как быть? Я поступаю следующим образом: обрезаю соединительную планку пополам и закрепляю ей только соседние автоматы (только для крепления старых автоматов).

Вы можете присмотреться к фото и увидеть, что планка крепления очень близко находиться от зажимного винта автомата. Поэтому, устанавливаемую половинку планки я изолирую с помощью двухцветной изоляционной ленты (желто-зеленой).

Обратите внимание

Это делается для того чтобы электрик или «не электрик», при проверке напряжения на клеммах автомата не закоротил металлической частью отвертки на корпус.

Это довольно частая беда, так как многие не знают или забывают, что металлическое крепление связанно с корпусом щита.

После того как мы прикрутили нижнюю планку крепления, можно отключать пакетник необходимой квартиры. В старых щитах он находиться сразу под нужными автоматами.

Задача пакетника в этажном щите – отключить напряжение на электрический счетчик и автоматы квартиры. Сама схема подключения такова: рубильник → счётчик → автоматы.

Обычно рубильник отключается поворотом вправо, но не факт. Такие рубильники могут крутиться и влево и вправо, и отключиться только при нескольких поворотах. Бывает по-разному, поэтому после поворота обязательно проверяйте напряжение на отключаемых автоматах.

Внимание! Перед отключением старого пакетника присмотритесь к его контактам и корпусу.

Если контакты почерневшие или подгоревшие (обычно при этом оголяется провод в месте их соединения) или на корпусе имеются трещины, то такой пакетник ТРОГАТЬ НЕЛЬЗЯ! ЭТО ОПАСНО! При отключении такого пакетника, у него внутри между контактами может произойти короткое замыкание. Из-за того, что защита этажного стояка отключается с серьезной задержкой (и то при условии ее наличия, она может даже отсутствовать совсем, такое в моей практике было), то это может привести к очень серьезной аварии, фактически получиться мощный взрыв, опасный для вашего здоровья. Поэтому, если перед отключением пакетника вы заметили его дефекты, то отключать и даже трогать такой пакетник НЕЛЬЗЯ! В таких случаях надо обесточить этажный щит и провести замену старого пакетника на новый рубильник.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Электрощиток для квартиры и дома сборка

Подробная информация

Рассчитать и заказать стоимость работ по сборке электрощитка для квартиры и дома.

Что бы принять решение какой комплектации Вам потребуется электрощиток, предлагаем ознакомиться с основными функциями устройства электрощитка для квартиры и дома.

Для начала хотелось бы сказать о выборе корпуса распределительного щита, он должен быть.
  • Защищён от воды
  • Изготовлен из высококачественных материалов
  • Ударопрочный
Не должно быть отверстий, что бы в них можно было вставить палец или инструмент, обязательно должна быть дверца для закрытия электрических приборов. Электрощиток желательно размещать в сухом помещении. В случае размещения электрощитка в помещении с повышенной влажностью, требуется более высокая степень защиты от влаги. Как правило в квартиру или частный дом, приобретаются электрощитки из самозатухающего пластика, навесного или встраиваемого исполнения. Электрощитки бывают до 96 модулей. На практике: это достаточно громоздкая конструкция и чаще всего электрощиты на такое  количество модулей используют в частных домах.

Автоматические выключатели, предназначение: Раньше, примерно 30 лет назад единственными устройствами безопасности являлись автоматические выключатели (или предохранители, если устройство старше). Они могут предотвратить пожары причиненные короткими замыканиями или перегрузками кабеля. Но они не предохраняют людей от поражения электрическим током.
  • Короткое замыкание возникает при соединении двух оголённых проводов под напряжением. Автоматический выключатель немедленно выключится, тем самым предотвратит возгорание электропроводки.
  • Перегрузка кабеля возникает когда через провод проходит слишком много тока. Это возникает когда подключается большее количество устройств чем рассчитано при монтаже электропроводки. В этом случае кабель начинает нагреваться и плавится.

УЗО — Устройства защитного отключения
Не всегда можно увидеть повреждения изоляции и крепления проводов, повреждение сгибов, подключение к розеткам, в кухне они могут подвергнутся действию жары, в кладовке их могут повредить грызуны или домашние животные.
УЗО высоко-чувствительное устройство которое срабатывает немедленно при обнаружении  ситуации повреждения электрическим током. Если кто то получает удар током устройство защитного отключения, остановит поток электричества. Особенно оно необходимо в старых зданиях, где сильно изношена электропроводка и существует постоянная опасность поражения электрическим током и возгорания электропроводки.

Дифференциальный автоматический выключатель Дифференциальный автоматический выключатель – это конструкция, состоящая из двух функциональных узлов, соединенных между собой: автоматического выключателя и модуля дифференциальной защиты от удара током. Основное назначение автоматического выключателя дифференциального тока – защита человека от поражения электричеством. Такая опасность может возникнуть в ряде опасных ситуаций, например, в результате прикосновения к токоведущим частям или повреждения изоляции элементов, не проводящих ток. Кроме того, дифференциальный автоматический выключатель обеспечивает безопасность электрооборудования при перегрузке сети или в результате короткого замыкания. Так, в случае перенапряжения электросети участок цепи оперативно отключается.

Устройства защиты от импульсных перенапряжений (УЗИП) При ударе молнии рядом со зданием или воздушными линиями электропередачи происходит резкий скачок напряжения. Возникающее при этом перенапряжение длится всего несколько микросекунд, но может уничтожить электронные компоненты, такие как память, процессоры, конденсаторы и экраны. Шансы молнии, поразить Ваш дом напрямую, невелики, даже один болт, соприкасающийся с системой электроснабжения, может быть опасным. Возможно, вы уже предприняли шаги для защиты от молнии. Например, громоотвод защитит ваш дом от огня, вызванного прямым ударом, но он не остановит разрушительный скачок тока, протекающий через ваш дом.
Надежно защищая содержимое вашего дома от повреждения молнией быстро, легко и доступно. Одно устройство защиты от перенапряжения, установленное на главной электрической панели, защитит каждое электронное устройство в вашем доме. УЗИП защищают чувствительные приборы и электронное оборудование, направляя перенапряжения в сети электропитания прямо на землю.

Один несчастный случай-это слишком много. Большинство аварии можно предотвратить когда безопасность рассмотрена.

Пример схемы группового распределительного электрощитка индивидуального здания (дома или дачи) В приведенной схеме все основные устройства выделены в отдельные группы. Предназначенные для защиты людей АВДТ с чувствительностью 30 мА установлены на все основные группы потребителей. За исключением освещения комнат, где маловероятен контакт человека с токоведущими частями, а также кондиционера, который должен быть дополнительно заземлен.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ без встроенной защиты от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
8 – АВДТ со встроенной защитой от сверхтоков
9 – Счетчик

Пример схемы квартирного электрощитка для многоквартирного здания

На рисунке ниже представлена схема квартирного электрощитка. Дифференциальный автоматический выключатель АД63 в данной схеме применен для защиты розеток кухни, где используется большое количество бытовой техники.
Для защиты выделенной линии гидромассажной ванны используется точно такой же выключатель. ВД63 защищает другие объекты, такие как розетки комнат, стиральная машина и освещение санузлов.


1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ без встроенной защиты от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей
8 – АВДТ со встроенной защитой от сверхтоков

Пример схемы группового распределительного щита для индивидуального здания в соответствии с ГОСТ Р 51628-2000
Ниже приведена более сложная схема электропроводки с использованием серии Домовой, предназначенная для небольшого коттеджа или дачи.
На вводе установлен АВДТ без встроенной защиты от сверхтоков ВД63 с током утечки 300 мА, так как естественный (фоновый) ток утечки электрооборудования может быть достаточно высоким вследствие большой протяженности электропроводки. А при установке ВД63 с меньшим током утечки возможны ложные срабатывания.
Первые три автоматических выключателя предназначены для защиты осветительных цепей. Группа из ВД63 и трех автоматических выключателей ВА63 предназначена для защиты розеток.
Трехфазный автоматический выключатель ВА63 и АВДТ без встроенной защиты от сверхтоков ВД63 защищают таких потребителей, как электроплита или сауна. Последняя линия из одного АВДТ без встроенной защиты от сверхтоков ВД63 и двух автоматических выключателей ВА63 предназначена для защиты цепей отдельно стоящего здания, например, подсобного помещения.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ со встроенной защитой от сверхтоков
6 – АВДТ без встроенной защиты от сверхтоков
7 – Автоматические выключатели
8 – Линии групповых цепей
9 – Счетчик
10 – Клеммный блок PEN-проводника

Пример схемы квартирного группового распределительного щита в соответствии с ГОСТ Р 51628-2000 Приведем пример комплектации стандартной квартиры на базе серии Домовой (см. схему). На вводе в квартиру устанавливается АВДТ без встроенной защиты от сверхтоков ВД63 с дифференциальным током 30 мА последовательно с автоматическим выключателем ВА63 или дифференциальный автоматический выключатель АД63.
Всего может быть несколько групп потребителей. В данном случае это группы освещения и розеток, защищенных двумя автоматическими выключателями ВА63 с номинальным током 16 А. А также электрическая плита, которую защищает автоматический выключатель ВА63 с номинальным током 25 А.
Иногда в отдельную группу выделяется стиральная машина или кондиционер. В этом случае устанавливается автоматический выключатель ВА63 с номинальным током 16 А.

1 – Пластиковый или металлический корпус щита
2 – Клеммные блоки нулевых рабочих проводников
3 – Клеммный блок зажимов PE-проводника, а также проводника уравнивания потенциалов
4 – Гребенчатая шинка для групповых цепей
5 – АВДТ со встроенной защитой от сверхтоков
6 – Автоматические выключатели
7 – Линии групповых цепей

Стоимость работ по сборке электрощитка для квартиры и дома (в стоимость работ включены монтажные материалы) цены 2019г.

электрических обновлений | Инженерная архитектура RAND, DPC

Я живу в довоенном кооперативе с очень старой системой электроснабжения. Предохранители регулярно перегорают, даже при включении легких приборов, таких как тостер или утюг. Несколько других акционеров, с которыми я разговаривал, столкнулись с той же проблемой. Как правление определяет, нуждается ли здание в целом в обновлении электрической системы или проблема заключается в отдельных квартирах? И кто несет ответственность за стоимость модернизации: кооператив или затронутые пайщики?

Субсчетчики измеряют потребление электроэнергии в отдельных квартирах.

Если вы и другие акционеры постоянно перегораете предохранители в старом здании, скорее всего, проблема распространяется на все здание, особенно если исходная электрическая система не менялась или не модернизировалась в течение длительного времени (если вообще когда-либо). Модернизация электрической системы здания повысит общую электрическую мощность. Эта увеличенная мощность даст акционерам возможность использовать больше электроэнергии, но только в том случае, если существующая проводка в отдельных блоках сможет это выдержать. Таким образом, даже после основной модернизации акционерам все еще может потребоваться устранить неисправности электрических компонентов в их отдельных квартирах.

В Нью-Йорке компания Consolidated Edison поставляет электроэнергию в дома. В типичной установке основные сервисные фидеры Con Ed входят в здание в пределах границы участка или концевой коробки. Эта точка является началом внутренней электрической системы здания. Основные проводники проходят от концевой коробки через кабелепровод или кабельные каналы к служебным выключателям, которые, в свою очередь, обеспечивают питание различных щитов, центров нагрузки оборудования и/или блоков счетчиков.

Мастер-метр против субметров

В некоторых случаях используется главный счетчик для измерения количества электроэнергии, используемой в здании в целом. Жители оплачивают эту стоимость как часть своего ежемесячного счета за обслуживание, пропорционального использованию. В других случаях предоставляются отдельные банки квартирных счетчиков, и жители платят за собственное потребление электроэнергии непосредственно Con Ed или альтернативной фирме, занимающейся субсчетчиками.

От блоков счетчиков (или главных щитов) общие или индивидуальные электрические стояки подводят питание либо к ряду квартир, либо к отдельным блокам, соответственно. В случае общих стояков линии ответвления соединяют стояки с каждой квартирной панелью.В любом случае электричество подается на блок предохранителей или щиток автоматических выключателей в каждой квартире, после чего электроснабжение распределяется по отдельным цепям, которые подают питание к розеткам и светильникам.

Для мощных приборов, таких как кондиционеры, посудомоечные машины и сушилки, рекомендуются специальные цепи.

Во многих довоенных домах было только два-четыре контура на квартиру, что было более чем достаточно, когда здания строились. Однако современные требования к электричеству часто превосходят возможности старых электрических конфигураций. Часто перегорающие предохранители могут быть признаком того, что существующая установка в вашей квартире недостаточна для вашего типичного использования электроэнергии.

Добавление новых цепей и, следовательно, большего количества розеток в вашем блоке снизит нагрузку на существующие цепи. В частности, вы можете захотеть рассмотреть выделенные цепи для мощных приборов, таких как кондиционеры, посудомоечные машины, сушилки и т.п.Такие цепи большой мощности помогут предотвратить перегрузку и снизить вероятность возгорания электропроводки, особенно в старых системах электропроводки, которые могут изнашиваться.

В любом случае, первым шагом в определении того, какие компоненты необходимо модернизировать, является проведение корпорацией владельцев обследования электрической системы здания для оценки заявленных недостатков и жалоб, а также определения состояния, ожидаемого срока службы и предполагаемой стоимости замены электрической системы. компоненты. Жители, которые испытывают проблемы, могут также захотеть провести оценку электрических компонентов в своих квартирах, особенно если общая электрическая система здания признана адекватной для выдерживания токовых нагрузок.

Расчет нагрузки

Если акционеры запрашивают дополнительную мощность в здании из-за возросшего использования, электрическая оценка должна включать расчет нагрузки, чтобы определить, какая дополнительная мощность требуется, если таковая имеется. Строительные нормы и правила Нью-Йорка определяют три типа электрических нагрузок: нагрузка на освещение и общую розетку, нагрузка на кухонное оборудование и нагрузка на кондиционирование воздуха. Часто также рассчитываются текущее использование и требования для обоснованного будущего спроса.Нагрузочная способность всех квартир и мест общего пользования суммируется и сравнивается с существующей несущей способностью здания, чтобы определить, требуется ли модернизация электроснабжения.

Если потребляемая нагрузка превышает мощность, необходимо будет увеличить подачу основной мощности в здание.
.

Если требуемая нагрузка превышает мощность, то в конечном итоге потребуется увеличить подачу основной мощности в здание. Однако перед установкой дополнительного электроснабжения корпорация-владелец должна подать запрос в Con Ed с указанием причин, по которым необходима дополнительная мощность (например, для установки оконных кондиционеров).Если только несколько жителей хотят больше энергии для своих квартир, спрос может не оправдать потребность в большей мощности от Con Ed.

Иногда потребность в увеличении мощности находится в пределах общей мощности здания, за исключением нескольких жильцов, которые имеют особенно интенсивное использование. В таких случаях модернизация будет ограничена подачей дополнительной энергии в эти отдельные квартиры, как правило, через новые стояки. Однако, как только нескольким жильцам разрешено увеличить электрическую мощность, другие могут запросить то же самое.В этом случае корпорация владельцев может оказаться в ситуации, когда ей потребуется больше энергии для здания в целом, и, как описано выше, ей придется запросить ее у Con Ed.

Кто платит за обновление?

Ответ на вопрос, кто оплачивает стоимость модернизации электрооборудования, определяется причинами и объемом модернизации. Если модернизация обусловлена ​​общим спросом акционеров на большую мощность, особенно если спрос превышает текущую мощность, корпорация владельцев обычно берет на себя расходы.(Две цепи электроприборов на кухне каждой квартиры обычно включаются в такую ​​модернизацию.) Отдельные акционеры, однако, несут ответственность за любые расходы, связанные с подачей дополнительной мощности в их квартирный блок обслуживания из-за особых требований или чрезмерно интенсивного использования. Точно так же акционер обычно оплачивает модернизацию электрических компонентов, расположенных после квартирного сервисного щитка (например, новые цепи или проводку в квартире, помимо стандартных двух цепей электроприборов).

После обновления корпорация владельцев должна будет решить, как взимать плату за дополнительную электрическую мощность. Если в каждой квартире есть собственный субсчетчик, акционер будет платить за электричество непосредственно Con Ed или фирме, занимающейся субсчетчиками. Однако, если корпорация владельцев взимает плату за электроэнергию как часть ежемесячной платы за обслуживание, она должна будет определить, как распределить расходы, чтобы справедливо отразить различные уровни использования среди жителей.

Наконец, имейте в виду, что модернизация электрооборудования — это разрушительный процесс, включающий временное прекращение подачи электроэнергии, снос стен и возможность повреждения асбеста и, особенно в довоенных зданиях, краски на основе свинца.Разрешения на работу должны быть получены в Департаменте строительства, и перед началом работ также необходимо будет провести обследование на наличие асбеста.

Стивен Вароне , AIA — президент и Питер Варсалона , PE — директор RAND Engineering & Architecture, DPC

8 9. Эта колонка была первоначально опубликована в апрельском номере журнала Habitat Magazine за 2003 год.

БОЛЬШЕ СПРОСИТЕ ИНЖЕНЕРА СТАТЬИ

Семья | Все Юг Электрик

Все услуги South Electric для вашего многоквартирного дома

Мы знаем, что есть много владельцев коммерческих зданий, которые гордятся своей способностью предоставлять безопасное и эффективное жилье различным типам людей, будь то семьи или студенты.Однако одна работа, которую вы никогда не должны доверять любителю, — это обслуживание электрических систем.

В юго-восточных штатах действует ряд строительных норм и правил, предназначенных для защиты владельцев и жильцов от потенциальной опасности электричества, и только профессиональный электрик, имеющий местную сертификацию, может обеспечить их соблюдение.

Обращайтесь к нам по любому количеству электропотребностей, включая, но не ограничиваясь:

• Электропроводка и замена электропроводки
• Модернизация электрощита
• Восстановление электрооборудования
• Внутреннее и наружное освещение
• Установка и обслуживание розеток GFCI и AFCI
• Защита от перенапряжения
• Жесткая проводная пожарная сигнализация и детекторы угарного газа



Мы предоставляем электротехнические услуги для студенческого общежития и ремонта тоже

Вы владелец коммерческой недвижимости на юго-востоке и возводите студенческие общежития? Или, возможно, вы крупный владелец недвижимости, которому поручено следить за строительством многоквартирных домов или отремонтированных кондоминиумов. Независимо от вашей ситуации, вам понадобится квалифицированный электрик для проектирования и установки электрической системы здания. Большая часть этой системы скрыта от глаз, и владельцам недвижимости легко принять как должное, насколько обширна электрическая система здания.

При этом также важно, чтобы при ремонте многоквартирного дома, жилого дома, многоквартирного дома или студенческого общежития вы обращались к профессионалам. Мы выполним работу качественно, не забывая при этом о безопасности жильцов.Мы можем выполнить любое восстановление, замену или модернизацию электрооборудования, чтобы обеспечить актуальность электрической системы вашего здания.

Как осмотреть многоквартирный дом

Инвестиции в многоквартирный дом намного сложнее, чем покупка дома для одной семьи, и поэтому требуют гораздо более тщательного осмотра. Инспекции квартир выявляют проблемы, выходящие далеко за рамки того, что может выявить обычная инспекция домов, в том числе многие из «наземных мин», которые могут быть разрушительными для инвестора. Как новичок в инвестировании в квартиру, может быть трудно обнаружить эти тонкие ловушки, которые часто скрываются прямо под поверхностью. На этом тренинге вы узнаете, как обследовать многоквартирный дом, как опытный профессионал:

Когда вы покупаете многоквартирный дом, есть потенциальные наземные мины, которые вы должны обнаружить и избежать заранее. Есть также более мелкие проблемы, пули, от которых нужно уклоняться, которые также могут подорвать ваши инвестиции, если их не поймать.

5 Наземные мины, которых следует избегать

  • Крыша: Крыша старая или в аварийном состоянии? Новая кровля – это большая проблема.
  • Сантехника: Если сантехника устарела, будут протечки. А ремонт сантехники внутри стен и под землей чрезвычайно дорог.
  • Электрооборудование: Если электрооборудование в здании устарело, возможно, вам придется его заменить. Замена электрики во всем здании, от первого этажа до самого верха, требует больших денег.
  • Печи: Печи на последнем издыхании? Цена замены печи, которая отапливает небольшой восьмиквартирный жилой дом, составляет 12 000 долларов.А теперь представьте стоимость его замены на 20- или 30-квартирной собственности. Эта наземная мина может уничтожить ваши инвестиционные возможности.
  • Фундамент: Если фундамент начинает рушиться, возможно, ремонт невозможен или его ремонт может стоить сотни тысяч долларов.

5 Bullets to Dodge:

  • Плесень: Плесень в ванной или зеленая плесень — проблема, с которой можно справиться. Но другие типы плесени могут подорвать ваши инвестиции.
  • Нарушения кодекса: Возможно, у владельца собственности плохие отношения с городом и есть список нарушений кодекса.Например, может быть, он не чинит ослабленные ступени и лестничные клетки или отсутствуют перила. Если он их не чинит, как вы это обойдете? Каковы затраты? Являются ли эти сделки убийцами?
  • Нарушения зонирования: Большинство новичков понятия не имеют, что такое нарушение зонирования. Допустим, вы хотели приобрести шестиквартирный дом, в котором нижняя часть была переоборудована без разрешительных документов или территория не выделена под многоквартирное жилье. Городские власти могут прийти и потребовать, чтобы вы все убрали, и они придут и удостоверятся, что вы это сделали.Теперь подвал больше нельзя использовать в качестве доходного жилья, что повредит вашим цифрам.
  • Электрические панели Zinsco или Federal Pacific: Эти электрические панели вызвали пожары, и большинство начинающих инвесторов ничего о них не знают. Они распространены по всей территории Соединенных Штатов и использовались в многоквартирных домах, некоторые из которых загорелись. Есть коллективные иски, но в некоторых из этих зданий до сих пор есть панели.
  • Влажность: Вода очень агрессивна и разрушительна.Вам нужно обнаружить влагу на потолке, полу, плинтусах или даже на внешней парковке. Избыток влаги может нанести серьезный ущерб и может стоить вам дорого. Даже самые незначительные утечки воды — это ущерб, который может произойти.



3 причины для проведения осмотра

1. Вам необходимо знать, что не так с имуществом

Воспринимайте осмотр своего имущества как поход к врачу на ежегодный медосмотр. Вы узнаете, что с вашим телом в порядке, но также и то, что с вашим телом не так, чтобы вы могли работать над его исправлением. То же самое относится и к инвестиционной собственности. Нужно заранее знать, что не так, чтобы знать стоимость ремонта.

2. Полная инспекция недвижимости подготовит вас к пересмотру условий сделки

После завершения инспекции вы можете вернуться к продавцу и сделать все возможное, чтобы пересмотреть условия сделки, исходя из ваших выводов. Также инспекция позволяет убрать эмоции из сделки, поэтому, если вы не можете добиться лучших условий, вы можете уйти.

3. Это ваша обязанность как инвестора

Проведение полной проверки означает хорошее управление своими деньгами или деньгами ваших инвесторов. Это ответственное дело.


3-этапная инспекция многоквартирного дома Формула

Вам необходимо будет пройти две разные инспекции. Во-первых, это предварительная инспекция, которая имеет решающее значение для определения того, продвигаетесь ли вы вперед или передаете собственность. После того, как вы решили двигаться вперед, вам нужно будет нанять инспектора для проведения полной профессиональной проверки квартиры. Затем, после завершения проверки, вы договариваетесь и закрываете сделку.


Шаг 1. Предварительный осмотр (бесплатно!)
Поиск в Интернете по адресу

Предварительный осмотр начинается с проверки расположения квартиры на наличие нежелательных факторов, таких как шумовое загрязнение. от железнодорожных путей или близости к свалкам и кладбищам. Это также время, чтобы увидеть, как далеко он находится от транспорта, магазинов и ресторанов.Есть полезный веб-сайт walkscore.com, где вы просто вводите адрес, и он выдает вам баллы.

Check Crime

Существует веб-сайт spotcrime.com , который даст вам представление о преступности в этом районе. Некоторые из вас ищут свободные от преступности районы в Соединенных Штатах, которых не существует. Куда бы вы ни инвестировали в многоквартирный дом, везде будет преступность. Но знание типа преступности в районе может быть очень полезным.

Самостоятельная поездка

Первое, на что нужно обращать внимание, проезжая мимо, — это привлекательность участка и соседних участков. Мне также нравится делать то, что мы называем дочерним тестом. Дочерний тест прост. Представьте, что вашей дочери исполняется 18 лет, и она ищет свою первую квартиру. В субботу днем ​​ты водишь ее смотреть квартиры. Когда вы подъезжаете к жилому комплексу, у вас сразу возникает впечатление о том, как он выглядит и ощущается.Если как родитель вы чувствуете себя комфортно, когда ваша дочь живет там, это проходит тест дочери. Однако, если вы подъезжаете и думаете, что я ни за что не позволю своей маленькой дочери жить там, то это не выдержит испытания.

Получить информацию на месте Мнение

Проконсультируйтесь с управляющим недвижимостью, который знаком с районом. Ключ в том, чтобы не советоваться с текущим управляющим недвижимостью, потому что они сами ничего не расскажут. Вам нужно привлечь третью сторону, нового управляющего недвижимостью, чтобы дать вам свежее, непредвзятое мнение о собственности, кого-то, кто знает, что происходит по соседству.Арендная плата растет? Есть ли прогресс в этом районе или это в 11-часовых новостях каждую ночь? Вы, вероятно, этого не знаете, но управляющий недвижимостью, который в настоящее время не управляет ею, но управляет другими объектами недвижимости в этом районе, должен это знать.

Принять решение

Рассмотреть результаты первых четырех шагов предварительной проверки и затем принять решение. Вы идете вперед, или вы проходите? Вы можете понять, почему предварительная проверка является важной частью принятия мудрого инвестиционного решения.Это не только убережет вас от траты времени на некачественную недвижимость, но и сэкономит ваши деньги. Предварительная инспекция бесплатна и помогает определить, перейдете ли вы к профессиональной инспекции, которая будет стоить вам денег.



Шаг № 2: Проведите полную профессиональную инспекцию недвижимости

После того, как вы решили двигаться дальше, вам необходимо пройти полную инспекцию недвижимости. Для этого вам потребуется нанять профессионального инспектора по имуществу, который специализируется на осмотре многоквартирных домов.Они осмотрят все от крыши до фундамента. Вот пять советов о том, как организовать профессиональную инспекцию квартиры:

Осмотрите все квартиры, а не только выборку

Когда вы получите предложения от инспекторов, они спросят, хотите ли вы, чтобы вам взимали плату за выборку квартир или проверка всех агрегатов. Вы хотите, чтобы были проверены все единицы, а не только выборка. Причина в том, что если вы сделали только выборку, вы, скорее всего, пропустите одну единицу, где арендатор ужасен, а единица выброшена на свалку.Отсутствие этой единицы может стоить вам около 25 000 долларов на ремонт после того, как вы их выселите. Вы не хотите пропустить это.

Вы должны присутствовать и Присутствовать

Я имею в виду, что вы должны присутствовать при проверке. Не позволяйте профессиональному инспектору идти одному и давать отчет, потому что речь идет о слишком больших деньгах. Вы должны быть на месте во время осмотра. Вы также должны присутствовать при проверке.  Уделите осмотру все свое внимание, не отвлекаясь.

Приведу небольшой пример. У меня был инвестор, который хотел помочь и провести инспекцию. Итак, он пришел, но с утра до обеда разговаривал по мобильному телефону. Я отвел его в сторону и сказал: «Знаете что? Если хотите воспользоваться мобильным телефоном, садитесь в машину. Нам не нужна ваша помощь. Ваши и наши деньги в опасности. собственности, а не на вашем мобильном телефоне. Так что, если вы не можете присутствовать, вы бесполезны». Ваше пристальное внимание во время осмотра имеет решающее значение.Если вы что-то упустили, это может стоить десятки тысяч долларов, потому что вы кому-то переписывались.

Возьмите с собой управляющего недвижимостью

Управляющий недвижимостью может взглянуть на недвижимость с другой точки зрения. Вам нужен человек, который живет в этом районе и знаком с работой жилого комплекса. Управляющий недвижимостью смотрит на нее с точки зрения эксплуатации, а вы смотрите на недвижимость с точки зрения инвестиций. Вам нужна вторая пара глаз.

При необходимости пригласите кровельщика, электрика и сантехника

Если вы посмотрите на недвижимость и поймете, что крыша в аварийном состоянии, вы также можете взять с собой кровельщика. Или, если трубы старые, пригласите сантехника. Им все равно придется вернуться, так почему бы не пригласить их, чтобы дать вам все заранее, пока у вас есть доступ ко всему на территории.

Планируйте присутствие на протяжении всей проверки

Полная проверка 5 единиц занимает примерно полдня.Если у вас есть 50 единиц, им может потребоваться два дня, чтобы пройти все 50 единиц, и вы должны быть там все эти два дня.

Контрольный список осмотра имущества

Вот основные моменты, на которые важно обратить внимание при полном осмотре квартиры:

  1. Осмотр крыши: Я ставлю крышу на первое место, потому что часто в больших многоквартирных домах она замена крыши или ремонт крыши, что является самым дорогим.
  2. Осмотр механических систем: ОВКВ, печи, кондиционеры.Инспектор сообщит вам, сколько осталось срока службы, или попросит вас обратиться к специалисту по HVAC. Как я упоминал выше, в доме из восьми квартир, где в подвале есть печь, ее замена стоит 12 000 долларов, если вы ее не поймаете. Вы не хотите пропустить эти дорогостоящие предметы.
  3. Инспекция конструкции: Они проверят фундамент, балконы, подпорные стены, дренаж, все стены и подполье.
  4. Проверка электрики: Проверка электрики обширна, но я расскажу только о двух очень практических вещах.Первое, на что следует обратить внимание в своем отчете, это наличие электрических панелей Zinsco или Federal Pacific, потому что известно, что они загораются с момента их установки в семидесятых годах. Второе, на что стоит обратить внимание, это алюминиевая проводка. Алюминий — отличный проводник электричества, но он сильно нагревается. Иногда в топке он может перегреться и загореться. Многие страховые компании будут взимать с вас непомерные страховые взносы или вообще не страховать, если вы используете алюминий в качестве проводки.
  5. Проверка сантехники: Допустим, у вас есть 24 единицы, и вы обнаружили протекающие краны. Один протекающий кран будет стоить вам сто долларов в месяц потраченной впустую воды. Представьте себе, что у одного блока течет кран в ванной, на кухне и, возможно, протекает унитаз. Это 300 долларов в месяц уходят на ветер. И это только одна единица. Важно, когда они проходят и смотрят на сантехнику, чтобы обнаружить любые утечки.
  6. Осмотр внутренней части здания: Они осмотрят внутренние помещения, гостиную, ванную комнату, кухню.Они проходят через все и сообщают вам, какие проблемы есть.

Наконец, если какие-либо из этих элементов, крыши, механических, структурных, электрических, сантехнических или внутренних помещений имеют какие-либо проблемы, вам необходимо вызвать специалистов после осмотра, чтобы они рассчитали стоимость их устранения.



Шаг № 3. Просмотр отчета и согласование сделки
Просмотр отчета с инспектором

На получение отчета, который будет состоять из 40–60 страниц, уйдет около трех дней.Крайне важно, чтобы вы внимательно его прочитали и обсудили с инспектором по телефону. Как новичок, вам нужен очень опытный человек, который поможет вам расшифровать, что важно, а что нет. Что такое наземные мины, что такое пули и о чем вам не нужно беспокоиться? Когда студенты нашей программы Protege проводят полную проверку проекта, мы вместе с ними просматриваем каждую позицию, чтобы убедиться, что мы поймаем как можно больше. Для большинства наших студентов это самая крупная финансовая инвестиция, которую они сделали.Когда на карту поставлено так много денег, вы должны принять мудрое решение.

Пересмотреть сделку

После того, как вы получите отчет и совет от своих высококвалифицированных консультантов, вернитесь к продавцу, чтобы пересмотреть сделку. Нет такого понятия «как есть». Если в крыше зияет четырехфутовая дыра, я попрошу владельца починить ее. Мы возвращаемся и просим, ​​чтобы любые недостатки, которые мы обнаружили в собственности, были исправлены или аккредитованы для снижения цены.

Принять решение

После переговоров снова время принятия решения.Вы идете вперед или нет? Если после находки вы обнаружите проблемы, а владелец не сдвинется с места в цене, то это становится невыгодным. Помните, вы влюбляетесь в цифры, а не в свойства. К этому моменту вы уже вложили свои деньги и время в собственность, и многие новички думают: «Я вложил все эти деньги в собственность. Мне нравится, как она выглядит, и я не хочу ее отменять, потому что я вложил так много в нем уже». Плохое психическое состояние. Опять же, я хочу, чтобы вы влюбились в цифры, а не в собственность.Если это не идет из-за всех отчетов, вам нужно отказаться от сделки. На горизонте вас ждут более выгодные предложения.

Заключить сделку в письменной форме

Если вы решите заключить сделку, убедитесь, что все, о чем вы договорились с продавцом или агентом, изложено в письменной форме.

Закрыть сделку!



Требования по снятию силовых щитов. Электрощит в квартире.

Если вам необходимо собрать и подключить электрощит в частном доме, но нет желания или возможности прибегнуть к помощи специалиста по электромонтажу, мы расскажем, как это сделать правильно.

Выполнить все работы своими руками непросто, и даже опасно, при несоблюдении правил работы с электричеством. Мы постараемся прояснить для вас все вопросы и указать на подводные камни.

Конструкция предполагает наличие механизмов защиты людей и электропроводки от перегрузки или короткого замыкания а также счетчика. Кабель идет от ЛЭП до дома в электрощите и от него разведены все электрические группы дома.

На самом деле правильное название этого устройства — распределительное устройство (ВРУ). Но по закону вы должны разделить этот блок на два и один из них будет вводным, а второй раздаточным.

Устройство ввода обычно монтируется на электрический столб и представляет собой электрощит , в котором для удобства снятия показаний сделано окошко. Внутри есть общие, вводные, разрядники (их ставят редко), элементы для защиты от перенапряжения.Данную конструкцию следует устанавливать на высоте не более 2 метров.

Из вводного щита, выполненного в распределительной установке. В частных домах подразумевается использование приборов и устройств защитного отключения. . Для экономии места в щите ставят дифференциальные устройства, к которым относятся автоматический выключатель и .

От того, какой из его вариантов выбран, зависит материал, из которого изготовлен дом, а также место, где находится сам щит.

Металлические навесные распределительные щиты применяются в деревянных домах, а в каменных домах, где посуше, можно поставить пластиковый короб или щит встроенной установки.

Место для установки защиты однофазного выключателя называется модулем. Каждый щит имеет разное количество модулей. поэтому надо знать какие и в каком количестве приборы будут стоять в приборной панели.

Распределительный блок должен быть установлен в безопасном месте, желательно в отдельном шкафу.

Подготовка к установке распределительного щита

Необходимо сделать перед сборкой:

  • Выберите электрощит по типу.
  • Рассчитайте общую грузоподъемность каждой группы.
  • Рассчитайте нагрузку на каждую группу по мощности каждого устройства.
  • Подумайте о местах, где требуется работа.

Лучше иметь запасные места для дополнительных УЗО, это может пригодиться в частном доме.

Полный перечень оборудования:

  • Электросчетчик однотарифный с классом точности от 2.
  • Представляем автомат 32 А.
  • Двухполюсный на 16 А, 2 шт.
  • Однополюсный резервный, 2 шт.

Все материалы для сборки могут стоить вам от 2000 руб.

При покупке распределительного щита не экономьте Так как дешевый щиток скорее всего придется переделывать и доделывать, а плохой пластик со временем станет хрупким. Кроме того, при пожаре недорогие охранники не соблюдают всех мер безопасности.

Схемы подключения для распределительных щитов 220 В и 380 В

Для наглядности следует составить схему, по которой будет собираться щит.

Пример схемы подключения вводного электрощита в частном доме на 220в:

В частных домах для электропроводки часто устанавливают распределительные щиты 380В , к такому щиту подводится 4-х или 5-ти жильный кабель: две или три фазы, ноль и заземление.

Схема сборки распределительного щита на 380 В для частного дома будет такого плана:


Схема как монтировать электрощит в деревянном частном доме:

Установка ограждения дачного строения

  • Установите с помощью винтов Din slatson, на которые будет крепиться все оборудование.Они должны иметь размер 35 мм .
  • Приступаем к монтажу оборудования по заранее составленной схеме и расчетам , монтируем автоматы, УЗО и две отдельные шины, к которым подключен ноль, устанавливаем прибор учета.
  • Подключаем фазные провода, автоматы подсоединяем с помощью специальной шины . По общим правилам подключения таких устройств вход должен быть вверху, а выход внизу.
  • Устанавливаем защитные кожухи, подписываем все машины для удобства.
  • Затем соединяем их специальной гребенкой или делаем перемычки из проволоки. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не менее 10 мм/кв. .
  • Начинаем с потребителей в автоматах.

Узнайте из этого видео, как правильно собрать распределительный щит в частном доме 220 В:

В следующем видео вы узнаете, как сделать трехфазный электрощит 380 В в частном доме:

После того, как вы собрали заслонку, не закрывая, включите ее на несколько часов, а затем проверьте температуру всех предметов .

Не допускайте расплавления изоляции, иначе в будущем произойдет короткое замыкание.

При аккуратном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому , хотя и придется повозиться. Выполнив монтаж, остается только дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Завершающим этапом электромонтажных работ в доме является установка электрощита.Большое значение имеет правильный выбор места для его установки.

Электрический щиток целесообразно устанавливать посередине помещения – в этом случае значительно снижается расход электрического кабеля.

Наиболее удобным в эксплуатации будет электрощит, расположенный возле входа в помещение.

Чтобы не заморачиваться такими вопросами, как сборка, вы можете приобрести полностью собранный электрощит, в комплекте с автоматическими выключателями и однофазным счетчиком.Хотя на мой взгляд разумнее и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус распределительного щита?

Наиболее распространены электрические щиты, корпус которых выполнен из пластика или металла. Для изготовления пластиковых щитов используется специальный термопластик, устойчивый к длительному воздействию высоких температур.

Эти щиты имеют привлекательный внешний вид, поэтому легко вписываются в интерьер помещения.Электрические щиты из металла обычно свариваются. Благодаря большому выбору модификаций вы сможете выбрать металлический электрощит с необходимой комплектацией.

Типы распределительных щитов

Щиты электрические бывают двух типов  — накладные и встраиваемые. В домах со скрытой электропроводкой рекомендуется установка встроенного электрощита. Такие щиты имеют более привлекательный вид, при этом занимают гораздо меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее.Такую нишу обычно обустраивают алебастром или гипсом.

Накладные распределительные щиты обычно устанавливаются в зданиях, где проводится наружная электропроводка. Крепление накладных щитов с помощью шурупов или дюбель-гвоздей.

Из каких элементов состоит электрощит?

  • один). DIN-рейка представляет собой специальное устройство, на котором автоматические выключатели закреплены специальными защелками. DIN-рейка изготовлена ​​из металлической пластины и крепится к корпусу электрощита специальным креплением.При необходимости DIN-рейку можно разрезать обычной ножовкой.
  • 2). Распределительная шина предназначена для подключения к распределительному щиту всех рабочих. ноль проводов. Вторая распределительная шина в распределительном щите предназначена для подключения грозозащитных проводов. Исполнение распределительной шины может быть открытым или закрытым. Закрытые распределительные шины защищены от прикосновения.
  • 3). Автоматическая защита (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых к сети.
  • четыре). Соединительные провода необходимого сечения.
  • пять). Электросчетчик — устанавливается при необходимости.

Как собрать электрический щиток?

В состав электрощита стандарта обычно входят электросчетчик, дифференциальные автоматические выключатели (УЗО), типовые автоматические выключатели, вводной автоматический выключатель, а также шины — ноль и земля.


После установки щита на стену его необходимо собрать.К щиту нужно подключить определенное количество концов кабеля, которые также должны быть подписаны в процессе прокладки, иначе придется тратить большое количество времени на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощиток с помощью саморезов устанавливается монтажная DIN-рейка, на которую будут устанавливаться автоматические выключатели.

Крепление современных автоматов осуществляется с помощью специального защелкивающегося крепежного устройства.


Установить автомат защиты на DIN-рейку достаточно просто — с одной стороны автомата нужно оттянуть узкой отверткой защелку, закрепить автомат на рейке и защелкнуть автомат. Так устанавливаются все переключатели безопасности.

Порядок защитных автоматических выключателей должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него — УЗО, а затем все остальные автоматические выключатели в удобном порядке.


Теперь нужно соединить машины. Питание должно подаваться на верхние клеммы автомата. К нижним клеммам подключаются фазные силовые провода групп электропроводки помещения.


Питание (фаза) должно быть подключено к верхним клеммам каждой машины, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключенный к нижней клемме автомата.


В этом случае лучше всего использовать тот же провод, с которого производился ввод.

В Электрощит , кроме автоматических выключателей, установлен УЗО — дифференциальный автомат. Он подключается к группам электросетей, расположенных в районах с повышенной влажностью.

Подключение приборов учета в электрощите — правильно!

Перед подключением счетчика к электросети необходимо узнать в энергосбытовой сети, кто имеет право на выполнение таких работ.

Очень часто контролеры сами дают разрешение на подключение счетчика, но после этого обязательно, чтобы представитель энергоснабжающей организации составил акт замены счетчика и опечатал его.

Если вы не разрешаете самостоятельно подключать электросчетчик, то к нему нужно подключить провода, которые контроллер автоматически подключит и опломбирует счетчик.

В любом случае вам необходимо согласовать свои действия относительно подключения.электросчетчик с представителями энергосбыта (организация, взимающая плату за потребление электрической энергии). В противном случае у вас могут быть очень большие проблемы.

При установке электрощита необходимо обязательно соблюдать правила пожарной и электробезопасности. Собрать электрощит и выполнить все работы можно самостоятельно.

Для этого необходимо разбираться в устройстве щита, знать правила, касающиеся его монтажа, уметь выполнять работы по электромонтажу.

От правильности проделанной работы зависит функционирование щита в дальнейшем. Особенно аккуратно проводить электропроводку нужно в деревянном доме, где повышена пожароопасность. В этой статье мы расскажем, как правильно собрать распределительный щит своими руками.

Имеются требования к электрощитам и их установке:

Соответствие вышеперечисленным требованиям позволяет без особых усилий установить такую ​​панель  в любом или .

Состав распределительного щита

Щит распределительный состоит из следующих элементов:

Счетчик позволяет определить количество потребляемой электроэнергии. Его устанавливают сотрудники энергокомпании, которые опломбируют устройство. Главный выключатель полностью останавливает подачу питания . Обычно он двухполярный и отключает фазный и нулевой провода, подающие электричество. Его мощность должна соответствовать сумме мощностей всех энергопотребителей, входящих в квартиру.

Интересное и познавательное видео о секретах подбора станков и сборки щита своими руками:

Создание схемы

Схема необходима для того, чтобы вы наглядно видели, где именно будет располагаться конкретный электроприбор и как к нему будет подведено электричество. Есть определенные рекомендации, позволяющие сделать грамотные схемы:

  • Автоматические выключатели защиты, устанавливаемые на кухонную технику, кондиционеры и другие агрегаты большой мощности.
  • На схеме в отдельную группу нужно будет выделить каждую комнату. Можно объединить пару комнат , если количество установленных в них устройств невелико.
  •   установлен на несколько автовыключателей, объединенных в группы по общей нагрузке. Например, все выключатели на одном этаже подключены к УЗО номиналом 30 мА.
  • Для помещений с повышенной влажностью необходимо устанавливать дополнительные УЗО или дифференциальные автоматы номиналом 10 мА.
  • На каждом этаже требуется устройство защиты от перенапряжения.
  • Если в дальнейшем планируется изменение схемы, требуется обеспечить ее резервными автовыключателями.
  • При установке выключателей необходимо соблюдать принцип токовой и временной селективности . Тогда в экстренной ситуации загорятся электрические цепи одной комнаты, а не всей квартиры или дома.

Пример схемы сборки распределительного щита своими руками:


Как правильно собрать распределительный щит

Перед началом работ требуется подготовить аварийное освещение рабочей зоны . Кроме того, вам понадобится стол, на котором будут лежать комплектующие и инструменты. Монтажный и электрический щит необходимо повесить так, чтобы он был хорошо виден. После этого отсоедините входной кабель. Работа выполняется в несколько этапов:

Видео инструкция как правильно собрать распределительный щит своими руками:

Требования к электроснабжению требуют модернизации здания — высокое напряжение

Несколько поколений назад даже самые большие жилые дома нуждались в основных потребностях в электричестве, таких как освещение здания и работа некоторых стиральных машин.В то время у жителей обычно был только телевизор, радио, несколько ламп и несколько кухонных приборов. До недавнего времени более старые жилые дома, построенные более века назад и электрифицированные позже, могли обеспечить достаточное количество энергии для нужд своих жителей.

В наши дни жители квартир часто имеют кондиционеры, осушители воздуха, системы очистки воздуха, стирально-сушильные машины, звуковые системы, компьютерные установки и многие другие гаджеты, которые потребляют энергию через электрическую систему здания. В то время как человек может жить в красивом старом историческом здании, потребности 21-го века для него и его соседей могут сделать электрическую систему здания не такой уж и хорошей. В таких устаревших зданиях может потребоваться модернизация электрической системы или отдельных блоков, и эта модернизация может быть или не быть финансовой ответственностью жильца.

Хотя этот процесс может быть сложным, в старых зданиях есть несколько вариантов модернизации их электрических систем.Для каждого члена совета директоров или управляющего недвижимостью, обеспокоенного необходимостью модернизации электрической системы здания, первым вопросом в процессе модернизации электрической системы должен быть вопрос: какой объем работы необходимо выполнить? Иногда можно модернизировать отдельный блок, но есть здания, которым может потребоваться капитальный ремонт электрооборудования, чтобы соответствовать современным требованиям.

Исторически говоря, здания не обновлены

Вообще говоря, исторические и знаковые жилые здания города не были полностью заменены проводкой на протяжении многих лет, потому что такая модернизация может быть сложной и дорогой. Модернизация электрических систем зданий в городе часто проводилась поэтапно, что в некоторых случаях требовало более комплексного подхода. Если жильцы здания постоянно модернизируют свои устройства и улучшают свои электрические системы, может потребоваться полная модернизация электрооборудования здания, говорит Джефф Хейдингс, президент Siren Management Corp., управляющей компании на Манхэттене. «Во многих довоенных зданиях текущей мощности недостаточно, — говорит он.

В некотором смысле модернизация электроснабжения жилых домов является примером действия закона спроса и предложения.Люди обязаны модернизировать свои инструменты и электронику, чтобы они соответствовали их образу жизни, иногда намного опережая возможности электрической системы здания. Привести электрическую инфраструктуру здания в соответствие с потребностями жильцов не просто и не быстро. Во многих старых жилых домах в городе может быть сложно провести капитальный ремонт электрической системы здания из-за методов и материалов, используемых в историческом строительстве, говорит Мэтью Деторе, владелец Detore Electrical Construction на Манхэттене.

Но пределы строительства домов старше века не должны сдерживать ожидания жильца квартиры 21 века. Тим Голд, вице-президент дистрибьютора электрических систем Midtown Electric Supply, говорит, что во многих случаях житель может получить любое электроснабжение, которое он хотел бы получить для своей квартиры. То, как это будет достигнуто, частично зависит от конструкции здания, отмечает он.

«Проблема в том, что во многих старых зданиях нельзя сверлить стены из литой штукатурки. Поэтому проводку приходится монтировать на поверхности, — говорит Голд. Он добавляет, что стены старых жилых домов часто имеют 11/2-дюймовый слой штукатурки, под которым находится слой гипсокартона, под которым находится слой проволочного станка или станка по дереву. «Если вам нужно провести провода в стену, вам нужно прорубить [в] стену», — говорит он.

Некоторые виды молдингов, которые скрывают электрические провода и должны выглядеть как обычный плинтус, доступны в качестве менее дорогостоящей альтернативы полноценной электрической реконструкции или в тех случаях, когда конструкция здания не позволяет провести электрические линии внутри стены. Радиоуправляемые электрические системы также доступны для тех жителей, которые находят такие технологии более подходящими для их нужд.

Для общей модернизации здания электроэнергетической компании может потребоваться добавить трансформатор или два к своим линиям перед зданием. Или новые провода, соединяющие линии электропередач со зданием, возможно, придется установить коммунальной компании, сказал Кенни Москвитц, сопрезидент Avon Electrical Supplies в Хауппауге.Электрик или инженер-электрик должны определить, какие работы потребуются для модернизации.

Примечание Признаки сбоя системы

Жильцы и управляющие недвижимостью должны знать об очевидных признаках перегрузки электрической системы, поскольку перегрузка системы может привести к пожару в здании. Обычно контрольные признаки очевидны до поломки системы. Когда автоматические выключатели срабатывают из-за кажущегося чрезмерного использования электрических розеток или когда перегорают предохранители по тем же причинам, эти явления могут быть симптомами перегрузки электрической системы. Если свет подозрительно тускнеет, это также может быть признаком перегруженности системы. Теплые на ощупь розетки также могут указывать на проблемы с электрической системой.

Эти симптомы могут возникать в старых зданиях, потому что во многих из них не были проведены всесторонние обновления их электрических систем. Электрические линии, которых было достаточно для квартиры много лет назад, теперь настолько устарели, что простое использование нескольких приборов одновременно может привести к перегоранию предохранителя.

Хотя существует вероятность того, что перегруженная электрическая система здания может вызвать пожар в здании, вероятность этого довольно мала, сказал Деторе. «Для этого и нужны ваши выключатели и предохранители. Выключатель защищает электрический провод от возгорания», — говорит он. Деторе добавляет, что многие старые здания нуждаются в обновлении электрощита.

Завершение модернизации электрооборудования

Первым шагом в электрической модернизации кооперативного или многоквартирного дома является оценка максимальной электрической мощности здания. Для проведения оценки следует нанять электрика или инженера-электрика. При такой оценке профессионал отправится в подвал здания, чтобы увидеть, сколько электрических выключателей в здании, и рассчитать нагрузку на электрическую систему.

«Это вопрос измерения потребления электроэнергии в здании, — говорит Хейдингс. При расчете электрической мощности учитываются такие факторы, как площадь здания и количество пользователей и единиц в нем.В дополнение к возможности того, что коммунальное предприятие модернизирует свое оборудование и линии, обслуживающие здание, управляющие недвижимостью, контролирующие полную модернизацию электроснабжения, часто обнаруживают, что им также необходимо добавить новые выключатели и блоки счетчиков.

Хотя модернизация отдельных юнитов может быть сложнее, чем полная модернизация здания, ни один из процессов не является простым, когда люди живут в здании, пока выполняется работа.

«Обычно стараются не оставлять людей без электричества», — говорит Деторе, чья компания специализируется на электромонтажных работах и ​​переделках.«Прежде всего мы установили панели в квартирах. Если бы у них была панель на 40 ампер, мы бы просто запустили питание из подвала».

Идеальная ситуация, очевидно, была бы такой, при которой подрядчик причинял бы жильцам как можно меньше неудобств. Но неудобство одного человека — это хлопоты для другого. Дело в том, что выполнить модернизацию электрооборудования здания очень сложно, когда люди живут в квартирах, особенно когда подрядчику по электроснабжению приходится вскрывать стены, чтобы выполнить работу, говорит Деторе.«Вы не хотите жить там, когда мы получаем новые [электропровода] в квартире».

Затраты и выгоды

На первый взгляд, полная модернизация электрической системы здания может показаться непомерно дорогой, но такое серьезное улучшение может сделать здание гораздо более привлекательным местом для будущих (и нынешних) жителей. Крупная модернизация электрооборудования также может сделать здание более безопасным, снизив вероятность возгорания электричества, и в конечном итоге может привести к снижению (или неизменности) страховых взносов.Деньги, потраченные на улучшения, теперь также могут сэкономить деньги за счет налоговых льгот, полученных за выполнение работы.

В некоторых случаях финансовая помощь в той или иной форме может быть доступна для электрических улучшений, запланированных для здания. В зависимости от масштаба ремонта, некоторые обновления электрической системы здания могут быть частично профинансированы за счет государственных стимулов, таких как программа налоговых льгот J-51 города Нью-Йорка на капитальный ремонт.Льгота по городскому налогу доступна для квалифицированных улучшений, которые выполняются в масштабах всего здания. Сохранение и развитие жилищного строительства, департамент правительства Нью-Йорка, также поощряет модернизацию жилых зданий. Акт капитального ремонта позволит владельцу здания не платить государственную пошлину за материалы и труд, использованные при реконструкции здания.

Кроме того, у Con Edison есть программы скидок, которые она предлагает для поощрения управляющих жилыми домами к использованию энергосберегающего освещения.Эта скидка доступна, когда руководство проводит капитальный ремонт системы освещения здания. Другие программы Министерства энергетики также доступны для улучшения зданий, которые способствуют повышению энергоэффективности здания.

Джонатан Барнс — независимый писатель из Питтсбурга, постоянный автор The Cooperator и других изданий.

Электрическая панель vs.Блок предохранителей: что нужно знать

Электрощит, блок предохранителей… какая разница? К многие неэлектрики, они могут звучать как одно и то же, и люди часто говорят о них, как если бы они были взаимозаменяемы. Однако это не так, и, зная разница между ними важна, если у вас старый дом с устаревшая версия.

Чем они похожи

Прежде чем мы перейдем к различиям между электрическими панелью и блоком предохранителей, мы посмотрим, что между ними общего — что работа, которую они выполняют в жилой электрической системе.

Электричество, поступающее в ваш дом из сети, должно разделяться в разные цепи, которые будут направлены по всему зданию. Электрический Панель или блок предохранителей является центральным звеном электрической системы дома, где входящее напряжение разделяется на различные цепи. Панель или коробка предназначен для отключения электричества в одной из цепей в случае перегрузки на цепь, указывающая на короткое замыкание.

Чем они отличаются

Если электрическая панель и блок предохранителей отличаются друг от друга, как они контролируют поток напряжения.Когда вы открываете электрическую панель (также известную как панель автоматического выключателя или блок выключателя ), вы увидите ряды переключателей. Это выключатели, каждый для отдельной цепи. В случае короткого замыкания прерыватель сработает и отключит электричество в своей цепи. Только для сброса цепи требует сброса прерывателя. (Мы рекомендуем маркировать каждый прерыватель для часть дома, которую он контролирует. Используйте бумажные этикетки и кладите их рядом с выключателями. Это упрощает устранение неполадок, если у вас несколько автоматических выключателей. поездки.)

Когда вы откроете блок предохранителей, вы увидите что-то похожее на набор цветных ручек, а не переключателей. Это предохранители, которые содержат нить, которая плавится при перегрузке по напряжению, а затем обрывается электрическая мощность в цепи. В этом случае предохранитель следует выбросить. и поставил новый.

Следует ли заменить блок предохранителей на электрический щит?

Почти во всех случаях ответ да . На самый простой уровень, электрический щит удобнее.Когда срабатывает выключатель ваш дом, вам нужно только сбросить его, а не заменить. И никто не хочет быть шаришь в темноте пытаясь заменить предохранители!

Но важнее то, что электрические панели лучше подходит для современных электрических нагрузок в домах. Они могут работать с более высокой силой тока, и с учетом большого количества электрических устройств в современных домах это жизненно важно. Электрические панели также совместимы с розетками GFCI, что мы настоятельно рекомендуем. рекомендую все дома установили.

Блоки предохранителей могут выдерживать более высокие электрические нагрузки, если установлены более крупные предохранители. Проблема в том, что это пожароопасно! Нет никаких серьезных плюсов в том, чтобы держать блок предохранителей, и слишком много минусов. Мы советуем иметь полный апгрейд до электрической панели.

Если вам нужна работа для электрической системы вашего дома в Буффало, штат Нью-Йорк, свяжитесь с нами. Мы доступны 24 часа в сутки, и вы всегда сможете связаться с реальным человеком, а не с записью.

Scherer Electric — любимый электрик в Западном Нью-Йорке.Свяжитесь с нами круглосуточно и без выходных, если вам нужна электротехническая помощь.

Теги: Buffalo, Электрические установки, Электрические панели
Понедельник, 2 сентября 2019 г., 11:00 | Категории: Электрика |

Электрическая система в зданиях — Archtoolbox

В этой статье рассматриваются электрические системы в зданиях (включая распределительные) на самом базовом уровне.Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к удобной розетке в комнате. Компоненты системы различаются в зависимости от размера здания, поэтому мы рассмотрим системы для малых и больших зданий.

Электроэнергия от энергетической компании

Электроэнергетические предприятия наиболее эффективно передают мощность от электростанции при очень высоком напряжении. В США энергетические компании обеспечивают электроэнергией средние и большие здания напряжением 13 800 вольт (13. 8кВ). Для небольших коммерческих зданий или бытовых потребителей энергетические компании снижают напряжение с помощью трансформатора на опоре или на земле. Оттуда электричество по счетчику подается в здание.

Распределение электроэнергии в небольших зданиях

Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке снаружи здания или прикреплен к опоре.Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем подает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет энергопотребления.

Распределение электроэнергии в небольшом здании

После выхода из счетчика питание передается в здание, после чего вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома. В небольших коммерческих зданиях панель может располагаться в подсобном помещении. Панель управления будет иметь главный выключатель и ряд автоматических выключателей, которые контролируют подачу электроэнергии к различным цепям в здании. Каждая ответвленная цепь будет обслуживать одно устройство (некоторые приборы требуют большой нагрузки) или несколько устройств, таких как розетки или освещение.

Распределение электроэнергии в больших зданиях

Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрооборудование должно быть больше и надежнее.Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что она дешевле. В этом случае владелец предоставит и будет обслуживать собственный понижающий трансформатор, который снижает напряжение до более приемлемого уровня (в США 480/277 вольт). Этот трансформатор может быть установлен на площадке снаружи здания или в трансформаторной комнате внутри здания.

Затем электричество передается на распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии по различным электрическим шкафам по всему зданию.Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют прерывать подачу электроэнергии ниже по течению — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать на определенных ветвях энергосистемы.

Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько распределительных устройств. Мы делаем эту статью простой, делясь основными понятиями.

Распределение электроэнергии в большом здании

Электричество будет покидать распределительное устройство и проходить по первичному фидеру или шине. Шина или фидер представляет собой проводник большого сечения, способный безопасно и эффективно передавать ток большой силы по всему зданию. Шина или фидер подключаются по мере необходимости и проводится проводник к электрощитку, который обслуживает зону или этаж здания.

В каждом электрическом шкафу будет еще один понижающий трансформатор — в США это снизит напряжение с 480/277 вольт до 120 вольт для розеток повседневного спроса.Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвленных цепей, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

Системы аварийного питания

Одним из компонентов системы распределения электроэнергии в здании является аварийная или резервная система, которая обеспечивает электропитание при отключении электроэнергии на уровне сети.Мы не освещали это на диаграммах выше, но у нас есть статья, посвященная аварийным и резервным системам электроснабжения зданий.

Статья обновлена: 6 марта 2021 г.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
