Счетчик на тепло: Как установить счётчики на отопление в квартире и платить по ним

Содержание

нюансы установки индивидуального теплосчетчика в многоквартирном доме, его законность, принцип работы, а также каким должен быть

Сегодня уже никого не удивляет, что многие собственники квартир ищут любые способы снизить затраты на коммунальные услуги, особенно на отопление.

Так будет продолжаться, пока тарифы на них не станут адекватными по отношению к заплатам.

Самый простой, не требующий долгой бюрократической волокиты способ хоть как-то сэкономить в зимний период, это установка индивидуального счетчика на отопление в квартире.

Счетчик на отопление в квартиру

Существующая в настоящее время тарифная сетка на оплату обогрева обязует жильцов платить не за потраченные киловатты, а за отапливаемые метры. При этом не учитывается, есть ли тепло в помещении или нет. Такая ситуация не устраивает все большее количество людей.

О том, насколько экономически выгоден счетчик отопления для квартиры, законность этой процедуры и ее осуществимость, пока еще ведутся споры.

Как поставить счетчик на отопление в квартиру?

Как показала многолетняя практика по установка счетчиков на отопление в квартире, при этом нужно учитывать несколько нюансов:

  1. Прежде всего, важна схема отопительного контура. Так в домах, возраст которых более 20 лет, в основном встречается вертикальная разводка отопительных труб, что подразумевает, что во всех помещениях присутствует сразу несколько стояков. Как правило, установка теплосчетчиков на отопление в многоквартирном доме с таким контуром либо невозможно, либо стоит невероятно дорого, так как измерительную аппаратуру придется устанавливать на каждый стояк. В многоквартирных домах нового поколения используется горизонтальная разводка, при которой в каждую квартиру тянется один стояк. При такой системе нет законодательных запретов на монтаж измерителя.
  2. Чтобы установить счетчик, потребуется соответствующее разрешение от организации, поставляющей тепло в дом. В ней должны быть указаны все технические параметры отопительной системы многоквартирного здания, по которым будет подбираться измеряющий прибор.
  3. Приобретенный счетчик необходимо предъявить для оценки контролирующей инстанции, которая поставит его на учет.
  4. Установкой теплосчетчиков на отопление в квартиру обязаны представители организаций, имеющих на это соответствующее разрешение.

Многие потребители задаются вопросом, насколько выгодны все эти усилия и финансовые вложения, и как быстро окупятся затраты. Однозначного ответа нет, так как даже при регулировании тепла в квартире и существенной его экономии, ее жильцы обязаны будут оплачивать обогрев общей площади – подъезда, подвала, если таковой имеется, лестничной клетки.

Единственное, что выгодно потребителю тепла при работающем счетчике, так это возможность отключить от отопления помещения, в которых оно не нужно. В этом случае затраты намного снижаются, что сразу отразится в документе на оплату.

Нет нужды устанавливать индивидуальные счетчики на отопление в квартире, если в ней не была проведена дополнительная теплоизоляции, например, пола или стен, особенно если они наружные.

Нюансы установки

Чтобы вся процедура по установке теплосчетчика была законной, нужно соблюдать следующую последовательность действий:

  • получить разрешение;
  • составить план по установке счетчика и проводимых работ;
  • выбрать компанию, которая будет осуществлять монтаж прибора и постановку его на учет;
  • монтаж счетчика;
  • подписание договора с организацией, устанавливающей прибор, о контроле и учете потребляемого тепла;
  • провести испытание аппаратуры.

Самовольная установка теплового счетчика на отопление в многоквартирном доме повлечет за собой серьезные проблемы, которые, скорее всего, закончатся большим штрафом и демонтажем оборудования.

Каким должен быть?

Есть ли счетчики на отопление в квартирах?

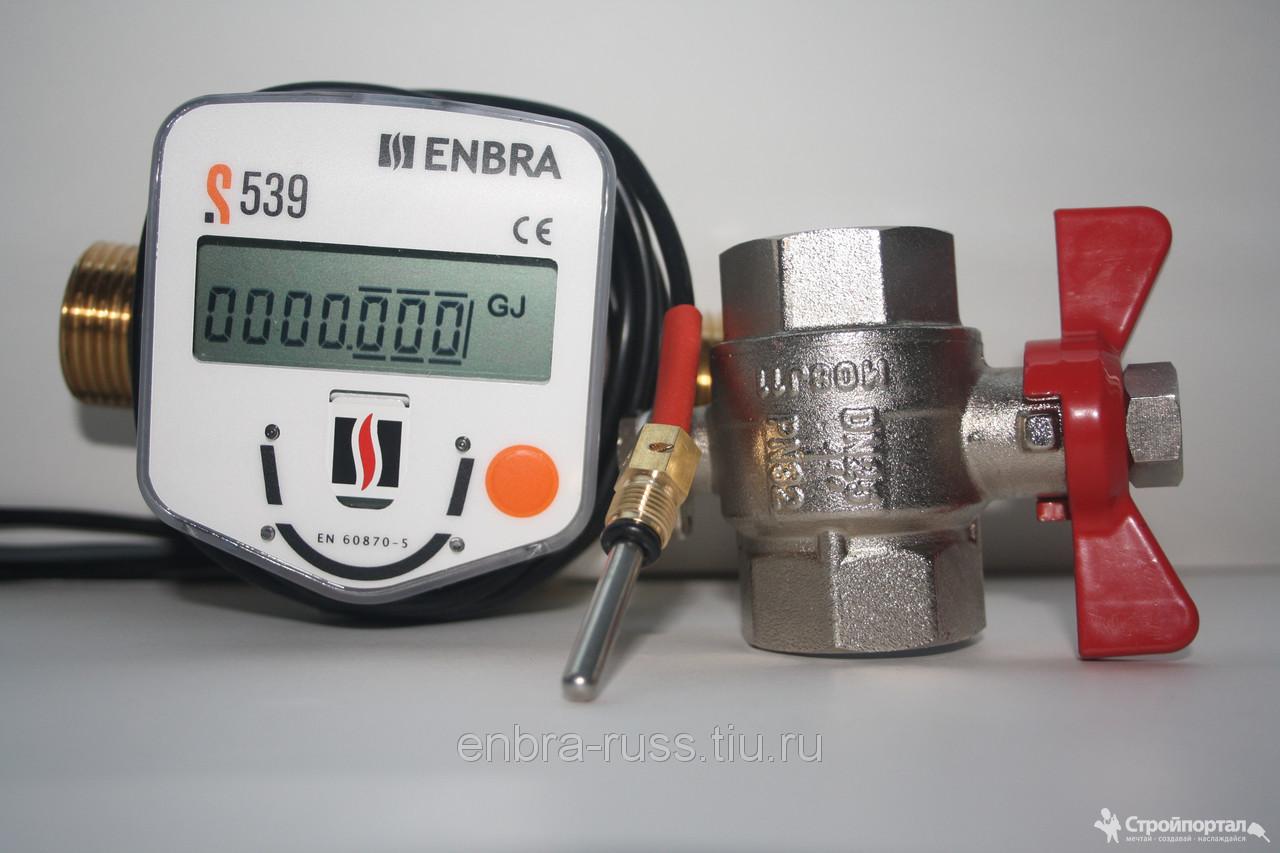

На сегодняшний день известны 2 типа измерительных приборов отопления:

  1. Механические, в которых для определения количества протекаемой через систему жидкости используются крыльчатки, которые погружаются в воду.
  2. Ультразвуковые, хотя и стоят дороже, но отличаются надежностью и дают более точные показатели. В них количество жидкости определяется при помощи ультразвука.

Как правило, большинство компаний, занимающихся разрешительной документацией и установкой измерительных приборов настаивает на приобретении ультразвуковых моделей. Это связано с тем, что такие счетчики на батареи отопления в квартире трудно обмануть, чтобы снизить каким-либо образом их показатели.

Кроме таких счетчиков существуют так называемые анализаторы расхода тепла, которые устанавливаются непосредственно на поверхность радиатора. В их программе заложены параметры по считыванию показаний тепла воздуха и теплоотдачи самого обогревательного прибора.

Единственное, что нужно сделать, так это внести параметры батареи в его память, и если в Европе они уже давно заменяют сложный монтаж тепловых счетчиков на отопление для квартиры, то на постсоветское пространство они только выходят и стоят очень дорого.

Перед тем, как установить счетчики на отопление в квартире, следует разобраться в том, как они работают.

Как работает счетчик на отопление в квартире?

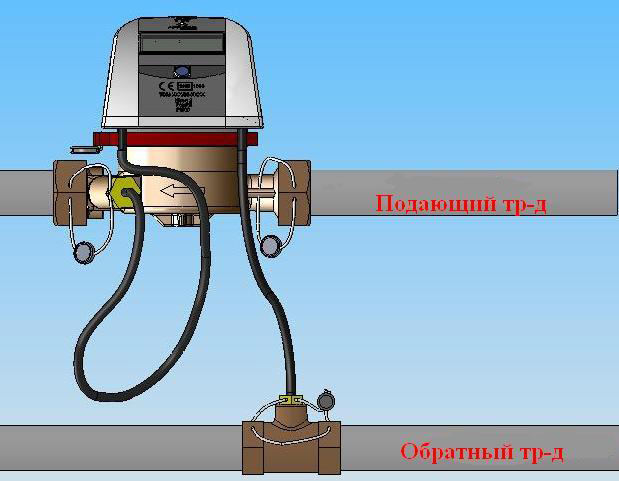

Принцип работы счетчика отопления в квартире:

  1. Расходомер определяет, сколько воды протекает через отопительную систему. Он монтируется в подающую трубу и дает показания на определенную единицу времени.
  2. Температурные датчики указывают данные прямого и обратного потоков.
  3. Электронный вычислитель суммирует все показатели и выдает полученные цифры о потребляемом количестве тепла на дисплее.

Потребители, которые пользуются индивидуальным тепловым счетчиком для квартиры на отопление, отмечают существенное снижение затрат на оплату отопления по счетчику в многоквартирном доме, но связано это не с уменьшением тарифов, а с их личным контролем потребления тепла.

Установка счетчика

Как правило, монтаж и установка счетчиков отопления в многоквартирном доме не занимает много времени, но требует соблюдения ряда правил:

  1. Для прибора должно быть выбрано место, к которому будет свободный доступ для его проверки и снятия показателей.
  2. Для монтажа выбирается ровное место на трубе, так как любые ее изгибы будут отрицательно влиять на замеры.
  3. Температурный датчик устанавливается с заходом его фиксатора до середины поперечного сечения трубы отопления.
  4. Для предотвращения завоздушивания системы и таким образом, изменения точности показаний, перед счетчиком нужно установить штуцер.
  5. Для упрощения снятия уже установленного измерительного прибора, до него и за ним нужно установить шаровые краны.

Для многих потребителей самым насущным является вопрос, сколько стоит счетчик на отопление в квартиру. Как показывает практика, в это понятие входит не только стоимость счетчика на отопление в многоквартирном доме, но и разрешительные документы, и установка, и обслуживание. Поэтому в каждом конкретном случае стоимость может быть разной.

Кому выгодно ставить счётчик тепла

Фото: ИТАР-ТАСС/ Юрий Машков

Недавно Конституционный суд разрешил гражданам платить за отопление не по нормативу, а по показаниям индивидуальных счётчиков, даже если соседи по многоквартирному дому этого не делают. Эту новость многие восприняли как сенсацию, ведь обычный россиянин «поборол» систему ЖКХ, дойдя до суда высшей инстанции. «Парламентская газета» выяснила, кто теперь сможет сэкономить на оплате отопления.

Нормативы с потолка

Настойчивый житель одной из подмосковных новостроек Сергей Деминец дошёл до Конституционного суда в поисках справедливости. При постройке многоэтажки в ней установили и коллективные, и индивидуальные приборы учёта тепла, но многие соседи Сергея их убрали либо просто перестали снимать показания. Тогда управляющая компания начала выставлять счета по показаниям одного общедомового счётчика. Расходы на отопление заметно увеличились, но бережливый Деминец с таким подходом не согласился.

По словам зампреда Комитета Госдумы по жилищной политике и жилищно-коммунальному хозяйству Павла Качкаева, нормативы по теплу во многих регионах берутся с потолка. Так, в них не учитывается, что многие давно заменили деревянные рамы на стеклопакеты, перестав «отапливать улицу».

«В любом случае постановление Конституционного суда — это шаг вперёд. На сегодняшний день у нас индивидуальные приборы учёта установлены всего в шести-семи процентах домов. И то получается, что в новостройках они только «для красоты». Хотя бы те дома, где собственники считают, что у них завышены нормативы по теплу, будут ставить счётчики», — сказал законодатель.

Депутаты давно просили кабмин внести изменения в процедуру оплаты отопления, напомнил коллега Качкаева по комитету Александр Сидякин.

Пока что в большинстве многоквартирников даже терморегуляторы не на что поставить, хотя в принятом в 2009 году Федеральном законе №261 «Об энергосбережении» говорится, что к 2012-му все дома при наличии технической возможности должны быть оснащены приборами учёта. ФотО: ПГ

«Можно вообще у себя батареи вырезать, но не мёрзнуть — тепло будет поступать от соседей сквозь стены и пол. Поэтому тут нужен особый подход к регулированию. Начисление по нормативам при установленном счётчике — это действительно несправедливо, потому что граждане рассчитывают на то, что сэкономят, но этого не происходит», — пояснил он.

Экономия, но не для всех

Воспользоваться судебным прецедентом смогут лишь жители новостроек, объясняет исполнительный директор национального центра «ЖКХ Контроль»

Светлана Разворотнева. Постановление Конституционного суда касается тех домов, которые введены в эксплуатацию с 1 января 2012 года при условии, что все жилые и нежилые помещения в них оборудованы отопительными счётчиками.

Только застройка последних лет предусматривает горизонтальную разводку: в каждую квартиру горячая вода поступает по одному стояку, от него расходится к отопительным приборам. Изредка её делают при капитальном ремонте. В подавляющем же большинстве российских многоквартирных домов разводка по-прежнему вертикальная, то есть один стояк обслуживает один ряд батарей на всех этажах. Получается, что на каждый радиатор пришлось бы устанавливать свой прибор учёта, что невыгодно, да и подсчёты затруднительны.

В Минстрое подготовили проект правительственного постановления, которое разрешит оплачивать тепло по специальной формуле жителям тех домов, которые решили перейти на индивидуальные системы отопления, всё согласовали, оборудовали, получили разрешения от ресурсников и местного самоуправления, но кто-то из соседей которых продолжает отапливаться централизованно.

«Предполагается, что жители смогут платить за то, что сами потребили, плюс небольшую часть — за отопление общедомового имущества. Но документ хоть и разработан, но не принят, так что придётся подождать», — отметила Светлана Разворотнева.

Начисление по нормативам при установленном счётчике — это действительно несправедливо, потому что граждане рассчитывают на то, что сэкономят, но этого не происходит.

Пока же в большинстве многоквартирников даже терморегуляторы не на что поставить, хотя в принятом в 2009 году Федеральном законе №261 «Об энергосбережении» говорится, что к 2012-му все дома при наличии технической возможности должны быть оснащены приборами учёта.

«Прошло шесть лет, но решение выполнено в лучшем случае где-то наполовину. Проблему не то что не стараются решить, но ввели повышающие коэффициенты для тех, кто платит по нормативам, а не по показаниям приборов учёта. Поначалу обещали, что эти деньги пойдут на мероприятия по повышению энергоэффективности, но затем об этом благополучно забыли. Получается, что ресурсники получают дополнительную прибыль, и никакого резона ставить общедомовые счётчики им нет. Да и сами граждане далеко не всегда осознают, что переплачивают лишнее», — констатировала исполнительный директор «ЖКХ Контроль».

ПУЛЬС счетчики воды и тепла

Компания «Аква-С» занимается производством и продвижением в России нескольких моделей теплосчетчиков. Среди них, крыльчатый теплосчетчик «ПУЛЬС СТ-15А», имеющий весьма значительное конкурентное преимущество: при высокой надежности, простоте использования и интересном дизайне наш

теплосчетчик имеет очень невысокую стоимость. Взяв за основу огромный европейский опыт, отечественные условия эксплуатации, мы создали прибор, который полностью адаптирован к нашей воде, защищён от несанкционированного вмешательства, при доступной для любого потребителя цене.

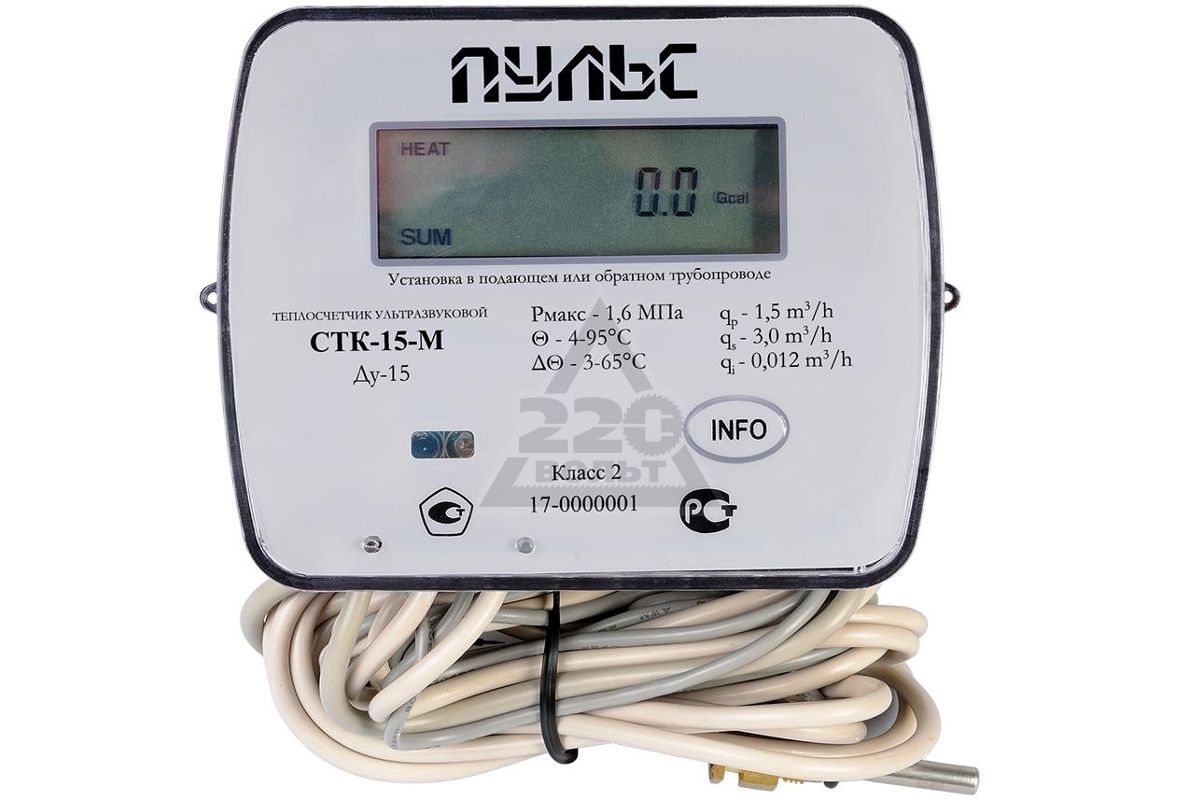

Особое направление – ультразвуковые теплосчетчики серии «ПУЛЬС СТУ». Понимая, что за ультразвуком будущее – мы производим для Вас целое поколение новых теплосчетчиков повышенной точности. Высокая точность, надежность, удобство считывания данных и многое другое, включая очень привлекательную цену – все это новая серия ультразвуковых теплосчетчиков «ПУЛЬС СТУ».

В 2015 году ассортимент теплосчетчиков пополнила модель ПУЛЬС СТ-15Б. Данный прибор имеет номинальный расход 0,6 м³/ч, что достигается за счет использования более чувствительного и точного многоструйного расходомера. Так же конструкция приборов позволяет производить монтаж прибора в 2 этапа, что дает возможность при массовой установке предотвратить порчу или утрату теплосчетчиков до сдачи объекта.

Зачем же нужен теплосчетчик?

Одна из наиболее дорогих коммунальных услуг – теплоснабжение наших квартир. Но выделенные из семейного бюджета средства на предоставленный комфорт часто оказываются гораздо выше, чем стоимость потребленного тепла. Уменьшить ненужные расходы способны квартирные счетчики тепла. На сегодняшний день на рынке России предоставлено очень большое количество моделей и видов теплосчетчиков. Импортные и отечественные, простые и сложные, разной точности и принципов действия. Крыльчатые, многоструйные, ультразвуковые, турбинные и электромагнитные. Как выбрать наиболее подходящий? Попробуем разобраться.

Счетчик тепла должен быть внесен в государственный реестр средств измерений. Это несложно проверить, потребовав у продавца (производителя) «Свидетельство об утверждении типа средств измерений». Это обязательный документ, для всех типов теплосчетчиков, продаваемых на территории России. Для Вас же это в первую очередь означает, что прибор прежде, чем получить право на производство и продажу, прошел все необходимые проверки, испытания и был подвергнут тщательному анализу со стороны специалистов из специализированных государственных органов.

Важный момент – тип разводки отопления в вашей квартире. Существует два типа: горизонтальная и вертикальная разводка. Квартирный счетчик тепла предназначен для установки в квартирах с горизонтальной разводкой. Этот тип разводки используется при строительстве большинства новых современных жилых зданий. Основной же старый жилой фонд состоит из домов с вертикальной разводкой, где использование обычного квартирного теплосчетчика не представляется возможным. Для учета тепла в таких квартирах применяется устройство распределения тепла (например «ПУЛЬС УРТ-100»).

Необходимо определиться с типом квартирного теплосчетчика. Электромагнитные и турбинные — редкие и очень дорогие. Остается крыльчатые, крыльчатые многоструйные и ультразвуковые. Большинство европейских счетчиков учета тепла выполнены в виде многоструйных крыльчатых. Это довольно точные приборы, правда, рассчитанные на воду, соответствующую строгим европейским стандартам, что является большой редкостью в наших условиях эксплуатации. Цена на них значительно выше, чем на обычные крыльчатые. Новое направление – ультразвуковые. Отсутствие вращающихся деталей значительно повышает надежность и долговечность этих приборов, они меньше подвержены кавитации и абсолютно бесшумны.

Правда высокоточная электроника делает их несколько дороже, чем крыльчатые теплосчетчики. На сегодняшний день крыльчатые счетчики тепла являются наиболее доступными и востребованными.

Компания «Аква-С» производит как крыльчатые, так и ультразвуковые теплосчетчики серии «ПУЛЬС» из европейских комплектующих, специально разработанных с учетом качества нашей воды.

Используя в производстве новейшие технологии и инновационные материалы, мы производим счетчики тепла не уступающие европейским аналогам. Особенность производства в России может иметь только один аспект: цена на теплосчетчики серии «ПУЛЬС» значительно ниже своих импортных аналогов.

Для жителей Москвы и ближайшего Подмосковья наша компания предоставляет особую услугу: поверку и установку водо- и теплосчетчиков.

Постановление №1034 «О коммерческом учете тепловой энергии, теплоносителя»

Цена

Счетчик на отопление в квартиру: классификация и установка

Главная » Отопление » Счетчик учета тепловой энергии — правила установки и виды

Счета за отопление в последние годы становятся все более пугающими и очень хочется их уменьшить. Пожалуй, в настоящий момент единственный способ сэкономить — поставить счетчик на отопление в квартиру. Но далеко не всегда это возможно — такова современная законодательная база.

Установить счетчик на отопление в квартиру кажется разумным решением

Содержание статьи

Выгодно или нет

Плата за отопление в последние годы становится все больше и больше, и многие задумываются о том, чтобы поставить счетчик  на отопление в квартиру. Это возможно, если на вашем доме стоит общедомовой узел учета тепла и УК/ТЖС/ЖЭК ведет учет по индивидуальным счетчикам. Второе условие — горизонтальная разводка отопления в квартире. К сожалению, большая часть многоэтажных домов имеет вертикальную разводку — в каждой или почти в каждой комнате имеется стояк, от которого запитываются радиаторы. При таком типе разводки ставить счетчики придется на каждый стояк, а это недешево и окупаться это мероприятие  будет долго.

Если вам повезло и в вашем доме горизонтальная разводка, ставить счетчик на отопление безусловно выгодно. Насколько -зависит от того, насколько в вашей квартире большие теплопотери. Если квартира «внутренняя», имеет мало стен, выходящих на улицу и/или стены эти утеплены, если стоят пластиковые окна или деревянные, но новые и непродуваемые, если двери утеплены — выгода может быть очень большой. После установки теплового счетчика может оказаться, что вы платите только малую часть предыдущих начислений на общих основаниях.

Экономия может быть значительной

Но и это еще не все: на данный момент начислять оплату за отопление по индивидуальным счетчикам учета тепловой энергии будут только в том случае, если они установлены и введены в эксплуатацию в 100% жилых и нежилых помещений дома. Это реально только в новостройках, которые сдают сразу с приборами учета. В других домах такие случаи крайне редки, что ставит под сомнение целесообразность установки.

Правила установки и эксплуатации счетчиков тепла в квартире

Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:

  • Обращаетесь в УК/ТСЖ/ЖЭК где вам выдают техусловия для подключения индивидуального прибора учета тепловой энергии. Это один листок, в котором указаны параметры сети в вашем доме: температура, давление.
  • Покупаете счетчик тепла. Покупать его надо сертифицированный, в легальной кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть проставлена дата проведения госповерки, также должны быть данные о том, кто поверку проводил (название организации).
  • Далее находите проектную организацию, которая имеет лицензию на данный вид услуг. Они на основании техусловий и имеющегося счетчика готовят проект.

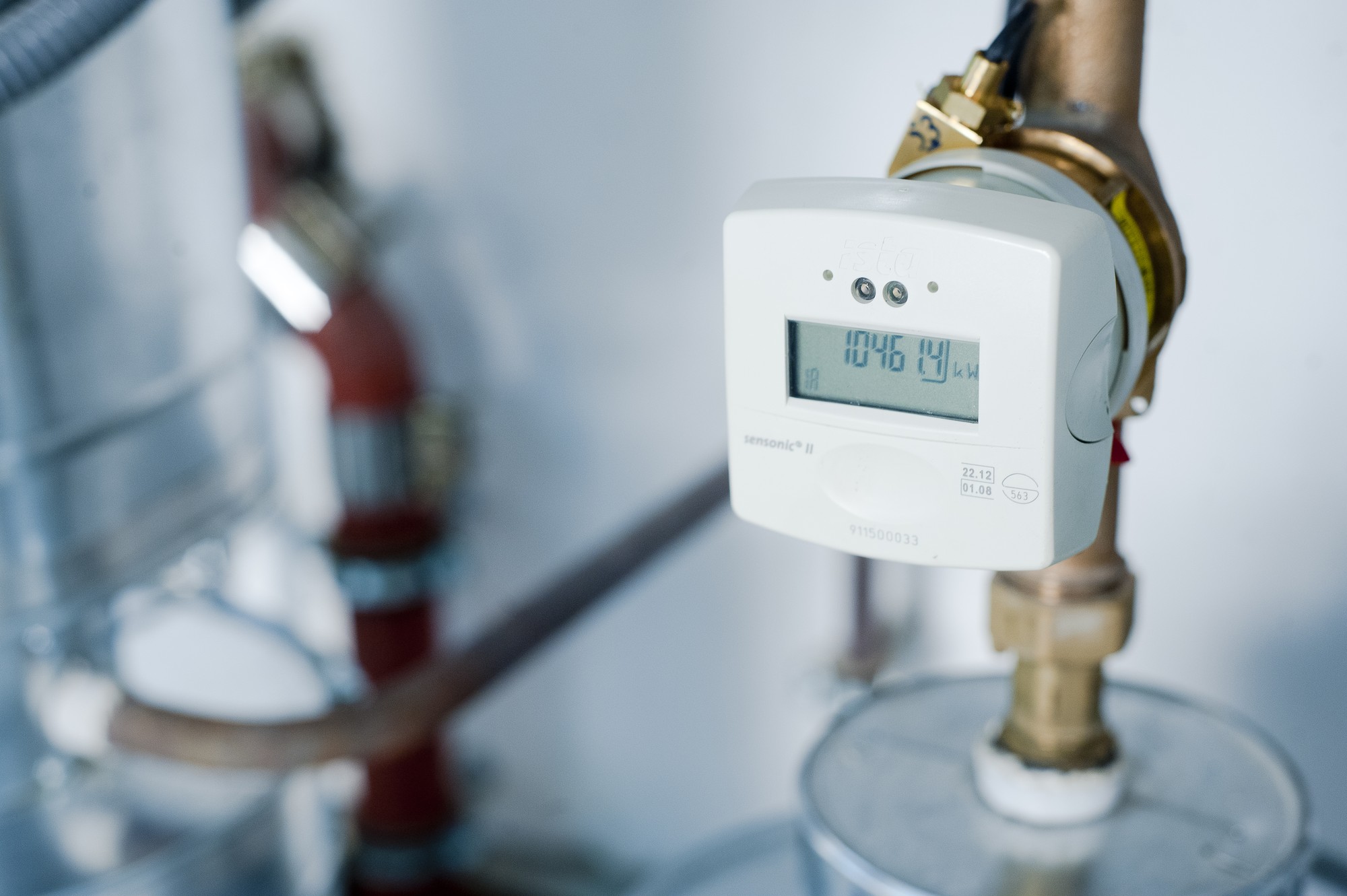

    Установка теплового счетчика на отопление занимает пару часов

  • С проектом на руках ищите организацию, которая вас установит прибор учета тепла. Она тоже должна иметь лицензию на проведение данного вида работ. Они должны согласовать время проведения работ с УК/ТСЖ (можете проконтролировать данный вопрос). Намного проще, если ваши работы придутся на период, когда в системе отопления теплоноситель спущен — меньше проблем и меньше денег потребуется.
  • Сама установка счетчика дело недолгое и несложное. Занимает не более 2  часов. Но вам придется предварительно подготовить место проведения работ: убрать все лишнее, все что может гореть — будут использовать сварку.
  • После установки со всеми документами обращаетесь в УК/ТСЖ по поводу принятия счетчика. В оговоренное время приходит их представитель, ставит пломбу, подписывает акт ввода в эксплуатацию, один экземпляр которого остается у вас. После этого вам надо заключить договор на оплату, после чего считается, что платите вы за тепло по счетчику.

На весь процесс может понадобиться два-тир месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.

Какая есть правовая база

Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:

  • От 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
  • От 16 апреля 2013 года № 344  — внесены некоторые изменения в действующее постановление.

    Изучите правовую базу

Порядок начисления оплаты за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.

Как часто снимать показания

На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.

Теперь передавать показания надо раз в пол года

Кстати, согласно последнего постановления (№ 344 от 16.04.2013) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.

Поверка

Первичную поверку счетчик на отопление в квартиру проходит на заводе его изготовленном, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.

Место установки теплового счетчика определяется при составлении проекта

Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занят несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:

  1. Сервисный центр производителя вашего счетчика.
  2. Коммерческая организация, имеющая лицензию на данный вид деятельности.
  3. Подразделение предприятия Ростест.

Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.

Виды квартирных счетчиков на отопление

Счетчики на отопление в квартиру есть нескольких видов. У каждого из них есть какие-то недостатки, идеального нет, но выбрать все-таки придется. Давайте коротко рассмотрим характеристики и особенности каждого типа:

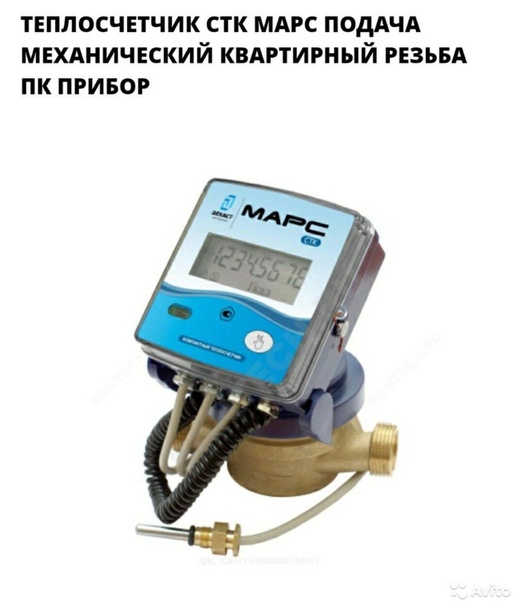

  • Механические или тахометрические. По сути очень похожи на обычные водяные счетчики — в корпусе установлена крыльчатка. По способу установки бывают турбинными и винтовыми. Плохо реагируют на наличие механический примесей в воде, так что на входе должен стоять фильтр грубой очистки. Их плюс — невысокая цена, что и обуславливает их популярность.
  • Вихревые. В приборе стоит небольшое препятствие, за которым теплоноситель закручивается в вихри. По скорости этих вихрей и высчитывается скорость движения теплоносителя. Устанавливается это устройство между подачей и обраткой (в отличие от всех других).

    Ультразвуковой счетчик тепла

  • Ультразвуковые. Отличаются высокой точностью, но не менее высокой ценой. Оценивают количество теплоносителя по скорости прохождения ультразвука. Состоят из двух частей, которые ставят на прямой и обратный трубопровод. Точность измерений ухудшается при наличии воздушных пузырьков и механических примесей, так что установка фильтра и воздухоотводчика перед устройством очень желательна.
  • Электромагнитные. Имеют широкий функционал, но и самые высокие цены. Точность измерений становится ниже при наличии механических примесей.

Покупая счетчик на отопление в квартиру обратите внимание на то, чтобы он имел сертификат качества, в котором должны стоять данные о его поверке. Должна стоять дата и наименование организации, которая поверку проводила.

Подводя итог, стоит сказать, что счетчик на отопление в квартиру выгоден в том случае, если у вас устранены все возможные утечки тепла.

За отопление, наконец, можно будет платить по счетчику? Важное решение Конституционного суда — Счетчики и учет тепла — Тепло — Статьи и исследования

10.07.2018

Тепло / Счетчики и учет тепла

Квартира оборудована счетчиком тепла, такие же приборы учета вроде бы стоят во всех других жилых и не жилых помещениях многоэтажки. Однако коммунальщики переводят дом на оплату по «среднему», показания счетчиков не принимают.

Причина? – Ну, например, в нескольких квартирах счетчики тепла не прошли поверку. Законно ли это?

До сих пор суды считали, что «да», именно таково требование действующего законодательства. Однако ситуация выглядит слишком несправедливой. Почему размер платежей за отопление всех жильцов дома ставится в зависимость от того, как содержит свой прибор учета тепла хозяин одной квартиры? Так быть не должно!

Что и подтвердил 10 июля 2018 года Конституционный суд РФ. Он удовлетворил жалобу собственника квартиры, оборудованной исправным счетчиком тепла, показания которого коммунальщики отказываются принимать для расчета платы за отопление.

Как рассчитывается плата за отопление?

Плата за отопление, как правило, самая «дорогая» строчка в платежках за жилищно-коммунальные услуги, которые получает собственник квартиры в многоэтажке. При этом, в отличие от платы за воду или электроэнергию, на отоплении сегодня сэкономить невозможно.

Дело в том, что в подавляющем большинстве случае плата за тепло в квартире многоквартирного дома начисляется

— либо, исходя показаний общедомового прибора учета тепла (общий объем потребления делится затем между квартирами пропорционально их площади).

— либо, если общедомового счетчика тепла нет, исходя из нормативов потребления тепла для данного типа многоквартирного дома.

Подробнее о том, как рассчитывается плата за отопление можно прочитать здесь.

А как же счетчики тепла в квартирах? Ведь, казалось бы, чего проще? В квартире установлен счетчик тепла, выставляешь с помощью регулятора нужную температуру батарей, фиксируешь с помощью счетчика расход тепла… Но в России сегодня это не работает.

Дело в том, что действующее законодательство разрешает расчет платы за тепло по показаниям квартирных приборов учета лишь в том случае, если счетчиками оснащены все (т.е. 100%) жилых и нежилых помещений многоквартирного дома (норма эта прописана в Правилах предоставления коммунальных услуг, п. 42.1).

Таких домов сегодня в российских городах считанные проценты от общего числа. Но даже здесь с оплатой тепла по счетчику возникают проблемы.

Что происходит, если часть счетчиков тепла в многоэтажке выходит из строя?

Наибольшее раздражение у собственников квартир вызывают ситуации, когда в доме, где все квартиры вроде бы оборудованы счетчиками тепла, по каким-то причинам несколько приборов учета не пригодны к использованию.

Например, когда собственники нескольких квартир не успевают провести обязательную поверку своих счетчиков тепла. Или же, когда застройщик счетчики во всех квартирах поставил, а вот хозяева нескольких помещений приборы учета в эксплуатацию не ввели.

Результат: у всего дома приборы учета тепла в квартирах стоят, однако плата за отопление рассчитывается в «среднем», то есть исходя из показаний общедомового прибора учета и пропорционально площадям квартир.

Такое положение дел людей возмущает, кто-то   готов судиться. Но суды, руководствуясь все тем же пунктом 42. 1 «Правил предоставления коммунальных услуг», собственникам отказывают. Вот, к примеру, одно из последних такого рода дел.

Житель Московской области Сергей Деминец стал первым, кто, пройдя весь этот путь по инстанциям, добрался до Конституционного Суда Российской Федерации (КС РФ). И, как это не удивительно, высший суд России встал на его сторону.

Отказ начислять плату за отопление квартире, оборудованной исправным счетчиком тепла, исходя из его (счетчика) показаний, КС признал не соответствующим российской конституции.

Плата за отопление по квартирному счетчику: дело дошло до Конституционного суда

Как следует из материалов суда, Сергей Деминец проживает в многоквартирном доме в Московской области. При вводе в эксплуатацию его дом был оснащен коллективным прибором учета теплоэнергии, а все жилые и нежилые помещения были оборудованы индивидуальными (квартирными) приборами учета. Таким образом, жильцы дома, в полном соответствии с действующим законодательством имели право платить за тепло исходя из показаний своих квартирных счетчиков.

Однако со временем некоторые владельцы квартир демонтировали свои индивидуальные счетчики. В связи с этим к началу отопительного сезона в 2016 году управляющая компания произвела перерасчет за отопление. Собственники квартир стали платить за тепло по показаниям общедомового счетчика, стоимость потребленной в доме тепловой энергии распределялась между квартирами пропорционально их площади.

В квартире Сергея Деминца счетчики были исправны. Однако к расчету платы за отопление их показания коммунальщики принимать отказались. Расходы Деминца на оплату коммунальных услуг заметно выросли. Собственник квартиры попробовал добиться права платить по счетчику в судебном порядке. Однако суды отказались удовлетворить его требования. В конечном итоге Сергей Деминец обратился в Конституционный Суд.

В своей жалобе Деминец указал, что отказ рассчитывать плату за отопление по счетчику по причине того, что, мол, приборы учета работают не во всех квартирах, нарушает требования российской Конституции. По мнению Деминца, таким образом, законные права и интересы всех собственников дома ставятся в зависимость от недобросовестных владельцев помещений, не обеспечивших исправность приборов учета тепла в своих квартирах.

В результате часть собственников, чрезмерно расходующих тепло, обогащается за счет соседей. Деминец полагает, что таким образом причиняются убытки добросовестным и законопослушным собственникам помещений, которые «лишаются возможности самостоятельно определять способ справедливого распределения платы за коммунальные услуги».

Запрет на расчет платы за тепло по исправному квартирному счетчику – не законен!

Суд эту позицию поддержал. Как говорится в сообщении КС, «некоторые положения Правил [представления коммунальных услуг] фактически привели к поощрению недобросовестного поведения части потребителей». Из-за одного или немногих пользователей, не поддерживающих счетчик в исправном состоянии, все остальные жильцы дома вынуждены оплачивать коммунальную услугу вне зависимости от реальных объемов потребления ими тепла.

Это, говорится в решении суда, нарушает конституционные принципы равенства, правовой определенности, справедливости и соразмерности, а также баланс публичных и частных интересов. Соответственно, оспариваемые нормы в своей взаимосвязи и по смыслу, придаваемому им правоприменительной практикой, не соответствуют Конституции РФ.

Далее Конституционный суд обязывает внести необходимые изменения в действующее законодательство, «предусмотрев более эффективный и справедливый порядок определения платы за тепловую энергию».

До внесения этих изменений плата за отопление в многоквартирных домах со счетчиками тепла, где в отдельных помещениях не обеспечена их сохранность, должна исчисляться по модели, установленной абзацем 4 пункта 42.1 Правил предоставления коммунальных услуг. То есть, исходя из показаний индивидуальных (квартирных) приборов учета тепла.

При этом для конкретных помещений, в которых счетчики тепла неисправны или утрачены, вместо их показаний необходимо принимать в расчет норматив потребления коммунальной услуги по отоплению.

Что же касается случая Сергея Деминца, то Конституционный суд потребовал пересмотра его дела.

Решение КС по квартирным счетчикам тепла: последствия

Что дальше? Можно ожидать, что благодаря решению по «делу Деминца», суды будут вынуждены удовлетворить и другие схожие требования. Таким образом, по крайней мере, в домах, где счетчики тепла были в свое время установлены застройщиком во всех квартирах, оплачивать лишь реальный расход тепловой энергии станет проще.

Что же касается решения вопроса с квартирными счетчиками в целом, то здесь стоит ждать соответствующих поправок в «Правила предоставления коммунальных услуг». Их Министерство строительства и ЖКХ обещает уже несколько лет. В последней версии документа плату за тепло по счетчику чиновники готовы разрешить, если приборами учета оснащено не менее 50% жилых и нежилых помещений многоквартирного дома.

О том, что постановление правительства на этот счет практически готово зам. министра Андрей Чибис заявлял не далее как в конце мая 2018 года. Но когда оно будет подписано, остается лишь гадать. Позиция Конституционного суда, по идее, процесс принятие этих решений должна ускорить.

Индивидуальный прибор учета отопления в квартире

Оплата за пользованием центральным отоплением стремительно растет с каждым годом, составляет почти половину коммунальных платежей. Установить счетчик на отопление в квартиру, приобрести независимость от нормативов, платить за конкретное потребление тепловой энергии — голубая мечта жителей многоквартирных домов.

Казалось бы, индивидуальный учет расхода тепловой энергии выгоден всем. Управляющая компания сможет отслеживать поквартирный расход тепла, выявлять неплательщиков. Жильцы получают возможность производить плату за действительное потребление тепловой энергии независимо от других потребителей.

Тогда почему не исполняется закон №261-ФЗ, что или кто этому мешает. Как установить тепловой счетчик и вести оплату только за своё потребление тепла? Возможно ли это на правовой основе?

Правовая необходимость установки теплосчетчика



Нужны ли теплосчетчики на отопление в квартире многоэтажного жилого дома — так вопрос ставить не корректно. Согласно закону №261-ФЗ об энергосбережении предписывается при наличии технической возможности установить за свой счет квартирные счетчики тепловой энергии до 1 января 2015 года.

Что говорит законодательство России об энергосбережении?

При этом вразрез с законом, выходит постановление Правительства РФ №354, где каждому потребителю предоставляется право самому решать вопрос о пользовании обще домовым тепловым узлом учета тепловой энергии или произвести установку теплосчетчика в квартире самостоятельно.

Это, казалось бы, вполне демократическое постановление, сводит на нет усилия жильцов, пожелавших установить индивидуальные приборы учета тепла. При этом управляющая компания и поставщики тепловой энергии нисколько не страдают, берут обще домовые показатели и равномерно распределяют по площади всего здания.

Дело в том, что методика оплаты услуги на центральное отопление регламентируется постановлением КМ №354. Здесь прямо указано, что показания счетчика на батарее отопления в квартире учитываются как правомерные, если 100% других потребителей многоквартирного или многофункционального здания оборудованы аналогичными тепломерами. Начинаются коллизии. Плюс к этому — на вводе должен быть установлен обще домовой узел учета.

На практике всегда находится потребитель, который по каким-либо причинам не пожелает установить индивидуальный счетчик. Формально законы Российской Федерации при этом не нарушаются. Они не обязывают жильцов производить установку счетчиков отопления в квартире, но, с другой стороны, не запрещают это делать. В результате — усилия, потраченные на урегулирование правовых вопросов, покупка и монтаж счетчика оборачиваются пустой затеей для всех остальных потребителей.

Установка счетчиков в старых многоквартирных домах

Практически 90% жилищного фонда многоэтажных домов в России построено по типовым проектам, привязанным к местным условиям. Типовое проектирование в принципе не предусматривало установку теплосчетчиков на отопление в отдельной квартире.



Здесь система центрального отопления основывается на распределении теплоносителя по стояковой схеме с верхней или нижней разводкой. Все отопительные приборы параллельно подсоединяются к общим стоякам. Что нужно знать, о распределении теплоносителя в многоквартирном доме.

На входе магистрали центрального отопления в многоквартирный дом предусматривается тепловой пункт с теплосчетчиком. Объемы расхода теплоносителя определяются по показаниям счетчика, равномерно распределяются на все квартиры согласно их площади. Оплата производится по нормативам.

Так как поставить счетчики на отопление в квартире? При стояковой системе возможны два варианта:

  1. Установка счетчика на каждую батарею.
  2. Изменение схемы разводки отопления так, чтобы все приборы подсоединялись к одному стояку. Здесь достаточно одного счетчика.

Установить тепловой счетчик при стояковой системе придется на каждую батарею.

Сразу стоит заметить, что на реализацию второго способа вряд ли управляющая контора даст разрешение. Это нарушает балансировку системы, теплоноситель на верхние этажи может просто не дойти. Любые самовольные изменения, вносимые в схему разводки отопления недопустимы. Вас оштрафуют, установленные приборы не примут в эксплуатацию, заставят восстановить разводку.

Что касается первого варианта. Согласно приказу №627 от 29 декабря 2011 года, запрещается устанавливать индивидуальные счетчики на отопление в квартире с обще домовой вертикальной разводкой где от каждого стояка запитан один прибор. Здесь окончательное решение отдается на рассмотрение управляющей компании. Обычно вопрос решается положительно, но потребуется времени 2—3 месяца на согласования в различных инстанциях.

Важно! Постарайтесь пройти все этапы согласований, установки, подключения между отопительными периодами, это упростит врезку приборов.

Основные согласования требующиеся при подключении счетчиков

От оформления заявки до приемки прибора учета отопления в квартире придется пройти определенные законодательством этапы, каждый из которых потребует значительных затрат сил, нервов, времени, материальных вложений.

Можно ли поставить счетчик отопления в квартире — семь этапов, которые надо пройти чтобы все было на законных основаниях.

Перед началом процесса окончательно определитесь, стоит ли это делать. Узнайте от управляющей компании о реальном количестве уже установленных счетчиков в многоквартирном доме, существуют ли такие прецеденты.

Составление заявки, проекта, получение ТУ

Первый этап — посещение управляющей компании, ЖЭК или ТСЖ. Здесь необходимо решить следующий ряд вопросов:

  1. Написать заявку на создание комиссии по обследованию квартиры с целью определения технических возможностей установки счетчиков учета отопления в квартире, их расположение. Составить акт обследования.
  2. В случае положительного решения комиссии, написать заявление на разрешение производства данного вида работ, связанных с изменением схемы теплоснабжения и получение технических условий, согласованных с энергоснабжающей организацией. Бланк ТУ имеет единую форму, посмотреть можно какой лучше теплосчетчик.
  3. После получения разрешения и согласованного во всех инстанциях ТУ, можно покупать теплосчетчики на батареи в квартире или для других помещений. Технические условия — важный документ, по нему приобретают, устанавливают счетчики, делают проект теплоснабжения.
  4. По ТУ закажите проект у специализированной проектной организации, на котором будет указано местоположение установки счетчиков. В случае когда управляющая организация дает добро на переделку схемы теплоснабжения, приведение её к одному стояку, в проекте указываются все необходимые изменения. Проект проходит утверждение управляющей компанией, ресурсоснабжающей организацией.

Покупка счетчика связана с материальными затратами.

Покупка счетчика, монтаж, запуск в эксплуатацию

Покупка прибора производится только в специализированных магазинах. Проверяйте наличие сертификата на продаваемые изделия. Прибор должен соответствовать параметрам, указанным в ТУ. В паспорте должен быть штамп о прохождении поверки на предприятии изготовителе с указанием даты, гарантийный талон.

Лучший вариант того, как поставить счетчики на отопление в квартире — обратиться в специализированную организацию, которая имеет сертификат, допуски к проведению подобного вида работ. Организация должна входить в Единый Государственный Реестр Юридических Лиц (проверить бесплатно можно здесь), иметь допуск-сертификат к соответствующим строительным и проектировочным работам (СРО). Это важно при постановке счетчика на учет в энергосберегающей компании.

  • Составьте с организацией договор, калькуляцию, смету на проведение монтажа системы теплоснабжения и врезке приборов. Определитесь с гарантийными сроками, дальнейшим сопровождением эксплуатации приборов учета отопления в квартире, проведением поверок и устранением нештатных ситуаций, неисправностей счетчика.
  • После проведения монтажных работ, поверке прибора, составьте акт с представителями управляющей конторы и энергосберегающей организацией.
  • Напишите заявление в энергосберегающую компанию о постановке на учет запуске в эксплуатацию установленных счетчиков с изменением схемы системы теплоснабжения. С этого момента вы будете нести полную ответственность за правильную эксплуатацию приборов и их техническое состояние. Контроль осуществляет энергоснабжающая организация.

Поручите выбор счетчика на центральное отопление в квартиру организации, которая будет вашим исполнителем. Они закупят такие приборы, которые полностью подойдут под требования ТУ с учетом рамок допустимой стоимости.

Учет распределения тепловой энергии в новостройках

Современное проектирование и строительство многоэтажных жилых или многофункциональных зданий ведется в соответствии с требованиями Федерального закона №261-ФЗ. Здесь предусматривается обязательное оснащение новостроек поквартирными системами учета тепловой энергии с 1 января 2012 года. Вопрос о том, как поставить индивидуальный тепловой счетчик для квартиры на отопление не стоит в принципе.

Узел учета тепловой энергии со счетчиком в квартире

В проект закладывается поэтажное зонирование центральной системы отопления с установкой отдельных тепловых пунктов. Отсюда идет разводка подающих и обратных коллекторов в каждую квартиру. Такая схема централизованного отопления позволяет устанавливать теплосчетчик в квартиру на законных основаниях.

Однако даже в случае зонированной поэтажной системы отопления законодательством оставлена ложка дёгтя. Строители не устанавливали поквартирные приборы учета, только общедомовой. Делать это обязаны жильцы самостоятельно, за свой счет. Опять решение проблемы отдавалось на откуп владельцам приобретенного жилья.

Судебная практика официально толковала, что в пункте 7 статьи 13 ФЗ-№261 указано — обязательное оснащение застройщиком многоквартирных домов тепломерами применяется именно к домам. Про порядок установки теплосчетчика в квартире речи не идёт.

С 1 января 2015 года застройщики устанавливают счетчики на отопление в квартире обязательно иначе это трактуется нарушением прав потребителя. Если проектом, сметой установка поквартирных приборов не предусматривается, застройщик обязан смонтировать их за свой счет, иначе дом не запустят в эксплуатацию. Жильцы, при вселении, оплачивают дополнительно стоимость прибора и работу по установке.

Возможна установка индивидуального счетчика на отопление в квартире двумя способами:

  • на выходе распределяющих трубопроводов из теплового узла поэтажной системы отопления;
  • на входе в распределительный шкаф, расположенный непосредственно в квартире.
Фрагмент поэтажного узла учета со счетчиками

Если тепломеров  в многоквартирном доме нет, но предусмотрена возможность установки, владельцу квартиры придется пройти этапы, описанные выше для установки приборов при стояковой системе теплоснабжения. Разрешение заявитель получает автоматически, остальные пункты процесса выполняются за его счет, самостоятельно. Разница лишь в том, что достаточно одного индивидуального прибора учета отопления в квартире, это сокращает материальные затраты.

Обязательно оснастите поквартирную систему отопления терморегуляторами. Иначе об экономии тепловой энергии не может быть речи.

Возникающие коллизии, споры с не желающими монтировать прибор учета разрешается на общем собрании жильцов. Энергосберегающая организация имеет полное право принудительно заставить владельца жилья установить счетчик при наличии технической возможности. Это  оговаривается в законе Российской Федерации №261 об энергосбережении. В этом случае закон стоит на стороне потребителя.

Жалобы на материальные трудности не принимаются. Государство выдает ссуды на срок до 5 лет для приобретения приборов учета. При этом предусматривается отключение потребителя от центрального отопления.

Установка счетчика на батареи отопления в квартире помогает жильцам настраивать и сохранять комфортную температуру во время отопительного периода, планомерно расходовать тепловую энергию, оплачивать исключительно по показаниям тепломера.

Видео:

Видео:

Интеллектуальный теплосчетчик (счетчик тепла) нового поколения с автономным питанием 12 лет и передачей данных по радиоканалу

Теплосчетчик нового поколения «Compact vario4» с автономным питанием 12 лет (+1,5 года резерв) вычисляет теплоотдачу, сохраняет, архивирует и передает показания потребления тепла в единую беспроводную систему учета коммунальных ресурсов TSS.

Интеллектуальный прибор учета тепловой энергии (счетчик тепла) с возможностью установки, как на подающем так на обратном трубопроводах с автоматическим опознанием, фиксацией и ежедневной передачей информации:

  • Потребления нарастающим итогом в кВтч (киловатт-часах)

  • Обратных потоков

Описание прибора

Первый беспроводной теплосчетчик, использующий технологию IoT (Internet of Things —  интернет вещей). Предназначен для вычисления и автоматической передачи данных по потреблению тепловой энергии на открытую или закрытую программную платформу (личный кабинет/web-portal) для УК/ТСЖ/ЖСК в интернете или локальной сети.

Главной задачей счетчика тепла «Compact vario4» является выполнение функции основного элемента для создания автоматической интеллектуальной системы дистанционного сбора данных по индивидуальному потреблению тепловой энергии в многоквартирных домах, коттеджных поселках и коммерческой недвижимости.

Счетчик тепла, подключенный к единой беспроводной системе учета коммунальных ресурсов TSS, обеспечивает вычисление, хранение, архивацию и передачу данных по потреблению тепловой энергии, а также передает информацию о своем статусе, статусе элемента питания, манипуляциях и ошибках. Данные предоставляются УК/ТСЖ/ЖСК в виде таблиц формата XML, XLS и активной 2D-модели на платформе, являющейся основой для мониторинга, анализа и проведения расчетов (биллинг) по показаниям приборов учета.

Уникальные технологии

«Compact vario4» — это высококачественный электронный прибор учета тепла, уже совмещенный со средством автоматизации – встроенным радиомодулем (с микроконтроллером, батареей, инфракрасным портом).

Счетчик тепла «Compact vario4» выпускается серийно и всегда с двумя калиброванными на производстве высокоточными датчиками PT1000 измерения температур теплоносителя на подающем и обратном трубопроводах. Прибор начинает считать потребление от разности температур 0,3К. Погрешность составляет от 3% до 5% в зависимости от теплового режима. Высокая точность обеспечивает справедливость расчетов и снижение расходов на общедомовые нужды.

«Compact vario4» беспроводной теплосчетчик, обеспечивающий передачу и отображение данных по потреблению с ежедневной актуальностью, что является очень важным условием для технического мониторинга и для полного и своевременного проведения начислений.

Долгий срок службы

Вычислительный блок со встроенным радиомодулем работает от автономного источника питания – литиевой батареи. В совокупности с использованием выделенного частотного диапазона 868,7 – 869,2МГц и благодаря оптимально рассчитанному энергетическому балансу срок службы батареи составляет не менее 12 лет (+1,5года резерв). Межповерочный интервал уникальный среди приборов такого класса и составляет 6 лет.

Надежность и безопасность

Информация передается в зашифрованном виде с проверкой целостности данных по CRC алгоритму. Мощность радиопередатчика составляет не более 25мВт. «Compact vario4» передает сигнал 85 раз в сутки, продолжительность передачи составляет 8,5 миллисекунд, а излучаемая энергия приборов Compact vario4 за год ниже, чем электромагнитные излучения при 5-и минутном разговоре по мобильному телефону.

Модульное решение

Теплосчетчик состоит из некорродирующего в течение более 30 лет латунного корпуса и высокоточной измерительной многоструйной капсулы со встроенным датчиками температуры и радиомодулем. Такое решение удешевляет стоимость эксплуатации, так как при поверке или замене не требуется демонтировать корпус, а замена ограничивается недорогой измерительной капсулы на новую с заводской поверкой.


Рис. 1: Измерительная капсула (состоящая из вычислительного блока с расходомером и парой термометров сопротивления) и монтажный корпус

По умолчанию «Compact vario4» прибор учета тепла поставляется в запрограммированном под установку на обратном трубопроводе. Данную конфигурацию можно изменить через кнопку на лицевой панели либо через ИК-порт с оптоголовкой и специальным ПО «TAVO». Это снижает сроки поставки и упрощает установку.

Счетчик тепла «Compact vario4» может поставляться в исполнении для учета энергии охлаждения (хладосчетчик). В таком варианте вычислитель программируется под хладоноситель (как правило гликоль) и прибор поставляется с двумя свободными датчиками температуры и съемным вычислительным блоком для настенного монтажа.

Простой монтаж

Теплосчетчик «Compact vario4» выпускается в стандартных размерах с монтажной длинной L1  80/105/110мм и 130мм, ДУ15 и ДУ20 для номинальных расходов Qn 0,6м3/ч, 1,5м3/ч и 2,5м3/ч. Для подключения к системе учета коммунальных ресурсов TSS теплосчетчик может программироваться как до установки на объекте, так и после.

Теплосчетчик «Compact vario4» может устанавливаться фактически в любом положении – горизонтально вертикально и дисплеем вниз.

Сертификаты

Теплосчетчик «Compact vario4» внесен в Государственный фонд по обеспечению единства измерений (Реестр средств измерений) под номером № 58083-14 и, следовательно, допущен для индивидуального коммерческого учета тепловой энергии.

Рекомендации

Для достижения наибольшего эффекта экономии и комфорта следует комбинировать установку теплосчетчика Compact vario4 с установкой регулирующих устройств – электронных терморегуляторов.

Технический паспорт на теплосчетчик Compact vario4

Узнать подробнее о других теплосчетчиках хладосчетчиках и тепло-хладосчетчиках Techem

Теплосчетчик, счетчик энергии, счетчик холода, счетчик тепла

  • Статический жидкостный осциллятор Теплосчетчик
  • Счетчик тепла и охлаждения для приложений размером DN15 — DN500
  • Отсутствие движущихся частей, обеспечивающих точное, стабильное и надежное измерение расхода на протяжении длительного времени время.

Superstatic 440 — это счетчик тепла и охлаждения с уникальным принципом измерения колебаний жидкости, который позволяет использовать его с более чем 50 различными охлаждающими жидкостями (гликолями).
Счетчик тепла и охлаждения Superstatic 440 разработан и оптимизирован для измерения потребления тепловой энергии в любой системе централизованного теплоснабжения, централизованного охлаждения или управления зданием для индивидуального выставления счетов за тепловую энергию и может быть легко интегрирован в любую интеллектуальную среду учета.

Superstatic 440 способен измерять расход от 1 м3 / ч до 1500 м3 / ч в диапазоне диаметров трубопроводов от DN15 до DN500. Отсутствие движущихся частей обеспечивает непрерывную работу, повсюду используются устойчивые к коррозии материалы, а для трубопроводов размером до DN40 не требуется прямых участков трубопроводов. Благодаря конструкции нет никакого влияния на загрязнение магнетитом.

Счетчик нагрева и охлаждения может использоваться в широком диапазоне температур от -20 ° C до + 130 ° C. Счетчики
сертифицированы по MID EN 1434, класс 2, омологация для всего диапазона DN 15 — DN 500. Счетчики
доступны с фланцевым соединением для всех размеров, а резьбовые соединения доступны в размерах ¾ ”, 1”, 1 ¼ ”и 2”. .

Повторная калибровка и техническое обслуживание счетчика тепла Superstatic 440 теперь легко, быстро и экономично. В соответствии с сертификатом MID требуется повторная калибровка только измерительной головки.

Может быть установлен практически в любом месте, так как один и тот же счетчик используется для горизонтальной, вертикальной и водосточной установки.

Большой дисплей Superstatic 440 позволяет легко считывать показания с множеством значений расхода, температуры и энергии, доступных через дисплей. Настройка с помощью кнопки упрощает навигацию по главному меню, где можно увидеть накопленные, дневные, ежемесячные, средние и максимальные значения. Доступные единицы отображения:

Энергия кВтч, МВтч, ГДж, МДж Объемм3 Температура ° C

INVONIC H — ультразвуковой счетчик тепла и холода • Апатор

СКАЧАТЬ

  • Каталог
  • Техническое описание
  • Утверждение типа
  • Декларации соответствия

Апатор Повогаз Продукция по BIM

Мы хотели бы сообщить, что Apator Powogaz уже присоединился к BIM — крупнейшей в мире платформе 3D-контента.
Попробуйте решения с поддержкой 3D.

>> Подробнее

Высококачественный гибридный ультразвуковой счетчик тепла / охлаждения

INVONIC H — это современный и точный ультразвуковой теплосчетчик с ультразвуковым датчиком потока, который гарантирует высокую точность измерения и длительный срок службы независимо от его монтажного положения. Ультразвуковой теплосчетчик имеет модульную конструкцию, что позволяет в любой момент расширить его функциональные возможности за счет установки модуля связи, изменения варианта источника питания или замены различных датчиков температуры.Прочный латунный корпус датчика потока доступен в версии с резьбовым или фланцевым соединением и может использоваться в диапазонах давления PN16 или PN25. Показания теплосчетчика совершенно нечувствительны к внешним магнитным полям.

Использование ультразвукового счетчика тепла

INVONIC H — это ультразвуковой счетчик тепла , используемый для измерения потребления энергии в системах отопления или охлаждения (опционально), предназначенных для жилых, офисных и промышленных объектов. Ультразвуковой датчик расхода в латунном корпусе является ключевой частью прибора, который обеспечивает высокую точность, динамику и стабильность измерений расходомера независимо от его монтажного положения (горизонтальное / вертикальное) и обеспечивает нечувствительность прибора к магнитному полю. Коммуникационный модуль обеспечивает удаленное считывание информации со счетчика как по проводам (M-Bus, Modbus RTU, BACnet MS / TP, импульсные выходы), так и по беспроводной связи (Wireless M-Bus 868 МГц T1 OMS), что позволяет INVONIC H взаимодействовать с различными системы считывания данных и автоматизация зданий.

Характеристики ультразвукового теплосчетчика

Точность измерения

  • Достигнута высокая стабильность метрологических параметров в течение всего срока службы за счет компенсации мощности сигнала.
  • Широкий диапазон измерения в любом рабочем положении (H, V, H / V)
  • Пусковой расход датчика потока может составлять всего 3 л / ч
  • Небольшие перепады давления от 1 до 20 мбар для расхода q p (величина перепада давления зависит от длины установки и значения номинального расхода)

Преимущества
  • способен работать с системами, содержащими воду или водно-гликолевые растворы (этилен / пропиленгликоль)
  • легко читаемый 8-разрядный дисплей с символами, указывающими рабочее состояние счетчика, управление осуществляется одной кнопкой
  • вычислитель с поворотом на 180 ° с возможностью настенного монтажа (стандартная длина соединительного кабеля 1,2 м)
  • источник питания от 230 В переменного тока, 24 В переменного / постоянного тока или от аккумулятора (срок службы аккумулятора до 11 лет)
  • встроенный регистратор данных, способный хранить данные за последние 36 месяцев в течение 15 лет без источника питания
  • встроенных импульсных выходов для энергии и объема или два импульсных входа для счетчиков воды
  • возможность установки коммуникационных модулей без ущерба для производителя защитных пломб
Основные технические данные
Тип Динамический диапазон q p
3 / h]
DN
[мм]
Длина
[мм]
Вес
[кг]

Гибридный ультразвуковой счетчик тепла / охлаждения INVONIC H
INVONIC H 0,6 1: 100 0,6 15 110 0,8
INVONIC H 0,6 0,6 20 190 1,1
INVONIC H 0,6 0,6 20 190 2,9
INVONIC H 1,0 1: 100 1,0 15 110 0,8
INVONIC H 1,0 1,0 20 190 1,1
INVONIC H 1,0 1,0 20 190 2,9
INVONIC H 1,5 1: 100 1: 250 1,5 15 110 0,8
INVONIC H 1,5 1,5 20 190 1,1
INVONIC H 1,5 1,5 20 190 2,9
INVONIC H 1,5 1: 100 1,5 20 130 0,9
INVONIC H 2,5 1: 100 1: 250 2,5 20 130/190 0,9 / 1,1
INVONIC H 2,5 2,5 20 190 2,9
INVONIC H 3,5 1: 100 3,5 25 260 3,6
INVONIC H 3,5 3,5 25 260 6,1
INVONIC H 6,0

1: 100 1: 250

6,0 25 260 3,6
INVONIC H 6,0 6,0 25 260 6,1
INVONIC H 10,0 1: 100 1: 250 10,0 40 300 7,2
INVONIC H 10,0 10,0 40 300 8,4
INVONIC H 15,0 1: 100 1: 250 15,0 50 270 8,5
INVONIC H 25,0 1: 100 1: 250 25,0 65 300 13,0
INVONIC H 40,0 1: 100 1: 250 40,0 80 300 15,0
INVONIC H 60,0 1: 100 1: 250 60,0 100 360 18,0

— диапазон температур текучей среды: 5 ÷ 130 ° С. Минимальная температура касается только утверждения типа (точность измерения счетчика начинается с 0,1 ° C)
— номинальное давление: PN16 / PN25 *
— класс защиты расходомера: IP65 / IP67 *; класс защиты вычислителя: IP65
— единицы энергии: ГДж (кВтч, МВтч, Гкал) *

*) Дополнительно

Как выбрать правильный счетчик тепла / энергии

Выбор правильного счетчика тепла для вашего применения может занять много времени и несколько запутать, с таким большим набором опций, различными типами счетчиков и рядом дополнительных опций которые могут вам понадобиться, а могут и не понадобиться.С чего начать ?!

Первое, на что вам нужно обратить внимание, это то, что вам нужно для вашего приложения? Потребуется ли накладной расходомер или вы могли бы использовать поточный расходомер? Вы хотите иметь возможность читать удаленно? Вам нужны определенные разрешения, такие как RHI или MID? Планируется ли использование теплосчетчика в проекте MMSP, HIU? Какой блок питания вам нужен? После того, как вы определились с этими важными факторами, вам необходимо знать размер трубы и скорость потока. Исправление этих деталей в первую очередь сэкономит вам много времени и денег в будущем.

Сертификаты

В зависимости от области применения и причины установки счетчика тепла / энергии вам могут потребоваться определенные разрешения. Примеры разрешений: MID (Директива по измерительным приборам) утверждения точности (обеспечение точности, прослеживаемости и качества), государственные стимулы, такие как RHI (Возобновляемое тепло)

Электропитание

Где будет установлен ваш счетчик? Будет ли счетчик установлен рядом с источником питания? Нужна ли батарея? Эти решения имеют решающее значение по понятным причинам.Также следует учитывать время автономной работы. Обязательно уточняйте перед покупкой!

Размер трубы и скорость потока

В зависимости от типа расходомера, который вы устанавливаете / покупаете, у вас будет несколько вариантов в диапазоне размеров. Это может варьироваться от времени предложения до момента заказа в зависимости от ваших характеристик и бюджета, другие размеры и варианты могут быть предложены в соответствии с приложением, чтобы снизить затраты.

Среда и мусор

Если смотреть на среду, проходящую через измеритель, частицы и мусор, протекающие через определенные измерители, будут влиять на точность показаний, поэтому, если в вашей системе есть инородные тела, это повлияет на измеритель, который вы выбирать.

Прижимной или встроенный

Можете ли вы разрезать трубопровод для установки счетчика? Будет ли счетчик оставаться в системе в обозримом будущем или он должен быть портативным, чтобы его можно было перемещать для проверки эффективности в различных областях? Вы хотите измерять расход только определенное время? Накладной расходомер обычно будет стоить больше, чем встроенный расходомер, но затраты на установку будут значительно ниже, чем встроенного расходомера.

Дистанционное считывание / AMR (автоматическое считывание показаний счетчика)

Усовершенствованные измерительные системы могут обеспечить преимущества для коммунальных предприятий, поставщиков розничной торговли, арендодателей и клиентов. Выгоды будут признаны коммунальными предприятиями в повышении эффективности, обнаружении сбоев, уведомлении о взломе и снижении затрат на рабочую силу в результате автоматического чтения по сравнению с чтением вручную. Поставщики услуг розничной торговли смогут предлагать новые инновационные продукты в дополнение к настройке пакетов для своих клиентов.Кроме того, поскольку данные счетчиков будут легко доступны, для их клиентов будут доступны более гибкие циклы выставления счетов вместо того, чтобы следовать стандартным циклам чтения коммунальных услуг (ежемесячно / ежеквартально) этих преимуществ, многие коммунальные предприятия переходят к внедрению некоторых типов решений AMR.

Что вам нужно измерить и какова цель

Вы измеряете, чтобы претендовать на RHI? Вы хотите проверить эффективность системы? В зависимости от ваших потребностей и требований мы можем посоветовать вам разные счетчики. Принимая во внимание, что некоторые разрешения могут не потребоваться, это может повлиять на стоимость. Например. нужен ли счетчик, одобренный RHI, или будет достаточно механического счетчика тепла класса 3?

Сверхстатический, ультразвуковой, механический или неинвазивный

Это связано с целью установки счетчика. Чего ты хочешь добиться? Какую технологию предпочитает клиент? Сверхстатические измерители используют принцип колебаний жидкости, тогда как ультразвуковые измерители используют технологию времени прохождения, может быть, клещи будут более подходящим выбором?

Установка

Для обеспечения точности важно проверить идентификатор настройки, подходящий для измерителя, и что он имеет правильное количество трубопроводов до и после измерителя.

Подытожить;

Выбор наилучшего варианта для вас должен основываться на следующих ключевых факторах — требуемые разрешения, расположение счетчика, необходимость удаленного считывания, прохождение носителя через счетчик, источник питания и фитинги, такие как резьбовые или фланцевые, и, наконец, бюджет.

DMS может помочь с выбором и настройкой измерительных приборов для любых систем отопления или охлаждения, включая эксклюзивную серию Sontex SuperStatic Meters; Все наши счетчики тепла и охлаждения (также известные как счетчики энергии) одобрены MID и RHI и включают несколько вариантов вывода данных; Мы также можем предложить сопутствующие товары, такие как регулирующие клапаны, не зависящие от давления, и другие аксессуары.

Технология учета тепла «Плати за то, что используешь» набирает обороты

Такие здания, как квартиры и кондоминиумы, являются домом для семей с различными предпочтениями в отношении комфорта или отношениями к использованию энергии. Точно так же многие коммерческие здания разделены на помещения, где арендаторы имеют разные температурные требования или графики использования.

В некоторых зданиях тепловая энергия, необходимая для обогрева или охлаждения каждого прилегающего пространства, предоставляется владельцем здания по фиксированной ежемесячной стоимости независимо от использования. В других случаях каждое помещение оборудовано собственной системой отопления и охлаждения, а также соответствующими счетчиками потребления электроэнергии и природного газа. Стоимость отопления и охлаждения оплачивается непосредственно коммунальному предприятию владельцем или арендатором. Те, кто использует свои системы консервативно, получают более низкие счета и наоборот. Это концепция «плати за то, что используешь».

ОТВОДЫ

Здания, где каждое разделенное пространство имеет свою собственную автономную механическую систему, более справедливы с точки зрения использования энергии, особенно для помещений, где настройки термостата ниже, или жители не используют пространство в течение длительного времени из-за отпусков, частых поездок и скоро.Тем не менее, есть несколько причин, по которым использование индивидуальных механических систем не является лучшим техническим или экономическим вариантом для таких зданий.

Одним из распространенных недостатков индивидуальных систем отопления является то, что с каждого помещения в здании будет взиматься ежемесячная базовая плата за обслуживание счетчика природного газа.

Еще один недостаток — очень ограниченный выбор источников тепла топочного типа, предназначенных для небольших помещений с низкими расчетными тепловыми нагрузками. Это часто приводит к использованию источников тепла, размер которых слишком велик для нагрузки.Результатом будет короткое время цикла, сокращение срока службы и снижение эффективности.
Для каждой механической системы внутреннего сгорания также требуется собственная система подачи топлива и удаления воздуха. Для этого требуется газораспределительный трубопровод по всему зданию и несколько проходов через ограждающую конструкцию здания для воздуха для горения и выхлопного трубопровода. Если эти проходы проходят через крышу, вероятность будущего технического обслуживания для предотвращения утечек возрастает.

Отдельные механические системы также занимают пространство на полу или стене в каждом блоке.Это уменьшает полезную жилую площадь или пространство, которое в противном случае было бы доступно для коммерческих целей.

Еще одним недостатком является доступ и планирование обслуживания. В зависимости от используемого оборудования и того, что должно быть сделано, обслуживание может вызвать запахи, шум, утечку, ограничение использования пространства или другие неудобства.

ДУМАЙТЕ ПО-другому

Альтернативой этой обычной работе отдельных механических систем в каждом строительном блоке является централизация производства отопления и охлаждения и объединение его с распределительной системой, по которой нагретая или охлажденная вода подается в каждую единицу.

Это вряд ли новая концепция. Установки центрального отопления и охлаждения десятилетиями используются во многих зданиях Северной Америки. Но до недавнего времени в большинстве этих систем не было возможности точно измерить использование тепловой энергии в каждом помещении, обслуживаемом центральной системой. Без таких измерений невозможно точно узнать, на что уходит вся энергия нагрева или охлаждения, и выставить счета «Оплата за то, что вы используете».

В Северной Америке ситуация меняется.Теперь доступно современное оборудование для точного измерения тепловой энергии, передаваемой от центральной станции к каждому пространству здания. Это называется «учет тепла» и открывает новые возможности для тех, кто занимается водяными системами отопления или охлаждения.

Учет тепла, который широко используется в Европе, требует точного и непрерывного измерения расхода жидкости, проходящей через каждое пространство здания, а также изменения температуры жидкости, когда она проходит через излучатели тепла или охлаждающие оконечные устройства в этом пространстве.

Рисунок 1

На рисунке 1 показана основная концепция того, как это делается с помощью электронного расходомера и прецизионных датчиков температуры, расположенных между источником тепла и нагрузкой. Электроника, необходимая для расчета скорости теплопередачи и общей теплопередачи, содержится в блоке вычисления тепла. Два датчика температуры поставляются в виде согласованной пары с кабелем определенной длины, прикрепленным как к чувствительному элементу, так и к корпусу измерителя. Электрическое сопротивление этих кабелей учитывается при калибровке счетчика.Эти кабели никогда не следует разрезать, сращивать или отсоединять от измерителя. Любая дополнительная длина кабеля датчика, поставляемого с измерителем, должна быть аккуратно свернута, закреплена стяжками и закреплена в месте, где она не будет нарушена.

Рисунок 2 Спутниковая станция

Для учета тепла используется несколько типов расходомеров, включая турбинные, вихревые, электромагнитные и ультразвуковые. У всех есть свои преимущества и недостатки. Как правило, система учета тепла поставляется от производителя в виде полностью согласованной группы компонентов, включая расходомер, датчики температуры, блок теплового счетчика и даже кабель из тонкой нержавеющей стали со свинцовыми уплотнениями.Последние используются для предотвращения взлома любого оборудования, которое может повлиять на показания счетчика. После установки пломб их нарушение или несанкционированное вмешательство может иметь серьезные юридические последствия, в зависимости от конкретного соглашения между поставщиком энергии и клиентами системы.

Большинство теплосчетчиков по умолчанию настроены на работу, исходя из предположения, что жидкость в системе на 100% состоит из воды. Встроенное ПО в измерителе содержит код, который точно рассчитывает плотность и удельную теплоемкость воды и использует эти зависящие от температуры свойства жидкости для точного расчета скорости теплопередачи и общего количества тепла, передаваемого с течением времени.Однако не каждая гидронная система заполнена на 100% водой. Одним из примеров может служить солнечная тепловая система, работающая с 40-процентным раствором пропиленгликоля. Плотность и удельная теплоемкость растворов антифризов на основе гликоля зависит от температуры, а также от концентрации гликоля. К счастью, большинство современных систем учета тепла можно настроить так, чтобы их внутренние расчеты основывались на типе и концентрации используемого антифриза на основе гликоля.

СПУТНИКОВЫЕ СТАНЦИИ

Современный учет тепла устраняет описанные ранее ограничения отдельных механических систем в каждом помещении, а также позволяет использовать подход «платите за то, что вы используете».

Учет тепла является идеальным дополнением к централизованной системе с несколькими котлами, которая обеспечивает теплом для отопления помещений и горячего водоснабжения в многоквартирных домах. Горячая вода из центральной котельной системы циркулирует по магистральному трубопроводу, который подключается к «вспомогательной станции» в каждой строительной единице.

Одна из возможных конфигураций спутниковой станции показана на рисунке 2.

Спутниковые станции предоставляют трубопроводы и элементы управления, необходимые для регулирования отопления помещений в соответствии с индивидуальными предпочтениями.Некоторые также предоставляют приоритетную горячую воду «по запросу» за счет использования паяных пластинчатых теплообменников из нержавеющей стали. Горячая (непитьевая) вода из магистральной сети здания проходит через теплообменник всякий раз, когда реле потока в дополнительном блоке обнаруживает потребность в горячей воде со скоростью 0,6 галлона в минуту или выше. Этот режим работы временно имеет приоритет над обогревом помещения. Он прекращается, как только заканчивается потребность в ГВС. Это устраняет необходимость в резервуаре для горячей воды для бытового потребления и связанных с этим потерь тепла в режиме ожидания.Это также устраняет необходимость в трубопроводе горячего водоснабжения и связанной с ним системе рециркуляции внутри здания. То, что в противном случае должно было бы быть пятитрубной системой по всему зданию, сокращается до трехтрубной системы.

БОЛЬШЕ РАЗВИТИЯ

Учет тепла также идеально подходит для систем централизованного теплоснабжения, когда тепло и в некоторых случаях охлажденная вода подается в каждое из нескольких зданий из центральной системы предприятия. На рисунке 3 показана концепция такой системы отопления, в которой центральное отопление состоит из трех ступенчатых пеллетных котлов.

Рисунок 3 Центральная отопительная установка с тремя ступенчатыми пеллетными котлами

Пеллетные котлы включаются и выключаются, чтобы поддерживать теплоаккумулятор в определенном температурном диапазоне. Горячая вода из резервуара направляется циркуляционным насосом с регулируемой скоростью по подземному изолированному трубопроводу к пластинчатому теплообменнику в каждом здании «клиента». Эти теплообменники изоляции предотвращают любой перекрестный поток между центральной системой и балансирующей системой внутри здания.

Любые утечки или другие проблемы с обслуживанием в одном здании не повлияют на централизованное теплоснабжение остальных клиентов. Каждая клиентская система также показана со вспомогательным котлом и арматурой, которая может поддерживать здание в случае возникновения проблем с обслуживанием в районной системе.

ИГРА ПО ПРАВИЛАМ

В США в феврале 2018 г. был выпущен стандарт ASTM под названием «Стандартные технические условия на приборы для измерения тепла» (ASTM E3137 / E3137M-17).Он покрывает требования к точности для нескольких категорий приборов учета тепла. Этот стандарт разрабатывался несколько лет. Он относится к нескольким предыдущим стандартам учета тепла, таким как EN1434, широко признанный в Европе. Ожидается, что этот новый стандарт будет часто цитироваться инженерами, разрабатывающими системы учета тепла.
В Канаде государственное агентство Measurement Canada в настоящее время проводит пилотную программу по оценке различных типов счетчиков тепла в нескольких категориях в зависимости от пропускной способности (см. HPAC, февраль 2019 г., Mh20).Конечная цель, которая, как ожидается, будет реализована к 1 января 2021 года, — это список утвержденных счетчиков в каждой категории. Теплосчетчики, установленные до возможной потребности в утвержденном счетчике, могут оставаться в эксплуатации до 2026 года, после чего они должны быть заменены утвержденным счетчиком.

ОБРАТИТЕ ВНИМАНИЕ

Учет тепла представляет собой значительный и обширный развивающийся рынок в Северной Америке. Это ниша, которая идеально подходит для тех, кто работает с системами водяного отопления и охлаждения.Это технология, которая обеспечивает проверку производительности, помогает в диагностике системных проблем, способствует энергосбережению и позволяет справедливо распределять затраты на электроэнергию. Эта статья — всего лишь обзор того, что возможно. Если вы занимаетесь гидроникой, вам нужно следить за этим развивающимся рынком. <>

Джон Зигенталер, П.Е., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления.Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (дополнительную информацию см. На сайте www.hydronicpros.com).

Теплосчетчик, Теплосчетчик — Все промышленные производители

11 компании | 19 товары

{{# pastedProductsPlacement4.length}} {{#each pastedProductsPlacement4}} {{#if product.activeRequestButton}}

{{requestButtonContactLabel}}

{{/если}}

{{product. productLabel}}

{{product.model}}

{{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
{{/ end}} {{/ each}}

{{{product.idpText}}}

Сравните этот продукт Удалить из инструмента сравнения

{{productPushLabel}}

{{#if product.newProduct}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/ each}} {{/pastedProductsPlacement4.length}} {{# pastedProductsPlacement5. length}} {{#each pastedProductsPlacement5}} {{#if product.activeRequestButton}}

{{requestButtonContactLabel}}

{{/если}}

{{product.productLabel}}

{{product.model}}

{{#each product.specData: i}} {{name}} : {{value}} {{#i! = (product.specData.length-1)}}
{{/ end}} {{/ each}}

{{{product.idpText}}}

Сравните этот продукт Удалить из инструмента сравнения

{{productPushLabel}}

{{#if product. новый продукт}} {{/если}} {{#if product.hasVideo}} {{/если}} {{/ each}} {{/pastedProductsPlacement5.length}}

Связаться с нами

счетчик импульсов

MultiCon CMC-99

Multicon CMC-99 от SIMEX — видеорегистратор со встроенным регистратором данных.Это устройство отличается своей компактной и небольшой конструкцией с усовершенствованным контроллером и записывающими устройствами. Устройство было специально разработано для промышленной автоматики …

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

. .. объем, стандартный объем и масса жидкостей, газов и пара. Приложения Счетная Счетчик на районную и местную тепловую Системный мониторинг на электростанциях Для тепло / холод …

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

… линии. Для передачи heat может использоваться вода, но также поддерживаются и другие жидкости, такие как масло для передачи heat . Обратите внимание, что тепловой коэффициент воды рассчитан на диапазон температур от 0 до . ..

.

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

… Пользователь через теплоноситель heat (обычно вода). Значение выходной мощности для широкой аудитории рассчитывается по уравнению, предусмотренному стандартом EN1434. Измеряемыми параметрами являются расход …

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Aecl BTU Heat счетчик — это автономный счетчик тепла и калькулятор, предназначенный для измерения потребления энергии в системах отопления и охлаждения. Основные расчетные коэффициенты …

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

теплосчетчик

WFM, WFN серии

Электронные, не зависящие от сети крыльчатка типа heat и heat / счётчики энергии охлаждения WFM / WFN имеют компактную конструкцию и используются в качестве измерительных приборов для правильного определения потребления энергии.Эти …

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
SIEMENS Building Technology HVAC Products

Связаться с нами

— Qp 0. 6 — 2,5 м3 / ч — TFluid = 5 — 90 ° C — Компактная версия — Допуски: EN 1434 и MID Classe 2

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
INTEGRA Metering AG

Связаться с нами

теплосчетчик

MULTICAL® 302

Измеритель может быть сконфигурирован на месте для установки на входе или выходе, что упрощает планирование и хранение запасов. Легко установить Компактный обогреватель / охлаждение счетчик MULTICAL …

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
Институт Kamstrup

Связаться с нами

теплосчетчик

серия microCLIMA

КОМПАКТНЫЙ ТЕРМИЧЕСКИЙ СЧЕТЧИК ЭНЕРГИИ microCLIMA. Он состоит из трех компонентов: счетчика воды с немагнитным приводом, датчиков температуры PT500 и ЖК-калькулятора. Сертификация класса 2 или 3 в соответствии с Директивой 2004/22 / EC — Стандарт EN 1434 Стандартный …

Сравните этот продукт Удалить из инструмента сравнения

Посмотреть другие продукты
MADDALENA SPA

Связаться с нами

Счетчик BTU Rh43 используется в приложениях с жидкими энергоносителями. Рассчитывает тепловую энергию воды в соотв. согласно EN1434, смеси гликоль / вода или другие жидкости, такие как термомасла. Согласование датчика температуры …

Сравните этот продукт Удалить из инструмента сравнения

Связаться с нами

Счетчик прямого вытеснения

GE552 серии

Сравните этот продукт Удалить из инструмента сравнения

СКАЖИТЕ НАМ О ЧЕМ ВЫ ДУМАЕТЕ

Ваш ответ учтен. Спасибо за помощь.

Подпишитесь на нашу рассылку новостей

Спасибо за подписку

Возникла проблема с вашим запросом

Неверный адрес электронной почты

Получайте обновления в этом разделе каждые две недели.

Средняя оценка: 3.5 / 5 (количество голосов: 22)

С помощью DirectIndustry вы можете: Найти нужный продукт, субподрядчика или поставщика услуг | Найдите ближайшего дистрибьютора или реселлера | Свяжитесь с производителем, чтобы узнать предложение или цену | Изучите характеристики продуктов и технические характеристики основных брендов | Просмотр каталогов PDF и другой онлайн-документации

Ultraflo U1000MKII-HM Накладной счетчик тепла / Счетчик энергии —

На главную / Управление энергопотреблением и строительные услуги / Ультразвуковые счетчики тепла, линейные и накладные / Ultraflo U1000MKII-HM Накладной счетчик тепла / Счетчик энергии

Новый U1000MKII-HM — это «лучший по соотношению цены и качества» накладной ультразвуковой счетчик тепла, альтернативный традиционным встроенным счетчикам энергии, для управления энергией и выставления счетов в бытовых и коммерческих, районных или общих системах отопления или охлаждения. Предлагает значительную стоимость установки и преимущества сухого обслуживания по сравнению с традиционными линейными продуктами.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 ″)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: Преобразователи 1 МГц для плохих / старых толстостенных труб и больших трубопроводов
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой — информация по установке и обслуживанию.
  • Встроенный импульсный выход — AM & T & BEM совместимы с Modbus.

Описание

Основные характеристики и преимущества:

  • Новинка: трубы большего диаметра 2 варианта, полностью регулируемые для наружного диаметра 22–115 мм и 125–180 мм (6 ″)
  • Новинка: Дополнительное ведомое устройство Modbus RTU, последовательный порт RS485 и связь по шине M-Bus.
  • Новинка: система взаимного корреляционного измерения расхода
  • Новинка: Преобразователи 1 МГц для плохих / старых толстостенных труб и больших трубопроводов
  • Новый: Опция для воды / гликоля
  • Простота установки: подключите питание и введите внутренний диаметр трубы, отрегулируйте датчики и закрепите трубу, не требуя специальных навыков или инструментов
  • Накладной неинвазивный теплосчетчик, альтернативный традиционному встроенному счетчику, плюс обслуживание без обслуживания, обеспечивающее минимальное время простоя и максимальную доступность.
  • LCD с подсветкой — информация по установке и обслуживанию.
  • Встроенный импульсный выход — AM & T & BEM совместимы с Modbus.
Сделать запрос

Техническая информация

Техника измерения: Ультразвуковой метод измерения времени прохождения для измерения расхода и 4-х проводный кабель PT100 класса B для измерения температуры.
Коэффициент уменьшения: 200: 01
Стандарт теплосчетчика: Расчет тепла / энергии разработан в соответствии с разделом 6 EN1434
Точность: +/- 1-3% от показания расхода для> 0.3 м / с (1 фут / с)
Диапазон скорости потока: 0,1 м / с — 10 м / с (0,3 фут / с — 32 фут / с)
Диапазон труб: Доступен в 2 вариантах, 22 мм — 115 мм и 125 мм — наружный диаметр 180 мм (6 дюймов). Примечание. Размер трубы зависит от материала трубы и внутреннего диаметра.
Материал трубы: сталь , нержавеющая сталь, пластик и медь
Диапазон температуры воды: 0 ° C — 85 ° C (32 ° F — 185 ° F)
Датчики температуры: Зажим PT100, класс B 4 проволока, диапазон 0 ° C — 85 ° C (32 ° F — 185 ° F), разрешение 0. 1 ° C (0,1 ° F). Минимальная дельта Т 0,3 ° C
Выход: Импульсный или Частотный. Импульс для объемного расхода и энергии, кВт · ч (БТЕ). Частота для расхода. Импульсный выход можно настроить как при потере сигнала или отсутствии потока. Связь Modbus: Дополнительное ведомое устройство Modbus RTU, аппаратный уровень последовательного канала RS485. Энергия, мощность, температура и расход. Соединительный кабель Modbus — 1 м. Связь M-Bus: Дополнительно M-Bus
Внешний источник питания: 12–24 В +/- 10% переменного / постоянного тока при 7 Вт на устройство.Дополнительный подключаемый блок питания 12 В.
Корпус электроники: IP54
Кабель ввода / вывода: 5 м x 6 жил для подачи питания и вывода импульса
Размеры: 250 мм x 48 мм x 90 мм (10 ″ x 2 ″ x 4 ″) (электроника + направляющая шина )

Зажим для счетчиков тепловой энергии

Зажим на счетчиках тепла в настоящее время широко используется в промышленности и строительстве для мониторинга систем горячего водоснабжения и мониторинга энергоэффективности. Простота и надежность клещей на счетчиках тепла получили широкое распространение во всем мире как точный и надежный метод количественной оценки потребления тепловой энергии. Зажим на счетчиках тепла можно использовать на трубах любого размера и из любого материала, они неинвазивны и, следовательно, не подвержены уровням износа, которые наблюдаются у обычных счетчиков тепла с вмешательством.

Теплосчетчики для контроля теплопередачи или потери тепла в системе

Прикрепив два датчика температуры (PT100) к расходомеру и установив плотность и удельную теплоемкость жидкости, можно установить тепловой поток между входом и выходом.Наш зажим для счетчиков тепла помогает менеджерам по энергопотреблению не только определять общее потребление энергии, но также создавать тепловые балансы и изолировать отдельных потребителей энергии на крупных заводах или в зданиях. Используя портативный расходомер, можно быстро и эффективно проводить комплексные энергетические обследования. Постоянные бесконтактные счетчики тепла также могут быть установлены в любом подходящем месте.

Расчет разницы температур

В простейшей форме потребление тепла пропорционально изменению температуры между двумя подключенными датчиками температуры.Чтобы рассчитать точный тепловой поток, необходимо знать удельную энтальпию и плотность жидкости. Однако некоторые жидкости не сжимаются, и поэтому любые изменения из-за крупномасштабных изменений давления незначительны. Наши теплосчетчики состоят из двух активных входов 24 В, которые можно использовать для измерения разницы температур. Доступные ультразвуковые преобразователи и датчики температуры позволяют проводить измерения расхода и теплового баланса в диапазоне от -100 до +250 ° C.

Расчет расхода

Из-за их точности, надежности и гибкости ультразвуковой расходомер является предпочтительным методом для определения расхода на месте. С помощью встроенного измерителя толщины стенок и специальной рулетки для измерения диаметра труб можно установить точный внешний диаметр и толщину стенки трубы. После определения внутреннего диаметра и использования ультразвуковой теории два прикрепленных ультразвуковых преобразователя потока можно использовать для определения дифференциального времени прохождения жидкости. Время прохождения пропорционально скорости жидкости.

Расчет расхода тепла

Путем определения разницы температур, расхода на месте и коэффициентов можно рассчитать количество тепла.Встроенный регистратор данных может записывать 100 000 точек данных, которые могут включать любую измеряемую величину, диагностический параметр или входной сигнал. Все данные записываются в энергонезависимую память и, как таковые, не будут потеряны из-за отсутствия питания. Встроенная батарея может обеспечивать расходомер до 8 часов и до 7 дней с внешней батареей.

Приложения

Общие приложения, включая обследования потребления энергии в крупных комплексах, состоящих из нескольких зданий, на заводах и предприятиях, таких как больницы, автомобильные заводы и офисные здания.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
