Штробление стен под электропроводку: Штробление стен под проводку своими руками

Содержание

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме.
    Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.

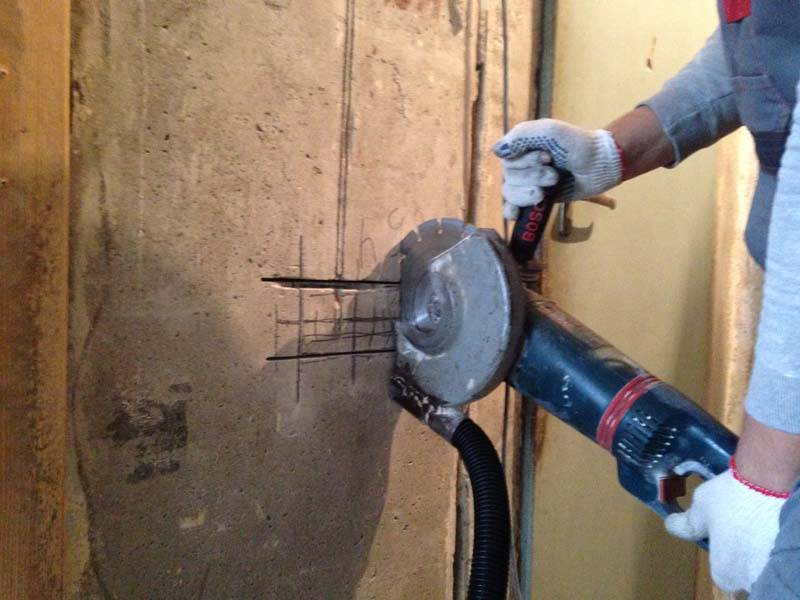

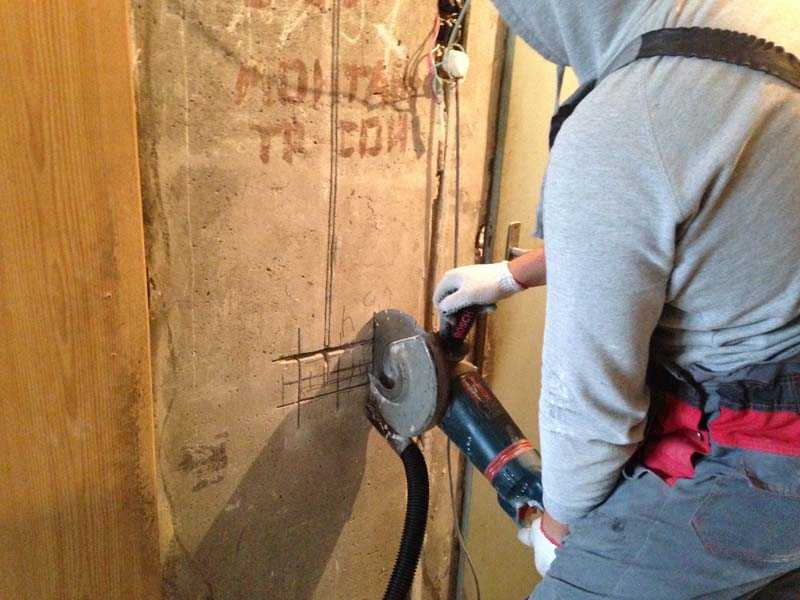

  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням.

Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность.

Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под проводку своими руками

Проведение капитального ремонта, перепланировки, новое строительство дома или хозяйственного помещения связаны с вопросом подведения или переноса розеток, выключателей, прокладкой нового кабеля, маскировкой трубопроводных систем. В стеновую панель прячут все коммуникации размером до 1/3 толщины перекрытия.

Оглавление:

  1. Обзор инструментов для штробления стен под проводку
  2. Советы профессиональных мастеров о правилах штробления стен под проводку своими руками
  3. Технологии штробления стен под проводку
  4. Некоторые правила штробления в бетонной стене
  5. Работы по штроблению в несущей стене
  6. Монтаж проводов в штробу и установка розеток

Обзор инструментов для штробления стен под проводку

  • Классический инструмент – молоток и стамеска. Вариант пригоден для долбления недлинных канавок в мягком податливом объеме. Использовать данный способ для бетона или кирпича не рационально. Недостатки: большие трудозатраты, длительное ведение работы, окончательный результат низкого качества.
  • Перфоратор со специальной насадкой. Выполняются работы в твердом объеме, армированном бетоне и кирпиче. Окончательный результат среднего качества: края канавок неровные, со сколами, требуется дополнительная доработка. Недостаток инструмента – издает высокий уровень шума более 100 дБ.
  • Болгарка с алмазным диском. Отличный вариант, идеальное качество штробы. Недостаток варианта – несоразмерное к качеству выделение пыли. Достоинства: идеальный результат, быстрое выполнение работы, продуктивность, малобюджетный метод. Простой в пользовании инструмент.
  • Штроборез. Считается наилучшим вариантом для прокладки проводки в стенах. Аппарат идет в комплекте со сменными дисками, с пылеуловителем. Недостаток метода: дорогостоящий инструмент.

Советы профессиональных мастеров о правилах штробления стен под проводку своими руками

  • Несущие стеновые конструкции, плиты перекрытия, горизонтальные швы – неподходящие объекты для прокладки проводки.
  • При составлении чертежа прокладки проводки учитывают важное условие – провода располагаются строго по горизонтали или вертикали. Ведение штробы намечается на поверхности уровнем или отвесом.
  • Горизонтальную прокладку проводов производят, выдерживая расстояние в 15 см от плиты перекрытия.
  • В конструкциях от 8 см провод прокладывается по кратчайшему пути.
  • Проводку не прокладывают в углах, впритык к оконным или дверным проемам. Рекомендуемое расстояние от таких мест к штробам не меньше 100 мм.
  • Для прокладки проводки в старых стенах производят проверку мест возможного прохождения токонесущего кабеля. Используют для контроля отвертку-индикатор или искатель.

Технологии штробления стен под проводку

Прокладка проводки в бетоне выполняется на раннем этапе ремонтных работ. Шторобление в заселенном помещении нежелательно из-за большой концентрации цементной пыли. Подготовка к работе в жилой комнате предусматривает плотную консервацию оргтехники, мебели, цветов, наличие строительного пылесоса для уборки мусора и пыли. До начала работ сверяются с планом прокладки старой проводки, обесточивают ее или обходят эти места. Технологий штробления бетона несколько:

  • Штробление с помощью молотка и зубила. Процесс для простоты разбивается на несколько этапов. На первом этапе зубилом отмечается углубление по краям штрабы на ширину одно или двух его остриев. Далее зубило ставится поперечно борозде и одна его часть вбивается в стену с помощью молотка. Вначале снимается верхний слой по разметке, а после углубляют сделанную канавку на 25 мм по всей ее протяженности. Данная последовательность действий не столь важна, так как допускается углубление сразу во время проделывания канавки. Этот способ совершенно не подходит для штробления бетонных стен под проводку, так как материал является слишком твердым для ручного изготовления отверстий.

  • Следующий способ – штробление стен под проводку перфоратором. Работы начинаются с разметки необходимого участка. Необходимые для выполнения штробы насадки – бур небольшой длины и лопатка. По всей протяженности линии, по которой будет выполняться штроба, делают отверстия глубиной 25 мм. От каждого сделанного отверстия отступают 10-15 мм и делают следующее. Далее по готовым отверстиям делают канаву. При ее обустройстве лопатку не ставят поперек намеченной линии, так как это приводит к откалыванию лишних кусков покрытия стены. С помощью перфоратора изготавливается канавка под проводку нужной ширины и глубины, и показатели эти получаются очень точными. Единственный недостаток – края штробы часто получаются рваными, она имеет не очень аккуратный внешний вид. При помощи перфоратора штробление проводится максимально быстро и аккуратно.
  • Штробление стен под проводку болгаркой. Для выполнения данных работ понадобится диск с алмазным напылением. Он позволяет легко выполнять работы по бетону и кирпичу, в отличие от обычных насадок, которые с данными видами материалов справляются с трудом. Даже если работа будет проводиться по штукатурке, алмазный диск сделает канавку быстрей и проще. В начале работ размечают необходимые линии, затем по разметке делают две параллельные линии, ширина между которыми равна необходимой ширине штробы. Между готовыми надрезами выбивают канавку любым удобным инструментом – зубилом или перфоратором. Канавка выбивается до необходимой глубины. Данный способ отличается от двух предыдущих только использованием болгарки, которая значительно облегчает процесс изготовления надрезов для штробы. Во время выпиливания надрезов болгаркой выделяется большое количество пыли. Рекомендуется применять для сбора пыли промышленный пылесос или же просто обезопасить все предметы в комнате от попадания на них строительного мусора.
  • Изготовление канавки для проводки с помощью штробореза. Как следует из самого названия данного инструмента, он предназначен как раз для изготовления штроб и применяется профессиональными строителями. Штроборез похож на модифицированную версию болгарки, он имеет разъемы для установки сразу двух алмазных дисков, с возможностью регулировки расстояния между ними. Кожух инструмента также регулируется, что обеспечивает фиксацию глубины, на которую диски будут вырезать канавку. Часто инструмент имеет на кожухе специальный отвод для пыли, к которому крепится труба пылесоса. Штробление проводится легко и быстро, при этом веделяется небольшое количество пыли. Когда готовы порезы по краям штробы, лишний материал между ними выбивают перфоратором или зубилом. Недостатком использования штробореза является то, что на штробление стен под проводку цена увеличивается, если применять этот аппарат. Стоит он достаточно дорого, а применяется только для специализированных работ. Для бытового штробления лучше всего останавливать свой выбор на том варианте, для которого имеются в наличии все необходимые инструменты.

Окончание работ имеет одинаковые действия, независимо от того, какая технология применялась для изготовления штробы. Когда канавка полностью готова, ее очищают от строительной пыли пылесосом или веником. Очищенную от мусора канавку обрабатывают грунтовкой. Прокладка кабеля в стену – это еще один сложный технологический процесс, к которому необходимо подойти с максимальным вниманием. Проложенный кабель фиксируют в штробе и заделывают ее штукатуркой, шпаклевкой или гипсом.

Некоторые правила штробления в бетонной стене

Большинство строений выполняется из бетона, потому при прокладке в стене электрических коммуникаций чаще всего приходится иметь дело именно с этим материалом. Общий принцип работы по бетону ничем не отличается от описанных выше технологий. Для него подходят все описанные инструменты, кроме зубила. Однако существуют некоторые общие правила штробления по бетону.

При выборе технологии штробления, выбирая между вариантом выполнения работ болгаркой или перфоратором, лучше остановиться на втором варианте. Перфораторы являются более мощными машинами, которые рассчитаны на работу по твердым поверхностям. К тому же при изготовлении отверстий не будет выделяться такого количества пыли, как от работы с болгаркой. Работы в многоэтажных домах рекомендуется выполнять в дневное время и только по будним дням. Уровень шума от перфоратора настолько велик, что его работу будет хорошо слышно даже через несколько перекрытий.

Во время работа рекомендуется воспользоваться услугами помощника, который увлажнит рабочую поверхность при выполнении отверстий. Данный способ широко применяют строители, он позволяет снизить количество разлетающейся по помещению пыли. Недостаток такого метода – сложность выполнения работы, влажная стена менее поддается штроблению.

Для работы по бетону строители не рекомендуют использовать штроборез, так как в данной поверхности он не удалит значительной части материала и за ним придется дочищать остатки перфоратором. Потому для облегчения работ по бетону перфоратор сразу используют как основной инструмент.

Работы по штроблению в несущей стене

Возможность проведения работ по штроблению в несущей стене – это спорный вопрос. Законом и всеми архитектурными нормами запрещено проводить в несущей перегородке какие-либо работы, которые ослабляют ее несущую способность. Штробление же относится к такому типу работ. Во время снятия верхнего слоя оголяется арматура, она становится подверженной различным воздействиям и образованию коррозии. Если же начинается коррозия арматуры, ослабляется вся конструкция дома.

Для проведения таких работ в несущей стене, необходимо получить на это специальное разрешение. Если речь идет о панельном доме, то, скорее всего, в разрешении на работы будет отказано. В кирпичных домах такие работы чаще всего разрешают. После получения бумаг все работы выполняются очень осторожно, чтобы снизить ущерб стене до минимального уровня. Чтобы определить место расположения в стене элементов арматуры, используют стандартный металлоискатель. Более подробно рассказывает о том, как выполняется штробление стен под проводку, видео в конце статьи.

Монтаж проводов в штробу и установка розеток

Провода в штробу укладываются двумя способами. Первый предусматривает укладку кабель-каналов для проводки. В таком случае вначале укладывают в штробу саму трубу, а затем через нее тянут провода к месту размещения розеток или включателей. Провод в трубу затягивают с помощью плотной стальной проволоки. Если монтаж проводов проводится без использования трубы, то их фиксируют в канавке с помощью гипса, штукатурки или шпаклевки. Подведенные к подрозетникам провода подрезают, оставляя длину в 10-15 см, оставленный конец заправляется в отверстие для розетки.

Наиболее удобный монтаж розеток – блоками в одну рамку. В один блок размещают не только электрические розетки, но и разъемы для кабельного телевидения, телефона, интернета и т.д. Такие блоки позволяют значительно экономить место и создавать привлекательный эстетичный технический уголок в комнате. Блоки монтируют на специальные защелки, их объединяют еще до монтажа, и лишь затем цельным блоком устанавливают в подготовленные отверстия.

Отверстия для блока высверливаются цельными, между ними оставляют промежуток не более 1 мм, а центральные перегородки убирают. Таким образом блок монтируется в стену целиком. Рамки и металлические каркасы розеток должны плотно соприкасаться друг с другом. После оборудования блока и подведения к нему коммуникаций устанавливают пластиковые рамки розеток. Данная работа проводится после укладки отелочных материалов на стену, так как рамка розетки призвана скрыть все недостатки декорирующих элементов. При оклейке обоями под розетку заворачиваются их края, если же проводится окраска стены, то накладка скроет швы и сколы на месте изготовления проема для розеток.

Для установки распределительного щита штробят в стене отверстие прямоугольной формы. Размер отверстия в глубину, по ширине и по высоте подгоняют под размер будущего щита, оставляя небольшой запас. В нише сначала устанавливают корпус щита, его фиксируют раствором с гипсом. На данном этапе установка скрытой проводки считается завершенной. Оборудование распределительного щита относится к электрическим работам и проводится с учетом правил из руководства по эксплуатации.

Штробление стен под электропроводку | Электрик



Прежде чем начинать штробление стен, нужно составить проект-схему на бумаге и разметить на стенах места будущих розеток, выключателей, соединительных монтажных коробок и электрощитов.
Для соединения всех точек, в кирпичных и бетонных домах, применяется скрытая проводка.

Для начала следует разметить на стенах точки в которых будут у вас находится выключатели и розетки, а также соединительные монтажные коробки и другие элементы будущей электропроводки.

Штробление стен под проводку достаточно трудоемкий и пыльный процесс, чтобы не допустить распространение пыли по всему дому, особенно если в этом доме уже живут, рекомендуют занавешивать двери простыней или плотной тканью, открывать окна для выхода пыли.
Но самым чистым вариантом в штроблении будит работа с помощью спец штробореза в паре с строительным пылесосом, но следует заметить что не у всех нужных местах можно проштробить ним.

Инструменты для штробления

  • Болгарка и (или) штроборез, диски по бетону

  • Перфоратор с двумя коронками 80 и 65 и насадками типа «ложка», зубило и пика. Сверло по бетону диаметром 32мм и длинной 50см.

  • Зубило и молоток

  • Уровень (лазерный), карандаш по бетону, рулетка

Разметка

  • Следует убедится что места прохождения штроб не будут пересекаться с уже имеющейся рабочей проводкой которая будет использоваться и в результате работ. С помощью индикатора скрытой проводки, ищут линии прохода скрытой проводки.
  • Электропроводка а соответственно и штробы для них, должны располагатся строго горизонтально или вертикально. Если плоскость имеет наклон, например мансарда, то штроба делается параллельно поверхности.
  • От линий штроб электропроводки до инженерных систем типа отопления или газо-водопровода расстояние должно быть больше 400мм. От откосов дверей и окон — более 100мм
  • Основная штроба делается на расстояние 150-200мм от потолка
  • Ширина и глубина канавки не должны быть больше 25мм
  • Желательно уменьшить количество углов в штробе для будущей проводки
  • Если розетки будут находится очень близко от пола (по эвростандартам — 30см) то здесь целесообразней вести проводку по полу.
  • По поводу несущих стен, штробления в них запрещается, но в них присутствуют внутренние кабель каналы (пустоты) для прокладки провода, если таких нет то нужно действовать так чтоб на таких стенах было по минимуму штроб и небольшой глубины-ширины.

Штробление


Когда у нас уже вся разметка присутствует на стенах, предпочтительней начать с сверления отверстий для подрезетников и монтажных соединительных коробок.

Все зависит от материала и прочности стенного покрытия, например если стена из саманных блоков, глины и оштукатурена глиной то здесь достаточно коронки по дереву, кроме того в таких домах используются деревянные конструкции которые без труда можно просверлить только такой коронкой.

Если стена с бетона или кирпича оштукатуренного бетоном, здесь нужна коронка по бетону.

В случае кирпича и цементной штукатурки, такая коронка без проблем проделывает нужное отверстие. Но если стена из монолитного бетона, здесь уже будет посложней и коронка будет тупится очень быстро.
Поэтому лучше делать по такой процедуре:

  1. Делается центровочное отверстие 8мм
  2. с помощью коронки намечаем контуры отверстия, немного углубляясь
  3. По периметру контуров сверлятся 7-10 отверстий. После чего коронкой легко досверливаем.

Если отверстий много, надо давать остывать коронке чтоб она не испортилась. Остужать водой.
Бывает встречается во время сверления кусок арматуры, здесь следует убедится не повредит ли ее отсутствие прочности здания. Выпилить ее проще с помощью болгарки, выпилив если необходимо квадрат по периметру.

По поводу штробления стен. Однозначного рецепта как бы нет, все зависит от прочности стены и инструментов.

Основной способ заключается в том что с помощью болгарки или штробореза прорезаются боковые контуры будущего канала а уже дальше извлекается внутреннее содержимое, с помощью молотка и зубила или перфоратора и насадкой «лопаткой» или «ложкой». Как правило сначала молотком и зубилом, а потом уже смотрят где нужно подправить, здесь уже применяют перфоратор.

Второй способ.
С помощью перфоратора с победитовым сверлом диаметра от 16мм и больше, вдоль нужной линии, высверливаются множество отверстий и с помощью молотка и зубила все они сбиваются до получения однородного канала. В этом способе можно обойтись без болгарки и уменьшить количество пыли если нет у вас пылесоса и штробореза.

Ручной способ.
Ну здесь все просто, с помощью молотка и зубила намечается контур с небольшим углублением по краям штробы после чего острие зубила ставится под углом и сбивается весь намеченный контур. Процедура повторяется несколько раз пока не будит достигнута нужная глубина.
Достаточно трудоемкий и длительный процесс особенно если стена прочная, подходит в основном для глиняных стен или когда другого инструмента нет под руками а длина штробы небольшая.

Зачастую нужно применять комбинированные методы  в зависимости от свойств данной конкретной стены.

После того как все штробы проделаны необходимо сделать чертеж на бумаге, где следует разметить всю схему каналов, расстояния от пола, потолка, окон и дверей, и особенности такие как глубина и ширина канала.
В будущем это пригодится.

Штробление стен. Высокое качество работ, низкие цены. Точно в срок!

Прокладка электропроводки в большинстве случае выполняется скрытым способом. Чтобы спрятать кабель в стене, сначала нужно сделать штробы. Так называются канавки, которые прорезают в стене. Иногда их довольно затруднительно сделать, особенно в бетонных стенах. Штробление стен быстро и качественно может выполнить компания «АлмазMастер». Мы используем алмазные технологии. Нам под силу прорезать канавки в стене из бетона, железобетона, кирпича или другого прочного материала.

Когда проводится штробление стен ?

Чаще всего штробление стен под проводку. Другими словами канавки делают для того, чтобы потом в них проложить кабель. При штроблении стен под электропроводку обязательно нужно придерживаться следующих правил:

  • Нарезка канавок производится в соответствии с составленной схемой электропроводки.
  • Все углубления делают в виде горизонтальных и вертикальных линий.
  • Повороты допустимы только под прямым углом.
  • Нельзя штробить стену ближе, чем на 100 мм, от угла.

Часто наши клиенты решают заказать штробление под трубы. Алмазные технологии позволяют легко сделать углубления в стене любых размеров, поэтому трудностей с укладкой трубопровода скрытым способом не возникнет.

Штробление стен под трубы может выполняться при прокладке или замене различных коммуникаций:

  • водопровода;
  • газопровода;
  • канализации;
  • трубопровода системы теплого пола водяного типа;
  • кондиционирования и др.

Если требуется штробление стен под проводку или другие коммуникации, воспользуйтесь услугами нашей компании. Мы используем современное оборудование, которое позволяет проводить работы любой сложности быстро и качественно.

Преимущества алмазного штробления стен

Сделать канавки под электропроводку или трубопровод можно перфоратором, но этот вариант имеет несколько недостатков (много пыли, вибрации, шумность). К тому же инструмент не всегда может справиться с бетонными поверхностями. Подготовка стен под укладку кабеля в таком случае занимает немало сил и времени.

С подобными проблемами удастся не столкнуться, если заказать штробление стен алмазными дисковыми или цепными пилами. Технология рассчитывает немало преимуществ:

  • Канавки получаются ровными и аккуратными, поэтому последующие монтажные работы проводятся в короткие сроки. К тому же сводится к минимуму количество необходимого раствора для заделки оставшегося пространства.
  • Оборудование издает минимальный уровень шума, поэтому не мешает другим людям. Это особенно важно при проведении работ в жилом доме или работающем офисе.
  • Во время нарезки канавок под проводку нет пыли, поскольку режущий элемент постоянно охлаждается водой. При этом все шлаки отводятся через трубопровод, поэтому в помещении поддерживается чистота.
  • Из-за отсутствия вибраций нет риска повреждения перекрытия, несущие стены и перегородки.
  • Обеспечивается высокая скорость работ по сравнению с традиционными методами.

Плюсы штробления стен нашей компанией

Если вы решили заменить проводку или кабель нужно проложить в новом здании, обращение в нашу компанию – разумное решение. Все наши мастера обладают большим опытом работы, поэтому без проблем могу справиться с поставленной задачей. При этом неважен объем, сложность и другие факторы.

Мы можем выполнить штробление стен, потолка и пола, а также прорезать отверстия для установки розеток, выключателей или других компонентов без пыли и шума. И хотя мы предлагаем доступные цены, гарантируем качественное исполнение работы. Наше оборудование позволяет в минимальные сроки сделать штробление стен с соблюдением всех правил, норм и рекомендаций. Мы дорожим репутацией на рынке, поэтому ответственно делаем штробление стен под кабель и другие работы.

Вы можете позвонить нашему менеджеру, чтобы уточнить интересующие детали, или заказать звонок на сайте. Всего за несколько минут мы наберем вас для консультации.

Штробление стен под электропроводку — Демонтажные работы

Вы решили изменить расположение розеток и выключателей, или, выполнив перепланировку, столкнулись с необходимостью проложить проводку в другом месте? Одним словом, вам требуется штробление стен под электроводку.

Вы, скорее всего, знаете, что самостоятельное штробление стен не только нарушает требования СНиП, но и весьма рискованное и опасное мероприятие. Ведь надо четко знать, где уже проходят электрические кабели в вашей квартире, и ни в коем случае их не повредить.

Наша компания ООО «Демонтажные работы» не только выполняет все виды демонтажа различной сложности, но и занимается подготовкой квартир к ремонту, что включает в себя и штробление стен под электрику.

Поскольку этот вид работ не представляет для нас никакой сложности, то соответственно и цена на штробление стен под электропроводку очень приемлема для клиентов, зато качество работ несравнимо с самостоятельным исполнением.

Почему? На это есть несколько причин:

Во-первых, наши специалисты, четко следуют правилам штробления, суть которых заключается в том, что:

  • штробы нужно прокладывать только вертикально или горизонтально, а ни в коем случае не под углом;
  • горизонтальная штроба должна проходить ниже уровня потолка на 15‒40 см;
  • вертикальная штроба должна быть проложена не меньше чем в 10 см от дверных, оконных проемов и углов стен;
  • глубина стандартной выемки должна быть 2,5 см, а протяженность одной штробы не более 3 м.

Во-вторых, все дело в применяемых инструментах. Обычно, те, кто предпочитают выполнять такую работу своими руками, для штробления используют болгарку или перфоратор. Как правило, такая работа сопровождается не только огромным количеством пыли, но и оглушительным шумом. Да к тому же, идеальную штробу, если не иметь навыка, достаточно сложно сделать. Плюс ‒ значительная длительность процедуры, особенно если речь идет о бетонных панелях или плитах перекрытия.

Мы же применяем для таких работ штроборез, который крайне редко имеется у кого-то дома, в силу своей высокой стоимости.

Преимущество этого инструмента перед болгаркой или перфоратором заключается в следующем:

  • можно одновременно выполнять 2 параллельных пропила, что значительно сокращает время рабочего процесса;
  • возможность задавать нужную толщину и глубину штробы, а также регулировать эти параметры;
  • получение идеально ровных и аккуратных штроб;

Кроме этого, при штроблении мы используем специальный пылесос, заглатывающий пыль в процессе работы, что значительно сокращает время на уборку помещения.

Поэтому, если для вас важно, чтобы такая работа была выполнена идеально, быстро и без нарушений строительных норм, звоните нам прямо сейчас, и мы возьмем на себя решение ваших проблем.



 После перепланировки квартиры понадобилось по-новому проложить электропроводку. Поскольку я понимал, что такая работа требует профессиональных знаний, то сразу обратился в специализированную организацию. И как оказалось – это было правильное решение. Мастера, используя штроборез, очень быстро выполнили пропилы в стенах, причем, они были просто идеальными. Я остался очень доволен работой. Профессионализм, оперативность и аккуратность – вот что продемонстрировали ребята, причем, цена за такую работу была совершенно доступной.

Благодарю!

                                                                                 Сергей Орлов. Москва

 Наши специалисты:
Обратившись в нашу компанию вы получите:  качественную и быструю работу, обширный перечень услуг (от удаления обоев и очистки стен, до комплексных отделочных работ и перепланировок), приятный персонал и гарантию на произведенные работы.

Наша компания::

  • Придет на помощь по демонтажу и отделке по первому Вашему зову!!
  • Стоимость услуг — докризисная!
  • Готовы выполнять подготовительные и демонтажные работы в Вашем офисе ночью!
  • Способны работать в Вашей квартире целыми днями и все успеть!
  Наши документы:

Штробление стен под электропроводку на что обратить внимание?

Невозможно себе представить жилье без электричества, а ремонт без замены проводки: это вызвано появлением всё новых электрических гаджетов  – ноутбуки, мобильные телефоны, пароварки, мультиварки ит.д. – все это требует подключения к сети, а значит новых проводов, новых розеток. Провода желательно прятать не только от детей и домашних животных, но и для создания дизайна интерьера. Именно поэтому штробление стен для электропроводки так важно при ремонте.

В первую очередь, желательно продумать план разводки, а еще лучше его изобразить: сколько и где розеток, выключателей и т. д. Это не только облегчит саму работу, но и позволит заранее продумать действительно нужное количество всех деталей, без излишеств и недостатков. Конечно же, необходимо учитывать и особенности материала стен, например, между кирпичом и бетоном есть существенная разница не только при штроблении, но и при правилах укладки проводки. Так, многие не знают, что штробы под проводку проводиться параллельно основным конструкциям здания  – только вертикально или горизонтально, исключается диагональное или ветвистое прокладывание, наклон штробы допустим только параллельно наклонным стенам, на мансарде, на чердаке: горизонтальная штроба только на расстоянии не более 15 см от плит перекрытия, а вертикальная штроба от дверных и оконных проемов и углов не мене 10 см, а при наличии газовых труб не менее 40 см; ширина и глубина штробы не превышает 2,5 см, длина штробы не превышает 3 м. Также, к основным рекомендациям относится сведение к минимуму поворота штробы от распределительной коробки до розетки и выключателя: ограничьтесь одним углом от горизонтали до вертикали. Обязательно помните, что ни в коем случае нельзя штробить горизонтально в несущих конструкциях, особенно касается панельных домов.

Во вторую очередь, необходимо выбрать способ штробления стен под проводку, а значит и инструмент:
молоток и зубило – неровная штроба, долгий процесс, дешевый инструмент;
перфоратор или ударная дрель –  недостаточно ровная штроба, достаточно быстрый и чистый способ, некоторые затраты на приобретение инструмента;
болгарка – ровная штроба, большое количество пыли, некоторые затраты на приобретение инструмента;
штроборез  –  идеально ровная штроба, с заданной глубиной/ шириной, в комплекте с пылесосом пыли намного меньше, чем при болгарке с пылесосом, но достаточно высокая цена на приобретение такого комплекта;

В третью очередь, необходимо обнаружить скрытую проводку, если таковая имеется: существует масса приборов для обнаружения такого вида электропроводки. Затем надо разметить стены, потолок или пол, в соответствии с планом, под борозды. Также, рекомендуется завесить дверные проемы влажной тканью или заделайте строительной пленкой, чтобы пыль не распространялась по квартире.

После подготовительных процессов можно приступить непосредственно к штроблению в зависимости от вида инструмента:
молоток и зубило –  процесс поэтапный: сначала зубилом делаются углубления по краям штробы на часть его острия, затем поставив его поперек борозды выбивается часть стены вглубь, потом можно снять верхний слой по намеченной линии, затем углубить на 25 мм по всей длине. Если стена бетонная, то процесс практически невозможен.
перфоратор или ударная дрель –  нужно две насадки, широкий и короткий бур, и лопатка, при помощи которых по всей длине делаются отверстия глубиной 25 мм на небольшом расстоянии в 1-1,5 см друг от друга, затем лопаткой  делается бороздка, лопатка не должна стоять поперек штробы.
болгарка – иначе ее называют УШМ, используется вместе с диском: делаются два параллельных надпила по всей линии штробы, далее можно перфоратором или зубилом выбрать материал в надрезе до нужной глубины. Можно воспользоваться пылесосом, с одновременным подключением, чтобы снизить запыленность ремонтной площадки.
штроборез  –  это специальный инструмент для штробления: установленные два диска режут параллельными штробами стену, специальный кожух изменяет глубину реза, часто этот кожух снабжен системой пылеудаления, а возможность одновременного подключения пылесоса почти полностью снижает запыление ремонтируемого жилья.

После завершения штробления стен под электропроводку необходимо максимально очистить штробы и загрунтовать: процесс прокладки кабеля, его закрепление имеет ряд нюансов, которые необходимо учесть. После того, как кабель проложен, можно заделать образовавшиеся бороздки: штукатурка, гипс, шпаклевка – все эти материалы пригодятся при завершающем этапе работ по прокладыванию электрики в квартире или доме.

Электрический кабельный ввод и кожух для проводов Производитель- KDM

KDM

Электрический кабельный канал

Электрический кабельный канал KDM обслуживает клиентов в различных отраслях промышленности, включая аэрокосмическую, сельское хозяйство, оборону, пищевую промышленность, медицинское оборудование, радиовещание, нефть, коммунальные услуги, проводку упряжь, автомобили, робототехника, нефтепереработка и многое другое.

KDM использует высокотехнологичное и автоматизированное производство, поэтому предлагает конкурентоспособное по стоимости решение для нужд наших клиентов.В KDM мы разрабатываем, проектируем и производим любую конструкцию кабельной канавки для электропроводки, чтобы удовлетворить все ваши пожелания. Наша качественная канавка для электрических проводов предоставит вам идеальное решение для любого приложения, в котором вы нуждаетесь.

Электрическая кабельная муфта KDM доступна в широком диапазоне рейтингов NEMA, включая NEMA 1, NEMA 2, NEMA 3, NEMA 3R, NEMA 4, NEMA 4X, NEMA 12 и NEMA 13. Кроме того, эта электрическая кабельная муфта имеет различные варианты, такие как в виде выбивных отверстий, фитингов, крышек, крышек, соединений, замочных скважин и других нестандартных аксессуаров.Доступные виды отделки: необработанные или фрезерованные (незавершенные), порошковое покрытие и горячее цинкование. В KDM мы предоставляем индивидуальные конфигурации для прокладки электрических проводов, которые помогут вам удовлетворить ваши требования к высокой производительности.

Производство электропроводки (1)

Профессиональная команда инженеров и техников KDM поможет вам разработать индивидуальный дизайн, основанный на вашем подробном заявлении. В дополнение к этому, мы можем обрабатывать ваши срочные заказы в короткие сроки до 15-30 дней, это зависит от ваших требований.

Кожух для электрических проводов KDM, как правило, для защиты и прокладки электропроводки, включая строительный провод, переносной шнур, бронированный, лотковый, высокотемпературный, горнодобывающий, морской и морской силовой, контрольный и инструментальный кабель и многое другое. В KDM мы изготавливаем гофры для электрических проводов на заказ из самых простых и сложных процессов, мы изготавливаем их в точном соответствии с вашими спецификациями.

KDM, как отраслевой производитель электрических проволочных лотков, мы обеспечиваем каждый проволочный лоток в соответствии со стандартами, отвечающими вашим требованиям по скорости, точности и надежности. В KDM мы предлагаем широкий выбор электрических проводов, которые соответствуют рекомендуемым стандартам и защищают ваше ценное оборудование.

Наш полный ассортимент производственного оборудования позволил нам стать домом для высококачественных корпусов для электрических проводов. В KDM мы используем в строгом соответствии с системой управления качеством ISO 9001 и прошли сертификацию.

Производство электрических проводов (2)

Обладая более чем 10-летним опытом, KDM поставляет электрические провода лучшего качества по конкурентоспособной цене.Наши профессиональные инженеры постоянно разрабатывают новые специальные изделия для проволочной канавки, отвечающие требованиям конкретных областей применения наших клиентов. Мы предлагаем эффективные решения, которые эффективно помогают нашим клиентам. По любым вопросам о нашей погоне за электрическими проводами, пожалуйста, не стесняйтесь обращаться к нам сегодня!

Штробы для электроослабления стен

 Показать цитируемый текст

Никаких указателей, просто следуйте инструкциям.
Формулировка по МК например такая… «Устанавливается компетентным лицом (т.г., квалифицированный электрик) в соответствии с действующей редакцией правил электропроводки IEE» «3. Удалите только минимальное количество соответствующих вырезов для входящие/исходящие кабели. Убедитесь, что приняты меры предосторожности для поддержания степень защиты IP, например, правильное использование сальников, вырезов и выбивных отверстий». «ВАЖНО! Изолированные блоки: все вырезы должны быть предварительно на удаление.»
Просто убедитесь, что в вырезах нет больших отверстий. o Есть много вырезов, отлитых под нож, чтобы резать вдоль o Вырезы варьируются от маленьких прямоугольников, которые в сочетании образуют большие отверстия. o Неправильно вырезать все большие отверстия для 1 маленького кабеля 🙂
«ВАЖНО: Все кабели должны быть выровнены правильно и не подчеркнул.Все иллюстрации относятся к типичному раздельному блоку нагрузки. Точный конфигурация будет зависеть от приобретенного устройства и требуемой установки».
Просто убедитесь, что кабели распределены по нескольким вырезам на ТС, а не все пытаются войти в одну точку. Это делает проводку тяжелая и более поздняя установка (скажем) высоких АВДТ физически разочаровывает.
Сальники относятся к выбивным отверстиям диаметром 20/25/32 мм в металлических тыловых коробках из медного сплава. Прокладок недостаточно, следует использовать сальники, если их недостаточно. кабели могут быть расположены так, чтобы эффективно достичь рейтинга IP.Запрещается устанавливать сальники в вырезы в изолированном блоке из-за изгиба кабеля. приводит к тому, что формованные выбивные фальцы (линии ножевого разреза) ломаются. это можно починить сальники в другом месте, но здесь это не проблема (бухание большой большой сальник SWA CW25 должно быть забавно делать на большинстве CU меньшего размера).
Hager предлагает линейку CU с некоторыми преимуществами… o Кусок пенопласта для покрытия мест выреза кабеля – лучше, чем ничего o Больше места для проводки при установке АВДТ — АВДТ выше, чем автоматический выключатель o Держатели предохранителей на DIN-рейке для распознавания неисправности вспомогательной цепи
У электрика могут быть свои предпочтения — они различаются, потому что Например, с МЭМ было особенно легко работать в 1990-х годах.

 Показать цитируемый текст

ссылка на форматирование

есть история, которая будет повторяться, так как многие установщики не с помощью люверсов на 20-миллиметровых отверстиях в металлическом С-образном штифте. Это будет весело, потому что некоторые используемые кабели являются вариациями LSH LSOH которые отличаются своей огнестойкостью — без учета риска поражения электрическим током.
То есть пере перегородки — имеется в виду одна пере все зоны (диагональ) для конечных потребителей с точки зрения «знания, где могут быть кабели».
В этом ключе… o Если ваш дом был построен до 1970 года? кабельные трассы *будет варьироваться* —- зоны не были в правилах примерно до того времени —- по диагонали вокруг угла до 2 дюймов по горизонтали над дверью o Если ваш дом был построен позже, зоны могли быть проигнорированы. —- этим занимаются квалифицированные электрики, которым лучше знать
Когда Manweb вызывала электричество в доме, они использовали Brace-n-bit для проникновения в 10-миллиметровый кабель плиты на расстоянии 1 м от CU. Низкое сопротивление кабеля (R1+R2) и легкий путь к земле (Ze) помощь в идентификации маршрута кабеля: два слоя плитки, штукатурка и кирпичная кладка сдулись, как вода в сплошном кирпиче внешняя стена превратилась в пар с побочными продуктами сгорания кабеля.Кабель/патрон-предохранитель/БУ полностью разрушены, главный предохранитель был взорван, и подстанция вышла на улицу, пока не перезагрузилась.
Когда другой человек из Интернета прибыл, он нашел неисправность остался дальше вверх по основному испарившемуся кабелю. Так было сначала просто заменил главный предохранитель (и CU/предохранитель) он будет идти с потенциально более высокий ток короткого замыкания во второй раз. недоверчиво Я недавно нашел электрика (который производил тогда ремонт) повторно использовал оставшийся кабель, просто обжав и приклеив новый.
Возможно, я рад, что 17-й рег отбрасывает «зоны» (насколько я знаю). Когда люди перемещаются, снимая дома, комнаты и т. д., они могут предположим, что кабели находятся в «безопасных зонах», когда это просто ненадежно.
Таким образом, зоны больше связаны с тем, «куда проложить кабели». Они не являются руководством, на которое можно положиться в отношении того, где находятся кабели. Либо купить детектор, и не доверять ему полностью, либо отключить питание снимите и соскребите штукатурку отверткой VDE, чтобы подтвердить Вы только что выбрали одно место на стене, где есть кабель! Вам нужно всего несколько миллиметров, немного расширьте его, заполните и добавьте нужный гвоздь, шуруп, плоская панель, картина тещи.

Как провести электрический провод через наружную стену? – СидмартинБио

Как провести электрический провод через наружную стену?

Как провести трубу через наружную стену — 6 шагов с дополнительными советами

  1. Шаг 1: Просверлите отверстие в стене.
  2. Шаг 2: Отрежьте и согните кабелепровод.
  3. Шаг 3: Проденьте кабелепровод через отверстие.
  4. Шаг 4: Добавьте опоры для кабелепроводов.
  5. Шаг 5: Протяните провод через кабелепровод.
  6. Шаг 6: Заделайте щели в стенах герметиком.
  7. Шаг 7 (необязательно): Выкопайте траншею.

Можно ли спрятать провода в бетонной стене?

Снесите стену и восстановите ее с трубопроводом внутри. За исключением того, что вам придется монтировать кабели снаружи бетона. Единственными разумными альтернативами являются проволочное литье, покрытие кабелей / кабельные каналы, покрытие бетона другой поверхностью, такой как дерево или гипсокартон, или призрачная проволока.

Что можно использовать вместо рыбной ленты?

Рыболовная лента представляет собой тонкую гибкую стальную ленту, обычно шириной от 1/4 до 1/2 дюйма, которая поставляется на большой катушке, похожей на рулетку геодезиста.Для создания рыбной ленты можно использовать толстую проволоку. Большая часть электропроводки в новом строительстве может быть выполнена без него, так как внутренняя часть стен и потолков все еще доступна.

На какую глубину нужно закопать электрический провод?

Как правило, металлические трубы следует закапывать не менее чем на 6 дюймов ниже поверхности почвы. Вы также можете запустить их на глубине 4 дюйма под 4-дюймовой бетонной плитой. Под подъездной дорогой трубы должны быть на глубине менее 18 дюймов, а под дорогой или переулком они должны быть заглублены ниже 24 дюймов.

Можно ли выставлять электрические провода наружу?

Вы можете провести электрический провод снаружи практически в любом месте. Несмотря на то, что некоторые типы электрических кабелей не обязательно прокладывать в кабелепроводе при наружной прокладке, хорошей идеей является закрытие любого открытого кабеля. Кабелепровод из поливинилхлорида (ПВХ) Schedule 40 для электричества имеет серый цвет и рассчитан на устойчивость к солнечному свету.

Как запустить электричество в бетоне?

Вам нужно будет вырезать траншею в бетоне для трубы из ПВХ, по которой будет проходить электрический кабель под полом.Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к месту, где будет ваш остров.

Насколько глубоко нужно забивать провода в стены?

В документе указано, что вертикальные штробы не должны быть глубже 1/3 створки стены, а горизонтальные штробы не должны быть глубже 1/6 створки.

Можно ли провести электропроводку через кирпичную стену?

При прокладке электропроводки в доме вам, возможно, придется провести ее через кирпичную стену.Это обычная ситуация. На первый взгляд задача может показаться более сложной, чем она есть на самом деле. Желаемый результат может быть достигнут с минимальными усилиями при использовании соответствующих инструментов и материалов.

Как провести электрический провод по стене?

Выберите место на стене для прокладки проводки. Место должно быть как можно более незаметным, но при этом обеспечивать короткий путь для проводки. Установите 1-дюймовую биту по каменной кладке на дрель. Некоторые сверлильные патроны используют ключ для ослабления и затягивания, а другие работают вручную.

Как проложить электропроводку в стене подвала?

Поместите электропроводку в кабелепровод и вставьте кабелепровод через отверстие в стене. Отрегулируйте кабелепровод, чтобы убедиться, что достаточно выступает через другую сторону, прежде чем закрыть отверстие.

Как прикрепить кирпичную коробку к кирпичной стене?

Прикрепите коробку к кирпичу с помощью перфоратора и шурупов по бетону. Подсоедините оголенный провод к зеленому винту в нижней части розетки, белый провод к серебряному винту сбоку розетки и черный провод к золотому винту сбоку розетки.

%PDF-1.4 % 4 0 объект > эндообъект внешняя ссылка 4 102 0000000016 00000 н 0000002599 00000 н 0000002707 00000 н 0000003796 00000 н 0000003934 00000 н 0000004193 00000 н 0000004812 00000 н 0000005871 00000 н 0000006644 00000 н 0000007390 00000 н 0000008000 00000 н 0000008788 00000 н 0000008999 00000 н 0000009195 00000 н 0000011050 00000 н 0000012852 00000 н 0000014578 00000 н 0000016636 00000 н 0000016759 00000 н 0000016872 00000 н 0000016983 00000 н 0000017052 00000 н 0000017135 00000 н 0000020455 00000 н 0000020725 00000 н 0000020895 00000 н 0000020920 00000 н 0000021220 00000 н 0000021351 00000 н 0000023045 00000 н 0000023341 00000 н 0000023755 00000 н 0000024038 00000 н 0000027175 00000 н 0000027607 00000 н 0000028161 00000 н 0000028406 00000 н 0000031540 00000 н 0000031929 00000 н 0000032457 00000 н 0000032577 00000 н 0000033374 00000 н 0000033670 00000 н 0000034015 00000 н 0000045600 00000 н 0000045637 00000 н 0000045714 00000 н 0000045837 00000 н 0000045914 00000 н 0000046217 00000 н 0000046294 00000 н 0000046598 00000 н 0000046675 00000 н 0000046979 00000 н 0000047056 00000 н 0000047360 00000 н 0000047437 00000 н 0000047741 00000 н 0000047818 00000 н 0000048121 00000 н 0000048198 00000 н 0000048503 00000 н 0000048580 00000 н 0000048885 00000 н 0000048962 00000 н 0000049267 00000 н 0000049344 00000 н 0000049648 00000 н 0000049725 00000 н 0000050027 00000 н 0000050104 00000 н 0000050409 00000 н 0000050486 00000 н 0000050789 00000 н 0000050866 00000 н 0000051171 00000 н 0000051248 00000 н 0000051553 00000 н 0000051630 00000 н 0000051935 00000 н 0000052012 00000 н 0000052318 00000 н 0000052395 00000 н 0000052700 00000 н 0000052777 00000 н 0000053081 00000 н 0000053158 00000 н 0000053460 00000 н 0000053537 00000 н 0000053843 00000 н 0000053920 00000 н 0000054225 00000 н 0000054302 00000 н 0000054608 00000 н 0000054685 00000 н 0000054990 00000 н 0000055067 00000 н 0000055371 00000 н 0000055449 00000 н 0000055753 00000 н 0000056416 00000 н 0000002336 00000 н трейлер ]/предыдущая 65722>> startxref 0 %%EOF 105 0 объект >поток hb«Hf`a

Вертикальные чеканки в каждой SIP-панели?

Следуйте этим рекомендациям по прокладке электрических проводов с помощью лотков.

Беседы с теми, кто плохо знаком с SIP, неизбежно приводят к проблемам и вопросам о том, как провести электричество через структурно-изолированные панели. Большинство считает, что прочная сердцевина SIP препятствует усилиям вашего электрика по эффективной прокладке проводов через стены и крышу. На самом деле, с небольшим предварительным планированием и опытными установщиками SIP, Sparky может проложить провода от А до Б с минимальными усилиями.

Никакое планирование и никакое общение с вашим электриком не могут привести к этому сценарию..

В качестве стандарта большинство производителей панелей заранее определили расположение кабельных каналов, которые соответствуют общим требованиям к электропроводке в здании. Например, если электрические розетки должны быть размещены на высоте 16 дюймов от готового пола, большинство производителей размещают на этой высоте горизонтальную прорезь во всех стеновых панелях. Точно так же, поскольку над кухонными стойками требуются электрические розетки, логично разместить дополнительную горизонтальную прорезь в панели на высоте 42–44 дюйма от пола. Некоторые производители размещают верхнюю горизонтальную направляющую на высоте переключателя.Однако мой опыт показывает, что 99% всех выключателей находятся рядом с дверью, поэтому я рекомендую вертикальную канавку на расстоянии 6 дюймов от края двери. Если проектировщик SIP не знает, в какую сторону открывается дверь, вполне разумно разместить вертикальный желоб по обеим сторонам двери на расстоянии 6 дюймов от чернового проема. Этот вертикальный канал позволит электрику протянуть провод к распределительной коробке и продолжить его к внешнему свету или даже к системе верхнего этажа или за ее пределами.

В производственном процессе SIP используются предварительно определенные местоположения коробок для проектирования их расположения стандартных каналов.Многие размещают вертикальную канавку в каждой панели для системы панелей шириной четыре фута или каждые четыре-восемь футов, если это гигантская панель. Следовательно, если вы позволите производителю диктовать расположение чейзов, у вас может быть много чейзов, которые никогда не будут использоваться. Что в этом плохого? Теперь вам нужно заделать много дыр в вашей стеновой системе.

Здесь стенные и напольные штробы четко обозначены монтажной бригадой СИП.

Я хочу, чтобы оболочка моего здания была как можно более герметичной, поэтому в моем подходе используется небольшое предварительное планирование, чтобы указать как вертикальные, так и горизонтальные каналы только там, где они необходимы.Если планы меняются и требуется дополнительный путь, существуют простые методы, которые позволяют устанавливать канавки прямо в поле. Моя идеальная планировка фабричной установки будет включать вертикальную канавку во всех известных распределительных коробках. Добавьте к этому горизонтальную канавку на высоте 42 дюйма над полом для панелей в кухонной зоне и не забудьте поискать прилавки в других местах, например, в прачечных. Наконец, я добавлю вертикальные погони по мере необходимости, чтобы обеспечить доступ к любым отдаленным областям или местам, для которых нет лучшего варианта.

Как насчет дюбелей в наружных стенах? Я просто поручу своим обученным установщикам SIP просверлить пластину на месте, отметить настил для определения местоположения, пробурить снизу панели с помощью бурового долота 1 ½ дюйма до высоты около 16 дюймов, а затем отметить панель. Эта простая подготовка покажет электрику, где именно у него есть доступ к стене, и ему не придется сверлить пластину — сложное упражнение, когда SIP уже на месте. С помощью этой процедуры мой электрик остается довольным и движется вместе с проводкой с невероятной скоростью.Подвал или подвальное помещение становятся «горизонтальной погоней», и мы просто протягиваем трос на 14 дюймов в каждом предварительно просверленном месте. Есть бетонная плита? Это один из немногих случаев, когда я заказываю на заводе нижнюю горизонтальную канавку.

Так что, когда ваш клиент или строитель начинает говорить о том, чтобы сделать вертикальные прорези в каждой панели, подумайте, как молекула воздуха. Многочисленные пути прохождения воздуха через ограждающие конструкции усложняют победу в битве за энергоэффективность (герметичность). Если пути созданы электрическими погонями, вы должны запланировать вернуться и заполнить или заткнуть их все. Мой совет: планируйте заранее полную электрическую схему и устанавливайте чеки только там, где они вам нужны.

BS7671 Онлайн-обучение 18-го издания

Допустимые кабельные трассы/зоны BS7671:2018

Недавно один из наших студентов 18-го выпуска задал мне вопрос, и я думаю, что было бы полезно увидеть его здесь.

” Мой запрос на самом деле довольно прост, но я немного сбит с толку относительно того, что является приемлемой практикой для кабелей, проложенных в стенах за пределами разрешенных зон, и особенно, если эта стена оштукатурена кирпичом….

Каждый раз, когда я выполнял какую-либо работу для себя или друзей/семьи, связанную с установкой новых розеток, выключателей и т. д. – там, где стены кирпичные, я выдолбил стену на приличную глубину, установил заднюю -короб и установить на место металлический трубопровод диаметром 20 мм, закрепив его латунной втулкой и консольными хомутами по всей длине в кирпичной кладке и выведя его над потолком или ниже уровня пола.

Мне кажется, что 50 мм глубины для незащищенного кабеля в стене – почти полкирпича – это больше, чем нужно для выкапывания канала!

Что здесь лучше всего? Я видел некоторые работы, в которых стена была пробита и над кабелями была установлена ​​крышка, но она была намного меньше 50 мм в стене, и когда я это увидел, я подумал, что это ковбойская установка! Может быть, я слишком придирчив, но приемлем ли метод установки с кабелепроводом, который я упомянул? Есть ли более широко используемый метод, о котором я не знаю?

Что касается вашего вопроса, возможно, лучше сначала определить, что является разрешенной зоной для кабелей (см.6.202 ‘i’ BS7671:2018). В основном, если кабель проложен на глубине менее 50 мм, «т. е. на глубине штукатурки» от поверхности стены, то разрешенные зоны / кабельные трассы составляют 150 мм от верха стены и 150 мм с каждой стороны. угол, а также по горизонтали и вертикали на любую точку/аксессуар, закрепленный на стене.

Таким образом, любой кабель, проложенный в стене на глубину менее 50 мм и идущий вертикально вверх, вниз или даже горизонтально к выключателю, розетке, ответвлению и т. д., находится в пределах разрешенной зоны. Примечание. Дополнительную защиту с помощью УЗО на 30 мА необходимо использовать для любого кабеля, установленного с использованием этого метода, который не защищен одним из методов, указанных в правиле 522.6.204, что было бы в случае, если под гипсом использовались колпачки или зажимы.

Только если кабель не находится в разрешенной зоне, он должен соответствовать одному из методов «i–v» в правиле 522.6.204, которому соответствует ваш метод использования заземленного стального кабелепровода (см. пункт ii).

Подводя итоги. Использование вашего метода, если кабели находятся в разрешенной зоне, не является необходимым и потребует слишком много времени и средств, а также может привести к повреждению стены, если она будет проложена слишком глубоко в кирпичной кладке (см. утвержденный документ A – Строительные нормы и правила – Вертикально не глубже одной трети толщины, по горизонтали не более одной шестой толщины стены).

Стандартным методом является использование колпачков для кабелей, проложенных в разрешенных зонах, и их защита от УЗО с помощью УЗО на 30 мА.

Идея, стоящая за этим, заключается в том, что даже если кто-то втыкает гвоздь в кабель, УЗО должно сработать до того, как может произойти какая-либо серьезная травма, «т.е. менее чем за 40 мс».

Обратите внимание, что из-за различных правил в 18-й редакции все цепи в домашней установке будут иметь дополнительную защиту УЗО 30 мА.

Связанные

Можно ли проложить электрический провод рядом с газопроводом?

Когда дело доходит до DIY, чистота и порядок становятся главным приоритетом.От завершения вашего проекта до фундамента, на котором он лежит, все должно быть опрятно. Существует также вопрос безопасности, который становится все более важным, когда речь идет об электрических системах и газопроводах.

Обычный вопрос, который часто задают мастера, заключается в том, безопасно ли прокладывать электрический провод рядом с газопроводом. Этот вопрос связан с тем фактом, что не существует правил по газу или электричеству, которые бы рассматривали эту проблему или классифицировали ее как опасность. Значит, нам нужно беспокоиться?

Что ж, ответ на этот вопрос и да, и нет.Да, вы можете , но нужно ли? Когда вы протягиваете провод, это может быть безопасно из-за резиновой изоляции вокруг. Но вредители могут повредить изоляцию и привести к тому, что газопровод окажется под напряжением. В таком случае это ожидающая катастрофа. Однако в этой истории есть нечто большее, чем кажется на первый взгляд.

Прокладка электрического провода рядом с газопроводом; Сложности Прокладка электрического провода рядом с газопроводом

Как упоминалось выше, не существует кода, определяющего, могут ли линии проходить вместе в одном кабелепроводе или кабелепроводе. Однако есть рекомендации. Эти рекомендации предполагают, что вы должны соблюдать расстояние не менее 3 футов между инженерными сетями.

Эта рекомендация по дистанцированию служит для того, чтобы провода могли «дышать» даже в случае аварии. Именно из-за этой меры предосторожности электрические провода высокого напряжения имеют гораздо более толстую изоляцию.

При прокладке кабелепроводов электрические провода рекомендуется прокладывать отдельно, особенно от водопровода и газопровода.Сами по себе они не представляют угрозы. Однако, если они подвергаются воздействию и вступают в контакт друг с другом, результаты могут быть довольно разрушительными.

Правильно установленный газопровод, соединенный с землей (в соответствии с требованиями сердечника) и проводкой (в кабелепроводе или кабелепроводе), значительно снижает опасность . Но это не значит, что риска нет. Если вы завершаете проект и у вас ограниченный бюджет, и вы планируете провести обе утилиты по одной и той же трубе, мы рекомендуем вам попробовать найти другой способ. Труба из ПВХ — лучший способ снизить риски.

Электрические провода рядом с газопроводами в траншеях, потолках и стенах

Траншеи Копаем небольшую траншею

Когда дело доходит до траншей, у вас может не быть 3 футов, чтобы разделить коммуникации. Когда это произойдет, у вас может возникнуть соблазн провести одни и те же провода через один и тот же кабелепровод. Если кабелепровод изготовлен из ПВХ, вы можете уменьшить потенциальную опасность. Однако это не рекомендуется.

Траншеи подвержены воздействию любых погодных условий и поэтому могут привести к ухудшению состояния труб и трубопровода в целом. Это, в свою очередь, может привести к эрозии электрических проводов. Если эти провода соприкоснутся с газопроводом, это может привести к тому, что весь трубопровод окажется под напряжением.

Вот почему при прокладке обеих линий вместе в траншеях убедитесь, что кабелепровод устойчив к атмосферным воздействиям, газовая линия имеет пластиковые трубки вместо стальных/металлических, а электрический провод имеет собственный канал. Электропроводка должна быть проводом TW, THW, THHN/THWN или другим погодо- и влагостойким проводом.

Потолки и стены

Здесь основное внимание должно уделяться материалу, из которого сделан ваш потолок. Если есть гипсокартон или дерево, и в случае, если эти две утилиты объединятся, вы столкнетесь с проблемой перегрева, которая, в свою очередь, может привести к пожарам.

При надлежащей изоляции вы можете прокладывать электрические провода рядом с газопроводом в потолке.Просто помните, что эти провода также будут подвергаться воздействию сильной жары или холода и в тяжелых случаях; влага. В помещении у вас есть преимущество в том, что плавкие выключатели присматривают за вами, поэтому есть вероятность, что в случае контакта вы можете просто получить сработавший выключатель.

Удлинение электрических проводов и газопроводов – как правильно сделать своими руками?

Допустим, вы построили отдельно стоящий гараж или патио и хотите провести к нему электрический провод и газовую линию. Первое, что вам нужно знать, это то, что не существует кода, определяющего, насколько глубокой должна быть ваша траншея или как далеко друг от друга должны быть ваши линии.

Однако, поскольку вы делаете это самостоятельно, у вас есть множество вариантов без дополнительных затрат. Вам останется только инвестировать свое время. Для начала:

  • Выкопайте траншею или две. Хотя лучше копать отдельные траншеи для обеих линий, вы также можете выбрать более короткий маршрут, просто выкопав одну траншею.
  • Если вы копаете только одну траншею, попробуйте купить траншейный канал.Эти каналы имеют два (или более) отдельных отсека, через которые проходят линии. Тем не менее, белый трубопровод из ПВХ тоже подойдет, хотя он в основном используется для водопровода.
  • Протяните заземляющий провод 6/3 к субпанели 60 ампер, 240 вольт.
  • Выкопайте траншею глубиной 1-2 фута для электрических проводов.
  • Газовые трубы должны иметь глубину 1-1,5 фута.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
