Сиделка для трубы: Седёлка для полиэтиленовых труб, 110х1/2″ мм

Содержание

Седелка ПНД для врезки на полиэтиленовую трубу

Седелка — фитинг, наименование которого происходит от слова «седло». И действительно, деталь напоминает седло, поскольку имеет полукруглую поверхность, надевается на трубу с последующим закреплением. Предназначается для отвода рабочей среды из газо- или водопровода и может врезаться на полиэтиленовую трубу в рабочем режиме, то есть при наличии особой конструкции изделия возможна врезка под давлением. Для этой цели подбираются седелки со встроенной фрезой.

У деталей этого типа имеются индикаторы для быстрой сварки, а также удлиненный выход и уплотнительное кольцо для обеспечения герметизации соединения. Обычно седелки на ПНД трубу выпускаются с запасом прочности на давление 10 бар для газа и до 16 бар для воды.

Способы врезки седелки

Седелки по типу крепления делятся на хомуты и накладки электросварные. Первые имеют форму разрезанной трубы, накладываются на место врезки и стягиваются болтами. Дополнительную герметизацию обеспечивают присоединением резинового уплотнительного кольца.

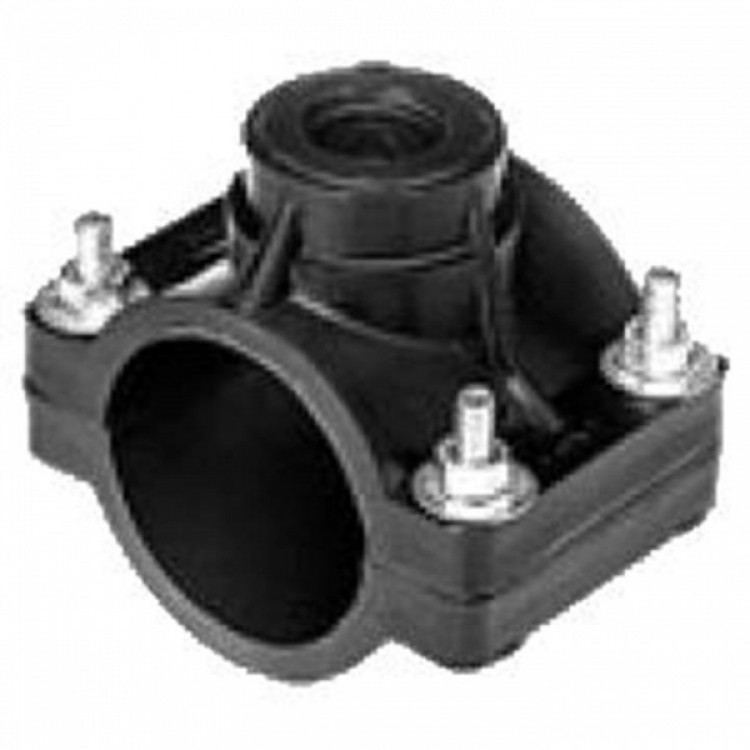

ПЭ седелки хомутного типа используют для полиэтиленовых труб газовых магистралей.

Вторые — электросварные седелки (накладки) для полиэтиленовых труб монтируются за счет действия встроенного нагревательного элемента, расплавляющего пластиковую основу, которая трансформируется в жидкое состояние, а после остывания образует монолитное соединение с основной трубой. Поворот на 360 градусов вокруг своей оси позволяет удобно прилаживать деталь, а встроенные индикаторы упрощают процесс электродиффузионной сварки конструкции.

При монтаже выбирают максимально ровный участок водопроводной или иной трубы без явных признаков деформации, очищают от пыли и грязи, обезжиривают специальными средствами. Седелка таким же образом должна быть подготовлена к работе. Затем производится сварка, а после этого — врезка путем ввинчивания со стороны головной части фрезеровочного элемента. По окончании процедуры фрезу приводят в исходное положение, в отверстие вставляют крышку.

Купить седелку для полиэтиленовых труб

«Предприятие новационного строительства» предлагает купить различные модификации седелочных отводов на трубы ПНД 100 SDR 11, ПНД 63, ПНД 110, ПНД 225 и другие.

Уточнить цену, наличие, возможность заказа и сроки доставки вы можете у менеджеров нашей компании по телефонам в Санкт-Петербурге: (812) 324-40-56 или в Москве: (495) 662-59-19.

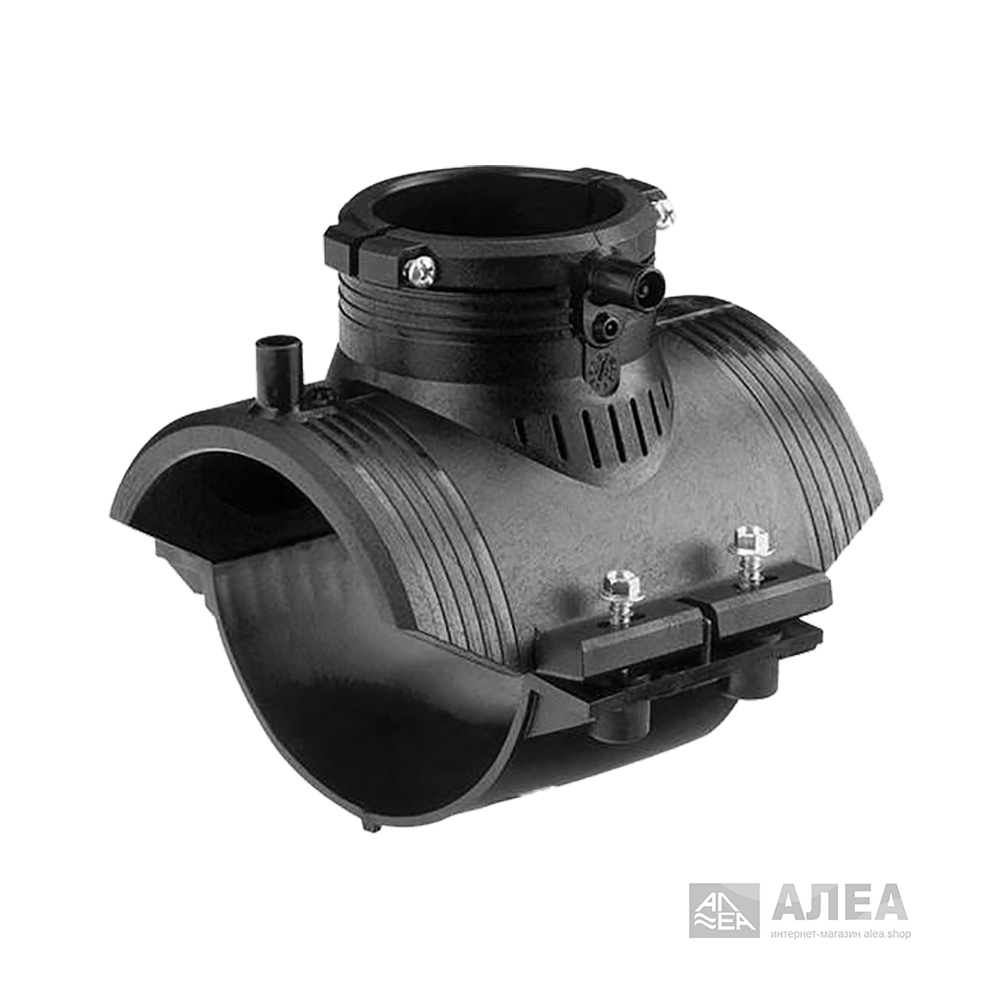

Электросварной седловой отвод

  • Полиэтилен 100 SDR 11 (ISO S5)
  • Давление для газа 10 бар / воды 16 бар
  • С ответной нижней частью
  • *** С литой ответной нижней частью
  • Штыревой контакт 4 мм
  • Индикатор сварки
  • * использование любых головных частей седелки с фрезой или клапанов и литых фитингов с фрезой из модульной системы невозможно.
  • ** использование любых головных частей седелки с фрезой или клапанов и литых фитингов с фрезой из модульной системы невозможно. Поставляются без ответной части. Монтаж осуществляется с помощью инструмента Topload (799 350 475)

d [mm] / d 1 [mm]Код

Кол-во

в кор.

кгL [mm]
63/63 193 131 037 5 0,335 165
75/63 193 131 047 5 0,465 165
90/63 193 131 057 5 0,425 165
110/63 193 131 067 3 0,493 165
125/63 193 131 077 3 0,523 165
140/63 193 131 087 3 0,523 165
160/63 193 131 097 4 0,526 165
180/63 193 131 107 5 0,632 165
200/63 193 131 117 5 0,651 165
225/63 193 131 127 4 0,653 165
*250/63 193 131 137 4 0,665 165
**280/63 193 131 147 8 0,370 165
**315-400/63 193 131 157 8 0,370 165

Головная часть седелки с устройством фрезы

  • Полиэтилен 100 SDR 11 (ISO S5)
  • Давление для газа 10 бар / воды 16 бар
  • Со встроенной фрезой для врезки под давлением
  • Длинный выход для сварки
  • Заглушка с уплотнительным кольцом для герметизации
  • Для использования с седловым отводом серии ELGEF Plus (753 131 000) диаметром 63-225 мм для врезки в трубу SDR 11
  • Для использования с седловым отводом  серии ELGEF ® Plus (53 131 000) диаметром 75-315 мм для врезки в трубу SDR 17

d [mm] / d 1 [mm]Код

Кол-во

в кор.

кгd 2 [mm]L [mm]z [mm]SW
63/20 193 280 358 15 0,384 32 69 130 17
63/25 193 280 359
15 0,383 32 70 130 17
63/32 193 280 184 12 0,383 32 76 130 17
63/40 193 280 360 12 0,401 32 81 137 17
63/63 193 280 185 12 1,120 32 100 160 17
  • Полиэтилен 100 SDR 11 (ISO S5)
  • Давление для газа 10 бар / воды 16 бар
  • Со встроенной фрезой для врезки под давлением
  • С ответной нижней частью
  • Штыревой контакт 4 мм
  • Индикатор сварки
  • Длинный выход для сварки
  • Заглушка с уплотнительным кольцом для герметизации

d [mm] /
d 1 [mm]
Код

Кол-во

в кор.

кг d 2 [mm]H [mm]H 1 [mm]L [mm]L 1 [mm]z
40/20 193 131 412 6 0,270 16 99 33 103 70 102
40/25 193 131 413 6 0,272 16 99 33 103 70 102
40/32 193 131 414 6 0,277 16 99 33 103 70 120
50/20 193 131 422 5 0,260 16 104 38 103 70 102
50/25 193 131 423 5 0,262 16 104 38 103 70 102
50/32 193 131 424 5 0,270 16 104 38 103 70 120
63/20 193 131 932 20 0,390 25 146 44 144 76 110
63/25 193 131 933 20 0,390 25 146 44 144 76 110
63/32
193 131 934
20 0,390 25 146 44 144 76 110
90/20 193 131 952 12 0,450 32 198 61 162 76 115
90/25 193 131 953 12 0,450 32 198 61 162 76 115
90/32 193 131 954 12 0,450 32 198 61 162 76 115
110/20 193 131 962 9 0,535 32 208 71 162 76 115
110/25 193 131 963 9 0,665 32 208 71 162 76 115
110/32 193 131 964 9 0,535 32 208 71 162 76 125
110/63 193 131 967 8 0,600 32 208 71 162 100 160
125/20 193 131 972 6 0,600 32 216 79 162 76 120
125/25 193 131 973 6 0,600 32 216 79 162 76 120
125/32 193 131 974 6 0,600 32
216
79 162 76 120
160/20 193 131 992 6 0,665 32 233 96 162 76 120
160/25 193 131 993 6 0,665 32 233 96 162 76 125
160/32 193 131 994 6 0,665 32 233 96 162 76 130
160/63 193 131 997 6 0,700 32 233 96 162 100 170
  • Полиэтилен 100 SDR 11 (ISO S5)
  • Давление для газа 10 бар / воды 16 бар
  • Со встроенной фрезой для врезки под давлением
  • С ответной нижней частью
  • Штыревой контакт 4 мм
  • Индикатор сварки
  • Длинный выход для сварки
  • Заглушка с уплотнительным кольцом для герметизации
  • Диаметр 315-400 мм; допустимо применениедля труб с тольщиной стенки не более SDR17 на диаметрах 355 и 400 мм
  • *Поставляется без нижней части, монтаж производится при помощи инструмента для седловых отводов 799. 350.475; требуется угловой переходник для сварочных кабелей (799.350.340)

d [mm] / d 1 [mm]Код

Кол-во

в кор.

кгd 2 [mm]H [mm]H 1 [mm]L [mm]L 1 [mm]z
63/20 193 131 402 3 0,695 32 186 108 165 71 130
63/25 193 131 403 3 0,713 32 186 108 165 71 130
63/32 193 131 404 3 0,715 32 186 108 165 76 130
63/40 193 131 405 3 0,731 32 186 108 165 81 137
63/63 193 131 437 5 1,455 32 134 112 165 100 160
75/20 193 131 442 3 0,825 32 191 113 165 71 130
75/25 193 131 443 3 0,839 32 191 113 165 71 130
75/32 193 131 444 3 0,841 32 191 113 165 76 130
75/40 193 131 445 3 0,858 32 191 113 165 81 137
75/63 193 131 447 5 1,579 32 240 118 165 100 160
90/20 193 131 452 3 0,791 32 199 121 165 71 130
90/25 193 131 453 3 0,802 32 199 121 165 71 130
90/32 193 131 454 3 0,801 32 199 121 165 76 130
90/40 193 131 455 3 0,819 32 199 121 165 81 137
90/63 193 131 457 5 1,541 32 248 126 165 100 160
110/20 193 131 462 8 0,853 32 209 131 165 71 130
110/25 193 131 463 8 0,860 32 209 131 165 71 130
110/32 193 131 464 8 0,860 32 209 131 165 76 130
110/40
193 131 465
8 0,877 32 209 131 165 81 137
110/63
193 131 467
5
1,590
35
258
136
165
100
160
125/20
193 131 472
3 0,879 32 216 138 165 71 130
125/25
193 131 473
4 0,883 32 216 138 165 71 130
125/32
193 131 474
3 0,889 32 216 138 165 76 130
125/40
193 131 475
3 0,906 32 216 138 165 81 137
125/63
193 131 477

1,623
35
265
143
165
100
160
140/20
193 131 482
3 0,887 32 233 146 165 71 130
140/25
193 131 483
3 0,884 32 233 146 165 71 130
140/32
193 131 484
3 0,900 32 233 146 165 76 130
140/40
193 131 485
3 0,920 32 233 146 165 81 137
140/63
193 131 487
3
1,639
35
273
151
165
100
160
160/20

193 131 492

3 0,886 32 243 156 165 71 130
160/25
193 131 493
3 0,896 32 243 156 165 71 130
160/32
193 131 494
3 0,896 32 243 156 165 76 130
160/40
193 131 495
3 0,920 32 243 156 165 81 137
160/63
193 131 497
3
1,636
35
283
161
165
100
160
180/20
193 131 502
3 1,002 32 244 166 165 71 130
180/25
193 131 503
3 1,002 32 244 166 165 71 130
180/32
193 131 504
5 1,002 32 244 166 165 76 130
180/40
193 131 505
3 1,022 32 244 166 165 81 137
180/63
193 131 507
3
1,742
35
293
171
165
100
160
200/20
193 131 512
3 1,011 32 254 176 165 71 137
200/25
193 131 513
5 1,011 32 254 176 165 71 130
200/32
193 131 514
3 1,021 32 254 176 165 76 130
200/40
193 131 515
3 1,041 32 254 176 165 81 137
200/63
193 131 517
3
1,761
35
303
181
165
100
160
225/20
193 131 522
3 1,014 32 266 188 165 71 130
225/25
193 131 523
3 1,014 32 266 188 165 71 130
225/32
193 131 524
3 1,014 32 266 188 165 76 130
225/40
193 131 525
5 1,043 32 266 188 165 81 137
228/63
193 131 527
3
1,763
35
315
193
165
100
160
250/20
193 131 532 3 1,025 32 279 201 165 76 130
250/25
193 131 533
3 1,035 32 279 201 165 76 130
250/32
193 131 534
3 1,035 32 279 201 165 76 130
250/40
193 131 535
3 1,055 32 279 201 165 81 137
250/63
193 131 537
3 1,775 35 328 206 165 100 160
*280/63
193 131 547
5 1,240 35 328 206 165 100 160
*315-400/63

193 131 557

5 1,513 35 328 206 165 100 160
  • Полиэтилен 100 SDR 11 (ISO S5)
  • Давление для газа 10 бар / воды 16 бар
  • Сварочное напряжение 24В
  • Штыревой контакт 4 мм
  • Сварной участок по всей окружности
  • Монтаж осуществляется с помощью  пружинного зажима (799 150 090)

d [mm]Код

Кол-во

в кор.

кгd 1 [mm]L [mm]H [mm]
40 193 127 017 14 0,140 104 105 108
50 193 127 027 10 0,200 80 105 85
63 193 127 037 8 0,279 132 120 153
75 193 127 047 8 0,430 162 130 122
90 193 127 057 12 0,558 104 130 147
110 193 127 067 12 0,562 120 120 191
125 193 127 077 4 0,710 158 130 184
160 193 127 097 6 0,961 192 130 218
180 193 127 107 4 1,095 214 130 239
200 193 127 117 4 1,250 236 130 260
225 193 127 127 3 1,413 262 140 286

Технические данные

Компания GF Piping Systems предлагает решение для ПЭ трубопроводов до d 2000 мм для газо- и водоснабжения.
Поставка всего необходимого из одного источника означает получение комплексного решения с ясной выгодой.
Совокупность фитингов, аппаратов и инструментов, а также кранов, котрые адаптированы к конкретным требованиям, обеспечивает экономичность монтажа.
Новая серия седелочных отводов  из ПЭ включает в себя электросварные седелочные отводы с диаметрами основного трубопровода d315 - d2000 мм и с диаметрами выходов d160, d225, d315 и d500 мм. Это новая уникальная на рынке не сегодняшний день комплексная модульная система, где все компоненты идеально подходят друг к другу. Система состоит из фитингов, зачистного устройства типа "окно", комплекта для фиксации Topload и устройства для врезки.
Преимущества очевидны: надежный легкий и экономичный монтаж седелочного отвода.

ELGEF Plus Седелочный отвод d315 - d1000 mm, Газ - вода
Выход - d160/225 mm. SDR 11



Кодd mmL mmН mmВес кг
193 135 402 315/160 322 212 2,7
193 135 404 315/225 366 306 4,5
193 135 412 355/160 322 206 2,7
193 135 414 355/225 366 319 4,6
193 135 422 400/160 322 198 2,7
193 135 424 400/225 366 329 4,6
193 135 432 450/160 322 194 2,7
193 135 434 450/225 366 329 4,6
193 135 442 500/160 322 186 2,7
193 135 444 500/225 366 344 4,6
193 135 452 560/160 322 183 2,7
193 135 454 560/225 366 344 4,6
193 135 462 630/160 322 177 2,5
193 135 464 630/225 366 352 4,6
193 135 472 710/160 322 172 2,5
193 135 474 710/225 366 352 4,6
193 135 482 800/160 322 168 2,5
193 135 484 800/225 366 359 4,6
193 135 494 900/225 366 359 4,6
193 135 504 1000/225 366 359 4,6



ELGEF Plus Седелочный отвод d500 - d2000 mm,  Вода
Выход - d315/500 mm.



Код d mmL mmH mmВес кгSDR
193 135 446 500/315 500 337 16,7 11
193 135 456 560/315 500 327 15,8 11
193 135 466 630/315 500 312 15,1 11
193 135 476 710/315 500 297 14,4 11
193 135 676 710/315 500 266 10,5 17
193 135 486 800/315 500 287 13,9 11
193 135 686 800/315 500 261 10 17
193 135 496 900/315 500 281 13,5 11
193 135 696 900/315 500 251 9,6 17
193 135 698 900/500 700 406 32,1 17
193 135 506 1000/315 500 274 13,1 11
193 135 706 1000/315 500 246 9,3 17
193 135 708 1000/500 700 396 30,8 17
193 135 716 1200/315 500 241 8,8 17
193 135 718 1200/500 700 378 28,8 17
193 135 726 1400/315 500 234 8,5 17
193 135 728 1400/500 700 363 27,5 17
193 135 736 1600/315 500 228 8,2 17
193 135 738 1600/500 700 352 26,5 17
193 135 746 2000/315 500 221 7,9 17
193 135 748 2000/500 700 337 25,2

17

Седелка на полиэтиленовую трубу | Инжпласт

На сегодняшний день по методу монтажа существует 2 типа седелок - компрессионные и электросварные.

Компрессионные седелки производятся в диапазоне диаметров от 25 до 315 мм.

Применяются данные изделия только на водопроводах и имеют выход на резьбу, для подключения крана или компрессионной муфты.

Крепятся данные седелки при помощи болтов и гаек.


Электросварные седелки

Электросварных седелок существует несколько видов:

  • Седелки с головной частью;
  • Седелки без головной части;
  • Седелки ответной частью;
  • Седелки без ответной части.

Седелки с головной частью (Cеделки для врезки под давлением)

Седелки с головной частью делятся на 2 вида:

  • С поворотной головной частью.

    GF производятся в диапазоне диаметров от 40 до 400 мм, являются сборными и могут использоваться без головной части.

  • С неповоротной головной частью.

    AGRU производятся в диапазоне диаметров от 63 до 225 мм.

    Позволяют сделать отвод на 90 градусов относительно основной магистрали.

Фиксируются на трубе седелки с головной частью при помощи болтов и гаек, а далее привариваются электросварным сварочным аппаратом.

Электросварные седелки с головной частью могут применяться как на водопроводе, так и на газопроводе. Существенным преимуществом такого изделия является возможность их использования не только на строящихся, не эксплуатируемых трубопроводах, но и на действующих, находящихся под давлениям трубах, без их отключения.

Важно помнить, что для монтажа данных седелок требуется седелочный ключ, именно при помощи ключа фреза, находящаяся в головной части седелки, врезается в трубопровод и делает врезку герметичной.


Седелки без головной части

Седелки без головной части производятся в диапазоне диаметров от 63 до 2 000 мм.

Данные седловые уходы могут быть как с литым патрубком, так и с выходом под приварку.

Соответственно, отличаются они способом монтажа подключаемой трубы. Седелки с литым патрубком монтируются с подключаемой трубой чаще всего при помощи электросварной муфты, либо при помощи сварки встык.

Седелки с выходом под приварку, предполагают одновременный монтаж самой седелки к магистрали и отводящей трубы к седелке.

Данные седелки могут быть с ответной частью или без нее.

Седловые уходы могут быть отличной заменой тройнику, так как могут быть использованы в максимально стесненных условиях.

Для монтажа седелок без ответной части особенно на больших диаметрах требуются специальные ремни, которые позволяют зафиксировать накладной уход и не допустить его смещения во время процесса приварки.


Компания Инжпласт предлагает своим клиентам компрессионные и электросварные седелки производства Georg Fischer и AGRU. Продукция в наличии на нашем складе в г. Щербинка, также возможен самовывоз из нашего офиса м. Планерная. У нас в офисе вы всегда можете получить подробную консультацию специалистов, и ознакомиться с образцами продукции.


Седелка на трубу 40x3/4" - САНТЕХНИКА от А до Я

90 р.

Купить в один клик

Сиделка 403/4 предназначена для монтажа на трубах из полимера, врезки в существующий трубопровод. После установки седельного отвода просверливается отверстие с помощью сверла или фрезы в теле трубы. За счет внутренней резьбы осуществляется монтаж шарового крана, резьбового фитинга, муфты или отвода. Герметичность конструкции достигается установленным на внутренней поверхности в пазе прижимным уплотнительным кольцом и четырьмя стягивающими болтами по краям седелки. Диаметр изделия: 40 мм. Назначение: создание узла подачи и распределения воды в бытовых и технических трубопроводных системах. Под прямым углом к сквозному обжиму для трубы расположен отвод, имеющий внутреннюю резьбу диаметром 3/4. Материал: полиэтилен. Особенности: износостойкость, устойчивость к перепадам давления и коррозии.

Сиделка 403/4 предназначена для монтажа на трубах из полимера, врезки в существующий трубопровод. После установки седельного отвода просверливается отверстие с помощью сверла или фрезы в теле трубы. За счет внутренней резьбы осуществляется монтаж шарового крана, резьбового фитинга, муфты или отвода. Герметичность конструкции достигается установленным на внутренней поверхности в пазе прижимным уплотнительным кольцом и четырьмя стягивающими болтами по краям седелки. Диаметр изделия: 40 мм. Назначение: создание узла подачи и распределения воды в бытовых и технических трубопроводных системах. Под прямым углом к сквозному обжиму для трубы расположен отвод, имеющий внутреннюю резьбу диаметром 3/4. Материал: полиэтилен. Особенности: износостойкость, устойчивость к перепадам давления и коррозии.

  • Описание

    Сиделка 403/4 предназначена для монтажа на трубах из полимера, врезки в существующий трубопровод. После установки седельного отвода просверливается отверстие с помощью сверла или фрезы в теле трубы. За счет внутренней резьбы осуществляется монтаж шарового крана, резьбового фитинга, муфты или отвода. Герметичность конструкции достигается установленным на внутренней поверхности в пазе прижимным уплотнительным кольцом и четырьмя стягивающими болтами по краям седелки. Диаметр изделия: 40 мм. Назначение: создание узла подачи и распределения воды в бытовых и технических трубопроводных системах. Под прямым углом к сквозному обжиму для трубы расположен отвод, имеющий внутреннюю резьбу диаметром 3/4. Материал: полиэтилен. Особенности: износостойкость, устойчивость к перепадам давления и коррозии.

  • Характеристики
Сравнить

Прайс-лист

Скачать прайс-лист



Трубы напорные ПОЛИПРОПИЛЕНОВЫЕ (бухты по 100 метров)

Для горячего водоснабжения (ТЕПЛОТРАССА)

ГОСТ 32415-2013

Диаметр  6 атм, SDR 11        Стенка, мм Цена                   за 1 м.п 10 атм, SDR 7. 4            Стенка, мм Цена             за 1 м.п
32 2,9 159 4,4 222
40 3,7 246 5,5 345
50 4,6 290 6,9 414
63 5,8 406 8,6 566
75 6,8 496 10,3 704
90 8,2 711 12,3 1005
110 10 1050

15,1

1502

Трубы полиэтиленовые для холодного водоснабжения ГОСТ 18599-2001

Диаметр, мм
ПЭ — 100
До 8 атм
До 10 атм
До 12 атм
стенка, мм цена, руб стенка, мм цена, руб стенка, мм цена, руб
20 ------- ------- ------- ------- 2,0 23
25 ------- ------- ------- ------- 2,0 29
32 ------- ------- 2,0 38 2,4 45
40 ------- ------- 2,4 52 3,0 62
50 ------- ------- 3,0 80 3,7 96
63 ------- ------- 3,8 127 4,7 153
75 ------- ------- 4,5 179 5,6 216
90 ------- ------- 5,4 260 6,7 309
110 ------- ------- 6,6 383 8,1 463
160 ------- ------- 9,5 743 11,8 905
225 ------- ------- 13,4 1471 16,6 1794



Трубы стальные ГОСТ 3262-75, водогазопроводные и ГОСТ 10705-80, электросварные

Диаметр
  Стенка, мм
Цена со склада с НДС, руб за тонну

менее 3 тонн от 3 до 10 тонн более 10 тонн Вес 1 м. п в кг
Ду 15 2,8 51 000 50 500 50 000 1,28
Ду 20 2,8  50 000 49 500 49 000 1,66
Ду 25 3,2 46 000 45 500 45 000 2,39
Ду 32 3,2 46 000 45 500 45 000 3,09
Ду 40 3,5 46 000 45 500 45 000 3,85
57 3,5 44 000 43 500 43 000 4,62
76 3,5 44 000 43 500 43 000 6,26
89 3,5 44 000 43 500 43 000 7,38
108 4 44 000 43 500 43 000 10,26
114 4,0 ;  4,5 50 000 49 500 49 000 10,85 / 12,15
133 4,0 ; 4,5 50 000 49 500 49 000 12,73 / 14,26
159 4,5 ; 5,0 50 000 49 500 49 000 17,15 / 18,99
219 5,0 ; 6,0 56 000 55 500 55 000 26,39 / 31,52



Комплектуем стальные трубопроводы отводами, фланцами, задвижками и прочей трубопроводной арматурой.


Сварочное оборудование

для полипропиленовых труб

Сварочный аппарат 1000 Вт с комплектом насадок 20-25-32-40 6078
Сварочный аппврат 1500 Вт с комплектом насадок 50-63-75-90-110 8330
Насадка для трубы 32мм 1067
Насадка для трубы 40мм 1110
Насадка для трубы 50мм 1290
Насадка для трубы 63мм 1371
Насадка для трубы 75мм 1467
Насадка для трубы 90мм 2741
Насадка для трубы 110мм 3882



Фитинги для горячего водоснабжения

Муфта прямая    Д 32 35
Муфта прямая    Д 40 56
Муфта прямая    Д 50 91
Муфта прямая    Д 63 172
Муфта прямая    Д 75 326
Муфта прямая    Д 90 511
Муфта прямая    Д 110 728



Комплект бурт и фланец  Д 50   730
Комплект бурт и фланец Д 63   905
Комплект бурт и фланец  Д 75   1198
Комплект бурт и фланец  Д 90   1316
Комплект бурт и фланец  Д 110   1546



Муфта переходная 40х32   42
Муфта переходная 50х32   74
Муфта переходная 50х40   84
Муфта переходная 63х32   130
Муфта переходная 63х40   135
Муфта переходная 63х50   147
Муфта переходная 75х32   285
Муфта переходная 75х40   285
Муфта переходная 75х50   285
Муфта переходная 75х63   297
Муфта переходная 90х63   396
Муфта переходная 90х75   396
Муфта переходная 110х75   424
Муфта переходная 110х90

537

Муфта переходн 125х110 870



Отвод 45 градусов   Д 40 69
Отвод 45 градусов   Д 50 135
Отвод 45 градусов   Д 63 293
Отвод 45 градусов   Д 75 356
Отвод 90 градусов   Д 32 45
Отвод 90 градусов   Д 40 96
Отвод 90 градусов   Д 50 135
Отвод 90 градусов   Д 63 240
Отвод 90 градусов   Д 75 420
Отвод 90 градусов   Д 90 686
Отвод 90 градусов  Д 110 1024
Отвод 90 градусов  Д 125 1816



Тройник    Д 32   58
Тройник    Д 40   95
Тройник    Д 50   173
Тройник    Д 63   238
Тройник    Д 75   532
Тройник    Д 90   990
Тройник    Д 110   1362
Тройник    Д 125

1678



Заглушка    Д 32   42
Заглушка    Д 40   70
Заглушка    Д 50   112
Заглушка    Д 63 216
Заглушка    Д 75 342
Заглушка    Д 90 458
Заглушка    Д 110 522
Заглушка    Д 125 846



Кран шаровой  Д 32 517
Кран шаровой  Д 40 1245
Кран шаровой  Д 50 1819
Кран шаровой  Д 63 2919



Тройник переходной 32х25х32 53
Тройник переходной 40х25х40 85
Тройник переходной 40х32х40 85
Тройник переходной 50х32х50 170
Тройник переходной 50х40х50 170
Тройник переходной 63х32х63 305
Тройник переходной 63х40х63 305
Тройник переходной 63х50х63 305
Тройник переходной 75х40х75 476
Тройник переходной 75х50х75 476
Тройник переходной 75х63х75 476
Тройник переходной 90х75х90 846
Тройник переходной 110х63х110 1273



Муфты под ключ с внутр.

резьбой
Муфта разб / неразб  в.р.  32Х1     344 / 306
Муфта разб / неразб  в.р.  40Х1 ¼     648 / 496
Муфта разб / неразб  в.р.  50Х1 ½     1096 / 696
Муфта разб / неразб   в.р.  63Х2     1828 / 1084
Муфта незразборная в.р.  75Х2 ½     1748
Муфта незразборная в.р.  90Х3     2634
Муфта незразборная в.р.  110Х4     4435



Муфты под ключ наружной резьбой

Муфта разб / неразб  н.р.  32Х1     366 / 372
Муфта разб / неразб  н. р.  40Х1 ¼     702 / 630
Муфта разб / неразб  н.р.  50Х1 ½     1190 / 754
Муфта разб / неразб н.р.  63Х2     2050 / 1184
Муфта незразборная н.р.  75Х2 ½     1874
Муфта незразборная н.р.  90Х3     3022
Муфта незразборная н.р.  110Х4     6747

Фитинги компрессионные для холодного водоснабжения

Муфта прямая  Д 20 154
Муфта прямая  Д 25 186
Муфта прямая  Д 32 238
Муфта прямая  Д 40 387
Муфта прямая  Д 50 529
Муфта прямая  Д 63 728
Муфта прямая  Д 75 1418
Муфта прямая  Д 90 1752
Муфта прямая  Д 110 3213



Муфта с переходом на резьбу  Д 20   98
Муфта с переходом на резьбу  Д 25   112
Муфта с переходом на резьбу  Д 32   142
Муфта с переходом на резьбу  Д 40   223
Муфта с переходом на резьбу  Д 50   322
Муфта с переходом на резьбу  Д 63   452
Муфта с переходом на резьбу  Д 75   928
Муфта с переходом на резьбу  Д 90   1138
Муфта с переходом на резьбу  Д 110

2310



Переход  25х20 168
Переход  32х20 219
Переход  32х25 219
Переход  40х25 389
Переход  40х32 389
Переход  50х25 487
Переход  50х32 487
Переход  50х40 487
Переход  63х32 688
Переход  63х40 688
Переход  63х50 688
Переход  75х50 1292
Переход  75х63 1292
Переход  90х63 1710
Переход  90х75 1710
Переход  110х75 3072
Переход  110х90 3072



Тройник  Д 20 200
Тройник  Д 25 266
Тройник  Д 32 345
Тройник  Д 40 567
Тройник  Д 50 769
Тройник  Д 63 1094
Тройник  Д 75 1959
Тройник  Д 90 2709
Тройник  Д 110 4463



Сиделка 25 х 1/2,  3/4,   182
Сиделка 32 х 1/2,  3/4,   210
Сиделка 40 х 1/2,  3/4,   1 216
Сиделка 50 х 1/2,  3/4,   1 230
Сиделка 63 х 3/4,   1,   1 ½ 298
Сиделка 75 х 3/4,   1,  1 ½ ,  2 382
Сиделка 90 х 1,  1 1/4,   1 1/2,  2 436
Сиделка 110 х 3/4,   1,  1 1/2,  2 512



Заглушка  Д 25 116
Заглушка  Д 32 140
Заглушка  Д 40 238
Заглушка  Д 50 350
Заглушка  Д 63 476
Заглушка  Д 75 1168
Заглушка  Д 90 1334
Заглушка  Д 110

2876



Отвод  Д 20 156
Отвод  Д 25 188
Отвод  Д 32 231
Отвод  Д 40 406
Отвод  Д 50 567
Отвод  Д 63 716
Отвод  Д 75 1376
Отвод  Д 90 1759
Отвод  Д 110 3035



Фланцевое соединение  50х2 1498
Фланцевое соединение  63х2 1742
Фланцевое соединение  75х3 2546
Фланцевое соединение  90х3 3282
Фланцевое соединение  110х4 4106



Ключ компрессионный  40-63мм
Ключ компрессионный  75-110мм



Сварочный аппарат для сварки в стык

Сварочная машина MINI 160 AC TF
с механическим центратором в комплекте,
с вкладышами для труб 40, 50, 63, 75, 90, 110, 125 мм.
193000



Полуцилиндры теплоизоляционные из пенополиуретана

диаметр трубы, мм толщина изоляции, мм цена руб/м.п цена отвода/шт
32 30 319 478
38 30 333 499
48 30 368 551
57 40 450 674
76 40 500 750
89 40 532 798
108 40 583 875
114 40 600 899
133 40 647 970
159 40 746 1118
219 40 909 1362



Строительные материалы

Наименование ед измер цена
Изовер  м3 1840
Рубероид РКП 350 рулон 563
Лен сантехнич.    (500 гр) 500 гр 345
Стеклоткань м.п 30
Электроды ОК-46 кг 189
Болты и гайки кг 165



Задвижки чугунные 30ч6бр

Диаметр Цена
ДУ  50 1387
ДУ  65 2105
ДУ  80 2292
ДУ  100 3094
ДУ  125 6597
ДУ  150 7587



Затворы дисковые

ДУ  50 1668
ДУ  65 1940
ДУ  80 2139
ДУ  100 2973
ДУ  125 4187
ДУ  150 4840



Фланцы стальные

ДУ  50 212
ДУ  65 294
ДУ  80 329
ДУ  100 422
ДУ  125 718
ДУ  150 779



Отводы стальные

ДУ  20 39
ДУ  25 63
ДУ  32 90
ДУ  40 95
57 120
76 135
89 139
108 263
114 327
133 518
159 790
219 1623



Вентили чугунные

ДУ  15 245,00
ДУ  20 284,00
ДУ  25 369,00
ДУ  32 635,00
ДУ  40 969,00
ДУ  50 1319,00



Краны шаровые резьбовые

ДУ  15 80
ДУ  20 125
ДУ  25 235
ДУ  32 384
ДУ  40 570
ДУ  50 825



Краны шаровые под приварку LD

ДУ  40 1472
ДУ  50 1605
ДУ  65 2204
ДУ  80 2743
ДУ  100 3210
ДУ  125 6822
ДУ  150 7892



Трубы электросварные ГОСТ 3262-75 и ГОСТ 10705-80

Наименование Цена
диаметр стенка До 10 тн От 10 тн
ДУ 15 2,8 42900 42000
ДУ 20  2,8 42900 42000
ДУ 25  3,2 42400 41500
ДУ 32  3,2 42400 41500
ДУ 40  3,5 38400 37500
57 3,5 38400 37500
76 3,5 38400 37500
89 3,5 38400 37500
108 4 38400 37500
114 4,5 38400 37500
133 4,5 38400 37500
159 4,5   5,0 38400 37500
219 5,0   6,0 41900 41000
273 6,0   8,0 51900 51000
325 6,0   8,0 52900 52000



Трубы бесшовные ГОСТ 8732-78

57 3,5,  4,0 56500 55500
76 3,5,  4,0 56500 55500
89 3,5,  4,0 56500 55500
108 4,0,  5,0 56500 55500
114 5,0,  6,0 56500 55500
133 5,0,  6,0 56500 55500
159 5,0,  6,0,  8,0 56500 55500
219 8,0,  10,0 56500 55500
325 8,0  10,0 59000 58000



Трубы квадратные и прямоугольные ГОСТ 8639-82  и ГОСТ 8645-68

20х20х2 40500 39500
25х25х1,5 41500 40500
25х25х2 39800 38800
30х30х2 40000 39000
50х50х2 (3) 39300 38300
60х60х4 39300 38300
80х80х4 39300 38300
100х100х4 (5) 39300 38300
120х120х4 (5) 40800 39800
40х20х2 39300 38300
40х25х2 39300 38300
60х40х3 39300 38300
80х40х3 39300 38300



Уголок  ГОСТ 8509-93

25  32  40  50  63  75  100   40000 39000



Лист  х/к, г/к

0,5  1,0   1,5 44000 43000
2, 3, 4, 5, 6, 8, 10, 12, 14 37000 36000



Швеллер г/к  ГОСТ 8240-89

8, 10, 12, 14,  16, 18, 20, 22  39000 38000

Муфты с закладными электронагревателями для ГАЗО и ВОДОснабжения

Муфта электросварная ПЭ 100
20 мм SDR11 366
25 мм SDR11 375
32 мм SDR11 377
40 мм SDR11 384
50 мм  SDR11 520
63 мм SDR11 546
75 мм SDR11 1067
90 мм SDR11 1070
110 мм SDR11 1248
125 мм SDR11 1807
140 мм SDR11 2486
160 мм SDR17 2021
160 мм SDR11 2487
180 мм SDR11 4469
200 мм SDR11 4942
225 мм SDR17 4238
225 мм SDR11 4949
250 мм SDR11 10923
280 мм SDR11 12152
315 мм SDR17 11800
315 мм SDR11 13099
355 мм SDR17 23763
355 мм SDR11 28172



Отвод электросварной ПЭ 100

20 мм SDR11 1056
25 мм SDR11 1060
32 мм SDR11 1093
40 мм SDR11 1105
50 мм  SDR11 1308
63 мм SDR11 1490
75 мм SDR11 2714
90 мм SDR11 2728
110 мм SDR11 3826
125 мм SDR11 6704
160 мм SDR11 6584
225 мм SDR11 14938



Тройник электросварной ПЭ 100

25 мм SDR11 1150
32 мм SDR11 1160
40 мм SDR11 1324
50 мм SDR11 1340
63 мм SDR11 1505
75 мм SDR11 2638
90 мм SDR11 2641
110 мм SDR11 3892
125 мм SDR11 6453
160 мм SDR11 7895
225 мм SDR11 16086



Втулка под фланец  ПЭ 100

63 мм SDR11 224
75 мм SDR11 675
90 мм SDR11 411
110 мм SDR11 516
125 мм SDR11 1363
160 мм SDR11 1180
225 мм SDR11 2205
315 мм SDR11 4587
355 мм SDR11 6450



Соединение неразъемное ПЭ/СТ

63х57 SDR17 486
90х89 SDR17 1388
110х108 SDR17 1489
160х159 SDR17 3389
225х219 SDR17 6897
250х219 SDR17 10177
280х273 SDR17 12980
315х273 SDR17 14431
315х325 SDR17 18585



Фланец с ПП покрытием

63 мм 1,6 Мпа 806
75 мм 1,6 Мпа 1639
90 мм 1,6 Мпа 1965
110 мм 1,6 Мпа 1169
125 мм 1,6 Мпа 2680
140 мм 1,6 Мпа 3363
160 мм 1,6 Мпа 2018
180 мм 1,6 Мпа 2230
200 мм 1,6 Мпа 2410
225 мм 1,6 Мпа 2537

Компрессионная седелка ПНД для ПЭ труб г.

Новосибирск — ПО Трубное решение

Компрессионная сиделка ПНД

Компрессионная сиделка ПНД предназначена для врезки в действующие полиэтиленовые трубопроводы. Что позволяет через ее резьбовой отвод монтировать в систему шаровые краны, штуцера. Используется в случаях, когда невозможно применить электросварочное оборудование.

Ввиду особенностей монтажа указанное изделие возможно использовать только в составе трубопроводов, транспортирующих воду, канализации.

Характеристики

Любая компрессионная сиделка представляет собой изделие конструктивно схожее с хомутом. Но в отличии от указанного приспособления имеет резьбу, в которую ввинчивается кран. После такой процедуры сиделка крепится на нужной трубе (для обжатия хомута предусмотрены специальные винты).

А далее через открытый кран сверлится или прорезается отверстие. На этом процедура монтажа считается оконченной и можно переходить к полноценной эксплуатации вкрученного в сиделку крана. При этом она способна обеспечить герметичность соединению, причем на протяжении длительного периода. Но следует помнить о том, что для получения указанного результата в обязательном порядке следует использовать уплотнительные прокладки.

Установка таких приспособлений отличается простотой, так как при ее выполнении не требуется наличия редких или сложных инструментов, каких-либо специальных навыков.

Сиделки служат для врезки труб небольшого, среднего диаметра (20-300 мм).

Если необходимость в использовании врезанного крана отпала, то его можно демонтировать. А просверленное ранее отверстие заглушить резьбовой заглушкой. Ее наличие не приведет к снижению рабочих характеристик трубопровода.

Важной особенностью компрессионных сиделок является возможность их многоразового применения. Но перед каждой такой процедурой следует выполнять замену резинового уплотнителя или протекания не избежать.

Компрессионные сиделки не разрушаются под воздействием ультрафиолета. А также считаются относительно недорогими.

Следует помнить о том, что приспособления данного вида не могут использоваться для врезки в газопроводы — это запрещено.

Где применяются

Компрессионные сиделки успешно используются везде, где есть необходимость оперативно осуществить врезку в действующий трубопровод. К примеру, в систему орошения.

Как лучше сделать врезку в ПНД трубу – проверенные временем материалы и способы

Врезка в трубы из различных материалов подразумевает подключение дополнительного отвода или канала к основному трубопроводу. Процесс выполнения подобных работ отличается некоторой степенью сложности, поэтому требуются специальные инструменты, аккуратность, а также знание всех особенностей. При врезке в центральный канал необходимы документы, разрешающие проведение работ такого типа.

Основные моменты процесса врезки в ПНД трубы

Трубопроводы, выполненные из полиэтилена низкого давления, сегодня не являются редкостью. А современные технологии позволяют избежать при врезке в такие магистрали многих трудностей, которые могли бы встретиться при работе с металлическими трубами:

  • Врезка в ПНД трубу требует остановки потока воды или газа только в исключительных случаях. Это особенно важно, если работы проводятся на магистрали, к которой присоединены промышленные предприятия, медицинские учреждения и детские сады. Эти объекты не могут нормально функционировать без воды. Кроме того отсутствие тепла или воды в жилых домах может повлечь резкое недовольство жильцов.
  • Использование ПНД элементов  облегчает процесс эксплуатации трубопровода и выполнение ремонтных работ. Врезка в стальные трубы предполагает использование крупногабаритных деталей, имеющих к тому же немалый вес. Это требует больших материальных и трудовых затрат.
  • В большинстве случаев монтаж запорного устройства, необходимого для перекрытия потока, подразумевает обустройство специальных колодцев или камер. Для осуществления врезки в ПНД трубу используется специальный вентиль, полностью перекрывающий поток или регулирующий его.

Элементы для организации отводов

Врезка в полиэтиленовый трубопровод осуществляется посредством следующих приспособлений:

  • Седельная муфта для вырезки холодным методом.
  • Различные вентили, позволяющие выполнять врезку под давлением.
  • Накладной уход.
  • Седелка фланцевая.
  • Муфта седловая полиэтиленовая электросварная под пайку.

Посредством седелок, имеющих резьбовой выход, осуществляется организация отвода второстепенных каналов от основной магистрали, по которым транспортируется вода питьевого и технического назначения (прочитайте также: «Виды седелок на трубу ПНД, варианты монтажа и установки»). Широкое применение таких элементов отмечено в системах полива и орошения хозяйств индивидуального пользования.

Вентиль для врезки под давлением — это специальная деталь, которой отведено выполнение следующих функций:

  • Отводы для монтажа различных ответвлений трубопровода.
  • Запорная арматура, перекрывающая или регулирующая движение рабочей среды.

Накладной уход может использоваться только на перекрытых каналах. Фиксация механизма на трубе осуществляется посредством позиционирующего ремня. Патрубки накладки такого элемента не имеют. Детали подобного вида выпускаются разного диаметрального сечения, при этом у деталей первого типа он может находиться в пределах от 5 до 31,5 см, а у вторых — от 31,5 до 120 см.

Фланцевая седелка на пропиленовую трубу находит свое применение при сборке и реконструкции канализационных каналов и сетей водоснабжения. Допускается установка детали на газопроводы с рабочим давлением не более 10 атмосфер и водопроводы с давлением не выше 16 атмосфер. Применять соединения другого типа на газопроводах не разрешается. Читайте также: «Как выполняется врезка в трубу водопровода – варианты для разных материалов».

Врезка в трубу без сварки посредством обжимных хомутов

Для производства обжимных хомутов для врезки трубы используется полиэтилен или полипропилен черного и синего цвета. На таких деталях не образуются очаги коррозии, поэтому они отличаются долгим эксплуатационным периодом. Для более надежного и герметичного соединения изделия имеют уплотнительное резиновое кольцо, которое располагается в специальном пазу.

Кроме того деталь имеет две части: нижнюю ответную и верхнюю с резьбовым отводом. Установка такого хомута на канал подразумевает стягивание частей посредством болтов зажимного типа. Количество зажимных элементов определяется по диаметру элемента, чаще всего от 2 до 6 штук. Используя резьбовой выход, вкручивают переходные элементы для дальнейшего устройства отводов. Читайте также: «Как использовать хомут ремонтный для труб водоснабжения – варианты и способы».

Монтаж хомутов для полиэтиленовых труб следует выполнять только после предварительной проверки комплектации, чтобы присутствовали все элементы детали. Кроме того седелка должна полностью соответствовать диаметру трубы из полиэтилена низкого давления. Чтобы проверить этот параметр, половинки хомута прикладывают к трубе. Затем определяют место, где будет установлен резьбовой хомут, и маркером отмечают точку просверливания отверстия. Читайте также: «Правила монтажа труб ПНД в зависимости от сферы использования».

Выполнив все подготовительные работы, начинают проделывать отверстия, используя электрическую или ручную дрель подходящего размера. С помощью острого ножа с краев готовых отверстий снимают заусенцы и стружку и переходят к установке хомута. Чтобы избежать деформации или перетягивания пластмассовых элементов, гайки затягивают равномерно крест-накрест.

Характерные особенности седелок

Выполнить качественную герметичную врезку в ПЭ трубу помогает седелка для каналов ПНД, именно этот элемент считается наиболее эффективным вариантом в таких ситуациях. Не рекомендуется разрезать полимерные трубы и соединять их посредством тройника или компрессионной муфты.

Во-первых, пластиковые элементы большого диаметра не отличаются особой гибкостью, что может вызвать  затруднения при входе трубы в соединительный элемент. Во-вторых, в процессе резки труба может деформироваться, что также вызовет определенные сложности. В-третьих, если в детали компрессионной муфты попадет грязь, то прочность и герметичность соединений будет нарушена.

В большинстве случаев седелка для врезки в трубы из полиэтилена низкого давления производят из полипропилена сополимера ПП-Б. Готовые элементы, имеющие диаметр от 20 до 63 мм, могут эксплуатироваться под давлением не более 1,6 МПа, если температура окружающей среды составляет 200С. При использовании деталей с диаметром от 75 до 110 мм рабочее давление снижается до 1,25 МПа.

Накладной уход или патрубок накладки

Для изготовления накладных уходов применяют полиэтилен ПЭ100. Монтаж такого элемента кВ трубе из полиэтилена низкого давления выполняется привариванием электродиффузионной или электромуфтовой сваркой. Для этого нижняя часть накладного ухода оснащена специальной нагревательной спиралью, которая под воздействием тока начинает нагреваться. В результате поверхность полиэтиленовой трубы и подошва патрубка плавятся.

Патрубок имеет специальную накладку от завода-производителя со штрих-кодом, в котором указана информация для сварочного устройства. Благодаря этому автоматически настраиваются время сварки и остывания и параметры передаваемого на спираль тока. Производители патрубков гарантируют безупречное функционирование готового узла в течение четверти века.

В отличие от электросварной седелки у накладного ухода отсутствует специальная фреза для врезки в трубопровод, но он отличается низкими затратами на работу, подразумевающую прокладку каналов. Несмотря на то, что установка такого фитинга может выполняться только на отключенных каналах, элементы имеют правильный угол отвода. Патрубки такого типа могут выпускаться больших диаметров.

Большие габариты и незначительный вес способствуют более простому монтажу накладных уходов. Это дает возможность выполнять работы на строящихся и функционирующих трубопроводах, в труднодоступных местах, например, в городских смотровых колодцах. Кроме того установка таких фитингов не требует разрезания ПНД трубы, поэтому занимает небольшое количество времени.

Вентили для врезки под давлением в полипропиленовые трубы

Вентили используются для врезки в следующие типы трубопроводов: безнапорные, водонапорные, работающие под давлением не выше 16 атмосфер, газовые, давление которых не превышает 10 атмосфер. При этом врезка  в ПНД трубу под давлением выполняется без отключения основной ветки. Благодаря конструктивным особенностям фрезы процесс врезки не требует приложения особых усилий. Вентили могут использоваться для врезки в полиэтиленовые трубопроводы, имеющие диаметральное сечение 63; 90; 110; 125; 160 и 225 миллиметров.

Врезка выглядит следующим образом: кольцевая фреза, имеющая верхний и нижний упор, под управлением стального приводного шпинделя фрезерует трубную стенку и скользит по металлической гильзе. Механизм оснащен металлическими элементами, которые не требуют технического обслуживания и дополнительной изоляции. Запорный вентиль легко управляется посредством штанги.

Чтобы исключить протечки на участках соединения, необходимо выбирать фрезу меньшего диаметра, чем внутреннее сечение отвода.

Вентиль для врезки под давлением монтируется посредством электромуфтового сварочного аппарата. Нижняя часть детали оснащена открытым нагревательным элементом, который способствует оптимальной теплопередаче. Отводной патрубок присоединяется к каналу, диаметр которого составляет 32; 40; 50 и 63 миллиметра.

Фланцевая и электросварная седелка для врезки в трубы ПНД

Врезку в ПНД трубопроводы, работающие под давлением не более 16 атмосфер, а также имеющие диаметр 8-60 см и выходной фланец 4-15 см, выполняют с помощью фланцевой седелки. Эта деталь позволяет одновременно проводить крепление запорной арматуры, фланцевых кранов и задвижек второстепенных каналов, имеющих приваренный фланец. Для изготовления сиделки на ПНД трубу используется ковкий чугун с эпоксидным порошковым покрытием, защищающим элементы из металла от образования коррозийных процессов и различных агрессивных сред.

Крепится деталь посредством двух хомутов в подвижном резиновом кожухе, которые упрощают монтаж детали. Резиновая уплотнительная часть седелки обеспечивает прочное и герметичное соединение.

Установка электросварной седелки выполняется следующим образом:

  • Прикладывают к поверхности трубы верхнюю часть детали и обводят ее контур.
  • Полиэтиленовый канал очищают от эпоксидного слоя на глубину до 0,15 мм.
  • Обезжиривают соединяемые поверхности.
  • Устанавливают седелку на трубу.
  • Выполняют сварку посредством электромуфтового сварочного устройства.
  • С помощью фрезы, позволяющей работать на трубопроводе под давлением, в трубе вырезают отверстие.
  • Снимают заглушку отвода, вворачивают фрезу до нижнего упора, выворачивают фрезу обратно и надевают заглушку на место.

Врезка без сварки в трубопроводы, выполненные из полиэтилена низкого давления, особенно актуальна при подключении бытовой техники к системе водоснабжения или при создании дополнительного отвода канализации.

Врезка в ПНД трубу обжимной хомут, седелка на полипропиленовую трубу под давлением, сиделка, хомут — Строительный проект

Как лучше выполнить врезку в ПНД трубу – испытанные временем способы и материалы

Врезка в трубы из самых разных материалов предполагает подключение дополнительного отвода или канала к ключевому трубопроводу. Процесс выполнения аналогичных работ выделяется некоторой степенью трудности, благодаря этому нужны сложные инструменты, аккуратность, и также знание всех свойств. При врезании в центральный канал нужны документы, разрешающие выполнение работ данного типа.

Ключевые моменты процесса врезки в ПНД трубы

Магистрали из труб, сделанные из полимерного этилена малого давления, сегодня не считаются редкостью. А новые технологии дают возможность избежать при врезании в такие магистрали многих сложностей, которые могли бы повстречаться во время работы с трубами сделанными из металла:

  • Врезка в ПНД трубу просит остановки водного потока или газа крайне редко. Это очень важно, если работы проводятся на магистрали, к которой присоединены предприятия промышленности, учреждения медицины и детсады. Данные объекты не могут хорошо работать без воды. По мимо того отсутствие тепла или воды в жилых домах повлечет внезапное раздражение жильцов.
  • Применение ПНД компонентов делает легче эксплуатационный процесс трубопровода и выполнение работ по ремонту. Врезка в трубы из стали подразумевает применение больших деталей, имеющих стоит еще сказать, что большой вес. Это просит больших финансовых и трудовых расходов.
  • Во многих случаях монтаж запорного устройства, нужного для перекрытия потока, предполагает обустройство специализированных колодцев или камер. Для выполнения врезки в ПНД трубу применяется специализированный вентиль, полностью перекрывающий поток или выверяющий его.

Детали для организации отводов

Врезка в полиэтиленовый трубопровод выполняется при помощи следующих устройств:

  • Седельная муфта для вырезки холодным методом.
  • Разные вентили, разрешающие исполнять врезку под давлением.
  • Накладной уход.
  • Седелка фланцевая.
  • Муфта седловая полиэтиленовая электросварная под пайку.

При помощи седелок, имеющих резьбовой выход, выполняется организация отвода второстепенных каналов от ключевой магистрали, по которой транспортируется вода питьевого и технического назначения (прочитайте также: «Виды седелок на трубу полиэтиленовую низкого давления, способы монтажа и установки»). Повсеместное использование подобных элементов отмечено в поливных системах и системы капельного полива хозяйств частного пользования.

Вентиль для врезки под давлением — это специализированная деталь, которой отведено выполнение следующих функций:

  • Расширения для монтажа разных отводов трубопровода.
  • Арматура запорная, перекрывающая или регулирующая движение среды работы.

Накладной уход может применяться исключительно на перекрытых каналах. Фиксация механизма на трубе выполняется при помощи позиционирующего ремня. Отрезки трубы накладки подобного элемента не имеют. Детали аналогичного вида выпускаются различного диаметрального сечения, при этом у деталей первого типа он может быть в пределах от 5 до 31,5 см, а у вторых — от 31,5 до 120 см.

Фланцевая седелка на пропиленовую трубу находит собственное использование во время сборки и реконструкции сточных каналов и сетей водообеспечения. Разрешается установка детали на газопроводы с рабочим давлением не больше 10 атмосфер и водомерные узлы с давлением не выше 16 атмосфер. Использовать соединения иного типа на газопроводах не позволяется. Читайте также: «Как делается врезка в трубу водомерного узла – варианты для разнообразных материалов».

Врезка в трубу без сварки при помощи обжимных хомутов

Для изготовления обжимных хомутов для врезки трубы применяется полимерный этилен или полипропилен черного и синего цвета. На подобных деталях не появляются очаги коррозии, благодаря этому они выделяются долгим рабочим временем. Для более хорошего и герметичного соединения изделия имеют уплотнительное кольцо из резины, которое располагается в специализированном пазу.

По мимо того деталь имеет две части: нижнюю ответную и верхнюю с резьбовым отводом. Монтаж такого хомута на канал предполагает затягивание частей при помощи болтов зажимного типа. Кол-во зажимных компонентов определяется по диаметру элемента, очень часто от 2 до 6 штук. Применяя резьбовой выход, вкручивают переходные детали для последующего устройства отводов. Читайте также: «Как применять хомут ремонтный для труб водообеспечения – варианты и способы».

Монтаж хомутов для труб на основе полиэтилена необходимо выполнять лишь после подготовительной проверки комплектации, чтобы присутствовали все детали детали. По мимо того седелка должна полностью отвечать диаметру полиэтиленовые трубы малого давления. Чтобы проверить такой параметр, половинки хомута кладут к трубе. Потом формируют место, где будет поставлен резьбовой хомут, и маркером отмечают точку высверливания отверстия. Читайте также: «Монтажные правила ПНД труб в зависимости от области применения».

Сделав все работы подготовительного типа, начинают делать отверстия, применяя электрическую или ручную дрель нужного размера. При помощи острого ножа с краев готовых отверстий снимают заусенцы и стружку и переходят к установке хомута. Во избежание деформации или перетягивания пластмассовых компонентов, гайки затягивают одинаково крест-накрест.

Специфические особенности седелок

Выполнить хорошую непроницаемую врезку в ПЭ трубу помогает седелка для каналов ПНД, конкретно данный элемент является наиболее эффективным вариантом в подобных ситуациях. Не рекомендуется разрезать полипропиленовые трубы и объединять их при помощи тройника или компрессионной муфты.

Во-первых, пластиковые детали крупного диаметра не выделяются особенной гибкостью, что может вызвать затруднения при входе трубы в элемент соединения. Второе, в процессе резки труба может изменить свои формы, что тоже вызовет некоторые проблемы. Третье, если в детали компрессионной муфты попадет грязь, то стабильность и герметичность соединений нарушиться.

Во многих случаях седелка для врезки в полиэтиленовые трубы малого давления делают из полипропилена сополимера ПП-Б. Готовые детали, имеющие диаметр от 20 до 63 мм, могут использоваться под давлением не больше 1,6 МПа, если температура воздуха составляет 20 0 С. Во время использования деталей с диаметром от 75 до 110 мм рабочее давление уменьшается до 1,25 МПа.

Накладной уход или отрезок трубы накладки

Для производства накладных уходов используют полимерный этилен ПЭ100. Монтаж подобного элемента кВ полиэтиленовой трубе малого давления делается привариванием электродиффузионной или электромуфтовой сваркой. Для этого часть снизу накладного ухода оборудована специализированной нагревательной спиралью, которая под влиянием тока начинает разогреваться. В результате поверхность трубы из полиэтилена и подошва отрезка трубы плавятся.

Отрезок трубы имеет специализированную накладку от завода-производителя со штрих-кодом, в котором указана информация для сварочного устройства. Из-за этого автоматично настраиваются время сварки и остывания и параметры передаваемого на спираль тока. Изготовители патрубков обещают безукоризненное функционирование готового узла в течение четверти столетия.

В отличии от электросварной седелки у накладного ухода отсутствует специализированная фреза для врезки в трубопровод, однако он выделяется невысокими расходами на работу, подразумевающую прокладку каналов. Не обращая внимания на то, что монтаж такого фитинга может делаться исключительно на отключенных каналах, детали имеют хороший угол отвода. Отрезки трубы данного типа выпускаются больших диаметров.

Большие размеры и маленький вес помогают более обычный монтаж накладных уходов. Это позволяет осуществлять работы на строящихся и функционирующих трубопроводах, в местах куда сложно добраться, к примеру, в городских смотровых колодцах. По мимо того установка подобных соединителей не просит разрезания ПНД трубы, благодаря этому занимает мало времени.

Вентили для врезки под давлением в трубы из полипропилена

Вентили применяются для врезки в следующие типы трубо-проводов: безнапорные, водонапорные, работающие под давлением не выше 16 атмосфер, газовые, давление которых не будет больше 10 атмосфер. При этом врезка в ПНД трубу под давлением делается без выключения ключевой ветви. Благодаря особенностям конструкции фрезы процесс врезки не просит приложения больших усилий. Вентили могут применяться для врезки в полиэтиленовые магистрали из труб, имеющие диаметральное сечение 63; 90; 110; 125; 160 и 225 миллиметров.

Врезка выглядит так: кольцевая фреза, имеющая верхний и нижний упор, под управлением стального приводного шпинделя фрезерует трубную стенку и скользит по железной гильзе. Механизм оборудован элементами из металла, которые не просят техобслуживания и добавочной изоляции. Запорный клапан легко управляется при помощи штанги.

Чтобы убрать протечки на участках соединения, следует подбирать фрезу с меньшим диаметром, чем сечение внутреннее отвода.

Вентиль для врезки под давлением устанавливается при помощи электромуфтового инверторного аппарата. Часть снизу детали оборудована нагревательным элементом открытого типа, который содействует подходящей передаче тепла. Отводной отрезок трубы прикрепляется к каналу, диаметр которого составляет 32; 40; 50 и 63 миллиметра.

Фланцевая и электросварная седелка для врезки в трубы ПНД

Врезку в ПНД магистрали из труб, работающие под давлением не больше 16 атмосфер, и также имеющие диаметр 8-60 см и выходной фланец 4-15 см, выполняют при помощи фланцевой седелки. Данная деталь дает возможность одновременно проводить крепление арматуры запорной, фланцевых кранов и задвижек второстепенных каналов, имеющих приваренный фланец. Для производства сиделки на ПНД трубу применяется ковкий чугун с эпоксидным порошковым покрытием, защищающим детали из металла от образования коррозийных процессов и разных агрессивных сред.

Фиксируется деталь при помощи 2-ух хомутов в подвижном резиновом кожухе, которые облегчают монтаж детали. Резиновая уплотнительная часть седелки обеспечивает крепкое и герметичное соединение.

Установка электросварной седелки делается так:

  • Кладут к поверхности трубы часть сверху детали и обводят ее контур.
  • Полиэтиленовый канал чистят от эпоксидного слоя на глубину до 0,15 мм.
  • Обезжиривают соединяемые поверхности.
  • Устанавливают седелку на трубу.
  • Выполняют сварку при помощи электромуфтового сварочного устройства.
  • При помощи фрезы, позволяющей работать на трубопроводе под давлением, в трубе режут отверстие.
  • Снимают заглушку отвода, вворачивают фрезу до нижнего упора, выворачивают фрезу обратно и одевают заглушку на место.

Врезка без сварки в магистрали из труб, сделанные из полимерного этилена малого давления, очень важна при подсоединении техники для дома к системе водоподачи или при разработке дополнительного канализационного отвода.

Tagged : врезка / обжимной / полипропиленовую / седелка / труба / хомут

Sitter Pipes

Lorenzo - One Star - Suma Cum Laude Sitter - Polish (008)
Код товара: 1-008
Цена: $ 189,00
Lorenzo - One Star - Suma Cum Laude Sitter - Polish (009)
Код товара: 1-009
Цена: $ 189. 00
20 % Off
SPITFIRE SECOND - Titano 1-Walnut Polish-Small
Код товара: T1-P-S-SEC
Рекомендуемая производителем розничная цена: $ 59.00
Цена: $ 47.20
20 % Off
SPITFIRE SECOND - Titano 3-Walnut Matte-Large
Код товара: T3-M-L-SEC
Рекомендуемая производителем розничная цена: $ 79. 00
Цена: $ 63.20
20 % Off
SPITFIRE SECOND - Titano 3-Walnut Polish-Large
Код товара: T3-P-L-SEC
Рекомендуемая производителем розничная цена: $ 79.00
Цена: $ 63.20
20 % Off
SPITFIRE SECOND - Titano 4-Walnut Matte-XL
Код товара: T4-M-XL-SEC
Рекомендуемая производителем розничная цена: 89 долларов. 00
Цена: $ 71.20
20 % Off
SPITFIRE SECOND - Titano 4-Walnut Polish-XL
Код товара: T4-P-XL-SEC
Рекомендуемая производителем розничная цена: 89 долларов.00
Цена: $ 71.20
Lorenzo - Moscato - Matte - Horn (004)
Код товара: L-MOS-M-004
Цена: $ 109. 00
Lorenzo - Vivace - Riesling 1499
Код товара: L-VI-RI-1499
Цена: 109 долларов.00
Lorenzo - Vivace - Riesling 1493
Код товара: L-VI-RI-1493
Цена: $ 109.00
Lorenzo - Vivace-Riesling-7279
Код товара: VI-RI-7279
Цена: 109 долларов. 00
Lorenzo - Vivace-Cabernet-7283
Код товара: L-VI-C-7283
Цена: $ 99.00
Lorenzo - VALGARDENA - Matte 8783
Код товара: L-VAL-M8783
Цена: $ 99.00
Lorenzo - Vivace-Riesling-7282
Код товара: L-VI-R-7282
Цена: $ 109,00
Lorenzo - Ultima 999 - Matte 7303
Код товара: L-ULT999-M-7303
Цена: 89 $. 00
20 % Off
Lorenzo Seconds - Flammee- Matte-003
Код товара: LS-FLAM-M-003
Рекомендуемая производителем розничная цена: $ 159.00
Цена: $ 127.20

Различные типы курительных трубок для табака: формы, стили и материалы

Различные формы курительной трубки

Существуют сотни, может быть, тысячи труб различных форм и конструкций.

Разделены на девять семей:

Семейство трубок Apple

Семейство трубочных трубок «яблоко», узнаваемое по характерным округлым чашам, имеет несколько округлых форм.Яблочные дудки - популярная альтернатива бильярду - представляют собой большое разнообразие вариантов со своими уникальными характеристиками.

Стержень типичной яблочной трубки часто имеет такую ​​же длину, что и высоту чаши, и часто имеет конический стержень. Более того, это чаще всего встречается с прямым дизайном, но иногда может быть и изогнутым.

Семейные варианты Apple
  • Автор: Более крупная альтернатива яблоку, Автор часто имеет слегка изогнутый стебель.
  • Ball / Tomato: По сравнению с яблоком, трубка для шара немного больше и обычно изогнута вместе со стержнем-седлом.
  • Diplomat: Альтернативная трубка принц-стиля со слегка изогнутым овальным стержнем.
  • Яйцо: Яйцо, как правило, изготавливается в изогнутой форме и представляет собой удлиненную трубку из яблок.
  • Hawkbill: Изогнутый вариант яблока со сферической чашей и сильно изогнутой ножкой.
  • Prince: Названный в честь тогдашнего принца Эдуарда VII, эта конструкция имеет приземистую чашу с более длинным и слегка изогнутым стержнем.
  • Приседающий помидор: Как следует из названия, приземистый помидор - это, по сути, шарик, которому придана овальная форма.

Семейство бильярдных трубок

Пожалуй, самое типичное и популярное семейство трубок. Бильярдные трубы имеют гладкую конструкцию, в которой цилиндрическая чаша плавно переходит в хвостовик. Обычно длина хвостовика равна высоте чаши.

Хотя большинство типичных бильярдных трубок прямые, существует ряд разновидностей, которые могут иметь изогнутую конструкцию.

Варианты бильярдной трубки

Венгерская трубка Oom-Paul

  • Бренди: Форма чаши похожа на бокал для бренди или коньяка, но эта конструкция часто имеет слегка изогнутую заостренную ножку.
  • Дымоход: Дымоход, также известный как дымовая труба, просто состоит из более высокой чаши.
  • Подогреватель носа / короткий: Бильярд с укороченной ножкой и ножкой.
  • Oom-Paul / Hungarian: Названный в честь Паулюса Крюгера, Oom-Paul имеет высокую чашу и полностью изогнутую, чтобы удобно свешиваться изо рта.
  • Овал: Известный как «карманная трубка», овал представляет собой сплющенный бильярд, чтобы сделать его более портативным.
  • Панель: Бильярд с плоскими стенками. Если хвостовик также обшит панелями, то это называется четырехугольником.
  • Котелок: Этот бильярд состоит из более короткой чаши для быстрого копчения.

Семейство труб Bulldog

Семейство бульдогов - это особенно богатая и разнообразная группа трубок.Хотя все они имеют общие черты, каждый из них имеет отличительные особенности, которые делают их уникальными.

У большинства трубок Bulldogs есть чаша, которая наклонена вперед и имеет канавки в самом широком месте. Обычно он прямой, но часто бывает и гнутым. Между тем, обычный бульдог отличается алмазным хвостовиком и заостренным выносом.

Трубка Bulldog Variants
  • Bull-Moose: Подобно изображенному ниже родезийскому лося, лось представляет собой изогнутый вариант с толстой и массивной конструкцией и нижней чашей.
  • Bullcap: По сути, прямая родезийская, с седловидной ножкой и широкой чашей.
  • Родезийский: Конфигурация очень похожа на бульдога, за исключением того, что у него круглый хвостовик вместо ромбовидной формы.
  • Ukelele / Eskimo: Необычный дизайн с выпуклой чашей, широким плоским стержнем и коническим стержнем.

Семейство трубок из калебаса

Джереми Бретт в роли Шерлока Холмса

Культовая трубка во многом благодаря ее ассоциации с Шерлоком Холмсом, ее название первоначально относилось к материалу, но часто также рассматривается как форма. Это потому, что трубка традиционно изготавливалась из сушеной тыквы из калебаса.

Однако с ростом популярности древесины шиповника форма сохранилась, а сама тыква стала несколько редкостью. Известно, что калебас также готовят из пенки, но это относительно нечасто.

Большинство конструкций из калебаса легко узнать по их большим коническим чашам с расширяющимся куполом наверху. Кроме того, хвостовик и шток имеют характерный изгиб.

В то время как эта форма обычно вырезается вручную для шиповника и пенки, в оригинальных версиях из калебаса используется естественная форма тыквы.Затем они оснащены съемной крышкой чаши из морской пенки, которая надевается на тыкву.

Хотя трубки из тыквы из калебаса кажутся огромными, съемная чаша довольно мала. Однако считается, что натуральные свойства тыквы обеспечивают самое сухое и мягкое копчение.

Сегодня доступные синтетические версии не редкость из-за эстетической популярности конструкции трубы.

Канадское семейство трубок

Канадское семейство трубок состоит более или менее из четырех членов, которые очень похожи друг на друга. Их легко идентифицировать по очень длинным ножкам, в то время как чаши очень похожи на бильярдные.

Они отличаются формой хвостовика, а также типом используемой биты.

Канадские варианты трубки

Типовая канадская трубка Lovat

  • Канадский: Длинный овальный стержень с коническим стержнем.
  • Liverpool: Длинный круглый стержень с коническим стержнем.
  • Lovat: Длинный круглый стержень с седельной ножкой.
  • Дровосек: Длинный овальный стержень с седловидной ножкой.

Дублинская трубная семья

Дублинские трубки очень похожи на бильярдную, их можно узнать по их коническим чашам. Внутренняя часть сужается, что дает уникальные ощущения, когда ароматы концентрируются по мере распространения дыма.

Каждый член дублинской семьи разделяет эту общую характеристику, но у них есть свои собственные отличительные черты. Между тем, обычная труба Dublin может быть прямой или изогнутой, а также иметь коническую или седловидную насадку. Кроме того, хвостовик может быть круглым, овальным или даже квадратным.

Dublin Pipe Variants

A трубка Briar Cutty

  • Желудь / груша: По сути, округлый дублин, желудь имеет изогнутую форму с мягкими краями для удобства в кармане.
  • Cutty: Традиционно сделанные из глины, ножницы имеют наклоненные вперед чаши и слегка изогнутый дизайн.
  • Devil-Anse: Короткий и округлый гибрид дизайна трубок Dublin и Apple с небольшим галопом.
  • Конькобежец: Конькобежец с заостренной чашей, напоминающей лодку, имеет общую конфигурацию Дублина и элементы мягкого желудь.
  • Zulu / Woodstock: Эта изогнутая Dublin, также известная как яхта, имеет изогнутую форму для удобного удержания зубцами.

Семейство труб Freehand

Трубка Fleur Freehand, созданная Эриком Нордингом

Хотя трубы от руки редко имеют общую конструкцию, они разделяют одну и ту же концепцию и принцип. Короче говоря, трубка от руки обычно изготавливается мастером, который хочет повторить контуры и текстуру древесины шиповника, которую он вырезает.

В результате часто получаются богато украшенные и сложные произведения искусства, которыми восхищаются не меньше, чем их курят. Тем не менее, есть несколько конструкций, которые стали популярными и превратились в современные конфигурации труб.

Варианты труб от руки
  • Fleur: Трубка, в которой край чаши иногда остается незавершенным, с деревенским эффектом, напоминающим цветок.
  • Blowfish: Асимметричный шарообразный дизайн, подчеркивающий текстуру дерева «птичий глаз», которая выглядит как кольца.
  • Elephant’s Foot: Эта трубка необычной формы, разработанная Бо Нордом, подчеркивает текстуру «птичьего глаза» спереди.
  • Horn / Oliphant: По сути, слегка изогнутая, сужающаяся трубка из готового бриара.
  • Nautilus: Форма трубы без определяющих элементов и стержень, который изгибается назад, чтобы присоединиться к чаше, как волна.
  • Pick-Axe: Трубка, аналогичная томагавку ниже, но с чашей, обшитой панелями.
  • Ramses: Еще одно творение Бо Норда, Ramses - богато украшенная вариация кавалера, но без отверстия в основании.
  • Tomahawk: Чаша томагавка имеет заостренное основание, чем-то напоминающее оружие.
  • Volcano: Коническая чаша с закругленным основанием, на дне видна крупинка птичьего глаза.

Семейство натяжных трубок

Как следует из названия, трубы для сидения предназначены для автономного использования.Это позволяет безопасно размещать их на любой плоской поверхности между затяжками или когда их не курят.

Обычная трубка для сидения обычно изготавливается из бриара, так как она не слишком отличается от бильярда Oom-Paul, но с плоским основанием. Однако существует ряд вариаций со своими особенностями. Некоторые из самых культовых типов трубок для ситтера сделаны из кукурузных початков.

Варианты трубок Sitter
  • Cherrywood: Не обязательно из вишневого дерева, это фактически изогнутая версия кочерги, описанная ниже.
  • Duke / Don: Герцога можно узнать по съемному стержню из вулканита или кости, а не по шиповнику.
  • Покер: Покер, предназначенный для опускания трубки при раздаче карт, имеет цилиндрическую чашу с плоским основанием.
  • Кружка: Кружка часто имеет более широкое основание, чем цилиндрическую форму.

Семейство трубок Curiosity

Хотя большинство этих семей были представлены в алфавитном порядке, у курительных трубок нет места, где можно было бы успокоиться, поэтому они были представлены в последнюю очередь.Тем не менее, это не означает, что они менее знаковые, чем их кузены, входящие в определенную категорию.

Однако у этих трубок мало общего, кроме того, что они действительно необычные экземпляры!

  • Кавалер / Тироль: Старинный немецкий дизайн, в них есть закрытое отверстие в основании для удаления лишней влаги.
  • Церковный надзиратель / трубка для чтения: Сама по себе не трубная конструкция, это любые трубки, снабженные удлиненными стержнями, чтобы их можно было курить, не закрывая прямой видимости.
  • Falcon: Уникальная трубка с металлическим стержнем, который удерживает съемную чашу за основание.
  • Vest-Pocket: Интересная складная трубка, которую можно положить в карман.

Различные типы материалов для табачных трубок

В этом разделе руководства мы рассмотрим различные типы материалов, используемых для изготовления курительных трубок.

Используйте ссылки выше, чтобы прыгать вперед, или прокрутите вниз, чтобы найти их все!

Трубки из бриара

Безусловно, самый популярный материал, используемый сегодня для изготовления трубок, бриар, как правило, получают из корневого капа средиземноморского вереска. Поскольку корень шиповника устойчив к огню и обладает естественными влагопоглощающими свойствами, он идеально подходит для изготовления труб. Он также производит натуральный аромат, особенно приятный при курении трубки.

Поскольку это средиземноморский завод, некоторые из самых известных и влиятельных производителей трубок в мире часто находятся во Франции, Корсике, Италии, Испании и Алжире. Однако сегодня древесину можно легко экспортировать по всему миру в различные мастерские.

Кроме того, труба редко изготавливается машинным способом, поскольку качество трубы во многом зависит от натуральной текстуры древесины.В этом случае производители будут использовать блоки вереска, вырезанные из сердцевины капа, известные как ébauchon.

Между тем, трубы ручной работы обычно изготавливаются из плато, блока с внешней стороны капа, который обеспечивает превосходное зерно.

Отделка труб из бриара

Трубы из бриара можно отделывать разными способами для достижения разнообразного эстетического вида. Некоторые из них выбираются для визуального эффекта, другие иногда используются, чтобы скрыть любые дефекты:

  • Матовая: Более легкая форма ржавчины, труба обработана проволочной щеткой для получения мягко резного покрытия.
  • Резной: Как следует из названия, трубка украшена декоративной прокруткой и изображениями.
  • Рустик: Стилизованная отделка путем врезки в бриар, обычно выбирается, чтобы скрыть неприглядную текстуру вереска.
  • Пескоструйная обработка: Обработка, которую часто приписывают Альфреду Данхиллу: песок под высоким давлением используется для выявления рельефа текстуры древесины.
  • Гладкая: Трубка отполирована и отполирована до блеска для получения глянцевой лакированной поверхности.

Деревянные трубы из небрира

Несмотря на то, что большинство пород дерева встречается редко, для изготовления курительных трубок можно использовать. Сегодня древесина, не являющаяся шиповником, встречается довольно редко, но исторически она снова появлялась, особенно когда шиповник был весьма редок.

Поскольку большая часть древесины более мягкая и менее пористая, чем бриар, она больше похожа на прожигание. Следовательно, он не является идеальным сосудом для копчения и требует бережного или нерегулярного использования.

Существует ряд других пород дерева, которые иногда используются для изготовления труб, например:

  • Бук
  • Вишневое дерево
  • черное дерево
  • Красное дерево
  • Клен
  • Дуб
  • оливковое
  • Палисандр

У каждого свой характер и внешний вид.Однако все они относительно хрупкие в том смысле, что легко страдают от ожогов. Поэтому их следует использовать только в умеренных количествах или в качестве временных решений.

Глиняные трубы

Между 17 и 19 веками глиняные трубки были доступными и чрезвычайно популярными. Появившиеся вместе с табаком в 16 веке, они были основным сосудом для курения листа.

Глиняные трубы редко покрывают глазурью или отделкой, что обуславливает их характерный белый цвет.Кроме того, они обычно имеют остроконечную форму, а выступ под чашей часто является побочным продуктом процесса формования.

Точно так же глиняные трубки часто имеют длинные ножки, а модели Churchwarden все еще производятся. Однако, несмотря на то, что они очень дешевы, они известны тем, что их трудно коптить, поскольку они имеют узкие стволовые отверстия и сильно нагреваются.

Тем не менее, сторонники глиняных трубок утверждают, что этот материал способствует чистому курению, поскольку табак не испорчен.

Кукурузные початки

Возврат к американским границам, кукурузный початок - еще один доступный материал, используемый для изготовления трубок. Напоминает Попая, Дугласа Макартура и Марка Твена, трудно избежать ассоциации с США.

Изготовленные путем выдавливания кукурузных початков, которые просохли в течение нескольких лет, они известны тем, что обеспечивают прохладное и чистое копчение.

Хотя трубки из кукурузных початков иногда считаются сырыми, их настоятельно рекомендуют новичкам.Помимо того, что они недорогие, они не требуют времени на обкатку и их очень легко курить.

Отделка трубок из кукурузного початка

Как и трубы из бриара, трубы из кукурузного початка можно отделать разными способами:

  • Натуральный: Початки кукурузного початка не обработаны, что придает им деревенский вид.
  • Окрашено: С помощью масла кукурузный початок затемняется, чтобы раскрыть его текстуру.
  • Покрытие лаком: При нанесении лака кукурузный початок дает блестящую и глянцевую поверхность.

Трубки для тыквы

Как мы объяснили выше, тыквенные трубки в основном связаны с семейством трубок из тыквы. Дорогой материал, изготовление трубки из тыквы - процесс трудоемкий.

Это потому, что тыква тренируется вручную, когда она зеленая, чтобы создать отличительную форму. По мере роста плода горлышко тыквы сгибают каждые несколько дней, пока оно не загнется.

Тыкву, которую часто выращивают в Южной Африке, собирают, выдувают из нее выемки для удаления плодов и семян, а затем сушат.Между тем, съемный колпачок чаши часто изготавливается либо из морской пенки, либо из фарфора, который устанавливается поверх тыквы.

Несмотря на то, что они выглядят очень большими, вероятно, поэтому они так популярны в драматических постановках, чаша сама по себе очень мала. Однако тыква создает воздушную камеру под чашей, которая, как говорят, охлаждает, сушит и смягчает дым, создавая уникальные ощущения.

Трубки с пеной

С первого взгляда легко принять за каракатицу, пену - это мягкий минерал из белой глины, также известный как «сепиолит».Он состоит из силиката магния и имеет непрозрачный кремовый цвет, который может варьироваться от серого до кремового.

Можно утверждать, что морская вода - это младший родственник глиняной трубки, поскольку впервые было зарегистрировано, что она использовалась для изготовления курительных трубок в начале 1720-х. Как и глина, натуральные свойства пенки позволяют создавать прохладный ароматный дым, так как ее пористая мембрана впитывает влагу и лепешку в камень.

Сепиолит, известный по-французски как écume de mer , был впервые обнаружен в Италии, но вскоре стал популярен в Вене.Большинство трубок из морской пенки удивительно богато украшены тонкой гравировкой и изысканным орнаментом.

Фарфоровые трубки

Сегодняшняя редкость, фарфоровые трубки обычно представляют собой экзотический европейский антиквариат, вдохновленный более ранними китайскими моделями, сделанными из керамики для опиума. Они пережили короткий период популярности в 18 веке и часто производились во Франции, Германии и Австрии.

В XIX веке они производились в основном для военных и на них были изображены имперские гербы и гербы.Обычно чашу делали из фарфора, а стержень и ножку можно было сделать из рога, кости или дерева.

Поскольку фарфор непористый, он никогда не пользовался большой популярностью за пределами Центральной Европы, где предпочтение отдавалось морской пище и бриару.

Синтетические трубы

20-й век стал свидетелем множества экспериментов с различными современными материалами для изготовления трубок. Помимо металлических труб из сокола, в 1960-х годах будут представлены пластиковые, бакелитовые и полимерные трубы.

В 1963 году пиролитический графит использовался для облицовки пластиковых чаш, но к середине 1970-х годов он был снят с производства. Между тем, в 1966 году будет представлена ​​высокотемпературная смола Brylon, которая используется до сих пор.

Синтетические трубы не только довольно дешевы, но и очень устойчивы к выгоранию. Несмотря на то, что у них есть ниша, их часто упускают из виду, отдавая предпочтение традиционным материалам.

Различные стержни труб и формы бит

Несмотря на то, что существует большое разнообразие форм и конструкций труб, на удивление существует только две общие конфигурации штока.Хотя они могут различаться по длине или кривизне, общая форма ограничивается либо коническим стержнем, либо стержнем седла.

Разница между коническими и седловыми стержнями

Конические стержни являются наиболее распространенными и, как следует из названия, начинаются заподлицо с хвостовиком и постепенно сужаются к долоте. Между тем, стебли седла вскоре после шипа сужаются в тонкую овальную полосу.

В целом разница незначительна, не считая внешнего вида. Однако некоторые утверждают, что стержни седла более удобны, когда труба зажата между зубцами.

Кроме того, существует третья конструкция, известная как комбинированный шток. Часто изогнутый стержень, верхняя часть имеет седловидную конструкцию, а нижняя сужается.

Наконец, изгиб или изгиб ствола обычно измеряется в долях. Например, у вас может быть бильярдный бильярд, гнутый на 1/4, или родезийская трубка, гнутая на 1/8.

Из чего сделаны стержни труб?

Стержни труб можно изготавливать из самых разных материалов. Сегодня их обычно делают из акрила и других синтетических материалов, таких как бакелит, пластик или даже эбонит.

Однако они также могут быть сделаны из рога, слоновой кости и кости, что сегодня довольно редко. Между тем, у большинства старинных трубок есть стержни из вулканита, синтетического каучука, который можно отполировать до блеска.

Фрезы для различных труб

Хотя большинство насадок на шток для труб являются стандартными, иногда можно встретить небольшое разнообразие нишевых конструкций, например следующие:

  • Wide Bit: Более широкий бит, чем обычный стандартный.
  • Насадка Fishtail: Стержень расширяется на долоте для увеличения площади поверхности.
  • Двойное отверстие: Внутреннее отверстие долота оснащено вторым отверстием для предотвращения раздавливания зубьями.
  • Double Bit: Шток, у которого есть вторая, более тонкая секция перед достижением бита.
  • Насадка для протеза: Насадка с изогнутой круглой вершиной.
  • Насадка P-Lip: Редкая насадка с круглым наконечником, напоминающим сопло.

Что такое трубные фильтры?

Развитие в 20 веке, многие современные трубы разработаны с возможностью оснащения фильтрами, если курильщик пожелает.

Фильтры, часто сделанные из толстого хлопка или частиц углерода, обернутых бумагой, предназначены для поглощения излишков смолы и никотина. На рынке доступны несколько вариантов ширины, например, 6 или 9 мм, которые подходят для разных труб.

Использование фильтра - это вопрос личных предпочтений, и его защитники считают, что он значительно уменьшает прикус языка. С другой стороны, большинство энтузиастов трубки заявляют, что трубочные фильтры делают очень мало, кроме уменьшения аромата табачного дыма.

Что такое жало?

На некоторых старых трубах поместья вы можете обнаружить металлические шипы необычной формы, выступающие из шипа.Также известный как металлический ограничитель или испаритель, он предназначен для уменьшения количества влаги, поднимающейся по штоку, за счет уменьшения конденсации.

Между тем, некоторые энтузиасты утверждают, что они созданы как ранние фильтры или охладители дыма. Однако существует мало доказательств, подтверждающих эту теорию.

Немногие курильщики трубок любят жало, и большинство выбрасываются, когда их обнаруживают на курительной трубке. Большинство любителей трубки считают, что они мало что делают для улучшения восприятия и только ограничивают розыгрыш.

Между тем, небольшое количество курильщиков утверждают, что есть заметная разница, и продолжают пользоваться жалами на своей трубке. К счастью, большинство стингеров можно легко удалить, и лишь меньшая их часть навсегда встроена в стержень.

Что дальше?

Теперь, когда вы узнали все о различных типах курительных трубок, ознакомьтесь с нашими соответствующими руководствами:

Руководство по формам и материалам курительных трубок Отзыв Рафаэля И., на .
"Действительно интересно, спасибо! Мне нравится, как это руководство дает вам много информации, но разбивает ее так, чтобы ее было легко обработать. Спасибо. "
Рейтинг: 5.0 ★★★★★

Трубка из морской воды WGM - Poker the Sitter в подогнанном CASE

WGM

Трубки для пенки

вырезаны вручную из натурального пенопласта высочайшего качества

, который наши специалисты выбрали из множества косточек морской пенки.

Все сырые морской пенки, используемые для производства трубок из морской пенки WGM, имеют высший сорт

как бриллианты с рейтингом D & FL,

всегда очень легкий, очень белый и очень блестящий.

Эта великолепная трубка в индивидуальном футляре

Специальная система фитингов для труб из бриара

ВЫПУСКНАЯ ЦЕНА

Чаша полноразмерная

РАЗМЕРЫ

Длина: 15 см. = 5.90 "

Высота чаши: 6.1 см. = 2,4 дюйма

Ширина: 4,4 см. = 1,73 дюйма

Диаметр камеры: 21 мм. = 0,82 "

Глубина камеры: 48 мм. = 1,89 "

Вес: 58 гр. = 2,05 унции

Материал: твердый блок Meerschaum

Стебель: Люцит - Акрилик

В трубах

WGM Meerschaum Pipes используется высококачественный делрин с вытяжкой, шипом и пазом, со штоком из люцита или акрила и вытяжным отверстием 4 мм.

*

WGM Meerschaum Pipes не требует перерыва в работе или образования корки, а требует лишь очень короткого периода отдыха.

*

WGM Meerschaum Pipes по сравнению с трубкой из бриара более пористые, легче по весу, суше для дыма и прохладнее и не придают табаку вкуса.

*

WGM Meerschaum Pipes использует только самый чистый натуральный пчелиный воск, доступный для отделки каждой трубы.

WGM Meerschaum Pipes поставляются в ручном футляре с жесткой оболочкой.

*

Фотографии трубки WGM Meerschaum, указанные в разделе трубок, доступных для покупки, относятся к фактической трубке, которую вы получите.


ОБЩАЯ ИНФОРМАЦИЯ О ТРУБАХ MEERSCHAUM

Meerschaum - очень редкий минерал, разновидность твердой белой глины. Легкая и пористая структура трубки сохраняет дым прохладным и мягким. Сама труба представляет собой естественный фильтр, поглощающий никотин. Meerschaum - самая ароматная и красивая трубка, которая у вас есть.
Из-за этой особенности трубки из морской пенки постепенно меняют свой цвет на разные оттенки золота и темно-коричневого. Это добавляет эстетического удовольствия к большому удовольствию от курения.Чем дольше курится трубка, тем ценнее она становится из-за изменения цвета. Сегодня многие старые и редкие морские напитки нашли постоянное место в музеях и частных коллекциях.

Трубы изготовлены из высококачественного материала Eskisehir Meerschaum, хорошо известного специалистам. В отличие от шиповника, пенка не горит. Для хорошего качества трубок из морской пенки не требуется предварительное копчение. Вы можете получить полное удовлетворение от самого первого курения. В отличие от трубки из шиповника, которую нужно сушить после каждого выкуривания, пену можно коптить много раз в день из-за ее впитывающих свойств. Каждая труба поставляется в специально подобранном футляре. Все мундштуки и кожухи изготавливаются вручную индивидуально после изготовления трубок. Каждая трубка - это ручная работа мастеров.

Pipefitter.com> Категории

Из-за CoVID-19 и множества жалоб в нашу политику будут внесены некоторые изменения. Мы больше не будем предлагать какие-либо способы ускоренной доставки, такие как UPS 2nd Day или UPS Next Day. Если он не прибудет вовремя, вам не будут возмещены расходы на доставку, так как мы не можем контролировать работу UPS или почтовой системы.Кроме того, из-за праздничного сезона и осложнений, связанных с CoVID-19, мы не можем гарантировать, сколько времени вам потребуется, чтобы получить свои заказы USPS. Мы просто предлагаем вам выбрать лучший способ доставки для ваших нужд.

Кроме того, мы ограничиваем наши международные перевозки странами, которые открыли свои границы для торговли с США. Если вы не видите свою страну в наличии при заказе, отправьте нам письмо по электронной почте , и мы проверим его. Вы получите электронное письмо, подтверждающее, что вы понимаете, что доставка из США будет задерживаться.Если вы не ответите после второго уведомления по электронной почте, ваш заказ будет отменен.

Pipefitter.com является центральным доменом нашей издательской компании Construction Trades Press, LLC. В 1989 году мы написали и опубликовали «Справочник по математике для трубника». Когда начали поступать звонки со всей страны, мы постоянно слышали: «Вы не знаете, где я могу достать эти другие книги для монтажников и эти инструменты для монтажа труб». Мы начали собирать книги и инструменты для трубщиков и распространять их.В 1995 году мы вышли в сеть и были практически первыми, кто сделал это на арене трубного монтажа. Мне пришлось уговорить производителей инструмента разрешить размещать свою продукцию на нашем сайте. Тогда они колебались. Мне было легче с издателями книг по трубкам, так как мы всегда искали место, где можно было бы продавать наши книги по монтажу трубок.

Все действительно изменилось, когда нам посчастливилось получить домены pipefitter.com и pipefitters.com. Когда на сцене появился Google, это было огромным событием. До этого момента мы всегда работали, пытаясь попасть в списки различных поисковых систем, которые разрабатывали свои параметры для поиска.Теперь, благодаря Интернету, слесарь-трубщик мог найти книги и инструменты для слесаря-трубщика, которые они всегда искали, путешествуя по стране по работе. Вначале со всем таким новым и необычным, у нас не было большой конкуренции. Это, конечно, уже не так.

Pipefitter.com сохранил свое внимание. Речь идет об инструментах и ​​книгах, которыми пользуются слесари, сварщики и конструкторы труб.

Следуйте за нами на Facebook и Twitter!

Трубка Peretti Oom Paul Sitter

Блог Дала Стэнтона

Я почти закончил работу с лотом Перетти из 10 штук, который я купил на аукционе eBay. Меня поразил интерес к этим трубкам, так как я разместил фотографии Peretti Lot в нескольких моих любимых группах трубок в Facebook. Мне также нравится размещать в Instagram и Facebook обновления реставраций на моем рабочем столе здесь, в Софии, Болгария. Одна из лучших вещей, которые мне нравятся в 'Pipedom' и социальных сетях, - это отношения, которые развиваются по всему миру с мужчинами и женщинами-трубочками, чья любовь к трубкам - их имена и история, доверяют людям вроде меня, которые восстанавливают этих друзей, позволяя им пройти на следующее поколение трубочных мужчин и женщин.Вот почему я назвал свое место с трубкой The Pipe Steward. Мы стюарды, когда понимаем, что не являемся собственниками, а просто на время заботимся о чем-то особенном, добавляем свои истории, а затем передаем их дальше. Я познакомился с Тимом через социальные сети, когда разместил картинку ниже. Его привлекли Oom Pauls, и он поручил одному из Sitters потенциально пополнить свою и без того большую коллекцию - я вижу множество постов и каналов, которые у него есть в Instagram! Так что добавление Peretti Oom Paul Sitter в его коллекцию особенное и ценное событие. Когда одна из моих трубок вводится в эксплуатацию, окончательное решение о ее сохранении принимается после ее восстановления, и я публикую описание и устанавливаю цену. Итак, у Тима есть первые фишки на этом Oom Paul Sitter, когда он идет в магазин The Pipe Steward Store. Как и другие Перетти, эта няня принесет пользу Дочерам Болгарии - наша работа здесь, в Болгарии, помогает женщинам и девушкам, которые стали жертвами торговли людьми и сексуальной эксплуатации.

Из Лота Перетти, состоящего из 10 человек, есть еще два Оом Пауля, которые еще не были восстановлены и сданы в эксплуатацию.Две другие трубы, указанные выше, присоединятся к моей коллекции Переттиса, когда я наконец смогу их восстановить! Calabash вверху слева и COLOSSUS Billiard внизу. Оом Пол Ситтер передо мной сейчас отличается и выделяется даже на картинке выше - внизу справа. Вертикальное прямое зерно пламени характерно даже в его нынешнем состоянии. Вот фотографии, описывающие состояние и проблемы Ом Пола Ситтера. По состоянию этот ситтер напоминает всех его брата Ом Паулса и кузенов.Бывший управляющий этих Перетти, похоже, придерживался политики выжженной земли. Все они, в том числе и этот, имеют толстую лепешку в камере и толстую, твердую лаву, стекающую по краю. Как и в случае с другими, левая сторона обода приняла на себя основную нагрузку от освещения табака, а шиповник - это древесный уголь, где пламя перекинулось через край, сжигая обод. Плохой результат этого состоит в том, что когда обугленная древесина очищается, ободок / чаша становится тоньше на этом краю и, следовательно, не округляется.Поверхность штемпеля грязная, но хорошо очищается, показывая красивую вертикальную текстуру. Я не вижу заливок в этом шиповнике. Стебель несет с собой укусы и вмятины, которые получили и все остальные Перетти. Стержень умеренно окислен и имеет небольшой известковый налет. Одно критическое наблюдение, которое я сделал по поводу Peretti Oom Pauls, заключается в том, что сверление пазов для посадки шипа / штока не было лучшим. Ножка этого натурщика не прилегает к стержню равномерно. Стержень имеет выступ над верхней частью стержня седла, а стержень имеет выступ над нижним стержнем.Бурение оставило желать лучшего! Посадка шипом также свободна. У меня есть много препятствий, которые нужно решить, поскольку этот Ом Пол Ситтер снова принят в эксплуатацию!

Начиная со стержня, он соединяется с 4 другими стержнями в ванне с раскислителем до и после. Стебель впитывается в течение нескольких часов, и когда я выуживаю его, я даю ему стечь, а затем протираю его ватными дисками и легким парафиновым маслом - это удаляет раскислитель и повышенное окисление, которое стирается до очень неприятного коричневого цвета. Раскислитель проделал хорошую работу.Прежде чем продолжить работу со стеблем, я перехожу к очистке стебля. Я начинаю с того, что расширяю толстый покрытый коркой торт в камере. Используя мой комплект Pipnet Reaming Kit, я начинаю с самого маленького лезвия - сначала кладу бумажное полотенце, чтобы минимизировать очистку! Я использую 3 из 4 лезвий, имеющихся в наборе Pipnet Kit. Пирог твердый, из-за чего инструмент для развертывания иногда заедает, и я стараюсь не давить через упоры при повороте лезвий, а вытаскиваю лезвия и снова беру его. Я следую за лезвиями Pipnet, используя инструмент Savinelli Fitsall Tool, который более тщательно царапает стены, что дает мне больше контроля.Убираю еще лепешку с верхнего обугленного края. Цель состоит в том, чтобы найти твердый, здоровый бриар - что я и делаю, но я вижу немного сужение обода из-за удаления поврежденной древесины. Затем я зачищаю камеру бумагой 240, обернутой вокруг ручки Sharpie Pen, чтобы усилить воздействие. Этот процесс очищает остатки угольного пирога и дает свежий бриар, чтобы позволить новому стюарду возобновить правильное формирование пирога - толщины американской десятицентовой монеты достаточно, чтобы защитить бриар. Более толстый угольный пирог может повредить чашу, поскольку пирог нагревается и расширяется.Наконец, я протираю камеру ватными дисками, смоченными 95% изопропилом, избавляя камеру от угольной пыли. Внизу рисунка ниже представлена ​​левая сторона обода, где ободок поврежден больше всего. Вы можете увидеть сужение обода снизу (слева) по сравнению с противоположной стороной. Теперь атакуем поток лавы на ободе и очищаем поверхность культя. Я делаю несколько снимков грязи, чтобы показать прогресс. Я с нетерпением жду того, чтобы увидеть, что сделает Мерфи! Я использую неразбавленное мыло Murphy’s Oil Soap для работы с ватными дисками.Еще я использую латунную щетку для обода - латунные щетки не царапают дерево. Твердая корка не легко сдвигается. Я использую плоский прямой край инструмента Savinelli Fitsall и аккуратно соскребаю корку с обода. После того, как ободок и кусок стали настолько чистыми, насколько это возможно, я промываю его прохладной водопроводной водой и ничего себе! Я не разочарован. Красота этого блока вереска кричит с крыши! Мне это очень нравится. Обратной стороной является обод. Как и у всех других братьев и кузенов, этот обрубок будет увенчан, чтобы восстановить свежий бриар по краю. Я люблю делать сравнения «до и после». Кто сказал, что хорошая уборка не помогает !? Теперь, чтобы очистить внутреннюю часть пеньки, я использую очистители для труб и ватные палочки, смоченные в 95% изопропиле. Я удивлен, что внутренние детали, паз и тяговое отверстие не очень грязные. Израсходовав лишь несколько очистителей для труб и ватные палочки, я перехожу к скрытному подходу. Чтобы еще больше освежить внутренности, я использую кошерную соль и спирт. Я вылепляю фитиль из ватного тампона, вытягивая и скручивая его.Затем я вставляю его в паз в сквозное отверстие с помощью прямой жесткой проволоки. Я наполняю миску кошерной солью, которая не оставляет послевкусия, как йодированная соль, накрываю миску и встряхиваю пену, чтобы вытеснить соль. Затем я наполняю миску изопропилом 95%, пока он не окажется над солью. Через несколько минут спирт впитался, поэтому я снова доливаю его. Я откладываю пень на ночь, выключаю свет, и мой день окончен. В новый день в Болгарии взошло солнце, и кошерная соль и спирт сделали свое дело. Соль и фитиль обесцвечиваются, показывая, что масла и смолы впитались за ночь. Я стучу кулаком по ладони, чтобы выбить соль в отходы, и вытираю камеру бумажным полотенцем, а также продуваю паз. Я удаляю оставшиеся кристаллы соли. Чтобы убедиться, что все чисто, я пропускаю устройство для чистки труб через сквозное отверстие и ватную палочку в паз, и все становится чистым и свежим. Я прекрасная вещь, которую стоит созерцать! Прежде чем продолжить восстановление стебля или стебля, я работаю над вопросом соединения между ними.Верхняя половина стержня проходит над стержнем, поэтому, когда я провожу пальцами по этой области, я вижу явный гребень. Я беру крупный план, чтобы показать это. Кроме того, в нижней части стержня стержень выходит за стержень - не так сильно, но я все же наощупь обнаруживаю выступ в противоположном направлении. Просверливание паза было слишком низким, создавая смещение. Оставив шток и ножку соединенными, я тщательно отшлифовал более высокие участки на стержне и стержне, чтобы образовался плавный переход от стержня к стержню седла. Конечно, при шлифовании уделяется много внимания, чтобы я случайно не стерла «TI» в конце номенклатуры L. J. Peretti на стержне! На изображении ниже вы можете увидеть переход отшлифованного выравнивания к тому, что еще предстоит отшлифовать, на верхней части стержня. Есть надежда удалить гребень, но также немного сузить шлифовку по хвостовику, чтобы избежать эффекта «набитых штанов» - выпуклости вереска, параллельной шлифовке гребня. Цель - плавный, сужающийся переход. Мне нравятся результаты.Гребни удаляются и сужаются. Теперь, переходя на бумагу класса 600, я стираю царапины, оставленные шлифовкой 240. После того, как шлифовка на 600 градусов закончена, я смотрю на стык. В процессе чистки я заметил, что шток расшатался в пазу. Мне нужно будет заняться соединением шип / паз. … И ЭТО БЫЛО ТАК ХОРОШО, пока не пошло. Когда я осматривал ствол, мой взгляд заметил что-то, похожее на отверстие на верхней стороне ствола, посередине изгиба.Боже мой! Ну, сначала я подумал, что мои глаза не видят того, что видят явно. Моя первая реакция была: «Как я это сделал?» Затем я хотел посмотреть на более ранние изображения стебля, чтобы увидеть, есть ли он там, и если да, то как это возможно, чтобы пропустить что-то настолько очевидное?!?! Я рада, что вы не могли слышать этот разговор в моей голове в тот момент! Я нашла фотографию до начала реставрации, и да, она там была. Фотографии показывают источник моего нынешнего разочарования, который является неотъемлемой частью реставрации труб - и жизни….Я вставил стоматологический зонд в отверстие, и да, он прошел. Затем я пропустил трубоочиститель, чтобы увидеть, насколько тонким был вулканит на изгибе стержня, где прорвалось отверстие. Он кажется тонким, но его можно спасти. Чтобы проверить целостность окружающего вулканита, я сильно ущипнул его, чтобы увидеть, не сломается ли он. Не получилось, и это хорошо. Я решаю залатать его, как обычную дыру в небольшом сценарии, но, возможно, оставлю заплату немного «толстой», чтобы добавить некоторого усиления в область. Итак, проекты для этого стержня монтируются.Во-первых, необходимо устранить неплотность штока - соединение шип / паз. Во-вторых, отремонтируйте отверстие в изгибе. В-третьих, отремонтируйте пережеванную насадку и пуговицу - верхнюю и нижнюю. Затем шлифование и подготовка к завершающей фазе. Я начинаю с расширения шипа, чтобы усилить посадку штока. Я делаю это первым, потому что это самый простой и наименее затратный по времени. Я обнаружил, что сверло немного больше существующего вытяжного отверстия с шипом, которое действует как «расширитель». Я использую зажигалку Bic и нагреваю вулканитовый шип, раскрашивая его пламенем зажигалки.Когда вулканит нагревается, как резиновый композит, он размягчается и становится пластичным. При достаточном нагреве я осторожно вставляю гладкий конец сверла в отверстие, и в результате шип расширяется. Работает как часы. После нагревания шипа, вставки биты, скручивания и втягивания, я проверяю посадку. Она хорошая и удобная, но не слишком тугая, чтобы бояться сломать хвостовик - в этом я уже имел опыт! Затем я решаю провести подготовительную работу над долотой, чтобы в конце я мог нанести материал заплатки на область долота по мере необходимости, а также на отверстие изгиба. Сначала посмотрев на бит и кнопку, я сделаю еще несколько снимков, чтобы рассмотреть их поближе. Я заметил, что что-то было сбоку от вытяжной ямы, и начал копать зубным датчиком. Один кусок чего-то выбит, как будто он цеплялся за свою жизнь. Я воткнул зонд поглубже… и еще…. Я был недоверчив! Как такое количество вещей могло спрятаться в отверстии для вытяжки пуговицы! Я сделал снимки - это событие! В первую очередь, обращаясь к вмятинам, я раскрашиваю вмятины пламенем зажигалки Bic, чтобы вулканит расширялся при нагревании.По мере того, как он расширяется, вмятины становятся менее серьезными. Часто после пылающих вмятин можно просто зачистить оставшиеся повреждения - или большую их часть. Я также зажигаю кнопку, надеясь минимизировать вмятины на губе. Это действительно помогло, но шлифование все еще необходимо. С плоским напильником и наждачной бумагой класса 240 я приступаю к работе с верхней и нижней битой. Напильником дорабатываю кнопку и по возможности убираю вмятины. Шлифовка удаляет многое, за исключением одной выемки наверху и одной на нижней части. Кнопка красиво отшлифована. Я также использую круглый острый напильник для заточки краев вытяжного отверстия. Для верхних и нижних ямок я наношу каплю клея Special ‘T’ CA, который толще. Сначала я протираю участки спиртом и ватными дисками. Я начинаю с нанесения клея на нижнюю ямку и жду около часа, пока клей схватится, затем переворачиваю стержень и наношу клей на верхнюю ямку. Теперь к отверстию для загиба. Я использую бумагу с зернистостью 240 и слегка зачищаю область вокруг отверстия.Затем я протираю его 95% изопропилом, чтобы очистить область. Вместо того, чтобы наносить клей CA, я буду использовать замазку, созданную путем смешивания клея CA и пыли активированного угля. Я считаю, что это даст мне больше текстуры для смешивания, если я оставлю большую область патча, чтобы усилить область. Я не знаю, сработает ли это в конце, но я могу начать с этим намерением, и если это не сработает, я всегда могу отшлифовать лишнее. Сначала я наношу вазелин на конец устройства для очистки труб и вставляю его туда, где, как я вижу, он достиг отверстия. Мы надеемся, что очиститель труб удержит клей / уголь на месте, а вазелин не даст замазке прилипнуть к очистителю труб, так что я могу вытащить его! Затем я кладу древесный уголь на учетную карточку. Затем я кладу немного обычного суперклея на уголь. Я зубочисткой втягиваю уголь в клей, чтобы он постепенно добавлялся. Таким образом, я могу судить, какой должна быть толщина - не слишком тонкой, чтобы она текла, - не такой большой, чтобы она не проникала в отверстие. Я смешиваю активированный уголь и суперклей и, когда кажется, что консистенция подходящей, наношу его на отверстие, используя зубочистку в качестве шпателя.Утрамбовываю шпатлевку, чтобы она заполнила отверстие, и распределяю заплатку по поверхности. Я несколько раз дернул очиститель труб, и он не застрял. Я отложил стебель в сторону, чтобы все пятна застыли. Возвращаясь снова к камню, сосредотачиваюсь на ремонте обода. Я начну с того, что возглавлю Oom Paul Sitter. Используя бумагу сорта 240 на разделочной доске, я вращаю перевернутую пену на бумаге круговыми движениями. Я удалю достаточно обода, пытаясь минимизировать внутренний скос, который удалит остатки обугленной древесины.Я должен быть осторожен. Помещая перевернутую пену на разделочную плиту перед тем, как положить бумагу 240, я проверяю, насколько ровным является верх - кусок немного покачивается. Это говорит мне о том, что обод не ровный и, скорее всего, левая сторона, где находится большая часть поврежденной древесины, испортилась. Обугленная древесина более мягкая и, следовательно, вероятно, погруженная. Я начинаю доливать и часто проверять, куда идут дела. Я также использую шлифовальный блок, чтобы направить покрытие к участкам, чтобы попытаться получить равномерно закругленный обод - проблема с повреждением обугливания на левой стороне стебля - как показано внизу на рисунках ниже.На фотографиях показан процесс. На данный момент я удалил достаточное количество верхней вересковой шерсти и постараюсь добиться большей сбалансированности обода, удаляя внутреннее обугливание при создании скоса. Используя более грубую бумагу класса 120, я вырезал начальный скос, удалив обугливание. Я слежу за фаской 120, используя свернутый кусок бумаги класса 240, который разглаживает и продолжает очищать уголь. Затем я снова беру кусок на верхнюю доску, чтобы восстановить линии обода. Я делаю это еще несколько раз, пытаясь создать более сбалансированный обод.Затем я снова покрываю пену бумагой класса 600 и снимаю фаску. На фотографиях показан процесс очистки и балансировки обода. Последний шаг. Чтобы смягчить внешний вид обода, я делаю небольшой скос на внешнем крае обода, разрезая его 120, затем 240, а затем 600 свернутых кусочков наждачной бумаги. Учитывая то, откуда мы пришли, я доволен внешним видом обода! Он не идеален, и этот Перетти будет нести дисбаланс обода, и он будет "хромать", но он движется! Затем, чтобы подготовить поверхность кулачка к завершающей фазе, я использую подушечки с микропитанием 1500–2400, чтобы смочить его шлифованием.Затем я выполняю сухое шлифование подушечками от 3200 до 4000, затем от 6000 до 12000. Зерно на этом Peretti Oom Paul Sitter исключительное. Я наблюдаю, как он появляется на протяжении каждого цикла микромешей. Это будет красивая трубка. С большинством выполненных мною реставраций Peretti Oom Paul (а также с полусогнутым бильярдом Peretti) я был очень доволен результатами применения бальзама до и после восстановления на спинах. Моей целью было сохранить легкие, естественные оригинальные мотивы этих перетти, и использование бальзама помогло поддержать это желание.То же самое и с этим Перетти. Я наношу бальзам на палец и наношу его на поверхность шиповника. По мере того, как я работаю, он сначала становится более жидким - с консистенцией легкого масла, но затем постепенно затвердевает, пока не станет похожим на воск. После того, как я тщательно втираю его пальцами, я кладу кусок на подставку для прищепок, чтобы позволить бальзаму некоторое время делать то, что он делает. Я фотографирую бальзам на куче. Через несколько минут я вытираю бальзам, протирая его чистой тканью из микрофибры. Выглядит великолепно - как я и ожидал. Пока ножка Натурщика ждет своего часа, пока стебель догонит, я беру стебель. После ночи для тщательного лечения патчи готовы к шлифовке и шлифовке. Прежде чем я забуду об этом, поскольку у меня был очиститель труб с вазелином в дыхательных путях стержня, я хочу очистить воздуховоды, поэтому пропускаю очиститель для труб через стержень, смоченный 95% изопропилом. Кроме того, в глубине души я думал о том, что замазка в заплатке отверстия, не протолкнулась ли она, затвердела в дыхательных путях и образовала препятствие.К сожалению, так оно и было. С очистителем труб, идущим со стороны шипа, кажется, что на участке заделки, прямо входящем в изгиб, есть гребень. Там повесился трубочист. Со стороны кнопки нет никаких препятствий. По мере того, как я тестирую несколько раз, я обнаруживаю, что, входя со стороны шипа, если я приложу небольшой изгиб вниз к концу устройства для очистки труб, устройство для очистки труб успешно пройдет мимо заплатки к отверстию для вытяжки. Это не идеальная ситуация, но может быть намного хуже, если дыхательные пути не проходят.Тем не менее, яркая сторона сценария заключается в том, что в результате патч стал немного сильнее, хотя новому стюарду нужно будет знать об этой неровности на дороге. Итак, идем дальше. Я начинаю опиливать заплатку с отверстием для загиба с помощью плоского надфиля. Я стараюсь держать файл на насыпи заплатки, чтобы не повредить вулканит вокруг заплатки. Чтобы помочь мне увидеть, как будет выглядеть заплатка, если я оставлю ее немного "жирной" на поверхности, я сделаю небольшой обходной путь. Я считаю, что это может помочь укрепить область, чтобы пластырь оставался более толстым на поверхности.Чтобы предварительно просмотреть область патча, я прогнал патч через весь процесс шлифования, чтобы лучше понять, насколько он будет видимым. Не потребовалось много времени, чтобы перейти от подачи к 240, 600, затем 0000 стальной вате, сосредоточив внимание только на области заплатки. Затем я пропустил пятно пятна через все подушечки с микропитанием от 1500 до 12000, нанес обсидиановое масло и посмотрел на участок пятна. Я делаю две фотографии, чтобы показать будущее. Я решаю, что мне не нравится будущее! На самом деле, патч не так уж и плох, но я знаю, что он есть и кажется незаконченным ...Я решаю продолжить растушевку пятна шлифованием. Это участок изгиба после того, как я продолжил работу с бумагами класса 240 и 600. Так намного лучше. Я перехожу к верхней, а затем к нижней части. Я использую плоский игольный напильник 240, затем 600 как на верхнем, так и на нижнем, шлифуя пятна и смешивая их. Затем я шлифую / полирую весь стержень стальной мочалкой 0000 перед тем, как начать процесс микропитания. Теперь перейдем к процессу точной шлифовки. . Я влажно шлифую шток с помощью подушечек с микропиткой от 1500 до 2400. Затем я выполняю сухую шлифовку с помощью подушек от 3200 до 4000, затем от 6000 до 12000.После каждого набора из трех подушечек я наношу обсидиановое масло, чтобы оживить вулканит. Вынос Peretti выглядит хорошо даже после всех проведенных ремонтов. Обожаю стеклянный всплеск вулканита! Патчи хорошо сочетаются. Теперь финишная прямая. Я снова соединяю стержень Peretti Oom Paul Sitters с обрубком и устанавливаю войлочное полировальное колесо на Dremel, устанавливаю его на самую низкую скорость и наношу состав Tripoli на stummel. Триполи - это более грубый состав, который я наношу круговым рисунком на культю, методично покрывая всю культю.Я не оказываю слишком большого давления на колесо, но позволяю скорости, составу и войлоку делать свою работу. Когда Tripoli завершено, я устанавливаю диск из хлопковой ткани на Dremel, сохраняя ту же скорость, и наношу состав Blue Diamond как на стебель, так и на стержень. Я делаю это так же, как Триполи. Наконец, я меняю полировальные круги из хлопчатобумажной ткани и наношу состав White Diamond только на ножку. Когда соединения готовы, я полирую трубу войлочной тканью, чтобы удалить сложную пыль с поверхности вереска.Я устанавливаю еще один полировальный круг из хлопчатобумажной ткани на Dremel, увеличиваю скорость примерно до 40% от полной мощности и наношу несколько слоев карнаубского воска на стебель и обрубок. Наконец, я завершаю реставрацию ситтера Peretti Oom Paul Sitter, быстро отполировав его рукой с помощью салфетки из микрофибры.

Вертикальное зерно пламени на этой крупной штучке Oom Paul Sitter впечатляет. Ее дополняет вид с высоты птичьего полета на пятке и голени. Он уникален в Peretti Lot of 10, где трубы демонстрируют в основном горизонтальную текстуру и текстуру с высоты птичьего полета.Этот Перетти доставит много визуального удовольствия своему новому стюарду, а с размером чаши он упакует достаточно любимой смеси для долгого приятного размышления. Вынос и обод дали некоторые проблемы, которые, я думаю, хорошо сработали. Он носит с собой некоторые отметки из своей прошлой жизни - как и все мы! Тим живет в Миссури и является трубочником, который заказал эту трубку Oom Paul Sitter, и он впервые попробовал трубку, когда я положил ее в магазин The Pipe Steward Store. Эта трубка принесет пользу дочерям Болгарии - женщинам и девушкам, которые стали жертвами торговли людьми и сексуальной эксплуатации. Спасибо, что присоединились ко мне!

Как это:

Нравится Загрузка ...

Файл: Курительная трубка sitter.jpg - Wikimedia Commons

Этот файл содержит дополнительную информацию, такую ​​как метаданные Exif, которые могли быть добавлены цифровой камерой, сканером или используемым программным обеспечением создать или оцифровать его. Если файл был изменен по сравнению с исходным состоянием, некоторые детали, такие как временная метка, могут не полностью отражать данные исходного файла.Отметка времени точна ровно настолько, насколько точны часы в камере, и она может быть совершенно неправильной.

Горизонтальное разрешение 304 Режим замера экспозиции Цветовое пространство
Производитель камеры Canon
Модель камеры Canon EOS 80D
Время экспозиции 1/60 с (0,016666666666667)
9005 F / число f 91
Рейтинг скорости ISO 200
Дата и время создания данных 14:53, 27 января 2019
Фокусное расстояние объектива 48 мм
Ориентация Нормальный
72 dpi
Вертикальное разрешение 72 dpi
Дата и время изменения файла 14:53, 27 января 2019 г.
Y и C позиционирование совмещено
Программа экспонирования Обычная программа
Exif версия 2.3
Дата и время оцифровки 14:53, 27 января 2019 г.
Значение каждого компонента
  1. Y
  2. Cb
  3. Cr
  4. не существует
Скорость затвора APEX 6
Диафрагма APEX 4,625
Смещение экспозиции APEX 0
Вспышка не сработала, принудительное подавление вспышки
Подсекунды DateTime 42
Подсекунды DateTimeOriginal 42
DateTimeDigitized subconds 6 42
sRGB
Разрешение фокальной плоскости X 6,514. 657980456
Разрешение Y в фокальной плоскости 6,734.0067340067
Единица разрешения фокальной плоскости дюймов
Пользовательская обработка изображения Нормальный процесс
Режим экспозиции 91 303 Автоматический режим экспозиции 91 Автоматический баланс белого
Тип захвата сцены Стандартный
Версия тега GPS 0.0.3.2
Рейтинг (из 5) 0

Чем занимается монтажник?

Что такое монтажник?

Слесарь по трубам, также известный как монтажник по парам, - это специалист, обученный организации, сборке, созданию и обслуживанию механических систем трубопроводов, которые должны выдерживать высокое давление. Эти типы систем обычно являются промышленными, включают системы отопления и охлаждения и включают работу с паром, вентиляцией, гидравликой, химикатами и топливом.

Эту профессию часто упускают из виду и иногда путают с работой сантехника. Однако парник и сантехник различаются тем, что сантехники работают с системами трубопроводов низкого давления, такими как инженерные сети. Специалисты по трубопроводу больше работают в области сварки, чем в области водоснабжения или водоотведения.

Чем занимается монтажник?

Steamfitters работают с такими металлами, как углеродистая и нержавеющая сталь, а также с другими легированными металлами.Этим металлам придают форму путем сварки и гибки в соответствии со спецификациями для промышленного использования. Монтажники участвуют в процессе от планирования до установки и будут работать с такими инструментами, как уровни, шлифовальные машины, матрицы и сварочные горелки.

Специалист по паромонтажу обычно создает эскиз или план установки трубы, либо его приглашают для интерпретации существующих чертежей. Во время этого процесса монтажник также отвечает за выбор типа и размера трубы, а также за определение других сопутствующих материалов и оборудования, необходимых для проекта. Оттуда монтажник будет манипулировать металлом, чтобы сформировать трубы в соответствии со спецификациями.

Типы манипуляций, которые монтажник будет выполнять с трубами и металлом, включают, но не ограничиваются:

  • Нарезание резьбы
  • Шлифовальный
  • Сварка
  • Раскрой
  • Такелаж
  • Пайка
  • Пайка
  • Гибка

Когда трубы будут готовы, слесарь отвезет их на место и установит.Установка очень важна, и рабочие должны позаботиться о том, чтобы избежать препятствий, а также вмешательства в работу, которая в настоящее время ведется в здании. После завершения установки выполняется несколько тестов для проверки любых утечек, проблем с поддержкой и производительности в средах с высоким давлением. Внесены корректировки для обеспечения бесперебойной работы системы до следующего технического обслуживания, которое обычно выполняет специалист по парам. Их также могут попросить отремонтировать существующие системы или при необходимости заменить трубы.

Вы подходите для работы монтажником?

У трубопроводчиков разные личности. Они, как правило, реалистичны, а значит, независимы, стабильны, настойчивы, искренни, практичны и бережливы. Им нравятся тактильные, физические, спортивные или механические задачи. Некоторые из них также являются традиционными, то есть сознательными и консервативными.

Это похоже на тебя? Пройдите наш бесплатный тест карьеры, чтобы узнать, является ли трубочник одним из лучших в вашей карьере.

Пройдите бесплатный тест сейчас Узнать больше о карьерном тесте

Каково рабочее место слесаря ​​по трубопроводу?

Работа для монтажников может включать коммунальные предприятия, газовые заводы, больницы, химические заводы, нефтеперерабатывающие заводы, строительные компании, компании по отоплению и вентиляции воздуха, а также строительные фирмы. Работы выполняются как в помещении, так и на открытом воздухе, в зависимости от самого проекта. Специалисты по монтажу труб могут проводить некоторое время на месте установки, но тратят гораздо больше времени на манипулирование и создание труб, чем на работу на фактическом месте установки.

При выполнении этой работы существует риск получения травмы, так как слесари часто работают с электроинструментом и тяжелым оборудованием. Условия труда могут быть разными, но это занятие предполагает много времени на стояние, а иногда и длительную работу в тесноте. Также время от времени происходит воздействие потенциально вредных газов. В этой ситуации рабочих просят надеть респиратор или маску. Рабочие часы часто выходят за рамки обычного рабочего времени, составляя 12-часовой рабочий день.Специалисты по трубопроводу часто получают вызовы службы экстренной помощи, потому что системы, с которыми они работают, часто необходимы для правильного функционирования здания.

Специалисты по трубопроводу также известны как:
Лицензированный монтажник.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
