Сильфонный газовый шланг: 1/2, 3/4, особенности выбора, характеристики
| ||
сильфонный, резиновый или армированный, какой лучше
Жёсткое подключение кухонной плиты к газопроводу навсегда ушло в прошлое.
Теперь для этого используют гибкие патрубки. Но, какой бы простой не казалась операция, прежде чем покупать шланг для газовой плиты, следует разобраться в его конструкции. Также будет полезным определить для себя критерии для лучшего выбора.
Отличия газового шланга от водопроводного
Для людей несведущих все шланги на одно лицо. И отличия между ними они видят разве что по толщине, длине и цвету. А между тем, когда подключают патрубок не по назначению, недалеко до аварии. И если газовый шланг на месте водопроводного просто даст протечку, которая максимум повлечёт за собой порчу отделки интерьера, то подобная ситуация с газовой магистралью однозначно приведёт к серьёзной аварии.А все дело в материале для изготовления и самой конструкции шланга. Ведь даже патрубки для газа редко бывают универсальными. В большинстве случаев различия у рукавной продукции достаточно широки.
А для использования всегда учитывается состав вещества и его агрегатное состояние.
Изначально все шланги разделяют на 2 вида. Для жидкостей и для газообразных веществ. Затем в ход идут температурные показатели и давление, под которым будет подаваться жидкость или газ. Но такая глубина знаний простому обывателю и не нужна. Для того, чтобы не запутаться и не наделать ошибок, достаточно обращать внимание на два показателя.
Вся газовая продукция маркируется жёлтым цветом. Гибкий шланг для газовой плиты всегда будет отличаться от водопроводного, жёлтой нитью в оплётке по всей своей длине. Бывают редкие исключения, но тогда на продукцию обязательно навешивается жёлтая бирка или ставится заглушка такого же цвета. Синие или красные вплетения указывают на холодную или горячую воду.
Второй показатель более надёжен и даёт развёрнутую информацию.
Если покупать рукавную продукцию не с рук, а у официального торговца, то он всегда выдаст документ, в котором чётко указано для какого из веществ данный шланг предназначен. А для газовых патрубков есть маленький нюанс. В комплекте к ним всегда присутствует специальная паронитовая прокладка, которая уплотняет соединение.
Комплект газового патрубкаИсточник vestnikao.ruИстория подсоединения газовых плит
Во времена, когда в домах поселились кухонные плиты, использующие природный газ, домохозяйки вздохнули посвободнее. Готовка пищи ускорилась, а ещё отпала необходимость пользоваться неудобными печками на керосине или электричестве.
Каждая печь соединялась с домашним газопроводом посредством стальной трубы.
Конструкция получалась жёсткой и надёжной. Она препятствовала сдвижению газовой плиты даже ни на сантиметр. А поскольку подвод голубого топлива в каждую кухню был строго в определённом месте, то планировка помещения исходила от этого параметра.
Газовая плита стояла в чётко определённом месте. И если её нужно было передвинуть по комнате для переделки интерьера, то требовалось обращение в несколько инстанций. Разрешение на перенос получали в городском газовом хозяйстве, у пожарников и коммунальщиков. Причём могли и отказать на законных основаниях.
Кислородный рукавИсточник store.fubag.ruНо примерно лет 30 назад ситуация изменилась. Для бытовых нужд появилась возможность использовать рукава для кислорода. Они изготавливались по технологии, которая применяется для автомобильных покрышек. Сплетается основа из сверхпрочных кордовых нитей, а затем заливается резиной. Достоинством конструкции была относительная гибкость, и способность выдерживать внутреннее давление до 20 атмосфер.
Но кислородный шланг для газовой плиты имел существенные недостатки:
- Его нельзя было красить.
- Самый минимальный диаметр патрубка был 16 мм.
- Он начинал растрескиваться при попадании на него масла.
Была попытка создать вариант гибкого шланга для газа с более приемлемыми показателями для бытовых целей. Появились патрубки с резиново-тканевой основой. В них заменили кордовую нить на специальную текстильную. Но срок службы газового шланга для плиты так и не увеличилась.
Поскольку таким патрубком можно было пользоваться не больше 10 лет, его запретили для использования в квартирах. Но выпуск их не прекратился. Ими продолжают пользоваться на дачах, подключаясь к газовым баллонам.
Резиновый шланг с тканевым вплетениемИсточник allegroimg.comСовременная продукция
Резиновые изделия для технических целей постепенно становятся архаизмом.
Долго не служат и начинают растрескиваться. Но даже и без этого недостатка использование проблематично уже чисто в эстетическом плане. Их непрезентабельный вид может испортить интерьер, а покрасить шланг нельзя.
Но технологии постоянно развиваются и для кухонных печек на сегодняшний день выпускаются:
- сильфонные газовые рукава;
- резиновый армированный патрубок;
- газовый шланг ПВХ.
Современная продукция надёжна в техническом плане и имеет вполне эстетический вид. Но у каждого из видов есть только свои достоинства. Чтобы понять, какое из преимуществ можно использовать в своём доме, необходимо изучить каждый тип подробнее.
Резиновый армированный шланг
Это изделие наиболее распространено из-за своей невысокой цены и достаточной надёжности в эксплуатации. По внешнему виду полностью копирует водопроводный патрубок, но за одним исключением. По всей его длине вплетена жёлтая нить.
Шланги выпускают трёхслойными. Внутренняя оболочка состоит из полимеров, которые не дают основе из вулканизированной резины растрескиваться и протекать. А по внешней стороне располагается оплётка из стальной нити, повышающая жёсткость и прочность базового слоя. Дополнительно металлический корд предохраняет патрубок от механических воздействий.
Поскольку при производстве изделия используется резина, то срок эксплуатации ограничен десятью годами. Требуется диэлектрик. Но в остальном шланг зарекомендовал себя, как надёжный и прочный элемент газового оборудования, удобный в монтаже.
Армированный рукав ПВХ
Изделие также, как и предыдущее, состоит из 3 слоёв, но отличается в выполнении. Армирующая сетка заключена между одинаковыми пластами поливинихлорида. Отличия только в цвете. Внутренности обычно черные, а внешнее покрытие делают жёлтым по всей площади и длине.
Газовый шланг поливинилхлоридный армированный полиэфирной нитью имеет следующие преимущества:
- Не требует диэлектрика, поскольку не проводит электричества.
- Подходит для смеси из баллона и для состава из газовой магистрали.
- Выдерживает давление в 20 раз превышающее рабочее в трубопроводе.
- Имеет разную длину. От 40 см до 5 м.
- Значительно дешевле сильфонных аналогов.
- Меньше подвержен растрескиванию, чем простой резиновый шланг.
- Срок службы от 12 до 20 лет.
Минусом выступает недостаточная жёсткость.
Из этого видео легко узнать, какие шланги можно использовать для газа:
Газовая труба на кухне: как спрятать надежно, стильно и законно

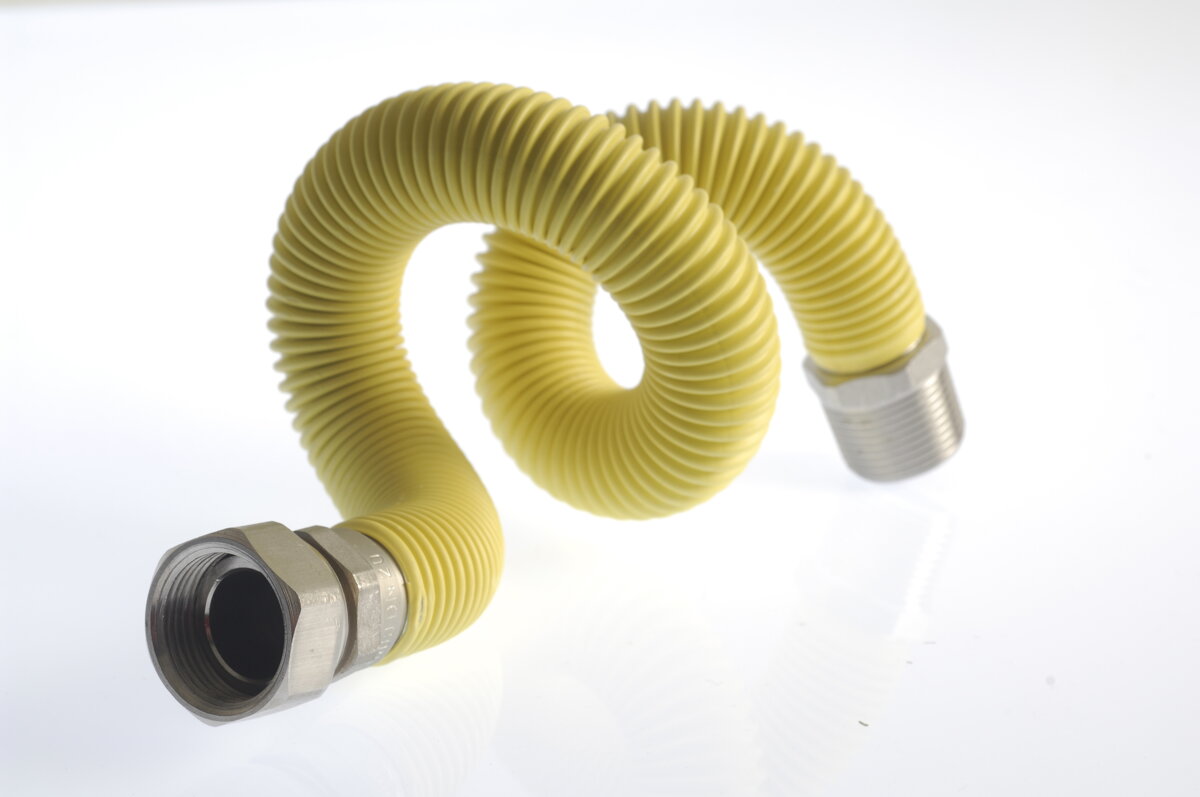

Сильфонный
Способность растягиваться и сгибаться, а затем возвращаться в исходное состояние без потери прочности, давно уже используется в сантехнике.
Примером тому выступают гофрированные канализационные трубы. А сильфон был разработан, чтобы компенсировать удлинение или расширение материала при нагревании.

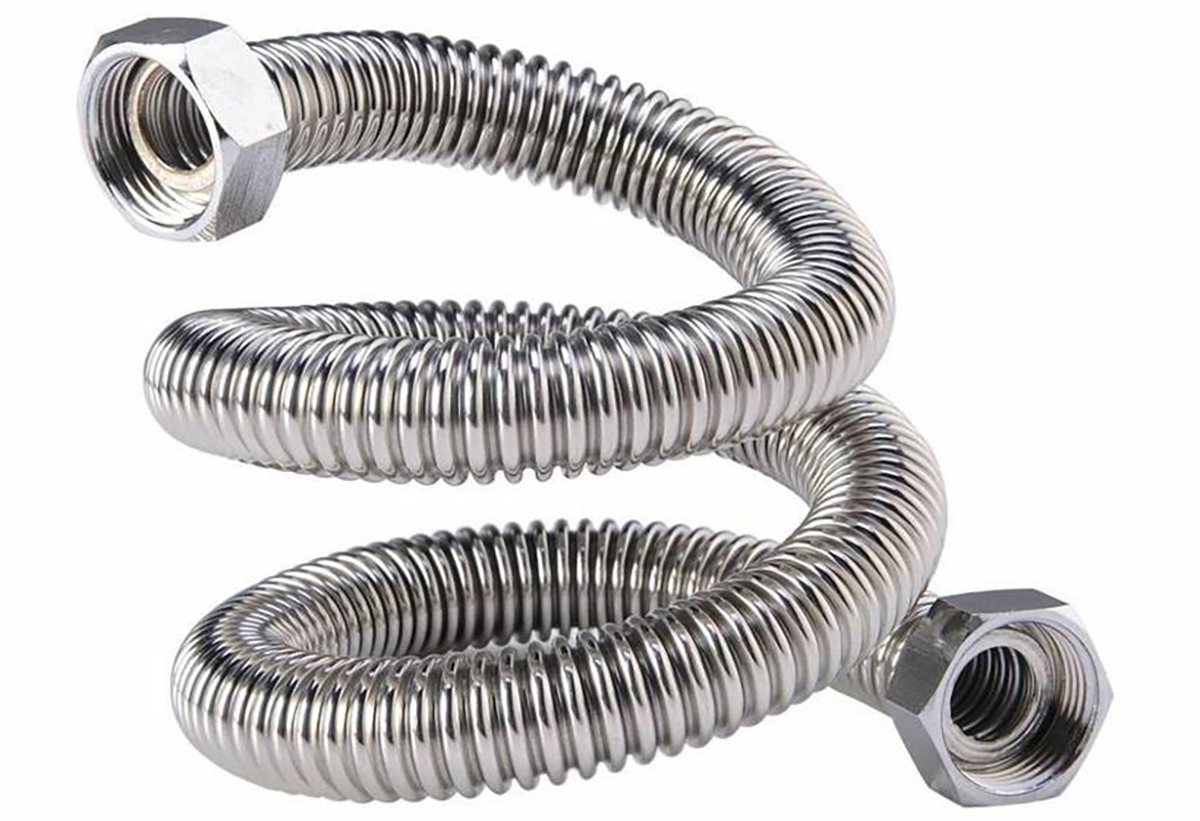

Сильфонная подводка для газа состоит из многослойной гофрированной оболочки. В основе заключены металлические кольца или спираль. Но могут использоваться и композитные или неметаллические материалы. Главное, чтобы они сохраняли прочность и герметичность при многоразовых деформациях. А также выдерживали высокое давление и температурные перепады.
Шланги из сильфона выпускают четырёх видов:
- с гофрой из металлопластика;
- складки выполняются из нержавейки;
- с полимерным покрытием металла для защиты от электричества;
- с клапанами, способными перекрыть подачу газа при чрезмерном нагревании.
Преимущества такой конструкции перед другими неоспоримы.
Патрубок выдерживает внутреннее давление, превышающее в 200 раз рабочее в газовой сети. Такая прочность полностью исключает возможность любых протечек. Изделие выдерживает нагревание до 200 градусов по Цельсию.
Поверхность легко переносит механические удары и не растрескивается. Жёсткость у изделия достаточная, чтобы не изламываться и не перекручиваться. А дополнительным плюсом выступает то, что штуцер спаивается с гофрой. А некоторые модели выполнены цельно. Это гораздо надёжнее приклеивания.
Производитель на своих изделиях часто указывает срок службы в 10 лет. Как правило, этот период выступает в роли гарантии. Сам же рукав способен прослужить не менее 30 лет без замены. А ещё сильфонный шланг для газа выглядит вполне эстетично и ему не требуется маскировка в интерьере. К тому же он может гнуться и сохранять форму. Это способствует его удобному расположению.
Только 3 вида патрубков обладают способностью проводить электричество.
И лишь это свойство выступает минусом. Ну, ещё некоторые отмечают высокую цену у моделей.
Следующее видео поможет разобраться, какой шланг для газа лучше – сильфонный или резиновый:
Критерии оптимального выбора
От правильного выбора изделия часто зависит дальнейшая сохранность жилища. Поэтому задача по приобретению предстоит серьёзная, с большой ответственностью. Но существуют рекомендации, которые значительно сужают круг поиска и впоследствии облегчают покупку.
Последовательность действий по выбору шланга:
- Измерить расстояние от магистрали до плиты. Шланг ни в коем случае не должен оставаться в натянутом положении. Лучше всего, когда он немного провисает. Это обезопасит соединение при вынужденном передвижении плиты. Например, при уборке. Это нетрудно обеспечить, поскольку длина газового шланга для плиты максимально доходит 7 метров.
- Необходимо рассмотреть разъёмы газовых кранов. Приёмных на плите и на выходе с магистрали. Потому что стандартный шланг имеет разную комплектацию. Бывает, что обоих концах располагается гайка с резьбой внутри. Есть модели с гайкой и со штуцером.
- Также нужно замерить диаметр штуцеров и на оборудовании, и на магистрали. Обычно применяются полудюймовые гайки, но возможны исключения.
Газовый котел на кухне: как спрятать или вписать в интерьер
- Осматривая шланг, необходимо обратить внимание, чтобы на нем отсутствовало примыкание стальных частей к латунным. Это небезопасно. Также нужно замерить внутренний диаметр у патрубка. Чтобы все конфорки на плите работали без перебоев необходим минимальный проход в 10 мм.
- Обратить внимание под каким углом расположен вход в плите. Если он смотрит прямо на стену, то при неосторожном смещении оборудования подключённый шланг может заламаться. Лучше приобрести переходник – штуцер-уголок из металла. Возможно будет полезной и заглушка, если входов два.
- Необходимо проверить, будет ли касаться шланг другой бытовой аппаратуры. Если опасность существует, то нужен только диэлектрический патрубок.
- Следует отбросить мысли об максимальной экономии. Ведь срок службы газового шланга качественной сборки гораздо дольше. А ещё они безопаснее и привлекательно выглядят.
Лучше приобрести переходник – штуцер-уголок из металла. Возможно будет полезной и заглушка, если входов два.Как правило, после выполнения этих шагов, выбор сужается до 3-4 моделей. После этого решающее значение остаётся за стоимостью. А последним шагом будет оценивание внешнего вида.
Гибкие патрубки для газовой плитыИсточник tehnoguma.comМногие при выборе обращают внимание на производителя и отказываются приобретать товар из Китая. Но если продукция из Поднебесной продаётся в специализированном магазине, то это является гарантией, что она сделана по лицензии, без потери стандартов.
Для полного спокойствия можно потребовать полный пакет документов (техпаспорт, сертификат) и сравнить данные, а также соотнести их с ценой. На последнюю немалую степень оказывает период гарантийного обслуживания и реальный срок работы.
Следующее видео поможет узнать, какие параметры должны иметь газовые шланги для газовых плит, какой лучше подойдёт для печки, а также сравнить рукава из разных материалов:
Газовая плита для дачи под баллон: как выбрать идеальный вариант
Коротко о главном
Подводя итоги следует сказать, что хоть самым надёжным соединением является жёсткая подводка металлической трубой, современные реалии требуют манёвренности при установке газовой плиты. Это в первую очередь необходимо для создания красивого интерьера. Но и практическая сторона играет немалую роль.
От того в каком месте будет находиться плита, будет зависеть насколько легко и комфортно хозяйка справиться с приготовлением пищи, а также с домашними делами. На помощь в решении этой задачи приходят гибкие рукава, специально изготовленные для газового оборудования.
Патрубки отличаются между собой незначительно. Обычно свойствами материалов, применённых при изготовлении. А в основном надёжно выполняют свои функции. И выбор определённой модели, как правило, зависит от места расположения плиты, её разъёмов на кранах и сопутствующих обстоятельств. Например, будет ли соприкасаться газовый патрубок с другой бытовой техникой.
Газовые шланги
Как правильно выбрать газовый шланг
Любой газовый шланг нужно приобретать только в специализированном магазине и только при наличии сертификата:
Обратите внимание на желтую метку на оплетке шланга, которая удостоверяет, что перед вами именно газовый шланг, а не шланг для воды, имеющий сине-красную метку.
Шланги имеют разную длину и размеры. Наиболее распространенной длиной является 1 метр, 1,5 или 2 метра. Диаметр резьбы чаще бывает 1/2 или 3/4 дюйма. На концах шланги имеют либо две гайки, такие шланги называют «гайка-гайка», либо одна гайка и один штуцер — это шланг «гайка-штуцер». Где гайка — это внутренняя резьба («мама»), а штуцер — наружная («папа»).
Виды газовых шлангов для подключения газового оборудования: колонок, плит, котлов:
1. Резино-тканевый шланг
Зарекомендовал себя в газовом хозяйстве, благодаря простоте монтажа, низкой цены, хорошей гибкости, наличием экземпляров разной длины и диаметра, великолепной электроизоляции, свойственной всем изделиям из резины.
Единственный недостаток — не хватает жесткости. Но современные шланги изготовлены из эластичных материалов, которые позволяют пользоваться изделием до 5, а то и 10 лет.
2. Резиновый армированный шланг
Он изготовлен из вулканизированной резины с текстильной нитью внутри. Доступен по цене, прост и прочен в монтаже, выдерживает температуру до 50 градусов.

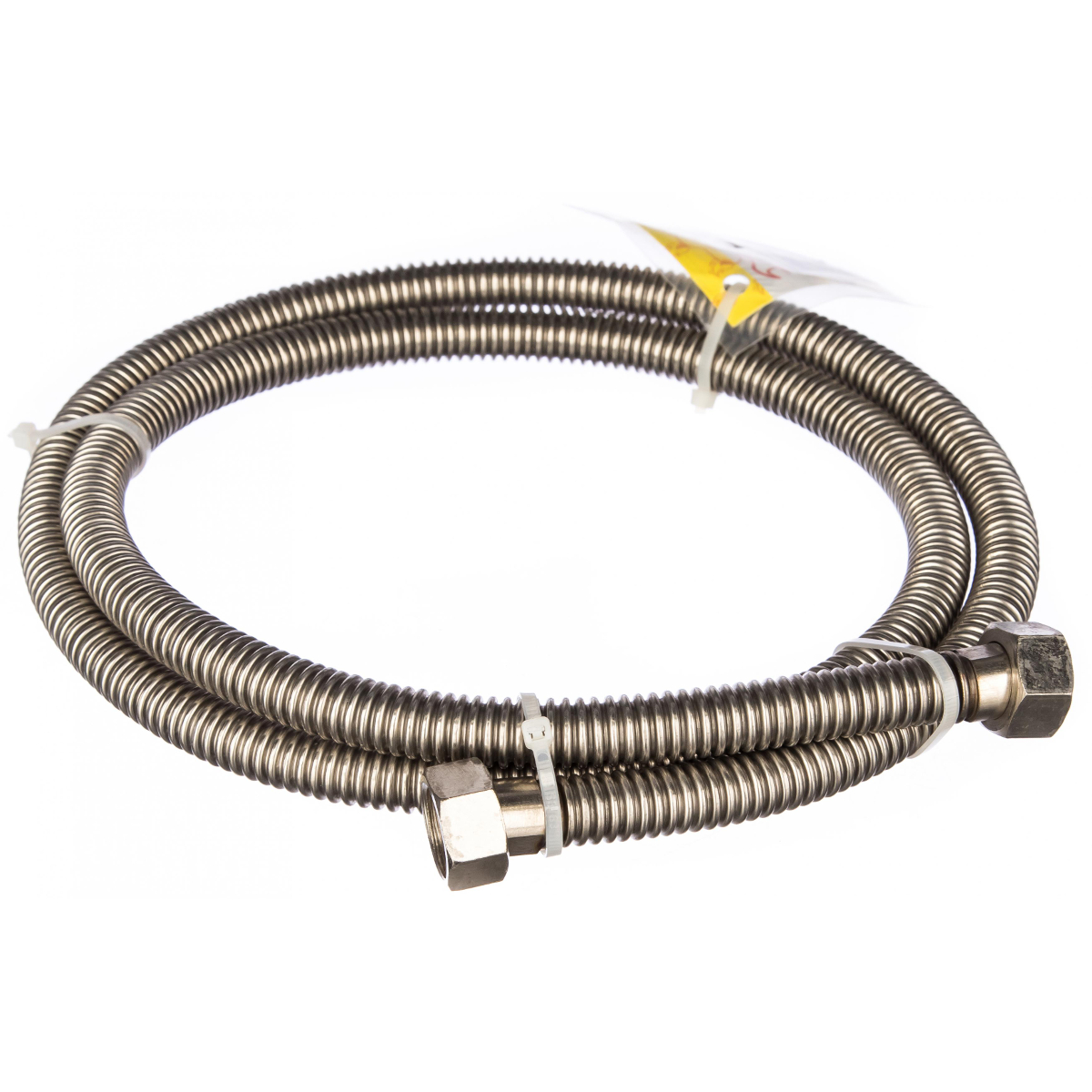

3. Сильфонный металлический шланг
Этот тип шланга самый рекомендованный специалистами-газовщиками. Его срок службы превышает 25 лет. Присоединяется к газовой плите, колонке или газовому котлу просто, без усилий, и, самое главное, гарантирует вашу безопасность. Если газовая плита с электророзжигом, тогда между газовым краном и сильфонной подводкой необходимо установить специальное изолирующее соединение.
Почему этот тип шланга носит название сильфонный?
Сильфон — это оболочка металлическая или неметаллическая, обладающая невероятной прочностью и плотностью. Благодаря этой уникальной оболочке изделию гарантируется безопасность при воздействии на него внешних сил давления. напряжения, высоких температур.
Данный шланг может легко гнуться, выдерживать давление до 6 атмосфер, без вредных последствий может соприкасаться с температурами -50.
. +200 градусов. Недостатком является его цена, которая раз в пять превосходит стоимость других типов газовых шлангов.
Но надо ли экономить на безопасности? Конечно, это не тот случай. Необходимо также заметить, что, например, в Европе резиновые газовые шланги для газовых плит категорически запрещены.

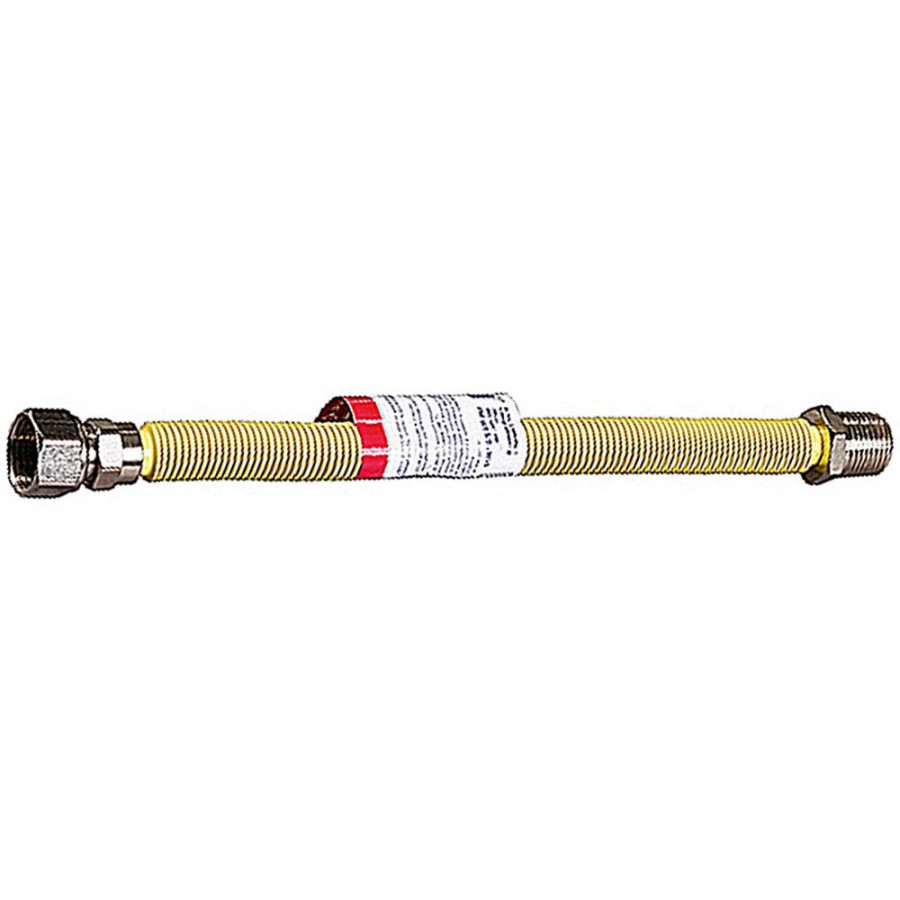

Сильфонные гибкие шланги бывают обыкновенные, с металлической поверхностью из нержавейки и с полимерным покрытием. Именно такой вид покрытия гарантирует изделию защиту от коррозии, от воздействия разного вида кислот (ведь плита нуждается в постоянной чистке и дезинфекции), от воздействия высоких температур.
Полимерное покрытие — это еще и надежный электроизоляционный слой. Поскольку современные газовые плиты оснащены электрическими деталями: электророзжиг, электрогриль, подсветка, то электрическая изолированность имеет в данном случае совсем не маловажное значение.
Преимущества сильфонных металлических шлангов
— шланг изготовлен из нержавеющей стали в соответствии с нормами ГОСТ и техническими требованиями по эксплуатации
— полимерное покрытие гарантирует надежную защиту изделия от воздействия разных механических и не механических сил
— гарантируется целостность всей системы газоснабжения, даже в условиях экстремальных ситуаций, например, землетрясения
— длительный срок службы не менее 30 лет
— электростойкость до 1500 В
Подключение шланга к газовому оборудованию:
На задней стенке плиты находится , т.
н. «выход»: прямой или угловой. Это важно, потому как шланг не должен сильно изгибаться.
Если газовая труба находится в стороне и выход прямой, тогда необходимо купить металлический резьбовой угольник с ограничителем для паранитовой прокладки. Внимательно осмотрите резьбу на выходе. Если она диаметром 3/8 или 3/4 дюйма, тогда потребуется переходник футорка на полдюйма 1/2.
Газовый стояк располагается обычно в углу кухни. К нему приварена трубка с шаровым краном. Именно к нему и будет подсоединяться газовый шланг. На этот шаровой кран необходимо накрутить накидную гайку шланга, или вкрутить в кран, если у шланга этот конец имеет наружную резьбу, а кран — внутреннюю.
Соблюдайте правила безопасности
— гибкий шланг всегда должен находиться на виду, ничем его не закрывайте
— никаких других подключений быть не должно
— не подвергайте шланг окрашиванию
— шланг должен провисать, а не находиться в натяжку, т.к. при этом создается риск разрыва шланга
— заранее рассчитайте на какое расстояние будет двигаться газовое оборудование во время уборки, ремонта или перестановки мебели и определите длину шланга (максимальная 4,5 метра)
— избегайте скручивания и перегиба шланга
— защищайте от конденсата металлические детали изделия
— не подвергайте соединение воздействию высоких температур (сварка, пайка)
— вовремя производите замену оборудования в соответствии со сроком его годности
На всю работу уходит 15 мин, но учтите, что самостоятельное подключение лишает вас гарантии гарантии на оборудование и небезопасно! Поэтому пользуйтесь услугами профессионалов!
100883047 Сильфонный шланг
100883047 Сильфонный шлангОбзор
Обзор
Сильфонный шланг 100883047 имеет вращающийся вакуумный фланец 2 3/4 дюйма из углеродного волокна на одном конце и невращающийся фланец из углеродного волокна 2 3/4 дюйма на другом конце.
Этот сильфонный вакуумный шланг из нержавеющей стали 321 отличается конструкцией тонкостенной металлической пружины, позволяющей сжимать его до 3,20 дюйма (81 мм) при растянутой длине 4,15 дюйма (105 мм). Гибкий сильфонный вакуумный шланг является отличным решением, когда прямой водопровод невозможен, требуется виброизоляция или для создания грубых трубопроводов. Фитинги серии 88 типа CF являются стандартом для применения в условиях сверхвысокого вакуума (СВВ). В них используется плоская прокладка, помещенная между двумя лезвиями ножей, чтобы обеспечить герметичное уплотнение.Ответные фланцы имеют одинаковые профили, т. е. не имеют пола, что избавляет от необходимости хранить два типа или беспокоиться о совместимости. Компоненты серии 88 CF подходят для использования в сверхвысоком вакууме до давления ниже 10-13 Торр и при температурах от -196° до 500°C. Характеристики материалов фланцев, уплотнений, винтов и гаек выбраны таким образом, чтобы обеспечить высокую производительность в широком диапазоне температур.
Вращающиеся и невращающиеся фланцы размером от мини 1-1/3 до 4-5/8 дюймов доступны с несколькими размерами отверстий, чтобы соответствовать диапазону диаметров вакуумных трубок.Компоненты CF соединяются путем вставки прокладки между двумя поверхностями фланцев, а затем закрепления узла болтами. Болты следует затягивать по диагонали, а не последовательно по окружности, для надежного вакуумного уплотнения. Сборка экономически эффективна за счет повторного использования компонентов и дюймовых заглушек, муфт и трубок. Надежная конструкция обеспечивает герметичные соединения.
Технические характеристики
Тип компонента
Секция сильфона
Серия
Серия 88
Фланец Тип
КФ
Размер фланца
2.
75 дюймовПоворотные фланцы
Один
Невращающиеся фланцы
Один
Отверстия под болты
Сквозные отверстия
Материал
Нержавеющая сталь 321
75 дюймовСвободная длина
4.
15 дюймов (105 мм)Сжатая длина
3,20 дюйма (81 мм)
Статический радиус изгиба
5.5 дюймов (140 мм)
Весенняя ставка
61 фунт/дюйм.
Размер «А»
4.15 дюймов
Размер «В»
3,20 дюйма
15 дюймов (105 мм)
Технические характеристики
Тип компонента
Секция сильфона
Серия
Серия 88
Фланец Тип
КФ
Размер фланца
2.
75 дюймовПоворотные фланцы
Один
Невращающиеся фланцы
Один
Отверстия под болты
Сквозные отверстия
Материал
Нержавеющая сталь 321
75 дюймовСвободная длина
4.
15 дюймов (105 мм)Сжатая длина
3,20 дюйма (81 мм)
Статический радиус изгиба
5.5 дюймов (140 мм)
Весенняя ставка
61 фунт/дюйм.
Размер «А»
4.
15 дюймовРазмер «В»
3,20 дюйма
15 дюймов (105 мм)
15 дюймовСильфонный шланг, 2.Фланец CF 75 дюймов, от 3,2 до 4,15 дюйма, нержавеющая сталь 321
Модель: 100883047
Дополнительные чертежи не доступны для этого продукта.
Введите свой адрес электронной почты ниже, чтобы сбросить пароль учетной записи.
Удалить этот продукт из списка сравнения?
Укажите номер заказа и почтовый индекс, чтобы проверить статус заказа или загрузить счет-фактуру для отправленного заказа.Войдите, чтобы просмотреть полную историю заказов.
Чтобы получить доступ к этому и другим ценным техническим ресурсам, войдите или зарегистрируйте новую учетную запись в Интернете.
Также доступен в Ньюпорте.ком
Идентификационный номер плательщика НДС имеет неверный формат. Он не будет сохранен вместе с заказом при отправке. Сильфонный шланг, 2 шт.
Фланец CF 75 дюймов, от 3,2 до 4,15 дюйма, нержавеющая сталь 321
Металлические сильфоны, металлический шланг, металлические компенсаторы, соединители, HVAC
Senior Flexonics устанавливает стандарт в поставке надежных и проверенных металлических, композитных и PTFE шлангов, гибких соединителей, металлических шлангов, металлических компенсаторов и виброизоляции для таких отраслей, как нефте- и газопереработка, производство электроэнергии и металлургия, которые вынуждены иметь дело с высокие температуры и сложные системы напорных трубопроводов.
В дополнение к нашим инженерным продуктам мы предоставляем инженерные услуги, дополняющие ваши внутренние инженерные разработки или полное проектирование и управление проектами по мере необходимости.
Превосходная репутация Senior Flexonics основана на ее приверженности постоянному совершенствованию бизнеса и обслуживанию клиентов. Мы стремимся постоянно улучшать работу нашего бизнеса, чтобы мы могли лучше обслуживать наших клиентов.
История инноваций
В 1902 году Джеймс Фентресс основал компанию, которая впоследствии стала известной вам Senior Flexonics.Начав скромно как производитель единственной продукции, компания за следующее столетие превратилась в международную организацию. Это было время инноваций и достижений, когда компания диверсифицировалась и расширилась, чтобы стать великой организацией, которой она является сегодня. Вот небольшой список «новинок» в отрасли, которые были достигнуты с нашими клиентами:
- Первый производитель шлангов из нержавеющей стали
- Первое производство сильфонов из нержавеющей стали
- Первое производство многослойных сильфонов из нержавеющей стали для высокого давления
- Первый производитель высокопрочных, сваренных встык тонкостенных воздуховодов из нержавеющей стали
- Первое производство цельных тонкостенных компонентов воздуховодов методом напыления, таких как отводы, тройники, коллекторы и переходные элементы, которые заменили литые детали и сварные полуоболочки
- Первый поставщик изолированных воздуховодов с оболочкой и герметизацией
- Первый, кто полностью спроектировал, изготовил и провел квалификационные испытания всей высокотемпературной системы воздуховодов для систем отопления, вентиляции, охлаждения, защиты от обледенения и контроля пограничного слоя
- Первый поставщик, установивший комплектные пневматические воздуховоды для экологических испытаний компонентов и комплектных систем воздуховодов для самолетов
- Узнать больше
Металлический шланг
Металлический шланг, композитный шланг и шланг из ПТФЭ .
У нас непревзойденная репутация в области разработки, производства и поставки высококачественных гофрированных металлических шлангов и рукавов с полосовой обмоткой для широкого сектора производственной и перерабатывающей промышленности. Посетите наш контрольный список STAMPED в нашем всеобъемлющем учебном центре , чтобы определить свой следующий заказ.
Гибкие соединители
Нержавеющая сталь, монель, ПТФЭ и Бронзовые гибкие соединители . Что бы вам ни понадобилось, гибкие соединители Senior Flexonics идеально сочетаются по стилю, толщине стенки и конструкции, чтобы свести к минимуму силы и напряжения в трубопроводных системах.Эти соединители спроектированы, изготовлены и испытаны на заводе для эффективной изоляции вибраций, передаваемых механическим оборудованием. Узнать больше
Компенсаторы HVAC
Внешнее давление Компенсаторы и Компенсаторы .
Компания Senior Flexonics признана лидером в отрасли металлических компенсаторов . Наше лидерство было достигнуто за счет последовательного применения твердых инженерных принципов, строгих стандартов качества и инновационных продуктов для производства безопасных и надежных металлических компенсаторов и гибких соединителей для трубопроводов и воздуховодов систем отопления, вентиляции и кондиционирования воздуха.Узнать больше
Металлические компенсаторы
Senior Flexonics разрабатывает и производит компенсаторы из ткани, ПТФЭ и металла и является признанным лидером в отрасли металлических компенсаторов. Наше лидерство было достигнуто за счет последовательного применения надежных инженерных принципов, строгих стандартов качества и инновационных продуктов для производства безопасных и надежных металлических компенсаторов для всех типов трубопроводов. Узнать больше
Криогеника и сжатый газ
Senior Flexonics поставляет криогенные и сжатые газы уже более 25 лет.
Мы разрабатываем и производим такие продукты, как коллекторы, шланги для перекачки сыпучих материалов, трубы и шланги с вакуумной изоляцией, а также металлические или ПТФЭ косички. Узнать больше
Металлические компенсаторы для систем ОВКВ
Senior Flexonics разрабатывает, производит и продает металлические компенсаторы и является признанным лидером в отрасли компенсаторов. Наше мировое лидерство было достигнуто за счет последовательного применения твердых инженерных принципов, строгих стандартов качества и инновационных продуктов для производства безопасных и надежных металлических компенсаторов для всех типов приложений HVAC.В качестве еще одной части нашего лидерства мы приглашаем людей учиться в нашем обширном центре онлайн-обучения.
Металлические компенсаторы
Все материалы расширяются и сжимаются при изменении температуры. В случае трубопроводных систем это изменение размеров может вызывать чрезмерные напряжения во всей трубопроводной системе и в фиксированных точках, таких как сосуды и вращающееся оборудование, а также внутри самого трубопровода.
Практичным и экономичным средством достижения гибкости трубопроводной системы в компактной конструкции является применение металлических компенсаторов.Самая эффективная система трубопроводов — это самая короткая и проложенная напрямую система, и металлические компенсаторы делают это возможным. Металлические компенсаторы обеспечивают отличное решение для изоляции осадки, сейсмического прогиба, механической вибрации и ослабления звука.
Проектирование сильфонов:
Металлические сильфоны изготавливаются из относительно тонкостенных труб, образующих гофрированный цилиндр. Гофры, обычно называемые гофрами, добавляют структурное усиление, необходимое для того, чтобы тонкостенный материал выдерживал системное давление.Разработчик сильфона выбирает толщину и геометрию гофры, чтобы создать конструкцию сильфона, которая приближается и часто превосходит способность прилегающей трубы выдерживать давление в системе при указанной расчетной температуре.
Гибкость сильфона достигается за счет изгиба боковых стенок гофры, а также изгиба в пределах радиусов их гребня и основания.
В большинстве случаев требуется несколько извилин, чтобы обеспечить достаточную гибкость, чтобы приспособиться к ожидаемому расширению и сжатию системы трубопроводов.Посетите раздел «Гибкость трубопроводов» в нашем онлайн-учебном центре.
Компенсационный сильфон, размер: от 2 до 84 футов, для газовой трубы,
О компании
Год основания1979
Юридический статус фирмы Физическое лицо — владелец
Характер деятельностиОптовый дистрибьютор
Количество сотрудниковДо 10 человек
Годовой оборот2011-12 рупий.2–5 крор прибл.
IndiaMART Участник с апреля 2007 г.
GST07AAKPW0449h2ZE
Код импорта-экспорта (IEC) 05070*****
Надневные в году 1979 , в New Delhi ( Delhi , Индия ), мы « » Vijay Engineering Corporation « занимаются , Importing и поставляют A качественный ассортимент промышленных шлангов и шланговых систем, предлагающий надежные консультационные услуги, а также удовлетворяющий потребности в поставках прецизионных готовых шлангов и шланговых систем.
С нашей способностью предлагать их как в стандартных, так и в нестандартных размерах в соответствии с точными спецификациями, предоставленными клиентами, ассортимент продукции, с которой мы имеем дело, включает силиконовые шланги, шланги для воздуховодов, полиуретановые шланги, пластиковые шланги, фармацевтические шланги, текстильные шланги, высокотемпературные шланги. Шланги, тканевые шланги, силиконовые шланги, фитинги для шлангов, пистолеты для очистки воды, всасывающие шланги PU, металлические шланги, химические шланги и фитинги для шлангов. Мы также предлагаем катушки для водяных шлангов с автоматической перемоткой, батареи для смешивания воды и пара, чистящие пистолеты, насадки для экономии воды, санитарные клапаны из нержавеющей стали, дисковые фильтры, линейные фильтры, фитинги для труб из нержавеющей стали, обжимные фитинги для шлангов и т. д.Группа аналитиков качества проверяет их по определенным параметрам перед окончательной поставкой, чтобы гарантировать, что клиентам предлагается ассортимент без дефектов.
Наше инфраструктурное предприятие оснащено всеми новейшими машинами, оборудованием и технологиями, которые необходимы для производства качественных шлангов в сборе. Кроме того, наши опытные и преданные своему делу профессионалы прикладывают все усилия для удовлетворения потребностей клиентов. С нашими прозрачными деловыми отношениями мы заслужили доверие предполагаемых организаций.Видео компании
Компания Курта Дж. Лескера | Технические примечания по трубам и сильфонам
Полимерные и резиновые трубки (также называемые шлангами) используются в вакуумных устройствах из-за их гибкости, низкой стоимости и относительной простоты установки; однако они обладают высокими газодегазирующими свойствами и проницаемы для атмосферных газов, при этом скорость проникновения быстро увеличивается с повышением температуры.
За исключением тонких трубок из ПТФЭ малого диаметра, полимеры и каучуки не используются в условиях высокого вакуума.
Даже в тяжелых условиях вакуума обычно используемые трубки из ПВХ или резины имеют узкий диапазон рабочих температур. Ниже ~10°C трубка имеет ограниченную гибкость.
При температуре выше ~50°C трубка может быть слишком мягкой, слишком проницаемой и слишком «газированной», чтобы ее можно было использовать. Если трубка длинная и ее диаметр велик по сравнению с толщиной стенки, неподдерживаемые трубки могут разрушиться в вакууме, особенно если требуется сделать резкий изгиб.
- Производители трубок часто припудривают внутренние поверхности трубок. Во избежание повреждения насоса полностью удалите порошок. Предпочтительный метод состоит в том, чтобы найти бетонную подушку на открытом воздухе, продуть сжатым воздухом один конец трубы, одновременно «ударяя» другим по подушке, перевернуть вдуваемый конец и «ударить» по другому.
- Не используйте воду в качестве смазки при натягивании резины на металлическую трубу большого размера. Это усугубляет и без того плохое газовыделение трубки. Используйте немного углеводородной вакуумной смазки. Резина
- при растяжении очень восприимчива к растрескиванию под воздействием озона. Как ни странно, это особенно верно для резины, натянутой на медную трубку.
- Используйте хомуты радиатора или шланга, чтобы прижать резиновую трубку к металлу.
- Не пытайтесь прокалить резиновую трубку! В лучшем случае на объекте будет вонять выделяющимися соединениями серы.
Это усугубляет и без того плохое газовыделение трубки. Используйте немного углеводородной вакуумной смазки.Трубка
Резиновая трубка
Резиновая трубка очень чувствительна к коллапсу в вакууме, поэтому рекомендуется внутренняя спиральная проволока.Однако это не полное решение, поскольку спираль может соскальзывать и «сплющиваться», особенно если длина трубки превышает 12 дюймов (30 см).
Пластиковая туба
Обычно используемая пластиковая трубка из поливинилхлорида (ПВХ) не обладает естественной гибкостью. Это делается путем добавления жидкого органического пластификатора, обычно динонилфталата.
Присутствие этого пластификатора ограничивает предельное давление внутри трубки из ПВХ и, вместе с его проницаемостью, ограничивает его использование в форлайнах.
Как и в случае с резиной, ПВХ требует внутреннего армирования, чтобы избежать коллапса при вакуумировании. К счастью, трубы из ПВХ доступны со спиральной проволокой, запрессованной в пластик. Трубки стандартной длины также можно приобрести с уже установленными металлическими полуниппелями. При монтаже на металлические трубы используйте хомуты радиатора или шланга, чтобы закрепить трубу из ПВХ. Никогда не запекайте ПВХ.
ПТФЭ
ПТФЭ дорог и не обладает упругостью и эластичностью резины или пластифицированного ПВХ.
Не используется для форлайнов.
К сожалению, он часто используется в виде трубок малого диаметра во внешних системах газоснабжения.
Проницаемость ПТФЭ делает его бесполезным для этого применения. Тот факт, что внутреннее давление газа выше атмосферного, не является аргументом.
Проникновение — это явление молекулярного потока, и внутреннее давление на него не влияет.
Подходящим образом дегазированная тонкостенная трубка из ПТФЭ со свободно прилегающей внутренней проволокой является хорошим изолятором и используется при сверхвысоком давлении.
Трубка из нержавеющей стали
Для жестких труб наиболее часто используемым материалом является нержавеющая сталь 304L. Он принимает высокую внутреннюю отделку, обладает хорошими сварочными свойствами, непроницаемыми и может быть вытеснена путем выпечки до 450 ° C-создания IT UHV совместимым.
Его недостатком состоит в том, что по сравнению с гибкими трубками, отмеченными на уровне , оставлена , это требует специальных навыков и сварочного оборудования для его установки.
Сильфоны и шланги
Сильфоны и шланги
Пока не все согласны, короткие, широкие I.D., гибкие металлические «трубки» часто называют сильфонами, а длинные гибкие металлические трубки с меньшим внутренним диаметром часто называют шлангами.
Здесь все такие устройства называются сильфонными. Гибкость встраивают в металлическую «трубку», делая ее тонкую стенку в виде гармошки или гармошки.
- Все меха можно обжигать, но с ограничениями
- Не оборачивайте сильфон нагревательной лентой
- Избегайте горячих/холодных мест. Окружите меха коробом с настенными нагревателями.
- Никогда не подсоединяйте сильфоны к незакрепленным компонентам. При вакуумировании незакрепленные компоненты будут двигаться, и сильфон может быть раздавлен за пределы его минимальной номинальной длины.
- При установке сильфона на вибрационный насос устраните все препятствия, из-за которых сильфон может трястись и раздражаться.
Помните, сильфонные шорты сгибаются (двигаются в сторону вогнутой стороны) при эвакуации.
По возможности спроектируйте систему таким образом, чтобы сильфон образовывал единую кривую, потому что множественные изгибы концентрируют напряжение в точках минимального радиуса. Использование колена на одном или обоих концах сильфона часто помогает устранить множественные изгибы.
- Если два фланца должны сопрягаться, но находятся на небольшом расстоянии друг от друга и не соосны, не вставляйте в зазор сильфон для сварки кромок, чтобы «исправить» несоосность. Некоаксиальные фланцы должны быть расположены достаточно далеко друг от друга, чтобы сильфоны образовывали гладкую букву «S».
Использование колена на одном или обоих концах сильфона часто помогает устранить множественные изгибы.Есть два метода:
Гидравлически формованные сильфоны (HFB)
Они изготавливаются путем нагнетания воды под давлением внутри тонкостенной трубки, установленной внутри матрицы с гармошкой.HFB имеют ограниченную гибкость и далеки от «гибкости». Они используются в приложениях, требующих полупостоянной смены направления или прочной конструкции. Они часто используются в качестве форвакуумных соединений или для соединения коллекторов с форвакуумными насосами.
Сильфоны с торцевой сваркой (EWB)
Пакет тонких перфорированных диафрагм последовательно приваривается по внутренней, а затем по внешней окружности.
EWB намного более гибкие, чем HFB, допуская некоторое движение в направлениях X и Y в дополнение к большому движению в (осевом) направлении Z.
Их легче повредить, и они должны быть жестко закреплены на концах, чтобы предотвратить полное обрушение при эвакуации. При горизонтальном использовании им может понадобиться центральная опора. Они используются на манипуляционных устройствах, требующих перемещения по осям X, Y и Z. При незначительном изгибе газопроводность сильфона любого типа примерно такая же, как у жесткой трубы с одинаковым внутренним диаметром. и длина.
Широкопроходные сильфоны часто предлагаются в качестве устройств виброизоляции между насосом и камерой.Однако под вакуумом сильфон часто сжимается до минимально возможной длины. Затем он действует как жесткая трубка с минимальной виброизоляцией.
Любая степень виброизоляции требует некоторого эластомерного компонента, например, резиновых блоков, между фланцами, чтобы ограничить разрушение сильфона.
Укорачивание под вакуумом относится ко всем сильфонам и, если его не распознать, может привести к преждевременному выходу из строя.
Продавец KJLC ® присутствовал на объекте клиента, в то время как 0.Сильфон с внутренним диаметром 75 дюймов между камерой и механическим насосом был заменен на сильфон с внутренним диаметром 1,5 дюйма. мехи. Когда насос был перезапущен, техник заказчика в ужасе закричал: «Насос парит в воздухе!» Действительно, насос (который весил меньше, чем прилагаемая сила ~ 26 фунтов) находился на высоте 3 дюйма над полом.
|
|
1
7
11
15Металлические компенсаторы и металлические сильфоны
Hose Master — ведущий производитель металлических сильфонов и металлических компенсаторов.
Компенсатор Каталог
Мы предлагаем как готовые компенсаторы, так и специально разработанные компенсаторы, используя наш технический опыт и инновации. Используя выигрышную формулу, которая сделала нас лидером отрасли в области инженерных металлических шлангов и сборок, Hose Master предлагает такое же превосходное проектирование, точно контролируемые производственные процессы, экспертный контроль качества и исключительное обслуживание клиентов в искусстве сильфонов и компенсаторов.
Инжиниринг и производство . В основе успеха Hose Master лежит технический опыт. Запатентованное оборудование, разработанное и изготовленное собственными силами, позволяет нам выходить за рамки обычных продуктов и поставлять превосходные, экономичные продукты. Наши опытные инженеры готовы помочь вам в разработке металлических компенсаторов для самых требовательных приложений.
Обеспечение качества . Предоставление продукции высочайшего качества является руководящим принципом компании Hose Master.Конструкции соответствуют требованиям EJMA и ASME, раздел VIII, и отвечают требованиям кодов трубопроводов, котлов и давления – B31.1 и B31.3. Эта сертификация применяется к сфере деятельности, связанной с изготовлением и сборкой трубопроводов под давлением, что означает, что наши инженеры и производственные группы могут проектировать системы в соответствии с правилами ASME по котлам и сосудам под давлением. Эта сертификация дает Hose Master штампы «U», «PP» и «R» для компенсаторов.
Спецификации заказчика можно проверить с помощью анализа методом конечных элементов (FEA) или 3D-моделирования в САПР.Варианты испытаний компенсаторов включают пневматические, гидростатические методы, методы с использованием газа высокого давления или пенетрантной жидкости, а также гелиевую масс-спектрометрию и рентгенографию.
Анализ продуктов и отказов . Ключом к постоянному решению любых задач, связанных с применением жестких металлических компенсаторов, является точное определение основной причины (причин) прошлых режимов отказа продуктов, снятых с эксплуатации. Собственная лаборатория Hose Master по анализу продуктов и отказов может определить различные виды отказов, будь то результат усталости, коррозии, деформации или множество других возможных причин.Hose Master — единственный производитель металлических шлангов и компенсаторов в Северной Америке, который предлагает своим партнерам-дистрибьюторам бесплатные услуги по анализу отказов и обратному инжинирингу.
Служба . Имея более 90 сертифицированных сварщиков ASME IX и обширную программу складирования материалов, компания Hose Master предоставляет исключительные услуги, необходимые нашей отрасли. В дополнение к обеспечению наилучших стандартных сроков доставки, Hose Master предлагает нашу аварийную службу в нерабочее время для шлангов и компенсаторов, предоставляя клиентам ускоренное реагирование на критические и срочные ситуации, которые возникают вне рабочего времени.
Если у вас есть компенсатор и вам нужна помощь, свяжитесь с нами. Наша квалифицированная команда экспертов может помочь найти правильное решение и ответить на любые вопросы.
Инженерные промышленные металлические сильфоны — Senior Flexonics
Основная функция спроектированных промышленных металлических сильфонов, гофрированных металлических трубок и труб заключается в обеспечении необходимой гибкости для: поглощения шума и вибрации, компенсации теплового расширения/сжатия или обеспечения движения.
Промышленное применение этих компонентов гораздо более сложное, требующее глубокого понимания материалов, окружающей среды и нормативных ограничений для решения соответствующих задач. На протяжении десятилетий мы успешно поддерживали эти организации, проектируя, создавая прототипы, тестируя и разрабатывая новые инновации для решения этих задач.
ПРОМЫШЛЕННЫЕ МЕТАЛЛИЧЕСКИЕ СИЛЬФОНЫ/КОМПЛАНСИРОВАННЫЕ СОЕДИНЕНИЯ (МЕТАЛЛИЧЕСКИЕ/ТКАНЕВЫЕ EJS/ДЕМПФЕРЫ)
- Изготавливает круглые и прямоугольные металлические компенсаторы во всех типах аппаратных конфигураций от размера трубы 2 дюйма до максимальных транспортных размеров.
- Разрабатывает гильотины с различными режимами привода, включая запатентованную концепцию Blade Drive, одинарные и двойные жалюзи, дроссельные заслонки, отводные клапаны для газовых турбин и других промышленных применений, а также тарельчатые клапаны для внутренних устройств рукавных фильтров.
- Инженерные системы для дымовых газов и других воздуховодов низкого давления.Условия проектирования компенсаторов включают в себя как низкотемпературные коррозионные среды, так и высокотемпературные применения, включая выхлопные газы газовых турбин и воздуховоды с огнеупорной футеровкой для нефтехимических и промышленных процессов.
- Путешествует по миру, предоставляя уникальный инженерный анализ и техническое мастерство с непревзойденными знаниями и опытом работы с металлическими компенсаторами, системами трубопроводов и другими сосудами под давлением.
ПРОМЫШЛЕННЫЕ МЕТАЛЛИЧЕСКИЕ СИЛЬФОНЫ ПРИМЕРЫ ПРИМЕНЕНИЯ:
Машиностроение
Senior Flexonics поддерживает многие отрасли промышленности на этапе планирования, строительства или модернизации.
Технология черной металлургии
Металлические сильфоны, шланги и демпферы для рынка стали и техники отличаются высочайшим качеством, долговечностью и выносливостью для работы при экстремальных температурах.
Наши продукты можно найти на сталелитейных заводах, промышленных печах, электродоменных печах и установках непрерывного литья заготовок.
Применение продукта:
- Шланг фурмы кислородного и/или водяного охлаждения фурмы
- Трубки высокого давления
- Электрические доменные печи
- Инженерные промышленные металлические сильфоны
- Впрыск угольной пыли
- Амортизаторы
Химия/нефтехимия
Senior Flexonics является уважаемым новатором и лидером в области высокотемпературных промышленных компенсаторов.Имея многолетний опыт, мы понимаем строгие отраслевые нормы, соблюдение требований и защиту окружающей среды.
Применение продукта:
- Металлические компенсаторы круглого и прямоугольного сечения во всех типах фурнитуры, начиная с диаметра трубы 2″ и заканчивая максимальными транспортировочными размерами.
- Шланги с оболочкой
- Металлические шланги и компенсаторы с тефлоновым покрытием
- Шланги высокого давления
- Электрообогрев
Машиностроение / Строительство оборудования
Senior Flexonics предлагает прецизионные и высококачественные сильфоны и гибкие шланги для всех типов трубопроводов, используемых в различных машинах и оборудовании.
Все наши гибкие металлические трубы, сильфоны и компенсаторы долговечны, надежны и изготовлены с высоким качеством изготовления.
Атомная промышленность
Senior Flexonics предлагает промышленные металлические сильфоны для топливных элементов, изготовленные из различных материалов в соответствии с вашими проектными спецификациями. Мы предлагаем все типы фланцев и соединителей для комплектации системы перед установкой.
Деревообрабатывающая / стекольная / бумажная промышленность
Senior Flexonics предлагает гибкие шланги и гофрированные трубки для всех типов жидких и газообразных сред, включая высококоррозионные среды.Они могут быть изготовлены из различных материалов в соответствии с вашими проектными требованиями. Мы предлагаем все типы фланцев и соединителей для комплектации системы перед установкой.
Применение продукта:
- Металлические шланги с оптимизированным профилем витка или с оптимизированным для потока внутренним ленточным рукавом
- Компенсаторы с внутренней направляющей втулкой
- Шланги высокого давления
Подрядчики по поставкам / энергетические технологии
Энергоснабжение и технологии имеют первостепенное значение для окружающей среды.
Продукция Senior Flexonics помогает максимизировать полезную энергию за счет минимизации потерь энергии при производстве энергии.
Сжиженный природный газ (СПГ)
Senior Flexonics предлагает различные решения по транспортировке СПГ для увеличения срока службы и безопасности. Наши одностенные и многостенные гофрированные трубы из нержавеющей стали предотвращают утечку газа при наполнении или сливе. Добавление оплетки из нержавеющей стали дополнительно помогает нашим гибким трубкам выдерживать самые суровые условия и коррозию.Они также изолированы, чтобы предотвратить риск возгорания и превращения жидкости обратно в природный газ.
Вакуумная промышленность
Крайне важно поддерживать максимальную чистоту. Senior Flexonics использует методы производства и очистки, сохраняющие материал, которые обеспечивают необходимую чистоту в вакуумной технологии. Последующая сборка продукта и испытания разделены организационно и территориально. Мы будем рады разработать индивидуальные решения для ваших особых требований.
Поезда
Долговечные изделия Senior Flexonics используются во всем диапазоне железнодорожных технологий и рельсовых транспортных средств. Наши гибкие и газонепроницаемые металлические сильфонные элементы и металлические шланги используются от выхлопной трубы на топливной магистрали до безопасной транспортировки в гидравлических системах.
Применение продукта:
- Трансформаторы
- Системы охлаждения
- Кондиционер
- Тормозные системы
- Выхлопные системы
- Двигатель/гидравлические магистрали
ПРОМЫШЛЕННЫЕ МЕТАЛЛИЧЕСКИЕ СИЛЬФОНЫ/КОМпенсаторы ПРИМЕРЫ ПРОДУКЦИИ:
Одинарные металлические компенсаторы
Предлагаемые размеры от 2″ до 144″, одинарные металлические компенсаторы AS имеют один сильфон.Возможно осевое сжатие и растяжение, боковое и угловое перемещение. Эти металлические компенсаторы не ограничивают силу внутреннего давления.
Проектировщик трубопроводов должен предусмотреть в системе отдельные крепления и направляющие, чтобы противостоять осевой нагрузке. В тех случаях, когда имеют место небольшие тепловые перемещения и возможна надлежащая анкеровка и направляющая, одиночный металлический компенсатор является наиболее экономичной установкой.
Single AT также имеют один сильфон, за исключением того, что общая длина ограничивается стяжными стержнями, предназначенными для сдерживания осевого давления.Связанный сингл обычно предназначен для бокового смещения, так что рулевые тяги могут оставаться полностью зацепленными и нагруженными силой тяги давления. Конструкция с двумя стяжками может допускать угловое отклонение в одной плоскости.
Универсальные металлические компенсаторы
Универсальные металлические компенсаторы AU состоят из двух металлических сильфонов, разделенных трубной катушкой. Эта конфигурация допускает большие боковые перемещения в дополнение к осевому сжатию, растяжению и угловому отклонению.
Эти металлические компенсаторы не имеют ограничителей для сопротивления осевой нагрузке, и, как и в случае одинарных, проектировщик трубопроводов должен предусмотреть отдельную анкеровку, чтобы справиться с осевой нагрузкой.
Универсальные металлические компенсаторы со стяжкой AUT содержат два сильфона, разделенных трубной катушкой, и стяжные стержни, предназначенные для сдерживания осевой силы давления. Эти компенсаторы, как правило, рассчитаны только на боковое смещение. Универсальный компенсатор может иметь очень низкую боковую силу пружины, чтобы свести к минимуму силы, воздействующие на соседнее оборудование. Конструкция с двумя стяжками также может допускать угловое отклонение в одной плоскости.
Подробнее
Стяжки обычно имеют температуру окружающей среды или близки к ней и, следовательно, не расширяются и не сжимаются в зависимости от температуры среды внутри трубы.В результате тепловое расширение отрезка трубы между концевыми пластинами стяжных стержней вынуждено проникать в сильфон в виде осевого перемещения.
Конструкция сильфона должна учитывать это осевое тепловое расширение, а также указанное поперечное смещение.
Иногда универсальный компенсатор имеет очень тяжелый центральный золотник, который может создавать чрезмерную нагрузку на элементы сильфона. Для защиты элементов сильфона от чрезмерных боковых нагрузок на отдельные элементы сильфона может быть установлена поддерживающая система, такая как петля с прорезями, чтобы поддерживать собственный вес центрального золотника.
Шарнирные металлические компенсаторыAH имеют один сильфон, общая длина которого ограничивается шарнирным оборудованием, предназначенным для компенсации осевого давления. Шарнирный компенсатор допускает угловое перемещение в одной плоскости.
Универсальные шарнирные металлические компенсаторы AUH имеют два сильфона, разделенных трубным золотником, общая длина которых ограничивается шарнирным оборудованием, предназначенным для сдерживания осевого давления. Шарнирный универсальный компенсатор допускает большие боковые смещения в одной плоскости с очень низким усилием пружины.
Трехшарнирная система может выдерживать очень большие перемещения с очень низкими реактивными нагрузками на соседнее оборудование. Это очень привлекательное применение для систем горячего трубопровода большого диаметра, если движения происходят в одной плоскости.
Металлические компенсаторы GimbalAG имеют один сильфон и шарнирное оборудование, предназначенное для сопротивления осевой нагрузке. Карданный компенсатор работает подобно универсальному шарниру на приводном валу, компенсируя угловые перемещения в любой плоскости.
Универсальные металлические компенсаторы AUG на карданном подвесе аналогичны шарнирным универсалам, за исключением того, что два компенсатора карданного типа. Преимуществом такой компоновки является способность компенсатора воспринимать большие боковые смещения и независимые угловые смещения в любой плоскости.
Система, состоящая из двух шарниров и шарнира, может выдерживать очень большие перемещения с очень низкими реактивными нагрузками на соседнее оборудование.
Это очень привлекательное применение для систем горячего трубопровода большого диаметра, даже если движения сложные и не в одной плоскости.
Металлические компенсаторы X Press
Металлические компенсаторы, разгруженные по давлению, представляют собой устройства, которые не создают осевых сил давления в системе трубопроводов на основных анкерах. В дополнение к устранению осевого усилия компенсатор может воспринимать осевое сжатие, осевое растяжение, боковые и угловые перемещения. Уравновешивающая тяга создается с помощью уравновешивающего сильфона.
Уравновешивающие колена представляют собой металлические компенсаторы, которые могут состоять из одинарного или двойного сильфона в проточной части и уравновешивающего сильфона равной площади на задней стороне колена.Стяжные стержни прикрепляют внешний конец уравновешивающего сильфона к внешнему концу сильфона потока. Под давлением тяги нагружаются силой тяги давления. Если сильфон потока сжимается в процессе эксплуатации, уравновешивающий сильфон расширяется на ту же величину, не подвергая соседние анкеры воздействию осевых сил давления.
Однако силы пружины, связанные с движением сильфона, воздействуют на соседнее оборудование. Уравновешенный по давлению компенсатор коленчатого типа может воспринимать осевое сжатие, осевое растяжение, боковые перемещения и очень ограниченные угловые перемещения.
Подробнее
Встраиваемые металлические компенсаторы со сбалансированным давлением состоят из одинарного или двойного (универсального) сильфона, способного воспринимать осевое сжатие, растяжение и боковые перемещения, вызванные трубопроводом. Сильфон увеличенного размера, площадь которого примерно в два раза больше, чем у проточного сильфона, используется для создания кольцевой камеры давления, которая создает осевую силу уравновешивающего давления. Стяжки используются для соединения элементов сильфона и сдерживания силы давления. Встроенные компенсаторы с разгрузкой по давлению обычно используются на прямых участках трубопровода между промежуточными анкерами (не устойчивыми к осевому давлению) или рядом с вращающимся оборудованием, которое не может работать с большими внешними нагрузками.
РАЗВЕДКА / ДОБЫЧА НЕФТИ И ГАЗА
Наши клиенты являются известными лидерами в нефтегазовой отрасли, и они доверяют нашей продукции в удаленных точках по всему миру. Senior Flexonics заслужила это доверие, потому что мы понимаем, что наши компоненты должны соответствовать неотъемлемым требованиям работы в этих экстремальных условиях. В течение десятилетий наши инженеры тесно сотрудничали с этими заказчиками и поддерживали их, разрабатывая, тестируя и производя инновационные индивидуальные компоненты, используемые в скважинном бурении и регистрации данных.
- Сильфоны для искусственного газлифта – материалы включают: монель 400, инконель 625, инконель 718, хастеллой C276 5/8″, 1″, 1,5″.
- Сильфон для регистрации данных в скважине
- Бурение скважин
- Газлифтные клапаны – гибкие соединения компрессоров и насосов, компенсаторы, анероиды в сборе.
НЕФТЬ И ГАЗ ПРИМЕРЫ ПРИМЕНЕНИЯ:
Восходящий поток
Деятельность Senior Flexonics по разведке и добыче включает в себя прочные прецизионно обработанные детали, помогающие в разведке, бурении и добыче нефти или газа.
Применение продукта:
- Сильфоны для искусственного газлифта
- Сильфоны и уплотнения
- Промышленные металлические сильфоны в сборе
- Сильфонные узлы штока клапана
Мидстрим
Решения для деформационных швов, необходимые для транспортировки и хранения нефти и газа.
Применение продукта:
- Спроектированные промышленные металлические сильфоны и узлы
- Сильфоны и уплотнения
- Металлические компенсаторы во всех типах фурнитуры
Нисходящий поток
Senior Flexonics признан ведущим новатором в области высокотемпературных промышленных компенсаторов.
Благодаря многолетнему опыту и сотрудничеству в химической/нефтехимической промышленности вы можете извлечь выгоду из нашего обширного опыта в Senior Flexonics. Новейшие технологии производства гарантируют вам безопасность и высокое качество продукции. Надежное соответствие строгим отраслевым нормам и, в частности, защите окружающей среды, является само собой разумеющимся для нашей продукции. Компания Senior Flexonics всегда была надежным партнером в вопросах определения продукции и разработки стандартов, таких как соединения без зазоров и заусенцев, а также безопасные трубы с двойными стенками.Пожалуйста, ознакомьтесь с нашими подробными примерами компенсаторов выше в крупных промышленных компенсаторах выше. Мы также предлагаем экстренную службу по всему миру.
ПРИМЕРЫ НЕФТЕГАЗОВОЙ ПРОДУКЦИИ:
Искусственный/газлифтный сильфон
Являясь основным поставщиком для нефтегазовой промышленности, мы предлагаем сильфоны для газлифта по конкурентоспособным ценам, а их прочность и качество соответствуют требованиям отрасли.
Senior Flexonics предлагает газлифтные сильфоны со стандартными сильфонами 1” и 1-1/2” из монеля, но мы также можем предложить индивидуальные решения с использованием таких материалов, как инконель.Компания Senior Flexonics проверяет эти сильфоны, чтобы убедиться в 100% целостности многослойного и кромочного сварного шва.
Металлический сильфон для регистрации данных в скважине
Бурение в скважине и регистрация данных являются чрезвычайно тяжелыми условиями для металлических сильфонов. Компания Senior Flexonics производит сильфоны, уплотнения и узлы штока для искусственного газлифта, разработанные с учетом требований нефтегазовой промышленности. Наши сильфоны обеспечивают невероятную усталостную и коррозионную стойкость, а также предназначены для работы при высоких температурах и давлениях.Все нефтегазовые продукты проходят самые высокие испытания и контроль качества, чтобы гарантировать, что эти системы всегда будут хорошо работать в этих суровых условиях.
Металлические сильфоны для забойного бурения
Senior Flexonics занимается разработкой нефтегазовых продуктов с помощью нашего опытного персонала, передовых инженерных разработок, современных технологий и испытаний. Компания Senior Flexonics разработала технологии производства, чтобы все наши продукты разрабатывались и производились в соответствии с самыми строгими отраслевыми стандартами и превосходили их, чтобы всегда соответствовать требованиям наших клиентов по всему миру.Senior Flexonics предлагает прецизионную механическую обработку и электромеханическую сборку деталей многим ведущим мировым нефтесервисным компаниям для различных применений. Мы предоставляем: детали пакера, хвостовика и подвески, инструменты для заканчивания, предохранительные клапаны, инструменты для измерения во время бурения (MWD), а также инструменты для канатной дороги и перфорации наклонно-направленных инструментов.
Изделия для клапанов и приводов
Senior Flexonics предлагает прецизионную обработку деталей ведущим мировым производителям клапанов и приводов.
Эти компоненты изготавливаются из литья или твердых сплавов, а затем собираются в клапан и привод. Детали включают в себя: клетку, шток и плунжер, шестерню, крышки, кожухи и торцевые крышки.
МЕДИЦИНСКИЕ СИЛЬОНЫ, ОХЛАЖДАЮЩИЕ ЗМЕИ и ГИБКИЕ ТРУБКИ
Еще в 1902 году Senior Flexonics, тогда известная как «Chicago Tubing & Braiding Co.», была тесно связана с медицинскими приборами, особенно для стоматологической промышленности, разработав процесс оплетки резиновых трубок шелковой и хлопчатобумажной пряжей.Из этого 100-летнего наследия мы понимаем, что производитель медицинского устройства имеет уникальные потребности, которые имеют решающее значение при рассмотрении продукта. В рамках наших достижений мы тесно сотрудничали с нашими клиентами для разработки компонентов, используемых в медицинских процедурах, таких как шунтирование, сердечно-сосудистая абляция и эндоскопическая хирургия, предоставляя им различные продукты, включая гибкие металлические трубки, охлаждающие змеевики медицинского назначения и индивидуальные теплообменники.
.- Теплообменники крови
- Сильфон оксигенатора для взрослых и младенцев
- Коронарная перфузия
- Перфузионные теплообменники всего тела
- охлаждающих змеевиков медицинского назначения
- Гибкая металлическая трубка
Производители медицинских устройств должны обеспечить соответствие всем национальным стандартам безопасности и соответствия требованиям в стране, в которой они хотят продавать свою продукцию.Различные национальные законодательные органы, такие как FDA, MHRA, TPD и Европейская комиссия, все едины в своих целях обеспечения максимальной помощи и пользы для пациентов, но они не согласованы, что означает, что продукт должен пройти процесс утверждения для каждого законодательного органа. по отдельности.
Чтобы поддержать наших клиентов на этих различных рынках, мы поддерживаем производственные операции в чистых помещениях, где соблюдаются и подтверждаются самые высокие процедурные уровни чистоты для обеспечения постоянного соответствия.
Все наши компоненты собираются в медицинские устройства перед стерилизацией.
ПРИМЕРЫ ПРИМЕНЕНИЯ МЕДИЦИНСКИХ СИЛЬФОВ И ГИБКИХ ТРУБОК:
ФАРМАЦЕВТИКА / ПРОИЗВОДСТВО ПИЩЕВЫХ ПРОДУКТОВ И НАПИТКОВ
Senior Flexonics производит и поставляет сильфоны, шланги в оплетке из нержавеющей стали, трубки, компенсаторы и фитинги, где чистота продукта и соответствие требованиям имеют решающее значение. Наша продукция используется на протяжении всего производственного процесса от обработки сырья до окончательной упаковки.Наша продукция используется на фармацевтических предприятиях, предприятиях пищевой промышленности, винодельнях и пивоварнях по всей стране.
- Технологические теплообменники
- Сильфоны/компенсаторы
- Гофрированная трубка
- Шланг в оплетке из нержавеющей стали
- Пищевая трубка
- Все фитинги и соединители
ФАРМАЦЕВТИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ / ПРОИЗВОДСТВО ПИЩЕВЫХ ПРОДУКТОВ И НАПИТКОВ ПРИМЕРЫ:
Машиностроение
Senior Flexonics поддерживает фармацевтическую промышленность, производство продуктов питания и напитков на различных этапах проекта, включая планирование, строительство или модернизацию.
Мы работали со многими различными проектными и строительными компаниями, предлагая решения для безопасной передачи различных носителей.
Применение продукта:
- Виноделие, пивоварение и пищевая промышленность
- Фармацевтика
- Удобрения
Технические газы
Senior Flexonics является специалистом по маршрутизации среды (жидкости, газ или воздух), включая среды или ситуации: высокое давление, низкие или высокие температуры, высокая скорость потока или вакуум.Все шланги и трубки доступны со всеми необходимыми фитингами и соединениями для простоты установки.
Применение продукта:
- Жидкостный цилиндр и шланги с вакуумной изоляцией
- Поточные продукты
- Изделия для сварки и сжатого газа
- Труба с вакуумной изоляцией
Криогеника
Senior Flexonics на протяжении десятилетий поставляет продукцию для криогенной и газовой промышленности, разрабатывая и производя специальные продукты, такие как коллекторы, шланги для перекачки сыпучих материалов, трубы и шланги с вакуумной изоляцией, а также металлические или тефлоновые пигтейлы.
Применение продукта:
- Шланги для перекачки сыпучих материалов
- Специальные коллекторы
- Цилиндрические косички
- Жидкостный цилиндр и шланги с вакуумной изоляцией
ГОФРИРОВАННЫЙ МЕТАЛЛИЧЕСКИЙ ШЛАНГ ПРИМЕРЫ ПРОДУКЦИИ:
Senior Flexonics является лидером в разработке передовых гибких гофрированных металлических шлангов. У нас непревзойденная репутация в области разработки, производства и поставки высококачественных гофрированных металлических шлангов и металлических шлангов с полосовой навивкой для широкого сектора производственной и перерабатывающей промышленности.Наш опыт восходит к изобретению гибкого металлического шланга более 100 лет назад, в сочетании со значительными инвестициями в заводы, испытательные установки и опыт, чтобы гарантировать продукцию высочайшего качества, отвечающую самым строгим требованиям гибкости и герметичности. Компания Senior Flexonics может разрабатывать нестандартные продукты для специальных применений.
Ниже приведены несколько примеров наших распространенных промышленных шлангов:
Шланг из нержавеющей стали серии 100: Металлический шланг Senior Flexonics серии 100 является нашим самым популярным и самым продаваемым металлическим шлангом.Изготовленные с использованием уникального безмасляного процесса, Senior Flexonics производит самые чистые сборки в отрасли.
Шланг из бронзы серии 200: Кольцевой шланг большого веса со стандартным или мелким шагом с бронзовой оплеткой.
Оплетка из нержавеющей стали серии 300:
Шланг Monel® серии 500: Специально разработан для перекачки хлора, а также для работы с соляной и плавиковой кислотой. Превышает «Рекомендуемые характеристики шлангов для перекачки хлора».
Шланг Inconel® Series 600: Кольцевой гофрированный шланг Senior Flexonics Series 600 Inconel® 625 с оплеткой Inconel® 625 или стандартной оплеткой из нержавеющей стали T321 обеспечивает превосходную коррозионную стойкость.
Шланг высокого давления из нержавеющей стали серии 700: Шланг Senior Flexonics серии 700 представляет собой тяжелый, гибкий кольцеобразный гофрированный металлический шланг высокого давления из нержавеющей стали T316L.
Шланг высокого давления из нержавеющей стали серии 750: Шланг Senior Flexonics серии 750 представляет собой спиральный шланг из нержавеющей стали T-316L с малым шагом.
Шланг сверхвысокого давления из нержавеющей стали серии 800: Senior Flexonics серии 800 представляет собой сверхтяжелый шланг кольцевой формы из нержавеющей стали T316L с малым шагом и двумя слоями проволочной оплетки из нержавеющей стали T321 прямого плетения.
Шланг сверхвысокого давления из нержавеющей стали серии 850: Senior Flexonics серии 850 представляет собой сверхтяжелый шланг кольцевой формы из нержавеющей стали T316L с малым шагом. Узнать больше
Шланг сверхвысокого давления из нержавеющей стали серии 900: T-321 и T-316L Кольцевой шланг с малым шагом из нержавеющей стали,
HVAC/R (отопление, вентиляция и кондиционирование воздуха/охлаждение)
Отопление и охлаждение для всех типов строительных систем.
ПродуктыSenior Flexonics можно найти во всем диапазоне решений HVAC и Refrigeration. Начиная с систем отопления, газовых труб и газовых котлов, заканчивая водоснабжением зданий и полным санузлом, системами охлаждающих потолков и солнечной энергией. Гофрированные трубки, тканевые и металлические сильфоны, а также гибкие соединения Senior Flexonics известны своим высоким качеством и долговечностью. Свяжитесь с нами, мы вместе с вами разработаем гибкие решения.
- Клапан вторичной защитной оболочки ядерной установки
- Ворота
- Глобус
- Сброс давления
ПРИМЕРЫ ПРИМЕНЕНИЯ ОВКВ
:
Производитель систем отопления
Senior Flexonics предлагает стойкие к давлению соединения для резервуаров.Они были разработаны для минимизации потерь тепла со специальными изолированными соединениями, отвечающими самым строгим требованиям по энергосбережению.
Эти конструкции бесшумно транспортируют воду для отопления с минимальными потерями давления. Кроме того, наша конструкция с защитой от диффузии также предотвращает проникновение кислорода для защиты системы от коррозии. Все гибкие трубные соединители были предоставлены для завершения конструкции для установки.
Водоснабжение зданий
Трубы для питьевой воды должны соответствовать самым строгим критериям.Все водонесущие части гибких водопроводных линий Senior Flexonics изготовлены из стандартизированных нержавеющих сталей с очень гладкой внутренней поверхностью, обеспечивающей максимальную гигиеничность.

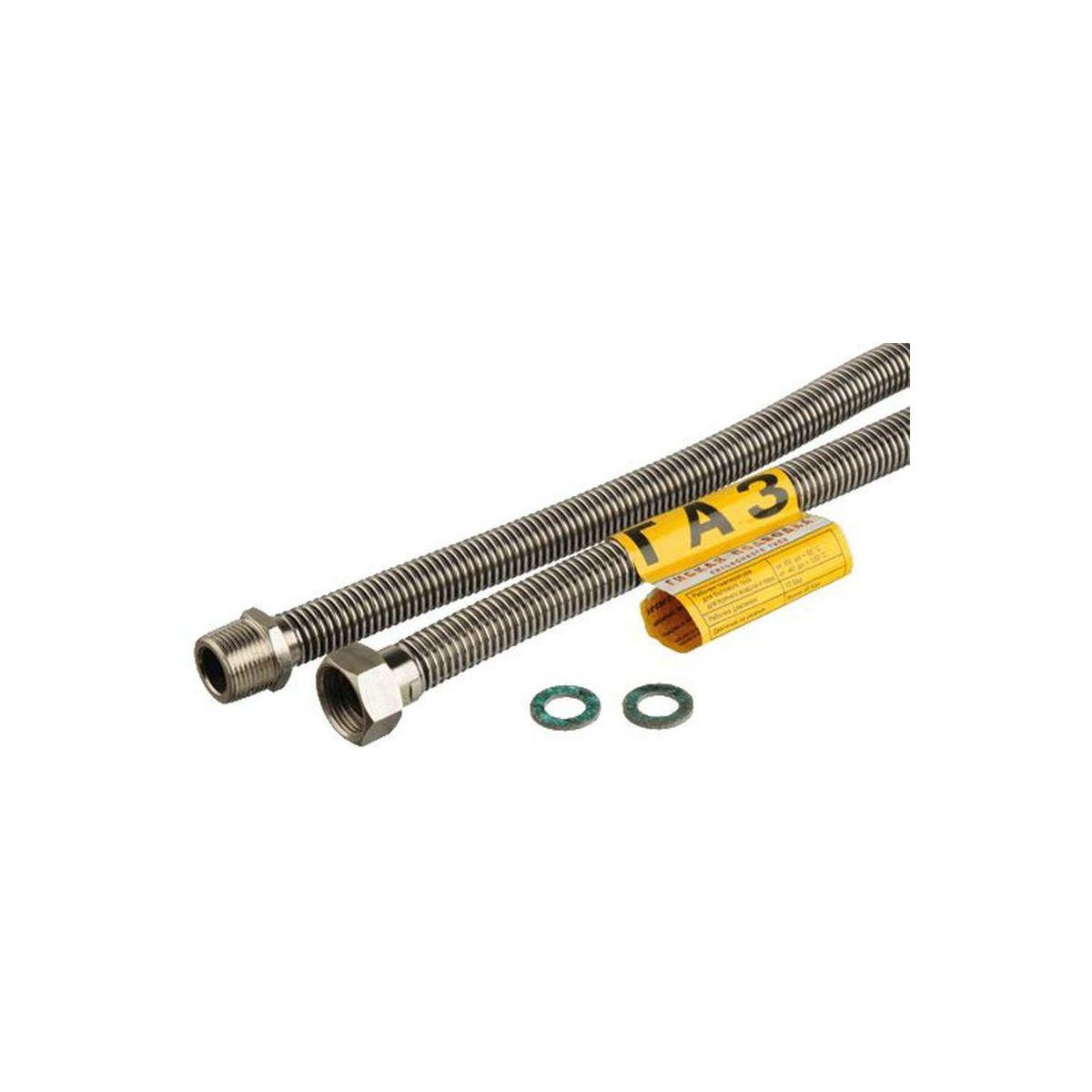

Газовые обогреватели
Газовые трубы газового нагревателя должны быть постоянно безопасными. Компоненты труб Senior Flexonics изготовлены из коррозионностойкой нержавеющей стали и изготавливаются индивидуально. Senior Flexonics адаптирует компоненты трубы к месту установки соответствующей системы. Эти боковые секции трубы устройства обеспечивают установщику ту гибкость, которая ему необходима во время установки, чтобы компенсировать небольшие неточности без необходимости сварки или пайки на месте.
Это упрощает установку и время.
Солнечная технология
Устойчивые к атмосферным воздействиям соединения оптимально сочетают солнечные установки и строительные технологии. Благодаря нашим специально разработанным соединениям солнечные установки и строительные технологии прекрасно работают вместе. Они чрезвычайно термостойки и оснащены атмосферостойкой изоляцией. Таким образом, они компенсируют тепловое расширение и снижают потери тепла до минимума. Все компоненты адаптированы к конкретным требованиям ваших коллекционеров.После этого установка выполняется безопасно, легко и быстро.
Элементы имеют предварительную форму в соответствии с вашими потребностями и снабжены резьбовыми и штекерными соединениями, а также боковой вентиляцией. Особенность: последовательная разработка гидравлически формованных концов предотвращает любой нагрев в области клемм, что может привести к изменению конструкции, что приведет к увеличению срока службы и повышению безопасности.
Потолочные системы охлаждения
Потолочные системы охлаждения обеспечивают равномерную температуру в помещении как летом, так и зимой.
Высококачественные трубы Senior Flexonics используются для охлаждающих потолков и систем настенного отопления. Интегрированные решения гарантируют правильную работу и помогают экономить энергию. Все системы могут быть спроектированы и настроены в соответствии с вашими потребностями.
Спринклерные системы
Senior Flexonics поставляет спринклерные системы для многочисленных общественных зданий, промышленных предприятий, гаражей, офисных зданий и судов.
Солнечное охлаждение
Гофрированные трубыSenior Flexonics используются в качестве соединителей для солнечных батарей и для гидравлического соединения между баком и блоком охлаждения.
Тепловые насосы
Паронепроницаемые гофрированные трубы из нержавеющей стали производства Senior Flexonics используются внутри тепловых насосов для транспортировки жидкостей и газов. Наши гофрированные трубы из нержавеющей стали адаптированы к условиям потока вашего теплового насоса. Это означает, что требуется меньшая мощность насоса и улучшается коэффициент сезонной производительности.
ПРИМЕРЫ КОМПЕНСАТОРОВ HVAC:
Компенсаторы и гибкие соединители:
Senior Flexonics признана лидером в производстве металлических компенсаторов.Наше лидерство было достигнуто за счет последовательного применения твердых инженерных принципов, строгих стандартов качества и инновационных продуктов для производства безопасных и надежных металлических компенсаторов и гибких соединителей для трубопроводов и воздуховодов систем отопления, вентиляции и кондиционирования воздуха.
Нормальный Корр.
В компенсаторахNormal Corr используется стандартная конструкция сильфона, идеально подходящая для общепромышленного применения. Предлагаются с фланцами или концами под приварку номинальным диаметром от 3 до 48 дюймов для расчетного давления до 300 фунтов на кв. дюйм при 650°F.
Высокий корр
Сильфоны High Corr имеют гидравлическую форму для обеспечения превосходной усталостной долговечности и максимальной прочности для тяжелых условий эксплуатации.
Этот продукт является отличным средством поглощения больших движений трубы (до 7 1/2 дюйма). Сильфоны High Corr доступны в двух модификациях:
Свободное изгибание
Компенсаторы Free Flexingшироко используются в технологических и паровых трубопроводах до 50 фунтов на квадратный дюйм. Кроме того, компенсатор Free Flexing рекомендуется для соединений компрессоров, впускных и выпускных трубопроводов двигателя, вентиляционных и всасывающих или нагнетательных трубопроводов насоса.
Контролируемое изгибание
Компенсаторы Controlled Flexingсочетают в себе сильфонную конструкцию Free Flexing с сопрягаемыми горловыми кольцами и регулирующими кольцами между каждым витком. Эта прочная конструкция усиливает сильфон для применения в условиях более высокого давления. С внешней крышкой этот компенсатор обеспечивает высокую степень безопасности для самых тяжелых условий эксплуатации.
Компенсаторы с внешним давлением
Компенсаторы с внешним давлением имеют конструкцию без уплотнения для тяжелых условий эксплуатации, что позволяет этому изделию выдерживать большие осевые перемещения при высоком давлении без риска изгиба сильфона.
Ограниченный только осевым перемещением, сильфон полностью закрыт внешней оболочкой, изготовленной из трубы стандартного веса, что обеспечивает высочайшую степень защиты сильфона и персонала. Внешняя изоляция может быть добавлена непосредственно поверх внешней оболочки. Эта конструкция компенсатора также допускает прямое заглубление.
Гибкие соединители выхлопной трубы
Гибкие соединители выхлопных газовпредназначены для приложений с низким давлением, таких как стационарные и морские газовые турбины, выхлопные газы дизельных двигателей и воздуховоды низкого давления.Большая способность к перемещению, низкое усилие пружины и уменьшенный вес делают этот продукт идеально подходящим для тонкостенных систем воздуховодов.
Компенсаторы расширения
Компенсаторы расширения обеспечивают присущие им эксплуатационные преимущества и функции безопасности конструкции компенсатора с внешним давлением в компактном корпусе. Предназначенный в первую очередь для линий подачи пара и возврата конденсата, а также трубопроводов горячей и охлажденной воды, этот продукт подходит для любого применения с осевым расширением малого диаметра.
Гибкие металлические соединители для насосов
Гибкие металлические соединители для насосовснижают нагрузку на соединения трубопроводов с чувствительным вращающимся оборудованием, таким как насосы и компрессоры. Способные поглощать тепловое расширение, смещение трубопроводов, вибрацию и шум, соединители насосов обеспечивают увеличенный срок службы для всего вращающегося оборудования.
Резиновые компенсаторы
Резиновые компенсаторытакже можно использовать для тех же целей, что и гибкий металлический соединитель насоса в неметаллической конструкции.Они идеально подходят для снижения шума в трубопроводных системах.
Направляющие для труб
Направляющие для выравнивания труб являются важным компонентом любой правильно спроектированной системы трубопроводов, в которой используются компенсаторы. Эти направляющие допускают осевое движение, ограничивая при этом боковые, угловые и изгибающие движения. Узнайте больше о направляющих для выравнивания труб.
Специальная продукция
. Специальная продукция
, включая компенсаторы Slip Pakt, неметаллические компенсаторы и соединители предохранительных/предохранительных клапанов.Дополнительную информацию и технические данные можно получить, обратившись на завод.
Соединители для сброса давления/предохранительного клапана
Senior Flexonics производит и продает промышленные металлические сильфоны и является признанным лидером в отрасли компенсаторов. Наше мировое лидерство было достигнуто за счет последовательного применения надежных инженерных принципов, строгих стандартов качества и инновационных продуктов для производства безопасных и надежных металлических компенсаторов для всех типов трубопроводов.
Наш квалифицированный персонал специализируется на технологии перемещения труб и обладает глубоким пониманием критического характера применения компенсаторов. Являясь самым опытным производителем металлических компенсаторов в Северной Америке, Senior Flexonics понимает требования, с которыми сталкиваются многие клиенты, и может предложить решения проблем движения труб, встречающихся во многих отраслях.
