Система рециркуляции гвс с бойлером косвенного нагрева: Система рециркуляции горячей воды — назначение, схемы, эксплуатация: tvin270584 — LiveJournal

Содержание

Система рециркуляции горячей воды — назначение, схемы, эксплуатация: tvin270584 — LiveJournal

Владельцам частных домов знакома ситуация, когда при включении горячей воды в душе или умывальнике приходится долго ждать ее нагрева. Десятки раз включая кран в течение дня, мы впустую тратим сотни литров воды и напрасно сжигаем топливо. В статье мастер сантехник расскажет, для чего необходима рециркуляции горячей воды и как её правильно смонтировать.

Как сделать, чтобы вода в кране всегда была горячей

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.


Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Инженеры успешно решили эту проблему. Вода в контуре горячего водоснабжения всегда будет горячей лишь при условии ее непрерывной циркуляции от бойлера к кранам.
Как известно, существуют три варианта организации горячего автономного водоснабжения в частном доме:

Первый способ для организации рециркуляции не подходит, да и с точки зрения экономичности он наименее эффективный. Котел в этом случае греет жидкость в контуре водоснабжения, а насос подает ее к точкам разбора. При небольшой протяженности линии (до 10 метров) потери воды относительно невелики.

Если же ванная комната находится на втором этаже и значительно удалена от котельной установки, ждать горячую воду в кране приходится долго. Как мы уже говорили, остывшая вода в этом случае должна быть полностью вытеснена горячей.
Второй и третий варианты горячего водоснабжения допускают установку рециркуляционного контура. Если мы греем воду бойлером, то обеспечить постоянное наличие горячей жидкости в кранах на протяженных магистралях несложно. Для этого труба, подающая воду к точкам разбора, «закольцовывается». Выйдя из теплообменника бойлера, горячая жидкость идет к кранам и, если они закрыты, возвращается в бак. Вода в этом случае не стоит неподвижно в трубах. Она непрерывно движется по ним и подогревается в бойлере. Поэтому ее температура всегда остается высокой.
Система «двухконтурный котел + бойлер косвенного нагрева» оптимально подходит для рециркуляции. Она работает по такой схеме: котел греет воду в контуре горячего водоснабжения и подает ее в теплообменник бойлера. Жидкость в его баке нагревается, и насос гонит ее к точкам разбора. Врезав в трубу обратную магистраль, мы получаем нужный результат. Горячая жидкость начинает циркулировать по кругу. В любой момент она доступна для пользователей.
Следует отметить, что не только двухконтурный, но и одноконтурный котел, оснащенный бойлером косвенного нагрева, можно оборудовать петлей рециркуляции. Разница между ними состоит в том, что в одноконтурном агрегате вода из теплообменника бойлера поступает в радиаторы отопления. В двухконтурном котле магистрали отопления и горячего водоснабжения работают независимо друг от друга.
Насосный узел и обвязка
Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

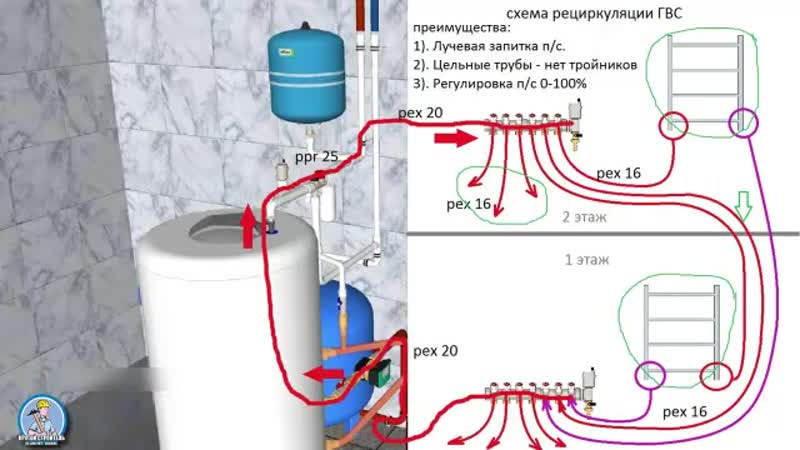

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией горячей воды: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции горячей воды с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды
Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах с рециркуляцией горячей воды. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.
Циркуляционный насос для горячего водоснабжения
Что касается насоса для рециркуляции горячей воды, ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.


Для системы рециркуляции ГВС  частного дома нет смысла использовать  насос слишком большой производительности.  Должный комфорт вполне можно обеспечить и насосом с меньшими показателями.  Для среднестатистического дома  вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.

Система трубопроводов
Один из главных недостатков систем с рециркуляцией горячей воды заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.
В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.
Эксплуатация и режимы работы
Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой. Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция горячей воды может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации.
Видео
В сюжете — Схема рециркуляции горячего водоснабжения

В сюжете — Схемы подключения линии рециркуляции к бойлеру

В сюжете — Как правильно организовать рециркуляцию горячего водоснабжения из бойлера косвенного нагрева с использованием трехходового термостатического смесительного клапана

В продолжение темы посмотрите также наш обзор Бойлер косвенного нагрева или электрический бойлер — что лучше

Источник

https://santekhnik-moskva.blogspot.ru/2020/10/Sistema-retsirkulyatsii-goryachey-vody.html

Бойлер косвенного нагрева как гарантия бесперебойного горячего водоснабжения в доме | Архив С.О.К. | 2018

Бойлер косвенного нагрева – как это работает?

Эти водонагреватели отличаются от других источников горячей воды тем, что их конструкция не имеет своего нагревательного элемента. Прогрев теплоносителя здесь происходит путём воздействия внешних отопительных устройств. Это могут быть котлы различного типа, централизованное отопление или иные источники.

Особенность принципа работы бойлера косвенного нагрева состоит в том, что он работает только вместе с вышеперечисленными внешними источниками отопления. От них во встроенный в бойлер змеевик, он же теплообменник, подаётся нагретый теплоноситель, который циркулирует и обогревает находящуюся в бойлере воду.

Для более эффективного сохранения тепла уже нагретой воды все бойлеры имеют внешнюю теплоизоляцию, которая существенно экономит ресурсы потребителя, не позволяя водонагревателю быстро остывать.



Подключение

Бойлеры косвенного нагрева отлично сочетаются со всеми одноконтурными котлами всех типов, а при небольшой переделке на стороне отопительного прибора — и с некоторыми двухконтурными теплогенераторами. В зависимости от модели бойлера подключение к холодной воде может быть снизу, сверху или сбоку. Входной патрубок подключается там же. Он забирает верхние, самые горячие слои теплоносителя в баке. Благодаря этому водоснабжение осуществляется до тех пор, пока в резервуаре не останется ни одного слоя тёплой воды, и только после этого пойдёт холодная.

Под действием насоса теплоноситель проходит по полому змеевику и в холодной воде охлаждается до определённой температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера. Тогда срабатывает электрическое реле и размыкает цепь в насосе. При понижении температуры цепь опять замыкается, и подача горячей воды в теплообменник возобновляется. Устанавливать водонагреватель надо как можно ближе к котлу или к выходу центрального водоснабжения, вертикально или горизонтально, на пол или стену, исходя из типа прибора.

Преимущества комбинации «котёл + бойлер» по сравнению с двухконтурным котлом

1. Высокая экономичность расхода топлива для горячего водоснабжения.

2. Комфортность при организации рециркуляции в системе ГВС. Не нужно долго ждать, пока горячая вода пойдёт из наиболее удалённой точки водоразбора.

3. Возможность работы полотенцесушителей и водяных тёплых полов летом от линии рециркуляции в системе ГВС.

4. Экономия на расходе холодной воды.

5. Экономия на ремонте котла при замене его вторичного теплообменника (она составит примерно 50 % стоимости двухконтурного котла).



Основные характеристики при выборе бойлера

Мощность. Указывается общая и полезная мощность. Так, например, при указанной 20–30 кВт мощности на обогрев будет уходить только 10–20 кВт, поскольку остальное расходуется на бойлер. Посчитайте, какая мощность вам нужна, — это один из серьёзных стоимостных факторов прибора.

Объём. Необходимо рассчитать, хотя бы примерно, сколько всего воды необходимо для комфортного проживания вашей семьи. В среднем на личную гигиену взрослый человек тратит 5–15 л в день, на мытьё посуды — 15–25 л, на принятие душа — 50–100 л, на принятие ванны — 150–200 л в день. Всего на одного члена семьи ежедневно необходимо 80–100 л горячей воды. Расчёт относительный, так как всё зависит от ваших предпочтений и привычек.

Источник тепла. У вас твердотопливный или газовый котёл, или, может быть, солнечные батареи? Предпочтительнее приобрести бойлер с ТЭНом, тогда он сможет работать круглогодично.

Площадь и материал змеевика. Чем больше размер у теплообменника, тем быстрее вода нагреется. Например, при змеевике площадью в один квадратный метр 100 л воды нагреются за 20 минут. Медь и латунь лучше отдают тепло.

Качество бака. Зависит от материала, из которого он изготовлен. Предпочтительнее нержавеющая или обычная высококачественная сталь, так как они дольше прослужат. Немаловажно внутреннее покрытие прибора — керамика и стеклокерамика, которые гигиеничны и хорошо защищают его от коррозии.

Габариты и размещение. Корпус может быть округлым или прямоугольным. Бойлеры от 150 л делают напольными, поскольку из-за большой массы их небезопасно вешать на стену.

Теплообменники. Обычно устройства оснащаются одним змеевиком. Но, если водонагреватель подключается и к дополнительному источнику энергии, лучше выбирать модель бойлера, в которой установлены два теплообменника.

Качество термоизоляции. Обычно прослойка применяется поролоновая, но в последних моделях используется полиуретан.

Магниевый анод. Крайне желателен в бойлере, поскольку обеспечивает защиту от накипи и коррозии, особенно при проблемах с качеством воды.



Какую модель бойлера выбрать?

Компания «Бош Термотехника» — один из крупнейших мировых поставщиков энергоэффективных систем отопления и горячего водоснабжения — предлагает широкий выбор бойлеров косвенного нагрева, которые соответствуют перечисленным выше характеристикам, а также вашим пожеланиям и возможностям. Рассмотрим три серии водонагревателей этого бренда.

Бойлеры WSTB

  • вертикальное исполнение для использования с настенными и напольными отопительными котлами;
  • модели объёмом 120, 156, 197 и 297 л;
  • изготовлены из стали с внутренним покрытием из гомогенной эмали;
  • предназначены для приготовления горячей воды в бытовых целях для квартир, частных домов и коттеджей;
  • модель WSTB 120 O — подключение котла сверху;
  • модель WSTB 160–300 — подключение котла сбоку;
  • гильза для подключения температурного датчика;
  • теплоизоляция из пенополиуретана толщиной 55 мм;
  • мягкая облицовка;
  • линия рециркуляции в моделях WSTB 160–300;
  • сливной кран в модели WSTB 120 л.

Как видно, бойлеры косвенного нагрева Bosch WSTB имеют внутреннее стеклокерамическое покрытие, которое обеспечивает защиту бака от коррозии и абсолютную гигиеничность приготовления горячей воды. Данное покрытие разработано в отделе исследований и разработок компании. Что немаловажно, каждая серия бойлеров косвенного нагрева Bosch была адаптирована к российским условиям и специально приспособлена к работе с жёсткой водой. Теплоизоляция бойлеров серии WSTB выполнена из безопасных материалов и минимизирует теплопотери в режиме готовности.

Бойлеры W/WST

  • вертикальное исполнение для использования с настенными и напольными отопительными котлами;
  • подключение к сторонним теплогенерирующим системам;
  • модели объёмом от 120 до 987 л;
  • высокая производительность;
  • изготовлены из стали с внутренним покрытием из гомогенной эмали;
  • предназначен для приготовления горячей воды для частных домов, коттеджей, коммерческих и промышленных систем;
  • подключение теплогенератора сбоку;
  • мощность теплообменника от 25 до 112 кВт;
  • гильза для подключения температурного датчика;
  • различные типы теплоизоляции по материалу и толщине для обеспечения требуемого уровня энергоэффективности;
  • греющий элемент — змеевик из стали, покрытой стеклокерамикой;
  • возможность дооснащения ТЭН;
  • линия рециркуляции;
  • магниевый анод;
  • люк для шламоудаления и ревизии.

Данная серия W бойлеров косвенного нагрева была выполнена для объектов с большой потребностью в горячей воде. Линейка представлена баками литражом от 120 до 987 л. Как и в других сериях, внутреннее пространство бака покрыто стеклокерамикой, являющейся химически нейтральной и обеспечивающей абсолютную гигиеничность приготовления горячей воды. Теплоизоляция бойлеров Bosch специально разработана для того, чтобы уменьшить теплопотери в режиме готовности. Теплоизоляция представлена тремя типами, которые отличаются материалом и толщиной теплоизоляции.

Все баки оснащены изолированным магниевым анодом.

Бойлеры WD

  • вертикальное исполнение для использования с настенными отопительными котлами;
  • модели объёмом 115 или 149 л;
  • минимальные теплопотери и высокая степень экономичности;
  • подключение теплогенератора сверху;
  • компактные размеры;
  • гильза для подключения температурного датчика;
  • энергоэффективная теплоизоляция;
  • греющий элемент — змеевик из стали, покрытой стеклокерамикой;
  • линия рециркуляции;
  • магниевый анод.

Бойлеры косвенного нагрева серии WD специально спроектированы для установки в помещениях с ограниченным пространством, в этом им помогает кубическая форма корпуса. Линейка представлена баками объёмом 115 и 149 л с вертикальным подключением, что делает их идеальным дополнением для настенных одноконтурных котлов. И здесь внутреннее пространство бака покрыто стеклокерамикой, являющейся химически нейтральной и обеспечивающей абсолютную гигиеничность приготовления горячей воды.

Хотя система из одноконтурного котла и бойлера занимает больше места в помещении, чем один двухконтурный котёл, этот единственный недостаток с лихвой покрывают многие преимущества такой комбинации, которые мы обозначили ранее. Бойлер косвенного нагрева может стать незаменимым прибором для комфортного горячего водоснабжения вашего дома или квартиры.

Как выбрать бойлер косвенного нагрева

Косвенный бойлер — оптимальный выбор оборудования для снабжения ГВС домов с постоянным проживанием. Этот прибор быстро нагревает воду и обеспечивает все точки водоразбора достаточным количеством жидкости при требуемом напоре, не тратит энергоресурсов, прост в эксплуатации и не требует регулярного техобслуживания. Кроме того, косвенный бойлер выигрывает у типовых газовых и электроводонагревателей по таким параметрам, как скорость и максимальная температура нагрева.


Такие характеристики обуславливают повышенный интерес потребителей к этим приборам. Однако покупателю, мало разбирающемуся в технических нюансах, сложно разобраться, какая модель ему подходит. Из этой статьи вы узнаете, как работает это экономичное оборудование, что стоит учитывать при покупке и какой косвенный бойлер лучше.

Принцип работы бойлера косвенного нагрева

По внешнему виду бойлер косвенного нагрева схож с накопительным водонагревателем. Однако имеет одно принципиальное отличие: здесь установлен не встроенный нагреватель — электроТЭН или газовая горелка, а специальный теплообменник, подключающийся к внешнему источнику нагрева. В качестве последней может выступать газовый или электрический котел, централизованное отопление или другое оборудование.



Нагревает воду теплоноситель, циркулирующий по контуру котел-подающая линия-теплообменник-возвратная линия-котел благодаря установленному на трубопроводе насосу. При этом бойлер обязательно врезается в магистраль первым. За подачу теплоносителя отвечает термостат — в зависимости от схемы обвязки прибора он передает сигнал на отключение насоса или переключение трехходового клапана при достижении заданной температуры.

Посмотрите видео о том, как работает бойлер косвенного нагрева:

Виды бойлеров

В зависимости от типа теплообменника косвенные бойлеры имеют некоторые конструктивные различия в своем устройстве:

  • Приборы со змеевиком, выполненным из латуни или стали. Спиралевидный теплообменник устанавливается внутри теплоизолированного накопительного резервуара и подключается к котлу через верхний патрубок. Через нижний выполняется отвод теплоносителя, отдавшего свое тепло воде.

  • Производительность водонагревателя зависит от количества витков спирали — чем их больше, тем быстрее прогревается объем жидкости. Нагретая вода забирается из верхней части резервуара, температура отслеживается с помощью термодатчика, посылающего сигнал на термостат.

  • Бойлеры «бак в баке» имеют другое исполнение, принцип которого понятен из названия. В наружный резервуар поступает теплоноситель, внутренняя емкость с гофрированными стенками отведена под воду ГВС.

    Такие приборы имеют максимальную площадь теплообмена даже при компактных размерах бака и быстро нагревают воду, поэтому эти косвенные бойлеры лучше выбирать для установки в домах с большим количеством точек водоразбора. Кроме того, в отличие от оборудования со спиральным теплообменником здесь накипь не скапливается на теплообменных поверхностях, что повышает долговечность устройства.

В остальном бойлеры косвенного нагрева имеют схожее устройство. Бак прибора обязательно теплоизолирован пенополиуретановым или пенополистирольным утеплителем, предотвращающим потери тепла при хранении нагретой жидкости.


Вся конструкция заключена во внешний декоративный пластиковый или металлический корпус. Каждая модель оснащается:

  • обратным клапаном, предупреждающим обратный поток воды в систему при снижении давления в трубопроводе;
  • предохранительным клапаном, предотвращающим повышение давления внутри прибора выше нормативного;
  • патрубками для присоединения труб с теплоносителем и водой;
  • датчиками температуры и термостатом;
  • опционально — магниевым анодом (предотвращает образование накипи), патрубками для присоединения системы обратной циркуляции, муфтой для установки электроТЭНа и т.д.

При выборе бойлера косвенного нагрева с системой рециркуляции ГВС на оборудовании устанавливается расширительный бак емкостью не менее ⅕ объема основного резервуара. Он необходим для отвода горячей воды в случае повышении давления в контуре. Рядом монтируют воздухоотводчик для удаления из системы образующегося пара.


Преимущества и недостатки оборудования

Главное достоинство косвенного бойлера в стандартном исполнении (без дополнительных нагревателей) — отсутствие затрат на энергоносители. Он не потребляет электроэнергию и газовое топливо, что позволяет владельцу дома сэкономить на оплате коммунальных услуг. Помимо энергонезависимости оборудование имеет и другие преимущества:

  • Вода в бойлерах косвенного нагрева нагревается гораздо быстрее, чем в газовых и электрических водонагревателях аналогичного объема. В первую очередь благодаря большей площади теплообмена — в случае большого расхода горячей воды бойлеры косвенного нагрева будут лучшим решением. Кроме того, весь объем бака прогревается равномерно, поэтому в схемах с таким оборудованием часто реализовывают систему рециркуляции. Она сохраняет жидкость горячей во всем контуре, включая удаленные водоразборные точки. Открывая любой смеситель, вам не придется ждать, когда стечет холодная вода.


  • Косвенники имеют более высокую производительность. Если вместительность резервуара соответствует нуждам потребителей, в баке всегда будет достаточный объем горячей воды, чтобы обеспечить потребности всех водоразборных точек. В том числе и в период пиковой нагрузки, когда открыты все смесители.
  • Бойлеры косвенного нагрева имеют лучшие показатели по долговечности в сравнении с другими видами водонагревателей.Здесь нет элементов, которые могут быстро выйти из строя, например, из-за образовавшейся накипи.
  • Большинство производителей предлагают бойлеры с возможностью подключения дополнительного нагревателя. Его можно включать в летний период, когда отсутствует отопление и котел не работает. Это может быть электроТЭН или солнечный коллектор.


Главное преимущество бойлера косвенного нагрева — энергонезависимость, в некоторых ситуациях становится недостатком. Горячей воды не будет, если отопительный котел сломался или отключен. Поэтому лучше выбирать оборудование сразу со встроенным ТЭНом или возможностью его подключения.

По каким критериям выбирать

Выбирая бойлер косвенного нагрева, особенное внимание обращают на вместимость бака. Это один из главных параметров, от которого зависит насколько удобной и комфортной будет эксплуатация прибора. Емкость необходимо подбирать таким образом, чтобы покрыть потребности всех потребителей ГВС. Причем учитывать нужно не только количество точек водоразбора и проживающих в доме, но и их запросы в горячей воде. Например, для семьи в 3 человека обычно достаточно резервуара в 80-100 л. Однако если в семье есть маленький ребенок, потребуется бак уже в 120-150 литров.


Потребление горячей воды

Кол-во точек

значительно

расхода воды

(без раковин)

    1 точка ГВС

2 точки ГВС

З точки ГВС

  Количество человек

в доме

2-3 человека

3-4 человека

5 человек и более

Описание точек

водоразбора

   Ванна или душ

   Ванна и душ

Две

 ванны

  Ванна и два душа

   Две ванны и душ

Емкость

бойлера

60 л

отлично





80 л

отлично

хорошо




120 л

отлично

отлично

хорошо



150 л

отлично

отлично

отлично

хорошо


200 л

отлично

отлично

отлично

отлично

хорошо

300 л

отлично

отлично

отлично

отлично

отлично

При этом нужно учитывать, что указанный производителем объем резервуара в большинстве случаев — это общая емкость бака с учетом места, занимаемого теплообменником. Реальная вместимость накопителя будет чуть меньше.

Также стоит обратить внимание при выборе косвенного бойлера на следующие моменты:

  • Материал изготовления внутренней емкости. От этой характеристики будет зависеть долговечность устройства. Самыми надежными считаются резервуары из нержавеющей стали и с титановым напылением. Однако и стоят они дороже. Более доступные варианты — баки с покрытием из стеклокерамики или эмали.

  • Тип управления прибора — механическое дешевле, проще в использовании и более долговечно. Электронное более удобно — встроенный блок водонагревателя автоматически регулирует мощность нагрева таким образом, чтобы быстро достигнуть заданной температуры и поддерживать ее в дальнейшем.

  • Вид и толщина теплоизоляции. Чем ниже показатели теплопроводности и толще слой утеплителя, тем дольше вода будет остывать в баке. В этом случае прибор работает по принципу термоса, надолго оставляя жидкость горячей.
  • Наличие дополнительных опций. Возможность подключения вспомогательного нагревателя, системы обратной циркуляции и других приспособлений сделает использование водонагревателя более комфортным.

  • Способ монтажа прибора — настенный или напольный, горизонтальной или вертикальной ориентации. Кроме того, выбирая бойлер косвенного нагрева, можно ли его установить на отведенное место в соответствии с требованиями СНиП.

Также значение имеет, какой производитель выпустил прибор. Корейские и китайские косвенники стоят недорого, но прослужит такое оборудование недолго. Как инженер «Мособлгаза», постоянно работающий с оборудованием самых разных брендов, рекомендую обратить внимание на продукцию проверенных европейских производителей.

Лучшие бойлеры

По опыту работы с бойлерами различных марок наиболее надежными и эффективными показывают себя следующие модели:

  • Gorenje Space GV 100 — надежная техника от словенского производителя по доступной цене. Это небольшой бойлер напольного типа с механическим управлением, оснащенный эмалированным баком, теплообменником из нержавеющей стали, магниевым анодом и термометром. В устройстве предусмотрена защита от перегрева, есть система антизамерзания. Благодарю своему объему и небольшим размерам бойлер станет хорошим выбором для небольших домов с 3-4 точками водоразбора.

  • Drazice OKH 100 NTR/HV — бойлер из Чехии с электронным управлением, опцией ускоренного подогрева воды и встроенного подогрева. Имеет обтекаемый корпус прямоугольной формы, благодаря чему не занимает много полезной площади и более удобен в размещении.

  • Drazice OKC 200 NTR — надежное и производительное оборудование простой конструкции и компактных габаритов. Монтируется на полу, имеет электронное управление. Бак — высококачественная сталь с эмалевым покрытием. При небольшой стоимости модель составляет конкуренцию более дорогостоящим приборам от других европейских производителей.

  • Baxi PREMIER Plus 200 — итальянский бойлер напольного монтажа с высокой производительностью до 735 л/час. Резервуар из нержавеющей стали DUPLEX, мало подверженной коррозии, и магниевый анод для защиты от накипи делает косвенный бойлер этой модели лучшим вариантом для местности с жесткой водой. Также прибор предусматривает подключение линии рециркуляции горячей воды и установку ТЭНа для работы в летнее время.


  • Wolf SE-2-300 — модель от немецкого производителя, отличающаяся превосходным качеством сборки, функциональностью и производительностью. Резервуар объемом 287 литров имеет эмалированное покрытие, есть магниевый анод, встроенный насос и система антизамерзания. Предусмотрена возможность установки электроТЭНа, тип управления — электронное.

Это некоторые из моделей, которые зарекомендовали себя как надежное и долговечное оборудование. Приборы с хорошими показателями есть и у других производителей. Если вы не знаете, как выбрать бойлер косвенного нагрева лучше обратиться к специалисту. Он рассчитает мощность прибора, поможет определиться с производителем и моделью, проверит соответствие параметров оборудования на требования безопасности. К инженерам «Мособлгаза» нередко обращаются с подобными задачами. Как показывает практика, системы ГВС, оборудованные нашими специалистами работают долго и максимально эффективно.

Трехходовой клапан для косвенного нагрева. Схема подключения бкн к со и гвс



Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
При монтаже бойлера используется следующая запорная и регулирующая арматура:
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:
  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.
Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют , в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.
В конструкции европейских бойлеров косвенного нагрева, компаний , ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.
По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

  • котел — настенного типа и оборудован собственным циркуляционным насосом;
  • система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
  • водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.

Способ присоединения с разделительным узлом

Чтобы подключить бойлер косвенного нагрева с разделением потоков теплоносителя на теплоснабжение и ГВС, используется трехходовой термостатический клапан. Он устанавливается на подающем трубопроводе от котла, а ответвление к водонагревателю присоединяется к выходному патрубку клапана, который изначально открыт. Управление трехходовым краном осуществляется с помощью выносного датчика температуры. При таком варианте подключения газовый котел с бойлером работает по следующему алгоритму:

  1. Вначале, когда идет разогрев теплоносителя, циркуляция, обеспечиваемая котловым насосом, происходит только в контуре водонагревателя. Трехходовой клапан направляет весь поток для обеспечения горячего водоснабжения.
  2. По достижении необходимой температуры в контуре ГВС срабатывает датчик и заставляет трехходовой кран направить поток в систему отопления, а отвод к водонагревателю закрыть.
  3. Когда температура в баке снижается либо в сети ГВС появляется водоразбор, то по сигналу датчика разделительный клапан вновь перенаправляет теплоноситель для нагрева воды в бойлере.

Хотя здесь ликвидированы некоторые недостатки предыдущей схемы подключения, но данный способ все равно пригоден лишь для несложных систем с одинаковыми видами обогрева помещений. Поочередная работа водогрейного агрегата и батарей позволяет им действовать эффективнее, главное, чтобы хватало мощности котла. Но, поскольку бойлер находится в приоритете перед радиаторами, при больших расходах в системе ГВС у теплогенератора может не хватать времени для нагрева воды в сети теплоснабжения. Поэтому при большом числе проживающих в доме людей такая схема присоединения бойлера к котлу может создать неудобства.

Подсоединение с двумя насосами

Важное преимущество этого способа обвязки — способность функционировать в летнее время и обеспечивать дом горячей водой при неработающем отоплении.

Когда элементы смонтированы правильно, то трехходовой клапан не потребуется, поток перенаправляется за счет поочередного включения в работу циркуляционных насосов.

Каждым из них управляет накладной термостат, фиксирующий температуру воды в баке водонагревателя. Если она недостаточна, то работает насос водогрейного контура, теплоноситель работает на нужды горячего водоснабжения, а циркуляция в тепловой сети приостанавливается. Когда установленная температура достигнута, термостат отключает насос контура ГВС, после чего запускается насосный агрегат системы теплоснабжения.

Когда площадь коттеджа велика и он обогревается различными системами — радиаторами, теплыми полами и плинтусами, то параллельно подсоединить одноконтурный газовый котел и накопительный водонагреватель не выйдет. Разветвленная сеть с несколькими циркуляционными насосами, обеспечивающими отдельные ветви отопления, требует установки гидравлического разделителя с распределительной гребенкой. К ней и присоединяется бойлер косвенного нагрева, причем со своим насосным агрегатом.

При таком варианте насос для бойлера тоже принято подключать через термостат, чтобы экономить электроэнергию и не отнимать теплоноситель от прочих греющих контуров. Подобная схема отличается следующими преимуществами:

  • правильно подобранный по мощности одноконтурный котел обеспечит необходимым количеством тепла все ветви отопления, включая бойлер косвенного нагрева;
  • каждая ветвь обособлена и гидравлически отделена от теплогенератора, поэтому тепловая сеть не влияет на работу водонагревателя и наоборот;
  • схема всегда будет стабильно работать, даже при большом водоразборе в сети ГВС, организованном с рециркуляцией горячей воды.

Перечисленные достоинства возникают благодаря применению в обвязке дорогостоящего оборудования. Отсюда и недостатки схемы — высокая стоимость и сложность монтажа, но загородный коттедж большой площади и недорогое отопление — понятия несовместимые.

Как нельзя обвязывать оборудование?

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

  1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
  2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.

Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.

2016-12-23 Евгений Фоменко

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:


Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем


Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:


Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, может быть налажено путем подключения бойлера косвенного нагрева. Такие агрегаты гораздо выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели благодаря более высокой мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

Как работает бойлер косвенного нагрева с подключением к котлу отопления

Установка современных водонагревателей гарантирует подачу горячей воды в надлежащем объёме в нескольких точках разбора – в ванной комнате, на кухне и т.д. Технические характеристики выбранного бойлера должны соответствовать требованиям по водопотреблению при комфортной температуре в нужном объёме. Чтобы обеспечить быстрый нагрев за короткий срок, необходимо правильно рассчитать мощность водонагревателя. Например, при потреблении воды объемами по 500 литров в течение часа, требуется установка бака емкостью от 100 литров.

Основные элементы нагревательной системы:

  • Нагревательный котёл;
  • Насос, обеспечивающий постоянную циркуляцию воды;
  • Трёхходовой клапан;
  • Шланг с патрубками для подключения к трубопроводной системе;
  • Бойлер косвенного нагрева.

Агрегат для косвенного нагрева внешне напоминает простой накопительный бойлер, работающий от электричества, и выполняет те же задачи по созданию ГВС. Основным отличием служит используемый принцип работы с применением для нагрева отопительного котла.

В базовый комплект устройства косвенного нагрева входят:

  • накопительный бак в кожухе, окруженный слоем теплоизоляции;
  • змеевик, встроенный для циркуляции воды;
  • Гильза для подключения температурного датчика;
  • Патрубок для подключения бойлера к системе водоснажения;
  • Линия рециркуляции (в некоторых моделях).

Принцип работы устройства основан на нагреве теплоносителя, пропускаемого по змеевику накопительного бака. При взаимодействии с водой, происходит передача тепла от змеевика с одновременным ростом и температуры, и давления в баке. В процессе эксплуатации необходимо следить за степенью нагрева с помощью функции выставления нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. При нагреве воды термодатчик сигнализирует насосу или трехходовому клапану о достижении требуемой температуры, и вода в змеевике прекращает циркулировать. Схожий принцип лежит в основе работы датчика при остывании теплоносителя.

При подключении могут быть использованы несколько различных схем обвязки с единым принципом осуществления подачи холодного и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая – выпускается к водопроводу. При проходе через змеевик нагретая вода отдаёт тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

Схему нагрева можно описать следующим образом: при направлении горячего потока пользователю подаваемая снизу холодная вода действует в виде поршня, и, проходя сквозь нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть резервуара.

Осуществление обвязки бойлера косвенного нагрева производится по принципу обвязки радиатора, отличаясь лишь в необходимости остановки циркуляции воды в змеевике после достижения нужной температуры. Для решения этого вопроса применяются трехходовой клапан или дополнительный насос, подключенные к встроенному термостату. Предусматривается возможность использования тупикового контура ГВС или циркуляционного. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

Простые принципы подключения к двухконтурному котлу

Использование агрегата косвенного нагрева имеет свои достоинства и недостатки. К положительным моментам применения данного устройства относят:

  • возможность присоединить различные источники нагрева;
  • способность соединяться с различными типами источников тепла;
  • бесперебойную подачу ГВС;
  • отсутствие дополнительных энергозатрат;
  • возможность использования нагретой воды в любых целях благодаря отсутствию сообщения между теплоносителем в системе отопления и нагретой водой.

К недостаткам такого подключения относятся высокие первоначальные затраты при установке и потребность в дополнительном свободном пространстве для монтажа оборудования.

При подключении по данной схеме к газовому устройству, оснащенному насосом для циркуляции и автоматикой, процесс управления клапаном, основываясь на сигнале, подаваемом термостатом водонагревателя, осуществляет котел.

При использовании трехходового клапана у контура водонагревателя имеется приоритет в функционировании перед контуром отопления. Рекомендуется использовать данную схему при наличии бака большой вместимости, а также в условиях применения воды повышенной жесткости, мешающей нормально функционировать контуру горячего водоснабжения.

В основе подключения – двухконтурное устройство по нагреву, предусматривающее параллельную работу по отоплению и снабжению нагретой водой. Следует учитывать, что при наличии больших потребностей в ГВС, подобная схема подключения бойлера косвенного нагрева может негативно повлиять на действующую отопительную систему. По этой причине рекомендовано осуществлять основной расход в рамках ГВС с помощью бойлера, ограничивая до минимума использование воды из котла.

Подключение к двухконтурному котлу происходит по простой схеме:

  1. 1. Трехходовой клапан устанавливается сразу за насосом, отвечающим за циркуляцию воды.
  2. 2. Термодатчик подключается напрямую к насосу.
  3. 3. После того, как вода достигает заданной на регуляторе температуры, происходит закрытие клапана.
  4. 4. Водный поток циркулирует в рамках системы отопления.

При монтаже учитывают выбор приоритетной функции: если наиболее важным является ГВС, установку выполняют параллельно системе отопления, а при главенствующей роли отопления, монтируют последовательно, без использования термодатчика.

Подключение к одноконтурному отопительному агрегату

Чтобы подключить бойлер косвенного нагрева к котлу с одним контуром, может быть использована схема с применением 2-х насосов циркуляции. В основе такого подключения заложен принцип разделения водных потоков по трубопроводам с помощью насосов. При выполнении данного типа подключения приоритет отдают контуру ГВС, что достигается только путем настраивания алгоритма включения. Использование насосов происходит по сигналу, подаваемому термостатом, встроенным в бак. Для исключения смешивания потоков, перед насосами ставят обратный клапан.

Функционирование по данной схеме происходит аналогично подключению к двухконтурному устройству. Разница заключается в том, что термодатчик должен управлять работой 2-х насосов попеременно: если включается насос ГВС, отключается насос для отопления, приводя к остыванию теплоносителя в системе. Если объемы ГВС невелики, заметного ухудшения показателей отопления наблюдаться не будет.

Особенностью работы с подключением к стандартному одноконтурному устройству является отсутствие функции нагрева воды для ГВС, а, следовательно, для подачи нагретой воды будет использоваться только емкость бойлера.

Подключение выполняется следующим образом:

  1. 1. Бойлер подсоединяется к одноконтурному котлу с помощью предусмотренных шлангов и патрубков.
  2. 2. В системе устанавливается насос для циркуляции.
  3. 3. Устанавливается специальный трехходовый датчик, контролирующий процесс нагрева до требуемой температуры.

При установке бойлера с подключением к одноконтурному устройству нагрева, следует учитывать один серьезный недостаток – если оборудование выходит из строя, подача нагретой воды невозможна ввиду отсутствия резервного источника для нагрева.

Если принято решение об установке прибора косвенного нагрева, следует учесть ряд рекомендаций специалистов, которые позволят грамотно и эффективно выполнить монтаж. При выборе устройства исходят из стандартных потребностей в горячей воде на одного пользователя. Оптимальным станет выбор емкости, рассчитанной исходя из 20 литров воды на одного потребителя.

  1. 1. В процессе установки следует предусмотреть возможность заземления.
  2. 2. Компенсация теплового расширения и амортизация возможных гидроударов происходит благодаря установке гидроаккумулятора на выходной магистрали.
  3. 3. Место для установки должно быть в непосредственной близости от розетки, тем самым обеспечивая возможность включения бойлера при отключении или поломке котла.
  4. 4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливают краны, позволяющие в любой момент отключить прибор от системы отопления.
  5. 5. Чтобы вода нагревалась быстрее, устройство следует устанавливать на максимально возможной высоте над радиаторами.
  6. 6. Установка оборудования будет проще, если место выбрано вблизи от агрегата отопления, с обязательным контролем правильного ориентирования патрубков в отношении трубопровода.
  7. 7. Нагретый теплоноситель подаётся с верхней части устройства, а остывшая вода выходит снизу.

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т. д.

Выясняя, как установить , перво-наперво следует запомнить следующие принципы:

  1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
  2. должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
  3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

  • вариант с трехходовым клапаном
  • применение двух циркуляционных насосов
  • использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева. При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Организация циркуляции ГВС в доме ИЖС с бойлерами косвенного нагрева

Циркуляция ГВС для системы водоснабжения дома

В первую очередь поясним, почему, для чего

Циркуляцию ГВС в домах организуют:

1. Для исключения ожидания протока остывшей горячей воды, что находится в участке трубы до крана разбора, к примеру, утром пришли умыться и почистить зубы, открываем кран, а вместо горячей воды из него льется несколько литров, или даже десятков литров холодной воды, приходится терпеливо ждать ее протока, пока горячая вода из бойлера дойдет до крана, напрягает, не правда ли?

2. Для подогрева санузла, ванной комнаты в период когда основное отопление уже не работает, в межсезонье и летом, на улице чуть похолодало, в доме поднялась влажность, в санузлах, особенно с северной стороны дома, становится очень некомфортно, полотенца не сохнут, стоят запахи сырости и затхлости, зайти и принять душ становится неприятно, да что говорить, посетить «белого друга» с книжкой в руках (или планшетом), и то уже как то не так, хочется тепла (ну если только планшет при быстрой работе может чуть подогреть Вас теплом от процессора).

3. Для исключения появления «тухлой воды» в подводящих трубопроводах, при перерыве в разборе, что соответственно спасет Вас от всем известной «легионеллы», да и запаха «тухлой воды» при открывании крана больше не появится.

В каких случаях циркуляцию организовать необходимо, а в каких можно обойтись без нее?

Если протяженность от бойлера косвенного нагрева до крана с горячей водой превышает 8-10 метров, при расстоянии 2-3 метра, (если Вы устроили удобную вертикально интегрированную планировку санузлов, кухни, и котельной) можно не делать циркуляцию ГВС, но, тогда рекомендую на замену установить электрические полотенцесушители, дабы всеже было тепло в этих помещениях.

Теперь о плюсах и минусах данной системы

Плюсы мы уже озвучили, тепло внутри помещений санузлов, вода всегда горячая из крана в любое время суток, вода не протухнет в трубе, полотенца можно сушить во время отключенной системы отопления.

Минусы тоже есть, перечислим их, это расход трубы, вентилей и обратных клапанов на протяжку от крайних точек обратно к бойлеру, покупка циркуляционного насоса, потребление электроэнергии на его работу, ремонтные процедуры (замена насоса, вентилей), расход энергии на потерю тепла на трубах и отдача тепла полотецесушителях при нагреве помещений, (тоже немаловажно), но, это плата за комфорт!

Теперь об устройстве системы циркуляции ГВС, как ее можно реализовать, и на каком оборудовании

В общем виде система циркуляции представляет собой трубопроводы с крайних точек подвода ГВС в доме, с возвратом в общий коллектор, через подключенные к ней полотенцесушители, с коллектора циркулирующая горячая вода забирается насосом и направляется в бойлер косвенного нагрева, соотвественно, из бойлера горячая вода снова направляется к точкам разбора по линии подачи горячей воды из бойлера, цикл повторяется, при этом само собой, вода в бойлере постоянно подогревается либо контуром от котла, либо электроподогревом, если циркуляцию мы организуем через электрический бойлер (в котором должен быть либо дополнительный штуцер, либо ввод циркуляции через раздвоенный штуцер на подаче холодной воды в электронагреватель

Организация классической рециркуляции ГВС в доме с бойлером косвенного нагрева

организация циркуляции ГВС в доме

На рисунке выше видна система организации циркуляции ГВС на примере бойлера Дражице (у автора такой бойлер), все предельно просто, труба горячей воды, у водоразборного крана (посредством тройника, либо коллектора) поступает в полотенцесушитель, затем приходит на прием циркулирующему насосу, управление которым можно организовать по таймеру (чтобы не крутил воду круглые сутки и экономил ресурс и энергию), и, с напора насоса, через обратный клапан (чтобы при остановленном насосе, вода в кран не поступала из средней части бойлера), поступает в среднюю часть бойлера, нагревается, и снова уходит к кранам.

Общие тонкости системы, и проблемы что можно столкнуться при ее реализации, при множестве точек водоразбора, необходима балансировка системы, для равномерной циркуляции по всем точкам, и равномерный нагрев во всех полотенцесушителях

Организация рециркуляции ГВС в доме с электронагревателем горячей воды

организация циркуляции ГВС в доме с электронагревателем со штуцером рециркуляции ГВС

На рисунке выше видна система организации циркуляции ГВС на примере накопительного водонагревателя горячей воды, со специальным штуцером для ввода рециркулята, в этом случае тоже все аналогично предыдущему варианту, исключение составляет только то что нагрев воды осуществляется электроэнергией

организация циркуляции ГВС в доме с электронагревателем без щтуцера рециркуляции ГВС

На рисунке выше видна система организации циркуляции ГВС на примере накопительного водонагревателя горячей воды, без специального штуцера для ввода рециркулята, в этом случае тоже все аналогично предыдущему варианту, но возможно для применения обычным, самым распространенным нагревателем, в двух последних случаях установки электронагревателя, нужно учитывать мощность с учетом затрат на отдачу тепла на полотенцесушителях (обычно это ватт 400-500 в среднем) и теплопотери на трубах, что крайне важно, трубы необходимо будет утеплить

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через , необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют , который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

  • Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
  • Подвод холодной воды производится в нижнее отверстие бойлера;
  • Отвод горячей воды должен монтироваться в верхней части бойлера;
  • Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
  • К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:


Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Бойлеры косвенного нагрева (ГВС) — Отопительное оборудование по европейским стандартам

— Бак позволяет производить скрытый монтаж насоса рециркуляции, электро тэна, сливного крана, противоожёгового клапана и анодной защиты. Все это может быть скрыто в корпусе изделия.

— На выбор 2 типа анодной защиты — магниевый анод (5 лет гарантии) либо активный титановый анод (10 лет гарантии)

— На выбор 2 типа ТЭНов — мокрый ТЭН мощностью 2, 3 либо 6 кВт, либо сухой ТЭН мощностью 2,4 кВт (доступно с 1.01.2022). При этом бак позволяет клиенту сперва пользоваться мокрым ТЭНом, а потом в случае необходимости заменить его на сухой ТЭН, благодаря универсальной конструкции фланцевого соединения в нижней части бака.

— Мощность теплообменника от 20 до 35 кВт.

— Бак имеет ревизионный фланец в верхней части.

— Конструкция бака позволяет придвигать его в плотную к стене или в угол. А также производить обвязку бака слева, справа либо сверху. Благодаря выламывающимся элементам в корпусе изделия.

— Средняя толщина жесткой пенополиуретановой изоляции составляет 80-85 мм — А класс по ErP.

— Эмаль — стеклокерамическая с особо высокой устойчивостью к мягкой воде.

— Сливное отверстие бака находится с лицевой стороны под стеклянной фальш панелью ниже уровня ТЭНа. Это позволяет легко заменить ТЭН в случае необходимости.

— Гильза под установку датчика бойлера имеет внутренний диаметр около 14 мм и позволяет разместить датчик любого производителя. А особая конструкция данной скользящей по всей высоте корпуса бака гильзы позволяет вам регулировать степень загрузки бойлера теплом от котла на максимум.

— Патрубки подпитки холодной воды и рециркуляции взаимозаменяемые, тем самым вы можете менять их местами для более удобного монтажа и обвязки.

— Лицевая сторона бойлера — это закалённое ударопрочное стекло с окраской в цвет корпуса.

— Регулируемые опорные ножки бака позволяют устанавливать его на любой поверхности.

!!!Баки объемом 200 и 300 литров идут не с верхним подключением, а с боковым!!!

Проектирование систем рециркуляции горячей воды для бытовых нужд: Часть 1

В этой серии статей Р. Л. Деппманна в понедельник утром основное внимание будет уделено проектированию систем рециркуляции горячей воды для бытовых нужд в водопроводной части коммерческого и административного здания. Эта серия будет полезна для инженеров и дизайнеров, которые плохо знакомы с нашей отраслью. Опытный инженер-сантехник также подберет несколько новых идей. Начнем с того, что предложим процесс определения расхода систем рециркуляции горячей воды для бытовых нужд.

(Фото: 59-е медицинское крыло)

Зачем нужна рециркуляция ГВС

Пустая трата времени , здоровья , денег и ресурсов . Каждый из нас сталкивался с разочарованием, когда мы принимали душ или туалет от нескольких секунд до нескольких минут, пока ждали горячей воды. «Пустая трата времени».

Если в туалете в офисе вашего клиента течет холодная вода в течение 45 секунд, а затем становится горячей, ждут ли сотрудники? Если они не ждут, то правильно ли моют руки? «Вопрос здоровья.

Если душ проходит пару минут, прежде чем нагреется, подумайте о воде, стекающей в канализацию. «Бесполезная трата денег и ресурсов».

По этим причинам сантехнические нормы и стандарты инженерного бюро требуют какой-либо формы систем рециркуляции воды для бытовых нужд. Вся идея «рециркуляционной» системы заключается в том, чтобы быстро обеспечить горячей водой человека у прибора. Когда вода движется по системе трубопроводов горячей воды, она отдает тепло в пространство через изоляцию или стенку трубы, если изоляция отсутствует.Если в системе трубопроводов нет потребности или скорости потока, температура воды в конечном итоге опустится до температуры окружающей среды. Вся эта холодная вода должна уйти из крана или душа в канализацию, прежде чем горячая вода попадет из водонагревателя в прибор.

Целью расхода рециркуляции является поддержание перепада температуры в подающем трубопроводе на приемлемом уровне. Итак, какой расход нам нужен?

Сколько потерь BTUH?

Общие потери тепла в трубе зависят от класса изоляции, разницы температур между подаваемой водой и окружающим воздухом и длины трубы.ASHRAE рассматривает рейтинг изоляции в стандарте 90.1-2013. В их таблице 6.8.3-1 указано, что температура подачи воды 140°F или ниже должна иметь коэффициент проводимости от 0,22 до 0,28 БТЕ-дюйм/(ч-фут2-°F). Таблица предлагает изоляцию 1 дюйм для трубы диаметром 1 дюйм или менее и 1-1/2 дюйма свыше 1 дюйма. К этой схеме есть много примечаний.

Американское общество инженеров-сантехников (ASPE) опубликовало публикацию по изоляции с диаграммами и пояснениями о потерях тепла из труб.

Я использую формулу быстрой оценки, которая, как правило, безопасна. Фактическая разница в скорости потока с коэффициентом безопасности и без него может составлять всего 1 или 2 галлона в минуту, поэтому эта оценка даст вам приблизительный результат. Если размер трубы меньше 2 дюймов, я использую потери 10 BTUH/фут. и когда от 2 до 4 дюймов, я использую потери 20 BTUH/фут. Для любого размера трубы более 4 дюймов я использую 5-кратный размер трубы для потерь BTUH на фут. Это дает вам возможность по соседству и может немного увеличить размер.

Давайте рассмотрим пример. Предположим, у вас есть 4-этажное коммерческое здание. Предположим, что магистраль горячего водоснабжения проходит в подвале диаметром 4 дюйма и имеет длину около 300 футов.Допустим, есть четыре 2-дюймовых стояка горячей воды на высоте 80 футов каждый, и каждый стояк на каждом этаже имеет около 100 футов отвода с использованием трубы менее 1 дюйма. Спецификация будет соответствовать стандарту ASHRAE 90.1. Какова потеря BTUH?

  • Сеть: 300 X 20 = 6000 BTUH
  • Подступенки: 4 X 80 X 10 = 3200 BTUH
  • Этажи: 4 X 4 X 100 X 10 = 16000 BTUH

Общие потери тепла в этом примере составляют 25 200 BTUH. Мы хотим, чтобы температура на последнем приборе была не менее чем на 10°F ниже, чем температура подачи, поэтому формула BTUH будет следующей:

галлонов в минуту = BTUH/(∆T X 500), поэтому галлонов в минуту = 25 200/(10 X 500) = 5.04 гал/мин

Если бы мы провели расчеты, используя точные цифры из статьи ASPE, потери составили бы 22 700 BTUH.

Мы используем только подающую трубу, потому что цель состоит в том, чтобы обеспечить правильную температуру воды для последней арматуры. В обратном трубопроводе к водонагревателю будет небольшой перепад. Это было бы важно, если бы вы пытались поддерживать минимальную температуру ГДЕ-НИБУДЬ выше определенного значения. В этом случае используйте другое значение ΔT, а также учитывайте потери BTUH в обратном трубопроводе.

Минимальный расход каждой сбалансированной обратки

В некоторых системах возможен очень низкий расход на каждом сбалансированном возврате. В нашем примере имеется 16 возвратов, а общий расход составляет 5 галлонов в минуту. Средний расход на балансировочный клапан в этом примере будет равен 5, разделенному на 16, или 1/3 галлона в минуту на клапан. Инженер мог бы потратить время на расчет точного расхода, необходимого для каждого балансировочного клапана, но при этом произошли бы две вещи. Во-первых, некоторые скорости потока будут меньше 1/10 галлона в минуту.Во-вторых, инженер уйдет из бизнеса из-за требуемого времени.

Есть две проблемы с низким расходом. Способность клапана быть точным при таком низком расходе и проблема накопления грязи или кальция в этой открытой водопроводной системе. Если предположить, что подрядчик может точно установить такой низкий расход, отверстие клапана будет настолько маленьким, что любой мусор может забить его.

Я предлагаю, чтобы минимальная скорость потока через любой ручной или автоматический балансировочный клапан составляла ½ галлона в минуту.Это красивое круглое число, а комбинированный балансировочный и расходомерный клапан, такой как бессвинцовая модель B&G RS-1/2S LF, может легко точно справиться с таким низким расходом. Таким образом, в нашем примере расход будет больше расчетного расхода или числа балансировочных клапанов, умноженного на ½ галлона в минуту.

галлонов в минуту = 16 X ½ = 8 галлонов в минуту

Какое допустимое падение температуры в конструкции системы рециркуляции горячей воды для бытовых нужд?

Используя приведенные выше предложения, в нашем примере потребуется насос на 8 галлонов в минуту.Поскольку потеря БТЕ/ч в системе остается на уровне 25 200 БТЕ/ч, падение температуры на конце самой дальней арматуры составит 6,3°F, а не 10°F. Это означает, что вода будет теплее для того, кто первым откроет кран. В понижении температуры нет ничего волшебного. Инженер может захотеть поддерживать самую низкую температуру системы в сети и ответвлениях выше 124 ° F для проблем с легионеллой. Она могла посчитать и определить требуемое ΔT на основе длины трубы, а затем отрегулировать требуемый GPM.Общепринятое значение ΔT равно 10, но его можно изменить, если инженеру нужна другая температура подачи.

Очевидно, что инженер должен использовать одобренный кодом контроль температуры на месте использования на светильниках, чтобы избежать ожогов, если температура подачи слишком высока.

Ступени рециркуляции ГВС; Часть 1. Найдите насос GPM

  1. Определите потери тепла во всей подающей трубе, используя таблицы или эмпирические методы.
  2. Рассчитайте требуемый GPM, используя 10°F ΔT или другое значение, определенное инженером.
  3. Сравните это с ½ GPM, умноженным на количество балансировочных клапанов, и выберите большее значение.

В следующем выпуске RL Deppmann Monday Morning Minutes будет рассмотрен напор насоса и то, насколько крутой должна быть кривая насоса.

Ознакомьтесь с остальными материалами из серии «Проектирование систем рециркуляции горячей воды для бытовых нужд»:

Рециркуляция горячей воды через котел

Содержание статьи:

  • Трубопровод котла с рециркуляцией
  • Контур рециркуляции котла
    • Видео по организации рециркуляции горячей воды

.

Давление воды в самом котле может быть недостаточным для подачи горячей воды. Для рециркуляции горячей воды через котел необходимо правильно смонтировать систему ГВС с установкой циркуляционного насоса.

В крупных дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В этом случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть встроен бойлер косвенного нагрева.

Объем бойлера рассчитан с учетом всех проживающих в доме людей (для семьи из 4 человек достаточно иметь бойлер на 100-150 л.). Вода в системе ГВС нагревается с помощью теплообменника, который подключается к источнику тепла (котел, колонка).

Котел системы ГВС имеет несколько входов и выходов. Особенность бойлеров косвенного нагрева в том, что в них установлен змеевик в виде спиральной трубы из металла, по которой проходит горячая вода из бойлера. За счет теплообмена между горячей водой в змеевике и холодной водой в котле происходит нагрев жидкости внутри котла. При этом создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если горячая вода долго не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой изначального отсутствия. При включении крана система активируется и начинается нагрев воды. Но до момента, когда он прогреется до нужной температуры, может пройти несколько минут.

Читайте также:Как выбрать котел — советы экспертов

Для возможности использования горячей воды сразу после открытия крана в системе установлен циркуляционный насос, обеспечивающий рециркуляцию воды по контуру постоянно, вне зависимости от того, пользуется человек горячей водой, или нет.

Бесперебойная рециркуляция воды через котел осуществляется путем установки дополнительного оборудования: расширительного бака, обратного и предохранительного клапанов, клапана стравливания воздуха.

Таким образом, рециркуляция горячей воды через котел проходит через циркуляционный насос, теплообменник и дополнительное оборудование, которое устанавливается в единой системе ГВС.В результате человеку не приходится ждать прогрева воды, пропуская воду некоторое время.

Трубопровод котла с рециркуляцией

Одним из самых ответственных и сложных процессов монтажа системы горячего водоснабжения является обвязка котла с рециркуляцией, но его реально осуществить своими руками.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи специалисты считают бойлер косвенного нагрева. Источником нагрева воды может быть газ, электричество или теплообменник.Именно теплообменник обеспечивает экономичное использование системы ГВС с бойлером косвенного нагрева.

.

Надлежащее функционирование всей системы зависит от правильной обвязки котла. Понятие привязки можно определить как особенность монтажа и подключения системы ГВС к источнику нагрева воды.

При установке котла и всей системы с рециркуляцией необходимо:

  • Установите точку рециркуляции.Находится, как правило, в центре бака отопления;
  • Холодная вода подается в нижнее отверстие котла;
  • Выход горячей воды должен быть установлен в верхней части котла;
  • Труба теплоносителя подключается сверху, а уходит вниз (циркуляция воды теплообменника будет протекать по контуру, вход которого будет вверху котла, а выход — снизу).
  • Подвод труб к источнику энергии должен осуществляться по правилам монтажа материалов, и подключаться с помощью переходников.Клапаны и краны.

Следует отметить, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует увеличению КПД косвенного водонагревателя (бойлера) на 35%.

Обвязка котла рециркуляционная со стандартным набором материалов: краны, трубы ПВХ, переходники, фитинги, насосы. Выбирайте только качественные сертифицированные товары из прочных материалов. Категорически не рекомендуется использовать гофрированные шланги и материал порошковой металлургии.

Читайте также:Дверь-гармошка: от преимуществ до особенностей установки

Контур рециркуляции котла

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить любую точку системы горячей водой без дополнительных проливов. Для этого устанавливается контур, по которому вода из котла проходит через всю систему, а затем возвращается в котел. Рециркуляция осуществляется с помощью небольшого насоса, который работает очень тихо. Такая система помогает поддерживать стабильную температуру горячей воды в любом месте дома.

Среди распространенных схем утилизации можно выделить несколько основных вариантов:

  • Установка трехходового или сервоклапана. Примените этот способ для настенных и напольных моделей котлов. К котлу подведены две трубы (два контура). Один контур на отопление, другой на горячее водоснабжение. Водонагреватель в этой системе выступает в роли основного теплоносителя. При снижении температуры воды используется сервоклапан или трехходовой клапан, который начинает работать на нагрев воды. Отопление в это время перекрывается.После нагрева воды до нужной температуры возобновляется нагрев отопления;
  • Установка двух циркуляционных насосов в одной системе. По этой схеме один из насосов предназначен для рециркуляции горячей воды по системе отопления, а другой – по контуру котла. Эта система изначально обеспечивает нормальную температуру воды в котле, а затем и в системе отопления. Особенностью этой схемы является наличие термостата и переключателя режимов, что позволяет отключать при необходимости одну из систем;
  • Применение гидравлической стрелы.Применяется, если в доме более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена ​​на нагрев воды, за счет которой осуществляется обогрев всех контуров. У этой системы есть существенный недостаток — при анализе воды. Теплоноситель не может справиться с удовлетворением потребностей всех людей одновременно.

Читайте также: Подключение котла на даче

Выбор способа нагрева воды и отопления, а также способов ее рециркуляции через котел должен осуществляться в соответствии с четкими расчетами всех потребителей и мощности теплоносителя.Преимущество среди базовых схем имеют котлы с трехходовой или сервоприводной арматурой.

Видео по организации рециркуляции горячей воды

Журнал Home Energy — Распределительные системы :: Многоквартирные исследования получают горячую воду

| Назад на страницу содержания | Домашняя энергия Индекс | О Домашняя энергия |
| Домашняя энергия Домашняя страница | Предыдущие выпуски Домашняя энергия |


Интернет-журнал Home Energy, июль/август 1997 г.


ТРЕНДЫ

Рис. 1.Здесь представлены три распространенные конфигурации водяного отопления для многоквартирных домов. Для бака косвенного нагрева теплообменник может быть расположен в баке, как показано, или в котле. Еще одна конфигурация косвенного нагрева предполагает использование специального котла, в котором котловая вода и ГВС являются одним и тем же.
Многие проектировщики сантехники и отопления считают безбаковую змеевиковую систему отопления наименее эффективным методом нагрева горячей воды для бытовых нужд (ГВС) в многоквартирном доме.К этим системам относились с пренебрежением в основном потому, что они требуют, чтобы строительные котлы работали в летние месяцы с единственной целью производства горячей воды. Тем не менее, безрезервуарный змеевик был одной из наиболее популярных систем, используемых в зданиях Нью-Йорка, что отражает его низкую начальную стоимость и высокую надежность.

Недавнее исследование, проведенное Управлением энергетических исследований и разработок штата Нью-Йорк (NYSERDA), показало, что безрезервуарный змеевик на самом деле немного менее эффективен, чем две другие распространенные системы отопления (исследование было проведено EME Group при софинансировании Con Edison). ).Двумя другими системами, рассмотренными в исследовании, были резервуар для хранения с прямым нагревом и резервуар для хранения с косвенным нагревом.

Накопительный бак с прямым нагревом представляет собой увеличенную версию водонагревателя, используемого в большинстве частных домов по всей стране (см. рис. 1). Резервуары с непрямым нагревом, которые активно продвигались, но нашли мало применения в домах на одну семью, состоят из котла и бака-накопителя без огня с высокой изоляцией. Вода в этих агрегатах нагревается через теплообменник, который находится в самом баке или в бойлере.Из-за своей дополнительной емкости (бак служит буфером во время пиковых нагрузок) в устройстве косвенного нагрева обычно можно использовать бойлер меньшего размера, чем в безбаковом змеевике.

Безрезервуарный змеевик представляет собой пучок медных трубок, расположенных внутри котла. Когда есть потребность в ГВС, холодная вода поступает в змеевик, нагревается котловой водой примерно до 140°F-180°F, а затем смешивается с холодной водой через термостатический регулирующий клапан, обычно до температуры водопровода около 120°F.

Ежемесячные шлепанцы Для оценки компания EME установила четыре системы ГВС в двух соседних зданиях. В каждом корпусе имелся танк прямой наводки. В одном здании также был безрезервуарный змеевик в котле, а в другом — баки косвенного нагрева, питаемые котлом. Системы менялись ежемесячно — тест с переворотом — в течение года. Все системы были тщательно оборудованы и контролировались с 15-минутными интервалами.

Данные показали небольшие различия в эффективности между тремя системами.Система с безрезервуарным змеевиком была наименее эффективной из трех, с общей эффективностью 34% (это означает, что 2 из каждых 3 БТЕ, которые пошли на нагрев воды, были потрачены впустую). Для сравнения, танки с прямой и непрямой наводкой были немного более эффективными, с общей эффективностью 35% и 37% соответственно. Если учесть добавочную первоначальную стоимость этих двух других систем, простая окупаемость от выбора любой из них по сравнению с безрезервуарной катушкой составила примерно 25 лет! (Разница в первоначальной стоимости между безбаковым змеевиком и другими системами в этом проекте составляла от 3000 до 4000 долларов. )

Небольшая разница в эффективности неудивительна. Современные, хорошо изолированные котлы с малым объемом воды, особенно те, которые достаточно велики для обслуживания многоквартирных домов, имеют относительно низкие потери в рубашке и внецикловые потери. Оснащенные безрезервуарной катушкой, они могут эффективно конкурировать с двумя другими системами.

Рис. 2. Распределение нагрузки ГВС по расходу.Как показано на этом графике, система прямого зажигания была наиболее эффективной при высоких нагрузках. При нагрузках от низких до средних, наиболее частом типе нагрузки, эффективность была удручающей.
Потери в обращении Низкий КПД отражает значительное влияние рециркуляции ГВС. Кодекс города Нью-Йорка требует линии рециркуляции в любом здании, где ГВС должна проходить на расстоянии более 50 футов от котла, что фактически означает любое здание, состоящее из четырех или более блоков. Исследование NYSERDA показало, что энергия рециркуляции составляет до 20% всей энергии ГВС, что отражает тот факт, что большинство труб рециркуляции в старых зданиях скрыты за стенами и не имеют изоляции.

Еще одним интересным открытием стало распределение расхода ГВС. Системы ГВС сложно проектировать и масштабировать из-за широкого диапазона расхода от нулевого до пикового потребления. Потребность в ГВС в зданиях колебалась от 0 до 180 галлонов в час (галлонов в час). Из общего расхода ГВС 70 % приходилось на 60 галлонов в час или меньше, 90 % приходилось на 100 галлонов в час или меньше, а диапазон от 120 до 180 галлонов в час составлял всего 2 % от общего количества (см. Рисунок 2).

Последствия для будущего проектирования систем Как показано верхней линией на рис. 1, система прямого нагрева, как и другие системы, имеет более высокую тепловую эффективность при более высоких нагрузках — почти в два раза выше средней. К сожалению, эта высокая эффективность почти бесполезна, потому что она возникает в течение очень коротких периодов времени. Например, при скорости 140-150 галлонов в час КПД составляет около 58%; однако эта нагрузка составляет менее 1% от общей периодической нагрузки. При низких нагрузках, таких как 0-10 gph, эффективность удручающая (около 12%).

При разработке новых систем конструкторы должны стремиться к более высокой эффективности при малых нагрузках. Одним из подходов может быть значительное уменьшение размера основного котла и установка небольшого вспомогательного котла, который будет включаться только во время пиковой потребности в ГВС. Общие первоначальные затраты будут аналогичными, но система будет работать ближе к полной мощности котла уменьшенного размера и, следовательно, будет более эффективной. Несколько производителей в настоящее время выпускают на рынок системы водяного отопления, энергоэффективные при низких и высоких нагрузках.

Потери в линии рециркуляции также должны быть учтены, даже если энергетические коды не учитывают их. Рециркуляционный поток может быть оптимизирован, а температура снижена в периоды малой тяги с помощью чувствительных к потреблению средств управления, снижающих температуру (см. «Управление тепловыми потерями в контуре рециркуляции», HE, январь/февраль 1993 г., стр. 9).

Потери в трубопроводе могут быть уменьшены, если трубопроводы изолированы. Если трубопровод подлежит замене или если он доступен, установка изоляции может значительно снизить потери — N.Y. Энергетический кодекс штата рекомендует использовать как минимум изоляцию R-4 для труб диаметром менее 3/4 дюйма. В настоящее время NYSERDA оценивает стратегии контроля рециркуляции, чтобы определить и продемонстрировать наиболее экономичные стратегии минимизации потерь в линии.

—Том Саагян и Норин Каринс

Том Саагян — старший юрист EME Group, а Норин Х. Каринс — руководитель проекта в Управлении исследований и разработок в области энергетики штата Нью-Йорк, Отдел исследований зданий.


| Назад на страницу содержания | Домашняя энергия Индекс | О Домашняя энергия |
| Домашняя энергия Домашняя страница | Предыдущие выпуски Домашняя энергия |

С Home Energy можно связаться по адресу: [email protected] org
Журнал Home Energy — Пожалуйста, ознакомьтесь с нашим Уведомлением об авторских правах


Водонагреватели емкостные косвенного нагрева.Что такое бойлер косвенного нагрева. Правильное подключение бойлера косвенного нагрева

Все чаще в системах отопления в качестве альтернативы двухконтурным котлам используются бойлеры косвенного нагрева или так называемый «Бак в баке». Когда необходимо подать большое количество воды, в нескольких точках водоразбора «Бак в баке» становятся незаменимыми помощниками. Котел из нержавеющей стали подходит для загородных домов, офисных и промышленных зданий.
«Бак в баке» становятся все более популярными на рынке отопления. Работа с теплом, вырабатываемым любыми другими источниками энергии, является основным преимуществом, так как вода не нагревается напрямую от электроэнергии, твердого топлива или газа. Котлы с косвенным нагревом не перегружают электросеть, не нуждаются в дымоходе.
Принцип работы «Бак в баке»
Бойлер косвенного нагрева из нержавеющей стали изготовлен по принципу «бак в баке». Он работает на базе двух баков.Первая емкость внутренняя, заполнена подогретой санитарной водой, вторая емкость — наружная содержит теплоноситель — именно он нагревает санитарную воду. Таким образом, «Бак в баке» устраняет большое количество недостатков, присущих обычным водонагревателям со змеевиком.

Основные преимущества бойлера косвенного нагрева:
1. Предусмотрено больше кранов горячей воды за счет увеличенной площади теплообмена. Также короткое время нагрева вновь подаваемой холодной воды.
2.Водонагреватели, выполненные по схеме «бак в баке», имеют меньший объем, чем это требовалось при использовании обычного водонагревателя для обеспечения заданной производительности.
3. Санитарные требования удовлетворяются многочисленными преимуществами нержавеющей стали.
4.Использование надежной теплоизоляции и эффект самоочищения от накипи приводит к экономии энергопотребления
5. Возможность регулирования нагрева санитарной воды, за счет встроенного термостата.
6. Долгий срок службы

В помещениях без узла лизированной системы горячего водоснабжения незаменимым помощником являются бойлеры бак-в-баке.
Котлы можно разделить на бойлеры косвенного и прямого нагрева.

Преимущества бойлеров косвенного нагрева (например, бойлерных, WESTER или) используют тепло, преобразованное отопительными котлами, и предназначены для экономичного горячего водоснабжения квартир, офисных и производственных зданий, коттеджей.

Газовые водонагреватели используют прямой контур нагрева. Преимуществом данного типа котлов является стабильность, а иногда и независимость от электричества и других факторов.
Преимущества бойлеров косвенного нагрева (например, умный бойлер acv) – скорость нагрева и возможность использования на несколько точек водопотребления.При отключении воды реагент косвенного действия обеспечивает ее непрерывную подачу. Объем бака может достигать 1000 литров. Колоссальная экономия энергии!

Купить бойлеры косвенного нагрева можно в разделе .

Жизнь современного человека, привыкшего к комфортным условиям, трудно представить без горячей воды. К сожалению, работа центрального водопровода оставляет желать лучшего. Горячая вода подается с перебоями, а некоторые дома вообще не подключены к центральному отоплению.В таких случаях хорошим решением будет подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева?

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти котлы универсальные, продаются емкостью от 75 до 200 литров – подойдут для квартиры или дома практически любой площади. Каждый этап производственного процесса котла STOUT соответствует европейским стандартам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за товаром, проверяет каждый 50-й котел. Проверяется абсолютно все, от качества упаковки до тестирования режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и прослужит долгие годы.

Подробности на сайте stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть котла обычно стальная или пластиковая, а сам бак нагрева воды выполнен из теплоизоляционного материала.Внутри бака находится теплообменник из латуни или стали, через который проходит теплоноситель от котла отопления. Обычно изготавливается в виде змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используется магниевый анод для защиты бака от повышения давления, внутри котла установлены термостат и предохранительный клапан. Внешний корпус бака обычно выполнен в стиле дизайна производителя. Сегодня на рынке можно встретить и другие модели бойлеров косвенного нагрева – водонагреватели типа «бак в баке» или котлы с несколькими теплообменниками.Но их крайне редко можно встретить в продаже.

Бойлер косвенного нагрева подключается к водопроводу через ввод холодной и вывод горячей воды.

Холодная вода заполняет бак отопления, а на выходе горячая вода поступает к потребителю. Каждый бойлер косвенного нагрева подключается к трубопроводу, по которому теплоноситель поступает в бойлер для последующего нагрева. На таком трубопроводе обязательна насосно-смесительная система, отвечающая за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества бойлера косвенного нагрева:

  • работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как котел зависит от центрального отопления и не потребляет электроэнергию ;
  • при правильном проектировании котел имеет очень высокую производительность и оптимальное соотношение цены и качества;
  • внутренняя поверхность отопителя и теплоноситель не взаимодействует с проточной водой , что обеспечивает безопасную и продолжительную эксплуатацию агрегата;
  • горячая вода рециркулирует сразу после открытия крана ;
  • бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла или можно использовать несколько.

К сожалению, каждая схема работы, кроме положительных, имеет и отрицательные стороны:

  • для переоснащения системы потребуются дополнительные расходы ;
  • стоимость бойлера с косвенным нагревом намного выше газовых или электрических тэнов;
  • первоначальный нагрев воды (объем более 100 литров) длится от 1 до 2 часов , это может негативно сказаться на качестве системы обогрева помещения;
  • для бойлера объемом 100 литров и более необходимо отдельное помещение из-за внушительных размеров устройства.

На что обратить внимание при выборе бойлера косвенного нагрева?

Важнейшей характеристикой котла является его объем. . Вам необходимо примерно прикинуть, сколько воды необходимо для комфортного существования вашей семьи. В среднем человек тратит на личную гигиену 5–15 литров в день, на мытье посуды – 15–25 литров, на душ – 50–100 литров, на купание – 150–200 литров.

Считается, что на одного жителя необходимо 80-100 литров горячей воды Конечно, этот расчет условный, все зависит от предпочтений и привычек жильцов. Например, кто-то любит принимать душ два раза в день, другой умудряется принимать ванну раз в неделю. Чем больше объем котла, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке, это материал салона водонагреватель.

Предпочтение следует отдавать котлам с латунным змеевиком. Он будет нагревать воду эффективнее стального, к тому же латунный змеевик намного проще чистить.
Бак водяного нагревателя должен быть защищен от коррозии.В более дешевых моделях баки покрыты слоем эмали или стеклокерамики. Дорогие инструменты защищены от коррозии нержавеющей сталью.
Кроме того, не стоит забывать о теплоизоляции агрегата, качественные котлы утепляют минеральной ватой или пенополиуретаном. Лучше избегать моделей с пенопластовой изоляцией.

Котел может быть подключен к гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для отопления жилых помещений, второй – для косвенного нагрева сам котел. Схема электрического подключения предполагает систему переключения режимов – реле.

В двухнасосной схеме подключения котла потоки теплоносителя движутся в разные стороны за счет работы циркуляционных насосов. Линия горячей воды (бойлер и котел отопления) подключена параллельно насосам, режим работы насосов контролируется датчиком температуры нагревателя.В контуре после каждого насоса установлен обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отключается отопительный контур, но на скорость нагрева воды в батареях это практически не влияет.

Типичные ошибки подключения

Первая ошибка, с которой чаще всего приходится сталкиваться, это неправильное место для установки бойлера косвенного нагрева. Установить его нужно как можно ближе к котлу или к выходу центрального водопровода.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для оптимального нагрева и результатов нагрева теплоноситель должен поступать в котел сверху, а выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество негативных последствий:

  • ось двигателя должна располагаться горизонтально это поможет избежать преждевременного износа подшипников;
  • насос должен быть защищен от мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок систем отопления предлагает широкий выбор котлов и других водонагревателей, поэтому каждый сможет найти модель с оптимальным соотношением цена-качество. За консультацией вы всегда можете обратиться в сервисный центр, где вам обязательно окажут помощь в проектировании, установке и обслуживании отопительных приборов.

Схема изделия

Если вы живете в частном доме, то установка бойлера косвенного нагрева вместе с бойлером убьет сразу двух зайцев — обогреет дом и обеспечит постоянный доступ к горячей воде. Мы отобрали для вас лучшие модели водонагревателей, которые сегодня можно найти в продаже – выбирайте!

Кратко об основных характеристиках

В обычных накопительных водонагревателях температура жидкости повышается за счет работы ТЭНов, а в бойлерных нагрев осуществляется за счет циркуляции нагретого теплоносителя в системе. Выглядит это примерно так: вода нагревается в одно- или двухконтурном котле и по трубам подается в змеевик или другой теплообменник, установленный в баке; при этом из магистрали в бак поступает холодная вода, которая впоследствии нагревается за счет теплообмена через стенки змеевика.Вместо змеевика может быть предусмотрена конструкция «бак в баке». В этом случае теплоноситель подается во внешний бак, а нагретая жидкость – во внутренний. Наличие внутри бака датчиков температуры и объема жидкости, а также автоматических реле обеспечивают бесперебойную работу оборудования. Некоторые модели также оснащены дополнительными электронагревателями – даже при форс-мажоре с бойлером можно пользоваться горячей водой. Вроде бы все просто, но перед покупкой необходимо разобраться в основных технических характеристиках такого оборудования.

Напоминание о будущих покупках
Критерий выбора Разновидности Примечание
Объем бака от 50 до 400 литров и более В наиболее популярных моделях для бытового использования используются баки объемом от 80 до 200 литров. Объем выбирается исходя из расхода горячей воды и количества водоразборных точек.
Мощность от 2 до 60 кВт и выше Вместе с объемом бака мощность определяет скорость нагрева жидкости.Чем мощнее оборудование и меньше мощность, тем быстрее идет обогрев.
Максимальное давление воды 6-10 бар (0,6-1 МПа) Давление, которое может выдержать котел в рабочем режиме. Рекомендуется установить редукторы давления, чтобы предотвратить повреждение от гидравлического удара.
Способ монтажа Стена Оборудование с небольшим объемом бака (до 100 литров) часто крепится к стене. Чем больше объем, тем сложнее это сделать, поэтому емкие водонагреватели изготавливаются в напольном исполнении.
Этаж
Комбинированный
Конструкция теплообменника Катушка Теплоноситель от котла подается через металлический змеевик, установленный в баке с нагретой водой. Самый распространенный тип.
катушка в катушке Площадь теплообмена увеличена за счет использования двух змеевиков с разным диаметром спирали.
Бак в баке Есть два стальных бака — один внутри другого.В больший бак подается теплоноситель от котла, в меньший – нагретая вода.
Материал теплообменника Нержавеющая сталь, латунь Подавляющее большинство изготовлено из нержавеющей стали. Однако этот материал может различаться по качеству. Поэтому не стоит экономить и покупать продукцию неизвестного бренда.
Материал и толщина теплоизоляционного слоя Поролоны, минеральная вата, пенополистирол, пенополиуретан — толщиной от 20 до 60 мм Эффективность теплоизоляции определяется величиной теплопроводности (чем меньше, тем лучше) и толщиной слоя утеплителя (чем больше, тем лучше). На сегодняшний день хорошим решением является использование утеплителя пенополиуретаном 50-60 мм.
Производительность максимальная в проточном режиме при нагреве до ΔT °С, л/мин где ΔT °C = 25, 45, 55 и т. д. Определяет эффективность нагревателя в проточном режиме. Зависит от его мощности.
Время нагрева на ΔT °С, мин. где ΔT °C = 25, 45, 55, 60 и т. д. Определяет скорость нагрева всего объема воды в баке. Зависит от размера и мощности.
Опции нагревательный элемент Многие модели могут быть оснащены трубчатыми электронагревателями, которые включаются при выключении котла.
переработка Бак может быть снабжен контуром циркуляции воды с помощью насоса. Это необходимо для того, чтобы к потребителю подавалась вода постоянной температуры.
Солнечные коллекторы Использование солнечной энергии для нагрева теплоносителя с последующей передачей тепла на нагрев воды. Коллекторы установлены на крыше. В СНГ этот вариант актуален только в теплое время года.
Тепловой насос Возможность подключения теплового насоса для минимизации затрат на нагрев холодной воды. Очень редкий вариант.

Такой параметр как диаметр резьбы для соединения с трубами мы опустили, т.к. этот вопрос при необходимости решается установкой переходников.

Расчет объема воды

Только вы сможете точно определить необходимый объем, т.к.расчеты привязаны к условиям водопотребления. Наша задача предоставить информацию, которая как-то поможет в выборе или натолкнет на мысли при расчете. Например, открываем СНиП 2.04.01-85 и видим, что нормами установлено 7,9-10,9 литров горячей воды (ГВ) в час на человека. После нехитрых вычислений получаем следующую таблицу.

Данные расчеты можно учитывать только в том случае, если постоянно используется вода, нагретая котлом, и одновременно работает одна точка водоразбора (открыт только один кран). На практике приведенные значения необходимо умножать на 3-5. Почему так происходит? Потому что нормы не учитывают желание погреться в душе (+20 л. ГВ) и принять ванну (+80 л. ГВ), вымыть гору посуды (+20 л. ГВ) и т.д. и т.п. Учитывайте пиковые нагрузки на котел – выбирайте объем, наиболее подходящий для ваших нужд.

  • 50-60 литров на 1 человека;
  • на 2-3 человек нужно выбирать из моделей на 80-120 литров;
  • на семью из 3-5 человек достаточно бойлера на 120-200 литров

Чтобы вам было проще выбрать нужную модель оборудования, мы выделили четыре товарные группы в зависимости от объема накопительного бака: до 100, 200, 300 и 400 литров.Все технические характеристики взяты из открытых источников, а цены приведены только для целей сравнения.

Важно! Обратите внимание, что некоторые водонагреватели подходят только для определенных моделей котлов. В описании мы остановимся на этом, но рекомендуем уточнять все нюансы перед покупкой.

До 100 литров

1.

Baxi Combi 80 (80 литров) — от 52 500 руб.

Известный итальянский игрок, специализирующийся на отопительном и водонагревательном оборудовании, компания Baxi десятилетиями держит знак качества.Модель котла малого объема Baxi Combi 80 предназначена для работы в связке с котлами серии LUNA-3 Comfort того же производителя. Размещение напольное, водонагреватель можно установить прямо под бойлером, экономя место. Одним из преимуществ этой системы являются ее компактные размеры. Защита от коррозии обеспечивается использованием нержавеющей стали и магниевого анода. В качестве теплоизоляции используется пенополиуретан. Подключение ТЭНа не предусмотрено.

2. Gorenje GBK80ORRNB6 (72.6 литров) — от 24 000 руб.


При поиске малогабаритной модели, способной обеспечить горячей водой одного-двух человек, обратите внимание на словенское оборудование. Это классический компактный котел с двумя трубчатыми теплообменниками, производительности которого хватает сразу на две точки водозабора. Устройство оснащено электронным блоком управления и позволяет изменять температуру ГВС в диапазоне 15-75°С. Имеет выходы для подключения к котлу с правой стороны, в качестве дополнительного нагревателя установлены два сухих ТЭНа.Модель оснащена несколькими видами защиты: от коррозии (магниевый анод), от замерзания (эффективная теплоизоляция), от перегрева и нагрева без воды. Также производителем предусмотрена функция борьбы с легионеллезом (заболеванием легких, возбудители которого активно размножаются в горячей воде). Одно из лучших комбинированных решений по соотношению цена/качество.

* параметры работы в проточном режиме производителем не указаны. Мощность самого теплообменника не указана — только для ТЭНа.

3. Protherm FS B100S (95 литров) — от 36200 руб.


Чешский котел конструктивно завязан на котлах того же производителя — Медведь. Компактный, с лаконичной, но информативной панелью управления, легко вписывается в интерьер кухни в качестве встраиваемой техники. Эмалированная нержавеющая сталь, магниевый анод и антибактериальное покрытие – все это направлено на защиту от коррозии и микроорганизмов. Трубчатый теплообменник обеспечивает высокую скорость нагрева всего объема жидкости: вода нагревается на 50 градусов за 13 минут.Для сохранения тепла изделие защищено пенополиуретановым покрытием.

4. ACV COMFORT 100 (100 литров) — от 48 000 руб.


Бельгийский производитель с почти вековой историей предлагает интересное решение на основе теплообменника типа «бак в баке» — модель. Котел состоит из двух емкостей из нержавеющей стали разного объема, одна из которых вставлена ​​в другую. Особое внимание следует уделить внутренней емкости: ее поверхность рифленая, поэтому за счет теплового расширения происходит изменение размеров с последующим удалением образовавшегося налета солей жесткости (накипи).Оборудование по умолчанию устанавливается на пол, но с помощью дополнительных креплений есть возможность закрепить его на стене. Теплоизоляционный слой выполнен из пенополиуретана толщиной 30 мм. Набор стандартных функций невелик, но можно установить дополнительную панель управления. Также стоит учитывать отсутствие возможности утилизации и подключения ТЭНа.

До 200 литров

5. Baxi Premier plus 150 (150 литров) — от 50 600 руб.

Обеспечить полноценную работу двух точек горячего водоснабжения можно с помощью . В серии этих нагревателей используется трубчатый теплообменник типа «змеевик в змеевике». Благодаря малому весу устройство можно повесить на стену или поставить на пол. Части конструкции, соприкасающиеся с водой, изготовлены из нержавеющей стали DUPLEX, минимизация теплопотерь достигается применением пенополиуретана. Модель оснащена термостатом и может использоваться совместно с котлами любого типа.Опционально возможно подключение трубчатого электронагревателя. Производитель предусмотрел подключение контура рециркуляции. По отзывам, это одно из лучших решений по соотношению цена-качество для семьи из четырех человек.

6. BOSCH WSTB 160 (160 литров) — от 28 000 руб.


Если в вашем доме установлен газовый котел, то стоит задуматься о покупке водонагревателя. Хотя здесь нет возможности подключения ТЭНа, зато есть система рециркуляции.Модель адаптирована к суровым условиям эксплуатации в СНГ, т.е. подходит для жесткой воды. Для защиты стали от коррозии материал покрывают специальным составом из стеклокерамики. Имеется линия рециркуляции, поэтому вы всегда можете рассчитывать на получение воды постоянной температуры. Для минимизации теплопотерь предусмотрена шуба из пенополиуретана 50 мм, подкладка из ПВХ, мягкая. Фронтальное подключение, возможно подключение датчика температуры. Весь объем нагревается до ΔT=45°C за 37 минут.

7. Protherm FE 200 BM (184 л) — от 41650 руб.


Многие производители предлагают накопительные нагреватели, которые подходят только для их моделей котлов. Если вы установили котел Протерм, то для обеспечения потребности большой семьи в горячем водоснабжении стоит подумать о его установке. Это напольный бойлер косвенного нагрева, изготовленный из нержавеющей стали, покрытой эмалью для защиты от коррозии. Установленный титановый анод служит той же цели. Чтобы бактерии не размножались на стенках емкости, их покрывают слоем антибактериального вещества.Производительность высокая – при дельте 25 градусов можно получить более 30 литров воды в минуту. Без возможности подключения линии рециркуляции и нагревательного элемента.

8. Gorenje GV 200 (188,9 л) — от 25 800 руб.


Водонагреватель напольный косвенного типа Combustion GV 200 — простота устройства, надежность конструкции и лаконичный дизайн. Изделие представляет собой стальной эмалированный бак с трубчатым теплообменником внутри. Устанавливается на полу под котлом.В качестве защиты от перегрева используется клапан сброса избыточного давления. Устройство защищено от коррозии эмалью и магниевым анодом. Нагрев всего объема воды в баке с 15 до 75 градусов занимает до 24 минут. За поддержание температуры горячего водоснабжения отвечает слой теплоизоляции толщиной 40 мм.

* возможность работы в проточном режиме производителем не заявлена ​​

До 300 литров

9. ACV COMFORT 240 (240 л.) — от 65 000 руб.


Еще один представитель косвенных водонагревателей, использующих теплообменник «бак в баке». Модель способна обеспечить горячей водой три точки водозабора. Изделие защищено от коррозии за счет использования нержавеющей стали и особого подхода к формованию стенок внутреннего бака. Здесь он рифленый, что положительно сказывается на его работе даже при очень жесткой воде. При этом для оборудования характерны те же особенности, что и для изделий той же серии: минимум функций, слой теплоизоляции 30 мм, отсутствие возможности подключения ТЭНа и контура рециркуляции.

10. Protherm FS B300S (295 литров) — от 63 000 руб.


Аккумулятор предназначен для использования с котлами Протерм Гризли или Бизон. — вместительный бак с трубчатым теплообменником. В баке два фланца: для установки ТЭНа и обслуживания котла. Эмалированные поверхности, контактирующие с водой, а также наличие титанового анода защищают оборудование от коррозии. Не говоря уже о наличии антибактериального покрытия.Слой полиуретановой изоляции отвечает за снижение теплопотерь. Аппарат отличается высокой производительностью в проточном режиме, есть возможность подключения линии рециркуляции. Возможности этого обогревателя оценят владельцы больших частных домов с количеством санузлов более трех.

11. Baxi Premier plus 300 (300 литров) — от 70 000 руб.


Часто основным критерием выбора котла является не только его объем, но и скорость нагрева.В этом случае уместно рассмотреть модели с теплообменником типа «змеевик в змеевике». — то что нужно! Во-первых, он совместим с любыми котлами. Во-вторых, для его производства используется высококачественная нержавеющая сталь, отлично защищенная от коррозии. В-третьих, при достаточно компактных размерах и малом весе оборудование имеет универсальное размещение и оснащено точным термостатом. Модель позволяет дополнить систему рециркуляционным контуром. Подключение нагревательного элемента на 2.7 кВт опционально.

До 400 литров

12. Драйцей OKC 400 НТРР/1 МПа (380 л) — от 68 000 руб.


Чешский котел оборудован двумя трубчатыми теплообменниками, один из которых предназначен для подключения к солнечному коллектору, а второй к котлу. Это позволяет значительно сэкономить на нагреве воды в солнечные дни, особенно летом. При необходимости, например, неисправности котельного оборудования, могут быть смонтированы два вспомогательных электронагревательных элемента.Эмалированный бак, а также наличие магниевого анода обеспечивают длительную защиту бака от коррозии. В качестве теплоизоляционного слоя используется жесткий пенополиуретан толщиной 50 мм. Есть рециркуляционная труба.

Информация о скорости нагрева воды в проточном режиме производителем не предоставлена. Это связано с наличием двух независимых теплообменников с разным температурным режимом.

13. Bosch SK 400-3 ZB (388 л.) — от 59 500 руб.


В ассортименте Bosch не так много бойлеров косвенного нагрева интересующей нас мощности, но среди них есть особая модель – Bosch SK 400-3 ZB.Это эмалированный бак со змеевиком из нержавеющей стали. Защита от коррозии представлена ​​магниевым анодом, что уже стало естественным явлением в подобном оборудовании. Устройство довольно простое: встроенный термометр и фланец для удобства обслуживания. При этом возможно подключение линии рециркуляции горячей воды, а также синхронизация с котлом, если последний имеет разъем датчика NTC (термодатчик). Те. можно тонко настроить работу водонагревательного оборудования.Отдельно нужно сказать о теплоизоляции. Здесь это не пенополиуретан, а из жесткого пенопласта, который при равной толщине дает меньший теплозащитный эффект.

14. BAXI UBVT 400 SC (395 л.) — от 58100 руб.


Если преобладающая часть котлов предназначена для работы в паре с котлом, то данная модель является исключением из правил. Он приспособлен для подключения к солнечному коллектору, поэтому его покупка будет уместна в двух случаях: в местах с круглогодичной солнечной погодой или для сезонного использования.Дополнительно для обогрева возможна установка электронагревателей. Сам контейнер выполнен из стали, покрытой титановой эмалью – получилось антикоррозийное и прочное покрытие. Последнему также способствует наличие магниевого анода. В комплект входит термометр для контроля температуры, есть гнёзда для подключения датчиков. В конструкции предусмотрен фланец для контроля состояния змеевика, а также встроенная труба для рециркуляции.

15.Хайду STA 400 C (400 литров) — от 64 100 руб.


Модель от небезызвестного венгерского производителя интересна тем, что с одним теплообменником возможна тонкая настройка оборудования. Так, в холодное время года такой бойлер косвенного нагрева можно настроить на работу в паре с бойлером, а летом подключить к солнечному коллектору. В последнем случае при необходимости дополнительно подключается ТЭН. Бак и теплообменник защищены от коррозии слоем горячей эмали и магниевым анодом.Для минимизации теплопотерь контейнер снаружи покрыт слоем пенополиуретана, защищенным пластиковым кожухом. Предусмотрен патрубок для подключения системы рециркуляции ГВС.

В следующем видео этот котел представлен в разделе.

Выбор редакции

Для удобства сравнения занесем основные характеристики в таблицу и определимся с наиболее удачными моделями. Чтобы было понятнее, выбираем котел на 1-2 человека, 2-4 человека, 4-6 человек.(отмечены в таблице ниже жирным шрифтом сверху вниз соответственно). Т.к. далеко не все производители придерживаются единых норм при составлении технической документации, например, не все указывают значение производительности в проточном режиме, то введем характеристику N. Она показывает отношение единицы мощности к 1 литру. вода. Те. мы просто взяли и разделили указанные производителем емкости на полезный объем накопителей. Чем больше это значение, тем быстрее происходит нагрев.

Рейтинг бойлеров косвенного нагрева
Название модели Полезный объем, л мощность, кВт Н, кВт/л Размещение теплообменник нагревательный элемент рек-ция цена, руб.
80 31 0,3875 для улицы катушка 52500
72,6 2 0,027548 стена катушка + 24000
95 26,1 0,274737 для улицы катушка 36200
100 23 0,23 пол/стена бак в баке 48000
150 30 0,2 пол/стена змеевик в змеевике + + 50600
160 20,8 0,13 стена катушка + 28000
184 43,2 0,234783 для улицы катушка 41650
188,9 17,6 0,093171 для улицы катушка 25800
240 53 0,220833 пол/стена бак в баке 65000
Горенье КГВ 300-2/БГ 280 69,6 0,248571 для улицы катушка + + 83700
295 46 0,155932 для улицы катушка + + 63000
300 30 0,1 пол/стена змеевик в змеевике + + 70000
380 57 0,15 для улицы катушка + + 68000
388 60 0,154639 для улицы катушка + 59500

Этот вопрос часто задают владельцы частных домов. Многие справедливо считают, что если у них уже есть смонтированная система отопления, позволяющая снабжать дом не только отоплением, но и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство котла действительно выглядит пустой тратой денег. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент тепловых потерь.

Что такое бойлер косвенного нагрева и зачем он нужен?

Бойлер косвенного нагрева – водонагреватель, позволяющий обеспечить бесперебойное горячее водоснабжение всех домочадцев одновременно.

Кроме того, его конструкция не предполагает наличия собственного источника тепла. В качестве теплоносителя для бойлера косвенного нагрева используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, зачем нужен бойлер косвенного нагрева? Возьмем для примера ситуацию, когда хозяйка решила помыть посуду, а хозяин тем временем решил принять душ. В этом случае оба столкнутся либо с нехваткой горячей воды, либо с резким понижением температуры воды, что тоже неприятно.Устройство этого водонагревателя позволит избежать подобных ситуаций, так как сможет компенсировать нехватку горячей воды.

Как работает бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большая емкость, имеющая цилиндрическую форму. А сама конструкция котла состоит из следующих частей:

  • корпус котла;
  • изоляция
  • ;
  • бак
  • из нержавеющей стали;
  • термометр;
  • теплообменник
  • ;
  • магниевый анод.

Благодаря наличию слоя утеплителя между баком и корпусом самого котла коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиральную трубку из стали или латуни, которая находится внутри самого котла. Очень часто эта трубка имеет сложную форму и располагается ближе к днищу котла. Производители уверяют, что именно благодаря этому факту можно добиться равномерного нагрева воды во всем баке.Магниевый анод предназначен для защиты бака от гальванической коррозии. Почти все электрохимические реакции будут влиять на магниевый анод, не затрагивая другие части водонагревателя. Со временем эту деталь водонагревателя придется заменить, так как она подвержена постоянному износу.

Почти все новые модели современных котлов имеют альтернативный источник тепла. Такие устройства еще называют комбинированными. Летом, когда заканчивается отопительный сезон, бойлеры используют электричество или газ для нагрева воды.Также на рынке есть модели, которые способны нагревать воду за счет солнечного света.

Принцип работы устройства

Бойлер косвенного нагрева не сложен, а принцип его работы будет понятен любому. Трубка спиралевидной формы, полая внутри, проходит внутри большого бака, чаще всего ее называют змеевиком. В трубке непрерывно циркулирует охлаждающая жидкость. Постоянную циркуляцию обеспечивает специально установленный для этого насос, который, в свою очередь, оснащен системой автоматического управления.Как только температура воды достигает заданного параметра, насос отключается. Поскольку источником теплоносителя является работающая система отопления, в момент нагрева воды в котле возможно незначительное снижение температуры ТЭНов. Однако вода в баке нагревается довольно быстро, поэтому заметить понижение температуры можно лишь на короткое время с помощью термометра.

После того, как вода в баке достигнет нужной температуры, она останется такой еще долгое время.Современные теплоизоляционные материалы помогают значительно снизить теплопотери в баке. В качестве теплоизоляции для котлов отлично подойдет пенополистирол или пенополиуретан.

Каждый котел имеет две входные и выходные трубы, и они выполняют разные задачи. Входной патрубок подключается к котлу отопления, где по нему теплоноситель поступает в змеевик, тем самым нагревая воду в баке. А выходной патрубок подает уже нагретую воду прямо к месту ее подачи.

Прежде чем вы решите купить котел, обязательно проверьте мощность вашей системы отопления.Ведь если вы приобретете котел большого объема, есть вероятность, что система отопления в вашем доме просто не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период резко упадет температура отопительных приборов, что крайне негативно скажется на комфорте проживающих в доме людей. Также вам нужно будет заранее выбрать, какой тип котла вы хотите приобрести: напольный или настенный. Если у вас настенная система водяного отопления, то лучше всего приобрести настенный котел.Наоборот. Специалисты советуют приобретать систему отопления и бойлер косвенного нагрева одного производителя. В этом случае установка и монтаж будут легкими и быстрыми. И результаты их работы будут эффективными и продуктивными.

Преимущества и недостатки системы

Основными и основными преимуществами бойлеров косвенного нагрева, в отличие от нагревателей проточного типа, являются:

  1. Возможность нагрева воды в больших количествах.
  2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин решил принять душ. Благодаря бойлеру горячей водой могут пользоваться сразу несколько человек в доме, не причиняя дискомфорта другим пользователям.
  3. Стоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь на его производство не затрачивалась дополнительная энергия. Косвенный источник тепла полностью удовлетворял потребность в подогреве воды.Зимой использование котла становится крайне актуальным из-за высокой экономии энергии, затрачиваемой на отопление и обогрев.
  4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность подачи горячей воды сразу в нескольких направлениях.
  5. Возможность использования альтернативных источников тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

  1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо сначала установить отопительный котел, установка первого ложится тяжелым финансовым бременем на владельцев частного дома.
  2. Для того, чтобы нагреть воду в емкости весом 100 литров, потребуется несколько часов. На этот период будет снижена температура отопления во всех жилых помещениях.
  3. Вся конструкция занимает довольно много места. Обычно отопительный котел и бойлер косвенного нагрева устанавливаются в непосредственной близости друг от друга.А так как габариты техники немаленькие, то под них иногда отводят целое небольшое помещение в хозяйственной зоне.

Как правильно выбрать котел?

Главный критерий, которым следует руководствоваться при выборе котла, это его мощность. Для того, чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, можно воспользоваться средними цифрами, а затем умножить их на количество проживающих в доме людей и округлить полученную цифру в большую сторону.

Итак, по статистике человек расходует горячей воды в сутки на:

  • стирку — 6-16 л;
  • мытье посуды — 20-25 л;
  • душ
  • — 60-85 л;
  • Принятие ванны — 160-180 литров.

Например, для нагрева воды до нужной температуры в 20-литровом бойлере косвенного нагрева потребуется около 40 минут, а в 200-литровом бойлере — около 6 часов.

После того, как вы определились с необходимым объемом котла, обязательно уточните, из какого материала изготовлен змеевик.В недорогих котлах змеевик делается из стали и приваривается к баку. А в моделях более высокой ценовой категории катушка съемная и изготовлена ​​из латуни. Конечно, съемная катушка более практична, так как со временем ее можно легко снять и очистить от накопившейся в ней накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, ведь внутри бака будут происходить постоянные перепады температуры, что со временем приведет к микротрещинам и уже не спасет металл от коррозии. Поэтому при покупке бойлера выбирайте бак из нержавейки, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно обратить внимание, это изоляционный материал. В некоторых моделях в качестве утеплителя используется поролон; этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким нагревателем практически исключены потери тепла из бака, а значит, не тратится лишняя энергия на повторный нагрев воды.

Бойлеры косвенного нагрева отличаются от всех остальных источников теплой воды тем, что в данной конструкции нет собственного ТЭНа. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных приборов. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева является то, что данное устройство работает только совместно с внешними источниками нагрева. От этого источника по змеевику, расположенному внутри котла, подается теплоноситель. Благодаря работе насоса теплоноситель циркулирует и тем самым нагревает имеющуюся воду. Вся система покрыта теплоизоляционными материалами (пенополистирол или полиуретан) для снижения теплопотерь.

Холодная вода поступает в бак котла по водопроводным трубам. Для подключения к источнику подачи теплоносителя используются специальные трубы. Пройдя весь цикл по змеевику, источник тепла возвращается в систему отопления через выходной патрубок.При выборе бойлера следует ориентироваться на мощность источника нагрева, если этого значения будет недостаточно, вода не успеет нагреться до нужной температуры.

Подключение к водопроводу

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева. Главный нюанс подключения заключается в том, что холодная вода должна подаваться снизу, т.е. подводящий патрубок подключается в нижней части котла. Однако есть котлы, где вход в подвод холодной воды находится вверху – это значит, что вода идет по всей системе до самой нижней точки.

Что касается выхода горячей воды, то он располагается, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря такой системе горячая вода будет подаваться до тех пор, пока в баке не останется ни грамма теплой воды, только после этого пойдет холодная вода.

Обвязку бойлера косвенного нагрева можно выполнить своими руками, но для этого необходимо знать некоторые особенности подключения. Змеевик, по которому движется теплоноситель от источника, представляет собой спиральную трубу, проходящую по всей длине котла. Под действием выталкивающей силы насоса теплоноситель проходит по контуру и охлаждается в холодной воде до определенной температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри котла, после чего срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды падает до определенного уровня, цепь снова замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и снижения энергозатрат змеевик необходимо подключать сверху к источнику теплоносителя. В противном случае теплоноситель не охлаждался бы до максимального значения, минуя в конце своего пути теплые слои воды, из-за чего снижался бы КПД. Ниже представлена ​​типовая схема подключения бойлера косвенного нагрева к источнику тепла и подключение его к потребителям горячей воды.

Преимущества бойлера косвенного нагрева

Среди большого количества преимуществ бойлеров косвенного нагрева многие отмечают отсутствие энергозатрат. Однако это утверждение не совсем верно, энергозатраты за счет охлаждения теплоносителя присутствуют, но они в разы меньше, чем при использовании котлов, работающих от электричества или других источников энергии. Кроме того, бойлеры косвенного нагрева имеют большую мощность, чем многие аналоги, а значит, вода может нагреваться гораздо быстрее. Это преимущество позволяет подключить котел к нескольким потребителям горячей воды, например, к крану в ванной и на кухне одновременно.

Основные преимущества бойлера косвенного нагрева:

  • Снижение затрат на энергию;
  • Большая производственная мощность;
  • Скорость нагрева;
  • Простота подключения;

К недостаткам котлов данного типа можно отнести то, что они зависят от подключаемых источников тепла.Например, если в качестве такой выступает система отопления, то летом она работать не будет.

В этом случае приходится использовать электричество, для этого почти все модели котлов оснащены ТЭНами.

Бойлеры косвенного нагрева несколько дороже электрических аналогов того же объема. Еще одним недостатком является расход энергии на обогрев помещений для нагрева воды. В частных домах эта проблема решается увеличением запаса топлива.В любом случае в результате потери энергии будут ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно сделать вывод, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летнее время, эта проблема все же решаема.

Даже если конструкция котла не предусматривает отопление от электричества, не отчаивайтесь. Чтобы не тратить большое количество топлива на работу системы отопления, ее можно перевести в экономичный режим.Для этого необходимо лишь перекрыть все контуры отопления, за исключением того, что подводится к котлу.

Видео: подключение бойлера косвенного нагрева

Услуги системы возврата горячей воды | Сантехника

Коды Нью-Йорка

Сантехнические нормы города Нью-Йорка (NYC) 2014 г. и Сантехнические нормы 2015 г. штата Нью-Йорк, основанные на Международном сантехническом кодексе (IPC), содержат спецификации для систем горячего водоснабжения, включая системы рециркуляции горячей воды. Оба похожи, но не совсем одинаковы, но при совместном прочтении они дают бесценные рекомендации для инженеров. В целом, IPC имеет больше данных, которые относятся к циркуляционным системам и управлению рециркуляцией по требованию для систем возврата горячей воды.

В сущности, горячая или охлажденная вода может подаваться к приборам, использующим горячую воду, и как трубопроводы с обогревом, так и трубопроводы системы рециркуляции считаются источниками обоих.

При использовании термостатических смесительных клапанов в системах, включающих циркуляционные насосы горячей воды, горячая или подготовленная вода направляется обратно к:

  • Впускной патрубок холодной воды водонагревателя
  • Штуцер возврата горячей воды термостатического смесительного клапана

В общих чертах установка систем циркуляции нагретой воды осуществляется в соответствии с Международным кодексом энергосбережения (IECC) в соответствии с различными разделами в зависимости от высоты здания.

Если системы рециркуляции по потребности имеют более одного насоса, обязательно использование системы рециркуляции по потребности. Кроме того, необходимы средства управления для автоматического запуска насоса, когда приспособление или прибор обнаруживают поток горячей или подогретой воды, а средства управления должны ограничивать температуру воды в трубах холодной воды не выше 104 ° F (40 ° C). .

Когда главные термостатические клапаны встроены в трубопроводы систем рециркуляции, обратная линия горячей или подготовленной воды должна быть проложена, как описано выше.

Другим важным фактором является то, что если холодная вода подается в накопительный водонагреватель, и вода проходит либо через редукционный клапан, обратный клапан или обратный клапан, то в систему горячего водоснабжения необходимо включить терморасширительный бак. . Он должен быть подходящего размера и подсоединен к подводящей трубе нагревателя после любых клапанов.

Также важно, чтобы все смесители, переключатели и арматура были установлены так, чтобы поток горячей воды был слева.

HTTP/1.1 200 ОК Дата: пятница, 26 октября 2012 г., 15:58:27 по Гринвичу Сервер: Апач Последнее изменение: Вт, 13 декабря 2011 г., 05:46:26 GMT ETag: «2ec19a-217ba3-c5a19080» Допустимые диапазоны: байты Длина содержимого: 2194339 Подключение: закрыть Тип содержимого: приложение/pdf %PDF-1.6 % 430 0 объект > эндообъект внешняя ссылка 430 112 0000000016 00000 н 0000004696 00000 н 0000004833 00000 н 0000004955 00000 н 0000005109 00000 н 0000005929 00000 н 0000006084 00000 н 0000006484 00000 н 0000006896 00000 н 0000007199 00000 н 0000007597 00000 н 0000007894 00000 н 0000008306 00000 н 0000008605 00000 н 0000008868 00000 н 0000009076 00000 н 0000009430 00000 н 0000009784 00000 н 0000010086 00000 н 0000010257 00000 н 0000010630 00000 н 0000010790 00000 н 0000010945 00000 н 0000011377 00000 н 0000011777 00000 н 0000012090 00000 н 0000012245 00000 н 0000012400 00000 н 0000012820 00000 н 0000013200 00000 н 0000013558 00000 н 0000013757 00000 н 0000013803 00000 н 0000013839 00000 н 0000013885 00000 н 0000014076 00000 н 0000014153 00000 н 0000014344 00000 н 0000014604 00000 н 0000014789 00000 н 0000015032 00000 н 0000015217 00000 н 0000015398 00000 н 0000015692 00000 н 0000015951 00000 н 0000016231 00000 н 0000016468 00000 н 0000016649 00000 н 0000016829 00000 н 0000017186 00000 н 0000018321 00000 н 0000018432 00000 н 0000018684 00000 н 0000018865 00000 н 0000019084 00000 н 0000019303 00000 н 0000019602 00000 н 0000019826 00000 н 0000020105 00000 н 0000020328 00000 н 0000020636 00000 н 0000020828 00000 н 0000030957 00000 н 0000040445 00000 н 0000050276 00000 н 0000050641 00000 н 0000050872 00000 н 0000060827 00000 н 0000070551 00000 н 0000079345 00000 н 0000088462 00000 н 0000109149 00000 н 0000126713 00000 н 0000329565 00000 н 0000371455 00000 н 0000786708 00000 н 00007 00000 н 0000797266 00000 н 0000804026 00000 н 0000813076 00000 н 0000813338 00000 н 0000813597 00000 н 0000818325 00000 н 0000823053 00000 н 0000829568 00000 н 0000829730 00000 н 0000833541 00000 н 0000833814 00000 н 0000835251 00000 н 0000838141 00000 н 0000838308 00000 н 0000838585 00000 н 0000838748 00000 н 0000840660 00000 н 0000843422 00000 н 0000844655 00000 н 0000848099 00000 н 0000849536 00000 н 0000851647 00000 н 0000851888 00000 н 0000852050 00000 н 0000854720 00000 н 0000854882 00000 н 0000855123 00000 н 0000860658 00000 н 0000864543 00000 н 0000869005 00000 н 0000869978 00000 н 0000871703 00000 н 0000875179 00000 н 0000876963 00000 н 0000002593 00000 н трейлер ]>> startxref 0 %%EOF 541 0 объект > поток kw範vnyz#mLN`r−Jr̰vt`dWf(swá̃RKQVRŸ#-1qPyHV>iMIvoA#H Ix|0’`=. B»&lYZ!WqPe!;’r;k ]M|xrHPL:-‘c,LY u2!{

%PDF-1.4 % 715 0 объект > эндообъект внешняя ссылка 715 108 0000000016 00000 н 0000003307 00000 н 0000003482 00000 н 0000004570 00000 н 0000004821 00000 н 0000004972 00000 н 0000005123 00000 н 0000005274 00000 н 0000005425 00000 н 0000005576 00000 н 0000005727 00000 н 0000005878 00000 н 0000006029 00000 н 0000006180 00000 н 0000006332 00000 н 0000006485 00000 н 0000006638 00000 н 0000006791 00000 н 0000006944 00000 н 0000007097 00000 н 0000007250 00000 н 0000007403 00000 н 0000007556 00000 н 0000007709 00000 н 0000007862 00000 н 0000008015 00000 н 0000008168 00000 н 0000008321 00000 н 0000008474 00000 н 0000008627 00000 н 0000008778 00000 н 0000008929 00000 н 0000009080 00000 н 0000009230 00000 н 0000009647 00000 н 0000010112 00000 н 0000010846 00000 н 0000011281 00000 н 0000011395 00000 н 0000011507 00000 н 0000011847 00000 н 0000012275 00000 н 0000012360 00000 н 0000012795 00000 н 0000013354 00000 н 0000013453 00000 н 0000013996 00000 н 0000014641 00000 н 0000015014 00000 н 0000015498 00000 н 0000016602 00000 н 0000017828 00000 н 0000018989 00000 н 0000020183 00000 н 0000020677 00000 н 0000021175 00000 н 0000021574 00000 н 0000021966 00000 н 0000022380 00000 н 0000023492 00000 н 0000025168 00000 н 0000026957 00000 н 0000028644 00000 н 0000028713 00000 н 0000028774 00000 н 0000028839 00000 н 0000028910 00000 н 0000028979 00000 н 0000029047 00000 н 0000029116 00000 н 0000029180 00000 н 0000029251 00000 н 0000029320 00000 н 0000029465 00000 н 0000029526 00000 н 0000029587 00000 н 0000029655 00000 н 0000029721 00000 н 0000029789 00000 н 0000029859 00000 н 0000029945 00000 н 0000033004 00000 н 0000033079 00000 н 0000036408 00000 н 0000036479 00000 н 0000042308 00000 н 0000042429 00000 н 0000047039 00000 н 0000047146 00000 н 0000049896 00000 н 0000050003 00000 н 0000050065 00000 н 0000050180 00000 н 0000050249 00000 н 0000050369 00000 н 0000050430 00000 н 0000050541 00000 н 0000052155 00000 н 0000052482 00000 н 0000052874 00000 н 0000054776 00000 н 0000055101 00000 н 0000055496 00000 н 0000112986 00000 н 0000113025 00000 н 0000170515 00000 н 0000003113 00000 н 0000002456 00000 н трейлер ]/Предыдущая 264629/XRefStm 3113>> startxref 0 %%EOF 822 0 объект >поток hb««d`g` Ȁ

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
