выбор материала и места установки

Для отвода и накопления сточных или дождевой воды проводится создание канализационной системы. Важным элементом системы является колодец. Его изготавливают из самых различных материалов. Кроме этого уделяется внимание и месту расположению колодца. Рассмотрим особенности выбора материала для создания сливного колодца и выбора места для его размещения.

Содержание

Требования к сливным колодцам
Какие материалы могут использоваться
Применение пластиковых труб большого диаметра
Кладка с красного кирпича
Железобетонные кольца
Выбор месторасположения

Предъявляемые требования

При выборе материала следует учитывать основные требования, которые предъявляются к колодцам. Примером назовем нижеприведенные моменты:

1. Высокая герметичность.
2. Длительный срок службы.
3. Высокая прочность.
4. Простота в обслуживании.
5. Простота в выполнении монтажных работ.

Под эти требования проводится подбор наиболее подходящих материалов.

Какие материалы могут использоваться

Наиболее распространенными материалами назовем следующие:

1. Пластиковая труба большого диаметра. Относительно недавно стали использовать трубы из пластика большого диаметра, которые обладают высокой герметичностью.
2. Красный кирпич. Кирпич используется для создания кладки различной формы. Сцепление проходит путем использования специального клеящего или цементного состава.
3. Железобетонные кольца. Для создания колодцев, которые могут служить на протяжении длительного периода и выдерживать существенное давление, применяют именно кольца из железобетона. При проектировании центральных систем отвода стоков используют именно этот материал.
4. Старые покрышки. На протяжении длительного периода использовали покрышки, которые укладывались друг на друга и создавали требуемый колодец.

Все вышеприведенные материалы рассмотрим ниже подробнее.

Применение пластиковых труб большого диаметра

Современным решением по созданию сливного колодца модно назвать использование труб большого диаметра из различных разновидностей пластика. Особенностями пластиковых труб назовем нижеприведенные моменты:

1. Конструкция бесшовная, что и обеспечивает высокий показатель герметичности.
2. Пластик не реагирует на воздействие повышенной влажности в отличии от многих других материалов. Поэтому он идеально подходит для создания сливного колодца.
3. Пластик изготавливают из нефтепродуктов, что обеспечивает устойчивость к различным веществам.
4. Рассматриваемые трубы не реагируют на воздействие низкой температуры, могут применяться в случае, если температура стоков весьма велика.
5. Небольшой вес определяет то, что не нужно проводить подготовку основания под создание рассматриваемой конструкции. Кроме этого небольшой вес трубы упрощает ее транспортировку и выполнение монтажа.
6. Современные нормы производства определяют то, что трубы могут выдерживать существенное давление со стороны окружающей среды или стоков.

Однако есть и несколько недостатков, которые следует учитывать. Примером назовем следующую информацию:

1. Если грунт не обладает должной устойчивостью, то он может оказывать существенное воздействие на конструкцию трубы, что приведет к появлению трещин или деформации.
2. Показатель возможного давления, оказываемого со стороны накапливаемой жидкости или грунта также относительно невысокий. Поэтому трубы из пластика практически не применяются в случае, когда конструкция сильно заглубляется.
3. Пластик восприимчив к воздействию некоторых химических веществ. Поэтому их не следует применять в случае отведения стоков промышленных сооружений.

Довольно большой список преимуществ определяет то, что сегодня практически все на загородных участках в качестве колодца используют именно пластиковые трубы большого диаметра.

Кладка с красного кирпича

Всего несколько лет на загородных участках проводилось создание колодцев именно с красного кирпича. Это связано с тем, что этот материал можно было взять, к примеру, после разбора старого сооружения. К особенностям кладки из красного кирпича можно отнести нижеприведенные моменты:

1. Если есть этот материал в наличии, работы по созданию колодца обойдутся недорого. Как правило, для этого требуется только цемент и песок, а также некоторые инструменты. Однако, если в наличии нет красного кирпича, то строительство может обойтись дорого. Стоимость нового красного кирпича весьма велика.
2. Выполнить работы по возведению конструкции можно самостоятельно, для чего нужно только несколько основных инструментов и достаточное количество свободного времени.
3. Кладка может выдерживать существенное давление, если выбранный кирпич не имел существенных дефектов и раствор был приготовлен правильно.
4. Срок службы сливного колодца из красного кирпича составляет несколько лет и даже десятилетий.

С каждым годом встречается все меньше подобных колодцев. Это связано со следующими их особенностями:

1. В сравнении с бетонными кольцами и пластиковыми трубами срок службы не столь велик. Кроме этого допущение ошибок на момент выполнения работы по возведению кладки приводит к быстрому разрушения создаваемого сооружения.
2. Если по поверхности кладки не наносится бетонная стяжка, то существенно усложняется процесс очистки. При этом нельзя использовать керхер, так как вода, подаваемая под большим давлением выбивает раствор, что становится причиной разрушения конструкции.
3. Цена конструкции весьма велика, если приобретать новый кирпич. Это связано с тем, что красный кирпич один из самых дорогих строительных материалов на рынке.

Чаще всего кладка с красного кирпича возводится на загородном участке в случае, если не нужно приобретать для этого материалы или инструменты. Как правило, выбирают этот материал для существенной экономии.

Железобетонные кольца

Следующий наиболее распространенный материал – железобетонные кольца. Они получили широкое распространение при создании центральных канализационных систем. К преимуществам отнесем:

1. Конструкция, за счет использования бетона высоких марок в качестве основного материала, а также армирующих элементов может выдерживать существенное давление со стороны грунта и воды. Именно поэтому кольца применяются в случае, если проводится размещение колодца на большой глубине.
2. Современные методы создания бетонных колец позволяют получить ровную и гладкую поверхность, которая проста в очистке. При этом бетон хорошо выдерживает длительное воздействие влаги, армирующая проволока изготавливается из материала, который не покрывается коррозией.
3. Процесс сборки не занимает много времени даже при использовании специальной техники. Сам процесс сборки нельзя провести своими руками, но все же затраты относительно невысокие.
4. Объем создаваемой конструкции весьма велик. В случае, когда система имеет высокую пропускную способность, то есть в сутки отводится большое количество стоков и дождевой воды, железобетонные кольца наиболее правильный выбор.

Но есть и существенные недостатки, по причине которых железобетонные кольца практически не применяются для создания колодцев на частных земельных участках. Примером назовем следующие моменты:

1. Стоимость железобетонных колец весьма велика. Сложность процесса производства, стоимость используемых материалов и многие другие моменты обуславливают то, что железобетонные кольца имеют высокую стоимость.
2. Существенно повышается стоимость по причине того, что для доставки материала требуется спецтехника, как и для выполнения такелажных работ. Из-за большого веса провести погрузочно-разгрузочные работы без привлечения спецтехники невозможно. Ее аренда приносит весьма высокие затраты.
3. Большой вес отдельных колец определяет то, что они при совмещении оказывают высокое давление на основание. Именно поэтому требуется проводить более тщательную подготовку основания, чтобы оно не просело под оказываемым давлением.
4. Герметичность конструкции колодцев из железобетонных колец относительно небольшая. Со временем есть вероятность появления течи. Современные методы возведения колодцев позволяют существенно повысить герметичность, но это существенно повышает стоимость проекта.
5. Очистка бетонной поверхности от плесени и бактерий затруднительна по причине ее пористости. Однако бетонные кольца могут выдерживать давление керхера, что существенно упрощает поставленную задачу.

Железобетонные кольца применимы при создании практически всех разновидностей колодцев, так как единственным существенным недостатком подобной конструкции можно назвать ее высокую стоимость.

А вот применение старых покрышек всерьез рассматривать нельзя. Это связано с тем, что они не обеспечивают должную герметичность. Используются старые покрышки исключительно в случаях, когда нужно свести затраты на создании колодцев к нулю.

Выбор месторасположения

Важно не только правильно выбрать материалы для создания колодца, то и подобрать место для его размещения. В противном случае эффективность создаваемой конструкции может существенно снизиться. Рекомендации по выбору подходящего места для проведения строительства следующие:

1. Грунтовые воды должны располагаться достаточно глубоко, так как в противном случае есть вероятность подмывания основания. Стоит учитывать тот момент, что минимальная высота колодца составляет 2 метра. Грунтовые воды создают весьма много проблем при создании практически любой конструкции. Поэтому если не проводились исследования грунта на момент создания основного сооружения, то придется провести ее.
2. Если на участке есть скважина для забора питьевой воды, то для исключения вероятности попадания в нее стоков размещать колодец следует на расстоянии не менее 30 метров.
3. Колодец не может быть размещен на склоне, так как перемещение грунта может стать причиной возникновения сильного давления, которое в свою очередь приведет к деформации колодца.
4. Сливная яма должна быть расположена так, чтобы к ней мог подъехать ассенизаторский автомобиль. При этом стоит учитывать то, какое давление будет оказываться автомобилем на грунт и саму конструкцию.
5. Нельзя выбирать месторасположения ямы в непосредственной близости с путями прокладки коммуникаций, размещения забора, иных сооружений на участке или в близи с соседским участком. Кроме этого минимальное расстояние от дома составляет 5 метров.

В случае полного обустройства участка выбрать наиболее подходящее место для колодца весьма сложно. Поэтому проект по созданию канализации или просто сливного колодца реализовывается еще до того момента, пока на участке практически ничего нет.

В заключение отметим, что обдумать все особенности будущего проекта следует еще до начала проведения строительных работ. Подобным образом можно решить довольно большое количество проблем, снизить расходы на допущенных ошибках.

выбор материалов и этапы монтажа

На чтение 6 мин. Просмотров 18 Опубликовано 28.09.2018 Обновлено 28.09.2018

Качественная система водоотведения позволяет осушать грунт на участке и тем самым сохранять целостность каменных построек. Важными элементами коммуникации являются колодцы — смотровые, поворотные, перепадные, ревизионные. Их монтируют из готовых бетонных колец или пластиковых резервуаров. Однако и ПВХ или ПЭТ труба для дренажного колодца может пригодиться не хуже готовых ёмкостей.

Виды и устройство дренажных колодцев

Фильтрующий дренажный колодец

Все колодцы дренажной системы классифицируют по назначению:

• Ревизионный. Предназначен для оценки состояния всей коммуникации. Смотровая шахта должна иметь достаточный объем для того, чтобы туда мог опуститься человек в случае необходимости проведения ремонта. Чаще ревизию монтируют на протяженных участках системы (от 10 метров) или на её поворотах.
• Перепадный. Монтируется в том случае, если водоотвод устраивается на сложном рельефе и мастеру не удается соблюсти его плавный уклон в конкретных зонах участка. Имеет герметичное дно.
• Поворотный. Разновидность ревизионного колодца, предназначенная для устройства резких изгибов системы.
• Поглотительный (дренажный). Его еще часто называют фильтрующим. Как правило, его устанавливают в том случае, если нет возможности сбрасывать скопившуюся влагу в городскую магистраль. Поглотительный колодец является конечной точкой отведения воды с участка и располагается в самой нижней его части. У фильтрующей шахты нет герметичного дна. Вместо него настилают дренажную подушку из щебня и гальки.
• Накопительный (коллекторный септик). Это резервуар с герметичным дном для сбора дождевой воды. Впоследствии жидкость или сбрасывают с помощью насоса в ближайший водоем/овраг, или используют в хозяйственных целях (орошение, полив).

При устройстве дренажного колодца для септика можно использовать не только магазинные элементы в виде бетонных колец или гофрированных труб, но и подручные средства типа резиновых покрышек, пластиковых бочек.

Материал изготовления

Дренажные колодцы из бетона и пластика

Для изготовления колодцев водоотводящей системы используют два популярных вида материалов:

• Пластик. Полимер имеет малый вес, что удобно при устройстве системы на даче своими руками. К тому же пластик (полиэтилен, полипропилен) устойчив к агрессивным средам, инертен к температурным перепадам. А специальные кольца в гофре полимерной трубы играют роль ребер жесткости. То есть подобная шахта хорошо сопротивляется сезонному пучению и склонна к линейному растяжению. Стоит учесть, работать с пластиком проще при формировании отверстий под дрены. Да и служит полимер от 50 и более лет.
• Бетон. Прочный, крепкий и долговечный материал. Колодец из бетонных колец даже в очень пучнистом грунте закреплен основательно. Благодаря тому, что резервуар собирается из отдельных элементов, удается монтировать шахты разной высоты. Бетон служит не меньше пластика. Но при устройстве колодца необходимо использовать специальную технику, поскольку масса колец внушительная.

Можно обойтись и своими силами, если просто заливать бетонную шахту из приготовленного раствора в специально заготовленную опалубку. После высыхания раствора её удаляют и получают прочный, надежный колодец.

При неосторожной работе с бетонными кольцами можно нарушить структуру материала. Бетон способен раскалываться при сильных механических воздействиях.

Критерии выбора

Выбирают тип колодца по таким критериям:

• Габариты. Для многих хозяев имеет значение вес, длина и сечение шахты.
• Технические характеристики материала: долговечность, устойчивость к коррозии и агрессивным средам, прочность на излом и растяжение.
• Стоимость. Для многих мастеров этот параметр является немаловажным, поскольку устройство протяженной дренажной системы может вылиться в копеечку.

Часто в целях экономии владельцы дачных участков принимают решение монтировать своими руками дренажный колодец из покрышек или полимерных ёмкостей. Но герметичность такого резервуара остается под вопросом, поскольку сложно добиться абсолютной целостности шахты. Со временем она все равно станет пропускать подземную воду, а покрышки будут деформироваться под воздействием пучнистого грунта.

Самостоятельный монтаж дренажных колодцев

Котлован для колодца

Если мастер принял решение делать дренажный колодец из железной бочки своими руками, важно учитывать, что металл со временем проржавеет и придет в негодность. Из подручных материалов лучше использовать пластиковую ёмкость или резиновые автомобильные шины. Последовательность работ в этом случае будет выглядеть так:

1. Подготавливают котлован под установку колодца. Его глубина должна превышать высоту готового резервуара на 30 см. Сечение должно быть больше на 40 см. Расстояние по краям будет использоваться под засыпку.
2. Дно ямы тщательно трамбуют и настилают в ней песчаную подушку толщиной 30 см. Песок слегка смачивают и хорошо уплотняют.
3. В бочке на расстоянии 30-40 см от её дна формируют партубки под дрены.
4. В котлован устанавливают бочку, подключают к ней трубы и заполняют доверху водой. Только при заполненном резервуаре можно проводить его круговую засыпку грунтом и щебнем. В противном случае бочка лопнет под давлением грунта.
5. Засыпая землю вокруг, нужно хорошо её трамбовать.

Если колодец будет возводиться из гофрированной трубы, необходимо предварительно отрезать её по высоте и купить дополнительно дно/крышку люка. В гофротрубе также делают отверстия под патрубки, в которые можно будет подводить дрены.

Монтаж колодца из покрышек

Можно смонтировать шахту дренажной системы из резиновых покрышек. Здесь работа будет выглядеть таким образом:

1. Копают яму нужной глубины и диаметра.
2. Дно хорошо трамбуют и засыпают слоем песка.
3. Поочередно устанавливают одну на одну покрышки, промазывая края каждой следующей битумной мастикой. Она формирует защитный герметичный слой.
4. Дно колодца из покрышек заливают бетонным раствором, чтобы сформировалась полностью цельная ёмкость.
5. После того как бетон засохнет, шахту засыпают по кругу грунтом.

Для устройства дренажной шахты из покрышек важно использовать только целые элементы, иначе грунтовая вода будет сочиться в колодец в сезоны дождей и таяния снега.

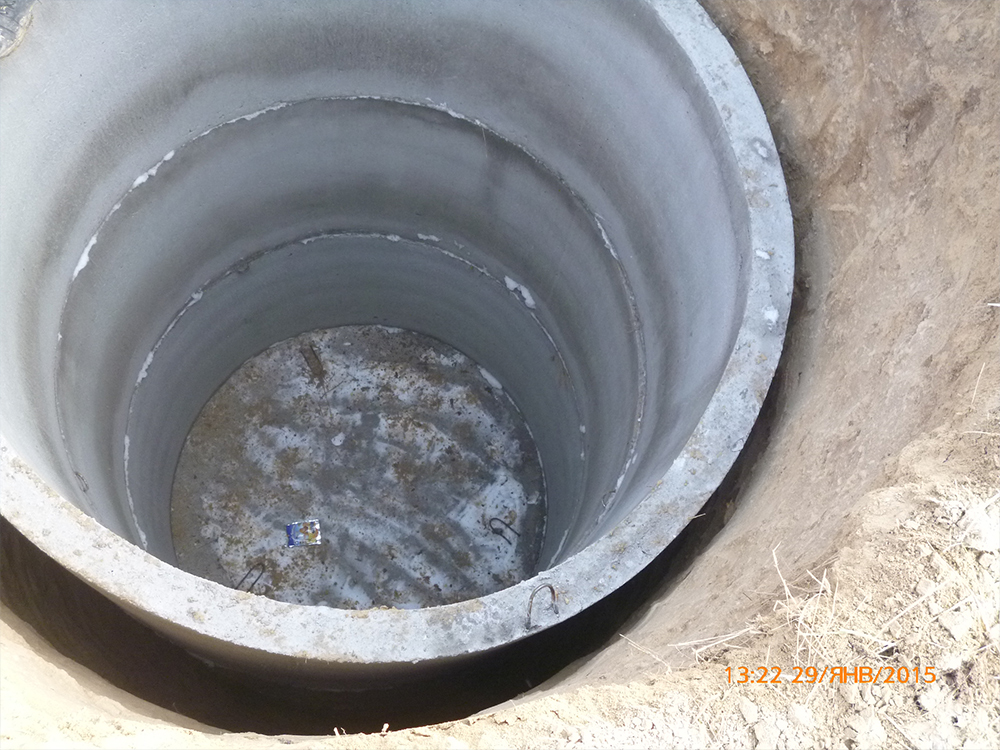

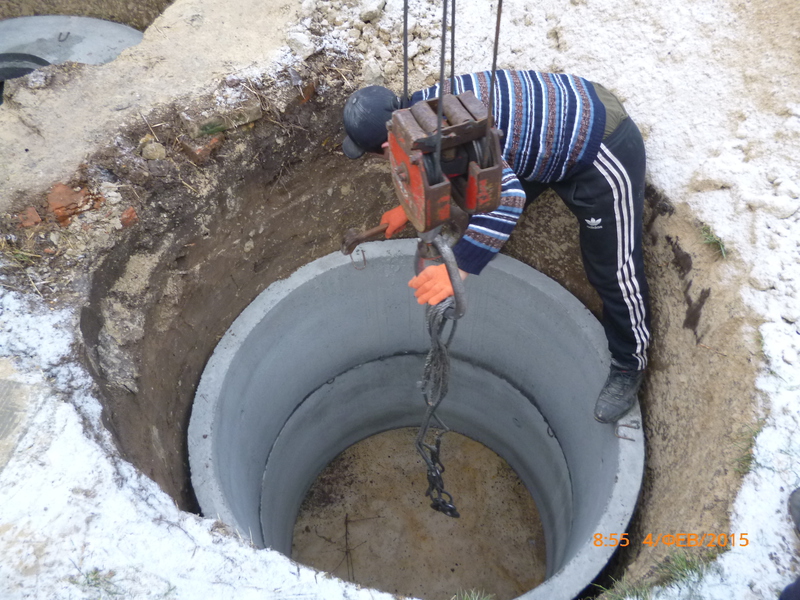

Устройство бетонного колодца из колец

В работе с бетонными кольцами порядок действий несколько меняется. Здесь последовательность монтажа выглядит так:

1. Под установку колец копают яму нужного диаметра.
2. Как только готов котлован под первое кольцо, его устанавливают по уровню.
3. Продолжают копать грунт до тех пор, пока первый элемент не опустится и не освободит сверху место для второго. В такой последовательности устанавливают нужное количество колец колодца.
4. Стыки элементов промазывают битумной мастикой, а все кольца между собой обязательно скрепляют специальными металлическими (стальными) скобами. Иначе грунт может сдвинуть их со временем, что приведет к разгерметизации шахты.
5. Дно шахты трамбуют и засыпают песчаной подушкой. Сверху укладывают арматуру и наливают бетонный раствор.
6. После того как дно просохнет с помощью специальных коронок изнутри шахты в кольце вырезают отверстия под дрены.

Если нужен фильтрующий колодец, вместо бетонного дна устраивают подушку из песка, щебня мелкой фракции и гравия. Все сыпучие настилают слоями по 20 см каждый. Верхний слой — битый кирпич или речной камень.

Все дренажные колодцы нужно периодически проверять на герметичность. Правильно смонтированные шахты служат от 40 и более лет.

Дренажный колодец для септика

Что такое дренажный колодец и что нужно о нем знать?

Зачастую на дачном участке, при обустройстве канализации используются дренажные тоннели, дренажные колодцы или поля фильтрации. Для чего нужна эта система? В случаях, когда для очистки стоков используются система СЕПТИК, для отведения очищенной воды и дальнейшей фильтрации через грунт, поле фильтрации просто необходимо, т.к. отводить стоки из септика на открытый грунт просто нельзя.

Дренажный колодец наиболее часто используется в системах канализации где установлены аэрационные системы очистки сточных вод – такие системы имеют наиболее высокий уровень очистки стоков и сброс из них допускается на открытый грунт без дополнительной доочистки. Именно в тех случаях, когда нельзя отвести очищенную воды в ливневую канаву, или придорожную траншею, устанавливается дренажный колодец, для осуществления приема воды из оборудования. Работа такого дренажа заключается в распределении воды по пласту грунта, тем самым обеспечивая бесперебойную работу очистного сооружения. Схема выглядит так: стоки из дома поступают, к примеру, в ТОПАС, в нем стоки очищаются и далее направляются в дренажный колодец при помощи насоса.

Помните, что дренажный колодец сброшенную воду не испаряет, и не представляет собой какое-то технологичное устройство по утилизации воды, а просто позволяет воде впитываться в грунт. Дренажный колодец работает лишь тогда, когда на участке сухой грунт и уровень грунтовых вод не высок. В песчаном грунте вода уходит идеально, это пожалуй, самый идеальный вариант по его установке, а вот в глинистых грунтах, вода уходит гораздо медленнее.

Хотим обратить внимание, что, установив дренажный колодец, он помимо воды из септика, будет собирать талую воду, атмосферные осадки в виде дождя, а так же служить дренажем участка грунта вокруг него. Имейте ввиду, что гарантию на способность грунта впитывать воду дренажные колодцы не дают и не являются 100% решением вопроса отвода воды из очистных систем.

Для правильного подбора того или иного оборудования всегда обращайтесь к профессионалам

зачем нужен и для чего, материалы изготовления

Правильно устроенные дренажные колодцы – часть системы, служащей для борьбы с грунтовыми водами, разрушающими фундамент и снижающими плодородность почвы. Сегодня есть два типа дренажной системы: закрытая и открытая. Обустройство открытой системы требует наличия сети каналов, укрепленных щебнем и корнями растительных насаждений. Но такой способ не всегда отличается эстетичностью и редко помогает выводу всего объема влаги. Кроме того, на малом участке, открытая дренажная система попросту не поместится, а вот закрытая – запросто.

Представляя собой сеть дрен, размещенных в грунте на нужной глубине, обустроенных песчано-гравийным фильтром, система идеальна для больших площадей. На скромном участке больше подходят смотровые колодезные конструкции, в функции которых входит регулирование водного слоя. Но зачем нужен дренажный колодец на даче или собственном приусадебном участке и как дорого обойдется обустройство системы?

Предназначение дренажных колодцев

Малые урожаи, подсыхание плодовых деревьев, подмыв фундамента – это все переизбыток влаги в почве. Корни дерева, простоявшие весенние паводки в воде, загнивают, дерево гибнет. Летние дожди не питают влагой, а перенасыщают плодородный слой, а значит, урожая ждать не приходится. Специалисты выделяют три причины перенасыщения земли влагой:

1. Высоко пролегает водоносный грунтовый слой. В этом случае система дренажа позволит снизить уровень, за счет чего весенняя вода намного быстрее уйдет в глубину.
2. Тяжелые почвы. Например, если в составе плодоносного слоя есть суглинок, то вода не может уходить быстро, дренажные колодцы позволят убрать с участка излишек влаги, чем обеспечат корневой системе здоровье и прочность.
3. Намеренное или ненамеренное нарушение водного баланса хозяевами участка. Это происходит в случае перенагружения постройками, площадками для игр и отдыха. Результат – естественные стоки перестают справляться с потоками воды, а более свободные, незастроенные участки получают намного больше влаги, чем положено. Признаки: подъем корней над землей, преющая корневая система как бы выталкивается над поверхностью, чтобы получить необходимое количество кислорода. Если после зимних морозов по весне наблюдается частичная гибель кустов и деревьев, это тоже сигнализирует о переизбытке влаги в почве и необходимости проведения дренажных работ. Для этого служат дренажные колодцы.

Коллектор или дренажный колодец служит помимо всего прочего, для освобождения дренов от наносов: илистых, грязевых частиц. Забивая естественные или искусственно устроенные системы дренажа, грязь нарушает отток, что приводит к нарушению функциональности структуры. Избежать подобного можно, устроив отстойную зону, глубина которой не может быть меньше 40 см от уровня границы присоединения дренов к колодцам.

Видео о видах дренажных систем

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

Рекомендуем к прочтению:

Конструкция и материалы изготовления дренажных колодцев

Для чего нужен дренажный колодец понятно, теперь разберемся с конструктивными особенностями. Система состоит из следующих частей:

• Лоток (кинета) может быть проходным, располагаемым по перпендикуляру к гофрированной трубе или тройником;
• Шахта, роль которой исполняет гофротруба с раструбом или гладкостенный кусок трубы без наличия раструба. Длина не менее 2 м. Горловина соединяется с дождеприемником посредством эластичной резиновой муфты.

Чтобы весной и осенью система работала бесперебойно, необходимо чистить трубы от илистого налета посредством длиной палки, поливального шланга или просто рукой, в случае, когда это возможно. Важно наличие крышки, закрывающей дренажный колодец, это защищает от лишнего загрязнения.

Видео монтажа пластикового дренажного колодца

Назначение колодцев бывает разным:

Рекомендуем к прочтению:

• Смотровые, ревизионные цистерны, предназначенные не для накопления вод, а для очистки, наблюдения за работой системы. Обустраиваются на верхних участках, представляя собой трубу с парой патрубков. Быстро прочищаются под напором воды и могут играть роль поворотного элемента в колодце.
• Перепадные. Для сглаживания больших перепадов в системе, есть перепадные колодцы с расположением патрубков на разноуровневой высоте. Показаны для обустройства на участках с нестабильным уровнем рельефа.
• Поглотительные/фильтрующие. Служат для накопления объемов воды и показаны для обустройства на песчаных почвах. Большие размеры (2-5 м. глубины и 1,5 и более м диаметра), отсутствие дна с фильтровальным слоем из гравия, щебня или камня, позволяют быстро соорудить колодец данного типа на участке самостоятельно.
• Накопительные колодцы устанавливаются в самой нижней точке системы дренажа. Обязательно наличие откачивающего насоса, посредством которого убирается излишек воды, если нет возможности сброса влаги в канаву, реку.

Материалы для колодцев и их особенности

Стоит рассмотреть некоторые, особенно популярные материалы, применяемые для изготовления:

• Бетонные армированные колодцы. Это стандартные железобетонные кольца, изготовленные промышленным путем. Устанавливается такой дренажный колодец посредством тяжелой техники, что доставляет неудобство. Кроме того, система обходится дорого по финансам, склонна к разрушению;
• Пластиковые конструкции. Для производства применяется полиэтилен, ПВХ, полипропилен. Отличаются герметичностью, оснащены отводами для труб, манжетами. Дополнительная прочность придается использованием гофрирования поверхности особым способом, что позволяет трубам отлично выдерживать давление грунта.
• Кирпичные дренажные колодцы. Очень удобные прочные конструкции, но требующие специальных навыков и знаний при обустройстве. Из-за чего цена системы предельно высока.
• Дренажный колодец из подручных средств – самый популярный тип, хорошо известный дачникам. Низкая стоимость – это плюс, а вот малая надежность и непродолжительный срок пользования – минус конструкции.

Среди всех предложенных типов, потребители чаще всего приобретают пластиковые системы. Положительные характеристики продукции:

• Предельно малый вес;
• Легкость монтажа;
• Очень доступная цена;
• Высокая жесткость колец;
• Безупречная коррозийная устойчивость к внешним воздействиям;
• Морозостойкость;
• Ударопрочность.

Недостатков дренажные колодцы из пластика практически не имеют. Однако при неправильной установке, конструкция подвержена деформации, а при постоянных механических воздействиях может растрескаться.

Видео изготовление дренажного колодца из кирпича своими руками

Обустраивать на участке дренажные колодцы или нет – решать только хозяину. Если дача служит местом отдыха, и нет необходимости в посадках, то в системе дренажа вроде бы и нет нужды, особенно при низком залегании грунтового водоносного слоя. Во всех других случаях, стоит задуматься об улучшении оттока избыточной влаги. Тем более, что создать собственную дренажную систему при наличии пластиковых легких конструкций не представляет труда.

Фильтрующий колодец, устройство фильтрационного колодца, для канализации

Бережное отношение к окружающей среде не позволяет допустить попадание неочищенных сточных вод из внутридомовой канализации в грунт или водоемы. Грязные бытовые отходы проходят ступенчатую систему очистки. Основную функцию выполняет фильтрующий колодец для септика. Монтаж всей системы можно произвести своими руками. Варианты устройства фильтрационных колодцев отличаются конфигурацией и материалами стен.

Устройство фильтрующего колодца

Важным преимуществом фильтрующего сооружения считается отсутствие герметичного дна. Донный фильтр под колодцем собирается из различных материалов: битого кирпича, гравия, спекшегося шлака. Высота слоев должна быть не менее метра.

Фильтрующий колодец при высоком уровне грунтовых вод устанавливать не рекомендуется, глубина установки должна быть не менее 2-2,5 м. Обычно их применяют на участках, где нет сливной канализацией и естественных водоемов для водоотведения. Систему можно собрать и эксплуатировать в виде:

• самостоятельного инженерного сооружения как часть дренажной системы или ливневой канализации;
• доочистки сточных вод после предварительной очистки в септике.

Система работает по особому принципу: из домовой канализации стоки попадают в герметичную емкость. В Условиях безвоздушного пространства под действием анаэробных бактерий стоки окисляются. После этого они попадают в фильтрационный колодец с аэробными бактериями, жизнедеятелость которых активизируется за счет кислорода. После двойной очистки из поглотительного колодца жидкость практически не имеет органических веществ и вредных микроорганизмов.

Правила установки

Нормы установки фильтрующих колодцев регламентируются СНиП, допускаются к монтажу на почве супесчаной и песчаной с хорошей поглотительной способностью. На глинистых грунтах с низкими фильтрационными показателями поглотительные колодцы не устраивают.

Колодезные сооружения фильтрационного вида работают и устанавливают по одной технологии. Они различаются по сфере применения:

• в ливневой и дренажной системе;
• в канализации.

Строительными нормами определяется расположение дна фильтрующего колодца канализации, который должен быть на 1,5 и более метров выше горизонта грунтовой воды.

Пластиковые емкости конической формы — простые и долговечные конструкции, отличаются рядом преимуществ. Колодцы данного типа можно купить в виде готовых моделей или собрать из гофрированных многослойных труб большого диаметра.

» Гидроизоляция колодца из бетонных колец своими руками

Любая система водоснабжения и отведения стоков требует максимальной защиты от протечек и проникновения грунтовой влаги в резервуары. Особенно остро встает вопрос гидроизоляции при сооружении колодцев из бетонных колец, являющихся частью автономной канализации или источником питьевой воды.

Для канализационных резервуаров крайне важно сохранять изолированность системы, ведь протечки могут существенно ухудшить состояние почв и подземных водоемов в районе установки колодцев. Именно поэтому гидроизоляция и герметизация сооружений из бетонных колец остается одной из важнейших задач при их установке и техническом обслуживании.

Специфика дополнительной обработки

Возведение колодца из сборных бетонных элементов востребовано при устройстве точки забора технической или питьевой воды или канализационной системы. В первых двух случаях особенно опасны протечки грунтовых вод внутрь резервуара, так как качество воды в нем резко ухудшается.

Питьевой источник

Поверхностные воды менее пригодны для использования, ведь они более загрязнены мелкими частицами грунта и песка, а также различными микроорганизмами. При попадании даже небольшого количества такой воды в систему питьевого водоснабжения организму человека может быть нанесен существенный вред.

Сточные воды

В случае канализационных систем гидроизоляция помогает защитить окружающую среду от проникновения неочищенных стоков. Помимо большого количества органики такие воды являются источником болезнетворных бактерий, что негативно сказывается на здоровье людей и жизнедеятельности растений.

Обновление изоляционного слоя

Основная обработка бетонных колец выполняется на этапе строительства колодца, ведь бетон сам по себе является проницаемым для влаги материалом. Признаками для обновления покрытия могут послужить:

• быстрое и чрезмерное наполнение канализационного резервуара;
• заметное смещение элементов относительно друг друга;
• наличие взвеси в воде, отобранной из колодца.

При возникновении подобных явлений требуется немедленное обновление гидроизоляции и герметизация швов.

Материалы для обработки

Выбор способов защиты от проникновения влаги во многом определяется спецификой самого сооружения и свойствами бетонных колец как основных его элементов. Фактически подобную обработку можно разделить на два блока:

• обработка поверхности сборных элементов;
• защита и уплотнение швов и мест соединений с трубопроводом.

В первом случае чаще всего используются различные мастики и обмазочные материалы. А для работы со швами и отверстиями дополнительно применяют специальные строительные клеи или растворы с введением гидрофобизирующих добавок.

В последнее время все чаще для защиты сооружения применяется метод набрызг-бетонов. Такой подход позволяет покрыть конструкцию равномерным слоем минеральной смеси. Также все большей популярностью пользуются специальные мембраны, надежно защищающие конструкцию от протекания.

Обмазочные и рулонные материалы

Наиболее популярными и простыми в использовании являются разнообразные мастики на основе битума, жидкой резины, полимеров и их композитов. Чаще всего они применяются для наружной обработки. Для колодцев, обеспечивающих водоснабжение, применение подобных материалов изнутри нежелательно из-за возможности постепенной эмиссии вредных веществ композитов в питьевую или техническую воду.

Гидроизоляция подобными составами проводится в несколько слоев с использованием дополнительных нетканых армирующих сеток из полиэфирных волокон.

Мастики, краски и жидкие резины после полимеризации обеспечивают дополнительную герметизацию не только швов и мест соединений, но и всей поверхности бетонного кольца. Закрытие пор материала препятствует постепенному проникновению влаги.

Рулонные материалы, выполненные на мягком каркасе, прекрасно подходят для обработки поверхности колодца. В зависимости от типа их крепления такие композиты используются самостоятельно или в комплексе с мастиками. Обработку подобными композитами несложно выполнить своими руками, что делает их лидерами среди гидроизоляционных материалов.

Полимерные мембраны

В последнее время все более востребованными становятся разнообразные пленочные материалы с ограниченной проницаемостью. Гидроизоляция подобными композитами облегчается наличием клеящего слоя, упрощающего крепление мембраны.

Такие пленки позволяют полностью исключить возможность проникновения влаги внутрь колодца, выполненного из бетонных колец. Причем они прекрасно справляются и с защитой швов.

Но мембраны неспособны самостоятельно справиться с герметизацией всех стыков и соединений, поэтому часто применяются совместно с полимерными мастиками. Кроме того, необходимо помнить, что любое повреждение поверхности пленки приводит к полной потере эффективности ее в качестве гидроизоляции.

Смеси на основе минерального вяжущего

Технология подачи смеси предполагает наличие специальной установки, создающей избыточное давление. Благодаря подобному способу нанесения материал равномерно распределяется по всей поверхности бетонных колец, заполняя швы между ними и различные дефекты поверхности.

Такой способ гидроизоляции и герметизации можно применять как изнутри, так и снаружи. При правильном подборе состава смеси и профессиональном нанесении защитный слой не требует дополнительной обработки.

В случае устройства покрытия внутри колодца для питьевой воды лучше всего дополнительно изолировать его любой подходящей краской или мембраной. Такая система позволит полностью защитить воду от проникновения различных веществ.

Технология нанесения защитного слоя

Гидроизоляция колодца, выполненного из железобетонных колец, может существенно отличаться в зависимости от времени ее проведения. Так на этапе возведения резервуара подготовка заключается только в очистке поверхности от пыли и различных загрязнений.

В случае работы с действующим колодцем требуется обеспечить полное освобождение резервуара, его просушку и очистку. При выполнении гидроизоляции и обработки швов своими руками лучше всего выбирать наиболее простые в исполнении методы защиты, например, мастики и обмазочные материалы, а также их сочетание с мембранами.

Подготовка поверхности

После осушения колодца вся его поверхность очищается от старого гидроизоляционного материала, а также остатков грунта, песка и пыли. Для улучшения адгезии выбранного композита всю площадь резервуара можно покрыть специальными грунтовками.

Расстояние между соседними кольцами очищается от старого раствора и дополнительно грунтуется. Нельзя забывать, что именно в местах стыков может происходить основная утечка стоков или просачивание поверхностных вод внутрь резервуара.

При первой обработке необходимо только тщательно очистить поверхность всего резервуара и дополнительно прогрунтовать.

Нанесение изоляционных композитов

Любой обмазочный материал наносят в 2 или 3 слоя, обеспечивая их надежное крепление за счет дополнительного армирования полиэфирным волокном. Для первичного нанесения в композит вводят 4 массовых части бензина, уайт-спирита или другого разрешенного растворителя на 1 часть мастики. Приготовленный материал лучше всего наносить кистью или валиком.

Через 2 — 4 часа после нанесения перед полной полимеризацией на поверхность гидроизоляции укладывается армирующее полотно и наносится второй слой композита. Разведение его уже не требуется, поэтому мастику лучше всего нагреть и наносить шпателем. В результате второй слой проникает в первый, а полиэфирные волокна обеспечивают надежное крепление изоляционного материала.

После нанесения второго слоя в течение 2 часов по поверхности композита проходятся специальным роликом с шипами для удаления защемленного воздуха.

Мембраны и пленки выпускаются с уже нанесенным клеящим слоем, поэтому их необходимо только прижать к поверхности и разгладить для удаления зажатого воздуха. Их крепление выполняется после того, как нанесенная мастика затвердела, то есть через 24 часа после нанесения обмазочных композитов.

Чаще всего мембраны используются для защиты внутренней поверхности колодца от эмиссии органических веществ из слоя гидроизоляции. Такая обработка необходима для резервуаров, обеспечивающих водоснабжение.

Защита швов и стыков

Обработка швов ведется до нанесения слоя гидроизоляции по всей поверхности колодца. После сборки отдельных колец швы дополнительно заделываются классическим раствором из 1 массовой части цемента и 3 частей песка с введением 1 – 2 % жидкого стекла или 0,1% кремнийорганического гидрофобизатора. Подобная обработка обеспечивает дополнительную защиту пространства между кольцами.

Отверстия под водопроводные трубы обрабатываются в самом конце. Гидроизоляция этих элементов выполняется в несколько этапов, после установки соединительных муфт.

Изоляция основания

Канализационные колодцы для приемки сточных вод и первичного осаждения необходимо дополнительно защитить у основания. Важно провести гидроизоляцию и герметизацию швов именно в месте соединения первого кольца и бетонного постамента. Внимание к основанию позволит избежать протечек стоков и защитит почву и грунтовые воды от заражения болезнетворными бактериями.

Тщательно выполненная защита колодца обеспечит длительную службу всего сооружения, а также существенно упростит его техническое обслуживание.

Фильтрующий колодец для канализации и ливнёвки: как выбрать

Фильтрующий колодец: естественная доочистка и отвод стоков

Если ваш участок не оснащен централизованной сливной канализацией, вблизи нет водоемов, в которые можно отвести сточные воды, на территории устанавливается специальный фильтрующий колодец. Он удерживает из грязных вод взвесь и мусор, пропуская в почту очищенные стоки. Поглотительный колодец иногда применяется, как отдельный агрегат, в случае создания системы дренажа или «ливнёвки» для отвода дождевых вод и снижения риска заболачивания почвы рядом с домом. Используется поглощающий колодец и для септика, когда он устанавливается после септической камеры и выполняет функцию доочистки бытовых стоков.

Важную роль фильтрующий колодец играет именно в системе автономной канализации. Полипропиленовые емкости не создают угрозы для окружающей среды, обеспечивают поддержание чистоты почвы и водоемов. Если сравнивать их с конструкциями из металла, резины (привычные для многих покрышки), бетона, то поглотительные колодцы для ливневой и автономной канализации служат до 50 лет, не доставляя хлопот своим владельцам.

Как «работает» фильтрующий колодец

Используется он, как поглощающая, смотровая или распределительная емкость, которая собирает либо хранит сточные, дождевые, а также талые воды. Если речь о включении колодца в систему канализации, то резервуар не только фильтрует то, что не прошло разложение в септике, но и создает среду для доочистки при участии подведенного извне воздуха. Поясним.

Когда анаэробные бактерии при полном вакууме переработают в септической камере часть стоков, они поступают в поглощающий бак. Здесь в работу включаются аэробные микроорганизмы, которые активничают, если есть кислород, и выполняют доочистку стоков. Далее они поступают в почву.

Типы фильтрующих колодцев

• Конструкции без дна

Представляют собой широкую трубу диаметром 800-1000 мм с винтовой крышкой и без герметичного дна. Емкость может увеличиваться в глубину посредством присоединения отдельных секций высотой 500-1000 мм. Предназначена для фильтрации стоков природного происхождения и из септика.

Устройство бездонных поглощающих колодцев выполняется с засыпкой у их основания донного фильтра, состоящего из щебня, мелкого кирпича либо гравия. С целью повышения эффективности фильтрации системы и рабочего объема бездонные колодцы могут объединяться между собой параллельно. В итоге формируется модульная система, которая хорошо работает на песчаных и супесчаных почвах.

Рис.1. Фильтрующий колодец без дна.

• Конструкции с лотковой частью в основании

Это преимущественно смотровые поглощающие колодцы, предназначенные для регулирования и распределения стоков, идущих от дренажа, ливневой, бытовой канализации. Лотковая часть может сразу иметь отверстия конкретного диаметра для подсоединения труб по кругу или обеспечивать подключение труб разного диаметра (50/100/150 мм) в зависимости от потребностей системы фильтрации.

Такие герметичные сборные или цельнолитые конструкции могут обслуживаться, обеспечивая спуск человека внутрь для осмотра и чистки. При установке создание бетонного основания не требуется. Сверху бак закрывается винтовой крышкой. Емкость работает на песчаных и супесчаных почвах.

Рис.2. Фильтрующий колодец с лотковой частью в основании.

• Накопительные конструкции с дном

Подобные фильтрующие колодцы задействуются для размещения внутри погружного дренажного либо фекального насоса, который в принудительном порядке отводит сброшенные стоки на удаленные расстояния. Поглотительный колодец может использоваться для отвода талой, дренажной, дождевой воды, бытовых стоков. Размещается конструкция в любом типе грунта (включая глину) на глубину до 3 м при высоком уровне грунтовых вод.

Рис.3. Фильтрующий колодец накопительной конструкции с дном.

Существуют и другие типы фильтрующих колодцев, которые до сих пор используются на садовых и загородных участках. Это – кирпичные конструкции округлой и квадратной формы, углубленные на 2,5 м, сооружения их 3-х бетонных колец, а также недорогие колодезные сооружения из старых покрышек. Компания Superseptic не использует данные фильтрующие системы в своей практике, т.к. они либо не обеспечивают нужную экологию сточных вод, либо требуют больше усилий и времени на сооружение, вызывают сложности при обслуживании, нарушают эстетику участка.

Поглощающий колодец от «Суперсептик»

Чаще к нам обращаются за колодцами при комплексной установке автономной канализации. Мы поставляем, устанавливаем и обслуживаем изделия следующих марок: Дочиста, Росток, Термит, RODLEX. Качество продукции соответствует европейским и российским стандартам, изделия характеризуются высокой степенью совместимости, прочностью, надежностью, простотой эксплуатации, обслуживания и ценовой доступностью. Поглощающие колодцы работают в диапазоне температур от минус 60 до плюс 75 градусов Цельсия, очень герметичны, удобны в монтаже. Вы можете выбрать, как цельнолитые, так и сборные конструкции.

Особенности установки поглотительных колодцев

Монтаж элементов колодезной фильтрации регламентирован СНиП 2.04.03-85. Ограничение в том, что глиняные почвы практически не позволяют их устанавливать. Вы можете самостоятельно узнать, какой тип почвы преобладает на участке. Выкопайте ямку 30х30 см на глубину 15 см. Заполните ее до верха водой и засеките время, в течение которого она уйдет в почву. В песок вода просочится за 18 секунд, в супесчаный грунт за 30 секунд, а в суглинок – за 2 минуты.

Мы устанавливаем системы канализации и колодцы в Москве и Московской области, где преобладает высокое залегание грунтовых вод. Полимерные колодцы размещаются на глубину до 2,5 м, поэтому к выбору места их установки нужно подойти тщательно. Расстояние от дна бака до уровня подземных вод должно быть минимум 1,5 м. Емкость для фильтрации стоков нужно отдалить от питьевых скважин и колодцев минимум на 30 м.

Обращайтесь в Superseptic и заказывайте качественные колодцы, установка которых не требует строительной техники и производится за 3 часа.

Заявка на подбор модели

Сухих колодцев — все, что вам нужно знать

Фото: istockphoto.com

Если ливневая вода хлынет с вашего двора на соседнюю лужайку после каждого сильного дождя — вымыть клумбу и вырубить канаву по пути — вы можете вероятно, ожидайте стука в дверь от одного очень недовольного соседа. Но проблемы с соседями будут наименьшей из ваших проблем. Из-за неконтролируемых ливневых вод вы снова и снова можете ожидать эрозии и локальных наводнений. Сухие колодцы — лишь одно из средств, с помощью которых домовладельцы могут собирать ливневые стоки и контролировать их.Однако они подходят не всем, поэтому читайте дальше, чтобы определить, будет ли это лучший дренажный раствор для вашего двора.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

Когда сухие колодцы могут помочь

Представьте себе большую автостоянку с твердым покрытием. Еще до того, как появилась стоянка, дождь равномерно пропитал почву. Теперь, когда идет дождь, вода больше не может стекать, поэтому она стекает в самую нижнюю часть парковки.Вскоре вода собирается в лужи, и — если застройщик не предусмотрел контролируемый отвод воды — она ​​вытечет за бордюр и разъедает почву за ним.

Тот же принцип работает и в вашем собственном дворе: дождь падает на вашу крышу, стекает в желоба, а затем устремляется из водосточной трубы туда, где он может стекать в почву. Даже вода после легкого дождя может накапливать силу при выходе из водосточной трубы.

Вот тут-то и пригодится сухой колодец. При удачной установке сила тяжести направляет воду в самую низкую точку двора, где был закопан сухой колодец.Это дает сточной воде место для сбора до тех пор, пока она постепенно не растворяется в почве, вместо того, чтобы каскадом течь по поверхности газона и собираться в депрессивных местах.

Обратите внимание, что хотя сухие колодцы обычно собирают стоки с крыши, они также могут использоваться для перемещения серой воды (относительно чистая вода, расходуемая раковинами, ваннами, стиральными и посудомоечными машинами).

Фото: istockphoto.com

Подходит ли сухая стена для вашей собственности?

В некоторых застройках от домовладельцев может потребоваться установка одного или нескольких сухих колодцев, чтобы уменьшить воздействие на муниципальные ливневые стоки.Если сухие колодцы не требуются в месте вашего проживания, вы можете использовать тестирование почвы вместе с советом местного строительного управления, чтобы определить, поможет ли сухой колодец вашей установке.

Самым важным фактором при определении того, выиграет ли ваш двор от этой подземной установки, является скорость инфильтрации вашей почвы или то, как быстро вода может полностью впитаться в почву. Чтобы рассчитать эту скорость, вы проведете тест на просачивание (перколяцию) в своем дворе — процесс, который включает в себя вырытие ямы (или множества ям), заполнение их водой и затем запись скорости, с которой вода просачивается в землю. .Подробные инструкции по выполнению теста на перхотирующую способность на вашей собственной территории можно получить в местном офисе расширения.

Место, где вода быстро стекает, может быть хорошим кандидатом для сухого колодца; в то время как домовладельцы, у которых есть тяжелая глинистая почва на участке и более медленный дренаж, вероятно, должны будут найти другой вариант отвода ливневой воды.

Размеры и материалы

Если местные постановления не регулируют размер и количество сухих колодцев, стандартной практикой является установка по одному для каждой водосточной трубы.Дополнительные сухие колодцы могут потребоваться, если элементы вашего ландшафта создают проблему с дренажом, например, сток с подъездной дороги или большого внутреннего дворика.

В идеале сухие колодцы должны быть достаточно большими, чтобы собирать сток, не переполняясь при типичных дождях. В зависимости от среднего количества ливневой воды, которое вам необходимо контролировать, вы можете установить сухой колодец размером всего пару футов в глубину и диаметр или несколько футов шириной и несколько футов глубиной.

Тип сухого колодца, который вы выбираете для установки, может сильно различаться в зависимости от суммы, которую вы собираетесь инвестировать.Они охватывают весь спектр: от недорогих, выкопанных вручную ям, облицованных проницаемой ландшафтной тканью и набитых камнями, до высококачественных резервуаров из перфорированного бетона или полиэтилена. Посмотрите примеры на The Home Depot и Amazon, чтобы понять, с чем вы имеете дело. Независимо от того, какой стиль вы выберете, вы можете накрыть сухой колодец дерном для маскировки или открытой решеткой для удобного наблюдения.

Основы установки сухого колодца

Предполагая, что ваша почва прошла испытание на содержание перхоти, вы захотите разместить один или два сухих колодца на пути естественного дренажа ливневой воды через ваш двор, но сохраняя безопасное расстояние от фундамента вашего дома короче 12 футов.Чтобы вода не образовывала колеи после того, как она покидает водосточную трубу, вы можете установить простую канаву (траншею, заполненную гравием), ведущую к сборной яме или французскому водостоку. В вашем проекте также должны быть предусмотрены меры по рассеиванию лишней воды, которая возникает во время дождя, вызывающего переполнение вашего колодца, например, переливная труба, ведущая в ливневую канализацию.

Позвоните в DigSafe по телефону (811), чтобы узнать местонахождение подземных коммуникаций перед копанием, и свяжитесь с местным строительным управлением, чтобы узнать, нужно ли вам разрешение.Установка сухого колодца может быть самостоятельным проектом, но это также относительно быстрая работа для профессионального подрядчика по ландшафтному дизайну.

Вопросы технического обслуживания

Многие сухие колодцы годами функционируют без проблем, но иногда отложения и мусор, смытые вместе со стоком, могут забивать стенки колодца и снижать способность сухого колодца рассеивать воду. Увы, единственное лекарство от засоренного сухого колодца — это перекопка и переупаковка котлована. Однако еще до того, как вы столкнетесь с такой проблемой, вы можете помочь продлить срок службы сухого колодца, регулярно очищая желоба и желоба, чтобы удалить грязь и мусор на раннем этапе — еще до того, как они попадут в колодец.Если вы используете сухой колодец для сточных вод, установите фильтр на сливную линию и часто очищайте его, чтобы удалить ворсинки и мыльную пену, которые в противном случае могли бы засорить его.

Проблемы с дренажем?

Наймите профессионала, который сделает за вас грязную работу. Получите бесплатную бесплатную оценку проекта от экспертов по дренажу уже сегодня.

+

Как установить сухой колодец за 6 шагов

Описание проекта

Навык

5 из 5 Жесткий Копать глубокую яму — тяжелая работа

Стоимость

70 долларов за сухой колодец, 125 долларов за камень и другие материалы

У нас есть водосточная труба, которая сбрасывает дождевую воду на переднюю дорожку, которая зимой превращается в ледяной покров.Есть ли способ решить эту проблему?

— Табби Маккарти, Оланте, Канзас

Roger Cook отвечает: Мокрая дорожка — это не только опасность поскользнуться, она способствует повреждению морозного пучка, который может разрушить тротуар. Если вы не можете переместить водосточную трубу, направьте воду под прогулку к сухому колодцу на лужайке.

Что такое сухой колодец?

Roger Cook ответов: Эта перфорированная пластиковая бочка с открытым дном, которая находится в яме и окружена камнями, улавливает воду, стекающую с вашей крыши, и позволяет ей медленно растворяться в земле.Ваша дорожка будет более сухой, а ливневые стоки будут менее перегружены.

Чтобы определить, сколько сухих колодцев вам понадобится, введите площадь вашей крыши и тип почвы в калькулятор NDS, Inc. Когда вы будете готовы начать копать, следуйте инструкциям. После того, как вы закончите, оборудуйте желоба защитными кожухами, чтобы сухой отсек не заполнялся мусором.

6 шагов к установке сухого колодца

Шаг 1. Выкопайте яму и траншею

Фото Райана Беньи

Выйдя из водосточной трубы на расстоянии не менее 10 футов от фундамента (и 3 футов от любой границы участка), выкопайте яму примерно 4 фута глубиной и шириной.С помощью лопаты с длинной ручкой проложите туннель под тротуаром и выкопайте траншею глубиной 1 фут и шириной 6 дюймов, которая постепенно спускается к отверстию. Перекопайте почву на брезент. Сохраните дерн, чтобы залатать дыру.

Шаг 2. Выровняйте отверстие

Фото Райана Беньи

Выровняйте отверстие тканью для ландшафта, вырезанной из рулона длиной 6 футов. Материал не дает почве забивать камни вокруг сухого колодца.Оставьте достаточно ткани снаружи отверстия, чтобы вы могли закрыть камни после установки сухого колодца.

Шаг 3. Установка трубы

Фото Райана Беньи

Купите достаточно труб из ПВХ диаметром 4 дюйма, чтобы протянуть их от конца водосточной трубы до точки на 14–16 дюймов в отверстие. Также купите колено и переходник для водосточной трубы (на рисунке). Удалите имеющееся колено из нижней части водосточной трубы. Затем соедините детали всухую и уложите трубу в траншею.Как только у вас получится хорошая посадка, склейте детали вместе с помощью ПВХ-цемента.

Шаг 4: Проверьте высоту

Фото Райана Беньи

Труба должна иметь уклон в сторону сухого колодца дюйма на фут пробега. Уровень 2 фута покажет зазор ½ дюйма под одним концом, когда его удерживают ровно. Отрегулируйте шаг, добавляя или удаляя почву под трубой. Когда шаг установлен, прикрепите переходник к водосточной трубе с помощью винтов из нержавеющей стали для листового металла, затем засыпьте вокруг трубы.Обрежьте противоположный конец, если он слишком длинный.

Шаг 5: Установка сухого колодца

Фото Райана Беньи

Соберите сухой колодец, затем с помощью молотка выбейте все дренажные отверстия диаметром 1½ дюйма и одно из отверстий диаметром 4½ дюйма. Зачерпните в яму слой промытого круглого камня толщиной дюйма глубиной 6 дюймов. Установите сухой отсек в отверстие и наденьте порт на трубу из ПВХ. Отцентрируйте сухой колодец и заполните его камнем, пока не дойдете до верхнего края.

Шаг 6. Установите эмиттер перелива

Фото Райана Беньи

С помощью сабельной пилы прорежьте 4-дюймовое отверстие в крышке сухого колодца и наденьте крышку. Возьмите 4-дюймовую трубу и приклейте эмиттер перелива, который позволяет стечь ливневой воде. Обрежьте трубу так, чтобы верхняя часть излучателя находилась на уровне земли, когда труба приклеивается к крышке. Накройте сухой отсек ландшафтной тканью, а сверху присыпьте землей и дерном.

---

Инструменты

ливневых дренажных колодцев | Защита подземных источников питьевой воды от подземной закачки (UIC)

На этой странице:

Что такое колодец ливневой канализации?
Чем не является колодец ливневой канализации?
Почему EPA регулирует колодцы для ливневой канализации?
Каковы минимальные федеральные требования к колодцам ливневой канализации?
Каковы передовые методы управления ливневой канализацией?

---

Эта страница поможет владельцам и операторам:

• Определить, есть ли у вас колодец для ливневой канализации
• Узнайте, как соблюдать правила для колодцев для ливневой канализации
• Узнайте, как уменьшить угрозу для грунтовых вод из нагнетательной скважины.

Общая информация также может быть полезна государственным, племенным и местным регулирующим органам.

В целом собственниками и операторами колодцев ливневой канализации являются:

• Государство, племена и местные органы власти
• Государственные и частные учреждения
• Торгово-промышленные объекты
• Общественные объединения
• Частные лица

Что такое колодец для ливневой канализации?

Колодцы ливневой канализации класса V используются для подземной инфильтрации с целью управления стоком поверхностных вод (дождевая вода или таяние снега).Дренажные колодцы ливневых вод могут иметь различную конструкцию и часто называются именами, включающими:

• Сухоблочные
• Скважины пробуренные
• Галереи проникновения

Названия могут вводить в заблуждение, поэтому важно отметить, что колодцы для ливневой канализации, как и любые другие колодцы, определены в правилах МСЖД (40 CFR144.3) как:

Просверленный, просверленный или ведомый вал, глубина которого превышает наибольший размер поверхности; или вырытая яма, глубина которой больше наибольшего размера поверхности; или улучшенная воронка; или подземная система распределения жидкости.

Системы инфильтрации ливневых вод с трубопроводами для улучшения возможностей инфильтрации соответствуют определению UIC для скважины класса V.

Ливневая вода течет в бетонную камеру. В камере есть время для осаждения твердых частиц. Ливневая вода проходит через матрицу, абсорбирующую масло, прежде чем попасть в камеру инфильтрации, где она может быть подвергнута дополнительной предварительной обработке.

В 1999 году EPA завершило исследование скважин класса V с целью получения исходной информации для использования Агентством для оценки рисков для подземных источников питьевой воды (USDW), создаваемых скважинами класса V.В исследовании описаны 23 категории колодцев V класса, в том числе колодцы ливневой канализации, и дана их характеристика:

• Использование
• Место нахождения
• Число
• Возможное влияние на доллары США
• Нормативные требования

Начало страницы

---

Чем не является колодец ливневой канализации?

Некоторые типы инфильтрационных систем не соответствуют определению колодцев для ливневой канализации класса V. Обычно это:

• В самой широкой точке поверхности больше, чем в глубине, или
• не содержат перфорированных труб или дренажных плит для распределения и / или облегчения инфильтрации подземной жидкости, или
• не включают подземные компоненты, которые сбрасывают флюиды в недра.

Поверхностные водохранилища ливневых вод обычно не считаются скважинами класса V, если они не включают выкопанные, пробуренные или забивные стволы или включают подземную систему распределения жидкости.

Следующие вопросы можно использовать, чтобы определить, может ли ваша система инфильтрации ливневых вод регулироваться как колодец для ливневой канализации класса V.

Вопросы:	Если ваш ответ «Да» …	Если ваш ответ отрицательный…
1. Используете ли вы систему сбора ливневых вод, которая основана на инфильтрации для сбора и удаления ливневых стоков?	Переходите к вопросу 2.	У вас нет колодца для ливневой канализации класса V.
2. Разводится ли ваша система инфильтрации под землей?	Переходите к вопросам с 3 по 6.	У вас нет колодца для ливневой канализации класса V.
3.Состоит ли ваша система инфильтрации ливневых вод из просверленной или забивной шахты, вырытой ямы или траншеи глубже, чем ее ширина? 4. Используется ли для инфильтрации естественная воронка, сухой колодец или дренажная яма? 5. Включает ли он какие-либо подземные трубопроводы, перфорированные трубопроводы, дренажные плитки или любые другие подземные компоненты, которые сбрасывают жидкости в недра? 6. Включает ли оно какие-либо промышленные устройства для проникновения ливневых вод, такие как хранилище, камера или другое устройство, предназначенное для улавливания и просачивания ливневых стоков под поверхностью земли?	Если ответ на любой из этих вопросов утвердительный, значит, у вас есть колодец для ливневой канализации класса V и вы подпадаете под требования класса V. Просмотрите следующий раздел о колодцах для ливневой канализации и зеленой инфраструктуре, чтобы узнать больше о методах управления ливневыми водами , которые считаются зеленой инфраструктурой, и методиках управления ливневыми водами, которые считаются колодцами класса V.	У вас, вероятно, нет колодца для ливневой канализации класса V.

Начало страницы

---

Колодцы ливневой канализации и зеленая инфраструктура

Защита поверхностных и грунтовых вод требует эффективной интеграции Закона о чистой воде и SDWA.Признавая, что некоторые методы инфильтрации ливневых вод регулируются как скважины класса V в рамках программы UIC, EPA выпустило меморандум, в котором разъясняется, какие методы инфильтрации ливневых вод соответствуют определению скважин класса V. Меморандум от июня 2008 года включает Руководство по идентификации скважин класса V, предназначенное для помощи менеджерам ливневых вод в определении того, какие методы / технологии инфильтрации ливневых вод могут быть отрегулированы как скважины UIC класса V.

---

Почему EPA регулирует использование колодцев для ливневой канализации?

Закон о безопасной питьевой воде (SDWA) требует, чтобы EPA защищало USDW от инъекций.EPA установило минимальные стандарты для устранения угроз, исходящих от всех нагнетательных скважин, включая колодцы для отвода ливневых вод.

Закачка ливневых вод вызывает беспокойство, поскольку ливневые воды могут содержать нефть или другие органические соединения, которые могут нанести вред USDW. Другие потенциально вредные загрязнители включают:

• Осадок
• Питательные вещества
• Металлы
• Соли
• Микроорганизмы
• Удобрения
• Пестициды

Начало страницы

---

Каковы минимальные федеральные требования к колодцам ливневой канализации?

В этом разделе изложены минимальные федеральные требования к колодцам для ливневой канализации.Некоторые штаты подали заявку и получили полномочия по реализации программы UIC класса V в своем штате, включая надзор за ливневыми дренажными колодцами, и могут иметь более строгие требования.

Посетите страницу разрешающего органа, чтобы узнать, какое агентство контролирует скважины класса V в вашем штате. Вы обязаны выяснить, каковы конкретные требования в вашем штате.

Колодцы ливневой канализации класса V «разрешены по правилам», что означает, что они могут эксплуатироваться без индивидуального разрешения до тех пор, пока:

• Впрыск не угрожает USDW
• Владелец или оператор скважины представляет основную инвентаризационную информацию о скважине в орган, выдающий разрешения

Требования к подаче инвентаря зависят от штата.Требуемая инвентарная информация обычно включает:

• Название и местонахождение объекта
• Название и адрес юридического лица
• Право собственности на имущество
• Характер и тип нагнетательных скважин
• Рабочее состояние скважин

Для получения дополнительной информации посетите страницу с минимальными требованиями или обратитесь в разрешительный орган.

Если у вас есть новый колодец для ливневой канализации, вы должны связаться с органом, выдающим разрешения, до начала строительства.

Что касается существующих колодцев для ливневой канализации, вы должны немедленно прекратить использование колодца и обратиться в разрешительный орган, чтобы узнать, что вы должны делать. В большинстве случаев вам потребуется:

• Заполните форму инвентаризации
• Подождите до 90 дней, чтобы программа UIC авторизовала вашу скважину, после чего вы можете продолжить ее использование (если вам не указано иное)

Разрешение на использование колодца истекает после того, как вы правильно закрыли колодец. Надлежащее закрытие скважины, также называемое закрытием скважины, — это процедура, гарантирующая, что скважина не будет подвергать опасности USDW в будущем.В зависимости от конструкции скважины, надлежащее закрытие скважины может включать:

• Засыпка чистым засыпным материалом
• выемка грунта
• Снятие корпуса
• Затирка

Обратитесь в разрешительный орган за конкретными инструкциями по надлежащему закрытию колодца.

Начало страницы

---

Каковы передовые методы управления ливневой канализацией?

Лучшие методы управления (BMP) — это физические, структурные и управленческие методы, которые предотвращают или сокращают загрязнение USDW.Правильная конструкция и расположение колодца для ливневой канализации сводят к минимуму вероятность случайного или обычного загрязнения в результате плохой эксплуатации или неправильного использования.

Есть пять основных категорий BMP для ливневых дренажных колодцев BMP, которые могут быть реализованы по отдельности или в комбинации. К пяти общим категориям относятся:

• Расположение
• Дизайн
• Эксплуатация и обслуживание
• Образование и информационно-пропагандистская деятельность
• Правильное закрытие (закупорка и оставление)

Пригодность и эффективность BMP варьируются в зависимости от типа, конструкции, настройки и режима работы скважины.Проконсультируйтесь с вашим органом, выдающим разрешения, для получения дополнительной информации и сведений о BMP для конкретных местоположений.

Начало страницы

Как установить французский дренаж или сухой колодец

Вопрос: Кто-то сказал мне, что сухой колодец или французская установка дренажа поможет с дренажом в нашем ландшафте. Что это такое, и можем ли мы это построить сами? Холли, Огайо

Ответ: Hollie, водосточные трубы должны быть подключены к подземной канализации или канализации.В противном случае установка французского водостока или водостока — поможет с проблемой водоотвода.

Французский слив — это неглубокое отверстие. Это примитивная дренажная система, но она полезна для очистки почвы от лишней воды.

Французское проектирование, строительство и установка водостока

Конструкция французских водостоков проста. Водостоки могут быть любого размера, в зависимости от обстоятельств. Строительство может быть грубым и дешевым. При желании несколько потруднее и дороже.

Очень простой способ установки французского водостока:

Чтобы установить французский дренаж, начните с рытья ямы глубиной от двух до четырех футов и диаметром от двух до трех футов.Бока сделайте вертикальными, а если почва очень рыхлая, выложите кирпичом. Заполните отверстие на расстоянии шести или восьми дюймов от верха крупными камнями, не завязанными плотно.

Поместите кусок аппаратной ткани (оцинкованная сетка толщиной в четверть дюйма) с кровельным цементом (дегтем), чтобы предотвратить его быстрое разрушение при контакте с влажной землей, и положите его на камни.

Нанесите слой гравия, песка и извести на ткань оборудования и, наконец, слой почвы. Сетка, гравий, песок и известь предназначены для предотвращения уплотнения почвы между камнями.

Перед завершением установки проверьте уровень окружающей среды. Уклон должен быть немного наклонен к колодцу.

Где найти водосток

Может оказаться удобным сделать дренаж французского колодца рядом с водосточной трубой. Однако вам может потребоваться разместить его на расстоянии нескольких футов, как в случае гидроизоляции подвала.

Если это не близко к разливу воды, сливная труба или дренажная труба должны соединять водосточную трубу с дренажными системами на несколько дюймов ниже поверхности, ведущей в колодец.

Дренажная траншея может быть:

• Из черепицы
• Пластиковая дренажная трубка
• Труба перфорированная
• Простая наклонная траншея, заполненная камнем

Все, во что может попасть вода от проливных дождей.

Сухие колодцы также полезны для сохранения влаги. Например, направление потока воды к колодцу в районе, где слишком много подземного дренажа. Удерживаемая вода со временем медленно просачивается через стены подвала или стены колодца.

Возможное решение для крутой прогулки

Водосток может решить проблему образования лужи в конце крутого перехода или у подножия лестницы.

Обратите внимание на старые сады. Нередко можно найти в самой нижней части очень маленький колодец. Под каменной дорожкой толстые камни кладут прямо на почву, а не на слой песка или золы.

Изображение: cogdogblog

Установка оконного колодца и дренажа

Как признанный подрядчик по гидроизоляции, мы предлагаем полный спектр решений по гидроизоляции фундаментов для всех типов фундаментов на всей территории Большого Торонто (GTA).Мы предлагаем отличные недорогие решения для переливания оконных колодцев: установка водостока и замена оконных колодцев.

Содержание:
Как узнать, нужен ли вам новый оконный колодец или сток для оконного колодца?
Что такое сток в оконном колодце?
Как устанавливается сток в оконном колодце?

Оконный колодец не дренирует и залито грязью?

Оконный колодец с забитым стоком — очень частая проблема

Как узнать, нужен ли вам оконный колодец или слив?
Оконный колодец необходимо всегда устанавливать, если нижняя часть оконной рамы подвала находится на уровне или ниже уровня земли.Устанавливая оконный колодец, вы эффективно понижаете уклон перед окном, тем самым предотвращая попадание воды в ваш подвал из-за оконной рамы.

Классический пример того, почему нужно было установить оконный колодец. В окно льется дождевая вода!

Когда вам нужен колодец для нового окна
Вы знаете, что вам нужен колодец для окна, если вы не соответствуете указанным выше условиям или если в существующем колодце для окна накапливается осадок.Когда ваш оконный колодец не справляется со своей работой, либо требуется более глубокий оконный колодец, либо необходимо переустановить старый оконный колодец.

Хотя правильно установленное окно не должно заполняться водой, тем не менее, это обычное явление; это связано с тем, что оконные колодцы часто заполняются осадком, который препятствует нормальному дренажу. Сегодня в новых домах водосток обычно устанавливается в оконном колодце, чтобы обеспечить эффективный сток из оконного колодца.

Когда вам нужно установить слив для оконного колодца
Когда оконный колодец не заполнен отложениями, бывают случаи, когда рекомендуется добавить приспособление для улучшенного отвода воды, которая скапливается в оконном колодце.Если в оконный колодец попадает много воды и она накапливается, вам необходимо установить слив. Дренаж из оконного колодца обеспечивает отличный дренаж, особенно когда у вас глинистая почва, обычно встречающаяся в GTA, которая имеет плохие дренажные качества.

Что такое сток в оконном колодце?
Слив из оконного колодца на самом деле представляет собой простую технику управления водными ресурсами, поскольку установленный слив по существу совпадает со сливом в кухонной мойке. Оба этих слива используются для слива воды, скопившейся в бассейне.Оба варианта дренажа включают в себя дренажную трубу для отвода накопленной воды из бассейна в назначенную точку дренажа; в случае оконных колодцев вода сливается в систему плакучей плитки у основания фундаментной стены.

Как устанавливается слив в оконном колодце?
Дренаж оконного колодца устанавливается в 4 этапа, как описано ниже. Примечание: мы опустили некоторые детали установки, которые использует наша компания, чтобы не обучать наших конкурентов наиболее надежному способу установки оконных колодцев и водостоков.

Вот шаги, необходимые для установки водостока оконного колодца:

1. Выемка фундаментной стены до фундамента; или, используя наше современное решение для дренажа оконных колодцев: проделываем отверстие в оконном колодце до слоя гравия поверх мокрой плитки;
2. Монтаж дренажной трубы со сливной крышкой для предотвращения попадания мусора в трубу;
3. Заливка оконного колодца щебнем; и
4. Проверка слива, чтобы убедиться, что окно хорошо сливается.

Вот как выглядит типичная установка водостока в оконном колодце:

Водоотводящий колодец с усиленным окном

Если вы заметили воду на цокольном этаже под окном в вашем подвале, вы можете проверить эффективность дренажа оконного колодца, просто протянув шланг в оконном колодце и наблюдая, как быстро рассеивается вода. Некоторое скопление воды — это нормально; однако он не должен подниматься до низа подоконника. Если это так, значит, проблема.

Если вода сливается эффективно, но вода проникает в ваш подвал, вероятно, у вас есть трещина в фундаменте, берущая свое начало в одном из углов окна.

Рассматриваете покупку пластиковой крышки оконного колодца? Вместо этого подумайте о том, чтобы приобрести навесной. Звоните нам сегодня!

Изготовленная на заказ крышка оконного приямка, прочная как гвоздь!

Сухие колодцы для управления ливневыми водами

Колодцы, используемые для отвода ливневых вод и пополнения запасов подземных вод

Что такое сухой колодец?

Сухой колодец — это колодец, который используется для отвода поверхностных вод под землю и глубже, чем его ширина на поверхности (см. Изображение ниже).Большинство сухих колодцев имеют глубину от 30 до 70 футов и ширину на поверхности 3 фута. Они облицованы перфорированными оболочками и могут быть заполнены гравием или камнем или оставлены пустыми. Сегодня сухие скважины обычно включают в себя некоторую форму предварительной обработки для удаления нефти, частиц и связанных с ними загрязняющих веществ, снижая риск засорения скважин и переноса загрязняющих веществ под землю.

Типовая конструкция сухого бокса с функциями предварительной обработки (без учета масштаба). Стрелки указывают поток ливневой воды через систему сухих колодцев в окружающие отложения и породы.Кредит изображения: Э. Эдвардс и Б. Мандлер

Экологические и человеческие преимущества

Сухие колодцы могут использоваться для уменьшения неблагоприятного воздействия ливневого стока на ручьи и реки. Улавливание городских ливневых вод предотвращает попадание стоков в ручьи и озера, где загрязнители могут вызвать загрязнение, а эрозия может нанести ущерб водной среде обитания. Сухие колодцы также могут использоваться для возврата воды в водоносные горизонты: один сухой колодец может пропускать до 5 акров воды в год в нижележащие водоносные горизонты, что эквивалентно потребностям в воде примерно 10 домашних хозяйств.Эта способность пополнять местные запасы грунтовых вод может помочь повысить безопасность водных ресурсов за счет смягчения последствий засухи или чрезмерного забора грунтовых вод.

Риски для качества подземных вод

Использование сухих колодцев было ограничено в некоторых местах из-за опасений, что сухие колодцы могут загрязнить грунтовые воды, включая питьевую воду, из-за сокращения расстояния, на которое загрязненные ливневые воды должны проходить через отложения, чтобы достичь грунтовых вод. Поверхностная почва и подземные отложения удаляют загрязнители, действуя как естественный фильтр, но сухие колодцы позволяют загрязнителям ливневой воды проходить через многие подземные слои.Загрязнение грунтовых вод происходило в прошлом, когда разливы поверхностных загрязняющих веществ попадали в сухие колодцы или когда вещества незаконно сбрасывались в открытый сухой колодец. Однако загрязнение подземных вод случается редко, когда сухие колодцы используются по назначению и когда принимаются соответствующие меры предосторожности. Риск загрязнения можно снизить, используя сухие колодцы на участках, где разливы маловероятны, или установив аварийные запорные клапаны, чтобы не допустить попадания загрязненной воды.

Сухие колодцы могут быть безопасным и эффективным способом отвода ливневых вод и пополнения подземных вод до тех пор, пока:

• Ливневые стоки не загрязнены
• Используется соответствующая предварительная обработка
• Сухие колодцы установлены в подходящих местах

Элемент предварительной обработки с растительностью (травянистая лужа) с сухим колодцем в центре.Кредит изображения: Калифорнийское управление оценки рисков для здоровья окружающей среды

Как избежать рисков, связанных с сухими скважинами

Соответствующий проект предварительной обработки . Эффективная предварительная обработка является ключом к предотвращению попадания загрязняющих веществ в грунтовые воды. Растительность помогает улавливать отложения и связанные с ними загрязняющие вещества (см. Изображение внизу слева). Камеры осаждения дополнительно удаляют загрязняющие вещества, позволяя осадку оседать из ливневой воды.

Безопасное размещение в сухом колодце .В некоторых штатах в рамках процесса выдачи разрешений приводятся инструкции по установке сухих колодцев. Эти рекомендации включают минимальное расстояние по вертикали между сухим колодцем и грунтовыми водами, горизонтальное разделение от муниципальных колодцев, объем необходимой предварительной обработки и соответствующее землепользование вокруг потенциального сухого колодца. Как правило, требуется 10 футов вертикального разделения между дном сухого колодца и уровнем грунтовых вод, а вадозная зона из песка / гравия и глины идеально подходит для удаления загрязняющих веществ, при этом позволяя подпитку водоносного горизонта.Области с высоким содержанием загрязняющих веществ, такие как автозаправочные станции и многие промышленные объекты, часто не подходят для установки в сухих скважинах.

Мониторинг качества ливневых вод . Для любой новой установки сухого колодца важно контролировать состав ливневых вод, поступающих в колодец, в течение нескольких лет, чтобы определить потенциальные риски для грунтовых вод. Ливневые воды, поступающие в колодец, могут быть проанализированы на предмет обычных городских загрязнителей (металлов, побочных продуктов сгорания (ПАУ), пестицидов / гербицидов и летучих органических веществ) и водорастворимых загрязнителей (например,g., нитраты и неоницитоноиды).

Факты

• Сухие колодцы используются во всем мире на протяжении десятилетий. Они используются в Австралии, Европе (например, в Великобритании и Франции), Азии (например, в Японии и Индии) и США.
• Сухие колодцы также известны как емкости для выдержки, ванны для выдержки и колодцы для выдержки.
• Большинство штатов США контролируют свои собственные программы сухих скважин; остальные регулируются непосредственно EPA.
• Состояния с крупными программами сухоблочных (количество находящихся в состоянии сухоблоков):
  • Вашингтон: 100 000
  • Аризона: 52 000
  • Орегон: 46 000
  • Калифорния: 35000

Ключевые понятия, определение

Водоносный горизонт — крупный гравий или горная порода, содержащие и / или пропускающие грунтовые воды.
PAH — полициклические ароматические углеводороды, группа канцерогенных молекул, обычно образующихся при сжигании древесины и других веществ.

Дополнительные ресурсы

Дренажные колодцы ливневых вод, Агентство по охране окружающей среды
Исследование по контролю подземной закачки газа класса V, Агентство по охране окружающей среды
Использование сухих скважин в США, Американский институт геолого-геофизических исследований
Управляемая подпитка водоносных горизонтов, Американский институт геолого-геофизических исследований

Список литературы

Разрешения на программу защиты водоносных горизонтов, Департамент качества окружающей среды штата Аризона
База данных Drywell, Департамент качества окружающей среды штата Аризона
Проект сухой скважины Элк-Гроув, г. Элк-Гроув, Калифорния
Программа контроля подземной закачки (UIC), город Бюро экологических служб Портленда (Орегон)
Исследование контроля подземной закачки газа класса V, Vol.3, Дренажные колодцы ливневых вод, Агентство по охране окружающей среды
Гидрогеология, химия воды и факторы, влияющие на перенос загрязняющих веществ в зоне воздействия общественной водозаборной скважины в Модесто, Восточная долина Сан-Хоакин, Калифорния, Геологическая служба США
Исследование повышения уровня воды в реках Лос-Анджелес и Сан-Габриэль, Совет водоразделов Лос-Анджелеса и Сан-Габриэль
Системы закачки, санкционированные правилами, Департамент качества окружающей среды штата Орегон
База данных контроля подземной закачки (UIC), Департамент качества окружающей среды штата Орегон
Оценка пополнения подземных вод за счет осадков, стока в «сухие колодцы» и локальных систем удаления отходов в бассейне Портленда, Орегон и Вашингтон, U.S. Geological Survey
Дренажная система MaxWell IV: информация о продукте и особенности конструкции, Torrent Resources (подробный пример конструкции сухого колодца)
Руководство для скважин UIC, отводящих дождевые воды, Департамент экологии штата Вашингтон

Дата обновления: 07.09.2017
Информационный бюллетень 2017-004
Авторы Эмили Эдвардс, Барбара Уошберн и Беннетт Лок; отредактировано и скомпилировано Беном Мандлером для AGI, сентябрь 2017 г.

Dry Well: решения проблем дренажа малых площадей

20 декабря Сухая камера: решения проблем дренажа малых площадей

Многие из лучших решений для наружного дренажа полагаются на силу тяжести, чтобы помочь отвести воду из проблемной области в область более низкой высоты, например, на улицу.Grading, французские водостоки и системы водоотводящей плитки — отличные решения, которые помогут отвести воду от фундамента вашего дома или отремонтировать влажную зону на лужайке. Но они работают только тогда, когда есть место для спуска воды. Так что, если ваш газон находится на высоте 3 фута или выше, чем улица, существует множество способов слить воду на дорогу. Иногда, однако, проблемной зоной оказывается самое низкое место в вашем дворе или самое низкое место по соседству. Что вы делаете тогда? Если нет места для спуска воды или просто недостаточно уклона для эффективного движения этой воды, лучшим решением может быть сухой колодец или сухой колодец с системой откачивающего насоса.

Сухоблочные системы

Что такое сухой колодец?

Сухой колодец — это подземная система хранения, в которой будет накапливаться вода, пока она не фильтруется в почву.

Как это работает?

Представьте себе лужу, которая образуется в низкой точке вашего двора. В конце концов лужа просачивается в землю и высыхает. В системе с сухим колодцем вода, которая когда-то была лужей над землей, вместо этого стекает в заполненную камнями камеру под землей. Именно эту каменную камеру мы называем сухим колодцем.Это сохраняет газон над землей сухим, как кость, поскольку вода теперь удерживается в сухом колодце под землей. Не нужно больше сырой лужайки или ждать, пока высохнут большие лужи; сухой колодец удерживает этот избыток, пока он фильтруется в почву.

Насколько большим должен быть сухой колодец?

Размер системы хранения сухого колодца зависит от количества воды, собираемой системой, и от того, насколько быстро почва, окружающая сухой колодец, может проникать в воду. Например, песчаные почвы будут отводить воду намного быстрее, чем глинистые.Размер может быть определен по формуле, основанной на том, сколько площади необходимо для выдерживания 1 дюйма дождя из области, которая будет сливаться в сухой колодец. KG Landscape произведет математические вычисления, чтобы убедиться, что размер сухого колодца соответствует потребностям в каждой ситуации. Важно делать правильные вычисления, а не угадывать. Строительство слишком большого сухого колодца может быть пустой тратой денег, а строительство слишком маленького не решит проблему.

Вы видите их на лужайке?

Сухие колодцы можно накрыть газоном сверху, так что вы никогда не узнаете, что они там были.Они также могут быть украшены растениями и цветами. Концепция не сильно отличается от дождевого сада. Разница в том, что не требуется выделять пространство над сухим колодцем для грядки. Большинство клиентов предпочитают оставлять пространство над сухим колодцем пригодным для использования газоном. Если вам нужна дополнительная информация и пошаговые инструкции, загляните в This Old House .

Сухой колодец с системой наружного отстойника

Иногда одного сухого колодца недостаточно для решения сложной проблемы с дренажем.В этих ситуациях может быть более практичным использовать насос для отвода воды из низменных участков. Системы наружных отстойников очень похожи на отстойники, используемые в подвалах. Мы также можем использовать градуировку, французские водостоки и дренажную плитку, чтобы помочь слить воду из других проблемных участков непосредственно в систему сухого колодца и отстойника. Мы также часто отправляем воду из водосточных желобов дома через надставки подземных водосточных желобов в систему отстойников сухих колодцев.

До и после отстойника и системы сухого колодца

Когда полезен отстойник для наружного применения?

• Сухой колодец, обрабатывающий сток с больших площадей, может нуждаться в большом количестве для надлежащего хранения всей воды.В этом случае становится дешевле использовать сухой колодец меньшего размера с отстойником, чем строить очень большой сухой колодец.
• На небольших дворах иногда не хватает места, чтобы построить сухой колодец с достаточной емкостью, чтобы удерживать необходимое количество воды. Даже если кажется, что в небольшом дворе есть место, возможно, сухой колодец должен располагаться слишком близко к дому. В этом случае было бы целесообразнее установить сухой колодец гораздо меньшего размера подальше от дома, в котором используется насос.
• Для тяжелых глинистых почв с плохим дренажем может потребоваться отстойник.Сами по себе сухие колодцы не могут проникнуть в почву достаточно быстро, чтобы освободить место для следующего дождя.
• Уровень грунтовых вод или стоячий уровень грунтовых вод находится у поверхности почвы. В этих ситуациях почва уже будет перенасыщена и не сможет удерживать больше воды.

Как устанавливается система водоотливного насоса?

Во-первых, мы определяем самую нижнюю часть двора и выкапываем грунт, чтобы освободить место для резервуаров и резервуара с насосом. Затем мы выстилаем отверстие со всех сторон фильтровальной тканью, которая позволяет воде проходить через ткань.Эта ткань помогает предотвратить попадание почвы и отложений в пустоты, образованные кубиками резервуара и камнями. Далее устанавливаем кубы резервуара и поддон отстойника. Кубы резервуара используются для создания пустоты в земле, которая позволит собирать значительное количество воды перед активацией поплавка включения / выключения для отстойника. Кубики резервуара также помогают удерживать воду, которая ранее могла образовывать лужи или стать причиной размягчения почвы. После того как поддон отстойника и кубы резервуара должным образом обернут фильтровальной тканью, оставшаяся часть пустого пространства заполняется камнем.Эти сухие колодцы с насосом обычно оставляют в виде пластов, поскольку бассейн насоса должен оставаться доступным для обслуживания.

Кубы резервуара для наружного отстойника и насос

Куда можно откачать воду из сухого колодца?

Открытый водоотливной насос может перекачивать воду из низкой точки во дворе по трубе, проложенной под землей. Насос отправляет воду куда-то за пределы проблемного места. Чаще всего воду перекачивают к обочине, откуда она может стекать на улицу и в ливневую канализацию.Воду также можно перекачивать в заболоченное место или другую низменность. Как вариант, трубопровод можно подключить непосредственно к городской ливневой канализации. Каждый город отличается своими правилами, поэтому при подключении непосредственно к ливневой канализации требуются разрешения и одобрение города. KG Landscape может помочь в работе с городом, чтобы определить, какие методы будут подходящими для каждой уникальной ситуации.

Недостатки использования внешней водоотливной насосной системы

Использование насоса может быть намного более рентабельным, чем строительство большого сухого колодца, и иногда это единственное жизнеспособное решение некоторых проблем с дренажем.Однако есть несколько недостатков, которые следует учитывать. Во-первых, вам нужно будет провести электричество снаружи дома для питания водоотливного насоса, что требует дополнительных затрат. Во-вторых, большинство этих систем предназначены для снятия насоса в зимние месяцы, чтобы защитить его от замерзания, которое может повредить насос. Снять насос очень быстро и легко, но это означает, что некоторые действия по техническому обслуживанию необходимо выполнять в течение года. Последний недостаток заключается в том, что вместо того, чтобы полагаться исключительно на силу тяжести, как если бы вы делали классификацию или французские водостоки , вы полагаетесь на насос, который со временем может сломаться.Использование внешней водоотливной насосной системы может быть отличным решением для наиболее сложных проблем с дренажем, но обычно это рекомендуется только тогда, когда другие простые методы не работают в определенных сценариях.

Позвоните в КГ Пейзаж с проблемами дренажа

Если вы хотите узнать, какое решение наиболее целесообразно для вашей проблемы с дренажем, позвоните нам по телефону 763-568-7251; мы будем рады помочь.
