Соединение проводов в распределительной коробке: пайка, скрутка, сварка, другое

Электропроводка в помещении должна быть безопасной и удобной для использования. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телевизор, компьютер, холодильник) должен иметь собственное устройство защиты от короткого замыкания или перегрева проводки. Вы можете протянуть отдельный кабель от персонального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два критерия: рациональность и экономичность.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

1. Освещение гостиная и спальня
2. Освещение кухня
3. Освещение санузел и прихожая
4. Розеточная группа (в каждой комнате)
5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений.

Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

• Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
• Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
• Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
• Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
• При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
• Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

• Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

• Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно.

На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

• Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Важно! Среди дилетантов распространено мнение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-первых: нагрузка, способная нагреть проводник до температуры плавления припоя, в домашних условиях нереальна. Разумеется, при условии исправных защитных автоматов. Во-вторых: нагрев на скрутке происходит по причине неплотного контакта, а это как раз решается пропайкой.

Надежность получается ненамного хуже, чем при сварке. При этом нет необходимости приобретать (делать самому) сварочный аппарат, достаточно мощного паяльника или даже строительного фена.

Совет: Используйте как можно более мощный прибор для пайки. Лучше кратковременно воздействовать высокой температурой, чем медленно и долго греть контакты слабым нагревателем.

Во время нагрева, следите за состоянием изоляции. Если она начала плавиться, сделайте перерыв до полного остывания. Сразу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные характеристики.

• Опрессовка. С точки зрения электропроводности, качество контакта не лучше, чем у обычной скрутки. Но прочность соединения возрастает в разы. Если нет возможности сварить или пропаять скрутку, обожмите ее с помощью специальной втулки.

Можно обойтись и пассатижами, но специальный инструмент все-таки надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципиальной разницы нет. Если проводников два или три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Фактически, выше рассмотренные способы являются модернизацией старого доброго скручивания. Не следует относиться к вопросу скептически. Из-за плохого контакта в распределительной коробке, произошло множество пожаров, нанесен ущерб бытовой технике. Поэтому при ремонте электропроводки в своем жилище, используйте по максимуму технические средства улучшения контакта в скрутке.

Современные способы соединения проводки в коробке

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Где купить

Максимально быстро закрыть вопрос можно, посетив ближайший специализированный магазин. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Вывод

При всем разнообразии способов соединения проводов в коробке, наиболее надежным остается традиционная скрутка. Сварка или пропайка существенно улучшают контакт.

Серьезное оборудование не требуется, все работы можно выполнить при наличии элементарных навыков в электротехнике.

Видео по теме

способы, инструменты, как сделать самому

Сращивание проводов между собой, на самом деле это ответственное дело. От этого зависит работоспособность электрического узла или агрегата, уровень сопротивления в сети. Некачественно собранная проводка может привести к нагреву в зоне контакта, а это может создать пожароопасную ситуацию.

Соединение проводов клеммниками

Существующие способы соединения проводников

Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.

• Сварка — этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
• Клеммники (клеммные колодки) — это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
• Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
• Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
• Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
• Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.

При выборе типа сращивания проводов надо учитывать множество факторов.

• Во-первых, это материал, из которого выполнен проводник.
• Во-вторых, размер и форма сечения.
• В-третьих, тип изоляции.
• В-четвёртых, условия работы.

Рассмотрим особенности применения названных соединений.

Сварка

Соединение проводов сваркой

Для выполнения такого вида соединения необходимо кабеля скрутить между собой, а их концы надо сварить. Результатом правильно выполненной сварки станет шарик из металла. Он и обеспечивает надежное и постоянное сращивание. При этом оно надежно не только в плане электрических характеристик, но и в прочностном тоже. Металл сваренных проводов после сварочной операции представляет собой монолит. При выполнении сварки существует одна тонкость — важно нагреть кабеля таким образом, чтобы не пострадала от высокой температуры изоляция.

У сварного соединения есть один существенный минус — такое сращивание не подлежит разбору. И при необходимости придется просто отсекать сварку и выполнять сборку проводов по новой. Кроме того, для выполнения такой работы у монтажника должен быть под руками сварочный аппарат и электроды. Кроме этого, при выполнении сварки необходимо принимать определенные меры защиты окружающих предметов. Другими словами, сварка проводом связана с некоторыми ограничениями. Поэтому этот способ применяют в исключительных случаях.

Опрессовка

Соединение проводов опрессовкой

Для соединения проводов, таким образом, потребуется гильза, выполненная из алюминия или меди. Ее выбирают в зависимости от марки соединяемых проводов и толщины пучка. Кабеля, очищенные от изоляции и зачищенные до блеска вставляются в гильзу, которая затем обжимается специальными клещами. Предприятия-производители выпускают гильзы с разными характеристиками. Кстати, клещей для обжимки гильз тоже выпускают несколько типоразмеров.

Укладка и обжимка проводов выполняется по определенным требованиям. То есть оголенный провод должен соответствовать определенным размерам. Такой способ соединения проводов применяют профессиональные электрики, но в последнее время они все чаще применяют для соединения проводов пружинные замки.

Клеммники или клеммные колодки

Клеммы различных видов

Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.

Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.

С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.

Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия.

При таком способе между проводами нет непосредственного контакта и поэтому нет риска нагревания проводов и пр.

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

Пружинные зажимы

Множество споров вызывает такой метод, как сращивание проводов с помощью пружинных зажимов. На практике чаще всего применяют два типа зажимов WAGO и колпачки СИЗ. Эти два устройства имеют один общий элемент – сильную пружину, которая создает надежный контакт с проводом.

Пружинные зажимы

Именно эта пружина и вызывает споры. Критики этой системы утверждают, что со временем пружина ослабевает, и качество контакта снизиться. Такое снижение будет приводить к нагреву пружины и ее большему ослаблению. То есть существует вероятность того, что через некоторое время температура нагрева достигнет такого уровня, при котором пластиковый корпус начнет деформироваться, ну а к чему это может привести неизвестно.

Сторонники такого способа соединения утверждают, что если сращивание выполнено в полном соответствии с требованиями изготовителя, проблем с соединением быть не может.

На самом деле, на рынке электротехнической арматуры существует множество контрафакта, который, ни в какой мере не отвечает требованиям, предъявляемым к продукции такого рода. Лицензированная продукция работает в электрическом оборудовании годами и не вызывает при этом никаких нареканий.

Зажимы WAGO

Они вышли на отечественный рынок не так давно и уже произвели определенный фурор. С их использованием соединения выполняют довольно быстро, при этом сращивание такого класса отличается высокой надежностью. Особенно если оно в полной мере отвечает требованиям производителя.

Зажимы WAGO

Это изделие возможно использовать для соединения проводов, причем не так и важно, состоит он из одной жилы или нескольких. Но сечение не должно быть меньше 0,5 мм² и больше 4 мм². Для соединения проводов с большим сечением применяют модификации этого разъема.

Снятие изоляционного слоя с проводов

Перед тем как выполнить сращивание проводов необходимо удалить с их поверхности изоляцию. Но перед тем как приступить к этой, на первый взгляд, простой процедуре, надо понять, а какую роль она играет в конструкции кабеля.

Предназначение изоляции

Этот слой предотвращает замыкание, которое может произойти между проводами. Кроме того, ее наличие предохраняет человека от поражения электрическим током.

Изоляция

Изоляцию применяют на проводах можно разделить на одно- и многослойную. Для многослойной применяют разные материалы – бумагу, полимеры, смолы и многие другие.

Провод, применяемый в бытовой технике, представляет собой кабель небольшого сечения. Удалить изоляцию с него не составляет особого труда, для этого необходимо иметь заточенный нож, можно использовать плоскогубцы или бокорезы. Для снятия слоя изоляции необходимо выполнить несколько круговых движений ножом и при этом желательно не повредить его жилы. Такой вариант зачистки кабеля подходит для выполнения работ по дому, например, при установке электротехнической арматуры (розетки, выключатели и пр.).

Снятие изоляции

Иногда бывает такое, что в силу разных причин повреждаются кабеля, которые подходят к вилке. Многие зарядные устройства отличаются наличием тонкими проводами, количеством самих проводов. Ко всему прочему кабеля заливают в единую оплетку. То есть в данном случае изоляция — это непросто защита, а по сути, канал, состоящий из двух или трех камер.

В этом случае понятно, что надо делать, но не совсем понятно, а как это сделать, то есть снять изоляционный слой.

Профессиональные электрики рекомендуют в таком случае использовать тонкое лезвие, например, от бритвы. При разделке такого кабеля потребуется его зафиксировать в тисах, но может подойти и крепежное устройство от светильника.

Для снятия изоляции необходимо разделить кабель на входящие в его состав жилы. Эту операцию надо выполнить таким образом, чтобы не повредить жилы. Тщательный подход к делу позволит быстро и аккуратно снять изоляцию и продолжить работы по восстановлению работоспособности устройства.

Инструменты для зачистки проводов

Для снятия изоляции можно, конечно, использовать острозаточенный нож, кухонный или сапожный. Но целесообразно все же использовать специальный инструмент:

• резак, который оснащен острыми сменными лезвиями;
• плоскогубцами;
• ножницы, которые применяют для разрезания проводов и металла.

Следует принять во внимание, что любое неосторожное движение может повредить жилы, проложенные внутри кабеля.

Особенно это касается тонких проводов, которые применяют при монтаже слаботочных систем.

Инструменты для снятия изоляции

Работы, производимые на любой электрической аппаратуре необходимо выполнять с особой тщательностью. Даже малое повреждение изоляции, может, со временем привести к ее пробою и в как следствие к выходу устройства из строя.

Если в процессе работы изоляции снято больше чем надо, излишек кабеля надо удалить. Оголенными кабеля оставлять нельзя.

Какой инструмент использовать для снятия изоляции каждый определяет сам, кто-то использует специальный инструмент, а кто-то может выполнить эту работу с применением подручных средств.

И еще одно, эксплуатационная практика показывает то, что сложности в эксплуатации электрических приборов, неважно будь это кофемолка или силовой агрегат, возникают именно там, где был удален слой изоляции.

На самом деле, лучшее решение заключается в том, что для выполнения работы связанной с электрическим хозяйством в домашних условиях лучше вызвать профессионального электрика из управляющей компании или из предприятия, которое оказывает подобные услуги.

Использование клеммных колодок

Среди профессиональных электриков ходит такая присказка о том, что электротехника это наука о контактах. В самом деле, при ремонте или восстановлении проводки чаще всего встречаются неисправности именно в проводке, точнее, в отсутствии контакта. Один из способов получения качественного контакта является использование клеммных колодок.

Клеммные колодки

Простая скрутка проводом уже давно в прошлом. На рынке можно найти множество приспособлений, предназначенных именно для эффективного соединения проводов. Одно из таких приспособлений – это и есть клеммная колодка.

Эти изделия различаются не только по цене, но и по используемым для их производства материалам. Существуют определенные различия и в конструкции, но они не принципиальны.

Конструктивно колодка устроена следующим образом. В ячейки корпуса устанавливают трубки, выполненные из медного сплава, в теле которых проделана резьба.

Размеры этих трубок отличаются друг от друга, и зависят от размера сечения проводов.

Колодки нашли свое применение в самых разнообразных местах. Например, ее можно встретить дома, там ее устанавливают при подключении потолочного светильника к домовой электрической сети.

Без такого устройства сложно обойтись при ремонте перебитой проводки. Часто бывает так, что длины проводов просто не хватает для их прямого соединения (скрутки).

Но, допустимо применять колодку, только в том случае, если она будет установлена в коробке. Скрывать ее настенное покрытие недопустимо.

Бесспорно, сращивание, выполненное с применением колодки, обладает меньшей надежностью, чем пайка, но такое сращивание требует меньшее количество трудозатрат на его создание.

К явным достоинствам соединения проводов через колодки можно назвать возможность соединения алюминиевой и медной проводки.

На что необходимо ориентироваться, выбирая тип коробки. В первую очередь на размер тока, который будет протекать через сращивание и, конечно, потребное количество отверстий для закрепления проводов.

Работа с коробкой не вызывает особых затруднений даже у новичков в профессии или любителей. На самом деле, монтаж выполнить очень просто. Необходимо подобрать колодку с нужным размером ячейки, отсечь лишние ячейки. Установить подготовленные жилы в ячейки и, используя предустановленные винты зажать каждый проводник. Для установки кабеля необходимо снять слой изоляции на расстоянии 5 – 7 мм от конца кабеля.

Особого внимания требует работа с алюминиевыми проводами. Если соединяют кабеля, выполненные из алюминия, то необходимо помнить о том, что жила из этого материала может переломиться. У проводов из алюминия наблюдается текучесть. Под воздействием давления, создаваемым винтом, алюминий может «поплыть». Таким образом, состояние контакта ухудшится.

Пружинные клеммы

Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.

Пружинные клеммы WAGO

Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:

1. Надежность соединения даже при работе разъема в условиях повышенной вибрации.
2. Высокую скорость сборочных работ.
3. Качество сборки, которое практически не зависит от квалификации монтажника.
4. Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
5. Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.

Установка колпачков СИЗ

Для соединения кабелей, применяют колпачки СИЗ. Для изготовления этого изделия применяют полимерные материалы, которые при возгорании не поддерживают горение и при этом обладают электроизоляционными свойствами. Эти устройства спокойно работать под напряжением в 600 В.

В теле колпачка смонтирована стальная пружина, сжимающая проводник.

Корпус, выполненный из полимеров, выполняет функцию защиты соединения, ко всему прочему, он изолирует место соединения проводов. При разделке изоляции монтажник должен следить за тем, чтобы оголенный металл, не выходил за пределы колпачка, и одновременно с этим попадал в зону действия пружины. При использовании колпачков СИЗ, нет необходимости в применении дополнительных изоляционных материалов.

Опрессовка специальными гильзами

В практической работе электрики применяют несколько методов соединения проводов. Их сваривают, паяют, соединяют через колодки и пружинные зажимы. У каждого способа есть определенные недостатки и достоинства, которые становятся видны во время работы электрического оборудования.

Для получения соединения проводов, работающих под высоким напряжением самым эффективным способом, считают опрессовку с использованием гильз.

Использование этого способа соединения позволяет добиться решения двух задач – получение качественного контакта и обеспечение механической стыковки.
Для опрессовки проводов с диаметром до 120 мм2 можно использовать ручной обжимной инструмент. При обработке проводов с большим сечением, необходимо использовать зажимы проводов с гидравлическим приводом.

Пайка либо сварка

Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться.

Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой.

При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.

Скрутка и изоляция

Как уже понятно, способы соединения проводов многочисленны и каждый из них имеет плюсы и минусы. Еще не так давно, самым популярным способом была скрутка.

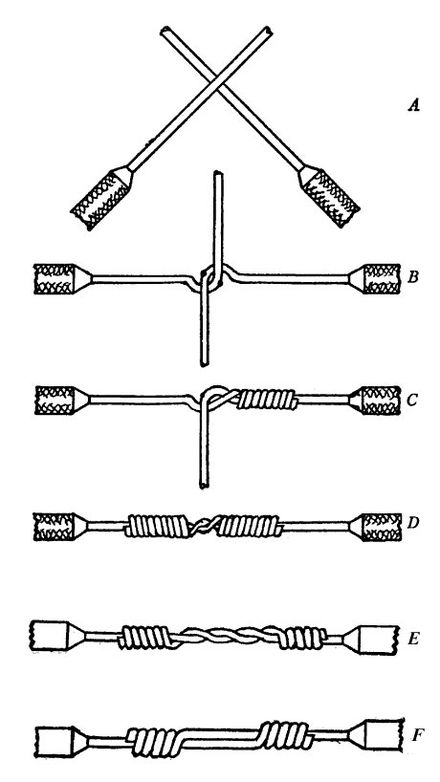

Способы скрутки проводов

Ее делали, таким образом, концы проводов зачищали и скручивали между собой. Такое сращивание, наверное, самое ненадежное. Полного контакта проводов при скрутке, как при сварке не может быть. Поэтому эти соединения часто перегреваются и выходят из строя. Именно поэтому правила выполнения электромонтажа запрещают использования такого способа соединения.

Для изоляции проводов применяют изоляционную ленту.

Зажим орех

Зажим «орех»

Такое устройство применяют довольно часто. Они широко используются при укладке проводки на этажах в подъезде. На самом деле такое устройство называют ответвительным разъемом, а орехом его прозвали профессиональные электрики, по внешнему виду он действительно похож на этот плод.

Использование болта

Для сборки проводников без пайки часто применяют болтовое сращивание. Такой вид сборки применяют для соединения проводов, выполненных из разных сортов металла, к примеру, меди и алюминия.

Что делать если проводов несколько

Для соединения проводов использую разные способы, но необходимо понимать, что сажать на одну линию компьютер и какой-то мощный аппарат нецелесообразно. Поэтому перед тем как приступить, к выполнению работ по прокладке проводов в доме надо понять, как и куда будет подключен тот или иной прибор. Так, стиральную или моечную машины, необходимо подключать по отдельной линии.

Что делать если жилы разного сечения

Для соединения проводов разного сечения используют клеммные колодки.

Объединение многожильных и одножильных изделий

Для соединения многожильных и одножильных проводов применяют разные методы:

• сварку;
• пайку;
• опрессовку.

Как проводить работы в воде и земле

Работа с электричеством требует соблюдения всех мер безопасности и использования только электрозащищенного инструмента. Все работы могут выполняться только при отключенном электричестве.

Как соединить алюминиевые и медные проводники

Любой, даже начинающий электрик знает, что прямое сращивание медного и алюминиевого проводов недопустимо. В месте контакта начинаются окислительные процессы, приводящие в результате к нагреву и потере контакта.

Поэтому для сращивания проводов разного типа применяют или клеммные колодки или ботовое сращивание.

Способы соединения электрических проводов: виды для разного сечения

При установке дополнительной розетки, подключении новой люстры или устранении неисправности в электропроводке предстоит заниматься электромонтажными работами. Не имея практического опыта, сложно обеспечить надежный контакт между проводниками из разного материала, имеющими различное сечение или вовсе разное количество жил.

В предложенной нами статье детально описаны все способы соединения электрических проводов, которые применяют в сооружении электропроводки. Мы разобрали технические и технологические особенности каждого варианта. С учетом наших советов вы сможете успешно отремонтировать или модернизировать электросеть.

Содержание статьи:

Подготовка к подключению проводов

Любые электромонтажные работы следует выполнять со знанием дела. Важно помнить, что от правильности их проведения зависит безопасность и жизнь всех людей и животных, проживающих в доме, квартире или на даче. Оплошность недопустима — в лучшем случае хорошего контакта не будет. А это нерабочие электроточки.

В худшем случае кого-то из членов семьи, друзей или знакомых, заглянувших в гости, может ударить током от неправильно изолированного соединения. Или же произойдет возгорание проводки, что грозит пожаром.

Для качественного и правильного выполнения соединений электрических проводов нужны:

• знание основных видов и принципов соединения;
• наличие специальных инструментов для выполнения электромонтажных работ;
• наличие всех расходных материалов, которые пригодятся при выполнении конкретного типа соединения;
• предварительные тренировки на отдельных отрезках проводов.

Когда все необходимое имеется, следует тщательно подготовить будущее место работы. Для этого нужно обесточить все провода, с которыми предстоит иметь дело. Это очень важный шаг, который нельзя игнорировать!

Не имея знаний по электромонтажу, лучше доверить замену электрической проводки профессиональному электрику

Чтобы не получить удар тока, лучше лишний раз убедиться, что квартира или дом действительно обесточены. В таком случае удобно воспользоваться индикаторной отверткой — это недорогой инструмент, который можно приобрести даже в интернет магазине.

Удобно когда помимо желания все сделать своими руками есть еще и нужный инструмент — с ним электромонтажные работы выполнять в разы проще и быстрее

В ситуации, когда есть серьезные опасения в целесообразности проведения электромонтажных работ собственноручно, лучше обратиться к электрику. Причем следует приглашать лишь опытного мастера, имеющего не только опыт проведения подобных работ, но и специальное образование.

Услуги электрика будут особенно актуальны, если предстоит /доме. Экономить на этом нельзя — в итоге можно заплатить двойную или тройную цену, или и вовсе поплатиться своим имуществом.

Обзор популярных видов соединения

Основные виды соединения, применяемые в для бытовых нужд, насчитывают около 10 вариантов. Среди них выделяются как простые, которые можно выполнить, не имея многолетнего опыта, так и более сложные способы, где потребуется не только опыт, но и специальные инструменты и навыки работы с ними.

Сложные варианты соединений

Соединение двух и более проводов выполняется с целью получить качественный контакт. Именно он обеспечит работоспособность всех электрических точек в конкретном доме или квартире.

Установить надежный контакт между проводниками можно своими силами или пригласить специалиста. Все зависит от выбранного типа соединения, наличия инструментов и навыков проведения подобных работ.

К сложным видам соединений, относятся:

• пайка;
• сварка;
• опрессовка.

С этими вариантами новичку будет довольно сложно справиться. Дело в том, что для пайки узла из двух или более проводников потребуется специальный инструмент, навыки работы с ним — одно неловкое движение и вместо надежного контакта можно получить противоположный результат.

Для пайки необходимо взять припой из оловянно-свинцового сплава, канифоль и кисточку для ее нанесения, паяльник и наждачную бумагу для зачистки жилы

Суть этого метода заключается в том, чтобы снять изоляцию с жил соединяемых проводников и зачистить их наждачкой до блеска. Затем нужно на каждую жилку нанести кисточкой канифоль и хорошенько разогреть паяльником — зачищенный металл должен со всех сторон покрыться равномерным слоем канифоли.

Когда все жилы проводников подготовлены, остается их хорошо скрутить и паяльником разогреть припой, а также нагреть полученную скрутку до кипения канифоли. Теперь нужно паяльником наносить припой на разогретый узел проводников и обеспечить его равномерное затекание между отдельными жилками.

При использовании сварки, пайки и пресс-клещей получается крепкое и невероятно надежное соединение. В таких узлах и через 30 лет не пропадет контакт

Как только удалось получить полноценное распределение жидкого припоя по всей спаиваемой поверхности, пайку можно завершать. Теперь останется подождать, пока полученный узел остынет естественным образом.

Сварка — еще более сложный вид соединения. Для его выполнения понадобится:

• сварочный аппарат;
• угольный электрод;
• флюс, который обеспечит защиту расплава от воздействия кислорода;
• защитная маска на лицо и специальные жаропрочные перчатки на руки.

А самое важное при работе со сваркой — умение пользоваться прибором. В руках дилетанта вместо надежного контакта, способного прослужить 30-50 лет, из-под сварочного аппарата выйдет расплавленный проводник и испорченная изоляция.

Перед началом сварки нужно сделать скрутку, как и перед пайкой, до блеска. Суть сваривания — получить монолитное металлическое соединение. Для этого в углубление угольного электрода нужно насыпать флюс, включить сварочный аппарат и опустить конец скрутки в это же углубление.

Шарик на концах жил соединяемых проводников обеспечит надежный контакт. Более того, такой способ отлично подходит для многожильных проводов

В результате воздействия сварки концы оплавятся и на них образуется металлических шарик. Нужно дождаться его остывания, очистить от флюса и покрыть лаком.

Для опрессовки тоже потребуется специальное оборудование — пресс-клещи, которые еще называются кримпер, и металлическая гильза из меди, алюминия, комбинированного сплава или в изоляции.

Чтобы получить качественный контакт этим способом, нужно подготовить жилы проводников также, как и перед пайкой. Для зачистки лучше , в крайнем случае бокорезы. Затем взять гильзу и поместить в нее с одной стороны подготовленные жилы одного, а со второй — второго проводника.

Расстояние, на которое нужно снимать изоляцию с жил проводника, зависит от выбранного метода соединения

Теперь предстоит пресс-клещами обжать соединение с двух сторон. Важно, чтобы гильза или другой вид подходил диаметром к сечению соединяемых проводов — жилы должны свободно входить внутрь.

После сжатия кримпером следует проверить качество опрессовки — нужно подергать один и второй провод. Если они плотно зажаты и не выпадают из гильзы, то контакт выполнен успешно.

Все соединения, полученные в результате пайки, сварки или опрессовки обязательно изолируются. Для этого применяется изолента или термоусадочная трубка.

Второй вариант удобнее и сейчас используется как профессиональными электриками, так и домашними мастерами. Причем при создании контакта с помощью опрессовки термоусадочную трубку нужно надевать перед тем, как вставить жилы в гильзу.

Галерея изображений

Фото из

Шаг 1: Выбрать гильзу нужного диаметра

Шаг 2: Подобрать термоусадочную трубку

Шаг 3: Пресс-клещами обжать соединение

Шаг 4: Надеть сверху трубку

Простые способы создания контактов

Кроме трудоемких и сложных вариантов создания контакта, требующих мастерства и наличия специальных инструментов, есть более простые, которые вполне можно осилить своими руками. Такие способы приемлемы для соединения двух и более проводов с разным сечением или с одинаковым. Да и материал жил может быть разным — медь, алюминий или сталь.

К простым способам, чаще всего используемых в бытовых условиях, относятся следующие соединения:

• скрутка;
• болтовые;
• винтовые;
• самозажимные.

Есть два варианта скрутки, которые делают в домашних условиях. Первый — просто скручивают зачищенные до блеска жилы и наматывают поверх изоленту или термоусадочную трубку. Второй вариант — поверх скрутки накручивается колпачок СИЗ.

Использовать изолирующую ленту крайне неудобно, особенно в труднодоступных местах. Лучше купить термоусадочную трубку нужного диаметра. Тем более, что цена у нее вполне доступная

Первый вариант является пережитком прошлого. Такие соединения ненадежны, они могут распадаться и контакт пропадает. Во втором случае — надежности противостоит высокая цена за один колпачок. Покупать более дешевые изделия не стоит — они не выдерживают включения мощного обогревателя в сеть или прочих электрических приборов.

Для болтового соединения предстоит подготовить болт, шайбы на одну больше, чем количество соединяемых проводников, и гайку. При создании контакта жилы готовят аналогично как перед сваркой или пайкой. Одно условие — длины зачищенной жилы должно хватить для 3-4 разовой обмотки вокруг болта.

Вначале надевается шайба, затем наматывается жила проводника, затем снова шайба, снова жила второго проводника, опять шайба и т. д. Когда жилки всех проводников намотаны, надевается последняя шайба и все это фиксируется гайкой. Ключом предстоит хорошо затянуть соединение, чтобы обеспечить качественный контакт. Обязательно полученный узел нужно изолировать.

Еще один простой и недорогой способ — это винтовые соединения. Они выполняются с применением клеммных колодок. Причем длина участка, который предстоит очистить от изоляции до блеска, зависит от модели устройства и сечения проводника.

Галерея изображений

Фото из

Колпачок СИЗ легко надевается

Болтовое соединение

Винтовые клеммники стоят недорого

Клеммная колодка с прижимной пластиной

Самый простой вариант — или . Они создают надежный контакт и просты в использовании. Еще одно их преимущество — возможность многоразового использования. Снять и поставить заново WAGO сможет даже человек, очень далекий от электромонтажа.

Какому варианту отдать предпочтение?

Чтобы правильно выбрать способ выполнения , следует учесть особенности своей ситуации, оценить объемы будущих работ и свои умения. Если речь идет о замене люстры, то нет смысла изучать тонкости сварки и покупать сварочный аппарат. Здесь можно потратиться на покупку оригинальных немецких клеммников WAGO.

Когда предстоит полномасштабный ремонт квартиры или дома с заменой проводки, то целесообразнее здесь использовать способ сварки. Если нет навыков работы с этим оборудованием, то можно потренироваться делать качественную опрессовку и создать все контакты самостоятельно.

В распределительных коробках часто используют винтовые или . Но здесь один нюанс — их периодически следует подтягивать. Поэтому нужно так расположить коробки, чтобы обеспечить простой доступ к ним для проведения ревизии.

Неразъемные зажимы одноразового использования. Если нужно разорвать соединение и создать новое, то придется отрезать старый контактный узел

Использовать обычную скрутку и, как раньше, наматывать сверху изоленту, крайне опасно. Тем более что этот вариант запрещен электромонтажными правилами.

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Если предстоит выполнить до десяти соединений, то желательно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку.

Основные отличия оригинальных WAGO от китайских:

• у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
• оригинальный механизм не магнитится, а китайский магнитится;
• на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Галерея изображений

Фото из

Оригинальный и поддельный WAGO

Внутренний механизм клеммника

Самозажимный Ваго

Клеммники неразъемной серии

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Галерея изображений

Фото из

Колпачки СИЗ популярны на Западе

СИЗырекомендуют накручивать после пайки

Ваго укладываются в коробку

Пайку и сварку нужно изолировать

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:

Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода:

Соединение проводов с помощью сварки можно посмотреть в видео ролике:

В выборе способа соединения электропроводов следует ориентироваться на целесообразность его применения в конкретной ситуации. Если требуется полностью заменить проводку в дома/квартире, а личного опыта проведения электромонтажных работ нет, как и специального инструмента, лучший вариант — пригласить профессионального электрика. Такое решение позволит не волноваться о безопасности своего дома.

Поделитесь собственным опытом в выполнении электросоединений. Не исключено, что ваши советы будут полезны посетителям сайта. Пишите, пожалуйста, комментарии, размещайте фото по теме, задавайте вопросы в расположенном ниже блоке для двустороннего общения.

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.

• Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
• Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.

1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.

5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.

Соединение четырех проводов. Способы надежного и правильного соединения проводов

Ремонт квартиры

Многие из вас наверняка слышали выражение, — электрика, наука о контактах. В связи с этим наша сегодняшняя статья будет о том, — как правильно соединять провода. Кстати, при устройстве электропроводки около семидесяти процентов ошибок возникает как раз в этой области.

Обычно, неустойчивая работа электрики возникает по причинам плохого контакта или полного его отсутствия в монтажных коробках или таких электроприборах, как , а также из-за большой нагрузки в линиях электропроводки. Последняя проблема возникает в основном из-за использования мощных современных электро-устройств, таких как варочная поверхность, духовой шкаф, стиральная машина, чайник, холодильник и т.д.

Итак, давайте решим часто встречающуюся задачу, — как правильно соединить провода, для того чтобы присутствовал устойчивый контакт. На данный момент обычно используются следующие виды соединений:

• скрутка
• пайка
• сварка
• опрессовка
• болтовые зажимы
• винтовые зажимы
• самозажимные клеммники

Приступим к рассмотрению каждого типа соединения.

Скрутка

Скрутка является самым распространенным и простым видом соединения кабелей. Однако, если обратиться к нормативным документам (ПУЭ 7 издание), то там четко написано, что: соединение проводов обязаны производиться с помощью пайки, сварки, опрессовки или сжимов (болтовых или винтовых).

Опрессовка

Опрессовка — это соединение кабелей и проводов способом обжатия специальной соединительной гильзы при помощи пресс-клещей. Этот метод соединения по праву считается одним из самых качественных и надежных, соответствующий требованиям нормативов.

Как сделать грамотно опрессовку?

Нам понадобятся:

• пресс-клещи — специальный инструмент(использовать другой инвентарь, к примеру , запрещено)
• гильза- соединительная (отрезок полой алюминиевой или медной трубки, в зависимости материала соединяемых кабелей)
• правильно подобрать гильзу в зависимости от внутреннего диаметра (для этого существуют специальные справочные материалы)

Последовательность работ:

• удаляем с проводов изоляцию на длину гильзы
• размещаем кабеля внутри гильзы (заранее можно произвести скрутку)
• обжимаем гильзу при помощи специальных пресс-клещей
• Производим изоляцию соединения

Сварка

Сварка — это способ соединения жил кабелей и проводов с помощью контактного разогрева электродом их концов до появления контактной точки. Этот метод соединения относится к одним из наиболее качественных и надежных, полностью отвечающий требованиям нормативов, однако требует знаний и навыков производства сварочных работ.

Как произвести грамотно сварку кабелей? Для этого нам понадобятся:

• сварочный аппарат
• электроды (угольные)
• специальные перчатки сварщика
• маска для сварки
• специальный флюс (будет защищать расплав от кислорода)

Последовательность работ:

• удаляем с проводов изоляцию (4-5 см)
• зачищаем жилы проводов с помощью наждачной бумаги до блеска
• производим скрутку
• насыпаем флюс в углубление электрода и крепко прижимаем нашу скрутку к электроду
• подключаем сварочный аппарат к сети
• концы жил должны сплавится в «шарик» образуя тем самым контактную точку
• полученное соединение очищаем от флюса с помощью металлической щетки
• соединение покрываем лаком и изолируем

Пайка

Пайка — это способ соединения проводов с помощью расплавленного припоя. Этот метод соединения полностью соответствует требованиям нормативов, однако требует знаний и навыков производства работ. Пайка может гарантировать долговечный и качественный контакт с отличной проводимостью. Но ее использование ограничивается по причинам термического воздействия.

Как сделать грамотно пайку кабелей? Для этого нам понадобится:

• наждачная бумага
• канифоль
• паяльник
• припой

Последовательность работ:

• удаляем изоляцию с кабелей (4-5 см)
• защищаем жилу кабеля с помощью наждачной шкурки
• подбираем вид соединения жил
• к жалу паяльника подносим припой
• наносим расплавленный припой на нагретую скрутку
• после полного остывания место пайки обрабатывается спиртом
• контакт изолируется

Пайка обычно применяется для соединения жил медных кабелей и проводов. Однако применение специальных припоев позволяет паять также жилы алюминиевых проводов и кабелей.

Винтовые зажимы

Винтовые соединения хороши тем, что их можно применять для соединения проводов выполненных из разных металлов (к примеру, алюминия и меди). Довольно широко используются для соединения проводов в светильниках, и для ответвления кабелей в монтажных коробках электропроводки. Естественно, такие соединения полностью отвечают требованиям нормативов.

Отдельно хочется обратить внимание, что такой тип соединения имеет единственный недостаток — через некоторое время в клеммах винты необходимо дожимать (во всем виновата «текучесть» алюминия), чтобы оптимизировать контакт.

При применении многожильных плетеных проводов необходимо использовать специальные прессовочные наконечники или пропаять концы кабелей.

Винтовые клеммники комплектуются шайбой со звездочкой или фасонной шайбой, которая будет препятствовать выдавливанию кабеля из зажима и обеспечивать надежное соединение с жилой провода.

На сегодняшний день магазины представляют, огромный выбор клемников имеющих винтовое соединение проводов.

Болтовые зажимы

Болтовые соединения применяют для соединения проводов сделанных из разных материалов, однако для этого между ними необходимо расположить шайбу из стали.

Такой тип соединения ни чем не уступает винтовым, однако является внешне громоздким, вследствие чего его сложно разместить в монтажной коробке и кроме этого возрастает расход изоляции.

Самозажимные соединения

На данный момент одним из наиболее популярных типов соединений проводов является самозажимное соединение. Его основное преимущество — легкость, удобство и быстрота монтажа. Кроме этого не требуется от мастера специальных инструментов и навыков. В пример такого типа соединения можно привести широко известные клеммники WAGO.

Такие клеммники производятся в различных вариациях исполнения: с количеством от двух до восьми посадочных мест, и для проводов сечением 0,75-4кв. мм. Внутри устройства может применяться специальная паста, с помощью которой производится защита контактов от окисления. Кроме этого есть возможность для соединения жил выполненных из разных металлов.

На этом все. В этой статье мы постарались подробно осветить вопрос, — как правильно соединять провода. Теперь, после полученных знаний, соединяем провода правильно и это станет залогом надежной электропроводки, которая прослужит вам долго. Удачного Вам ремонта!

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх…

Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.

Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.

Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.

В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.

В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.

Типы соединений проводов:

Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.
На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:

Универсальные, снабженные натяжной пружиной;

Специализированные плоско-пружинные клеммы.

Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.

Достоинства соеденительных клемм Wago

Пружинные клеммы Wago обладают множеством преимуществ, среди которых:

1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.

5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.

В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Некоторые разновидности клемм Wago

Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:
1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.

2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.

3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Винтовые клеммные соединения

Второй тип — это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много. Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.

Третий тип, это «колпачки» или соединительные изолирующие зажимы (СИЗ). Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.

Скрутка проводников

Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство. В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку. Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.

Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.

В статье рассказывается о различных способах соединения проводов при устройстве электропроводки.

Устройство электропроводки требует надежного соединения проводов. В шестидесятые — семидесятые годы двадцатого века, во времена строительства «хрущевских» домов, проводка, чисто из экономических соображений, выполнялась алюминиевым проводом.

Все соединения в этой проводке выполнялись методом скруток, которые изолировались черной матерчатой изолентой, и прослужить могли десять и более лет, не требуя никакого обслуживания и профилактики. Конечно, если скрутка была выполнена по всем правилам. Поэтому старые электрики утверждают, что надежней скрутки, соединения просто не бывает.

Отчасти они правы. В те времена другого способа не было, да и не требовалось, поскольку в квартирах еще не было такого обилия электрической и электронной техники, как сейчас. Мощность тогдашних холодильников, стиральных машин, утюгов и электрочайников была намного ниже, чем современных. Да и не у всех они были холодильники, телевизоры и стиральные машины.

А такие потребители электроэнергии, как кондиционеры, компьютеры, в квартирах вообще не применялись. Тогда их просто еще не изобрели. Поэтому и можно было выполнить проводку алюминиевыми проводами, а .

Требования к современной проводке

В современных условиях проводка чаще всего выполняется медными проводами, что позволяет подключать нагрузку практически любой мощности. Для соединения проводов сейчас применяются различные способы. Это оговорено в правилах устройства электроустановок (ПУЭ). Дословно в них сказано так: цитата.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Из этого пункта правил следует, что скруткой соединять провода нельзя, ее просто нет в указанном пункте. Если же проводку будет принимать пожарный инспектор, то проводку, выполненную методом скруток он просто не примет, и ее придется переделывать. Скрутки допустимы лишь как временное соединение пред сваркой, о которой будет рассказано в следующей статье.

Соединение проводов при помощи зажимов

Согласно указанному пункту ПУЭ, для соединения проводов в настоящее время существуют клеммники , которые и следует использовать. Наиболее распространены три вида клеммников. Это самозажимные, винтовые и соединительные изолирующие зажимы. На рисунке 1 показан самозажимной клеммник.

Рисунок 1. Самозажимной клеммник

Самозажимные клеммники предназначены для соединения проводов сечением до 2,5 мм2, их рабочий ток достигает до 24А, что позволяет подключать нагрузку до 5КВт. Количество мест в таких клеммниках от 2 до 8, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаячных коробках больше места, что не всегда удобно.

Конструкция винтовых клеммников показана на рисунке 2.

Рисунок 2. Винтовой клеммник

Такой тип клеммников наиболее распространен и поэтому применяется чаще других типов. Основная область их применения это соединение проводов в распределительных коробках. Однако, если проводка выполняется алюминиевым проводом от применения таких клеммников следует воздержаться, так как при затягивании винтов возможно пережать и обломить мягкий алюминиевый провод.

Третий вид механических соединителей проводов это соединительные . Их внешний вид показан на рисунке 3.

Рисунок 3. Зажимы СИЗ

Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10 — 15 мм и складывают в общий пучок. После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. С их помощью возможно соединение нескольких одиночных проводов общей площадью 2,5 — 20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

Такие зажимы ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому, при прочих равных условиях, предпочтение все-таки следует отдать последним.

Соединение проводов пайкой

Соединение проводов пайкой и сваркой наиболее надежно, нежели с помощью клеммных соединителей различной конструкции. Лучше всего пайке поддаются медные провода, и хотя в настоящее время существуют различные флюсы для пайки алюминия, лучше от такой пайки воздержаться.

По сравнению со сваркой является более простой и доступной: она не требует дорогостоящего оборудования, менее пожароопасна, навыки для выполнения хорошего качества пайки потребуются более скромные, чем при выполнении сварного соединения.

Если пайка скруток производится время от времени, например, вы решили в своей квартире, то вполне можно обойтись мощностью не менее 100 Вт. Когда же пайка скруток предстоит чуть ли не каждый день, что касается вашей основной или дополнительной работы, то лучше пользоваться тем же стоваттным паяльником предварительно доработав его жало, как указано на рисунке 4.

Рисунок 4. Доработка жала паяльника

Для такой доработки следует паяльное жало вытащить из корпуса паяльника и сточить напильником или срезать ножовкой его рабочую клиновидную часть. После этой операции просверлить в медном жале отверстие диаметром 6 — 7 мм на глубину 30 — 40 мм.

Хотя особой точности при сверлении в данном случае и не требуется, если есть такая возможность, лучше подрезать торец и просверлить отверстие на токарном станке.

После установки жала обратно в паяльник отверстие необходимо облудить изнутри, так же, как это делается для простого паяльника. Таким образом, получается малогабаритная лудильная ванна.

Перед пайкой, конечно, сначала снимается изоляция с каждого провода на длину 40..50 мм, и каждый отдельный провод зачищается до металлического блеска, после чего облуживается.

Для этого в отверстии паяльного стержня надо расплавить небольшое количество припоя, после чего добавить немного канифоли и погрузить в отверстие провод. Если есть какой-нибудь жидкий флюс, например, раствор канифоли в спирте, то достаточно просто смазать провод жидким флюсом, и окунуть провод в расплавленный припой.

Затем облуженные провода тщательно скрутить, концы подрезать на одном уровне и, прихватив пассатижами, окунуть в паяльную ванну.

В подобном устройстве возможно пропаять скрутку из 4 — 6 жил сечением до 2,5 мм2. При этом скрутку следует для полного прогрева подержать в отверстии жала примерно 3 — 4 секунды. Пайка должна остывать на воздухе и иметь блестящий контурный вид.

При использовании в качестве флюса сосновой канифоли паяное соединение в промывке не нуждается. В случае применения других флюсов надо действовать согласно прилагаемой к ним инструкции.

Совершенно недопустимо для ускорения процесса охлаждать пайку водой: это приводит к образованию микротрещин и, естественно, ухудшению качества соединения.

Изоляцию скруток лучше всего произвести при помощи термоусадочной трубки , соответствующего диаметра, прогревая ее техническим феном. При отсутствии трубки можно воспользоваться обычной изолентой, намотав ее не менее трех слоев.

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно. Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.
Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ. Соединение проводов методом обжима применяется для пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы). Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу. Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

Электрическая энергия имеет немаловажное значение в жизни современного человека. Бытовые приборы и компьютеры, лифты и банкоматы – без этого мы не мыслим себе свое повседневное существование.

С каждым днем возрастает численность электрических приборов. Для обеспечения их бесперебойной работы следует пользоваться электропроводкой, которая выдержит максимальные нагрузки. Именно правильная схема соединения проводов в электрической цепи позволит потребителям без проблем пользоваться всеми атрибутами цивилизации.

Существуют такие способы соединения проводов:

• скруткой;
• пайкой;
• накидными клеммами;
• резьбовое;
• клеммной колодкой;
• опрессовкой;
• заклепкой.

Скрутка

Еще несколько лет назад не было альтернативного варианта соединению проводов скруткой. Чтобы ее сделать, достаточно при себе иметь только пассатижи и нож. Скрутка проводов осуществляется в зависимости от их диаметра.

• обвивать один проводник вокруг другого;
• скручивать алюминиевый провод с медным.

Если все же необходимо соединить медный с алюминиевым проводом, то медный следует залудить припоем.

Соединение проводов в коробке с помощью скрутки можно производить в некоторых вариациях:

• с различным сечением;
• из разного металла;
• одножильный с многожильным.

В коробке можно скручивать до 6 проводов. Если планируется соединить многожильный проводник, то его нужно преобразовать в одножильный посредством припоя.

Есть еще один вариант соединения двух проводов сечением более 1 мм. Он предусматривает сращивание двух пар проводов. В большинстве случаев такой метод используется, когда:

• проводники перебиты;
• необходимо их наращивание при смене расположения выключателя или розетки.

Сам процесс сращивания состоит из следующих этапов:

• осуществление сдвига концов проводников в длину на 2-3 см;
• снятие изоляции размером до 20 сечений провода;
• скручивание проводников сопровождается созданием двух витков на каждом проводе.

При размещении скрутки под слоем штукатурки она обязательно пропаивается. Наросты припоя удаляются наждачной бумагой. В ином случае они могут нарушить изоляцию. Благодаря тому, что произошел сдвиг скручиваемых проводов, то изолировать их по отдельности не имеет смысла. Изолирующая лента наматывается тройным слоем. При укладке проводов в штукатурку нужно использовать трубку из хлорвинила.

Соединение электрических проводов, обладающих сечением менее 1 мм, осуществляется путем скручивания проводников более 5 раз. Скрутка напополам сгибается с помощью пинцета. Использование данного способа приводит к уменьшению габаритов скрутки и повышению ее механической прочности.

Несмотря на свою популярность, соединение проводов скруткой зачастую не выдерживает максимальных нагрузок в электрической сети. В результате этого происходит расширение проводников и возникновение зазора в скрутке. Провода окисляются, что приводит к пропаданию контакта между проводами.

Пайка

Наиболее надежным соединением проводов является пайка. Особенно это касается медных проводников. Зачастую подключение электрических приборов сопровождается удлинением и соединением проводов, отличающихся различным сечением. Если они слишком тонкие (сечение от 0,1 до 0,3 мм), то скрутка не поможет.

С проводников снимается изоляция. Производится лужение припоем провода с большим диаметром. Поверх него обматывается самые тонкие проводники. Место скручивания пропаивается. Когда нужно соединение проводов сделать прямым, следует загнуть самый тонкий провод и заизолировать это место.

Процесс сращивания пайкой многожильных проводов можно производить по такой же технологии, как и соединение одножильных проводников. Но существует более инновационный способ. Основными его этапами являются:

• сдвиг проводов на 2 см;
• зачистка их концов на 6-8 мм;
• распушивание соединения проводов звездой и вставка их друг в друга;
• стягивание пары тонкой проволокой;
• смазывание лаком для пайки;
• припаивание проводов;
• зачистка и изоляция пайки.

Накидные клеммы

Очень распространенным способом присоединения проводников является разъемный метод. Он предусматривает использование накидных клемм. Обычно ними покрывают контакты, которые имеют сечение до 0,8 мм. Надежное расположение клеммы для соединения проводов достигается благодаря наличию в ней выступа, а в центральной части контакта – отверстия.

Обгорание клеммы происходит по причине плохого контакта. Но ее не обязательно нужно менять. Клемму и в дальнейшем можно использовать, если осуществить ее опрессовку. Она проводится следующим образом:

• разводятся в сторону усики клеммы, которые фиксируют провод;
• надфилем стачивается место припайки;
• на это место накладывается припой;
• производится зачистка и залужение проводника;
• он прикладывается к клемме и нагревается паяльником;
• загибаются усики клеммы;
• натягивается колпачок для изоляции;
• клемма присоединяется к контакту.

Резьбовое соединение

Пайка – это самый надежный способ при фиксации контактов и проводов. Но он обладает и недостатками. Основные из них – это трудоемкость процесса и неразъемные соединения. По этой причине электрические контакты многих приборов лучше соединить с проводами гайками или винтами, дополненные шайбами.

3

Пример такого резьбового соединения контактов и проводов наглядно виден по строению розетки. Такой способ применяется для соединения проводов:

• с сечением более 3 мм;
• из разных металлов: алюминия и меди.

Резьбовое соединение двух проводов из разных металлов предполагает выполнение таких последовательных действий:

• снятие изоляции длиной около 4 сечений винта;
• зачистку окисленных жил до блеска;
• создание колец на проводе;
• одевание на винт шайб.

Последняя процедура осуществляется в следующем порядке. На винт одеваются:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• еще одна простая шайба;
• кольцо второго проводника;
• простая шайба;
• гайка.

При соединении проводов, сделанных из одного металла, или залуженного медного проводника с алюминиевым проводом между кольцами проводников укладывать шайбу не нужно. Многожильный медный проводник следует обработать припоем.

Клеммная колодка

При наличии небольших нагрузок в электрической сети можно использовать для соединения проводов колодки. Это устройство представляет собой трубку из латуни, которая в боковой части имеет два отверстия с резьбой. Трубка помещается в корпус, сделанный из карболита или пластика.

Фиксация проводов происходит на противоположных концах трубки. Покупка клеммной колодки происходит в зависимости от сечения проводов, которые будут соединяться. Также в трубке можно зафиксировать несколько проводников.

Преимуществами использования клеммных колодок являются:

• простота и быстрота подключения;
• возможность соединения алюминиевых и медных проводов без пайки.

Опрессовка

Иногда приходится соединение проводов осуществлять неразъемным методом. Этот способ является самым эффективным при устройстве электропроводки в труднодоступных местах. Он может быть выполнен двумя различными вариантами:

• опрессовкой;
• заклепкой.

Наиболее простой способ – это фиксация жил опрессовкой. Соединяются проводники, изготовленные только из одинакового металла. Процесс опрессовки выполняется в зависимости от толщины проводников и состоит из следующих этапов:

• скручивается несколько проводников;
• они вставляются в трубку, которая должна быть изготовлена из аналогичного материала;
• трубка сжимается пресс — клещами.

Опрессовка предусматривает соединение и одножильных, и многожильных проводников. Размер трубки должен совпадать с сечением всех скрученных проводов. Самый оптимальный вариант, когда провода будут очень плотно входить в трубку.

Соединение электрических проводов, которые отличаются большими диаметрами, осуществляется с помощью специальных пресс-клещей (ПК, ПМК или ПКГ). Это приспособление используется для опрессовки любых по размерам проводов. В комплект к пресс-клещам прилагается набор различных матриц и наконечников.

Процесс обжатия провода включает такие этапы:

• снятие с проводника изоляции;
• размещение провода в наконечник;
• сжатие наконечника пресс-клещами.

Заклепка

Данный метод соединения проводов во многом схож с использованием винта. Но если винт можно открутить, то заклепку разобрать невозможно. Существенным недостатком является то, что работу нужно осуществлять специальным инструментом.

Соединение алюминиевого и медного проводов с помощью заклепки производится следующим образом:

• на заклепку поочередно надеваются алюминиевый провод, гровер, медный провод, плоская шайба;
• стержень вставляется в заклепочник;
• нажимается ручка инструмента;
• происходит щелчок.

Присоединение проводов, перебитых в стене

Иногда в ходе осуществления отделочных работ можно нечаянно повредить провод. В таком случае, чтобы добраться до перебитого проводника, придется удалить весь слой штукатурки. Рассмотрим два основных варианта:

• перебит медный провод;
• перебит алюминиевый провод.

Соединение медного провода производится в такой последовательности:

• скрытый поврежденный провод на 3-5 см в длину освобождается от штукатурки;
• проводник разъединяется на две части;
• с обоих проводников снимается изоляция на 12-15 мм;
• на концы проводов наносится припой;
• в один проводник вставляется трубка;
• в длину трубка должна быть больше длины оголенных проводников;
• обрезается кусок медной проволоки таким же диаметром, как и перебитый провод;
• проволока покрывается припоем;
• происходит ее спаивание внахлест с концами перебитого провода;
• на место припоя сдвигается трубка для изоляции;
• наматывается один слой изоляционной ленты.

Соединение перебитых алюминиевых проводов осуществляется только механическим способом. Основными этапами проведения этого процесса являются:

• с двух концов проводника снимается изоляция;
• из проводов создаются кольца диаметром до 4 мм;
• из куска алюминиевого провода создается вставка;
• по сечению она должна быть идентичной поврежденным проводникам;
• кольца вставки устанавливаются поверх колец проводов;
• осуществляется соединение колец с помощью винта с шайбами и гайкой;
• закрытие оголенных проводов изоляционной лентой.

В целях недопущения механического повреждения поверх изоленты можно покрыть трубкой, а сверху еще одним слоем изоленты.

Видео о соединении проводов:

Три самых надежных способа соединения проводов в распределительной коробке

В наших домах появляется все больше мощных электрических приборов: кофеварки, чайники, кондиционеры, бойлеры и т.п. Всё это в значительной степени повышает нагрузку на домашнюю сеть электропитания. Первое, что реагирует на повышения тока цепи, так это соединения проводов. Они первые приводят к возгораниям, если сделаны не соответствующим способом. А уж если их несколько, да ещё и в закрытой распределительной коробке, то общее выделяемое тепло суммируется и увеличивается. Это значит, что распределительная коробка – это особо важный и ответственный узел в плане нагрузочной способности сети.

Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

Сварка проводов

Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.

Плюсы:

• Самое надежное соединение из всех представленных.

• Подходит для алюминиевых и медных проводов.

Минусы:

• Требует специального оборудования.

• Трудоёмкое и не всегда применимое.

Пайка проводов

Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.

Плюсы:

• Очень надежное соединение при должной длине пропаянной скрутки.

• Доступное большинству домашних мастеров.

Минусы:

• Трудоёмкое и не всегда применимое.

• Применимо только к медным проводам.

Опрессовка проводов

Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.

Плюсы:

• Очень быстрое, требует минимум времени для создания надежного соединения.

• Подходит для алюминиевых и медных проводов.

Минусы:

• Необходимо иметь специальные обжимные клещи и наконечники.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.

А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Информативное видео по теме

AWG SWG Подробности и т. Д. »Примечания по электронике

— основы электронных проводов для проводки электроники, включая эквиваленты между проводами американского AWG и метрическими проводами, а также изоляция, включая провод из ПВХ, провод из PTFE и эмалированный медный провод.

---

Учебное пособие по кабелям и проводам Включает:

Типы проводов / кабелей Соединительный провод

---

Часто при создании проектов электроники мало думают о соединительном проводе.Хотя для многих проектов можно «избежать неприятностей» практически все, иногда необходимо соединить различные электронные компоненты с помощью правильного провода. Например, часто бывает полезно использовать цветной соединительный провод для обозначения таких предметов, как провод для электроники, используемый для подключения источников питания, сигналов и заземления. Таким образом легче идентифицировать различные сигналы и линии, и это снижает вероятность ошибок. В дополнение к этому иногда необходимо иметь соединительный провод определенного размера, чтобы соединения были выполнены правильно.Если провод слишком толстый, его может быть нелегко приспособить в некоторых ситуациях, тогда как более толстый провод может потребоваться для более высоких токов физической силы или прочности в других ситуациях.

Типы проводов для подключения электроники

Провод для подключения электроники часто классифицируют по изоляции. Тип изоляции важен, потому что он часто определяет тип использования, для которого она подходит.

• Неизолированный медный провод: Неизолированный провод можно использовать по-разному.Его можно использовать для устранения проблем на печатной плате, где изоляция может не быть проблемой. Его также можно использовать в областях, где оплетка может быть надета на провод, чтобы защитить его от короткого замыкания, или в областях, где невозможно вызвать короткое замыкание. Хотя можно использовать неизолированный медный провод, обычно его предварительно покрывают лужением, чтобы облегчить пайку.
• Эмалированный медный провод: Этот тип медного провода имеет форму изоляции из эмали.Это похоже на лак, нанесенный на медную проволоку. Эмалированный медный провод используется в таких устройствах, как катушки, где требуется изоляция, но толщина изоляции может быть проблемой. Эмаль не такая прочная, как другие виды изоляции, поэтому ее нельзя использовать там, где ее можно поцарапать или ударить.

  есть некоторые виды эмалированных проводов, изоляция или эмаль которых могут выгореть при пайке. Это позволяет использовать провод на печатных платах и ​​устраняет необходимость зачищать провод перед подключением.Однако при использовании этого провода следует соблюдать осторожность, поскольку при истирании изоляции могут произойти случайные соединения.

• Проволока из ПВХ: Проволока из ПВХ на сегодняшний день является наиболее распространенной формой проволоки. Хотя его обычно называют проводом из ПВХ, его правильнее называть провод с покрытием из ПВХ, поскольку ПВХ образует изоляцию. Преимущество проволоки из ПВХ заключается в том, что она подходит для большинства ситуаций, а концы легко снимаются для соединения. Однако он может плавиться или, в тяжелых случаях, может гореть, когда становится горячим.Также в холодную погоду ПВХ становится хрупким и может треснуть при сгибании.
• Проволока из ПТФЭ: Проволока из ПТФЭ намного дороже, чем проволока из ПВХ. Как и проволоку из ПВХ, ее правильнее называть проволокой с покрытием из ПТФЭ. Изоляция из ПТФЭ более прочная и может использоваться в гораздо более широком диапазоне температур. Однако это намного дороже, а также гораздо труднее зачистить неизолированный медный провод для соединения или пайки.

Это основные типы используемых проводов, и, хотя есть и другие типы, они, безусловно, наиболее широко используются.

Таблица преобразования проволоки AWG в метрическую

«Размер» проволоки можно измерить разными способами. На протяжении многих лет используются три основных метода. SWG или стандартный калибр для проволоки широко использовался несколько лет назад, но теперь используются два метода. Один — это AWG или американский калибр проводов, а другой — метрическая система, в которой размеры проводов и кабелей измеряются по их площади поперечного сечения в квадратных миллиметрах. Если используется несколько нитей, это можно выразить как количество нитей или определенную проволоку.Например, семь жил проволоки диаметром 0,032 мм будут выражены как 7 / 0,032.

Для проводов и кабелей, определенных в системе AWG, номера размеров, применяемые к проводу, относятся к проводу в целом, независимо от того, является ли он одной прядью пучка прядей с эквивалентным размером. Это означает, что размер датчика определяет только его общую площадь поперечного сечения, а не его физическую конструкцию.

Таблица с приблизительными эквивалентами проводов и кабелей приведена ниже:

Поперечное сечение Площадь кв. Мм	AWG	Приблизительное сопротивление Ом / км
0.032	32	580
0,051	30	350
0,081	28	230
0,128	26	150
0,163	25	110
0.22	24	76
0,25	23	70
0,32	22	55
0,41	21	44
0,52	20	35
0.75	18	23
1,32	16	15
2,08	14	9
2,5	13	7
4,0	11	4,5

Несмотря на то, что были предприняты все усилия для обеспечения правильности данных соединительных проводов и кабелей электроники, мы не несем ответственности за любые ошибки или последствия любых ошибок.

Другие электронные компоненты:
резисторов Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Назначение дренажного провода в экранированных кабелях

Дренажный провод — это оголенный многожильный провод, перемежающийся с оберточной фольгой внутри экранированных кабелей.Этот провод играет важную роль в облегчении работы кабеля. Давайте посмотрим, как дренажный провод помогает в работе и функционировании экранированных кабелей:

Назначение дренажного провода в экранированных кабелях

1. Обеспечение эффективного заземления

Дренажный провод обеспечивает непрерывное соединение с низким сопротивлением с металлическим экраном кабеля, что обеспечивает очень эффективное заземление.

Провод остается в контакте с металлической стороной экранирующей ленты на всем протяжении кабеля.Это помещает дренажный провод в идеальное положение для подключения экранированного кабеля к его клемме заземления.

Для кабеля это означает, что он эффективно защищен от скачков напряжения, которые неизбежно происходят время от времени. Избыточное электричество проходит через дренажный провод в землю, не причиняя вреда машинам, подключенным к проводу.

2. Удаление нежелательного электрического шума

Металлический экран кабеля может быть действительно эффективным только в том случае, если есть способ замкнуть его цепь внутри кабеля.Дренажный провод является важной частью завершения этой цепи, которая в конечном итоге позволяет перенаправить нежелательные электрические помехи на землю.

Этот тип электрических помех может вызвать серьезные повреждения электрооборудования, если его не остановить. На видеоизображения влияет шум, который выглядит размытым или с полосами на экране. Звук может включать жужжание и гудение. Целые цифровые сети могут быть отключены и отключены. Электроизмерительные приборы могут показывать неверные показания.Приложения для сбора данных могут выйти из строя, что приведет к пропускам загрузки и падению данных.

По всем этим причинам важно как можно полнее устранить электрические помехи, и это достигается в экранированных кабелях с помощью заземляющих проводов.

3. Предотвращение реакции металлов

Жилы из луженой меди обычно используются для изготовления дренажных проводов. Этот тип оловянного покрытия предотвращает возникновение реакций между медным проводником провода и алюминиевым экраном рядом с ним.

Отсутствие такой реакции означает, что экранированные кабели можно использовать гораздо дольше. Часто, когда два реактивных материала помещаются рядом друг с другом внутри провода, сочетание тепла и электричества внутри провода может вызвать химическую реакцию, которая разъедает внутреннюю часть провода и сокращает его жизненный цикл. Экранированные кабели защищены от таких событий благодаря составу дренажного провода.

Зачем нужны сливные провода Almor

Как видите, заземляющий провод в экранированных кабелях имеет важное значение и является очень важной частью механизма, который делает экранированные кабели настолько эффективными для защиты электрических инструментов.

В армии неисправная часть проводки может быть разницей между успешной миссией и неудачной. С другими поставщиками кабелей вы получаете проводку, произведенную за пределами США. Это означает, что кабель разработан без учета американских стандартов качества.

Такие кабели часто не соответствуют стандартам, потому что они не могут удовлетворить потребности США в энергии, которые часто значительно отличаются от тех, что используются в других странах.

Наша цель в Almor — создавать продукты, специально отвечающие потребностям американских покупателей. Вот почему мы следим за тем, чтобы вся наша продукция производилась в США. Мы также создаем специальные силовые кабели, которые часто необходимы для выполнения узкоспециализированных военных проектов.

Если вам нужно увидеть прототипы того или иного кабеля перед тем, как сделать выбор, мы с радостью отправим их вам. Как только вы будете удовлетворены спецификациями, мы изготовим оставшуюся партию и предоставим вам собственный набор кабелей.Запросите следующий индивидуальный заказ у Almor Power Cables сегодня!

Типы кабелей Ethernet — прямой и перекрестный

Кабели Ethernet

могут быть двух видов, если речь идет о проводке:

1. Прямой кабель

Кабель этого типа имеет идентичную проводку на обоих концах (контакт 1 на одном конце кабеля подключен к контакту 1 на другом конце кабеля, контакт 2 подключен к контакту 2 и т. Д.):

Этот тип кабеля используется для подключения следующих устройств:

• компьютер к концентратору
• компьютер к коммутатору
• маршрутизатор к концентратору
Маршрутизатор
• для коммутатора

В компьютерах и маршрутизаторах провода 1 и 2 используются для передачи данных, а провода 3 и 6 — для приема данных.Концентраторы и коммутаторы используют провода 1 и 2 для приема данных и провода 3 и 6 для отправки данных. Поэтому, если вы хотите соединить два компьютера вместе, вам понадобится перекрестный кабель.

2. Перекрестный кабель

В перекрестном кабеле пары проводов меняются местами, что означает, что разные контакты соединяются вместе — контакт 1 на одном конце кабеля подключен к контакту 3 на другом конце, контакт 2 на одном конце подключен к контакту 6 на другом конце. другой конец (Фото: Википедия):

Этот тип кабеля используется, когда вам нужно соединить два устройства, которые используют одни и те же провода для отправки и получения данных.Например, рассмотрите возможность соединения двух компьютеров вместе. Если вы используете прямой кабель с идентичной разводкой на обоих концах, оба компьютера будут использовать провода 1 и 2 для отправки данных. Если компьютер A отправляет несколько пакетов компьютеру B, компьютер A отправит эти данные по проводам 1 и 2. Это вызовет проблему, поскольку компьютеры ожидают, что пакеты будут получены по проводам 3 и 6, и ваша сеть не будет работать должным образом. Вот почему для таких подключений необходимо использовать перекрестный кабель.

ПРИМЕЧАНИЕ
Новые устройства поддерживают функцию Auto MDI-X для автоматического определения и настройки необходимого типа кабельного подключения.Это устраняет необходимость в использовании кабеля определенного типа между определенными устройствами. Также обратите внимание, что стандарты Gigabit Ethernet и более быстрые стандарты используют все четыре пары проводов для одновременной передачи данных в обоих направлениях.

Глава 4 Карточки

Срок	Определение Сетевые кабели, которые соединяют телекоммуникационные шкафы (IDF) и комнаты с оборудованием (MDF). Эти кабели (также называемые вертикальными кабелями) проходят между этажами и флигелями здания, а также между зданиями для передачи сетевого трафика, предназначенного для устройств за пределами рабочей зоны.Часто это оптоволокно, но может быть и UTP.
Срок	Определение Соединение всех кабелей и разъемов, связывающих сеть вместе.
Срок	Определение Длина кабеля между двумя сетевыми устройствами, например сетевой картой и коммутатором.Любые промежуточные пассивные (обесточенные) устройства считаются частью общей длины сегмента.
Срок	Определение Тип соединительного кабеля, в котором на одном конце используется стандарт 586B, а на другом — стандарт 586A. Эта конструкция пересекает провода передачи и приема, так что передача на одном конце соединяется с приемом на другом конце.Часто используется для подключения двух устройств одного типа друг к другу — например. переключатель на переключатель
Срок	Определение Помехи, создаваемые одним проводом на другом проводе, когда оба провода находятся в жгуте.
Срок	Определение Тип кабеля, подходящий для сетей передачи данных.
Срок	Определение Место на кабельном заводе, где выполняется подключение к глобальной сети, где заканчивается оборудование локальной сети организации и начинается прокладка кабелей оборудования стороннего поставщика.
Срок	Определение Метод передачи данных, в котором используются два провода противоположной полярности.Один провод передает с использованием положительного напряжения, а другой — отрицательного. Дифференциальные сигналы повышают надежность, подавляя влияние на электромагнитные помехи и перекрестные помехи.
Срок действия Электромагнитные помехи (EMI)	Определение Нарушение работы электронной схемы или ее данных, вызванное устройствами, вызванное устройствами, излучающими электромагнитное поле.
Срок	Определение Метод, используемый для представления битов на носителе
Срок	Определение Местоположение кабелей и оборудования, которые соединяют сеть организации со сторонним поставщиком телекоммуникационных услуг.Он также может служить аппаратной и основным перекрестным соединением для всех магистральных кабелей.
Срок	Определение Помещение, в котором размещаются серверы, маршрутизаторы, коммутаторы и другое основное сетевое оборудование и которое служит точкой подключения для магистральных кабелей, проложенных между телекоммуникационными шкафами (IDF). Когда он используется для соединения магистральных кабелей между зданиями и IDF, он называется «главный распределительный щит».
Срок	Определение ЛВС, расширяемая за пределы обычных ограничений расстояния с помощью беспроводной связи.
Срок	Определение Тип кабеля, по которому данные передаются по тонким стеклянным нитям с использованием оптических (световых) импульсов для представления битов.
Срок	Определение Единица, выражающая, сколько раз в секунду возникает сигнал или электромагнитная волна.
Срок	Определение Сетевой кабель, идущий от настенной розетки в рабочей зоне до телекоммуникационного шкафа (IDF), обычно заканчивается на коммутационной панели.Общее максимальное расстояние для горизонтальной разводки — 100 метров. alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
