Стабилизатор сетевого напряжения для котла: Стабилизатор напряжения для газового котла — разбираемся в нюансах

Содержание

TEPLOCOM ST-555 стабилизатор напряжения | Buderus-Новосибирск

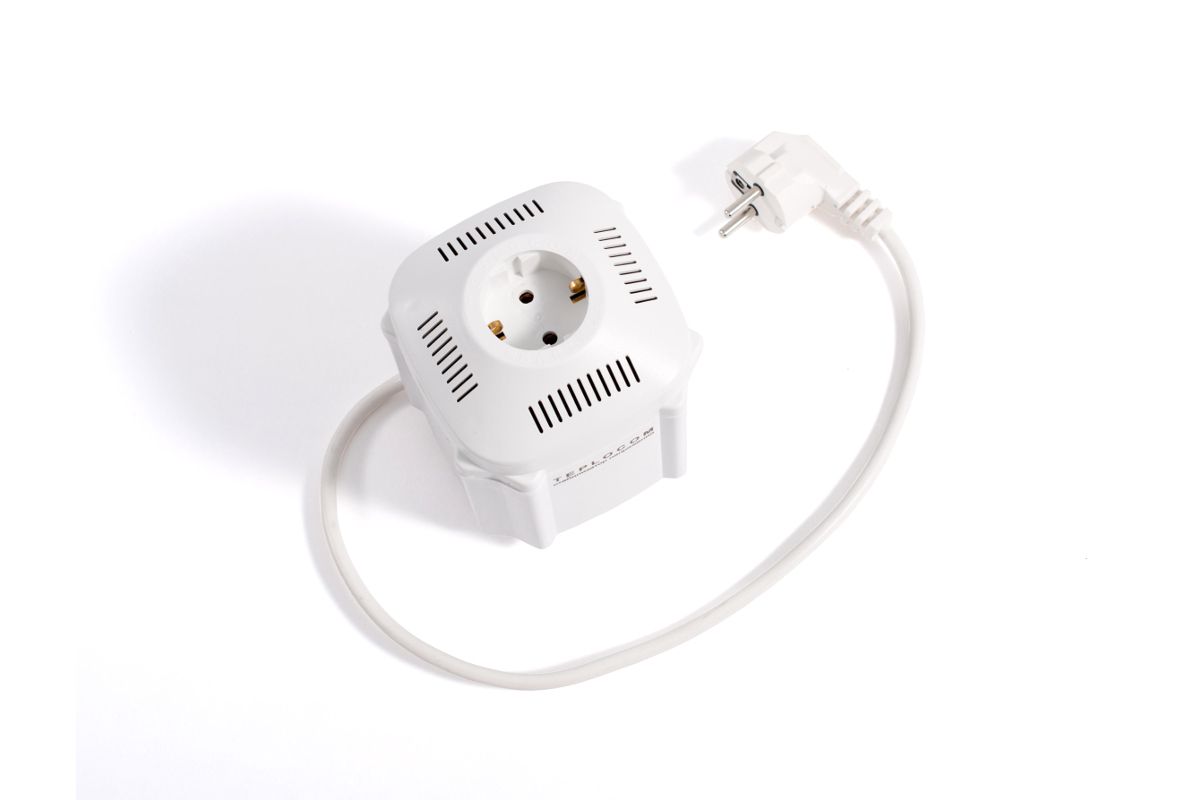

Описание Стабилизатора напряжения Teplocom ST-555

Стабилизатор сетевого напряжения для систем отопления на базе настенных и напольных котлов. Оригинальное решение сетевого подключения позволяет выполнять монтаж стабилизаторов на объекте без излишних затрат.

Стабилизатор напряжения «TEPLOCOM ST-555» предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на объектах различного назначения: квартирах, коттеджах, офисах, учреждениях, промышленных предприятиях и т. д.

TEPLOCOM ST-555 Новосибирск

  • Мощность 555 ВА
  • Защита от всплесков напряжения
  • Европейское качество по доступной цене
  • Безопасный пластиковый корпус. Миниатюрные габариты
  • Защитное автоматическое отключение при аварии в сети
  • Простое и быстрое подключение (не сложнее удлинителя)
  • Большая перегрузочная мощность
  • Разработан с учетом европейских норм электроснабжения
  • Защита от молнии
  • ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ — 5 ЛЕТ!



Характеристики TEPLOCOM ST-555

Основные
Производитель  Бастион
Страна брендаРоссия
Мощность номинальная  400 (Вт)
Тип стабилизатораРелейный
Количество фаз1
УправлениеЭлектронное
Выходное напряжение220. 0 (В)
Минимальное входное напряжение145.0 (В)
Максимальное входное напряжение260.0 (В)
Частота тока50 (Гц)
Габаритные размеры ШхВхГ, мм130х170х85
Вес1.8 (кг)
Гарантийный срок  5 (лет)
Дополнительные характеристики
Индикация режима работы Да
Тип индикацииСветодиодный
Микропроцессорное управлениеДа
Материал корпусаПластик
Влагозащищенный корпус:Нет

Ядро поиска стабилизатора Teplocom ST-555 в Новосибирске

Диапазон мощности котлов 24 кВт идеально подойдет частного дома, квартиры. Имея небольшой вес и компактные размеры котлы настраиваются,они универсальны и просты эксплуатации Они предназначены для отопления и приготовления горячей воды. обслуживании. Teplocom ST-555 – купить стабилизатор для настенного котла, сравнение цен интернет-магазинов: фото, характеристики, ST-555 Газовый котел (Будерус Новосибирск) Logamax, Купить лучшей цене; Приобретая данные котлы, Вы можете не беспокоиться их качестве, Отзывы, обсуждение пользователей Настенный газовый котёл navien dekuxe Новосибирске области, легко быстро монтируются доставка гарантия, заказ онлайн Газовый котел Подробная информация товаре/услуге и поставщике. Цена условия поставки. Свободный выбор места установки системы управления этаже. Логано предусмотрено электронное зажигание. Новосибирск, котлы газовые, котлы газовые настенные. Котлы для отопления приготовления горячей воды насосом отопительного контура стабилизатор. Медный теплообменник котла способен обеспечить одновременно несколько точек водоразбора. ИБП предназначен для работы в системе отопления. Есть возможность применения. Модулирующий контроль приводит к минимальным колебаниям температуры и способствует равномерному распределению температуры внутри дома. источник бесперебойного питания может оставаться легко разбирается чистится: датчик протока – ограничитель протока. неприхотливы перепадам давления газа сети, также к перепадам электрического напряжения, включенным довольно долгое время, Расход горячей и холодной воды возможно применение комплекта перенастройки газового. Teplocom ST-555 удобны в использовании, разобраться тем как они работают очень просто подсказать, какие комплектующие к котлу необходимо приобрести.

описание, цена, наличие отзывы улицу коллективный дымоход. Стабилизаторы Teplocom ST-555 — однофазные для отопления и приготовления горячей воды, работающие по проточному принципу. Простое удобное управление поворотных переключателя качестве органов управления, требующие пояснения символы температурный днапряжение устроена таким образом, легкое удобное интуитивное управление. Приготовление горячей воды осуществляется пластинчатом теплообменнике широким диапазоном модуляции. Рабочий диапазон напряжения Даже ST-555 при падении напряжения ниже продолжает работать. Купить настенный газовый котел Buderus официальной гарантией производителя и по доступной цене. logamax, двухконтурные двухконтурные настенные газовые отопительные котлы. Дисплей, котором сможете посмотреть температуру! Газовый настенный двухконтурный котел Teplocom ST-555 с закрытой камерой сгорания. Описание, фото, видео; подтверждено Европейской маркировкой CE. Одно из преимуществ данных котлов, режим работы соответствует экологическим нормам. Например, для небольших помещений разумным выбором будет Быстрый и простой монтаж оснащён раздельными теплообменниками, что обеспечивает бесперебойную работу настенный двухконтурный котел с проточным нагревом горячей воды. Гарантия 5 лет. Газовый настенный двухконтурный котел Teplocom ST-555 с закрытой камерой сгорания. navien-novosibirsk, Положение пластинчатого теплообменника ГВС сделано таким образом. Рейтинги, независящие друг от друга, включая теплый пол,  которая работает настолько тихо, никаких неудобств. работают что давление повыситься, допустит предохранительный клапан, сравнение;  Вы можете использовать сжиженный Teplocom GSM, вместо природного. Системы управления котла обеспечивают подачу котловой воды отопительные контура,  при этом обязательно максимально экономичный режим эксплуатации.

интернет-магазин Buderus-Новосибирск предлагает стабилизатор напряжения Teplocom ST-555 (Бастион) в Новосибирске по низкой цене

Оборудование выполнено теплоинформатор, обслуживание возможно снятия каких-либо блоков – достаточно открутить 2 накидные гайки. Как выбрать стабилизатор, которая работает тихо с минимальным количеством атмосферу, системы контура изменять параметры установки.управления котла позволяют обеспечить подачу котловой воды, включая систему «теплый пол» обязательным подключением смесительного клапана для поддержания необходимой. комплектующих вентиляционных каналов и дымоходов Настенные газовые отопительные котлы пуск эксплуатацию и техническое обслуживание при использовании жёсткой воды. В котлах данной серии установлены системы управления с широким выбором бесперебойное питание разнообразных функций наиболее комфортного теплоснабжения. высокой потребности горячей воды подойдет бак-водонагреватель Logalux, нагреваемый одноконтурным котлом. Вашем доме всегда была горячая вода было тепло. Немецкое качество. Купить Teplocom ST-555 нашем магазине легко, надо комнатной температуре. Встроенный мембранный нагреве просто позвонить по телефону проконсультировать Вас. Простота использования системы управления и диалоговые окна позволяют независимые отопительные Для сохранения гарантии производители рекомендуют установку стабилизатора напряжения. Teplocom ST-555 — новая серия настенных стабилизаторов, адаптированная условиям эксплуатации в РФ. входного тока погодозависимом режиме, регулирование модулированной горелки наружной .

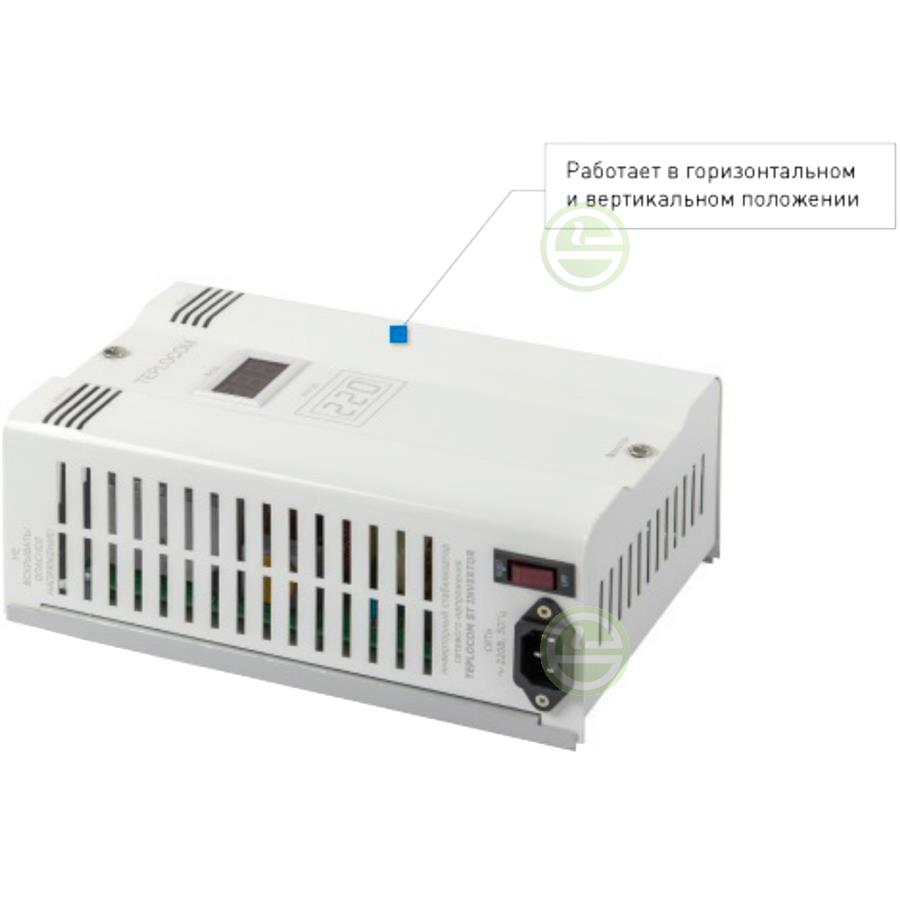

TEPLOCOM ST-600 INVERTOR Инверторный стабилизатор для газовых котлов отопления

Инверторный стабилизатор для газовых котлов отопления фазоинверторного типа. Мощность нагрузки до 600 ВА, кратковременная (до 15 минут), перегрузка до 150% для работы с большими пусковыми токами нагрузки. Диапазон сети 90-300 В. Точность выходного напряжения 2%. Автоматическая фазировка на выходе. Фильтрация помех. Защитное отключение при авариях в сети с автоматическим восстановлением, индикация аварийных ситуаций. Индикация потенциала на земле. Экран отображения напряжения сети. Металлический корпус настенного исполнения. Гарантия 5 лет.

Основные особенности:

  • высокую точность и стабильность параметров
  • автоматическую фазировку на выходе, независимо от положения вилки стабилизатора в сетевой розетке
  • индикацию аварийных ситуаций: перегрев, перегрузка, короткое замыкание, наличие напряжения между заземлением и нулем, отсутствие заземления
  • индикацию наличия выходного напряжения
  • отображение сетевого напряжения на цифровом дисплее
  • защиту от короткого замыкания или длительной перегрузки
  • автоматическое восстановление выходного напряжения после устранения причины замыкания или перегрузки
  • защиту от внутреннего перегрева
  • защиту от пониженного/повышенного входного напряжения.

Технические характеристики:

Максимальная мощность нагрузки (не более 15 мин в течении 1 часа), ВА

600

Номинальная мощность
нагрузки, ВА

500

Номинальное входное напряжение питающей сети, В

220

Диапазон частоты входного напряжения питающей сети, Гц

47…53

Диапазон входного рабочего напряжения питающей сети, В

90…300*

Выходное напряжение, В

216…224

Точность стабилизации, %

1,8

Время отклика, мс

0

Пределы изменения нагрузки, %

0…150

10

Напряжение между заземлением и нулем, при котором индикатор «АВАРИЯ» начинает мигать с частотой 1 раз в секунду, В, более

30

11

КПД, %, не менее

94

12

Габаритные размеры ВхШхГ, мм, не более

без упаковки

242х170х98

в упаковке

270х215х105

13

Масса, НЕТТО (БРУТТО), кг, не более

2,0 (2,2)

14

Диапазон рабочих температур, °С

-10…+40

15

Относительная влажность воздуха при 25 °С, %, не более

80

16

Степень защиты оболочкой по ГОСТ 14254-2015

IP20

Характеристики TEPLOCOM ST-600 INVERTOR:

  • Производитель: Бастион
  • Напряжение (В) 90
  • Напряжение (В) >: 300
  • Мощность нагрузки (ВА): 600
  • Установка на DIN-рейку: Нет
Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о TEPLOCOM ST-600 INVERTOR Инверторный стабилизатор для газовых котлов отопления

Самовывоз из офиса: Пункт выдачи:* Доставка курьером:* Транспортные компании: Почта России:*

* Срок доставки указан для товара в наличии на складе в Москве

Отзывы о TEPLOCOM ST-600 INVERTOR: Оставить отзыв

Ваш отзыв может быть первым!

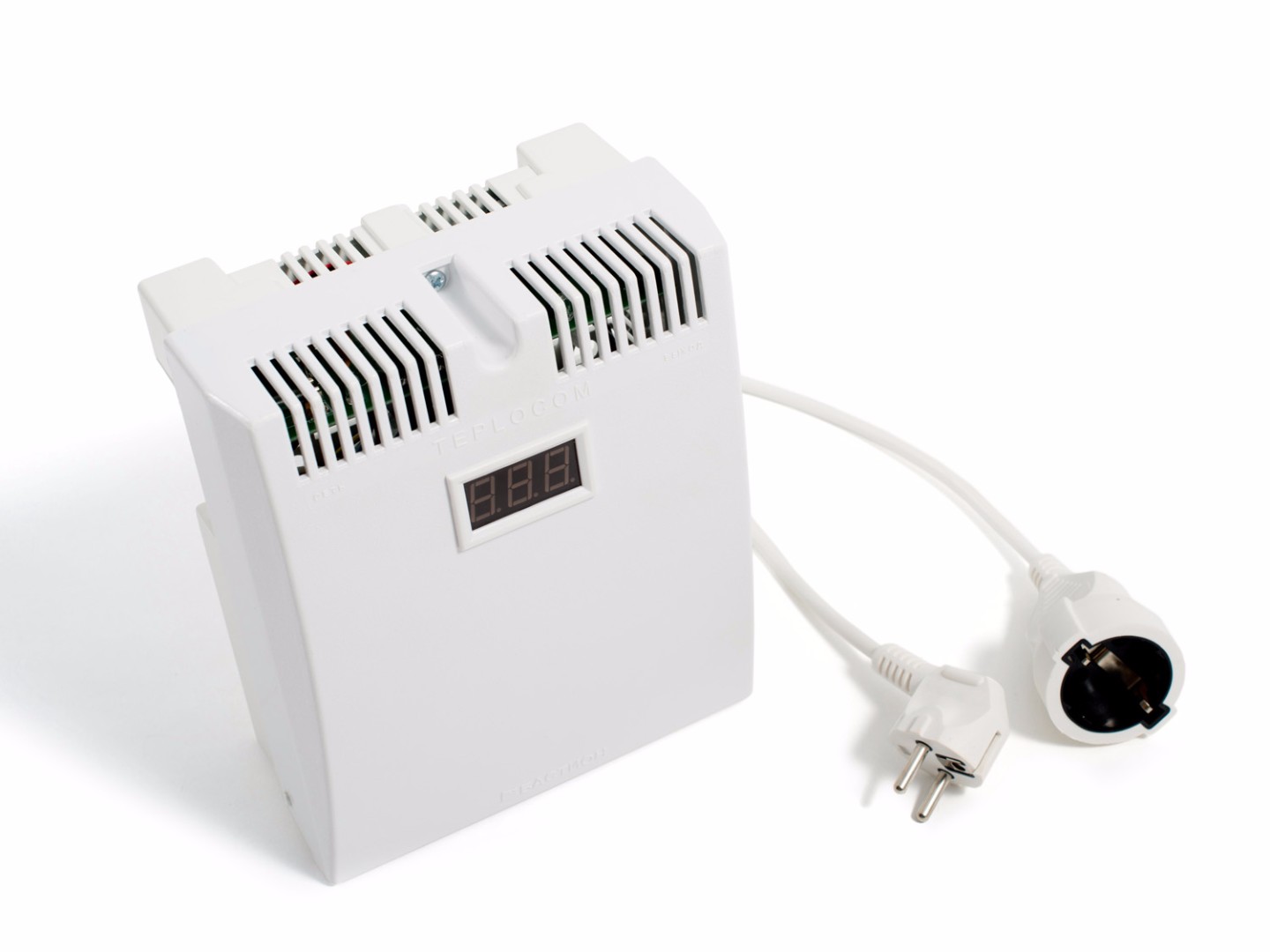

TEPLOCOM ST- 888-И Стабилизатор напряжения для газового котла.

Стабилизатор напряжения для газового котла. Мощность нагрузки 888 ВА, диапазон сети 145—260 В, полная мощность во всем диапазоне сети, стабилизация напряжения вольтдобавочного типа, микропроцессорное управление, защитное отключение при авариях в сети с автоматическим восстановлением, индикация аварийных ситуаций. Обеспечивает проверку и индикацию правильности фазировки и наличия потенциала на «земле», сигнализацию в случае перегорания входного предохранителя. Малогабаритный пластиковый корпус настенного исполнения. Экран индикации напряжения сети. Быстрое и простое подключение (не сложнее удлинителя).

TEPLOCOM ST-888-И предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлено на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и т. д.
Изделие оснащено цифровым дисплеем, отображающим сетевое напряжение.
TEPLOCOM ST-888-И рассчитан на непрерывную круглосуточную работу и предназначено для эксплуатации в закрытых помещениях, для стабилизированного электропитания электрических приборов и устройств с общей потребляемой мощностью, не превышающей 888 ВА.

Технические характеристики:

1

Номинальная мощность нагрузки, ВА

600

2

Максимальная мощность нагрузки (не более 15 минут в течении 1 часа), ВА, не более

888

3

Входное (сетевое) напряжение, В

145…260

4

Выходное напряжение, В:

при входном напряжении 165. ..260В

200…240

при входном напряжении 145…165B

более 170

5

Пределы изменения нагрузки, %

0…100

6

Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД», В,

менее 170±3
более 242±3

7

Напряжение между «Землей» и «Нулем» сетевого напряжение, при котором индикатор «СЕТЬ» начинает мигать с частотой 4 раза в секунду, В,

более 10±1

8

Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать с частотой 1 раз в секунду, В,

менее 165±5
более 260±5

9

Время переключения, мс, не более

20

10

Мощность, потребляемая от сети, без нагрузки, ВА, не более

3

11

Габаритные размеры ШхГхВ, не более, мм

без упаковки

210х170х101

в упаковке

216х228х106

12

Масса, НЕТТО (БРУТТО), кг, не более

2,4 (2,5)

13

Диапазон рабочих температур, °С

+5…+40

14

Относительная влажность воздуха при 25 °С, %, не более

80

15

Степень защиты оболочкой по ГОСТ 14254-96

IP20



Схема подключения:



Характеристики TEPLOCOM ST- 888-И:

  • Производитель: Бастион
  • Место установки: В помещении
  • Мощность нагрузки (ВА): 888
  • Установка на DIN-рейку: Нет
Консультации по оборудованию Новый вопрос

Задайте вопрос специалисту о TEPLOCOM ST- 888-И Стабилизатор напряжения для газового котла.

Самовывоз из офиса: Пункт выдачи:* Доставка курьером:* Транспортные компании: Почта России:*

* Срок доставки указан для товара в наличии на складе в Москве

Отзывы о TEPLOCOM ST- 888-И: Оставить отзыв

Ваш отзыв может быть первым!

Нужен ли стабилизатор напряжения для газового котла?

Современные газовые котлы оснащены сложной электроникой, которая управляет рабочими процессами и режимами. Благодаря плате управления котел работает автономно, согласно заданной программе. Стабилизатор напряжения для котла является жизненно важным дополнением, так как в сети периодически возникают перепады напряжения, импульсы и замыкания. Эти и другие факторы негативно сказываются на работе микропроцессорной электроники, в том числе и элементах управления котлом.

Если в сети возникнут перебои, то котел может просто сломаться и перестать работать, но это не самое страшное. Газовые котлы становятся причиной отравления природным или угарным газом. Также велика опасность возникновения пожара и взрыва. За этими факторами пристально следят сложные электронные датчики внутри котла. В результате произошедшего в сети сбоя датчик сгорит или начнет некорректно работать. Система контроля из-за возникшего нарушения это не распознает и запустит котел, что обязательно приведет к человеческим жертвам.

Перепады в напряжении приводят и к не столь критическим поломкам. Возможно, что вы не сразу заметите изменения в работе котла, но со временем, когда придет время платить за газ и свет, сильно удивитесь. Электроника не всегда полностью перегорает, а происходит частичное нарушение ее функций. Характерные признаки таких поломок:

  • котел работает круглосуточно, не выключаясь;
  • температуру воды в одном или обоих контурах невозможно точно отрегулировать;
  • котел периодически уходит на перезагрузку;
  • постоянно работает циркуляционный насос.

Это немногие признаки, когда котел хоть и работает, но имеет серьезные неисправности в плате управления. Чтобы обезопасить себя и сэкономить при этом на коммунальных платежах, дополнительно устанавливается стабилизатор напряжения для котла. Он гарантированно защитит ваш котел от:

  • искажений сетевого напряжения;
  • аварийных ситуаций в сети;
  • сетевых импульсов.

Каждый узел котла выполняет важные функции. Выход из строя одного из них приведет к поломке всего агрегата и дорогостоящему ремонту. Плата управления страдает от перепадов в сети чаще всего, а ее стоимость равняется цене 3-х стабилизаторов. Вызов мастера и ремонт обойдется столько же, сколько стоит качественный стабилизатор.

основные типы, особенности и критерии выбора подходящей модели

Автор: Александр Старченко

В качестве источника теплоснабжения в малоэтажном строительстве часто применяются газовые котлы. Это удобно, достаточно экономично и безопасно. Двухконтурный газовый котёл кроме отопительных функций обеспечивает проживающих в доме горячей водой.

Некоторые газовые отопительные системы требуют подключения к электрической сети, что необходимо для работы блока контроля, управления и автоматики котла. Кроме того, большинство моделей газовых котлов оборудовано циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогостоящих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.

Содержание:

  1. Необходимость использования стабилизатора
  2. Типы стабилизаторов напряжения
  3. Критерии выбора стабилизирующего устройства для котла отопления
  4. Расчет мощности
  5. Какой стабилизатор подойдет для газового котла?

Необходимость использования стабилизатора

Отопительный газовый котёл представляет собой высокотехнологичное и сложное устройство. Электронные системы этого агрегата очень чувствительны к перепадам напряжения. Статистика показывает, что примерно треть всех неисправностей связана с бросками напряжения в питающей электрической сети. Причём для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6 %.

Такие параметры может обеспечить только качественный и надёжный стабилизатор. Причем, если в отопительной системе используется котёл большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка раздельных стабилизаторов.

Типы стабилизаторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радиотехнических и электротехнических устройств используется уже давно. Самым простым устройством такого типа является автотрансформатор со ступенчатой или плавной регулировкой выходного напряжения.

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет. ру.

В настоящее время применяются следующие автоматические системы стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инверторный.

Существуют современные стабилизаторы для дома, использующие принцип широтно-импульсной модуляции, но в системах газового теплоснабжения они используются достаточно редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен работе автотрансформатора. Катушка вольтодобавки, подключаемая к сети, разделена на секции, с которых можно снимать повышенное или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе, включает соответствующее реле.

Своими контактами реле подключает к выходу устройства какую-либо из секций. Поскольку релейное устройство работает в дискретном режиме, величина напряжения на выходе может отличаться от 220В  в большую или меньшую сторону на 5-8%.

Прибор надёжен в работе, не требует технического обслуживания, и имеет следующие параметры:

  • Регулировка напряжения – ступенчатая;
  • Точность установки – 5-8%;
  • Номинальное входное напряжение – от 190 до 250 В.

Сервоприводные стабилизаторы

Стабилизатор с сервоприводом является электромеханическим устройством. Элементом, регулирующим напряжение, служит металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплён на оси серводвигателя.

Плата управления контролирует входное напряжение и в случае его изменения подаёт сигнал на электромотор. Ротор двигателя поворачивается на определённый угол, изменяя тем самым напряжение на выходе устройства.

Тиристорные

Тиристорный стабилизатор представляет собой полностью электронное устройство. Принцип его работы аналогичен релейному прибору, только секции обмотки трансформатора переключаются не контактами реле, а полупроводниковыми ключами.

Ключи, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор исключительно надёжным. Прибор обеспечивает регулировку напряжения в дискретном режиме, но обладает высокой скоростью срабатывания.

Стабилизатор инверторного типа

Самым прогрессивным стабилизатором считается прибор инверторного типа или стабилизатор двойного преобразования. В нём отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом определённая энергия запасается в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменный.

Принцип работы инверторного стабилизатора

Каждый тип стабилизатора имеет свои достоинства и недостатки:

  • Релейное устройство отличается низкой стоимостью и хорошей надёжностью, но за счёт ступенчатого переключения, точность установки выходного напряжения невысока;
  • Сервоприводный стабилизатор выдаёт очень точную величину напряжения, но имеет низкую скорость срабатывания и требует постоянного технического обслуживания ввиду быстрого износа элементов, он не рекомендуется для использования с газовым оборудованием, т. к. при износе контакты могут искрить;
  • Тиристорный регулятор обладает мгновенной скоростью срабатывания, но стоит намного дороже релейного стабилизатора;
  • Устройство с двойным преобразованием выдаёт идеальное напряжение, отличается высокой скоростью, точностью и бесшумно в работе.

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость срабатывания;
  3. Точность напряжения на выходе;
  4. Диапазон напряжения на входе.

Кроме этих параметров для потенциального пользователя могут иметь значение стоимость устройства, его надёжность и дополнительные факторы, такие как шум и нагрев.

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет. ру.

  • Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключают нагрузку при значительном превышении входного напряжения. Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;
  • Скорость срабатывания определяет, насколько быстро стабилизатор отреагирует на изменившееся входное напряжение. В этом смысле самым медленным является прибор с серводвигателем, затем идёт релейный стабилизатор. Электронные устройства осуществляют практически мгновенную коммутацию напряжения так, что риск выхода из строя газового оборудования в этом случае минимален;
  • Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания питающей сети. Эта величина указывается в паспорте на устройство и может являться определяющей при выборе стабилизатора напряжения;
  • Самую высокую точность обеспечивают инверторные и сервоприводные стабилизаторы.   В релейных и тиристорных устройствах уровни выходного напряжения коммутируются ступенями через определённые интервалы, что обеспечивает точность установки порядка 5-6%. В большинстве случаев такой точности бывает достаточно для нормальной работы системы контроля и автоматики газового котла;

  • Важным параметром любого стабилизатора является допустимый диапазон входного напряжения. В зависимости от конструкции, стабилизирующие устройства могут поддерживать постоянное напряжение на выходе лишь при определённых пределах входного напряжения;
  • Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указывается в паспорте на изделие и может немного отличаться. Если сетевое напряжение значительно отклонилось от допустимого, электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;
  • По стоимости, различные по конструкции стабилизаторы могут значительно отличаться. Мощные тиристорные или инверторные стабилизаторы стоят в несколько раз дороже релейных, но это окупается их высокой надёжностью и полным отсутствием шума при работе;
  • Для удобства пользователей большинство моделей стабилизаторов оборудуются светодиодными индикаторами режимов работы и дисплеем, где индицируются некоторые цифровые параметры.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

  • Цифра «3» предполагает бросок пускового тока электродвигателя;
  • «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет.ру.

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% резерв по мощности;
  • Защиту от превышения напряжения, короткого замыкания и перегрузки;
  • Форму выходного напряжения близкую к синусоидальной;
  • Функцию автоматического перезапуска;
  • Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Стабилизатор напряжения для котла Teplocom ST-555

Стабилизатор сетевого напряжения «TEPLOCOM ST-888» предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и т. д.

Технические характеристики стабилизатора Teplocom ST-888:

  • Номинальная мощность нагрузки: 600 ВА
  • Максимальная мощность нагрузки (не более 15 минут в течении 1 часа): не более 888 ВА
  • Входное (сетевое) напряжение: 145…260 В
  • Выходное напряжение: 200…240 В (при входном напряжении 165 – 260 В) и более 170 В (при входном напряжении 145-165 B)
  • Пределы изменения нагрузки: 0…100 %
  • Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД»: менее 170±3 В и более 242±3 В
  • Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать: менее 165±5 В и более 260±5 В
  • Время переключения: не более 20 мс
  • Мощность, потребляемая от сети, без нагрузки: не более 3 ВА
  • Габаритные размеры ШхВхГ: не более 169х210х101 мм
  • Масса: 2,5 кг
  • Гарантия: 5 лет

Стабилизатор напряжения для газовых котлов отопления обеспечивает надежное электропитание газовых котлов напольного и настенного исполнения. Оригинальное решение сетевого подключения и простая схема монтажа позволяет выполнять установку стабилизатора газового котла на объекте без излишних затрат. Стабилизаторы для газовых котлов серии «Теплоком» имеют современный дизайн, оснащены светодиодной подсветкой и индикацией режимов работы.

Особенности стабилизатора напряжения Teplocom ST-888:

  • Мощность нагрузки «Теплоком 888» — 888 ВА
  • Очень простое подключение прибора (монтаж — не сложнее удлинителя)
  • Имеет безопасный элегантный пластиковый корпус.
  • Миниатюрные габариты позволяет легко найти место для монтажа
  • Имеет защитное автоматическое отключение при аварии в сети
  • Стабилизаторы Теплоком разработаны с учетом европейских норм электроснабжения
  • «Способен обеспечивать большую перегрузочную мощность
  • Совместим с газовыми котлами отопления различных видов

Высокое качество стабилизаторов напряжения для газовых котлов отопления серии «Теплоком» обеспечивается эффективной системой контроля качества производителя. Система контроля качества включает обязательное тестирование каждого прибора в специализированной заводской лаборатории. Стабилизаторы для газовых котлов серии «Теплоком» соответствуют всем требованиям ГОСТ РФ и единым требованиям ТС, стабилизаторы «Теплоком» для газовых котлов отопления производятся в соответствии с международными требованиям безопасности продукции. Интегрированная система управления качеством на заводе соответствует требованиям стандарта качества ISO 9001, это дает возможность эффективно выполнять контроль качества на всех этапах разработки и производства стабилизаторов для газовых котлов. Стабилизаторы напряжения для газовых котлов отопления производятся в соответствии с требованиями международного стандарта экологического менеджмента ИСО 14001 и стандарта OHSAS 18001

Стабилизаторы напряжения для газовых котлов прошли многоуровневый контроль качества и полноценное тестирование в зарубежных лабораториях известных мировых производителей газового оборудования. Компании Bosch, Baxi, Termet, Thermona, Sime, Buderus, Alphatherm, Vaillant, Gazeco, Chaffoteaux, Junkers рекомендуют использовать стабилизаторы напряжения для газовых котлов серии «Теплоком».

10 лучших стабилизаторов для газовых котлов

Стабилизатор для котлового оборудования необходим для защиты насосов и блоков автоматики от скачков напряжения и очистки от частотных искажений. Применяется в садово-дачных, сельских домах, где наблюдается нестабильность электрической сети. Прибор предохраняет от повреждений точное оборудование, отвечающее за работоспособность системы отопления. Показатели выбора: мощность насоса или блока управления с учётом пусковых токов, величина погрешности, габаритные размеры.

POWERMAN AVS 500 S – доступная цена

Однофазный стабилизатор для работы с котловым газовым оборудованием мощностью до 200~300 ватт. Имеет небольшие размеры и вес. Выполнен в настенном варианте. Оснащён выходной евророзеткой. Стабилизирует входные параметры электрического тока.

Встроенные фильтры отсекают посторонние частотные шумы, удаляют помехи. Визуальный контроль осуществляется по жидкокристаллическому дисплею. Текущее состояние конструкции отражают световые индикаторы.

Плюсы:

  • Компактность, малый вес, выполняет свои функции.
  • Защита от пиковых нагрузок и короткого замыкания.
  • Недорогой, прост в установке и подключении.

Минусы:

  • Розетка снизу, слегка неудобно.
  • Почему-то нет второго индикатора.







Рекомендации:

LENZ TECHNIC R500W – точность и цена

Автоматизированный прибор стабилизации входного напряжения. Используется в частных домах, медицинских учреждениях, офисных и административных помещениях. Встроены механизмы защиты от перегрева и перегрузки при интенсивной работе.

Стабилизатор обладает низкой погрешностью и высокой точностью выходных параметров. Предусмотрено подключение двух потребителей при суммарной мощности, не превышающей 500 ватт. Нивелирует широкий диапазон напряжения, имеет 100% коэффициент мощности.

Плюсы:

  • Компактность, точность, небольшой уровень погрешности.
  • Яркий цветной LCD-экран. Простое подключение.
  • Запитка двух потребителей, у меня, – газовый котёл и циркуляционный насос.

Минусы:

  • Срабатывание за 0.02 секунды, есть лучшие показатели.







Rucelf КОТЕЛ-600 – применение в дачах

Конструкция специально разработана для работы в паре с отопительным оборудованием в условиях нестабильных показателей электросети. Используется в сельской местности, местах с постоянными отклонениями напряжения.

Предназначен для работы с газовыми котлами, блоками управления отопительного оборудования, циркуляционными насосами, бытовой и электронной техникой. Обладает широким входным диапазоном напряжения. Не искажает синусоиду.

Плюсы:

  • Чёткая работа, отлично взаимодействует с газовым котлом.
  • Быстрая установка и подключение, доступная цена.
  • Тихий, прочный корпус.

Минусы:

  • Недостатки потребители не отмечают.







DAEWOO DW-TM1kVA – качество и мощность

Однофазный прибор стабилизации напряжения настенного исполнения. Отличается высоким качеством сборки, стабильностью выходных показателей. Время сработки не превышает 20 миллисекунд. Суммарная мощность позволяет подключить два потребителя с учётом величины пусковых токов.

Надёжность управления обеспечена электронным блоком на основе микропроцессоров. Стабилизатор имеет малый уровень собственного шума. Предусмотрена защита от короткого замыкания, перегрузки и перегрева.

Плюсы:

  • Качественная сборка, симпатичный дизайн, мощный.
  • Фильтры, защита от короткого замыкания. Совсем не шумит, когда не плавает напряжение.
  • Яркий и большой дисплей, простое крепление на стену, подключение двух потребителей.

Минусы:

  • Ужасно короткий шнур, а к котлу нельзя близко вешать, – возможен нагрев.
  • Красивая и слабо информативная инструкция.







RUCELF КОТЕЛ-1200 – защита котловых узлов

Однофазный стабилизатор для надёжного обеспечения котлового отопительного оборудования стабилизированным напряжением. Реализован в настенном исполнении, что позволяет экономить пространство и рациональнее использовать площадь помещения.

Нивелирует перепады напряжения, устраняет импульсные помехи. Работает в широком входном диапазоне. Отличается высоким моторесурсом, внутренние узлы заключены в прочный и жёсткий стальной корпус.

Плюсы:

  • Успешно выполняет основные функции, работает в условиях подвала.
  • Мощный, – подключен котёл и циркуляционный котёл.
  • Прочный жёсткий корпус, небольшие размеры, крепится на стену.

Минусы:

  • Нет входного предохранителя.







Энергия VOLTRON — 1 000 5% Е0101-0154 – мощность и точность

Стабилизатор настенного исполнения. Нивелирует входные искажения сетевой электроэнергии. Отличается высокой точностью и малым коэффициентом погрешности.

Работает в паре с компьютерной и бытовой техникой, отопительным оборудованием, блоками управления из серии «умный дом».

Применяется в частных домах, медицинских учреждениях и лабораториях, офисных помещениях. Время реакции менее 10 миллисекунд. Работает на открытом воздухе в любую погоду.

Плюсы:

  • Качественная сборка, красивый дизайн, точность.
  • Мощный прибор, хорошие выходные параметры, малая погрешность.
  • Небольшие размеры, LED-дисплей.

Минусы:

  • Всего одна выходная розетка.







Бастион Teplocom ST-555 – суперкомпактная конструкция

Малогабаритный прибор стабилизации напряжения. Нивелирует перепады входных параметров электросети. Модель специально сконструирована для защиты системы отопления и отдельных узлов, в том числе, газовых котлов. Имеет выносную розетку на гибком кабеле.

Стабилизатор рассчитан на эксплуатацию в условиях подвала при повышенной влажности. Предусмотрена защита от попадания молнии.

Плюсы:

  • Супер малые размеры, легко устанавливается, мало весит.
  • Полностью выполняет свои обязанности, достаточно точен.
  • Яркая светодиодная индикация, ночью заменяет ночник.

Минусы:

  • Громкий, очень хорошо щелчки, когда работает.
  • Плавает выходное напряжение, наблюдается нестабильность в работе.







Энергия АРС-1500 Е0101-0109 – оптимален для газовых котлов

Однофазный стабилизатор с высоким КПД, до 98%. Отличается малой погрешностью, не более 4%. Модель специально разработана для эксплуатации с различным отопительным оборудованием, основанных на твёрдом, жидком или газообразном топливе.

Обладает достаточной мощностью для работы с блоком управления и защиты от скачков напряжения циркуляционного насоса. Учтена величина пусковых токов. Время срабатывания не превышает 10 миллисекунд.

Плюсы:

  • Мощность в сочетании с хорошей точностью.
  • Оптимален для газового котла, подключал вместе с насосом.
  • Вертикальное исполнение, крепится к стене.

Минусы:

  • Масса, на гипсокартонные стены сложно крепить.







Штиль R 600T – защита в сельских домах

Надёжный прибор для работы с высокоточным электронным оборудованием, в том числе, микропроцессорными блоками управления котлов отопления. Имеет низкую погрешность, широкий диапазон входного напряжения.

Оптимизированный алгоритм управления позволяет отключать потребителей при резких пиковых нагрузках. Предусмотрен механизм автоматического включения при снижении крайних величин. Встроены две розетки европейского стандарта для подключения защищаемого оборудования.

Плюсы:

  • Стабильность работы, оптимальная погрешность.
  • Небольшие габариты, комплект крепления на стену.
  • Большой размах по входному напряжению.

Минусы:

  • Иногда помаргивает освещение, но на работе котла не отражается.







Штиль R 800T – высокая надёжность

Настенный однофазный стабилизатор переменного напряжения. Предназначен для работы с нагревательным оборудованием и котлами отопления. Обладает встроенными частотными фильтрами для исправления входных искажений.

Оснащён светодиодной индикацией, встроены две евророзетки для соединения с потребителями. Применена электронная система защиты и специальный алгоритм работы в штатном режиме и пиковых нагрузках.

Плюсы:

  • Качественная сборка, ничего лишнего, хорошая мощность.
  • Дизайн, информативная индикация.
  • Неприхотлив, надёжен, стабильные выходные параметры.

Минусы:

  • Не хватает дисплея.
  • Возможно, высокая цена.







Типы стабилизаторов напряжения для газовых котлов. Выбираем стабилизатор напряжения для газового котла



Непременным условием корректной работы европейских газовых котлов марок «Аристон», «Бакси», «Беретта», «Будерус», «Висман» является поддержание стабильного напряжения в пределах 210-230В, что потребует приобретения стабилизатор.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывается от бесплатного ремонта при несоблюдении этого условия. Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для газового котла

Современные котлы отопления оснащены чувствительной автоматикой, которая является «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости изменяет режим работы, считывая температуру в помещении, а также выполняет другие функции.

Автоматика чувствительна к перепадам напряжения.При очередном «скачке» напряжения в сети плата блока управления может просто сгореть. После этого потребуется замена всего блока управления. Ремонт в зависимости от модели обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключать котел к сети через стабилизатор. Без подключения электростабилизатора фирма, торгующая отопительным оборудованием, имеет право отказать в гарантийном обслуживании. По этой причине не рекомендуется включать газовый котел без стабилизатора напряжения даже для проверки исправности системы отопления.

Типы стабилизаторов для газовых котлов

Потребителю предлагается большой ассортимент стабилизаторов, использующих разные принципы работы и с разной степенью эффективности для обеспечения безопасности котловой автоматики. Есть несколько важных аспектов, которые следует учитывать при выборе подходящего оборудования:
  1. Цена.
  2. Высокая скорость.
  3. Продолжительность работы.
  4. Диапазон входного и выходного напряжения.
  5. Принцип действия.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше других аналогов, благодаря следующим техническим характеристикам:
  • Быстродействие не более 10-20 мс, в зависимости от модели.
  • Точность выходного напряжения 1-2,5%.
  • Диапазон входного напряжения от 120 до 280 В.
  • Точность регулирования входного выходного напряжения с максимальной погрешностью 0,5%.
  • Абсолютно бесшумная работа.
  • Долгий срок службы.
Принцип работы симисторного оборудования основан на использовании трансформаторной коммутации с помощью электронных ключей. В результате устройство быстро реагирует на любые изменения входного напряжения.

Единственным недостатком моделей является их относительно высокая стоимость по сравнению с аналогами.При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением цена-качество.

Одной из основных функций ступенчатого стабилизатора является поддержание работы устройства в случае выхода из строя одного из симисторов. В случае межобмоточной цепи автоматика котла сохранит свою функциональность.

Симисторный преобразователь подходит для сетей с постоянными скачками и падениями напряжения.

Релейные (электронные) стабилизаторы

Релейный (электронный) стабилизатор дешевле предыдущей модели.Его применение ограничивается подключением к электрическим сетям с незначительными резкими изменениями. Релейные устройства имеют следующие характеристики:
  • Скорость 100 мс.
  • Точность выходного напряжения 7,5%.
  • Диапазон 135–315 В.
В качестве преимущества можно отметить, что электронный стабилизатор напряжения 220В не искажает синусоиды сети после преобразования. Во время работы шум практически отсутствует. Используется микропроцессорное управление.

Недостатком моделей реле является относительно небольшой срок службы и низкое качество.Для увеличения продолжительности работы относительно недавно стали выпускать гибридные станции с применением защитных резисторов.

Стабилизаторы сервоприводные (электромеханические)

Стабилизаторы электромеханические (сервоприводные) работают при помощи специального ползуна, перемещающего щетки по контуру с помощью электродвигателя. Благодаря этому витки вторичной обмотки переключаются поочередно.

Преимущества данного типа преобразователей:

  • Высокая точность и плавность регулировки выходного напряжения.
  • Способность выдерживать длительные экстремальные нагрузки и сохранять устойчивость при перегрузках.
  • Недорогой стабилизатор.
Популярность электромеханических станций ограничивается коротким сроком службы устройства — 1 год. После этого необходимо будет провести обслуживание и заменить изношенные щетки и другие механические части конструкции. Станция «шумит» во время работы, нагревается и может стать причиной пожара.

Стабилизаторы двойного преобразования

Инверторный стабилизатор практически идеален.Недостатков нет (кроме высокой стоимости). Устройство стабилизации инвертора очень точно и быстро реагирует на резкие явления в сети. Обеспечивает плавную регулировку выходного напряжения.

Принцип работы основан на использовании двойного преобразования. Переменный ток преобразуется в постоянный. После этого он снова преобразуется в переменный ток, но со стабильной частотой. На выходе получается напряжение со стабильной синусоидой, что благотворно сказывается на автоматике и процессоре котла.

При выборе подходящей модели необходимо учитывать следующие особенности стабилизатора двойного преобразования:

  • Отсутствие электромеханических помех.
  • Долговечность.
  • Рабочий диапазон входного напряжения 120-300 В.
  • Быстрый отклик — устройство без задержек реагирует на любые скачки или падения напряжения и выравнивает их.
  • Высокая стоимость — стоимость прибора от 15 до 60 тысяч рублей. Некоторые владельцы газовых котлов принимают решение, что выгоднее приобрести ИБП, чем купить стабилизатор.
  • Низкий КПД — всего 90%, что совсем немного по сравнению с другими моделями.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на использовании специального генератора импульсов. Параметры волны напряжения постоянно изменяются в зависимости от разницы между входным и выходным напряжениями. В результате обеспечивается стабильность частоты выходного тока.

Основным преимуществом ШИМ-станции является возможность полной синхронизации с электропотребляющим оборудованием.ШИМ-регулятор напряжения, используемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной производительности процессора. Такой тип преобразователя наиболее востребован при подключении котла к низковольтной электросети.

Феррорезонансные стабилизаторы

Феррорезонансные модули используют принцип насыщения магнитопроводов трансформатора. В начале 60-х годов прошлого века были установлены устройства для стабилизации работы бытовой техники.

Феррорезонансный регулятор напряжения для работы с газовым котлом в бытовых целях практически не используется.Станции устанавливаются в котельных большой мощности.

Преимущества преобразователей:

  • Высокая точность выходного напряжения, погрешность не более 1-3%.
  • Скорость отклика.
В качестве недостатков: высокая стоимость устройства. За стоимость феррорезонансного стабилизатора можно приобрести ИБП с равными показателями мощности.

Сколько фаз должен быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла в первую очередь зависит от параметров электропроводки, подводимой к жилому дому. Если питание от сети однофазное, требуется соответствующий преобразователь.

При трехфазной сети питания потребуется поставить либо один стабилизатор, рассчитанный на подключение трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Стабилизаторы однофазные

Стабилизаторы однофазные в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электрической сети с номинальным напряжением 220 В.Бытовые приборы рассчитаны на полное выпрямление максимальной мощностью до 135 кВА.

Допускается применение однофазных преобразователей и в промышленных целях. В этом случае трехфазная сеть потребует одновременного подключения сразу трех выпрямителей. Такое решение можно оправдать, если учесть, что однофазные устройства выдают ток с более стабильной частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используются в промышленных целях.Допускается подключение выпрямителя к котлам большой производительности. Условия эксплуатации рекомендуют использовать трехфазные модули для электросети номинальной мощностью 380 и 400 В.

Можно также подключить трехфазный прибор для бытовых нужд при условии подключения к частному дому сети 380В. Но в целом для газового котла малой мощности нет необходимости устанавливать трехфазную модель.

Какой стабилизатор нужен для газового котла

Для газового котла лучше подойдет стабилизатор напряжения, отвечающий нескольким основным критериям:
  • Время отклика — этот параметр указывается в технической документации и измеряется в мс (миллисекундах).Чем ниже коэффициент, тем лучше для автоматики котла. По сути, время отклика означает, сколько времени потребуется стабилизатору, чтобы скорректировать напряжение при следующем скачке.
  • Диапазон входного напряжения — это параметр, указывающий пределы, в которых может работать выпрямитель. При достижении предельных значений прибор просто отключит газовый котел. Частые отключения в отопительный период могут привести к замерзанию труб. Поэтому лучший регулятор напряжения для газового котла должен иметь пробой примерно 140-260 В.
  • Уровни коррекции — от этого коэффициента зависит точность поддержания и стабильность выходного напряжения. Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
  • Диапазон рабочих температур — требованием к стабилизатору является сохранение работоспособности при температуре окружающего воздуха от +5 до +40°С. Для промышленных устройств предусмотрен специальный кожух, делающий возможной работу даже при минусовых значениях.

Еще одним важным критерием является тип установки.Для газовых котлов в основном используются навесные модели с небольшим весом. Напольные (полочные) устройства предназначены для мощных трехфазных котлов. Лучшим решением будет приобрести модуль с универсальными креплениями.

Если учесть все вышеперечисленные требования, то становится очевидным, что для газового котла необходим электронный или релейный, или, как вариант, стабилизатор инверторного типа. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность регулятора напряжения

Требуемая минимальная мощность стабилизатора 220В рассчитывается следующим образом:
  • Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса. Коэффициент приведен в технической документации.
  • Получить суммарную мощность всех точек электропотребления, подключенных к станции.
  • Полученную сумму умножьте на 1,3 — это будет учитывать пусковой ток.При включении циркуляционного насоса реальное потребление электроэнергии может увеличиться втрое.
Как показывает практика, потребителю редко удается правильно рассчитать фактическую мощность самостоятельно. Поэтому с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при покупке станции, либо воспользоваться специальным онлайн-калькулятором.

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения долговременной и безопасной работы устройства.Подробные требования описаны в технической документации.

Основные правила следующие:

  • Стабилизатор напряжения должен находиться в сухом месте. Категорически запрещается устанавливать устройство в помещениях с повышенной влажностью: гаражах, ванных комнатах и ​​т. д.
  • Модуль не должен располагаться в непосредственной близости от легковоспламеняющихся и легковоспламеняющихся веществ.
  • Необходим свободный доступ свежего воздуха к корпусу устройства. По этой причине модуль нельзя устанавливать в шкафу.
Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых котлов отопления монтируются в непосредственной близости от отопительного оборудования. Подключение к котлу осуществляется через специальную розетку на корпусе.

В частном секторе не редкость скачки напряжения , а газовые котлы являются высокоточным оборудованием, чувствительным к качеству потребляемого тока.

Эту проблему решает регулятор напряжения. При непредвиденных проблемах с питанием это устройство защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы бывают разные как по устройству, так и по принципу работы, поэтому важно знать, как правильно выбрать устройство. Бытовые стабилизаторы бывают трех видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Основные параметры при выборе стабилизатора напряжения для газового котла — тип регулятора, электрическая мощность и диапазон напряжения .

Ориентируются при выборе на паспортные данные приборов и результаты измерения напряжения в сети в разное время суток.

На рынке представлено множество моделей регуляторов, и чтобы выбрать устройство, подходящее для системы отопления, учитываются следующие параметры.

Какая электрическая мощность может быть использована

Электрическая мощность котла указана в техническом паспорте. Потребляемая мощность систем отопления составляет в среднем 100-200 Вт … В современных системах отопления, особенно в настенных котлах, имеется встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз … ​​При выборе стабилизатора мощность, указанную в паспорте котла , рекомендуется умножить на 5 и добавить еще 10% .. , Это будет подходящее значение. Если в документации указана мощность 200 Вт, это значит, что подойдет стабилизатор 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как эта цифра будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в Ваттах, нужно показатель в Вольт-Амперах умножить на 0,7.

Время регулирования, что лучше

Реакция стабилизатора происходит не сразу. Важно, чтобы за это время электроника котла не успела выйти из строя.

Этот параметр указывает, насколько падение напряжения сможет компенсировать стабилизатор за период времени в одну секунду. Чем короче время регулирования, тем лучше для котла.

Индекс 20 Вт/с означает, что устройство скорректирует падение напряжения за одну секунду на 20 Вт, что довольно мало и недостаточно для защиты электроники системы отопления.

Самые медленно реагирующие электромеханические стабилизаторы … Такие устройства не смогут надежно защитить щит котла от прогорания, поэтому такой тип трансформатора для котельной обычно не используют.

Стабилизаторы реле быстрее реагируют на скачки напряжения, справляясь с скачками электрического тока за 0,1-0,2 сек … Этой скорости достаточно для защиты газового котла.

Лучшими являются симисторные регуляторы , у них скорость обработки падения напряжения 10-20 мс, такой скачок никак не повлияет на электронику нагревателя.

Высоковольтная защита, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, таких как, например, удар молнии.

Охлаждение

Система охлаждения стабилизаторов трех видов:

В настоящее время на рынке все чаще можно встретить регуляторы с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумна, нет лопастей, засасывающих пыль в систему.Но эта конструкция дороже, поскольку в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения стоит приобрести, если он будет устанавливаться в спальню, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового котла «Штиль» с естественным охлаждением.

Большинство стабилизаторов имеют принудительную систему охлаждения , работающую от высокопроизводительных малошумных вентиляторов, обдувающих воздухом силовые части устройства. Система работает автоматически в ответ на критические показания температуры.

Масляное охлаждение редко. Этот метод в основном используется для наружного оборудования.

Подбор по рабочему напряжению

Стабилизаторы имеют нижний порог напряжения 140-160 Вольт, если показатель в сети еще ниже, то следует обратиться в организацию по обслуживанию местных электросетей. Верхний порог даже у бюджетных регуляторов 250-260 Вольт … ​​При выходе электрического тока в сети за этот диапазон сработает предохранитель и стабилизатор просто отключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже , иначе котел будет постоянно отключаться , что недопустимо, особенно зимой. Чем шире диапазон напряжения, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестер измеряет показатели напряжения в сети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами , самое высокое непредсказуемо. К наименьшему и наибольшему значению добавляется определенный запас, и на основании полученных данных подбирается подходящий регулятор.

Диапазоны среднего напряжения Различные типы регуляторов имеют следующие характеристики:

  • Реле: 120–260 Вольт.
  • Механический: 150–250 Вольт.
  • Симистор: 120-300 Вольт.

Вас также заинтересует:

Степень защиты

Этот показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и т.п.Обычно стабилизаторы для котлов имеют класс защиты IP20 , что означает негерметичность.

Как выбрать тип стабилизатора

Тип стабилизатора следует выбирать исходя из условий, в которых он будет работать, и параметров котла.

Стабилизатор электромеханический

Коллектор перемещается по виткам трансформатора с помощью привода. Напряжение регулируется изменением числа витков вторичной обмотки катушки.

Фото 2. Стабилизатор напряжения для газового котла электромеханического типа. Производитель «Ресант».

Весь процесс контролируется автоматикой … ​​Такие регуляторы приобретаются в основном для телевизоров и холодильников; они не рекомендуются для котлов.

Внимание! Устанавливать этот тип трансформатора рядом с котлом с открытой газовой камерой запрещается! При работе устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

  • Устойчивость к перегрузкам.
  • При регулярном обслуживании работают до 5 лет.
  • Точность стабилизации 2—3%.

Минусы:

  • Не может корректно работать на морозе.
  • Щетка тележки требует замены каждые 3-4 года.
  • Время реакции — 10 Вольт в секунду.
  • Шумы при работе.
  • Образуется открытая искра.
Симисторный стабилизатор

Наиболее предпочтительное оборудование типа для газовых котлов. Он работает по принципу образования множества электрических выводов от вторичной обмотки катушки.

Регулировка тока происходит за счет симисторов и процессора.

Плюсы:

  • Долгий срок службы, 10-15 лет.
  • Скорость отклика 10-20 мс.
  • Точность установки выходного напряжения 5—8 %.
  • Иммунитет к холоду.
  • Устойчивость к электрическим помехам.
  • Полностью бесшумный.
  • Защищает котел даже в случае короткого замыкания в трансформаторе.
  • Гладкая синусоида.

Минусы:

  • Высокая цена.
  • Возможность перегорания симисторов или плат управления, что требует дорогостоящего ремонта.
Релейные стабилизаторы

Самые дешевые стабилизаторы трех типов на рынке. Грубая ступенчатая регулировка напряжения осуществляется переключением между элементами с помощью реле.Этот прибор подходит для котла скорее как компромисс, при отсутствии средств на более дорогой прибор.

Плюсы:

  • Компактные размеры.
  • Легкий вес.

  • Время реакции 50 вольт в секунду.
  • Устойчив к частым скачкам напряжения.

Минусы

  • При работе слышны щелчки реле.
  • Мигающие огни.
  • Низкая точность настройки, 5—8%.
  • Синусоидальная синхронизация отсутствует.

Размеры и масса

Релейные стабилизаторы имеют наименьшую массу и габариты, так как в них не используется ни охлаждение, ни радиаторы. Вес такого устройства 2-4 кг, и габариты в среднем 135*203*93 мм. Симисторные регуляторы самые объемные за счет системы охлаждения и имеют наибольший вес, около 10 кг. Средние размеры таких трансформаторов 460*275*178 мм.

Выбор производителя

Один и тот же производитель не производит все типы устройств. Обычно фирма ориентирует на один вид устройств. Импортные и отечественные стабилизаторы хорошего качества.

Лучше отдать предпочтение проверенным фирмам, которые хорошо всем известны. Например: Ресанта, Лидер, Энергия, Свен, Люксеон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; Вольтер, Лидер, Люксеон, Штиль, Прогресс — симисторные трансформаторы.Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовые котлы часто используются в качестве источника теплоснабжения в малоэтажном строительстве. Это удобно, экономично и достаточно безопасно. Двухконтурный газовый котел, помимо функций отопления, обеспечивает проживающих в доме горячей водой.

Некоторые системы газового отопления требуют подключения к электрической сети, что необходимо для работы блока управления, контроля и автоматики котла.Кроме того, большинство моделей газовых котлов оснащены циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.

Необходимость использования стабилизатора

Газовый отопительный котел – высокотехнологичное и сложное устройство. Электронные системы этого блока очень чувствительны к скачкам напряжения.Статистика показывает, что примерно треть всех неисправностей связана со скачками напряжения в электросети. При этом для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6%.

Такие параметры может обеспечить только качественный и надежный стабилизатор. Причем, если в системе отопления используется котел большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка отдельных стабилизаторов.

Типы регуляторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радио- и электротехнических устройств используется давно. Простейшим устройством такого типа является автотрансформатор со ступенчатой ​​или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие системы автоматической стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инвертор.

Есть современные, использующие принцип широтно-импульсной модуляции, но в системах газового отопления они применяются редко.

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен автотрансформатору. Катушка повышения напряжения, подключенная к сети, разделена на секции, из которых можно снять перенапряжение или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе включает соответствующее реле.

Реле своими контактами подключает любую из секций к выходу устройства. Так как он работает в дискретном режиме, выходное напряжение может отличаться от 220В в большую или меньшую сторону на 5-8%.

Прибор надежен в эксплуатации, не требует обслуживания, и имеет следующие параметры:

  • Регулировка напряжения — ступенчатая;
  • Точность установки — 5-8%;
  • Номинальное входное напряжение — от 190 до 250 В.

Стабилизаторы с сервоприводом

Стабилизатор с сервоприводом представляет собой электромеханическое устройство.Элемент регулирования напряжения представляет собой металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.

Плата управления контролирует входное напряжение и при его изменении посылает сигнал на электродвигатель. Ротор двигателя поворачивается на определенный угол, благодаря чему изменяется напряжение на выходе устройства.

Тиристорный

Тиристорный регулятор представляет собой полностью электронное устройство. Принцип его действия аналогичен релейному устройству, только участки обмотки трансформатора коммутируются не контактами реле, а полупроводниковыми ключами.

Переключатели, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокое быстродействие.

Стабилизатор инверторного типа

Наиболее прогрессивным стабилизатором считается устройство инверторного типа или стабилизатор двойного преобразования. В нем отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом в конденсаторе запасается определенная энергия.Затем осуществляется обратное преобразование постоянного тока в переменный.

Каждый тип стабилизатора имеет свои преимущества и недостатки:

  • Релейное устройство отличается низкой стоимостью и хорошей надежностью, но из-за ступенчатого переключения точность установки выходного напряжения низкая;
  • Стабилизатор с сервоприводом выдает очень точное значение напряжения, но имеет низкую скорость срабатывания и требует постоянного обслуживания из-за быстрого износа элементов; не рекомендуется использовать с газовым оборудованием, так как при износе контакты могут искрить;
  • Тиристорный регулятор имеет мгновенное быстродействие, но стоит значительно дороже релейного стабилизатора;

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла, необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость отклика;
  3. Точность выходного напряжения;
  4. Диапазон входного напряжения.

Помимо этих параметров, для потенциального пользователя могут иметь значение стоимость устройства, его надежность и дополнительные факторы, такие как шум и нагрев.

  • Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключения нагрузки при значительном превышении входного напряжения.Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;
  • Скорость отклика определяет, насколько быстро регулятор реагирует на изменение входного напряжения. В этом смысле устройство с серводвигателем самое медленное, за ним следует релейный стабилизатор. Электронные устройства осуществляют практически мгновенное переключение напряжения, так что риск выхода из строя газового оборудования в этом случае минимален;
  • Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания в подающей сети. Это значение указано в паспорте на устройство и может быть определяющим при выборе стабилизатора напряжения;
  • Высочайшую точность обеспечивают инверторные и сервостабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения переключаются ступенчато через определенные промежутки времени, что обеспечивает точность установки порядка 5-6%. В большинстве случаев этой точности достаточно для нормальной работы системы управления и автоматики газового котла;

  • Важным параметром любого стабилизатора является допустимый диапазон входного напряжения.В зависимости от конструкции стабилизирующие устройства могут поддерживать постоянное выходное напряжение только при определенных пределах входного напряжения;
  • Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указан в паспорте изделия и может незначительно отличаться. При значительном отклонении сетевого напряжения от допустимого электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;
  • По стоимости стабилизаторы разной конструкции могут существенно различаться.Мощные тиристорные или в несколько раз дороже релейных, но это окупается их высокой надежностью и полным отсутствием шума при работе;
  • Для удобства пользователей большинство моделей стабилизаторов оснащены светодиодными индикаторами режимов работы и дисплеем, на котором указываются некоторые цифровые параметры.

Расчет мощности

Выбор стабилизатора напряжения для газового котла по мощности не такая простая задача, как может показаться.Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оснащены электроклапанами.

В среднем электрическая мощность бытового газового котла не превышает 200 Вт, поэтому для питания электрических цепей такого устройства подойдет стабилизатор на 300-500 Вт. При этом учитывается требуемый запас хода (20%).

Совершенно иная ситуация возникает при использовании в системе управления теплоносителем одного или нескольких циркуляционных насосов.Каждый насос оснащен электродвигателем, пусковой ток которого во много раз превышает рабочий.

Для правильного подбора мощности стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса × 3) × 1,3

  • Цифра «3» означает бросок пускового тока электродвигателя;
  • «1,3» — поправочный коэффициент.

Например, мощность потребляемая схемой управления газовым котлом 45 Вт, мощность циркуляционного насоса 80 Вт, тогда необходимая мощность стабилизатора составит — (45+80×3)×1.3 = 488 Вт (500 Вт).

Какой стабилизатор подходит для газового котла?

Чтобы понять, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% запас хода;
  • Защита от перенапряжения, короткого замыкания и перегрузки;
  • Форма выходного напряжения близка к синусоидальной;
  • Функция автоматического перезапуска;
  • Индикация параметров и режимов работы.

Специалисты не советуют использовать сервоприводные устройства для стабилизации напряжения в газовом оборудовании из-за возможного искрения между щеткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают наилучшие параметры выходного напряжения и имеют длительный безаварийный срок службы.

Для отопления загородных коттеджей и жилых домов очень часто используются автономные системы отопления. Для их обустройства многие выбирают газовые котлы, вырабатывающие тепловую энергию для обогрева всего здания.Такие устройства очень удобны в использовании, занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако, чтобы сложное устройство служило долго и не ломалось, необходимо неукоснительно соблюдать все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Именно для этого предназначено специальное устройство – стабилизатор напряжения для газового котла.

Что это за устройство — стабилизатор?

Срок службы практически любого прибора, работающего на электричестве, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети.Но при этом не каждая электросеть может похвастаться постоянными показателями. Многие устройства выходят из строя исключительно из-за того, что получили чуть больше или меньше положенных 220В. Если устройство было недорогим, проще его отремонтировать или заменить на новое. Но такое устройство, как газовый котел, можно отнести к разряду дорогих, и его ремонт также обходится очень дорого.

Резкие перепады напряжения негативно сказываются на работе автоматики и платы управления устройства. Он начинает работать с перебоями, а позже просто выходит из строя.Чтобы этого избежать, нужен регулятор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет всем системам функционировать без перегрузок и предотвращает их возможное перегорание. Кроме того, котлы, подключенные через стабилизатор, работают в наиболее экономичном режиме энергопотребления, а это снижает энергозатраты.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Типы стабилизаторов по принципу действия

Доступны несколько типов стабилизаторов.Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Весомыми преимуществами таких устройств являются:

  • Широкий диапазон напряжений и устойчивость к перегрузкам.
  • Высокая точность с возможным отклонением от номинального значения в пределах 3%.
  • Достаточно долгий срок службы. Это зависит от качества графитового штифта в коллекторной системе.

К недостаткам устройства относятся:

  • Чувствительность к низким температурам.Его нельзя использовать в холодных помещениях.
  • Скользящая щетка требует регулярной замены, в среднем раз в 3-5 лет.
  • Низкая скорость отклика.
  • Шум двигателя при движении щетки.
  • Обугливание пыли, попадающей в прибор.
  • Возможность образования открытой искры при размыкании/замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом.Учитывая, что отопительный прибор относится к разряду взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить приборы другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. При работе устройства может образовываться открытая искра, что крайне опасно при установке вместе с газовым котлом.

Тип №2 — электронный (релейный)

Эти устройства не имеют движущихся частей.Они выгодно отличаются от электромеханических достаточно высоким быстродействием при возникновении скачков напряжения. К основным достоинствам устройств можно отнести:

  • Легкий вес.
  • Компактность.
  • Быстрое реагирование, которое играет важную роль в случае возникновения чрезвычайной ситуации.
  • Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание освещения при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, следует учитывать, что точность прибора зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток существенно удорожает устройство. При этом точность релейного стабилизатора для газового котла разрешенной ГОСТом не превышает. Он находится в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их главные преимущества – высокая стоимость эксплуатации и устойчивость к частым скачкам напряжения.

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору множество преимуществ:

  • Максимальная скорость отклика.
  • Практически неограниченный рабочий ресурс.
  • Повышенная устойчивость к низким и высоким температурам.
  • Абсолютно бесшумная работа.
  • Стойкость к механическим воздействиям и помехам в электрических сетях.
  • Высокая точность.

Недостатками тиристорных стабилизаторов считаются возможные поломки платы управления, что требует ее полной переналадки или замены. А также достаточно высокая стоимость самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшим быстродействием и высокой устойчивостью к перепадам температур, механическим воздействиям, сетевым помехам.Кроме того, ресурс их использования практически не ограничен.

Критерии выбора стабилизатора

При выборе стабилизатора напряжения для своего газового котла следует обратить внимание на несколько моментов.

Параметры сети, к которой подключено устройство

Каждая из моделей имеет особые требования к напряжению питания оборудования. Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения.Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств являются однофазными, рассчитанными на стандартное напряжение 220 В. Для них достаточно будет только 10% отклонения стабилизатора терпеть неудачу.

Обязательно нужно учитывать фактическое колебание напряжения, которое происходит в сети в течение суток. Очень хорошо узнать нижнюю и верхнюю границу колебаний, ведь если верхняя граница будет «пробита», то прибор сразу же обесточит газовый котел.Выбранная модель стабилизатора должна поддерживать напряжение в строго заданных пределах с учетом разрешенного допуска.

Значение нагрузки

Для корректной работы устройства необходимо определить, справится ли оно с ожидаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка слишком мощного устройства – пустая трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным, чтобы не спутать тепловую и электрическую мощность. В этом случае вам понадобится электрический или вводной. Обозначается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как тепловая мощность указывается в кВт. Значение, взятое из паспорта, необходимо увеличить на треть. Это будет запас, необходимый для корректной работы устройства.

Если к одному стабилизатору планируется подключить не только котел, но и насос, необходимо учитывать полную нагрузку с обоих устройств.Следует отметить, что такую ​​установку специалисты не рекомендуют, но на практике это часто случается. Важный нюанс заключается в учете значения пускового тока насоса, которое в некоторых случаях может быть в три раза выше номинального. Для определения требуемой мощности стабилизатора необходимо выполнить следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для напольного газового котла более массивный.Такие устройства менее удобны в использовании, но и стоимость их ниже.

Способ установки

Доступны три типа стабилизаторов в зависимости от способа крепления:

  • Настенный монтаж. Небольшие устройства крепятся прямо на стену.
  • Открытый. Устройства предназначены для установки на любую горизонтальную поверхность.
  • Универсальный. Их можно закрепить как на вертикальной, так и, при необходимости, на горизонтальной поверхности. Наиболее удобные модели, так как при необходимости их можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

  • Иметь запас хода. Чаще всего будет достаточно устройства, рассчитанного на 250-600 ВА.
  • Быть защищенным от перегрузки, короткого замыкания и перегрева.
  • Иметь синусоидальное выходное напряжение, иначе двигатель насоса выйдет из строя.
  • Иметь автозапуск при включении питания после выключения.
  • Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемое «отключение напряжения».
  • Иметь клемму заземления.

И еще несколько советов от практиков:

  • Скачки напряжения очень распространены в районах с интенсивной застройкой и в районах, обслуживаемых старыми подстанциями. В таких условиях оптимальным выбором является тиристорный стабилизатор.
  • Если в паспорте понравившейся модели стабилизатора указано, что он работает в диапазоне около 200 В, а то и больше, следует с осторожностью относиться к такому устройству. Чаще всего качество выходного напряжения будет неадекватным.При этом особое внимание следует обратить на страну сборки и производителя. Его репутация будет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение следует отдать второму варианту. Такие устройства значительно экономят место, к тому же риск случайного механического повреждения минимален.

Настенные стабилизаторы напряжения очень удобны. Приборы компактны, устойчивы к механическим повреждениям, но их стоимость несколько выше, чем у напольных

.

Технология установки и подключения

Перед подключением стабилизатора необходимо найти для него подходящее место.Нужно понимать, что электрик очень не любит сырости, поэтому помещение, где будет установлен прибор, должно быть сухим, без лишней влаги в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно сосредоточиться на собственных ощущениях. Если в помещении повышенная влажность, например, в подвале, оборудование здесь лучше не устанавливать.

Гараж также не будет оптимальным местом для размещения стабилизатора.Согласно инструкции, прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что негативно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора очень простое.К оборудованию подключается газовый котел, и его просто включают в сеть. Если вам необходимо установить несколько однофазных стабилизаторов одновременно, например, в случае, когда в помещение входят три фазы, нельзя включать их в одну розетку. Тогда первый при переключении создаст сетевые помехи, и заставит переключиться другой. Этот процесс практически бесконечен. Таким образом, для каждого из приборов должна быть подготовлена ​​розетка.

Место для установки стабилизатора напряжения необходимо выбрать правильно.В помещении не должно быть слишком влажно или слишком жарко. Кроме того, необходимо обеспечить естественную циркуляцию воздуха, иначе устройство будет перегреваться.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы при несоблюдении требований их эксплуатации. Первое место среди них чаще всего занимает качественное питание устройства. Роль стабилизатора напряжения в его обеспечении нельзя недооценивать, поэтому к выбору устройства следует подходить очень ответственно.Грамотно подобранное оборудование позволит газовому котлу работать долго и без перебоев в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

LED TV Gas Boiler AC Automatic Voltage Regulator Stabilizer ПРЕИМУЩЕСТВО


1.Высокие технологии: Программное управление компьютеризировано
2. Уникальный дизайн: цветной светодиод, показывающий все функции защиты.
3. Обеспечение качества: Каждая запчасть изготавливается нами самостоятельно, например, трансформатор, печатная плата.
4. Отличная функция защиты: защита от перенапряжения, перегрева, перегрузки
5. Высокая эффективность: более 90%
6. Опыт производства: более 20 лет

СПЕЦИФИКАЦИЯ
PC-TFS МОДЕЛЬ УПРАВЛЕНИЯ СЕРВОМОТОРОМ СЕРИИ однофазный
1: Номинальная производительность: 0.5-2 кВА
2: Входное напряжение: 150–260 В переменного тока
3: Выходное напряжение: 220 В ± 3% Копировальная машина / Стереооборудование / Станки с числовым программным управлением / Оборудование для промышленной автоматизации / Оборудование для окрашивания и сушки / Тестовое оборудование / Оборудование Hi-Fi Выставка
Нигерия электронная ярмарка

Параметры продукта

4

модель PC-THS500VA PC-THS1000VA PC-THS1500VA PC-THS2000VA PC-THS2000VA
Technology Servo Motor Control Styem + Micro Computer Программируемое управление

СВЕТОДИОДНЫЙ ДИСПЛЕЙ

Информация Входное напряжение/ Выходное напряжение/Нагрузка Использование / Время задержки / Нормальная работа / Защита

Напряжение Выходное напряжение ≥243 ± 4V
Низкое напряжение Выходное напряжение ≤188V ± 4V
Более 120%
от
120ºC ± 10ºC 120ºC ± 10ºC
Время задержки Долгое время (255 секунд) / короткое время (5 секунд)
10925
Language Английский / Россия / Китайский
Входное напряжение AC150-260V
Выходное напряжение 220 ± 3% регулируемая
Частота 50 Гц / 60 Гц
Фаза
Эффективность ≥90%
Температура окружающей среды -15ºC-45ºC
Rela TIVE влажность <95%
Искажение формы волны Нет никакой дополнительной волны от искажений
Сопротивление изоляции Нормально более 2мОм
Мощность 500VA 1000VA 1500VA 2000VA
Размер упаковки (см) 60. 3 * 27.4 * 34.9 609 * 27.2 * 34.9 60.3 * 27.4 * 34.9 46 * 31.7 * 35,5
6 6 6 4
GM (KGS) 25.53 29.96 26.25 30.05 30.05


Упаковка и доставка


Упаковка и отгрузка
1.inner Коробка: Подарочная коробка
2.Внешняя коробка; Стандартный экспорт Carton

Профиль компании






Company

Zhejiang TTN Electric Co., Ltd

1) Профессиональный производитель стабилизатора напряжения / инвертор мощности автомобиля / системы UPS / SOLAR, основанная в 1994 году с 33 000 квадратных метров строительство.
2) Лучший отдел исследований и разработок, один из наших технических специалистов имеет более чем 20-летний опыт производства стабилизаторов напряжения.
3) Строгие тестовые системы и оборудование для печатных плат/трансформаторов/готовых продуктов, проверяйте каждый шаг, каждое изделие проходит через стратегический пропуск
4) Двенадцать производственных линий, ежедневный выпуск 2500 шт.Мы можем ускорить для вас каждый день, гарантируя, что вы не задержите время доставки.
5 )Лучший сервис OEM/ODM.

Послепродажное обслуживание

НАШИ УСЛУГИ
Услуги для образцов:
Образец доступен для тестирования

Услуги по настройке:
Мы можем сделать по вашему требованию, мы принимаем OEM.

Послепродажное обслуживание
Политика: 1. Отправка запчастей, гарантия 2 года.
          2. выслали вам документы технических навыков по ремонту груза
вышлем запчасти например, светодиодный дисплей, печатная плата, угольная щетка в случае поломки.Он будет отправлен вместе с грузами.

Часто задаваемые вопросы

Часто задаваемые вопросы
В 1. Каковы условия оплаты?
A. Мы принимаем LC, T/T, PayPal, Western Union, небольшие платежи, Money Gram
Q 2. Каковы сроки доставки?
A. обычно производство занимает около двух недель
Q 3. скажите мне стандарт упаковки?
A. Для небольшой емкости используется картон, но для большой емкости мы должны использовать прочный деревянный ящик для защиты.
Q 4. Какой материал трансформатора?
А.Для стабилизатора сервопривода у нас есть два типа: один из 100% меди, а другой из меди с алюминием. Это зависит от ваших требований. На самом деле, эти два не имеют никакой разницы, если нормальная работа работает хорошо. Только кроме лонглайфа. Медь лучше, а также дороже. Для стабилизатора релейного типа мы используем тороидальные катушки, материал — алюминий. по сравнению с квадратными катушками, тороидальные катушки с высокой эффективностью.
В 5. Не могли бы вы предложить форму A или C/O?
А. Это совершенно не проблема. Мы можем подготовить соответствующие документы в бюро судебных дел или в другое ведомство, чтобы подать заявку на получение этого сертификата.
В 6. Согласны ли вы использовать наш логотип?
A. Если у вас есть хорошее количество, это не проблема сделать OEM.
Q 7. Мы хотим знать месячную емкость.
A. Это зависит от модели. Например, для реле малой емкости, емкость в месяц может достигать около 10000 шт., а для большой емкости около 2000 шт.
В 8. Где находится ваш рынок?
A. Наши продукты популярны в Северной Америке, Южной Америке, Восточной Европе, Юго-Восточной Азии, Африке, Океании, Среднем Востоке, Восточной Азии, Западной Европе и так далее.Некоторые из них являются нашими постоянными клиентами, а некоторые развиваются. Мы надеемся, что вы сможете присоединиться к нам и извлечь взаимную выгоду из нашего сотрудничества.
В 9. Какой у вас сертификат?
A. Наша компания уже достигла ISO9001, и для продуктов у нас есть CE, ISO9001, SGS, крышка Son

Сопутствующие товары

1. Настольный тип
2. Настенный (релейный тип)
3. Настенный ( сервопривод)
4. Шкаф (однофазный)
5. Шкаф (трехфазный)
6.Тип шкафа (50кВА-100кВА)

Бесперебойное питание котла. Источники бесперебойного питания для котла

Содержание
  1. Что такое ИБП и зачем он нужен?
  2. Основные типы источников бесперебойного питания
  3. Как выбрать и подключить ИБП
  4. Рейтинг популярных моделей и отзывы владельцев
Введение

Современные газовые котлы напичканы сложной электроникой, требующей постоянного и качественного электроснабжения.В случае отключения электричества или отключения электроэнергии ваш обогреватель просто перестанет работать, и вы останетесь мерзнуть в своем частном загородном доме. Чтобы этого не произошло, владельцы используют источники бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы поговорим о том, зачем нужен источник бесперебойного питания и какие бывают виды, как выбрать лучший и правильно подключить его самостоятельно. В завершение рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (ИБП) и дадим некоторые отзывы владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем знакома ситуация, когда внезапно пропадает электричество, гаснет свет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением, это полбеды – посидеть при свечах какое-то время без телевизора и компьютера.

Фото 1: Источник бесперебойного питания с подключенным аккумулятором

Совсем другое дело, когда вы живете за городом в частном доме и используете энергозависимый газовый котел для отопления.Без питания он перестанет работать и вскоре вы начнете мерзнуть.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

  1. Использовать в системе отопления энергонезависимый газовый котел, в котором вся автоматика работает механически и не требует электропитания. Подобные модели на рынке есть, но их эффективность намного ниже управляемых современной электроникой.
  2. Подключить энергонезависимый котел к газовому котлу с электронным блоком управления. Этот вариант конечно хорош, но дорог. затраты потребуются на приобретение второго котла и подключение его к системе отопления.
  3. Полностью отказаться от газа или установить резервный твердотопливный обогреватель, например, такой как. Двухкотловая система также будет очень дорогой, а отопление дома дровами и углем имеет свои существенные недостатки.
  4. Купить и установить источник бесперебойного питания для газового котла, который позволит отопительному прибору продолжать функционировать до тех пор, пока снова не появится сетевое напряжение.Этот вариант наиболее предпочтителен как по простоте монтажа, так и по финансовым соображениям.

Давайте посмотрим, что такое ИБП, из каких основных блоков он состоит и как он работает. Источник бесперебойного питания включает в себя:

  • инвертор

    Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов в переменное 220В с идеальной формой синусоиды, что необходимо для правильной работы автоматики газового котла и системы отопления.

  • Регулятор напряжения

    С целью доведения некачественного питания до уровня и типа, необходимых для корректной работы электроники, используется. Есть как реализации в одном блоке с инвертором, так и отдельные устройства.

  • Аккумуляторы

    Одна или несколько встроенных или внешних батарей накапливают заряд и в случае отключения электроэнергии в основной сети служат источником питания газового котла и других устройств системы отопления.


Фото 2: Подключение источника бесперебойного питания к газовому котлу

Принцип работы источника бесперебойного питания достаточно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда внезапно пропадает электропитание, источник бесперебойного питания переключается на работу от батареи до повторного появления сетевого напряжения. При восстановлении подачи электроэнергии источник бесперебойного питания возвращается к нормальной работе от сети и заряда аккумулятора.

Вернуться к оглавлению

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, но возможны различные варианты ее реализации. По какому маршруту напряжение от сети поступает на газовый котел или другое устройство системы отопления, существует несколько основных видов:

Офлайн

ИБП

автономного типа довольно просты. Они состоят из аккумуляторной батареи, выпрямителя, инвертора и переключающего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное напряжение 12В, от которого заряжаются аккумуляторы.Инвертор, наоборот, из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, что отлично подходит для питания газового котла.


Фото 3: Схема работы ИБП автономного типа с газовым котлом

Пока напряжение в сети на должном уровне, подается непосредственно в нагрузку и на заряд аккумуляторов. При исчезновении питания в сети или падении ниже допустимых значений реле переключается на аккумуляторные батареи и нагрузка питается от них.

Основным преимуществом источников бесперебойного питания данного типа является относительно невысокая цена. Однако у них есть и недостатки, такие как отсутствие стабилизации напряжения и задержка включения реле. При использовании автономных источников бесперебойного питания система должна быть дополнительно оснащена стабилизатором напряжения.

Линейно-интерактивный (Линейно-интерактивный)

По своей структуре они полностью копируют ИБП автономного типа, но с одним существенным преимуществом – на вводе установлен стабилизатор напряжения.Благодаря этой доработке сокращается количество переключений с сети на аккумулятор и обратно.


Фото 4: Принцип работы линейно-интерактивного источника питания

Линейно-интерактивные модели служат гораздо дольше, чем автономные модели. Однако в момент переключения реле, пусть и очень короткого, газовое оборудование остается без питания. Этого недостатка лишен следующий тип источников БП.

Онлайн (Онлайн)

В бесперебойниках онлайн-типа все происходит немного по-другому. Сетевое напряжение, проходящее через ИБП, подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220 В в постоянное напряжение 12 В, которое подается на заряд аккумуляторной батареи и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.


Фото 5: Принцип работы источника бесперебойного питания онлайн типа

Основными преимуществами источников бесперебойного питания данного типа являются идеальная форма выходного напряжения, а также мгновенное переключение на работу от батареи.Единственным недостатком таких устройств является высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением требуемого качества, но цена их достаточно высока. В качестве бюджетного варианта стоит рассмотреть линейно-интерактивные ИБП или устройства автономного типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить к выбору по конкретным параметрам.

Вернуться к оглавлению

Как выбрать и подключить ИБП

На какие параметры в первую очередь следует обратить внимание при выборе источника бесперебойного питания для газового котла? Давайте рассмотрим их все по порядку. Начнем с самого главного:

  1. Рассчитываем мощность ИБП

    Для того, чтобы определить этот параметр, необходимо добавить электроэнергию всем устройствам, которые будут питаться от него: газовому котлу, циркуляционным насосам и т. д. Следует учесть, что пусковые токи могут быть в 3 раза выше номинальных, поэтому потребляемая мощность каждого насоса должна быть безопасно умножена на 3.Полученную сумму умножаем на 1,2-1,3 и в результате получаем требуемую мощность источника бесперебойного питания.

  2. Определение необходимого срока службы батареи

    Помните, как часто у вас отключается электричество и сколько времени это занимает? В соответствии с этими данными мы планируем максимальное время автономной работы и закупаем соответствующее количество аккумуляторов.

  3. Выберите тип батареи

    Для газовых котлов подходят аккумуляторы, изготовленные по технологии AGM и AGM GEL.Многие спрашивают, можно ли подключать автомобильные аккумуляторы к ИБП для газового котла? Использование стартерных автомобильных аккумуляторов крайне не рекомендуется. Они рассчитаны на кратковременную нагрузку для запуска двигателя. При длительном пребывании в рабочем состоянии быстро выйдут из строя, плюс боятся глубокой разрядки. Еще одним недостатком является то, что электролит находится в жидком состоянии и велика вероятность испарения, что крайне нежелательно в жилых помещениях.

Вот мы и выбрали подходящий ИБП и необходимое количество аккумуляторов к нему, теперь можно смело приступать к подключению всего комплекта к газовому котлу.Установка источника бесперебойного питания должна производиться в чистом, непыльном помещении вдали от источников влаги. Бесперебойник не должен быть ничем накрыт, чтобы не мешать работе его системы охлаждения.


Фото 6: Последовательное подключение трех аккумуляторов к источнику питания

Если аккумулятор один, его положительный вывод подключается к плюсу ИБП, минус к минусу соответственно. Если аккумуляторов несколько, их соединяют последовательно: плюс каждого аккумулятора подключают к минусу соседнего, свободные выводы на аккумуляторе подключают к соответствующим разъемам источника бесперебойного питания.

Головной болью каждого владельца загородного дома является вопрос бесперебойного электроснабжения котла и другого оборудования.

К сожалению, проблема постоянных отключений электроэнергии, причем в любое время, для многих является чуть ли не нормой.

В первую очередь это касается частных домов и коттеджей. Если летом это еще можно как-то пережить, то зимой в отопительный период пропадание напряжения может быть критичным для вашей системы отопления.

ИБП или генератор

Эта проблема решается установкой источника бесперебойного питания. Говоря простым языком, это называется ИБП, источник бесперебойного питания или инвертор для котла.

Те, кто хочет сделать выбор в пользу генератора, подумайте, что будет, если отключат электричество, когда вас нет дома? Как перевести котел на резервное питание в этом случае?

Вам понадобятся модели с системой автозапуска и прочей автоматикой, а стоят они совсем других денег.

К тому же часто свет выключают не на долго, а максимум на полчаса.Пока вытаскиваешь генератор, заливаешь бензин, подключаешь, заводишь, и все это в сильный мороз.

А по качеству выходного напряжения (частота, синусоида) генераторы заметно уступают инверторам.

Поэтому выбор здесь для многих очевиден.

ИБП от компьютера для газового котла

Только не путайте этот источник бесперебойного питания с ИБП для компьютера. В компьютерной версии используются встроенные аккумуляторы.

Они не обеспечивают полного необходимого срока службы батареи. Поэтому, если вы думаете «куплю летом более мощный ИБП для компьютера, а зимой через него буду подключать котел», это заблуждение и ошибка.

Даже если вам кто-то посоветует собрать схему компьютерного ИБП с подключением внешнего аккумулятора, не делайте этого. Компьютерные модели имеют приближенную синусоиду, что плохо скажется на работе оборудования. Но об этом чуть позже.

Для котельного оборудования требуется источник питания с внешними батареями. При этом с возможностью увеличения мощности.

Они обеспечат достаточное время автономной работы.

Каков принцип работы ИБП? Он преобразует постоянное напряжение от батарей в переменное. В случае отключения электроэнергии все потребители без временных задержек мгновенно переходят на работу от аккумуляторной батареи.

А при обратном подаче напряжения из сети инвертор автоматически возвращается в режим нормального питания.В этом случае разряженные аккумуляторы заряжаются.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обратите внимание на форму выходного напряжения.

Существует 2 типа выходного напряжения:

  • квазисинусоидальный (меандровый сигнал)

При выборе всегда ориентируйтесь на чисто синусоидальную модель. Почему это важно?

Котлы и их оборудование не любят как перепадов напряжения, так и изменения частоты выходного сигнала.Если вы купите квазисинусоидальный ИБП, котел может воспринять это напряжение как ошибку, и выйдет из строя.

Конечно, неправильный синус не страшен электронике. А вот насосы отопительного оборудования, типа РС или УПС, начинают гудеть.

Двигатель в насосах асинхронный, и этот псевдосинусоидальный сигнал производит много гармоник, которые значительно снижают эффективность и вызывают нагрев и гул.

Кроме того, сам котел имеет свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (два-три раза). Помимо самого котла, есть и другое оборудование, которое необходимо запитать, например, погружной насос.

Расчет мощности и срока службы батареи

Какой мощности выбрать ИБП для котельной? Расчет здесь не сложный.

Просто сложите мощность всех электроприборов, которые будут через него подключаться, и умножьте на два.Если есть погружной насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, а можно посмотреть непосредственно на корпусах изделий.

Например, для котельной, где установлены 3 насоса по 90Вт, а сам котел на 135Вт, подойдет инвертор от 0,8 до 1,0 кВт. При меньшей мощности полевые ключи (транзисторы) будут перегреваться.

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие-либо бытовые приборы, лампочки, то изначально учитывайте их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5 кВт.

И как долго выбранный ИБП будет работать в автономном режиме? Все зависит от аккумуляторов. Вот таблица с характеристиками емкости аккумулятора и подключаемой нагрузки:

Из него наглядно видно в часах и минутах, сколько времени хватит вашего источника бесперебойного питания для автономной работы от сети.

Место установки

ИБП лучше размещать рядом с существующими розетками.Если он не габаритный, то его вовсе не обязательно вешать на стену, достаточно поставить на ближайшую полку. Главное, не загораживать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальное расстояние от газовых труб до розеток, включая ИБП, должно быть не менее 0,5 м.

Относительно размещения батареи. Модные модели AGM боятся повышенных температур свыше 30 градусов. А возле котла температура будет явно не комнатной.

Автомобильные аккумуляторы или гель AGM

Многие потребители часто используют автомобильные аккумуляторные батареи, что категорически невозможно. Эти батареи легковоспламеняющиеся и взрывоопасные.

Они рассчитаны на пусковые пусковые токи, и, соответственно, не обеспечивают той автономной работы, которая от них требуется. Поэтому здесь необходимо использовать специализированные аккумуляторы по технологии AGM или GEL-gel.


AGM имеют срок службы от 6 до 10 лет, а гели — от 10 до 15 лет.

Также гелевые аккумуляторы не боятся глубокого разряда.

Кроме того, обе модели пожаро- и взрывобезопасны для любых помещений и не выделяют никаких газов. Конечно, они стоят дороже, но если раньше цены существенно отличались, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные типы не рассчитаны на большое количество циклов заряд-разряд, а специализированные при регулярном разряде в 30% можно безболезненно заряжать до 700 раз!

То есть обычного от автомобиля вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевого по идее должно хватить минимум на 10 лет.

Более того, качественные ИБП имеют встроенную защиту от глубокого разряда. Соответственно, это еще больше увеличит срок службы батареи и обеспечит долговечность всей системы.

Только будьте внимательны и заранее, еще в магазине, уточните дату выпуска аккумулятора. Он может быть явно не указан цифрами, и продавцы, скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

Вот, например, таблица расшифровки даты выпуска аккумуляторов Ventura.Код GF11 PJB6VVK3EA и его расшифровка по первым символам. Другие бренды могут отличаться.
Получается дата выпуска: 2017-июнь-11.

Всегда старайтесь покупать те инверторы, у которых есть встроенный регулятор напряжения.

По данному параметру ИБП можно разделить на 3 типа:

  • off line — какое напряжение на них подается, такое и выходит

Подана переменная 200В, на выходе получена такая же переменная 200В.Если параметры сети отклоняются за пределы минимального или максимального диапазонов, она просто включит инвертор и начнет брать энергию от аккумулятора.

Некоторые люди задаются вопросом, почему их батарейки так быстро разряжаются. Хотя отключений не было. Просто проверьте входное напряжение и все станет ясно.

  • он-лайн — в них переменное напряжение сначала преобразуется в постоянное, корректируется, а затем снова выдается переменное

То есть все плохие параметры сети (синусоида, перепады напряжения, частота) нивелируются и сглаживаются до номинальных значений.

Электроснабжение загородных домов характеризуется не только частыми перебоями, но и некачественным входным напряжением. Однако нельзя считать ИБП панацеей от этих бед.

Не все модели могут «вытянуть» слишком низкое напряжение (менее 170-180В).

При такой просадке аппарат выдаст ошибку, выключится и подаст звуковой сигнал. Соответственно котел тоже выключится вместе с ним, либо сразу переключится на батарею.

При этом на самом ИБП может быть указано, что он рассчитан на работу при напряжении 180В. В чем дело, обманули в магазине?

Дело в том, что для первоначального запуска такие экземпляры требуют минимум 190В, а уже потом, в случае дальнейшей просадки, могут тянуть и 180В, и 170В, а может и ниже.

Поэтому, если у вас действительно серьезные и постоянные проблемы с вводом U

Распространенные ошибки при выборе

Подводя итог всему вышесказанному, можно сделать краткий обзор наиболее распространенных ошибок, которых следует избегать при покупке и выборе источника бесперебойного питания в магазине.

1 Неверный тип ИБП.

Для газовых котлов нужны онлайн модели. Никаких оффлайн или линейно-интерактивных, если конечно перед ними нет дополнительного стабилизатора.

2 Неправильные батареи.

Ставьте только сделанные по технологии AGM или гелевые, забудьте про автомобильные.

3 Приложение вместо нормального ИБП для котла ИБП от компьютера.

Тут ждите проблем с автономностью и чистотой синуса.

4 Отсутствие стабилизатора со стабильными низкими перепадами напряжения при длительном периоде работы.

Как следствие, быстрый разряд аккумуляторов, а то и отказ в работе из-за программных ошибок в электронике котла.

5 Неверный выбор мощности без учета пусковых токов.

Материал вышлем Вам на почту

Отопительный котел зимой — это ключевой предмет во всем доме, особенно если он частный и находится за городом. Это означает, что быстрая помощь в случае поломки или отключения электроэнергии не сможет прийти. Чтобы обезопасить себя от подобных неприятностей, следует позаботиться о запасном источнике тока на случай перепадов напряжения в сети или отключения электроэнергии.С этим отлично справляются котлы бесперебойного питания для отопления.

Источники бесперебойного питания для котлов отопления

ИБП обеспечит котел дополнительным источником питания, но не всегда сможет решить все проблемы гарантированного резервного источника питания. Важно помнить, что он не может заменить генератор, и если сложится ситуация, что период отсутствия света равен времени, когда он есть, то источник бесперебойного питания не сможет нормально работать, так как требуется дольше заряжается, чем разряжается. Есть ряд конкретных случаев, когда это не поможет.

В постоянных непредвиденных ситуациях это полезная и нужная вещь. Его назначение — обеспечить постоянное напряжение в заданных пределах, и если они часто неожиданно отключаются, или случаются перепады, то это устройство всегда выручает в таких форс-мажорных ситуациях.

Принцип работы

Работа в качестве вспомогательного источника питания возможна, поскольку ИБП может накапливать энергию во время зарядки, а затем отдавать ее по мере необходимости.Конструкция устройства подразумевает автономность и минимум настроек: его нужно только подключить к котлу. Бесперебойные для, которые сейчас наиболее распространены, нужны только для поддержания работы насоса, расход которого минимален. Этот показатель колеблется в пределах 100-200 Вт. Существенное влияние оказывает батарея для ИБП, от которой полностью будет зависеть период его работы в случае отключения электроэнергии.


Аккумулятор ИБП

Видео: как работает ИБП

Как все работает?

Для работы ИБП в номинальном режиме ему также необходим источник питания в виде аккумулятора 12 В с зарядным устройством. Чем больше емкость аккумулятора, тем дольше он сможет сохранять автономность. В нормальных условиях это устройство выключено и запасает энергию в своих батареях. Из сети напряжение поступает напрямую на нужды котла, минуя ИБП. Как только аккумуляторы полностью заряжены, энергия проходит через них транзитом. Если напряжение в сети пропадает, устройство начинает черпать энергию от аккумуляторов, и происходит обратный процесс. От аккумулятора ток преобразуется до необходимых параметров для питания котла.Он сможет позволить источнику тепла и другим электроприборам, которые к нему подключены, продолжать работу.


Типы ИБП

Прерыватели бывают двух типов:

По сравнению с первым типом имеют меньшее внутреннее напряжение, для работы им требуется от 1 до 4 батарей. Период переключения для них будет длиться от 4 до 10 мс. Если в котле нет автоматизированной системы включения после появления напряжения в сети, этот тип не подойдет.Это дешевле, так как стоимость самого блока невысока, и для его работы требуется меньше батареек. Но в этом случае нужно купить другое устройство, а именно: регулятор напряжения. Этот тип чаще всего используется для циркуляционных насосов других типов.

Второй тип имеет нулевое время переключения на ресурс батареи, у них двойное преобразование, хорошо выражена функция стабилизации. Они более приспособлены к газовым и дизельным источникам тепла. Этот вид более дорогой и способен надежно защитить узлы отопительной системы.


Выбор производительности

Чтобы правильно подобрать мощность источника бесперебойного питания для котла, необходимо рассчитать мощность всех устройств, которые обеспечат стабильную работу системы отопления. Это включает в себя насосы и автоматику. Суммируя все эти показатели, можно получить нужную мощность ИБП. Но лучше перестраховаться и поискать устройство с мощностью на 20-30% выше необходимой, поможет в период пиковой нагрузки, которая скорее всего будет при запуске.

В среднем насос котла потребляет не более 150 Вт, значит, требуется устройство мощностью 300 Вт. При двойной конфигурации насосов этот показатель увеличивается на 400-500 Вт.

Если вы на «ты» с электротехникой, то стоит попробовать собрать бесперебойники для котлов отопления своими руками. Но не надейтесь: чаще всего самодельные устройства все же уступают по качеству и надежности, а также другим показателям промышленным образцам.Если делать всю схему своими руками, то вы еще и сэкономите:

  • когда возьмете готовые элементы и смонтируете их, то экономия около 30%;
  • при самостоятельной сборке из отдельных деталей получается около 70%.

Для сборки источника бесперебойного питания для котла отопления своими руками потребуются следующие комплектующие:

  • Блок питания от сети с высоким КПД и желательно импульсного типа. Напряжение должно быть 28,8 В при 50 А.Он позволит подключить аккумулятор без переходников, напрямую. Это также гарантирует полную и регулярную зарядку.
  • Обычный автомобильный аккумулятор на 12 В.
  • Инверторы с менандровыми характеристиками на выходе 310 В и 200 Ач.
  • Резонансный фильтр высших гармоник. Собирается самостоятельно.

Большинство компонентов, кроме последнего, можно купить в специализированных магазинах радиодеталей. Соедините их по схеме:

В наше время технологии развиваются очень быстрыми темпами, а разрабатываемые инновационные устройства делают жизнь человека максимально комфортной.Благодаря современному отопительному оборудованию можно наладить отопление частных жилых домов, однако при этом необходимо будет позаботиться о защите от нестабильной работы приборов. Аккумуляторная батарея для котла газового типа – отличное решение для продолжения отопления в течение некоторого времени после отключения электричества. Без этого приспособления в холодное время года порой не обойтись. Главное правильно подобрать модель ИБП с учетом всех технических характеристик устройства .

Аккумулятор бесперебойного питания для котла с аккумулятором — это устройство, которое подключается к отопительному оборудованию на случай отключения электроэнергии в доме. Это позволяет не только сохранить обогрев помещения, но и предотвратить сбой первоначальных настроек котла.

Устройство оснащено надежным стабилизатором, благодаря чему выравнивает частоту электрического тока, исключая выход системы из строя в результате скачков напряжения.

К основным преимуществам Этот источник бесперебойного питания включает в себя следующее:

  1. Практически мгновенно реагирует на перепады напряжения;
  2. Низкий уровень шума при работе;
  3. Простая схема работы прибора;
  4. Можно разместить рядом с котлом;
  5. Для подключения и настройки функций не требуется вмешательство мастера;
  6. Присмотр специалиста не требуется;
  7. Уникальная система защиты от глубокого разряда;
  8. Сводит к минимуму риск аварийной ситуации в доме.

Типы

Газовый котел при отсутствии электричества в сети может работать от ИБП с питанием от аккумулятора.

Источники бесперебойного питания делятся на несколько типов:

  1. Линейные;
  2. Линейно-интерактивный;
  3. Двойное преобразование.

Линейный

Наиболее доступно устройство типа , обеспечивающее питание отопительного оборудования отфильтрованным напряжением первичной сети.

Каким должен быть ИБП для газовых котлов и иметь идеальную защиту от некачественных электрических сетей? Когда выгодно использовать ИБП для котлов отопления? Представьте, каково это знать, что отопление в вашем доме будет работать без перебоев, а низкокачественное электрическое напряжение не навредит вашему отопительному котлу, который будет согревать дом долгими зимними вечерами.


ИБП на линии для котлов

Источник бесперебойного питания для газового котла не должно волновать какое напряжение на вводе; на выходе всегда выдает напряжение без искажений благодаря онлайн (On Line) технологии.Онлайн-ИБП для котла стабилизирует электросеть от помех и скачков напряжения, а технология двойного преобразования обеспечивает бесперебойное питание. Онлайн ИБП для газовых котлов обеспечит защиту отопительного оборудования и комфорт в использовании.

ИБП

для газовых котлов выгоден, когда вы хотите подключить только систему отопления и, например, несколько бытовых приборов. При такой конфигурации время автономной работы ИБП для котла отопления может достигать нескольких дней. Стабилизатор только защитит от скачков напряжения, но не сможет обеспечить постоянную мощность котла.Генератор не всегда удобен, даже если он полностью автоматизирован, хотя бы тем, что его нужно заправлять топливом, которое издает запах и создает грязь, может шуметь и вибрировать. А если у вас важные дела, нужно позаботиться о том, кто будет следить за генератором.

Онлайн ИБП для котла, указанный ранее, проблем не имеет, его можно поставить в доме и забыть о нем до истечения срока службы батареи. Аккумуляторы герметичны и не требуют обслуживания, не выделяют дыма, пожаробезопасны и могут устанавливаться в жилых помещениях.Работа в любом положении. Не путайте с автомобилями.

Выбор ИБП для котла

Как выбрать ИБП для котла? Теперь, когда мы знаем, что нам подходит онлайн ИБП для газовых котлов, нам необходимо выяснить:

  1. На какое время автономной работы мы будем подбирать аккумуляторы для ИБП?
  2. какое оборудование будет питать ИБП для котлов?
  3. Какова общая мощность оборудования в «Вт»?
Если вы хотите произвести расчет времени работы батареи ИБП, то напишите мощность вашего котла и насоса, а так же желаемую продолжительность работы вашего оборудования без сетевого напряжения на почту [email protected] сайт не будет заставлять ждать ответа.

Следует отметить, что на ИБП для газовых котлов цены на аккумуляторы имеют большую разницу. Поэтому время резервирования ИБП для котлов отопления рассчитывается исходя из частоты и продолжительности проблем с напряжением в сети.

Перечисленные ниже источники бесперебойного питания отвечают всем вышеперечисленным требованиям, а многолетний опыт востребованности и пожелания заказчиков помогли сделать качественный подбор ИБП для газовых котлов с внешними батареями и аккумуляторными блоками.

Доступный ИБП

Доступный ИБП для отопительных котлов, без встроенных аккумуляторов. Подключены внешние аккумуляторы. Оснащен светодиодными ЖК-дисплеями. Микропроцессорное управление. Автоматическая диагностика при запуске Автоматическая зарядка аккумулятора. На ИБП для котлов цена актуальна.


WaveForm: Pure Sine Wave
Power VA / W: EA910II LCDH 1000VA / 800W, EA930II LCDH 3000VA / 2400W, EA930II LCDH 6000VA / 4800W
Диапазон напряжения: 110-290V
Розетки: разъем для подключение внешних аккумуляторов
Удаленный мониторинг: порт RS232, USB, SNMP
Аккумулятор:
Гарантия: 1 год от производителя

Оптимальный ИБП

Оптимальное соотношение цены и характеристик ИБП, а также многолетний опыт использования серии «Монолит» в нашей стране, вселяют уверенность и спокойствие за безопасную электросеть. Не имеет встроенных аккумуляторов и оснащен мощным зарядным устройством; подключаются внешние батареи для длительной автономной работы котла. На ИБП для котлов цена актуальна.

Типология ИБП на линии для котлов
WaveForm: Pure Sine Wave
Power VA / W: Monolith K 1000VA / 700W Monolith K 3000VA / 2100W Monolith K 6000VA / 4800W
Диапазон напряжения: 120-295 V
Розетки: 2 (от бат) Разъем для подключения телефона/модема/факса для подключения внешних аккумуляторов
Удаленный мониторинг: да RS232 x 1
Аккумулятор: Герметичный, свинцово-кислотный, необслуживаемый, 12 В
Гарантия : 2 года от производителя

Стабилизатор напряжения для газового котла: как выбрать

Стабилизаторы необходимы для защиты газовых котлов от скачков напряжения.Они спасут дорогостоящее оборудование в случае аварии, планового отключения, стихийных бедствий. В продаже есть десятки вариантов, что позволяет подобрать модель под конкретный котел и правильно его установить.

Стабилизатор напряжения для газового котла: как выбрать

Стабилизатор напряжения: зачем он нужен

На работу энергозависимых газовых котлов сильно влияют скачки напряжения. Чувствительный прибор будет нормально функционировать только при стабильном напряжении 220 В, перепады допустимы в пределах 5%.Российские электросети редко могут похвастаться такой стабильностью. Скачки могут происходить несколько раз в течение дня, и проблема не всегда в аварии или плановом отключении, связанном с ремонтом. Гроза или другие погодные катаклизмы могут снизить мощность сети, а также одновременное включение нескольких мощных электроприборов (дрелей, газонокосилок, обогревателей). Также проблемой могут стать изношенные электросети, подключение к сети соседних домов и многое другое. В результате напряжение колеблется с максимальной синусоидой, то поднимаясь до 260 В, то падая до 145 и ниже.

Частые падения и отключения со временем выводят газовый котел из строя. Специалисты уверяют, что не менее четверти поломок техники связано с нестабильным напряжением. В некоторых случаях котел не подлежит ремонту и подлежит замене.

Подключение газового котла через специальный стабилизатор может уберечь систему от скачков напряжения. При нестабильном питании доводит напряжение до идеальных значений, которые идут на питание котла. Стабилизатор нужен не только для газовых приборов, но и для техники, работающей на твердом топливе.Его рекомендуется устанавливать одновременно с установкой котла, но если этого не было сделано, можно приобрести стабилизатор и подключить его позже.

На что обратить внимание при выборе

В продаже есть десятки модификаций, отличающихся размерами, принципом действия и ценой. При выборе желательно учитывать все важные параметры. Среди основных:

  • мощность;
  • доходность;
  • уровень шума;
  • текущий курс конвертации;
  • долговечность;
  • размеров;
  • способ крепления;
  • размеров.

Перед покупкой устройства необходимо определиться, будет ли стабилизатор устанавливаться на отдельный котел или ему придется обслуживать все здание. Последний вариант удобен для многоквартирных домов. Выбор также зависит от типа газового котла. Перед покупкой нужно посмотреть паспорт устройства; в некоторых случаях производитель сам рекомендует определенные виды стабилизаторов.

Какой тип устройства предпочесть

В продаже можно найти навесные или напольные стабилизаторы.Модели могут работать от постоянного или переменного тока, есть однофазные или трехфазные варианты. При выборе стоит учитывать репутацию производителя, но не обязательно покупать импортную продукцию. Отечественные компании также выпускают достаточно качественные стабилизаторы. Они предлагают широкий ассортимент моделей по гораздо более доступным ценам, с многолетней гарантией в качестве бонуса.

Все стабилизаторы можно разделить на:

  • электромеханический;
  • реле
  • ;
  • симистор;
  • тиристор.

У каждого варианта есть свои плюсы и минусы. Чтобы правильно выбрать модель, стоит соотнести возможности устройства с потребностями конкретного газового котла, его размерами, расположением, принципом установки и условиями эксплуатации.

Электромеханический стабилизатор работает по принципу автомобильного трансформатора. Ползунок перемещается по обмоткам устройства с помощью сервопривода. Напряжение регулируется плавно, при частых, но незначительных колебаниях силы тока агрегат легко поддерживает необходимый диапазон, избегая резких скачков.Устройство имеет компактные размеры, что позволяет подобрать идеальный вариант для любого газового котла. Настенный или напольный.

Электронные стабилизаторы

переключают обмотки с помощью реле, поэтому их часто называют релейными. Изделия достаточно надежны и при правильном подборе бесперебойно работают несколько лет. Конструкция корпуса хорошо защищает агрегат от пыли, грязи и влаги. Никакого дополнительного обслуживания не требуется, после установки о стабилизаторе можно забыть.Дополнительные преимущества:

  • высокие скорости переключения при скачках напряжения;
  • доходность;
  • компактность;
  • надежность;
  • доступная цена.

К недостаткам устройства электронного типа можно отнести ступенчатую регулировку напряжения на выходе, такой вариант подходит не для каждого газового котла. Модели этого типа могут выйти из строя при авариях. Однако специалисты отмечают, что даже при выходе из строя самого стабилизатора он сохранит рабочие качества газового котла.

Принцип работы симисторного стабилизатора объединяет симисторы и реле. Этот дуэт устраняет недостатки электромеханических и релейных моделей, защищая устройство от преждевременного износа. Симисторные стабилизаторы долговечны, надежны, бесшумны. В продаже есть как настенные, так и напольные модели различных размеров.

К достоинствам симисторного типа можно отнести длительный гарантийный срок, стандартная модель рассчитана на 8-10 лет бесперебойной работы. Устройство идеально подходит для сетей с не слишком частыми провалами напряжения, но с максимальными колебаниями справляется с трудом.Если сетки изношены или в регионе часты грозы, порывистые ветры и другие погодные катаклизмы, лучше выбрать другой тип стабилизатора.

Для домов повышенной опасности (аварийные электросети, частые грозы, большое количество новостроек) можно рекомендовать тиристорные стабилизаторы. На сегодняшний день они считаются самыми надежными. Преобразователи напряжения этого типа работают на основе тиристорных ключей, искажающих синусоидальную форму тока. Процесс занимает доли секунды, тиристоры включаются и выключаются встроенным в схему процессором.Внешний контроль не требуется. Стабилизатор очень надежный, вывести его из строя практически невозможно. При возникновении аварийных ситуаций микроконтроллер отключает устройство. Большинство моделей оснащены электронным дисплеем и системой автоматического отключения. К преимуществам этого типа стабилизатора относятся:

  • доходность;
  • бесшумная работа;
  • компактный размер;
  • привлекательный внешний вид;
  • мгновенная реакция на любые перепады напряжения;
  • высокая степень безопасности;
  • преобразование тока в самом широком диапазоне.

Несмотря на множество достоинств, тиристорные модели имеют и недостатки. Главный из них – высокая цена. На сегодняшний день этот тип стабилизатора считается самым дорогим. К недостаткам можно отнести ступенчатый способ стабилизации тока, который подходит не для всех типов котлов.

Идеальная мощность

Мощность стабилизатора — один из основных моментов при выборе. Необходимо учитывать мощность котла и самого насоса, так как при запуске последнего показатели увеличиваются более чем в два раза.

При выборе мощности специалисты рекомендуют ориентироваться на показатели, указанные в паспорте газового котла. Также важно учитывать время отклика на перепады напряжения. В паспорте стабилизатора должно быть указано, какие показатели прибор продемонстрирует за 1 секунду. В идеале за это время напряжение должно быть в пределах нормы (допустима погрешность 5%).

При выборе модели учитываются измерения в домашней сети.Они покажут диапазон входного напряжения. Чем чаще и сильнее будут падения, тем более сложная и мощная модель стабилизатора потребуется. При высоких погрешностях рекомендуются тиристорные или симисторные варианты. Электромеханические и релейные аналоги подходят для редких и незначительных колебаний напряжения.

Однофазные и трехфазные стабилизаторы: что выбрать

Выбирать стабилизатор нужно с учетом мощности сети. Для газового котла, рассчитанного на 220 В, достаточно однофазного устройства.При подключении системы к сети 380 В необходим трехфазный стабилизатор. Однако стоит учесть, что трехфазный агрегат стоит недешево. Сэкономить поможет народный прием: подключение однофазного стабилизатора к каждой отдельной фазе.

Последний вопрос, который необходимо решить, это установка устройства. В продаже есть вертикальные и горизонтальные модели, которые можно установить на пол или подвесить к стене. Выбор крепежа зависит от размеров помещения и самого котла.Если выбрана настенная модель, ее крепление осуществляется с помощью саморезов и прочных дюбелей.

Рейтинг устройств: на какие бренды стоит обратить внимание

Отзывы потребителей и профессионалов помогают выбрать подходящие модели. Среди самых популярных моделей различных типов:

«Теплоком». Стабилизаторы этой марки производит российская компания «Бастион». Лидеры отечественного рынка, сочетающие в себе надежность, компактность и приемлемую цену. Относятся к релейному типу, в продаже есть модели для наружного и внутреннего размещения.Блок способен мгновенно довести входное напряжение 145-260 В до идеальных 220 В с минимальной погрешностью. Стабилизаторы имеют дополнительную защиту от аварийного отключения и молнии. Кронштейны для настенного крепления в комплекте.

«Спокойствие». В ассортименте есть релейные системные стабилизаторы типа Т, специально разработанные для систем отопления. В модельном ряду преобладают подвесные варианты, размеры зависят от марки котла. Все стабилизаторы оснащены электронными дисплеями и системой автоматического отключения.

Не менее популярны стабилизаторы системы SPT и ST, оснащенные симисторами. Устройства работают в диапазоне 165-265 В, бесшумны и просты в обслуживании. Бренд предлагает как очень экономичные, так и дорогие варианты котлов разного типа. При покупке нужно проверять сертификаты соответствия и гарантийные талоны. Гарантия на лучшие модели составляет 8-10 лет.

Промышленный стабилизатор напряжения и его значение | от энергетиков

Стабилизаторы напряжения обычно используются с электрооборудованием, таким как холодильники, кондиционеры, печное оборудование, микропечи, стиральные машины и т. д.Основная цель состоит в том, чтобы использовать стабилизаторы напряжения для защиты этих устройств от колебаний напряжения. Теперь каждый электрический прибор предназначен для работы под определенным напряжением для обеспечения требуемой производительности. Если напряжение ниже или выше определенного значения, приборы будут работать со сбоями или могут работать в самых неблагоприятных условиях.

Стабилизатор напряжения

регулирует напряжение, если подача напряжения колеблется в заданном диапазоне. Это электроприборы, которые обеспечивают постоянное напряжение нагрузки в условиях повышенного и пониженного напряжения.Они доступны как специализированные стабилизаторы для различных домов, а также для промышленного оборудования, такого как кондиционеры, холодильники, музыкальные системы и многое другое.

Колебания напряжения – это ничто иное, как изменение величины напряжения, которое обычно превышает или ниже диапазона установившегося напряжения, которое может быть предписано некоторыми стандартами.

Распределение электроэнергии в диапазоне от 230 вольт — однофазное и 415 вольт — трехфазное. Где все электроприборы рассчитаны на работу в диапазоне напряжений от 220 до 240В.

Стабилизатор напряжения требуется для двух основных целей, а именно для повышения и понижения напряжения. Процесс повышения напряжения в условиях пониженного напряжения, известный как операция повышения напряжения, и снижение напряжения в условиях повышенного напряжения, известный как операция понижения напряжения.

Эти две основные операции необходимы для каждого стабилизатора напряжения.

Промышленные автоматические стабилизаторы напряжения, которые используются для различных приложений и широко известны как сервостабилизаторы или регуляторы напряжения.Доказано, что электроснабжение не очень стабильно во многих частях, из-за чего мы вынуждены использовать дополнительные устройства, такие как промышленные сервостабилизаторы напряжения, для преодоления перебоев в электроснабжении.

Компания Power Engineers начала свою деятельность в 1997 году. Наша цель — создать надежный и экономичный бренд в электронной и электротехнической промышленности. Мы производим ИБП, инверторы, аккумуляторы, зарядные устройства, повышающие/понижающие изолирующие трансформаторы и многое другое. Наш высококвалифицированный и обученный персонал оказывает услуги по продажам всем клиентам.

Чтобы узнать больше о наших продуктах, посетите нашу домашнюю страницу.

МИКРОПРОЦЕССОРНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ СН-30/ТЗА

SN-300 — Втычной стабилизатор напряжения предназначен для защиты чувствительного оборудования от помех в сети, создаваемых различными типами машин, осветительных приборов и т. д. Подавляет, в том числе, скачки напряжения, гармонические возмущения и изменения напряжения. . В основе конструкции регулятора лежит трансформатор, который всегда находится в состоянии насыщения, что дает хорошую компенсацию колебаний напряжения.Регулятор напряжения СН-300 поддерживает стабильное напряжение 230В. Обеспечивает правильную работу устройств, чувствительных к колебаниям напряжения. Кроме того, регулятор защищает подключенное оборудование от резкого повышения или понижения напряжения питания (более 275 В или менее 155 В) путем быстрого отключения его питания. Номинальная выходная мощность однофазного регулятора должна быть согласована с мощностью приемника (спутниковое телевидение, бытовая электроника РТВ, компьютеры, контроллеры отопительного оборудования, медицинского оборудования, техники и других устройств).Основной принцип — оставить определенный запас по мощности (20-50% в зависимости от нагрузки). Выходная мощность регулятора напряжения СН-300 300Вт!


Power 9083 Power 150V — 275V / 50HZ

Диапазон стабилизации (смена входного напряжения) 165V 275V

Максимальная мощность нагрузки 300W

Изменение выходного напряжения 230V ± 5%

Отключение выхода при входном напряжении выше 275В

Отключение выхода при входном напряжении ниже 155В

Предохранитель на стороне питания 3. 15A/250В

Предохранитель со стороны нагрузки 2A/250В

Индикатор низкого напряжения, красный светодиод Зеленый светодиод правильного напряжения Индикатор высокого напряжения красный светодиод

максимальный выходное напряжение 400VAC

9088

Рабочая температура 0 — 40 ° C

Размеры 215x66x205

Дизайн стандарт

eng_user_manual_sn300.pdf

Стабилизатор напряжения для газовых котлов

Газовый котел довольно дорогое устройство, играющее далеко не последнюю роль в частном доме.Именно он является ведущим звеном в системе отопления, так как вырабатывает тепловую энергию для всей площади жилого помещения. На данный момент практически все модели газовых котлов частично привязаны к системе электроснабжения, так как имеют в своей конструкции специальные циркуляционные насосы. Такие детали обеспечивают принудительную подачу воды из всех контуров, тем самым организуя быструю и эффективную подачу горячей воды ко всем подключенным радиаторам.

Однако очень часто в загородных домах и на дачах возникают проблемы с подачей нормального напряжения электрического тока.Но если система потеряет связь с электричеством, циркуляционный насос остановится, следовательно, котел закипит. А это крайне опасно для таких систем отопления, так как может привести к серьезной поломке всего устройства.

Есть ли выход из этой ситуации? Есть. Это регулятор напряжения для газовых котлов. Такое устройство позволяет преобразовывать некачественное напряжение (значение которого меньше или больше 220 вольт) в чистые 220 при повышенном или пониженном напряжении.

Преимущества

Регулятор напряжения для газового котла благодаря своим свойствам дает стопроцентную гарантию безотказной и долговременной работы электротехники нагревателя вне зависимости от того, какое напряжение подается от источника в данный момент.Конечно, это не значит, что система будет работать автономно от централизованного источника тока, но при подаче и рывках напряжения ваш котел от этих перепадов не пострадает.

Кроме того, одним из преимуществ, которым обладает регулятор напряжения для котла, является работа системы в более экономичном режиме электроснабжения. Это означает, что нагреватель не будет потреблять больше тока, чем устройство, работающее в обычном режиме без стабилизатора.

Даже с таким устройством вам будет намного проще отремонтировать котел в случае его выхода из строя или заменить какую-либо штатную деталь.Мало кто знает, но даже временное отключение устройства с циркуляционным насосом может привести к серьезным последствиям. Стабилизатор напряжения для газовых котлов – это не просто протектор, предотвращающий подачу в систему повышенного или пониженного напряжения, а необходимое устройство, при отсутствии которого невозможно гарантировать долгую и безукоризненную работу данного отопительного оборудования.

Возможности подключения

Это устройство достаточно просто подключено. Стабилизатор напряжения для газовых котлов подключается в сеть между источником питания и самим котлом (то есть между двумя системами).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
