Дымовые трубы

Промышленные дымовые трубы предназначены для отвода дымовых газов в атмосферу, являются сложными, дорогостоящими инженерными сооружениями, от технически грамотного проектирования и эксплуатации которых зависит бесперебойность работы промышленных объектов.
Условный проход и высота дымовой трубы рассчитываются таким образом, чтобы весь объем отработанных газов при всех режимах эксплуатации  отводился в атмосферу. Высота дымовой трубы определяется на основании результатов аэродинамического расчета газового тракта с учетом обеспечения экологических норм предельно допустимых концентраций вредных веществ при рассеивании в атмосфере продуктов сгорания.
При расчете дымовой трубы учитывается температура дымовых газов, слабоагрессивная химическая среда дымовых газов, ветровая и снеговая нагрузки. Кроме этого дымовые трубы должны соответствовать требованиям нормативных документов.

Одноствольные металлические трубы на растяжках.


Самыми экономичными в плане конструкции и монтажа являются одноствольные металлические трубы на растяжках. Основными преимуществами таких труб являются небольшая стоимость, удобство и относительная простота процесса монтажа.
Трубы конструктивно состоят из нескольких секций, удобных для перевозки и монтажа на месте эксплуатации.
Для отвода дымовых газов от паровых котлов серии «Е» и блочных котелен «ТКУ», УКМ» и «БТКВУ» завод изготовляет следующие одноствольные металлические трубы на растяжках:

1. Ø 400 мм, высота Н = 20 м.
2. Ø 450 мм, высота Н = 30 м.
3. Ø 500 мм, высота Н = 30 м.
4. Ø 620 мм, высота Н = 30 м.
5. Ø 760 мм, высота Н = 30 м.



Трубы изготавливают методом вальцевания стальных листов в обечайки (секции). Стыкуются секции на нужную длину на месте монтажа трубы.  Ствол нижней секции дымовой трубы крепят к цокольной плите ребрами жесткости для обеспечения прочности соединения в местах крепления трубы к фундаменту.

Все стыковые швы выполнены с полным проваром по толщине с последующим контролем физическими методами (по ГОСТ 23118-99).
Для обеспечения устойчивости, дымовая труба снабжается одним-двумя поясами растяжек, расположенных под углом 120° в плане.
Газоотводящий ствол дымовой трубы оборудован отводом конденсата и смотровым люком.
Нижняя секция дымовой трубы изготовляется из листовой стали толщиной 5 мм.
Сборка и монтаж дымовой трубы производится Потребителем на месте монтажа. Возможно заказать монтаж у нашей монтажной бригады
Единственным недостатком данной конструкции является необходимость большой площади для размещения «быков» для крепления растяжек.
Срок службы в зависимости от условий эксплуатации может составлять 15 — 30 лет.
Поставка труб длиной 30 м Потребителю производится двумя секциями длиной 3 м согласно схемы.

Одноствольные самонесущие стальные дымовые трубы.

Кроме одноствольных металлических труб на растяжках завод изготовляет самонесущие стальные дымовые трубы.   Трубы этого типа обычно состоят из слеующих элементов:

— несущая башня (пространственная конструкция из металлопрофилей) основание которой
   закрепляется анкерными  соединениями на фундаменте;
— основной газоотводящий тракт, выполняется из стальной трубы, жестко связывается с несущей
   башней основанием и ребрами жесткости.

Основное преимущество самонесущих стальных дымовых труб против стальных труб на растяжках – это намного меньшая площадь для размещения их возле объекта.  Но, не смотря на это, они имеют ряд недостатков против стальных труб на растяжках:

— обладают значительной металлоемкостью, что напрямую отражается на стоимости изделия;
— имеют большой вес, их конструкция предполагает массивный фундамент.



Строительство дымовых труб — Инженерный Центр АС Теплострой

В период своей деятельности предприятием было спроектировано и построено более двухсот объектов, в том числе ряд уникальных сооружений (высотой более 100 метров), таких как: дымовая труба Н-135 метров, г. Пермь, дымовая труба Н-120 м. г. Ревда; дымовая труба Н-150 м. г. Сыктывкар; дымовая труба Н-180 м. г. Норильск, дымовая труба Н-130 м., г. Красноярск, и другие. Проектная документация по этим сооружениям получила положительные заключения Государственной экспертизы.

ООО «ИЦ АС Теплострой» является членом международной Ассоциации фирм трубостроителей «CICIND». Проектирование и изготовление высотных сооружений выполняется в соответствии с отечественными и зарубежными нормами, а также разработанными на предприятии стандартами

Разработанная нами технология возведения самонесущих металлических дымовых труб с помощью переставных самоподъемных кранов позволяет производить работы в труднодоступных и стесненных условиях действующих предприятий, без использования дорогостоящих механизмов – высокогрузоподъемных кранов и вертолетов.

Для защиты газоотводящих стволов дымовых труб от высоких температур и большинства видов агрессивных химических воздействий отводимых газов ООО «ИЦ АС Теплострой» применяет различные виды монолитных футеровок: теплоизоляционные, жаростойкие, кислотоупорные, а также специальные защитные покрытия. Предприятием освоена технология нанесения защитных покрытий на основе сверхвысокомолекулярного полиэтилена (СВМПЭ) и полифенилсульфида (ПФС), с добавлением различных добавок, повышающих защитные свойства (графит, молотое углеродное волокно и т. д.). Такие покрытия обладают высокой эрозионной прочностью и ударной вязкостью в широком диапазоне температур, отличной химической стойкостью к воздействию большинства кислот и щелочей, высокой светостойкостью и износостойкостью, имеют высокую адгезию к металлу. Покрытие ПФС является аналогом тефлоновых покрытий. Рабочая температура применения такого покрытия составляет до 220 0С, с возможностью кратковременного повышения до 240 0С. Покрытие на основе СВМПЭ наносится методом газопламенного наплавления, температура применения такого покрытия – до 90 0С. По износостойкости покрытие на основе СВМПЭ превосходит тефлоны и углеродистые  стали. Направление по хим. защите конструкций и изделий порошковыми композитами в настоящее время внедряется в различных отраслях промышленности. Применяемые порошковые материалы для композитных покрытий являются продукцией зарубежного производства.

Дымовые трубы и шумоглушители ЭНТРОРОС Котлы ЭНТРОРОС Термотехник

►Компания ЭНТРОРОС изготавливает дымовые трубы из нержавеющей стали нескольких видов и с различной комплектацией:

  • типовое исполнение – диаметры газоходов от 250 мм до 1600 мм, высотой до 60 м
  • испециальное исполнение – диаметры газоходов более 1600 мм, высота более 60 м

►Все элементы конструкции дымовой трубы изготовлены в соответствии с ТУ 4932-002-43489767-2006. Все используемые материалы имеют необходимые сертификаты качества. Дымовая труба тоже в целом сертифицирована по системе ГОСТ РФ.



►Основными элементами конструкции металлической дымовой трубы являются металлические теплоизолированные газоотводящие стволы, закрепленные на несущей конструкции, узел присоединения газоходов, анкерная корзина, устанавливаемая в фундамент.



►Трехслойная конструкция дымохода (сэндвич) представляет собой конструкцию состоящую из двух труб различного диаметра (внешнего и внутреннего), пространство между которыми заполнено негорючим теплоизоляционным слоем, изготовленным из минеральной ваты. Благодаря такой конструкции обеспечивается быстрый нагрев внутренней части газохода и поднятие температуры выше точки росы во избежание образо-вания агрессивного конденсата.
Внутренняя труба дымохода изготовлена из высококачественной нержавеющей стали. Она принимает на себя основное воздействие продуктов сгорания и агрессивных сред.
Наружная труба (обечайка) дымохода также выполняется из высококачественной нержавеющей стали с матовым покрытием, а также из простой оцинкованной стали с полимерным покрытием.



►Трубы различаются по типу несущей конструкции и по способу крепления:

  • колонные отдельностоящие;
  • фермовые отдельностоящие;
  • мачтовые;
  • фасадные и околофасадные;
  • самонесущие (бескаркасные).



►Компанией ЭНТРОРОС изготавливаются шумоглушители в виде камер, облицованных звукопоглощающим материалом. Трубчатые шумоглушители представляют собой полностью облицованные каналы круглого сечения.



►Шумоглушители диаметром больше 500 мм могут иметь цилиндрическую вставку, выполненную из перфорированного металла с шумопоглощающим материалом внутри.



►В зависимости от места установки шумоглушители разделяют на:

  • верхний шумоглушитель – устанавливается в верхней части ствола;
  • нижний шумоглушитель – устанавливается в нижней части ствола горизонтально или вертикально.

►Понижение шума зависит от толщины и материала звукопог-лощающего слоя, а также от длины шумоглушителя. Эффективность шумоглушения максимальна в диапазоне частот звуковых волн от 500 до 4000 Гц. При более низких частотах эффективность значительно ниже. В среднем установка шумоглушителей позволяет снизить уровни шума на 4…8 дБ на низких и на 10…12 дБ в области средних и высоких частот (а иногда до 20–25 дБ в зависимости от исполнения).



На данное обрудование не предусмотрен прайс-лист.
Цена на дымовые трубы предоставляется по запросу. Запросить выполнение эскиза, расчет и коммерческое предложение на дымовую трубу Вы можете по телефону:  8-800-700-57-55 (звонок бесплатный) или по электронной почте: [email protected]

Дымовые трубы, модульные дымоходы, металлоконструкции-Завод 122 ЭМЗ

Мы изготавливаем дымовые трубы по типовым проектам и чертежам заказчика из углеродистых и из нержавеющих сталей (в т.ч. сталей с повышенной коррозийностойкостью).

Выражение «модульные дымоходы» охватывает широкий спектр моделей заводской готовности, выполненных из разных сталей. Все разновидности модульных дымоходов (дымовых труб) объединяет лишь общий принцип сборки трубы из отдельных конструктивных элементов. По массовости применения, по числу вариантов исполнения (количество размерных рядов, комплектация, конструктивно-сборочные решения, внешнее оформление) стальные дымовые трубы далеко опережают другие разновидности модульных дымоходов.

Промышленные дымовые трубы (дымоходы) могут иметь диаметры до 1000 мм.

Подбор сечения задает размер выходного патрубка отопительного котла. Рабочие температуры (в зависимости от марки стали и толщины стенки) находятся в пределах 400-600°С. Важное свойство модульных дымовых труб — возможность легкой стыковки вручную с обеспечением надежной плотности соединений.

Сегодняшние модульные дымоходы (дымовые трубы) — это своего рода «универсальные солдаты», способные служить на любом участке «дымоходного фронта», поскольку они совместимы практически со всеми видами отопительных агрегатов.

Трубы могут изготавливаться как одноствольными, так и многоствольными.

Производимые нами промышленные дымовые трубы соответствуют нормам и правилам, действующим на территории Российской Федерации.

Дымовые трубы с раскрепленим оттяжками по типовому проекту 907-2-1

Проект разработан для отдельно стоящих металлических труб для отопительных и промышленных котельных у становок.

Конструкции труб разработаны с диаметром 400, 500, 630, 800, 1000 мм. Размеры стволов труб по длине:

-для диаметров 400, 500, 630 – 20, 30 м

-для диаметров 800, 1000 – 20, 30, 45 м

Трубы раскрепляются оттяжками, расположенными в зависимости от высоты труб – в один или два яруса. В каждом ярусе устанавливается по три оттяжки.

Самонесущие дымовые трубы со спиральной навивкой

Дымовая труба запроектирована свободностоящей цилиндрической по всей высоте.

Высота трубы Н=20м. Нижняя часть трубы имеет диаметр 530 мм, верхняя – 426 мм.

Обе части соединяются коническим переходом.

Для предотвращения возникновения ветрового резонанса на дымовой трубе предусмотрены специальные интерцепторы в виде спиральной навивки.

Для получения дополнительной информации по ценам и условиям поставки дымовых труб воспользуйтесь Формой обратной связи.


Монтаж дымовых труб

Категория: Монтаж котлов


Монтаж дымовых труб

В котельных с котлами малой и средней мощности применяют стальные дымовые трубы, которые устанавливают на отдельно стоящем фундаменте. Трубы применяют внутренним диаметром 400, 500, 630 мм, длиной 20 и 30 м, а трубы диаметром 800 и 1000 мм—длиной 20, 30 и 45 м. Трубы изготовляют из толстолистовой стали толщиной 5…6 мм.

Трубы раскрепляют оттяжками, расположенными в зависимости от их высоты в один или два яруса. В каждом ярусе устанавливают по три оттяжки. В плане оттяжки расположены под углом 120°, угол наклона их к горизонту 40…6СИ Оттяжки изготовляют из круглой стали отдельными звеньям длиной 3 м. К фундаментам оттяжки крепят с помощью натяжных устройств — винтовых стяжек.

Дымовая труба разделена на монтажные элементы — царги различной длины, но не более 12 м. Царги соединяют на сварке. К нижней царге приварена опорная плита с ребрами, к верхней — коническая насадка. По всей длине трубы приварены скобы-лестницы. Цоколи труб и их фундаменты выполнены из монолитного железобетона с футеровкой из керамического кирпича. Цоколи могут быть с подземным и надземным примыканием газоходов.

Подготовку к монтажу дымовой трубы проводят на сборочной площадке, которая размещается в непосредственной близости от места монтажа и по возможности служит и монтажной площадкой. При приемке деталей трубы проверяют размеры отдельных царг и исправляют выявленные дефекты. В том случае, если трубу монтируют полностью собранной, царги предварительно выкладывают на подкладках, стыкуют между собой и оснащают лестницами и оттяжками.

До подъема трубы специализированные организации должны выполнить химзащитные работы.

Монтаж дымовых труб на отдельно стоящем фундаменте ведут одним блоком. Масса полностью собранной дымовой трубы в зависимости от диаметра и длины колеблется от 1,7 до 7,6 т. Трубу собирают в горизонтальном положении на подкладках. Для последующего монтажа трубу удобно располагать таким образом, чтобы ее ось проходила над фундаментом и чтобы 3/3 длины трубы находилась по одну сторону фундамента, а 2/3 длины — по другую сторону. В этом случае собранную трубу можно поднимать в проектное положение без дополнительного транспортирования или передвижки.

Наиболее рациональный метод монтажа — подъем полностью собранной трубы кранами. При подъеме одним краном трубу стропят за верхний торец — оголовок или, если высота подъема крюка недостаточна, за корпус универсальным стропом в обхват. Место строповки, определяемое после расчетной проверки прочности корпуса трубы, должно находиться выше центра тяжести у одного из фланцевых стыков или у верхнего пояса крепления расчалок. Наиболее опасен момент отрыва гРубы от земли. Чтобы уменьшить напряжения и деформации трубы, ее следует стропить на расстоянии 1/3 длины от верхнего торца. Кроме того, место строповки выбирают так, чтобы отклонение трубы от вертикального положения не затрудняло установку ее на фундамент.

Рис. 1. Дымовая труба диаметром 800 мм, высотой 45 м: 1 — цоколь, 2— царга, 3 — оттяжка, 4 — винтовая стяжка, 5 — якорь крепления оттяжек, 6 — насадка

Рис. 2. Схема монтажа дымовой трубы одним краном: а — строповка дымовой трубы за оголовок, б — строповка дымовой трубы ниже ее середины, в — подъем трубы краном методом поворота шарнира с последующим дотягиванием лебедкой, 1 — кран, 2 —- дымовая труба, 3— трубоукладчик, 4 — контргруз, 5 — тяговый канат, 6 — оттяжка, 7 — шарнир, 8 — универсальный строп

В том случае если на монтажной площадке находится кран большой грузоподъемности, но со стрелой малой длины, то дымовую трубу можно стропить ниже ее середины, но при этом следует использовать контргруз.

Контргрузом служат железобетонные балки или прокатный металл, которые крепят к нижней части трубы.

Применяют также способ монтажа поворотом вокруг шарнира, показанный на рис. 2, в. Дымовую трубу поднимают краном, поворачивают вокруг шарнира и затем подтягивают канатом, идущим на тяговую лебедку. В последний момент подъема трубу удерживают оттяжкой.

Рис. 3. Схема монтажа дымовой трубы двумя кранами: 1 — монтажный штуцер, 2 — универсальный строп, 3 — крюк крана

При строповке трубы, показанной на рис. 2, б, поднятая труба, как правило, имеет значительный наклон (до 45°). Чтобы придать ей вертикальное положение при установке на фундамент, используют один из следующих двух способов.

Первый способ заключается в том, что низ трубы оттягивают, но при этом в месте строповки трубы к крану (или непосредственно к крюку крана) закрепляют вторую оттяжку, которая будет воспринимать горизонтальное усилие и обеспечит вертикальность грузового полиспаста крана. Верхняя и нижняя оттяжки должны быть направлены строго в противоположные стороны. Второй способ состоит в том, что трубу краном заводят в заранее подготовленный у фундамента шарнир и дотягивают лебедкой, как показано на рис. 2, в.

Стальную дымовую трубу можно поднять двумя кранами (рис. 3), при этом их суммарная грузоподъемность на применяемом вылете стрелы должна быть больше массы трубы. Нагрузка на кран должна составлять не более 0,9 грузоподъемности каждого крана. При применении кранов одной марки или грузоподъемности трубу стропят за монтажные штуцера, приваренные на одной высоте, но в диаметрально противоположных точках. При использовании кранов разной грузоподъемности массу трубы надо распределить на каждый кран пропорционально его грузоподъемности, использовав траверсу.

В том случае, если на монтажной площадке находится башенный кран, дымовую трубу монтируют царгами. Когда высота подъема крана недостаточна, чтобы смонтировать одну или две верхние царги, их стропят ниже верхнего фланца, но выше их середины, а в царге вырезают отверстие для прохода стрелы башенного крана.

Рис. 4. Монтаж дымовой трубы поворотом вокруг шарнира с помощью опорной стойки: 1 — кран, 2—максимальная высота подъема крана, 3 – тормозной канат, 4 – канат, 5 — труба, 6 — фундамент, 7 — шарнир, 8 — стойка

На монтаже котельных с котлами малой и средней мощности, как правило, используют один кран: для котлов малой мощности (ДЕ-4; -6,5, КВ-ГМ-10; -20) —кран грузоподъемностью до 16 т, которым можно монтировать дымовые трубы диаметром до 800 мм, высотой до 30 м; для котлов средней мощности (типов КЕ, ДЕ-10, ДЕ-25, Е-50, Е-75 и др.) —кран грузоподъемностью 25…40 т, которым можно монтировать дымовые трубы диаметром 1000 мм, высотой до 45 м.

В отдельных случаях, когда имеющийся на монтажной площадке кран из-за недостаточной грузоподъемности или высоты подъема не может поднять и установить дымовую трубу, применяют монтаж с опиранием на временную опорную стойку. При этом методе до начала монтажа трубу собирают в положении и соединяют с фундаментом 6 через шарнир. К трубе снизу присоединяют опорную стойку, которая соединяется с шарниром канатом. При монтаже трубу стропят и поднимают краном в промежуточное положение II. Трубу опускают на стойку так, чтобы канат был натянут. Далее отсоединяют крюк от трубы, стропят за низ стойки и поднимают трубу в проектное положение, удерживая трубу в последний момент подъема тормозным канатом.

Во время подъема возникает необходимость перемещения крана в сторону фундамента.



Монтаж котлов — Монтаж дымовых труб

Что нужно знать о стальных вкладышах дымохода

После осмотра дымохода трубочистом он/она может обнаружить повреждения исходного вкладыша из-за воздействия дождя и кислых дымовых газов, пожара в дымоходе или по другой причине и порекомендовать новый дымоход. Подрядчики дымоходов часто предпочитают использовать стальные вкладыши дымоходов из-за их относительной простоты установки по сравнению с установкой вкладышей из плитки, а также из-за того, что, в отличие от вкладышей дымоходов из стеклокерамической плитки, вкладыши дымоходов из нержавеющей стали имеют форму буквы U. L. перечисленный продукт с гарантией производителя.

Вкладыши для камина:

Критическая проблема с любым вкладышем для дымохода – правильно подобрать его размер для прибора, который он обслуживает.

Правильный размер обеспечивает правильный поток дымовых газов, хорошую тягу и правильную работу камина, дровяной печи или топки. Для каминов внутренний размер поперечного сечения вкладыша должен составлять 10% от каминного проема. Например: камин размером 36 дюймов (ширина) x 24 дюйма (высота) имеет площадь 864 квадратных дюйма, поэтому требуется размер вкладыша не менее 86 квадратных дюймов, и, вероятно, будет иметь облицовку дымохода плиткой 13 x 13 дюймов размером 110 квадратных дюймов.

Обычно используемый круглый вкладыш для замены облицовочного дымохода имеет диаметр 10 дюймов, что составляет 78,5 квадратных дюймов, поэтому, если дымоход не будет длинным, чтобы компенсировать недостаточный размер, камин может иметь неправильную тягу.

Следующий размер, 11 x 11 дюймов, обеспечивает 121 квадратный дюйм пропускной способности воздушного потока, поэтому он соответствует размеру каминного проема в соответствии с Международным жилищным кодексом и стандартами NFPA 211. Весьма вероятно, что из дымохода необходимо будет извлечь облицовку дымохода из глиняной плитки, чтобы освободить место для вкладыша подходящего размера для камина.Для этого требуются строительные леса и оборудование, чтобы разобрать и удалить старую облицовку и раствор, а затем установить новую облицовку дымохода из нержавеющей стали и необходимую изоляцию вокруг нее.

Дымоходные трубы из нержавеющей стали бывают различных марок и толщины. Например, футеровка марки 304 очень тяжелая, несколько гибкая и доступна уже много лет. Более новым типом вкладыша является 316Ti, который представляет собой комбинацию титана и нержавеющей стали, но он очень легкий, очень гибкий и с ним гораздо проще обращаться.Ваш трубочист посоветует вам, какой тип вкладыша он/она рекомендует, исходя из конфигурации дымохода и предполагаемого использования.

Большинство трубочистов используют изоляционную обертку из керамической ваты с лицевой стороной из фольги или более новый продукт, в котором изоляция уже обернута вокруг вкладыша.

Альтернативной изоляцией является Термикс, который заливается вокруг футеровки после ее установки. Изоляция требуется всеми производителями, потому что футеровка была протестирована и внесена в список U.L. 1777 с использованием утеплителя. Также могут потребоваться верхняя плита, нижняя плита и крышка дымохода.

В случае с дымоходом с резкими выступами (изгибами дымохода) могут потребоваться некоторые работы по сносу заслонки и камина или удаление кирпичей снаружи для доступа к нижней части дымохода. Извлечение и замена кирпича должны производиться квалифицированным каменщиком. По этой причине многие трубочисты изучили или изучают каменную кладку.

Кирпичная коптильня должна быть рассмотрена одновременно.Если камера не пропарена, она должна быть покрыта высокотемпературным изолирующим раствором в соответствии с требованиями IRC и NFPA 211. Пропарка заполняет отверстия и щели в растворе, выравнивает камеру для плавного перехода дыма, снижает температуру наружной части дымохода. Вкладыш дымохода должен быть герметизирован к дымовой камере, чтобы не было зазоров вокруг внешней стороны вкладыша.

Вкладыш для дровяной печи:

Когда требуется новый вкладыш для топки дровяного камина или отдельно стоящей дровяной печи, размеры совсем другие.

Старые дровяные топки, установленные 30 лет назад, не соответствуют современным стандартам. Они грязно горят и не соответствуют требованиям EPA. В то время, когда эти печи появились на рынке, установщики часто не следовали инструкциям производителя и устанавливали их без вкладыша дымохода из нержавеющей стали по размеру печи (называемого трубочистами «Slammer»). «Slammers» несут ответственность за чрезмерное накопление креозота, глазурованный креозот и многие пожары в дымоходах в США и Канаде.

Для современных высокоэффективных дровяных печей требуется гораздо меньший размер дымохода, чем изразцовый дымоход, используемый для камина или старых дровяных печей.В настоящее время наиболее распространенный размер дымохода для печей составляет 5,5 или 6 дюймов в диаметре, а выход дымохода будет соответствовать размеру, необходимому для вкладыша. Без вкладыша надлежащего размера это повлияет на производительность печи, и может накопиться чрезмерное количество креозота. Если топка установлена ​​в камине, новый стальной вкладыш обычно можно вставить внутрь старого вкладыша из плитки.

Кто должен выполнять эту работу:

Профессиональный трубочист является лицом, наиболее квалифицированным для определения размера и установки дымохода из нержавеющей стали.

Спросите у трубочиста, какой тип вкладыша он предлагает использовать и почему, какого размера он планирует использовать, и если для камина, вынет ли он вкладыш из плитки перед тем, как вставить новый стальной вкладыш дымохода. Если нет, спросите, почему. Если вы не удовлетворены ответом, было бы неплохо получить второе мнение, прежде чем приступить к работе. Рекомендуется запросить гарантию на качество изготовления и всегда проверять рекомендации, Better Business Bureau и веб-сайт компании, чтобы проверить опыт и методы.

6 Различные типы дымоходов, используемых в домах и других сооружениях

Вот руководство по дымоходам, в котором объясняется, как работают дымоходы, и перечисляются различные типы дымоходов, которые можно найти в старых и новых домах, а также в других строениях.

В настоящее время в большинстве домов установлены дымоходы и камины, чтобы в доме было тепло и комфортно, особенно в зимний период.

Дымоход представляет собой трубу или туннельный канал, основной целью которого является передача или рассеивание дыма, тепла и дымовых газов от печей и каминов в атмосферу.Дымоходы в основном перенаправляют все нежелательные пары и дым наружу, не распространяя и не выпуская его в вашем доме.

С архитектурной и эстетической точки зрения дымоходы выполняют очень важную функцию, так как они не только очень красиво выглядят, но некоторые из них настолько красиво сконструированы, что дом с дымоходом выглядит завершенным. Во всяком случае, это сильно подчеркивает необходимость установки дымохода из очень прочных и качественных материалов при строительстве дома или реконструкции существующего помещения.

Связанный:   Обшивка дымохода | Виды каминов | Типы каминных полок » вики полезно Газовые Камины | Типы крышных вентиляционных отверстий

Как работают дымоходы?

Какими бы простыми ни казались дымоходы, многие люди часто задаются вопросом о том, как на самом деле работают дымоходы. Проще говоря, ваш дымоход играет очень важную роль в поддержании тепла в вашем доме, а также в обеспечении правильного функционирования вашего камина.

Наука о работе и функциях дымоходов также очень интересна.

Как упоминалось ранее, дымоходы в основном помогают удалять из воздуха все побочные газы. Для каждого камина требуется дымоход, потому что должен быть выход для передачи тепла, газа и дыма. Одним из краеугольных камней любого дымохода является «воздушный поток», без которого он не будет работать.

Как теплый влажный воздух часто уходит через чердак, так и теплый воздух или дым поднимается вверх и выходит через дымоход.Это называется «эффектом стека». Воздух, поднимающийся по дымоходу, называется «тягой». Любой хорошо функционирующий и правильно построенный дымоход будет иметь сильную тягу, позволяющую вытягивать дым и газы в атмосферу через дымоход.

На тягу дымохода влияют 4 основных фактора, включая высоту дымохода, давление воздуха, дымоход, препятствия и повреждения. Эти 4 ключевые функции вместе влияют на то, насколько хорошо работает ваш дымоход, и вы должны проверить их, если ваш дымоход когда-либо начинает работать со сбоями или не пропускает воздух должным образом.

Типы дымоходов

Помимо традиционных кирпичных дымоходов, которые вы, вероятно, всегда видели и о которых слышали, существует множество других типов дымоходов, которые можно найти во многих домах. Некоторые из самых популярных и распространенных типов дымоходов включают в себя:

Каменные дымоходы

Считается, что это «стандартный» тип дымохода, который обычно строится из таких материалов, как кирпичи, цемент, раствор, блоки или камень.Каменные дымоходы обычно сопровождаются каменными каминами, которые представляют собой простые стены с углублениями, в которых вы разжигаете огонь на деревянных бревнах.

Все тепло и дым проходят вверх по туннелеобразному каналу на крышу, а затем выходят в атмосферу. Интересной особенностью этого типа дымохода является то, что зачастую кирпичи, которые используются при его строительстве, обладают способностью поглощать тепло. Это очень удобно, особенно в зимний период, так как часть поглощаемого тепла излучается в другие комнаты и поддерживает их в тепле.

Кроме того, камины этих дымоходов обладают удивительной эстетической ценностью и смыслом, которые могут значительно преобразить ваше пространство. Если каменный камин в вашем доме является одним из тех элегантно и стильно построенных типов, есть вероятность, что он будет иметь отличную стоимость при перепродаже.

Каменные дымоходы

действительно долговечны и могут служить столько же, сколько и ваш дом, при условии, что вы обеспечиваете надлежащее обслуживание, регулярную чистку и используете правильные аксессуары. Однако каменные дымоходы требуют супербетонного и прочного фундамента во время строительства, потому что обычно он весит от 6 до 7 тонн.

Металлические дымоходы

Они очень похожи на каменные дымоходы, за исключением того, что они занимают много места, а версии дымоходов большего размера могут также стоить дороже, чем дымоходы последнего типа. Кроме того, их эстетическая ценность не так высока, как у каменных дымоходов.

Металлические дымоходы могут быть с двойными или тройными стенками и часто заключены в различные типы кожухов. Обычно их окружают каменным дымоходом, боковой рамой или иногда даже полностью деревянной конструкцией, чтобы повысить ее эстетическую ценность и привлекательность.

В металлическом дымоходе с двойными стенками имеется изоляция между стенками, тогда как в дымоходе с тройными стенками слои стенки содержат воздух между собой, целью которого является обеспечение изоляции и рассеивание тепла.

Металлические дымоходы

обычно изготавливаются из чистой нержавеющей стали, что часто нравится ряду домовладельцев, потому что большинству из них действительно нравится высокотехнологичный вид этих дымоходов. Одним из недостатков этих дымоходов является то, что они не такие «гибкие», как каменные дымоходы.Как правило, они ограничены углами 15 и 30 градусов. Различные типы металлических вентиляционных отверстий, используемых в этих дымоходах, обычно характеризуются видом топлива, которое они выпускают.

Дымоходы заводского изготовления/сборные

Эти дымоходы относятся к современным типам дымоходов, которые вы найдете в большинстве домов в настоящее время. Конструкция заводского или сборного дымохода нова и модна, и они также поставляются с каминами с инновационным дизайном.

Этот тип дымохода назван так по двум основным причинам. Во-первых, камин этих дымоходов представляет собой топку, изготовленную из листового металла, а во-вторых, эти дымоходы изготавливаются или строятся на заводах перед доставкой в ​​здания или дома, где их необходимо установить. Вы также можете выбрать из множества различных материалов, которые будут использоваться при строительстве дымохода, а также камина.

Тем не менее, перед установкой этого типа дымохода следует учесть одну важную вещь: его камин подходит не ко всем типам дымоходов.Другими словами, сборные камины хорошо работают только с определенными дымоходами, поэтому лучше всего подобрать правильный вариант. Либо приобретите дымоход и камин в комплекте, либо внимательно прочитайте спецификации, указанные в их руководстве пользователя.

Дымоходы заводского изготовления — отличный вариант для вас, учитывая, что вам нужен современный дизайн, который подходит для вашего дома, а также такой, который не прожжет дыру в вашем кармане. Поскольку этот дымоход прост в установке, а также предоставляет домовладельцам большую свободу в выборе собственного творческого дизайна, он довольно популярен среди домовладельцев.

Однако сборные дымоходы имеют один существенный недостаток. Они не очень долговечны и, скорее всего, даже не прослужат вам всю жизнь. Даже при регулярном обслуживании и чистке детали дымохода неизбежно начнут стареть, и вам, возможно, придется их ремонтировать или заменять.

Как упоминалось выше, не все сборные камины подходят для одного и того же типа дымохода. Существует четыре основных типа заводских дымоходов, которые вы можете выбрать для установки в своем доме. Они:

Как следует из названия, этот тип дымохода состоит из воздуха, проходящего между несколькими слоями твердого металла, который используется в конструкции этих дымоходов. Цель воздуха — циркулировать между металлом и рассеивать все тепло. Воздух также поглощает большое количество тепла, которое поднимается по дымоходу.

Дымоходы с воздушным охлаждением дешевле в установке и покупке по сравнению с большинством других типов дымоходов, однако их не рекомендуется использовать, если вы проживаете в месте, где большую часть года стоит холодная погода.Это связано с тем, что суровые холода могут привести к сильной конденсации внутри каминной системы, что, в свою очередь, приводит к преждевременной коррозии всей металлической конструкции, используемой в дымоходе.

Эти дымоходы также называются дымоходами с массовой изоляцией, поскольку они сконструированы с использованием двойных или двойных слоев металла, в большинстве случаев из нержавеющей стали. Изоляционный материал обычно помещают между двумя металлическими слоями, чтобы значительно уменьшить теплообмен через металл.

Дымоход сконструирован таким образом, что он выглядит как труба или цилиндр из нержавеющей стали, помещенный или установленный внутри большей трубы или цилиндра. Образовавшееся пространство между ними полностью заполнено изоляционным материалом.

Большинство разновидностей дымоходов с двойными стенками намного легче, чем традиционные кирпичные дымоходы, что означает, что их можно установить довольно легко и быстро без необходимости использования внешних материалов или вспомогательного оборудования.

Этот тип дымохода очень похож на дымоход с воздушным охлаждением, за исключением того, что цель воздуха здесь не в том, чтобы перемещаться для охлаждения или рассеивания тепла, а в том, чтобы действовать как изолятор.Таким образом, дымоходы с воздушной изоляцией в первую очередь построены и сконструированы так, чтобы свести к минимуму движение воздуха между несколькими слоями металла или нержавеющей стали.

Когда воздух оказывается в ловушке между металлическими слоями, происходит то, что воздух обеспечивает отличную изоляцию между ними, вместо того, чтобы рассеивать или отводить тепло.

Несмотря на то, что дымоходы с воздушной изоляцией немного сложны в установке и могут даже сильно ударить по карману, они отлично подходят для холодных погодных условий, поскольку они не только очень хорошо реагируют на экстремальные холода, но и обеспечивают дымоходу и каминной системе повышенную долговечность и надежность. представление.Эта особенность делает дымоходы с воздушной изоляцией очень прочными, а это означает, что независимо от того, какими они могут быть, они стоят каждой копейки.

Как следует из названия, в комбинированных дымоходах используются элементы множества других типов дымоходов.

Например, один тип комбинированного дымохода может предлагать сочетание конструкции дымохода с воздушным охлаждением, воздушной изоляцией и/или изоляцией массы. Это дает домовладельцам возможность поиграть с идеями дымохода, чтобы придумать инновационный дизайн, который не только хорошо сочетается с интерьером их дома, но и подходит для погодных условий, в которых они живут.

Кроме того, при использовании основных элементов конструкции других типов дымоходов с помощью производителей можно легко определить, какой стиль или дизайн будет наиболее прочным и долговечным, чтобы не нужно было постоянно вкладывать средства в ремонт и Обслуживание.

Каминная вставка Дымоходы

Это тип каминного дымохода, в котором используются каминные вкладыши, которые обычно представляют собой специальные виды дровяных печей. Они специально разработаны для того, чтобы идеально вписаться в открытый каменный камин.Печь напрямую соединена с верхней частью дымохода с помощью системы вкладышей из нержавеющей стали. Эти вставки обычно вставляются в существующий каменный камин и далее соединяются с дымоходом и дымоходом, ведущим наружу.

Отдельностоящие дымоходы

Это тип печного дымохода, в котором отдельно стоящая печь вставляется или устанавливается в специально изготовленный дымоход. Используемый здесь дымоход может быть каменным или одним из сборных металлических дымоходов заводского изготовления.Дымоходы также должным образом проверяются на возможность их использования с дровяными приборами.

Дымоходы для дровяных печей

Вероятно, это один из самых древних видов дымоходов, которые широко использовались в 1800-х годах. Дровяные печи дымоходы, как следует из названия, сжигают дрова для обогрева. Они также состоят из печной трубы, отходящей от основания дымохода.

Большинство людей путают этот тип дымохода с каменным дымоходом; однако они совершенно разные.Отличие в том, что в последнем случае нельзя провести печную трубу прямо через крышу.

Любопытно, что несмотря на древность этого дымохода, в последнее время он постоянно возрождается, учитывая, насколько высока стоимость энергии.

Теперь, когда вы знаете все о различных типах дымоходов, вам будет легче решить, какой из них установить, если вы когда-нибудь переделываете свой текущий дом или переезжаете в новый!

404 — Главная Стратосфера

Мы не нашли сообщения для этого URL.

Последние сообщения

Выпечка всех видов — это лакомство, которое мы с нетерпением ждем, будь то на завтрак или в сочетании с долгожданной чашкой кофе или чая во второй половине дня. В то время как у нас булочки ассоциируются с нежными цветочными чашками и блюдцами, романами викторианской эпохи и всем, что связано с британской тематикой, легким и рассыпчатым печеньем наслаждаются во всем мире за …

Подробнее о 16 рецептах булочек с яблоками и корицей

Как профессиональный кожевник, я иногда смотрю на собачий ошейник, который должен сшить, и мой энтузиазм по поводу проекта уносит его за дверь, особенно если я очень устал или занят.Я был рад узнать, что для определенных работ вместо швов можно использовать заклепки. Широкий выбор …

Подробнее о 7 различных типах кожаных заклепок

Архитекторы: Manoj Patel Design Studio Площадь участка: 2200 кв. футов Застроенная площадь: 3500 кв. футов Год проекта: 2021 Фотографии: Студия MKG (муртаза Ганди) Команда дизайнеров: Манодж Патель, Бхавик Шах, Акшат Биндал, Айшвария Гупте и Сону Сутар Инженеры-конструкторы: Swati Consultants Мастерство изготовления глиняной плитки: Динеш Праджапати и команда Контекст сайта …

Подробнее о «Тропа в дом во дворе» от Manoj Patel Design Studio

Местоположение: район Тяньхэ, Гуанчжоу Объем работ: дизайн интерьера, отделки и освещения Чистая площадь: 180 м² Дизайн интерьера: LUKSTUDIO Директор: Кристина Лук Команда дизайнеров: Рэй Оу, Мелоди Шен, Муньи Нг, Ирен Дин Период проектирования: 2018 год. 12-2019.05 Период строительства: 2019.06-2020.05 Генеральный подрядчик: Yongcan Qiu Кухонный шкаф: Bulthaup Свободная мебель: Minotti, Brdr Kruger, Kettal, Moroso, Zanotta, Flou, GT Design Lighting: Great Lighting, iGuzzini, Cattelan Italia, Vibia, …

Подробнее о Городской коттедж от Lukstudio

В этом месяце мы прощаемся с нашим салоном. Между зубами моего щенка и диваном произошел несчастный случай; щенок одержал решительную и безоговорочную победу! Это подтолкнуло меня к поиску замены любимого дивана высококачественным кожаным диваном.Надеюсь, уроки, которые я усвоил, помогут вам в вашем путешествии…

Подробнее о 7 различных видах кожи для мебели

Когда я впервые начал работать с кожей, огромное разнообразие доступных на выбор отделок кожи быстро ошеломило меня и парализовало в состоянии нерешительности. Я провел много часов, изучая, трогая и работая с различными покрытиями, чтобы лучше понять, какие покрытия подходят для каких проектов.Надеюсь информацию я собрал и простую…

Подробнее о 7 различных типах отделки кожи

Я люблю Hot Toddies. Будь то ром или виски, этот теплый зимний напиток успокаивает и идеально подходит для пьяной субботы на снегу. Я настоятельно рекомендую сделать это с медом и добавить в смесь несколько свежих палочек корицы. Как приготовить и ингредиенты рецепта коктейля Whisky Hot Toddy по теме: …

Подробнее о Рецепт коктейля с виски Hot Toddy

Мой личный фаворит, который я могу предложить человеку, который клянется, что ему не нравится вкус виски.Если позволяют ограничения в еде, сделайте это с яичными белками. Текстура является такой важной частью напитка, и для меренге нет настоящей имитации. Подавать со льдом …

Подробнее о Рецепт коктейля Виски Сауэр

Вкусный и классический коктейль, который уходит своими корнями в эпоху сухого закона. Использование грейпфрутового сока и медового сиропа уравновешивает присущую горьковатость вкуса с богатством меда, помогая снизить интенсивность виски.В результате получается сбалансированный, мягкий коктейль, который заслуживает того, чтобы его готовили…

Подробнее о рецепте коктейля Браун Дерби

Еще один современный классический коктейль, который, несомненно, хорош. Он имеет структуру, аналогичную другим кислым напиткам, но с добавлением поплавка красного вина, придающего сладкому лимонному напитку уникальный и восхитительный танинный оттенок. Я настоятельно рекомендую делать это с яичным белком, чтобы сохранить подлинность этого напитка в качестве риффа …

Подробнее о рецепте коктейля «Нью-Йорк сауэр»

Мы только что посмотрели классический Манхэттен, теперь давайте перейдем к «Идеальному».Несмотря на предположение, стоящее за названием, эта версия по своей сути не лучше — в ней просто используются как сухой, так и сладкий вермут, чтобы создать округлый вкус, который приглушает некоторые оттенки виски и более равномерно сочетает вкусы. Это вкусно…

Подробнее о рецепте коктейля «Идеальный Манхэттен»

Я предпочитаю использовать в своей столовой традиционные обеденные стулья вместо стульев с подлокотниками. Несмотря на то, что стили крыльев могут работать в определенных условиях, я считаю их довольно громоздкими, чтобы вписаться в разные дизайны. Это ограничение способствует тому, что я предпочитаю традиционные типы. Вы можете приобрести высококачественные обеденные стулья, которые украсят вашу столовую …

Подробнее о Можно ли использовать стулья Wingback в качестве стульев для столовой?

Кресло-мешок обычно считается предметом мебели, предназначенным для спальни подростка или для семей, которые устраивают званые обеды с другими людьми, у которых есть дети. Тем не менее, некоторые правильные стили могут в крайнем случае обеспечить дополнительное место в гостиной.Когда их использовать в гостиных Подробнее о Является ли кресло-мешок ужасной идеей для гостиной?

Если вы читали рецепты джина, которые я сделал немного раньше, вы знаете, что я очень люблю имбирные напитки. Имбирное пиво или имбирный сироп домашнего приготовления могут вывести вашу коктейльную игру на новый уровень — идеальным примером этого является Whiskey Buck. В этом хочется сладости, иногда имбиря…

Подробнее о рецепте коктейля «Виски Бак»

Интересный вариант классического Manhattan, но сделанный из виски вместо ржи или бурбона. Мне лично нравится этот напиток с небольшим количеством торфяного виски, так что некоторая дымность становится центральным ароматом. Имейте в виду, что он должен хорошо сочетаться с любым вермутом, который вы выберете – с чем-то…

Подробнее о рецепте коктейля Роб Рой

Еще одна красивая интерпретация неповторимого виски сауэр. В этом коктейле используется либо абсент, либо Pernod (пастис) для предварительного ополаскивания, что придает коктейлю базовую структуру анисового вкуса, которая поддерживает остальные ингредиенты.Использование ополаскивателя абсентом/пастисом незаметно, но эффективно — это ключ к …

Подробнее о рецепте коктейля из гремучей змеи

Хорошо, я признаю, что это было бы большой натяжкой, чтобы назвать это коктейлем. При этом я такой большой поклонник этой комбинации, что мне пришлось найти способ внедрить ее в этот список коктейлей с виски. Это шот, который я заказываю всем своим друзьям, когда мне хочется…

Подробнее о рецепте коктейля Pickleback Shot

Комплекты дымоходов – дымоход из нержавеющей стали своими руками

Полные инструкции по установке

«Сделай сам дымоход легко устанавливается. »  В большинстве случаев установка занимает не более 2–3 часов. Заклепки или винты не требуются. Инструкции по установке дымохода.

Lifetime Forever  гарантия с правом передачи на облицовку дымохода.

Облицовка камина из нержавеющей стали 316Ti используется с такими видами топлива, как древесина, пеллеты, газ, нефть и уголь .

Каждый комплект облицовки дымохода Rockford включает:

  • Дымоходные вкладыши из нержавеющей стали 316Ti — воздухонепроницаемые и водонепроницаемые, с 7-слойными швами и 10 гофрами на шов, что обеспечивает наилучшую гибкость и прочность на современном рынке.Рейтинг номер один в отрасли по прочности и гибкости. Внесен в список UL и изготовлен из отборной вручную высококачественной нержавеющей стали, произведенной в США.
  • Крышка от дождя — Быстросъемная круглая крышка с защитным кожухом для защиты от насекомых и мусора. Круглая крышка имеет ветрозащитный экран для защиты от нисходящих потоков воздуха.
  • Соединители — быстроразъемный тройник со съемным горизонтальным патрубком для простой установки через дымоход.Или быстроразъемный вкладыш для вертикального разъема печи. (Если вы подсоединяете вертикально к верхней части вашего устройства, вам, скорее всего, понадобится переходник для соединения с печью. Если вы подсоединяете или выходите из дымохода горизонтально, вам, скорее всего, потребуется прочистить тройник и тройник.) Если у вас есть печь на пеллетах и ​​вам нужен тройник от 3 до 4 дюймов, просто выберите его в вариантах выше. Чтобы увидеть различные типы нижних соединителей, нажмите на желтые, зеленые, синие и красные изображения выше.
  • Верхняя пластина — верхняя пластина No Sag с системой быстрого соединения, настолько прочная, что на нее можно стоять, и она не провисает! Или идеально подходящая плоская или терракотовая верхняя панель Quick Connect. Просто сделайте свой выбор, используя раскрывающееся окно ниже.
  • Полная инструкция по установке  — Легкий способ установки металлических дымоходов из нержавеющей стали своими руками! В большинстве случаев установка занимает не более 2-3 часов. Никаких заклепок или хомутов не требуется.
  • Гарантия — Пожизненная гарантия с возможностью передачи на облицовку дымохода.
  • Служба поддержки  — бесплатная поддержка по бесплатному телефону 6 дней в неделю.

Мы предлагаем лучшую защиту для вас и вашего дома.Воздухонепроницаемые и водонепроницаемые дымоходы, семислойные швы, которые удерживают влагу и дымовые газы в гибком дымоходе, предотвращая их утечку в дом.

Защита от коррозии — Сертифицированные облицовки дымоходов из нержавеющей стали Rock Flex защищают от агрессивных кислот, которые портят дымоходы из кирпичной кладки.

А как насчет креозота?  Вкладыши дымоходов Rockford не позволяют креозоту просачиваться через вкладыш, в отличие от дымоходов из кирпичной кладки, глиняной плитки или вкладышей, изготовленных не из высококачественной нержавеющей стали. Креозот может загореться, благодаря Rock Flex этот вредный креозот сведен к минимуму.

Изолирует от угарного газа . Когда речь идет о безопасности, наши гибкие дымоходы защитят конструкцию вашего дома от повреждения влагой и вполне реальной возможности отравления угарным газом.

Перечислены UL в США и КАНАДЕ  – Наши дымоходы и компоненты из нержавеющей стали прошли испытания UL и внесены в список согласно стандарту UL1777, Underwriter Laboratories. UL является лидером и наиболее признанным в Соединенных Штатах, не соглашайтесь на меньшее.

Пожизненная передаваемая гарантия  — лучшая гарантия, которую можно передать новому домовладельцу, если вы решите его продать. Вы получите удовольствие от этой покупки, а также повысите ценность своего дома.

Вкладыши из 316Ti  – Уникальный титановый сплав, устойчивый к дымовым кислотам и экстремальным нагрузкам при горячих и холодных циклах. Он выдерживает многократные циклы нагрева до 2100 градусов.

Rockford предлагает полный набор расходных материалов для облицовки дымохода.Наши комплекты облицовки очага, комплекты изоляции облицовки дымохода и все компоненты комплекта облицовки дымохода изготовлены из высококачественной нержавеющей стали и на 100 процентов производятся в США. Купите дымоход онлайн в Rockford Chimney Supply, и вы гарантированно получите лучшую доступную систему дымохода и облицовки. Наш сервис, цена и качество не имеют себе равных в любом месте.

 Канадские клиенты могут использовать наши приграничные склады в США, чтобы сэкономить на доставке.

Двустенная изолированная дымоходная труба — класс A

Отфильтровать товары по:
Сбросить настройки фильтра Сбросить настройки фильтра

Быстрый корабль
  • Да (5) Уточнить по быстрой доставке: Да
Сделано в США
  • № 3) Уточнить по Сделано в США: false
  • Да (22) Уточнить по Сделано в США: Да
Внутренний диаметр
  • 10 дюймов (3) Уточнить по внутреннему диаметру: 10 дюймов
  • 12 дюймов (3) Уточнить по внутреннему диаметру: 12 дюймов
  • 14 дюймов (2) Уточнить по внутреннему диаметру: 14 дюймов
  • 16 дюймов (2) Уточнить по внутреннему диаметру: 16 дюймов
  • 18 дюймов (1) Уточнить по внутреннему диаметру: 18″
  • 5 дюймов (1) Уточнить по внутреннему диаметру: 5 дюймов
  • 6 дюймов (3) Уточнить по внутреннему диаметру: 6 дюймов
  • 7 дюймов (2) Уточнить по внутреннему диаметру: 7 дюймов
  • 8 дюймов (2) Уточнить по внутреннему диаметру: 8 дюймов
Тип топлива
  • Уголь (22) Refine by Тип топлива: Уголь
  • Природный газ (22) Refine by Тип топлива: Природный газ
  • Масло (22) Refine by Тип топлива: Масло
  • Пеллет (4) Refine by Тип топлива: Пеллеты
  • Пропан (22) Refine by Тип топлива: Пропан
  • Вуд (24) Refine by Тип топлива: Древесина
Сертификация
  • УЛ-103 (2) Refine by Сертификация: UL-103
  • УЛ103ХТ (2) Refine by Сертификация: UL103HT
  • УЛК-S604 (2) Refine by Сертификация: ULC-S604
  • УЛК S629 (1) Refine by Сертификация: ULC S629
  • УЛК S639 (1) Refine by Сертификация: ULC S639
  • Стандарт UL 103 (18) Refine by Сертификация: Стандарт UL 103
  • Стандарт UL 103HT (13) Refine by Сертификация: Стандарт UL 103HT
Страна
  • Канада (4) Refine by Страна: Канада
  • США (6) Refine by Страна: США
Бренд
  • Чемпион (2) Уточнить по Бренду: Чемпион
  • ДураВент (4) Уточнить по Бренду: DuraVent
  • Металл-Фаб (19) Уточнить по Бренду: Metal-Fab

Типы и конструкция стальной конструкции дымохода

🕑 Время чтения: 1 минута

Стальные дымоходы представляют собой конструкции с высокими, тонкими и сужающимися круглыми поперечными сечениями. Они идеально подходят для технологических процессов, где требуется низкая теплоемкость и короткий период нагрева. В данной статье представлены различные виды стальных дымоходов и их конструкции.

Типы стальных конструкций дымоходов Типы конструкции стальных дымоходов подпадают под две основные категории, в том числе:
  1. Самонесущие стальные дымоходы
  2. Стальные дымоходы с оттяжками.

1. Самонесущие стальные дымоходы Когда боковые силы (ветер или сейсмические силы) передаются на фундамент консольным действием дымохода, тогда дымоход называется самонесущим дымоходом.Самонесущая дымовая труба вместе с фундаментом остается стабильной при любых условиях эксплуатации без дополнительной поддержки. Самонесущие дымоходы изготавливаются диаметром до 10 м и высотой от 50 м до 100 м.

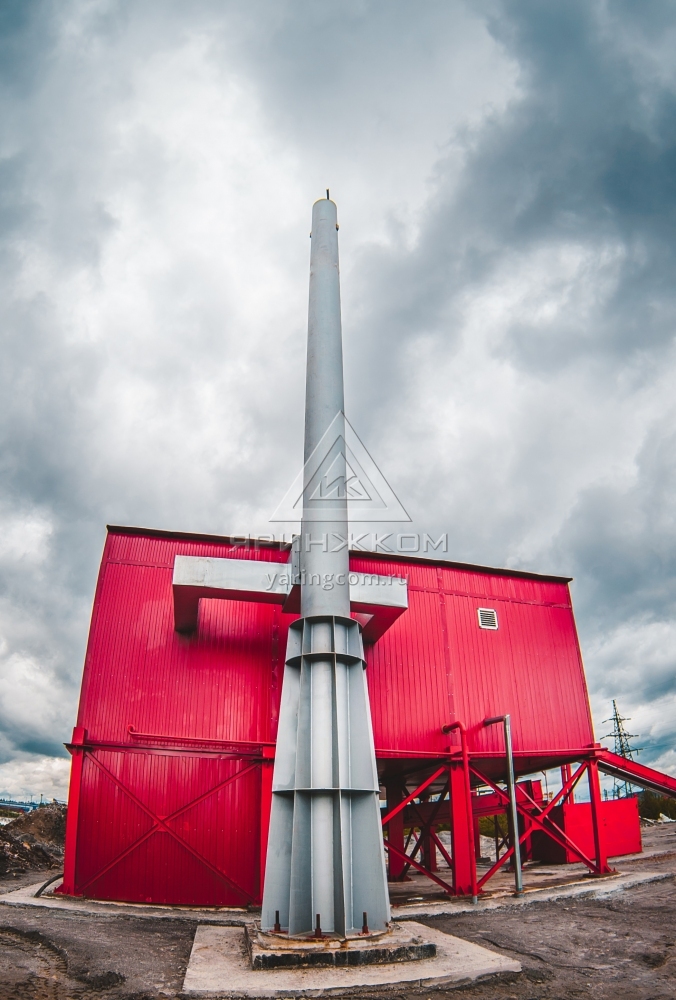

Рис. 1: Самонесущий стальной дымоход

2. Стальные дымоходы с оттяжками В высоких стальных дымоходах для передачи боковых сил крепятся проволочные тросы или оттяжки из мягкой стали. Такие стальные дымоходы известны как стальные дымоходы с оттяжками . В стальных дымовых трубах с оттяжками все внешние нагрузки (ветер, сейсмическая сила и т.) не полностью переносятся кожухом дымохода. Эти прикрепленные оттяжки или распорки разделяют эти прилагаемые нагрузки. Эти оттяжки или стойки обеспечивают устойчивость стальной дымовой трубы с оттяжками. Эти стальные дымоходы могут быть снабжены одним, двумя или тремя комплектами оттяжек. В каждом наборе оттяжек к хомутам прикрепляются три-четыре, а иногда и шесть проволок. Когда используется один комплект оттяжек, то оттяжки крепятся к хомуту на одной трети или четверти высоты от верха. Когда используется более одного комплекта оттяжек, они используются на разной высоте.

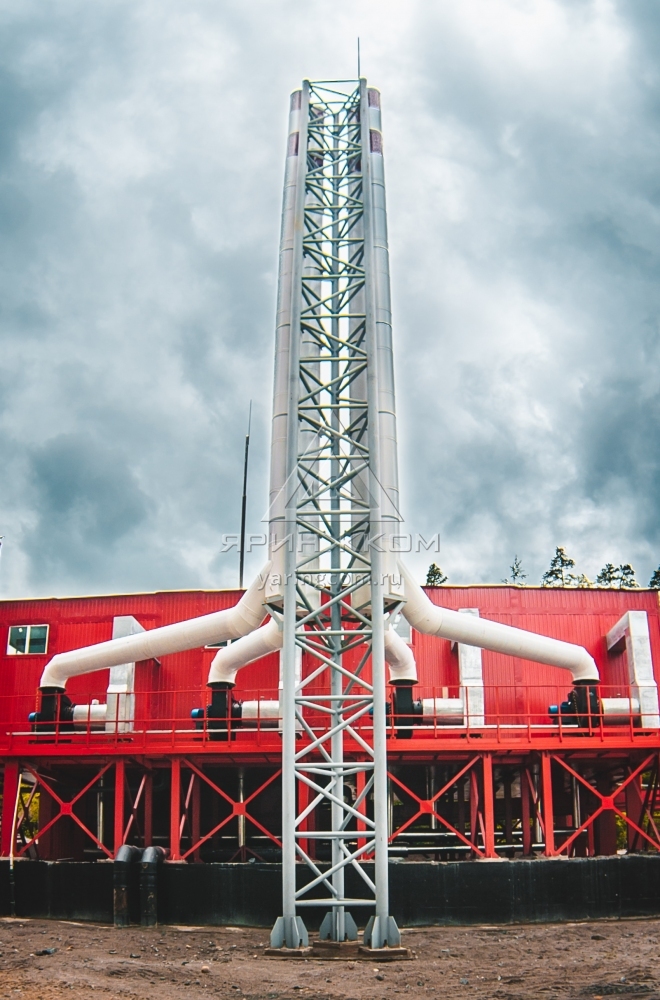

Рис. 2: Стальная дымовая труба с оттяжками

Проект стальной конструкции дымохода

Выбор стального дымохода Факторы, учитываемые при выборе типа стального дымохода, следующие:
  • Экономическая эффективность
  • Количество единиц, тип оборудования и тип используемого топлива.
  • Если дымоход используется для котлов, учитывайте площадь поверхности, выходную мощность, требования к тяге.
  • Режим работы оборудования
  • Температура дымовых газов перед входом в дымоход и ее изменение.
  • Удельный вес, количество пыли и данные об агрессивности дымовых газов.
  • местных нормативных актов, касающихся высоты, рассеивания пепла, положения о заземлении авиационных сигнальных ламп и здоровья.
  • Режим монтажа
  • Выберите тип футеровки в зависимости от состава дымовых газов.

Стальные пластины для дымохода
  • Требуемая ширина стальных листов составляет от 0,9 до 2,5 м (чаще всего 1,50 м).
  • Минимальная толщина стальных листов 6 мм.
  • Толщина стальных пластин в двух верхних секциях дымохода составляет не менее 8 мм для большей коррозионной стойкости в верхней части дымохода.
  • Толщина стального листа в развальцованной части не должна быть меньше толщины в самой нижней части цилиндрической части.
  • Доступные стальные листы толщиной 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56 и 63 мм.

Затвор
  • Казенник также известен как дымоход .
  • Предусмотрен вход дымовых газов. Эти газы поступают из топок котлов.
  • Площадь казенного отверстия сохраняется примерно на 20 процентов больше, чем площадь внутреннего поперечного сечения дымовой трубы.
  • Максимальная ширина казенного отверстия составляет две трети диаметра.
  • Вокруг казенной части должно быть предусмотрено усиление, чтобы компенсировать удаленный материал.
  • Предусмотренная вертикальная арматура должна быть на 20 процентов больше удаляемого материала по отношению диаметра к длинной хорде, перпендикулярной поверхности проема.
  • Горизонтальная арматура , расположенная вверху и внизу проема, остается равной вертикальной арматуре.
  • Армирующий материал обеспечивает достаточную вертикальную жесткость.
  • Армирующий материал
  • должен быть расширен выше и ниже отверстия, чтобы передать и распределить нагрузку на сталь дымохода.
  • В самонесущих стальных дымоходах казенное отверстие находится значительно выше раструбного основания, так что оно не заходит в раструбное основание.
  • Стальные дымоходы могут иметь одно казенное отверстие, два казенных отверстия в одном направлении, два казенных отверстия под прямым углом и три казенных отверстия, как показано на рис. 3.
  • Ширина проема не превышает одной трети диаметра дымовой трубы в этой плоскости.

Рис. 3: Затвор или дымоход

Основание стального дымохода конструкционная сталь, чугун или литая сталь могут использоваться в качестве опорной плиты для стального дымохода.Желательно использовать опорную плиту из конструкционной стали по сравнению с другими типами. Ширина стального листа должна быть достаточной для передачи сжимающих усилий на фундамент. Толщина опорной плиты должна быть такой, чтобы напряжения изгиба и касательные напряжения в опорной плите не превышали допустимых изгибающих и касательных напряжений.

Силы, действующие на стальную дымовую трубу

1. Собственный вес стальной дымовой трубы Собственный вес стального дымохода Ws действует вертикально и выражается как: Где: d: диаметр дымовой трубы, м т: толщина стального листа , м h: Высота стальной дымовой трубы над секцией ХХ в метрах 79 кН/м 2 Вес единицы стали Сжимающее напряжение в стальных пластинах на сечении от собственного веса дымовой трубы равно 0.079 томе высота сечения дымохода.

2. Масса футеровки Вес облицовки в стальном дымоходе W L , также действует вертикально. Толщину кирпичной кладки можно принять равной 100 мм. (20 кН/м 3 ) — удельный вес кирпичной кладки в уравнении 2.

3. Давление ветра Давление ветра действует горизонтально и зависит от формы, ширины, высоты, расположения сооружения и климатических условий. Давление ветра на единицу площади увеличивается с высотой сооружения над уровнем земли.Для упрощения конструкции стальной дымоход разделен на несколько секций одинаковой высоты. Каждый сегмент может оставаться равным до 10 м. Интенсивность ветрового давления на всей площади каждого участка можно принять равномерным. Интенсивность ветрового давления, соответствующую середине высоты каждого сегмента, можно отметить по IS: 875-1984. Где: К: Коэффициент формы. Это объясняет форму конструкции; коэффициент формы для цилиндрической части равен 0,7. PI: Интенсивность ветрового давления d’: Внешний диаметр дымохода

4.Сейсмические силы Сейсмические силы действуют горизонтально на конструкцию. Рассматриваются следующие сочетания нагрузок для расчета напряжения в любой точке стального дымохода:
  1. Статическая нагрузка + ветровая нагрузка+ температурное воздействие
  2. Постоянная нагрузка + Сейсмическая нагрузка + Температурное воздействие
Учитывается только наихудшая комбинация из воздействия сейсмических (землетрясений) сил и ветрового воздействия.

Изгибающий момент

Изгибающий момент на самонесущей стальной дымовой трубе Сила ветра действует как равномерно распределенная нагрузка на самонесущий стальной дымоход.Для определения изгибающего момента на любом участке стального дымохода предполагается, что сила ветра действует на средней высоте над участком. Изгибающий момент от ветра на участке , h м ниже вершины: Нагрузка на крайнюю фибру стального дымохода от ветра одинакова.

Изгибающая нагрузка на стальной дымоход под действием ветра Изгибающее напряжение fw на краю стальной трубы из-за опрокидывающего момента Mw выражается как: IS: 6533-1971 «Свод правил по проектированию и строительству стальных дымоходов» рекомендует значение момента сопротивления стального кольца дымохода без казенного отверстия, как показано ниже.

Допустимые напряжения Наветренная сторона стального дымохода подвергается растягивающему напряжению из-за комбинированного воздействия ветра и веса стального дымохода. Подветренная сторона стального дымохода подвергается сжимающему напряжению из-за комбинированного воздействия ветра, веса стального дымохода и веса футеровки. Со стороны сжатия эффективность соединения зависит от прочности заклепки на сдвиг и опору и не зависит от прочности пластины на растяжение.Эффективность соединения на стороне сжатия составляет 100 процентов. Эффективность соединения на стороне растяжения составляет 70 процентов. Во избежание сплющивания стальных листов с натянутой или наветренной стороны и коробления стальных листов с сжатой или подветренной стороны допускаемое напряжение при сжатии по площади брутто-сечения принимается меньше допускаемого напряжения при растяжении по чистая площадь сечения. Допустимые напряжения в стальной дымовой трубе при осевом растяжении, сдвиге и смятии следует принимать по ГОСТ 800-1984.Допустимые напряжения при осевом сжатии и при изгибе из таблицы ИС 6533.

Трубы металлические

Трубы металлические
The Rumford Store
Металлические дымоходы
«Вдвое дороже и вдвое дешевле настоящих каменных дымоходов»
Металлические дымоходы не всегда дороже, чем каменные дымоходы, но в больших размерах они, как правило, дороже. Металлические дымоходы, установленные внутри деревянного короба, занимают больше места, вызывают проблемы с техническим обслуживанием, выглядят не так хорошо и служат не так долго, как каменные дымоходы.Что бы вы ни делали, чтобы замаскировать металлический дымоход, он все равно будет восприниматься как «подделка», по словам архитектора Джереми Экка. И вы не можете добавить глиняный дымоход или не включенный в список декоративный кожух поверх металлического дымохода.

Итак, зачем кому-то использовать металлический дымоход для вентиляции каменного камина?

Есть только две, а лучше три законные причины, которые мы можем придумать.

  • Не планировал заранее и должен был поддерживать вес камина и дымохода на третьем этаже, не соорудив надлежащего каменного фундамента.
  • Придется сместить дымоход на четырнадцать футов и, опять же, не построили каменный фундамент для поддержки дымохода.
  • Очень нравится высокотехнологичный внешний вид дымохода из нержавеющей стали. (О вкусах не спорят.)
Другие причины выбора металлических дымоходов обычно основаны на ложных предположениях. Вот некоторые факты:
  • Каменные дымоходы зачастую менее дороги, чем большие металлические дымоходы в деревянных коробах.
  • Каменные дымоходы служат на 100 лет дольше, чем металлические дымоходы.
  • Кирпичные дымоходы разрешены нормами и хорошо работают в сейсмоопасных зонах (см. «Сейсмические проблемы и каменные дымоходы»)
  • Каменные дымоходы занимают меньше места, и их легче втиснуть в узкие пространства.*
    * Как правило, металлические дымоходы не такие «гибкие», как каменные дымоходы. Это может звучать оксюморонно, но вы можете наклонять каменный дымоход под любым углом до 30 градусов, в то время как металлические дымоходы обычно ограничиваются углами 15 и 30 градусов.И вы можете построить каменный дымоход меньшего размера в одном направлении, сделав его больше в другом — например, если дымоход размером 16 x 16 дюймов (дымоход 24 x 24 дюйма) не помещается между фермами на расстоянии 24 дюйма, вы можете построить дымоход 20 на 28 дюймов, который подходит к дымоходу 12 на 20 дюймов, сделанному из двух дымоходов 12 на 12 дюймов с вырезанными сторонами, чтобы получилась единая двухкомпонентная труба.

    Добавьте к этой «гибкости» тот факт, что каменная кладка обычно стоит меньше, чем большие металлические дымоходы, и служит 100 лет вместо 20, и у вас есть четкий выбор в пользу каменной кладки.

  • И, наконец, вы не можете установить глиняный дымоход или не включенный в список декоративный кожух поверх металлического дымохода.
Позвоните по номеру 360 385 9974 или напишите по адресу [email protected], чтобы обсудить эти вопросы, связанные с вашей работой.

Кирпичная кладка. Всегда зеленый. Всегда прочный. Всегда огнестойкий. Естественный выбор.

Комментарии
Деталь металлического дымохода
Купить металлический дымоход в любом случае
Камины Buckley Rumford
Copyright 1995 — 2018 Jim Buckley
Все права защищены.
веб-мастер

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
