Технические характеристики

Технические данные

  • Температура перекачиваемой жидкости: 0-70°С.
  • Температура окружающей среды: 0-40°С.
  • Максимальное давление в системе: 16 бар (CMV до 10 бар).
  • Сумма давления на всасывающей стороне и напора насоса не должна превышать максимального давления в системе.
  • По запросу возможно изготовление установок, рассчитанных на большую температуру перекачиваемой жидкости и на большее максимальное давление в системе.
  • Для исключения возможности возникновения кавитации убедитесь, что давление во всасывающем трубопроводе больше минимально допустимого.
  • Характеристики электропитания: 3 х 380 В, 50 Гц.

Комплектность изделия

НаименованиеКоличество
1Насос многоступенчатый2-4
2Щит управления1
3Рама1
4Всасывающий коллектор1
5Напорный коллектор1
6Запорная арматура4-16
7Обратный клапан2
8Расширительный бак с арматурой1
9Манометр2
10Датчик давления1
11Реле защиты от «сухого хода»1

Основные функции шкафа управления насосами с одним преобразователем частоты

  • Автоматический и ручной режим работы.
  • Каскадный режим работы.
  • Конфигурирование путем изменения параметров системы, насосов, давления.
  • Раздельная сигнализация работы насосов.
  • Раздельная сигнализация неисправности насосов.
  • Контроль наличия входного питания.
  • Ротация (переменное переключение насосов для выравнивания моторесурса).
  • Подключение резервных насосов при отказе работающих.
  • Ручной пуск насосов напрямую от сети электропитания.
  • Работа насосов в режиме прямого пуска при неисправности частотного преобразователя.
  • Выключение насосов при «нулевом расходе».
  • Защита от «сухого хода».
  • Защита двигателей от перегрева обмоток посредством термисторов (PTC) (только в станциях с насосами, имеющими данную защиту).
  • Защита двигателей от перегрева обмоток, перегрузки по току и короткого замыкания при помощи автоматического выключателя электродвигателя.
  • Поддержание необходимого температурного режима в шкафу управления.
  • Удаленная диспетчеризация по протоколу Modbus RTU с использованием интерфейса RS-485.

Диспетчеризируйте это

Станции повышения давления ANTARUS 2.0 оснащены бесплатной GPRS-диспетчеризацией.

Подробнее

Пусконаладка в комплекте

Не хотите запускать насосную станцию самостоятельно? Звоните в наши сервисные центры.

Подробнее

Ваша заявка принята, спасибо!

Ок

Выберите тип станцииСтанция пожаротушенияСтанция повышения давления

Насосы Wilo Насосы Grundfos

Рабочие насосы:

Резервные насосы:

Жокей насосы:

Поля, отмеченные *, необходимы для заполнения!

Тип оборудования*Станция повышения давленияСтанция пожаротушения

Шеф-монтаж Пусконаладка

Поля, отмеченные *, необходимы для заполнения!

Тип оборудования*Станция повышения давленияСтанция пожаротушения

Поля, отмеченные *, необходимы для заполнения!

Насосные станции повышения давления и пожаротушения

Индивидуальные решения насосных станций.

 Станции повышения давления являются насосными установками, служащими для увеличения давления воды в водопроводе. Применяются для автоматического водоснабжения и повышения давления в жилых, административных зданиях, гостиницах, больницах, торговых комплексах, на промышленных объектах и в системах пожаротушения. Задача установки повышения давления – поддержание заданного давления в напорном коллекторе.

Технические данные:

Производительность установок – до 750 м3/ч
Напор установок– до 145 м
Количество насосов – от 2 до 6 шт
Температура перекачиваемой жидкости – до 70° С (по запросу до 120° С)
Максимальное рабочее давление – 1,6 МПа

 Станции поставляются заказчику полностью в готовом виде для дальнейшего подключения к источнику питания и трубопроводу. Все станции проверяются и испытываются на производстве до поставки. Проектирование оборудования, подбор компонентов и производство оптимизируются для простоты использования и обслуживания.

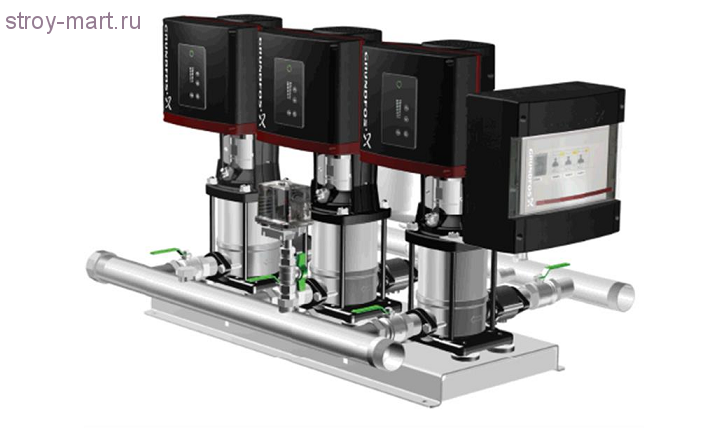

Насосная станция повышения давления
с 4-мя насосами WILO MVI 7003

Оборудование:

В станции используется высококачественное и надежное оборудование и приборы от известных производителей. Насосная станция может быть скомпонована минимум из двух насосов — максимум из шести. По желанию заказчика повысительная станция может быть укомплектована как импортными насосами, так и насосами отечественного производства.  Автоматическое управление насосов, в стандартной комплектации, осуществляется по сигналу от датчика давления, установленного на напорном коллекторе. При увеличении количества потребителей воды давление в системе начнет снижаться. Когда давление упадет ниже заданного,  запускается первый насос и повышает давление. При дальнейшем увеличении потребителей воды производительности первого насоса становится недостаточно и давление в системе снова начнет снижаться. При достижении давления ниже заданного включается второй насос. По такой же схеме запускаются остальные насосы. Присутствующий в установке повышения давления резервный насос запускается автоматически в случае неисправности рабочего.

Пример стандартной комплектации повысительной станции:

1) Насос вертикальный
2) Напорный коллектор
3) Всасывающий коллектор
4) Затвор на напорной линии
5) Затвор на всасывающей линии
6) Обратный клапан на напорной линии
7) Манометр на напорной линии
8) Шкаф управления
9) Гидроаккумулятор
10) Муфта виброкомпенсационная
11) Рама

  Учитывая требования заказчика и назначение станции повышения давления (пожаротушения или питьевого водоснабжения) рама, всасывающий и напорный коллектор могут быть изготовлены как из черного метала так и из нержавеющей стали AISI304.
    Возможно применение любой из перечисленных систем управления насосами:
1)  Прямой запуск насосов.

По сигналу от датчика давления насосы включаются напрямую от электрической сети.
Преимущества: низкая стоимость.
Недостатки: наличие гидроударов при включении-выключении насосов, низкая точность поддержания давления, необходим   гидроаккумулятор.

Применяется при отсутствии высоких требований к точности поддержания давления. Не рекомендуется для насосов мощностью свыше 11 кВт.

2. Запуск насосов по схеме звезда-треугольник.
По сигналу от датчика давления насосы включаются по схеме звезда-треугольник.
Преимущества: снижение скачков тока и сглаживание гидроударов при запуске насосов.
Недостатки: наличие гидроудара при выключении насосов, низкая точность поддержания давления, необходим гидроаккумулятор.
Применяется при отсутствии высоких требований к точности поддержания давления.
Рекомендуется для насосов мощностью 15 кВт и выше.

3. Управление насосами с помощью одного частотного преобразователя.

Это наиболее эффективный метод регулирования производительности насосов. Он уже прочно утвердился как стандарт в системах водоснабжения, поскольку дает серьезную экономию электроэнергии и высокую точность регулирования. Задача частотного преобразователя регулировать производительность. Если необходимо увеличить производительность насоса частотный преобразователь увеличивает частоту вращения насоса, если необходимо уменьшить производительность – уменьшает.В результате чего достигается экономия электроэнергии? Одной из основных причин перерасхода электрической энергии установки повышения давления является избыточный напор, создаваемый насосом. При этом регулирование напора в водопроводной сети в большинстве случаев осуществляется закрытием/открытием задвижки на напорном коллекторе. В итоге мощность необходимая для создания избыточного напора тратится на преодоление сопротивления неполностью открытой задвижки. При управлении насосом с помощью преобразователя частоты насос создает именно тот напор, который необходим в данной точке водопроводной сети. Задвижка на напорном коллекторе полностью открыта и не создает дополнительного сопроти-

вления в трубопроводе. Помимо отсутствия необходимости тратить электроэнергию на создание избыточного напора, необходимо также учитывать, что очень много водопроводных сетей в нашей стране находится в ветхом состоянии. Поэтому даже небольшое увеличение напора многократно увеличивает вероятность аварии трубопровода, что также влечет за собой значительные финансовые затраты. Применение преобразователя частоты в установках повышения давления позволяет не только стабилизировать напор в сети, но и добиться необходимой плавности его изменения при включении и выключении насоса.Алгоритм работы:
По сигналу от датчика давления частотный преобразователь плавно разгоняет первый насос. С ростом потребления воды частота увеличивается. При достижении максимальной частоты насос подключается напрямую к электрической сети (50 Гц). А частотный преобразователь отключается от этого насоса и начинает разгонять второй насос. Когда производительности двух насосов станет мало,        второй   насос   подключится   напрямую к электрической сети. Частотный преобразователь о тключится от  второго  насоса и

начнет разгонять третий насос. По такой же схеме включаются остальные насосы. Преимущества: экономия электроэнергии, высокая точность поддержания давления ±0,1 атм, минимальны гидравлические удары и перегрузки электрической сети. Применяется при высоких требованиях к точности поддержания давления. Рекомендуется для насосов мощностью до 55 кВт.

4. Управление насосами с помощью нескольких преобразователей частоты (по одному на каждый насос).
Этот способ управления обеспечивает наибольшую экономию электроэнергии и высокую точность поддержания давления. При данной схеме производительность установки повышения давления регулируется параллельным изменением частоты вращения всех включенных насосов. Рекомендуется для насосов мощностью до 200 кВт.

5. Управление насосами с помощью частотного преобразователя и прямой запуск резервного насоса.

Такая схема управления повышает надежность станции. При оптимальной экономии электроэнергии и высокой точности поддержания давления с  помощью насосов подключенных  к частотному преобразователю, повысительная станция имеет резервный насос с прямым запуском от электросети.

Преимущества: насосная станция сохраняет работоспособность при вышедшем из строя частотном преобразователе.

Расчет стоимости установки повышения давления

Вы можете оставить заявку для расчета стоимости станции повышения давления или пожаротушения с помощью формы обратной связи. В сообщении, по возможности, укажите:

1) Назначение водопроводной станции:

2) Температура перекачиваемой жидкости:

от 0° до 70° С

от 71° до 180° С

3) Количество насосов для водоснабжения/пожаротушения:

4) Диаметр подводящего трубопровода

5) При заборе воды из резервуара или водоема укажите минимальный и максимальный уровень воды

6) При заборе воды из городской сети укажите минимальное и максимальное давление на входе в насосную станцию P1min, P2max (атм)

7) Требуемое давление на выходе насосной станции (при водоснабжении), Р2 (атм)

8) Требуемое давление на выходе насосной станции (при пожаротушении), Р3 (атм)

9) Требуемая производительность насосной станции (при водоснабжении),(м3/ч)

10) Требуемая производительность насосной станции (только на пожарные нужды), (м3/час)

Обзор повысительных насосных станций

Каждый дом и бизнес зависят от беспрепятственного доступа к пресной воде. Системы распределения воды жизненно важны для нашей повседневной жизни. Мы полагаемся на них в санитарии, производстве, сельском хозяйстве и потреблении. Для правильной работы систем водоснабжения необходимо поддерживать достаточное давление воды. Инженеры-строители используют гравитацию, чтобы заставить системы распределения воды работать, но в районах с неровным рельефом используются бустерные насосы (и бустерные станции), чтобы поддерживать надлежащий уровень давления воды.

Что такое давление воды?

Проще говоря, давление воды — это сила, с которой вода проходит через трубу. Давление воды измеряется в фунтах на квадратный дюйм (psi). Это нормально, когда давление воды в домах составляет от 30 до 80 фунтов на квадратный дюйм, а превышение 80 фунтов на квадратный дюйм является нарушением правил.

Муниципальные системы водоснабжения используют датчики для отправки информации об уровне давления, когда вода течет по трубам. Понимание того, где давление воды слишком низкое, может помочь операторам диагностировать проблемы с оборудованием, выполнять профилактическое обслуживание или найдите места, где необходимы дополнительные бустерные насосные станции.

Важность адекватного давления воды

Давление воды — это не только вопрос комфорта потребителя. В оросительных системах давление определяет площадь покрытия спринклеров. Многоэтажные здания зависят от дополнительного давления, которое выталкивает воду на верхние уровни против сил гравитации.

Давление воды также играет важную роль в предотвращении пожара. Пожарные подразделения зависят от гидрантов, чтобы иметь достаточную силу для тушения пожаров с безопасного расстояния. Спринклерные системы зданий нуждаются в достаточном давлении, чтобы покрыть предполагаемую площадь. Чтобы обеспечить готовность систем водоснабжения в случае чрезвычайной ситуации, необходимо, чтобы коммунальные службы регулярно контролировали давление воды в системах пожаротушения.

Причины низкого давления воды

Поставщики воды используют бустерные насосы для поддержания уровня давления в различных частях распределительной системы, где низкое давление является хронической проблемой. Местная география играет большую роль в определении мест, где необходимы бустерные насосы в цепочке распределения.

Вертикальный подъем

Благодаря гравитации вода естественным образом стекает вниз по склону без каких-либо усилий. Тем не менее, местная местность редко имеет только устойчивый спуск. Бустерные насосы помогают поддерживать уровень давления воды в тех случаях, когда вода должна течь в гору или проходить через несколько этажей здания.

Пройденное расстояние

Вода теряет давление по мере удаления от точки своего происхождения. Это вызвано вариациями рельефа и небольшим трением между водой и облицовкой трубы, по которой она течет. В то время как жидкостное трение оказывает незначительное влияние на короткие расстояния, оно может оказать заметное влияние на уровень давления воды на больших расстояниях.

Запрос системы

Каждый раз, когда кто-то открывает кран, вода отводится от основного потока. Когда из системы водоснабжения одновременно берут много людей, это может сильно повлиять на общее давление воды. В тех случаях, когда давление воды низкое из-за высокого спроса, операторам водоснабжения необходимо увеличить общий объем потока в часы пик.

Проблемы с системой

Водоканалы часто используют удаленные датчики для определения давления воды в разных точках системы. Неожиданные изменения давления могут указывать на неисправность оборудования. Одним из преимуществ постоянного мониторинга давления является то, что поставщики могут обнаруживают утечки и блокировки до того, как они существенно повлияют на систему.

Что такое бустерный насос?

Подкачивающий насос представляет собой отдельный агрегат, предназначенный для повышения давления воды. В то время как насосные станции используются в системах сбора сточных вод, бустерные насосы используются только в системах распределения пресной воды. Эти устройства состоят из двигателя, крыльчатки, впускного и выпускного отверстий. В большинстве насосов для перемещения жидкости используется вращающийся вентилятор. Однако некоторые используют колеблющуюся диафрагму для подачи воды в систему. Благодаря технологии SCADA бустерные насосы оснащены датчиками для измерения давления и расхода воды и выдачи отчетов.

Типичные области применения бустерных насосов

Водяной бустерный насос необходим в нескольких ситуациях. Требуется дополнительная сила, чтобы преодолеть силы, противодействующие потоку воды.

Муниципальные повысительные насосные станции

В зависимости от местности насосные станции могут быть единственным способом снабжения клиентов необходимой водой. Муниципальные водоканалы часто используют технологию SCADA , чтобы обеспечить бесперебойную работу системы.

Ирригационные системы

Если воды недостаточно, брызги из ирригационных систем не будут иметь достаточного радиуса действия. Дополнительные насосы увеличат давление воды.

Дополнительные резервуарные системы

Водонапорные башни и резервуары знакомы по всей стране. Многие города размещают свои башни на больших высотах, чтобы сила гравитации позволяла воде течь, когда это необходимо. Однако часто необходимы дополнительные насосы для подачи воды в накопительный блок.

Высотные здания

В многоэтажных зданиях требуется насосная система для подачи воды на верхние уровни с надлежащим давлением. Покровитель, платящий за номер в пентхаусе, захочет того же давления, что и кто-то на первом этаже.

Насосные станции, давление воды и скорость потока

Водяные бустерные насосы являются мощными инструментами для поддержания постоянного давления. Однако чрезмерное использование бустерных насосов для давления воды может повлиять на объем воды. Увеличение давления также увеличит объем потока до определенного предела. Для каждого усилителя давления воды существует уровень, на котором повышенное давление начинает уменьшать количество воды, которое может пройти через систему. Этот эффект подобен прикосновению большого пальца к водопроводному крану. Вы увеличиваете давление, уменьшая расход .

Мониторинг бустерных станций с облачной системой SCADA

Система диспетчерского управления и сбора данных идеально подходит для систем водоснабжения, в которых насосы используются в качестве усилителей давления воды. Технология SCADA позволяет управляющим группам наблюдать за текущими условиями в любой точке водоснабжения. Сравнение прошлой и текущей производительности приведет к более быстрому реагированию на проблемы обслуживания. Регулярный мониторинг поможет определить идеальное место для дополнительных усилителей давления воды по мере расширения системы.

Дополнительным преимуществом облачной системы SCADA является то, что автоматизация может запускаться на основе заранее определенных пороговых значений и условий работы. Например, бустерная насосная станция может быть запрограммирована для увеличения или уменьшения давления воды на основе показателей расхода, времени пиковой нагрузки или других важных параметров, предназначенных для оптимизации потока системы.

Анализ SCADA помогает утилитам поддерживать постоянную производительность всей системы. Датчики будут отправлять автоматические оповещения при возникновении непредвиденных проблем. Команда также может запрограммировать оборудование для немедленного реагирования на повышенные требования или другие факторы, влияющие на давление воды.

Важность мониторинга бустерных насосов

Партнер системы SCADA для муниципальных систем водоснабжения

Какое давление воды в системе? Облачная система SCADA от High Tide Technologies предоставляет муниципальным службам водоснабжения знания, необходимые им для бесперебойного удовлетворения потребностей клиентов. Дистанционные датчики на дополнительных насосах предоставляют информацию о прошлой и текущей производительности, необходимую для определения оптимального графика технического обслуживания. Данные об изменениях расхода и давления в режиме реального времени дают четкое представление о состоянии системы.

High Tide Technologies работает со своими партнерами над разработкой решений для удаленного мониторинга для водного хозяйства . Мы можем предоставить программное обеспечение и поддержку для беспрепятственной интеграции SCADA в вашу текущую работу.

О компании High Tide Technologies

High Tide Technologies — это комплексная облачная SCADA-компания, которая позволяет нашим пользователям создавать комплексное SCADA-решение, использующее полевые устройства, спутниковую, сотовую или Ethernet-связь, а также Интернет для мониторинга и обеспечивает автоматическое управление вашими системами.

Бустерные насосные станции — полная конструкция

(541) 496-9678

[email protected]

Описание:

Romtec Utilities проектирует полные дожимные насосные станции со всеми конструкционными, механическими, электрическими и коммуникационными системами. Наши установки повышения давления воды включают в себя как насосную систему, так и здание управления в едином интегрированном пакете. Romtec Utilities предоставляет полный комплект насосной станции повышения давления воды, отвечающий всем применимым местным и государственным нормам для здания и всей насосной системы. Каждая система повышения давления проектируется и поставляется со специальным контроллером, включая сенсорный экран HMI и другие варианты управления. Romtec Utilities предлагает широкий выбор аксессуаров, таких как системы вентиляции и кондиционирования воздуха, системы подачи химикатов, внутренние подъемные краны, демпферы с электронным управлением, шумоглушители, станции аварийного промывания глаз и душевые, вспомогательное питание и многое другое.

Типичные области применения бустерной насосной станции:

Сценарии откачки

  • Бустерный насос для питьевой воды
  • Усилитель давления муниципальной воды
  • Многоквартирный комплекс Установка повышения давления
  • Усилитель давления воды в гостинице
  • Усилитель пожаротушения
  • Коммерческий усилитель давления воды
  • Усилитель давления воды для жилых помещений

Диапазоны расхода

  • Подъемные станции с низким расходом (25–100 галлонов в минуту)
  • Подъемные станции среднего расхода (100–300 галлонов в минуту)
  • Высокопроизводительные подъемные станции (300–1000 галлонов в минуту)
  • Подъемные станции сверхвысокого расхода (1000–5000+ галлонов в минуту)

Конфигурации

  • Конфигурация симплексного насоса
  • Конфигурация сдвоенного насоса
  • Конфигурация с тройным насосом
  • Конфигурация погружного насоса
  • Конфигурация жокей-насоса
  • Конфигурация турбинного насоса
  • Линейные бустерные насосы

Варианты дизайна:

Структурные

  • Интегрированные здания
    • 60 кв. футов до 5000 кв. футов
    • 8-дюймовые блочные стены CMU
    • Полностью настраиваемый
    • Различные варианты внешней отделки
  • Стандартные мужские двери
  • Варианты двустворчатой ​​двери
  • Опции рулонной двери
  • ОВКВ
  • Люки в крыше
  • Инженерные фундаменты
  • Варианты построек
    • Механическая и естественная вентиляция
    • Солнечные панели
    • Внутреннее и внешнее освещение
    • Панели освещения
    • Станции для промывания глаз
    • Варианты мостовых кранов
    • Раковины

Механические

  • Насосы (доступны все марки)
    • Центробежный с торцевым всасыванием
    • Вертикальная турбина
    • Вертикальные линейные торцевые аспирационные насосы
    • Вертикальные многоступенчатые насосы
  • Выпускной и системный трубопровод
    • Любой материал
    • Нестандартные коллекторы трубопроводов
  • Конфигурации клапана
    • Высший класс
    • Низкосортный
    • В скважине
  • Рабочие клапаны
    • Доступны все типы
    • Доступны все марки
  • Манометры
  • Расходомеры
  • Напорные баки

Электрика

  • Корпуса (любой рейтинг NEMA)
    • Отдельностоящий
    • Настенный
    • Установка в укрытии
    • Интерьер и экстерьер
  • Панели управления (сертифицированы UL)
    • Генератор
    • Логическое реле
    • Программируемый логический контроллер (ПЛК)
    • ЧМИ с сенсорным экраном
    • Преобразователи частоты (VFD)
    • Устройства плавного пуска
    • Центры управления двигателем
  • Датчики давления
  • Генераторы и АВР
    • Все марки
    • Все виды топлива

Связь

  • Телеметрия
    • Автодозвон
    • Радиомодем
    • Сотовый модем
    • Ethernet
    • Волоконная оптика
    • Сухие контакты
  • Интеграция со SCADA

Бесплатные услуги на месте

  • Консультант по строительству
  • Запуск подъемной станции
  • Персонал и обучение персонала

Документация

Просмотр чертежей образцов

Просмотр Применения продукта

Связанные продукты и услуги:

Сборщики потока метра

СТАВИТЕЛЬНЫЕ СТРАНИТЕ Ремонт/модернизация панелей

Проектные и инженерные услуги

Коммунальные услуги Romtec

Адрес:
18240 N.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
