Простейшие схемы подключения светодиодов в 220 вольт без драйвера (самое простое питание светодиода от сети напряжением 220В)

Потому что нужно грамотно решить сразу две задачи:

Ограничить прямой ток через светодиод, чтобы он не сгорел.
Обеспечить защиту светодиода от пробоя обратным током.

Если проигнорировать любой из этих пунктов, светодиод моментально накроется медным тазом.

В самом простейшем случае ограничить ток через светодиод можно резистором и/или конденсатором. А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.

Поэтому самая простая схема подключения светодиода к 220В состоит всего из нескольких элементов:

Защитный диод может быть практически любым, т.к. его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.

Сопротивление и мощность ограничительного (балластного) резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:

R = (U_вх — U_LED) / I

А мощность рассеивания резистора рассчитывается так:

P = (U_вх — U_LED)² / R

где U_вх = 220 В,
U_LED — прямое (рабочее) напряжение светодиода. Обычно оно лежит в пределах 1.5-3.5 В. Для одного-двух светодиодов им можно пренебречь и, соответственно, упростить формулу до R=U_вх/I,
I — ток светодиода. Для обычных индикаторных светодиодов ток будет 5-20 мА.

Пример расчета балластного резистора

Допустим, нам нужно получить средний ток через светодиод = 20 мА, следовательно, резистор должен быть:

R = 220В/0.020А = 11000 Ом (берем два резистора: 10 + 1 кОм)

P = (220В)²/11000 = 4.4 Вт (берём с запасом: 5 Вт)

Необходимое сопротивление резистора можно взять из таблицы ниже.

Таблица 1. Зависимость тока светодиода от сопротивления балластного резистора.

Сопротивление резистора, кОм	Амплитудное значение тока через светодиод, мА	Средний ток светодиода, мА	Средний ток резистора, мА	Мощность резистора, Вт
43	7. 2	2.5	5	1.1
24	13	4.5	9	2
22	14	5	10	2.2
12	26	9	18	4
10	31	11	22	4.8
7.5	41	15	29	6.5
4.3	72	25	51	11.3
2.2	141	50	100	22

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0. 018А. А это уже не так опасно.

Как быть с пульсациями?

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.

К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):

Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов.

К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.

Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.

Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна.

Для них самое главное — это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т.п.)

А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.

Какие пульсации считаются допустимыми?

Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.

Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц — 8% (гарантированно безопасный уровень — 3%).

Для частоты 50 Гц — это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.

На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).

В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций (К_п).

Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:

К_п = (Е_max — E_min) / (E_max + E_min) ⋅ 100%,

где Е_мах — максимальное значение освещенности (амплитудное), а Е_мин — минимальное.

Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.

Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:

Как уменьшить пульсации?

Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:

Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:

А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.

Давайте попробуем приблизительно рассчитать емкость конденсатора на конкретном примере.

Расчет емкости сглаживающего конденсатора

Допустим, мы хотим получить коэфф. пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц.

Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:

К_п = (U_max — U_min) / (U_max + U

min) ⋅ 100%

Подставляем исходные данные и вычисляем U_min:

2.5% = (2В — U_min) / (2В + U_min) ⋅ 100% => U_min = 1.9В

Период колебаний напряжения в сети равен 0.02 с (1/50).

Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:

Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):

t_зар = arccos(U_min/U_max) / 2πf = arccos(1. 9/2) / (2⋅3.1415⋅50) = 0.0010108 с

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.к. у нас используется двухполупериодный выпрямитель:

t_разр = Т — t_зар = 0.02/2 — 0.0010108 = 0.008989 с

Осталось вычислить емкость:

C = I_LED⋅ dt/dU = 0.02 ⋅ 0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)

На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.

Повышаем КПД

Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить?

Оказывается, еще как можно! Достаточно вместо активного сопротивления (резистора) взять реактивное (конденсатор или дроссель).

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать.

Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:

R_c = 1 / 2πfC

то есть, чем больше емкость C и чем выше частота тока f — тем ниже сопротивление.

Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания (в розетку). Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Да, она создает дополнительную нагрузку на сеть, но вас, как конечного потребителя, это вряд ли сильно обеспокоит =)

Таким образом, наша схема питания светодиодов от 220В своими руками приобретает следующий вид:

Но! Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех.

Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки (двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.п.) приводит к появлению в сети очень коротких выбросов напряжения. Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.

К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.

Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети (т.е. в тот самый момент, когда напряжение в розетке находится на пике своего значения). Т.к. С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод.

Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения.

Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на 47-100 Ом и мощностью 1 Вт. Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1.

Получается, что схема включения светодиода в сеть 220 вольт должна быть такой:

И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать 300 вольт.

А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго (сутки и более). И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.

Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор (например, на 1 МОм). Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет.

Таким образом, законченная схема подключения светодиода к сети 220В (с учетом всех нюансов и доработок) будет выглядеть так:

Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2, а можно рассчитать самостоятельно.

Вот здесь можно посмотреть, как еще сильнее усовершенствовать данную схему, добавив в нее стабилизатор тока на одном транзисторе и стабилитроне. Это существенно понизит пульсации и продлит срок службы светодиодов.

Расчет гасящего конденсатора для светодиода

Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости (в Фарадах):

C = I / (2πf√(U²_вх — U²_LED)) [Ф],

где I — ток через светодиод, f — частота тока (50 Гц), U_вх — действующее значение напряжения сети (220В), U_LED — напряжение на светодиоде.

Если расчет ведется для небольшого числа последовательно включенных светодиодов, то выражение √(U²_вх — U²_LED) приблизительно равно U_вх, следовательно формулу можно упростить:

C ≈ 3183 ⋅ I_LED / U_вх [мкФ]

а, раз уж мы делаем расчеты под U_вх = 220 вольт, то:

C ≈ 15 ⋅ I_LED [мкФ]

Таким образом, при включении светодиода на напряжение 220 В, на каждые 100 мА тока потребуется примерно 1. 5 мкФ (1500 нФ) емкости.

Кто не в ладах с математикой, заранее посчитанные значения можно взять из таблицы ниже.

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.

C1	15 nF	68 nF	100 nF	150 nF	330 nF	680 nF	1000 nF
I_LED	1 mA	4.5 mA	6.7 mA	10 mA	22 mA	45 mA	67 mA

Немного о самих конденсаторах

В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем. Выглядят так:

Если вкратце, то:

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачек до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.

Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630 В).

Сегодня широкое распространение получили китайские «шоколадки» (CL21), но в виду их крайне низкой надежности, очень рекомендую удержаться от соблазна применять их в своих схемах. Особенно в качестве балластных конденсаторов.

Внимание! Полярные конденсаторы ни в коем случае нельзя использовать в качестве балластных!

Итак, мы рассмотрели, как подключать светодиод к 220В (схемы и их расчет). Все приведенные в данной статье примеры хорошо подходят для одного или нескольких маломощных светодиодов, но совершенно нецелесообразны для мощных светильников, например, ламп или прожекторов — для них лучше использовать полноценные схемы, которые называются драйверами.

Сервис объявлений OLX: сайт объявлений в Украине


	Киев, Дарницкий Сегодня 02:57


	Киев, Соломенский Сегодня 02:56


	Запорожье, Шевченковский Сегодня 02:56

Телефон iPhone 8

Телефоны и аксессуары » Мобильные телефоны / смартфоны

Алексеевка Сегодня 02:56

Кулер cooler master

Компьютеры и комплектующие » Комплектующие и аксессуары

Одесса, Киевский Сегодня 02:55

		31 070 грн. Договорная
	Днепр, Новокодакский Сегодня 02:55

Светодиодная лампа на 220 вольт / Хабр

Всем привет.
Мы жили не тужили и ничто не предвещало беды, но с резким подорожанием электроэнергии я задумался о экономии электричества и решил начать с малого, сделать светодиодные лампы с минимальными вложениями денежных средств.

Схема светодиодной лампы довольно проста и не требует высшего образования для ее сборки, собрать ее сможет любой начинающий радиолюбитель.

Довольно простая схема, теперь немного про схему.
Конденсатор С1 подбирается непосредственно по току светодиодов, у меня стоят светодиоды smd5050 их 18 штук, в одном корпусе светодиода три кристалла, итого получается 54 светодиода соединенных последовательно.
Один светодиод потребляет 20 мА т.к. светодиоды подключены последовательно то ток не меняется, конденсатор поставил на 0,47 мкФ 400 вольт и получился ток потребления 17 мА, больше и не надо, пускай лучше запас небольшой будет.
Дальше стоит диодный мост который защищает светодиоды от обратного напряжения, диодный мост я поставил DB107S 1А 1000 вольт, такого моста вполне хватит для этой схемы.
Дальше у нас стоит резистор на 100 Ом, причем не важно сколько светодиодов стоит 1 или 10, сопротивление при этом не меняется, но есть одно но, меняется только мощность резистора в зависимости от мощности светодиода.
На свои 20 мили амперные светодиоды я поставил резистор мощностью 0,125 ватта, а вот когда я собирал на пол ватных светодиодах и ток потребления 180 мА, то я ставил резистор на 0,5 ватта.
Дальше у нас конденсатор С2, он защищает наши светодиоды от всплесков напряжения в сети, сам конденсатор я взял с эконом лампочки 4,7 мкФ 400 вольт.
Вот собственно и вся схема, теперь переходим к печатной плате.

Печатная плата выполнена на двух стороннем фольгированном стеклотекстолите, конденсатор С2 не указан так как я его припаиваю параллельно светодиодам, также его ножки служат в качестве перемычек на вторую сторону печатной платы.
Этим самым я с экономил место на плате.

Вот собственно и получилась такая светодиодная лампа для дома за пару часов, а полный обзор светодиодной лампы вы можете посмотреть в этом видео ролике. Всем спасибо, до скорой встречи.

Реставрация светодиодной лампы путем установки матрицы на 220 В

Если в светодиодной лампе перегорело много светодиодов и еще вышел из строя драйвер, то ее ремонт экономически не целесообразен, стоимость запчастей может превысить стоимость новой лампы.

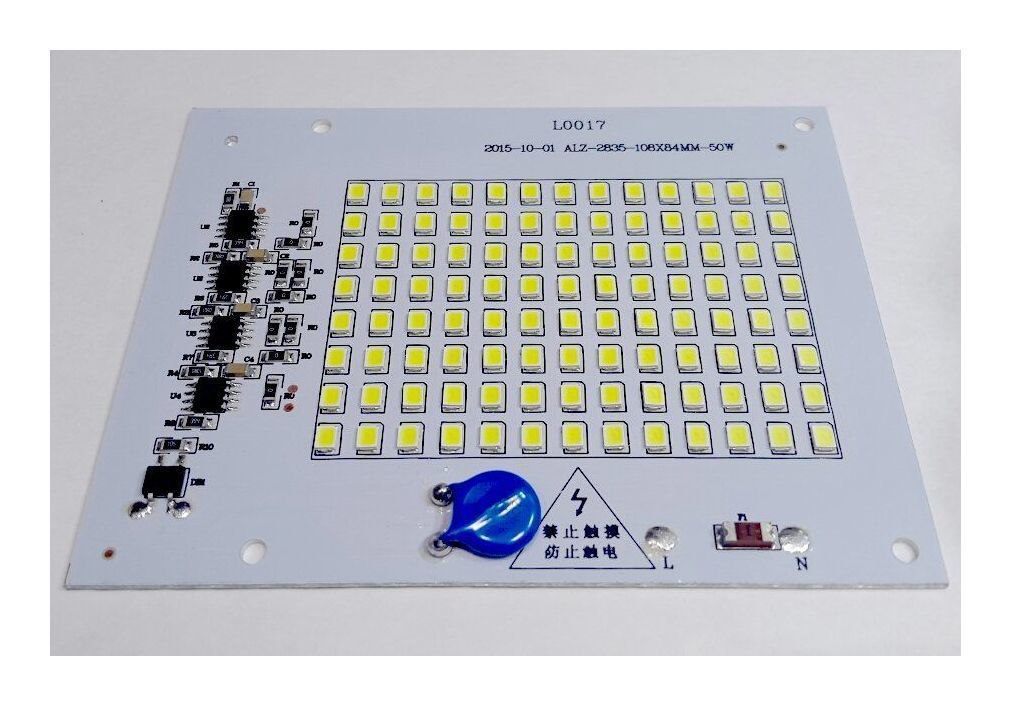

Недавно в продаже появились дешевые малогабаритные светодиодные матрицы с интегрированным драйвером мощностью от трех ватт, собранные на алюминиевой печатной плате.

Такую светодиодную матрицу можно подключать напрямую к сети 220°В, так как драйвер на микросхеме YZ1000AE или CYT1000A установлен на плате рядом с матрицей.

Решил попробовать отремонтировать полностью неисправную LED лампочку, в которой вышли из строя диоды и импульсный драйвер. Такая технология реставрации проверена мной ранее при ремонте нескольких светодиодных прожекторов, которые работают на крыше здания безотказно более двух лет.

Подготовка радиатора и установка матрицы

Лампочка провалялась много лет, и по сравнению с современными лампами имела массивный радиатор, что исключало, перегрев светодиодов матрицы. Поэтому хорошо подходила для реставрационного ремонта.

Светодиоды были выпаяны и с поверхности платы удалены остатки припоя и лака. Далее, с учетом уже имеющихся отверстий плата с матрицей была приложена на теплоотвод ремонтируемой лампы и отмечены точки крепления.

Далее в двух местах с помощью керна были намечены точки сверления, просверлены отверстия ⌀2,5 мм и нарезана резьба М3.

На следующем шаге двумя винтами с гроверами плата с матрицей была закреплена на основании светодиодной лампы и припаяны технологические провода для проверки ее работы.

На матрицу было подано напряжение 220 В в течение нескольких часов. Ребра радиатора на ощупь были чуть теплыми. Матрица тоже нагревалась слабо, поэтому температуру мультиметром не измерял.

После электропрогона матрица была снята с радиатора и на его поверхность нанесена с помощью ненужной пластиковой карты тонким равномерным слоем теплопроводящая паста.

Далее матрица была окончательно закреплена на радиаторе. Осталось только снизить пульсации света, так как планировалась установка светодиодной лампы в настольный светильник для тонких работу и увеличить мощность.

Измерение мощности показало, что мощность матрицы соответствует заявленной производителем. 220В×0,015А=3,3Вт. Если светодиодная лампа предназначается для работы в местах общего пользования, то можно ее собрать и на этом работа будет законченной.

Увеличение мощности светодиодной лампы

и снижение пульсаций светового потока

Матрица специально покупалась мощностью 3 Вт, так как планировалась ее доработка – увеличение мощности до 7 Вт со снижением коэффициента пульсаций. Для решения поставленной задачи потребовалось подключить матрицу через классический конденсаторный драйвер для светодиодных ламп, показанный на схеме.

Работает драйвер следующим образом. Питающее напряжение 220 В переменного тока поступает на конденсатор С1, который ограничивает величину тока до заданной. Далее ток течет через выпрямительный мост, который преобразует его в постоянный. Для сглаживания пульсаций служит С2.

Резистор R1 и R2 служат для разрядки конденсаторов при отключении лампы от сети. Их номинал может быть от 100 до 1000 кОм, мощность любая.

Драйвер был взят готовый от перегоревшей светодиодной лампы. Сначала в драйвере был закорочен конденсатор С1 с целью подачи выпрямленного напряжения и сглаживания пульсаций светового потока. При измерении мощности оказалось, что она составила 11 Вт, что для настольной лампы было много.

Поэтому был установлен токоограничительный конденсатор С1, с помощью которого мощность была снижена до 7 Вт. Емкость С1 подбиралась экспериментально. С увеличением емкости ток увеличивается.

На плате с матрицей стоит применяемый практически во всех светодиодных лампах диодный мост MB10F рассчитанный на работу при напряжении до 1000 В и величину тока до 1 А. Поэтому электролитический конденсатор С2 можно было припаять с соблюдением полярности прямо к выходу моста, а токоограничивающий конденсатор С1 впаять в разрыв одного из проводов. Но я не стал так делать, драйвер валялся без дела и проще было применить его, благо места внутри лампы было достаточно.

Так как пластмассовое кольцо, соединяющее радиатор лампы с цоколем развалилось, то пришлось подбирать его от другой лампы. Идеально подошло от светодиодной лампы ЭРА 7 Вт, показанной на фотографии. От этой лампы пришлось отказаться, так как после трех замен светодиодов она опять перегорела.

Для использования цоколя в модернизируемой светодиодной лампе нужно из него извлечь драйвер. При этом желательно не оторвать провода от контактов цоколя. Центральный контакт можно поддеть острым инструментом, и он легко извлечется. С проводом он соединяется за счет трения.

А вот резьбовую часть цоколя снять сложно и лучше проводник, идущий к ней от старого драйвера выпаять из платы для последующей припайки к нему провода от нового драйвера.

Так как на плате есть оголенные участки проводников, а теплоотвод металлический, то для исключения замыкания плата была покрыта куском пластика и зафиксирована хомутом.

Перед завершением сборки модернизированная светодиодная лампа была еще раз проверена путем вкручивания цоколя в патрон подключенный к сети 220 В.

Отремонтированная светодиодная лампа путем модернизации по внешнему виду практически не изменилась, только добавилось два ватта мощности и свет стал ламинарным, практически без пульсаций светового потока. Работает лампа уже более полугода и радиатор нагревается до температуры не более 70°С. Полагаю, что работа матрицы в таких комфортных условиях будет долговечной.

Схема драйвера для светодиода от сети 220В

Современные мощные светодиоды отлично походят для организации яркого и эффективного освещения. Некоторую сложность составляет питание таких светодиодов – требуются мощные источники постоянного тока и токостабилизирующие драйвера. Вместе с тем, в любом помещении имеется розетка с переменным напряжением в 220В. И, конечно же, очень хотелось бы организовать работу мощных светодиодов от сети с минимальными затратами. Нет ничего невозможного – давайте рассмотрим схему драйвера для светодиода от сети 220В.

Прежде чем начнем обсуждать конкретные схемы, хотелось бы напомнить, что работа будет вестись с потенциально опасным для жизни переменным напряжением 220В. Разработка и расчет схемы потребуют хотя бы общего понимания происходящих электрических процессов, вероятность того, что при совершении ошибки вы можете получить ущерб или повреждения, очень высока. Мы категорически не одобряем проведение работ с высоким напряжением, если вы чувствуете себя неуверенно и не несем ответственности за возможный ущерб и повреждения, которые вы можете получить в процессе работы над предлагаемыми схемами. На самом деле, вполне возможно, что проще и дешевле будет приобрести и использовать уже готовый драйвер или даже светильник целиком. Выбор за вами.

Обычно падение напряжения на светодиоде составляет от 3 до 30В. Разница с сетевым напряжением в 220В очень большая, поэтому понижающий драйвер, безусловно, будет импульсным. Имеется несколько специализированных микросхем для изготовления таких драйверов – HV9901, HV9961, CPC9909. Все они очень похожи и от других микросхем отличаются тем, что имеют очень широкий диапазон допустимого входного напряжения – от 8 до 550В – и очень высокий КПД – до 85-90%. Тем не менее, предполагается, что общее падение напряжения на светодиодах в готовом устройстве будет составлять не менее 10-20% от напряжения источника питания. Не стоит пробовать запитать от 220В, например, один-два 3-6-ти вольтовых светодиода. Даже если они не сгорят сразу, КПД схемы будет низким.

Рассмотрим драйвер на базе микросхемы CPC9909, поскольку она новее остальных и вполне доступна. Вообще, все указанные микросхемы взаимозаменяемы и совместимы попиново (но потребуется пересчитать параметры дросселя и резисторов).

Базовая схема драйвера следующая:

Схема драйвера для светодиодов на базе микросхемы CPC9909

Переменное сетевое напряжение необходимо предварительно выпрямить, для этого используется диодный мост. C1 и C2 – сглаживающие конденсаторы. C1 – электролит емкостью 22мкФ и напряжением 400В (при использовании сети 220В), C2 – керамический конденсатор емкостью 0,1мкФ, 400В. Конденсатор С3 – керамика 0,1мкФ, 25В. Микросхема CPC9909 в процессе работы генерирует импульсы, которые открывают и закрывают силовой транзистор Q1, тем самым управляя течением тока через светодиоды. Частота переключения, индуктивность дросселя L, параметры мосфета Q1 и диода D1 тесно взаимосвязаны и зависят от требуемого падения напряжения на светодиодах, их рабочем токе. Давайте попробуем рассчитать нужные параметры ключевых деталей схемы на конкретном примере.

У меня есть могучий светодиод. 50 ватт мощности, напряжение 30-36В, рабочий ток до 1.4А. 4-5 ТЫСЯЧ люменов! Мощность света неплохого прожектора.

COB cветодиод 50 ватт

Для охлаждения я посредством термопасты и суперклея посадил его на кулер от видеокарты.

Максимальный ток светодиода ограничим 1А. Значит

I_LED = 1А

Падение напряжения на светодиодах –

V_LED = 30В

Пульсацию тока примем равной +-15%:

I_D = 1 * 0. 15 * 2 = 0.3A

При напряжении сети переменного тока в 220В напряжение после выпрямительного моста и сглаживающих конденсаторов составит

V_IN = 310В

Ток драйвера регулируется резистором Rs, сопротивление которого рассчитывается по формуле

Rs = 0.25 / I_LED = 0.25 / 1 = 0.25 Ом.

Используем резистор 0.5W 0.22 Ом в SMD-корпусе 2512:

Rs = 0.22 Ом,

что даст ток 1.1А. При таком токе резистор будут рассеивать примерно 0.2Вт тепла и особо греться не будет.

Микросхема CPC9909 генерирует управляющие импульсы. Общая продолжительность импульса складывается из времени «высокого уровня», когда мосфет открыт и продолжительности паузы, когда транзистор закрыт. Жестко зафиксировать мы можем только продолжительность паузы. За нее отвечает резистор Rt. Его сопротивление рассчитывается по формуле:

Rt = (tp — 0.8) * 66, где tp — пауза в микросекундах. Сопротивление Rt получается в килоомах.

Продолжительность «высокого уровня» — это время, за которое рабочий ток достигнет требуемого значения — регулируется микросхемой CPC9909. Штатный диапазон частот находится в пределах 30-120КГц. Причем, чем выше будет частота, тем меньшая индуктивность дросселя в итоге потребуется. Но тем больше будет греться силовой транзистор. Поскольку индуктивность дросселя (и связанные с ней его габариты) для нас важнее, будем стараться держаться верхней части допустимого диапазона частот.

Давайте рассчитаем допустимое время паузы. Отношение продолжительности «высокого уровня» к общей продолжительности импульса — скважность импульса — рассчитывается по формуле:

D = V_LED / V_IN = 30 / 310 = 0.097

Частота переключений рассчитывается так:

F = (1 — D) / tp, а значит tp = (1 — D) / F

Пусть частота будет равна 90КГц. В этом случае

tp = (1 — 0.097) / 90 000 = 10мкс

Соответственно, потребуется сопротивление резистора Rt

Rt = (10 — 0. 8) * 66 = 607.2КОм

Ближайший доступный номинал — 620КОм. Подойдет любой резистор с таким сопротивлением, желательно с точностью 1%. Уточняем время паузы с резистором номиналом 620КОм:

tp = Rt / 66 + 0.8 = 620 / 66 + 0.8 = 10.19мкс

Минимальная индуктивность дросселя L рассчитывается по формуле

Lmin = (V_LED * tp) / I_D

Используя уточненное значения tp, получаем

Lmin = (30 * 10.19) / 0.3 = 1мГн

Рабочий ток дросселя, при котором он гарантированно не должен входить в насыщение — 1.1 + 15% = 1.3А. Лучше взять с полуторным запасом. Т.е. не менее 2А.

Готового дросселя с такими параметрами в продаже я не нашел. Нужно делать самому. Вообще расчет катушек индуктивности — это большая отдельная тема. Здесь же я лишь оставлю ссылку на основательный труд Кузнецова А. «Трансформаторы и дроссели для импульсных источников питания».

Я использовал дроссель, выпаянный из нерабочего балласта обычной энергосберегающей лампы. Его индуктивность 2мГн, в сердечнике оказался зазор около 1мм. Считаем рабочий ток, получаем до 1.3 — 1.5А. Маловато, но для тестовой сборки пойдет.

Остались силовой транзистор и диод. Здесь проще — оба должны быть рассчитаны на напряжение не менее 400В и ток от 4-5А. Быстрый диод Шоттки может быть, например, таким — STTH5R06. Мосфет должен быть N-канальным. Для него крайне важно минимальное сопротивление в открытом состоянии и минимальный заряд затвора — менее 25нКл. Прекрасный выбор на нужный нам ток — FDD7N60NZ. В корпусе DPAK и с током до 1А греться он особо не будет. Можно будет обойтись без радиатора.

При разводке печатной платы нужно уделить внимание длине проводников и правильному расположению «земли». Проводник между CPC9909 и затвором полевого транзистора должен быть как можно короче. Это же относится и к проводнику от сенсорного резистора. Площадь «земли» должна быть как можно больше. Очень желательно один слой печатной платы полностью развести на землю. Резистор Rt нужно подальше от индуктивности и других проводников, работающих на высоких частотах.

Вывод LD микросхемы может быть использован для плавной регулировки яркости свечения светодиода, вывод PWMD – для димирования посредством ШИМ.

Вот примеры из технической документации, которые это реализуют.

Схема плавного регулирования яркости светодиодов.

На этой схеме сила тока, а соответственно, и яркость светодиодов плавно регулируется от нуля до 350мА переменным резистором RA1. Также на схеме присутствуют номиналы и названия ключевых элементов для питания линейки ярких светодиодов током до 350мА.

Схема, предполагающее управление яркостью посредством ШИМ, выглядит так:

Схема регулирования яркости светодиодов посредством ШИМ

Допустимая частота диммирования — до 500Гц. Обратите внимание на очень желательную электрическую развязку генератора регулирующих импульсов (обычно, это микроконтроллер) и силовой части схемы. Развязка выполнена посредством использования оптопары.

Я собрал схему с плавной регулировкой переменным резистором. Получилась плата 60х30мм.

Плата драйвера для светодиода от сети 220В

Драйвер заработал сразу и так как нужно. Переменным резистором ток регулируется от 0.1 до расчетных 1.1А. Вентилятор кулера где установлен светодиод запитан от 3-х вольт. Вращается совершенно без звука, при этом радиатор греется слабо. На плате после 5-ти тестовых минут работы на максимальном токе градусов до 50С нагрелся дроссель. Его рабочего тока, как и ожидалось, оказалось маловато. Также заметно греется полевой транзистор. Остальные детали греются незначительно.

Сердце будущего мощного светильника в тестовом запуске

Разводку платы в программе Sprint-Layout 6.0 можно взять здесь.

Спустя какое-то время светодиод с драйвером заняли свое рабочее место в освещении аквариума. Работают по 15 часов в день при токе 0. 7А. Света для аквариума объемом в 140 литров, на мой взгляд, вполне достаточно. Радиатор снабдил термистором и простенькой схемой — кулер включается автоматически и охлаждает всю конструкцию.

Драйвер для светодиода от сети 220В требует внимания при проектировании и сборке. Повторюсь — напряжение 220В опасно для жизни, а на схеме драйвера практически все детали находятся под этим и большим напряжением.

Тем не менее, при аккуратной сборке получится достаточно миниатюрный и эффективный драйвер, способный запитать от сети бытовой сети 220В один или несколько мощных светодиодов.

Больше о схемах драйверов для светодиодов читайте в статье «Самодельный драйвер для мощных светодиодов».

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)

При конструировании радиоаппаратуры часто встает вопрос о индикации питания. Век ламп накаливания для индикации уже давно прошел, современным и надежным радиоэлементом индикации на настоящий момент является светодиод. В данной статье будет предложена схема подключения светодиода к 220 вольтам, то есть рассмотрена возможность запитать светодиод от бытовой сети переменного тока — розетки, которая есть в любой благоустроенной квартире.
Если вам необходимо будет запитать несколько светодиодов одновременно, то об этом мы также упомянем в нашей статье. Фактически такие схемы применяются для светодиодных гирлянд или ламп, это немного другое. Фактически здесь необходимо реализовать так называемый драйвер для светодиодов. Итак, давайте не будем все валить в одну кучу. Попробуем разобраться по порядку.

Принцип понижения напряжения питания для светодиода

Для питания низковольтной нагрузки может быть выбрана два пути питания. Первый, это так скажем классический вариант, когда питание снижается за счет резистора. Второй, вариант, который часто используется для зарядных устройств, это гасящий конденсатор. В этом случае напряжение и ток идут словно импульсами, и эти самые импульсы и должны быть точно подобраны, дабы светодиод, нагрузка не сгорела. Здесь необходимо более детальный расчет чем с резистором. Третий вариант, это комбинированное питание, когда применяется и тот и другой способ понижения напряжения. Что же, теперь обо всех этих вариантах по порядку.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор)

Схема подключения светодиода к 220 вольтам на вид не сложная, принцип ее работы прост. Алгоритм следующий. При подаче напряжения начинает заряжаться конденсатор С1, при этом фактически с одной стороны он заряжается напрямую, а со второй через стабилитрон. Стабилитрон должен соответствовать напряжению свечения светодиода. Так в итоге полностью заряжается конденсатор. Далее приходит вторая полуволна, когда конденсатор начинает разряжаться. В этом случае напряжение также идет через стабилитрон, который теперь работает в своем штатном режиме и через светодиод. В итоге на светодиод в это время подается напряжение равное напряжению стабилизации стабилитрона. Здесь важно подобрать стабилитрон с тем же номиналом, что и светодиод.

Здесь все вроде как просто и теоретически реализуется нормально. Однако точные расчеты не столь просты. Ведь по сути надо рассчитать емкость конденсатора, который будет являться в данном случае гасящим. Делается это по формуле.

Прикинем: 3200*0,02/√(220*220-3*3)=0,29 мКФ. Вот какой должен быть конденсатор при напряжении для светодиода 3 вольта, а токе 0,02 А. Вы же можете подставить свои значения и рассчитать свой вариант.

Радиодетали для подключения светодиода к 220 вольтам

Мощность резистора может быть минимальной вполне подойдет 0.25 Вт (номинал на схеме в омах).
Конденсатор (емкость указана в микрофарадах) лучше подобрать с запасом, то есть с рабочим напряжением в 300 вольт.
Светодиод может быть любой, например с напряжением свечения от 2 вольт АЛ307 БМ или АЛ 307Б и до 5.5 воль — это КЛ101А или КЛ101Б.
Стабилитрон как мы уже упоминали должен соответствовать напряжению питания светодиода, так для 2 вольт это КС130Д1 или КС133А (напряжение стабилизации 3 и 3. 3 вольта соответственно), а для 5.5 вольт КС156А или КС156Г

Такой способ имеет свои недостатки, так как при незначительном скачке напряжения или отклонении в работе конденсатора, можем получить напряжения куда более высокое нежели 3 вольта. Светодиод сгорит в один момент. Плюсом является экономичность схемы, так как она импульсная. Скажем так, не высокая надежность, но экономичность. Теперь о варианте комбинированном.

Схема подключения светодиода к напряжению 220 вольт (гасящий конденсатор + резистор)

Здесь все тоже самое, за исключением того, что в цепочку добавили резистор. В целом влияние резистора способно сделать всю схему более предсказуемое, более надежной. Здесь будет меньше импульсных токов с высоким напряжением. Это хорошо!

(…как и н на схеме выше использован гасящий конденсатор + резистор)

Все плюсы и минусы сродни варианту с гасящим конденсатором, но надежности здесь тоже нет. Даже более, того, использование диода, а не стабилитрона, скажется на защите светодиода при разрядке конденсатора. То есть весь ток потечет именно через светодиод, а не как в предыдущем случае через светодиод и стабилитрон. Вариант этот так себе. И вот последний случай, с применением резистора.

Схема подключения светодиода к напряжению 220 вольт (резистор)

Именно эти схемы мы вам рекомендуем к сборке. Здесь все по классическим принципам, закону Ома и формуле расчета мощности. Первое, рассчитаем сопротивление. При расчете сопротивления будет пренебрегать внутренним сопротивлением светодиода и падением напряжения на нем. В этом случае получим небольшой запас, так как фактическое падение напряжения на нем, позволит ему работать в режиме чуть более щадящем, нежели предписано характеристиками. Итак, скажем у нас ток светодиода 0,01 А и 3 вольта.

R=U/I=220/0,01=22000 Ом=22 кОм. В схеме же 15 кОм, то есть ток приняли 0,014666 А, что вполне допустимо. Вот так и рассчитываются резисторы для этих случаев. Единственное здесь все будет зависеть от того, сколько резисторов вы применяете. Если два как на первой схеме, то делим получившийся результат пополам.

Если один, то само собой все напряжение будет падать только на нем.

Ну, как и положено, скажем о плюсах и минусах. Плюс один и очень большой, схема очень надежная. Минус тоже один, то что все напряжение будет падать на 1-2 резисторе, а значит он будет рассеивать большую мощность. Давайте прикинем. P=U*I=220*0,02=4,4 Ватта. То есть аж 4 Ватта должен быть резистор, если ток будет 0,02 А. В этом случае стоит щепетильно подойти к выбору резистора, он должен быть не менее 3-4 Ватт. Ну и сами понимаете, что об экономичности в этом случае речи не идет, когда на резисторе рассеивается 4 Ватта, а светодиодом можно пренебречь. Фактически это почти как маленькая светодиодная лампа, а горит всего лишь 1 светодиод.

Подключение нескольких светодиодов к 220 вольтам

Когда вам необходимо подключить сразу несколько светодиодов, это несколько друга история. Фактически такие вариации схемы, еще вернее схемы стабилизатора для светодиодов называют драйвером. Видимо от слова drive (англ. ) в движении. То есть вроде как схема запускающая в работу группу светодиодов. Не будем говорить о корректности применения данного слова и о новых словах, которые мы постоянно заимствуем из других языков. Скажем лишь, что это несколько иной вариант, а значит и разбирать его мы будем в другой нашей статье «Драйвер для светодиодов (светодиодной лампы)».

Видео о подключении светодиода к сети 220 вольт

А теперь тоже самое, но на видео, для тех кто видимо ленился читать;)

Итак, если хотите подключить светодиод надежно, но чуть с завышенными энергозатратами, то вам к сборке рекомендуется последних два варианта из статьи. Для всех ищущих приключений — первый вариант в самый раз!

Ну и напоследок калькулятор для тех, кто не в состоянии осилить подсчеты по формулам сам или лень;)

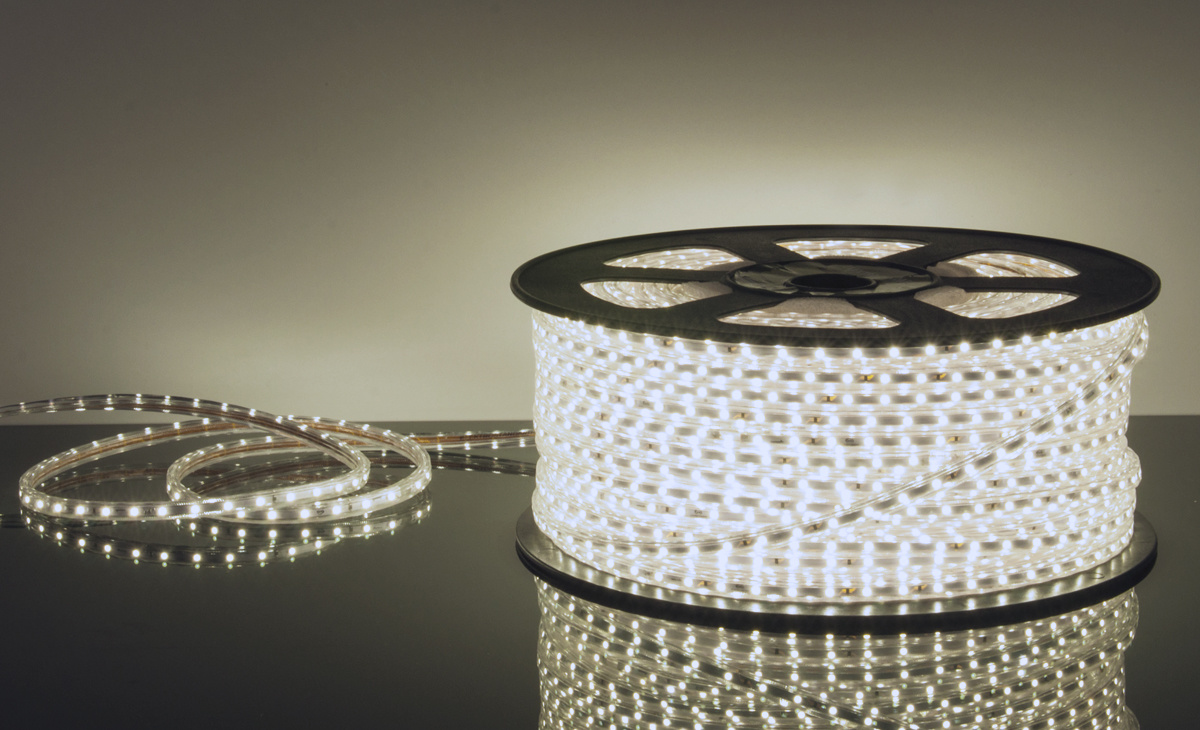

схема подключения диодной ленты к сети для освещения помещений. Устройство, отличия от лент на 12 и 24 вольта

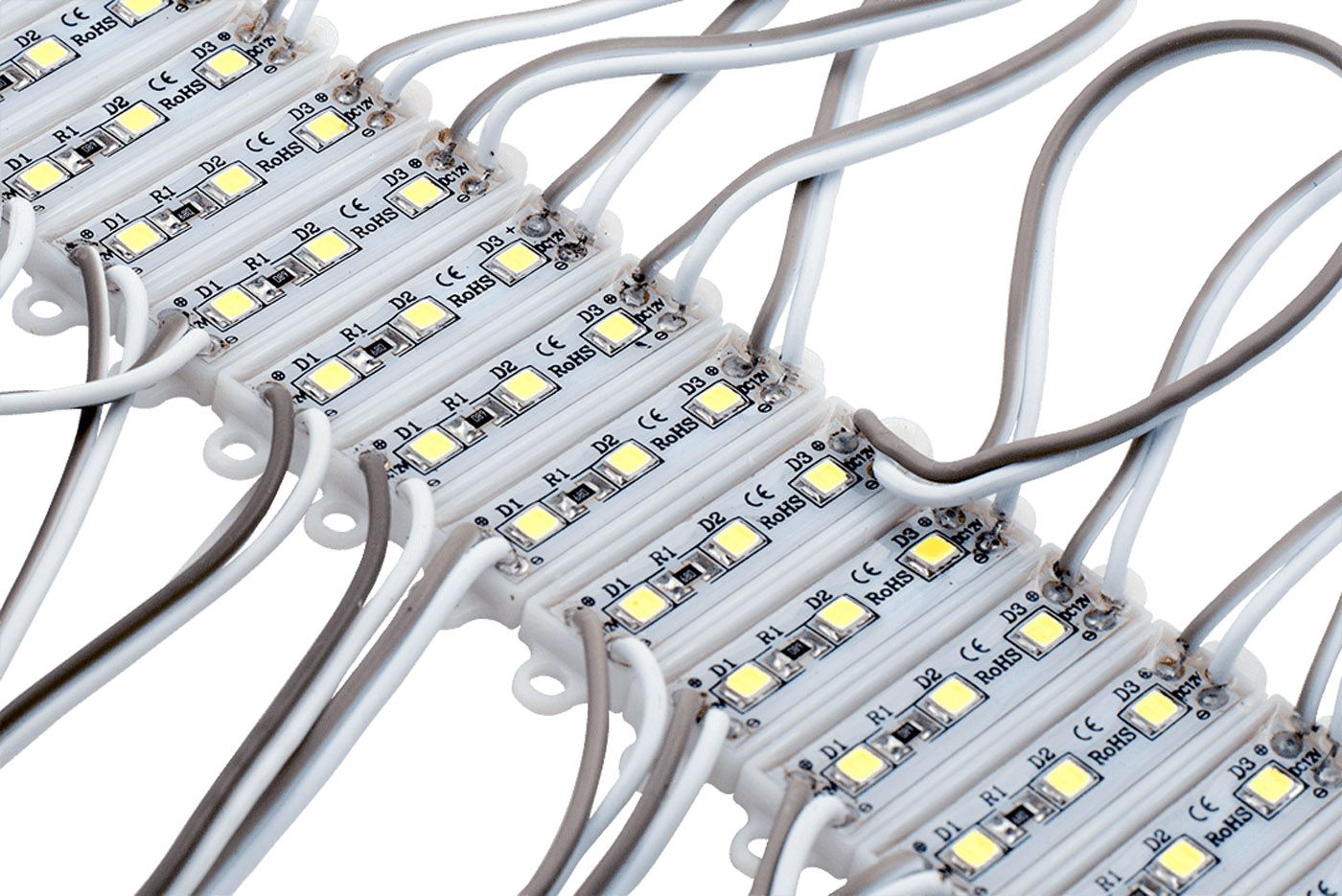

Светодиодная лента на 220 вольт – полностью последовательная, без параллельно соединённых светодиодов сборка. LED лента применяется в труднодоступных и защищённых от постороннего вмешательства местах, где исключён любой случайный контакт с ней при работе.

Особенности

Сборка на 220 В не нуждается в блоке питания. Простейшее устройство лишь выпрямляет переменный ток, не преобразуя его из 220 вольт в 12 или 24. В простейшем случае для подсветки дома снаружи лента подключается к бытовой осветительной сети через специальное фотореле, отслеживающее освещённость – в сумерках включая, а на рассвете выключая подачу тока. Для отключения ленты перед отъездом владелец может полностью обесточить всю сборку, используя последовательно включённые в неё выключатели.

По сравнению с полноценными адаптерами питания или драйверами, шнур с выпрямителем стоит в несколько раз дешевле – в нём применяют простейшие элементы.

Сборки по 1 м подключаются параллельно. Протяжённость ленты может быть равной хоть сотне метров. Чем выше напряжение, тем эффективнее оно передаётся на значительные расстояния – сила тока уменьшается примерно во столько же раз, во сколько увеличивается сам потенциал (в вольтах). Поэтому сечение проводов здесь не так важно. Для освещения более протяжённых участков применяют коннекторы, при помощи которых следующая лента (с бобины) подключается к предыдущей. Недостаток – резкое ограничение по мощности: не все светодиоды, будучи высоковольтными, способны выдержать сотни ватт мощности, иначе бы они нагревались не хуже паяльника.

Сборку на 220 В рекомендуется паять. Пайка – наилучший контакт: в отличие от коннекторов, она не окислится, т. к. припой устойчив к коррозии, а объёмность, толщина его капли в месте присоединения придают спайке дополнительную прочность. Светолента на 220 В обладает силиконовым покрытием, защищающим токоведущие и светоизлучающие элементы от тумана и осадков.

После загрязнения покрытие можно протереть.

Без блока питания светолента на 220 вольт обладает чувствительностью к перепадам напряжения. Если вдруг в сеть подадут межфазное (380 В) напряжение, либо на вашей фазе оно повысится до любого значения в интервале 220-380 вольт из-за подключения приборов и устройств, устойчивых к таким перепадам, то лента перегреется. В худшем случае она сразу же сгорает. При снижении напряжения до 127 вольт светить она вообще не будет.

Лента на 220 вольт не нарезается по несколько светодиодов. Точки отреза отстоят друг от друга на 60 светодиодов. Длина такого кластера – не менее метра.

Разрезание в произвольных местах приведёт к необходимости переделки под другое напряжение.

Без выпрямителя лента мерцает с частотой в 50 герц. Для прохожих, не подвергающихся влиянию мерцания, это относительно безопасно – долго они на неё не смотрят. Дома или на работе, где такой свет для человека мерцает много часов, приводит к повышенной усталости и головным болям. Для подавления мерцания светолента в помещениях снабжается диодным мостом, параллельно которому включён сглаживающий пульсацию конденсатор.

Дешёвые светоленты обладают сильным запахом – нарушена безопасная технология изготовления силикона. Мощные светоленты требуют алюминиевой подложки, охлаждающей светодиоды при работе. Большая мощность требует принудительного понижения питающего напряжения до 180 вольт (60 светодиодов по 3 В), иначе из-за перегрева (силикон плохо проводит тепло) вследствие накопления тепла вся сборка быстро деградирует.

В летний зной и жаркие ночи светосборке может прийти конец – некуда отводить избыток тепла.

Работа с повышенным напряжением потребует применения на практике техники безопасности. Нельзя работать с включённой лентой без изолирующих перчаток и с неизолированными инструментами. При работе под напряжением проявляют аккуратность, предельную внимательность. Сборка производится только при отключённом питании – когда мастер работает без дополнительных средств защиты. Самоклеящаяся подложка отсутствует – здесь нужна двусторонняя клейкая лента или обычный универсальный клей.

Чтобы лента проработала дольше, в угоду долговечности понижают питающее напряжение как минимум до 180 В. Яркость при этом может снизиться в два-три раза. Закрепление на кабеле, усиленном стальным тросом или проволокой (например, компьютерная витая пара для ЛВС), потребует пластиковых стяжек или проволоки с нержавеющим покрытием.

Сравнение с лентами на 12 и 24 вольта

Основная разница – невозможность соединять параллельно короткие кластеры. Из-за отсутствия блока питания отрегулировать питающее напряжение можно лишь с помощью регулируемого сетевого стабилизатора. Приобретать такое устройство из-за единственной ленты не всегда целесообразно: даже когда удаётся продлить срок её службы на несколько лет, вряд ли такое устройство окупится в скором будущем. Стабилизатор имеет смысл лишь в случаях, когда освещаемая площадь огромна (квадратный километр и более), а для её освещения используют сотни таких лент (или обычных «патронных» сборок).

Если ленты на 12 и 24 вольта ремонтируются относительно легко (из строя выходят лишь короткие кластеры длиной в 3-10 светодиодов), то в ленте, рассчитанной на сетевое напряжение, менять приходится весь метр в длинной сборке. Укороченные светоленты (полметра, 30 светодиодов) используют последовательно-парные диоды, каждый из которых рассчитан не на 3, а на 6 В. Двойной кристалл такого диода позволяет сэкономить на меди для токоведущих дорожек, алюминиевой полосе для отвода тепла и диэлектрической (полимерной) основе, составляющей основной материал полосковой «наноплаты».

Один кластер для 12-24 вольт обладает протяжённостью всего в несколько сантиметров. Более близко расположенные друг к другу точки отреза дают возможность заменить любой короткий участок светоленты. Ленту же на 220 вольт резать незачем – электрическая изоляция сборки ухудшится, если не принять дополнительных мер. В отличие от 5-метровых катушек с напряжением питания 12 и 24 вольт, 220-волтовая бобина выпускается на 10-100 м.

Она незаменима в уличных условиях – длинные провода с толстым сечением по всему столбу не протянешь, а блок питания спрячешь не везде.

Виды

По видам светоленты бывают с отличающимися друг от друга значений их параметров. А к основным параметрам, кроме напряжения, относятся такие.

Удельная мощность. Указывается число ватт на погонный метр.
Светимость. Указана в люксах или люменах – на тот же метр длины.
Влагозащита. Указывается значение IP – от 20 до 68.
Исполнение. Открытые и закрытые – с защитной оболочкой.

Конкретная модель содержит присущий только её набор характеристик, принявших определённые значения.

По мощности

Мощная светодиодная лента превышает потребление в 10 ватт на погонный метр. Она потребует радиатора – алюминиевой подложки, на которой с помощью термопасты или теплопроводящего клея наклеиваются светодиоды с гибкой печатной платой, на которой они и расположены. При значительном превышении напряжения в питающей сети (до 242 В), светолента заметно нагревается.

Если не позаботиться об отводе этого тепла, то светодиоды понемногу его накапливают – быстрее, чем успевают его отдать. Когда светодиод нагревается до 60 градусов, он вскоре выходит из строя. Чтобы этого избежать, придуманы теплоотводящие полосы. Беспредельно наращивать мощность светоленты не требуется – после 20 Вт потребовался бы полноценный теплоотводящий радиатор. В этом случае вместо лент применяют прожекторы – на основе более мощных светодиодов, чем использующаяся в ленте марка SMD-3***/5***.

По влагостойкости

Не являющиеся по-настоящему влагостойкими, герметичными, светоленты помечаются в основном как IP-20/33. Они применяются только для помещений, где нет повышенной влажности, равной не более 40-70%. При повышенном уровне влажности – а таковой бывает на улице всегда, когда погода сырая и пасмурная – применяют светоленты с влагозащитой IP-65/66/67/68.

Гидроизолированные на 100% ленты используют в качестве покрытия слой силикона – до нескольких миллиметров. Силикон может быть как ребристый или матовый, так и гладкий и полностью прозрачный, через который видно светодиоды и токоведущие дорожки.

Силикон, в котором нарушили технологию производства и сэкономили на основных материалах, отличается несколько более низкой светопропускаемостью.

Выпуклое покрытие обладает эффектом удлинённой (продолговатой) линзы, собирающей светопоток в пределах определённого участка освещаемой площади, имеющего также вытянутую форму. Это нужно, чтобы лишний свет не уходил на дорогу, а светил, например, сугубо на тротуар возле магазина. Светолненты с рассеивателем дают возможность распределить свет, создав на освещаемой площадке узор или рисунок определённой формы. Их используют некоторые магазины и компании, заказывающие на ленте повторяющийся логотип, хорошо различимый, например, на мраморной облицовке тротуара.

Чем выше степень гидроизоляции у светодиодной ленты, тем более она пригодна к использованию в ситуациях, близких к экстремальным. Если ленты IP-20 годятся лишь в качестве изделия «за стеклом», где попадание влаги практически исключено, то лента IP-68 способна погружаться в бассейн или аквариум на продолжительное время.

Погружение идёт изделиям на пользу – холодная вода исполняет роль теплоотвода, снимающего тепло со всей поверхности изделия.

Мешающим фактором здесь является лишь плохая теплопроводность стеклотекстолита и силикона. Тепло, достигающее поверхности покрытия ленты, тут же забирается водой, окружающей его. Гидроизолированная светолента отчасти заменяет подогрев аквариума или бассейна до комфортной для водопроцедур температуры. Это не значит, что перегревом ленты злоупотребляют – какой бы проводящей ни оказалась внешняя среда, светодиоды при избыточной температуре деградируют и быстрее выходят из строя.

По цветовой температуре

Цветовая температура светодиодов измеряется в кельвинах. Оттенки 1500… 6000 К относятся к широкому разбросу – от красновато-оранжевого до полноценного белого (дневного) света. Диапазон 7000… 100000 К приобретает синюшные оттенки, вплоть до существенного сдвига в синий край спектра (до ярко-голубого). Тёплые цвета, вплоть до бело-жёлтого (цвет солнечного света) благоприятны для зрения.

От голубовато-синих оттенков глаза быстрее устают. Поскольку белый светодиод светится тепловым излучением чёрного тела, зелёные и прочие цвета в таких цветах отсутствуют. Светодиоды зелёного цвета – уже видоизменённая технология, с помощью которой данный цвет удаётся получить. Красные, жёлтые, зелёные и синие светодиоды не имеют такого параметра, как цветотемпература – они являются преимущественно монохромными светоизлучающими кристаллами.

Как подключить?

Схема подключения к сети светодиодов на 220 вольт следующая.

В реальности используется последовательный набор из светодиодов на 3 В. В простейшем случае 60 штук, соединённые последовательно и имеющие максимальное рабочее напряжение на 3,3 вольта, в сумме уравновешивают напряжение, приближенно равное 220 В. Поскольку нижний предел белых светодиодов равен 2,7 В, правильнее включить их с расчётом на 3 В. Это равно 74 светодиодам, а не 60. Производители умышленно включают их для работы едва ли не в пиковом режиме – чтобы ленты чаще перегорали и заменялись на новые. В результате лента или лампочка работает не 50-100 тыс. часов, как указано в рекламе, а в 20-30 раз меньше. Для цветных светодиодов используется другой расчёт – они рассчитаны на 2, а не на 3 В.
Далее параллельно сборке подключается высоковольтный конденсатор на 400 В.
Сюда же подключается выход от сетевого диодного моста, преобразующего переменный ток в постоянный.

Воткнуть светодиодную цепочку в сеть напрямую, не используя выпрямитель и фильтр, можно в следующих случаях.

Когда сборка собрана с запасом. Лучше соединить последовательно не 60, а 81 светодиод, т. к. напряжение в сети отклоняется в большую сторону до лишних 10% (242 В) из-за близости к трансформаторной будке и укороченной проводки. Светить они будут ниже среднего, но при внезапных скачках напряжения (в рамках этих же 198… 242 В) не перегорят. «Перекал» полностью исключён.
Освещение смонтировано для улицы, двора, площадки, тамбура, лестничной клетки и т. д., а не для рабочих/жилых помещений, где люди проводят значительную часть времени. Мерцание переутомляет глаза уже после часа работы.
В цепи имеется дополнительный маломощный автомат-предохранитель.

При соблюдении рекомендаций по грамотному, адекватному перерасчёту перед монтажом покупная/самодельная светолента прослужит долгие годы даже при ежедневной работе.

220 В 12 Вт 9 Вт Прототип печатной платы светодиодной лампы в сборе SMD 2835 Круглая плата

220 В 12 Вт 9 Вт Прототип печатной платы светодиодной лампы в сборе SMD 2835 Круглая плата

Круглая плата SMD 220 В 12 Вт 9 Вт Светодиодная лампа 2835 Светодиодные трубки SMD T8 PCB

details.0.i24.30b649e82QutTJ»> Емкость печатной платы
Базовый материал	FR-4, ЦЕМ-3, алюминий
Слои	1-22 слоя
Максимальная панель	1550мм*800мм
Толщина меди	0.5 унций, 1 унция, 2 унции, 3 унции, 4 унции
Толщина диэлектрика	0,05 мм, 0,075 мм, 0,1 мм, 0,15 мм, 0,2 мм
Толщина сердцевины платы	0,4 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 3,0 мм и 3,2 мм
Толщина доски	0,4 мм — 4,0 мм
Допуск по толщине	+/-10%
Обработка алюминия	Доступны сверление, нарезание резьбы, фрезерование, фрезерование, штамповка, отламывание
Минимальное отверстие	0. 2 мм
Максимальное рабочее напряжение	2,5 кВ постоянного тока (диэлектрик 0,075 мм), 3,75 кВ постоянного тока (диэлектрик 0,15 мм)
Минимальная ширина дорожки	0,2 мм (8 мил)
Минимальный зазор	0,2 мм (8 мил)
Минимальный шаг площадки SMD	0.2 мм (8 мил)
Отделка поверхности	HASL без свинца, Immersion Gold, Immersion Silver
Цвет паяльной маски	Зеленый, синий и т. д.
Цвет легенды	Черный, белый и т. д.
Электронный тест	Да
Сертификат	UL / ROHS / ISO9001

Применение алюминиевых печатных плат:

Алюминиевая основа

имеет хорошую функцию рассеивания тепла. Поскольку светодиод выделяет много тепла, печатная плата светодиодной лампы обычно представляет собой алюминиевую подложку.

1. Аудиоаппаратура: входные и выходные усилители, симметричные усилители, усилители звука, предусилители, усилители мощности и т.д.

2. Электрооборудование: стабилизатор, кондиционер, DC-AC адаптер и т.д.

3. Средства связи электронные: усилители высокой частоты, электрические схемы фильтров.

4. Офисная автоматика: мотор-драйвер и т.д.

5. Компьютер: блок питания, дисковод, материнская плата и т.д.

6. Силовые модули: инверторы, твердотельные реле, выпрямительные мосты и т.д.

7. Электронное управление: реле, транзисторная база, различные элементы схемы.

8. Выключатели СВЧ: радиатор, полупроводниковые приборы, теплоизоляция и контроллер двигателя.

9. Промышленные автомобили: зажигание, регулятор напряжения, автоматическая система управления безопасностью, система преобразования освещения.

10. Светодиодный дисплей (два режима: светодиодный дисплей; дисплей со светодиодным источником света)

11. Освещение: Благодаря продвижению энергосберегающих ламп на рынке приветствуются различные энергосберегающие светодиодные светильники, поэтому алюминиевые подложки для светодиодных светильников находят широкое применение.

Часто задаваемые вопросы:

Q1. Как насчет ваших возможностей поставок?
A: Наша производственная мощность составляет около 2000 м2 в день. где на нашей фабрике площадью 25 000 кв. м проводятся исследования и разработки, маркетинг, логистика и закупки.

Q2. Как я могу получить образец для проверки качества?
A: После подтверждения цены вы можете размещать заказы на образцы для тестирования и оценки.

Q3: Сколько времени занимает выполнение заказа?

A: для образцов потребуется 5-7 рабочих дней; для оптовых заказов это займет 10-15 словесных дней.

Larson Electronics — 25-футовая светодиодная осветительная мачта — 20 кВт дизельного генератора — (4) светодиодные лампы — 220 В/50 Гц — (2) вспомогательные светодиодные мачты

Сделано в Техасе

WCDE-4-20KW-220V.Мобильная световая мачта 50HZ-4X500LTL-LED-CPR-2XQP.500LTL от Larson Electronics представляет собой буксируемый осветительный комплекс, работающий от генератора мощностью 20 кВт. С четырьмя 400-ваттными лампами, производящими 208 000 люмен, этот блок будет непрерывно освещать площадь 6-7 акров без дозаправки в течение 19+ часов. Контроллер Deepsea доступен для мониторинга состояния устройства со степенью защиты IP65 в режиме реального времени. Основная светодиодная мачта поддерживается двумя глянцево-красными вспомогательными светодиодными мачтами пожарной команды, каждая из которых излучает 60 000 люмен белого света и оснащена 50-метровыми шнурами, наматываемыми на катушки с электрическим шнуром.

Передвижная осветительная мачта WCDE-4-20KW-220V. 50HZ-4X500LTL-LED-CPR-2XQP.500LTL представляет собой мощное решение для освещения наружных и удаленных объектов. Оснащенный двумя вспомогательными мачтами светодиодного освещения, этот блок поддерживается 4-тактным двигателем Perkins/404D-22G с естественным впуском и водяным охлаждением (дизель), который питает ток четырех светодиодных ламп мощностью 400 Вт, производящих 52 000 люмен каждый, что в сумме дает 208 000 люмен света. Световая мачта может обеспечить более 19 часов непрерывного освещения на высоте до 25 футов.Этот комплект мобильных прожекторов идеально подходит для экстренных служб, освещения крупномасштабных мероприятий, строительства, добычи полезных ископаемых, промышленных операций и везде, где требуется мобильное решение для освещения, способное работать в течение длительного времени.

При частоте вращения двигателя 1800 об/мин четырехцилиндровый агрегат способен генерировать 22 кВт в режиме ожидания и 20 кВт в режиме основного использования (номинальное значение при 100 А). Как генератор с низкой частотой вращения, он работает тише, чем одноразовые модели со скоростью вращения 3600 об/мин. Поскольку генераторы на 3600 об/мин имеют более высокие скорости, агрегаты быстрее изнашиваются и требуют меньше меди во время работы.

WCDE-4-20KW-220V.50HZ-4X500LTL-LED-CPR-2XQP.500LTL рассчитан на работу с напряжением 220 В 50 Гц и имеет пять выходов питания и разъем ATS. Это устройство автоматически выключится в случае ненормального состояния, связанного с температурой воды, давлением моторного масла, низким уровнем охлаждающей жидкости, низким DEF, превышением скорости и превышением скорости вращения коленчатого вала. Выключатель аварийной остановки позволяет операторам вручную выключать систему.

Светильники: Система основного освещения этого устройства состоит из четырех светодиодных ламп мощностью 400 Вт, обеспечивающих световой поток 52 000 люменов, каждая из которых прикреплена к концу телескопической световой штанги.Эти прожекторы создают широкую диаграмму заливающего света, способную осветить 6 акров общей световой мощностью 208 000 люмен. Каждый прожектор надежно крепится к световой штанге, а каждая лампа снабжена опорным кронштейном, помогающим поддерживать устойчивость лампы в корпусе. Лампы подключаются к источнику питания через водонепроницаемый штыревой разъем, который присоединяется к розетке, расположенной на конце телескопической стрелы.

Операторам предоставляется доступ к переключателям на блоке управления светодиодными головками.Вращение осветительной головки облегчается одним тумблером. При перемещении переключателя вверх световые головки вращаются по часовой стрелке, а при перемещении переключателя вниз световые головки вращаются против часовой стрелки. Второй тумблер регулирует наклон светодиодных ламп (вверх и вниз). Регулировка напряжения облегчается поворотной ручкой на панели. Все переключатели имеют четкую маркировку для предотвращения неправильного использования и несчастных случаев.

Нажмите на фото, чтобы увеличить

Управление нагревом: Нагрев является самым большим фактором преждевременного выхода светодиодов из строя и изменения цвета. Эти светодиодные блоки имеют отдельные радиаторы на группу из шести светодиодов для контроля накопления тепла, а не используют один корпус для рассеивания тепла. Это позволяет более тщательно охлаждать светодиоды в течение продолжительных периодов работы. Это позволяет использовать светодиоды с нагрузкой до 90 % без перегрева или видимой потери светоотдачи. Конечным результатом является больше света при меньшем нагреве и более длительный срок службы светодиодов со средним уровнем светового потока 70% после 80 000 часов. Кроме того, в случае отказа светодиодов эти светодиодные прожекторы можно обслуживать на месте.Каждая группа из шести светодиодов может быть заменена установленным светильником. Это позволяет мачте оставаться в рабочем состоянии до тех пор, пока не будет проведен ремонт, и устраняет необходимость снимать и разбирать все приспособление для ремонта.

Долговечность: Помимо непревзойденного теплового контроля, светодиодные светильники серии GAU-LTL от Larson Electronics также имеют конструкцию со степенью защиты IP67, которая предназначена для работы в экстремальных условиях окружающей среды и эксплуатации. Эти блоки выдерживают резкие перепады температур от -40°С до +80°С, водонепроницаемы, устойчивы к проникновению пыли, грязи и влаги.Корпуса изготовлены из литого под давлением алюминия, а оптика изготовлена из ПММА с высокой светопропускной способностью и коэффициентом пропускания света 98 %. Светодиоды Bridgelux® помогают этим устройствам достичь устойчивости к вибрациям и рассчитаны на сохранение светового потока на уровне 70% после 80 000 часов использования. Мы используем эти светодиодные фонари в условиях сильной вибрации, пыли, грязи, сырости и тяжелых условий труда.

В отличие от газовых и дуговых ламп со стеклянными колбами, светодиоды не имеют нитей накала или хрупких корпусов, которые могут сломаться во время работы.Вместо нагревания небольшой нити накала или использования комбинации газов для получения света в светоизлучающих диодах (СИД) используются полупроводниковые материалы, которые загораются при подаче электрического тока и излучают свет. Светодиодные лампы не требуют времени для прогрева или охлаждения перед повторным включением и обеспечивают мгновенное освещение при включении, что повышает надежность светодиодной технологии. По своей природе светодиодные источники света работают значительно холоднее, чем традиционные лампы, что снижает вероятность случайных ожогов и повышения температуры из-за теплового излучения.Эта твердотельная конструкция светоизлучающих диодов обеспечивает более надежный, стабильный, долговечный и энергоэффективный источник света по сравнению с традиционным освещением.

Элементы управления: Контроллер DSE3110 Deepsea предоставляет операторам широкий обзор и надежный контроль бесщеточного генератора. Система отображает частоту, напряжение батареи, время работы и многое другое. Защитная функция уведомляет операторов о низком давлении масла, высокой температуре воды, повышенном/пониженном напряжении и повышенной/пониженной скорости.Контроллер может использоваться в ручном или автоматическом режиме запуска. Настраиваемые таймеры и сигналы тревоги обеспечивают гибкость и мониторинг системы в режиме реального времени.

Нажмите на фото, чтобы увеличить

Телескопическая стрела: Телескопическая стрела состоит из четырех секций, удлиняющихся до 25 футов за счет использования электрогидравлической системы подъема для удлинения мачты и позволяет поворачивать огни на 360 градусов. Телескопическая стрела изготовлена из алюминия, устойчивого к ржавчине и коррозии, и способна выдерживать ветер со скоростью 50 миль в час, когда выдвинута на полную высоту и развернуты стабилизирующие опоры. Стабилизирующие опоры представляют собой четырехточечную конструкцию, одна из которых расположена под дышлом прицепа, две по бокам и одна сзади агрегата. Две боковые выносные опоры регулируются и включают в себя поворотные домкраты на 2000 фунтов для выравнивания и стабилизации башни.

Нажмите на фото, чтобы увеличить

Корпус: Все рабочие компоненты размещены в защитном отсеке, изготовленном из стали 14 калибра и предназначенном для обеспечения потока воздуха для охлаждения.Боковые распашные двери обеспечивают доступ внутрь, а защелки обеспечивают надежное закрытие во время использования устройства. Дизайн и конструкция этого кожуха помогают этому устройству работать с низким уровнем шума 65 дБ на высоте 23 фута. Все устройство можно загружать и выгружать на грузовики с помощью рукавов для вилочного погрузчика, установленных на верхней части легкой мачты. Вся установка смонтирована на двухколесном прицепе с осью на листовых рессорах весом 2200 фунтов. Стандартная двухдюймовая шаровая муфта и две стандартные страховочные цепи обеспечивают простоту подсоединения и буксировки.


Нажмите на фото, чтобы увеличить	Нажмите на фото, чтобы увеличить	Нажмите на фото, чтобы увеличить

Вспомогательные светодиодные мачты: WCDE-4-20KW-220V.50HZ-4X500LTL-LED-CPR-2XQP.500LTL поставляется с двумя мощными светодиодными мачтами Larson Electronics, устанавливаемыми на штатив. Приведенные в действие двумя розетками на генераторе, одноламповые блоки обеспечивают в общей сложности 120 000 люмен светового потока. Светодиодные головки, каждая из которых содержит сорок восемь светодиодов высокой мощности CREE® мощностью 1250 люмен каждый, расположены рядами и соединены с оптикой высокой чистоты из ПММА для создания хорошо сфокусированного точечного луча шириной 25°, который идеально подходит для обеспечения дальнего концентрированного освещения, в то время как по-прежнему охватывает значительную площадь. Мы также предлагаем дополнительную оптику с 10° пятном, 38° узким, 60° и 90° широким. Точечные лучи плотно сфокусированы и предназначены для установки на большой высоте для достижения расстояния, что делает точечные версии идеальными для высоких мачт и точечного освещения.Прожекторы спроектированы таким образом, чтобы обеспечивать больше света на большей площади вблизи светильника, что делает версии прожекторов идеальными для использования в качестве специализированного рабочего и зонального освещения.

Вспомогательные светодиодные мачты оснащены 50-метровыми шнурами (управляемыми электрическими катушками для шнура, которые можно прикрепить к телескопической мачте) для подключения к основной светодиодной мачте с дизель-генератором.

Переносные мачты светодиодного освещения оснащены одной регулируемой головкой светодиодного освещения, установленной на трехопорном штативе, изготовленном из алюминия с порошковым покрытием.Этот регулируемый и складной штатив можно удлинить до двенадцати футов, сложить до семи футов. Он включает в себя сплошные колеса, позволяющие оператору наклонять устройство назад и просто катить всю сборку в новое место, когда она полностью развернута. Узел светодиодного светильника можно снять, отпустив рукоятку и сдвинув светильник и монтажный кронштейн с центральной опоры, при этом ножки можно сложить, что облегчает развертывание, хранение и транспортировку. Лампу можно легко отрегулировать по вертикали и зафиксировать в нужном положении.

Прицеп: Двухколесный прицеп оснащен подвеской и дорожным снаряжением для простоты использования. Этот одноосный агрегат оснащен барабанными тормозами с автоматическим реверсом и тросовым приводом, а также стояночным тормозом с ручным рычагом. Оснащенный фарами, одобренными DOT (задними, боковыми, тормозными и поворотными огнями), операторам предоставляется доступ к домкратам стабилизатора и буксировочному крюку.

Области применения: Этот портативный генератор подходит для использования в удаленных местах, таких как временные лагеря, строительные площадки, военные базы и районы без надежного доступа к сети.Его можно использовать для питания широкого спектра тяжелых инструментов и оборудования, включая ноутбуки, портативные машины и мобильные устройства. Надежные варианты подзарядки устройства обеспечивают гибкость в условиях, когда доступ к надежным источникам питания сильно ограничен.

Компания Larson Electronics делает больше, чем просто удовлетворяет ваши потребности в освещении. Мы также предоставляем запасные части, детали для модернизации и модернизации, а также силовые аксессуары промышленного класса. Наши мастера могут изготовить на заказ любую систему освещения и/или аксессуары в соответствии с уникальными требованиями вашей работы. Стремление к честности, качеству и надежности сделало Larson Electronics лидером в сфере освещения и электроники с 1973 года. ваши специфические отраслевые потребности.

Услуги по производству печатных плат промежуточного зарядного устройства, новый стиль, 220 В, smd, светодиодная сборка печатных плат, сборка печатных плат из Китая Поставщики

Детали упаковки

Антистатический пакет из пузырчатой пленки / воздушно-пузырьковая пленка

Описание продукта

услуг по производству монтажной платы пкб интерчарджера новый стиль 220в смд привел пкб водить собрание

Что детали наших возможностей изготавливания агрегата?

0.30 мм

Количество	Количество	Прототип Prototype, низкий, средний, высокий объем PCB сборки

Тип сборки	SMT, Thru-Hollection, кабельное узел, проволоки
Мин. IC Pitch
		Итак, SOP, SOJ, TSOP, TSSOP, QFP, BGA и U-BGA
	мин. размещение чипа	1005
Макс. Размер печатной платы	580*900 мм
Мин. Толщина PCB	0.35mm
		74 * 74mm	9002 94mm	BGA Ball Pitch	1 мм ~ 3 мм
BGA шариковой диаметр	0.4 мм ~ 1 мм
QFP Pitch		0.38mm ~ 2.54mm
	Водорастворимый Водорастворимый пайка, без свинца, пайка
компоненты		пассивный до 0201 размер


	9002
	9002
	двухсторонний SMT сборка
	мелкий шаг до 0. 8 MILS



Pick-N-Place File
5				поворотной ключ, частичный поворот или грузоподъемность, Pilot Run
Компонент Упаковка	Нарезанная лента, Трубка, катушки, свободные запчасти
Time	3 — 15 дней, полный проект
Программирование	Hex File или Bin файл прошивки.
	Тест пробного зонда, Электронный тест, рентгеновский инспекция, AOI
Пакет	Антистатический пузырьковый пакет и коробка
Процесс сборки	Проверка входящих материалов → запекание материала → SMT → тестирование и контроль качества → DIP-детали → IPQC → пайка волной припоя → тестирование и контроль качества → сборка → ICT или рентген → 100% функциональное тестирование → испытание на сжигание → упаковка → отгрузка

Приложения

Широко используется в бытовой электронике, электроприборах, малых бытовых электроприборах, , светодиодное осветительное оборудование, TV, DVD, компьютерная продукция и периферия, игровые приставки, зарядное устройство, адаптер питания, пульт дистанционного управления управление и бытовая техника).

Детали

1. Соответствующий сертификат — UL, ISO9001, RoHS 4, TS1609.

2. 100% электрические испытания, тестирование AOI, четырехкратный 100% контроль качества перед отправкой.

3. Высокая надежность, немецкое оборудование, конкурентоспособная цена и быстрая доставка.

4. Быстрое обслуживание прототипов.

5. Единая служба сборки электроники (предоставляет прототип, литье пластмасс под давлением, покраска деталей, закупка компонентов, обслуживание SMT COB, DIP, PCBA как единое целое).

Animage

1.Fast PCB Изготовление для образцов и массового производства

2. Услуги по поиску электронных компонентов
3. Услуги по сборке печатных плат: SMT, DIP, BGA. ..
4. Функциональные испытания
5.Сборка трафарета и корпуса
6. Стандартная упаковка и своевременная доставка

Информация о компании

1. История компании: Zhengte является производителем электроники, специализирующимся на производстве печатных плат, сборке печатных плат, а также дизайне печатных плат.
2. Серия продуктов: двухсторонняя печатная плата, многослойная печатная плата, печатная плата HSAL, печатная плата ENIG, алюминиевая печатная плата, печатная плата HDI, гибкая печатная плата, жесткая печатная плата, печатная плата, сборка электроники и т. д.

3. Масштаб предприятия: более 3000 квадратных метров, более 200 сотрудников

4.Сертификаты: ROHS, ISO9001: 2008, ISO14001: 2004, TS16949, UL и т. Д.

Q : Как я могу получить предложение вовремя?

A: Отправьте нам файл печатной платы и список компонентов по почте или онлайн-инструменту (Aliwangwang или Skype, WhatsApp). Файл будет проверен, и первоначальное предложение будет предложено в течение 2 рабочих дней, как обычно (Gerber, Eagle, PCB, CAD-файл приемлемы).

В: Как разместить заказ в Zhengte Electronics?

Шаг 1: Отправьте нам заказ на поставку с запросом (окончательные файлы проекта подтверждены), и мы подтвердим это с PI.

Шаг 2: Заказ будет внесен в нашу систему заказов в тот же день.

Шаг 3: Депозит или полная оплата завершена, затем заказ подтверждается нашим финансовым отделом.

Шаг 4: Заказ будет обработан нашей системой закупок.

Шаг 5: Образец или фотографии предлагаются для утверждения.

Шаг 6: Оплата баланса завершена, доставка организована, а отслеживание будет предложено по электронной почте.

В: Какова нормальная последовательность заказа?

Шаг 1: * Файл печатной платы со списком деталей, предоставленным заказчиком.

Шаг 2: * Файл платы печатной платы проверен инженером по печатным платам.

Шаг 3: * Компоненты печатной платы производства Zhengte Electronics.

Шаг 4: * Компоненты проверены на складе Zhengte Electronics.

Шаг 4: * Печатная плата с компонентами в сборе.

Step5: * Электронная плата тестирования или PCBA.

Step6: * Антистатический пакет, быстрая доставка.

В: Как убедиться в отсутствии ошибок при массовом производстве?
A: Производственные файлы будут проверены нашими инженерами.
Образцы будут предложены для утверждения перед массовым производством.

В: Какие файлы нужны для услуг по сборке печатных плат?
A: Помимо файлов печатных плат и списка компонентов, нам также нужны файлы PNP (Pick and Place)
и Components Position для производства.

В: Как я могу отследить доставку?

О: Когда заказ будет завершен, будет отправлено электронное письмо для подтверждения стоимости и способов доставки.

Затем номер отслеживания отправления будет отправлен по электронной почте, как обычно.

В: Как я могу поделиться отзывом?

A: Пожалуйста, отправьте комментарии с номером заказа в течение 30 дней в наш отдел обратной связи. Наш отдел обслуживания будет работать в обычном режиме.

В: Какие услуги может предложить Zhengte Electronics?

A: Комплексное обслуживание для проектирования печатных плат, компоновки печатных плат, производства печатных плат, закупки компонентов, сборки печатных плат, тестирования, упаковки и доставки печатных плат.

Как с нами связаться?
Отправьте детали вашего запроса ниже, нажмите «Отправить» сейчас!

Комплект светодиодов Nemo Lighting G9, 6 шт., 220 В

Вы отправляете в мою страну?

Мы отправляем по всему миру в более чем 180 стран. Вы можете выбрать пункт доставки в верхнем левом углу нашего сайта.

Сколько стоит доставка?

• Страны Европейского Союза (ЕС), Норвегия и Швейцария
В настоящее время мы предлагаем бесплатную* стандартную доставку для всех заказов на сумму более 150 €. Если общая стоимость заказа меньше 150 €, стоимость доставки составит 7,90–14,90 € в зависимости от веса и объема товара. *Исключения: Великобритания и неконтинентальные направления доставки, такие как Мальта и Кипр.

• Международная доставка
Для стран, не входящих в Европейский Союз, стоимость доставки, начиная с 7,90 €, зависит от пункта назначения, веса и объема посылки. Стоимость доставки каждого товара указана на странице товара. Для громоздких и негабаритных предметов, таких как диваны, шезлонги, обеденные столы и т. д.– Вы можете запросить стоимость доставки, заполнив форму на странице товара. Мы предоставим вам коммерческое предложение в течение двух рабочих дней.

Какие способы доставки доступны?

Мы предлагаем следующие способы доставки:

• DHL Global Mail, от 7,90 €
Ваш заказ будет отправлен по адресу доставки или в местное почтовое отделение через DHL Global Mail. Стоимость доставки зависит от пункта назначения, веса и объема посылки и рассчитывается автоматически.

Европа: доставка вашего заказа может занять от 4 до 8 рабочих дней.
Северная Америка: доставка вашего заказа может занять 5–9 рабочих дней.
Австралия: доставка вашего заказа может занять 10–15 рабочих дней.
Остальной мир: доставка вашего заказа может занять от 5 до 15 рабочих дней.

Вы сможете отследить свой заказ в течение 24–48 часов после его обработки в местном отделении DHL. Обратите внимание, что доступность информации об отслеживании зависит от страны назначения.DHL не предлагает отслеживание заказов, доставленных местной почтовой службой. DHL Global Mail доступна только для небольших посылок.

• DHL Parcel, от 8,80 € (Европа) / 15,99 € (за пределами Европы)
Ваш заказ будет доставлен по адресу доставки через DHL Parcel. Стоимость доставки зависит от пункта назначения и веса посылки и рассчитывается автоматически. Точная стоимость и предполагаемая дата доставки для вашей страны отображаются при оформлении заказа. DHL Parcel часто является наиболее экономичным способом доставки больших и легких товаров.

Вы можете отследить свой заказ в течение 72 часов после его отправки с нашего склада. После первой попытки доставки посылка будет доставлена в местный пункт выдачи. Обратите внимание, что DHL Parcel доступен не для всех заказов.

• UPS Standard, от 6,00 €
Ваш заказ будет отправлен по адресу доставки через UPS Standard. Пожалуйста, подождите от 2 до 7 рабочих дней, чтобы ваш заказ прибыл. Время доставки зависит от пункта назначения доставки, и вы увидите предполагаемую дату доставки при оформлении заказа.Доставка осуществляется с понедельника по пятницу в рабочее время. Вы можете проверить точную стоимость доставки для вашей страны на страницах продукта и при оформлении заказа.

• UPS Expedited (для международных заказов)
Ваш заказ будет отправлен по адресу доставки через UPS Expedited. Пожалуйста, подождите 1-2 недели, пока ваш заказ прибудет. Стоимость доставки зависит от пункта назначения, веса и объема посылки и рассчитывается автоматически. Время доставки зависит от пункта назначения доставки, и вы увидите предполагаемую дату доставки при оформлении заказа. Доставка осуществляется с понедельника по пятницу в рабочее время.

• UPS Express Saver
UPS Express Saver — это самый быстрый доступный способ доставки. Пожалуйста, подождите 1-2 рабочих дня, пока ваш заказ прибудет. Стоимость доставки зависит от пункта назначения, веса и объема посылки и рассчитывается автоматически. Ориентировочную дату доставки вы увидите при оформлении заказа. Доставка осуществляется с понедельника по пятницу в рабочее время. Обратите внимание, что UPS Express Saver доступен не для всех заказов.

• TNT (для международных заказов)
Ваш заказ будет доставлен по адресу доставки через службу TNT Economy Express или TNT Express. TNT часто является наиболее экономичным способом доставки громоздких и негабаритных предметов, таких как диваны, кресла для отдыха и обеденные столы.

Стоимость доставки зависит от пункта назначения и веса посылки и рассчитывается автоматически. Точная стоимость и предполагаемая дата доставки для вашей страны отображаются при оформлении заказа.

TNT Economy Express: доставка вашего заказа может занять от 4 до 8 рабочих дней.
TNT Express: доставка вашего заказа может занять от 3 до 6 рабочих дней.

• Грузовые перевозки DSV
Все громоздкие и негабаритные предметы, такие как диваны, шезлонги, обеденные столы и т. д., будут отправлены с помощью службы грузовых перевозок DSV.

• DSV Air Freight
Мебель и другие крупногабаритные предметы будут доставлены по адресу доставки через DVS Air Freight. Срок доставки 6-8 рабочих дней. Вы получите код отслеживания по электронной почте, как только заказ будет отправлен с нашего склада.DSV доставляет заказы только на улицу и заранее свяжется с вами, чтобы договориться о времени доставки. Все заказы за пределами Европейского Союза будут отправлены как DAP (доставлено на место) без уплаты пошлины.

Европа: доставка вашего заказа может занять от 2 до 9 рабочих дней. Мы предлагаем бесплатную стандартную доставку для всех заказов на сумму более 150 €.
Остальной мир: стоимость доставки и предполагаемая дата доставки будут указаны в предложении, предоставленном нашей службой поддержки клиентов.

Когда мой заказ прибудет?

Расчетное время доставки всего заказа можно увидеть при оформлении заказа.

30 Вт 50 Вт светодиодный модуль переменного тока 110 В 220 В 230 В 3000k 4000k 6000k Легкая сборка

30 Вт 50 Вт светодиодный модуль AC COB DOB светодиодный чип 110 В 220 В 230 В светодиодный чип для прожектора High Bay Light 3000K 4000K 6000K

Подключается напрямую к сети переменного тока
Высокая энергоэффективность и коэффициент
Длительный срок службы
Простая спецификация
Рош-совместимый
Регулирование сетевого напряжения
Простой монтаж
Бессвинцовый продукт

Дата рождения

Х1

Х2-Х5

Х6

Х7-Х8

Х9-Х10

Х11-Х12

Х13Х14

Х15Х16

Х17

Х18

Х19

С20 С21С22

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑾

⑿

⒀

Код продукта

Клиент

Код

Код ИК

Мощность

Код

Код напряжения

Серийный номер.

Светодиод

Код

ККТ

Код

СДКМ

Код ЦРИ

Яркость

Год

Месяц

Серийный номер

Номер.

Код модуля

Код дела

Серийный номер.

1) код продукта: C=Клиентский модуль D=Автомодуль

2) Код клиента и код модуля: если ① =C, то 4 цифры для кода клиента, иначе для кода собственного модуля

3) Код IC: один символ для IC

4) Код питания:

Код питания
01—99W	100 Вт	120 Вт	150 Вт	200 Вт	250 Вт	300 Вт	350 Вт	400 Вт	450 Вт	500 Вт
01-99	А0	В0	С0	Д0	Э0	Ф0	Г0	Н0	Дж0	К

5) Код напряжения: 11=110 В, 12=120 В, 22=220 В, 23=230 В

6) Код ОДТ

Код CCT(K)

1800

—

2000

—

2200

—

2400

2500

—

2700

—

2900

3000

—

3200

—

3400

3500

—

3700

4000

—

4300

4500

—

4800

5000

—

5500

5800

—

6300

6000

—

6500

—

7000

Колонки цветности

TYF соответствует стандарту ANSI C78. Стандарт 377A для структуры ячейки цветности. Для каждого четырехугольника ANSI для диапазона CCT от 2700K до 6500K TYF предоставляет 5 бинов и 3 бина.

Рисунок 4-1-1 Корзина цветности

Таблица 4-1-2 5-ступенчатые ячейки

ККТ	Шаги	Сх	Сай	и	б	тета
2700К	5	0.4578	0,4101	0,01350	0,00700	53,70
3000К	5	0,4338	0,403	0,01390	0,00680	53,22
3500К	5	0,4073	0,3917	0,01545	0,00690	54,00
4000К	5	0. 3818	0,3797	0,01565	0,00670	53,72
5000К	5	0,3447	0,3553	0,01370	0,00590	59,62
5700К	5	0,3287	0,3417	0,01243	0,00533	59,09
6000К	5	0.3123	0,3282	0,01115	0,00475	58,57

Таблица 4-1-3 3-ступенчатые ячейки

ККТ	Шаги	Сх	Сай	и	б	тета
2700К	3	0.4578	0,4101	0,00810	0,00420	53,70
3000К	3	0,4338	0,403	0,00834	0,00408	53,22
3500К	3	0,4073	0,3917	0,00927	0,00414	54,00
4000К	3	0. 3818	0,3797	0,00939	0,00402	53,72
5000К	3	0,3447	0,3553	0,00822	0,00354	59,62
5700К	3	0,3287	0,3417	0,00746	0,00320	59,09
6000К	3	0.3123	0,3282	0,00669	0,00285	58,57

Типовые электрические и оптические кривые

Рисунок 4-2-1 Относительная мощность в зависимости от напряжения, T _a =25℃

Рисунок 4-2-2 Относительный световой поток в зависимости от напряжения, T _a =25℃

Рисунок 4-2-3 Лучистая диаграмма, T _a =25℃

ПУНКТ	СИМВОЛ	ЕДИНИЦА	ТИПИЧНОЕ значение
Входное напряжение	Вин	В	230
Входной ток	ЕСЛИ	мА	236. 2
Рабочая частота	Ф	Гц	50/60
Входная мощность	Р	Вт	49,49
Коэффициент мощности	ПФ	％	0,911
Общее гармоническое искажение	ТГД	％	45,7%
Регулятор яркости	RNA □ TRIAC □ PWM □ 0–10 В □ DALI □ DMX □ Smart □ Другое
Импульсная емкость	против	КВ	1
Электрическая прочность (переменный ток)	Ве	КВ	1.5
Рабочая температура/температура корпуса	Та/Тк	℃	25/85
Параметры светодиода	КОБ
Световой поток	Фв	Лм	4680,9
Световая эффективность	ηв	лм/ш	94,57
Цветовая температура	ССТ	К	6381
Индекс цветопередачи	Ra/CRI	％	70. 2/59.0
Распределение света	—	—
Угол обзора	2θ 1/2	град.	—

Примечание:

1) Рабочее напряжение не указывает максимальное напряжение, которое используют клиенты, но означает допустимое напряжение в соответствии со скоростью изменения напряжения в каждой стране. Рекомендуется, чтобы температура паяльной площадки была ниже 85 ℃.

2) Цветовые ячейки определяются в переходном режиме.

3) Допуск измерения на нашем тестере составляет Φv+/-10% и Ra+/-2.

4) Допуск ±5% на рассеиваемую мощность.

5) Φv — общий выходной световой поток, измеренный с интегрированной сферой.

6) Импульсная способность в соответствии с IEC61000-4-5.

7) Параметры модулей вариантов см. в таблице 2-2.

Примечания:

1) Все размеры указаны в миллиметрах. (Допуск: ±0,2 мм)

2) Шкала: нет

Примечание:

1) TYF Опто. Модуль DOB рекомендуется для поддержания температуры перехода ниже максимальной температуры перехода (таблица 2-4).

Температура выводов светодиода
и температура верхней части корпуса микросхемы измеряются с помощью термопары. Рабочие температуры светодиодов и интегральных схем можно рассчитать по формулам, приведенным ниже.
Ts_max=Tj_max-Rθj-s * Pd
Например:
Если температура выводов светодиода и температура верхней части корпуса ИС составляют 90 ℃, то температура перехода светодиода
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 12 ℃/Вт* 1 Вт = 102 ℃
и температура перехода IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15 ℃/Вт*2 W= 120 ℃
Силиконовая смола DOB (AC-COB) Обработка

TYF Опто.Продукты светодиодных модулей, упакованные в пластиковый лоток, в зависимости от размера, XX ПК в каждом пластиковом лотке, как показано ниже. продукты без пластиковой коробки, упакованные в пузырчатые пакеты, чтобы предотвратить внешнее давление, выберите другой пузырчатый пакет, в зависимости от размера продукта в каждой упаковке продуктов XX, упакованный продукт будет храниться в виде коробки и запечатан, как показано на следующее.

1) светодиодный модуль xx PCS на лоток 4) Информация о коробке и упаковке
2) Стопка лотков и лента, светодиодный модуль XX
лотка и 1 дополнительный фиктивный лоток по
шт. Коробка
.Добавьте силикагель (по 1 шт.) поверх лотка
.
3) Уплотнительная прокладка

Светодиодные индикаторы 14 мм 12 В 220 В 110 В
Светодиодные индикаторы на 110 В Знакомство с продуктом

это светодиодный индикатор на 110 вольт, его модель FL1P-14QW-1, это пластиковый индикатор, корпус индикатора является комплексным, все индикаторы отображают красный свет, сильное проникновение света, высокие водонепроницаемые характеристики.

Индикаторы сияют, как бриллианты, светодиодные индикаторы на 110 вольт имеют 4 цвета: красный, зеленый, желтый и синий. В дополнение к напряжению светодиода 110 В, он также может производить 12 В, 24 В, 220 В, 250 В.

Вопросы и ответы по светодиодным индикаторам на 110 В

– Можно ли изменить его монтажный порт?
Монтажный порт этой модели 14 мм. В общем, изменить нельзя. Каждая модель имеет фиксированные параметры, но у нас есть и другие модели того же типа.Параметры монтажного порта других моделей отличаются. Конечно, мы также можем настроить световой индикатор.

– Для какого оборудования используются светодиодные индикаторы на 110 В?
Светодиодные индикаторы на 110 вольт имеют новую форму, прозрачные светоизлучающие детали, энергосберегающие и энергосберегающие, а также имеют длительный срок службы. Он подходит для всех видов мелкой бытовой техники, электронного оборудования, средств автоматизации, инструментов, коммуникационного оборудования, автомобилей, мотоциклов, фотографии, игрушек, холодильников, морозильных камер, электросварщиков, генераторов, медицинского оборудования и других электрических цепей. сигнальные индикаторы, предупредительные сигналы, аварийные сигналы и другие сигналы.

– Каков срок службы светодиодных индикаторов на 110 вольт? Велика ли вероятность повреждения?
Срок службы светодиода 50 000 часов, вероятность поломки не велика. Мы прошли проверку качества перед поставкой. Качество продукции может быть гарантировано, поэтому вы можете покупать с уверенностью.

– Этот светодиодный индикатор на 110 В должен быть водонепроницаемым. У него высокий уровень водонепроницаемости? Есть ли международная сертификация?
Светодиодные индикаторы
110 вольт имеют высокий уровень водонепроницаемости, который может достигать IP67.Он также получил несколько международных сертификатов, таких как сертификация UL из США, сертификация VDE из Германии, сертификация CE из ЕС, сертификация системы управления качеством ISO и т. д. Наши показатели соответствуют международным стандартам.

Популярная категория : металлическая кнопка
Может ли светодиодная лампочка на 220В работать от 110В? — Ответы на все
Может ли светодиодная лампочка на 220 В работать от 110 В?
Оригинальный ответ: Можно ли использовать светодиодную лампочку на 220 В с током 110 В? Как правило, лампы на 220 и 110 В имеют разные типы цоколей и, следовательно, не могут быть не взаимозаменяемыми, но если это универсальная светодиодная лампа, ее можно использовать. Однако входное напряжение, если оно указано 100–240 В переменного тока, это универсальная светодиодная лампа.
У светодиодных ламп есть напряжение?
Светодиоды
предназначены для работы от низкого напряжения (12-24В) постоянного тока. Однако в большинстве мест подается более высокое напряжение (120-277 В), электричество переменного тока. Световой поток светодиода пропорционален потребляемому току, а светодиоды рассчитаны на работу в определенном диапазоне тока (измеряется в амперах).
Светодиод постоянного или переменного тока?
В большинстве приложений светодиоды питаются от источника постоянного тока, но переменный ток дает несколько существенных преимуществ.Lynk Labs разработала технологию, позволяющую управлять светодиодами напрямую от сети переменного тока. Светодиоды обычно считаются устройствами постоянного тока, работающими от нескольких вольт постоянного тока.
У светодиодных ламп есть трансформаторы?
У них будет трансформатор либо в потолке, либо в светильнике. Некоторые светодиодные лампы имеют встроенную схему, которая может работать с большинством (но не со всеми) трансформаторами, поэтому вам не нужно их менять. В остальных случаях нужно заменить трансформатор на светодиодный драйвер.
Можно ли использовать в автомобиле светодиодные лампы вместо галогенных?
Галогенные фары
работают как традиционные лампы накаливания, объясняет Carfax. Светодиоды имеют ряд преимуществ перед галогенками. Они ярче, но потребляют меньше энергии, не так сильно нагреваются и занимают меньше места. Однако, поясняет XenonPro, вы не можете просто заменить галогенную лампу светодиодной сборкой.
Какую лампочку обычно дешевле покупать?
КЛЛ: компактные люминесцентные лампы КЛЛ потребляют примерно на 70% меньше энергии, чем лампы накаливания.Они также служат на несколько лет дольше, чем традиционные лампы, и стоят всего на доллар больше за лампочку.
Как узнать, горит ли лампочка?
Большинство бытовых светодиодных ламп имеют типичную форму лампочки, но обычно изготавливаются с пластиковым корпусом вместо стекла, и только часть корпуса является полупрозрачной. Также обратите внимание на маркировку «LED» или «LED LAMP» на лампе.
Потребляют ли галогенные лампы больше электроэнергии, чем светодиодные?
При таких высоких температурах галогенные лампы могут быть опасны и вызывать ожоги при прикосновении.Светодиод излучает всего 10% своей энергии в виде тепла, что делает их гораздо более энергоэффективными и прохладными на ощупь. В среднем светодиодная лампа потребляет 8 Вт мощности, а галогенная — около 90 Вт. Это более чем в 12 раз больше!
Как долго можно оставлять включенным галогенный свет?
Галогенные лампочки
имеют гораздо более короткий срок службы, чем другие лампочки: около 2000 часов или два года при использовании примерно по три часа в день. Для сравнения, срок службы светодиодных ламп составляет около 25 000 часов.
Что дешевле использовать светодиод или галоген?
Большая разница между мощностью светодиодной лампы и, скажем, галогенной лампы является причиной того, что светодиоды намного дешевле в эксплуатации. Это означает, что для работы светодиодного прожектора требуется на 90 % меньше электроэнергии, и, следовательно, он стоит на 90 % меньше. У нас есть светодиодные лампы мощностью 6 Вт, которые являются заменой галогенным лампам мощностью 60 Вт, что опять же позволяет сэкономить 90% энергии и затрат.
Сколько стоит лампочка мощностью 100 Вт в час?
Для этой инфографики мы используем среднюю стоимость электроэнергии за кВтч, равную 0 долларов США.11, а поскольку 100-ваттная лампочка потребляет 0,1 кВт электроэнергии в час, мы пришли к выводу, что питание этой лампочки в течение 8760 часов (1 год) обойдется в 96,36 доллара. Всего ОДНА лампочка может стоить вам почти 100 долларов в год.
Вы действительно экономите деньги со светодиодными лампами?
Фактически, лампы накаливания выделяют около 90% своей энергии в виде тепла. Energy Saver, онлайн-ресурс Министерства энергетики, который помогает потребителям экономить деньги, сообщает, что светодиодные светильники потребляют на 75-80% меньше энергии, экономя потребителям до 75 долларов в месяц.
Сколько времени понадобится лампочке мощностью 100 Вт, чтобы потребить 1 кВтч?
десять часов
Сколько стоит использовать светодиодный светильник мощностью 1000 Вт?
Вам необходимо разделить мощность на 1000 (1000 киловатт в 1 ватте). Таким образом, если бы мы использовали 1000-ваттное освещение для выращивания растений 18 часов в день с тарифом на кВтч, который мы указали ранее, наша формула была бы: 1 x 0,1559 доллара x 18 x 30 = 84,186 доллара в месяц.
.
