Светодиодные лампы без драйвера – Светодиодная лампа без драйвера / LampTest corporate blog / Habr

Содержание

Светодиодная лампа без драйвера / LampTest corporate blog / Habr

Ради любопытства купил вот такое чудо-юдо.
Это светодиодная лампа формата G9, в которой вообще нет никаких видимых электронных компонентов — только сами светодиоды.

Разумеется, стопроцентная пульсация света у такой лампы неизбежна (в ней нет сглаживающего конденсатора) и использовать такую лампу я никому не посоветую. Вот так выглядит её свет на замедленной съёмке (снято со скоростью 1200 кадров в секунду).
В стеклянной колбе пластина, на которой расположено множество светодиодов, залитых общим люминофором.
Светодиоды и люминофор с двух сторон пластины.

Ножки контактов припаяны к металлическим полоскам, а с другой стороны к полоскам припаяны контакты, соединяющие их с платой. Возможно, эти полоски являются токоограничивающими резисторами.

Интересно, как китайцы ухитрились заставить светодиоды работать прямо от сети. Форма потребления у этой лампы выглядит так.

Либо прямо под люминофором расположен диодный мост, либо там две, включённые параллельно, цепочки светодиодов — одна работает от одного полупериода, вторая от другого.

Пульсация лампы.


Выпустил это «чудо техники» Navigator.
Производитель — Xiamen Neex.

Обещают 5 Вт и 500 лм. На самом деле 3.6 Вт и 390 лм.


На мой взгляд выпускать и продавать такие лампы недопустимо и я очень сочувствую тем, кто их купит и будет жить с пульсирующим светом, но с технологической точки зрения лампочка очень интересная и, пользуясь такой технологией, наверняка можно выпускать простые, хорошие и дешёвые лампы для работы на постоянном напряжении.

© 2018, Алексей Надёжин

habr.com

Светодиодная лампа без драйвера: ammo1 — LiveJournal

Ради любопытства купил вот такое чудо-юдо.

Это светодиодная лампа формата G9, в которой вообще нет никаких видимых электронных компонентов — только сами светодиоды.


Разумеется, стопроцентная пульсация света у такой лампы неизбежна (в ней нет сглаживающего конденсатора) и использовать такую лампу я никому не посоветую. Вот так выглядит её свет на замедленной съёмке (снято со скоростью 1200 кадров в секунду).

В стеклянной колбе пластина, на которой расположено множество светодиодов, залитых общим люминофором.

Светодиоды и люминофор с двух сторон пластины.

Ножки контактов припаяны к металлическим полоскам, а с другой стороны к полоскам припаяны контакты, соединяющие их с платой. Возможно, эти полоски являются токоограничивающими резисторами.

Интересно, как китайцы ухитрились заставить светодиоды работать прямо от сети. Форма потребления у этой лампы выглядит так.

Либо прямо под люминофором расположен диодный мост, либо там две, включённые параллельно, цепочки светодиодов — одна работает от одного полупериода, вторая от другого.

Пульсация лампы.

Выпустил это «чудо техники» Navigator.

Производитель — Xiamen Neex.

Обещают 5 Вт и 500 лм. На самом деле 3.6 Вт и 390 лм.

На мой взгляд выпускать и продавать такие лампы недопустимо и я очень сочувствую тем, кто их купит и будет жить с пульсирующим светом, но с технологической точки зрения лампочка очень интересная и, пользуясь такой технологией, наверняка можно выпускать простые, хорошие и дешёвые лампы для работы на постоянном напряжении.

© 2018, Алексей Надёжин


Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

ammo1.livejournal.com

Драйверы для светодиодных лампочек.

Небольшая лабораторка на тему «какой драйвер лучше?» Электронный или на конденсаторах в роли балласта? Думаю, что у каждого есть своя ниша. Постараюсь рассмотреть все плюсы и минусы и тех и других схем. Напомню формулу расчёта балластных драйверов. Может кому интересно?

Свой обзор построю по простому принципу. Сначала рассмотрю драйверы на конденсаторах в роли балласта. Затем посмотрю на их электронных собратьев. Ну а в конце сравнительный вывод.
А теперь перейдём к делу.
Берём стандартную китайскую лампочку. Вот её схема (немного усовершенствованная). Почему усовершенствованная? Эта схема подойдёт к любой дешёвой китайской лампочке. Отличие будет только в номиналах радиодеталей и отсутствии некоторых сопротивлений (в целях экономии).

Бывают лампочки с отсутствующим С2 (очень редко, но бывает). В таких лампочках коэффициент пульсаций 100%. Очень редко ставят R4. Хотя сопротивление R4 просто необходимо. Оно будет вместо предохранителя, а также смягчит пусковой ток. Если в схеме отсутствует, лучше поставить. Ток через светодиоды определяет номинал ёмкости С1. В зависимости от того, какой ток мы хотим пропустить через светодиоды (для самодельщиков), можно рассчитать его ёмкость по формуле (1).

Эту формулу я писАл много раз. Повторюсь.
Формула (2) позволяет сделать обратное. С её помощью можно посчитать ток через светодиоды, а затем и мощность лампочки, не имея Ваттметра. Для расчётов мощности нам ещё необходимо знать падение напряжения на светодиодах. Можно вольтметром измерить, можно просто посчитать (без вольтметра). Вычисляется просто. Светодиод ведёт себя в схеме как стабилитрон с напряжением стабилизации около 3В (есть исключения, но очень редкие). При последовательном подключении светодиодов падение напряжения на них равно количеству светодиодов, умноженному на 3В (если 5 светодиодов, то 15В, если 10 — 30В и т.д.). Всё просто. Бывает, что схемы собраны из светодиодов в несколько параллелей. Тогда надо будет учитывать количество светодиодов только в одной параллели.
Допустим, мы хотим сделать лампочку на десяти светодиодах 5730smd. По паспортным данным максимальный ток 150мА. Рассчитаем лампочку на 100мА. Будет запас по мощности. По формуле (1) получаем: С=3,18*100/(220-30)=1,67мкФ. Такой ёмкости промышленность не выпускает, даже китайская. Берём ближайшую удобную (у нас 1,5мкФ) и пересчитываем ток по формуле (2).
(220-30)*1,5/3,18=90мА. 90мА*30В=2,7Вт. Это и есть расчетная мощность лампочки. Всё просто. В жизни конечно будет отличаться, но не намного. Всё зависит от реального напряжения в сети (это первый минус драйвера), от точной ёмкости балласта, реального падения напряжения на светодиодах и т.д. При помощи формулы (2) вы можете рассчитать мощность уже купленных лампочек (уже упоминал). Падением напряжения на R2 и R4 можно пренебречь, оно незначительно. Можно подключить последовательно достаточно много светодиодов, но общее падение напряжения не должно превышать половины напряжения сети (110В). При превышении этого напряжения лампочка болезненно реагирует на все изменения напряжения. Чем больше превышает, тем болезненнее реагирует (это дружеский совет). Тем более, за этими пределами формула работает неточно. Точно уже не рассчитать.
Вот появился очень большой плюс у этих драйверов. Мощность лампочки можно подгонять под нужный результат подбором ёмкости С1 (как самодельных, так и уже купленных). Но тут же появился и второй минус. Схема не имеет гальванической развязки с сетью. Если ткнуть в любое место включенной лампочки отвёрткой-индикатором, она покажет наличие фазы. Трогать руками (включенную в сеть лампочку) категорически запрещено.
Такой драйвер имеет практически 100%-ный КПД. Потери только на диодах и двух сопротивлениях.
Его можно изготовить в течение получаса (по-быстрому). Даже плату травить необязательно.
Конденсаторы заказывал эти:
aliexpress.com/snapshot/310648391.html
aliexpress.com/snapshot/310648393.html
Диоды вот эти:
aliexpress.com/snapshot/6008595825.html


Но у этих схем есть ещё один серьёзный недостаток. Это пульсации. Пульсации частотой 100Гц, результат выпрямления сетевого напряжения.

У различных лампочек форма незначительно будет отличаться. Всё зависит от величины фильтрующей ёмкости С2. Чем больше ёмкость, тем меньше горбы, тем меньше пульсации. Необходимо смотреть ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. Там же формула для расчёта (приложение Г).

Но это не всё. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». В зависимости от предназначения помещения максимально допустимые пульсации от 10 до 20%.
В жизни ничего просто так не бывает. Результат простоты и дешевизны лампочек налицо.
Пора переходить к электронным драйверам. Здесь тоже не всё так безоблачно.
Вот такой драйвер я заказывал. Это ссылка именно на него в начале обзора.

Почему заказал именно такой? Объясню. Хотел сам «колхозить» светильники на 1-3Вт-ных светодиодах. Подбирал по цене и характеристикам. Меня устроил бы драйвер на 3-4 светодиода с током до 700мА. Драйвер должен иметь в своём составе ключевой транзистор, что позволит разгрузить микросхему управления драйвером. Для уменьшения ВЧ пульсаций по выходу должен стоять конденсатор. Первый минус. Стоимость подобных драйверов (US $13.75 /10 штук) отличается в бОльшую сторону от балластных. Но тут же плюс. Токи стабилизации подобных драйверов 300мА, 600мА и выше. Балластным драйверам такое и не снилось (более 200мА не рекомендую).
Посмотрим на характеристики от продавца:
[input voltage] ac85-265v» that everyday household appliances.»
[output voltage] load after 10-15v; can drive 3-4 3w led lamp beads series
[output current] 600ma
А вот диапазон выходных напряжений маловат (тоже минус). Максимум, можно подцепить последовательно пять светодиодов. Параллельно можно подцеплять сколько угодно. Светодиодная мощность считается по формуле: Ток драйвера умножить на падение напряжения на светодиодах [количество светодиодов (от трёх до пяти) и умножить на падение напряжения на светодиоде (около 3В)].
Ещё один большой недостаток этих драйверов – большие ВЧ помехи. Некоторые экземпляры слышит не только ФМ радио, но и пропадает приём цифровых каналов ТВ при их работе. Частота преобразования составляет несколько десятков кГц. А вот защиты, как правило, никакой (от помех).

Под трансформатором что-то типа «экрана». Должно уменьшить помехи. Именно Этот драйвер почти не фонит.
Почему они фонят, становится ясно, если посмотреть на осциллограмму напряжения на светодиодах. Без конденсаторов ёлочка куда серьёзнее!

На выходе драйвера должен стоять не только электролит, но и керамика для подавления ВЧ помех. Высказал своё мнение. Обычно стоит либо то либо другое. Бывает, что ничего не стоит. Это бывает в дешёвых лампочках. Драйвер спрятан внутри, предъявить претензию будет сложно.
Посмотрим схему. Но предупрежу, она ознакомительная. Нанёс только основные элементы, которые необходимы нам для творчества (для понимания «что к чему»).


Микросхема 3106 отслеживает выходные параметры преобразователя через обратную связь с вспомогательной обмотки трансформатора и управляет ключевым транзистором. Попытки найти информацию на эту МС в Интернете ничего не дала. RS1 RS2 — токозадающие резисторы. От их номинала зависит выходной ток драйвера. RS1 (1 Ом) – основной, при помощи RS2 (33 Ом) выходной ток подгоняется более точно.


Оказывается, и у этих драйверов можно регулировать выходной ток. Снял зависимость выходного тока от сопротивления RS (может кому пригодится).

Регулировать ток при помощи выносного переменного резистора не получится. Паразитные ёмкости и индуктивности никто не отменял.
А теперь на счёт применимости.

В этот светильник что только не вклеивал (был обзор). Теперь приклеил 1-Вт-ные светодиоды. К ним буду подключать обозреваемые драйверы, так нагляднее.
А вот так он светит.

Всего 12 светодиодов (6 пар). Для равномерного распределения света самое оптимальное количество. Для эксперимента тоже лучше не придумаешь.
Один из вариантов подключения к драйверу с балластом на конденсаторах.

С1=1,5мкФ+1,2мкФ=2,7мкФ. Чтобы посчитать мощность, необходимо посчитать ток по формуле (2).
I=(228В-36В)*2,7мкФ/3,18=163мА. Мощность считается по формуле из школьного учебника физики.
Р= 36В*0,163А=5,9Вт.
А теперь посмотрим, что показывают приборы.


Погрешность в расчётах присутствует. Кстати, на мелких мощностях приборчик тоже подвирает.
А теперь посчитаем пульсации (теория в начале обзора). Посмотрим, что же видит наш глаз. К осциллографу подключаю фотодиод. Два снимка объединил в один для удобства восприятия. Слева лампочка выключена. Справа – лампочка включена. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. А у нас около 100Гц. Для глаз вредно.

У меня получилось 20%. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». Использовать можно, но не в спальне. А у меня коридор. Можно СНиП и не смотреть.
А теперь посмотрим другой вариант подключения светодиодов. Это схема подключения к электронному драйверу.

Итого 3 параллели по 4 светодиода.
Вот, что показывает Ваттметр. 7,1Вт активной мощности.

Посмотрим, сколько доходит до светодиодов. Подключил к выходу драйвера амперметр и вольтметр.

Посчитаем чисто светодиодную мощность. Р=0,49А*12,1В=5,93Вт. Всё, что не хватает, взял на себя драйвер.
Теперь посмотрим, что же видит наш глаз. Слева лампочка выключена. Справа – лампочка включена. Частота повторения импульсов около 100кГц. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что вредны для здоровья только пульсации частотой до 300Гц. А у нас около 100кГц. Для глаз безвредно.

Всё рассмотрел, всё измерил.
Теперь выделю плюсы и минусы этих схем:
Минусы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
-Во время работы КАТЕГОРИЧЕСКИ нельзя касаться элементов схемы, они под фазой.
-Невозможно достичь высоких токов свечения светодиодов, т.к. при этом необходимы конденсаторы больших размеров. А увеличение ёмкости приводит к большим пусковым токам, портящим выключатели.
-Большие пульсации светового потока частотой 100Гц, требуют больших фильтрующих ёмкостей на выходе.
Плюсы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
+Схема очень проста, не требует особых навыков при изготовлении.
+Диапазон выходных напряжений просто фантастический. Один и тот же драйвер будет работать и с одним и с сорока последовательно соединёнными светодиодами. У электронных драйверов выходные напряжения имеют намного более узкий диапазон.
+Низкая стоимость подобных драйверов, которая складывается буквально из стоимости двух конденсаторов и диодного моста.
+Можно изготовить и самому. Большинство деталей можно найти в любом сарае или гараже (старые телевизоры и т.д.).
+Можно регулировать ток через светодиоды подбором ёмкости балласта.
+Незаменимы как начальный светодиодный опыт, как первый шаг в освоении светодиодного освещения.
Есть ещё одно качество, которое можно отнести как к плюсам, так и к минусам. При использовании подобных схем с выключателями с подсветкой, светодиоды лампочки подсвечиваются. Лично для меня это скорее плюс, чем минус. Использую повсеместно как дежурное (ночное) освещение.
Умышленно не пишу, какие драйверы лучше, у каждого есть своя ниша.
Я выложил по максимуму всё, что знаю. Показал все плюсы и минусы этих схем. А выбор как всегда делать вам. Я лишь постарался помочь.
На этом всё!
Удачи всем.

mysku.ru

Драйверы для светодиодных светильников

Для бесперебойной работы в светодиодных светильниках необходим источник питания, который будет подключаться к сети. Он называется драйвер для светодиодного светильника. Драйвер выполняет эту функцию, т.к. это и есть источник питания, задача которого — стабилизировать ток и напряжение в сети. Но как правильно подобрать нужный драйвер? Надо обращать внимание на его выходные параметры: параметр тока (в Амперах) и параметр напряжения (в Вольтах). Еще есть параметр мощности нагрузки устройства (W). Драйверы принято подбирать с запасом мощности и в разрешимом диапазоне выходного напряжения и, конечно же, обращать внимание на характеристику стабилизации тока. В противном случае, светильник подлежит утилизации или отправке на ремонт.

От драйвера также зависят такие характеристики, как:

  • уровень пульсации;
  • электробезопасность и др.

Характеристика светодиода определяют световой поток.

Схема подключения светодиодного источника света

Схема подключения светодиодного источника света

Выбор драйвера

Выбор драйвера во многом определяет место, где планируется установка светильника.

Например, в условиях складского помещения для светильника понадобится драйвер с рабочей температурой выше 0◦С и степенью влагостойкости от IP 20. Если освещать будем офис или любое другое административное помещение, где работают люди и нужна высокая освещаемость, то в таком случае надо брать во внимание и коэффициент пульсации: он не должен быть выше 5%. Границы входящего напряжения зависят от конкретных условий. Например, если в помещении установлено большое количество оборудования или оно достаточно мощное, то есть вероятность падения (скачков) напряжения в сети. В этом случае понадобится источник питания с универсальным входом.

Блоки питания и драйверы для светодиодных светильников

Блоки питания и драйверы для светодиодных светильников

Напряжение в сети офисных помещений обычно стабильно, и стандартного диапазона входных напряжений бывает более чем достаточно. Но в любом случае светодиодный светильник нуждается в корректоре коэффициента мощности, потому что прибавочная мощность оказывается выше порога в 25 Ватт. Есть модели, рассчитанные на внутреннее освещение. Это модели светильников PLD-40 и PLD-60. Их коэффициент пульсации не выше 20%, а значит, они подойдут для освещения помещений, не требовательных к яркому освещению. Драйверы таких моделей защищены от короткого замыкания и перегревов, а также имеют полное соответствие требованиям электромагнитной совместимости. Таким образом, примеры моделей PLD-40 и PLD-60 продемонстрировали нам прекрасное соответствие для стандартных светильников без регулировки освещения.

Блок питания PLD-60-1050B для внутреннего светодиодного освещения

Блок питания PLD-60-1050B для внутреннего светодиодного освещения

Требования к драйверам в зависимости от назначения светильника:

  • Если светильник устанавливается для наружного освещения, то главное требование для его драйвера – это широкий диапазон переносимых температур, гарантирующих исправную работу после длительного нахождения на морозе.

Вдобавок ко всему, здесь придется учитывать и уровень прочности корпуса. Потому что уличный светильник должен иметь абсолютную защиту от любых агрессивных воздействий, таких как пыль, грязь, химические испарения, вода (влагозащищенность должна быть IP 65). Охлаждением комплектующие светильника тоже не должны быть задеты.

Герметичный контроллер с драйвером светодиодного светильника

Герметичный контроллер с драйвером светодиодного светильника

Блок питания (кроме того, что он должен быть защищен указанным способом) должен обладать широким диапазоном входного напряжения ввиду того, что линии питания весьма нестабильны. Он должен быть надежно защищен от перепадов напряжения.

  • Если светильник устанавливается для освещения дорог, железной дороги, метро, то драйвер у такого светильника должен обладать виброустойчивостью. Этому способствует компаунд, который залит в блоки питания, что позволяет ему не воспринимать вибрации. В противном случае элементы просто отвалятся от платы при первой же вибрационной атаке.

От качества выполнения деталей драйвера зависят все параметры и возможности светильника. Среди них и такие важные, как уровень пульсации, диапазон рабочих температур, устойчивость к скачкам напряжения, температурный диапазон. Вот почему так важно качество комплектующих этого прибора. Как известно, светодиодный светильник led сам по себе является очень надежным осветительным прибором, отличающимся долговечностью. Однако он не сможет пройти весь срок своей службы, если не подойти должным образом к выбору драйвера в светодиодных лампах. Ведь основная причина выхода из строя светильника — не перегоревший светодиод, а плохой драйвер. Именно из-за него вам придется носить светильник на ремонт.

Комплектация светильника и как его подобрать

Обычный светодиодный светильник включает в себя всего несколько элементов:

  • светодиоды;
  • корпус;
  • теплоотвод;
  • радиатор;
  • драйвер.

Если комплект стандартный, как же тогда подобрать светильник, чтобы его предустановленный драйвер прослужил как можно дольше?

Как мы уже выяснили, драйвер необходим в целях стабилизации тока, который питает светодиоды, мощностью 1 Ватт.

Встраиваемый светодиодный светильник Kreonix с драйвером

Встраиваемый светодиодный светильник Kreonix с драйвером

Для исправной работы светодиодов от источника питания необходимо понизить напряжение. У каждого светильника есть следующие параметры, которые необходимо учитывать при выборе оптимального драйвера. Поговорим о них подробнее:

  • Мощность. Максимальная мощность у драйвера показывает, какую максимальную нагрузку он выдержит. К примеру, если на маркировке указанно (30х36)х1W, это значит, что к этому драйверу можно подключить 30 или 36 светодиодов мощностью 1 Ватт. Если мы говорим о подключении светодиодной ленты на 12-24 Вольт, то следует учесть, что источники питания для них ограничивают напряжение, а вовсе не ток.
Схема подключения светодиодных лент

Схема подключения светодиодных лент

А значит, мы должны внимательно следить за мощностью нагрузки, подключенной к блоку питания. В таком случае мощность драйвера ни в коем случае не должна быть ниже мощности цепи, иначе блок питания просто «сгорит».

  • Номинальные параметры тока и напряжения. Этот параметр указывается производителем на всех светодиодах, соответственно, и драйвер необходимо подбирать по этой отметке. Максимальный номинальный ток составляет 350 мА. При такой отметке в работе надо использовать источник питания с силой тока в интервале 300-330 мА. Это справедливо для любого вида подключения. Такой диапазон рабочего тока рекомендован для того, чтобы не сократить срок годности светильника, ведь теплоотвод может не выполнять свои функции в полной мере.
  • Класс герметичности и влагостойкости (защищенности). В настоящее время класс защиты определяется двумя цифрами, стоящими после IP. Первая цифра говорит о степени защиты от твердых воздействий (пыли, грязи, песка, льда). Вторая – о жидких средах (воде, веществах). Однако о требуемой температуре, при которой светильник может использоваться класс IP, ничего не сообщает. Можно или нельзя охлаждать, зависит от прочности корпуса.

Надо с не меньшей ответственностью подходить к покупке драйвера для светильника, чем к покупке самого светильника, потому что именно источник питания является гарантом долгой, исправной службы всего устройства. Если вы никак не можете выбрать подходящий драйвер для светильников, то его можно сделать своими руками. Схема сборки весьма проста.

cdelct.ru

когда простота не обманчива / Статьи и обзоры / Элек.ру

В бюджетных светильниках довольно часто используются светодиодные модули, не имеющие драйвера, и при этом работающие напрямую от переменного тока. В прошлом они представляли собой решение для светильников малой мощности, устанавливаемых в подсобных помещениях. Но недавно появились без-драйверные модули нового поколения, которые все чаще используются в осветительном оборудовании средней ценовой категории. А теперь речь уже идет об их применении в дорогостоящих дизайнерских светильниках.

Бездрайверные системы:

Для согласования параметров светодиодов и сети электропитания в светильниках обычно используют специальные устройства, именуемые драйверами. Они выпрямляют переменный ток, понижают напряжение и, что самое главное, стабилизируют силу тока, протекающего через светодиоды. Дело в том, что для каждого типа светодиода существует свое оптимальное значение тока, при котором достигается наибольший КПД в сочетании с высокой долговечностью. Драйвер обеспечивает поддержание этого значения постоянным вне зависимости от колебаний напряжения в питающей сети, температуры окружающей среды и других факторов.

Приблизить значение напряжения питания источника света к напряжению в сети можно, соединяя светодиоды в последовательные цепочки. Чем длиннее цепочка, тем выше напряжение питания и, соответственно, тем проще конструкция драйвера. Но при этом снижается надежность конструкции, так как выход из строя одного светодиода ведет к отключению или изменению режима работы всей цепочки. Правда, с этим частично научились бороться, подключая параллельно светодиодам стабилитроны (в зарубежной литературе они называются «диоды Зенера») — полупроводниковые приборы, автоматически выставляющие «перемычки» вместо светодиодов, если они в результате выхода из строя дают разрыв в цепи. Тем не менее, даже в этом случае выход из строя хотя бы одного светодиода все равно неизбежно влечет за собой некоторое изменение режима всей цепочки. Оптимальным считается количество последовательно включенных светодиодов около 10, тогда и надежность высокая, и драйвер имеет не очень сложную конструкцию.

В то же время, когда требуется обеспечить наименьшую стоимость светильника, применяется простейшая схема, состоящая из мостового выпрямителя на четырех диодах, токоограничительного резистора и нескольких десятков светодиодов, включенных последовательно. Главным недостатком такой схемы, помимо уже отмечавшейся низкой надежности, является высокий уровень пульсаций (об остальных недостатках речь пойдет чуть позже). Причина в том, что светодиоды питаются не постоянным, а пульсирующим током. Частота пульсаций равна удвоенной частоте переменного тока в осветительной сети, т.е. 120 Гц в США и 100 Гц в России и других европейских странах. Согласно ГОСТ Р 54945-2012, при проектировании систем освещения предполагается, что человеческий глаз воспринимает пульсации светового потока с частотой вплоть до 300 Гц.

Простейший светодиодный светильник

Простейший светодиодный светильник с питанием от сети переменного тока

В России коэффициент пульсаций светового потока выражается в процентах и определяется согласно своду правил СП52.13330.2011 по формуле:

К п= 100% (Емакс — Емин)/(2ЕСр),

где Е макс — максимальная освещенность, Емин — минимальная освещенность, Еср — средняя освещенность за период колебания освещенности.

Светильники, построенные по данной схеме и аналогичные им, имеют коэффициент пульсаций до 99%. Для сравнения, люминесцентные лампы с электромагнитным ПРА — решение, признанное морально устаревшим, — имеет К п около 35%. Согласно СП52.13330.2011, такие светильники могут использоваться только в подсобных помещениях, а также там, где от освещения требуется лишь обеспечение общей ориентации в пространстве. В то же время, рынок светильников и для таких помещений (лестничные клетки, коридоры, туалеты и т.п.) огромен и его не следует высокомерно игнорировать. Это, собственно, и есть категория продукции, именуемая «светильники ЖКХ».

Компактные даунлайты

Компактные даунлайты, построенные по бездрайверной схеме

Также бездрайверные светильники могут использоваться и в наружном освещении, где К п не нормируется. К тому же, простота конструкции дает помимо низкой стоимости и ряд других преимуществ. Поэтому так называемые бездрайверные светильники и модули (другие названия — «светодиодные AC-модули», АС LED Modules) активно продвигаются сейчас на рынок.

Даунлайты, построенные по бездрайверной схеме, используются для освещения вспомогательных помещений, где не ведется напряженная зрительная работа.

Понятие «бездрайверный светильник» часто используется в маркетинговых целях, тем не менее, его можно ввести в четкие рамки. Автор статьи предлагает следующее определение: бездрайверным называется такой осветительный прибор на основе светодиодов (или светодиодный модуль), где источник света к линии электропитания подключается напрямую или через токоограничительный резистор, также возможно подключение через коммутирующее устройство. Такое определение логически вытекает из определения светодиодного драйвера, основной функцией которого является управление током, протекающего через светодиод. Конструкция светильника, где применен блок питания со стабилизацией выходного напряжения и токоограничительный резистор, не является бездрайверной, так как стабилизация напряжения на цепочке из светодиода и токоограничительного резистора с хорошей точностью стабилизирует силу тока через светодиод.

Другой вариант названия таких осветительных приборов и модулей, распространенный в зарубежной литературе — AC LED Modules или «светодиодные AC-модули». В данном случае АС означает Altenating Current, т.е. «переменный ток», в широком смысле, «питание от осветительной сети». Связано это с тем, что в бездрайверных модулях не происходит выпрямление тока, светодиоды питаются пульсирующим током сложной формы.

Следует отметить, что, как правило, понятия «бездрайверный светильник» или «бездрайверный модуль» не применяются к оборудованию, основной задачей при проектирования которых было обеспечение минимальной стоимости. Тут уж что получилось за такие деньги… В том случае, если отсутствие драйвера дает не только снижение цены, но и некоторые полезные качества светильника, тогда слова «бездрайверный светильник» активно употребляются как в документации на изделие, так и в рекламных материалах. А преимущества у бездрайверных решений действительно есть.

Без сглаживающих конденсаторов

В светодиодном драйвере переменный ток сначала преобразуется в пульсирующий, затем из пульсирующего уже преобразуется в постоянный, для чего требуется сглаживающий конденсатор. При массовом производстве драйверов практически единственным доступным вариантом сглаживающего конденсатора сейчас является электролитический конденсатор.

Срок службы бездрайверных светильников и диапазон рабочих температур ограничены только соответствующими параметрами светодиодов, которые уже давно выше, чем у электролитических конденсаторов.

Их недостатками являются относительно малый срок службы, а также сильная зависимость параметров от температуры. Но самая неприятная особенность электролитического конденсатора — его старение без эксплуатации. Полежал светильник какое-то время на складе — конденсатор уже состарился. Прошло 10 лет с момента выпуска светильника — электролитические конденсаторы неработоспособны вне зависимости от того, сколько времени прибор реально давал свет. Срок службы бездрайверных светильников и диапазон рабочих температур ограничены только соответствующими параметрами светодиодов, которые уже давно выше, чем у электролитических конденсаторов.

Собственно, светодиод по своему физическому принципу, в отличие от тех же разрядных источников света, пусковых токов не имеет. Тем не менее, светодиодные светильники на основе драйверов имеют значительные пусковые токи, и это связано с зарядкой сглаживающих конденсаторов сразу после включения. Например, у светодиодного драйвера FDL-65-1550 производства компании Meanwell пусковой ток на протяжении 270 мкс от момента включения составляет 50 А при потребляемом токе в установившемся режиме 0,48 А. То есть пусковой ток примерно в 100 раз больше потребляемого тока в случае номинальной нагрузки. И это у «топовой» модели от одного из ведущих производителей драйверов! Применяемые во многих светильниках noname драйвера характеризуются еще большим соотношением между пусковым и потребляемым токами в установившемся режиме. Данное соотношение нередко оказывается даже больше, чем у светильников на основе разрядных источников света, например, на люминесцентных лампах. В результате — замена устаревших светильников на более современные и, казалось бы, более экономичные светодиодные, приводит к срабатыванию защитного автоматического выключателя из-за перегрузки по току. Приходится мириться с необходимостью использовать столь же толстые провода, как и для старых светильников (при уменьшении потребляемой мощности в несколько раз), а также обращаться к помощи квалифицированных специалистов для выбора определенного типа защитного автоматического выключателя и даже топологии подключения светильников. Когда внедрение светодиодного освещения было на уровне отдельных проектов, с этим можно было мириться. Но при их массовости нужны решения, доступные для установки специалистами не самой высокой квалификации. Бездрайверные же светодиодные светильники не имеют никаких пусковых токов по принципу своей работы.

Диммирование

Оптимальное решение для светодиодных светильников — использование диммируемого драйвера. Но это потребует установки дополнительного органа управления светильником и, возможно, прокладки дополнительного провода. В реальности приходится иметь дело с десятками миллионов диммеров типа TRIAC, установленных по всему миру. Светодиодный драйвер, совместимый с TRIAC, имеет более сложную конструкцию, чем обычный, и стоит дорого. Несомненным преимуществом бездрайверных светильников является то, что они, как правило, без проблем совместимы с TRIAC-диммерами.

Бездрайверные светильники

Важное преимущество бездрайверных светильников — совместимость с диммерами, изначально разрабатывавшимися для ламп накаливания

В ряде случаев бездрайверные светильники совместимы с современными ШИМ-диммерами, работающими на частотах выше 300 Гц. При такой «связке» бездрайверные светильники полностью лишаются такого недостатка, как высокий коэффициент пульсаций.

Внимание! Не все бездрайверные светильники совместимы с определенными моделями диммеров. О совместимости конкретных моделей светильников и диммеров следует предварительно получить информацию у производителей/поставщиков обоих соединяемых устройств.

Вопросы надежности

В электронной аппаратуре обычно соединения между элементами отказывают чаще, чем сами элементы. Повысить надежность цепочки последовательно соединенных светодиодов до уровня, близкого к надежности единичного светодиода, можно, если всех их выполнить в едином кристалле. Именно так рассуждали в компании Seoul Semiconductor, выпустившей еще в 2006 году светодиод Arciche. Его можно было подключать к осветительной сети переменного тока даже без выпрямительного «мостика», достаточно последовательно включенного токоограничительного резистора. Это достигалось благодаря наличию на кристалле двух групп светодиодов, светившихся для положительной и отрицательной полуволн питающего напряжения соответственно. Позже для повышения энергоэффективности оставили только одну цепочку и подключение выпрямительного моста к светодиоду стало обязательным. Светодиоды, питающиеся от напряжения осветительной сети без драйвера, Seoul Semiconductor производит и поныне, но уже под названием Acrich MJT.

Наиболее широкое применение светодиоды Acrich MJT нашли при создании светодиодных ламп с цоколем GU10, а также маломощных ламп с цоколем Е14 для декоративной подсветки. Выпускаются на основе Acrich MJT и миниатюрные даунлайты, устанавливаемые на стеллажи в магазинах для подсветки товара. Поскольку покупатели и сотрудники рассматривают товар на полках эпизодически, такие светильники, при наличии общего освещения с низким уровнем пульсаций, не нарушают действующих норм. На основе Arcich MJT выпускаются и светильники для промышленных холодильников. Почти полное отсутствие дополнительной электроники и межсоединений между светодиодами в последовательной цепочке позволяют светильнику выдерживать очень низкие температуры. При этом сотрудники внутри морозильной камеры работают также эпизодически.

Модул уличного освещения Acrich3.5

В модулях для уличного освещения Acrich3.5 применена дополнительная защита от бросков напряжения

Бездрайверные светильники чувствительны к броскам напряжения в сети. Если для кратковременных бросков напряжения порядка нескольких киловольт (например, связанных с молнией) можно установить защиту, то при небольшом, но длительном по времени превышении питающего напряжения светодиоды перегреваются. Проблема решается за счет внесения дополнительных запасов при проектировании светильника, а также применения специальных защитных устройств. Также настоятельно рекомендуется не разрывать выключателем «ноль» питания и обязательно заземлять металлический корпус светильника.

Коэффициент мощности и энергоэффективность

В бездрайверном светильнике, собранном по схеме рис. 1 или подобной, значительная часть потребляемой мощности (около 25%) рассеивается на токоограничительном резисторе. Кроме этого, значительную часть периода колебаний в сети, когда мгновенное значение напряжения на каждом светодиоде меньше 1,5 В, цепочка светодиодов полностью закрыта и ток через светильник практически не течет. Помимо нерационального использования электроэнергии, такая особенность приводит к снижению коэффициента мощности PF до значений ниже минимально допустимого предела 0,6. При потребляемой мощности до 5 Вт с этим еще можно как-то мириться, но при большей потребляемой светильником или светодиодной лампой-ретрофитом мощности нарушаются действующие нормы и может произойти преждевременный износ оборудования электросетей.

Cхема включения чипа Acrich IC 3.0

Простейшая схема включения чипа Acrich IC 3.0

Решение проблемы заключается в том, чтобы «наращивать» цепочку последовательно соединенных светодиодов по мере роста мгновенного значения напряжения питания. Находимся на пике синусоиды — включены все светодиоды. Находимся вблизи нуля — светится минимальное количество светодиодов, которые можно скоммутировать. При этом светодиоды открыты, и ток в нагрузке продолжает течь. Именно такое решение предлагает компания Seoul Semiconductor в своих бездрайверных светодиодных модулях Acrich4, производящихся с 2014 года. «Сердцем» такого модуля является чип Acrich IC 3.0, коммутирующий четыре группы последовательно включенных светодиодов.

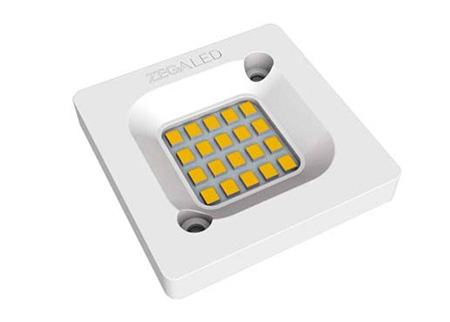

Cветодиодный модул Acrich4

Пример светодиодного модуля типа Acrich4

В итоге появляется возможность увеличить PF до 0,97, что находится на уровне лучших светильников с драйверами. Можно сказать, что такой светильник не создает практически никаких проблем для электросети, к которой он подключен. КПД чипа Acrich IC 3.0 достигает 90%.

Для уличного освещения Seoul Semiconductor предлагает модули Acrich3.5 на основе предыдущей версии платформы Acrich3, работающей аналогичным образом (коммутация четырех цепочек светодиодов).

Помимо Seoul Semiconductor технологию АС-модулей с повышенным PF развивает и такая известная компания как Edison Opto. Fla рынке представлена серия модулей EdiLex от этой компании. К сожалению, Edison Opto не публикует в открытых источниках данные о конструкции своих бездрайверных светодиодных модулей, тем не менее, по косвенным данным можно предположить, что и здесь используется принцип коммутации групп светодиодов в зависимости от конкретного участка синусоиды. PF модулей EdiLex достигает 0,95. Главная «фишка» данных модулей, выгодно отличающая их от конкурентов — наличие встроенной функции трехступенчатого диммирования.

Борьба с пульсациями

Для борьбы с пульсациями в бездрайверных светильниках предлагались схемы с умножением частоты пульсаций. Речь идет о том, чтобы частота пульсаций относительно частоты сети не удваивалась, а учетверялась. Увеличение частоты пульсаций до 200 Гц не позволяет выполнить требования ГОСТ Р 54945-2012 и СП52.13330.2011 для помещений, в которых ведется напряженная зрительная работа, хотя субъективно зрительная нагрузка по сравнению с частотой пульсаций 100 Гц заметно снижается. Но несовместимость с существующими диммерами и сложность конструкции привели к тому, что серийный выпуск бездрайверных светильников с учетверением частоты пульсаций так и не был начат.

Светодиодный модуль Zega LED

Один из вариантов бездрайверного светодиодного модуля производства Zega LED

Компания Zega LED с 2014 года развивает технологию REAC, представляющую собой принципиально новый способ борьбы с пульсациями. Ее суть заключается в том, что светодиод, поверх слоя обычного люминофора, покрывается еще слоем особого люминофора REAC, обладающего увеличенным временем послесвечения. По идее разработчиков, это позволяет сглаживать пульсации до приемлемого уровня.

По состоянию на январь 2017 года, на сайте Zega LED нет данных об уровне пульсаций выпускаемых компанией модулей с технологией REAC. Нет пока на авторитетных светотехнических сайтах и результатов независимых тестирований на уровень пульсаций. Тем не менее, модули нашли свое применение не только в техническом освещении, но и в дорогих престижных дизайнерских люстрах. Причина заключается в компактности модулей Zega LED при том, что для их работы не требуется наличия дополнительного оборудования. В результате фантазия дизайнера практически ничем не ограничена. Но, по состоянию на 2016 год, все такие люстры предлагались исключительно для рынка США, где частота сети составляет 60 Гц. При использовании технологии REAC в странах с частотой сети 50 Гц уровень пульсаций будет выше из-за более низкой частоты пульсаций. Возможно, для продажи люстр в таких странах придется доработать технологию REAC, дополнительно увеличив время послесвечения люминофора.

Аграрное будущее

Большую выгоду бездрайверные светильники могут принести для освещения теплиц, если там есть и естественное освещение, а персонал продолжительное время работает в дневное время. Естественно, светильники должны соответствовать и действующим нормам по коэффициенту мощности.

Полное отсутствие пусковых токов является важным преимуществом для сельской местности. Низкая стоимость бездрайверных светодиодных светильников, простота установки и обслуживания позволяют сделать проект внедрения светодиодного освещения экономически выгодным.

Положительный опыт использования светильников с лампами ДНаТ, у которых К п доходит до 95%, позволяет утверждать, что наличие пульсаций у бездрайверных светодиодных светильников не окажет негативного влияния на рост сельскохозяйственных культур. Но в птицеводстве применять бездрайверные светильники нельзя, поскольку мерцания угнетают развитие — у птиц зрение более быстродействующее, чем у людей. Возможность применения бездрайверных светодиодных светильников в животноводстве требует дополнительных исследований.

Полное отсутствие пусковых токов является важным преимуществом для сельской местности, где электросети зачастую находятся не в лучшем состоянии. Низкая стоимость бездрайверных светодиодных светильников, простота установки и обслуживания, когда не надо вызывать в далекую деревню дорогостоящих специалистов, позволяют сделать проект внедрения светодиодного освещения экономически выгодным.

Алексей ВАСИЛЬЕВ

Источник: Материал размещен в журнале «Электротехнический рынок», №1 (73) Январь-Февраль 2017

www.elec.ru

Возможно ли заменить драйвер в светодиодной лампе?

Сегодня светодиодные лампы есть едва ли не в каждом доме. Но к сожалению, эти осветительные приборы нередко выходят из строя задолго до положенного им срока, и причин тому множество. Выбрасывать? Не стоит, можно произвести ремонт. Сегодня мы разберем до винтика несколько таких устройств, посмотрим, что у них внутри, и попробуем провести ремонт светодиодной лампы на 220 В своими руками.

Блок: 1/9 | Кол-во символов: 388
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Драйвер в светодиодной лампе выполняет основную работуДрайвер в светодиодной лампе выполняет основную работу

Схема драйвера светодиодной лампы 220 В состоит из:

  • диодного моста;
  • сопротивлений;
  • резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Блок: 2/7 | Кол-во символов: 837
Источник: https://homius.ru/remont-svetodiodnyih-lamp-svoimi-rukami.html

Основные поломки светодиодной лампы и их обнаружение

 Так как сама светодиодная лампа состоит из радиоэлементов, то к ее основным неисправностям можно отнести неисправность именно тех самым радиоэлементов, из которых она состоит. Пусть это покажется кому-то тавтологией, но именно такое заключение будет максимально близким к истине.
 В светодиодной лампе могут быть микросхемы, транзисторы, трансформаторы, индуктивности, резисторы, диоды, светодиоды. О том, как проверять тот или иной радиоэлемент лучше взглянуть в специализированной рубрике нашего сайта «Радиоэлектроника». Ведь если мы сейчас начнем вам рассказывать об идентификации всех неисправностей каждого из нами перечисленного выше радиоэлемента, то это будет статья уже совсем другого содержания, нежели о ремонте светодиодной лампы.
 Кратко лишь скажем, что есть неисправности, которые сразу «бросаются в глаза». Обычно это тепловые пробои и связанные с ними изменениями. Это обугливание радиодетали, ее вздутие, появление маленьких точечных отверстий. Вот взгляните на конденсатор.

Драйвер в светодиодной лампе выполняет основную работу

Здесь сразу видно, что с ним что-то не то. Это тот самый вариант, когда драйвер для светодиодов можно починить. В итоге починим и саму лампу.
 Второй вариант, это ремонт светодиодной лампы путем замены платы, питающей светодиоды. Как вы уже догадались, такую плату называют драйвером.  Этот вариант хорош тем, что такую плату можно приобрести в радиомагазинах, а затем ее просто взять или перепаять. А если вам сильно хочется, то можно даже самому собрать схему драйвера для светодиодов, и использовать именно ваш вариант для ремонта лампы.
 Ну что же, давайте теперь обо всем этом по порядку.

Блок: 2/6 | Кол-во символов: 1651
Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera

Схемы драйверов и их принцип работы

Чтобы провести успешный ремонт, необходимо четко представлять, как лампа работает. Одним из основных узлов любой светодиодной лампы является драйвер. Схем драйверов для светодиодных ламп на 220 В существует множество, но условно их можно разделить на 3 типа:

  1. Со стабилизацией тока.
  2. Со стабилизацией напряжения.
  3. Без стабилизации.

Только устройства первого типа, по своей сути, являются драйверами. Они ограничивают ток через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще как-то назвать сложно, но его ремонт, как я указывал выше, самый простой. Рассмотрим схемы ламп на драйверах каждого типа.

Драйвер со стабилизацией тока

Драйвер лампы, схему которой ты видишь ниже, собран на интегральном стабилизаторе тока SM2082D. Несмотря на кажущуюся простоту он является полноценным и качественным, да и ремонт его несложен.

Схема LED-А60Схема лампы LED-А60 на полноценном драйвере

Сетевое напряжение через предохранитель F подается на диодный мост  VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное таким образом постоянное напряжение поступает на светодиоды лампы HL1-HL14, включенные последовательно, и вывод 2 микросхемы DA1.

С первого же вывода этой микросхемы на светодиоды поступает напряжение, стабилизированное по току. Величина тока зависит от номинала резистора R2. Резистор R1 довольно большой величины, шунтирующий конденсатор, в процессе работы схемы не участвует. Он нужен для того, чтобы быстро разрядить конденсатор, когда ты выкрутишь лампочку. В противном случае, взявшись за цоколь, ты рискуешь получить серьезный удар током, поскольку С1 останется заряженным до напряжения 300 В.

Драйвер со стабилизацией напряжения

Эта схема, в принципе, тоже довольно качественная, но подключать ее к светодиодам нужно несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует не ток, а напряжение.

Схема блока питанияСхема блока питания для светодиодной лампы

Здесь сетевое напряжение сначала поступает на балластный конденсатор С1, снижающий его до величины примерно 20 В, а затем уже на диодный мост VD1-VD4. Далее выпрямленное напряжение сглаживается конденсатором С2 и подается на интегральный стабилизатор напряжения. Снова сглаживается (С3) и через токоограничивающий резистор R2 питает цепочку светодиодов, включенных последовательно. Таким образом, даже при колебаниях сетевого напряжения ток через светодиоды останется постоянным.

Отличие этой схемы от предыдущей как раз в данном токоограничивающем резисторе. По сути, это схема светодиодной ленты с балластным блоком питания.

Драйвер без стабилизации

Драйвер, собранный по этой схеме, — чудо китайской схемотехники. Тем не менее, если в сети напряжение нормальной величины и не сильно скачет, он работает. Устройство собрано по простейшей схеме и не стабилизирует ни ток, ни напряжение. Оно просто понижает его (напряжение) до примерной нужной величины и выпрямляет.

драйвер лампы 220 ВПростейший драйвер светодиодной лампы 220 В

На этой схеме ты видишь уже знакомый тебе гасящий (балластный) конденсатор, зашунтированный для безопасности резистором. Далее напряжение поступает на выпрямительный мост, сглаживается конденсатором обидно малой емкости – всего 10 мкФ – и через токоограничивающий резистор поступает на цепочку светодиодов.

Что можно сказать о таком «драйвере»? Поскольку он ничего не стабилизирует, напряжение на светодиодах и, соответственно, ток через них напрямую зависят от входного напряжения. Если оно завышено, то лампа быстро сгорит. Если «скачет», то будет мигать и лампочка.

Такое решение обычно используется в бюджетных лампах китайских производителей. Назвать его удачным, конечно, сложно, но оно встречается довольно часто и при нормальном напряжении в сети может работать достаточно долго. Кроме того, такие схемы легко поддаются ремонту.

Блок: 3/9 | Кол-во символов: 3830
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Частые причины неисправностей

К выходу из строя светодиодной лампы часто приводят некорректная эксплуатация и резкие перепады напряжения в центральной электросети. Сами диодные элементы в этом случае сохраняют работоспособность, а вот драйвер может испортиться.

Светодиодная лампа

Заводской брак – вполне возможный вариант неисправности. В основном ему подвержены изделия-«безымянки», однако, и у брендовой продукции это может случиться, хотя, такие случаи крайне редки и обычно выявляются на этапе покупки

Если в самом светильнике не обеспечена качественная вентиляция, драйвер будет перегреваться. В итоге это плохо отразится на его функционировании и спровоцирует поломку.

Драйвер светодиодной лампы

Удары и вибрации не нанесут повреждения диодам, а вот на драйвере скажутся самым негативным образом. Может нарушиться целостность конструкции и точность прилегания к плате рабочих элементов

Лампа начнет чувствительно мерцать и моргать, раздражая глаз, когда испортится токоограничивающий резистор, и совсем перестанет гореть, если выйдет из строя конденсатор.

Все эти моменты неприятны, но впадать в панику не стоит. Исправить неполадку без особых усилий получится дома своими руками.

Плохо подействует на Led-элемент и приведет к его выходу из строя неправильно организованная в доме или квартире электрическая система.

Плюс к тому она увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшем будущем. Поэтому ее обустройство лучше доверить профессионалам.

Светодиодные лампы Osram

Приобретая лампочку от известного бренда за низкую цену, стоит проявлять осторожность. Продукция может оказаться фальсифицированной и не отработает заявленного производителем срока. Починка потребует финансовых затрат, времени, да и вряд ли оправдает себя в таком случае

В процессе эксплуатации в лампе может произойти нарушение базовой кристаллической структуры полупроводниковых диодов.

Провоцирует эту неполадку реакция на повышение уровня плотности инжектированного тока со стороны материала, из которого изготовлен полупроводник.

Когда пропайка краев осуществлена некачественно, отвод тепла теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе происходит перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальны и подлежат незатратному по времени и финансам ремонту.

Блок: 3/8 | Кол-во символов: 2274
Источник: http://sovet-ingenera.com/elektrika/svetylnik/remont-svetodiodnyx-lamp-svoimi-rukami.html

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

  • Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
  • Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Светодиодные лампы Osram

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.

подсветкаТакая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

  • Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может «потерять терпение». Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.

драйвер на плате со светодиодамиВ этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет

Блок: 4/9 | Кол-во символов: 1758
Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/svetodiodnie/remont-svetodiodnoj-lampy-na-220v-svoimi-rukami

Ремонт светодиодной лампы с заменой радиоэлемента

 Разбираем корпус лампы, об этом мы упоминали чуть ранее, но все же повторимся…

драйвер на плате со светодиодами

Срезаем клей и выкручиваем крепеж.

драйвер на плате со светодиодами

Добираемся до схемы и соединительных проводов.

драйвер на плате со светодиодами

Здесь как раз продолжим рассматривать наш вариант, который мы затронули выше, с конденсатором. Итак, если даже визуально видно, или вы определили неисправность радиоэлемента путем применения измерительного прибора, то деталь надо менять.

Драйвер в светодиодной лампе выполняет основную работу

Берем паяльник и выпаиваем радиоэлемент. Здесь важно не перегреть соседние элементы, не сломать ножки, не нарушить контакты, не перегреть печатную плату, чтобы избежать отслоения фольги от текстолита. Меняем конденсатор.

драйвер на плате со светодиодами

Далее изолируем плату от возможного контакта с токопроводящими поверхностями и собираем все в обратном порядке.

драйвер на плате со светодиодами

При установке платы со светодиодами на место, необходимо обновить термопасту, которая обеспечивает передачу тепла от платы светодиодов, до радиатора рассеивающего тепло.

драйвер на плате со светодиодами

Перед склеиванием корпуса проверяем работоспособность и приклеиваем рассеиватель на лампу. Этот случай относился к ремонту лампы путем замены радиоэлемента.

драйвер на плате со светодиодами

драйвер на плате со светодиодами

Блок: 4/6 | Кол-во символов: 1137
Источник: http://xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektronika/751-kak-pochinit-svetodiodnuyu-lampu-svoimi-rukami-zamena-radioelementa-drajvera

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Вздувшийся конденсатор

Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Мультиметр для измерения

Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Температура разогрева в момент пайки не должна превышать 260°. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Блок: 7/8 | Кол-во символов: 2056
Источник: http://sovet-ingenera.com/elektrika/svetylnik/remont-svetodiodnyx-lamp-svoimi-rukami.html

Ремонт светодиодной лампы с заменой драйвера для светодиодов

Если вы не хотите заниматься поиском сгоревшей радиодетали или у вас просто нет такой возможности. Скажем, нет в настоящее время мультиметра для проверки детали, то можно поступить несколько проще. Идете до ближайшего радиомагазина в вашем городе и покупаете так называемый драйвер. По сути, стабилизатор напряжения для светодиодов. Здесь важно выбрать стабилизатор, который будет обеспечивать работу светодиодов нужной мощности. То есть смотрим на заявленную мощность лампы и просим драйвер, который может обеспечить данную мощность.  Теперь давайте вновь обратимся к конкретному случаю.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Откручиваем отражатель от корпуса.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Снимаем рассеиватели светодиодов.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Обрезаем провода от старого драйвера, лучше выпаять, чтобы обеспечить соединение между платой драйвера одним цельным проводом.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Припаиваем провода нового драйвера на место старых.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Здесь важно не перепутать вход и выход, иначе все сгорит, так и не заработав.

Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Еще раз все проверяем и собираем лампу обратно.  При нео

lightika.com

Алгоритм поиска неисправности в драйвере LED лампы или Эркюль Пуаро отдыхает / Habr

Недавно один знакомый попросил меня помочь с проблемой. Он занимается разработкой LED ламп, попутно ими приторговывая. У него скопилось некоторое количество ламп, работающих неправильно. Внешне это выражается так – при включении лампа вспыхивает на короткое время (менее секунды) на секунду гаснет и так повторяется бесконечно. Он дал мне на исследование три таких лампы, я проблему решил, неисправность оказалась очень интересной (прямо в стиле Эркюля Пуаро) и я хочу рассказать о пути поиска неисправности.

LED лампа выглядит вот так:


Рис 1. Внешний вид разобранной LED лампы

Разработчик применил любопытное решение – тепло от работающих светодиодов забирается тепловой трубкой и передается на классический алюминиевый радиатор. По словам автора, такое решение позволяет обеспечить правильный тепловой режим для светодиодов, минимизируя тепловую деградацию и обеспечивая максимально возможный срок службы диодов. Попутно увеличивается срок службы драйвера питания диодов, так как плата драйвера оказывается вынесенной из теплового контура и температура платы не превышает 50 градусов Цельсия.

Такое решение – разделить функциональные зоны излучения света, отвода тепла и генерации питающего тока – позволило получить высокие эксплуатационные характеристики лампы по надежности, долговечности и ремонтопригодности.
Минус таких ламп, как ни странно, прямо вытекает из ее плюсов – долговечная лампа не нужна производителям :). Историю о сговоре производителей ламп накаливания о максимальном сроке службы в 1000 часов все помнят?

Ну и не могу не отметить характерный внешний вид изделия. Мой «госконтроль» (жена) не разрешил мне ставить эти лампы в люстру, где они видны.

Вернемся к проблемам драйвера.

Вот так выглядит плата драйвера:


Рис 2. Внешний вид платы LED драйвера со стороны поверхностного монтажа

И с обратной стороны:


Рис 3. Внешний вид платы LED драйвера со стороны силовых деталей

Изучение ее под микроскопом позволило определить тип управляющей микросхемы – это MT7930. Это микросхема контроля обратноходового преобразователя (Fly Back), обвешанная разнообразными защитами, как новогодняя елка – игрушками.

В МТ7930 встроены защиты:

• от превышения тока ключевого элемента
• понижения напряжения питания
• повышения напряжения питания
• короткого замыкания в нагрузке и обрыва нагрузки.
• от превышения температуры кристалла

Декларирование защиты от короткого замыкания в нагрузке для источника тока носит скорее маркетинговый характер 🙂

Принципиальной схемы на именно такой драйвер добыть не удалось, однако поиск в сети дал несколько очень похожих схем. Наиболее близкая приведена на рисунке:

Рис 4. LED Driver MT7930. Схема электрическая принципиальная

Анализ этой схемы и вдумчивое чтение мануала к микросхеме привело меня к выводу, что источник проблемы мигания – это срабатывание защиты после старта. Т.е. процедура начального запуска проходит (вспыхивание лампы – это оно и есть), но далее преобразователь выключается по какой-то из защит, конденсаторы питания разряжаются и цикл начинается заново.

Внимание! В схеме присутствуют опасные для жизни напряжения! Не повторять без должного понимания что вы делаете!

Для исследования сигналов осциллографом надо развязать схему от сети, чтобы не было гальванического контакта. Для этого я применил разделительный трансформатор. На балконе в запасах были найдены два трансформатора ТН36 еще советского производства, датированные 1975 годом. Ну, это вечные устройства, массивные, залитые полностью зеленым лаком. Подключил по схеме 220 – 24 – 24 -220. Т.е. сначала понизил напряжение до 24 вольт (4 вторичных обмотки по 6.3 вольта), а потом повысил. Наличие нескольких первичных обмоток с отводами дало мне возможность поиграть с разными напряжениями питания – от 110 вольт до 238 вольт. Такое решение конечно несколько избыточно, но вполне пригодно для одноразовых измерений.


Рис 5. Фото разделительного трансформатора

Из описания старта в мануале следует, что при подаче питания начинает заряжаться конденсатор С8 через резисторы R1 и R2 суммарным сопротивлением около 600 ком. Два резистора применены из требований безопасности, чтобы при пробое одного ток через эту цепь не превысил безопасного значения.

Итак, конденсатор по питанию медленно заряжается (это время порядка 300-400 мс) и когда напряжение на нем достигает уровня 18,5 вольт – запускается процедура старта преобразователя. Микросхема начинает генерировать последовательность импульсов на ключевой полевой транзистор, что приводит к возникновению напряжения на обмотке Na. Это напряжение используется двояко – для формирования импульсов обратной связи для контроля выходного тока (цепь R5 R6 C5) и для формирования напряжения рабочего питания микросхемы (цепь D2 R9). Одновременно в выходной цепи возникает ток, который и приводит к зажиганию лампы.

Почему же срабатывает защита и по какому именно параметру?

Первое предположение

Срабатывание защиты по превышению выходного напряжения?

Для проверки этого предположения я выпаял и проверил резисторы в цепи делителя (R5 10 ком и R6 39 ком). Не выпаивая их не проверить, поскольку через обмотку трансформатора они запараллелены. Элементы оказались исправны, но в какой-то момент схема заработала!

Я проверил осциллографом формы и напряжения сигналов во всех точках преобразователя и с удивлением убедился, что все они – полностью паспортные. Никаких отклонений от нормы…

Дал схеме поработать часок – все ОК.

А если дать ей остыть? После 20 минут в выключенном состоянии не работает.

Очень хорошо, видимо дело в нагреве какого-то элемента?

Но какого? И какие же параметры элемента могут уплывать?

В этой точке я сделал вывод, что на плате преобразователя имеется какой-то элемент, чувствительный к температуре. Нагрев этого элемента полностью нормализует работу схемы.
Что же это за элемент?

Второе предположение

Подозрение пало на трансформатор. Проблема мыслилась так – трансформатор из-за неточностей изготовления (скажем на пару витков недомотана обмотка) работает в области насыщения и из-за резкого падения индуктивности и резкого нарастания тока срабатывает защита по току полевого ключа. Это резистор R4 R8 R19 в цепи стока, сигнал с которого подается на вывод 8 (CS, видимо Current Sense) микросхемы и используется для цепи ОС по току и при превышении уставки в 2.4 вольта отключает генерацию для защиты полевого транзистора и трансформатора от повреждений. На исследуемой плате стоит параллельно два резистора R15 R16 с эквивалентным сопротивлением 2,3 ома.

Но насколько я знаю, параметры трансформатора при нагреве ухудшаются, т.е. поведение системы должно быть другим – включение, работа минут 5-10 и выключение. Трансформатор на плате весьма массивный и тепловая постоянная у него ну никак не менее единиц минут.
Может, конечно в нем есть короткозамкнутый виток, который исчезает при нагреве?

Перепайка трансформатора на гарантированно исправный была в тот момент невозможна (не привезли еще гарантированно рабочую плату), поэтому оставил этот вариант на потом, когда совсем версий не останется :). Плюс интуитивное ощущение – не оно. Я доверяю своей инженерной интуиции.

К этому моменту я проверил гипотезу о срабатывании защиты по току, уменьшив резистор ОС по току вдвое припайкой параллельно ему такого же – это никак не повлияло на моргание лампы.

Значит, с током полевого транзистора все нормально и превышения по току нет. Это было хорошо видно и по форме сигнала на экране осциллографа. Пик пилообразного сигнала составлял 1,8 вольта и явно не достигал значения в 2,4 вольта, при котором микросхема выключает генерацию.

К изменению нагрузки схема также оказалась нечувствительна – ни подсоединение второй головки параллельно, ни переключение прогретой головы на холодную и обратно ничего не меняло.

Третье предположение

Я исследовал напряжение питания микросхемы. При работе в штатном режиме все напряжения были абсолютно нормальными. В мигающем режиме тоже, насколько можно было судить по формам сигналов на экране осциллографа.

По прежнему, система мигала в холодном состоянии и начинала нормально работать при прогреве ножки трансформатора паяльником. Секунд 15 погреть – и все нормально заводится.

Прогрев микросхемы паяльником ничего не давал.

И очень смущало малое время нагрева… что там может за 15 секунд измениться?

В какой-то момент сел и методично, логически отсек все гарантированно работающее. Раз лампа загорается — значит цепи запуска исправны.
Раз нагревом платы удается запустить систему и она часами работает — значит и силовые системы исправны.
Остывает и перестает работать — что-то зависит от температуры…
Трещина на плате в цепи обратной связи? Остывает и сжимается, контакт нарушается, нагревается, расширяется и контакт восстанавливается?
Пролазил тестером холодную плату — нет обрывов.

Что же еще может мешать переходу от режима запуска в рабочий режим?!!!

От полной безнадеги интуитивно припаял параллельно электролитическому конденсатору 10 мкф на 35 вольт по питанию микросхемы такой же.

И тут наступило счастье. Заработало!

Замена конденсатора 10 мкф на 22 мкф полностью решило проблему.

Вот он, виновник проблемы:


Рис 6. Конденсатор с неправильной емкостью

Теперь стал понятен механизм неисправности. Схема имеет две цепи питания микросхемы. Первая, запускающая, медленно заряжает конденсатор С8 при подаче 220 вольт через резистор в 600 ком. После его заряда микросхема начинает генерировать импульсы для полевика, запуская силовую часть схемы. Это приводит к генерации питания для микросхемы в рабочем режиме на отдельной обмотке, которое поступает на конденсатор через диод с резистором. Сигнал с этой обмотки также используется для стабилизации выходного тока.

Пока система не вышла в рабочий режим — микросхема питается запасенной энергией в конденсаторе. И ее не хватало чуть-чуть — буквально пары-тройки процентов.
Падения напряжения оказалось достаточно, чтобы система защиты микросхемы срабатывала по пониженному питанию и отключала все. И цикл начинался заново.

Отловить эту просадку напряжения питания осциллографом не получалось — слишком грубая оценка. Мне казалось, что все нормально.

Прогрев же платы увеличивал емкость конденсатора на недостающие проценты — и энергии уже хватало на нормальный запуск.

Понятно, почему только некоторая часть драйверов отказала при полностью исправных элементах. Сыграло роль причудливое сочетание следующих факторов:

• Малая емкость конденсатора по питанию. Положительную роль сыграл допуск на емкость электролитических конденсаторов (-20% +80%), т.е. емкости номиналом 10 мкф в 80% случаев имеют реальную емкость около 18 мкф. Со временем емкость уменьшается из-за высыхания электролита.
• Положительная температурная зависимость емкости электролитических конденсаторов от температуры. Повышенная температура на месте выходного контроля — достаточно буквально пары-тройки градусов и емкости хватает для нормального запуска. Если предположить, что на месте выходного контроля было не 20 градусов, а 25-27, то этого оказалось достаточно для практически 100% прохождения выходного контроля.

Производитель драйверов сэкономил конечно, применив емкости меньшего номинала по сравнению с референс дизайн из мануала (там указано 22 мкф) но свежие емкости при повышенной температуре и с учетом разброса +80% позволили партию драйверов сдать заказчику. Заказчик получил вроде бы работающие драйверы, которые со временем стали отказывать по непонятной причине. Интересно было бы узнать – инженеры производителя учли особенности поведения электролитических конденсаторов при повышении температуры и естественный разброс или это получилось случайно?

habr.com

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
