Схема подключения косвенного бойлера: Схема подключения бойлера косвенного нагрева к теплоносителю

Содержание

Схема подключения бойлера косвенного нагрева к теплоносителю

Схема подключения бойлера косвенного нагрева к теплоносителю

Отечественные промышленные водонагреватели и бойлеры

> Схема подключения бойлера косвенного нагрева к теплоносителю

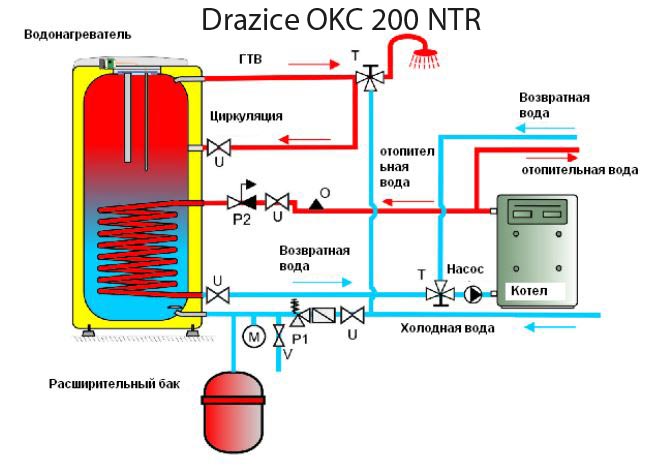

Один из возможных вариантов подключения змеевика к источнику теплоносителя представлен на схеме Рис. 1.
  1. кран запорный линии обратки на входе в котел;
  2. кран запорный на линии выхода горячей воды из котла;
  3. кран запорный на входе в змеевик;
  4. кран запорный на выходе из змеевика;
  5. трехходовой электромагнитный клапан;
  6. датчик температуры от клапана №5;
  7. клапан автоматического спуска воздуха с котла;
  8. клапан предохранительный котла;
  9. манометр котла;
  10. контур отопления;
  11. котел;
  12. расширительный бачок котла;
  13. линия заполнения системы отопления;
  14. кран запорный для слива теплоносителя;
  15. линия канализации.

Возврат к списку


Отечественные промышленные водонагреватели и бойлеры

Изображения продукции на сайте могут незначительно отличаться от реальной продукции. Производитель вправе вносить незначительные изменения в конструкцию,
не ухудшающие их потребительские свойства. Предложение не является публичной офертой

© 2019 GOPPO

Официальный сайт производителя

Подключение бойлера косвенного нагрева к центральному отоплению. Схема подключения бойлера косвенного нагрева

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить , перво-наперво следует запомнить следующие принципы:

  1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
  2. должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
  3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Варианты обвязки для различных ситуаций

Чаще всего при подключении бойлера косвенного нагрева используют три основных схемы:

  • вариант с трехходовым клапаном
  • применение двух циркуляционных насосов
  • использование гидравлической стрелки.

Кроме того, стоит рассмотреть применение рециркуляционной системы, которая позволяет существенно повысить качество ГВС в частном доме или квартире.

Как использовать трехходовой клапан?

При потреблении большого количества горячей воды чаще всего используют подключение бойлера косвенного нагрева с помощью трехходового клапана. В этом случае необходимо создать два контура отопления: основной, который обогревает помещение, и отдельный контур, необходимый для нагрева воды в бойлере. Для распределения потока теплоносителя между этими контурами используют трехходовой клапан, который управляется термостатом бойлера.

Трехходовой клапан в схеме обвязки бойлера косвенного нагрева используется для регулирования направления потока теплоносителя. Клапан управляется термодатчиком бойлера

Работает эта система следующим образом. Когда температура воды в баке опускается ниже установленного значения, клапан направляет теплоноситель на контур нагрева бойлера. После того, как вода нагреется до необходимого уровня, клапан возвращает поток теплоносителя на основной контур обогрева. При этом главную роль играет нагрев воды в баке бойлера, а не отопительный контур.

Обратите внимание! В местности с очень жесткой водой рекомендуется использовать именно бойлер косвенного нагрева с трехходовым клапаном вместо двухконтурного котла, элементы которого слишком быстро выходят из строя при таких условиях работы.

Для корректной работы системы этого типа очень важно правильно настроить термостат. Дело в том, что если максимальное значение температуры нагрева воды в баке будет выше, чем температура нагрева теплоносителя в котле, вода в бойлере будет подогреваться постоянно. Переключение на отопительный контур не произойдет, поскольку максимум температуры в бойлере достигнут не будет.

Система с двумя насосами

Вместо трехходового клапана можно использовать систему с двумя рециркуляционными насосами и обратным клапаном. В этом случае монтаж бойлера косвенного нагрева также включает два параллельных контура: контур отопления и контур бойлера. Для управления каждым из контуров используется отдельный циркуляционный насос.

В схеме обвязки бойлера косвенного нагрева с использованием двух циркуляционных насосов контур отопления и контур бойлера монтируются параллельно, однако главную роль играет контур бойлера

Поскольку линия горячего водоснабжения при этом имеет приоритет, то контура бойлера устанавливают перед насосом отопительной системы. Для управления насосами используется все тот же термодатчик бойлера, повинуясь сигналам которого насосы включаются и выключаются. Двухнасосная схема может быть очень удобной при использовании системы отопления, которая включает два котла. При этом один котел полностью используется для обогрева помещения, а второй подключен и к системе отопления, и к бойлеру.

При остывании воды в бойлере поток теплоносителя направляется для ее обогрева, а по окончании процесса вновь возвращается в отопительную систему. Обратный клапан необходим, чтобы потоки теплоносителя не смешивались.

Не стоит опасаться, что качество обогрева жилых помещений пострадает из-за применения бойлера контурного нагрева. Вода в системе ГВС нагревается очень быстро, обычно менее часа. За это короткое время комнаты просто не успевают остыть.

Как работает гидравлическая стрелка?

В современных частных домах и даже в обычных квартирах система отопления может быть достаточно сложной. Помимо радиаторной линии в нее нередко включают и контур нагрева бойлера, и систему теплого пола, и прочие элементы.

Гидравлическая стрелка в схеме обвязки циркуляционного насоса необходима для регулирования потоков теплоносителя и компенсации разницы давления в отдельных частях сложной отопительной системы

Каждый такой контур снабжается отдельным циркуляционным насосом. При этом потоки в различных контурах схемы необходимо уравновешивать. Для управления такими многоконтурными системами отопления используют гидравлический распределитель, который может включать гидравлическую стрелку и коллектор. Нейтрализовать перепады давления в отдельных контурах можно также с помощью специальных балансировочных вентилей.

Чем сложнее система отопления, тем внимательнее следует осуществлять ее монтаж. Проектирование подключения бойлера косвенного нагрева с использованием гидравлической стрелки лучше всего поручить опытному специалисту, поскольку отрегулировать такую систему «на глазок» достаточно сложно.

Несколько слов о пользе рециркуляции

Чтобы не приходилось дожидаться, пока холодная вода в кране горячего водоснабжения сменится подогретой, используют систему рециркуляции. При ее применении создается зацикленная магистраль, по которой вола постоянно движется и при этом постоянно подогревается, т. е. не успевает остывать. Таким образом потребитель получает горячую воду практически мгновенно, как только откроет соответствующий кран.

Для создания постоянного цикла понадобится еще один циркуляционный насос. Очень удобным дополнением к такой системе является полотенцесушитель.

Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, может быть налажено путем подключения бойлера косвенного нагрева. Такие агрегаты гораздо выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели благодаря более высокой мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

Как работает бойлер косвенного нагрева с подключением к котлу отопления

Установка современных водонагревателей гарантирует подачу горячей воды в надлежащем объёме в нескольких точках разбора – в ванной комнате, на кухне и т.д. Технические характеристики выбранного бойлера должны соответствовать требованиям по водопотреблению при комфортной температуре в нужном объёме. Чтобы обеспечить быстрый нагрев за короткий срок, необходимо правильно рассчитать мощность водонагревателя. Например, при потреблении воды объемами по 500 литров в течение часа, требуется установка бака емкостью от 100 литров.

Основные элементы нагревательной системы:

  • Нагревательный котёл;
  • Насос, обеспечивающий постоянную циркуляцию воды;
  • Трёхходовой клапан;
  • Шланг с патрубками для подключения к трубопроводной системе;
  • Бойлер косвенного нагрева.

Агрегат для косвенного нагрева внешне напоминает простой накопительный бойлер, работающий от электричества, и выполняет те же задачи по созданию ГВС. Основным отличием служит используемый принцип работы с применением для нагрева отопительного котла.

В базовый комплект устройства косвенного нагрева входят:

  • накопительный бак в кожухе, окруженный слоем теплоизоляции;
  • змеевик, встроенный для циркуляции воды;
  • Гильза для подключения температурного датчика;
  • Патрубок для подключения бойлера к системе водоснажения;
  • Линия рециркуляции (в некоторых моделях).

Принцип работы устройства основан на нагреве теплоносителя, пропускаемого по змеевику накопительного бака. При взаимодействии с водой, происходит передача тепла от змеевика с одновременным ростом и температуры, и давления в баке. В процессе эксплуатации необходимо следить за степенью нагрева с помощью функции выставления нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. При нагреве воды термодатчик сигнализирует насосу или трехходовому клапану о достижении требуемой температуры, и вода в змеевике прекращает циркулировать. Схожий принцип лежит в основе работы датчика при остывании теплоносителя.

При подключении могут быть использованы несколько различных схем обвязки с единым принципом осуществления подачи холодного и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая – выпускается к водопроводу. При проходе через змеевик нагретая вода отдаёт тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

Схему нагрева можно описать следующим образом: при направлении горячего потока пользователю подаваемая снизу холодная вода действует в виде поршня, и, проходя сквозь нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть резервуара.

Осуществление обвязки бойлера косвенного нагрева производится по принципу обвязки радиатора, отличаясь лишь в необходимости остановки циркуляции воды в змеевике после достижения нужной температуры. Для решения этого вопроса применяются трехходовой клапан или дополнительный насос, подключенные к встроенному термостату. Предусматривается возможность использования тупикового контура ГВС или циркуляционного. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

Простые принципы подключения к двухконтурному котлу

Использование агрегата косвенного нагрева имеет свои достоинства и недостатки. К положительным моментам применения данного устройства относят:

  • возможность присоединить различные источники нагрева;
  • способность соединяться с различными типами источников тепла;
  • бесперебойную подачу ГВС;
  • отсутствие дополнительных энергозатрат;
  • возможность использования нагретой воды в любых целях благодаря отсутствию сообщения между теплоносителем в системе отопления и нагретой водой.

К недостаткам такого подключения относятся высокие первоначальные затраты при установке и потребность в дополнительном свободном пространстве для монтажа оборудования.

При подключении по данной схеме к газовому устройству, оснащенному насосом для циркуляции и автоматикой, процесс управления клапаном, основываясь на сигнале, подаваемом термостатом водонагревателя, осуществляет котел.

При использовании трехходового клапана у контура водонагревателя имеется приоритет в функционировании перед контуром отопления. Рекомендуется использовать данную схему при наличии бака большой вместимости, а также в условиях применения воды повышенной жесткости, мешающей нормально функционировать контуру горячего водоснабжения.

В основе подключения – двухконтурное устройство по нагреву, предусматривающее параллельную работу по отоплению и снабжению нагретой водой. Следует учитывать, что при наличии больших потребностей в ГВС, подобная схема подключения бойлера косвенного нагрева может негативно повлиять на действующую отопительную систему. По этой причине рекомендовано осуществлять основной расход в рамках ГВС с помощью бойлера, ограничивая до минимума использование воды из котла.

Подключение к двухконтурному котлу происходит по простой схеме:

  1. 1. Трехходовой клапан устанавливается сразу за насосом, отвечающим за циркуляцию воды.
  2. 2. Термодатчик подключается напрямую к насосу.
  3. 3. После того, как вода достигает заданной на регуляторе температуры, происходит закрытие клапана.
  4. 4. Водный поток циркулирует в рамках системы отопления.

При монтаже учитывают выбор приоритетной функции: если наиболее важным является ГВС, установку выполняют параллельно системе отопления, а при главенствующей роли отопления, монтируют последовательно, без использования термодатчика.

Подключение к одноконтурному отопительному агрегату

Чтобы подключить бойлер косвенного нагрева к котлу с одним контуром, может быть использована схема с применением 2-х насосов циркуляции. В основе такого подключения заложен принцип разделения водных потоков по трубопроводам с помощью насосов. При выполнении данного типа подключения приоритет отдают контуру ГВС, что достигается только путем настраивания алгоритма включения. Использование насосов происходит по сигналу, подаваемому термостатом, встроенным в бак. Для исключения смешивания потоков, перед насосами ставят обратный клапан.

Функционирование по данной схеме происходит аналогично подключению к двухконтурному устройству. Разница заключается в том, что термодатчик должен управлять работой 2-х насосов попеременно: если включается насос ГВС, отключается насос для отопления, приводя к остыванию теплоносителя в системе. Если объемы ГВС невелики, заметного ухудшения показателей отопления наблюдаться не будет.

Особенностью работы с подключением к стандартному одноконтурному устройству является отсутствие функции нагрева воды для ГВС, а, следовательно, для подачи нагретой воды будет использоваться только емкость бойлера.

Подключение выполняется следующим образом:

  1. 1. Бойлер подсоединяется к одноконтурному котлу с помощью предусмотренных шлангов и патрубков.
  2. 2. В системе устанавливается насос для циркуляции.
  3. 3. Устанавливается специальный трехходовый датчик, контролирующий процесс нагрева до требуемой температуры.

При установке бойлера с подключением к одноконтурному устройству нагрева, следует учитывать один серьезный недостаток – если оборудование выходит из строя, подача нагретой воды невозможна ввиду отсутствия резервного источника для нагрева.

Если принято решение об установке прибора косвенного нагрева, следует учесть ряд рекомендаций специалистов, которые позволят грамотно и эффективно выполнить монтаж. При выборе устройства исходят из стандартных потребностей в горячей воде на одного пользователя. Оптимальным станет выбор емкости, рассчитанной исходя из 20 литров воды на одного потребителя.

  1. 1. В процессе установки следует предусмотреть возможность заземления.
  2. 2. Компенсация теплового расширения и амортизация возможных гидроударов происходит благодаря установке гидроаккумулятора на выходной магистрали.
  3. 3. Место для установки должно быть в непосредственной близости от розетки, тем самым обеспечивая возможность включения бойлера при отключении или поломке котла.
  4. 4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливают краны, позволяющие в любой момент отключить прибор от системы отопления.
  5. 5. Чтобы вода нагревалась быстрее, устройство следует устанавливать на максимально возможной высоте над радиаторами.
  6. 6. Установка оборудования будет проще, если место выбрано вблизи от агрегата отопления, с обязательным контролем правильного ориентирования патрубков в отношении трубопровода.
  7. 7. Нагретый теплоноситель подаётся с верхней части устройства, а остывшая вода выходит снизу.

Собственной емкости теплообменника котла часто не хватает для обеспечения нужд ГВС. Чтобы восполнить недостачу, используется бойлер косвенного нагрева.

При остывании воды в баке по сигналу терморегулятора клапан переключается на подачу. После разогрева до настроечной температуры он возвращается на место, поток перекрывается, далее вода идет к приборам .

Схема подключения одноконтурного котла с бойлером косвенного нагрева с трехходовым клапаном аналогична. При проектировании системы нужно учитывать: температура в теплообменнике котла должна быть выше, чем настроечная в бойлере. В противном случае бойлер продолжит нагреваться даже при выключенном котле.

Подключение двухконтурного котла к бойлеру косвенного нагрева через два циркуляционных насоса: за каждый контур отвечает собственный насос. При такой системе нагрев воды для ГВС и для отопления осуществляются одновременно, а отключать их можно по отдельности. Работа обоих насосов управляется терморегулятором. Чтобы потоки не смешивались, за каждым насосом установлен обратный клапан.

Схема одноконтурного котла с бойлером косвенного нагрева с распределительной гидрострелкой (с гидроколлектором) используется, если отопительных контуров больше одного, в т. ч. когда они разные (радиаторы и теплый пол). Этот же вариант подходит для установки двухконтурных агрегатов совместно с бойлерами.

Схема подглючения двухконтурного газового котла и бойлера.


1)Насос нагрева (загрузки) бойлера.
2)Датчик температуры — термостат.

Особенности подключения

Как подключить бойлер косвенного нагрева к одноконтурному котлу:

  1. Найти для бака место как можно ближе к котлу.
  2. Последовательно подсоединить вход (наверху) и выход (внизу).
  3. Подсоединить насос. Ось должна располагаться в горизонтальной плоскости, отклонение от горизонтали приведет к быстрому износу подшипника.

Насос оснащается фильтрами. В процессе эксплуатации их следует периодически проверять и очищать.

Схема подключения одноконтурного газового котла и бойлера косвенного нагрева.

Как подключить бойлер косвенного нагрева к двухконтурному котлу, схема с трехходовым клапаном: клапан устанавливают на выходе из котла, от него контур разветвляется. Одна ветка идет к отопительному контуру, вторая к бойлеру. Обратка у котла единая, насос тоже может быть общим.

Приоритетной в этом случае является подача в бойлер. Когда теплоноситель в нем достигает настроечной температуры, термостат подает трехходовке сигнал на переключение. С этого момента горячая вода подается только в отопительный контур.

Видео о подключении бойлера к газовому котлу.


Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.


Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.


На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.


Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.


Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.


На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

Вид Описание

Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.

Такие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотла

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.


Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.



Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.


Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.


Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.


Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.


Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.


Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.


Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.


Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.


Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.


Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.


Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.


Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.


Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.


Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.



Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.


Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.


Видео – Как подключить бойлер КН к одноконтурному котлу?

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Дополняться бойлерами косвенного нагрева в частных домах могут как газовые, так и твердотопливные либо же работающие на солярке котлы. Установка оборудования этого типа может сделать проживание в загородном здании гораздо более комфортным. В отличие от двухконтурных котлов, бойлеры способны обеспечивать максимально равномерный нагрев воды.

Что такое бойлер косвенного нагрева и принцип его работы

Конструкцию агрегаты этого типа имеют относительно простую. Представляет собой бойлер косвенного нагрева небольшую теплоизолированную металлическую «бочку», покрытую изнутри двумя слоями эмали. В качестве нагревательного элемента в таких агрегатах используется обычный змеевик.

Холодная вода поступает в бойлер косвенного нагрева снизу, проходит наверх через спираль, нагревается и выходит наружу через верхний патрубок. За нагрев самого змеевика в таких устройствах отвечает теплоноситель системы отопления. Горячая вода из котла подается в нагревательную спираль сверху, а отводится от нее снизу.

Какие правила следует соблюдать при подключении

Обвязка бойлеров косвенного нагрева своими руками производится с соблюдением следующих рекомендаций:

  • на трубах, подводящих теплоноситель к змеевику и отводящих его, устанавливаются краны;
  • на входе холодной воды в агрегат монтируется обратный клапан;
  • в обвязке бойлера в обязательном порядке используется расширительный бак.

Краны на трубах, связывающих водонагреватели с котлом, монтируются с целью облегчения ремонта в случае необходимости. Снять агрегат при наличии такой арматуры в последующем в любой момент можно будет, не отключая основного оборудования. Обратный клапан при монтаже бойлера используется для того, чтобы избежать поступления горячей воды в «холодный» водопровод при падении давления в системе.

Расширительный бак в обвязке агрегатов косвенного нагрева служит для предотвращения разрыва их корпуса при работе. Ведь, как известно, при нагреве вода способна довольно-таки сильно расширяться. Следовательно, и давление внутри агрегата может повышаться до высоких пределов.

Основные этапы монтажа

Обвязка водонагревателя, таким образом, должна включать в себя следующие этапы:

  • подключение агрегата к водопроводу от скважины;
  • врезка магистрали, подводящей нагретую воду к потребителям;
  • присоединение змеевика к трубам котла, подводящим и отводящим теплоноситель;
  • монтаж расширительного бачка и группы безопасности.

Одновременно с бойлером в котельных монтируется обычно и повышающая удобство использования горячим водопроводом рециркуляционная система.

Пошаговый монтаж бойлера в системе отопления принудительного типа

В сетях этого типа обвязка агрегатов косвенного нагрева производится следующим образом:

  • после циркуляционного насоса в трубу подачи врезается трехходовой клапан;
  • в гильзу на корпусе бойлера вкручивается датчик температуры нагрева воды;
  • один из выходов трехходового клапана подключается к принимающему теплоноситель патрубку бойлера;
  • в обратный трубопровод врезается тройник;
  • к тройнику подключается патрубок отвода теплоносителя змеевика;
  • за тройником устанавливается вентиль;
  • на трубе горячей воды рядом с бойлером монтируется расширительный бак.

Датчики косвенного нагрева обычно изначально идут в комплекте с одноконтурными котлами. При остывании воды в бойлере они просто переключают трехходовой клапан на подачу в его змеевик теплоносителя. В результате котел переходит в режим нагрева горячей воды. Отопительная система при этом на время отключается.

Как только температура воды в бойлере достигнет определенного значения, трехходовой клапан опять переключает котел в режим отопления помещений.

Этапы монтажа водонагревателя с насосом

Иногда бойлеры косвенного нагрева при врезке в систему дополняются собственными циркуляционными насосами. Обычно такая схема обвязки используется тогда, когда агрегат устанавливается не рядом с котлом, а на некотором расстоянии от него.

В этом случае монтаж производят по такой технологии:

  • к змеевику бойлера сверху подключается труба, подающая теплоноситель от котла;
  • в подающую к котлу холодную воду магистраль врезается отрезок обратки бойлера;
  • перед этим отрезкам в трубу холодной воды вмонтируется обратный клапан;
  • на обратку нагревателя устанавливается насос;
  • труба подключается к змеевику;
  • устанавливается расширительный бак.

Трехходовой клапан в такой схеме, как можно было заметить, не используется. Контур бойлера подключается через обычные тройники. За переключение потока в данном случае отвечают насосы и датчик температуры, замыкающий в зависимости от степени нагрева воды контакты насоса котла или бойлера.

Пошаговая обвязка в гравитационных системах

Установка водонагревателя в сетях этого типа производится таким образом, чтобы он располагался выше радиаторов. Поэтому приобретают для гравитационных систем обычно не напольные, а настенные подвесные бойлеры.

Включает в себя правильный монтаж водонагревателей в сетях с естественной циркуляцией теплоносителя следующие шаги:

  • к змеевику бойлера подключают подачу от котла, используя трубу большего, чем в системе отопления, диаметра;
  • далее в этот отрезок между котлом и водонагревателем врезают подачу системы отопления;
  • между бойлером и получившимся ответвлением монтируют термостатическую головку с накладным датчиком, работающую от батареек;
  • бойлер соединяют с котлом трубой обратки;
  • в трубу обратки врезают магистраль отвода охлажденного теплоносителя от радиаторов;
  • ближе к котлу на обратке устанавливают расширительный бак.

Производится нагрев воды при применении такой схемы за счет разницы сечения труб подачи бойлера и системы отопления. Водонагреватель в данном случае находится в приоритете. Как только вода в бойлере разогревается до определенной температуры, срабатывает датчик и трубопровод перекрывается. В результате вода начинает поступать в систему отопления.

Можно ли подключать к двухконтурным котлам

Использовать двухконтурные котлы, способные подогревать воду как в системе отопления, так и ГВС, в загородных домах довольно-таки удобно. Однако у этого оборудования есть один достаточно серьезный недостаток. Вода из кранов ГВС при применении двухконтурного котла в качестве нагревателя может идти то слишком горячая, то прохладная. Равномерный ее прогрев оборудование этого типа, как уже упоминалось, обеспечить не способно.

Исправить ситуацию в данном случае можно именно с помощью бойлера. Подключать такое оборудование к двухконтурным котлам, конечно же, разрешается. Обвязка водонагревателя с такими агрегатами производится в обычном порядке. При этом на самом котле просто перекрываются патрубки, отвечающие за ГВС.

Монтаж бойлера косвенного нагрева в коллекторной сети

В таких современных системах также очень часто используются водонагреватели. Монтируются бойлеры в коллекторных сетях обычно на гребенке как можно ближе к подаче. То есть там, где теплоноситель имеет самую высокую температуру.

Производится подключение бойлеров косвенного нагрева в таких системах по следующей схеме:

  • к водонагревателю подключается подача от гребенки системы отопления;
  • подключаются обратка, расширительный бак, группа безопасности;
  • монтируются подающая и отводящая трубы водопровода.

При монтаже подводящей линии змеевика в коллекторных системах в обязательном порядке используются отсекающие краны.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

  • как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
  • к тройнику подключается труба нужной длины;
  • протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
  • рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Схема подключения бойлера косвенного нагрева

Введение в эксплуатацию водонагревателя косвенного нагрева – весьма ответственный процесс, поскольку технология его монтажа несколько сложнее, нежели накопительного бойлера, подключаемого только к водопроводу. Стоит отметить, что это не единственное отличие – агрегаты непрямого нагрева подогревают воду, используя внешние источники энергии, а не тэны.

После подключения такого водонагревателя имеет место:

  1. Экономия на энергоносителях.
  2. Снижение нагрузки на электрическую сеть.
  3. Увеличение продуктивности агрегата.
  4. Нагрев воды различными тепловыми источниками (котлами, солнечными батареями, тепловыми насосами).
  5. Рециркуляция горячей воды.

Ниже описаны популярнейшие схемы подключения таких водонагревателей к системе отопления и котлам.

Схема с сервоприводом и трехходовым клапаном

Такой монтаж применим для напольных и настенных котлов. Архитектура предполагает организацию 2-х контуров: отопительного и бойлерного (приоритетного). С понижением температуры воды в ГВС, срабатывает термостат, сигнализирующий клапану, в результате чего поток теплоносителя «оборачивается» в сторону приоритетного контура.

После нагрева воды до требуемой температуры клапан возвращается в исходную позицию, и тепловой поток начинает идти через отопительную линию. Привод клапана управляется термостатом. Схема часто реализуется с настенным котлом, оснащенным насосом и прочей автоматикой, когда требуется большой резерв горячей воды.

К содержанию ↑

Схема подключения бойлера косвенного нагрева с двумя насосами

В этом случае действует аналогичный принцип – приоритета ГВС. При снижении температуры в системе водоснабжения, включается бойлерный насос, вместе с этим насос основной ветки отопления деактивируется.

Чтобы исключить появление встречного или паразитного потока, в одну из линий должны быть включены обратные клапана. Если котел оснащен необходимой автоматикой, то имеется возможность подключения к нему термостата водонагревателя для самостоятельного включения/выключения насосов.

К содержанию ↑

Схема с гидравлическим разделителем

Подобное подключение используется при наличии большого количества контуров (3 и более). Зачастую эта схема состоит из таких контуров: радиаторное отопление, нагрев бойлера, теплые полы.

Гидравлическая стрелка не является обязательным элементом, но при ее отсутствии потребуется монтаж балансировочных вентилей, которые обеспечат достаточный прогрев радиаторов.

К содержанию ↑

Полезные советы

Если вы приняли решение установить такой бойлер своими руками, вам обязательно пригодятся эти полезные советы:

  1. Настенный водонагреватель нужно закреплять так, чтобы нижняя его часть располагалась выше верхней точки радиатора и котла.
  2. Если позволяет планировка помещения – бойлер нужно установить в соответствии со всеми требованиями – чем ниже он будет закреплен, тем больше времени вода будет нагреваться.
  3. Всегда стоит принимать во внимание тот факт, что в нижней части нагревателя температура воды такая же, как в обратке отопительной системы.

Читайте также:

Подключение бойлера косвенного нагрева к котлу: видео, схема подключения

От правильного подключения всех инженерных коммуникаций, напрямую зависит комфорт проживания в частном доме или коттедже. К сожалению, далеко не всегда есть возможность провести сразу все коммуникации. В особенности, это касается горячего водоснабжения. Как показывает практика, самое распространённое решение – подключение обычного бойлера. Но, стоит отметить, что он требует немалого количества электроэнергии, в связи с чем, стоимость коммунальных услуг резко возрастает.

Выходом из сложившейся ситуации является подключение бойлера косвенного нагрева. По сути это водонагреватель, который функционирует с использованием системы водоснабжения и существующей системы отопления. Помимо всего прочего, в случае выхода из строя котла, или же в тёплое время года, вода будет подогреваться при помощи встроенного ТЭНа.

Плюсы и минусы бойлеров косвенного нагрева

Данное оборудование имеет ряд преимуществ:

  • нет дополнительных затрат электроэнергии;
  • стабильное горячее водоснабжение;
  • возможность присоединить различные источники нагрева.

Наряду с преимуществами, бойлер косвенного нагрева имеет и некоторые недостатки:

  • достаточно высокая стоимость, в связи с чем, данное оборудование не является общедоступным;
  • при слишком большом объёме для нагрева воды потребуется несколько часов;
  • при установке требует большого количества свободного пространства.

Принцип работы системы и основные виды оборудования

Вся система включает в себя несколько основных элементов:

  • отопительный котёл, к которому будет выполнено подключение;
  • насос, обеспечивающий непрерывную циркуляцию воды;
  • 3-ходовой клапан;
  • патрубки и шланг для соединения с основной системой отопления;
  • бойлер, поддерживающий косвенный нагрев.

Все оборудование косвенного нагрева можно условно разделить на 2 основные категории:

  • устанавливаемые на пол;
  • устанавливаемые на стену.

В зависимости от габаритов помещения и размеров оборудования, можно выбрать любой из вариантов.

Еще одним из неоспоримых преимуществ данного оборудования, является тот факт, что вода с системы отопления и нагретая горячая вода не сообщаются друг с другом, а значит, после нагрева, воду можно использовать для любых целей.

Как подключить оборудование для косвенного нагрева к электрическому или к газовому котлу?

В отопительной системе наблюдается непрерывная циркуляция горячей воды из котла, которая обеспечивается благодаря наличию двух основных магистралей – подачи и обратки. Как правило, установка оборудования осуществляется в том же помещении, где расположен котёл, благодаря чему не требуется проводить многометровые коммуникации.

Основная схема подключения представляет собой принцип радиатора. Так, нагретая вода из котла, по подающей магистрали, направляется непосредственно в бойлер и в систему отопления, пройдя по кругу, вода возвращается в котёл. Таким образом, обеспечивается максимально равномерный нагрев воды во всех тепловых носителях.

Как подключить оборудование косвенного нагрева воды к двухконтурному котлу?

Основой данной схемы станет 2-контурный котёл. Его основной принцип заключается в том, что осуществляется одновременный нагрев воды, как для отопления, так и для водоснабжения. Однако, как показывает практика, если использовать горячую воду из такого котла в очень большом количестве, то это, в большинстве случаев, негативно сказывается на системе отопления.

Именно поэтому, рекомендуется расходовать воду из котла лишь в небольших объёмах, тогда как в качестве основного источника горячей воды, применять бойлер. Стоит отметить, что, чем выше нагрев воды в системе отопления, тем сильнее будет нагреваться вода.

Сама схема подключения очень проста. Специальный, 3-ходовой клапан, монтируется сразу после насоса для циркуляции воды, как это показано на фото. Как только вода нагреется до той температуры, которая установлена на встроенном регуляторе температуры, клапан закрывается, и вода начинает циркулировать только по системе отопления. Температурный датчик, подключается непосредственно к насосу.

В зависимости от выбранного приоритета следует выполнять и подключение:

  • для приоритета горячего водоснабжения, монтаж осуществляется параллельно с отоплением;
  • для приоритета системы отопления, монтаж следует выполнять последовательно. В этом случае термодатчик устанавливать не нужно.

Для того чтобы оборудование продолжало функционировать даже летом, достаточно установить в систему байпас и дополнительные краны, которыми можно отключить нагрев радиаторов. При применении параллельного подключения, байпас ставится на термоголовку. Пример такой установки подробно показан на видео.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

В стандартных, 1-контурных котлах отсутствует подогрев воды для системы горячего водоснабжения, в связи с чем, бойлер станет единственным источником горячей воды. Схема подключения заключается в следующем: при помощи шлангов и патрубков нужного диаметра, оборудование соединяется с котлом. В систему также необходимо установить циркуляционный насос и 3-ходовой клапан, который так же будет срабатывать при достижении воды нужной температуры.

Данная система имеет один существенный недостаток – при выходе из строя оборудования, не будет резервного источника горячей воды.

Рекомендации специалистов:

Для тех, кто решил приобрести оборудование для косвенного нагрева для подключения его к системе отопления, специалисты дают несколько рекомендаций:

  • объём следует выбирать таким образом, чтобы на каждого человека, который проживает в доме, приходилось более 20 литров воды;
  • при монтаже оборудования, не следует пренебрегать заземлением;
  • для того чтобы компенсировать тепловое расширение и амортизировать возможные гидроудары, на выходной магистрали, в обязательном порядке, устанавливается гидроаккумулятор, как это показано на фото;
  • в непосредственной близости от оборудования следует установить розетку, что позволит подключить бойлер в тот момент, когда котёл будет отключен или выйдет из строя;
  • на магистралях следует установить краны. Это необходимо для того, чтобы при необходимости, оборудование можно было легко отключить, без ущерба для системы отопления;

Кроме того, чтобы нагрев воды осуществлялся как можно быстрее, бойлер следует устанавливать как можно выше над уровнем радиаторов.

Водонагреватель косвенного нагрева

Burnham Al SL Руководство пользователя

19

Водонагреватель косвенного нагрева Alliance SL™

10/2/1 ОГРАНИЧЕННАЯ ГАРАНТИЯ

Ограниченная гарантия на замену бака в течение десяти лет

Ограниченная гарантия на замену бака в течение двух лет0

Ограниченная годовая гарантия на детали

US Boiler Company, Inc. – Burnham Hydronics (далее именуемая компанией) предлагает следующие

ограниченную гарантию на замену бака, ограниченную компенсацию за замену бака и ограниченную гарантию на детали

первоначальный покупатель/владелец этого водонагревателя косвенного нагрева Alliance SL™ с каменной облицовкой.

Эти гарантии не подлежат передаче другим лицам, кроме первоначального покупателя/владельца, и недействительны, если бак был удален с места первоначальной установки

. Компания оставляет за собой право потребовать подтверждение покупки и осмотра и/или

испытаний резервуара в качестве условия этих гарантий.

ОГРАНИЧЕННАЯ ПРОДОЛЖИТЕЛЬНОСТЬ ГАРАНТИИ НА ЗАМЕНУ БАКА В ДЕСЯТЬ (10) ЛЕТ:

1. СТАНДАРТНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ: Десять (10) лет с даты изготовления, указанной серийным номером

.

2. ДОПОЛНИТЕЛЬНЫЙ СРОК СЛУЖБЫ: (только для жилых домов на одну семью). Пока

первоначальный покупатель владеет домом, в котором изначально был установлен Alliance SL™. Дополнительный срок службы Life

Гарантия не действует, если компания U.S. Boiler Company, Inc. – Burnham Hydronics

не получит заполненную регистрационную карту и оплату в течение 30 дней с момента покупки (подробности см. на обложке).

ЕСЛИ КАРТА НЕ ВОЗВРАЩЕНА ИЛИ ОПЛАТА НЕ ПОЛУЧЕНА, ГАРАНТИЯ НА ЗАМЕНУ БУДЕТ

СТАНДАРТНОЙ 10-ЛЕТНЕЙ ГАРАНТИЕЙ И НАЧИНАЕТСЯ С ДАТЫ ИЗГОТОВЛЕНИЯ

, УКАЗАННОЙ СЕРИЙНЫМ НОМЕРОМ НА ALLIANCE HEA™ WATER.

ПОКРЫТИЕ: Гарантия на замену распространяется только на резервуар для хранения в случае утечек, вызванных коррозионным воздействием воды при нормальном и надлежащем использовании. При условии предварительного одобрения Компанией.

ОБЯЗАТЕЛЬСТВА КОМПАНИИ: Ремонт оригинального бака или замена всего нагревателя новым

сопоставимой модели осуществляется по выбору Компании и представляет собой выполнение ВСЕХ обязательств Компании

по настоящему Соглашению. При замене или ремонте водонагревателя Alliance SL™ компания оставляет за собой

право вносить такие изменения в конструкции, конструкции или материалах, которые, по их мнению, будут представлять собой усовершенствование предыдущей практики.ЗАМЕНА

: Когда замена производится в соответствии с условиями настоящей гарантии, заменяющий блок

будет иметь гарантию замены и оплату труда только в течение оставшегося времени по первоначальной гарантии

. Компания оставляет за собой право потребовать возврата неисправного устройства за счет покупателя

.

ОГРАНИЧЕНИЕ: Срок действия гарантии замены бака на бак в сборе должен быть сокращен до

пятилетнего периода, если (1) покупатель является предприятием, товариществом или корпорацией, или если (2) Alliance SL™

Водонагреватель используется в коммерческих, институциональных, промышленных, нежилых или многоцелевых целях.Все ремонтные работы или замены

будут производиться на условиях ФОБ. компания. Покупатель должен оплатить транспортные услуги, работу, установку, административные сборы или другие расходы, связанные с ремонтом или заменой такой детали.

ВАШИ ДЕЙСТВИЯ: При обнаружении дефекта немедленно сообщите об этом дилеру, у которого был приобретен обогреватель

. Если вы не можете найти дилера, свяжитесь с Компанией.

ОГРАНИЧЕННАЯ НАДБАВКА НА ЗАМЕНУ РЕЗЕРВУАРОВ ЗА ДВА (2) ГОДА: Компания выплачивает до

максимум 200 долларов США за работу по замене резервуара, протекающего из-за коррозионного воздействия воды

в течение двух лет с даты установки. Эта надбавка за работу предназначена только для замены резервуара, а не для любых работ по обслуживанию нагревателя

, таких как очистка теплообменника (из-за накопления кальция или других

минералов или металлов), утечки из водопроводных соединений, предохранительные клапаны, прокладки теплообменников, термостаты

или любые другие компоненты нагревателя. Эту работу должен выполнять квалифицированный монтажник. Доказательство затрат на оплату труда

может потребоваться в качестве условия выплаты надбавки за замену резервуара.

ОГРАНИЧЕНИЕ: Все другие виды ремонта или замены будут производиться на условиях ФОБ Компании. Покупатель должен

оплатить все транспортные, сервисные, трудовые, монтажные, административные расходы или другие расходы, связанные с ремонтом

заменой таких составных частей.

ВАШИ ДЕЙСТВИЯ: При обнаружении дефекта немедленно сообщите об этом дилеру, у которого был приобретен обогреватель

. Если вы не можете найти дилера, свяжитесь с Компанией.

Бойлер косвенного нагрева: устройство, принцип действия и схемы подключения.Бойлер косвенного нагрева

Бойлеры косвенного нагрева

отличаются от всех других источников теплой воды тем, что в данной конструкции нет собственного ТЭНа. Нагрев воды в такой системе осуществляется за счет воздействия внешних нагревательных приборов. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева является то, что это устройство работает только в связке с внешними источниками тепла.От этого источника по змеевику, расположенному внутри котла, подается теплоноситель. За счет работы насоса теплоноситель циркулирует и тем самым нагревает находящуюся воду. Всю систему закрывают теплоизоляционными материалами (пенополистирол или полиуретан) для снижения теплопотерь.

Холодная вода поступает в бак котла по водопроводным трубам. Для подключения к источнику подачи теплоносителя используются специальные патрубки. Пройдя весь цикл по змеевику, источник тепла возвращается в систему отопления через выходной патрубок.При выборе бойлера следует ориентироваться на мощность источника нагрева, если этого значения будет недостаточно, вода не успеет нагреться до нужной температуры.

Подключение к водопроводу

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева. Главный нюанс подключения заключается в том, что холодная вода должна подаваться снизу, т.е. подводящий патрубок подключается в нижней части котла.Однако есть котлы, у которых вход в подачу холодной воды расположен сверху – это значит, что вода проходит по всей системе до самой нижней точки.

Что касается выхода горячей воды, то он обычно находится вверху. Форсунка всасывает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, подача горячей воды будет осуществляться до тех пор, пока в баке не останется ни грамма теплой воды, только после этого пойдет холодная вода.

Обвязку бойлера косвенного нагрева можно провести своими руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому движется теплоноситель от источника, представляет собой спиральную трубу, идущую по всей длине котла. Под действием выталкивающей силы насоса теплоноситель течет по контуру и в холодной воде охлаждается до определенной температуры. Через несколько циклов температура змеевика выравнивается с температурой воды внутри котла, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды снижается до определенного уровня, цепь снова замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности обогрева и снижения энергозатрат змеевик необходимо подключать сверху к источнику теплоносителя. В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, что снижало бы КПД. Ниже приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и подключения его к потребителям теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого количества преимуществ бойлеров косвенного нагрева многие отмечают отсутствие энергозатрат. Однако это утверждение не совсем верно, энергозатраты за счет охлаждения теплоносителя присутствуют, но они в разы меньше, чем при использовании котлов, работающих от электричества или других источников энергии. Кроме того, мощность бойлеров косвенного нагрева больше, чем у многих аналогов, а значит, вода может нагреваться намного быстрее.Это преимущество позволяет подключить котел к нескольким потребителям горячей воды, например, к смесителю в ванной и кухне одновременно.

Основные преимущества бойлера косвенного нагрева:

  • Снижение энергопотребления;
  • Большая производственная мощность;
  • Скорость нагрева;
  • Простота подключения;

К недостаткам данного типа котлов относится то, что они зависят от подключенных источников тепла.Например, если в этом качестве выступает система отопления, то летом она работать не будет.

В этом случае приходится использовать электричество, для этого почти все модели котлов оснащены ТЭНами.

Бойлеры косвенного нагрева немного дороже электрических аналогов того же объема. Еще одним недостатком можно считать энергозатраты на обогрев помещения для нагрева воды. В частных домах эта проблема решается увеличением запаса топлива.В любом случае в результате потери энергии будут ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система пользуется широким спросом. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний сезон, решить эту проблему все же можно.

Даже если в конструкции котла не предусмотрено отопление от электричества, не отчаивайтесь.Чтобы не тратить много топлива на работу системы отопления, ее можно перевести в экономичный режим. Для этого необходимо лишь перекрыть все контуры отопления, за исключением того, что подводится к котлу.

Видео: подключение бойлера косвенного нагрева

Косвенно использование возможностей системы отопления становится сегодня все более популярным среди жителей загородных домов и коттеджей частного сектора. Косвенный нагрев ГВС является наиболее энергоэффективным, экономичным и интеллектуальным из доступных методов нагрева горячей воды.

Бойлер косвенного нагрева, в отличие от прямого нагрева воды газом или электричеством, обеспечивает жилье горячей водой с минимальными затратами. Обогреватель этого типа представляет собой резервуар в виде прямоугольника, куба или бочки из листового металла с теплосберегающим изоляционным материалом и напоминает огромный термос.

Бойлер косвенного нагрева обычно устанавливается рядом с котлом в котельной, есть фирменные комплекты, где продумывается установка непосредственно к котельному оборудованию.

Что такое бойлер косвенного нагрева

Для чего это?, в первую очередь спрашивает типичный обыватель. Владельцы загородных домов справедливо считают, что купить двухконтурный котел намного проще. Один контур будет использоваться для обогрева фермы через систему отопления. Второй контур будет готовить горячую воду для ГВС, поэтому одной покупкой сразу закрываются два вопроса.

Да, такое рассуждение верно, но до определенного момента. Во-первых, двухконтурный котел моментально переходит в режим приготовления горячей воды, как только вы открываете кран.Котел в это время полностью перестает заботиться о вашей системе отопления, предоставляя ее самой себе. Просто котел направляет всю свою мощность на нагрев ГВС, блокируя нагрев теплообменника отопления.

Во-вторых, как правило, двухконтурный котел не в полной мере обладает функционалом газовой колонки, его мощности едва хватает на одну точку водоразбора. Получается, что если семья вернулась с лыжной прогулки, а домочадцы решили принять душ, то система отопления будет отключена как минимум на пару часов.

Кроме того, остальным членам семьи придется терпеливо ждать всех участников и не открывать кран на кухне, если они не хотят слышать лестных слов в свой адрес. Таким образом, только на первый взгляд бойлер косвенного нагрева выглядит пустой тратой денег. По сути, это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом будет приговор купить бойлер косвенного нагрева мощностью 200 литров.

Принципиальная схема бойлера косвенного нагрева

Устанавливаемый внутри теплообменник является сердцем конструкции, чаще всего изготавливается из латуни или углеродистой стали, по нему циркулирует теплоноситель от котла отопления.Теплообменник имеет форму спирали, что позволяет быстро и эффективно нагревать жидкость в баке.

Через выход горячей воды и вход холодной воды устройство подключается к магистральной системе водоснабжения. Оказывается, бойлер косвенного нагрева устроен более чем просто, и даже непонятно, почему простейшее изобретение так долго не использовалось человечеством.

Потратив всего три с половиной минуты на просмотр видеообзора, вы поймете принцип работы бойлера косвенного нагрева, тем более, что видеоряд легче воспринимается в понимании:

Непрямой нагрев имеет следующие преимущества при использовании:

  • Главным преимуществом является то, что бойлер косвенного нагрева не требует финансовых затрат на эксплуатацию. Совершенно не нагружает проводку дополнительной нагрузкой в ​​период пикового нагрева, ведь описываемая система не потребляет электроэнергию;
  • Благодаря замкнутому контуру вода постоянно циркулирует по котлу и находится в горячем состоянии, после открытия крана потребитель сразу получает горячий поток без слива холодного шлама;
  • Процесс рециркуляции не только поддерживает температуру воды, но и защищает систему ГВС от заражения патогенными микроорганизмами — легионеллами.Поддерживаемая высокая температура препятствует их развитию.
  • Проточная вода исключена от взаимодействия с внутренней поверхностью труб теплообменника, в ней не откладывается накипь и соли, что обеспечивает возможность длительной эксплуатации котельной системы;
  • Большие запасы горячей воды и повышенная мощность современных конструкций позволяют нагревать жидкость намного быстрее, чем традиционные гидроаккумуляторы. Объем запасов спокойно дает возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.
  • Змеевик охлаждающей жидкости и дополнительный нагревательный элемент защищены от коррозии специальным анодом. Фактически анод берет на себя всю коррозионную нагрузку, продлевая срок службы нагревательных элементов.

Этот прибор также имеет некоторые недостатки, а именно:

  • в зависимости от подключенных источников тепла;
  • в летнее время при отсутствии отопления его необходимо подключать к электричеству, для этого он оборудован электронагревателями.

По сути, система косвенного водяного отопления использует тепловую энергию, вырабатываемую твердотопливным или газовым котлом. Комбинация теплогенератора и бойлера косвенного нагрева заставляет котел выполнять двойную работу. Преимущество особенно ощущается в зимнее время – получается, что вода нагревается бесплатно, за счет того, что система отопления работает в любом случае.

Зимой затраты на нагрев воды могут составлять до одной трети всех счетов за электроэнергию. Подключение бойлерной системы косвенного нагрева к газовому или пеллетному котлу эффективно способствует экономии наших финансов.

Преимущества и недостатки бойлера косвенного нагрева

К положительным факторам использования такого котла относятся:

  • Косвенный водяной нагрев не создает дополнительной нагрузки на электропроводку, особенно в отопительный сезон, так как подключается к централизованному отоплению и практически не имеет отношения к электричеству;
  • при правильном подключении и настройке котел способен показать высокий коэффициент производительности при приемлемом сравнении стоимости;
  • нагреватель, расположенный внутри, а также теплоноситель не контактируют с поступающей водой, тем самым обеспечивая продолжительность работы и безопасность агрегата;
  • всегда можно подключить бойлер косвенного нагрева к другим источникам тепла, а также одновременно использовать несколько устройств, создавая каскад.

Резервуар и аварийный нагревательный элемент защищены от коррозии анодом из магниевого сплава. Во избежание превышения максимально допустимого давления в котле установлен термостат и предохранительный клапан. Корпус бака может быть любой конструкции, для самых разных интерьеров.

Наряду с неоспоримыми достоинствами данной системы есть и недостатки:

  • если вам нужно переоборудовать существующую систему, нужно быть готовым к затратам;
  • цена бойлера косвенного нагрева очень высока, первоначальные затраты на покупку и установку потребуют значительных финансовых средств.Таким образом, цена всегда будет выше стоимости или;
  • после установки и первого запуска нагрев первых 100 и более литров воды будет продолжаться до двух часов, что может негативно сказаться на отоплении дома в этот период;
  • купить бойлер это еще полдела, емкость 100 — 200 литров имеет большие габариты которые придется учитывать, ваша котельная должна обеспечивать свободное пространство.

Как выбрать бойлер косвенного нагрева

Основное отличие от котла – объем бака. Для правильного выбора и во избежание чрезмерных затрат при покупке бойлера необходимо знать, какое количество воды потребуется для удовлетворения потребностей семьи. Средние показатели представлены такими расчетами: личная гигиена, в сутки — до 15 литров; мытье посуды — до 25 литров в сутки; душ – до 100 литров в сутки; ванная – до 200 литров.

Принято считать, что один человек потребляет около ста литров горячей воды, но это, конечно, условность, реальный расход зависит от самого человека и его привычек.Кто-то посещает душ дважды в день, кто-то один день в неделю принимает ванну. Уверенно можно сказать, что больший объем нагревателя будет иметь более высокую стоимость.

Вторым важным фактором, влияющим на стоимость котла, являются материалы, из которых он изготовлен, в частности его внутренние части. Рекомендуется выбирать агрегат с латунным змеевиком, дающим более эффективный нагрев по сравнению со стальным. Латунь удобна еще и тем, что с нее гораздо легче удалить окалину, чем со стали.

Также следует учитывать уровень защиты от коррозии. В недорогих моделях поверхность баков покрыта слоем эмали или стеклокерамики. В более качественных устройствах вместо внутреннего покрытия при производстве бака используется нержавеющая сталь.

Хороший котел должен быть снабжен изоляционным слоем. В качестве этого материала используют либо базальтовую вату, либо газонаполненные пластики – пенополиуретан. Если теплоизоляция котла представлена ​​поролоном, на эту модель лучше не обращать внимания.

Правильное подключение бойлера косвенного нагрева

Первый шаг — правильно выбрать место для устройства. Необходимо учитывать в месте установки котла быстрый и легкий доступ к важным соединительным звеньям системы – это позволит проводить регламентные работы оборудования и проводить техническое обслуживание.

Модели навесного варианта бойлера косвенного нагрева потребуют прочной кирпичной несущей стены в месте крепления.Гипсокартонные стены или облегченные межкомнатные перегородки не могут обеспечить требуемой жесткости и не могут быть полностью задействованы в монтажных работах

Расстояние от креплений бака до потолка должно быть 15-20 см. В качестве крепежа используются дюбели анкерного типа, а их длина и диаметр подбираются исходя из материала стен и объема котла.

Ориентировочная нагрузка для вытаскивания емкостей до 100 литров от 25 до 25 кг, при креплении к бетонной стене достаточно болта диаметром 10 мм и длиной 100 мм.Для тех же параметров, но с учетом кирпично-шлакоблочной стены нужен болт диаметром 12 мм и длиной 120 мм.

После монтажа обогревателя к стене его следует соединить, для этого:

  • на него устанавливаются два отдельных перекидных крана;
  • наматывается фум-лента
  • и к линии подвода холодной воды подключается нагнетательный вентиль;
  • выполняется подключение к водопроводу гибким шлангом;
  • после всех присоединительных операций можно подавать холодную воду на водяной подогрев и при этом перекрывать кран горячей воды — это позволит стравить возможный воздух.
Подключение бойлера косвенного нагрева

Это можно сделать с помощью гидравлической или электрической системы. Наиболее эффективной является схема, при которой подключение происходит на 2 насоса, т.е. гидравлическая схема, где один из насосов выполняет роль обогревателя помещения, а второй используется для косвенного нагрева непосредственно к котлу. Электрическое соединение осуществляется через систему релейного переключения.

При подключении бойлера косвенного нагрева через два насоса теплонесущие потоки движутся в разные стороны за счет работы рециркуляционных (циркуляционных) насосов.

Магистраль горячего водоснабжения от теплоносителя и водонагревателя одновременно подключена к циркуляционным насосам, а регулирование режима работы насосов обеспечивается датчиком температуры отопителя.

За насосами последовательно должна быть установлена ​​арматура прямого действия в виде обратного клапана для автономности и независимой работы насосов друг от друга.

Соединение с трубами из различных материалов

Вкладыш котла может немного отличаться, в зависимости от того, из какого материала сделана водопроводная труба.

Полипропиленовая труба

Трубы, не зашитые в стену, не создадут проблем с подключением. Работа будет заключаться в разрезании трубы подачи воды в необходимом месте и впаивании в отверстия тройников, от которых трубы будут идти к котлу. Краны соединяются обычными муфтами. Если трубы замуровать, то алгоритм действий немного изменится:

  • трубы должны быть открыты;
  • есть врезка;
  • отведено
  • патрубков;
  • Трубы
  • вшиты в стену.

Металлопластиковые трубы

Поскольку технологии монтажа таких труб скрытым способом нет, врезка не составит проблем. Трубы разрезаются, к ним крепятся тройники и подводятся к водонагревателю трубы подачи воды.

Стальные трубы

Подключение к стальным трубам — дело непростое. В этом случае рационально использовать патрубки смесителя, через которые будет подключаться бак. На патрубки надеваются тройники, соединив их, бойлер и смеситель подключаются к одной трубе.

Частые ошибки при подключении бойлера косвенного нагрева

Распространенная ошибка — неподходящее место для установки котла. Его следует устанавливать как можно ближе к отопительному котлу или выходу ЦО – это поможет сэкономить на прокладке дополнительных труб и другой сопутствующей инфраструктуре.

Ванная для этого практически идеальна, единственная загвоздка — ее маленький размер:

Еще одна «популярная» ошибка – неправильное подключение подвода холодной воды.Подключение в последовательном порядке ввода-вывода теплоэнергетического вещества (теплоносителя) должно обеспечивать правильную и эффективную работу котла.

Оптимальным и эффективным вариантом отопления и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход соответственно снизу.

Неправильное подключение циркуляционного насоса может привести к массе неблагоприятных последствий, а именно:

  • не горизонтальное расположение оси двигателя может привести к преждевременному износу подшипников;
  • важным фактором является содержание насоса в чистоте и защита от мусора. Фильтры следует регулярно проверять.

Стоимость оборудования

Потенциальные покупатели, столкнувшись с выбором бойлера косвенного нагрева, решают задачу поиска приемлемой цены на оборудование с оптимальными функциями. Стоимость техники, представленной в магазинах, сильно различается в зависимости от модели. Вот лишь некоторые из факторов, влияющих на ценообразование:

  • Компания-производитель. Европейские аналоги из-за влияния дороговизны ЕВРО будут стоить дороже тех же корейских.Тем не менее уровень качества ведущих брендов Еврозоны: ACV, Viessmann, Buderus, Vaillant, Protherm, Drazice, Gorenje остается всегда на высоте, что делает продукцию востребованной на внутреннем рынке.
  • Материалы присутствуют в производстве и являются показателем качества исполнения бака.
  • Компоненты качественные и не очень. Дорогие модели оснащены баками из латуни или нержавеющей стали. Обшивка кузова из этого материала также увеличивает цену.
  • Конструктивное решение. Модуль «бак в баке» приводит к удорожанию по сравнению с традиционной конструкцией бойлера косвенного нагрева.
  • Габаритные параметры устройства … Конечно, бак большего размера предлагается за повышенную стоимость.
  • Функциональность. Оборудование рециркуляционного входа требует дополнительных затрат в процессе изготовления, и как нетрудно догадаться, продавец все заложит в конечную цену.

На начало 2018 года цена на строительство бойлера косвенного нагрева иностранного производства, объемом 100 литров формируется в районе 50-90 тысяч рублей.Стоимость аналогичного бойлера объемом 300 литров поднимается до 100 тысяч рублей, а за аппарат емкостью 1000 литров придется заплатить 350-450 тысяч рублей.

Заключение

Судя по многочисленным положительным отзывам владельцев бойлеров косвенного нагрева, можно заметить, что система достаточно популярна и востребована. При покупке той или иной модели практически всю информацию можно найти в Интернете, там же можно проконсультироваться и в интернет-магазинах, специализирующихся на данной технике.

Для частных домов такие конструкции станут незаменимым помощником в экономии средств, а об отсутствии горячей воды можно забыть.

Все чаще в системах отопления в качестве альтернативы двухконтурным котлам используют котлы косвенного нагрева или так называемый «Бак в баке». Когда необходимо подать большое количество воды, в нескольких точках водоразбора «Бак в баке» становятся незаменимыми помощниками. Котел из нержавеющей стали подходит для загородных домов, офисных и промышленных зданий.
Бак в баке становится все более популярным на рынке отопления. Работа с теплом, вырабатываемым любым другим источником энергии, является основным преимуществом, так как вода не нагревается напрямую от электроэнергии, твердого топлива или газа. Бойлеры косвенного нагрева не перегружают электросеть, дымоход не нужен.
Принцип работы «Бак в баке»
Бойлер косвенного нагрева из нержавеющей стали изготовлен по принципу «бак в баке». Он работает на базе двух баков. Первый бак — внутренний, заполнен подогретой санитарно-технической водой, второй бак — наружный содержит теплоноситель — именно он нагревает санитарно-техническую воду. Таким образом, «Бак в баке» устраняет большое количество недостатков, присущих обычным водонагревателям со змеевиком.

Основные преимущества работы бойлера косвенного нагрева:
1. Большее количество кранов обеспечено горячей водой за счет увеличенной площади теплообмена. Также имеется короткое время нагрева вновь поданной холодной воды.
2. Водонагреватели, выполненные по схеме «бак в баке», имеют меньший объем, чем это требовалось при использовании обычного водонагревателя для обеспечения заданной производительности.
3. Санитарные требования обеспечиваются многочисленными преимуществами нержавеющей стали.
4.Использование надежной теплоизоляции и эффекта самоудаления накипи, экономия энергопотребления
5.Возможность регулирования нагрева санитарной воды, за счет встроенного термостата.
6. Долгий срок службы

В помещениях без узла лизированной системы горячего водоснабжения незаменимым помощником являются бойлеры бак-в-баке.
Котлы можно разделить на бойлеры косвенного и прямого нагрева.

Преимущества бойлеров косвенного нагрева (например, бойлерных, WESTER или) используют тепло, которое преобразуется отопительными котлами, и предназначены для экономичного горячего водоснабжения квартир, офисных и производственных помещений, коттеджей.

В газовых водонагревателях используется прямой контур нагрева. Преимуществом данного типа котлов является стабильность, а иногда и независимость от электричества и других факторов.
Преимущества бойлеров косвенного нагрева (например, умный бойлер acv) – скорость нагрева и возможность использования их на несколько точек водопотребления.При отключении воды косвенное устройство обеспечивает ее непрерывную подачу. Объем бака может быть до 1000 литров. Экономия энергии колоссальная!

Купить бойлеры косвенного нагрева можно в разделе .

Жизнь современного человека, привыкшего к комфортным условиям, трудно представить без горячей воды. К сожалению, работа центрального водопровода оставляет желать лучшего. Горячая вода подается с перебоями, а некоторые дома вообще не подключены к центральному отоплению. В таких случаях хорошим решением будет подключение бойлера косвенного нагрева.

Что такое бойлер косвенного нагрева?

Отдельно отметим бойлеры косвенного нагрева от европейского бренда STOUT. Эти котлы универсальны, они продаются емкостью от 75 до 200 литров – подходят для квартиры или дома практически любой площади. Каждый этап процесса производства котлов STOUT соответствует европейским стандартам ISO, на всех этапах изделие проверяется на герметичность.

Бренд внимательно следит за товаром, проверяет каждый 50-й котел.Проверяется все, от качества упаковки до тестирования режимов работы. Благодаря этому бойлер косвенного нагрева STOUT надежен, прост в эксплуатации и прослужит долгие годы.

Подробности на сайте stout.ru.

Как работает бойлер косвенного нагрева?

Внутренняя часть котла обычно стальная или пластиковая, а сам бак нагрева воды выполнен из теплоизоляционного материала. Внутри бака находится латунный или стальной теплообменник, по которому поступает теплоноситель от котла отопления.Обычно изготавливается в виде змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используется магниевый анод, предохраняющий бак от повышения давления; внутри котла установлены термостат и предохранительный клапан. Внешний корпус бака обычно выполнен в стиле дизайна производителя. Сегодня на рынке можно встретить и другие модели бойлеров косвенного нагрева – водонагреватели типа «бак в баке» или бойлеры с несколькими теплообменниками. Но редко встретишь их в продаже.

Бойлер косвенного нагрева подключается к системе водоснабжения через ввод холодной и вывод горячей воды.

Холодная вода заполняет нагревательную емкость, а на выходе горячая вода поступает к потребителю. Каждый бойлер косвенного нагрева подключается к трубопроводу, по которому теплоноситель поступает в бойлер для последующего нагрева. На таком трубопроводе должна быть установлена ​​насосно-смесительная система, отвечающая за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

  • работа такого водонагревателя не перегружает проводку в отопительный сезон, так как котел зависит от центрального отопления и не потребляет электроэнергию ;
  • при правильном проектировании котел имеет очень высокие эксплуатационные показатели и оптимальное соотношение цены и качества;
  • внутренняя поверхность нагревателя и теплоносителя не взаимодействует с проточной водой , что обеспечивает безопасную и длительную эксплуатацию агрегата;
  • горячая вода поступает через рециркуляцию сразу после открытия крана ;
  • Бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла или использовать несколько.

К сожалению, каждая схема работы, кроме положительных, имеет и отрицательные стороны:

  • для преобразования системы потребуются дополнительные расходы ;
  • стоимость бойлера с косвенным нагревом намного выше газовых или электрических тэнов;
  • первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов , это может негативно сказаться на качестве системы обогрева помещения;
  • для бойлера объемом 100 литров и более необходимо отдельное помещение из-за внушительных размеров устройства.

На что обратить внимание при выборе бойлера косвенного нагрева?

Важнейшей характеристикой котла является его объем. … Вам необходимо примерно прикинуть, сколько воды необходимо для комфортного существования вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит в день 5-15 литров, на мытье посуды 15-25 литров/день, на принятие душа 50-100 литров/день, на прием 150-200 литров/день. ванна.

Считается, что на одного жителя необходимо 80-100 литров горячей воды , конечно этот расчет условный, все зависит от предпочтений и привычек жильцов.Например, кто-то любит принимать душ два раза в день, а другой умудряется принимать ванну раз в неделю. Чем больше объем котла, тем выше его стоимость.

Следующее, на что следует обратить внимание при покупке, это материал салона водонагреватель.

Предпочтение следует отдавать котлам с латунным змеевиком. Он будет нагревать воду эффективнее стального, к тому же латунный змеевик намного легче чистить.
Водонагреватель должен быть защищен от коррозии.В более дешевых моделях баки покрыты слоем эмали или стеклокерамики. Дорогие устройства защищены от коррозии нержавеющей сталью.
Кроме того, не стоит забывать о теплоизоляции агрегата, качественные котлы утепляют минеральной ватой или пенополиуретаном. Лучше избегать моделей с изоляцией из пеноматериала.

Котел может быть подключен как гидравлически, так и электрически. Наиболее эффективной считается схема подключения на два насоса или гидравлическая.

Один насос используется для обогрева жилого помещения, второй для косвенного нагрева сам котел. Схема подключения предполагает систему переключения режимов — реле.

В двухнасосной схеме подключения котла потоки теплоносителя движутся в разные стороны за счет работы циркуляционных насосов. Линия горячей воды (бойлер и котел отопления) подключается параллельно насосам, за счет датчика температуры нагревателя регулируется режим работы насосов. В контуре после каждого насоса установлен обратный клапан, благодаря чему насосы работают автономно, независимо друг от друга. На представленной схеме отопительный контур отключен, но на скорость нагрева воды в батареях это практически не влияет.

Типичные ошибки подключения

Первая ошибка, с которой чаще всего приходится сталкиваться, это неправильное место установки бойлера косвенного нагрева. Установить его нужно как можно ближе к котлу отопления или к выходу центрального водопровода.

Следующая ошибка — неправильное подключение холодного водоснабжения. Последовательное соединение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для оптимального нагрева и результатов нагрева теплоноситель должен поступать в котел сверху, а выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество негативных последствий:

  • ось двигателя должна располагаться горизонтально, это поможет избежать преждевременного износа подшипников;
  • насос должен быть защищен от мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок систем отопления предлагает широкий выбор котлов и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. За консультацией вы всегда можете обратиться в сервисный центр, где вам обязательно окажут помощь в проектировании, установке и обслуживании отопительных приборов.

Руководства Buderus | Бош Термотехника

GC144 Руководство по установке (на английском языке) Скачать (PDF 2.4 МБ)
GC144 Руководство по установке (французский) Скачать (PDF 2,4 МБ)
GC144 Руководство по эксплуатации (на английском языке) Скачать (PDF 0,4 МБ)
GC144 Руководство по эксплуатации (французский) Скачать (PDF 0,4 МБ)
GC144 Переход на пропан (английский) Скачать (PDF 0,9 МБ)
GC144 Преобразование пропана (французский) Скачать (PDF 0. 9 МБ)
GC144 Список запасных частей Скачать (PDF 1,5 МБ)
G124X Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 4,2 МБ)
G124X Руководство по установке и обслуживанию (на французском языке) Скачать (PDF 4,9 МБ)
G124X Инструкции по переходу на пропан Скачать (PDF 2,1 МБ)
G124X Инструкции для высокогорья Скачать (PDF 1.4 МБ)
GA124 Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 1,1 МБ)
GA124 Руководство по установке и обслуживанию (французский) Скачать (PDF 1,2 МБ)
GA124 Руководство по эксплуатации (на английском языке) Скачать (PDF 0,3 МБ)
GA124 Руководство по эксплуатации (французский) Скачать (PDF 0,5 МБ)
GA124 Преобразование высоты (французский) Скачать (PDF 0. 6 МБ)
GA124 Переход на пропан (английский) Скачать (PDF 0,5 МБ)
GA124 Преобразование пропана (французский) Скачать (PDF 0,7 МБ)
G234X Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 2,3 МБ)
G234X Руководство по установке и обслуживанию (французский) Скачать (PDF 2,6 МБ)
G234X Руководство пользователя Скачать (PDF 0.7 МБ)
G234X Руководство по эксплуатации (французский) Скачать (PDF 0,7 МБ)
G234X Преобразование высоты Скачать (PDF 0,2 МБ)
G234X Переход на пропан (английский) Скачать (PDF 0,9 МБ)
G234X Преобразование пропана (французский) Скачать (PDF 0,9 МБ)

HTP SSC-50 Superstor Contender Водонагреватели косвенного нагрева Руководство пользователя

HTP SSC-50 Superstor Contender Водонагреватели косвенного нагрева

Поверхности этих изделий, соприкасающиеся с питьевой водой (расходуемый материал) 0. 25% свинца по весу в соответствии с требованиями Закона о безопасной питьевой воде, раздел 1417.

ПРЕДУПРЕЖДЕНИЕ: Данное руководство должно использоваться только квалифицированным специалистом по установке/обслуживанию. Перед установкой прочтите все инструкции в этом руководстве. Выполните действия в заданном порядке. Невыполнение этого требования может привести к значительному материальному ущербу, серьезным травмам или смерти.
ВНИМАНИЕ: Производитель оставляет за собой право вносить изменения или обновления продукта без предварительного уведомления и не несет ответственности за опечатки в литературе.

ПРИМЕЧАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ: ПОЖАЛУЙСТА, СОХРАНИТЕ ВСЕ ИНСТРУКЦИИ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.

ОСОБОЕ ВНИМАНИЕ
Следующие определенные термины используются в данном руководстве для привлечения внимания к опасностям различных уровней риска или к важной информации о продукте.

ОПАСНОСТЬ указывает на неизбежно опасную ситуацию, которая, если ее не избежать, приведет к серьезной травме или смерти.
ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к травме или смерти.
ВНИМАНИЕ! указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к травме средней или легкой степени тяжести.
ОСТОРОЖНО! Использование без предупреждающего символа указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к материальному ущербу.
УВЕДОМЛЕНИЕ используется для решения вопросов, не связанных с травмами.

Предисловие
Настоящее руководство предназначено для использования вместе с другой литературой, поставляемой с водонагревателем косвенного нагрева SuperStor Contender.Сюда входит вся соответствующая управляющая информация. Важно, чтобы это руководство, все другие документы, включенные в эту систему, и дополнительные публикации были полностью просмотрены перед началом любой работы.
Установка должна производиться в соответствии с положениями компетентных органов, местными нормами и коммунальными службами, которые относятся к этому типу водонагревательного оборудования.
Орган, имеющий юрисдикцию (AHJ). Органом, имеющим юрисдикцию, может быть федеральное правительство, правительство штата, местное правительство или физическое лицо, такое как начальник пожарной охраны, начальник пожарной охраны, начальник бюро противопожарной защиты, отдел труда или отдел здравоохранения, строительный служащий или электрик. инспектор или другие лица, наделенные законными полномочиями.В некоторых обстоятельствах эту роль берет на себя владелец собственности или его / ее агент, а на государственных объектах AHJ может быть командиром или должностным лицом ведомства.
ПРИМЕЧАНИЕ: Производитель оставляет за собой право изменять технические характеристики и компоненты продукта без предварительного уведомления.

Для монтажника
Этот водонагреватель должен устанавливаться квалифицированным и лицензированным персоналом. Установщик должен руководствоваться инструкциями, прилагаемыми к водонагревателю, а также местными нормами и требованиями коммунальных служб.

Установки должны соответствовать:
Местным, государственным, провинциальным и национальным кодексам, законам, постановлениям и постановлениям.

ПРЕДУПРЕЖДЕНИЕ
Из Единого санитарного кодекса 2000 г. – Раздел 510 – Защита от повреждений

  1. Все водонагреватели, установленные в зонах, где они могут быть подвержены механическим повреждениям, должны быть надлежащим образом защищены от таких повреждений путем установки за соответствующими барьерами или будучи поднятым или расположенным вне обычного пути транспортного средства, использующего любой такой гараж.
  2. Административный орган может потребовать использования одобренного диэлектрического изолятора на соединениях водопроводных труб водонагревателей и соответствующего водонагревательного оборудования.
  3. В сейсмоопасных зонах 3 и 4 водонагреватели должны быть закреплены или закреплены ремнями, чтобы противостоять горизонтальному смещению в результате землетрясения. Обвязка должна быть в точках в пределах верхней трети (1/3) и нижней трети (1/3) его вертикальных размеров. В нижней точке должно сохраняться минимальное расстояние в четыре (4) дюйма (102 мм) над органами управления с обвязкой.
  4. Водонагреватель, опирающийся на землю, должен стоять на ровном бетонном или другом одобренном основании, возвышающемся не менее чем на три (3) дюйма (76 мм) над прилегающим уровнем земли.
  5. Когда водонагреватель расположен на чердаке, чердачно-потолочном узле, узле пол-потолок или узле пол-черновой пол, где протечка водонагревателя может привести к повреждению, под водой должен быть установлен водонепроницаемый поддон из коррозионностойких материалов. нагреватель со сливом диаметром не менее трех четвертей (3/4) дюйма (20 мм) в утвержденное место.
Общая информация по технике безопасности

Этот водонагреватель одобрен для установки только внутри помещений и не предназначен для использования в качестве нагревателя для бассейна. Расстояние до горючих материалов: 0 дюймов сверху, снизу, по бокам и сзади. Нагреватель должен иметь пространство для обслуживания: рекомендуемые зазоры для обслуживания составляют 24 дюйма спереди и 6 дюймов по бокам. (Дверь из горючего материала или съемная панель допустимы на расстоянии спереди.) Этот водонагреватель одобрен для установки в шкафу и на пол из горючих материалов.Не устанавливайте прямо на ковровое покрытие. Устанавливайте водонагреватель в месте, где срабатывание предохранительного клапана температуры и давления или утечка не повредят окружающее пространство.

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ. Соблюдайте все местные правила. Перед установкой водонагревателя получите все необходимые разрешения.
ПРИМЕЧАНИЕ: Устанавливайте все компоненты системы и трубопроводы таким образом, чтобы не снижать производительность любого огнестойкого узла.
Установщик – Перед установкой прочтите все инструкции в этом руководстве.Выполните действия в заданном порядке.
Пользователь – Данное руководство предназначено для использования только квалифицированным установщиком системы отопления/специалистом по обслуживанию. Ежегодно проводите техническое обслуживание/осмотр данного водонагревателя квалифицированным специалистом по обслуживанию.
НЕСОБЛЮДЕНИЕ РУКОВОДСТВ НА ЭТОЙ СТРАНИЦЕ МОЖЕТ ПРИВЕСТИ К ЗНАЧИТЕЛЬНОМУ ИМУЩЕСТВУ, ТЯЖЕЛЫМ ТРАВМАМ ИЛИ СМЕРТИ.
ПРИМЕЧАНИЕ: Если нагреватель подвергается воздействию следующих факторов, не включайте его до тех пор, пока квалифицированный специалист не выполнит все корректирующие действия:

1.Пожар
2. Повреждение
3. Вода

Несоблюдение этой информации может привести к материальному ущербу, серьезным травмам или смерти.

ПРЕДОСТЕРЕЖЕНИЕ
Источники высокой температуры (источники, генерирующие тепло 100oF / 37oC или выше, такие как трубы печи, обогреватели и т. д.) могут повредить пластмассовые компоненты водонагревателя, а также пластмассовые материалы вентиляционных труб. Такие повреждения НЕ покрываются гарантией. Рекомендуется сохранять минимальное расстояние 8 дюймов от источников сильного тепла.Соблюдайте инструкции производителя источника тепла, а также местные, государственные, провинциальные и национальные правила, законы, правила и постановления при установке водонагревателя и связанных с ним компонентов вблизи источников сильного тепла.
Не используйте этот водонагреватель не по назначению (как описано в данном руководстве). Это может привести к надлежащему повреждению и АННУЛИРОВАНИЮ гарантии на продукт.

УВЕДОМЛЕНИЕ
РАСПАКОВКА ВОДОНАГРЕВАТЕЛЯ – Грузополучатель должен немедленно предъявить транспортной компании любые претензии по поводу повреждения или недостачи.

A. При обслуживании системы водяного нагрева
Во избежание поражения электрическим током отключите электропитание перед выполнением технического обслуживания.
Во избежание серьезных ожогов дайте водонагревателю и связанному с ним оборудованию остыть перед обслуживанием.
B. Вода для нагревателя
Не используйте чистящие или герметизирующие составы на нефтяной основе в системе водяного отопления. Прокладки и уплотнения в системе могут быть повреждены. Это может привести к значительному материальному ущербу.
Не используйте «домашние лекарства» или «запатентованные лекарства».Это может привести к повреждению водонагревателя, существенному материальному ущербу и/или серьезным травмам.
C. Защита от замерзания
ПРИМЕЧАНИЕ. При определении места нагревателя учитывайте трубопровод и установку. Установите водонагреватель как можно ближе к котлу, в месте, не подверженном замерзанию.
ВНИМАНИЕ: Отказ водонагревателя из-за повреждений, связанных с замерзанием, НЕ ПОКРЫВАЕТСЯ гарантией на продукт.
ПРЕДУПРЕЖДЕНИЕ: НИКОГДА не используйте токсичные химические вещества, в том числе автомобильные, стандартный гликолевый антифриз или этиленгликоль, предназначенный для гидравлических (не питьевых) систем. Эти химические вещества могут повредить прокладки и уплотнения в системах водоснабжения, ядовиты при употреблении и могут привести к травмам или смерти.
D. Регулировка температуры воды
Если водонагреватель будет иметь установленную температуру выше 120oF, вы должны использовать смесительный клапан ASSE 1017, чтобы избежать серьезных ожогов или смерти от ошпаривания.

ПРЕДУПРЕЖДЕНИЕ: В семьях с маленькими детьми, инвалидами или пожилыми людьми может потребоваться настройка температуры 120 o F или более низкая, чтобы предотвратить серьезные травмы или смерть в результате ожогов.
Приблизительные отношения времени / температуры в ошпариться
120oF Больше чем за 5 минут
125oF 1 1/2 до 2 мин
130oF около 30 секунд
135OF около 10 секунд
140 4
менее 5 секунд менее 5 секунд
145 4 менее 3 секунд
около 1/2 секунды
Около 1 секунды
Подготовка водонагревателя

Снимите транспортировочный ящик со всех сторон, чтобы можно было переместить нагреватель на место его установки.
ОБРАЩЕНИЕ В ХОЛОДНУЮ ПОГОДУ – Если перед установкой водонагреватель хранился в очень холодном месте (НИЖЕ 0°F), обращайтесь с ним осторожно, пока его компоненты не приобретут комнатную температуру. Невыполнение этого требования может привести к повреждению водонагревателя.

A. Расположение водонагревателя

ВНИМАНИЕ: Все водонагреватели рано или поздно протекают. Расположите водонагреватель так, чтобы любая утечка из предохранительного клапана, соответствующих трубопроводов, бака или соединений не привела к повреждению прилегающих территорий или нижних этажей здания.Любой водонагреватель должен быть установлен таким образом, чтобы в случае протечки образовавшийся поток воды не причинил вреда помещению, в котором он установлен. Национальные нормы сантехники требуют дренажного поддона для любой установки водонагревателя. Размер этого дренажного поддона должен быть максимальной глубины 2 дюйма и минимального диаметра на 2 дюйма больше, чем диаметр водонагревателя. Сливной поддон должен сливаться в открытую сливную линию. Эта дренажная линия должна иметь внутренний диаметр не менее 3/4 дюйма и подсоединяться к открытому дренажу. Повреждения, вызванные утечкой, НЕ покрываются гарантией.Отсутствие дренажного поддона является исключительной ответственностью владельца и/или установщика. См. раздел 510 UPC 2000 (Единый сантехнический кодекс) — Защита от повреждений или IPC 200 (Международный сантехнический кодекс), раздел 504 — Устройства безопасности. Повреждения, вызванные утечкой, НЕ покрываются гарантией.
Кроме того, устройства для обнаружения утечек воды и автоматические запорные клапаны легко доступны в магазинах сантехники. ПРОИЗВОДИТЕЛЬ НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТ УСТАНОВИТЬ УСТРОЙСТВА ОБНАРУЖЕНИЯ УТЕЧКИ ВОДЫ И АВТОМАТИЧЕСКИЕ ЗАПОРНЫЕ КЛАПАНЫ В ЛЮБОЙ УСТАНОВКЕ ВОДОНАГРЕВАТЕЛЯ, ГДЕ УТЕЧКА ВОДЫ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ИМУЩЕСТВА.

Источники высокой температуры (выделяющие тепло 100oF / 37oC или выше, такие как дымовые трубы, обогреватели и т. д.) могут повредить пластиковые компоненты водонагревателя, а также пластмассовые материалы вентиляционных труб. Такие повреждения НЕ покрываются гарантией. Рекомендуется сохранять минимальное расстояние 8 дюймов от источников сильного тепла. Соблюдайте инструкции производителя источника тепла, а также местные, государственные, провинциальные и национальные правила, законы, правила и постановления при установке водонагревателя и связанных с ним компонентов вблизи источников сильного тепла.

Этот водонагреватель сертифицирован только для использования внутри помещений. НЕ УСТАНАВЛИВАЙТЕ ВНЕ ПОМЕЩЕНИЯ. На наружные установки НЕ распространяется гарантия.
Выберите место для водонагревателя как можно ближе к системе трубопроводов. Кроме того, расположите водонагреватель и водопровод для бытовых нужд так, чтобы они не подвергались воздействию низких температур. Все трубопроводы должны быть изолированы. Кроме того, разместите водонагреватель так, чтобы слив, элементы управления и впускные/выпускные отверстия были легко доступны.
ПРИМЕЧАНИЕ. Для экономии затрат на отопление и повышения энергоэффективности расстояние между бойлером и водонагревателем должно быть минимальным, чтобы уменьшить потери тепла из-за избыточного трубопровода и свести к минимуму потери на трение.Убедитесь, что все трубопроводы между котлом и водонагревателем должным образом изолированы, чтобы свести к минимуму потери тепла.
Водонагреватель может быть расположен на некотором расстоянии от котла при условии, что циркуляционный насос соответствует требованиям по потоку через змеевик. Чем больше расстояние от водонагревателя до бойлера, тем дольше будет реакция на вызов горячей воды.
Этот водонагреватель должен быть установлен вертикально на ровной поверхности.
ПРИМЕЧАНИЕ: В штате Калифорния водонагреватель должен быть закреплен, закреплен или привязан ремнями, чтобы избежать смещения во время землетрясения.Свяжитесь с местными коммунальными службами для получения информации о кодовых требованиях в вашем регионе. Посетите http://www.dsa.dgs.ca.gov или позвоните по телефону 1-916-445-8100 и запросите инструкции.
Однако при установке должны применяться применимые нормы. Для бытовых водонагревателей емкостью более 52 галлонов проконсультируйтесь с местной строительной юрисдикцией относительно приемлемых процедур крепления.
ПРИМЕЧАНИЕ. Если не обеспечить минимальные зазоры, показанные на рис. 1, обслуживание водонагревателя может оказаться невозможным без его извлечения из помещения.
ПРИМЕЧАНИЕ. Дверь или съемная панель из горючего материала являются допустимым зазором спереди.

B. Рекомендации по производительности и размерам
ПРИМЕЧАНИЕ. В таблице ниже указано минимальное значение БТЕ/ч, необходимое для достижения указанного рейтинга за первый час. Масса котла влияет на время восстановления. Чем больше масса котла, тем больше время восстановления.

90 540 МОДЕЛЬ БРУТТО КОТЛА 140 O F

90 О F Д Т

127 О F

77 о F Д Т

115 о F

65 о F Д Т

ССК-35 53000 112 125 152 ССК-50 86000 190 213 258 ССК-80 198 221 290 SSC-119 108 000 268 268 300 364 9000 2 С. Анодный стержень
Этот водонагреватель оснащен магниевым анодным стержнем. Анодные стержни — это расходуемые компоненты, которые противодействуют водно-химическому режиму, сводя к минимуму или исключая коррозию резервуара.
Анодный стержень следует проверять ежегодно и при необходимости заменять, чтобы продлить срок службы резервуара. Проведите профессиональный анализ качества подаваемой воды, так как местные условия воды будут влиять на продолжительность осмотра и замены анодного стержня.

Использование умягчителя воды может увеличить скорость расхода анода.При использовании умягченной или очищенной воды требуется более частый осмотр анода.
Вода с высоким содержанием сульфатов и/или минералов может вызывать запах тухлых яиц в нагретой воде. Хлорирование воды может свести к минимуму эту проблему.
ПРИМЕЧАНИЕ: Выход из строя теплообменника из-за образования известкового налета на нагревательной поверхности, низкого pH или другого дисбаланса НЕ ПОКРЫВАЕТСЯ гарантией.
ПРИМЕЧАНИЕ: Не снимайте анодный стержень с работающего водонагревателя. Эксплуатация водонагревателя без анодного стержня сократит срок службы бака и аннулирует гарантию.

D. Требования к химическому составу воды

ПРЕДОСТЕРЕЖЕНИЕ: Химический дисбаланс подачи воды может снизить эффективность и вызвать серьезное повреждение водонагревателя и связанного с ним оборудования. ПВТ рекомендует провести профессиональный анализ качества воды, чтобы определить необходимость установки водоумягчителя. Перед установкой водонагревателя важно проверить химический состав воды как на стороне ГВС, так и на стороне центрального отопления, поскольку качество воды влияет на надежность системы.Кроме того, рабочие температуры выше 135°F еще больше ускорят образование известкового налета и могут сократить срок службы водонагревателя. Выход из строя водонагревателя из-за образования известкового налета, низкого уровня pH или другого химического дисбаланса НЕ ПОКРЫВАЕТСЯ гарантией.

Вода должна быть пригодна для питья, не содержать агрессивных химикатов, песка, грязи и других загрязнителей. Установщик должен убедиться, что вода не содержит агрессивных химикатов или элементов, которые могут повредить теплообменник.Питьевая вода определяется как питьевая вода, поступающая из коммунальной или колодезной воды в соответствии с вторичными максимальными уровнями загрязнения EPA (40 CFR, часть 143.3). Если в воде содержится больше загрязняющих веществ, чем указано EPA, рекомендуется очистка воды и может потребоваться дополнительное, более частое техническое обслуживание.
Если вы подозреваете, что ваша вода каким-либо образом загрязнена, прекратите использование водонагревателя и обратитесь к авторизованному техническому специалисту или лицензированному специалисту.

  • рН воды от 6.5 и 8,5
    • Уровни pH ниже 6,5 могут вызвать увеличение скорости коррозии. pH 8,5 или выше потенциально может вызвать образование известкового налета
    • Поддерживайте pH воды между 6,5 и 8,5. Проверьте лакмусовой бумажкой или сделайте химический анализ в местной компании по очистке воды.
    • Если pH не находится в диапазоне от 6,5 до 8,5, обратитесь за раствором в местную компанию по очистке воды.
  • Жесткость менее 12 гранов (200 мг/л) (для бытового использования при температуре воды ниже 140°F)
  • Жесткость менее 7 гранов (120 мг/л) (для коммерческого использования и выше)
    • Уровень жесткости выше требуемого может привести к образованию известкового налета во всей системе.Вода ниже 5 гран/галлон (85 мг/л) может быть чрезмерно смягчена.
    • Проконсультируйтесь с местными компаниями по очистке воды в районах с необычно жесткой водой (выше требуемого количества) или по поводу других растворов для очистки, если вода чрезмерно умягчается (ниже 5 гран/галлон [85 мг/л]).
  • Концентрация хлоридов менее 100 частей на миллион (мг/л)
    • Не заполняйте водонагреватель и не используйте воду, содержащую хлориды выше 100 частей на миллион (мг/л).
    • Использование хлорированной пресной воды должно быть приемлемым, так как уровни обычно составляют менее 5 частей на миллион (мг/л).
    • Не подключайте водонагреватель к непосредственному нагреву воды в бассейне или гидромассажной ванне.
  • Общее содержание растворенных твердых веществ (TDS) менее 500 частей на миллион (мг/л)
    • Общее количество растворенных твердых веществ – это минералы, соли, металлы и заряженные частицы, растворенные в воде.
    • Чем больше присутствует TDS, тем выше потенциал коррозии из-за повышенной проводимости воды.
    • Если для заполнения водонагревателя используется умягченная вода, все еще возможно получение высокого TDS.Эта вода может вызывать коррозию. Проконсультируйтесь с местными компаниями по очистке воды для других решений по очистке, чтобы уменьшить это влияние.

ПРИМЕЧАНИЕ: Для увеличения срока службы водонагревателя настоятельно рекомендуется следовать процедурам технического обслуживания, описанным в данном руководстве.

Трубопровод

A. Сантехника
Необходимо, чтобы вся сантехника была выполнена в соответствии с федеральными, местными и государственными сантехническими нормами и правилами. Неправильная установка водонагревателя аннулирует гарантию.Также необходимо использовать как ленту для резьбы, так и смазку для труб на всех механических сантехнических соединениях.
ВНИМАНИЕ: При заполнении водонагревателя откройте кран горячей воды, чтобы выпустить воздух из бака и трубопровода. Невыполнение этого требования может привести к неправильной работе водонагревателя и повреждению компонентов.
B. Соединения котла
ВНИМАНИЕ: Используйте два гаечных ключа при затягивании водяных труб на нагревателе. Используйте один гаечный ключ, чтобы предотвратить проворачивание возвратной или подающей линии нагревателя.Если не предотвратить проворачивание трубных соединений, это может привести к повреждению компонентов водонагревателя.

Теплообменник водонагревателя нельзя использовать с безбарьерными системами излучающих труб. Использовать только с котловыми системами с замкнутым контуром.

Используйте минимальный номинальный размер трубы 1 дюйм при подключении к зональным клапанам или циркуляционным насосам.
На водонагревателе подача котла подключается к выходу циркуляционного насоса. Вход циркулятора должен быть подключен к стороне горячего выхода котла. Убедитесь, что стрелка на циркуляционном насосе указывает правильное направление потока.(См. расчет перепада давления для циркуляционного насоса в данном руководстве.) На баке обратная линия котла соединяется с обратной стороной котла. Возврат(ы) из отопительного контура(ов) должен быть оборудован обратным клапаном или поворотным обратным клапаном, установленным перед возвратной трубой из бака.
В паровом котле подача воды в бак должна быть подсоединена к котлу значительно ниже минимального уровня воды. На котле должны быть установлены сетчатый фильтр и сливной клапан для периодического слива накипи и шлама. Взрывы и паровые конденсатоотводчики возникают, если котловая вода, подаваемая в теплообменник, содержит пар или немного превышает отсечку по малой воде.

C. Вход бытового трубопровода
ВНИМАНИЕ:

  • На соединениях с водой должны использоваться диэлектрические фитинги.
  • Соблюдайте осторожность при пайке соединений водонагревателя, так как погружные трубки на выходе и входе выполнены из пластика.
  • Используйте как ленту для резьбы, так и смазку для труб, чтобы соединить переходник с внутренней резьбой NPT X 3/4” (минимум). Для простоты обслуживания рекомендуется установить запорный клапан между водопроводом и входом в бак.
  • Может быть рекомендовано использовать превентор обратного потока – проверьте местные правила.Если используется превентор обратного потока или обратный клапан, на линии подачи холодной воды между баком и клапаном должен быть установлен терморасширительный бак. Если бак заменяет змеевик без бака в котле, отсоедините водопровод змеевика и используйте трубу входа холодной воды и трубы выхода горячей воды для водонагревателя.
  • ПРИМЕЧАНИЕ: НЕ ЗАТЯГИВАЙТЕ РОЗЕТКУ БЕЗРЕЗЕРВНОГО ЗМЕЕВИКА.

D. Выход горячей воды
ВНИМАНИЕ:

  • На соединениях с водой должны использоваться диэлектрические фитинги.
  • Соблюдайте осторожность при пайке соединений водонагревателя, так как погружные трубки на выходе и входе выполнены из пластика.
  • Используйте как ленту для резьбы, так и смазку для труб, чтобы соединить трубный переходник с наружной резьбой NPT X 3/4” (минимум). Для удобства обслуживания рекомендуется установить запорный клапан между подачей горячей воды и выходом из бака. Используйте устройство предотвращения обратного потока, предназначенное для установок водонагревателя. Этот клапан должен быть установлен на линии подачи холодной воды в соответствии с местными нормами.

E. Предохранительный клапан температуры и давления
Устанавливаемый на заводе предохранительный клапан температуры и давления с длинным элементом, отвечающий требованиям к предохранительным клапанам для водонагревателей (ANSI Z21. 22 / CSA 4.4) был установлен для вашей безопасности и удобства. При обслуживании убедитесь, что размер предохранительного клапана соответствует производительности БТЕ/час и емкости водонагревателя. Если предохранительный клапан сочится, см. подробности в разделе, посвященном расширительному баку.

ПРЕДУПРЕЖДЕНИЕ: Во избежание повреждения водой или ожогов из-за работы предохранительного клапана:

  • Сливная линия должна быть подсоединена к выпускному отверстию предохранительного клапана и проложена в безопасное место утилизации. Заделайте нагнетательную линию таким образом, чтобы предотвратить серьезные ожоги или материальный ущерб в случае сброса предохранительного клапана.
  • Напорная линия должна быть как можно короче и по всей длине иметь такой же размер, как напорный патрубок клапана.
  • Напорная линия должна быть направлена ​​вниз от клапана и заканчиваться не менее чем на 6 дюймов выше стока в полу, чтобы слив был хорошо виден.
  • Нагнетательный трубопровод должен заканчиваться гладко, без резьбы, из материала, пригодного для эксплуатации при температурах 375oF или выше.
  • Не направляйте слив в места, где может произойти замерзание.
  • Запрещается устанавливать клапан между предохранительным клапаном и нагревателем или на линии нагнетания.Не затыкайте и не ставьте какие-либо препятствия на линии нагнетания.
  • Проверьте работу предохранительного клапана после заполнения и повышения давления в системе, подняв рычаг. Убедитесь, что клапан выходит свободно. Если клапан не работает должным образом, немедленно замените его новым предохранительным клапаном соответствующего номинала.
  • Проверяйте клапан T&P не реже одного раза в год, чтобы убедиться в чистоте водного пути. Если клапан не работает, выключите обогреватель и немедленно вызовите сантехника.
  • При работе с предохранительным клапаном соблюдайте осторожность, чтобы избежать ожогов или повреждения имущества.

НЕСОБЛЮДЕНИЕ ВЫШЕУКАЗАННЫХ РЕКОМЕНДАЦИЙ МОЖЕТ ПРИВЕСТИ К НЕИСПРАВНОСТИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА, ЧТО ПРИЗНАЕТ ЗНАЧИТЕЛЬНЫЙ ПОВРЕЖДЕНИЕ ИМУЩЕСТВА, ТЯЖЕЛЫЕ ТРАВМЫ ИЛИ СМЕРТЬ.
Ни при каких обстоятельствах не вкручивайте колпачок или заглушку в предохранительный клапан или линию предохранительного клапана! Это может привести к взрыву и материальному ущербу, серьезным травмам или смерти.

ПОВТОРНАЯ ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ T&P: Клапаны T&P должны проверяться НЕ МЕНЕЕ ОДНОГО РАЗА В ТРИ ГОДА и при необходимости заменяться, лицензированным подрядчиком по сантехнике или квалифицированным специалистом по обслуживанию, чтобы гарантировать, что продукт не подвергся воздействию агрессивной воды. условий и гарантировать, что клапан и линия нагнетания не были изменены или изменены незаконно.Определенные естественные условия могут со временем вызвать коррозию клапана и его компонентов, что сделает клапан неработоспособным. Такие условия могут быть обнаружены только в том случае, если клапан и его компоненты физически удалены и осмотрены. Не пытайтесь провести проверку самостоятельно. Обратитесь к своему сантехническому подрядчику для повторной проверки, чтобы обеспечить постоянную безопасность.

НЕПРОВЕДЕНИЕ ПОВТОРНОЙ ПРОВЕРКИ ПЕРЕПОРНОГО КЛАПАНА В СООТВЕТСТВИИ С ПРЕДНАЗНАЧЕННЫМИ УКАЗАНИЯМИ МОЖЕТ ПРИВЕСТИ К НЕБЕЗОПАСНОМУ ПОВЫШЕНИЮ ТЕМПЕРАТУРЫ И/ИЛИ ДАВЛЕНИЯ, ЧТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ИМУЩЕСТВА, СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ СМЕРТИ.

F. Ошпаривание
ПРЕДУПРЕЖДЕНИЕ: В установках, обслуживающих инвалидов, пожилых людей или детей, рекомендуется использовать предохранительный или смесительный клапан ASSE 1017 или ASSE 1070. Смесительные клапаны не исключают риск ошпаривания.

Во избежание ожогов:

• Установите заданную температуру водонагревателя как можно ниже.
• Почувствуйте воду перед купанием или душем.
• Если требуются термостатические клапаны, используйте устройства, специально предназначенные для этой цели.Устанавливайте эти устройства в соответствии с инструкциями производителя.

Несоблюдение этих инструкций при установке ограничительного или смесительного клапана может привести к материальному ущербу, серьезным травмам или смерти в результате ожогов.

Этот водонагреватель может подавать кипяток. Будьте осторожны при использовании горячей воды, чтобы не обжечься. Для некоторых бытовых приборов, таких как посудомоечные машины и автоматические стиральные машины, может потребоваться повышенная температура воды. Установив термостат на этом нагревателе для получения повышенной температуры воды, требуемой этими приборами, вы можете создать опасность ожога.
Для защиты от травм установите в системе водоснабжения смесительный клапан. Этот клапан снизит температуру нагнетания в точке использования за счет смешивания холодной и горячей воды в ответвлениях. Такие клапаны можно приобрести у местного поставщика сантехники.
В следующей таблице приведены данные о зависимости температуры воды и времени от ожогов, и ее можно использовать в качестве руководства при определении наиболее безопасной температуры воды для вашего применения.

Приблизительное время / температура / температура Отношения в Scalds
более 5 минут
125Of 1 1/2 до 2 минут
130of Около 30 секунд
135OF около 10 секунд около 10 секунд
1404 менее 5 секунд
954 4 менее 3 секунд
1505 4 около 1/2 секунды
Около 1 секунды

Расширительный бак для питьевой воды
Для компенсации расширения нагретой воды может потребоваться расширительный бак для горячей питьевой воды. При наличии в системе обратного клапана или любого другого типа невозвратного или обратного клапана терморасширительный бак ОБЯЗАТЕЛЬНО. Расширительный бак должен быть рассчитан на весь объем воды системы горячего водоснабжения. Плач предохранительного клапана говорит о необходимости расширительного бачка. Для получения подробной информации см. пример типичного расширительного бака в разделе «Трубопроводы».
H. Расчет перепада давления для циркулятора
Расход циркуляционного насоса бойлера должен соответствовать требованиям, приведенным в таблице расчета перепада давления.Диаграмма представляет ТОЛЬКО участок трубопровода, водонагреватель и теплообменник и не включает никаких проверок потока, зональных клапанов или потерь на трение в котле. Это сопротивление необходимо добавить к значению, указанному на следующем графике.

6 9.59
0
Падение давления для длины трубы 1 «меди, шесть 90 o локти, и один Tee
модель 20 ‘ 30′ 40 ‘ 50′ 50 ‘ 60′
SSC-35 8 GPM 6. 28 6,53 6,78 6,28 7,28
ССК-50 8 галлонов в минуту 6,48 6,73 6,98 7,23 7,48
ССК-80 10 GPM 6.19 6.19 6.55 6.55 7,45 7,45 7,45 7.45
12 GPM 16.19 16.79 17.39 17.99 17.99 18.59

I. Приложения

Примечания:

Примечания:

  1. Минимальный размер трубы должен соответствовать размеру подключения. Соответственно увеличьте размер трубы, если требуется больший расход.
  2. Терморасширительный бак, подходящий для питьевой воды, должен быть рассчитан и установлен в этой системе трубопроводов между устройством предотвращения обратного потока и входом холодной воды.
  3. Все циркуляционные насосы должны иметь встроенную проверку потока.
  4. Дренаж и обратный клапан между отопительным прибором и водонагревателем помогут удалить воздух из системы.
  5. Этот чертеж предназначен только для демонстрации системных трубопроводов. Установщик несет ответственность за все оборудование и детали, требуемые местными нормами. В Массачусетсе вы должны установить вакуумный предохранительный клапан в соответствии с 248 CMR.
  6. Смесительный клапан не является обязательным, но рекомендуется для предотвращения ожогов.

ПРИМЕЧАНИЯ:

  1. Минимальный размер трубы должен соответствовать размеру соединения.Соответственно увеличьте размер трубы, если требуется больший расход.
  2. Терморасширительный бак, подходящий для питьевой воды, должен быть рассчитан и установлен в этой системе трубопроводов между устройством предотвращения обратного потока и входом холодной воды.
  3. Все циркуляционные насосы должны иметь встроенную проверку потока.
  4. Дренаж и обратный клапан между отопительным прибором и водонагревателем помогут удалить воздух из системы.
  5. Этот чертеж предназначен только для демонстрации системных трубопроводов. Установщик несет ответственность за все оборудование и детали, требуемые местными нормами.В Массачусетсе вы должны установить вакуумный предохранительный клапан в соответствии с 248 CMR.
  6. Смесительный клапан не является обязательным, но рекомендуется для предотвращения ожогов.
Управление нагревателем и проводка

A. Управление
Накладное управление предоставляется и устанавливается внутри отсека доступа к управлению. Под крышкой контрольного доступа имеется изоляционное покрытие для обеспечения точных показаний температуры воды. Для вашей безопасности регулятор настроен на заводе на 120°F (см. предупреждение об опасности в масштабе ниже).Дифференциал фиксируется на уровне от 3 до 5°F (не регулируется).
B. Электропроводка
Электропроводка должна выполняться в соответствии со всеми применимыми местными и государственными нормами. Отключите все питание, связанное с котлом, прежде чем начинать какие-либо процедуры подключения. Рекомендуется установить разъединитель между системой управления котлом и водонагревателем.
ПРЕДОСТЕРЕЖЕНИЕ: При подключении водонагревателя и органов управления обязательно помечайте все провода, чтобы упростить техническое обслуживание в будущем. Ошибки проводки могут привести к неправильной и опасной работе.
C. Схемы подключения

Запуск и эксплуатация
  1. Заполните водонагреватель, открыв запорный клапан холодной воды. Выпустите воздух из системы, открыв выход горячей воды на приборе на кухне или в ванной. Когда вода свободно вытекает из выпускного отверстия, система продувается.
    ВНИМАНИЕ: При заполнении водонагревателя откройте кран горячей воды, чтобы выпустить воздух из бака и трубопровода, чтобы обеспечить правильную работу водонагревателя. Если перед включением системы не убедиться, что водонагреватель заполнен, это может привести к повреждению водонагревателя и повреждению имущества. Такие повреждения НЕ покрываются гарантией.
  2. Проверьте систему на наличие утечек.
    ВНИМАНИЕ: Устраните все утечки перед продолжением установки. Невыполнение этого требования может привести к материальному ущербу или травмам.
  3. Убедившись в отсутствии утечек в системе, промойте систему, чтобы удалить остатки пайки. Многие флюсы для пайки содержат хлорид цинка, который может вызывать коррозию нержавеющей стали.
    Наберите как минимум втрое больше объема водонагревателя, чтобы правильно промыть систему.
  4. Инициировать вызов горячей воды. Убедитесь, что каждый зональный клапан или циркуляционный насос работает только тогда, когда его термостат требует тепла. Продуйте каждую зону воздухом, чтобы обеспечить правильную работу.
  5. Установите водонагреватель на желаемую температуру. Верхний предел котла должен быть установлен как минимум на 20°F выше температуры нагревателя. Установите нижний предел управления котлом на минимальное значение – это вызовет включение горелки только для удовлетворения требований управления резервуаром.
    Рекомендуется установить температуру водонагревателя на 120°F.Тем не менее, может потребоваться установка более низкой температуры в соответствии с местными и государственными нормами для нормальной работы. Дифференциал фиксированный от 3 до 5oF. Условия установки могут потребовать установки более высокой или более низкой температуры. Смесительный клапан в сочетании с высокотемпературной настройкой может использоваться для применений с высокими требованиями (спа, гидромассажные ванны, водовороты).
  6. Когда система полностью промыта, удалена от воздуха и установлена ​​температура, включить котел. Наблюдайте за работой. Убедитесь, что котел выключается после того, как заданное значение косвенного водонагревателя будет удовлетворено.

Рисунок 15 — Запасные части

9095P-008 )
Замена

Part #

Описание
1 6075P-002 Водный выход (SSC-35, SSC-50)
6075P-008 Горячая вода выходом (SSC-80, SSC-119)

2

6075P-001 Пробка холодной воды (SSC-35)
6075P-003 9075P-003 Пробка холодной воды (SSC-50)
6075P-009 пробирка холодной воды (SSC-80, SSC-119)
3 60545 6075P-043 Magnesium Anode Rod
4 6060P-187 Крышка электрической коробки
5 6075P-006 # 8 x 3/4 Саморезывые винты (2)
6 6060p-965 Изоляция
7 6060p-634 9 5 9060P-634 9060p-630
Пластиковая защитная крышка
8 6060p-632 5/16-18 гексант — термодис-монтажный клип
9 9 6060P-630 9060p-630 3 10
10 6060P-633 5
Монтажный клип термодиска (только 119 галлов)
6070P-303 Кронштейн термостата
11 TD1010 TD1010 TermoStat Control
12 2500P-0092 Сливный клапан
13 TP1000 3/4 «Облегченный клапан
Техническое обслуживание и устранение неисправностей

техническое обслуживание должно выполняться квалифицированным специалистом по обслуживанию, чтобы обеспечить безопасную и эффективную работу всего оборудования. Владелец должен договориться с квалифицированным специалистом по отопительной технике о периодическом техническом обслуживании обогревателя. Установщик также должен сообщить владельцу, что отсутствие надлежащего ухода и обслуживания водонагревателя может привести к возникновению опасных ситуаций.

Годовые услуги по обслуживанию Дата прошлого года
2 2 3 4 года
нагреватель и трубопровод системы на наличие любых признаков утечки; убедитесь, что трубы правильно закреплены.
Система
Визуальный осмотр всех компонентов системы. Убедитесь, что все компоненты (включая бойлеры, системы водоподготовки, смесительные клапаны, циркуляционные насосы и т. д.) работают должным образом и проходят техническое обслуживание.
Функциональный Проверка всех функций системы. Выполните любое техническое обслуживание, требуемое местными нормами.Убедитесь, что давление в системе находится в безопасном рабочем диапазоне.
Температуры Проверить контроль на точность температуры.

*Проверьте безопасные настройки смесительного клапана (если он установлен в системе).

Электрооборудование
Датчики дыма и угарного газа установлены правильно. При необходимости замените батарейки.
Автоматические выключатели Убедитесь, что автоматический выключатель имеет четкую маркировку. Упражнение с автоматическим выключателем.
Соединения Проверьте соединения проводов. Убедитесь, что они затянуты.
Анодный стержень
Снимите и осмотрите анодный стержень. Анодный стержень следует заменить, когда на любом конце стержня оголяется более 6 дюймов жилы.
Предохранительный и сливной клапан
Предохранительный клапан на водонагревателе 5 9 Убедитесь, что клапан работает правильно, пропустив несколько галлонов через нагнетательную линию. Замените, если клапан заблокирован или не работает должным образом.

ПРИМЕЧАНИЕ: БУДЬТЕ ОСТОРОЖНЫ ПРИ РАБОТЕ С ПРЕДОХРАНИТЕЛЬНЫМ КЛАПАНОМ. СЛИВАЕМАЯ ВОДА МОЖЕТ ПРЕДСТАВИТЬ РИСК ОЖОГА.

Сливной клапан Откройте сливной клапан и слейте несколько литров воды со дна бака, чтобы смыть любые отложения жесткой воды.Замените, если клапан заблокирован или не работает должным образом.

ПРИМЕЧАНИЕ: БУДЬТЕ ОСТОРОЖНЫ ПРИ ЭКСПЛУАТАЦИИ СЛИВНОГО КЛАПАНА. СЛИВАЯ ВОДА МОЖЕТ ПРЕДСТАВИТЬ РИСК ОЖОГА.

Окончательная проверка
Проверка на богини Проверить область вокруг нагревателя для горючих материалов, таких как бензин или разбавитель бензина или краска. При обнаружении горючих материалов отойдите от обогревателя в безопасное место.
Контрольный список Убедитесь, что вы заполнили весь контрольный список. ВНИМАНИЕ: НЕВЫПОЛНЕНИЕ ЭТОГО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ СМЕРТИ.
Домовладелец Проанализируйте, что вы сделали с домовладельцем.
Инициал и дата после осмотра/обслуживания. Продолжайте проверки ежегодно после четвертого года.
Устранение
Нет горячей воды Не достаточно горячей воды
Задача Возможное решение Проблема возможное решение
05 05 5
Открыть вручную, чтобы заменить Ограничение зоны 1-дюймовый заменить зону клапана
циркулятор не работает Или заменить циркулятор стрелка обратный обратный циркулятор
Установка резервуара температура резервуара * Температура резервуара слишком низкая поднять температуру резервуара *
Котел контроль набор слишком низко Ра Температура котла Ise
5 Температура котла слишком низкая

воздушной ловушки В LOOT

Rising температура котла
Проверка проводки Размер котла слишком маленький Проверка размеров
Управляющий контроль Резервуар слишком мал Проверьте таблицу размеров
Неисправность зонального клапана Замените клапан Слишком высокая требуемая скорость потока Установите смесительный клапан. Поднять температуру бака
сбой циркулятора заменить циркулятор воздушную ловушку в петле очистки воздуха

Тепло и танк приходится вместе

Проверка проводки или установка косвенного в качестве приоритета над отоплением
Нарисуйте резервуар и нижний термостат.Перепроверьте.
Недостаточно тепла Слишком маленький размер котла.

См. таблицу.

медленное восстановление циркуляционная емкость головы слишком низкая
T & P клапан разряды Гидромассажные ванны, SPA, несколько душевых, высокий спрос
Проблема Возможное решение

5

Температура резервуара Нижняя температура бака Давление слишком низкое Проверка давления линии для ограничения
Вода расширяется при нагревании Установить расширительный бак Медленное восстановление бака Медленный запуск котла. См. Chart

Давление воды слишком высоки

6

6

Недостаточно

Размер бойлера слишком мал. См. таблицу
Проверьте расход. Сравните с таблицей




Спрос слишком велик.Проверьте скорость потока и сравните с таблицей. Установить смесительный клапан и / или потока ограничение клапана и поднять емкость и температуру котла. *

горячей воды тухлое яйцо Запах
Задача Возможное решение




Подаваемая вода имеет высокое содержание сульфатов или минералов

Проконсультируйтесь со специалистом по качеству воды в вашем регионе. Проведите анализ водоснабжения.

Устранение проблем с качеством воды в соответствии с рекомендациями специалистов.

SSC Ограниченная гарантия на водонагреватель косвенного нагрева / солнечный водонагреватель

Для бытового и коммерческого использования
HTP гарантирует, что каждый водонагреватель косвенного нагрева не имеет дефектов материалов и изготовления в соответствии со следующими положениями, условиями, и периоды времени. ЕСЛИ НЕ УКАЗАНО ИНОЕ, НАСТОЯЩАЯ ГАРАНТИЯ НАЧИНАЕТСЯ С ДАТЫ УСТАНОВКИ.Эта ограниченная гарантия предоставляется только первоначальному покупателю-потребителю (далее «Владелец») водонагревателя и не подлежит передаче другому лицу.

Гарантия на бытовое использование
(Семь [7] лет – бак, один [1] год – детали)
«Жилой» параметр означает использование водонагревателя в доме на одну семью или использование в многоквартирном доме при условии что водонагреватель обслуживает только одно (1) жилище, в котором Собственник проживает постоянно и рабочая температура не превышает 140oF.

Гарантия на коммерческое использование
(Пять [5] лет – резервуар, один [1] год – детали)
Под водонагревателями, используемыми в коммерческих целях, подразумевается любое использование, не подпадающее под определение «бытовых» условий.

ПОКРЫТИЕ

A. В течение первого года после первоначальной даты установки в жилом помещении ПВТ гарантирует, что отремонтирует или заменит, по своему усмотрению, любой неисправный или неисправный компонент водонагревателя. Гарантия на запасные компоненты составляет девяносто (90) дней.
B. Если дефект или неисправность приводят к утечке воды из водонагревателя в течение вышеуказанных гарантийных периодов из-за дефекта материала или изготовления, неисправности или несоблюдения вышеуказанной гарантии, при этом такой дефект или неисправность были проверено уполномоченным представителем ПВТ, ПВТ заменит неисправный или неисправный водонагреватель на аналогичную модель, доступную на момент замены. Гарантия на сменный водонагреватель будет распространяться на неистекшую часть применимого гарантийного периода оригинального водонагревателя.
C. В случае протечки воды сменного водонагревателя из-за дефекта материала или изготовления, неисправности или несоблюдения вышеуказанной гарантии, ПВТ оставляет за собой право возместить Владельцу опубликованную оптовую цену, доступную на дата изготовления оригинального водонагревателя.
D. Если государственные нормативные акты, отраслевая сертификация или аналогичные стандарты требуют, чтобы сменный водонагреватель или его компонент (компоненты) имели характеристики, отсутствующие в неисправном водонагревателе или компоненте (компонентах), с Владельца будет взиматься разница в цене, представленная те необходимые функции.Если Владелец оплачивает разницу в цене за эти необходимые функции и/или за модернизацию размера и/или других функций, доступных в новом сменном водонагревателе или компоненте(ах), Владелец также получит полную новую ограниченную гарантию на этот сменный водонагреватель. обогреватель или его компонент(ы).
E. Если во время запроса на обслуживание Владелец не может предоставить копию оригинального товарного чека или гарантийной регистрации, считается, что гарантийный период для водонагревателя начался тридцать (30) дней с даты изготовления водонагревателя, а НЕ дата установки водонагревателя.
F. Эта гарантия распространяется только на водонагреватели, используемые для нагрева воды, которые были правильно установлены квалифицированными специалистами в соответствии с инструкциями производителя по установке.
G. Между ПВТ и Владельцем прямо согласовано, что ремонт, замена или возврат средств являются исключительными средствами правовой защиты Владельца.

ОБЯЗАННОСТИ ВЛАДЕЛЬЦА
Владелец или квалифицированный установщик/специалист по обслуживанию должен:

  1. Иметь предохранительный клапан с маркировкой Американского общества инженеров-механиков (ASME), установленный вместе с водонагревателем в соответствии с федеральными законами штата. и местные коды.
  2. Наличие вакуумного предохранительного клапана, сертифицированного по стандарту ANSI Z21.22 — Предохранительные клапаны для систем горячего водоснабжения, — установленного вместе с водонагревателем в соответствии с федеральными, государственными и местными нормами и в установках, подверженных повреждениям, связанным с вакуумом.
  3. Поддерживайте водонагреватель в соответствии с процедурой технического обслуживания, указанной в инструкциях производителя. Профилактическое обслуживание может помочь избежать ненужных поломок водонагревателя и поддерживать его работу с оптимальной эффективностью.
  4. Поддерживайте все связанные компоненты системы в хорошем рабочем состоянии.
  5. Используйте водонагреватель в открытой системе или в закрытой системе с правильно подобранным и установленным расширительным баком.
  6. Используйте водонагреватель при давлении воды, не превышающем рабочее давление, указанное на паспортной табличке.
  7. Не допускайте образования накипи в водонагревателе.
  8. Примите меры, чтобы в случае протечки водонагревателя или какого-либо компонента или соединения к нему образующийся поток воды не наносил ущерба зоне, в которой он установлен.
  9. Проверяйте анод каждые два года. При необходимости замените анод.
ИСКЛЮЧЕНИЯ ИЗ ГАРАНТИИ

Настоящая ограниченная гарантия не распространяется на:

  1. Любой водонагреватель, приобретенный у неавторизованного дилера.
  2. Любой водонагреватель, установленный не квалифицированным установщиком систем отопления/специалистом по обслуживанию, или установки, не соответствующие стандартам ANSI, CSA и/или UL, а также применимым национальным или местным строительным нормам.
  3. Поездки для обучения Владельца тому, как устанавливать, использовать, обслуживать или приводить установку водонагревателя в соответствие с местными строительными нормами и правилами.
  4. Мастерство любого установщика. Производитель отказывается от ответственности и не несет никакой ответственности любого рода, вызванной неправильной установкой, ремонтом или техническим обслуживанием.
  5. Расходы на электроэнергию или топливо, а также увеличение или нереализованная экономия на них по любой причине.
  6. Любой ущерб, причиненный водой, прямо или косвенно возникший в результате любого дефекта водонагревателя или составной части (компонентов) или в результате его использования.
  7. Любой случайный, косвенный, особый или условный ущерб или расходы, возникающие, прямо или косвенно, в результате любого дефекта водонагревателя или использования водонагревателя.
  8. Невозможность разместить водонагреватель в месте, где протечка бака или соединений водопровода и предохранительного клапана не приведет к повреждению прилегающей к водонагревателю территории или нижних этажей сооружения, а также невозможность установки водонагреватель в дренажном поддоне подходящего размера или с подведенным к одобренному месту дренажа.
  9. Любые вышедшие из строя компоненты системы, не произведенные ПВТ в составе водонагревателя.
  10. Ремонт или переделка водонагревателей без предварительного письменного согласия ПВТ.
  11. Повреждения, неисправности или отказы в результате неправильной установки или несоблюдения правил установки водонагревателя в соответствии с применимыми строительными нормами/постановлениями или надлежащей практикой торговли сантехникой и электротехникой; или неспособность эксплуатировать и обслуживать водонагреватель в соответствии с инструкциями производителя.
  12. Повреждения, неисправности или отказы в результате невозможности эксплуатации водонагревателя при давлении, не превышающем рабочее давление, указанное на заводской табличке.
  13. Невозможность эксплуатации водонагревателя в открытой системе или в закрытой системе с правильно подобранным и установленным расширительным баком.
  14. Неисправность или проблемы с производительностью, вызванные неподходящим размером водонагревателя, расширительного устройства или трубопровода.
  15. Повреждения, неисправности или отказы в результате вакуума.
  16. Повреждения, неисправности или отказы, вызванные эксплуатацией водонагревателя с модифицированными, измененными или неутвержденными компонентами или любыми компонентами/приспособлениями, не поставленными HTP.
  17. Повреждения, неисправности или отказы, вызванные небрежным обращением, несчастным случаем, пожаром, наводнением, замерзанием, молнией, электрохимической реакцией, стихийными бедствиями и т.п.
  18. Неисправности бака (протечки), вызванные эксплуатацией водонагревателя в агрессивной или загрязненной атмосфере.
  19. Повреждения, неисправности или отказы, вызванные эксплуатацией водонагревателя с пустым или частично пустым баком («сухое горение»), или отказы, вызванные эксплуатацией водонагревателя, когда в него не подается питьевая вода, циркулирующая вообще раз.
  20. Отказ нагревателя из-за скопления твердых материалов или отложений извести.
  21. Любое повреждение или неисправность в результате неправильного водно-химического режима. ТРЕБОВАНИЯ К ХИМИЧЕСКОМУ ВОДУ (БЫТОВОЕ ИСПОЛЬЗОВАНИЕ) – рН воды от 6,5 до 8,5. Рабочая температура не превышает 140oF. Твердость менее 12 гран (200 мг/л). Концентрация хлорида менее 100 частей на миллион (мг/л). TDS менее 500 частей на миллион (мг/л). (КОММЕРЧЕСКОЕ ИСПОЛЬЗОВАНИЕ) – рН воды от 6,5 до 8,5. Твердость менее 7 гран (120 мг/л).Концентрация хлорида менее 100 частей на миллион (мг/л). TDS менее 500 частей на миллион (мг/л).
  22. Производство шума, вкуса, запаха, обесцвечивания или ржавого цвета воды.
  23. Водонагреватели заменены по косметическим причинам.
  24. Компоненты водонагревателя, не имеющие дефектов, но подлежащие замене в течение гарантийного срока в результате разумного износа.
  25. Компоненты водонагревателя, на которые распространяются гарантии, если таковые имеются, предоставляемые их производителями; HTP не принимает эти гарантии.
  26. Повреждения, неисправности или отказы в результате использования какого-либо дополнительного оборудования, не поставленного HTP.
  27. Водонагреватели, установленные за пределами пятидесяти штатов (и округа Колумбия) Соединенных Штатов Америки и Канады.
  28. Водонагреватели перемещены с места первоначальной установки.
  29. Водонагреватели со снятыми паспортными табличками.

ПРОЦЕДУРЫ ДЛЯ ЗАПРОСОВ О ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ
Любая претензия на гарантийную помощь должна быть подана сразу после обнаружения проблемы.Во-первых, обратитесь к Мастеру гарантии HTP (http://www.htproducts.com/Warranty-Wizard.html), чтобы проверить право на гарантию. Вы также можете обратиться в службу технической поддержки ПВТ по телефону 1-800-323-9651, если у вас есть вопросы или вам нужна помощь. Гарантийное покрытие требует рассмотрения и утверждения проблемы со службой технической поддержки HTP или с помощью Мастера гарантии перед полной заменой устройства. Любые требования о возмещении гарантийных расходов будут отклонены, если предварительное разрешение от HTP не будет получено до полной замены устройства.Окончательное решение будет принято в рамках процесса гарантийной претензии. При подаче рекламации по гарантии требуются следующие предметы:

  1. Подтверждение покупки или установки продукта — обычно копия счета от подрядчика, устанавливающего продукт, квитанция о покупке продукта или оригинал сертификата владения для новый дом.
  2. Четкие изображения (или видео) следующего:
    a. Бирка с серийным номером (наклейка)
    b. Товар
    c. Проблема / отказ продукта, когда это возможно
    d.Изображение трубопровода рядом с изделием
    e. Для продуктов, работающих на газе, фотография вентиляции, включая то, как она выходит из здания

Все претензии будут рассмотрены ПВТ в течение трех (3) рабочих дней. Если отдел рассмотрения претензий ПВТ потребует дополнительную информацию, у вас будет 30 (тридцать) дней для ее предоставления. Когда вся запрошенная информация будет предоставлена, HTP ответит в течение трех (3) рабочих дней. Претензия будет автоматически закрыта, если запрошенная информация не будет предоставлена ​​в течение тридцати (30) дней.Претензии не будут повторно открываться без одобрения куратора гарантии HTP.

При рассмотрении претензий продукту, подлежащему замене, будет присвоено обозначение либо а) брака в полевых условиях, либо б) возврата в ПВТ. Если продукт должен быть возвращен в HTP, возвращенный продукт должен быть доставлен в HTP в течение тридцати (30) дней с даты нашего запроса на возврат продукта. После получения возвращенного продукта HTP может потребоваться до тридцати (30) дополнительных дней для тестирования продукта. ПРИМЕЧАНИЕ. Любые компоненты или нагреватели, возвращенные в HTP для гарантийного анализа, станут собственностью HTP и не будут возвращены, даже если в кредите будет отказано.

Если у вас есть вопросы относительно действия данной гарантии, обращайтесь в ПВТ по следующему адресу или номеру телефона: ПВТ, бульвар Дюшен, 272, Нью-Бедфорд, Массачусетс, 02745, Внимание: Отдел гарантийного обслуживания, 1(800) 323- 9651.

РАСХОДЫ НА ОБСЛУЖИВАНИЕ, ТРУД И ДОСТАВКУ
За исключением случаев, прямо запрещенных применимым законодательством штата, Владелец, а не Производитель, несет ответственность и оплачивает все расходы на оплату труда или другие расходы, понесенные при демонтаже, ремонт или замену водонагревателя или любых составных частей, заявленных как дефектные, или любые расходы, понесенные для устранения любого дефекта продукта. Такие расходы включают, но не обязательно ограничиваются:

1. Все расходы на перевозку, отгрузку, обработку и доставку нового водонагревателя или запасных частей владельцу.
2. Все расходы, необходимые или непредвиденные, связанные с демонтажем неисправного водонагревателя или составной части (частей) и установкой нового водонагревателя или запасной части (деталей).
3. Все административные сборы, понесенные Владельцем, а также материалы, необходимые для завершения, и/или разрешения, необходимые для установки нового водонагревателя или запасных частей, и
4.Все расходы, необходимые или непредвиденные, связанные с возвратом неисправного водонагревателя или его составной части (компонентов) в место, указанное производителем.

ОГРАНИЧЕНИЯ ВАШЕЙ ГАРАНТИИ HTP И СРЕДСТВА ЗАЩИТЫ ВЫШЕИЗЛОЖЕННЫЕ ГАРАНТИИ ЯВЛЯЮТСЯ ИСКЛЮЧИТЕЛЬНЫМИ И ПРЕДОСТАВЛЯЮТСЯ И ПРИНИМАЮТСЯ В МАКСИМАЛЬНОЙ СТЕПЕНИ В СООТВЕТСТВИИ С ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ ВМЕСТО ЛЮБЫХ И ВСЕХ ДРУГИХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ ОТЧЁТНОСТИ ТОВАРА КОНКРЕТНАЯ ЦЕЛЬ И ЛЮБЫЕ ОБЯЗАТЕЛЬСТВА, ОТВЕТСТВЕННОСТЬ, ПРАВА, ПРЕТЕНЗИИ ИЛИ СРЕДСТВА ЗАЩИТЫ ПО ДОГОВОРУ ИЛИ ДЕЛИКТАМ, ВОЗНИКАЮЩИЕ ИЛИ НЕ ВОЗНИКАЮЩИЕ ИЗ НЕБРЕЖНОСТИ HTP, ДЕЙСТВИТЕЛЬНЫЕ ИЛИ ПРИМЕНЯЕМЫЕ. СРЕДСТВА ЗАЩИТЫ ВЛАДЕЛЬЦА ОГРАНИЧИВАЮТСЯ ПРЕДУСМОТРЕННЫМИ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ЛЮБЫХ ДРУГИХ СРЕДСТВ ЗАЩИТЫ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, СКАЗАННЫЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, УЩЕРБ ИМУЩЕСТВА, УПУЩЕННУЮ ПРИБЫЛЬ ИЛИ УЩЕРБ. БЫЛИ ВЫЗВАННЫ ЛЮБЫМ НЕВЫПОЛНЕНИЕМ ПВТ ЛЮБЫХ ОБЯЗАТЕЛЬСТВ ПО НАСТОЯЩЕМУ СОГЛАШЕНИЮ, ВКЛЮЧАЯ ОБЯЗАТЕЛЬСТВА ПО РЕМОНТУ И ЗАМЕНЕ, ИЗЛОЖЕННЫЕ ВЫШЕ. НИКАКОЕ СОГЛАШЕНИЕ, ИЗМЕНЯЮЩЕЕ ИЛИ РАСШИРЯЮЩЕЕ ВЫШЕИЗЛОЖЕННЫЕ ГАРАНТИИ, СРЕДСТВА ПРАВОВОЙ ЗАЩИТЫ ИЛИ ЭТО ОГРАНИЧЕНИЕ, НЕ БУДЕТ ОБЯЗАТЕЛЬНЫМ ДЛЯ ПВТ.ЕСЛИ В ПИСЬМЕННОМ СООБЩЕНИИ И ПОДПИСАН ДОЛЖНЫМ ОБРАЗОМ УПОЛНОМОЧЕННЫМ ДОЛЖНОСТНЫМ ЛИЦОМ ПВТ. ГАРАНТИИ, ИЗЛОЖЕННЫЕ ЗДЕСЬ, НЕ ПОДЛЕЖАТ ПЕРЕДАЧЕ И ПРЕДОСТАВЛЯЮТСЯ ТОЛЬКО ДЛЯ ВЛАДЕЛЬЦА.

ОТСУТСТВИЕ ДРУГИХ ГАРАНТИЙ
Настоящая гарантия дает Владельцу определенные юридические права. Владелец также может иметь другие права, которые варьируются от штата к штату. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому это ограничение или исключение может не применяться к Владельцу.
Это единственные письменные гарантии, применимые к водонагревателям, производимым и продаваемым HTP.ПВТ не берет на себя и не уполномочивает кого-либо брать на себя какие-либо другие обязательства или ответственность в связи с указанными водонагревателями.
HTP оставляет за собой право изменять спецификации или прекращать выпуск моделей без предварительного уведомления.

0
Форма регистрации установки клиентом
Следующая форма должна быть заполнена квалифицированным установщиком / специалистом по обслуживанию, чтобы вы могли вести учет установки в случае гарантийного требования. После прочтения важных примечаний внизу страницы подпишите этот документ.
Имя клиента
Дата установки
Комментарии
Установщик Код / Имя
Установщики телефона
подписано Установщиком
Сообщить об этом объявлении

Важный
Клиент: пожалуйста, только подписать только после того, как квалифицированный установщик / сервисный техник полностью полностью проверил установку, безопасность, правильную эксплуатацию и техническое обслуживание системы. Если в системе возникли какие-либо проблемы, обратитесь к квалифицированному специалисту по установке/обслуживанию. Если вы не можете связаться с нами, позвоните своему торговому представителю.
Дистрибьютор/Диллер: Укажите контактную информацию.

Документы/ресурсы

Сопутствующие руководства/ресурсы

ознакомиться со схемой подключения Подключение бойлера косвенного нагрева к котлу термон

Многие жители частных домов и квартир хотят, чтобы постоянно была горячая вода строго заданной температуры, чтобы ее можно было без проблем использовать для самых разных целей: принять душ, помыть руки и так далее.В этом случае лучшим решением будет установка бойлеров косвенного нагрева. Они обеспечат ваш дом достаточным количеством горячей воды. Кроме того, подогрев воды с помощью этого устройства будет дешевле применения. Также такой котел имеет достаточно высокую мощность и производительность, по сравнению с аналогичным.

Бойлер косвенного нагрева не имеет собственного источника тепла, а использует тепло от внешнего источника (котла отопления, центрального отопления и т. д.). Поэтому к каждому из источников необходимо подобрать особую схему подключения.

Схема подключения к системе отопления

Имеет жгут, который необходимо подключить к контуру отопления, а также к системе водоснабжения. Если он подключен к водопроводу, то необходимо:

  • подача холодной воды на дно бака;
  • для горячей воды предусмотреть выход сверху бака;
  • и посередине точка рециркуляции.

Контур должен быть подключен таким образом, чтобы он двигался сверху вниз, то есть подача горячего теплоносителя должна быть направлена ​​по верхнему патрубку, а выходить уже слегка остывшим по нижнему.Благодаря такому соединению можно добиться наибольшего КПД котла, так как проходящая вода теплоносителя нагревает воду в верхней части и доходит до нижней точки, передавая тепло нижним слоям, после чего система выходит и уходит в котел.

При самостоятельном подключении котла следует разбираться в основных схемах подключения.

Соединение с трехходовым клапаном

При таком подключении в основе будет два контура:

  1. отопительный контур;
  2. котел контур отопления (система горячего водоснабжения).

Благодаря трехходовому клапану возможно распределение теплоносителя между контурами. Здесь направление нагрева привода имеет большой приоритет, контур отопления играет второстепенную роль.

Таким клапаном не нужно управлять — все происходит автоматически. Для этого есть термостат, который в момент остывания воды переключает клапан, и вода из контура отопления уходит в контур котла.

Когда температура достигает необходимого уровня, термостат переключает клапан в обратное положение, то есть охлаждающая жидкость уже направляется в радиаторы.

Такое соединение является наиболее распространенным. Ее удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! При установке максимальной температуры срабатывания термостата учитывают температуру, до которой будет нагреваться теплоноситель в котле. Температуру на котле рекомендуется устанавливать ниже, чем в котле.В противном случае котел, отключенный от отопления, будет повторно нагревать воду в нагревателе.

Двойной контур насоса

  1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям с помощью циркуляционных насосов. Проще говоря, бойлер и бойлер будут подключены параллельно, а для их работы будет задействован через циркуляционный насос. Работой насосов снова будет управлять датчик температуры отопителя.
  2. Для того, чтобы не было влияния между потоками теплоносителя, после каждого насоса установлен обратный клапан.


Схема подключения с двумя насосами

В этой схеме при включении линии ГВС отопительный контур будет отключен. Однако при этом вода в бойлере имеет свойство достаточно быстро нагреваться, что не дает остыть батареям до критической температуры.

В некоторых случаях, если используется сложная система отопления, в которой задействовано два котла, отопление и ГВС будут работать без перебоев.

Схема, где используется гидравлическая игла

Для обеспечения баланса потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы часто применяют гидрораспределители, а также гидрострелку.

Схема обвязки с помощью гидравлической стрелы

Такая схема подключения будет предпочтительнее, если имеется несколько направлений отопления, то есть нужно направить теплоноситель на ГВС, теплые полы, радиаторы и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидромодулем для устранения перепадов давления в различных ответвлениях. Конечно, их можно не использовать, а просто заменить балансировочными клапанами.В этом случае самостоятельная установка системы может вызвать трудности, поэтому стоит обратиться к профессионалам.

Система обратной циркуляции

Данная схема может быть реализована при наличии в бачке отопителя третьего ввода, к которому можно подключить рециркуляцию теплоносителя. Основная цель этой схемы – увеличить расход горячей воды, то есть она будет выдаваться мгновенно, как только откроется кран. В этом случае не будет избыточного перелива воды в ожидании слива охлажденной воды.

Образуется закольцованная линия, по которой постоянно циркулирует поток воды, управляемый циркуляционным насосом.

При создании данной схемы подключения потребуется подключение дополнительных элементов и узлов:

  • Обратный клапан.   Его установка на входе в подогреватель предотвратит попадание горячего теплоносителя в систему холодного водоснабжения при перегреве котла из-за повышения давления воды.
  • Крепление автоматического воздухоотводчика  перед обратным клапаном — он нужен для предотвращения «завоздушивания» насоса перед его пуском.
  • Клапан предохранительный   — защитит котел от перепадов давления, которые могут иногда возникать.
  • Расширительный бак  — обеспечит постоянное давление в системе ГВС при закрытых кранах.

Нужно помнить!  В расширительном баке максимальное давление не должно превышать установленное давление предохранительного клапана.



Бойлер косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходима обвязка, выполненная в соответствии с инструкцией производителя.

Подключение бойлера косвенного нагрева к одноконтурному бойлеру требует специальных навыков, четкого понимания внутреннего устройства емкостного накопителя. Существует несколько вариантов обвязки, что позволяет учитывать технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы котла связан с использованием тепла, отбираемого из системы отопления, для нагрева горячего водоснабжения.Обвязка БКН должна решить несколько важных задач:
  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. для предотвращения гидравлических и тепловых ударов;
  3. поддержание заданной температуры нагрева воды в автоматическом режиме.
При монтаже котла применяется следующая запорно-регулирующая арматура:
  • Бак расширительный мембранный – предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Клапан предохранительный — необходим для аварийного сброса воды из БКН. При чрезмерном повышении давления он открывается и сливает воду из котла. Клапан используется при техническом обслуживании, для заполнения аккумулятора реагентами, удаляющими накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, предохранительный клапан и вентиляционный клапан.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидроударов. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
  • Датчик температуры котла — подключается к циркуляционному насосу, контролирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После охлаждения автоматика котла начинает циркуляцию.
  • Клапан трехходовой — работает как смесительный узел, открывая и перекрывая подачу воды в котел из системы отопления. Есть простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливаются один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
Комплект подключения может варьироваться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Трубный материал для обвязки БКН

Холодное и горячее водоснабжение, подача и обратка системы отопления подключаются к котлу. Температура нагрева и давление на трубах определяют, какой материал предпочтительнее использовать при обвязке:
  • Холодная вода — можно установить обычную полипропиленовую трубу. Материал подходит для пайки всей системы HVS.
  • Горячее водоснабжение — температура ГВС, подаваемой потребителю, поддерживается на уровне 65-70°.Допускается применение полипропилена с армированием из стекловолокна (армированного) или алюминия, предназначенного для горячего водоснабжения.
    Еще вариант: обвязать медной трубой. При прокладке медной трубы использование теплоизоляции обязательно. Медь является хорошим проводником тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потерь тепла.
Альтернативой полипропилену может стать труба из металлопластика.Материал выдерживает высокое давление и нагрев до 95°С. Монтируется с помощью обжимных и пресс-фитингов.

Место установки котла сразу после котла отопления, перед радиаторами и теплым полом. Такая схема подключения обусловлена ​​тем, что для нагрева ГВС теплоноситель необходимо нагреть до 90-95°С. На участке между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок обвязки рекомендуется выполнять стальной или медной трубой.

Варианты подключения бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условий. Имеет значение источник тепла, количество точек водоразбора, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом случае индивидуально, с акцентом на технические условия систем горячего водоснабжения и отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения, — волатильность. Существуют, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного напора (помпы).Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, которая также учитывается при подключении.

Обвязка БКН с трехходовым краном

Схема со смесительным узлом — подключение с приоритетом горячего водоснабжения, успешно применяется при одновременном подключении к котлу нескольких источников тепла (котла, гелиоколлекторов, теплового насоса). БКН монтируется сразу после обогревателя. В подачу вставляется циркуляционный насос, ставится трехходовой клапан.

Есть несколько преимуществ решения:

  • быстрый нагрев горячей воды;
  • экономия при постоянном использовании котла;
  • возможность автоматизации нагрева воды.
Трехходовой клапан перенаправляет поток теплоносителя из системы отопления в БКН до тех пор, пока температура в котле не достигнет заданных значений. После нагрева ГВС теплоноситель полностью возвращается в систему отопления.

Двойная обвязка насоса

Хорошее решение в тех случаях, когда котел планируется использовать только время от времени.Требуется подключение двух циркуляционных насосов. Первый ставится на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.

Циркуляционный насос к приводу подключен к датчику температуры. При снижении температуры нагрева ГВС подается сигнал на включение. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для правильной работы системы необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидравлическую стрелку

Схема используется в промышленных целях, а также для обвязки больших дисков свыше 200 литров. Гидравлическое подключение также используется для разветвленных комплексных систем отопления: объединение теплых полов и радиаторов, твердотопливного котла, совместно с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для ее выполнения лучше обратиться за помощью к профессионалам.

Жгут самотечной системы

Схемы гидравлических соединений, используемых с энергонезависимыми котлами отопления. Котел и сопутствующее оборудование приподняты над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор не менее 1 м по высоте.

Гравитационная система имеет ряд недостатков, связанных со спецификой работы. Вода прогревается медленнее, температура нагрева и запас воды в баке будет меньше, чем в системах с принудительной циркуляцией.Основное преимущество: возможность работы при отсутствии электричества. При частых отключениях электроэнергии гравитационная система не имеет себе равных.

Установка рециркуляции ГВС с БКН

В штатном режиме при использовании горячей воды некоторое ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС без рециркуляции на этом отрезке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него стекает уже остывшая вода, что снижает комфортность использования котла.Рециркуляция нужна для мгновенного обеспечения потребителя горячей водой. Дополнительным преимуществом является возможность подключения полотенцесушителя.

Схема бойлера косвенного нагрева с рециркуляцией практически принципиально не отличается от обычного подключения. Отличие в том, что перед самим смесителем или краном, соединенным с обраткой, устанавливается тройник. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • волатильность.
В конструкции европейских бойлеров косвенного нагрева, компании ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:
  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на него максимальное количество тепловой энергии. Для прогрева катушки требуется время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водоразбора и мощности бойлера).
  • Частые пуски и перебои с подачей горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.
По некоторым оценкам, только 1 водоразборная точка при интенсивном использовании теряет около 70 литров воды.Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает так же, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в приводе. При включении ГВС потребитель сразу же получает горячую воду. Обвязка бойлера и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Основной минус схемы: зависимость работы БКН от мощности котла. Параметр влияет на скорость производства горячей воды.Теплоотдача в этом случае будет ниже.

БКН лучше изначально подключать к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и применяется в основном при необходимости модификации существующей системы отопления и горячего водоснабжения.

Для нагрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный бойлер, солнечный водонагреватель или тепловой насос. При этом работа проточного водонагревателя данного типа возможна как в связке с одноконтурным, так и с двухконтурным отопительным узлом.С схема подключения бойлера косвенного нагрева отличается в зависимости от типа котла и выбранного способа горячего водоснабжения.

Обвязка водонагревателя требует его подключения к системе отопления, а также к магистралям холодной и горячей воды. При этом холодная вода течет снизу, горячая отводится сверху бака, а точка рециркуляции находится примерно посередине котла.

Нагретый теплоноситель должен двигаться наоборот — сверху вниз.

Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительный патрубок из нижнего патрубка котла.

Таким образом повышается КПД прибора, передавая тепло в первую очередь наиболее нагретым слоям воды.

Для правильного подключения котла необходимо знать основные способы его подключения.

Подключение настенного котла к отопительному агрегату

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому бойлеру в его конструкции предусмотрен датчик температуры, установленный в баке.

Подключение к двухконтурному котлу

Для работы котла в паре с отопительным агрегатом, имеющим контур горячего водоснабжения, используется трехходовой кран. С его помощью поток нагретого теплоносителя распределяется между основным контуром отопления и дополнительным контуром ГВС.

Трехходовой клапан управляется сигналами, поступающими от термостата, установленного в водонагревателе. Когда вода в бойлере остывает ниже заданного значения, термостат включает клапан, который направляет поток теплоносителя из трубы отопления в контур ГВС. Термостат переводит клапан в исходное состояние, когда температура воды в баке превышает установленное значение. В этом случае поток теплоносителя направляется в теплотрассу. В теплое время года это не перенаправление потока, а управление режимом горения котла. При снижении температуры воды в котле термостат посредством трехходового клапана «зажигает» основную горелку агрегата, а при ее повышении прекращается подача газа на горелку.

Подключение котла к котлу с помощью трехходового клапана

Данная схема подключения идеально подходит для газовых котлов, оснащенных циркуляционным насосом и автоматикой. В этом случае котел сам может управлять клапаном по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром отопления. Применение такого способа подключения котла оправдано для баков большого объема или с высокой жесткостью воды, что не позволит нормально работать контуру ГВС.

При установке максимальной температуры воды в котле (температуры срабатывания термостата) следует учитывать, что она должна быть меньше температуры, установленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

При подключении водонагревателя к одноконтурному котлу используется схема с двумя циркуляционными насосами. Этот тип подключения фактически может заменить схему с трехходовым датчиком. Особенностью такого подключения является разделение потоков теплоносителя по разным трубопроводам с помощью насосов.Контур ГВС также имеет более высокий приоритет над контуром отопления, однако достигается это только регулировкой алгоритма переключения. Поэтому правильнее говорить о параллельной работе обоих контуров.

Попеременное включение центробежных насосов осуществляется также по сигналам термостата, установленного в баке.

Для предотвращения смешения потоков теплоносителя перед каждым насосом необходим обратный клапан.

Схема установки котла в системе с двумя циркуляционными насосами

Работа по этой схеме аналогична предыдущему случаю, с той лишь разницей, что термостат управляет попеременной работой двух насосов.При включении насоса горячей воды насос отопления выключается, следовательно, система отопления начинает охлаждаться. Однако кратковременное нагревание воды в бойлере не приводит к заметному снижению температуры дома и может ощущаться только при первоначальном пуске.

Иногда для отопления домов большой площади применяют несколько тепловых пунктов. В этом случае устанавливается дополнительный насос, обеспечивающий работу водонагревателя.

Схема гидроколлектора

Применение гидроколлектора в системах отопления с несколькими контурами

В сложных многоконтурных системах отопления имеется несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров.Для того чтобы сбалансировать подачу теплоносителя от разных насосов используют гидрораспределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях системы отопления. Без гидроколлектора пришлось бы использовать балансировочные клапаны, что значительно усложняет настройку и эксплуатацию системы отопления и обустройство горячего водоснабжения.

При использовании бойлера косвенного нагрева в такой системе дополнительно проконсультируйтесь со специалистами.

Подключая накопительный водонагреватель к твердотопливному котлу, достигают сразу две цели – подключают горячее водоснабжение и получают систему аварийного слива теплоносителя. Дело в том, что в системах с твердотопливными котлами для повышения комфорта на радиаторы часто устанавливают термостатические вентили. Однако в этом случае котел может перегреться. Такая же угроза реальна при нестабильном питании систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной мощности этот процесс не страшен, так как лишнее тепло идет на нагрев воды в баке. Разумеется, для функционирования такой системы необходимо установить котел с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

  1. Бак широкий.
  2. Группа безопасности котла.
  3. Трубопровод горячей воды.
  4. Запорный вентиль на линии подачи.
  5. Насос системы отопления.
  6. Насос водонагревателя.
  7. Обратный клапан.
  8. Запорный клапан.
  9. Сливной кран.
  10. Твердотопливный котел.
  11. Запорный клапан котла.

Для блокировки ветки естественной циркуляции при работе насоса на выходной патрубок водонагревателя устанавливается обратный клапан. При отключении насоса клапан открывается, что позволяет отводить тепло в котел.

Обратный клапан является важным элементом системы.

Котел, имеющий вход линии рециркуляции, позволяет осуществлять мгновенную подачу горячей воды. При этом, открывая кран, не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного контура с собственным циркуляционным насосом. Такой контур называется системой рециркуляции. В этой линии дополнительно может быть установлен полотенцесушитель.

Схема котла, входящего в систему рециркуляции

В обвязке котла, входящего в систему рециркуляции, применяются:

  • Обратный клапан — для предотвращения смешения потоков горячей и холодной воды.
  • Выход воздуха — для предотвращения попадания воздуха в систему при включении насоса.
  • Клапан предохранительный — служит для аварийного сброса давления.
  • Расширительный бачок — компенсирует тепловое расширение теплоносителя с помощью запорной арматуры.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Ошибки установки

При монтаже или эксплуатации котла следует избегать типичных ошибок:

  • Установка котла на значительном расстоянии от котла. Необходимо не только установить водонагреватель как можно ближе к отопительному узлу, но и правильно сориентировать его трубы относительно трубопроводов для облегчения монтажа.
  • Неправильное соединение подвода охлаждающей жидкости и напорного трубопровода. В верхнюю часть котла всегда подается теплоноситель, а в нижнюю трубу – холодная вода.
  • Неправильная установка циркуляционного насоса. Насос должен быть ориентирован в соответствии с инструкциями производителя.

Установка, выполненная по всем правилам, не только обеспечит надежное горячее водоснабжение в любое время года, но и даст возможность котлу работать в более щадящем, экономичном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Простейшая схема подключения бойлера косвенного нагрева к двухконтурному котлу предполагает использование второго контура котла для нагрева ГВС для ГВС.

В случае, когда у Вас нет БКН, горячая вода нагревается в режиме «поток».Если вам нужен «накопительный» режим, то вариант только один – использование БКН, так как в самом котле нет накопительных емкостей для хранения горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ не очевиден. Но у кого-то может быть такая ситуация, что 2-х контурный котел уже есть и есть БКН.И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать «накопительный» режим для системы ГВС, даже при использовании двухконтурного котла.

Подробнее по этой теме на нашем сайте:


  1. Если у Вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит получить горячую воду для ГВС. ..

  2. Раз уж мы начали писать об этом чешском бренде, то хотя бы один бойлер косвенного нагрева надо «разобрать на шурупы»….

  3. Для корректной работы БКН необходима рабочая схема подключения бойлера косвенного нагрева. В этом случае будет функционировать и отопление, и горячее…

  4. Самая простая и правильная схема отопления частного дома газовым котлом представлена ​​на этой странице. Так как это для газовых котлов…

23.12.2016 Евгений Фоменко

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно сначала узнать, есть ли у него встроенная система управления. Если да, то такой водонагреватель можно смело подключать к любому типу котла и центрального отопления без вспомогательного оборудования.

   Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал в систему управления при достижении водой определенной температуры и перекроет поступление теплоносителя в змеевик. Важно правильно его подключить: теплоноситель должен поступать сверху вниз, это позволяет максимально повысить КПД котла. Чистая вода, наоборот, течет снизу, а сливается сверху бака.

Если устройство не имеет автоматического управления, то его нужно будет подключить к котлу. Датчик температуры помещается в специальное место в корпусе устройства и подключается к котлу. Далее устройство подключается по одной из схем.

Установка с одноконтурным котлом

Существует две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:


Подключение к двухконтурному котлу

Сам двухконтурный котел предназначен одновременно для отопления и горячего водоснабжения.Но обычно воды из него хватает только на одну точку водораздела. Косвенный водонагреватель может увеличить количество производимой горячей воды.

Подключить можно так же, как и к одноконтурной с использованием трехходового клапана или двух насосов. При этом разведите трубы в разные точки водораздела, например, от котла до умывальника, а от котла до душа.

Во втором способе водонагреватель используется как накопительный буферный бак.Горячая вода из бойлера поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Устройство косвенного нагрева подключается к твердотопливному котлу по аналогичным схемам. Твердотопливный котел позволяет устанавливать термостатические вентили на радиаторы. Это позволяет удобно регулировать температуру в помещении, но есть опасность перегрева котла.

Чтобы этого не произошло, компании устанавливают аварийный теплообменник, что приводит к потерям энергии.Если в системе появляется косвенный водонагреватель, это защита от перегрева и при этом лишнее тепло не уходит впустую.

Если у вас зимой в квартире стабильные батареи, то можно подключиться к центральному отоплению. В этом случае следует брать комбинированный котел со съемным ТЭНом, чтобы летом было горячее водоснабжение, например, ОКС 125. Здесь нельзя ставить приоритет нагрева водопровода, т.к. стояк не ваш лично, а всего дома.Здесь подойдет схема с циркуляционным насосом.

Система рециркуляции

При подозрении на полотенцесушитель следует приобрести модели с рециркуляцией, например, Дразица ОКС НТР/З. В центре бака находится точка рециркуляции. Это делает полотенцесушитель постоянно теплым, а водопроводную воду — горячей. Вам не придется ждать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также в схемах без рециркуляции нагретая вода находится сверху бака и оттуда поступает в точки сработки.Это позволяет использовать максимальное количество теплой воды. Рециркуляция смешивает слои воды в баке, поэтому этот эффект частично теряется.

Монтаж систем


Установить и подключить бойлер косвенного нагрева можно самостоятельно. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются необходимые материалы: трехходовой кран, насосы, пластиковые трубы, тройники, краны и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Установка состоит из следующих основных шагов:


Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Как работает система отопления S-Plan?

Что такое система отопления S-Plan?

Система отопления S-Plan представляет собой систему, в которой используются зональные клапаны (также известные как 2-ходовые).
Системы отопления S-Plan в настоящее время являются наиболее распространенным типом системы, устанавливаемой в иметь какие-либо внешние клапаны с электроприводом).

S-план популярен, потому что он универсален (вы можете добавить неограниченное количество зон), прост в подключении и легко обнаруживает неисправности.
Он также позволяет удовлетворить потребность в надежном перекрытии потока воды в невентилируемый цилиндр (в соответствии с правилами G3) в случае перегрева цилиндра.

Как работает двухходовой клапан?

2-портовый (или зональный клапан) имеет постоянное питание 230 В (обычно на сером проводе), а также нейтральный провод и провод заземления.
Также есть провод Motor Live (обычно коричневый) и Switch Live wire (обычно оранжевый).

Когда поступает запрос на нагрев от какой-либо цепи, к которой подключен 2-порт (таймер и термостат оба требуют нагрев), 230 В подается по проводу Motor Live (Коричневый).
Двигатель внутри клапана поворачивается и открывает корпус клапана, позволяя насосу системы отопления прокачивать через него воду.
Когда двигатель полностью открывает клапан, он также нажимает микропереключатель, который замыкает цепь между проводом постоянного напряжения (серый) и проводом переключателя под напряжением (оранжевый).


Как только на оранжевом проводе появится напряжение 230 В, котел включится и будет работать до тех пор, пока потребность не будет удовлетворена.
Как только требование удовлетворено (либо таймер выключен, либо термостат достигает нужной температуры), питание на проводе Motor Live (Коричневый) пропадает, поэтому корпус клапана пружинит и перекрывает поток через клапан.
В то же время микропереключатель, замыкающий цепь между проводом постоянного напряжения (серый) и проводом переключателя под напряжением (оранжевый провод), размыкается, поэтому по оранжевому проводу теперь не подается питание, и котел останавливается.

Как подключить систему отопления S-plan?

Чтобы узнать, как подключить систему S-plan, вы можете либо посмотреть наше видео, либо воспользоваться схемой подключения, такой как приведенная ниже схема подключения Honeywell.

https://heatingcontrols.honeywellhome.com/professional-zone/resource-centre/Wiring-Diagrams/

Распространенные неисправности систем отопления S-Plan

Есть несколько неисправностей, с которыми мы регулярно сталкиваемся в системах S-Plan..

Отопление/Горячая вода не включается
– Может быть вызвано неисправностью внешнего управления (не подается питание на провод двигателя под напряжением (коричневый) на 2-порт.
— Это также может быть вызвано либо повреждением микропереключателя внутри клапана (не замыкающим цепь между постоянным напряжением (серый) и переключателем под напряжением (оранжевые провода).
— либо корпусом клапана, мотор крутится (то есть клапан не пропускает через себя воду и микровыключатель не срабатывает)

Отопление/ГВС не выключается
– Чаще всего это происходит из-за залипания микровыключателя Таким образом, даже когда на проводе Motor Live (коричневый) нет питания, между постоянным напряжением (серый) и переключателем Live (оранжевые провода) все еще есть цепь.
— Вы также обнаружите ту же ошибку, если корпус клапана застревает в открытом положении, а пружина не может закрыть корпус, как только провод двигателя (коричневый) теряет питание.

Радиаторы нагреваются при включении «Только горячая вода» –
– Эта неисправность обычно связана с попаданием системной грязи внутрь корпуса 2-ходового клапана.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
