Схема подключения регулятора температуры: Регулятор температуры RT-821

Содержание

РТК-6 Регулятор температуры

Регулятор температуры для электрических воздухонагревателей.

Отечественная реплика известного регулятора Pulser

От прототипа отличает металлический корпус с хорошей вентиляцией и более массивным радиатором (что хорошо). Дизайн устройства простоват, что не так уж и страшно, тем более, что цена на это изделие почти вдвое меньше, чем на Pulser

Электронный регулятор мощности РТК 6 на 220В осуществляет поддержание температуры за счет включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика (канального /встроенного) приточного воздуха. Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех. Максимальная мощность нагрузки 3,6 кВт (при напряжении 230 В) или 6,4 кВт (при напряжении 400 В). Автоматическая адаптация функции управления, пропорцио­нальное или пропорционально нтегральное регулирование.

Задание значения температуры в РТК 6 осуществляется путем выбора положения ручки на регуляторе либо на внешнем задатчике температуры по типу TG-R4XX либо TBI-XX. Работа на нагрузку с напряжением 220/380 В без необходи­мости ручного выбора напряжения. Регулируемая перенастройка на пониженную температуру в ночной период в диапазоне 0…10 °С от установленной дневной температуры.

Напряжение питания 220 В/380B/50Гц
Мощность подключаемых нагревателей 1f-220В/2f-380D до 3.6 кВт/6.4кВт
Максимальный рабочий ток, А до 16 А
Размеры блока управления, (мм) 118*164*56
Степень защиты IP20
Поддержание температуры от 0 до 30 °С

Схемы подключения терморегулятора электрического теплого пола: tvin270584 — LiveJournal

Система подогревания пола дает возможность держать удобный климат в помещении, предоставляя хозяину возможность самостоятельного определения нужной температуры. Для управления интенсивностью обогревания подобного рода системы укомплектовываются прибором, известным как термостат. В статье мастер сантехник рассмотрит, схемы подключения терморегулятора электрического теплого пола.

Принцип работы терморегулятора

Терморегулятор

предназначен для контроля работы системы теплого пола. Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении теплого пола. Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы теплого пола при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя.

Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы теплого пола осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механический терморегулятор для теплого пола

К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

Температуру воздуха в помещении измеряет специальный встроенный датчик температуры для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.

Электронный терморегулятор для теплого пола

Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.

На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели. Электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

Программируемый терморегулятор для теплого пола

При отоплении больших площадей большое значение приобретает экономия, особенно при использовании теплых полов. Данная проблема легко решается с помощью программируемого терморегулятора.

Работа программируемых терморегуляторов осуществляется по тем же схемам, что и в обычных электронных приборах. Принципиальным отличием является возможность настройки режимов работы в соответствии с календарем. В этом случае все необходимые интервалы времени и температурные значения задаются на каждый день недели, что приводит к снижению расхода электричества до 70%.

Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время. Все регулировочные процессы происходят автоматически, после всех необходимых настроек. Например,

отдельно настраиваются дни с понедельника по пятницу и в субботу и воскресенье. Цикл будет постоянно повторяться вплоть до изменения настроек.

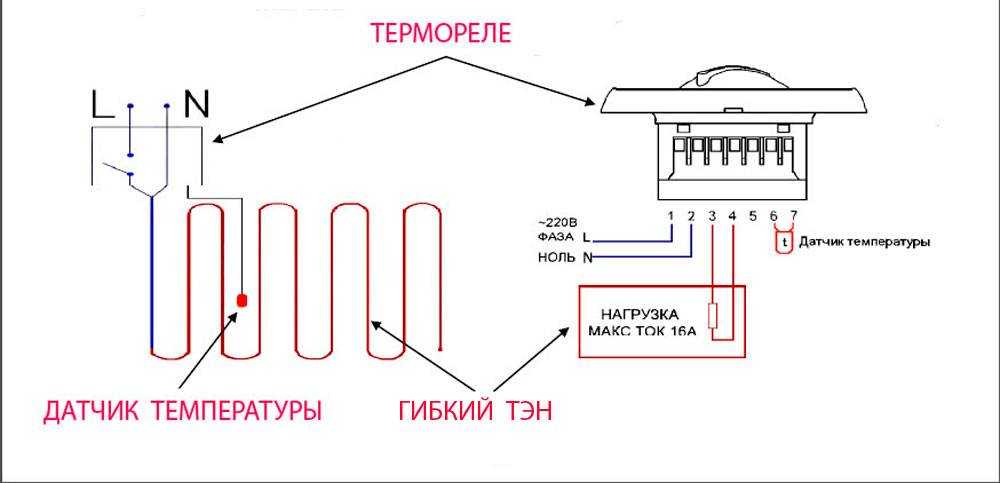

Схемы подключения терморегулятора электрического теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение. Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

Перед установкой прибора нужно обязательно ознакомиться с прилагаемой инструкцией по эксплуатации. В ней указан порядок снятия лицевой панели, то есть панели управления. Данную процедуру нужно проводить правильно, в противном случае прибор станет непригоден к работе. Для встроенный моделей подготавливается углубление, куда вставляется монтажная коробка.

Термостат рекомендуется располагать поблизости от розеток на высоте от пола 0,4-1,7 м.

Обратите внимание! Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3

Монтаж терморегулятора теплого пола начинается с подводки греющих проводов к монтажной коробке. На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1). Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC). Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Обратите внимание! Что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор. Это связано с глубиной залегания датчика в стяжку. Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т. д. При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус. Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре. И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Обратите внимание! Разница по температуре между определяемой и фактической может достигать 10 градусов

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром. Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?зона регулирования теплыми полами в каждой комнате

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов. Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение. При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль? Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол. При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В). Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Обратите внимание! Защитное заземление непосредственно на сам терморегулятор на заводится

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Как проверить термостат

Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится. Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик. Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру. В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить. Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Если у вас умный электронный термостат, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Видео

В сюжете — Как подключить тёплый пол к терморегулятору

В сюжете — Как уложить термодатчик для тёплого пола под плитку

В продолжение темы посмотрите также наш обзор Инфракрасный плёночный тёплый пол — характеристики, расчёт, схема подключения и монтаж

Источник

https://santekhnik-moskva. blogspot.com/2021/08/Skhemy-podklyucheniya-termoregulyatora-teplogo-pola.html

Как подключить и настроить терморегулятор теплого пола

Существует два типа терморегуляторов для теплого пола.

Терморегулятор с ручным управлением работает по принципу утюга: нагревает пол до определенной температуры, выключается, и после остывания на 2-3 градуса снова включается. Этот тип регуляторов идеально подходит для помещений, в которых постоянно есть люди.

Второй вид — это программируемый регулятор температуры на долгий срок (на сутки или неделю). Устанавливаем режим управления температурой на каждый день недели по отдельности, или же для поддержания постоянной температуры пола в двух помещениях.

При установке необходимо определиться с мощностью терморегулятора. Наиболее удобная для вас схема работы теплого пола определяется вами, поэтому и подходящий терморегулятор подбираете тоже вы. Различные модификации терморегуляторов дают возможность запрограммировать время его работы, включение и отключение обогрева пола и температуру нагрева. В зависимости от ваших потребностей подбирается терморегулятор. А от выбора уже зависит схема подключения регулятора для теплого пола. Если же вы считаете, что можете сами собрать нужный вам регулятор, на помощь может прийти схема терморегулятора теплого пола, которой вы будете пользоваться при сборке. Но лучше приобрести готовый и более надёжный.

Терморегулятор лучше всего устанавливать возле имеющейся электропроводки, в случае, если не нужен монтаж специальной проводки. Он устанавливается на стене, в самом удобном для пользователя месте (например, рядом с розетками), таким способом, чтобы не помешать дальнейшей расстановке мебели. Регулятор можно установить стационарно или подключить в имеющуюся розетку посредством шнура. Провода питания можно скрыть в стене или прикрыть декоративным коробом для проводки. Учитывайте дополнительные электрические устройства и приборы, которые могут быть подсоединены к этой сети.

Вообще, желательно, чтобы подключение терморегулятора выполнялось квалифицированным электромонтажником, поскольку он выберет, какая будет лучшая схема терморегулятора теплого пола, учитывая все факторы, такие, как схема работы теплого пола в вашем доме и подберёт необходимый тип регулятора, а также правильно его подключит.

После подсоединения всей системы терморегулятора к электросети нужно произвести повторные электрические испытания изоляционного покрытия, провести проверку работы пленки, а также мест подключения монтажных проводов, и изоляции по её линии отреза. Полосы пленки для удобства можно в необходимых местах закрепить клейкой лентой. После этого можно произвести укладку необходимого покрытия.

Итак, очень важным этапом в установке регулятора является выбор того, какая именно схема подключения регулятора для теплого пола будет наиболее оптимальной.

Регулятор температуры РТ-10 | VENTS

Описание

Описание

ПРИМЕНЕНИЕ КОНСТРУКЦИЯ И УПРАВЛЕНИЕ
  • Применяется для контроля поддерживаемой в помещении температуры и управления системами вентиляции, отопления и кондиционирования.
  • Корпус выполнен из высококачественного пластика.
  • Термостат при понижении или повышении измеряемой температуры от установленного значения, может размыкать или замыкать контакты (алгоритм работы выбирается при подключении).
  • Температурный диапазон регулирования от +10 до +30°С.
МОНТАЖ
  • Термостат предназначен для настенного монтажа внутри помещений.
  • Рекомендуемая высота установки 1,5 м от уровня пола.
  • Не рекомендуется устанавливать термостат рядом с окнами, дверями, приборами отопления.

Характеристики

Характеристики

Параметр РТ-10
Единица измерения
Частота тока 50/60 Гц
Напряжение в сети 230 В
Габариты АхВхС 84x84x35 мм
Максимальная температура окружающей среды 40 °С
Фазность 1
Защита IP40
Гистерезис 0,5. ..1,0 °С

Центр загрузок

Загрузки

Выберите тип документа

Размеры

Характеристики

Параметр Величина Единица измерения

Схема подключения

Схема подключения

Вентилятор работает до момента достижения температурного порога, заданного в термостате*.
Схема 1.


Вентилятор работает с момента достижения температурного порога, заданного в термостате**.
Схема 2.

* — максимальный ток активной нагрузки не более 10А;
  — максимальный ток индуктивной нагрузки не более 3А.

** — максимальный ток активной нагрузки не более 6А;
   — максимальный ток индуктивной нагрузки не более 2А.

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Справочник по основам работы с контроллером температуры

| Инструмарт

Предоставлено Danaher Industrial Controls Group — автоматизация процессов, измерения и датчики
Посмотреть все контроллеры Danaher Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, требующей поддержания заданной температуры стабильной. Это может быть в ситуации, когда объект должен нагреваться, охлаждаться или и то, и другое, и оставаться при заданной температуре (уставке), независимо от изменения окружение вокруг него.Существует два основных типа контроля температуры; разомкнутый контур и замкнутый контур управления. Открытый цикл – это самая основная форма и применяет непрерывный нагрев/охлаждение без учета фактической выходной температуры. Он аналогичен внутренняя система отопления в автомобиле. В холодный день вам может понадобиться включить подогрев на полную мощность, чтобы прогреть автомобиль до 75°. Однако, в более теплую погоду при той же настройке внутри автомобиля будет намного теплее, чем желаемые 75 °.

Блок-схема управления без обратной связи

Замкнутый контур управления гораздо сложнее, чем разомкнутый.В приложении с замкнутым контуром температура на выходе постоянно измеряется и регулируется для поддержания постоянной производительности при желаемой температуре. Замкнутый контур управления всегда учитывает выходной сигнал и подаст его обратно в процесс управления. Замкнутый контур управления аналогичен автомобилю с внутренним климатом. контроль. Если вы установите температуру автомобиля на 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни) или охлаждение (в теплые дни) по мере необходимости для поддержания заданной температуры 75°.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Терморегулятор — это устройство, используемое для поддержания заданной температуры на заданном уровне.

Простейшим примером регулятора температуры является обычный домашний термостат. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенной заданной температуре.Температура контроллеры также используются в печах. Когда для духовки задана температура, контроллер отслеживает фактическую температуру внутри. печи. Если она падает ниже установленной температуры, он посылает сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до заданного значения. уставка. Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы привести температура вниз.

Общие приложения контроллера

Контроллеры температуры в промышленности работают почти так же, как и в обычных бытовых приложениях.Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура. Эта измеренная температура постоянно сравнивается с заданным пользователем значением. Когда фактическая температура отличается от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как отопление элементы или компоненты охлаждения, чтобы вернуть температуру к заданному значению.

Обычное использование в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями. Немного обычное использование регуляторов температуры в промышленности включает машины для экструзии пластика и литья под давлением, термоформование машины, упаковочные машины, пищевая промышленность, хранение пищевых продуктов и банки крови. Ниже приводится краткий обзор некоторых распространенных Применение контроля температуры в промышленности:

  • Термическая обработка/печь
    Регуляторы температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и т. д. теплообменники.
  • Упаковка
    В мире упаковки оборудование, оснащенное запаивающими планками, аппликаторами клея, функциями горячего расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при заданных температурах и длительности процесса. Регуляторы температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.
  • Пластик
    Температурный контроль в производстве пластмасс широко применяется в портативных охладителях, бункерах и сушилках, а также при формовании и экструзии. оборудование.В экструдерном оборудовании регуляторы температуры используются для точного контроля и регулирования температуры при различные критические точки в производстве пластика.
  • Здравоохранение
    Контроллеры температуры используются в сфере здравоохранения для повышения точности контроля температуры. Обычное оборудование с использованием регуляторы температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры выращивания кристаллов и испытательные камеры, в которых образцы должны храниться или испытания должны проводиться в рамках определенных температурные параметры.
  • Еда и напитки
    Общие приложения пищевой промышленности с использованием регуляторов температуры включают пивоварение, смешивание, стерилизацию и варочные и хлебопекарные печи. Контроллеры регулируют температуру и/или время процесса для обеспечения оптимальной производительности.
Детали регулятора температуры

Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае регулятора температуры измеряемой величиной является температура.

Входы

Регуляторы температуры могут иметь несколько типов входов. Тип входного датчика и требуемый сигнал могут варьироваться в зависимости от по типу управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизированные типы термопар включают, среди прочих, типы J, K, T, R, S, B и L.

Контроллеры

также можно настроить на прием RTD в качестве входа для измерения температуры. Типичный термометр сопротивления представляет собой платиновый датчик сопротивлением 100 Ом.

В качестве альтернативы контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов. датчики, такие как датчики давления, уровня или расхода. Типичные входные сигналы напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены на прием сигналов в милливольтах от датчиков, включающих от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, например, от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно имеет функцию обнаружения неисправности или отсутствия входного датчика. Это известно как датчик Обнаружение разрыва. Незамеченное, это состояние неисправности может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

В дополнение к входам каждый контроллер также имеет выход.Каждый выход можно использовать для выполнения нескольких задач, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса на программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, предоставляемые контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (ТТР), симистор и линейные выходы. аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для питать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле обычно менее 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода — драйвер SSR. Выходы драйвера SSR — это логические выходы, которые включают или выключают твердотельное реле.Большинство для включения твердотельных реле требуется от 3 до 32 В постоянного тока. Типичный сигнал включения драйвера SSR 10 В может управлять тремя полупроводниковыми реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, которое регулирует токи до 1А. симистор выходы могут допускать небольшой ток утечки, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепи контактора, но могут быть проблемы, если выход используется для подключения к другой полупроводниковой схеме, такой как вход ПЛК.Если это вызывает беспокойство, лучшим выбором будет стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда выход обесточено и контакты разомкнуты.

Аналоговые выходы предусмотрены на некоторых контроллерах, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, что сигнал изменяется в процентах от выходного сигнала. Например, если контроллер посылает сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер посылает сигнал 50%, выход будет 5В или 12мА.Когда контроллер отправляет сигнал 100%, на выходе будет 10 В или 20 мА.

Другие параметры

Сравнение сигналов тревоги контроллера

Регуляторы температуры имеют несколько других параметров, одним из которых является заданное значение. По сути, уставка — это целевое значение, установленное оператором, который контроллер стремится поддерживать устойчивым. Например, заданная температура 30°C означает, что контроллер будет стремиться поддерживать температуру на этом уровне.

Другим параметром является аварийное значение. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций типов будильников. Например, высокий аварийный сигнал может указывать на то, что температура стала выше, чем в некоторых случаях. установить значение. Аналогичным образом сигнал тревоги низкого уровня указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры высокий фиксированный аварийный сигнал предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.Низкий фиксированный сигнал тревоги, с другой стороны, может установите, если низкая температура может повредить оборудование из-за замерзания.

Контроллер также может проверить неисправность устройства вывода, например открытый нагревательный элемент, проверяя количество выходного сигнала. сигнал и сравнение его с количеством обнаруженных изменений во входном сигнале. Например, если выходной сигнал равен 100%, а входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что петля сломанный.Эта функция известна как Loop Alarm.

Другим типом тревоги является тревога отклонения. Это устанавливается на некоторое положительное или отрицательное значение от заданного значения. Аварийный сигнал отклонения контролирует заданное значение процесса. Оператор уведомляется, когда процесс начинает отклоняться на некую заранее запрограммированную величину от заданной. уставка. Разновидностью аварийного сигнала отклонения является аварийный сигнал диапазона. Этот сигнал тревоги активируется либо внутри, либо за пределами назначенного температурный диапазон. Как правило, аварийные точки наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение равно 150°, а аварийные сигналы отклонения установлены на ±10°, аварийные сигналы будут активированы. когда температура достигает 160° на верхнем уровне или 140° на нижнем конце. Если уставка изменена на 170°, сигнал тревоги по верхнему пределу будет активироваться при 180°, а по нижнему пределу — при 160°. Другим распространенным набором параметров контроллера являются PID. параметры. ПИД, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего управлять этим процессом.

Как это работает

Все контроллеры, от простейших до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную или параметр с установленным значением. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Входные данные контроллера опрашиваются много раз в секунду, в зависимости от на контроллере.

Это входное или технологическое значение затем сравнивается со значением уставки. Если фактическое значение не соответствует заданному, контроллер генерирует изменение выходного сигнала на основе разницы между заданным значением и значением процесса, а также в зависимости от того, или нет, значение процесса приближается к заданному значению или отклоняется дальше от заданного значения. Затем этот выходной сигнал инициирует некоторые тип ответа для корректировки фактического значения, чтобы оно соответствовало заданному значению. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Предпринимаемое управляющее действие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ/ВЫКЛ, контроллер решает, должен ли выход быть включен, выключен или оставлен в текущем состоянии.

Управление ВКЛ/ВЫКЛ является одним из самых простых в реализации типов управления. Он работает путем настройки полосы гистерезиса. Например, регулятор температуры может быть установлен для управления температурой внутри помещения. Если заданное значение равно 68°, а фактическое температура упадет до 67°, сигнал ошибки покажет разницу в -1°.Затем контроллер посылает сигнал на увеличьте подаваемое тепло, чтобы поднять температуру обратно до заданного значения 68°. Как только температура достигает 68°, нагреватель выключается. При температуре от 68° до 67° контроллер не предпринимает никаких действий, и обогреватель остается выключенным. Однако, как только температура достигнет 67°, нагреватель снова включится.

В отличие от управления ВКЛ/ВЫКЛ, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется аналоговый тип выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой двоичный тип выхода, такой как реле, драйвер SSR или симистор, то выход должен быть пропорционален времени получить аналоговое представление.

Система с пропорциональным распределением по времени использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, системный вызов при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время значения не изменились бы. Со временем мощность усредняется до 50% заданного значения, наполовину включенного и наполовину выключенного. Если выходная мощность должно быть 25%, тогда при том же 8-секундном цикле выход будет включен на 2 секунды и выключен на 6 секунд.

Пример распределения времени вывода

При прочих равных желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Из-за механики реле более короткое время цикла может сократить срок службы реле, а не рекомендуется быть менее 8 секунд. Для полупроводниковых переключающих устройств, таких как драйвер SSR или симистор, более быстрое время переключения лучше. Более длительное время переключения, независимо от типа выхода, допускает большее колебание значения процесса. Общее правило таково, ТОЛЬКО если процесс это позволяет, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных опциональных функций.Одним из них является коммуникативная способность. Связь link позволяет контроллеру обмениваться данными с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающие значение процесса.

Второй вариант — удаленная уставка. Эта функция позволяет удаленному устройству, такому как ПЛК или компьютер, менять контроллер. уставка. Однако, в отличие от возможности связи, упомянутой выше, для ввода дистанционной уставки используется линейный аналоговый вход. сигнал, пропорциональный заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять уставку от удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Еще одна общая черта, поставляемая с контроллерами, — возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через звено связи. Это позволяет быстро и легко настроить контроллер, а также сохранить настройки для использования в будущем.

Еще одна общая черта — цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локальной или удаленной уставки. заданное значение для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбрасывать ограничительное устройство, если оно перешло в состояние ограничения.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, упрощающей определение различных состояний контроллера. Некоторые продукты также имеют дисплеи, которые могут меняться с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, таких как как указание на состояние тревоги. В этом случае на зеленом дисплее может не отображаться никакой аварийный сигнал, но если аварийный сигнал присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с широким набором функций и возможностей.Есть также множество способы классификации контроллеров по их функциональным возможностям. Как правило, регуляторы температуры бывают одноконтурными или многоконтурный. Одноконтурные контроллеры имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля петли позволяют управлять большим количеством функций технологической системы.

Надежные одноконтурные контроллеры варьируются от базовых устройств, требующих однократного ручного изменения уставки, до сложных профилировщиков. который может автоматически выполнять до восьми изменений уставки за заданный период времени.

Аналог

Самый простой и основной тип контроллера — это аналоговый контроллер. Аналоговые контроллеры — это недорогие, простые контроллеры, достаточно универсален для жесткого и надежного управления технологическими процессами в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой круглую ручку.

Базовые аналоговые контроллеры используются в основном в некритичных или несложных тепловых системах для обеспечения простого включения/выключения температуры. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопары или термометра сопротивления и предлагают опциональные проценты. режим управления мощностью для систем без датчиков температуры. Их основным недостатком является отсутствие читаемого дисплея и отсутствие сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение/выключение нагревательных элементов или охлаждающих устройств.

Ограничение

Эти контроллеры обеспечивают безопасный предельный контроль над температурой процесса.У них нет возможности самостоятельно регулировать температуру. Проще говоря, предельные контроллеры — это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны принимает входные сигналы термопары, RTD или процесса с установленными пределами для высокой или низкой температуры, как обычный контроллер. Ограничение контроля блокируется и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предельных значений. То выход фиксации предела должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример было бы защитным отключением для печи. Если печь превысит заданную температуру, ограничительное устройство отключит систему. Это делается для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления наиболее типичными технологическими процессами в промышленности. Как правило, они входят в диапазон Размеры DIN, несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для ситуации общего контроля. Они традиционно размещены на передней панели вместе с дисплеем для удобства доступа оператора.

Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД-регулятора для оптимальной работы тепловой системы. используя встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров ПИД-регулятора для процесса и функцию непрерывной настройки для постоянного уточнения параметров ПИД-регулятора. Это позволяет быстро настраивать, экономить время и сокращать количество отходов.

Электропривод клапана

Особым типом контроллера общего назначения является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовой горелкой на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости обратной связи по скользящему тросу или чрезмерного знания трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD контролируют положение клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами рампового выдержки, позволяют операторам программировать ряд уставок и время пребывания на каждом из них. уставка. Программирование изменения уставки называется рампой, а время пребывания на каждой уставке называется выдержкой или выдержкой. Одна рампа или одно замачивание считается одним сегментом.Профилировщик предлагает возможность ввести несколько сегментов, чтобы обеспечить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше профилировщики могут учитывать четыре рецепта с шестнадцатью сегментами в каждом, а более продвинутые профилировщики позволяют использовать больше рецептов и сегментов.

Контроллеры профиля могут выполнять профили линейного изменения и выдержки, такие как изменение температуры с течением времени, а также удержание и выдержка/цикл. продолжительность, все время без присмотра оператора.

Типичные области применения регуляторов профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним технологическим контуром, многоконтурные контроллеры могут управлять более чем одним контуром. это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный регулятор можно рассматривать как устройство с множеством отдельных регуляторов температуры внутри одной системы. одно шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в случае с одинарными панелями общего назначения. контроллеры петель. Программирование любого из контуров аналогично программированию контроллера температуры, установленного на панели. Однако, многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), вместо этого используется выделенный звено связи.

Многоконтурные контроллеры должны быть настроены с помощью специализированной программы на ПК, которая может загрузить конфигурацию на контроллер с помощью специального коммуникационного интерфейса.

Информация может быть получена через коммуникационный интерфейс. Общие поддерживаемые коммуникационные интерфейсы включают DeviceNet, Profibus, MODBUS/RTU, CanOPEN, Ethernet/IP и MODBUS/TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в составе ПЛК. окружающая обстановка. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и избавляют от большей части математических вычислений. интенсивная работа процессора ПЛК, позволяющая увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панели и экономия места на панели.

Многоконтурные контроллеры предоставляют некоторые дополнительные функции, недоступные в традиционных контроллерах, монтируемых на панели. Например, многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут до 32 шлейфов управления в корпусе на DIN-рейку длиной не более 8 дюймов. Они также сокращают количество проводов за счет наличия общего точка подключения питания и интерфейсов связи.

Многоконтурные терморегуляторы также имеют повышенные функции безопасности, одна из которых — отсутствие кнопок, на которых любой может изменить критические настройки. Имея полный контроль над информацией, считываемой с контроллера или записываемой на него, изготовитель оборудования может ограничить информацию, которую любой конкретный оператор может читать или изменять, предотвращая нежелательные условия. например, установка слишком высокого значения уставки для диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменять модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры
Напряжение питания

Обычно контроллеры температуры имеют два варианта напряжения питания: низкое напряжение (24 В переменного/постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN — это аббревиатура от грубо переведенного «Deutsche Institut fur Normung», немецкой организации по стандартам и измерениям. Для наших целей DIN просто указывает, что устройство соответствует общепринятому стандарту размеров панели.

Сравнение размеров по DIN

Размер DIN 1/4 1/8 1/16 1/32
Размер в мм 92 х 92 92 х 45 45 х 45 49 х 25
Размер в дюймах 3.62 х 3,62 3,62 х 1,77 1,77 x 1,77 1,93 х 0,98

Наименьший размер — 1/32 DIN, то есть 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер Это 1/16 DIN, который имеет размеры 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели размером 45 мм × 92 мм. Наконец, самый большой размер — это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентства

Желательно, чтобы контроллер температуры имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует минимальный набор стандартов безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.То наиболее распространенное одобрение, регистрация UL и cUL, применяется ко всем контроллерам, используемым в США и Канаде. Обычно есть один Сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип одобрения — FM. Это относится только к ограничителям и контроллерам в США и Канаде.

Рейтинг корпуса передней панели

Важной характеристикой контроллера является класс защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Степень защиты IP (защита от проникновения) применяется ко всем контроллерам и обычно составляет IP65 или выше. Это означает, что из только передняя панель, контроллер полностью защищен от пыли и струй воды низкого давления со всех направлений с помощью разрешен только ограниченный вход. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) соответствует рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X означает, что их можно использовать в приложениях, требующих промывки только водой (но не маслами или растворителями). То «X» в рейтинге NEMA 4X означает, что передняя панель не подвергается коррозии. Рейтинги NEMA используются в основном в США и Канаде.

Цифровой регулятор температуры | Полная принципиальная схема с пояснениями

Рис. 1: ЖК-дисплей для регулятора температуры

Цифровой регулятор температуры является важным инструментом в области электроники, контрольно-измерительных приборов и автоматики для измерения и регулирования температуры.Его можно использовать как дома, так и в промышленных целях. На рынке легко доступны различные типы аналоговых и цифровых регуляторов температуры, но они, как правило, не только дороги, но и их температурный диапазон обычно не очень велик. Здесь представлен недорогой контроллер температуры на базе микроконтроллера, который может считывать и контролировать температуру в диапазоне от нуля до 1000ºC. Температура в реальном времени отображается на его ЖК-экране, и вы можете использовать его для контроля температуры в пределах заданного минимального и максимального диапазона.

Схема цифрового регулятора температуры и работа
На рис. 2 показана принципиальная схема цифрового регулятора температуры. Схема построена на микроконтроллере PIC16F877A (IC1), прецизионном усилителе термопары AD8495 (IC2), термопаре K-типа (подключена к CON3), ЖК-дисплее 16×2 (LCD1), реле с одним переключателем (RL1) и нескольких общих компонентах.

Выбор датчика. В основном существует два типа систем измерения температуры — системы прямого измерения температуры до 1000ºC и системы косвенного измерения температуры для более высоких температур, где датчики температуры могут быть физически повреждены из-за высоких температур.Выбор датчика температуры зависит от диапазона температуры, которую вы хотите проверить. Существуют различные типы датчиков прямого измерения для различных температурных диапазонов (см. Таблицу I).

Термопара. Здесь мы использовали термопару типа K для прямого измерения температуры до 1000ºC. В термопаре К-типа для формирования соединения используются два материала: хромель (Ni-Cr) и алюмель (Ni-Al). K-тип — недорогая и одна из самых популярных термопар общего назначения.Его рабочий диапазон составляет от -250 до +1350ºC с чувствительностью примерно 42 мкВ/ºC.

Микроконтроллер . Сердцем системы является микроконтроллер PIC16F877A, представляющий собой маломощный, высокопроизводительный 8-разрядный микроконтроллер CMOS. Он включает в себя флэш-память 8 КБ, EEPROM 256 байт, RAM 368 байт, 33 контакта ввода/вывода (I/O), 10-битный 8-канальный аналого-цифровой преобразователь (АЦП), три таймера, сторожевой таймер с его собственный встроенный кварцевый генератор для надежной работы и синхронный интерфейс I2C.

Рис. 2: Принципиальная схема цифрового регулятора температуры

. Контакты порта с RD0 по RD7 на IC1 подключены к контактам с D0 по D7 на ЖК-дисплее. Контакты порта с RB0 по RB2 подключены к регистру выбора RS, чтения/записи R/W и включения EN ЖК-дисплея. На канал АЦП RA0 микроконтроллера поступает аналоговый сигнал от термопарного усилителя IC2. Переключатели с S2 по S4 подключены к контактам порта с RC0 по RC2 IC1. Переключатели S2 и S3 используются для установки минимального и максимального пределов температуры соответственно.Переключатель S4 закрывается, чтобы запустить функцию АЦП и отобразить фактическую температуру. Штырек порта RC3 управляет нагревательным элементом. Когда на контакте RC3 порта появляется «высокий уровень», транзистор T1 переходит в режим насыщения, а реле RL1 срабатывает, чтобы включить нагревательный элемент.

Кристалл 4 МГц подключен между контактами 13 и 14 микроконтроллера IC1 для обеспечения базовой тактовой частоты. Сброс при включении питания обеспечивается комбинацией резистора R2 и конденсатора С1. Переключатель S1 используется для ручного сброса. IC2 представляет собой прецизионный инструментальный усилитель со схемой компенсации холодного спая термопары.Входной сигнал для IC2 (приблизительно 42 мкВ/°C) генерируется тепловым эффектом термопары. IC2 выдает выходной сигнал (5 мВ/°C) непосредственно из сигнала термопары. При напряжении питания 5 В выходной сигнал 5 мВ/°C позволяет устройству покрывать почти 1000 градусов температурного диапазона термопары. Выход IC2 подключен к входному контакту АЦП RA0 микроконтроллера IC1.

Рис. 3: Принципиальная схема источника питания 5 ВРис. 4: Бит конфигурацииРис. 5: Совмещенный односторонний макет печатной платы в натуральную величину для контроллера температуры и цепей питания Рис.6: Компоновка компонентов для печатной платы
Загрузите PDF-файлы с компоновкой печатных плат и компонентов: нажмите здесь
Скачать исходный код: нажмите здесь

Схема блока питания показана на рис. 3, где питание от сети понижено до 9В, 500мА трансформатором X1. Это пониженное переменное напряжение выпрямляется мостовым выпрямителем BR1 и фильтруется конденсатором C10 перед подачей на IC3. Регулятор IC3 обеспечивает регулируемое питание 5 В постоянного тока. Свечение LED1 указывает на наличие питания в цепи.

Программное обеспечение
Программа написана на языке «C» и скомпилирована с помощью компилятора Hi-Tech вместе с MPLAB для генерации шестнадцатеричного кода. Сгенерированный шестнадцатеричный код записывается в микроконтроллер с помощью подходящего программатора с настройкой битов конфигурации, как показано на рис. 4. Программа хорошо прокомментирована и проста для понимания.

Конструкция и испытания
Односторонняя печатная плата цифрового регулятора температуры в реальном размере показана на рис. 5, а расположение ее компонентов — на рис.6. Соберите схему на печатной плате, чтобы сэкономить время и свести к минимуму ошибки сборки. Тщательно соберите компоненты и перепроверьте на наличие любой пропущенной ошибки. Используйте подходящую базу IC для IC1. IC2 представляет собой микросхему SMD, поэтому ее необходимо припаять к стороне пайки на печатной плате. После правильной сборки и подключения схемы подключите питание 230 В, 50 Гц к первичной обмотке трансформатора, а вторичную обмотку трансформатора подключите к плате X1.

Установите любую минимальную и максимальную температуру с помощью ЖК-дисплея, нажав переключатели S2 и S3.Максимальная температура начнется с минимальной температуры +10 градусов. Если измеряемая температура превышает установленную максимальную температуру, реле RL1 обесточивается и нагревательный элемент отключается. Аналогичным образом, когда измеренная температура становится ниже заданной минимальной температуры, реле RL1 срабатывает и включается нагревательный элемент.

Чтобы проверить правильность работы цепи, проверьте питание 5 В на TP1 по отношению к TP0. TP2 является «низким», когда температура опускается ниже минимальной температуры, и остается в этом состоянии до тех пор, пока не будет достигнута максимальная температура.


Автор имеет степень бакалавра технических наук (электронная инженерия) доктора А.И.Т., Бангалор

ОСНОВЫ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ – Электроника длины волны

Источник тока регулятора температуры: Одной из ключевых частей регулятора температуры является регулируемый двунаправленный источник тока. Его также можно назвать выходным каскадом. Эта секция реагирует на секцию системы управления подачей тока на температурный привод (термоэлектрический или резистивный нагреватель).Направление тока имеет решающее значение для термоэлектриков. На блок-схеме термоэлектрический элемент подключен между двумя контактами на контроллере. Для резистивного нагревателя может потребоваться специальная проводка, чтобы ограничить протекание тока через резистивный нагреватель только в одном направлении.

Система управления : Вводимые пользователем данные включают предельное заданное значение (с точки зрения максимального тока, допустимого для термоэлектрического или резистивного нагревателя) и рабочее заданное значение. Кроме того, если требуется удаленная уставка, обычно доступен вход удаленной уставки.

  • Уставка : Это аналоговое напряжение в системе. Его можно создать с помощью комбинации встроенной подстроечной потенциометра и ввода удаленной уставки. В некоторых случаях эти входы суммируются. Некоторые действуют независимо.
  • Источник тока смещения прецизионного датчика: Этот источник тока управляет датчиком температуры на известном уровне, что делает фактическое напряжение датчика стабильным и точным. Напряжение на датчике определяется законом Ома: V = I * R, где V — напряжение, I — ток, а R — сопротивление датчика.Напряжение ограничено максимумом и минимумом (указано в паспорте терморегулятора). Следует использовать минимально возможный ток, чтобы свести к минимуму эффекты самонагрева. Термистор нагревается при более высоких уровнях тока и ложно сообщает о более высокой температуре.
  • Генерация ошибки : Чтобы узнать, как работает система, фактическая температура сравнивается с заданной температурой. Эти два напряжения вычитаются, и результат называется «Ошибка». Выход регулируемого источника тока будет меняться, чтобы поддерживать сигнал обратной связи по температуре одинаковым.
  • Система ПИД-регулирования : Преобразует сигнал ошибки в управляющий сигнал для регулируемого источника тока. Более подробное обсуждение ПИД-регулирования можно найти в Техническом примечании TN-TC01
  • .
  • Цепь ограничения: Один из способов повредить термоэлектрический элемент — пропустить через него слишком большой ток. В каждом техническом паспорте привода указывается максимальный рабочий ток. Превышение этого тока приведет к повреждению устройства. Чтобы избежать этого, в регулятор температуры включена ограничительная цепь.Пользователь определяет максимальное значение, и выходной ток не превышает этот уровень. Большинство схем ограничения ограничивают ток на максимальном уровне и продолжают работать.
  • Характеристики безопасности : Термоэлектрические и резистивные нагреватели чувствительны к превышению мощности, но они устойчивы к быстрым изменениям тока или напряжения. Функции безопасности могут включать индикатор состояния «теплового разгона». Пределы температуры — как высокие, так и низкие — также могут быть доступны для срабатывания индикаторов или отключения выходного тока.

Питание : Питание должно подаваться на управляющую электронику и источник тока. Это может быть источник питания постоянного тока (некоторые драйверы используют входы с одним источником питания, другие используют два источника питания) или входной разъем переменного тока и кабель. В некоторых случаях, когда для термоэлектрического или резистивного нагревателя требуется более высокое напряжение, могут быть доступны отдельные входы питания постоянного тока для питания управляющей электроники от источника с низким напряжением +5 В, а термоэлектрического элемента от источника с более высоким напряжением.

В чем разница между прибором, модулем и компонентом?

Обычно цена, набор функций и размер. Прибор обычно имеет переднюю панель с ручками и кнопками регулировки и некоторой формой дисплея для отслеживания датчика. Все это можно автоматизировать с помощью компьютерного управления через USB, RS-232, RS-485 или GPIB. Инструмент обычно питается от источника переменного, а не постоянного тока. По нашему определению, модуль не включает в себя дисплей или блок питания и имеет минимально необходимые настройки.Для контроля состояния вольтметр измеряет напряжение, а в техническом описании модуля предусмотрена передаточная функция для преобразования напряжения в фактическое сопротивление датчика. В паспорте датчика сопротивление датчика преобразуется в температуру. Некоторые устройства выделяют память для калибровки отклика сенсора. Компонент дополнительно разбирается без движущихся частей. Внешние резисторы или конденсаторы задают рабочие параметры. Функции безопасности являются общими для всех трех форм. Обычно модули могут располагаться на столе или интегрироваться в систему с помощью кабелей.Компоненты монтируются непосредственно на печатную плату (PCB) с помощью контактов для сквозного или поверхностного монтажа (SMT). Два ряда контактов называются корпусом DIP (двойной ряд), а один ряд контактов называется корпусом SIP (один ряд).

Различные готовые контроллеры доступны как в приборных, так и в комплектациях OEM. Некоторые производители стирают границы, например, предлагая USB-управление компонентами в виде мини-приборов.

Упаковка компонентов и модулей включает надлежащий теплоотвод элементов схемы (или руководство по теплоотводу устройства) и обычно включает в себя соответствующие кабели для термоэлектрического элемента, датчика и источника питания.Инструменты снабжены шнуром питания, и доступ пользователя внутрь корпуса не требуется.

Типичная терминология:

Термоэлектрический: Это устройство, характеризующееся двумя керамическими пластинами, соединяющими металлические соединения из двух разнородных металлов. Если ток протекает через соединение разнородных металлов, тепло выделяется на одной стороне и поглощается на другой стороне. При пропускании тока через термоэлектрический элемент тепло передается от одной керамической пластины к другой. Направление тока определяет, какая пластина становится «горячей», а какая «холодной» по отношению друг к другу. Реверсирование тока немедленно меняет эффект. Контроллер температуры работает, оптимально контролируя величину и направление тока через переход, чтобы поддерживать фиксированную температуру устройства, подключенного к «холодной» стороне. Термоэлектрики можно накладывать друг на друга для создания более широких перепадов температур. Они называются многокаскадными или каскадными термоэлектриками. Термоэлектрик также может преобразовывать разницу температур в электричество.Это называется эффектом Зеебека. Термоэлектрический также известен как термоэлектрический охладитель, устройство Пельтье или твердотельный тепловой насос.

Q MAX: Спецификация термоэлектрического. Это максимальная мощность, которую он может поглотить в холодную пластину.

Delta T MAX: Спецификация термоэлектрического. Это максимальный перепад температур, который может создать термоэлектрик между своими пластинами. Указывается при IMAX и VMAX и для конкретной температуры «горячей» пластины.

I MAX и V MAX: Максимальные характеристики тока и напряжения термоэлектрического элемента соответственно. Не превышайте эти рабочие условия.

Резистивный нагреватель:  Обычно эти нагреватели представляют собой гибкие элементы с резистивным элементом, расположенным между двумя изоляторами. Материалы резистивного элемента и изоляторов сильно различаются в зависимости от применения. Некоторым требуется питание переменного тока, а не постоянного тока, который вырабатывает типичный контроллер температуры. В резистивном нагревателе ток, протекающий в любом направлении, генерирует тепло; следовательно, нет активной функции охлаждения.Охлаждение достигается за счет снижения тока до нуля и рассеивания тепла в окружающую среду. Стабильность обычно не так хороша, как у термоэлектрических, если только рабочая температура не значительно выше температуры окружающей среды.

Температура окружающей среды:  Обычно это температура воздуха/окружающих условий вокруг нагрузки.

Отключить:  Когда выходной ток отключен, все механизмы безопасности обычно устанавливаются в исходное состояние при включении питания, и на термоэлектрический элемент подается только остаточный ток утечки.

DVM: цифровой вольтметр , измеритель напряжения.

Амперметр:  Измеритель тока.

ESD:  Электростатический разряд. Наиболее распространенным примером электростатического разряда является «удар», который ощущается при переходе по ковру и прикосновении к металлической дверной ручке. Лазерные диоды чувствительны к электростатическому разряду. Незаметного для человека «удара» по-прежнему достаточно, чтобы повредить лазерный диод. При работе с лазерным диодом или другим электронным оборудованием, чувствительным к электростатическому разряду, следует соблюдать соответствующие меры предосторожности в отношении электростатического разряда.

Внутреннее рассеивание мощности:  При линейном источнике тока часть мощности, подаваемой источником питания, направляется на термоэлектрический или резистивный нагреватель, а часть используется в контроллере температуры. Максимальное внутреннее рассеивание мощности контроллера — это предел, выше которого возможно тепловое повреждение внутренних электронных компонентов. Проектирование системы контроля температуры включает в себя выбор напряжения питания. Если для питания термоэлектрического элемента с напряжением 6 В выбран источник питания 28 В, то 22 В будут падать на выходной каскад регулятора температуры (или источник тока).Если драйвер работает на 1 А, внутренняя рассеиваемая мощность будет V * I или 22 * ​​1 = 22 Вт. Если внутреннее рассеивание мощности составляет 9 Вт, компоненты источника тока перегреются и получат необратимое повреждение. Wavelength предоставляет онлайн-калькуляторы безопасной рабочей зоны для всех компонентов и модулей, чтобы упростить выбор конструкции.

Соответствие напряжения:  Для источника тока характерно падение напряжения. Напряжение соответствия — это напряжение источника питания за вычетом этого внутреннего падения напряжения.Это максимальное напряжение, которое может быть подано на термоэлектрический или резистивный нагреватель. Обычно указывается при полном токе.

Ограничение по току:  В техническом описании термоэлектрического или резистивного нагревателя максимальный ток будет указан при температуре окружающей среды. При превышении этого тока устройство может быть повреждено. При более высоких температурах это максимальное значение будет уменьшаться. Ограничение по току — это максимальный ток, который может обеспечить источник тока. Ограничение по току может быть установлено ниже максимального термоэлектрического тока и использоваться как инструмент для минимизации внутреннего рассеивания мощности контроллера температуры.При более высоком пределе тока термоэлектрический элемент будет передавать больше тепла быстрее, поэтому время достижения температуры может быть уменьшено (если система управления оптимизирована во избежание перерегулирования и звона).

Нагрузка:  Для контроллера температуры нагрузка состоит из исполнительного механизма температуры (термоэлектрического или резистивного нагревателя) и датчика температуры.

АКТУАЛЬНАЯ ТЕМПЕРАТУРА МЕС:  Это аналоговое напряжение, пропорциональное сопротивлению датчика температуры. Передаточные функции сопротивления приведены в технических описаниях отдельных контроллеров.Преобразование сопротивления в температуру использует передаточные функции из спецификации датчика. Его также можно назвать монитором ACT T или температурным монитором.

VSET:  Это общий термин, используемый для обозначения входного сигнала удаленной уставки. V указывает на сигнал напряжения, а SET указывает на его назначение: уставка системы управления. Его также можно назвать MOD, MOD IN или ANALOG IN.

Каковы типичные спецификации и как их интерпретировать для моего приложения?

В настоящее время каждый производитель проводит собственное тестирование, стандарта для измерения нет. Как только вы определили решение для своего приложения, очень важно протестировать продукт в вашем приложении, чтобы проверить его работу. Вот некоторые из определений, которые использует длина волны, и как интерпретировать спецификации в вашем проекте.

Входное сопротивление:  Указано для аналоговых входов напряжения, таких как VSET или MOD IN. Он используется для расчета тока, который должен подавать внешний генератор сигналов. Например, если VSET управляется цифро-аналоговым преобразователем с максимальным напряжением 5 В и входным сопротивлением 20 кОм, цифро-аналоговый преобразователь должен обеспечивать не менее 5 В/20000 Ом или 0.25 мА.

Стабильность:  Для контроллера температуры критически важной характеристикой обычно является стабильность системы. Тесты длины волны с использованием термисторов, поскольку они обеспечивают самое высокое изменение сопротивления на градус Цельсия. Испытательная нагрузка также хорошо спроектирована: датчик расположен близко к контролируемому устройству, термоэлектрический элемент, радиатор надлежащего размера и компоненты, соединенные с высококачественной термопастой для свести к минимуму тепловое сопротивление между ними. Стабильность дается в Кельвинах или Цельсиях.Типичная стабильность может составлять всего 0,001°C. Более подробное техническое примечание TN-TC02 с описанием тестирования доступно в Интернете.

Диапазон рабочих температур: Электроника предназначена для правильной работы в указанном диапазоне температур. За пределами минимальной и максимальной температуры может произойти повреждение или измениться поведение. Рабочий диапазон, указанный для длины волны, связан со спецификацией максимального внутреннего рассеивания мощности. При температуре окружающей среды выше определенной (обычно 35°C или 50°C) максимальное внутреннее рассеивание мощности уменьшается до нуля при максимальной рабочей температуре.

Диапазон рабочего напряжения:  В некоторых регуляторах температуры могут использоваться два напряжения питания: одно для питания управляющей электроники (VDD), а другое для обеспечения более высокого напряжения согласования с термоэлектрическим или резистивным нагревателем (VS). Обычно управляющая электроника работает при более низких напряжениях: от 3,3 до 5,5 В. Превышение этого напряжения может привести к повреждению элементов в секциях управления или питания. Источник тока (или выходной каскад) рассчитан на более высокие напряжения (например, 30 В для семейства терморегуляторов PTC).Эту спецификацию необходимо рассматривать в сочетании с током привода и мощностью, подаваемой на нагрузку, чтобы убедиться, что конструкция не превышает спецификацию максимального внутреннего рассеивания мощности. Например, PTC5K-CH рассчитан на работу с током до 5 А и может принимать входное напряжение 30 В. Его максимальная внутренняя рассеиваемая мощность составляет 60 Вт. Если 28 В используется для питания термоэлектрического элемента, на котором падает 4 В, на PTC5K-CH будет падать 24 В. При 24 В максимальный ток в пределах безопасного рабочего диапазона меньше 60/24 или 2.5 ампер. Подача большего тока приведет к перегреву компонентов выходного каскада и необратимому повреждению контроллера. Характеристики максимального тока и напряжения связаны и не могут быть достигнуты независимо друг от друга.

Мониторинг и фактическая точность:  Сигнал ACT T MON представляет собой аналоговое напряжение, пропорциональное сопротивлению датчика. Точность фактического сопротивления относительно измеренных значений указана в технических описаниях отдельных драйверов. Wavelength использует откалиброванное, прослеживаемое NIST оборудование для обеспечения этой точности.

Отдельное заземление монитора и питания:  Одно заземление высокой мощности предназначено для подключения к источнику питания на любом контроллере температуры. Несколько слаботочных заземлений расположены среди сигналов монитора, чтобы свести к минимуму смещения и неточности. Несмотря на то, что сильноточные и слаботочные заземления соединены внутри, для достижения наилучших результатов используйте слаботочные заземления с любым монитором.

Линейные или импульсные источники питания для компонентов и модулей: Линейные источники питания относительно неэффективны и имеют большие размеры по сравнению с импульсными источниками питания. При этом они малошумные. Если шум критичен для вашей системы, вы можете попробовать импульсный источник питания, чтобы увидеть, влияет ли частота переключения на производительность где-либо в системе.

Тепловой разгон:  Если термоэлектрический элемент отводит тепло от устройства (охлаждая его до температуры ниже температуры окружающей среды), это тепло должно отводиться из системы. Дополнительное тепло от неэффективности термоэлектрического элемента также должно рассеиваться. Если конструкция радиатора соответствует требованиям, отводится достаточно тепла, чтобы поддерживать температуру устройства ниже температуры окружающей среды.Однако, если конструкция является предельной, тепло остается в нагрузке, и температура датчика повышается, а не остается на желаемом уровне. Система управления реагирует, пропуская больший ток охлаждения через термоэлектрический элемент. Это приводит к большему выделению тепла в нагрузке и постоянному повышению температуры датчика. Это называется «тепловой разгон». Температура системы не контролируется, а определяется недостаточным отводом тепла в окружающую среду.

Wavelength разрабатывает регуляторы температуры и производит их на предприятии в Бозмане, штат Монтана, США.Чтобы просмотреть список текущих вариантов контроллера температуры, нажмите здесь.

Полезные сайты:

Что такое термоэлектрик?

Что такое термистор?

Внешние ссылки приведены для справочных целей. Wavelength Electronics не несет ответственности за содержание внешних сайтов.

W1209 12V Цифровой термостат от -50° до 110°C Модуль контроллера температуры Инструкция по установке и эксплуатации – Служба поддержки Envistia Mall

W1209 — недорогой, но очень функциональный контроллер термостата.Этот модуль интеллектуально управляет питанием большинства типов электрических устройств на основе температуры, измеряемой входящим в комплект высокоточным дистанционным датчиком температуры NTC.

Охладитель, нагреватель или вентилятор подключаются к источнику питания через контакты реле K0 и K1, а уставки включения/выключения температуры программируются в W1209 с помощью встроенных кнопок Set, увеличения и уменьшения и дисплея. Затем контакты реле размыкаются и замыкаются, действуя как выключатель питания для охладителя/нагревателя, в зависимости от температуры, измеренной датчиком температуры NTC (входит в комплект модуля) и заданных значений, запрограммированных в контроллере W1209.3 переключателя используются для настройки параметров, включая температуру включения и выключения. Встроенное реле может переключать до 125 В переменного тока или 14 В постоянного тока при 20 А. Температура отображается в градусах Цельсия на 3-разрядном дисплее, а текущее состояние реле — на встроенном светодиоде.

Обратите внимание, что питание должно быть подключено к контактам реле К0/К1, реле не подключено к опорному питанию 12В. Если ваше устройство работает от сети 12 В, для обоих устройств можно использовать один и тот же источник питания (см. второй чертеж межсоединений ниже), в противном случае для питания вашего устройства следует использовать отдельный источник питания, как показано на приведенном ниже чертеже межсоединений.

Чертеж соединения при использовании источника питания 12 В постоянного тока для питания W1209 и отдельного источника питания для питания нагрузки:

Схема соединений при использовании одного источника питания 12 В постоянного тока для питания W1209 и нагрузки:

Использование W1209 с аккумулятором 12 В и генератором или генератором

Максимальное входное напряжение поддержки не должно превышать 12В. В таких приложениях, как автомобиль или жилой дом, где напряжение аккумуляторной батареи может превышать 12 В, для ограничения напряжения до 12 В следует использовать схему регулятора, такую ​​как стабилитрон 1N5349A и последовательный резистор в диапазоне 20 Ом 1 Вт.На схеме ниже показано, как должны быть подключены резистор и диод:

Цепь регулятора резистора/диода 12 В

В качестве альтернативы, понижающий преобразователь напряжения 12 В в 9 В с входом преобразователя, подключенным к батарее, и выходом к W1209 обеспечит стабильное регулируемое питание 9 В постоянного тока для W1209.

Все настройки программы хранятся в энергонезависимой памяти и сохраняются при отключении питания от модуля.

W1209

Пример рабочих настроек

 1) Установите P0 на C для охлаждения, P1 (гистерезис) на 2 градуса и уставку на 30C, с вентилятором, подключенным к источнику питания вентилятора с одним из соединений (горячим или заземленным), подключенным через реле K0/K1. контакты.Когда температура, измеренная датчиком, поднимется до 30°C  (1) , вентилятор включится для охлаждения. Когда температура упадет ниже 28°C (уставка 30°C – гистерезис 2°C  (1) ), вентилятор выключится.

2) Установите P0 на H для нагрева, P1 на 1 градус и заданное значение на 15C, при этом нагревательный элемент подключается к источнику питания через контакты реле K0/K1. Когда температура упадет до 15С, включится обогреватель. Когда температура поднимется выше 16°C (уставка 15°C + гистерезис 1°C), нагреватель выключится.

W1209

Технические характеристики
  • Диапазон контроля температуры: от -50° до 110°C
  • Разрешение от -9,9° до 99,9°: 0,1°C; 1°C свыше 99,9°
  • Точность измерения: 0,1°C; Точность управления: 0,1 °C
  • Частота обновления: 0,5 секунды
  • Входное вспомогательное питание (пост. ток): 9–12 В
    Максимальное входное вспомогательное напряжение не должно превышать 12 В. В таких приложениях, как автомобиль или жилой дом, где напряжение аккумуляторной батареи может превышать 12 В, для ограничения напряжения до 12 В следует использовать схему регулятора, такую ​​как стабилитрон 1N5349 и добавочный резистор.5%)
  • Водонепроницаемый датчик: кабель 0,5 м
  • Выход: 1-канальный релейный выход, максимальный ток 20 А
Потребляемая мощность:
  • Статический ток: ~35 мА; Максимальный ток: ~65 мА
Требования к окружающей среде:
  • Температура: от -10° до 60°C; Влажность: 20-85%
Размеры:
  • 48 мм x 40 мм x 14 мм (ДxШxВ)
Размеры модуля W1209

Отображение текущей температуры:

Если подать питание на модуль без подключенного датчика, он отобразит «LLL». Когда вы подключаете датчик, он по умолчанию отображает текущую температуру в градусах Цельсия. В любом другом режиме отсутствие каких-либо действий в течение примерно 5 секунд приведет к тому, что термостат вернется к этому дисплею по умолчанию.

Установка температуры срабатывания:

Чтобы установить температуру срабатывания, нажмите кнопку с надписью «SET». Дисплей будет мигать. Теперь вы можете установить температуру срабатывания с шагом 0,1°C с помощью кнопок «+» и «-». Если ни одна кнопка не будет нажата в течение примерно 2 секунд, температура срабатывания будет сохранена, а дисплей вернется к текущей температуре.

НАСТРОЙКА РАБОЧИХ ПАРАМЕТРОВ
Таблица рабочих параметров и значений

Подробное описание каждого параметра см. ниже.

14 90C 90C -50C до 110C 90C 90C
код Описание по умолчанию режим отопления / охлаждения H / C C
C
P1 Гистерезис (Возвратная разница) Градусы 0. 1C к 40C 2C 2C
P2 Установите верхний предел температуры (градуса) -50C до 110C 110C
P3 Установите нижний предел температуры (степени) -50C
P4 Коррекция компенсации температуры (калибровка) градусов -15C 0 90C 0 0
P5 Задержка триггера (минуты) 0-10 минут 0
P6 / P7 P6 / P7 Высокотемпературный сигнал тревоги (градусы) -50C до + 110C + 100C
P8 Сброс настроек (может также нажмите + и — в течение 5 секунд) C / H) C


Для установки любого параметра сначала нажмите кнопку «SET» и удерживайте не менее 5 секунд. Теперь на дисплее должно отображаться «P0». Это представляет параметр P0. Нажатие кнопок «+» или «-» циклически переключает различные параметры (от P0 до P6). Нажатие кнопки «SET» во время отображения любого из параметров позволит вам изменить значение этого параметра с помощью кнопок «+» и «-» (см. ниже). После завершения настройки параметра нажмите кнопку установки, чтобы выйти из этой опции. Если никакие кнопки не будут нажаты в течение примерно 5 секунд, термостат выйдет из опций параметров и вернется к отображению температуры по умолчанию.

Настройка параметра охлаждения или обогрева P0:

Параметр P0 имеет два значения: C и H. Если установлено значение C (по умолчанию), реле срабатывает при достижении уставки температуры. Используйте эту настройку при подключении к системе кондиционирования воздуха. При установке на H реле обесточивается при достижении температуры. Используйте эту настройку при управлении нагревательным устройством.

Настройка параметра гистерезиса P1:

Устанавливает, насколько должно измениться значение температуры, прежде чем реле изменит состояние. Например, если вы установите значение гистерезиса на 1°C и желаемую температуру на термостате на 20°C, реле будет деактивировано при 21°C (20°C+1°C)  (1) . Реле снова активируется, когда температура падает до 20°C. Установка этого гистерезиса на более высокое значение помогает предотвратить постоянное срабатывание термостата, когда температура дрейфует около температуры срабатывания.

Настройка гистерезиса используется, чтобы избежать постоянного включения и выключения устройства (колебаний) около температуры срабатывания.Именно так обычно работают домашние термостаты, поскольку домашним системам отопления и охлаждения сложно постоянно включать и выключать циклы. С другой стороны, что-то вроде нагревателя для аквариума прекрасно работает без гистерезиса, чтобы поддерживать как можно более постоянную температуру.

(1)   ПРИМЕЧАНИЕ:   В зависимости от версии микропрограммы вашего модуля гистерезис либо вычитается, либо прибавляется к заданному значению температуры. Например, когда P0 = «C», гистерезис (P1) установлен на «2», а уставка равна 28, либо реле сработает на 28 и деактивируется, либо на 26 (уставка – гистерезис), либо сработает на 30 ( заданное значение + гистерезис) и деактивировать в 28.Быстрый тест подтвердит, какая версия прошивки установлена ​​на вашем модуле.

Установка верхнего предела параметра термостата P2:

Этот параметр ограничивает максимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве защитной остановки, чтобы пользователь модуля не установил слишком высокую температуру.

Например, если вы используете W1209 для управления температурой в аквариуме, вы можете установить P2 на 30°C, чтобы снизить вероятность того, что температура будет слишком высокой и приведет к гибели рыбы.

Установка нижнего предела параметра термостата P3:

Этот параметр ограничивает минимальную температуру срабатывания, которую можно установить. Его можно использовать в качестве защиты от случайной установки пользователем чрезмерно низкой температуры срабатывания.

Настройка коррекции смещения температуры (калибровки) параметра P4:

Если вы обнаружите разницу между отображаемой температурой и фактической температурой (например, если датчик температуры находится на длинном кабеле), вы можете внести небольшие поправки в показания температуры с помощью этого параметра.Калибровка позволяет регулировать температуру с шагом 0,1° как в положительную, так и в отрицательную сторону.

Настройка параметра задержки запуска P5:

Этот параметр обеспечивает задержку между достижением заданной температуры и включением или выключением реле. Этот параметр может варьироваться от 0 до 10 минут с шагом в 1 минуту. Например, если вы установите 1 минуту, реле активируется до одной минуты после достижения заданной температуры.

Настройка параметров сигнализации высокой температуры P6 и P7:

Установка аварийного сигнала на ВКЛ с помощью параметра P6 и установка значения температуры для этого параметра с помощью P7 приведет к выключению реле, когда температура достигнет этого значения. На дисплее также будет отображаться «ЧЧЧ» или «—», чтобы указать на состояние тревоги. Реле не включится повторно, пока температура не упадет ниже этого значения. По умолчанию для P6 установлено значение OFF.

ПРИМЕЧАНИЕ. В некоторых версиях встроенного ПО аварийное значение температуры устанавливается с помощью P6 и не имеет параметра P7. В других версиях встроенного ПО в качестве версии сигнализации используется P7, а P6 не используется. Если вы не можете установить значение с одним из параметров, попробуйте другой.

Сброс к заводским настройкам P8

Некоторые версии прошивки W1209 включают параметр P8, который сбрасывает его до заводских значений по умолчанию.Если в вашей модели доступен P8, значением по умолчанию является C. Чтобы восстановить заводские значения по умолчанию, измените значение на H с помощью кнопки + или –. Нажмите и удерживайте кнопку «Установить». Когда он вернется к настройке температуры по умолчанию, он будет сброшен до заводских значений по умолчанию.

Не все версии прошивки включают P8. Если у вас нет, для сброса W1209 нажмите и удерживайте кнопки + и — одновременно. Через 5 секунд он сбросится к заводским настройкам.

ДРУГИЕ НОМЕРА W1209:

Контроллер температуры W1209 протестирован на китайских электронных продуктах. Протестировано . Блог (включает принципиальную схему W1209): https://chinese-electronics-products-tested.blogspot.com/p/w1209-temperature-controller-tested.html

Ответы на часто задаваемые вопросы об использовании и эксплуатации W1209 см. в статье Контроллер температуры W1209, вопросы и ответы .

В этом видео от Robojax представлены хорошие примеры подключения контроллера W1209 к источнику питания и нагрузке и настройки его параметров:

Copyright © 2017-2021 Envistia Mall

www. envistiamall.com.ком

ЭМ-ТЕРМ-0004

Обзор проводки PID Inkbird ITC-100VH

Компоненты проводки

Мой контроллер поставлялся с довольно простой инструкцией, конечно, не идеальной для полного новичка. К счастью, методом проб и ошибок я смог разобраться в этом, как подробно описано ниже. Я нашел полезное видео на YouTube, и хотя я не уверен, является ли это официальным видео о продукте или нет, я все равно включу ссылку, чтобы помочь всем, кто ищет этот товар — здесь.

В инструкциях и на боковой стороне устройства была серебряная этикетка с рекомендуемой схемой подключения. PID предназначен для использования в сочетании с термопарой и твердотельным реле.

Термопара

Термопара представляет собой электрический термометр. Обычно они изготавливаются из двух или более металлов, и при подаче тепла внутри этих металлов индуцируется электродвижущая сила.

Твердотельное реле

Твердотельное реле (ТТР), как и обычные реле, представляет собой электронный переключатель. Однако там, где обычные реле имеют подвижные контакты, твердотельное реле не имеет движущихся частей и, следовательно, имеет более длительный срок службы. Они работают с использованием полупроводниковых устройств, таких как тиристоры и транзисторы, а не с традиционными магнитными катушками.

Настройка цепи

ФИД имеет 12 пронумерованных винтовых клемм, и на диаграмме с серебристой этикеткой показано, где к ним подключены твердотельное реле и термопара (TC). Однако не сразу понятно, что делать с SSR и как и где все запитать.Надеюсь, моя биграмма ниже сделает вещи немного яснее.

Схема подключения ПИД-регулятора

Схема подключения Inkbird ITC-100VH PID

Помните, что эта схема относится только к Inkbird ITC-100VH PID. Другие марки и модели должны быть подключены по-другому.

Источником питания является сеть в вашем лесу. В моем случае я нахожусь в Великобритании, и стандартная мощность сети составляет 230 вольт переменного тока. В США, я думаю, это 110 вольт переменного тока. Где бы вы ни жили, вы должны купить PID с соответствующим рейтингом для вашего региона.Также стоит отметить, что стандартной единицей измерения температуры в Великобритании является градус Цельсия, поэтому PID работает в °C, хотя доступны модели в °F.

Предохранители

Я предложил разделить сетевое питание на два предохранителя, хотя на схеме показан только один, что может сначала показаться запутанным. Сам ФИД требует очень небольшой мощности для выполнения своей работы, поэтому здесь уместен предохранитель низкого номинала. Вторичная цепь, которая включается реле, вероятно, будет более требовательной.В моем случае это нагревательная спираль, которая потребляет около 10 ампер тока и выдает мощность 2300 Вт. Однако вся сеть снабжена предохранителем с использованием стандартного британского предохранителя на 13 А, и, хотя это технически защищает все компоненты, я все же считаю целесообразным защитить более тонкую схему ФИД с помощью небольшого предохранителя.

Мост

Возможно, самый запутанный элемент схемы находится между клеммами 4 и 5 на PID. Здесь производитель говорит нам соединить их, т.е.е. протянуть провод от одного к другому. Хотя первый вопрос, который я задал себе, был «почему?», позже я подумал, что, возможно, одни и те же компоненты используются в других товарах, продаваемых той же компанией. Мой совет — не беспокоиться об этом и просто соединить терминалы.

Провода

Убедитесь, что ваши провода подходят для этой задачи. Я использовал сверхпрочный термостойкий флекс. Такой кабель можно найти в любом качественном удлинителе. Он способен выдерживать возложенные на него нагрузки без риска перегрева.Помните, что ваш провод должен быть оценен выше, чем ваша схема. Так что, если ваша схема требует 10 ампер, ваш провод должен выдавать 15 ампер или больше. Верхнего предела для размера провода нет, но бессмысленно тратить хорошие деньги на смехотворно мощные кабели. Просто будьте благоразумны.

Помните, что цвет внешней оболочки провода не влияет на его работу. Втулки разного цвета, чтобы упростить проводку (если бы они были одного цвета, это было бы довольно запутанно).Хотя рекомендуется использовать провода определенного цвета для определенных задач (например, красный для положительного, синий или черный для отрицательного и т. д.), важно помнить, что внутренние провода обычно медные.

Последовательность подключения

Если электроника вам не по душе, может помочь эта последовательность проводки. Я перенумеровал точки на электрической схеме. Просто проложите провод от точки к точке:

  • Подключите отрицательную клемму термопары к P3
  • Подключите положительный вывод термопары к P4
  • Подключить P4 к P5
  • Подключить P6 к S4
  • Подключить P8 к S3
  • Подсоедините минус сети (N) к P10
  • Подсоедините минус сети (N) к минусовой клемме отдельного устройства (например,грамм. нагревательный змеевик)
  • Подключите сеть Live (L) к F1 (вход держателя предохранителя)
  • Подключить F2 (выход держателя предохранителя) к P9
  • Подключите сеть Live (L) к S1. В идеале сеть Live должна быть слита.
  • Любой металл в вашем проекте может выиграть от заземления (E)
  • После подключения к сети ПИД-регулятор должен работать

Первоначальная настройка

В тот момент, когда PID включен, он показывает множество запутанных цифр, которые вообще ничего не значат.Требуется некоторая ручная настройка.

Верхние, более крупные красные числа должны соответствовать температуре, которую измеряет термопара, или, по крайней мере, должны. Скорее всего, это дико неточно. Вам нужно вручную откалибровать это.

Регулировка термопары

Чтобы откалибровать термопару, вам нужно точное показание температуры, которую она должна измерять. В моем случае я поместил термометр в холодную литейную и дал ему несколько минут, чтобы он отстоялся.Затем я взял показания, которые в то время были 14 ° C.

%PDF-1.6 % 1367 0 объект > эндообъект внешняя ссылка 1367 85 0000000016 00000 н 0000003810 00000 н 0000003941 00000 н 0000003987 00000 н 0000004127 00000 н 0000004990 00000 н 0000005380 00000 н 0000005433 00000 н 0000005485 00000 н 0000005538 00000 н 0000005596 00000 н 0000005649 00000 н 0000005702 00000 н 0000005755 00000 н 0000005808 00000 н 0000005861 00000 н 0000005914 00000 н 0000005967 00000 н 0000006020 00000 н 0000006073 00000 н 0000006320 00000 н 0000006375 00000 н 0000007600 00000 н 0000008958 00000 н 0000010556 00000 н 0000011914 00000 н 0000012634 00000 н 0000013330 00000 н 0000013938 00000 н 0000014559 00000 н 0000015120 00000 н 0000015565 00000 н 0000016638 00000 н 0000018158 00000 н 0000018740 00000 н 0000023889 00000 н 0000041823 00000 н 0000046018 00000 н 0000046335 00000 н 0000054052 00000 н 0000054483 00000 н 0000054757 00000 н 0000060205 00000 н 0000060682 00000 н 0000119842 00000 н 0000120031 00000 н 0000123154 00000 н 0000123560 00000 н 0000126665 00000 н 0000133307 00000 н 0000139360 00000 н 0000160645 00000 н 0000160919 00000 н 0000165944 00000 н 0000166418 00000 н 0000173813 00000 н 0000174268 00000 н 0000182525 00000 н 0000182972 00000 н 00001

00000 н 00001

00000 н 0000200040 00000 н 0000200500 00000 н 0000209050 00000 н 0000209503 00000 н 0000217218 00000 н 0000217278 00000 н 0000217341 00000 н 0000217452 00000 н 0000217561 00000 н 0000217623 00000 н 0000217734 00000 н 0000217843 00000 н 0000218375 00000 н 0000218496 00000 н 0000265125 00000 н 0000265166 00000 н 0000265691 00000 н 0000265804 00000 н 0000292529 00000 н 0000292570 00000 н 0000293100 00000 н 0000293217 00000 н 0000360627 00000 н 0000001996 00000 н трейлер ]>> startxref 0 %%EOF 1451 0 объект >поток xU tofw-$$l&CLD)ihZd PwadwY.

iTH6bHiGfv7p {ϙ73~o

Серия контроллеров температуры MYPIN TA. Руководство по эксплуатации. Прежде чем приступить к работе с этим прибором, пожалуйста, внимательно прочтите данное руководство и полностью уясните его содержание. Если возникнут какие-либо проблемы, обратитесь к нашим продавцам или дистрибьюторам, у которых вы покупаете. Данное руководство может быть изменено без предварительного уведомления.

Предупреждение

Пожалуйста, не подключайте контроллер к сети, пока не будет завершена и проверена вся электропроводка.В противном случае это может привести к поражению электрическим током, возгоранию или неисправности.
Не выполнять проводку при включенном питании. Не включайте питание во время чистки этого инструмента. Не разбирайте, не ремонтируйте и не модифицируйте прибор. Это может привести к поражению электрическим током, возгоранию или неисправности. Используйте этот прибор в соответствии с его техническими характеристиками. В противном случае это может привести к возгоранию или неисправности. Срок службы внутреннего реле сильно зависит от тока и напряжения, коммутируемых его контактами. Чрезмерная нагрузка на контакты слишком большим током или коммутационным напряжением, превышающим номинал контактов, значительно сократит срок службы реле.

Осторожно

Этот прибор не предназначен для использования вне помещений и должен использоваться в среде с контролируемым климатом.
Установка в среде, сильно запыленной или содержащей агрессивные газы, приведет к отказу контроллера.
Не устанавливайте рядом с брызгами воды, масла или в среде, где внутри устройства может конденсироваться вода.
Избегайте прокладки силовых кабелей параллельно с высоковольтными или сильнотокопроводящими проводниками, которые могут наводить высокое напряжение на устройство.Если вам необходимо подавать питание вблизи проводников с высоким напряжением или сильным током, мы рекомендуем вам прокладывать питание внутри металлического кабелепровода, заземленного только с одного конца.
При установке в среде с электрическими шумами мы рекомендуем защитить устройство с помощью токоподавителя или помехоподавляющего фильтра.

Применение

Контроллеры температуры серии TA доступны для многих входов TC или RTD, используют некоторые передовые технологии, такие как схема с несколькими цифровыми фильтрами, автонастраиваемый ПИД-регулятор, нечеткий ПИД-регулятор, которые делают его очень точным, стабильным, сильным помехозащищенным и простым в эксплуатации. .Прибор широко применяется в системах автоматизации механической, химической, фарфоровой, легкой, металлургической и нефтехимической промышленности. Он также применяется для производственной линии пищевых продуктов, упаковки, печати, сушильных машин, оборудования для термообработки металла для контроля температуры.

Панель

. Символы PV/параметров
. SV / заданное значение параметров
. Лампы индикации
OUT1: Лампа выхода обогрева/основного управления
Вкл. : Выход Выкл.: Нет выхода
OUT2: Лампа выхода Alam2
Вкл.: Выход Выкл.: Нет выхода
6: Автонастройка 2: Вкл. : Без автонастройки
AL: Индикатор тревоги 1 Горит: Сигнализация Выкл.: Нет тревоги
.Клавиша Set Установка/изменение параметров
.Клавиша Shift/Autotune Нажмите эту клавишу, чтобы сдвинуть цифру установки значения параметра.
Или удерживайте эту клавишу более 3 секунд, чтобы войти/выйти из состояния автонастройки. При входе в автонастройку загорается лампа AT. При выходе из автонастройки лампочка AT гаснет.

моделей

Технические характеристики

Главный выпуск /20 мА 9 +
Объем питания 90-260V AC / DC 50 / 60HZ
Расход ≤ 5VA
Диапазон дисплея -199∼1800°C
Точность 0. 3%F. S + 2DIGIT
Цикл отбора проб ≤ 300 мс
RELALE: Нормальный открытый AC 250V / 5A DC 30V / 5A COS ⊄ = 1
SSR / L0g IC: 24V DC + 9094 9V / 20 мА
тревоги RELALE: Нормальный открытый AC 250V / 5A DC 30V / 5A COS⊄ = L0G IC: 24V DC + 2V / 30 мА
вход T / C K K 0 ~ 1200 ° C (отрицательный темп настроен)
J 0 ~ 1 200 ° C (отрицательный TE1NP индивидуальный)
T -150 ~ 400 ° C (только настроен)
S 0 ~ 1600 ° C 0 ~ L000 ° C
RT PT100 — 199~600°C
Cu50 -50~150°C 90 215
Другие, пожалуйста, упомяните при заказе
Выдерживают прочность напряжения 1500V RMS (между энергетикой и корпусом)
Устойчивость к изоляции мин 50 м Ом (500 ВДК) (между энергетической И жилье)
Температура окружающей среды 0 ~ 50 ° C 0 ~ 50 ° C
— 10 ~ 60 ° C
Влажность окружающей среды 35 ~ 85% RH
Вес ≤ 350g
Монтаж и размеры

80215

Ta6

43,5 + 0.5

Ta7

TA7

14 67.5 + 0.5

80215

91 + 0.5

9069

Размеры
Модель

В С D E F 9 0261 G

H

TA4

44. 5 + 0.5 45 + 0.5 65 65 48 48 8

80215

91 + 0.5 65 115 48 48 96 12

80215

80215

67.5 + 0.5 115 115 72 72 92 12

80

TA8

91+0.5 43.5 + 0.5 65 115 96 48 12

80215

TA9

91 + 0.5 91 + 0.5 95 95 96 96 96 12 12

80

Настройка параметров

Шаги настроек
A: Выберите параметр Вы хотите изменить
B: Нажмите << / AT для выбора цифры, которую вы хотите изменить
C: Нажмите клавишу и для изменения цифр
D: Нажмите клавишу SET для подтверждения более 5 секунд можно войти/выйти из нижнего меню: (Обычно программа обновляет значение параметров самостоятельно, пользователю не нужно вносить изменения. )

——————————————





Примечание:
Пожалуйста, действуйте в соответствии с процессом, описанным в данном руководстве по эксплуатации. Нажмите клавишу < Настройка CtL. В большинстве случаев наш цикл управления должен быть установлен на 10-20 секунд. Для нагрева или охлаждения в нагрузке с большой тепловой массой следует установить значение 30-40 секунд. Если вы используете контроллер с реле, установка более длинных значений поможет продлить срок службы контактов вашего реле. Если ваш процесс не требует более длительного времени цикла, значение должно быть установлено на 1-3 секунды для управления без реле (SSR). Значение должно быть установлено на 000, если управление током 4-20 мА.

Конфигурации терминалов

(Если что-то изменилось, см. изображение продукта.)



TA6/TA8/TA9 подлежат нанесению на изделие.

Примечание:
Все значения заводской настройки сигнализации отклонения равны 1,0.

Примеры применения

1. Управление релейным выходом (для TA7)

Оценка неисправности
  1. Нет дисплея: Проверьте все соединения и проводку, если все в порядке. Особое внимание обратите на клеммы источника питания и клеммы ввода сигнала.
  2. Неверное отображение: Проверьте, соответствует ли входной сигнал выбранному символу.
    Для входа термопары используйте соответствующий компенсационный кабель. Для входа RTD используйте кабель с низким импедансом. 3 провода должны быть одинаковой длины. Если все вышеперечисленное является сбором, используйте параметр PVF для изменения.
  3. Неправильное управление: Если прибор использовался в течение длительного времени, пользователь обнаружил, что температура с трудом поднимается до заданного значения, в то время как внешняя система работает нормально, должно быть что-то не так с параметрами инструмент.Пользователю необходимо выполнить повторную автоматическую настройку инструмента. Если прибор потерял управление, проверьте правильность подключения управления. Если внешняя нагрузка закорочена, сломана, неправильное соединение или компоненты повреждены, это также приведет к потере управления.
  4. Неисправность дисплея: «UUUU»: входной сигнал выходит за пределы измеряемого диапазона или проверьте значение «USP».
сообщите об этом объявлении

Документы / Ресурсы

Ссылки
Связанные Руководства / Ресурсы
.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
