Подключение реле контроля напряжения в однфазной, двухфазной, трехфазной сети
Достаточно часто случаются ситуации, когда при резком перепаде напряжения выходит из строя вся находящаяся в доме бытовая техника. Особенно такие неприятности характерны для домов старой постройки с морально устаревшей электропроводкой. Для защиты электроприборов от преждевременной поломки рекомендуется устанавливать реле напряжения. Читайте также статью ⇒ Реле напряжения — как подключить.
Область применения
Реле напряжения – это устройство, работа которого заключатся в контроле напряжения в сети, в которой он установлен, а также его выпрямлении до заданных параметров при понижении или повышении.
Напряжение переменное имеет свойство делать скачки, которые негативно влияют на работу бытовых электроприборов и могут вывести их из строя. Именно с этой целью устанавливается реле контроля напряжения. Это прибор применяется в бытовых и промышленных условиях для стабильной работы и защиты электроприборов от скачков напряжения.
Виды и классификация
Такие приборы, как реле контроля напряжения, предназначены для:
- подключения одиночного прибора;
- подключения нескольких приборов;
- контроля напряжения во всей сети.
Реле напряжения для одного прибора выглядят в форме вилки с розеткой. Используются только для одного прибора. Реле напряжения для нескольких приборов выглядят как электрическая вилка с несколькими розетками. Применяются для нескольких потребителей электрической энергии небольшой мощности.
Читайте также статью ⇒ Как работает реле контроля напряжения?
Реле контроля напряжения для всей сети устанавливается в щитке, где располагаются счетчик и автоматические выключатели.
Также такие приборы разделяются на:
- однофазные;
- трехфазные.
Однофазные реле напряжения используются в бытового сетях.
Трехфазные реле напряжения применяются в промышленных установках.
Преимущества и недостатки устройства
Преимуществами данного оборудования являются:
- возможность контроля напряжения во сей сети;
- стабильность и безотказность работы в диапазоне температур от -20 до +40°C, что позволяет применять такое устройство практически в любых условиях;
- значительные отличия в габаритах по сравнению со стабилизаторами напряжения;
- современный вид и крепление на DIN-рейку;
- работа в автоматическом режиме.
Из негативных качеств можно отметить такие нюансы:
- для максимально эффективной работы необходимо устанавливать несколько реле контроля напряжения;
- при подключении данного устройства на всю сеть, при значительных колебаниях напряжения на некоторое время обесточивается вся сеть.
Принцип работы реле контроля напряжения
Так как основная задача этого прибора заключается в контроле напряжения, устройство имеет в своем корпусе две составляющие: электронную и силовую части.
Электронная часть следит за напряжением сети, и при выходе его за установленные допустимые пределы, подает сигнал на силовую часть для отключения сети. То есть электронная часть служит только для контроля, а силовая часть производит отключение.
Совет №1: Пороги срабатывания прибора могут как выставляться индивидуально, так и быть уже предустановленными заводом изготовителем.
Технические характеристики
Для того чтобы выбрать реле напряжения, необходимо знать в какую сеть оно будет устанавливаться и по подходящим техническим характеристикам выбрать подходящий прибор.
Основными техническими параметрами реле напряжения являются:
- диапазон напряжения, в котором может работать прибор;
- мощность устройства;
- номинальный ток сети, при котором возможна эффективная работа реле.
Зная, в какую сеть будет устанавливаться устройство, а также примерное количество электроприборов, включенных одновременно в сеть, по вышеперечисленным параметрам подбирается необходимое реле напряжения.
Как читать маркировку
При выборе реле напряжения необходимо научиться правильно читать маркировку и разбираться в ней. Такие знания необходимы для того чтобы при покупке не вручили прибор с другими техническими характеристиками.
Вся необходимая маркировка присутствует на устройстве на лицевой его стороне. На приборе указывают, прежде всего, пороги срабатывания, которые указываются в вольтах. Этих значений может быть два, при условии, что реле напряжения имеет функцию регулировки нижнего и верхнего порогов срабатывания. Далее на устройстве указывается номинальный ток. Это значение указывается максимальный ток, который может проходить через прибор. Обязательным условием является указание на корпусе прибора степени защиты и его мощность.
Реле напряжения на 63А DIGITOP MP-63 является многофункциональным и мощным устройствомТакже на приборе в обязательном порядке должна быть указана нумерация клемм.
Анализ производителей
Реле напряжения изготавливаются множеством производителей, заводы которых расположены по всему миру.
В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.
| Модель | Страна производитель | Пороги срабатывания V | Номинальный ток А | Степень защиты | Качество выполнения |
| ZUBR D16 | Украина | 120-210 ; 220-280 | 16 | IP 20 | Высшее |
| Adecs ADC-0110-40 | Украина | 100-400 | 0-40 | IP 20 | Высшее |
| Sven OVP-11F | Финляндия | 185-255 | 10 | IP 20 | Высшее |
| Новатек РН-111 | Украина | 160-220; 230-280 | 16 | IP 40 | Высшее |
| TESSLA D32 | Украина | 120-210; 220-280 | 32 | IP 20 | Высшее |

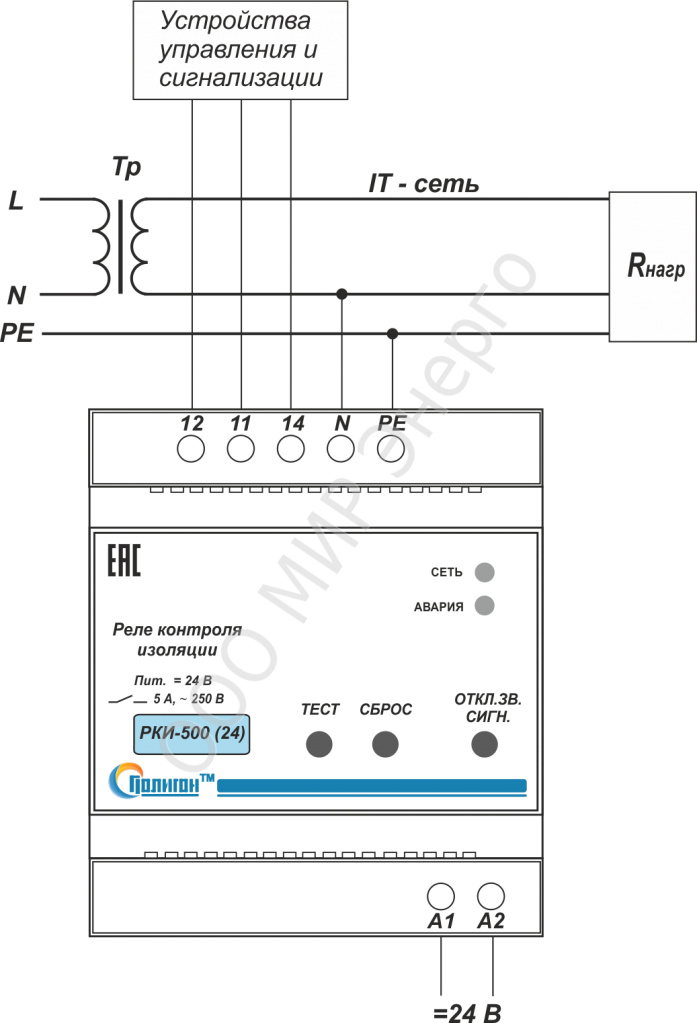

Схемы подключения реле контроля напряжения
Для того чтобы правильно подключить реле напряжения в сеть необходимо наиболее подходящую для конкретных условий схему подключения.
- 1.Стандартная схема подключения реле напряжения в однофазной сети

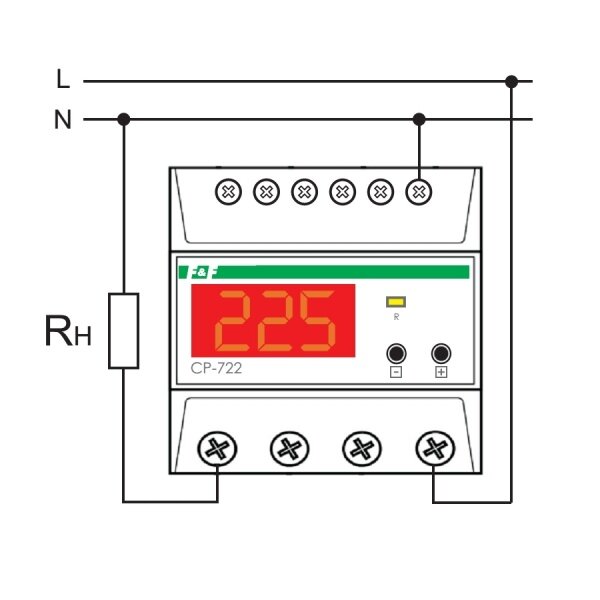

Такая схема обеспечивает защиту всей сети, так как подключение производится сразу после счетчика. Вариант подключения хорошо подходит для индивидуальных домов и квартир с небольшим количеством электроприборов.
- 2.Схема подключения реле напряжения в трехфазной сети

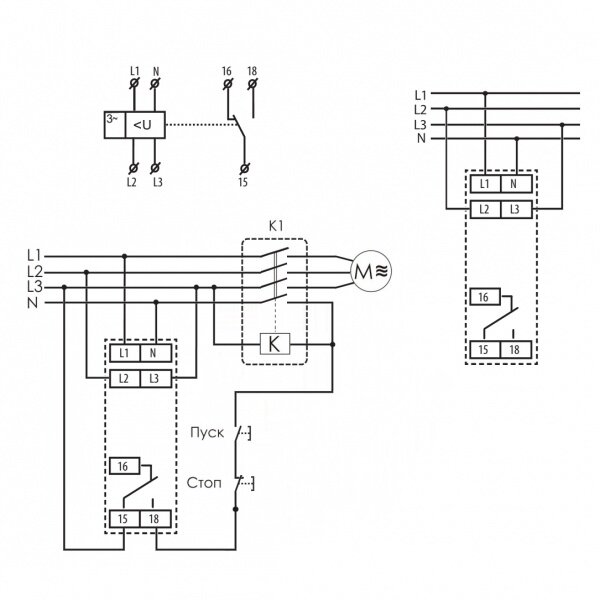

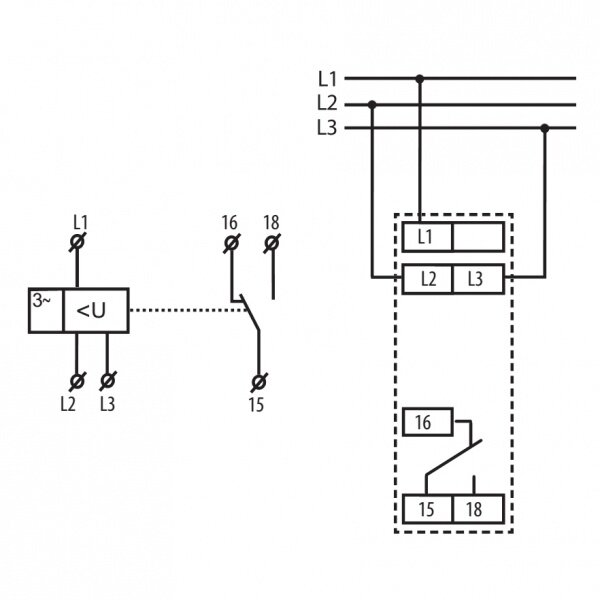

По такой схеме производится подключение реле напряжения в трехфазной сети, в большинстве случаев использующейся на промышленных предприятиях.
- 3.Схема подключения нескольких реле напряжения в трехфазной сети

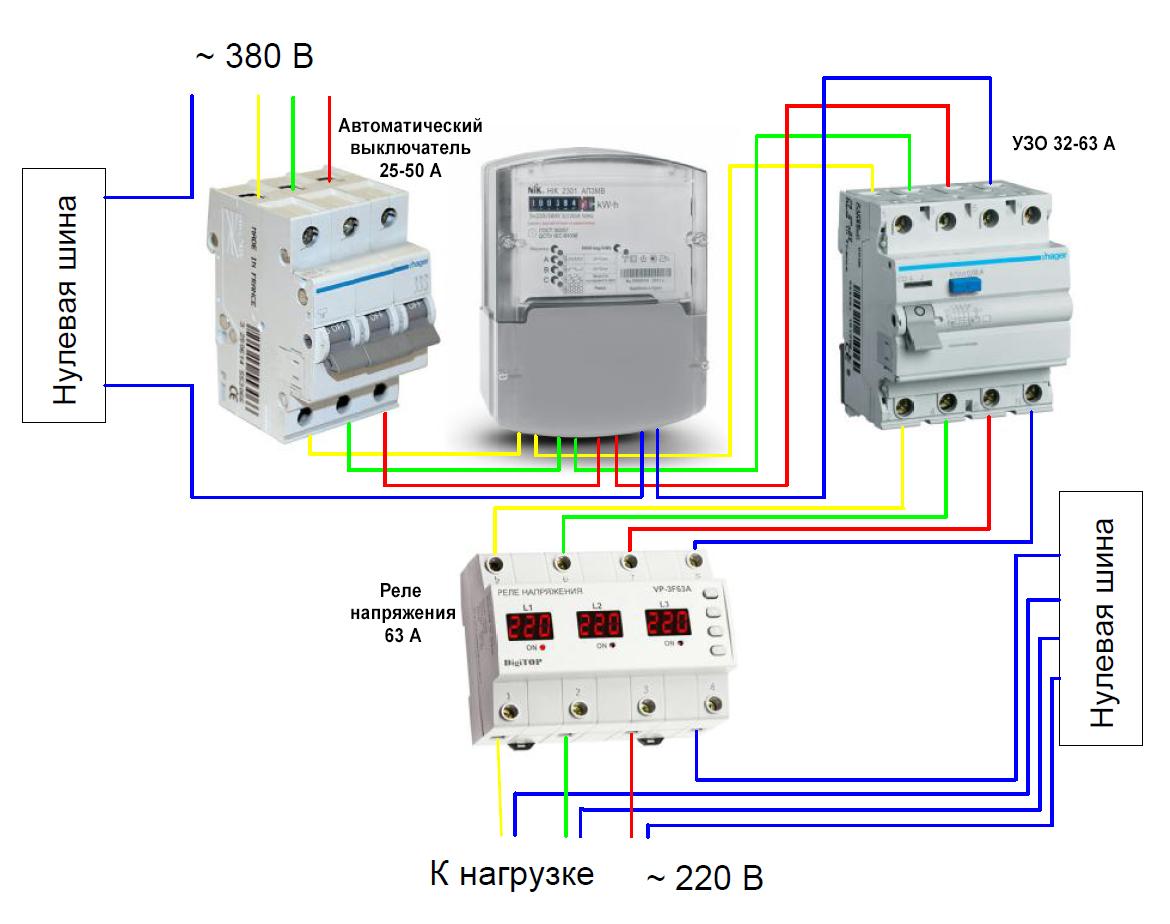

Такая схема может использоваться как в бытовых условиях, так и в промышленности. Ее особенностью является установка отдельного реле на каждую фазу.
Схема обеспечивает эффективный контроль каждой фазы, поэтому считается наиболее оптимальной.
Читайте также статью ⇒ Подключение указательное реле.
Пошаговая инструкция по установке
Установку реле контроля напряжения можно провести двумя способами.
Первый предполагает поиск и наем проверенного электрика, который без проблем и в короткий срок его установит. Второй способ — это установить реле напряжения самостоятельно. Для самостоятельного монтажа не потребуется много усилий, так как процесс его подключения нельзя назвать сложной задачей.
Монтаж прибора должен проходить при отключенном напряжении, поэтому перед началом работ необходимо отключить автоматический выключатель.
Далее необходимо установить прибор на DIN-рейку. При покупке устройства на него обязательно выдается паспорт, в котором указаны номера клемм входа и выхода. Если прибор устанавливается в однофазную сеть, то подключение производится по первой схеме подключения, которая указана выше.
Если необходимо произвести установку на три фазы, то выбирается вторая или третья схемы включения.
Проводники, которые подключаются к прибору, должны быть не обгоревшими и нормально очищенными от изоляции. Если провод многожильный, то на него требуется установить специальный наконечник или залудить паяльником. Затяжение болтов на приборе должно быть сильным. Так как при плохом контакте прибор может выйти из строя.
Совет №2: После подключения устройства его необходимо в обязательном порядке проверить на работоспособность. Для этого пороги срабатывания выставляются минимальными — так как в сети переменное напряжение, прибор может часто выключаться (контроль выполняется с помощью тестера).
Аналоги
Вместо реле контроля напряжения можно установить стабилизатор питающего напряжения.
Устройство СНР1-1-0,5 кВА представляет собой переносную модель от компании TDM. При установке в сети 220 В способен поддерживать уровень выходного напряжения с точностью ±8%.
Стабилизатор навесной РСН-1000 ЭНЕРГИЯ предназначен для защиты от перепадов напряжения маломощных бытовых электроприборов.
Распространенные ошибки
Нередко при выборе однофазного реле без допускается ошибка ,связанная с неверным подбором тока. Часто просто устанавливается токовый номинал без учета необходимого запаса мощности не менее, чем в 30%.
Часто встречающейся ошибкой является неверное выставление верхнего и нижнего пределов сработки реле, а также времени срабатывания. Для мощных приборов рекомендуется ставить 300 секунд, что максимально отсрочит повторное их подключение и поможет избежать повреждений.
Оцените качество статьи:
назначение, принцип работы, схема подключения
Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.
Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.
Зачем нужно реле напряжения
Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:
- Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
- Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.
- Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.
- Сезонные и суточные колебания нагрузки и другие факторы.
Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%. |
Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.
Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.
Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения — РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.
Что делает реле напряжения
Основное назначение реле напряжения — это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.
Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.
Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.
| Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства. |
Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.
Принцип работы реле напряжения
Реле контроля напряжения состоит из нескольких основных частей:
- Измерительный блок.
Производит постоянный контроль напряжения в сети. - Плата управления. Отключает питание подключённых к аппарату электроприборов.
- Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
- Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
- Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.
Производит постоянный контроль напряжения в сети.Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы отключает питание реле и защищаемых электроприборов.
Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.
| Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В |
Что обозначается на корпусе
По маркировке изделия можно определить его параметры.
Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.
Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.
Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.
Сколько нужно реле контроля напряжения для квартиры
В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.
Однофазный ввод
В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии.
Устанавливать реле на каждую линию нет необходимости — все защитные устройства будут срабатывать одновременно.
Трёхфазный ввод
Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:
- Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.
Схема подключения реле напряжения
Главное правило при подключении РКН — контакты реле должны размыкать фазный провод.
Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.
Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.
Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:
- 1. N — ноль или нейтраль;
- 2. L1 — подвод питания от сети;
- 3. L2 — отвод напряжения к электроприборам.
Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.
| Совет! Так как нейтральный провод «N» служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов «L», сечение которых определяется вводным автоматом. |
Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:
- Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.

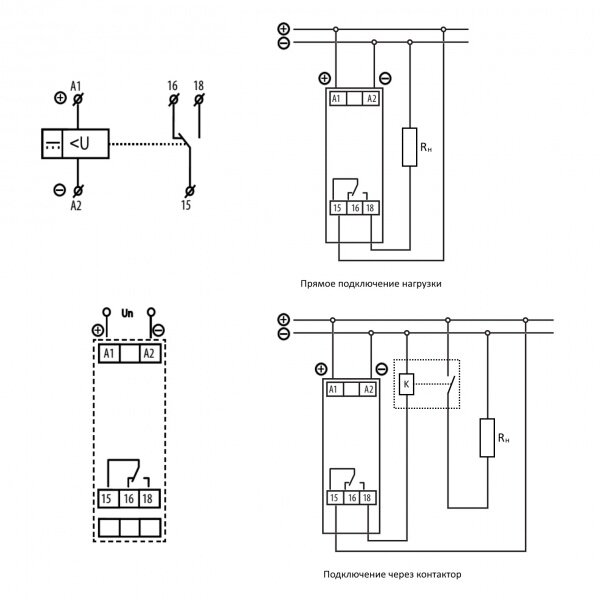

- Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.
Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.Основные характеристики при выборе
Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.
Токовая нагрузка
Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.
Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.
Количество фаз
Второй по значимости фактор — это количество фаз. Это зависит от места установки прибора:
- Однофазные реле. Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
- Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.
Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора — по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.
Способ управления
Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:
- Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок.
- Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
- Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
- Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры «по умолчанию» не подходят.
Способ индикации
Защитные устройства могут иметь два способа индикации своего состояния:
- Светодиоды разного цвета. Показывают причину срабатывания и состояние реле — включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
- Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.
В отличие от моделей с дисплеем не требуют знания кода ошибки.Метод установки
Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:
- Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
- В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
- Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
- В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.
Дополнительные возможности
Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:
- Термозащита. Модели с этой функцией имеют букву «t» или «Т» в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.
- Реле многофункциональное — устройство «2 в 1». Производят контроль не только напряжения, но и потребляемого тока.
- Wi-Fi. Используется в системах «умный дом».
- Журнал. Запоминает причину и время последних срабатываний.
В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Схема подключения реле напряжения и как он работает
Автор Alexey На чтение 7 мин.
Просмотров 1.7k. Опубликовано
Обновлено
Узнав о причинах возникновения перенапряжений в сети, твёрдо решив защитить свою бытовую технику, подсчитывая семейный бюджет, стоит обратить внимание на реле контроля напряжения, как альтернативную и более дешёвую замену стабилизаторам.
Без сомнения, для полноценной защиты внутренней электросети дома, и всех приборов, подключаемых к ней, для питания радиоаппаратуры в условиях чрезвычайно низкого входного напряжения, для работы высокоточного прецизионного оборудования необходимо применить стабилизатор как единственно возможное средство.
Бывает, что трансформаторы на подстанции справляются со своими обязанностями, поддерживая параметры электропитания в норме, но нет никакого доверия к службам, осуществляющим обслуживание и ремонт электрических линий.
Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника, (а такое может случиться в любую секунду), то реле контроля напряжения отключит опасное напряжение даже быстрее, чем некоторые стабилизаторы.
Недостатки стабилизаторов
Реле контроля напряжения (дальше по тексту просто реле) намного компактнее, чем громоздкий стабилизатор любого типа. Данная характеристика существенно влияет на принятие решения, ведь реле можно установить на DIN рейку прямо в щитке, совершив минимальные манипуляции с проводами. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.
Реле напряжения в щитке вместе с автоматами и счетчикомСкорость реакции на перенапряжение является главной характеристикой данного типа реле, время выключения (быстродействие) конструктивным образом уменьшено до минимально возможного значения, и составляет несколько миллисекунд.
Находиться на равных с реле по быстродействию могут только наиболее дорогостоящие симисторные стабилизаторы, другие типы стабилизирующих устройств не выдерживают конкуренции.
Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время.
Сравнение собственного энергопотребления защитных приборов
Сложные электронные схемы, требующие собственного питания, гудящий автотрансформатор, силовые симисторные ключи, устанавливаемые на теплоотводы, обдуваемые вентилятором – всё это потребляет электроэнергию даже в режиме холостого хода, когда все электроприборы в доме выключены.
В режиме стабилизации собственное энергопотребление стабилизатора возрастает в разы, фактически, стабилизированное электричество становится дороже. Но большинство электроприборов имеют импульсные источники питания, которые конструктивно сделаны так, что эти несколько вольт разницы для них не представляют никакого значения.
Говоря о реле контроля напряжения, стоит заметить, что для его питания требуется в сотни раз меньше киловатт-часов, по сравнению со стабилизаторами.
Сделать окончательный выбор
Ознакомившись с неудобствами, дополнительными издержками и затратами, возникающими из-за применения стабилизаторов, необходимо внимательно изучить параметры энергоснабжения.
У специалистов имеются специальные тестеры, которые могут записывать параметры поступающего электропитания на протяжении определённого испытательного срока.
Если не будет наблюдаться продолжительных перенапряжений или понижений напряжения, то для того, чтобы защитить свою сеть от возможных аварий на линии, намного дешевле будет приобрести реле, не тратясь на покупку дорогого оборудования с ненужными функциями, и не растрачивая бюджет на увеличившиеся счета за потреблённую электроэнергию.
Алгоритм работы реле контроля напряжения
Принцип действия данного устройства: электронная схема, сконструированная так, чтобы получать питание от сети независимо от её параметров, измеряет напряжение, и поддерживает встроенные ключи в открытом состоянии (пропускает ток), если значение напряжения не превышает допустимых порогов.
Как только случится авария на линии с перекосом фаз или произойдёт импульс (коммутационный или грозовой), превышающий предел, ключи тут же закроются, то есть устройство сработает и отключит питание в течении нескольких миллисекунд, не позволив подключенным электроприборам повредиться.
Когда качество электроэнергии возвратится в норму — запустится таймер времени задержки включения. Задержка времени повторного включения необходима для правильной эксплуатации холодильников, морозильных камер, кондиционеров, данный параметр обязательно указывается в руководстве пользователя для данной бытовой техники.
Как правило, реле контроля напряжения позволяют регулировать данное значение задержки в определённых пределах. После того, как таймер отсчитает запрограммированное время, свет в доме включится опять.

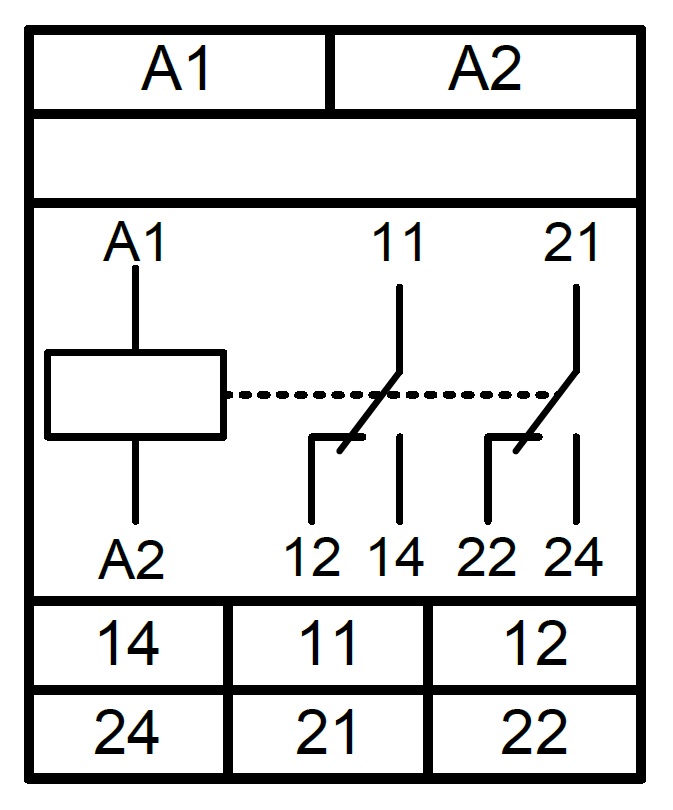

Схема подключения однофазного реле
Коммутация осуществляется по фазному проводу L.
Подключение нулевого проводника необходимо для обеспечения питания внутренней электронной схемы. Существует два способа подключения данного устройства:
- cквозное (напрямую), когда отключение от сети происходит внутри прибора;
- совместно с контактором, осуществляющим коммутацию;
В устройстве есть вход L (питание), выход L (нагрузка), и нулевая клемма N (иногда их может быть две, между ними внутри перемычка для удобства подключения).
Устанавливают и подключают однофазное реле напряжение сразу после вводного автомата, но желательно перед счётчиком, в этом случае он тоже будет защищён от опасного напряжения.
Но, если счётчик опломбирован, то подключают после него, или автомата, стоящего сразу за счётчиком.
Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле.
Выход с реле подключают на тот контакт, к которому был подключён проводник от вводного автомата или счётчика.
Отдельным проводом от нулевой шины подключается ноль (N) на реле.
Нужно помнить, что реле контроля напряжения не выполняют функцию защиты от сверхтоков и короткого замыкания, поэтому применение защитного автомата является обязательным, при этом, номинальное значение тока реле должно быть на одно значение из стандартного ряда номиналов больше, относительно номинального тока автомата.
Принцип работы реле в связке с контактором
Вариант с дополнительным контактором применяется в том случае, когда коммутируемые токи являются слишком большими, и совместное использование реле и контактора будет дешевле, чем покупка реле, соответствующего параметрам коммутируемых токов нагрузки.
Модульный контакторВ этом случае его номинальный ток не имеет значения, главное, чтобы он был больше значения, необходимого для срабатывания контактора. Всю токовую нагрузку в данном случае берет на себя контактор, который обязательно должен иметь соответствующие параметры, с определённым разумным запасом.
Недостатком такого варианта подключения является несколько сниженное быстродействие – нужны миллисекунды на реакцию самого реле, плюс время на срабатывание контактора. Поэтому, оба устройства следует выбирать с максимально возможным быстродействием.
Модульный контактор КМ-40Подключение реле вместе с модульным контактором
Подключается данная связка следующим образом: силовой фазный провод от вводного автомата должен быть подключён к входу 1 силовой цепи контактора (нормально разомкнутому контакту). Подключение фазного входа реле производится отдельным проводом меньшего сечения, так как он не будет выдерживать больших нагрузок.
Подключить его можно как к выходному контакту от вводного автомата, так и к входной клемме на контакторе. Здесь нужно быть очень внимательным – проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда.
Следует проводник меньшего сечения намотать на толстую жилу силового провода и покрыть припоем, или сделать опрессовку данной скрутки специальной гильзой-наконечником.
В любом случае, при монтаже следует удостовериться, что провод, идущий к реле, прикреплён надёжно. Выход L реле подключается проводом небольшого сечения (1-1,5 мм²) к одной клемме А1 катушки контактора, другая клемма А2, также как и ноль N от реле подключается к нулевой шине, здесь проблем не должно возникнуть.
На выходную клемму 2 контактора подключается силовой фазный провод, идущий к распределительной шине. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.
Подключение трехфазного реле
Трехфазное реле напряжения отключает ток всех трех фаз, если хотя бы на одной фазе будет перенапряжение. Три фазы от вводного автомата подключаются на вход реле, соответственно три фазных проводника на выходе. Подключение катушки контактора (А1, А2) в этом случае осуществляется от любой выходной клеммы реле.
Естественно, контактор должен быть трехфазным, с соответствующим подключением силовых фазных проводов. При подключении трёхфазных устройств важно не перепутать порядок фаз – асинхронные двигатели будут вращаться в обратную сторону.
Не стоит подключать на каждую фазу отдельное реле – оборудование, питающееся от трёх фаз, выйдет из строя при отключении одной фазы.
Выбор изделия
При выборе реле контроля напряжения первым делом следует обращать внимание на быстродействие и номинальный ток, возможность регулировки пределов срабатывания и времени задержки.
Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора. Выбирая реле времени от конкретного производителя следует почитать отзывы покупателей на различных форумах, узнавая, как оно работает.
Сопоставляя данную информацию, выбрать то изделие, которое лучше всего подходит по соотношению: цена – качество. Если представители фирм, выпускающие данные изделия не боятся контактировать с пользователями, значит им не стыдно за качество своей продукции.
Как подключить реле контроля напряжения.
В наших электросетях не редки случаи, когда напряжение скачет в довольно больших пределах, а это вредит бытовой технике. Регулярно случаются ситуации, когда в сети вместо 220 В появляется 380В. Самая банальная причина — обрыв на столбе или большое провисание одного из фазных проводов. В результате он соприкасается с нулевым проводом. Тех долей секунд, за которые сработает защита на тяговом трансформаторе, достаточно, что бы сгорели телевизоры, холодильники, компьютеры у целой улицы или многоэтажного дома. Поэтому инженеры и сконструировали реле контроля напряжения.
Работает оно так: с помощью кнопок на корпусе вы задаете минимальное и максимальное значение напряжения (обычно по умолчанию значения 170 и 240), при отклонении от которых будет выключаться питание. Время срабатывания реле — от 0.02 сек и меньше. Для сравнения: у автоматического выключателя этот показатель составляет около 0.2 сек. Такая скорость отключения позволяет выключить высокое напряжение до того, как оно дошло до потребителя.
Внимание! Реле контроля напряжения не дают защиту от попадания молнии.
Классификация защитных реле напряжения
Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.
Схема подключения реле напряжения довольно проста:
Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.
Материалы:
- реле напряжения
- небольшой отрезок провода. Желательно сечением 4 или 6 мм
- DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
- два самореза, чтоб закрепить дин-рейку
Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.Необходимый инструмент:
- отвертка
- индикатор
- плоскогубцы
Установка реле напряжения своими руками
1. Выключаем входные автоматы или выкручиваем пробки.
2. С помощью саморезов крепим дин-рейку в удобном месте поближе к автоматам (пробкам).
3. Крепим реле к дин-рейке с помощью защелок на задней стенке.
4. Индикатором на контактах входящих автоматов (пробок) находим фазу (индикатор светится).
5. Разрезаем фазный провод в том месте, где он идет от входного автомата в дом (квартиру).
6. Обрезанный конец провода, который идет от входного автомата, вторым обрезанным концом подключаем к реле. На контакт «IN»(вход).
7. Другой обрезанный конец провода, который уходит в дом, подсоединяем к контакту реле с надписью «OUT«(выход).
8. Теперь берем отрезок провода, один конец подключаем к нулевому проводу на автомате или пробке. Если у Вас новый щиток, то на нулевую шину в щитке (автоматы на нулевой провод сейчас не ставят).
9. Второй конец подключаем к реле на контакт «N» (ноль, нейтраль).
10. Включаем питание.
Есть другой вид реле напряжения, которые включаются в розетку. Такое реле под силу подключить, каждому. Реле на одну розетку похожи на обычный тройник или удлинитель, только у них есть циферблат, на котором выводится напряжение в сети. Вы просто включаете его в розетку, а уже в реле — вилку от самого бытового прибора. Есть приборы на 10А и 16А, по мощности это где-то 2кВт и 3кВт соответственно. Реле на 10А (2000Вт) в большинстве случаев более чем достаточно. Так мощность ПК редко больше 400Вт, телевизора — 100Вт, большого телевизора на 42 дюйма — около 250Вт.
Схемы правильного подключения реле напряжения | Энергофиксик
Реле контроля напряжения (РНК) предназначены для защиты оборудования от высокого или низкого напряжения в сети.
Оно используется в сетях трехфазных и однофазных. Далее я покажу вам правильные схемы монтажа реле напряжения.
Как работает реле контроля напряжения
Схемы подключения РКН
Заключение
Как работает реле контроля напряжения
Алгоритм работы РКН заключен в следующем: реле, подсоединенное в сеть, контролирует напряжение (стандарт 230 В). Как только в сети происходит скачок или провал напряжения, который преодолевает уставку РКН, происходит срабатывание реле. Оно отключает защищаемый участок. Затем реле ждет пока напряжение в сети восстановится до нормальных параметров и после истечения определенного времени (интервал также задается уставкой) происходит подсоединение участка обратно к сети.
Именно так обеспечивается защита дорогостоящего оборудования. Для того, чтобы реле нормально функционировало, его необходимо правильно подключить, далее давайте изучим схемы грамотного подсоединения.
Схемы подсоединения РКН
Итак, самый простой вариант подключения реле напряжения в однофазной сети при нагрузке, не превышающей 7 кВт, реализуется так:
Если же нагрузка превышает величину в 7 кВт, то прямое подключение РКН использовать нельзя. В таком случае требуется использовать еще один коммутационный аппарат, а именно – контактор либо магнитный пускатель. В таком случае схема подключения будет выглядеть следующим образом:
Принципиальная схема домашней сети с использованием РКН, УЗО и защитных автоматов буде выглядеть так:
Данные схемы относились к однофазной сети, теперь давайте рассмотрим варианты подключения к трехфазной сети на напряжение 380 Вольт.
На каждую фазу свое реле контроля напряжения:
Такая схема актуальна если в сети отсутствуют трехфазные потребители, например, мощная электроплита или электродвигатель.
В случае если такие потребители у вас есть, то лучше использовать трехфазные РКН и схема подсоединения будет такова:
Заключение
Это самые распространенные схемы правильного подключения реле контроля напряжения.
Как вы заметили применение магнитного пускателя актуально, когда мощность нагрузки превышает показатель в 7 кВт. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!
Однофазное реле контроля напряжения с регулируемыми диапазонами напряжения. Особенности. Цена.
CP-721
Применяются для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения питания и аварий в питающей сети при обрыве нулевого провода. Защита осуществляется путем отключения потребителя от сети питания.
Реле контроля напряжения СP-710 выполнено в одномодульном корпусе для крепления на DIN-рейку 35мм. На передней панели находятся индикатор питания, индикатор аварии, регуляторы нижнего и верхнего порога отключения.
Отличительные особенности реле напряжения СР-710.
— Сохраняет работоспособность при напряжении от 150 до 300 В.
— Регулируемые верхний и нижний пороги напряжения.
— Защита от частых переключений при нестабильном напряжении сети.
— Защита от «обрыва нуля».
Индикатор питания “U”:
“горит” — реле включено;
“не горит” — реле отключено;
“моргает с частотой 1 Гц” — реле отключено из-за нестабильности сети питания, при восстановлении нормального питания, реле будет включено через 5 минут.
Индикатор аварии “AL”:
“горит” — пониженное напряжение в сети;
“не горит” — напряжение в сети отсутствует;
“моргает с частотой 4Гц” — повышенное напряжение в сети;
“кратковременно вспыхивает” — авария отсутствует;
“кратковременно гаснет” — идет отсчет времени повторного включения.
Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления.
Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11-12 исполнительного реле замкнуты — горит зеленый светодиод При выходе напряжения за установленные пределы или обрыве нулевого провода контакты реле 11-12 размыкаются а 10-11 замыкаются. После восстановления сетевого напряжения реле включается автоматически.
При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут ) происходит отключение нагрузки на 5 минут.
Схема подключения.
Технические характеристики.
Напряжение питания, В/Гц | 150…300/50 |
Максимальный коммутируемый ток, А | 16 — AС1/250В АС |
Контакт | 1NO/NC |
Диапазон контролируемых напряжений, В: |
|
— нижний | 150 — 210 |
— верхний | 240 — 270 |
Задержка отключения, с: |
|
— по нижнему порогу | <2 |
— по верхнему порогу | <0,1 |
Время повторного включения, с | 4 |
Гистерезис, В | 5 |
Потребляемая мощность, Вт | 1 |
Диапазон рабочих температур, 0С | -25. |
Степень защиты | IP20 |
Коммутационная износостойкость, циклов | 105 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Подключение | винтовые зажимы 2,5 мм2 |
Габариты (ШхВхГ), мм | 18x90x65 |
Масса, г | 64 |
Монтаж | на DIN-рейке 35мм |
Гарантия, месяцев | 24 |
..+50
Габаритные размеры.
Цена (Прайс ).
Наименование | Цена, руб | Заказать |
Реле контроля напряжения CP-710 | 1699-00 |
Реле контроля напряжения — принцип работы, схема, нюансы подключения
Перепады напряжения – далеко не редкость в отечественных домах.
Происходят они из-за старости электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.
В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать таких проблем, рекомендуется устанавливать реле контроля напряжения (РКН).
Блок: 1/6 | Кол-во символов: 375
Источник: http://sovet-ingenera.com/elektrika/rele/rele-kontrolya-napryazheniya.html
Настройка рабочих режимов
Для нормальной работы реле контроля напряжения недостаточно его закрепить и подсоединить. Некоторые модели имеют выведенные на корпус настройки — максимальное и минимальное напряжение, при котором будет обесточена нагрузка, и время задержки включения. Этот параметр позволяет убедиться, что аварийная ситуация устранена.
Заводские настройки обычно составляют такие значения: max — 250 В, min — 175 В, время задержки — 5–15 секунд (каждый завод по-своему). Разумнее всего оставить как есть. Но если в сети сильный разброс, вызывающий частые срабатывания, можно на пять вольт изменить значения, но не более.
Блок: 3/6 | Кол-во символов: 632
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/odnofaznoe-rele-napryazheniya.html
Работа прибора контроля данного типа основана на измерении значений напряжения во внешней питающей сети. При понижении значений, ниже заданных или превышающих верхний установленный предел, реле размыкает свои силовые контакты, тем самым отключая сеть потребителя от внешнего источника электроснабжения.
Схема включения в однофазную сеть электроснабжения квартиры или дома
По истечении определённого временного периода устройство в автоматическом режиме замыкает силовые контакты и подаёт питание во внутреннюю сеть электроснабжения. Для недопущения цикличности повторных включений силовой части в конструкции прибора заложена выдержка времени включения (интервал задержки), которое может быть заложено заводом-изготовителем или задаваться вручную. Если уровень напряжения после отключения не установится в заданных значениях, то устройство не выполнит замыкание силовых контактов.
Блок: 3/10 | Кол-во символов: 893
Источник: https://HomeMyHome.ru/rele-napryazheniya-220-v-dlya-doma.html
Подключение несколько реле контроля напряжения
Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.
С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.
Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.
Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.
Блок: 4/6 | Кол-во символов: 1120
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/odnofaznoe-rele-napryazheniya.html
Для управления работой на наружной поверхности корпуса размещены кнопки или регулировочные винты, посредством которых осуществляется настройка верхнего и нижнего предела значений рабочего напряжения.
Внешний вид реле марки «Зубр» с расшифровкой кнопок управления
Кроме этого, прибор может быть оснащён световым индикатором наличия напряжения во внутренней сети, цифровым табло, отображающим ткущее значение этого параметра, а также иметь функцию памяти, позволяющую отображать параметры последнего из выполненных отключений.
Блок: 4/10 | Кол-во символов: 573
Источник: https://HomeMyHome.
ru/rele-napryazheniya-220-v-dlya-doma.html
Реле напряжения классифицируются по:
- месту размещения и установке;
- количеству фаз электрической сети.
Существует три способа размещения и установки подобных приборов, определяющих тип их включения в электрическую сеть:
- Реле напряжения вилка-розетка.
Модель «РН-116» типа вилка-розетка
Данный тип размещения позволяет контролировать напряжение, подающееся только к одному потребителю, подключаемому к блоку вилка-розетка. В этом случае напряжение, подающееся к прочим элементам нагрузки, не отслеживается и не контролируется.
- Реле напряжения-удлинитель.
Этот тип электротехнического оборудования представляет из себя удлинитель, оснащённый встроенным реле контроля. При его использовании можно запитать группу бытовых приборов и устройств, тем самым обезопасить их от скачков напряжения.
В этом случае основным ограничением использования будет максимально допустимая мощность подключаемых приборов, определяемая величиной нагрузочного тока.
Модель «Зубр Р616Y»
- Реле напряжения для установки на ДИН-рейку.
Это наиболее функциональный вариант размещения подобных элементов защиты и обусловлено тем, что реле такой конструкции устанавливается в главном распределительном щите (ГРЩ), вводно-распределительном устройстве (ВРУ) или щитке освещения, тем самым появляется возможность защитить всю электрическую сеть квартиры или загородного дома. Основным условием выбора при установке таким образом будет соответствие мощности устройства, суммарной мощности подключаемой нагрузки.
По количеству фазЧто такое реле, области применения, схема электромагнитного изделия, основные технические характеристики, основные виды и их назначение, производители и модели — в нашем материале.
Всем известно, что электрические сети бывают однофазные и трёхфазные, соответственно, и электротехнические устройства бывают рассчитаны на эти классы напряжения.
Реле контроля однофазное – это устройство, предназначенное для работы в электрических сетях различного назначения с рабочим напряжением в 220 Вольт. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Модель «РНПП-301», устанавливаемая на ДИН-рейку
Трёхфазные модели устанавливаются в ВРУ или ГРЩ загородного дома (коттеджа), если схемой их электроснабжения предусмотрено подключение по трёхфазной цепи напряжением 380 Вольт.
В этом случае можно выполнить защиту всей внутренней сети электроснабжения, как и в случае использования реле напряжения, устанавливаемого в осветительном (квартирном) щитке.
Блок: 5/10 | Кол-во символов: 2479
Источник: https://HomeMyHome.ru/rele-napryazheniya-220-v-dlya-doma.html
Если мощности не хватает
Нередки ситуации, когда нужно установить защитные реле на мощное оборудование, но при этом сам защитный блок по техническим данным не подходит. Есть способ увеличить значение номинального тока за счет установки промежуточного реле.
Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, включены через защитный блок. В результате, основная нагрузка идет не через реле, которое не перегружено.
Подключение проводится в такой последовательности:
- Крепим на дин-рейку рядом друг с другом реле защиты и пускатель.
- При отключенном питании подключаем на вход питания реле «фазу» и «ноль».
- Проводом нужного сечения подключаем «фазу» на вход размыкающего контакта пускателя.
- Выход этого контакта — к нагрузке. «Ноль» берем непосредственно с линии.
- На катушку пускателя подключаем два провода. Один подводим к нулевой шине, другой — к выходу разрывающих контактов реле защиты (внизу корпуса прибора).
- Вход разрывающих контактов реле подключаем к фазному проводу сети.
Теперь можно контролировать нагрузку, значительно превышающую номинальное значение защитного реле.
Блок: 5/6 | Кол-во символов: 1134
Источник: https://ProFazu.
ru/elektrooborudovanie/zaschita/odnofaznoe-rele-napryazheniya.html
Выводы и полезное видео по теме
Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.
Как защитить оборудование от перепадов в электросети с помощью РКН:
Настройка реле напряжения:
Обзор розетки с интегрированным РКН:
Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН, то есть оно просто включается в фазовый провод сразу после счетчика и УЗО.
Блок: 6/6 | Кол-во символов: 719
Источник: http://sovet-ingenera.com/elektrika/rele/rele-kontrolya-napryazheniya.html
Реле напряжения 220 В для дома можно купить в магазинах и торговых сетях, специализирующихся на продажах электротехнического оборудования, а также в сети Интернет, где также представлен достаточно широкий выбор подобных изделий.
Цены на рассмотренные в настоящей статье реле напряжения 220 В для дома приведены в следующей таблице, по состоянию на II квартал 2018 года, при реализации их через интернет-ресурсы.
Разнообразие предложений на рынке электротехнических изделий позволяет выбрать модель в соответствии с техническими требованиями, предъявляемыми к данным приборам в разных ценовых диапазонах.
Блок: 9/10 | Кол-во символов: 665
Источник: https://HomeMyHome.ru/rele-napryazheniya-220-v-dlya-doma.html
Количество использованных доноров: 3
Информация по каждому донору:
- https://HomeMyHome.ru/rele-napryazheniya-220-v-dlya-doma.html: использовано 4 блоков из 10, кол-во символов 4610 (54%)
- https://ProFazu.ru/elektrooborudovanie/zaschita/odnofaznoe-rele-napryazheniya.html: использовано 3 блоков из 6, кол-во символов 2886 (34%)
- http://sovet-ingenera.com/elektrika/rele/rele-kontrolya-napryazheniya.html: использовано 2 блоков из 6, кол-во символов 1094 (13%)
Реле обрыва фазы: принцип работы, преимущества
Если конечный потребитель плохо управляет электроэнергией, могут возникнуть потери и серьезные проблемы как для потребителей, так и для потребителей.
В связи с недавним увеличением использования энергии в наших домах и на предприятиях возникла необходимость в адекватной защите наших домов, предприятий и любого другого устройства, использующего электричество. Таким образом, реле обрыва фазы чрезвычайно важно для защиты жизни и имущества потребителей электроэнергии.
Одной из распространенных неисправностей, с которыми сталкиваются промышленные предприятия, является перегрев и повреждение нагрузки из-за обрыва фазы. Несмотря на то, что для защиты используются такие устройства, как реле перегрузки или автоматические выключатели, электрические нагрузки требуют чего-то быстрого и электронного.
Что такое реле обрыва фазы?
Реле обрыва фазы — это устройство управления специального типа, которое контролирует чередование фаз, потерю фаз, асимметрию фаз, перенапряжение и пониженное напряжение в трехфазных электрических системах.
На рынке электротехники они также известны как реле защиты фаз, реле контроля фаз, реле контроля линии или реле контроля фаз.
Основной функцией реле обрыва фазы является получение входных сигналов и их определение. При достижении заданного значения выходной контакт изменит свое положение. Этот контактный выход подключается к таким устройствам, как контакторы и переключатели, которые могут размыкать цепь.(Или сигнал тревоги отправляется на ПЛК)
Функции реле обрыва фазы Реле обрыва фазыимеет различные функции защиты. Некоторые из них:
Асимметрия фаз
Если питание трехфазной системой не сбалансировано из-за неравномерного распределения нагрузки, двигатель будет преобразовывать часть энергии в реактивную мощность. Эта энергия теряется неиспользованной; также двигатель подвергается более высоким термическим нагрузкам.Асимметрия фаз вызывает сильное снижение номинальных характеристик двигателей переменного тока. При дисбалансе выше 5% настоятельно рекомендуется остановить двигатель.
Только реле контроля (с функцией контроля асимметрии фаз) могут автоматически останавливаться до того, как двигатель будет поврежден. Надежный контроль дисбаланса продлевает срок службы двигателя и предотвращает дорогостоящие повреждения.
Чередование фаз
Неправильная последовательность фаз при запуске или изменение последовательности фаз во время работы приведет к тому, что трехфазный двигатель будет работать с обратным вращением.Работа в обратном направлении может привести к повреждению некоторых двигателей или нагрузок, таких как насосы, винтовые компрессоры и вентиляторы. Работа с неправильной последовательностью фаз может привести к ослаблению деталей станка или заготовок и возникновению чрезвычайно опасных ситуаций. Этого можно избежать, постоянно контролируя последовательность фаз. Все, что вам нужно, это устройство контроля и контактор для отключения устройств.
Обрыв фазы (выпадение фазы)
Обрыв фазы может быть вызван, например, перегоранием предохранителя, механической неисправностью оборудования, обрывом линии электропередачи, дефектом обмотки трансформатора или молнией.
При потере одной фазы нагруженный трехфазный двигатель не может запуститься или может заглохнуть под нагрузкой. Но он также может продолжать работать асимметрично. Если двигатель глохнет, электрическое сопротивление значительно меньше, чем у вращающегося двигателя. Это вызывает повышенный ток до 600% от номинального тока двигателя. Такой большой ток разрушит обмотки двигателя за считанные секунды. Запрещается запускать двигатели при обрыве фазы. Если двигатель заглох, его следует немедленно отключить.
Контроль напряжения
Все электрические устройства могут быть повреждены при длительной работе с неправильными уровнями напряжения.Пики напряжения могут разрушить электронные компоненты, а в худшем случае изоляция электронного или электрического устройства может быть повреждена в результате электрического пробоя. Определяющими факторами являются уровень напряжения, время и результирующий перегрев. Низкое напряжение может быть причиной того, что двигатель не запускается или контактор не замыкается.
Снова пониженное напряжение приводит к нагреву, вызывающему термическое повреждение и неопределенное состояние оборудования.
Использование реле обрыва фазы имеет следующие преимущества:
- Увеличивает срок службы двигателя.
- Снижает затраты на обслуживание и ремонт двигателей.
- Сводит к минимуму время простоя из-за проблем с двигателем.
- Предотвращает риск поражения электрическим током или возгорания из-за короткого замыкания обмоток двигателя.
- Повышает безопасность электрической цепи.
- Экономит место в шкафах.
- Низкая стоимость (Проверьте цену)
При выборе реле обрыва фазы следует учитывать следующие параметры:
- Управляющее напряжение.
- Функции. (пониженное напряжение, чередование фаз, обрыв фазы и т. д.)
- Количество и тип выходных контактов.
- Максимальный и минимальный диапазон настройки пороговых значений напряжения.
- Диапазон настройки задержки отклика.
Может использоваться в следующих приложениях.
- Управление для подключения движущегося оборудования, такого как компрессоры кондиционеров, авторефрижераторы и контейнеры, а также краны.
- Контроль реверсивной работы двигателя (подъем, погрузочно-разгрузочные работы, лифты, эскалаторы и т. д.)
- Контроль чувствительных трехфазных источников питания.
- Перегрев двигателя из-за несимметричного напряжения.
- Защита установки от разрушения из-за перенапряжения.
- Направление вращения привода.
Если вы хотите узнать больше об управлении электрическим двигателем, вы можете проверить и купить эту замечательную книгу:

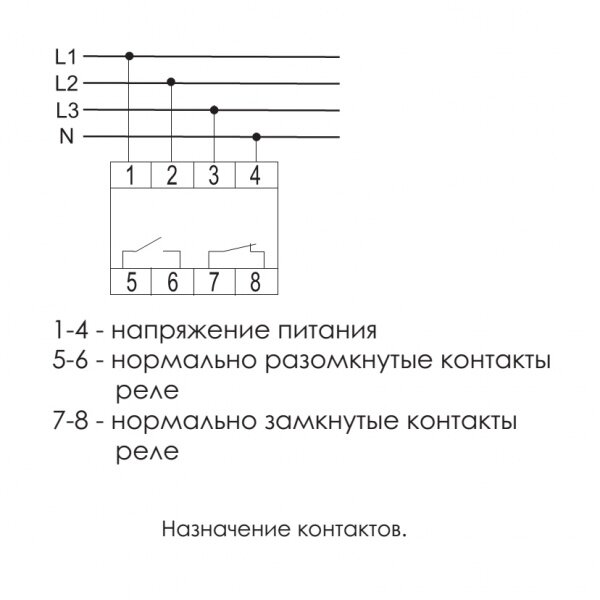

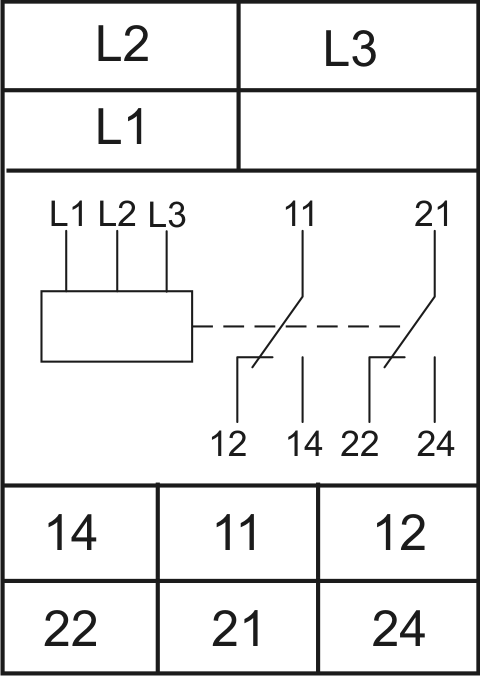

Схема подключения Приведен пример схемы подключения реле обрыва фазы.
Эти связи могут варьироваться от бренда к бренду.
Продолжить чтение
%PDF-1.5 % 226 0 объект > эндообъект внешняя ссылка 226 75 0000000016 00000 н 0000003350 00000 н 0000001796 00000 н 0000003640 00000 н 0000003768 00000 н 0000003923 00000 н 0000004447 00000 н 0000004698 00000 н 0000005741 00000 н 0000006048 00000 н 0000006114 00000 н 0000006179 00000 н 0000006383 00000 н 0000006592 00000 н 0000019539 00000 н 0000019903 00000 н 0000020253 00000 н 0000020458 00000 н 0000040616 00000 н 0000041001 00000 н 0000041180 00000 н 0000041706 00000 н 0000042447 00000 н 0000043212 00000 н 0000043737 00000 н 0000043916 00000 н 0000044124 00000 н 0000064034 00000 н 0000064424 00000 н 0000064617 00000 н 0000064653 00000 н 0000065853 00000 н 0000066449 00000 н 0000066669 00000 н 0000067237 00000 н 0000067776 00000 н 0000068065 00000 н 0000073615 00000 н 0000073970 00000 н 0000075154 00000 н 0000076391 00000 н 0000077077 00000 н 0000077145 00000 н 0000084959 00000 н 0000085612 00000 н 0000086790 00000 н 0000087671 00000 н 0000088573 00000 н 0000088651 00000 н 0000089354 00000 н 0000089924 00000 н 00000
00000 н 0000103318 00000 н 0000115735 00000 н 0000118405 00000 н 0000118724 00000 н 0000118768 00000 н 0000118822 00000 н 0000118903 00000 н 0000120108 00000 н 0000120417 00000 н 0000121471 00000 н 0000121907 00000 н 0000122597 00000 н 0000123802 00000 н 0000124004 00000 н 0000130439 00000 н 0000136363 00000 н 0000145545 00000 н 0000145583 00000 н 0000153807 00000 н 0000153845 00000 н 0000164831 00000 н 0000164869 00000 н 0000176694 00000 н трейлер ]>> startxref 0 %%EOF 228 0 объект > поток xڤLSgǿ{tj1lxTq`UHWFXPDū-a*%1cPJLtl8g2wl-&sϹ-
Реле контроля напряжения, пониженное/повышенное напряжение, 1 фаза, 110–240 В переменного/постоянного тока
Реле контроля напряжения переменного/постоянного тока с ЖК-дисплеем представляет собой многофункциональное устройство контроля и защиты.
Реле применяется при напряжении питания 12 В постоянного тока, 24–48 В переменного/постоянного тока или 110–240 В переменного/постоянного тока для защиты оборудования или устройств от пониженного и повышенного напряжения в таких приложениях, как воздушные компрессоры, электродвигатели, насосы, вентиляторы, системы кондиционирования, воздуходувки, лифты, краны, холодильное оборудование, лазерное оборудование, АСУТП и др.
Особенности
- Питание от измерительной цепи
- Совместимость с источником переменного и постоянного тока
- ЖК-дисплей и клавиатура обеспечивают точную цифровую настройку
- Компактный размер для монтажа на DIN-рейку
- Регулируемый порог повышенного и пониженного напряжения
- Независимая регулируемая задержка для повышенного и пониженного напряжения
- Настраиваемый режим сброса: автоматический сброс или сброс вручную
- Реле контроля с 1 перекидным + 1 размыкающим контактом
- Запись 3 последних ошибок
Спецификация
| Модель | АТО-СВР1000/Д12 | АТО-СВР1000/АД48 | АТО-СВР1000/АД220 | |
| Цепь измерения | Цепь переменного/постоянного тока (A1+, A2-) | |||
| Функции мониторинга | Повышенное напряжение, пониженное напряжение | |||
| Номинальное напряжение | 12 В постоянного тока | AC/DC 24-48 В 50/60 Гц | AC/DC 110-240 В 50/60 Гц | |
| Диапазон настройки минимального напряжения | 9-18 В пост. тока регулируемый | AC/DC 20-80В регулируемый | AC/DC 50-300 В регулируемый | |
| Диапазон настройки перенапряжения | 9-18 В пост. тока регулируемый | AC/DC 20-80В регулируемый | AC/DC 50-300 В регулируемый | |
| Гистерезис напряжения | 0.1-6,0 В регулируемый | 0,1–30,0 В регулируемый | 1,0–90,0 В регулируемый | |
| Время задержки для повышенного и пониженного напряжения | 0,1–999 с регулируемый | |||
| Режим сброса | Ручной/автоматический/автоматический с задержкой включения | |||
| Время задержки для сброса | 0,1–999 с регулируемый | |||
| Индикатор | ЖК-дисплей, показывающий напряжение, работу и состояние неисправности | |||
| Записи о неисправностях | Последние 3 ошибки | |||
| Выходные контакты | 1 перекидной + 1 размыкающий | |||
| Емкость контактов | 6 А, 250 В перем. тока (резистивная нагрузка) | |||
| Степень защиты | ИП 20 | |||
| Условия работы | Рабочая температура | -25℃~65℃ | ||
| Влажность | ≤85% относительной влажности, без конденсации | |||
| Механическая износостойкость | 1 000 000 циклов | |||
| Диэлектрическая прочность | > 2 кВ переменного тока 1 мин | |||
| Крепление | DIN-рейка 35 мм | |||
| Вес | 130 г | |||
| Размеры (В*Ш*Г) | 80*43*54 мм | |||

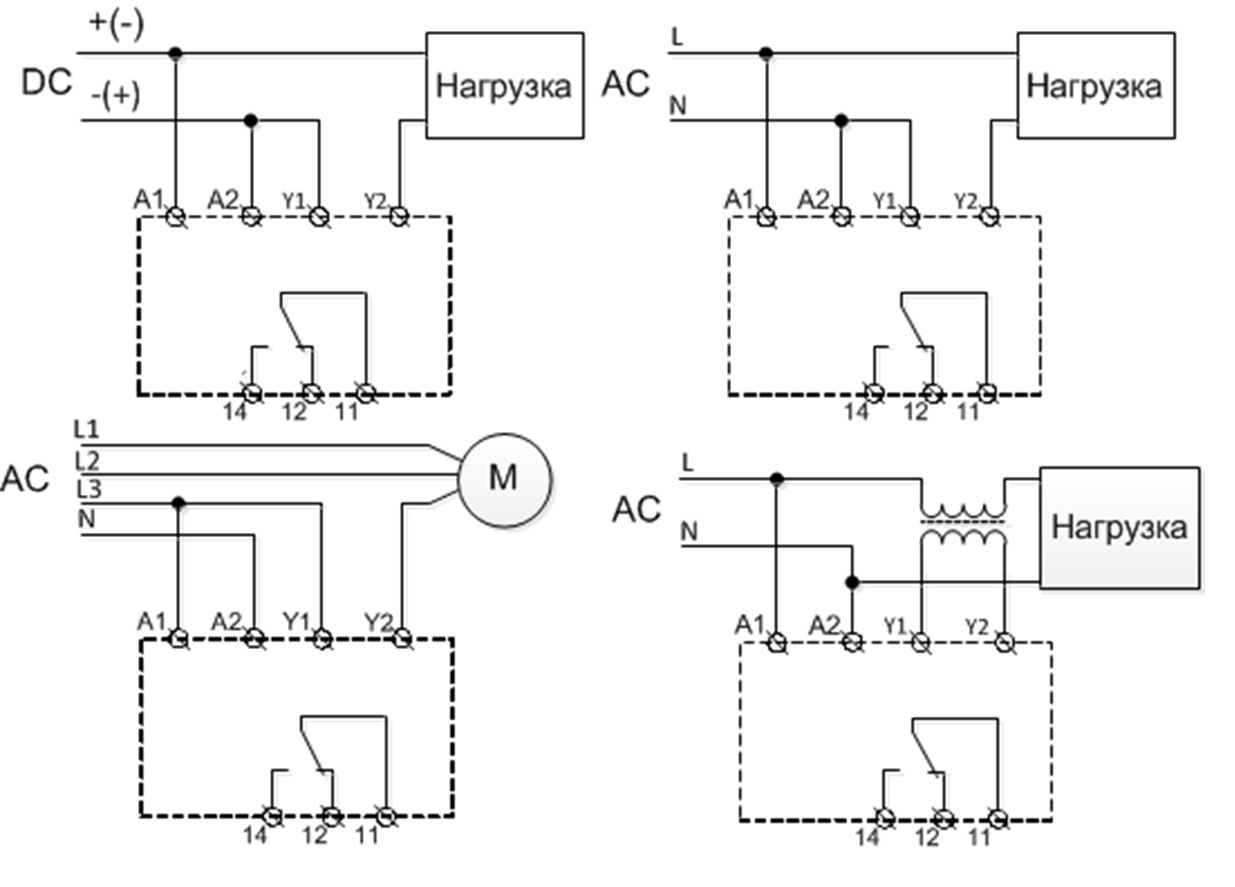

Схема подключения
Примечание:
1.Положение контактов реле показано в состоянии «Питание включено» (исправен).
При отключении питания или возникновении какой-либо неисправности контакты реле будут противоположны схеме.
2. При питании от постоянного тока необходимо соблюдать правильную полярность. В противном случае реле не работает.
Советы: Функция реле контроля пониженного/повышенного напряжения
Реле контроля пониженного/повышенного напряжения используется для автоматического отключения цепи, когда перенапряжение и пониженное напряжение в линии превышают указанное значение, и может автоматически определять линейное напряжение, а также может автоматически подключать цепь, когда напряжение в линии возвращается к нормально, чтобы защитить нашу безопасность электричества.
Реле контроля напряжения в основном используется для защиты изоляции электрооборудования, такого как генераторы, трансформаторы, вакуумные выключатели, шины и двигатели, от повреждения перенапряжением.
Когда в линии электропитания имеется перенапряжение или пониженное напряжение, реле контроля напряжения может быстро и безопасно отключить цепь при длительном воздействии высокого напряжения, чтобы избежать несчастных случаев, вызванных подачей аномального напряжения на оконечные устройства.
Когда напряжение возвращается к нормальному значению, реле контроля автоматически подключает цепь в течение заданного времени, чтобы обеспечить нормальную работу оконечных устройств без присмотра.
China 3 фазовый контроль напряжения реле производителей, поставщиков, завод — сделано в China
Tale
FunctionCode | под напряжением | USBANLANCE | Действие задержки | Фаза Отказ | Номинальное напряжение Регулируется | Сброс задержки | Выходные контакты | |||
Zhrv3-09 | 15% | -15% | — | 2s | ● | ● | 2s | Z |
Трехфазное реле обрыва фазы Примечание : 1.
«●»Функция доступна, «-«Функция недоступна.
3-фазное реле управления Технические параметры
| Диапазон номинального напряжения питания | P-P: AC 3×208 В→3×440 В; P-N: AC 3×120→254 В | ||
Диапазон номинального рабочего напряжения питания | P-P: AC 166 В→528 В; PN: AC 96V → 239V | 909V||
Номинальная частота поставок | 50 / 60hz | ||
Номинальное рабочее напряжение | M440: 208-220-230-240-380-400- 415-440(В)(ПП) | ||
Диапазон измерения | →5 AC 2В 816002 AC 96V → 239V|||
45 Гц ~ 65 Гц | |||
2% ~ 20% | |||
Диапазон порогов дисбаланса | 5% ~ 15% номинального напряжения | ||
80164 | фиксированной гистерезис 0 | 2% | |
Фазовая ошибка и фазовая последовательность | <0. | ||
0,1с ~ 10с | |||
сброс задержки | 0,1с ~ 10с | ||
Ошибка измерения напряжения | ≤1 % (Целый диапазон настройки) | ||
задержка ошибки | ± 10% + 0,1с | ||
ROB Установка точности | 1% величина | ||
Номинальное напряжение | 440V 440V | 90V||
Контактная емкость конфигурации (A) | 2C / O 8A; 1C / O + CC / 0 5A | ||
IP класса | IP20 | ||
Класс загрязнения | Ⅲ | ||
Электрическая долговечность | 105 9016 6 | ||
Meachical Life | 106 | ||
Высота | ≤2000 м | ||
Допустимая относительная влажность | ≤50% (40 ℃) (без конденсации) | ||
Категория использования | AC-15 | ||
Емкость контактов | Ue/1. | ||
Выходной тип | 2C / O; 1C / O + 1C / 0 | ||
DIN Rail Стандарт | (ширина) 35 мм (IEC / EN60715) |
5S
1.5a3 фазы последовательности реле функции диаграммы
проводки

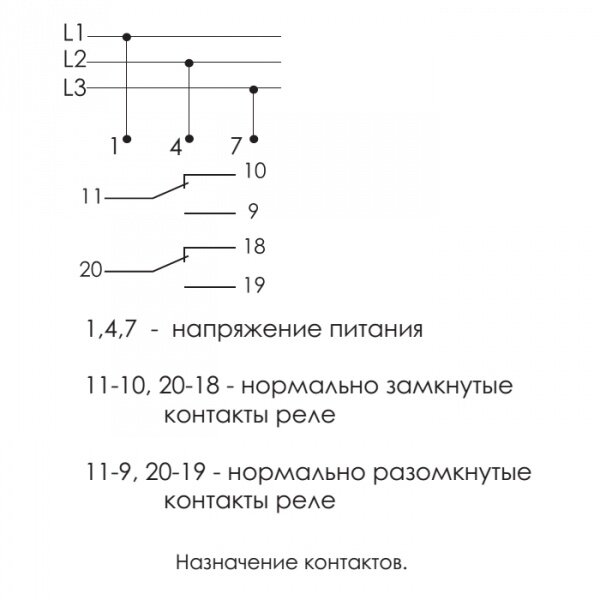

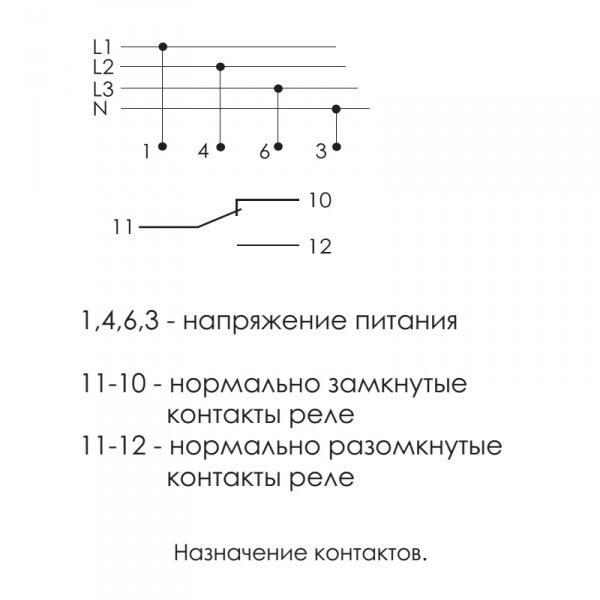

клеммную диаграмму
Размеры (мм)
Tienda de Components de промышленная автоматизация электрики
-
Конверты
Electric Automation Network включает разделов для всех приложений .
-
Паго сегуро
Existen varias opciones para realizar el pago. Usted puede realizar la compra mediante PayPal, Tarjeta de Crédito o Transferencia.
Pago totalmente seguro. Электрическая сеть автоматизации представляет собой платформу, которую можно использовать отдельно. Los pagos a través de tarjeta de crédito se realizan a través del Cyberpac con las mejores garantías de seguridad, confidencialidad e integridad. Реализация SSL (уровень защищенных сокетов).
PayPal использует метод кодирования данных с более высоким уровнем безопасности.Информация о среднем защитном протоколе SSL с 168-битной длиной ключа шифрования (высокий уровень доступности).
Компрессор
Nos complace indicarle que nuestra web ofrece automáticamente los plazos de entrega y precios especiales por cantidad para clientes registrados.
Es muy fácil comprar en Automatización Eléctrica.
и
1.- Начальная сессия или регистрация. Una vez se registre los precios se recalcularán automáticamente según su ficha de cliente.
2.- Añada los productos al carro.
3.- Элиха уна opción де envío де лас disponibles пункт су dirección.
4.- Элиха эль método де паго.
5.- Пульс трезвый «Tramitar pedido» y siga las instrucciones.
и
Существуют различные варианты для реализации платежа, PayPal, кредитной карты или Transferencia.
Automatización Eléctrica — Somos Proedores, sepa más acerca de nosotros.
Automatización Eléctrica es una empresa distribuidora de productos eléctricos y contenidos technológicos especializada enautomatización, control y accionamientos en el electrico Industrial que utiliza como medio para su relación Comercial con los clientes un Portal Web. Esta plataforma online, multilingüe y multidivisa, ofrece contenidos gratuitos y servicio Comercial en los cinco continentes.
Nuestro equipo humano formado por Ingenieros, Técnicos especialistas, Informáticos y Expertos en Logística con gran experiencia en el mundo de la Automation Industrial, dirigido desde nuestro centro logístico en Valencia (España) tiene como objetivo ofrecer el mejor soporte logístico, cometécnico наши клиенты.
Para ello disponemos де уна completa documentación técnica por artículo, precios especialesactualizados en tiempo real y stocks de las maines referencias de una amplia gama de productos con los que ofrecemos servicios de envío exprés.
Déjenos ayudarle a llevar a cabo sus proyectos de Automatización.
Con más de 300.000 artículos disponibles cubrimos prácticamente la totalidad de sus necesidades de productos eléctricos para Automationtización. Nuestro equipo técnico, altamente cualificado, está a su disposición para ayudarle a llevar adelante todos sus proyectos.
Глобальная служба, логистика, техническая и коммерческая деятельность с максимальной гарантией качества.
Nuestra misión es ofrecerle el mejor servicio logístico, técnico y trade ofreciendo contenidos tecnológicos gratuitos que le ayuden en la especificación de productos y en el diseño y Dimensionsamiento de instalaciones.
Nos encargamos de la digitalización de los catalogos de los Fabricantes, mostrándole en cada ficha del articulo toda la información relativa a este.
También Nos encargamos де Que Toda ла Documentación técnica adicional де estos artículos esté ordenada у доступный пункт usted.
Pretendemos of recerle un servicio коммерческий rapido, fácil y fiable, para ello dispone de servicios tales como:
- Cotización por volumen de compra en tiempo real.
- Consulta de plazo estimado de entrega en tiempo real.
- Системы логистики пункт эль envío де лос материалы a casi cualquier parte del mundo.
- Gestión de Compras, Histórico de pedidos y Seguimiento de envíos.
- Gestión ágil de Reparaciones y Devoluciones.
- Documentación y Fichas técnicas de todos los products Online.
- Noticias en Tecnologías de la Automatización donde le mantenemos informado de todos los avances y novedades tecnológicas de los главных производителей.
- Форос де консультации и Redes Sociales Profesionales.
Y un sinfín de utilidades mas, todas ellas diseñadas con el objetivo de ofrecerle el mejor soporte logístico y técnico en instalaciones y mantenimiento Industrial.
Запас для окружающей среды.
En nuestros centros logísticos, estratégicamente situados, mantenemos en stock las referencias de mayor rotación. Esto se traduce en plazos de entrega muy rápidos para usted.
Nuestros sistemas logísticos разрешает реализовать envíos exprés de nuestros products a casi cualquier parte del mundo, simplemente indíquenos qué necesita y dónde quiere que lo mandemos.
Глобальная служба логистики.
Новый центр логистики в Валенсии (Испания) реализует свои услуги в casi todos los países del mundo mediante empresas de reconocido prestigio tales como DHL, UPS y Chronoexpress / FedEx.
Nuestros colaboradores logísticos operan en más de 220 países y territorios, ofreciendo entregas rápidas, fiables y puntuales. Usted podrá realizar эль seguimiento completo де todos sus envíos онлайн.
Страница не найдена — GIC India
Имя *
Электронное письмо
Контакт *
Компания *
Страна * -Выберите страну- Индия Афганистан Албания Алжир Андорра Ангола Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамы, Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бутан Боливия Босния и Герцеговина Ботсвана Бразилия Бруней Болгария Буркина-Фасо Мьянма Бурунди Камбоджа Камерун Канада Кабо-Верде Центрально-Африканская Республика Чад Чили Китай Колумбия Коморы Конго, Демократическая Республика Конго, Республика Коста-Рика Берег Слоновой Кости Хорватия Куба Кюрасао Кипр Чешская Республика Дания Джибути Доминика Доминиканская Республика Восточный Тимор Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фиджи Финляндия Франция Габон Гамбия, Грузия Германия Гана Греция Гренада Гватемала Гвинея Гвинея-Бисау Гайана Гаити Святой Престол Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран Ирак Ирландия Израиль Италия Ямайка Япония Иордания Казахстан Кения Кирибати Европа Северная Африка Косово Кувейт Кыргызстан Лаос Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы острова Мавритания Маврикий Мексика Микронезия Молдова Монако Монголия Черногория Марокко Мозамбик Намибия Науру Непал Нидерланды Нидерландские Антильские острова Новая Зеландия Никарагуа Нигер Нигерия Северная Корея Норвегия Оман Пакистан Палау территории Палестины Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Польша Португалия Катар Румыния Россия Руанда Сент-Китс и Невис Санкт-Люсия Святой Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшелы Сьерра-Леоне Сингапур Синт-Мартен Словакия Словения Соломоновы острова Сомали Южная Африка Южная Корея южный Судан Испания Шри-Ланка Судан Суринам Свазиленд Швеция Швейцария Сирия Тайвань Таджикистан Танзания Таиланд Тимор-Лешти Идти Тонга Тринидад и Тобаго Тунис Турция Туркменистан Тувалу Уганда Украина Объединенные Арабские Эмираты объединенное Королевство Уругвай Узбекистан Вануату Венесуэла Вьетнам Йемен Замбия Зимбабве США
Состояние * -Выберите состояние- Джамму и Кашмир Химачал-Прадеш Пенджаб Чандигарх Уттаракханд Харьяна Дели Раджастхан Уттар-Прадеш Бихар Сикким Аруначал-Прадеш Нагаленд Манипур Мизорам Трипура Мегхалая Ассам Западная Бенгалия Джаркханд Одиша Чхаттисгарх Мадхья-Прадеш Гуджарат Даман и Диу Дадра и Нагар Хавели Махараштра Карнатака Гоа Лакшадвип Керала Тамил Наду Пудучерри Андаманские и Никобарские острова Телангана Андхра-Прадеш
Город *
Сообщение *
reCAPTCHAПредставлять на рассмотрение
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
..Более
..Более
..Более
который защищает 190-480 В переменного тока, 50/60 Гц…Более
..Более
..Более
монитор, защищающий 190–480 В переменного тока, 50*/…Более
…Более
..Более
Этот продукт следует использовать, когда сильноточные реле или дуа…Более
..Более
..Более
..Более
..Более
..Более
Это может быть …Больше
..Более
Он постоянно измеряет напряжение…Более
Он постоянно измеряет…Более
..Более
..Более
Пн…Еще
..Более
..Более
..Более
непрерывно измеряет v…Более
Непрерывно измеряет v…Более
..Более
