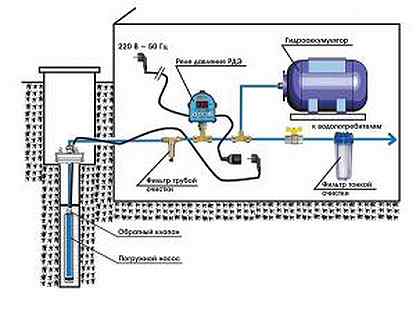

Схема подключения скважинного насоса с реле давления: Схемы подключения насоса на скважину с автоматикой и реле.

Содержание

Блоки управления и реле давления насосов

Реле давления и блоки управления применяются для автоматической работы насоса или насосной станции. В данной рубрике также представлены поплавковый выключатель, манометр и датчик сухого хода, необходимые для корректной работы техники.

Особенности работы оборудования

Реле давления предназначены для включения и отключения всасывающих устройств в зависимости от давления в системе. Когда давление снижается, контакты реле замыкаются, и насос автоматически включается. При повышении давления до верхнего предела контакты размыкаются и насос отключается. Таким образом, поддерживается необходимый диапазон давления в системе водоснабжения. Верхний и нижний пределы срабатывания реле регулируются с помощью двух прижимных гаек внутри корпуса реле. Производители обычно устанавливают значения равные 1,4 атмосферы для включения насоса и 2,8 атмосферы для отключения оборудования.

Блоки управления насосами применяются для автоматической работы насосов и для защиты от «сухого» хода.

Насос включается при достижении нижнего предела давления в системе водоснабжения, который обычно регулируется в диапазоне 1,5 - 3,5 атм.  Отключается насос при отсутствии потока жидкости, т.е. когда краны закрыты или вода отсутствует в устройстве. Благодаря этой особенности блок управления (в отличие от реле давления) предотвращает работу насоса в режиме «сухого хода» и препятствует тем самым выходу его из строя. Большинство из них оснащаются световыми индикаторами.

Что еще может пригодиться

  • Датчик сухого хода для насоса автоматически отключает электрический насос при отсутствии жидкости. Применяется для защиты техники от перегрева при перекачивании жидкостей и в системах полива.
  • Поплавковый выключатель для насоса необходим для управления и автоматизации работы садовых и погружных насосов. Включение и выключение насоса происходит при достижении заданного уровня воды в источнике или в резервуаре. Все поплавковые выключатели используются для защиты погружного насоса от «сухого» хода.
  • Манометр предназначен для измерения давления жидкости в системе водоснабжения. Использование этого прибора позволяет производить быструю и точную настройку датчиков давления, а также обеспечивает постоянный  визуальный контроль за работой оборудования. При покупке манометра стоит обратить внимание на максимальное рабочее давление прибора.

Самостоятельная регулировка реле давления воды для насоса

Автор aquatic На чтение 7 мин. Просмотров 8.8k. Обновлено

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины.

Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

  • На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
  • Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5


Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

  • клеммы для подсоединения фазы и нулевого провода;
  • контакты для заземления;
  • клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

  • Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
  • При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
  • Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
  • После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
  • Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

  • давлению на выпускном патрубке;
  • уровню воды;
  • потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Схема Подключения Скважинного Насоса: Что Нужно Знать

Монтаж скважинного насоса

При отсутствии центрального водоснабжения выходом из ситуации будет бурение скважины и организация подачи воды насосом. Для бурения скважины обычно нужно привлекать специалистов, которые имеют необходимую технику, а выбрать и установить насос для скважины можно и своими руками.

В статье предлагается рассмотреть, какая схема монтажа скважинного насоса больше всего подходит на определенный участок.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности.

Принцип работы устройства и его монтаж заключается в следующем:

  • Его основными элементами являются рабочие колеса, установленные на один вал.
  • Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
  • После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
  • Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

  • Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
  • Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
  • Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

  • Подавать грунтовые воды в частные дома и коттеджи.
  • Участвовать в организации оросительных систем.
  • Перекачивать жидкость в резервуары и емкости.
  • Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

  • Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
  • Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
  • Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
  • Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные.

Такие агрегаты имеют некоторые преимущества перед остальными:

  • Большая глубина водозабора, которая недоступна для насосов любого другого типа.
  • Легкость монтажа.
  • Отсутствие трущихся частей.
  • Низкий уровень шума.
  • Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы.

Нарушение технологии монтажа или использование плохих материалов может привести к:

  • Обрыву насоса.
  • Преждевременному его выходу со строя.
  • При демонтаже невозможность поднятия насоса.

Особенности установки скважинного насоса

Совет: Монтаж устройства должен осуществляться ниже уровня воды в скважине, но дальше одного метра от отверстия «питание скважины». В этом случае насос будет находиться в безопасности от проникновения в него частиц грунта или песка и возможности перегрева.

Для установки насоса в скважину понадобятся:

  • Пластиковая труба. Элемент опускается в скважину вместе с устройством, а при эксплуатации по ней будет подниматься вода.
  • Трос для страховки.
  • Кабель для подключения двигателя.

Совет: Прежде чем проводить монтаж скважинного насоса нужно тщательно очистить место установки: откачать воду из скважины до полного исчезновения песка и ила. Для защиты насоса от гидроудара необходима установка на оборудовании обратного клапана.

Устанавливать скважинный насос можно только, проверив и отрегулировав давление, которое установилось в напорном баке. Его величина должна составлять 0,9 часть от давления включения.

Постоянно перекачиваемая вода охлаждает двигатель, что обеспечивает ему защиту от перегрева, а значит и преждевременного выхода со строя. Независимо от типа выбранного оборудования во время монтажа скважинного насоса требуется произвести проверку точки работы при разных режимах.

Для этого нужно:

  • Измерить расчетное значение потока подачи воды посредством замера скорости заполнения объема.
  • Снять величину показания давления.
  • Определить какое потребление тока.

При этом если даже один показатель будет выше заводских данных, нужно будет закрыть задвижку, это создаст дополнительное сопротивление и будет способствовать верному установлению рабочей точки.

Электрическая схема подключения насоса для скважины

Оптимальное место установки прибора

Схема подключения скважинного насоса начинается с правильного определения места установки:

  • Помещение внутри дома, однако оно должно хорошо поглощать шум.
  • Подвал. Однако перед установкой, необходимо убедится, что в этом помещении присутствует обогрев и изоляция полов и стен.
  • Специальный колодец. Однако тут будет сложно поддержать необходимый уровень давления и произвести ремонтные работы.
  • Кессон. Это оптимальная глубина для фиксирования нашей площадки для монтажа.

Внимание: Для закрепления насосной станции в скважине необходимо создать отдельное помещение.

Подключение насоса к водопроводу

Как только нагнетательный трубопровод выведен на поверхность, на него ставится тройник. Он даст возможность соединения подающей трубы с напорной, ведущей в дом, либо монтажа накопительного бака, именуемого гидроаккумулятором.

  • Это очень важный элемент водопроводной системы. Он создаёт определённый запас воды, который позволяет насосу находиться в покое до тех пор, пока её уровень не снизится до определённой отметки. Таким образом, количество включений и остановок насоса уменьшается, создавая для него щадящий режим работы.

Подключение нагнетательной трубы к гидроаккумулятору через тройник

  • Гидроаккумулятор можно установить прямо на выходе нагнетательного трубопровода из скважины — в приямке у её оголовка. Бак может располагаться и в доме, особенно, если до него значительное расстояние, либо он имеет несколько этажей. Для поддержания давления в сети, на каждом из них может быть установлена своя ёмкость.
  • Примерную схему подключения подающего трубопровода к накопительному баку мы видим на картинке сверху. Напорный трубопровод, транспортирующий воду в дом, будет подсоединён уже к гидроаккумулятору (см. Гидроаккумулятор для скважины: виды оборудования и способы его использования). Ко второму выходу из тройника можно подключить трубу, подающую воду на поверхность, ведь она понадобится и во дворе.

Подача воды на уличный трубопровод

  • Управление насосом осуществляется с помощью автоматического блока, устанавливаемого в доме или в специальном металлическом шкафу под навесом. Его программируют на нижние и верхние показатели давления, при которых будет осуществляться запуск и остановка агрегата.

Электрический кабель в комплекте насоса обычно не идёт, а если он и есть, то длиною всего 10 м. Этого, как правило, не хватает, а использовать удлинители нельзя.

Приобретать провод приходится самостоятельно — и тут важно не ошибиться с сечением. Погружные насосы чувствительны к перепадам напряжения, поэтому для надёжности их подключат к сети через стабилизатор.

Как установить поверхностный насос в скважину

Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины.

Схема подключения поверхностного насоса к скважине включает в себя такое оборудование:

  • Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.
  • Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
  • Электродвигатель соединяется с насосом и реле давления.
  • Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
  • Манометр служит для определения величины и регулировки давления.
  • Система водозабора с обратным клапаном.
  • Магистраль соединяет насос и водозабор.

Схема установки поверхностного насоса для скважины

При установке поверхностного насоса или станции нужно придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

  • Стабильное всасывание воды обеспечивает близкое расположение к скважине.
  • Помещение должно быть вентилируемым, теплым и сухим.
  • Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
  • Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

  • Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
  • Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.
  • Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
  • Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Совет: Для монтажа насосной станции для скважины лучше всего устраивать отдельное помещение.

Как проложить трубопровод

Для беспрепятственного поступления воды из скважины прокладывается водопровод (см.  Водопровод в частном доме из колодца: особенности подключения). Обычно его закапывают в землю на глубину ниже уровня, где начинает промерзать грунт. В противном случае нужно выполнить утепление магистрали.

Работа выполняется в таком порядке:

  • Роется с небольшим уклоном к скважине траншея.
  • На оптимальной высоте устраивается в фундаменте для трубы отверстие.
  • Укладывается труба.
  • Трубопровод подсоединяется к насосному оборудованию.

С внешней стороны:

  • Крепится металлическая сеточка, она же будет фильтром грубой очистки.
  • Устанавливается обратный клапан, обеспечивающий стабильное заполнение трубы водой.

Как подключить оборудование

Правильное подключение включает в себя:

  • Установка агрегата на специальную площадку. Ее можно изготовить из кирпича, бетона или дерева.

Совет: Погасить ненужные вибрации поможет резиновый коврик, подложенный под оборудование.

  • Подключается труба, идущая от скважины. Это может быть полиэтиленовое изделие 32 мм диаметром. Для соединения нужны: муфта с наружной резьбой, металлический уголок, обратный клапан, прямой кран «американка». Труба крепится муфтой, «американка» фиксируется с помощью резьбы.
  • Второй выход служит для подсоединения с водопроводной сетью. Его фиксирование выполняется аналогично с помощью комбинированной муфты и «американки». Последняя прикручивается к выходу станции, после этого в кран монтируется из пропилена муфта.
  • Водопроводная труба фиксируется в муфте способом пайки.
  • Проверяется качество работы системы.

Для этого:

  • Станция наполняется водой так, чтобы она заполнила насос, гидроаккумулятор и магистрали.
  • Открываются вентили.
  • Включается электропитание.
  • Заводится двигатель, напорная труба заполняется водой до удаления из нее всего воздуха.
  • При достижении давления 1,5 – 3 атм. Оборудование должно автоматически выключиться.

Как правильно подключать скважинные насосы хорошо видно на видео. В этой статье рассмотрены лишь некоторые особенности обустройства скважинного оборудования.


Настройка реле давления в системе водоснабжения

Статья по настройке реле давления ( включения/отключения насоса). Схема сборки системы водоснабжения.

Настройка реле давления насоса водоснабжения и Схема сборки системы водоснабжения.

Реле давления насоса водоснабжения – это устройство для автоматической работы скважинного насоса. Оно включает и выключает насос, когда меняется уровень давления в системе, сберегая ресурс насоса и обеспечивая безперебойную подачу воды всем потребителям без исключения .

Если давление воды снижается до минимума, т.е. снижается объем воды в баке насоса, реле включает элекропитание. Как только давление вырастает до максимума, реле отключает питание. Далее цикл повторяется.

В среднем уровень давления, которое задают, находится в диапазоне 2-3,5 бар. Каждый производитель устанавливает свои заводские настройки для минимального и максимального значения давления. Но в любом случае, настройки индивидуальны и зависят от конкретной системы, давления воздуха в гидроаккумуляторе и мощности скважинного насоса.

Элементы, из которых состоит реле давления насоса водоснабжения

Реле давления вне зависимости от производителя включает:

Ø Корпус (как правило, пластиковый) с металлическим основанием/платформой;

Ø Мембрану;

Ø Поршень;

Ø Электрический блок.



Как работает реле давления насоса

Под действием давления мембрана приводит в движение поршень. Поршень поднимет платформу, которая воздействует на пружины.

Устройство реле включает пружину максимального (малая пружина) и минимального давления (большая пружина).

Платформа сперва сжимает большую пружину, она в свою очередь сопротивлением ограничивает ее движение. Но постепенно платформа поднимается до малой пружины с максимальным уровнем давления. Под максимальным давлением переключаются электрические контакты и насос отключается.

После этого давление ослабевает, платформа возвращается в исходное состояние и включает насос с помощью пружинных электрических контактов.

Как подключить реле насоса водоснабжения?

Сначала реле подсоединяют к системе водоснабжения, а затем к электросети и насосу.

Рекомендуют размещать реле рядом с гидроаккумулятором (устройство для поддержания постоянного давления в системе водоснабжения). При помощи специального штуцера на 5,6 или 3 выхода можно установить реле на сам гидроаккумулятор.

Для подключения реле к водопроводу, его накручивают на штуцер (на реле для этого предусмотрено отверстие с резьбой). Обратите внимание, соединение должно быть полностью герметичным.

Помимо отверстия с резьбой на реле есть еще 2 отверстия: для кабеля к насосу и для кабеля к розетке.

При включении реле в розетку проверьте, что все кабели без напряжения. Когда кабель установлен в отверстие реле, его нужно разделить на провода, убрать изоляцию и подключить к клеммам реле.

Когда реле полностью установлено, переходите к его настройке.

Настройка реле давления

Настроить реле давления водоснабжения - значит отрегулировать уровень давления, установить тот самый максимум и минимум для отключения и запуска насоса. Как говорилось выше, производители уже делают свои заводские настройки, но они могут не соответствовать реальным требованиям.

Зачем проводить настройку реле давления?

Каждая система водоснабжения имеет свои особенности, а также каждый человек/семья потребляет разное количество воды. Следовательно, требуемый напор воды для каждого сооружения свой.

Итак, как настроить реле давления водоснабжения:

1.     Открыть водопроводный кран и дождаться, когда сработает насос. Зафиксировать уровень давления в этот момент с помощью манометра. Это и будет значение минимума.

2.     Закрыть кран и дождаться, когда насос перестанет работать. Снова зафиксировать уровень давления манометром. Это будет значение максимума.

3.     Сверить полученные цифры с заводскими настройками (указаны в паспорте изделия). Проверить и скорректировать давления воздуха баке для воды (гидроаккумулятор), что бы оно было на 0,3 bar меньше давления, при котором включается скважинный насос.

3.1  Когда не совпадает значение минимума (включения), нужно снять корпус реле и вращать гайку большой пружины. Если нужно большее значение – закручивать гайку, если меньшее значение – ослабить.

3.2  Когда не совпадает значение максимума (выключения), нужно также снять корпус реле и вращать малую пружину. Аналогично, если нужно большее значение – закручивать гайку, если меньшее значение – ослабить.

  Повторять процедуру до установки желаемого уровня давления, при котором включается и выключается насос.

На что обратить внимание при выборе реле?

При выборе реле следует учесть:

1.    резьбу соединения отверстия для подключения к водоснабжению, целесообразнее выбрать накидную гайку, что бы в дальнейшем упростить обслуживание реле давления, которое требует периодической очистки впускного отверстия.;

2.    предусмотрена ли защита от пыли и воды;

3.    габариты изделия;

4.    требуемое напряжение;

5.    тип устройства.



Выделяют электромеханические и электронные реле давления. Преимущество электронных реле давления: их проще настраивать, уровень давления задается точнее и у них всегда есть котроллер поступления воды. Он отключит насос, если в системе нет воды, избавит его от «сухого хода» и возможной поломки.

Обязательно дополните систему реле сухого хода! Оно защити насос от сухого хода ( работы без воды).

А так же вы можете использовать реле давления с более удобной настройкой, к примеру: РЕЛЕ ДАВЛЕНИЯ ELT-35S (0/8 БАР, 1/4 Н. Р.) ELEMENT Турция или

Реле давления Danfoss KPI 35 ( 0,2 - 8 бар) н/р ¼.

А в системах без гидроаккумулятора можно использовать:

 Реле протока BRIO 2000

Блок насосной автоматики (пресс-контроль) VT.EPC2.06.0



Сомневаетесь? Компания СанТерм поможет подобрать нужный тип реле в соответствии с вашими потребностями, а также расскажет, как его настроить.

Мы предлагаем более 100 вариантов реле давления разных типов, в т.ч. готовые комплекты оборудования для насоса.

Звоните, мы подробнее расскажем об ассортименте, возможных скидках и ответим на все вопросы. Тел. +7 919-39-90-500



Подключение и Виды +Фото и Видео

Блок автоматики для насоса и регулировки давления. Блок автоматики (как еще называют реле давления) является своеобразным «мозгом» в системе водоснабжения. По обычной схеме управление насосом осуществляется благодаря командам от реле давления, которое устанавливают на трубопроводе.

В реле нужно настраивать всего два основных параметра: давление при включении насоса, и давление, при котором система отключается.

Эта схема используется для индивидуальных скважин, и автоматика в этом случае работает вместе с гидроаккумулятором (еще – мембранный бак), который предназначен для поддержания требуемого избыточного давления, компенсации ударов гидравлики и как небольшой запас воды.

Общие сведения

Очень важно произвести грамотную настройку реле по характеристикам насос и объемом мембранного бака. Для того, чтобы насос не использовался слишком часто, предел давления должен быть задан в средней рабочей зоне насоса по его характеристикам. Обычно значение пределов определяется в диапазоне 1,3-2,6 бар, при этом учитывается максимально допустимое количество включений насоса за определенный временной отрезок.

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

  1. Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
  2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

Важно! Электрический кабель должен иметь термическую стойкость не меньше 100 градусов.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе.

  1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
  2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

«Сухой ход» и решение этой проблемы

Описание проблемы

На практике уже многим известно, что главной причиной выхода из строя насоса является работа на «сухом ходу», то есть без воды. Эта работа насоса стоит наравне с такой проблемой, как стабильное и качественное снабжение электроэнергией, и является самой популярной причиной выхода из строя устройства. Это относится к блокам автоматики скважинного насоса, и к поверхностным устройствам.

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

  • Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
  • Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
  • Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:
  1. Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
  2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».

Справка: использование реле с функцией защиты доступно только при работе насоса в автоматическом режиме в тандеме с мембранным баком, иначе использование реле теряет всякий смысл. Обычно используется вместе с глубинным насосом, но иногда применяется в поверхностным насосом или станцией.

  1. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Технические характеристики блока автоматики для насоса Джилекс

  • Напряжение – от 230-ти до 245-ти В, 50-60 Гц
  • Коммутируемый ток мах10 (5,9) А
  • Стартовое давление – 1,4+3,6 атм.
  • Поток воды мах78 л/мин.
  • Допустимое давление мах 9,98 атм.
  • Температура воды мах60 градусов.
  • Размеры (присоединительные) – 1”.
  • Уровень защиты – 1Р65.

Итоги

Обратите внимание! Обратный клапан, который находится между блоком автоматики и электрическим насосом, а также после автоматики может стать причиной неправильной работы блока. Корректировка стартового давления должна быть проведена грамотным специалистом при соблюдении всех норм безопасности. Эта операция нужна для изменения начального давления. Давление отключения нельзя регулировать, и равно максимальному показателю давления, которое создается электрическим насосом.



Схема Подключения Реле Давления - tokzamer.ru

Увеличение заводской настройки 1,5 атмосферы уменьшит резервный объем и повысит напор в системе. В остальных случаях перенастройка, как правило, не нужна.


Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает.

Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.
Как подключить реле давления.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Настройка насосной станции состоит из следующих действий: Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Как установить насос для повышения давления воды в квартире.

Именно поэтому его установка осуществляется рядом с гидроаккумулятором.

Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Настройка реле — это самый последний, третий этап.

Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.

Реле давления IBO PC-9 и Omnigena Z. Обзор и настройка.

Реле давления воды для насоса: схема подключения, устройство и отзывы

Большой объем содействует тому, что перекачивающий прибор будет включаться реже, впрочем не следует превышать технические возможности системы. Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Максимальное значение давления отключения зависит от напорной характеристики насоса.

Диапазон работы двигателя насоса — 2,5 атмосферы.

Заводские установки давления в распространенных отечественных приборах РДМ-5 имеют диапазон 1,4 — 2,8 бар.

Под защитной крышкой корпуса располагаются две пружины разного размера. Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора.

Если меньший барьер 1,6 атм.

В процессе затягивания гайки данного регулятора вправо будет увеличиваться верхний порог срабатывания, без изменения нижнего. Электромонтажные и регулировочные работы проводят при отключенном от сети оборудовании.

Обязательное требование безопасности — наличие заземления прибора Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. Реле давления для насоса стоит достаточно дешево Управление может быть ручным, и при этом устройство может все время быть во включенном или выключенном состоянии.
Реле с защитой от сухого хода, настраиваем правильно.

Смотрите также: Методика проведения измерения сопротивления изоляции

Функционирование прибора

Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.

Устройство реле давления для гидроаккумулятора Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Повышая функциональность домашнего водопровода — давление рассчитывается 1,,8 атм.

Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования. Рассмотрим подробнее, где применяется и как настроить гидроаккумулятор и реле давления. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.

Повысить разницу удастся затягиванием гайки на малой пружине, снизить — уменьшаем натяг. Не упрется ли в другие трубы или сам корпус насоса?

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Максимальное давление отключения агрегата — 5,0 атмосфер. Особенности конструкции Реле давления воды для насоса схема подключения дана ниже — это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети. Существует несколько методов подсоединения реле давления к водопроводной сети.


При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться. А если сомневаетесь, вызовите, лучше, электрика! На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. Что еще надо знать о регулировке реле давления воды?

Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.

Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования. У данных блоков для подключения воды предусмотрен нестандартный вход. Порядок настройки практически не отличается При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Как подключить реле давления по воде? Гидроаккумулятор — резервуар, поделенный растягивающейся мембраной на две части.
Обзор и настройка реле давления Italtecnica PM5 G 1/4

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Подробный рассказ с иллюстрациями Автор: Дмитрий Белкин Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера. При минимальном показателе она ослабляет пружину, а при максимальном — сжимает. Это значит, что мы все подключили правильно!.

Настройка пружин осуществляется при помощи специальных гаек. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса. Ознакомившись с простыми правилами регулировки реле давления воды, а также тонкостями настройки, можно проводить такие работы самостоятельно. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы. Как подключать реле давления к системе водоснабжения: В данной схеме подключения при увеличенном расходе жидкость закачивается в систему напрямую, не попадая в гидроаккумулятор.

Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. Если на него монтировать параметры нижнего и верхнего давления, то функционирование оборудования будет осуществляться без возникновения перегрузок, что позволяет значительно продлить период его службы. Обычно берут элемент на четверть дюйма. Перед тем, как браться за подключение реле к электросети, конечно же, все кабели надо отключить от розетки. Похожие статьи по данной теме: Реле давления — виды и подключение к водяному насосу Почему не отключается от источника питания скважинный насос Для чего нужны насосы для повышения давления воды, их виды и выбор Причины поломок и основы ремонта насосов для воды Реле давления для гидроаккумулятора: как правильно установить и настроить Основные элементы автономной насосной станции — насос, накопительная емкость, реле давления для гидроаккумулятора и обратный клапан.
Настройка реле давления для насосной станции.

Реле давления с защитой от "сухого хода"

Здравствуйте, уважаемые читатели моего блога nasos-pump.ru

Реле давления с «сухим ходом»

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье Способы защиты насосов от «сухого хода». Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

Характеристики FFSG2G
Диапазон рабочих давлений (бар) 1-5
Минимальная разница по давлению: (бар) 1,2
Диапазон настройки давлений (бар) 1,4-2,8
Давление отключения по сухому ходу (бар) 0,4-0,6
Температура рабочей среды до (°С) 55
Максимальный рабочий ток (ампер) 16 (10)
Напряжение питания (вольт) 230
Частота сети (Гц) 50
Подсоединение внутренняя резьба (дюйм) 1/4
Класс защиты IP 44

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Устройство и конструкция

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

 Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного реле давления РМ-5. По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить гидроаккумулятор. Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Схема электрических подключений автоматики

Насос или насосная станция должны быть включены в розетку, подсоединенную через устройство защитного отключения оборудования (УЗО). Для защиты насосного оборудования, необходимо предусмотреть автомат защиты двигателя с током, равным номинальному току двигателя.

Принцип работы реле давления с «сухим ходом» следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по манометру. Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

  1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
  2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
  3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
  4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
  5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
  6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с «сухим ходом» требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!

Еще похожие посты по данной теме:

Схемы подключения погружного скважинного насоса

Заменить погружной водяной насос может быть легко, но перед тем, как вытащить этот насос из земли, вам необходимо безопасно оценить, какой тип системы уже существует. Тогда вы готовы начать процесс замены всего и правильного подключения проводки.

Запуск на панели выключателя

На панели главного выключателя должна быть схема подключения, написанная от руки внутри панели передней двери. Используйте это руководство, чтобы определить, какой контур является вашим погружным насосом, и выключите его. Теперь посмотрите, занимает ли выключатель два или одно место. Два отсека - это система на 220 вольт, а одна - на 110 вольт. Это важно при заказе сменного насоса.

Статьи по теме

Определите количество проводов

Погружной насос может быть двух- или трехпроводным, независимо от напряжения, поступающего с панели, поэтому начните с насоса и следуйте по трубопроводу обратно. Если кабелепровод входит в блок управления перед тем, как перейти к реле давления воды, скорее всего, у вас трехпроводной насос.Если он идет прямо к реле давления, это двухпроводной. Третий провод подсоединяется к пусковому конденсатору внутри блока управления, потому что более крупным двигателям требуется помощь при первом запуске.

Проверить напряжение

Даже если выключатель выключен, проверьте цепь с помощью вольтметра. Если у вас нет счетчика, вы можете запустить воду, чтобы увидеть, включается ли насос, но лучше всего использовать счетчик.

Проверьте наличие питания на реле давления, которое обычно находится рядом с основанием резервуара для воды и прикреплено к водопроводным трубам. Проверьте обе стороны переключателя, чтобы подтвердить нулевое напряжение, и вы готовы снять насос.

Замена двухпроводного насоса

Схемы двух- и трехпроводных насосов можно загрузить с помощью Adobe. Для замены двухпроводного насоса:

  1. Определив, что напряжение равно нулю, отсоедините провода двигателя непосредственно от коробки реле давления, M1 и M2.
  2. Зеленый провод заземления также должен быть подключен к коробке и заземлению, идущему от панели.
  3. Отсоедините провода насоса и привяжите прочную легкую веревку к проводам насоса, прежде чем протягивать их через кабелепровод. Это значительно упростит протягивание проводов нового насоса.

Замена трехпроводного насоса

Для замены и повторного подключения трехпроводного насоса:

  1. Установите на место крышку реле давления после проверки нулевого напряжения и переместите к блоку управления насосом дальше по потоку.
  2. Откройте крышку. В большинстве прямоугольников будут отображаться только обозначения (Y, R, B, L1, L2), обозначающие расположение насоса и входящего провода, но они могут быть блеклыми. Другая проводка и конденсатор накачки, вероятно, будут скрыты, поэтому сделайте снимок на свой телефон, чтобы запомнить, какого цвета и куда идет провод.
  3. Проверьте провода от вашего нового насоса, чтобы убедиться, что цвета совпадают со старым, и затем вы готовы к отключению.
  4. С помощью отвертки ослабьте красные (R), желтые (Y) и черные (B) наконечники клемм насоса и отсоедините зеленое заземление от коробки.
  5. Привяжите к проводам прочную легкую веревку и протяните их через кабелепровод.
  6. Используйте веревку, чтобы протянуть провода нового насоса назад и ваше изображение, чтобы подключить новый насос.

Иностранные трехпроводные насосы могут иметь цвета проводов, отличные от стандарта США, чаще всего черный / синий / коричневый. В данном случае это будет насос 220 В с черным проводом, подключенным к R, синим проводом, подключенным к Y, и коричневым проводом, подключенным к B.

Изучите себя перед наймом специалиста

Фотографии и советы помогут оценить и диагностировать практически любую проблему; конечно, если вы сомневаетесь в своей способности выполнять сантехнические и электромонтажные работы, звоните квалифицированному специалисту. Знание своего дома - лучшая инвестиция, потому что, когда вам понадобится опытная помощь, вам могут продать дополнительные предметы, которые не нужны. Использование диаграмм поможет вам следить за работой профессионала как образованного домовладельца.

Страница не найдена - Water Source USA

В этом месте ничего не найдено. Попробуйте поискать или просмотрите ссылки ниже.

Искать: Поиск

Рекомендуемые товары

  • Прозрачный корпус осадочного фильтра

    $ 8.00 В корзину
  • Манометр 200 PSI

    $ 13,99 В корзину

Категории продуктов

Категории продуктов

  • Морозостойкие садовые гидранты и аксессуары (45)
    • Синие морозостойкие запасные части для складских гидрантов (15)
    • Запасные части для гидранта для защиты от замерзания (0)
    • Морозостойкие дворовые гидранты (5)
    • Зеленые запасные части гидранта для защиты от замерзания (15)
    • Принадлежности для гидрантов (11)
      • Комплекты дренажных трубок (2)
      • Колено гидранта (3)
      • Подвеска для шланга гидранта (0)
      • Тройники гидранта (5)
      • Вакуумный выключатель (1)
    • Запасные части гидранта для защиты от замораживания во дворе (16)
  • Вставные фитинги (39)
    • Переходники с внутренней резьбой (2)
    • Колено гидранта (3)
    • Тройники гидранта (5)
    • Вставные муфты (11)
      • Латунные вставные муфты (5)
      • Муфты со стальной вставкой (6)
    • Переходники с наружной резьбой (18)
      • Переходники с наружной резьбой из латуни (5)
      • Удлиненные вставные переходники с наружной резьбой (2)
      • Переходники с наружной резьбой и тросовой петлей (3)
      • Переходник увеличивающий и редукционный с наружной резьбой (2)
      • Стальные переходники с наружной резьбой (6)
  • Насос питчера и запасные части (6)
    • Насос питчера (1)
    • Кожа для кувшинов (3)
    • Ремкомплекты для кувшинного насоса (3)
  • Насосы (26)
    • Специальные насосы и запасные части (6)
      • Насос для полива газона и насос для полива лужайки Запасные части (3)
      • Другие специальные насосы (3)
      • Сменные рабочие колеса для специальных насосов (0)
    • Водоотливные насосы и запасные части (4)
      • Отстойники для замены рабочих колес (2)
      • Отстойники (2)
    • Перекачивающий насос и запасные части (12)
      • Запасные части перекачивающего насоса (10)
      • Перекачивающие насосы (2)
    • Вспомогательные насосы и запасные части (4)
      • Запасные части вспомогательного насоса (3)
      • Коммунальные насосы (1)
  • Принадлежности для отстойника / канализационного насоса (8)
    • Гибкий соединитель для труб (0)
    • Поплавковые переключатели (5)
    • Комплект шлангов (0)
    • Обратные клапаны отстойника / сточных вод (3)
  • Без категории (0)
  • Фильтрация воды (16)
  • Смягчитель воды (0)
  • Принадлежности для колодцев (65)
    • Воздушные клапаны (2)
    • Регуляторы расхода воздуха (4)
    • Защитные ограждения для кабелей (1)
    • Обратные клапаны (12)
      • Латунные обратные клапаны (7)
      • Пластиковые обратные клапаны (5)
    • Комплект для сращивания компрессионных соединений (1)
    • Разгрузочные деревья для грунтовки (1)
    • Приемные клапаны (11)
      • Приемные клапаны из латуни (5)
      • Пластиковые донные клапаны (6)
    • Термоусадочный комплект (1)
    • Бескамерные переходники (3)
    • Манометры (4)
    • Комплекты давления (1)
    • Реле давления (4)
    • Предохранительные клапаны (2)
    • Комплекты для погружной проводки (2)
    • Тройники (3)
    • Ограничитель крутящего момента (1)
    • Муфты для счетчиков воды (3)
    • Заглушки колодцев (2)
    • Уэллс (1)
    • Уплотнения колодцев (6)
  • Сопло и аксессуары (12)
    • Заглушки привода (2)
    • Муфты ведущей точки (5)
      • Муфты ведущей точки из оцинкованной стали (2)
      • Муфты ведущей точки из ПВХ (3)
    • Пластиковые колодцы (3)
    • Отверстия для колодцев из нержавеющей стали (2)

Популярные товары

  • Сетка для замены осадочного фильтра 100 меш (152 микрон)

    $ 12. 00 В корзину
  • Red Frost Proof Yard Yard Clevis Rod

    Подъемная штанга $ 6,99 В корзину
  • Чашка клапана насоса кувшина / кожаный комплект

    $ 14,99 В корзину
  • Уплотнительное кольцо осадочного фильтра

    $ 1,00 В корзину

Как установить и подключить реле давления

Если у вас есть собственная система водоснабжения из колодца, реле давления является ее неотъемлемой частью. Реле давления сообщает насосу, который подает воду в ваш дом, когда включать и выключать.Когда давление в системе упадет до заданного низкого значения, насос включится (обычно называемое давлением включения). Когда давление в системе поднимается до заданного максимального значения, насос отключается (обычно это называется давлением отключения). Их можно подключить к сети 115 или 230 вольт.

Внимание! Электричество может быть очень опасным , , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте источники питания / автоматические выключатели при тестировании компонентов или выполнении любых регулировок в электрической системе.Если вы не на 100% уверены, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Имея базовые знания в области электротехники, реле давления может быть установлено и подключено с помощью нескольких инструментов и материалов.

Необходимые инструменты и материал: отвертка, кусачки, плоскогубцы или аналогичный материал, тефлоновая лента

Дополнительно: вилочные соединители, зажимы, перманентный маркер

  1. Отключите питание насоса на главной панели.
  2. Проверьте проводку от главной панели, чтобы убедиться, что питание отключено.
  3. Слейте всю воду под давлением из системы через штуцер для шланга на тройнике бака или ближайший кран.
  4. Если вы заменяете старый переключатель, удалите существующие провода и удалите старый переключатель из системы.
  5. Закрепите новый переключатель на струйном насосе или установите на трубопровод существующей системы погружных насосов. Используйте тефлоновую ленту на входе реле давления, чтобы предотвратить утечки. Щелкните здесь, чтобы просмотреть видео Как правильно нанести тефлоновую ленту
  6. Снимите крышку нового реле давления с помощью плоскогубцев и отложите в сторону.Схема подключения обычно находится на внутренней стороне крышки.
  7. Ослабьте (не снимайте) винты на клемме реле давления с помощью отвертки, повернув против часовой стрелки.
  8. Пропустите провода от двигателя насоса и основного источника питания через отверстия с обеих сторон переключателя.
  9. Подсоедините провода двигателя насоса к двум клеммам в центре, помеченным «M» или «Нагрузка» (T1 / T2). Присоедините провод заземления к зеленому винту заземления.

  10. Подключите источник питания от главного выключателя к внешним клеммам, обозначенным «Line» (L1 / L2).Присоедините провод заземления к зеленому винту заземления.

  11. Установите на место крышку переключателя и снова подключите питание.
  12. Протестируйте реле давления в течение нескольких циклов, чтобы убедиться, что оно работает правильно.

Хотите узнать больше о реле давления? Нажмите ниже, чтобы посмотреть наши видеоролики RC Worst на YouTube.

Устранение неисправностей и обслуживание реле давления

Выключатель низкого давления воды | Реле давления Square D M4 с выключателем по низкому давлению

Как отрегулировать реле давления

У вас есть дополнительные вопросы о реле давления или других частях вашей системы водоснабжения? В таком случае звоните нашим специалистам по номеру 855.329,4519.

Устранение неисправностей Погружные насосные системы для жилых помещений

Благодарим вас за посещение одной из наших самых популярных классических статей.
Если вы хотите получить обновленную информацию по этой теме, ознакомьтесь с недавно опубликованной статьей Интерпретация звуков шумного насоса .

Почему так сложно диагностировать неисправности системы погружных насосов для глубоких скважин в жилых домах? Например, насос / двигатель в сборе, подвешенный на 10 футах от дна 300-футовой скважины, придает новое значение слову «недоступный».«Симптомы также могут накладываться друг на друга, поэтому точный диагноз поначалу может быть труднодостижимым. Однако у квалифицированных электриков неизменно преобладают настойчивость и логика.

Фото 1. Этот тип блока управления погружным насосом содержит конденсатор, реле и соответствующую электронику.

В этой статье мы рассмотрим трехпроводную однофазную погружную насосную систему на 240 В для систем питьевого водоснабжения, обычно устанавливаемую на глубине от 50 до 300 футов ниже уровня земли. Насос подается через стальную обсадную трубу скважины, которая проходит сквозь землю до тех пор, пока не встречается коренная порода, и в этот момент сама порода становится обсадной колонной.

Электропроводка

Трехпроводная система (на самом деле есть четвертый заземляющий провод оборудования, который не учитывается в количестве проводов) подразумевает, что внутри дома есть блок управления, содержащий большой электролитический конденсатор, микропроцессор и другую электронику ( Фото 1 ). В отличие от этого, в 2-проводной системе нет внутреннего контроллера, поэтому конденсатор находится внутри герметичного подводного двигателя. Хотя такая компоновка делает первоначальную установку более дешевой, возможности ремонта ограничены.

Чтобы эффективно диагностировать одну из этих систем, необходимо четко понимать схему проводки, с которой вы имеете дело - по крайней мере, за пределами блока управления и двигателя. Ответвительная цепь 240 В от двухполюсного выключателя внутри входной панели подключается к стандартному двухполюсному реле давления, которое приводится в действие при низком давлении воды при включении и высоком давлении воды внутри резервуара высокого давления. Эта коммутируемая мощность поступает на входные клеммы блока управления.

Выход блока управления выходит из здания, погружается в одну траншею с водопроводной трубой и выходит из земли в металлическом или ПВХ канале, где он входит в заглушку колодца через проход, предназначенный для этой цели.Внутри крышки колодца он обычно соединяется с помощью винтовых соединителей, а затем спускается по водопроводной трубе к двигателю насоса, который поставляется с набором из трех проводов (плюс заземление оборудования). Они подключаются к кабелю насоса с помощью обжимных соединителей и термоусадочной трубки, что аналогично комплекту для подземного сращивания. Сращенные провода следует проложить внутри ограничителя крутящего момента - расширяемого резинового цилиндра, который удерживает узел насоса / двигателя по центру и сводит к минимуму встречное вращательное движение и натирание проволоки.

Кабель насоса, идущий от выходных клемм блока управления, состоит из красных, желтых и черных (плюс зеленый) скрученных проводов. Поскольку они не покрыты оболочкой, вы должны запустить внутренний сегмент по дорожке качения. Что касается наружной части, то ее можно прямо закопать, что касается NEC. Тем не менее, государственные и местные правила установки скважин могут требовать наличия серого RNMC, внесенного в список UL, или аналогичной защиты устья скважины.

Фото 2. Блок управления с реле давления и разъединителем регулирует подачу мощности на двигатель насоса на забое скважины.

Многие считают, что кабель колодца состоит из двух горячих ножек с нейтралью; однако это не так. Красный - начало, черный - бег, желтый - обычный. Одна из функций блока управления - подавать питание на красный цвет на короткий период времени, чтобы двигатель насоса мог набрать скорость, после чего черный цвет переключается в оперативный режим.

Один крупный производитель предлагает двигатель и блок управления, которые используются многими производителями насосов. Насосы привинчены к двигателям (с подходящим шлицевым валом). Однако один крупный производитель выпускает собственные мотор и блок управления, которые не взаимозаменяемы. Что касается других, двигатели и блоки управления можно менять местами, если мощность, фаза и напряжение совпадают.

Большим преимуществом универсального блока управления является то, что крышка содержит электронные компоненты, поэтому вы можете заменить их, не выполняя никаких дополнительных подключений.

Пошаговая диагностика

При поиске и устранении неисправностей нефункционирующей системы погружных насосов вы должны стремиться диагностировать и устранять неисправность, не вынимая насос из колодца без надобности или выкапывая подземный трубопровод.

Допустим, у домовладельца есть пробуренная скважина с погружным насосом, расположенная в 500 футах от дома на глубине 300 футов. Жалоба на то, что при включении крана нет воды. Домовладелец говорит, что система существует уже несколько лет, и проблем никогда не было. Поскольку все лето было много дождей, можно исключить отсутствие воды в колодце. Существует большая вероятность того, что насос вышел из строя из-за песка, мешающего вращению рабочего колеса, или из-за заклинивания двигателя.Но поскольку тянуть насос, установленный на высоте 300 футов, - довольно сложная задача, сначала используются другие возможности.

Это 3-проводная система, и вся электроника установлена ​​внутри крышки блока управления. После проверки с помощью вольтметра наличия питания на входных клеммах - индикации работоспособности домашней электропроводки и реле давления - приобретается новый кожух с правильной номинальной мощностью. В крышке находятся конденсатор, реле, микросхемы и другие электронные компоненты ( Фото 2 на странице C26).Когда он защелкивается, он подает питание на двигатель насоса через 3-проводный (плюс заземление оборудования) подземный кабель насоса. К сожалению, эта процедура не заставила воду течь в резервуар высокого давления, поэтому необходимо искать другие способы.

На этом этапе настало время для устранения неисправностей по принципу «разделяй и властвуй». Идея состоит в том, что когда система состоит из ряда компонентов, соединенных последовательно - а конечная точка не получает питание, - наиболее эффективная стратегия - выполнить тест в средней точке, чтобы сузить фокус, не обязательно пространственно, но с точки зрения вероятных причин. .Плохая половина может быть протестирована, в свою очередь, в ее средней точке, что позволяет технику методически сосредоточиться на проблемном месте. Этот метод особенно полезен при работе с большим сложным оборудованием или системами электропроводки.

В случае насосной системы измерения решено проводить на устье скважины. Крышка колодца снимается. Три провода в этой точке часто соединяются с помощью винтовых соединителей, которые можно снимать для доступа к контрольным точкам. В противном случае проводники можно перерезать, отключив питание, а затем повторно подключить их с помощью закрученных соединителей, заполненных силиконом.Хотя обнаружено, что напряжение присутствует, токоизмерительные клещи не показывают протекания тока при переподключении проводов. Таким образом устраняется неисправность линии метро. Перед тем как тянуть насос, вернитесь к блоку управления и выполните дополнительные измерения сопротивления и тока, обращаясь к информации, напечатанной внутри блока управления.

С хорошим помощником и отключенным питанием вы можете вытащить насос-двигатель в сборе примерно за час. Теперь самое время визуально проверить кабель на предмет истирания или других повреждений.Отсоедините двигатель от кабеля и проведите измерительные испытания кабеля, чтобы дополнительно выявить проблему. Допустим, кабель в хорошем состоянии. Если предыдущее испытание с помощью клещевого амперметра показало чрезмерный ток, а линия не повреждена, похоже, что у двигателя одна или несколько закороченных обмоток, заклинило или насос не вращается. Прежде чем полностью отказаться от двигателя, рассмотрите возможность короткого замыкания в кабеле двигателя, возможно, из-за повреждения молнией.Этот жгут проводов имеет разъем прямо на двигателе и может быть отключен после удаления защитного металлического канала. Если проблема не в этом, отсоедините насос от двигателя и посмотрите, поворачивается ли вал двигателя вручную. Если он заклинило, необходимо заменить мотор. Это потому, что это герметичный блок; следовательно, восстановить его невозможно. Если получится, то можно провести краткий динамический тест.

Еще один совет - убедитесь, что у вас хорошее заземление оборудования.Прикрепите мотор к большому сухому куску фанеры. Не касайтесь металлического корпуса, пока двигатель находится под напряжением. Включите его очень ненадолго, потому что он предназначен для работы в воде для охлаждения.

Если двигатель работает, существует вероятность того, что насос застрял в песке. Разобрать и очистить его, собрать устройство и повторно проверить его - это просто. Вы можете проверить крыльчатки насоса и заменить их в случае износа или повреждения. Если он работает и показания счетчика хорошие, переустановите насос на несколько футов выше, чтобы проблема больше не повторялась.

Обычно вышеуказанные процедуры приводят к успешному ремонту. Если нет, вам придется повторить свои шаги и посмотреть, не сделали ли вы ложное предположение или неправильно прочитали данные где-то на линии. Также возможно, что есть частичное повреждение кабеля, которое не обнаружилось при визуальном осмотре. Это может ввести вас в заблуждение и заставить вас ходить по кругу. Другой поворотный шар, который может быть брошен вам, - это когда есть две или более неисправностей. Обнаружение и исправление одного из них не восстановит нормальную работу.Ответ на обе эти проблемы предполагает использование терпения, настойчивости и восприятия. Вы должны пройти всю систему, изолировать этапы и применить логику к каждому из них.

Помимо основ

Одна ошибка, которую допускают многие начинающие электрики, - они думают, что найдут проблему за 5 минут. Если описанная выше процедура не позволяет выявить проблему, вам нужно обратиться к другим методам устранения неполадок.

Предположим, что показания на крышке скважины указывают на отсутствие неисправности в кабеле, идущем внутри обсадной трубы, и двигатель насоса исправен. Показания сопротивления от устья скважины обратно к блоку управления - с отсоединенными проводами на устье и снятой крышкой блока управления - указывают на короткое замыкание между желтым и черным проводниками. Тогда вы знаете, что неисправность находится в подземной части цепи, которая, например, похоронена на глубине 4 футов. На этом этапе вы знаете, что требуется немного покопаться.

Поскольку время обратной лопаты требует больших затрат, необходимо тщательное планирование. Какой минимальный объем копания требуется для обнаружения неисправности? Можно ли избежать обрезания провода для снятия показаний в различных точках кабеля? Если вы снова воспользуетесь методом «разделяй и властвуй», можно выкопать середину подземной части линии и снять показания, чтобы определить, в какой ее половине содержится неисправность.Затем повторите этот процесс, копая середину неисправной половины линии - еще больше сужая проблемный сегмент. Это ограничивает количество копаний, которые вам нужно будет сделать, чтобы определить точную точку отказа. Что касается резки проволоки для снятия мерок, в этом нет необходимости. Подайте напряжение последовательно с большой нагрузкой и используйте токоизмерительные клещи для проведения теста.

Вы также можете рассмотреть то, что некоторые считают даже лучшим методом - метод, который включает более сложный тест и меньше копаний.Снимите показания сопротивления с обоих концов, чтобы найти короткое замыкание. Если показания в доме вдвое превышают показания на устье скважины, то вы знаете, что короткое расстояние составляет одну треть расстояния, или около 166 футов, от колодца.

Херрес - дипломированный мастер-электрик в Стюартстауне, штат Нью-Хэмпшир, с ним можно связаться по телефону [email protected]

% PDF-1.4 % 286 0 объект > endobj xref 286 299 0000000016 00000 н. 0000007037 00000 н. 0000007122 00000 н. 0000007313 00000 н. 0000009858 00000 н. 0000010380 00000 п. 0000010841 00000 п. 0000011353 00000 п. 0000011478 00000 п. 0000011908 00000 п. 0000012311 00000 п. 0000012348 00000 п. 0000012396 00000 п. 0000012444 00000 п. 0000012492 00000 п. 0000012540 00000 п. 0000012587 00000 п. 0000012635 00000 п. 0000012683 00000 п. 0000012731 00000 п. 0000012779 00000 п. 0000012827 00000 н. 0000012875 00000 п. 0000012923 00000 п. 0000012971 00000 п. 0000013019 00000 п. 0000013067 00000 п. 0000013115 00000 п. 0000013163 00000 п. 0000013211 00000 п. 0000013258 00000 п. 0000013306 00000 п. 0000013354 00000 п. 0000013402 00000 п. 0000013450 00000 п. 0000013498 00000 п. 0000013546 00000 п. 0000013594 00000 п. 0000013641 00000 п. 0000013689 00000 п. 0000013737 00000 п. 0000013785 00000 п. 0000013833 00000 п. 0000013881 00000 п. 0000013929 00000 п. 0000013977 00000 п. 0000014024 00000 п. 0000014071 00000 п. 0000014118 00000 п. 0000014166 00000 п. 0000014214 00000 п. 0000014262 00000 п. 0000014310 00000 п. 0000014358 00000 п. 0000014406 00000 п. 0000014454 00000 п. 0000014502 00000 п. 0000014550 00000 п. 0000014597 00000 п. 0000014645 00000 п. 0000014693 00000 п. 0000014741 00000 п. 0000014789 00000 п. 0000014837 00000 п. 0000014885 00000 п. 0000014933 00000 п. 0000014981 00000 п. 0000015029 00000 п. 0000015077 00000 п. 0000015125 00000 п. 0000015173 00000 п. 0000015221 00000 п. 0000015269 00000 п. 0000015316 00000 п. 0000015364 00000 п. 0000015412 00000 п. 0000015460 00000 п. 0000015508 00000 п. 0000015556 00000 п. 0000015604 00000 п. 0000015651 00000 п. 0000015699 00000 п. 0000015746 00000 п. 0000015794 00000 п. 0000015842 00000 п. 0000015890 00000 н. 0000015938 00000 п. 0000015986 00000 п. 0000016034 00000 п. 0000016082 00000 п. 0000016130 00000 п. 0000016178 00000 п. 0000016226 00000 п. 0000016274 00000 п. 0000016322 00000 п. 0000016566 00000 п. 0000016816 00000 п. 0000016894 00000 п. 0000017123 00000 п. 0000017346 00000 п. 0000017586 00000 п. 0000017849 00000 п. 0000025313 00000 п. 0000029960 00000 н. 0000035598 00000 п. 0000041136 00000 п. 0000046411 00000 п. 0000050204 00000 п. 0000055447 00000 п. 0000061333 00000 п. 0000061390 00000 п. 0000061436 00000 п. 0000061651 00000 п. 0000061792 00000 п. 0000064486 00000 н. 0000064902 00000 п. 0000065216 00000 п. 0000065467 00000 п. 0000065741 00000 п. 0000066114 00000 п. 0000066430 00000 н. 0000066637 00000 п. 0000066870 00000 п. 0000067135 00000 п. 0000067358 00000 п. 0000067609 00000 п. 0000067844 00000 п. 0000068200 00000 н. 0000068571 00000 п. 0000068774 00000 п. 0000068959 00000 п. 0000069289 00000 п. 0000069550 00000 п. 0000069755 00000 п. 0000069939 00000 н. 0000070793 00000 п. 0000077745 00000 п. 0000077950 00000 п. 0000078134 00000 п. 0000078234 00000 п. 0000078376 00000 п. 0000078476 00000 п. 0000078616 00000 п. 0000078766 00000 п. 0000078920 00000 п. 0000079020 00000 н. 0000079161 00000 п. 0000079305 00000 п. 0000079458 00000 п. 0000079952 00000 н. 0000080408 00000 п. 0000080825 00000 п. 0000081139 00000 п. 0000081457 00000 п. 0000081771 00000 п. 0000082207 00000 п. 0000082523 00000 п. 0000082886 00000 п. 0000083147 00000 п. 0000083404 00000 п. 0000083665 00000 п. 0000084017 00000 п. 0000084278 00000 п. 0000084634 00000 п. 0000085074 00000 п. 0000085372 00000 п. 0000085665 00000 п. 0000086066 00000 п. 0000086358 00000 п. 0000086852 00000 п. 0000087308 00000 п. 0000087679 00000 п. 0000087992 00000 п. 0000088425 00000 п. 0000088738 00000 п. 0000089128 00000 п. 0000089397 00000 п. 0000089708 00000 п. 0000089931 00000 н. 00000

00000 п. 0000090769 00000 п. 0000091168 00000 п. 0000091567 00000 п. 0000092001 00000 п. 0000092401 00000 п. 0000092835 00000 п. 0000093235 00000 п. 0000093729 00000 п. 0000094125 00000 п. 0000094459 00000 п. 0000094690 00000 н. 0000095087 00000 п. 0000095421 00000 п. 0000095651 00000 п. 0000096013 00000 п. 0000096274 00000 п. 0000096591 00000 п. 0000096927 00000 п. 0000097316 00000 п. 0000097608 00000 п. 0000098007 00000 п. 0000098299 00000 п. 0000098651 00000 п. 0000098912 00000 п. 0000099274 00000 н. 0000099535 00000 п. 0000099845 00000 н. 0000100113 00000 п. 0000100426 00000 н. 0000100763 00000 н. 0000101055 00000 п. 0000101219 00000 н. 0000101511 00000 н. 0000101863 00000 н. 0000102115 00000 п. 0000102431 00000 н. 0000102807 00000 н. 0000103073 00000 п. 0000103470 00000 п. 0000103762 00000 н. 0000104196 00000 п. 0000104649 00000 п. 0000105106 00000 п. 0000105562 00000 н. 0000105875 00000 н. 0000106200 00000 н. 0000106513 00000 н. 0000106889 00000 н. 0000107202 00000 н. 0000107618 00000 п. 0000107932 00000 п. 0000108262 00000 н. 0000108530 00000 н. 0000108897 00000 н. 0000109214 00000 п. 0000109525 00000 н. 0000109748 00000 н. 0000110242 00000 п. 0000111035 00000 н. 0000111853 00000 н. 0000117686 00000 н. 0000118474 00000 н. 0000119246 00000 н. 0000120036 00000 н. 0000120596 00000 н. 0000120910 00000 н. 0000121315 00000 н. 0000121592 00000 н. 0000122048 00000 н. 0000122323 00000 н. 0000122717 00000 н. 0000122986 00000 н. 0000123271 00000 н. 0000123494 00000 н. 0000123909 00000 н. 0000124263 00000 н. 0000124481 00000 н. 0000124704 00000 н. 0000124979 00000 п. 0000125250 00000 н. 0000125604 00000 н. 0000125974 00000 н. 0000126341 00000 п. 0000126611 00000 н. 0000126991 00000 н. 0000127252 00000 н. 0000127580 00000 н. 0000127853 00000 н. 0000128233 00000 н. 0000128494 00000 н. 0000128805 00000 н. 0000129028 00000 н. 0000129280 00000 н. 0000129593 00000 н. 0000129816 00000 н. 0000130019 00000 н. 0000130204 00000 н. 0000130522 00000 н. 0000130874 00000 н. 0000131345 00000 н. 0000131802 00000 н. 0000132182 00000 н. 0000132443 00000 н. 0000132754 00000 н. 0000132975 00000 н. 0000133355 00000 н. 0000133616 00000 н. 0000134032 00000 н. 0000134346 00000 п. 0000134657 00000 н. 0000134880 00000 н. 0000135080 00000 н. 0000135186 00000 н. 0000138530 00000 н. 0000138772 00000 н. 0000138988 00000 н. 0000139213 00000 н. 0000139354 00000 н. 0000006276 00000 н. трейлер ] >> startxref 0 %% EOF 584 0 объект > поток xb``f`Q Ȁ

Ошибка подключения к базе данных (1): адаптер MySQL 'mysql' недоступен.
Предупреждение : session_destroy (): невозможно вызвать обработчик сохранения сеанса рекурсивным способом в /home1/minnichl/public_html/libraries/joomla/session/session.php в строке 103

Предупреждение : session_destroy ): Не удалось уничтожить объект сеанса в /home1/minnichl/public_html/libraries/joomla/session/session.php в строке 103

Предупреждение : ini_set (): заголовки уже отправлены. В настоящее время вы не можете изменить настройки ini модуля сеанса в / home1 / minnichl / public_html / libraries / joomla / session / session.php в строке 107

Предупреждение : ini_set (): заголовки уже отправлены. Вы не можете изменить настройки ini модуля сеанса в данный момент в /home1/minnichl/public_html/libraries/joomla/session/session.php в строке 110

Предупреждение : ini_set (): заголовки уже отправлены. Вы не можете изменить настройки ini модуля сеанса в данный момент в /home1/minnichl/public_html/libraries/joomla/session/session.php в строке 860

Предупреждение : session_set_cookie_params (): невозможно изменить параметры cookie сеанса когда заголовки уже отправлены в / home1 / minnichl / public_html / libraries / joomla / session / session.php в строке 753

Предупреждение : session_id (): невозможно изменить идентификатор сеанса, если заголовки уже отправлены в /home1/minnichl/public_html/libraries/joomla/session/session.php в строке 526

Предупреждение : session_cache_limiter (): Невозможно изменить ограничитель кеша, если заголовки уже отправлены в /home1/minnichl/public_html/libraries/joomla/session/session.php в строке 533

_ предупреждение : : Невозможно начать сеанс, если заголовки уже отправлены в / home1 / minnichl / public_html / libraries / joomla / session / session.php в строке 534

Предупреждение : Попытка изменить свойство 'Array' не-объекта в /home1/minnichl/public_html/libraries/joomla/registry/registry.php в строке 342

18

Предупреждение : Попытка изменить свойство «Массив» не-объекта в /home1/minnichl/public_html/libraries/joomla/registry/registry.php в строке 342

Предупреждение : Попытка изменить свойство Массив 'не-объекта в / home1 / minnichl / public_html / libraries / joomla / registry / registry.php в строке 342

Предупреждение : Попытка изменить свойство 'Array' не-объекта в /home1/minnichl/public_html/libraries/joomla/registry/registry.php в строке 342

18

Предупреждение : Попытка изменить свойство «Массив» не-объекта в /home1/minnichl/public_html/libraries/joomla/registry/registry.php в строке 342

Схемы и схемы подключения: Управление поплавковым переключателем насоса и контрольных ламп

В контуре № 3 поплавковый выключатель используется для управления двигателем насоса.Насос используется для наполнения бака водой. Когда в баке заканчивается вода, переключатель плавления включает двигатель насоса и загорается красный индикатор. Когда резервуар наполнен водой, переключатель поплавка выключает двигатель насоса и красный индикатор, а также включает желтый индикатор, чтобы указать, что двигатель насоса не работает. При перегрузке двигателя насоса реле перегрузки останавливает только двигатель насоса.

Требования к этой схеме указывают на то, что переключатель плавного хода должен использоваться для управления тремя различными элементами: красной контрольной лампой, пускателем двигателя и желтой контрольной лампой.Однако большинство пилотных устройств, таких как реле поплавка, реле давления и концевые выключатели, редко содержат более двух контактов. Когда схема требует, чтобы эти пилотные устройства использовали больше контактов, чем они содержат, на практике обычно позволяют набору контактов на пилотном устройстве управлять реле управления. Контакты реле управления могут использоваться по мере необходимости для выполнения требований схемы.

Переключатель поплавка на Рисунке 21-1 используется для управления реле управления, обозначенным FSCR.Контакты управляющего реле используются для управления пускателем двигателя и двумя контрольными лампами.

В схеме, показанной на Рисунке 21-2, ток может течь через нормально замкнутый контакт FSCR к красной контрольной лампе и через второй нормально замкнутый контакт FSCR к катушке пускателя двигателя M1. Когда на пускатель двигателя M1 подается питание, двигатель насоса запускается и начинает наполнять бак водой. По мере того, как вода в баке поднимается, повышается и плавучесть переключателя FS. Когда резервуар достаточно наполнен, контакт переключателя плавучести замыкается и активирует реле FSCR (Рисунок 21-3).

При подаче напряжения на катушку реле FSCR все контакты FSCR меняются. Нормально замкнутые контакты размыкаются, а нормально разомкнутые контакты замыкаются. Когда обычно

замкнутые контакты разомкнуты, цепи к красной контрольной лампе и к катушке M1 разомкнуты. Когда стартер двигателя M1 обесточивается, двигатель насоса останавливается. Когда замыкается нормально разомкнутый контакт FSCR, ток течет к желтой контрольной лампе. Когда мотор насоса выключается, уровень воды в баке начинает падать. Когда уровень воды падает достаточно низко, реле поплавка размыкается и обесточивает катушку реле FSCR.Когда реле FSCR обесточивается, все контакты FSCR возвращаются в свое нормальное положение, как показано на Рисунке 21-1. Если двигатель насоса работает и реле перегрузки размыкает контакт перегрузки, только пускатель двигателя будет обесточен. Контрольные лампы будут продолжать работать.

1. Объясните работу схемы, показанной на Рисунке 21-1, если поплавковый переключатель FS был подключен нормально замкнутым, а не нормально разомкнутым.

Объясните, как работает схема, показанная на Рисунке 21-1, если обмотка реле M1 перегорела.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
