Схема проводки в частном доме: Схема электропроводки в частном доме на 220 В

Содержание

Схема электропроводки в частном доме на 220 В

Когда мы с Вами рассматривали как провести электропроводку в доме, то отдельное внимание было уделено созданию схемы, на которой должны отображаться все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее мы рассмотрим оптимальный вариант схемы домашней проводки с использованием надежной защитной автоматики и однофазного электросчетчика.

Сразу же хотелось бы отметить, что в данной статье мы рассматриваем только один из оптимальных вариантов разводки проводки по комнатам. В реальности Вы можете полностью видоизменить проект, опираясь на такие факторы, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

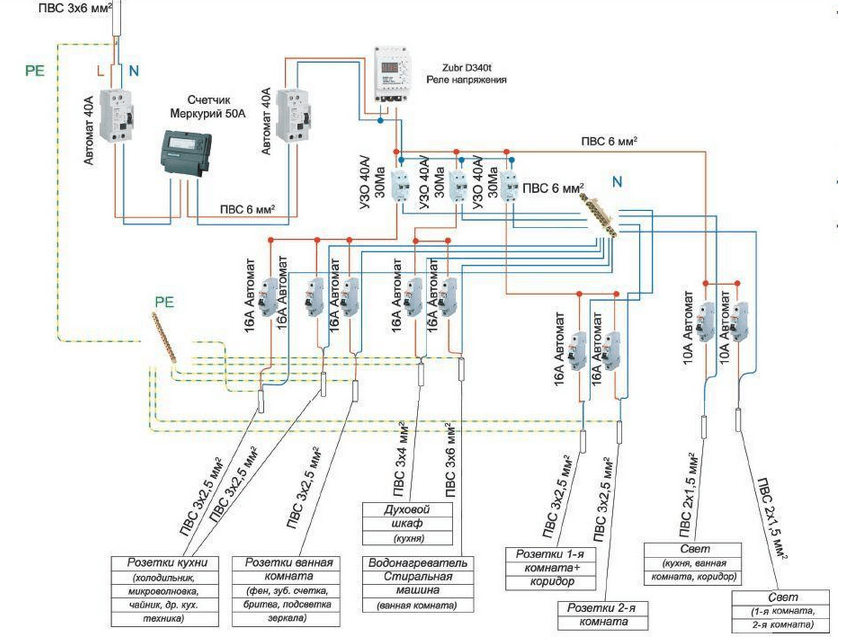

Мы же предоставляем к Вашему вниманию типовую схему электропроводки в доме на 220 В:

Что касается составляющих элементов электропроводки, мы рекомендуем использовать следующие:

  • Счётчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например, согласно тарифов 2019 года в Москве при двухзонной тарификации в ночной зоне (с 23:00 до 07:00) 1 кВт/ч электроэнергии стоит 2.
    29 р, а в дневной зоне (с 07:00 до 23:00) – почти в три раза дороже, так вы заплатите 6.18 р за каждый киловатт-час.
  • Если есть возможность подключения трёх фаз (380В) к вашему дому – воспользуйтесь ею. Во-первых, это позволит использовать провода с меньшим сечением для подключения мощных потребителей. Во-вторых, большинство электроплит и электрокотлов предполагают трёхфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то к трёхфазной сети проще подключить асинхронные электродвигатели, они будут работать в полную мощность и равномернее. Такие двигатели стоят в подавляющем большинстве станков. Если нет такой возможности, всё равно нужно уделить должное внимание схеме однофазной электропроводки на 220В.
  • Кабель по всему дому должен быть медным, лучше всего покупать ВВГнг или ВВГнг-LS. Подходящий вариант подбирается после расчета сечения кабеля по мощности и току. Обычно на светильники выбирают кабель диаметром 1,5 мм. кв., а на розетки — 2,5 мм.кв. Сечение отдельных линий мощных электроприборов рассчитывают индивидуально.
  • Количество розеток подсчитывается индивидуально для каждого случая, поэтому на плане электропроводки в доме мы указали по одной розетке для примера (собственно и лампочек может быть любое другое количество). Рекомендуется создавать несколько розеточных групп по всему жилому дому из расчета на то, что при ремонте не придется оставлять «без света» весь дом. Такая же ситуация и с освещением — есть желание и возможности, создайте несколько магистралей на электрической схеме, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.
  • На вводе, сразу же после электросчетчика, устанавливайте такой автоматический выключатель, который соответствует выделенной мощности на ваш дом. Эту информацию вы можете узнать из ТУ на подключение, договоре об электроснабжении или проконсультироваться в управляющей компании или энергосбыте. Что касается остальных автоматов, для розеток они могут быть рассчитаны на 16 А, а для группы освещения на 10 А. По-хорошему нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки нужно обязательно защитить от утечек тока устройством защитного отключения либо дифавтоматом.
  • Рядом с загородным домом размещен гараж, который также запитывается от домашнего вводного щитка. Схему электропроводки в гараже мы подробно рассматривали в соответствующей статье.
  • Ввод электроэнергии осуществляется либо по воздуху проводом СИП, ответвлением от опоры, либо под землёй кабелем АВБбШв или ВВГ проложенным в трубе. Если у вас подземный ввод алюминиевым кабелем АВБбШв по возможности замените его медным аналогом – ВБбШв.
  • Во всех комнатах лучше использовать светодиодные лампы, т.к. они более долговечные, потребляют минимум электроэнергии и при этом могут использоваться абсолютно в любой комнате, хоть в ванной, хоть в кухне, не говоря уже о спальне.
  • Для ванной комнаты выведена отдельная розеточная группа, защищенная УЗО на 10 мА (другие розетки можно защищать УЗО на 30 мА), что связано с повышенной опасностью поражения электрическим током (помещение имеет большую влажность). Подробнее об этом сказано в ПУЭ 7.1.48, 7.1.71-7.1.88.
  • Заземление присутствует, мы не показывали каждую отдельную жилу на типовой схеме электропроводки (фазу, ноль, землю), чтобы не загромождать рисунок.

В том случае, если Вы решили сделать схему проводки в доме трехфазной (на 380 В), придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же. Только в этом случае дополнительно нужно будет правильно распределить нагрузку по фазам.

На схеме ниже наглядно показывается, как распределить однофазных потребителей в доме по группам:

Обращаем Ваше внимание на то, что в деревянном загородном домике (обычно это дачный вариант постройки) эл схема будет выглядеть иначе и элементы электросети будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по правильной разводке электрики

Схема электропроводки в частном доме: монтаж, разметка

Сегодня уже мало кто представляет свою жизнь без использования электроприборов. Мы полностью зависим от электричества: начиная от подзарядки смартфона, и заканчивая подогревом чайника. Электричество освещает наши жилища, помогает готовить пищу, искать информацию и совершать еще тысячу дел.

В многоквартирных домах по умолчанию уже осуществлена разводка электросети. А как быть семьям, строящим свой частный дом с ноля?

Схема электропроводки в коттедже или на даче — дело ответственное, и подходить к нему нужно во всеоружии. Любая ошибка в самом незначительном соединении может привести к поломке всей сети или к еще более фатальным последствиям. Разберемся, как сделать схему электропроводки в частном доме.

Рисуем схему электропроводки в частном доме

При планировании прокладки электропроводки в своем доме, главное — не торопиться и хорошо все обдумать. Начать следует с составления плана помещений дома, которые планируется электрифицировать. Отметьте на нем все места, где понадобится энергия. Это могут быть розетки, светильники, переключатели теплых полов и так далее.

Обдумайте меблировку. Там, где предполагается телевизор, нужна розетка, и не одна. В месте предполагаемого расположения обеденного стола розетка также не будет лишней.

Помните мудрость современных электриков — розеток много не бывает.

Важным будет предусмотреть все возможные нюансы, чтобы во время прокладки проводов не возникло проблем. Предлагаем обратить внимание на следующее:

  • На планах следует отдельно нарисовать схему размещения розеток и схему освещения. Это две разные линии электроснабжения.
  • Отметьте на плане места, где расположатся потребители большого количества электроэнергии: стиральная машина, электроплита, холодильник и прочее. К каждому из этих приборов нужна будет отдельная линия проводки.
  • По современным стандартам, розетки принято располагать на высоте в 30 сантиметров от пола, но возможны и индивидуальные параметры, например, если нужно запитать электродуховку или вытяжку. А может, вы хотите поместить телевизор под потолком или микроволновку на кронштейнах. Все эти «фишки» необходимо предусмотреть в схеме электропроводки в частном доме.
  • По западным нормам, на каждые 6 метров стены нужна отдельная розетка. И лучше, если она будет не одинарной, а двойной.
  • Предусмотрите на плане то место, где будет находиться точка доступа в интернет и беспроводной маршрутизатор.
  • Выключатели располагаются в 90-100 сантиметрах от пола. В таком случае они будут доступны и взрослым, и детям.
  • Слаботочные провода (от сигнализаций, локальных компьютерных сетей, кабельного телевидения и прочего) должны располагаться минимум в полуметре от силовых кабелей. В противном случае могут возникнуть взаимные помехи.

Как правильно разметить силовые кабели

Когда вы нанесли на схему все выключатели и розетки, самым простым и логичным кажется просто соединить все это вместе прямыми линиями. Но не спешите этого делать. Здесь есть ряд своих нюансов. Например, не следует пытаться сэкономить на длине электрокабеля — это может привести к большим проблемам в будущем.

Профессионалы выделяют два основных принципа в прокладке силовых линий:

  1. Необходимо доставить определенное количество энергии в нужное место, вне зависимости от целей использования. Это может быть питание либо освещение.
  2. Кабели должны быть проложены так, чтобы они в будущем не создавали проблем для отделки помещений и жизни в них.

Из этих принципов выходят определенные правила прокладки проводов в помещениях:

  • Все трассы должны быть строго вертикальными или горизонтальными.
  • От точки расположения выключателя или розетки провод должен идти строго вверх — до горизонтально идущей трассы электроснабжения. В месте пересечения — распределительная коробка.
  • В том случае, если вы собираетесь монтировать натяжные потолки, то магистрали целесообразнее будет разместить над полотном будущего потолка.
  • Обязательно фотографируйте каждый этап прокладки электропроводки. Это избавит вас от проблем в будущем, когда, к примеру, нужно будет просверлить отверстие в стене.

Проект электроснабжения частного дома

Составление проекта электроснабжения вашего дома лучше доверить профессионалам. Специалисты в профильных организациях знают все существующие требования, стандарты и обладают достаточной компетенцией, чтобы исполнить все желания хозяев. Немаловажной при составлении проекта будет и пожарная безопасность.

Проекты электроснабжения формируются при помощи современного компьютерного софта, который способен учитывать массу различных параметров и величин. Программа учтет планы комнат, места размещения электротехники, предложит варианты трасс кабелей и сформирует схему электрического щита. Такой подход позволит вам купить строго необходимое количество проводов и расходных материалов.

Специалисты также укажут марки кабелей и фитингов, места, где их можно выгодно приобрести.

Если же вы решили сформировать проект самостоятельно, то вся ответственность за возможные будущие ошибки и недочеты ляжет целиком на ваши плечи.

Монтаж электропроводки

Монтаж электропроводки не отличается повышенной сложностью, сделать это можно самостоятельно. Необходимо только строго придерживаться правил техники безопасности и следовать инструкции.

Для выполнения работ вам будет необходим тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи, отвертка, уровень (лучше лазерный), резак или специальное приспособление для зачистки кончиков проводов.

Разметка будущих кабель-каналов

Любые работы по прокладке кабелей нужно начинать с разметки. Карандашом или маркером наносим на стены метки, где будут проходить провода, расположатся распределительные коробки, розетки, осветительные приборы и выключатели.

После разметки можно смело браться за монтаж электропроводки. Его можно провести открытым способом, либо закрытым. Во втором случае перед монтажом нужно заняться штроблением стен для скрытой прокладки проводов.

При помощи перфоратора и специальной насадки-коронки делаются отверстия под будущие розетки, выключатели и распределительные коробки. Потом они соединяются при помощи штроб — специальных выемок для укладки кабеля. Их можно сделать перфоратором, болгаркой или специальным устройством — штроборезом. Данная работа сопряжена с огромным количеством грязи и пыли.

Стоит знать, что глубина канала для прокладки проводов должна составлять около 2 сантиметров, а ширина позволять поместить в нее все необходимые провода.

При размещении проводки на потолке, есть несколько вариантов с местоположением и закреплением проводов:

  • Если предполагается навесной или натяжной потолок, то проводку нужно просто закрепить непосредственно на потолочных перекрытиях.
  • При использовании других видов потолков в потолочных перекрытиях, необходимо будет сделать неглубокую штробу для размещения в ней кабеля, идущего к источнику освещения.
  • В панельных домах для монтажа потолочной проводки используются специально спроектированные для этого ниши в межквартирных перекрытиях. Нужно просто сделать два отверстия и протянуть провода.

После разметки и штробления наступает этап непосредственного монтажа электропроводки. В некоторых случаях для прокладки кабеля из помещения в помещение потребуется сверлить стены насквозь. Обычно такие отверстия для проводов принято делать в углах. Не стоит забывать сделать отверстие для того чтобы провести провод от щитка распределительного к щитку освещения. После этого можно приступать к монтажу электропроводки.

Открытая электропроводка

Монтаж открытой электропроводки начинается с установки щитка освещения в специальную нишу (при наличии), либо просто на стену. Внутрь щитка нужно установить устройство защитного отключения. Количество УЗО зависит от числа групп освещения в доме. Если посмотреть на готовый щиток, то:

  • Вверху — нулевые клеммы.
  • Внизу — заземляющие клеммы.
  • Между клеммами, посередине, автоматы.

Далее в щиток заводим провод ВВГ 5*6 или 2*6. Со стороны распределительного щитка оставим провод неподключенным, так как эту операцию должен выполнять электрик. В самом щитке освещения провод следует подсоединить следующим способом:

  • Синий проводок — к нулю.
  • Белый проводок — к верхнему контакту УЗО.
  • Желтый с зеленой полоской проводок — к заземлению.

Сами УЗО подсоединяются между собой последовательным образом вверху автомата — с помощью перемычки от белого провода.

Кабель-каналы

По размеченным на этапе разметки линиям необходимо проложить провода. На них закрепляются короба и кабель-каналы. В случае с открытой проводкой, их стараются разместить либо максимально внизу у плинтуса, либо максимально вверху — под потолком. Короба для проводов устанавливаются при помощи саморезов, с рекомендуемой длиной шага в 0,5 метра.

Крайние саморезы должны быть на расстоянии не менее 5 сантиметров от края короба. Для этого в месте прокладки короба или кабель-канала размечаются места для отверстий. Перфоратором или дрелью делаются отверстия в стене, внутрь помещаются дюбеля, трасса для проводов закрепляется саморезами.

Розетки, выключатели, коробки

Так как проводка открытая, то розетки, выключатели и распределительные коробки не вмуровываются в стены, а устанавливаются поверх. Следующим этапом как раз будет их установка на заранее подготовленные места. Примеряем их к стене, отмечаем места крепежа, делаем необходимые отверстия и устанавливаем.

Разводка проводов

Следующим шагом будет разводка проводов. Первым делом беремся за прокладывание главной магистральной линии и проводов от розеток к щитку. Использовать для этого профессиональные электрики советуют провод ВВГ 3*2,5.

Удобнее всего будет начать с точки подключения и двигаться к щитку. По завершению операции не забудьте повесить на кончик кабеля бирку с указанием, откуда и куда идет данный провод.

Следующим действием тянем кабель ВВГ 3*1,5. Его располагают на линиях от выключателей и лампочек к распределительным коробкам.

Соединить несоединимое

Самым сложным и затратным будет соединение проводов внутри распределительных коробок. Это можно сделать с помощью соединительных изолирующих зажимов, либо по старинке — изолентой. Стоит отметить, что использование СИЗов значительно ускоряет процесс и делает его более «приятным».

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

  • Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
  • Синий проводок (ноль) — идет к нулевой шине вверху УЗО.
  • Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Далее проверьте все провода тестером, чтобы вовремя заметить возможные ошибки в соединениях. Если проблем нет, то можно вызывать электрика для подключения вашей проводки к распределительному щитку.

Монтаж скрытой проводки

Разводка скрытой электропроводки не отличается большими трудозатратами. Основное отличие от открытой — это метод маскировки проводов. Соответственно, после укладки кабелей придется повозиться со штукатуркой, шпаклевкой и шлифовкой.

Неприятным бонусом будет очередная орция строительной пыли и грязи, но все это сполна окупается тем, что проводов не будет видно, а распределительные коробки, выключатели и розетки будут спрятаны или глубоко утоплены в стенах. Это придает помещению эстетику и лоск.

Работа со скрытой проводкой

Набор действий почти полностью идентичен установке открытой проводки. Первым делом устанавливается щиток освещения и УЗО. Далее заводится вводный кабель и подключается со стороны распределительного щитка. Его также следует не запитывать до окончания всех работ по монтажу проводки.

Следующим шагов в вырезанные полости устанавливаются распределительные коробки, розетки и выключатели.

Операция «Скрытая разводка»

Далее приступаем к самой разводке кабелей. Начинаем с прокладки основной магистрали — кабеля ВВГ 3*2,5. Если вы решили прокладывать провода к розеткам по полу, то кабель помещается в специальную гофрированную трубу для электропроводов и укладывается по направлению к розеткам. У стены он должен «нырнуть» в штробу и дойти до подрозетника.

Далее производится укладка кабеля ВВГ 3*1,5. Он идет от выключателей и ламп освещения к распределительным коробкам. В них он запитывается на основной кабель.

Соединение паутины

На следующем этапе в распределительных коробках производится соединение всех проводов с помощью уже знакомых нам СИЗов или изоленты. Не забудьте сделать «прозвон» с помощью тестера вашей сети на предмет возможных ошибок.

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

  • Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
  • Синий проводок (ноль) — идет к нулевой шине вверху УЗО;
  • Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Самым последним действием будет маскировка проделанных штроб гипсовой штукатуркой и вызов электрика для подключения сети к распределительному щитку. Окончательно установив, что электрическая сеть в вашем коттедже исправно работает, можно приступать к ее эксплуатации.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным. Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники.

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.
