Схема тройного проходного переключателя: Схема подключения проходного выключателя с 3х мест: особенности и монтаж

Содержание

Схема подключения проходного выключателя с 3х мест: особенности и монтаж



Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись
[sc name=img ]

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели.

Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату.

Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения



Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной
[sc name=img ]

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

  1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
  2. Клеммы.
  3. Изолента.
  4. Включатели.
  5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

  • отвертки для болтов с плоскими и фигурными шлицами;
  • монтажный нож;
  • бокорезы;
  • набор гаечных ключей;
  • пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников.

Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.



Преимущества от вступления в СРО проектировщиков Как выбрать шторы для гостиной Лицензия на приспособление объекта культурного наследия Оптимизированные и эффективные системы пожаробезопасности на предприятиях любого значения

виды, особенности монтажа и принцип работы

Переключатель трехклавишный проходной – это электрический прибор, предназначенный для управления одним источником освещения из разных мест. Визуально имеет много сходств с привычными переключателями, принцип работы одинаковый – замыкание и размыкание цепи освещения.

Содержание

  1. Зачем нужен трехклавишный перекрестный выключатель
  2. Конструкция и принцип работы
  3. Регулирование освещения из двух мест
  4. Регулирование освещения из трех мест
  5. Пример использования

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

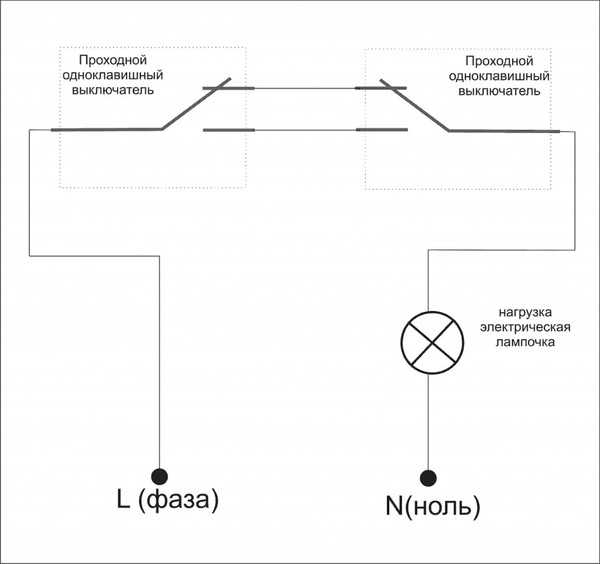

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

  1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
  2. Провод от одного перекрестного прибора к коробке расключения.
  3. Провод от второго перекрестного прибора к расключающей коробке.

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания — не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.

Что такое 3-позиционный переключатель? Детали и проводка

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.09.22

Факт проверен

Александра Кей

Факт проверен Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, проверяющая статьи The Spruce на точность и добавляющая ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s Редакционный процесс

Трехпозиционный переключатель используется для управления потолочными светильниками или другими светильниками и бывает трех типов. Наиболее распространенным является однополюсный переключатель, тип электрического переключателя, используемый для управления осветительным прибором из одного места. Следующим по распространенности является трехпозиционный переключатель. При использовании в сочетании с другим типом выключателя — четырехпозиционным выключателем — вы можете расположить выключатели для управления осветительными приборами из трех или более мест.

Что такое трехпозиционный настенный выключатель?

Трехпозиционные выключатели обычно используются для управления одним светильником из двух разных мест. Например, в длинном коридоре или лестнице можно использовать трехпозиционный переключатель на каждом конце, чтобы можно было включать свет при приближении к одному концу коридора или лестницы, а затем выключать его на другом конце.

Когда оба переключателя подняты или оба опущены, цепь замкнется и осветительная арматура загорится. Когда тумблеры находятся в противоположных положениях, цепь прерывается и светильник выключается. Это позволяет любому переключателю управлять функцией включения-выключения светильника в любое время.

Как узнать, есть ли у вас трехпозиционный переключатель? Есть два четких преимущества, которые идентифицируют переключатель как трехсторонний:

  • На тумблере нет маркировки ON/OFF. Такая маркировка не требуется для этого типа выключателя, как для однополюсного выключателя. На трехпозиционном переключателе нет маркировки, поскольку нет истинного положения ВКЛ или ВЫКЛ.
  • В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовых контакта. Один винт, известный как общий, имеет более темный цвет, чем другие. Два других винта, обычно более светлого латунного цвета, известны как контактные клеммы.

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Части трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре разных винтовых клеммы на корпусе:

Зеленый винт, прикрепленный к металлической планке выключателя, всегда предназначен для заземляющего провода (это оголенный медный или зеленый изолированный провод внутри цепи). Заземляющие винты на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти его без заземляющего винта.

Два более легких винта цвета латуни называются ходовыми винтами. Ходовые провода, подключенные к этим винтам, обеспечат два разных пути для передачи питания от одного переключателя к другому.

Последний винт является общей клеммой. Это более темный цвет, чем у путников, обычно темно-латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо соединяется с черным (горячим) проводом, который ведет к светильнику. .

Иллюстрация: Ель / Хайме Кнот

Винтовые клеммы заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с заземляющим винтом. Он подсоединяется непосредственно к металлической планке переключателя и может располагаться в нижней части переключателя, как показано здесь, сбоку или в другом месте. Если вы столкнулись со старым коммутатором без заземляющего винта, его следует заменить на более новый коммутатор с заземлением.

Тимоти Тиле

Проводка трехпозиционного переключателя

Трехпозиционные выключатели могут быть подключены по-разному, в зависимости от того, где они расположены относительно светильника в кабельных трассах цепи. Например, их можно расположить так, чтобы питающий кабель шел к первому трехпозиционному выключателю, затем к корпусу светильника, затем ко второму трехпозиционному выключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных выключателя, а затем к светильнику. Это относительно распространенная конфигурация, в которой соединения проводки выполняются следующим образом:

  • В месте первого выключателя питающий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что есть черный горячий провод, белый нейтральный провод и оголенный медный провод заземления. На этом первом переключателе черный провод питания подключен к общему винту на переключателе. Заземляющий провод подключается как к выключателю с помощью косички, так и ко второй кабельной трассе, идущей далее к следующему выключателю. Если распределительная коробка металлическая, ее также необходимо соединить косичками с заземляющими проводами.
  • Кабельная трасса, соединяющая два выключателя, выполнена трехжильным кабелем. Черный и красный провода являются «путешественниками» и подключаются к винтовым клеммам на двух переключателях. Это обеспечивает два альтернативных пути прохождения горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
  • Поскольку выключатели не имеют соединения нейтрального провода белого цвета, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили дальше к коробке осветительных приборов.
  • Во втором распределительном щитке проводка аналогична первому переключателю, при этом клеммы бегунка подключены к проводам бегунка, идущим от первого переключателя. Однако на этом втором переключателе общая винтовая клемма подключена к черному проводу под напряжением, который ведет к светильнику. Еще раз белые нулевые провода просто соединяются между собой, а провода заземления соединяются между собой косичками, соединяющими выключатель и с коробкой, если она металлическая.
  • Для прокладки кабеля от светильника требуется двухжильный кабель с заземлением. В осветительном приборе завершение проводки — это просто подключение черного и белого проводов цепи к соответствующим проводам на осветительном приборе. Заземляющий провод подключается к проводу светильника и прикручивается косичкой к коробке, если она металлическая.
Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена цепь. Но если вы помните о пути электрического тока и помните, что дорожные провода должны соединять два переключателя, должно быть достаточно легко правильно подключить светильник, управляемый двумя трехпозиционными переключателями.
