Тангенциальный вентилятор принцип работы: Конструкция и принцип работы промышленных и бытовых вентиляторов

Содержание

Конструкция и принцип работы промышленных и бытовых вентиляторов

Сегодня практически в любом доме можно встретить вентилятор разной конструкции. Вытяжная система на кухне, кондиционеры, кулеры в ПК, системы принудительной вентиляции разных помещений в быту и на производстве — все эти устройства не смогут нормально функционировать без этой важной составляющей. В этой статье мы познакомимся с принципом работы разных по конструкции вентиляторов, а также узнаем их достоинства и недостатки.

Осевой или аксиальный

С виду вентилятор такого типа — это металлический кожух в виде цилиндра, где располагается колесо с лопастями разной конфигурации, установленное на один вал с приводом. Корпус имеет специальные перфорации для надежного закрепления на месте использования. Поток воздуха поступает параллельно оси вращения. На входе располагается коллектор — он улучшает аэродинамику изделия в процессе работы. Как работает изделие, можно объяснить довольно просто.

  1. Закрепленный на специальной раме электрический двигатель раскручивает рабочее колесо вентилятора, насаженное на один вал с ним.
  2. Обороты крыльчатки идентичны установленным изготовителем параметрам привода.
  3. Лопасти закреплены на ступице таким образом, чтобы захватывать слои воздуха и направлять их вдоль оси. Размах лопастей не имеет четких градаций: в быту используют длиной в несколько сантиметров, а в промышленности — до нескольких метров.

Устройство защищено мелкой сеткой, исключающей попадание внутрь предметов, способных нанести вред конструкции, и в целях обеспечения безопасности.

КПД осевых агрегатов значительно выше других изделий, напор воздушной массы  и ее количество можно регулировать за счет изменения угла атаки лопастей. Этот вид вентиляторов используется для перемещения очень больших воздушных масс при низком встречном сопротивлении.

Ниже приведен чертеж осевого вентилятора, где 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – электродвигатель.

Достоинства:

  • сравнительно небольшое энергопотребление;
  • механизм работает исправно без вмешательства человека;
  • для установки не требуется много места.

Недостатки:

  • изделие исправно работает только с воздухом без примесей;
  • высокая вибрация и соответственно шум.

Как правило, такие изделия устанавливаются снаружи объектов, чтобы шум работы вентилятора не мешал производственному процессу.

Радиальный

Радиальное или центробежное устройство отличается от других видов необычным спиральной конструкции кожухом, в котором расположено рабочее колесо, сжимающее при вращении воздушные массы, перемещая их в направлении от центра к периферийной части. В кожух поток поступает под воздействием центробежных сил от вращения колеса с лопастями.

Лопатки приварены к полому цилиндру по всему его периметру строго параллельно оси вращения при помощи стальных дисков, концы их загнуты внутрь или наружу, что зависит от прямого назначения устройства. Вращение может производиться в любую сторону — это зависит от того, как устроен вентилятор, и какие перед ним поставлены задачи (нагнетания или вытяжки).

Основные компоненты радиального вентилятора показаны на чертеже ниже, где 1- корпус; 2 — рабочее колесо; 3 — лопасти рабочего колеса; 4 — ось вентилятора; 5 — станина; 6 — двигатель; 7 — выхлопной патрубок; 8 — фланец всасывающего патрубка

Плюсы:

  • выдерживает приличные перегрузки;
  • экономия энергоресурсов до 20%;
  • небольшой диаметр рабочего колеса;
  • невысокие скорости вращения вала привода.

Минусы:

  • высокие вибрации и шум;
  • требовательность к качеству изготовления вращающихся частей.

Канальный

Такой тип вентиляторов устанавливают в стене, а в помещении видна только его решетка, далее идут воздуховоды, через которые отработанный воздух направляется наружу или к системе фильтрации и очистки, после чего возвращается назад.

Чтобы узнать все нюансы работы вентилятора этого типа, посмотрите видео. В нем подробно разъясняются функциональные особенности канального вентилятора.

Для изготовления корпусов этих оригинальных устройств используется многослойное полотно, состоящее из стали, прочного пластика или их комбинаций. Соединение происходит методом точечной сварки или крепежными деталями.

Достоинства:

  • обработка одновременно нескольких помещений;
  • осуществлять добавку свежего воздуха с улицы;
  • вариации подачи воздушного потока.

Минусы:

  • при подаче во все помещения происходит смешивание, если кто-то курит, то этот запах попадает в другие комнаты;
  • нет независимой регулировки температуры;
  • высокая стоимость установки, куда входит цена трубопроводов;
  • чтобы чистить фильтры, нужен люк для работы.

На заметку! Весьма высокие характеристики по эксплуатации таких вентиляторов из-за их оригинального строения делают их популярными. Канальные вентиляторы устанавливают в жилых домах, крупных торговых комплексах и на некоторых видах производства.

Тангенциальные

Изделия этого вида состоят из корпуса, имеющего диффузор и патрубок, оригинального вида рабочее колесо, очень похожее на жатку уборочного комбайна, только сильно уменьшенного размера с загнутыми вперед параллельными лопастями.

Принцип работы тангенциального вентилятора основывается на повторном прохождении воздуха через рабочие параллельные лопатки в поперечном направлении, что является оригинальным нюансом этой конструкции. Кроме этого, эти устройства отличаются довольно высокими показателями по части аэродинамики.

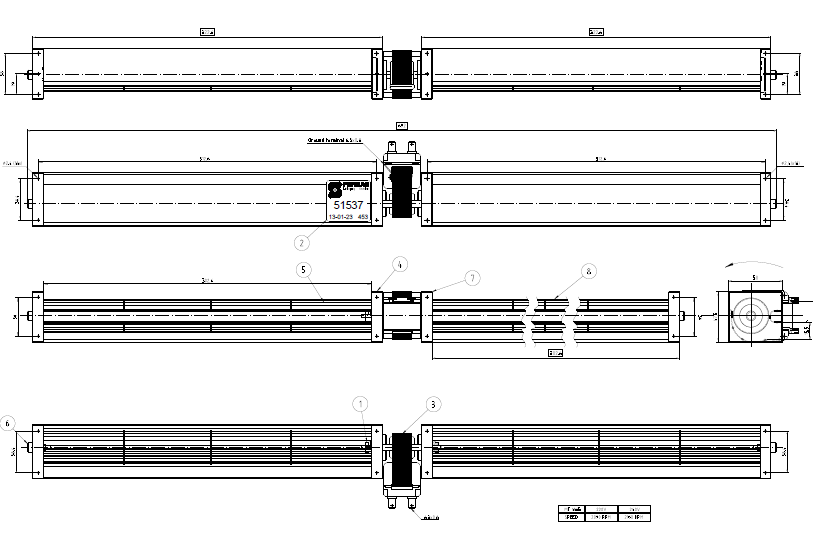

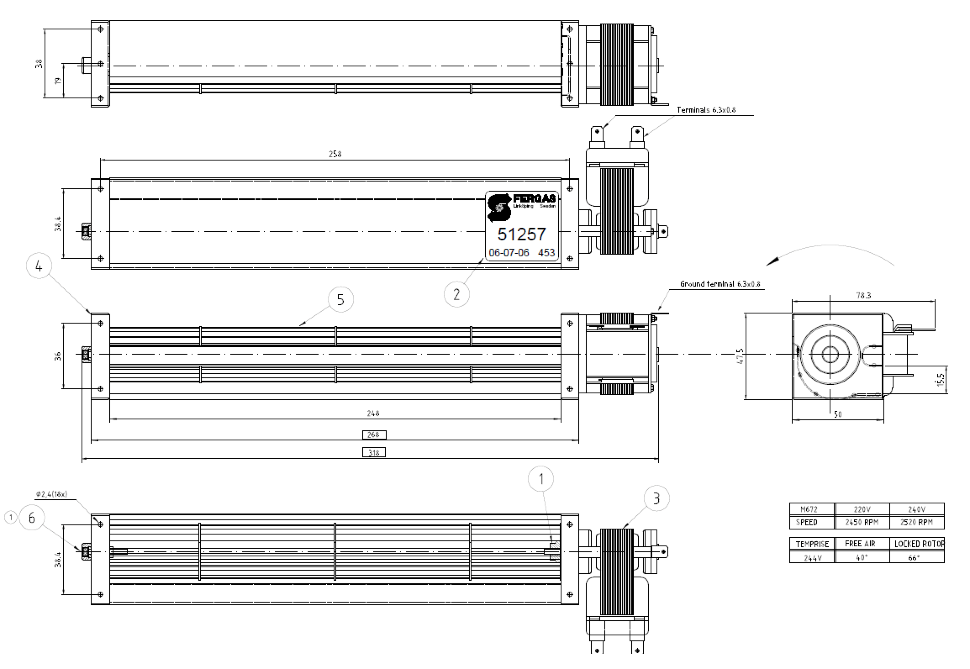

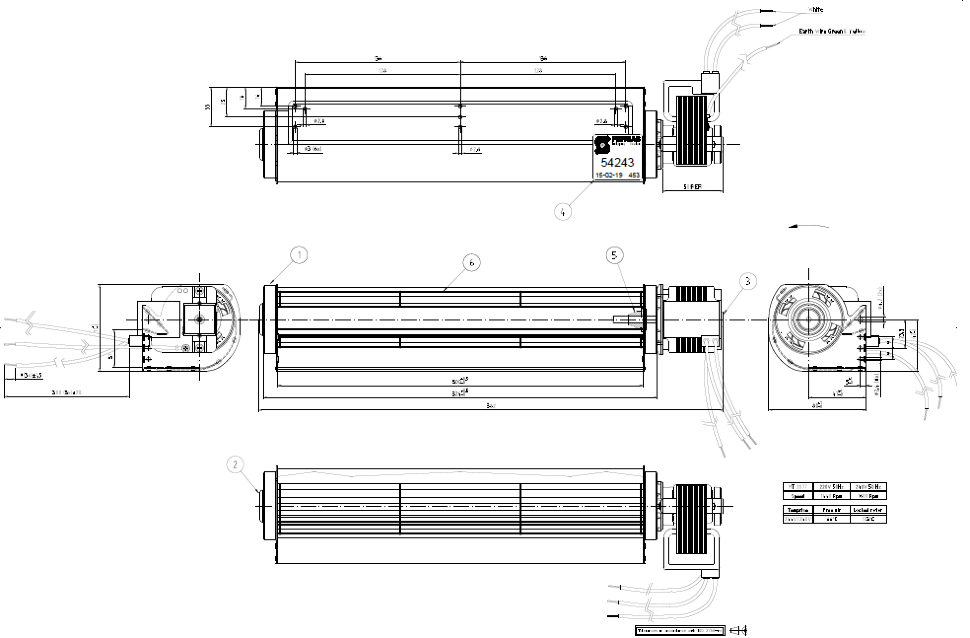

Ниже приведен упрощенный чертеж тангенциального вентилятора, где 1 – входной патрубок, 2 – рабочее колесо, 3 – выходной диффузор.

Благодаря тому, что они могут создавать плоский поток воздушных масс, их часто используют для «теплых затворов», располагая вал вращения в вертикальном положении.

Преимущества:

  • весьма высокий КПД;
  • возможность направлять поток в любую сторону;
  • создание уникально плоского и равномерного потока воздуха.

Этот вид изделий отличается весьма небольшим уровнем шума при довольно большом расходе воздуха в единицу времени.

Безлопастные

В основе работы безлопастного вентилятора заложен принцип действия реактивного двигателя: есть турбина, работа которой и способствует быстрой циркуляции воздуха в помещении. Конструкция этого вентилятора весьма оригинальная: мощное основание, овальная рабочая часть, визуально очень похожая на воздухозаборник современного авиационного двигателя.

Контурное кольцо имеет ряд перфораций, через которые вырывается воздух, увлекая за собой слои воздушных масс по закону аэродинамики. Мощная турбина может осуществлять прокачку до 20 кубических метров воздуха за секунду, чего не могут аналогичные устройства — это основное отличие этого вида изделий.

Скорость проходящего сквозь кольцо воздуха может достигать весьма приличных значений, производители такого оригинального оборудования уверяют, что она может превышать 90 км/ч.

Положительные качества:

  • быстрота сборки и установки;
  • высокая безопасность;
  • большая экономия;
  • пульт ДУ;
  • LED-подсветка, успешно заменяет ночник;
  • щетки привода выполнены из магнитного сплава, что исключает скопление на них пыли;
  • весьма неординарный дизайн.

Минусы:

  • высокая стоимость;
  • сильный шумовой эффект из-за большой скорости потока.

Такие оригинальные изделия считаются разновидностью напольного вентилятора.

Бытовые

Для осуществления нормальной вентиляции в квартире или собственном доме используют специальной конструкции бытовые вентиляторы, т.к. они должны эффективно работать и не пропускать обратную тягу в помещение вместе со всеми негативными компонентами.

Электрическая схема вентилятора отличается в зависимости от его вида и назначения — она прилагается в инструкции по эксплуатации изделия. Аналогичная электросхема подключения практически не меняется, за исключением некоторых специфических для каждого конкретного устройства нюансов.

Под бытовыми вентиляторами понимаются также привычные всем нам конструкции для охлаждения воздуха в помещениях. По исполнению они могут быть настольного или напольного вида, стандартная комплектация — электрический привод, импеллер и ограничительные решетки для безопасности.

Функции бытового вентилятора могут быть расширены за счет эффективных добавлений:

  • увлажнение воздуха;
  • система ионизации, что весьма полезна для подрастающего поколения и людей пожилого возраста.

Эти усовершенствования

повышают стоимость изделия, но положительно влияют на микроклимат помещения, особенно в период всплеска сезонных заболеваний.

Плюсы:

  • простая эксплуатация и установка;
  • довольно универсальны;
  • небольшая стоимость.

Нельзя использовать:

  • при бронхиальной астме;
  • при онкологических болезнях;
  • если в помещении много пыли;
  • когда есть непереносимость к ионизации.

Конвектор Qtherm шириной 300 мм

Комплект поставки
Собранный, готовый к монтажу отопительный канал Qtherm включает в себя:
жёлоб из оцинкованной стали (под заказ-из нержавеющей стали), покрытый износостойким чёрным порошковым покрытием;
быстросъёмный теплообменник, с соединением «евроконус» G 3/4″;
тангенциальный вентилятор в защитном кожухе на виброопорах;
микропроцессорный регулятор с возможностью плавного изменения скорости вращения вентиляторов;
роликовую, либо линейную решетку, из анодированного алюминия, либо окрашенную по RAL, либо с фактурой дерева, мрамора, гранита;
декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно-регулировочных ножек;
воздухоспускной клапан 3/8 «;
паспорт, инструкцию по монтажу и эксплуатации.

При заказе необходимо указать (см. Формирование артикула)
геометрические размеры отопительного канала (габаритная ширина, высота, глубина),
подключение по теплоносителю (слева/справа,проходное/концевое),
теплотехнические характеристики (тепловая мощность при температурах подающей-обратной линии теплоносителя, температуре в помещении),
исполнение декоративной решетки (роликовая-линейная),
вид поверхности декоративной решетки (анодированная, окрашенная по RAL, с нанесением фактуры дерева, мрамора, гранита),
способ регулирования тепловой мощности канала (ручной, термостатом с выносным датчиком, комнатным термостатом с термоэлектрическим сервоприводом).

Габаритные размеры Qtherm 300



Габаритные размеры отопительного канала Qtherm 300:
 — ширина рамки отопительного канала 300 мм;
 — ширина решетки 290 мм;
 — диапазон регулирования по высоте канала — от 75 до 110 мм, от 110 до 145 мм;
 — длина отопительного канала — любая;
 — стандартная длина отопительного канала от 850 до 4850 мм с шагом 500 мм
 — длина отопительного канала может быть любой с точностью исполнения 1мм. Желоб выполняется с межсоединением, что без особого труда позволяет соединить каналы. Сверху желоба в рамку укладывается цельнособранная алюминиевая решетка

Резьбовое подключение — G 3/4″ «евроконус», c левой стороны по умолчанию (правое подключение необходимо уточнить при заказе). Подключение по теплоностителю возможно слева, справа, проходное.

Тангенциальные вентиляторы установлены в отопительном канале на шумо- и вибропоглощающие опоры. Канал укомплекторан микропроцессорным регулятором плавного изменения частоты вращения вентиляторов.

Фильтр очистки воздуха не входит в базовый комплект поставки отопительного канала. Фильтр класса G2 согласно нормам DIN EN 779. При снятой решетке фильтр легко снимается и подлежит, по необходимости, сухой, либо влажной чистке. По желанию заказчика возможна поставка нового фильтра.

Блог электрика: бытовая техника: Обогреватель вентиляторный. Тепловентилятор.

Принцип работы электрического тепловентилятора основан  на принудительной конвекции, при непосредственном участии в этом процессе вентилятора.

При работе конвекторного или масляного обогревателя, нагретый объём воздуха при помощи естественной конвекции поднимается вверх, в то время как холодный воздух опускается вниз.
В тепловентиляторе распределением тёплого воздуха, занимается вентилятор.

При выключении нагревательного элемента, тепловентилятор можно использовать как обычный вентилятор.

Устройство тепловентилятора.

Устройство настольного тепловентилятора.
1 — нагревательный элемент
2 — электродвигатель
3 — решётка забора воздуха
4 — лопасти (крыльчатка) вентилятора
5 — шнур электропитания
6 — термостат
7 — регулировка температуры
8 — ручка переключения режимов работы
(вкл/ вентилятор без обогрева / половинная мощность / полная мощность)
9 — датчик защиты от перегрева
10 — решётка выхода воздуха

Тепловенилятор состоит из корпуса, нагревательного элемента и вентилятора.



Корпус тепловентилятора.
Корпус тепловентилятора  изготовлен из термостойкого ударопрочного пластика или металла и может иметь различные формы в зависимости от назначения.
Настольный тепловентилятор.
Тепловентилятор может быть:

— напольного исполнения
— настенного исполнения
— настольного исполнения

Напольный тепловентилятор
Напольный тепловентилятор:
— наиболее распространённая модель тепловентиляторов.

Корпус изготавливают в различных вариантах, чаще всего колонного типа с отдельным основанием.

Напольный тепловентилятор  может иметь устройство поворота корпуса, для равномерного обогрева помещения.

Напольный тепловентилятор оснащен относительно большим количеством функций и систем управления, к напольным тепловентиляторам относится безлопастной тепловентилятор.

Настенный тепловентилятор:
конструкция корпуса предполагает крепление тепловентилятора на стену,  может иметь пульт дистанционного управления.

Настенный тепловентилятор.
Настенный тепловентилятор имеет специальную форму корпуса в котором отверстие забора и выхода воздуха выполнено в виде щели, выходное отверстие может иметь управляемую заслонку.

Панель управления тепловентилятора расположена на лицевой стороне.

Настольный тепловентилятор:
конструкция корпуса имеет большие решётки (отверстия) забора и выхода воздуха, отчасти замещающие переднюю и заднюю стенки корпуса.
Сам настольный тепловентилятор имеет небольшие размеры и минимум функций.



Нагревательный элемент тепловентилятора.
Нагревательный элемент тепловентилятора,  может изготавливаться из различных материалов:

Спиральный — открытый нагревательный элемент из нихромовой нити.
В тепловентиляторах спираль закреплена в несгораемое основание,  как правило имеет несколько ступеней подключения и характеризуются высокой температурой нагрева.
Такой нагревательный элемент сжигает кислород, при включении появляется запах сгоревшей пыли.

Спиральные нагревательные элементы  не долговечны и не безопасны, может произойти возгорание при падении тепловентилятора (если нет датчика отключения прибора при падении) или загореться пыль (если много пыли скопилось внутри корпуса).

Трубчатый  (ТЭН) — закрытый нагревательный элемент, состоит из трубки которой расположен проволочный  элемент с высоким удельным сопротивлением, изолированный от трубки диэлектриком.
Температура нагрева ТЭНов значительно ниже спиральных, но не исключает выжигание кислорода.
ТЭНы  более безопасны и долговечны.

Керамический — закрытый нагревательный элемент, представляет собой стеклокерамический слой, на котором расположен нагревательный элемент, выполненный в виде плоской спирали, к контактным площадкам нагревательного элемента  припаивают токоподводящие провода,  с помощью высокотемпературного припоя.

Керамический нагревательный регистр.

Нагреватель для безопасности закрывают по всей площади  защитным стеклокерамическим слоем и собирают в виде регистра (панели).

Керамические нагревательные элементы ещё более безопасны и долговечны (срок эксплуатации до 15 лет) по сравнению с ТЭНами.

Максимальная температура   нагрева  на корпусе нагревательного устройства не более 95 градусов, что снижает до минимума выжигание кислорода.

Керамический нагревательный элемент обладает свойствами саморегулирования, отдаваемая тепловая мощность зависит от температуры обогреваемого помещения (чем ниже температура в помещении тем выше мощность нагревательного элемента).

Керамический нагревательный регистр размером 154х102х20мм обеспечивает мощность 2500 Ватт при производительности воздуха 200 м3/час.

Конструкция вентилятора.


Осевой вентилятор.
Осевой (аксиальный) вентилятор:
— наиболее распространённый  вид вентиляторов.

Лопасти вентилятора крепятся к ротору электродвигателя, вентилятор может иметь разное количество лопастей и разную производительность, лопасти изготавливаются из металла или пластика.

Лопасти  вентилятора перемещает воздух вдоль по оси, вокруг которой они вращаются, отсюда название такого вида вентилятора.
Осевые вентиляторы применяются в напольных и настольных моделях вентиляторов.

Диаметральный вентилятор
Диаметральный (тангенциальный) вентилятор:
— вентилятор состоит из колеса барабанного типа, внешне похожий на цилиндр, с загнутыми лопатками параллельно расположенными по оси.

Корпус имеет входное отверстие для воздуха (патрубок) и выходное отверстие (диффузор).

Диаметральные (тангенциальные) вентиляторы создают плоский равномерный  поток воздуха по всей ширине, воздух  перемещается перпендикулярно оси вращения.

В сравнении с осевыми, диаметральные  вентиляторы работают менее шумно.
Диаметральные (тангенциальные) вентиляторы используются в настенных тепловентиляторах и удлинённых колоннообразных напольных тепловентиляторах.

Диагональный вентилятор:
— первоначально движение воздуха в вентиляторе происходит в осевом направлении, затем в лопастном колесе воздух  меняет направление на 45 градусов, благодаря конструкции лопастного колеса и самих лопастей.

Диагональный вентилятор может применяться в некоторых моделях настольных  вентиляторов.

Безлопастной вентилятор:
— разработан сравнительно недавно, английской компанией » Dyson».

В 1983 году Джеймсом Дайсоном разработан и запущен в производство в  пылесос циклонного типа, в 2009 году компания «Dyson» запустила в продажу безлопастной вентилятор.

Безлопастной вентилятор не имеет открытых движущихся частей, принцип работы вентилятора основан на принципе работы реактивного двигателя.
Для движения воздушного потока используется небольшая эффективная турбина, в движение которую приводит электродвигатель мощность которого 35 Ватт.

Электродвигатель имеет высокую скорость вращения,  вместо угольных щёток  применены неодимовые магниты, скорость вращения регулируется реостатом, с помощью которого можно плавно регулировать скорость потока воздуха.

Воздух всасывается турбиной через решётку внизу вентилятора, и попадает в полость внутри кольца

Кольцо вентилятора обладает аэродинамическими свойствами крыла самолёта.
Воздух  выходящий  с огромной скоростью из щели,  расположенной по всему внутреннему периметру кольца (размер щели 1,3 мм), огибает аэродинамический профиль кольца.
При движении воздуха из щели кольца, в центре кольца создаётся разряжение, куда втягивается воздух с тыльной стороны кольца, движение воздуха подхватывает воздух ещё и с внешней стороны кольца и все потоки вовлекаются в одно общее движение.

Турбина вентилятора подаёт в щель кольца около 20 литров воздуха в секунду, при выходе из прибора объём воздуха увеличивается в 15 — 20 раз.

Скорость воздуха на выходе из щели, может достигать 90 км/час, скорость общего движения  потока воздуха около 35 км/час.

Безлопастной тепловентилятор отличается повышенной комфортностью и безопасностью,  все движущиеся и нагревательные элементы спрятаны внутри корпуса, а температура воздушного потока не превышает 40 градусов.
Так же положительными свойствами безлопастного тепловентилятора, являются отсутствие вибрации и шума.

Тип управления тепловентиляторов.


Бытовые тепловентиляторы могут иметь механическое или электронное управление.

Механическое управление:

— регулировка температурного режима и выбор мощности работы тепловентилятора  осуществляется  с помощью поворотных механических регуляторов.

1 — регулятор температурного режима (термостат)
2 — регулятор уровня мощности тепловентилятора.

Электронное управление:

— регулировка температурного режима и выбор мощности работы тепловентилятора осуществляется при помощи кнопочной или сенсорной панели тепловентилятора.

Модели тепловентиляторов с электронным управлением как правило оснащены таймером.

С помощью таймера можно установить время работы тепловентилятора,  кроме того тепловентилятор может иметь функцию защиты при замерзании.

 Например при заданной  минимальной температуре в помещениив  + 5 градусов, обогреватель сам включится в режим обогрева при падении температуры до + 5 градусов.

На дисплее индексируются функции тепловентилятора, так же отображается текущая и заданная температура в помещении.

При наличии пульта дистанционного управления, тепловентилятором можно управлять как в ручную так и с помощью пульта управления.

Не зависимо от модели, почти все тепловентиляторы оснащены датчиком защиты от перегрева, что делает обогреватель более безопасным.

Большинство тепловентиляторов имеют датчик отключения  прибора при опрокидывании, при падении тепловентилятор отключается.

Некоторые модели тепловентиляторов, могут иметь устройство поворота корпуса, для равномерного распределения тёплого воздуха в помещении. При работе корпус прибора поворачивается на угол 120 — 160 градусов.

Функцию поворота корпуса можно включать (отключать) по своему усмотрению.

Существуют модели, конструкция  которого предусматривает  вертикальное отклонение  корпуса от подставки (безлопастной тепловентилятор).

Мощность тепловентилятора.


Мощность бытовых тепловентиляторов от 400 до 2500 Ватт.
Для помещения 10 кв\метров, подойдёт тепловентилятор мощность которого 1000 Ватт.

Тепловентиляторы могут иметь от 1 до 3 режимов нагрева, но как правило бытовые тепловентиляторы имеют два режима нагрева:
— полная мощность
— половинная мощность
Например тепловентилятор максимальная (полная) мощность которого 1500 Ватт, имеет так же половинную мощность обогрева 750 Ватт.
Тепловентиляторы обычно имеют режим без нагрева,  когда тепловентилятор работает в режиме вентилятора.

Типы вентиляторов

— Почему выбирают тангенциальные вентиляторы

Когда мы определили требуемый объемный расход, будь то свежий воздух или технологическое охлаждение, нам нужно объединить это с сопротивлением потоку, с которым вентилятор столкнется в приложении. Объемный расход (в м 3 / час) и давление (в паскалях — Па) суммируются, чтобы стать рабочей точкой, против которой должен работать вентилятор. Важно выбрать вентилятор, рабочие характеристики которого соответствуют требуемой рабочей точке в точке максимальной эффективности или около нее.Использование вентилятора с максимальной эффективностью сводит к минимуму энергопотребление и шум, излучаемый вентилятором, обеспечивая при этом требуемую производительность.

Как работает тангенциальный вентилятор?

Название «Crossflow Blower» указывает на то, как воздух входит в вентилятор и выходит из него. Тангенциальный вентилятор состоит из длинной цилиндрической крыльчатки, аналогичной конструкции крыльчатки с загнутыми вперед лопатками.

Концы цилиндрического рабочего колеса представляют собой сплошные торцевые пластины, которые поддерживают конструкцию лестничных полос лопастей рабочего колеса.В зависимости от ширины рабочего колеса могут быть дополнительные опорные диски для обеспечения жесткости рабочего колеса и целостности размеров. Эти твердые торцевые пластины предотвращают движение воздуха по ширине крыльчатки, что означает, что воздух должен проходить через крыльчатку.

Сам по себе, когда вращается тангенциальное рабочее колесо, создается равновесие. По всему поперечному сечению крыльчатки воздух перемешивается концентрическими кругами с устойчивым вихрем в центре крыльчатки. Пока это создает движение воздуха, никакой полезной работы не делается, потому что воздух никуда не уходит — см. Ниже….

Для производства рабочего воздуха воздух должен проходить через рабочее колесо, что в случае тангенциального вентилятора означает, что он должен входить с одной стороны и выходить через другую. Для этого положение вихря должно измениться, чтобы создать дисбаланс давлений. Изменение положения вихря достигается путем добавления кожуха вокруг крыльчатки и размещения препятствия рядом с внешним диаметром крыльчатки.

Препятствие известно как вихревой язык, и его форма и положение будут определять рабочие характеристики вентилятора, а также изменение направления воздушного потока. Это смещение вихря создает высокую скорость в центре рабочего колеса, увеличивая динамическое давление и уменьшая статическое давление. Тиос создает всасывание на входе в вентилятор. По мере того, как воздух выходит через другую сторону поперечного сечения воздуходувки, скорость замедляется, уменьшая динамическое давление и увеличивая статическое давление. Это приводит к тому, что воздух выходит из выпускной стороны.

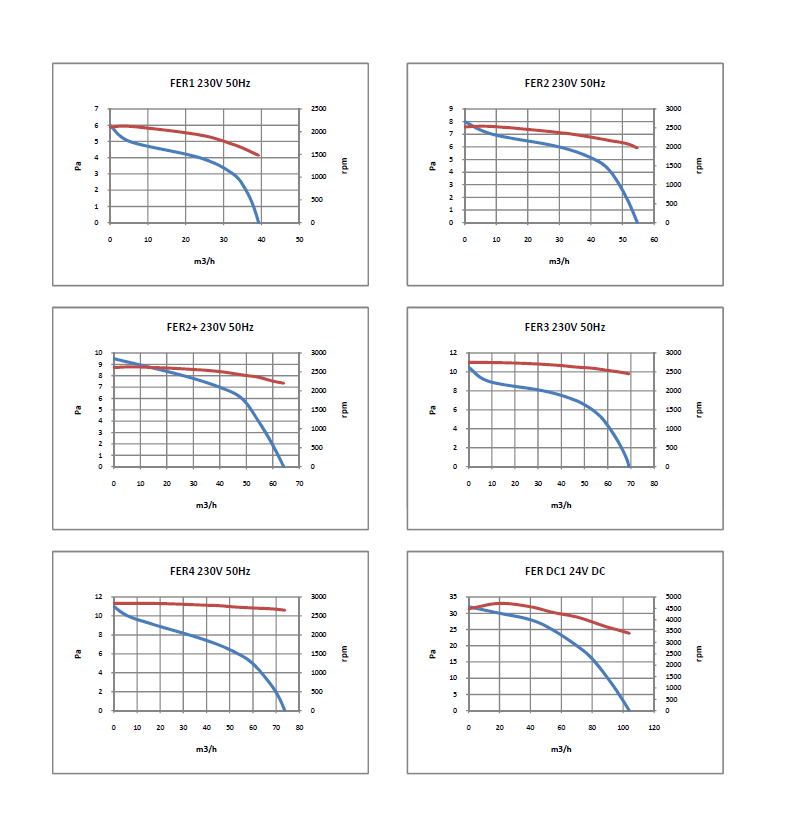

Характеристики вентилятора

В то время как потребляемая мощность тангенциального вентилятора минимальна при работе с низким расходом и максимальным давлением, наиболее эффективная рабочая точка находится на изгибе кривой.Как и в случае с другими типами крыльчатки, работа в наиболее эффективной рабочей точке не только обеспечивает максимальную мощность, но также и тогда, когда вентилятор работает с минимальным уровнем шума.

Обычно тангенциальный нагнетатель малого диаметра развивает давление от 12 до 50 Па с расходом от 100 до 400 м 3 / час. По сравнению с осевыми и центробежными вентиляторами эта производительность относительно невысока. В дополнение к этому, общий КПД тангенциальных вентиляторов также относительно низок.

Итак, при относительно низкой производительности и низкой эффективности, зачем использовать тангенциальный вентилятор?

Тангенциальные вентиляторы создают воздушный поток, который создает широкую воздушную завесу с постоянной скоростью по всей ширине вытяжки. Обычно варианты дизайна включают вариант с одним вентилятором или двойную розетку с центральным двигателем, как показано ниже…

Тангенциальная ширина выхода вентилятора может составлять от 60 мм до 360 мм. При использовании конфигурации двойной ширины диапазон может быть увеличен до 720 мм.Теоретически возможна любая ширина, однако в действительности по конструктивным причинам существует ограничение на максимальную ширину, на которую может изготавливаться тангенциальный вентилятор.

Изначально этот тип вентилятора использовался в 19-дюймовых стойках для охлаждения электроники компьютеров старого поколения. С появлением более мелких компонентов и более плотного оборудования тангенциальные вентиляторы были заменены высокоскоростными, высокопроизводительными компактными вентиляторами из-за более высоких требований к развитию давления.

В наши дни тангенциальные вентиляторы могут использоваться для множества применений, включая: воздушные завесы, нагнетатели для нагревателей электрического сопротивления (обогреватели Electric Fires / Kick), охлаждение кожи для духовок, среди прочего.

Варианты монтажа

Как упоминалось ранее, тангенциальный нагнетатель использует высокоскоростной стабильный вихрь для создания разницы давлений между всасыванием и выхлопом. Чтобы облегчить это, мы построили спираль вокруг крыльчатки, форма которой вместе с положением вихревого язычка будет определять путь воздуха через крыльчатку. Очень важно, чтобы воздушный поток со стороны всасывания и выпуска не нарушал функцию вихря по созданию потока через вентилятор.По этой причине есть несколько рекомендаций по установке.

Рекомендации по установке — зазоры

Важно обеспечить достаточный зазор на всасывании и стороне вентилятора…

Недостаточный зазор и препятствия на стороне всасывания вентилятора увеличивают скорость на входе, что приводит к турбулентности. Эта турбулентность будет увеличиваться по мере прохождения воздуха через крыльчатку, что делает передачу энергии от лопасти вентилятора на безвоздушную эффективную, вызывает создание большего шума и снижает эффективность вентилятора.Сведение к минимуму любых возмущений при попадании воздуха в вентилятор также гарантирует, что стабильный вихрь не будет колебаться, что поддерживает эффективность и производительность вентилятора.

На стороне выпуска рекомендуется использовать переходник, чтобы избежать турбулентности и регенерированного шума, вызванного резкими изменениями направления или площади поперечного сечения.

Резюме — Почему выбирают тангенциальный нагнетатель?

Если требуется постоянная подача воздуха через широкую зону выпуска, следует рассмотреть возможность применения тангенциального вентилятора. Более широкий воздушный поток может быть достигнут за счет перехода с одинарного вентилятора на двойной.

Вентилятор следует выбирать в пределах его оптимального диапазона, который находится на так называемом изломе его характеристической кривой, в котором вентилятор работает наиболее тихо. Воздух на входной стороне крыльчатки должен быть как можно более гладким и ламинарным; для достижения максимальной эффективности на входе вентилятора должен быть предусмотрен зазор не менее диаметра рабочего колеса. На выхлопе следует использовать переходники, чтобы минимизировать турбулентность и регенерированный шум.

Широкая схема воздушного потока означает, что тангенциальный нагнетатель является полезным вариантом, который следует учитывать при рассмотрении объемных потоков с более низким давлением.

Высокопроизводительные тангенциальные вентиляторы выходят на новые рынки и находят применение

Рекламный контент

Тангенциальные вентиляторы, также называемые вентиляторами с поперечным потоком (CFF), или воздуходувками с поперечным потоком, обеспечивают однородный ламинарный поток без использования перегородок или лопаток. Увеличенный линейный воздушный поток отводится по всей длине крыльчатки вентиляторов, при этом вентиляторы отличаются низким профилем, бесшумной работой и расположением электродвигателей сбоку.

Принцип потока

Крыльчатка тангенциального вентилятора состоит из удлиненного цилиндрического колеса с загнутыми вперед лопатками. Вращение крыльчатки втягивает воздушный поток по всей ее длине. Эксцентрический вихрь, создаваемый вращением крыльчатки, затем отклоняет и ускоряет воздушный поток, разделяя впуск и выпуск в самом узком месте. Схема потока пересекает крыльчатку, делая второй проход, прежде чем истощиться в виде почти равномерного ламинарного потока воздуха.

Почему выбирают тангенциальный вентилятор?

Экономические преимущества работы с LTG Incorporated по интеграции их высокопроизводительных тангенциальных вентиляторов в конструкцию заключаются в ее способности исключить вспомогательное оборудование, уменьшить площадь основания и увеличить ожидаемый срок службы продукта.

Для достижения аналогичной равномерной ламинарной схемы воздушного потока с осевыми или центробежными вентиляторами требуется дополнительное оборудование, такое как перегородки или лопатки. Эти системы воздушного наведения не только увеличивают капитальные затраты, но и требуют места.

Компактная конструкция обеспечивает гибкие возможности монтажа за счет дополнительной схемы распределения воздушного потока на 90 ° или 180 °. Такая гибкость позволяет конструкции достигать большего с меньшими затратами, уменьшая размер отпечатка, уменьшая размер корпуса, а также общую стоимость.

Устойчивость к агрессивным средам и экстремальным температурам еще больше повышает экономичность. Это связано с прочной конструкцией и высококачественными материалами, предлагаемыми LTG, в сочетании с возможностью изолировать двигатель от рабочей среды.Если подшипники и приводы расположены вне питающей среды, перепады температур, влажность воздуха и агрессивные газы не влияют на срок их службы.

Суть в том, что высокопроизводительные тангенциальные вентиляторы LTG представляют собой экономичную альтернативу традиционным лопастно-осевым и центробежным вентиляторам, когда требуется расширенное линейное и абсолютно равномерное распределение воздуха или другого газа.

Преимущества выбора LTG в качестве предпочтительного поставщика

LTG Incorporated обладает богатым отраслевым опытом, предлагая высокопроизводительные тангенциальные вентиляторы для целого ряда рынков с продуктом, не имеющим себе равных по размеру и характеристикам.

Их портфель высокопроизводительных тангенциальных вентиляторов имеет диапазон рабочих температур воздуха от -300 ° F до 1500 ° F. Они работают с объемами воздушного потока от 20 кубических футов в минуту до 60 000 кубических футов в минуту с крыльчаткой длиной до 140 дюймов и диаметром от 1 дюйма до 40. ». Они также предлагают взрывозащищенные модели по ATEX.

Возможности их стандартных продуктов кажутся всеобъемлющими, и в тех случаях, когда стандартное решение не соответствует требованиям дизайна, они предлагают индивидуальные модели.

Приложения

Высокопроизводительные тангенциальные вентиляторы

LTG используются в самых разных областях и отраслях. Они масштабируются в соответствии с требованиями к пространству и расходу, рассчитывая длину и диаметр рабочего колеса в соответствии с требованиями машины. Это обеспечивает равномерное распределение воздушного потока и оптимизирует доступное пространство в конструкции.

Серии тангенциальных вентиляторов

LTG TM, TW и VQ обычно используются для обеспечения равномерного воздушного потока внутри духовок.Имея колесо диаметром от 6 до 15 дюймов и схему воздушного потока 90 °, они втягивают воздух по всей ширине печи и выпускают равномерный ламинарный поток воздуха по всей длине колеса. Серия VQ выделяется при более высоких температурах с верхним пределом 1500 ° F.

Термические процессы выигрывают, поскольку высокопроизводительный тангенциальный вентилятор LTG оптимизирует воздушный поток и обеспечивает равномерное распределение температуры для улучшения консистенции и однородности продукта. Расширенный линейный поток воздуха имеет первостепенное значение при работе с роликами для выпечки продуктов питания и напитков или при отпуске и закалке кованых деталей в сталелитейной промышленности.

В транспортных системах

используются тангенциальные вентиляторы LTG, обеспечивающие эффективное охлаждение приводных устройств, тормозов и электронных компонентов. Они также включены в соответствующие системы HVAC, улучшая распределение воздуха для грузов и пассажиров. Они удовлетворяют множество потребностей транспортных систем, будь то наземный, водный или воздушный транспорт.

Симуляторы воздушного потока

включают тангенциальные вентиляторы LTG для обеспечения равномерного ламинарного потока с высокой воспроизводимостью. Стандартные модели развивают скорость ветра до 83.9 миль в час, а кастомные модели — до 124,3 миль в час. Превосходная воспроизводимость позволяет инженерам-конструкторам тестировать воздействие окружающей среды и записывать измерения выхлопных газов с точным моделированием реальных условий.

При переработке зерна тангенциальные вентиляторы LTG могут быть интегрированы в классификаторы зерна и помогают равномерно распределять очищаемую смесь по всей рабочей ширине. Они используются для отделения легких мелких примесей, таких как солома, солома и пыль, от пшеницы, ячменя, овса, проса, кукурузы, риса, твердых сортов пшеницы, гречихи, полбы и сорго.Достигается максимальная степень разделения при увеличении производительности и пропускной способности.

В медицинской промышленности критически важны точность, устойчивость к агрессивным средам и превосходное качество, и тангенциальные вентиляторы LTG обеспечивают превосходную производительность даже при ограниченной геометрии при работе при высоких температурах, высокой влажности и в едких средах.

Многочисленные области применения и отрасли, в которых используются высокопроизводительные тангенциальные вентиляторы LTG, постоянно растут.Их способность улучшать воздушный поток, обеспечивая равномерный ламинарный поток на больших площадях, позволила высокопроизводительным тангенциальным вентиляторам LTG заменить лопастно-осевые и центробежные вентиляторы в следующем:

  • Хлебобулочная техника
  • Железнодорожная техника
  • Химическая промышленность
  • Полиграфическая / бумажная промышленность
  • Производство волокна
  • Технология термообработки
  • Деревообрабатывающая промышленность
  • Технология охлаждения
  • Производство пластмасс
  • Сельское хозяйство
  • Пищевая промышленность
  • Машиностроение и промышленное строительство
  • Технология обработки поверхностей
  • Строительство печи
  • Фармацевтическая промышленность
  • Табачная промышленность
  • Транспортное охлаждение
  • Сушильная техника
  • Технологический процесс
  • Упаковочная промышленность
  • Целлюлозная промышленность
  • Медицинское оборудование / промышленность

Заключение

Экономическая выгода от замены центробежного или лопастно-осевого вентилятора на высокопроизводительный тангенциальный вентилятор LTG перевешивает прямые капитальные затраты, поскольку вы можете уменьшить размер занимаемой площади и избежать дополнительных систем направления воздуха. Выбрав LTG в качестве вашего предпочтительного поставщика, они могут помочь с проектированием воздушного потока для улучшения производственных процессов и качества продукции. Включите высокопроизводительный тангенциальный вентилятор LTG в существующую конструкцию, чтобы помочь оптимизировать решение и превзойти конкурентов.

Производитель поперечных и тангенциальных вентиляторов

Тангенциальный вентилятор имеет большую длину по сравнению с его диаметром. Они также известны как вентиляторы с поперечным потоком, потому что воздух выходит из рабочего колеса по всей длине.В вентиляторах с поперечным потоком используется крыльчатка с загнутыми вперед лопастями. Воздушный поток равномерен по всей их длине, и они обычно используются для охлаждения электроники. Скорость воздуха, выходящего из этих вентиляторов, очень мала, что способствует бесшумной работе. Обычно они работают в паре с двигателями с экранированными полюсами из-за их упрощенной конструкции. Объем циркулирующего воздуха также намного меньше по сравнению с другими вентиляторами. Поток воздуха в основном остается двумерным, вдали от концов. В отличие от радиальных вентиляторов, первичный поток воздуха проходит поперек крыльчатки.

Приложения —
Тангенциальные вентиляторы обычно используются в ситуациях, когда требуется однородный и широкий поток воздуха. Благодаря своей продольной и компактной конструкции они становятся предпочтительнее в ситуациях, когда места мало. Благодаря относительно низкому воздушному потоку и скорости, их уровень шума очень низкий, что способствует бесшумной работе. Благодаря бесшумной работе и компактному дизайну они используются для охлаждения электронных продуктов, где производителю приходится предлагать тонкий дизайн.Кроме того, они широко используются в индустрии отопления, вентиляции и кондиционирования воздуха. И идеально подходит для —
сушильных агрегатов, воздушных завес, плавильных машин, воздушного охлаждения трансформатора, автомобильного кондиционирования воздуха и т. Д.
Их преимущества: —
• Тихая работа.
• Поток воздуха по всей длине рабочего колеса.
• Компактная и продольная конструкция.
• Более высокий коэффициент давления.

Компания GEMS Motor предлагает тангенциальные нагнетатели с двигателями с экранированными полюсами в корпусе C.Мощность наших вентиляторов варьируется от 1/50 до 1/15 л.с. при скорости от 1300 до 3200 об / мин. Наши модели варьируются от одной до нескольких скоростей. Мы также предлагаем нагнетатели с двумя вентиляторами, в которых две крыльчатки соединены с одним двигателем с экранированными полюсами, что обеспечивает более высокий КПД и больший воздушный поток. Вся наша продукция одобрена UL / CSA.


Поперечный вентилятор, тангенциальный нагнетатель с колесами диаметром 30 мм

L (мм) L1 (мм) L2 (мм) A (мм) Вольт Гц Вт HP об / мин Скорость воздуха 9016 м ( об / мин) с) м ^ 3 / ч CFM дБ
GL30-120 120 120 46 10 220/115 50/60 21 1/35 2700 2. 9 29 17 45
GL30-180 180 180 46 10 220/115 50/60 15 1/50 2200 2,8 48
GL30-240 240 240 51 16 220/115 50/60 15 1/50 1940 2.4 31 18,3 48
GL30-300 300 300 55 20 220/115 50/60 20 1/35 2700 52 31248 53
GL30-360 360 360 55 20 220/115 50/60 21 1/35 2500 3 58 58

Поперечный вентилятор, тангенциальный нагнетатель с колесами диаметром 45 мм

118 68 8 150 160
Модель L (мм) L1 (мм) L2 (мм) A (мм) Вольт HZ Вт л. 3 / ч CFM дБ
GL45-120 120 126 45 16 220/115 50/60 15 1/50 2200 5.1 66 39 45
GL45-180 180 186 45 16 220/115 50/60 16 1/47 1680 5.2 71 120 48
GL45-240 240 246 45 16 220/115 50/60 16,5 1/45 1360 3.9 110 65 48
GL45-300 300 306 54 20 220/115 50/60 27 1/25 1750 4 53
GL45-360 360 366 54 20 220/115 50/60 48 1/15 2100 6. 3 / ч CFM дБ
GL60-120 120 123 135 56 16 220/115 50/60 18 1/40 6,5 59 48
GL60-180 180 183 195 56 16 220/115 50/60 22 1/35 1750 6.9 150 89 51
GL60-240 240 243 255 60 20 220/115 50/60 41 1/18 2150 7 200248 2150 7 200248 52
GL60-300 300 303 315 ​​ 60 20 220/115 50/60 15 1/50 1030 115 1030 115 49
GL60-360 360 363 375 68 30 220/115 50/60 38 1/20 1450 3 170 100 51
GL60-420 420 423 435 68 40 220/115 50/60 45 1/16 1400 5 1400 5 51
GL60-480 480 483 495 80 40 220/115 50/60 48 1/15 1400 5 1400 5 52

Вентилятор для камина — двойные колеса вентилятора

Вентиляторы и нагнетатели с перекрестным потоком

Вентиляторы с перекрестным потоком от Pelonis Technologies изготовлены из термостойкого алюминиевого сплава, способного выдерживать высокие температуры. Вентиляторы с поперечным потоком имеют длинную прямоугольную форму и идеально подходят для помещений с ограниченным пространством. Они доступны в версиях переменного, постоянного и высокоэффективного ЕС, а также различных размеров и уровней эффективности для любого применения. Наши вентиляторы с поперечным потоком специально разработаны для минимизации вибрации и поддержания низкого уровня шума.

Преимущества вентиляторов с поперечным потоком

Широко используемые в производстве систем отопления, вентиляции и кондиционирования воздуха и в электронной промышленности, вентиляторы с поперечным потоком создают равномерный ламинарный поток воздуха, предотвращая перегрев компонентов.Вентиляторы с поперечным потоком создают довольно двумерный поток и могут быть установлены горизонтально или вертикально. Этот тип вентилятора обычно используется в различных коммерческих и промышленных целях.

Благодаря своим характеристикам они обладают рядом преимуществ перед другими типами вентиляторов, в том числе:

  • Более компактный, с длинной неглубокой передней частью
  • Более высокая эффективность по сравнению с меньшим давлением и меньшим размещением
  • Длинноходовая прямая вентиляция
  • Управляемая универсальность
  • Требования к низкой нагрузке при дросселировании
  • Скорость нижняя
  • Минимальный шум

Поперечные вентиляторы от Pelonis Technologies также обладают рядом дополнительных преимуществ.Мы применяем специальные методы нанесения покрытий, чтобы снизить шум обмотки двигателя и продлить срок службы нашей продукции. Мы также используем высококачественные подшипники с проверенными стандартами качества, чтобы наша продукция соответствовала самым высоким требованиям к производительности.

Типы вентиляторов с поперечным потоком

Существует три основных типа вентиляторов поперечного потока, включая вентиляторы переменного, постоянного тока и высокоэффективные ЕС-вентиляторы поперечного потока. Каждый тип обеспечивает уникальный набор характеристик, которые делают их жизнеспособным решением для различных приложений.

Вентиляторы переменного тока с поперечным потоком

Основное различие между центробежным вентилятором и вентилятором с перекрестным потоком переменного тока связано с методом воздушного потока. Вентилятор с поперечным потоком переменного тока имеет поперечный поток воздуха, который дважды проходит непосредственно через вентилятор, а не через входное отверстие. Благодаря более тихому воздушному потоку, компактному воздушному потоку и высокому коэффициенту давления эти вентиляторы являются идеальным выбором для электроники и бытовой техники, использующей источник питания переменного тока.

Вентиляторы с поперечным потоком постоянного тока Поперечные вентиляторы

DC представляют собой идеальное решение для оборудования, питаемого от источника постоянного тока 12 В, 24 В или 48 В, обеспечивая эффективный параллельный поток воздуха к охлаждаемому агрегату, низкий уровень шума и вибрацию. Вентиляторы с поперечным потоком постоянного тока предлагают варианты третьего провода, такие как:

  • Сигнал обнаружения вращения
  • Функция генератора сигналов частоты
  • Контроль рабочей температуры
  • Различные варианты монтажа с одним или двумя вентиляторами

Высокоэффективные ЕС-вентиляторы перекрестного потока

Высокоэффективные ЕС-вентиляторы поперечного потока представляют собой центробежные вентиляторы, которые пропускают воздух через вентилятор, а не через воздухозаборник. В этих вентиляторах используются двигатели с электронной коммутацией, которые работают от сети переменного тока, но генерируют магнитные поля подобно бесщеточным двигателям постоянного тока.Эти свойства придают этому вентилятору лучшие характеристики вентиляторов переменного и постоянного тока для максимальной энергоэффективности. ЕС-вентиляторы с поперечным потоком отличаются долгим сроком службы, точным управлением и универсальными скоростями.

Отрасли и приложения

Вентиляторы и воздуходувки с перекрестным потоком обеспечивают лучшее решение в случаях, когда требуется равномерный и широкий воздушный поток в ограниченном пространстве в сочетании с высоким давлением и скоростью при низких уровнях шума и вибрации. Примеры вариантов использования вентиляторов поперечного потока:

  • Сушилки
  • Воздушные завесы
  • Машины плавильные
  • Трансформатор воздушного охлаждения
  • Автомобильный кондиционер

Вентиляторы перекрестного потока от Pelonis Technologies

Все вентиляторы поперечного потока, производимые Pelonis Technologies, проходят строгие испытания на качество и соответствуют требованиям RoHS.Наша высококвалифицированная команда по контролю качества гарантирует, что наши вентиляторы поперечного потока соответствуют или превосходят все соответствующие отраслевые стандарты. Мы используем современное оборудование для тестирования качества, чтобы проверять широкий круг участников, включая шумовые характеристики вентилятора и размеры компонентов, характеристики воздушного потока, статическое давление и скорость. Наши процедуры контроля качества обеспечивают долговечность, долговечность и термостойкость нашей продукции. Вы можете доверять нам в предоставлении нужных вам результатов.

Компания Pelonis Technologies гордится тем, что производит исключительные вентиляторы и двигатели постоянного и переменного тока.Для получения дополнительной информации о нашем широком ассортименте вентиляторов поперечного потока просмотрите наш онлайн-каталог. Если вам нужна помощь в выборе подходящего вентилятора для вашего конкретного применения, свяжитесь с одним из наших экспертов сегодня. Мы рады помочь.

Более подробное представление о принципе работы осевых вентиляторов

Осевые вентиляторы — это тип компрессора, который увеличивает давление воздушного потока при его прохождении. Лопасти вентилятора работают, заставляя воздух двигаться параллельно валу, вокруг которого вращаются лопасти.В конечном итоге характеристики осевого вентилятора заставляют воздух течь в осевом направлении.

Промышленные осевые вентиляторы предлагают много разнообразия; они невероятно хорошо работают на фабриках и складах, а также в домах и офисах. В целом, любая среда, требующая вентиляции, принесет пользу. Фактически, эти вентиляторы идеальны для принудительной вентиляции конденсаторов, чиллеров и испарителей.

Среди различных характеристик осевых вентиляторов наиболее заметными являются вращающиеся рабочие колеса.К крыльчатке прикреплены лопасти в количестве от 2 до 20 в зависимости от конструкции вентилятора и требований к производительности. Крыльчатка соединяется с приводным двигателем, который собирается внутри корпуса, обеспечивающего параллельный поток воздуха через вентилятор.

Осевые вентиляторы обладают высокой энергоэффективностью. Они могут генерировать более значительное движение воздуха при меньшем потреблении энергии, чем другие вентиляторы. Благодаря этому они доступны по цене. Фактически, при сравнении этих вентиляторов с другими, используемыми в тех же условиях, осевые вентиляторы будут потреблять на 40 процентов меньше энергии.

То, как вы используете промышленные осевые вентиляторы, определяет наилучшую конфигурацию лопастей, которая может включать в себя загнутые вперед, прямые или загнутые назад. Хотя загнутые назад лезвия являются наиболее эффективными, лезвия, загнутые вперед, лучше самоочищаются. В целом, эти вентиляторы лучше всего работают в условиях с низким сопротивлением воздуха и высокой пропускной способностью.

Выбор правого вентилятора

Выбирая вентилятор осевого типа, нужно учитывать несколько технических критериев.

  • Рабочие точки — Рабочие точки ни в коем случае не должны приближаться к состоянию «сваливания», что означает создание допуска, оставляя безопасный угол наклона в два градуса, чтобы исключить риск перегрузки двигателя.
  • лошадиных сил — Обязательно выберите вентилятор с достаточной мощностью, чтобы справиться с требуемым движением воздуха, а также с потерей мощности и воздействием окружающей среды.
  • лошадиных сил на лезвие — Кроме того, убедитесь, что количество лошадиных сил на лезвие никогда не превышает механический предел. При необходимости вы можете использовать вентилятор с большим количеством лопастей.
  • Вибрация — Следует также учитывать частоты вибрации.
  • Уровень шума — убедитесь, что уровень шума осевого вентилятора соответствует вашим требованиям к пределу шума.

Благодарим вас за интерес к продукции NISCO. Чтобы запросить предложение или задать вопрос,
, пожалуйста, отправьте нам сообщение!

Осевые и центробежные промышленные вентиляторы: различия, которые необходимо знать

Осевые и центробежные вентиляторы: наиболее важные различия, которые необходимо знать

Есть много производителей промышленных вентиляторов , но что они делают на самом деле. На эталонных рынках термин «промышленный вентилятор» не имеет четкого определения, и в этой статье мы хотим объяснить , что такое промышленные вентиляторы , и ответить на многие другие вопросы.
Есть только два основных типа промышленных вентиляторов: Осевые вентиляторы и Центробежные вентиляторы . Многие другие вентиляторы и нагнетатели подпадают под различные классификации, такие как промышленные нагнетатели , промышленные вентиляторы, вытяжные вентиляторы, промышленные вытяжные вентиляторы, вентиляторы и нагнетатели hvac , и многие другие термины используются для определения центробежного вентилятора или . Осевой вентилятор

Осевой вентилятор — это вентилятор, в котором вытяжной воздух принудительно перемещается параллельно валу, вокруг которого вращаются лопасти. Центробежные вентиляторы вытягивают воздух под прямым углом к ​​входному отверстию вентилятора и раскручивают его наружу к выходному отверстию за счет отклонения и центробежной силы. Рабочее колесо вращается, заставляя воздух поступать в вентилятор рядом с валом и перемещаться перпендикулярно от вала к отверстию в корпусе вентилятора. Осевые вентиляторы заменяют в определенных областях применения центробежные вентиляторы с функциональной точки зрения, работая с более высокими удельными скоростями при меньших диаметрах. Осевой вентилятор при равном расходе и давлении имеет следующие отличия от центробежного:

  • — у него меньший диаметр рабочего колеса
  • — у него более высокое динамическое давление
  • — рабочий скорость (и, следовательно, конкретная, равная Q и P) явно выше
  • — периферийная скорость выше
  • — у нее более низкая производительность и, следовательно, более высокое энергопотребление
  • — она ​​намного шумнее
  • — она значительно меньше, легче и дешевле

Наиболее важными данными этого сравнения являются вес, скорость работы и шум.Сравнение рабочих скоростей показывает, что такие же характеристики потока и давления достигаются осевыми вентиляторами при более высоких рабочих и периферийных скоростях, чем у центробежных вентиляторов. Поскольку существует предел напряжений во вращающихся телах, а затем и их периферийных скоростей, мы можем с уверенностью сказать, что давления определенной величины легче получить с помощью центробежных вентиляторов, а не осевых. Осевые вентиляторы намного шумнее , часто бывает, что для сдерживания шума осевой вентилятор требует применения глушителей, тогда как центробежный вентилятор не нужен.

Этим отрицательным сторонам противопоставляется меньший вес, меньше места и более низкая стоимость . Гораздо более частым является использование осевых вентиляторов в диапазоне низкого давления (до 100 мм вод. Ст.). Производительность, достигаемая осевыми вентиляторами, особенно если они значительного размера, очень близки к производительности радиальных вентиляторов . Другой элемент, который обычно работает при использовании осевого вентилятора, — это параллельность двух всасывающих и нагнетательных патрубков и, следовательно, его простота установки в установку, где осевой вентилятор становится не чем иным, как частью трубы, в то время как центробежный вентилятор требует более дорогое решение.Центробежный вентилятор может иметь всасывающий патрубок (SWSI) или два всасывающих патрубка (DWDI). Вентиляторы DWDI с одинаковым числом, диаметром, числом оборотов в минуту, удельным весом и общим давлением имеют вдвое большую мощность и потребляют вдвое больше энергии по сравнению с односторонним всасыванием. Не всегда ширина двойной всасывающей спирали вдвое больше ширины одинарного всасывающего патрубка.

Трубочно-осевые вентиляторы имеют колесо внутри цилиндрического корпуса с небольшим зазором между лопастью и корпусом для повышения эффективности воздушного потока. Колесо вращается быстрее, чем винтовые вентиляторы, что позволяет работать при высоком давлении 250 — 400 мм вод. Ст.КПД до 65%. Вентиляторы осевого типа похожи на осевые, но с добавлением направляющих лопаток, которые повышают эффективность за счет направления и выпрямления потока. Эти вентиляторы разработаны для коммерческих и промышленных применений , где требуются большие объемы воздуха при умеренном и высоком давлении. Вентиляторы Vaneaxial , как правило, являются наиболее энергоэффективными вентиляторами на рынке, и их следует использовать по возможности. Области применения включают тепло, удаление дыма и дыма, технологическую сушку, комфортное и технологическое охлаждение, а также общую вентиляцию.Пропеллерные вентиляторы обычно работают с низкой скоростью и умеренными температурами. Они испытывают сильное изменение воздушного потока при небольших изменениях статического давления. Они справляются с большими объемами воздуха при низком давлении или без подачи. Пропеллерные вентиляторы часто используются внутри помещений как вытяжные вентиляторы . Наружные применения включают конденсаторы с воздушным охлаждением и градирни. КПД невысокий.

Особым типом осевого вентилятора является раздвоенный вентилятор , который может напрямую соединяться или приводиться в действие трансмиссией.Назначение конструкции такого типа — вывести из строя электродвигатель и опоры. Это может быть желательно по таким причинам, как температура или из-за коррозионных свойств подаваемого газа. Фактически они предназначены для установок для отвода горячих паров, влажной и жирной атмосферы, в которых двигатель должен быть полностью изолирован от перекачиваемой жидкости. В случае высоких температур может быть предусмотрена поперечная вентиляция электродвигателя (или опор).Такие, как , используются для вытяжки воздуха из кухонь, покрасочных камер, печей, литейных цехов . Выбор промышленного вентилятора требует глубокого изучения характеристик системы, в которой он предназначен для установки, а также знания технических характеристик вентилятора, который вы хотите купить. При обмене технической информацией между покупателем и поставщиком часто бывает необходимо сделать покупку как можно более точной, соответствующей реальным потребностям покупателя.Продавец обязан не только продать машину, но и понять реальные потребности клиента, то есть определить скорость потока и давление, для которых необходимо правильно выбрать вентилятор.

В то же время заказчик должен определить фактические характеристики и потребности своей системы. Вентилятор необходим для передачи определенного потока жидкости, который может быть выражен в объеме или весе в единицу времени при определенном давлении, обычно выражаемом в Па или мм вод. Вентилятор должен передавать жидкости, которая пересекает определенное количество энергии, энергии, которую он получает от электродвигателя. Эта передача механической энергии в электрическую не то же самое (если бы не выход, был бы 100%). Так обстоит дело с падением отдачи. Передача механической энергии от двигателя к вентилятору всегда выше, чем от вентилятора к транспортируемой жидкости. Соотношение между второй и первой энергией — это КПД вентилятора

Основные параметры, характерные для вентилятора, четыре числа

Производительность (В)

Давление (p)

Эффективность (η)

Скорость вращения (об / мин)

Производительность

Производительность — это количество жидкости, перемещаемой вентилятором в объеме за единицу времени, и обычно выражается в м3 / ч. м3 / мин., м3 / сек.

Давление

Общее давление (pt) — это сумма статического давления (pst), то есть энергии, необходимой для противодействия противоположному трению системы, и динамического давления (pd) или кинетической энергии, передаваемой движущейся жидкости ( pt = pst + pd). Динамическое давление зависит как от скорости жидкости (v), так и от удельного веса (y).

Где:
V = производительность (м3 / сек)
A = размер проема, проработанного системой (м2)
v = скорость жидкости на проеме вентилятора, проработанная системой (м / с)

Где:
pd = динамическое давление (Па)
y = удельный вес жидкости (кг / м3)
v = скорость жидкости на отверстии вентилятора, работающая системой (м / сек)

Эффективность

Эффективность — это соотношение между энергия, выделяемая вентилятором, и энергия, потребляемая приводным двигателем вентилятора.

Где:
η = КПД (%)
V = производительность (м3 / сек)
pt = потребляемая мощность (кВт)
P = общее давление (даПа)

Скорость вращения

Скорость вращения — это число оборотов крыльчатки вентилятора должна работать, чтобы соответствовать требованиям к производительности. Поскольку количество оборотов изменяется (n), в то время как удельный вес жидкости остается неизменным (у), имеют место следующие изменения:

Производительность (V) прямо пропорциональна скорости вращения, поэтому:

Где:
n = скорость вращения
V = производительность
V1 = новая производительность, полученная при изменении скорости вращения
n1 = новая скорость вращения

Общее давление (pt) изменяется как функция квадрата отношения скоростей вращения ; поэтому:

Где:
n = скорость вращения
pt = общее давление
pt1 = новое общее давление, полученное при изменении скорости вращения
n1 = новая скорость вращения

Потребляемая мощность (P) изменяется как функция кубического отношения скоростей вращения поэтому:

Где:
n = скорость вращения
P = абс. мощность
P1 = новая электрическая мощность, полученная при изменении скорости вращения
n1 = новая скорость вращения

% PDF-1.3 % 1 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> >> / Тип / Страница >> эндобдж 4 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 5 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 6 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 7 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 8 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 9 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 10 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 11 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 12 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 13 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 14 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 15 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 16 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 17 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 18 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 19 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 20 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 21 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 22 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 23 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 24 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 25 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 26 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 27 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 28 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 29 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 30 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 31 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 32 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 33 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 34 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 35 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 36 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 37 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 38 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 39 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 40 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 41 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 42 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 43 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 44 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 45 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 46 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 47 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 48 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 49 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 50 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 51 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 52 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 53 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 54 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 55 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 56 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 57 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 58 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 59 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 60 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 61 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 62 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 63 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 64 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 65 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 66 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 67 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 68 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 69 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 70 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 71 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 72 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 73 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 74 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 75 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 76 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 77 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 78 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 79 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 80 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 81 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 82 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 83 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 84 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 85 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 86 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 87 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 88 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 89 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 90 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 91 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 92 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 93 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 94 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 95 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 96 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 97 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 98 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 99 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 100 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 101 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 102 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 103 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 104 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 105 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 106 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 107 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 108 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 109 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 110 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 111 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 112 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 113 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 114 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 115 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 116 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 117 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 118 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 119 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 120 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 121 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 122 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 123 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 124 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 125 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 126 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 127 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 128 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 129 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 130 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 131 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 132 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 133 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 134 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 135 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 136 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 137 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 138 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 139 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 140 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 141 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 142 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 143 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 144 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 145 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 146 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 147 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 148 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 149 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 150 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 151 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 152 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 153 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 154 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 155 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 156 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 157 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 158 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 159 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 160 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 161 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 162 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 163 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 164 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 165 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 166 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 167 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 168 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 169 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 170 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 171 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 172 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 173 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 174 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 175 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 176 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 177 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 178 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 179 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 180 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 181 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 182 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 183 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 184 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 185 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 186 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 187 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 188 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 189 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 190 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 191 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 192 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 193 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 194 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 195 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 196 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 197 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 198 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 199 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 200 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 201 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 202 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 203 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 204 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 205 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 206 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 207 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 208 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 209 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 210 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 211 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 212 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 213 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 214 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 215 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 216 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 217 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / Тип / Страница >> эндобдж 218 0 объект > / Граница [0 0 0] / C [0 1 1] / H / I / Rect [539.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
