Устройство и принцип работы двухконтурного газового котла

В наше время двухконтурные газовые котлы  довольно часто используются для отопления жилых помещений. Представим следующую ситуацию: вы покупаете отопительный агрегат, изучаете инструкцию по его эксплуатации, после чего начинаете им пользоваться. При этом вы не знаете, из чего состоит котел и как он действует. Думается, не стоит объяснять, что в работе любого устройства всегда могут быть непредвиденные сбои, и чтобы хотя бы самостоятельно определить их причины  не помешает изучить принцип работы двухконтурного газового котла, предназначенного для отопления и подачи в дом горячего водоснабжения.

Как работает двухконтурный газовый котел

Основанием любого котла является корпус, он может быть круглой или прямоугольной формы. Внутри расположена камера сгорания, снаружи ее стенки покрыты теплоизоляционным материалом. В нижней части находится газогорелочное устройство с запальником.

В верхней части установлен главный теплообменник из чугуна или жаропрочной стали, через который протекает теплоноситель. Вторичный теплообменник для обеспечения ГВС находится вне камеры сгорания. Перед горелкой ставится автоматический элемент, включающий в себя газовый клапан и термостатический регулятор с датчиком нагрева (термопарой).

Для распределения потоков теплоносителя и подмешивания в схеме применяется трехходовой клапан. Общее устройство двухконтурного газового котла можно рассмотреть на примере настенного газового агрегата с открытой камерой бренда VAILLANT немецкого производства.

Кроме основного оборудования, высокотехнологичные газовые котлы снабжаются циркуляционным насосом, вентилятором для принудительной подачи воздуха и расширительным баком. В самых дорогих комплектациях имеется второй расширительный бак для ГВС или встроенный бойлер.

Пламя газовой горелки нагревает основной теплообменник, в нем с помощью насоса циркулирует теплоноситель, это и есть принцип работы газового котла.

Температура теплоносителя измеряется датчиком и поддерживается на определенном уровне электронным блоком управления. Это происходит так:

• Теплоноситель циркулирует по малому кругу через главный теплообменник, трехходовой клапан и насос.
• Датчик температуры фиксирует нагрев воды до определенного значения и передает импульс блоку управления, который подает команду электроприводу трехходового клапана.
• Трехходовой клапан начинает открывать поток теплоносителя извне, из системы, подмешивая к нагретой воде. Чем больше она нагревается, тем сильнее клапан открывает внешний поток. Таким образом, температура на выходе всегда постоянна.
• Когда температура всей воды в системе достигает заданного значения, электронный блок управления воздействует на газовый клапан и тот перекрывает подачу топлива, горелка отключается. Пламя остается только на запальнике.
• Как только теплоноситель остывает, контроллер подает команду и открывает газовый клапан, после чего горелка автоматически поджигается от запальника.

Автоматика газового котла

В бюджетных комплектациях котлов функции управления горелкой выполняет автоматический газовый клапан, совмещенный в один блок с термостатом. Используется более простой принцип действия терморегулятора газового котла, при котором привод газового клапана связан со штоком термостата. Шток перемещается под воздействием термопары, соединенной с ним капиллярной трубкой. Движение штока ограничивается рукояткой, которой на котле устанавливают желаемую температуру.

Термопары бывают двух видов. Первая использует принцип расширяющейся жидкости, помещенной в замкнутое пространство корпуса. При нагреве термопары жидкость начинает расширяться и через капиллярную трубку воздействовать на шток терморегулятора. Другой принцип действия термопары газовых котлов основан на следующем явлении: если нагревать стык двух разных металлов, то на проводах, припаянных к этим металлам, возникает небольшое напряжение, до 50 мВ.

В этом случае привод газового клапана оборудован электромагнитом, который отключается при остывании термопары и перекрывает газ. Схема автоматического клапана показана на рисунке.

Схема автоматического клапана

При розжиге с помощью пьезоэлектрического элемента принцип работы автоматики газового котла таков:

• Регулировочное колесо нажимается рукой, при этом на запальник подается газ.
• Другой рукой нажимается кнопка пьезорозжига, на запальнике проскакивает искра и он воспламеняется.
• Колесо удерживается в течение 10—30 сек. Это нужно чтоб термопара нагрелась и зафиксировала газовый клапан в открытом положении.
• Колесо отпускают и поворачивают в необходимое положение. На главную горелку подается газ и она поджигается от запальника.
• При внезапном отключении газа газогорелочное устройство и запальник затухают. Требуется несколько секунд, чтобы остыла термопара и отпустила привод газового клапана, который тут же перекроет газ.

Это самая простая автоматика безопасности, не требующая подключения к электросети. Однако она инерционна, то есть, для ее срабатывания нужно время для нагрева или остывания термопары. Тем не менее, в соответствии с нормативными документами, эта автоматика должна стоять на каждом котле, поскольку она надежна и не требует электричества. Лишены инерции электронные элементы и датчики, управляемые контроллером, но все равно они могут использоваться только совместно с базовой автоматикой.

Описание работы контура для ГВС

В отопительных установках с контуром для ГВС имеется вторичный водо-водяной теплообменник. Холодная водопроводная вода проходит через его трубки и нагревается от теплоносителя, который снаружи омывает эти трубки, при этом потоки движутся навстречу друг другу. Для переключения потоков применяется следующая схема работы двухконтурного газового котла:

• В режиме отопления теплоноситель движется от входа к выходу по маршруту: циркуляционный насос — главный теплообменник – переключающий клапан – выход.
• При открывании крана горячей воды в доме датчик расхода фиксирует проток воды через вторичный теплообменник и подает сигнал контроллеру.
• Электронный блок управления переключает клапан и поток горячего теплоносителя направляется во вторичный теплообменник, нагревая собой холодную водопроводную воду.
• После выхода из вторичного водонагревателя теплоноситель попадает в подающую магистраль отопления. После закрытия крана клапан переключает потоки обратно и прямое движение теплоносителя восстанавливается.

Другая схема работы котла с приготовлением ГВС представлена на рисунке.

Здесь отсутствует вторичный водонагреватель, вместо него функцию нагрева водопроводной воды выполняет главный теплообменник сложной конструкции. Для эффективной теплопередачи в нем сделаны трубки сложной формы, помещенные в протекающий теплоноситель. Внутри трубок проходит вода из магистрали, которая нагревается от теплоносителя, а его температура повышается за счет работы горелки.

Заключение

Изучив принцип работы двухконтурного котла, можно сделать вывод, что его приобретение имеет смысл для обслуживания не более чем 2 потребителей. Степень автоматизации установок зависит от конкретного производителя и стоимости изделия, но минимальный комплект автоматики безопасности должен присутствовать обязательно.

Основные неисправности котлов и систем отопления

Не включается котел

Котел невозможно запустить в работу. При подключении он не выдает никаких обозначающих функционирование знаков. Как правило, это свидетельствует об отсутствии электричества на блоке управления или поломке самого блока

Котел включается, но не греет

Устройство запускается, что подтверждается специальным индикатором. Однако нет горячей воды или отопления. Стоит обратить внимание:

• не работает только отопление или нет горячей воды
• или нет и горячей воды и отопления.

В первом случае, зачастую, проблемы: в трехходовом клапане, датчиках, циркуляции воды по системе отопления.
Во втором – преимущественно неправильно работает блок управления

Включается котел, но выдает ошибку

Современные импортные устройства с большим набором функционала могут при запуске выдавать ошибку. Эта ошибка есть свидетельством неполадок. В случае индикации ошибки в работе необходимо сообщить о типе индикации и ее расшифровке согласно инструкции. Оборудование разное. Мастер не может помнить все коды ошибок. Чем точнее информация, тем быстрее и проще можно отремонтировать котел

Утечка воды из котла

Из котла капает или течет вода, которая свидетельствует о поломке котла. Чаще всего протекает предохранительный клапан, в результате аварийного сброса воды. Также часто протекание воды вызвано отсутствием правильного технического обслуживания котла раз в год согласно требований производителя.

В большинстве случаев требуется замена сбросного клапана и прокладок или сальников. Кроме того необходима регулировка расширительного бака. При обнаружении протекания теплообменника настоятельно рекомендуем заменить его. Пайкой или сваркой теплообменников рекомендуем не заниматься из-за ненадежности данного вида ремонта

Утечка воды из системы отопления

Замечено, что из системы отопления капает или “уходит” вода. Чаще всего течь возникает в местах соединения. Если место течи определено, то время ремонта системы отопления будет сокращено до минимума. А вот если не известна причина и место “ухода” жидкости с системы отопления. Также если соединительные трубы закрыты в стенах. Тогда необходимо быть готовыми не только к ремонту системы отопления, но и косметическому ремонту помещений.

Причины возникновения течи с системы отопления могут быть различными. Но как показывает практика большинство из них связаны с использованием некачественных комплектующих или некачественного монтажа системы отопления. Реже причиной течи является не правильная эксплуатация системы. Не рекомендуем производить замену жидкости в системе на специализированную без специальной подготовки всей системы.

Не работают или плохо греют радиаторы в части дома

Скорее всего это не из-за неисправности котла. А проблемы связаны с циркуляцией воды по системе отопления. Забитый фильтр и трубы, завоздушивание радиаторов. Реже встречается не отрегулированная или не правильно смонтированная система отопления

Не достаточная температура горячей воды или отопления

Часто причинами данной поломки является накипь и неправильные регулировки оборудования. Реже недостаточное давление газа и неисправности трехходового клапана

Большой расход газа, котел не выключается и работает в постоянном режиме

Комплексная проблема, которая в большинстве случаев требует регулировки котла и системы отопления. Однако чаще всего основная причина в плохом утеплении и необходимости модернизации системы отопления

Советы по устранению неполадок в котле Сеньор Дюваль

__________________________________________________________________________

Советы по устранению неполадок в котле Сеньор Дюваль

Совсем недавно обнаружилась неприятность с отопительным котлом Saunier Duval F25. Из него капает вода. Был в эксплуатации только 3 месяца. Может быть, кто объяснит, по какой причине течет вода?

Капать может из-за чрезмерного давления в отопительной системе. Может быть прогорание стенок теплообменника. Гидравлические удары тоже могут оказаться источником протекания.

Объясните мне, как диагностировать работу трехходового клапана? Имеется подозрение, что данная деталь не до упора открывается. В цикле отопления не может прокачать дальние радиаторы, а на ГВС сильно греется труба подачи отопительной воды под котельным агрегатом.

Вы правы, необходимо осмотреть 3х-ходовой клапан на присутствие зависания штока в промежуточном положении. Также рекомендуем провести осмотр самой системы отопления.

Не могли бы Вы подсказать, для чего нужен предохранительный температурный датчик?

Датчик температуры останавливает поступление газа на горелку при перегревании воды в основном теплообменнике.

Для загородного дома собираемся осуществить монтаж газового котла Сеньор Дюваль. Объясните, какую работу осуществляет гидродатчик на давление?

В этом виде аппаратов гидравлический датчик позволяет зажигание основного газогорелочного устройства при условии, что гидродавление не ниже 0,5 бар.

Хотим провести техобслуживание. Порекомендуйте, как самостоятельно сливать воду из аппарата?

Согласно руководству, такая процедура проводится таким образом. Отключить агрегат от электросети. Перекрываем газовый вентиль. Открыть автоматический воздухоотводчик. Открыть сливной кран. После этого убираем вытекшую жидкость. Если требуется, допускается слив воды через предохранительный клапан. Такой компонент смонтирован в нижней части котельного прибора.

Не включается Saunier Duval F25. Он прекратил свою работу во время дождя и теперь не хочет работать. Аппарат подключен к сети через стабилизатор, и на нем установлена защита. На улице была сильная гроза, и когда сверкнула молния, в нем раздался хлопок. После этого он выключился. Разобрал и нашел сгоревший предохранитель. Произвел замену, но все равно не работает. Получается, что-то сгорело в плате, и,
чтобы найти проблему, нужен электронщик?

Да, или же просто купите новую плату.

Не работает ГВС на Сеньор Дюваль Тема Классик. Проблема с датчиком протока, а конкретнее датчик Холла (интегрированный в корпусе, с тремя ножками). На корпусе нанесена маркировка «2603». Подскажите выходной сигнал у него аналоговый или цифровой. И еще: он однополярный, двухполярный или всеполярный. А также, нужна распиновка датчика на корпусе.

В последние дни постоянно показывает ошибку F9. А точнее, после включения работает пару минут, а затем встает по указанной ошибке. Если пошевелить датчик CTN, аппарат начинает функционировать. Почему так?

Скорее всего, у вас плохой контакт. Хотя, неисправность самого датчика тоже исключать нельзя. А вообще, в инструкции написано, что ошибку F9 дает датчик давления.

Не могу найти в настенном котле Сеньор Дюваль штуцер для подкачки воздуха. Подскажите, где смотреть?

Он находится в расширительном баке, и обычно расположен так, чтобы к нему был легкий подход. Посмотрите на задней стенке, между камерой сгорания и стенкой.

Помогите разобраться с проблемой в работе моего котла, а именно с расширительным баком. Не так давно, решая ряд проблем, я заново накачал его до давления 0,8 бар. Теперь я никак не могу достичь его постоянного значения. Когда он холодный, давление в баке равно 1 бар, а при нагреве воды до 80С оно поднимается до 1,8-2 бара. Мне кажется это не совсем норма. Я прав? И еще один момент, до ремонта, в расширительном баке зашкаливало давление, так, что срабатывал предохранительный клапан, а теперь с него постоянно капает вода. Можно ли это исправить самому?

Попробуйте демонтировать и промыть клапан. Если он продолжит подтекать, тогда только замена.

Постоянно встает по аварии газовый настенный котел Saunier Duval themaclassic F25, причем я не могу выявить никакой зависимости. Он сам показывает ошибку F1 (проблемы с розжигом). После повторного включения, время работы предсказать невозможно: от нескольких минут, до нескольких часов. Он подключен через стабилизатор, фазы подключены правильно. Сам запуск аппарата выглядит так: начинает работать турбина, идет розжиг, далее открывается клапан на подачу гази и загорается пламя. Несколько секунд все нормально, а затем огонь гаснет и появляется ошибка. Из-за чего такое может происходить?

В первую очередь вам стоит освободить электрод контроля пламени от посторонних загрязнений. Если это не поможет, то стоит проверить возможное блуждающее напряжение на корпусе. Затем проверить в статике и в динамике давление подачи газа.

Котел Сеньор Дюваль показывает ошибку F1. Аппарат подключен к сети 220 в, заземление не установлено. Может проблема с нулем? А может проблема с датчиком пламени?

Скорее всего, у вас: 1) Не настроена газовая арматура, а конкретнее, минимальная подача газа. 2) Сломался электрод контроля датчика пламени.

Неправильно запускается газовый котел фирмы Сеньор Дюваль. Первый запуск всегда сопровождается ошибкой F9. Затем, если выждать 3-5 минут запуск уже проходит нормально. Из-за чего такое происходит?

Ошибка F9 означает проблемы с давлением. Более конкретно можно сказать, только осмотрев сам прибор и его обвязку.

В квартире 64 кв. м. установлен газовый котел (закрытая система отопления) Saunier Duval C24E. Расход газа за месяц составляет 400 м. куб (в зимний отопительный период). Объем жидкости в системе примерно 55литров. Можно ли используя сервисные ключи настроить его так, чтобы он потреблял меньше газа.

В первую очередь вам стоит установить комнатный термостат.

В последнее время изменилась работа моего настенного котла Сеньор Дюваль. Раньше, он то включался, то выключался, а теперь работает без остановки. Сбились настройки мощности, или у него что-то сломалось?

Я сталкивался с подобной проблемой. У меня в итоге оказался неисправный термостат. Было это так. Котел не работал месяц. В это время я успел установить везде новые трубы. После его запуска обнаружил, что он стал работать непрерывно. Поменял термостат и агрегат вышел на режим: 30 минут работы, 20 минут пауза. Мне для улучшения работы советуют установить электронный термостат, через который можно производить более
тонкую настройку (установка температуры помещения, теплоносителя). Мне бы это было удобно, так как любые его настройки требуют частичного разбора. Правда ли то, что мне про электронный термостат рассказали?

У меня некорректно работает газовый котел Saunier Duval Isofast. После того, как начинает работать ГВС, он 5-10 секунд греет, потом 5-10 секунд пауза. Когда подача воды на хозяйственные краны прекращается, онначинает работать в штатном режиме. Теплообменник промыт, в расходомере посторонние включения отсутствуют. Почему так работает, мне лично не понятно.

Возможно, у вас сбои датчик НТС на ГВС.

Неисправность в работе Сеньор Дюваль F25. Когда открываю кран разбора хозяйственной воды, то горелка зажигается примерно через 10 секунд. За затем то горит, то не горит (раз шесть за три минуты). Хотя бывает, что все работает как надо. Причем все это происходит без индикации каких-либо ошибок. Проблема появилась после того, как из-за ремонта пришлось временно отключить и снять агрегат. А еще пришлось укоротить его
внутреннюю трубу на 10-15 сантиметров. Это сделал не я, а специально вызванный мастер. Но теперь внутренняя труба короче внешней. Подключение идет через стабилизатор напряжения. Что в нем могло сломаться?

Попробуйте запустить с открытой камерой сгорания. Если проблема уйдет, то однозначно требуется удлинение внутренней трубы.

Проблема с Saunier Duval F25. Когда на нем включаешь в работу контур ГВС, одновременно начинают греться и батареи. Почему так может происходить?

Проверьте трехходовой клапан.

Не поступает газ в котел Сеньор Дюваль. Мне кажется проблема с турбиной. Происходило все это так. Вначале была протечка «иголки», отвечающей за индикацию включения санитарной воды. Так как у меня был запасной рабочий агрегат. Я решил установить его, так как он новее. Включил в работу, но забыл налить воды. Выключил спустя 10 секунд после включения. Но он успел перегреться. Дал время остыть и снова
запустил в работу. Естественно воду уже залил. Насос заработал, слышно, что турбина тоже крутится, и даже щелчки газового клапана есть. Но розжиг не идет. Решил, что проблема в датчике температуры и убрал его из цепи с помощью перемычки. Не помогло. Вернул на место старый прибор, заменив сломанную деталь. До снятия он точно работал, хоть и подтекал. Залил водой, включил. Розжиг не идет. Симптомы аналогичные.
Проверил плату, на ней следов поломки или перегорания нет. И он не показывает наличия ошибок и складывается ощущение, что ему кажется, что пламя горит, он греет воду и все работает нормально. Методом подстановки, начал менять все узлы. Но и это не помогло устранить ошибку. Мне кажется, что я упускаю какую-то мелочь, но не могу понять какую именно. Проверял датчик ионизации, он исправен и не загрязнен. Давление газа соответствует норме, датчик тяги исправен. Что может не работать?

Скорее всего, у вас поломка платы управления.

При работе ГВС, Saunier duval isofast тактует и через некоторое время на нем появляется ошибка 14. Когда Дюваль работает на отопление, такой проблемы не возникает. Такая неправильная работа начинается, когда он делает попытки увеличить температуру воды для ее подачи на хозяйственные нужды. Если заданная температура равна 38С, то проблемы нет. Если в настройках я ее поднимаю до 50, он начинает неправильно
работать и появляется ошибка — 14. Почему такое происходит? Что неисправно?

Вам обязательно нужно промыть вторичный теплообменник, да и полное техническое обслуживание не помешает.

В эксплуатации уже около восьми лет стоит Saunier Duval Isofast f35e, нареканий к работе не было. Однако в этом году, перед началом отопительного сезона стала появляться ошибка 21. Как я понимаю – это слишком маленькое давление в системе отопления. Для устранения проблемы, приходится докачивать воду два раза в сутки. Начал искать проблему и обнаружил, что с трехходового клапана капает вода. И еще подтекает дренажная трубка. Но за сутки вытекает не более 50 миллилитров, получается, что мне теперь потребуется менять трехходовой клапан и расширительный бак?

В августе 2014 года я у себя установил двухконтурный котел Сеньор Дюваль Тема Классик 21. Устанавливали специалисты сервисной службы, которые уверяли, что провели все необходимые процедуры. Систему ГВС не подключал, так как мне нужно было только отопление. Батареи и трубы оставил старые – решил не менять. Радиаторы сделаны из чугуна, почти все трубы из нержавейки диаметром в 1 дюйм. Исключение — пластиковая труба длинной 2,5 метра, идущая от агрегата. У меня старый, очень хорошо утепленный дом, площадью 65 кв. м. Смущает дельта температур, на которые он ориентируется для включения и выключения. Гистерезис кажется? Поясняю. Если я ставлю в нем рабочую температуру в 45С, то при достижении на первой трубе температуры в 43С, в нем самом при этом 55С, нагрев выключается. Он снова начинает работать только тогда, когда остынет до 33С. Можно ли это устранить, или потребуется помощь специалистов? И проблема ли это вообще?

С вашим котлом все в порядке. Он работает строго по заложенной в него программе.

В 2011 году установил газовый котел Saunier Duval. Обслуживал его как положено, регулярно, сам он подключен через стабилизатор напряжения. Но это не спасло от поломки. Осенью он отключился и отказался включаться. Вызвал специалистов из сервисного центра, которые, осмотрев его, сказали, что сломалась плата управления. Поставили новую плату, но через пару дней, снова начались проблемы. В инструкции написано, что диапазон температур, на которых он работает 38-70 градусов. А он стал показывать 36-37С в рабочем состоянии, при этом, то включая, то выключая горелку. Нагрева до нужной температуры не происходит. Снова вызвал специалистов, которые что-то делали, но причину неисправности так и не установили. Мотивировали тем, что раз ошибки нет, то и волноваться не о чем. Хотя явно видно, что с ним что-то не так. Но они не знают, что именно и как это исправить? И еще, когда он в рабочем состоянии, издает громкие звуки. Кнопка включения горелки очень быстро моргает. Что с ним такое случилось?

После двух лет отличной эксплуатации, на котле Сеньор Дюваль isofast стала появляться ошибка F2. После перезапуска около 40 минут нормальной работы, затем снова та же ошибка. Проверили и почистили вентилятор. Теперь в аварию встает 3 раза в сутки. Где еще поискать неисправность и как ее исправить? Может, сломалась плата?

В вашем случае может быть что угодно, надо смотреть. Палата тоже может не работать.

Saunier duval themaclassic f25. Не видит пламя. Причем эта проблема присутствует как в режиме отопления, так и в режиме ГВС. При попытке запуска слышно, как начинают работать насос и турбина, но самого звука срабатывающего розжига — нет. При этом на дисплее ни одного сообщения об ошибке. После того, как он постоял отключенным несколько часов, то стал работать нормально. Но, естественно, нет никаких гарантий, что проблема не вернется. Что делать?

У вас, скорее всего, проблема с контактом в дифференциальном реле давления воздуха.

Сломался двухконтурный котел Сеньор Дюваль. На табло появляется одна буква — F, и никакой цифры. Он работает только на подачу горячей воды на санитарные нужды. Если его несколько раз выключить, а потом включить, то ошибка исчезает. В инструкции про данный случай поломки не написано. Дата изготовления в 2008 году. Год назад проводили техническое обслуживание. Очищал трехходовой клапан. Пришлось несколько раз за период эксплуатации менять плату. Но в целом претензий к работе не было. Что могло случиться на этот раз?

Неисправно работает Saunier Duval isofast. Когда его запускаешь, начинает крутиться вентилятор, и его работа длиться всего 10-15 секунд. Затем раздается щелчок, словно розжиг, но горелка не загорается. А вентилятор перестает работать на 3-4 секунды. Затем он снова начинает вращаться, и работает уже 40-45 секунд. Снова щелчок. И снова никаких изменений. После второй попытки останавливается и показывает ошибку F2. Может у меня сломался прессостат? Или причина в чем-то другом?

В инструкции подробно расписан ваш случай. Берите мультиметр и проверяйте.

Произведен монтаж и введен в эксплуатацию Сеньор Дюваль. Что-то случилось с датчиком давления. Он показывает значение 0.0. Нагрева воды нет, а индикатор моргает красным огоньком. Но сама вода подается под хорошим напором. Что это может быть?

Снизу найдите синий краник. Через него накачайте давление до значения 1,2-1,5.

Когда я включаю свой котел работать на систему отопления, происходит следующее. Сначала довольно быстрый нагрев до 75С. Далее за 3 минуты температура опускается до 45С. Естественно, он начинает работать, и за пару минут снова нагревает воду до 75С. И так он работает непрерывно. Может у меня проблема с циркуляцией в системе (проблема с насосом или фильтром возвратки)? Контур ГВС такой проблемы не создает. В комнате установлен датчик температуры. Хотела прогреть дом, а отопление не работает. В чем причина? А еще, не подкачивается автоматически давление в систему.

Возможно, у вас сломался кран подпитки системы (оторвался запорный манжетик от штока и вода его подпирает). Котел не может управлять давлением в системе, и поэтому перестает работать.

Агрегат работает в поддерживающем температуру режиме (50С) в доме, в котором никто не проживает. Приезжаю только на выходные и только тогда пользуюсь ГВС. За неделю пока меня нет, давление становится меньше на 0,2 бар. Что происходит?

Возможно, у вас попала окалина под прокладку на защитном клапане. Такое часто бывает, но многие газовщики по какой-то причине про это не знают. Проверьте сами.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс — Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux — Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран — Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior — Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Двухконтурный газовый котел в горячем водоснабжении и его проблемы

Предлагаемый читателю материал рассчитан на его знакомство с устройством двух-контурных газовых котлов и с их проблемами при работе в контуре ГВС.

Использумые сокращения:

• БУ — блок управления
• ВТО — внешний теплообменник
• ГВС — горячее водоснабжение

Котлы данного типа имеют два теплообменника: ТО1 для контура отопления и ТО2 — для контура ГВС (см. рис. 1). В ТО1 тепло, выделяемое горением газа, нагревает жидкий теплоноситель, который посредством трехходового крана с электроприводом по команде блока управления направляется или в контур отопления, или в греющий канал ТО2.

Рис. 1. Функциональная схема ГВС с двухконтурным котлом традиционного исполнения

В режиме «отопление + ГВС» при срабатывании реле протока в контуре ГВС трехходовой кран котла переключается в положение «ГВС», и теплоноситель отдает тепло воде контура ГВС, нагревая ее до заданной температуры.

Если расход воды в контуре ГВС прекращается, реле протока отключается, трехходовой кран возвращается в положение «отопление», подключая контур отопления к ТО1.

В режиме «ГВС» ТО2 постоянно подключен к первому теплообменнику. Реле протока управляет только работой газовой горелки котла.

Постоянные переключения трехходового крана в зимний период существенно снижают ресурс крана, приводя к неисправностям: течь и «заклинивание».

Этот недостаток устраняется применением внешнего теплообменника (ВТО) при устройстве ГВС (см. рис. 2) на основе 2-х контурного газового котла. В такой схеме греющий канал ВТО ГВС включен постоянно и последовательно между ТО1 и контуром отопления.

Рис. 2. Функциональная схема ГВС с двухконтурным котлом с внешним теплообменником

Датчик температуры нагретой воды ГВС удлинением проводов устанавливается на выход нагреваемого канала ВТО ГВС. Датчик протока ГВС, чтобы не нарушать целостность гидравлических линий котла, лучше приобрести новый и установить на входе нагреваемого канала ВТО.

Привод трехходового крана нужно отключить отсоединением электрического разъема в его положении «отопление + ГВС», когда нагрузкой котла является отопление, после выключения всего котла.

При отсутствии расхода воды в контуре ГВС, котел поддерживает заданную температуру теплоносителя в контуре отопления. Когда возникает расход воды в контуре ГВС, по сигналу реле протока блок управления переводит котел в режим «ГВС» и управляя мощностью горелки будет нагревать воду ГВС до заданной температуры.

Летом циркуляция теплоносителя в греющем канале ВТО ГВС обеспечивается закрытием крана подающей линии отопления и открытием крана на перемычке.

Однако, в «проточных» схемах на рис. 1 и 2 зимой возможен «недогрев» воды из-за недостатка тепловой мощности котла для нагрева большого объема воды от +5^oС до +45^oС за время протекания ее через теплообменник ГВС.

Предпочтительнее схема ГВС с циркуляционной петлей и накопительным баком горячей воды на рис. 3, которая при протяженных линиях ГВС не имеет альтернативы. Пока нет расхода воды ГВС котел посредством того же ВТО ГВС, циркуляционной петли и циркуляционного насоса нагревает воду в накопительном баке и поддерживает температуру воды в протяженных линиях ГВС на 2-3 градуса ниже температуры контура отопления.

Рис. 3. Функциональная схема ГВС с двухконтурным котлом, циркуляционной петлей и накопительным баком

При включении реле протока воды ГВС, ее нагрев до заданной температуры происходит аналогично ее нагреву по схеме на рис. 2. Поскольку в нагреваемый канал ВТО ГВС поступает вода из бака-накопителя с высокой температурой, то нагрев ее всего на несколько градусов до заданной температуры требует значительно меньшей мощности горелки котла. Благодаря этому котел может нагревать воду до заданной температуры при значительно больших расходах, чем в схемах на рис. 1 и 2.

Рис. 4. Внешний теплообменник на двухконтурном газовом котле.

Такая схема ГВС работоспособна для вариантов его регулирования: по температуре теплоносителя контура отопления и температуре воздуха помещения. К слову, работа котла по первому варианту с малыми колебаниями температуры теплоносителя наиболее комфортна как для соединений и приборов контура отопления, так и для отапливаемого помещения.

Все приведенные схемы являются функциональными.

04 января 2019—10 января 2020

Олег Проскурня

ремонт трехходового крана, инструкция с фото

Устранение частых ошибок

Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.

Ошибка «02» — остановка циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:

• Прочистить фильтры в самом котле и системе отопления.
• Достать теплообменник из корпуса.
• Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
• Поместить теплообменник в емкость с раствором кислоты.
• Ожидать пока химия сделает дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.

Ошибка «03» проблемы розжига

Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.

Ошибка «16» перегрев основного теплообменника

Возникает, когда внутренний термометр котла зафиксировал температуру 95 градусов. Данная ошибка котла Навьен может говорить о нескольких поломках системы котла. Опять-таки, засорение основного теплообменника накипью из-за жесткой воды централизованного водоснабжения, из-за этого аппарат нагревается до большой температуры. Либо это может быть проблемой с изоляцией основного теплообменника. Дело в том, что если активно использовать котел пять лет и не оказывать должного ухода, вероятно, что прокладки, которые должны не выпускать тепло теплообменника, начинают продувать. Теплый воздух дует прямо на термометр — возникает ошибка. Что бы устранить ошибку «16» нужно прочистить основной теплообменник в кислотном растворе и восстановить его изоляцию. Но лучше не допустить эту проблему, регулярно проводя техническое обслуживание котла, если это возможно, то использование более безопасной для техники воды.

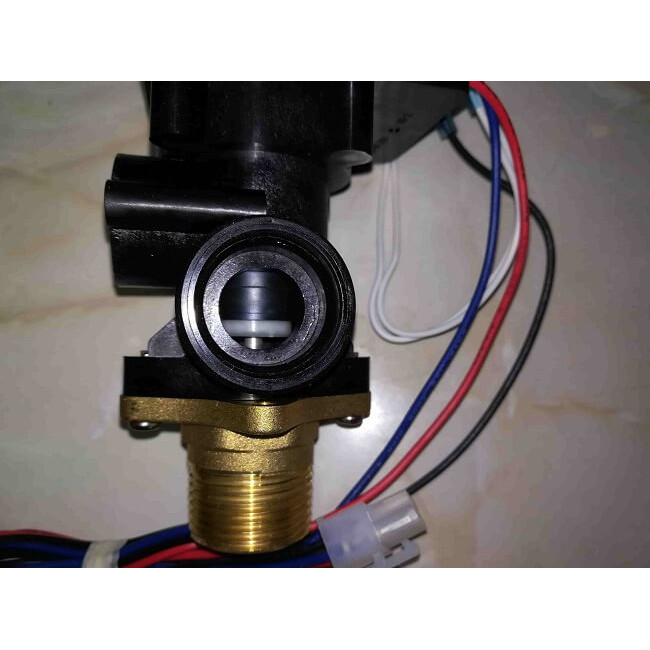

Ремонт трехходового клапана своими руками

В процессе эксплуатации смесительный узел может частично или полностью потерять работоспособность. Если вовремя не сделать диагностику и восстановление – система отопления может выйти из строя. Но не всегда требуется дорогостоящий ремонт трехходового гидравклапана для котла Море или его аналогов. Достаточно проверить его состояние.

Существуют следующие причины неисправности смесительного узла:

Затруднено движение штока из-за появления накипи на его поверхности. Это происходит после долгого простоя системы отопления. Для устранения необходимо вручную сместить шток.
Выход из строя блока управления

Его замена не представляет трудностей – важно правильно подобрать модель терморегулятора.
Уменьшение рабочего диаметра патрубков. Причина – отсутствие фильтра в системе отопления

Сначала выполняется очистка труб, а затем устанавливается фильтр.

Ремонт трехходовых клапанов, встроенных в газовые котлы, имеет ряд нюансов. В видеоматериале показан пример восстановления работоспособности смесительного узла котла Navien:

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

• Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
• Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
• Емкостей и сосудов под давлением.
• Напорных трубопроводов.

1. По принципу срабатывания прижимного механизма:

• От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
• Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

1. Скорости срабатывания запорного механизма:

• Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
• Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

1. По регулировке:

• Нерегулируемые (с колпачками разных цветов).
• Регулируемые винтовыми деталями.

1. По конструкции регулировочных элементов сдавливания пружины с:

• Внутренней шайбой, принцип работы которых был рассмотрен выше.
• Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
• Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

замена и ремонт трехходового клапана на котле navien ace atmo .

Демонтаж, замена и ремонт трехходового клапана на котле NAVIEN ACE Atmo

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo  …       Тэги:

Navien — трехходовой клапан

Нажми для просмотра	Котломасте р Котел Navien страдает проблемой трехходово го клапана. И как не странно, внешне клапан…       Тэги:

Клапан трехходовой Navien цена ремонта или замены!

Нажми для просмотра	Как реанимиров ать или продлить жизнь трехходово му клапану котла Navien.       Тэги:

Трехходовой клапан Navien ремонт

Нажми для просмотра	Котломасте р Трёхходово й клапан Navien, Celtiс — Arleria, Daewoo. Подробный обзор, варианты ремонта и возможные  …       Тэги:

Трёхходовой клапан Navien, Celtiс — Arleria, Daewoo. Подробный обзор.

Нажми для просмотра	Мой канал подписывай тесь будет интересно.       Тэги:

замена 3х-ходового клапана на котле Navien (Навьен)

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Turbo  …       Тэги:

Ремонт трехходового клапана ARDERIA и частично NAVIEN

Нажми для просмотра	Забарахлил газовый котёл Navien Ace 24K. Раздаются громкие щелчки, шум турбины, снизился напор горячей воды и…       Тэги:

Демонтаж, замена и ремонт трехходового клапана на котле NAVIEN ACE Turbo

Нажми для просмотра	замена трехходово го.       Тэги:

1/2 Проблема с котлом Navien Ace 24 K. Звук шум стук скрежет. Проблема решена.

Нажми для просмотра	Трехходово й клапан неисправно сти Arderia Celtic Трехходово й клапан …       Тэги:

Ремонт Газовый котел Navien Ace Atmo ACE — 13

Нажми для просмотра	Navien ремонт трехходово го клапана котла       Тэги:

Трехходовой клапан неисправности Arderia Celtic

Нажми для просмотра	Котел Navien Ace 13K Разборка котла и очистка теплообмен ника Это видео не является побуждение м к действию…       Тэги:

Navien ремонт трехходового клапана котла

Нажми для просмотра	Что делать, если батареи греются, а горячая вода — нет. Разбираем самую типичную неисправно сть настенных.. .       Тэги:

Разборка котла и очистка теплообменника Navien Ace 13K

Нажми для просмотра	Мой видео отзыв и обзор газовый котел NAVIEN!       Тэги:

Самая частая неисправность двухконтурных газовых котлов

Нажми для просмотра	Первый пуск котла это процесс …       Тэги:

Газовый Двухконтурный Котел NAVIEN 24 Обзор и Отзыв!

Нажми для просмотра	Куда установить смесительн ый клапан, а куда распредели тельный. Оказываетс я можно, и на прямую, и на…       Тэги:

Первый пуск котла

Нажми для просмотра	Не греется вода в газовом котле. Ремонт газового котла.       Тэги:

Трехходовой клапан. Устанавливаем правильно.

Нажми для просмотра	ЧТОБЫ НЕ ПЛАТИТЬ ЗА ТО,ЧТО ЛЕГКО СДЕЛАТЬ САМОМУ!!! Промывка котла от накипи своими руками В этом видео …       Тэги:

Почему не бежит горячая вода из газового, битермального котла.

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN NCN http://www.navien. http://shop.navien..       Тэги:

Промывка теплообменника. Газовой колонки. Лимонной кислотой

Нажми для просмотра	Как можно отремонтир овать трехходово й клапан ( отопление работает, включаем приоритет ГВС, не реагируе…       Тэги:

Демонтаж трехходового клапана

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo  …       Тэги:

Трехходовой клапан Navien Ace Ремонт

Нажми для просмотра	Обзор газового двухконтур ного котла NAVIEN ACE на 310 м2 по прошествии 8 лет. Сколько было поломок, каких и…       Тэги:

Демонтаж, замена и ремонт гидроузла на котле NAVIEN ACE Atmo

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo  …       Тэги:

8 лет спустя. Стоит ли брать? Котёл NAVIEN ACE. buderus vaillant реакция. че по чем

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo  …       Тэги:

Демонтаж, замена и ремонт вторичного теплообменника на котле NAVIEN ACE Atmo

Нажми для просмотра	Видеоинстр укция по демонтажу, замене и ремонту котлов NAVIEN ACE Atmo  …       Тэги:

Демонтаж, замена и ремонт монометра на котле NAVIEN ACE Atmo» rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Демонтаж, замена и ремонт насоса на котле NAVIEN ACE Atmo» rel=»spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Клапан трехходовой газового котла NAVIEN разбираем» rel=»spf-prefetch

Если гудит котел, что делать?

Все перечисленные выше ошибки обычно приводят к полной остановке работы котла, но гораздо более частая, менее разрушительная проблема – это неприятный звук из оборудования. Раздражающие шумы станут причиной головных болей, повышенного стресса. Ясное дело, правильно установленный и эксплуатируемый котел Navien должен работать бесшумно, гудение является симптомом, который может предупреждать о большой неисправности в будущем.

Разберем самые популярные источники гула:

Неисправность работы вентиляционной системы котла

Если котлу приходиться находиться в пыльном подвале или просто используете прибор длительное время без должного ухода, то большое количество пыли скапливающиеся внутри корпуса может нарушить работу вентиляции. Это, пожалуй, самая частая причина гула в старом оборудовании, но не нужно забывать, что дело, может быть в недостатке смазки. Дабы испытывать неприятных ощущений от посторонних звуков, убирайте из котла пыль и регулярно смазывайте его. Иначе придется вызывать специалиста, возможно менять сам вентилятор.

Осадок от жесткой воды

Как и во множестве проблем, о которых говорили ранее, жесткая вода может играть ключевую роль в проблемах, связанных с гулом внутри оборудования. Накипь поражает сначала теплообменник, а затем весь аппарат, снижая все его положительные качества, из-за сузившихся проходов для подачи воды, обилия пара появляется странный гул. Избавиться от накипи в котле Navien поможет раствор кислоты, только на этот раз обрабатывать придется все детали котла — лучше доверить это специалисту.

Вода, перенасыщенная кислородом

Используя систему естественной циркуляции, вы попадаете в группу риска услышать неприятные звуки, даже используя новейший котел. Самому котлу ничего не угрожает, и он будет выдавать лучший КПД стабильно работая, но звук мешает владельцу. Причина шума – пузырьки воздуха, лопающиеся внутри отопительной системы. Избавиться от шумов легко, заменив естественную систему циркуляции, усовершенствуя систему котла мембранами.

Давление газа

Сниженное давление газа внутри системы является причиной назойливых шумов в помещении. Дефицит газа образует воздушные карманы, уменьшается скорость перемещения воды, происходит перегрев аппарата. Для исправления неполадки нужно лишь поменять давление на приемлемое равное двум атмосферам. Производить данные манипуляции следует обученному профессионалу

Другие причины

Другими причинами неприятных шумов в котел Navien могут послужить минорные причины. Странные стуки, связанны с наличием в системе воздуха. Несмотря на качество котлов «Навьен» — никто не застрахован от ошибок, и обычный заводской брак может быть причиной ваших головных болей. Тщательно проверяйте товар, осуществляйте возврат, гарантийный обмен.

Лучший способ избежать проблем, поломок, гулов, ошибок и прочих неисправностей – профилактика. Регулярно проходите технический осмотр газового котла Navien, протирайте пыль, капните смазку, чистите мусор, имейте запасные детали, подключите чистую воду, наладьте систему циркуляции и сможете избежать множества неприятных проблем.

Не пытайтесь полностью самостоятельно определить причины проблем с техникой. Отопительный котел – это устройство требующее повышенной внимательности. В случае каких-либо проблем обращайтесь в сервис-центр или взывайте специалистов, они точно установят причину и совершат необходимый ремонт. «Navien» самостоятельно обучает необходимый персонал. «Навиен» имеют сервисные четыреста сервисных центров в Российской Федерации. Обращайтесь к профессионалам, самостоятельная диагностика и лечение сложных приборов без тщательной подготовки могут навредить аппарату.

Капает вода с предохранительного клапана. Что делать

Водонагреватели накопительные на сегодняшний день пользуются все большим спросом среди наших соотечественников. Данные агрегаты позволяют просто им эффективно решить множество хозяйственных проблем, однако иногда случается, что само устройство становится источником проблемы.

Одной из самых распространенных проблем, с которой приходится сталкиваться – это течь воды. Если капает вода с предохранительного клапана, то, как можно скорее, необходимо установить причину, ведь некоторых случаях данный процесс не следует считать неисправностью. Именно поэтому не нужно торопиться с решением вызывать специалиста по ремонту водонагревателей.

Возможные причины неисправности

Причинами течи воды из клапана могут быть:

• Неисправность клапана;
• Неверно выставленная разница давлений в системе;
• Другие причины, в частности, вода может вытекать из клапана, но это не будет считаться поломкой.

Первые две причины предполагают ремонт агрегата.

Способы устранения неисправностей

Водонагреватели газовые следует в первую очередь протестировать. Необходимо определить в какой ситуации происходит вытекание воды.

Если же вы обратили внимание на то, что вода вытекает в процессе нагревания воды, то, скорее всего, ваш агрегат полностью исправен. Дело в том, что при нагревании вода расширяется, соответственно давление жидкости на стенки бака увеличивается. Когда давление превышает норму, клапан избавляется от излишков воды

Решением данной проблемы может быть присоединение резинового шланга и вывод его в канализацию или емкость необходимого размера

Когда давление превышает норму, клапан избавляется от излишков воды. Решением данной проблемы может быть присоединение резинового шланга и вывод его в канализацию или емкость необходимого размера.

Если же предохранительный клапан водонагревателя пропускает холодную воду, то, скорее всего, причина в том, что в водопроводе слишком высокое давление. Решением данной проблемы является установка редуктора для нормализации давления в водопроводной сети. Для этого необходимо обратиться к квалифицированному специалисту. Также без помощи профессионала не обойтись, если вы склонны к выводу, что причиной течи воды является неисправность самого клапана.

Таким образом, первым шагом к решению проблем с течью воды из водонагревателя является установка причины вытекания и установление характера неисправности. Помните, что всегда надежней обратится за помощью к профессионалу, чем заниматься ремонтом сложного оборудования самостоятельно, ведь неумелый ремонт может привести к более сложной неисправности.

Чем опасен конденсат для котла

При растопке твердотопливного котла приходится сталкиваться с тем, что холодный теплоноситель омывает стенки уже нагретой камеры сгорания, охлаждает их, что приводит к конденсации паров воды, неизменно присутствующих в дымовых газах. Частички воды, взаимодействуя с дымовыми газами, образуют кислоты, что приводит к разрушению внутренней поверхности камеры сгорания и дымохода.

Но на этом негативное действие конденсата не ограничивается: в каплях воды растворяются частички сажи, оседающие на стенках. Под воздействием высоких температур эта смесь спекается, образуя на внутренней поверхности камеры сгорания плотную и прочную корку, наличие которой резко снижает интенсивность теплообмена между дымовыми газами и теплоносителем. КПД котла падает.

Удалить корку непросто, особенно если у котла камера сгорания имеет сложную поверхность теплообмена.

Полностью исключить процесс образования конденсата в твердотопливном котле невозможно, но можно существенно снизить продолжительность этого процесса.

Видео инструкция по замене Основного теплообменника Navien

Видео-схема замены первичного теплообменника котла Navien Ace/Coaxial Deluxe и горелки. На данном видео приведен алгоритм снятия первичного теплообменника и горелки. Все работы производятся на котле, выключенном из сети, и со слитым теплоносителем

Особое внимание следует обратить на позиции и количество креплений и клипс. Так же необходимо отметить, что существуют минеральные прокладки между горелкой-теплообменником и теплообменником-крышкой горелки, неправильная установка прокладок или их повреждение может стать причиной прогорания стенок горелки с повреждением близлежайших узлов.

Если вам необходим ремонт, замена или заказ теплообменника или горелки Navien Вы всегда можете обратиться к нашем мастерам по телефону или воспользовавшись онлайн формой на сайте.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Причины, в результате которых может возникнуть перегрев твердотопливного котла

Еще на стадии выбора и покупки важно учитывать эксплуатационные характеристики обогревательного прибора. Многие модели, которые сегодня представлены в продаже, имеют встроенную систему защиты от перегрева. Работает она или нет – вопрос второй

Однако необходимо придерживаться определенных знаний и навыков, рассчитывая создать у себя дома эффективную и безопасную систему автономного отопления

Работает она или нет – вопрос второй. Однако необходимо придерживаться определенных знаний и навыков, рассчитывая создать у себя дома эффективную и безопасную систему автономного отопления.

От условий эксплуатации зависит надежная работа нагревательного агрегата. При явных нарушениях технологических параметров отопительного оборудования и злоупотреблением стандартными правилами безопасности, высокая вероятность возникновения аварийной ситуации.

Предупредить возможные негативные последствия можно еще на стадии монтажа твердотопливного котла. Правильная обвязка отопительного аппарата станет залогом вашей безопасности и надежной работы агрегата в будущем.

Если говорить детально, то в каждом случае система защиты твердотопливного котла имеет свою специфику и особенности. Каждая система отопления имеет свои плюсы и минусы. К примеру:

Когда речь идет о твердотопливных котлах с естественной циркуляцией теплоносителя, необходимо позаботиться о безопасности и работоспособности отопительного оборудования еще во время монтажа. Трубы в системе устанавливаются металлические. Причем диаметр таких труб должен превышать диаметр труб, используемых для прокладки контура с принудительной циркуляцией теплоносителя. Датчики, установленные на водяном контуре, будут сигнализировать о возможном перегреве теплоносителя. Предохранительный клапан и расширительный бак играют роль компенсатора, снижая избыточное давление в системе.

Существенным минусом гравитационной системы отопления является отсутствие эффективного механизма регулировки рабочих режимов твердотопливных котлов.

Большие технологические возможности для потребителей предоставляют , работающие с принудительной циркуляцией теплоносителя в системе. Уже только наличие второго контура существенно увеличивает возможность регулировать температуру нагрева котловой воды. Единственный минус в работе такой системы является работающий насос, который может внести своей работой сложности при эксплуатации отопительной системы.

Это связано с тем, что при отключении электричества, насос перестает выполнять свои функции. Остановка циркуляционного процесса и инерционность нагревательных котлов на твердом топливе могут привести к перегреву нагревательного агрегата. Если котельная техника не оснащена , ситуация с отключением электричества чревата крайне неприятными последствиями.

Эффективная защита от перегрева работающего твердотопливного котла должна базироваться на механизме съема избыточного тепла, вырабатываемым нагревательным прибором.

Конструкция термосмесительного клапана и принцип действия

Как и большинство деталей и элементов конструкции твердотопливного котла, трехходовой или так же имеет простую и понятную конструкцию. В его состав входят:

• основной корпус;
• подпружиненный шток;
• две заслонки, тарельчатого типа;
• термостатический элемент (головка с фиксированными положениями).

На рисунке-схеме подробно показан механизм в разрезе, где и как расположены его основные элементы.

Глядя на конструкцию приспособления не трубно понять принцип действия. Рассмотрим детальнее происходящие процессы.

В обычном режиме работы отопительной системы основные заслонки, расположенные линейно, находятся в открытом положении. Недостаточно горячая вода свободно проходит свободно из котла в отопительный контур.

Термостатическая головка, оснащенная датчиком с чувствительной к температуре жидкостью, находится в стандартном положении. При возникновении внештатной ситуации, к примеру: со стороны котла в систему начинает поступать теплоноситель, температура которого превышает заданные параметры. Срабатывает датчик контроля температуры, приводящий в движение шток. Действующий механизм перекрывает основной, прямоточный проход, открывая одновременно с этим проход со стороны, через который поступает холодная вода. В результате смешивания воды разной температуры наступает выравнивание температуры до установленной нормы. Теплоноситель, уже нормальной температуры покидает устройство через патрубок в систему отопления. Регулировка термостатической головки прибора определяется степенью нажатия сильфона с расширяющей жидкостью на шток. Соответственно определяет чувствительность приспособления.

Момент срабатывания устройства определяется регулировкой головки, настроенной на определенную температуру.

Если вода продолжает в результате предпринятых действий нагреваться, устройство перекрывает основной входящий поток, открывая доступ холодной воды из третьего патрубка. Шток в данном случае находится в крайнем нижнем положении. К основному потоку уже подмешивается вода из третьего патрубка. При изменении температуры теплоносителя в сторону снижения, шток под действием датчика снижает давление, открывая доступ горячей воде.

Для того, что бы добиться правильной работы всего механизма, необходимо точно соблюсти требования по его установке. может устанавливаться в правостороннем или в левостороннем варианте, как на обратке, так и на подающем контуре. В процессе эксплуатации приспособление совершенно не требует обслуживания.

Принцип работы

Конструкция устройства относительно простая и состоит из корпуса с тремя входными патрубками. С помощью управляющей системы происходит

перераспределение тепловых потоков. Благодаря устройству трехходового клапана газового котла он может выполнять смесительные, разделительные или переключающие функции.

Принцип работы устройства основан на частичном или полном перекрытии полезного сечения одного из патрубков регулирующей системы. Таким образом могут смешиваться два потока (горячая и холодная вода). Для подобного распределения используют такие механизмы:

• Шток. Его регулировка по высоте происходит с помощью резьбы.
• Шариковый. В сфере, соединенной со штоком, есть сквозное отверстие. При изменении положения шара происходит перекрытие теплового потока или его смешивание с холодным.
• С регулировочной заслонкой.

Наиболее точные показатели смешивания у моделей с регулировочной заслонкой. Но их настройки могут сбиться из-за резкого перепада давления. В автономных отопительных системах чаще всего используют смесители со штоком.

Подобные устройства по умолчанию интегрированы в конструкцию многих газовых котлов. С их помощью происходит охлаждение обратного потока теплоносителя, если его температура выше критической. Поэтому замена трехходового клапана на котлах Navien Ace или аналогичных им моделей может выполняться только на оригинальный.

Рис. 3. Независимая схема подключения ИТП с устройством поддержания давления

Такая схема несколько дороже зависимой, но в то же время защищает внутридомовые приборы отопления от некачественного теплоносителя, поступающего из центральной сети. Если необходимо кроме отопления, обеспечить и централизованное горячее водоснабжение, то устанавливают дополнительно один или несколько теплообменников. В зависимости от соотношений нагрузки на отопление и ГВС применяют одноступенчатые и двухступенчатые схемы присоединения водоподогревателей.

Примеры и окупаемость

В Украине современные автоматизированные теплопункты с независимой схемой присоединения предлагает австрийская компания Herz.

ИТП от Herz работают при температуре сетевой воды в первичном контуре (центрального теплоснабжения) – 110–140°C / 65–80°C. При этом обеспечивают температуру во внутридомовой системе отопления 90–55°C / 70–45°C. Номинальное давление в первичном контуре – до 16 бар. Рабочее давление во вторичном контуре – от 2 до 10 бар. Для поддержания давления в системе используется мембранный расширительный бак или, в случае систем мощностью более 300 кВт – установка поддержания давления. Циркуляция теплоносителя осуществляется высокоэффективными насосами с частотным регулированием.

В комплектации ИТП реализованы схемы на базе двухходового клапана или комби-клапана – регулятора расхода с электроприводом, и пластинчатого либо паянного теплообменника. Погодозависимое регулирование температуры теплоносителя, настройки температурных режимов осуществляются котроллером. При этом возможно организовать удаленный доступ и управление оборудованием через GPRS-модем. Для учета потребления тепла предусмотрено применение ультразвукового расходомера с вычислителем.

Помимо ИТП для многоэтажных домов также находят применение и квартирные тепловые пункты. Они позволяют потребителю индивидуально регулировать работу системы отопления и ГВС, обеспечивают удобство учета потребляемой энергии. К примеру, тепловой пункт Herz DeLuxe рассчитан на максимальную рабочую температуру 90°C, максимальное рабочее давление 10 бар и обеспечивают расход горячей воды до 15 л/мин. Такие теплопункты устанавливаются непосредственно на каждого потребителя (квартиру). Предлагаются варианты открытого или скрытого в стене монтажа, а также со смесительным узлом для низкотемпературного панельно-лучистого отопления, например: теплые стены, теплый пол (рис. 4).

Рис. 4. Компактный квартирный тепловой пункт Herz Bregenz

Время окупаемости инвестиций в ИТП при модернизации зданий – в пределах от 1 до 5 лет и зависит от применяемого оборудования, размера здания и типа системы. При этом стоит помнить, что установка индивидуальных тепловых пунктов – это важный и необходимый шаг, но не единственный на пути к энергоэффективности системы отопления жилого дома. Наибольший эффект достигается совместно с балансировкой системы отопления и установкой терморегулирующих клапанов на отопительных приборах.

Просмотрено: 5 337

Как установить

При монтаже предохраняющей спускной арматуры соблюдают следующие правила:

1. Обычно клапан сброса давления в системе отопления ставят в бытовой контур в единственном экземпляре. Его основные точки размещения — непосредственно над электрическим, твердотопливным, газовым котлом на его выходном патрубке или рядом в горизонтально расположенный трубопровод. Если это по техническим причинам невозможно, главное условие правильного монтажа — установка в линию подачи до первого отсекающего вентиля.
2. Выходной боковой патрубок обычно соединяют с канализационной или дренажной системой, если это технически сложно или объем теплоносителя в контуре невысок, можно воспользоваться гибкой подводкой, которую опускают в емкость подходящего объема.
3. Отвод жидкости должен проводиться с разрывом струи через воронку или гидравлический затвор для обеспечения работоспособности системы при засорении канализации.
4. При монтаже в трубопровод используют тройник с нижним отводом подходящего диаметра, его стандартное значение 1/2, 3/4, 1 и 2 дюйма. Диаметр подводящего к клапану трубопровода не должен быть меньше, чем у системы.

Правила чистки газового котла. Часть 2

Предназначение газового фильтра в том, чтобы очищать газ, поступающий в котел с самыми разными загрязнениями и примесями. Его обычно устанавливают перед горелками, арматурой и прибором для измерения.

Установка фильтра (газового и водного) позволяет улучшить производительности котла. Сетки для воды снимают, а потом чистят и моют от накипи. Для этого вполне пригодна обычная вода. В том случае, когда на сетках появился известковый налет, то их нужно предварительно замочить в растворе лимонной кислоты.

Сегодня большую популярность получили магнитные фильтры, поскольку они обеспечивают воде мягкость. Магниты, которые находятся внутри конструкции, занимаются преобразованием кальцита в арагонит, а они, как известно, более безопасны для самых разных поверхностей.

Эксплуатация трехходового крана

На трехходовой кран возложена задача перенаправлять потоки воды. И потому он должен регулярно осматриваться. Уже тогда, когда откручиваешь его, будет видно, каково состояние его внутренностей.

ВАЖНО! Нужна полная разборка. Для этого откручиваем четыре корпусных винта и снимаем двигатель. Также нужно проверить мотор. Для этого отвинчиваем еще пару винтов. После этого кран можно считать полностью разобранным.

Если есть необходимость, то во время профилактического осмотра нужно почистить выступившую ржавчину. Также нужно произвести замену уплотнительных колец. После обработки деталь нужно собрать в обратной последовательности.

Обработка газового клапана

Когда котел долго отключен, то газовый клапан обычно закисает. Если так случилось, то нужно провести чистку клапана, то есть продуть его. Для обработки вам нужны будут шприц и отвертка. Отверткой скручивают все элементы. В том числе дисплей.

Если все правильно отвинтить, то перед тобой предстанет клапан с разъемом. На нем помечено красным то место, куда поступает воздух. В отверстие вставляем пластиковый кончик шприца. Ни в коем случае – острую иглу! Ведь иглой легко повредить мембрану.

Если есть необходимость максимально продуть элемент, то необходимо набрать воздух в шприц, потом плотно прислонить его к отверстию и выпустить воздух. Если тогда, когда выпускаешь воздух, сопротивление отсутствует, то это означает, что шприц неплотно присоединен.

После профилактических мероприятий предстоит собрать детали в обратной последовательности.

Очистка дымохода

Когда чистят дымоход, то заодно ведут обработку и дымоходных каналов. Каналы, топка и дымоход являются местом большого скопления сажи. В результате появляется препятствие для качественной работы агрегата. И со временем пропадает и тяга.

Сейчас для изготовления дымоходов используют нержавеющую сталь высокой прочности. И потому она выдерживает даже кислотные осадки и высокие температуры, которые образуются при горении газа.

Существуют также керамические модели дымоходов. Они предусматривают применение котлов любого топлива. Служат долго. Коррозия им не страшна. Отметим также высокий уровень пожарной безопасности. У них большой вес. При этом они и строгого вертикального расположения. Монтажные работы достаточно сложные. Обращаем внимание на то, что покупка таких моделей обходится недешево.

Уверяем, что вполне реально провести эффективную счистку дымохода самостоятельно. То есть можно своими руками, используя специальный пылесос, выполнить эту работу. Однако возможна и классическая обработка труб, то есть с помощью щеток и ершиков.

ВАЖНО! Очень удобны в работе щетки-трансформеры, у которых удлиненные ручки. Их опускают сверху с наружной стороны. Сажа опускается вниз внутрь дома, а там ее уже можно будет легко убрать. Чистка с применением химических средств годится лишь для каминов или печей, которые предполагают использование дров.

В том случае, когда вы ни разу не очищали дымоход со стороны улицы, есть смысл обратиться в службы, которые специализируются на таких видах работ.

Почистить котел от сажи и нагара можно и нужно с внутренней стороны. Топку обрабатывают щеткой. А для того, чтобы почистить стенки агрегата, обычно применяют кипяток. Кипящей водой заполняют котел. Когда жидкость закипит, сажу можно будет быстро убрать даже мочалкой.

ВАЖНО! Использование химических растворов возможно лишь после того, как досконального изучишь инструкцию.

Работы с воздухоотводчиком

Воздухоотводчику отведена своя роль в системе. Он для того, чтобы стравливать лишний воздух. У современных агрегатов есть автоматические воздушные клапаны. И они хороши тем, что функционируют без вмешательства человека.

Деталь имеет вид бочонка, у которого есть присоединительная резьба. Предусмотрен встроенный поплавок из пластмассы. Пластиковый поплавок скреплен рычагом, у которого пружинистый клапан, который сбрасывает воздух через крышку.

Бывает так, что воздухоотводчик начинает протекать. Течь обычно обнаруживают в самом низу котла. Если присмотреться, то и на крышке воздушного клапана можно увидеть течь. В большинстве случаев такой клапан меняют на новый. Однако практика показала, что такая деталь не так уж часто ломается. Значит, применяется полная разборка и чистка, если она необходима.

Теперь немного про варианты неисправностей. Скажем, запал поплавок или есть налет. Когда поплавочек западает, то его при разборке необходимо вернуть на место. Если же мы видим налет, то вам предстоит чистка внутренностей от маслянистых выделений. А потом еще нужно собрать деталь и вернуть ее на место.

ВАЖНО! Если сборка произведена правильно, то после того, как подключим котел, можно будет услышать непродолжительное шипение из клапана, Так выходит лишний воздух.

Проведением профилактических мероприятий лучше заниматься до того, как наступил отопительный сезон. Сажа, накипь, копоть всегда скапливаются в частях котла. У них есть такое свойство. А в результате ухудшаются процессы, связанные с работой элементов котла.

ВАЖНО! Также будет резонным провести осмотр и обработку автоматики, как и прочих составляющих газового агрегата. Если вы будете делать чистку хотя бы раз в год, то с большой вероятностью можно будет сказать, что вы убережете агрегат от поломок.

Четыре варианта, как очистить двухконтурный котел

1. Механическая поверхностная обработка пластинчатого теплообменника. Суть работы заключается в том, чтобы очистить деталь и при этом ее не изымать ее.

Снимаем крышку, которая закрывает доступ к пластинам, предварительно накрыв внизу форсунки пленкой или бумагой. А потом, взяв в руки жесткую щетку, старательно чистим элемент от сажи и других загрязнений. Потом убираем грязь, которая будет осыпаться на подложку. Остатки грязи удаляем с использованием обычного пылесоса.

2. Химическая обработка. Такая процедура тоже предусматривает, что агрегат будет разобран. А еще она подразумевает, что у вас будет специальный аппарат – бустер. С помощью вспомогательного механизма нужно закачать в радиатор кислотную промывочную жидкость.

Практика показала, что в этом случае очищаются даже те отложения, которые прочно закрепились. Обычно это отложения солей и железа. Остатки кислотного раствора нужно убрать. Для этого понадобится специальная жидкость, которой ведут обработку теплообменника на завершающем этапе.

3. Гидродинамическая обработка не предполагает, что нужно будет разобрать котел. И все равно она считается методом не из дешевых.

С помощью специализированной установки закачивает вовнутрь воду. В некоторых случаях в ней бывают примеси в виде абразивных частиц. Потом, во время циркуляции жидкости, давление усиливается. Обработка на такой большой скорости обычно ведет к полному вымыванию всех отложений.

ВАЖНО! При такой манипуляции нужно то и дело контролировать показатели давления. Ведь существует вероятность того, что давление повысится максимально. А в результате – разрыв труб или теплообменника. Специалисты не рекомендуют проводить такую чистку своими руками. Ведь в этом случае необходимо быть очень знающим и обученным в таком деле.

4. Электроразрядная обработка гарантирует самую высокую степень очистки. Она безопасна. Для того чтобы удалить различные загрязнения с любой прочностью, необходимо применить специальное уникальное оборудование «Стример».

Его единственным недостатком можно считать лишь то, что данный аппарат можно найти только в сервисных центрах по обслуживанию газового оборудования. Он создает немало шума при работе. А еще чистка у него занимает много времени. Чаще всего используют механический и химический методы. А производственный бустер на дому можно заменить обычным насосом.

Бустер можно сделать и самому из насоса, десятилитровой емкости и двух шлангов. Можно качественно убрать накипь и не навредить конструкции тогда, когда правильно выбираешь кислоту.

В случае незначительного загрязнения агрегата для промывки очень хорошо подойдет лимонная кислота. Только ее нужно развести в пропорции 200 г сухого вещества на 5 л воды.

ВАЖНО! Если накипь сильная, то применяют растворы, в которых содержится соляная, серная или ортофосфорная кислота. Может также применяться специальный гель.

При работе с агрессивными жидкостями очень важно соблюдать правила безопасности. А соляная кислота применяется с ингибиторами коррозии. Они для того, чтобы не нанести вред оборудованию. Когда процесс чистки заканчивается, тогда делают промывку радиатора нейтрализатором.

Ремонт трехходового клапана 🔥 котла на дому в Волгограде, вызов мастера

При поломках газового оборудования самостоятельно устранять неполадки нельзя – газ взрывоопасен. Для починки техники рекомендуется вызвать опытного специалиста, имеющего лицензию. Мастера Muguru оперативно проведут ремонт трехходового клапана котла дома у клиента в Волгограде. Гарантия качества и привлекательная цена сделают услугу комфортной и выгодной.

Признаки поломки трехходового клапана котла

Трехходовой клапан – это деталь, которая регулирует входящие потоки, контролируя температуру. Имеет один вход и два выхода. Изготавливается из нержавеющей стали.

Если оборудование дала сбой в работе, слышится посторонний шум, не нагревается вода, то одной из возможных причин может быть поломка клапана. Небольшая деталь ломается при таких обстоятельствах:

• Механическое повреждение.
• Износ.
• Подсоединение посторонних запчастей к корпусу.

Котел подает сигнал о сбое в работе автоматики. Одной из причин бывает неисправность клапана. Порванная мембрана, повреждения корпуса приводят к отключению агрегата в целом. Чтобы не остаться в холодном доме рекомендуется обратиться за помощью к специалисту. Квалифицированный газовщик быстро проведет ремонт газового оборудования. Сервис Muguru гарантирует, что к вам домой в Волгограде приедет опытный газовщик с лицензией.

Этапы ремонта

Самостоятельно чинить газовое оборудование опасно для здоровья человека и его имущества. Только квалифицированный газовщик может правильно и безопасно устранить неисправность. Потому вызов знатока просто необходим.

Приехавший специалист проводит работу в несколько этапов:

• Диагностика.
• Ремонт, смена деталей.
• Чистка.
• Сбор оборудования, подключение.

Специалист выясняет причину неисправности. Если деталь можно отремонтировать, то проводят смену запчастей. Если клапан починке не подлежит, то мастер устанавливает замену.

Чистка узлов, контактов обеспечивает правильную установку клапана. После монтажа устройства на место, проверяют качество работы техники.

Как предотвратить поломку?

Неправильная эксплуатация, большая нагрузка приводит к неисправности устройства. Подключение устройства должно выполняться согласно инструкции, ведь неправильная установка приводит к поломке всего агрегата. Своевременный сервис продлит срок службы котла.

Ремонт техники без выходных в Волгограде

Мастера Muguru оперативно устранят неполадку любой сложности. Большой штат сотрудников позволяет подобрать менеджеру опытного специалиста. Какая бы модель техники не требовала ремонта, будьте уверены, мы предоставим отменный сервис, квалифицированного мастера.

Газовщик приедет к вам домой, так что вы сэкономите массу времени и сил, ведь не нужно будет везти устройство в сервис. Даем гарантию на оказанные услуги. Стоимость ремонта вас приятно удивит – звоните!

Как освободить застрявший отводной клапан

Переключающий клапан является важной частью системы отопления дома. И, как и любая другая деталь, она может быть повреждена в результате общего износа. Если у вас возникнут проблемы с переключающим клапаном комбинированного котла, ваша система отопления не будет работать так эффективно, как обычно.

Проблема с переключающим клапаном потребовала бы открытия котла и переделки механизма. Команда Fantastic Services рекомендует оставить эти задачи в руках квалифицированных технических специалистов.Итак, эта статья предназначена для всех, кто хочет получить общее образование о том, как освободить застрявший переключающий клапан.

Что такое переключающий клапан?

Переключающий клапан — это механизм внутри вашего бойлера, используемый для управления потоком воды через всю систему отопления. Сюда входят смесители, насадки для душа и радиаторы. Комбинированный котел будет регулировать поток горячей воды через переключающий клапан в зависимости от того, какая арматура используется.

Как работает переключающий клапан?

Системные и обычные бойлеры не требуют переключающего клапана, так как они хранят горячую воду в баллоне.Вы можете найти его только на комбинированном котле, потому что они нагревают воду по запросу. Переключающий клапан бойлера выполняет ту же функцию, что и клапан душа — он регулирует поток горячей воды в разные места.

Когда дело доходит до системы отопления дома, переключающий клапан открывается, чтобы тепло достигало радиаторов. Как только в кране или насадке для душа возникает потребность в горячей воде (обычно при включении горячей воды), клапан закрывается. Если вы не пользуетесь кранами или лейкой для душа, переключающий клапан останется открытым, чтобы радиаторы оставались теплыми.

Признаки неисправного переключающего клапана

Есть три наиболее часто встречающихся проблемы с водопроводом, если у вас есть неисправный переключающий клапан. Они следующие:

• Краны, не получающие горячую воду . Самый распространенный симптом неисправности переключающего клапана — отсутствие горячей воды в кранах и душевых головках. Вода в лучшем случае становится теплой, но не более того. Это означает, что котел не отдает приоритет горячей воде для используемого оборудования, потому что переключающий клапан застрял в открытом положении и тепло уходит.
• Много горячей воды, но без отопления . Когда вы включаете систему отопления в холодное время года, ваши радиаторы должны быть теплыми, а горячая вода должна доходить до кранов. Однако, если у вас есть горячая вода в кранах и насадках для душа, но нет отопления, тогда у вас обратная ситуация — переключающий клапан застрял в закрытом положении и не позволяет теплу достигать радиаторов.
• У вас есть горячая вода, только если отопление на . Если летом вы не пользуетесь системой отопления, горячая вода все равно должна попадать в краны и душ.Если у вас нет горячей воды, когда отопление выключено, но есть, когда отопление включено, значит, у вас снова неисправен переключающий клапан.

Вам также может понравиться:

Как проверить переключающий клапан котла

Предположим, вы столкнулись с наиболее частым признаком неисправности переключающего клапана — отсутствием горячей воды. Чтобы проверить и точно знать, в чем проблема, вот что вам следует сделать:

1. Откройте котел и найдите переключающий клапан .Если это уже кажется сложной задачей, лучше не выполнять ее самостоятельно. После того, как вы снимете крышку котла, вам нужно найти механизм переключающего клапана.
2. Включите горячую воду из-под крана и проверьте переключающий клапан . Если вы используете горячую воду, клапан должен закрываться, чтобы направить ее в кран, то есть он должен двигаться. Если вы не видите движения, значит, он застрял.

Нужно снова запустить котел?

Не говори больше! Мы сразу же пришлем вам сертифицированного специалиста! Просто введите свой почтовый индекс:

Как освободить застрявший переключающий клапан

Мы не рекомендуем ремонтировать переключающий клапан самостоятельно.Если вы считаете, что возникла проблема, вам следует позвонить квалифицированному инженеру, чтобы он ее рассмотрел.

1. Проверить наличие других проблем .

   Прежде чем что-либо делать с переключающим клапаном, важно осмотреть весь механизм котла. Даже если вы на 100% уверены, что клапан неисправен, может быть и другая проблема. Ремонт частей котла может привести к дополнительным повреждениям.

2. Очистите клапан .

   Если клапан — единственная проблема, возможно, он застрял из-за коррозии.На рынке есть коммерческие химические очистители для котлов. Однако важно знать, какой и когда использовать. Если вы не будете осторожны, то можете дополнительно повредить механизм котла.

3. Заменить вентиль .

   Надежный техник по котлу проведет необходимые проверки и в конце определит, следует ли очистить застрявший переключающий клапан или полностью заменить его на новый. Замена всего переключающего устройства является деликатной процедурой и должна выполняться только сертифицированным инженером.

Если ваш котел все еще находится на гарантии и вам необходимо заменить блок переключателя, этот процесс будет выполнен бесплатно для вас. Если на ваш котел не распространяется гарантия, вам придется оплатить замену клапана и оплату труда специалиста. Если они обнаружат больше неисправностей в механизме котла, и особенно если он был установлен более 10 лет назад, вам могут посоветовать вообще купить новый.

Нанять профессионала

Профессиональные специалисты Fantastic Services НЕ рекомендуют домовладельцам самостоятельно ремонтировать котлы (если они сами не являются сертифицированными специалистами).Если вы попытаетесь что-то сделать с механизмом, вы можете потерять гарантию. Если у вашего котла нет гарантии, вам придется оплатить ремонт и замену деталей из своего кармана. Надежные специалисты Fantastic Services всегда готовы помочь с любыми проблемами с котлом.

А если вы присоединитесь к нашему Fantastic Club, вы получите льготные тарифы и льготные места для бронирования более чем на 25 услуг, включая ремонт котлов. Узнайте, что такое Fantastic Club.

Посетите главный сайт, чтобы узнать цены на услуги наших профессиональных мастеров по ремонту котлов!

Takeaways

• Переключающий клапан помогает поддерживать систему отопления вашего дома в рабочем состоянии;
• Если переключающий клапан застрял в открытом положении, горячая вода не попадет в краны и душевые лейки;
• Если переключающий клапан заклинивает, он не позволит вашим радиаторам обогреть комнату;
• Самый распространенный метод ремонта — очистка или замена переключающего клапана;
• Всегда вызывайте сертифицированного специалиста, если у вас возникли проблемы с пароконвектоматом, особенно если он все еще находится на гарантии.

Если вы обнаружите, что у вас есть горячая вода, но нет отопления (или наоборот), вероятной причиной является неисправный переключающий клапан. Но так бывает не всегда. Если вы обнаружили, что у вас нет отопления или горячей воды, загляните в наш блог по следующей теме, чтобы узнать, что вы можете сделать.

***

Приходилось ли вам сталкиваться с заклиниванием переключающего клапана дома? Как вы справились с этой проблемой? Делитесь впечатлениями в комментариях!

Источник изображения: Джеймс С. Дэвис / shutterstock.com

Понравилась статья? Поделись с друзьями!

Как работает система отопления Y-Plan | Дизайн отопления

Что такое система отопления Y-Plan?

Система обогрева Y-Plan — это система, в которой используется один клапан с электроприводом, который имеет 3 отверстия для протекания воды.

Вода течет из котла через нижнюю часть клапана, затем клапан направляет поток воды через порт A (в отопление), порт B (в горячую воду) или через оба порта для нагрева радиаторов и горячая вода вместе.

Системы отопления Y-Plan широко использовались в старых системах отопления. Но из-за того, что вы не можете добавлять какие-либо дополнительные зоны и что вы обычно не можете использовать 3 порта в невентилируемых цилиндрических установках, они теперь гораздо менее распространены в современных системах.

Как работает трехходовой клапан?

Клапан с электроприводом имеет 2 микровыключателя внутри, переключатель 1 перемещается, когда клапан достигает среднего положения, переключатель 2 перемещается, когда клапан достигает положения только нагрев.

Когда питание передается по белому проводу (нагрев включен), на двигатель подается напряжение 230 В. Двигатель вращается, пока не достигнет среднего положения, и переключатель 1 переместится (больше не отправляет 230 В прямо по белому проводу на двигатель).

Питание от белого провода теперь проходит только через переключатель 2, который затем проходит через диод и преобразуется в напряжение постоянного тока, прежде чем достигнет двигателя.
Также есть напряжение от оранжевого провода, идущего к двигателю, но оно проходит через 2 резистора, прежде чем достигнет двигателя.
Этого постоянного и пониженного переменного напряжения достаточно для удержания двигателя в среднем положении, но недостаточно для дальнейшего перемещения клапана (только в сторону нагрева)

Если потребность в горячей воде удовлетворяется или если никогда не было потребности в горячей воде во-первых, на сером проводе тоже есть подача 230В (горячая вода отключена).
Серый провод затем запитает двигатель прямым напряжением 230 В, когда Переключатель 1 перемещается (когда клапан достигает среднего положения), и теперь клапан полностью переместится в положение «Только нагрев».

Теперь клапан останется в этом положении, так как на сером проводе есть постоянное напряжение 230 В (до следующего запроса на горячую воду).

Как подключить систему отопления Y-Plan

https://heatingcontrols.honeywellhome.com/professional-zone/resource-centre/Wiring-Diagrams/

В системе отопления Y-Plan вы должен иметь провод, соединяющий клемму «Горячая вода отключена» на программаторе (обычно клемма № 1) и клемма «Удовлетворительно» на термостате цилиндра.Эти клеммы соединены вместе серым проводом от клапана с электроприводом.

Провод выключателя под напряжением к котлу соединен с оранжевым проводом от клапана с электроприводом и проводом «Call» от термостата водонагревателя.

Клапан с электроприводом находится в последнем положении, в котором он находился до удовлетворения потребности. Таким образом, если последним запросом была горячая вода, клапан будет находиться в положении горячей воды с 230 В на сером проводе от клапана с электроприводом, но двигатель не будет запитан.

Когда есть потребность как в отоплении, так и в горячей воде, 230 В подается по белому проводу (нагрев включен) и питает двигатель.
Двигатель переместится в среднее положение и будет удерживаться в нем до тех пор, пока по серому проводу не будет подано 230 В (горячая вода отключена), а клапан полностью перейдет в режим «Только нагрев» — или пока не будет включено питание на белом проводе (нагревание включено) выключается, и клапан возвращается только к горячей воде.

Распространенные неисправности в системах отопления Y-Plan

Одна из распространенных неисправностей, которую вы можете найти в системах Y-Plan, заключается в том, что котел продолжает работать и нагревать радиаторы (даже если система управления не требует нагрева).
Это может быть связано с пониженным напряжением, протекающим через клапан с электроприводом от серого провода (горячая вода отключена) до оранжевого провода (переключатель под напряжением).

В некоторых котлах этого пониженного напряжения достаточно для розжига котла.
Обычно это можно исправить, установив ограничитель проводки или конденсатор между оранжевым (переключатель под напряжением) и синим (нейтраль) проводами в центре коммутации.

Полное объяснение и демонстрация этой неисправности приведено в видео выше.

2-х зонный газовый котел

2-х зонный газовый котел

---

Насос должен работать непрерывно или циклически вместе с бойлерами … Вот что вам нужно знать о выборе, установке и использовании безбаквального водонагревателя.4 Используйте сабельную пилу, чтобы разрезать стальную трубу, удалите оставшуюся трубу с помощью трубного ключа. В этом видео подрядчик по сантехнике и отоплению этого старого дома Ричард Третви объясняет, как создавать зоны в системе водяного отопления. Зонирование достигается за счет использования электромагнитного клапана для каждой зоны — в вашем случае 2 после насоса. Это не проблема с одним из этих компактных и сверхэффективных агрегатов, которые нагревают воду по мере необходимости. Продолжайте читать, чтобы узнать, как избавиться от комаров и как предотвратить заражение в будущем.11 вещей, которые нужно знать в первую очередь, 3 способа сэкономить с зонированными решениями для комфорта, тенденция к обогреву: 5 умных способов обогрева вашего дома, вариант охлаждения и обогрева, который вы не рассматривали — все же, 5 способов покупки зонированного решения для комфорта окупаются, 7 преимуществ зонированной системы климат-контроля, домашнее зонирование: конец всем войнам с термостатами. Все права защищены. Средний срок службы котла составляет примерно пятнадцать лет. «Для зонирования дома можно использовать любой термостат, но не все термостаты предназначены для одного и того же применения», — отмечает О’Брайан.Это пример того, как использовать газовый котел для производства воды разной температуры для 5 зон (высокие / низкие температуры) плюс зона для бака косвенной горячей воды. У меня есть Ecobee в этой зоне… Газовый котел Enhanced серии 2 (56 страниц) Котел Американская котельная компания Series 2 Инструкции по установке, эксплуатации и обслуживанию. Котел — Burnham, расширительный бак — Amtrol, зонные клапаны — Synchron (V8043F 1036) и реле Honeywell Aquastat (L8148E). Что я могу сказать по проблеме: -Зона… Иметь 2-зонную систему котла.2 Слейте воду из котла, если нет слива в полу, удалите воду электронасосом. Если ваш котел … У них есть универсальный термостат … Котел нагревает воду и направляет ее только через зону 1 — зона 2 не нагревается, потому что клапан зоны 2 закрыт. Как указано выше, у меня проблема с моим котлом в одной из зон, когда он ниже нуля. Зонированная система также может позволить домовладельцам минимизировать нагрев в редко используемых помещениях, таких как комнаты для гостей или складские помещения. Отопление: газовое, двухзонное, водяное плинтусное отопление.В этом устройстве температура воды постепенно понижается по мере того, как она перемещается от одного источника тепла к другому. В этом видео подрядчик по сантехнике и отоплению этого старого дома Ричард Третви объясняет, как создавать зоны в системе водяного отопления. «Напряжения, схема системы отопления / охлаждения и характеристики различных термостатов могут быть больше ориентированы на то или иное приложение». Добавление зонированной системы отопления к существующему дому — довольно сложный проект и обычно требует привлечения профессионального установщика. .Коммерческие котлы в Бреа на YP.com. 8 Установите электрический блок управления рядом с котлом и соедините проводами между зонными клапанами и термостатами в каждой зоне. А добавление зонального контроля к существующей системе отопления может быть менее затратным, если добавить зону… 2 18000 868 «. 9 Включите линию холодной воды и электричество к котлу. Группа» зонального клапана «возражает, что современные клапаны зон отопления столь же надежны или более надежны, чем [некоторые модели] циркуляционных насосов системы отопления, и что зональный клапан стоит намного дешевле. Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.зона мощности 1 зона 2 зона 3 зона 4 ttt котел y с дополнительной приоритетной зоной 4 приоритет вкл. выкл y предохранитель 1 ампер зона 4 вход 120 В переменного тока на: «tt» на котлах tors zc zr xx концевой выключатель зона4 потребляемая мощность sr 504 зона мощности 1 зона 2 зона 3 зона… «Если они индивидуально зонированы, незанятые или редко используемые помещения не нуждаются в обогреве, а те участки дома, которые становятся холоднее других, могут быть отрегулированы напрямую для большего комфорта. Тип топлива: природный газ, пропан… Эффективность (AFUE): 97. Домовладельцы, ищущие лучший способ контроля температуры во всем доме, должны изучить преимущества зонированной системы отопления.Ссылки на заголовок домашней страницы. Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления. Этот пост был доставлен вам SupplyHouse.com. Элементы управления клапаном зоны Taco (ZVC) упрощают подключение сложных элементов управления. Внутри клапана исполнительный механизм открывает и закрывает клапан в зависимости от настройки термостата для этой зоны. В этом видео с практическими рекомендациями подрядчик по сантехнике и отоплению этого старого дома Ричард Третви показывает, как разделить тепло, установив зональные клапаны.2 Примечания по системе: • Размер системного насоса должен быть таким, чтобы поддерживать минимальный рекомендуемый расход через котлы. Комары — обычное дело для многих домовладельцев. Кроме того, программируемые термостаты могут увеличить экономию за счет снижения потребления тепла, когда жители находятся вне дома или спят ». Шаги: 1 Перекрыть линию холодной воды к котлу; отключили электричество к котлу. Поэтому, когда термостат на нижнем этаже требует тепла, он открывает электромагнитный клапан, запускается насос, и ваш котел… Интернет-магазин SupplyHouse.com предлагает большой выбор термостатов, зональных клапанов и элементов управления от ведущих производителей в отрасли, а также предлагает множество информационных и учебных видео, подобных этому, в котором объясняется, как работают зонные клапаны. Stiebel Eltron, Inc. [email protected] 800.805.5384 3 Системная панель Панель зонирования котла 1-зонная электрическая панель Pro Одна зона 1 зона Газовая или электрическая мастер-панель Одна зона + Газовый или электрический котел 2 зоны даже Хотя установка зонированной системы отопления не является типичным проектом «сделай сам», функции экономии энергии и контроля температуры могут сделать ее чрезвычайно стоящим улучшением дома.5 Вставьте медный переходник в котел, чтобы подсоединить новые медные трубки; нанесите герметик для труб и тефлоновую ленту на резьбу переходника. Установка клапана зоны нагрева воды: В этой статье описывается, как подключить клапаны зоны отопления. Его факты и мнения принадлежат BobVila.com. 17:59 в газовом отоплении. Ведущие бренды включают Honeywell, Taco, White-Rodgers и Erie. Сравните сертифицированные котлы ENERGY STAR, найдите скидки и узнайте больше. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.Также имеется широкий выбор термостатов, включая программируемые версии, для управления зонированной системой отопления. Бесконтактные водонагреватели: что нужно знать перед покупкой. Донна Бойл Шварц. Авторское право © 2021 This Old House Ventures, LLC. Высокоэффективный комбинированный котел на природном газе Prestige 9.0 галлонов в минуту с высокоэффективным комбинированным котлом на природном газе мощностью 180000 БТЕ Высокоэффективный комбинированный газовый котел Prestige от компании Rheem обеспечивает эффективную и непрерывную подачу горячей воды для бытовых нужд, которая используется для смесителей, душевых, стиральных машин и т. Д.) «Им пришлось бы подключить элементы управления и термостаты, подключить их к насосу (насосам) и котлу или печи и врезать либо в свои гидравлические линии, либо в воздуховоды для установки зонных клапанов или заслонок. … Зональные клапаны доступны в двух- или трехходовых конфигурациях с различными типами соединений. Убедитесь, что он подходит, введя номер своей модели. 2 7650 601 «0.; Цена для: Каждый мин. Размер провода (AWG): калибр 12-18 для подключений 120 В переменного тока, калибр 14-22 для всех других подключений Включает: Инструкцию Соответствие агентству: UL Электрические соединения: Винтовые клеммы Пункт : Номинальные параметры вспомогательного контакта управления зонированием котла: (2) 1/6 л.с., 5 А при полной нагрузке 120 В переменного тока, А при 120 В: 1.5 Бойлер… Все это, вероятно, потребует разрезания открытых стен, запуска электричества и, возможно, потеющей меди ». Зонированная система отопления, напротив, позволяет домовладельцам регулировать температуру в каждой комнате или зоне индивидуально, тем самым повышая комфорт и сводя к минимуму затраты на электроэнергию. ECO 110 — 88 000 БТЕ на выходе Природный газ Настенный газовый котел S2 383-800-004 ECO 110 — 88 000 БТЕ на выходе Природный газ Настенный газовый котел S2 Артикул: 383-800-004 Бренд: Weil-McLain «Зонирование дома задним числом не допускается. действительно то, что мог бы сделать средний домашний мастер », — замечает О’Брайан.«Преимущества правильно зонированного дома включают экономию на отоплении, а также больший контроль и комфорт во всем доме», — отмечает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. Как создать зоны в системе водяного отопления. Эту работу лучше всего доверить лицензированному подрядчику по отоплению, от 4 до 6 часов для средней системы отопления дома. Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды… Провода, выделенные красным, подключены к 230 В, когда зона 2 активна.Публикации участников ProblemWithField: 1. Все котлы и печи горячего воздуха, вентилируемые через… 2-х зонный газовый котел, одна зона перестает работать в экстремально холодных условиях. Устали от горячей воды? Органы управления клапанами зоны Taco следует использовать совместно с 2-, 3- или 4-проводными зонными клапанами. Ideal Boilers предлагает вам ряд высокоэффективных котлов, которые производятся хорошо зарекомендовавшей себя и пользующейся доверием торговой маркой на рынках бытового и коммерческого отопления. Конечно, 3 дня назад 20-летний котел, сломался газовый клапан, деталь устарела, так что меньше хлопот было заменить весь газовый котел…. вода, вентиляция и газ в порядке …. в доме 2 зоны (2-й этаж и уровень земли), поэтому есть 2 зональных клапана для потока, у каждого зонного клапана 2 желтых и 1 красный провод, 2 провода термостата возле котла имеют красный и белый цвет, внутри котла рядом с трансформатором находятся 5 клемм C, R, Y, G и W. Внутри котла… Замыкается контакт термостата, который подключает 230V к выходу терминал 3. Донна Бойл Шварц, Думаете о том, чтобы выпотрошить свой дом? Он подключается к клемме 8 центра коммутации с зоной… Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления.Если оба открыты, значит в трубопроводе либо замерзшая труба, либо воздух. Водогрейный котел с первичным вторичным отоплением с 5 зонами и косвенным баком горячей воды. Когда нижний этаж запрашивает тепло, появляется символ нагрева термостата, котел не включается. 2 Слейте воду из котла… Лучшие услуги по подписке на воздушный фильтр (2021 г.), Все о замене печи: стоимость и когда это делать. Зонированную систему можно настроить с учетом множества факторов, включая использование помещения, личные предпочтения и условия окружающей среды.Однако мы можем спроектировать индивидуальную панель, которая сможет разместить ваш … Газовый котел серии 2 (модель b) (52 страницы) … котел автоматически регулирует зону нагрева … Copyright © 2021 Acton Media Inc. Все права защищены. и обеспечивает водяное отопление помещений… Получайте последние новости This Old House, проверенные советы, уловки и проекты DIY Smarts от наших экспертов — прямо на свой почтовый ящик. Вы используете только один насос. Это позволяет направлять тепло на первый этаж в дневное время и в спальни наверху ночью, позволяя незанятым частям дома остывать, когда они свободны.Обе зоны управляются термостатом Honeywell CT3500. Они могут быть нормально закрытыми или нормально открытыми и обеспечивать разную скорость потока в зависимости от размера клапана, что позволяет домовладельцам настраивать систему для различных планов этажей и зон разного размера. По данным Министерства энергетики США, зонирование системы отопления может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Термостаты — 2 в вашем случае управляют электромагнитным клапаном. Если у вас есть 2-зонные клапаны, которые вам нужны, убедитесь, что оба открыты.1 Перекрыть подачу холодной воды к котлу; отключили электричество к котлу. Смотрите обзоры, фотографии, направления, номера телефонов и многое другое о лучшем ремонте и очистке котлов в Бреа, Калифорния. Подходит как для нового, так и для замены… 7 Установите беспроводной термостат в помещении новой зоны; размещайте термостат вдали от прямых солнечных лучей или холодных сквозняков на высоте около 60 дюймов над полом. В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла.О’Брайан объясняет, что типичная зонированная система отопления рассматривает первый этаж дома как одну зону обогрева, а зону спальни наверху как отдельную зону обогрева. ПВТ — UFTC-140 * Сравнить. НОВЫЙ конденсационный котел K2 от U.S. Boiler Company предлагает НЕПРЕВЗОЙДЕННОЕ сочетание высокой эффективности, высокой производительности и высокой стоимости. Мы включаем электрические схемы и инструкции по установке для большинства моделей зонных клапанов и многозонных контроллеров, а также описываем специальные проблемы с проводкой, которые могут возникнуть, если вы смешиваете разные типы, марки или модели клапанов зон нагрева в одном и том же водяном отоплении (водяное отопление). … 5400 469 «.Экспертный совет от Боба Вила, пользующегося наибольшим доверием имени в области улучшения дома, ремонта дома, ремонта дома и DIY. Grahame, 2-х зонная панель совместима с котлом Westinghouse, но предназначена для нагрева, а не для горячего водоснабжения. Зона 2 активна. дровяной котел 2-зонный, возможно, я меняю подписку на масло-2-4-6-газ-дрова, в любом случае мой шурин купил дровяной котел и хочет знать, смогу ли я подключить его и управлять им — Это модификация Thermo-control # 500, в идеале он хотел бы подключить его к 2 зонам, квартире наверху и первому этажу, где он проживает, оставив подвал как зону свалки — котел … Вы согласны, что BobVila.com может обрабатывать ваши данные в порядке, описанном в нашей Политике конфиденциальности. Поскольку на отопление и охлаждение приходится более 40 процентов коммунальных расходов среднего домохозяйства, экономия от зонированной системы может действительно возрасти. Обновление AFUE с 56% до 90% в среднем доме в холодном климате позволяет сэкономить 1,5 тонны выбросов угарного газа в год, когда в этих домах используется газовое отопление, и 2,5 тонны, когда они используют масло. Зональные клапаны могут использоваться с широким спектром систем водяного отопления, включая плинтусы, радиаторы, тепловые насосы и лучистые системы.Стандартная незонированная система отопления контролирует температуру всего дома в целом. Сравните сертифицированные котлы ENERGY STAR, найдите скидки и узнайте больше. Я уверен, что вода в тепловом контуре замерзла. Зонированные системы помогают домовладельцам более эффективно использовать свои системы отопления, распределяя тепло там, где и когда оно необходимо. Раскрытие информации: BobVila.com участвует в программе Amazon Services LLC Associates, партнерской рекламной программе, разработанной для предоставления издателям средств для получения вознаграждения путем ссылки на Amazon.com и дочерние сайты.

---

Электромагнитные газовые клапаны | Обслуживание нагревателя и устранение неисправностей

Электромагнитный газовый клапан обычно используется на газовом отопительном оборудовании для обеспечения двухпозиционного управления потоком газа.

Основная функция электромагнитного клапана — обеспечивать прямое срабатывание клапана. Мощность для управления клапаном получается из магнитного потока, создаваемого в катушке соленоида. Диск клапана в корпусе клапана соединен стержнем с сердечником электромагнита.Когда комнатный термостат или выключатель питания направляет электрический ток на соленоид, он подтягивает шток (плунжер) к верхней части трубки плунжера и поднимает прикрепленный диск клапана. Затем газ проходит через порт главного клапана до тех пор, пока электрическая цепь не будет прервана контроллером. Это действие освобождает шток, который падает и закрывает клапан. Вес штока и седла в сборе, а также давление газа в верхней части седла клапана обеспечивают герметичное перекрытие. Газовый клапан ITT General Controls серии K3, показанный на Рисунке 5-8, является примером электромагнитного газового клапана прямого действия.

В некоторых электромагнитных клапанах используется сбалансированная диафрагма для управления потоком газа (см. Рисунок 5-9). Когда катушка соленоида находится под напряжением, она поднимает шток или плунжер ровно настолько, чтобы открыть спускной клапан (или так называемый пилотный клапан). Затем газ выходит из области над мембраной, давление над диафрагмой такое же, как давление под седловым диском. Это называется сбалансированным или ненагруженным состоянием. Катушка соленоида поднимает весь внутренний блок в полностью открытое положение.Когда соленоид обесточен, давление выше диафрагмы восстанавливается. Вес внутреннего блока и давление газа на седле достаточно, чтобы удерживать клапан в закрытом состоянии. В этом типе клапана давление газа используется для управления его работой.

Третий тип соленоидного клапана состоит из трехходового продувочного клапана с электромагнитным управлением (т. Е. С магнитным управлением) и диафрагменного клапана в одном устройстве (см. Рисунок 5-10). Комбинированный блок обеспечивает двухпозиционное регулирование подачи газа на газовое отопительное оборудование.

Трехходовой клапан (также называемый пилотным клапаном), реагируя на электрические сигналы от ограничительных или предохранительных устройств управления, открывает или закрывает газовый клапан, контролируя сброс давления газа над диафрагмой в корпусе основного клапана. В нормально закрытом положении давление газа на входе над диафрагмой предотвращает открытие клапана. В открытом (запитанном) положении трехходовой или пилотный клапан перекрывает давление газа на входе и позволяет стравить давление газа над диафрагмой, так что давление газа под диафрагмой заставляет диафрагму подниматься, чтобы открыть клапан.

Сдвоенные электромагнитные клапаны предназначены для трехступенчатого регулирования (high -low-off) потока газа (см. Рисунок 5-11). Для достижения этой цели используются как соленоид сильного пламени, так и соленоид слабого пламени. Регулировку режима слабого пламени можно выполнить, поворачивая регулировочный винт по часовой стрелке (для уменьшения слабого пламени) или против часовой стрелки (для увеличения).

На рис. 5-12 показана принципиальная электрическая схема двухступенчатого регулятора, содержащего двойной электромагнитный клапан. Если оба соленоида должны быть запитаны одновременно, для схемы требуется трансформатор на 40 В.

Система газовой рампы

— сборка и проектирование

Узел газовой рампы — это оборудование, которое устанавливается перед котлом / печью, которое подает топливо в горелку. Основная функция газовой рампы — безопасная очистка, снижение и регулирование давления поступающего газа в соответствии со спецификациями горелки. Он также обеспечивает отключение или прерывание подачи газа в случае каких-либо непредвиденных рабочих условий или достижения предельного значения параметра.Это неотъемлемая часть безопасности газовых горелок.

Сборка газовой рампы в основном состоит из ряда компонентов, каждый из которых имеет свое уникальное назначение. Компоненты и их назначение регулируются такими стандартами безопасности, как NFPA-86 и EN 746-2.

• Шаровой кран
• Манометр
• Нажмите для испытания клапана
• Газовый фильтр
• Запорный клапан
• Регулятор давления газа
• Предохранительный клапан
• Реле давления
• Первый предохранительный электромагнитный клапан
• Второй предохранительный электромагнитный клапан
• Вентиляционный клапан
• Базовая рама
• Распределительная коробка

Первый из этих компонентов — шаровой кран.Это клапаны с поворотом на 90 градусов, которые чаще всего используются для отключения или отключения подачи газа. Это чисто механические устройства с ручным управлением.

Манометр устанавливается сразу после шарового крана. Его единственная цель — измерить и отобразить входящее давление рабочей жидкости или газа в газовой рампе.

Нажмите для проверки, клапан прикреплен к манометру. Это 3-ходовой клапан. При нажатии кнопки рабочий газ проходит через клапан PTT к манометру, где можно измерить давление топлива.При отпускании кнопки манометр отключается от линии давления, и газ внутри манометра выпускается в атмосферу.

Далее идет газовый фильтр, удаляющий твердые отложения и примеси из газа. Газ проходит через фильтрующий элемент, который физически собирает эти частицы, оставляя более чистый газ. Если газ также содержит жидкие примеси, в газовую рампу следует дополнительно включить подходящую систему разделения, такую ​​как уловитель жидкости.

Сразу после фильтра и перед регулятором устанавливается отсечной клапан в качестве меры безопасности в случае ненормальной работы регулятора давления или его выхода из строя.Тем самым защищает компоненты, работающие под давлением, и другое оборудование от воздействия давления, превышающего их рабочие пределы. Обычно он остается в открытом состоянии. В случае внезапного увеличения выходного давления регулятора (сверх допустимого предела, установленного в клапане Slam), отсечной клапан определяет это через импульсную линию и немедленно перекрывает поток ниже по потоку.

Регуляторы давления газа снижают уровень газа под высоким давлением в газовой линии до более низкого полезного уровня по мере его прохождения к другому оборудованию.Регулятор давления газа используется только для управления давлением нагнетания. Хороший регулятор давления должен обеспечивать довольно стабильное выходное давление, несмотря на изменения входного давления и расхода. Этот конкретный компонент является сердцем сборки газового поезда.

Предохранительный клапан действует как дополнительная мера безопасности в газовой рампе. Предохранительный клапан спроектирован, размещен и настроен на открытие при заданном установленном давлении, немного превышающем установленное давление регулятора. Внезапные изменения расхода и внезапное срабатывание электромагнитных клапанов на выходе из регулятора вызывают небольшие скачки давления на выходе регулятора.Предохранительный клапан сбрасывает это превышение давления. Это также позволяет избежать нежелательного срабатывания предохранительного клапана из-за скачков давления.

Реле давления — это устройство, расположенное сразу после регулятора давления газа. Это переключатель SPDT с контактами COM, NO и NC. Когда давление жидкости превышает заданное значение, замыкающие и замыкающие контакты меняют положение. Благодаря контактам SPDT эти реле давления могут использоваться как реле высокого и низкого давления.

• Первый предохранительный электромагнитный клапан

Электромагнитный клапан с электронным управлением обычно используется для управления потоком, когда необходимо запустить или остановить поток в контуре для управления жидкостями в системе.Они стратегически расположены в удаленных местах и ​​могут управляться с помощью простых электрических переключателей или программируемых логических контроллеров. Их основная функция — отключение и / или выпуск газа в систему. Соленоиды обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактную конструкцию, которые имеют решающее значение в любой газовой системе.

• Второй предохранительный электромагнитный клапан

Второй предохранительный электромагнитный клапан — дополнительная мера безопасности.Основная функция — отключение и / или выпуск газа из системы. В случае, если первый электромагнитный клапан работает неэффективно, т. Е. Имеет внутреннюю утечку, второй клапан обеспечивает отключение подачи газа. Обычно это клапан с медленным открытием и быстрым закрытием. Функция медленного открытия помогает для плавного розжига горелки, в случае применения с одной горелкой и в случае газовых трактов большего размера она позволяет избежать срабатывания реле низкого давления при открытии клапана.

Выпускной клапан стратегически расположен между двумя предохранительными электромагнитными клапанами.Это нормально открытый клапан. Его единственная цель — выпустить газ в атмосферу в случае, если первый и второй клапаны не работают, тем самым избегая скопления газа в камере сгорания.

Рамы структурных оснований

специально спроектированы и спроектированы для поддержки аппаратов газовой рампы. Они обеспечивают жесткие платформы для крепления виброизоляторов, не допуская чрезмерного дифференциального движения между ведущими и ведомыми элементами. Основания позволяют стабилизировать оборудование и уменьшить его подвижность за счет понижения центра тяжести оборудования.

Распределительная коробка — это корпус, который защищает соединение (соединение) двух или более проводов, по которым проходит электрический ток. Использование разветвлений устраняет необходимость прокладывать провод от каждой розетки или переключаться обратно на главную сервисную панель. Такой уровень защиты необходим для предотвращения пожаров и поддержания прочных, надежных соединений, которые остаются прочными в течение многих лет.

ПРИМЕНЕНИЕ ГАЗОВОГО ПОЕЗДА:

Все производственные процессы требуют энергии, точнее тепловой энергии.Производство тепловой энергии имеет решающее значение в нескольких отраслях:

• Сталелитейным и кузнечным предприятиям для плавки металлов требуется тепло
• Пекарня / кондитерские изделия требует тепла для выпечки / приготовления
• Автомобильной компании требуется тепло для сушки
• Котлы, печи, топки для производства тепла

Следовательно, топливо используется для сжигания. Использование топливного газа эффективно, но поскольку он очень взрывоопасен и легко воспламеняется, при использовании этих газов в качестве топлива необходимо соблюдать меры безопасности.Это регулирование безопасности осуществляется в форме газовых поездов.

МЫ ОСНОВНОЕ ПРОИЗВОДСТВО:

Одним из важнейших аспектов поддержания безопасности котла в наиболее эффективном рабочем состоянии является использование хорошо спроектированной газовой рампы. Газовая рампа котла обеспечивает безопасную и надежную работу котла. Газовые поезда, производимые Innovative Automation с использованием устройств газовой безопасности и регулирования MADAS, являются чрезвычайно популярной комбинацией среди OEM-производителей и конечных пользователей.

Как и их конструкция, пакетные горелки требуют более компактной конструкции газовой рампы для полной интеграции системы. Компактные мини-газовые магистрали для пакетных горелок, специально изготовленные с учетом этого. Газовая рампа Madas Mini разработана специально для горелок в корпусе (до 500 кВт) и так же проста, как Plug & Play!

Консультации — Инженер по подбору | Эффективные системы горячего водоснабжения

Синтия Каллауэй, PE, LEED AP, P2S Engineering, Лонг-Бич, Калифорния.20 мая 2015 года

Цели обучения

• Узнайте о компонентах, входящих в состав систем горячего водоснабжения: котлах, насосах и змеевиках.
• Изучите стратегии управления системой для эффективной работы системы.
• Научитесь максимально эффективно использовать эти компоненты.

---

Проектирование эффективных систем любого типа требует учета эффективности отдельных компонентов системы, а также работы системы в целом.В случае систем горячего водоснабжения отдельными компонентами являются котлы, насосы и змеевики.

Котлы

Котел — первичное энергоемкое оборудование в системе горячего водоснабжения. Затраты, связанные с использованием энергии в течение срока службы оборудования, намного превышают первоначальную стоимость оборудования. В рамках процесса выбора оборудования и экономического анализа следует проводить тщательное сравнение эффективности использования топлива и воды. Эффективность обращения топлива к воде является мерой общей эффективности котла, которая включает производительность горелки и теплообменника, а также тепловые потери через корпус котла.Минимальная эффективность котла требуется Министерством энергетики, энергетическими стандартами, такими как стандарт ASHRAE 90.1: Энергетический стандарт для зданий, за исключением малоэтажных жилых домов, и государственными энергетическими кодексами.

КПД котла зависит от типа котла и рабочих параметров. Традиционные котлы без конденсации имеют КПД от 80% до 85%. Эти котлы предназначены для работы при температурах на выходе выше 127 F, что является точкой росы дымовых газов. Это приводит к рабочим температурам системы горячего водоснабжения от 160 до 180 F на подаче и от 135 до 140 F на обратной, чтобы гарантировать, что температура возвратной воды остается значительно выше точки росы газообразных продуктов сгорания.Эксплуатация этого типа котла при температуре ниже точки росы дымовых газов значительно сократит срок службы котла. Котлы без конденсации наиболее эффективны, когда они работают в диапазоне от 60% до 80%. Это делает их хорошими кандидатами для работы с базовой или пиковой нагрузкой.

Конденсационные котлы имеют КПД от низкого до середины 90-х годов. Повышение эффективности в первую очередь связано с рекуперацией скрытой теплоты дымовых газов. Это приводит к тому, что котел работает ниже точки росы дымовых газов в диапазоне конденсации.В результате системы горячего водоснабжения, использующие конденсационные котлы, имеют более низкие рабочие температуры, подачу от 140 до 160 F и обратку от 100 до 120 F. Более низкие температуры возвратной воды приводят к более скрытой утилизации тепла дымовых газов и повышению эффективности котла. Конденсационные котлы наиболее эффективны при низких диапазонах горения от 20% до 50% (см. Рисунок 1). Это делает их идеальными для условий частичной нагрузки.

Из-за потенциально более высокого КПД конденсационные котлы находят все более широкое применение.Однако при использовании конденсационной технологии следует пересмотреть традиционные соображения, используемые в системах без конденсации. Первый из них — это подготовка постели ко сну.

Широко распространено мнение, что чем выше диапазон значений, тем лучше. Давайте сравним систему диапазона постоянного расхода 5: 1 с системой диапазона изменения 20: 1. В этом примере в системе имеется бойлер мощностью 1800 МВт / час, насос постоянной скорости 90 галлонов в минуту и ​​температура подачи горячей воды 130 ° F. Без учета потерь мощность котла должна быть равна мощности системы горячего водоснабжения:

.

Q = mCpdT

Где Q — полезная мощность котла

m — массовый расход

Cp — удельная теплоемкость жидкости

dT — разность температур жидкости (Ц-ТР)

Для воды уравнение упрощается до Q = (галлонов в минуту) * 500 * dT

При полном огне разница температур составляет 40 F, в результате температура возвратной воды составляет 90 F (см. Таблицу 1), а КПД котла составляет 94% (см. Рисунок 1).

При использовании диапазона изменения 5: 1 система будет работать на 20% мощности при разнице температур 8 F и результирующей температуре возвратной воды 122 F (см. Таблицу 1). Несмотря на то, что разница температур значительно уменьшилась, котел будет продолжать работать в диапазоне конденсации и может поддерживать высокий КПД при слабом пламени (см. Рисунок 1).

Система диапазона 20: 1 будет работать при 5% производительности при разнице температур 2 F и температуре возвратной воды 128 F (см. Таблицу 1), что выше температуры конденсации дымовых газов.В результате КПД снижается до 88% или меньше. Теперь конденсационный котел работает как котел без конденсации. Коэффициент динамического диапазона зависит от мощности котла и предполагаемой частичной нагрузки и должен быть частью общей оценки системы.

Также необходимо оценить ступенчатость котла. В отопительных установках с несколькими котлами без конденсации обычно загружают работающий (е) котел (ы) более чем на 90% перед тем, как подключить другой котел. Эта стратегия пытается минимизировать количество времени, в течение которого котлы находятся ниже своего наиболее эффективного диапазона горения.При применении конденсационных котлов этот мыслительный процесс необходимо изменить, чтобы воспользоваться их превосходной эффективностью при частичной нагрузке. Эксплуатация нескольких котлов с мощностью сжигания 50% или меньше может привести к повышению эффективности на 4-8 пунктов по сравнению с полной пожарной эффективностью, в зависимости от температуры обратной линии горячей воды (см. Рисунок 1).

Все котлы теряют эффективность при включении и выключении. Это происходит из-за потери тепла через рубашку, дополнительной продувки, окружающего воздуха, проходящего через котел после его выключения, и предварительной продувки.Потерянное тепло необходимо заменить, чтобы котел достиг своей рабочей температуры. Частая езда на велосипеде приводит к увеличению потребления энергии и снижению общей эффективности. Короткие циклы можно свести к минимуму, если избежать увеличения размера котла и установить несколько небольших котлов вместо одного большого котла. Циклы продувки по-прежнему необходимы из соображений безопасности, а также из соображений долговечности котла и дымохода.

Насосы

Насосные схемы для конденсационных котельных установок значительно отличаются от схем для традиционных неконденсатных котельных, в которых используется перекачка постоянного объема или перекачка первичного / вторичного контура.В отличие от котлов без конденсации, насос с регулируемым расходом в первичном контуре может использоваться с большинством конденсационных котлов. Необходимо учитывать рекомендуемый минимальный расход через котел, но обычно нет требований к минимальной температуре обратной воды. Байпас минимального потока должен располагаться ближе к концу распределительной системы. Труба должна быть подходящего размера для требуемых минимальных расходов, чтобы также избежать чрезмерных падений давления и увеличения требуемой энергии перекачивания. Это максимизирует потери температуры и обеспечит адекватное перемешивание перед возвратом в котельную.Байпас должен быть снабжен регулирующим клапаном, подключенным к контроллеру котельной установки. Это устранит любые задержки в системе управления, которые могут возникнуть при подключении клапана к другому контроллеру в системе управления. Перепускной клапан должен управляться таким образом, чтобы поддерживать минимальный расход котла, измеряемый датчиком перепада давления на котле, с небольшим запасом прочности, чтобы избежать ложного срабатывания. Пропуск слишком большого количества воды приведет к повышению температуры возвратной воды, что может отрицательно повлиять на эффективность котла.

Для оценки необходимого напора насоса и оптимизации системы трубопроводов требуются тщательные расчеты падения давления. Разумный коэффициент безопасности следует включать только после этого анализа. Насосы увеличенного размера нежелательны с точки зрения эффективности в системах с переменным расходом. Насосы следует выбирать так, чтобы их эффективность была максимальной. Технология электродвигателей с электронной коммутацией (ECM) позволяет экономично обеспечить переменную подачу для систем, в которых требуется насос-электродвигатель мощностью менее 5 л.с.

Катушки

Выбрать катушки для новых систем относительно просто. Разница температуры воды в змеевике должна соответствовать разнице температур в бойлере. В умеренном климате с низкими тепловыми нагрузками это иногда может быть невозможно при поддержании турбулентного потока через змеевик. В этом случае змеевик следует выбирать с температурой горячей воды на выходе при полной нагрузке, в результате чего котел будет работать в диапазоне конденсации. Падение давления воздуха и воды через змеевик должно быть минимизировано без увеличения размера змеевика.Температура воздуха на выходе на выходе должна быть менее 90 F, чтобы предотвратить расслоение в занятом помещении.

Приложения для модернизации могут не потребовать замены существующих нагревательных змеевиков только потому, что температура подачи горячей воды ниже. Нередко размеры существующих змеевиков превышают размер, особенно для подогрева на уровне зоны. Необходимо проверить характеристики существующего нагревательного змеевика при новой температуре подачи горячей воды. Первый пример — это существующий однорядный змеевик с потоком нагревающего воздуха 145 кубических футов в минуту при температуре на входе 52 F и температуре воздуха на выходе 90.5 F, температура горячей воды на входе 180 F, температура горячей воды на выходе 141,1 F и теплопроизводительность 6,05 MBH. Потребность в обогреве зоны составляет 5,4 МВт / ч. Когда в тот же змеевик подается горячая вода 160 F, результирующая теплопроизводительность составляет 4,5 МБ / ч (см. Цикл 1 в таблице 2).

Поскольку результирующая теплопроизводительность прогона 1 меньше требуемой теплопроизводительности, требуется дальнейшая оценка. В этом конкретном случае, чтобы получить правильный выбор змеевика, необходимо было увеличить поток нагревающего воздуха.Это отражено в прогоне 2 с расходом воздуха 220 кубических футов в минуту и ​​теплопроизводительностью 5,48 МБ / ч. В результате температура воды на выходе находится в желаемом диапазоне для системы конденсационного котла, в то время как требуемый расход воды был уменьшен. Ответвление к змеевику, а также змеевик можно использовать повторно. Хотя увеличение воздушного потока для одного змеевика не окажет заметного влияния на потребление энергии вентилятором, нельзя игнорировать воздушную сторону системы с несколькими нагревательными змеевиками. Любое результирующее изменение энергии вентилятора необходимо будет включить в общий анализ энергии системы горячего водоснабжения, а также подтвердить тепловую нагрузку и ряды / мощность змеевика.

Регулирующие клапаны на змеевике должны быть двухходовыми регулирующими клапанами. Это позволит распределительным насосам с регулируемым потоком работать на более низких скоростях, когда в здании не наблюдается пиковая тепловая нагрузка. В модернизируемых приложениях, при переходе от системы с постоянным объемом без конденсации к системе с переменным объемом, все существующие трехходовые клапаны потребуют замены. Балансировочные клапаны не требуются на змеевике в системах с переменным расходом, использующих двухходовые клапаны. Использование балансировочных клапанов в системах этого типа приводит только к увеличению перепада давления в системе без связанного с этим улучшения управления потоком.В случае, если система обслуживает критическую нагрузку, которая требует немедленного нагрева воды, используйте небольшой двухходовой клапан и датчик температуры в конце цикла, обслуживающий нагрузку, вместо трехходового клапана. Отрегулируйте клапан, чтобы поддерживать температуру подачи на участке до критической нагрузки, по крайней мере, на 10 F ниже температуры подачи системы.

Системное управление

Теперь, когда эффективность компонентов максимизирована, система должна управляться с учетом этой эффективности.Станция горячего водоснабжения должна быть оснащена счетчиком BTU, состоящим из расходомера и согласованных датчиков температуры для измерения нагрузки системы распределения. Подача топлива в котлы также должна быть дозированной. Эффективность установки следует рассчитывать на основе этих данных, отображать их в интерфейсе системы управления оператора, отображать в виде трендов и архивировать.

Поддержание постоянной температуры подачи горячей воды больше не желательно, если это приводит к тому, что конденсационный котел работает без конденсации.Температуру подачи следует переустановить в зависимости от потребности системы и заданных положений клапана управления горячей водой. Более низкая потребность системы может быть удовлетворена за счет более низкой температуры подачи, чтобы хотя бы один регулирующий клапан горячей воды в системе оставался открытым на 85–90%. Понижение температуры подачи также может свести к минимуму использование перепускного клапана для поддержания минимального потока через котел.

При каскадировании котла необходимо учитывать КПД при частичной нагрузке конденсационных котлов. Это может быть достигнуто путем программирования данных КПД по сравнению с температурой обратной линии горячей воды для каждой стадии сжигания в системе управления.Используя эту информацию в сочетании с нагрузкой системы, измеренной счетчиком Btu, можно определить наиболее эффективную ступенчатую работу котла. Большинство производителей котлов предлагают контроллеры котельных установок, которые настраивают котлы для оптимизации общей эффективности котла. Эти контроллеры должны быть интегрированы в систему управления зданием, для которой иногда требуется шлюз.

Насосы с регулируемой скоростью должны реагировать на колебания нагрузки в системе. Исторически это делалось с помощью датчика перепада давления где-то в конце распределительной системы.Системы прямого цифрового управления (DDC) могут легко определить наиболее требовательную нагрузку, используя заданное положение клапана горячей воды. Когда положение клапана используется для управления насосом, датчик перепада давления может быть расположен внутри или рядом с отопительной установкой, что делает более рентабельным подключение датчика непосредственно к контроллеру установки. Уставка перепада давления должна быть сброшена, чтобы максимально открытый клапан оставался открытым на 85–90%. Это минимизирует энергию накачки системы.

Сигнал управления положением клапана также может быть отправлен непосредственно на частотно-регулируемый привод насоса (VFD) для управления скоростью насоса.В этом случае рекомендуется установить датчик перепада давления на теплоцентрали и интегрировать его в систему DDC для использования при поиске и устранении неисправностей, если это потребуется. Во всех случаях необходимо поддерживать минимальный расход, необходимый для котла. Поскольку многие клапаны теплообменника повторного нагрева оконечных устройств рассчитаны на небольшой расход, может потребоваться открытие нескольких клапанов для поддержания минимального расхода бойлера. Небольшой циркуляционный насос на котле также является вариантом, но он может увеличить потребление энергии и должен оцениваться с точки зрения первоначальных и эксплуатационных затрат.

Системы

DDC могут легко взаимодействовать с контроллерами котлов производителя для предоставления информации, которая ранее была недоступна. Данные температуры дымовой трубы, процента возгорания и температуры на выходе из котла можно использовать для создания исходных данных во время ввода системы в эксплуатацию. Система управления может производить периодические сравнения с базовой линией, чтобы помочь персоналу предприятия в раннем обнаружении снижения производительности теплообменника. Аварийные сигналы технического обслуживания, основанные на этой информации, должны быть предусмотрены как часть технических требований к средствам управления и последовательности операций установки.

Анализ затрат

Хотя создание максимально эффективной системы является благородной целью, очень немногие клиенты проявляют такой альтруизм. Конденсационные котлы имеют более высокую стоимость по сравнению с неконденсирующими котлами сопоставимого размера. В зависимости от базового котла, используемого для сравнения, надбавка к стоимости может составлять от 20% до четырехкратной стоимости базового котла. Чтобы сравнить варианты систем горячего водоснабжения и прийти к окончательной рекомендации, необходимо провести подробные расчеты экономии энергии и анализ затрат на жизненный цикл.

Одним из способов снижения затрат является оценка гибридной котельной, сочетающей оба типа котельной технологии. Упрощенная схема управления показана на рисунке 2. (Обратите внимание, что рисунок не предназначен для отражения всех клапанов и тримов, необходимых для всей системы.) Гибридная установка поддерживает первичную перекачку переменного потока через конденсационные котлы при боковом потоке в неконденсирующийся котел. от магистрали горячего водоснабжения после конденсационных котлов. Для котла без конденсации предусмотрен насос постоянного объема.Следует рассмотреть возможность использования насоса ECM, так как он позволит регулировать поток при сохранении энергии. При такой схеме сначала работают конденсационные котлы, что позволяет им работать лучше при частичной нагрузке. Поскольку нагрузка системы превышает мощность котла без конденсации, температуру на выходе конденсационного котла можно изменить, чтобы обеспечить относительно постоянную температуру на входе в котел без конденсации. Это гарантирует, что минимальная температура на входе в котел без конденсации всегда соблюдается, и котел остается загруженным, в то время как котлы без конденсации продолжают работать с частичной нагрузкой.

Гибридная установка также может быть хорошим вариантом для модернизации систем, в которых существующий котел без конденсации слишком большой и работает с короткими циклами. Количество конденсационных котлов можно свести к минимуму, одновременно улучшив общую производительность установки и увеличив срок службы существующего котла.

В установках этого типа необходимо учитывать максимальный поток через конденсационные котлы. Бывают случаи, когда нагрузка системы требует большего расхода или нагрузки, чем может выдержать конденсационный котел, что приводит к снижению производительности котла.Эту проблему можно решить, установив регулирующий (отклоняющий) байпас вокруг конденсационных котлов. Перепускной клапан регулируется в зависимости от перепада давления на каждом конденсационном котле. Затем температура нагнетания конденсационных котлов сбрасывается, чтобы обеспечить минимальную температуру смешанной воды в котле без конденсации 140 F.

С более глубоким пониманием того, как добиться максимальной эффективности компонентов и более эффективно управлять системой, можно спроектировать эффективные системы горячего водоснабжения, одновременно удовлетворяя потребности клиента в рентабельных решениях.

---

Синтия Каллауэй, ЧП, старший инженер-механик в P2S Engineering Inc. Она имеет более чем 30-летний опыт проектирования и ввода в эксплуатацию механических / технологических проектов и обширный опыт в области энергетического анализа, сбора / анализа данных о тенденциях и развития энергетики. меры по сохранению.

Неисправности клапана с электроприводом Honeywell — Бесплатная консультация по отоплению

Обычные типы клапанов с электроприводом Honeywell

Honeywell производит широкий ассортимент клапанов с электроприводом, используемых в бытовых системах центрального отопления.Наиболее распространенными на сегодняшний день являются 22-миллиметровый трехходовой 5-проводной клапан среднего положения и 22-миллиметровый двухходовой 5-проводный зонный клапан. Эти 22-миллиметровые клапаны (3-х портовый V4073A1039 и 2-х портовый V4043h2056) используются на объектах малого и среднего размера.

В более крупных объектах могут использоваться 28-миллиметровые клапаны (5-проводный 3-портовый V4073A1088 и 6-проводный 2-портовый V4043h2106). 2-ходовой зонный клапан 28 мм V4043h2106 имеет провод 6 ^-й белого цвета. Этот белый провод нельзя использовать. В этом случае он должен быть электрически безопасным.
Эти клапаны имеют соединения компрессионных труб, хотя Honeywell производит клапаны с электроприводом и с резьбовыми соединениями.

Как используются клапаны с электроприводом

Как правило, недвижимость небольшого или среднего размера будет иметь либо один трехходовой клапан (который разделяет поток воды центрального отопления между цилиндром и радиаторами), либо два двухходовых клапана (один регулирующий поток в цилиндр и один регулирующий поток в радиаторы). ).

При использовании 3-ходового клапана система управления может быть известна как система Y-плана солнечных часов или система Y-плана Honeywell.
При использовании двух 2-ходовых клапанов система управления может быть известна как система Sundial S Plan или система Honeywell S Plan.
Имена Y Plan и S Plan чаще используются, когда также используются другие элементы управления Honeywell (программатор, комнатный термостат, термостат цилиндра и центр коммутации).

Если в собственности используется комбинированный котел (а не котел, работающий только на тепло), котел обычно будет иметь переключающий клапан. В малогабаритных объектах может не быть других моторизованных клапанов.
В домах среднего или большего размера, при использовании комбинированного котла, может быть дополнительный зональный клапан снаружи котла, который позволяет разделить отопление на две зоны.Котлы системы
могут также иметь встроенный переключающий клапан или зональный клапан и могут не иметь никаких внешних зональных клапанов.

Согласно Части L Строительных норм и правил, во многих новых домах радиаторы отопления (или полы с подогревом) должны быть разделены на две зоны. Это создает жилую зону и спальную зону, которые имеют отдельные временные и температурные регуляторы для повышения энергоэффективности.

Honeywell V4073A1039 22-миллиметровый трехходовой переключающий клапан среднего положения. Это 5-проводные клапаны.При использовании с другими элементами управления Honeywell настройка называется Y Plan.

В нормальном режиме работы с котлом, работающим только на тепло, вода центрального отопления нагревается в котле, а затем перекачивается по системе с помощью циркуляционного насоса. Клапаны с электроприводом используются для разделения или отвода потока. Нагретая вода может быть направлена ​​либо в радиаторы (или полы с подогревом), либо в змеевик водонагревателя для нагрева бытовой горячей воды из-под крана. Затем охлажденная циркуляционная вода возвращается в котел для повторного нагрева.

Программатор и комнатный термостат (стат) используются для управления временем нагрева и температурой воздуха в помещении.Программатор и статистику комнаты можно объединить в одну программируемую статистику комнаты.
Программатор и термостат водонагревателя (stat) используются для управления временем нагрева горячей воды и для управления максимальной температурой хранимой горячей воды.

В небольших помещениях обычно используется один программатор с двумя каналами. Один канал программатора управляет отоплением (радиаторы или пол), а другой канал программатора управляет горячей водой. Если используются дополнительные зонные клапаны, обычно используется другой программатор или таймер.

Конструкция клапана с электроприводом Honeywell

Почти все клапаны Honeywell имеют силовую головку (также называемую приводом), которую можно отделить от корпуса клапана. Корпус клапана выполнен из латуни, которая ввинчивается в трубопровод.

Силовая головка или привод — это электрическая секция. Он состоит из двигателя и некоторых электронных компонентов и обычно имеет один или несколько микропереключателей.
Они находятся в металлической коробке серебристого цвета, которая соединена с латунным корпусом.

Силовая головка приводит в движение шпиндель (или вал привода), который является частью корпуса клапана.

На современных клапанах Honeywell, если силовая головка выходит из строя, ее можно снять с корпуса клапана, не сливая воду. Однако будьте осторожны! На очень старых моторизованных клапанах Honeywell нельзя было снять силовую головку, не сливая воду.

Мы думаем, что эти старые клапаны были выпущены до 1985 года, и это, кажется, подтверждается этим примечанием в Honeywell Flow Solutions pdf:
«На старых клапанах до 1985 года, которые не имеют функции сменной головки, переходная пластина сборку можно использовать для модернизации клапанов, чтобы можно было использовать заменяемую силовую головку.”

Мы также думаем, что все съемные силовые головки имели выступ (или выступ) на верхней части металлического корпуса силовой головки, но мы не уверены в этом.

Выпуклый выступ или выступ на металлической крышке силовой головки или привода клапана с электроприводом Honeywell.

Снятие моторизованной головки клапана Honeywell

Убедитесь, что клапан не настолько старый, что необходимо слить воду из системы, прежде чем снимать его. Насколько нам известно, клапаны с электроприводом Honeywell, которые были изготовлены с 1985 года и которые имеют приподнятый выступ (небольшой выступ) на верхней части металлической крышки, позволяют снимать силовую головку без дренажа (см. Выше).

Изолируйте всю электрическую сеть от системы центрального отопления и проверьте ее электрическую безопасность. Мы используем бесконтактный вольтметр, чтобы убедиться, что это безопасно. Бесконтактные тестеры напряжения намного безопаснее в использовании, чем традиционные неоновые тестеры. Те, которые мы используем, произведены Fluke.

Бесконтактный тестер напряжения производства Fluke. Корпус полностью пластиковый, нет открытых металлических частей.

Переведите ручной рычаг клапана в открытое вручную положение. (Сдвиньте его к концу паза MAN OPEN и поднимите, отпуская его, чтобы он вошел в крючок в верхней части паза.)

При выключенном питании ослабьте винт крепления крышки силовой головки и снимите металлическую крышку. Не нужно полностью выкручивать заглушку. У последних клапанов есть внутренний заземляющий провод, который соединяет крышку с силовой головкой. Как только крышка будет поднята, ее можно повесить в сторону. У более ранних клапанов крышка была полностью свободной.

Винт освобождения крышки силовой головки клапана Honeywell. Силовую головку также можно назвать исполнительным механизмом.

Когда крышка снята, у вас есть доступ к двум винтам, которыми крепится силовая головка.
Эти винты расположены по диагонали напротив друг друга и проходят через стальную опорную пластину силовой головки (привода) в верхнюю часть корпуса клапана с латунным фланцем.

Выкрутите оба этих винта. Обычно они не выходят прямо из стальной пластины, но удерживаются ею, когда силовая головка снимается с корпуса клапана.

Один из двух винтов, которыми силовая головка крепится к корпусу клапана. Они по диагонали друг напротив друга

Клапаны с электроприводом часто устанавливаются в ограниченном пространстве с ограниченной видимостью, поэтому обратите внимание на ориентацию силовой головки.

Это упростит повторную установку (просто запомните, к какому концу был подключен шлейф, или сделайте снимок на свой телефон). Силовая головка может устанавливаться на корпус клапана только с одной стороны, но если пространство ограничено, это может быть неочевидно.

При снятой крышке силовой головки у вас также есть доступ к винту, удерживающему двигатель. При необходимости мотор можно снять, не отсоединяя силовую головку от корпуса клапана.

Однако, если вам нужно заменить двигатель, может быть проще снять силовую головку, чтобы вы могли работать с ней на открытом воздухе.Помните, что на ранних версиях клапанов с электроприводом Honeywell (до 1985 г.) вы не можете снять силовую головку, не слив предварительно!

Самая распространенная неисправность клапанов с электроприводом Honeywell — отказ двигателя.

Неисправность электродвигателя клапана Honeywell? Тестирование двигателя синхронного клапана

Электроника в моторизованных клапанах Honeywell обычно довольно стабильна и выявляет относительно мало неисправностей, но двигатель может выйти из строя после многих лет эксплуатации. Honeywell использует синхронные двигатели, и они находятся в свободном доступе, но есть много дешевых клонированных двигателей.Они выглядят одинаково, но вместо имени SYNCHRON они используют слово Synchronous.

Это все синхронные двигатели (синхронный — это общий термин для типа электродвигателя). Однако только Synchron имеет право называть свои синхронные двигатели «SYNCHRON». Обычно ключ к разгадке есть в цене. Стоимость большинства клонов составляет примерно половину стоимости настоящего двигателя SYNCHRON. Мы никогда не используем клонированные двигатели. Мы пробовали в прошлом, и, по нашему опыту, они очень быстро терпят неудачу.

Насколько нам известно, оригинальные двигатели SYNCHRON, изготовленные для Honeywell, имеют два синих провода, тогда как большинство оригинальных двигателей SYNCHRON имеют оранжевые провода.В прошлом компания Honeywell сообщала нам, что двигатели, созданные для них, производили более высокий крутящий момент, чем стандартный двигатель SYNCHRON.

Оба этих оригинальных двигателя SYNCHRON работают с моторизованными клапанами Honeywell. Двигатели SYNCHRON, изготовленные специально для Honeywell, имеют два синих провода.

Запасные двигатели Honeywell SYNCHRON доступны, но они немного дороже. В течение долгого времени мы использовали стандартные двигатели SYNCHRON в качестве замены, с очень небольшими проблемами.

Двигатели с синхронным клапаном могут оставаться под напряжением и оставаться горячими в течение многих часов в день в течение всей зимы.В конечном итоге они могут потерпеть неудачу. Неисправный двигатель синхронного клапана препятствует работе двухходового клапана с электроприводом. Клапан не откроется, а концевой выключатель не будет включен (подключен), поэтому мощность не будет подаваться на котел или насос.

Если вы знаете, как безопасно работать с электричеством сетевого напряжения, мотор клапана можно проверить с помощью мультиметра. При отключенном и изолированном питании от сети можно проверить сопротивление между двумя проводами двигателя (синими или обоими оранжевыми).Для правильной проверки по крайней мере один из двух проводов двигателя должен быть отключен от цепи нагревательной проводки.

Мы находим, что обычно оно составляет около 2,1 кОм (2100 Ом), если двигатель холодный, и до 2,4 кОм (2400 Ом), если двигатель достаточно теплый. Я думаю, что значение между 2,0 кОм (2000 Ом) и 2,5 кОм (2500 Ом) говорит о том, что обмотки двигателя, вероятно, в порядке. Если показание во много раз выше этого значения или цепь разомкнута, двигатель вышел из строя.

Есть много синхронных двигателей низкого качества.Если на крышке двигателя написано «Синхронный», а не «SYNCHRON ®», это может стоить меньше половины, но вы, вероятно, скоро снова его замените!
Трэвис Перкинс в прошлом продавал оригинальные моторы SYNCHRON марки BOSS, но на их фотографии на веб-странице теперь видно то, что мне кажется клонированным мотором. Двигатели ACL Drayton, кажется, по-прежнему являются подлинными SYNCHRON, и будем надеяться, что так и останется. Тебе придется проверить.

Замена электродвигателя клапана Honeywell

Заменить вышедший из строя синхронный двигатель в моторизованном клапане Honeywell довольно просто, если вы знаете, как безопасно работать с электросетью.Убедитесь, что вы прочитали весь процесс, прежде чем начинать!

Во-первых, отключите все электрическое питание от органов управления системой центрального отопления. Затем с помощью бесконтактного тестера напряжения, такого как указанная выше ручка Fluke, убедитесь, что система надежно изолирована.

Может быть проще установить клапан в открытое вручную положение с помощью ручного рычага. (См. «Рычаг ручного управления клапаном с электроприводом Honeywell» ниже.)

Снимите металлическую крышку силовой головки, открутив винт крепления крышки, затем снимите крышку.Снимите крепежный винт двигателя, который находится сбоку от синхронного двигателя.

Фиксирующий винт синхронного двигателя в трехходовом клапане с электроприводом Honeywell

С другой стороны двигателя есть еще один фланец, расположенный под металлическим выступом. Этот фланец на двигателе клапана Honeywell не имеет винта.

Фланец электродвигателя синхронного клапана Honeywell закреплен под металлическим язычком

Сдвиньте тупой конец мотора в сторону, пока фланец не выйдет из фиксирующего выступа. Это может быть немного забавно.Затем двигатель выходит из клапана и удерживается только двумя проводами, которые соединяют его электрически. Эти два провода могут быть синими (в оригинальном синхронном двигателе Honeywell) или оранжевым (в большинстве сменных синхронных двигателей).

Отсоединяемые провода — это два провода, идущие от двигателя. На более ранних клапанах с электроприводом они оба соединялись с другими проводами с помощью металлических зажимов, заключенных в пластик. На более поздних клапанах один провод соединяется с обжимом, а другой подключается непосредственно к электрическим компонентам клапана.

Обжимные кольца — это металлические трубки с пластиковой изоляцией, которые сглаживаются плоскогубцами для захвата двух проводов и их электрического соединения. Эти загибы иногда можно снова открыть, используя плоскогубцы, чтобы сжать края сплющенной трубки. Это можно сделать с установленным пластиком. В случае успеха он освобождает два провода. Пластиковая изоляция может сломаться, и в этом случае обжим выбрасывают.

Если один провод двигателя постоянно прикреплен к силовой головке, вам необходимо его обрезать.Обрежьте его ближе к вышедшему из строя двигателю, оставив более длинный кусок провода подключенным к силовой головке. На обрезанном конце этого провода должна быть снята изоляция. На фото видно, сколько утеплителя нужно снимать.

Это должно было оставить у вас неисправный двигатель, который теперь отсоединен от силовой головки и может быть утилизирован. Это также должно было оставить вас с двумя проводами, все еще подключенными к силовой головке.

Запасной электродвигатель синхронного клапана, который поставляется с двумя типами разъемов.Оранжевые разъемы не используются в клапанах Honeywell. Два белых разъема — обжимные.

Один из проводов от силовой головки должен быть подключен (обжат) к одному из проводов нового двигателя. Другой свободный провод от силовой головки необходимо подключить к другому проводу нового двигателя. Не имеет значения, какой из двух проводов двигателя подключен к какому из двух свободных проводов силовой головки, поскольку они не имеют полярности.

Теперь новый двигатель должен быть снова вставлен в силовую головку. Небольшая металлическая шестерня на нижней части двигателя проходит через отверстие в опорной плите Powerhead.На нашей фотографии это отверстие покрыто черной смазкой.

Затем двигатель необходимо повернуть обратно на место так, чтобы один из фланцев двигателя скользнул обратно под угловой металлический язычок на силовой головке.

Маленькая шестерня синхронного двигателя входит в круглое отверстие, вокруг которого на этой картинке нанесена черная смазка. Один фланец двигателя скользит под длинным металлическим выступом в правой части рисунка.

Другой фланец двигателя должен быть выровнен так, чтобы единственный фиксирующий винт можно было снова установить и затянуть.После установки нового мотора провода необходимо заправить так, чтобы они не защемлялись в металлической крышке. Провода должны проходить вокруг двигателя, а не через его верхнюю часть.

Когда новый двигатель снова встанет на место, фланец на другой стороне двигателя, как и раньше, должен находиться ниже металлического выступа. Фланец на этой стороне должен быть совмещен с гайкой, как показано. Затем одиночный винт можно снова установить и затянуть.

Если силовая головка была снята с клапана, чтобы упростить замену двигателя, теперь ее необходимо снова прикрепить к клапану.После этого крышку силовой головки можно установить на место и закрепить одним винтом. Убедитесь, что он сидит прямо на силовой головке, и никакие провода не выходят с боков.

После установки крышки на место можно восстановить питание и проверить работу клапана с электроприводом.

Электропривод клапанов Honeywell с электроприводом

Двухходовые зонные клапаны Honeywell с электроприводом (V4043H) электрически довольно просты. Силовая головка содержит двигатель, который используется для открытия клапана, и вспомогательный выключатель или концевой выключатель.

Honeywell срабатывание зонного клапана 22 мм (V4043h2056)

Honeywell V4043h2056 22-миллиметровые двухходовые зонные клапаны имеют пять проводов: зеленый / желтый — заземление, синий — нейтраль, коричневый — фаза (или линия) к двигателю, серый и оранжевый подключены к концевому выключателю и образуют часть отдельной цепи. .

Когда от программатора поступает запрос (через термостат), на двигатель подается питание, и клапан открывается, чтобы пропустить воду. Когда клапан полностью открыт, в силовой головке срабатывает микровыключатель, соединяющий серый провод с оранжевым проводом.Это называется замыканием переключателя. Это звучит несколько нелогично, но когда переключатель замкнут, он замыкает цепь и позволяет току пройти; когда переключатель разомкнут, он размыкает цепь и останавливает прохождение тока.

Вспомогательный контур (серый и оранжевый провода) обычно используется для управления котлом и / или циркуляционным насосом. Вспомогательная цепь может быть настроена на работу при более низком напряжении, чем сеть, но обычно она несет сетевое напряжение. Это работает следующим образом: один из двух проводов, обычно серый, подключен к постоянному источнику питания под напряжением (около 230 В переменного тока в Великобритании).Другой провод, обычно оранжевый, подключен к питающей сети котла.

Когда программатор и стат отправляют прямую подачу на коричневый провод с 2-мя моторизованными портами, двигатель открывает клапан, чтобы пропустить воду. Когда клапан полностью открыт, концевой выключатель замыкается, позволяя электрическому току проходить от серого провода к оранжевому проводу, а оттуда к котлу с переключением под напряжением. Если термостат котла уже не достиг нужной температуры, котел будет работать.

В современных котлах котел подает прямую подачу на циркуляционный насос, который затем прокачивает нагретую котловую воду через клапан.Он уйдет на радиаторы или на змеевик цилиндра, в зависимости от того, какой клапан был открыт. В старых котлах напряжение питания от концевого выключателя вспомогательного контура поступает непосредственно на насос одновременно с переключением на котел.

Использование вспомогательной цепи и концевого выключателя является разумным решением по двум причинам:

Если двигатель клапана выходит из строя, клапан с электроприводом не открывается. В этом случае клапан не закроет концевой выключатель и, следовательно, не замкнет вспомогательный контур. Котел не сработает (без разомкнутого контура трубы для отвода тепла), если другой клапан с электроприводом не откроет другой контур трубы и не вызовет бойлер.Это предотвращает розжиг котла и работу насоса при отсутствии разомкнутого водяного контура.

Вспомогательный контур позволяет использовать несколько двухходовых клапанов с электроприводом для управления отдельными зонами без электрического взаимодействия. В противном случае, если бы несколько зонных клапанов использовались без вспомогательных контуров, и все они были бы подключены к одному насосу, так что провод под напряжением, который открывал каждый клапан, также питал насос Live, возникли бы проблемы.
Как только сигнал реального времени поступает на один из зонных клапанов, чтобы открыть его и запустить насос, он будет возвращаться на провод под напряжением на всех зональных клапанах, заставляя их все открываться.Все клапаны зон будут открываться и закрываться вместе, нарушая предназначение отдельных зон.

Honeywell работа зонного клапана 28 мм (V4043h2106)

Двухходовой зонный клапан Honeywell V4043h2106 28 мм имеет 6 проводов. Пять из этих проводов такие же, как у 22-миллиметрового 2-ходового клапана. Зеленый / желтый — земля, синий — нейтраль, коричневый — фаза (или линия) двигателя, серый и оранжевый подключены к концевому выключателю и образуют часть отдельной цепи.

Однако в 28-миллиметровом 2-ходовом клапане есть провод 6 ^-й , окрашенный в белый цвет.Во многих случаях этот белый провод не используется, и его нужно просто сделать электрически безопасным (изолированным, чтобы он не касался металлических компонентов). Если белый провод не используется, 28-миллиметровый зонный клапан подключается так же, как 5-проводный зонный клапан 22 мм, и работает таким же образом.

В настоящее время использование белого провода (6 ^-й провод) двухходового зонного клапана Honeywell является относительно необычным. Он используется для обеспечения независимого регулирования температуры как в отопительном контуре, так и в контуре горячего водоснабжения, если в установке используется насос для отопления, а горячая вода — самотеком.Компания Honeywell публикует брошюру с планом солнечных часов C и Справочное руководство по плану солнечных часов C, в которых объясняется, как в этом случае следует устанавливать и подключать элементы управления.

3-х ходовой клапан Honeywell для работы в среднем положении (V4073A1039 и V4073A1088)

Honeywell V4073A1039 22-миллиметровый трехходовой моторный клапан среднего положения, показывающий впускной порт AB и выпускные порты A и B. Этот клапан может быть открыт либо для порта A, либо для порта B, либо для обоих портов одновременно

Моторизованный клапан среднего положения Honeywell имеет три порта в Т-образной конфигурации.Вода поступает через порт AB. Вода уходит либо через порт A, либо через порт B, либо через оба порта одновременно. Порт A обычно подключается к контуру радиатора, а порт B — к змеевику цилиндра (для нагрева горячей воды). Циркуляционный насос обычно подключается для подачи воды из котла в порт AB.

В пояснении ниже предполагается, что клапан подсоединен к трубопроводу таким образом.

Трехходовой клапан Honeywell V4073A имеет пять проводов. Это синий, зеленый / желтый, белый, серый и оранжевый.Обратите внимание, что серый и оранжевый провода используются иначе, чем серый и оранжевый провода двухходового клапана!

Синий провод — это нейтраль, N. Зелено-желтый провод — это заземляющий провод, E. Белый провод подключается к проводу от комнатного термостата, который требует обогрева (радиаторы или пол). Серый провод используется для перевода клапана в положение отключения воды, в котором открыт только канал нагрева A; он закрывает порт B. Оранжевый провод обеспечивает подачу под напряжением (переключаемая линия) для запуска котла и насоса.

В то время как внутренняя электрическая часть 2-ходового клапана довольно проста, внутреннее электрическое управление клапана среднего положения V4073A является более сложным.

Если вам нужно четкое объяснение внутренней электрической системы, посмотрите видео Джона Варда на YouTube. Он действительно хорош!

Внутри трехходового моторизованного клапана Honeywell V4073A с резиновым шариком, закрывающим порты.

Honeywell V4073A — это клапан с пружинным возвратом. Порт A или порт B можно закрыть резиновым шариком, но не оба одновременно.Резиновый шарик перемещается между портами A и B с помощью приводного вала или шпинделя, который приводится в движение силовой головкой. Впускной порт AB никогда не может быть закрыт; мяч перемещается только между портом A и портом B.

Трехходовой клапан V4073A никогда не перекрывает поток воды через клапан полностью. Всегда существует открытый путь от порта AB к порту A или от порта AB к порту B или от порта AB к обоим портам A и B одновременно.

Резиновый шарик прилегает к круглому отверстию (правая сторона на фото), закрывая его.Нам говорят, что мяч сначала касается одного края круглого отверстия, в результате чего он немного вращается на своем шпинделе. Это регулярное легкое вращение выравнивает искажения мяча. Маленький кусочек элегантного дизайна от Honeywell!

Когда все электрическое питание регуляторов нагрева отключено, пружина тянет шар, закрывая порт A, оставляя порт B открытым. Это расслабленное состояние или обесточенное состояние клапана. Его также иногда называют нормальным состоянием.

Когда клапан среднего положения V4073A настроен в конфигурации Y-Plan и требуется горячая вода, питание котла подается непосредственно от термостата водонагревателя.Клапан не запитан.

Когда также требуется нагрев, на белый провод подается питание, и клапан приводится в среднее положение и останавливается в нем. Электроэнергия на котел по-прежнему подается напрямую от термостата водонагревателя. Оранжевый провод клапана может иметь потенциал 230 В, но он исходит от статора цилиндра (к которому также подключен оранжевый провод), а не от схемы клапана.

Если количество горячей воды будет удовлетворено (либо программатором, либо статом цилиндра), на серый провод будет подано напряжение.Поскольку все еще есть потребность в обогреве, клапан перейдет в положение «только обогрев» (порт A открыт; порт B закрыт) и переключит подачу 230 В на оранжевый провод, чтобы запитать котел.

Только когда и белый, и серый провода находятся под напряжением (и клапан переходит в положение «Только нагрев»), оранжевый провод может получать питание 230 В через сам клапан. (Помните, что оранжевый провод также может получать 230 В от статора цилиндра, если он звонит и включена программа горячего водоснабжения.)

Когда включен только обогрев, а затем он выключен или удовлетворяется потребность в статике помещения, на оранжевом проводе остается более низкое напряжение от 50 до 150 В.Двигатель будет продолжать находиться под напряжением (хотя и на меньшей мощности) и останется теплым. Клапан останется в положении «Только нагрев» (порт A открыт; порт B закрыт). Если горячая вода будет снова включена или все сетевое питание отключено, двигатель будет обесточен, и пружина вернет клапан в положение «только горячая вода» (порт A закрыт; порт B открыт).

Ручной рычаг моторизованного клапана Honeywell

Ручной рычаг на моторизованном клапане Honeywell

Honeywell сообщает, что ручной рычаг, расположенный на конце силовой головки, не является индикатором положения и должен использоваться только для заполнения системы и слива.

Вы устанавливаете клапан в положение, открытое вручную, выключая питание, а затем нажимая рычаг в направлении конца паза, открываемого вручную. Вы будете давить на возвратную пружину. Затем вы можете немного поднять рычаг и ослабить давление, чтобы пружина толкнула рычаг назад, оставив его зажатым за крючком в верхней части паза.

Однако рычаг может дать нам больше информации, если мы знаем, что ищем. Рычаг толкает клапан против возвратной пружины.Клапан не тянет рычаг к открытому концу, когда клапан открывается.

В трехходовом клапане порт A закрыт, а порт B открыт, когда клапан обесточен. Это состояние либо когда все питание отключено, либо когда выбрана только горячая вода. В этом положении клапана рычаг провисает в прорези только примерно на четверть хода прорези (начиная с конца «Авто»).

Если рычаг перемещается дальше вправо, вы можете почувствовать сильное сопротивление возвратной пружины, когда вы открываете клапан.Если после принудительного открытия вы отпустите рычаг, он отодвинется назад в сторону конца Auto. Таким образом, если рычаг ослаблен только на первые паза, клапан находится в положении «Только горячая вода».

Когда выбраны и Отопление, и Горячая вода, клапан открывается в среднее положение и остается там. При этом рычаг становится слабым почти на весь ход паза.
Вы должны почувствовать небольшое сопротивление пружины прямо на дальнем конце (конец Man Open) прорези.
Поначалу может быть трудно это почувствовать.Это наиболее очевидно, когда клапан находится в положении «Только нагрев» и возвращается в среднее положение.

Итак, если вы настроили систему только на обогрев (горячая вода должна быть отключена или ее количество должно быть достаточным на уровне цилиндра), мотор клапана приводит в действие клапан, чтобы закрыть порт B, в то время как порт A отопления остается открытым. Рычаг будет провисать по всей длине паза без какого-либо торцевого сопротивления. Это связано с тем, что рычаг может перемещать клапан только немного дальше среднего положения, но двигатель перемещает его намного дальше.

Зная это, мы можем теперь нащупать среднее положение (отопление и горячая вода открыты).

Начиная с регулятора, настроенного только на обогрев, плотно прижмите рычаг к правой стороне паза. Теперь попросите кого-нибудь выбрать горячую воду, так что вы получите Отопление и горячую воду вместе. Возможно, вам придется поднять показатель цилиндра, чтобы он заработал. Как только будет вызвана горячая вода, вы услышите , как клапан начинает раскручиваться под действием пружины, затем вы почувствуете, как рычаг «толкнет» ваш палец.

Этот шум и эта неровность являются диагностическими. Они говорят нам, что клапан переместился в среднее положение, при котором открыты отверстия для отопления и горячей воды. Если вы можете заставить трехходовой средний клапан Honeywell переместиться во все три положения, клапан и органы управления будут подключены правильно, а клапан работает нормально.

Ручной рычаг на 2-ходовом клапане говорит нам меньше. Если клапан закрыт, рычаг будет провисать примерно на ⅓ хода паза.Когда клапан открыт, рычаг должен быть свободен по всей прорези.

Прочие неисправности моторизованного клапана Honeywell

Шпиндель клапана Honeywell заклинивает

Приводной шпиндель клапана с электроприводом Honeywell. Доступ к нему осуществляется путем снятия силовой головки клапана. Имейте в виду, что с моторизованными клапанами Honeywell, выпущенными до 1985 года, сначала необходимо слить воду, чтобы снять силовую головку!

Этот раздел также относится и к большинству других марок клапанов с электроприводом, а не только к клапанам Honeywell.

Неисправный двигатель препятствует открытию клапана с электроприводом, но это не единственная причина того, что клапан не открывается правильно.После многих лет эксплуатации уплотнительные кольца, уплотняющие шпиндель клапана (или вал привода), могут выйти из строя. Когда это происходит, вода центрального отопления просачивается и разъедает металл.

Это может привести к заклиниванию шпинделя клапана. Часто сначала становится трудно вращаться, и клапан может периодически вызывать проблемы. В конце концов, шпиндель может стать настолько жестким, что мотор клапана вообще не сможет его повернуть.

Если силовую головку (привод) можно безопасно снять с корпуса клапана (см. Предупреждение выше о клапанах Honeywell до 1985 года), вы можете попытаться повернуть шпиндель.Вам может понадобиться инструмент, если у вас нет сильных пальцев. Вы также должны отключить электропитание перед снятием силовой головки клапана с электроприводом Honeywell.

Старый корпус клапанов Satchwell Sunvic, как и корпуса клапанов Switchmaster Midi, совершал полный оборот. Корпуса клапанов с электроприводом Honeywell и Drayton этого не делают.

Заклинивает шток клапана с электроприводом в старом 2-ходовом клапане с электроприводом Satchwell Sunvic. Утечка воды привела к образованию белых оксидов вокруг латунного шпинделя, что сделало его слишком жестким, чтобы его можно было повернуть. Корпуса клапанов с электроприводом

Honeywell и Drayton поворачиваются только по ограниченной дуге, и вы должны «чувствовать» точки, в которых движение останавливается.Шпиндель в корпусах 2-ходовых клапанов Drayton поворачивается только на 30º (на циферблате этот угол составляет около 5 минут).

В 2-ходовых клапанах Honeywell V4043H он поворачивается примерно на 70º (около 11½ минут на циферблате). В трехходовых клапанах Honeywell V4073A он поворачивается примерно на 45º (около 7½ минут на циферблате). Это все маленькие углы!

Если вам нужен инструмент для поворота шпинделя, потому что он очень жесткий, клапан может выйти из строя. Если он застрял, вы можете временно освободить его, осторожно перемещая его вперед и назад, но, вероятно, вскоре он снова закроется.

Временное высвобождение шпинделя может привести к просачиванию воды через уплотнительные кольца круглого сечения. По нашему опыту, это всегда было очень медленным просачиванием. Мы используем небольшой разводной гаечный ключ на плоских поверхностях на шпинделе клапана.

У клапанов Honeywell верхняя часть шпинделя D-образная, но для этого также можно использовать гаечный ключ. Если вы сделаете это, вы должны использовать очень небольшое усилие, так как очень легко порезать шпиндель или повредить клапан изнутри.

Иногда силовая головка может открыть клапан только частично, но не настолько, чтобы концевой выключатель вспомогательной цепи мог замкнуться.В этом случае этот клапан не сможет дать команду котлу сработать.

Если установлены два 2-ходовых клапана с электроприводом (один для контура отопления и один для контура накопителя горячей воды), неисправность может быть замаскирована. Даже если один клапан открывается только частично и не может запустить котел, клапан другого контура может полностью открыться и запустить котел. Затем насос проталкивает нагретую котловую воду через открытый и частично открытый клапаны.

Если, например, клапан отопления выходит из строя по этой причине, вы будете нагревать радиаторы, в то время как горячая вода в водонагревателе тоже нагревается.Когда водонагреватель нагревается до нужной температуры, клапан с электроприводом для горячей воды закрывается и больше не сообщает котлу о срабатывании огня, поэтому нагрев также прекращается.

Если дело обстоит наоборот, и 2-ходовой клапан, управляющий контуром горячей воды, выходит из строя, это может быть менее очевидным. Клапан отопительного контура может быть открыт в течение длительного времени, сигнализируя о срабатывании котла. Если кран горячей воды открыт частично, у вас не может закончиться горячая вода.

Летом, конечно, при выключенном отоплении эта неисправность клапана горячей воды проявляется очень быстро, потому что клапан отопления не сообщает котлу о срабатывании.

3-х ходовой корпус клапана Switchmaster Midi с заклинившим шпинделем. Этот клапан с электроприводом также ржавел вокруг винта на картинке. Застряла силовая головка (привод)

Honeywell?

Иногда мы сталкиваемся с клапаном с электроприводом Honeywell, где блокируется силовая головка, но шпиндель (вал привода) все еще свободен. Это обычно происходит при открытом заклинивании клапана. Если все питание системы центрального отопления отключено, а рычаг ручного управления по-прежнему болтается по всей прорези, механизм может заклинивать.

Если клапан не очень старый (до 1985 года), должна быть возможность снимать силовую головку с корпуса клапана без дренажа. Перед снятием силовой головки необходимо отключить электропитание. Когда силовая головка снимается с корпуса клапана, заклинивший механизм может освободиться и вернуться в исходное положение. Если это так, клапан может нормально работать после замены силовой головки. Если та же неисправность повторяется, это говорит о том, что шестеренка в силовой головке может быть изношена. Затем мы бы заменили силовую головку или, если шпиндель клапана кажется тугим, заменили бы клапан целиком.

Список типов клапанов с электроприводом Honeywell

Как мы уже говорили выше, Honeywell производит широкий ассортимент клапанов с электроприводом. Нормальное состояние клапана — это обесточенное состояние. Это состояние, когда электродвигатель клапана не использует электроэнергию.
Нормально закрытый клапан закрывается, когда на него не подается питание, и для его открытия требуется электроэнергия.
Нормально открытый клапан открыт, когда на него не подается питание, и для его закрытия требуется электроэнергия.

V4073A1039 — это 3-х канальный, 22-миллиметровый, 5-проводный, переключающий клапан среднего положения
V4073A1088 — 3-х канальный, 28-миллиметровый компрессионный, 5-проводный, переключающий клапан среднего положения
V4073A1054 — 3-х портовый, ”BSP Внутренняя резьба , 5-проводный, переключающий клапан среднего положения
V4073A1062 — это 3-х канальный, 1-дюймовый BSP с внутренней резьбой, 5-проводный переключающий клапан среднего положения

V4043h2056 — 2-х портовый, 22-миллиметровый, 5-проводный, нормально закрытый зонный клапан с вспомогательным концевым выключателем
V4043h2106 — 2-х портовый, 28-миллиметровый компрессионный, 6-проводный, нормально-закрытый зонный клапан с вспомогательным концевым переключателем
V4043h2007 представляет собой 2-х портовый, 5-проводной, нормально закрытый зональный клапан с внутренней резьбой ¾ «BSP и вспомогательным концевым выключателем. концевой выключатель

V4043C1156 — 2-х портовый, ½-дюймовый BSP с внутренней резьбой, 3-проводной, нормально закрытый зональный клапан, но без концевого переключателя.
V4043B1257 — 2-х портовый, 22-миллиметровый компрессионный, нормально-открытый зонный клапан, без ручного рычага и без концевого переключателя
V4043B1265 — 2-х портовый, 28-миллиметровый компрессионный, нормально-открытый зонный клапан, без ручного рычага, без концевого выключателя

Honeywell V4044C1288 3-ходовой переключающий клапан 22 мм.Этот клапан не является клапаном среднего положения. Он открывает либо порт A, либо порт B (обычно отопление и горячая вода). За исключением нескольких моментов переключения между портами, порт A и порт B не открываются вместе. Обратите внимание, что это трехпроводной клапан, а не пятипроводной.

Клапаны V4043B необычны и часто встречаются в твердотопливных системах. Эти клапаны обеспечивают отказоустойчивость в открытом положении в случае сбоя питания или отказа двигателя клапана.

Клапаны с электроприводом V4044C представляют собой трехходовые переключающие клапаны.Они направляют поток либо в порт горячей воды, либо в порт нагрева, но не в оба, за исключением кратковременного во время переключения. Это 3-х проводные вентили.

V4044C1288 — 22-миллиметровый переключающий клапан сжатия, питающий только один порт за раз.
V4044C1569 — 28-миллиметровый переключающий клапан сжатия, питающий только один порт за раз.
V4044C1494 — это переключающий клапан с внутренней резьбой BSP 1 ″, питающий только один порт за раз

Неисправности клапанов с электроприводом Honeywell, описанные выше, вероятно, относятся к большинству отечественных клапанов Honeywell.

Многое из того, что мы описываем, также применимо к моторизованным клапанам ACL Drayton, таким как 2-ходовой зонный клапан Drayton ZA5 / 679-2 22 мм и 3-ходовой клапан среднего положения MA1 / 679 Drayton 22 мм. Клапаны с электроприводом Iflo и клапаны с электроприводом British Gas имеют схожие неисправности. Это также может относиться к моторизованному клапану Tower VAL222MV, моторизованному клапану Siemens CZV222 и моторизованному клапану Flomasta 27900SX.

Обратите внимание: :

Мы рады, что вы сделаете отдельные копии этой статьи, но, пожалуйста, не копируйте всю статью или ее части на свой собственный веб-сайт; ссылку на статью.

.
