Телефонная розетка rj 11 схема подключения: Как подключить телефонную розетку к телефонному кабелю: схема

Содержание

Подключение оборудования

1. Оборудование, необходимое для подключения к сети Интернет по технологии ADSL

Для подключения к сети Интернет по ADSL-технологии необходимы:

  • Компьютер;
  • ADSL-модем;
  • Сплиттер;
  • Набор кабелей для соединения модема к телефонной сети и компьютеру.

ADSL-модем (далее просто «модем») — устройство передачи данных по телефонной линии между оборудованием оператора и клиентским компьютером.

Сплиттер (делитель) — устройство, предназначенное для разделения сигнала в телефонной линии на две составляющие: обычный телефонный сигнал и высокочастотный модемный сигнал. Сплиттер защищает телефонные аппараты от высокочастотных модемных сигналов, передающихся по телефонной линии при использовании ADSL-технологии. В зависимости от схемы подключения вам могут понадобиться дополнительные микрофильтры.

Микрофильтр

 — устройство, устанавливаемое перед телефонным аппаратом для защиты его от высокочастотных сигналов модема.

Телефонная линия — участок кабеля, соединяющий телефонные розетки, установленные в квартире, с оборудованием АТС. При заключении договора на подключение по ADSL-технологии, на АТС производится переключение (кроссирование) телефонной линии таким образом, чтобы обеспечивалась одновременная работа телефона и ADSL.

Кабели — все необходимые для подключения кабели обычно входят в состав комплекта модема.

2. Порядок подключения оборудования

Схема подключения представлена на рисунке:

Подключение оборудования производится в следующей последовательности:

  • Подключите сплиттер к телефонной розетке;
  • Подключите к нему телефонный аппарат и модем;
  • Подключите компьютер к модему;
  • При необходимости параллельно подключить дополнительные телефонные аппараты, приобретите микрофильтры и подключите аппараты через них.

2.1 Установка сплиттера

Соедините разъем LINE на сплиттере с телефонной розеткой. Если в Вашей квартире установлены телефонные розетки старого образца (пятиштырьковые), то необходимо будет приобрести переходник на евроразъем (RJ11).

2.2 Подключение модема

Соедините разъем модема с надписью DSL с разъемом сплиттера с надписью MODEM, используя телефонный кабель из комплекта поставки. Если Вы подключаете модем к компьютеру через сетевую карту (Ethernet-адаптер), соедините порт LAN на модеме с Ethernet-портом на компьютере при помощи Ethernet-кабеля из комплекта поставки; если Вы подключаете модем к компьютеру через USB-порт — соедините порт

USB на модеме с USB-портом на компьютере при помощи USB-кабеля из комплекта поставки. Подключите адаптер питания и включите модем.

Внимание! При подключении модемов некоторых производителей (например, ZyXEL) к компьютеру через USB-порт подключение модема к USB-порту компьютера следует производить только после появления соответствующего сообщения во время установки драйвера!

2. 3 Подключение телефонного аппарата

При помощи второго кабеля из комплекта поставки подключите телефонный аппарат к разъему PHONE на сплиттере.

2.4 Установка микрофильтров

Микрофильтр устанавливается в разрыв между телефонной розеткой и телефонным аппаратом. Микрофильтр не влияет на работу телефона и при правильном соединении телефонный аппарат должен работать также, как и до установки микрофильтра.

Перейти к настройке модема.

Подробности по телефону: 79-55-44.

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.


Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:

В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с.
Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.


Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов).
Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.

Как подключить розетку?

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:

Контакты в компьютерной розетке используются следующим образом:
Контакт — Предназначение
1 — передача сигнала
2 — передача сигнала
3 — прием сигнала
4 — не используется
5 — не используется
6 — прием сигнала
7 — не используется
8 — не используется

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:
Контакт  — Предназначение
1 — Компьютер
2 — Компьютер
3 — Компьютер
4 — Телефон
5 — Телефон
6 — Компьютер
7 — Не используется
8 — Не используется

Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.
Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), — плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.
Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:
Контакт — Цвет провода (стандарт А) — Цвет провода (стандарт В)
1 — бело-зеленый — бело-оранжевый
2 — зеленый — оранжевый
3 — бело-оранжевый — бело-зеленый
4 — синий — синий
5 — бело-синий — бело-синий
6 — оранжевый — зеленый
7 — бело-коричневый — бело-коричневый
8 — коричневый — коричневый

На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.



Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.


Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.



Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.



Телефонная розетка rj

Телефонная розетка rj

Опубликовано в рубрике Электромонтажные работы

Монтаж и установка информационных розеток может быть выполнен намного проще и удобнее, в отличие от установки силовых розеток. Это связано в первую очередь отсутствием опасного напряжения, и используются провода небольшого сечения. Подключение телефонной розетки может выполнить любой желающий, у которого есть время и соответствующий инструмент. (Съемник изоляции или канцелярский нож, набор отверток, мультиметр, резиновые перчатки) Важно знать! При наборе вызова абонента на телефонной линии возникает напряжение до 120 Вольт.

Перед началом подключения телефонной розетки необходимо рассмотреть более подробно схему подключения.

Схема телефонной розетки

Схема подключения телефонной розетки

Для советских телефонных аппаратов использовался стандарт РТШК-4. Розетка для телефонов штепсельного типа используется у многих и в настоящее время. Для ее подключения требуется посадить 2 провода на крайние контакты розетки, но при этом необходимо убедиться, как подключены провода на вилке от телефона. На смену морально устаревшему стандарту пришел международный стандарт RG (Registered Jack). Существуют также переходники с РТШК-4 на RG, либо готовые розетки к которым можно подключить и РТШК-4, и розетки RG.

На сегодняшний день используются 3 типа коннекторов для подключения телефонных розеток, соответственно к 3 типам телефонных розеток. RG11, RG14, RG25. Основное отличие заключается в количестве подключаемых контактов. Например для дома или квартиры, достаточно использовать двухжильный провод, а для офисов четырех, шести, или восьмижильные провода.

Установка телефонной розетки

При установке современных телефонных розеток, зачистка проводов от изоляции не требуется. Подключение провода производится путем поворота, или нажатия на механизм, как показано на рисунке. Для подключения телефона в квартире достаточно подключить два провода к центральным контактам розетки. После завершения всех монтажных работ необходимо проверить наличие гудка на аппарате. В случаи его отсутствия можно попробовать поменять полярность на розетке. Если это не помогло необходимо проверить схему подключения и надежность контактов проводов.

Розетка телефонная цена

Цена телефонных розеток зависит от фирмы изготовителя. В нашем интернет-магазине можно узнать стоимость, как на телефонные розетки известных брендов, так и на более простые варианты. Так же можно воспользоваться услугами электрика для подключения розеток и выключателей.



Комментарии и размещение обратных ссылок в настоящее время закрыты.

Как подключить телефонную розетку своими руками: самостоятельный монтаж по схемам | Стройка/Ремонт (своими руками)

В последние годы, в связи с повсеместным распространением мобильной связи, наблюдается падение спроса на стационарные телефоны. Однако, они не спешат окончательно уходить в прошлое, и число абонентов проводной телефонии остаётся значительным. В связи с этим актуальным вопросом остаётся – как самостоятельно подсоединить аппарат к действующей линии, перенести точку подключения из одной комнаты в другую? Рассмотрим подробнее, как подключить телефонную розетку своими руками без привлечения специалистов.

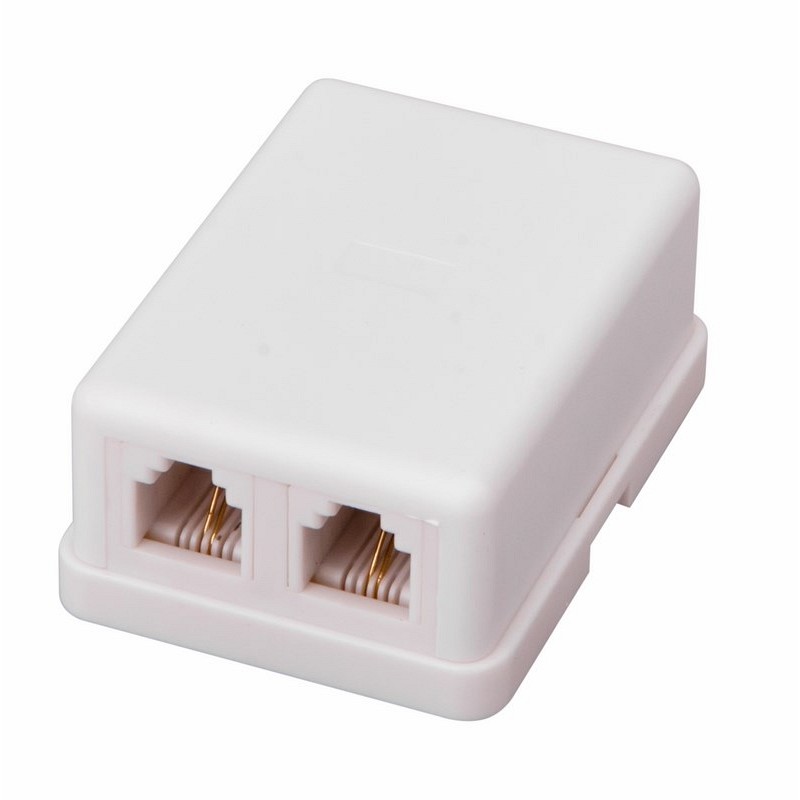

Конструктивные особенности телефонной розетки

Стационарные телефоны выгодно отличаются от своих мобильных собратьев независимостью от капризов сотовой сети. Стабильность их работы обеспечивается проводной линией связи, идущей от АТС, соединяющей их с другими абонентами. Основной принцип работы таких аппаратов неизменен уже на протяжении столетия остаётся прежним, несмотря на значительный технический прогресс в их конструкции.

Стационарные телефоны выгодно отличаются от своих мобильных собратьев независимостью от капризов сотовой сети. Стабильность их работы обеспечивается проводной линией связи, идущей от АТС, соединяющей их с другими абонентами. Основной принцип работы таких аппаратов неизменен уже на протяжении столетия остаётся прежним, несмотря на значительный технический прогресс в их конструкции.

Подключение аппарата к телефонной сети требует наличия специальной розетки, состоящая из следующих элементов:

Подключение аппарата к телефонной сети требует наличия специальной розетки, состоящая из следующих элементов:

  • Корпус, сделанный из диэлектрического материала.
  • Контакты для соединения токопроводящих элементов электрической цепи.
  • Клеммы – переходники, через которые происходит подключение телефонной розетки.
Гнёзда, где расположены контакты, слегка углублены, что защищает их от случайного попадания посторонних предметов и замыкания. Розетки исполняются в вариантах с одним, или с несколькими разъёмами. Последние модели востребованы в административных помещениях и офисах компаний, где требуется произвести одновременное подключение нескольких телефонов.

Гнёзда, где расположены контакты, слегка углублены, что защищает их от случайного попадания посторонних предметов и замыкания. Розетки исполняются в вариантах с одним, или с несколькими разъёмами. Последние модели востребованы в административных помещениях и офисах компаний, где требуется произвести одновременное подключение нескольких телефонов.

Старые и современные стандарты устройств

Изначально телефоны вообще обходились без розеток – аппараты прямо соединялись с телефонной станцией проводами. Для совершения звонка следовало просто назвать телефонистке на коммутаторе номер, с которым вы желаете связаться. К середине ХХ века в обиход повсеместно вошли автоматизированные аналоговые АТС. Прогресс также коснулся и телефонных аппаратов: для удобства стали использоваться стандартизированные розетки, получившие обозначение РТШК-4.

Единый стандарт применялся в Советском Союзе для всех моделей телефонов. Расшифровывалась данная аббревиатура: «розетка телефонная, штепсельная, четырёхконтактная». Внешне она выглядела как плоская прямоугольная платформа с пятью отверстиями. Одно из них, непарное, являлось ключом, предотвращающим неправильное подсоединение штепселя. Остальные четыре отверстия РТШК-4 содержали парные латунные контакты. Одна пара использовалась при подключении аппарата в стандартном режиме, вторая пара позволяла подключить к штепселю запараллеленного телефона с тем же абонентским номером.

Единый стандарт применялся в Советском Союзе для всех моделей телефонов. Расшифровывалась данная аббревиатура: «розетка телефонная, штепсельная, четырёхконтактная». Внешне она выглядела как плоская прямоугольная платформа с пятью отверстиями. Одно из них, непарное, являлось ключом, предотвращающим неправильное подсоединение штепселя. Остальные четыре отверстия РТШК-4 содержали парные латунные контакты. Одна пара использовалась при подключении аппарата в стандартном режиме, вторая пара позволяла подключить к штепселю запараллеленного телефона с тем же абонентским номером.

С конца 90-х годов устаревший стандарт РТШК-4 в нашей стране стал заменяться на более современный международный RJ. Это было связано с широким внедрением в средства телефонии цифровых технологий и заменой ими аналоговых АТС. Данная розетка применяется и для подключения персональных компьютеров к проводной интернет-сети, или для создания внутренней локальной сети, например, на предприятии. Ниже представлено фото телефонной розетки старого советского и нового международного образца.

С конца 90-х годов устаревший стандарт РТШК-4 в нашей стране стал заменяться на более современный международный RJ. Это было связано с широким внедрением в средства телефонии цифровых технологий и заменой ими аналоговых АТС. Данная розетка применяется и для подключения персональных компьютеров к проводной интернет-сети, или для создания внутренней локальной сети, например, на предприятии. Ниже представлено фото телефонной розетки старого советского и нового международного образца.

На отечественном рынке встречаются телефонные розетки, выполненные в виде переходников между старыми советскими штепселями РТШК-4 и RJ. Кроме того, иногда встречается стандарт ТАЕ, предназначенный для подключения телефонов французского и германского производства. Далее рассмотрим, как подключить телефонную розетку к телефонному кабелю.

На отечественном рынке встречаются телефонные розетки, выполненные в виде переходников между старыми советскими штепселями РТШК-4 и RJ. Кроме того, иногда встречается стандарт ТАЕ, предназначенный для подключения телефонов французского и германского производства. Далее рассмотрим, как подключить телефонную розетку к телефонному кабелю.

Схемы монтажа и способы подключения

Подключение домашних телефонов чаще всего происходит через 2-контактную розетку RJ-11. Монтаж телефонной розетки для подключения нескольких телефонов, например, для создания офисной сети мини-АТС, потребует использования моделей RJ-14…45, с несколькими парами контактов.

Сложные системы телефонии рекомендуется применять розетки RJ-45. В продаже имеется очень удобный вариант многофункциональных розеток, совмещающих в себе выходы для подключения компьютера к интернет-сети, телефона и 220-вольт, для электропитания ПК или оргтехники.

Сложные системы телефонии рекомендуется применять розетки RJ-45. В продаже имеется очень удобный вариант многофункциональных розеток, совмещающих в себе выходы для подключения компьютера к интернет-сети, телефона и 220-вольт, для электропитания ПК или оргтехники.

Хотя в телефонной сети номинальное напряжение всего 12 вольт, соблюдение техники безопасности всё же не будет лишним. Во время сработки вызова пиковое напряжение может подыматься до 100-110 вольт, что уже весьма чувствительно для человека. Инструменты должны иметь электроизоляционные оплётки.

Хотя в телефонной сети номинальное напряжение всего 12 вольт, соблюдение техники безопасности всё же не будет лишним. Во время сработки вызова пиковое напряжение может подыматься до 100-110 вольт, что уже весьма чувствительно для человека. Инструменты должны иметь электроизоляционные оплётки.

Установка телефонной розетки может производиться двумя способами:

  • Открытым. Устройство крепится поверх стены, накладным способом.
  • Закрытым. Установка розетки для телефона осуществляется в углублении в стене, либо она после зашивается облицовочным материалом.

При выборе варианта монтажа следует учитывать материал, из которого изготовлены стены, дизайн помещения, удобство подключения и использования. Накладные модели выглядят не столь эстетично, как встроенные. Но они более удобны в техническом обслуживании, когда требуется произвести ремонт или замену устройства.

При открытом способе монтаж телефонного кабеля производится снаружи стен, в пластмассовых кабель-каналах. Для прокладки линии используют одножильные кабеля марки КСПВ, заключённые в полиэтиленовую оплётку. При монтаже внутридомовой телефонной линии может применяться и распредкабель марки ТРП.

При открытом способе монтаж телефонного кабеля производится снаружи стен, в пластмассовых кабель-каналах. Для прокладки линии используют одножильные кабеля марки КСПВ, заключённые в полиэтиленовую оплётку. При монтаже внутридомовой телефонной линии может применяться и распредкабель марки ТРП.

Порядок подключения телефонной розетки

Установка телефонных розеток – не очень сложный процесс, во многом схожий с монтажом обычной электрической розетки. В быту более распространены модификации J-11 и 12, предназначаемые для подключения 1-2 телефонных аппаратов. На их примере разберём, как подключить стационарный телефон к сети.

Установка телефонных розеток – не очень сложный процесс, во многом схожий с монтажом обычной электрической розетки. В быту более распространены модификации J-11 и 12, предназначаемые для подключения 1-2 телефонных аппаратов. На их примере разберём, как подключить стационарный телефон к сети.

Проведение подготовительных работ

Первым шагом требуется ознакомиться с конструкцией розетки, схемой подводки и присоединения к телефонной сети. С моделями J-11 и 12 всё достаточно просто: к контактам следует присоединить выводы необходимой полярности. Информация об этом должна иметься в прилагаемой к устройству инструкции. Жилы, подведённые к розетке должны зеркально соответствовать расположению таких же жил на штепселе телефона.

Если вместо двухфазной модели была случайно приобретена многофазная, например J-25 или 45, то для подключения одного аппарата нужно задействовать контакты №3 и 4. При установке в доме телефона устаревшей модели, со штепселем типа РТШК-4, потребуется приобрести универсальную розетку, имеющую разъём с 4-мя контактами, а также 2-жильный провод сечением 0,3 мм.

Если вместо двухфазной модели была случайно приобретена многофазная, например J-25 или 45, то для подключения одного аппарата нужно задействовать контакты №3 и 4. При установке в доме телефона устаревшей модели, со штепселем типа РТШК-4, потребуется приобрести универсальную розетку, имеющую разъём с 4-мя контактами, а также 2-жильный провод сечением 0,3 мм.

Для работы понадобится следующий набор инструментария:

  • Уровень.
  • Вольтметр.
  • Пассатижи или кусачки.
  • Кроссировочный инструмент.
  • Карандаш.
  • Монтажный двусторонний скотч или саморезы.
  • Отвёртка.
  • Ударная дрель.
При установке скрытой розетки, понадобится предварительно подготовить отверстия в стене, закрепив в них подрозетники – пластиковые или металлические держатели-стаканы.

При установке скрытой розетки, понадобится предварительно подготовить отверстия в стене, закрепив в них подрозетники – пластиковые или металлические держатели-стаканы.

Зачистка концов жил

Далее жилы кабеля зачищаются от оплётки на длину 4-5 см от края. Проводя зачистку, необходимо учитывать, что телефонные провода из-за малого сечения очень уязвимы к механическим повреждениям. Поэтому, при работе нужно использовать специальный инструмент – кроссировочный нож или бокорезы.

Аккуратно произвести разделку получается далеко не всегда, поэтому зачистку рекомендуется производить с небольшим запасом по длине. Лишние оголённые части провода затем можно скрыть под корпусом розетки. Зачищенные концы должны быть лишены повреждений – надрезов или надломов.

Аккуратно произвести разделку получается далеко не всегда, поэтому зачистку рекомендуется производить с небольшим запасом по длине. Лишние оголённые части провода затем можно скрыть под корпусом розетки. Зачищенные концы должны быть лишены повреждений – надрезов или надломов.

Подключение проводов розетки

Зачищенные концы телефонного кабеля разводят в стороны, и присоединяют к разъёмам розетки. При этом следует руководствоваться условными указателями, имеющимися на блоке с контактами. Если подключение телефонной розетки осуществляется открытым методом, то кабель после его прокладки должен выступать из стены на 5-8 см.

Полярность контактов перед подключением проверяется при помощи тестера. Разные жилы провода различаются друг от друга цветом оплётки. Стандартно «минусу» соответствует провод красного цвета, а «плюсу» – зелёный.

Полярность контактов перед подключением проверяется при помощи тестера. Разные жилы провода различаются друг от друга цветом оплётки. Стандартно «минусу» соответствует провод красного цвета, а «плюсу» – зелёный.

При несоблюдении полярности телефонный аппарат, после его подключения к розетке, при работе будет давать сбои.  На этом же этапе производится тестирование готовности внешней линии связи к работе. Это делается путём замера напряжения в ней вольтметром. Показатель должен равняться примерно 40-60 В.

Зачищенные жилы кабеля вставляются в зажим клеммы и тщательно затягиваются крепёжными болтами. Провода должны быть зафиксированы плотно, чтобы обеспечить максимально надёжный контакт. Свободные части проводов укладываются в специальные пазы, имеющиеся во внутренней части блока.

Финишный этап монтажа телефонной розетки – крепление её на стену. Открытую установку можно произвести посредством двустороннего монтажного скотча или саморезов. При закрытом монтаже устройство размещается в заранее установленном подрозетнике, фиксируясь в нём посредством распорных винтов, или тех же саморезов. Далее следует финишная декоративная отделка – штукатурка, шпатлёвка и покраска стены.

Финишный этап монтажа телефонной розетки – крепление её на стену. Открытую установку можно произвести посредством двустороннего монтажного скотча или саморезов. При закрытом монтаже устройство размещается в заранее установленном подрозетнике, фиксируясь в нём посредством распорных винтов, или тех же саморезов. Далее следует финишная декоративная отделка – штукатурка, шпатлёвка и покраска стены.

Выводы и полезное видео

Самостоятельное подключение стационарного аппарата не столь сложная процедура, которую вполне можно выполнить самому. На представленном ниже видео подробно показан весь процесс установки розетки.

Источник: https://vodatyt.ru/elektrika/podklyuchenie-telefonnoy-rozetki.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Как подключить телефонную розетку своими руками

Чтобы самостоятельно установить в доме или квартире телефонную розетку не обязательно вызывать мастера. Подключить телефон к электросети проще и гораздо безопаснее, чем электрическую розетку.

Напряжение в телефонной розетке достигает 120 Вольт только в момент вызове абонента – это надо учитывать при монтаже розетки своими руками.

Не нужно обладать профессиональными навыками, чтобы подключить телефонную линию с помощью двух проводов небольшого сечения. Как правило, если все будет сделано правильно, телефон сразу же заработает. В противном случае нужно будет всего лишь поменять провода местами.

Освоив этот навык, можно установить в своем жилище даже несколько телефонных розеток. Пошаговая инструкция подключения телефона своими руками изложена в этой статье. Ниже также содержится информация о том, как выбрать розетку, и даны некоторые советы по подключению розетки Legrand.

Все телефонные розетки подсоединяются к одной телефонной линии параллельно, поэтому Вы можете подключить столько розеток, сколько Вам требуется. Принцип параллельного подключения следующий: один провод подключается на первый контакт первой розетки и тянется к первому контакту второй розетки и т.д.

Аналогично подсоединяется ко второму контакту второй провод, который затем переходит на второй контакт второй розетки и всех последующих.

Телефонная розетка может держаться на болтах или защелках. Чтобы разобрать такую накладную розетку достаточно поддеть защелки отверткой или выкрутить болтики в местах соединения двух половинок. Внутренняя розетка монтируется в блок, монтажную коробку так же, как и электрическая.

Содержание статьи

Инструкция по подключению телефонной розетки

Какую розетку выбрать, зависит от телефона. Под старый аппарат подойдет универсальная телефонная розетка, в которой имеется и современный коннектор, и старый разъем с четырьмя контактами и пластиковым язычком.

Чтобы подключить телефон к розетке старого образца подсоедините 2 провода к контактам справа от язычка, находящегося внизу.

Очень важно, чтобы в вилке от телефона и в розетке провода попадали зеркально на одни и те же контакты.

Под новый телефон выбирайте новую современную розетку из трех возможных телефонных типов коннекторов.

Существуют следующие типы розеток:

  • RJ11 c 2 проводами;
  • RJ14 с 4 проводами, контактами;
  • RJ25 с тремя парами контактов.

Для подключения своими руками лучше использовать второй тип розеток – RJ14 с 4 проводами и контактами. Чтобы подсоединить одну линию используйте 2-й и 3-й контакты, находящиеся посредине. К ним подключаются красный и зеленый провода. Если нужна вторая телефонная линия, задействуйте контакты № 1, 4.

Подключить самостоятельно розетку третьего типа, RJ25, сложнее. В такой розетке для подключения одной телефонной линии предназначены контакты 3, 4. К ним подводятся красный и зеленый провода.



К любой из названных 3-х типов розеток подойдет телефонный кабель с коннекторами RJ11, RJ14, RJ25. Единственное отличие этих 3-х коннекторов заключается в количестве контактов.

Следует помнить, что в накладной розетке любого типа для подключения одной линии используются контакты с красным и зеленым проводами.

Провода для подключения телефонной розетки дома и в офисе отличаются. В квартирах применяют двухжильный провод, в то время как на работе используют двужильный, четырёх- и шестижильный плоский кабель, либо 2 витых телефонных провода, если аппарат подключается к компьютеру. Провода при подключении необходимо зачищать.

Нюансы подключения розетки Legrand

Телефонная розетка Легранд устанавливается легче всего, поскольку имеет «умный» дизайн — встроенный механизм самозачистки проводов и упрощенный вариант подключения телефонного кабеля. Чтобы подсоединить такую розетку, нужно будет просто повернуть контактный механизм на четверть оборота (смотрите рисунок).

После подключения проверьте, есть ли в трубке гудок. Если аппарат не работает, поменяйте местами провода, чтобы изменить полярность на контактах. Возможно, нарушена схема подключения, целостность проводов и надежность контактов.

Понравилась статья? Поделиться с друзьями:

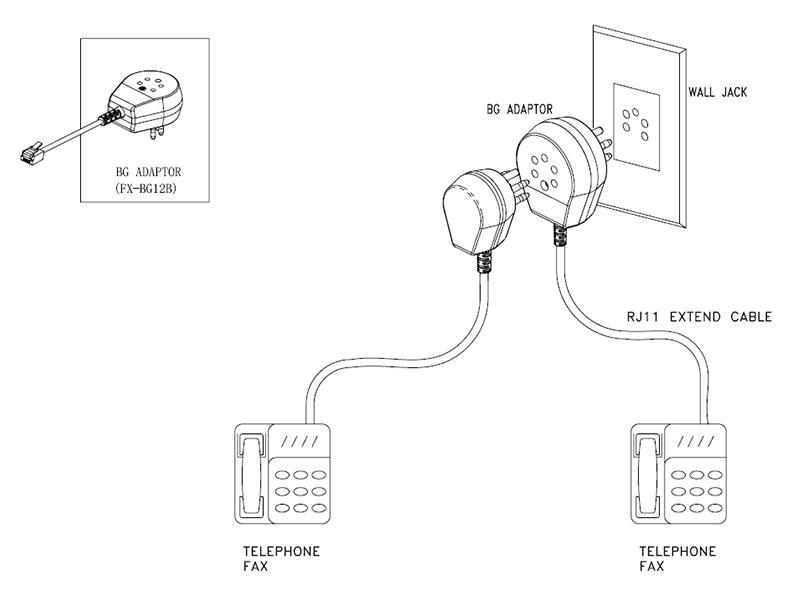

Телефон RJ11 на разъем RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочитайте мои раскрытия для получения дополнительной информации. Кабель Cat5, Cat5e, Cat6 часто используется для подключения телефонных розеток. Вы можете направить до 4 телефонных линий по одному 4-парному кабелю с разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многоканальных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация разъема

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белого провода с цветной полосой (бело-синий, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий по каждому кабелю.Это обеспечивает большую гибкость и экономит время и трудозатраты при прокладке телефонных кабелей в многоканальной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для согласованности, возможности использовать все 4 линии и сэкономить место в настенной розетке, телефонные установки обычно подключаются к разъему 8P8C (8-контактный 8-проводный). Это тот же разъем, который используется для кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно имеет меньший размер 6P6C или аналогичный (RJ11, RJ12 и т. д.).6P6C поддерживает до 3 линий, 6P4C — 2 линии, а 6P2C — однолинейный разъем, но все они используют один и тот же штекер. Разница только в количестве жил в кабеле.

Существует три стандартных способа подключения телефонной розетки. T568A, T568B и USOC. Разница в том, какие цвета подключены к каким контактам на разъеме.

T568A является предпочтительным методом подключения телефонных разъемов и разъемов Ethernet и единственным методом, предлагаемым в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярен в США.S. коммерческих установок, но T568A больше используется за пределами США, и федеральное правительство указывает T568A для своих установок. Всем скептикам… Видите ли, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения, используемой в телефонах.

Было бы разумно подключить порты в соответствии со спецификацией USOC, но с помощью кабеля T568A в будущем можно будет легко переключить его с передачи голоса на передачу данных или наоборот.Вы заметите, что линия 1 и линия 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его напрямую к проводному разъему T568A, и обе линии будут работать. Вилки RJ11/12 меньшего размера подходят непосредственно к гнезду RJ45. Это нежелательно, так как вы можете повредить другие штифты, но он предназначен для такой работы.

Если вам не нужно соответствовать установленному в настоящее время плану распиновки, старайтесь всегда использовать T568A. В любом случае, важно знать, как на самом деле подключены ваши разъемы.

Телефонная розетка

Сравните вышеперечисленные разъемы со старыми 2-проводными телефонными разъемами, которые раньше использовались на стенах и до сих пор используются в телефонах. Они выглядят так.

Выше приведена стандартная телефонная розетка 6P4C, поддерживающая 2 телефонные линии. Линия 1 находится на центральных штифтах, линия 2 находится на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-голубыми для зеленого, синего для красного, бело-оранжевого для черного и оранжевого для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).В телефоне с двумя линиями вы будете использовать все 4 контакта.

Подключение стандартного 4-канального телефона к гнезду RJ45

Джек поддерживает 4 линии, телефон поддерживает 4 линии, это должно быть легко, верно? Нет, не обычно. Проблема в том, что большинство стандартных 4-линейных телефонов не имеют одного 4-линейного разъема RJ45, вместо этого они обычно имеют 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов сделать это правильно, но давайте сначала поговорим о том, как этого делать не следует. Вы можете подумать, что было бы проще, если бы вы просто разделили пары кабелей за настенной панелью и использовали 2 гнезда трапецеидального искажения RJ11.Теоретически это будет работать, и, учитывая, что это всего лишь телефон, будут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Вы, очевидно, увеличите вероятность возникновения помех, провода будет легче повредить, вы будете занимать дополнительное место в настенной панели, и вы потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это также запрещено в спецификации.

4-линейный адаптер RJ45 на 2 2-линейный адаптер RJ11

Существует ряд различных разветвителей (обычно называемых 400E), таких как этот разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но убедитесь, что у вас нет обычного телефонного разветвителя (1 RJ11 на 2 RJ11). Он должен иметь штекер RJ45 с одной стороны и 2 гнезда RJ11 с другой.
При внимательном рассмотрении электрической схемы видно, что она следует за T568B на стороне RJ45. Вы по-прежнему можете использовать его с распиновкой T568A, но линии 2 и 3 будут заменены местами. Если распиновка разъемов вашего телефона соответствует USOC, этот адаптер не будет работать.

Отрывной кабель

Если вы не можете найти разветвитель выше, вы можете сделать разводной кабель из кабеля витой пары.

На одном конце вы обожмете разъем RJ45 в соответствии с распиновкой, используемой в настенной розетке. На другом вы будете обжимать 1 или более разъемов RJ11. Если вы просто хотите вывести одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете сделать 2 2-линейных вилки RJ11, 4 1-линейных вилки RJ11, все, что вам подходит.

Разрывная коробка

Производители структурированных систем электропроводки также имеют готовые разветвительные коробки, которые позволят вам получить доступ к 4 линиям различными способами. Одним из примеров является коммутационный модуль Leviton 47609-4×4 4×4. Поскольку системы Leviton предназначены для жилых помещений, Leviton 47609-4×4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя T568B.

Сделай сам RJ45 на RJ11 Break Out Box

Если вы не можете найти вышеперечисленную коробку для коммутации или у вас есть особые потребности, вы можете сделать свою собственную коробку для коммутации.

Вы можете сделать его как угодно, но в качестве примера давайте сделаем 4-портовую коробку, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, как у Leviton.

Нам понадобится:

Для инструментов нам понадобится:

  • Пробивной инструмент с режущим и нережущим лезвием 110
  • Модульный обжимной инструмент
  • Отвертка
Мы собираемся последовательно соединить 2 пары на 2 портах для линий 1 и 2, а затем сделать то же самое на 2 других портах для линий 3 и 4, поэтому у нас будет 4 разъема, подключенных следующим образом:
С этой конфигурацией мы можем подключить:
  • 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
  • 4 двухканальных телефона
  • 2 двухканальных телефона
  • или некоторые другие варианты, такие как один телефон с 4 линиями, факсимильный аппарат и телефон с одной линией.

Идет снег, и у меня нет под рукой телефонных разъемов, поэтому я буду подключать его, используя стандартные 8-проводные разъемы Cat5e. Тот же принцип, но я подключаю провода к другим контактам, чем указано в инструкции.

Шаг 1: Зачистите кабель

Зачистите внешнюю оболочку кабеля достаточно долго (возможно, 8-10 дюймов), чтобы у вас было достаточно провода для работы.

Шаг 2: L2 и 1 домкрат

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и двигаться дальше по обеим сторонам. Раскрутите оранжевую пару проводов рядом с основанием (не раскручивайте пару полностью) и прижмите их к контактам 3 и 4 (оранжевый и бело-оранжевый) с помощью нережущего лезвия 110. Я использую пластиковый инструмент, который идет в комплекте с домкратами. Повторите для синей пары контактов 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 домкрат

Далее мы сделаем гнезда линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы втыкаем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы будем пробивать провода, мы будем использовать режущее лезвие 110, чтобы обрезать лишний провод.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я собираюсь забить следующий домкрат справа от первого. Ваши домкраты могут отличаться, поэтому остановитесь и проверьте. Помните, что штифты будут сверху при установке в коробку.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на корпусе для поверхностного монтажа.

Шаг 4: домкрат L3 и 4

Теперь с другой стороны разъема L2 и 1 мы собираемся добавить разъем для линий 3 и 4, используя зеленую и коричневую пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей схеме.

Используйте нережущий нож и оставьте достаточно провода, чтобы можно было поместить разъем в коробку для поверхностного монтажа.

Шаг 5: домкрат L4 и 3

Последний разъем — это линии 4 и 3. Мы прикрепим зеленую пару к контактам 2 и 5, а коричневую пару к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6. Вставьте разъемы в коробку для поверхностного монтажа

Наденьте пылезащитные крышки на разъемы, если они есть, затем установите разъемы в порты на корпусе для поверхностного монтажа. Отметьте коробку для поверхностного монтажа над разъемом, чтобы вы знали ее функцию (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или любую другую конфигурацию, которую вы выбрали).

Шаг 7: Обожмите разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

Телефонное соединение и проводка RJ11

RJ11 — это зарегистрированный разъем с 6 позициями 6 (6P6C), обычно используемый для аналоговых телефонных линий, факсимильных линий и модемов. Настоящий RJ11 — это разъем 6P2C. Зарегистрированный разъем — это стандарт, созданный для описания физического разъема, а также его проводки, и конкретно относится к разъему, но свободно используется в отрасли также для обозначения модульных вилок. В 1934 году, когда Bell Company была монополистом в телефонной промышленности, телефонная компания владела всем, что имело отношение к телефонам.Это означает, что Белл владел кабелем, кабелями в доме и самим телефоном; когда они сделали это, не было никакой возможности подключить что-либо к телефонной линии, потому что телефоны были напрямую подключены к сетевому кабелю.

Поскольку все принадлежало Bell, не было необходимости стандартизировать кабельные соединения, чтобы другие компании могли создавать свои собственные продукты. В конце концов, благодаря усилиям двух компаний, пытавшихся закрепиться в телефонной индустрии, Carter Phone (1956 г.) и Hush-a-Phone (1968 г.), правительство США сочло, что Bell Company действительно имеет незаконную монополию и что правила пришлось установить на место в. Теперь телефонная компания владеет только кабелем, который предоставляет услугу, и поэтому Bell пришлось разработать универсальный стандарт для соединения глобальной сети (WAN) с локальными сетями (LAN) в каждом здании. Ответственность телефонной компании заканчивается при завершении, которое находится в месте, называемом минимальной точкой входа (MPOE). Именно в MPOE телефонная компания подключает свой кабель, а затем частные компании подключаются к этому кабелю, чтобы обеспечить телефонную связь и/или доступ в Интернет.

Наконечник и кольцо

Термин

«Наконечник и кольцо» используется до сих пор, и его можно увидеть и сегодня, но он возник на заре телефонии. Когда появились телефонные сети, вместо машины был оператор-человек. Оператор получал вызов от кого-то в сети, к которой он был напрямую подключен, а затем подключал этот вызов к другой сети. У оператора было две вилки для подключения телефонного кабеля, называемые наконечником и кольцом, так же, как в современном RJ11 есть два соединения, наконечник был кабелем заземления, а кольцо передало напряжение. Сегодня у нас есть маршрутизаторы и коммутаторы, которые выполняют работу человека-оператора.



Проводка разъема RJ11

6 проводов в разъеме RJ11 разделены на 3 пары: первая полосатая сине-белая, вторая оранжево-белая, а третья пара зелено-белая. Комбинация этих проводов обычно передает данные или голос. В однотелефонной линии используется только одна пара проводов. В двухтелефонной линии используются две пары, а третья пара проводов может использоваться для третьей линии.Большинство компьютерных модемов с коммутируемым доступом обычно подключаются к разъему RJ11, будь то для подключения к Интернету или локальной сети. Гнезда RJ11 обычно используются для факса, модема и телефона. Штекер RJ11 также можно подключить к разъему RJ45.



Розетка телефонная RJ11 с 4 контактами белая Simon 27 Play

ЛОГИСТИЧЕСКИЕ ДАННЫЕ

Доступно в коробке дисплея: да

Количество в упаковке: 10

Единица измерения коробки: мм

Высота: 53. 000

Широкий: 160.000

Глубина: 220.000

Объем коробки: 1.866

Единица измерения объема ящика: МЧР

Вес нетто коробки: 0,270

Удельный вес коробки: КГМ

Код EAN: 8421053011676

Доступно в нескольких коробках: Нет

Количество упаковки в несколько коробок: 1

Единица измерения нескольких коробок: мм

Единица измерения количества упаковки в несколько коробок: ЗКМ

Высота нескольких ящиков: 223. 000

Ширина нескольких ящиков: 164.000

Глубина многоярусного ящика: 434.000

Многократный объем коробки: 15872248.000

Единица измерения объема нескольких ящиков: MMQ

Вес нетто нескольких ящиков: 0,027

Вес единицы упаковки: КГМ

Код EAN для нескольких коробок: 8421053182413

В наличии на поддоне: Нет

Телефонная проводка

На этой веб-странице описаны основы установки и подключения телефона. очередь в вашем доме.Эти условные обозначения являются стандартными для США, но может не соответствовать стандарту для других частей мира.

Проводка квартирного телефона: кто за что отвечает?

Когда-то, когда вы заказывали телефонную связь на дом, телефонная компания проведет телефонную линию к вашему дому, а также проведет телефонную связь проводка в доме тоже. Вещи изменились в последние годы, и они больше не выполняют внутренние работы. Когда ты заказать телефонную связь на дом, местная телефонная компания устанавливает устройство сетевого интерфейса (NID) и маршрутизирует линию от их постамент к НИД.NID выглядит как серый пластиковая коробка обычно устанавливается либо в подвале, либо снаружи стена. От NID вы должны проложить кабели к вашему телефонные розетки разбросаны по всему дому.

Вы можете сделать внутреннюю проводку самостоятельно, на самом деле это довольно легкий. На самом деле нет смысла тратить с трудом заработанные деньги на электрика или телефонную компанию (если они предлагают сервис), чтобы сделать эту задачу для вас. Даже если вам придется покупать проводные и модульные домкраты, вы придете далеко вперед, если вы делаете свою собственную работу.

Установка дополнительных телефонных линий

Установка дополнительных телефонных линий является одним из наиболее задачи проводки в наш век модемов и факсимильных аппаратов. Что здесь описаны правила цветового кодирования телефонной проводки, и как сделать соединения для некоторых из самых основных конфигурации.

По телефонным проводам проходит электричество низкого напряжения, но есть достаточное напряжение в действующей телефонной линии, чтобы дать вам небольшой толчок. Вы должны отключить свой дом на устройстве сетевого интерфейса перед работой с проводкой.

В большинстве бытовых телефонных проводов кабель содержит четыре отдельные провода. Большинство телефонных проводов, проложенных в США во время второй половины 20 века относится к следующему виду:

Четырехжильный провод:

Показанный выше телефонный провод устарел. Для всех новых проекты телефонной проводки, вы должны использовать кабель CAT5.Все провода CAT 5 Я видел, как в телефонных системах используется следующая цветовая кодировка:

.

В любом случае важно следующее: только одна телефонная линия требуется две этих прядей. В подавляющем большинстве случаев, два других провода остаются неиспользованными, но при желании вы, конечно, можете использовать их для второй строки (т. е. совершенно отдельной строки с ее собственный номер телефона, который местная телефонная компания соединит с второй терминал в устройстве сетевого интерфейса).Это означает, что если вы устанавливаете вторую линию для факса, модема и т. д., вы обычно не нужно физически прокладывать новые провода; ты сможешь подключите дополнительные два провода ко второй телефонной линии в сети интерфейсное устройство.

Если вы собираетесь купить двухлинейный телефон, вам больше нечего делать. необходимо сделать, так как двухлинейный телефон ожидает, что «Линия 2» будет работать на желтый/черный провод. Для обычного телефонного оборудования такой модем, однако вам необходимо преобразовать разъем «Линия 1» в разъем «Линия 2».Один вы можете сделать это с помощью подключаемого адаптера, но метод описанный здесь включает в себя перестановку нескольких проводов в гнезде.

Покупка второй линии у телефонной компании становится все реже и менее распространен в сегодняшнем доме, так как все больше людей обращаются к Voice Over IP (VOIP) для своих телефонных линий. Эта технология использует ваш подключение к Интернету для установления телефонной линии за пределами вашего дома. С помощью VOIP вы можете добавить столько линий, сколько позволяет ваше интернет-соединение. поддержку (вероятно, с вас будет взиматься дополнительная плата за дополнительные линии с вашим провайдером VOIP).VOIP обычно поддерживает факс машины, а также обычный телефон. Сотовые телефоны также сократилось количество домов, нуждающихся во вторых линиях, на самом деле многие домохозяйства покончили с проводными телефонными линиями в основном из-за наличия сотовых телефонов.

Проводка телефона на устройстве сетевого интерфейса

Не бойтесь ковыряться в Сети Интерфейсное устройство. Это может выглядеть неприступно и официально, но у вас есть полное право быть там.

На следующих двух диаграммах показана схема цветового кодирования старый вид проволоки. Это, вероятно, относится к вашему дому, если вы не прокладывают любой новый кабель и просто прокладывают вторую линию через существующие неиспользуемые желто-черные провода. Если вы используете кабель Cat 5, вам нужно будет сделать соответствующие преобразования цветов.

При стандартной 4-жильной одноцветной проводке (распространенной в большинстве домов) вы можете подключить разъемы следующим образом.Просто помните, что красный и зеленый составляют пару. Также помните, что черный и желтый составляют пару. Вы должны поменять местами наконечник и кольцо для правильной пары с другой парой при переходе между удлинителями.

Кабельный разъем
2-проводной

Кабельный разъем
Только линия 1 с удлинителем

Кабельный разъем
Преобразование линии 1 в линию 2

  \\
 T R линия 2


T R Строка 1
/ /
  \\
 Т Р Линия 2
 Т Р  Строка 1   Т Р
    /  \  /  \_______/__/
__/\________/
  ________
   / \
\ /\ /-------\--\
 Т Р Линия 2 Т Р
 Т Р  Строка 1 Т  Р
/  \  /  \_______   /   __/
   \__________/

НАКОНЕЧНИК = ЗЕЛЕНЫЙ/ЧЕРНЫЙ

ЛИНИЯ 1 ПАРА = ЗЕЛЕНЫЙ/КРАСНЫЙ
КОЛЬЦО = КРАСНОЕ / ЖЕЛТОЕ ЛИНИЯ 2 ПАРА = ЧЕРНЫЙ/ЖЕЛТЫЙ

Обратите внимание, что черный заменен на зеленый, а желтый на красный. Конечно, это также сработает, если вы будете последовательно менять местами черный и желтый провода наоборот (черный на красный, желтый на зеленый), но это не стандарт. Учитывая, что вы должны быть между двумя концами провода, вы могли бы также следуйте стандарту.

Преобразование домкрата в линию 2 означает, что вы больше не сможете использовать его для линии 1. На практике вы, вероятно, захотите установить второй блок проводов рядом с первым, и используйте короткий кусок четырехжильный провод для расширения системы от существующего блока до новый.Таким образом, у вас может быть разъем Line 1 рядом с Line 2 домкрат.

Внимание: Иногда случается, что красный и/или зеленые провода становятся поврежденными и непригодными для использования, но черный и желтые провода целы. Ремонтники иногда исправляли это пропустив одну телефонную линию через черный и желтый провода вместо замены кабеля. Если это произошло, вы не иметь возможность провести вторую линию через четырехжильный провод. (Это необычно, но об этом нужно знать).

Четырехжильный провод поддерживает до двух телефонных линий. Если ты установив три или четыре линии, вы также можете рассмотреть возможность покупки восьмижильный провод. Правила цветового кодирования для этого типа провода следующие:

Условные обозначения для восьмижильного провода следующие:

  • Цветные пары совпадают; например БЕЛЫЙ с синей меткой сочетается с СИНИЙ с белой меткой для одной телефонной линии и т. д.
  • БЕЛЫЙ с любой цветовой меткой, соответствующей зеленой линии из четырехжильного провода.
  • Пары используются в указанном порядке: таким образом, для первая строка, вы используете синий цвет; для второго вы используете оранжевый и т. д.

Если в вашем доме очень старая электропроводка, она может не следуйте соглашениям, описанным выше, но новая проводка должна следовать их.

Устранение неполадок проводки телефона

Если вы думаете, что все правильно подключили, но один или несколько ваших линий «не работают» (нет гудка), проблема может заключаться в проблема местной телефонной компании, или она может быть в вашей собственной проводка. Будьте уверены что проблема не в вас самих проводку или в один из ваших собственных телефонов, прежде чем позвонить по телефону компания для проверки проблемы. Если они решат, что проблема находится на их стороне устройства сетевого интерфейса, они должны исправить проблема бесплатно для вас; но если они решат, что проблема на вашей стороне устройства сетевого интерфейса, они взимать с вас плату только за то, что вы определили это, и они будут взимать с вас во второй раз, если они починят вашу проводку за вас.

Так как же определить, чья это проблема? Это легко: когда вы откройте коробку сетевого интерфейса, обратите внимание, что есть модульный разъем для каждой телефонной линии. Вы можете отключить разъем для линии в вопрос (обратите внимание, что это отключит весь ваш дом от сети телефонной компании) и подключите работающий телефон к разъему вместо. Этот телефон теперь подключен непосредственно к телефонной компании. сеть. Если телефон работает правильно при таком подключении, тогда проблема в вашей собственной проводке. Если телефон не работает, либо у вас сломался телефон, либо проблема в телефоне сеть компании. Попробуйте второй телефон, который, как вы знаете, работает, и если кажется, что на линии по-прежнему нет связи, проблема в том, вероятно, на стороне телефонной компании сетевого интерфейса устройство.

Если проблема связана с вашей собственной проводкой, возможно следующее: ошибаться:

  • Возможно, в какой-то момент вы поменяли местами цвета. Проверьте свои связи.
  • Возможно, провод отошел от винта в сети. интерфейсное устройство или в один из ваших разъемов. Проверьте свои связи.
  • Возможно, у вас поврежден провод. В зависимости от места повреждения то есть вы можете обслуживать некоторых домкратов в вашем доме, но не другим; вам придется проследить проводку через ваш дом и выяснить, какой участок провода содержит повреждение.

Если на линии появляются помехи, возможно, дырка где-то в изоляции провода, пропускающая влагу и вызывает короткое замыкание. Следуйте по проводу от сетевого интерфейса устройство к домкрату и искать отверстия. Например, если вы использовали скобы для крепления провода к стене, проверьте наличие скобы пробивание изоляции.

Модульные домкраты

Две вещи, на которые стоит обратить внимание при покупке модульных домкратов. Во-первых, для обычных жилая проводка, вы должны купить вид модульного разъема с четыре контакта внутри гнезда; не совершайте ошибку при покупке более широкий модульный разъем с шестью контактами , если вы не уверены это то, что вам нужно (вы должны внимательно присмотреться, чтобы увидеть разница).Вот различные типы телефонных розеток, которые вы может увидеть:

RJ-12, 6P6C (6 контактов, 6 проводников)

RJ-11, 6P4C (6 контактов, 4 провода)

RJ-45, 8P8C (8 контактов, 8 проводников) — обычно используется для проводки домашней сети

Во-вторых, модульные домкраты можно купить как с подставкой, так и без нее. блок проводки (это тяжелая пластиковая деталь, которую вы крепите к стена с шурупами для крепления проводов; смотри картинку выше на странице).Если вы устанавливаете совершенно новый домкрат, вам нужно блок проводки. Если вы обновляете существующий, устаревший (предмодульное) подключение к модульному разъему, возможно, вы сможете использовать существующий блок проводки, в этом случае вам не нужно купите такой домкрат с блоком проводки в комплекте; Иногда вы можно снять старую крышку и просто поставить новую модульную крышку поверх старый блок проводки. В магазине трудно сказать снаружи запечатанный пакет, включен ли блок.Прочтите этикетку внимательно!

Распиновка телефонного разъема

Где контакт №1?

Дополнительные виды, показывающие распиновку телефона

Провод

Как упоминалось выше, вы должны купить провод CAT 5 для всех новых телефонов. проекты проводки. Более старый четырехцветный тип допускает больше перекрестных помех. между проводами; это может быть лишь незначительным раздражением для голосовых линий, но это большая проблема для модемов или линий DSL.Даже если вы не иметь немедленные планы по передаче такого рода данных по вашей линии, лучше планировать гибкость в будущем. CAT 5 теперь национальный стандарт. CAT 6 также работает и имеет даже лучший сигнал целостность, чем CAT 5.

Требования к проводке для поддержки DSL

Цифровая абонентская линия (DSL) — это семейство технологий, которые используется для передачи цифровых данных по телефонным линиям. в рынке телекоммуникаций, термин DSL широко понимается как асимметричная цифровая абонентская линия (ADSL).Для домашнего интернета доступ это наиболее часто устанавливаемая технология DSL. DSL услуга может предоставляться одновременно с проводной телефонной связью на тех же медных телефонных линиях. Это возможно, потому что DSL использует более высокие полосы частот для данных. У вас дома или в коттедже установка, фильтр DSL на каждой розетке, отличной от DSL, блокирует любые высокочастотные помехи для одновременного использования голоса и услуги DSL.

Скорость передачи данных потребительских услуг DSL может варьироваться от 256 кбит/с до свыше 100 Мбит/с в направлении к заказчику (нисходящий поток/загрузка), в зависимости от технологии DSL, состояния линии, и реализация провайдера.Скорость загрузки обычно ниже поскольку большинство пользователей загружают и транслируют больше веб-контента, чем они загружаются. Провайдеры Интернет-услуг обслуживают это необходимости, выделяя большую часть доступной полосы пропускания на потребительские линии DSL в нисходящем/направлении загрузки.

Электрика — Основы

Жилой Электротехнические правила и нормы

Черновая обработка Электрический и тяговый кабель

Общая электрика Схемы подключения

Выключатели и Предохранители

Калибр провода и напряжение Калькулятор падения

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 годы)

Определение параметров электрооборудования Сервис

Электрика — установка основной линии обслуживания

Огонь/Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Низковольтная проводка

Распиновка кабеля

Нажмите на значки ниже, чтобы получить Электрический калькулятор Elite или NEC ® совместимый Электрический инструментарий для Android и iOS. То Electrical Calc Elite предназначен для решения многих ваших общих задач. электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения, размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы (аналогичные найденным на этом веб-сайте) и другие электрические справочные данные.



Схема разводки контактов телефонной линии RJ25, RJ14 и RJ11

, цветовые коды

RJ означает зарегистрированный разъем.Все разъемы RJ25, RJ14 и RJ11 имеют шесть позиций и используются для подключения к телефонной линии. Эти контакты описаны и отличаются друг от друга из-за их фактических физических контактов или положений и фактических соединений. Все эти разъемы физически выглядят одинаково, но в их контактах есть разница в соединении. Концепция наконечника и кольца также очень важна для понимания этой темы. Наконечник и кольцо — это два боковых провода телефонной линии. Все телефонные штекеры обозначаются этими двумя терминами «Tip» и «Ring». Таким образом, контакты RJ25, RJ14 и RJ11 обозначаются как Tip и Ring, поскольку они используются для телефонных линий. Эти два термина определяют разницу между терминалами. Одна телефонная линия имеет один наконечник и один звонок.

RJ25 Схема контактов и цветовой код

RJ25 — это разъем 6P6C. Это означает, что у него шесть физических контактов, и все эти шесть контактов подключены.

Когда вы держите разъем со стороны медной полосы по направлению к контакту, положение будет отсчитываться от левой стороны к правой стороне.Здесь номер контакта и положение контакта совпадают, так как для соединения используются все шесть контактов. Это шестипроводная система подключения. Его можно использовать для подключения трех телефонных линий. Здесь вы можете увидеть разные цветовые коды для разных стандартов. Здесь показаны три стандарта — Cat5e/6, цветовой код 25 пар и цветовой код системы Old US Bell.

Положение штифта

Номер контакта

Наконечник/кольцо

1

1

Наконечник 3

2

2

Наконечник 2

3

3

Кольцо 1

4

4

Наконечник 1

5

5

Кольцо 2

6

6

Кольцо 3

Схема контактов RJ14 и цветовой код

RJ14 представляет собой разъем 6P4C. Это означает, что он имеет шесть физических контактов или позиций, но подключены только четыре контакта.

Здесь положение контакта и номер контакта отличаются, поскольку не все контакты подключены. Это 4-проводная система подключения. Его можно использовать для двух телефонных линий.

Положение штифта

Номер контакта

Наконечник/кольцо

1

Не подключен

Не подключен

2

1

Наконечник 2

3

2

Кольцо 1

4

3

Наконечник 1

5

4

Кольцо 2

6

Не подключен

Не подключен

RJ11 Схема контактов и цветовой код

RJ11 — это разъем 6P2C. Это означает, что у него шесть физических контактов или позиций, но подключены только два из них.

Двухпроводная система. Он состоит только из одной пары наконечника и кольца. Это означает, что он используется только для одной телефонной линии.

Положение штифта

Номер контакта

Наконечник/кольцо

1

Нет подключен

Нет подключен

2

Нет подключен

Не подключен

3

1

Кольцо 1

4

2

Наконечник 1

5

Нет подключен

Не подключен

6

Нет подключен

Нет подключен

См. также:

  • Схема контактов RJ45, цветовой код, схема подключения (кат. 6,7,5e) Схема контактов, цветовые коды
  • Схема контактов разъемов VGA, DVI и HDMI
Благодарим за посещение веб-сайта.продолжайте посещать для получения дополнительных обновлений.

Телефонный провод: основы подключения телефонной линии

Провода, вилки и сетевой интерфейс

Основы подключения телефонной линии довольно легко понять. Большинство телефонных проводов представляют собой одну или несколько витых пар медных проводов. Самый распространенный тип – 4-жильный (2 витые пары). Он состоит из красного и зеленого проводов, образующих пару, и желтого и черного проводов, образующих другую пару.

Для одной телефонной линии требуется только два провода.Отсюда следует, что четырехжильный телефонный провод может нести две отдельные телефонные линии. Скручивание не позволяет линиям мешать друг другу. ЕСЛИ вам нужно запустить больше линий, чем две, вы можете просто использовать 6-стойку или выше. Телефонный провод бывает двух калибров: 22 и 24; 24-й калибр является сегодняшним стандартом.

Существует два типа обычных модульных вилок; RJ-11 и RJ-14. Наиболее распространенным является RJ-11, в котором используются только два телефонных провода в четырех (или более) проводах.Это такой же штекер, который вы используете для подключения телефона к стене: штекер с одной линией. RJ-14 использует четыре провода и используется для работы с двумя линиями или телефонами с двумя линиями.


Первый шаг

Первый шаг к небольшой телефонной проводке — выяснить, с чем телефонная компания оставила вас для работы. Какой у вас сетевой интерфейс? Они, вероятно, оставили вас либо с перфорационным блоком, либо с сетевым интерфейсом. Если есть блокировка, и вы не можете заставить телефонную компанию установить модульный разъем для каждой линии обычной телефонной службы (POTS) или центральной АТС (CO), вам понадобится инструмент для подключения внутренней телефонной линии. телефонный провод к интерфейсу. Большинство новых установок состоят из блока сетевого интерфейса. Он имеет модульные тестовые разъемы (куда вы можете подключить телефон, чтобы проверить, находится ли телефонная линия под напряжением) и клеммную колодку, от которой вы прокладываете свой внутренний телефонный провод.


Проводка телефонной линии

Из сетевого интерфейса вы хотите спланировать, как вы хотите, чтобы проводка была в вашем месте. Метод звезды (или хоумран) является наиболее распространенным методом телефонной проводки. Каждый добавочный номер или телефонная розетка запускаются непосредственно из сетевого интерфейса или телефонной системы, если вы их устанавливаете.Другой тип подключения называется последовательным (или петлевым) методом. В этом методе 1-линейный телефонный провод соединяет все добавочные номера в серии. Этот метод петли больше не используется широко. Как и в случае со старыми рождественскими гирляндами, если одна гаснет, гаснут и все.

Используя метод звезды, вам, очевидно, потребуется несколько проводов, идущих от вашего сетевого интерфейса, так как у вас будет по одному проводу для каждой из ваших вилок. Возможно, вы захотите упростить проводку и сократить расходы на проводку, если несколько проводов будут нести более одной линии или расширения.

В качестве примера возьмем двухлинейную установку. Каждая пара, состоящая из каждой из ваших линий POTS, должна быть помечена. См. приведенную ниже схему телефонной проводки.

Один из проводов вашей телефонной линии называется концевым, а другой — кольцевым. Есть довольно много возможных комбинаций цветов, которые могут составить вашу пару. Чтобы подключить вашу линию к модульному разъему, вам необходимо соединить конец провода POTS-линии с наконечником разъема, а кольцевой провод POTS-линии с кольцевым проводом разъема.

В модульном разъеме есть красный/зеленый и желтый/черный. В большинстве случаев вы используете только пару красный/зеленый. Зеленый провод — это наконечник, а красный — кольцо. Используя таблицу, определите, какой из проводов POTS является кольцом, а какой — наконечником, и соедините их соответствующим образом.

Если вы не используете телефонную систему и просто хотите подключить свои телефонные разъемы напрямую к телефонным линиям, все, что вам нужно сделать, это проложить провод от сетевого интерфейса к разъемам внутренних линий. Это работает так же, когда вы подключаете разъемы расширения вашей телефонной системы к вашим расширениям.Просто подключите правильные цвета, чтобы запустить провод. Снова соедините кончик к наконечнику и кольцо к кольцу. Пока вы следуете правилу «от наконечника к наконечнику», тот факт, что вы подключаете белый провод с коричневыми полосами к зеленому проводу, а коричневый провод с белыми полосами к красному проводу, не должен сбивать с толку.

Помните, что для сокращения работы и материалов вы можете проложить две или более линий в пределах одного телефонного провода. На конце провода можно разорвать две линии с помощью адаптера, который позволяет подключить линию 1 к вилке RJ-11, а линию 2 — к другой вилке RJ-11; или, если у вас есть телефон с двумя линиями, вы можете просто подключить к нему штекер RJ-14.

Если вы используете небольшую АТС или телефонную систему, скорее всего, линии POTS (обычно называемые соединительными линиями) подключены к системе с помощью разъемов RJ-11. Если ваш сетевой интерфейс заканчивается модульным разъемом, то работа проста: просто подключите телефонную систему с помощью разъемов RJ-11. Если в вашем сетевом интерфейсе есть клеммная колодка (место, где пары, составляющие каждую линию POTS, оканчиваются на стыке, где вы напрямую подключаете цветные провода), то вам нужно будет либо подключить линии непосредственно к УАТС, либо подключить модульный к каждой из линий POTS на полосе.Затем, чтобы подключить телефонные разъемы, выполните ту же процедуру, что и описанная выше для подключения линий POTS непосредственно к телефонным разъемам.

Для справки ниже приведена схема подключения телефона.

Схема подключения Rj11

Схема подключения Rj11 . 6-контактный штекерный разъем rj11 rj14 rj25 на штекере кабеля. Ethernet RJ45 проводка подключения и схема разводки кабелей pinoutsru Распиновка Ethernet 10 100 1000 Мбит кат 5 кат 5е и кат 6 разводка сетевого кабеля В настоящее время ethernet является наиболее распространенным сетевым стандартом для связи в локальной сети LAN. Автор: facybulka Опубликовано 23 декабря 2017 г.

Схема подключения Cat6 к Rj11 Установка проводов Основы электроники Проекты электроники Diy

Схема подключения представляет собой упрощенное обычное графическое представление электрической цепи.

Однако диаграмма представляет собой упрощенную версию устройства. На рис. 1 показана схема подключения разъема RJ 11 со стороны вилки. Правильная проводка должна быть слева направо белый зеленый синий белый синий зеленый 5 67 rj11 схема подключения к трапецеидальному камню подробные схемы подключения данные стандарты подключения телефона.

На схеме показан зажим с крючком на нижней стороне. Как сделать широкополосный кабель ADSL CAT 6 с использованием разъемов RJ11 RJ12 — продолжительность. Обратите внимание, что если он случайно подключен к телефону, то один телефонный провод заземляется, а TXD и RXD не соединяются.

RJ45 — это разъем 8P8C, а RJ11 известен как 6P4C. Схема подключения настенной телефонной розетки Схема подключения 4-контактного телефонного разъема. Схема подключения адаптера Rj11 Rj45 Конструкция электрической цепи Схема подключения Rj11 к Rj45.

Мое широкополосное соединение RJ11 разорвалось. Аббревиатуры RJ относятся только к проводке разъема, отсюда и название зарегистрированного разъема. DB9 на RJ11.

При подключении разъема или штекера rj 45. 1 марта стандарт rj11 предписывает 2-проводное соединение, в то время как rj14 использует 4-проводную конфигурацию, а rj25 использует все шесть проводов.Схема подключения RJ11.

6-позиционный модульный разъем Часто называемый разъемом RJ11 или RJ12 или конфигурацией контактов штекера Неэкранированная витая пара UTP Кабель Token Ring может. Белый I Зеленый Белый Черный Белый I Оранжевый I Белый Красный пара Назначение Белый Синий Оранжевый Белый Зеленый Белый 12344 Современный цветовой код UTP ПРИМЕЧАНИЕ. Это означает физические компоненты электрической цепи в виде геометрических фигур с фактической мощностью, а также соединительные звенья между ними в виде тонких ребер.

Схема подключения

Cat6 к Rj11 Установка проводов Основы электроники Проекты электроники Diy

Схема подключения Rj11 Проводка Ethernet Цветовая кодировка телефона

Цветовой код штекера Rj11 Правильный порядок: черный красный зеленый желтый Важно помнить, что Rj11 имеет 6 телефонных кабелей Телефонная розетка Электронные схемы

Рдж45 к проводу

основ электроники кабеля Усб монтажной схемы Рдж11

Rj 11 Rj 14 Цветовые коды и проводка на T Юго-восточный форум Часто задаваемые вопросы Dslreports Isp Информация Компьютерная сеть Кодирование Электроника Проекты Diy

Пин на проектах, которые стоит попробовать

Схема подключения настенной розетки Ethernet Rj45 Подключение к розетке

Cat 6 Схема подключения Кабель Ethernet Rj45 Emejing Галерея проводов Поразительная сеть к проводке Ethernet Cat6 Кабель Ethernet Сетевой кабель

Схема подключения Rj11 с использованием домашней электрической проводки Cat5 Беспроводной телефонный разъем

маршрутизатора

Схемы проводки

Рдж45 Пиноут для кабеля Кат5е или кабеля Кат6 кабеля Рдж45

Рдж45 проводки локальных сетей кабеля Кат6

Разъем Rj11 Схема подключения Настенная розетка Австралия Прекрасная замена 4 Новый кабель Rj45 Провод Ethernet Проводка

Розетка с двойной вилкой Схема подключения Ethernet-проводка Интернет-кабель Настенная розетка

Tia Eia 568a Ethernet Rj45 Plug Схема подключения на кабеле Cat6 Схема подключения E Bike Motor Netzwerktechnik Mount Tv

Как сделать патч-кабель Cat 5 Кабель Cat6 Кабельная схема

Телефон Рдж11 К Стене Джека Рдж45 Джек Рдж45 Стена Джек

Cat 5a Схема подключения Ethernet Подключение к сети Rj45

Ethernet 10 100 Кабель Ethernet Rj45 Проводка Ethernet

Что такое Poe и как работает Power Over Ethernet Системы безопасности Cctv Камеры безопасности для домашнего питания

Rj11 Cableado Codigo De Цветовая диаграмма Электрические символы Цветовое кодирование

Пин На Стенке Проекты На Выкусание

Перекрестный кабель Цветовой код Схема подключения Схема электропроводки дома Цветовое кодирование Кодирование схемы электропроводки

Схема подключения USB к последовательному порту Последовательный порт USB Кабель USB

Кат.

5 Схема электропроводки Цветовой код Дома Схема электропроводки Цветовая кодировка Схема электропроводки Rj45

Eia Tia 568 568b Rj45 Схема компьютерной сети

Поиск Q Rj11 Схема подключения телефонного разъема Tbm Isch

Elegant Wiring Diagram Master Схемы телефонных розеток Digramssample Diagramimages Wiringdiagramsample Wiringdiagram Check Mo Diagram Diagram Chart Phone

Телефон Рдж11 К Телефону Джека Рдж45 Рдж45 Компьютерные Проекты

Http Www Wiringdiagram21 Com 2016 10 Rj45 Схемы подключения Ethernet-кабеля Html Ethernet-проводка Схема подключения Ethernet-кабеля

Схемы распиновки Rj45 для кабелей Cat5e или Cat6 Проводка Ethernet Кабель Ethernet Audio Design

Pin By Mac Rutan On Electronic Diagrams Телефонная вилка Телефонные кабели Модульная вилка

Приложение Сборка кабеля Cat6a на схеме подключения кабеля Cat6 Основы работы с компьютером Подключение Ethernet Электронная инженерия

Rj45 Ethernet Diagrama De Cableado Кабель Ethernet Сетевые кабели ПК Сеть

16 типов компьютерных портов и их функции Компьютерные блоки питания Самодельная камера видеонаблюдения Основы работы с компьютером

Как обжать собственные пользовательские кабели Ethernet любой длины.

Кабель Ethernet Rj45 .

Как использовать разъем Cat5e Rj 45 для использования с телефонным разъемом Rj 11 Mavromatic Telephone Networking Otg

Схема подключения Cat5e Техническая информация Проводка локальной сети и разводка контактов Основы работы с компьютером Волоконная оптика Компьютерная сеть

Информатика и инженерия Прямые и перекрестные сетевые кабели Кабель Ethernet Сетевые кабели Проводка Ethernet

телефон Rj11 к схеме электрической проводки

телефона Rj45 Jack Rj45

Последовательная связь Кабос-де-Реде Кабос Ротеадор

Схема подключения Cat5e Кабель для Австралии Разъемы категории 5 Провод передачи данных Новая схема Схема электрической цепи Принципиальная схема

568b Схема проводки Домовая проводка Цветовая маркировка Патч-панели

Как обжать кабель Ethernet Rj45 Cat6 Обжимной кабель Ethernet Rj45

проводки Ethernet цветового кода

Прямой кабель Rj45 Компьютерные технологии Asus

Телефонная розетка Электропроводка Компьютерная сеть Компьютерные технологии Проекты электроники

Хотите знать, что такое прямые и перекрестные кабели Проверьте это Основная электрическая проводка Схема электрической цепи кабеля Ethernet

Wish Punch Down Tool Ударный инструмент для телефонного провода Rj11 Ethernet Lan Rj45 Xxm8 Rj45 Набор инструментов Вещи для продажи

Пин-код

от Etechnog Group на телефонной линии

с цветовым кодированием электроники

Tia Eia 568 A B Выводы кабелей Кабель Ethernet Сетевые кабели Проводка Ethernet

Как сделать патч-корд категории 5 Cat 5e Патч-корд Проволока Патч-панели

1

Lo Hice Y Lo Entendi Como Hacer Cables De Red Ethernet Wiring Основы компьютера Схема электрической цепи

Простая локальная сеть Lan Berbagisolusi Компьютерное обслуживание Rj45 Ethernet-кабель

Cat 5a Схема подключения Ethernet Подключение к сети Rj45

Схема подключения Cat6 в 2020 году Ethernet-проводка Кабель Cat6 Домашняя электрическая проводка

Пин на статьях, которые стоит прочитать

Булавки на продуктах

10-футовый кабель Cat 5e Ethernet Straight Thru Patch Cable с золотым покрытием 50u Blue A S T Labs Inc Ethernet-кабель Сетевые кабели Сеть ПК

Codigo De Colores Rj45 Nilo Velez Проводка Ethernet Кабель Ethernet Сетевой кабель

разъемов штепсельной вилки Рдж45 Эз Рдж45 Рдж11 Рдж12 затыкают оптику

волокна

Модернизация телефонной розетки серии 600 до розеток Rj11 Электрическая вилка Проводные вилки

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
