Температура кипения фреонов таблица: – Ремонт и обслужиание холодильных установок

Содержание

[Статья] [Компания] ☎ [Телефон]

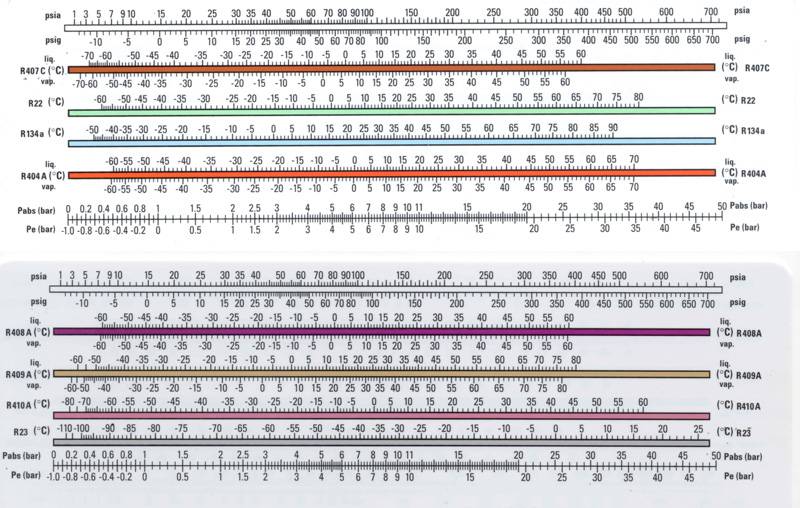

ЛИНЕЙКА ХОЛОДИЛЬЩИКА

За все время развития климатической техники и холодильного оборудования было создано около 40 различных видов фреонов, каждый из которых имеет собственную температуру кипения и конденсации.

Таким образом, фреон приобретает и теряет газообразное состояние и во время этого процесса возникает давление внутри системы охлаждения агрегата.

Существует четкая зависимость давления от температуры фреона, точнее, температуры его кипения и конденсации.

Представленная в таблице линейка показывает зависимость температуры хладагента от его давления для наиболее распространенных фреонов.

Следует помнить, что то давление, которое мы видим, подсоединив манометрический коллектор к системе, является относительным, и соответствует шкале Pe(bar).

Внимание, что у многокомпонентных фреонов зависимость давления от температуры разные для газовой и жидкостной фракций.

Системы кондиционирования воздуха, как правило, проектируются и рассчитаны на t °C кипения хладагента в испарителе +5С.

Следовательно, идеальным давлением кипения  хладагентов (давление всасывающей ветке) в системе для наиболее распространенных хладагентов составляет:

 Хладагент /фреон

 Давление, Bar

 t °C

R134a

2 — 2.5

 0   …   +5

R22

4 — 4,7

0   …   +5

R407c

3,5 — 4,5

0   …   +5

R410a

7 — 8,5

0   …   +5



Следует помнить, что в случае применения винтовых компрессоров,  компрессоров инверторного типа или компрессоров с электронным регулированием производительности давление кипения будет не стабильным и руководствоваться его показаниями для дозаправки, или регулировки ТРВ не всегда корректно.

Подобные операции следует проводить только на основании тщательного анализа и длительного наблюдения за поведением холодильного контура при различных режимах работы и нагрузках на систему.

Физические свойства фреона

Температура кипения фреона зависит от его молекулярного состава, чем выше температура кипения, тем большее количество фреона системы охлаждения переходит в газообразное состояние и тем выше давление в системе.

Высокое давление предъявляет повышенные требования к мощности компрессора, прочности материалов, из которых изготовлена трасса прокачки фреона, качеству соединений труб, шлангов и т.п.

До недавнего времени основным видом фреона, применявшимся во всем мире был R22 и его модификации.

Если принять физические показатели R22 за точку отсчета (за единицу), то для нормальной работы системы охлаждения  достаточное давление составит 16 атмосфер. Исходя из этого значения, разрабатывались конструкции холодильников и кондиционеров, их определяла зависимость давления от температуры фреона.

Физические свойства озонобезопасного фреона

В связи с опасностью разрушения озонового слоя атмосферы фреонами вначале были полностью запрещен фреон R12 и его модификации, а сейчас на грани подобного запрета находится R22.

Новые озонобезопасные фреоны представляют собой многокомпонентные смеси из нескольких фреонов.

Наиболее распространенными являются R407 и R410A.

R407 фреон создавался под физические характеристики R22 для того чтобы выдержать в системе показатели давления, однако разная температура испарения отдельных компонентов привела к тому, что естественные потери фреона стало невозможно восполнить дозаправкой. Поэтому при потере критического объема этот фреон в системе приходится полностью менять.

У фреона R410A испарение компонентов равномерное, но температура кипения практически вдвое выше, поэтому рабочее давление агрегата с ним увеличилось до 28 атмосфер. Прямая зависимость давления от температуры фреона означает, что его нельзя использовать в кондиционерах, рассчитанных на  R22, а в новых моделях приходится увеличивать мощность компрессора и использовать более прочные, а значит дорогие, материалы для изготовления системы охлаждения.

Таблица: зависимость изменения температуры кипения неассоциированных жидкостей от изменения давления. 760 мм.р.ст. + диапазон 20-1 мм.рт.ст. (Приближенный метод)


Таблицы DPVA.ru — Инженерный Справочник



Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Физический справочник / / Тепловые величины: теплоемкость, теплопроводность, температуры кипения, плавления, пламени. Удельные теплоты сгорания и парообразования. Термические константы. Коэффициенты теплообмнена и расширения / / Температуры, кипения, плавления, прочие… Перевод единиц измерения температуры. Воспламеняемость. / / Температуры кипения = температуры конденсации  / / Таблица: зависимость изменения температуры кипения неассоциированных жидкостей от изменения давления. 760 мм.р.ст. + диапазон 20-1 мм.рт.ст. (Приближенный метод)

Поделиться:



Таблица: зависимость изменения температуры кипения неассоциированных жидкостей от изменения давления. 760 мм.р.ст. + диапазон 20-1 мм.рт.ст. (Приближенный метод)
  • Ассоциация: представление об ассоциации это предтавление о взаимодействии однородных молекул, приводящем к образованию устойчивых комплексов, или «ассоциатов».
  • По современным представлениям в ассоциированных жидкостях силы, действующие между молекулами, имеют определенное направление в пространстве и локализованы в определенных частях молекулы. Если частицы жидкости не обладают такими направленными и локализованными силами взаимодействия друг с другом, то жидкость ведет себя как «нормальная», т. е. является неассоциированной.
  • Примером ассоциированных жидкостей могут служить вода, спирты, органические кислоты и другие жидкости, молекулы которых обладают способностью образовывать друг с другом водородные связи. Примером неассоциированных жидкостей служат четыреххлористый углерод и другие жидкости, молекулярное поле которых не обладает резко выраженной анизотропией («неассоциированные жидкости это»).
  • Таблица позволяет быстро определить температуру кипения вещества при определенном давлении. Так, например, соединение, имеющее температуру кипения 250 °С при 760 мм. рт. ст., при 2 мм. рт. ст. будет кипеть при 93 °С.
  • 1 мм. рт. ст. = 133,32 Па = 1,3158·10-3 атм
Давление, мм. рт. ст. Температура кипения, °С Давление, мм. рт. ст.
760 130 140
150
160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 760
20
46 54 62 70 78 86 94 101 109 117 125 133 141 149 157 165 173 181 189 20
19 45 53 61 69
77
85 93 100 108 116 124 132 140 148 156 164 172 180 187 19
18 44 52 60 68 76 84 92 99 107 115
123
131 139 146 154 162 170 178 186 18
17 43 51 59 67 75 83 91 98 103 114 122 130 138 145 153 161 169 176 184 17
16 42 50 58 66 73 82 90 97 105 112 120 128 136 143 151 159 167 174 182 16
15
41 49 57 64 72 80 88 96 103 110 118 127 135 142 150 157 165 173 181 15
14 40 48 56 63
71
78 86 94 101 108 116 125 133 140 148 155 163 171 179 14
13 33 46 54 62 70 77 85 92 99 103 114 123 132 133 146 154 162 169 177 13
12 36 44 52 60 68 75 83 90 97 104 112 121 129 133 144 152 160 167 175 12
11 35 43 51 59 66 74 82 89 96 102 111 120 128 135 143 150 158 166 174 11
10 34 42 50 57 65 72 80 87 94 100 109 118 125 133 141 148 156 164 172 10
9 33 40 48 55 62 70 78 85 92 98 107 115 123 130 138 145 153 162 169 9
8 31 38 45 50 59 67 75 83 89 95 104 114 120 127 135 142 150 158 166 8
7 28 35 43 48 57 64 72 80 86 92 101 110 117 124 132 139 147 155 163 7
6 26 33 40 47 54 61 69 76 83 89 97 103 113 120 128 135 143 151 159 6
5 22 29 37 44 51 58 65 73 80 87 95 103 110 117 125 132 140 148 156 5
4 18 26 34 41 48 55 63 70 77 84 92 99 103 113 121 128 136 144 152 4
3 15 21 29 36 45 50 57 64 71 78 86 93 100 107 115 122 129 136 144 3
2 11 15 23 30 37 44 51 57 65 72 79 86 93 100 108 115 122 129 136 2
1 -1 6 13 20 27 33 40 47 54 60 67 74 81 87 94 101 107 114 120 1

Источник: : Гордон А. , Форд Р. Спутник химика: физико-химические свойства, методики, библиография. — М.: Мир, 1976 — 510 с.

Поиск в инженерном справочнике DPVA. Введите свой запрос:
Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Система для самостоятельной заправки кондиционера

Температура фреона, °C:
Давление, bar:
Фреон:

  t °C  R22 R12 R134 R404a R502 R407c R717 R410a R507a R600 R23 R290 R142b R406a R409A
-70 -0,81 -0,88 -0,92 -0,74 -0,72 -0,89 -0,65 -0,72 0,94
-65 -0,74 -0,83 -0,88 -0,63 -0,62 -0,84 -0,51 -0,61 1,48 -0,94
-60 -0,63 -0,77 -0,84 -0,52 -0,51 -0,74 -0,78 -0,36 -0,50 2,12 -0,9
-55 -0,49 -0,69 -0,77 -0,35 -0,35 -0,63 -0,69 -0,22 -0,32 2,89 -0,83
-50 -0,35 -0,61 -0,70 -0,18 -0,19 -0,52 -0,59 0,08 -0,14 3,8 -0,8
-45 -0,2 -0,49 -0,59 -0,11 -0,14 -0,34 -0,44 0,25 -0,02 4,86 -0,66
-40 0,05 -0,36 -0,48 0,32 0,30 -0,16 -0,28 0,73 0,39 -0,71 6,09 0,12 -0,62
-35 0,25 -0,18 -0,32 0,68 0,64 -0,06 -0,24 1,22 0,77 -0,62 7,51 0,37 -0,4
-30 0,64 0,00 -0,15 1,04 0,98 0,37 0,19 1,71 1,15 -0,53 9,12 0,68 -0,2
-25 1,05 0,26 -0,06 1,53 1,45 0,75 0,55 2,35 1,67 -0,38 10,96 1,03 -0,1 0,06
-20 1,46 0,51 0,33 2,02 1,91 1,12 0,90 2,98 2,18 -0,27 13,04 1,44 0,2 0,32
-15 2,01 0,85 0,67 2,67 2,53 1,64 1,41 3,85 2,86 -0,18 15,37 1,91 0,4 0,62
-10 2,55 1,19 1,01 3,32 3,14 2,16 1,91 4,72 3,54 0,09 17,96 2,45 0 0,8 0,98
-5 3,27 1,64 1,47 4,18 3,94 2,87 2,6 5,85 4,42 0,33 20,85 3,06 0,22 1,1 1,4
0 3,98 2,08 1,93 5,03 4,73 3,57 3,29 6,98 5,29 0,57 24 3,75 0,47 1,6 1,88
5 4,89 2,66 2,54 6,11 5,73 4,43 4,22 8,37 6,40 0,89 27,54 4,52 0,75 2,1 2,43
10 5,80 3,23 3,14 7,18 6,73 5,28 5,15 9,76 7,51 1,21 31,37 5,38 1,08 2,6 3,07
15 6,95 3,95 3,93 8,52 7,97 6,46 6,36 11,56 8,88 1,62 35,56 6,33 1,46 3,3 3,78
20 8,10 4,67 4,72 9,86 9,20 7,63 7,57 13,35 10,25 2,02 40,11 7,39 1,9 4,0 4,59
25 9,5 5,39 5,71 11,5 10,70 9,14 9,12 15,00 11,94 2,54 45,03 8,55 2,38 4,8 5,5
30 10,90 6,45 6,70 13,14 12,19 10,65 10,67 16,65 13,63 3,05 9,82 2,94 5,7 6,51
35 12,60 7,53 7,93 15,13 13,98 12,45 12,61 19,78 15,69 3,69 11,21 3,55 6,7 7,64
40 14,30 8,60 9,16 17,11 15,77 14,25 14,55 22,90 17,74 4,32 12,73 4,25 7,8 8,88
45 16,3 10,25 10,67 19,51 17,89 16,48 16,94 26,2 20,25 5,09 14,38 5,02 9,1 10,26
50 18,30 11,90 12,18 21,90 20,01 18,70 19,33 29,50 22,75 5,86 16,16 5,87 10,4 11,76
55 20,75 13,08 14,00 24,76 22,51 21,45 22,24 25,80 6,79 18,08 6,81 11,9 13,41
60 23,20 14,25 15,81 27,62 25,01 24,20 25,14 28,85 7,72 20,14 7,85 13,6 15,2
70 29,00 17,85 20,16 30,92 32,12 9,91 24,72 10,23 17,3 19,26
80 22,04 25,32 40,40 29,94 13,07 21,5 23,99
90 26,88 31,43 50,14 35,82 16,4 29,43

Указано относительное давление в bar.

R22 — по данным Du Pont de Nemours

R404a — по данным Elf Atochem

R507 — по данным ICI

Остальные — по данным «Учебник по холодильной технике» Польман


Фреоны температура кипения — Справочник химика 21

    Обычно для этой цели применяют неорганические соединения— аммиак (температура кипения —33 «»С) или сернистый газ (температура кипения —10 «С). Оба они дешевы и сейчас используются в больших промышленных холодильных установках. А в установках поменьше, например в домашних холодильниках или кондиционерах, применяют фреон — его температура кипения —28 «»С. [c.78]

    Высокотемпературное отходящее тепло пара пригодно для приве дения в действие турбины, однако использование воды при температуре ниже 200°С затруднительно, и в качестве рабочей жидкости применяют фреоны, температура кипения которых ниже, чем у воды. [c.80]

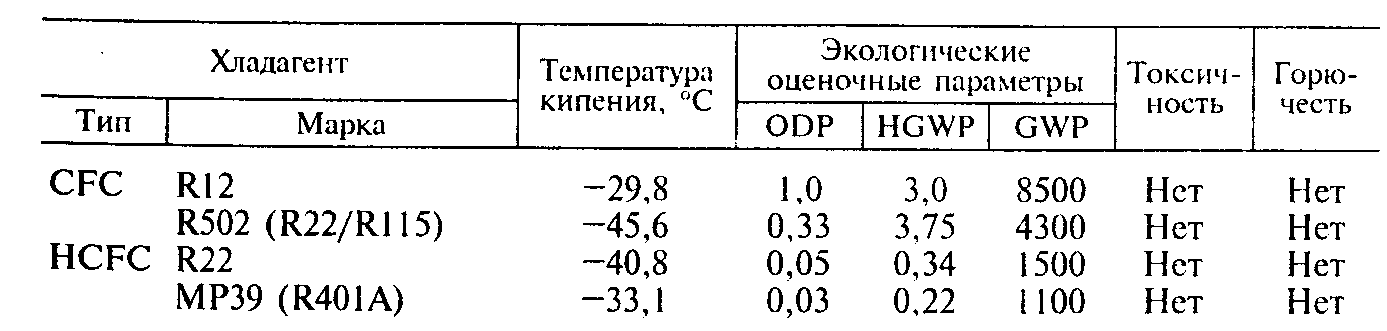

    Ниже приведены температуры кипения, и плавления фреонов  [c. 394]

    Каскадные холодильные циклы представляют собой последовательно соединенные парокомпрессионные машины с различными хладагентами, отличающимися по температурам кипения. Принцип взаимодействия последовательно соединенных парокомпрессионных холодильных машин заключается в том, что хладагент, сжижающийся при более высокой температуре, служит для конденсации паров труднее конденсируемого хладагента. Например, в стандартном каскадном холодильном цикле, предназначенном для сжижения природного газа, обычно применяют три ступени. На первой ступени в качестве хладагента используют пропан, фреон или аммиак, на второй — этан или этилен, на третьей — метан или природный газ. Принципиальная схема каскадного холодильного цикла показана на рис. 31. [c.129]

    При температурах в холодильнике выше —23.3° С применяются пропан, аммиак или один из фреонов. При криогенных условиях можно использовать этилен и метан. В общем, нижним пределом практической применимости любого хладагента является его температура кипения при атмосферных условиях. Желательно, чтобы хладагент обеспечивал в холодильнике г.есколько повышен ое давление, что необходимо для более эффективной работы компрессора, так как при давлении менее 1,8—2,1 кгс/см значительно возрастает необходимая мощность. [c.183]

    Все большее распространение получают фреоны (фторхлор-производные углеводородов), которые отличаются широким диапазоном термодинамических свойств (температур кипения, давлений и т. д.). В большинстве своем фреоны безвредны, негорючи, не взрывоопасны, не имеют запаха недостатком фреонов является их малая скрытая теплота парообразования и растворимость в смазочных маслах. [c.380]

    Имеются сведения, что некоторые зарубежные фирмы применяют для обезжиривания кислородного оборудования фреоны. Эти вещества являются хорошими растворителями жиров и масел, не взрывоопасны в воздухе и кислороде и, что очень важно, значительно менее токсичны, чем другие хлорированные углеводороды. Наиболее приемлемым является использование для обезжиривания фреона 113, имеющего сравнительно высокую температуру кипения.[c.201]

    Температура кипения фреона-12 [c.333]

    Фреоны (СР,С12, СИР С и т.д.), которые имеют температуры кипения немного ниже комнатной и могут быть сжижены при неболь- [c.197]

    Состав холодильной установки. Холодильная установка, работающая на Р22, объединяет несколько автономных установок, обслуживающих морозильные аппараты типа АСМА и АМП-7А, трюмы мороженой продукции и льдогенераторы с температурами кипения, соответственно равными —42, —38 и —32 °С. Распределение хладагента по аппаратам осуществляется насосами, которые обеспечивают пятикратную циркуляцию фреона. [c.294]


    Температура кипения фреона, С……20.. .25 [c.940]

    Исходным мономером для получения политетрафторэтилена является тетрафторэтилен (СГг = СРз), который представляет собой газообразное нетоксическое вещество с температурой кипения 76,0° и температурой плавления 142,5° [94]. Синтез тетрафторэтилена начинается с фторирования хлороформа. При фторировании образуется дифторхлорметаи, который применяется в холодильной технике под названием фреон 22. Во второй стадии дифторхлорметаи при каталитическом пиролизе превращается в тетрафторэтилен [95]  [c.802]

    Однако при полном растворении масла во фреоне температура кипения смеси несколько выше, чем у чистого хладагента. Чтобы обеспечить заданную холодопроизводительность, приходится поддерживать более низкое давление, что связано с дополнительной затратой мощности компрессора. Другой недостаток состоит в том, что при длительной остановке компрессора повышение давления приводит к насыщению масла в картере фреоном. При пуске компрессора давление в нем резко падает, масло вскипает, что приводит к необходимости принимать дополнительные меры, чтобы предотвратить выброс масла из картера. Однако преимущества полной растворимости гораздо выше указанных недостатков. [c.46]

    Область применения холодильных ротационных бустер-компрессоров характеризуется холодопроизводительностью от нескольких киловатт до 900 кВт (теоретическая производительность до 1,3 м /с) при температуре кипения /о=—40 °С и промежуточной температуре = —10 °С, температурой кипения от —25 до —70 °С разностью давлений нагнетания и всасывания до 400 кПа. Компрессоры используют для работы на аммиаке и фреонах. [c.24]

    При комбинированной подаче фреон движется через последовательно соединенные змеевики сначала снизу вверх, а затем (в последних секциях) — сверху вниз. Коэффициент теплопередачи при комбинированной подаче несколько выше, чем при верхней, однако такие испарители имеют повышенное гидравлическое сопротивление. Поэтому комбинированный способ подачи фреона применяют лишь в некоторых испарителях, работающих при высоких температурах кипения возврат масла из таких систем осуществляется легче, чем при нижней подаче хладагента. [c.61]

    Устройство подключается к вакуумной линии в точке А, а ампулы с растворителем (802), осадителем (фреон 113) и реагентами — в точке В. При атом объемы содержащихся в ампулах компонентов должны быть тщательно калиброваны (в противном сл> гае система должна включать в себя вспомогательную линию, обеспечивающую точное дозирование). Необходимо принять некоторые меры предосторожности в связи с тем, что нормальная температура кипения 80г равна -10°С и давление паров при комнатной температуре составляет около 3 атм. В частности, аппаратура не должна содержать тонкостенных деталей и секций, а 80 и растворы необходимо содержать при температуре ниже 0°С. [c.193]

    На принципе испарения низкокипящих жидкостей основаны также обычные холодильные машины, используемые для охлаждения солевых растворов и других холодильных жидкостей или для охлаждения воздуха. Пары низкокипящих жидкостей, чаще всего сернистого газа, аммиака, хлористого метила или дихлордифторметана (фреон 12) при охлаждении воздухом или водой сжижаются под давлением и затем в охлаждающей части системы расширяются. Минимальная температура, которую можно достигнуть, определяется давлением паров после расширения и равна температуре кипения вещества при этом давлении. [c.94]

    Все расширяющееся использование фреонов в качестве хладагентов объясняется в первую очередь их практической безвредностью для человека (по сравнению с аммиаком), а также хорошими термодинамическими характеристиками, позволяющими выбрать оптимальный хладагент, соответствующий требуемым температурам кипения и конденсации.[c.57]

    Если применяют маслофреоновые смеси с ограниченной взаимной растворимостью, то фракция, богатая маслом (как более легкая) собирается слоем в верхней части испарителя. Для обеспечения возврата масла в компрессор необходимо, чтобы температура застывания масла была значительно ниже температуры кипения фреона. Тогда масло вспенивается парами хладагента и в таком виде уносится во всасывающий трубопровод. [c.62]

    Из выражения (IV.4) следует, что кратность циркуляции п повышается с увеличением количества теплоты (пропорциональной отведенной в теплообменнике от переохлаждаемого фреона. Поэтому нужно стремиться к тому, чтобы фреон, поступающий из конденсатора, переохлаждался в теплообменнике до температуры, на 2—3 С превышающей температуру кипения. [c.69]

    В связи с применением фреонов отпадает ряд ограничений Правил Регистра СССР, в том числе связанных с применением систем непосредственного охлаждения. Кроме того, использование фреонов позволяет существенно упростить установку. Так, в настоящее время при температурах кипения до —45 °С широко используют одноступенчатые холодильные установки с винтовыми компрессорами, работающие на фреонах, тогда как при работе на аммиаке для создания таких температур требуются двухступенчатые установки. [c.294]


    Фреоновые масла, особенно применяемые в низкотемпературных установках, должны иметь температуру помутнения (выпадения парафинов) ниже, чем температура кипения хладагента в испарителе. Прн этом следует иметь в виду, что парафины не растворяются во фреонах, а температура помутнения маслофреонового раствора всегда выше, чем у чистого масла и существенно зависит от содержания масла во фреоне. [c.327]

    Практическое примеиеиие имеют F4 и ССЦ, другие галогениды углерода СГиспользуются редко. Тетрафторид углерода F4 — газ, т. кип. -128 С, т. пл. -184 С. Это очень инертное вещество. Его, как и другие фторсо-держащие соединения углерода, в частности F2 I2, применяют в качестве фреонов — рабочих веществ холодильных машин. Фреоиы должны иметь значительную теплоту испарения при низкой температуре кипении, не вызывать коррозию металлов, быть малотоксичными Этими свойствами обладают F4 и F2 I2. [c.371]

    С производится за счет пара, горячей воды, дымовых газов, тепла различных теплоносителей, обратных потоков нефтепродуктов, различных технологических потоков (регенерации тепла). Для этой цели служат аппараты теплообменники, кипятильники, испарители. Нагрев выше 250°С производится за счет огневого нагрева в трубчатых печах или других устройствах за счет сжигания топливного газа, жидкого нефтяного топлива, кокса, сероводородного газа, водорода. Охлаждение до температуры +30°С производится воздухом или водой в холодильниках. Охлаждение до температуры -100°С и ниже производится хладагентами пропаном, аммиаком, фреонами, этаном, азотом, водородом, гелием. Эти хладагенты имеют низкую температуру кипения (табл. [c.48]

    Низкие температуры в технике достигаются за счет испарения (кипения) различных газов, называемых хладагентами (аммиак, пропан, фреон, этан, метан, азот). Температуры кипения этих хладагентов приведены в табл. II-1, П-2, И-4 главы 2. [c.233]

    II Аммиак Фреон-12 Фреон-22 1 Ниже 0° 5-15 Для поршневых компрессоров при температуре кипения до—60° и турбокомпрессоров при более низких температурах кипения [c.22]

    Каскадное охлаждение основано на использовании соединенных последовательно нескольких парокомпрессионных машин с различными хладагентами, отличающимися по температуре кипения. Суть каскадного охлаждения состоит в том, что хладагент, сжижающийся при более высокой температуре, служит для конденсации паров труднее конденсируемого хладагента. Например, в стандартном каскадном цпкле сжижения природного газа обычно применяются три ступени. На первой в качестве хладагента используются пропан, фреон или аммиак, на второй — этан, этилен на третьей — метан, природный газ. [c.132]

    Дифтордихлорметан Ср2С1з фреон-12)— жидкость с температурой кипения 29,8 °С. Не ядовит, н реагирует при комнатной температуре с металлами. При его испарении поглощается большое количество теплоты. Применяется (как и другие ф р е о н ы — полифторхлоруглеводороды) в холодильных устройствах, а также как растворитель для образования аэрозолей. [c.479]

    Примером таких хладагентов являются фреоны («Freon» — это торговое название продуктов компании Du Pont). Меры безопасности при работе с фреонами описаны в работе [Du Pont,1969]. В общем случае это негорючие (иногда способные гасить пожар) и нетоксичные вещества некоторые из них оказывают анестезирующее действие, например фреон-12. Некоторые из фреонов, имеющие низкие температуры кипения, представляют опред( ленную опасность в плане «холодных ожогов». [c.441]

    Дифтордихлорметан СРзСЬ фреон-12) — жидкость с температурой кипения 29,8 °С. Не ядовит, не реагирует при комнатной температуре с металлами. 1 )и [c.569]

    Галогеналканы, которые имеют температуры кипения немного ниже комнатной и могут быть сжижены при небольшом увеличении давления, используются в качестве хладагентов в холодильных машинах. Наиболее удобными хладагентами являются фторированные углеводороды — фторалканы, называемые в технике фреонами. Чаще других используется дифтор-дихлорметан I2F2 (фреон-12). Легко сжижаясь при повышении давления, фреоны столь же легко испаряются при понижении давления. Это позволяет использовать их в аэрозольных пульверизаторах. [c.625]

    Для получения весьма низких температур (порядка минус 70° С, минус 100° С) применяют каскадные холодильные установки. В нижней ветви каскада используются холодильные агенты — этан, этилен и фреон-13. Наилучшие холодильные характеристики имеет этилен наименьшее отношение давлений Р Ро п наибольшую объемную холодопроизводительность. Нормальная температура кипения этилена ниже, чем этана. В этиленовом цикле без применения вакуума можно достигнуть более низкой температуры, чем в этановом. Поэтому на установках сжиженпя природного газа выгоднее применять этиленовый холодильный цикл. [c.75]

    Хлорфторпроизводные парафиновых углеводородов, так на зываемые фреоны, имеют низкую температуру кипения и ис -пользуются в холодильной промышленности в качестве хладо-агентов (вместо жидкого аммиака или сернистого ангидрида). Важнейшим из них является дифтордихлорметан (СРгСЬ), получающийся действием трехфтористой сурьмы на четыреххлористый углерод. [c.153]

    В холодильных машинах малой холодопроизводительностн, в бытовых холодильниках, а также транспортных установках используют фреоны. Г1ри температурах кипения от —10 до —25 С предпочтение пока отдают R12 из-за его более низкой стоимости и доступности по сравнению с R22, а также более низкой температуры конЦа сжатия в компрессоре. [c.20]

    Бромированный фреон Н13В1 может быть использован в качестве хладагента для создания низких температур кипения (до —60°С) в одноступенчатых холодильных установках с охлаждением конденсаторов водой. [c.59]

    В каскадных установках, работающих при температурах кипения фреона ниже —100°С, трудно организовать возврат масла из испарителей в компрессор нижней ветви каскада. Объясняется это тем, что даже у самых современных низкотемпературных масел, применяемых в холодильной технике, при таких низких температурах вязкость возрастает настолько, что они теряют текучесть. В этих условиях для смазки низкотемпературных компрессоров применяют масла с высокой температурой замерзания, например вакуумные. Их отделяют от циркулирующего фреона в специальных спаренных маслоотдели-телях-вымораживателях до поступления маслофреоновой смеси в конденсатор-испаритель. [c.65]

    Чем больше концентрация масла в смеси, тем выше температура кипения раствора (по сравнению с чистым хладагентом). Это явление, называемое кажущимся перегревом, отрицательно сказывается на теплосъеме фреоновых охлаждающих приборов, так как фактически разность между средними температурами потребителя холода и кипения маслофреонового раствора оказывается меньше теоретической разности температур и кипения чистого фреона (,  [c.333]

    Способ изготовления пенопластов на основе резольных фенолоформальдегидных полимеров с использованием легколетучих углеводородов получил большое распространение за рубежом, причем в ГДР и ФРГ чаще используют п-пентан. Для получения пенопластов в ФРГ применяют полимеры резольного типа, отверждающиеся с выделением тепла [22], благодаря которому осуществляется вспенивание композиции легколетучими углеводородами. Кроме легколетучих применяют фторсодержащие углеводороды типа фреонов, а также легкий бензин с температурой кипения 40—80°С. [c.13]

    Одним из промышленных способов получения окиси гексафторпропилена является окисление гексафторпропилена кислородом в среде инертного растворителя при температуре порядка 150 °С и давлении 40 атм. Конверсия гексафторпропилена достигает 70 %, а выход окиси гексафторпропилена на прореагировавщий олефин составляет 70 %. Низкая конверсия гексафторпропилена при окислении ведет к значительным потерям целевого продукта из-за близости температур кипения этих веществ. В то же время в среде 1,1,1-три-фтортрихлорэтана (фреон 113) конверсия достигает 95 %, а выход целевой окиси составляет 85 % [15а]. [c.45]

    Четыреххлористый углерод — бесцветная тяжелая легкоподвижная жидкость плотность прн 20° С 1,595 г/см -, температура кипения 76,8, температура плавления —23° С. Широко применяется для получения ценных хладоагеитов-фреонов (не обладающих токсическими свойствами и негорючих), синтетического волокна энант и как отличный негорючий растворитель смол и масел.[c.22]

    Реакцию можно проводить в двухгорлой колбе со стеклянной колонкой, заполие11ной гранулированным цииком. В этом случае раствор фреона 112 в абсолютном этиловом спирте добавляют по каплям к равному объему абсолютного этилового спирта. Реакцию проводят при температуре кипения этилового спирта. [c.15]

    Умеренное охлаждение основано на испарении жидкостей с низкими температурами кипения. При обычных условиях они находятся в газообразном состоянии. К числу наиболее распространенных хладагентов относятся аммиак и фреоны — фторхлор-замещенные метана и этана. Для охлаждения до не очень низких температур (до —40 °С) применяются промежуточные хладагенты, обеспечивающие возможность одновременного охлаждения в нескольких аппаратах. В качестве промежуточных хладагентов используются водные растворы хлористого кальция или хлористого магния с низкой температурой кристаллизации. [c.365]

    Основные требования к рабочему веществу холодильных установок -это достаточно низкая температура его кипения при атмосферном давлении и не слишком высокие давления паров при температуре окружающей среды. Таким требованиям удовлетворяют аммиак и так называемые хладоны (фреоны) (хладон 12 — СС12Г2 и др.), температура кипения которых при атмосферном давлении составляет приблизительно -33 °С. [c.294]

    Галоидуглеводороды обладают большей плотностью по сравнению с соответствуюш,нми углеводородами, которая увеличивается при переходе от хлорзамещенных к бром-и йодпроиззодным. В такой же последовательности повышается температура кипения веществ. При введении фтора в молекулу тем пература кипения фрео-ноБ понижается, плотность увеличивается. Фреоны обладают характерным запахом. Прч вдыхании они оказывают наркотическое действие. Они хорошо растворяют смолы, жиры и углеводороды, в воде растворяются в небольших количествах. При интенсивном механическом воздействии и в особенности в присутствии поверхностноактивных веществ способны образовывать эмульсии. В воде галоидуглеводороды омыляются с образованием соответствующих кислот. ]Золее легко омыляются йодуглеводороды и практически не гидролизуются фторзамещенные, содержащие два к более атома фтора при одном углероде. Атом галоида довольно легко замещается на другие группы, наиболее подвижек йод, затем бром и хлор. Ниже приводятся краткие сведения о галоидуглеводородах, применяемых отдельно или в смесях и рексмендованных для тушения пожаров в качестве огнетушащих средств. [c.78]


Зависимость температуры кипения фреонов от давления

  t °C R22R12R134R404aR502R407cR717R410aR507aR600
-70 -0,81 -0,88 -0,92 -0,74 -0,72 -0,89 -0,65 -0,72
-60 -0,63 -0,77 -0,84 -0,52 -0,51 -0,74 -0,78 -0,36 -0,50
-50 -0,35 -0,61 -0,70 -0,18 -0,19 -0,52 -0,59 0,08 -0,14
-40 0,05 -0,36 -0,48 0,32 0,30 -0,16 -0,28 0,73 0,39 -0,71
-30 0,64 0,00 -0,15 1,04 0,98 0,37 0,19 1,71 1,15 -0,53
-20 1,46 0,51 0,33 2,02 1,91 1,12 0,90 2,98 2,18 -0,27
-10 2,55 1,19 1,01 3,32 3,14 2,16 1,91 4,72 3,54 0,09
0 3,98 2,08 1,93 5,03 4,73 3,57 3,29 6,98 5,29 0,57
10 5,80 3,23 3,14 7,18 6,73 5,28 5,15 9,76 7,51 1,21
20 8,10 4,67 4,72 9,86 9,20 7,63 7,57 13,35 10,25 2,02
30 10,90 6,45 6,70 13,14 12,19 10,65 10,67 16,65 13,63 3,05
40 14,30 8,60 9,16 17,11 15,77 14,25 14,55 22,90 17,74 4,32
50 18,30 11,90 12,18 21,90 20,01 18,70 19,33 29,50 22,75 5,86
60 23,20 14,25 15,81 27,62 25,01 24,20 25,14 28,85 7,72
70 29,00 17,85 20,16 30,92 32,12 9,91
80 22,04 25,32 40,40
90 26,88 31,43 50,14


Указано относительное давление в bar.
R22 — по данным Du Pont de Nemours
R404a — по данным Elf Atochem
R507 — по данным ICI

Плотность, температура плавления и кипения простых веществ: таблицы для элементов

В таблице приводятся основные физические свойства простых веществ: плотность при температуре 20°С (в случае, если плотность измерена при другой температуре, последняя указана в скобках), температура плавления и температура кипения веществ в градусах Цельсия.

Указаны плотность и температуры плавления и кипения следующих простых веществ: азот N2, актиний Ac, алюминий Al, америций Am, аргон Ar, астат At, барий Ba, бериллий Be, бор B, бром Br, ванадий V, висмут Bi, водород H2, вольфрам W, гадолиний Gd, галлий Ga, гафний Hf, гелий He, германий Ge, гольмий Ho, диспрозий Dy, европий Eu, железо Fe, золото Au, индий In, йод (иод) J, иридий Ir, иттербий Yb, иттрий Y, кадмий Cd, калий K, кальций Ca, кислород O2, озон O3, кобальт Co, кремний Si, криптон Kr, ксенон Xe, кюрий Cm, лантан La, литий Li, лютеций Lu, магний Mg, марганец Mn, медь Cu, молибден Mo, мышьяк As, натрий Na, неодим Nd, неон Ne, нептуний Np, никель Ni, ниобий Nb, олово Sn, осмий Os, палладий Pd, платина Pt, плутоний Pu, полоний Po, празеодим Pr, прометий Pm, протактиний Pa, радий Ra, радон Rn, рений Re, родий Rh, ртуть Hg, рубидий Rb, рутений Ru, самарий Sm, свинец Pb, селен Se, сера S, серебро Ag, скандий Sc, стронций Sr, сурьма Sb, таллий Tl, тантал Ta, теллур Te, тербий Tb, технеций Tc, титан Ti, торий Th, тулий Tu, углерод C (алмаз, графит), уран U, фосфор P (белый, красный), франций Fr, фтор F, хлор Cl, хром Cr, цезий Cs, церий Ce, цинк Zn, цирконий Zr, эрбий Er.

Следует  отметить, что плотность веществ в таблице выражена в размерности кг/м3 со множителем 103. В таблице можно выделить вещества (химические элементы) с минимальной и максимальной плотностью. Наименьшей плотностью из химических элементов обладают газы — например, плотность водорода равна всего 0,089 кг/м3 — это самый легкий газ на планете. Из тяжелых элементов высокой плотностью отличаются вольфрам — его плотность 19,3·103 кг/м3, уран, нептуний, осмий и другие металлы.

Цифры в скобках означают, что вещество при данной температуре разлагается. Сокращения: г. — газ, ж. — жидкость, тв. — твердое вещество, возг. — возгоняется, ромб. — ромбическая структура.

По данным таблицы можно выделить вещества, обладающие минимальной и максимальной температурой плавления и кипения. Самую низкую температуру плавления имеет химический элемент гелий — его температура плавления равна минус 272,2 °С. Гелий также обладает и самой низкой температурой кипения.

Самую высокую температуру плавления среди простых веществ имеет такой химический элемент, как углерод в виде графита. Он начинает плавиться при температуре 3600°С. Другая модификация углерода — алмаз также относится к тугоплавким веществам с температурой плавления 3500°С.

Самую высокую температуру кипения имеет элемент кадмий, он кипит при температуре не ниже 7670°С, хотя начинает плавиться всего лишь при 321°С.

Атомная масса и плотность простых веществ

В таблице приведена атомная масса и плотность следующих химических элементов: азот ,актиний, алюминий,  америций, аргон, астат, барий, бериллий, берклий, бор, бром, ванадий, висмут, водород, вольфрам, гадолиний, галлий, гафний, гелий, германий, гольмий, диспрозий, европий, железо, золото, индий, йод, иридий, иттербий, иттрий, кадмий, калий, калифорний, кальций, кислород, кобальт, кремний, криптон, ксенон, кюрий, лантан, литий, лютеций, магний, марганец, медь, менделевий, молибден, мышьяк, натрий, неодим, неон, нептуний, никель, ниобий, олово, осмий, палладий, платина, плутоний, полоний, празеодим, прометий, протактиний, радий, радон, рений, родий, ртуть, рубидий, рутений, самарий, свинец, селен, сера, серебро, скандий, стронций, сурьма, таллий, тантал, теллур, тербий, технеций, титан, торий, тулий, углерод (графит, алмаз), уран, фермий, фосфор, франций, фтор, хлор, хром, цезий, церий, цинк, цирконий, эйнштейний, эрбий.

Указанные значения плотности соответствуют плотности веществ при температуре 20°С и атмосферном давлении, за исключением тех случаев, когда в скобках указана другая температура.

Плотность элементов дана в размерности тонна на кубометр. Например, плотность жидкого азота при температуре -195,8°С равна 0,808 т/м3 или 808 кг/м3; плотность хлора в газообразном состоянии равна 3,214 кг/м3, жидкого — 1557 кг/м3. Значения плотности веществ приведены для их естественного молекулярного и агрегатного состояний при указанной температуре.

Источники:
1. Писаренко В.В. Справочник лаборанта-химика. Справ. пособие для проф.-техн. учебн. заведений. М., «Высшая школа», 1970. — 192 стр. с илл.
2. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.

Таблицы характеристик и температуры хладагентов (I) (Хладагент R22) — Новости

Обычно в соответствии со стандартной температурой испарения хладагента он делится на три категории: высокая, средняя и низкая температура. Стандартная температура испарения относится к температуре испарения при стандартном атмосферном давлении, которое является точкой кипения.

Высокотемпературный хладагент низкого давления: температура испарения выше 0 ° C, а давление конденсации ниже 29,41995 × 104 Па. Этот тип хладагента подходит для использования в центробежных холодильных компрессорах для систем кондиционирования воздуха.

Среднетемпературный хладагент среднего давления: температура испарения -50 ~ 0 ° C, давление конденсации (196.113 ~ 29.41995) × 104 Па. Такие хладагенты обычно используются в обычных одноступенчатых компрессорных и двухступенчатых компрессорных поршневых системах охлаждения.

Низкотемпературный хладагент высокого давления: температура испарения ниже -50 ° C, а давление конденсации выше 196,133 × 104 Па. Такие хладагенты подходят для использования в низкотемпературных секциях каскадных холодильных установок или криогенных установок ниже — 70 ° С.

На рынке много хладагентов. Сейчас у меня много общих характеристик хладагента и таблиц температурного давления. Я надеюсь помочь всем.

  1. Хладагент R22 для промышленных, коммерческих и бытовых систем кондиционирования воздуха:

Фреон-газ R22 также является хладагентом на основе фреона (ГХФУ-ГАЗ), химическое название — дифторхлорметан R22, а химическая формула — CHF2Cl. Это среднетемпературный хладагент среднего давления с температурой кипения -40,8 ° C, температурой замерзания -160 ° C, критической температурой 96 ° C и критическим давлением 4,974 МПа. R22 не горит, не взрывается, имеет низкую токсичность, но обладает высокой проницаемостью и его трудно найти.

Единица объема R22 аналогична объему аммиачного хладагента. R22 может быть пропущен через двухступенчатую систему сжатия или кондиционирования воздуха для достижения минимальной температуры -80 ° C, но это неэкономично.

Таблица сравнения температуры и давления хладагента R22

Хладагенты — Физические свойства

Физические свойства некоторых распространенных хладагентов:

Для полной таблицы с точками замерзания и критическими точками — поверните экран!

1) Производство R11 или CFC-11 было остановлено законом о чистом воздухе 1 ​​января 1996 года

2) Производство R12 или CFC-12 (дихлордифторметан) было остановлено законом 1 января 1996 г.

3) R22 или HCFC-22 представляет собой однокомпонентный хладагент на основе HCFC с низким потенциалом разрушения озонового слоя.Он уже давно используется в различных приложениях для кондиционирования воздуха и охлаждения на различных рынках, включая бытовую технику, строительство, пищевую промышленность и супермаркеты. Производство R-22 остановлено в США в 2015 г.

4) Производство R113 или CFC-113 было остановлено законом о чистом воздухе от 1 января 1996 г.

5) R123 или HCFC-123 является заменой R11 в чиллерах и поставляет этот новый хладагент производителям чиллеров для использования в новых и существующих чиллерах. -12 в новом оборудовании и для модернизации среднетемпературных систем ХФУ-12

7) Производство R-500 было остановлено законом о чистом воздухе 1 ​​января 1996 года.

Низкое давление, среднее давление и хладажисты высокого давления

типичные низкие, средние и высокие давления хладагенты перечислены в таблице ниже:

среднего давления 90 081 высокого давления
хладагенты
низкого давления R11 трихлорфторметан
R13 хЛОРТРИФТОРМЕТАН
R113 трихлортрифторэтана
R123 дихлортрифторэтан
R114 1,2-дихлор-1,1,2,2-тетрафторэтана
R12 Дихлордифторметан
R22 Хлордифторметана
R134a тетрафторэтан
R410A Дифторметана / Пентафторэтан
R500 дихлордифторметан /
Difluoroethane
R502 Chlorodifluoromethane /
хлорпентафторэтан

CFC, HCFC, HFC и HC Хладагенты

хладагенты могут быть классифицированы как ХФУ — хлорфторуглеродов хладагенты, HCFC на — HydroChloroFluorCarbons хладагенты, ГФУ — Хладагенты HydroFluorCarbons и хладагенты HC — HydroCarbon.

9 HCFC

3

3 900

A (50%)
Хладагенты
CFC
хлорфторуглеродов
R11 Трихлорфторметан
R12 Дихлордифторметан
R13 ХЛОРТРИФТОРМЕТАН
R113 трихлортрифторэтана
R114 1,2-дихлор-1,1,2,2-тетрафторэтан
R500 Дихлордифторметана /
Дифторэтан
R502 Хлордифторметана /
хлорпентафторэтана
R503 хЛОРТРИФТОРМЕТАН /
Трехфтористых
R22 R22 CholoDifluoromeThane
R123 Dichlorotrifluetheathane
R124 R124 хлор тетрафторэтан
R401a R22(53%)/R152a(13%)/R124(34%)
R401b R22(61%)/1R1021R1021b
R402a R22(38%)/R125(60%)/R290(2%)
R403b R22(56%)/R218(30%)/R2904(42%) R406a R22(55%)/R600a(4%)/R142b(41%)
R408a R125(7%)/R143a(46%)/R22(47%)
R22 (60%) / R124 (25%) / R142b (15%)
ФУВ
HydroFluorCarbons
R23 Трехфтористый
R134a тетрафторэтан
R404a R125(44%)/R143a(52%)/R134a(4%)
R407a R32(20%)/R125(40%)/R134a(40%)
Р32(50%)/Р125(50%)
R416a R134a(59%)/R124(39. 5%) / R600 (1,5%)
R507 R125 (50%) / R143A (50%)
R508A R23 (39%) / R116 (61%)
HC
HydroCarbons
R600 бутан
R600a изобутан

Chiller City — Документ не найден 9010

Сожалеем! Запрошенная вами страница не может быть найдена.

Если вы ввели адрес этой страницы вручную или пришли сюда из сохраненной закладки, она могла быть перемещена при обновлении нашего Веб-сайт.Вы будете автоматически перенаправлены в главный Chiller City. сайт за 30 секунд или вы можете нажать здесь сейчас.

Если вы перешли на эту страницу, нажав на ссылку на сайте Chiller City, сообщите о неработающей ссылке здесь

Мы приносим извинения за возможные неудобства, но надеемся, что новый сайт содержит больше информации и проще в использовании. Обязательно ознакомьтесь с нашим обновленным разделом поддержки с загружаемыми руководствами, форумом по чиллерам и холодильным установкам. обсуждение и помощь в определении ваших потребностей.

Chiller City имеет огромный выбор отремонтированных и бывших в употреблении рециркуляционных чиллеры с воздушным и водяным охлаждением конденсаторов. У нас есть Neslab® Чиллеры серий HX и CFT в наличии!У нас также есть большой запас чиллеров серии RTE температурные бани, сверхнизкотемпературные чиллеры серии ULT, высокотемпературные бани серии EX, криокамеры серии CC погружные охладители, а также системы I, II, III, IV и даже малодоступная система V (140 кВт на площади 24 дюйма) жидкостно-жидкостные теплообменники.

У нас есть большая часть Neslab® линейка продуктов на складе готово к индивидуальному заказу к вашим потребностям и отправить к вам! Мы предлагаем все пакеты опций, доступные из фабрика и многие другие. Позвоните нам для получения подробной информации. Индивидуальные пакеты фильтров DI (деионизированная вода) так же доступно. Chiller City также продает и обслуживает чиллеры других марок, таких как Haake®, Bay Voltex®, Temp-Tek® и FTS® — это лишь некоторые из них.Мы можем предоставить обученное на заводе обслуживание и инжиниринг для большинства чиллеров. и обслуживать большой выбор оборудования для экологических испытаний, климатических камер и температурных форсированное оборудование. Это не указано на этом веб-сайте, звоните или пишите по электронной почте для деталей.

Chiller City — это независимый сервис и ремонт Компания.Он не связан ни с одним из перечисленных производителей выше, но выбирает работу с их продуктами из-за их общее высокое качество. Все товарные знаки (®) являются собственностью их соответствующие держатели.

Температура кипения хладагента при атмосферном давлении Температура кипения хладагента при атмосферном давлении

На этой диаграмме показаны четыре шкалы измерения давления, мы рассмотрели две для абсолютного давления и избыточного давления.Две шкалы датчика давления объединены в одну, потому что именно так они обычно и появляются на составном сервисном маршруте.

Давление хладагента и температура насыщения настолько тесно связаны, что нам нужно знать только одно, чтобы знать другое. Температура насыщения – это действительно точка кипения хладагента. Температура кипения любой жидкости определяется характером жидкости и давлением на него. Например, температура кипения воды на уровне моря 212F при атмосферном давлении (0 или 14 фунтов на кв. дюйм).7 фунтов на квадратный дюйм). Если мы поместим его в скороварку и давление воды поднимется до 15 фунтов на квадратный дюйм или 29,7 фунтов на квадратный дюйм, его температура кипения поднимется до 250F.

Для всех жидкостей чем выше давление, тем выше температура кипения, а меньшее давление вызывает более низкую температуру кипения.

Хладагент R-22 кипит при -41 F при нормальном атмосферном давлении (0 фунтов на кв. дюйм). В отличие от воды, для ее кипения не требуется огонь, потому что окружающий воздух с температурой 75F обеспечивает достаточно тепла, чтобы заставить хладагент бурно кипеть.

Чтобы довести R-22 до кипения («испарения» в холодильной терминологии) при температуре, имеющей практическое значение для охлаждения воздуха в системе комфортного кондиционирования, его необходимо поместить под давление. Нормальная температура насыщения в испарителе около 40F, которая имеет место примерно в 68,5 фунтов на квадратный дюйм. Давление в системе определяют температуру насыщения хладагента.

Температуры насыщения, соответствующие различным типам давления, которые можно быстро найти для хладагента.Например, если вы измеряете давление в змеевике испарителя 68,5 фунтов на квадратный дюйм, вы можете найти соответствующую температуру насыщения в левом столбце карты Давление-Температура (P-T). Для систем с использованием R-22, 40F. Давление для других хладагентов также показано на карте. Поскольку П-Т-карты предназначены для использования обслуживающим персоналом, давление на них показывает датчик давления.

Помимо давления накипи, некоторые датчики задают температуру насыщения для наиболее распространенных хладагентов, напечатанную на них.Для набора датчиков, как показано здесь, показание давления (PSIG) соответствует температуре насыщения -41 F на R-22 -28F на R-500. Все, что вам нужно знать, это хладагент в системе содержится.

Хотя охлаждение и давление можно использовать для определения температуры насыщения, эти факты не гарантируют, что хладагент находится в состоянии насыщения. В температурно-энтальпийных схемах, использованных ранее в этом модуле, мы видели, что в любом отдельном хладагенте давление может существовать в виде переохлажденной жидкости, насыщенной жидкости, насыщенной парожидкостной смеси, пара или перегретого газа.Если жидкое и газообразное состояния хладагента оба присутствуют в одном месте, хладагент находится на температуре насыщения.

Если жидкость присутствует, она может быть при температуре насыщения (насыщенная жидкость) или ниже температуры насыщения (переохлажденная жидкость). Температура потребуется в дополнение к показаниям давления, чтобы определить его состояние.

То же самое относится и к газу. Например, если давление в системе R-22 составляет 68.5 фунтов на квадратный дюйм на выходе из змеевика испарителя, и температура газа, измеренная трубкой хладагента испарителя-55F, затем температура выше температуры насыщения и перегрева газа. Это видно на приведенной здесь диаграмме температура-энтальпия.

На этой диаграмме показаны три баллона с хладагентом; каждый из них имеет свое жидкое и газообразное состояния хладагента. Обратите внимание, что давление одинаково для всех. Давление соответствует температуре хладагента, равной температуре воздуха в месте их хранения.Жидкости, насыщенная жидкость и газонасыщенный газ, потому что жидкость и газ присутствуют. Давление не меняется из-за количества жидкости и газа в каждом. Можно сказать, что и жидкость, и газ качают цилиндр.

Если температура в помещении, где хранятся данные, достигла 100°F и оставалась там в течение нескольких часов, то температура насыщения хладагента также поднимется до 100°F, так как тепло из помещения, пересекая стальную стенку цилиндр в хладагенте.

Давление в каждом цилиндре поднимется до 195,9 фунта на квадратный дюйм, то есть давление отбора, температура насыщения 100F на R-22. Практический способ применить свои знания о температуре насыщения и давлении, следует признать, что температура, при которой вы храните баллоны с хладагентом, будет влиять на давление, доступное из баллона для целей системы сбора. Баллон Р-22, хранящийся на открытом воздухе, в очень холодный день будет иметь очень малое давление, доступное для заправочных систем…

Диаграмма давления и температуры — National Refrigerants, Inc.

Как пользоваться двухколоночной диаграммой давления-температуры
Свойства новых смесей зеотропных хладагентов отличаются от свойств традиционных хладагентов, полезно уметь читать двухколоночную диаграмму PT.



В традиционных диаграммах PT указано давление насыщенного хладагента в фунтах на квадратный дюйм с колонкой температуры внизу слева. Однокомпонентные хладагенты и азеотропы кипят и конденсируются при одной температуре для данного давления.Следовательно, требуется только один столбец, чтобы показать зависимость давления от температуры для любого процесса фазового перехода в системе. (см. рис. 1)

Свойства новых зеотропных смесей несколько отличаются от свойств традиционных хладагентов. Состав зеотропных смесей меняется в процессе кипения или конденсации (см. рис. 2). По мере того, как смесь меняет фазу, больше одного компонента переходит в другую фазу быстрее, чем остальное.

Это свойство называется фракционированием.Изменение состава жидкости приводит к смещению температуры кипения. Общий сдвиг температуры от одной стороны теплообменника к другой называется температурным скольжением. Зеотропные смеси не могут быть определены одним соотношением давления и температуры. Температурное скольжение будет вызывать разные значения температуры при заданном давлении, в зависимости от того, сколько хладагента находится в жидком состоянии, а сколько в паре. Наиболее важными значениями для проверки перегрева и переохлаждения являются конечные точки скольжения или соотношение давления и температуры для насыщенной жидкости и насыщенного пара.

Состояние насыщенной жидкости часто называют точкой насыщения. Представьте кастрюлю с жидкостью, стоящую на плите; когда он начинает кипеть, он образует пузырьки в жидкости. Состояние насыщенного пара называется точкой росы. Представьте себе комнату, полную пара и капель росы, образующихся на мебели. На диаграммах PT для зеотропных смесей рядом с каждой температурой указаны два столбца: один для насыщенной жидкости (точка кипения), а другой — для насыщенного пара (точка росы).

Некоторые из зеотропных смесей имеют очень низкое скольжение (от 1˚F до 2.5 градусов по Фаренгейту). Для этих смесей давление пара и жидкости отличается только на 1 или 2 фунта на квадратный дюйм. Поскольку разница между двумя значениями довольно мала, в диаграммах PT некоторых производителей для этих смесей указан только один столбец. Смеси с более высоким скольжением (более 5°F) обычно указываются в обеих колонках.

При проверке состояния переохлаждения техник измерит температуру линии жидкости, давление в этой точке и вычтет измеренную температуру из температуры насыщения в конце конденсатора.Со смесью вы читаете температуру насыщения рядом с давлением в колонке жидкости (точка пузырька) на диаграмме.

Для однокомпонентного или азеотропного хладагента рабочее давление на стороне низкого давления системы можно определить путем сопоставления требуемой температуры змеевика на диаграмме PT. Однако для смесей с высоким скольжением желаемая температура катушки — это средняя (или средняя) температура катушки.

Проблема с двухколоночными диаграммами PT заключается в том, что перечисляются условия в конечных точках температурного скольжения, а не в средней точке. В этом случае вы должны добавить половину температуры скольжения к желаемой средней температуре, а затем прочитать столбец насыщенного пара, чтобы определить рабочее давление. (см. рис. 3)

Если паровой столб считывается непосредственно при желаемой температуре, то в конце испарителя будет правильная температура, но остальная часть змеевика будет слишком холодной. Если непосредственно использовать столб жидкости, то в начале змеевика будет правильная температура, а в остальной части змеевика будет слишком тепло.

Диаграммы PT с двумя столбцами так же полезны, как и традиционные. Процедуры заправки и обслуживания очень похожи как для однокомпонентных хладагентов, так и для зеотропных смесей, а специальные данные по жидкостям и парам корректируют влияние температурного скольжения смесей.

Только не забывайте отслеживать фазу смеси в интересующей вас точке: насыщенный пар использует столбец пара (точка росы), а насыщенная жидкость использует столбец жидкости (точка пузырька).


Нажмите, чтобы просмотреть:  График давления и температуры
Или загрузите на свое устройство

Информация о давлении и температуре | Р-134А

Выберите хладагент, чтобы просмотреть его температуру кипения, плотность жидкости и давление/температуру.




Температура кипения хладагента

Высокое давление

Хладагент БП
Р-134А 1,1,1,2-тетрафторэтан Р-134а -15.1°F



Плотность жидкости

Хладагент -80°F -40°F 0°F 40°F 80°F 120°F
Р-134А #/куб. футов
#/гал.
92,4
12,4
88.5
11,8
84,4
11,3
79,9
10,7
75,0
10,0
69,2
9,3



Графики давления и температуры

Давление паров в фунтах на кв. дюйм изб. В вакууме (дюймы ртутного столба)

Высокое давление

°С °F Р-134а
-45.6 -50
-42,8 -45
-40 -40 14,8
-37,2 -35 12,5
-34,4 -30 9,9
-31,7 -25 6,9
-28,9 -20 3,7
-26,1 -15 0.6
-23,3 -10 1,9
-20,6 -5 4,0
-17,8 0 6,5
-15 5 9. 1
-12,2 10 11,9
-9,4 15 15,0
-6,7 20 18,4
-3.9 25 22,1
-1,1 30 26,1
1,7 35 30,4
4,4 40 35,0
7,2 45 40,1
10 50 45,5
12,8 55 51,3
15,6 60 57.5
18,3 65 64,1
21.1 70 71,2
23,9 75 78,8
26,7 80 86,8
29,4 85 95,4
32,2 90 104,0
35 95 114,0
37. 8 100 124,0
40,6 105 135,0
43,3 110 147,0
46,1 115 159,0
48,9 120 171,0
51,7 125 185,0
54,4 130 199,0
57,2 135 214.0
60 140 229,0
62,8 145 246,0
65,6 150 263,0

Страница не найдена | RSES.org

RSES является ведущей организацией по обучению, обучению и подготовке к сертификации для специалистов HVACR. RSES публикует различные комплексные отраслевые учебные и справочные материалы, а также предоставляет превосходные образовательные программы, предназначенные для профессионалов HVACR на каждом этапе их карьеры, посредством учебных курсов под руководством инструкторов, онлайн-обучения по HVAC, образовательных семинаров, интерактивных продуктов на компакт-дисках и DVD, отраслевых программ. соответствующие справочные руководства и полезный технический контент в главах Руководства по применению службы, в журнале RSES, в архивах и тематических статьях журнала RSES, а также в эксклюзивных веб-функциях.

Начиная с базовой теории и заканчивая поиском и устранением сложных неисправностей, учебные курсы, посвященные холодильному оборудованию и кондиционированию воздуха, отоплению, электричеству, средствам управления, тепловым насосам и технике безопасности, могут проводиться в классе или путем самостоятельного изучения. Публикации RSES могут быть приобретены учебными заведениями, подрядчиками, производителями или любой другой отраслевой группой, желающей проводить комплексные учебные программы. Семинары, посвященные поиску и устранению неисправностей в системе кондиционирования воздуха, устранению неполадок в электрооборудовании, обучению работе с компрессорами, обучению работе с конденсаторами, методам прокладки трубопроводов хладагента, элементам управления DDC и т. д., проводятся в различных городах Северной Америки.

Некоторые учебные программы предлагают единицы непрерывного образования (CEU) и часы непрерывного образования NATE (CEH).

Кроме того, RSES предлагает материалы для подготовки к отраслевой сертификации для работы с хладагентами (EPA Section 608), R-410A и экзамены North American Technician Excellence (NATE).

Ежемесячный журнал RSES, RSES Journal, обслуживает подрядчиков HVAC, техников по обслуживанию, студентов, менеджеров по эксплуатации / техническому обслуживанию, инженеров и техников, которые работают в жилых, легких коммерческих, коммерческих и институциональных рынках в области кондиционирования воздуха, воздушного отопления, охлаждения. , вентиляция, электричество, льдогенераторы, чиллеры, водяное отопление, трубопроводы, управление охлаждением и энергопотреблением, автоматизация зданий, качество воздуха в помещении и очистка воздуховодов, а также оборудование и / или системы для производства листового металла.

© 2011 РСЭС. Все права защищены.

Температура насыщения и диаграмма PT для профессионалов HVAC.

Что такое температура насыщения и почему она важна?

Одним из многих понятий, которые необходимо понимать специалистам в области ОВиК, является температура насыщения; это включает в себя знание того, как его рассчитать и как использовать график PT (давление-температура).

В частности, специалисты по HVAC обычно применяют эти знания к пару или воде и хладагенту.Вы будете использовать температуру насыщения в различных расчетах и ​​устранении неполадок, в том числе при расчете перегрева. Для тех, кто нуждается в освежении, перегрев предоставляет ценную информацию об эффективности системы и о том, может ли жидкость просачиваться в области системы, которых не должно быть.

Что такое температура насыщения?

Температура насыщения — это просто официальное название точки кипения. Термин «насыщение» происходит от того факта, что это температура, при которой жидкость должна закипеть и перейти в паровую фазу, в зависимости от ее давления насыщения.

При постоянном давлении, если отвести тепло и получить пар при температуре насыщения, он сконденсируется и станет жидкостью. Обратное тоже верно. Если у вас есть жидкость при температуре насыщения и постоянном давлении и добавлении тепла, она закипит и войдет в тепловую фазу. Вы можете понять это, подумав о своем опыте кипячения кастрюли с водой.

Как рассчитать температуру насыщения?

Вы можете рассчитать температуру насыщения, выполнив следующие шаги, или использовать более простой вариант, описанный ниже.

Шаг 1 : Измерьте температуру системы в градусах Цельсия. Преобразуйте его в Кельвины, добавив 273 градуса.

Шаг 2 : Используйте уравнение Клаузиуса-Клапейрона для расчета давления насыщения. Уравнение выглядит следующим образом:

Шаг 2а : Мы также запишем эти шаги. В уравнении вы должны найти натуральный логарифм вашего давления насыщения, но разделить его на 6,11.

Этап 2b : Другая сторона уравнения равна (скрытая теплота парообразования, деленная на газовую постоянную влажного воздуха), умноженная на (1/(1/273 – температура в Кельвинах). 6 Дж/кг, а газовая постоянная влажного воздуха 461 Дж/кг. Выполнение необходимого деления на первом этапе равно 5 321,0412.

–   Шаг 2c : Теперь вы можете решить уравнение, включая натуральный логарифм, представив каждую часть уравнения как степень e. Помните, что ваш результат равен давлению насыщения, деленному на 6,11, поэтому вам придется умножить обе части уравнения на 6,11, чтобы получить давление насыщения.

–   Шаг 3 : Используйте карту PT, чтобы найти давление насыщения, которое вы рассчитали.Карта покажет вам температуру.

Вы также можете выполнить эти шаги и использовать свою диаграмму, метод, который намного проще и зависит от таких инструментов, как манометры, которые у вас, вероятно, есть под рукой.

–   Шаг 1 : Используйте инструмент для измерения давления в рассматриваемом месте, например манометр.

–   Шаг 2 : Используйте PT-диаграмму, чтобы найти температуру насыщения.

Чтобы сделать расчет температуры насыщения еще проще, некоторые ученые работают над созданием новых формул, более простых, но точных.

Конечно, вы также можете получить точные данные о температуре насыщения, используя предыдущие шаги, и этот метод легче использовать большинству специалистов по ОВКВ.

Онлайн-калькуляторы

Специалисты по ОВиК — далеко не единственные люди, которым время от времени или регулярно требуется рассчитывать температуру насыщения, поэтому существует множество онлайн-калькуляторов, которые помогут вам. Большинство из них сосредоточены на обычных веществах, таких как вода.

Вы можете предложить своим техническим специалистам использовать эти онлайн-калькуляторы в качестве обучающего инструмента для проверки математических расчетов при обучении расчету температуры насыщения.В этом случае они рассчитывали температуру насыщения воды в данном реальном или теоретическом случае, а затем использовали онлайн-калькулятор для подтверждения своей работы. Это может дать им дополнительную практику, прежде чем применять те же знания для расчета температуры насыщения хладагента или других веществ, с которыми они взаимодействуют.

Основные тенденции, влияющие на температуру насыщения – увеличивается ли насыщенность с температурой?

Да, при повышении температуры воздуха большее количество воды может оставаться в газообразном состоянии, увеличивая насыщение.Когда температура падает, молекулы воды замедляются, увеличивая вероятность их конденсации в жидкость.

Следующая диаграмма показывает, как это работает для воды, в частности, как повышение температуры увеличивает давление пара.

Помните о взаимосвязи между давлением и насыщением – более высокое давление пара соответствует более высокому насыщению.

Отдельные детали температуры насыщения.

Лучше поняв температуру насыщения, пора взглянуть на некоторые связанные расчеты и температуру насыщения конкретных веществ.

Какова температура насыщения хладагента?

Температура насыщения хладагентом зависит от давления. Основываясь на сравнении, считайте, что вода имеет температуру насыщения или точку кипения 212 по Фаренгейту или 100 по Цельсию на уровне моря. При увеличении давления будет увеличиваться и температура насыщения. Если давление уменьшится, то и температура насыщения уменьшится.

Существует аналогичная картина для температуры насыщения хладагента, но она также зависит от самого хладагента.Одним из примеров является то, что температура кипения R-22 составляет 45 градусов по Фаренгейту при давлении 76 фунтов на квадратный дюйм. Любое изменение давления изменит температуру насыщения.

Какова температура насыщения пара?

На следующих диаграммах показана температура насыщения пара, а также некоторые другие термодинамические свойства.

Наука о насыщенном паре.

Насыщенный пар относится к чистому пару, который вступает в контакт с водой, из которой он получен, которая все еще находится в жидкой форме.Важно, что насыщенный пар будет иметь температуру, которая должна соответствовать воде (жидкости, а не газу) при ее давлении.

Насыщенный пар, также известный как сухой пар, возникает, когда вода или вещество имеют температуру, при которой возможно образование газа или жидкости. Появление насыщенного пара означает, что скорости конденсации и испарения одинаковы.

Техники HVAC и насыщенный пар.

Специалисты по системам отопления, вентиляции и кондиционирования воздуха обычно работают с насыщенным паром из-за преимуществ, которые он дает для обогрева.

  • Скрытая теплопередача обеспечивает быстрый нагрев.
  • Использование воды является недорогим, чистым и безопасным нагревательным средством.
  • Вы можете использовать давление для точной и контролируемой регулировки температуры.
  • Насыщенная вода имеет высокий коэффициент теплопередачи, что означает, что ей не нужна большая площадь поверхности для передачи тепла, что снижает количество необходимого оборудования.

Графики температуры насыщения в сравнении с альтернативами – как использовать диаграммы PT для достижения успеха.

Имея дело с температурой насыщения в качестве специалиста по ОВиК, вы часто будете использовать диаграмму PT (давление и температура). В прошлом это всегда должны были быть физические диаграммы, которые технические специалисты брали с собой, но теперь существует множество приложений для смартфонов, которые включают диаграммы, экономя место.

Ниже приведен пример диаграммы PT, которую могут использовать техники HVAC.

Использовать диаграмму PT довольно просто. Вы смотрите на давление насыщения для данного хладагента, а затем смотрите, какой температуре насыщения оно соответствует.Выше приведен пример традиционной диаграммы, которая показывает температуру и давление в фунтах на квадратный дюйм.

Этот тип диаграммы является общим для однокомпонентных хладагентов, так как они имеют одну точку кипения. Однако существуют также зеотропные смеси с несколькими компонентами, и они подвергаются фракционированию, когда одна из их характеристик переходит в пар или жидкость быстрее, чем другая.

Эти диаграммы PT будут выглядеть следующим образом:



При использовании хладагентов с несколькими компонентами и чтении этих диаграмм следует уделять наибольшее внимание конечным точкам «скольжения». Другими словами, следует обратить внимание на тот компонент, который первым изменит фазы.

Диаграммы PT являются популярным инструментом для нескольких целей в HVAC, в том числе:

  • Подтверждение давления в змеевике, необходимого для достижения нужной температуры хладагента
  • Расчет перегрева (нагрев выше температуры, при которой хладагент должен быть

Заключение: почему температура насыщения важна для специалистов по ОВиК.

Специалисты в области ОВиК будут регулярно использовать температуру насыщения и диаграммы PT при настройке систем, устранении неполадок и решении этих проблем. Температура насыщения имеет решающее значение для расчета переохлаждения и перегрева, поскольку она помогает техническим специалистам определить проблему системы.

Независимо от того, обсуждаете ли вы температуры насыщения или сроки обслуживания, вы должны быть в постоянном контакте со своими техниками и клиентами как владелец бизнеса HVAC.Podium может помочь вам с обоими типами общения: Teamchat помогает вам общаться с вашими техническими специалистами, а Webchat и Inbox позволяют вам оставаться организованным и поддерживать связь с вашими клиентами.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
