Теплый пол устройство и монтаж: Технология монтажа водяного теплого пола

Содержание

Устройство теплых полов — технология укладки своими руками, особенности монтажа, смотрите фотографии и видео


Содержание:

1. Что представляет собой теплый пол
2. Особенности укладки теплого пола
3. Гидроизоляция
4. Теплоизоляция
5. Монтаж труб
6. Проведение испытаний отопительной системы
7. Заливка бетоном

Отопление дома важно как никогда в условиях суровых зим северных стран. Даже если столбик термометра не показывает рекордно низких показателей, все равно хочется ощущать тепло и уют в своей квартире. Именно потому, едва ли не самым оптимальным вариантом будет теплый пол технология монтажа которого достаточно проста в исполнении и требует лишь определенной усидчивости и сноровки при прокладывании систем коммуникаций.

Что представляет собой теплый пол

Устройство теплых полов обычно схоже, независимо от составляющих их компонентов. Система отопления имеет несколько слоев, образуя так называемый «пирог», состоящий из следующих элементов:
  • Базовая поверхность пола.
  • Слой гидроизоляции, дополненный по сторонам лентой из демпфера.
  • Слой теплоизолирующего покрытия, который не пропускает энергию в сторону чернового пола.
  • Система труб и прочих коммуникаций, отвечающая за нагрев дома.
  • Раствор из бетона, обволакивающий и фиксирующий трубы.
  • Напольное покрытие.

Стоит помнить, что толщина получившегося « пирожка» сильно зависит от мощности применяемой теплоизоляции и количества бетона, которым залиты трубки. Кроме того, последние также оказывают немалую роль, съедая приличное количество пространства. Таким образом, стоит стремиться к показателям от 7 до 15 см, иначе будут либо проблемы с доставлением тепла в помещение либо просто будет занято слишком много свободного пространства.

Особенности укладки теплого пола


Устройство теплых полов в доме начинается со снятия старого покрытия.

Необходимо убрать все следы отделки вплоть до бетонного основания, так как монтаж можно проводить лишь на высушенной поверхности. Кроме того, следует учитывать правила укладки теплого пола, основание должно быть ровным с максимальными перепадами до 5 мм, но не более. Для выравнивания можно залить пол бетоном.

Гидроизоляция


Устройство теплого пола своими руками продолжается этапом наложения гидроизоляционного слоя. Обычно для этого используется толстый полиэтилен со стенкой от 250 мкм. Зачастую проблемы, возникающие на этой стадии, связаны с тем, что невозможно покрыть с помощью одного куска пленки все помещения. В таком случае необходимо накладывать ее друг на дружку, с нахлестом около 12 см, а швы обрабатывать скотчем. Более того, на стенку пленка должна несколько наседать, так что нельзя делать ее впритык к площади комнаты.

Окончив гидроизоляционные работы необходимо срезать все ненужное, а низ стены проклеить демпферной лентой, которая предотвратит скопление холода в углах помещения. Данный тип ленты имеет компенсирующее воздействие, когда стяжка расширятся под влиянием тепла.Таким образом, пол не страдает от внешних воздействий.

Теплоизоляция


Правильная технология укладки теплого пола требует монтаж хорошей системы теплоизоляции, которая должна быть как минимум 5 см толщиной. Однако если ее устанавливают не на первом этаже здания, то и 2 см может оказаться достаточно. При этом стоит учитывать, насколько теплое помещение под комнатой, так как может статься, что на первом этаже отсутствует постоянный обогрев (прочитайте также: «Теплоизоляция для труб отопления — чем изолировать, какие материалы использовать»).

Чаще всего в качестве изолирующего материала применяется пенофол, который представляет собой смесь лучших качеств вспененного полистирола и алюминия. Кроме того, данный материал не боится огня и не пропускает влагу. Более того, он является полностью безопасным с экологической точки зрения, так что аллергии он вызвать не может в большинстве случаев.

Однако если отсутствует желание тратить много сил на пенофол, то отличным вариантом будет монтаж профильной теплоизоляционной плиты, которая способна выдерживать большинство воздействий без намека на деформацию. Преимуществом данного метода является простота монтажа, так как панели замыкаются методом замка друг с другом подобно ламинату.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:
  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Металлопластиковые трубки нетрудно перегнуть, что является крайне нежелательным свойством при установке отопления. Однако аналоги из полиэтилена не столь податливы на изгиб, так что шанс нанести повреждения такому трубопроводу относительно невелик. С другой стороны, отсюда вытекает его минус – полиэтилен хуже пропускает тепло, нежели чем металлопластик, так что тепловые потери при использовании первого будут несколько больше.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:
  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: «Какое расстояние между трубами водяного теплого пола»).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

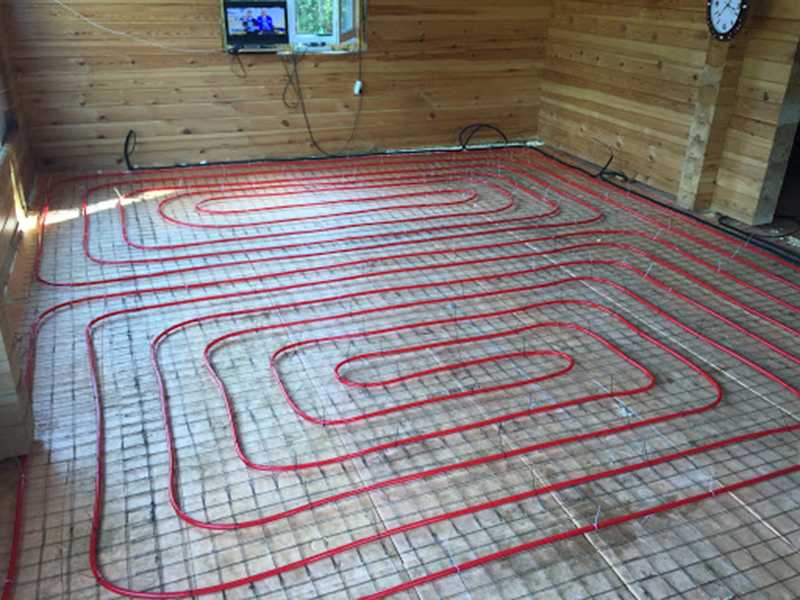

  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
  • Монтаж трубопровода в виде зигзага, где близость труб вновь зависит от необходимости дополнительного обогрева. Читайте также: «Как подключить теплый пол к отоплению – возможные варианты, схемы подсоединения водяного пола».

Стоит отметить, что если помещение слишком велико для одного контура, то необходимо смонтировать распределительный шкаф, к которому будут подключены все системы трубопроводов в комнате.

Проведение испытаний отопительной системы

Первым делом после подключения трубопровода к нагревательной установке необходимо провести опрессовку водяного пола. Для гидравлической проверки в каждый контур, через систему коллектора для теплого пола своими руками подается горячая жидкость.

Внутреннее пространство трубы может иметь не только воздушные образования, но и строительную пыль, от которой необходимо будет избавиться. Делается это как тестовой промывкой трубопровода, так и спуском воздуха через краны, предназначенные для слива жидкости из системы.

Если никаких визуальных и прочих проблем с трубопроводом не возникает в течение суток испытаний (для проверки можно сделать фото исходного положения системы и сравнивать потом с текущим результатом), то можно приступать к финальной стадии, а именно — заливанию системы бетоном. Читайте также: «Как сделать теплый пол в частном доме своими руками – виды, правила монтажа, пошаговое руководство».

Устройство теплого пола, детали на видео:


Заливка бетоном

Заливка бетоном должна проводиться с соблюдением ряда инструкций, так как, когда трубы будут покрыты слоем вещества, то добраться к ним будет проблематично, так что стоит тщательно все проверить и лишь затем приступать к выполнению задачи. Читайте также: «Как сделать теплый пол в гараже – монтаж электрического и водяного пола».

Для этого понадобится:

  • На трубопровод положить сетку из металла, которая будет поделена на ячейки 10х10 см и иметь сечение проволоки размером как минимум в треть мм.
  • Сетка должна монтироваться так, чтобы места, отмеченные декомпрессионным швом, не пересекались с ее листами.
  • Армирование получившейся решетки проводится с применением полимерного или металлического фиброволокна, которое добавляется непосредственно в бетонный раствор.
  • Отличной идеей будет использовать самовыравнивающиеся смеси для заливки пола, либо пластификатор со строительным бетоном, так как это придаст раствору эластичности (прочитайте: «Как заливать теплый пол: тонкости монтажа»).

Важно отметить, что толщина бетона должна составлять 50 мм, если пластификатор не задействован, но вместе с ним нельзя превышать толщину в 35 мм. Кроме того, температура в помещении должна быть минимум +5, но не более +30 градусов. После завершения работ необходимо выдержать бетон под водоудерживающим веществом в течение 7 дней.

На просушку бетона должно уйти как минимум 28 дней. До этого времени нельзя проводить какие-то дополнительные внешние работы в помещении. Кроме того, во время выполнения всех работ трубопровод должен находиться под давлением, так как, в противном случае, трубки могут не выдержать резкого изменения при контакте с окружающей средой, и их расширение приведет к трещинам стяжки или их самих.

После того как пройдет месяц с заливки бетона, можно, наконец, приступать к отделке пола любым желаемым материалом. С другой стороны, всегда стоит помнить, что под бетоном находятся линии коммуникаций трубопровода, а потому сверление нужно проводить очень аккуратно. Повреждение трубы потребует большое количество усилий по исправлению ошибки и многие элементы «пирога» придется переделывать.

Как только финишное покрытие будет готово, то можно включать отопление и начинать прогревать помещение. Даже если температура снаружи летняя, стоит все равно прогнать систему несколько раз, чтобы удостовериться в ее работоспособности, ведь в случае неполадок нужно будет успеть все завершить до холодов.

Монтаж теплого пола является трудной, но осуществимой задачей, которая потребует от мастера максимальной концентрации и большого терпения, ведь запускать отопление будет можно лишь через месяц после прокладки трубопровода. С другой стороны, результат оправдает все потраченные усилия, так как дом действительно будет очень теплым при правильных расчетах. Кроме того, подобная отопительная система очень надежна, а потому прослужит не один год без намека на повреждения.

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Содержание

  • 1 Сравнительная характеристика электрических теплых полов

    • 1.1 Самый простой кабельный вариант

    • 1.2 Кабельный пол на основании

    • 1.3 Инфракрасная пленка

  • 2 Пошаговый инструктаж для монтажа

    • 2.1 Подготовка основания пола

    • 2.2 Укладка напольной теплоизоляции

    • 2.3 Подключение терморегулятора и датчика температуры

    • 2.4 Укладка нагревательных элементов теплого пола

  • 3 Видео — установка кабельного электрического пола

  • 4 Видео — установка пола «кабель на основании»

  • 5 Видео — установка инфракрасного пола

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов.  Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще.  В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети.  При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

  • Автор: Виктория
